Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля. Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Распиновка розетки фаркопа легкового автомобиля

Специальная проводка, подключаемая к электросхеме автомобиля обеспечивает безопасность движения, благодаря ей на прицепе будут работать поворотники и стоп-сигнал.

Не всегда подключение происходит легко; сделать это правильно можно, лишь досконально разобравшись со схемой.

Разъем фаркопа

Благодаря разъему элемент подключается к электропроводке автомобиля. Это может вызывать определенные трудности, так как распиновка разъема не всегда точно совпадает с автомобильной. Потребуется соединить одноименные цепи, и для этого потребуется иметь три схемы:

• Разводки цепей автомобиля.
• Прицепа.
• Разъема.

У вилки и розетки не всегда совпадают контакты. Фаркоп обычно предусматривает специальный подрозетник. Подобрав подходящую розетку, будет достаточно закрепить ее на нужном месте и подключить. Приобрести нужный разъем можно отдельно. Устройства могут иметь 7 (производство европейское, российское) или 13 (выпускается США) контактов. Розетка может не соответствовать вилке. Подключить их возможно, используя переходник.

Варианты подключения розетки

Существует несколько способов подключения данного элемента:

• Штатный.
• Универсальный.

Первый подойдет, если автомобиль оснащен специальным разъемом, на который уже выведены нужные провода. Распиновку такого разъема можно найти в эксплуатационном руководстве автомобиля. Такой способ не требует исправления схемы электрики машины.

Второй способ используется, когда такого разъема нет. Вам придется вмешаться в электрику, подключить нужные узлы самостоятельно.

Если автомобиль не имеет бортового компьютера, процесс не вызовет сложностей: потребуется прямое подключение к уже имеющимся цепям. Для подключения используют один задний фонарь, чаще всего левый. Присоединить цепь нужно к проводам с разъема фонаря.

Назначение проводов прицепа должно совпадать с проводами заднего фонаря. Например, через разъем фаркопа подключают провод подворотника прицепа к поворотнику автомобиля. Рекомендуется не использовать скрутки. Более надежного соединения можно добиться, используя пайку, обжимные клипсы. Облегчить задачу поиска нужной цепи можно, воспользовавшись электросхемой автомобиля. Тестер определяет, правильно ли соединена цепь.

Если автомобиль современный, оснащен сложным бортовым компьютером, такой способ подключения не подойдет. Компьютер будет проводить диагностику устройств, обнаружив повышенное потребление энергии задним фонарем, он воспримет прицеп как неисправность, начнет выдавать ошибку. Избежать этой проблемы можно, установив блок согласования. Это же устройство применяется, если автомобиль имеет мультиплексную шину, передающую сигналы.

Схема подключения фаркопа с блоком согласования мало отличается от приведенной выше модели. В случае использования блока сигнал от автомобиля сначала поступает в устройство, затем через него передается к розетке фаркопа. Компьютер не будет воспринимать появившееся устройство как неисправность. Кроме этого, блок подключают к б/с машины.

Обозначения контактов

Розетки европейского и российского производства имеют 7 контактов, расположенных следующим образом:

1. Поворотник левой стороны.
2. Противотуманная фара, можно использовать как розетку +12В.
3. Масса.
4. Поворотник правой стороны: используется для подсветки номера, правого габарита.
5. Стоп-сигналы.
6. Габарит левой стороны.

Розетки с 13 контактами производятся в США, используются некоторыми европейскими производителями. Обозначения могут быть цветовыми, цифровыми, имеют следующую распиновку розетки фаркопа легкового автомобиля:

1. Поворотник левой стороны (желтого цвета).

2. Противотуманная фара сзади (синего цвета).

3. Масса с 1 по 8 (белого цвета).

4. Поворотник правой стороны (зеленый).

5. Коричневый обозначает габариты.

6. Красный (стоп-сигналы).

7. Черный отвечает за правую сторону габаритных огней, подсветку номерного знака.

8. Розовый – задний ход.

9. Оранжевый – напряжение аккумулятора.

10. Если есть зажигание +12В (обозначается серым цветом).

11. Заземление – цифра 10 или бело-черное пятно.

12. Сине-белый запасной сигнальный привод.

13. Земля – 9.

Распиновка розетки фаркопа.

 Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.

Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема. О ней мы и поговорим далее.

Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.

К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:

1 — левый поворот

2 — противотуманный фонарь

3 — земля

4 — правый поворот

5 — габарит

6 — стоп сигнал

7 – габарит

После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.

Схема подключения разъёма прицепа легкового автомобиля

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

1. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

1. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

1. Тринадцатиконтактная розетка используется в основном в России.
2. Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
3. Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

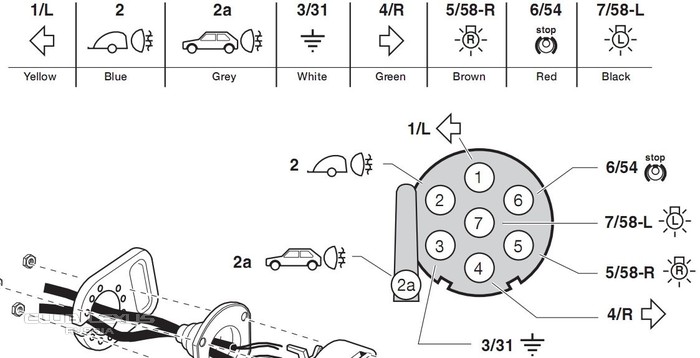

Рисунок 1. Схемы распиновки 7 контактного разъема

1. «L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
2. «54G». Предназначается для подключения к задней противотуманной фаре.
3. «31» — провод – «минус». Он имеет толщину в 2,5 мм.
4. «R» подключается к правому поворотнику.
5. «58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
6. «54» отвечает за стоп-сигналы.
7. «58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

1. Управление левыми поворотниками.
2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
3. Масса.
4. Управление правыми поворотниками.
5. Левые габаритные огни.
6. Стоп-сигналы.
7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

1. Розетка для фаркопа.
2. Различные приспособления для демонтажа бампера.
3. Термоусадка и изолента.
4. Крепежная пластина и иные крепежные элементы.
5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
6. Хороший паяльник.
7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пин Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв. мм, для заземления — 2,5 кв.мм.

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Ежегодно увеличивается число автовладельцев, комплектующих автомобиль фаркопом для транспортировки прицепа. Это требует также и установки универсальной розетки для подключения электрооборудования прицепа, которое необходимо в соответствии с требованиями правил дорожного движения. Очевидно, что нужно иметь представление о схеме подключения прицепа, распиновке розетки фаркопа.

Рассмотрим основные типы схем подключения розетки фаркопа к штекерной части разъёма, позволяющие без проблем обеспечить корректным питанием всё электрооборудование прицепа.

Типы разъёмов фаркопа

Существует несколько стандартизированных схем подключения разъёмов фаркопа

• Европейский тип на семь контактов — 7 pin Euro.
• Американский разъём на семь контактов — 7 pin US.
• Разъёмы на тринадцать контактов — 13 pin.
• Специализированные разъёмы.

Европейский тип разъёма

Самое широкое распространение на территории России имеет евроразъём. Его электросхема показана на рисунке:

Отличительной частью этого коммутирующего устройства является наличие розеточных и штекерных элементов на обеих частях разъёма. Соединить его неправильно просто невозможно. Это позволяет производить правильную коммутацию при ограниченной видимости, проще говоря, вслепую. Каждый из розеточных и штекерных выводов проводки имеет строгое, стандартизированное предназначение, о чем указано в таблице. В таблице также обозначено минимальное сечение проводников, которыми должна производиться коммутация элементов электрооборудования. Это позволит избежать перегрузки проводки автомобиля и, как следствие, возгорания или короткого замыкания.

В европейской схеме подключения прицепа к легковому автомобилю контакт 2, как правило, не задействуется. Он предназначен для обеспечения прямого, постоянного питания +12. Он может использоваться, например, для подключения холодильной установки. В простых прицепах в нём, как правило, необходимости нет.

Стоит обратить внимание, что при использовании евроразъёма не стоит объединять в один контакт подключение плюсового выхода левого и правого габаритов. Это является ошибкой, допускаемой любителями, которые стремятся упростить схему. Такое упрощение приведёт к некорректной работе габаритного освещения при включении поворотного повторителя.

Американский тип

• Схема подключения розетки прицепа легкового автомобиля c использованием американского вида разъёма отличается наличием отдельного пина (pin) для работы фонаря заднего хода.
• Электросхема не разделяет подключение габаритов по правому и левому борту прицепа.
• Существуют модели американских машин, в проводке которых габаритные огни и стоп-сигналы не имеют разделения и питаются от одного провода.

13-контактный вид

Такие разъёмы, кроме основных, имеют несколько резервных плюсовых и минусовых контактных групп. Они применяются для обеспечения электричеством, например, прицепной дачи, где требуется дополнительное питание бытовых приборов или аккумуляторов. Назначения контактов розетки и штекера обозначены на схеме.

Разъём рассчитан на пропуск большого потребления тока, который требуется для работы многих электробытовых приборов, аккумуляторов и трансформаторов повышения напряжения до 220 вольт, устанавливаемых в современных жилых прицепах.

Для корректного подключения этого типа разъёмов ко всем точкам потребления лучше воспользоваться услугами автомобильного электрика.

Специализированные разъёмы

Современные автомобильные прицепы высокого класса оборудованы сложными системами, для работы которых необходима корректная коммутация с интеллектуальными системами автомобиля. Такими как:

• АБС — антиблокировочная система тормозов.
• ESP (Electronic Stability Program) — электронная система динамической стабилизации.
• Бортовой компьютер.

Коммутация таких сложных электронных систем управления прицепом производится при помощи специализированных разъёмов и переходников.

Схема подключения фаркопного переходника для прицепов высокого класса должна монтироваться автоэлектриком. Без знаний в области электроники самостоятельно справиться с задачей практически невозможно.

Схемотехника соединения

Для подключения фаркопного соединения необходимо определить, откуда подводить необходимые контакты питания или управления.

В автомобилях, выпущенных раньше двухтысячного года, задние световые приборы управлялись аналоговыми схемами. Для правильного подключения прицепа электрические схемы достаточно просты. Провода от коробок включения коммутации задних габаритов, поворотных повторителей и стоп-сигналов подключаются к соответствующим клеммам фаркопного разъёма нужного типа.

Проверить правильность соединения можно при помощи тестовой лампы, подключая её к той или иной клемме фаркопной розетки и общему контакту. Лампа должна правильно реагировать на включение габаритов, стоп-сигналов и поворотных повторителей. Контакты должны соответствовать схеме распиновки используемого типа разъёма.

Цифровые модули подключения

Более современные автомобили оснащены цифровыми схемами управления электрооборудованием, в том числе и световыми приборами. Как правило, на осветительные приборы подаётся необходимое напряжение и отдельно сигналы цифрового управления. Методика прямого подключения стала практически невозможной.

Прямое подключение фаркопного разъёма к фонарям заднего освещения и оповещения также невозможно, т. к. оно, как правило, является светодиодным. При подключении дополнительной нагрузки контроллер управления зафиксирует превышение потребляемого тока, выдаст ошибку и отключит эти приборы. Для коммутации розетки прицепа с системами современного автомобиля понадобится специализированный модуль согласования.

Такие модули комплектуются подробной инструкцией, схемой и списком моделей автомобилей, к проводке которых возможна установка устройства. А также прикладывается набор всех необходимых для монтажа проводников.

Модуль согласования можно попробовать собрать самостоятельно. В продаже встречаются наборы для сборки модулей согласования.

Приложенные к наборам схемы коммутации таких модулей изображены лишь в общих чертах. Трассировку проводников необходимо производить самостоятельно в каждом отдельном случае.

Людям со средними познаниями в электронике не составит труда найти схему устройства в интернете и собрать его самостоятельно.

Пошаговый порядок подключения

Можно самостоятельно подключить разъём питания автоприцепа, выполняя следующие шаги.

Шаг первый

Для его выполнения необходимо:

• Определить коммутативную схему.
• Выяснить, есть ли необходимость в модуле согласования.
• Выбрать тип разъёма в соответствии с типом разъёма на прицепе.

Если прицепа нет в наличии и фаркоп устанавливается для буксировки различных случайных прицепных средств, то рекомендуется установить универсальную розетку на тринадцать контактов.

При необходимости можно подключить вилку от прицепа на 7 pin, использовав специальный переходник, сохраняющий все управляющие функции.

Если же понадобится подключить к розетке 7 pin вилку 13 pin (например, прицепа-дачи), то также можно использовать переходник, но сохранить все необходимые функции не получится.

Зарядку аккумулятора прицепа придётся проводить вне разъёма, так же как и все прочие возможные силовые коммуникации.

Если автомобиль выпущен раньше двухтысячного года, то установка согласующего блока, скорее всего, не понадобится. Но тогда необходимо установить предохранители защиты повторительных и задних световых сигналов с увеличенным на 25 процентов номиналом.

Шаг второй

Обязательно протестировать все электрические цепи в штекере прицепа. Если личного прицепа нет, и предполагается использовать прокатный, то этот шаг можно пропустить. Проверка работоспособности всех узлов прицепа — обязанность арендодателя.

Самые распространённые дефекты электрических систем прицепа:

• Отслоение и коррозия проводки в местах пайки и контактных соединений.
• Короткие замыкания в местах трущихся элементов.
• Перегорание ламп накаливания.
• Образование токов утечки. Это связано с солевой обработкой дорог и попаданием реагентов в места соединения контактов. А также может быть связано с заездом в солёную воду (например, при транспортировке лодок или гидроциклов).

Шаг третий

Обязательно необходимо разметить схему трассировки. Это позволит точно видеть, какой расцветки и сечения проводник, куда он проходит, где и как соединяется и с чем. Если в комплекте приобретённого разъёма предусмотрены провода, то целесообразнее использовать именно их.

При отсутствии проводов в комплекте устройства нужно выбирать их в обязательном соответствии с указанными на рисунках сечениями и цветами.

Особое внимание стоит уделить наиболее сложному этапу прокладки проводки от разъёма внутрь багажника. Это необходимо сделать скрыто, но, главное — исключить возможность повреждения проводников в процессе эксплуатации багажного отделения, а также не нарушить его герметичность. Повреждения могут привести к короткому замыканию, а разгерметизация — к попаданию влаги в салон. В большинстве моделей автомобилей для этого предусмотрено специализированное отверстие в кузове.

Коммутацию проводников производят методом скрутки с последующей пайкой контактов и надёжной изоляцией при помощи трубок термоусадки (трубка, надеваемая на соединение или контакт для изоляции, уменьшающаяся в размерах при нагревании феном или зажигалкой). При соединении проводников электропитание автомобиля должно быть обязательно отключено.

Шаг четвёртый

Подключение разъёма потребует максимального внимания. Для безошибочных действий все проводники лучше промаркировать и коммутировать с контактами розетки в строгом соответствии с распиновкой, указанной в схеме выбранного разъёма. Все соединения вне кузова автомобиля нужно обязательно пропаивать и надёжно изолировать при помощи термоусадки. Перед изоляцией контактов соединения рекомендуется обработать литолом или солидолом. Это предотвратит возможное попадание влаги. После коммутации проводов в корпусе розетки их следует обработать графитной смазкой. Это также защитит от влаги и предотвратит коррозию контактов.

Финальные действия

Собранную схему необходимо проверить при помощи мультиметра. Последовательная «прозвонка» проводников в режиме измерения сопротивления поможет выявить возможные короткие замыкания. Только после такой проверки можно включить электропитание автомобиля.

Рекомендации по безопасности

Для безопасного, долгосрочного использования электрооборудования автоприцепа необходимо соблюдать простые, но важные правила:

• Не перегружать внутреннюю электрическую сеть прицепа. Это особенно легко сделать при использовании электробытовых приборов большой мощности. Такая перегрузка может привести к короткому замыканию или возгоранию.
• Визуально проверять состояние электропроводки перед каждым использованием прицепа. Раз в полгода тестировать электрические цепи при помощи мультиметра.
• В начале каждого сезона эксплуатации проверять состояние соединений вне кузова автомобиля и прицепа. При необходимости промазывать солидолом места изолированных зон контактов и разъёмов.
• Своевременно крепить разболтавшиеся в процессе эксплуатации провода с помощью пластмассовых хомутов или клипс.
• По возможности использовать в осветительных и сигнальных системах прицепа светодиодное влагостойкое оборудование.

К правильному подключению электрических цепей прицепа нужно отнестись внимательно. Отсутствие или неправильное функционирование габаритов, поворотных повторителей или индикации торможения на дороге опасно и ведёт к аварийным ситуациям. А также это влечёт за собой наложение штрафа сотрудниками ГИБДД.

Схема подключения розетки прицепа автомобиля, распиновка фаркопа

Принятые во всем мире правила предусматривают установку на прицепы (буксируемые транспортные средства, БТС) для легковых машин сигналов поворота влево/вправо, а также стопа. Для подключения проводки БТС к автомобилю применяют два вида розеток на 7 или 13 выводов. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть. Ночью это может стать причиной аварии.

7 и 13 контактов: в чем разница

Основное отличие этих разъемов в том, что устройства, в которых вилка и розетка имеют по 7 выводов (клемм), обеспечивают лишь выполнение основных функций: габариты, повороты и стоп-сигнал. Для большинства водителей этого достаточно, однако тяга к комфорту привела к появлению устройств, в которых используют 13 выводов. Дополнительные контакты необходимы для присоединения оборудования домов на колесах к аккумулятору автомобиля. Причем два вывода обеспечивают постоянное подключение, а еще два подают плюс и минус напряжения питания от аккумулятора машины лишь после включения зажигания.

Особенности подключения разъемов современных машин

БТС оборудован электропроводкой, которая напрямую соединяет разъем и соответствующие лампы. Если они соответствуют мощности, то никаких проблем во время присоединения к современным автомобилям не будет.

Если же установлены более мощные источники света, то велика вероятность, что электроника машины отключит разъем от бортовой сети автомобиля. Ведь чем выше мощность, тем сильней ток, а значит, больше нагрузка на проводку.

Поэтому в современных машинах с завода установлен блок согласования, который увеличивает ток, подаваемый на разъем и снимает ограничение по мощности. Естественно, что монтаж такого блока требует прокладки новых кабелей, рассчитанных на увеличенный ток.

Схема подключения

Схема подключения прицепа (распиновка) российской розетки на 7 клемм выполнена так:

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. —
6. Лампа стоп-сигнала.
7. Габаритные огни.

Вот европейская (она же универсальная) распиновка розетки фаркопа:

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. Подсветка номера и правый габаритный фонарь.
6. Лампы стоп-сигнала.
7. Правый габаритный фонарь.

Вот распиновка разъема на 13 клемм:

1. Поворотник левой стороны.
2. Задний противотуманный фонарь.
3. Земля для клемм с 1 по 8.
4. Поворотник правой стороны.
5. Левая сторона габаритов и подсветки номера.
6. Лампа стоп-сигнала.
7. Правая сторона габаритов и подсветки номера.
8. Лампа заднего хода.
9. Постоянное напряжение 12 вольт 35 ампер.
10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
11. Земля для клеммы.
12. Сигнальный провод.
13. Земля для клеммы 9.

Другая распиновка

Описанные выше распиновки позволяют без всяких переделок присоединять любой прицеп к любому автомобилю, на котором установлен подходящий разъем. На многих машинах установлены оба вида разъемов, что еще больше увеличивает их универсальность. Поэтому крайне нежелательно менять распиновку. Для этого придется переделывать электрику машины или прицепа и использовать их только друг с другом, без возможности соединения с другими машинами или БТС. К тому же, такая переделка запрещена правилами дорожного движения, принятыми в России. Поэтому в результате переделки вы не только получите проблемы с ГИБДД, но и можете лишиться выплаты по ОСАГО или КАСКО. Ведь полное соответствие транспортного средства установленным в России правилам является одним из обязательных требований страховых компаний.

Как подключить розетку прицепа легкового автомобиля

Схема Подключения Розетки Прицепа Легкового

До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин.

Стандартная схема розетки прицепа легкового автомобиля — первый вариант Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления.

2ПТС-4 вилка

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники.

Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям.

Это гораздо проще, чем заменять разъём на автомобиле целиком.

Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.

Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Вариант 1 Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи.
ПОДКЛЮЧАЕМ РОЗЕТКУ НА ПРИЦЕП — СВОИМИ РУКАМИ.

Читайте дополнительно: Основные принципы энергосбережения на предприятии

Как подключить розетку фаркопа

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется.

Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. Как только в этой области начнется большее потребление тока — это будет воспринято системой как ошибка. Важно, чтобы контакты не были окислены или отгнили.

Список лучших производителей: Bosal. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы; универсальной. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Универсальный метод подключения разъема прицепа и распиновки Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Она используется на автомобилях со сложной электросхемой, требующей применения согласующего блока.

Стоп-сигналы коричневый. Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот. Первое, что здесь нужно сделать — подключить блок согласования к штатной электрике автомобиля. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.
Подключение розетки для прицепа

Написать отзыв

Он сможет правильно подключить мультиплексную шину и протестировать работу электрооборудования в разных режимах.

Штатная розетка фаркопа Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Универсальная схема подключения автомобильной розетки прицепа — второй метод На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа.

Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается.

Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки. Советы и рекомендации Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.

Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги.

Дополнительно могут потребоваться силиконовые прокладки. Правые габаритные огни. Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами. Стандартная схема розетки прицепа легкового автомобиля — первый вариант Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами.

Иными словами, вся работа будет сводиться к соединению проводов, идущих с разъемов, к задней светотехнике. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям.
Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

1. Товары
2. Клиенты
3. Случаи использования

1. Переполнение стека Публичные вопросы и ответы
2. Команды Частные вопросы и ответы для вашей команды
3. предприятие Частные вопросы и ответы для вашего предприятия
4. работы Программирование и связанные с ним технические возможности карьерного роста
5. Талант Нанимать технический талант
6. реклама Связаться с разработчиками по всему миру

Загрузка…

1. Товары
2. Клиенты
3. Случаи использования

1. Переполнение стека Публичные вопросы и ответы
2. Команды Частные вопросы и ответы для вашей команды
3. предприятие Частные вопросы и ответы для вашего предприятия
4. работы Программирование и связанные с ним технические возможности карьерного роста
5. Талант Нанимать технический талант
6. реклама Связаться с разработчиками по всему миру

Загрузка…

Подключение фаркопа проводки




Электропроводка прицепа.

Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа. Способы подсоединения электропроводки прицепа легкового автомобиля. Как подключить электропроводку прицепа легкового автомобиля своими руками.

Многие автовладельцы, которым периодически приходится сталкиваться с перевозкой определенных грузов, применяют для транспортировки прицепы. Однако для того, чтобы автомобиль был оборудован прицепом, на него необходимо установить фаркоп. Что касается его установки, то это достаточно просто сделать самостоятельно. Намного сложнее — подключить электропроводку прицепа, что предусмотрено правилами дорожного движения.

Схема электропроводки прицепа легкового автомобиля

Для подсоединения проводки прицепа к машине используются два типа розеток на 7 и 13 выводов. Схема подсоединения розетки буксируемого транспортного средства (в дальнейшем БТС) также зависит и от стандарта страны, из-за чего прицеп с российской разводкой невозможно без переделки подключить к розетке с европейской разводкой. Если подсоединить его без переделки, правые габариты прицепа не будут гореть, что в ночное время может послужить причиной аварии.

Розетки на 13 контактов применяются, как правило, в автомобилях стран США и Европы. Дополнительные контакты, которые есть в розетке, применяются для включения противотуманок и другого электрооборудования.

Например, если говорить о доме-прицепе, то в данном случае, помимо оптики, необходимо будет вывести контакты, требуемые для питания различных устройств, используемых в нем.

7-контактные розетки применяются в автомобилях, которые эксплуатируются в странах бывшего СССР. В этом случае применяются контакты для подсоединения стоп-сигналов, поворотников и габаритных огней. В обоих случаях контакты должны располагаться зеркально.

Схема соединения прицепа легкового автомобиля

Чтобы автомобильный прицеп был правильно подсоединен к бортовой сети, необходимо знать, какой провод к какому контакту подсоединять.

Схема подсоединения прицепа российской 7-контактной розетки выполнена таким образом:

1. Левый поворотник.
2. Лампочка заднего хода.
3. Земля.
4. Правый поворотник.
5. —
6. Лампочка стоп-сигнала.
7. Габариты.

А вот европейская (универсальная) распиновка:

1. Левый поворотник.
2. Лампочка заднего хода.
3. Земля.
4. Правый поворотник.
5. Правый габаритный фонарь и подсветка номера.
6. Лампочки стоп-сигнала.
7. Левый габаритный фонарь.

Они фактически одинаковые, за исключением пятого пункта.

Распиновка на 13 клемм:

1. Левый поворотник.
2. Задний фонарь противотуманок.
3. Земля для клемм 1-8.
4. Правый поворотник.
5. Левая сторона подсветки номера и габаритов.
6. Стоп-сигнал.
7. Правая сторона подсветки номера и габаритов.
8. Лампочка заднего хода.
9. Напряжение 12 V 35 Ампер, которое является постоянным.
10. Напряжение 12 V 35 Ампер, которое подается после включения зажигания.
11. Земля.
12. Сигнальная проводка.
13. Земля для 9-ой клеммы.

Как подключить электропроводку легкового автомобиля своими руками?

В принципе при покупке фаркопа для установки на свой автомобиль с ним в комплекте продаются все требуемые для подсоединения материалы. А если нет, данный комплект нужно будет купить отдельно.

Для этого понадобится:

• Комплект проводов.
• Розетка фаркопа для подсоединения прицепа.
• Крепежи.
• Крепежная пластина.
• Схема подсоединения прицепного устройства с распиновкой розетки.

Кроме того, придется позаботиться об инструментах, которые потребуются для работы:

• Паяльник.
• Изоляционная лента.
• Термоусадка.
• Соединительные клеммы для проводов, если таких нет в комплекте.
• Сверла и дрель, если на машине не предусмотрено места под розетку и фаркоп.
• Инструменты для снятия бампера либо его подрезки.
• Отвертки.
• Гаечные ключи.

Если вы не имеете специального комплекта для подсоединения проводки, обязательно выбирайте многожильные провода с сечением не менее 1.5 мм2. Кроме того, для проводки отлично подойдут медные провода. Перед началом работ не забудьте снять клеммы с АКБ, чтобы не подвергать себя риску и полностью обесточить сеть.

При самостоятельном подсоединении проводки фаркопа вы можете прибегать или к стандартному способу подсоединения, или к универсальному. Первый подойдет вам если и на прицепе, и на фаркопе вашего авто уже присутствуют специальные разъемы, которые можно будет соединить при потребности. В таком случае вам по сути придется только тщательно изучить распиновку разъема БТС легкового авто, что чаще всего можно сделать с помощью эксплуатационной инструкции транспортного средства. Трогать электросеть не придется вообще.

Во всех других случаях, особенно когда приходится самостоятельно устанавливать на автомобиль и розетку, и фаркоп, подойдет лишь универсальный метод подсоединения. Однако мы рассмотри оба способа.

стандартный метод

Для подсоединения самой розетки фаркопа нужно сначала внимательно изучить схему ее подсоединения и распиновку розетки прицепа. Затем вам нужно найти колодку жгута одного из задних фонарей машины. Именно к данному жгуту необходимо будет подключить розетку, для этого будут применяться подходящие разъемы.

Зачастую в конструкции автомобиля предусматривается специальное окошко, посредством которого удобно просовывать провода. Однако при подсоединении у вас в обязательном порядке должен остаться один проводок, который необходим для подсоединения второго поворотника. Если говорить о способе соединения проводов, для этого можно или применять объемные клипсы, или фиксировать соединения посредством пайки (с проводов нужно будет предварительно снять небольшой кусочек изоляции).

Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. Иначе есть риск повреждения не только фаркопа, а и всей электропроводки автомобиля.

универсальный метод

Если у вас современный автомобиль с электронным блоком управления, не рекомендуется применять стандартный метод. Суть в том, что электронный блок полностью контролирует функционирование заднего освещения, и когда вы вмешаетесь в целостность электропроводки, есть вероятность, что компьютер выдаст ошибку и вовсе прекратит всякое освещение.

Поэтому, кроме всех перечисленных материалов, вы также должны будете подготовить блок «согласования». Он подключается к электрической сети транспортного средства. Блок «согласования» будет подавать требуемые сигналы на заднюю светотехнику, тогда как основной электронный блок не сможет распознать дополнительное устройство и поэтому не будет препятствовать подсоединению и применению розетки фаркопа. Затем проделайте то, что и в первом способе — соедините провода заднего освещения авто и розетки фаркопа, не забывая при этом о потребности надежной изоляции.

Советы профи

В целом подсоединить проводку фаркопа не сложно, если вы разбираетесь в распиновке розетки фаркопа и схеме подсоединения прицепа. Также стоит помнить, что есть разные виды розеток, при этом розетка прицепа и фаркопа должны совпадать. Иначе у вас не получится подсоединить прицеп.

• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Задняя балка Пежо 206, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
• Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
• Коррозия порогов автомобиля, пленка на пороги автомобиля, как наклеить пленку на пороги автомобиля
• Газовые или масляные амортизаторы, какие амортизаторы выбрать, топ 10 лучших производителей амортизаторов
• Спидометр машины, почему не работает спидометр, ремонт спидометра
• Электронная педаль газа, работа электронной педали газа, неисправности электронной педали газа, ремонт электронной педали газа
• Тахометр на авто, не работает тахометр, причины поломок тахометра, делаем ремонт своими руками
• Женские автомобили. Женские автомобили недорогие, престижные марки авто для женщин
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Забит катализатор, признаки забитого катализатора, как проверить катализатор, к чему может привести эксплуатация неисправного катализатора
• Правильная шпаклевка авто, жидкая шпаклевка для авто, как выбрать шпаклевку для авто, шпаклевка авто своими руками
• Трещина на лобовом стекле на машине. Скол на лобовом стекле автомобиля. Ремонт сколов на лобовом стекле своими руками
• Сайлентблоки передней подвески ваз, сайлентблоки передней балки, как поменять передние сайлентблоки
• Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков
• Виды пыльников, пыльник ШРУСА. Пыльник ШРУСА наружний. Пыльник ШРУСА внутренний. Как выбрать наружный пыльник и пыльник внутренний
• Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы
• Лучшая тормозная жидкость, принцип выбора
• Машина не заводится в мороз, причины, как устранить, полезные советы
• Медкомиссия на водительское удостоверение 2019
• Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
• Потеет фара изнутри, что делать
• Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
• Незамерзайка, что это такое и как правильно её выбрать
• Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
• Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
• Как заменить лампочку в автомобиле
• Масло в коробке передач, почему пенится масло
• Как правильно произвести полировку кузова автомобиля своими руками
• Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
• Как поменять фильтр на автомобиле своими руками
• Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
• Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы

Распиновка розетки фаркопа, как подключить разъем

Для буксировки за легковым автомобилем прицепа мало установить фаркоп. На прицепе есть своя электрическая проводка, габаритные огни и поворотники, и их надо подключить к б/с машины и ее сигнальным цепям. В принципе, для этого предусматривается специальный разъем, позволяющий объединить электрику обоих объектов. Но при всей внешней простоте, подключение фаркопа может вызвать определенные трудности, из-за возникновения самых разных сочетаний буксируемых объектов, транспортных средств и используемых разъемов.

Разъем фаркопа

У каждого из них, автомобиля и прицепа, своя электрическая проводка, а разъем, устанавливаемый на фаркоп, позволяет связать их между собой. Понятно, что соединять необходимо одноименные цепи. Чтобы не возникало путаницы, используется схема разводки цепей машины, прицепа и распиновка разъема. Ее, а также внешний вид и цоколевку для вилки и розетки можно увидеть на приведенном рисунке.

Необходимо обратить внимание, что у вилки и розетки (составные элементы, образующие разъем), счет контактов осуществляется по-разному. На фаркоп предусматривается установка розетки, для чего на нем предусмотрена специальная площадка (подрозетник).

Как это выглядит, показано на фото:

Это самый распространенный вариант подключения фаркопа. Как правило, разъем продается отдельно. Он бывает семи и тринадцати контактным. На изделиях отечественного и европейского производства используются розетки первого типа, на продукции американских производителей – второго. Бывают ситуации, когда розетки и вилки на автомобиле и прицепе не соответствуют друг другу, тогда для подключения электрики фаркопа можно применять специальные переходники.

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.

В тех случаях, когда такой возможности нет, приходится использовать универсальный способ подключения. В этом случае также возможны различные варианты. Если на автомобиле отсутствует сложный бортовой компьютер, то электрику можно подключить напрямую к имеющимся сигнальным цепям, для чего проводки, идущие с разъема, соединяются с электрическими цепями, имеющимися на задних фонарях.

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

1. Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
2. Отключаете от аккумулятора минусовую клемму.
3. Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
4. Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
5. Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
6. В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
7. Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
8. На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

1. Масса (минус АКБ).
2. Левый поворотник.
3. Правый поворотник.
4. Стоп-сигнал.
5. Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

1. Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
2. В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Схема подключения розетки фаркопа для начинающих

Тягово-сцепное устройство специально создано для того, чтобы производить соединение с автомобилями и прицепами для буксировки. Данный элемент удобен в эксплуатации, если был изготовлен на заводе.

Однако стоит отметить, что далеко не у каждого владельца автотранспорта есть фаркоп. Их можно приобрести отдельно под каждую марку автомобиля на станциях техобслуживания, а также сделать самостоятельно. Чтобы сделать фаркоп своими руками, нужно иметь инструмент и навыки работы с техникой, так как сделать конструкцию подходящей формы непросто.

Но также фаркоп можно использовать не по назначению. Например, для вытягивания тяжелых предметов, применяя тягловую силу автомобиля.

Видео “Фаркоп своими руками”

Из видео Вы узнаете, как сделать фаркоп самостоятельно.

Установка на автомобиле

Для фаркопа требуется правильное присоединение, чтобы выполнял свои функции должным образом. Прежде всего нужно закрепить саму установку на транспорт, а после этого произвести подключение оборудования по соответствующей схеме. Может понадобиться сварочный аппарат и много других инструментов. Работая с устройством самостоятельно, нужно учесть, что на некоторых марках автомобилей может потребоваться сделать дополнительные отверстия в днище машины и лонжероне (например, Нива или ВАЗ 2107).

Так как правильно должна подключаться конструкция для буксировки?

Основной порядок действий

Для начала необходимо снять бампер. Размечается место, куда будет крепиться фаркоп – середина бампера. После этого сверлятся отверстия на корпусе бампера, если их там нет. Чаще всего эта конструкция устанавливается на буксировочную проушину, специально предназначенную для этой цели, или к отверстию для сцепления. Они могут быть закрыты заглушкой, которую нужно снять самостоятельно или на СТО.

Снять бампер можно практически в любых условиях, если в наличии есть инструменты. Но подключение фаркопа к электропитанию автомобиля проводится по определенной схеме. Для этого желательно загнать машину на эстакаду или работать в гараже, где есть смотровая яма. Здесь будет удобно проводить и другие работы.

После снятия бампера нужно отключить питание с электрической сети, откинув отрицательную клемму с аккумулятора.

Затем уберите все вещи из багажника, снимите обивку. В месте крепления фаркопа к корпусу транспорта делается разметка, а затем при помощи дрели просверливаются отверстия нужного диаметра. Места сверления желательно обработать антикоррозийными средствами, чтобы продлить срок службы.

Крепить фаркоп на корпус можно при помощи болтов, гаек и шайбами-гроверами. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Сделайте отверстия в нижней части лонжерона и в багажном отделении. Все элементы крепления должны быть туго затянуты гаечным ключом.

Использование схемы подключения

Схема подключения розетки

Следующий этап – присоединение элементов проводки автомобиля с прицепом. Схема подключения розетки фаркопа обычно прилагается к самой покупке. Электрооборудование сцепного устройства представляет собой штепсельную розетку с проводами.

Розетка фаркопа крепится болтами на кронштейне, а затем к основной проводке. Подключение производится в стандартный разъем в соответствии и цветами проводов и схемы. Для подключения к стандартному разъему используется 7-контактная или 13-контактная розетка. Если проводка подрозетника фаркопа не соответствует проводке, установленной на прицепе, то нужно воспользоваться переходниками.

Монтаж на авто

Как подключить розетку фаркопа к проводке автомобиля? Для подсоединения розетки с остальной системой нужно использовать отверстие в днище багажника, которое надо сделать заранее. После установки фаркопа необходимо протянуть нужные провода через отверстие, а затем подключить в соответствующий разъем. Важно сохранить правильный порядок проводов. Можно придать дополнительную защиту электрических шнуров, поместив их в специальные трубки, которые не проводят электричество. Так можно защитить проводку от короткого замыкания.

Когда все работы завершены можно приступить к подсоединению прицепа, и проверить результат. Нужно, чтобы были в рабочем состоянии стоп-сигналы, «поворотники» и ходовые огни.

Если после подключения все работает исправно, то нужно закрепить провода на корпусе машины, а затем вернуть обивку на положенное место.

Электроработы

При необходимости снять электрооборудование с автомобиля, потребуется произвести отключение от проводки соответствующих элементов. Если у владельца авто нет необходимости в буксировочной конструкции, то ее следует снимать в обратной последовательности.

Но также электроработы можно доверить электрику на СТО.

Какие бывают сцепные устройства

На сегодняшний день можно встретить фиксированные сцепные устройства и фланцевые.

Первый достаточно простой тип – на кузов транспорта при помощи сварки крепят фаркопы. В результате их очень сложно снять, чинить их редко приходится, так как они надежны.

Фланцевый тип сцепки крепится на специальных площадках и имеет классификацию: по типу транспортных средств, по тоннажу.

Как добиться прочности соединения

Чтобы крепление фаркопа на автомобиле было прочным лучше всего воспользоваться сваркой. Конечно, снять буксировочную установку будет крайне проблематично, но вы можете быть уверены, что такой крепеж не будет шататься и не лопнет при большой нагрузке. Если вы хотите использовать съемные крепежи, тогда приобретайте стальные болты и гайки с хромированным покрытием (антикоррозийный слой).

Видео “Установка”

Из видео Вы узнаете, как установить на автомобиль фаркоп.

Установка и подключение электропроводки фаркопа своими руками, видео

Владельцам транспортных средств, не имеющим прицепного устройства, в некоторых ситуациях будет относительно нелегко. Если в гараже нет собственного грузовичка и нет возможности заказать услуги по перевозке, потребуется установить и подключить такое устройство, как фаркоп. Сделать это можно как посредством помощи профессионалов, так и самостоятельно. Прежде чем осветить вопрос, как произвести процесс установки данного приспособления, стоит разобраться с тем, что собой представляет фаркоп и для каких целей он используется.

Достаточно часто в обычной жизни приходится заниматься перевозкой такого груза, которые не вписывается по своим параметрам и размеру в багажник или салон автомобиля. Это могут быть разнообразные строительные материалы или крупные, негабаритные приобретения.

Чтобы разместить подобные вещи и покупки, потребуется наличие мини-трейлера, в который идеально войдет то, что необходимо перевезти с одного места на другое. К перевозимому грузу можно отнести все, начиная от мешка картошки и заканчивая бетономешалкой.

Для подключения подобного прицепа потребуется место для специального тягового устройства. По той причине, что им обладают далеко не все современные транспортные средства, часто требуется самостоятельно приобрести необходимые запчасти и осуществить такой процесс, как установка фаркопа.

Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

• Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
• Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
• Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

Самостоятельная установка фаркопа

Чтобы произвести установку фаркопа без помощи услуг автосервиса, стоит выделить под данную работу примерно два или три часа и найти место для установки. Идеальным вариантом будет гараж, в котором есть специальная смотровая яма, которая позволит без особых проблем осуществить все требуемые работы.

Если приобрести уже готовый фаркоп, можно быть уверенным, что в комплектацию будут включены все требуемые для работы пластины металла, втулки, а также розетки и провода. Если этого нет, придется приобрести подобные детали самостоятельно.

Для качественной установки устройства потребуются следующие элементы и инструменты:

• сам фаркоп;
• необходимые крепления;
• проводка;
• нужного диаметра дрель;
• гаечные ключи;
• инструмент для снятия автомобильного бампера.

Есть такие модели автомобилей, где снятие бампера не требуется, все зависит от особенностей конструкции.

К предварительным работам можно отнести разметку мест, где потребуется проделывать отверстия для крепления, для этого используется обычный маркер. Для получения качественных отверстий требуется использовать сверло немного большего диаметра, чем используемые болты.

Важно! Во избежание разрушительной коррозии, места, где высверлены отверстия, обрабатываются специальным антикором. Только после этого прикручивается фаркоп.

Относительно крепления фаркопа все понятно, там главное следовать определенной инструкции. Особого внимания заслуживает подключение специальной электрической схемы для прицепа легкового транспортного средства, говоря иными словами – подключение контактов фаркопа.

По той причине, что прицеп, который присоединяется к автомобилю, в обязательном порядке должен передавать все аналогичные с транспортным средством сигналы, его электропроводку требуется подключить к автомобильной.

Обычно к конструкции фаркопа присоединена специальная площадка, на которую через какое-то время монтируется защищенный от разнообразных внешних влияний контактный разъем. Чтобы подключить легковой прицеп, очень часто применяется всего 6-7 из присутствующих 13 разъемов. Для прицепов, который выпускаются в России, как правило, устанавливаются специальные 7-разъемные розетки.

Важно! Перед подключением необходимо тщательно разобраться со всеми присутствующими видами штекеров. Стоит рассмотреть вопрос, касающийся того, какие контакты за какой разъем отвечают. Необходимо определиться со всеми целевыми задачами каждого из контактов, которые предназначены для разных штекеров.

Как правило, приобретенный фаркоп имеет специальную инструкцию относительно подключения. Если выдерживать полярность и соблюдать основные правила подключения, проблем с данным процессом не возникнет никаких. При грамотном подключении все лампы прицепа будут повторять сигналы, идущие от автомобиля.

Популярность такого важного для транспортировки груза устройства, как фаркоп, становится все выше. Он незаменим для эффективного присоединения используемого сцепного механизма для осуществления буксировки иного транспортного средства. Установить и подключить фаркоп не представляет собой ничего сложного. Достаточно следовать определенной инструкции и советам, изложенным в данной статье.

Пример установки фаркопа на Рено Логан (видео)

Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля. Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Схема подключения прицепа

и помощь по установке

Оснащение вашего автомобиля надлежащей буксировочной проводкой

Для любого транспортного средства, буксирующего прицеп, требуется соединительная проводка прицепа для безопасного подключения задних фонарей, сигналов поворота, стоп-сигналов и других необходимых электрических систем.

Если ваш автомобиль не оборудован исправным жгутом проводов прицепа, существует ряд различных решений, которые идеально подходят для вашего конкретного автомобиля. В этом руководстве, вместе с цветной схемой проводки прицепа для каждого типа вилки, рассматриваются все доступные решения, включая индивидуальную проводку, монтажную проводку и замену проводки.

Если вы хотите заменить проводку в прицепе, ознакомьтесь с нашим руководством по замене проводки прицепа.

3 Варианты установки электропроводки прицепа на вашем автомобиле

Вариант A: Установка нестандартной проводки

Специальная проводка — идеальное решение для установки проводки освещения прицепа на вашем автомобиле. Изготовленный на заказ жгут проводов или Т-образный соединитель — это жгут проводов для конкретного автомобиля, который подключается без каких-либо добавок и обеспечивает стандартный выходной разъем, например, 4-контактный плоский.

Вся нестандартная проводка CURT поставляется с точными компонентами, необходимыми для полной установки на транспортном средстве, включая специальные вилки и электрический преобразователь, если это необходимо.

Пример установки нестандартного жгута проводов Видео

Два типа нестандартной проводки

Пользовательские жгуты проводов

Пользовательский жгут проводов имеет несколько разъемов, которые вставляются в задний фонарь автомобиля в виде буквы «Т», питаясь напрямую от задних фонарей или от прямого подключения аккумуляторной батареи и обеспечения стандартного разъема проводки фонаря прицепа.Хотя для нестандартных жгутов проводов обычно требуется две или более точек подключения, сращивание и пайка по-прежнему не требуются.

Специальные разъемы для проводки

Хотя некоторые автомобили могут не быть оснащены стандартным разъемом для проводки прицепа, они могут иметь специальный разъем, специально предназначенный для установки проводки, предоставляемый производителем транспортного средства. В нестандартном разъеме проводки используется одна вилка для подключения к заводской розетке и обеспечивается стандартный разъем проводки прицепа.

Электропроводка прицепа с оригинальным оборудованием для USCAR

Другой тип нестандартной проводки — это проводка от оригинального оборудования (OE) или проводка USCAR.Некоторые автомобили поставляются со стандартизированной розеткой USCAR, которая обеспечивает точку подключения для жгута проводов CURT OE.

Как и Т-образный соединитель, жгут проводов оригинального оборудования подключается к розетке USCAR без необходимости резки, сращивания или пайки и обеспечивает стандартный вывод проводки прицепа, такой как 4-сторонний плоский или 7-ходовой нож для жилого автофургона.

Узнайте больше о проводке USCAR

Вариант B: Монтажная проводка преобразователя задних фонарей

Если нестандартная проводка недоступна для вашей конкретной марки и модели, может потребоваться преобразователь задних фонарей для оснащения вашего автомобиля правильным подключением проводов фонаря прицепа.

Преобразователь задних фонарей или электрический преобразователь подключаются к вашему автомобилю и обеспечивают стандартный разъем проводки вилки прицепа, обычно четырехконтактный. Преобразователь преобразует сложную систему электропроводки транспортного средства, чтобы она была совместима с простой системой электропроводки вашего прицепа. Чтобы узнать больше о системах электропроводки автомобиля, ознакомьтесь с нашим руководством по системам электропроводки автомобиля.

Пример установки монтажной проводки Видео

Вариант C: Замена проводки автомобиля и прицепа

Если проводка вилки прицепа на вашем автомобиле или прицепе повреждена или работает неправильно, вы можете заменить разъем с помощью CURT вставная вилка или розетка.

Вилки (со стороны прицепа) и розетки (со стороны автомобиля) доступны во всех стандартных форматах и ​​могут быть вставлены в существующую буксировочную проводку. Найдите схему проводки фонаря прицепа ниже, которая соответствует вашей существующей конфигурации.

Если вы полностью меняете электромонтаж прицепа, ознакомьтесь с нашим руководством по ремонту прицепа.

Как подключить фары прицепа

4-контактная схема подключения прицепа

Следование стандартному методу подключения разъема прицепа жизненно важно для безопасности вашего автомобиля во время буксировки.Подключение проводов неправильного цвета приведет к несоответствию функций задних фонарей и путанице на дороге.

Используйте эту 4-контактную схему подключения, чтобы правильно подключить 4-проводную вилку прицепа.

• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

4-проводной прицеп

Схема подключения 5-контактного прицепа

5 -контактная проводка прицепа очень похожа на 4-контактную, но добавляет синий провод для фонарей заднего хода или заднего хода.

Не на всех прицепах есть фонари заднего хода, поэтому при подключении 5-контактной вилки подумайте о своем собственном прицепе.

• Синий Фонари заднего хода
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

5-проводной прицеп

6-контактный прицеп Схема подключения

В 6-контактной проводке прицепа добавлены две новые функции: провод для подключения тормозов прицепа и провод для вспомогательного питания +12 В.

6-контактная проводка

наиболее распространена на прицепах с гибкой шеей и позволяет использовать ее с контроллером тормозов.

• Коричневый Задние фонари
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
º Белый Земля
• Черный +12 В

6- Wire Trailer

Круглая 7-контактная электрическая схема

7-контактную круглую вилку прицепа следует отличать от 7-контактной вилки для лезвий RV.Подключение и размещение проводки разные.

Обязательно проверьте свой собственный разъем прицепа перед подключением проводов.

º Белый Земля
• Коричневый Задние фонари
• Зеленый Правый поворот / тормоза
• Красный Вспомогательный усилитель
• Желтый Левый поворот / тормоза
• Черный Задний фонарь
• Синий Электрический тормоз

7-проводной прицеп (круглые штыри)

Схема подключения 7-контактного прицепа с отвалом RV — SAE

Не следует путать конфигурацию SAE 7-контактного разъема для лезвия RV с традиционной конфигурацией.Разные цвета проводов используются для разных функций.

Проверьте свой собственный трейлер перед подключением проводов.

• Коричневый Задние фонари
• Желтый Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Оранжевый +12 В
• Серый Фонари заднего хода

7-проводной прицеп (RV Blade — SAE)

Схема подключения 7-контактного прицепа RV Blade — традиционный

7-контактная проводка прицепа — одна из самых популярных конфигураций проводки, особенно традиционная конфигурация по сравнению с SAE J2863.

Используйте эту схему подключения 7-контактного прицепа, чтобы правильно подключить 7-контактный штекер прицепа.

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

Прицеп с 7 проводами (RV Blade — Традиционный)

Примечание. Не все прицепы оснащены фонарями заднего хода (желтый провод).Положение этого провода может отличаться в зависимости от вашей конкретной настройки.

Цвета и схемы электропроводки прицепа

Примечание. Цвет заземляющего провода на всех типах вилок прицепа всегда белый. Другие цвета различаются по функциям в зависимости от конфигурации.

Загрузить полную таблицу

7-позиционный отвал RV — традиционная конфигурация

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

7-позиционный передний отвал — SAE J2863 Конфигурация

• Коричневый Задние фонари
• Желтый Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Оранжевый +12 В
• Серый Фонари заднего хода

Различия в 7-контактной проводке прицепа

Традиционная конфигурация

Традиционная 7- Формат отвала way RV обычно используется на 5-колесных прицепах, туристических прицепах и кемпингах.Цвета проводки прицепа для этой конфигурации отличаются от цветов для конфигурации SAE.

Конфигурация SAE J2863

7-позиционный отвал SAE J2863 для жилых автофургонов обычно используется в прицепах с гибкой шеей, грузовых прицепах, грузовых прицепах и прицепах с оборудованием.

Общие разъемы по типу прицепа

Прицепы оснащены вилками разных типов в зависимости от их электрических компонентов. В таблице ниже приведены примеры распространенных прицепов и типов вилок, которые они обычно используют.

Прицеп Тип	Общий Тип разъема	Альтернативный вариант Типы разъемов
Коммунальный прицеп	4-ходовая квартира	6-ходовой раунд	Самоходный отвал с 7 направлениями
Лодочный прицеп без тормозов	4-ходовая квартира	7-позиционный отвал RV (редко используется)
Лодочный прицеп с тормозами	5-ходовая квартира	6-ходовой раунд	Самоходный отвал с 7 направлениями
Кемпер выдвижной	6-ходовой квадрат	6-ходовой раунд
Прицеп туристический	Самоходный отвал с 7 направлениями	6-ходовой раунд	7-ходовой раунд
Прицеп 5-ти колесный	Самоходный отвал с 7 направлениями	6-ходовой раунд
Прицеп Gooseneck	6-ходовой раунд	Отвал RV с 7 направлениями
Узнайте больше о различных типах прицепов здесь.Функции выбора цветов проводки прицепа см. На приведенных выше схемах электропроводки.

Буксировка 101 Содержание

Поиск и устранение неисправностей и устранение распространенных проблем с электропроводкой прицепа

Вы полагаетесь на свой прицеп изо дня в день, независимо от того, используете ли вы его для ландшафтного дизайна, строительства, сельского хозяйства, охоты, гонок или для ваших любимых хобби. Для перевозки таких вещей, как тяжелое оборудование, инструменты, спортивные велосипеды, охотничье снаряжение и все, что вы можете положить назад, нужен не только прочный прицеп, но и тот, который безопасно работает на дороге.

Но что происходит, когда вы начинаете испытывать проблемы с проводкой света прицепа? Что делать, если стоп-сигналы не работают или сигналы поворота тусклые? Или, может быть, свет работает при некоторых обстоятельствах, но не на 100 процентов надежен. Независимо от проблемы, вы всегда должны быть уверены, что ваш грузовой прицеп находится в отличном состоянии.

В Trailer Superstore мы понимаем, что проводка прицепа может быть неприятной, и вы можете не знать, с чего начать поиск и устранение неисправностей. Наша команда профессионалов готова помочь вам узнать, как найти проблему и понять, как выполнять различные тесты.Крайне важно диагностировать проблему с электропроводкой прицепа на ранней стадии, чтобы вернуть вас в путь самым безопасным способом.

Если в вашей световой проводке есть несколько небольших проблем, вы можете диагностировать проблемы и исправить свет самостоятельно. Но для более подробной информации о глюках вы можете обратиться к профессионалам в All Pro Trailer Superstore.

Содержание

Важность проводки прицепных фонарей

Представьте, что вы едете по шоссе ночью, когда у вашего прицепа не горит свет.Другие водители и пешеходы не узнают, что у вашего автомобиля есть выдвинутое оборудование сзади, что может привести к опасным ситуациям. Когда другие не знают вашего местоположения — поворачиваете ли вы или замедляете — ваша безопасность и безопасность других людей оказывается под угрозой.

Чтобы быть внимательным и осторожным водителем на дороге, вам необходимы исправные фары прицепа. Они имеют решающее значение для максимальной безопасности. Поскольку со временем все изнашивается, лучше проверять проводку освещения прицепа каждый раз перед поездкой.

Фонари на вашем прицепе могут быть немного тусклыми или вообще не работать. Это может быть перегоревшая лампочка, коррозия, обрыв проводов или даже плохой провод заземления. Но все эти проблемы легко исправить, и вы сможете произвести соответствующий ремонт. В то время как заземление часто является наиболее типичной проблемой, другие распространенные сбои световой проводки с прицепами включают следующее:

1. Не работает одна функция системы освещения прицепа, например стоп-сигналы или указатель левого поворота.
2. Ни одна из функций освещения не работает.
3. Фонари работали сначала, но со временем перестали.
4. При включении одного указателя поворота включаются обе стороны прицепа.
5. При включении фар автомобиля перестают работать фары прицепа.
6. Один или несколько фар прицепа остаются включенными даже при выключенном зажигании.
7. Ремень работает, пока вы не подсоедините прицеп.
8. Не работают фонари заднего хода прицепа.

Для каждой распространенной проблемы есть несколько возможных проблем, которые вы можете обнаружить в освещении вашего прицепа.Например, если не работает только одна функция системы проводки, это может быть связано с тем, что жгуты проводов не подключены к вашему автомобилю. Обратите внимание на следующие возможные неисправности проводки, соответствующие перечисленным выше осложнениям:

1. Жгут проводов не подсоединен, комплект разъемов не обеспечивает надежного соединения, перегорел предохранитель, тормозной провод не подсоединен или имеется недостаточное заземление.
2. Провод питания 12 В не подключен к аккумулятору автомобиля, жгут имеет заводской комплект буксировки, а автомобиль — нет, реле или предохранитель сгорело или отсутствует, жгут имеет плохое соединение с массой или произошел сбой. перегрузка ремня безопасности.
3. Плохое или слабое соединение с массой, жгут проводов перегрузился из-за чрезмерного натяжения или короткое замыкание в проводке.
4. Тормозной провод на жгуте проводов не заземлен или имеет недостаточное заземление.
5. Недостаточный грунт на стороне грузовика или прицепа либо перегруженный жгут из-за слишком большого количества огней.
6. Неправильное подключение к проводу грузовика, недостаточное заземление или прицеп имеет светодиодные фонари, питаемые от 4-контактной вилки.
7. Недостаточное заземление или перегрузка ремня безопасности при подсоединении прицепа к транспортному средству.
8. Пятый провод не подсоединен к обратной цепи автомобиля, либо имеется недостаточное заземление.

Как видите, наиболее часто повторяющаяся проблема, когда дело доходит до проводки фонарей прицепа, связана с плохим заземлением. Вы можете решить большинство проблем с проводкой, выполнив несколько простых шагов, но для полной замены проводки и более сложных работ мы рекомендуем вам полагаться на экспертов All Pro Trailer Superstore.

Всегда избегайте переподключения всей системы, пока не проверите все возможности. В зависимости от типа обслуживания, которое вам необходимо выполнить, обратитесь к следующему списку необходимых инструментов:

• Аккумулятор 12В
• Дополнительный провод
• Тестер целостности цепи
• Смазка диэлектрическая
• Дюбель
• Очиститель электрических контактов
• Изолента
• Перемычка
• Лампочки
• Гаечный ключ
• Электродрель
• Наждачная бумага
• Отвертка
• Тестер для тягачей
• Крепеж для проволоки
• Инструмент для зачистки проводов
• Электромонтажный комплект

Если все, что вам нужно сделать, это простой выключатель лампочки, у вас это легко.Но иногда проводка вашего прицепа включает в себя немного больше, чем просто откручивание и завинчивание. Коррозия может накапливаться в труднодоступных местах, или вам может потребоваться замена части провода. Если вы не знаете, как устранить неполадки в системе проводки освещения прицепа, вам помогут специалисты All Pro Trailer Superstore.

Как исправить типичные проблемы с проводкой прицепа

Перво-наперво — начните с тестирования автомобиля и прицепа по отдельности, чтобы устранить общие проблемы.Вы должны определить, есть ли проблема с тягачом или прицепом, проанализировав отдельные системы электропроводки в управляемых участках, а не все сразу. Если вы начнете тестирование, когда грузовик и прицеп прикреплены, вы не узнаете, в чем проблема.

Следующее пошаговое руководство поможет вам устранить неполадки в электропроводке прицепа. Независимо от того, есть ли у вас 4-контактная вилка, нужно проанализировать заземление или возникла ситуация перегрузки, есть решение. Подобные мелкие исправления легко выполнить и не требуют ничего, кроме времени и нескольких инструментов.Как только вы начнете сталкиваться с более сложными проблемами, тогда вы должны позволить нам вмешаться и помочь.

1. Проверка правильности работы

Для 4-контактной вилки используйте тестер цепей 12 В, чтобы проверить работу фар вашего автомобиля. Попросите кого-нибудь помочь включить различные источники света, чтобы вы могли сосредоточиться на наблюдении сзади. Но перед тем, как проводить какие-либо тесты, выньте предохранитель из источника питания на несколько минут, а затем снова установите его. Если какие-либо функции освещения не соответствуют показаниям мощности, проверьте проводку, идущую в блок преобразователя.Если функции световой проводки исправны, вы можете проверить систему проводки прицепа.

За коробкой преобразователя убедитесь, что сигналы поступают на коробку преобразователя от грузовика или легкового автомобиля. Зелено-желтый провод должен обозначать указатели поворота и стоп-сигналы для двухпроводного автомобиля. На трехпроводном автомобиле красные провода несут стоп-сигналы, а желтые и зеленые — сигналы поворота. Если какая-либо из функций освещения не имеет надлежащей мощности, обратите внимание на следующее:

• Ослабленные разъемы или провода и отсутствующие предохранители или реле на съемном жгуте
• Слабые или слабые соединения заземления на проводке с ручной проводкой
• Провода, закрепленные в неправильных местах на грузовике

2.Подтверждение точного подключения проводов

При установке жесткого провода убедитесь, что каждый провод подключается к нужному месту. Существуют стандартные цвета проводов, но не забудьте проверить соединения в соответствии с их функциями, если ваша система отличается. Если в вашем автомобиле есть комбинированные стоп-сигналы и поворотники, тормозной провод будет заземлен белого цвета. Провод питания 12 В должен подключаться к положительной клемме аккумуляторной батареи вашего автомобиля, и если у вашего прицепа 5-жильный провод, убедитесь, что пятый провод грузовика подключен к цепи заднего фонаря.

Когда дело доходит до установки плагина, обратите внимание на следующие проверки, которые вы можете сделать:

• Закрепите соединение между проводом питания 12 В и аккумулятором автомобиля, проверяя, нет ли перегоревших предохранителей.
• Убедитесь, что на вашем автомобиле есть буксировочное устройство, если вы работаете с заводским буксирным ремнем.
• Подтвердите, что номер детали соответствует правильной марке, модели и году вашего грузовика.
• Убедитесь, что разъемы жгута проводов находятся на правильной стороне автомобиля, с зелеными проводами на стороне пассажира и желтыми проводами на стороне водителя.
• Убедитесь, что разъемы защелкиваются, сняв и снова подключив их.
• Осмотрите разъемы на предмет ослабленных или поврежденных проводов, ослабленных или погнутых контактов и сломанных фиксаторов.

Вы также можете выполнить проверку целостности. Чтобы устранить неполадки в проводке прицепа, подключите перемычку к контактам разъема, а тестер — к разъемам системы. Проверка целостности поможет вам увидеть, есть ли оборванные провода. Выберите цвет провода в розетке и найдите такой же цвет на передней панели разъема.Прикрепите один конец перемычки к контакту разъема, а другой — к устройству проверки целостности цепи.

Проверьте тестер внутри розетки. Если фары вашего прицепа не работают, проследите за проводом и проверьте, нет ли обрывов. Обрежьте все, где вы видите неисправность, затем припаивайте новое соединение и отремонтируйте изоляцию с помощью термоусадочной трубки.

3. Проверка заземления

На своем грузовике проверьте землю на предмет коррозии и отложений краски. Очистите область по мере необходимости, пока не дойдете до чистой металлической поверхности или пока не замените корродированные винты заземления.

Если у вас есть заводской винт заземления, убедитесь, что дополнительные кольцевые клеммы не расположены под землей. Если это так, переместите землю для ремня безопасности в другое место или ближе к низу. Наконец, отсоедините провод заземления и прикрепите его к отрезку провода, идущему к отрицательной клемме аккумуляторной батареи вашего автомобиля. Если это решит проблему с вашей световой проводкой, вы можете оставить кабель на месте.

Когда дело доходит до вашего прицепа, критически важно проверить систему заземления. Убедитесь, что провод заземления подключен к раме прицепа.Если у прицепа есть язычок, убедитесь, что соединение находится за язычком на конструкции. Вы также можете переместить заземляющий провод к раме, если он прикреплен к алюминиевой области.

4. Поиск условий перегрузки

Перегрузка возникает, когда цепь получает больше электричества, чем она может выдержать, что может вызвать перегрев и плавление. Помните о максимальной допустимой силе тока ремня безопасности и сравните ее с показаниями фонарей вашего прицепа. В некоторых случаях можно выполнить сброс устройства, вынув предохранитель и оставив его на несколько минут.Используйте тестер цепей, чтобы проверить работу 4-контактного разъема, не забывая не подключать прицеп перед проверкой.

У вашего прицепа может быть короткое замыкание, если все функции присутствуют после процесса сброса. Если фары прицепа потребляют больше силы тока, чем может выдержать жгут, снимите лампы с дополнительных габаритных фонарей и подсоедините прицеп. Если жгут работает без лампочек, это указывает на превышение допустимого количества огней на прицепе. Снимите габаритные огни и замените их светодиодными версиями, чтобы потреблять меньше энергии.

5. Другие возможные проблемы с электропроводкой прицепного фонаря

Со временем элементы могут настигнуть ваш прицеп и вызвать образование коррозии в различных областях. Сделайте заметку, чтобы проверить наличие коррозии, которая может выглядеть зеленой или белой. Либо замените свечи, либо очистите их с помощью очистителя клемм аккумулятора. Вы должны выполнить этот шаг после того, как проверили фары автомобиля, и если фары прицепа по-прежнему тусклые или не работают. Вы также можете опрыскать разъем очистителем электрических контактов и очистить каждый контактный штифт тонкой проволочной щеткой.Это также поможет создать более прочное соединение между проводами.

Когда коррозия достигает гнезда проводов, это может привести к тому, что ваш свет не будет работать. Другой метод очистки включает удаление коррозии наждачной бумагой зернистостью 220. Если вы не можете дотянуться пальцами до крошечных мест, приклейте горячим клеем полоску наждачной бумаги к дюбелю диаметром 3/8 дюйма. Очистите каждую точку, вращая деревянный дюбель и толкая его из стороны в сторону. После этого нанесите немного диэлектрической смазки на контакты и замените лампочку.Если ваши фары по-прежнему не работают, проверьте крепежные болты, чтобы убедиться, что они плотно прилегают к раме прицепа.

Вы также должны убедиться, что не-алюминиевая монтажная область чистая и не покрыта краской, если фонари заземлены через монтажное оборудование. Если поверхность алюминиевая, подключите к каркасу провод от земли и легкую шпильку. И последнее, но не менее важное: проверьте лампочки на исправность и при необходимости замените. Отвинтите и снова прикрутите — это так просто. Если какая-либо из ваших лампочек на прицепе сломалась или лампочка погасла, снимите старую и установите новую.Это может случиться с любым светом, включая бегущий, мигающий и стоп-сигнал.

В случае, если у вашего трейлера есть более сложные проблемы с проводкой, вы можете положиться на экспертов по трейлерам из All Pro Trailer Superstore. Наша команда может переделать всю систему проводки, если коррозия слишком велика, чтобы ее можно было отшлифовать, или если вам нужен совершенно новый жгут проводов, который включает разъемы, линзы, фонари и другие детали.

Положитесь на экспертов в решении проблем с электропроводкой

После того, как вы устраните неполадки в системе световой проводки вашего прицепа, вы можете обнаружить, что вам нужна дополнительная поддержка.Для решения более сложных проблем, которые вы не можете решить самостоятельно, перенесите свой трейлер в Trailer Superstore. Наши представители составляют команду надежных, эффективных, образованных и преданных своему делу профессионалов, которые занимают лидирующие позиции в отрасли. All Pro Trailer Superstore предоставляет услуги по техническому обслуживанию и будет работать с вами, чтобы наши усилия соответствовали вашему бюджету и приложению.

Как поставщик прицепов с полным спектром услуг, мы также продаем, финансируем, инспектируем, настраиваем, обмениваем, размещаем титулы и бирки, храним, упаковываем и доставляем прицепы по всей стране.Мы предлагаем линейку аксессуаров для прицепов и буксировщиков в нашем обширном ассортименте. Если ваша система электропроводки прицепа нуждается в полной замене проводки, свяжитесь с Trailer Superstore онлайн, чтобы назначить встречу, или поговорите со специалистом.

Электромонтаж прицепного устройства

Сдача жилья занята. Вам нужен служебный прицеп недорого, а верфь поможет вам подсоединить сцепное устройство и предохранительные цепи.Теперь поехать домой и погрузить в трейлер всю жизнь подростка, а затем отправить ее в колледж за несколько штатов.

Но не раньше, чем вы включите фары на трейлере. Автосалон не позволит вам уехать, пока не загорится свет. К тому же вилка прицепа на задней части вашего грузовика не имеет никакого отношения к вилке на прицепе. Дружелюбный помощник по прицепу указывает на дисплей электрических разъемов и предлагает, чтобы, если вы не можете заставить их работать самостоятельно, он может попросить механика сделать это за вас первым делом в понедельник утром.

Отчаянные времена, отчаянные меры
Электропроводка прицепа может оказаться простой задачей. Многие транспортные средства, особенно пикапы и внедорожники, предварительно оснащены прицепами. Если есть предустановленная заминка, возможно, разъем уже находится за удобной подпружиненной крышкой. Или, если вы купили новый автомобиль, вы можете найти ремни, необходимые для установки разъема внутри перчаточного ящика. Просто отсоедините разъем от задних фонарей на вашем грузовике, подключите жгут проводов прицепа между вилкой и розеткой, и все готово.

Но электромонтаж прицепа может оказаться непростым делом. Если вы буксируете только на день и никогда не планируете буксировать снова, вы можете подобрать адаптеры, которые заменяют лампы задних фонарей в вашем автомобиле, и на них свисают провода с косичками. То, как вы прокладываете провода от осветительных розеток до сцепного устройства, может быть проблематичным. А что, если у вас есть прицеп с простыми одноламповыми фарами и автомобиль с несколькими задними фонарями, как большинство европейских автомобилей? По крайней мере, вероятность того, что прицеп и транспортное средство используют разные разъемы, поскольку в индустрии буксировки используются как минимум четыре разных стиля.

от красного к зеленому к белому

Начнем с основ. Большинство прицепов имеют три контура — для ходовых огней, а также левого и правого стоп-сигналов. Стоп-сигналы будут мигать для функции указателя поворота — это зависит от реле мигалок в автомобиле, чтобы узнать, когда включены стоп-сигналы, и мигать соответствующей нитью накала. Так что технически вам нужно всего три провода к прицепу плюс провод заземления.

Всегда прокладывайте заземляющий провод от рамы автомобиля (не от сцепного устройства или бампера) до прицепа.Контакт металл-металл в сцепке недостаточно надежен для надежного соединения.

Это означает, что вам понадобится разъем как минимум с четырьмя контактами. Неудивительно, что в стандартном плоском разъеме для прицепов используются четыре штыря, причем один штырь без кожуха на конце транспортного средства предназначен для заземления. В других распространенных стилях разъемов используются пять, шесть или семь контактов, и это те стили, которые производители устанавливают на новые автомобили. Почему больше четырех? В более крупных прицепах иногда используется отдельная цепь для включения фар по бокам и спереди прицепа.В некоторых прицепах используются тормоза с электрическим приводом. В закрытых прицепах нередко имеется внутреннее освещение или аксессуары, питаемые от аккумуляторной батареи транспортного средства, так что это означает другую цепь. Не урод. Пока вы занимаетесь только одной схемой за раз, эта работа не потребует от вас чтения тех схематических диаграмм, на которых есть крошечные провода, помеченные шрифтом, слишком маленьким, чтобы их мог прочитать даже юрист.

Внебиржевой

У вас есть 7-контактный разъем на грузовике и линейный 4-контактный разъем на прицепе? Мы нашли в магазине автозапчастей адаптер, который позволяет подключать и работать.Другие варианты перестановки разъемов могут быть адаптированы с помощью готовых деталей.

Склейка

Наихудший случай — у вас есть легковой или грузовой автомобиль без приспособлений для освещения прицепа и прицеп с жгутом, заканчивающимся обрезанными проводами. Вам не понадобится ничего сложнее, чем 12-вольтовая контрольная лампа или вольтметр, а также некоторые возможности для сварки. Начните с включения ходовых огней автомобиля. Теперь проверьте проводку автомобиля, чтобы определить, какой из проводов, ведущих к задним фарам, горячий.Соедините этот провод и подведите его к разъему прицепа со стороны автомобиля. Какой штифт? Разъем должен поставляться со списком, в котором указывается, какой контакт какой цепи управляет. Следуйте ему — но ни на минуту не верьте, что кто-то, кто подключил ваш автомобиль до вас, следовал чему-либо, кроме его собственной прихоти. Пометьте каждый провод его функцией, как вы ее определяете. Теперь вы можете выключить ходовые огни и активировать левый указатель поворота. Определите, какая цепь является мигалкой, и повторите для правого указателя поворота.Подключите все к разъему.

Отдельно, но не равно

В некоторых автомобилях используются отдельные лампы для тормозов и сигналов поворота задних фонарей. Это нормально — пока вы не поймете, что в трейлере используется одна лампа с двумя нитями накаливания для всех трех функций. Один из вариантов — установка на прицеп еще одной задней фары, но существует более простое решение.В месте аренды прицепа и в большинстве магазинов автозапчастей продаются простые электронные адаптеры, сочетающие в себе функции стоп-сигнала и сигнала поворота. Он устанавливается в жгут непосредственно перед разъемом прицепа.

Другие цепи

Некоторые большие прицепы имеют отдельную цепь для габаритных или габаритных огней, которые отделены от ходовых огней в узлах задних фонарей. Возможно, вам потребуется добавить еще одну схему для их обработки. Если вы попытаетесь подключить их параллельно с обычной парой ходовых огней, вы можете перегрузить выключатель фар автомобиля, поэтому вам нужно будет добавить реле для управления дополнительным током.

Также может быть 12-вольтовая цепь для ходовых огней внутри прицепа или для зарядки аккумуляторной батареи прицепа в случае туристического прицепа. Эта цепь, вероятно, будет горячей при каждом работающем двигателе, но ею можно управлять с помощью переключателя на приборной панели. Убедитесь, что провода имеют калибр, достаточный для выдерживания нагрузки (полностью разряженная аккумуляторная батарея прицепа с глубоким циклом может потреблять 20 или более ампер при запуске двигателя). Настоятельно рекомендуется использовать изолятор батареи.Это предотвратит разрядку аккумуляторной батареи транспортного средства от прицепа и предотвратит выбросы тока от перегорания проводки или сгорания предохранителя.

Эй, Нелли

Это приводит к концепции электрических тормозов прицепа. Они активируются контроллером транспортного средства, который увеличивает напряжение на тормозах пропорционально замедлению транспортного средства. Для этого требуется провод от контроллера к тормозу прицепа. (Вот почему некоторые разъемы имеют до семи контактов, чтобы обеспечить возможность подключения нескольких цепей.) Используйте 12-га. провод для этой схемы. Если у вас есть электрические тормоза прицепа, в цепи должна быть вспомогательная аккумуляторная батарея и аварийный выключатель, чтобы замедлить прицеп, если он отсоединяется от сцепного устройства.

Собираем все вместе

Как сделать подключения? Мы видели множество трейлеров, грохочущих по дороге с мигающим или приглушенным светом. Скорее всего, если вы посмотрите на проводку на одной из этих установок, вы увидите провода, скрученные вместе и изолированные изолентой.Почти так же плохи обжимные соединители автомобильного типа, которые не выдерживают вибрации и влаги. Любой обжимной соединитель, подвергающийся воздействию элементов, будет иметь короткий срок службы. Даже не думайте об использовании бытовых гаек для проволоки — они открутятся за несколько сотен миль. Мы используем резьбовые соединители Posi-Lock, показанные здесь, для быстрой работы. В нашем собственном прицепе все соединения выполнены припоем и термоусадочной трубкой из ПВХ.

Когда вы застегиваете пуговицу, нанесите пленку диэлектрической смазки на разъемы сцепного устройства, чтобы влага не разъедала контакты.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Легко подключите автомобильные фары к фарам прицепа

Когда дело доходит до «электричества», многие люди либо его глупо боятся, либо бегут в другую сторону, вместо того чтобы пытаться узнать об этом.Поскольку это мощная сила, ее, безусловно, следует уважать. Для нас, владельцев транспортных средств, возможно, мы понимаем, что в наших легковых и грузовых автомобилях есть аккумулятор под капотом, который требует периодической замены, и лампочки, которые могут перегореть через несколько лет. Кроме того, многие из нас готовы доверить любые электромонтажные работы «специалистам».

Если вы недавно приобрели прицеп, «электричество» в конечном итоге станет вопросом, на который вам нужно будет ответить, например, как подключить фары моего прицепа к фарам моего буксирующего автомобиля? Может показаться очевидным, что у вашего прицепа сзади есть задние габаритные огни, поворотные огни и стоп-сигналы, которые должны работать синхронно с фарами вашего автомобиля.Это не произойдет по волшебству. Мы здесь, чтобы поделиться с вами замечательными новостями: для подавляющего большинства автомобилей на дорогах CARiD упростил «установление связи». Следуйте инструкциям и узнайте, насколько просто соединить эти две системы вместе. Мы рассмотрим конкретные компоненты в нашем магазине электромонтажных работ и электрооборудования для прицепов.

Типичная вилка жгута проводов прицепа представляет собой «4-плоскую» вилку с 3 штыревыми выводами и 1 гнездовой клеммой. Для подключения к 4-плоской вилке прицепа вашему буксирующему транспортному средству также требуется 4-плоская вилка, в данном случае: тот, который имеет 3 клеммы «мама» и 1 клемму «папа».

В рамках данной статьи предполагается, что ваш прицеп имеет то, что в индустрии называют «4-плоским» соединителем для проводки, который является стандартом для многих новых прицепов, продаваемых в США. В этой статье объясняется, как правильно приобрести ремни безопасности для вашего автомобиля. так что два могут быть соединены. Вилка прицепа должна быть «3-штыревой, 1-гнездовой», а вилка буксировщика должна быть противоположной, или «3 розетки, 1 вилка».

Определите, что у вас есть

На этом пикапе показан неиспользуемый заводской разъем жгута проводов прицепа, расположенный рядом с запасным колесом.

Хорошим первым шагом будет понимание того, оборудован ли ваш автомобиль или грузовик заводской электропроводкой прицепа. Если вы купили его новым, это должно быть довольно просто. Многие пикапы и внедорожники, пригодные для буксировки, доступны с заводскими комплектами прицепов. Фактически, представители «большой тройки» (GM, Ford и Chrysler) сделали эту подвесную систему стандартным оборудованием для многих своих последних полноразмерных пикапов. Посмотрите на этикетку Monroney, на которой будет указано любое дополнительное оборудование. Если вы приобрели подержанный автомобиль или просто не знаете, что у вас есть, вы можете связаться с отделом обслуживания клиентов производителя автомобиля.Вы также можете заглянуть под задний бампер и / или в задний отсек для хранения «неиспользованной» заглушки.

Чтобы еще больше помочь потребителю и обеспечить единообразие и последовательность, «большая тройка» в 1992 году создала USCAR (Совет Соединенных Штатов по автомобильным исследованиям) для работы в областях технологий, представляющих взаимный интерес. USCAR разработала дизайн унифицированного соединителя для прицепа, который используется с конца 1990-х годов. Если на вашем автомобиле есть разъем для прицепа в стиле USCAR, выбор и покупка подходящего ремня безопасности станет проще.

Вилка ремня безопасности прицепа USCAR, стандартизированная для автомобилей GM, Ford и Chrysler Corporation.

Давайте теперь рассмотрим несколько примеров транспортных средств и возможные сценарии, которые могут существовать. Мы выберем по одному автомобилю из каждой из «большой тройки» (GM, Ford и Chrysler) и рассмотрим различные уровни стандартного и дополнительного оборудования, а также наличие решений для жгутов без стыков.

Сценарий № 1: Автомобиль поставляется в стандартной комплектации с заводским комплектом прицепа

На заводе-изготовителе тяжелых пикапов Ram в заднем бампере предусмотрено соединение жгута проводов прицепа.

Если вы приобрели новый пикап Ram 2500, поздравляем! Вы выбрали один из самых стильных и мощных полноразмерных звукоснимателей, доступных сегодня. Поскольку вы планируете буксировать изрядное количество буксиров, ваше решение будет вдвойне разумным, поскольку все современные грузовики Ram 2500 и 3500 имеют разъем для жгута проводов прицепа в стандартной комплектации в заднем бампере.

Этот жгут проводов прицепа с функцией буксировки имеет соединение USCAR на одном конце и 4-плоское соединение для прицепа на другом. Нет ничего проще этого.

Для этого грузовика все, что вам нужно, — это привязь с соответствующим разъемом USCAR на одном конце и 4-плоским разъемом для соединения с прицепом на другом конце. Tow Ready, подразделение Cequent, имеет все необходимое для ваших связей. Примерное время установки от производителя? Пять минут.

Сценарий № 2: Автомобиль не имеет заводского комплекта прицепа, и Т-образная подвеска доступна

Недавно вы заключили приятную сделку на Buick Enclave 2013 года выпуска, «полностью оборудованный», по словам продавца в представительстве (кто бы сказал вам правду, верно?).Вскоре после того, как вы его получили, вы и ваша вторая половинка решили получить лодку, о которой вы мечтали, в комплекте с прицепом. Теперь вам нужно выяснить, как подключить проводку прицепа лодки к Анклаву. Затем вы обнаруживаете, что, хотя Buick предлагал вариант заводского буксировочного пакета, у вас его нет.

Поскольку популярность буксировки сочетается с нежеланием клиентов обрезать проводку своих грузовиков, производители оборудования для прицепов придумали творческое решение: так называемый Т-образный жгут проводов, который устанавливается без резки или сращивания проводов. .Эта концепция великолепна своей простотой: поскольку задние фонари буксирующего транспортного средства имеют все необходимые для прицепа «соединения» (поворот, тормоз и дневные ходовые огни), вы отсоединяете жгуты задних фонарей, подсоединяете Т-образные соединители как к жгуту проводов автомобиля, так и к задним фонарям, а затем проложите 4-плоский жгут проводов назад. Т-образный соединитель марки Curt (доступный в поле «Параметры продукта») выполняет эту работу для вашего анклава.

Жгут Т-образного соединителя марки Curt. После отсоединения разъемов задних фонарей 2 разъема возле желтого провода вставляются в жгут проводов и фонарь со стороны водителя.То же самое сделано на стороне пассажира с разъемами рядом с зеленым проводом. Затем 4-плоский штекер справа выводится на задний бампер.

Хотя это занимает немного больше времени из-за необходимости снятия некоторых внутренних панелей для доступа к задним фонарям, Курт оценивает время установки всего в 45 минут. Когда вы закончите, необходимый 4-плоский разъем будет готов и ждет у вашего заднего бампера.

Сценарий № 3: Автомобиль не имеет заводского комплекта прицепа, и Т-образная подвеска недоступна

Если вам посчастливилось жить в западной части США.S., где ржавчина на кузове требует гораздо больше времени, чтобы справиться с ней (а мы на востоке вам завидуем!), Вы все равно можете водить что-то вроде пикапа Ford F-серии 1979 года. Если он у вас был какое-то время, вы полностью понимаете, что это за рабочая лошадка. И даже на этом позднем этапе его жизни вы можете подумать об установке сцепного устройства для прицепа, чтобы получить больше работы! Однако давайте вспомним, что грузовик был построен, когда президентом был Джимми Картер. Если бы вы были живы тогда, этот комментарий гарантированно заставил бы вас почувствовать себя старым!

«Заводского буксировочного комплекта» для этой поездки не существовало.А поскольку большинство поставщиков прицепов изготавливают Т-образные жгуты проводов для более поздних моделей, автомобили 1979 года выпуска не требуются. Однако еще не все потеряно. Существуют универсальные комплекты электропроводки для прицепа, которые не только чрезвычайно доступны по цене, но и просты в установке. Для наших целей еще одна прекрасная особенность этого грузовика заключается в том, что он использует «комбинированные» ходовые (хвостовые) и поворотные лампы, как и большинство прицепов, поэтому соединения намного проще.

Комплект 4-плоских разъемов Hopkins поставляется в комплекте с жгутом, электрическими разъемами и собственной контрольной лампой!

Hopkins Towing Solutions производит ряд разъемов с 4-мя плоскими проводами, которые могут выполнить эту работу.Если мы посмотрим на все варианты в меню «Параметры продукта», лучшим выбором станет комплект разъемов, в который входят устройства для сращивания проводов и кабельные стяжки. У него даже есть собственный тестер цепей! Просто найдите «горячие» провода, когда эта функция используется, обожмите соединители проводов и выведите 4-контактный разъем к заднему бамперу. Хотя Хопкинс не публикует примерное время для завершения работы, это должно занять чуть меньше часа, включая наливание второй чашки кофе.

Другие опции

Существуют жгуты проводов прицепа с выводами разъема, отличными от 4-плоских или USCAR.В вашем автомобиле может быть 6-контактный или 7-контактный разъем. Ваш прицеп может иметь 5-контактный разъем. Приведенная ниже диаграмма не предназначена для использования в качестве схемы подключения как таковой, а скорее показана, чтобы дать вам представление о том, как выглядят эти варианты.

Если вам нужно, например, переоборудовать буксирное транспортное средство с 4-плоской на 6-цилиндровую, Курт сделает такую ​​переоборудование. Требуется преобразование 4 плоских в 5 плоских? Хопкинс накрыл вас их переходным проводом. Или как насчет стиля RV от 5 до 7? Wesbar, бренд Cequent, сделает для вас именно этот соединитель для перемычек.

Дело в том, что практически любые два разных разъема жгута проводов прицепа можно соединить, просматривая веб-сайт CARiD. Чтобы купить правильный ремень безопасности, вам просто нужно проверить концы ремня на вашем автомобиле и прицепе и купить по одному ремню с подходящими заглушками на каждом конце. Любые вопросы, а ответ на ваш запрос — на расстоянии телефонного звонка! Мы надеемся, что эта статья показала вам, что подключение электрических цепей между вашим тягачом и прицепом не должно быть трудным для понимания или выполнения.CARiD здесь, чтобы помочь вам «установить связь».

Пункты, обсуждаемые в статье

30 марта 2015 г.

Схема подключения прицепа

— фары, тормоза, разводка, провода и разъемы

Столько проводов. . . Так много цветов. . . И так много видов разъемов проводки прицепа. Ура! С чего начать? Мне нужна электрическая схема прицепа. И еще немного информации, чтобы убедиться, что я все правильно понял!

---

Существует несколько стандартов для проводов прицепов, и если поискать, вы найдете разные схемы соединений прицепа для каждого.У каждого стандарта свое предназначение, поэтому, пожалуйста, не придумывайте его на ходу. Не делайте странных трейлеров с проводом. Следуйте этим рекомендациям и сделайте это правильно!

Ваш подход зависит от ваших электрических потребностей. Для начала каждому прицепу нужны фонари — стоп-сигналы, поворотники и задние фонари. Некоторым также нужны боковые маркеры и ходовые огни. Некоторым тормозам также требуется электричество — для приведения в действие электрических тормозов или отключения гидравлических тормозов при движении задним ходом.

Следующая электрическая схема (и) прицепа и пояснения представляют собой нечто среднее между электрической схемой и электропроводкой прицепа.Мы рекомендуем эти стандарты, потому что они довольно универсальны. Тем не менее, для конкретных ситуаций существуют промышленные стандарты с различными разъемами и схемами проводов. Это может сбивать с толку, поэтому, если у вас еще нет определенного стандарта, следуйте им.

4-контактный плоский разъем

Как минимум, все прицепы должны иметь как минимум 4 функции: Задние фонари, стоп-сигналы, левые и правые сигналы. Эти функции передадут 4 провода, поэтому самая простая схема — это 4-контактный разъем.

Самым распространенным 4-проводным разъемом является 4-контактный плоский разъем, как показано здесь. Прицепы, в которых это используется, обычно довольно легкие и не имеют тормозов или других силовых аксессуаров. Это наиболее распространенный стиль для прицепов «потребительского» типа. Небольшие грузовые прицепы, прицепы для легких лодок, маленькие кемперы, внедорожные прицепы и многие другие используют этот традиционный 4-контактный плоский разъем.

Легкий прицеп (без тормозов) = Используйте 4-контактный разъем .

1 .Белый = земля (см. Примечания к белому проводу ниже)
2 . Коричневый = задние фонари, боковые габаритные огни и ходовые огни (см. Примечания к коричневому проводу ниже).
3 . Желтый = левый указатель поворота и левый стоп-сигнал
4 . Зеленый = правый поворотник и правый стоп-сигнал

См. Схему подключения прицепа и схему применения разъема ниже. В 4-контактном разъеме указаны только первые 4 элемента.Остальное можно проигнорировать.

5-контактный плоский разъем

(Также существуют круглые 5-контактные разъемы.)

Прицепы грузоподъемностью более 3000 # Полная полная масса прицепа должна иметь тормозов . Это не обязательно везде, но это хорошая идея.

Если у прицепа есть тормоза, то ему нужен разъем минимум с 5 контактами. Пятый контакт, синий провод, дает питание для включения (или отключения) тормозов прицепа.

Традиционный прицеп + с тормозами = используйте 5-контактный разъем .

1-4 Подключите первые 4 контакта (белый, коричневый, желтый, зеленый) так же, как 4-контактный разъем выше.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу , ниже)

На схеме подключения прицепа и схеме применения соединителя ниже используйте первые 5 контактов и игнорируйте остальные.

Если ваш грузовик имеет встроенную 7-контактную розетку, но вам нужно только 5 контактов. В любом случае используйте 7-контактный разъем (см. Ниже), оставив только последние 2 провода.То же самое с 5 проводами, но с разъемом, совместимым с вашим грузовиком. Плоский 5-контактный разъем выше удобен в использовании, но если в вашем автомобиле уже есть 7-контактный разъем, просто используйте его. В рамках стандартов это нормально — не использовать провода для вашей индивидуальной ситуации.

7-контактный разъем

Для прицепов, у которых электрически немного больше, мы рекомендуем 7-контактные разъемы. 2 добавленных контакта обычно предназначены для вспомогательного источника питания и вспомогательного света .

Прицеп расширенного использования + с тормозами, дополнительным питанием и резервными фонарями = 7-контактный разъем . (6-контактные разъемы также существуют, но они встречаются реже.)

1-4 Подключите первые 4 контакта, как указано выше, а 5-я линия идет к тормозам.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу , ниже).
6 . Красный (или черный) = вспомогательный источник питания 12 В (см. Примечания к красному проводу ниже .)
7 . Пурпурный = фонари заднего хода (иногда другого цвета).

7-контактные разъемы

, подобные изображенному на фотографии, очень распространены для жилых автофургонов и других крупных прицепов. Это стиль, который мы рекомендуем. Существуют и другие стили, хотя распиновка часто отличается. Некоторые индустриальные стили похожи и определенно используют разные булавки.

Можно оставить один или два пустых контакта (неиспользуемых и неподключенных). Например, глядя на схему электропроводки прицепа, если вам нужен вспомогательный источник питания, но у него нет фонарей заднего хода, просто оставьте фиолетовый провод снаружи.Пустое место (неподключенный штифт) ничего не повредит.

Схема электропроводки прицепа и схема применения разъемов

Цветовые коды проводов прицепа — цвета соответствуют электрической схеме прицепа
Тип разъема				Штифт	Функция	Цвет	Описание
7-контактный	6-контактный	5-контактный	4-контактный	1	Земля	Белый	Заземление для всех электрических функций прицепа.
				2	Задние фонари Ходовые огни Боковые габаритные огни	Коричневый	Питание для всех нормально включенных ламп. Задний, ходовой и боковой габаритные огни.
				3	Левый стоп-сигнал Левый указатель поворота	Желтый	Многофункциональный сигнал для заднего левого фонаря
				4	Правый стоп-сигнал Правый указатель поворота	зеленый	Многофункциональный сигнал для заднего правого фонаря
			5		Тормоз	Синий	Мощность управления электрическим тормозом или выключение гидравлического тормоза (только 5-контактный)
		6			Аккумулятор	Красный (или черный)	Питание автомобиля + 12В. Для зарядки аккумуляторной батареи прицепа и аксессуаров.
	7				Резервное копирование	фиолетовый	Фонари заднего хода на задних фонарях прицепа / Отключение гидравлического тормоза

Электропроводка одноосного прицепа

Электропроводка прицепа с тандемным мостом

Типовая электрическая схема и схема прицепа

Две приведенные выше схемы подключения подходят для большинства прицепов. На первом изображении показан одноосный прицеп, а на втором — проводка для сдвоенных мостов.Различаются только (синий) провод тормоза и (белый) заземляющий провод. Вы можете расширить те же условия для большего количества осей.

Используйте только необходимые провода и игнорируйте остальные. Например, если вам не нужен дополнительный источник питания , просто не используйте его. Если на осях нет тормозов, то в этом нет необходимости. Не меняйте номера контактов или положения проводов, если функция не используется — просто оставьте контакт пустым (не подключенным).

Три центральных габаритных фонаря

На приведенных выше схемах электропроводки прицепа не показан тройной набор габаритных огней по центру спереди и сзади.Некоторым прицепам они нужны, а некоторым нет. Ознакомьтесь с местными постановлениями относительно требований.

Для некоторых прицепов требуется 3 центральных габаритных фонаря — расположенных по центру сзади, возможно, низко (на бампере) и / или высоко, а может быть, спереди. Ознакомьтесь с юридическими требованиями, чтобы узнать, требуются ли они в вашей стране или юрисдикции.

Для прицепов в США: Как правило, сзади требуется набор из трех красных фонарей, если длина прицепа составляет 80 дюймов или шире, или — если полная масса автомобиля превышает 10 000 фунтов. Кроме того, в верхней части спины, если они выше определенного размера.Комплект желтого света 3 требуется в верхней части передней части, если он выше определенного размера (обычно он превышает высоту буксируемого автомобиля). Опять же, проверьте региональные требования.

Обычно 3 центральных габаритных фонаря находятся на высокой точке прицепа — например, над задними дверями закрытого грузового прицепа. Они прекрасно подходят для заднего бампера прицепа-платформы, даже когда нагрузка намного выше. В законах есть много дополнений (например, маркировка в верхнем углу), так что узнайте, что вам нужно для вашего конкретного трейлера.

Если вам нужно больше габаритных огней, подключите их к коричневому и белому проводам так же, как боковые габаритные огни. (См. Частичную электрическую схему прицепа.) Для этого не требуются дополнительные соединения на сцепном устройстве, просто требуется дополнительная проводка внутри прицепа. Эти огни должны быть включены практически все время.

Боковое примечание: Отражатели

В дополнение к трем центральным габаритным огням для большинства прицепов шириной более 80 дюймов требуются светоотражатели или светоотражающая лента с чередованием красного и белого цветов по бокам и сзади.Здесь существует множество правил, касающихся высоты и полной разрешенной массы, особенно когда прицепы длиннее 30 футов. Я не уверен в требованиях за пределами США. Проверьте свою юрисдикцию, чтобы правильно отметить и осветить прицеп. Для некоторых это перебор, но даже если это так, исправление может сэкономить массу юридических хлопот и проблем.

Электросхема разъединителя прицепа

Многие трейлеры должны иметь на борту систему отрыва. По сути, это способ задействовать тормоза прицепа, если прицеп отсоединен от тягача.Во многих частях США прицепы с полной разрешенной массой более 3000 фунтов нуждаются в отрывном комплекте, поэтому проверьте свои местные законы.

Если у вас есть электрические тормоза (или электрические над гидравлическими, или какие-то другие), то это будет связано с проводкой прицепа. Вот частичная электрическая схема для включения системы отрыва прицепа. Поскольку есть что обсудить, у нас есть целая статья о наборах для разрыва с большим количеством информации. А пока используйте эту схему для руководства подключением системы. Наложите это на изображения выше, чтобы увидеть, как все это сочетается.

Система отрыва обычно находится в передней части прицепа, на ней или под ней. Выключатель вынимания штифта находится рядом с зацепкой. Система подключается к электрической системе путем подключения вспомогательного источника питания (красный провод +12 В постоянного тока) для поддержания заряда аккумулятора, тормозов (синий провод) для приведения в действие тормозов и заземления (белый провод) для замыкания цепи. Опять же, пожалуйста, прочтите статью об отколовшихся системах для получения более подробной информации.

Маршрутизация проводов

Куда уходят провода? Теперь, когда у нас есть электрическая схема прицепа и некоторые определения разъемов, куда на самом деле идут провода?

Уложите провода внутри и вокруг рамы, где это удобно для защиты.Мы рекомендуем защитить провода каким-либо покрытием. Крышки нет на схеме электропроводки прицепа, но гибкий кабелепровод, пластиковый кабелепровод или другие подходы подойдут. Покрытие не обязательно должно быть водонепроницаемым, но при соединении проводов необходимо учитывать защиту от атмосферных воздействий. Советы по подключению, сращиванию, прокладке и защите см. В нашей публикации о фарах и проводах для прицепов. Дополнительную информацию см. В Примечаниях по прокладке проводов ниже.

На этой фотографии показан идеальный способ работы с проводами прицепа.Гибкий герметичный кабелепровод входит в раму и крепится к ней, но защищает провода от заеданий и погодных условий. Отличная работа над этим.

---

Примечания к электросхеме прицепа

:

Размер провода:

Доступны провода разных размеров. Обычно размеры проводов указываются по «Калибру» — чем меньше размер, тем толще провод. Для освещения мы рекомендуем калибр 16 и больше. Затем, для энергоемких вещей, таких как тормоза, используйте более толстый провод, например, калибр 14 или 12.То же самое для вспомогательного питания.

Осветительные цепи с маломощными лампами, например светодиоды, имеют низкое энергопотребление, поэтому даже при большом количестве источников энергии они не потребляют много энергии. Для фонарей подойдет относительно небольшой калибр проводов. Мы по-прежнему рекомендуем калибр 16 и больше, не столько из-за требований к питанию, сколько из-за того, что провода более прочные, надежные и имеют большую площадь поверхности для стыковых соединений. Это стоит небольших дополнительных затрат.

Фары:

Мы рекомендуем герметичные и погружные светодиодные фонари практически для всего.Да, большинство прицепов никогда не погружаются в воду, но почти все они становятся очень мокрыми, например, во время сильного дождя или при стирке. Заплатите лишний доллар или два и получите более качественные фары. Безотказная работа с более качественными фарами стоит того.

Белый провод Примечания:

Белый провод — это «заземляющий» или «отрицательный» провод, подключаемый к «минусовой» стороне аккумуляторной батареи автомобиля. На схеме электропроводки прицепа показан этот провод, идущий ко всем фарам и тормозам. Кроме того, он должен подключаться к вещам (если они есть), которые также используют дополнительные источники питания и резервные индикаторы.

Некоторые производители прицепов просто подключают этот провод к раме, а затем также подключают заземление от всех других фонарей и аксессуаров к раме. Хотя это обычно работает, заземляющая часть цепи часто является корнем электрических проблем прицепа. Чтобы избежать некоторых из этих проблем, мы рекомендуем соединить белый провод со всеми остальными и подключить землю от каждого источника света непосредственно к белому. Это немного больше работы, но позже это поможет избавить от головной боли.

Мы также рекомендуем подключить белый провод непосредственно к раме прицепа (дополнительно).

Размер: Этот провод должен быть не меньше самого большого провода в вашей привязи. Если в цепи включены только фары, а фары светодиодные (малой мощности), то небольшой белый провод приемлем. Однако, если у вас есть электрические тормоза или вспомогательный источник питания, этот провод должен быть больше.

Коричневый провод Примечания:

Коричневый провод идет к фарам, которые всегда горят во время вашего путешествия. Это ходовые огни, задние фонари с низкой интенсивностью, боковые и угловые указатели.Также, если используются, комплекты из 3-х центральных фонарей спереди и сзади прицепа. Ознакомьтесь с местными законами, чтобы узнать, какие фары нужны вашему прицепу.

Хотя типичные комплекты из 3 центральных фонарей в прицепе отсутствуют на приведенной выше схеме электрических соединений прицепа, в некоторых ситуациях они важны. Они не подходят для небольших прицепов хозяйственного типа, сделанных своими руками. Однако, если они вам нужны или они вам нужны, коричневая проволока тоже питает их (а белая — заземление). Крошечным домам могут понадобиться 3 светильника, а может и не потребоваться, но, опять же, проверьте местные законы.

Размер: Коричневый провод подает питание только на фонари, поэтому выбирайте его в соответствии с требованиями к питанию ваших фонарей. Для грузового прицепа это, вероятно, небольшая мощность, поэтому меньший габарит в порядке. Для большого закрытого прицепа с большим количеством ходовых огней подумайте о большем габарите.

Синий провод Примечания:

В некоторых местах пятый штырь обозначается как «Обратный свет». Конечно, это работает, но не забудьте отметить это на трейлере, потому что синий — это цвет тормозов. Кроме того, некоторые прицепы с гидравлическими тормозами используют этот 5-й штифт для отключения тормозов при движении задним ходом.Этого нет на схеме электропроводки прицепа выше. (Если вы это сделаете, подключите синий провод к фонарям заднего хода со стороны автомобиля, затем обязательно запишите, что вы сделали.) Еще лучше используйте фиолетовый провод и пометьте его.

Обратите внимание, что 5-й контакт не является стандартным, как первый 4. Будьте осторожны при использовании 5-контактного разъема. Убедитесь, что автомобильные провода соответствуют функциям прицепа.

На стороне автомобиля для электрических тормозов синий провод идет к контроллеру тормозов.Доступно множество стилей контроллеров тормозов, поэтому найдите тот, который подходит для вашего автомобиля.

Пример корпуса: Для решения проблем с электропроводкой буксирного автомобиля, которая отличается от моего прицепа (например, когда друг хочет одолжить его), у меня просто есть короткий адаптер, который соединяет 5-контактный жгут с 4-контактным. автомобиль и прицеп едут без тормозов. Это работает, потому что прицеп не большой и не тяжелый, а при небольшом грузе тормоза не требуются. Я просто говорю заемщику, что грузоподъемность — 3000 # (хотя истинная емкость — 5000 #.) Другой способ — использовать переходник с 5-контактного прицепа на стандартный 7-контактный (2 провода оставлены пустыми). Таким образом, тормоза прицепа готовы, если у тягача есть 7-контактный разъем.

Размер: Не экономьте на размере провода для тормозов. Для одиночной оси подойдет 14 калибр, но для сдвоенных осей используйте провод 12 калибра.

Красный провод Примечания:

Контакт для дополнительного питания обычно с красным проводом, но иногда он отличается от черного. Иногда мы называем это «дополнительным питанием» или «вспомогательным питанием», «дополнительным питанием» или «аккумуляторной батареей 12 В +».Каким бы ни было название, оно подключает к буксирующему автомобилю положительную мощность постоянного тока. Обычно вспомогательный источник питания предназначен для зарядки аккумуляторной батареи Breakaway, аккумуляторных батарей для жилых автофургонов, внутреннего освещения, питания аксессуаров и т. Д.

Протяженность прокладки красного провода не указана на приведенной выше схеме подключения прицепа , потому что она не является обязательной и отличается для каждого прицепа. В разделе «Разрывная проводка» на схеме показано, как аккумуляторный блок Breakaway соединяется с красным. Это поддерживает заряд батареи.

Если вам не нужно отдельное питание прицепа, просто оставьте этот штырь. Если вы все же используете его, убедитесь, что вы защищаете электрическую систему автомобиля от короткого замыкания (используйте предохранитель или автоматический выключатель). Кроме того, это хорошо для защиты системы от полного разряда аккумуляторной батареи буксирующего автомобиля.

Размер: Используйте размер провода, соответствующий потребляемой мощности. Если это просто для зарядки разорвавшейся батареи, тогда подойдет и 16 калибр. Если вы подключаете больше батарей или фонарей в прицепе, используйте 14 или даже 12 калибр.Не перегружайте этот провод. Если вам действительно требуется большое количество вспомогательной энергии, используйте генератор или установите специальную проводку от генератора переменного тока автомобиля.

Примечания по маршрутизации проводов:

Приведенная выше схема электропроводки прицепа дает представление о направлении движения — начиная с язычкового соединителя, а затем оборачиваясь вокруг прицепа. Другие предлагают разделить провода возле языка, а затем проложить их по обеим сторонам — в зависимости от правого и левого. Любой подход хорош.

В то время как прокладка проводов — это личное предпочтение, мне немного больше нравится подход «кругового обзора», потому что он создает «магистраль», которая распределяет мощность по мере ее поступления.Он также удерживает провода в одной группе, поскольку они проходят вдоль языка, поэтому их легче защитить. Количество проволоки практически одинаково для подходов с разделением и намоткой.

Защита проводов:

Полые элементы рамы часто используются для прокладки проводов. Например, если рама сделана из прямоугольной стальной трубы, то размещение проводов по трубе кажется простым способом их защитить. Хотя это правда, это также означает, что вы не можете закрыть (закрыть) концы трубки, чтобы не допустить проникновения влаги.Это компромисс, который следует учитывать, но это не обязательно должно быть все или ничего. В моем последнем трейлере я проложил провода через трубку с язычком, а затем за пределы основных элементов (труб) рамы, чтобы они могли герметично закрываться. Соединения проводов и осветительных приборов находятся за пределами труб рамы под кузовом прицепа.

При прокладке проводов учтите возможность изменений в будущем. Если вы уверены, что изменений никогда не произойдет, застегивайте все как следует. Если вы думаете, что изменения могут произойти позже, оставьте доступ к проводам.Например, для маленького туриста вы можете подумать, что Aux Power находится в списке «Я никогда не собираюсь использовать это». Но через несколько лет вы можете обнаружить, что солнечная энергия не всегда работает, и внезапно возникает потребность в дополнительном питании. Оставив доступ к разводке проводов, проложить дополнительный провод не так сложно. Пища для размышлений.

---

Еще один хороший источник со схемой электропроводки прицепа, сравнивающей различные типы разъемов, находится на etrailer.com. Во-вторых, вы можете получить большинство электрических элементов прицепа в любом магазине запчастей для прицепов или в Интернете.etrailer и JohnsonTrailerParts.com являются хорошими поставщиками электрических деталей.

Электропроводка прицепа | HowStuffWorks

Когда дело доходит до разъемов проводки и жгута проводов прицепа, их можно выбрать из нескольких различных размеров и конфигураций. Стандартная конструкция вилки и розетки прицепа представляет собой систему с цветовым кодированием с использованием четырех проводов. В этом случае коричневый провод используется для задних фонарей, освещения номерного знака и боковых габаритных огней. Желтый провод подает питание на левый стоп-сигнал и левый указатель поворота.Есть зеленый провод, который управляет правым тормозом и светом, а также правым указателем поворота. Последний провод стандартной четырехпроводной системы белый — он используется в качестве заземляющего. Большинство прицепов для лодок и небольших прицепов, у которых нет собственных тормозов, используют этот тип вилки ремня безопасности, часто называемый «плоской четверкой».

Когда вы исследуете, какую вилку и розетку использовать для прицепа, вы можете услышать, что они имеют определенное количество «полюсов». Этот термин является синонимом количества проводов.Ниже приведены некоторые другие системы электропроводки, которые вы, возможно, захотите рассмотреть в зависимости от ваших потребностей:

Пятипроводные системы такие же, как и четырехпроводные, вплоть до цвета проводов и соответствующих функций. Единственное отличие — дополнительный провод. Пятый провод для этих устройств синий и обычно используется для управления такими вещами, как гидравлические дисковые тормоза или дополнительные вспомогательные выходы. Это может быть внутреннее освещение прицепа или дополнительные габаритные огни.

Шестипроводные системы такие же, как и четырехпроводные, но у них, как вы уже догадались, есть два дополнительных провода.В этом случае есть дополнительный синий провод, который будет служить той же цели, что и для пятипроводной системы. Также есть красный провод, который действует как питание 12 вольт. Это может управлять всем, от прикуривателя до автомобильной сигнализации.

Семипроводная система в точности соответствует шестипроводной системе плюс один дополнительный полюс, который обычно используется для питания внутреннего и внешнего освещения. Вы часто будете использовать семипроводную установку для прицепа для кемпинга, жилого автофургона или грузового прицепа.

Как и в случае с любой другой автомобильной проводкой, вилки и розетки прицепа могут немного сбить с толку новичка прицепной вышки.Прежде чем пойти и потратить с трудом заработанные деньги на жгут проводов, поговорите со специалистом. Ваш механик или сотрудник местного магазина автозапчастей может дать вам необходимый совет. Также может быть хорошей идеей получить некоторую информацию на веб-сайтах некоторых производителей проводки, прежде чем вы начнете задавать вопросы.

Для получения дополнительной информации о буксировке лодки и любых других ссылок на свой автомобиль перейдите по ссылкам на следующей странице.

Выбор правильных разъемов для электропроводки прицепа

Со всеми формами и размерами разъемов не всегда легко, когда дело доходит до проводка прицепа и выбор подходящей для вашего применения.Электропроводка прицепа или буксируемого транспортного средства может сбивать с толку из-за различного назначения разъемов, о которых вы, возможно, не знали. Вам необходимо убедиться, что вы выбрали разъем с соответствующим количеством контактов для требуемых функций вашего прицепа или буксируемого автомобиля. Если у вас есть разъем, расположенный под автомобилем, вы можете подключить его к транспортному средству с помощью монтажного кронштейна, чтобы предотвратить повреждение из-за углового троса. Важно знать, какой тип разъема вам нужен, и мы готовы помочь.

4-контактные соединители для плоских прицепов

Вы найдете этот стильный разъем на небольших грузовых прицепах и кемпингах, для которых не требуются тормоза, а также в базовых комплектах проводки для буксируемых транспортных средств. Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, сигналы поворота и стоп-сигналы. Он также имеет один контакт для заземления. Код подключения: Белый = Земля Коричневый = Ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = Правый указатель поворота и тормоза

---

4-ходовые соединители для круглых прицепов

Это отличная замена 4-контактному плоскому разъему, поскольку он обеспечивает надежное соединение между крышкой розетки и язычком штекера.Будьте осторожны с 4-контактным разъемом, существует версия, рассчитанная на тяжелые условия эксплуатации, с номиналом 35 А и имеющей больший контакт заземления. Он не совместим со стандартной версией на 20 А, у которой 4 контакта одинакового размера. Если вы посмотрите на 4-контактные витые кабели, все они будут стандартной версией на 20 ампер. Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, сигналы поворота и стоп-сигналы. Он также имеет один контакт для заземления. Код подключения: Белый = Земля Коричневый = ходовые огни и стоп-сигналы Желтый = левый указатель поворота Зеленый = Правый указатель поворота

---

5-контактные соединители для плоских прицепов

Вы найдете этот стильный соединитель на служебных прицепах и кемпингах, которые требуют тормозов и обычно считаются временной установкой из-за его способности легко отсоединяться или корродировать.Этот тип разъема обеспечивает базовое подключение трех функций освещения, включая ходовые огни, поворотные огни и стоп-сигналы, а также заземляющий штырь и подключение электрического тормоза. Код подключения: Белый = Земля Коричневый = Ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = Правый указатель поворота и тормоза Синий = электрические тормоза

---

5-ходовые соединители для круглых прицепов

5-контактный круглый разъем обеспечивает выполнение основных функций, а также контактный разъем для поддержки других функций.Этот разъем стал очень популярным среди автодомов, которые буксируют автомобиль за своим домом на колесах и хотят добавить сигнальную линию от тормозной системы буксируемого автомобиля. Это также можно использовать для прицепов с тормозами. Дополнительный провод подключается к фонарям заднего хода для отключения тормозов прицепа при движении задним ходом. Код подключения: Белый = Земля Коричневый = Ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = Правый указатель поворота и тормоза Синий = электрические тормоза

---

6-контактные соединители для круглых прицепов

Как и 4-контактные и 5-контактные разъемы, 6-контактные разъемы также позволяют использовать три основных подключения освещения и оснащены контактом заземления и двумя дополнительными контактами для обеспечения двух дополнительных функций.Два дополнительных контакта обычно используются для «горячего» вывода на 12 В и электрических тормозов. Круглые разъемы обычно используются для прицепов для лошадей, которые используют питание 12 В для освещения внутренней части прицепа. Эта конфигурация также популярна для буксируемых транспортных средств для обеспечения питания линии зарядки от автодома до аккумуляторной батареи транспортного средства, которая используется тормозной системой. Код подключения: Белый = Земля Коричневый = Ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = Правый указатель поворота и тормоза Синий = электрические тормоза Черный = 12В Питание

---

6-контактные квадратные соединители для прицепов

Если вы встречали этот стильный соединитель в своем трейлере, скорее всего, вы должны были спросить себя «ПОЧЕМУ!» В основном потому, что будет почти невозможно легко найти адаптер для подключения этого типа разъема к вашему буксирующему автомобилю.И поиск замены соединений может быть столь же неприятным. Но вам повезло с тех пор, как вы нашли нас, мы предлагаем полную линейку сборок с 6-контактной квадратной и стандартной 7-проводной проводкой для вашего конкретного производителя прицепа. Щелкните здесь, чтобы ознакомиться с электромонтажными изделиями для прицепов RV Pigtails. Код подключения: Белый = Земля Коричневый = Ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = Правый указатель поворота и тормоза Синий = электрические тормоза Черный = 12В Питание Примечание. Цветовые коды могут различаться у разных производителей прицепов.

---

7-ходовые соединители для прицепов

7-контактный разъем — это самый популярный тип подключения прицепа, который можно найти на последних моделях внедорожников, грузовиков и жилых автофургонов, и он поставляется со всем, что есть у других, а также с возможностью подключения дополнительных фар. Существует два разных типа 7-контактных разъемов: один с плоскими контактами (ножками), а другой — с круглыми контактами.Соединители с круглыми штырями встречаются очень редко, тогда как плоские штифты распространены и часто встречаются на новых внедорожниках и грузовиках, которые поставляются с завода с прицепным устройством. Код подключения: Белый = Земля Коричневый = Ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = Правый указатель поворота и тормоза Синий = электрические тормоза Черный = 12В Питание Оранжевый или красный = вспомогательное / резервное освещение

---

Кабели спиральные

Спиральные электрические кабели — идеальное решение для тех, кто буксирует прицеп или буксируемый автомобиль.Спиральные кабели заменяют те прямые кабели или свободные провода, которые свисают и тянутся между транспортным средством и прицепом. Вскоре у вас больше не будет света на этом прицепе и, что еще хуже, неработающих электрических тормозов! Эти спиральные шнуры типа «вилка и буксировка» доступны с высококачественными формованными разъемами на каждом конце, обеспечивающими прочное и надежное соединение. Доступны в 4, 5, 6 и 7 вариантах, некоторые в плоской и круглой версиях в различных комбинациях. Щелкните здесь, чтобы просмотреть нашу подборку спиральных электрических кабелей

Это должно быть полезным руководством, которое поможет вам выяснить, какой тип разъема соответствует вашим потребностям при буксировке.Вы можете найти все необходимые разъемы для проводки жилого автофургона и прицепа в нашей категории проводки прицепа, поэтому обязательно просмотрите все наши продукты и свяжитесь с нами, если вам понадобится помощь в выборе. .
