Для решения сделать стапель своими руками требуется разобраться не только в назначении такого механизма. Производители предлагают различную функциональность этого оснащения.

Некоторые модели подходят только для работы в крупных сервисных центрах. Существуют и более мобильные варианты, которые можно установить в гараже или аналогичном помещении.

При покупке таких устройств для личного пользования их цена будет высока и самостоятельное изготовление наиболее целесообразно.

Стапель, как важнейшее оборудование для ремонта кузова

Изготовление автомобильного подъёмника для гаража своими руками

Каждый может попасть в такую ситуацию, когда его машине потребуется кузовная отделка.

Деформации кузовных элементов могут быть различными: вмятины небольшого типа, средние повреждения или крупные искривления.

Самостоятельно при помощи стандартных инструментов удается устранить не все повреждения. По этой причине мастера используют специализированное оборудование к которому относится и стапель.

1. Сама отделка кузова может подразумевать широкий спектр работ.
2. Чертежи стапеля своими руками
3. В некоторых случаях остов придется разбирать, в других – выравнивать или сваривать детали, зачищать швы и поверхности.

Стапель в процессе ремонтных работ играет важнейшую роль специального стенда. С его помощью поврежденная геометрия кузовных элементов приводится в норму, на нем выравниваются лонжероны, дверные стойки и т. д.

Итак, стапелей бывает несколько:

• Оборудование с рамным основанием;
• Сооруженный по подобию платформы, стапель;
• Оборудование напольного типа.

Стапельное оборудование может иметь в числе комплектующих подъемник, а может и не иметь. Кроме платформы, станок обязан быть оснащен дополнительными составляющими для направления усилия, зажима, крепления и т. п.

Помимо стапельного станка в отделке металлического остова авто используется и другое оборудование. Сюда можно отнести вытяжки, цепи, рихтовочно-гидравлические инструменты, индукционные аппараты и многое другое.

Подводя итоги

Кузовной ремонт проводится при помощи трех видов стапелей. Изготовить самостоятельно можно рамочный стенд из швеллера для выправления геометрии автомобиля. Для этого понадобятся усиленная рама, металлические цепи, крюки, специальные зажимы для фиксации авто.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Вытяжка поврежденных элементов производится при помощи гидравлического инструмента. Изготовление подъемника считается сложным инженерным мероприятием, к которому предъявляются повышенные требования безопасности. Как альтернативные способы рассматриваются сооружение ямы или эстакады.

Для чего нужно сохранять базовую геометрию основания кузова

Фаркоп на приору седан своими руками

Достаточно часто бываю ситуации когда водители автомобиля обращаются в автосервисные центры для того чтобы исправить деформации основания кузова разного вида и типа сложности, появившиеся после:

• наезда на разные препятствия;
• столкновения с другими автомобилями;
• после того как автомобиль перевернулся.

Искажение базовой геометрии кузова возможно выявить, проведя замеры кузова по основным контрольным точкам геометрии кузова, точные координаты которых указаны в специально приложенной документации по техническим характеристикам автомобиля. После проведения измерений, определяется несоответствие нормальным значениям, указанным в документах, величин, заключается вывод о том, что кузов перекошен и требует рихтовки.

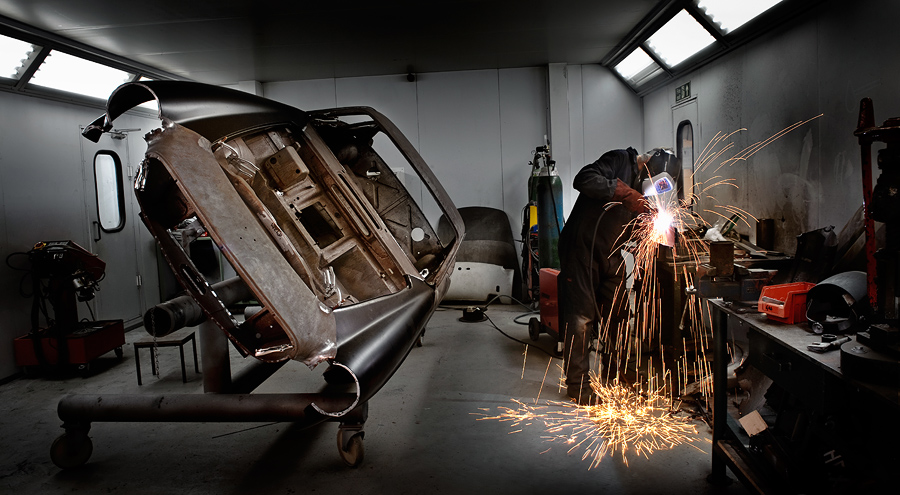

Восстановление кузова авто

Для того чтобы исправить появившиеся деформации кузова, необходимо применить определенно направленное усилие к самому металлу. Именно для этих целей стапель оборудован специальными гидравлическими приводами, а также разнообразными приспособами для закрепления одной части кузова и дополнительного закрепления остальных частей.

Делая вывод из того что, каждый автомобиль деформируется в разной степени, стоит считать каждый вид деформации уникальным по-своему, требующий кузовного ремонта разнообразного уровня сложности.

Именно для этих целей существует достаточно большое количество разновидностей стапельных устройств, способных помочь выполнять ремонтные работы, а также правки дефектов кузова с разными уровнями сложности.

Инструменты и материалы для создания стапеля

Если Вы решили смонтировать стапель собственными руками, Вам пригодится:

• электросварка;
• гидропривод;

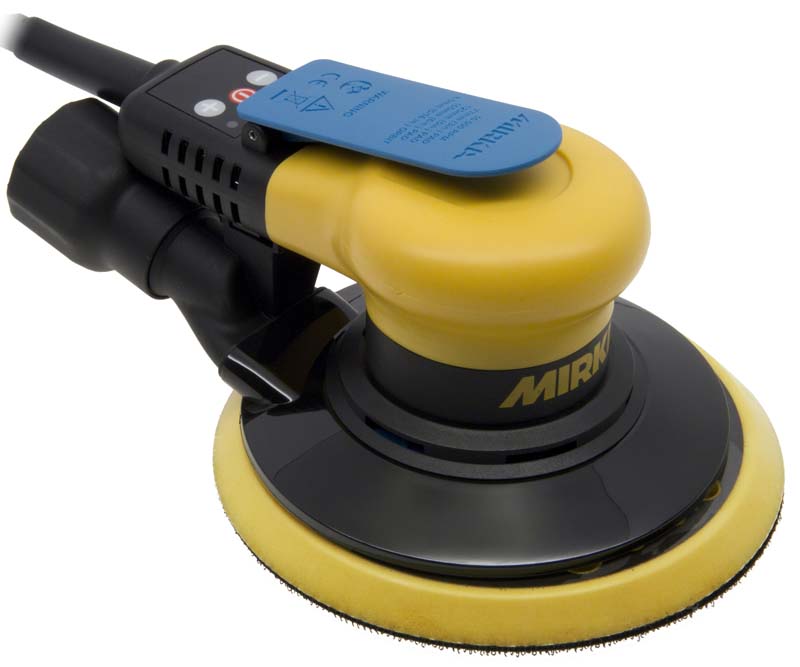

• шлифмашинка;
• электродрель;
• краска;
• профильная труба от 5 мм;
• металлические листы толщиной в 5 мм;
• зажимные струбцины;
• гайки;
• болты.

Главным моментом для изготовления качественного и долговечного стапеля является правильное создание чертежа. От точности его создания зависит эффективность и качество всего оборудования. Один из главных нюансов – продумать правильные габариты стапеля и учесть размеры Вашего гаража

Важно не только учитывать допустимые размеры конструкции, но и еще расположение отдельных деталей и фиксаторов. В среднем размеры стапеля составляют – 4,5 Х 1,9 м

  Почему не заводится бензопила – причины и способы устранения

Сборка самодельного стапеля

Самостоятельное изготовление стапеля следует начинать с монтажа рамной платформы приспособления.

Для этого понадобится стальной прямоугольный профиль сечением 50×50, 70×40 и других, в зависимости от предполагаемой нагрузки на приспособление. Соединение деталей выполняется сварным швом, который должен быть выполнен максимально качественно.

Линейные размеры платформы должны удовлетворять размерным параметрам рам большинства автомобилей, с которыми вы предполагаете работать.

Для обеспечения высокой прочности рамы необходимо сочетать как продольные, так и поперечные элементы. Сборку конструкции необходимо выполнять на ровном плоском основании, например на бетонном полу.

Повысить качество соединения деталей поможет изготовление фаски на торцах деталей в местах их стыковки. Кроме этого необходимо правильно подобрать режимы работы сварочного аппарата.

Для обеспечения высокой устойчивости рамы с установленным на ней автомобилем рекомендуем приварить по углам и центру продольных сторон стойки небольшой высоты.

К раме стапеля необходимо подобрать или изготовить ряд вспомогательных приспособлений, без которых работа по правке кузова и придания раме правильной геометрии будет невозможна. Первое из них – крепежи.

Они используются непосредственно для фиксации остова автомобиля на стапеле. От их прочности и работоспособности зависит качество кузовных (рамных) работ. Конструкция крепежей может быть различной, но она должна позволять:

1. выдерживать прикладываемое к раме деформирующее усилие без разрушения;
2. обеспечивать возможность перемещения по раме и крепления в различных ее точках;
3. обеспечивать максимальную прочность соединения рамы автомобиля со стапелем.

Именно учитывая все вышеперечисленные параметры, и подбирается тот или иной вариант крепежей. При этом для работы с различными марками авто лучше применять приспособления с изменяющейся высотой расположения крепежных губок и перемещающиеся по раме стапеля как в продольном, так и в поперечном направлении.

Другое обязательное приспособление – силовая стойка, которая так же должна перемещаться и фиксироваться в различных стойках стапеля.

Именно через них и прикладывается основное усилие к тем или иным частям автомобильного остова с целью его выпрямления. В связи с этим подобный узел так же должен иметь максимальную прочность.

Основным материалом для изготовления стоек служит квадратный стальной профиль сечением не менее 80×80 или стальная труба.

Место соединения вертикальной и горизонтальной деталей дополнительно усиливается установкой косынки из того же профиля, или чуть менее.

Для удобства работ стойка должна быть оснащена приспособлением для крепления к раме стапеля и площадкой для установки упорных стержней. Для работы с несложными дефектами кузова достаточно двух подобных приспособлений.

Таким образом, используя вполне доступные материалы и простейшие виды соединения деталей – сварочное и болтовое вы не только сможете изготовить полезное и удобное приспособление, но и сэкономить на этом значительные средства.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

( 2 оценки, среднее 4.5 из 5 )

Стапели для кузовного ремонта: виды и описание

К сожалению, дорожно-транспортные происшествия – это то, без чего невозможно себе представить современное движение. На дорогах одновременно находятся сотни и даже тысячи автомобилей, которые иногда все же могут столкнуться между собой, врезаться во что-то и так далее. Естественно, после этого им необходим ремонт. Если его произвести возможно, то есть урон не настолько велик. Собственно говоря, если присутствуют повреждения, вызывающие деформацию, то исправляются они с помощью специального приспособления, о котором речь пойдет далее. Стапели для кузовного ремонта – это очень распространенный вид оборудования, который можно найти на каждой станции техобслуживания. Более того, некоторые люди приобретают их себе в гараж. Но что же это за конструкции? И какие бывают их виды?

Что такое стапель?

Если вас интересуют стапели для кузовного ремонта, то вам стоит иметь представление о том, что же это в принципе такое. Итак, это специальная конструкция, которая используется при наличии у вашего автомобиля соответствующих повреждений. Она позволяет при возможности полностью восстановить изначальный вид корпуса с помощью жесткой фиксации и равнонаправленного давления. Таким образом, если корпус машины помялся в дорожно-транспортном происшествии, то вам не стоит сразу же расстраиваться, потому что вы все еще можете исправить. И в этом вам помогут стапели для кузовного ремонта. Здесь нет никакой разницы, будет установлена конструкция в вашем гараже или же вы обратитесь к специалисту, который окажет вам соответствующую услугу. Но для начала вам нужно разобраться, какими стапели бывают вообще, ведь всего имеется несколько видов данного ремонтного оборудования.

Платформенный стапель

Рассматривая стапели для кузовного ремонта, вам нужно в первую очередь обратить внимание на платформенный вариант, так как он является самым распространенным, надежным, а самое главное – многофункциональным. Дело в том, что на этой конструкции можно выполнять абсолютно разнообразные виды ремонта кузова. Если появились небольшие повреждения и вмятины, вы можете использовать такой стапель. И даже если у вас имеются серьезные повреждения автомобиля, он также подойдет. Более того, вы можете выполнять даже коррекцию геометрии рамы машины, что вряд ли предоставляется возможным на многих других вариантах этого оборудования. Одним из самых больших преимуществ данного вида стапелей является тот факт, что устанавливать их можно абсолютно повсеместно, независимо от базы, на которой ремонт будет производиться. Основу конструкции составляет платформа, к которой и крепится автомобиль. Происходит это с использованием специальных зажимов, а затем с помощью этой же платформы задаются направления и мощности усилий, которые будут прикладываться к местам деформации для выравнивания. Именно так и действует самый распространенный, можно сказать, стандартный стапель для кузовного ремонта. Фото подобной конструкции можно найти повсеместно, но вам достаточно зайти в любую ремонтную мастерскую, чтобы его обнаружить там.

Мобильный стапель

Если же у вас нет времени, желания или возможности устанавливать полноценный платформенный вариант, то вам стоит обратить внимание на мобильную версию. Чертеж стапеля для кузовного ремонта такого типа будет сильно отличаться от предыдущего, потому что он выполняет немного другие задачи. Его основное предназначение – быстрый и оперативный ремонт небольших повреждений кузова на ходу. Вам не придется сначала устанавливать платформу, а затем закреплять на ней автомобиль, чтобы произвести выравнивание. Это можно сделать мобильно. Естественно, вам стоит обратить внимание на то, что такой вариант не позволит исправлять серьезные повреждения, так что используйте его только при необходимости оперативного ремонта на ходу. Если вы хотите сами создать самодельный стапель для кузовного ремонта, то это именно тот вид, который вам может даться проще других – вам не нужно задумываться об условиях установки платформы и фиксации автомобиля.

Рамный стапель

Самым впечатляющим из всех является рамный стапель, который, в отличие от платформенной модели, может быть установлен только в специализированных местах, где он прочно крепится. Но его преимущество заключается в том, что вы можете задать несколько различных стандартных величин и обслуживать сразу несколько разных классов автомобилей. При этом не понадобится каждый раз производить настройки заново. Таким образом, вы собираете несколько кузовных постов, у каждого из которых имеется своя конфигурация, и используете их для нужных автомобилей, что невероятно удобно, и компенсирует тот факт, что устанавливать такую конструкцию можно только в определенных местах. Размеры стапеля для кузовного ремонта могут различаться даже в пределах одного вида. Так, рамный вариант может иметь разные параметры, что уж говорить о мобильном, который не привязан к конкретным характеристикам.

Напольный стапель

Стапель напольный для кузовного ремонта представляет собой частично передвижную конструкцию, которая отличается от мобильной тем, что ее нельзя использовать на ходу. Это значит, что она не крепится к каким-то конкретным поверхностям. Она передвигается по миниатюрным рельсам, позволяющим конструкции подъезжать под любой автомобиль для проведения его дальнейшего ремонта. Кроме рельсов, в состав такого стапеля могут входить также зажимы и силовые стойки. Все это обеспечивает возможность комфортного ремонта и выравнивания кузова. Но не будьте обмануты тем, что такой стапель выглядит крайне компактным – это только его достоинство, так как по функциональности он не уступает другим вариантам и подходит для того, чтобы провести полное восстановление кузова.

Мини-стапель

Ну и конечно же, нельзя не вспомнить о миниатюрном стапеле, который используется для быстрого ремонта незначительных повреждений. Он не требует долгой установки или настройки, он применяется моментально и может выровнять небольшие вмятины на корпусе, используя при этом одностороннее усилие до десяти тонн. Те повреждения, которые могут исправить мини-стапели, могут быть даже не видны невооруженным взглядом, но их можно легко выявить при проверке на развал-схождение. И именно тогда такие конструкции и следует использовать.

Самодельный стапель

Это были все виды стапелей для кузовного ремонта, которые вы можете найти в специализированных магазинах. Но многие люди решаются на то, чтобы собрать собственный, самодельный образец, чтобы не тратиться на покупку готового оборудования или обслуживание в ремонтных мастерских. Соответственно, если вы также решили попробовать свои силы в подобном конструировании, то вам понадобятся соответствующие материалы, а самое главное – четкий чертеж, с помощью которого вы сможете своими руками собрать стапель. При этом лучше не использовать первый же вариант, который вы найдете в Сети. Именно поэтому фото его в данном материале и не приводится. Лучше воспользуйтесь тем чертежом, который уже был проверен другими людьми, то есть они уже собрали с его помощью стапель и успешно его использовали. Как уже было сказано выше, лучше всего выбирать те конструкции, которые имеют не самые большие размеры – вы все рано не сможете сделать полноценный рамный вариант, так что ориентируйтесь на мобильные варианты, а еще лучше – на мини-стапели, которые также могут быть очень полезны в жизни.

Рекомендации

Конечно, никто не собирается подвергать сомнениям ваши конструкторские и инженерные навыки, но все же рекомендуется обращаться именно на станцию техобслуживания, если вы испытываете проблемы с повреждениями корпуса. Там установлено качественное и надежное оборудование, а также работают высококлассные специалисты, которые смогут исправить все повреждения быстро и эффективно. Для самостоятельного ремонта, как уже было сказано выше, вы можете создать собственный мини-стапель.

Степлер для двигателя своими руками чертежи. Самодельный стапель для кузовного ремонта. Материалы и инструменты для работы

Многие автомобилисты хотели бы узнать, как сделать стапель своими руками. Ведь кузов автомобиля ломается довольно часто, а везти машину в ремонт постоянно не хочется. Сделать стапель для кузовного ремонта можно самостоятельно, если соблюдать некоторые простые правила и определенную последовательность работ.

Чем удобен рамный стапель?

Всего существует 3 основных вида акций. Это каркасные, платформенные и напольные устройства. Каждый вид имеет свои преимущества и недостатки. Платформенный стапель очень удобен для больших автомобилей. Это устройство ставится на землю, поверх него заезжает транспортное средство и фиксируется с помощью специальных зажимов со всех сторон. Но здесь необходимо понимать, что усилия, которые необходимо приложить для ремонта кузова, могут быть как небольшими, так и значительными.

Напольное спальное место также имеет рельсы, по которым могут ездить специальные вытяжные устройства для кузова. На самом деле это очень удобно, ведь можно добраться даже до самого труднодоступного места и исправить очень глубокую вмятину сзади.

Но самым распространенным является рамный стапель. По структуре он очень похож на пол. Только на него нужно поставить освобожденный от шасси корпус. С помощью специальной цепи с рычагом происходит процесс выравнивания даже очень деформированного кузова.

Та рамная арматура лучший вариант для гаража. При этом изготовление такого стапеля своими руками не вызовет у мужчины особых трудностей. Даже не обязательно использовать сложные рисунки. Достаточно будет лишь измерить место в гараже, где можно будет установить такое устройство.

По себестоимости даже изготовление одного рамного стапеля может быть дешевле кузовного ремонта на СТО.

Материалы и инструменты для работы

Чтобы сделать стапель для ремонта автомобиля своими руками, нужно сразу позаботиться о необходимых материалах и приспособлениях. Тогда процесс пойдет быстро. Итак, перед работой необходимо приобрести следующие материалы:

• швеллер из прочного металла, толщина которого должна быть не менее 5 мм;
• несколько ненужных, но толстых кусков металла для увеличения жесткости конструкции;
• электродрель, набор толстых длинных болтов;
• хомуты и хомуты для последующего крепления автомобиля;
• усиленная металлическая цепь, тянущий механизм;
Гайки
• , сварочный аппарат, масляная краска, арматурные столбы.

При приобретении материалов и инструментов для работы особое внимание следует уделить качеству и размерам металлического швеллера. Учтите, что вам понадобятся рейки для конструкции стапеля по всему периметру, а также поперечные рейки, которые могут служить дополнительными ребрами жесткости. При этом нельзя забывать о столбцах.

Порядок изготовления стапелей

Сначала необходимо сделать чертеж своими руками. Это несложно, если ориентироваться на существующие примеры. При построении простейшего чертежа стапеля для кузовного ремонта необходимо учитывать не только допустимые размеры будущей конструкции, но и учитывать расположение некоторых креплений и зажимов.

Работа начинается со сборки основной рамы стапеля. Для этого необходимо предварительно укрепить как продольные, так и поперечные профили. Именно здесь вам понадобятся куски толстого ненужного металла. Просто они должны быть хорошо приварены к концам профилей, за счет чего рейки в этих местах будут несколько толще.

К профилю, который будет служить поперечной балкой, нужно сразу же приварить уголки, а в них просверлить отверстия под болты. Надо постараться сделать все как можно плавнее, чтобы потом не было перекосов. Параметры для таких отверстий подбираются индивидуально в каждом случае, что во многом зависит от марки и размера имеющегося автомобиля.

Продольный профиль дополнительно усилить уголками с отверстиями под болты и кусками металлолома. При этом важно, чтобы высота стойки оставалась на уровне 25 см. Это наиболее удобный параметр для последующего кузовного ремонта.

Теперь все детали стапеля следует зачистить металлической щеткой, покрыть грунтовкой и покрасить масляной краской. Такие меры надежно защитят устройство в будущем от коррозии и порчи; в результате стапель прослужит долгие годы.

Теперь нужно собрать основную раму стапеля. Для этого сначала с помощью болтов и гаек соединяются между собой поперечные и продольные планки, а затем поверх такой горизонтальной конструкции устанавливаются стойки. Для их фиксации лучше всего подходят болты типа М4. Они выдерживают практически любую тягу.

Теперь необходимо установить изготовленную таким образом конструкцию на постоянное место в гараже. Очень важно, чтобы она не шаталась. Также следует учитывать, что машина должна заезжать на стапель свободно, без каких-либо проблем и ограничений. Желательно, если стапель стоит на поверхности не ровно, приварить к днищу рамы в нужных местах небольшие тонкие кусочки металла. Ведь бесполезно что-то подкладывать под механизм, потому что это не даст результата.

Наконец, в заранее запланированных по чертежу местах следует надежно укрепить все необходимые захваты и цепь. После того, как конструкция еще раз проверена на прочность, если она стоит ровно, можно смело приступать к ремонту кузова автомобиля.

Итак, процесс изготовления каркаса стапеля для гаража своими руками рассмотрен. Такой самодельный стапель достаточно надежен и удобен для устранения практически любых вмятин на кузове. А дополнительные фиксаторы и крепления надежно удержат автомобиль в необходимом для полноценного ремонта положении. В этом случае вам не придется тратить лишние деньги на дорогостоящий ремонт кузова автомобиля у специалистов.

Сколько стоит купить стапель или правильный стенд? Не менее 50 тыр. При этом данный стапель подойдет только для работы с легкими травмами. Для серьезных и сложных работ вам понадобится стенд или стапель с гораздо более высокой ценой, а она может быть в 10, а то и в 20 раз выше указанной выше цены. Предлагаю вашему вниманию небольшой обзор изготовления очень мощного стапеля с бюджетом, который вы сами можете определить. Все зависит от цены металла, который можно приобрести как на металлобазах, так и на приемке чугуна и стали. Основа 16 канала. Почему 16-й? Ну хотя бы потому, что ширина 2-х сварных швеллеров позволяет свободно въезжать в него практически любой машине, и это немаловажно, а вот по прочности этот стапель даст фору любому заводскому.

Идея создания стапеля взята из интернета, в частности у Виталия Каховки. Размеры 4,5 на 1,85. Почему так? Потому что это нормальный размер. И суть. Одним из огромных преимуществ этого стапеля является то, что его можно поставить в стандартный гараж, или любое другое помещение, в котором он поместится. В отличие от аналогичных стапелей рамной конструкции, данный стапель не имеет так называемых «гусей» (как на фото), увеличивающих рабочую площадь как спереди, так и сбоку на достаточно большое расстояние, что не позволяет использовать такой стапель в обычном гараже.

Для изготовления стапеля закуплено 46 метров 16-го швеллера. А половину нашли на ресепшенах, что удешевило на несколько тыр. 20 метров были куплены по 25 рублей за кг. при приемке черного металла, а остальное покупалось на металлической основе по цене 570 руб за метр.

Канал сразу же был размечен и обрезан.

Длина крайних частей 4,5 м. Длина средних – 3,76, длина перемычек – 1,5 м. Затем швеллер был собран в коробки и стянут хомутами. Захвачены на стыках в нескольких точках. После сварки 2-х коробов по 4,5 метра для устранения прогиба на коробках их снова стянули хомутами и к ним пришлось приварить куски 12-го швеллера с отверстиями и коробки стянуть болтами. После этого коробки сварили прихватками между собой, чтобы они не деформировались при сварке. В дальнейшем они будут вырезаны. После этого коробки были обварены более тщательно. Без особой маркировки, на глаз, с приметками 4-6 см через 10-20 см.

После сварки всех швеллеров в заготовки, в виде коробов, половина заготовок откладывается в сторону. Укладываем на пол внешний контур стапеля из корзин длиной 4,5 метра (а именно такой длины будет стапель) и внутренний, точнее перпендикулярный, корзин длиной 1,5 метра. Горизонтальную выставляю уровнем, подкладывая под коробку щепы или металлолома той толщины, которая требовалась. Также перед сваркой первого внешнего контура стапеля мы несколько раз измеряли диагональ рулеткой. После этого ящики были приварены (с прихватками по углам и центру, а также по внутренним углам и центрам) друг к другу в прямоугольник. Затем эту конструкцию перевернули на 180* и подхватили с обратной стороны под всеми углами. Затем все стыки тщательно обвариваются. После этого первый контур рамы снова развернули на 180* и обварили. После этого приступаем к сборке внутренней части стапеля. Для этого у нас есть 2 ящика по 1,5 м каждый, такие же, как и внешние ящики. Прихватываем их к длинному ящику, отступив от внешнего ящика 6 см.

То же самое проделываем с другой стороной.

Почему 6, а не 4 или 8? Я не знаю. Я решил, что меньше и больше делать не следует. Да и продольные заготовки-коробки уже были отмерены и вырезаны именно по этому зазору, как и планировалось. Затем снова повторяем процедуру разворота будущего стапеля на 180* и обвариваем нижнюю часть. Затем снова перевернуть и заварить верхнюю часть.

После этого вставить внутренние продольные каналы и также отступив 6 см от наружных каналов, захватить их во вновь приваренные поперечные каналы.

Процесс повторяется снова. Скобу переворачивают на 180* и обваривают. Затем снова перевернуть на лицевую сторону и полностью обварить. (Вертикальные стенки обваривались и в горизонтальном положении, т.к. вертикальные швы качественно проварить не могу). Почему я это делаю? Кроме того, что стапель за пару дней много раз поднимался лебедкой и опускался. Хотя наверное стоило сделать что-то типа вращающейся платформы на 2-х основаниях. Упростил бы. Тем не мение. Стапель сваренный. Что такое стапель без опор? Неее, это какая-то безногая лошадь, и на ней ничего нельзя починить. Для ножек я решила использовать орехи, самые крупные из тех, что нашла в магазине. Не помню, наверное 24. Ну и с ними болты, длиной см 15, для будущей регулировки стапеля по отношению к горизонту. Гайки были приварены к углам стапеля.

Начинаем изготовление приспособлений для крепления автомобиля к стапелю, а также для волочения и толкания.

Зажимные губки изготовил перед приваркой стапеля. Я не могу вам посоветовать сделать именно такие, потому что я еще ни одного пациента на своем «операционном столе» не перетягивала. Надеюсь, они меня не подведут. Их я сделал из 2 железнодорожных платформ для крепления рельсов к шпалам. Разрезал пополам, в каждую вварил половинку старого советского напильника. С внутренней стороны на кемпинге наколол точки, которые потом с помощью болгарки превратил в ромбики. Снаружи решил ничего не приваривать, чтобы пороги машины снаружи остались целыми. На внутренний край накладки была приварена пластина, примерно по толщине прижимной губки, чтобы при сближении губок верхняя прижимная часть не перекашивалась, а даже зажимала отбортовку порога.

Для изготовления стоек с хомутами, на которые будут приварены зажимные губки и на которые будет крепиться автомобиль, а также комплектующих для капотов, хомутов и крюков, был закуплен металлопрокат на металлопрокат толщиной от 10 до 20 мм. . Для изготовления стоек (назовем их лапами) я использовал сантиметровый металл, вырезав его из приобретенной площадки шириной около 20 см и длиной в ширину 2 швеллера и зазор. т. е. 36-38 см., а также вертикальные стойки, высотой 30 см.

Усилители поперечной стрелы вырезаны из того же металла.

После приварки 2-й вертикальной стойки к накладке понял, что варить не стоит, т.к. сама накладка гнется от сварки. Затем кувалдой надо было выпрямить платформу, подложив под края деревянные бруски, и опустить вертикальную стойку между ящиками стапеля (правда, стапель пришлось поднять и поставить на деревянные лаги так, чтобы стойка не доставала до пол). Но, честно говоря, это не сильно помогло. Пришлось в снастях приваривать их нижние участки друг к другу, зажимать хомутами и только потом приваривать поперечные косынки. Оставшиеся 2 ножки сварил сразу, сварив их прихватками между собой.

Затем из отдельно купленного КАМАЗ (толщина 15 мм.) вырезаны фрагменты и обрезки рессор, верхних хомутов, длиной 20-25 см, с небольшим смещением от центра, в них прожжены отверстия под болты КАМАЗ крепления головки к блоку цилиндров (16мм), то есть то, что я смог быстро найти, прочное и не подверженное деформации и обрыву резьбы. Куски 12-й арматуры привариваются по краям, для тех же целей, что и на зажимных губках, чтобы не было перекоса при зажиме. В качестве закладных (нижних упоров, в которые вставляются болты) я использовал 20 мм. металлическая полоса с изначально существовавшими в ней отверстиями. Мне оставалось только разрезать их на кусочки. 8 на лапы и еще несколько штук на усилители. (Позже вы поймете).

Следующим шагом было приваривание клипс кузова к стойкам. Фото нет, но попробую объяснить.

Сначала готовые стойки были прикручены к стапелю, который предварительно был выровнен. Я их прикрутил примерно к тем местам на стапеле, на которых они впоследствии будут стоять. Зажав все 4 лапы, уровень отмерил одну высоту, на которую были приварены зажимные губки, которые сначала были стянуты струбцинами, прихвачены сваркой, а затем, сняв лапы со штока и уложив их в горизонтальное положение, были приварены к лапам со всех сторон.

Размеры моих лап указаны выше, ширина губок бралась произвольно, т. е. исходя из наличия материала, а как я уже писал, хомуты были сделаны из железнодорожных платформ и сваренных половинок напильников. Болты для хомутов на 16. Отверстия в губках, предварительно временно прихваченные сваркой по концам между собой для обеспечения соосности, просверливались на сверлильном станке. Но еще раз хочу заострить ваше внимание на том, что все размеры условны и взяты из расчета, чтобы из имеющегося металла было как можно меньше обрезков. Я считаю, что губки можно и нужно делать не меньше моей по ширине, а лучше больше. Болтов и, соответственно, отверстий для стягивания губок может понадобиться больше и их диаметр тоже должен быть больше. А можно и лучше использовать заводские хомуты (которые есть в продаже), но это опять же затраты.

Готовый стапель перед вами.
Ну вот и все на сегодня. В следующий раз расскажу как сделать разные приспособления и приспособления для стапеля .

Нравится

Еще статьи по теме:

Справиться с рихтовкой кузова без применения специальных приспособлений не получится. Одним из основных устройств для восстановления нарушенной в результате аварии геометрии кузова является стапель. Это устройство позволяет прикладывать силу в несколько тонн для сжатия или растяжения тела. При этом обязательным условием является надежное крепление автомобиля на специальной раме: от этого будет зависеть результат работы. Если нет возможности приобрести такую ​​конструкцию, для кузовного ремонта можно использовать самодельный стапель.

Виды стапелей

Для того, чтобы качественно отремонтировать свой автомобиль, следует выбрать наиболее подходящий вариант стапеля. В основном существует три разновидности этих устройств, каждое из которых может развивать усилие до 10 тонн:

Изготовление стапеля своими руками: конструкция рамы

Стапель можно сделать самому, для этого стоит изучить видео и фото в Интернете, где описана поэтапная работа по его созданию. Процесс изготовления самодельного устройства не займет много времени и денег. Разумеется, для ремонтных работ необходима гидравлика, которую в домашних условиях произвести не представляется возможным. Поэтому рассмотрим, как сделать каркас стапеля, отвечающий за фиксацию автомобиля. Начать нужно с рисунка, который можно создать самостоятельно, либо скачать фото в интернете.

Для изготовления поперечной балки необходим металлический профиль, на который впоследствии будет закреплена стойка с захватами, фиксирующими пороги станка. Захваты для порогов изготавливаются из металлических уголков, в которых просверливаются отверстия под крепежные болты. Затем к балке привариваются уголки. Отверстия нужно делать, учитывая модель автомобиля. Если вам нужно изменить размеры, вы можете просто просверлить дополнительные отверстия в балке. Минимальные размеры профиля – сечение 40х80 мм и длина 150 мм. Эти параметры позволяют ремонтировать практически все типы автомобилей.

Для изготовления стеллажей потребуется продольный металлический профиль сечением 20х40 мм. Высота каждой стойки должна быть 25 см. Для усиления нужно сварить косынки из того же профиля. Сверху приварены уголки для захвата порогов машины.

Для обеспечения хорошей сцепки можно предварительно нанести насечки или приварить гайки. Для крепления используйте болты и гайки с мелкой резьбой. Полезный совет: крепеж лучше всего брать с иномарок, там болты гораздо прочнее и качественнее, чем в любом магазине. Закрепить стойки на балке лучше болтами М10: этот крепеж позволяет работать с гидравликой, развивающей тягу в пределах 4 тонн.

Завершающий этап работ

Для защиты от коррозии следует создать надежное защитное покрытие, т.к. устройство будет устанавливаться в месте с повышенной влажностью. Для этого после очистки всех элементов конструкции покрываем грунтовкой. Наиболее надежную защиту от появления ржавчины обеспечит эпоксидный грунт, поэтому лучше использовать его. Не дожидаясь высыхания грунтовки, краскопультом нанесите краску. (Для придания самодельной конструкции презентабельности, то есть заводского вида, после высыхания краски на раму можно нанести черные полосы).

Итак, самодельная рамка почти готова. Остается только установить его на подготовленное место. Можно сделать еще одно подобное приспособление, но не закреплять его к полу, а укрепить на поворотной колонке. Совмещая этот дизайн с описанным выше, мы получаем мобильную версию.

Стапель — механизм восстановления геометрии кузова. Геометрия тела – это то, в каком положении тело должно находиться постоянно. Геометрия кузова имеет жесткие точки – лонжероны, которые могут быть повреждены в случае автомобильной аварии. Если попытаться создать описание нарушенной геометрии кузова, то можно сказать, что возможны такие последствия, как неравномерный износ резины, незакрытие некоторых дверей или багажника, уход автомобиля в сторону при движении прямо, перекошенные дверные проемы и большие щели в панелях кузова. Но такие нарушения могут возникнуть только после достаточно серьезной аварии, если вы разбили фару при встрече с фонарным столбом, то нарушенная геометрия — это не ваш диагноз. Если авария достаточно серьезная и нужно восстановить геометрию кузова, то кузов придется вытаскивать, а сделать это можно только на стапеле. Правда, кузовные работы с использованием стапеля достаточно затратны, но выход есть – сделать стапель для кузовного ремонта можно самостоятельно.

Какой стапель вам нужен

Для того, чтобы создать свой собственный стапель, сначала вам нужно решить, какой он вам нужен. Есть три разных типа акций.

Рамный стапель.   Этот тип стапеля представляет собой простую раму. К нему закрепляют поврежденный автомобиль и закрепляют прочной цепью место сильной деформации лонжеронов. С помощью мощной гидравлики на эту цепь натягивается поврежденный участок. Недостатком такой конструкции является обязательное наличие подъемника, чтобы можно было регулировать положение автомобиля по высоте.

Данный вид стапеля является более профессиональным видом кузовного ремонта. Выглядит как платформа, на которой расположена система крючков и отверстий — это крепления. Как и каркасная конструкция, причал-платформа оборудован подъемником, но в отличие от каркасного такие причалы часто имеют несколько башен. Башни — это то место, за которое можно тянуть тело — чем их больше, тем качественнее и разнообразнее ремонт — тело можно тянуть одновременно в разные стороны. Основным устройством также остается мощное гидравлическое устройство. К минусам можно отнести большие габаритные размеры.

Напольный стапель. Этот тип стапеля в основном используется профессиональными компаниями по кузовному ремонту. Мощности такого стапеля достаточно для восстановления геометрии любого автомобиля, даже грузового. Усилием до 10 тонн можно выпрямить даже швеллерную раму карьерного самосвала. Дело в том, что в таком стапеле слишком много комплектующих, которые обычному гаражному мастеру просто не нужны. Бодибилдер, задумавший создать такой самодельный стапель, просто не сможет использовать весь потенциал и мощность такого стапеля.

Создание стапеля

Для изготовления стапеля нужны чертежи. Для разных габаритов автомобилей нужны разные стапели, но для гаражного мастера или для себя подойдет универсальный стапель, который можно сделать своими руками. Покупка стапеля себя долго не оправдывает, а так как изготовление собственного стапеля не занимает много времени и денег, то и проще сделать свой. Итак, как сделать самодельный стапель? Что для этого нужно? На самом деле все не так сложно, как кажется на первый взгляд.

Что понадобится при изготовлении стапеля

Для того, чтобы сделать стапель, нам нужен гараж, в котором он собственно и будет располагаться. Гараж должен значительно превышать габаритные размеры стапеля. Это нужно не только для свободного передвижения по гаражу, но и для того, чтобы можно было установить гидравлику, и она ни во что не упиралась.

Нам понадобится самое разнообразное снаряжение. Среди тех, без которых не обойтись, — сварочный аппарат. Сварочный аппарат должен быть полуавтоматическим. Каркасы и балки варить будет гораздо проще, да и надежнее будет. Также понадобятся различные головки большого размера для крепления болтов и гаек. Также вам понадобится болгарка, дрель со свёрлами по металлу и краскопульт.

Итак, приступим. Для начала нам понадобится огромное количество металлопрофиля. Прежде чем приступить к работе с ним, его нужно обработать металлической щеткой для удаления ржавчины и покрыть антигравием. Делать это нужно с самого начала, чтобы потом не осталось необработанных мест.

Для основания поперечной балки нам понадобится металлический профиль сечением не менее 40×80 мм. Достаточно будет 150 см в длину. Этот размер подойдет практически для всех типов автомобилей. На поперечной балке будет установлена ​​стойка, на которой будут крепиться захваты для порогов автомобиля, место, за которое будет держаться кузов автомобиля. Крепление будет осуществляться приваренными уголками к профилю. В этом профиле вам нужно будет просверлить отверстия для болтов. Профиль соединяется со стойкой напрямую через уголки – на болтах.

Просверленные отверстия должны соответствовать ширине конкретного автомобиля. Для автомобиля, существенно отличающегося по ширине, нужно просто просверлить новые отверстия.

Для стоек оптимален стальной профиль сечением 20×40 мм. Для создания большей надежности можно укрепить их накладками или косынками. Косынки можно вырезать из остатков того же профиля. Оптимальная высота стоек – 250 мм.

На стойки следует приварить уголки — они будут фиксировать пороги автомобиля. Если вы считаете, что болтовое крепление не очень надежное, то можно приварить к стойке гайки. Если вы решили оставить болты, то помните, что резьба должна быть мелкой и частой.

Для повышения прочности возможна установка болтов и гаек зарубежных производителей. В любом случае качество комплектующих, представленных на рынке, намного ниже, чем у тех же комплектующих, изготовленных по зарубежным технологиям.

Для долговечности необходимо защитить устройство от воздействия коррозии. Зачистить все стыки железной щеткой, обезжирить и нанести антигравий. Сверху металл желательно покрасить из краскопульта специальной антикоррозийной краской. Это необходимо для защиты металла, ведь он всегда будет находиться в помещении с повышенной влажностью.

Для установки стойки на профильную балку используйте болты марки М10. Их запас хода гарантирует безопасную работу с гидравликой, которая рассчитана на мощность до 4 тонн.

Стапель готов к установке. Установите стапель и можно приступать к монтажу крепежных элементов, таких как цепи и крепление порогов автомобиля.

Если создать еще одно такое устройство и соединить их балками, то получится подвижной состав. Его преимущества в том, что он не нуждается в жестком соединении с полом.

Самое главное правило при работе с такими устройствами — безопасность. При создании и установке стапеля необходимо учитывать, что мощность его очень высока и при неправильном обращении или неправильной установке он может повредить не только автомобиль, но и нанести вред людям.

Итак, сделать стапель в гараже не так уж и сложно. Главное грамотный расчет и аккуратность в обращении с таким мощным инструментом.

Видео

Пример самодельного стапеля в видеоматериале:

А вот и пошаговый процесс изготовления стапеля:

Если у вас есть автомобиль, то вполне вероятно, что вопрос его ремонта уже не новость. В этом процессе часто требуется множество различных инструментов, наличие которых значительно упрощает задачу. Это такой инструмент, или правильнее сказать приспособление, то есть запас кузова, который можно сделать своими руками.

Самодельный стапель, плюсы и минусы устройства

«Стапель» представляет собой специальное приспособление, представленное в виде платформы для ремонта кузова транспортных средств с целью восстановления их первоначальной геометрии. Добиться желаемого результата позволяют разнонаправленные усилия, воздействующие на жестко закрепленный автомобиль. Качественный заводской стапель стоит достаточно дорого, поэтому некоторые автомобилисты прибегают к созданию такого помощника для проведения различных ремонтных мероприятий. Как показывает практика, такое решение дешевле готового варианта.

Стапель — оборудование, которое может быть использовано как для ремонта автомобилей, так и для устранения поломок габаритных транспортных средств; вам просто нужно выбрать правильный тип устройства. Итак, на сегодняшний день существует три основных варианта стапелей.

Платформенные изделия помогают растянуть кузов автомобиля в различных положениях и с разной силой, что позволяет выполнять кузовной ремонт именно с той стороны, где это необходимо. Более того, стапель платформы кузовостроения отличается своей универсальностью , так как позволяет выполнять самые разные виды ремонта. Основным компонентом такого изделия является гидравлическое устройство, а его преимущество в том, что поврежденную часть тела можно растянуть во всех направлениях. Кроме того, расширяется спектр ремонтных вмешательств за счет надежной системы крепления. К основным недостаткам платформенных стапелей можно отнести их габаритные размеры.

для кузовного ремонта предусматривает наличие в полу рельса, по которому перемещаются раздвижные механизмы.   Благодаря такой конструкции можно ремонтировать поломки любой сложности, ведь раздвижные механизмы удобно перемещаются в нужные точки.

  Преимуществом данного типа устройств является относительно невысокая цена, быстрая установка автомобиля и экономия места. Если стапель простаивает, то место, где обычно находится ремонтируемый автомобиль, можно использовать для других целей, так как рельсы находятся на одном уровне с полом. Что касается недостатков, то нельзя не отметить сложность необходимых замеров, что, в принципе, является своеобразной компенсацией компактности стапеля.

Рамные конструкции основаны на металлическом каркасе, где машина закреплена цепями. В большинстве случаев такое оборудование используется в процессе мелкого ремонта. С конструктивной точки зрения рамные стапели имеют более сложное устройство и имеют специальные захваты для надежной фиксации кузова автомобиля в необходимом положении и на определенной высоте. Кузов крепится в стапеле с помощью специальных зажимов, при этом поврежденная часть вытягивается цепями, отходящими от силового устройства.

Внимание! Зажим для кузова, специально изготовленный своими руками, играет важную роль не только в успехе дела, но и в обеспечении безопасности при работе. Поэтому прочности этих элементов необходимо уделить особое внимание.

 Для упрощения подъема автомобиля рамные стойки часто используются вместе с ножничными подъемниками. Основным преимуществом таких стапелей является свободный доступ к днищу автомобиля, его узлам, а также возможность проводить все работы на разной высоте.   Как и предыдущий вариант, рамные устройства не занимают много места в гараже и отличаются мобильностью. Основным недостатком данного типа стапелей является отсутствие возможности выравнивания сложных дефектов, что объясняется ограниченным количеством точек вытягивания. Именно этот факт привел к тому, что область применения продукта ограничивается простыми ремонтными работами и устранением легких повреждений кузова автомобиля.

Последние два варианта редко встречаются в обычных мастерских, так как относятся к категории профессионального оборудования. Такие устройства используют очень сложную базу данных и измерительную аппаратуру, но если вам необходимо провести кузовной ремонт в условиях собственного гаража, то вы можете самостоятельно создать не очень сложное устройство.

Все виды стапелей для разделки кузова, в том числе изготовленные своими руками, способны развивать усилие от 1,5 до 5 тонн, что делает устройство идеальным для использования на всех типах легковых автомобилей (видеопроцедуры легко найти на сайте сеть).

Что нужно для создания стапеля

В первую очередь необходимо правильно подобрать чертежи, которые не сложно найти в интернете. После этого начинается подготовительный этап, который включает в себя подбор необходимых инструментов и материалов. В частности, для создания самодельного стапеля для кузовного ремонта потребуется наличие металлических профилей (используются для создания основания конструкции), продольных профилей для стоек, металлических уголков для усиления конструкции, сварочного аппарата, болтов и гаек, монтажных механизмы, грунтовка, порошковая краска, краскопульт, гидравлические устройства, мощные цепи и крюки.

  Также не обойтись без силовой рейки, которая должна перемещаться в различные точки стапеля. Именно это устройство прикладывает основное усилие к деформируемым частям автомобиля, за счет чего они выравниваются. Такие детали легко устанавливаются на основание конструкции и должны иметь высокий уровень прочности. В месте сварки стойки и основания монтируется дополнительная металлическая косынка для усиления конструкции.

Для фиксации автомобиля на стапеле необходимо разработать систему крепления или просто следовать указаниям выбранного чертежа. Лучше всего делать крепления с возможностью изменения высоты.

Как создать стапель своими руками, пошаговые действия

После того, как все материалы подготовлены, можно приступать к непосредственному изготовлению стапеля. Сначала тщательно обезжирьте все элементы и покройте их грунтовкой. Также можно сразу покрасить детали порошковой краской, хотя часто это действие откладывается на потом.

На следующем этапе к основному профилю привариваются металлические уголки, а затем также приваривается продольная часть, играющая роль стойки (кроме того, профиль необходимо скрепить болтами). После этого устанавливаются силовые и вытяжные устройства, цепи и крюки.

Толщина металлического профиля (или, как его еще называют, швеллера) должна быть не менее 4 мм, а готовый каркас должен быть в 1,5-2 раза больше размеров обслуживаемых машин. Для большей жесткости конструкции каркас усиливают металлическими уголками, причем сделать это можно как с торцевыми сторонами, так и со всей конструкцией.

Поперек рамы необходимо приварить несколько поперечин, которые придадут стапелю еще большую жесткость. Кроме того, можно будет прицепиться к выхлопному устройству или починить автомобиль.

Для того, чтобы можно было легко перемещать станину рамы, к ней рекомендуется приварить колеса. Силовые стойки, с помощью которых создается вытяжная сила, крепятся к просверленным в раме отверстиям (изготавливаются по мере необходимости).

Внимание! Для крепления лучше всего использовать ранее снятые с иномарок болты, так как большинство из продающихся сегодня на рынке не способны выдерживать большие нагрузки.

Для надежной фиксации ремонтируемых автомобилей можно использовать слесарные тиски, но лучше приобрести специальные струбцины.

Еще одним важным моментом является размер стапеля, созданного своими руками. Так, например, рама с параметрами 180х80 см размещается между колесами автомобиля на всю его длину, но с ее помощью не удастся исправить значительные повреждения, хотя для ремонта порогов, стоек и др. аналогичные части.

Чтобы не ошибиться в своем решении, геометрию и размеры конструкции можно позаимствовать у готовых, заводских моделей. Некоторые из них идеально подходят для работы в гараже.

Важно!  После завершения работ обязательно проверьте самодельный стапель в действии, ведь все вытяжные механизмы и напор силовых устройств должны работать безотказно.

Теперь вы знаете, как можно самостоятельно и без больших материальных затрат сделать стапель для кузовного ремонта прямо у себя в гараже.

виды и описание Стапель малый своими руками

К сожалению, дорожно-транспортные происшествия — это то, без чего невозможно представить современное дорожное движение. На дорогах одновременно находятся сотни и даже тысячи автомобилей, которые иногда еще могут столкнуться друг с другом, во что-нибудь врезаться и так далее. Естественно, после этого им нужен ремонт. Если есть возможность его произвести, то есть ущерб не так велик. Собственно говоря, если есть повреждения, вызывающие деформацию, то они исправляются с помощью специального приспособления, о котором пойдет речь далее. Стенды для кузовного ремонта – очень распространенный вид оборудования, который можно найти в каждой мастерской. Более того, некоторые люди покупают их для своего гаража. Но что это за структуры? И каковы их виды?

Что такое стапель?

Если вас интересуют штоки для кузовного ремонта, то вы должны иметь представление что это такое в принципе. Итак, это особая конструкция, которая используется, когда у вашего автомобиля есть соответствующие повреждения. Он позволяет по возможности полностью восстановить первоначальный вид корпуса с помощью жесткой фиксации и равного давления. Таким образом, если кузов автомобиля помят в результате дорожно-транспортного происшествия, то не стоит сразу расстраиваться, ведь все еще можно исправить. А помогут вам в этом акции для кузовного ремонта. Здесь нет разницы, будет ли конструкция установлена ​​в вашем гараже или вы обратитесь к специалисту, который окажет вам соответствующую услугу. Но для начала нужно разобраться, что вообще такое косяки, ведь существует несколько видов этого ремонтного оборудования.

Платформенный стапель

Рассматривая запасы для кузовного ремонта, в первую очередь нужно обратить внимание на платформенный вариант, так как он самый распространенный, надежный, а главное, многофункциональный. Дело в том, что по этой конструкции могут быть изготовлены абсолютно различные кузова. При наличии мелких повреждений и вмятин можно пользоваться таким стапелем. И даже если у вас серьезные повреждения автомобиля, он тоже сработает. Более того, можно даже выполнить коррекцию геометрии рамы, что вряд ли возможно на многих других вариантах этого оборудования. Одним из самых больших преимуществ такого типа стапелей является то, что их можно устанавливать абсолютно везде, вне зависимости от основания, на котором будет производиться ремонт. Основой конструкции является платформа, к которой крепится автомобиль. Происходит это с помощью специальных зажимов, а затем с помощью той же платформы задаются направления и мощности сил, которые будут приложены к точкам деформации для выравнивания. Именно так работает самый обычный, можно сказать, стандартный стапель для кузовного ремонта. Фото подобной конструкции можно найти повсюду, но чтобы найти ее там, достаточно зайти в любую ремонтную мастерскую.

Мобильный стапель

Если у вас нет времени, желания или возможности установить полноценную платформенную версию, то стоит обратить внимание на мобильную версию. Чертеж стапеля для данного вида кузовного ремонта будет сильно отличаться от предыдущего, поскольку выполняет несколько иные задачи. Основное его предназначение – быстро и качественно устранять мелкие повреждения кузова на ходу. Вам не нужно сначала устанавливать платформу, а затем закреплять на ней автомобиль, чтобы выровнять ее. Это можно сделать мобильно. Конечно, стоит обратить внимание на то, что этот вариант не позволит исправить серьезные поломки, поэтому используйте его только в том случае, если вам нужен быстрый ремонт на ходу. Если вы хотите сами создать самодельный стапель для кузовного ремонта, то именно такой вид вам дается легче других – вам не нужно думать об условиях установки платформы и крепления автомобиля.

Стапель рамный

Больше всего впечатляет рамный стапель, который, в отличие от платформенной модели, можно устанавливать только в специализированных местах, где он прочно закреплен. Но его преимущество в том, что вы можете установить несколько разных стандартных значений и обслуживать сразу несколько разных классов автомобилей. При этом не нужно каждый раз заново настраивать. Так вы собираете несколько стоек кузова, каждая со своей конфигурацией, и используете их для нужных автомобилей, что невероятно удобно, и компенсирует тот факт, что такую ​​конструкцию можно установить только в определенных местах. Размеры стапеля для кузовного ремонта могут различаться даже в пределах одного типа. Итак, рамная версия может иметь разные параметры, что уж говорить о мобильной, которая не привязана к конкретным характеристикам.

Стапель напольный

Стапель напольный для кузовного ремонта представляет собой частично мобильную конструкцию, которая отличается от мобильной тем, что ее нельзя использовать на ходу. Это означает, что он не прикреплен к каким-либо конкретным поверхностям. Он передвигается по миниатюрным рельсам, позволяя конструкции подъехать под любой автомобиль для его дальнейшего ремонта. Помимо рельсов, такой стапель может включать в себя также хомуты и силовые стойки. Все это обеспечивает возможность комфортного ремонта и выравнивания кузова. Но не стоит обольщаться тем, что такой стапель выглядит предельно компактно – это только его плюс, так как по функциональности он не уступает другим вариантам и подходит для проведения полных

Министапель

Ну и конечно нельзя не вспомнить миниатюрный стапель, который используется для быстрого ремонта мелких повреждений. Не требует долгой установки или настройки, наносится моментально и может выровнять небольшие вмятины на корпусе односторонним усилием до десяти тонн. Повреждения, которые могут исправить мини-накладки, могут быть даже не видны невооруженным глазом, но их легко выявить при проверке на соосность. И именно тогда следует использовать такие конструкции.

Самодельный стапель

Это были всевозможные люльки для кузовного ремонта, которые можно найти в специализированных магазинах. Но многие решают собрать свой, самодельный образец, чтобы не тратиться на покупку готового оборудования или обслуживание в ремонтных мастерских. Соответственно, если вы тоже решили попробовать свои силы в такой конструкции, то вам потребуются соответствующие материалы, а главное, четкий чертеж, с помощью которого вы сможете собрать стапель своими руками. В этом случае лучше не использовать первый вариант, который вы найдете в Сети. Именно поэтому его фото в данном материале не приводится. Чертеж лучше использовать уже проверенный другими людьми, то есть по нему уже собирали стапель и успешно им пользовались. Как было сказано выше, лучше всего выбирать те конструкции, которые не самые большие – полноценный рамный вариант сделать рано все равно не получится, поэтому ориентируйтесь на мобильные варианты, а еще лучше – на министапельные, которые могут тоже очень пригодится в жизни.

Конечно, ваши конструкторские и инженерные способности никто не ставит под сомнение, но все же рекомендуется обращаться на СТО при возникновении проблем с повреждением корпуса. Там установлено качественное и надежное оборудование, а также работают высококвалифицированные специалисты, способные устранить все поломки быстро и качественно. Для самостоятельного ремонта, как было сказано выше, можно создать свой мини стапель.

Мастера кузовного ремонта в один голос скажут, что стапель – первое необходимое оборудование в каждой кузовной мастерской. В нашей мастерской даже два склада, потому что работают два жестянщика. Я хочу рассказать вам сегодня, как мне удалось сделать самодельный стапель, а точнее вытяжной механизм для стапеля.

Случайно попался стапель с очень неудобной башней на трех опорах. Так как в нашей мастерской полы не ровные, башня стапеля качалась из стороны в сторону и выглядела так, как будто она упадет на машину или, что еще хуже, на человека. Сказано-сделано, сначала разобрал башню стапеля и вынул оттуда гидроцилиндр, пришлось слить масло гидросистемы. Сложнее всего оказалось достать гидроцилиндр из башни стапеля, пришлось перевернуть башню вверх дном и вытащить гидроцилиндр сверху.

Информация:

Стапель кузовной — приспособление для устранения больших, средних, малых перекосов и восстановления геометрических параметров кузова. В последнее время наибольшую популярность получили запасы роботов-манипуляторов с лазерным сканированием тела. Отличительной особенностью таких стапелей является полное и точное восстановление геометрии кузова.

Изготовление вытяжного механизма стапеля

Перечень работ:
1. Изготовление цепного крепления
2. Изготовление съемной анкерной опоры для вытяжного механизма стапеля
3. Изготовление наконечника для опоры
4. Изготовление наконечника для цепи
5. Сборка вытяжного механизма

Для изготовления для крепления цепи к стапелю использовался лист железа толщиной 20 мм и размером 100 на 100 мм. Также было решено усилить крепления цепи двумя стержнями из инструментальной стали, которые были приварены с двух сторон заваркой в ​​углекислом газе по центру листа отверстия на 20 мм с прорезью с одной стороны для крепления цепи.

Опора гидроцилиндра также изготовлена ​​из листа железа 100 на 100 мм с отверстиями посередине для крепления анкерного болта. Наконечники цилиндров сделаны из подручных материалов, осталось отшлифовать болгаркой и покрасить.
Что было достигнуто, легкость и скорость установки гидроцилиндра стапеля, согласитесь возиться с башней большая проблема.

Стапель является одним из основных приспособлений для сложного кузовного ремонта автомобилей. Применяется для восстановления его геометрии после аварии и других повреждений. Сделать простой стапель для кузовного ремонта своими руками не так уж и сложно.

Сложность кузовного ремонта зависит от тяжести «повреждений» автомобиля. Чтобы он был качественным, необходимо использовать тот тип стапеля, который наиболее подходит для конкретной ситуации. В целом существует три основных типа этих устройств:

• каркас;
• этаж;
• платформа.

Каркасные устройства

Этот тип приспособления представляет собой металлический каркас. На нем с помощью специальных клипс фиксируется автомобиль. К деформированному месту корпуса крепится цепь, которая соединяется с силовым элементом.

Специальное гидравлическое устройство оказывает давление на конструкцию. С его помощью поврежденный участок машины вытягивается и ему придается первоначальная форма. Рамный стапель требует подъемника, обычно ножничного подъемника, чтобы установить автомобиль на желаемую высоту. С помощью каркасного устройства можно проводить многие виды кузовного ремонта. Но для сложных работ он не подходит, так как не имеет достаточно надежной системы крепления.

Платформенные устройства

Такие устройства обычно используются для сложного ремонта. Это металлическая платформа с надежной системой зажимов и креплений, расположенных на ней. Такие запасы могут иметь несколько силовых башен. Часто к ним присоединяется ножничный подъемник.

Платформенные устройства более универсальны, чем рамные аналоги. Но по принципу действия они схожи: основная их часть – гидравлическое устройство. Такие запасы подходят для разных видов кузовного ремонта.

Особенно ценно то, что деформированный фрагмент на них можно тянуть во все стороны. Кроме того, надежная система крепления расширяет спектр ремонтных работ. Недостатком таких устройств является их большой размер.

Напольный тип стапелей

Стапельный настил для кузовного ремонта используется профессионалами. Он движется по рельсам, проложенным в полу. В комплектацию устройства входят стальные стойки, пневмовыпрямитель, прижимная система и др. Такие стапели подходят для ремонта кузовов как легковых, так и грузовых автомобилей с любой степенью деформации. Такая универсальность объясняется их прочной конструкцией, а также большим количеством комплектующих.

Еще одним преимуществом платформенных устройств является то, что они не занимают много места. С помощью пневматического выпрямителя, действующего во всех направлениях, сглаживаются деформации кузова. Такой принцип работы оборудования обеспечивает наилучший результат.

Все виды стапелей могут развивать тяговое усилие от 1,5 до 10 тонн. Благодаря этому устройства можно использовать для ремонта кузовов всех типов и моделей легковых автомобилей.

Стапель самодельный

Если нет возможности купить стапель, можно сделать его аналог своими руками. Для этого не нужно много денег и времени. Следуйте инструкции по изготовлению каркаса устройства, отвечающего за фиксацию автомобиля.

1. В первую очередь нарисуйте или скачайте чертежи устройства в Интернете.
2. Для поперечной балки возьмите металлический профиль. На нем будет закреплена стойка с захватами для порогов автомобиля. Для их создания к поперечной балке нужно будет приварить уголки с просверленными отверстиями под болты.
3. Сделать отверстия с учетом конкретной модели автомобиля. Чтобы поменять габариты на другой автомобиль, нужно просто просверлить новые отверстия в балке.
4. Профиль должен иметь сечение 40×80 мм и длину 150 см. Таких габаритов вполне достаточно практически для всех типов кузовов автомобилей.
5. Для стоек возьмите стальной продольный профиль сечением 20×40 мм. Укрепите их косынками из того же профиля. Высота стоек должна быть 25 см.
6. В верхней части стоек приварить уголки — для захвата порогов автомобиля. Для лучшей сцепки предварительно приварите гайки или нанесите насечки. В качестве крепежа используйте болты и гайки с мелкой резьбой.

1. Теперь нужно создать защитное покрытие для устройства. Сначала очистите все его элементы. Затем покройте их поверхность антикоррозийным грунтом, лучше всего эпоксидным. Он обеспечит надежную защиту от ржавчины, ведь стапель будет располагаться в месте с повышенной влажностью.
2. Распылите краску поверх грунтовки методом мокрого по мокрому.
3. Закрепите стойки на балке болтами длиной 10 см (М10). Они вполне подходят для работы с гидравлическими устройствами, развивающими тяговое усилие до 4 тонн.
4. Установить сделанный стапель на свое рабочее место.
5. Теперь вам осталось смонтировать цепи и захваты для фиксации автомобиля, сцепку или тельфер, создающие усилие около 1,5-2 тонны.

Можно сделать еще одно точно такое же устройство и скрепить обе конструкции балками. Так вы получите прокатную версию конструкции. Ему не нужно жесткое крепление к полу, а придется устанавливать на поворотную стойку.

Сделать стапель своими руками автовладельца обычно вынуждает нестандартная конструкция принадлежащего ему гаража или отсутствие средств на покупку штатных приспособлений, предназначенных для рихтовки кузова.

Прямое назначение стапеля — восстановление геометрии кузова, поврежденного в результате дорожно-транспортного происшествия. Стапель для кузовного ремонта позволяет приложить к нему усилия в несколько тонн, в результате чего происходит сжатие или, наоборот, растяжение конструкции кузова.

Разные виды стапелей и подготовка к изготовлению простого приспособления своими руками

Так как это приспособление очень мощное, во избежание несчастного случая при кузовных работах необходимо обеспечить его надежное крепление на специально изготовленной раме . Рамный стапель – наиболее распространенное устройство для самостоятельного восстановления геометрии кузова.

Есть три типа стапелей, при этом каждый может развивать усилие до десяти тонн, чего вполне достаточно для выпрямления практически любого кузова. Существуют следующие виды акций:

1. Рамный стапель. В его конструкции в обязательном порядке присутствует каркас из металла. При этом для фиксации автомобиля на нем нужны специальные хомуты. Прямодеформируемый участок выпрямляется с помощью цепи, соединенной с силовым устройством. Кроме того, для корректной работы такого устройства необходимо использовать подъемник.
2. Стапель платформы. Данное устройство для правки является более универсальным и поэтому применимо для более широкого спектра кузовных работ. Здесь все операции выполняются на специальной платформе с установленной на ней системой зажимов и креплений.
3. Напольный стапель. Это чрезвычайно профессиональное устройство, которое передвигается по рельсам, встроенным в пол гаражного бокса. Этот стапель позволяет ремонтировать даже грузовые автомобили, так как имеет надежную конструкцию и внушительные габариты.

Каждый из этих типов акций имеет свои преимущества и недостатки.

Проведение подготовительных работ

Перед изготовлением стапеля необходимо будет провести ряд подготовительных работ. Так что стоит заранее определиться, какие работы будут на нем производиться, и какие модели автомобилей можно с его помощью ремонтировать. Например, если вы решили открыть кузовной цех, то вам понадобится платформенное устройство, а для мелких бытовых работ вполне подойдет и каркасный агрегат.

Определившись с типом стапеля, следует подготовить пол помещения, где он будет установлен. Итак, каркасная конструкция потребует заглубления крепежных элементов для нее в пол, а также фиксации их цементным раствором. Но платформу вполне можно установить в гараже, не крепя к полу, так как ее вес вполне позволит провести необходимые кузовные работы.

Изготовление простого рамного устройства

Рамный стапель своими руками изготовить проще всего, так как это самая простая и распространенная конструкция для непрофессионального использования. Для выполнения кузовных работ в любом случае потребуется гидравлика, которую невозможно изготовить самостоятельно, поэтому изготовление стапеля ограничится только проектированием и установкой рамы.

Так как эта деталь напрямую отвечает за починку автомобиля, то необходимо внимательно подойти к ее установке. Для этого стоит заранее подготовить чертежи, их можно нарисовать самостоятельно, если есть такой опыт.

В качестве материала каркаса обычно используется металлический профиль. К нему крепится стойка с захватами, которые должны будут фиксировать пороги автомобиля. Пороги, в свою очередь, свариваются из металлических уголков и устанавливаются на балки с помощью болтов.

После установки эти элементы также усиливаются сваркой. Определение размеров металлопрофиля основано на том, что минимальные размеры его сечения должны быть 40х80 мм, а длина 150 мм. Профиля таких размеров будет вполне достаточно для проведения работ по рихтовке кузова большинства легковых автомобилей.

Самодельный стапель требует изготовления стоек. Обычно для этого используют металлический профиль сечением 20х40 мм, при этом их высота не должна быть меньше 25 см. На готовые стойки привариваются косынки, а вверху – уголки, захватывающие пороги автомобиля.

Завершение работ по изготовлению

При изготовлении стапеля своими руками нужно помнить, что на стойках необходимо будет сделать специальные насечки для лучшего сцепления или приварить гайки. Для крепления элементов каркаса необходимо использовать гайки и болты с мелкой резьбой. При этом опытные автомобилисты советуют брать такой крепеж из ремкомплектов от иномарок.

При работе с гидравликой грузоподъемностью около четырех тонн стоит использовать болты М10. Именно они позволяют четко закрепить стойки на балке и впоследствии выдерживать заданную нагрузку.

Смонтировав устройство, обязательно покрасьте его для защиты от коррозии, т.к. оно будет установлено в помещении с повышенной влажностью. Для этого необходимо очистить металл от ржавчины и покрыть его грунтовкой. После этого следует покрасить раму краскопультом.

После покраски рама монтируется на месте эксплуатации. Место установки должно быть подготовлено заранее, а если планируется проведение более широкого спектра кузовных работ, имеет смысл изготовить и установить еще один самодельный стапель, смонтированный на поворотной колонке.

Если требуется более функциональный стапель, можно внимательно изучить конструкцию промышленных образцов и попробовать повторить ее самостоятельно. Либо можно купить готовое оборудование в автомастерских, торгующих старыми запасами.

Автомобиль, при всей его кажущейся сложности для профессионального ремонтника, представляет собой достаточно простой узел с множеством взаимозависимых или автономных узлов. При наличии необходимого оборудования и высокого мастерства починить этот механизм не сложнее, чем починить утюг и другую бытовую технику. Главное — знать, в чем проблема, и выбрать наилучший способ ее решения. Одним из основных приспособлений, используемых при кузовном ремонте автомобиля, является стапель.

Представляет собой жесткую конструкцию, позволяющую выполнять различные виды работ. Промышленные образцы этого устройства имеют очень высокую стоимость и могут быть не под силу небольшой автомастерской или мастеру-одиночке. При этом сделать конструкцию штока своими руками несложно, вооружившись сварочным аппаратом и изучив нашу инструкцию.

Основное назначение такой платформы — придание раме автомобиля правильной геометрической формы, которая может сломаться, например, в дорожно-транспортном происшествии. С помощью специальных приспособлений остов вагона жестко фиксируется на раме стапеля и подвергается тянущему или прижимному воздействию в различных направлениях.

Для обеспечения необходимого усилия используются крюки, цепи со сварными звеньями, различные гидравлические устройства.

Этот аспект предполагает придание стапелю максимальной прочности на растяжение и сжатие.

В настоящее время существует множество вариантов такого устройства. Они могут быть мобильными (передвижными) и стационарными. Каждый тип имеет свои преимущества и недостатки. Стационарная, при правильном монтаже и качественном креплении, позволяет прикладывать к раме автомобиля гораздо больше усилий для исправления ее геометрических параметров.

При этом для его установки, а также для размещения вспомогательных устройств и маневрирования автомобиля при постановке его на стапель требуется отдельное достаточно большое помещение. Мобильный вид не требует больших площадей, так как для временного хранения его можно установить на боковой грани любой стены гаража или ремонтного бокса.

При этом перечень работ, которые можно выполнить с его помощью, столь же велик.

Сборка самодельного стапеля

Самостоятельное изготовление стапеля следует начинать с установки рамной площадки приспособления. Для этого понадобится стальной прямоугольный профиль сечением 50×50, 70×40 и другие в зависимости от предполагаемой нагрузки на приспособление. Соединение деталей осуществляется сварным швом, который необходимо выполнять как можно выше. Линейные размеры платформы должны удовлетворять габаритным параметрам рам большинства транспортных средств, с которыми предполагается работать.

Для обеспечения высокой прочности каркаса необходимо комбинировать как продольные, так и поперечные элементы. Сборку конструкции необходимо производить на ровном ровном основании, например, на бетонном полу. Улучшить качество соединения деталей поможет изготовление фаски на торцах деталей в местах их соединения. Кроме того, необходимо правильно подобрать режимы работы сварочного аппарата. Для обеспечения высокой устойчивости рамы с установленным на ней автомобилем рекомендуем приварить небольшие стойки по углам и по центру продольных сторон.

Необходимо подобрать или изготовить ряд вспомогательных приспособлений для рамы стапеля, без которых работа по правке кузова и приданию раме правильной геометрии будет невозможна. Первый – это застежки.

Используются непосредственно для фиксации рамы автомобиля на стапеле. От их прочности и работоспособности зависит качество кузовных (каркасных) работ. Конструкция крепежных элементов может быть различной, но она должна позволять:

1. выдерживать без разрушения деформирующее усилие, приложенное к каркасу;
2. обеспечивают возможность перемещения по раме и крепления в различных ее точках;
3. обеспечивают максимальную прочность соединения рамы вагона со стапелем.

Именно с учетом всех вышеперечисленных параметров и подбирается тот или иной вариант крепежа. При этом для работы с автомобилями различных марок лучше использовать устройства с переменной высотой монтажных губок и перемещением по раме стапеля как в продольном, так и в поперечном направлениях.

Еще одним обязательным устройством является силовая стойка, которая также должна перемещаться и фиксироваться в различных стойках стапеля.

Именно через них прикладывается основное усилие на определенные части автомобильного каркаса для его выпрямления. В связи с этим такой узел также должен обладать максимальной прочностью. Основным материалом для изготовления стоек является квадратный стальной профиль сечением не менее 80×80 или стальная труба. Место стыка вертикальной и горизонтальной частей дополнительно усиливают установкой косынки из того же профиля, или чуть меньше.

Для удобства работы стойка должна быть оборудована приспособлением для крепления к раме стапеля и площадкой для установки упорных тяг. Для работы с простыми кузовными дефектами достаточно двух таких устройств.

Таким образом, используя вполне доступные материалы и простейшие виды соединения деталей — сварку и болтовое соединение, можно не только сделать полезное и удобное устройство, но и сэкономить на этом значительные средства.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Стапель из профильной трубы. Стапель рамный для кузовного ремонта своими руками

Обслуживание автомобиля – очень затратное дело: нужно менять расходники, проводить техническое обслуживание, а также приходится периодически ремонтировать различные части автомобиля. Гораздо выгоднее улучшать свой автомобиль, менять детали и что-то чинить самостоятельно. Поэтому в вашем гараже должно быть необходимое оборудование и инструменты. Среди таких устройств он занимает важное место. Это устройство можно сделать своими руками.

Стапель-платформа

Стапели бывают трех типов: рамные, платформенные и напольные. Также существуют разные приспособления по типу передвижения: передвижные и передвижные.

Стапели разные

Рамные устройства изготавливаются из металлического профиля. Работа выполняется в достаточно простой последовательности:

• зажимные механизмы, фиксирующие автомобиль;
• на поврежденное место машины крепится цепь, связанная с силовыми механизмами;
• с помощью стапеля вытягивается секция и придается первоначальная форма.

Для безопасной загрузки автомобиля на рамную конструкцию необходимо подъемное устройство. Скользящая рама позволяет производить разные виды кузовного ремонта, но для сложных работ это ненадежная конструкция.

Стапель-платформа используется для наиболее сложных кузовных ремонтов. Металлическая платформа оснащена сложной системой креплений и фиксаторов. У нее также есть ножничный подъемник и башни, которые выполняют силовые манипуляции. Такое платформенное оборудование считается универсальным. Дает возможность растянуть поврежденный фрагмент во всех возможных направлениях, чтобы вернуть правильную форму. Так как в устройстве есть разнообразные механизмы и всевозможное навесное оборудование, можно проводить разные виды ремонта автомобиля. Но недостатком такой конструкции являются огромные габариты устройства.

Конструкция со скобами

Напольная накладка чаще всего используется в профессиональном авторемонте. Движение происходит по рельсам. В комплект входят:

• система креплений, хомуты;
металлические стеллажи
• ;
Выпрямители
• пневматические.

Этот тип устройства подходит для ремонта легковых и грузовых автомобилей. Кроме того, с помощью такого устройства можно отремонтировать автомобиль любого уровня повреждений. Это оборудование очень прочное и надежное, так как имеет большое количество комплектующих.

Что нужно для создания стапеля в гараже

Для того, чтобы оборудовать стапель для кузовного ремонта в своем гараже, следует потратить немало времени. Нам понадобится широкий ассортимент инструментов и металлических прямоугольных профилей, размерами сечения 50х50 или 70х40 сантиметров. В Интернете можно найти инструкции и чертежи по изготовлению напольного или каркасного стапеля.

Тип и размеры конструкции соответствуют марке и модели вашего автомобиля. Так как предстоит работа с металлом, для выполнения соединительных швов необходим сварочный аппарат. Для различных операций необходимо подобрать оптимальный режим работы устройства. Чтобы прочность конструкции была наибольшей, необходимо рационально сочетать поперечные и продольные элементы каркаса. По углам конструкции следует приварить детали, размеры которых составляют высоту 25 сантиметров – металлические стойки.

На следующем этапе работы изготавливаются вспомогательные механизмы. Разрабатывается система крепления для крепления автомобиля к оборудованию. Самое главное сделать крепления, в которых меняется высота. Конструкция этих механизмов подбирается под конкретные условия работы и вашего автомобиля:

• перемещение автомобиля по раме и фиксация автомобиля в различных точках;
крепежные детали
• , оказывающие деформирующее усилие;
• система максимально жесткой фиксации автомобиля на устройстве.

Еще одним важным элементом оборудования является силовая стойка. Он должен двигаться и работать в различных точках стапеля. Такое устройство прикладывает основное усилие к деформированным частям машины, и они выравниваются. Такие подкосы прочно крепятся к основанию конструкции и должны иметь высокий уровень прочности. В месте приваривания детали элемент усилен дополнительной металлической косынкой.

Чертеж стапеля для кузовного ремонта

Кроме этих механизмов необходимо также изготовить несколько упорных тяг с прочными креплениями. Они помогают при борьбе с мелкими повреждениями кузова автомобиля.

Найдя чертеж для того, чтобы сделать стапель своими руками, необходимо подготовить инструменты:

1. Профили металлические для основания конструкции;
2. Профили продольные для стоек;
3. Уголки металлические;
4. Сварочный аппарат;
5. Гайки и болты;
6. Крепеж;
7. Грунтовка;
8. Порошковая краска;
9. Пистолет-распылитель;
10. Гидравлическое устройство;
11. Мощные цепи;
12. Крючки;
13. Чертежи.

Итак, когда все готово, следует приступить к изготовлению накладки на кузовной ремонт. Все детали нужно заранее обезжирить, покрыть грунтовкой, а затем покрасить порошковой краской с помощью краскопульта. Затем металлические уголки необходимо приварить к профилю, который будет основой. Далее продольный профиль сваривается как стойка и крепится болтами. Затем монтируются силовые и выдвижные устройства, цепи и крюки. После того, как вы соорудили стапель, его нужно опробовать и проверить действие каждого приспособления.

Процесс ремонта достаточно прост: запускаются механизмы извлечения, и давление силовых устройств приводит в действие стапель. Таким образом, вы сможете самостоятельно отремонтировать поломку любого уровня сложности в своем автомобиле.

Московский автомобильно-дорожный государственный университет, г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер-спец. Автомобили и автомобилестроение. Опыт работы в автомобильной промышленности (мастер-консультант …

9 комментариев

Анатолий говорит:

Спасибо за статью, очень познавательно. Хочу сделать стапель у себя в гараже.. как раз с помощью вашей статьи сейчас оцениваю объем работ

Алексей говорит:

Самому такое сделать сложно. .. Но в любом случае дешевле покупного, хотя и может себе это позволить.

Борис говорит:

Есть несколько способов извлечь машину. Они сделали это один раз, даже с помощью нескольких столбов и деревьев. Изготовление специальных стапелей больше подходит владельцам сервисных центров. Самолично оформив талон на кузовной ремонт, можно приступать к открытию собственного дела. Ведь разного рода поломки с машиной случаются довольно часто, соответственно и денег принесут немалые.

Леонид говорит:

В нашей семье почти у каждого есть машина, всегда кто-то что-то отвалит или сломает. От чего много денег уходит на ремонт. Именно это натолкнуло на мысль превратить свой гараж в небольшую семейную мастерскую. Да, это занимает много времени и сил, но результат оценить не представляется возможным. Если у вас есть гараж, почему бы не сделать его самому??

Стапель — специальное устройство (площадка), предназначенное для кузовного ремонта и восстановления исходной геометрии кузова с применением разнонаправленных сил. Качественный стапель заводского изготовления достаточно дорог и приобретать его для мелкосерийных и редких кузовных работ нецелесообразно. Его можно сделать своими руками, и цена на самодельный стапель будет не такой высокой.

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество необходимых материалов. Платформа должна иметь вид прямоугольника (а лучше нескольких) из металлического профиля сечением 50×50 или 70×40 (чем толще, тем лучше). Оптимальная длина 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно эта ширина? В целом возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или меньше его, но с выполнением «отводов» от рамы, на которые и будут крепиться хомуты. Первый способ предпочтительнее из-за расположения хомутов.

Посередине платформы необходимо будет приварить ребро жесткости из аналогичного металлического профиля. В процессе работы потребуется дополнительный металл, который сложно рассчитать на начальном этапе работ.

После завершения расчета необходимого количества металлопрофиля его можно заказать на специальной базе или использовать уже имеющуюся.

Для обеспечения работоспособности стапеля его потребуется оснастить хорошей гидравликой – подойдет комплект грузоподъемностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в определенном месте без возможности перемещения) и передвижной (оснащенный колесами и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то также необходимо приобрести комплект колес: 4 и более – для рамы, 2 – для силовой стойки.

Изготовление стапеля

Рама собирается сваркой. То есть необходимы навыки работы со сварочным аппаратом.

Этапы работы:

• В первую очередь из металлического профиля расчетной длины и ширины собирается прямоугольник, ровно посередине его необходимо усилить дополнительным профилем. Сборка рамы осуществляется так, как считает нужным будущий владелец стапеля. Возможно, он захочет дополнительно усилить продольные стороны рамы, возможно, поперечные. Определенной принципиальной позиции по этому вопросу нет.
• Для повышения устойчивости автомобиля на стапеле, в его углах необходимо приварить возвышения, которые предотвратят возможный выезд автомобиля.
• Следующим шагом является установка крепежа на продольные стороны рамы. Крепеж представляет собой хомуты с губками, которые необходимы для надежной фиксации рамы автомобиля при воздействии нагрузок. Жесткого места для крепления креплений быть не может, они должны иметь возможность перемещаться по всей длине рамы. Изготовление хомутов своими руками тоже возможно, но если они есть в свободном доступе, то большого смысла в этом нет, так как самодельный хомут будет стоить примерно столько же, сколько и заводской.

• Далее следуют работы по установке силовой стойки. Power Strut представляет собой перевернутое L-образное устройство, которое также необходимо перемещать по всей раме и надежно фиксировать в любом месте. Можно сделать не одну, а две силовые стойки.
• Придание стапелю эстетичного вида. Этот этап заключается в обычной покраске стапеля.
• Ну и по окончании работы самодельный стапель оснащается теми ремонтными приспособлениями, ради которых он и создавался: крюками, цепями, гидравликой.

Самодельный стапель готов, его использование поможет осуществить те виды кузовного ремонта, которые раньше были доступны только автомастерским, а способы его практического применения можно посмотреть в различных видео.

Для выполнения кузовного ремонта часто бывает недостаточно простых инструментов, требуется специализированное и дорогостоящее оборудование. Деформация основных деталей не всегда означает необходимость их замены. Восстановление геометрии кузова можно сделать в мастерской, но эти услуги стоят дорого. При наличии соответствующего оборудования можно легко провести ремонт самостоятельно. Для выполнения такой работы вам понадобится самодельный стапель, сборка которого не займет много времени.

Назначение и преимущества самостоятельного изготовления стапеля

Стапель – это механическое оборудование, задачей которого является восстановление исходного состояния рамы автомобиля и геометрии кузова. Выправление деформационных изгибов, вмятин и других неровностей производят с помощью местных нагрузок. В большинстве серьезных изменений геометрии кузова стапель является единственно возможным решением для восстановления формы рамы автомобиля. Наличие такого оборудования обязательно для каждой мастерской и гарантирует качественный кузовной ремонт.

Чтобы решиться сделать стапель своими руками, нужно понимать не только назначение такого механизма. Производители предлагают различный функционал этого оборудования. Некоторые модели подходят только для работы в крупных сервисных центрах. Есть и более мобильные варианты, которые можно установить в гараже или аналогичном помещении. При покупке таких устройств для личного пользования их цена будет высокой и наиболее целесообразно самостоятельное изготовление.

Важность правильной геометрии автомобиля

Деформация кузова может происходить по разным причинам. Случайное столкновение с препятствием, переворот во время движения по пересеченной местности или попадание в аварию не остаются незамеченными для автомобиля. Изменение геометрии на лонжеронах или искривленной раме автомобиля может привести к следующим последствиям:

• Наличие шумов и посторонних звуков при работе двигателя;
• Невозможность открыть двери, багажник или капот;
• Занос автомобиля при движении по прямой;
• Прорези в панелях кузова и элементах конструкции;
• Неравномерный износ резины.

Такие особенности повреждения рамы ставят под сомнение возможность эксплуатации автомобиля. Основные размеры кузова указаны в технической документации на каждое транспортное средство. Более того, их изменение потребует восстановления первоначальных параметров для продолжения безопасного вождения. Степлерные механизмы позволяют практически полностью исключить деформацию и самостоятельное создание такого помощника станет хорошей альтернативой обращению в сервисный центр.

Выбор конструкции стапеля

Использование разнонаправленных усилий – важнейшая особенность силовой скамьи. Такую работу сложно выполнить вручную. Сделать стапель своими руками можно различной конструкции. Такие устройства изготавливаются из прочного металла, а их особенности зависят от вида выполняемого ремонта. При выборе подходящей модели стапеля следует учитывать параметры транспорта, для которого он изготовлен. Размеры стенда, характеристики устройств и механизмов можно подобрать исходя из наиболее удачных моделей от Trommelberg, Nordberg BAS или Autorobot.

В зависимости от характера выполняемых работ и универсальности использования существует несколько разновидностей таких силовых стендов. С помощью небольших конструкций будет удобно проводить локальный ремонт. а большой промышленный стапель, оснащенный мощным гидравлическим оборудованием, позволяет перевозить тяжелые грузы. Для выбора подходящей конструкции следует знать виды и назначение всех подобных устройств.

Типы и назначение правильных стапелей

Жесткой стандартизации силовых стендов не существует. Большинство производителей дополняют стапель различным оборудованием. Так, анкерные зажимы, специальные захваты и многоревольверная конструкция стенда обеспечивают создание усилия в нужном направлении. Для использования в гараже можно выбрать только самое необходимое оборудование, а остальное можно докупить или изготовить позже. Все стапели можно разделить на 3 вида со своими особенностями и функциональностью.

Рамная конструкция стапеля

Шпангоут рамный — это конструкция на растяжение при относительно небольших деформациях. Такой стенд подходит для проведения локальных работ и позволяет с высокой точностью восстановить геометрию деформированного участка. Металлический каркас имеет сложную конструкцию, которая служит для обеспечения достаточной жесткости. Прочная фиксация позволяет растягивать транспортное средство в любом направлении и изменять направление приложенных усилий.

Каркасная подставка довольно популярна благодаря небольшим размерам и практичности. Фиксация машины на такой раме осуществляется специальными захватами. Для вытягивания деформированных узлов используется цепное соединение, обеспечивающее восстановление правильного положения поврежденной детали. В комплект такой установки должен входить подъемник, обеспечивающий фиксацию автомобиля на необходимой высоте. Для обустройства такой подставки потребуются различные детали, обеспечивающие захват и установку машины.

Настил стапеля

Настил стапеля — используется профессиональными кузовными ремонтными компаниями. Его конструкция предполагает достаточно высокое тяговое усилие, подходящее даже для восстановления грузового транспорта. При отсутствии объема работ данная система не занимает много места, что обеспечивает дополнительное удобство использования. Сделать такой стапель для кузовного ремонта своими руками достаточно сложно из-за огромного количества деталей. В большинстве случаев функционал такой силовой стойки в обычном гараже не нужен.

Для любого напольного стапеля требуется специально подготовленное основание. Установка реек, стоек, анкеров и креплений требует точных расчетов и наличия соответствующего оборудования. Наиболее удобен напольный стапель при установке систем крепления заподлицо с полом, что обеспечит безопасность передвижения и работы. Возможностей такого силового стенда будет достаточно для доступа к любому очагу деформации, а установка и крепление станка не займет много времени.

Платформенная конструкция стапеля

Платформенный стапель — имеет некоторое сходство с эстакадной конструкцией. С помощью такого приспособления легко тянуть кузов автомобиля в любую сторону. Платформа такого устройства имеет огромные возможности для установки дополнительного оборудования. На такой подставке удобнее всего осуществлять протяжку, а ее функциональности достаточно для профессионального использования или ремонта в гараже.

Для самостоятельного изготовления такая конструкция не представляет никаких сложностей. Любой платформенный стапель по своим возможностям превосходит рамный и подходит для большинства типов транспортных средств. Для ремонта машины на этом стенде можно использовать одну или несколько башенных стоек, которых будет достаточно для самой сложной работы. Тяговое усилие гидравлического оборудования не ограничено. Более того, такую ​​платформу можно использовать для кузовного ремонта внедорожников и более тяжелой техники.

Что необходимо для изготовления стапеля

Стапели производятся крупными компаниями с мировым именем и небольшими региональными предприятиями. Цена таких силовых стендов сильно варьируется, но самостоятельное изготовление такого оборудования обойдется в разы дешевле. В зависимости от выбранной конструкции следует составить чертежи, предусматривающие все особенности будущей мастерской. Затем останется только подготовить необходимые расходные материалы и инструменты.

Для сборки самодельного стапеля вам понадобится металлический профиль, который будет составлять каркас конструкции. Процесс сборки осуществляется сваркой и должно быть в наличии соответствующее оборудование. Система крепления разрабатывается индивидуально и важно приобрести сложный в изготовлении механизм силовой рейки, цепи и захватные устройства. Перед началом работы металл следует подготовить, очистив его от ржавчины, обезжирив и загрунтовав. Затем можно приступать к сборке конструкции.

Изготовление рихтовочной стойки

Для получения надежного каркаса профиль должен выдерживать не только вес автомобиля, но и усилие, создаваемое стойкой вышки. Для выполнения таких задач толщина металла стапеля должна быть не менее 4 мм. Платформенная конструкция стенда рихтовки наиболее удобна для установки в гараже, и ее конструкции следует уделить особое внимание.

Точные размеры стапеля зависят от типа транспортного средства, нуждающегося в обслуживании. По длине для такой конструкции будет достаточно профиля 4,5 м, а ширина 2 м обеспечит удобную установку станка. Для изготовления рамы подойдет швеллер сечением 50-120 мм, образующий прочную площадку для установки машины. Учитывая, что нагрузка от силовой башни на профиль будет пытаться его развернуть, требуется установка мощных ребер жесткости. Сборка каркаса осуществляется с помощью сварочных прихваток, а после подгонки производится окончательная сварка. В целом все действия имеют следующий порядок:

• Сборка конструкции по разработанной схеме;
• Сварка корпуса стапеля с учетом всех ребер жесткости;
• Сборка и установка креплений для фиксации автомобиля;
• Установка силовой стойки и дополнительного оборудования;
• Установка цепей, хомутов и скоб.

При выполнении таких работ особое внимание необходимо уделить жесткости конструкции. Организовать ремонт на стапеле можно только при условии надежного закрепления машины. Вы должны быть осторожны с вопросами безопасности. Нагрузки, действующие на раму автомобиля при растяжении, могут не только повредить автомобиль, но и оказать существенное влияние на здоровье.

Силовой стенд эксплуатации

Можно изготовить стапель любой конструкции, рама или платформа наиболее подходят для таких целей. Главное, ответственно подойти к работе и проявить собственную изобретательность. Разобраться, как сделать стапель, достаточно просто, а правильный выбор материала поможет снизить затраты на его создание. Для воплощения собственных идей следует взять все самое лучшее из существующих моделей. Эксплуатация стапеля рассчитана на долгие годы и такое оборудование не раз докажет свою практическую пользу.

Если у вас есть вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители будем рады ответить на них.

Какие бы золотые руки у вас ни были, но для того, чтобы выпрямить тело, одних рук будет недостаточно, здесь нужны специальные приспособления. Чтобы хорошо восстановить кузов после аварии, без стапеля не обойтись.

Его функция – жестко фиксировать автомобиль в процессе сжатия или растяжения кузова. Стапели бывают разные по конструкции, но их можно объединить в три типа: рамные (в виде железной рамы), платформенные (для более сложных работ) и напольные (это уже многофункциональные, мобильные, профессиональные).

Кому очень нужен стапель, но нет возможности его купить, предлагаю сделать стапель для кузовного ремонта своими руками, и в этом я вам помогу.

Прежде чем приступить к изготовлению стапеля, я хорошо прощупал грунт, перечитал много статей и пересмотрел не одно видео, чертежи в интернете.

Сделаем рихтовочную раму по принципу автомобиля. Рама для автомобиля имеет форму прямоугольника, к ящикам со всех четырех сторон крепятся крепления, они будут выходить сзади подъемной платформы, благодаря чему она будет подвижной.

Первым шагом является измерение длины от переднего колеса до заднего. Ширина рамы должна быть между колесами. При помощи сварочного аппарата свариваем две металлические палки трехметровые и две палки по 800 мм. Чтобы не было перекосов, будем выкладывать все на ровную поверхность.

Чтобы каркас был ровным, без перекосов, все стороны перепроверяем уровнем. Каркас тоже должен быть ровным, проверяем рулеткой, измеряя по диагонали от одного угла к другому крест-накрест, размер должен совпадать.

Аккуратно, чтобы не было неровностей на стыке, свариваем каркас в форме прямоугольника.

К каждому уголку приварим косынки диаметром 7мм.

Приварим лапки. Для этого нам понадобятся заготовки: 4 металлические трубы по 550 мм и 4 металлические полоски по 10 мм.

Когда все детали будут готовы, мы их сварим.

Лапу нужно варить, чтобы она была вставной, поэтому варим полосками с двух сторон. Сама лапа к раме не приварена. К основанию будем плотно приваривать уголки из прочного металла, с другой стороны привариваем их к лапе, чтобы лапа не съезжала в стороны. Таким же образом привариваем оставшиеся три ножки. Далее переходим к сверлильному станку.

Необходимо сделать отверстия для зажимного механизма. Изготавливаем столбики диаметром 30мм, шириной 150мм по чертежам и зажимаем их под короб.

Болты этой конструкции должны выдерживать нагрузку 10 тонн.

По схеме собираем плату основания.

Заготовки для опорной и средней пластин готовы, теперь приступаем к сверлению, также по этой схеме. При сверлении не забывайте поливать сверло водой, чтобы оно не перегревалось и не затуплялось.

Когда закончим сверлить заготовки, приступим к нанесению насечек и прорези канавок как на чертеже.

Все готовые заготовки собираем в единое целое и свариваем между собой. Вот что происходит.

Все четыре стороны делаем одинаково. Крепим лапы на прямоугольное основание. Затем с помощью домкрата ставим под машину наш самодельный стапель, поднимаем его и подгоняем лапы к порогам автомобиля, Затем медленно опускаем автомобиль на хомуты — затягиваем. И так остальные три стороны.
Убираем домкраты, и машина стоит на стапеле своими руками.

При тяжелых авариях автомобиль получает деформацию кузова. Неисправный корпус влияет на расход топлива и управляемость. Кузов с нарушенной геометрией не сможет защитить пассажиров в случае повторного ДТП. Стапель для кузовного ремонта – необходимый инструмент при ремонте автомобиля.

Приспособление для правки кузова — приспособление для проведения кузовного ремонта. Подставка предназначена для выправления серьезных повреждений автомобиля, и оснащена креплениями, позволяющими вытягивать кузов, а также изменять форму и размеры некоторых элементов. Стапель используется для устранения серьезных повреждений кузова автомобиля.

Типы стапелей

Все типы стапелей имеют одинаковый принцип действия. Чтобы исключить деформацию кузова, его закрепляют на одном или нескольких участках, которые необходимо распрямить и расправить. Далее мастер с помощью вытягивающего устройства прикладывает усилие и выпрямляет поврежденные части тела.

Стапели простые для кузовного ремонта оборудованы одним вытяжным устройством. Сложные приспособления имеют несколько вытяжных механизмов.

Существует 4 типа устройств: напольные, роликовые, каркасные и платформенные.

Тележка

Подвижной состав используется для кузовного ремонта различных типов автомобилей. Он оснащен устройствами, позволяющими зафиксировать автомобиль без отбортовки порогов. Роликовые стапели удобно использовать в условиях ограниченного пространства. Благодаря этому устройство используется в гаражных условиях.

Прокатное оборудование нельзя использовать при наличии перекосов и изменений геометрии кузова.

Напольный

Стапель напольный для кузовного ремонта своими руками — компактное и эффективное оборудование для восстановления кузова автомобиля в условиях гаража или мастерской. Если нет необходимости использовать тяговый механизм, то рейки используют для других целей.

Рамная

Рамная накладка относится к профессиональному типу вытяжных механизмов. Основное отличие от других видов в том, что каркасные светильники имеют сложную конструкцию.

Выхлопной механизм позволяет ремонтировать разные модели автомобилей. Машина закреплена на раме, которая отличается высокой прочностью. С помощью силы, направленной в разные стороны, вытягиваются деформации тела легкой и средней степени тяжести.

Для экономии места в мастерской или гараже, а также для облегчения процесса восстановления кузова автомобиля приобретают стенды кузовного ремонта, оборудованные подъемником.

Платформа

Приспособление для кузовного ремонта является комплектным профессиональным оборудованием. Устройства этого типа используются для выправления повреждений кузова любого автомобиля, в том числе и рамных внедорожников.

Конструкция тянущего механизма состоит из специальных направляющих и входной перемычки-основания. Машина въезжает в него сама, либо ее туда втягивает, если машина не на ходу. Платформа оборудована различными устройствами и механизмами крепления, надежно фиксирующими транспортное средство на стапеле.

Платформенные устройства имеют гидравлические металлические стойки, лебедку, силовой и выдвижной блоки. Балки устройства позволяют без усилий перемещать тяжелые конструкции в любом направлении. Стенд правки платформы имеет телескопические весы, с помощью которых производятся точные расчеты и измерения.

К недостаткам платформенно-вытяжного механизма можно отнести большие габариты и высокую стоимость оборудования. Используется в крупных автосервисах.

Самодельное оборудование

Изготовление самодельных накладок для выпрямления тела сэкономит вам деньги, поскольку они дороги. При проектировании следует учесть размеры будущего приспособления для ремонта автомобиля и создать чертеж устройства. Его можно заказать у специалистов, а можно найти готовый в интернете. В зависимости от типа вытяжного механизма отличается набор инструментов и материалов, которые понадобятся.

Изготовление подвижного стапеля

Для самостоятельного изготовления передвижного устройства для правки кузова потребуются:

1. Из профиля толщиной более 4 мм необходимо создать каркас с размерами, в два раза превышающими размеры станка.
2. Конструкция усилена поперечинами и уголками. Поперечные балки зафиксируют машину. К ним же крепятся выхлопные механизмы.
3. Чтобы конструкция была мобильной, к днищу крепятся четыре колеса.
4. Для возможности подъема автомобиля на раму устроен трап. С одной стороны у них будет специальная заглушка, а с другой съемная секция, необходимая для подъема транспортного средства.
5. Конструкция комплектуется слесарными тисками или специальными зажимами. Они нужны для надежной фиксации машины.

Чтобы конструкция служила долго, ее покрывают слоем грунтовки и красят.

Изготовление стационарного стапеля

При конструировании правильной стойки своими руками швеллер бетонируется, а также армируется поперечинами жесткой конструкции. Оптимальный материал для создания «стационара» — металлический профиль сечением 40 на 80 мм. Длина определяется в зависимости от габаритов автомобиля.

Далее по периметру рамы устанавливаются четыре крепления, которые предназначены для тисков, зажимающих станок. Они движутся перпендикулярно каналу, благодаря чему можно устранить повреждения любого размера. Автомобиль устанавливается на стенд кузовного ремонта с помощью домкрата: сначала поднимается передняя часть автомобиля, затем задняя. В гараже или автомастерской вам нужно будет установить специальные проушины, необходимые для крепления цепи.

Для облегчения процесса подъема автомобиля используется самодельный подъемник. Делается это с помощью лебедки и специальной платформы.

Стапель — необходимое оборудование для кузовного ремонта своими руками. Устройство устраняет повреждения кузова автомобиля. При самостоятельном восстановлении корпуса машины также необходим вытяжной механизм.

видов и описание. Изготовление выдвижного механизма стапеля

К сожалению, дорожно-транспортные происшествия – это то, без чего невозможно представить современное дорожное движение. На дорогах одновременно находятся сотни и даже тысячи автомобилей, которые иногда еще могут столкнуться друг с другом, во что-нибудь врезаться и так далее. Естественно, после этого им нужен ремонт. Если есть возможность его произвести, то ущерб не так велик. Собственно говоря, если есть повреждения, вызывающие деформацию, то они исправляются с помощью специального приспособления, о котором речь пойдет ниже. Накладки для кузовного ремонта – очень распространенный вид оборудования, который можно найти в каждой мастерской. Более того, некоторые люди покупают их себе в гараж. Но что это за конструкции? И каковы их виды?

Что такое стапель?

Если вас интересуют стапели для кузовного ремонта, то вы должны иметь представление, что это такое в принципе. Итак, это особая конструкция, которая используется, когда у вашего автомобиля есть соответствующие повреждения. Позволяет по возможности полностью восстановить первоначальный вид кузова за счет жесткой фиксации и равного давления. Таким образом, если в дорожно-транспортном происшествии помялся кузов автомобиля, то не стоит сразу расстраиваться, ведь починить его еще можно. И в этом вам помогут стапели для кузовного ремонта. Здесь нет разницы, будет ли конструкция установлена ​​в вашем гараже или вы обратитесь к специалисту, который окажет вам соответствующую услугу. Но для начала нужно разобраться, какие вообще бывают стапели, ведь видов этой ремонтной техники всего несколько.

Стапель-платформа

Рассматривая стапели для кузовного ремонта, в первую очередь нужно обратить внимание на вариант платформы, так как он является наиболее распространенным, надежным, а главное, многофункциональным. Дело в том, что на этой конструкции можно делать абсолютно разные кузова. При наличии мелких повреждений и вмятин можно использовать такую ​​накладку. И даже если у вас есть серьезные повреждения вашего автомобиля, это не помешает. Более того, можно даже вносить коррективы в геометрию рамы машины, что вряд ли возможно со многими другими вариантами этого оборудования. Одним из самых больших преимуществ этого вида стапелей является то, что их можно устанавливать абсолютно везде, вне зависимости от основания, на котором будет производиться ремонт. В основе конструкции лежит платформа, к которой крепится автомобиль. Происходит это с помощью специальных зажимов, а затем с помощью той же платформы задаются направления и мощности сил, которые будут прикладываться к местам деформации для выравнивания. Именно так работает самый обычный, можно сказать, стандартный стапель для кузовного ремонта. Фото подобной конструкции можно найти повсюду, но чтобы найти ее там, достаточно зайти в любую ремонтную мастерскую.

Мобильный стапель

Если у вас нет времени, желания или возможности установить полноценную платформенную версию, то стоит обратить внимание на мобильную версию. Чертеж приспособления для кузовного ремонта такого типа будет сильно отличаться от предыдущего, поскольку выполняет несколько иные задачи. Основное его предназначение – быстро и качественно устранять мелкие повреждения кузова на ходу. Вам не нужно сначала устанавливать платформу, а затем закреплять на ней автомобиль для выравнивания. Это можно сделать мобильно. Естественно, стоит обратить внимание на то, что этот вариант не позволит исправить серьезные поломки, поэтому используйте его только в том случае, если вам нужно быстро починить на ходу. Если вы хотите создать самодельный стапель для кузовного ремонта самостоятельно, то именно такой вид вам подарить проще других – не нужно думать об условиях установки площадки и крепления автомобиля.

Рамная накладка

Больше всего впечатляет рамная накладка, которую, в отличие от платформенной модели, можно установить только в специально отведенных местах, где она прочно закреплена. Но его преимущество заключается в том, что вы можете установить несколько разных стандартных значений и обслуживать сразу несколько разных классов автомобилей. В этом случае вам не нужно каждый раз вносить настройки заново. Таким образом, вы строите несколько стоек кузова, каждая с разной конфигурацией, и используете их для нужных вам автомобилей, что невероятно удобно и компенсирует тот факт, что такую ​​конструкцию можно установить только в определенных местах. Размеры приспособления для кузовного ремонта могут различаться даже в пределах одного типа. Итак, рамная версия может иметь разные параметры, что уж говорить о мобильной, которая не привязана к конкретным характеристикам.

Стапель напольный

Стапель напольный для кузовного ремонта представляет собой частично мобильную конструкцию, которая отличается от мобильной тем, что ее нельзя использовать на ходу. Это означает, что он не прикрепляется к каким-либо конкретным поверхностям. Она передвигается по миниатюрным рельсам, что позволяет конструкции подъезжать под любое транспортное средство для дальнейшего ремонта. В состав такого стапеля помимо рельсов могут входить также хомуты и силовые стойки. Все это обеспечивает возможность комфортного ремонта и выравнивания кузова. Но пусть вас не вводит в заблуждение тот факт, что такой стапель выглядит крайне компактно – это только его преимущество, так как по функциональности он не уступает другим вариантам и подходит для проведения полных

Министапель

Ну и конечно же нельзя не вспомнить миниатюрный стапель, который используется для быстрого ремонта мелких повреждений. Не требует длительной установки и настройки, наносится мгновенно и может выровнять небольшие вмятины на кузове с односторонним усилием до десяти тонн. Повреждения, которые могут исправить мини-стапели, могут быть даже не видны невооруженным глазом, но их легко выявить при проверке сход-развала. Вот тогда и следует использовать такие конструкции.

Самодельный стапель

Это были все виды стапелей для кузовного ремонта, которые можно найти в специализированных магазинах. Но многие решают собрать свой, самодельный образец, чтобы не тратиться на покупку готового оборудования или обслуживание в ремонтных мастерских. Соответственно, если вы тоже решили попробовать свои силы в такой конструкции, то вам потребуются соответствующие материалы, а главное, четкий чертеж, с помощью которого вы сможете собрать стапель своими руками. Однако лучше не использовать первый вариант, который вы найдете в сети. Именно поэтому его фото в данном материале не приводится. Чертеж лучше использовать уже проверенный другими людьми, то есть по нему уже собирали стапель и успешно им пользовались. Как было сказано выше, лучше всего выбирать те конструкции, которые не самых больших размеров — полноценный рамный вариант у вас все рано сделать не получится, поэтому ориентируйтесь на мобильные варианты, а еще лучше — на мини-стапельные, которые тоже может очень пригодиться в жизни.

Конечно, ваши дизайнерские и инженерные навыки никто не ставит под сомнение, но все же рекомендуется обратиться на СТО при возникновении проблем с повреждением корпуса. Там установлено качественное и надежное оборудование, а также работают высококвалифицированные специалисты, способные устранить все поломки быстро и качественно. Для самостоятельного ремонта, как было сказано выше, можно создать собственный министапель.

Современный стапель для кузовного ремонта – самое эффективное оборудование для исправления остова, получившего механические повреждения при ДТП и других столкновениях. В последние годы дорожно-транспортные происшествия происходят все чаще. В результате все автомобили, в том числе даже побывавшие в мелких авариях, нуждаются в кузовной реставрации. Узнаем, в чем особенности и преимущества стапельного оборудования, а также как сделать его своими руками.

Разновидности стапелей

ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. И теперь он экономит на бензине 35 000 рублей в год!

Существует 4 основных типа инструмента для кузовного ремонта. Существуют, как правило, следующие виды этой машины.

1. Оборудование под названием «рамный стенд».
2. Стапельное оборудование напольного типа.
3. Скользящий вид стапеля.
4. Платформенный стапель.

Каркасный стенд – едва ли не самый популярный и распространенный вид оборудования, когда речь идет о выполнении отделочных манипуляций на кузове. Без этого стенда не обходится ни один вид реставрационных работ в профессиональной мастерской.

Среди отличительных особенностей каркасной подставки можно выделить компактность, ведь она занимает не так много места по сравнению со своими аналогами. Также именно этот вид стапельного оборудования считается очень удобным в работе и дающим многогранные возможности.

Что такое каркасная подставка? Это специальная настройка, успешно возвращающая форму элементов кузова к исходной структуре. Без этой машины практически невозможно представить кузовные ремонтные работы.

Стапельное оборудование напольного типа – надежное и качественное оборудование. Его использование оправдано ввиду экономичности и простоты монтажных работ.

Данный вид стапельного оборудования устанавливается на ровную площадку, а затем фиксируется специальными анкерными болтами. Никаких дополнительных монтажных работ не требуется.

Для легких кузовных работ необходим прокатный станок. При этом усилие, прилагаемое оборудованием, не превышает 5 тонн.

Стапельное оборудование каткового типа не крепится к полу, его можно использовать быстро и легко, подняв автомобиль на машину. Все это может сделать один человек. Идеально подходит для выравнивания лонжеронов, дверных стоек и других элементов кузова.

Что касается оборудования, то с подвижным составом должен идти крюк с 2-мя точками крепления, хомуты на 5 и 6 тонн, пневмогидронасос с педалью, стойки и т.п.

Размеры обычного подвижного состава: длина 350 см, ширина 220 см, высота 20 см. Вес машины около 400 кг.

Платформа слип имеет надежную систему фиксации. Благодаря этому можно тянуть тело в разные стороны, одновременно прикладывая силы разной величины.

Изготовление своими руками

Поняв, что стапель эффективно заменяет физическую силу при растяжке, российские энтузиасты кузовного ремонта придумали его самодельный вариант.

Принцип работы стандартного стапельного оборудования понятен: автомобиль крепится к раме. Главное – надежная фиксация, ведь от этого зависит положительный исход дела.

Качественное стапельное оборудование стоит недешево. Часто по этой причине многие любители решают сделать этот станок своими руками.

Изготовление стапеля в домашних условиях в первую очередь подразумевает расчет необходимых комплектующих. Делается чертеж, рассчитывается необходимый запас материалов. Основание стапеля представляет собой квадрат из железного профиля сечением 50х50 или 70х40. Что касается длины, то оптимальной считается 200 см, а ширина должна равняться колесной базе автомобиля.

Ребро жесткости из аналогичного материала — металлического профиля, вварено посередине площадки. Затем, как было сказано выше, проводится расчет, и количество необходимого металла заказывается по специальной базе или находится другим способом.

Стапель также оснащен хорошей гидравликой. В этом случае подойдет комплект, выдерживающий нагрузку до 10 тонн.

В зависимости от того, какой будет стапель (передвижной или стационарный), он соответствующим образом оборудуется. Стационарный стапель не должен двигаться, поэтому он не оборудован колесами. Подвижной стапель же, кроме колес, должен быть оборудован еще и приспособлением для хранения машины в вертикальном положении.

Процесс сборки осуществляется сваркой. Это означает, что необходимы навыки сварки.

Что делать:

• Соберите из профиля прямоугольник, а затем укрепите его посередине дополнительным материалом.

Примечание. Самодельный стапель можно собрать по желанию будущего владельца. Вполне вероятно, что он захочет усилить машину продольно или поперечно. Поэтому однозначно дать совет по этому вопросу не представляется возможным.

• По углам машины приварены возвышения для предотвращения схода машины со стапеля;
• Хомуты устанавливаются на продольные боковины рамы;

• Устанавливается силовая стойка в форме буквы «Г», которая легко перемещается и фиксируется в любом месте рамы.

Осталось только покрасить самодельный станок, оснастить его комплектующими для ремонта и запустить в эксплуатацию.

На видео установка самодельного кузовного ремонта

Подробнее о работе кузовного стапеля и его возможностях можно узнать из видео- и фотоматериалов, а также из других публикаций на нашем сайте.

Кузовщики в один голос скажут, что стапель – первое необходимое оборудование в каждой кузовной мастерской. В нашей мастерской даже два стапеля, потому что работают два жестянщика. Я хочу рассказать вам сегодня, как мне удалось сделать самодельный стапель, а точнее вытяжной механизм для стапеля.

Случайно попался стапель с очень неудобной башней на трех опорах. Так как в нашей мастерской полы не ровные, то башня стапеля качалась из стороны в сторону, и она бы упала на машину или того хуже на человека. Сказано-сделано, сначала разобрал башню стапеля и вынул гидроцилиндр, нужно было слить масло гидросистемы. Сложнее всего оказалось достать гидроцилиндр со стапельной башни, пришлось перевернуть башню вверх дном и вытащить гидроцилиндр сверху.

Информация:

Изготовление выдвижного механизма стапеля

Для изготовления крепления цепи к стапелю лист железа толщиной 20 мм и размером 100 на 100 мм было использовано. Также было принято решение усилить крепление цепи двумя стержнями из инструментальной стали, которые были приварены с двух сторон углекислотной сваркой в ​​центре листа отверстия на 20 мм с прорезью с одной стороны для крепления цепи.

Опора для гидроцилиндра также изготовлена ​​из листа железа 100 х 100 мм с отверстиями посередине для крепления анкерного болта. Торцы цилиндра сделаны из подручных материалов, осталось отшлифовать болгаркой и покрасить.
Что было достигнуто, легкость и скорость установки гидроцилиндра стапеля, согласитесь возиться с башней большая проблема.

Обслуживание автомобиля — очень затратное дело: нужно менять расходники, проводить техническое обслуживание, а также будет периодический ремонт различных частей автомобиля. Гораздо выгоднее улучшать свой автомобиль, менять детали и что-то чинить самостоятельно. Поэтому в вашем гараже должно быть необходимое оборудование и инструменты. Среди таких устройств он занимает важное место. Это устройство можно сделать своими руками.

Стапели бывают трех типов: рамные, платформенные и напольные. Также существуют разные приспособления по типу передвижения: передвижные и передвижные.

Различные типы стапелей

Приборы каркасного типа изготавливаются из металлического профиля. Работа выполняется в достаточно простой последовательности:

• зажимные механизмы, фиксирующие автомобиль;
• на поврежденное место машины крепится цепь, связанная с силовыми механизмами;
• с помощью стапеля вытягивается секция и придается первоначальная форма.

Для безопасной загрузки автомобиля на рамную конструкцию необходимо подъемное устройство. Скользящая рама позволяет производить разные виды кузовного ремонта, но для сложных работ это ненадежная конструкция.

Стапель-платформа используется для наиболее сложных кузовных ремонтов. Металлическая платформа оснащена сложной системой креплений и фиксаторов. У нее также есть ножничный подъемник и башни, которые выполняют силовые манипуляции. Такое платформенное оборудование считается универсальным. Дает возможность растянуть поврежденный фрагмент во всех возможных направлениях, чтобы вернуть правильную форму. Так как в устройстве есть множество механизмов и всевозможных креплений, можно проводить разные виды ремонта автомобиля. Но недостатком такой конструкции являются огромные габариты устройства.

Напольная накладка чаще всего используется в профессиональном авторемонте. Движение происходит по рельсам. Полный комплект включает:

• система застежек, хомутов;
металлические стеллажи
• ;
Выпрямители
• пневматические.

Этот тип устройства подходит для ремонта легковых и грузовых автомобилей. Кроме того, с помощью такого устройства можно отремонтировать автомобиль любого уровня повреждений. Это оборудование очень прочное и надежное, так как имеет большое количество комплектующих.

Что нужно для создания стапеля в гараже

Для того, чтобы оборудовать в своем гараже стапель для кузовного ремонта, следует потратить немало времени. Нам понадобится широкий ассортимент инструментов и металлических прямоугольных профилей, размерами сечения 50х50 или 70х40 сантиметров. В Интернете можно найти инструкции и чертежи по изготовлению напольного или каркасного стапеля.

Тип и размеры конструкции подобраны под марку и модель вашего автомобиля. Так как предстоит работа с металлом, для выполнения соединительных швов необходим сварочный аппарат. Для различных операций необходимо подобрать оптимальный режим работы устройства. Чтобы прочность конструкции была наибольшей, необходимо рационально сочетать поперечные и продольные элементы каркаса. По углам конструкции следует приварить детали, размеры которых составляют высоту 25 сантиметров – металлические стойки.

На следующем этапе работ изготавливаются вспомогательные механизмы. Разрабатывается система крепления для крепления автомобиля к оборудованию. Самое главное сделать крепления, в которых меняется высота. Конструкция данных механизмов подбирается под конкретные условия работы и вашего автомобиля:

• перемещение автомобиля по раме и фиксация автомобиля в различных точках;
крепежные детали
• , оказывающие деформирующее усилие;
• система максимально жесткой фиксации автомобиля на устройстве.

Еще одним важным элементом оборудования является силовая стойка. Он должен двигаться и работать в различных точках стапеля. Такое устройство прикладывает основное усилие к деформированным частям машины, и они выравниваются. Такие подкосы прочно крепятся к основанию конструкции и должны иметь высокий уровень прочности. В месте приваривания детали элемент усилен дополнительной металлической косынкой.

Кроме этих механизмов необходимо также изготовить несколько упорных тяг с прочными креплениями. Они помогают при борьбе с мелкими повреждениями кузова автомобиля.

Найдя чертеж для того, чтобы сделать стапель своими руками, необходимо подготовить инструменты:

1. Металлические профили для основания конструкции;
2. Профили продольные для стоек;
3. Уголки металлические;
4. Сварочный аппарат;
5. Гайки и болты;
6. Крепеж;
7. Грунтовка;
8. Порошковая краска;
9. Пистолет-распылитель;
10. Гидравлическое устройство;
11. Мощные цепи;
12. Крючки;
13. Чертежи.

Итак, когда все готово, следует приступить к изготовлению накладки на кузовной ремонт. Все детали нужно заранее обезжирить, покрыть грунтовкой, а затем покрасить порошковой краской с помощью краскопульта. Затем металлические уголки необходимо приварить к профилю, который будет основой. Далее продольный профиль сваривается как стойка и крепится болтами. Затем монтируются силовые и выдвижные устройства, цепи и крюки. После того, как вы соорудили стапель, его нужно опробовать и проверить действие каждого приспособления.

Процесс ремонта достаточно прост: запускаются механизмы извлечения, и давление силовых устройств приводит в действие стапель. Таким образом, вы сможете самостоятельно отремонтировать поломку любого уровня сложности в своем автомобиле.

Московский автомобильно-дорожный государственный университет, г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер-спец. Автомобили и автомобилестроение. Опыт работы в автомобильной промышленности (мастер-консультант…

Анатолий говорит:

Спасибо за статью, очень познавательно. Хочу сделать стапель у себя в гараже.. как раз с помощью вашей статьи сейчас оцениваю объем работ

Алексей говорит:

Самому это сделать сложно… Но в любом случае он дешевле покупного, хотя и может себе это позволить.

Борис говорит:

Есть несколько способов извлечь машину. Они сделали это один раз, даже с помощью нескольких столбов и деревьев. Изготовление специальных стапелей больше подходит владельцам сервисных центров. Самолично оформив талон на кузовной ремонт, можно приступать к открытию собственного дела. Ведь разного рода поломки с машиной случаются довольно часто, соответственно и денег принесут немалые.

Леонид говорит:

В нашей семье почти у каждого есть машина, у кого-то постоянно что-то отваливается или ломается. От чего много денег уходит на ремонт. Именно это натолкнуло на мысль переделать свой гараж в небольшую семейную мастерскую. Да, это занимает много времени и сил, но результат оценить не представляется возможным. Если у вас есть гараж, почему бы не сделать его самому??

Стапель — механизм восстановления геометрии кузова. Геометрия тела — это то, где тело должно быть всегда. Геометрия кузова имеет жесткие точки – лонжероны, которые могут быть повреждены в случае автомобильной аварии. Если попытаться составить описание нарушенной геометрии кузова, то можно сказать, что возможны такие последствия, как неравномерный износ резины, незакрытие некоторых дверей или багажника, уход автомобиля в сторону при движении прямо, перекос дверные проемы и большие щели в кузовных панелях. Но такие нарушения могут возникнуть только после достаточно серьезной аварии, если вы разбили фару при встрече с фонарным столбом, то нарушенная геометрия — это не ваш диагноз. Если авария достаточно серьезная и требуется восстановление геометрии кузова, то кузов придется вытаскивать, а сделать это можно только на стапеле. Правда, кузовные работы с использованием стапеля достаточно затратны, но выход есть – сделать стапель для кузовного ремонта можно своими руками.

Какой стапель вам нужен

Для того, чтобы создать свой собственный стапель, для начала нужно определиться, какой именно вам нужен. Существует три различных типа стапелей.

Скольжение рамы. Этот тип стапеля представляет собой простую раму. Поврежденный автомобиль закрепляют на нем и закрепляют прочной цепью в месте сильной деформации лонжеронов. С помощью мощной гидравлики поврежденный участок вытягивается этой цепью. Недостатком такой конструкции является обязательное наличие подъемника, чтобы можно было регулировать положение автомобиля по высоте.

Данный вид стапеля относится к более профессиональному виду кузовного ремонта. Выглядит как платформа, на которой расположена система крючков и отверстий — это крепления. Как и рамная конструкция, стапель-платформа снабжен тельфером, но в отличие от рамного, такой стапель часто имеет несколько башен. Башни — это место, за которое можно тянуть кузов — чем их больше, тем качественнее и разнообразнее ремонт — кузов можно тянуть одновременно в разные стороны. Основным устройством также остается мощное гидравлическое устройство. К недостаткам можно отнести большие габариты.

Напольный стапель. Этот тип стапеля в основном используется профессиональными компаниями по кузовному ремонту. Вместимости такого стапеля достаточно для восстановления геометрии любого транспортного средства, даже грузового. Усилие до 10 тонн способно выпрямить даже швеллерную раму карьерного самосвала. Дело в том, что в таком стапеле слишком много комплектующих, которые обычному гаражному мастеру просто не нужны. Кучер, задумавший создать такой самодельный стапель, просто не сможет воспользоваться всеми возможностями и мощью такого стапеля.

Строительство стапеля

Для изготовления стапеля нужны чертежи. Для разных габаритов автомобилей нужны разные штоки, но для гаражного мастера или для себя подойдет универсальный шток, который можно сделать своими руками. Покупка стапеля долго не окупится, а так как изготовление собственного стапеля не занимает много времени и денег, то и проще сделать свой. Итак, как сделать самодельный стапель? Что для этого нужно? На самом деле все не так сложно, как кажется на первый взгляд.

Что нужно при изготовлении стапеля

Для того, чтобы сделать стапель, нам нужен гараж, в котором он собственно и будет располагаться. Гараж должен значительно превышать габаритные размеры стапеля. Это нужно не только для свободного перемещения по гаражу, но и для того, чтобы можно было установить гидравлику, и она ни во что не упиралась.

Нам понадобится самое разнообразное оборудование. Одна из вещей, без которых не обойтись, это сварочный аппарат. Сварочный аппарат должен быть полуавтоматическим. Это значительно упростит варку рам и балок, и выйдет надежнее. Вам также понадобятся различные негабаритные головки для крепления болтов и гаек. Также понадобится болгарка, дрель со сверлами по металлу и краскопульт.

Итак, приступим. Во-первых, нам понадобится огромное количество металлопрофиля. Прежде чем приступить к работе с ним, его нужно обработать металлической щеткой для удаления ржавчины и покрыть антигравием. Это необходимо сделать с самого начала, чтобы потом не осталось необработанных мест.

Для основания перекладины нам понадобится металлический профиль сечением не менее 40×80 мм. В длину будет достаточно 150 см. Этот размер подойдет практически для всех типов автомобилей. На поперечной балке будет установлена ​​стойка, на которой будут крепиться захваты для порогов автомобиля, место, за которое будет удерживаться кузов автомобиля. Крепление будет осуществляться приваренными уголками к профилю. В этом профиле вам нужно будет просверлить отверстия для болтов. Соединение профиля со стойкой осуществляется непосредственно через уголки – крепление болтами.

Просверленные отверстия должны соответствовать ширине конкретного автомобиля. Для автомобиля, значительно отличающегося по ширине, нужно просто просверлить новые отверстия.

Для стоек оптимален стальной профиль сечением 20×40 мм. Для создания большей надежности можно усилить их накладками или косынками. Косынки можно вырезать из остатков того же профиля. Оптимальная высота стоек 250 мм.

На стойки нужно приварить уголки — они будут фиксировать пороги автомобиля. Если вы считаете, что болтовое крепление не очень надежное, то к стойке можно приварить гайки. Если вы решите оставить болты, помните, что резьба должна быть тонкой и частой.

Для увеличения прочности возможна установка болтов и гаек зарубежных производителей. В любом случае качество комплектующих, представленных на рынке, намного ниже, чем у таких же комплектующих, произведенных по зарубежным технологиям.

Для длительной эксплуатации необходимо защитить устройство от воздействия коррозии. Зачистить все стыки железной щеткой, обезжирить и нанести антигравий. Сверху желательно покрасить металл из краскопульта специальной антикоррозийной краской. Это необходимо для защиты металла, ведь он будет постоянно находиться в помещении с повышенной влажностью.

Для установки стойки на профиль-балку используйте болты М10. Их запас хода гарантирует безопасную работу с гидравликой, которая рассчитана на грузоподъемность до 4 тонн.

Стапель готов к установке. Поместите стапель, и вы можете начать установку креплений, таких как цепи и пороги автомобиля.

Если создать еще одно такое устройство и соединить их балками, то получится подвижной состав. Его преимущества в том, что он не нуждается в жестком соединении с полом.

Самое главное правило при работе с такими устройствами – безопасность. При создании и установке стапеля необходимо учитывать, что мощность его очень высока и при неправильном обращении или неправильном монтаже он может повредить не только автомобиль, но и нанести вред человеку.

Итак, сделать стапель в гараже не так уж и сложно. Главное грамотный расчет и аккуратность в обращении с таким мощным инструментом.

Видео

Пример самодельного стапеля на видео:

А здесь пошагово показан процесс изготовления стапеля:

Изготовление стапеля для кузова своими руками. Изготовление стапеля для кузовного ремонта своими руками Стапель в гараж своими руками чертежи

На нашем форуме, и на форумах наших друзей-авторемонтников вопросы по изготовлению стапеля для кузовного ремонта в нашем гараж постоянно всплывает. Многие пытаются сделать это своими руками, но иногда требуются новые знания, решения возможных ошибок, и приходится искать помощи у коллег.

Обычно рассматривают два варианта самодельных стапелей: мобильный и стационарный (бетонный пол).

В этой статье я постарался собрать полезную информацию, с нашего форума, в том числе: советы, чертежи, фото по изготовлению стапеля и дать толчок тем, кто еще не до конца уверен в своих силах и боится приступить к его изготовлению самостоятельно.

Мобильный самодельный стапель

Вот такой стапель сделал наш форумчанин Евсей.

За основу была взята конструкция легкого и мобильного финского стапеля Autorobot micro A.

Основные материалы используемые при изготовлении стали швеллер №10 и №12.

Ниже на фото основные узлы стапеля.

• Замок поворотного механизма
• Ригель Ригель
• Ригель Ригель
• Силовая башня Силовая башня

Важная деталь стапеля – захваты порогов, своеобразные тиски. Для их изготовления использовалась листовая сталь толщиной 16 мм. Ширина пороговых захватов 150 мм, стяжных болтов 12 мм, втулок 14 мм. Пружины использовались от классических клапанов Ваза. Губки захватов изготовлены из металлического рашпиля.

Для работы с данным стапелем используется гидравлика из комплекта, рассчитанного на 10 тонн.
Вот такой фиксатор цепи находится на башне тяги (стреле) стапеля, а также как работают захваты порогов.

Стапель в работе:

А вот собственно и сама схема с размерами стапеля.

Для упрощения работы были приварены специальные стойки с въездом в них автомобиля спереди или сзади, и стало проще, а также намного быстрее подводить стапель под брюхо автомобиля.

Данная конструкция стапеля имеет возможность поставить приспособление для его спуска вниз. Для этого его нужно немного модернизировать, поместив под звенья цепи направляющий ролик.

Минусы и плюсы данной конструкции стапеля своими руками. Возможно, стоит рассмотреть их, если вы будете повторять этот или подобный дизайн.

Минусы и улучшения:

• Всего две ручки на пороги и нет регулировки по высоте.
• Замок поворота стрелы по горизонтали: было железо 5 мм, нужно хотя бы 10-15 мм.
• В процессе эксплуатации стали выявляться слабые места, которые были усилены.
• Длина телескопической стрелы в принципе избыточна, поэтому ее можно сделать короче.
• Как зацепить автомобиль снизу за пороги этими захватами, если у них нет фланца, например, автомобиль типа БМВ? Для этого вам понадобятся специальные переходники, которые стоят довольно больших денег (есть самодельные варианты).

Плюсы:

• И плюсом, и минусом можно считать подвижность стапеля и возможность поворачивать его в разные стороны, но в маленьком гараже с передвижением будет проблема.
  С другой стороны, не всякий ремонт автомобиля требует использования стапеля, и в этом случае его можно просто выкатить из гаража. А для небольшого гаража практичнее будет сделать стационарный стапель (о нем мы поговорим ниже).

В общем красота, машина мертвая на стапеле, гидравлика тянет крайне легко, как будто не железо тянешь, а картон или бумагу. До этого пользовался обычной лебедкой, поэтому могу сравнить и сказать, что это небо и земля. Стапель зарекомендовал себя как настоящий работяга, оценка 5 с плюсом, очень мобильный и надежный.

Как один из вариантов небольшого самодельного стапеля для использования в гараже, ниже в видео от Бориса АвтоДока, где он подробно рассказывает о своей конструкции.

Во втором видео уже выявленные в процессе работы ошибки, как он их исправлял и какие переделки делал.

Стационарный напольный стапель в гараже

И вот мы плавно перешли к стационарному стапелю, или, как его еще называют, напольному.
Вот высказывание Евсея, автора передвижного стапеля своими руками, о котором мы говорили в первой части нашей статьи:

Если бы я изначально строил этот гараж для кузовного ремонта, то я бы забетонировал каналы по всей длине смотровой ямы, а к этим каналам прикрепил бы захваты для порогов автомобиля. И тяговая стрела тоже крепилась бы к анкерным креплениям.
Я бы еще в стены вставил швеллеры или рельсы, то есть приварил бы некое подобие клетки, чтобы можно было тянуть в любую сторону в несколько сторон одновременно. Тогда я думаю можно было бы браться за ремонт любой сложности.

Что самое главное в стапеле? Самое главное, что можно надежно зафиксировать машину и даже тогда ее можно тянуть в любом направлении, конечно, если позволяет конструкция стапеля.

Чертежи такого стапеля предложить не могу, т.к. своего нет, но для каждого мастера, если стапель не покупной, а сделанный своими руками, то он изготовлен по принципу своего видение ситуации (решаемые задачи, исходные материалы, размер гаража, финансы и прочие «пожелания»).

В основном это сварные и залитые в бетон швеллеры с прорезью для крепления различных приспособлений (захватов порогов, «вышки»).
Некоторые автомастера делают из швеллеров целый куб по всему объему гаража. Такой стапель позволяет тянуть тело в любом направлении и под любым наклоном. Конечно, такое решение самое удобное, но очень дорогое.

Строительство самодельного напольного стапеля в видео от Ивана из Нижнего Новгорода. Видео из трех частей.

Часть первая — общий проект и бюджет.

Часть вторая — Преимущества.

Часть третья — Чертежи и полный макет.

Если вы собираетесь делать настил пола своими руками, то подойдите к этому вопросу вдумчиво и целенаправленно. Набросайте эскиз в зависимости от размеров вашего гаража и предполагаемых работ, определитесь со списком необходимых материалов, подумайте, как и где можно сэкономить.

Не лишним будет ознакомиться с различными конструкциями самодельных стапелей, коих в интернете можно найти предостаточно. И брать от них лучшее, учитывая ошибки и недостатки — учиться на чужих ошибках!

Привести в порядок нарушенную геометрию автомобиля можно с помощью. Это называется стапель для кузовного ремонта. Принцип работы оборудования заключается в жесткой фиксации изогнутых элементов силовыми установками. Аппарат выпускается нескольких видов, которые используются при самых разных повреждениях. Растягивающая способность не превышает 10 тонн. Операция по восстановлению геометрии автомобиля называется кузовным ремонтом на стапеле.
Качественный стапель — лучший способ помочь восстановить геометрию автомобиля

Типы стапелей

Для повреждения транспортных средств различного характера разработаны специальные приспособления. Одни используются только для мелкого ремонта, другие являются многофункциональными устройствами. В любом случае одним из важнейших условий использования инструмента является максимально жесткое крепление станка. Для этого используются специальные фиксаторы для стапеля.

По выполняемым функциям механизмы делятся на следующие виды:

1. Платформа — внешне похожи на платформу, на которую заезжает или взбирается автомобиль. Автомобиль фиксируется прочными клипсами. Усилие прикладывается к поврежденным частям автомобиля, при этом в разных точках оно может иметь разные значения. Подходит для использования в крупных автосервисах, т.к. габариты стапеля для данного вида кузовного ремонта великоваты
2. Пол – это комбинация направляющих, вмонтированных в пол. По ним движутся силовые установки, корректируя очертания кузова. На таком устройстве ремонтируются самые разные повреждения. В период неиспользования площадь под стапелем предоставляется для других видов работ. Этот тип используется, если геометрия кузова восстанавливается после каких-либо повреждений.
3. Рама — используется, когда при ремонте кузова требуется исправление незначительных перекосов или повреждений. Так выглядит рама, на которой установлен автомобиль. Пораженная часть машины соединяется с тянущим устройством с помощью цепи. Если есть идея сделать стапель, то выбирается рамная конструкция.

Другие виды устройств созданы на базе платформенных, напольных и рамных вариантов – отличаются наличием дополнительного оборудования. Измерение параметров кузова в процессе ремонта осуществляется механическими или электронными приборами.

Особенности устройства рамы

Стапель для кузовного ремонта, выполненный в виде рамы, является компактным и относительно недорогим элементом оборудования. Если сравнивать с другими типами стапелей, то стоимость рамной конструкции меньше в 2-5 раз. Ремонт автомобиля возможен с любой стороны. Машина поднимается на необходимую высоту с помощью подъемного устройства. Каркасные стенды бывают двух видов — стационарные и мобильные. Подвижный механизм помогает делать что-то на ходу. Подробнее о стационарном стапеле. Кондуктор корпуса, выполненный в виде рамы, состоит из следующих функциональных частей:

• Жесткая рама усиленного типа является основой рамы стапельной
• Силовое устройство — крепится в любой точке рамы (усилие соответствует 10 т)
• Стойки станка — крепятся клиньями или болтами
• Хомуты для кузовного ремонта — выполнены в виде губчатых тисков, которые крепятся к фланцу порога и не позволяют автомобилю соскальзывать с площадки
• Тяжелая строительная цепь, захват, тяговый крюк

Вес конструкции 400-600 кг.

Использование рамного механизма

Геометрия корпуса не должна изменяться. В противном случае меняется поведение автомобиля на дороге, что влечет за собой возникновение аварийных ситуаций. Проверку геометрии кузова автомобиля проводят автомастера с помощью контрольно-пропускных пунктов. Их параметры прописаны в технической документации каждого автомобиля. Подправить геометрию можно в автосервисе, использующем заводские варианты. Часто небольшие автомастерские практикуют изготовление стапеля для кузовного ремонта своими руками – стоимость его снижается в 5-6 раз.

Мобильная конструкция позволяет ремонтировать автомобиль практически в любом месте. Силовая установка закрепляется в нужной точке рамы. Стационарная рама жестко закреплена в полу. Поврежденную машину укладывают на раму и закрепляют крепежными элементами. Поврежденная часть автомобиля тянется цепью. Приобретая правильное оборудование, необходимо изучить чертеж стапеля, понять принцип его работы, выбрать наиболее подходящее для планируемых видов работ.

Изготовление самодельного стапеля

Существует несколько видов каркасных стапелей, которые изготавливаются в домашних условиях. Главным при использовании любого аппарата является чертеж стапеля для кузовного ремонта, так как оборудование относится к категории сложных в изготовлении.

Изготовление подвижного стапеля

Для сборки конструкции потребуется выполнить следующие операции:

• Взять металлический швеллер толщиной 4 мм
• Изготовить раму, размеры которой будут в полтора раза больше автомобиля
• Усилить раму поперечинами и уголками. К перекладинам прикрепят тяговое устройство или зафиксируют машину.
• Прикрепите 4 колеса к нижней части канала для перемещения рамы
• Чтобы поднять машину на раму, сделайте проход, который будет иметь заглушку с одной стороны и съемную подъемную секцию с другой.
• Самодельное приспособление для кузовного ремонта оснащено слесарными тисками для закрепления автомобиля или покупными хомутами

Возможно изготовление стапеля размером 1,80х1,80 (м). Он устанавливается между колесами автомобиля. Такая конструкция исправляет нарушение геометрии кузова в местах порогов или стоек.

«Прибор прослужит долго, если правильно защитить его поверхность — детали зачистить, загрунтовать, покрыть краской и лаком.»

Изготовление стационарного стапеля

Рама стационарного стапеля монтируется в полу цеха. Швеллер бетонируется, между направляющими размещаются поперечные арматуры конструкции. Стапель каркасный напольный своими руками изготавливается из профиля сечением 40х80 (мм). Длина определяется габаритами автомобиля.

Для изготовления стационарного стапеля вам потребуются качественные инструменты и материалы.

По периметру встроенной рамы установлены 4 крепления для фиксации зажимов тисками, зажимающими автомобиль. Зажим перемещается перпендикулярно зацементированному каналу, что позволяет улавливать размеры любого транспортного средства. Если ремонтируются разные автомобили, то стенд для кузовного ремонта оснащается дополнительными хомутами, рассчитанными на разные базы. Установка автомобиля на стапель осуществляется с помощью домкрата – сначала поднимается передняя часть, затем задняя. В подходящих точках мастерской, где крепится цепь.

Сделать стапель для кузовного ремонта своими руками вполне реально при соблюдении технологии и использовании прочных материалов и крепежа.

Производство лифтов

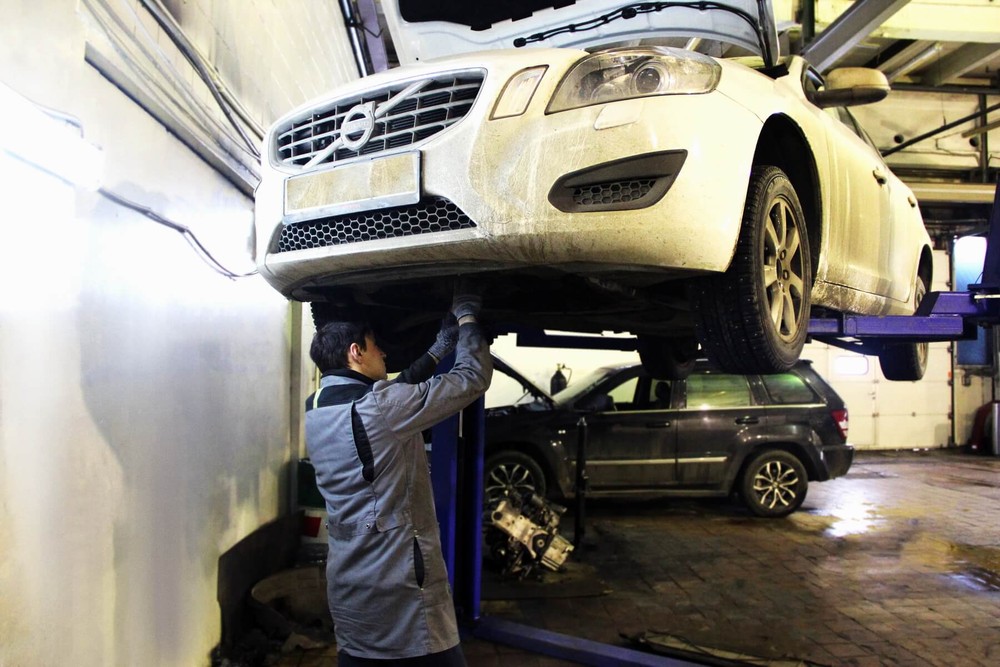

Обычно автомобиль необходимо поднять для ремонта. Для изготовления автомобиля своими руками можно использовать лебедку с последующей фиксацией автомобиля на платформах. Способ не самый надежный. Все параметры инструментов и материалов точно рассчитаны на заданный запас массы, что сложно сделать в домашних условиях.

Для изготовления подъемника необходимы знание и понимание внутреннего устройства конструкции, соблюдение техники безопасности, подбор надежных элементов для сборки агрегата.

В домашних условиях иногда делают ножничный подъемник. Для него потребуется U-образный швеллер. Рама и платформа варятся из швеллера. Двутавровые балки используются для изготовления ножниц (Н-образного сечения). Необходимо установить втулки, гидроцилиндры, подключение насоса. Такое устройство, сделанное своими руками, способно поднять автомобиль на высоту 1 метр.

Подведение итогов

Кузовной ремонт осуществляется с использованием стапелей трех типов. Можно сделать самому каркасную подставку из швеллера для выпрямления геометрии автомобиля. Для этого вам понадобится усиленная рама, металлические цепи, крюки, специальные хомуты для фиксации автомобиля.

ПОСМОТРЕТЬ ВИДЕО-ИНСТРУКЦИЮ

Извлечение поврежденных элементов осуществляется с помощью гидравлического инструмента. Изготовление подъемника считается сложным инженерным мероприятием, к которому предъявляются повышенные требования безопасности. В качестве альтернативных методов рассматривается строительство котлована или эстакады.

Стапель — специальное устройство (площадка), предназначенное для кузовного ремонта и восстановления исходной геометрии кузова с применением разнонаправленных сил. Качественный стапель заводского изготовления достаточно дорог и приобретать его для мелкосерийных и редких кузовных работ нецелесообразно. Его можно сделать своими руками, и цена на самодельный стапель будет не такой высокой.

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и произвести расчет количества необходимых материалов. Платформа должна иметь вид прямоугольника (а лучше нескольких) из металлического профиля сечением 50×50 или 70×40 (чем толще, тем лучше). Оптимальная длина 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно эта ширина? В целом возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или меньше его, но с выполнением «отводов» от рамы, на которые и будут крепиться хомуты. Первый способ предпочтительнее из-за расположения хомутов.

Посередине площадки необходимо будет приварить ребро жесткости из аналогичного металлического профиля. В процессе работы потребуется дополнительный металл, количество которого сложно рассчитать на начальном этапе работ.

После завершения расчета необходимого количества металлопрофиля его можно заказать на специальной базе или использовать уже имеющуюся.

Для обеспечения работоспособности стапеля его потребуется оснастить хорошей гидравликой – подойдет комплект грузоподъемностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в определенном месте без возможности перемещения) и передвижной (оснащенный колесами и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то также необходимо приобрести комплект колес: 4 и более – для рамы, 2 – для силовой стойки.

Изготовление стапеля

Рама собирается сваркой. То есть необходимы навыки работы со сварочным аппаратом.

Этапы работы:

• В первую очередь из металлического профиля расчетной длины и ширины собирается прямоугольник, ровно посередине его необходимо усилить дополнительным профилем. Сборка рамы осуществляется так, как считает нужным будущий владелец стапеля. Возможно, он захочет дополнительно усилить продольные стороны рамы, возможно, поперечные. Определенной принципиальной позиции по этому вопросу нет.
• Для повышения устойчивости автомобиля на стапеле, в его углах необходимо приварить возвышения, которые предотвратят возможный выезд автомобиля.
• Следующим шагом будет установка крепежа на продольные стороны рамы. Крепеж представляет собой хомуты с губками, которые необходимы для надежной фиксации рамы автомобиля при воздействии нагрузок. Жесткого места для крепления креплений быть не может, они должны иметь возможность перемещаться по всей длине рамы. Изготовление хомутов своими руками тоже возможно, но если они есть в свободном доступе, то большого смысла в этом нет, так как самодельный хомут будет стоить примерно столько же, сколько и заводской.

• Далее следуют работы по установке силовой стойки. Power Strut — это перевернутое L-образное устройство, которое также должно перемещаться по всей раме и надежно фиксироваться, куда бы вы ни пошли. Можно сделать не одну, а две силовые стойки.
• Придание стапелю эстетичного вида. Этот этап заключается в обычной покраске стапеля.
• Ну и по окончании работы самодельный стапель оснащается теми ремонтными приспособлениями, для использования которых он создавался: крюками, цепями, гидравликой.

Самодельный стапель готов, его использование поможет осуществить те виды кузовного ремонта, которые раньше были доступны только автомастерским, а способы его практического применения можно посмотреть в различных видео.

Очень сложно представить современное дорожное движение без аварий. Ежедневно по дорогам России проезжают тысячи автомобилей, которые иногда сталкиваются, врезаются в столбы и знаки. После этого требуется кузовной ремонт разной сложности.

Кузовной ремонт стапелей

Если автомобиль деформирован, то ситуацию можно исправить с помощью специального приспособления. Это стапели для кузовного ремонта. Такое оборудование можно найти на специализированной СТО. В наше время многие устанавливают стапели в своих гаражах. Рассмотрим, что это за устройства, какие они бывают, на какие виды подразделяются.

Что это такое?

Стапели для кузовного ремонта автомобиля представляют собой конструкцию, позволяющую восстановить первоначальный вид кузова и восстановить его габариты за счет прочной фиксации на раме и воздействия равномерного давления. С помощью многогранных усилий в направлениях растяжения и сжатия становится возможным изменение формы и размеров частей тела. При этом структура металла не изменяется.

Короче говоря, в процессе стапельной работы мастер выполняет имитацию удара, но в обратном направлении. Результаты таких восстановительных действий зачастую превосходят ожидания автовладельцев. Машины, которые, казалось бы, не подлежат ремонту, получают вторую жизнь и свой первозданный вид.

Типы стапелей

Все существующие типы стапелей имеют одинаковый принцип действия. Тело зафиксировано; усилие прикладывается к одной или нескольким точкам, требующим выпрямления и выпрямления с помощью тянущего устройства. Простые стрелы для кузовного ремонта требуют только одного устройства для извлечения. Более сложные системы оснащаются двумя, тремя и более элементами.

Существует четыре типа таких устройств. Так, существуют напольные и накатные конструкции, системы типа «каркасная подставка», платформенное оборудование. Каждый из них имеет свои особенности, о которых следует знать.

Тележка

Подвижной состав для кузовного ремонта имеет достаточно большой перечень преимуществ и возможностей; его часто используют для выполнения относительно несложных ремонтных работ. Такое навесное оборудование можно использовать для работы с различными типами транспортных средств.

Модели оснащены специальными системами крепления машин без фланцевых порожков. Возможно использование подвижного состава в режиме замкнутого пространства. Это актуально, если работы проводятся в гараже. Можно точно настроить оборудование под любой тип телосложения. Роллетные системы оснащены уникальными по конструкции зажимами для отбортовки порогов автомобилей.

Но каковы бы ни были достоинства этих конструкций, на самом деле их возможности не так безграничны. Например, прокатное оборудование не подходит для обработки сложных случаев, когда необходимо исправить перекосы и серьезные геометрические неровности.

В то же время, если разобраться в особенностях подвижных составов и узнать, для каких целей они предназначены, то можно прийти к выводу, что это оборудование чрезвычайно полезно при ремонте панелей, лонжеронов, стоек и других жестких кузовов. элементы.

Главный (но не единственный) плюс этих конструкций – экономичность, универсальность, надежность, что делает покупку подвижного состава выгодным вложением средств.

Напольные модели

Наряду с подвижными существуют и стационарные решения. Например, это настил для кузовного ремонта. Такая система состоит из реек, анкеров и креплений для фиксации автомобиля и снабжена специальными стойками, устанавливаемыми в пол.

Среди основных преимуществ напольных моделей необходимо выделить невысокую цену, простоту установки в гараже или мастерской, простоту установки машины. Перед приобретением напольной модели необходимо учитывать особенность размещения такого стапеля и компактность его габаритов. С помощью этой техники вы сможете сэкономить место в своей мастерской. Если стапель уже не нужен, то заделанные в пол рельсы можно использовать для других задач.

Недостатком такого прибора является возможное возникновение незначительных затруднений при проведении измерений.

Рамка

Эти приспособления для кузовного ремонта считаются наиболее эффективными среди профессионалов, они сложнее остальных. С помощью рамных моделей фиксация автомобиля получается особенно прочной, а мелкие деформации кузова отлично растягиваются, и тянуть можно в любую сторону.

Специалисты советуют приобретать только те конструкции, которые оборудованы автоподъемником. Это поможет сэкономить место в служебном помещении, гараже или мастерской.

Платформенные конструкции

Все вышеперечисленные виды стапелей для кузовного ремонта по своим возможностям не идут ни в какое сравнение с платформенным оборудованием. Но эти устройства и самые дорогие. Их используют для ремонта повреждений кузова любого автомобиля и даже рамных внедорожников.

Комплекс обычно состоит из рельсов, а также въездного моста-основания, по которому подтягивается или заезжает поврежденный автомобиль своим ходом. На платформе, позволяющей устанавливать самые разные приспособления и имеющей множество точек, машина прочно и надежно фиксируется с помощью специальных механизмов крепления. Это значительно облегчает процесс восстановления кузова.

Стапели платформы для кузовного ремонта оборудованы лебедкой, подвижными блоками для автомобилей, которые нельзя использовать после аварии. Опорные ноги оснащены гидравлическими механизмами, гарантирующими надежность и долгий срок службы агрегата. Эти стойки можно свободно перемещать по платформе, что позволяет осуществлять процесс вытягивания в любой точке.

Балки светильника облегчают перемещение в любом направлении даже очень тяжелых конструкций. К тому же такие модели за счет телескопической шкалы позволяют проводить точные расчеты и измерения. Процесс определения ошибок значительно облегчен.

Производитель может включать в комплектацию различные дополнительные аксессуары, благодаря которым возможности стапеля значительно расширяются. Часто такое оборудование, для установки которого требуется большое пространство, можно встретить на крупных СТО. Большой размер стапеля для кузовного ремонта (более 5 метров) — единственный недостаток.

Самодельное оборудование

Специалисты не рекомендуют использовать самодельное оборудование для кузовного ремонта, но не каждый может себе позволить покупку дорогих стапелей. А если дорого, то нужно делать конструкцию самому. Первый шаг – найти подходящие чертежи.

На подготовительном этапе осуществляется подбор необходимых инструментов, а также материала. Для гаражного стапеля следует приобрести швеллер для изготовления основания, продольные профили для стоек, уголки в качестве усилителя. Дополнительно вам понадобятся гайки и болты, специальные крепления, мощные крюки и цепи.

Также необходима силовая стойка с возможностью перемещения в любую точку. Именно за счет нее осуществляется процесс восстановления геометрии кузова. Оборудование должно быть установлено на основании и должно быть высокой прочности. Чтобы починить автомобиль, нужно разработать или приобрести готовые системы крепления. Лучше всего сделать крепеж с функцией измерения высоты.

Размер — очень важный фактор. Так, если самодельный стапель для кузовного ремонта имеет раму 180х80 см, то он устанавливается между колесами по всей длине автомобиля. Но вряд ли это поможет восстановить значительные деформации. Если вам нужно отремонтировать пороги, стойки или что-то подобное, то эта модель подойдет. Схемы и размеры можно взять с готовых заводских изделий. Некоторые конструкции идеально подходят для использования в гараже.

Стапель — механизм восстановления геометрии кузова. Геометрия тела — это то, где тело должно быть всегда. Геометрия кузова имеет жесткие точки – лонжероны, которые могут быть повреждены в случае автомобильной аварии. Если попытаться составить описание нарушенной геометрии кузова, то можно сказать, что возможны такие последствия, как неравномерный износ резины, незакрытие некоторых дверей или багажника, уход автомобиля в сторону при движении прямо, перекос дверные проемы и большие щели в кузовных панелях. Но такие нарушения могут возникнуть только после достаточно серьезной аварии, если вы разбили фару при встрече с фонарным столбом, то нарушенная геометрия — это не ваш диагноз. Если авария достаточно серьезная и требуется восстановление геометрии кузова, то кузов придется вытаскивать, а сделать это можно только на стапеле. Правда, кузовные работы с использованием стапеля достаточно затратны, но выход есть – сделать стапель для кузовного ремонта можно своими руками.

Какой стапель вам нужен

Для того, чтобы создать свой стапель, сначала нужно определиться, какой именно вам нужен. Существует три различных типа стапелей.

Скольжение рамы. Этот тип стапеля представляет собой простую раму. Поврежденный автомобиль закрепляют на нем и закрепляют прочной цепью в месте сильной деформации лонжеронов. С помощью мощной гидравлики поврежденный участок вытягивается этой цепью. Недостатком такой конструкции является обязательное наличие подъемника, чтобы можно было регулировать положение автомобиля по высоте.

Данный вид стапеля относится к более профессиональному виду кузовного ремонта. Выглядит как платформа, на которой расположена система крючков и отверстий — это крепления. Как и рамная конструкция, стапель-платформа снабжен тельфером, но в отличие от рамного, такой стапель часто имеет несколько башен. Башни — это место, за которое можно тянуть кузов — чем их больше, тем качественнее и разнообразнее ремонт — кузов можно тянуть одновременно в разные стороны. Основным устройством также остается мощное гидравлическое устройство. К недостаткам можно отнести большие габариты.

Напольный стапель. Этот тип стапеля в основном используется профессиональными компаниями по кузовному ремонту. Вместимости такого стапеля достаточно для восстановления геометрии любого транспортного средства, даже грузового. Усилие до 10 тонн способно выпрямить даже швеллерную раму карьерного самосвала. Дело в том, что в таком стапеле слишком много комплектующих, которые обычному гаражному мастеру просто не нужны. Кучер, задумавший создать такой самодельный стапель, просто не сможет воспользоваться всеми возможностями и мощью такого стапеля.

Строительство стапеля

Для изготовления стапеля нужны чертежи. Для разных габаритов автомобилей нужны разные штоки, но для гаражного мастера или для себя подойдет универсальный шток, который можно сделать своими руками. Покупка стапеля долго не окупится, а так как изготовление собственного стапеля не занимает много времени и денег, то и проще сделать свой. Итак, как сделать самодельный стапель? Что для этого нужно? На самом деле все не так сложно, как кажется на первый взгляд.

Что нужно при изготовлении стапеля

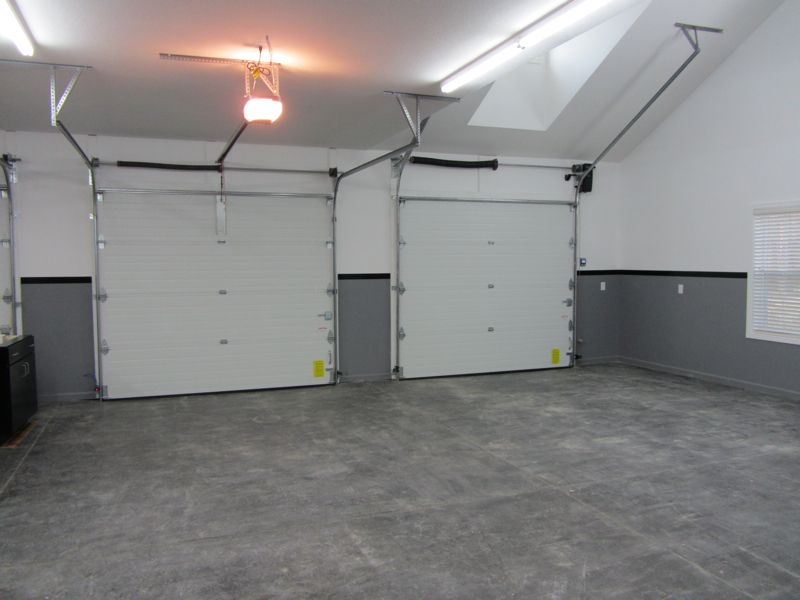

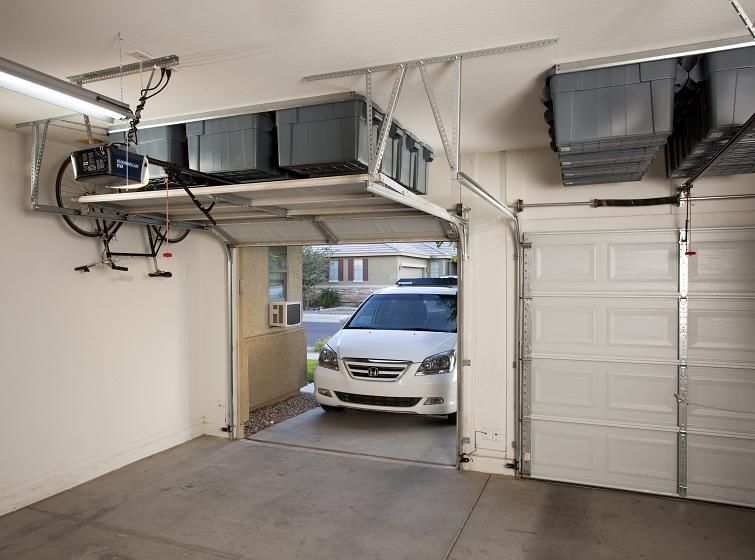

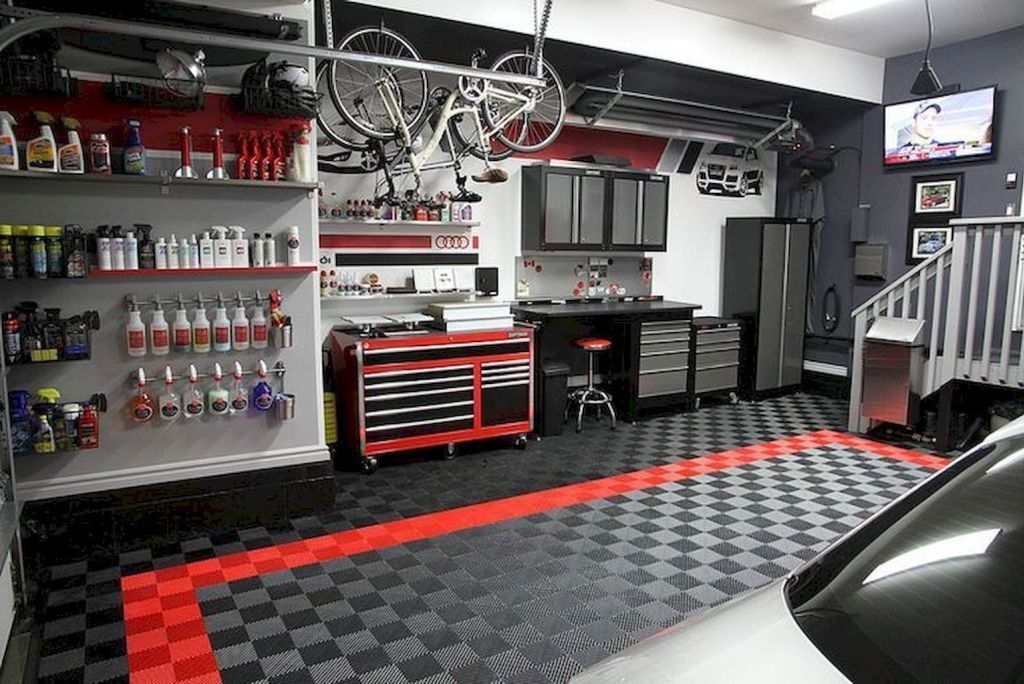

Для того чтобы сделать стапель нам нужен гараж, в котором он собственно и будет располагаться. Гараж должен значительно превышать габаритные размеры стапеля. Это нужно не только для свободного перемещения по гаражу, но и для того, чтобы можно было установить гидравлику, и она ни во что не упиралась.

Нам понадобится разнообразное оборудование. Одна из вещей, без которых не обойтись, это сварочный аппарат. Сварочный аппарат должен быть полуавтоматическим. Это значительно упростит варку рам и балок, и выйдет надежнее. Вам также понадобятся различные негабаритные головки для крепления болтов и гаек. Также понадобится болгарка, дрель со сверлами по металлу и краскопульт.

Итак, приступим. Во-первых, нам понадобится огромное количество металлопрофиля. Прежде чем приступить к работе с ним, его нужно обработать металлической щеткой для удаления ржавчины и покрыть антигравием. Это необходимо сделать с самого начала, чтобы потом не осталось необработанных мест.

Для основания перекладины нам понадобится металлический профиль сечением не менее 40×80 мм. В длину будет достаточно 150 см. Этот размер подойдет практически для всех типов автомобилей. На поперечной балке будет установлена ​​стойка, на которой будут крепиться захваты для порогов автомобиля, место, за которое будет удерживаться кузов автомобиля. Крепление будет осуществляться приваренными уголками к профилю. В этом профиле вам нужно будет просверлить отверстия для болтов. Соединение профиля со стойкой осуществляется непосредственно через уголки – крепление болтами.

Просверленные отверстия должны соответствовать ширине конкретного автомобиля. Для автомобиля, значительно отличающегося по ширине, нужно просто просверлить новые отверстия.

Для стоек оптимален стальной профиль сечением 20×40 мм. Для создания большей надежности можно усилить их накладками или косынками. Косынки можно вырезать из остатков того же профиля. Оптимальная высота стоек 250 мм.

На стойки нужно приварить уголки — они будут фиксировать пороги автомобиля. Если вы считаете, что болтовое крепление не очень надежное, то к стойке можно приварить гайки. Если вы решите оставить болты, помните, что резьба должна быть тонкой и частой.

Для увеличения прочности возможна установка болтов и гаек зарубежных производителей. В любом случае качество комплектующих, представленных на рынке, намного ниже, чем у таких же комплектующих, произведенных по зарубежным технологиям.

Для длительной эксплуатации необходимо защитить устройство от воздействия коррозии. Зачистить все стыки железной щеткой, обезжирить и нанести антигравий. Сверху желательно покрасить металл из краскопульта специальной антикоррозийной краской. Это необходимо для защиты металла, ведь он будет постоянно находиться в помещении с повышенной влажностью.

Для установки стойки на профиль-балку используйте болты М10. Их запас хода гарантирует безопасную работу с гидравликой, которая рассчитана на грузоподъемность до 4 тонн.

Стапель готов к установке. Поместите стапель, и вы можете начать установку креплений, таких как цепи и пороги автомобиля.

Если создать еще одно такое устройство и соединить их балками, то получится подвижной состав. Его преимущества в том, что он не нуждается в жестком соединении с полом.

Самое главное правило при работе с такими устройствами – безопасность. При создании и установке стапеля необходимо учитывать, что мощность его очень высока и при неправильном обращении или неправильном монтаже он может повредить не только автомобиль, но и нанести вред человеку.

Итак, сделать стапель в гараже не так уж и сложно. Главное грамотный расчет и аккуратность в обращении с таким мощным инструментом.

Видео

Пример самодельного стапеля на видео:

А здесь пошагово показан процесс изготовления стапеля:

Стапель для кузовного ремонта своими руками чертежи пола

Подробно: стапель для кузовного ремонта своими руками чертежи пола от настоящего мастера для сайта en. icndoit.com/35.

Стапель — специальное устройство (площадка), предназначенное для кузовного ремонта и восстановления исходной геометрии кузова с применением разнонаправленных усилий. Качественный стапель заводского изготовления достаточно дорог и приобретать его для мелкосерийных и редких кузовных работ нецелесообразно. Его можно сделать своими руками, и цена на самодельный стапель будет не такой высокой.

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество необходимых материалов. Платформа должна иметь вид прямоугольника (а лучше нескольких) из металлического профиля сечением 50×50 или 70×40 (чем толще, тем лучше). Оптимальная длина 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно эта ширина? В целом возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или меньше его, но с выполнением «отводов» от рамы, на которые и будут крепиться хомуты. Первый способ предпочтительнее из-за расположения хомутов.

Посередине платформы необходимо будет приварить ребро жесткости из аналогичного металлического профиля. В процессе работы потребуется дополнительный металл, количество которого сложно рассчитать на начальном этапе работ.

После завершения расчета необходимого количества металлопрофиля его можно заказать на специальной базе или использовать уже имеющуюся.

Для обеспечения работоспособности стапеля его потребуется оснастить хорошей гидравликой – подойдет комплект грузоподъемностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в определенном месте без возможности перемещения) и передвижной (оснащенный колесами и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то также необходимо приобрести комплект колес: 4 и более – для рамы, 2 – для силовой стойки.

Каркас собирается сваркой. То есть необходимы навыки работы со сварочным аппаратом.

• В первую очередь из металлического профиля расчетной длины и ширины собирается прямоугольник, ровно посередине его необходимо усилить дополнительным профилем. Сборка рамы осуществляется так, как считает нужным будущий владелец стапеля. Возможно, он захочет дополнительно усилить продольные стороны рамы, возможно, поперечные. Определенной принципиальной позиции по этому вопросу нет.
• Для повышения устойчивости автомобиля на стапеле, в его углах необходимо приварить возвышения, которые предотвратят возможный выезд автомобиля.
• Следующим шагом является установка крепежа на продольные стороны рамы. Крепеж представляет собой хомуты с губками, которые необходимы для надежной фиксации рамы автомобиля при воздействии нагрузок. Жесткого места для крепления креплений быть не может, они должны иметь возможность перемещаться по всей длине рамы. Изготовление хомутов своими руками тоже возможно, но если они есть в свободном доступе, то большого смысла в этом нет, так как самодельный хомут будет стоить примерно столько же, сколько и заводской.

• Далее следуют работы по установке силовой стойки. Power Strut — это перевернутое Г-образное устройство, которое также необходимо перемещать по всей раме и надежно фиксировать, куда бы вы ни пошли. Можно сделать не одну, а две силовые стойки.
• Придание стапелю эстетичного вида. Этот этап заключается в обычной покраске стапеля.
• Ну и в конце работы самодельный стапель оснащается теми ремонтными приспособлениями, ради которых он и создавался: крюками, цепями, гидравликой.

Самодельный стапель готов, его использование поможет осуществить те виды кузовного ремонта, которые раньше были доступны только автомастерским, а способы его практического применения можно посмотреть в различных видео.

Обслуживание автомобиля — очень затратное дело: нужно менять расходники, проводить ТО, а также будет периодический ремонт различных частей автомобиля. Гораздо выгоднее улучшать свой автомобиль, менять детали и что-то чинить самостоятельно. Поэтому в вашем гараже должно быть необходимое оборудование и инструменты. Среди таких приспособлений важное место занимает стапель для кузовного ремонта. Это устройство можно сделать своими руками.

Стапели бывают трех видов: каркасные, платформенные и напольные. Также существуют разные приспособления по типу передвижения: передвижные и передвижные.

Устройства каркасного типа изготавливаются из металлического профиля. Работа выполняется в достаточно простой последовательности:

• зажимные механизмы, фиксирующие автомобиль;
• на поврежденное место машины крепится цепь, связанная с силовыми механизмами;
• с помощью стапеля вытягивается секция и придается первоначальная форма.

Для безопасной загрузки автомобиля на рамную конструкцию необходимо подъемное устройство. Скользящая рама позволяет производить разные виды кузовного ремонта, но для сложных работ это ненадежная конструкция.

Стапель-платформа используется для наиболее сложных кузовных ремонтов. Металлическая платформа оснащена сложной системой креплений и фиксаторов. У нее также есть ножничный подъемник и башни, которые выполняют силовые манипуляции. Такое платформенное оборудование считается универсальным. Дает возможность растянуть поврежденный фрагмент во всех возможных направлениях, чтобы вернуть правильную форму. Так как в устройстве есть множество механизмов и всевозможных креплений, можно проводить разные виды ремонта автомобиля. Но недостатком такой конструкции являются огромные габариты устройства.

Напольная накладка чаще всего используется в профессиональном авторемонте. Движение происходит по рельсам. В комплект входят:

• система креплений, хомуты;
металлические стеллажи
• ;
Выпрямители
• пневматические.

Этот тип устройства подходит для ремонта легковых и грузовых автомобилей. Кроме того, с помощью такого устройства можно отремонтировать автомобиль любого уровня повреждений. Это оборудование очень прочное и надежное, так как имеет большое количество комплектующих.

Для того, чтобы оборудовать стапель для кузовного ремонта в своем гараже, следует потратить немало времени. Нам понадобится широкий ассортимент инструментов и металлических прямоугольных профилей, размерами сечения 50х50 или 70х40 сантиметров. В Интернете можно найти инструкции и чертежи по изготовлению напольного или каркасного стапеля.

Тип и размеры конструкции соответствуют марке и модели вашего автомобиля. Так как предстоит работа с металлом, для выполнения соединительных швов необходим сварочный аппарат. Для различных операций необходимо подобрать оптимальный режим работы устройства. Чтобы прочность конструкции была наибольшей, необходимо рационально сочетать поперечные и продольные элементы каркаса. По углам конструкции следует приварить детали, размеры которых составляют высоту 25 сантиметров – металлические стойки.

На следующем этапе работ изготавливаются вспомогательные механизмы. Разрабатывается система крепления для крепления автомобиля к оборудованию. Самое главное сделать крепления, в которых меняется высота. Конструкция этих механизмов подбирается под конкретные условия работы и вашего автомобиля:

• перемещение автомобиля по раме и фиксация автомобиля в различных точках;
крепежные детали
• , оказывающие деформирующее усилие;
• система максимально жесткой фиксации автомобиля на устройстве.

Еще одним важным элементом оборудования является силовая стойка. Он должен двигаться и работать в различных точках стапеля. Такое устройство прикладывает основное усилие к деформированным частям машины, и они выравниваются. Такие подкосы прочно крепятся к основанию конструкции и должны иметь высокий уровень прочности. В месте приваривания детали элемент усилен дополнительной металлической косынкой.

Чертеж стапеля для кузовного ремонта

Кроме этих механизмов необходимо также изготовить несколько упорных тяг с прочными креплениями.
