Подогрев руля на авто своими руками + Фотоотчет

Подогрев руля, равно как и подогрев сидений, а также подогрев дворников — опции, сравнительно недавно вошедшие в нашу жизнь, однако, несмотря на это, они уже успели завоевать признание автомобилистов всего мира. Это и неудивительно, ведь каждая из вышеперечисленных опций повышает уровень комфорта и делает управление автомобиля более приятным и удобным.

Почти в каждом новом автомобиле можно встретить руль с подогревом, здесь, как говорится, все понятно, однако как быть тем, чей автомобиль лишен всех этих удобств, вариантов есть три: купить новый автомобиль, установить подогрев руля на каком-нибудь СТО, и третий, пожалуй самый сложный вариант — сделать подогрев руля своими руками. Сегодня я расскажу вам о последнем варианте, для меня он более подходящий по двум причинам: во-первых это — повод что-то смастерить своими руками и получить бесценный опыт, а во-вторых это дешевле, чем покупать готовый руль с подогревом. Что из этого вышло, вы сейчас увидите, представляю вашему вниманию детальный фотоотчет как сделать руль с подогревом своими руками.

Для работы вам нужно иметь:

1. Руль (лично я побоялся портить «родной» и взял на разборке б/у руль, мало ли вдруг не выйдет…).
2. Комплект подогрев сидений «Емеля Горыныч» (из него необходимо будет вытянуть нагревательный элемент в виде провода, там же нужно будет экспроприировать и термореле, которое будет автоматически выключаться в случае перегрева).
3. Острый нож (канцелярский).
4. Клей.
5. Изолента или иглы (для фиксации).
6. Герметик.

Если все имеется можете приступать.

Подогрев руля своими руками — детальная инструкция

1. Прежде всего необходимо снять руль.
2. Вооружайтесь маркером и начинайте рисовать места прорезов канавок, в которые будет уложен нагревающийся провод. У меня вышло вытащить примерно 7 метров провода. Рисовать линии нужно как показано на фото, с небольшим уклоном и шагом примерно 2-3 см.
3. Теперь возьмите нож и аккуратно прорежьте канавки, в которые будет установлен нагревательный элемент (провод).
4. Провод нужно вклеивать, так он будет плотнее сидеть, в местах поворотов (возле спиц) можете зафиксировать его иголками или изолентой. Когда клей подсохнет изоленту можно будет снять.
5. Поверху провода нужно пройтись герметиком, так сказать зашпаклевать вырезанные канавки с вложенным проводом.
6. Следующий этап перетяжка руля кожей, как это сделать я когда-то писал.
7. Все, руль готов, осталось подключить подогрев!

Руль с подогревом — готов, осталось его подключить.

Как подключить подогрев руля

Есть несколько вариантов подключения, например используя clockspring, если имеются резервные провода, либо используя контактную площадку, с так называемыми скользящими контактами. Лишних проводов лично у меня не оказалось, да и к тому же разбирать улитку только для того, чтобы туда установить два провода — желания не было. Решил эту проблему другим путем.

1. Выпросил у токаря два медных кольца толщиной 1.5 мм, на них решил прицепить «+» и «-» соответственно.
2. К ним припаял провода, затем подключил через реле к АКБ. Чтобы нечаянно не разрядить его «в талую», забыв выключить подогрев на ночь, сделал так чтобы реле включалось только с включенным зажиганием.
3. После, взял двухсторонний скотч и закрепил с его помощью кольца на clockspring.
4. Налил эпоксидный клей между колец, это позволит предотвратить замыкание.
5. Оставил один контакт на «плюс», а «минус» взял с рулевого вала, один остался не задействован.
6. Сделал контакт в руле напротив колец, для этого просверлил отверстия.
7. Все заизолировал, чтобы не было соприкасания с рулем.
8. Пружину установил для того чтобы контакт был постоянно прижат к кольцам. Сделал это при помощи тоненькой пластинки, которая с одной стороны прижимается к рулю, а другая сторона давит на контакт.

Вот и все. Осталось установить руль на место.

Результаты операции «Подогрев руля своими руками»:

Нагревание происходит быстро и равномерно за 2-3 минуты руль уже порядком теплый.

Управлять автомобилем стало намного приятнее, руки так и тянутся к теплой баранке…  Как и всегда после нескольких дней эксплуатации возникает один и то же вопрос: «Как я ездил без этого столько лет?» Пробуйте и у вас обязательно все получится.

Спасибо за внимание.

• Hyundai Accent тюнинг
• УАЗ Буханка тюнинг салона

Как установить подогрев руля на ВАЗ – Ремонт ВАЗ. Техническое обслуживание автомобилей своими руками.

Теплый руль на автомобиле в холодное время года, довольно редкое явление не только на отечественных ВАЗах, но и на иномарках в том числе. Эту опцию можно встретить только в очень дорогих автомобилях. Однако, чтобы сделать подогрев руля своими руками, вам не понадобится какого либо дорого оборудования, а процесс доработки не совсем сложный. В данном материале речь пойдет именно о том, как сделать, и какие материалы нужны, чтобы подогрев руля был и на вашем автомобиле.

В настоящее время, существует несколько вариантов установки подогрева руля, в данной публикации будет рассмотрена один из них.



Смысл данной доработки состоит в следующем. На рынке автомобильных аксессуаров существуют специальные накладки для руля с подогревом китайского производства, правда, качество ее не очень хорошее, соответственно цена такого подогрева руля относительно не высокая. Что касается использования такой накладки, то нагревать руль она может только когда автомобиль стоит, ездить с таким подогревом руля не возможно. Если кратко, то перед поездкой во время прогрева автомобиля, устанавливаем накладку на руль, нагреваем его, снимаем и после этого начинаем движение. Согласитесь, не совсем удобно. Однако, используя этот нагревательный элемент китайского производства можно изготовить вполне полноценный подогрев руля на ваш автомобиль.

Как установить подогрев руля на ВАЗ

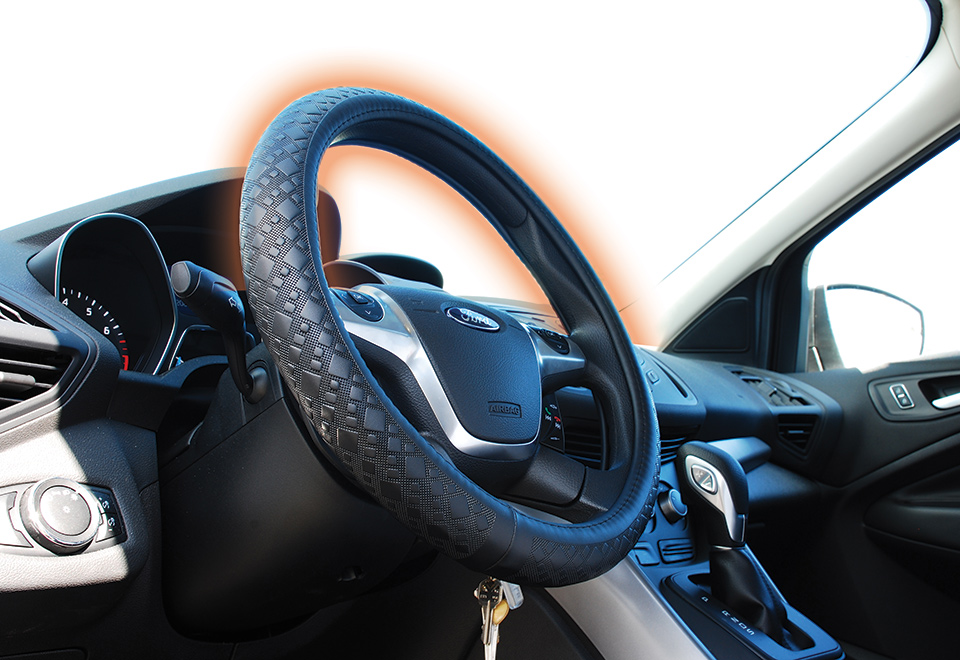

Вот так выглядит вышеупомянутая накладка, купить такой подогрев руля можно на авторынке. Для начала необходимо аккуратно разделить накладку на слои, из которых она состоит.



Вот что получилось:

1. Верхний, декоративный слой
2. Слой с проводниками из нихрома, который и является нагревательным элементом
3. Терморегулятор
4. Штепсель в гнездо прикуривателя

установка подогрева руля



Для нормальной адаптации для автомобильного руля из получившегося комплекта нам понадобится только нагревательный слой. Теперь остается по-новому обтянуть руль кожей при этом использовать нагревательный элемент китайского подогрева руля. После выполнения данной операции провода от нагревательного слоя прокладываем через поперечины руля к контактам сигнала.

Подключение китайского подогрева руля

Контакт массы берем с контакта, который идет на сигнал с рулевого вала

В руле к металлическому корпусу подключаем -12В на питание обогрева руля и -12В на питание сигнала (желтый и коричневый провода на фото).

Как установить подогрев руля на ВАЗ



Черно-белый провод необходим для подачи -12В с кнопки включения сигнала, а второй будет нужен для подачи +12В к обогреву руля (на фото уже подсоединен в красной термоусадке).

На самой “контактной колодке” оказались очень хитрые разъемы которые днем с огнем в продаже не найдешь.

Проблему решаем подключением проводов прямо контактам. Поскольку один провод теперь плюсовой стал, чтоб не перепутать при подключении на него поставил широкую клемму (штатная клемма от сигнала узкая).

Как установить подогрев руля на ВАЗ



Подключаем провод от сигнала с узкой клеммой (белый) , после чего убеждаемся, что сигнал работает. Теперь подключаем питание на подогрев руля. Плюс можно взять от прикуривателя.

Используя кнопку включения подогрева руля, реле включения и предохранитель подводим провод питания к корпусу сигнала на руле.

Использование реле в данном подключении, крайне необходимо, так как после выключения зажигание необходимо чтобы подогрев руля автоматически отключался, в противном случае возможен разряд аккумуляторной батареи

Для наглядности представляем электросхему, на которой видно подключение звукового сигнала, подрулевых переключателей и подогрева руля ВАЗ.
