Все давно привыкли к автоматизированным коробкам переключения передач на автомобилях, ведь их аналоги ставились еще на Ford T, но многих до сих пор пугает словосочетание «роботизированная коробка». Попробуем разобраться в ее устройстве.
Автор: Никита Новиков, редактор
Для знакомства с роботизированной КПП необходимо вспомнить основы устройства обычной механической коробки передач. Главной составляющей МКПП являются 2 вала — первичный, на который и передается крутящий момент силовой установки, и вторичный, с которого преобразованный момент перераспределяется на колеса. На оба вала насажены шестерни, попарно находящиеся в зацеплении. Шестерни первичного вала закреплены на нем жестко, а на вторичном они свободно вращаются. В нейтральном положении ручки КПП все вторичные шестерни прокручиваются на валу свободно и крутящий момент на ведущую ось не поступает. При переключении передач выжатым сцеплением отсоединяется от зацепа с двигателем первичный вал, а переводом рычага КПП на вторичном валу перемещаются синхронизаторы. При подведении муфта синхронизатора жестко блокирует на валу вторичную шестерню нужной передачи. После снятия ноги с педали сцепления крутящий момент с заданным коэффициентом передается на вторичный вал, а далее и на главную передачу и колеса.
Принцип действия роботизированных коробок передач совпадает с принципом работы «механики». Только действия по смыканию/размыканию сцепления и выборому передач в данном типе коробок выполняют актуаторы. В большинстве случаев это шаговый электромотор с редуктором и исполнительным механизмом. Управляет актуаторами электронный блок.
В автоматическом режиме команда на переключение передачи поступает от бортового компьютера, учитывающего скорость движения, обороты двигателя, данные ESP, ABS и других вспомогательных систем. А в ручном — от водитель при переключении селектора КПП или лепестков, расположеных под рулем.
Основная проблема роботизированных КПП — отсутствие обратной связи по сцеплению. Человек чувствует диски смыкаются и может контролировать скорость и плавность переключения. А электроника вынуждена перестраховываться: чтобы избежать рывков и сохранить сцепление, «робот» надолго разрывает поток мощности от двигателя к колесам во время переключения.
Инновацией в автомобилестроение стала появившаяся в начале 1980 годов трансмиссия с 2 сцеплениями DCT — dual clutch transmission. К их числу можно отнести 6-ступенчатую коробку DSG концерна Volkswagen. У немецкого варианта 2 вторичных вала с расположенными на них ведомыми шестернями и синхронизаторами — как у 6-ступенчатой МКПП, устанавливаемой на Golf. Фокус в том, что первичных валов тоже два и они вставлены додин в другой по принципу матрешки и соединены с двигателем через отдельное многодисковое сцепление. На внешнем первичном валу закреплены шестерни 2, 4 и 6 передач, на внутреннем — 1, 3, 5 и заднего хода. Электроника автоматически готовит следующую передачу и при необходимости моментально ее включает, одновременно с этим подготавливая следующую передачу на другом валу.
Смена передач происходит с минимальным по времени разрывом потока мощности и с невероятной скоростью. Серийная коробка Volkswagen Golf переключается за 8 мс, а для сравнения, на Ferrari Enzo — 150 мс!
Коробки с двойным сцеплением расходуют меньше топлива и быстрее меняют скорости по сравнению с традиционными механическими, при этом более комфортны, чем АКПП. К основным недостаткам можно отнести высокую цену. Другая проблема — неспособность передавать большой крутящий момент — решили с появлением DSG фирмы Ricardo на 1000-сильном купе Bugatti Veyron. Но пока на большинство суперкаров устанавливаются «роботы».
Сегодня коробки DCT разработаны компаниями BMW, Ford, Mitsubishi и FIAT. Данный тип признали даже конструкторы Porsche, которые применяют в своих моделях исключительно проверенные технологии. Эксперты считают, что в скором времени самыми распространенными трансмиссиями будут «роботы» DCT и вариаторы.
Роботизированная коробка передач (РКПП)
Итак, что такое роботизированная коробка передач и какое ее назначение? Роботизированная КПП, как и все предыдущие варианты, имеет следующее предназначение: прием, передача, преобразование крутящего момента с последующей передачей его к ведущим колесам автомобиля. Для человека несведущего, слово «роботизированная» вносит некую неясность, а именно – как робот переключает передачи. Если ответить с юмором, то в коробке не сидит «дядя робот» и не переключает своими железными руками рычаг управления передачами. Вместо «дяди робота» есть «умная» автоматика управления и необходимое количество исполнительных устройств. Но обо всем по порядку…
Условно РКПП (роботизированная коробка передач) состоит из «простой» механической коробки передач, устройств выжима сцепления и переключения передач (актуаторов), микропроцессорной системы управления и внешних датчиков. Можно ли считать РКПП неким вариантом АКПП? Сразу отметим – нет! Принцип построения «робота» ближе к «механике», с автоматическим управлением. Единственное сходство с автоматической коробкой передач это наличие сцепления в корпусе коробки, а не на маховике как в «механике». И в современных коробках находится два сцепления, для чего это нужно расскажем ниже.
Теперь о компонентах и узлах:
РКПП – узел, собранный по принципу МКПП, но имеющий два ведущих вала, которые находятся друг в друге, т. е. внешний вал имеет внутреннюю полость, в который вставляется внутренний первичный вал. На внешнем валу находятся шестерни привода второй, четвертой и шестой передачи, для шести ступенчатой коробки. Соответственно на внутреннем валу имеются шестерни пары первой, третьей, пятой и задней передачи. Каждый из валов имеет свое сцепление.
Актуаторы – это электрические или гидравлические сервоприводы, которые предназначены для механического передвижения синхронизаторов коробки передач и включения\выключения сцеплений. Электрический актуатор представляет собой электродвигатель с редуктором, а гидравлический — это простой гидроцилиндр, у которого шток связан с нужным синхронизатором.
Микропроцессорный блок управления (МБУ) – основной узел «сердцем», которого является довольно мощный процессор. К процессору через буферные порты подключены внешние датчики от двигателя внутреннего сгорания, систем ESP, ABS и др. Обычно блок управления коробкой совмещен с бортовым компьютером. Для хранения данных о том, что должна выполнять коробка передач при поступлении той или иной информации от датчиков, применяется ПЗУ, в которое и «заливается» алгоритм работы, в народе именуемой «прошивкой».
Рассмотрим принцип работы. В начале движения, как и у МКПП, должно плавно включиться сцепление. За это «отвечает» актуатор сцепления, который по команде МБУ медленно вращает редуктор. Сигнал на начало движения дает водитель, включив рычажок переключателя. Включается первое сцепление внутреннего первичного вала, одновременно актуатор синхронизатора подводит его к шестерне первой передачи, далее идет блокировка шестерни на валу, которая приводит в действие шестерню вторичного вала. Автомобиль тронулся с места, но водитель продолжает нажимать педаль акселератора… Сколько нужно времени, что бы включилась вторая передача, не повредив шестерни, синхронизаторы и прочее? Наверное, продолжительное. Именно первые «роботы» и «страдали» провалами между переключениями, потому, что электронике так же надо подумать, что бы ни сломать себя. Вот именно для сокращения времени переключения и было введено в конструкцию коробки второе сцепление и второй вал. Весь алгоритм работы сводится к тому, что пока работает первая передача, уже ждет включения вторая и как только МБУ даст команду, включается второе сцепление, внешний первичный вал и вторая передача. Далее по накатанной, – ждет сигнал третья передача и т.д. Время переключения сокращается до минимума, даже водитель не сможет так быстро переключить МКПП.
МБУ выдает сигналы, анализируя поступившие данные с внешних датчиков. При уменьшении скорости движения или увеличении нагрузки, например, подъем в гору, МБУ переключает в обратной последовательности передачи.
А как же быть, если нужна только пониженная передача, например, для преодоления препятствий? Для этого на МБУ водитель подает сигнал к отмене дальнейших передач после первой. Для езды задним ходом, так же в блок управления подается команда, при которой актуатор приводит в действие внутренний первичный вал и шестерню заднего хода.
Современные «коробки-роботы» это концепция, разработанная в 80-х, но с применением новейших разработок улучшающих работу коробки. Каждый производитель старается внести что-то новое и зарегистрировать свой товарный знак.
Например «Ricardo» на свой «Eаsytronic» начала устанавливать один многофункциональный актуатор, что поспособствовало уменьшению габаритных размеров «робота».
Volkswagen начал массово устанавливать на свои автомобили КПП робот под аббревиатурой S-tronic, (коробка прямого включения), что характерно, были разработаны варианты и для заднеприводных авто.
Свои разработки улучшающие работу коробок-роботов имеются во многих компаниях (Ford, Fiat, Mitsubishi, BMW).
Share
Twitter
Поделиться
Полное руководство по редуктору | Анахайм Автоматизация
Что такое коробка передач?
Физические свойства коробки передач
Как работают коробки передач?
Как контролируются коробки передач?
Где используются коробки передач?
Типы редукторов
Как выбрать соответствующую коробку передач
Стоимость коробки передач
Формулы коробки передач
Глоссарий
Что такое коробка передач?
Промышленные редукторы, также называемые «редукторами» и «редукторами», представляют собой механические устройства, которые передают энергию от приводного устройства (обычно двигателя) к остальной части системы. Редуктор крепится к валу двигателя и благодаря внутренней конфигурации сопряженных шестерен в корпусе обеспечивает повышенный выходной крутящий момент и пониженную выходную скорость.
Развитие технологий и развитие производства зубчатых передач привели к разработке и производству более эффективных и мощных коробок передач с меньшими затратами. Из простых зубчатых передач с фиксированной осью зубчатые передачи превратились в новые и улучшенные типы зубчатых передач, включая косозубые, конические, цилиндрические, червячные и планетарные зубчатые передачи, каждая из которых доступна в различных конфигурациях, таких как линейная, прямоугольная и вращающаяся. стили фланцев.
Преимущества коробки передач
Низкий уровень шума
Высокая эффективность
Высокие передаточные числа
Увеличенный выходной крутящий момент
Пониженная выходная скорость
Прочный
Недостатки коробки передач
Дороже, чем другие приводные системы
Для бесперебойной работы необходимы надлежащая смазка и техническое обслуживание
Плохо нарезанные зубья могут привести к чрезмерной вибрации и шуму во время работы
Физические свойства коробки передач
Большинство редукторов изготовлены из стальных материалов, таких как железо, алюминий и латунь. В отличие от других типов редукторов, цилиндрические редукторы также могут быть изготовлены из пластика, такого как поликарбонат или нейлон. Помимо используемого сырья, ориентация зубьев шестерни играет важную роль в общей эффективности, крутящем моменте и скорости системы. Редукторы с прямыми коническими зубьями обычно используются на низких скоростях, поскольку они могут быть шумными и иметь более низкую общую эффективность. Цилиндрические и спирально-конические редукторы обычно используются в высокоскоростных приложениях, поскольку они работают тише и с большей общей эффективностью, чем редукторы с прямыми зубьями.
Как работают коробки передач?
Все редукторы работают по похожему принципу: направление вращения шестерен зависит от входного направления и ориентации шестерен. Например, если начальная шестерня вращается по часовой стрелке, шестерня, в которую она входит, будет вращаться против часовой стрелки. Это продолжается вниз по линии для нескольких передач.
Комбинация различных размеров шестерен и количества зубьев на каждой шестерне играет важную роль в выходном крутящем моменте и скорости вала. Высокие передаточные числа обеспечивают больший выходной крутящий момент и более низкие скорости, в то время как более низкие передаточные числа обеспечивают более высокую выходную скорость и меньший выходной крутящий момент.
Планетарная коробка передач работает примерно так же. Система планетарного редуктора состоит из трех основных компонентов: центральной солнечной шестерни, водила планетарной передачи (несущего одну или несколько планетарных шестерен) и кольца (внешнего кольца). Центральная солнечная шестерня приводится в движение планетарными шестернями (того же размера), установленными на водиле планетарной передачи. Планетарные шестерни сопрягаются с солнечной шестерней, а зубья наружных колец сопрягаются с планетарными шестернями.
Существует несколько конфигураций коробки передач. Типовые конфигурации состоят из трех компонентов: входа, выхода и одного стационарного компонента. Например, в одной из возможных конфигураций солнечная шестерня используется в качестве входа, кольцевое пространство — в качестве выхода, при этом водило планетарной передачи остается неподвижным. В этой конфигурации входной вал вращает солнечную шестерню, планетарные шестерни вращаются вокруг своих осей, одновременно прикладывая крутящий момент к вращающемуся водилу планетарной передачи, которое, в свою очередь, передает крутящий момент на выходной вал (в данном случае на кольцо).
Скорость вращения шестерен (передаточное отношение) определяется количеством зубьев в каждой шестерне. Таким образом, добавление редуктора 3:1 к двигателю со скоростью 300 об/мин приведет к выходной скорости 100 об/мин, при этом выходной крутящий момент увеличится обратно пропорционально. Крутящий момент (выходная мощность) определяется как количеством зубьев, так и тем, какой компонент планетарной системы является неподвижным.
Как контролируются коробки передач?
Выход двигателя (например, шаговый, бесщеточный двигатель постоянного тока, двигатель переменного тока, серводвигатель и двигатель постоянного тока с щеткой) используется в качестве входа редуктора. Скорость вращения редуктора полностью зависит от вращения вала двигателя, к которому он прикреплен. Кроме того, скорость и направление двигателя контролируются водителем. В результате, когда на привод подается питание, вал двигателя вращается внутри редуктора, заставляя вращаться выходной вал редуктора. Конечная выходная скорость и крутящий момент зависят от внутренней конфигурации редуктора.
Шаговый двигатель NEMA 23 с контроллером и редуктором
Где используются редукторы?
В зависимости от требований применения одни типы редукторов могут быть более подходящими, чем другие. Например, планетарные редукторы широко используются в станкостроении. Редукторы всех типов используются в различных отраслях промышленности:
Отрасли, в которых используются редукторы
Аэрокосмическая промышленность — В аэрокосмической промышленности редукторы используются в космосе и авиаперевозках, т. е. в самолетах, ракетах, космических вездеходах и транспортных средствах, космических шаттлах и двигателях.
Сельское хозяйство — В сельском хозяйстве редукторы используются для вспашки, орошения, борьбы с вредителями и насекомыми, тракторов и насосов.
Автомобильная промышленность — В автомобильной и транспортной промышленности коробки передач используются в автомобилях, вертолетах, автобусах и мотоциклах.
Строительство — В строительной отрасли редукторы используются в тяжелой технике, такой как краны, вилочные погрузчики, бульдозеры и тракторы.
Пищевая промышленность — В пищевой промышленности редукторы используются в конвейерных системах, при переработке мясных и овощных продуктов, при упаковке и т. д.
Судоходство — В судоходстве редукторы используются на лодках и яхтах.
Медицинский — В медицинской промышленности редукторы используются в хирургических столах, кроватях для пациентов, медицинских диагностических машинах, стоматологическом оборудовании, а также в аппаратах для МРТ и компьютерной томографии.
Энергетика — В энергетике редукторы используются в электростанциях, трансформаторах, генераторах и турбинах.
Тип коробки передач
Подходящие отрасли и области применения
Преимущества
Недостатки
Фаска
Печатная пресса
Электростанции
Автомобили
Сталелитейные заводы
Ручные дрели
Дифференциальные приводы
Конфигурация под прямым углом
Прочный
Оси должны быть в состоянии поддерживать силы
Плохо нарезанные зубья могут привести к чрезмерной вибрации и шуму во время работы.
Спиральный
Нефтяная промышленность
Воздуходувки
Еда и маркировка
Каттеры
Лифты
Может быть сеткой в параллельной или поперечной ориентации
Плавная и тихая работа
Эффективный
Высокая мощность
Сопротивляющая тяга по оси шестерни
Присадки к смазке
Ответвление
Обрезка по длине
Упаковка
Контроль скорости
Строительство
Электростанции
Экономически эффективным
Высокие передаточные числа
Компактный
Высокий выходной крутящий момент
Шумный
Склонен к износу
Червяк
Добыча
Прокатные станы
Прессы
Системы привода лифтов/эскалаторов
Высокая точность
Конфигурации под прямым углом
Тихий шум
Бесплатная поддержка
Необратимый
Низкая эффективность
Планетарный
Поворотные приводы
Лифты
Краны
Станки
Автомобильный
Высокая удельная мощность
Компактный
Высокая эффективность передачи энергии
Повышенная стабильность
Распределение нагрузки между планетарными передачами
Высокие нагрузки на подшипники
Недоступность
Типы редукторов
В мире производится множество типов редукторов. Одним из основных отличий между отдельными коробками передач являются их рабочие характеристики. Выбор из различных типов редукторов зависит от области применения. Редукторы доступны во многих размерах, передаточных числах, эффективности и характеристиках люфта. Все эти конструктивные факторы будут влиять на производительность и стоимость редуктора. Редуктор бывает нескольких видов:
Существует два типа конических редукторов, которые включают шестерни с прямыми или спиральными зубьями. Прямые конические шестерни имеют прямые и конические зубья и используются в приложениях, требующих малых скоростей. Спиральные конические шестерни имеют изогнутые и наклонные зубья и используются в приложениях, требующих высокой производительности и высокой скорости. Конические шестерни обычно изготавливаются из чугуна, алюминиевого сплава или других стальных материалов, но различаются между производителями. Конические редукторы в основном используются в прямоугольных передачах с перпендикулярным расположением валов.
Цилиндрические редукторы
Косозубые шестерни
Косозубые шестерни нарезаны под углами, которые обеспечивают постепенный контакт между каждым из зубьев косозубой шестерни. Этот тип инноваций обеспечивает плавную и тихую работу. Редукторы с косозубыми шестернями применимы в высокопроизводительных и эффективных приложениях. Косозубые шестерни обычно изготавливаются из чугуна, алюминиевого сплава или железа, но могут различаться в зависимости от производителя. Косозубые шестерни широко используются в приложениях, требующих эффективности и высокой мощности.
Цилиндрические редукторы
Цилиндрические шестерни
Цилиндрические зубчатые колеса Цилиндрические зубчатые колеса изготовлены с прямыми зубьями, установленными на параллельном валу. Уровень шума цилиндрических шестерен относительно высок из-за столкновения зубьев шестерен, что делает зубья цилиндрических шестерен склонными к износу. Цилиндрические зубчатые колеса бывают разных размеров и передаточных чисел, чтобы соответствовать приложениям, требующим определенной скорости или выходного крутящего момента.
Червячные редукторы
Червячные передачи
Червячные передачи способны выдерживать высокие ударные нагрузки, имеют низкий уровень шума и не требуют технического обслуживания, но менее эффективны, чем другие типы передач. Червячные передачи могут использоваться в прямоугольной конфигурации. Конфигурация червячного редуктора позволяет червяку легко вращать шестерню; однако шестерня не может вращать червяк. Недопущение передачи червяку к движению может быть использовано в качестве тормозной системы. Когда червячный редуктор не активен, он удерживается в заблокированном положении. Червячные передачи обычно изготавливаются из алюминия, нержавеющей стали и чугуна. Используемый материал зависит от производителя. Червячные передачи используются в приложениях с большой нагрузкой, требующих высоких скоростей. Эти редукторы также могут быть сконфигурированы для работы под прямым углом.
Планетарные редукторы
Солнечная шестерня и планетарная шестерня
Планетарные редукторы названы так из-за их сходства с солнечной системой. Компоненты планетарного редуктора включают солнечную шестерню, зубчатый венец и планетарные шестерни. Солнечная шестерня — это центральная шестерня, закрепленная в центре, кольцевая шестерня (кольцевое кольцо), представляющая собой внешнее кольцо с обращенными внутрь зубьями, и планетарные шестерни, которые вращаются вокруг солнечных шестерен и входят в зацепление как с солнцем, так и с зубчатым венцом. .
Мотор-редукторы
Мотор-редуктор представляет собой комбинацию электродвигателя и навесного редуктора, объединенных в простой блок. Комбинация мотор-редукторов снижает сложность, экономит время на согласование компонентов и снижает затраты в конструкциях, требующих высокого крутящего момента на низкой скорости. Мотор-редукторы могут быть изготовлены как цельные или объединенные в виде отдельных компонентов. Мотор-редукторы, в которых двигатель и редуктор имеют общий вал, называются интегральными.
Мотор-редукторы используются во многих приложениях и отраслях, даже в бытовой технике. Промышленное применение включает краны, подъемники, домкраты и конвейерные машины. В бытовой технике мотор-редукторы используются в стиральных машинах, миксерах, часах, ручных инструментах, таких как дрели и сушилки.
Anaheim Automation предлагает широкий выбор шаговых мотор-редукторов, бесщеточных мотор-редукторов, щеточных мотор-редукторов постоянного тока и мотор-редукторов переменного тока, интегрированных с цилиндрическими, планетарными или червячными передачами.
Как выбрать подходящий редуктор
При выборе редуктора необходимо учитывать множество факторов, чтобы соответствовать конкретным требованиям применения:
Передаточное число
Передаточное отношение определяется как соотношение между количеством зубьев двух или более различных шестерен. Как правило, количество зубьев шестерни пропорционально ее окружности. Это означает, что шестерня с большей окружностью будет иметь больше зубьев. Соотношение между окружностями двух шестерен также может дать точное передаточное число. Например, если у одной шестерни 36 зубьев, а у другой шестерни 12 зубьев, передаточное число будет 3:1.
Крутящий момент на выходе
Выходной крутящий момент зависит от используемого передаточного числа. Для получения высокого выходного крутящего момента следует выбирать высокое передаточное число. Это снизит скорость вращения выходного вала двигателя. И наоборот, использование более низкого передаточного отношения приведет к меньшему значению выходного крутящего момента, передаваемому в систему, с большей скоростью двигателя на выходном валу. Этот принцип иллюстрирует обратно пропорциональную зависимость между крутящим моментом и скоростью.
Скорость (об/мин)
Скорость обратно пропорциональна передаточному числу системы. Например, чем больше число зубьев на выходной шестерне, тем больше скорость на выходном валу. И наоборот, чем больше зубьев шестерни на выходе по сравнению с входом, тем меньше скорость на выходном валу. Обычно выходную скорость можно определить, разделив входную скорость на передаточное число. Чем выше коэффициент, тем ниже будет выходная скорость, и наоборот.
Редуктор
Механизм зубчатой передачи предлагает различные преимущества по сравнению с традиционной конструкцией системы зубчатой передачи с фиксированной осью. Уникальное сочетание эффективности передачи мощности и компактного размера позволяет снизить потери эффективности. Чем эффективнее зубчатая передача (например, прямозубая, косозубая, планетарная или червячная), тем больше энергии будет передано и преобразовано в крутящий момент, а не потеряно в виде тепла.
Еще один фактор применения, который необходимо учитывать, — это распределение нагрузки. Поскольку передаваемая нагрузка распределяется между несколькими сателлитами, крутящий момент увеличивается. Большее количество планет в зубчатой передаче повысит нагрузочную способность и повысит плотность крутящего момента. Зубчатые передачи улучшают стабильность и жесткость при вращении за счет создания сбалансированной системы.
Система с фиксированной осью и планетарная передача
На рисунке выше зубчатая передача слева представляет собой традиционную систему зубчатой передачи с фиксированной осью, в которой шестерня приводит в движение большую шестерню по оси, параллельной валу. Справа представлена система конструкции планетарной передачи с солнечной шестерней (шестерней), окруженной более чем одной шестерней (планетарными шестернями) и заключенной во внешнее зубчатое колесо. Эти две системы похожи по передаточному числу и объему, но конструкция планетарной передачи имеет в три раза большую плотность крутящего момента и в три раза большую жесткость из-за увеличенного числа контактов шестерни.
Планетарная передача
Зубчатая передача с фиксированной осью:
Объем = 1, Крутящий момент = 1, Жесткость = 1
Планетарный редуктор:
Объем = 1, Крутящий момент = 3, Жесткость = 3
Другие механизмы зубчатых передач, упомянутые в разделе «Типы редукторов» настоящего руководства, включают конические, винтовые, циклоидальные, цилиндрические и червячные.
Люфт
Люфт — это угол, на который выходной вал редуктора может вращаться без движения входного вала или зазора между зубьями двух соседних шестерен. Нет необходимости учитывать люфт для приложений, которые не предполагают реверсирования нагрузки, однако в прецизионных приложениях с реверсированием нагрузки (робототехника, автоматизация, станки с ЧПУ и т. д.) люфт имеет решающее значение для точности и позиционирования.
Чтобы получить помощь в выборе редуктора, наиболее подходящего для вашей области применения, отправьте нашим инженерам по применению Лист применения редуктора.
Стоимость редуктора
Цена редуктора варьируется и обычно определяется размером, характеристиками точности, люфтом и передаточным числом. Стоимость редукторов со значением люфта менее 5 угловых минут будет выше, чем у редукторов с высокими значениями люфта. Anaheim Automation предлагает широкий ассортимент редукторов. Подробные характеристики и цены доступны на нашем сайте для каждого из предлагаемых типов:
Экономичные редукторы
Высококачественные редукторы
Планетарные редукторы с прямым углом
Редукторы с вращающимся выходным фланцем
Формулы редуктора
Крутящий момент двигателя * Передаточное число * КПД = Крутящий момент на выходном валу
Пример:
Крутящий момент двигателя = 175 унций-дюйм Передаточное число = 5:1 КПД = 0,95 175 * 5 * 0,95 = 831,25
Крутящий момент выходного вала = 831,25 унций на дюйм
Скорость входного вала (об/мин) / Передаточное число = Скорость выходного вала
Пример:
Скорость входного вала = 1500 об/мин Передаточное число = 5:1 1500 / 5 = 300
Скорость выходного вала = 300 об/мин.
Передаточное число = Зубья первой передачи : Зубья второй передачи
Пример:
Первая шестерня имеет 60 зубьев Вторая шестерня имеет 20 зубьев Передаточное число 60:20 (уменьшается до 3:1)
Передаточное отношение = 3:1
Глоссарий
Приложение:
высота зуба шестерни над диаметром делительной окружности
Люфт:
угол, на который выходной вал коробки передач может двигаться без движения входного вала
Базовый круг:
воображаемая окружность, используемая в эвольвентном зацеплении для создания эвольвент, образующих профили зубьев
Конические шестерни:
используется для прямых углов. Существует два типа конических шестерен: прямые и спиральные
.
Отверстие:
диаметр отверстия в звездочке, шестерне, втулке и т.п.
Межцентровое расстояние:
расстояние между осями двух зацепленных шестерен
Толщина круга:
толщина зуба на делительной окружности
Дедендум:
глубина зуба ниже диаметра делительной окружности
Диаметральный шаг:
зубьев на дюйм диаметра делительной окружности
Дифференциал:
коническая шестерня, позволяющая двум валам вращаться с разной скоростью
Шестерня:
колесо с зубьями, которое входит в зацепление с другим колесом с зубьями для передачи движения
Центр шестерни:
центр круга поля
Передаточное число:
соотношение между числами зубьев зацепления шестерен
Зубчатая передача:
две или более шестерен, находящихся в зацеплении своими зубьями. Зубчатая передача создает скорость вращения за счет зацепления шестерен, вращающихся
.
Винтовая шестерня:
шестерня с зубьями, нарезанными под углом
Контактная информация:
линия или кривая, по которой две поверхности зуба касаются друг друга
Эвольвента:
кривая, описывающая линию, отматываемую от окружности шестерни
Шестерня:
маленькое зубчатое колесо, которое подходит к большей шестерне или гусенице
Круг поля:
кривая пересечения делительной поверхности вращения и плоскости вращения
Делительный диаметр:
диаметр делительной окружности
Радиус шага:
радиус делительной окружности
Планетарные передачи:
система, состоящая из трех основных компонентов: солнечной шестерни, зубчатого венца и двух или более планетарных шестерен. Солнечная шестерня расположена в центре, коронная шестерня — самая внешняя шестерня, а планетарные шестерни — это шестерни, окружающие солнечную шестерню внутри зубчатого венца
.
Угол давления:
угол между линией действия и нормалью к поверхности зуба
Спиральные конические шестерни:
валы, расположенные перпендикулярно друг другу и используемые в установках под прямым углом
Цилиндрическое зубчатое колесо:
соединяют параллельные валы с эвольвентными зубьями, параллельными валу
Солнечная шестерня:
зубчатое колесо, вращающееся вокруг своей оси и имеющее другие шестерни (сателлиты), вращающиеся вокруг него
Жесткость при кручении:
мера величины крутящего момента, который радиальный вал может выдержать при вращении в механической системе
Рабочая глубина:
максимальная глубина захода зуба одной шестерни в зубья сопряженной шестерни
Червячная передача:
Шестерня с одним или несколькими зубьями с резьбой
Лабораторные ресурсы — Детали проекта — Редукторы
Сортировать по:
Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию
Комплект роботизированной коробки передач для 1 колеса
Соберите коробку передач для роботов или там, где требуется редуктор или переключение передач. Соединяется с одним колесом для транспортных средств SUMO Wrestler. Идеально подходит для случаев, когда требуется много изменений направления. В коробке есть ось с винтом и гайкой, которая…
Комплект роботизированной коробки передач для 2 колес
Соберите коробку передач для роботов или там, где требуется редуктор или переключение передач. Оси соединяются с 2 колесами для перетягивания каната. Он включает в себя длинную ось с резьбой для крепления к колесам (не входит в комплект). В сборе поддается вперед…
Экономичная коробка передач и двигатель
Экономичный мотор-редуктор с встроенным двигателем и монтажными отверстиями. Соотношение 1:120, 100 об/мин. Размер вала (овальный): 13/64 х 9/64 дюйма 3 В постоянного тока (максимум 6 В постоянного тока).
Коробка передач и двигатель
1:48. Двойная ось. 3-6 В постоянного тока. Работает с набором колес для роботов (391458).
Универсальная коробка передач
Идеально подходит для конструкторских технологий, этот редуктор можно расширить за счет добавления шестерен до 6 передаточных чисел. Имеет боковую металлическую пластину. Выходной вал 4 мм. Набор.
Щелчок коробки передач
Этот редуктор легко собирается и разбирается. Включает в себя держатель двигателя и шестерни. Идеально подходит для транспортных проектов. Технические характеристики: 1–6 В пост. тока, 0,1–1,0 А (в зависимости от нагрузки). 2 мм диам. вал.
Большая коробка передач
Большие шестерни легче размять. Используйте с солнечными батареями или аккумуляторными моделями автомобилей. 6-12 В постоянного тока. 3 мм диам. вал.
Мощный редуктор и двигатель, 15:1
Подходит для роботизированных операций с передаточным числом 15:1. 6-12В. Число оборотов без нагрузки 300. Номинальный ток ≥125 мА. Крутящий момент 0,4 кг-см Макс.
Мощный редуктор и двигатель, 100:1
Характеристики Передаточное число 100:1. Использование для роботизированной деятельности. 6-12 В постоянного тока. Вал диаметром 0,15 дюйма. x 3/8 дюйма L. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: модель может меняться в зависимости от наличия на складе.
Комплект коробки передач и двигателя
Восемь различных передаточных чисел от 5:1 до 1125:1. Включает двигатель RC20 (работает от 1,5–4,5 В постоянного тока) и инструкции. Выходной вал имеет диаметр 3 мм.
Коробка передач и комплект колес
Специальное крепление для прямоугольного конца и винт для крепления колеса к двигателю. Включает: алюминиевый кронштейн, винты, редуктор, [2] полуколеса, трубку, проушину, защелку, акриловую ступицу и резиновую ленту.
Универсальная коробка передач и моторный комплект Tamiya
Чрезвычайно полезное устройство, которое может приводить в действие вал в горизонтальном или вертикальном положении относительно двигателя. Различное расположение шестерен с 24 и 26 зубьями обеспечивает передаточные числа 101: 1, 269: 1, 719: 1.
Комплект коробки передач Tamiya Twin Motor
Этот готовый к сборке редуктор использует два электродвигателя для независимого управления каждым выходным валом. Можно выбрать два передаточных числа: 207:1 или 58:1. Используется для SUMO Car» и других робототехнических проектов.
Комплект планетарной коробки передач Tamiya
Очень универсальная система для преобразования высокоскоростных электродвигателей в малооборотные приложения с высоким крутящим моментом. Комбинируйте коробки передач различными способами для 8 различных передаточных чисел (4:1, 5:1, 16:1, 20:1, 25:1, 80:1, 100:1, 400:1).
Ремонт бампера автомобиля своими руками! Инструкция! Фото!
Содержание
О ненадёжности пластмассового бампера рассказывать не нужно — водители знают, насколько эта часть автомобиля подвержена повреждениям. Неосторожное движение, лёгкий удар — и он треснул, не говоря уже о царапинах, сколах и прочих мелочах. Поэтому у многих водителей возникает вопрос, как отремонтировать бампер своими руками. Грамотно сделанный ремонт бампера из пластика своими руками намного выгоднее услуг автосервиса, в первую очередь, в плане финансовых расходов. Ещё ремонт в домашних условиях позволяет сделать всё на совесть и так, как вы считаете нужным.
Восстановление бампера
Восстановление бампера — работа не очень сложная. Здесь важно знать некоторые тонкости, позволяющие выполнить ремонт пластика своими руками, и владеть навыками обращения с инструментом. Перед тем как отремонтировать пластиковый бампер, его нужно соответствующим образом подготовить. Ремонт бампера своими руками, шпатлёвка и покраска требуют выполнения предварительных процедур.
Подготовительные процедуры перед ремонтом
Давайте разберёмся, какие операции нужны перед тем, как отремонтировать пластиковый бампер:
восстановление или тюнинг бампера начинается с демонтажа – ремонт своими руками выполнять удобнее, если изделие снято с машины;
старательно счистить грязь и тщательно вымыть поверхность — она должна быть чистой и сухой. Ремонт пластика своими руками требует этой операции;
определить, из чего изготовлено. Ремонт пластика своими руками может отличаться в зависимости от того, с каким материалом приходится работать;
на тех участках, где будет восстанавливаться бампер, нужно удалить лакокрасочное покрытие. Перед тем как самому отремонтировать повреждение, придётся тщательно зачистить и обезжирить пространство вокруг;
перед ремонтом трещину просверлите сквозные отверстия на концах, чтобы предотвратить дальнейшее расползание;
трещина имеет стыковочные края — перед тем, как заделать её, по стыкам делается канавка для наполнения композитом.
Читайте также: Как сделать ремонт крыла автомобиля своими руками
Ремонт бампера своими руками
После того, как всё вышеперечисленное выполнено, можно начинать ремонт бампера из пластика своими руками.
Основные закономерности при ремонте
Восстанавливая бампер своими руками, нужно придерживаться некоторых нюансов. Ремонтируют, исходя из того, является он термоактивным или термореактивным — перед тем, как самому отремонтировать изделие, важно это выяснить.
Термореактивные пластмассы
Починить обвес из термоактивной пластмассы можно при помощи фена или сварки. Сварка помогает сделать качественный ремонт пластика своими руками, убрав все трещины и проломы. Ремонт своими руками в домашних условиях достаточно просто выполняется, если мы имеем дело с термоактивным материалом.
Восстановление пластикового бампера своими руками сложнее, если работа происходит с термореактивным материалом. В этом случае сварка не поможет — термореактивная структура не даёт изделию плавиться. Ремонт пластика своими руками тогда выполняется при помощи армирования и проклейки.
Пайка бампера
Сваривание трещины при помощи электропаяльника
Восстановление пластика своими руками выполняют при помощи обычного электрического паяльника, если речь идёт о термоактивной структуре. После того как деталь подготовлена описанным выше способом, нужно работать по следующему алгоритму:
соединить края трещины как можно плотнее и начать напаивание с внутренней стороны — действовать аккуратно, проверяя, как пластмасса реагирует на температуру;
в качестве армирующих элементов использовать скобы от мебельного степлера — вживлять их с обратной стороны на расстоянии друг от друга 2—3 см;
при помощи паяльника погрузить скобы в деталь и следить за тем, чтобы кончики не показались на лицевой части. Скобы подвержены коррозии, поэтому их нужно спрятать в пластик;
сделать аккуратный шов на лицевой части;
при помощи машинки с абразивным кругом зашлифовать шов, постепенно меняя абразив с уменьшением размера зерна;
использовать шпатлёвки для пластика, если шлифование не дало ровной поверхности;
покрыть деталь грунтовкой и после высыхания окрасить.
Восстановление своими руками в домашних условиях выполняют при помощи строительного фена и пластиковых электродов. Перед тем как самому отремонтировать деталь таким образом, убедитесь, что электроды изготовлены из такого же материала.
Проклеивание тугоплавких обвесов
Ремонт своими руками изделий из стеклоткани или термореактивных пластмасс выполняется методом проклеивания.
Рулон стеклотканиВ этом случае нужно следовать следующему алгоритму:
соединить края трещины вплотную и зафиксировать скотчем;
подготовить эпоксидную смолу и стеклоткань;
наклеить слои стеклоткани с изнанки;
перейти к лицевой части — наполнить канавку стеклотканью с эпоксидной смолой до тех пор, пока поверхность не выровняется;
после высыхания выполнить шлифование при помощи машинки с абразивным инструментом;
использовать шпатлёвку для пластика, чтобы подготовить поверхность к грунтованию и окрашиванию;
шпатлёвку снова прошлифовать и покрыть несколькими слоями грунтовки;
покрыть изделие лакокрасочным покрытием.
Самые популярные
Загрузить больше
Интересное
Как восстановить бампер самостоятельно?
Во всех современных автомобилях самой объёмной и массивной деталью как передней, так и задней частей является бампер. На него возложено несколько функций. Главная и основная – это, безусловно, защита кузовных элементов и моторного отсека от механических повреждений. Крепление бамперов осуществляется непосредственно к кузову. Спереди за ним располагается радиатор. На сегодняшний день автомобильные конструкторы проектируют бамперы, сильно заходящие на крылья автомобилей. Это тоже является дополнительной функцией защиты крыльев от деформации при ударных нагрузках. Передний и задний бамперы автомобиля – крайние его точки, а поэтому при фронтальном или боковом столкновениях они первые принимают удар на себя, частично гася его.
Методы восстановления бампера: материалы, инструменты и процесс
Виды повреждения бампера
Вторая, не менее важная функция – эстетическая. Каждая модель современного автомобиля выделяется уникальностью своих бамперов. На бамперах дополнительно устанавливаются воздухозаборники, которые обеспечивают лучшее охлаждение радиатора силового агрегата. Также в бамперы монтируются и противотуманные фары.
Но автомобиль может получить повреждения не только при дорожно-транспортном происшествии. Бампер страдает больше всего от камней, отлетающих от встречных автомобилей или из-под колёс, непосредственно, этого же автомобиля; когда водитель не рассчитывает клиренс и царапает бампер о бордюр. В этих причинах не присутствует опасность значительных ударных нагрузок, но мелкие повреждения – это реальный и неприятный факт.
Что в итоге? Даже если вы самый аккуратный автомобилист и очень бережно относитесь к своему «любимцу», на бампере рано или поздно всё равно появятся трещины, глубокие царапины или сколы, и это, как бы прискорбно ни было, портит внешний вид бампера и всю эстетичность автомобиля в целом. А уж если бампер заметно поцарапан, то презентабельность даже статусного автомобиля резко снизится. Всё это ведёт либо к полной замене повреждённого бампера, что существенно ударит по финансовой стороне, либо к восстановлению, если такое возможно, и он ещё не критично поврежден.
Методы восстановления бампера: материалы, инструменты и процесс
Пайка бампера
Это наиболее простой и доступный метод восстановления и ремонта автомобильного бампера. Его можно применять самостоятельно в гаражных условиях. Чтобы проделать эту работу, вам понадобятся: обычный паяльник, наждачная бумага разной зернистости, шпатлёвка и краска.
Работу необходимо проделывать только на снятом бампере, поэтому изначально потребуется его демонтировать. Далее следует его тщательно отмыть от грязи и пыли, обезжирить с внутренней и внешней стороны, а затем полностью высушить. Как поступать дальше, будет зависеть только от уровня и характера повреждений кузовного элемента. Проще всего справиться с незначительной трещиной. Заделывается она с внутренней стороны при помощи разогретого паяльника.
Пайка производится по всей длине трещины путём поступательного перемещения паяльника от одного её края к другому с незначительным утапливанием горячего жала в пластик. Нажимать нужно таким образом, чтобы не переусердствовать и не прожечь бампер насквозь. Затем этим же инструментом разровняйте по поверхности пластик, выдавленный при утапливании. По завершении никаких процедур, скрывающих место пайки, делать не нужно, его не будет видно. Снаружи нужно будет подготовить поверхность к дальнейшей шпатлёвке и покраске.
Запаивание бампера с армированием
Если бампер получил значительные трещины, это возможно устранить при помощи двухсторонней пайки, по надобности с применением армирования. Последовательность процедур аналогична предыдущей, но только трещину сначала нужно запаивать снаружи бампера. Прежде чем начать паять, нужно засверлить края трещин, чтобы они не распространялись далее. После пайки с внешней стороны бампера нужно очень тщательно разровнять пластик. Далее можно переходить на внутреннюю. Если трещина оказалась слишком большой, тогда стоит применить армирование.
Наиболее простым и доступным способом будет использование степлерных скоб. Запомните один важный момент:они не должны пробивать тело бампера насквозь. Можно, конечно, их обрезать перед армированием, если нет подходящего размера. Процесс происходит путём утопления скоб в бампер, сшивая между собой края трещины. Процедура проделывается при помощи плоскогубцев и паяльника. Возьмите скобы, нагрейте их и устанавливайте по всей длине образовавшейся трещины с шагом 1-1,5 см. После этого запаяйте трещину.
Второй способ армированной пайки предполагает использование металлической сетки. Возьмите сетку, обрежьте по краям трещины (можно использовать несколько соединённых кусков) и приложите к бамперу, разогревая паяльником. Прогрев нужно производить равномерно, чтобы утопление сетки в тело бампера происходило на одном уровне.Запомните, что скобы и сетка применяются только с тыльной, закрытой от всеобщего обозрения стороны. Далее запаянную внешнюю часть бампера нужно хорошо зашкурить наждачной бумагой, зашпатлевать и закрасить. При правильном и аккуратном выполнении без спешки, по окончании бампер нельзя будет отличить от нового.
При помощи пайки можно устранять сколы и даже восстанавливать отбитые части бампера. Но для этого потребуется идентичный бамперу пластик, из него вырезаются нужные по размеру куски и припаиваются с применением армирования для наибольшей надёжности.
Заклейка бампера
Бамперные трещины заклеиваются с использованием стекловолокна и эпоксидного клея. Окружающую трещину поверхность необходимо тщательно зачистить. Далее по её краям нужно проделать сквозные тонкие отверстия, чтобы клей схватился лучше. Далее на подготовленный участок нанесите клеевой слой, сверху приложите подходящий кусок стекловолоконного материала, по нему снова промажьте клеем и приложите сверху ещё один кусок. Такая процедура повторяется несколько раз с обеих сторон кузовного элемента. Дайте клею высохнуть, а затем тщательно зачистите наждачной бумагой, пока не останется следов клея. С внешней стороны зашпатлюйте и покрасьте бампер.
Виды повреждения бампера
Как вы уже могли прочесть в предыдущем разделе, восстановление бампера включает в себя несколько последовательных реставрационных моментов:
1. Заделывание трещин при помощи склеивания и запаивания.
2. Шпатлёвка для выравнивания поверхности бампера с последующей шлифовкой для получения идеальной гладкости.
3. Покраска восстановленного участка, просушка и покрытие лаком.
Чтобы определиться в надобности проведения ремонтных работ, нужно иметь представление о повреждениях бампера, которые могут возникнуть. Именно в зависимости от этого и определяется весь спектр последующих восстановительных работ.
Трещины – это тип повреждений, при котором разрывается лакокрасочное покрытие и пластик. Трещины могут возникать не только как следствие эксплуатационного режима автомобиля, но и от качества состава материала самого бампера. В этом случае ремонт производится путём термопайки. Ваша основная задача при выполнении данной операции заключается в правильном совмещении треснувших частей бампера. Главное – это вернуть бамперу его естественную форму и соединить повреждённые элементы материалом с идентичной или аналогичной вязкостью расплавления на сам материал бампера.
Царапины – это поверхностные повреждения бампера, напоминающие продольные борозды. Они не так радикально отражаются на теле элемента, как те же трещины или вмятины (о которых поговорим чуть позже). Царапины могут быть как незначительными, так и достаточно глубокими, именно это и следует учитывать, выбирая технологический подход к восстановлению.
Когда царапины еле заметны, восстановительные работы проделываются с лёгкостью. Как правило, хватает покраски повреждённой части бампера. Дополнительно проводятся работы, защищающие лакокрасочное покрытие.Матируются места вокруг царапины посредством лакирования, затем грунтования и окрашивания с повторной лакировкой. В завершение необходимо лак подсушить. Это делается при помощи специальной лампы с температурой не более 60оС.
Вмятины – это такие повреждения, при которых происходит наиболее заметное деформирование бампера. Это является результатом механических и ударных нагрузок, а также перегрева. В итоге получается сжатие или растяжение деформированных бамперных элементов. А если вмятины слишком глубокие, то это может коснуться и лакокрасочного покрытия, разорвав его.
В таком случае бампер восстанавливается нагревом. Для этого применяют специальный технический фен, который достаточно мощный, чтобы прогреть материал бампера. Материал размягчается, и, приложив немного усилий, можно восстановить его прежнюю форму.
Ремонт бамперов Tempe Arizona – Метод ремонта бамперов своими руками
Звоните сегодня: 480-668-3105
Ремонт бампера своими руками – Центр ДТП в Аризоне
Все мы знаем этот жуткий звук, когда после поспешного движения задним ходом, не глядя, ваш бампер чуть-чуть ударяется о дерево, фонарный столб или другую неподвижную баррикаду. Хруст металла о пластик может оставить вмятины, царапины, вмятины и другие повреждения, которые не только выглядят некрасиво, но и снижают стоимость вашего автомобиля.
Даже самая медленная автомобильная авария может повредить бампер. В некоторых случаях небольшая шлифовка и покраска могут замаскировать проблемные участки, но для большой раны может потребоваться оборудование и опыт профессионалов кузовного цеха.
Хорошей новостью является то, что при наличии подходящих материалов и некоторой сноровки существует несколько достойных способов ремонта пластикового бампера своими руками или «сделай сам».
Самостоятельный ремонт бампера
Ремонт пластикового бампера — будь то небольшие вмятины или серьезные повреждения — обычно требует очистки, шлифовки, лепки и покраски, а также доступа к нужным клеям и наполнителям.
Снять поврежденную часть бампера с автомобиля
Зачистите поврежденную поверхность наждачной бумагой и очистите ее средством для очистки пластиковых поверхностей. Если бампер порвался, обязательно тщательно промойте внутреннюю и внешнюю облицовку, дайте высохнуть, а затем протрите растворителем.
Дайте растворителю высохнуть, затем используйте наждачную бумагу с зернистостью 80 и отшлифуйте вручную. Затем вырежьте V-образный паз в поврежденной части бампера с помощью шлифовальной машины, напильника или аккумуляторной дрели. Канавки позволяют выровнять два края, а также обеспечивают большую площадь поверхности для приклеивания клея.
Смешайте равные части клея для кузовного ремонта и отвердителя и нанесите смесь на самоклеющуюся ремонтную ленту из стекловолокна, чтобы придать структуру разрыву или порезу. Повторите этот шаг дважды на задней стороне фасции, а затем повторите на передней.
Примерно через 25 минут клей должен затвердеть. Аккуратно снимите ленту спереди назад. Отшлифуйте все оставшиеся дефекты наждачной бумагой с зернистостью 80, чтобы все было ровно. Заполните вмятину или разрыв и любые углубления на передней панели ремонтным материалом и используйте ракель, чтобы сгладить поверхность.
Затем отшлифуйте наждачной бумагой с зернистостью 80, а затем 120, заполнив любые ямки или неровности защитным слоем. В завершение отшлифуйте влажной наждачной бумагой с зернистостью 400 перед покраской.
Завершающим этапом ремонта бампера является покраска. Сначала нанесите два слоя герметика для гибких деталей. Дайте высохнуть и нанесите два слоя грунтовки. Перед нанесением базового покрытия намочить и отшлифовать поверхность, удалив всю пыль и мусор. Дайте базовому слою высохнуть в течение 30 минут, прежде чем наносить прозрачный слой и отвердитель.
Ремонт бамперов Tempe Arizona
Самостоятельные подходы не лишены своих достоинств, но иногда ущерб слишком велик даже для самого преданного любителя. Если вам не удалось добиться желаемых результатов самостоятельно или у вас просто нет навыков или времени, чтобы подумать о ремонте бампера своими руками, специалисты Центра аварийно-спасательных служб Аризоны всегда готовы помочь.
Наша команда предлагает быстрый и удобный ремонт бампера с использованием современного оборудования, которое может эффективно устранить даже серьезные повреждения вашего пластикового бампера или крышки бампера. Мы гордимся тем, что делаем все ремонтные работы правильно с первого раза и по разумным ценам, помогая нашим клиентам вернуться на дорогу в кратчайшие сроки. Мы постараемся выполнить ремонт в этот же день. Если вы хотите получить бесплатную оценку ремонта бампера в Темпе, штат Аризона, позвоните по телефону 480-668-3105 или зайдите в Центр ДТП Аризоны сегодня!
МЫ ПРЕДОСТАВЛЯЕМ НАШИ УСЛУГИ, ИСПОЛЬЗУЯ ПРИНЯТЫЙ В ПРОМЫШЛЕННОСТИ УРОВЕНЬ НАВЫКОВ И ВНИМАТЕЛЬНОСТИ. КРОМЕ ТО, ЧТО ЯВНО УКАЗАНО В ПОДПИСАННОМ СОГЛАШЕНИИ О РЕМОНТЕ ИЛИ ПОДРАЗУМЕВАЕТСЯ ЗАКОНОМ, КОМПАНИЯ ARIZONA COLLISION НИ ЕЕ ПОСТАВЩИКИ ИЛИ ДИСТРИБЬЮТОРЫ НЕ ДАЮТ НИКАКИХ КОНКРЕТНЫХ ОБЕЩАНИЙ.
Ремонт бампера | South Bend & Mishawaka
Бампер транспортного средства, вероятно, является частью транспортного средства, которая чаще всего участвует в столкновениях, будь то незначительные изгибы крыльев в движении или незначительные столкновения с объектами, вызванные водителем. Преимущество большинства современных бамперов заключается в том, что, в отличие от бамперов старых моделей автомобилей, бамперы новых автомобилей защищены прочной формой пластика, которая может выдержать большинство незначительных столкновений.
Замена бампера в среднем может стоить 900 долларов или больше в зависимости от марки и модели автомобиля. Это может быть довольно дорого, даже если это покрывается в основном страховкой. В некоторых случаях бампер может не нуждаться в замене, поскольку он не поврежден. Вместо этого пластиковое покрытие на бампере обычно имеет незначительные царапины или трещины, которые можно легко устранить, при этом большая часть затрат идет на оплату труда.
Возможно, вы захотите прибегнуть к самостоятельному ремонту, чтобы устранить мелкие царапины на пластике. Однако имейте в виду, что проекты «сделай сам» не всегда обеспечивают заводское качество, необходимое вашему автомобилю. Когда дело доходит до ремонта бампера, независимо от того, насколько незначительными были царапины, вам следует подумать о том, чтобы доверить эту работу специалистам.
Процесс ремонта крышки бампера относительно прост. Обычно все начинается со снятия пластиковой крышки бампера с автомобиля. После этого техник может проверить, из какого пластика сделан бампер. Обычно используются четыре типа пластика: TPO, Thermo-set, SMC и пропилен, причем TPO сложнее всего ремонтировать.
После удаления пластика и определения его типа техник приступает к подготовке детали, царапая поврежденный участок и очищая его. Затем следует его промывание. Затем техник смешивает отвердитель и ремонтный клей, который будет использоваться на поврежденном участке, нанося не менее двух слоев. Когда он высохнет и затвердеет, его нужно будет отшлифовать и придать контур. Затем техник нанесет герметик, который также потребует двух слоев. Как только этот герметик высохнет, техник снова отшлифует пластиковую деталь. Затем он нанесет на него букву — два снова будет магическим числом. После того, как грунтовка затвердеет, техник насухо отшлифует деталь, чтобы выровнять ее и придать идеальную контурную форму. Затем будет нанесено базовое покрытие, которое обычно распыляется на изделие. Это будет повторяться по мере необходимости.
Необходимость такого мероприятия, как замена задних пружин ВАЗ 2106, вызвана их износом или разрушением. Износ выражается в просадке автомобиля в процессе эксплуатации, разрушение случается при постоянной перегрузке или езде по проселочным дорогам. Некоторые автолюбители снимают пружины с целью поменять изношенные резиновые проставки, из-за которых кузов автомобиля тоже может осесть.
Замену пружин ВАЗ 06 можно производить на открытой ровной площадке, имея хорошие противооткатные средства, так как машину придется поднимать и опускать несколько раз. Сам процесс несложен, выполнить его под силу почти каждому владельцу ВАЗ 2106. Для этого понадобятся:
домкрат и баллонный ключ;
противооткатные башмаки или удобные камни;
набор накидных или рожковых ключей;
2 стяжки для пружин;
невысокая деревянная колодка или шлакоблок;
мощная плоская отвертка;
молоток;
тканевые перчатки.
При подобных ремонтах тканевые перчатки надевают, чтобы не поранить руки в процессе работы о выступающие части подвески и кузова автомобиля. Стяжки для пружин можно найти у кого-то из знакомых автолюбителей, это приспособление имеется в арсенале у многих водителей ВАЗ 2106. В крайнем случае его можно приобрести в магазине автомобильных товаров. Замена пружин предусматривает и замену резиновых проставок, которые служат прокладкой между верхним витком изделия и стаканом в кузове авто.
Содержание
Инструкция по выполнению работ с задними пружинами
Инструкция по выполнению работ с задними пружинами
Перед тем как приступить к выполнению замены, следует подложить 2 башмака под колесо, находящееся по диагонали от снимаемого. Замена задних пружин начинается с откручивания и снятия колеса, после чего под конец балки заднего моста надо подставить колодку и опустить домкрат. Машина всей массой ляжет на колодку и сожмет пружину. Колодка должна стоять таким образом, чтобы не мешать откручиванию нижнего крепления амортизатора. Дальше по инструкции.
Ослабить гайку крепления амортизатора, открутить ее и вытащить длинный болт. Амортизатор нужно открутить, чтобы можно было потом извлечь пружину.
Наложить на витки пружины 2 стяжки с противоположных сторон и надежно зафиксировать, поджав за шпильки ключом.
Поднимать кузов автомобиля домкратом до тех пор, пока не удастся вытащить пружину вместе со стяжками.
Как правило, резиновая проставка прикипает к металлу кузова и остается в стакане, выпадает только железное кольцо. Поэтому нужно с помощью длинной плоской отвертки поддеть резину и извлечь ее из гнезда.
Ослабить захваты стяжек, поочередно раскручивая шпильки ключом. Переставить стяжки на новую пружину и стянуть ее до ориентировочных размеров старой.
На верхний виток пружины надеть новую резиновую проставку с железной шайбой. Конфигурация ее такова, что должна совпадать с формой верхнего витка.
1 — нижняя продольная штанга; 2 — резиновая втулка; 3 — кронштейн крепления нижней продольной штанги к кузову; 4 — распорная втулка; 5 — верхняя продольная штанга; 6 — дополнительный буфер хода сжатия; 7 — пружина; 8 — верхняя чашка пружины; 9 — буфер хода сжатия; 10 — верхняя изолирующая прокладка пружины; 11 — амортизатор; 12 — нижняя изолирующая прокладка пружины; 13 — поперечная штанга.
Установить деталь в гнездо вместе со стяжками и, поддерживая ее одной рукой, второй опустить домкрат, пока захваты стяжек не расслабятся.
Снять стяжки, прикрутить амортизатор и произвести дальнейшую сборку в обратном порядке.
Замена передних пружин ВАЗ 2106 несколько сложнее, понадобится полностью открутить или снять амортизатор либо открутить его нижний кронштейн крепления, что не очень удобно. Операция затруднена тем, что стойка находится внутри пружины и не даст ее вытащить. В остальном процесс очень похож, только колодку нужно будет подставлять под нижний рычаг подвески. Тут важно соблюдать последовательность.
Снять колесо, подставить колодку под нижний рычаг таким образом, чтобы можно было открутить амортизатор.
Открыв капот, открутить сверху шток амортизатора, а снизу — 2 болта кронштейна, вытащить деталь.
Поставить стяжки на пружину и зафиксировать, не затягивая шпильки.
Вывернуть руль до конца, чтобы получить доступ к гайке нижней шаровой опоры. Ослабить и открутить гайку, легким ударом молотка по втулке выбить из нее палец шаровой опоры. Усилие сжатой пружины поможет его вытолкнуть.
Теперь можно поднимать домкрат и вынимать пружину вместе со стяжками. Дальнейшая работа выполняется, как было описано выше.
Чтобы не покупать новые пружины, владельцы ВАЗ 2106 зачастую приобретают более высокие резиновые проставки, такие имеются в продаже. Еще их ставят под задние пружины с целью приподнять заднюю часть машины для перевозки тяжелых грузов. В этом случае дело упрощается. После извлечения детали стяжки с нее скручивать не понадобится, только поменять резиновое изделие, после чего собрать весь узел.
Вернуться к оглавлениюВыбор пружин
Отечественные дороги не славятся отменным качеством, это известно всем. Поэтому для многих автолюбителей исправная и грамотно подобранная подвеска – главная задача в обеспечении комфортного передвижения. Главный узел подвески – это амортизационная стойка, а пружина – важный ее элемент.
Именно они определяют дорожный просвет и обеспечивают заявленную производителем грузоподъёмность. Кроме того, пружины влияют на управляемость в целом. Один из главных критериев, определяющих характеристики элемента – это жесткость. Идеальная позволит избежать крена автомобиля при прохождении крутых поворотов. Если узел подобран верно, крен в поворотах независимо от скорости не будет превышать нескольких градусов.
Вернуться к оглавлениюКак определить жесткость
Главная задача пружин подвески – это быстрое возвращение кузова в исходное положение, а также обеспечение грузоподъёмности и клиренса автомобиля. Под жёсткостью пружины следует понимать ее способность сопротивления сжатию. Чрезмерно жёсткая, например, доставит массу неприятных ощущений при езде по неровной дороге. Слишком мягкие – будут поглощать все неровности, но в поворотах автомобиль начнёт сильно крениться.
На жесткость данных деталей влияет несколько факторов.
Диаметр прутьев (чем толще, тем жёстче).
Внешний диаметр (чем этот показатель больше, тем мягче элемент).
Количество витков (чем больше витков, тем жёстче).
Форма (можно встретить бочкообразные, конические, цилиндрические и каждый вид имеет свои достоинства и недостатки).
Узнать жесткость пружин можно по коду или меткам на них. Однако если они нанесены краской, то ориентироваться на них не получится, т. к. в ходе эксплуатации надпись попросту сотрется. Если нет выштампованных меток, определить жесткость самостоятельно с помощью ручного пресса, весов и обычной школьной линейки.
На весы напольного типа нужно положить дощечку толщиной более 12 мм. Ширина должна быть больше площади торцевой части спирали, и этой стороной нужно установить ее на дощечку. На верхнюю торцевую часть устанавливается похожая по размерам дощечка, и линейкой или рулеткой измеряется длина. С помощью пресса нужно сжать пружину на 40–60 мм и посмотреть получившиеся результаты на весах.
Это не единственный способ определить жесткость. Вспомните уроки физики. Изделие в этом случае определяется как предмет начальной длины, который растягивается и сжимается. Обозначается буквой «L». Основываясь на законе Гука про продольную деформацию, изменения тела следует считать пропорциональными начальным показателям длины объекта «L» и прилагаемой силы давления «F». Далее нужно воспользоваться формулой x=F*L/C. В этой формуле «C» считается как коэффициент пропорциональности, в зависимости от количества витков, их радиуса и диаметра.
Вернуться к оглавлениюПравила проверки пружины
Большинство автолюбителей обращают внимание на ее состояние только после того, как появляются характерные признаки неисправностей, например, стуки, скрипы и т. д. Но, как показывает практика, легче проблему предупредить, чем потом исправлять последствия поломки.
«Уставшие» спирали, нуждающиеся в скорой замене, можно определить по характерным признакам.
При наезде на неровности подвеска начинает «пробивать».
Исчезает плавность хода автомобиля.
Вибрация по кузову.
Автомобиль заваливается на одну из сторон.
При посадке передних или задних спиралей сразу бросается в глаза разница высоты передней части по отношению к задней.
Уменьшается клиренс.
При внимательном осмотре заметно, что витки задевают друг друга во время сжатия.
Спиралевидная деталь может перестать выполнять свои функции по нескольким причинам. Главная и очевидная – это естественный износ металла. Вторая причина: механические повреждения. Третья и порой самая распространенная заключается в систематическом превышении допустимых значений грузоподъёмности автомобиля, а также езде по неровностям и выбоинам на большой скорости. Также причиной поломки может стать естественная коррозия из-за высокой влажности и действия химических реагентов на дороге зимой.
Если визуально обнаружена трещина или другое повреждение, элемент следует обязательно заменить. Не лишним будет проверить, насколько просели спирали (сделайте это с помощью сжатия и весов). При выполнении диагностики нужно обращать внимание и на прокладки: когда они изношены, то также подлежат смене. Если выявлены незначительные дефекты, срочная работа не требуется.
А вот при обнаружении следующих дефектов следует провести замену деталей незамедлительно:
отломился нижний или верхний виток;
видны следы сильной коррозии и механические повреждения;
заметно уменьшился клиренс;
неравномерная высота углов автомобиля (кузов падает на одну из сторон).
Для диагностики неисправностей пружин потребуются не только обычные гаечные ключи и другие привычные инструменты, но и стяжки для съёма. Без них снять, например, передние спиральные элементы достаточно проблематично. Хотя опытные автомобилисты знают способы, как обойтись без них.
Вернуться к оглавлению
Мнение эксперта
Профиль в VK
Руслан Константинов
Подробнее об эксперте
Руслан Константинов – опыт профессионального ремонта автомобилей 10 лет. Окончил Ижевский государственный технический университет имени М.Т. Калашникова по специальности «ЭКСПЛУАТАЦИЯ ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКИХ МАШИН И КОМПЛЕКСОВ». Специализация работ разная, от диагностики и ремонта двигателей и трансмиссии до консультации по приобретению расходных материалов. Опыт работ по ремонту электронных узлов.
Определить неисправность пружин несложно и новичку, а вот демонтировать и установить новые, не имея достаточного опыта, будет труднее. Хотя, если разобраться, ничего сверхсложного в этом нет. Кстати, «уставшие» спирали можно еще вычислить, просто покачав проблемную сторону вверх и вниз. Как правило, если пришла пора менять деталь, кузов будет раскачиваться по большой амплитуде.
Замена пружин ВАЗ 21099, 2109, 2108 своими руками
Помните о том, что все запчасти авто рано или поздно износятся, это же касается и пружин ВАЗ. Причины для замены могут быть разные: например, водитель хочет сделать машину грузоподъемней, и поэтому ему нужны более крепкие пружины; или же нужно сделать клиренс авто больше — нужна установка проставок.
Замена пружин для подвески не требует особых навыков. Вам понадобится обычный набор инструментов, автомобильный съемник пружин, и съемник шаровых (купить его можно в любом автомагазине), чтобы сменить пружины для моделей авто ВАЗ 21099, -08 и -09.
Замена передних пружин ВАЗ
Во-первых, установите авто на яму или же на эстакаду, зафиксируйте с помощью ручника. Задние колеса зафиксируйте при помощи специальных башмаков или же просто с помощью кирпичей или любых досок, с помощью домкрата приподнимите ту часть авто, где вы будете менять пружину и подоприте автомобиль.
В моторном отсеке гайку амортизатора сделайте слабее. Следующий шаг — отвинтить гайку из пальца ( в рулевом наконечнике) и затем необходимо провести его выпрессовку из рычага поворота. Для этого понадобится упомянутый выше съемник или же вы можете выбить его при помощи обычного молотка.
Далее вытащите шланг тормоза, потом выкрутите и проведите выпрессовку пальца стойки, а затем 2 болта для крепежа, при помощи которых амортизаторная стойка прикреплена к кулаку (поворотному). Затем чтобы снять стойку опускайте домкрат, вытащите 3 болта для крепления стойки.
Перед тем как снять подшипник опоры, вам необходимо зафиксировать пружину при помощи съемников, вытащите изношенную пружину и снимите опорный подшипник. Далее, опять стягиваете или фиксируете с помощью стяжек уже новую пружину и ставим пружину на место.
После этих действий необходимо установить подшипник опоры и снять стягивающие съемники. Не забывайте, что стяжки нужно ставить только напротив друг друга. Также следует помнить, что сжимая и растягива пружины, они должны быть откручены по очереди, сначала первая, затем вторая где — то на пять или десять оборотов, — это зависит от шага резьбы. Когда вы установили новую пружину, собирайте все в обратной последовательности.
Замена задних пружин ВАЗ
При замене задней автомобильной пружины нет необходимости пользоваться ямой или эстакадой, так как ровная поверхность вполне подойдет. Но при этом обязательно фиксируйте авто при помощи тормоза или же специальных башмаков.
Сначала нужно снять колесо автомобиля со стороны заменяемых пружины. Затем откручивайте гайки, где крепится амортизатор. Данная гайка на арке колеса. С помощью плоскогубцев держите амортизаторный шток, чтобы он не вертелся.
Снимите амортизаторную подушку и шайбу упора, поднимаем машину при помощи домкрата, пока не появятся верхние и нижние части автомобильной пружины. Когда вы подняли машину утопите амортизаторный шток, а после снимите пружину с него, делая это на стороне арки колеса.
Когда у вас нет возможности поднять авто достаточно высоко, вы должны удалить болт для амортизаторного крепления и уже после этого достать пружину вместе с амортизатором.
Для моделей авто ВАЗ 21099,-08 и -09 замена пружины требует надевания на нее старого уплотняющего кольца. Бурт в виде спирали имеется в данном кольце, и поэтому пружина устанавливается очень хорошо и максимально плотно. Для фиксации кольца вместе с пружиной используйте скотч или же изоленту.
Затем низ пружины установите на свое место. После установки проворачивайте пружину вокруг оси, пока она не станет на свое место. Далее ставим на место подушку опоры, амортизатор и тоже их фиксируем. Когда вы ставите пружину, вам нужно ее сжать при опускании авто с помощью домкрата, или вы можете попробовать зафиксировать домкрат с балкой и поднимать автопружину при этом вверх.
Lada 1600 Отзывы — Carsurvey.org
Резюме:
Неудержимый
Ошибки:
Электрика была вся перепутана и мало работала. Ничего, что можно было бы исправить за день работы, теперь все хорошо.
Сиденья шаткие, но поставлю новые.
Общие комментарии:
Когда я его получил, синхронизация была на 90 градусов опережена, половина кнопки ротора отсутствовала, а зазоры клапанов были на милю больше. Машина действительно не должна была ехать. Я отвез его домой несколько часов назад по дороге, и он просто продолжал ехать.
Может быть, не самый удобный или самый быстрый, но он доставит вас туда, куда не доберутся другие, и они просто продолжат свой путь.
Удивительный маленький автомобиль, который сильно недооценивают.
Год производства
1989
Первый год владения
2007
Самый последний год.
Двигатель и трансмиссия
1.6 бензин Ручная
Знаки производительности
5 / 10
Знаки надежности
10 / 10
Знаки комфорта
6 / 10
Эксплуатационные расходы (чем больше, тем дешевле)
9 / 10
Общие оценки (среднее значение всех оценок)
7,5 / 10
Пробег на момент приобретения
182000 километров
Купили бы вы другой автомобиль этого производителя? Да
Дата пересмотра: 8 июля 2007 г.
Резюме:
Настоящий полный привод
Неисправности:
Обычные проблемы Лады — Электронное зажигание пришлось заменить на Бош. Ржавчина под петлями (задняя дверь), у которых вообще не было защиты. Трещина в днище вокруг коробки передач. пятая передача, селектор и сцепление, русская шутка.
Общие комментарии:
Так что они не идеальны, но, учитывая, что мы купили его за 30 000 крон примерно за одну треть от новой цены и что мы отлично использовали его в течение последних 13 лет, мы ОЧЕНЬ довольны нашей старой машиной.
Это настоящий полноприводный автомобиль, который очень хорошо сравним со старыми Land Rover, которыми я когда-то владел, и превосходит их в следующих областях: комфорт, экономичность, надежность и внедорожные качества, за исключением размера.
Ржавчина наконец-то начала пробираться по дорогам — неудивительно, ведь мы ездим на ней по пляжу. Это по-прежнему отличный маленький автомобиль — по-прежнему заводится с первого касания ключа — по-прежнему потребляет всего 10 литров на 100 кл (30 миль на галлон в Австралии) (27 миль на галлон в США) и счастливо едет со скоростью 110 кл (65 миль в час) на автостраде.
Год производства
1989
Первый год владения
1993
Самый последний год владения
2005
1112223
2005
11122223
2005
11122223
2005
11122223
2005
11122223
2005
11122223
2005
1112223
Двигатель и трансмиссия
1.6 бензин Механика
Пробег на момент покупки
30000 миль
Последний пробег
180000 миль
Вы бы купили другой автомобиль этого производителя? Да
Дата пересмотра: 21 июля 2005 г.
Резюме:
На дороге — хрень. На бездорожье отлично
Неисправности:
Стартер неисправен
Генератор неисправен
Задний амортизатор сломался
Передние пружины провисли.
Общие комментарии:
Это моя вторая машина, использовалась в основном для бездорожья.
Очень плохо работает На дороге. Плохая безопасность, Ужасный ручной тормоз (НЕ саморегулирующийся), Медленный + Вялый. Неудобный. Шумный.
Бездорожье, это фантастика. Отличная способность преодолевать брод после гидроизоляции электрики двигателя, стартера и генератора переменного тока, заполненных грязью + отказавших, они оба должны быть в верхней части моторного отсека, в безопасном месте. Передача немного высоковата. После сброса передних пружин до заводских допусков дорожный просвет становится отличным. Это ОЧЕНЬ способный автомобиль для бездорожья, и при условии, что вы обладаете механическим мышлением и можете делать основные вещи, такие как натяжение цепи привода ГРМ каждые 5000 км, регулярная проверка + замена всех жидкостей, автомобиль будет работать надежно. Постоянная конфигурация 4wd превосходна, так как вы можете безопасно маневрировать на дороге с низким передаточным числом. Качество покраски плохое, но кузов очень прочный.
У меня пока 3 машины, и я ОЧЕНЬ доволен Нивой.
Год производства
1996
Первый год владения
2002
Самый последний год.
Двигатель и трансмиссия
1,6 л Ручная
Знаки производительности
3 / 10
Знаки надежности
8 / 10
Знаки комфорта
2 / 10
Эксплуатационные расходы (чем больше, тем дешевле)
3 / 10
Overall marks (average of all marks)
4.0 / 10
Distance when acquired
50000 kilometres
Most recent distance
60000 kilometres
Previous car
Lada 1600
Would вы покупаете другой автомобиль этого производителя? Да
Дата пересмотра: 4 июня 2004 г.
Резюме:
россияне счастливы, потому что они все еще могут купить эту модель!
Неисправности:
— Из-за коррозии через 8 лет заменено правое крыло.
— Часы не точны.
— Один раз через 6 лет машина не завелась.
— В машине слегка пахнет бензином.
Общие комментарии:
На LADA 1600 ездили 14 лет, проехали 78000 км, пока не разбили в войну. Он пережил холодную зиму и жаркое лето без гаража. В машине много места для багажа и пассажиров. Наша Лада ни разу не подвела на дороге. Приборный стол намного лучше, чем приборный столик любого Мерседеса того времени.
В общем: LADA 1600 была лучшей машиной, которая у меня была, лучше, чем предыдущая моя Skoda 1000MB и более поздний VW Golf II.
Год производства
1978
Первый год владения
1978
Самый последний год.
Двигатель и трансмиссия
1,6 см3 Ручной
Знаки производительности
7 / 10
Оценка надежности
9 / 10
Знаки комфорта
7 / 10
Знаки обслуживания дилера
6 / 10
Эксплуатационные расходы (чем больше, тем дешевле)
6 / 10
Общие оценки (среднее значение всех оценок)
7,0 / 10
Расстояние на момент приобретения
142 км
Последнее расстояние
78300
9 км
Предыдущий автомобиль
Skoda 1000
Купили бы вы другой автомобиль этого производителя? Да
Дата пересмотра: 5 марта 2003 г.
Copyright 1997 — 2023 CSDO Media LimitedРеклама на этом сайте
| политика конфиденциальности
Гоночная трасса Уиллоу-Спрингс | RaceDepartment
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
Значок ресурса
Войдите или зарегистрируйтесь, чтобы загрузить этот контент
Автор
aspec7878
Дата создания
Обзор Обновления (1) Отзывы (19) История Обсуждение
Задайте вопрос
Отзывы (19) История
Гоночная трасса Willow Springs Автор: Andy55/Bud Lucas
Преобразовано из rFactor aspec7878: реконструировано и ретекстурировано
Реакции:
piero94 , Highbank , cveloso и еще 9
— изменить масштаб для большего реализма
ГленнСпид
1. 00 звезда(ы)
Версия: 1.1
Начну с того, что если вы не участвовали в гонках в Уиллоу в реальной жизни, вы не представляете, насколько незавершенной и голой является настоящая трасса. Это моя домашняя трасса, и в течение 25 лет я участвовал там во всех гонках, от Superkarts и Formula Atlantic до Trans-Am и GT3. С учетом сказанного, это незаконченная версия, в которой отсутствуют даже самые основные элементы реальной схемы. Ширина в порядке, поскольку в большинстве мест это очень широкая трасса, но отсутствие маркеров зоны торможения, точек на стартовой решетке, пит-бригады, болельщиков и элементов окружающей среды делает ее хуже, чем должно быть. К сожалению, автор печально известен тем, что не довел свою работу до конца, так что так оно и есть. Если вы ищете Уиллоу-Спрингс, возьмите его, чтобы иметь, но он ничуть не впечатляет.
Голосовать за
2 Понизить
немнуонг10
3.00 звезда(ы)
Версия: 1.1
Это достаточно прилично, но требует обновления
Upvote
0 Понизить
ти2блегрр
1.00 звезда(ы)
Версия: 1.1
Просто дерьмо.
Голосовать за
0 Понизить
MENUUB101
1.00 звезда(ы)
Версия: 1.1
это просто плохо
Upvote
0 Понизить
Лука Кучинка
1.00 звезда(ы)
Версия: 1.1
Это пустая трата времени, если вы ищете Willow Springs, на котором стоит ездить с кондиционером. Трасса невероятно широкая и представляет собой конверсию конверсии. Этот трек был впервые создан для NR2003 в 2004 году, а затем преобразован в 2007 году для rFactor. Это трасса, созданная для симулятора серийных автомобилей 10-летней давности, и это видно. Перепады высот вряд ли точны, бордюры совершенно плоские и служат только для визуального наблюдения за тем, где находится конец трассы, а дорожное покрытие более неровное, чем было в 2015 году. Если вы отчаянно нуждаетесь WSR в AC, продолжайте с низкими ожиданиями. В противном случае вам лучше поискать трек, который не ощущается и не выглядит как дерьмо.
Голосовать за
0 Понизить
паркер88
3.00 звезда(ы)
Версия: 1.1
отличная трасса, но спасибо за усилия, но ее нужно уменьшить, так как Уиллоу Спрингс не такая огромная
Upvote
0 Понизить
Подводная ступень
4.00 звезда(ы)
Версия: 1.1
Спасибо за вашу работу.
Голосовать за
0 Понизить
ВонючийSQL
3.00 звезда(ы)
Версия: 1.1
Спасибо за работу. Очень гладко и быстро. Ждём от вас обновлений.
Голосовать за
0 Понизить
СГФ
2.00 звезда(ы)
Версия: 1.1
Плохая работа. Это даже близко не версия 1.0. Может быть, вам стоит попробовать сделать это для разнообразия.
Голосовать за
0 Понизить
Атракс
4.00 звезда(ы)
Версия: 1.1
Спасибо за это. Это очень ценится! Надеюсь, мы увидим больше в будущем. 🙂
Голосовать за
0 Понизить
Карлос Чоу
3. 00 звезда(ы)
Версия: 1.1
спасибо за работу, было бы неплохо иметь ай.
Голосовать за
0 Понизить
CC
3.00 звезда(ы)
Версия: 1.1
Отличный трек , но так раздражает , что вы выпускаете трек за треком , фактически не заканчивая ни одного в соответствии со стандартами внутриигровых треков AC , без камер повтора , без пит-бригады , без маркеров скорости трека действительно минимальные треки , которые просто медвежьи , Почему бы и нет извлеките гусеницу AC и выньте экипаж, маркеры трассы и пит-лейн, шины и доску с логотипом ac_crew, , у них не будет проблем с этими вещами, поскольку они вернутся в игру, но экипаж AC, шины и бригада ямы , обязателен , также обязательны маркеры брейка со 150-100-50 метров , Вы скоро потеряете интерес, и эти треки никогда не будут закончены, пожалуйста, просто сделайте 1 полный трек!!!
Голосовать за
0 Понизить
послевоенный
5. 00 звезда(ы)
Версия: 1.1
Хороший быстрый трек! Спасибо вам! Но я на самом деле не фанат низкокачественных 1/2 UNFINISHED SIMS раннего доступа, которые позволяют создавать такой превосходный пользовательский контент, как этот, но не позволяют использовать противников с искусственным интеллектом. Эта второстепенная доза SIM-карты еще не установила удобные для пользователя стандарты качества, достойные того, чтобы ее представляло даже сообщество моддеров. 9
Голосовать за
0 Понизить
Бернд Граф
3.00 звезда(ы)
Версия: 2014-04-30
Извините, но я не фанат превращения 1/4 готовых треков из плохой игры в качественный симулятор. Не соответствует стандартам, которые должно устанавливать сообщество моддеров AC.
Трос синтетический для лебедок DYNEEMA (8 мм. 28 м.)
4700 p.
Описание товара
Стропа корозащитная 10 т 3 м Крюк/Звено Tplus
1250 p.
Описание товара
Сандтраки пластиковые 122х34 (2 шт.)
6000 p.
Описание товара
Багажник «Aerorack» (140х98) серебро
6300 p.
Описание товара
Корпус стальной редуктора переднего моста 2121*, 2123
5800 p.
Описание товара
Удлинитель поворотного кулака (правильный лифт)
3500 p.
Описание товара
Тяги рулевые усиленные 2121*, 2123
2800 p.
Описание товара
Блок усиливающий 9 т (синтетический трос)
2300 p.
Описание товара
Двигатель 21213
60500 p.
Описание товара
Код
— Выберите —073407350736075810391043104410451046104716991700194019412083216223602407249025252526253125322625269927002949301530443224
Оставьте поле поиска пустым, чтобы найти все товары, или введите поисковый запрос, чтобы найти конкретный товар.
Сортировать по
Сортировка по названию товара +/-
Название товара
Артикул
Название производителя
Цена товара
Порядок
Производитель:
Выбрать производителя
Германия
Россия
Соединенное Королевство
Соединенные Штаты
Показано 1 — 24 из 30 15243060150
Последние товары
Цена: 330 p.
Описание товара
Цена: 240 p.
Описание товара
Цена: 70 p.
Описание товара
Десять лучших товаров
Цена: 300 p.
Описание товара
Цена: 95 p.
Описание товара
Цена: 60 p.
Описание товара
Товары
Цена: 600 p.
Описание товара
Цена: 340 p.
Описание товара
Цена: 340 p.
Описание товара
Цена: 400 p.
Описание товара
Цена: 90 p.
Описание товара
Цена: 210 p.
Описание товара
Цена: 230 p.
Описание товара
Цена: 460 p.
Описание товара
Цена: 460 p.
Описание товара
Цена: 270 p.
Описание товара
Цена: 130 p.
Описание товара
Цена: 180 p.
Описание товара
Цена: 475 p.
Описание товара
Цена: 320 p.
Описание товара
Цена: 50 p.
Описание товара
Цена: 80 p.
Описание товара
Цена: 350 p.
Описание товара
Цена: 150 p.
Описание товара
Цена: 240 p.
Описание товара
Цена: 300 p.
Описание товара
Цена: 210 p.
Описание товара
Цена: 140 p.
Описание товара
Цена: 200 p.
Описание товара
Цена: 310 p.
Описание товара
Пожизненная смазка для шрус трипоид. Пожизненная смазка для шрус трипоид Смазки на полимочевинной основе
29.08.2016
Приветствую вас, дорогие читатели блога!
В последнее время новым популярным трендом в сегменте пластичных смазок, по анализу запросов во Всемирной Паутине, выступают смазки на поликарбамидном синтетическом беззольном загустителе — полимочевине. Данный тип пластичных смазок существенно отличается от традиционных смазок на мыльных загустителях, в связи с чем предлагаю вместе рассмотреть принципиальные отличия загустителя на полимочевине и области применений этих смазок.
Итак, загуститель на полимочевине без кавычек можно назвать уникальным. Вот его особенности.
Во-первых, полимочевина обладает по отношению к базовому маслу отличными антиокислительными свойствами, которые защищают смазку от старения при повышенных и высоких температурах. Именно это обстоятельство обусловливает использование смазок на полимочевине в качестве пожизненных смазок. Да, именно пожизненных, так как данный тип смазок по сроку службы соизмерим или превосходит те узлы, которые он смазывает.
Во-вторых, полимочевина в условиях высоких температур не коксуется и не образует зольных отложений. Эти особенности делают смазки, загущенные полимочевиной, незаменимыми для использования в централизованных системах смазывания сталелитейного оборудования.
В-третьих, смазки на полимочевине для трипода обладают отличной водостойкостью, что обуславливает их применение в условиях не просто высокой влажности, но и динамического воздействия воды. А это и металлургия, и целлюлозно-бумажная промышленность, и транспорт, и многие другие отрасли.
Наконец, в-четвёртых, полимочевина устойчива к химически активными средам – кислотам и щелочам, что позволяет использовать смазки на поликарбамидном загустителе-полимочевине в химической промышленности.
Вот не все свойства, но основные отличительные особенности смазок на полимочевинном загустителе.
Перейдем к рассмотрению практических примеров применения этого типа смазок.
Начнем с наиболее близкого для большинства потребителей примера – смазки трипоидного шарнира равных угловых скоростей или просто внутреннего ШРУС легкового автомобиля. Особенности эксплуатации этого узла таковы, что от смазки для него требуются хорошие высокотемпературные свойства и срок службы, соизмеримый со сроком службы, собственно, ШРУС. Смазка на полимочевине именно этим свойствам отвечает наилучшим образом, превращая ШРУС в необслуживаемый узел, упрощая и удешевляя эксплуатацию легкового автомобиля.
Высокотемпературные свойства и пожизненный характер позиционируют смазки на полимочевине также как незаменимый смазочный материал для подшипников горячих вентиляторов и дымососов на деревообрабатывающих заводах, цементном и других производствах, где присутствуют нагретые газы.
Отсутствие склонности к образованию оксидных, смолистых и зольных отложений наилучшим образом соответствуют требованиям к смазочным материалам для централизованных систем смазки (ЦСС) сталелитейного оборудования. В ЦСС машин непрерывного литья заготовки (МНЛЗ) безальтернативно применяются именно смазки на полимочевине, предотвращая блокировку магистралей системы подачи смазки к узлам трения машины в результате коксования от теплового воздействия со стороны раскаленного металла.
Как выглядит российский рынок смазок на полимочевинном загустителе?
Наиболее широко на рынке России смазки на полимочевине представлены продукцией компании Shell и, конечно, смазкой Mobil Polyrex EM от ExxonMobil.
Они занимают наибольшую нишу данной продукции. А что предлагают российские производители? Новинкой в данном типе смазок на отечественном рынке выступает смазка «TermoLux P150» от российской компании ARGO. Рассмотрим подробнее, какие преимущества нам предлагают получить под этой смазкой.
Во-первых, загуститель на полимочевине и базовое масло вязкостью 145 сСт при 40⁰С определяет её применение в уже упомянутом трипоидном ШРУС легкового автомобиля как пожизненную, превращая ШРУС в необслуживаемый узел. ARGO TermoLux P150 – идеальная смазка для внутреннего ШРУС. Это наиболее важное и массовое её применение и предназначение.
Во-вторых, поликарбамидный загуститель – полимочевина делает ARGO TermoLux P150 незаменимой смазкой для подшипников электродвигателей, работающих при повышенных и высоких температурах, а также подшипников вентиляторов, перекачивающих нагретые газы. Это применение — также важнейшее и, практически, безальтернативное для данного оборудования.
Кстати, вот технические характеристики этой смазки в сравнении с Mobil Polyrex EM.
ARGO TermoLux P 150
Показатель
Загуститель
Диапазон рабочих температур, ºС
Классификация смазок
DIN 51502, DIN 51825
Цвет смазки
Визуально
Класс консистенции NLGI
Пенетрация 0,1 мм
Вязкость базового масла при 40ºС, мм2/с
Температура каплепадения, ºС
Тест на коррозию
Проходит
Обращает на себя внимание высокая нагрузка сваривания 4900 Н, которая и гарантирует высочайшую защиту деталей от задира при самых высоких перегрузках. Это наилучшим образом способствует увеличению ресурса игольчатых подшипников трипоидного ШРУС внутренней «гранаты» переднеприводного автомобиля. Сочетание антиокислительных свойств загустителя и высоких противозадирных свойств как раз обусловливают «пожизненность» нашего ШРУС и смазки в нём.
Вот, собственно, всё, что нам было важно выяснить о смазках на беззольном поликарбамидном синтетическом загустителе – полимочевине.
На этом прощаюсь до новых статей в этом блоге!
02.12.2015
Добрый день! Сегодня я хотел бы дать ответ на многочисленные вопросы форумчан о том, почему функционально и конструктивно близкие шарниры равных угловых скоростей (ШРУС) полуосей автомобилей нужно смазывать разными смазками и почему для их смазывания нельзя применить единую смазку.
Давайте вместе разберемся в конструкции этих узлов.
Итак, наружный шарнир равных угловых скоростей Рцеппа — по имени изобретателя Альфреда Рцеппа — состоит всего из четырех деталей: сферической чаши с шестью канавками и ведомым валом, внутренней сферической обоймы с ответными канавками, сепаратора и шести шариков, передающих крутящий момент между обоймами и валами полуоси. Особенностью работы такого шарнира является высокие удельные давления в зоне контакта шариков и канавок, которые сильно ограничивают ресурс этого узла и предопределяют тип смазки со специальной защитой в условиях граничного трения и высоких контактных давлений. Для этих целей традиционно используются смазки на основе минерального масла, загущенного литиевым загустителем, содержащие добавку дисульфида молибдена (MoS2 ). Дисульфид молибдена защищает рабочие детали наружного ШРУС от износа и гарантирует длительный срок его службы, соизмеримый со сроком службы автомобиля. Таким образом, смазки без твердых добавок не способны обеспечить приемлемый ресурс ШРУСа Рцеппа и, поэтому, наружные ШРУСы мы с вами смазываем смазками с 3% содержанием дисульфида молибдена. Наиболее распространенной смазкой с дисульфидом молибдена в России стала смазка АРГО . По эксплуатационным свойствам не уступает таким распространенным зарубежным смазкам, как Mobilgrease Special.
Рассмотрим теперь конструкцию внутреннего ШРУС типа «Tripod» и особенности его работы.
ШРУС «Tripod» также состоит из четырех основных деталей: стакана с продольными канавками и ведущим валом, трехшиповой обоймы с тремя игольчатыми подшипниками и ведомого вала. В основе конструкции этого ШРУС также лежит принцип действия шарнира Рцеппа, но особенностями его работы являются повышенные температуры, обусловленные близостью двигателя, а также отсутствие высоких удельных давлений, которое обеспечивается применением в шипах шарнира игольчатых подшипников. Как известно, игольчатый подшипник, будучи разновидностью роликового подшипника, требует использовать «чистую» смазку с противоизносными и противозадирными свойствами без твердых смазывающих добавок. В данном случае твердые добавки внутреннему ШРУС противопоказаны, так как могут образовывать между телами качения сгустки-клинья и вызывать повышенный износ узла. Таким образом, характер трения в шарнире типа «Tripod» напоминает игольчатый подшипник крестовины карданного вала. И в этом случае хочу предостеречь от применения синей автомобильной смазки «158». Дело в том, что смазка «158» изготавливается на смешанном литиево-калиевом загустителе, который сохраняет работоспособность при температурах не более 110⁰С, в то время, как внутренний ШРУС в непосредственной близости от двигателя может нагреваться до 140-160⁰С. В условиях таких температур необходима смазка на комплексно-литиевом загустителе или полимочевине. Причем смазка на синтетическом поликарбамидном комплексе — полимочевине считается пожизненной и обычно закладывается в новые ШРУС, поставляемые на конвейеры автомобильных заводов. В автосервисе применение смазок на полимочевине обусловлено необходимостью закладки свежей смазки в новый ШРУС в случае замены этого узла при ремонте автомобиля. Оговорюсь, что пожизненность смазок на полимочевине означает соизмеримость срока их службы со сроком службы смазываемого узла, но вовсе не означает вечность этих узлов.
Как выглядит российский рынок смазок на синтетическом поликарбамидном загустителе?
На рынке России смазки на полимочевине представлены всеми мировыми производителями и, конечно, смазкой «Mobil Polyrex EM» от ExxonMobil. Они занимают наибольшую нишу данной продукции. А что предлагают российские производители? Новинкой в данном типе смазок на отечественном рынке выступает смазка « » от российской компании ARGO. Рассмотрим подробнее, какие преимущества нам предлагают получить под этой смазкой.
Прежде всего, загуститель на полимочевине и базовое масло вязкостью 145 сСт при 40⁰С определяют её применение в уже упомянутом трипоидном ШРУС легкового автомобиля как пожизненную, превращая ШРУС в необслуживаемый узел. ARGO – идеальная смазка для внутреннего ШРУС. Это наиболее важное и массовое её применение и предназначение.
Кстати, вот технические характеристики этой смазки в сравнении с «Mobil Polyrex EM».
Показатель
Загуститель
Диапазон рабочих температур, ºС
Классификация смазок
DIN 51502, DIN 51825
Цвет смазки
Визуально
Класс консистенции NLGI
Пенетрация 0,1 мм
Вязкость базового масла при 40ºС, мм2/с
Температура каплепадения, ºС
Тест на коррозию
Проходит
Обращает на себя внимание высокая нагрузка сваривания 4900 Н, которая и гарантирует высочайшую защиту деталей от задира при самых высоких перегрузках. Это наилучшим образом способствует увеличению ресурса игольчатых подшипников трипоидного ШРУС (внутренней «гранаты») переднеприводного автомобиля. Сочетание антиокислительных свойств загустителя и высоких противозадирных свойств как раз обусловливают «пожизненность» нашего ШРУС и смазки в нём.
Вот, собственно, всё, что нам было важно выяснить об особенностях трипоидного ШРУС и смазках для него.
На этом прощаюсь до новых встреч!
Вращательные силовые моменты от узлов трансмиссии автомобилей к колесам для выравнивания угловых скоростей, используются специальные шарниры, называемые ШРУС и трипод с обязательной смазкой.
Автомобили конкретных марок имеют различные виды устройств, обеспечивающих вращение ведущих полуосей с одинаковой скоростью. Она не зависит, как круто повернут руль и от занимаемого положения подвесной системы автомашины.
ШРУС состоит из двух автономных узлов:
внутренний узел крепится непосредственно к ведущей полуоси;
второй интегрирован в ступицу ведущего колеса.
Они используется для выравнивания угловой скорости крупными шариками, передвигаемые по специальным желобкам. Для внутреннего шруса и внешнего аналога применяют, в зависимости модели авто, конкретную смазку. Недостаток механической конструкции в том, что не предусматривает осевых подвижек подвески. Такими свойствами обладают игольчатые шарниры.
Их назвали триподами, от английского слова tripod. Шарниры данного вида компенсируют недостаток шаровых аналогов. Выравнивание угловой скорости происходит за счет подвижек роликов по специальным каналам при разворотах или осевой нестабильности.
Поскольку пытливая мысль инженеров не застаивается, созданы шрусы с шарнирами шарикового механизма, позволяющего создавать осевые передвижения. В качестве примера стоит привести отечественный автомобиль Волжского автозавода модификации 2108-2110. Выпускались с игольчатым вариантом и шариковым.
Какая требуется смазка?
Следует понять, что разговор идет о ведущем переднем мосте, поскольку зданий ведущий мост выравнивает угловые скорости при помощи дифференциала. ШРУСы работают под огромными разнонаправленными силовыми моментами, в повышенной температурной зоне. Чтобы трипод функционировал долго, следует составные детали смазывать.
Требуемая консистенция пастообразного вида интегрируется в узел и тщательно герметизируется надежными пыльниками. Они могут быть пластиковыми или изготовлены из резины.
Обязательное условие — никогда, даже при большой нужде, не использовать смазку, оказавшуюся под рукой. Рекомендованный тип смазочного материала обеспечит долгосрочную эксплуатацию шарниров.
Узел с шариковыми рабочими элементами смазывают продуктами, с универсальными противозадирными характеристиками, способными долго работать в зоне точках повышенных температур.
Аналогичное условие ставиться и для триподов (узел с игольчатыми роликами) требующих, чтобы смазочный продукт не имел в консистентной структуре твердых частиц, обладающих абразивными характеристиками. Использование неконкретного смазочного продукта — прямой путь к уничтожению важных для автомобилей узлов. Использование не рекомендованных графитных смазочных средств, приводит к быстрому выходу шарниров из функционального состояния.
Грубую ошибку совершают водители, когда используют смазку, предназначенную для шариковых шарниров, для смазки игольчатого роликового шарнира.
Виды смазки
В специализированных интернет-магазинах, стандартных торговых предприятиях необходимо покупать смазочные продукты с аббревиатурой NLGI 2 на упаковке.
Консистенции содержат противозадирные присадочные вкрапления MoS2 (дисульфид молибдена). Смазка активно противостоит износам шарниров при мгновенных силовых воздействиях, когда возможна сварка перемещаемых шариков по конструктивным желобам. Практика показала, смазывание шарнира обеспечивает его долговременную эксплуатацию.
Распознать смазочный продукт, содержащий дисульфид молибдена, несложно по внешнему виду. Консистенции представлены с черным или серо-темным отсветом.
Упаковочный материал смазки содержит следующие надписи:
для шариковых ШРУС;
MoS2;
с дисульфидом молибдена;
ШРУС-4 (смазка отечественного производства).
В розничной, оптовой продаже есть и другие предложения, заслуживающие внимания автомобилистов. Главное, подобрать для смягчения абразивности трущихся деталей шарниров нужный смазочный продукт, хорошо влияющий на функционал рабочего органа.
Смазывающие материалы для триподов
Конструктивные особенности триподов, где главным изнашиваемыми элементами, являются подшипники игольчатого типа, требует использование иных марок смазочного продукта.
Практикой доказано, что лучше использовать смазочные консистенции, содержащие на упаковке надписи:
NLGI 1;
NLGI 1.5;
Представленные средства не имеют твердых добавочных вкраплений. В контексте инструкций сказано, что нельзя использовать для данного вида шарниров смазочный материал под вывеской «ШРУС-4» и других аналогов, содержащих в структуре молибденовые добавки.
Эксплуатационная практика автомобилей доказывает, что лучше покупать и использовать следующие смазочные средства:
Tripod Joints;
«Для приподов»;
Inboard;
Inner и другие.
Перечень смазок велик. Привести в списке имеющиеся в продаже наименования в тексе физически невозможно. Импортные смазки легко купить в многочисленных стационарных торговых точках и интернет-магазинах. Сегодня смазка универсальная для трипода является ликвидным импортным товаром благодаря высоким технологическим характеристикам.
Ликвидные рыночные площадки предлагают продукты, требующие уточнения, где они могут использоваться. То есть смазки для внутреннего узлового элемента, трипода, или применять, как универсальный продукт.
Первой в списке на анализ стоит смазочная консистенция под названием RedLine CV-2, содержащая молибден красный. В инструкции по использованию разъясняется, что материал содержит в молекулярной структуре атомы молибдена органического. На английском языке утверждение сопровождается фразой Red Moly.
На форумах о смазке разные толкования. Иные хвалят, какая она классная! Другие встают во фронт, доказывая, что годится исключительно для шариковых шарниров. Мнения противоположные, но не критичные по эмоциональному накалу, что в итоге приводит к нейтральному выводу — можно использовать для шарниров шарикового исполнения и для приподов.
Смазки на полимочевинной основе
Рекламные ролики производителей смазочных товаров для особых автомобильных узлов, притягивают внимание автомобилистов. Особый интерес вызывают смазки, изготовленные на полимочевине. Сначала расшифруем сложное название, то есть что оно значит.
Это полимеры синтетические, в структуре которых содержатся частицы продукта (мочевина). Вещество представлено химической формулой NH-CO-NH. Смазка полимочевинная создает специальную противозадирную защитную пленку.
По такой технологии изготовлен продукт Slipkote® Polyurea CV Joint. Используется для смазки узлов и деталей шарниров, выравнивающих угловые скорости. Применяется в автомобилях с приводным ведущим передним мостом, в автомашинах отдельных моделях с задним ведущим мостом.
Смазывают узел на весь срок эксплуатации. Меняют при прохождении ТО. Данная смазочная консистенция имеет ряд преимуществ над остальными аналогами. Смазка держит высокие температуры, не разрушает термопластик, водостойкая. Загуститель полимочевинный в сублимации с базовыми смазывающими консистенциями, нетрадиционными присадочными материалами, гарантирует долговечность, стойкость к некомфортным условиям использования.
При использовании данного смазочного продукта необходимо систематически контролировать шарниры на возможность вытекания жидкости.
Отечественные производители
В Северной Пальмире начато производство смазки ВМПАВТО в ассортименте. Новый товар под названием «МС-ШРУС триподный». В инструкциях по использования говорится, что смазочный продукт рекомендован для универсального использования при температурных режимах до +160 C°. Дана и иная положительная информация. Мало сказано о недостатках.
Изготовители смазочного материала ВМПАВТО «забыли» в подробностях расписать технические характеристики продукта. Создается впечатление, что покупатель должен верить продавцу на слово. В какой-то степени, оплошность брендового предприятия, покупателям не понятна.
В продаваемом товаре не упоминается, проходила ли смазка тестовое испытание. Какие побочные вкрапления интегрированы в консистенцию? Отсутствие элементарных описаний товара, не может не настораживать покупателей. Они хотят знать об отечественном продукте вмпавто, практически все.
ШРУС — шарнир равных угловых скоростей, который в обиходе называют «граната» — обязательный атрибут любого современного автомобиля. В автомобиле он используется для передачи крутящего момента и поворотов. При этом должна обеспечиваться передача вращательного движения от одной полуоси к другой при постоянном изменении угла, под которым они размещены относительно друг друга. Такая конструкция характерна для автомобилей с независимой подвеской колес.
Конструкция
Существует несколько разновидностей шарниров равных угловых скоростей, которые разработаны разными изобретателями и в разное время. Наиболее известны и чаще всего применяются в автомобилестроении конструкции, созданные на основе изобретения Альфреда Рцеппа (1927).
Предложенная им конструкция ШРУСа отличается простотой и включает в себя всего 4 детали:
Внутренняя обойма, состоящая из канавок.
Сепаратор, удерживающий шарики.
Шесть шариков.
Сферическая чаша с ведомым валом, которая играет роль корпуса.
Такая конструкция шарнира позволяет осуществлять равномерную передачу движения.
Работает он следующим образом:
в корпусе имеются специальные сферические канавки, их число должно равняться количеству шариков;
шарики находятся между кулаком и корпусом.
усилие ведущего вала передается на обойму и на ведомый вал посредством кулака и шариков;
когда угол между валами меняется, шарики движутся по канавкам, передавая усилие.
Для того чтобы обеспечить равномерное движение автомобиля на каждое колесо устанавливают по два ШРУСа — внешний и внутренний. Как они работают, можно посмотреть здесь:
ШРУС внутренний обеспечивает передачу крутящего момента от коробки переключения передач к валу, а внешний вращает непосредственно ступицу колеса.
Дальнейшее развитие идеи, заложенной в изобретении А.Рцеппа, привело к созданию шарниров типа «Трипод», в которых используются сферические ролики, а канавки с измененным сечением размещаются не параллельно оси шарнира, а под углом.
Трипоидный ШРУС
Основное отличие трипоидного ШРУСа от описанного выше заключается в том, что вместо шарико-подшипиков, в нем используются игольчатые. Как правило, такие подшипники применяют в конструкции внутреннего ШРУСа.
Трипоидный ШРУС — это очень «нежный» узел, который может выйти из строя при попадании внутрь даже незначительного количества грязи. Он также очень требователен к консистенции и рабочей температуре смазочного материала. Имеют значение и присадки, которые добавляются в смазку.
В связи с тем, что трипоидный ШРУС устанавливается в непосредственной близости от горячих элементов автомобильного двигателя, условия его работы характеризуются наличием повышенной температуры, которая может достигать 160 градусов Цельсия. Кроме того, как и все разновидности роликовых подшипников, игольчатые подшипники требуют использования смазки с противозадирными и противоизносными свойствами, в которой отсутствуют твердые смазывающие добавки. Наличие таких добавок могут привести к возникновению заклинивающих сгустков смазки, которые ускоряют износ трипоидного ШРУСа.
Смазка
Для того чтобы обеспечить безотказную работу шарниров равных угловых скоростей, на предприятиях-производителях автомобилей закладывают внутрь трипоидного ШРУСа «пожизненную» смазку, изготовленную с использованием синтетического комплексно-литиевого загустителя. Такая же смазка — полимочевина — должна закладываться и на СТО, где производят замену этих, вышедших из строя узлов, на новые.
Важно!
«Пожизненность» смазки не означает, что трипоидный ШРУС будет работать вечно. Просто срок ее службы соизмерим со сроком службы узла в целом.
В настоящее время отечественной промышленностью выпускается смазка TermoLux P150, в состав которой входят:
базовое масло, вязкость которого при 40 градусов Цельсия составляет 145 сСт;
загуститель на полимочевине.
Такая смазка, заложенная внутрь трипоидного ШРУСА, превращает его в практически необслуживаемый узел. При необходимости можно демонтировать с автомобиля, разобрать и смазать трипоидный ШРУС и своими руками.
Совет!
Ни в коем случае нельзя использовать для смазки трипоидного ШРУСа синюю смазку №158. По цвету она похожа на смазку TermoLux P150 или Mobsl Polyrex EM, однако изготавливается с использованием смешанного литиево-калиевого загустителя, который сохраняет свои рабочие свойства только при температуре, не превышающей 110 градусов Цельсия.
Разборка, очистка и смазка штатива и шаровой головки — JetCity Ninja
Я видел несколько сообщений здесь и там на тему обслуживания штатива. Большинство из них ужасны, неполны или обычно и то, и другое. Чистка и смазка штатива, из какого бы материала он ни был сделан, продлит срок его службы. Самым большим спорным моментом, похоже, является смазка, поэтому здесь я попытаюсь дать окончательный ответ для большинства штативов и шаровых головок.
Для ног я использую CRC Dry Graphite в аэрозольной формуле. Он распыляется на основе растворителя, который безопасен для пластмасс и смол, предназначен для того, чтобы графит прилипал к поверхности и быстро высыхал. Для ножек из углеродного волокна это лучшая смазка, доступная для прокладок и втулок, чтобы гарантировать, что ваши ноги выдвигаются и втягиваются без заеданий, а в некоторых случаях может облегчить выдвижение и втягивание ног под действием силы тяжести. Если у вас есть штатив с ножками из углеродного волокна, вы хорошо знаете, что их легкость обычно препятствует выдвижению/втягиванию под действием силы тяжести, особенно штативы с поворотными замками. Если ножки вашего карбонового штатива раньше выдвигались под действием силы тяжести, когда они были новыми, хорошая очистка и добавление этой смазки заставят его снова работать так.
Для использования разберите ножки, полностью открутив поворотные замки и вытянув секцию ножек, чтобы открыть прокладки. На этом этапе удалите весь песок с ножек и прокладок, используя толкатель и тряпку, чтобы очистить внутреннюю часть ножек. Распылите смазку на внешнюю сторону регулировочных прокладок, дайте высохнуть и снова соберите.
Для поворотных замков очистите резьбу пластиковой щеткой и протрите безворсовой тканью. Затем нанесите каплю силиконовой смазки на резьбу перед повторной заправкой поворотных замков. Это предотвратит попадание песка и грязи в механизм и позволит поворотному замку плавно скользить без заеданий и истирания. Наносите только столько, чтобы покрыть резьбу, не выдавливая на секции ножек через втулку. Лично я использую смазку Crystal Silicone Clear Bike Grease, поскольку она устойчива к температуре и сохраняет свою вязкость в теплую погоду.
Теперь о шаровой головке. Конечно, все они рекламируются как «самосмазывающиеся», и это связано с тем, что в них используются демпферы Delrin, которые контактируют с шаром при затягивании. Делрин — это самосмазывающийся полимер, мало чем отличающийся от тефлона. Тем не менее, вы, вероятно, заметили, что, несмотря на это, шар вашей шаровой головки был покрыт слоем восковой смазки, когда он был новым. Если вы с тех пор удалили или каким-либо иным образом стерли эту смазку, ваша шаровая головка, вероятно, не будет такой гладкой при перемещении ее по всему диапазону фрикционной ручки. Вы даже можете столкнуться с небольшим застреванием при попытке переместить мяч. Чтобы придать ему ощущение свежести, не влияя на максимальную удерживающую способность замков, я использую аэрозольную смазку DuPont Dry Film с тефлоном. Слегка распыляя непосредственно на мяч или распыляя на тряпку и перенося, это дает мячу очень легкое покрытие, которое устраняет любые намеки на прилипание без риска сноса. Будучи сухой пленкой, она не будет притягивать грязь или грязь, частицы, которые могут повредить демпферы Delrin внутри головки. Однако, если вам нужно что-то более существенное, скажем, вы склонны работать во влажных, мокрых условиях и особенно в соленой воде, мотоциклетная цепь — это то, к чему я обращаюсь здесь, в Сиэтле, зимой. Я предпочитаю бренд Maxima, и я наношу его на тряпку, а затем протираю мяч. Просто будьте осторожны с этим материалом, так как его легко переборщить. Будьте быстры, так как он быстро схватывается, и после того, как он схватится, его будет нелегко стереть с мяча. Перенасыщение может склеить внутреннюю часть вашей шаровой головки, поэтому я не рекомендую распылять ее напрямую; он распыляется в виде жидкости и высыхает до густого воска в течение минуты. Если вы совсем не уверены и не можете разобрать шаровую головку для очистки, использование этого материала может быть не в ваших интересах. Тем не менее, это создаст ощущение, что ваша шаровая головка скользит по шелку во всем диапазоне трения.
Что касается болтов с головкой под вилку, то об этом уже почти все говорили. Просто снимите болты, очистите, нанесите свежую смазку, либо смазку, которую я рекомендовал выше, либо состав молибдена, если вы действительно разборчивы, и соберите обратно. Используйте динамометрический ключ, если он у вас есть, чтобы предотвратить чрезмерное затягивание и обеспечить равномерное натяжение всех трех ножек.
Итак, чтобы быстро собрать, разобрать и тщательно почистить. Используйте аэрозольный сухой графит для внутренних частей ножек, силиконовую смазку для всего, что имеет резьбу, и аэрозольный тефлон или воск для мотоциклетных цепей (не велосипедных) для шаровой головки. Это продлит срок службы вашего штатива, предотвратив трение и окисление. Я рекомендую чистить штатив не реже одного раза в сезон или после любой прогулки, когда штатив подвергался воздействию воды и грязи.
Нравится:
Нравится Загрузка…
Как почистить штатив и сделать его как новый
Ваш штатив заслуживает хорошей чистки, если вы не хотите покупать новый каждые пару лет. Чистка вашего штатива поможет ему прослужить 10+ лет и не допустит появления Gear Lust. Это также заставляет вас чувствовать, что вы только что получили новое оборудование всего за 1-2 часа умеренных усилий.
Что вам понадобится
Прежде чем вы приступите к чистке, вам понадобятся некоторые материалы. Я предлагаю следующее:
Хлопчатобумажная ткань.
Мыльная вода в миске.
Старая зубная щетка.
Баллонный воздух или воздуходувка.
Водостойкая смазка (судовая смазка, тормозная смазка и т. д.)
Инструменты для разборки штатива (обычно шестигранные ключи, торцевой ключ или отвертка).
Камера (в идеале просто смартфон), чтобы вы могли задокументировать, как все развалилось
Небольшая чаша для мелких деталей.
Чистая и чистая рабочая поверхность.
Разборка ножек
Первый шаг к очистке штатива — его разборка. Некоторые штативы поставляются с инструментами для их разборки, но если нет, быстрый поиск в руководстве пользователя укажет вам правильное направление.
В качестве примеров в этой статье я буду использовать два штатива, потому что они должны охватывать широкий спектр опций штативов, представленных сегодня на рынке. Первый — штатив Vanguard Abeo Plus 323CT из углеродного волокна с шаровой головкой BBH-200, а второй — алюминиевый штатив/монопод MeFoto Classic Globetrotter. У Vanguard на ножках флип-замки, а у синего MeFoto поворотные замки. Это наиболее важно в части урока, посвященной ногам.
Важно делать фотографии при чистке штатива в первый раз. Это поможет вам вспомнить, что и где было, и как собрать все обратно. Я предлагаю использовать чистую поверхность, без беспорядка, чтобы ничего не потерялось.
Разъединение ног
Поворотные замки, как и на MeFoto, просты. Просто поверните нижнюю часть, как будто вы удлиняете ногу, затем продолжайте крутить, пока кольцо не освободится.
Сдвиньте нижнюю часть ножки с верхней части, стараясь не потерять пластиковые детали в верхней части трубы. При обычном использовании эти пластиковые детали (типичные для большинства штативов) помогают ножной части не выскальзывать при обычном использовании. Они важны, не теряйте их!
Откидные замки нуждаются в дополнительной помощи. В этом случае Vanguard требует, чтобы откидной замок был открыт, а затем с помощью отвертки Phillips ослабляли болт.
Обратите внимание, что на обратной стороне винта находится гайка, которую необходимо сохранить. Не на всех штативах требуется полное отвинчивание винта/гайки, чтобы ножка могла свободно скользить.
В верхней части каждой ножки штатива также есть пластиковая фиксирующая крышка, такая же, как поворотный замок, которая может выпасть при снятии ножки.
Также важно отметить, что на штативе могут быть выемки, помогающие выровнять его при сборке. В этом случае у Vanguard есть две маленькие выемки в каждой трубке ноги, которые входят в зазор между верхней пластиковой заглушкой. Храните все резиновые уплотнительные кольца в правильном порядке.
Удалите все детали ножек, разложив их по порядку. Vanguard, который я использую, также имеет дополнительную прокладку, которая находится в механизме флип-замка, и мне нужно сохранить ее в безопасности.
Прокладка внутри ножек штатива Vanguard. В вашем может быть что-то подобное, если у него есть ножки с откидным замком.
После того, как все ножки будут удалены, используйте воздуходувку/сжатый воздух, чтобы очистить очевидную пыль, грязь и песок. Затем окуните зубную щетку в мыльную воду и соскребите оставшийся мусор с нитей и частей ножек. Высушите тряпкой.
Сначала используйте воздух, чтобы выдуть мусор из канавок.
Затем используйте старую зубную щетку и мыльную воду, чтобы удалить трудноудаляемую грязь.
Верхние части, в которых ножки крепятся к головке штатива, могут быть разборными или неразборными. Изображенный Vanguard не удобен в использовании, и лучшее, что я могу сделать, это почистить его зубной щеткой и воздуходувкой.
Штатив MeFoto, однако, имеет два легко отвинчиваемых винта, которые, если их выкрутить, позволяют мне очистить механизм скольжения под ним.
Грязный
Все чисто!
Протрите наружную поверхность ножек влажной тряпкой.
Ножки штатива
Ножки штативов подвергаются наибольшему обращению и тоже заслуживают того, чтобы их почистили, даже если завтра вы снова их испачкаете. Изображенный здесь Vanguard имеет резиновые ножки, чтобы скрыть шипы, на которые попадает песок и мусор.
MeFoto имеет плоские ножки, которые можно отвинтить (и заменить другими дополнительными ножками), которые задерживают песок.
Грязный
Чисто!
Если ножки съемные, окуните их в мыльную воду и потрите щеткой. В противном случае используйте грушу и зубную щетку, чтобы удалить всю грязь.
Дайте всем компонентам полностью высохнуть, прежде чем переходить к повторной сборке (ниже).
Головка штатива
Большинство штативных головок не предназначены для полной разборки, в отличие от ножек. Изображенные здесь шаровые головки запечатаны на заводе и могут быть очищены только до определенной степени.
Снимите все быстросъемные пластины и очистите под ними и вокруг них. Ослабьте все поворотные замки, натягивающие шар или поворотную головку, и очистите резьбу как можно лучше.
Снимите головку со штатива и протрите нижнюю часть влажной тканью.
Прочие детали
У обоих моих штативов есть съемный крюк внизу, чтобы удерживать груз для стабилизации. Я их тоже разберу и почищу.
Повторная сборка
Когда все детали высохнут, пришло время собрать все обратно. Я предлагаю использовать водостойкую смазку на резьбе, которая предназначена для затягивания и ослабления. В моем случае я буду смазывать резьбу поворотных замков ножек MeFoto и контрольные винты шаровой головки.
Добавьте небольшое количество смазки на резьбу, чтобы обеспечить легкое перемещение деталей.
Некоторые люди предписывают нанести немного смазки на шаровую головку и обработать ее. Это может быть полезно, но я бы сначала проверил ваше руководство пользователя, чтобы узнать, рекомендует ли это производитель или нет.
Соединив ножки вместе, перед сборкой убедитесь, что все пазы правильно совмещены, а пластиковые заглушки установлены на место. Также важно убедиться, что вы выровняли флип-замки, чтобы все они были обращены в правильную сторону.
KORTING: АКЦИЯ «БОЛЬШИЕ ПОДАРКИ» + Большие скидки на большие мойки!!!
Цена интернет-магазина:
не определена
Марка:
Crossway
Код для заказа:
377769
Что такое гироскутеры CROSSWAY
Гироскутер (мини сигвей) – это новейшая разработка в сфере транспортных средств. Он очень компактный и его с легкостью можно расположить в багажнике любого автомобиля.
Выглядит он как двухколесная платформа со встроенным электроприводом и автобалансировкой. Внутри оснащен двумя двигателями, а в центре составным шарниром, который позволит наклонять любую сторону площадки независимо друг от друга.
Перемещаться на устройстве можно вперед, назад, а также осуществлять повороты.
CROSSWAY RAPTOR
Гироскутер CROSSWAY RAPTOR — совершенно новое двухколесное транспортное средство, управляемое наклонами владельца в пространстве. В зависимости от положения тела, гироскутер поворачивает вправо или влево.
Чтобы увеличить скорость движения, достаточно немного наклониться вперед.
Торможение происходит при отклонении тела пользователя назад. Устройство способно перевозить человека весом от 20 до 100 кг.
Любое несоответствие информации о товаре на сайте интернет-магазина с фактом — лишь досадное недоразумение, звоните — уточняйте у специалистов нашего
интернет-магазина. Дополнительно, сверяйте информацию о товаре с информацией на официальном сайте производителя. Вся информация на сайте интернет-магазина носит
справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Вся представленная на сайте информация, касающаяся технических
характеристик, наличия на складе, стоимости товаров, носит
информационный характер и ни при каких условиях не является публичной
офертой.
Робот длиной 32 дюйма, наделенный позицией и интеллектом, теперь программируемый с помощью любого смарт-устройства.
Купить сейчас >
Столкновение прошлого и будущего! любое интеллектуальное устройство.
Купить сейчас >
Робораптор Синий — захватывающее обновление классического бренда. Мы добавили функциональность BLE, чтобы он мог взаимодействовать практически с любым смарт-устройством. RR Blue оснащен передовыми датчиками и технологиями. Звуковые датчики фиксируются на звуке, датчики зрения видят вас, а датчики прикосновения могут спровоцировать Робораптора Блю, чтобы решить, будет ли он вашим другом или следующей едой!
Приложение Raptor: Программируемое и веселое
Приложение Roboraptor простое в использовании и дает вам прямой контроль над его центральным процессором, так что вы можете решить, кто будет его следующей добычей!
Roboraptor Blue может похвастаться плавными двуногими движениями, реалистичными движениями тела, 3 различными настроениями, сенсорными датчиками и инфракрасным зрением. Управляйте им с помощью прилагаемого пульта дистанционного управления или с помощью бесплатного приложения Roboraptor.
Робораптор Синий
Приложение Робораптор
Пульт дистанционного управления
Мультисенсорный
Зрительные датчики в его голове воспринимают окружающую среду, сенсорные датчики в его хвосте, подбородке и рту позволяют ему чувствовать, а звуковые датчики фиксируют звук
Три разных настроения и поведение, зависящее от настроения
Охотник, осторожный и игривый. Агрессивное/охотничье настроение; нервное/настороженное настроение; дружелюбное/игривое настроение.
Автономное взаимодействие с окружающей средой
Реагирует поведением и звуками, зависящими от настроения
Новые способы управления
Благодаря возможности BLE любое смарт-устройство может управлять RR Blue
Несколько способов управления
Используйте прилагаемый пульт дистанционного управления для управления Raptor Blue или используйте свое устройство iOS или Android для загрузки бесплатного приложения!
Мы внедряем передовые технологии в наши продукты, которые позволяют им делать довольно мощные вещи.
Bluetooth с низким энергопотреблением
BLE позволяет вашему продукту WowWee беспрепятственно подключаться к вашим интеллектуальным устройствам и взаимодействовать с ними.
Биоморфное движение
Плавная двухпедальная ходьба и другие реалистичные движения шеи, рук и/или хвоста.
Обнаружение звука
Система обнаружения звука позволяет вашему роботу WowWee реагировать на окружающие шумы.
Приложение включено
Бесплатное приложение обеспечивает контроль и/или улучшенный игровой процесс на вашем интеллектуальном устройстве.
Покупайте онлайн у наших розничных партнеров
Руководства и спецификации
Обзор продукта:
Основные характеристики продукта Челюсти могут играть в перетягивание каната, кусать и тянуть с огромной силой Плавная, двуногая ходьба, бег и хищные походки Естественные движения тела включают повороты головы и шеи и взмахи хвостом Реакция на окружающую среду поведением и звуками, зависящими от настроения и рта Звуковые датчики Система инфракрасного зрения может обнаруживать приближающиеся объекты Визуальный и звуковой режим охраны Поддержка BLE Включен пульт дистанционного управления для свободного диапазона или прямого управления Бесплатное приложение для вашего iPhone, iPad, iPad Mini, iPod Touch или Android-устройства От производителей Robosapien и MiP Размеры: 33,66″Д x 10,5″Ш x 12″В батареи (не входят в комплект) Что включено WowWee Roboraptor Blue Пульт дистанционного управления Бесплатная загрузка приложения для смарт-устройства
Зарегистрируйте свой продукт:
Электронная почта
Спасибо!
Ваша регистрация успешно отправлена.
Загрузить
Руководства пользователя:
АнглийскийФранцузскийИспанский
Просмотр устройства
Совместимость: Таблица совместимости устройств
Robosapien Blue™ — это захватывающее обновление культового гуманоидного робота WowWee, получившего множество наград. Благодаря дополнительным функциям BLE любое смарт-устройство* может управлять и программировать RS Blue.
Синий робосапиен
Передний
Задний
Купить сейчас
Купить сейчас
Купить сейчас
Купить сейчас
Купить сейчас
Вы покидаете веб-сайт WowWee, чтобы посетить внешний веб-сайт, который будет иметь другие условия использования и политику конфиденциальности. ДЕТИ. Перед посещением других веб-сайтов проконсультируйтесь со своими родителями или опекунами и помните, что не следует делиться какой-либо информацией о себе, включая ваше полное имя, адрес и номер телефона. Также помните: для совершения онлайн-покупок вам должно быть больше 18 лет или вы должны находиться в сопровождении родителей или опекунов.
Jurassic World: Dominion Trailer поднимает тайну о Blue the Raptor
Перейти к основному содержимому
Главная »
Jurassic World: Dominion Трейлер поднимает тайну о Blue the Raptor
Особенности
Первый полноценный трейлер Jurassic World: Dominion представляет велоцираптора-сюрприза, который может навсегда изменить будущее этой франшизы.
Дэвид Кроу | |
|
Количество комментариев:0
Фото: Universal Pictures
«Жизнь находит способ». Знаменитые слова Яна Малкольма в исполнении Джеффа Голдблюма из оригинального «Парка Юрского периода » цитировались, перефразировались и превращались в мемы до бесконечности. Но они обретают новый зловещий смысл в первом полноценном трейлере ожидаемого этим летом Мир Юрского периода: Доминион .
Провозглашенный «эпическим завершением юрской эпохи», трейлер, тем не менее, дразнит совершенно новую эру для этой франшизы, которая готова начаться, как только мы встретим всеми любимого велоцираптора: Блю. Плотоядный динозавр завоевал сердца и умы хищников, которые были главным злодеем в 19 веке.93 классических фильма, с которых все началось. Но решительное мужество и верность Блю, самого крупного хищника, выращенного с рождения игроком Оуэном Грейди (Крис Пратт), покорили людей, особенно после того, как она объединилась с Оуэном и не чем иным, как тираннозавром (смертельным врагом хищников из оригинальный фильм), чтобы сбить Индоминуса Рекса.
Блю — верный и сообразительный динозавр, а также трагический, так как в конце 2015 года Мир Юрского периода она становится последним хищником. Действительно, этот статус — то, что составляет большую часть сюжета в 9 2018 году. 0151 Jurassic World: Fallen Kingdom зависит от того, как Оуэн и Клэр (Брайс Даллас Ховард) возвращаются на рушащийся остров Нублар, чтобы спасти последнего хищника, который когда-либо будет существовать. Но если это так, то как объяснить изображение ниже?
Навязчивое видение синеполосого хищника, охотящегося в заснеженном лесу со своим детенышем, приходит после того, как мы увидели ряд тревожных сопоставлений: тираннозавр Рекс перед автомобильным кинотеатром; апатозавр заходит на какую-то стройку; рыболовное судно, затянутое в водные глубины грозным мозазавром. Тем временем несколько сцен диалога сэра Ричарда Аттенборо, ушедшего, но не забытого Джона Хаммонда, завершаются его цитатой Иэна Малкольма: «Жизнь найдет способ».
Очевидно, Блю и ее ребенок — это последнее изображение, которое мы видим перед логотипом Universal Pictures, предназначенное для того, чтобы дразнить и озадачивать. На самом деле, «финал», подобный Jurassic World: Dominion , меняет правила игры: как размножаются динозавры? Последствия этой идеи потенциально ужасны для человечества… и очень прибыльны для Universal Pictures.
Для тех, кто не помнит, Jurassic World: Fallen Kingdom заканчивается клиффхэнгером, где человеческие персонажи (возможно, неразумно) решают выпустить всех динозавров, которые вот-вот задохнутся в недрах зловещего особняка, на волю. Да, это включает в себя Blue. Однако многие из освобожденных динозавров — одиночные существа, включая Блю, последнюю в своем роде. Я полагаю, что их родителей сопровождало несколько молодых трицератопсов, а также тревожное количество компи, но в целом насколько экзистенциальной угрозой для человечества является всего лишь один раптор пр просто один Т. Рекс?
Конечно, вы не хотели бы столкнуться с Блю на прогулке на природе или увидеть, как Тираннозавр натыкается на ваш вечер кино. Однако, в конце концов, эти существа сначала вымрут (если их не истребить до полного исчезновения), поэтому ущерб, который они могут нанести, недолговечен по большому счету. Но смогут ли они размножаться потенциально бесполым путем, воспроизводя свой вид? Что ж, это игра важнее человека.
Так что забавно представить, что это может быть основным компонентом триквела, хотя научное объяснение, отличное от «злые ученые из последнего фильма оплодотворили их в лаборатории», должно быть. В любом случае, кажется, создается будущее, в котором динозавры размножаются и процветают. В этом фильме мы увидим человеческий мир, балансирующий на грани господства вместе со своими возрожденными древними товарищами. Но если ребенок Блю является каким-либо признаком того, что они могут размножаться даже в рамках своих ограниченных средств… Что ж, «Юрская эра» может и закончилась, но совершенно новое будущее для франшизы, где человеческая цивилизация рушится и возвышается постапокалиптический адский пейзаж динозавров.
Кто знает, может быть, Мир Юрского периода может быть на своей собственной Дороге Ярости, только в этой серии будут хищники верхом на дробовике?
|
Количество комментариев:0
Теги: Джефф ГолдблюмПарк Юрского периодаМир Юрского периода
Жор масла на Хонда — замена маслосъемных колпачков
ВНИМАНИЕ! Изменения в графике работы магазина и сервиса в СПб: воскресенье — ВЫХОДНОЙ!
Если у вашей машины расход масла не превышает 400г/1000км при активной езде и машина при этом не дымит – не переживайте и не мучайте себя и сервисменов. Если же расход действительно большой и (или) машина сильно дымит, есть несколько вариантов:
Продать автомобиль «как есть».
Сделайть раскоксовку поршневых колец (вдруг поможет!) и всё же продайть. Раскоксовка помогает не всегда и, обычно, не на долго. Необходимо помнить, что эта операция, хоть и редко, приводит к результату, обратному ожидаемому.
Сделать ремонт двигателя.
Люди всегда верят в лучшее и про капитальный ремонт двигателя думают – «С моей-то машиной этого случиться не может! Она подо мной пробежала № т.км и ничего с ней не делалось, только масло и колодки менял. Не мог же движок помереть, ведь японский!!!» Вот и звонят в сервис с вопросами о замене маслосъёмных колпачков (манжет) клапанов.
Особняком стоят вопросы типа «у меня куда-то уходит масло из двигателя. Сколько стоит в вашем сервисе замена сальников распредвала(ов) и коленвала?» Тут существует простое, но действенное правило – если после стоянки вы обнаруживаете под своей машиной лужицу масла (хотя бы маленькую) – расход связан с утечкой масла наружу (но не обязательно ТОЛЬКО с ней!!!), если лужи нет — масло уходит через камеру сгорания. Не обольщайтесь – через «сопливые» сальники или «потеющую» прокладку клапанной крышки масло уходит столь незначительно, что заметить это при помощи штатного щупа невозможно!

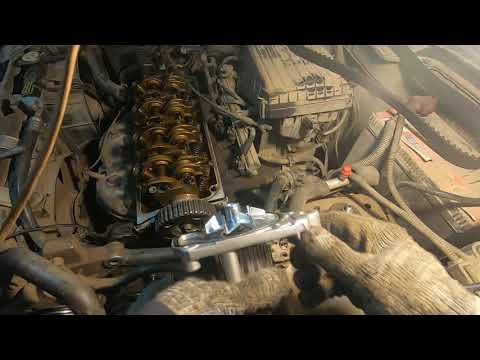

Замена колпачков
Качественно поменять маслосъёмные колпачки (МСК) можно только со снятием ГБЦ, ибо без проверки состояния (ремонта, замены) направляющих и стержней клапанов эта операция бессмысленна. При наличии зазора между клапаном и втулкой, превышающего допустимый, или (и) задиров на стержне клапана ресурс новых колпачков, мягко говоря, сильно уменьшится (вплоть до нуля). Провести же соответствующую диагностику можно лишь с демонтажем ГБЦ. Не будем забывать, что при снятии/установке ГБЦ необходимо проверить (восстановить) привалочные плоскости ГБЦ и блока цилиндров. Причём при большой кривизне плоскости блока восстановление её необходимо и проводится с полной разборкой оного блока. Так же крайне желательно проверить ГБЦ на герметичность – сделать опрессовку.
Итак, мы пришли к тому, что первым шагом к диагностике / устранению повышенного расхода масла является снятие – диагностика – ремонт ГБЦ. Снимаем головку – и что же мы видим? Правильно, стенки цилиндров. То есть, увидим мы ещё и многое другое, но при борьбе с расходом масла нас интересуют именно они. Вариантов тут немного – либо на стенках сохранился хон по всей поверхности, отсутствуют задиры, и геометрические размеры цилиндров находятся в пределах допуска, либо нет.
Если цилиндры изношены, никакими полумерами типа замены колец и (или) маслосъёмных манжет клапанов вы не отделаетесь! Тут поможет только капитальный ремонт двигателя. С расточкой, заменой поршней и т.д.
Если цилиндры в идеальном состоянии – возникает вопрос, – в каком состоянии кольца? Особенно маслосъёмные. Дефектовать их можно лишь путём полной разборки ДВС. А полностью разобрав двигатель уже грешно, я считаю, не поменять их вне зависимости от их состояния. Так же, при разобранном двигателе было бы глупостью не проверить коленчатый вал на износ шеек и биение. При наличии оных дефектов придётся отремонтировать коленвал и заменить вкладыши. Получается, что в данном случае мы экономим (по сравнению с полным капитальным ремонтом двигателя) лишь на новых поршнях и работе по расточке блока. Слесарные работы получаются те же самые, что и при капиталке – снять, дефектовать, собрать и установить двигатель.
Менять же только поршневые кольца, не ремонтируя ГБЦ – мартышкин труд.
Итак. Решив бороться с повышенным расходом масла, первое, что вы должны сделать – ответить СЕБЕ на несколько вопросов:
Хочу ли я получить гарантию на выполненные работы? Lавать такую гарантию при замене МСК без снятия / дефектовки / ремонта ГБЦ безответственно (по отношению к клиенту) и небезопасно (по отношению к своему кошельку).
Допустим, вы уверены, что обойдётесь заменой МСК и хотите сделать это правильно (со снятием ГБЦ). Вы отвозите машину в сервис, там снимают головку и становится очевидно, что нужен капитальный ремонт двигателя. Вы готовы к этому? Морально и финансово? Если нет – то собирать всё обратно, ничего толком не сделав и отдав деньги за бесполезную операцию по снятию / установке ГБЦ? Или тупо менять МСК безо всякой гарантии, что расход масла снизится, ведь цилиндропоршневая группа изношена!
ГБЦ снята, стенки цилиндров отдефектованы и признаны идеальными. Будете ли менять при этом кольца? Ведь не отдефектовав их гарантию на устранение расхода масла никто не даст. То есть, необходима работа, общий бюджет которой (с запчастями) соизмерим по деньгам с капитальным ремонтом двигалеля.
Стоит ли экономить на запчастях, по принципу «это ещё не совсем мёртвое» или устанавливая китайские (турецкие, жигулёвские и т.д.) детали.
Стоит ли экономить на услугах профессионалов, обращаясь в сомнительные сервисы?
В зависимости от ответов – либо обращайтесь в сервис, либо регулярно доливайте масло в двигатель, что, зачастую, экономически более целесообразно. Оцените возможность смены автомобилем владельца. Делать \»капиталку-лайт\» в гараже рискованно, это худший из вариантов.
Расход моторного масла: куда оно уходит (часть вторая)
в Статьи про обслуживание помечено Honda / информация / масло / обслуживание / расход / рекомендации / сгорает
Причины расхода масла. Часть вторая.
Внутренние проблемы, — колпачки, кольца, раскоксовка и прочие методы решения.
Большие потери масла через течи (ситуация описанная в первой части статьи) — достаточно редкая ситуация, поэтому списывать на них причины расхода масла более 200 граммов на тысячу километров пробега несколько наивно, если за автомобилем как за Щорсом не стелется масляный след. Соответственно, если масло не уходит наружу, значит оно уходит внутрь.
Собственно, чтобы понять, куда оно уходит, достаточно вспомнить устройство двигателя. Мы нашли в сети великолепный ролик (жаль не от компании Honda, но это ни сколько не уменьшает его привлекательности), объясняющий состав деталей и принцип работы двигателя гораздо лучше и быстрее любого учебника, и предлагаем его посмотреть, прежде чем продолжать статью дальше.
Как можно было увидеть из этого ролика, сердцем мотора является камера сгорания, в которой и происходят все процессы, “оживляющие” двигатель, превращающие его из набора запчастей в устройство, которое может передвигать автомобиль. Вот именно в это “сердце” и улетает масло в “уставшем” автомобиле, сгорая там и превращаясь в дым. Кстати, именно дым и служит критерием определения автомобиля, сжигающего масло. И опять же, многие автовладельцы часто приезжают в сервис с загадкой, которая звучит примерно так: “куда девается масло, если течи нет, и дыма тоже нет”. При этом, они с гордостью “газуют” у въезда, демонстрируя либо полное его отсутствие либо слабенькую дымку, которую сложно заподозрить в чем либо. Но, к сожалению автовладельца, мы знаем отгадку, и показываем ему куда расходуется масло.
Тут следует понимать, что характерный сизый (серо-голубой) дым хорошо проявляет себя только на нагруженном двигателе, почти полностью исчезая на нейтральной, или парковочной передаче! Думаете, Ваш автомобиль особенный, который ест масло и не дымит? Попросите кого-нибудь сесть за руль, а сами сядьте в другой автомобиль и прокатитесь за собственным. Почти наверняка, при разгоне, или при переключении передач Вы увидите, как дымит Ваша машина. Это, не сказать чтобы нормально, но это естественно, просто двигателю пора “ко врачу” для ремонта, который устранит попадание масла в камеру сгорания.
А вот попадать туда оно может двумя путями и тремя возможностями:
1. через маслосъемные колпачки
2. через зазоры между поршневыми кольцами и стенками цилиндров
3. через оба пути сразу.
Маслосъемные колпачки, — резинотехнические изделия. служащие для уплотнения зазора стебелей клапанов, чтобы масло, присутствующее в ГБЦ, не попадало по ним в камеру сгорания. Колпачки, по сути, простейшие сальники, работающие в крайне агрессивной среде, суть которой — постоянные возвратно-поступательные движения клапана, стирающие поверхность колпачков, что ведет к их износу. Тем не менее, колпачки в автомобилях Honda могут без всяких проблем ходить более 100 000 км. Замена их, операция не самая трудная, но достаточно ответственная. Технически, существует возможность замены маслосъемных колпачков без снятия ГБЦ, прямо на машине. Такой ремонт, хоть и представляет собой особую форму нетрадиционного отношения с автомобилем, тем не менее, достаточно дешев, поскольку для него требуется всего лишь нужное количество нужных колпачков (8 или 16, при этом впускные и выпускные колпачки отличаются!) стоимостью примерно $3-5 за штуку, а также, согласный на эту процедуру мастер, который возьмет за свою работу около $70-150 в зависимости от модели автомобиля и установленного на нем двигателя.
Проблема этой операции заключается в том, что по статистике, особо много масла через колпачки, обычно, не уходит, — продуктивность поршневых колец в этой же операции составляет значительно больший процент, поэтому, если расход масла составляет более 500 граммов на тысячу километров пробега, — лучше не тратить деньги на замену колпачков, а задуматься о более сложном ремонте, — замене колец.
Поршневые кольца, сами по себе, — очень важный элемент нормальной работы двигателя. Они изготавливаются с таким расчетом, что в холодном состоянии, они подвижны и достаточно свободно двигаются в предназначенных для них пазах на поршне, при этом края кольца не соприкасаются, оставляя зазор, который на глаз примерно равен 8-11мм. Этот зазор (замок), также как и зазор по высоте кольца, крайне необходим для нормальной работы двигателя. расширяясь при работе, кольцо становится практически монолитом, сливаясь с самим поршнем в единый узел, беззазорно скользящий по стенкам цилиндра. Таким образом, в двигателе достигается компрессия, от которой напрямую зависит эффективность его работы. Сами кольца делятся на два типа, — компрессионные (два или три верхних кольца) и маслосъемные, — нижнее составное кольцо с сепаратором. Задача компрессионных колец, — создавать компрессию, задача маслосъемных — снимать со стенок цилиндра излишнее масло при работе двигателя, оставляя ровно столько, сколько необходимо для нормальной работы двигателя, но не допуская “забрасывания” компрессионными кольцами излишков масла в камеру сгорания. Все это происходит постоянно и с очень большой скоростью. Вам понадобилось 10 секунд. чтобы прочитать этот абзац, за это время исправный двигатель, работающий на холостых оборотах примерно 100 раз попытался закинуть в камеру сгорания масло, и 100 раз этого не допустили рабочие маслосъемные кольца. При движении, этот процесс ускоряется до 1000 раз за то же время, то есть, как Вы понимаете, нагрузка идет постоянная, и очень серьезная.
Что же происходит с кольцами при износе? Процесс старения колец можно разделить на три разных направления. Во-первых, стирается внешняя сторона компрессионного кольца, трущаяся о стенку цилиндра, отчего появляется зазор между стенкой и кольцом. Во-вторых, идет процесс стирания и толщины компрессионного кольца, то есть оно становится тоньше и свободнее болтается в канавке поршня. Это чревато эффектом водяной помпы, — истонченные компрессионные кольца, используя зазор между стенкой и цилиндром, начинают, как насос, закидывать масло в камеру сгорания с завидным постоянством, что ведет к наибольшему расходу масла из всех возможных вариантов. И, наконец, в третьих, — при использовании некачественного масла, или при длительных интервалах смены, масло приобретает свойства кокса, — нагара, который оседая на деталях, каменеет. Причем оседает он в первую очередь там, где ему проще всего себя создать — на маслосъемных кольцах, которые, естественно, попадая в плен из твердого кокса, перестают работать совсем, а это тянет за собой все вышеописанные проблемы сразу.
Конечный эффект всего этого процесса, — высокий расход масла (около 1 или более литра на 1000 км), сопровождающийся достаточно ровной и стабильной компрессией (порядка 12 на каждом цилиндре) которая держится за счет наличия масла на стенках цилиндра. Кстати, именно по этой причине (износ колец) автомобили могут плохо заводиться зимой, — пока на стенку цилиндра через свечной канал не брызнешь шприцем масла, — машина не заводится!
Что же делать в ситуации с большим расходом масла по причине износа колец? Одним из вариантов решения проблемы современным автолюбителям предлагают производители автохимии. Сейчас на рынке присутствует огромное количество всевозможных препаратов для раскоксовки (т.е. устраниения того самого кокса, который парализует работу маслосъемных колец) двигателя. Стоимость их отличается порой в несколько раз, в зависимости от чудодейственности каждого конкретного образца. Однако, лично наше мнение, — раскоксовка, — это процедура, которую стоит делать только если на примете есть запасной двигатель, или, если уже отложены деньги на нормальный ремонт двигателя, и вот почему.
Раскоксовочный препарат представляет собой крайне агрессивную субстанцию. Чтобы понять, на сколько она агрессивна, представьте, что для того, чтобы удалить кокс механически, иногда требуется такие инструменты как шило (для пробивания закоксовавшихся отверстий в поршне), а сами кольца зачастую ломаются, при попытке освободить их от кокса при помощи лезвия ножа или резца. “Качественный” кокс с трудом берется крупной наждачной бумагой или даже специальным напильником. А в случае с препаратом, обещается растворение этих отложений при помощи химии. А как же кислородные датчики, которые стоят на выпускном тракте, стоимостью иногда по $400-500 за штуку (а их, на большинстве автомобилей два)? А как же катализатор, стоящий там же, стоимостью более $1000, который однозначно воспримет удар на себя после запуска только что раскоксовавшегося двигателя?! Последствия такой процедуры могут очень дорого обойтись владельцу современного автомобиля, технически более сложного, чем Жигули.
К тому же, — раскоксовка никак не может помочь проблеме сточенных компрессионных колец, — они сами по себе не восстановятся. Кстати, нередко, после процедуры раскоксовки, двигатели с очень большим пробегом, начинаю пожирать масло просто канистрами, хотя до раскоксовки расход был более или менее терпимым. Оказывается, иногда кокс может играть “положительную” роль, фиксируя компрессионное кольцо в канавке, не давая ему болтаться, во избежание эффекта “насоса”. Зато после раскоксовки, освободившееся кольцо начинает “гулять” в месте посадки в любом направлении, обеспечивая бесперебойную подачу масла туда, где его быть совсем не должно, то есть в камеру сгорания! Поэтому, наше мнение, — раскоксовка для современных автомобилей, процедура опасная, вредная, и бестолковая, и проводить ее стоит только если уж очень хочется потратить побольше денег. Для тех, кто не хочет разбрасываться деньгами, и собирается ездить на автомобиле дальше, рекомендуется, все-таки, менять кольца.
Сама по себе операция по замене колец не на столько и трудна, — достаточно снять ГБЦ, поддон, вытащить поршни вместе с шатунами, снять старые кольца, поставить новые и все собрать в обратном порядке. Проблема заключается в стоимости этого ремонта и в сопутствующих операциях.
Многие, кто не знает всех тонкостей этой работы, закладывают в бюджет мероприятия четыре ключевых расходных статьи: кольца, колпачки (что называется, “заодно”), прокладку ГБЦ (ее надо менять однозначно) и стоимость работы, которую большинство гаражных мастеров оценивают в $150-200. Однако, следует помнить, что в процессе работы по замене колец, неизбежно идет деффектовка двигателя, поэтому почти наверняка придется также тратиться на шатунные вкладыши (один оригинальный вкладыш стоит порядка $20-30, а их необходимо восемь), притирку клапанов (на самом деле очень ответственная операция, от качества которой зависит работоспособность автомобиля) замену масла, замену антифриза, замену большинства уплотнительных резинок в двигателе, иногда требуется шлифовка ГБЦ и замена ремня ГРМ… То есть бюджет мероприятия может разрастись в несколько раз. Зато, в конечном итоге, получается автомобиль с практически новым двигателем, который, если его обслужил хороший мастер, может без проблем проработать порядка 100 000 км!
Стоит также сказать и о материалах, используемых при ремонте. В большинстве автомобилей можно составить “паритетный” список необходимых запчастей, состоящий как из оригинальных, так и из дубликатных запчастей. Это может существенно снизить стоимость ремонта, с минимальными потерями по качеству. Так, большинству автомобилей Honda вполне можно предложить использовать вместо оригинальных вкладышей, подбирающихся по цвету, дорогих и почти никогда не имеющихся в наличии, вкладыши фирмы Taiho — поставщика конвейера Honda. Они не имеют цветовой метки, что, конечно, может отразиться на надежности узла, но чем менее нагруженный двигатель, тем дальше эта перспектива ненадежности.
То же самое можно сказать и про поршневые кольца, — дорогие оригинальные ($40 за комплект на один поршень) вполне можно заменить на дубликат фирмы Rikken или NPR, которые вполне неплохо ходят в малонагруженных двигателях.
На чем бы мы не рекомендовали экономить, — колпачки (на рынке есть хорошие дубликаты, но для надежности лучше использовать оригинал), прокладка ГБЦ, все прокладки и сальники, а также ремень ГРМ. Эти детали лучше ставить только оригинальные, во избежание повторного вскрытия.
Мы бы также крайне не рекомендовали ставить дубликатные запчасти в автомобили, чей двигатель предназначен для работы в нагруженных условиях, — все SIR, TYPE R, и прочие околоспортивные версии автомобилей Honda. Это, конечно, не касается специальных тюнинг-комплектов стороннего производителя.
В завершение этой статьи, хотелось бы сказать, что главная сложность во всем этом процессе, не подбор запчастей, а поиск хорошего мастера, который может сделать всю работу ответственно и профессионально. Качество подготовки современных “мотористов” очень разное, — мастер может всю жизнь про работать с Жигулями, но это не делает его мастером ремонта, допустим, Тойоты. Точно также, человека, специализировавшегося много лет на двигателях Mitsubishi нельзя считать мастером по ремонту моторов Honda, и наоборот. Специализация мастера, — вот главная гарантия качественного ремонта двигателя. Поэтому, если Ваш автомобиль потребляет масло, и постоянно подливать его Вам уже надоело, — обратитесь к хорошему специалисту, который подскажет Вам, что дешевле, отремонтировать двигатель, или может быть даже заменить его (на рынке очень много предложений контрактных моторов, особенно для праворуких автомобилей). Главное, — не отчаивайтесь, — ремонтируется все, вопрос только в том, сколько это будет стоить!
Хондаводам. ру
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
2
… все моделиACCORD I Hatchback (SJ, SY), 1979/01 — 1983/09ACCORD II (AC, AD), 1983/09 — 1985/10ACCORD II Hatchback (AC, AD), 1983/09 — 1985/10ACCORD III Aerodeck (CA), 1985/11 — 1989/12ACCORD III (CA), 1985/11 — 1989/12ACCORD III Coupe, 1985/03 — 1989/12ACCORD I (SJ, SY), 1976/05 — 1983/09ACCORD IV Aerodeck (CB), 1989/09 — 1994/02ACCORD IV (CB), 1989/11 — 1993/12ACCORD IV Coupe (CB, CC), 1989/05 — 1993/12ACCORD IX седан (CR), 2012/09- n/aACCORD V Aerodeck (CE), 1993/04 — 1998/02ACCORD V (CC, CD), 1992/06 — 1997/12ACCORD V (CE, CF_, CD), 1995/09 — 1998/10ACCORD V Coupe ( CD), 1993/04 — 1998/12ACCORD VI (CK, CG, CH, CF), 1997/03 — 2003/12ACCORD VI купе (CG), 1997/12 — 2003/06ACCORD VI хэтчбек (CH, CL), 1999 /12 — 2002/12ACCORD VII (CL, CN), 2003/01 — 2012/09ACCORD VIII (CU), 2008/04 — н/дACCORD VIII Estate (CW), 2008/07 — н/дACCORD VII Tourer (CM, CN), 2003/04 — 2008/05ACTY Платформа/шасси (TN), 1978/10 — 1987/06ACTY (TN), 1979/08 — 1986/09ANF, н/д — н/aAVANCIER (TA), 1999/09 — 2003/09BEAT (PP_), 1991/01 — 1996/09CA, н/д — н /aCAPA (GA), 1998/01 — 2002/09CB (CB 1 — CB 500), н/д — н/aCB (CB 550 — ), н/д — н/aCB HORNET, н/д — н/aCB SEVEN FIFTY, н/д — н/aCBF, н/д — н/aCBR, н/д — н/aCBX, н/д — н/aCITY IV седан (GD_), 2002/12 — н/aCITY IV седан ( GE4), 2002/11 — 2009/03CITY V седан (GM2, GM3), 2008/09 — n/aCIVIC I хэтчбек (SB), 1972/07 — 1983/09CIVIC II Estate (WC), 1979/01 — 1983/ 12CIVIC II Хэтчбек (SS, SL), 1978/01 — 1983/12CIVIC III хэтчбек (AL, AJ, AG, AH), 1983/10 — 1987/10CIVIC III седан (AM, AK, AU), 1983/10 — 1987/10CIVIC II шаттл (EE), 1988 /01 — 1995/02CIVIC I седан (SF), 1979/10 — 1984/12CIVIC I Shuttle (AN, AR), 1983/08 — 1987/12CIVIC IV хэтчбек (EC, ED, EE), 1987/09 — 1993/ 10CIVIC IV седан (ED), 1987/09 — 1993/10CIVIC IX (FK), 2012/02 — н/aCIVIC IX седан (FB), 2011/09 — н/aCIVIC IX Tourer (FK), 2014/01 — н /aCIVIC V купе (EJ), 1993/08 — 1996/03CIVIC V хэтчбек (EG), 1991/10 — 1995/11CIVIC VI Aerodeck (MB, MC), 1998/04 — 2001/02CIVIC VI Coupe (EJ, EM1), 1996/03 — 2000/12CIVIC VI Fastback (MA, MB), 1994/09 — 2001 /02CIVIC VI хэтчбек (EJ, EK), 1995/10 — 2001/03CIVIC VII купе (EM2), 2001/02 — 2005/12CIVIC VII хэтчбек (EU, EP, EV), 2000/01 — 2006/02CIVIC VIII хэтчбек ( FN, FK), 2005/09 — n/aCIVIC VIII седан (FD, FA), 2005/09 — n/aCIVIC VII седан (ES, ET), 2000/10 — 2006/04CIVIC VI седан (EJ, EK), 1995/06 — 2001/03CIVIC V седан (EG, EH), 1991/10 — 1996/01CIVIC X Hatchback (FC_, FK_), 2016/09 — н/aCIVIC X седан (FC_), 2015/09 — н/aCLR, н/д — н/aCM, н/д — н/ aCMX, н/д — н/aCN, н/д — н/aCONCERTO (HW, MA), 1989/08 — 1996/10CONCERTO Saloon (HWW), 1989/08 — 1995/05CRF, н/д — н/aCR -V III (RE_), 2006/06 — n/aCR-V II (RD_), 2001/09 — 2007/07CR-V I (RD), 1995/10 — 2002/07CR-V IV (RM_), 2012/ 01 — н/аCR-V V (RW_, RT_), 2016/12 — н/аCRX I (AF, AS), 1983/10 — 1987/10CRX II (ED, EE), 1987/10 — 1992/02CRX III (ЭГ, ЭГ), 1992/03 — 1998/12CR-Z (ZF), 2010/06 — н/аCTX, н/д — н/аCX, н/д — н/адН-01, н/д — н/аDOMANI (MA_), 1992/10 — 1997/12DOMANI (MB_), 1995/10 — 1999/09ELEMENT (YH), 2002/07 — 2011/12ELYSION (RR), 2004/05 — н/дэ (ZC7_), 2019/09 — н/дFES, н/ a — н/дFJS, н/д — н/аFMX, н/д — н/аFR-V (BE), 2004/08 — н/aFX, н/д — н/aGL, н/д — н/aHR -V (GH), 1999/03 — н/аHR-V (RU), 2014/11 — н/аINSIGHT (ZE), 2000/04 — 2006/12INSIGHT (ZE_), 2009/04 — н/aINSPIRE (CB5 , CC2, CC3), 1989/09 — 1995/05INSPIRE (UA1, UA3), 1995/06 — 1998/08INSPIRE (UA4, UA5), 1995/06 — n/aINTEGRA Coupe (DC2, DC4), 1993/07 — 2001/11INTEGRA Coupe (DC5), 2001/08 — n/aINTEGRA Hatchback (DA), 1985/10 — 1993/08 INTEGRA Saloon (DA5, DA6, DA7, DA8, DA9, DB1, DB2), 1989/06 — 1993/08 INTEGRA седан (DB6, DB7, DB8, DB9), 1993/09 — 2001/08JAZZ I (AA) , 1983/10 — 1986/10JAZZ II (GD_, GE3, GE2), 2001/06 — 2008/12JAZZ III (GE_, GG_, GP_, ZA_), 2007/10 — н/дJAZZ IV (GK_), 2013/09 — n/aJAZZ V (GR_), 2020/02 — n/aLAGREAT, 1998/11 — 2002/06LEGEND I Coupe (KA_), 1987/10 — 1991/03LEGEND I (HS, KA), 1986/01 — 1991/03LEGEND II Coupe (KA), 1991/01 — 1996/03LEGEND III (KA), 1996/02 — n/aLEGEND II (KA) , 1991/01 — 1996/03LEGEND IV (KB_), 2004/10 — n/aLIFE (JA), 1997/05 — 2001/08LIFE (JB), 2001/09 — 2003/08LIFE (JB_), 2003/09 — n/aLOGO (GA), 1999/03 — 2002/03MOBILIO (GB_), 2001/12 — 2008/10MONTESA 4-RIDE, н/д — н/aMSX, н/д — н/aMTX, н/д — н /aN600 III, 1966/06 — 1974/08NAVI, н/д — н/нк, н/д — н/нк ИНТЕГРА, н/д — н/аНЭС, н/д — н/дНПС, н/д — н /aNSC, н/д — н/аNSR, н/д — н/аNSS, н/д — н/aNSX I Convertible (NA), 1995/03 — 2005/09NSX I Coupe (NA), 1990/06 — 2005/09NSX II Coupe (NC_), 2016/06 — н/нТ, н/д — н/нТВ, н/д — н/анх, n/a — n/aODYSSEY MPV (RA_), 1995/10 — 2000/10ODYSSEY MPV (RL3, RL4), 2004/09 — 2010/12ODYSSEY (RL1, RA6, RA_), 1998/09 — n/aODYSSEY (RL5 ), 2010/08 — н/аORTHIA / PARTNER (EL_, EY_), 1995/10 — 2002/09PCX, н/д — н/аPILOT, 2002/09 — 2008/07PK, н/д — н/дPRELUDE I Coupe (SN), 1978/11 — 1983/04PRELUDE II (AB), 1983/01 — 1987/09PRELUDE III (BA), 1986/04 — 1996/11PRELUDE IV (BB_), 1991/12 — 1997/02PRELUDE V (BB_), 1996/10 — 2001/12QUINTET (SU), 1980/02 — 1985/04RVF, н/д — н/д S2000 (AP), 1999/03 — н/д SA, н/д — н/aSCV, н/д — н/aSFX, н/д — н/aSGX, н/д — н/aSH, н/д — н/aSHUTTLE (RA), 1994/06 — 2004/06SLR , н/д — н/aSMX (RH), 1996/01 — 2002/09SRX, н/д — н/aST, н/д — н/aSTEPWGN (DBA-RG_), 2005/10 — 2009/09STEPWGN (DBA -РК_), 2009/10 — 2015/12STEPWGN (Э-РФ_, ГФ-РФ_), 1996/05 — 2000/09STEPWGN (ЛА-РФ_, УА-РФ_), 2000/10 — 2005/09STREAM (РН), 2005 /10 — н/aSTREAM (RN), 2001/05 — н/aSW-T, н/д — н/aSXR, н/д — н/aVF, н/д — н/aVFR, н/д — н/ aVISION, н/д — н/aVT, н/д — н/aVTR, н/д — н/aVTX, н/д — н/aWAVE, н/д — н/aX8R, н/д — н/aXBR, н/д — н/aXL, н/д — н/aXLR, н/д — н/аXR, н/д — н/аXRV, н/д — н/д
Загрузка. ..
Honda CR-V Дым из двигателя или выхлопной трубы Стоимость проверки
Honda CR-V Дым из двигателя или выхлопной трубы Стоимость проверки
ЗАПРОСИТЬ ЦЕНУ
Ориентировочная цена рядом со мной
Сервисный центр
Рейтинги клиентов
(5)
Как работает диагностика
Мгновенно закажите сертифицированного мобильного механика, который приедет к вам
Механик диагностирует проблему и указывает стоимость необходимого ремонта
Ваш автомобиль готов к работе
Честные, авансовые и прозрачные цены на все услуги
Наши сертифицированные мобильные механики могут приехать к вам прямо сейчас.
Посмотреть наличие
Рейтинги клиентов
(5)
Дым от двигателя или выхлопа Инспекционная служба
Сколько стоит проверка дыма из двигателя или выхлопной системы?
В среднем стоимость проверки дыма двигателя или выхлопа Honda CR-V составляет 9 долларов. 5 с 0 долларами за запчасти и 95 долларами за работу. Цены могут варьироваться в зависимости от вашего местоположения.
Вы можете многое узнать о здоровье и благополучии своего автомобиля по цвету его выхлопа. Если он работает в форме тип-топ, выбросы выхлопной трубы должны быть почти незаметны. Если выхлопной дым виден, у вас, вероятно, есть реальная проблема, и для ее устранения потребуется квалифицированный автомеханик.
Во-первых, важное замечание о дыме двигателя:
Дым редко идет из моторного отсека, а если и появляется, то проблема, как правило, уже критическая. Дым не является хорошим признаком того, что в двигателе назревает какая-то болезнь; цвет выхлопа вашего автомобиля является лучшим диагностическим инструментом. Если в двигателе есть проблема, которая производит дым, этот дым будет выходить из двигателя через выхлоп.
Негерметичная прокладка клапанной крышки может выделять дым из-за капель масла на горячем коллекторе. Если утечка достаточно велика, вы, скорее всего, увидите, как масло капает на подъездную дорожку или пол гаража.
При возгорании под капотом возникнет дым, но за ним последует пламя, что создаст очень опасную ситуацию. Если это когда-либо произойдет, быстро выйдите и отойдите подальше от машины.
Опять же, дым из выхлопных газов почти всегда является типом дыма, обнаруживаемым в диагностической ситуации, а не дымом двигателя. Читайте о распространенных проблемах, которые могут вызвать выхлопной дым.
Распространенные причины дыма из выхлопных газов, в зависимости от его цвета:
Хотя наличие дыма из выхлопных газов может указывать на серьезное заболевание автомобиля, есть и худой плюс: цвет выхлопной трубы может указывать на то, что может быть не так, что помогает произвести быструю и эффективную диагностику.
Если выхлопной дым черный:
Черный выхлоп не всегда указывает на надвигающуюся гибель. Если ваш автомобиль издает немного черного дыма при запуске, но он исчезает, когда двигатель прогревается до рабочей температуры, не беспокойтесь — это нормально для некоторых автомобилей. Если это продолжается после прогрева автомобиля, есть повод для беспокойства. Если это так, то вот вероятные виновники:
Засоренный или грязный воздушный фильтр : Воздушный фильтр, являющийся неотъемлемой частью топливной системы автомобиля, предотвращает попадание загрязняющих веществ в двигатель автомобиля, где они могут засорить его работу. Решение простое: заменить фильтр.
Если проблема не устранена, это указывает на то, что соотношение воздух-топливо вашего автомобиля не соответствует норме, в частности, он сжигает слишком много топлива или больше топлива, чем воздух. Двумя наиболее распространенными причинами этого являются неисправный регулятор давления топлива или негерметичные или забитые топливные форсунки.
Неисправный регулятор давления топлива : Топливная система автомобиля предназначена для работы в определенном диапазоне давления, который контролируется регулятором давления топлива. Если регулятор неисправен, давление будет колебаться за пределами указанного диапазона системы. Если он упадет слишком низко, может не хватить топлива для запуска двигателя. Слишком большое давление может привести к перерасходу топлива, что, помимо прочего, может привести к неровной работе двигателя и плохому расходу топлива. Решение — замена регулятора давления топлива.
Негерметичные или забитые топливные форсунки : Топливные форсунки представляют собой небольшие электромеханические устройства, используемые для распыления заданного количества распыленного бензина (бензинового тумана) во впускной коллектор автомобиля, который находится непосредственно перед впускным клапаном. Газ втягивается в камеру сгорания и смешивается с заданным количеством кислорода для оптимизации эффективности горения или события горения. Решение — ремонт топливных форсунок.
Если выхлопной дым белый:
Быстро ли рассеивается выхлопной дым после выхода из выхлопной трубы? Если да, то это, вероятно, результат образования конденсата в выхлопной системе вашего автомобиля. Это обычное зрелище, когда автомобили, даже современные, заводят с утра. Если после запуска это продолжается хорошо, у вас могут быть серьезные проблемы. Белый выхлопной дым часто возникает, когда двигатель сжигает охлаждающую жидкость, просочившуюся в камеру сгорания. Ниже приведены наиболее распространенные виновники:
Пробитая прокладка ГБЦ : Это не очень хорошая новость, но структурная целостность вашего двигателя, скорее всего, не была нарушена, так что это не разрушительно. Двигатель по существу состоит из блока цилиндров и головки блока цилиндров. Блок — это место, где расположены цилиндры и каналы охлаждающей жидкости, а головка — это место, где находятся клапаны и коромысла. Прокладка головки помещается между ними для герметизации соединения. Если он поврежден или скомпрометирован, охлаждающая жидкость может попасть в камеру сгорания. Это затратная, но решаемая проблема.
Поврежденная головка блока цилиндров : Это исправление больше похоже на греческую трагедию. Большая часть взрывного действия происходит в головке блока цилиндров, где расположена камера сгорания. Треснувшая или сильно деформированная головка блока цилиндров приведет к потере компрессии двигателя и пропуску зажигания. Почему? Слишком много тепла. Перегрев создает чрезмерную нагрузку на все металлические компоненты двигателя, особенно на головку блока цилиндров, которая находится в центре производства тепла в автомобиле. Чрезмерный нагрев, обычно вызванный неисправностью системы охлаждения, может привести к выходу из строя прокладки головки блока цилиндров, что, в свою очередь, может привести к растрескиванию головки блока цилиндров из-за деформации компонентов и повышения давления. Это не простое решение. Головки имеют очень точно отфрезерованные поверхности, чтобы обеспечить гладкую посадку заподлицо со всеми соединительными частями. Голову лучше вообще заменить. В зависимости от возраста и стоимости вашего автомобиля, вы можете подумать о покупке нового автомобиля.
Треснувший блок двигателя : Вызовите аварийную тележку: двигатель вашего автомобиля не работает. Как мы уже говорили выше, блок содержит цилиндры и их компоненты внутри охлаждаемого и смазываемого картера. Он отлит из цельного куска металла, как правило, из железа или алюминия, что делает его чрезвычайно прочным и крепким. Он также поддерживает остальные компоненты двигателя. Треснувшие блоки практически невозможно восстановить. Замена двигателя — единственное надежное средство, но это может быть очень дорого и, следовательно, иногда не стоит вложений. В зависимости от возраста и стоимости вашего автомобиля, вы можете рассмотреть возможность сокращения потерь и покупки нового автомобиля.
Если выхлопной дым синего или серого цвета:
Густой синий или серый дым указывает на то, что автомобиль сжигает масло, что означает, что масло каким-то образом просачивается в камеру сгорания вашего двигателя. Такое сжигание масла может вызвать широкий спектр проблем, от снижения расхода топлива до менее чем звездного ускорения. Также может наблюдаться увеличение выбросов углеводородов, а также повреждение каталитического нейтрализатора.
Неисправность маслосъемного колпачка : Сальники штока клапана регулируют количество масла, подаваемого на поверхность контакта штока клапана, которое затем используется для смазки направляющей клапана и, в конечном счете, камеры сгорания. Решение состоит в том, чтобы заменить уплотнение (часто более дорогостоящее исправление, которое включает в себя частичный ремонт) или восстановить или заменить двигатель. Уплотнения клапанов обычно выходят из строя из-за проблем с зазором между клапаном и направляющей клапана в головке блока цилиндров. Когда они ослабевают, клапан может «раскачиваться» из стороны в сторону в отверстии и, таким образом, выдавливать уплотнение. Восстановление или замена головки блока цилиндров часто является рекомендуемым решением.
Неисправность поршневых колец : Неисправность поршневых колец (или ослабление зазора между поршнем и отверстием) встречается реже, чем неисправность уплотнений направляющих клапанов, но время от времени все же случается.
Явным признаком проблемы с уплотнением направляющей клапана или проблемы с поршнем (или поршневым кольцом) является появление дыма. Если вы сидите на остановке от 30 до 60 секунд, и как только вы начинаете дросселировать, машина выпускает клуб голубовато-серого дыма (а затем проясняется), это точный признак проблемы с направляющей клапана. Если вы видите дым только при резком ускорении, это свидетельствует о проблеме с поршнем или поршневыми кольцами.
Чего ожидать:
К вам домой или в офис приедет первоклассный мобильный механик, чтобы определить источник и причину дыма, а затем предоставит подробный отчет об осмотре, включающий объем и стоимость необходимого ремонта.
Как это делается:
Механик запустит двигатель и при необходимости проведет пробную поездку автомобиля. Они проверят топливную систему, проверят наличие утечек масла или охлаждающей жидкости, а затем проверят компьютерную систему, чтобы найти коды неисправностей управления двигателем.
Насколько важна эта служба?
Зависит от источника и причины дыма. Учитывая количество переменных, описанных выше, затраты могут существенно различаться. Оперативно решая проблему, вы можете сэкономить кучу денег в будущем, прежде чем какая-либо проблема, лежащая в основе дыма, ухудшится. Вызовите механика для проведения тщательной проверки как можно скорее.
Быстрое и простое обслуживание у вас дома или в офисе
Гарантия на 12 месяцев и пробег 12 000 миль
Последние статьи и вопросы
10 лучших советов по покупке автомобиля в колледже
Хотя студенты колледжа могут быть известны такими качествами, как целеустремленность, целеустремленность и интеллект, одна вещь, которой они не известны, — это наличие наличных денег. Итак, когда приходит время для парня или девушки из колледжа покупать автомобиль, это…
10 лучших магазинов для покупки автозапчастей в Тампе, Флорида
Автомеханики полагаются на магазины автозапчастей, чтобы добавить или заменить автомобильные детали. Лучший магазин автозапчастей в Тампе — это Advance Auto Parts.
Как купить персонализированный номерной знак в Вайоминге
Большинство Большинство людей любят простые и доступные способы сделать свой автомобиль немного веселее, поэтому персонализированные номерные знаки стали такими простыми. Заказ персонализированной таблички — это быстрый и доступный способ добавить немного…
Экономия топлива на Opel Astra G 2000 года ухудшается
Как правило, вы получаете плохой расход топлива либо из-за забитого воздушного фильтра, либо из-за датчика MAF, который измеряет сколько топлива уходит, чтобы увидеть, если он грязный или нуждается в замене. Топливные форсунки могут быть…
Аккумулятор или генератор
Это может быть признаком разряженной батареи, неисправного регулятора напряжения или неисправного генератора.
Дефлектор капота (мухобойка) SIM для HYUNDAI Accent/Solaris 2014- , SHYSOL1412
Доставка по Украине
2 260 грн
Купить
Сarubo-автомобильные аксессуары
Как снять задний бампер Хендай Солярис хэтчбек и седан
В современном автомобиле передний и задний обвес являются важными элементами. Бамперы изготовлены из прочного пластика небольшой толщины и окрашены в заводской цвет автомобиля. Конструкция имеет обтекаемую форму. Иногда требуется снятие заднего бампера Солярис на хэтчбеке или седане. Это несложная операция, которую при наличии времени и обычного инструмента вполне по силам выполнить самостоятельно.
Функции бампера
Несмотря на большое разнообразие передних и задних бамперов они разрабатываются в соответствии с общепринятыми стандартами. Бамперы обеспечивают полную безопасность пассажирам и водителю транспортного средства при столкновении с препятствием на скорости до 40 км/ч. Кроме того, деталь должна быть безопасной и для пешеходов в случае наезда на них ТС.
Кроме того, в задний бампер устанавливаются видеокамеры парктроника, а также с завода на нем присутствуют светоотражающие элементы. Для того чтобы было удобно отжать пластиковые клипсы, которыми крепится деталь к кузову, в плоской отвертке средней толщины сделайте V-образный вырез.
Порядок демонтажа
Перед тем, как снять задний бампер на Солярисе, необходимо демонтировать задние фонари. Для этого воспользуйтесь головкой на 10.
Откройте окошко со стороны багажника, расположенное симметрично с тыльной стороны фонарей.
Открутите 4 гайки, удерживающие корпус фары.
Сдвиньте задний фонарь по направлению к номерному знаку.
Извлеките его из посадочного места. Для удобства снятия бампера и чтобы фонари не мешали при демонтаже отсоедините электрические разъемы от них.
Удалите две клипсы, находящиеся под задними фонарями, удерживающими верхнюю часть бампера.
Демонтируйте колесо для удобного доступа к клипсам и саморезам, удерживающим подкрылки и полулокеры в нижней части бампера. Аналогичным образом демонтируются элементы на противоположной стороне.
Извлеките две клипсы, соединяющие верхнюю часть с силовым креплением заднего бампера Solaris, находящегося под номерным знаком.
Извлеките две клипсы, крепящие нижнюю часть к силовой балке. Если вы выполняете демонтаж самостоятельно, то саморезы, находящиеся рядом с задними фонарями, откручивайте в последнюю очередь. Это позволит деликатно снять бампер.
Для того чтобы снять задний бампер Хендай Солярис со штатного места приподнимите его немного вверх и на себя, взявшись за него посередине.
Если по каким-либо причинам бампер продолжает удерживаться, то, возможно, не все саморезы или клипсы были извлечены. Внимательно обследуйте удерживающее место. Для седана и хэтчбека демонтаж заднего бампера проводится идентично.
Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:
Видео: Снять задний бампер Хендай Солярис
Задний бампер Солярис — процесс демонтажа
Добавить комментарий
В начало страницы
Ремонт Hyundai
Ремонт Hyundai
Замена ШРУСа на Хендай Солярис
Как снять фару на Хендай Солярис
Снять передний бампер Хендай Солярис
Снять задний бампер Хендай Солярис
Снять заднее сиденье Хендай Солярис
ТО Hyundai
Техническое обслуживание Hyundai
Замена цепи ГРМ в Hyundai Solaris
Замена жидкости ГУР в Hyundai Solaris
Замена масла в МКПП Hyundai Solaris
Замена масла в АКПП Hyundai Solaris
Замена тормозной жидкости в Hyundai Solaris
Кронштейн бампера AL31121437 для HYUNDAI SOLARIS
org/BreadcrumbList»>
Дом
Каталог
Все марки автомобилей
Хендай
Все модели Хендай
СОЛЯРИС
08.2010-…
Все запчасти для HYUNDAI SOLARIS
org/ListItem»> Кронштейн бампера
Код товара: АЛ31121437
Перед/зад
Задний
Боковой (левый/правый)
Левый
Информация о модели
Седан
Исходные коды:
ОЕМ
86613-1R000
Показать больше
Аналогичные запчасти
Коды указаны производителями для определения правильной детали. Ниже приведены коды, с которыми совместима деталь:
ALVADI
АЛ31121437
OEM
86613-1R000
EAN
5
2802122
EAN13
5
2802122
org/BreadcrumbList»>
Дом
Каталог
Все марки автомобилей
Хендай
Все модели Хендай
СОЛЯРИС
08.2010-…
Все запчасти для HYUNDAI SOLARIS
org/ListItem»> Кронштейн бампера
Кронштейн бампера AL31121439 для HYUNDAI SOLARIS
Дом
Каталог
Все марки автомобилей
Хендай
Все модели Хендай
org/ListItem»> СОЛЯРИС
08.2010-…
Все запчасти для HYUNDAI SOLARIS
Кронштейн бампера
Код товара: АЛ31121439
Перед/зад
Задний
Боковой (левый/правый)
справа
Информация о модели
Седан
Исходные коды:
ОЕМ
86614-1R000
Показать больше
Аналогичные запчасти
Коды указаны производителями для определения правильной детали. Ниже приведены коды, с которыми совместима деталь:
ALVADI
АЛ31121439
OEM
86614-1R000
EAN
5
2802139
EAN13
5
2802139
org/BreadcrumbList»>
Дом
Каталог
Все марки автомобилей
Хендай
Все модели Хендай
СОЛЯРИС
08.2010-…
Все запчасти для HYUNDAI SOLARIS
К сожалению, мы не можем найти страницу, которую вы искали. Вероятно, мы что-то неправильно сделали и теперь попытаемся это исправить. А пока попробуйте один из следующих вариантов:
Вернуться на главную
Статьи и обзоры
Что такое страховка “Зеленая карта” и для чего она нужна?
Дорожное происшествие — это всегда стресс, особенно, если оно произошло за границей. Даже опытному водителю сложно сориентироваться в действиях и решить проблему не утратив спокойствие. Для того, что урегулирование ДТП проходило по единой схеме цивилизованным путем, государства подключаются к международной системе страхования — Зеленая карта. Однако, она не работает во…
Обслуживание и советы
Покупка автомобильных дисков: как не нарваться на подделку
Литые диски — один из самых простых способов добавить индивидуальности автомобилю и немного улучшить его поведение на дороге. За последние 10 лет спрос на легкосплавные диски повысился более чем в 5 раз.
Вместе с огромным количеством моделей качественных европейских и азиатских дисков на рынок массово хлынули подделки. Эксперты…
Обслуживание и советы
Рекомендуемое давление в шинах автомобиля — сколько качать?
Каждый автолюбитель в процессе эксплуатации своей машины должен обладать базовыми знаниями о его технических характеристиках и следить за текущим состоянием машины. Для комфортной езды на авто и длительного срока службы основных агрегатов необходимо вовремя менять масло двигателя, следить за…
Обслуживание и советы
Подвеска автомобиля. Виды и типы подвесок автомобиля.
Какая самая важная составляющая автомобиля? Уверены, большинство автомобилистов сойдутся в спорах: кто-то будет утверждать, что это двигатель, так как приводит в движение и является по сути основой автомобиля, другие же будут говорить о кузове, так как без «коробки», на которой всё крепится далеко не уедешь. Однако, немногие помнят о функциональном…
Обслуживание и советы
Какие бывают автомобильные амортизаторы? Виды амортизаторов и особенности устройства.
Амортизатор – это устройство, которое применяется в автомобилях для поглощения толчков, ударов и гашения колебаний (демпфирования), возникающих при движении транспортного средства. На сегодняшний день существует много видов автомобильных амортизаторов. Они различаются между собой по принципу и характеру действия, наполнению и конструкции.
Обслуживание и советы
Что такое сайлентблок в автомобиле? Зачем нужны и как поменять сайлентблок?
Сайлентблоки в конструкции автомобиля являются связующим элементом его подвески. Сайлентблоки вы найдете не только в автомобилях, но и в конструкции некоторых мотоциклов и велосипедов. Внешне они напоминают кусочки шлангов, но чаще всего имеют особую конструкцию. Ниже мы расскажем, что такое сайлентблок, за что сайлентблоки отвечают и каковы причины их выхода…
Страница не найдена
К сожалению, мы не можем найти страницу, которую вы искали. Вероятно, мы что-то неправильно сделали и теперь попытаемся это исправить. А пока попробуйте один из следующих вариантов:
Вернуться на главную
Статьи и обзоры
Что такое страховка “Зеленая карта” и для чего она нужна?
Дорожное происшествие — это всегда стресс, особенно, если оно произошло за границей. Даже опытному водителю сложно сориентироваться в действиях и решить проблему не утратив спокойствие. Для того, что урегулирование ДТП проходило по единой схеме цивилизованным путем, государства подключаются к международной системе страхования — Зеленая карта. Однако, она не работает во…
Обслуживание и советы
Покупка автомобильных дисков: как не нарваться на подделку
Литые диски — один из самых простых способов добавить индивидуальности автомобилю и немного улучшить его поведение на дороге. За последние 10 лет спрос на легкосплавные диски повысился более чем в 5 раз.
Вместе с огромным количеством моделей качественных европейских и азиатских дисков на рынок массово хлынули подделки. Эксперты…
Обслуживание и советы
Рекомендуемое давление в шинах автомобиля — сколько качать?
Каждый автолюбитель в процессе эксплуатации своей машины должен обладать базовыми знаниями о его технических характеристиках и следить за текущим состоянием машины. Для комфортной езды на авто и длительного срока службы основных агрегатов необходимо вовремя менять масло двигателя, следить за…
Обслуживание и советы
Подвеска автомобиля. Виды и типы подвесок автомобиля.
Какая самая важная составляющая автомобиля? Уверены, большинство автомобилистов сойдутся в спорах: кто-то будет утверждать, что это двигатель, так как приводит в движение и является по сути основой автомобиля, другие же будут говорить о кузове, так как без «коробки», на которой всё крепится далеко не уедешь. Однако, немногие помнят о функциональном…
Обслуживание и советы
Какие бывают автомобильные амортизаторы? Виды амортизаторов и особенности устройства.
Амортизатор – это устройство, которое применяется в автомобилях для поглощения толчков, ударов и гашения колебаний (демпфирования), возникающих при движении транспортного средства. На сегодняшний день существует много видов автомобильных амортизаторов. Они различаются между собой по принципу и характеру действия, наполнению и конструкции.
Обслуживание и советы
Что такое сайлентблок в автомобиле? Зачем нужны и как поменять сайлентблок?
Сайлентблоки в конструкции автомобиля являются связующим элементом его подвески. Сайлентблоки вы найдете не только в автомобилях, но и в конструкции некоторых мотоциклов и велосипедов. Внешне они напоминают кусочки шлангов, но чаще всего имеют особую конструкцию. Ниже мы расскажем, что такое сайлентблок, за что сайлентблоки отвечают и каковы причины их выхода…
Почему ваш автомобиль вибрирует или трясется
Сотрясения и вибрации автомобиля могут вызывать тревогу у водителей, но если вы можете выяснить, почему ваш автомобиль трясется, вы можете обратиться к механику и сообщить ему о возникшей проблеме.
Автомобиль представляет собой очень сложную машину с множеством движущихся частей и множеством систем, которые должны работать вместе, чтобы автомобиль работал эффективно. Поэтому неудивительно, когда что-то начинает трястись или вибрировать с таким количеством частей, что они могут отсоединиться или вызвать шум.
К счастью, есть несколько распространенных причин тряски и вибрации, и хотя не всегда приятно думать о
ремонте автомобиля
, это потенциально сэкономит вам много денег в будущем и сохранит ваш автомобиль в рабочем состоянии. верхняя форма.
РЕКОМЕНДУЕТСЯ
Сравните полисы автострахования
Никакого спама или нежелательных телефонных звонков · Никаких длинных форм · Никаких комиссий
Почтовый индекс
Почтовый индекс
Найдите страховые сбережения (100% бесплатно)
Выяснить, почему ваш автомобиль вибрирует или трясется
Собрать информацию о шуме . Прежде чем начинать гадать о серьезности проблемы, попробуйте определить, откуда исходит шум и когда он начинается.
Вы это замечаете только когда заводите и разгоняете машину? Происходит ли это при движении на более высоких скоростях или при увеличении интенсивности в зависимости от скорости? Вы замечаете это только при повороте или торможении?
Это важные вопросы, которые следует задать себе, чтобы лучше понять причину проблемы, а это значит, что вы также сможете сузить круг возможных решений.
Проверьте шины . Ваши шины могут быть одной из простых причин, почему ваш автомобиль вибрирует.
Проверьте
давление воздуха
в них, так как во время движения в автомобиле могут быть заметны серьезные перепады давления в шинах.
Также проведите общий осмотр шин, чтобы определить, нет ли заметных дефектов. Возможно, у ваших шин есть незначительная проблема, но даже если она незначительна, убедитесь, что
устранили проблему
– небольшие проблемы с шинами могут обостриться на шоссе, что приведет к спущенным шинам, разрывам и даже авариям.
Другая вероятная проблема, связанная с вашими шинами, может состоять в том, что они просто нуждаются в перестановке шин. Поскольку шины изнашиваются с разной скоростью, перестановка шин помогает обеспечить равномерный износ всех шин, тем самым предотвращая тряску.
Проверка колес . Колеса могут быть источником шума, причем двумя потенциальными проблемами являются оси и тормозные диски.
Если у вас недавно были какие-либо повреждения автомобиля, возможно, у вас погнута ось, что приводит к неравномерному контакту шин и тряске.
Тормозные диски также могут быть источником вибрации. Если они как-то перекошены, то это может вызвать шум при взаимодействии с другими деталями тормоза.
Проверка под капотом . Вполне возможно, что у вас проблема с одной из свечей зажигания или другими компонентами двигателя.
Это особенно возможно, если вибрация или тряска автомобиля связаны с ускорением. Если автомобиль начинает вибрировать, когда вы ускоряетесь или едете нормально, а затем трясется через случайные промежутки времени во время движения, у вас могут быть проблемы со свечами зажигания.
Возможно, у вас возникла проблема с каким-либо другим компонентом двигателя, например топливным или воздушным фильтром, который жизненно важен для подачи чистого топлива и воздуха в двигатель автомобиля. Когда они загрязняются или засоряются, двигатель не может работать на оптимальном уровне, что приводит к тряске или вибрации.
Ключевой вывод: Источником шума могут быть шины, колеса или даже компоненты двигателя. Потратьте время, чтобы проверить свой автомобиль и заметить, что вызывает проблему, чтобы вы могли найти правильное решение.
Вибрации и тряска могут варьироваться от легкого раздражения до откровенного расстройства в зависимости от того, насколько серьезными они становятся и насколько сильно они мешают вашей поездке. Хорошей новостью является то, что если вы проявите инициативу и отвезете свою машину к
механику
(или даже сделаете работу самостоятельно),
тряска никогда не повлияет на ваш кошелек
.
С другой стороны, внезапная поломка или авария могут опустошить ваши карманы. Получение дорогой автомобильной страховки, чтобы предотвратить это, может оказаться тем же самым, только в замедленном темпе.
Если вы хотите вместо этого сэкономить деньги на страховании автомобиля, приложение
Джерри
— хорошее место для начала. Лицензированный брокер, Джерри может использовать ИИ, чтобы помочь вам найти доступные планы и сэкономить сотни долларов каждый год, и все это без бумажной работы или телефонных звонков!
Часто задаваемые вопросы
Почему мою машину трясет при ускорении?
Существует ряд причин, по которым ваш автомобиль может трястись при ускорении. Ваши проблемы могут быть связаны с поврежденными опорами двигателя, поврежденными шарнирами осей, незатянутыми гайками на колесах, изогнутым карданным валом, изношенными свечами зажигания и многим другим. Если вы обнаружите, что ваш автомобиль трясется при ускорении, обратитесь к механику, чтобы он помог сузить круг проблем.
Почему мою машину трясет, когда я завожу ее?
Как и тряска автомобиля при ускорении, тряска автомобиля при запуске может быть вызвана целым рядом проблем. Демпфер коленчатого вала должен трястись, поэтому если демпфер неисправен, то проблема будет особенно заметна. Другие причины тряски автомобиля при запуске включают деформированные тормозные диски, погнутые или помятые оси и многое другое.
Если ваш автомобиль трясется при запуске, но проблема исчезает через некоторое время, это может быть связано с низкими температурами. Если причиной ваших проблем является холод, вам, скорее всего, не нужно везти машину к механику.
РЕКОМЕНДУЕТСЯ
Вы не покупали страховку в течение последних шести месяцев? Вас могут ждать сотни долларов сбережений.
Judith switched to Progressive
Saved $
725
annually
Alexander switched to Travelers
Saved $
834
annually
Annie switched to Nationwide
Saved $
668
annually
Трясет машину во время движения? Знайте причины этого! » Путь Блог
Делитесь любовью
Все мы любим ездить по шоссе на больших скоростях. Но как бы вы себя чувствовали, когда во время вождения ощущали тряску автомобиля? Трясущийся руль или вибрирующая кабина могут быть раздражающими и опасными одновременно. Подобные вибрации являются признаком основной проблемы с вашим автомобилем, которую необходимо устранить для обеспечения безопасности и комфорта на дороге.
Опытным водителям легко определить и обнаружить причины вибрации автомобиля. Однако новичкам будет сложно, особенно когда они испытывают тряску автомобиля на высоких скоростях. Новичкам, заметившим вибрацию своего автомобиля, следует как можно скорее отремонтировать его, чтобы не повредить другие компоненты автомобиля.
Причина вибрации автомобиля может быть связана с различными аспектами. К счастью, большинство проблем, вызывающих тряску автомобиля во время вождения, легко устранить. Вот больше информации о том, почему автомобиль вибрирует, и о решении!
Содержание
Почему мою машину трясет во время движения?
Когда автомобиль трясется, если вы едете со скоростью более 60 миль в час, это обычно не то же самое, что когда он трясется при медленном движении. Таким образом, вы должны определить, когда возникает вибрация, чтобы отследить источник проблемы и устранить ее как можно скорее. Что делать, если вы испытываете тряску автомобиля во время движения на низких скоростях, постоянной скорости или при холостом ходе или при торможении? Существует множество причин вибрации на каждом уровне. Здесь мы перечисляем некоторые из немногих причин тряски автомобиля на высоких скоростях.
1. Плохие шины
У вас может быть разбалансированная шина, если вы обнаружите вибрацию во время движения на высоких скоростях после установки новых шин на свой автомобиль. Несбалансированная шина будет создавать умеренную вибрацию при движении по дороге со средней скоростью. Тряска станет более заметной по мере того, как колесо будет вращаться быстрее, что приведет к тряске рулевого колеса. Плохие шины, скорее всего, виноваты, если вы обнаружите вибрацию на постоянной скорости, которая ухудшается на более высоких скоростях.
2. Ослабленные гайки
Это часто случается после визита к механику. Легкое или сильное биение колеса может произойти, если вы или техник забудете затянуть гайки после работы с подвеской. Кольцевые гайки еще больше ослабевают и отваливаются, если их не затянуть в ближайшее время, что может привести к столкновению. Поэтому всегда дважды проверяйте зажимные гайки после затяжки колес и перед тем, как отправиться в путь.
3. Некачественные свечи зажигания
Некачественные свечи зажигания могут привести к пропуску зажигания в двигателе. Забитая или неисправная свеча зажигания может вызвать вибрацию автомобиля на холостом ходу, а также может вызвать вибрацию автомобиля во время движения. Если вы давно не меняли свечи зажигания, самое время их почистить или заменить. Независимо от того, решите ли вы заменить или почистить свечи зажигания, убедитесь, что вы делаете это на всех свечах.
4. Сломанная опора двигателя
Основной задачей опоры двигателя является соединение двигателя с кузовом автомобиля. Другая функция – действовать как демпфер. Таким образом, снижается вибрация автомобиля, а водителю и пассажирам не приходится с этим сталкиваться. Сломанная опора двигателя создает вибрацию сиденья на высоких скоростях. Поскольку вес двигателя находится не там, где должен, это может привести к смещению других частей автомобиля. Сломанная опора двигателя иногда может повлиять на опору коробки передач.
5. Заедает тормозной суппорт
Автомобиль будет вибрировать, если у него заклинит тормозной суппорт. Хотя вы не почувствуете вибрации, вибрация будет ощущаться на руле, когда вы разгоняетесь до 40-50 миль в час. Рулевое колесо будет продолжать вибрировать по мере того, как вы добавляете дополнительный газ в свой автомобиль. Колеса будут излучать запах гари. Если вы подозреваете заклинивший тормоз, осмотрите все колеса и понюхайте их, чтобы определить, какое из них создает запах гари. Вы можете найти небольшое количество дыма в районе суппорта.
6. Погнутая ось и карданный вал
Ось может погнуться, если вы попали в аварию или наткнулись на огромный камень. Это может вызвать некоторые незамеченные проблемы, которые станут очевидными со временем. Погнутая ось будет сильно трястись при скорости 40-50 миль в час. Вибрация будет усиливаться по мере увеличения скорости. Карданный вал со временем изгибается и вызывает тряску автомобиля при ускорении на низких скоростях. Вибрация будет расти и усиливаться по мере того, как автомобиль ускоряется, когда вы нажимаете на педаль газа.
Хотите узнать больше о частых проблемах с автомобилем? Вот информация!
Как устранить тряску автомобиля во время вождения
Лучший способ избежать тряски автомобиля на высоких скоростях — как можно скорее устранить причины, которые к ней приводят.
1. Проведите балансировку колес
Отнесите шины в мастерскую или в мастерскую по центровке. Техник поместит несбалансированное колесо/шину на балансировочный станок, чтобы исправить дисбаланс.
2. Затянуть ослабленные гайки
Это простое решение можно выполнить без посещения механика. Чтобы исправить это, припаркуйте автомобиль на ровной и твердой поверхности. Затем заблокируйте два колеса. Дважды проверьте гайки с помощью динамометрического ключа.
3. Очистите или замените свечи зажигания
Забитая или грязная свеча зажигания не дает искры, достаточной для плавной работы двигателя. Вы можете решить эту проблему, очистив или заменив старые свечи зажигания.
4. Замена сломанной опоры двигателя
Большинство опор двигателя ремонту не подлежат. Тем не менее, вы можете отремонтировать некоторые из них, заменив втулку внутри стороны. Отведите автомобиль в мастерскую для замены, как только вы обнаружите сломанную опору двигателя. Следует разобрать и осмотреть все опоры двигателя на полу. Замените все крепления, на которых есть небольшие порезы.
5. Обслуживание тормозных суппортов
Если суппорты вызывают тряску автомобиля во время движения, необходимо провести его обслуживание путем очистки и разглаживания поршней. Проверьте штифты суппорта, чтобы убедиться, что они работают нормально. Следующий шаг – покупка нового суппорта и сборка.
6. Заменить погнутую ось и карданный вал
Автомобильные оси дороги. Если вы сомневаетесь, что ось погнута, отнесите свой автомобиль в механическую мастерскую, чтобы починить ее. Либо заменят, либо исправят. Карданные валы редко гнутся, если только они не сильно повреждены при столкновении. При повреждении замените их новыми.
Почему мою машину трясет, если вы едете со скоростью более 60 миль в час?
Возможны разные причины. Неравномерный износ шин, несбалансированная шина, изношенный подшипник карданного вала, неисправные компоненты тормозов и другие причины могут привести к тряске автомобиля при движении со скоростью выше 60 миль в час. Но неотбалансированные шины колес являются частой причиной тряски автомобиля на высоких скоростях. Эти проблемы возникают в основном при установке новых шин. Вибрации пола и сиденья указывают на несбалансированность шин заднего колеса. В то же время вибрации на руле свидетельствуют о разбалансировке шин передних колес.
Nissan Almera Изображения — Интерьер и Экстерьер, Цвета Фото на Филиппинах
1,0 л |
2021 1.0 VL Turbo N-Sport CVT
₱ 109,800
2021 1.0 EL Turbo MT
₱ 728,000
2021 1.0 VE Turbo CVT
₱ 998,000
2021 1.0 VE Turbo МТ
₱ 998 000
Nissan Almera
1 /12
Nissan Almera
1 /11
Almera Almera
1 /60003
Nissan Almera
1 /60003
Nissan Almera
1 /60003
NISSAN Almera
1 /60003
NISSAN Almera
1 /60003
.
Nissan Almera Public Exterior 002
Nissan Almera Public Exterior 003
Nissan Almera Public Exterior 004
Nissan Almera Public Exterior 005
Nissan Almera Public Exterior 006
Nissan Almera Public Exterior 007
Nissan Almera Public Exterior 008
Nissan Almera Public Exterior 009
View More
Nissan Almera Interior Images
Nissan Almera Public Interior 001
Nissan Almera Public Interior 002
Nissan Almera Public Interior 003
Nissan Almera Public Interior 004
Nissan Almera Public Interior 005
Nissan Almera Public Interior 006
Nissan Almera Public Interior 007
Nissan Almera Public Interior 008
Nissan Almera Public Interior 009
View More
Nissan Almera Highlight Designs
Nissan Almera Public Exterior 010
Nissan Almera Public Exterior 011
Nissan Almera Public Exterior 012
Nissan Almera Public Interior 009
Nissan Almera Public Interior 010
Nissan Almera Public Interior 011
Nissan Almera Public Colors 004
Nissan Almera Public Colors 005
Nissan Almera Public Colors 006
Brilliant Silver
. нового Ниссан Альмера 2022 года?
Есть 29 изображений нового Nissan Almera 2022, включая изображения интерьера, изображения экстерьера, изображения ярких моментов и другие избранные фотографии.
Сколько изображений салона нового Nissan Almera 2022 ?
Есть 11 изображений интерьера нового Nissan Almera 2022, посмотрите последние изображения интерьера Nissan Almera.
Сколько фото экстерьера нового Nissan Almera 2022 ?
Есть 12 внешних изображений нового Nissan Almera 2022, включая вид спереди, вид сзади, фары, цветные изображения и многое другое.
Интерьер и экстерьер вариантов Nissan Almera
2021 Nissan Almera 1.0 VL Turbo N-Sport CVT
29 Images
2021 Nissan Almera 1.0 EL Turbo MT
29 Images
2021 Nissan Almera 1.0 VE Turbo CVT
29 Images
2021 Nissan Almera 1. 0 VE Turbo MT
29 Изображения
Nissan Almera | Nissan Филиппины
ЭФФЕКТИВНОСТЬ
PERFORMANCE
Вождение еще никогда не было таким увлекательным. Благодаря усовершенствованному двигателю с турбонаддувом и трансмиссии вы получите впечатляющие топливная экономичность и избыток мощности.
ПОДКЛЮЧЕНО
ТЕХНОЛОГИЯ НА ЧТО МОЖНО ПОЛОЖИТЬСЯ
Не упускайте ни минуты. Подключите Almera к совместимому смартфону и следите за миром вокруг вас.
ИННОВАЦИОННАЯ
ТЕХНОЛОГИЯ
Система Nissan Intelligent Mobility включает в себя набор инновационных функций, которые обеспечивают более уверенное вождение и помогают маневрировать с большей безопасностью.
ЩЕДРОСТЬ
BEYOND SPACE
Начиная с элегантной приборной панели с характерной строчкой и заканчивая кожаным салоном и настраиваемыми приборами, вы почувствуете себя так, как будто вы заслужили повышение класса обслуживания.

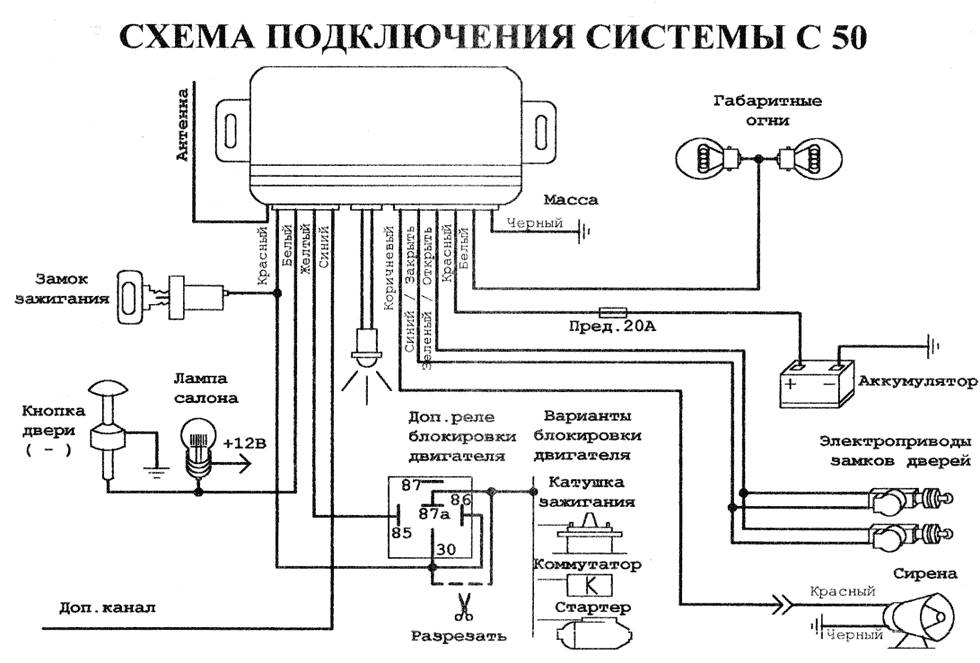

Установка автосигнализации на Volvo 940 — Точки подключения, расположение и цвета проводов
Фото точек подключения сигнализации на Chery QQ 2006
Chery QQ
Suzuki Swift 2018: установка автосигнализации
Suzuki Swift
Точки подключения автосигнализации на Lada Vesta 2020
Lada Vesta
Фото точек подключения сигнализации на Chery QQ 2006
13.01.2023
| Chery QQ
Suzuki Swift 2018: установка автосигнализации
28.12.2022
| Suzuki Swift
Точки подключения автосигнализации на Lada Vesta 2020
23. 12.2022
| Lada Vesta
Разъём родной сигнализации за бардачком справа: стартер – зелёный/синий центральный замок – жёлтый/чёрный (запирание) и зелёный/чёрный (отпирание) концевик дверей – коричневый/чёрный концевик багажника – коричневый/оранжевый
зажигание – синий в чёрном большом разъёме слева
повороты – зелёный и зелёный/синий
бензонасос – розовый в белом разъёме слева
Добавить комментарий
При применении ругательных и оскорбительных выражений, а также при выражении неуважения к посетителям сайта, ваш IP блокируется, сообщение удаляется.
После этого вы не сможете воспользоваться нашими сайтом и форумом. Давайте уважать друг друга!
Установка автосигнализации на Лада Приора — Точки подключения, расположение и цвета проводов
Инструкции, электрические схемы volvo 140 Volvo 140 Основной раздел (Eng. ) Volvo 140 Сервис (Eng.) Volvo 140 Двигатель (Eng.) Volvo 140 Электрика (Eng.) Volvo 140 Трансмиссия, задний привод (Eng.) Volvo 140 Тормозная система (Eng.) Volvo 140 Рулевое управление (Eng.) Volvo 140 Подвеска (Eng.) Volvo 140 Кузов (Eng.)
Volvo 162 164 165
Volvo 162-164-165
Volvo 1800
Volvo 1800
Volvo 240
Volvo 240 — 260
Volvo 240 — 260 Схема предохранителей и релеVolvo 240 Книга по ремонту двигатели D20/D24 (часть 1) eng.Volvo 240 Книга по ремонту двигатели D20/D24 (часть 2) eng.Инструкция к автомобилю Volvo 240 1990 г. (eng.)Инструкция к автомобилю Volvo 240 1993 г. (eng.)Ремонт и обслуживание Volvo 240-245 бензин/дизель
Volvo 340-360
Volvo 340 — 360
Volvo 440-460-480
Volvo 440 — 460 Схема предохранителей и реле
Volvo 66
Volvo 66
Volvo 740-760-780
Volvo 740-760-780
Volvo 850
Volvo 850
Реле и предохранители Volvo 850Точки подключения автосигнализации на Volvo 850
Volvo 940
Volvo 940
Точки подключения автосигнализации на Volvo 940
Volvo 960
Volvo 960
Точки подключения автосигнализации на Volvo 960
Volvo C30
Volvo C30
Инструкция к автомобилю Volvo C30 2007 г. Инструкция к автомобилю Volvo C30 2008 г.Инструкция к автомобилю Volvo C30 2009 г.Инструкция к автомобилю Volvo C30 2010 г.Электросхемы автомобиля Volvo C30 2007 г.Электросхемы автомобиля Volvo C30 2008 г.Электросхемы автомобиля Volvo C30 2008 г. (Дополнение )Электросхемы автомобиля Volvo C30 2009 г.Электросхемы автомобиля Volvo C30 2009 г. (Дополнение )Электросхемы автомобиля Volvo C30 2010 г.Электросхемы автомобиля Volvo C30 2010 г. (Дополнение )Электросхемы автомобиля Volvo C30 2011 г.
Volvo C70
Volvo C70
Инструкция к автомобилю Volvo C70 2006 г.Инструкция к автомобилю Volvo C70 2007 г.Инструкция к автомобилю Volvo C70 2008 г.Инструкция к автомобилю Volvo C70 2009 г.Инструкция к автомобилю Volvo C70 2010 г.Электросхемы автомобиля Volvo C70 2007 г.Электросхемы автомобиля Volvo C70 2008 г.Электросхемы автомобиля Volvo C70 2008 г. (Дополнение )Электросхемы автомобиля Volvo C70 2009 г. Электросхемы автомобиля Volvo C70 2009 г. (Дополнение )Электросхемы автомобиля Volvo C70 2010 г.Электросхемы автомобиля Volvo C70 2010 г. (Дополнение )Электросхемы автомобиля Volvo C70 2011 г.
Volvo FH
Volvo FH
Volvo FL
Volvo FL
Volvo NH
Volvo NH
Volvo S40
Volvo S40
Инструкция к автомобилю Volvo S40 2004 г.Инструкция к автомобилю Volvo S40 2005 г.Инструкция к автомобилю Volvo S40 2006 г.Инструкция к автомобилю Volvo S40 2007 г.Инструкция к автомобилю Volvo S40 2008 г.Инструкция к автомобилю Volvo S40 2009 г.Инструкция к автомобилю Volvo S40 2010 г.Электросхемы автомобиля Volvo S40 2004 г.Электросхемы автомобиля Volvo S40 2005 г.Электросхемы автомобиля Volvo S40 2005 г. (Дополнение)Электросхемы автомобиля Volvo S40 2006 г.Электросхемы автомобиля Volvo S40 2006 г. (Flexifuel)Электросхемы автомобиля Volvo S40 2007 г. Электросхемы автомобиля Volvo S40 2008 г.Электросхемы автомобиля Volvo S40 2008 г. (Дополнение )Электросхемы автомобиля Volvo S40 2009 г.Электросхемы автомобиля Volvo S40 2009 г. (Дополнение )Электросхемы автомобиля Volvo S40 2010 г.Электросхемы автомобиля Volvo S40 2010 г. (Дополнение )Электросхемы автомобиля Volvo S40 2011 г.
Volvo S60/S60R
Volvo S60/S60R
СХЕМА ПРЕДОХРАНИТЕЛЕЙ VOLVO S60 (2001-2009)Электросхемы автомобиля Volvo S60/S60R 2005 г.Электросхемы автомобиля Volvo S60/S60R 2005 г. (Дополнение )Электросхемы автомобиля Volvo S60/S60R 2006 г.Электросхемы автомобиля Volvo S60/S60R 2007 г.Электросхемы автомобиля Volvo S60 2008 г.Электросхемы автомобиля Volvo S60 2009 г.Электросхемы автомобиля Volvo S60 2011 — г.
Volvo S80
Volvo S80
Электросхемы автомобиля Volvo S80 2005 — г. (EXECUTIVE)Электросхемы автомобиля Volvo S80 2005 г.Электросхемы автомобиля Volvo S80 2005 г. (Дополнение )Электросхемы автомобиля Volvo S80 2006 г.Электросхемы автомобиля Volvo S80 2007 г.Электросхемы автомобиля Volvo S80 2007 г. система RSE (Развлекательная система заднего сиденья)Электросхемы автомобиля Volvo S80 2007 г. (Дополнение)Электросхемы автомобиля Volvo S80 2008 г. (08-)Электросхемы автомобиля Volvo S80 2008 г. (Дополнение )Электросхемы автомобиля Volvo S80 2009 г.Электросхемы автомобиля Volvo S80 2009 г. (Дополнение )Электросхемы автомобиля Volvo S80 2010 г.Электросхемы автомобиля Volvo S80 2010 г. (Дополнение )Электросхемы автомобиля Volvo S80 2011 г.
Volvo S90
Volvo S90
Volvo V40
Volvo V40
Volvo V50
Volvo V50
Электросхемы автомобиля Volvo V50 2004 г.Электросхемы автомобиля Volvo V50 2005 г.Электросхемы автомобиля Volvo V50 2005 г. (Дополнение)Электросхемы автомобиля Volvo V50 2006 г.Электросхемы автомобиля Volvo V50 2006 г. (Flexifuel)Электросхемы автомобиля Volvo V50 2007 г.Электросхемы автомобиля Volvo V50 2008 г.Электросхемы автомобиля Volvo V50 2008 г. (Дополнение )Электросхемы автомобиля Volvo V50 2009 г.Электросхемы автомобиля Volvo V50 2009 г. (Дополнение )Электросхемы автомобиля Volvo V50 2010 г.Электросхемы автомобиля Volvo V50 2010 г. (Дополнение )Электросхемы автомобиля Volvo V50 2011 г..Инструкция к автомобилю Volvo V50 2004 г.Инструкция к автомобилю Volvo V50 2005 г.Инструкция к автомобилю Volvo V50 2006 г.Инструкция к автомобилю Volvo V50 2007 г.Инструкция к автомобилю Volvo V50 2008 г.Инструкция к автомобилю Volvo V50 2009 г.Инструкция к автомобилю Volvo V50 2010 г.
Инструкция к автомобилю Volvo V70 2004 г.Инструкция к автомобилю Volvo V70 2005 г. Инструкция к автомобилю Volvo V70 2006 г.Инструкция к автомобилю Volvo V70 2007 г.Инструкция к автомобилю Volvo V70 2008 г.Инструкция к автомобилю Volvo V70 2009 г.Инструкция к автомобилю Volvo V70 2010 г.Точки подключения автосигнализации на Volvo V70 1999-2000Точки подключения автосигнализации на Volvo V70 2001-2002Электросхемы автомобиля Volvo V70 / V70R 2005 г.Электросхемы автомобиля Volvo V70 / V70R 2005 г. (Дополнение )Электросхемы автомобиля Volvo V70 / V70R 2006 г.Электросхемы автомобиля Volvo V70 / V70R 2006 г. система RSE (Развлекательная система заднего сиденья)Электросхемы автомобиля Volvo V70 / V70R 2007 г. (-08)Электросхемы автомобиля Volvo V70 2008 г. (08-)Электросхемы автомобиля Volvo V70 2008 г. (Дополнение )Электросхемы автомобиля Volvo V70 2009 г.Электросхемы автомобиля Volvo V70 2009 г. (Дополнение )Электросхемы автомобиля Volvo V70 2010 г.Электросхемы автомобиля Volvo V70 2010 г. (Дополнение )Электросхемы автомобиля Volvo V70 2011 г.
Volvo V90
Volvo V90
Volvo XC60
Volvo XC60
Инструкция к автомобилю Volvo XC60 2009 г.Инструкция к автомобилю Volvo XC60 2010 г.Подключение сигнализации Starline A93 2CAN v3.11, на автомобиль VOLVO XC60 2015-16 м.г. с системой Старт-Стоп, АКППСхема подключения Starline F1 на автомобиль VOLVO XC60 2011-2015 г.Электросхемы автомобиля Volvo XC60 2009 г.Электросхемы автомобиля Volvo XC60 2010 г.Электросхемы автомобиля Volvo XC60 2010 г. (Дополнение )Электросхемы автомобиля Volvo XC60 2011 г.
Volvo XC70
Volvo XC70
Инструкция к автомобилю Volvo XC70 2004 г.Инструкция к автомобилю Volvo XC70 2005 г.Инструкция к автомобилю Volvo XC70 2006 г.Инструкция к автомобилю Volvo XC70 2007 г.Инструкция к автомобилю Volvo XC70 2008 г.Инструкция к автомобилю Volvo XC70 2009 г.Инструкция к автомобилю Volvo XC70 2010 г.Электросхемы автомобиля Volvo XC70 2005 г. Электросхемы автомобиля Volvo XC70 2005 г. (Дополнение )Электросхемы автомобиля Volvo XC70 2006 г.Электросхемы автомобиля Volvo XC70 2006 г. система RSE (Развлекательная система заднего сиденья)Электросхемы автомобиля Volvo XC70 2007 г. (-08)Электросхемы автомобиля Volvo XC70 2008 г. (08-)Электросхемы автомобиля Volvo XC70 2008 г. (Дополнение )Электросхемы автомобиля Volvo XC70 2009 г.Электросхемы автомобиля Volvo XC70 2009 г. (Дополнение )Электросхемы автомобиля Volvo XC70 2010 г.Электросхемы автомобиля Volvo XC70 2010 г. (Дополнение )Электросхемы автомобиля Volvo XC70 2011 г.
Volvo XC90
Volvo XC90
Инструкция к автомобилю Volvo XC90 2004 г.Инструкция к автомобилю Volvo XC90 2005 г.Инструкция к автомобилю Volvo XC90 2006 г.Инструкция к автомобилю Volvo XC90 2007 г.Инструкция к автомобилю Volvo XC90 2008 г.Инструкция к автомобилю Volvo XC90 2009 г.Инструкция к автомобилю Volvo XC90 2010 г. Расположение и назначение предохранителей Volvo XC90 ii c 2014 г.Точки подключения автосигнализации Starline на Volvo XC90Карта монтажа сигнализации Sher-Khan на автомобиль Volvo XC90 с 2002 г. Электросхемы автомобиля Volvo XC90 2005 г.Электросхемы автомобиля Volvo XC90 2005 г. (Дополнение )Электросхемы автомобиля Volvo XC90 2006 г.Электросхемы автомобиля Volvo XC90 2006 г. система RSE (Развлекательная система заднего сиденья)Электросхемы автомобиля Volvo XC90 2007 г.Электросхемы автомобиля Volvo XC90 2007 г. система RSE (Развлекательная система заднего сиденья)Электросхемы автомобиля Volvo XC90 2008 г.Электросхемы автомобиля Volvo XC90 2009 г.Электросхемы автомобиля Volvo XC90 2010 г.Электросхемы автомобиля Volvo XC90 2011 г.
Volvo (Вольво) — шведская компания, почти 100 лет выпускающая двигатели, разнообразную сельскохозяйственную, лесную и бытовую технику, но более всего известная как производитель легковых и грузовых автомобилей. Штаб-квартира Volvo находится в Гётеборге. Особенность Volvo, это повышенное внимание к надежности и комфорту моделей Вольво. Специалистами Volvo был изобретён ремень безопасности и Вольво первой стала устанавливать его в серийных машинах. Volvo c успехом участвует в ралли, в 1965 году Volvo выиграла чемпионат мира по ралли.
Сайт компании: Volvocars.ru
История Volvo на Вольвоклуб.ру
VOLVO Литература по ремонту и техническому обслуживанию
Руководство по обслуживанию системы обслуживания систем против кража
Volvo 850 Руководство по обслуживанию и ремонту
Противоруговая система
1995 Volvo 850
1995-96 Accessories & Equipment Volvo Anthe-Theft Systems
Описание и операция
: Деактивировать систему подушек безопасности перед выполнением любой операции по обслуживанию. Для модели 850 1995 года см. СИСТЕМУ ПОДУШКИ БЕЗОПАСНОСТИ, для модели 850 1996 года см. статью СИСТЕМА ПОДУШКИ БЕЗОПАСНОСТИ. Не подавайте электропитание на какой-либо компонент рулевой колонки, не отключив предварительно систему подушек безопасности. Подушка безопасности может раскрыться.
ПРИМЕЧАНИЕ. Система противоугонной сигнализации поставляется в 3 различных версиях: основная сигнализация, охранная сигнализация I и охранная сигнализация II. См. рис. 1. Рис. 1: Идентификация типов систем сигнализации Предоставлено Volvo Cars из Северной Америки.
БАЗОВАЯ СИГНАЛИЗАЦИЯ
Сигнализация активируется кнопкой LOCK на пульте дистанционного управления или запиранием передней двери или багажника с помощью стандартных дверных ключей. Пульт ДУ центрального замка, устройство настройки и микропереключатели личинки замка посылают сигналы на реле центрального замка, которое, в свою очередь, посылает управляющий сигнал на модуль управления сигнализацией. Через 5 секунд светодиодный индикатор гаснет и начинает мигать. Это указывает на то, что тревога была активирована. Если какой-либо капот, багажник или любая дверь открыты при активации системы, светодиод не загорится. Когда двери, капот и багажник закрыты, светодиод начнет мигать, показывая, что все контуры сигнализации активированы. Сигнализация защищена стандартными дверными контактами , контактом на защелке капота, контактом на заднем стекле и блокировкой стартера.
СИГНАЛИЗАЦИЯ I
Сигнализация активируется нажатием кнопки на пульте дистанционного управления. Это посылает серию импульсов, которые принимаются радиоприемником. Сигнал преобразуется и отправляется в модуль управления. При активации указатели поворота автомобиля мигают в течение примерно 2 секунд, подтверждая, что сигнализация включена. Светодиод состояния будет мигать, показывая, что тревога активирована. См. рис. 2. Рис. 2: Расположение панели состояния Предоставлено Volvo Cars из Северной Америки.
ОХРАННАЯ СИГНАЛИЗАЦИЯ II
Сигнализация активируется нажатием большой кнопки на пульте дистанционного управления. Пульт дистанционного управления посылает сигнал на приемник, встроенный в модуль управления. Модуль управления декодирует сигнал и решает, правильна ли последовательность импульсов. Включение сигнализации сигнализируется одиночными короткими вспышками светодиодного индикатора. Если капот, багажник или любая дверь открыты, или если есть неисправность, светодиодный индикатор загорится на 5 секунд, а затем начнет мигать.
ПРОГРАММИРОВАНИЕ ПРИЕМНИКА
БАЗОВАЯ СИГНАЛИЗАЦИЯ
ПРИМЕЧАНИЕ. Процедуры программирования недоступны у производителя.
ОХРАННАЯ СИГНАЛИЗАЦИЯ I
1) Убедитесь, что сигнализация отключена. Закройте все двери, капот и багажник. Включите зажигание. Нажимайте функциональную кнопку на панели состояния, пока не загорятся светодиод состояния и индикатор. Отпустить функциональную кнопку. Используя функциональную кнопку панели состояния, перейдите к незанятой ячейке с кодом ключа I, II или III. Занятое место обозначается мигающим светодиодом. Незанятое место обозначается постоянно горящим светодиодом. Если код запрограммирован на занятое место, старый код стирается. 2) Выберите одно из 3 мест. Отправьте кодовый сигнал в течение 10 секунд с помощью пульта дистанционного управления. Аварийный сигнал подтвердит утвержденный код короткими вспышками состояния и светодиодных индикаторов перед возвратом в стандартный режим.
ОХРАННАЯ СИГНАЛИЗАЦИЯ II
1) Убедитесь, что все двери, капот и багажник закрыты. Включите и выключите зажигание не менее 5 раз за 10 секунд. Светодиодный индикатор должен начать мигать. Оставьте зажигание включенным. Как только светодиодный индикатор начнет мигать, первый пульт дистанционного управления должен быть запрограммирован в течение 15 секунд. 2) Нажмите одну кнопку на одном пульте дистанционного управления. Программирование подтверждается загоранием светодиодного индикатора примерно на 2 секунды. Затем светодиодный индикатор начнет мигать в течение 10 секунд. Запрограммируйте другой пульт дистанционного управления в течение 10 секунд, пока мигает светодиодный индикатор. Выключите зажигание. Протестируйте пульты дистанционного управления.
ПРОВЕРКА СИСТЕМЫ
САМОПРОВЕРКА
ПРИМЕЧАНИЕ. Для следующей проверки модуля управления необходимо использовать блок программирования Volvo Guard
Alarm II (1399141-9). См. рис. 3. Рис. 3: Идентификация блока программирования Volvo Guard Alarm II Предоставлено Volvo Cars из Северной Америки. Модуль управления Guard Alarm II Нажмите кнопку «C» ЗАПУСК САМОПРОВЕРКИ на блоке программирования. В нижней строке дисплея должно быть написано TESTING. Если модуль управления в порядке, в нижней строке дисплея появится сообщение TEST OK. Если модуль управления неисправен, на дисплее появится сообщение ERRCODE XXX.
ФУНКЦИОНАЛЬНЫЕ ПРОВЕРКИ
Нет сигнала тревоги при открытии двери 1) Выключите зажигание. Снимите модуль управления сигнализацией. См. рис. 4. Откройте дверцу. Подсоедините вольтметр между клеммами «T» и № 31 разъема модуля управления сигнализацией. См. рис. 5. Если показания вольтметра меньше одного вольта, перейдите к следующему шагу. Если вольтметр не показывает меньше одного вольта, проверьте проводку между выводами «Т» и № 31 на замыкание на напряжение.
2) Выключить зажигание. Переведите замок в двери в запертое положение, вдавив защелку отверткой. Подключить вольтметр между клеммами «Т» и № 31 разъема модуля управления сигнализацией. См. рис. 5. Закрыть дверцу. Если напряжение аккумуляторной батареи присутствует, замените модуль управления сигнализацией. Если система находится в состоянии Guard Alarm II, перед заменой модуля управления выполните самопроверку модуля управления. См. САМОТЕСТ. Если напряжение аккумуляторной батареи отсутствует, проверьте наличие разрыва цепи в проводке на клемме «Т» разъема модуля управления сигнализацией. Рис. 4: Расположение модуля управления сигнализацией Предоставлено Volvo Cars из Северной Америки.
Рис. 5: Обозначение клемм разъема модуля управления сигнализацией Предоставлено Volvo Cars из Северной Америки. Нет сигнализации капота 1) Отсоедините 2-контактный разъем сигнализации капота. Подключить омметр между клеммой № 2 разъема и массой. См. рис. 6. Если омметр показывает ноль омов, переходите к следующему шагу. Если омметр не показывает нулевое сопротивление, проверьте проводку между клеммой № 2 разъема сигнализации капота и массой. 2) Выключить зажигание. Снимите модуль управления сигнализацией. См. рис. 4. Подсоедините вольтметр между клеммами FH разъема модуля управления сигнализацией и № 31. См. рис. 5. Если вольтметр показывает ноль вольт, перейдите к следующему шагу. Если вольтметр не показывает ноль вольт, проверьте проводку на клемме FH разъема на наличие короткого замыкания на напряжение. 3) Выключить зажигание. Подсоедините перемычку между клеммами № 1 и 2 сигнализации капота. Подсоедините омметр между клеммами FH и № 31 разъема модуля управления сигнализацией. Если омметр показывает ноль Ом, переходите к следующему шагу. Если омметр не показывает нулевое сопротивление, проверьте, нет ли разрыва цепи в проводке между клеммой № 1 разъема сигнализации капота и сигнализацией № 9. 0015 Клемма разъема блока управления FH. 4) Выключить зажигание. Снимите перемычку. Подсоедините разъем сигнализации капота. Закрыть капюшон. Подсоедините омметр между клеммами FH и № 31 разъема модуля управления сигнализацией. См. рис. 5. Омметр должен показывать бесконечное сопротивление при закрытом капоте. Открытый капот. Омметр должен показывать ноль ом. Если показания омметра не соответствуют спецификации, перейдите к следующему шагу. Если показания омметра соответствуют спецификации, замените модуль управления сигнализацией.
5) Выключить зажигание. Открытый капот. Снова подключите омметр между клеммами FH и № 31 разъема модуля управления сигнализацией. См. рис. 5. Омметр должен показывать около нуля при открытом капоте. Если все сопротивления в порядке, замените модуль управления сигнализацией. При Guard Alarm II запустите самопроверку модуля управления перед заменой модуля управления. См. САМОТЕСТ. Если сопротивления не в порядке, замените датчик блокировки капота. Рис. 6: Обозначение 2-контактного разъема сигнализации капота Предоставлено Volvo Cars из Северной Америки. Нет сигнала тревоги на соединительной линии 1) С помощью ручного передатчика отключите сигнал тревоги. Выключите зажигание. Откройте багажник или заднюю дверь. Установите освещение багажника/задней двери в положение TRUNK. Должен загореться свет багажника/задней двери. На 4-дверных моделях переведите замок багажника в запертое положение, вдавив защелку с помощью отвертки a. Свет в багажнике должен погаснуть. Верните защелку в открытое положение, нажав на кнопку открывания крышки багажника. На моделях универсал закройте заднюю дверь. Лампа багажного отделения должна погаснуть. Если система работает в соответствии со спецификацией, перейдите к следующему шагу. Если система не работает в соответствии со спецификацией, проверьте подсветку и/или установите новую Переключатель багажника/двери багажника. 2) Выключить зажигание. Откройте багажник/заднюю дверь. Снимите панель вокруг дверного замка. Отсоедините 8-контактный разъем замка багажника. См. рис. 7. Подключить омметр между клеммой № 8 разъема замка багажника и массой. Если показания омметра равны нулю, перейдите к следующему шагу. Если омметр
не показывает нулевое сопротивление, проверьте проводку между клеммой № 8 разъема и массой на предмет обрыва цепи. Рис. 7: Обозначение 8-контактного разъема дверного замка Предоставлено Volvo Cars из Северной Америки. 3) Выключить зажигание. Снимите модуль управления сигнализацией. См. рис. 4. Откройте багажник/заднюю дверь. Выключите освещение багажника. Подсоедините вольтметр между правыми клеммами разъема модуля управления сигнализацией и клеммой № 31. См. рис. 5. Если показания вольтметра меньше одного вольта, перейдите к следующему шагу. Если показания вольтметра не ниже одного вольта, проверьте проводку между клеммой № 1 разъема багажника и правой клеммой разъема блока управления сигнализацией на наличие короткого замыкания на напряжение питания. 4) Выключить зажигание. Подсоедините перемычку между клеммами № 1 и 8 магистрального разъема. Подсоедините омметр между правыми клеммами разъема модуля управления сигнализацией и № 31. См. рис. 5. Если показания омметра равны нулю, перейдите к следующему шагу. Если омметр не считать, что сопротивление равно нулю, проверьте проводку на наличие обрыва цепи между клеммой № 1 разъема багажника и клеммой правого разъема блока управления сигнализацией. 5) Выключить зажигание. Снимите перемычку. Подсоедините разъем багажника. Закройте багажник/заднюю дверь. Подключить омметр между правым разъемом разъема блока управления сигнализацией и клеммой № 31. См. рис. 5. Омметр должен показывать бесконечное сопротивление при закрытом багажнике. Отключить омметр. Выключите зажигание. Откройте багажник/заднюю дверь. Выключите свет багажника . 6) Снова подсоедините омметр между клеммами правого разъема модуля управления сигнализацией и клеммой № 31. См. рис. 5. Если показания омметра равны нулю при открытом багажнике/задней двери, замените модуль управления сигнализацией. Если Guard Alarm II, запустите самопроверку модуля управления. См. САМОТЕСТ. Если какие-либо показания неверны, замените магистральный контакт. Датчик отсутствия сигнала тревоги (охранная сигнализация I и II) 1) С помощью ручного передатчика отключите сигнал тревоги. Выключите зажигание. Отсоедините 4-контактный разъем датчика. См. рис. 8. Подсоедините омметр между клеммой разъема № 1 и массой. Если показания омметра равны нулю, перейдите к следующему шагу. Если омметр не показывает нулевое сопротивление, проверьте провод заземления на наличие обрыва цепи между датчиком
4-контактного разъема, клемма № 1 и 10-контактного разъема модуля управления сигнализацией, клемма № 1 (Guard Alarm I) или 5-контактный разъем терминал №3 (Охранная сигнализация II). См. рис. 9. Ремонт по мере необходимости. Рис. 8: Идентификация 4-контактного разъема датчика Предоставлено Volvo Cars из Северной Америки.
Рис. 9. Идентификация разъемов модуля управления датчиком и сигнализацией (Guard Alarm II) Предоставлено Volvo Cars из Северной Америки. 2) Выключить зажигание. Подсоедините вольтметр между клеммами № 1 и 2 4-контактного разъема. Если напряжение аккумуляторной батареи присутствует, перейдите к следующему шагу. Если напряжение аккумуляторной батареи отсутствует, проверьте провод подачи напряжения на наличие обрыва цепи между клеммой № 9 4-контактного разъема датчика.0015 2, и разъем модуля управления сигнализацией 10-контактный разъем, клемма № 4 (Guard Alarm I) или 5-контактный разъем, клемма № 4 (Guard Alarm II). 3) Выключить зажигание. С помощью ручного передатчика активируйте сигнализацию. Подождите 10 секунд. Подсоедините перемычку между клеммами № 3 и 1 4-контактного разъема. Если звучит сигнал тревоги, замените датчик. Если сигнал тревоги не звучит, выключите зажигание. Отсоедините 10-контактный разъем модуля управления сигнализацией (Guard Alarm I) или 5-контактный разъем (Guard Alarm II). 4) Подключите омметр к клемме 4-контактного разъема № 3 и клемма № 5 разъема модуля управления сигнализацией. См. рис. 9. Если показания омметра равны нулю, замените модуль управления сигнализацией. Если Guard Alarm II, запустите самопроверку модуля управления. См. САМОТЕСТ. Если какие-либо показания неверны, проверьте проводку на наличие разрыва цепи между клеммой № 3 4-контактного разъема и клеммой № 5 разъема модуля управления сигнализацией. Ложная тревога 1) С помощью ручного передатчика отключите тревогу. Выключите зажигание. Снимите модуль управления сигнализацией. См. рис. 4. Отключите все шлейфы сигнализации (дверь, багажник, капот и т. д.), кроме зажигания. Отсоедините следующую проводку от центра реле и заизолируйте лентой или изоляторами: * Дверные контакты (желто-белый провод на клемме «Т»). * Шлейф сигнализации капота (Желто-черный провод на клемме FH). * Шлейф сигнализации магистрали (синий/коричневый провод на правой клемме). 2) Отсоедините 4-контактный разъем датчика (Guard Alarm I и II). Выключите зажигание. Переустановите модуль управления сигнализацией. Закройте все двери, капот и крышку багажника. Активировать сигнализацию. Если тревога продолжается, проверьте ложную тревогу в цепи подачи напряжения зажигания. Нет звукового сигнала при срабатывании сигнализации 1) С помощью ручного передатчика отключите звуковой сигнал. Выключите зажигание. Снимите модуль управления сигнализацией. См. рис. 4. Подсоедините перемычку между клеммами «H» и № 30 разъема модуля управления сигнализацией. См. рис. 5. Если звуковой сигнал не звучит, перейдите к следующему шагу. Если звучит звуковой сигнал, замените модуль управления сигнализацией. Если Guard Alarm II, запустите самопроверку модуля управления. См. САМОТЕСТ. 2) Выключить зажигание. Оставьте перемычку подключенной. Отсоедините 2-контактный разъем звукового сигнала. Подключить вольтметр между клеммой № 1 разъема звукового сигнала (желто-красный провод) и массой. Если напряжение батареи присутствует, перейдите к следующему шагу. Если напряжение отсутствует, проверьте проводку между клеммой «H» разъема модуля управления сигнализацией и клеммой № 1 разъема звукового сигнала на наличие разрыва цепи. 3) Выключить зажигание. Снимите перемычку. Подключить омметр между клеммой № 2 разъема звукового сигнала (черный провод) и массой. Если показания омметра равны нулю, замените звуковой сигнал. Если омметр не считывается около нуля Ом, проверьте проводку между клеммой разъема звукового сигнала № 2 и массой. Лампы указателей поворота не мигают при срабатывании сигнализации 1) С помощью ручного передатчика отключите сигнализацию. Включите зажигание. Включите левый и правый указатели поворота. Если оба индикатора мигают, перейдите к следующему шагу. Если оба индикатора не мигают, проверьте переключатель указателей поворота. 2) Выключить зажигание. Извлеките предохранитель № 13 из панели предохранителей моторного отсека. Если предохранитель в порядке, перейдите к следующему шагу. Если предохранитель не в порядке, проверьте проводку между аккумуляторной батареей и клеммой № 30K разъема модуля управления сигнализацией на предмет короткого замыкания на массу. 3) Убедитесь, что зажигание выключено. Подключить вольтметр между массой и клеммой предохранителя № 13. Если напряжение батареи присутствует, перейдите к следующему шагу. Если напряжение аккумуляторной батареи отсутствует, проверьте проводку между аккумуляторной батареей и клеммой предохранителя № 13. 4) Убедитесь, что зажигание выключено. Замените предохранитель. Снимите модуль управления сигнализацией. Подсоедините вольтметр между клеммами № 30K и № 31 разъема модуля управления сигнализацией. См. рис. 5. Если напряжение аккумуляторной батареи присутствует, перейдите к следующему шагу. Если напряжение аккумуляторной батареи отсутствует, проверьте наличие разрыва цепи в проводке между клеммой № 13 предохранителя и клеммой № 30К блока управления сигнализацией. 5) Убедитесь, что зажигание выключено. Подсоедините перемычку между клеммами № 30K и «L» модуля управления сигнализацией. Должен загореться левый поворотник. Подсоедините перемычку между клеммами модуля управления сигнализацией № 30K и «R». Должен загореться правый поворотник. 6) Если работают оба указателя поворота, замените блок управления сигнализацией. Если Guard Alarm II, запустите самопроверку модуля управления. См. САМОТЕСТ. Если ни один из указателей поворота не работает, проверьте проводку между клеммой «L» модуля управления сигнализацией и разъемом левого указателя поворота или проводку 9.0015 между клеммой «R» модуля управления сигнализацией и разъемом правого указателя поворота на обрыв цепи. Неисправность ингибитора пуска 1) С помощью ручного передатчика отключите сигнал тревоги. Выключите зажигание. Снимите модуль управления сигнализацией. Попытайтесь запустить двигатель, повернув ключ зажигания в положение III. Если стартер не проворачивается, переходите к следующему шагу. Если стартер проворачивается, проверьте проводку к клеммам № 50E и 50F разъема модуля управления сигнализацией на наличие короткого замыкания. См. рис. 5. 2) Выключите зажигание. Выньте предохранитель № 2 из панели предохранителей моторного отсека. Если предохранитель в порядке, перейдите к следующему шагу. Если предохранитель не в порядке, проверьте на короткое замыкание проводку между аккумуляторной батареей и клеммой № 15 модуля управления сигнализацией. 3) Замените предохранитель. Выключите зажигание. Подключите вольтметр между клеммами № 15 и 31 модуля управления сигнализацией. Вольтметр должен показывать ноль вольт. Включите зажигание. Теперь вольтметр должен показывать напряжение батареи. 4) Если оба показания напряжения в норме, замените модуль управления сигнализацией. Если Guard Alarm II, запустите самопроверку модуля управления. См. САМОТЕСТ. Если какие-либо показания напряжения не соответствуют норме, проверьте наличие разрыва цепи в проводке между зажиганием и клеммой № 15 модуля управления сигнализацией. Блокиратор стартера не отключается 1) С помощью ручного передатчика отключите тревогу. Выключите зажигание. Снимите модуль управления сигнализацией. См. рис. 4. Подсоедините перемычку между клеммами № 50E и 50F разъема модуля управления сигнализацией. См. рис. 5. Попытайтесь запустить двигатель, повернув ключ зажигания в положение III. Если стартер не проворачивается, переходите к следующему шагу. Если стартер проворачивается, замените модуль управления сигнализацией. Если Guard Alarm II, запустите самопроверку модуля управления. См. САМОТЕСТ. 2) Выключить зажигание. Снимите перемычку. Подключить вольтметр между клеммами № 50Е и 31 реле аварийной сигнализации. Повернуть ключ зажигания в положение III. Если напряжение аккумуляторной батареи присутствует, проблема в системе запуска. Если напряжение аккумуляторной батареи отсутствует, проверьте проводку на наличие обрыва или короткого замыкания на массу между замком зажигания и клеммой № 50E модуля управления сигнализацией. Неисправность светодиодного индикатора/панели состояния (основная и защитная сигнализация II) 1) Проверьте наличие разрыва цепи в проводе заземления светодиодной панели/панели состояния. Также проверьте наличие разрыва цепи в сигнальных проводах индикатора/панели состояния. Проверьте наличие короткого замыкания на массу или наличия напряжения в сигнальных проводах индикатора/панели состояния. Также проверьте наличие возможной неисправности светодиодной панели/панели состояния и/или неисправности модуля управления сигнализацией.
2) С помощью ручного передатчика отключите тревогу. Выключите зажигание. Вставьте отвертку рядом со светодиодным индикатором и осторожно подденьте вверх. Отсоедините разъем светодиодного индикатора. См. рис. 10. Рис. 10: Идентификация разъема светодиода Предоставлено Volvo Cars из Северной Америки. ПРИМЕЧАНИЕ: На автомобилях без электронного климат-контроля (ECC) используется 2-контактный разъем . На автомобилях с ECC используется 5-контактный разъем, так как солнечный датчик кондиционера встроен в светодиодный индикатор. 3) Подсоедините омметр между массой и клеммой разъема светодиода № 2 (без электронного климат-контроля – ECC) или № 5 (с ECC). Если омметр показывает ноль омов, переходите к следующему шагу. Если омметр не показывает значение , равное нулю, проверьте провод заземления светодиода на наличие разрыва цепи. 4) Выключить зажигание. Подключите омметр между клеммами № 1 и 2 разъема LED (без ECC) или между клеммами № 1 и 5 (с ECC). Если омметр показывает высокое сопротивление, перейдите к следующему шагу . Если омметр не показывает высокое сопротивление, проверьте сигнальный провод светодиода на наличие короткого замыкания на массу. 5) Включите зажигание, затем выключите. Подключить вольтметр между клеммами № 1 и 2 разъема LED (без ECC) или между клеммами № 1 и 5 (с ECC). Если вольтметр показывает ноль вольт, переходите к следующему шагу. Если вольтметр не показывает ноль вольт, проверьте сигнальный провод светодиода на наличие короткого замыкания на напряжение. 6) Выключить зажигание. Чтобы проверить систему со светодиодным индикатором, установленным на решетке динамика, перейдите к следующему шагу. Для проверки системы с помощью светодиодного индикатора, установленного на панели приборов, снимите модуль управления сигнализацией. См. рис. 4. Подключить перемычку между клеммами DI и № 31 разъема модуля управления сигнализацией. См. рис. 5. Подключить омметр между клеммами № 1 и 2 разъема светодиодного индикатора (без ECC) или между клеммами № 1 и 5 (с ЕСС). Омметр должен показывать около нуля Ом. Перейти к следующему шагу. 7) Выключить зажигание. Отсоедините разъем модуля управления сигнализацией. См. рис. 4. Подключите омметр между клеммой 2-контактного разъема № 1 (синий/белый или красный провод) и клеммой 5-контактного разъема № 1 (черный провод). Если омметр показывает ноль омов, переходите к следующему шагу. Если омметр не показывает нулевое сопротивление, проверьте сигнальный провод светодиода на предмет обрыва цепи. 8) Выключить зажигание. Снимите перемычку с клемм DI и № 31 разъема модуля управления сигнализацией. См. рис. 5. Установите на место модуль управления сигнализацией. Активируйте сигнал тревоги с помощью ручного передатчика. Подождите 10 секунд. Включите сигнализацию, открыв капот. Отключите сигнализацию с помощью ручного передатчика. 9) На автомобилях без ECC подключите вольтметр между клеммами № 1 и 2 разъема светодиода. На автомобилях с ECC подключите вольтметр между клеммами № 1 и 5 разъема светодиода. Если вольтметр показывает не менее 4 вольт, установите новый светодиод. Если вольтметр не показывает как минимум 4 вольта, замените модуль управления сигнализацией. Если Guard Alarm II, запустите самопроверку модуля управления. См. САМОТЕСТ. Неисправность светодиодного индикатора/панели состояния (охранная сигнализация I) 1) Отключите сигнализацию с помощью ручного передатчика. Выключите зажигание. Отсоедините 10-контактный разъем модуля управления сигнализацией. Подключить омметр между клеммой К1 модуля управления сигнализацией и массой. См. рис. 11. Омметр должен показывать около нуля ом. Подключить вольтметр между клеммами К1 и К4 модуля управления сигнализацией. Вольтметр должен показывать напряжение батареи.
Рис. 11: Обозначение клемм разъема модуля управления сигнализацией Предоставлено Volvo Cars из Северной Америки. 2) Подключите вольтметр между клеммами K1 и K2 модуля управления сигнализацией. Вольтметр должен показывать 0-5 вольт. Подключить вольтметр между клеммами К1 и К3 модуля управления сигнализацией. Вольтметр должен показывать 5 вольт. Если все измерения в порядке, перейдите к следующему шагу. Если какие-либо измерения не в порядке, замените модуль управления сигнализацией. 3) С помощью омметра убедитесь в наличии непрерывности проводки между 10-контактным и желтым 4-контактным разъемами. См. рис. 12. При необходимости отремонтируйте. Если с проводкой все в порядке, переходите к следующему шагу. 4) Выключить зажигание. Подсоедините 10-контактный разъем в блоке управления сигнализацией. Омметр обратного щупа между клеммой № 4 желтого 4-контактного разъема и массой. Если показания омметра равны нулю, перейдите к следующему шагу. Если омметр не показывает нулевое значение сопротивления, проверьте проводку между клеммой № 4 желтого 4-контактного разъема и клеммой K1 10-контактного разъема модуля управления сигнализацией на предмет обрыва цепи. 5) Выключить зажигание. Вольтметр обратного щупа между клеммами № 3 и 4 желтого 4-контактного разъема. Если напряжение батареи присутствует, перейдите к следующему шагу. Если напряжение аккумуляторной батареи отсутствует, проверьте наличие короткого замыкания на массу в проводке между клеммой № 3 желтого 4-контактного разъема и 10-контактным разъемом модуля управления сигнализацией. 6) Убедитесь, что зажигание выключено. Вольтметр обратного щупа между клеммами № 1 и 4 желтого 4-контактного разъема . Если вольтметр показывает около 5 вольт, перейдите к следующему шагу. Если вольтметр не показывает около 5 вольт, проверьте проводку на короткое замыкание на массу или наличие напряжения между клеммой № 1 желтого 4-контактного разъема и клеммой K3 10-контактного разъема модуля управления сигнализацией. 7) Убедитесь, что зажигание выключено. Вольтметр обратного щупа между клеммами № 2 и 4 желтого 4-контактного разъема
. Если вольтметр показывает 0–5 вольт, замените панель состояния. Если вольтметр не показывает 0–5 вольт, проверьте проводку на замыкание на массу или наличие напряжения между желтым 4-контактным разъемом панели состояния, клемма № 2, и 10-контактным разъемом модуля управления аварийной сигнализацией, клемма K2. Рис. 12: Идентификация 10-контактных и 4-контактных разъемов Предоставлено Volvo Cars из Северной Америки. Не работает пульт дистанционного управления Неработающий пульт дистанционного управления может быть вызван помехами извне (здания, транспортные средства и т. д.), неисправными батареями, неправильно запрограммированным пультом дистанционного управления или неисправным блоком дистанционного управления. Сигнализация не может быть активирована или деактивирована 1) Проверьте наличие обрыва или короткого замыкания в проводе заземления, ведущем к разъему реле сигнализации. Проверить наличие обрыва или короткого замыкания в проводе подачи напряжения к разъему реле аварийной сигнализации. 2) Проверить на обрыв или короткое замыкание провод питания зажигания к разъему модуля управления сигнализацией. Проверьте, не запрограммирован ли пульт дистанционного управления неправильно. Проверьте исправность предохранителя № 2 или 6. Проверьте исправность пульта дистанционного управления, реле центрального замка, предохранительного реле или модуля управления сигнализацией. 3) В базовой системе сигнализации проверьте наличие неисправного замка зажигания, обрыва или короткого замыкания в сигнальном проводе между реле центрального замка и модулем управления сигнализацией или короткого замыкания на напряжение в сигнальном проводе между реле центрального замка и модулем управления сигнализацией. 4) В системе Guard Alarm I проверьте наличие разрыва цепи в проводе заземления вспомогательного кабеля. Проверьте наличие короткого замыкания на массу в дополнительном кабеле питания. Проверьте наличие обрыва в цепи питания вспомогательного кабеля. Центральный замок не запирается и не открывается при активации или отключении (охранная сигнализация I и II) Проверьте на обрыв или короткое замыкание сигнальный провод между реле центрального замка и модулем управления сигнализацией. Проверьте наличие короткого замыкания на напряжение в сигнальном проводе между реле центрального замка и модулем управления сигнализацией. Проверьте исправность реле центрального замка или модуля управления сигнализацией. Функция экстренной помощи не работает (охранная сигнализация I и II) Проверьте диапазон дистанционного управления. Проверьте неисправность пульта дистанционного управления. Проверьте батареи. Проверьте наличие неисправного модуля дистанционного управления. Тревога не активируется повторно (охранная сигнализация I и II) Проверьте, не поврежден ли модуль управления сигнализацией.
СНЯТИЕ И УСТАНОВКА
ПРЕДУПРЕЖДЕНИЕ: Деактивируйте систему подушек безопасности перед выполнением любой операции обслуживания. Для модели 850 1995 года см. СИСТЕМУ ПОДУШКИ БЕЗОПАСНОСТИ, для модели 850 1996 года см. статью СИСТЕМА ПОДУШКИ БЕЗОПАСНОСТИ. Не подавайте электропитание на какой-либо компонент рулевой колонки, не отключив предварительно систему подушек безопасности. Подушка безопасности может раскрыться.
МОДУЛЬ УПРАВЛЕНИЯ СИГНАЛИЗАЦИЕЙ
Снятие и установка Модуль управления сигнализацией расположен под левой стороной приборной панели. См. рис. 4.
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
Рис. 13: Схема подключения противоугонной системы (1995-96 гг. – базовая модель)
Рис. 14: Схема подключения противоугонной системы (1996 г. – Grand Alarm II – Ранний выпуск)
Рис. 15: Схема подключения противоугонной системы (1996 г. — Grand Alarm II — поздний выпуск)
Отказ от ответственности: Volvotips пользуется эксклюзивной любезностью Volvo Car Corporation и Volvo Cars Heritage для публикации Volvo Greenbooks (руководства по обслуживанию), каталогов запчастей и других материалов и публикаций Volvo. Коммерческое использование и публикация на других сайтах этих материалов запрещены. 100015 850
ОПИСАНИЕ И ФУНКЦИОНИРОВАНИЕ
Модели 850 с центральным замком и установленной на заводе сигнализацией могут быть оснащены дистанционно управляемой системой доступа без ключа. Передатчик работает на расстоянии около 5 метров. Дистанционное управление нельзя использовать для запирания автомобиля, если ключ зажигания находится в положении I или II. При получении сигналов от передатчика блок приемника передает сигналы на запирание или отпирание на реле центрального замка. Реле центрального замка включает и выключает освещение салона и передает сигналы на реле сигнализации для включения и выключения сигнализации. Приемник включает в себя память, которая может хранить закодированные радиосигналы максимум от 3 различных передатчиков. Информация сохраняется в памяти, даже если батарея отключена.
ПРОГРАММИРОВАНИЕ ПРИЕМНИКА
Замена передатчика При замене передатчика может потребоваться перепрограммирование устройства. Необходимо, чтобы приемник был запрограммирован с каждым кодом ключа. Чтобы перепрограммировать приемник, поверните ключ зажигания в положение I или II 5 раз в течение 10 секунд. Оставьте зажигание включенным на пятом повороте. Нажмите кнопку LOCK или UNLOCK на передатчике один раз в течение 30 секунд. Если передатчик снабжен разными кодами клавиш, программирование каждого уникального кода должно быть выполнено в течение 30 секунд. Выключите зажигание. Проверьте работу каждого отдельного преобразователя.
ПРОВЕРКА И ДИАГНОСТИКА
ПОИСК НЕИСПРАВНОСТЕЙ
ПРИМЕЧАНИЕ. Убедитесь, что зажигание выключено при подключении или отключении контрольно-измерительных приборов или разъемов, а также при измерении сопротивления. Убедитесь, что двери и багажник открыты. Блокировка замка должна быть заперта в запертом положении нажатием на защелку центрального замка с помощью отвертки. После поиска неисправности разблокируйте защелку, открыв дверь внутренней или внешней ручкой.
ЦЕНТРАЛЬНЫЙ ЗАМОК НЕ РАБОТАЕТ
ПРИМЕЧАНИЕ: Используйте иллюстрацию для обозначения клеммы базы реле центрального замка. См. рис. 1. Рис. 1: Идентификация базовых клемм реле центрального замка Предоставлено Volvo Cars из Северной Америки. 1) Выключить зажигание. Снимите и проверьте предохранители № 3 и 6. При необходимости замените. Если предохранители в порядке, перейдите к следующему шагу. 2) Убедитесь, что зажигание выключено. Подключить вольтметр между клеммой предохранителя № 6 и массой. Если напряжение батареи присутствует, перейдите к следующему шагу. Если напряжение аккумуляторной батареи отсутствует, в проводке между предохранителем и аккумуляторной батареей имеется обрыв или короткое замыкание. 3) Убедитесь, что зажигание выключено. Подключить вольтметр между предохранителем № 3 клемма и масса. Ноль вольт должен присутствовать. Включите зажигание и повторите измерение. Напряжение батареи должно присутствовать. Если показания напряжения правильные, перейдите к следующему шагу. Если показания напряжения неверны, проверьте проводку между клеммой предохранителя и замком зажигания на наличие обрыва или короткого замыкания. 4) Убедитесь, что зажигание выключено. Переустановите предохранители. Проверьте, можно ли управлять системой с другой передней двери или из багажника. Если системой можно управлять из другой передней двери или багажника, перейдите к шагу 14). Если системой нельзя управлять с другой передней двери или багажника, перейдите к следующему шагу. 5) Убедитесь, что зажигание выключено. Проверьте, можно ли запереть и отпереть передние двери и багажник ключом, а задние двери можно отпереть, подняв внутреннюю кнопку блокировки и открыв внутреннюю ручку. Если какой-либо компонент не работает, значит, в блоке центрального замка имеется механическая неисправность. При необходимости замените блок. Если все компоненты работают, переходите к следующему шагу. 6) Убедитесь, что зажигание выключено. Снимите реле центрального замка, расположенное в центре реле в салоне. Подсоедините омметр между клеммой № 31 базы реле и массой. Если присутствует около нуля Ом, перейдите к следующему шагу. Если сопротивления около нуля, отремонтируйте цепь массы между клеммой № 31 базы реле и массой. Переустановите реле. 7) Убедитесь, что зажигание выключено. Подсоедините вольтметр между клеммами № 30 и 31 базы реле. Если напряжение аккумуляторной батареи присутствует, перейдите к следующему шагу. Если напряжение аккумуляторной батареи отсутствует, проверьте наличие обрыва или короткого замыкания в проводке между клеммой № 30 базы реле и клеммой № 6 предохранителя. Установите реле центрального замка на место. 8) Убедитесь, что зажигание выключено. Подключить вольтметр между клеммами № 15 и 31 базы реле. Должен присутствовать нулевой уровень напряжения. Включите зажигание. Подсоедините вольтметр между клеммами базы реле № 15 и 9.0015 31. Напряжение аккумуляторной батареи должно присутствовать. Если напряжения соответствуют спецификации, перейдите к следующему шагу. Если напряжение не соответствует спецификации, проверьте проводку питания триггера на наличие обрыва или короткого замыкания между клеммой № 15 базы реле и клеммой № 3 предохранителя. Установите на место реле центрального замка . 9) Убедитесь, что зажигание выключено. Подключите омметр между клеммами № 87 и 31 базы реле. Омметр должен показывать бесконечное сопротивление. Подключить вольтметр между клеммами базы реле № 88 и 31. Должен присутствовать нулевой уровень напряжения. Если измерения сопротивления и напряжения соответствуют спецификации, перейдите к следующему шагу. Если измерения сопротивления и напряжения не соответствуют спецификации, проверьте проводку между клеммой № 88 базы реле и электродвигателями центрального замка на наличие короткого замыкания. Переустановите реле центрального замка. 10) Убедитесь, что зажигание выключено. Чтобы проверить функцию отпирания, подключите перемычку между клеммами № 87 и 31 базы реле. Подайте напряжение аккумулятора на 2 секунды, соединив клеммы № 88 и 30 базы реле. Если центральные замки не отпираются, перейдите к следующему шагу. Если центральные замки разблокированы, перейдите к шагу 15). 11) Для проверки функции блокировки подключите перемычку между клеммами базы реле № 88 и 31. Подайте напряжение аккумулятора на 2 секунды, соединив клеммы базы реле № 87 и 30. Если блоки центрального замка не запираются или не отпираются, перейдите к следующий шаг. Если центральные замки запираются или отпираются, перейдите к шагу 15). 12) Убедитесь, что зажигание выключено и все двери разблокированы. Подключите омметр между клеммами № 87 и 88 базы реле. Если омметр показывает 1-15 Ом, возможно, неисправна отдельная обмотка двигателя. Перейти к шагу 14). 13) Если омметр показывает ноль сопротивлений, проверьте проводку между электродвигателями центрального замка и контактами № 87 и 88 базы реле на короткое замыкание. Если омметр показывает бесконечное сопротивление, проверьте базу реле центрального замка на наличие признаков перегорания реле. Если реле перегорело, замените реле и все электродвигатели центрального замка. Если реле не перегорело, перейдите к следующему шагу. 14) Убедитесь, что зажигание выключено и все двери разблокированы. При необходимости снимите двери, багажник или панели крышки багажника. Отсоедините соответствующий разъем центрального замка. См. рис. 2. Подсоедините омметр к следующим клеммам: * Передняя дверь – Между клеммами № 10 и 12 в 14-контактном разъеме блока центрального замка. * Задняя дверь – Между контактами №3 и 4 в блоке центрального замка 8-контактный разъем. * Крышка багажника – Между контактами №6 и 7 в блоке центрального замка 8-контактный разъем. * Крышка заливной горловины — Между контактами № 1 и 2 в блоке центрального замка 2-контактный разъем. Если омметр во всех случаях показывает 1-15 Ом, переходите к следующему шагу. Если омметр не во всех случаях показывает 1-15 Ом, в жгуте проводов блока центрального замка или в обмотке электродвигателя имеется обрыв или короткое замыкание. При необходимости отремонтируйте или замените двигатель. 15) Убедитесь, что зажигание выключено, а все двери и багажник заперты. Подключите омметр между клеммами № 31 и 86 базы реле. Должен присутствовать нулевой ом. Подключите омметр между клеммами базы реле № 31 и 85A, 85B и 85R. Омметр должен показывать бесконечное сопротивление во всех случаях. 16) Разблокировать все двери и багажник. Подключите омметр между клеммами № 31 и 86 базы реле. Омметр должен показывать бесконечное сопротивление. Подключите омметр между клеммами базы реле № 31 и 85A, 85B и 85R. Омметр должен показывать ноль омов во всех случаях. 17) Если все показания соответствуют спецификации, перейдите к шагу 28). Если показания клемм № 85A или 85B не соответствуют спецификации, перейдите к следующему шагу. Если показания для клеммы № 85R не соответствуют спецификации, перейдите к шагу 22). 18) Убедитесь, что зажигание выключено. При необходимости снимите левую или правую панель передней двери. Отсоедините 14-контактный разъем блока центрального замка. См. рис. 2. Заблокируйте переднюю дверь с неисправным центральным замком. Подключить омметр между клеммами № 11 и 14 14-контактного разъема блока центрального замка. Омметр должен показывать бесконечное сопротивление. Подключить омметр между клеммами № 13 и 14 14-контактного разъема блока центрального замка. Омметр должен показывать около нуля Ом.
Рис. 2: Расположение разъемов центрального замка Предоставлено Volvo Cars из Северной Америки. 19) Разблокировать переднюю дверь с неисправным центральным замком. Подключить омметр между 14-контактным разъемом блока центрального замка, клеммами № 11 и 14. См. рис. 2. Омметр должен показывать около нуля ом. Подключить омметр между клеммами № 13 и 14 14-контактного разъема блока центрального замка. Омметр должен показывать бесконечное сопротивление. 20) Если сопротивление соответствует спецификации, переходите к следующему шагу. Если сопротивление не соответствует спецификации, неисправность присутствует в переключателе управления центральным замком или проводке. Если переключатель и проводка в порядке, полностью замените блок центрального замка. Переустановите реле центрального замка. 21) Убедитесь, что зажигание выключено. Убедитесь, что дверная панель с двери с неисправным блоком блокировки снята. Отсоедините 14-контактный разъем блока центрального замка. См. рис. 2. Подключите омметр между клеммой № 14 14-контактного разъема и массой. Если омметр показывает около нуля Ом, перейдите к шагу 25). Если омметр не показывает около нуля, значит, имеется обрыв или короткое замыкание в проводе массы между клеммой № 14 14-контактного разъема и точкой массы на левой или правой стойке «А». 22) Если измерения сопротивления клеммы № 85R на шаге 17 были неправильными), убедитесь, что зажигание выключено. При необходимости снимите панели крышки багажника. Отсоедините 8-контактный разъем блока центрального замка, расположенный в крышке багажника. Заблокировать багажник. Подключить омметр между клеммами № 4 и 2 8-контактного разъема. См. рис. 2. Омметр должен показывать около нуля Ом. Подключите омметр между клеммами № 5 и 2 8-контактного разъема. См. рис. 2. Омметр должен показывать бесконечное сопротивление. 23) Отоприте крышку багажника. Подключите омметр между клеммами 4 и 2 8-контактного разъема. См. рис. 2. Омметр должен показывать бесконечное сопротивление. Подключите омметр между клеммами № 5 и 2 8-контактного разъема. Омметр должен показывать около нуля ом. Если сопротивление соответствует спецификации, перейдите к следующему шагу. Если сопротивление не соответствует спецификации, возможно, неисправен переключатель или весь блок центрального замка. Отремонтируйте или замените при необходимости. Переустановите реле центрального замка. 24) Убедитесь, что зажигание выключено, и при необходимости снимите панели крышки багажника. Отсоедините 8-контактный разъем блока центрального замка, расположенный в крышке багажника. См. рис. 2. Подключите омметр между клеммой № 2 8-контактного разъема и массой. Если сопротивление равно нулю, перейдите к следующему шагу. Если ноль омов отсутствует, то имеется обрыв или короткое замыкание на напряжение в проводе массы между клеммой № 2 8-контактного разъема и точкой массы в левой части багажного отделения. 25) Выключить зажигание. Заблокируйте все двери и багажник. Снимите реле центрального замка. Подключить омметр между клеммами № 31 и 86 базы реле. Должно присутствовать около нуля ом. Разблокируйте все двери и багажник. Подключите омметр между клеммами № 31 и 86 базы реле. Омметр должен показывать бесконечное сопротивление. 26) Если показания сопротивления не соответствуют спецификации, перейдите к следующему шагу. Если показания сопротивления соответствуют спецификации, в сигнальной проводке отпирания между передней дверью или багажником имеется обрыв или короткое замыкание, а также, возможно, неисправны блок центрального замка и реле. На левой передней двери проверьте проводку между клеммой № 85A основания реле и клеммой № 11 14-контактного разъема. На правой передней двери проверьте 9.0015 проводка между клеммой основания реле № 85B и клеммой 14-контактного разъема № 11. На багажнике проверьте проводку между клеммой базы реле № 85R и клеммой 14-контактного разъема № 5. См. рис. 1 и 2. 27) Если показания сопротивления не соответствуют спецификации на шаге 26), имеется обрыв или короткое замыкание в сигнальной проводке блокировки между передней дверью или багажником, а также, возможно, неисправны блок центрального замка и реле. На левой или правой передней двери проверьте проводку между клеммой № 86 базы реле и клеммой № 9 14-контактного разъема.0015 13. На багажнике проверьте проводку между клеммой № 85 базы реле и клеммой № 4 8-контактного разъема. См. рис. 1 и 2. 28) Если показания сопротивления были правильными на шаге 17), включите зажигание. Убедитесь, что все внутреннее освещение выключено. Снимите реле центрального замка. Подключить вольтметр между клеммами основания реле ATR и № 31, затем между клеммами LA и № 31. Если вольтметр показывает ноль вольт во всех случаях, заменить реле центрального замка. 29) Если первое измерение было неверным (между клеммами базы реле ATR и № 31), проводка между клеммой базы реле ATR и клеммой реле сигнализации ATR замкнута на напряжение. Если второе измерение было неправильным (между контактами LA базы реле и № 31), проводка между клеммой LA базы реле и проводкой освещения салона замкнута на напряжение. Отремонтируйте проводку и при необходимости замените реле.
ЦЕНТРАЛЬНЫЙ ЗАМОК НЕ РАБОТАЕТ ТОЛЬКО НА ДВЕРИ
1) Убедитесь, что зажигание выключено. Закрой дверь. Попытайтесь механически запереть и отпереть дверь с помощью внутренней кнопки блокировки и внутренней ручки. Если центральный замок может управляться механически, перейдите к шагу 14) в разделе ЦЕНТРАЛЬНЫЙ ЗАМОК НЕ РАБОТАЕТ, чтобы проверить обмотки двигателя. Если центральный замок не может управляться механически, проверьте, оснащен ли автомобиль противоугонной функцией. 2) Если автомобиль не оборудован противоугонным замком, механическая неисправность имеет место в блоке центрального замка или внутреннем замке и механизме открывания двери. Если автомобиль оснащен противоугонным замком, убедитесь, что электродвигатель центрального замка не заклинил в положении для защиты от кражи.
ЦЕНТРАЛЬНЫЙ ЗАМОК НЕ РАБОТАЕТ ТОЛЬКО НА БАГАЖНИКЕ
1) Убедитесь, что зажигание выключено. Проверьте, можно ли запереть и отпереть крышку багажника ключом. ПРИМЕЧАНИЕ: Когда багажник заперт, ключ следует вынуть в вертикальном положении. В противном случае багажник не будет открываться с помощью центрального замка. 2) Если центральный замок может управляться механически, перейдите к следующему шагу . Если центральный замок не может управляться механически, значит, в центральном замке имеется механическая неисправность. Заменить центральный замок. 3) Выключить зажигание. Откройте багажник ключом от двери. Убедитесь, что двери и крышка топливного бака разблокированы. Закрыть багажник ключом от двери. Убедитесь, что дверца и крышка топливного бака заперты. Если центральный замок может управляться электрически, перейдите к шагу 14) в разделе ЦЕНТРАЛЬНЫЙ ЗАМОК НЕ РАБОТАЕТ, чтобы проверить обмотки двигателя блока багажника. 4) Если центральный замок не может управляться электрически, перейдите к шагу 22) в разделе ЦЕНТРАЛЬНЫЙ ЗАМОК НЕ РАБОТАЕТ, чтобы проверить переключатель управления багажником.
ЦЕНТРАЛЬНЫЙ ЗАМОК НЕ РАБОТАЕТ ТОЛЬКО НА КРЫШКЕ ТОПЛИВНОГО ЗАЛИВА
1) Выключите зажигание и откройте крышку топливного бака. С помощью дверного ключа откройте центральный замок на правой передней двери. Проверьте, не перешел ли рычаг блокировки центрального замка на крышке заливной горловины в закрытое положение. С помощью дверного ключа заблокируйте центральный замок на правой передней двери. Проверьте, не переместился ли рычаг блокировки центрального замка на крышке заливной горловины в открытое положение. 2) Если центральный замок не может управляться электрически, значит, имеется механическая неисправность либо в крышке заливной горловины, либо в центральном замке. Если стопорный рычаг не работает без заедания, при необходимости смажьте крышку и рычаг. Если центральный замок не может управляться электрически, перейдите к шагу 14) в разделе ЦЕНТРАЛЬНЫЙ ЗАМОК НЕ РАБОТАЕТ, чтобы проверить обмотку электродвигателя крышки топливного бака.
ЦЕНТРАЛЬНЫЙ ЗАМОК НЕ УПРАВЛЯЕТСЯ С ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
1) Попытайтесь заблокировать/отпереть систему с помощью заведомо исправного передатчика . Если системой управляет другой передатчик, перейдите к шагу 12). Если другой передатчик не работает с системой, перейдите к следующему шагу. 2) Выключить зажигание. Снимите и проверьте предохранители № 15 и 32. Если предохранители неисправны, возможно, в системе обнаружена временная перегрузка или неисправность в системе центрального замка. Замените предохранители и перейдите к шагу 5). Если предохранители в порядке, переходите к следующему шагу. 3) Включите зажигание. Подключить вольтметр между клеммой держателя предохранителя № 15 и массой. Если напряжение батареи присутствует, перейдите к следующему шагу. Если напряжение аккумуляторной батареи отсутствует, в проводке между клеммой держателя предохранителя и аккумуляторной батареей имеется обрыв или короткое замыкание. 4) Выключить зажигание. Подключить вольтметр между клеммой держателя предохранителя № 32 и массой. Должно присутствовать нулевое напряжение. Поверните ключ зажигания в положение I. Напряжение аккумуляторной батареи должно присутствовать. Если напряжения соответствуют спецификации, перейдите к следующему шагу. Если напряжение не соответствует спецификации, проверьте наличие обрыва или короткого замыкания в проводе подачи напряжения между клеммой держателя предохранителя и замком зажигания. 5) Убедитесь, что зажигание выключено, все предохранители установлены и все двери закрыты. Проверьте, можно ли управлять центральным замком вручную ключом как от передних дверей, так и от багажника. Если системой можно управлять, перейдите к следующему шагу. Если система не работает, см. НЕРАБОТАЕТ ЦЕНТРАЛЬНЫЙ ЗАМОК. 6) Убедитесь, что зажигание выключено. Отсоедините 5-контактный разъем приемника. Ресивер расположен под правой стороной приборной панели. Подключить омметр между клеммой № 1 5-контактного разъема и массой. См. рис. 3. Если омметр показывает около нуля Ом, перейдите к следующему шагу. Если омметр не показывает около нуля Ом, обрыв или короткое замыкание
на наличие напряжения в проводе заземления приемника между клеммой № 1 5-контактного разъема и клеммой заземления блока электрораспределения. Рис. 3: Идентификация клемм 5-контактного разъема приемника Предоставлено Volvo Cars из Северной Америки. 7) Убедитесь, что зажигание выключено и 5-контактный разъем приемника отсоединен. См. рис. 3. Подключить вольтметр между клеммами № 1 и 5 5-контактного разъема . При наличии напряжения аккумуляторной батареи перейти к следующему шагу. Если напряжение аккумуляторной батареи отсутствует, это означает обрыв или короткое замыкание на массу в проводке питания приемника между клеммой 5-контактного разъема № 5 и клеммой держателя предохранителя № 15. 8) Убедитесь, что зажигание выключено и 5-контактный разъем приемника отсоединен. См. рис. 3. Убедитесь, что зажигание выключено. Подключите вольтметр между клеммами № 1 и 4 5-контактного разъема. Вольтметр должен показывать ноль вольт. Поверните ключ зажигания в положение I и повторите измерение напряжения. Вольтметр должен показывать напряжение батареи. 9) Если измерения напряжения соответствуют спецификации, перейдите к следующему шагу. Если замеры напряжения не соответствуют техническим характеристикам, это свидетельствует об обрыве или коротком замыкании в проводке питания триггера между клеммой держателя предохранителя № 32 и клеммой 5-контактного разъема № 4. См. рис. 3. 10) Убедитесь, что зажигание выключено и 5-контактный разъем приемника отсоединен. См. рис. 3. Снимите реле центрального замка. Подключите омметр между клеммой № 3 5-контактного разъема и клеммой базы реле ATR. См. рис. 1 и 3. Омметр должен показывать ноль омов. Подключите омметр между клеммами № 1 и 3 5-контактного разъема. Омметр должен показывать бесконечное сопротивление. Подключите вольтметр между клеммами № 1 и 3 5-контактного разъема. Вольтметр должен показывать ноль вольт. 11) Если все показания сопротивления и напряжения соответствуют спецификации, переходите к следующему шагу. Если показания сопротивления и напряжения не соответствуют спецификации, в сигнальной проводке приемника имеется обрыв или короткое замыкание между жгутом проводов и клеммой № 3 5-контактного разъема и клемма базового реле ATR. 12) Убедитесь, что зажигание выключено. Снова подключите 5-контактный разъем приемника. См. рис. 3. Установите на место реле центрального замка. Снимите крышку аккумуляторного отсека передатчика и извлеките аккумулятор. Подключить вольтметр к аккумулятору. Если напряжение батареи не менее 2,8 В, переустановите батарею и перейдите к следующему шагу. Если напряжение батареи не соответствует спецификации, замените батарею. Проверьте передатчик, нажав кнопки LOCK и UNLOCK. Если система по-прежнему не активируется, перейдите к следующему шагу. 13) Убедитесь, что зажигание выключено. Перепрограммируйте приемник. См. ПРОГРАММИРОВАНИЕ ПРИЕМНИКА. Проверьте передатчик, нажав кнопки LOCK и UNLOCK. Если центральный замок не срабатывает, перейдите к следующему шагу. 14) Убедитесь, что зажигание выключено. Снимите реле центрального замка. Подсоедините вольтметр между клеммами базы реле ATR и № 31. См. рис. 1. Нажмите кнопку LOCK на передатчике и проверьте напряжение. Если вольтметр показывает напряжение, замените реле центрального замка. Если система по-прежнему не активируется, перейдите к шагу 16). Если вольтметр не показывает никакого напряжения, перейдите к следующему шагу. 15) Убедитесь, что зажигание выключено. Переустановите реле центрального замка. Замените передатчик. Перепрограммируйте приемник. См. ПРОГРАММИРОВАНИЕ ПРИЕМНИКА. Проверьте передатчик, нажав кнопки LOCK и UNLOCK. Если центральный замок не срабатывает, перейдите к следующему шагу. 16) Убедитесь, что зажигание выключено. Замените и перепрограммируйте блок приемника. Протестируйте приемник, нажав кнопки LOCK и UNLOCK на передатчике. Если центральный замок по-прежнему не срабатывает, перейдите к шагу 28) в разделе ЦЕНТРАЛЬНЫЙ ЗАМОК НЕ РАБОТАЕТ, чтобы проверить центральный замок.
СНЯТИЕ И УСТАНОВКА
ПРИВОД ЦЕНТРАЛЬНОГО ЗАМКА
Снятие и установка Снимите дверную панель. См. соответствующую статью POWER WINDOWS. Снять замок. Снимите привод с блока замка. См. рис. 4. Для установки выполните процедуру снятия в обратном порядке.
