Выхлопная система автомобиля намного сложнее, чем кажется на первый взгляд. В современных моделях конструкция может состоять из четырех и более крупных компонентов (и большого числа более мелких). Выпускной коллектор, катализатор, резонатор (так называемый средний глушитель), и наконец, большой глушитель. Каждый элемент играет свою роль, и работает в комплексе с остальными частями. Нарушение работы любого компонента влечет за собой рассогласование всей системы. Для понимания принципа работы глушителя, необходимо знать, для чего нужен резонатор. Это поможет вовремя определить неисправность и обратиться в профильный сервис.
Рассмотрим устройство резонатора
Назначение этого элемента — первичная обработка выхлопа.
Сформированный выпускным коллектором поток отработанных газов, проходит очистку в катализаторе и попадает в камеру резонатора. Средняя часть глушителя представляет собой полый цилиндр, внутри которого размещены перегородки и (или) перфорированные трубки разного диаметра. За счет большой площади металла происходит эффективный отвод тепла (первичное охлаждение). При движении по сложному лабиринту из перегородок ритмичные волны выхлопа направляются навстречу друг другу. При этом гасится их скорость, и происходить значительное снижение шума потока.
Резонаторы для автомобилей рассчитываются под конкретный двигатель, или группу моторов, с определенными характеристиками. Установка элемента от другой машины приводит к нарушению ритма отвода газов и снижению эффективности системы выхлопа. Тем не менее, замена штатного компонента возможна. Специалисты СТО «Ваш глушитель» подберут универсальный резонатор для любого автомобиля, при сохранении основных характеристик.
Некоторые автовладельцы по совету коллег из гаражного кооператива, удаляют средний глушитель.
Выхлопная система без резонатора увеличивает нагрузку на основную банку, что гарантированно приводит к ускоренному износу. К тому же звук выхлопа в таком случае тоже меняется, не всегда в сторону улучшения.
Выхлопные резонаторы — типичные поломки и причины неисправностей
Этот компонент подвержен критическим нагрузкам, поскольку принимает на себя давление и температуру необработанного потока выхлопа. Поэтому внутренние перегородки могут прогореть и разрушиться, особенно при использовании некачественного топлива. В этом случае движение газов будет хаотичным, что проявляется в неприятном звуке и повышении температуры выхлопа.
Корпус подвержен коррозии, в том числе химической, при воздействии реагентов на зимних дорогах. Прогоревшие отверстия так же приводят к нарушению работоспособности.
В случае поломки резонатора обращайтесь в сервис «Ваш глушитель». Мы найдем решение, оптимальное по цене и качеству.
Тюнинг
Несмотря на свою полезность и важную роль в системе отвода отработавших газов, резонатор частично снижает мощность двигателя.
Вся выхлопная система — это компромисс между эффективностью и комфортом работы. Если Вы готовы к увеличению громкости выхлопа, можно установить прямоточный резонатор. В нем уменьшено количество перегородок, либо они отсутствуют вовсе. При такой модернизации необходим точный расчет параметров прямотока.
Самостоятельная замена может привести к серьезным нарушениям отлаженного механизма. Поэтому следует обратиться к специалистам. Мастера сервиса «Ваш глушитель» профессионально отремонтируют или поменяют резонатор выхлопной системы, без ухудшения качества работы двигателя.
Как устроен резонатор выхлопной трубы глушителя, принцип его работы и ремонт
Во время движение, каждый транспорт издает звуки. Сами звуки могут быть разные, как сильные так и не очень. Моторы на бензиновом топливе, особенно громкие. И для того, дабы уменьшить рёв, был придуман глушитель, который стал основным звеном всей выхлопной системы. Сам глушитель состоит из пары деталей, и одна из них резонатор.
Резонатор выхлопной трубы глушителя
Таким образом, выхлопная труба состоит из нескольких предметов, соединённых в одно целое. Что несет в себе ответственность за уменьшение рёва автомобиля и также экономию топлива. Сам резонатор отвечает за уменьшение звука, который образуется при сгорании топлива в моторе. Не каждый автомобилист знает, что диаметр такой детали отталкивается напрямую от степени издаваемого рёва. Также немаловажную функцию возлагает на себя сама форма резонатора. Значит, если резонатор поломается, то это сразу выскажется на работе во всём выхлопном оборудовании автотранспорта. Таким образом, газы образуются внутри мотора во время возгорание топлива. И как только пошло возгорание, отработанные пары перемещаются в впускной коллектор и проходят по трубам. Сама температура таких паров может быть и выше 650 градусов. Значит вся выхлопная система, пропускает через себя большую нагрузку и пары.

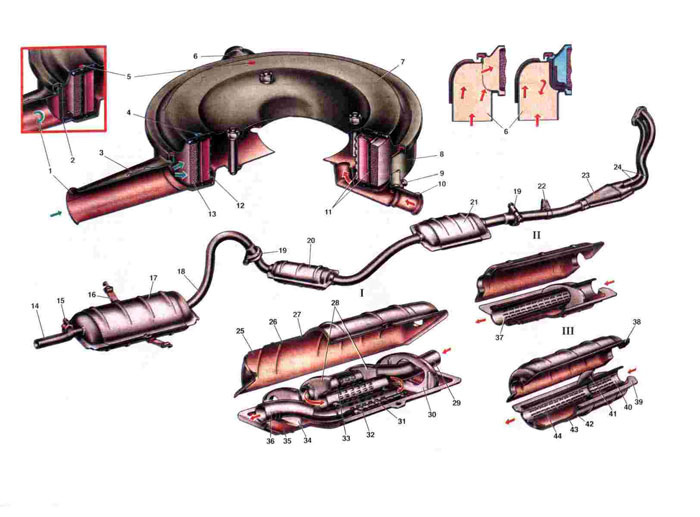

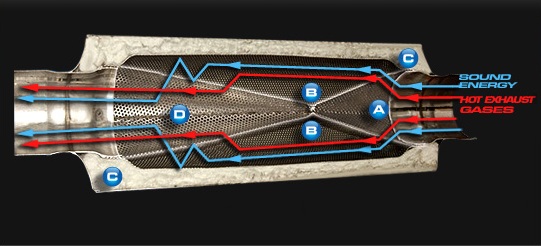

Устройство резонатора
Конечно, резонатор очень непростая деталь, и состоит она из большого количества слоев.
Таким образом, каждый слой играет свою роль. Значит, когда только создаётся горячий пар, он начинает движение в резонанс, но перед этим ему необходимо преодолеть отражатели. Остатки отработанного пара прекращают горение, из-за того, что проследовали через обтекатели в нескольких потоках. Выпускной, а также впускной резонатор, производит одинаковое количество работы, из-за того, что проводят через всю выхлопную трубу образовавшиеся выхлопы.
Исправная и безотказная работа любой части резонатора, очень сильно оказывает давление на работу всего мотора. Так как на всю систему выхлопов и резонатор, всегда производят воздействие большая температура с внешним вмешательством, и эти факторы очень часто производят сбои в вашем автотранспорте. Дабы не допустить поломки, автомобилисту нужно регулярно проводить уход за системой выхлопа, а также проверять на поломки.
Когда производится диагностика на СТО, вам необходимо знать о работе выхлопного резонатора, и на что он влияет:
· качество и эффективность катализатора;
· чистая трубка глушителя;
· диаметр и объем самой трубы глушителя.
Эффективно работает резонатор, за счет применения большого количества заглушенных полостей, которые имеют прямое отношение к трубопроводу с достаточно большим числом отверстий. В середине резонатора имеется несколько отсеков, но объём в них разный, и разделены они при помощи специализированной сетки. Таким образом, каждое отверстие, выполняет работу по созданию колебаний нужной частоты. Но чистота всегда изменяется из-за трения. Значит данные глушителя, создадут отличный уровень звука, без задействования большого сопротивления.
Сам резонатор напоминает чем-то мини глушитель. Большинство граждан прозвали его, как не странно маленьким глушителем. Сам резонатор может уменьшать шум работы выхлопов и выброса сгоревших паров. Выходной клапан способствует проходу потоков образовавшихся газов, и температура при этом может быть разной. А сама разница такого давления отталкивается от образовавшегося числа частоты оборотов в моторе автомобиля. Для эффективной работы, созданное давление обязано распространятся равномерно.
Такое действие даст возможность системе выхлопов оказывать минимальное сопротивление, которое не окажет воздействие на уменьшение оборотов мотора. В самой камере выхлопной системы резонатора, создаётся выравнивание абсолютно всех потоков, той или иной величины. Также в этих двух камерах происходит уменьшение потока, а также увеличение. Конечно, при помощи специализированных дырочек в середине резонатора, давление выхлопных паров становится меньше. Такие дырочки очень часто применяются в прямых формах резонатора.
Резонаторы и их виды
Как и большинство запчастей, резонаторы подразделяются на виды, а это отталкивается от мотора. Также еще можно встретить резонаторы на мотор четырёхтактный и двухтактный. В наше время было определено что, при функционировании резонатора с четырёхтактным мотором, обороты становятся заметно ниже. Если исключить резонатор с работы, то мощность мотора заметно вырастит на 15%. А вот в двухтактном моторе все по-другому.
Таким образом, если его тоже не использовать в работе, то обороты начнут теряться, а расход бензина вырастит в несколько раз. И тогда автомобилисту нужно будет расходовать денежные средства чаще, так как надо будет очень часто приобретать топливо. Характеристики вашего транспортного средства также уменьшатся.
Ремонт резонатора выхлопной трубы

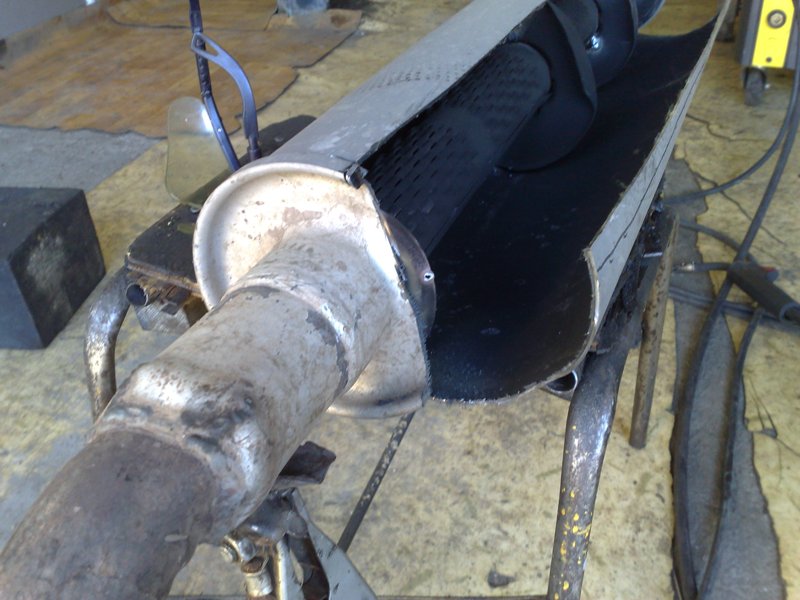

В основном в резонаторе образуются дыры от ржавчины или трещины. И дабы избежать ремонта такой поломки, необходимо прибегнуть к помощи специалистов на СТО, а также можно еще устранить самому.
И чтоб отремонтировать резонатор, и устранить дыры нужно:
· Собственноручно заготовить из нержавейки или жести заготовки в виде пластин, больше по диаметру, чем отверстие в резонаторе.
· Потом нужно, воспользоваться наждаком, и обработать возле основания отверстия.
· Далее с помощью дрели, сделать на заготовке и резонаторе несколько дырочек, для дальнейшего крепления.
· Также вам понадобится шпаклёвка и отвердитель, дабы закрепить заготовку на выхлопной трубе.
· После того, как заготовка прикреплена, необходимо вкрутить шурупы в ранее заготовленные дырки.
· Также не рекомендуется после починки резонатора запуск двигателя, так как используемое вещество еще не засохло.
Такой метод починки выхлопной трубы поможет вам устранить дырки, и избавит от покупки новой детали на пару лет.
Как произвести замен глушителя собственноручно
Для этой починки необходимо:
· Сам резонатор, приобретённый в автомагазине;
· Прокладки специально для резонатора;
· Крепёжные принадлежности, уплотнительные кольца;
· Специализированная жидкость в виде спрея WD-40, дабы в дальнейшем ваша деталь и крепления отстали от ржавчины.
И делать такой ремонт нужно в строении с ямой.
Производим ремонт, последовательно:
1. Берем в руки спрей и наносим его на головку гайки. Далее нужно попробовать раскрутить крепление выхлопной трубы. Но в случае проблем с откручиванием креплений, необходимо снова нанести жидкость.
2. Далее с резонатора нужно снять крепление в виде хомута, а также с разъединённых труб извлечь уплотнитель.
3. Раскрутив все крепежи, производим полный демонтаж резонатора.
4. При установке новой выхлопной трубы повторяем то же самое, что указано выше, только в обратном порядке.
Когда устанавливаете резонатор, обязательно обследуйте часть возле соединения с глушителем, и всегда нужно помнить об этом, а также не допустить никаких зазоров. Таким образом, при наличии зазоров после установки, эффективность выхлопной трубы будет меньше. И при активном моторе будет сопровождаться громким звуком.
Резонатор выхлопной трубы и основные его неисправности
Как указано выше несправный или поврежденный резонатор, создаст не только рёв во время работы мотора, но и окажет воздействие на понижение оборотов. Значит самой первое, что должен сделать автомобилист, произвести немедленный ремонт, пока не стало еще хуже.
Самые частые неисправности считаются:
· Не качественная работа выхлопной трубы, которая считается неисправностью резонатора.
Узнать о ней не сложно, так как будет сильный рёв мотора.
· Почувствуете, как металл вибрирует, значит, внутри резонатор испорчен. И тогда не исключается отсоединения камеры, которая может там болтаться.
· Маленькие обороты при работе мотора, происходят от 100% поломки выхлопной трубы.
Значит при нахождении той или иной поломки, нужно немедленная замена выхлопного резонатора. А произвести ремонт на СТО не дешёвое удовольствие, значит, берем и ставим резонатор сами. Но если вы далеки от ремонта или опыта в нём, то правильным выбором будет обратиться к специалистам. Помните, резонатор не копейки стоит, значит, при подобных признаках нужно отогнать ваш автомобиль на диагностику.
