Топливный насос высокого давления предназначен для подачи топлива под высоким давлением и в заданный момент точно отмеренных порций топлива к форсункам.

Количество подаваемого насосом топлива для каждого рабочего хода очень невелико. Например, дизель Д-240 трактора МТЗ-80 в зависимости от нагрузки получает в каждый из своих цилиндров за один рабочий ход плунжера от 0,005 до 0,06 г топлива под давлением 17,5 МПа и с частотой до 1100 подач в минуту. Порции топлива, подаваемые в цилиндры, должны быть одинаковые (неравномерность подачи при работе дизеля на номинальном режиме допускается до 6 %, а на режиме холостого хода до 30 %). Приведенные цифры позволяют сделать вывод, что топливный насос представляет собой прибор с очень высокой точностью.

На дизелях устанавливают плунжерные (поршневые) топливные насосы, состоящие из отдельных секций. Секции топливных насосов делают двух типов — простые, т. е. подающие топливо только к одной форсунке, и сложные, подающие топливо к двум, трем или четырем форсункам.

Рекламные предложения на основе ваших интересов:

Секционные топливные насосы с простыми секциями называются рядными или многоплунжерными и обозначаются заводами-изготовителями по-разному.

Например, буквы и цифры в марке насоса ЛСТН-49010 обозначают: Л — левое исполнение, С — скоростной, Т — топливный, Н — насос, 4 — четырехплунжер-ный, 90 — диаметр плунжера 9 мм, 10 —ход плунжера 10 мм. Буквы и цифры в марке УТН-5ПА расшифровываются так: У — унифицированный, Т — топливный, Н — насос, 5 — номер модификации, П — правого исполнения, А — модернизированный.

Устройство секции (насосного элемента). Основные детали секции — плунжер (рис. 22, а, б) и гильза — изготовлены из высококачественной стали и тщательно подогнаны одна к другой. Над гильзой 6 установлен нагнетательный клапан с пружиной.

В верхней части гильзы имеются два отверстия: впускное (верхнее), предназначенное для входа топлива вовнутрь гильзы, и перепускное (расположенное ниже, на противоположной стороне гильзы), служащее для отвода из полости гильзы излишнего топлива.

На верхнем конце плунжера сделана винтовая канавка и просверлены радиальный и осевой каналы. При помощи всех этих устройств регулируется количество топлива, подаваемого насосом.

Поворачивается плунжер вокруг своей оси гладкой рейкой через хомутик и поводок плунжера или зубчатой рейкой, воздействующей на зубчатый венец и втулку.

Привод насосного элемента состоит из кулачкового вала с кулачком, толкателя с роликом и пружины.

При вращении кулачкового вала кулачок набегает на ролик толкателя и перемещает его вверх. Толкатель, в свою очередь, поднимает плунжер, сжимая при этом пружину. Когда кулачок опускается и тем самым прекращает подъем плунжера, сжатая пружина, распрямляясь, заставляет плунжер и толкатель также перемещаться вниз.

Таким образом, во время работы топливного насоса плунжер все время совершает возвратно-поступательное движение.

Действие секции (насосного элемента). Когда плунжер находится в н. м. т., топливо, подаваемое подкачивающим насосом через впускное отверстие, заполняет полость гильзы. При движении вверх плунжер закроет оба отверстия в гильзе и давление топлива в полости гильзы повысится. Нагнетательный клапан при этом откроет топливу выход вверх, и оно по топливопроводу через форсунку поступит в камеру сгорания дизеля.

Как только винтовая канавка плунжера откроет нижнее перепускное отверстие, топливо из надплунжерного пространства по осевому и радиальному каналам начнет перетекать через перепускное отверстие в отводящий канал. Давление над плунжером при этом упадет, нагнетательный клапан под действием пружины сядет на свое гнездо и подача топлива к форсунке прекратится. При последующем вращении кулачкового ва’ла топливного насоса процесс подачи топлива повторится.

Рис. 1. Простая секция топливного насоса высокого давления:
а, б — варианты конструкции; 1 — кулачок; 2— толкатель; 3, 16 — рейки; 4 — плунжер; 5, 8 — пружины; 6 — гильза; 7 — нагнетательный клапан; 9 — радиальный канал; 10 — хомутик; 11 — поводок; 12 — осевой канал; 13 — впускное отверстие; 14 — перепускное отверстие; 15 — винтовая канавка; 17 — зубчатый венец; 18 — втулка.

Рис. 2. Схема действия простой секции топливного насоса высокого давления:
1 — нагнетательный клапан; 2 — впускное отверстие; 3 — гильза; 4 — плунжер; 5 — поводок; 6 — винтовая кромка; 7 — радиальный канал; 8 — перепускное отверстие; I, II, III, IV и V — различные положения плунжера в гильзе.

Если плунжер повернуть по часовой стрелке до отказа, то наступит такое положение, при котором отверстие радиального канала расположится против перепускного отверстия, одновременного перекрытия обоих отверстий не произойдет и подача топлива прекратится — дизель работать не будет. Таким способом останавливают работающий дизель.

Чтобы иметь представление о том, как влияет поворот плунжера на подачу топлива насосным элементом, решим небольшую задачу.

На рисунке 2, показано, как меняется активный ход плунжера (т. е. ход, при котором происходит подача топлива). Определим количество топлива G (г), подаваемого элементом при двух различных положениях плунжера в гильзе, зависящих от положения поводка (а или б). При этих положениях, как видно из рисунка, рабочий ход плунжера изменяется от 1 = 0,2 см до / = 0,1 см.

Устройство топливного насоса рассмотрим на примере универсального топливного насоса, устанавливаемого на различных дизелях.

Основой насоса служит корпус, отлитый из алюминиевого сплава. В нижней части корпуса на шариковых подшипниках установлен кулачковый, а над ним в соответствующих гнездах — толкатели. В верхней части корпуса в соответствующих выточках помещены гильзы топливных секций с плунжерами и нагнетательные клапаны с седлами.

Рис. 3. Секционный простой топливный насос: а — общий вид; б — схема смазки насоса; 1 — толкатель; 2 — рейка; 3 — зубчатый венец; 4 — плунжер; 5 — гильза; 6 — нагнетательный клапан; 7, 13 — каналы; 8 — трубка; 9 — полый болт; Ю — корпус; 11 — регулятор; 12 — кулачковый вал; 14 — перепускной клапан; А, Б — пробки.

Поворот всех четырех плунжеров производится одновременно рейкой через зубчатые венцы. Рейка соединена с регулятором, укрепленным с правой стороны корпуса топливного насоса.

Топливо в насос поступает по трубке, а для подвода его к плунжерным парам и отвода излишнего топлива от них сделаны каналы. В каналах перепускной клапан поддерживает нужное давление в пределах от 0,07 до 0,12 МПа. При увеличении давления сверх нормы клапан открывает отверстие и перепускает топливо через полый болт и трубку в подкачивающий насос.

Над каждым из кулачков располагается толкатель с роликом. Этот ролик при вращении кулачкового вала катится по профилю кулачка и заставляет толкатель подниматься, а также опускаться в прежнее положение под действием пружины.

Смазывают подшипники кулачкового вала, толкатели и детали регулятора у разных топливных насосов по-разному. У одних масло заливают через отверстие, закрываемое пробкой А, до уровня отверстия, закрываемого пробкой Б. У других насосов масло из масляной магистрали двигателя по сверлениям в установочном фланце и в корпусе насоса под давлением попадает в зазор между корпусом и толкателем и заполняет полость насоса. Из этой полости по специальному каналу масло перетекает в полость регулятора. По достижении нужного уровня масло по продольному каналу в корпусе насоса сливается через картер распределительных шестерен в картер двигателя.

Секционные топливные насосы со сложными секциями называют насосами распределительного типа, а иногда и одноплунжерными. Предприятия-изготовители обозначают их двояко, например 211.1111004 или НД21/41, 212.111104 или НД21 /2—4: НД — насос дизельный, 21 — индекс обозначения односекционной модели насоса, 211 или 212 — индекс обозначения модификации односекционной модели, 1111 —номер типовой подгруппы (топливный насос), 004 — порядковый номер в пределах типовой подгруппы, 41—для четырехцилиндровых двигателей, 2—4 для двухцилиндровых двигателей.

Устройство секции. Насосный элемент состоит из головки, в центральном отверстии которой установлен плунжер с осевым и радиальным каналами для прохода топлива.

Рис. 4. Сложная секция топливного насоса:
1, 19 — кулачки; 2 — ролик; 3 — пружина; 4 — зубчатая втулка; 5 — плунжер; 6 — дозатор; 7, 11, 14, 15 — каналы; 8 — штуцер; 9 — нагнетательный клапан; 10 — головка; 12 — привод дозатора; 13 — толкатель; 16 — обратный клапан; 17, 18 — шестерни.

Головка и плунжер изготовлены из высококачественной стали и тщательно подогнаны один к другому с зазором 0,0010…0,0022 мм.

В верхней части головки сделаны каналы для подвода топлива и для отвода его в штуцеры, в которых расположены нагнетательный и обратный клапаны. В средней части головки в специальном окне на плунжер надет дозатор. Дозатор при помощи привода можно в некоторых пределах передвигать вверх и вниз по плунжеру.

Привод насосного элемента состоит из кулачкового вала с кулачком, толкателя с роликом и зубчатой втулки, получающей вращение от промежуточной шестерни, приводимой во вращение шестерней, жестко сидящёй на валике регулятора.

Форма кулачка зависит от числа цилиндров, которые обслуживает данная секция. Например, кулачок устанавливают на насосе, обслуживающем четырехцилиндровые двигатели, а кулачок — на насосах односекционных для трехцилиндровых двигателей и на двухсекционных для шестицилиндровых двигателей.

Действие секции. При вращении кулачкового вала кулачок поднимает толкатель, а вместе с ним и плунжер. Пружина при этом сжимается. После того как выступ кулачка пройдет в. м. т., пружина 3, распрямляясь, заставит опускаться и плунжер с толкателем. Одновременно с этим под действием зубчатой втулки плунжер совершит поворот на 1/4 оборота.

Когда плунжер находится в н. м. т., топливо через впускное отверстие заполнит внутреннюю полость втулки. При вращении кулачка плунжер толкателем перемещается вверх и одновременно под действием зубчатой муфты поворачивается вокруг своей оси. В тот момент, когда верхний конец плунжера перекрывает впускное отверстие втулки, радиальное отверстие плунжера устанавливается против одного из отверстий во втулке. Через это отверстие топливо проходит в канал и, открывая своим давлением нагнетательный и обратный клапаны, направляется по топливопроводу к форсунке, которая подает его в распыленном виде в камеру сгорания первого цилиндра двигателя.

Когда радиальный канал плунжера выходит из дозатора, начинается слив топлива в подкачивающий насос. Давление в каналах падает, клапан закрывает проход топливу, а клапан немного приоткрывается и тем самым разгружает трубопровод от избыточного давления. Подача топлива в цилиндр прекращается.

Рис. 5. Секционный сложный топливный насос:
а —схема действия секции; б — схема действия насоса; 1 — плунжер; 2 — дозатор; 3,6 — каналы; 4,9 — отверстия; 5 — полость; 7, 8 — клапаны; 10 — толкатель; II — кулачок; 1, II, III, IV — отдельные моменты работы секции.

При дальнейшем вращении кулачкового вала и набегании на ролик толкателя следующего выступа кулачка процесс повторяется с той только разницей, что плунжер за это время успевает повернуться на ‘Д оборота вокруг своей оси и верхнее радиальное отверстие 9 в плунжере разместится против отверстия в гильзе, соединенного со следующим каналом. По этому каналу топливо поступает к форсунке третьего цилиндра. При набегании третьего выступа кулачка топливо подается в канал и через него к форсунке четвертого цилиндра. И, наконец, при набегании четвертого выступа кулачка топливо подается в канал и через него к форсунке второго цилиндра. Этим обеспечивается своевременная и правильная подача топлива в цилиндры дизеля с порядком работы 1—3—4—2.

Если дозатор поставить в самое низкое положение, то отсечное отверстие не будет закрываться и насос прекратит подачу топлива к форсункам — дизель остановится. Во время работы дизеля перемещением дозатора управляет регулятор частоты вращения, поддерживающий режим работы дизеля, установленный трактористом при помощи рычага акселератора.

Устройство топливного насоса с такими секциями рассмотрим на примере насоса НД-21/41 односекционного, распределительного типа, предназначенного для установки на четырехцилиндровые дизели.

Основной частью насоса служит алюминиевый корпус, в нижней части которого на шариковых подшипниках укреплен кулачковый вал с кулачком, имеющим четыре выступа. Над кулачком расположен толкатель, приводящий в действие насосную секцию насоса. Вращение плунжера секции осуществляется через вал регулятора. С кулачковым валом соединен вал с эксцентриком для привода в действие топливного насоса низкого давления. На боковой стенке корпуса насоса укреплен механизм управления подачей топлива путем передвижения дозатора на плунжере вверх или вниз.

В насосах этого типа, устанавливаемых на дизели с турбокомпрессором, дополнительно используют специальное устройство — ограничитель дымления (ОД).

Ограничитель дымления. Назначение. Во время пуска и набора нужной частоты вращения в цилиндры дизеля поступает воздуха значительно меньше, чем при работе дизеля, когда турбокомпрессор направляет в цилиндры достаточное количество воздуха. Это приводит к тому, что топливный насос, отрегулированный на подачу топлива в цилиндры, заполненные большим количеством воздуха, подает топлива больше, чем оно может там сгореть, а это, в свою очередь, вызывает появление из выпускной трубы черного дыма и перегрев деталей дизеля. Чтобы избежать этого, необходимо в момент пуска и набора оборотов коленчатым валом дизеля и турбокомпрессора снижать количество топлива, подаваемого насосом в цилиндры. Эту задачу и выполняет огра-ничитель дымления.

Устройство и действие. ОД состоит из коробки, внутри которой находится диафрагма, подвижного упора, штока и пружины. Полость А внутри коробки соединена трубкой с впускным коллектором дизеля.

Рис. 6. Секционный топливный насос со сложными секциями:
а — общий вид; б — ограничитель дымления; 1 — механизм управления подачей топлива; 2 — дозатор; 3— корпус; 4 — насосная секция; 5 — регулятор; 6, 8 — валы; 7— эксцентрик; 9 — кулачок; 10 — кулачковый вал; 11, 17 — штоки; /2 —упор; 13 — коробка; 14 — трубка; 15 — диафрагма; 16 — пружина; 18 — рычаг; 19 — впускной коллектор дизеля; А — полость.

Когда дизель не работает, пружина через шток ставит упор в такое положение, при котором он упирается в рычаг и удерживает его, не позволяя тем самым корректору увеличить цикловую подачу топлива. Когда же работающий дизель установится на заданный режим, турбокомпрессор наберет нужные обороты, давление в коллекторе повысится и передастся по трубке в полость А ограничителя дымления. Воздух при этом будет давить на диафрагму, сожмет пружину и через шток повернет упор так, что он освободит рычаг, который после этого войдет в соприкосновение со штоком корректора и обеспечит нормальную (более высокую) подачу топлива насосом.

—

Топливный насос под большим давлением подает через форсунки в камеру сгорания необходимые порции топлива в строго определенные моменты. По принципу действия топливные насосы, применяемые на автомобильных двигателях, относятся к золотниковому типу с постоянным ходом плунжера и регулировкой конца подачи топлива. Число секций топливного насоса соответствует числу цилиндров двигателя. Каждая секция обслуживает один цилиндр. Топливный насос двигателя ЯМЗ-236 имеет шесть насосных секций, а топливный насос двигателя ЯМЗ-238 — восемь секций, объединенных в общем корпусе.

Топливные насосы высокого давления двигателей ЯМЗ-236 и ЯМЗ-238, расположенные между рядами цилиндров, приводятся в действие от блок-шестерни распределительного вала. За два оборота коленчатого вала кулачковый вал насоса делает один оборот, при этом топливо подается во все цилиндры.

На рис. 7 показан топливный насос высокого давления дизеля ЯМЗ-236. На алюминиевом корпусе насоса укреплен корпус топливоподкачивающего насоса. Муфта автоматического опережения впрыска топлива и регулятор числа оборотов коленчатого вала объединены с насосом высокого давления в один агрегат.

Корпус насоса горизонтальной перегородкой разделен на две части — верхнюю и нижнюю. В нижней части расположены кулачковый вал и толкатели, а в верхней части — насосные секции. В горизонтальной перегородке имеются шесть отверстий и пазы для установки и направления движения толкателей.

Кулачковый вал приводит в действие шток поршня топливоподкачивающего насоса и через ролики 30 толкателей — плунжеры. В толкатели ввернуты регулировочные болты, имеющие контргайки. В нижнюю часть корпуса насоса, где вращается кулачковый вал, наливается масло, уровень которого контролируется указателем.

Плунжер и гильза являются основными деталями каждой отдельной секции насоса. Соединенные вместе, они называются плунжерной парой. Плунжер имеет диаметр 9 мм и ход 10 мм. Для создания высокого давления зазор между плунжером и гильзои не должен превышать 0,0015—0,0020 мм. Положение гильзы в насосе фиксируется винтом. В верхней части гильзы имеется впускное и перепускное отверстия. Плунжер может перемещаться в вертикальном направлении внутри гильзы и поворачиваться с помощью двух направляющих выступов, входящих в пазы поворотной втулки. Последняя, в свою очередь, поворачивается закрепленным на ней зубчатым венцом, находящимся в зацеплении с рейкой. В продольный паз рейки входит стопорный винт, определяющий ее положение по отношению к зубчатому венцу.

Рис. 7. Топливный насос высокого давления дизеля ЯМЗ-236:

Головка плунжера имеет кольцевую проточку, продольный паз и спиральную отсечную кромку. На нижнем конце плунжера сделана кольцевая проточка для нижней опорной тарелки пружины. Другой конец пружины упирается в верхнюю тарелку, установленную в кольцевой выточке корпуса.

В верхней части каждой секции насоса помещается штуцер с седлом, нагнетательным клапаном, пружиной и упором нагнетательного клапана. От штуцера через ниппель топливо поступает в топливопровод, ведущий к форсунке. Плунжер, гильза, нагнетательный клапан и его седло изготовлены из качественной стали с высокой точностью, и раскомплектовывать эти пары нельзя. Для выпуска воздуха из насоса служит отверстие, закрываемое пробкой.

Все секции топливного насоса высокого давления работают одинаково, поэтому рассмотрим работу одной из них. При вращении кулачкового вала насоса кулачок набегает на ролик толкателя, который поднимается, сжимает пружину и перемещает плунжер вверх в гильзе. Во время дальнейшего поворота вала кулачок выходит из-под ролика толкателя и пружина опускает плунжер вниз. При движении плунжера вверх секция подает топливо; при движении плунжера вниз происходит ход всасывания. При перемещении рейки плунжер поворачивается на некоторый угол. Таким образом, плунжер совершает сложное движение — возвратно-поступательное и вращательное.

Топливо поступает из фильтра тонкой очистки в канал насоса высокого давления. При нижнем положении плунжера топливо через впускное отверстие поступает внутрь гильзы, заполняет надплун-жерное пространство и кольцевую проточку по продольному пазу и отсечной кромке. При подъеме плунжера топливо вначале вытесняется из надплунжерного пространства через впускное отверстие обратно в топливоподводящий канал. Затем, когда это отверстие перекроет плунжер, топливо будет сжиматься в надплунжерном пространстве. При достижении давления 10—18 кГ/см2 (1000—1800 кн/м2) нагнетательный клапан 5 поднимается вверх, сжимая пружину, и пропускает топливо из надплунжерного пространства в штуцер, откуда оно поступает к форсунке. Дальнейшее движение плунжера вверх сопровождается повышением давления до 150 кГ/см2 (15 000 кн/м2), при котором игла форсунки, приподнимаясь, открывает проход для топлива, впрыскиваемого в камеру сгорания.

Рис. 8. Схема работы насосной секции:
а — впуск топлива; б — начало подачи; в — конец подачи;
1 — впускное отверстие; 2 — надплунжерное пространство; 3 — плунжер; 4 — гильза плунжера; 5 — нагнетательный клапан; 6 — штуцер; 7 — пружина нагнетательного клапана; 8 — разгрузочный поясок клапана; 9 — медно-фибро-вая прокладка; 10 — продольный паз плунжера; 11 — отсечная кромка плунжера; 12 — кольцевая проточка; 13 — перепускное отверстие

Впрыск топлива из форсунки в камеру сгорания продолжается до тех пор, пока отсечная кромка 11 движущегося вверх плунжера не начнет открывать перепускное отверстие 13 (рис. 152, в), соединяющее надплун-жерное пространство с топливоотводящим каналом. Вследствие этого давление в надплунжерном пространстве резко падает, так как топливо перетекает в этот канал, и нагнетательный клапан под действием пружины садится на седло.

Рис. 9. Схема изменения количества топлива, подаваемого насосной секцией:
а — максимальная подача; б — половинная полача; в — нет подачи; 1 — плунжер; 2 — перепускное отверстие; 3 — впускное отверстие; 4 — продольный паз на головке плунжера

Для устранения возможности подтекания топлива в камеру сгорания через иглу форсунки необходима мгновенная посадка иглы в седло, т. е. быстрая отсечка подачи топлива в цилиндр. Это обеспечивается конструкцией нагнетательного клапана, имеющего разгрузочный поясок, который при посадке клапана в седло способствует быстрому увеличению объема пространства за клапаном, что приводит к резкому падению давления между клапаном и форсункой.

Режим работы двигателя зависит от количества топлива, подаваемого в цилиндры секциями насоса за один ход плунжера. Это изменение в подаче топлива происходит при повороте плунжеров в гильзах на некоторый угол.

Схема изменения количества топлива, подаваемого отдельной секцией насоса, приведена на рис. 9. Если смотреть на плунжер сверху, то поворот его против часовой стрелки сопровождается увеличением количества подаваемого топлива. Вдвигая рейку в насос, плунжеры всех секций одновременно поворачиваются в положение максимальной подачи. В этом случае расстояние А от отсечной кромки плунжера до перепускного отверстия будет наибольшим, а следовательно, и ход плунжера, при котором происходит впрыск топлива через форсунку, также будет максимальным. Перепускное отверстие открывается позднее.

Выдвижение рейки из корпуса насоса сопровождается поворотом всех плунжеров по часовой стрелке и уменьшением подачи топлива в цилиндры

дизеля. На рис. 9, б показано положение плунжера, соответствующее половинной (от максимально возможной величины) подаче топлива, так как расстояние Ах от отсечной кромки плунжера до отверстия вдвое меньше расстояния А, соответствующего максимальной подаче. Следовательно, перепускное отверстие открывается раньше.

При рейке, выдвинутой из корпуса насоса до отказа, подача- топлива насосом прекратится, так как продольный паз на головке плунжера на всем протяжении его хода будет соединять надплунжерное пространство с перепускным отверстием. Впускное отверстие, через которое топливо поступает в надплунжерное пространство, плунжер всегда перекрывает в одном и том же положении по высоте.

Таким образом, при повороте плунжера изменяется момент окончания подачи и количество подаваемого топлива, а момент начала подачи топлива насосом остается неизменным. Он регулируется болтом, ввернутым в верхний торец толкателя. Если болт вывертывать, то при повороте кулачкового вала толкатель раньше будет поднимать плунжер, и топливо будет раньше подаваться к форсунке, т. е. угол начала подачи топлива насосом увеличится (ранняя подача). При ввертывании болта в толкатель этот угол уменьшается (поздняя подача).

Насос начинает подавать топливо в цилиндр, когда кривошип его не доходит на некоторый угол до в. м. т. Этот угол называется углом момента начала подачи топлива насосом.

Между моментом начала подачи топлива насосом и моментом начала впрыска топлива форсункой есть существенное отличие, заключающееся в том, что форсунка позднее насоса начинает подавать топливо в цилиндр двигателя из-за некоторого расширения топливопроводов, незначительной сжимаемости топлива и небольших утечек топлива в насосе и форсунке.

Рекламные предложения:

Категория: — Тракторы

Главная → Справочник → Статьи → Форум

Топливный насос высокого давления

2. Разновидности

Топливные насосы высокого давления могут быть рядными, V-образными многосекционными и распределительными. В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

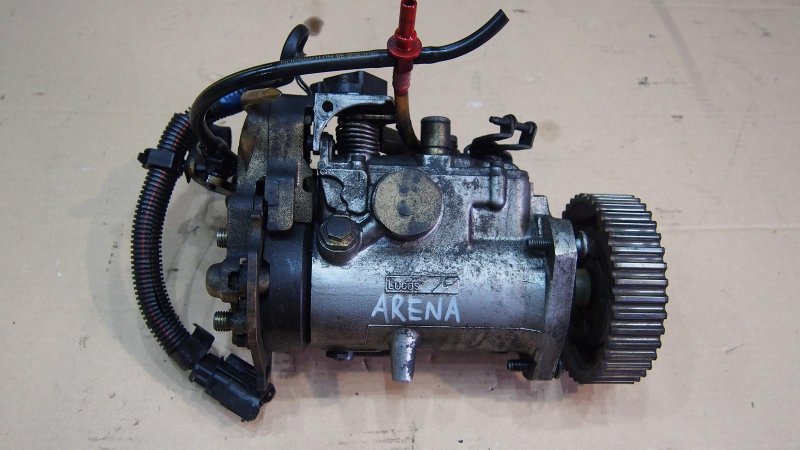

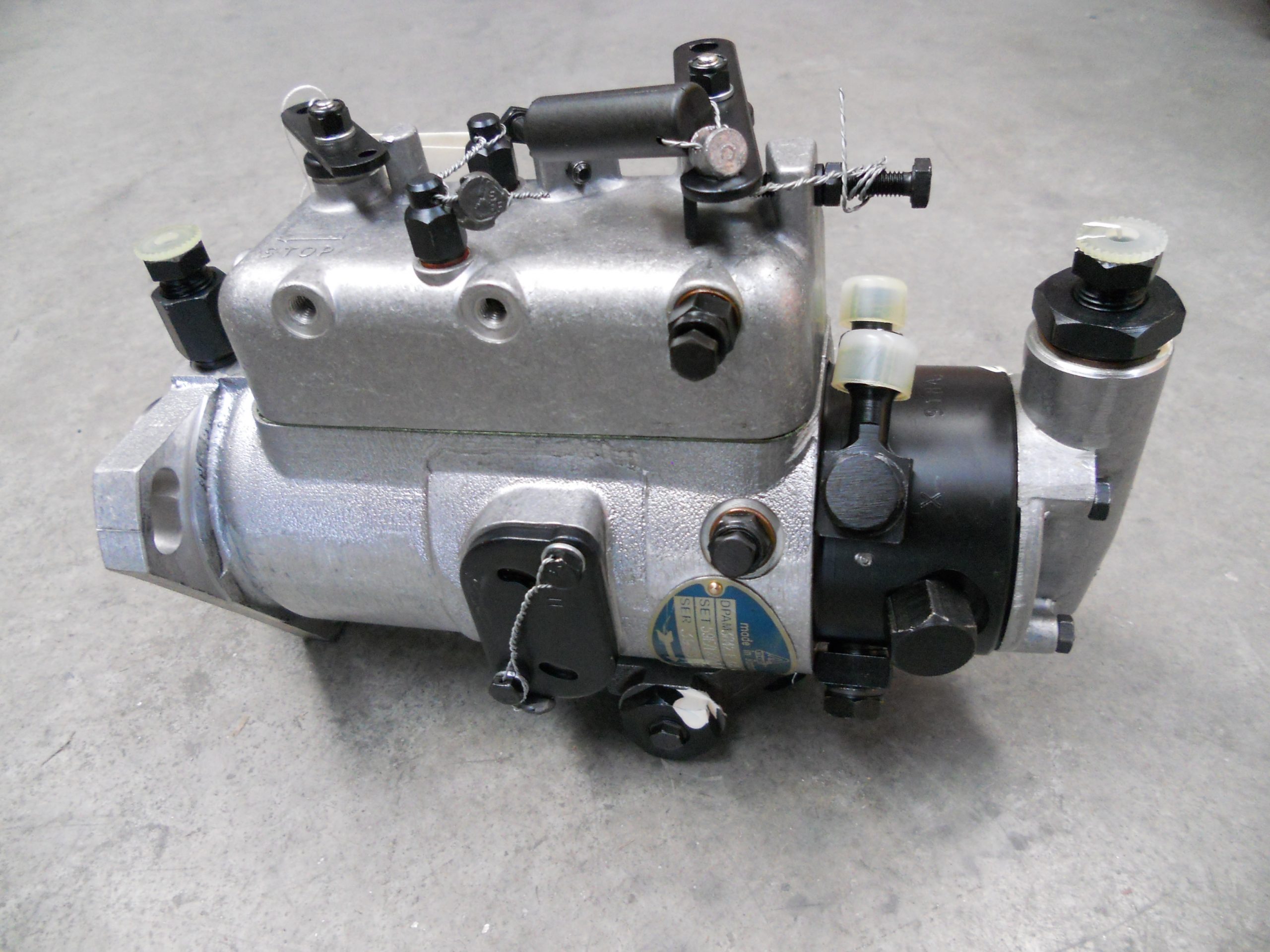

Устройство распределительного ТНВД:

• топливоподкачивающий насос;
• корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
• корпус ТНВД;
• лючок регулятора опережения впрыска;
• электромагнитный клапан выключения подачи топлива;
• всережимный регулятор;
• кулачково-роликовое устройство привода плунжера.
• дренажный штуцер;
• редукционный клапан;

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос 5, а редукционный клапан 1 поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе 4.

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор 2 обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива 6 изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер 3. Что касается электромагнитного клапана 8, то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.

В зависимости от давления и продолжительности впрыска, а также от величины цикловой подачи топлива существуют следующие модели рядных ТНВД:

• P8000 6 — 12 цилиндров, давление впрыска до 1300 бар
• М 4 — 6 цилиндров, давление впрыска до 550 бар
• CW 6 — 10 цилиндров, давление впрыска до 1000 бар
• А 2 — 12 цилиндров, давление впрыска до 950 бар
• P7100 4 — 12 цилиндров, давление впрыска до 1200 бар
• ZW M 4 — 12 цилиндров, давление впрыска до 950 бар
• P10 6 — 12 цилиндров, давление впрыска до 1200 бар
• h2000 5 — 8 цилиндров, давление впрыска до 1350 бар
• P9 6 — 12 цилиндров, давление впрыска до 1200 бар
• P3000 4 — 12 цилиндров, давление впрыска до 950 бар
• R 4 — 12 цилиндров, давление впрыска до 1150 бар
• P8500 4 — 12 цилиндров, давление впрыска до 1300 бар

Топливный насос высокого давления

На дизелях типа Д49 установлены односекционные с фланцевым креплением насосы с плунжерами золотникового типа, обеспечивающие регулирование количества топлива одновременным изменением начала и конца подачи. Этот, так называемый, смешанный тип регулирования обеспечивает за счет правильноговыбора закона изменения опережения начала подачи топлива наибольшую топливную экономичность дизелей при их работе по тепловозной характеристике. Насосы устанавливают под углом 10° 30′ к горизонтальной плоскости распределительного вала в специальные расточки лотка и крепят к нему четырьмя шпильками (момент затяжки гаек 0,196 кНм). Толкатели насосов одноименных цилиндров правого и левого рядов перемещаются одной и той же кулачковой шайбой (кулачком) распределительного вала. Профиль кулачка обеспечивает изменение скорости движения плунжера таким образом, что активный ход плунжера на любом режиме работы происходит при постоянной скорости.-При этом скорость изменяется пропорционально частоте вращения распределительного вала. На все дизели устанавливают одинаковые насосы, отличающиеся различным максимальным выдвижением рейки, ограниченным специальным упором. На дизели 20ЧН 26/26 в связи с уменьшенным диаметром основной окружности топливной шайбы между корпусом толкателя и упором устанавливают стальные прокладки толщиной 2 мм.

Насос высокого давления объединен с толкателем, что обеспечивает удобство комплектования при изготовлении и обслуживании насоса в эксплуатации. Нагнетательный клапан насоса без отсасывающего пояска с внутренним конусным уплотнением и расположением пружины внутри клапана, а его упора в корпусе. Такая конструкция клапана в сочетании с торцовым уплотнением по штуцеру, через стальную (с омеднением) прокладку позволяет иметь минимальный объем топлива в штуцере над клапаном. Упор, ограничивающий максимальный разворот венца плунжера, исключает влияние зазора в зубчатом зацеплении венца с рейкой. Рейка закрыта глухим фланцем с одной стороны и гофрированным резиновым колпаком с другой, что обеспечивает ее герметичность, несмотря на наклонное расположение насоса на дизеле.

Корпуса толкателя и нагнетательного клапана изготовлены из сталей с азотированием трущихся поверхностей, что повышает их износостойкость и долговечность. Канал подвода топлива выполнен непосредственно в корпусе насоса и соединен с полостью всасывания отсечкой в верхней части. Это вместе с расположением всасывающего окна втулки плунжера в нижней части полости и отсечного окна в верхней части обеспечивает малые гидравлические потери на подводе и хорошую вентиляцию полости всасывания — отсечки.

Регулировка насосов выполняется на стенде с форсункой, принятой за образец, на режимах, соответствующих номинальной мощности и минимальной частоте вращения холостого хода дизелей.

Корпус 5 (рис. 65) представляет собой фасонную отливку из чугуна. В верхней части с упором в торец внутренней расточки корпуса установлена втулка 16 с плунжером 17. Чтобы исключить просачивание топлива, место стыка уплотняется за счет высокой Рис. 65. Топливный насос высокого давления:

1 — бронзовая втулка; 2 — направляющая втулка толкателя; 3 — тарелка; 4 — нижняя тарелка; 5 — корпус; 6 — зубчатый венец; 7 — пружина; 8 — верхняя тарелка; 9 — болт; 10 — кольцо резиновое; 11 — корпус клапана; 12 — клапан; 13 — нажимной штуцер; 14 — прокладка; 15 — стопорный винт; 16 — втулка плунжера; 17 — плунжер; 18 — кольцо резиновое; 19 — регулировочные прокладки; 20 — резиновое кольцо; 21 — тарелка; 22 — упор толкателя; 23 — корпус толкателя; 24 — ось; 25 — втулка; 26 — ролик; 27 — винт; 28 — крышка; 29 — пробка; 30 — винт, ограничивающий поворот зубчатого венца; 31 — рейка; 32 — гофрированный резиновый колпак; 33 — фланец; 34 — штифт; А — размер от торца рейки до торца головки болта 9; Н — размер от торца направляющей втулки до наружной поверхности ролика толкателя при поджатом плунжере До упора в корпус клапана; а — поверхность фланца корпуса, на который выбирается общий размер в миллиметрах прокладок 19; г — кромка изменения опережения начала подачи топлива; д — продольные (три) пазы для слива масла из насоса; щ — полость низкого давления; и — отверстие в направляющей втулке подвода масла к насосуточности и чистоты обработки торцов расточки и уплотнительного бурта втулки. Во втулке имеются два противоположно расположенных с небольшим смещением по высоте канала: верхний — для подвода топлива и нижний — для отвода топлива при отсечке. Втулку плунжера фиксируют в корпусе в определенном положении винтом 15, цилиндрический хвостовик которого входит в паз, выполненный на наружной поверхности втулки. Под головку винта установлена уплотнительная медная прокладка. Во избежание деформации втулки плунжера и задира трущихся поверхностей пары винт не должен упираться в дно паза втулки, что можно определить во время сборки по свободному осевому перемещению (в пределах паза) втулки при затянутом винте.

На золотниковой части плунжера расположены верхняя и нижняя спиральные регулировочные кромки, обеспечивающие изменение опережения начала подачи топлива (верхняя кромка) и количество подаваемого топлива при повороте плунжера. Спиральные кромки на плунжере расположены таким образом, что при движении рейки из корпуса насоса количество подаваемого топлива увеличивается. На цилиндрической и компрессионной частях плунжера имеется несколько кольцевых канавок. Широкая канавка при любом рабочем положении плунжера по высоте соединена наклонным отверстием во втулке с полостью всасывания насоса, что при малых зазорах между плунжером и втулкой исключает течь топлива по плунжеру в масляную систему.

На заводе-изготовителе применяется сопряженное шлифование плунжера, обеспечивающее сборку со втулкой с зазором 0,003-0,004 мм без совместной притирки деталей. В связи со сложностью непосредственного измерения такого малого зазора применяется косвенный метод его определения по гидравлической плотности золотниковой и компрессионной частям. Плотность золотниковой части пары проверяют гидравлическим испытанием на стенде грузом, опускающимся под действием собственной массы и обеспечивающим давление над плунжером 28 МПа. Контроль производится профильтрованной технологической жидкостью вязкостью19,9- Ю-6 — 10,9-Ю»8 м2/с. Время ‘опускания груза должно быть для новых плунжерных пар 8-35 с и минимально допустимое в эксплуатации 2 с. Допускается проверка плотности плунжерных пар сравнением их с образцовыми парами, имеющими максимальную и минимальную допускаемые плотности. При этом вязкость жидкости не контролируется, а допускаемые значения плотности для каждой группы пар, испытываемых одновременно, устанавливаются по результатам испытания в тех же условиях образцовых пар максимальной и минимальной плотности.

Сверху на втулку 16 устанавливают корпус 17 с клапаном 12. Конусы клапана и седла прижаты друг к другу усилием пружины, расположенной внутри клапана и упирающейся верхним торцом в тарелку-упор, зафиксированную пружинным кольцом, устанав ливаемым в проточку корпуса клапана. На наружной поверхности корпуса имеется резьба, служащая для его выемки из насоса при помощи специального съемника. Втулка плунжера и корпус клапана закреплены в корпусе насоса нажимным штуцером 13. Затяжка штуцера во избежание чрезмерной деформации втулки плунжера и, как следствие, задиров трущихся поверхностей деталей плунжерной пары должна быть 0,49-0,049 кН-м. Пропуск топлива между корпусом клапана ч втулкой исключается малой шероховатостью и высокой точностью обработки сопряженных поверхностей. Стык корпуса нагнетательного клапана и нажимного штуцера уплотнен стальной омедненной прокладкой 14. Полость низкого давления уплотнена кольцом 10 из бензомасло-стойкой резины.

Снизу на втулку в специальную расточку в корпусе насоса установлен зубчатый венец 6, в пазы которого с незначительным зазором входит поводок плунжера. Зубчатый венец удерживается от выпадания верхней тарелкой 8, прижатой к корпусу насоса пружиной 7. Второй конец пружины опирается на нижнюю тарелку 4 и удерживается тарелкой 3, установленной на плунжере и упирающейся в упор 22 толкателя. Для обеспечения легкости перемещения рейки высота головки плунжера выполняется меньше глубины расточки в тарелке 3. С зубчатым венцом зацепляется установленная в корпусе насоса рейка 31, посредством которой механизм управления поворачивает плунжер. Рейка 31 для устранения протечек топлива и масла с одной стороны закрыта крышкой 28, а с другой — фланцем 33 с резиновым гофрированным колпаком 32. Крышки и фланец крепят болтами к корпусу насоса. Уплотнение торцов обеспечивается постановкой под крышку и фланец паронитовых прокладок на эпоксидной смоле. Для отвода просочившейся по рейке смеси масла с топливом из района гофрированного колпака в рейке и корпусе выполнены отверстия.

Максимальный выход А рейки насоса, замеряемый от торца рейки до болта 9, ограничивается винтом 30, который препятствует дальнейшему повороту зубчатого венца и перемещению рейки. Чтобы исключить случайные разрегулировки насоса, доступ к винту 30 ограничен пробкой 29, уплотненной медной прокладкой. Размер А устанавливают при регулировании насоса по подаче на стенде изменением положения рейки и толщины прокладок под болтом 9. Чтобы облегчить регулирование насосов по подаче и рейки по размеру А, необходима правильная предварительная установка рейки и соответственно зубчатого венца плунжера относительно втулки. Поэтому втулку фиксируют в определенном положении стопорным винтом 15, а плунжер устанавливают перпендикулярно оси фланца корпуса с продольной канавкой на торце поводка, расположенной со стороны, противоположной рейке. При этом венец соединен с рейкой, устанавливаемой на размер А — 69 мм, который обеспечивается соеди нением первого зуба рейки со стороны ее паза с впадиной зуба венца, находящейся на оси выреза.

В верхней части корпуса имеется прилив, в котором выполнен топливоподводящий канал с концевыми расточками для установки резиновых уплотнений трубопровода. Чтобы улучшить удаление воздуха, канал соединен со всасывающе-отсечной полостью насоса в верхней его части.

Снизу к корпусу топливного насоса винтами 27 прикреплена направляющая втулка 2 толкателя, которая фиксируется в проточке корпуса буртом и штифтом 34. В направляющую установлена с натягом и стопорится винтом бронзовая втулка 1. Втулка 2 на внутренней поверхности имеет три фрезерованных продольных паза для слива из насоса масла и топлива, просочившихся по зазорам деталей толкателя и плунжерной пары. Толкатель, размещенный во втулке, состоит из корпуса 23, оси 24, втулки 25, ролика 26, упора 22 и тарелки 21, удерживающей толкатель во втулке от выпадания при транспортировке и монтаже насоса. Тарелка прижата к корпусу толкателя упором, затянутым моментом, равным 0,098-0,137 кН-м. Угловое положение толкателя строго фиксируется относительно направляющей насоса. Эта фиксация определяется перемещением при работе поводка оси толкателя по продольному пазу, выполненному на внутренней поверхности втулки 1. При изготовлении паз в направляющей строго выдержан относительно продольной оси фланца, а поводок оси относительно корпуса толкателя — через соединение его с пазом, выполненным на наружной поверхности корпуса толкателя. Стык направляющей втулки и корпуса насоса уплотнен резиновым кольцом 18, а направляющей втулки толкателя и лотка — резиновым кольцом 20. Прокладками 19 регулируется равномерность угла опережения подачи топлива по цилиндрам.

Для обеспечения одинаковых углов начала подачи топлива до в. м. т. по всем цилиндрам необходимо, чтобы зазор между торцом плунжера и корпусом нагнетательного клапана при верхнем крайнем положении плунжера был одинаковым у всех насосов и равным 2 ± 0,15 мм. Этот зазор устанавливают набором регулировочных стальных прокладок между опорными поверхностями фланца направляющей толкателя и лотком. Толщина прокладок определяется по разности размера Я, измеренного от наружной поверхности ролика толкателя до опорной поверхности фланца направляющей при поджатом до упора в корпус клапана плунжере, и размерами 58 мм для дизеля 20ЧН 26/26 и 56 мм для остальных дизелей. Размер прокладок в миллиметрах выбивается на поверхности а корпуса насоса. Эта толщина прокладок является исходной при установке насоса на дизель. При регулировке давления сгорания на дизеле допускается уменьшение или увеличение толщины прокладок на 0,5 мм. Чтобы избежать смятия прокладок, под опорные поверхности и на торец лотка устанавливаются прокладки наибольшей толщины, но не более двух присуммарной толщине 1,5-3 мм и не более одной при толщине менее 1,5 мм.

Трущиеся поверхности деталей толкателя смазываются маслом, поступающим из канала лотка через отверстия И в направляющей втулке, продольные канавки на внутренней поверхности втулки 1, соединяющиеся при любом положении по высоте толкателя с дуговой канавкой на корпусе толкателя, отверстия в корпусе толкателя и оси, проточку и отверстия во втулке 25. Во избежание задиров деталей толкателя и профиля шайб трущиеся поверхности втулки 25 покрыты бронзой, торцовые рабочие поверхности ролика имеют заниженную ширину, а насосы установлены в лоток и зафиксировано их угловое положение специальными штифтами. При подъеме плунжера шайбой (через толкатель) часть топлива вытесняется обратно через всасывающее окно, кратковременно создавая к моменту закрытия в полости насоса вокруг втулки плунжера давление, равное 2 МПа.

С момента перекрытия всасывающего окна верхней кромкой плунжера (геометрическое начало подачи) начинается активный нагнетательный ход плунжера и топливо через нагнетательный клапан и топливопровод высокого давления подается к форсунке. При достижении нижней спиральной кромкой плунжера отсечного окна втулки (геометрический конец подачи) активный ход плунжера заканчивается. Надплунжерное пространство при дальнейшем движении плунжера сообщается с полостью насоса и подводящим топливопроводом, давление падает, клапан садится на седло корпуса и подача топлива прекращается. В момент начала отсечки в полости насоса кратковременно создается давление 4-6 МПа. В действительности из-за дросселирования подача начинается несколько раньше, а конец подачи позже. При опускании плунжера в период обратного активного хода (оба окна перекрыты) в надплунжерной полости образуется разрежение. С момента открытия всасывающего окна втулки верхней спиральной кромкой плунжера начинается процесс наполнения топливом надплунжерной полости.

До середины 1974 г. на дизели устанавливали топливные насосы с алюминиевыми корпусами. Корпус насоса выполнен из алюминиевой поковки с двумя отверстиями для крепления насоса во фланце корпуса. В корпусе напротив отсечных окон втулки плунжера ввернуты штуцер под трубку подвода-отвода топлива и пробка с цементированными торцами, исключающими разрушение от струй топлива, вытекающих из втулки при отсечке; плунжерная пара с двумя регулировочными кромками начала подачи и двумя кромками конца подачи топлива. Два окна во втулке расположены напротив друг друга и выполняют функции как всасывающих, так и отсечных окон.

Толкатель имеет уменьшенную по длине дуговую канавку на наружной поверхности корпуса толкателя. Поэтому толкатели и плунжерные пары этих насосов не могут быть использованы нанасосах с чугунными корпусами. Эти же узлы насосов с чугунными корпусами могут устанавливаться в насосы с алюминиевыми корпусами. Однако в связи с увеличенным коэффициентом подачи при установке плунжерных пар измененной конструкции без регулировки на стенде в насосах с алюминиевыми корпусами необходимо уменьшать выход реек при регулировке дизеля на 1,2-1,8 мм. Замена насосов на дизелях из-за различия топливного трубопровода может производиться только комплектно на всем дизеле.

При установке насосов с чугунными корпусами вместо алюминиевых необходима замена топливного трубопровода от фильтра тонкой очистки до подпорного клапана с креплением насосов двумя шпильками, для чего во фланцах корпусов выполнены специально для этой цели дополнительно два отверстия, расположенные по продольной оси фланца.

Для повышения надежности, долговечности и стабильности гидравлических параметров в насосы выпуска 1978 г. внесены конструктивные изменения. Упор нагнетательного клапана вместо цилиндрического (одинакового размера) по наружной поверхности выполнен ступенчатым с уменьшенным диаметром верхней части, равным внутреннему диаметру стопорного кольца. При этом кольцо расположено между проточкой в корпусе и наружной поверхностью верхней части упора, что при выбранных зазорах между упором и корпусом клапана исключает возможность выскакивания кольца из канавки при работе. Вместо двух нижних тарелок пружины плунжера установлена одна тарелка с увеличенным зазором между тарелкой и плунжером, что позволяет освободить плунжер от воздействия боковых усилий.

На нажимном штуцере и корпусе насоса в верхней части выполнены проточки, в которые установлено резиновое уплотни-тельное кольцо. Установка такого кольца вместе с кольцом 10 устраняет пропуск топлива по прокладке 14 и соответственно по резьбе штуцера. Проведенные исследования показали, что пропуск топлива по неплотностям стыков прокладки с нажимным штуцером и корпусом нагнетательного клапана практически не влияет на процесс топливоподачи. При пропуске образуются капли топлива на выходе из резьбы штуцера. С течением времени пропуск будет уменьшаться и может прекратиться совсем, так как в полости между двумя резиновыми кольцами создается небольшое давление, уменьшающее перепад давления в стыках, и повышается дросселирование неплотности.

⇐ | Основные требования и схема | | Тепловозные дизели типа Д49 | | Форсунка | ⇒

Топливный насос высокого давления

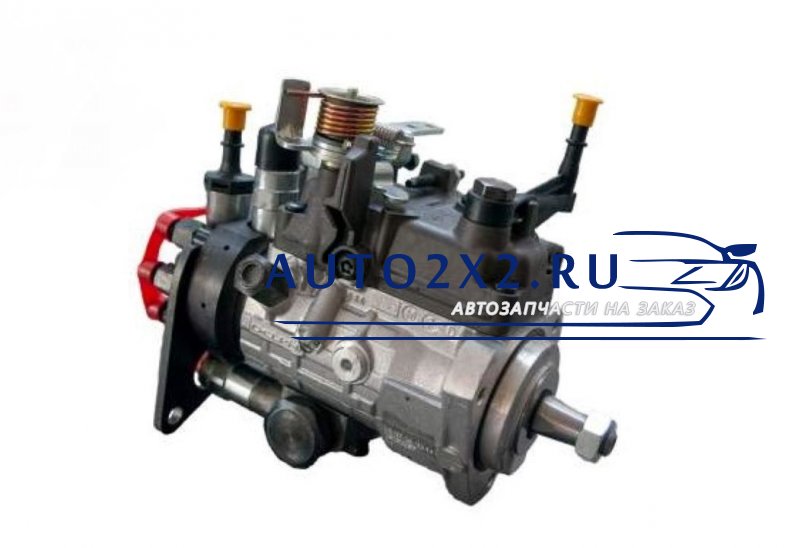

Топливный насос высокого давления (ТНВД) — неотъемлемый элемент любой системы впрыска топлива, подающей топливо непосредственно в цилиндр поршневого ДВС. По смыслу своего названия ТНВД предназначены для создания в топливной магистрали такого давления, которое по своей величине всегда должно быть гораздо больше давления в цилиндре двигателя, что необходимо для нормальной работы всех подобных систем впрыска топлива. Величина создаваемого давления — в диапазоне от 200 до 2000 бар. Конструктивно всегда является плунжерным насосом объёмного принципа работы с приводом от вращающихся элементов самого ДВС.

Назначение

ТНВД предназначены для подачи в цилиндры под определенным давлением и в определенный момент цикла, точно отмеренных порций топлива, соответствующих данной нагрузке приложенной к коленчатому валу. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском.

В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыления создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.

В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыление и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил. Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

Разновидности

Топливные насосы высокого давления могут быть рядными, V-образными (многосекционными) и распределительными. В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

Устройство распределительного ТНВД:

кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос (также называемый топливным насосом низкого давления, ТННД). Он повышает давление топлива на величину около 5 бар. Редукционный клапан поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе.

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор (2) обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива (6) изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер (3). Что касается электромагнитного клапана (8), то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.

В зависимости от давления и продолжительности впрыска, а также от величины цикловой подачи топлива существуют следующие модели рядных ТНВД:

• М (4—6 цилиндров, давление впрыска до 550 бар)
• А (2—12 цилиндров, давление впрыска до 950 бар)
• P3000 (4—12 цилиндров, давление впрыска до 950 бар)
• P7100 (4—12 цилиндров, давление впрыска до 1200 бар)
• P8000 (6—12 цилиндров, давление впрыска до 1300 бар)
• P8500 (4—12 цилиндров, давление впрыска до 1300 бар)
• R (4—12 цилиндров, давление впрыска до 1150 бар)
• P10 (6—12 цилиндров, давление впрыска до 1200 бар)
• ZW (M) (4—12 цилиндров, давление впрыска до 950 бар)
• P9 (6—12 цилиндров, давление впрыска до 1200 бар)
• CW (6—10 цилиндров, давление впрыска до 1000 бар)
• h2000 (5—8 цилиндров, давление впрыска до 1350 бар)

Общее устройство ТНВД

• Корпус.
• Крышки.
• Всережимный регулятор
• Муфта опережения впрыска.
• Подкачивающий насос.
• Кулачковый вал.
• Толкатели.
• Плунжеры с поводками или зубчатыми втулками,
• Гильзы плунжеров.
• Возвратные пружины плунжеров.
• Нагнетательные клапаны.
• Штуцеры.
• Рейка.

Принцип действия ТНВД

Движение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке.

В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса.

Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше.

На некоторых ТНВД (например, ТНВД трактора Т-130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

Дополнительные агрегаты ТНВД

Муфта опережения впрыска — служит для изменения угла опережения впрыска в зависимости от оборотов. По принципу действия является механизмом, использующим центробежную силу. Устройство:

• Ведущая полумуфта.
• Ведомая полумуфта.
• Грузы.
• Стяжные пружины грузов.
• Опорные пальцы грузов

Принцип действия муфты следующий. При минимальных оборотах грузы за счёт пружин стянуты к центру и положение между муфтами является исходным, при этом угол опережения впрыска находится в пределах отрегулированного параметра. При увеличении оборотов центробежная сила в грузах возрастает и разводит их, преодолевая сопротивление пружин. При этом муфты поворачиваются относительно друг друга и угол опережения впрыска увеличивается.

Всережимный регулятор — служит для изменения количества подачи топлива в зависимости от режимов работы двигателя: запуск двигателя, увеличение/уменьшение оборотов, увеличение/уменьшение нагрузки, остановка двигателя. Устройство:

• Корпус.
• Крышки.
• Державка.
• Грузы.
• Муфта.
• Рычаги.
• Скоба-кулисы.
• Регулировочные винты.
• Оттяжные пружины.

Принцип действия регулятора следующий:

• Запуск двигателя: перед запуском рейка за счёт пружины находится в положении максимальной подачи топлива, поэтому при запуске в двигатель подаётся максимальное количество топлива. Это способствует быстрому запуску. Как только двигатель начнёт развивать обороты, и центробежная сила в грузах начнёт расти, они, преодолевая сопротивление пружин, начнут расходиться в стороны и внутренними своими рычагами давить на муфту, которая будет воздействовать на рычаг, а рычаг будет тянуть рейку в сторону уменьшения подачи топлива. Обороты установятся в соответствии с натягом пружин.
• Увеличение оборотов: при нажатии на педаль «газа» натягивается пружина, которая действует на рычаг рейки и муфту. Муфта и рейка смещается, при этом преодолевается центробежная сила в грузах. Рейка смещается в сторону увеличения подачи топлива, и обороты растут.
• Увеличение нагрузки — при увеличении нагрузки и неизменном положении педали «газа» обороты снижаются, центробежная сила в грузах тоже. Грузы складываются и дают возможность сместиться муфте, рычагу и рейке в сторону увеличения подачи топлива. При снижении нагрузки обороты начинают увеличиваться, центробежная сила в грузах тоже, грузы начинают расходится и внутренними рычагами смещать муфту, рычаг и рейку в сторону уменьшения подачи топлива. Обороты при этом прекращают расти.
• Остановка двигателя — при остановке двигателя поворачивается скоба, кулиса скобы воздействует на рычаг, а рычаг — на рейку. Рейка перемещается настолько в сторону уменьшения подачи, что подача прекращается, и двигатель останавливается

Топливный насос высокого давления или ТНВД

Работу современных бензиновых и дизельных моторов невозможно представить себе без ТНВД. Этот насос подаёт горючее под высоким давлением, регулирует его впрыск. По этой причине он считается наиболее важным механизмом инжекторных систем.

Преимущество топливного насоса высокого давления в том, что он способен обеспечивать нужный уровень напора. В конструкции этого устройства использованы плунжерные пары, изготовить которые непросто. Являясь одним из сложнейших агрегатов, ТНВД, безусловно, очень эффективный и мощный.

Сегодня он ставится на все дизельные автомобили и на бензиновые тоже, если в них предусмотрен непосредственный впрыск. Подача горючего обеспечивается строго под определённым давлением, и в нужный момент. Порции бензина или солярки отмеряются ювелирно, в соответствии со степенью нагрузки на силовой агрегат. По этой особенности насоса и различают его модели.

Разновидности ТНВД

1. ТНВД с непосредственным действием.
2. Модели с аккумуляторным впрыском.

Первые разновидности насосов высокого давления наделены механическим приводом. В один и тот же момент происходит процесс выдавливания и впрыска. Поэтому они называются насосами непосредственного впрыска, прямого, без пауз. Удаётся это осуществить путём введения конструктивного решения: каждому цилиндру мотора соответствует отдельная секция ТНВД, подающая свою порцию горючего. Что касается эффективного распыления ТВС, то оно создаётся за счёт работы плунжерной пары.

Вторая разновидность ТНВД выделяется тем, что на управляющий механизм оказывают влияние пары газов самого двигателя. Воздействие оказывается пружинами. Сегодня даже можно встретить насосы высокого давления с гидроаккумуляторами. Они нашли применение преимущественно в моторах дизельных авто.

Примечательно, что насосы с гидроаккумулятором несколько отличаются принципом работы, так как накачка ТВС и впрыск осуществляются раздельно. Жидкость под напором сначала подаётся в хранилище (аккумулятор), а уже после – на форсунки. Этот вариант гарантирует продуктивное распыление, способствует максимальному смесеобразованию, подходящему для всего интервала нагрузок. Однако есть и недостатки – сложность такой конструкции. Это и стало причиной непопулярности гидроаккумуляторных ТНВД.

Кроме того, что ТНВД отличаются по конструкции, их принято также классифицировать, в зависимости от систем впрыска. Как известно, на сегодняшний день известны следующие варианты.

1. С одной общей форсункой. Это моновпрыск, подразумевающий замену карбюратора единственной форсункой. Традиционный вариант, пользующийся большой популярностью в начале перехода на более производительные системы. Сегодня практически не применяется.
2. Для каждого цилиндра ДВС, своя отдельная форсунка. Другими словами, это распределённый впрыск, получивший множество похвальных и лестных отзывов в своё время. Впрыск носит и другое наименование – многоточечный, которое несколько лучше определяет принцип его действия. Горючее здесь подаётся не в цилиндр, а в коллектор, установленный непосредственно перед клапаном. Момент впрыска задаётся электроникой, она же регулирует количество поступающего топлива.
3. Прямой впрыск. Топливно подаётся непосредственно в цилиндр силовой установки, а процесс образования ТВС происходит во время такта всасывания.

В соответствие с этим определяется и вид ТНВД.

1. Рядные насосы, представляющие собой агрегаты с несколькими секциями или нишами, способными автономно питать одну из форсунок, устанавливаются в моторы с моновпрыском. Устройство этих насосов предусматривает прямую связь с ГРМ механизмом двигателя.
2. Одноплунжерный распределительный насос имеет свойство синхронно работать с оборотами коленвала. На четырёхцилиндровом ДВС рабочий процесс осуществляется за два такта (2 оборота КВШВ). Порция топлива подаётся плунжером на каждую форсунку.
3. ТНВД магистрального типа. Функционирует независимо от КВШВ. Задача такого насоса создать нужное давление в топливной сети или рампе. Последняя представляет собой не что иное, как гидроаккумулятор, о котором было подробно написано выше. Открытием форсунок управляет электроника. Магистральный насос применяется в инжекторах Коммон Рейл.

Некоторые особенности рядных насосов

Рядный насос сегодня уже практически не используется. Однако схема его заслуживает подробного изучения, так как даёт возможность лучше понять конструктивную полезность всех насосов высокого давления.

Итак, состоит он из отдельных ниш. Они выполнены в виде секций, изготовленных из плунжерных пар. Элементы выполнены из высокотвёрдой стали, смешанной с хромом и азотом. Закалка такого металла одна из лучших в мире. Примечательно, что после шлифовки внутреннюю плоскость втулок покрывают ещё и хонингом. Финишная доводка осуществляется мелкозернистой абразивной пастой.

ТНВД магистрального типа

Интересна и сборка рядного насоса, осуществляемая по селективному методу. Элементы подбирают по минимуму отклонений. В качестве мерки используется 2-микронный аппарат. Такой способ индивидуализирует узлы механизмов, и детали от разных насосов заменить невозможно.

Процесс выдавливания горючего происходит за счёт отсечки конкретного объёма жидкости с последующим сжатием его в напорной трубе. Поршень насоса передвигается путём воздействия толкателя, получающего энергию от КВШВ автомобиля. Коленвал вращается, кулачковый механизм оказывает действие на роликовый толкатель, тот оказывает влияние на поршень.

Что касается регулировки количества топлива, то настройка осуществляется с помощью привода. Он представляет собой зубчатую рейку, оснащён механическими компонентами, соединён с педалью акселератора (в некоторых конструкциях – с шаговым движком, получающим сигнал от электроники). Плунжерная пара оснащается винтовой канавкой именно для этого – чтобы осуществлялась связь между насосом, педалью газа и управляющим устройством.

Начальная порция впрыска контролируется априори по частоте вращения КВШВ. Специальный регулятор момента впрыска или ЦРМВ служит для этой цели. Он устанавливается в приводной муфте.

Сегодня удел рядных насосов – дизельные грузовики. Высокая надёжность, их неприхотливость к качеству солярки определяют такой выбор автопроизводителей. Например, рядными ТНВД оснащаются российские грузовики КАМАЗ. Чтобы сократить полезное пространство под капотом, насос выполнен в виде латинской буквы V, но остаётся рядным по своей конструкции.

Преимущества и недостатки распределительного насоса

Основные два достоинства сразу же бросаются в глаза: компактность по сравнению с рядным насосом и более чёткая работа. Такие ТНВД не имеют единой конструкции, могут изготавливаться по-разному, в зависимости от типа рабочего органа. К примеру, он может быть не только плунжерного типа, но и роторного.

Кроме того, распределительные насосы могут различаться и по приводу. Классифицируют торцевые, внутренние и наружные модели. Так, первые два функционируют в гораздо лучших условиях, так как всё внутри у них уравновешено, чего не скажешь про третий вариант.

Среди недостатков всех распределительных ТНВД принято выделять слабую надёжность. Объясняется такой ляп спецификой работы. Плунжер такого насоса за один рабочий цикл делает столько же ходов, сколько и двигатель. На рядном агрегате совершалось всего одно действие. Соответственно, износ этих ТНВД выше.

Применяются распределительные ТНВД большей частью на легковых авто. Однако и на грузовиках они не редкость.

Особенности магистрального насоса ВД

Уже по одному лишь наименованию можно сделать вывод об особенностях работы данного устройства. Аппарат этот способен эксплуатировать не изолированные форсунки, а единую линию, рампу. Она служит неким хранилищем топлива, аккумулятором. Тем самым, конструкция освобождена от распределительной опции, и имеет менее сложное устройство, чем рядные или распределительные насосы.

Он использует от одного до трёх плунжеров. Поступательные движения совершаются ими посредством кулачкового вала. По ходу давления топлива вращение идёт от вала, а против, т.е., в обратную сторону – от пружины.

Топливная жидкость из полости, где царит низкое давление, подаётся к напорному штуцеру. Количество смеси регулируется ЭДК (дозирующий клапан электромагнитного типа), который управляется непосредственно электроникой.

Причины ремонта

Являясь дорогими механизмами, очень требовательными к качеству топлива и смазке, они вынуждают владельцев машин всё предусматривать. Не заливать горючее, где попало, чтобы в нём содержание воды, твёрдых частичек и пыли было в наименьшей степени. Если плунжерные пары выходят из строя, снимать и чинить их крайне сложно.

Топливо с низким качеством легко выводит из строя форсунки, отвечающие за процесс распыления и впрыск.

К распространённым симптомам неполадок ТНВД относят следующие:

• повышенная дымность выхлопа;
• увеличение расхода горючего;
• снижение мощности и отдачи мотора;
• плавание оборотов;
• наличие постороннего шума, нехарактерного для двигателя в обычных условиях;
• сложности с запуском.

Моторы с ТНВД, управляемые электроникой, дозируют подачу бензина и солярки, распределяют этот процесс по времени, тем самым, определяя нужное количество. При обнаружении каких-либо малейших перебоев, надо сразу же отвезти автомобиль на диагностику. Важно понимать, что откладывать на потом проблему нельзя, иначе это приведёт к капитальной поломке.

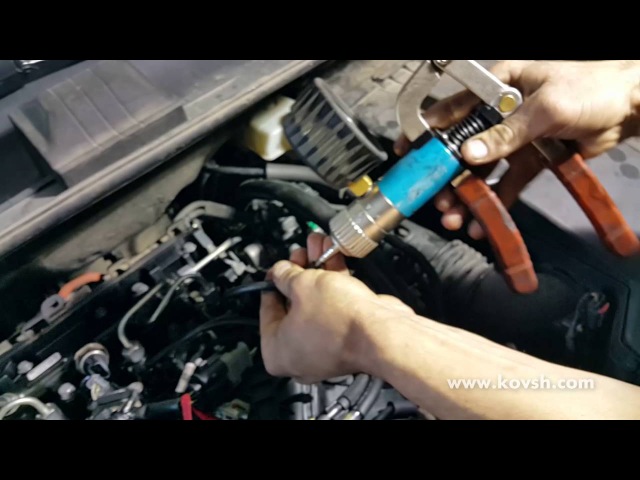

Ремонт ТНВД

Современные агрегаты принято диагностировать с помощью компьютера. В ходе проверки могут выявляться такие ошибки, как:

• спад давления и нестабильность впрыска;
• неравномерность подачи горючего;
• низкая или чересчур высокая амплитуда вращения вала.

Снять ТНВД, если что, придётся специальным инструментом и оборудованием. Обязательны ключи на «27» для проворачивания КВШВ и специальный ключ для вала насоса. Перед тем, как демонтировать насос, необходимо скинуть минусовую клемму батареи, снять радиатор и другие элементы, мешающие обеспечить доступ к устройству.

Видео: снятие и установка топливного насоса высокого давления

Таким образом, устройство современных ТНВД, их назначение и роль в системе автомобиля могут отличаться. В некоторых случаях приходится снимать и ремонтировать насос, в других – только заменять. Поэтому важно своевременно определять неисправности.

Устройство и детали топливной системы двигателя Камаз-740

_________________________________________________________________________________________

Устройство и детали топливной системы двигателя Камаз-740

Система питания топливом (топливная система) Камаз-740 обеспечивает очистку топлива и равномерное распределение его по цилиндрам двигателя строго дозированными порциями.

На двигателях Камаз-740 применена система питания топливом разделенного типа, состоящая из топливного насоса высокого давления, форсунок, фильтров грубой и тонкой очистки, топливоподкачивающего насоса низкого давления, топливопроводов низкого и высокого давлений, топливных баков, электромагнитного клапана и факельных свечей электрофакельного пускового устройства.

Принципиальная схема топливной системы Камаз-740 показана на рис. 1. Топливо из бака 1 через фильтр грубой очистки 2 засасывается топливоподкачивающим насосом и через фильтр тонкой очистки 17 по топливопроводам низкого давления 3, 9, 15, 21 подается к топливному насосу высокого давления; согласно порядку работы цилиндров двигателя насос распределяет топливо по трубопроводам 6 высокого давления к форсункам 5.

Рис. 1. Схема топливной системы двигателя Камаз-740

1 — бак топливный; 2 — фильтр грубой очистки топлива; 3-трубка топливная подводящая к насосу низкого давления; 4 — трубка топливная дренажная форсунок левых головок; 5 — форсунка; 6 — трубка топливная высокого давления; 7 — насос топливоподкачивающий низкого давления; 8 — насос топливоподкачивающий ручной; 9 — трубка топливная отводящая насоса низкого давления; 10 — насос топливный высокого давления; 11 — клапан электромагнитный; 12-трубка топливная к электромагнитному клапану; 13 — свеча факельная; 14 — трубка топливная дренажная форсунок правых головок; 15 — трубка топливная подводящая ТНВД; 16 — трубка топливная отводящая ТНВД; 17 — фильтр тонкой очистки топлива; 18 — трубка топливная фильтра тонкой очистки топлива; 19 — тройник крепления топливных трубок; 20 — трубка топливная сливная; 21 – топливопровод к фильтру грубой очистки; 22 — труба приемная с фильтром

Форсунки Камаз-740 распыляют и впрыскивают топливо в камеры сгорания. Избыточное топливо, а вместе с ним и попавший в топливную систему Камаз-740 воздух через перепускной клапан топливного насоса высокого давления и клапан-жиклер фильтра тонкой очистки по дренажным топливопроводам 16 и 18 отводятся в топливный бак.

Топливо, просочившееся через зазор между корпусом распылителя и иглой, сливается в бак через сливные топливопроводы 4, 14, 20.

Фильтр грубой очистки (отстойник) Камаз-740 (рис. 2) предварительно очищает топливо, поступающее в топливоподкачивающий насос низкого давления.

Рис. 2. Фильтр грубой очистки топлива Камаз-740

1 – пробка; 2 – стакан; 3 – успокоитель; 4 – сетка фильтрующая; 5 – отражатель; 6 – распределитель; 7 – болт; 8 – фланец; 9 – кольцо уплотнительное; 10 – корпус

Фильтр грубой очистки установлен на всасывающей магистрали системы питания Камаз-740 с левой стороны автомобиля на раме. Стакан 2 соединен с корпусом 10 четырьмя болтами 7 и уплотнен кольцом 9.

Снизу в бобышку колпака ввернута сливная пробка 1. Топливо, поступающее из топливного бака через подводящий штуцер, стекает в стаканы.

Крупные частицы и вода собираются в нижней части стакана. Из верхней части через фильтрующую сетку 4 по отводящему штуцеру и топливопроводам топливо подается к топливоподкачивающему насосу.

Фильтр тонкой очистки Камаз-740 (рис. 3), окончательно очищающий топливо перед поступлением в топливный насос высокого давления, установлен в самой высокой точке системы питания Камаз-740 для сбора и удаления в бак проникшего в систему питания воздуха вместе с частью топлива через клапан-жиклер, установленный в корпусе 1.

Рис. 3. Фильтр тонкой очистки топлива Камаз-740

1 – корпус: 2 – болт; 3 – шайба уплотнительная; 4 – пробка; 5, 6 – прокладки уплотнительные; .7 – элемент фильтрующий; 8 – колпак; 9 – пружина фильтрующего элемента; 10 – пробка сливная; 11 – стержень

Начало сдвига клапана-жиклера 4 (рис. 4) происходит при давлении в полости 24,5… 44,1 кПа (0,25… 0.45 кгс/см2), а начало перепуска топлива из полости А в полость В — при давлении в полости А 196,2… 235,3 кПа (2,0… 2,4 кгс/см2). Регулируется клапан подбором регулировочных шайб 1 внутри пробки клапана.

Рис. 4. Клапан-жиклер фильтра тонкой очистки топлива Камаз-740

1 — шайба регулировочная; 2 — пробка клапана; 3-пружина; 4 — клапан-жиклер

Топливопроводы Камаз-740 подразделяются на топливопроводы низкого 392… 1961 кПа (4… 20 кгс/см2) и высокого более 19614 кПа (200 кгс/см2) давления.

Топливопроводы высокого давления топливной системы Камаз-740 изготовлены из стальных трубок, концы которых выполнены конусообразными, прижаты накидными гайками через шайбы к конусным гнездам штуцеров топливного насоса и форсунок. Во избежание поломок от вибрации топливопроводы закреплены скобками и кронштейнами.

Топливный насос ТНВД Камаз-740

Топливный насос высокого давления (ТНВД) Камаз-740 предназначен для подачи в цилиндры двигателя в определенные моменты времени строго дозированных порций топлива под высоким давлением.

В корпусе ТНВД Камаз-740 (рис. 5) установлены восемь секций, каждая состоит из корпуса 17, втулки 16 плунжера 11, поворотной втулки 10, нагнетательного клапана 19, прижатого через уплотнительную прокладку 18 к втулке плунжера штуцером 20. Плунжер совершает возвратно-поступательное движение под действием кулачка вала 44 и пружины 8.

Рис. 5. Топливный насос ТНВД Камаз-740

1 — корпус; 2, 32 — ролики толкателей; 3, 31 — оси роликов; 4 -втулка ролика; 5 — пята толкателя; 6 — сухарь; 7 — тарелка пружины толкателя; 8 — пружина толкателя: 9,34,43,45, 51 — шайбы; 10 — втулка поворотная; 11 — плунжер; 12, 13, 46, 55 — кольца уплотнительные; 14 — штифт установочный; 15 — рейка; 16 — втулка плунжера; 17 — корпус секции; 18 — прокладка нагнетательного клапана; 19 -клапан нагнетательный; 20 — штуцер; 21 — фланец корпуса секции; 22 — насос ручной топливоподкачивающий; 23 — пробка пружины; 24, 48 — прокладки; 25 -корпус насоса низкого давления; 26 — насос топливоподкачивающий низкого давления; 27 — втулка штока; 28 — пружина толкателя; 29 — толкатель; 30 — винт стопорный; 33, 52 — гайки; 35 — эксцентрик привода насоса низкого давления; 36, 50 — шпонки; 37 — фланец ведущей шестерни регулятора; 38 — сухарь ведущей шестерни регулятора; 39 — шестерня ведущая регулятора; 40 — втулка упорная; 41, 49 — крышки подшипника; 42 — подшипник; 44 — вал кулачковый; 47 — манжета с пружиной в сборе; 53 — муфта опережения впрыскивания топлива; 54 — пробка рейки; 56 — клапан перепускной; 57 — втулка рейки; 58 — ось рычага реек; 59 — прокладки регулировочные

Толкатель от проворачивания в корпусе топливного насоса ТНВД Камаз-740 зафиксирован сухарем 6. Кулачковый вал вращается в роликоподшипниках 42, установленных в крышках и прикрепленных к корпусу насоса. Осевой зазор кулачкового вала регулируется прокладками 48. Величина зазора должна быть не более 0,1 мм.

Для увеличения подачи топлива плунжер 11 поворачивают втулкой 10, соединенной через ось поводка с рейкой 15 насоса. Рейка перемешается в направляющих втулках 57. Выступающий ее конец закрыт пробкой 54.

С противоположной стороны ТНВД Камаз-740 находится винт, регулирующий подачу топлива всеми секциями насоса. Этот винт закрыт пробкой и запломбирован.

Топливо к насосу ТНВД Камаз-740 подводится через специальный штуцер, к которому болтом крепится трубка низкого давления. Далее по каналам в корпусе оно поступает к впускным отверстиям втулок 16 плунжеров.

На переднем торце корпуса топливного насоса ТНВД Камаз-740 и на выходе топлива из него установлен перепускной клапан 56, открытие которого происходит при давлении 58,8… 78,5 кПа (0,6. .. 0,8 кгс/см2).

Давление открытия клапана регулируется подбором регулировочных шайб внутри пробки клапана. Смазывание насоса циркуляционное, под давлением от обшей системы смазывания двигателя.

На двигателе с турбонаддувом установлен топливный насос Камаз-740 ТНВД 334 с повышенной энергией впрыскивания, с противодымным корректором и номинальной цикловой подачей топлива 96 мм3/цикл.

Регулятор частоты вращения ТНВД Камаз-740 всережимный, прямого действия, изменяет количество топлива, подаваемого в цилиндр в зависимости от нагрузки, поддерживая заданную частоту.

Регулятор установлен в развале корпуса топливного насоса высокого давления Камаз-740. На кулачковом валу топливного насоса ТНВД Камаз-740 установлена ведущая шестерня 21 регулятора, вращение на которую передается через резиновые сухари 22. Ведомая шестерня выполнена заодно с державкой 9 грузов, вращающейся на двух шарикоподшипниках.

При вращении держателя грузы 13, качающиеся на осях 10, под действием центробежных сил расходятся и через упорный подшипник 11 перемещают муфту 12. Муфта, упираясь в палец 14, в свою очередь перемещает рычаг 32 муфты грузов.

Рычаг 32 одним концом закреплен на оси 33, а другим – через штифт соединен с рейкой 27 ТНВД Камаз-740. На оси 33 закреплен рычаг 31, другой конец которого перемещается до упора в регулировочный болт 24 подачи топлива. Рычаг 32 передает усилие рычагу 31 через корректор 15.

Рычаг 1 управления подачи топлива (рис. 7) жестко связан с рычагом. К рычагам 20, 31 присоединена пружина 26, к рычагам 25, 30 – стартовая пружина 28. Во время работы регулятора в определенном режиме центробежные силы грузов уравновешены усилием пружины 26.

Рис. 7. Крышка регулятора частоты вращения Камаз-740

1 -рычаг управления регулятором подачи топлива; 2 — болт ограничения минимальной частоты вращения; 3 — рычаг останова; 4 — пробка заливного отверстия; 5 — болт регулировки пусковой подачи; 6 — болт ограничения хода рычага останова; 7 — болт ограничения максимальной частоты вращения; I — работа; II — выключено

При увеличении частоты вращения коленчатого вала регулятора, преодолевая сопротивление пружины 26, грузы перемещают рычаг 32 регулятора ТНВД Камаз-740 – подача топлива уменьшается.

При уменьшении частоты вращения коленчатого вала центробежная сила грузов уменьшается, и рычаг 32 регулятора с рейкой топливного насоса под действием усилия пружины перемешается в обратном направлении—подача топлива и частота вращения коленчатого вала увеличиваются.

Подача топлива выключается поворотом рычага 3 останова (см. рис. 7) до упора в болт 6, при этом рычаг 3, преодолев усилие пружины, через штифт 29 повернет рычаги 31 и 32; рейка переместится до полного выключения подачи топлива.

При снятии усилия с рычага останова под действием пружины рычаг возвратится в рабочее положение, а стартовая пружина 16 через рычаг 30 вернет рейку топливного насоса в положение максимальной подачи топлива, необходимой для пуска.

Топливный насос низкого давления и топливоподкачивающий насос Камаз-740

Насос топливный низкого давления Камаз-740 поршневого типа предназначен для подачи топлива от бака через фильтр грубой и тонкой очистки к впускной полости насоса высокого давления. Насос установлен на задней крышке регулятора.

В корпусе 25 (см. рис. 5) установлены поршень, пружина поршня, втулка 27 штока и шток толкателя, во фланце корпуса – впускной клапан и пружина клапана. Эксцентрик кулачкового вала через ролик 32, толкатель 29 и шток сообщает поршню топливоподкачивающего насоса возвратно-поступательное движение.

Схема работы насоса низкого давления ТНВД Камаз-740 показана на рис. 8. При опускании толкателя поршень 10 под действием пружины 4 движется вниз. В полости А всасывания создается разрежение, и впускной клапан 1, сжимая пружину 2, пропускает в полость топливо.

Рис. 8. Схема работы топливного насоса низкого давления и ручного топливоподкачивающего насоса Камаз-740

1 — клапан впускной; 2, 4, 5, 9 — пружины; 3 — поршень ручного топливоподкачивающего насоса; 6 — толкатель; 7 -эксцентрик; 8 — клапан нагнетательный; 10 — поршень; А — полость всасывания; В — полость нагнетающая: С -подача к топливному насосу ТНВД Камаз-740; Е -подача от фильтра грубой очистки топлива

Одновременно топливо, находящееся в нагнетательной полости В, вытесняется в магистраль, минуя нагнетательный клапан 8, соединенный каналами с обеими полостями. В свободном положении нагнетательный клапан закрывает канал всасывающей полости.

При движении поршня 10 вверх топливо, заполнившее всасывающую полость, через нагнетательный клапан 8 поступает в полость В под поршнем, при этом впускной клапан 1 закрывается.

При повышении давления в нагнетательной магистрали поршень не совершает полного хода вслед за толкателем, а остается в положении, которое определяется равновесием сил от давления топлива с одной стороны, от усилия пружины – с другой стороны.

Топливоподкачивающим ручным насосом Камаз-740 заполняется система топливом и удаляется воздух из нее. Насос поршневого типа закреплен на фланце топливного насоса низкого давления с уплотнительной медной шайбой.

Топливоподкачивающий насос Камаз-740 состоит из корпуса, поршня, цилиндра, рукоятки в сборе со штоком, опорной тарелки и уплотнения. Систему питания Камаз-740 прокачивают движением рукоятки со штоком и поршнем вверх-вниз. При движении рукоятки вверх в подпоршневом пространстве создается разрежение.

Впускной клапан 1, сжимая пружину 2, открывается, и топливо поступает в полость А топливного насоса низкого давления. При движении рукоятки вниз нагнетательный клапан 8 открывается, и топливо под давлением поступает в нагнетательную магистраль.

После прокачки рукоятку наверните на верхний резьбовой хвостовик цилиндра. При этом поршень прижмется к резиновой прокладке, уплотнив всасывающую полость топливного насоса низкого давления.

Муфта автоматическая опережения впрыскивания топлива Камаз-740 (рис. 9) изменяет начало подачи топлива в зависимости от частоты вращения коленчатого вала двигателя.

Рис. 9. Муфта автоматическая опережения впрыскивания топлива Камаз-740

1 — полумуфта ведущая; 2,4 — манжеты; 3 -втулка ведущей полумуфты; 5 — корпус; 6-прокладки регулировочные; 7 — стакан пружины; 8 — пружина; 9, 15 — шайбы; 10 — кольцо; 11 — груз с пальцем; 12 — проставка с осью; 13 — полумуфта ведомая; 14 — кольцо уплотнительное; 16 — ось грузов

Применение муфты обеспечивает оптимальное для рабочего процесса начало подачи топлива по всему диапазону скоростных режимов. Этим обеспечивается экономичность и приемлемая жесткость процесса в различных скоростных режимах работы двигателя.

Ведомая полумуфта 13 закреплена на конической поверхности переднего конца кулачкового вала топливного насоса Камаз-740 шпонкой и гайкой с шайбой, ведущая полумуфта 1 — на ступице ведомой полумуфты (может поворачиваться на ней).

Между ступицей и полумуфтой установлена втулка 3. Грузы 11 качаются на осях 16, запрессованных в ведомую полумуфту, в плоскости, перпендикулярной оси вращения муфты.

Проставка 12 ведущей полумуфты упирается одним концом в палец груза, другим — в профильный выступ. Пружина 8 стремится удержать груз на упоре во втулку 3 ведущей полумуфты.

При увеличении частоты вращения коленчатого вала Камаз-740 грузы под действием центробежных сил расходятся, вследствие чего ведомая полумуфта поворачивается относительно ведущей в направлении вращения кулачкового вала, что вызывает увеличение угла опережения впрыскивания топлива.

При уменьшении частоты вращения коленчатого вала грузы под действием пружин сходятся, ведомая полумуфта поворачивается вместе с валом насоса в сторону, противоположную направлению вращения вала, что вызывает уменьшение угла опережения подачи топлива.

Форсунка Камаз-740

Форсунка Камаз-740 (рис. 10) закрытого типа с многодырчатым распылителем и гидравлически управляемой иглой. Все детали форсунки собраны в корпусе 6.

Рис. 10. Форсунка Камаз-740

1- корпус распылителя; 2-гайка распылителя; 3 — проставка распылителя; 4 — штифты установочные; 5 – штанга форсунки; 6 — корпус форсунки; 7 — кольцо уплотнительное; 8 — штуцер; 9, 10 –шайбы регулировочные; 11 – пружина форсунки; 12

К нижнему торцу корпуса форсунки гайкой 2 присоединены проставка 3 и корпус 1 распылителя, внутри которого находится игла. Корпус и игла распылителя составляют прецизионную пару.

Распылитель имеет четыре сопловых отверстия. Проставка 3 и корпус 1 зафиксированы относительно корпуса штифтами. Пружина 11 одним концом упирается в штангу 5, которая передает усилие на иглу распылителя, другим – в упор.

Топливо к форсунке Камаз-740 подается под высоким давлением через штуцер 8. Далее по каналам корпуса 6, проставки 3 и корпуса 1 распылителя топливо поступает в полость между корпусом распылителя и иглой и, отжимая ее, впрыскивается в цилиндр.

Просочившееся через зазор между иглой и корпусом распылителя топливо отводится через каналы в корпус форсунки. Форсунка Камаз-740 установлена в головке, цилиндра и закреплена скобой. Торец гайки распылителя уплотнен от прорыва газов гофрированной шайбой.

Уплотнительное кольцо предохраняет полость между форсункой и головкой цилиндров от попадания пыли и воды. На двигателе Камаз-740 с турбонаддувом форсунка модели 271 с повышенной пропускной способностью топлива и диаметром сопловых отверстий 0,32 мм.

Привод управления подачей топлива Камаз-740

Привод управления подачей топлива Камаз-740 (рис. 11) механический, с телескопическим толкателем, состоит из педали, тяг, рычагов и поперечных валиков.

Предусмотрен также ручной привод подачи топлива и останова двигателя. Педаль 13 подачи топлива связана с рычагом 7 управления регулятором частоты вращения.

Рис. 11. Привод управления подачей топлива Камаз-740

1 — рукоятка тяги останова двигателя; 2 — рукоятка тяги ручного управления подачей топлива; 3, 10 -задние рычаги; 4 — тяга рычага управления регулятором; 5 — ТНВД; 6 — рычаг останова двигателя; 7-рычаг управления регулятором; 8 — поперечный валик; 9 — задний кронштейн; 11- телескопическая тяга; 12 — кронштейн педали; 13 — педаль; 14 — регулировочный болт

Рукоятки тяг дистанционного управления двигателем Камаз-740 установлены в кабине на кронштейне в нижней части панели: левая 2 — для включения постоянной подачи топлива, связана гибким тросом в защитной оболочке с рычагом управления регулятором частоты вращения; правая 1 — для останова двигателя, соединена тросом с рычагом останова двигателя, который находится на крышке регулятора частоты вращения.

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

Конструкция топливного насоса высокого давления (ТНВД): типы топливных насосов, принцип работы

Топливный насос высокого давления имеет аббревиатуру (HPFP) выполняет следующие основные функции:

Топливный насос важнейшие устройства для бензиновых и дизельных двигателей.

HPFP обычно используются в дизельные двигатели. Применение ТНВД в бензиновых двигателях нецелесообразно, так как не требует таких высоких давлений, как в дизеле двигатель.

Основные конструктивные элементы ТНВД следующие:

Плунжер (поршень) + Цилиндр (втулка) = Плунжерная система (пара)

Изготовлена ​​плунжерная система высокопрочной стали на высокотехнологичном оборудовании (станках), в связи с необходимостью для высокой точности.

Есть три основных типы топливных насосов, которые мы рассмотрим:

• ТНВД;
• ТНВД рядный;
• Механический топливный насос.

Линия высокого давления топливный насос

ТНВД рядный оснащен плунжерными парами, расположенными между собой. Их количество зависит от количества рабочих цилиндров двигателя и соответствует ему. Одна поршневая пара обеспечивает топливом только один цилиндр.

Пары устанавливаются в корпусе насоса, имеющем входной и выходной каналы. Распределительный вал, приводимый в движение коленчатым валом , приводит в движение плунжер.

Когда распределительный вал топливного насоса вращается, кулачки воздействуют на толкатели плунжера, заставляя их перемещаться внутри втулок насоса. Благодаря входным и выходным отверстиям начинают последовательно открываться и закрываться. Когда плунжер движется вверх, во втулке создается давление, что приводит к открытию нагнетательного клапана, через который топливо подается в форсунку по топливопроводу.

Момент подачи топлива регулирующий. специальным устройством (центробежной муфтой). Работа центробежной муфты основывается на движении тяжестей под действием центробежной силы.

Центробежная сила изменяется при изменении коленчатый вал двигателя вращается (или уменьшается), в результате чего веса расходятся к внешним краям муфты или приближаются к оси. Eсть смещение распредвала относительно привода, что приводит к изменению работа плунжеров.

При увеличении частоты вращения коленчатого вала — есть ранний впрыск топлива, при уменьшении — поздний впрыск.

зарекомендовали себя сами надежны. Совершенно не привередливы к качеству топлива и Смазка ТНВД осуществляется обычным моторным маслом.

Вот как работает прямой впрыск (отказ топливного насоса высокого давления, накопление углерода и т. Д.)

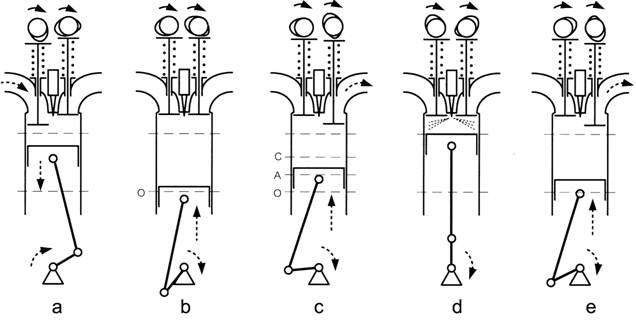

Прямой впрыск — одна из наиболее распространенных автомобильных технологий, используемых до сих пор.Он настолько популярен, что если ваша машина была произведена в течение последних 10-15 лет, велики шансы, что она у вас под капотом. Он обеспечивает лучшую экономию топлива при большей мощности, но, как и у любой автомобильной технологии, есть недостатки. Примите участие в нашей серии «Все, что вам нужно знать», где мы постараемся дать вам лучшее и наиболее полное объяснение распространенных автомобильных систем, чтобы вы могли лучше жить с ними.

BMW N54 — один из самых популярных двигателей, для которых мы продаем запчасти во всем нашем каталоге, а не только на BMW.Из N54 наиболее популярными запчастями, которые мы продаем, являются форсунки, комплекты водяных насосов и топливные насосы высокого давления. Все это связано с прямым впрыском. Если вы совместите это с количеством запросов, которые мы получаем с точки зрения обслуживания клиентов, для нас имело смысл создать часть контента, которая поможет автолюбителям понять, что такое прямое впрыскивание, и как правильно поддерживать его и жить с ним.

По большей части, прямой впрыск — удивительно эффективная система.По сути, он забирает топливо из вашего бензобака и «впрыскивает» его «прямо» в камеру сгорания вашего двигателя под чрезвычайно высоким давлением, распыляя топливо. Это в сочетании с принудительной индукцией (в большинстве случаев с турбонаддувом) обеспечивает более высокую компрессию и более эффективное сгорание. Это то, что обеспечивает ваши показатели экономии топлива наряду с увеличением мощности.

Компоненты, которые обычно выходят из строя, — это форсунки и топливные насосы высокого давления, потому что они очень нагружены.Накопление углерода — еще один побочный эффект прямого впрыска просто потому, что на клапаны не распыляется топливо для их очистки. Мы продаем адаптер для струйной очистки грецкого ореха, который вы можете выполнить дома на подъездной дорожке или в гараже, чтобы решить эту проблему. Это одна из самых важных вещей, которую вы, как владелец автомобиля с прямым впрыском, можете сделать, чтобы продлить срок службы вашего автомобиля и избежать каких-либо проблем в будущем.

Чтобы узнать (почти) все, что нужно знать о прямой инъекции, щелкните видео ниже, чтобы посмотреть, как наш собственный продюсер цифрового контента Бен Маруски все объясняет в красивом 3D (также его собственная работа). Если у вас есть какие-либо вопросы о прямой инъекции, оставьте их в поле для комментариев ниже, обязательно подпишитесь, и, если вам понравилась эта серия, дайте нам знать, чем вы хотели бы, чтобы мы занимались дальше!

Отказ топливного насоса высокого давления в вашем BMW

Давайте обсудим, как узнать, вызваны ли проблемы с автомобилем, с которыми вы столкнулись, неисправностью топливного насоса высокого давления .Признаки выхода из строя ТНВД:

• Отсроченный запуск двигателя
• Колебания или разбрызгивание при ускорении от 2000 до 4000 об / мин
• Высокие температуры двигателя
• Остановка автомобиля из-за нагрузки или температуры
• Манометр топлива показывает низкие измерения
• Плохой расход бензина

Что вызывает отказ ТНВД?

Назначение топливного насоса высокого давления в сочетании с топливным насосом низкого давления состоит в том, чтобы подавать газа в двигатель транспортного средства из бака. Отказ топливного насоса высокого давления может существенно повлиять на ходовые качества вашего автомобиля. Отказ системы топливного насоса высокого давления приводит к следующему:

• Топливный насос изо всех сил пытается подать в двигатель постоянный поток топлива .
• Состояние топливного насоса ухудшается, что отрицательно сказывается на его способности подавать топливо с надлежащим давлением.
• Состояние двигателя топливного насоса создает сопротивление в стандартных функциях.
• Предохранительный клапан топливного насоса не закрывается, подает больше топлива, чем необходимо, и снижает общую топливную эффективность автомобиля .

Эти условия и связанные с ними симптомы, перечисленные выше, в конечном итоге приведут к тому, что ваш автомобиль перестанет работать или неоднократно заглохнет .

Непостоянная подача топлива к двигателю

Когда двигатель не получает достаточно топлива от системы топливного насоса , или он получает топливо с неправильным давлением, он не может поддерживать сгорание двигателя . В конечном итоге это приводит к отказу двигателя : глохнет или вообще не запускается. Это может быть признаком поломки топливного насоса, старения бензонасоса или даже засорения механизма. Если перечисленные симптомы не предупредили вас о проблеме, загорится индикатор проверки двигателя, который может указывать на описанные условия.

Состояние топливного насоса ухудшается

Возраст вашего топливного насоса может в конечном итоге проявиться в любом из перечисленных здесь симптомов, но один из контрольных признаков этого похож на разбрызгивание при ускорении .Однако вместо колебаний автомобиль внезапно взлетит, как если бы была нажата педаль газа . Это происходит потому, что по мере старения системы топливного насоса разные детали могут быть в лучшем состоянии, чем другие, работающие с разной скоростью. В то время как одни детали функционируют должным образом, а другие — нет, непостоянное давление в двигателе может привести к внезапным скачкам скорости во время движения.

Открытый предохранительный клапан топливного насоса

Предусмотренный предохранительный клапан играет роль в , регулируя давление топлива , закрываясь и открываясь, когда это необходимо.Неисправность этого предохранительного клапана, то есть клапан, оставшийся открытым, приведет к подаче чрезмерного количества топлива в двигатель, снизит топливную эффективность , а снизит уровни давления в системе топливного насоса.

Как этого избежать

Топливный насос высокого давления прослужит около 10 лет или 120 000 миль. К сожалению, это проблема, которая со временем неизбежна. Тем не менее, есть несколько вещей, которыми вы можете управлять, чтобы продлить срок службы топливного насоса высокого давления:

Регулярно меняйте масло

Многие люди склонны откладывать замену масла на максимально возможное время, поскольку симптомы не наблюдаются сразу.Тем не менее, отсутствие надлежащей замены масла в конечном итоге приведет к выходу из строя вашего топливного насоса. Смазка № из соответствующих уровней масла вызывает трение в ключевых механизмах, повреждая топливный насос и требуя ремонта. Уменьшение смазки из масла также приведет к повышению уровня нагрева , что может привести к сопротивлению двигателя топливного насоса и, в конечном итоге, к отказу системы.

Не допускайте слишком низкого уровня топлива в баке

Другое распространенное поведение, которое может привести к необратимому повреждению топливного насоса, — это низкий уровень топлива в баке.Хотя это может показаться незначительной проблемой обслуживания, недостаточное количество топлива в баке приведет к чрезмерному нагреву топливного насоса и нарушению его работоспособности. Кроме того, вес топлива является важным фактором способности топливной системы перемещать топливо из бензобака в двигатель, поэтому недостаточное количество топлива ухудшит эту функциональность.

Обратите внимание на качество топлива

Да, слухи верны. Ваш выбор топлива действительно влияет на срок службы вашего автомобиля и ключевых механизмов. Исследования показали, что газ « top tier » с моющими присадками лучше всего подходит для вашего двигателя BMW , помогая ему не только плавно работать, но и поддерживать двигатель в чистоте.

Посетите европейский автохаус для немедленного обслуживания BMW

Если вы находитесь в диапазоне, в котором ваш топливный насос рекомендуется для замены, 10-летний автомобиль или 120000 миль, или вы заметили любой из вышеперечисленных симптомов, обратитесь к местному механику, которому вы доверяете, по телефону Das European Autohaus in Спринг, Техас . Мы специализируемся на европейских автомобилях, таких как ваш BMW. Наш опытный персонал заботится о максимальной производительности автомобиля, а также о безопасности наших клиентов.Если ваш автомобиль обнаруживает признаки неисправности, немедленно свяжитесь с нашими профессиональными механиками. Das European Autohaus диагностирует проблему и причину. Мы предоставим качественный сервис, чтобы обеспечить надлежащую функциональность и долгий срок службы вашего BMW.

Ford 6.4L Powerstroke Топливный насос высокого давления

В отличие от двигателей 7.3 и 6.0 Powerstroke, 6.4L представляет собой дизельный двигатель с системой Common Rail. Вместо управления подачей топлива с помощью масла под давлением в двигателе используется топливный насос высокого давления, который создает очень высокое давление топлива и сохраняет его в двух топливных направляющих, которые непосредственно питают форсунки.Насос способен создавать давление, превышающее 24 000 фунтов на квадратный дюйм, независимо от оборотов двигателя.

Насос высокого давления

В состав насоса высокого давления входят:

• Внутренний перекачивающий насос (ИТП)
• Клапан регулировки объема (VCV)
• Клапан регулирования давления (PCV)
• Три цилиндра и поршня

Топливо низкого давления

Топливо под низким давлением (3–8 фунтов на кв. Дюйм) из горизонтального модуля кондиционирования топлива (HFCM) поступает во вторичный топливный фильтр толщиной 4 микрона, который установлен на двигателе рядом с узлом масляного фильтра.Пройдя через вторичный фильтр, топливо низкого давления попадает в механический топливный насос высокого давления (HPFP). Управление количеством топлива, которое подается в HPFP, регулирует величину создаваемого им давления. Два соленоидных клапана используются для управления давлением топлива: клапан регулирования объема (VCV) и клапан регулирования давления (PCV). Топливо, не используемое для создания давления, используется для смазки насоса, а затем отводится в охладитель топлива через возвратное отверстие.

PCM

Обычно VCV представляет собой закрытый клапан, который управляет входной стороной насоса высокого давления.PCM управляет VCV с помощью сигнала с широтно-импульсной модуляцией. Если PCM не может подать питание на VCV, насос не сможет создавать давление. В результате двигатель либо не запустится, либо заглохнет во время работы.

В сочетании с подпружиненным клапаном PCV используется на выходной стороне насоса высокого давления для регулирования создаваемого давления. Натяжение пружины клапана очень слабое, и оно само по себе не может удерживать в системе достаточно высокое давление, чтобы двигатель работал.PCV управляется PCM через сигнал PWM, который помогает или усиливает клапан для поддержания давления в системе на желаемом уровне PCM. Если PCM не может подать питание на PCV, система не сможет создать давление, достаточное для запуска двигателя.

Топливо под высоким давлением направляется в оба берега по двум линиям высокого давления, которые соединяются с головками цилиндров. Ни при каких обстоятельствах нельзя ослаблять эти стропы при работающем двигателе. Это может привести к серьезным травмам.

Форсунки и топливопроводы расположены под крышками клапанов. Короткая одноразовая передаточная трубка соединяет каждую форсунку с топливной рампой.

Если вам необходимо снять или установить трубопроводы высокого давления от насоса к головкам цилиндров, обратите особое внимание на то, чтобы удерживать фитинг насоса на месте с помощью гаечного ключа, используя другой гаечный ключ на трубопроводе. Несоблюдение этого правила может привести к катастрофическому повреждению насоса.

Топливный насос высокого давления в вашем BMW

BMW спроектирован с учетом эффективности, высокой производительности и впечатляющей мощности, чтобы удовлетворить тягу своих фанатов к большему удовольствию от вождения.Однако, как и у всех других марок автомобилей, у BMW есть список конкретных проблем, с которыми обычно сталкиваются их различные модели и серии. Одна такая проблема в некоторых автомобилях, выпущенных ранее, связана с топливным насосом высокого давления . Некоторые водители только сейчас испытывают неисправность топливного насоса, а некоторые решают эту проблему годами. В этой статье мы рассмотрим некоторую основную информацию о топливном насосе BMW , включая его основное предназначение, способы выявления неисправности и то, что вы можете сделать в дальнейшем, чтобы наилучшим образом защитить свой BMW от дальнейших отказов.

Что такое топливный насос высокого давления (ТНВД) и для чего он нужен?

Многие модели BMW оснащены двигателями с двойным турбонаддувом , которые создают феноменальную мощность для автомобиля. Чтобы удовлетворить потребность этих двигателей в топливе и точность, требуемую для таких систем, BMW использовала топливный насос высокого давления для точного и точного распыления необходимого количества топлива в двигатель для создания правильного соотношения воздух-топливо . соотношение для горения. К сожалению, эти топливные насосы часто выходят из строя и выходят из строя довольно быстро в течение срока службы транспортного средства.

Почему отказ HPFP может быть специфической проблемой BMW

Отказ топливного насоса высокого давления может вызвать серьезные проблемы с производительностью, о которых водители BMW с двигателем N54 постоянно сообщали на протяжении многих лет в следующих моделях:

• 2007 г. и новее модели 335i
• 2009-2010 Родстер sDrive35i модели
• и 2008-2010 135i, X6 xDrive35i Sports Coupe и 535i модели

Многие из этих автомобилей подверглись массовому отзыву для решения проблемы неисправных HPFP, поскольку водители годами жаловались на серьезные неисправности и опасные симптомы, которые ставят энтузиастов BMW в опасные ситуации во время вождения — симптомы отказа — это не пикник.

Предупреждающие признаки отказа HPFP

Как мы уже говорили, предупреждающие признаки отказа HPFP касаются водителей — настолько, что тысячи людей по всему миру пожаловались производителю. Это лишь некоторые из распространенных признаков неисправности топливного насоса, с которыми вы можете столкнуться и которых следует постоянно искать:

• Стук двигателя — обычно происходит, когда вы впервые едете на автомобиле в течение дня, при более низких температурах.
• Глохнет двигатель — это не только неудобно, но и опасно для водителей — заглох на середине перекрестка — лишь один из примеров.
• Пропуски зажигания в двигателе — этот симптом указывает на то, что проблему необходимо диагностировать и немедленно принять меры, поскольку ваш двигатель может получить значительные повреждения.
• Неустойчивая работа — двигатель спотыкается или колеблется при ускорении, что является наиболее распространенным явлением в дополнение к резкому холостому ходу.
• Активация аварийного режима — это функция безопасности, которую запускает ваш автомобиль, чтобы защитить двигатель и водителя от повреждений.
• Непостоянная подача мощности — если вы заметили, что ваш BMW не ускоряется плавно, это может быть связано с отказом HPFP.
• Трудности с запуском автомобиля — если топливо не поступает в двигатель для зажигания, вам будет очень сложно запустить автомобиль!
• Уменьшение расхода топлива — конечно, само собой разумеется, что если ваша топливная система столкнется с фундаментальной проблемой с топливным насосом, эффективность использования топлива , вероятно, значительно снизится.

Что делать при выходе из строя топливного насоса высокого давления

Если топливный насос вашего BMW выходит из строя и он не подходит для затронутых моделей, вполне вероятно, что для адекватного решения проблемы потребуется несколько различных процедур.В зависимости от предыдущих замен, ремонта или других процедур, направленных на устранение неисправности HPFP, производитель BMW порекомендует квалифицированному специалисту BMW устранить проблему путем: обновления программного обеспечения автомобиля, замены неисправного топливного насоса на более новую конструкцию и регулярный осмотр детали на целостность и работоспособность.

Как предотвратить отказ HPFP

Предупреждение:
Прошу прощения за качество обзора - он несколько лет висел в черновиках,
но к сожалению конечное устройство так и не приобрело презентабельный вид,
ввиду некоторых обстоятельств, хоть при этом свой функционал и выполняет.
Прошу понять и простить.
Многие ссылки протухли за давностью лет, поэтому меняю на аналоги.

• Аэрография с очень мелкими деталями: Уменьшить на 2-3 фунта / кв. Примечание: не имеет значения, выходят ли выбранные вами параметры за пределы обычного рабочего диапазона 10–25 фунтов на квадратный дюйм.Все аэрографы и настройки индивидуальны, поэтому начните с информации, приведенной выше, и в таблице ниже, и настройте их на этапе тестирования. Убедитесь, что вы не превышаете рекомендованный производителем верхний предел давления воздуха на аэрограф.

  См. Таблицу ниже для быстрого ознакомления с тем, как изменить давление воздуха в зависимости от требований к установке и окраске:

  Подача аэрографа	Подача самотеком	Подача сбоку	Сифонная подача
  	Уменьшение на 1-2 фунта / кв. Дюйм	Без изменений	Увеличение на 5 фунтов на кв. Дюйм

  Размер сопла / иглы 2 мм	0,35 мм	0,5 мм
  	Уменьшить на 5 фунтов на кв. Дюйм	Без изменений	Увеличение на 5 фунтов на кв. Fine Detail	Standard Detail	Large Area
  	Уменьшить на 2 — 3 psi	Без изменений	Увеличить на 5 psi

  9192 Макс. 5 фунтов на квадратный дюйм

  Без изменений

  30 фунтов на квадратный дюйм

  Пример изменения полосы на основе вышеизложенного, для окончательного тестирования

  В этом примере у меня есть аэрограф с гравитационной подачей с 0.Сопло 35 мм , и я хочу получить хорошее покрытие на довольно большой площади на кузове автомобиля в масштабе 1/24.

  Итак, начиная с 15 фунтов на квадратный дюйм…

  • Шаг 1: уменьшить на 2 фунта на квадратный дюйм из-за подачи под действием силы тяжести — новое начальное давление, 13 фунтов на квадратный дюйм
  • Шаг 2: без изменений размера сопла / иглы — новый запуск давление, 13 фунтов на квадратный дюйм (без изменений)
  • Шаг 3: увеличение на 5 фунтов на квадратный дюйм для распыления большой площади — новое начальное давление, 18 фунтов на квадратный дюйм

  Итак, у нас есть окончательное начальное давление, установленное на 18 фунтов на квадратный дюйм для примера установки аэрографа, Теперь пора перейти к этапу тестирования…

  Как проверить давление аэрографа для получения результатов покрасочных работ

  Краска разбавлена ​​и загружена, давление воздуха настроено для вашего собственного оборудования и требований к аэрографии, вы » готовы к пробному запуску!

  Возьмите какую-нибудь жесткую карточку или старую модель, что-нибудь довольно однородное, на которое вы можете нанести тестовый спрей.

  Теперь просто сделайте тестовый спрей и посмотрите, что произойдет.

  Вы будете искать три разных вещи…

  Брызги или отсутствие краски

  Если краска не выходит или разбрызгивание краски дает крапчатый, пятнистый или камешковый вид, у вас слишком низкое давление воздуха.

  В этом случае увеличьте давление на 5 фунтов на квадратный дюйм и повторите попытку.

  В этом случае вы можете обнаружить, что краске требуется некоторое время, чтобы полностью очиститься при более высоком давлении, прежде чем она станет хорошей и покажет хороший рисунок распыления и хорошее распыление.

  Но, если давление не исчезло после хороших десяти-пятнадцати секунд теста, значит, давления все еще недостаточно, и вам нужно увеличить его еще на 5 фунтов на квадратный дюйм.

  Отсюда вы снова проходите тот же процесс, ожидая, пока он очистится, и увеличивая давление, если оно не очищается.

  Здесь мудрое слово…

  Вы можете обнаружить, что из-за низкого давления вначале аэрограф фактически забился полностью или, по крайней мере, частично.

  В этом случае вам необходимо удалить краску, полностью очистить сопло и иглу аэрографа и начать все заново при более высоком давлении воздуха, чем то, с которым вы начали.

  Это связано с тем, что никакое давление, при котором вы обычно наносите аэрограф, не прочистит сопло в достаточной степени, и, вероятно, его придется должным образом очистить, чтобы продолжить испытание.

  Итак, если вы начали при давлении 15 фунтов на квадратный дюйм в первый раз, добавьте больше краски при том же соотношении краски и разбавителя после очистки и начните заново при давлении 20 фунтов на квадратный дюйм.

  ПРИМЕЧАНИЕ: Не превышайте максимально рекомендованное производителем давление воздуха для вашего аэрографа! Вместо этого разбавьте краску еще больше.

  Разбегает или разбегается

  Если вы снимаете краску с аэрографа, и она падает на поверхность и растекается, то давление слишком велико.

  Это также тот случай (обычно в сочетании с чрезмерно разбавленной краской), когда появляются пауки.

  Паучье движение — это когда красишь его поверхность, которую рисуешь, и высокое давление воздуха толкает ее наружу, создавая небольшие полосы, расходящиеся веером из центра — подумайте о «паучьих лапах».

  Лично я был бы немного удивлен, если бы это произошло с подходящим образом разбавленной краской при этом относительно низком давлении, но если это произойдет, понизьте давление на 5 фунтов на квадратный дюйм и попробуйте еще раз, пока не получите идеальный рисунок распыления.

  Совершенство!

  Без разбрызгивания или гальки, без побегов или пачек, просто хорошее распыление и отличная растекаемость краски, исходящая от аэрографа с хорошим покрытием…

  У вас получилось!

  Запишите конкретное давление воздуха, которое вы выбрали, и будьте готовы, потому что мы сделаем еще один шаг, чтобы достичь совершенства!

  Добавьте разбавители и снова снизьте давление воздуха

  Идеальная настройка давления воздуха для ваших требований к аэрографу и окраске — это «самое низкое давление, которое вы можете использовать, чтобы получить идеальное распыление и подходящее покрытие краски».

  Я имею в виду, что теперь вы можете добавлять разбавители в свою краску так, чтобы в ней было меньшее соотношение краски и разбавителей, и снова протестировать распыление при более низком давлении воздуха, чем исходная «идеальная» настройка. только что нашел.

  Я настоятельно рекомендую удалить краску, которую вы использовали, и полностью очистить аэрограф, чтобы начать заново и залить новую краску.

  Если до этого вы использовали соотношение краски и разбавителей 3: 1 (в качестве произвольного примера), то для этого теста используйте соотношение краски и разбавителей 2: 1.

  После того, как краска будет загружена, установите давление воздуха на 5 фунтов на квадратный дюйм ниже, чем «идеальное» значение давления воздуха, которое вы нашли в ходе первоначального тестирования.

  Вы снова ищете то же самое: разбрызгивание или засорение, пробежки или засорение, или идеальную отделку.

  Продолжайте повторять этапы разбавления краски и проверки более низкого давления воздуха, отмечая уровни давления воздуха по мере их проверки.

  Вы должны продолжать этот процесс до тех пор, пока не дойдете до точки, когда краска станет слишком тонкой и не сможет адекватно покрыть ту часть, которую вы пытаетесь нарисовать.

  Отсюда вы поймете, что зашли слишком далеко, и продолжите предыдущий тест, который вы прошли…

  Поздравляем…!

  Вы только что нашли идеальное давление воздуха для краски, которую вы используете, настройки аэрографа, которые у вас есть, и типа аэрографии, которую вам нужно сделать !! 👊😎

  Прощальные слова

  С технической точки зрения, наиболее выгодно завершить этот процесс с помощью любого другого типа краски, которую вы используете, что на первый взгляд может показаться немного обременительным.

  Однако имейте в виду, что вам нужно сделать это только один раз для каждого типа краски, и тогда вы поймете, что это навсегда.

  И как только вы сделаете это в первый раз, изменение типов краски или различных требований к аэрографии с использованием одного и того же типа краски будет НАМНОГО быстрее и проще.

  Если ничего другого, полностью выполните этот процесс хотя бы один раз для того типа краски, который вы, вероятно, будете использовать чаще всего.

  В долгосрочной перспективе вы обязательно получите плоды!

  Какое давление мне следует распылять на

  A: Распыляйте при минимальном давлении, которое позволяет распылить краску по своему вкусу.

  Каждый цвет окрашивается немного по-своему. Более светлые цвета создают больше проблем, чем более темные. Белый имеет тенденцию распылять худшее, а фиолетовый имеет тенденцию распылять лучшее. Черный — это странно, считайте его светлым.

  Подробно

  Давление воздуха силовое. Мощность для управления аэрографом и распыления краски. Без давления распылительное оборудование не работает. Однако потребности и цели у всех немного разные. Из-за этого я могу дать свой ответный ответ: «Распыляйте под давлением, которое распыляет краску по вашему вкусу»

  Тем не менее, есть несколько общих рекомендаций.Вот они.

  Больше давления

  ---

  Преимущества большего давления

  Более тонкое распыление краски

  При распылении краски образуются крошечные сфероидальные капельки краски. Размер этих капель определяется силой (давлением воздуха), раздувающей более крупные капли.

  Меньше засоров

  Это действительно большое преимущество. Аэрографы забиваются. Это факт жизни. Чем мельче растерзаны пигменты краски, тем реже ваш аэрограф будет засоряться (но это уже другой вопрос).Более высокое давление воздуха может высосать некоторые засорения, прежде чем они успеют что-то восстановить.

  Это также отличный метод очистки, который следует запомнить. Когда ваш аэрограф забился и вы знаете, что это, вероятно, какая-то крупная краска, увеличьте давление воздуха и посмотрите, сможете ли вы просто распылить его.

  Недостатки большего давления

  Подробнее Overspray

  Overspray по определению закрашивает места, которые вы не хотите красить. Избыточное распыление — причина существования фрискетов, масок, шаблонов, трафаретов и экранов.

  Дыхание излишка краски — это нехорошо, чем больше его количество, тем выше риск для вашего собственного здоровья и, возможно, здоровья вашего клиента. В зависимости от отрасли, в которой вы работаете, вам, вероятно, и так следует носить маску или респиратор, но не все прислушиваются к моему совету.

  Краска слишком быстро сохнет

  Это чаще случается с красками на основе уретана, особенно при использовании быстрых разбавителей, чем с другими видами красок. Если капли краски слишком маленькие, они фактически высохнут и затвердеют, прежде чем попадут на распыляемую поверхность.Это создает грубую текстуру, напоминающую наждачную бумагу, на распыляемой поверхности.

  Представьте разницу между Disney’s Epcot Center и вершиной Astrodome, сидящей на вашей поверхности.

  Меньшее давление

  ---

  Преимущества меньшего давления

  Меньше избыточного распыления

  Меньше избыточного распыления, позволяя распылять более мелкие и мелкие детали без особой необходимости в специальных аппликациях, трафаретах и ​​щитках. Это очень хорошо для людей, интересующихся тонкостями аэрографии.

  Меньше материальных отходов, т.е. более высокая эффективность переноса краски

  Эффективность переноса, количество распыляемой краски по сравнению с количеством краски, которое фактически прилипает к распыляемой поверхности, намного выше, когда капли краски больше.

  Недостатки меньшего давления

  Более грубое распыление краски

  Чем меньше энергии или силы требуется для распыления краски, тем больше будут капли краски. Чем больше капли краски, тем грубее или крупнее будет выглядеть визуальная текстура спрея.

  Больше сабо

  Чем меньше энергии требуется для вытягивания краски, тем легче аэрографу забиться. Это делает необходимость в процеживании и разбавлении краски гораздо больше, чем при распылении при более высоком давлении.

  Мнение гуру

  Я всегда говорю людям распылять с минимальным давлением, которое им сойдет с рук, но достаточным для выполнения работы.

  Вот метод, который я использую, чтобы определить, при каком давлении аэрографа мне следует распылять.

  1. Начните примерно с 10 фунтов на квадратный дюйм.
  2. Аэрозольная краска.
  3. Если это не то, что вы хотите, увеличьте давление.
  4. Повторяйте, пока не получите желаемую консистенцию распыления.

  Видео ниже объясняет PSI, касающуюся аэрографии, в простой для понимания форме.

  При нанесении аэрографии важно, чтобы консистенция краски соответствовала давлению воздуха, обеспечивающему наилучшие результаты. Уловка, конечно же, заключается в том, чтобы отрегулировать давление воздуха в соответствии с вязкостью вашей краски.Чем гуще краска, тем большее давление воздуха потребуется для правильного распыления краски.

  Густые краски, обычно используемые для аэрографии, — это такие краски для текстиля, как Createx, Wicked Colours, ETAC, Aqua Flow, краски для рукоделия и акриловые краски большинства художников.

  Краски, предназначенные для использования в аэрографах, пигменты измельчаются тоньше, чем пигменты в ремесленных изделиях, обычно акриловые краски для художников. Вы обнаружите, что использовать краску, созданную специально для аэрографии, гораздо проще, чем краску художественного акрила.

  Хорошее правило — разбавлять краску до консистенции молока. Есть исключения из этого правила, например, при аэрографии футболок текстильными красками, нанесенными аэрографом. Используйте подходящий разбавитель для краски, которую вы распыляете.

  Вода, дистиллированная вода для красок на водной основе, разбавитель для водоразбавляемой краски, такой как Auto Born от Createx, соответствующий базовый состав или разбавитель для автомобильных уретанов (см. Технический паспорт производителя).

  Аэрографу с сифонной подачей требуется немного большее давление воздуха для распыления краски, чем аэрографу с гравитационной подачей, и они намного лучше справятся с более густыми красками.

  Как только вы обнаружите ту зону наилучшего восприятия, где давление воздуха как раз подходит для правильного распыления краски, которую вы используете, обратите внимание на это давление, чтобы в следующий раз все было готово. При установке этого давления в следующий раз, когда вы возьмете в руки аэрограф, убедитесь, что спусковой крючок аэрографа полностью нажат, и следите за манометром, чтобы установить давление. Если у вас не нажат спусковой крючок, скоро придется снова его настраивать.

  Справочник по оборудованию

  Добро пожаловать на нашу страницу «Начать аэрограф» — руководство для новичков в области аэрографии и мира нестандартной живописи!

  Мы создали это руководство, чтобы помочь вам сделать правильный выбор при покупке первого набора для рисования аэрографом.

  Вам может быть интересно, кто мы и как мы можем предоставить эту информацию? Узнайте на нашей странице «о нас».

  ————————————————- ————————————

  Здесь вы можете выбрать тип аэрографии, которую вы планируете сделать, и найти наши рекомендации для ваших нужд или просмотреть некоторую общую информацию, прокрутив вниз.

  — Масштабное моделирование — — Рыболовная приманка и наживка на заказ — — Иллюстрации и изобразительное искусство — — Автомобили и мотоциклы — — Футболки и текстиль — — Обувь и кожа на заказ — — Нейл-арт — — Косметика и макияж — — Рисование тела и темп.татуировки — — Роспись знаков / Надписи — — Украшение тортов и кондитерских изделий — — Таксидермия —

  ————————————————- ————————————-

  Аэрографы и пистолеты-распылители, хотя и предназначены для разных целей, имеют одну общую черту. Они оба распыляют краску сжатым воздухом . Пистолеты-распылители обычно предназначены для покрытия больших площадей, в то время как аэрографы ориентированы на точность. Однако на рынке есть несколько интересных гибридов.

  — Сжатый воздух, говорите? Значит ли это, что мне нужен воздушный компрессор? —

  ДА! Удивительно, но это действительно происходит — люди покупают аэрограф, некоторые краски и задаются вопросом, почему он не распыляется, даже если они не подключены к источнику воздуха. Для распыления аэрографа у вас должен быть сжатый воздух. Это не обязательно означает, что компрессор — единственный способ снабдить вашу аэрограф сжатым воздухом — это может быть баллон с сжатым воздухом или даже баллон с CO2, но компрессоры являются самым безопасным и наиболее распространенным источником воздуха для аэрографии.

  SprayGunner рекомендует простую рекомендацию: , если вы можете себе это позволить, купите лучшее из лучшего, например, воздушный компрессор Sparmax TC620X . Если у вас есть предел расходов, лучше обзавестись хорошей аэрографом и сэкономить на воздушном компрессоре. Вот почему мы разработали нашу линейку компрессоров NO-NAME — агрегаты среднего качества по низкой цене с ограниченной гарантией сроком на 1 год. Они станут хорошим и надежным поставщиком воздуха для ваших потребностей в аэрографии, но они могут не иметь всех наворотов, которые есть в некоторых компрессорах более высокого класса.

  Какую модель компрессора выбрать? Тип проектов, над которыми вы работаете, будет иметь прямое влияние на тип компрессора, который вам понадобится (см. Специальные руководства выше). Если вам необходимо портативное устройство, лучше всего подойдут такие модели, как Sparmax AC27 или NO-NAME Skyline от SprayGunner . Они достаточно малы для путешествий, но достаточно мощные, чтобы комфортно работать с соплами аэрографов большинства размеров. Требуется еще меньшее решение? У нас тоже есть! Вы можете носить всю свою установку в кармане с беспроводным компрессором, но они предназначены для небольших проектов / демонстраций.

  Если вы планируете оставить свою установку неподвижной, принцип прост: чем больше, тем лучше. Не слишком большой — воздушный компрессор промышленного типа подойдет, но будет очень шумно. Достаточно большой, чтобы иметь резервуар для воздуха с емкостью около галлона и двигатель с 1 или 2 поршнями для быстрой перекачки воздуха. Такой компрессор будет подавать воздух без пульсаций и будет достаточно мощным, чтобы работать с любым аэрографом, даже с гибридными типами, такими как воздушный колпачок с вентилятором Grex TG5.

  Некоторые цифры для компрессоров: Минимальное давление, необходимое для качественной аэрографа (сопло 0,15–0,2 мм, от качественного производителя) составляет 15 фунтов на кв. Дюйм. Имейте в виду, что воздушный шланг будет поглощать часть давления, поступающего на аэрограф, поэтому, если вам нужно 15 фунтов на квадратный дюйм на аэрограф, вам лучше иметь около 20 фунтов на квадратный дюйм на регуляторе компрессора. Вообще говоря, чем больше размер сопла, тем большее давление вам нужно от компрессора. Еще больше для насадок с вентиляторным распылителем. Лучше всего, если вы выберете компрессор, способный работать в диапазоне 30-40 фунтов на квадратный дюйм.

  Однако давление — не единственное число, на которое следует обращать внимание. Важно понимать не только то, при каком давлении компрессор подает воздух, но и объем воздуха, который он сжимает. Он измеряется либо в CFM (кубических футах в минуту), либо в LPM (литрах в минуту). Мы рекомендуем иметь минимум 7 LPM (0,25 CFM) для аэрографа с хорошей детализацией. В идеале мы рекомендуем иметь компрессор, производящий более 20 л / мин. Не поддавайтесь торговым маркам — они не всегда означают качество. .Фактически, большинство брендов компрессоров для аэрографа на рынке США производятся в Китае. Если у вас есть дополнительные вопросы о компрессорах, обращайтесь к SprayGunner — мы здесь, чтобы помочь!

  А теперь вернемся к тому, с чего мы начали:

  ВОЗДУШНАЯ ЩЕТКА.

  Есть много вариантов и слишком много брендов. Вдумайтесь — у нас есть 10 (ДЕСЯТЬ!) Аэрографов разных марок. Есть ли для этого причина? Да!

  Компрессоры

  выбрать проще — они большую часть времени находятся где-то под столом и доставляют только вам воздух.Уровень шума для большинства моделей примерно одинаков, и если вы возьмете самый дорогой воздушный компрессор с баком и аналогичную модель из бюджетного выбора, такого как NO-NAME, вы не сможете отличить, какой компрессор стоит. подавать воздух на аэрограф, если вы его не видите. Это будет тот же воздух из вашей комнаты, сжатый до того же фунта на квадратный дюйм и связанный с аэрографом с помощью того же типа воздушного шланга.

  Сам по себе аэрограф — совсем другая история.

  Это то, что у вас в руках. Вы касаетесь этого, вы чувствуете это, вы должны понимать это и подключаться к нему для достижения наилучших результатов! Это значительно усложняет нам процесс консультации. В некоторых руководствах говорится: «Бюджет или брендированный» — мы с этим не согласны. Не поддавайтесь на бренд, это не всегда справедливо по отношению к покупателю — есть модные фирменные аэрографы, которые поставляются из Китая, такие же, как и их друзья за 20 долларов, с небольшой разницей в качестве. Имя бренда не так важно, как дизайн, материалы и качество изготовления.

  У некоторых производителей будет другая философия, чем у других, и они сделают свою продукцию более универсальным трансформатором по сравнению с специально созданными моделями, которые были созданы для конкретного применения. Мы потратили и продолжаем тратить время на изучение всех многих аспектов, которые производители могут предложить в своих моделях аэрографов, и мы рады поделиться тем, что мы узнали!

  Единственное, что мы не сможем сделать для вас, — это сделать окончательный выбор — это ваше дело.Мы не можем сказать, что лучше для вас, и не будем подталкивать вас к какой-либо конкретной марке / модели. Мы можем только порекомендовать то, что, как мы знаем, лучше всего соответствует вашим потребностям, и объяснить, почему они являются лучшими вариантами.

  Общий вопрос: какой аэрограф лучше? Это не тот вопрос, который вы хотите задать, так как ответ будет самоуверенным и слишком много внешних факторов. Это все равно что спросить… Какая машина самая лучшая? «Ламбо», — скажете вы. «Самый красивый суперкар!» — Ну, а если нужно пересечь пустыню?

  Другой: Что лучше, GSI Creos или Harder & Steenbeck? Ну что бы вы взяли, японскую или немецкую машину? Это вопросы вкуса и стиля, и мы не можем здесь многого посоветовать.Что мы можем сделать, так это предоставить вам подробную информацию о каждой модели — и если вам нужно узнать больше, не стесняйтесь обращаться к нам с любыми конкретными вопросами, которые могут у вас возникнуть.

  Общая информация по аэрографу:

  Давным-давно кто-то решил разделить аэрографы на 2 группы: «внутреннее смешение» и «внешнее смешение». Мы рекомендуем выбирать тип «внутренняя смесь» для большинства проектов, на самом деле около 99,9% продаваемых нами аэрографов относятся к этому типу.Не позволяйте этому термину ввести вас в заблуждение — в этих аэрографах нет ничего смешанного.

  Важные термины, которые необходимо знать:

  Тип корма . Аэрограф может быть Гравитационная подача (наиболее распространенная), Боковая подача или Всасывающая (также сифонная или нижняя) Подача . Есть некоторые гибриды, такие как бутылка сифонного типа, прикрепленная к аэрографу с боковой подачей, или даже адаптер для гравитационной подачи аэрографа Harder & Steenbeck с боковым сифоном. Будьте открыты ко всем вариантам, так как у каждого из них есть свои плюсы и минусы!

  В целом, гравитационная подача — лучший выбор.Он обеспечивает лучший контроль — краска течет прямо к головке аэрографа без каких-либо усилий, чтобы пройти через боковые соединения под углом 90 градусов или подняться со дна бутылки.

  Боковая подача будет труднее чистить из-за дополнительных соединений и трубок, но это очень полезно, когда вам нужно распылить что-то горизонтально (плоско на столешницу или на потолок). Боковую подающую чашку можно повернуть, чтобы из нее не пролилась краска.

  Сифонная подача Тип в основном популярен для аэрографов с соплами большего размера, поскольку он позволяет пользователям прикреплять баллон большого размера или даже работать непосредственно с баллончика с краской с помощью адаптера.Тип подачи сифона в основном популярен среди художников по футболкам и настенных росписей, которым нужно часто и быстро менять цвета.

  Также существуют разные виды контроля:

  Самым примитивным является аэрограф простого действия . Триггер контролирует только воздушный поток. Вам нужно нажать на спусковой крючок, чтобы запустить поток воздуха, и повернуть заднюю ручку, чтобы отрегулировать поток краски. Его можно использовать для некоторых основных задач распыления краски, но у него есть огромный недостаток: когда форсунка открывается (игла отводится назад) поворотом ручки, она остается открытой после завершения распыления и позволяет краске продолжать вытекать из форсунки — Из-за этого при следующем нажатии на спусковой крючок для подачи воздуха образуются брызги.

  Существует еще одна версия аэрографов простого действия, в которых воздух выходит постоянно, а действие иглы контролируется нажатием на спусковой крючок. Это дает лучшее качество распыления из-за контроля потока краски, но неудобно, поскольку аэрограф всегда выдувает воздух. Это приводит к отлету трафаретов с рабочего места и перегреву компрессоров из-за безостановочной откачки.

  Аэрограф двойного действия — лучший выбор в целом. Курок управляет потоком воздуха и краски.Движение вверх и вниз на спусковом крючке для запуска и остановки потока воздуха и движение вперед и назад для перемещения иглы, позволяя ей открывать и закрывать поток краски. Чтобы привыкнуть к спусковому крючку, потребуется некоторая практика, но этот стиль позволяет полностью контролировать аэрограф. Мы также называем его двойного независимого действия , потому что потоком воздуха и краски можно управлять независимо друг от друга.

  Есть также аэрографов двойного действия, или автоматических, как некоторые их называют.Самый распространенный пример — аэрограф куркового типа с пистолетной рукояткой, такой как Grex Tritium TG3. Вместо того, чтобы спусковой крючок располагался на верхней части корпуса аэрографа, он имеет спусковой крючок распылительного типа, расположенный под корпусом аэрографа. Когда спусковой крючок отводится назад, воздух запускается первым, а если тянуть дальше, начинает течь краска. Этот тип управления не ограничивается аэрографами с пистолетной рукояткой — есть модели, такие как Hansa 281, с похожим внешним видом на большинство двойных кистей. аэрографы с спусковым крючком, расположенным сверху аэрографа, но у него есть фиксатор.На спусковом крючке аэрографа нет движения вверх и вниз. Как и в случае с упомянутым нами Grex Tritium, спусковой крючок перемещается только вперед и назад. При отведении назад сначала запускается воздушный поток, а затем краска будет течь при дальнейшем нажатии спускового крючка.

  Типы управления и подачи — не единственные характеристики, на которые следует обращать внимание при выборе первого аэрографа. Еще одна важная деталь — это размер сопла.

  Их можно классифицировать как:

  Деталь (от 0.От 15 мм до 0,25 мм для тонких линий и идеального контроля при выполнении микрораспыления).

  Обычное применение (от 0,3 мм до 0,5 мм , аэрографы с широким диапазоном возможностей распыления, от относительно тонких линий до средних форм распыления).

  Heavy (от 0,5 мм до 1,2 мм, иногда с веерным распылением, эти типы аэрографов в основном используются для быстрых и простых проектов, таких как дизайн футболок, или используются для наложения цветов фона в художественных проектах).

  Размер сопла зависит от конкретного проекта, который вы имеете в виду, один размер сопла будет более подходящим, чем другой. Новичкам мы рекомендуем аэрограф из линейки General Purpose. Они будут работать с любой краской аэрографа и дадут хорошее представление о хобби или профессии аэрографа. Вы можете подумать, что аэрограф для деталей — лучший вариант для вас, но имейте в виду, что они гораздо более чувствительны к качеству краски из-за узкого сопла.Вы можете столкнуться с проблемами постоянного засорения некачественной или старой краской, а также не сможете распылять металлики.

  Важной деталью является тип сопла, которое есть у аэрографа, и наличие дополнительных дополнительных размеров сопел. Сопло может быть резьбовое или самоцентрирующееся / коническое типа.

  В целом, самоцентрирующийся — наиболее универсальный вариант, потому что его легче заменить, и, скорее всего, аэрограф будет иметь дополнительные размеры. Детальный набор насадок можно заменить на универсальный или тяжелый, что изменит возможности аэрографа.Хорошим примером этого являются аэрографы Harder & Steenbeck 2-in-1.

  Резьбовые сопла сложнее снимать / устанавливать (требуется как минимум инструмент). Некоторые бренды предлагают крошечные резьбовые сопла, которые можно легко повредить в процессе установки / очистки. Иметь такую ​​насадку неплохо, и во многих случаях она очень точная, но аэрограф будет ограничен только одним размером насадки, если вы не хотите рисковать каждый раз, когда меняете набор насадок.GSI Creos PS-770 — один из лучших аэрографов с небольшими насадками с резьбой. Это инструмент со сверхвысокой детализацией, который отлично подходит для своей цели — просто не ожидайте, что он превратится в тяжелую распылительную кисть.

  Некоторые бренды, такие как Grex, предлагают резьбовые сопла большего размера. Для их установки по-прежнему требуется инструмент, но их не так легко повредить или потерять, поэтому производитель предлагает множество наборов насадок для преобразования аэрографа с детали, ориентированной на 0,2 мм, до сильного распыления на 0,7 мм или поиска чего-то посередине (0 .3 мм, 0,5 мм).

  И последнее, размер соединения. В наши дни большинство брендов используют резьбовое соединение 1/8 дюйма в качестве стандарта для аэрографа, но не во всех. Двумя брендами, которые являются исключением из стандарта 1/8 дюйма, являются Badger и Paasche, у которых есть собственный размер соединения, и для их аэрографов потребуется адаптер для подключения к стандартному воздушному шлангу / компрессору 1/8 дюйма. Просто имейте это в виду!

  Убедитесь, что у вас есть воздушный шланг в комплекте с компрессором или аэрографом! Если нет — лучше возьми.

  Эта информация должна охватывать все основы покупки аэрографа и компрессора. Существует множество аксессуаров, которые могут вам понадобиться, а могут и не понадобиться для удобной настройки рабочего пространства, но это для отдельного блога.

  Краски — еще одна тема с большим количеством деталей и даже большим выбором, чем аэрографы. Мы с удовольствием проконсультируем вас лично. Просто знайте, что существует 2 класса красок:

  — На водной основе , подходит для большинства аэрографов и не имеет запаха.

  — На основе растворителя , как правило, легче наносится, но он имеет резкий запах, поэтому не подходит для домашнего использования. Также не все аэрографы готовы к работе с красками на основе растворителей. Большинство дешевых аэрографов из Китая быстро испытают проблемы с краской на основе растворителя.

  Как установить PSI аэрографа и какое давление аэрографа следует распылять?

  Как мне узнать, какой PSI установлен на моем компрессоре аэрографа?

  Мой компрессор подходит для моего аэрографа, он действительно старый, но все еще в отличной форме! На нем нет диска для изменения настройки PSI.

  Я начинаю использовать его для макияжа аэрографом и знаю, что для этого оно должно быть не выше 15. Но понятия не имею, что это такое! Это небольшой компрессор, поэтому я думаю, что это не намного больше, но как я могу узнать наверняка?

  ______________________

  Вы это знаете наверняка, установив воздушный регулятор с воздушным манометром на линии от компрессора до аэрографа.

  Этот регулятор можно настроить на 15 фунтов на квадратный дюйм, и, пока давление воздуха на входе выше этого значения, ваша аэрограф должна видеть постоянный поток воздуха с установленным давлением 15 фунтов на квадратный дюйм или любым другим давлением, которое вы выберете. установить его для.

  Недорогие регуляторы воздуха общего назначения имеют неточность, иногда до 5 фунтов на квадратный дюйм. Если вам нужна безупречная точность, вам лучше всего взглянуть на прецизионный регулятор. Для этого качества будьте готовы раздать хорошую пачку книг.

  Кроме того, прочтите страницу «Регуляторы» на этом сайте, чтобы получить больше информации о том, что эти полезные устройства делают для вас, в частности, для рисования приложений.

  ---

  Есть ли какие-либо преимущества в снижении заводского давления на компрессоре аэрографа?

  Christian:

  Здравствуйте, я в Эквадоре, только что купил этот Dongsong, чтобы заниматься аэрографией для хобби.Заводские настройки 115 и 70 фунтов на квадратный дюйм. Я использую аэрограф около 15psi. Есть ли преимущества в снижении заводского давления?

  ---

  Bill

  Да, конечно, но вы делаете это с помощью регулятора, а не с помощью реле давления.

  Давление, исходящее из баллона, должно быть снижено до минимального рабочего давления, при котором пневматический инструмент или в данном случае аэрограф будет выполнять работу, ожидаемую при регулировке регулятора. При разной вязкости краски может потребоваться регулировка давления.

  ---

  Christian

  Да, использование регулятора для настройки давления аэрографа. Мне любопытно, смогу ли я существенно снизить нагрузку на сам компрессор, уменьшив максимальное давление в баллоне, скажем, со 115 до 85, и при этом сохранить давление на щетку.

  ---

  Bill

  Не обязательно, Кристиан. Компрессор рассчитан на работу в пределах заводских параметров марки и модели.

  Уменьшив давление отключения ниже заводской настройки, предполагая, что реле давления предлагает эту опцию, поскольку некоторые этого не делают, вы добьетесь того, чтобы компрессор работал чаще, чем необходимо, а это само по себе отрицательно. .По нашему мнению, если «не сломалось, не чини!». Ваше здоровье.

  ---

  Christian

  Спасибо за то, что поделились своими знаниями, я оставлю это в покое.

  (Добро пожаловать! Наслаждайтесь игрой с вашей новой игрушкой.)

  ---

  Новый комментарий? Новый вопрос? Пожалуйста, добавьте его сюда вместе с фотографиями, чтобы помочь другим решить проблему с вашим компрессором и оборудованием!

  Лучшие варианты компрессоров аэрографа для ваших проектов

  Фото: freepik.com

  Аэрограф — это специализированный инструмент, который использует сжатый воздух для распыления краски, чернил, красителя или других жидких сред.По сути, это деликатная форма окраски распылением, используемая в ремесленных и художественных проектах, таких как украшение тортов, нанесение макияжа или роспись автомобилей и внутренних стен.

  Аэрограф получает энергию от компрессора для аэрографа. Компрессор аэрографа обеспечивает воздушный поток, который выталкивает краску, чернила или краситель из кончика аэрографа. Проще говоря, компрессор придает аэрографу моджо, поэтому важно выбрать правильный.

  Выбор лучшего компрессора для аэрографа будет зависеть от того, какие проекты вы выполняете, и от того, сколько энергии вам нужно.Читайте обзоры некоторых из лучших компрессоров для аэрографа.

  1. ЛУЧШИЙ В ЦЕЛОМ: TIMBERTECH Basic Airbrush Compressor
  2. RUNNER UP: Master Airbrush 1/5 HP Cool Runner II Air Compressor
  3. BEST BANG FOR BUCK: ZENY Pro 1/5 Airbrush Kit
  4. ЛУЧШИЙ ДВОЙНОЙ ПОРШЕНЬ: AW Pro Двухцилиндровый компрессор аэрографа
  5. ЛУЧШАЯ ДИАФРАГМА: Badger Air-Brush Co. Компрессор TC910 Aspire Pro
  6. ЛУЧШИЙ БЕЗБАКОННЫЙ: Компрессор Ninja
  Air-Brush серии Iwata-Medea Studio

  Фото: amazon.com

  Типы компрессоров аэрографа

  Компрессоры аэрографа бывают трех основных типов: поршневые, безбаковые и диафрагменные.

  Поршневой компрессор

  Поршневые компрессоры являются наиболее распространенным типом компрессоров для аэрографа. Они используют один или несколько поршней для всасывания и сжатия воздуха, находящегося в прикрепленном резервуаре для хранения. Поршневые компрессоры можно смазывать маслом, то есть они используют масло для смазки своих движущихся частей, как в двигателе автомобиля или газонокосилки.Или они могут быть безмасляными, с использованием поршневых колец из антипригарного материала для смазки машины.

  Масляные компрессоры больше, тяжелее и тише, чем безмасляные модели. Их нельзя использовать для некоторых применений аэрографа — например, для украшения торта или нанесения макияжа — потому что масло может проникнуть через спрей и попасть на кожу или пищу. Масляные фильтры также требуют регулярного обслуживания, а безмасляные компрессоры — нет. Безмасляные компрессоры меньше и легче, что делает их популярным выбором для любителей и тех, кто работает в дороге и нуждается в портативном компрессоре.

  Компрессор без резервуара

  Компрессор с аэрографом без резервуара является подклассом поршневых компрессоров, но он не хранит сжатый воздух в резервуаре. Вместо этого компрессор работает только при необходимости, направляя воздух прямо на аэрограф. Безрезервуарные компрессоры обычно меньше по размеру и хорошо подходят для небольшого рабочего пространства. Они не создают такое высокое давление воздуха, поэтому они не распыляют с силой компрессора, который накапливает воздух в резервуаре.

  Мембранный компрессор

  Мембранные компрессоры, также называемые мембранными компрессорами, используют вращающуюся диафрагму для втягивания воздуха в зону сжатия, где он находится под давлением для питания аэрографа.Мембранные компрессоры имеют более низкое давление воздуха, чем поршневые компрессоры, поэтому они подходят для проектов, требующих среднего давления, таких как покраска моделей.

  Что следует учитывать при выборе лучшего компрессора для аэрографа

  При покупке лучшего компрессора для аэрографа необходимо учитывать несколько факторов.

  Использование по назначению

  Перед тем, как выбрать компрессор для аэрографа, подумайте, какие проекты вы будете выполнять. Если они требуют тонких деталей, таких как украшение торта или нанесение макияжа, вы можете использовать легкий компрессор, который производит меньше фунтов на квадратный дюйм (PSI) давления воздуха.

  Если вы планируете использовать аэрограф для покраски автомобилей или фресок, лучше всего подойдет однопоршневой или двухпоршневой компрессор. Поршневые компрессоры более мощные и обеспечат более высокое давление на квадратный дюйм, необходимое для быстрого и эффективного распыления крупногабаритных материалов.

  Мощность

  Мощность компрессора аэрографа обычно измеряется в лошадиных силах (л.с.). Большинство компрессоров аэрографа вырабатывают менее 1 л.с., большинство из которых имеют от 1/12 до 1/2 л.с. Для работ, в которых требуется высокое давление воздуха, желателен компрессор мощностью не менее 1/6 л.с.Имейте в виду, что больше HP означает, что компрессор будет громче и мощнее.

  Емкость

  Производительность компрессора аэрографа — это количество сжатого воздуха, которое может храниться в его резервуаре, обычно измеряемое в литрах. Мощность компрессора аэрографа определяет время его работы. Чем больше емкость, тем больше сжатого воздуха в ней хранится. Чем больше сжатого воздуха в нем хранится, тем дольше он может работать.

  У некоторых компрессоров аэрографа нет бака. Поскольку у них нет запаса сжатого воздуха, они обладают меньшей мощностью и не могут работать так долго.

  Размер и вес

  Размер и вес компрессора для аэрографа зависят от емкости бака, выходной мощности двигателя и типа компрессора. Как правило, чем больше двигатель и бак, тем больше и тяжелее компрессор.

  Компрессоры аэрографа без резервуаров, как правило, самые маленькие и легкие, обычно они весят около 5 фунтов. Поршневые и диафрагменные компрессоры аэрографа больше и тяжелее, обычно весят от 8 до 15 фунтов.

  Длина шланга

  Компрессоры аэрографа могут работать с шлангами различной длины. Некоторые идут со шлангами; другие требуют, чтобы вы приобретали шланг отдельно. Размер нужного вам шланга зависит от того, какую работу вы будете выполнять с помощью аэрографа. Шланг длиной более 6 футов позволяет работать дальше от электрической розетки. Длинные шланги — ваш друг, если вы занимаетесь широким спектром работ, например, покраской автомобилей или окраски стен вашего дома.

  Если вы работаете в тесноте, например, сидите за рабочим столом и красите модели самолетов, более короткий шланг будет более подходящим выбором.Более короткий шланг также увеличивает PSI компрессора. Чем длиннее шланг, тем больше энергии требуется для подачи сжатого воздуха к аэрографу. Если воздух должен пройти меньшее расстояние, вы получите больше PSI.

  Регулировка давления и дисплей

  В среднем компрессоры аэрографа имеют диапазон от 10 до 100 фунтов на квадратный дюйм. Если вы собираетесь использовать аэрограф для различных целей, поищите компрессор с манометром (манометром), чтобы вы могли контролировать давление воздуха. Это позволяет точно контролировать PSI.

  Функция автоматической остановки

  Большинство воздушных компрессоров имеют функцию автоматической остановки, которая выключает машину, когда компрессор достигает определенного давления воздуха, когда бак полон или когда он не используется. Это продлевает срок службы компрессора для аэрографа и позволяет экономить электроэнергию. Это также снижает уровень шума.

  Уровень шума

  Компрессоры аэрографа производят звук от 40 до 60 децибел во время работы, что примерно так же громко, как обычный разговор между двумя людьми.Как правило, чем мощнее компрессор, тем он громче. Мембранные компрессоры тише поршневых компрессоров, а безмасляные компрессоры тише масляных.

  Советы по покупке и использованию лучших компрессоров для аэрографа

  Решая, какой компрессор для аэрографа купить, подумайте о проектах, которые вы будете выполнять. Если вы выполняете задачи, требующие только низкого давления на квадратный дюйм, такие как покраска тела, автозагар или украшение еды, диафрагменный компрессор или компрессор без бака может быть вашим лучшим выбором.Он обеспечивает необходимый вам PSI в небольшой и легкой машине. Если вы выполняете работу, требующую большего давления на квадратный дюйм, например, красите автомобили или фрески на заказ, поршневой компрессор с баком, вероятно, больше подойдет.

  Если у вашего воздушного компрессора есть бак, обязательно включите его и дайте ему поработать несколько минут, прежде чем использовать. Это позволяет заполнить бак сжатым воздухом. В противном случае краска может разбрызгиваться неравномерно, потому что к аэрографу еще не поступает постоянно сжатый воздух.

  Наши фавориты

  В этом руководстве рассматриваются компрессоры аэрографа, измеренные с учетом основных соображений покупателя, представляющие одни из лучших доступных моделей.

  Фото: amazon.com

  TIMBERTECH может справиться с большинством проектов аэрографии, от рисования тортов до автомобилей. Он имеет 1/6 л.с. и функцию автоматического запуска и остановки, чтобы поддерживать постоянную подачу сжатого воздуха в его 3-литровый бак. То есть компрессор работает непрерывно, пока давление не достигнет 58 фунтов на квадратный дюйм. Каждый раз, когда давление в резервуаре падает ниже 43 фунтов на квадратный дюйм, компрессор автоматически включается снова, поэтому вы всегда готовы к работе.

  Этот поршневой компрессор для аэрографа весит всего 10 штук.6 фунтов и имеет встроенную ручку для удобной переноски. Резиновые ножки на основании компрессора защищают ваше рабочее место и предотвращают скольжение компрессора по гладким поверхностям.

  Фото: amazon.com

  От Master Airbrush этот воздушный компрессор может выполнять большие работы, требующие длительного времени работы. Аппарат не перегревается, в его внутреннюю часть встроены два охлаждающих вентилятора. Таким образом, вы можете рисовать часами, не давая отдохнуть двигателю компрессора. Этот однопоршневой компрессор для аэрографа оснащен двигателем мощностью 1/5 л.с. и 3-литровым резервуаром для хранения, который поддерживает постоянную подачу сжатого воздуха во время работы.Компрессор работает автоматически, когда вы включаете его, чтобы повысить давление в воздушном резервуаре до максимального значения 57 фунтов на квадратный дюйм.

  Этот компрессор Master Airbrush поставляется с 6-футовым воздушным шлангом и двойным держателем аэрографа, который можно прикрепить к регулятору давления на компрессоре. Компрессор весит всего 12 фунтов и может быть легко перемещен в другое место с помощью встроенной ручки для переноски.

  Фото: amazon.com

  ZENY дает вам множество функций за небольшую цену.Поршневой компрессор может производить до 95 фунтов на квадратный дюйм с двигателем мощностью 1/5 л.с. Он имеет 3-литровый воздушный резервуар и регулятор давления, который нагнетает давление в резервуаре до 57 фунтов на квадратный дюйм, прежде чем отключать его для экономии энергии. Если вам нужно больше давления, выключите регулятор, и компрессор сможет производить до 95 фунтов на квадратный дюйм. Его мощности достаточно для крафта, украшения торта и росписи тела.

  ZENY компактный, размером 12,6 на 6,9 на 15,1 дюйма и весит около 12 фунтов. Он имеет встроенную ручку, поэтому вы можете легко носить его с собой.Компрессор поставляется с 6-футовым шлангом и функцией автоматического отключения при перегреве. Эта дополнительная защита дает вам спокойствие и уверенность в том, что вы не сожжете двигатель.

  Фото: amazon.com

  Если вам требуется достаточно мощности для больших работ по аэрографии, двухцилиндровый компрессор AW — достойный вариант. Его поршни, изготовленные из высокоточной ковки, обеспечивают большую мощность и управляемость, поэтому компрессор может работать в различных проектах. Устройство оснащено двигателем мощностью 1/3 л.с., 3,5-литровым баком и может производить максимальное давление воздуха 100 фунтов на квадратный дюйм, с двумя режимами мощности и функцией автоматической остановки, которая экономит мощность и снижает нагрев двигателя.

  Несмотря на большую вместимость, AW не слишком тяжелый, весит всего 17 фунтов, и поставляется с ручкой для переноски. У него также есть резиновые ножки, которые защищают ваше рабочее место и предотвращают скольжение компрессора. Компрессор относительно тихий, при работе производит 59 децибел звука.

  Фото: amazon.com

  Если вы предпочитаете диафрагменный компрессор аэрографа, это отличный вариант с настройкой автоматического отключения и двигателем на 1/5 л.с. Badger поставляется со встроенным 3-литровым воздушным баком и двумя держателями для аэрографа.Уловитель влаги предотвращает объединение скопившейся влаги с краской и образование пузырьков воздуха в аэрозоле.

  Компрессор Badger Air-Brush Co. имеет максимальное давление воздуха 57 фунтов на квадратный дюйм, которое можно контролировать и контролировать с помощью регулятора воздуха и прикрепленного манометра. Компрессор имеет ручку для переноски и весит 18 фунтов.

  Фото: amazon.com

  Iwata-Medea подходит для аэрографии при низком давлении. Он производит от 5 до 18 фунтов на квадратный дюйм, достаточной мощности для украшения еды, нанесения макияжа, создания нейл-арта или росписи тела.Его поршневой безмасляный компрессор поставляется со шлангом, совместимым со всеми краскораспылителями Iwata-Medea.

  Мотор мощностью 1/12 л.с. в этом устройстве легкий и компактный, поэтому весь компрессор весит всего 5,5 фунтов. По размеру он не больше книги, а встроенная ручка для переноски позволяет носить его с собой на работе.

  Преимущества владения компрессором для аэрографа

  Компрессор для аэрографа позволяет адаптировать ваш аэрограф для различных проектов, от приложений низкого давления, таких как покраска тела или украшения еды, до приложений высокого давления, таких как покраска автомобилей или фрески.

  Компрессор для аэрографа с баком обеспечивает мгновенную подачу сжатого воздуха. Компрессоры аэрографа с большими баками, как правило, имеют меньше проблем с попаданием влаги на краску и нарушением распыления аэрографа.

  Если у вас есть компрессор для аэрографа с длинным шлангом, вы можете перемещаться по большому рабочему пространству, например, в автомобильном магазине, без необходимости перемещать компрессор во время работы. Это позволяет вам работать быстрее, потому что вам не нужно останавливать и перемещать компрессор.

  Компрессор для аэрографа с широким диапазоном PSI позволяет работать над множеством проектов. Отрегулируйте PSI вверх или вниз, когда вы переходите к другому проекту, следя за тем, чтобы каждый раз использовалось правильное давление воздуха.

  Часто задаваемые вопросы о компрессорах для аэрографа

  Не уверены, какая модель компрессора для аэрографа вам больше всего подходит? Читайте советы, которые помогут вам принять решение.

  В. Вам нужен специальный компрессор для аэрографа?

  Нет, но вам нужен компрессор, который может производить достаточно PSI для вашего конкретного аэрографа.Если PSI слишком низкий или слишком высокий, аэрограф не будет работать правильно. Всегда обращайтесь к рекомендациям производителя для аэрографа, прежде чем пробовать новый компрессор.

  В. Какой самый лучший PSI для аэрографии?

  Не существует конкретного PSI, который лучше всего подходил бы для всех применений аэрографии, но, вообще говоря, вам нужен компрессор, способный производить от 10 до 100 PSI.

  В. Что используется для подсоединения шланга аэрографа к компрессору?

  Вы можете подсоединить шланг аэрографа к компрессору напрямую, если шланг подходящего размера.Если размер шланга не подходит, потребуется переходник. Адаптеры можно приобрести отдельно или они могут быть включены в компрессор аэрографа.

  В. Как решить проблемы с влажностью в компрессоре аэрографа?

  Влага в виде конденсата может накапливаться внутри компрессора во время его работы. Эта влага может смешиваться с краской, в результате чего краска становится жидкой и распыляется некачественно. Чтобы предотвратить эту проблему, некоторые компрессоры аэрографа оснащены встроенным влагоуловителем.Если компрессор не оснащен влагоуловителем, вы можете купить его отдельно и установить на компрессор, чтобы предотвратить попадание влаги.

  В. Как увеличить мощность компрессора для аэрографа?

  Чтобы увеличить давление воздуха (измеряемое в фунтах на квадратный дюйм) в вашем компрессоре, вы можете добавить дополнительный бак компрессора, очистить шланг и аэрограф, чтобы обеспечить непрерывный поток воздуха и краски, или использовать более короткий шланг для аэрографа, чтобы снизить давление теряется при прохождении через шланг.

  Аэрограф не дует воздух — Полное руководство по поиску и устранению неисправностей

  Валентина | Последнее обновление: 19 ноября 2020 г.

  Заявление об отказе от ответственности: Craftknights.com является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Craftknights также участвует в партнерских программах с CJ, ShareASale и другими сайтами. Craftknights.com получает компенсацию за направление трафика и бизнеса этим компаниям.

  Аэрография — это не только искусство, но и техника. Эбнер Пилер изобрел портативный инструмент для распределения краски в конце 1890-х годов.

  Первой компанией, которая начала продавать аэрографы, была компания Fountain Brush Company, расположенная в США.

  Сегодня аэрографы используются во многих сценариях. Его можно использовать для нанесения макияжа, татуировок, автозагара и т. Д. Его также можно использовать для раскрашивания миниатюр или рисования на мотоциклах или автомобилях.

  При этом вы не можете ничего из этого сделать, если ваш аэрограф не работает должным образом.Самая распространенная проблема с аэрографами заключается в том, что воздушный поток либо недостаточен, либо воздух не поступает совсем. В этой статье я рассмотрю все причины и возможные решения этой проблемы.

  Аэрограф не выдувает воздух, потому что либо давление в компрессоре настолько низкое, что не может быть создано достаточное давление, либо что-то мешает воздуху течь должным образом. Такие вещи, как неправильно установленный клапан; грязь или старая краска застряла внутри аэрографа; ржавый шланг; неправильно подсоединенный шланг; и многое другое могло быть причиной.

  Как видите, плохой или отсутствующий воздушный поток может быть вызван несколькими причинами. И может быть немного сложно понять, какая из этих проблем мешает воздушному потоку вашего аэрографа свободно течь.

  Итак, я составил небольшой контрольный список, который вы можете пройти, чтобы быстро и эффективно определить проблему. Я также предлагаю решение всех известных проблем.

  Как определить причину плохого воздушного потока и починить аэрограф

  Это будет контрольный список.

  Итак, просмотрите список сверху вниз и проверьте каждую из возможных проблем по отдельности, чтобы точно определить проблему. Имейте в виду, что с аэрографом может быть несколько проблем.

  Проверьте, правильно ли подсоединен ваш аэрограф

  Это, вероятно, то, что делают только новички, но даже если вы опытный художник по аэрографии, я все равно рекомендую проверить, правильно ли вы подключили воздушный шланг. Особенно, если вы используете новое оборудование.

  Проверьте, подключен ли шланг к «выходу» воздушного компрессора. В зависимости от типа компрессора, который вы используете, выход для шланга может быть помечен по-разному.

  Лучше всего проверить инструкции, чтобы убедиться, что все подключено правильно.

  Решение

  Что ж, решение довольно простое. Просто правильно подсоедините аэрограф и убедитесь, что шланг не изгибается, чтобы обеспечить постоянный поток воздуха.

  Проверьте правильность настройки клапана компрессора

  Некоторые компрессоры имеют клапан, регулирующий давление воздуха.Если этот клапан полностью открыт, есть вероятность, что к аэрографу может поступить недостаточно воздуха, что приведет к отсутствию давления воздуха в самом аэрографе.

  Это действительно может произойти, если вы используете новый компрессор, поскольку некоторые компрессоры поставляются с открытым клапаном прямо из коробки. Поэтому вам нужно закрыть его, чтобы через шланг проходило давление.

  Solution

  Ознакомьтесь с инструкциями к компрессору аэрографа и, если он имеет клапан для регулирования давления воздуха, осторожно отрегулируйте его.

  Проверьте, подходит ли ваш компрессор для аэрографии

  Если вы купили дешевый набор для аэрографии в Интернете, скорее всего, вы получили компрессор, который недостаточно силен, чтобы эффективно использовать его для аэрографии.

  Для правильного использования аэрографа вам нужен компрессор, который может генерировать стабильное давление 30 фунтов на квадратный дюйм как минимум. 30 фунтов на квадратный дюйм — это просто ориентир. Ваш компрессор должен выдавать не менее 30 фунтов на квадратный дюйм, но есть много аэрографов, которым для правильной работы на самом деле требуется гораздо больше.

  Итак, ознакомьтесь с инструкциями к аэрографу, чтобы получить представление о том, сколько PSI должен постоянно выдавать ваш компрессор для правильного использования аэрографа.

  Solution

  Если ваш компрессор не подходит для вашей аэрографа, тогда действительно нет никакого способа купить новый. Просто убедитесь, что новый компрессор может стабильно выдавать требуемый PSI.

  Также имейте в виду, что вы можете регулировать давление большинства компрессоров, по крайней мере, до определенной степени.

  Проверьте, не поврежден ли шланг вашего аэрографа или нет.

  Это на самом деле случилось со мной однажды, и мне потребовалось некоторое время, чтобы понять.

  Если ваш компрессор работает нормально и выдает нужное давление, но до самого аэрографа ничего не доходит, есть вероятность, что что-то не так с самим шлангом.

  Иногда, если шланг старый, он может либо начать пропускать воздух, что может привести к значительному падению давления воздуха и, следовательно, аэрограф не работает должным образом, либо шланг может быть корродирован, и в этот момент он может начать протекать или это может засорить шланг.

  Чтобы проверить, работает ли ваш шланг полностью, просто погрузите его в немного воды и посмотрите, не появляются ли пузырьки воздуха в любом месте, где они не должны.

  Решение

  Если у которого есть небольшая протечка и в остальном он полностью исправен, вы можете просто исправить его с помощью комплекта для ремонта велосипедных шин.

  Но если ваш шланг уже немного старше и имеет несколько протечек, я бы просто купил новый.

  Проверьте, не засорился ли ваш аэрограф

  Если с компрессором или шлангом все в порядке, значит, с аэрографом что-то не так.

  На этом этапе есть несколько вещей, которые могут засорить ваш аэрограф.

  Самая очевидная причина засорения аэрографа — засохшая краска. Чтобы проверить, есть ли засохшая краска, которая каким-либо образом мешает воздушному потоку, необходимо разобрать аэрограф.

  Так что аккуратно разбирайте его, пока не дойдете до иглы. Игла или кончик аэрографа — это две части, где засохшая краска может препятствовать воздушному потоку.

  Solution

  Итак, если игла или кончик аэрографа загрязнены, вы должны их очистить.

  В зависимости от краски или грязи, которые там есть, вам понадобится другой раствор для очистки.

  В большинстве случаев достаточно простого медицинского спирта, но иногда приходится использовать что-то более агрессивное.

  Итак, если медицинский спирт не работает, попробуйте использовать средство для мытья окон.

  Кстати, вам не обязательно использовать коммерческий очиститель для аэрографа. Есть много отличных и дешевых альтернатив, которые вы можете использовать.

  Проверьте правильность размера иглы аэрографа.

  Если на игле или на кончике нет краски, которая может засорить аэрограф, то размер иглы может не подходить для аэрографа или кончика.

  Если игла слишком большая, это может препятствовать свободному течению воздуха. Поэтому убедитесь, что ваша игла имеет правильный размер для аэрографа и для наконечника, который вы используете на аэрографе.

  Обычно информацию об оптимальном размере иглы и наконечника можно найти в руководстве к аэрографу.

  Solution

  Разберите аэрограф и выньте иглу и наконечник.

  Затем установите новую иглу, которая правильно входит в аэрограф, и установите соответствующий наконечник.

  Проверьте, правильно ли работает кнопка аэрографа

  Последнее, что может вызвать у вас проблемы, — это сама кнопка аэрографа.

  Итак, если компрессор работает, шланг в порядке, а аэрограф не забит, то почти единственное, что остается, — это то, что кнопка не работает должным образом.

  Решение

  Единственное, что вы можете сделать здесь, — это проверить, не сделали ли вы что-то не так при повторной сборке аэрографа.

  Но если кнопка просто не работает, возможно, вам придется купить новую аэрографию.

  Привет, я увлеченный создатель и профессиональный производитель реквизита для индустрии развлечений. Я использую свои ноу-хау в области деревообработки, программирования, электроники и иллюстраций, чтобы создать этот интерактивный реквизит. И я делюсь с вами своими знаниями и своим опытом в этом блоге, чтобы вы сами могли стать мастером.

  Минутку …

  Пожалуйста, включите куки и перезагрузите страницу.

  Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

  Подождите до 5 секунд…

  Перенаправление…

  + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [] ) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))

  + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + ( !! []) — []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] +! ! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + ( ! + [] + (!! []) — []) + (! + [] + (!! []) + !! [])) / + ((+ !! [] + []) + ( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (+ !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [ ] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [ ]) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! []) ))

  + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] +! ! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] — (!! [ ])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] +! ! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) — [] + []) + (+ !! []) + ( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + ( !! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) +! ! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []))

  + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [ ] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + []) + (! + [ ] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] — (! ! [])) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! []) + (! + [] + (! ! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))

  + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [ ]) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [ ] — (!! [])) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + ( ! + [] + (!! []) + !! [] + !! [] + !! []) + (+ !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) — []))

  + ((! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (! ! []) + !! [] + !! []) + (+ !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! [] )) / + ((! + [] + (!! []) + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! [ ]) + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (+ !! [ ]))

  + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] +! ! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] — (!! [])) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []))

  + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [ ] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [ ] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) +! ! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + ( ! + [] — (!! [])))

  + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [ ])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [ ] + (!! []) + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (! ! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] +! ! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])))

  + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + ( !! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [ ] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [ ]) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! []) ) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] +! ! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []))

  + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + ( !! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + []) + (! + [] + (! ! []) + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [ ]) + (! + [] + (!! []) — []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []))

  .

Чем хорош и плох термостат с электронным управлением

С задачей не допустить чрезвычайно опасный для двигателей перегрев разработчики первых моторов с водяным охлаждением справлялись, используя свойство воды при нагреве подниматься вверх. Схема была простой: верхний бачок радиатора, куда поднималась горячая вода, размещали выше двигателя, из верхнего бачка вода опускалась по трубкам радиатора вниз, по пути охлаждалась, а затем вновь поступала в мотор.

Чуть позже, чтобы ускорить охлаждение и обойтись относительно небольшим количеством воды, радиатор стали продувать с помощью вентилятора, постоянно вращающегося, пока двигатель работал. Еще эффективнее справляться с обязанностями защиты от перегрева система охлаждения начала, когда круговорот воды в моторе был ускорен с помощью водяного насоса.

В недостатках подобных систем охлаждения были долгий предварительный прогрев двигателя до рабочей температуры и невысокая ее величина при низких температурах окружающей среды. Плохо это тем, что в непрогретом моторе ухудшается смесеобразование, а моторное масло остается излишне вязким. Отсюда потери мощности и перерасход топлива. Кроме того, поскольку в холодном двигателе топливо не только неважно испарялось, но, испарившись, норовило вновь стать конденсатом, его капельки разжижали и смывали масло, из-за чего силовой агрегат быстрее изнашивался.

Результатом борьбы с недостатками стало появление в системе охлаждения вместо одного круга циркуляции двух — большого и малого. По малому кругу, по сути, включающему только рубашку охлаждения двигателя, непосредственно в которую передается тепло от наиболее нагретых частей мотора, жидкость циркулирует после запуска. Это позволяет ей быстро достигнуть желаемой температуры, а двигателю — столь же быстро прогреться, что сводит к минимуму проблемы работы в холодном состоянии.

В движение по большому кругу, или, говоря проще, через радиатор, жидкость отправляется, только когда возникает угроза перегрева. Далее остается лишь регулировать интенсивность циркуляции жидкости через радиатор вплоть до полного отключения большого круга, если температура чересчур снизится.

Достигается такая работа системы охлаждения, а с ней — автоматическое поддержание самого выгодного температурного режима работы двигателя благодаря термостату.

Это он подобно стрелочнику выбирает путь, по которому водяной насос в зависимости от температуры будет гнать охлаждающую жидкость, а автоматизм в действии термостата обеспечивается за счет использования в его конструкции элемента, содержащего наполнитель, объем которого сильно изменяется при нагреве и охлаждении.

Наполнители могут быть жидкими и твердыми, однако широко применявшиеся ранее термостаты с жидким наполнителем оказались не слишком долговечными. В конечном итоге это привело к повсеместному переходу на термостаты с твердым наполнителем. В них наполнитель при нагреве плавится и расширяется, воздействуя на шток клапана термостата. Клапан открывается и пропускает жидкость в большой круг циркуляции.

Температуру, при которой это происходит, можно увидеть на тарелке клапана термостата. Когда температура становится ниже указанной, наполнитель из жидкого состояния вновь становится твердым, а его объем уменьшается, при этом клапан под действием возвратной пружины перекрывает проход жидкости в радиатор. Так будет продолжаться, пока жидкость, циркулируя по малому кругу, не нагреется до нужной температуры и, омывая по пути рабочий элемент термостата, не вынудит наполнитель опять плавиться и расширяться.

Недостатком термостатов с одним клапаном является нечеткость в перенаправлении потока жидкости с большого круга на малый и наоборот. Дело в гидравлическом сопротивлении, которое создается радиатором. Работы по уменьшению размеров радиаторов при сохранении их эффективности привели к увеличению гидравлического сопротивления, из-за чего жидкость даже после открытия большого круга стремилась циркулировать по пути наименьшего сопротивления, коим являлся малый круг.

Борьба с этой проблемой привела к появлению двухклапанных термостатов. В них, когда основной клапан открывает пропуск в большой круг циркуляции, малый круг запирается дополнительным клапаном.

Однако сколько клапанов к термостату ни приделывай, существовал еще один недостаток, с которым долгое время приходилось мириться по причине отсутствия способа с ним бороться. Термостат обеспечивал необходимый температурный режим при любых атмосферных условиях, что было хорошо, и любой нагрузке двигателя, а вот это и было плохо, ибо то, что являлось оптимальным при одной нагрузке, переставало быть таковым при ее изменении.

Например, для уменьшения расхода топлива и снижения токсичности выхлопных газов во время работы двигателя на частичных нагрузках желательно, чтобы температура охлаждающей жидкости была максимально возможной. При небольших нагрузках она и вовсе должна балансировать на грани закипания жидкости, что для современных систем охлаждения, работающих с избыточным внутренним давлением, составляет примерно 105-110°С.

Однако при работе мотора в таком температурном режиме воздух, поступающий в цилиндры, нагревается и расширяется, что ведет к уменьшению наполнения им цилиндров. Мало воздуха — не сожжешь много топлива, а это потеря мощности, которая требуется во время работы двигателя с полной нагрузкой или близкой к ней. Поэтому для таких нагрузочных режимов температура охлаждающей жидкости не должна быть выше 85-95°С.

Никакой термостат, подчиняющийся фазовым превращениям наполнителя из твердого тела в жидкость и обратно, не в состоянии оптимизировать температуру охлаждающей жидкости согласно потребностям нагрузочных режимов. Ситуация казалась тупиковой, пока в связи с развитием электроники чью-то светлую голову не посетила идея добавить к стандартному алгоритму действия термостата электронное управление.

Для этого в рабочий элемент термостата помимо наполнителя поместили нагревательный резистор. Сам термостат настроили на срабатывание при существенно более высоких температурах, чем открывается клапан большого круга в обычных термостатах. Это позволило поддерживать температуру охлаждающей жидкости вблизи 110°С, пока двигатель работает с частичной нагрузкой. Однако как только от мотора требуется полная отдача, на резистор подается ток. Далее начинается то, что происходит в обычных термостатах из-за нагрева охлаждающей жидкостью, но теперь источником тепла является не она, а нагревательное сопротивление. Командует работой сопротивления блок управления двигателем согласно предусмотренной в нем программе оптимизации температуры охлаждающей жидкости.

Хороша идея? В этом не было бы никаких сомнений, если бы помимо лицевой стороны у любой медали не существовала еще и обратная. Любое усложнение конструкции, каким бы интересным оно ни выглядело с технической точки зрения, ведет к потере надежности.

Взять, к примеру, двухклапанный термостат. Если одноклапанный термостат выходит из строя в открытом состоянии, двигатель будет долго прогреваться, его температура при движении автомобиля понижается, из печки дует холодным воздухом, увеличивается расход топлива, но ничего более серьезного с мотором не произойдет. Однако подобная неисправность двухклапанного термостата может привести к перегреву двигателя. Это кажется немыслимым, но в практике такие случаи наблюдались.

Ничего удивительного в этом нет. Принцип работы одноклапанного термостата по умолчанию предполагает, что после открытия клапана какая-то часть жидкости все равно будет продолжать циркулировать по малому кругу, но работа двухклапанного термостата такое исключает априори. На это рассчитывают при конструировании, однако неисправности вносят свои коррективы в расчеты разработчиков двигателей.

Какие коррективы внесло электронное управление? Очевидно, что к причинам, вызывавшим выход из строя термостатов с традиционным устройством, добавились новые, связанные с наличием резистора, его проводки и ее контактных соединений, способных окисляться, а также дополнительных уплотнений, которые рано или поздно уплотнять перестают.

Сколько топлива позволяет экономить электронное управление и насколько чище оно делает выхлоп, знают, наверное, только разработчики — в доступных источниках информации конкретные цифры найти не удалось. Зато из каталогов запчастей нетрудно выяснить, как усложнение конструкции сказалось на стоимости устранения неисправности. Если раньше для покупки неплохого неоригинального термостата для большинства распространенных в Беларуси автомобилей было достаточно изыскать 9-15 у.е., то термостат с электронным управлением обойдется не меньше 60-80 у.е.

Появились также внешние причины, например, отказы датчиков, информация которых используется для электронного управления термостатом. Это в свою очередь изменило подход к поиску неисправности. Раньше бывалые автомобилисты оценивали работоспособность термостата на ощупь, по тому, как нагреваются шланги подвода и отвода жидкости от радиатора. Теперь насторожить может только работа вентилятора, когда для нее нет оснований (двигатель холодный, кондиционер выключен), что означает переход в аварийный режим. Но чтобы понять, в какую сторону копать, чтобы выйти на конкретного виновника, без компьютерной диагностики обойтись проблематично.

Наконец, сами двигатели стали «горячими». Для них малейшие неполадки в системе охлаждения, на которые моторы с обычными термостатами не реагировали либо реагировали с минимальными последствиями, могут оказаться роковыми. Увеличение количества двигателей, о которых говорится, что они очень чувствительны к перегреву, по всей видимости, и есть главное последствие эволюционных изменений, которые претерпела конструкция термостата.

Сергей БОЯРСКИХ
Фото автора и из открытых источников
ABW.BY

Благодарим за помощь в организации фотосъемки «Ресурсный центр» на базе автомеханического колледжа имени академика М.С.Высоцкого

Термостат системы охлаждения двигателя.

Приборы и механизмы жидкостной системы охлаждения

Термостат

Назначение и особенности конструкции термостатов

Термостат автоматически поддерживает необходимую температуру жидкости в системе охлаждения и позволяет быстро прогреть холодный двигатель после запуска.

По конструкции термостаты бывают жидкостные (сильфонные) и с твердым наполнителем, а также одноклапанные, двухклапанные и двухступенчатые.
Кроме того, термостаты бывают с электронным управлением посредством следящего термодатчика и бортового компьютера, при этом конструктивное исполнение механической части таких термостатов может быть различной.

Чаще всего термостат устанавливается на пути движения охлаждающей жидкости — либо перед верхним патрубком рубашки охлаждения двигателя, либо перед жидкостным насосом (помпой).

Одноклапанные термостаты полностью ограничивают поток жидкости, а двухклапанные могут распределять поток жидкости между большим кругом (циркуляция через радиатор) и малым кругом (циркуляция только внутри рубашки охлаждения).

Устройство и работа сильфонного термостата

Жидкостный (сильфонный) термостат (рис. 1, а) состоит из корпуса 7 с окнами, гофрированного баллона 2, заполненного легкоиспаряющейся жидкостью, в качестве которой обычно используется смесь 2/3 дистиллированной воды и 1/3 этилового спирта, а также клапана 5.
К верхней части баллона припаян шток 3 с клапаном, нижняя часть баллона жестко соединена с кронштейном 8 корпуса термостата. Шток может перемещаться в направляющей корпуса, открывая и закрывая при этом клапан.

Если жидкость в сильфоне холодная, испарение этилового спирта не происходит, и избыточное давление в баллоне отсутствует. Клапан, пропускающий охлаждающую жидкость к радиатору при этом закрыт.
По мере прогрева охлаждающей жидкости нагревается и баллон со смесью воды и спирта, при этом спирт начинает интенсивно испаряться, поднимая давление в баллоне. Сильфон начинает расширяться в длину, воздействует на шток и открывает клапан, после чего жидкость начинает циркулировать по большому кругу через радиатор.
Клапан начинает открываться при температуре охлаждающей жидкости 70…80 ˚С, и полностью открывается при температуре 85…95 ˚С.

Устройство и работа термостата с твердым наполнителем

Сильфон (баллон) жидкостного термостата является его слабым элементом – на тонкой гофрированной оболочке часто возникают микротрещины, приводящие к его разгерметизации и отказу. По этой причине на современных автомобилях чаще применяются твердотельные термостаты, основным рабочим элементом которых являются цилиндрические капсулы, заполненные твердым наполнителем, в качестве которого обычно используется кристаллический (гранулированный) нефтяной воск (церезин) в смеси с медными, графитовыми, алюминиевыми опилками или пудрой. Это вещество способно значительно расширяться при нагревании, когда переходит из твердого состояния в жидкое. Капсула с термочувствительным веществом закрыта резиновой мембраной-буфером, соединенной со штоком, управляющим клапаном термостата.

Когда воск плавится или подобное термочувствительное вещество начинает плавиться, из капсулы выдавливается шток, открывая клапан термостата, и пропуская охлаждающую жидкость к радиатору. При охлаждении двигателя, например, после его остановки, воск возвращается в твердое агрегатное состояние, уменьшаясь в объеме. При этом шток, управляющий клапаном термостата, возвращается в исходное положение, перекрывая большой круг системы охлаждения.

Работа термостата с твердым наполнителем представлена на рис. 1, б. К корпусу 7 термостата пружиной 13 постоянно прижимается клапан 5, шарнирно соединенный со штоком 3. Шток опирается на резиновую мембрану 11, которая зажата баллоном 9 и направляющей втулкой. Пока двигатель не прогрет, наполнитель (церезин) находится в твердом состоянии и клапан термостата закрыт. При достижении температуры охлаждающей жидкости 70 ˚С церезин плавится и объем его увеличивается. При этом он нажимает на мембрану, она прогибается вверх и давит на буфер 13 на шток, который поворачивает клапан 5, вследствие чего охлаждающая жидкость поступает в радиатор.

При снижении температуры охлаждающей жидкости объем церезина уменьшается и клапан термостата под действием возвратной пружины закрывается.

Общим недостатком термостатов с термочувствительными наполнителями является прерывание циркуляции жидкости через радиатор при низкой температуре окружающей среды (например, зимой), когда двигатель еще не прогрет.
В случае заполнения системы охлаждения водой это может привести к ее замерзанию в нижнем бачке или трубках сердцевины радиатора, и вывести его из строя. Замерзание воды может произойти и в нижнем резиновом патрубке – он становится твердым на ощупь. Двигатель при этом может быстро перегреться, поскольку циркуляция воды по малому кругу не обеспечивает надлежащее охлаждение деталей.
Поэтому в системах охлаждения двигателей с термостатами в зимнее время года желательно использовать низкозамерзающие жидкости или утеплять радиатор. Если же вода, все-таки, замерзла в системе, автомобиль необходимо срочно поместить в теплый гараж или проливать замерзшие участки системы охлаждения кипятком.

Электронный термостат

Наиболее современным видом этого устройства, является термостат с электронным управлением. С помощью электронной системы управления обеспечивается наиболее оптимальный процесс охлаждения двигателя, при этом конструкция может работать как в автоматическом, так и в ручном режиме.
Термостаты с электронным управлением устанавливаются на современных легковых автомобилях оборудованных бортовым компьютером, работающим под управлением программы, следящей, в том числе, и за термостатом.

На некоторых двигателях, могут устанавливаться два термостата. Такая конструкция часто применяется в двигателях, оснащенных двойной системой охлаждения, при этом один из термостатов следит за подогревом термочувствительного элемента, другой осуществляет слежение за температурой охлаждающей жидкости.

***

Термостат — очень важная деталь системы охлаждения, и его неисправность может привести к отказу двигателя из-за перегрева. В случае если термостат по каким-либо причинам вышел из строя при закрытом положении клапана, охлаждающая жидкость не попадает в радиатор и циркулирует по малому кругу, нагреваясь все сильнее.
Поломка термостата при открытом положении клапана менее опасна – она может привести лишь к недостаточному прогреву двигателя во время работы.
Наиболее частой причиной отказа термостата является коррозия его деталей, приводящая к их заклиниванию.
Электронный термостат чаще всего ломается из-за неправильной работы двигателя и при слишком частых запусках и остановках.

***

Предпусковой подогрев двигателя

Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

как работает и разновидности устройств

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые терморегуляторы. Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Терморегулятор представляет собой электрическое устройство необходимое для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве в обустройстве теплиц.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все терморегуляторы, в каком бы приборе они не находились, по единому принципу. Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются по:

Также терморегуляторы отличаются техническими свойствами:

• Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.

Терморегуляторы могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить учитывающие:

• И контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
• И поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
• Температуру воздуха снаружи – погодные термостаты.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

• Индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту.
• Индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку. Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.

Выделяют также несколько видов датчиков по назначению:

• Датчик температуры пола.
• Датчик температуры воздуха.
• Инфракрасный датчик для пола и воздуха.

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, это:

• Цифровые.
• Аналоговые.

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:

• Беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки).
• Устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема.

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления. Внешний вид подобен стандартному запорному крану.

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

• Надёжность.
• Устойчивость к перепадам напряжения.
• Не подвластны сбоям электроники.
• Работают при отрицательных температурах.
• Можно эксплуатировать в условиях резких изменений температуры.
• Простое управление.
• Длительный срок службы.

Недостатки:

• Наличие погрешности.
• Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели.
• Низкая функциональность.

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Электромеханические регуляторы температуры используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

• С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
• С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Электромеханические терморегуляторы зарекомендовали себя как неприхотливые устройства:

• Автоматическое включение обогрева.
• Герметичность.
• Невысокая цена.

Минусы этих приборов:

• Низкая функциональность.
• Сложность добиться высокой точности регулирования.

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Главные составляющие части:

• Выносной термодатчик.
• Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя.
• Электронный ключ – контактная группа.

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:

• Обычные терморегуляторы. В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
• Цифровые терморегуляторы: — С закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту. — С открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:

• Широкий диапазон регулировок.
• Разнообразие дизайнерских решений.
• Экономия электроэнергии.
• Высокая точность.
• Эффективность.
• Безопасность при эксплуатации.

Также терморегуляторы просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.

Похожие темы:

• Датчики температуры. Виды и принцип действия, Как выбрать

• Термостаты. Виды и особенности. Принцип действия и применение

• Терморезисторы.

  Виды и особенности. Устройство и работа. Параметры

• Тепловые реле. Виды и устройство. Особенности и принцип действия

• Элементы Пельтье. Принцип действия и применения. Обратный эффект

• Термопары. Виды и состав. Устройство и принцип действия

РубрикаЭЛЕКТРООБОГРЕВ

В радиаторах и разного рода системах отопления с целью контроля температуры используются специальные электрические устройства. При проектировании или ремонте подобной системы нужно хорошо представлять себе, что такое терморегулятор, каковы его назначение и механизм действия,  как подобрать подходящий термостат.

Устройства для регуляции температуры

Необходимость и особенности терморегуляторов

Терморегулятор это средство регуляции температурного уровня, используемое в приборах, имеющих дело с теплом: в отопительном, охладительном оборудовании и системах контроля температуры в помещении. Регуляторы применяются и в сельском хозяйстве, например, в тепличных установках. Когда температура в помещении или установке в ту или иную сторону отклоняется от рамок, заданных в настройках, устройство дает команду включить или отключить нагревательные элементы. С его помощью можно контролировать степень нагрева не только воздуха и иных газообразных сред, но и жидкостей и твердых тел (например, поверхностей электроприборов).

Как устроен термостат

Новые счетчики электроэнергии: принцип работы и преимущества

При подборе подходящего устройства потребители интересуются, как работает терморегулятор. Хотя эти приборы выпускаются с разными типами действующих блоков (электроника, механический узел и т.д.), принцип работы терморегулятора, независимо от его типа, базируется на считывании данных из среды, подлежащей температурному контролю. Базируясь на получаемых данных, устройство определяет, есть ли необходимость в задействовании дополнительных термических элементов или отключении имеющихся.

Важно! Для предотвращения выхода устройства из строя и минимизации вероятности ошибочных показаний термический датчик следует размещать как можно дальше от зоны непосредственного воздействия обогревателя, батарей и иного подобного оборудования.

Преимущества и недостатки

Принцип работы и особенности источников бесперебойного питани

Свойства термостатических устройств, их сильные и слабые стороны напрямую зависят от типа конструкции. Наиболее важный показатель – минимизация погрешности считывания температурных данных. В принципе, высокая точность характерна для любых термостатов, имеющих электронные компоненты, тогда как в случае механических устройств именно меньшая точность (погрешность может достигать трех градусов) является основным минусом. Зато они просты в регулировке и обладают весьма демократичной ценой.

Важно! Наиболее сложными в управлении (и дорогостоящими) являются программируемые устройства. При всем при этом они весьма экономичны в отношении потребления электроэнергии, обладают большой гибкостью настроек. Приобретать такое устройство пользователю следует лишь при уверенности, что он сможет правильно программировать работу термостата.

Виды терморегуляторов

Принцип работы электродвигателя

Приспособления, предназначенные для регуляции температуры, могут быть классифицированы по различным основаниям. Выпускаются изделия, рассчитанные на разные виды монтажа: на стену или на дин-рейку. Варьируются поддерживаемый диапазон измерений и число каналов. Однако в первую очередь они различаются по строению, в зависимости от того, какие механические узлы и электронные компоненты в них задействованы.

Механические термостаты

Это наиболее простые изделия, лишенные электронной «начинки», чаще всего они используются для контроля температуры жилых помещений. Их работа базируется на способности некоторых материалов изменять свои характеристики под воздействием меняющейся температуры. Задавать рамки полагается посредством вращения колеса. При выходе за них возникает замыкание или разрыв электроцепи, ведущие к подключению дополнительных нагревательных элементов или отрубанию имеющихся.

Плюсы такой конструкции – надежность, долговечность, простота управления, способность функционирования при минусовых температурах, стойкость к скачкам напряжения. Основным минусом является вероятность погрешности, в ряде случаев довольно значительной (до 3 градусов). Кроме того, изделия нельзя назвать бесшумными: при срабатывании они издают щелкающие звуки.

Механический регулятор

Биметаллические пластины

При нагревании такая пластинка деформируется и открывает сомкнутые контакты. Вследствие этого  к нагревательному элементу прибора перестает поступать ток. Остывая, пластинка возвращается в прежнюю позицию, и контакты соединяются снова. Тогда электроэнергия опять подается на соответствующий элемент, что влечет за собой нагревание. Такая конструкция вмонтирована в электрические чайники, плиты, утюги.

Работа биметаллической пластины

Газонаполненные датчики

Газовые термостаты включают в себя заполненную газом трубу и контактные элементы. При помещении в жидкость газ расширяется и провоцирует замыкание контакта. Размыкание происходит, когда жидкая среда охлаждается. Конструкция устанавливается в водонагреватели, отопительные приборы на масле.

Важно! Плюсами этого и предыдущего типов являются автоматическая регуляция и бюджетная цена, минус – отсутствие места для вариативных гибких настроек, что ограничивает сферу применения.

Восковые терморегуляторы

Эти аппараты состоят из герметически запаянной камеры, снабженной пробкой из воска, и стерженька из металла. При нагревании плавящийся воск вытесняет стержень наружу, и последний инициирует изменения в электрической цепи. Такие конструкции широко применяются в автомобилестроении, а также при проектировании смесителей.

Электронные термостаты

Их применяют в разного рода системах контроля климата, в конструкциях теплого пола. Они включают в себя датчик температуры, электронный ключ и блок контроля, генерирующий команды подключения и выключения нагревательных элементов. Приборы снабжены электронным табло, на котором репрезентируются температурные данные. Они бывают с закрытой и открытой логикой. Гибкость настроек и расширенные возможности управления присущи только второму типу, такие изделия выпускаются с кнопочным или сенсорным управлением.

Электронный прибор

Двухзонные термостаты

Двухзонный терморегулятор предоставляет возможность параллельного управления двумя отопительными системами, к примеру, кухни и жилой комнаты. Некоторые модели ограничиваются возможностью выбора из нескольких заданных программ, другие – дают возможность самостоятельного задания параметров. Термодатчики надо помещать в местах, куда не проникают влага и прямые лучи солнца.

Термостат 12 В

Использование терморегулятора 12 вольт практикуется в аквариумах, тепличных помещениях, при инкубации яиц. Прибор состоит из датчика и блока контроля. Температурные ограничения задаются самим пользователем. Как источник питания используется аккумулятор в 12 вольт. Преимущества такого устройства – несложное управление и низкая цена.

Применение регуляторов и датчиков температуры

Устройства устанавливаются как в жилых комнатах, так и в производственных помещениях. Если существует необходимость в регуляции работы теплого пола, можно купить прибор, снабженный двумя датчиками, один из которых монтируется на поверхность пола (будучи заточенным под считывание данных с твердых поверхностей), а другой – помещается на стену и работает с температурой воздуха. Терморегуляторы применяются и в бытовых приборах, работающих с температурными перепадами, а также в производстве автомобилей.

Без применения устройств контроля температуры не будет возможным слаженное функционирование систем и приборов, работающих с температурными перепадами. При выборе прибора нужно обращать внимание на то, насколько его конструкция и настройки подходят системе, в которой ему придется работать.

Видео

<index>

Термостат системы охлаждения двигателя представляет собой устройство в виде клапана, реагирующее на температуру охлаждающей жидкости. Он позволяет автоматически поддерживать заданный тепловой режим работы мотора за счет направления потока жидкости по большому или малому кругу циркуляции. Это необходимо, чтобы двигатель при запуске разогревался быстрее, а при выходе на заданную температуру работы сохранял ее постоянной.

Содержание

Устройство и принцип работы автомобильного термостата

Поскольку конфигураций двигателей и, соответственно, систем охлаждения достаточно много, то и место установки термостата может быть разным. Как правило, он монтируется во входном трубопроводе насоса системы охлаждения или на выходной магистрали головки блока цилиндров. В системе охлаждения двигателя предусмотрено два круга, по которым циркулирует рабочая жидкость, снижая его температуру. Малый круг включает в себя головку блока цилиндров, сами цилиндры и радиатор печки, а большой — всю систему с радиатором. Главной задачей термостата является блокирование процесса охлаждения двигателя (циркуляции охлаждающей жидкости по большому кругу), если температура последнего ниже рабочего уровня.

Конструкция типового автомобильного термостата состоит из следующих элементов:

• Корпус. Он имеет три патрубка для подключения в систему охлаждения: входной (впуск рабочей жидкости от радиатора), входной от двигателя (из головки блока цилиндров или печки) и выходной (подачи на насос).
• Цилиндр, внутри которого находится термочувствительный элемент.
• Термочувствительный элемент. Он может быть жидким (смесь воды и спирта) или твердым (из технического воска, в состав которого входят порошковая медь, алюминий и графит).
• Шток (поршень) — располагается внутри цилиндра.
• Клапан малого круга — перепускной клапан, поддерживающий заданный уровень давления в системе.
• Клапан большого круга (основной). Он представляет собой металлическую тарелку, которая открывает и закрывает путь по большому контуру.
• Пружины, запирающие клапаны большого и малого кругов.

В момент пуска двигателя термостат находится в закрытом положении. Проходя по малому кругу, охлаждающая жидкость выходит из блока цилиндров и вновь возвращается в него. Отсутствие охлаждения во всей системе позволяет двигателю быстрее прогреваться до рабочей температуры. Когда температура блока цилиндров повышается и нагревает охлаждающую жидкость до уровня 80-90°С, термочувствительный элемент реагирует (воск расплавляется и увеличивается в объеме, оказывая воздействие на шток) и сдвигает тарелку, открывая доступ к большому кругу.

Если охлаждающая жидкость будет сразу циркулировать в большом контуре, прогрев двигателя станет более длительным, а в условиях пониженных температур окружающей среды может совсем не произойти.

На заметку автомобилистам. Двигатель прогреется значительно быстрее, если выключить печку. Потом ее можно будет снова включить.

Открытие клапана происходит постепенно, что позволяет с ростом температуры увеличивать количество охлаждающей жидкости, поступающей на радиатор. Максимальное открытие клапана достигается при температуре 95-105°С. Если происходит излишнее охлаждение двигателя, термочувствительный элемент начинает реагировать в обратную сторону, закрывая клапан и снижая количество рабочей жидкости, попадающей в большой контур.

Основные виды термостатов

В современном автомобилестроении используется несколько видов термостатов:

• Одноклапанный — классическая конструкция.
• Двухступенчатый — это разновидность одноклапанного термостата, отличающаяся наличием двух тарелок (малой и большой). При срабатывании устройства, первой начинает движение малая тарелка, оказывая воздействие на большую. Это позволяет обеспечить корректное срабатывание термостата в системах с высоким уровнем давления охлаждающей жидкости.
• Двухклапанный — в таком устройстве также использованы две тарелки, но одна запирает большой контур, а вторая — малый. При этом работа клапанов синхронизирована, и когда один круг закрыт, второй открывается.
• Электронный (с электронным управлением) — представляет собой классический одноклапанный термостат, оснащенный нагревательным сопротивлением. Управление нагревом последнего реализуется электронным блоком управления двигателем. Таким образом, становится возможным достичь температуры 95-110°С на частичной мощности мотора и 85-95°С на максимальной мощности. В итоге это делает более экономичным расход топлива и повышает мощность благодаря дополнительному охлаждению всасываемого в цилиндры воздуха.

В двухконтурных системах охлаждения современных двигателей типа TSI устанавливается два термостата.

Проверка термостата и распространенные неисправности

Неисправности термостата чаще всего связаны с износом или коррозионными образованиями. Это может спровоцировать заклинивание клапана в открытом, закрытом или частично открытом положениях. Признаки постоянно открытого термостата, а также ситуации заклинивания в промежуточном положении, проявляются только при низких температурах (холодной погоде), когда прогрев двигателя становится слишком долгим. Постоянно закрытое положение — более серьезная проблема, которая вызывает перегрев двигателя, что может привести к необратимым поломкам.

Также термостат может быть изначально некачественным, что нередко проявляется как несвоевременное открытие. При более раннем срабатывании увеличивается расход топлива, поскольку для выхода на рабочую температуру двигателю потребуется больше времени. Когда же клапан на большом контуре срабатывает позже, повышается износ мотора.

Основной способ проверки термостата предполагает его снятие с двигателя:

• Термостат демонтируется и помещается вначале в емкость с горячей (кипящей) водой. Если при этом клапан не раскрывается или происходит слишком медленное раскрытие, он потребует замены. Если клапан сработал, выполняют обратную проверку, поместив его в холодную воду и отследив процесс закрытия.

Автомобильные термостаты не подлежат ремонту и при обнаружении неисправностей требуют замены. Также следует знать, что разные марки имеют отличные температурные характеристики открытия и закрытия. Поэтому для обеспечения оптимального режима работы двигателя необходимо устанавливать модели, рекомендуемые производителем автомобиля.

</index><index>

Термостат – неотъемлемая часть системы охлаждения автомобиля. Он выполняет две функции: помогает двигателю быстрее прогреваться до оптимальной температуры, а также предотвращает его перегрев. Поговорим более подробно, какое устройство имеет термостат, для чего он нужен, как работает, каких типов бывает и какие неисправности могут возникнуть в этом узле.

Что такое автомобильный термостат

Прибор расположен между автодвигателем и радиатором. Если дать устройству простое определение, это пробка с автоматическим запором, которая открывает или закрывает доступ охлаждающей жидкости к цилиндрам. Это происходит потому, что узел реагирует на температуру. Когда она повышается, он открывается и жидкость начинает циркулировать более интенсивно. Когда цилиндры слишком холодные, ее движение временно прекращается и позволяет им нагреться до необходимой температуры. В конечно счете, прибор позволяет водителю не убедиться на личном опыте, каковы последствия езды с перегревшимся двигателем.

Термостат применяют не только в системе охлаждения двигателя. Контролировать температуру необходимо и в других узлах транспортного средства. Например, прибор устанавливают в системы охлаждения АКПП.

Читайте также: ДЖЕРЕМИ КЛАРКСОН: ПОЛИРОЛЬ — ПРОШЛЫЙ ВЕК. НАСТАЛА ЭРА ЖИДКИХ СТЕКОЛ!

Таким образом, термостат – это терморегулятор, который играет важную роль: отвечает за температуру цилиндров двигателя машины, тем самым напрямую влияет на его работу и делает ее более эффективной.

автомобильный термостат

Принцип работы и устройство автомобильного термостата

Двухклапанный механический термостат состоит из следующих элементов.

• 2 патрубка на вход (один отвечает за большой, второй за малый круг). Через них в устройство поступает охлаждающая жидкость из радиатора.
• 1 патрубок на выход. Он ведет к цилиндрам.
• Термочувствительный элемент. Представляет собой деталь, которая реагирует на повышение и понижение температуры;
• Клапаны (основной и малого круга). В зависимости от состояния термочувствительного элемента закрывают или открывают путь из радиатора к цилиндрам для охлаждающей жидкости.
• Корпус. Металлическая полость, внутри которой находятся все элементы устройства (за исключением патрубков, которые фактически являются его продолжением).

Лучше понять конструкцию прибора можно, взглянув на картинку, изображающую его в разрезе.

Принцип работы автотермостата выглядит следующим образом.

Похожие статьи

• Пока двигатель имеет низкую температуру, термочувствительный элемент находится в состоянии покоя и жидкость циркулирует исключительно по малому контуру (то есть только вокруг цилиндров и головки).
• Когда мотор нагревается, термочувствительный элемент срабатывает и открывается, открывая также основной клапан. После этого прибор работает в другом режиме – жидкость начинает движение по большому кругу. Она начинает омывать радиатор, помпу, рубашку мотора. Это позволяет предотвратить его перегрев. Обычно термоэлемент срабатывает при температуре от 75 до 90 градусов цельсия (у разных моделей автомобиля она разная, ее обычно указывают на маркировке).

Что касается размещения термостата, то оно зависит от компоновки автомобиля, его конструктивных особенностей. В большинстве моделей легковых машин устройство находится в месте выхода охлаждающей жидкости из головки цилиндроблока. Также нередко его монтируют на входе помпы.

В некоторые модели авто устанавливают сразу два термостата. Одно из устройств отвечает за основной круг движения жидкости, второе – за малый.

Виды термостатов для автомобиля

Термостаты бывают нескольких видов.

В зависимости от количества клапанов устройства делят на две разновидности.

• Одноклапанный. Классическая конструкция, которая включает в себя всего один клапан.
• Двухклапанный. Более современный тип устройства, который имеет 2 клапана. Один закрывает большой круг, а второй – малый. Обеспечивает более эффективное распределение охлаждающей жидкости.

В зависимости от принципа работы термостаты делят на следующие виды.

• Механический. Имеет механический термочувствительный элемент.
• Электронный. В качестве термочувствительного элемента использует терморезистор, который изменяет сопротивление при повышении или понижении температуры. Элемент подключен к автомобильному блоку управления (или к отдельному термореле). Он считывает сопротивление и в зависимости от его величины увеличивает или уменьшает ток охлаждающей жидкости между мотором и радиатором.

В зависимости от возможности вмешательства водителя в работу устройства термостат может быть:

• неуправляемый – контролировать функционирование прибора невозможно;
• управляемый – электронное устройство, работу которого можно настраивать с помощью электронного блока управления машины.

Также выделяют двухступенчатые термостаты. По сути, они представляют собой разновидность одноклапанных. Однако клапан в них усилен вторым элементом (по сути – вторым клапаном). При этом запирание каждого контура по отдельности, как в двухклапанных устройствах, отсутствует. Двухступенчатые приборы предназначены для использования в авто, в системе охлаждения которых поддерживается высокое давление, так как они отличаются большей степенью прочности и надежности.

термостат для автомобиля

Как проверить термостат

Проверять термостат необходимо в следующих случаях:

• двигатель очень медленно прогревается;
• мотор быстро перегревается.

Это может говорить о неисправности устройства.

Проверку можно провести, не отсоединяя прибор. Для этого потребуется выполнить следующие действия – термостат будет установлен на своем месте.

• Открыть капот.
• Запустить двигатель и дать ему поработать на холостом ходу 3 – 4 минуты. Важно, чтобы перед запуском мотор был холодным.
• Потрогать рукой патрубок около радиатора. Если он холодный, это означает, что циркуляция по малому кругу проходит нормально.
• Дать двигателю хорошо прогреться, а затем потрогать второй подводящий патрубок, который отвечает за движение жидкости по основному контуру. При нормальном функционировании прибора к этому времени он должен открыться и начать охлаждение основного круга. Следовательно, при исправном термодатчике он должен быть холодным.

Если в ходе проверки выяснилось, что патрубки горячие, это говорит о неисправности.

Есть и другой вариант исследования устройства, со снятием. Вот какие действия для него потребуется выполнить:

• полностью слить антифриз из системы охлаждения транспортного средства;
• демонтировать термостат;
• поместить его в кастрюлю с водой и довести ее до кипения;
• вытащить прибор пинцетом или другим приспособлением и посмотреть на просвет.

В нормальном состоянии после кипячения узла клапан должен быть открыт – это означает, что прибор выполняет свои функции правильно. Если деталь неисправна, он будет полуоткрыт или закрыт.

Неисправности термостата

Ниже представлены наиболее распространенные неисправности термостатирующего устройства авто.

• Нарушение работы клапана малого круга. Проблема актуальна для двухклапанных устройств. В результате износа или поломки клапан плохо закрывается или не закрывается совсем. В результате антифриз циркулирует только по большому кругу и двигатель очень плохо прогревается.
• Клин клапана. При такой неисправности заслонка постоянно находится в закрытом или полузакрытом состоянии и не приходит в движение под воздействием термочувствительного элемента. В результате мотор перегревается.
• Поломка термочувствительного элемента. При этой неисправности термоэлемент перестает реагировать на изменения температуры или реагирует на них в недостаточной степени. Из-за этого заслонки клапанов открываются меньше, чем необходимо. Это приводит к перегреву. При поломке термоэлемента возможно и другое нехарактерное «поведение» термостата. Например, заслонки могут открыться раньше времени, что приведет к медленному прогреву мотора.

Еще одна распространенная неисправность – протечка термостата. Как правило, она возникает из-за разрушения прокладок между элементами корпуса прибора. А оно, в свою очередь, чаще всего происходит по причине попадания масла в охлаждающую жидкость (оно попросту растворяет прокладки).

Часто неисправности возникают из-за механических повреждений клапанов. Обычно они связаны с большой нагрузкой из-за высокого давления жидкости.

Подведем итоги

Термостат – это элемент системы охлаждения авто. Его назначение – предотвращать перегрев и не допускать слишком медленного прогрева мотора. Таким образом, он служит своего рода предохранителем. У разных моделей машин – разные технические характеристики термостатов. Но схема работы везде одна – прибор реагирует на повышение или понижение температуры и изменяет интенсивность движения антифриза. Также термостат применяют в АКПП, где тоже требуется охлаждение.

</index>

Автоликбез15 декабря 2019

Водителю, самостоятельно обслуживающему силовой агрегат машины, необходимо иметь представление о работе термостата в автомобиле. Распределительный элемент, установленный в моторном отсеке, обеспечивает распределение потоков антифриза и поддерживает степень нагрева двигателя. При заклинивании клапана мотор работает в аварийном режиме, что приводит к поломкам или увеличенному расходу топлива.

Функции в системе кондиционирования

Жидкостная система охлаждения (или кондиционирования) состоит из рубашки, расположенной в блоке цилиндров и головке блока, помпы, радиатора и соединительных патрубков. Часть жидкости подается в отдельный теплообменник для отопления салона. Интенсивность нагрева воздуха регулируется краном (например, на классических легковых машинах ВАЗ) или отдельной заслонкой в воздушном канале.

Термостат предназначен для распределения потоков хладагента между рубашкой и радиатором, обеспечения рабочей температуры двигателя и прогрева салона.

Разновидности термостатов

В силовых установках автомобилей используется несколько типов термостатов:

1. С 2 клапанами, что обеспечивает управление потоками хладагента, идущими к радиатору и по малому кругу охлаждения (через рубашку силового агрегата и блок отопления салона).
2. С 1 подвижным элементом, корректирующим подачу жидкости к радиатору.
3. С 1 клапаном и двухступенчатым открытием. При прогреве мотора открывается протока малого диаметра, затем антифриз подается в теплообменник через отверстие увеличенного сечения.
4. Электронный термостат, оснащенный датчиком, измеряющим температуру антифриза. Блок управления фиксирует положение заслонки при помощи шагового электродвигателя. Регулятор корректирует подачу антифриза в дополнительные контуры охлаждения, что снижает расход топлива.

Устройство и принцип работы

После пуска силового агрегата часть тепла, образующегося при сгорании топлива, идет на нагрев картера и головки блока. Для обеспечения нормальной смазки и улучшения смесеобразования мотор должен прогреться до 85-105°С (зависит от модели ДВС). Установленный в контуре охлаждения терморегулятор не позволяет хладагенту циркулировать через радиатор. Антифриз ходит по внутреннему кругу, позволяя мотору прогреваться до рабочей температуры за 5-10 минут. По мере прогрева термостат пропускает хладагент в теплообменник машины, охлаждаемый вентилятором.

Принцип работы регулятора основан на температурном расширении жидкого или твердого наполнителя.

Увеличивающийся в объеме материал смещает штангу с клапаном, который распределяет потоки антифриза. В схеме предусмотрены пружины, возвращающие заслонки в исходное положение при снижении температуры жидкости. Элементы конструкции закреплены в корпусе, изготовленном из силумина или термостойкого пластика. На некоторых автомобилях монтируются термостаты без внешней оболочки, установленные в блок цилиндров силовой установки.

Термостаты с твердым наполнителем

Регуляторы с твердым рабочим веществом оснащаются герметичной камерой, заполненной синтетическим воском (церезином). Принцип действия основан на переходе воска при прогреве из твердой фазы в жидкую. Раствор воздействует на эластичную манжету и связанный с ней толкатель. Подвижная штанга связана с тарельчатым клапаном, позволяющим антифризу циркулировать по малому (или внутреннему) кругу или пропускать жидкость в теплообменник для охлаждения.

Для повышения чувствительности к изменению степени нагрева в воск вводят присадки на основе металлической пудры.

Полученный материал отличается стабильным коэффициентом расширения при переходе из твердой фазы в жидкую и обратно. За счет стабилизации параметра температура хладагента поддерживается в допустимом диапазоне.

Термостат с жидкостью

Регулятор с жидким рабочим веществом устроен аналогично конструкции с твердым заполнителем, но раствор находится в герметичном сильфоне. Жидкость состоит из смеси дистиллированной воды и этилового спирта. При температурном расширении в сильфоне возникает избыточное давление. Элемент распрямляется и через связанный с ним шток открывает канал отвода антифриза в бачок теплообменника. Количество жидкости, перекачиваемой в радиатор, зависит от температуры антифриза в блоке цилиндров.

Расположение элемента в автомобиле

Регулятор находится в моторном отсеке автомобиля – на картере силового агрегата или на входе в насос для циркуляции хладагента. В двигателях с распределенным впрыском топлива устанавливаются дополнительные регуляторы, позволяющие поддерживать температуру головной части блока цилиндров в заданном интервале. Элемент устанавливается на задней части силового агрегата. Возможна установка дополнительных элементов для ускоренного прогрева салона автомашины.

Неисправности: причины и «симптомы»

Признаки неисправности регулятора:

• длительный прогрев силового агрегата;
• прогревание отводного шланга одновременно с мотором;
• повышение температуры мотора до критической отметки во время стоянки;
• переохлаждение силового агрегата в режиме движения по трассе;
• холодное состояние патрубка подачи антифриза к теплообменнику при перегреве.

Причиной поломки регулятора является заедание штока с клапаном в открытой или закрытой позиции. При открытом большом круге жидкость подается в радиатор, увеличивая время прогрева. Неисправность становится наглядной при эксплуатации автомобиля в зимнее время. Например, дизельный мотор при температуре воздуха -10°С не удается прогреть до 40°С даже после пробега в 40-50 км.

Повышение степени нагрева мотора негативно влияет на рабочие характеристики моторного масла. При перегреве двигателя происходит заклинивание поршневой группы. На поверхностях зеркал цилиндров и опорах коленчатого и распределительного валов появляются задиры. Повреждения можно устранить только во время капитального ремонта мотора.

Дополнительной неисправностью термостата становятся трещины в корпусе, через которые уходит антифриз. Поврежденные детали подлежат замене: запаять или заклеить щели невозможно.

Как определить наличие поломки?

Первичная диагностика термостата проводится на автомобиле. После запуска двигателя проверяется температура патрубков, идущих к радиатору (рукой или датчиком, установленным на цифровом мультиметре). После прогрева мотора необходимо проконтролировать степень нагрева рукавов, идущих к радиатору. При исправном термостате шланги должны нагреваться равномерно. Методика позволяет определить заклинивание штока и тарелки клапана. Проверяется также отсутствие трещин в корпусных деталях регулятора.

Дополнительное тестирование предусматривает снятие регулятора с машины. Из системы охлаждения сливается антифриз, резиновые патрубки удерживаются на корпусе термостата винтовыми или пружинными хомутами (зависит от производителя автомобиля). Демонтированный элемент нужен для погружения в емкость с водой, которая устанавливается на газовую или электрическую плиту. Для проверки степени нагрева жидкости применяется градусник или электронный термометр.

При прогреве воды до 90°С и выше в исправном термостате клапан должен открываться. Процесс открытия контролируется визуально: если тарелка остается неподвижной, то регулятор необходимо заменить на устройство с идентичными рабочими характеристиками. Методика визуальной проверки не отличается высокой точностью, поскольку невозможно отследить связь между положением клапана и степенью нагрева. От данного параметра зависят корректность прогрева силового агрегата и поддержание заданной температуры.

Используемые источники:

• https://electrosam.ru/glavnaja/jelektroobustrojstvo/jelektroobogrev/termoreguliatory/
• https://amperof.ru/teoriya/princip-raboty-termoregulyatora.html
• https://techautoport.ru/dvigatel/sistema-ohlazhdeniya/termostat.html
• https://novinki-krossoverov.ru/avto-v-detalyah/chto-takoe-termostat/
• https://autochainik.ru/rabota-avtomobilnogo-termostata.html

Принцип работы электронного термостата — Армия и оружие

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые терморегуляторы. Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Терморегулятор представляет собой электрическое устройство необходимое для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве в обустройстве теплиц.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все терморегуляторы, в каком бы приборе они не находились, по единому принципу. Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются по:

• Назначению:
  — комнатные;
  — погодные.
• Способу монтажа:
  — стенные;
  — настенные;
  — крепящиеся на DIN рейку.
• Функциональным возможностям:
  — центральное регулирование;
  — беспроводное регулирование.
• Способу управления:
  — механические;
  — электромеханические;
  — цифровые (электронные).

Также терморегуляторы отличаются техническими свойствами:

• Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.
• Количество каналов:
  — одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом от многоканальных приборов;
  — многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве.
• Габаритные размеры:
  — компактные;
  — большие;
  — крупные.

Терморегуляторы могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить учитывающие:

• И контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
• И поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
• Температуру воздуха снаружи – погодные термостаты.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

• Индустриальные пространственные . К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту.
• Индустриальные с отдельными датчиками . Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку.
  Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.

Выделяют также несколько видов датчиков по назначению:

• Датчик температуры пола.
• Датчик температуры воздуха.
• Инфракрасный датчик для пола и воздуха.

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, это:

• Цифровые.
• Аналоговые.

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:

• Беспроводное регулирование (дистанционное) . Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки).
• Устройства программирования . Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема.

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления. Внешний вид подобен стандартному запорному крану.

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

• Надёжность.
• Устойчивость к перепадам напряжения.
• Не подвластны сбоям электроники.
• Работают при отрицательных температурах.
• Можно эксплуатировать в условиях резких изменений температуры.
• Простое управление.
• Длительный срок службы.

Недостатки:

• Наличие погрешности.
• Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели.
• Низкая функциональность.

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Электромеханические регуляторы температуры используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

• С биметаллической пластиной и группой контактов . Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
• С капиллярной трубкой . Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Электромеханические терморегуляторы зарекомендовали себя как неприхотливые устройства:

• Автоматическое включение обогрева.
• Герметичность.
• Невысокая цена.

Минусы этих приборов:

• Низкая функциональность.
• Сложность добиться высокой точности регулирования.

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Главные составляющие части:

• Выносной термодатчик.
• Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя.
• Электронный ключ – контактная группа.

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:

• Обычные терморегуляторы . В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
• Цифровые терморегуляторы :
  — С закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту.
  — С открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:

• Широкий диапазон регулировок.
• Разнообразие дизайнерских решений.
• Экономия электроэнергии.
• Высокая точность.
• Эффективность.
• Безопасность при эксплуатации.

Также терморегуляторы просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.

Хочу поделиться с вами наблюдениями по термостату. Работа которого для меня не совсем логична.
все прекрасно знают как работает этот чудо термостат. По мимо того что он работает как и обычный, в нем еще установлена нить накала для принудительного его открытия с помощью мозгов авто.

Открытие термостата без помощи электроники происходит при 105 градусах, это заявлено изготовителем и поверьте, так оно и есть.
При сгорании нити накала внутри термостата, начинают колотить постоянно карлсоны и выскакивает ошибка по нему 17700 — Термостат электронного управления системы охлаждения двигателя-F265, обрыв цепи, или короткое замыкание на +.

Я наблюдал с помощью диагностики открытие и закрытие термостата. И был немного поражен тем, что двигатель в полностью прогретом состоянии работает почти при 105 градусах! В это время открывается термостат и температура сравниваются с температурой в радиаторе (130 группа 2 окно), поднимаются оба до 80 гр.и вкрючается вентилятор. При всём этом мозги не открывают принудительно термостат с помощью мозгов!
Но, мозги помогают открыть термостат только с включенной печкой и делает это при 94.5 гр?! Почему?

Если печка не включена!

В группе 130 видно в 3 окне 0,0%-это открытие термостата, т.е. при 103.5гр. термостат еще не открывается! Далее он открылся, это было видно по росту температуры на датчике радиатора (130 группа 2 окно).
А вот с включенной печкой!

Здесь термостат открылся при 94.5гр. с помощью мозгов! Это видно в 130 группе в 3 окне 45.5% идет нагрузка на термостат и он начинает открываться!

КТО МОЖЕТ РАЗЪЯСНИТЬ МНЕ, ПОЧЕМУ ДВИГАТЕЛЬ РАБОТАЕТ ПРИ ТАКОЙ ВЫСОКОЙ ТЕМПЕРАТУРЕ И МОЗГИ ОТКРЫВАЮТ ТЕРМОСТАТ ПРИ МЕНЬШЕЙ ТЕМПЕРАТУРЕ ТОЛЬКО С ВКЛЮЧЕННОЙ ПЕЧКОЙ?
ПОЧЕМУ МОЗГИ СНИЖАЮТ РАБОЧУЮ ТЕМПЕРАТУРУ ДВИГАТЕЛЯ КОГДА ВКЛЮЧАЕШЬ ПЕЧКУ?

(ошибок нет! термостат и датчик G62 исправны, термостат открывается и закрывается, карлсоны включаются и выключаются)

Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.

Принцип работы термостата

После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.

Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри. При температуре в 82˚С воск плавится.

В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

• корпуса;
• клапана малого круга охлаждения;
• выходного патрубка, соединенного с насосом;
• воскового шарика;
• входного патрубка, подключенного к радиатору;
• клапана основного круга охлаждения;
• двух пружин;
• поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Функции и место расположения

После того как мотор выходит на оптимальную рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

• Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
• Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
• Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.
Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

5 признаков неисправного термостата

1. Мотор автомобиля долго набирает рабочую температуру.
2. Двигатель быстро перегревается.
3. Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
4. Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
5. Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения. Если герметичность системы и функциональность других элементов не нарушена, уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности термостата являются:

• долгий прогрев двигателя;
• неспособность ДВС выйти на рабочую температуру под нагрузкой;
• отсутствие теплого воздуха из отопителя;
• постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
• периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры. Такое явление означает, что присутствует ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.

Что такое «управляемый термостат»?: bmwservice — LiveJournal

Первые автомобили термостатов не имели. Вся система охлаждения двигателя сразу же включалась в работу. Чтобы прогреть таким относительно слабым кипятильником (мощность в пару десятков кВт) десяток литров воды в радиаторе, требовалось немало времени. Все это время тепловые зазоры в двигателе были неоптимальны — далеки от расчетных. Топливо же, попадая в «холодную» камеру сгорания, конденсировалось на стенках и растворяло масляную пленку — бензин отличный растворитель. В совокупности со значительными зазорами, которые превышали современные в несколько раз, все это плохо сказывалось на ресурсе мотора… Пробег в 100.000 км до капремонта был великой редкостью, но не только и не столько по этой причине, разумеется. Кроме того, холодный двигатель требовал слишком богатой смеси — приходилось значительно увеличивать подачу топлива для стабильной его работы.

В начале 30-х проблему решили, добавив устроство, самое распространенное из которых и дошедшее до наших дней практически без изменений, представляло собой запорный клапан, который открывался только после того, как пружина преодолевала сопротивление воскового наполнителя. Далее, процесс нагрева продолжался вплоть до достижения двигателем рабочей температуры.

Первые советские «лицензионные» лимузины — «Ленинград-1» — были оснащены механическим термостатом, уже в 30 годы XX века аналогичным современным по сути действия.

Термостаты отличаются точкой начала открытия и рабочим диапазоном. До конца 90-х, как правило, это были устройства, которые начинали открываться при достижении двигателем температуры 70-80 градусов Цельсия и полностью открывались при температуре на 10-15 градусов больше. Фактически, это обеспечивало средний температурный диапазон двигателя около 80-95 градусов. Дальнейшее зависило от конструкции всей системы охлаждения — размеров радиатора, наличия кондиционера, эффективности системы активного охлаждения — вентилятора. В любом случае, гражданский автомобиль не грелся в штатном режиме выше 100-105 градусов (последнее — лишь кратковременно), мотор хорошо обдувался, не был избыточно мощным — в 80-х-90-х двигатели даже очень мощных автомобилей, как правило развивали не более 150-200 л.с. Обычными же были диапазоны мощностей в 70-120 л.с.

В конце 90-х, мощность двигателей автомобилей премиум-сегмента начала заметно повышаться, требования эклогии — ужесточаться. На смену крестьянской лошадке обычному термостату пришел термостат управляемый. Его отличие — высокая собственная температура открытия и управляемая компьютером спираль, которая заметно расширяет рабочий диапазон.

Преимущества очевидны: в наиболее неэффективных и экологически вредных режимах типа холостого хода и частичных нагрузок, конденсация топлива — минимальна, температура выхлопных газов — максимальна, температура масла — максимальна (следовательно, его вязкость — минимальна), тепловые потери на отдачу тепла при сгорании в цилиндрах — минимальны. В общем, полнота сгорания и все условия для топливной экономии и нейтрализации газов. Топливоподача в таких режимах также уменьшается — смесь дополнительно забедняется.

Ну и почему бы не сделать обычный термостат, безо всяких электронных заморочек? Ну ослабили пружину, или технический воск другой использовали, сдвинули температуру открытия на 97-105 градусов, пускай себе регулирует в диапазоне около 100-120 — на пределе возможностей алюминиевых сплавов блока и головки блока. Хотя бы цена осталась бы прежней — управляемый термостат это не просто тарелка с пружиной, тут есть и корпус и электрический разъем и за него попросят уже пару сотен долларов.

А вот тут стоит рассмотреть обратную сторону медали.

Во-первых, детонация смеси крайне чувствительна к температуре двигателя. Именно поэтому (вместе с увеличенной степенью сжатия) минимальное требование практически для любого современного мотора — 98 бензин. Практически все современные моторы отчаянно звенят на 95-м. Найдите хотя бы один X6, например, с N63 который не звенит в жаркую погоду. Датчики детонации захлебываются, а владелец ничего и не слышит — шумоизоляция хорошая. Вот только что-то «машина не едет», вот странно-то…

Поэтому, как блок управления понимает, что вы «педаль в пол» нажали, так термостат на полную и открывает. Одна беда — в ту же секунду жидкость не остынет на 30 градусов, а детонация-то ждать не будет…

Практически все «спортивные» моторы BMW и не только, оснащались и оснащаются термостатами или прошивками настроенными на рабочую температуру около 90-100 градусов, не выше. S10, S52, S54, S62 — 79-80 градусов. Обычный термостат, никакой электроники. Рабочая температура — 90-95 градусов. Спортивно-гражданские моторы «Alpina» N62B48 «4.8is» часто встречаются с «холодными» прошивками. Живут такие моторы гораздо дольше. Найти такие моторы на пробеге 250-300 ткм — совсем не проблема. А вот попробуйте разыскать моторы N62, N46, M62 с рабочей температурой 108-111 градусов, в которые не приходилось вмешиваться на пробеге 100-150 ткм и которые не обладают масляным аппетитом.

Разумеется, такая температура двигателя дает многократно повышенную нагрузку на сальники, маслосъемные колпачки, прокладки и моторное масло. Современное моторное масло — химически агрессивная к резине субстанция. В современном гражданском (не гоночном!) моторе, в  городе (не на гоночном кольце!) вы прогреваете масло до 120-130 градусов в картере.

Болезни современных и уже не очень современных моторов BMW серии M и N, оснащенных управляемым термостатом: течь прокладок ГБЦ, масляного картера, прокладки масляного фильтра, маслосъемных колпачков. Периодичность — 2-3 сезона и чаще, в зависимости от условий эксплуатации.

Итак, сравним:

Без термостата
Двигатель прогревается долго и очень долго. Иногда и не успевает прогреться до рабочей температуры до конца поездки. Те, у кого термостат подклинивал в среднем положении, сразу поймут о чем речь.
Недостатки: во всем. Экономия, износ, экология и пр.

Обычный термостат
Сначала достаточно прогревается блок цилиндров, дальше жидкость постепенно выходит на полный круг и температура стабилизируется около рабочей, ограниченной активной системой охлаждения — вентилятором.
Недостатки: теоретически несколько хуже по экономичности и экологичности, чем управляемый термостат. Малозаметно на практике.

Управляемый термостат
Температура зависит от режима движения. На трассе ведет себя примерно как обычный термостат. В городе — кипятит мотор до предела. В критический момент резко роняет температуру, опасаясь перегрева, но делает это со значительной задержкой. В современных системах, DME еще и использует управление электрической водяной помпой для поддержания оптимального баланса, но такая помпа в принципе менее надежна, чем приводимая от коленвала.
Недостатки: постоянная и неизбежная угроза детонации, необходимость использования 98 бензина (и то мало), постоянная угроза перегрева, повышенная нагрузка на систему охлаждения, повышенная нагрузка на все резино-технические изделия, повышенная нагрузка на масло — оно стареет, окисляется, коксует кольца заметно быстрее. А меняете же вы его каждые 25000 км, «как компьютер просит»… И вот вам еще сюрприз: когда спираль перегорает (а она неизбежно перегорает — это как лампочка), вы не получаете никаких «чек енджинов», никаких «срочно в сервис», зато вы получаете постоянные 108-111 градусов и около во всех режимах движения. Только через год, на очередном осмотре, вам может быть скажут «ошибка «map-thermostat». — А что это?  — А черт его знает: на работу вроде бы не влияет… многие с таким ездят…».

Кто в группе риска?
Большинство современных немецких моторов оборудованы управляемым термостатом. VW, Audi, BMW, Mercedes. Однако тепловой режим зависит от прошивки — вам может и повезти.

Среди BMW практически полностью могут забыть об этой проблеме владельцы моторов BMW до М50, по М50 включительно. Там и мощности не те, вне зависимости от версии термостата — под капотом есть место для еще одного мотора… Температуры термостатов могут быть от 80, до 95, в зависимости от того, установлен ли катализатор. Если автомобиль был без катализатора, туда ставился «горячий» термостат, чтобы хоть как-то способствовать полноте сгорания, но это не сильно отягчает последствия — кроме рабочей температуры важна мощность и эффективность охлаждения.

М52TU, М54, N52, N53, N54 — вопрос прошивки. Первые почти всегда сравнительно холодные, что-то около 100. А вот последняя троица проблемнее — могут быть по верхней границе стандарта — 108-111.

N46, M62, N62, N63 — почти всегда далеко за 100 градусов, но в некоторых вариантах, могут оказаться и с «холодной» заводской прошивкой.

Современные моторные отсеки плотные, удельной мощности хоть отбавляй. Эти моторы — кандидаты на выбывание маслосъемных колпачков, коксование колец в течение 3-5 лет. Иногда и быстрее.

Дизели и S-моторы могут забыть об этих проблемах. Равно как и владельцы сверхмалых моторов типа N45, BMW 116i, у которых «экологизировать» нечего, как посчитали в Европе — температура около 90-95 градусов.  Большинство владельцев японских, корейских, китайских и американских автомобилей также могут ни о чем не беспокоиться.

Что делать?

Узнать температуру лично вашего мотора при помощи любого сканера во всех режимах движения, тоже самое можено сделать безо всякого сканера — через сервисное меню на приборке. При действительных цифрах выше 100 градусов — задуматься о следующих мерах:

1.Перейти на «полнозольное», хорошо моющее масло со стойкой к окислению основой. Никаких C3, LL-04 и LowSAPS.
2.Даже это масло менять не позже 8-10 тысяч км пробега «по пробкам». Не говоря уже про «простое» масло.
3.Мыть радиаторы не реже раза в год — мотор и так задыхается, а у вас еще и между пакетами радиаторов шуба из пуха и грязи. Увеличиваете время работы мотора при критической температуре. Отличный показатель — вентилятор работает постоянно и не выключается после выключения мотора — это особенно заметно…
4.Использовать только 98-й бензин.
5.Выяснить о наличии «холодной» прошивки у дилера (могу представить себе ответ, но можете попробовать), или заказать ее у чип-тюнеров, что часто рекомендую особо проблемным моторам. Все это сейчас доступно. Это действие снимет большую часть проблем, но совсем не отменяет предыдушие пункты.

Все это, разумеется, поможет значительно продлить ресурс двигателя, не говоря уже про эксплуатационные выгоды от «не звенящего» детонацией «отупевшего» мотора. Управляй мечтой)

Термостат для автомобиля, его виды и особенности

Одной с ключевых функций термостата представляется сохранение температуры жидкости для охлаждения на установленном уровне. Устройство разработано подобным способом, что покуда мотор еще не нагрелся, передвижение тосола исполняется согласно небольшому кольцу, проходя лишь по рубашке охлаждения и радиатору в салоне. Если степень температуры подымается до необходимой значимости, механизм термостата открывает допуск жидкости с целью ее прохождения по большому кругу, который вступает в главный теплообменник. Вследствие данным операциям жидкость вначале охлаждается самостоятельно, а после охлаждает мотор, так кругооборот повторяется непрерывно, пока функционирует двигатель авто.

Понятие «термостат»

Этот механизм предназначен с целью регулировки стабильной степени температуры. Процесс поддерживания требуемого градуса совершается вследствие применения терморегуляторов либо использования переходов с различных фаз. Для того чтобы через этот аппарат не совершалась утечка холода или тепла, его в основной массе ситуаций капитально теплоизолирующий. Правда, в отдельных модификациях автомобилей ставят не термостойкие термостаты, а их восковой наполнитель довольно хорошо справляется с наименьшей температурной отдачей.

Если расценивать подобные механизмы в режимах термодинамики, то они обладают такой высокой теплоемкостью, что прибывающая к ним теплота не вызывает перемены температуры термостата.

Технические параметры конструкции автомобильных термостатов

В первую очередь нужно отметить, что функция охлаждения двигателя термостатом является его не единственным предназначением. Дело в том, что в момент, когда заводится машина с холодным мотором, это устройство способствует более быстрому нагреву системы до рабочей температуры, после чего переключается на большой контур, чтобы нормализовать отбор тепла двигателя и отдачу его через радиатор. Из этого следует, что, когда заводится двигатель, тосол либо антифриз сначала протекает по маленькому кругу охладительной системы, потому что в этот период механизм находится в закрытом состоянии, перекрывая тем самым доступ охлаждающей жидкости к большому контуру. Пружина, которая открывает термостат устроена таким образом, чтобы при нагреве, к примеру, до 95 градусов она открывала клапан. Ее приводит в движение специальный наполнитель, находящийся внутри термостата. Когда он холодный, то не имеет абсолютно никакого влияния на пружину, но, когда его состав разогревается, это способствует расширению данного материала, толкающего механизм открытия клапана для пропуска тосола в полный контур автомобиля. В более старых модификациях термостатов конструкция имела несколько другой принцип, открывая и закрывая клапан сразу после заводки двигателя. Но в связи с прогрессом и минимизацией износа всевозможных деталей, технология закрытого клапана до момента прогрева продлила его работоспособность в несколько раз.

Что касается расположения описываемого устройства под капотом, то по логике вещей он стоит между основным силовым агрегатом и радиатором. Такое расположение присуще для большинства машин, но, как и в любой другой технике существуют исключения, когда элементы автомобиля имеют сложную форму или нестандартную конструкцию, что провоцирует установку термостата в очень неожиданных местах.

Если разобрать механизм термостата, то можно увидеть расположенный внутри термоэлемент, наполнитель которого является сложным по своему составу твердым веществом. В его состав обычно входит порошкообразный графит, алюминий, гранулированный воск, порошкообразная медь. В зависимости от модели транспортного средства разнятся и температурные режимы для открытия клапана термостата: самые минимальные показатели варьируется в пределах от 70 до 95 градусов, максимальная от 100 до 105 градусов. Эта информация находится на внешнем корпусе устройства, рядом с названием модели и производителем. Подключение термостата к мотору осуществляется посредством трех патрубков, у каждого из которых имеется своя функция: вводной патрубок, через который охладительная жидкость перетекает в радиатор; трубка перепускного шланга, для подачи на устройство жидкости из блока головки цилиндров; насосный патрубок, транспортирующий тосол к насосу.

Существуют такие автомобили, для работы которых в систему монтируются несколько термостатов, обеспечивающих охлаждение жидкости в разных режимах работы. Помимо этого, бывают разные конструкции термостатов, различное время срабатывания и прочие нюансы, отличающие устройства друг от друга.

Существующие виды термостатов для автомобилей

Популярные разновидности термостатов, которые применяются в работе охладительной системы автомобиля имеют следующие типы:

• Простой термостат с одноклапанной конструкцией;
• Термостат, имеющий две ступени работы;
• Двухклапанный автомобильный термостат;
• Электроуправляемый механизм термостата.

Что касается устройств с одним клапаном, то в силу своей простоты конструкции и повышенной надежности, его используют большинство автомобильных производителей. Таким образом одноклапанный механизм можно встретить как на бюджетных, так и на дорогих автомобилях.

Также существует специальная технология производства термостата, которая имеет двухступенчатую конструкцию. Такое решение было разработано с целью стабилизировать работу машин, у которых охладительная система в процессе эксплуатации генерирует достаточно большое давление тосола или другой охлаждающей жидкости. Простой бы клапан не справился с такой задачей, для чего и была создана вторая ступень. Устройство имеет две тарелки клапана, которые различаются по размерам и называются малой и большой соответственно. При работе механизма сначала начинает действовать маленькая тарелка, так как ей нужно намного меньше усилия, чтобы преодолеть созданное системой давление. Для того, чтобы открыть большую тарелку, маленькая отбирает часть воздействия на нее, и тянет за собой большую, облегчая соответственно, ее подъем. В момент, когда основная (большая) тарелочка находится в самом верхнем положении, тогда охладительная жидкость может свободно перемещаться к радиатору для прохождения процесса охлаждения.

Теперь можно рассмотреть устройство, которое имеет два отдельных клапана в едином корпусе. У каждого из них существуют свои функции, в силу которых обеспечивается наилучший режим работы автомобиля. Таким образом, первый клапан является основным и при его открытии тосол или другая жидкость начинает циркулировать по большому контуру системы. Для того, чтобы жидкость смогла протекать через малый контур, устройство имеет второй клапан, который является перепускным. Механизм устроен так, что оба эти клапана работают синхронно друг с другом. Это означает, что в момент закрытия, к примеру, перепускного устройства, открывается основной или наоборот. Наиболее популярными автопроизводителями, которые используют такие типы клапанов являются отечественные заводы и предприятия из стран СНГ.

В виду стремительного развития новых технологий, автомобилестроение тоже не стоит на месте и также требует усовершенствованных деталей и узлов, для максимально эффективной работы двигателя. Это коснулось и терморегуляторов, которые с помощью внедрения в них электронного управления стали максимально точными и продуктивными в процессе эксплуатации. Таким образом, достигается использование разных режимов работы двигателя за короткий отрезок времени, что способствует снижению расхода топлива, уменьшению износа деталей и увеличению мощности мотора. Что касается конструкции этих механизмов, то они схожие с простым термостатом одноклапанного типа, но в них расположен термический элемент, который имеет дополнительное сопротивление нагрева. Именно данным элементом и производится регулировка, которая управляется с помощью ЭБУ двигателя. Благодаря этому, электронные термостаты называют гибко температурными приспособлениями. Следующая систематика работы обуславливает поддержание температуры охлаждающей жидкости на уровне 95-110 градусов при малых нагрузках или 85-95 градусов в случае с повышенной нагрузкой на двигатель.

В спортивных машинах, для достижения повышения мощности двигателя и удержания его температуры на нормальном уровне применяется установка двух электронных термостатов. В большинстве случаев первый монтируется на регулировку температуры в головке блока цилиндров, а второй отвечает за прохождение жидкости по контуру через блок цилиндров. Уже давно доказано, что если в головке будет поддерживаться 87 градусов, то топливо будет выгорать полностью и соответственно, выдаст максимальные показатели скорости и динамики автомобиля. В принципе, для этого и устанавливается дополнительный электронный терморегулятор.

Наиболее часто встречаемые неисправности

За счет того, что большинство термостатов имеют простую конструкцию, причин их выхода из строя не особо много. Основной из них является снижение или отсутствие подвижности клапана устройства. Поспособствовать этому могут различные факторы, но самыми распространенными являются: попадание грязи, образование накипи либо появление коррозии на внутренних элементах.

Если рассмотреть причину поломки, связанную с владельцем автомобиля, то можно смело сказать, что при очень редких заменах охлаждающей жидкости, это маленькое устройство просто не выдерживает воздействия, к примеру, тосола, который уже не только потерял все свои свойства, но и включает в свой состав механические частицы, и прочие включения, наносящие вред термостату. Всему этому есть объяснение, при покупке охлаждающей жидкости человек зачастую экономит и приобретает наиболее дешевый вариант, а также если покупается концентрат, то разводят его простой водой вместо дистиллированной. В дополнение перед тем, как произвести замену ОЖ, система охлаждения просто не чистится специальной промывкой для удаления накипи и других загрязнений.

Нередко терморегулятор может попросту заклинить. Виной тому скорее всего послужат вышеописанные ситуации, но суть не меняет дело, так как заклинивание происходит в большинстве случаев в открытом или приоткрытом состоянии клапана, что приводит к очень долгому прогреву двигателя и большому расходу топлива.

За счет того, что внутри устройства находится твердое тело, которое и приводит в движение клапан при расширении, может потерять свои физико-химические свойства. Таким образом, клапан просто не будет полностью открываться, провоцируя постоянный перегрев двигателя, что может привести к полному выходу его из строя.

Термостат с электронным управлением MAHLE для легковых автомобилей »

Анатомию современного двигателя невозможно представить без термостата – важного звена в системе охлаждения. Автомобильный термостат полностью контролирует температуру мотора, позволяя прогреваться до нужной температуры, и в то же время защищая от перегрева.

В век инновационных технологий обычные автомобильные термостаты остались далеко в прошлом. MAHLE представляет новинку – термостат с электронным управлением c каталожным номером TM 41 105, который устанавливается в автомобили Chevrolet Aveo, Cruze, Orlando, Trax; Opel Astra, Insignia, Meriva, Mokka, Signum, Vectra и Zafira.

Главные преимущества такого термостата, поставляемого брендами MAHLE Original и Behr, заключаются в снижении выброса выхлопных газов и расхода топлива. Электронный блок управления постоянно регулирует температуру двигателя, снижая ее, когда это необходимо.

Компания MAHLE является международным экспертом по системам управления температурным режимом (автомобильные кондиционеры и системы охлаждения двигателей), а также многолетним партнером автопроизводителей в области разработок и серийных поставок.

Вместе с MAHLE Original и Behr Вы можете быть уверены в высочайшем качестве и исключительной функциональности производимых компонентов!

• Концерн MAHLE начал историю своего существования в 1920 году и за более чем 90 лет развития достиг уровня производителя и поставщика оригинальных компонентов с мировым именем. В настоящее время концерн насчитывает 75 000 человек, 170 производств с годовым оборотом более 11 миллиардов евро.
• MAHLE присутствует как поставщик у всех  глобальных производителей автомобилей и двигателей, предлагает свободному рынку запасных частей широчайшую линейку деталей для легковых, грузовых автомобилей, судовых, мотоциклетных и малых двигателей.
• MAHLE Aftermarket – подразделение концерна, отвечающее за сбыт продукции MAHLE на свободном рынке запасных частей, насчитывающее 25 представительств во всем мире. MAHLE Aftermarket развивает и распространяет такие торговые марки MAHLE,  как

MAHLE Original ©, KNECHT ©, CLEVITE ©, BEHR ©, IZUMI ©

• В 2014 году было открыто российское подразделение компании MAHLE Aftermarket – ООО «МАЛЕ РУС», которое организовывает поставку, распространение и продвижение продукции MAHLE Aftermarket на рынке стран таможенного союза – России, Беларуси и Казахстана, а также обеспечивает послепродажное сервисное и гарантийное обслуживание.

Ассортимент продукции MAHLE включает в себя детали двигателя, фильтры и фильтрующие элементы, термостаты, турбокомпрессоры,  профессиональные установки по обслуживанию систем автомобиля, стартеры, генераторы.

www.mahle—aftermarket.com

— Alibaba.com

Для правильного измерения температуры важную роль играет оригинальный автомобильный электронный термостат , предлагаемый на Alibaba.com. Вот почему автомобильный электронный термостат , представленный на этом веб-сайте, универсален для использования как на открытом воздухе, так и внутри помещений. Доступный автомобильный электронный термостат может записывать температуру без посторонней помощи с помощью датчиков, которые регистрируют окружающие условия.

Многофункциональный автомобильный электронный термостат может регистрировать изменения температуры и влажности окружающей среды.Многофункциональное назначение автомобильного электронного термостата делает их идеальными для использования в бытовых и промышленных помещениях для регистрации легко считываемых изменений температуры. Эти автомобильные электронные термостаты используются для отслеживания тепла в окружающей среде и обладают такими характеристиками, как водонепроницаемость и защита от помех, повышающие уровень их точности. Кроме того, гибкость этого оборудования позволяет монтировать некоторые из них на стенах, в то время как другие можно переносить в ручном режиме.

Для повышения эффективности автомобильный электронный термостат , продаваемый на Alibaba.com, особенно в водонепроницаемых вариантах, можно поместить в непосредственный контакт с горячей водой для отслеживания изменений температуры в горячей жидкости. Портативный автомобильный электронный термостат с инфракрасными функциями используется в больницах для обеспечения безопасности человека, работающего с ними, поскольку они сводят к минимуму прямой контакт с инфицированным человеком. Кроме того, помимо измерения тепла, автомобильный электронный термостат также жизненно важен при работе в областях, требующих регулирования температуры, например, при хранении скоропортящихся продуктов.

Alibaba.com предлагает множество вариантов автомобильного электронного термостата с различными характеристиками и функциями. автомобильный электронный термостат продавцы также могут найти варианты оптовых закупок. Найдите все свои требования одним нажатием кнопки.

MAP Controlled Thermostat — автомобильный электрический термостат

Когда двигатель работает с полной нагрузкой, более высокая рабочая температура вызывает неблагоприятные последствия (например, задержку зажигания из-за тенденции к детонации).Следовательно, работа с полной нагрузкой эффективно снижает температуру охлаждающей жидкости через термостат MAP.

Volkswagen 1.4T термостат системы охлаждения двигателя (регулятор охлаждающей жидкости) показан ниже.

Термостат устанавливается в канале циркуляции теплоносителя, изменяя маршрут и расход теплоносителя в зависимости от температуры теплоносителя. Когда температура охлаждающей жидкости достигает температуры открытия термостата, клапан начинает открываться, и система охлаждения запускается.При повышении температуры охлаждающей жидкости степень открытия термостата продолжает увеличиваться до максимума.

MAP-управляемый термостат также называют электронным автомобильным термостатом и MAP-термостатом. Когда двигатель работает с полной нагрузкой, более высокая рабочая температура будет иметь неблагоприятные последствия (например, задержку зажигания из-за тенденции к детонации). Следовательно, работа с полной нагрузкой эффективно снижает температуру охлаждающей жидкости через термостат MAP.

1-Нагревательный патрон; 2-Главный клапан; 3-резиновые детали; 4-перепускной клапан; 5-корпус; 6-заглушка; 7-Корпус рабочего элемента; 8-Основная пружина; 9-Рабочий поршень; 10-поперечина; 11-перепускная пружина

Функционирование и основная механическая конструкция термостата MAP в основном такие же, как и у обычного термостата.Термостат MAP интегрирован с нагревательным элементом в расширительный элемент (восковой компонент) и образует единое целое с корпусом термостата. Корпус термостата изготовлен из литого под давлением алюминиевого сплава, а внутренняя часть термостата также интегрирована с электрическим интерфейсом, используемым для подключения расширительного элемента к нагревательному элементу. Система охлаждения считывает температуру охлаждающей жидкости и двигателя через датчик температуры, а затем подключается к питанию нагревательного картриджа в термостате MAP на основе кривой температурных характеристик, хранящейся в ЭБУ.Картридж определяет степень открытия термостата по току.

По сравнению с обычным термостатом, термостат MAP может быть открыт в заданное время через нагревательный картридж и определять степень открытия термостата в соответствии с текущими условиями нагрузки двигателя, что может гарантировать, что двигатель поддерживается в оптимальном рабочем состоянии. .

Как выбрать термостат для вашего классического автомобиля

Выбор правильного термостата для вашего классического автомобиля может немного сбить с толку, особенно когда речь идет о модифицированном маслкаре или хот-роде.Вы знаете, автомобиль, в котором вы не можете просто обратиться к руководству по эксплуатации, чтобы узнать, для какого термостата он был изначально спроектирован. Возможно, однажды вы сможете подключить все детали вашей поездки на хот-роде к компьютерному алгоритму и получить правильную температуру термостата, но этот день не сегодня. На данный момент лучше всего узнать о системе охлаждения вашего автомобиля и о том, как работает термостат.

Раньше у людей было два варианта получения информации при модификации своего хот-рода или маслкара: спросить местного автомобильного гуру и надеяться, что его совет окажется верным, или узнайте сами через испытания и ошибка.Да, и журналы, конечно, но удачи в запоминании того, в каком номере есть нужная информация. В наши дни у нас есть Интернет. Это не только дает нам доступ к большому количеству вариантов и опытов, но и открывает двери для более квалифицированных советов от парней и девушек, которые действительно разбираются в своем деле. Мы не будем полностью претендовать на роль последнего, но мы, безусловно, сделаем все возможное, чтобы распространять наиболее точную информацию из надежных источников.

Что касается образования, мы разберем некоторые из наиболее распространенных вопросов, касающихся автомобильных термостатов, чтобы вы быстро освоились.Тогда, надеюсь, у вас будет довольно хорошее представление о том, как выбрать термостат для вашего классического автомобиля.

Какая лучшая температура для автомобильного термостата?

Лучшая температура для автомобильного термостата — та, которую рекомендует производитель. Почему? Потому что инженеры этого конкретного автомобиля спроектировали двигатель для работы при определенной рабочей температуре, убедившись, что автомобиль работает с максимальной эффективностью при сохранении оптимальной надежности.

Но если вы только что создали модифицированный двигатель для своего классического маслкара или хот-рода, правильного ответа нет, и это зависит от множества факторов.Подводя итог, Рон Серидоно, давно работающий с хот-роддером и журналом, говорит, что для карбюраторных автомобилей лучше всего придерживаться угла около 180 градусов, в то время как современные системы впрыска топлива вроде работают при температуре 195 градусов или даже чуть выше.

Что означает температура на автомобильном термостате?

Если термостат рекламируется как «195 градусов», это означает, что термостат предназначен для начала открытия (что позволяет охлаждающей жидкости проходить через радиатор и охлаждать двигатель), когда температура охлаждающей жидкости двигателя достигает 195 градусов.

Будет ли более холодный термостат увеличивать мощность?

По нашему опыту и опыту других надежных источников, более низкая температура термостата будет иметь тенденцию к небольшому увеличению мощности и крутящего момента. Прекрасный пример этого можно увидеть в серии 43 Engine Masters в приложении MotorTrend , где они использовали 598 c.i. большой блок Chevy на стенде двигателя в Westech Performance Group в Мира Лома, Калифорния. Сначала двигатель работал с температурой охлаждающей жидкости 135 градусов, затем 200 градусов, в результате чего он потерял около 18 лошадиных сил и 15 фунт-фут крутящего момента при более высокой температуре.Это может показаться большой потерей, но Chevy с большим блоком выдавал 854 лошадиных силы и 790 фунт-футов, так что если вы посчитаете, это примерно на 2 процента меньше мощности и крутящего момента.

Как узнать, открыт ли термостат в моем автомобиле?

Есть несколько способов узнать, открыт ли ваш термостат. Самый простой способ — завести машину в холодном состоянии и поехать на ней, наблюдая, как указатель температуры поднимается, пока не перестанет расти. Если температура охлаждающей жидкости никогда не перестает расти, вероятно, ваш термостат не открывается или у вас есть другая проблема с вашей системой охлаждения.Если температура охлаждающей жидкости никогда не повышается до нормальной рабочей температуры, вероятно, ваш термостат застрял в открытом положении.

Другой способ узнать, открывается ли термостат, — это снять крышку радиатора перед запуском автомобиля и при холодном двигателе. Затем заведите машину и дайте ей прогреться до рабочей температуры. Как только он достигнет температуры открытия термостата — обычно от 180 до 210 градусов — вы сможете заглянуть в верхнюю часть радиатора и увидеть, как начинает течь охлаждающая жидкость.

Если вы знаете, что ваш термостат открывается, но ваша система охлаждения все еще нагревается до более высокой температуры, чем должна, решением может быть переключение на термостат с высоким расходом. Изображенный ниже высокопроизводительный термостат Mr. Gasket — отличный вариант, и его можно найти в вашей местной AutoZone.

Что лучше: термостат на 160 или 180 градусов?

Хорошо, Интернет, вы знаете, что это вопрос с подвохом, верно? Термостат на 180 градусов лучше для повышения эффективности двигателя, то есть увеличения расхода топлива и снижения выбросов.Термостат на 160 градусов разработан для поддержания более низкой рабочей температуры двигателя, что способствует увеличению мощности и крутящего момента.

Что делает более горячий термостат?

Более горячий термостат сделает двигатель более эффективным с точки зрения расхода топлива и выбросов. Это также может снизить мощность на несколько процентов, и, если температура термостата выше, чем рекомендуется заводом-изготовителем для конкретного автомобиля, это может привести к более быстрому износу внутренних деталей двигателя.

Как работает автомобильный термостат?

Всем известно, что двигатель должен работать при оптимальной температуре, чтобы он работал с оптимальной производительностью. Одним из наиболее важных компонентов, контролирующих максимальную производительность двигателя, является термостат. Это неотъемлемая часть системы охлаждения автомобиля. Печально, что не многие начинающие автовладельцы знают об этом компоненте. Есть также опытные водители, которые знают, что это такое, но не знают, как это работает.Эта статья поможет вам лучше понять этот компонент системы охлаждения вашего двигателя.

Что такое автомобильный термостат?

Современные автомобильные двигатели работают в определенном диапазоне температур для достижения оптимальных характеристик. Это может быть от 195 градусов по Фаренгейту до 220ºF. Термостат помогает двигателю поддерживать рабочие температуры в этом диапазоне.

Автомобильный термостат — это небольшое устройство, которое устанавливается между радиатором и двигателем автомобиля с жидкостным охлаждением.Его основная функция — регулировать поток охлаждающей жидкости двигателя от двигателя к радиатору. В закрытом состоянии охлаждающая жидкость двигателя не может попасть в радиатор, что может привести к быстрому повышению температуры двигателя. При открытии охлаждающая жидкость двигателя поступает в радиатор, где она рассеивает тепло и охлаждает уже нагретую охлаждающую жидкость.

Автомобильный термостат можно представить как задвижку, которая пропускает или блокирует поток охлаждающей жидкости из двигателя в радиатор. Это зависит от преобладающей температуры двигателя.Например, если двигатель теплый или достаточно горячий, термостат открывается, позволяя течь охлаждающей жидкости. Если двигатель холодный, термостат остается закрытым.

Автомобильный термостат по отношению к системе охлаждения автомобиля

Система охлаждения автомобиля позволяет поддерживать оптимальную рабочую температуру двигателя. Это предотвращает перегрев двигателя, который может привести к необратимым повреждениям самого двигателя. Охлаждающая жидкость циркулирует по двигателю и забирает излишки тепла.Эта горячая жидкая охлаждающая жидкость возвращается к радиатору, чтобы помочь избавиться от избыточного тепла, прежде чем оно снова вернется к двигателю.

Автомобильный термостат находится между двигателем и радиатором. Если двигатель еще не прогрет, значит охлаждающая жидкость, циркулирующая в двигателе, также недостаточно горячая. Чтобы охлаждающая жидкость отводила тепло, не нужно, чтобы охлаждающая жидкость попадала в радиатор. Это основная обязанность термостата. Он предотвращает поток охлаждающей жидкости от двигателя к радиатору, позволяя двигателю намного быстрее достигать рабочих температур.

Когда двигатель достигает своей рабочей температуры, термостат открывается, пропуская «горячую» охлаждающую жидкость в радиатор. Это позволяет рассеивать тепло и понижать температуру охлаждающей жидкости. После этого охлаждающая жидкость возвращается в двигатель.

Попробуйте представить двигатель без термостата. Как только вы проворачиваете двигатель, охлаждающая жидкость уже течет в радиатор. Это сохраняет жидкость прохладной. Это означает, что двигателю потребуется намного больше времени для достижения оптимальной рабочей температуры.Если у вас есть электронная система впрыска топлива, компьютер может подавать больше топлива в ваш двигатель, чтобы ускорить процесс прогрева. Это может привести к проблемам с экономией топлива.

Как это работает?

Проще говоря, автомобильный термостат работает, реагируя на изменение температуры охлаждающей жидкости двигателя. Если охлаждающая жидкость двигателя холодная, термостат остается в закрытом положении. Когда охлаждающая жидкость двигателя достаточно нагреется, термостат открывается, чтобы позволить охлаждающей жидкости перейти к радиатору.Это очень простой, но очень эффективный механизм.

Так как же термостат открывается и закрывается?

Термостат содержит цилиндр, заполненный воском. Этот цилиндр расположен на стороне двигателя от термостата, поэтому он поддерживает контакт с охлаждающей жидкостью, циркулирующей в двигателе. Цилиндр также имеет клапан, который соединяется со штоком. Стержень вдавливается в воск в центре цилиндра.

При повышении температуры двигателя увеличивается и температура охлаждающей жидкости.Это медленно «плавит» воск. «Тающий» воск расширяется, выталкивая стержень наружу. Это движение штока наружу — это то, что открывает клапан цилиндра. Теперь охлаждающая жидкость может течь от двигателя к радиатору через это отверстие в цилиндре.

Таким образом, когда вы запускаете двигатель рано утром, термостат все еще находится в закрытом положении. Это позволяет двигателю намного быстрее прогреваться и достигать рабочих температур. Как только двигатель станет достаточно прогретым, температура охлаждающей жидкости также повысится.Это плавит воск и создает отверстие для потока охлаждающей жидкости.

Во время нормальной работы двигателя термостат никогда не открывается и не закрывается полностью. Его состояние зависит от рабочего состояния двигателя. Имейте в виду, что термостат выполняет роль задвижки, регулирующей поток охлаждающей жидкости от двигателя к радиатору. Это помогает двигателю работать при максимально возможной температуре.

Это может существенно повлиять на работу двигателя. Хорошо функционирующий двигатель означает, что моторное масло способно смазывать все части двигателя, а также удалять вредные отложения.Это также может привести к снижению вредных выбросов при одновременном повышении экономии топлива.

Именно по этой причине термостат является неотъемлемой частью общего состояния и долговечности двигателя вашего автомобиля.

Как узнать, что у вас неисправный или неисправный автомобильный термостат?

Теперь мы знаем, что такое автомобильный термостат и как он работает. Следующий важный вопрос, который необходимо решить, — как узнать, что у нас может быть неисправный или неисправный автомобильный термостат? Вот некоторые из наиболее распространенных симптомов неисправного термостата в вашем автомобиле.

Если клапан термостата застрянет в закрытом положении, горячая охлаждающая жидкость двигателя не будет течь в радиатор. Это предотвращает охлаждение горячей жидкости и возможное возвращение охлажденной охлаждающей жидкости в двигатель. Если вы продолжите работу двигателя, вы рискуете его буквально вывести из строя.

Конечно, перегрев двигателя может быть и по другим причинам. Это могло быть из-за низкого уровня охлаждающей жидкости или неисправности водяного насоса. Также возможно, что есть утечки в системе охлаждения.Радиатор также может забиться или протечь. Хотя есть разные причины, по которым ваш двигатель перегревается, всегда лучше включать неисправный или неисправный термостат в качестве одного из возможных виновников.

Если клапан термостата застрянет в открытом положении, охлаждающая жидкость двигателя будет непрерывно течь к радиатору. Это означает, что двигателю потребуется больше времени для достижения своей рабочей температуры. Также могут возникнуть трудности с поддержанием оптимального диапазона.

Это может привести к снижению эффективности использования моторного масла, что может увеличить скорость износа деталей двигателя.Это также может снизить эффективность двигателя, что приведет к плохой экономии топлива. Со временем это также может привести к увеличению выбросов.

• Колебания температуры двигателя

Колебания температуры двигателя почти всегда указывают на неисправность термостата. Он либо закрывается, либо открывается, когда этого не должно быть. Это происходит потому, что термостат не застревает в одном положении. Это приводит к ложным показаниям температуры. Неустойчивые движения клапана термостата могут привести к проблемам с эффективным регулированием потока охлаждающей жидкости двигателя.

Термостат позволяет двигателю работать при оптимальных рабочих температурах. Если он не работает должным образом, это может привести к проблемам в работе двигателя. Один из наиболее очевидных эффектов — низкая экономия топлива. Вашему двигателю будет сложно работать с неэффективной системой охлаждения.

Как проверить термостат вашего автомобиля

Проверить состояние термостата вашего автомобиля очень просто. Откройте капот вашего автомобиля и снимите крышку радиатора. Заведите машину и дайте двигателю поработать на холостом ходу.

Загляните внутрь наливной горловины радиатора и убедитесь, что охлаждающая жидкость двигателя течет в радиатор. К этому времени вы не должны увидеть, как охлаждающая жидкость течет в радиатор, поскольку двигатель еще не достиг оптимальной рабочей температуры. Если вы уже видите охлаждающую жидкость, это означает, что клапан термостата уже открыт. Это может означать, что ваш клапан термостата застрял в открытом положении.

Если охлаждающая жидкость не течет, дайте двигателю прогреться до рабочей температуры.Когда двигатель прогреется, вы должны увидеть, как охлаждающая жидкость поступает в радиатор. Если охлаждающая жидкость по-прежнему не поступает в радиатор, а указатель температуры на приборной панели уже поднимается, возможно, клапан термостата застрял в закрытом положении.

В любом случае вам необходимо заменить термостат вашего автомобиля.

Термостат автомобиля — важный компонент его системы охлаждения. Это может существенно повлиять на работу двигателя автомобиля.

Источники:

1. 4 симптома неисправного автомобильного термостата — сделай сам
2. Нужно ли мне заменить автомобильный термостат? — Axle Addict

Автомобильный электронный термостат с корпусом для системы охлаждения

Преимущество:
Широкий спектр производственных приложений
Используется в моторизованных областях, таких как автомобили, поезда, корабли, вертолеты, бронетранспортеры, воздушные компрессоры, электрические генераторы и т. Д. Богатый опыт проектирования в области сантехники, отопления и вентиляции, а также химии.
Самый большой ассортимент продукции: для удовлетворения особых требований клиентов
Сильные возможности исследования и разработки новых продуктов: Эффективное проектирование и разработка новых продуктов в соответствии с требованиями клиентов
Богатый опыт производства термостатического воска: обеспечение точного контроля в практическом применении.Подготовка воска для службы ODM.
Передовые производственные технологии и оборудование: продуктов с выдающимся качеством в соответствии с требованиями клиентов
Надежность первоклассного производства: для удовлетворения потребностей клиентов

Мы можем предоставить дополнительные решения в соответствии с требованиями клиентов.
Чтобы клиент мог понять характеристики и применение продукции, может быть предоставлена ​​подробная техническая документация. Наш ответ на вопрос клиента практичен, без каких-либо преувеличений и обмана.
Мы гарантируем качество продукции. Наша компания имеет адекватный инвентарь и огромные ресурсы от различных производителей и дистрибьюторов в Китае. Мы можем выполнять как крупные, так и мелкие заказы для зарубежных клиентов.
1. Качество и сервис
Как производитель мы можем гарантировать контроль качества, сроки поставки и обслуживание клиентов.
2. Справедливая цена
Вступление в прямой бизнес с нами сэкономит ваши расходы.
3.OEM принят
Мы принимаем ваш заказ и делаем все возможное, чтобы удовлетворить ваши требования.
4. Узнаваемость бренда
У нас хорошая репутация и высокий авторитет с 20-летней историей.

Переключатель термостата кондиционера 10A Автомобильный переключатель электронного термостата переменного тока Регулировка температуры Авто аксессуар 12В

Переключатель термостата кондиционера 10А Автомобильный переключатель электронного термостата переменного тока Управление температурой Авто аксессуар 12В

1. Автомобильный
2. Запасные части
3. Переключатели и реле
4. Переключатели
5. Переключатель температуры
6. Переключатель термостата кондиционера 10000 Автомобильный переключатель электронного термостата переменного тока 9000 12В

Переключатель термостата кондиционера воздуха 10A Автомобильный переключатель электронного термостата переменного тока Переключатель температуры Автоматический переключатель 12В
