Подбор, характеристики Термостата для холодильника
Устройство
Термостат состоит из:
- Гофрированного баллона (сильфона), заправленного фреоном, из которого выходит капиллярная (сильфонная) трубка, являющаяся чувствительным элементом.
- Рычага, который меняет своё положение в зависимости от давления внутри сильфона.
- Контактов, размыкающихся и замыкающихся рычагом.
Принцип работы термостата
Сильфонная трубка крепится на поверхности испарителя, и при понижении температуры в испарителе, давление в сильфонной трубке и самом сильфоне падает, сильфон сжимается, и рычаг размыкает контакт цепи питания мотор-компрессора.
Холодильник отключается, температура на поверхности испарителя начинает повышаться, давление в сильфонной трубке и сильфоне возрастает, и сильфон, расширяясь, давит на рычаг, замыкая таким образом контакты.
Принципиальная схема работы термостата
Здесь мы рассмотрим три основных типа термостатов. Внешне они выглядят одинаково, различия состоят в температуре размыкания и замыкания контактов.
1. На однокамерные холодильники устанавливались термостаты следующих обозначений:
Т-110; Т-111; Т-112. Термостат Т-112 может иметь обозначение ТАМ-112, или ТАМ-112-1М. По температурным параметрам все эти термостаты одинаковы. Различаются они внешним видом — диаметром стержня ручки и сильфонной трубки, наличием поперечной планки для крепления термостата. Конец сильфонной трубки термостата обычно крепится прямо к испарителю через пластиковую прокладку. Длина сильфонной трубки указывается на корпусе термостата и имеет вид двух цифр, разделённых запятой. Пример: а) 0,6 — длина трубки — 60 см.; б)1.3 — длина трубки — 1 метр 30 см.
На торце корпуса термостата три клеммы. Сдвоенная — это «земля», т.е. корпус термостата. Два других под номерами 3 и 4 являются контактами, через которые запитан мотор-компрессор.
Температура включения — 12°С
Температура выключения −14°С
Для установки термостатов новой ТАМ-112 вместо Т-110 предусмотрен установочный комплект, состоящий из планки-перекладины, гайки и капронового переходника, увеличивающего диаметр регулировочного стержня.
2. На двухкамерные холодильники и холодильные камеры двухмоторных двухкамерных холодильников устанавливались термостатыследующих обозначений: Т-130; Т-132; Т-133; ТАМ-133 и ТАМ-133-1М.
Температурные параметры одинаковы. Различаются внешним видом, диаметром стержня ручки и сильфонной трубки, наличием поперечной планки для крепления термостата.
Температура включения +4°С
Температура выключения −14°С
3. На морозильные шкафы, в основном, устанавливались термостаты Т-144 и Т-145.
На термостате Т-144 нет стержня для регулирования температуры, это значение выставляется на заводе-изготовителе.
Температура включения −20°С
Температура выключения −24°С
На торце корпуса термостата четыре клеммы. Сдвоенная — это «земля», т.е. корпус термостата. Два других под номерами 3 и 4 являются контактами, через которые запитан мотор-компрессор. Через контакт 6 запитана красная аварийная лампа, означающая повышенную температуру в морозильном шкафу. Температура размыкания этого контакта −15°С.
4. Отдельно мы рассмотрим термостаты для холодильников «Стинол»:
Это могут быть термостаты К-57 и К-59 компании RANCO, а также отечественные термостаты ТАМ-133-1М и ТАМ-145-1М. Они отличаются от других термостатов сильфонной трубкой, которая покрыта виниловой оболочкой. К тому же они снабжены третьим контактом под номером 6, с которого запитывается мотор-компрессор.
ВНИМАНИЕ! Температура включения-отключения термостатов дана усреднённо для каждой модели термостата и не может быть руководством для диагностики или ремонта.
Приводим внешний вид термостатов производства различных фирм:

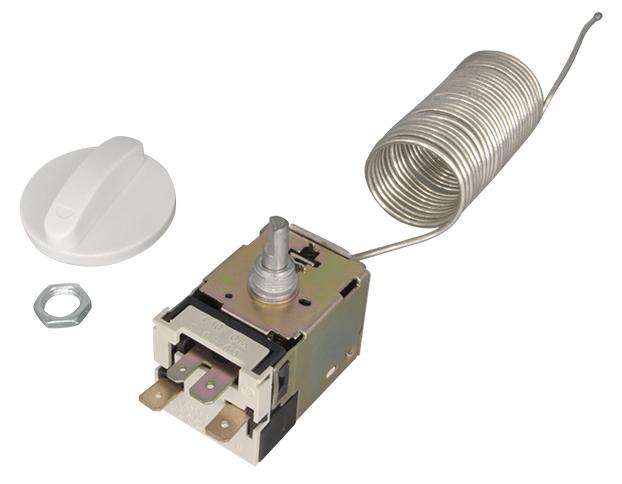

Термостат производства RANCO
- Регулировочный винт диапазона температур;
- Регулировочный винт перепада срабатываний.
Термостат производства DANFOSS
- Регулировочный винт перепада срабатываний;
- Регулировочный винт диапазона температур.
Вид с торца термостата
Вид при снятой группе контактов.
Отечественный
- Нижний винт регулирует диапазон температур
устройство терморегулятора
Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора (в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках).
При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура в холодильнике будет несколько колебаться, что в определенной мере зависит от чувствительности терморегулятора.ustroystvo termoregulyatora.jpg
По принципу действия терморегуляторы бытовых холодильников относятся к приборам манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время в отдельных моделях холодильников зарубежного производства применяют электронные терморегуляторы).
Терморегулятор бытового холодильника представляет собой рычажный механизм с силовым рычагом и контактной системой, в электрическую цепь холодильника. На силовой рычаг воздействует упругий элемент (сильфон) термочувствительной системы и основная пружина, регулируемая винтом. Электроизоляционная прокладка изолирует электрическую цепь прибора от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента – сильфона (металлический баллон с гофрированными стенками) или мембраны с припаянной к ним трубкой. Система наполнена небольшим количеством фреона или хлорметила и тщательно герметизирована.
В рабочих условиях фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры. Жидкая фаза фреона находится в конечной части трубки. Эта часть трубки, особенно в месте раздела жидкости и пара фреона, реагирует на изменение температуры, и ее помещают контролируемую среду охлаждаемого объекта.
Работа терморегулятора.
При понижении температуры трубки понизится давление насыщенных паров в термосистеме. Под воздействием основной пружины гофры сильфона будут сжиматься и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенных паров соответственно возрастет. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся.
Из этого следует, что задаваемая температура, при которой будут размыкаться контакты, зависит от усилия пружины. Так, при меньшем усилии основной пружины контакты будут размыкаться при соответственно меньшем давлении паров в термочувствительной системе и, следовательно, при более низкой температуре.
Наоборот, для получения более высокой температуры, усилие пружины должно быть большим. В этом случае пружина должна преодолеть относительно большее сопротивление сильфона, так как при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, для изменения задаваемой температуры, необходимо изменять усилие основной пружины. Практически это осуществляют ручкой терморегулятора, при повороте которой изменяется натяжение пружины.
Основные элементы терморегулятора.
В бытовых холодильниках применяют терморегуляторы различных конструкций, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.
Узел резкого размыкания контактов предохраняет контакты терморегулятора от обгорания при размыканиях. В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина. При таком расположении подвижного контакта неизбежно сильное обгорание контактов и быстрый выход их из строя. Объясняется это тем, что разрыв электроцепи при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и, соответственно, давления паров фреона в термочувствительной системе. Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. В этом случае подвижный контакт расположен на другом рычаге (пластинке), соединенным с силовым рычагом специальной перекидной пружиной. При поворотах силового рычага до определенных положений рычаг с контактом будет оставаться неподвижным, а затем перекидная пружина резко изменит его положение и контакты резко разомкнутся (или замкнутся).
Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины. В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт (валик) вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.
Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.
Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно. В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки, внутренним диаметром.
Узел настройки дифференциала служит для регулирования величины дифференциала. Дифференциалом терморегулятора называют разность между температурой размыкания и замыкания контактов (при определенном натяжении основной пружины). Чем меньше величина дифференциала прибора, тем более в узких пределах будет поддерживаться заданная температура. В терморегуляторах бытовых холодильников этот узел используют только для заводской установки прибора. Во многих конструкциях он отсутствует.
Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.
Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.
ТАМ 133
1 – термочувствительная система ; 2, 7 – рычаги, 3-корпус, 4,5 – пружины, 5-ползун, 6- гайка, 7,10,14- винт настройки, 8-колодка, 9-дополнительные контакты, 11- основные контакты, 12 рычаг, 13-пружина, 16-ось, 17-рычаг
Выбираем термостат для холодильника
Выбираем термостат для холодильникаПоддерживание подходящей температуры в холодильной или морозильной камеры холодильника осуществляется при помощи термостата. В некоторых моделях присутствует дополнительный термостат для защиты компрессора от перегрева. Устройство различается по строению и функциям в зависимости от разновидности холодильного оборудования.
Зачем нужен термостат
Можно выделить функциональное различие регуляторов температуры в холодильниках различного типа. В компрессионных холодильниках устройство выполняет отключение и включение электрического двигателя компрессора в автоматическом режиме в соответствии с температурой в реальном времени. Аналогичная работа выполняется в абсорбционных холодильниках, только там происходит включение и отключение нагревателя.
Устройство характеризуется простым строением. На поверхности испарителя присутствует сильфонная трубка. Когда температура испарителя падает ниже необходимого значения, давление в этой трубке уменьшается. Снижение давления приводит к сжиманию сильфона, изменяется положения рычага, происходит размыкание электрической цепи.
Основные разновидности
Термостаты делятся на несколько больших групп, основными из них являются три. Все они имеют схожее внешнее строение, но различаются по температуре, при которой производят размыкание цепи. Регулировка этого значения происходит в заводских условия, самостоятельно проводить корректировку не рекомендуется, такое воздействие на прибор приведёт только к неправильной работе.
Вид подходящего терморегулятора можно найти в документации к холодильному оборудованию.
Термостаты для однокамерных холодильников
На холодильники с одной камерой монтируются термостаты Т-110, Т-111, Т-112. По температурным показателям все устройства одинаковы, выключение производится при температуре -14 градусов по Цельсию, включение при -12 градусов.
Модели термостатов этой группы несколько различаются по внешним характеристикам. В первую очередь это касается размеров, стержень ручки и сильфонная трубка могут иметь различный диаметр. В некоторых моделях присутствует поперечная планка для удобного крепления. Длину трубки можно определить по числу, нанесённому на корпус. Например, 0.7 — это 70 сантиметров. Некоторые модели термостатов могут иметь дополнительные цифры и буквы в обозначении, Т-112-1М вместо Т-112.
В некоторых случаях изделия имеют взаимозаменяемость. При помощи специального комплекта можно установить ТАМ-112 (новая модель) вместо Т-110, в комплекте присутствуют переходник из капрона, гайка и планка крепления.
Термостаты для двухкамерных холодильников
Чаще всего для холодильников с двумя камерами используются терморегуляторы, обозначаемые символами Т-130, Т-132, Т-133, ТАМ-133, ТАМ-133-1М.
Все устройства этой группы включаются при +4 градусах по Цельсию, выключаются при -14 градусах. В некоторых изделиях присутствует специальная планка для прикрепления. Стержень рукоятки и сильфонная трубка могут иметь различный диаметр, поэтому подбор модели осуществляется по документации оборудования.
Термостаты для морозильных шкафов
Для монтажа в морозильные шкафы применяются терморегуляторы Т-144 и Т-145. Термостат Т-144 отличается от большинства моделей тем, что производитель не оставил возможности для самостоятельного регулирования температурного режима. Обычно для этого имеется специальный стержень. Термостат включается при температуре -20 градусов по Цельсию, выключается при -24 градусах.
На корпусе терморегулятора с боковой стороны имеется четыре клеммы, две из них являются сдвоенными, это «земля». Клеммы под номерами 3 и 4 представляют собой контакты, через них осуществляется подача электроэнергии в компрессор. Особенную функцию выполняет контакт под номером 6, он включает лампу, сигнализирующую о превышении в камере допустимых температурных норм. Активация этого контакта выполняется при -15 градусах по Цельсию.
Термостаты для холодильников «Стинол»
Выделение термостатов для холодильников этой марки обусловлено тем, что для них могут применяться устройства различных моделей. Это не только произведённые в нашей стране ТАМ-133-1М и ТАМ-145-1М, применяются также регуляторы К-57 и К-59 от производителя RANCO.
Важным отличием терморегуляторов для холодильников «Стинол» от других моделей является покрытие сильфонной трубки оболочкой из винила. Компрессор подключается через контакт под номером 6. Температурный диапазон различных термостатов зависит от модели холодильника и самого прибора.
Особенности устройства терморегуляторов
Термостаты разных моделей различаются по уровню чувствительности, что влияет на диапазон колебания температур в холодильнике. Все терморегуляторы по своей сути считаются манометрическими приборами, температура изменяет давление рабочего наполнителя, вследствие чего прибор отслеживает изменение температурного режима. В последнее время в холодильниках всё чаще начинают применять электронные термостаты, работа которых зависит от непосредственного измерения температуры.
Устройство терморегулятора отличается простотой. Его основными элементами становятся рычажный механизм и схема контактов, применяемая для встраивания в электрическую цепь холодильного оборудования. Контакты ограждаются от механической структуры при помощи изоляционной прокладки.
Чувствительная к изменениям температурного режима структура состоит из сильфона, это баллон из металла с гофрированными стенами. Этот элемент отличается упругостью, способен менять размеры в зависимости от давления. Иногда вместо него используется мембрана, к которой припаяна специальная трубка. Суть от этого не меняется. В качестве наполнителя могут использоваться фреон и хлор металл, первый используется чаще, он предпочтительнее по своим характеристикам. Тщательная герметизация система предотвращает возникновение утечек.
Фреон в системе находится в парообразной форме, его давление изменяется вместе с температурой окружающей среды. Также в окончании трубки фреон присутствует в жидком виде. Именно та часть трубки, где пролегает граница между жидкой и парообразной формой фреона, реагирует на изменение температурного режима.
Как работает термостат
Вместе с изменением температуры происходит изменение давления. Например, когда температура понижается, понижается и давление, рычаг под влиянием изменения размеров мембраны поворачивается, в определённый момент происходит размыкание электросети. Когда температурный режим будет повышаться, рычаг начнёт двигаться в обратную сторону, благодаря чему электрическая цепь снова сомкнётся.
Важную роль в этой структуре играет пружина, действующая на рычаг. Если для изменения положения рычага будет прилагаться меньше усилий, размыкание начнёт осуществляться при меньшей температуре. То же самое можно сказать об увеличении температуры. Именно регулировка требуемых усилий влияет на установку допустимого температурного режима. В некоторых моделях для этого используется ручка, часто же регулирование производится на заводе, потом в него нельзя вносить коррективы.
Признаки поломки терморегулятора
Определить необходимость замены термостата не составит трудностей. На это укажут следующие признаки:
- безостановочная работа холодильного оборудования;
- температура в холодильной камере приняла отрицательные значения;
- высокая температура в морозильной камере;
- оборудование произвольно выключается и не включается обратно продолжительное время (или совсем).
Терморегулятор необходимо менять, ремонту такой прибор не подлежит. Замену регулятора следует выполнять после обнаружения первых признаков поломки, иначе неправильный температурный режим ускорит порчу продуктов.
Как заменить термостат
Для замены терморегулятора необходимо в первую очередь добраться до места его нахождения. В разных моделях холодильниках термостат может находиться в разных местах. Например, в большинстве моделей оборудования «Атлант» он находится под дверью холодильного отсека. Также часто термостат устанавливается в испаритель камеры или в саму холодильную камеру.
В каком бы месте не был установлен терморегулятор, нужно придерживаться следующего алгоритма действий:
- добраться до местонахождения термостата;
- отсоединить капиллярную трубку;
- аккуратно достать трубку из корпуса;
- отключить от цепи и достать термостат;
- аккуратно подцепить новую сильфонную трубку, убедиться в надёжности её крепления;
- подцепить все необходимые провода для подключения к сети;
- установить термостат на соответствующее место.
Профессионалы без проблем справятся с этими действиями. В большинстве случаев для выполнения работы не требуется каких-то особых инструментов, достаточно наличия крестовой отвёртки. Чуть сложнее операции по замене современных электронных терморегуляторов, но в целом эта работа выполняется по той же схеме. Если вы выполняете замену детали в холодильнике той марки, с которой ещё не сталкивались, рекомендуется фиксировать действия на фото. Это позволит избежать ошибок при обратной сборке.
Во время работы по замене терморегулятора следует соблюдать аккуратность, отдельные детали чувствительны к неосторожным действиям. Нанесение повреждений способно испортить термостат, и он не сможет регулировать температурный режим. Не стоит забывать, что при внешней простоте замена детали обладает своими особенностями и спецификой.
Термостат механический Ballu BMT-1 — аксессуар для регулировки температурного режима к инфракрасным обогревателям Ballu. Термостат совместим с любыми однофазными обогревателями серий BIH-AP, BIH-T с мощностью до 2кВт. Управление температурой осуществляется при помощи регулятора на корпусе устройства. Возможный диапазон управления от +10 до +30°С. Для отражения включенного или выключенного состояния терморегулятора предусмотрена световая индикация. Изготовлен из пластика белого цвета.
Комплектация *
Параметры упакованного товара Единица товара: Штука Длина, мм: 72 Произведено
Указанная информация не является публичной офертой Отзывы о термостате Ballu BMT-1Оставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 0.165 кг В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадеждаНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСорочинскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно
г. Нижний Новгород, ул. Коминтерна, д. 155 пн. – вс.: 9:00 – 20:00 В корзинуСервис от ВсеИнструменты.руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Вернем вам деньги, если данный товар вышел из строя в течение 14 дней с момента покупки. Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.Гарантийный ремонтЗдесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.
| Может понадобиться |
Всё про термостат системы охлаждения автомобиля
Термостат системы охлаждения – маленькая, но важная деталь, отвечающая за поддержание температуры двигателя. Нормально функционирующий термостат не требует к себе внимания, какого-либо техобслуживания и вообще вмешательства в работу. Зато при его поломке автомобиль придется доставлять на СТО эвакуатором. Это полностью автономное устройство, о котором обычно вспоминают только в случае его выхода из строя.
Назначение термостата
Для двигателя есть строго определенная рабочая температура, обеспечивающая оптимальные условия работы. Как правило, это диапазон от 80 до 97°С, в зависимости от типа двигателя. При более низких температурах не обеспечивается достаточная текучесть моторного масла, а значит, увеличивается его сопротивление при движении поршней. Выше – перегрев двигателя, при котором происходит нештатное расширение тонко подогнанных металлических деталей, усиливается трение, повреждаются поверхности поршней, цилиндров и клапанов.
Система охлаждения и предназначена для поддержания оптимальной температуры: при старте автомобиля требуется быстрый разогрев, а затем, в процессе движения, нужно качественное охлаждение. Регулировку этого процесса и берет на себя термостат, который устанавливается на «развилке» между большим и малым кругом системы охлаждения и управляет направлением потока охлаждающей жидкости.
Пока двигатель не разогрет, термостат перекрывает патрубок к радиатору, направляя охлаждающую жидкость по малому кругу: от рубашки мотора, через термостат, байпасный канал и снова к двигателю. Антифриз не проходит через радиатор и не охлаждается, давая мотору возможность быстрей прогреться.
Движение охлаждающей жидкости по малому контуру во время разогрева двигателя
Когда двигатель прогревается до рабочей температуры, термостат открывает клапан, ведущий к радиатору, и антифриз начинает охлаждаться сам и охлаждать двигатель. В зависимости от температуры антифриза, термостат может закрыть клапан в байпасный канал полностью (когда двигатель нуждается в интенсивном охлаждении) или частично.
Умеренная нагрузка на двигатель: частично открыты оба контура (большой и малый)
Таким образом, термостат в полностью автономном режиме регулирует количество антифриза, поступающего в радиатор охлаждения, чтобы поддерживать температуру двигателя на постоянном рабочем уровне.
Интенсивное охлаждение: байпасный канал полностью закрыт,
вся охлаждающая жидкость проходит через радиатор
Конструкция и принцип действия
Термостат состоит из цилиндра, наполненного материалом с большим коэффициентом термического расширения. Наполнитель может быть жидким (у сильфонных термостатов смесь воды и спирта) или твердым. Твердый наполнитель, как правило, состоит из дистиллированного гранулированного воска, смешанного с медным, алюминиевым и графитовым порошком.
Корпус цилиндра делается из гофрированной меди, имеющей хороший коэффициент теплопроводности. Герметично закрытый медный цилиндр наполнен теплочувствительным материалом (твердым в холодном состоянии), в котором установлен металлический шток. Вся конструкция загерметизирована резиновым уплотнителем.
С обеих сторон цилиндра расположены два клапана: клапаны большого и малого контуров системы охлаждения. Вся конструкция закреплена в корпусе-тарелке с верхней и нижней рамками, и снабжена пружинами, обеспечивающими нужное сопротивление штоку.
Когда термочувствительный наполнитель плавится от высокой температуры, он увеличивается в объеме и выталкивает шток наружу (приблизительно на 2 см). Клапан, закрепленный на штоке, поднимается и перекрывает патрубок. Чем выше температура охлаждающей жидкости, тем больше сила выталкивания штока. При остывании восковой наполнитель уменьшается в объеме, и шток вместе с клапаном возвращается на место с помощью пружины.
Точность работы термостата достигается за счет состава наполнителя: в зависимости от ингредиентов и их пропорции можно точно подобрать температуру плавления и коэффициент расширения наполнителя. В конечном итоге именно наполнитель влияет на температурный диапазон работы термостата.
Технические характеристики
Принцип действия всех термостатов примерно одинаковый: что для европейских, что для американских, азиатских или отечественных автомобилей. Но некоторые особенности конструкции и технические параметры отличаются, чтобы полностью соответствовать параметрам двигателя и системы охлаждения.
- Температурный режим
В зависимости от того, какая температура нужна для работы двигателя, будет использоваться соответствующий термостат с точно выверенным температурным диапазоном. Как правило, этот показатель пишется на корпусе, а в описании указывается как «температура плавления».
Примеры обозначения рабочей температуры
на корпусе термостата
Чем жарче климат, тем «холодней» должен быть термостат: в условиях сильной жары двигатель прогревается быстро, а радиатор может не обеспечить нормальное охлаждение антифриза. Следовательно, для «Африки» используются термостаты с низкой температурой плавления, а для «Сибири» — с высокой.
- Количество клапанов
В старых автомобилях использовались (и до сих пор используются) одноклапанные термостаты: наиболее простые по конструкции. Более новые модели – двухклапанные, которые используются практически во всех новых машинах.
Одноклапанный (слева) и двухклапанный (справа) термостаты
В двухклапанных моделях верхний и нижний клапан работают синхронно: если один патрубок открыт, другой закрыт.
- Двухступенчатые термостаты
Используются в охлаждающих системах с высоким давлением, в которых требуется преодолевать сильное сопротивление жидкости. В таких термостатах клапан состоит из двух «тарелок»: сначала открывается меньшая, для которой необходимо меньшее усилие, а затем, когда давление падает, открывается основная.
- Корпусные и бескорпусные
В большинстве случаев термостат продается без корпуса: при установке необходимо разобрать место его размещения, вынуть старый и установить новый. Но некоторые производители предлагают уже установленные в распределительный корпус термостаты, которые при установке нужно подключить к соответствующим патрубкам системы охлаждения.
- Дополнительные устройства
На современных автомобилях термостаты могут оснащаться дополнительным термодатчиком и подогревателем, работающим в паре с электронным блоком управления. На средних оборотах двигателя температура охлаждающей жидкости поддерживается на более высоком уровне, а при максимальной нагрузке включается дополнительный подогрев, и термостат срабатывает раньше, что позволяет уменьшить температуру антифриза примерно на 10°С. Такое решение дает заметную экономию топлива.
- Габаритные размеры
Для термостатов имеют значение диаметры малого клапана, «тарелки» и высоты. Для корпусных моделей указываются размеры патрубков, их длина и углы наклона.
В большинстве случаев термостаты продаются вместе с уплотнительной прокладкой из специальной резины, стойкой к воздействию антифриза.
Неисправности термостата: признаки, причины, последствия
Поскольку устройство термостата достаточно простое и не подвергается интенсивным механическим нагрузкам, проработать он может достаточно долго. Причин поломки может быть несколько:
- Накипь на штоке, коррозия на металлических частях. Как правило, отложения в системе охлаждения появляются из-за некачественного антифриза и несвоевременной его замены. Накипь на деталях термостата затрудняет движение штока и клапанов, после чего термостат перестает правильно реагировать на изменение температуры ОЖ;
- Разрушение от вибрации. Чаще такая неприятность случается с бракованными или некачественными изделиями, в которых недостаточно завальцованы стыки и соединения. Если медный цилиндр недостаточно загерметизирован, внутрь попадает охлаждающая жидкость и препятствует работе термостата;
- Разрушение резинового уплотнителя из-за высокой температуры. Перегрев может вывести из строя уже «подуставшую» резину, после чего в ней образуются трещины и протечки. Мембрана внутри рабочей части (между восковым наполнителем и штоком) также страдает от перегрева.
При поломке термостат начинает хуже откликаться на изменения температуры, а затем и заклинивает. Клапаны термостата могут перекрыть патрубок, ведущий к радиатору или к байпасному каналу, либо могут остановиться в среднем положении.
Признаки неисправности:
- Двигатель долго греется – открыт патрубок к радиатору, антифриз охлаждается, не давая мотору прогреться;
- Двигатель перегревается (стрелка в красной зоне) – антифриз не попадает к радиатору;
- Двигатель греется дольше обычного, а при нагрузке резко повышается температура – клапаны заклинило в среднем положении, часть охлаждающей жидкости постоянно проходит через радиатор, но при интенсивном движении этого охлаждения недостаточно;
- Также косвенными признаками поломки термостата может быть неработающее отопление салона («печка» дует холодным воздухом), повышенный расход топлива, ухудшение динамики двигателя.
Самым тяжелым последствием отказа термостата будет перегрев двигателя: в жару достаточно нескольких минут, чтобы привести мотор в аварийное состояние. Но и езда с недостаточно прогретым мотором сказывается на его ресурсе: увеличивается износ деталей, неэффективно работает моторное масло.
Как проверить термостат?
Проверить работу термостата можно самостоятельно. Для этого отслеживается работа системы охлаждения, то есть переход антифриза по большому и малому контуру в зависимости от температуры двигателя.
1. Завести мотор. До того как он прогреется до рабочей температуры, антифриз не должен поступать в радиатор. Следовательно, патрубок, ведущий к радиатору должен быть холодным. Если он теплый – антифриз поступает в радиатор раньше времени;
2. Когда мотор прогреется, охлаждающая жидкость должна идти в радиатор, патрубок должен быть теплым. Мотор прогрет, а антифриз в радиатор не идет – перекрыт клапан;
3. Если двигатель хорошо прогрет (почти до красной зоны), антифриз не должен поступать в байпасный патрубок, а весь проходить через радиатор охлаждения. Соответственно патрубок к радиатору будет горячим, а байпасный – холодным.
Еще один способ проверки, который рекомендуют автолюбители старой школы – демонтаж термостата и проверка его в горячей воде. Конечно, при желании можно и так оценить работу устройства, только понадобится отслеживать температуру открытия клапанов. Но если возникают нарекания на работу термостата, лучше его просто заменить.
О том, как выбрать новый термостат на замену старому, читайте наш «Гид покупателя».
Радиоуправляемый термостат TEPLOCOM TSC RF: фото, характеристики, сертификаты
Код товара: 956 Новинка
Teplocom TSС RF – беспроводной радиодатчик для подключения к теплоконтроллеру Teplocom Луч TC-5Z LUX-RF (приемник) и регулирования температуры в помещениях с системами водяного и/или электрокабельного обогрева. До 5 термостатов могут подключаться к приемнику по собственным радиоканалам. В свою очередь приемник подключается к исполнительному оборудованию по проводам. В состав исполнительного оборудования может входить: до 5 термоприводов (по одному на каждый термостат), циркуляционный насос и автоматика управления котлом. Радиус беспроводного соединения между приемником и термостатом около 100 м на открытой местности.
Гарантия: 5 лет
ОсобенностиОсобенности TEPLOCOM TSC RF
- LCD-дисплей;
- индикация температуры в помещении;
- индикация состояния котла;
- индикация разряда батарей;
- кнопка включения и выключения термостата;
- защита системы от замерзания;
- работа с нормально открытой или нормально закрытой логикой.
Технические характеристики TEPLOCOM TSC RF
№ п/п |
Наименование параметра |
Значение параметра |
|
1 |
Питание термостата |
2 батареи АА |
|
2 |
Питание приемника |
220 В, 50 Гц |
|
3 |
Метод радио соединения |
двустроронний |
|
6 |
Частота сигнала |
868 мГц |
|
7 |
Беспроводное соединение на открытой местности |
100 м |
|
8 |
Погрешность термостата |
±1°С |
|
9 |
Диапазон регулирования комнатной температуры |
+5. ..+30°C |
|
10 |
Температура транспортировки и хранения |
-10…+60°С |
|
11 |
Размеры ТЕРМОСТАТА (В*Ш*Г) |
86×86×40 мм (настенный) |
|
12 |
Размеры ПРИЕМНИКА (В*Ш*Г): |
113×83×30 мм (настенный) |
|
13 |
Размер упаковки (В*Ш*Г) |
211×94×66 мм |
|
14 |
Содержание драгоценных металлов и камней |
Нет |
Код товара: 956 Новинка
Teplocom TSС RF – беспроводной радиодатчик для подключения к теплоконтроллеру Teplocom Луч TC-5Z LUX-RF (приемник) и регулирования температуры в помещениях с системами водяного и/или электрокабельного обогрева. До 5 термостатов могут подключаться к приемнику по собственным радиоканалам. В свою очередь приемник подключается к исполнительному оборудованию по проводам. В состав исполнительного оборудования может входить: до 5 термоприводов (по одному на каждый термостат), циркуляционный насос и автоматика управления котлом. Радиус беспроводного соединения между приемником и термостатом около 100 м на открытой местности.
Гарантия: 5 лет
При помощи встроенного датчика температуры термостат измеряет температуру в помещении, сравнивает значение с установленным и отправляет соответствующий сигнал (вкл. нагрева/откл.нагрева) на приемник. В комплекте используется приемник с двухсторонней связью, обеспечивающей получение термостатом подтверждения сигнала операции от него. Это гарантирует выполнение операции даже при потере сигнала в эфире. Термостат будет повторять передачу до тех пор, пока не получит подтверждение от приемника.
Установка термостата
Термостат устанавливается в помещении, в 1,5 метрах от пола, в защищенном от прямых солнечных лучей месте, вдали от тепловых приборов, промерзающих стен и сквозняков.
Преимущества TEPLOCOM TSC RF
Особенности TEPLOCOM TSC RF
- LCD-дисплей;
- индикация температуры в помещении;
- индикация состояния котла;
- индикация разряда батарей;
- кнопка включения и выключения термостата;
- защита системы от замерзания;
- работа с нормально открытой или нормально закрытой логикой.
Технические характеристики TEPLOCOM TSC RF
№ п/п |
Наименование параметра |
Значение параметра |
|
1 |
Питание термостата |
2 батареи АА |
|
2 |
Питание приемника |
220 В, 50 Гц |
|
3 |
Метод радио соединения |
двустроронний |
|
6 |
Частота сигнала |
868 мГц |
|
7 |
Беспроводное соединение на открытой местности |
100 м |
|
8 |
Погрешность термостата |
±1°С |
|
9 |
Диапазон регулирования комнатной температуры |
+5. ..+30°C |
|
10 |
Температура транспортировки и хранения |
-10…+60°С |
|
11 |
Размеры ТЕРМОСТАТА (В*Ш*Г) |
86×86×40 мм (настенный) |
|
12 |
Размеры ПРИЕМНИКА (В*Ш*Г): |
113×83×30 мм (настенный) |
|
13 |
Размер упаковки (В*Ш*Г) |
211×94×66 мм |
|
14 |
Содержание драгоценных металлов и камней |
Нет |
Teplocom TSС RF – беспроводной радиодатчик для подключения к теплоконтроллеру Teplocom Луч TC-5Z LUX-RF (приемник) и регулирования температуры в помещениях с системами водяного и/или электрокабельного обогрева. До 5 термостатов могут подключаться к приемнику по собственным радиоканалам. В свою очередь приемник подключается к исполнительному оборудованию по проводам. В состав исполнительного оборудования может входить: до 5 термоприводов (по одному на каждый термостат), циркуляционный насос и автоматика управления котлом. Радиус беспроводного соединения между приемником и термостатом около 100 м на открытой местности.
Гарантия: 5 лет
Код товара: 956
Цена с НДС
2 200
При помощи встроенного датчика температуры термостат измеряет температуру в помещении, сравнивает значение с установленным и отправляет соответствующий сигнал (вкл. нагрева/откл.нагрева) на приемник. В комплекте используется приемник с двухсторонней связью, обеспечивающей получение термостатом подтверждения сигнала операции от него. Это гарантирует выполнение операции даже при потере сигнала в эфире. Термостат будет повторять передачу до тех пор, пока не получит подтверждение от приемника.
Установка термостата
Термостат устанавливается в помещении, в 1,5 метрах от пола, в защищенном от прямых солнечных лучей месте, вдали от тепловых приборов, промерзающих стен и сквозняков.
Преимущества TEPLOCOM TSC RF
Особенности TEPLOCOM TSC RF
- LCD-дисплей;
- индикация температуры в помещении;
- индикация состояния котла;
- индикация разряда батарей;
- кнопка включения и выключения термостата;
- защита системы от замерзания;
- работа с нормально открытой или нормально закрытой логикой.
Технические характеристики TEPLOCOM TSC RF
№ п/п |
Наименование параметра |
Значение параметра |
|
1 |
Питание термостата |
2 батареи АА |
|
2 |
Питание приемника |
220 В, 50 Гц |
|
3 |
Метод радио соединения |
двустроронний |
|
6 |
Частота сигнала |
868 мГц |
|
7 |
Беспроводное соединение на открытой местности |
100 м |
|
8 |
Погрешность термостата |
±1°С |
|
9 |
Диапазон регулирования комнатной температуры |
+5. ..+30°C |
|
10 |
Температура транспортировки и хранения |
-10…+60°С |
|
11 |
Размеры ТЕРМОСТАТА (В*Ш*Г) |
86×86×40 мм (настенный) |
|
12 |
Размеры ПРИЕМНИКА (В*Ш*Г): |
113×83×30 мм (настенный) |
|
13 |
Размер упаковки (В*Ш*Г) |
211×94×66 мм |
|
14 |
Содержание драгоценных металлов и камней |
Нет |
Термостат АКБ-12/17 Ач: фото, характеристики, сертификаты
Код товара: 131
Термостат с АКБ 17 Ач. Обеспечивает нормальную работу АКБ до -40 °С. Ток, потребляемый термостатом в режиме подогрева АКБ — 2,0 А. Обеспечивают поддержание положительной температуры АКБ, входящей в состав термостата, при отрицательной температуре окружающей среды. Встроенный обогреватель, датчик температуры, автоматика подогрева.
Гарантия: 1.5 года
Термостат предназначен для работы в составе источников вторичного электропитания резервированных и источников резервного электропитания, эксплуатируемых при отрицательных температурах окружающей среды. Термостат обеспечивает поддержание положительной температуры аккумуляторной батареи, входящей в состав термостата, при отрицательной температуре окружающей среды. В состав термостата входит АКБ номинальным напряжением 12 В и ёмкостью, указанной в маркировке. В источниках питания с номинальным напряжением 24 В используются два термостата.
Возможны несколько вариантов подключения:
- cтандартный;
- экономичный;
- с внешним силовым управлением;
- с внешним управлением.
Технические характеристики Термостат АКБ-12/17 Ач
АКБ | 12 В, 17 Ач |
Напряжение питания, В | 12±2 |
Потребляемый ток, А | 1,6-2,3 |
Нижний температурный предел эксплуатации, °С | -40 |
Температура на АКБ, при которой происходит отключение подогрева АКБ, °С | 14±2 |
Температура на АКБ, при которой происходит включение подогрева АКБ, °С | 0±2 |
Габариты, мм | 205х200х105 |
Тип термодатчика внешнего контроля температуры внутри термостата | KTY 81-120 ( Philips ) |
Масса(кг), не более | 5,8 |
Вопросы и ответы
Термостат с АКБ 17 Ач. Обеспечивает нормальную работу АКБ до -40 °С. Ток, потребляемый термостатом в режиме подогрева АКБ — 2,0 А. Обеспечивают поддержание положительной температуры АКБ, входящей в состав термостата, при отрицательной температуре окружающей среды. Встроенный обогреватель, датчик температуры, автоматика подогрева.
Гарантия: 1.5 года
Код товара: 131
Цена с НДС
10 990
Термостат предназначен для работы в составе источников вторичного электропитания резервированных и источников резервного электропитания, эксплуатируемых при отрицательных температурах окружающей среды. Термостат обеспечивает поддержание положительной температуры аккумуляторной батареи, входящей в состав термостата, при отрицательной температуре окружающей среды. В состав термостата входит АКБ номинальным напряжением 12 В и ёмкостью, указанной в маркировке. В источниках питания с номинальным напряжением 24 В используются два термостата.
Возможны несколько вариантов подключения:
- cтандартный;
- экономичный;
- с внешним силовым управлением;
- с внешним управлением.
Технические характеристики Термостат АКБ-12/17 Ач
АКБ | 12 В, 17 Ач |
Напряжение питания, В | 12±2 |
Потребляемый ток, А | 1,6-2,3 |
Нижний температурный предел эксплуатации, °С | -40 |
Температура на АКБ, при которой происходит отключение подогрева АКБ, °С | 14±2 |
Температура на АКБ, при которой происходит включение подогрева АКБ, °С | 0±2 |
Габариты, мм | 205х200х105 |
Тип термодатчика внешнего контроля температуры внутри термостата | KTY 81-120 ( Philips ) |
Масса(кг), не более | 5,8 |
Основные | |
Цвет корпуса | Белый кремовый |
Гарантийный срок | 12 мес |
Серия | BMT |
Страна производства | КНР |
Бренд | BALLU |
Потребительские | |
Область применения | Универсальное оборудование |
Применение и соответствие | универсальная модель для любых однофазных ИК обогревателей |
Монтажные | |
Вид установки (крепления) | Настенная |
Напряжение электропитания | 230 |
Вес и габариты товара | |
Габаритные размеры товара (В*Ш*Г) | 0,083*0,083*0,083 м |
Высота товара | 0. 083 м |
Глубина товара | 0.083 м |
Ширина товара | 0.083 м |
Вес товара (нетто) | 0.15 кг |
Комплектность | |
Набор крепежных элементов в комплекте | Да |
Управление | |
Регулировка температуры нагрева | Да (механический регулятор) |
Точность установки температуры | Механическая регулировка |
Вид управления | Механическое |
Индикация | |
Индикация включения | Да |
Индикация температуры нагрева | Нет |
Цифровой дисплей | Нет |
Дополнительные | |
Серия | BMT |
Гарантийный документ | Гарантийный талон |
7 функций интеллектуального термостата, которые вы хотели бы иметь
Интеллектуальные термостаты— это один из лучших способов сэкономить на счетах за электроэнергию, а также сделать ваш дом в Тайроне, штат Джорджия, комфортным. Хотя программируемые термостаты существуют уже много лет, новые интеллектуальные термостаты являются усовершенствованными и позволяют гораздо больше, чем просто контролировать температуру. Давайте рассмотрим семь функций, которые вам нужны в вашем новом интеллектуальном термостате.
Функция геозоны или дома
Убедитесь, что вы загрузили приложение термостата на свой телефон и мобильное устройство, чтобы вы могли установить и использовать функцию геозоны.Приложение создает геозону или электронную границу рядом с вашим домом, и как только вы пересекаете эту границу, приложение автоматически включает или выключает термостат в соответствии с программой. Это отличная функция, когда вы едете на работу или в отпуск.
Получение оповещений
Если вы уезжаете в отпуск, вы захотите узнать, если что-то пойдет не так в вашем доме. Если температура резко упадет, умный термостат отправит вам предупреждение о том, что есть вероятность того, что ваши трубы могут замерзнуть. Это предупреждение позволяет вам отправить кого-нибудь в дом, чтобы решить проблему, прежде чем она станет большой проблемой.
Цветной сенсорный экран
Ваш умный термостат обладает множеством потрясающих функций, которые помогут вам в домашней автоматизации, и вы хотите четко видеть все эти функции. Убедитесь, что ваш термостат оснащен большим полноцветным дисплеем, чтобы его было легко читать и программировать. Поскольку мы привыкли к сенсорным экранам на наших смартфонах и планшетах, эти навыки легко интегрировать с дисплеем термостата.
Датчик приближения
Конечно, вы можете не захотеть, чтобы ваш полноцветный сенсорный экран постоянно светился. Приятной особенностью умного термостата является датчик приближения. Экран будет тускнеть по мере того, как вы уходите, и становиться ярче, когда вы приближаетесь к нему. Нет необходимости возиться в темноте или включать специальный свет, когда ваш сенсорный экран загорается, прежде чем вы приблизитесь к нему.
Комнатные датчики
Термостаты определяют температуру окружающего воздуха.Даже если у вас есть несколько интеллектуальных термостатов, размещенных в разных частях вашего дома, они могут считывать только воздух вокруг них, что может вызвать дискомфорт в определенных частях комнаты. Решите эту проблему, добавив комнатные датчики. Датчики представляют собой небольшие устройства в виде кнопок, которые контролируют температуру по всей комнате.
Датчик отправляет информацию на термостат, чтобы сообщить ему, есть ли в комнате люди и каковы колебания температуры в помещении. Затем термостат сообщает системе HVAC, когда нужно включить или выключить.Датчики повышают эффективность нагрева и охлаждения.
Отслеживание энергии и отчеты
Функция экономии денег, которую вы хотите иметь с вашим интеллектуальным термостатом, — это возможность получать отчеты об отслеживании энергии. Термостат отслеживает, какие части дома потребляют больше энергии, чем другие, и в какое время суток. Получив отчет на мобильное устройство, вы можете соответствующим образом отрегулировать температуру.
Если вы определили, что в некоторых комнатах или этажах вашего дома жарче или холоднее, чем в других, подумайте о том, чтобы мы зонировали ваш дом.Зонирование позволяет лучше контролировать температуру в комнатах вашего дома. Вы экономите деньги на счетах за электроэнергию, помогая всем в доме чувствовать себя комфортно.
Совместимость с аксессуарами HVAC
Хотя интеллектуальный термостат контролирует температуру в вашем доме, отправляет предупреждения и отчеты, почему бы не иметь термостат, который контролирует другие продукты, которые помогают поддерживать комфорт в вашем доме? Выберите термостат, который позволит вам удаленно контролировать качество воздуха в помещении, например, увлажнитель или воздухоочиститель.
Технология интеллектуальных термостатов постоянно развивается, поэтому периодически обращайтесь к нам, чтобы узнавать о новых интересных функциях и приложениях, которые сделают ваш дом комфортным. Позвоните нашей профессиональной команде в Trinity Air Inc. по отоплению и кондиционированию воздуха сегодня, чтобы запланировать установку вашего интеллектуального термостата. Мы можем обсудить с вами различные характеристики наших термостатов. Вы можете связаться с нами по телефону (770) 285-1990 .
Изображение предоставлено Shutterstock
Стант
Термостат выполняет две важные функции:
- Ускорение прогрева двигателя: блокирование циркуляции охлаждающей жидкости между двигателем и радиатором до тех пор, пока двигатель не достигнет заданной температуры.
- Регулируйте рабочую температуру двигателя: открывая и закрывая в ответ на определенные изменения температуры охлаждающей жидкости, чтобы поддерживать температуру двигателя в желаемом рабочем диапазоне
Детали термостата
Основные части термостата:
- Тепловой двигатель, который включает клапан, прикрепленный к поршню, залитый в специальный воск
- Фланец
- Пружина
- Рама
У некоторых термостатов также есть диск в основании, который замыкает байпасный контур внутри двигателя при размыкании контура радиатора.
- В байпасном контуре охлаждающая жидкость циркулирует внутри двигателя, поэтому горячие точки не могут образовываться при закрытом контуре радиатора.
Как работает термостат
- При холодном двигателе термостаты нормально замкнуты; ограничение потока в радиатор, позволяющее двигателю «прогреться»
- По мере того, как двигатель нагревается, повышение температуры заставляет воск плавиться и расширяться, давя на поршень внутри резинового чехла
- Это выталкивает поршень наружу, открывая термостат, так что охлаждающая жидкость может начать циркуляцию между двигателем и радиатором.
- По мере увеличения тепла термостат продолжает открываться до тех пор, пока не будут выполнены требования к охлаждению двигателя.
- Если температура циркулирующей охлаждающей жидкости начинает падать, восковой элемент сжимается; позволяя натяжению пружины закрыть термостат, что уменьшает поток охлаждающей жидкости через радиатор
Термостат температуры
- Термостаты имеют «номинальную» температуру, например 180F или 195F
- Это температура, при которой термостат начнет открываться, плюс-минус 3 градуса
- Термостат полностью открыт примерно на 15-20 градусов выше номинальной температуры
- Многие термостаты имеют «качающийся штифт» или «обратный клапан», который позволяет воздуху, захваченному в системе охлаждения, проходить через термостат и выпускаться из системы.
- Если термостат Stant не имеет штифта качания, он будет иметь «спускную выемку» или другой метод удаления воздуха из системы.
Почему Superstat Super?
Термостаты Superstat Premium имеют:
- Более тяжелые рамы и пружины
- Тепловые двигатели большего размера
- Запатентованные клапаны Weir
Уникальный клапан Weir обеспечивает более высокий поток охлаждающей жидкости к радиатору, чем любой другой термостат на рынке
- Ранний поток охлаждающей жидкости сводит к минимуму «цикличность» температуры, позволяя двигателю работать с постоянной температурой, что приводит к более высокой эффективности.
Неисправности термостата
Термостат не открывается, если возвратная пружина ломается или мусор не позволяет полностью закрыть или закрыть клапан термостата; обеспечение постоянного потока охлаждающей жидкости к радиатору, переохлаждение двигателя
- Это приводит к плохому прогреву и работе нагревателя, увеличению выбросов двигателя и снижению расхода топлива.
- Запрещается эксплуатировать двигатель без термостата, даже при экстремальных температурах.
Термостат выйдет из строя, если восковой элемент был поврежден из-за перегрева (из-за потери охлаждающей жидкости, неисправного электрического вентилятора охлаждения или муфты вентилятора) или коррозии
- Эта неисправность предотвращает подачу охлаждающей жидкости к радиатору, что может привести к перегреву двигателя и, возможно, к его повреждению.
- При перегреве двигателя рекомендуется заменить термостат, поскольку он может быть поврежден.
Может ли термостат выйти из строя безопасно?
Не существует такого понятия, как термостат, который выйдет из строя в «безопасном» положении .
- Термостат выйдет из строя в закрытом или открытом положении.
Один бренд утверждает, что он не работает в безопасном положении
- Эта марка блокируется, когда находится в полностью открытом положении, в основном нарушая работу термостата.
- Он не открывается пружиной при выходе из строя в закрытом положении.
OE и другие температуры
Рекомендуемые температуры оригинального оборудования должны использоваться почти во всех ситуациях
Доступны термостаты с альтернативной температурой, которые могут использоваться в некоторых приложениях
- Альтернативные температуры часто применяются для старых автомобилей, выпущенных до 1995 года, где они могут использоваться без проблем
- Альтернативная температура не применяется для большинства новых автомобилей
- Использование альтернативного температурного термостата в новом автомобиле потребует изменения настроек компьютера и возможных дополнительных модификаций.
Конструкция термостата с обратной связью для системы охлаждения автомобиля на JSTOR
AbstractВ традиционных системах двигателей внутреннего сгорания с жидкостным охлаждением температура охлаждающей жидкости регулируется термостатом, который регулирует расход охлаждающей жидкости к радиатору.Термостат фактически представляет собой направленный регулирующий клапан, в котором смещение золотника используется для направления потока к радиатору. Температура охлаждающей жидкости в первую очередь зависит от четырех параметров, а именно характеристик радиатора и термостата, расхода охлаждающей жидкости и температуры окружающей среды. Используя обратную связь с обратной связью, температуру охлаждающей жидкости можно регулировать в соответствии с условиями окружающей среды. Для достижения этой цели необходимо правильно спроектировать всю систему. Это проблема, обсуждаемая в этой статье.Все более широкое использование моделирования как для анализа схем, так и для анализа компонентов в автомобильной промышленности произошло из-за требований к приемлемым переходным процессам, а также к устойчивым характеристикам системы. Пакет компьютерного моделирования Bathfp, первоначально разработанный в Fluid Power Center Университета Бата, Великобритания, для моделирования гидравлических систем, был расширен за счет включения моделей компонентов в системы охлаждения двигателя. Предоставляются служебные программы, которые позволяют построить модель сложной системы или компонента из ее элементов, которые могут быть введены в библиотеку моделей компонента.Компонентные модели позволяют с высокой степенью точности оценить индивидуальное влияние на общее поведение системы. В этой статье описывается использование компьютерного моделирования для оценки возможностей замкнутой системы термостата с использованием ПИД-регулирования для обеспечения точной и стабильной работы. При моделировании вносятся изменения в параметры для получения оптимальной производительности и выявления вероятных проблем.
Информация для издателяSAE International — это глобальная ассоциация, объединяющая более 128 000 инженеров и технических экспертов в аэрокосмической, автомобильной и коммерческой промышленности.Основные направления деятельности SAE International — обучение на протяжении всей жизни и разработка добровольных согласованных стандартов. Благотворительным подразделением SAE International является SAE Foundation, который поддерживает множество программ, включая A World In Motion® и Collegiate Design Series.
Интерфейс и удобство использования термостата: обзор (технический отчет)
Мейер, Алан, Пеффер, Тереза, Притони, Марко и Арагон, Сесилия. Интерфейс и удобство использования термостата: обзор . США: Н. П., 2010.
Интернет. DOI: 10,2172 / 1004198.
Мейер, Алан, Пеффер, Тереза, Притони, Марко и Арагон, Сесилия. Интерфейс и удобство использования термостата: обзор . Соединенные Штаты. https://doi.org/10.2172/1004198
Мейер, Алан, Пеффер, Тереза, Притони, Марко и Арагон, Сесилия.Сидел .
«Интерфейс термостата и удобство использования: обзор». Соединенные Штаты. https://doi.org/10.2172/1004198. https://www.osti.gov/servlets/purl/1004198.
@article {osti_1004198,
title = {Интерфейс и удобство использования термостата: обзор},
author = {Мейер, Алан и Пеффер, Тереза и Притони, Марко и Арагон, Сесилия},
abstractNote = {В этом отчете исследуется история термостатов, чтобы лучше понять контекст и наследие развития этого важного инструмента, а также взаимосвязь термостатов с нагревом, охлаждением и другими средствами контроля окружающей среды.Мы анализируем архитектуру, интерфейсы и способы взаимодействия, используемые различными типами термостатов. Уже более шестидесяти лет домашние термостаты переводят температурные предпочтения жильцов в работу систем отопления и охлаждения. В этой позиции посредника миллионы бытовых термостатов контролируют почти половину использования энергии в домах, что соответствует примерно 10 процентам от общего энергопотребления страны. В настоящее время термостаты стремительно развиваются в ответ на новые технологии, новые потребности потребителей и коммунальных услуг, а также на снижение производственных затрат.Энергоэффективные дома требуют более тщательного баланса комфорта, потребления энергии и здоровья. В то же время термостаты будут добавлены новые возможности, включая планирование, контроль влажности и вентиляции, реагирование на динамические цены на электроэнергию и возможность подключаться к коммуникационным сетям внутри домов. Недавние исследования показали, что до 50 процентов программируемых термостатов для жилых помещений находятся в состоянии постоянного "удержания". Другие оценки показали, что дома с программируемыми термостатами потребляют больше энергии, чем дома, использующие ручные термостаты.Жильцы находят термостаты загадочными и непонятными в работе, потому что производители часто полагаются на неясные, а иногда даже противоречивые термины, символы, процедуры и значки. Похоже, что многие люди не могут полностью использовать даже основные функции современных программируемых термостатов, такие как установка графиков нагрева и охлаждения. Важно, чтобы люди могли легко, надежно и уверенно управлять термостатами в своих домах, чтобы оставаться комфортными при минимальном потреблении энергии.},
doi = {10.2172/1004198},
url = {https://www.osti.gov/biblio/1004198},
journal = {},
number =,
объем =,
place = {United States},
год = {2010},
месяц = {9}
}
Биметалл термостаты для точного регулирования, специально разработанные и изготовленные с учетом миниатюризации и низкой стоимости.Каждый состоит по существу из пружина с практически неограниченным сроком службы и острым, отличительным характеристики срабатывания и плоский биметалл без искажений. Два кусочки биметалла используются в комбинации для повышения чувствительности. Маленький дифференциал, пружина с резким щелчком играет важную роль в достижении желаемого термостатического отклика. Эта пружина включается и на исключительно малом расстоянии (примерно 0,05 м / м), или в пересчете на температуры, прибл.3 градуса пружина из бериллиевой бронзы выдерживает минимум 2 миллиона операций. | Автор формирование биметаллической полосы в форме купола (полусферической, выпуклой формы) для получения мгновенного действия термостат дискового типа характеризуется простота конструкции. Простой дизайн облегчает серийное производство. и из-за невысокой стоимости составляют 80% всего биметаллического термостата. рынок в мире. Однако биметаллический материал имеет физические свойства, аналогичные обычным стальной материал и сам по себе не является пружинным материалом. В течении курса многократного срабатывания, неудивительно, что просто полоса обычного металла, превратится в купол, будет постепенно искажать или терять свою форму и возвращать до своей первоначальной формы в виде плоской полосы. Срок службы термостата такого типа обычно ограничен несколькими тысячами в лучшем случае до десятков тысяч операций.Хотя они демонстрируют почти идеальные характеристики в качестве защитников, они не соответствуют требованиям служить в качестве контроллеров. |
Проектирование термостата — задание
Быстрый просмотр
Уровень оценки: 9 (9-11)
Требуемое время: 2 часа
(можно разбить на два 60-минутных сеанса)
Расходные материалы на группу: 13 долларов США.00
Макетные платы, провода, устройства для зачистки проводов, резисторы и мультиметры можно использовать повторно.
Размер группы: 2
Зависимость действий: Нет
Тематические области: Физические науки, физика
Ожидаемые характеристики NGSS:
Резюме
Студенты исследуют схемы и их компоненты, создавая простой термостат.Они узнают, почему для работы схемы необходимы ключевые детали, и изменяют схему, чтобы оптимизировать температурный диапазон термостата. Они также узнают, как инженеры-электрики проектируют схемы для бесчисленных электронных продуктов в нашем мире. Эта инженерная программа соответствует научным стандартам нового поколения (NGSS).Инженерное соединение
Схемы широко распространены в мире современной инженерии.Большинство инженеров хорошо разбираются в электричестве и основных схемах, чтобы лучше проектировать все, от автомобилей и домов до мобильных телефонов и компьютеров. Инженеры-электрики разрабатывают схемы, питающие наши дома и бытовые приборы. Аэрокосмические инженеры и инженеры-механики используют свое понимание схем для проектирования систем управления (таких как антиблокировочные тормоза), двигателей, аттракционов, волновых машин и оборудования для космических полетов. Другие инженеры проектируют устройства, такие как термостаты, для сокращения потребления энергии и отходов.
Цели обучения
После этого занятия студенты должны уметь:
- Опишите связь программируемого термостата с энергосбережением.
- Разработайте модель схемы программируемого термостата.
- Опишите, как инженеры используют принципиальные схемы для проектирования электрической цепи.
- Перечислите преимущества использования макетной платы при проектировании схем.
Образовательные стандарты
Каждый урок или действие TeachEngineering соотносится с одним или несколькими научными дисциплинами K-12, образовательные стандарты в области технологий, инженерии или математики (STEM).
Все 100000+ стандартов K-12 STEM, охватываемых TeachEngineering , собираются, обслуживаются и упаковываются сетью стандартов достижений (ASN) , проект D2L (www.achievementstandards.org).
В ASN стандарты иерархически структурированы: сначала по источникам; например , по штатам; внутри источника по типу; например , естественные науки или математика; внутри типа по подтипу, затем по классу, и т. д. .
NGSS: научные стандарты нового поколения — наукаОжидаемые характеристики NGSS | ||
---|---|---|
HS-PS3-3.Спроектируйте, создайте и доработайте устройство, которое работает с заданными ограничениями для преобразования одной формы энергии в другую. (9–12 классы) Вы согласны с таким раскладом? Спасибо за ваш отзыв! | ||
Нажмите, чтобы просмотреть другие учебные программы, соответствующие этим ожиданиям от результатов. | ||
В этом упражнении основное внимание уделяется следующим аспектам трехмерного обучения NGSS: | ||
Наука и инженерная практика | Основные дисциплинарные идеи | Сквозные концепции |
Разработайте, оцените и / или доработайте решение сложной реальной проблемы, основываясь на научных знаниях, источниках доказательств, созданных студентами, приоритетных критериях и компромиссных решениях. Соглашение о выравнивании: Спасибо за ваш отзыв! | В макроскопическом масштабе энергия проявляется множеством способов, таких как движение, звук, свет и тепловая энергия. Соглашение о выравнивании: Спасибо за ваш отзыв! Хотя энергия не может быть уничтожена, ее можно преобразовать в менее полезные формы — например, в тепловую энергию в окружающей среде.Соглашение о выравнивании: Спасибо за ваш отзыв! Критерии и ограничения также включают выполнение любых требований, установленных обществом, таких как учет вопросов снижения риска, и они должны быть количественно определены, насколько это возможно, и сформулированы таким образом, чтобы можно было определить, соответствует ли им данный проект.Соглашение о выравнивании: Спасибо за ваш отзыв! | Энергия не может быть создана или уничтожена — она только перемещается между одним местом и другим местом, между объектами и / или полями или между системами. Соглашение о выравнивании: Спасибо за ваш отзыв! Современная цивилизация зависит от основных технологических систем. Инженеры постоянно модифицируют эти технологические системы, применяя научные знания и методы инженерного проектирования для увеличения выгод при одновременном снижении затрат и рисков.Соглашение о выравнивании: Спасибо за ваш отзыв! |
- Решите линейные уравнения и неравенства с одной переменной, включая уравнения с коэффициентами, представленными буквами.(Оценки
9 —
12) Подробнее
Посмотреть согласованную учебную программу
Вы согласны с таким раскладом? Спасибо за ваш отзыв!
- Используйте единицы как способ понять проблемы и направить решение многоэтапных проблем; последовательно выбирать и интерпретировать единицы в формулах; выбрать и интерпретировать масштаб и начало координат на графиках и дисплеях данных.(Оценки
9 —
12) Подробнее
Посмотреть согласованную учебную программу
Вы согласны с таким раскладом? Спасибо за ваш отзыв!
- Создавайте уравнения, описывающие числа или отношения
(Оценки
9 —
12) Подробнее
Посмотреть согласованную учебную программу
Вы согласны с таким раскладом? Спасибо за ваш отзыв!
- Перегруппируйте формулы, чтобы выделить интересующее количество, используя те же рассуждения, что и при решении уравнений.(Оценки
9 —
12) Подробнее
Посмотреть согласованную учебную программу
Вы согласны с таким раскладом? Спасибо за ваш отзыв!
- Студенты разовьют понимание взаимоотношений между технологиями и связей между технологиями и другими областями обучения.(Оценки
К —
12) Подробнее
Посмотреть согласованную учебную программу
Вы согласны с таким раскладом? Спасибо за ваш отзыв!
- Энергетические ресурсы могут быть возобновляемыми или невозобновляемыми.(Оценки
9 —
12) Подробнее
Посмотреть согласованную учебную программу
Вы согласны с таким раскладом? Спасибо за ваш отзыв!
- Установленные принципы проектирования используются для оценки существующих проектов, сбора данных и руководства процессом проектирования.(Оценки
9 —
12) Подробнее
Посмотреть согласованную учебную программу
Вы согласны с таким раскладом? Спасибо за ваш отзыв!
Какое альтернативное выравнивание вы предлагаете для этого контента?
Список материалов
Каждой группе необходимо:
- 1 макетная плата (рекомендуется EXP 350, у интернет-продавцов; или RadioShack; или найдите использованные макеты)
- 1 (или более) микросхема датчика температуры LM35 (онлайн с www.digikey.com; получить дополнительные услуги на случай, если ученики случайно сломают одну из-за неправильной настройки схемы.)
- 1 Интегральная схема операционного усилителя LM324AN (в RadioShack)
- 1 9-вольтовая батарея с разъемами для батареек (или есть несколько для общего пользования)
- 1 9-вольтовый аккумуляторный отсек (опционально или есть несколько для общего пользования)
- Лед
- Сумка на молнии
- Рабочий лист термостата
- Раздаточный материал по макетной плате и принципиальной схеме
На долю всего класса:
- 1 комплект перемычки (предпочтительнее, так как это проще и сокращает время настройки, в RadioShack), или каждой группе требуется 2 отрезка 1-дюймового провода, 2 отрезка 3-дюймового провода и 5 отрезков 2-дюймового провода проволока и изолента
- Небольшие приспособления для зачистки проводов (необходимы только при использовании изолированного провода, а не набора перемычек для удаления изоляции на концах проводов)
- Несколько резисторов Вт различных размеров от 500 Ом до 10 кОм (комплект из 100 и 500 в RadioShack)
- Несколько мультиметров для различных измерений (например, Kelvin 50LE http: // www.kelvin.com/ часть # 9)
Примечание по материалам: макеты, провода, устройства для зачистки проводов, резисторы и мультиметры можно использовать повторно.
Рабочие листы и приложения
Посетите [www.teachengineering.org/activities/view/cub_housing_lesson02_activity1], чтобы распечатать или загрузить.Больше подобной программы
ЦепиСтуденты знакомятся с несколькими ключевыми понятиями электронных схем. Они узнают о некоторых физических принципах схем, ключевых компонентах схемы и их распространении в наших домах и повседневной жизни.
Предварительные знания
Знакомство с электрическими цепями, включая концепции открытых и замкнутых цепей.
Введение / Мотивация
Кто может назвать некоторые объекты, в которых используется цепь или несколько цепей? (Возможные ответы: сотовые телефоны, радио, телевизоры, компьютеры, видеоигры, автомобили, дома, здания, калькуляторы.) Это все отличные ответы. Все, что подключается к розетке или работает от батарей, содержит цепь для работы. Может ли кто-нибудь объяснить мне причину, по которой инженеру нужно знать о схемах? (Ответ: Чтобы иметь возможность конструировать и создавать вещи, для работы которых используется электричество.Правильно, многие инженеры используют схемы при разработке и производстве всего, о чем мы говорили. Инженеры-электрики в большей степени, чем другие инженеры, проектируют, используя схемы. Они несут ответственность за дизайн большинства схем, встречающихся в повседневных устройствах повсюду вокруг нас, включая компьютеры и компьютерные микросхемы. Однако многие другие инженеры должны иметь хотя бы базовое представление о схемах и способах создания простых схем.
Сегодня мы собираемся исследовать схему в термостате.Кто-нибудь знает, что такое термостат? Термостат — это устройство, устанавливаемое в домах и зданиях для регулирования температуры в определенной части здания, например, в отдельной комнате, нескольких комнатах (зоне) или во всем здании. Они спроектированы таким образом, чтобы выделять тепловую отходящую энергию за счет преобразования электрической энергии в тепловую. Обычно термостат определяет температуру в непосредственной близости от датчика и преобразует эту температуру в электрический сигнал. Термостат запрограммирован на выполнение выбранной задачи на основе этого электрического сигнала.Электрический сигнал указывает термостату включить или выключить обогреватель или кондиционер, чтобы изменить температуру в комнате.
Мы все хотим сберечь энергию и убедиться, что мы эффективно используем энергию в наших домах, школах и на рабочих местах. Знаете ли вы, что некоторые термостаты предназначены для экономии энергии? Большинство новых домов и предприятий используют программируемые термостаты , которые регулируют температуру всего или части здания. Эти термостаты полезны для экономии энергии и могут быть запрограммированы на множество различных настроек.Они часто устанавливаются на , а не на обогревать или охлаждать здание в периоды, когда в здании нет людей, так как никто не присутствует, чтобы получить выгоду от выработки энергии. Это могут быть вечера в офисах и школах или днем дома. Представляете, сколько энергии мы сможем сэкономить, если не будем включать печь или кондиционер, когда они не нужны?

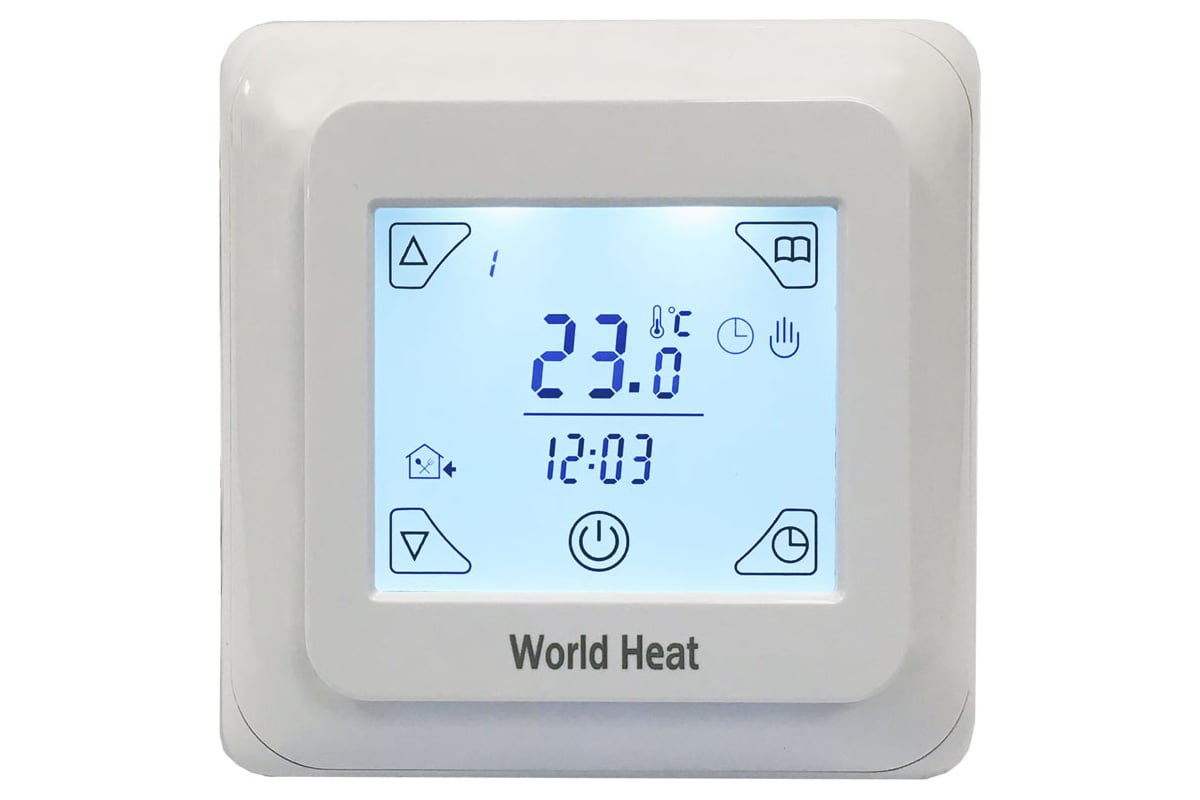

Пример программируемого термостата в доме. Попросите учащихся поискать термостат в своих домах или школьных классах.авторское право
Copyright © 2008 Дениз В. Карлсон. Используется с разрешения. Все права защищены.
Программируемые термостаты также можно настроить так, чтобы обогреватель или кондиционер поддерживал определенный температурный диапазон в течение всего времени, когда люди используют здание; вы устанавливаете низкую температуру и верхнюю, комфортную для жителей дома. Если в любой момент температура на датчике термостата выходит за пределы установленного комфортного диапазона, термостат генерирует электрический сигнал для включения либо обогревателя, чтобы нагреть комнату обратно до диапазона температур, либо кондиционера, чтобы охладить комнату. в температурный диапазон.Термостат держит нагреватель / охладитель включенным до тех пор, пока температура не достигнет противоположной стороны установленного диапазона комфорта, затем отправляет другой сигнал, чтобы выключить его, давая воздуху время, чтобы снова охладиться или нагреться, прежде чем цикл начнется заново.
Например, если температура в комнате опускается ниже установленной комфортной температуры, термостат включает обогреватель, чтобы нагреть комнату. Термостат поддерживает нагреватель до тех пор, пока температура не достигнет верхней границы температуры. Как только температура в помещении достигает этой верхней границы, термостат подает сигнал на выключение обогревателя.Поскольку нагреватель работает более эффективно (экономит энергию), когда он не включается и не выключается постоянно, это гарантирует, что температура должна упасть более чем на один или два градуса, прежде чем нагреватель снова включится. Таким образом, преимущество наличия программируемого термостата перед стандартным состоит в том, что он позволяет вам устанавливать собственный диапазон температур для термостата, чтобы поддерживать температуру в комнате, вместо того, чтобы нагреватель постоянно включался и выключался. Благодаря более совершенной конструкции программируемых термостатов вы можете заранее запрограммировать диапазоны температур для разных дней недели, чтобы учесть различия в использовании здания в будние и выходные дни.
Как мы упоминали ранее, схемы используются разными типами инженеров. Например, схемы важны для инженеров-механиков при проектировании двигателей, потому что большинство двигателей работают и обслуживаются с помощью схемы. Инженеры-механики должны хорошо разбираться в схемах, чтобы эффективно проектировать и создавать двигатели для работы с деталями, которые они проектируют. Команды инженеров разных специальностей часто работают вместе, чтобы построить все, от автомобилей до американских горок и медицинских инструментов — устройств, сочетающих в себе механические части и электрические системы.Знание основных компонентов схемы и того, как они подходят и работают вместе, важно для инженеров, чтобы понять, должны ли они проектировать что-либо, использующее электричество.
Сегодня мы собираемся узнать о различных компонентах схемы и о том, как собрать их вместе, чтобы создать простую схему, термостат. Мы собираемся разработать программируемый термостат, в котором пользователь определяет диапазон температур, в котором он хотел бы оставить комнату / здание, а термостат гарантирует, что он делает это с низким энергопотреблением.
Процедура
Фон
Схемы стали неотъемлемой частью нашей повседневной жизни. Электрические цепи можно найти повсюду — в автомобилях, телевизорах, компьютерах, телефонах, домах, школах и т. Д. Их влияние на нашу жизнь огромно, и большая часть нашего общества не была бы прежней без схем. Практически каждая электрическая цепь содержит одни и те же основные компоненты — резисторы, интегральные схемы, конденсаторы и катушки индуктивности.Каждый из этих компонентов выполняет определенную задачу (иногда разные компоненты объединяются для выполнения работы одного из других компонентов) и используется большинством инженеров, особенно тех, кто работает с электричеством или продуктами, которые используют электричество.
Термостаты — это полезные устройства для регулирования температуры в помещении, в помещении или во всем здании. Они работают с помощью датчика температуры — обычно это электронный чип, изменяющий свое сопротивление в зависимости от температуры. При изменении температуры микросхемы сопротивление микросхемы изменяется и изменяется падение напряжения на микросхеме.Чип внутренне откалиброван для получения линейной зависимости между температурой и выходным напряжением датчика. После того, как датчик определяет температуру, результирующий электрический сигнал (выходное напряжение) отправляется в другую часть схемы, предназначенную для интерпретации входящего напряжения и выбора результата на основе сигнала. Эта часть схемы может быть выполнена разными способами; однако наименее сложный способ — использовать операционный усилитель (ОУ).
Использование операционного усилителя позволяет ввести гистерезис в схему или память.В этом упражнении учащиеся берут выходной сигнал датчика и сравнивают его с заранее заданным напряжением, установленным вручную. Если напряжение от датчика ниже, чем напряжение, установленное учащимися, что указывает на то, что датчик температуры показывает температуру, которая ниже, чем мы хотели бы, нагреватель (светодиод) включается, чтобы «нагреть» комнату. . Как только нагреватель (светодиод) включается, гистерезис операционного усилителя заставляет нагреватель оставаться включенным до тех пор, пока напряжение не превысит второе или высокое напряжение, установленное в желаемом комфортном диапазоне.Это предохраняет термостат от быстрого включения и выключения нагревателя, если температура колеблется около желаемой начальной температуры. Заставляя нагреватель оставаться включенным до второго напряжения, схема демонстрирует зависимость от пути, что означает, что она запоминает, где она была, и использует это, чтобы сообщить, что она будет делать дальше. Он не выключится после того, как напряжение превысит установленное нижнее значение, потому что он «знает», что совсем недавно он упал ниже этой отметки. Он заставляет нагреватель оставаться включенным до тех пор, пока не будет пройдена вторая отметка напряжения.
Схема, которую создают ученики, содержит датчик температуры LM35, который имеет линейную зависимость между температурой датчика и выходным напряжением; соотношение составляет 10 мВ (0,01 В) на каждый градус Цельсия. Следовательно, при комнатной температуре (~ 20-23 ° C) LM35 должен иметь выходное напряжение 200-230 мВ (0,20-0,23 В). При повышении или понижении температуры выходное напряжение повышается или понижается на 10 мВ (0,01 В) на каждый градус изменения температуры.
Перед мероприятием
Со студентами
Часть 1: Как можно измерить температуру электронным способом?
- Разделите класс на группы по два-три ученика в каждой.
- Раздайте материалы каждой группе вместе с рабочим листом и раздаточным материалом.
- При использовании изолированного провода попросите учащихся зачистить от 1/4 до 3/8 дюйма с обоих концов каждого провода.
- Попросите учащихся настроить схему, как показано в части 1 рабочего листа, используя макетную плату, перемычки, батарею 9 В и микросхему датчика температуры LM35. Схема показана на рисунке 1. Обратитесь к раздаточному материалу для получения дополнительной информации, особенно пояснения символов принципиальной схемы и частей макета.
Рис. 1. Схема подключения Copyright
Copyright © Aaron Osowiecki
- Попросите учащихся включить мультиметры и настроить их для измерения напряжения в мВ. Попросите учащихся измерить напряжение на резисторе 1 кОм. Они должны получить положительное значение около 0,23 В.
- Попросите учащихся потереть руки вместе и коснуться верхней части датчика LM35. Обратите внимание, что происходит с показаниями напряжения.
- Попросите учащихся измерить температуру (ºC) и напряжение (В) в комнате и на ладони с помощью термометра и схемы, которую они только что построили.Запишите данные в отведенном для этого месте Таблицы термостата.
- Используя свои данные, учащиеся должны составить уравнение для определения напряжения на резисторе 1 кОм в единицах температуры (ºC), предполагая линейную зависимость.
Часть 2: Как можно «настроить» термостат?
- Установите термостат в режим охлаждения. Попросите учащихся выбрать «заданную» температуру ниже, чем температура их ладони, но выше, чем комнатная температура.
- Определите выходное напряжение LM35, соответствующее заданной температуре.
- Попросите учащихся разделить 9 В, подаваемое батареей, так, чтобы часть цепи равнялась выходному напряжению LM35 для их желаемой температуры. Сделайте это, переместив резистор 1 кОм (R2) и соединив его с другим (R1), как показано на Рисунке 2.
Рис. 2. Настройка новой схемы Copyright
Copyright © Aaron Osowiecki
- Попросите учащихся ответить на вопросы в части 2 (вопрос 5) рабочего листа, чтобы определить взаимосвязь между током и напряжением.
- Также в своих рабочих листах попросите учащихся определить уравнение для количественной оценки стоимости R 1 .
- После получения уравнения для R 1 введите известные значения (V Bat = 9 В, R 2 = 1 кОм, V 2 уставка), чтобы определить значение, необходимое для R 1 .
Часть 3: Включается ли свет, когда должен?
- Попросите учащихся подключить датчик LM35 и делитель напряжения к операционному усилителю (LM324).Добавьте LM324, резистор 2 кОм (R3), светоизлучающий диод (LED) и подключения к их макетной плате, как показано в таблице и на Рисунке 3 ниже.
Рис. 3. Схема с добавленным операционным усилителем Copyright
Copyright © Aaron Osowiecki
- Попросите учащихся подключить батарею 9 В (см. Следующие шаги) к цепи, чтобы измерить напряжение на R 2 .
- Попросите учащихся поместить батарею в держатель батареи или прикрепить концы двух отрезков 3-дюймового провода к положительной и отрицательной клеммам батареи.
- Подключите провод, идущий от положительной клеммы (обозначенной знаком «+» на той стороне батареи, где находится положительная клемма) к ряду питания на макетной плате.
- Чтобы замкнуть цепь, подключите провод, идущий от отрицательной клеммы (обозначенной знаком «-» на стороне батареи), к ряду заземления на макетной плате.
- Напомните учащимся отключать аккумулятор между измерениями.
- Попросите учащихся продолжать следить за своими рабочими листами, чтобы отвечать на поставленные вопросы.
Часть 4: Может ли термостат экономить энергию?
- Попросите учащихся ответить на вопросы в своих рабочих листах, чтобы изменить конструкцию своих термостатов для случая, когда никого нет дома.
Часть 5: Можно ли использовать контур для отопительного контура?
- Попросите учащихся отрегулировать свою схему так, чтобы она подходила для нагрева, следуя инструкциям в своих рабочих листах.
Часть 6: Могут ли «включаться» и «выключаться» при разных температурах?
- Попросите учащихся использовать свои нагревательные цепи для измерения температуры и напряжения, когда они включаются и выключаются, и записывать их в свои рабочие листы.
- Попросите одного ученика в каждой команде продолжать измерять напряжение на выходе датчика температуры, в то время как другие охлаждают датчик температуры с помощью пакета Ziploc со льдом.
- Попросите учащихся добавить один резистор (R 4 ), чтобы создать разные точки включения и выключения для контура отопления. Отопительный контур должен напоминать схему на Рисунке 4 ниже.
Рис. 4. Авторское право на отопительный контур
Авторское право © Аарон Осовецкий
- Попросите учащихся измерить падение напряжения между контактом 14 и землей, когда светодиод горит, чтобы позже вычислить значение R 4 .
- Следуя инструкциям по рабочим листам, предложите студентам разработать уравнение для R 4 , используя закон Ома (V = IR) и свойства последовательных цепей.
- Используя соответствующий R 4 , попросите учащихся протестировать схему и прокомментировать ее поведение.
Часть 7: Отражение
- В заключение проведите обсуждение в классе, чтобы просмотреть ответы на листе с помощью ключа ответов на листе термостата.
- Чтобы еще больше проверить понимание учащимися, спросите их, как бы они заставили гистерезис термостата работать в обратном направлении, чтобы цепь включалась при более высокой температуре и выключалась при более низкой температуре — как кондиционер, а не обогреватель.
- Попросите учащихся заполнить раздаточный листок энергосбережения для программируемого термостата. Это позволяет учащимся рассчитать потенциальную экономию энергии с помощью программируемого термостата.
Словарь / Определения
Макетная плата: многоразовый инструмент без пайки, используемый для создания временной (обычно прототипа) схемы, с которой можно экспериментировать, пока не будет создана более постоянная схема.
Проводник: материал, который позволяет зарядам легко перемещаться, например медная проволока.
Электрический ток: поток электрического заряда через электрическую цепь или проводник.
Электрическая цепь: совокупность элементов схемы (сопротивления, индуктивности, емкости и т. Д.), Соединенных по замкнутым путям проводниками.
Гистерезис: электрическая цепь, которая зависит от пути и, таким образом, имеет память.
Полоса гистерезиса: разница в напряжении между точками включения и выключения в электрической цепи с использованием гистерезиса.
Интегральная схема (ИС): несколько элементов схемы, которые производятся вместе на одной микросхеме с помощью последовательности этапов обработки.
Операционный усилитель (операционный усилитель): интегральная схема, содержащая несколько резисторов и конденсаторов. Операционные усилители находят множество практических применений в инженерном оборудовании.
Параллельно: два или более элемента схемы подключены параллельно, если они подключены к одному и тому же узлу или соединению схемы и имеют одинаковое падение напряжения на своих выводах.
Резистор: элемент схемы, который сопротивляется электрическому току и рассеивает энергию в виде тепла.
Последовательность: два или более элемента цепи включены последовательно, если через них протекает одинаковый ток.
Напряжение: мера потенциальной энергии электрического поля, вызывающей электрический ток в проводнике.
Оценка
Оценка перед началом деятельности
Обсуждение в классе Вопрос : Задайте ученикам и обсудите в классе:
- Почему может быть хорошей идеей иметь возможность контролировать, при каких температурах обогреватель и / или кондиционер включаются и выключаются?
Встроенная оценка деятельности
Рабочий лист : Попросите учащихся заполнить Рабочий лист термостата; просмотрите их ответы, чтобы оценить их уровень владения предметом.
Оценка после деятельности
Обсуждение рабочего листа : Просмотрите и обсудите ответы рабочего листа, представленные в ключе ответов на рабочий лист термостата, со всем классом. Используйте ответы учащихся, чтобы оценить их уровень владения предметом.
In Reverse : Предложите учащимся провести мозговой штурм или исследовать способы, позволяющие гистерезису термостата работать в обратном направлении, чтобы цепь включалась при более высокой температуре и выключалась при более низкой температуре — как кондиционер, а не обогреватель.Для этого ученики перепрограммировали схему, чтобы она включалась и выключалась при разных температурах.
Вопросы безопасности
- Работать с электричеством всегда опасно. Чтобы убедиться, что компонент не перегревается, напомните учащимся дважды проверить свою схему с помощью схемы и изображения, представленных на рабочем листе, перед подключением цепи к батарее.
- Внимание к деталям важно.Напомните учащимся, что необходимо следить за тем, чтобы компоненты были размещены там, где они должны быть. Неправильное подключение к земле и / или источнику питания может привести к перегреву, задымлению и (потенциально) необратимому повреждению этих микросхем.
Советы по поиску и устранению неисправностей
Убедитесь, что учащиеся не оставляют батарею подключенной к макетной плате, если они не проводят активных измерений, отладки или наблюдения за схемой. Если большую часть времени держать его отключенным, это продлевает срок службы батареи и гарантирует, что компоненты схемы не станут слишком горячими, если их «оставить включенными» на некоторое время.
Если цепь команды не работает, отсоедините провода от макета, идущие от батареи, и дважды проверьте электрическую схему и цепь. Убедитесь, что контакты LM35 и LM324AN подключены и ориентированы правильно. Если все в порядке, снова подключите аккумулятор и отладьте схему с помощью мультиметра. Проверьте входные и заземляющие контакты датчика температуры и LM324AN, чтобы убедиться, что они правильно подключены. Мультиметр должен показывать 9 вольт (или близкое к этому) для входа на датчике температуры; заземление для обоих должно показывать ноль вольт (или близкое к этому).Вход LM324AN должен быть таким же, как выход датчика температуры. Также проверьте подключения к светодиоду; убедитесь, что вход есть, хотя он должен быть, и что заземляющий контакт светодиода показывает ноль вольт.
Светодиодымогут легко перегореть, если оставить их включенными слишком долго или если через них будет проходить слишком большой ток. Вот почему выходной сигнал LM324AN проходит через сопротивление, прежде чем достигнет светодиода. Если цепь не работает, а все остальное кажется правильным, попробуйте другой светодиод.
Убедитесь, что ни один из резисторов не касается другого резистора, который соединяет эти два резистора последовательно и, таким образом, изменяет значение сопротивления и, следовательно, напряжение, проходящее через этот участок цепи.
Расширения деятельности
Попросите студентов исследовать гистерезис. Узнайте, что это значит, как в этой схеме используется гистерезис и другие примеры гистерезиса.
Попросите студентов исследовать, где еще проявляется гистерезис.Попросите их подготовить абзац с описанием обнаруженного ими явления и того, как в нем отображается гистерезис. Также попросите их сравнить его со схемой, которую они только что построили. Чем они похожи? Насколько они разные?
Масштабирование активности
- Для студентов, лучше разбирающихся в анализе цепей, предложите им изучить формулы, используемые для определения сопротивлений, необходимых для установки точек включения / выключения (законы Кирхгофа по напряжению и току, закон Ома и т. Д.)).
Рекомендации
Hambley, Allan R., Электротехника: принципы и приложения , третье издание. Река Аппер Сэдл, Нью-Джерси: Pearson Education Inc., 2005.
Авторские права
© 2007 Регенты Университета КолорадоАвторы
Тайлер Малин; Лорен Купер; Малинда Шефер Зарске; Дениз В.Карлсон; Аарон ОсовецкийПрограмма поддержки
Комплексная программа преподавания и обучения, Инженерный колледж, Университет Колорадо в БоулдереБлагодарности
Содержание этой учебной программы по цифровой библиотеке было разработано в рамках гранта Фонда улучшения послесреднего образования (FIPSE), Министерства образования США и Национального научного фонда GK-12, грант No.0338326. Однако это содержание не обязательно отражает политику Министерства образования или Национального научного фонда, и вам не следует предполагать, что оно одобрено федеральным правительством.
Последнее изменение: 30 апреля 2021 г.
Термостат войны? Роль гендерных вопросов и переговоров о тепловом комфорте в поведении домашних хозяйств в отношении энергопотребления
Abstract
Хотя передовые технологии термостатов обладают потенциалом энергоэффективности, сами по себе эти устройства не гарантируют экономии.Жители домохозяйств часто отклоняются от программ термостатов, возможно, из-за различных предпочтений в отношении теплового комфорта, которые являются сильными факторами использования энергии в жилищах и различаются в зависимости от пола. Это исследование направлено на разработку первоначальной типологии межличностных взаимодействий, связанных с тепловым комфортом, изучение роли пола в таких взаимодействиях и изучение влияния взаимодействий на настройки термостата. Используя n = 1568 дневниковых наблюдений, собранных у 112 участников, мы выделяем три типа взаимодействия: конфликты, компромиссы и соглашения.Анализ фиксированных эффектов показывает, что женщины несколько чаще сообщают о конфликтах, тогда как мужчины значительно чаще сообщают о соглашениях и компромиссах, оба из которых связаны с большей вероятностью настройки термостатов в течение определенного дня. Эта работа представляет собой ранний шаг в исследовании множественной детерминированности решений в области энергоснабжения домашних хозяйств.
Образец цитирования: Синтов Н.Д., White LV, Walpole H (2019) Войны термостатов? Роль гендерных вопросов и переговоров о тепловом комфорте в поведении домашних хозяйств в отношении использования энергии.PLoS ONE 14 (11): e0224198. https://doi.org/10.1371/journal.pone.0224198
Редактор: Юемин Цю, Университет Мэриленд, Колледж-Парк, США
Поступила: 6 июня 2019 г .; Одобрена: 8 октября 2019 г .; Опубликован: 13 ноября 2019 г.
Авторские права: © 2019 Sintov et al. Это статья в открытом доступе, распространяемая в соответствии с условиями лицензии Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии указания автора и источника.
Доступность данных: Набор данных размещен на Mendeley по адресу http://dx.doi.org/10.17632/647p2kvjc2.3.
Финансирование: Работа поддержана премией Национального научного фонда США № 1522054 (N.D.S.). Финансирующие организации не играли никакой роли в дизайне исследования, сборе и анализе данных, принятии решения о публикации или подготовке рукописи. https://www.nsf.gov.
Конкурирующие интересы: Авторы заявили об отсутствии конкурирующих интересов.
Введение
На обогрев и охлаждение в совокупности приходилось 32% U.S. потребление энергии в жилищном секторе в 2015 году [1], тогда как по имеющимся данным за 2010 год эта доля составляет около 41% во всем мире [2]. Таким образом, нацеливание на системы управления температурным режимом в жилых домах и их поведение предлагает значительный потенциал для снижения потребления энергии в доме. С этой целью достижения в области технологий программируемых и интеллектуальных термостатов предлагают как удобство, так и потенциальную выгоду от энергоэффективности [3]. Например, согласно предыдущим исследованиям, использование понятий термостата, доступных на программируемых термостатах, может сэкономить до 14% домашней энергии, используемой для отопления [4], и до 17%, используемой для охлаждения [5].Однако люди не всегда следуют программам, которые они устанавливают на таких устройствах, если они устанавливают такие программы в первую очередь [6,7]. Это может привести к тому, что домохозяйства будут иметь программируемые термостаты (то есть те, которые могут быть настроены на автоматическую регулировку температуры в определенное время дня) или интеллектуальные термостаты (термостаты с подключением к Интернету, которые можно регулировать с помощью смартфона или другого устройства с подключением к Интернету, / или которые могут «узнать» предпочтения жильцов), не используя весь потенциал эффективности этих технологий [6,8–10].Фактически, ENERGY STAR перестала маркировать программируемые термостаты как энергосберегающие в 2009 году, сославшись на ненадежную экономию энергии, учитывая, что экономия зависит не только от термостата, но и от поведения людей [10].
Различия в предпочтениях теплового комфорта между жильцами
Эти обстоятельства подчеркивают необходимость выявления факторов, которые способствуют тому, что жильцы вручную настраивают программируемые термостаты, а не позволяют им запускать свои программы. Предыдущие исследования выявили множество аспектов конструкции термостатов, которые могут повлиять на легкость и уверенность, с которой люди программируют термостаты [8,9].Однако отклонения от программ термостата, скорее всего, не полностью связаны с недостатком знаний или конструктивными недостатками; скорее, они также могут быть связаны с разными предпочтениями в отношении теплового комфорта жильцов дома [11,12]. Согласно адаптивной модели теплового комфорта, тепловой комфорт возникает из трех основных факторов: физиологической акклиматизации, поведенческой адаптации (например, добавления или удаления слоев одежды) и психологических ожиданий (восприятия сенсорных входов, на которые влияют прошлые опыты и ожидания), а также первый фактор менее важен по сравнению с двумя последними [13–15].В частности, работа над психологической адаптацией обнаруживает, что воспринимаемый контроль над температурой является одним из самых сильных предикторов рейтингов теплового комфорта [16]. Кроме того, тепловой (дис) комфорт динамичен — он может развиваться со временем (например, «временная альэстезия») [17]. Учитывая сложность этого набора детерминантов теплового комфорта, неудивительно, что существуют значительные различия в предпочтениях теплового комфорта у разных людей [11,18]. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! В частности, сосредоточив внимание на гендерных различиях, большое количество работ показало, что женщины, как правило, предпочитают более теплую среду, довольствуются более узким диапазоном тепловых условий и чаще, чем мужчины, чувствуют себя некомфортно; они также лучше справляются с когнитивными задачами в более теплых условиях, чем мужчины, и наоборот [11,19–21].Предыдущие исследования показали, что различия в типичной одежде, которую носят женщины и мужчины, а также физиологические и метаболические различия могут способствовать этим результатам [21]. Также могут быть гендерные различия в психологических ожиданиях относительно теплового комфорта.
Предпочтения в отношении теплового комфорта являются сильными отрицательными предикторами намерений и поведения в области энергосбережения [19,22], и, как упоминалось выше, усилия по поддержанию теплового комфорта обычно потребляют значительную часть энергии, используемой в домах [23].Учитывая, что в подавляющем большинстве жилых домов проживает более одного взрослого человека [24], уникальные (часто отличающиеся) предпочтения в отношении теплового комфорта могут влиять на настройки термостата и потребление энергии, поскольку жители пытаются согласовать свои различные предпочтения. Такие межличностные различия являются ключевой причиной того, что другие исследователи выступают за использование переменных (по сравнению с единообразными) стандартов внутренней температуры в коммерческих помещениях [13,14,25], а также за предоставление жителям индивидуального контроля над их тепловой средой [15, 17].Определение заданного значения температуры, приемлемого для всех жителей дома, остается серьезной проблемой, которая была подчеркнута в предыдущей работе [26].
Упущенная из виду роль межличностного взаимодействия в использовании энергии в домашних условиях
Подобно другим решениям на уровне домохозяйства (например, покупка продуктов, бытовой техники, интернет-услуг), выбор в отношении управления домашним термостатом, вероятно, расходится с предпочтениями любого отдельного жильца и, скорее, является результатом предпочтений нескольких жильцов.Решающее значение имеет то, как пассажиры согласовывают свои различные предпочтения и принимают решение. Хотя появляющиеся исследования показывают, что обсуждение использования энергии связано с поведением в области энергоэффективности [27,28], а в нескольких качественных исследованиях отмечены конфликты между полами по поводу настроек термостата [29], на сегодняшний день, насколько известно авторам, ни одно исследование напрямую не исследовало как взаимодействие между жильцами дома может способствовать использованию термостата или другим видам энергопотребления. Этот разрыв может существовать отчасти потому, что большинство исследований поведения домашних хозяйств в области потребления энергии основывается на самоотчетах одного жильца (индивидуальный подход), тогда как потребление энергии обычно измеряется на уровне домашнего хозяйства (например.грамм. бытовое потребление кВтч или счета [30,31]). Эти подходы влекут за собой внутреннее несоответствие между уровнями психологического (предпочтения, решения и / или поведение отдельного жильца) и физического (несколько жильцов, вносящих вклад в потребление энергии на уровне домохозяйства). Исследователи, в том числе авторы настоящего исследования, часто делают неявное предположение, что показатели использования энергии на уровне домохозяйств точно отражают предпочтения и поведение отдельных жителей дома.Однако такое допущение не учитывает различия в предпочтениях жителей, а также взаимодействие между ними.
Гендерные вопросы и (тепловой комфорт) переговоры
Предыдущие исследования показали, что индивидуальные различия (например, демографические характеристики) могут влиять на вероятность участия в определенных типах разговоров (например, о науке) [32]. Поскольку во многих домохозяйствах проживают люди разного пола, необходимо учитывать потенциальную роль пола во взаимоотношениях в домохозяйстве в отношении теплового комфорта.Основываясь на исследованиях в области переговоров, большой объем работ показал, что мужчины, как правило, достигают лучших результатов в экономических переговорах, чем женщины [33]. Кроме того, женщины реже, чем мужчины, инициируют переговоры в первую очередь; скорее, женщины с большей вероятностью будут участвовать, когда возможность сделать это вежливо оформлена как «просьба», а не переговоры, последнее из которых воспринимается женщинами (но не мужчинами) как более устрашающим [34]. Множество как ситуативных, так и личных факторов, которые можно рассматривать как побочные продукты гендерной социализации, помогают объяснить разницу между женскими и личными факторами.вероятность участия мужчин и результаты переговоров [35]. Теория социальной роли предполагает, что гендерные роли состоят из представлений об ожиданиях и нормах, связанных с ролями мужчин и женщин [36]. В то время как гендерная роль женщины имеет такие характеристики, как приспособляемость и ориентированность на отношения [36], гендерная роль мужчины имеет агентные характеристики, такие как агрессивное или напористое поведение. Кроме того, теория конгруэнтности ролей [37] предполагает, что гендерные различия в поведении и результатах переговоров можно объяснить тем фактом, что агентское поведение, которое обычно считается ключевым в переговорах, обычно несовместимо с гендерной ролью женщины.Другими словами, женщины, которые проявляют агентное поведение (т. Е. Несовместимое с гендерной ролью женщины), могут рисковать социальным отторжением. Кроме того, переговоры динамичны, отмечены событиями и процессами, которые могут развиваться в ходе переговоров. Могут возникнуть разногласия, требующие рассмотрения того, как можно разрешить такие тупиковые ситуации. Мета-анализ стилей разрешения конфликтов на рабочем месте показал, что по сравнению с мужчинами женщины в индивидуалистической культуре с большей вероятностью соглашаются на компромисс и с меньшей вероятностью будут использовать стратегии, которые повышают свои собственные или производственные цели, жертвуя желаниями других (например,g., принуждение) [38], что также соответствует гендерным ролям.
В целом, литература предполагает, что женщины с меньшей вероятностью будут вести переговоры для удовлетворения своих потребностей в первую очередь, и, когда они участвуют в переговорах, с меньшей вероятностью достигнут желаемых результатов, особенно при наличии разногласий, и в этом случае они могут пойти на компромисс. или подчиняться другим (ориентация на отношения). Поскольку большая часть литературы по переговорам посвящена экономическим переговорам, неясно, применимы ли выводы о гендерных различиях к другим контекстам, таким как домашнее хозяйство.В частности, тепловой комфорт и экономические переговоры различаются, потому что результат настройки домашнего термостата имеет последствия для всех участвующих сторон (например, комфорт), а не в первую очередь для переговорщика (например, заработная плата). В такой ситуации действия женщины, соответствующие гендерным ролям, будут сосредоточены на учете потребностей других, поэтому женщины могут с меньшей вероятностью, чем мужчины, инициировать обсуждение теплового комфорта с самого начала, и могут полагаться на предпочтения других, когда такое взаимодействие происходит. С другой стороны, более высокий уровень знакомства и комфорта, характеризующий семейные отношения, может снизить предполагаемый для женщины риск социального отторжения из-за несовпадения гендерных ролей, что, возможно, повысит ее вероятность начать переговоры о тепловом комфорте.Кроме того, предыдущие исследования показывают, что, когда гендерные стереотипы явно активируются (в данном случае «женщины всегда холодны»), это может привести к реактивному сопротивлению, в результате чего женщины принимают на себя соответствующие гендерно-ролевые черты мужчины (например, напористость) [39]. Это может привести к тому, что женщины будут более решительно отстаивать свои потребности на переговорах, и, возможно, к конфликту, если такая несовместимая с гендерной принадлежность напористость будет восприниматься партнерами женщин по переговорам негативно.
Представьте цели исследования, вопросы исследования и гипотезы
Основные цели настоящего исследования — разработать исходную типологию взаимодействий, возникающих вокруг теплового комфорта, изучить роль пола в таких взаимодействиях и изучить влияние этих взаимодействий на настройки термостата.Мы обращаемся к четырем исследовательским вопросам. Во-первых, чтобы воспроизвести предыдущую работу и обеспечить основу для последующих гипотез, мы исследуем гендерные различия в субъективном и ощущаемом тепловом комфорте. Мы предполагаем, что женщины предпочтут более теплую (h2a), а мужчины более прохладную (h2b) тепловую среду, и что женщины будут испытывать тепловой дискомфорт чаще, чем мужчины (h3). В-третьих, мы обращаемся к вопросу о том, влияет ли пол пассажиров и ощущение теплового дискомфорта на типы межличностных взаимодействий.Мы предполагаем, что, когда домашние жители испытывают тепловой дискомфорт в определенный день, взаимодействия всех типов будут более вероятными в этот день (h4a), что женщины с большей вероятностью сообщат о конфликте (h4b), а мужчины — с большей вероятностью. сообщить о согласии (h4c). Наконец, мы исследуем, влияет ли тип взаимодействия агентов в данный день на вероятность регулировки термостата в этот день. Мы прогнозируем, что соглашения будут связаны с меньшим количеством корректировок (h5a), а конфликты будут связаны с большим количеством корректировок (h5b).
Взносы
Это исследование внесло несколько вкладов. Авторы впервые исследовали типы взаимодействий, связанных с тепловым комфортом, и оценили их влияние на поведение при использовании энергии. Кроме того, эта работа расширяет теорию социальных ролей, исследуя гендерные различия в обсуждениях теплового комфорта, уникального поведенческого контекста, в котором мы могли бы разумно ожидать, что обстоятельства побудят женщин либо действовать в соответствии с ролевыми нормами, либо противодействовать им.
Методы
Участники этого исследования прошли базовый опрос и вели ежедневный дневник в течение двух недель. Им была выплачена компенсация до 10 долларов США (распределенная двумя частями по 5 долларов США) в виде ссылок на электронные подарочные карты. Совет по институциональной оценке (IRB) ОГУ рассмотрел все процедуры исследования и счел исследование освобожденным.
Процедуры
Набор персонала.
Осенью 2017 года обученные научные сотрудники набирали сотрудников на дому, в основном в будние дни после обеда и вечером.Мы выбрали почтовые индексы в Колумбусе, штат Огайо, с относительно высокой концентрацией многоквартирных домохозяйств, основанных на данных переписи. Чтобы не посещать дома повторно, научные сотрудники начали набор по внешнему краю каждого почтового индекса и направились к центру.
Чтобы иметь право на включение в исследование, участники должны быть не моложе 18 лет, проживать в доме с регулируемым термостатом хотя бы с одним другим человеком, оплачивать свой счет за электричество и иметь мобильный телефон.Кроме того, участники должны были предоставить данные как опроса, так и дневника. Участниками этого исследования являются лица, представляющие свои отчеты от имени своих домохозяйств; Первые попытки набрать диад не увенчались успехом. Право на участие определялось на пороге через серию устных вопросов.
Напомнить.
Remind — это облачная служба, которая обеспечивает двустороннюю связь в реальном времени через мобильное приложение (приложение) Remind, текстовое сообщение или электронную почту. Исследовательская группа использовала Remind для регистрации участников в исследовании, распространения URL-адресов онлайн-опросов, отправки напоминаний и ежедневных подсказок в дневнике, предоставления стимулов и получения дневниковых отчетов участников, при этом сохраняя анонимность участников.Чтобы зарегистрироваться, участники вводили имя пользователя по своему выбору вместе с номером телефона или адресом электронной почты в приложение на телефоне научного сотрудника, таким образом добавляя себя в «группу» исследования. Участники могли выбрать получение сообщений и ответ исследовательской группе (например, на подсказки в дневнике) через приложение Remind (участники могли загрузить на свои мобильные телефоны при желании), текст и / или электронную почту.
Обзор.
Еще у дверей научные сотрудники отправили участникам URL-адрес опроса через Remind.Опрос длился примерно 5–10 минут, и его можно было заполнить в любое время на любом устройстве, подключенном к Интернету. По завершении опроса участники получили первые поощрительные выплаты в размере 5 долларов США.
Дневники.
После завершения опроса участники были переведены на дневниковую фазу исследования, во время которой исследовательская группа использовала Напоминание, чтобы отправлять участникам одни и те же два запроса каждую ночь в течение двух недель. Как упоминалось выше, участники могли отвечать на запросы дневника через приложение «Напоминание», электронную почту или текст.
Материалы
Набор персонала.
Во время набора в качестве основных материалов, используемых научными сотрудниками, были смартфоны с доступом в Интернет и приложение Remind.
Обследование мер и кодирование.
В ходе опроса оценивалась информация о предпочтениях жильцов в отношении теплового комфорта, домашних термостатах, сознании счетов за электроэнергию, размере и составе семьи, а также демографических характеристиках. Подробную информацию о ключевых мерах можно найти в Приложении S1.
Субъективные предпочтения участников в отношении теплового комфорта были оценены с использованием установленных шкал [22], которые указывают на субъективные предпочтения прохладной и теплой термической среды.Два пункта оценивали предпочтение теплой среды (например, «В то время как другие могут терпеть понижение настроек термостата зимой, моя собственная потребность в тепле высока»), а три пункта оценивали предпочтение прохладной среды (например, «В то время как другие могут выключаю им кондиционеры летом, моя потребность быть прохладной высока »). Пункты оценивались по шкале Лайкерта от 1 = категорически не согласен до 7 = полностью согласен. Средние значения двух элементов тепла и трех элементов холода были взяты для образования масштабных переменных, указывающих на предпочтение тепла (коэффициент Кронбаха α =.76) и крутой (α Кронбаха = 0,83) соответственно. Осведомленность о счетах за электроэнергию оценивалась с использованием трех пунктов [22] (например, «Я отслеживаю свои ежемесячные счета за электроэнергию»), каждый из которых оценивался по шкале Лайкерта в диапазоне от 1 = категорически не согласен до 7 = полностью согласен. Среднее значение трех пунктов было взято для формирования масштабной переменной, указывающей на сознание счета за энергию (α Кронбаха = 0,73). Опрос также оценил, есть ли в доме программируемый термостат, и был ли термостат запрограммирован (1 = да, 0 = нет).
Демографические данные включали пол участников (0 = мужчина, 1 = женщина, 2 = другое), возраст (непрерывный), уровень образования (не закончил среднюю школу, среднюю школу / GED, некоторую степень колледжа / младшего специалиста, 4-летнюю степень колледжа , Высшее образование), этнической принадлежности (латиноамериканского или испанского происхождения, но не испанского или испанского происхождения), расы (белый или европеоид, черный или афроамериканец, индейский или алеутский, азиатский или тихоокеанский островитянин, многорасовый, другой) и политический ориентация (оценка по шкале Лайкерта от 1 = крайне либеральная до 7 = крайне консервативная).Также оценивались семейный доход (1 = <15 000 долларов США до 9 => 200 000 долларов США) и статус домовладения. Состав домохозяйства оценивался путем опроса о количестве других жильцов в доме, а также о том, были ли жильцы старше или моложе 18 лет.
Кодирование данных дневника и меры.
Участников просили отвечать на две подсказки дневника каждую ночь в течение двух недель, а именно: (1) «Регулировали ли вы или кто-либо еще в вашей семье сегодня термостат в вашем доме? Какие корректировки были внесены и кем? » и (2) «У других в вашем доме могут быть разные мысли о том, насколько тепло или прохладно в доме.Расскажите нам о любых связанных с вами обсуждениях ». Ответы участников на каждый вопрос собирались через службу напоминаний ежедневно в течение 14 дней. В результирующем наборе данных был использован процесс итеративного кодирования [40]. В частности, два обученных кодировщика независимо друг от друга кодировали каждый ответ для набора переменных, включая: наличие и характер межличностных взаимодействий между жильцами дома относительно теплового комфорта и / или использования термостата; наличие регулировок термостата; и утверждения о тепловом комфорте.В результате этого процесса кодирования был получен набор переменных, описанный ниже. Межэкспертная надежность варьировалась от 0,76 для теплового комфорта до 0,88 для типа взаимодействия. Разногласия разрешались путем обсуждения.
Взаимодействия. Взаимодействие определялось как произошедшее, когда в дневнике описывались какие-либо дискуссии среди жильцов домохозяйства относительно теплового комфорта. Всего было идентифицировано три конкретных типа взаимодействия, определяемых наличием (несогласием) в начале и / или в конце взаимодействия: (1) «согласие» определялось как имеющее место, когда два или более жильцов домохозяйства соглашались с уважением. их тепловому комфорту (и последующему порядку действий) как в начале, так и в конце взаимодействия, (2) «конфликт» был определен как возникающий, когда два или более домохозяйства не соглашались как в начале, так и в конце взаимодействия, и ( 3) «компромисс» был определен как происходящий, когда два или более жителя домохозяйства не соглашались в начале взаимодействия, но соглашались к его концу.Был создан набор из трех бинарных переменных, чтобы указать три конкретных типа взаимодействия (т.е. согласие, компромисс и конфликт), каждый из которых был закодирован как «0» = не произошло и «1» = произошло в заданный день. Мы также создали «неспецифическую» переменную взаимодействия, чтобы отразить случаи, когда участники сообщали информацию, предполагающую, что взаимодействие произошло, но не предоставили достаточно деталей, чтобы отнести его к одному из трех вышеупомянутых типов. Переменная неспецифического взаимодействия была закодирована как «0» = не произошло и «1» = произошло для каждого заданного дня.Дополнительная переменная, «любое взаимодействие», была создана для агрегирования вышеуказанного кодирования и указывает, имел ли место какой-либо тип взаимодействия (включая любой из трех конкретных типов взаимодействия или неспецифическое взаимодействие) в данный день; «Любое взаимодействие» кодируется как «1», если какое-либо взаимодействие произошло в данный день, и «0», если не было никакого взаимодействия.
Регулировка термостата. Была создана переменная, чтобы отразить, сообщил ли участник, что в его доме в определенный день была произведена регулировка термостата.Существовали значительные различия в том, как участники описывали настройки термостата (например, повышение / понижение температуры по сравнению с увеличением / уменьшением нагрева / кондиционирования воздуха), и многие участники вообще не сообщали о направленности, что делало невозможным определение настроек термостата как использование энергии или энергосбережение. Таким образом, наша переменная регулировки термостата фокусируется только на том, произошла ли регулировка в данный день («0» = нет, «1» = да), и не указывает направление регулировки.
Испытывает термический дискомфорт. Мы создали набор переменных, отражающих тепловой дискомфорт, на основе отчетов участников о жителях дома, определяющих свое тепловое состояние относительно температуры окружающей среды дома (то есть не от температуры наружного воздуха). Для каждого заданного дня, если участник упомянул свое собственное или кого-либо еще в домашнем комфорте, экземпляру давались два кода, один кодировал валентность оценки (горячая, холодная или комфортная), а другой кодировал актера (-ов). вовлеченный.Для кодирования акторов коды «себя» или «другие» присваивались, когда участники описывали, что либо они сами, либо другие обитатели оценивали тепловую среду, соответственно; «совместный» код применялся в случаях совместной оценки между участником и одним или несколькими другими жильцами. Чтобы закодировать валентность для данного дня, если участник упомянул, что кто-либо в семье считает, что тепловая среда ниже предпочтительной (т. Е. Используя слова «холодный», «прохладный», «холодный» и т. Д.), A Присвоен «холодный» код.Была создана двоичная «холодная» переменная, закодированная как «1» = холодный код, присутствующий в данный день, и «0» в противном случае. Аналогичным образом был создан «горячий» код для описания дней, в которые участники сообщали, что кто-либо в их семье считал, что температура в доме выше предпочтительной (например, «жарко», «слишком тепло» и т. Д.). Была создана двоичная «горячая» переменная, в которой каждый день закодирован как «1» = наличие «горячего» кода и «0» в противном случае. Участники, которые сообщили, что температура окружающей среды была приемлемой для жителей их дома (т.е., температура «хорошая», «комфортная» и т. д.) получили код «комфортно». Была создана двоичная «удобная» переменная, закодированная как «1» = наличие удобного кода и «0» в противном случае. Затем мы создали двоичную переменную для представления «теплового дискомфорта в доме», когда дискомфорт испытывал любой житель домохозяйства, кодируемую как «1», если один или оба кода «холодный» или «горячий» присутствовали в данный день, и «0» в противном случае.
Чтобы указать, чувствовал ли участник (в отличие от другого агента) дискомфорт в данный день, мы создали «переменную дискомфорта участника».Во-первых, мы закодировали каждый случай, когда участник участвовал в оценке домашнего теплового дискомфорта (на что указывает наличие кода актера «себя») как «1». Для 12 человеко-дней это включало несколько кодов актеров и / или валентностей; для этих случаев мы вручную проверяли, была ли оценка дискомфорта сделана участником или другим обитателем. Эти экземпляры вручную кодировались «1», если участник был связан с «горячим» или «холодным» кодом, и «0» в противном случае. Это привело к бинарной переменной «тепловой дискомфорт участника», где «1» означает, что участник испытал тепловой дискомфорт в данный день, а «0» в противном случае.
Участников
В общей сложности 330 человек первоначально согласились участвовать в исследовании, зарегистрировавшись в Remind. Из них 131 не представил дневниковых данных и, следовательно, не мог быть включен, в результате остались данные по 199 домохозяйствам. Затем участники были исключены из выборки по следующим причинам. Домохозяйства, в которых есть только один человек, были исключены из-за того, что мы сосредоточились на взаимодействии (n = 7). Среди восьми домохозяйств, из которых были зарегистрированы два участника из одного и того же домохозяйства, один участник был случайно выбран путем подбрасывания монеты (n = 8).После этого 59 участников были исключены из-за того, что не ответили на ключевые вопросы опроса (а именно, пол, возраст, был ли термостат запрограммирован или нет, или более одного вопроса, представляющего предпочтение тепла, предпочтение прохлады или счета по шкалам сознания). Наконец, участники, представившие дневниковые данные менее чем за семь дней, были исключены (n = 13).
Таким образом, наша полная выборка включает N = 112 домохозяйств, которые предоставили N = 1568 домохозяйств-дней дневных наблюдений (панельная выборка).См. Таблицу 1 с характеристиками образца.
Анализ отсева.
Мы используем двусторонний t-критерий и приводим размеры эффекта Коэна для оценки потенциальных различий между «завершившими» (N = 112) и «не завершившими» с необходимыми данными (N = 72) с точки зрения субъективной потребности в шкалы теплоты, субъективной потребности в холодах и счету сознания; большая величина эффекта> 0,8, средняя> 0,5 и малая> 0,2 [43]. По субъективной потребности в тепле существенных различий между завершившими и неполными не наблюдается (M c = 3.69, M n = 3,74, p = 0,84, d = 0,03) или холодный (M c = 3,75, M n = 3,82, p = 0,78, d = 0,04) , или сознание среднего счета (M c = 5,14, M n = 5,22, p = 0,67, d = 0,06).
Затем мы используем двусторонний t-критерий, чтобы проверить, было ли отношение корректировок, взаимодействий и дискомфорта к активным дням выше у завершивших (N = 112) и не завершивших (N = 72).Мы не обнаружили существенных различий между завершившими и незавершенными в количестве дней, когда термостаты были настроены относительно количества активных дней ( p = 0,51, M c = 0,26, M n = 0,29, d = 0,10), отношение зарегистрированных обсуждений к активным дням ( p = 0,26, M c = 0,17, M n = 0,14, d = 0,17), ни отношение сообщений о дискомфорте к активным дней ( p = 0,38, M c = 0.18, M n = 0,16, d = 0,13).
Наконец, мы используем простой логит с завершением опроса в качестве зависимой переменной (неполное = 1), чтобы проверить, предсказывают ли пол или наличие предварительно запрограммированного термостата большую вероятность завершения опроса. Ни одна из переменных не достигла традиционных уровней значимости, но участники, которые запрограммировали свои термостаты, немного чаще заполняли анкеты (пол β = -1,06, p = 0,10; запрограммированный термостат β = -1.11, р = 0,08).
Результаты
См. Таблицу 2 для описательной статистики по ключевым переменным, используемым в анализе. Чтобы проверить h2a и h2b, мы проводим два отдельных двусторонних t-теста с предпочтением теплоты и предпочтения холода в качестве зависимых переменных, соответственно. Мы также указываем величину d-эффекта Коэна. Женщины сообщают о значительно более сильном предпочтении теплой термальной среды по сравнению с мужчинами (M w = 4,00, N w = 60, M m = 3,34, N m = 52, p = 0.02, d = 0,45). Наблюдается незначительная разница в предпочтении прохлады между полами, в результате чего мужчины склонны предпочитать более прохладную окружающую среду, чем женщины (M f = 3,49, N w = 60, M m = 4,05, N m = 52, p = 0,07, d = 0,34). Таким образом, мы находим поддержку h2a и скромную частичную поддержку h2b.
Мы проверяем h3 с помощью критериев суммы рангов Вилкоксона (учитывая ненормальное распределение зависимой переменной). h3 поддерживается, при этом женщины-участники сообщают о дискомфорте в течение значительно большего количества дней, чем мужчины (M w = 0.77, N w = 60, M м = 0,21, N м = 52, z = -3,6, p = 0,000, d = 0,60).
Чтобы проверить h4a-c и h5a-b, мы используем трехэтапный анализ векторной декомпозиции с фиксированными эффектами [44,45]. Спецификация фиксированных эффектов может быть выгодна по сравнению с моделью случайных эффектов из-за допущения в последней, что ненаблюдаемая неоднородность не коррелирует с независимыми переменными [44,46,47]. Мы проверили справедливость этого предположения с помощью теста Хаусмана и определили, что наши данные не соответствуют предположениям о распределении [47].Следовательно, отдельно для h4a-c и h5a-b мы используем следующий трехэтапный подход. На первом этапе модели мы оцениваем логит-модель с фиксированными эффектами на уровне участников, контролируя изменяющиеся во времени независимые переменные (например, h4: тепловой дискомфорт; h5: типы взаимодействия, дискомфорт в семье). На втором этапе мы оцениваем объединенную модель обыкновенных наименьших квадратов (OLS), чтобы разделить фиксированную (на уровне участника) оценку, полученную на этапе 1, на три отдельных компонента: интересующие переменные, не зависящие от времени (h4: пол и возраст участника; h5 : законопроект, сознание и термостат запрограммированы), и остаточный компонент, который не зависит от этих переменных, представляющих интерес, и который фиксирует всю оставшуюся ненаблюдаемую неизменяющуюся во времени неоднородность [45,46].Наконец, на третьем этапе мы оцениваем логит-модель, аналогичную модели на этапе 1, но включающую все три разделенные оценки из второго этапа. Эти разделенные элементы управления допускают возможность того, что ненаблюдаемые различия между участниками могут быть коррелированы с изменяющимися во времени переменными, в то же время позволяя нам восстановить коэффициенты для интересующих нас переменных, не зависящих от времени. На всех трех этапах стандартные ошибки группируются на уровне участников.
С моделями с фиксированными эффектами, содержащими повторяющиеся наблюдения от того же участника, что и в данном случае, включение участников без вариаций в зависимой переменной не является предпочтительным, поскольку это может искусственно завышать точность модели [47].Таким образом, модели h4a-c и h5a-b включали только участников, у которых были вариации зависимой переменной в течение дневникового периода [47]. То есть, если участник всегда или никогда не сообщал о данном типе взаимодействия, или всегда или никогда не настраивал свой термостат (n = 30), его исключали из анализов h4a-c или h5a-b соответственно. Данные для моделей h4a-c и h5a-b не сбалансированы; до тех пор, пока домохозяйства имеют данные дневника не менее семи дней, они включаются независимо от количества дней между 7–14, в которые они предоставили данные.
В моделях, тестирующих h4a-c, зависимые переменные — это типы взаимодействия (т. Е. Любое взаимодействие, согласие, компромисс, конфликт), каждая из которых моделируется отдельно в моделях I-IV. Пол является ключевой независимой переменной, в которую включены возраст, дискомфорт в семье и остаточный фиксированный эффект в качестве ковариант. Мы исследуем дихотомический результат: произошло ли взаимодействие данного типа в данный день. Выходные данные третьего этапа модели представлены в Таблице 3 ниже, а промежуточные результаты первого и второго этапов показаны в Приложении S2.Мы обнаружили, что домашний дискомфорт в определенный день значительно и положительно предсказывает вероятность любого взаимодействия в этот день, поддерживая h4a. Другими словами, любой житель дома, испытывающий тепловой дискомфорт в данный день, значительно повышает вероятность переговоров с другими жильцами, которые начнутся в этот день. Этот эффект проявляется в каждом конкретном типе взаимодействия и наиболее силен для конфликта. Изучая влияние пола на типы взаимодействия, результаты подтверждают h4b со скромной частичной поддержкой h4c.Значимый отрицательный коэффициент для пола обнаружен в моделях согласия и компромисса, а незначительно значимый положительный коэффициент — в модели конфликта. Эти результаты показывают, что по сравнению с участниками-мужчинами женщины-участники с меньшей вероятностью сообщают о наличии соглашений и компромиссов и незначительно чаще сообщают о конфликтах в конкретный день. Возраст участников не является важным показателем взаимодействия.
При тестировании h5a и h5b зависимой переменной является то, регулировался ли термостат в данный день.Используются отдельные модели (V-VIII) для каждого типа взаимодействия в качестве ключевой независимой переменной. Выходные данные третьего этапа модели представлены в Таблице 4 ниже, а промежуточные результаты первого и второго этапов подробно описаны в Приложении S3. Во всех моделях наличие запрограммированного термостата не влияет на то, выполняются ли регулировки термостата в данный день. Однако то, происходит ли взаимодействие в определенный день, действительно влияет на вероятность того, что в этот день будет произведена регулировка термостата. Кроме того, тип взаимодействия имеет значение, но в противоположных направлениях наших предсказаний h5a и h5b.В частности, участники с большей вероятностью сообщат о регулировке термостата в те дни, когда они пришли к соглашению или компромиссу. Однако мы видим противоположную картину для конфликтов: участники реже сообщают о регулировках термостата в те дни, когда они участвовали в конфликтах. В те дни, когда кто-либо из жителей дома испытывал дискомфорт, регулировка термостата также более вероятна. Сознание Билла не является важным предиктором настроек термостата.
Обсуждение
Отопление и охлаждение потребляют значительную долю энергии в жилищах во всем мире [2], а интеллектуальные и программируемые термостаты обладают потенциалом для экономии энергии в домашних условиях [4] [5].Однако люди часто не используют эти устройства таким образом, чтобы полностью раскрыть их потенциал энергоэффективности [6,7]. Другими словами, такая экономия также зависит от поведения человека [8,10], что требует рассмотрения динамики поведения домашних хозяйств, которая может способствовать этому явлению. Настоящее исследование является первым, насколько нам известно, в котором изучаются типы взаимодействия внутри домохозяйства, связанные с тепловым комфортом, и их влияние на поведение в области использования энергии в доме. Мы выделяем три типа взаимодействия: конфликты, компромиссы и соглашения.Основываясь на новых исследованиях, в которых обсуждение использования энергии может быть связано с решениями по энергоэффективности (Southwell & Murphy, 2014), наши результаты показывают, что наличие взаимодействия в определенный день влияет на вероятность регулировки термостата в этот день. Кроме того, тип взаимодействия, в котором находятся пассажиры в конкретный день, может быть связан либо с повышенной, либо с пониженной вероятностью регулировки термостата в этот день; простое изучение наличия «любого взаимодействия» без учета его природы скрывает такие направленные эффекты.Следовательно, очень важно учитывать природу взаимодействий для понимания их влияния на деятельность по использованию энергии. Эти результаты представляют собой скромный, ранний шаг в более широком направлении исследования, которое чувствительно к многократно детерминированному характеру поведения домашних хозяйств в использовании энергии.
Роль пола во взаимодействии теплового комфорта
Как было подчеркнуто ранее в отношении интеллектуальных мониторов энергии [28], понимание того, как жители дома обсуждают решения с помощью термостатов, позволяет заглянуть в динамику принятия решений в домохозяйстве, включая уникальный контекст для изучения роли пола в переговорах.Повторяя предыдущие результаты, мы обнаруживаем значительные гендерные различия как в субъективных предпочтениях в отношении теплового комфорта, так и в ощущении теплового дискомфорта. В частности, женщины сообщают о большей субъективной потребности в тепле и чаще, чем мужчины, испытывают тепловой дискомфорт [11,18,19,22]. Этот последний вывод подразумевает гендерную предвзятость в настройках теплового комфорта в доме, когда домашняя тепловая среда не соответствует предпочтениям женщин.
Когда дело доходит до обсуждения предпочтений теплового комфорта с другими жильцами, мужчины с большей вероятностью сообщают о договоренностях и компромиссах в качестве результата, тогда как женщины незначительно чаще сообщают о конфликтах.Одно из толкований этих результатов состоит в том, что, когда мужчины обсуждают свои потребности в тепловом комфорте, их партнеры по переговорам с большей вероятностью «сдадутся», в то время как женщины могут не получить такой же результат. Предыдущие исследования также показывают, что у женщин ухудшаются когнитивные способности при более низких температурах, тогда как мужчины лучше работают в таких условиях [20]. Поэтому также возможно, что мужчины имеют сравнительное преимущество в переговорах, которые происходят в более прохладной обстановке. В будущей работе следует изучить эти возможности, которые наши данные не могут рассмотреть.
Важно отметить, что наши данные также не указывают, кто инициировал взаимодействия теплового комфорта. В соответствии с предыдущей работой, возможно, что женщины с меньшей вероятностью будут инициировать такие переговоры [34,48]. В соответствии с гендерно-ролевыми характеристиками женщины — приспособляемостью и ориентированностью на отношения [36,37], женщины могут вместо этого предпринимать действия на индивидуальном уровне для улучшения своего теплового комфорта (например, надевать свитер) или просто терпеть дискомфорт, полагаясь на предпочтения окружающих [38].Наши данные не могут говорить об этих возможностях; будущая работа должна изучить их.
Влияние взаимодействий на поведение в области энергопотребления
Как взаимодействие теплового комфорта влияет на настройки термостата? Взаимодействие, которое заканчивается соглашением (то есть соглашением и компромиссом) в конкретный день, связано с более высокой вероятностью регулировки термостата в тот же день, что позволяет предположить, что регулировка термостата может служить средством успокоить домочадцев. С другой стороны, конфликт связан с меньшей вероятностью регулировки термостата в один и тот же день.В свете наших выводов о том, что женщины чаще сообщают о тепловом дискомфорте, это говорит о том, что желаемые результаты теплового комфорта чаще не достигаются по сравнению с мужчинами. Предыдущие исследования показали, что женщины с меньшей вероятностью будут вести переговоры в ситуациях, когда они воспринимают заниженные результаты переговоров или психологическую мощь [48]. Кроме того, люди, которые обладают или воспринимают большую власть в данной ситуации, с большей вероятностью будут действовать в соответствии с желаемыми конечными состояниями [49]. Следуя этой цепочке рассуждений, жители, которые обладают или ощущают большую власть в принятии решений по отношению к бытовому оборудованию, могут с большей вероятностью «взять на себя управление» решениями для достижения желаемого состояния теплового комфорта.Гендерные различия во взаимодействии жильцов с домашними энергетическими технологиями, такими как интеллектуальные энергомониторы, наблюдались в предыдущих работах, предполагая, что мужчины часто несут ответственность за домашнее оборудование, связанное с отоплением и охлаждением [28,29]. Связывая эти результаты с адаптивной моделью теплового комфорта [14,16], если женщины имеют более низкий уровень воспринимаемого контроля над домашним отоплением и охлаждением в своих домах, это может способствовать их более частой неудовлетворенности тепловой средой. Действительно, предыдущие исследования показали, что женщины считают, что у них меньше контроля над настройками температуры дома, они чаще чувствуют дискомфорт и реже регулируют термостат по сравнению с мужчинами [11].
В целом, женщины чаще испытывают неудовлетворенность тепловым комфортом, что свидетельствует о гендерной предвзятости статус-кво в тепловой среде домашнего хозяйства. Кроме того, при ведении переговоров о тепловом комфорте результат, о котором сообщают женщины, имеет тенденцию к конфликту, по сравнению с соглашением или компромиссом, значительно более вероятен для мужчин — взаимодействия, связанные с регулировкой термостата в данный день, — что представляет собой дополнительную неудовлетворенность для женщин помимо теплового дискомфорта .
Влияние на энергоэффективность жилых домов
Чтобы термостаты обеспечивали максимальную энергоэффективность, необходимо установить программы энергосбережения, а жильцы должны позволить им работать.Однако в этом исследовании мы заметили, что то, программирует ли кто-то свой термостат или нет, не влияет на вероятность ручной регулировки в данный день. Другими словами, даже когда люди устанавливают программы на термостатах, они не всегда позволяют этим программам работать, что может помешать достижению целей в области энергоэффективности. Эти результаты вносят вклад в существующую совокупность доказательств, предполагающих, что, несмотря на обещания энергоэффективных технологий, одной только технологии недостаточно для достижения экономии энергии [10,50].Скорее способы, которыми люди взаимодействуют с такими технологиями — и, как было обнаружено в этом исследовании, способы, которыми люди взаимодействуют друг с другом — модулируют потенциал устройств для экономии энергии. Учитывая гендерные различия в типах взаимодействия, возможно, в будущем системы управления температурным режимом здания могут выступать в качестве посредников взаимодействия между жильцами. Например, несколько человек могут индивидуально вводить в домашнюю систему (например, через приложение для мобильного телефона или веб-сайт) свои предпочтительные температуры и то, чувствуют ли они себя комфортно в режиме реального времени.Затем система может согласовывать эти множественные динамические предпочтения в режиме реального времени, стремясь оптимизировать общий комфорт и минимизировать потребление / стоимость энергии. Предыдущее моделирование и небольшие (n <10) демонстрации такой системы на месте предполагают, что это может быть осуществимо [26,51], но в будущем необходимо провести полевые испытания такого решения и изучить потенциальные гендерные различия в участии в такой системе. система.
Ограничения и направления на будущее
Эту работу следует рассматривать с учетом ее ограничений.Во-первых, многие участники прекратили участие в исследовании после первоначального набора. Кроме того, наша выборка старше, более образована, более либеральна, имеет более высокий уровень доходов и менее разнообразна в расовом отношении, чем население в целом. У нас также были только участники, которые идентифицировали себя как женщина или мужчина, что ограничивает гендерную идентичность, представленную нашими результатами. Следовательно, результаты не могут быть обобщены для других условий или групп населения.
Кроме того, наша выборка состояла из лиц, сообщающих от имени своих домохозяйств.Возможно, существуют гендерные различия в том, как воспринимается и / или сообщается разговор (например, если женщин больше беспокоит разногласие, они с большей вероятностью сообщат о нем и / или сообщат о нем как о конфликте, а не о конфликте). компромисс). В связи с этим мы не собирали данные о начале разговора и не анализировали конкретное содержание разговоров. Чтобы устранить эти ограничения, будущая работа должна попытаться нанять нескольких членов данного домохозяйства и собрать данные о полах всех сторон, участвующих в переговорах, которые инициируют разговоры, а также проанализировать содержание разговора.
Еще одним ограничением настоящего исследования является то, что сбор данных происходил в течение одного сезона, осени, когда температура наружного воздуха в центральной части штата Огайо падала. Это исследование следует повторять в сезон, когда температура наружного воздуха повышается или стабилизируется, чтобы определить степень обобщения результатов при различных погодных условиях. В будущих исследованиях следует также учитывать время суток для отчетов с учетом суточных колебаний температуры наружного воздуха. Наконец, данные представляют собой самооценку, и из-за того, что ответы в дневнике открыты, мы не смогли определить направление регулировок термостата и были ли они энергосберегающими или энергосберегающими.Следовательно, результаты исследования не имеют четкого значения для вмешательства. Дальнейшая работа должна предусматривать фиксацию этих деталей, а также наблюдаемых поведенческих мер.
Благодарности
Работа поддержана премией Национального научного фонда США № 1522054. Авторы хотели бы поблагодарить Келли Ахерн, Джейка Кардинала, Мэдди Гебель, Сару Майлз и Стефани Митчелл за их помощь в сборе и кодировании данных.
Ссылки
- 1.EIA. Исследование энергопотребления в жилищном секторе за 2015 год: таблицы энергопотребления и расходов. 2018.
- 2. Ürge-Vorsatz D, Cabeza LF, Serrano S, Barreneche C, Petrichenko K. Тенденции и движущие факторы энергии отопления и охлаждения в зданиях. Renew Sustain Energy Rev.2015; 41: 85–98.
- 3. Нельсон Л.В., Макартур Дж. В.. Экономия энергии за счет отказов термостата. ASHRAE Trans. 1978; 83: 319–333.
- 4. Оценки Санчеса М. Сбережения для программы добровольной маркировки продуктов ENERGY STAR Агентства по охране окружающей среды США.Также появится Энергетическая Политика. 2008 г. Доступно: https://cloudfront.escholarship.org/dist/prd/content/qt9c59w1gq/qt9c59w1gq.pdf
- 5. Manning MM, Swinton MC, Szadkowski F, Gusdorf J, Ruest K. Влияние настройки термостата на сезонное потребление энергии в CCHT Twin House Facility Maison expérimentale-Projet avec l’industrie et le Gouvernement fédéral Посмотреть проект Системы внешней изоляции подвала (EIBS ) Посмотреть проект. 2007. Доступно: http://irc.nrc-cnrc.gc.ca
- 6.Мейер А., Арагон С., Гурвиц Б., Муджумдар Д., Пеффер Т., Перри Д. и др. Как люди на самом деле используют термостаты. Беркли, Калифорния; 2010.
- 7. Притони М., Мейер А.К., Арагон С., Перри Д., Пеффер Т. Энергоэффективность и неправильное использование программируемых термостатов: эффективность краудсорсинга для понимания поведения домохозяйств. Energy Res Soc Sci. 2015; 8: 190–197.
- 8. Пеффер Т., Притони М., Мейер А., Арагон С., Перри Д. Как люди используют термостаты в домах: обзор.Сборка Environ. 2011; 46: 2529–2541.
- 9. Пеффер Т., Перри Д., Притони М., Арагон С., Мейер А. Содействие экономии энергии с помощью программируемых термостатов: оценка и рекомендации для пользовательского интерфейса термостата. Эргономика. 2013; 56: 463–479. pmid: 23005033
- 10. Малиник Т., Вилайрат Н., Холмс Дж., Перри Л., Уэр У. Обреченные на разочарование: программируемые термостаты экономят ровно настолько, насколько хороши предположения об их рабочих характеристиках ENERGY STAR и программируемые термостаты.2012.
- 11. Карьялайнен С. Гендерные различия в тепловом комфорте и использовании термостатов в повседневной тепловой среде. Сборка Environ. 2007. 42: 1594–1603.
- 12. Уокер И.С., Мейер А.К. Жилые термостаты: средства управления комфортом в домах Калифорнии. Беркли, Калифорния; 2008.
- 13. Брагер Г.С., де Дир Р. Температурная адаптация в искусственной среде: обзор литературы. Энергетика. 1998. 27: 83–96. Доступно: https://escholarship.org/content/qt5ts1r442/qt5ts1r442.pdf
- 14. de Dear R, Brager GS. Разработка адаптивной модели теплового комфорта и предпочтений. 1998. Доступно: https://escholarship.org/uc/item/4qq2p9c6#author
- 15. de Dear RJ, Akimoto T, Arens EA, Brager G, Candido C, Cheong KWD и др. Прогресс в исследованиях теплового комфорта за последние двадцать лет. Внутренний воздух. 2013; 23: 442–461. pmid: 235
- 16. Пацюк МТ. Роль личного контроля за окружающей средой в тепловом комфорте и удовлетворении на рабочем месте.Университет Висконсина в Милуоки. 1989. Доступно: https://elibrary.ru/item.asp?id=5898973
- 17. Brager G, Zhang H, Arens E. Расширяющиеся возможности обеспечения теплового комфорта. Build Res Inf. 2015; 43: 274–287.
- 18. Эон С., Моррисон Г.М., Бирн Дж. Разбирая повседневные методы отопления в жилых домах. Энергетические процедуры. 2017; 121: 198–205.
- 19. Беккер Л.Дж., Селигман С., Фацио Р.Х., Дарли Дж. М.. Относительно отношения к использованию энергии в жилищах.Environ Behav. 1981; 13: 590–609.
- 20. Чанг Т.Ю., Каяцкайте А. Битва за термостат: пол и влияние температуры на когнитивные способности. Капраро V, редактор. PLoS One. 2019; 14: e0216362. pmid: 31116745
- 21. Швейкер М., Хюбнер Г.М., Кингма БРМ, Крамер Р., Паллубинский Х. Факторы разнообразия теплового восприятия человека — обзор целостных моделей комфорта. Температура. 2018; 5: 308–342. pmid: 30574525
- 22. Чен Ц фей, Сюй X, День JK.Тепловой комфорт или экономия денег? Изучение намерений по экономии энергии среди семей с низкими доходами в Соединенных Штатах. Energy Res Soc Sci. 2017; 26: 61–71.
- 23. Международное энергетическое агентство. Переход к экологически безопасным зданиям: стратегии и возможности до 2050 года. 2013.
- 24. Отдел народонаселения Департамента ООН по экономическим и социальным вопросам. Размер и состав домохозяйства в мире, 2017 г. — Буклет с данными (ST / ESA / SER.A / 405). 2017 г.
- 25. de Dear R, Brager GS. Адаптивная модель теплового комфорта и энергосбережения в застроенной среде. Int J Biometeorol. 2001; 45: 100–108. pmid: 11513046
- 26. Гупта С.К., Кар К., Мишра С., Вен Дж. Т.. Совместное управление энергопотреблением и тепловым комфортом с помощью распределенных алгоритмов консенсуса. IEEE Trans Autom Sci Eng. 2015; 12: 1285–1296.
- 27. Саутвелл Б.Г., Мерфи Дж. Поведение, связанное с атмосферой и социальный контекст: влияние фактических знаний и социального взаимодействия.Energy Res Soc Sci. 2014; 2: 59–65.
- 28. Харгривз Т., Най М., Берджесс Дж. Делаем энергию видимой: качественное полевое исследование того, как домовладельцы взаимодействуют с обратной связью от интеллектуальных мониторов энергии. Энергетическая политика. 2010. 38: 6111–6119.
- 29. Карлссон-Каньяма А, Линден А-Л. Энергоэффективность в жилых домах — проблемы для женщин и мужчин на Севере. Энергетическая политика. 2007. 35: 2163–2172.
- 30. Абрахамс В., Стег Л., Влек К., Ротенгаттер Т.Обзор интервенционных исследований, направленных на энергосбережение в домашних условиях. J Environ Psychol. 2005; 25: 273–291.
- 31. Дельмас М.А., Фишляйн М., Асенсио О.И. Информационные стратегии и поведение энергосбережения: метаанализ экспериментальных исследований с 1975 по 2012 год. Энергетическая политика. 2013. 61: 729–739.
- 32. Hwang Y, Southwell BG. Может ли характерная черта предсказывать разговоры о науке? Sci Commun. 2007. 29: 198–216.
- 33. Mazei J, Hüffmeier J, Freund PA, Stuhlmacher AF, Bilke L, Hertel G.Метаанализ гендерных различий в результатах переговоров и их модераторов. Psychol Bull. 2015; 141: 85–104. pmid: 25420223
- 34. Малый Д.А., Гельфанд М., Бэбкок Л., Геттман Х. Кто идет за стол переговоров? Влияние пола и фрейминга на начало переговоров. J Pers Soc Psychol. 2007. 93: 600–613. pmid: 17892334
- 35. Бэбкок Л., Лашевер С. Женщины не спрашивают: переговоры и гендерный разрыв. Издательство Принстонского университета; 2003 г.
- 36. Игли А.Х., Вуд В. Истоки половых различий в человеческом поведении: эволюция диспозиций и социальных ролей. Am Psychol. 1999; 54: 408–423.
- 37. Игли AH, Карау SJ. Теория соответствия ролей предубеждений по отношению к женщинам-лидерам. Psychol Rev.2002; 109: 573–598. pmid: 12088246
- 38. Холт JL, Деворе CJ. Культура, пол, организационная роль и стили разрешения конфликтов: метаанализ. Int J Межкультурные отношения. 2005. 29: 165–196.
- 39. Край Л.Дж., Томпсон Л., Галинский А. Битва полов: подтверждение гендерного стереотипа и реакция в переговорах. J Pers Soc Psychol. 2001; 80: 942–958. pmid: 11414376
- 40. Салдана Дж. Глава 1. Введение в коды и кодирование. Coding Man Qual Res. 2015; 1–31.
- 41. Бюро переписи населения США. Исследование американского сообщества за 5 лет, 2013–2017 гг. 2017.
- 42. Гэллап. Консервативное лидерство в U.С. Идеология сводится к однозначным числам. 2018.
- 43. Коэн Дж. Статистический анализ мощности для поведенческих наук. 2-й Editio. Хиллсдейл, Нью-Джерси: Лоуренс Эрлбаум Ассошиэйтс; 1988.
- 44. Plümper T, Troeger VE. Векторная декомпозиция с фиксированными эффектами: свойства, надежность и инструменты. Полит Анал. 2011; 19: 147–164.
- 45. Plümper T, Troeger VE. Эффективная оценка неизменных во времени и редко изменяющихся переменных в анализах панели конечных выборок с фиксированными эффектами единицы.Полит Анал. 2007. 15: 124–139.
- 46. Abowd JM, Kramarz F, Margolis DN. Высокооплачиваемые рабочие и высокооплачиваемые фирмы. Econometrica. 1999. 67: 251–333.
- 47. Вулдридж Дж. М.. Эконометрический анализ поперечных и панельных данных. MIT Press; 2002.
- 48. Лейер К.Р., Альбертс Дж., Миллер К., Хиншоу А. Почему женщины не спрашивают? Смешанный метод анализа пола и склонности к отрицанию. Государственный университет Аризоны. 2015.
- 49.Галинский А.Д., Грюнфельд Д.Х., Маги Дж.С. От силы к действию. J Pers Soc Psychol. 2003. 85: 453–466. pmid: 14498782
- 50. Синтов Н.Д., Шульц П.В. Раскрытие потенциала интеллектуальных сетевых технологий с помощью поведенческой науки. Front Psychol. 2015; 6. pmid: 25914666
- 51. Гупта С.К., Аткинсон С., О’Бойл И., Дрого Дж., Кар К., Мишра С. и др. ПЧЕЛЫ: обратная связь с жильцами и среда обучения окружающей среде в режиме реального времени для совместного управления температурным режимом в многозонных многоквартирных зданиях.Энергетика. 2016; 125: 142–152.
