Вытяжка для малярки своими руками: Как сделать вытяжку для покраски своими руками

26 Авг 2021 alexxlab Комментировать

Содержание

Вытяжка в гараже для покраски авто своими руками

Вытяжка в гараже является очень важным элементом, которым ни в коем образе нельзя пренебрегать. Особенно, если гараж используется для покраски автомобилей. Применение химических средств губительно сказывается на человеке и окружающей среды. Правильная вентиляция помогает решить такую проблему лучшим способом, а смонтировать ее можно самостоятельно.

Виды вентиляции в гараже для покраски

Качественная покраска авто возможна только при правильной вентиляции
  • Естественная, благодаря которой происходит природное поступление воздуха;
  • Комбинированная, с помощью которой выводятся отработанные потоки воздуха с гаража и происходит природный приток свежего воздуха;
  • Механическая, которая осуществляется за счет специального оборудования – модуля или моноблока.

Нормативы

Гараж – это закрытая стоянка автомобиля. Именно поэтому монтаж вентиляции в таком месте обязателен, что регулируется действующим СНиПом 21-02-99.

Согласно этому нормативному акту к гаражу предъявляются требования:

  • минимальные показатели температуры составляют не ниже +5 градусов;
  • обязательный монтаж вентиляции, которая будет поставлять воздух не менее 180 м3/час.

Важно! Соблюдение этих норм – это не просто бюрократические требования, а залог безопасности владельца авто, ведь скопление испарений химических веществ губительно для людей. А еще отсутствие надлежащей вентиляционной системы приводит к повышению влажности в гараже, что ведет к коррозии и быстрому разрушению металлических элементов транспортного средства.

Вытяжка в гараже своими руками для покраски способна улучшить качество нанесения краски, позволяет сэкономить электричество, ускоряет высыхание химических составов.

Функции вентиляции в гараже с покрасочной камерой

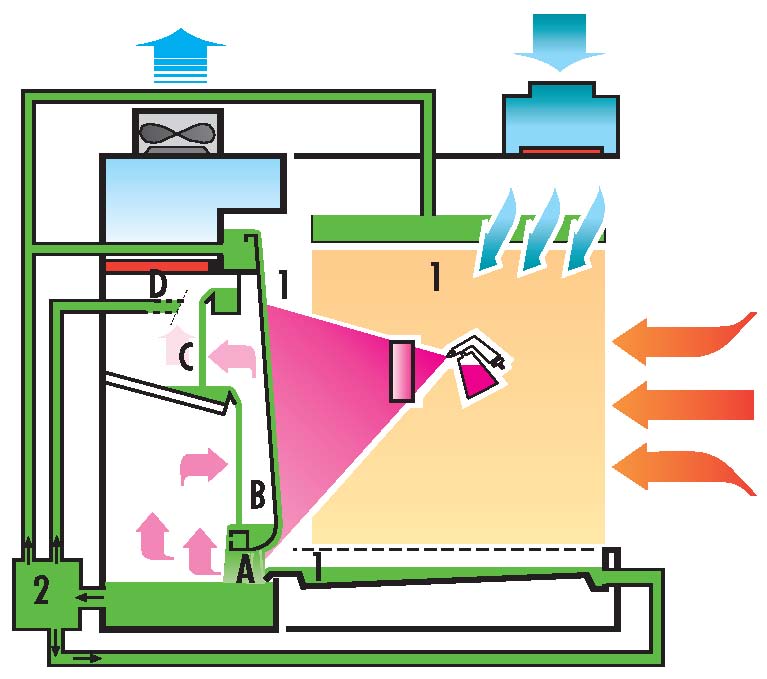

Схема организации воздухообмена

Очистка воздуха в помещении и фильтрация

Краска и иные химические составы выделяют вредные пары, которые необходимо выводить из гаражного помещения.

Поступление чистого воздуха способствует их вытеснению и направлению на специальную фильтрацию.

Обеспечение безопасности

Летучие компоненты красочных материалов поднимаются вверх. Вентиляционная система выводит 2/3 легких ядовитых веществ, размещенных вверху и 1/3 тех, которые находятся внизу. Снижается риск возникновения пожара и снижается взрывоопасность. Кроме того, установленные фильтры существенно очищают воздух в помещении, делая его безопасным для человека.

Быстрая сушка

Благодаря вентиляционной системы и наличию горячего обдува происходит лучшее скрепление слоев красочного вещества и ускорение его высыхания.

Совет! Вытяжные системы стоит размещать на разной высоте для равномерного распределения воздушных масс в гаражном помещении. Вместе с ними необходимо установить дополнительные фильтры и обогревательные приборы. Вентиляция в гараже для покраски, которая выполняется с использованием вентилятора, монтируется на одной из стен помещения для обеспечения искусственной тяги и принудительного воздухообмена.

Обустройство покрасочной камеры в гараже

Механическая вентсистема своими руками

Для реализации проекта понадобятся:

  • Гараж, в котором будет размещена камера для покраски авто.
  • Тепловой генератор для обеспечения быстрого высыхания красочных материалов.
  • Система вентиляции для воздухообмена.

Совет! При обустройстве гаража под камеру стоит использовать моющие огнеупорные материалы, которые обеспечивают помещению герметичность. Стальные изолированные стены, решетчатый пол, металлические двери подходят для такого помещения лучше всего.

Вытяжка для гаража для покраски относится к ключевым элементам, которые позволяют заниматься таким видом деятельности. Вентиляционная система с дополнительными фильтрами обеспечивает очищение воздуха и выведения красочного тумана внутри гаражного помещения.

Вариантов тут может быть два:

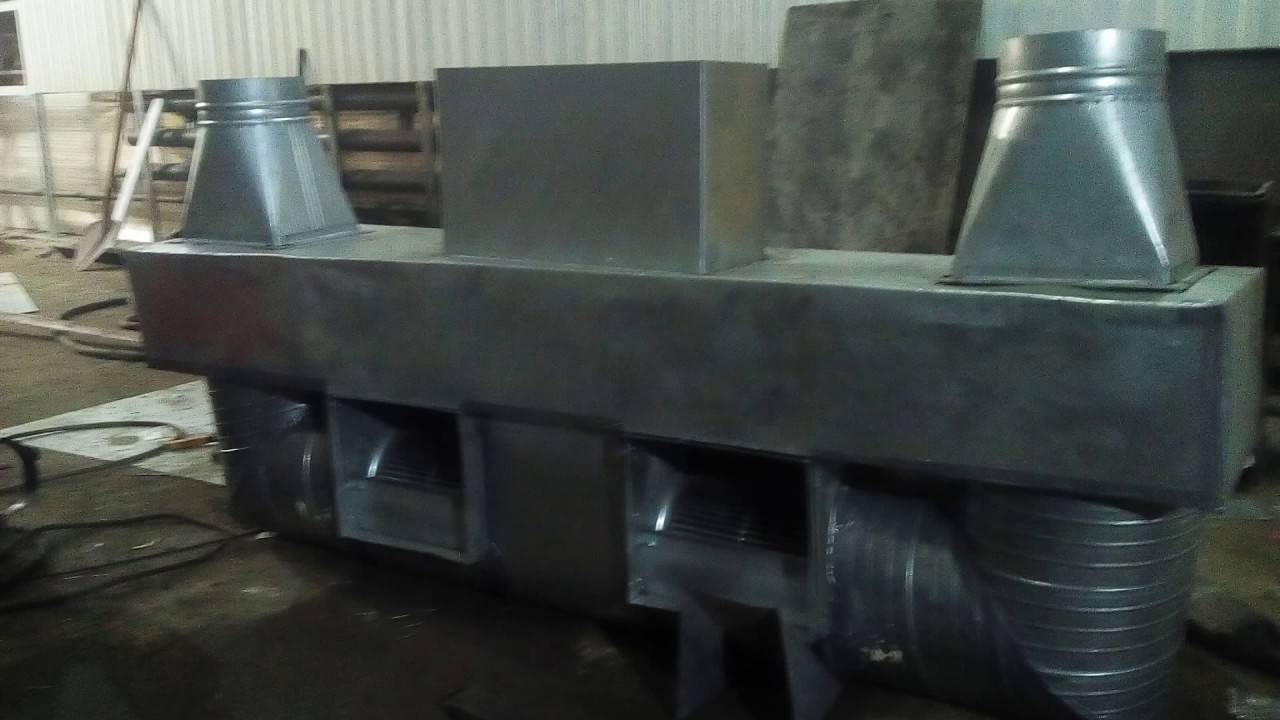

  • Одномоторные вентиляции, с помощью которых свежий воздух нагнетается сверху установленным агрегатом. При таком процессе красочный туман и вредные летучие вещества под давлением осаждаются вниз и устраняются с помощью отверстий;
  • Двухмоторные вентиляции при которых используются два агрегата: нагнетательный мотор подает свежий воздух в помещение, отсасывающий –устраняет грязный воздух на улицу.

Самодельная вытяжка для гаража должна быть дополнена высокопроизводительным воздушным фильтром. Он защитит от пылевых частиц, химических летучих компонентов.

Совет! Для гаража для покраски автомобилей применяют двухфазовые фильтры, которые на первой фазе связывают крупные частицы, а на второй – мелкие.

При монтаже вентиляции учитывают ее производительность, которая составляет не менее 20 см3/с. Установленные фильтры должны очищать воздух, который подается и выводится. С такими задачами справляются только элементы с многоуровневыми фазами очистки. При их установке учитывается давление воздуха. Именно поэтому фильтры стоит устанавливать на полу и потолке по всей длине помещения.

Вытяжка в гараже для покраски авто: схемы монтажа

Способ #1

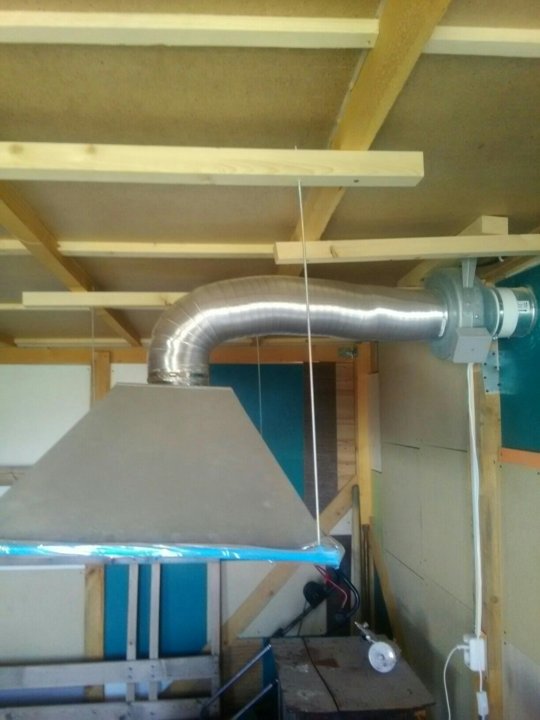

Для реализации проекта используется вентилятор канального типа, диаметр которого составляет от 150 мм до 250 мм. С помощью такой вентиляционной системы выводятся все газы и красочные пары. Не более чем через 15 минут воздух в гаражном помещении полностью заменяется. Наличие дополнительного вентилятора способствует выравниванию влажности и быстрому высыханию автомобиля. Вентилятор монтируется вверху под потолком, на то месть приточное отверстие устанавливается на высоте не менее 5 см от пола. Для создания внутренней циркуляции устанавливается дополнительный вентилятор.

Совет! Во избежание возникновения застойных зон вход и выход воздуха стоит размещать по диагонали помещения.

Способ #2

Система со специальным каналом

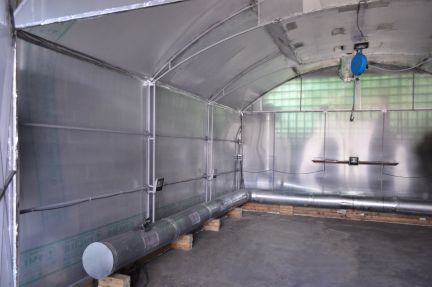

Такой вариант монтажа используется для гаражных помещений с наличием смотровой ямой или подвала. При реализации такого проекта вентиляция выводится в отдельную шахту. Для обустройства вентиляционной системы используются трубы диаметром в 100 мм и длиной не более 1,5 м, которые утепляются с помощью минеральной ваты толщиной 5 см. Это позволит избежать образования конденсата в системе и станет надежным защитником от образования ржавчины.

Воздуховод устанавливается в верхней части смотровой ямы, а на противоположной стене монтируется приточное отверстие. Канал закрывается колпаком, который должен возвышаться над почвой не боле чем на 50 см. Колпак можно изготовить из листовой стали. Чистый воздух, попадая в гараж через приточное отверстие, распространяется по помещению и выводиться через вентиляцию.

Важно! Работы в смотровой яме с использованием химических компонентов небезопасны. Во избежание губительного воздействия краски необходимо установить вытяжной реверсный вентилятор для притока свежего воздуха. Согласно физическим явлениям свежий воздух подается снизу, так как он более холодный, нежели воздух в помещении. Нагреваясь, он перемещается, смешиваясь с воздухом в помещении, вверх к вентилятору и выводится наружу. Именно поэтому вентиляторы и монтируются под потолком.

Для больших или интенсивно использующихся помещений понадобится размещение двух вентиляторов, которые монтируются на расстоянии не менее 50 см друг от друга.

Расчеты габаритов вентканала

Прежде чем приступить к монтажу необходимо провести расчеты. На 1 кв. м площади необходимо обеспечить 1,5 см вентиляционного канала. То есть, для гаража в 15 м2 необходимо использовать вентиляционный канал диаметром 22, 5 см. Но существуют и дополнительные условия:

  • В гаражах с интенсивным использованием необходимо установить принудительный вентилятор.
  • Вентиляционные каналы могут использоваться меньшего диаметра, но их должно быть несколько. К примеру, можно смонтировать два канала диаметр каждого который составляет 11,5 см.
  • Места притока и вывода воздуха должны быть открытыми. Необходимо раз в год осматривать их на наличие грязи и мусора, по необходимости чистить.

Монтаж вентилятора

Установка вентилятора происходит на вентиляционный канал. Необходимо обустроить два канала:

  • для притока свежего воздуха с улицы, который монтируется внизу;
  • для устранения грязного, который создается у потолка.

Совет! Отверстия лучше спроектировать при строительстве гаража. Если используется готовое помещение отверстия проделывают с помощью перфоратора на высоте более 5 см от нулевой точки пола.

Вытяжка монтируется на противоположной от приточки стене как можно выше. Вентилятор должен обеспечивать скорость движения потока воздуха на уровне 25 см/с. Так, к примеру, для покрасочной камеры площадью 28 м2 необходимо оборудование 2500 м3/час.

Навигация по записям

Вентиляция покрасочной камеры в гараже своими руками

На чтение 6 мин Просмотров 85 Опубликовано Обновлено

Самым важным при обустройстве покрасочной камеры является непосредственно наличие хорошей вытяжки. Именно она поможет своевременно в короткие сроки удалить из помещения все токсичные испарения, которые появляются после использования краски. Ко всему прочему стоит обратить внимание на то, что именно при использовании вентиляционной системы из помещения без проблем удаляется разного рода пыль, достаточно мелкие абразивные частицы. Все это остаётся витать в воздухе после проведения обработки авто и подготовки его к покраске.

Стоит обратить внимание на то, что если на территории гаража производится покраска авто, тогда помещение должно соответствовать санитарно-гигиеническим требованиям. Другими словами вытяжка в гараже просто обязана быть. Обратите внимание на то, что соорудить вытяжку возможно и своими руками. Для этого вам не потребуется большое количество денег. Все обращали внимание на то, что на территории такого помещения как гараж постоянно находится очень большое количество пыли. Стоит отметить, что в таком помещении производить покраску авто у вас не получится. Всё дело в том, что в помещении должна быть установлена современная вытяжка, в которой имеются установленные клапаны, фильтры и насосы воздушного типа. Такого рода вентиляция покрасочной камеры имеет основную задачу, она заключается в отводе покрасочного тумана и выводе газов из камеры, где производится покраска авто.

Обратите внимание на то что простая вентиляция для гаража, где производится покраска автотранспорта не подойдёт. Она просто не сможет справиться с той задачей, что ей ставится. Прежде чем начинать обустройство, вытяжка для покрасочной камеры должна хорошо вписываться в существующую или будущую вентиляцию.

Состав необходимой системы

Вентиляционная система

На территории любого гаража в котором планируют производить покраску авто должна иметься специальная вентиляция. Именно при её наличии из помещения в короткие сроки будут выведены все токсины, что могут быть при проведении работ вредны для организма человека. Её обустройство возможно произвести собственными руками. Но, несмотря на это потребуется сделать определённый расчёт. Самодельная вентиляция, в покрасочной камере, сделанная своими руками не очень проста в своей схеме. Итак, в первую очередь на территории гаража необходимо произвести расчет, где должен быть поставлен вентилятор предназначенный выводить воздух из помещения.

Но прежде чем загрязнённый воздух попадет в обычную среду его необходимо очистить. На больших предприятиях именно для этого производится установка специальных фильтров. В том случае если вы производите установку в гараже, где планируете производить покраску авто своими руками, тогда вы сможете установить фильтр для механической очистки. Доля этого вам не потребуется, обращается к специалисту. Элемент этот просто сделать вам потребуется всего лишь использовать небольшой кусок поролона или синтетическую ткань.

Стоит обратить внимание на то, что только одного вывода загрязнённого воздуха будет очень мало. Поэтому создавая камеру в гараже для проведения покраски авто её необходимо оборудовать так чтобы в помещении подавался свежий воздух. Другими словами потребуется позаботиться о том, чтобы в гараже имелась приточная вентиляция. Как правило, тот воздух, который система выведет наружу, должен быть компенсирован чистым. Это способен сделать приточный вентилятор, у которого имеется встроенный механический фильтр, что не дает разного рода мусору попадать в него. Ко всему прочему для нормального работы системы потребуется произвести правильный расчет того где должны быть встроены вентиляторы. Для такой малярки, должно быть предусмотрено очень много вентиляционных каналов.

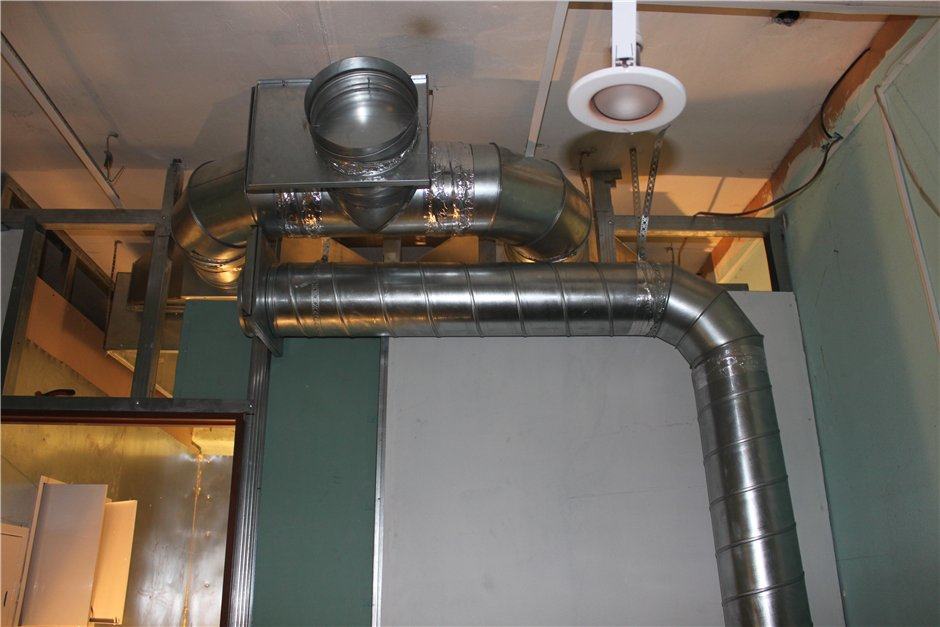

Для создания такой системы потребуется приобрести трубы из нержавеющей стали или же прекрасно могут подойти канализационные.

Как произвести расчет

В первую очередь, прежде чем производить установку вентиляции вам потребуется произвести расчет, насколько качественно производится обмен воздуха в гараже. Итак, для этого потребуется знать несколько правил. Зная их вы, сможете без каких-либо проблем произвести расчет.

  • Потребуется знать самую малую скорость, с которой воздух передвигается по трубам. Она не должна превышать 25 см в секунду.
  • Надежд на естественную вентиляцию полагать не стоит. Её работа в таком помещении не будет чувствоваться.
  • Потребуется постоянно производить контроль над тем, насколько хорошо производится отвод пыли из гаража.
  • Рекомендуется чтобы в гараже где красится авто имелся таймер включения вентиляции.

Необходимое оборудование

Устройство для вентиляции

Итак после того как проведён расчет того, где будет установлена вытяжка для покрасочной камеры, вам потребуется подумать о приобретении вентиляторов. Именно они являются основным вложение средств. Так же у вас имеется прекрасная возможность своими руками произвести переустройство воздухозаборных насосов, вентиляторов, которые используются для бытовых схем вентиляции.

Обратите внимание на то, что специальное устройство в малярки, которое производит вентиляцию помещения должно иметь таймер и термостаты. Ко всему прочему её работа должна постоянно контролироваться. Стоит обратить внимание так же и на то что в таких помещениях, где производится покраска авто, не лишним будет наличие специальных датчиков которые смогут сообщить о начале пожара.

Обратить внимание стоит на то что очень важно произвести правильный расчет того где будут располагаться вентиляционные каналы. Все дело в том, что правильное их расположение не будет влиять негативно на качество производимой покраски авто.

Виды вентиляции

Вытяжная система

В настоящее время у вас имеется возможность своими руками обустроить несколько видов вентиляции для малярки, это:

  • одномоторная вентиляция;
  • двухмоторная вентиляция.

Хотелось бы обратить внимание на то, что при одномоторной вентиляции в помещении производится подача воздуха под давлением. Именно благодаря этому разного рода мелкие частицы оседают на пол. Именно там они при помощи естественной циркуляции выводятся из помещения. В обоих типах вентиляционных системы устанавливаются специальные элементы фильтрации. Но стоит отметить, что контроль за засоренностью фильтров необходимо вести систематически. При проведении расчета вентиляции обратите особое внимание на приточную вентиляцию и её работу.

Считается что оба вида вентиляции имеет большое количество схождений. Но не стоит забывать о том что какая бы ни была территория помещения в котором вы собираетесь производить покраску авто в больших количествах она должна быть обустроена прекрасной системой вентиляции. Для её создания вам не потребуется обращаться к специалисту. Все работы вы сможете провести своими руками. Стоит отметить, что каждый вид вентиляции, что несколько ранее описан, имеет не только положительные, но и отрицательные характеристики. Вот, например, при использовании в домашних условиях двухмоторная вентиляция не является экономически выгодной.

Вытяжка улитка для малярки

Строю новый гараж большего размера (4,2 х 9), старый был 4 х 6 и холодный.

В старом гараже покраска авто происходила без приточки и вытяжки, как и сами понимаете и опыл был и в тумане красишь.

В новом гараже все хочу сделать как надо.Как народ подсказывает, что вытяжка расчитывать надо в 9-ти (10-ти) кратном размере от самого помещения.У меня 4,2 х 9 = 37,8м2 х 3,2 (высота) = 121 кубометр х 10 х 1210 кубометров.Вот вытяжка должна быть производительностью не менее 1200 кубометров.

Теперь сами вопросы:

1.Какой тогда мощностью должна быть приточка?
2.Предлагают три улитки без моторов (на новые не потяну, а б/у в инете пока не попадаются) одна в диаметре около метра или 1,2 и две маленькие в диаметре около 60-70см, как узнать их производительность?

Или подскажите у кого какие улитки стоят на приточке и на вытяжке в диаметре и справляются они у вас или нет?

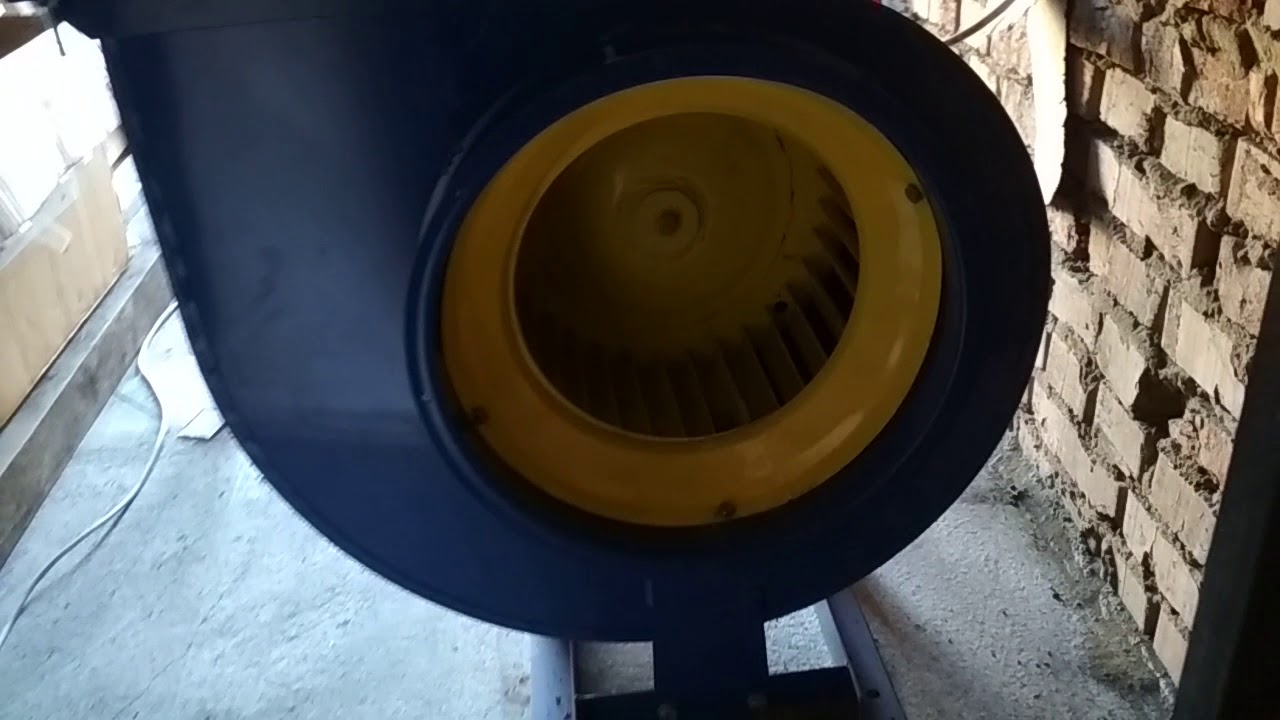

Радиальные или центробежные вентиляторы используются для вентилирования воздуха в бытовых, промышленных, торговых и общественных помещениях. Основное отличие радиального вентилятора от осевого (наиболее популярная разновидность) в том, что в радиальном вентиляторе воздух, проходя, за счёт центробежной силы меняет направление движения на 90 градусов.

На вентиляторы радиальные цена разнится – и по самым справедливым ценам вы можете купить напольный вентилятор радиальный, а также другие виды радиальных вентиляторов в интернет-магазине «Стройкатека».

Радиальные вентиляторы различаются в зависимости от давления воздуха в них: до 100 ПА – низкого давления, 1000-3000 Па – среднего давления, 3000-12 000 Па – радиальный вентилятор высокого давления. Помимо этого, модели радиальных вентиляторов подразделяются в зависимости от назначения – для обычной среды прибор изготавливается из углеродистой стали, для агрессивной – из нержавеющей стали. Для перемещения взрывоопасных смесей используются взрывозащищённые вентиляторы, для температур до 200 градусов – теплостойкие. Если вам предстоит удалять дым из котельных топок, то есть смысл купить вентилятор радиальный дымоудаления или дымосос.

Вентилятор радиальный напольный – многофункциональное устройство, после покупки которого у вас в помещении всегда будет свежий воздух!

Покраска автомобиля стоит больших денег. Некоторые автолюбители пытаются выполнить эту процедуру в условиях гаража. Иные обращаются в те места, где оборудовано специальное помещение. Качество нанесения нового покрытия на кузов авто зависит от правильности монтажа вытяжки для покрасочной камеры. Она влияет не только на меры безопасности работников, но и на создание правильного микроклимата для сушки покрытия.

Виды вентиляции в гараже для покраски авто

Любой гараж можно переоборудовать под покрасочную камеру. Согласно требованиям к этому помещению, там обязательно должна быть вытяжка. Различают три типа вентилирования помещения: естественное, механическое и комбинированное.

Естественная

Простейший вариант, когда воздух, через специальное отверстие, попадает внутрь помещения, и через другое покидает его. Монтируется в уже выстроенных гаражах, когда нет возможности сделать отверстия на потолке и под полом. Состоит из приточного и вытяжного окошек, расположенных под потолком и у пола соответственно.

Самодельная естественная вентиляция допустима только при разовой покраске небольших деталей. Она не может обеспечить необходимую скорость смены воздуха и защитить работника от паров краски, создать комфортные условия для сушки.

Механическая

Воздухообмен происходит за счет работы специального оборудования. Вентилятор используется для нагнетания в помещение воздуха. Различают два типа механических вытяжек:

  • одномоторные – работает один вентилятор на подаче воздуха;
  • двухмоторные – используются два вентилятора: один – для подачи воздуха и один – для его вытяжки их помещения.

Это наиболее оптимальная система для покрасочного бокса. С ее помощью можно менять микроклимат в помещении для режимов покраски, сушки, работать с крупными кузовами и отдельными деталями. При правильном расчете в помещении будут отсутствовать слепые зоны, и не станет застаиваться воздух.

Комбинированная

Для вентилирования используется один вентилятор – для удаления воздуха из гаража. Приток осуществляется естественным путем, за счет разницы давления внутри и снаружи помещения.

Такой вариант является бюджетным способом установить вентиляцию. Если грамотно подойти к вопросу ее организации, правильно подсчитать мощность и схему размещения оборудования, то гараж станет пригодным местом для работы с лакокрасочными материалами.

Требования

От того, какие созданы условия в покрасочной камере, зависит качество выполненных работ и безопасность работников. Требования по обустройству гаражного помещения к вытяжке, как основной части помещения, предъявляются следующие:

  • поддержка температурного режима. Производители краски указывают оптимальную температуру – 22-24 °С, поэтому в систему встраивают нагревающий элемент, если на улице воздух более холодный;
  • равномерное и направленное движение воздуха. В идеале вентиляция работает вертикально, сверху вниз;
  • поддержка уровня влажности от 50 до 70 %, чтобы предотвратить чрезмерно быстрое высыхание краски;
  • воздухообмен. В зависимости от типа выполняемых работ, воздух в помещении должен полностью меняться за определенное время.

Если гараж просторный, хорошо освещен по всему периметру, в нем нет никакого оборудования и стеллажей, он утеплен снаружи и изнутри, то организовать вентиляцию, отвечающую всем требованиям, не сложно.

Основные функции

Влажность, температура, чистота воздуха и скорость его движения влияют на качество окраски. Вентиляционная система призвана обеспечить комфортные условия при работе с красками, лаками, растворителями и другими подобными веществами.

Очистка воздуха в помещении и фильтрация

Гараж – это пыльное помещение. Если частички пыли не удалить с деталей во время покраски, то они налипнут на новое покрытие, испортив его качество. Воздухообмен в помещении предотвращает «летучесть» пыли, прижимая ее к полу. Установка фильтров на входе предотвратит попадание песка и других частичек внутрь помещения.

Внимание! Фильтр должен быть и в выходном канале, чтобы частички краски не попадали в атмосферу и не оседали на близлежащей территории, машинах, стоящих снаружи гаража.

Обеспечение свежим кислородом помещения гаража создаст комфортные условия для работы мастеров по покраске. Это уменьшит время на полировку, если изначально на покрытие не осядут инородные вкрапления.

Обеспечение безопасности

В процессе покраски в воздух попадают пары и газы от растворителей и лакокрасочных материалов. Они токсичны, и представляют опасность для человека. Длительное пребывание в помещении без вентиляции приведет к отравлению работников парами.

Также эти газы взрыво- и пожароопасны. С помощью вентиляции предотвращается их скопление и снижается пожарная опасность покрасочной камеры.

Быстрая сушка

В режиме сушки в камеру подается горячий (до 80 °С) воздух, и обеспечивается быстрое высыхание покрытия.

Установка вентиляции своими руками

На этапе проектирования гаража предусматривают возможность установки вентиляции. Если гараж уже построен, необходимо воспользоваться перфоратором для создания системы.

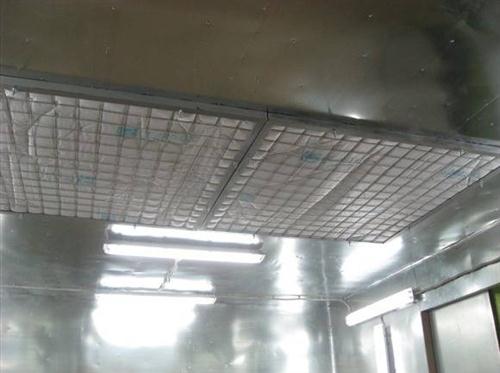

Сверху разводят вентиляционные каналы с фильтрами. Снаружи устанавливают блок, нагнетающий воздух. При необходимости в вентканал монтируют нагревательный элемент.

Монтируют два фильтра: крупный – для устранения больших механических частиц и мелкий – для забора пыли. Фильтры должны быть съемными, и периодически меняться.

На полу монтируют зону для забора воздуха. Для этого роют пару траншей по центру помещения. Сверху прикрывают их металлической решеткой. В канале также встраивают фильтры для очистки выходящего наружу воздуха. В канал монтируют второй вытяжной вентилятор. Точка выхода воздуха должна находиться на крыше гаража.

Места забора воздуха должны регулярно проверяться, чтобы они ничем не были закрыты. Если покрасочная камера строится для регулярного оказания услуг, то на вентиляции не экономят. При создании вентиляции «для себя» можно упростить схему, взяв часть оборудования в аренду на время покраски.

Расчет

Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха. Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час.

Воздухообмен считают по формуле:

Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.

При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.

Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.

Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6х4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.

Меры безопасности

Главная цель монтажа системы вентиляции – обеспечить безопасность работы маляров. При покраске в воздух попадает большое количество частичек краски, растворителя, лака. Появляется токсичный туман, который причиняет дискомфорт слизистым во время дыхания. Правильная вентиляция должна вертикальным воздушным напором прижать к полу образовавшийся «туман».

Сотрудники также должны пользоваться средствами защиты:

  • респиратор;
  • перчатки;
  • защитная одежда;
  • маска и очки;
  • обувь закрытого типа.

Помещение обязательно следует отделать огнеупорными материалами, не должно быть источников открытого огня; проводка тщательно изолируется.

Из покрасочной камеры убирают шкафы, оборудование, любые другие предметы, чтобы на них не скапливалась пыль, и они не препятствовали проветриванию.

Вентиляция в гараже при покраске

Запись будет редактироваться.
Разговор про вентиляцию. Включать вентиляцию при покраске или нет?

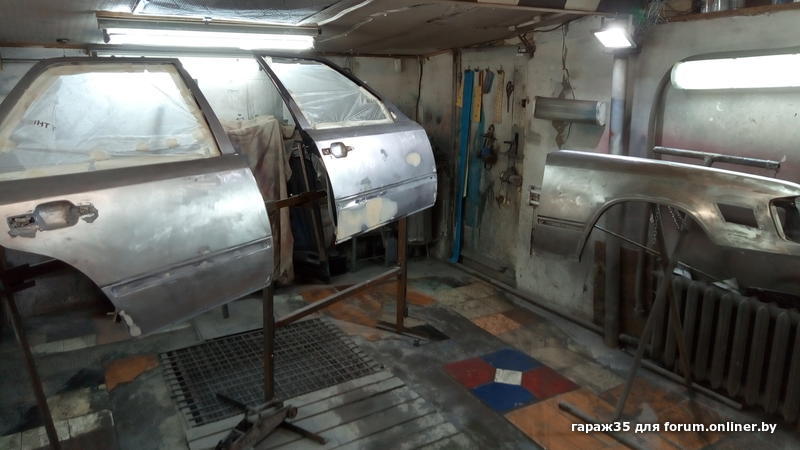

С проблемой пыли я боролся не один год. У меня же всё таки обычный гараж.
Именно из-за пыли я отказался красить машины в гараже целиком. Максимум крашу две-три детали за раз. Удивляюсь, как можно красить машину целиком в гараже качественно или почти качественно. У кого такое получается, моё большое уважение.
В помещении без нормальной вентиляции при покраске образуется туман, через который не всегда разглядишь что красишь. И главное – как красишь.
Я такого смелого подхода к покраске за три года так и не приобрёл. Для меня важно видеть как ложится краска, где есть резерв добавить, где краска уже легла “на грани подтёков”.
Я крашу не целиком машины , только деталями и в 90 % случаев обхожусь без последующей полировки или удалению возможных подтёков. Потому, что крашу зряче и с особой аккуратностью. Т.е без спешки и под контролем нормального освещения. Если просто в полумраке водить пистолетом, то это заведомо покраска с последующими проблемами.

Про вентиляцию. Я всё-таки был вынужден в своём гараже создать некое подобие вентиляции. Иногда бывают ситуации когда нет никакой возможности находится внутри помещения, даже в маске :
— начинают слезиться глаза, когда покраска (грунтование) или обработка длительная
— когда стоит запах после самой покраски
— когда стоит запах горелого антикора или мастики во время сварки
— а так же во много других неприятных случаях (разлил случайно на пол растворитель и т.д )…
” Прорубил ” два окна, одно на вытяжку, другое для притока воздуха. Ещё у меня есть вход. Это тоже иногда вентиляция.
В окна поставил два вентилятора – один на приток воздуха, другой на вытяжку (здесь можно поставить и два).
С вытяжкой очень хорошо справляется автомобильный вентилятор, подключеный к аккамулятору и зарядному устройству одновременно.

И тут самое интересное. Во время самой покраски я эти вентиляторы не включаю. Пользуюсь ими до покраски и после покраски (через 30 мин, когда краска не восприимчива к пыли)).
В этом весь парадокс. Вентиляция есть, но во время покраски ею не пользуюсь.

Более того, если на улице температура опускается хотя бы до плюс 5гр, вынужден исключать даже сквозняки. На сквозняках даже в такую “низкую” температуру краска течёт.
Будут подтёки около притока прохладного воздуха и их не будет в “центре” помещения.

Чтобы убедиться в том – есть ли у вас сквозняки или нет можно попробовать сделать следующее. Один раз покрасить одну (снятую с авто деталь) – в отгороженном укрывочной плёнкой месте.
Я сам был очень удивлён, когда увидел как плёнка “колышется” и постоянно норовит прилипнуть к свежей краске. Это означает постоянное движение воздуха в помещении (и вместе с ним и пыли, которая потом осядет на краску).

Но вентиляторы мне всё равно нужны. До покраски и после покраски.
Почему я их не включаю когда наношу лак (и почему иногда включаю, когда наношу базу : высохшую базу всё-равно перед лаком можно обдуть).
Ответ простой. Любое дуновение воздуха тянет за собой частицы пыли, которые обязательно осядут и прилипнут на лак. По крайней мере в моём гараже – так.
Мой гараж не приспособлен только для покраски. Здесь идёт и другая разнообразная работа .
Вычистить своё помещение до чиста я предпринимал попытки не один раз. Пришёл к выводу, что не смогу этого сделать. И теперь мне удобнее качественно подготовить только часть помещения и покрасить одну-две детали практически без пыли. При этом исключить сквозняки и вентиляторы. Эта частичная подготовка помещения не занимает много времени и от неё не так устаёшь.

Кстати, красить всегда стараюсь не из последних сил, а наоборот, пока не сильно успел наработаться. Перекрашивать и переделывать потом всегда будет сложнее и дольше.

Про вентиляцию, мои выводы. Я её полностью исключил на время нанесения лака или обычной эмали. Базу, подсохшую всегда можно потом очистить от пыли. Что многие и делают – липкими салфетками (никогда не пользовался), чистой ладонью . Ни в коем случае не материей и не домашней салфеткой – от них остаются волокна .
Начали про вентиляцию и закончили её почти полным отсутствием.
Но мы пишем про гараж, а не про камеру.

Чуть позже сюда кое что добавляю (август 2012).
Хотел и раньше написать про своё второе применение вентиляторов от авто, но не хотел этого выкладывать в открытом доступе. Теперь есть такая возможность – моя “репутация” после таких советов не сильно пострадает ( и у меня теперь появился закрытый раздел).
А применение вентилятора действительно оригинальное, но не стоит о нём открыто рассказывать, автора “могут не понять”.
Мне оно нравится. И для меня меня очень полезно .

2016 год.

Обновление схемы. Переезд в другой гараж и здесь есть розетка на 12 вольт.
Осталось выяснить как подключить автомобильный вентилятор для вентиляции гаража.
Ранее подключали  через зарядное устройство и аккамулятор.  Но аккамулятор в таком случае долго не прослужит, это минус.

О подключении вентилятора 12 вольт в розетку. Об этом эта видеозапись

Похожие записи

  1. Покраска в гараже

Бокс для покраски моделей своими руками — Page 2 — Статьи и обзоры

Какая веселая тема у вас тут, ребята!

Не смог удержаться и провел эксперимент… разделся догола, напялил шапочку для плавания, пошел к соседке и попросил обмахнуть меня антистатической кисточкой (пришлось покраску ненадолго отложить ). Обильно смочил все волосы на туловище. Вооружившись фонариком и сачком для аквариумных рыбок, довел содержание частичек пыли в воздухе до предельно допустимой концентрации. Покрасил четыре ложки из балончика на лестничной площадке. Особой разницы не заметил — продолжу пользоваться самодельной покрасочной камерой в привычном режиме.

А теперь по существу… Сразу оговорюсь, все описанные телодвижения являются результатом трех недельного изучения темы на форумах в интернетах и ряда экспериментов, в результате чего и пришло понимание, каким должен быть домашний покрасочный бокс, удовлетворяющий моим целям.

Итак, задачи по приоритетам:

  1. Избавиться от запаха и облаков краски по всей квартире
  2. Нормальное освещение рабочего места
  3. Минимизировать количество пыли на моделях
  4. Мобильность. Сильно надоело таскаться по ванным\балконам со всеми этими шлангами, склянками и газетами.

По первому пункту все просто – локализуем лако-красочное безобразие в коробке из-под, например, пылесоса и вентилятором выдуваем наружу. В наших краях зимой редко бывает меньше 5 тепла, поэтому просто выкидываю гофру в окно. Видел варианты, когда люди в стеклопакетах вырезали дырки и ставили выпускные вентиляционные клапаны, приделывали угольные автомобильные фильтры на выходе, выдували ароматные растворители соседям через кухонные вент каналы

Оптимальная конфигурация короба: вентилятор на задней стенке внизу и скошенные потолок и боковые стенки. Дополнительные перегородки, фильтры из трусов, стекловаты перед карлсоном и прочие свистелки являются абсолютно избыточными артефактами, усложняющими и без того суровую жизнь моделиста. Не заморачивайтесь!

Вентилятор установлен обычный бытовой на 150 мм. Производительность уже не помню, но можно брать помощнее пока денег жалко не станет. Распыл и запахи уносит на ура, но иногда краска все же рикошетит в морду лица, поэтому все работы производятся в средствах индивидуальной защиты – респираторе и очках. Таким образом здоровья на «пропить» остается поболей.

Со временем пришлось обклеить камеру скотчем — так легче убирать опыл и выковыривать мусор из углов.

Дополнительно присобачил две лампы дневного света. На каждом светильнике есть свой выключатель. Если делать коробку из прозрачного плексигласа, то естественного света все равно не хватит и придётся добавлять искусственный источник. Посему, смысла платить за прозрачный пластик не вижу никакого кроме эстетического. Упаковку от пылесоса найти можно на помойке за даром.

Все это добрище втыкается в розетку шнуром все от того же пылесоса. А ещё есть кнопочка, позволяющая вырубать пропеллер, когда нужна тишина в библиотеке.

Ныкаться по углам с таким девайсом стало гораздо приятнее, но следом таскались компрессоры, аэрографы, ресиверы из пластиковых бутылок и прочие милые сердцу штуки.

Проект перешел в финальную стадию, когда в ближайшем хозмаге был приобретен карманный стол за три копейки. С помощью соплей и скотча все было сколочено в гармоничную композицию и наступил праздник. Результат усилий – мобильно-модельно-покрасочный комплекс лицезрим на фотографиях.







Ну и поговорим о главном…

Самый эффективный, если даже не единственный, способ избавиться от пыли – это очень герметичная камера с приточно-вытяжной вентиляцией. На потолке должен стоять вентилятор, который тянет воздух внутрь камеры. В обязательном порядке на нем устанавливается пылевой фильтр. На полу работает вентилятор на вытяжку. Их производительность примерно одинаковая и не должна создавать всяческих завихрений. В таком режиме частички краски и прочая дрянь будут прибиваться к полу и удалятся из камеры. Влажная уборка, одежда без рукавов, защитный комбинезон, никаких пришельцев из вне камеры и поменьше суеты, чтобы не поднимать пыль — условия, само собой подразумевающиеся. Все остальное является гораздо менее эффективными вариациями на тему пылевой борьбы. Можете себе такое позволить в домашних условиях? Поздравляю! Вы – офигенно удачливый моделист, закрывайте форум, идите красить и радуйте нас шедеврами.

Что делаю я – перед каждой покраской пропылесошиваю камеру, убираю опыл и протираю все вокруг влажной салфеткой. Иногда даже, если не лень, убираюсь в квартире. Да, иногда попадают пылинки, но это нифига не бесит и особо не напрягает. Три минуты шлифовки и снова все хорошо. Хотя, признаюсь, с металликами еще не заморачивался ну и антистатическую кисточку на амазоне заказал.

Надеюсь, кому-нибудь мой опыт пригодиться.

Всем безшагрениевых выходных.

Edited by AZz

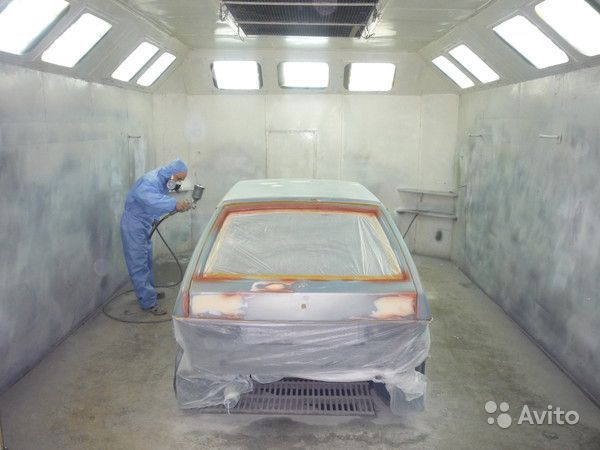

Покрасочная камера для автомобилей своими руками в гараже (фото и видео)



Содержание:

  1. Общие требования к покрасочной камере
  2. Теплоизоляция
  3. Вентиляция покрасочной камеры
  4. Освещение
  5. Нюансы проектирования


Любителям и начинающим малярам, для которых покраска авто чаще выступает в качестве прибыльного хобби, стоимость профессионального оборудования может показаться завышенной, поэтому чаще всего оборудование собирается постепенно, а в качестве колерной и основного помещения для работ используется обычный гараж. По крупицам приходится собирать информацию о сборке покрасочной камеры своими руками, видео, схемы, расчеты для электросети и пр. При правильном подходе и знании теории, самодельная камера ни в чем не будет уступать настоящей, но экономия окажется существенной, ведь основная наценка связана со сложностями расчета и малым количеством информации в общем доступе.

Общие требования к покрасочной камере

Отведенный для покраски бокс (по-умолчанию предполагается, что это стандартный гараж), не должен зависеть от температуры окружающей среды, т.е. помещение нужно отделить от улицы не только стенками, но и хорошими теплоизоляторами. В зимнее время решение проблемы обогрева может быть обеспечено как хорошей системой прогрева воздуха (при инфракрасных пушках – автомобиля), так и эффективной теплоизоляцией. За счет чего добиваться поддержания температуры, решать проектировщику, но комбинация должна долгое время обеспечивать температуру в 20-25 ˚C и поверхности авто, и воздуха. Добиться этого можно с помощью мощных тэнов, но экономичнее сделать ставку на хорошую изоляцию, тем более что температурные перепады во время сушки не должны покидать диапазона 3,5 ˚C, а при резком нагревании и охлаждении добиться этого проблематично.

Освещение должно работать одновременно на весь бокс и хорошо освещать рабочее место, т.е. светильники комбинируются для создания освещения в 1000-2000 Lx (дневной свет) и бестеневого освещения центральной части камеры. Недопустимы мерцание и слишком холодные (теплые) оттенки света в покрасочном помещении. Предпочтение отдается взрывозащищенным лампам, в противном случае светильники требуют хорошей изоляции от общей атмосферы комнаты.

На качество покраски напрямую влияет чистота воздуха и воздушное давление. Одномоторная покрасочная камера (т.е. имеющая только приточную вентиляцию воздуха) легко собирается своими руками, но эффективнее вентиляция, создаваемая двумя моторами (на входе и выходе). Предпочтительнее формирование вертикальных воздушных потоков – в любом случае вытяжка должна находиться на уровне пола. Фильтры должны обеспечивать не только защиту от пыли, но и фильтрацию масляной взвеси. Имеет значение и правильное распределение воздуха в покрасочной комнате, без создания мертвых зон и слабовентилируемых участков. Общие рекомендации по обустройству стандартного гаража можно увидеть на этом видео:

Теплоизоляция

Чаще всего самодельная покрасочная камера имеет теплоизоляцию из минеральной ваты или негорючих полимеров. В простейшем варианте стены обшиваются дранкой, поддерживающей листы изолятора, однако правильным является монтаж двух стенок, пространство между которыми заполняется изолятором. В крайнем случае, можно воспользоваться горючими материалами, но надежно изолировать их от основного объема. Примером бюджетного решения может послужить комбинация ЦСП в 2 см толщиной на потолке и гипсокартон на стенах, однако для зимнего времени эта изоляция недостаточна. Наличие в ЦСП цемента снижает горючесть материала практически до минимума, но следует исключить накопление на плите осадков от поднимаемого распылителями тумана.

С точки зрения сохранения тепла идеальным материалом кажется пенополиуретан, однако большинство любителей останавливается на обычном пенопласте, заливая щели монтажной пеной и обшивая плиты железом, ПВХ-панелями и пр. Оба материала относятся к категории Г4, т.е. сильногорючих веществ, кроме того, пенопласт легко разрушается агрессивными веществами (растворителем, бензином и пр.). Таким образом, единственной хорошей и безопасной изоляцией можно считать правильную кирпичную кладку.

Другая сторона вопроса – неизбежный этап очистки помещения и мытья стен после окончания работ с авто. Стены должны быть не только огнеупорными, но и моющимися. В зимнее время покрасочная камера в гараже легко вычисляется по большой шапке льда, образующегося из-за перепада температур. Для пожарных инспекторов это сигнал о необходимости проверки, за которой могут последовать штрафные санкции.

Вентиляция покрасочной камеры

Система вентиляции должна организовывать равномерную подачу воздуха по всей площади камеры. Чистый свежий воздух – одно из основных требований к покрасочной комнате, но при проектировании редко учитывается возможность создания мертвых зон, а монтаж вентиляции своими руками часто заканчивается банальной установкой вентилятора. Трубы от приточной вентиляции должны равномерно выводить воздух в нескольких точках и в обязательном порядке – над основными объектами. За один час через помещение с окрашиваемым авто должен проходить объем воздуха равный 10 объемам помещения, при отсутствии мертвых зон эти воздушные потоки должны приводить к 8-10 кратному обновлению атмосферы. Это минимальные требования.

Воздушный фильтр – обязательный элемент на приточном вентиляторе, поскольку пыль – главный враг покраски автомобиля. В идеальной камере фильтруется и выходящий воздух, при этом сам вентилятор должен отфильтровывать туман от краски и иметь клапан на случай взрыва. Мелкий фильтр от пыли будет постоянно забиваться частицами, поэтому экономичнее использовать систему двойной фильтрации, при которой сначала отсеиваются крупные частицы, а фильтр от пыли располагается на внутреннем уровне.

Расчет мощности вентиляторов производится по заводским показателям. Приточный вентилятор должен быть в 1.5-2 раза мощнее, чем расположенный на вытяжке, однако многое зависит от объема помещения. Фильтры на вентиляторе непрерывно забиваются, снижая эффективность его работы, что необходимо учесть при расчете, а при проектировании бокса для покраски предусмотреть возможность быстрой очистки вытяжки и замены фильтров.

Частый элемент гаражей – полки с хламом, инструментом, ковры, пиломатериалы и пр. Самодельная покрасочная камера не должна содержать никаких пылесобирающих материалов: ковры и тряпки должны быть удалены навсегда, а стены лучше всего покрыть белой краской. На белой поверхности лучше заметны следы, от нее хорошо отражается свет, не меняя при этом свой теплоты.

Освещение

Лучшим решением по цене и качеству являются галогенные лампы, однако имеется у таких светильников существенный недостаток – безопасность. Из-за сильного нагревания пользоваться ими нужно с осторожностью (выносить в отдельные короба, изолировать дополнительным стеклом), поэтому чаще предпочтение отдается лампам люминесцентным. Лампы размещаются в несколько рядов на потолке и на двух стенах.

Для лучшего освещения нижней части авто можно использовать переносные лампы или разместить на стене одну-две продольные лампы с хорошей защитой на случай неосторожного движения. Количество боковых ламп – примерно 20-25% от общего числа. Размещать их нужно верхней части стены с наклоном по отношению к стене в сторону пола, как на фото.

Нюансы проектирования

Сделать покрасочную камеру можно из обычного гаража. При таком раскладе начинать нужно с требований к безопасности, потому что покраска авто является опасной процедурой из-за токсичности и взрывоопасности веществ. Следует хорошо продумать принцип обогрева помещения и равномерность вентиляции. Отведенные под нагревание ТЭНы не должны иметь возможности зажечь туман от краскопульта (иначе взрыва не избежать), но подавать прогретый воздух на поверхность авто. В идеальном случае воздух подается в камеру уже нагретым, а нагреватель отделен от помещения коробом или находится в соседнем помещении. Циркуляция воздуха не должна приводить к попаданию на нагреватель взрывоопасных газов: взвесь должна прибиваться к полу.

Электричество – энергия, на которой работает стандартная окрасочная камера, своими руками можно собрать разве что другой генератор, но вероятнее всего будут использоваться стандартные «220». При расчете следует учесть суммарную и что особенно важно пусковую нагрузку: стандартная электросеть не способна выдерживать большие токи. Кроме того, нужно иметь представление о возможностях проводки, сечении кабеля на выходе.

Сушка авто производится инфракрасными лампами – это наиболее доступный для среднестатистического автомаляра вариант. Лампы могут включаться в обычные розетки – отдельные УЗО в покрасочной камере нужны для розеточной группы, сварочного аппарата, генератора и освещения. Общий ток, на который нужно рассчитывать, – 40-60 А. Если монтаж щитков своими руками никогда не производился, лучше воспользоваться помощью электриков. Ворота гаража должны обеспечивать хорошую изоляцию и возможность быстрого выхода из помещения, хорошим вариантом являются роллетные ворота, работу которых можно увидеть на этом видео:

Если же по каким-то причинам вы решили пойти по пути приобретения готового оснащения, то спешим предложить вам лучшее оборудование для покраски автомобилей по оптовым ценам.

Самодельная вытяжка для покраски | Хитрости Жизни

Вытяжка для покраски в гараже — важное приспособление, обеспечивающее качество процесса. Она сохранит Ваше здоровье и будет гарантом техники безопасности. Ведь любые покрасочные работы необходимо проводить в хорошо проветриваемом помещении. Вытяжка нужна те только для покраски авто. Она — борец с сыростью и грибком.

Виды вентиляции

Важно помнить, что по стандартам вытяжная вентиляция приточного типа обязана обеспечивать циркуляцию воздуха в объёме не меньше 180 литров за час. Но чем больше, тем лучше. Имеется три типа вентиляции:

  1. Механическая, или принудительная. Потребуется вентилятор, который будет проводить в движение воздушные массы. Объём воздуха можно регулировать числом оборотов.
  2. Естественная вентиляция. Способ дешёвый, но не всегда эффективный. Основан на наличии естественной тяги и разницы температур в гараже и на улице.
  3. Совместная (комбинированная) вентиляция. Способ подойдёт, когда необходим большой объём свежего воздуха. Он очень актуален при покраске, ремонте, сварке.

Расчёт

Перед проектированием надо чётко знать режим эксплуатации вытяжки и всего гаража. Грамотный расчёт поможет выполнить работу с маленькими тратами. Надо знать, что на 1 квадратный метр площади гаража приходится полтора сантиметра канала вентиляции. Если площадь гаража 15 квадратов, то минимальное сечение трубы для вентиляции обязано быть 225 мм. Но если в помещении будут проводиться малярные работы, лучше поставить принудительный модуль. Можно использовать несколько каналов с меньшим диаметром. Но их сумма должна быть больше 225 мм. Воздуховоды располагают подальше от любых предметов и препятствий.

Вентиляционные каналы

Сооружение вентиляции подразумевает наличие отверстий для укладки вентиляционных каналов. Они могут располагаться между комнатами, помещением и окружающей средой. Более серьёзный вариант предполагает изготовление отверстий в потолке погреба или подвала. Процесс трудоёмкий, вытяжка в погребе гаража потребует использования установки для алмазного сверления.

Каналы для вентиляции бывают квадратными, прямоугольными, круглыми. Лучше всего использовать цилиндрическую трубу. Это дешевле, проще при монтаже. У них меньше сопротивляемость воздуху. Из чего сделать канал в гараже? Подойдёт труба из нержавейки, можно применить трубы для канализации ПВХ или ПП. Отверстия для воздушного потока должны быть выше нулевого уровня на 7 — 10 сантиметров. Это следует учесть, если сам гараж ещё строится. Может возникнуть вопрос — как сделать отверстия?

Отверстия делают перфоратором или станком для алмазной резки. Такое оборудование можно взять у специалистов по установке кондиционеров. Правильная вытяжка должна располагаться на стороне, противоположной от стороны притока. А ещё лучше — по диагонали. Выходное отверстие должно быть максимально близко к потолку. В противном случае легколетучие пары будут собираться под потолком. Вывод вентиляционного канала обязан быть на 55 см выше крыши.

Каналы должны быть зафиксированы герметиком или пенкой для монтажа. Подойдёт и строительный раствор. Конец вытяжки снабжают грибком от дождя, ставят сетку от птиц, грызунов и мусора. Если такая конструкция не будет справляться с задачей, можно её усложнить, оснастив вентилятором. Это очень актуально летом, когда разница температур минимальная. Установка принудительной вентиляции позволит расширить функционал помещения. Можно будет одновременно проводить несколько видов работ.

Локация и вентилятор

Ответ на вопрос «где в гараже сделать вытяжку» должен быть логически осмыслен. Возле двери или ворот устанавливать нет смысла — там и так хорошо дует, а основные работы выполняются в дальних места. Стоит предусмотреть удобный доступ к переключателю вентилятора. Можно установить программаторы или контроллеры. Если помещение не слишком загрязнено — можно использовать простой бытовой вентилятор. Если пыли и содержание грязи существенное — то лучше взять промышленный.

Они более надёжны, лучше защищены от пыли, крупного мусора, влаги. Можно поставить обычную кухонную вытяжку, если объём проводимых работ небольшой. Можно смастерить самодельный фильтр. Как правильно сделать фильтр для вентилятора? Всё зависит от смекалки. Надо сделать корпус, который с одной стороны будет соединён с вентилятором, а с другой стороны поместить фильтр. Можно использовать марлю, сетку.

Достоинства

Изготовление вытяжки своими руками имеет ряд преимуществ:

  • Вы получите новые навыки.
  • Прилично сэкономите.
  • Вытяжка будет оптимально соответствовать условиям вашего гаража.

Эта работа хороша тем, что ненужный дома хлам можно пустить в дело. На самодельную вытяжку и вентиляцию в гараже обычно уходит не более 50 долларов.

Самым важным при обустройстве покрасочной камеры является непосредственно наличие хорошей вытяжки. Именно она поможет своевременно в короткие сроки удалить из помещения все токсичные испарения, которые появляются после использования краски. Ко всему прочему стоит обратить внимание на то, что именно при использовании вентиляционной системы из помещения без проблем удаляется разного рода пыль, достаточно мелкие абразивные частицы. Все это остаётся витать в воздухе после проведения обработки авто и подготовки его к покраске.

Стоит обратить внимание на то, что если на территории гаража производится покраска авто, тогда помещение должно соответствовать санитарно-гигиеническим требованиям. Другими словами вытяжка в гараже просто обязана быть. Обратите внимание на то, что соорудить вытяжку возможно и своими руками. Для этого вам не потребуется большое количество денег. Все обращали внимание на то, что на территории такого помещения как гараж постоянно находится очень большое количество пыли. Стоит отметить, что в таком помещении производить покраску авто у вас не получится. Всё дело в том, что в помещении должна быть установлена современная вытяжка, в которой имеются установленные клапаны, фильтры и насосы воздушного типа. Такого рода вентиляция покрасочной камеры имеет основную задачу, она заключается в отводе покрасочного тумана и выводе газов из камеры, где производится покраска авто.

Обратите внимание на то что простая вентиляция для гаража, где производится покраска автотранспорта не подойдёт. Она просто не сможет справиться с той задачей, что ей ставится. Прежде чем начинать обустройство, вытяжка для покрасочной камеры должна хорошо вписываться в существующую или будущую вентиляцию.

Состав необходимой системы

На территории любого гаража в котором планируют производить покраску авто должна иметься специальная вентиляция. Именно при её наличии из помещения в короткие сроки будут выведены все токсины, что могут быть при проведении работ вредны для организма человека. Её обустройство возможно произвести собственными руками. Но, несмотря на это потребуется сделать определённый расчёт. Самодельная вентиляция, в покрасочной камере, сделанная своими руками не очень проста в своей схеме. Итак, в первую очередь на территории гаража необходимо произвести расчет, где должен быть поставлен вентилятор предназначенный выводить воздух из помещения.

Но прежде чем загрязнённый воздух попадет в обычную среду его необходимо очистить. На больших предприятиях именно для этого производится установка специальных фильтров. В том случае если вы производите установку в гараже, где планируете производить покраску авто своими руками, тогда вы сможете установить фильтр для механической очистки. Доля этого вам не потребуется, обращается к специалисту. Элемент этот просто сделать вам потребуется всего лишь использовать небольшой кусок поролона или синтетическую ткань.

Стоит обратить внимание на то, что только одного вывода загрязнённого воздуха будет очень мало. Поэтому создавая камеру в гараже для проведения покраски авто её необходимо оборудовать так чтобы в помещении подавался свежий воздух. Другими словами потребуется позаботиться о том, чтобы в гараже имелась приточная вентиляция. Как правило, тот воздух, который система выведет наружу, должен быть компенсирован чистым. Это способен сделать приточный вентилятор, у которого имеется встроенный механический фильтр, что не дает разного рода мусору попадать в него. Ко всему прочему для нормального работы системы потребуется произвести правильный расчет того где должны быть встроены вентиляторы. Для такой малярки, должно быть предусмотрено очень много вентиляционных каналов.

Для создания такой системы потребуется приобрести трубы из нержавеющей стали или же прекрасно могут подойти канализационные.

Как произвести расчет

В первую очередь, прежде чем производить установку вентиляции вам потребуется произвести расчет, насколько качественно производится обмен воздуха в гараже. Итак, для этого потребуется знать несколько правил. Зная их вы, сможете без каких-либо проблем произвести расчет.

  • Потребуется знать самую малую скорость, с которой воздух передвигается по трубам. Она не должна превышать 25 см в секунду.
  • Надежд на естественную вентиляцию полагать не стоит. Её работа в таком помещении не будет чувствоваться.
  • Потребуется постоянно производить контроль над тем, насколько хорошо производится отвод пыли из гаража.
  • Рекомендуется чтобы в гараже где красится авто имелся таймер включения вентиляции.

Необходимое оборудование

Итак после того как проведён расчет того, где будет установлена вытяжка для покрасочной камеры, вам потребуется подумать о приобретении вентиляторов. Именно они являются основным вложение средств. Так же у вас имеется прекрасная возможность своими руками произвести переустройство воздухозаборных насосов, вентиляторов, которые используются для бытовых схем вентиляции.

Обратите внимание на то, что специальное устройство в малярки, которое производит вентиляцию помещения должно иметь таймер и термостаты. Ко всему прочему её работа должна постоянно контролироваться. Стоит обратить внимание так же и на то что в таких помещениях, где производится покраска авто, не лишним будет наличие специальных датчиков которые смогут сообщить о начале пожара.

Обратить внимание стоит на то что очень важно произвести правильный расчет того где будут располагаться вентиляционные каналы. Все дело в том, что правильное их расположение не будет влиять негативно на качество производимой покраски авто.

Виды вентиляции

В настоящее время у вас имеется возможность своими руками обустроить несколько видов вентиляции для малярки, это:

  • одномоторная вентиляция;
  • двухмоторная вентиляция.

Хотелось бы обратить внимание на то, что при одномоторной вентиляции в помещении производится подача воздуха под давлением. Именно благодаря этому разного рода мелкие частицы оседают на пол. Именно там они при помощи естественной циркуляции выводятся из помещения. В обоих типах вентиляционных системы устанавливаются специальные элементы фильтрации. Но стоит отметить, что контроль за засоренностью фильтров необходимо вести систематически. При проведении расчета вентиляции обратите особое внимание на приточную вентиляцию и её работу.

Считается что оба вида вентиляции имеет большое количество схождений. Но не стоит забывать о том что какая бы ни была территория помещения в котором вы собираетесь производить покраску авто в больших количествах она должна быть обустроена прекрасной системой вентиляции. Для её создания вам не потребуется обращаться к специалисту. Все работы вы сможете провести своими руками. Стоит отметить, что каждый вид вентиляции, что несколько ранее описан, имеет не только положительные, но и отрицательные характеристики. Вот, например, при использовании в домашних условиях двухмоторная вентиляция не является экономически выгодной.

Наличие правильно организованной вентиляции в ванной комнате позволяет обеспечить в помещении гаража нормальный микроклимат для хранения в нем автомобиля и всех принадлежностей. Неправильно обустроенная вентиляция способствует повышению или снижению влажности в помещении, вследствие чего возникает коррозия или появляется неприятный запах. О том, как правильно сделать вытяжку в гараже рассмотрим далее.

Оглавление:

Самодельная вытяжка для гаража: рекомендации по обустройству вентиляции

Перед началом работы над вытяжкой в гараже, следует изучить требования, которые представлены в определенных нормах по обустройству гаражных помещений. На протяжении одного часа в помещение должно поступать около сто восемьдесят литров воздуха.

Различают три основных вида вентиляционных систем в гаражном помещении:

  • вентиляция естественного типа — принцип ее работы состоит в наличии разницы между температурой в помещении и на улице, таким образом, под воздействием давления, теплый воздух выходит наружу, а холодный прибывает в гараж;
  • механический или принудительный тип вентиляции устанавливается в том случае, если для воздухообмена гаража недостаточно естественной вентиляции, принцип его работы состоит в установке специальных вытяжных или вентиляционных приборов, которые способствуют воздухообмену;
  • комбинированный тип вентиляции предполагает объединение двух предыдущих вариантов и использование как естественной, так и принудительной вентиляции.

Естественная и принудительная вентиляция подразумевает использование одного или двух каналов, которые Для того, чтобы сформировать отверстие, требуется наличие трубы, чаще всего, выполненной из цемента или асбеста. Ее диаметр зависит от общей площади помещения и расхода воздуха в нем.

Необходимость обустройства вентиляционной системы в гаражном помещении объясняется также тем, что в нем находится большое количество легко возгораемых веществ, поэтому скопление воздуха может привести к их воспламенению. Каждый гараж должен иметь вентиляцию, которая соответствует данным требованиям:

1. Предотвращение скопления разного рода газов, выхлопного назначения, бензина или автомобильной химии. Таким образом, удастся обезопасить как помещение, так и людей, которые в нем находятся.

2. Кроме того, вентиляция в гараже, должна обеспечивать здоровый микроклимат и регулировать показатели влажности. Наличие излишней влаги провоцирует развитие коррозии и дальнейшей порчи автомобиля.

3. Наличие нормальной вентиляционной системы избавляет помещение от возникновения на его стенах конденсатных масс, провоцирующих коррозию инструмента.

Кроме того, вентиляция в гараже избавляет его стены от плесени и грибка, которые провоцируют их порчу, а также являются опасными для здоровья человека.

Как сделать вытяжку в гараже: особенности обустройства естественной вентиляции

Естественная циркуляция воздуха основывается на транспортировке воздушных потоков из помещения, на улицу за счет того, что между теплым и холодным воздухом присутствует разное давление. Чтобы обеспечить самопроизвольную циркуляцию воздуха, необходимо установить не один, а два вентиляционных канала.

Обустройство естественной вентиляции производится, чаще всего в процессе сооружения самого здания, хотя возможен вариант его изготовления и в уже эксплуатируемом гараже. Чтобы воздухообмен производился правильно, выполните ряд действий:

  • отверстие, через которое свежий воздух попадает в помещение, должно располагаться на 100 мм от нижней части пола, а сам воздуховод поднимается над полом на 300 мм, чтобы с системе не находились насекомые, насекомые, грызуны, рекомендуется устанавливать специальные сетки на отверстия;
  • на расстоянии в 100 мм от потолка находится второе отверстие, через которое производится отвод воздуха.

Возможен вариант замены приточных воздуховодов специальными отверстиями, которые располагаются непосредственно на гаражных воротах. Учтите, что в таком случае, следует увеличить площадь воздуховода в два раза.

Для того, чтобы загрязненный воздух удалялся с мгновенной скорость, рекомендуется произвести монтаж дефлектора. Он монтируется непосредственно на поверхность воздуховода и выполняет функцию понижения давления. Таким образом, не покупая дорогостоящее оборудование, удается оборудовать естественную вентиляцию. Чтобы на дефлекторе не скапливались конденсатные массы, рекомендуется его теплоизолировать.

Принцип работы данной системы и воздухообмен основывается на данных утверждениях:

  • воздух поступает в помещение благодаря тому, что существует разница между плотностью воздуха, находящегося снаружи и внутри;
  • интенсивность работы системы зависит от силы ветра, который способствует замене воздуха в гараже.

Данный метод обустройства вентиляции в гараже отличается прежде всего дешевизной, поэтому достаточно часто используется среди владельцев данных помещений, однако, у него имеется ряд недостатков, среди которых следует отметить:

  • в летние жаркие дни вентиляционная система такого типа практически не функционирует, так как воздух в гараже холоднее, нежели на улице;
  • если в гараже постоянно присутствуют люди, то им будет не комфортно, из-за сквозняка, образующегося между двумя отверстиями, кроме того, существует риск заболеть;
  • данная система требует постоянного ухода и чистки от пыли, паутины и мусора.

Комбинированная вентиляция: установка вытяжки в гараже

Монтаж комбинированной вентиляционной системы сразу же сглаживает все недостатки естественной вентиляции. Обустройство вентиляции практически не отличается от предыдущего варианта, однако, на вытяжную шахту монтируется специальное устройство — вытяжной электровентилятор. Существует несколько их вариантов:

  • осевые — устанавливаемые на стенах;
  • кровельные — монтируемые на крыше.

Данный вариант содержит в себе как экономию денежных средств так и получение оптимального результата за небольшие деньги. Вентилятор такого типа отличается низким потреблением электроэнергии, да и его стоимость невысокая. Кроме того, возможен вариант изготовления вентилятора для вытяжки в гараже своими руками.

Установленный на конструкции небольшой ветряк, поможет снизить расходы на энергопотребление вентилятора. Таким образом, вентилятор, при наличии ветра, будет работать без электричества.

Среди недостатков данного типа вентиляции следует отметить необходимость в периодическом контроле системы, а, именно в выключении и включении вентилятора. Поэтому, специалисты рекомендуют приобрести также таймер, который будет автоматически регулировать работоспособность системы. Кроме того, в зимнее время, воздух, который попадает в гараж, не очищается от грязи, поэтому система нуждается в постоянном контроле.

Особенности и принцип работы принудительной системы вентиляции

Механическая или принудительная система вентиляции, практически не имеет недостатков, кроме высокой стоимости ее обустройства. В любое время года, при любой температуре воздуха в помещении с такой вентиляцией будет комфортная атмосфера.

Особенно, если гараж находится в подвальном помещении, то для его вентилирования подойдет только данный тип вентиляции.

Вытяжка в гараже фото:

Для обеспечения работоспособности данной системы требуется наличие двух модулей:

  • приточного механизма, в его составе есть наличие фильтра, калорифера и вентилятора;
  • оборудования вытяжного назначения — отличается оборудованием в виде одного канального механизма или двух вентиляционных.

Воздух, находящийся в приточном механизме, нагревается, а затем производится его очистка системой фильтрации. Далее он попадает на механизм распределения воздуха по системе. Осевой вентилятор выводит грязный воздух на улицу, а очищенный — попадает в помещение. Возможен вариант монтажа канальных воздуховодов, которые способствуют равномерному распределению воздуха в гараже.

Кроме того, принудительная вентиляция обеспечивается монтажом системы моноблочного типа, которая состоит из двух блоков, функционирующих в роли вытяжки, которая обрабатывает и поставляет воздух в помещение. При наличии на моноблоке рекупетарота в форме пластин, он работает более экономично.

Вытяжка для гаража своими руками: технология обустройства вентиляции

Для выполнения работ потребуется наличие:

  • перфоратора;
  • болгарки;
  • герметика;
  • стальных или пластиковых труб;
  • стальных решеток;
  • вентилятора.

Если в гараже имеется погреб, то более дешевым и простым вариантом обустройстве вентиляции является оборудование вентиляционной системы естественного типа. Для этого, следует выполнить ряд действий:

1. Определите площадь помещения, в котором будут проводиться работы. Это нужно для того, чтобы определить диаметр вытяжных отверстий. На двадцать квадратных метров, необходимо установить воздуховод диаметром 30 см. В таком случае, рекомендуется монтировать две трубы, диаметр каждой из которых составляет 15 см.

2. Трубы следует установить в ранее проделанные в стенах отверстия, расстояние между полом и трубой 100-120 мм. При проведении работ в кирпичном или бетонном гараже, потребуется применение перфоратора.

3. После изготовления приточных отверстий следует черед установки вытяжки в гараже. Место ее расположения чаще всего находится в стене в подпотолочном пространстве на расстоянии от потолка в 100-120 мм. Для проделывания отверстия следует использовать тот же перфоратор. Труба, устанавливаемая в отверстие должна выходить за пределы крыши минимум на пол метра, таким образом, улучшается воздухообмен в гараже.

4. На следующем этапе работы следует заполнить все пустоты, образовавшиеся после установки труб, с помощью герметика. Учтите, что герметик должен быть высокого качества, так как с его помощью нужно соединить материалы разного состава.

5. Кроме того, на воздуховоды монтируют специальные решетки, защищающие их от грязи и насекомых. Во избежание попадания атмосферных осадков в вытяжную систему, над ней сооружается конструкция в виде купола.

6. Учтите, что эффективность работы данной вентиляции обеспечивается только в то время, когда температура воздуха извне не превышает 15 градусов. В противном случае, потребуется монтаж специальных устройств, обеспечивающих принудительную циркуляцию воздуха.

Вытяжка в гараже, схема обустройства комбинированной вентиляции

Начальный этап проведения обустройства вентиляционной системы комбинированного типа, такой же как и при обустройстве естественной вентиляции. В составе системы присутствует наличие разного рода вытяжек, приточных воздуховодов, труб и двух или более отверстий. Однако, отверстие для подачи и забора воздуха располагаются в любом, удобном для этого месте.

Учтите, что данный тип вентиляции позволяет обеспечить циркуляцию воздуха в гараже не только в летнее, но и в зимнее время года. При выборе вентилятора для системы, лучше остановить свой выбор на устройствах с низкой шумопроизводительностью, хорошей мощностью, высокими показателями энергоэффективности.

Вытяжка для гаража для покраски автомобилей

В процессе постоянной работы в гаражном помещении в воздухе присутствуют разного рода вещества, так как гараж является замкнутым пространством в нем необходимо обустроить хорошую вентиляцию.

Если гаражное помещение используется для покраски автомобилей, но требуется также система обогрева воздуха, поступающего в него из улицы зимой.

Предлагаем ознакомиться с основными вентиляторами, устанавливаемыми в гараже для покраски:

1. Вентиляторы канального типа — способны создать большое давление для циркуляции воздуха в системе. При этом, при установке такого вентилятора, необязательно проделывать под него большое отверстие.

2. Осевой вентилятор — нуждается в проделывании под него большого отверстия, которое немного портит внешний вид стен. Данные типы вентиляторов отличаются хорошими качествами производительности.

3. Вентиляторы радиального типа — наименее популярный из-за высокой их стоимости. Но, в то же время, такие типы вентиляторов достаточно эффективны в гаражах, в которых производится покраска автомобилей.

Предлагаем рассмотреть инструкцию по монтажу канального вентилятора:

  • данный тип вентилятора отличается наличием двух отверстий, каждое из которых имеет разный диаметр;
  • в процессе монтажа потребуется наличие хомутов, воздуховодов, предпочтительно гофрированных, пластиковых крепежей;
  • сначала следует проделать отверстие в стене, в него монтируется воздуховод;
  • для работы потребуется наличие перфоратора, молотка и зубила;
  • установите пластиковую насадку крепеж на отверстие воздуховода, установите вентилятор на него;

  • соедините вентилятор и гофру при помощи хомутов;
  • сделайте еще одно отверстие, для компенсации вытяжки, с противоположной стороны.

Вытяжка в гараже видео:

Как покрасить вытяжку печи

Если вам интересно, как покрасить вытяжку печки, сделайте глубокий вдох и расслабьтесь, потому что это можно сделать с минимальным трудом. Оснащенный некоторыми основными принадлежностями и небольшим количеством смазки для локтей, эту работу можно легко выполнить за полдня.

Шаг 1. Очистите и отшлифуйте кожух
