Ваз 2107 не горят фонари заднего хода: Не горит задний ход ваз 2107 инжектор – АвтоТоп

Содержание

Не горит задний ход на авто

Главная » Электрика » Не горит задний ход — что делать

просмотров 12 247

Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что в таких случаях делать, с чего начинать поиски неисправности.

Для автомобилей с КПП.

  1. Первое, что нужно сделать это проверить предохранитель, это сделать проще простого, посмотреть в мануал и найти предохранитель который отвечает за включение лампочки.
  2. Второе. Если у вас ручная коробка передач, то необходимо проверить разъем на датчике заднего хода, как правило он находиться один на коробке не считая датчика скорости, расположен он на КПП между аккумулятором и двигателем. Снимаем разъем с датчика, смотрим не окислились ли контакты, перемыкаем их железкой со включенным зажиганием и проверяем горят или не горят задние огни. Если огни загорелись, то меняем (лягушку) датчик.
  3. Третье, что необходимо проверить, это лапочку в заднем фонаре, вы можете спросить, — Как же так, у меня два фонаря заднего хода, неужели перегорели сразу две лампочки?

Да случается и такие казусы, когда почти сразу перегорали две лампочки, или к примеру фонари установлены в крышке багажника, посильнее хлопнули ей, и у половины лампочек осыпались нити накаливания. Так же стоит обратить внимание на контакты у лампочек, если окислились то обязательно почистить, например на ВАЗ 2107 они точно окисляются.

Но конечно же такое случается редко когда сразу две лампы перегорают или стряхиваются, тут скорее уже надо искать неисправность датчика заднего хода, в народе его называют лягушка заднего хода. Это название пошло еще с дедовских времен когда все ездили на ВАЗ, Волгах и Заз. К стати на ВАЗ 2110 как я и говорил присутствуют два фонаря заднего хода и разъем там как правило постоянно окисляется. Ремонтировать особо ничего не нужно, достаточно почистить контакты и установить разъем на место.

После того как вы все проверили и ничего, все равно не горит задний ход, проблема осталась нерешенной, нужно копать проводку, искать разрыв и прозванивать.

Примерная схема проводки на автомобиле:

  • Первый провод идет от блока предохранителей к лампе
  • Второй провод от массы кузова к датчику задней скорости на КПП
  • Третий провод проходит от датчика к лампе заднего хода

Бывает случается и наоборот, постоянно горят задние фонари, ну тут скорее заклинило датчик или перетерлись и замкнули провода.

Как заменить неисправный датчик?

  • На некоторых автомобилях он расположен на верхней части КПП таких как Пежо и заменить его можно без особого труда, открутив его головкой на 21.
  • На автомобилях отечественного производства таких как ВАЗ он расположен ниже уровня масла, при его замене требуется снять защиту картера, если такая присутствует, подставить небольшую емкость на случай если вы не очень быстро владеете своими руками 🙂

Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

На авто с автоматической коробкой или вариатором дело обстоит гораздо сложнее, из за присутствия контроллера передач, в котором и могут быть неисправности.



Проголосуйте, понравилась ли вам статья? Загрузка...

Не горит задний ход | Assa59.ru

Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

Отказ в работе ламп заднего хода обычное явление на автомобилях ВАЗ 2108, 2109, 21099. Многие автовладельцы после неоднократного отказа ламп так и оставляют их в нерабочем состоянии. Рассмотрим как проверить их работоспособность без приборов и приспособлений, починить и привести в надлежащее состояние. При проведении работ следует помнить, что напряжение к лампам заднего света на автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

— Неисправен датчик света заднего хода

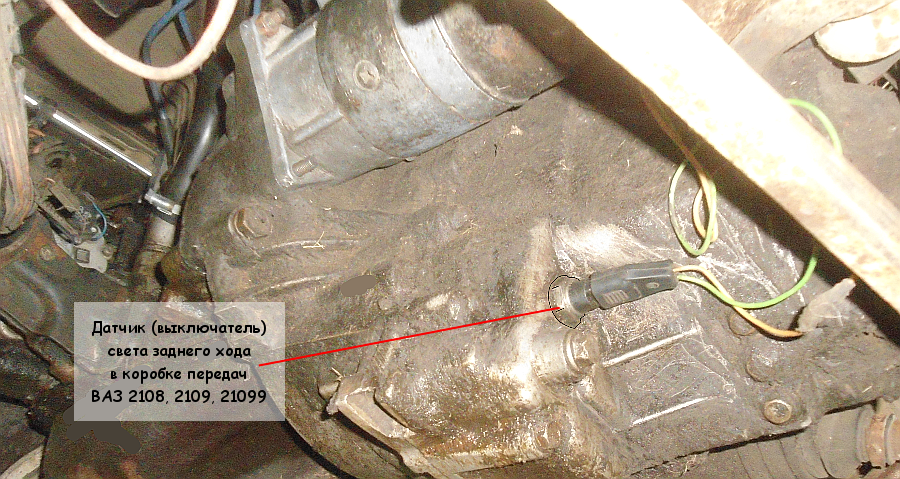

Датчик расположен в нижней части коробки передач со стороны левого переднего колеса. По оранжевому (красному) проводу ток на него подается, по зеленому уходит к задним фонарям (оранжевый запитывается после поворота ключа в замке зажигания). При включенном зажигании снимите с датчика штекер с зеленым и оранжевым проводом и соедините между собой отрезком провода. Лампочка загорелась — датчик меняем. Нет, ищем причину дальше.

— Перегорел предохранитель

За свет заднего хода отвечает предохранитель F5 8 А (монтажный блок 17.3722), он же F16 15 А (монтажный блок 2114) . Через него из монтажного блока по оранжевому (красному) проводу ток поступает на датчик света заднего хода. Меняем его на новый. В дальнейшем необходимо выяснить причину прегорания предохранителя, так как возможно где-то короткое замыкание. Стоит отметить, что при перегорании этого предохранителя помимо света заднего хода перестают работать щиток приборов, «повороты», аварийка т. д.

предохранитель F5 монтажного блока 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

— Нет «массы» к задним фонарям

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

крепление «массы» задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

— Перегорела лампочка

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

— Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.

— Неисправны платы задних фонарей

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.

— Не подается электрический ток от монтажного блока до задних фонарей

К лампам заднего света ток подается по зеленому проводу, от поперечного штекера в монтажном блоке (Ш 9 или для 2114 — X9, вывод 16), который проходит через весь салон автомобиля с левой водительской стороны. Возможно, ослабло крепление штекера, или в нем окислился наконечник провода, или где-то переломился зеленый провод. Можно вынуть штекер из монтажного блока и подать напряжение отрезком провода с АКБ на вывод 16 зеленого провода. Лампа загорелась – провод исправен, нет, ищем место повреждения или сразу меняем его на новый.

— Неисправен токоподающий провод от монтажного блока к датчику

По нему ток подается на датчик и далее уже по зеленому проводу к лампочкам света заднего хода в задних фонарях автомобиля. Это красный или оранжевый провод от крайнего левого штекера в монтажном блоке (Ш6, X6/12) до датчика света заднего хода. Включите заднюю передачу. Выньте штекер Ш6 (X6) из монтажного блока и подайте напряжение отрезком провода от АКБ на вывод 12 штекера. Лампочка загорелась – проблемы с монтажным блоком, нет с датчиком или зеленым проводом.

— Неисправна электрическая цепь подающая напряжение на предохранитель F5 (F16)

В этом случае также не будет работать щиток приборов. Необходимо проверить элементы электрической цепи на наличие «обрыва»: вывод «30» генератора – 2 розовых провода – штекер Ш8 (X8) выводы 5,8 монтажного блока – штекер Ш1 (X1) выводы 6,5 монтажного блока – провода голубой с черным и коричневый к замку зажигания (по коричневому ток приходит, по голубому с черным идет на пятый предохранитель) – замок зажигания (выводы 30/1 и 15/1, они коммутируются при повороте ключа в замке зажигания во второе положение).

Примечания и дополнения

— В последнее время сильно ухудшилось качество изготовления датчиков света заднего хода для автомобилей ВАЗ 2108, 2109, 21099. Основная их проблема – не герметичность. Через некоторое время новый датчик начинает подтравливать масло из коробки передач через свой корпус. Поэтому следует периодически следить за его состоянием. Негерметичный датчик – источник возникновения короткого замыкания, а это неустойчивый холостой ход, потеря мощности и приемистости, в дальнейшем выход из стоя элементов системы зажигания и электрооборудования.

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

Не горят фонари заднего хода

Фонари заднего хода, как правило, не являются законным требованием, но они полезны. Они служат для двух основных целей – для предупреждения других участников движения о том, что вы собираетесь ехать назад, и для освещения, если вы двигаетесь задним ходом в темное время суток. Схема представляет собой простой механизм, состоящий из одного или двух задних фонарей, что включаются в работу с помощью переключателя. Так что если что-нибудь пойдет не так, и вы обнаружите, что не горят фонари заднего хода, то выявить причину поломки будет достаточно просто.

На большинстве автомобилей выключатель установлен на коробке передач, и она работает автоматически при включении заднего хода. Если вы или предыдущий владелец автомобиля внес свои коррективы, добавив огни собственноручно, загораться фонари заднего хода могут и вручную. В таком случае выключатель чаще всего устанавливают на приборную панель, поближе к водителю.

Почему не горит задний ход – распространенные причины

Данные световые приборы, в принципе, как и все другие, имеющие хоть какую-либо связь с электрической частью, в ходе эксплуатации автомобиля довольно часто выходят из строя. И причин этому существует много, рассматривать каждую из них нет смысла. Поэтому мы постараемся разобрать самые распространенные из них.

Устройство системы оповещения о смене направления авто

Основные причины выхода из строя фонарей заднего хода:

  • лампочки перегорели;
  • предохранители вышли из строя;
  • окислились контакты;
  • датчик заднего хода вышел из строя;
  • случился прорыв в электрической цепи.

Для того чтобы выявить причину неисправности и устранить ее максимально быстро и качественно, мы рассмотрим каждый вариант по отдельности.

Перегоревшие лампы

Одной из наиболее распространенных проблем является перегоревшая лампа. Чтобы проверить это, извлеките лампочку из держателя и подключите ее к клеммам аккумуляторной батареи с коротким проводом. Если лампочка загорается, то неисправность нужно искать в другой точке электрической цепи.

Сначала проверьте, что патрон для лампочки и электрические клеммы чистые и светлые. Если есть какие-либо признаки коррозии – очистите патрон мокрой и сухой бумагой, затем установите лампочку на место и проведите повторное тестирование.

Перегоревшая лампочка является самой распространенной причиной

Если фонарь заднего хода все еще не горит, вероятно, предохранитель перегорел. Также все указывает на перегоревший предохранитель, если две фары заднего хода горят постоянно. В таком случае понадобится замена. К счастью, добраться до блока предохранителей, где они расположены, не составит для вас особого труда.

Плавкие предохранители

Во многих случаях предохранитель защищает лампы заднего хода и охватывает также другие аксессуары. Если это не дало положительного результата, замените предохранитель и проведите проверку еще раз. Если после замены новый предохранитель снова расплавился, то это говорит о коротком замыкании, возникшем где-то в цепи. В таком случае вам следует обратиться к электрику, который быстро сможет определить место замыкания в электрической цепи.

Если другие компоненты, защищенные предохранителем, все еще работают, то вам необходимо проверить остальную часть цепи, используя контрольную лампу (тестер).

Как заменить свечи зажигания на автомобиле?

Статью об этом вы сможете найти здесь. Также вас может заинтересовать наша новая статья на тему «Как отрегулировать сцепление».

Проверка датчика заднего хода

Для проверки датчика заднего хода (выключателя) вашего автомобиля не требуется слишком много усилий. На самом деле этот процесс можно выполнить в несколько шагов.

Шаг 1. Определите место расположения датчика заднего хода. Практически во всех моделях он расположен снизу на корпусе коробки передач. На самом деле, там установлены два датчика: один для измерения скорости передвижения, а второй – датчик заднего хода. Чтобы добраться до него, вам нужно будет заехать на «яму».

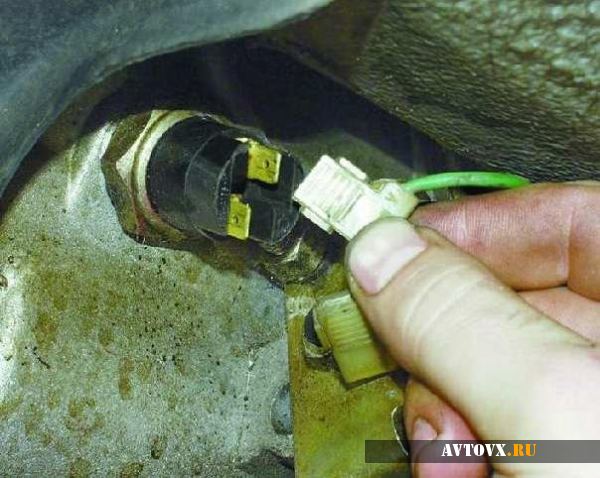

Так выглядит датчик заднего хода

Шаг 2. Добравшись до датчика, отсоедините от него провода питания.

Шаг 3. Проведите замыкание отсоединенных проводов между собой (соедините их).

Замкните провода между собой

Шаг 4. После этого необходимо включить зажигание и «воткнуть» передачу заднего хода.

После проверки датчика включите заднюю передачу повторно

Что это даст? На самом деле, могут быть разные варианты развития событий после замыкания проводки.

Если после этого фонари горят. Это указывает на неисправное состояние датчика, который нужно заменить.

Если фонари по-прежнему не загорелись. Значит, искать причину нужно в цепи, а сам датчик, скорее всего, здесь не при чем. Воспользуйтесь тестовой лампой для измерения напряжения, исходящего от провода датчика. При наличии напряжения нужно провести проверку контактов и плат.

Регулировка выключателя на ручной коробке передач

Для регулировки выключателя нужно подключить тестер цепи между клеммами.

Включите передачу заднего хода и ослабьте контргайку. Проворачивайте выключатель до того времени, пока тестер не загорится, а затем зафиксируйте правильное положение при помощи контргайки.

Так выглядит выключатель на механике

Другие переключатели регулируются путем полного откручивания переключателя и добавления или вычитания регулировочной шайбы. Установка является правильной, когда тестер горит при полностью затянутом выключателе.

Регулировка выключателя на автоматической коробке передач

Некоторые выключатели на «автоматах» регулируются. Основной метод регулирования описан здесь, но вы также должны сверить информацию с вашим руководством по ремонту для точного и правильного выполнения процедуры.

Выключатель на автомате (АКПП)

  1. Начните с определения четырех переключателей проводов и клемм, затем отсоедините их.
  2. Переведите рычаг переключения передач в положение привода. Ослабьте контргайку и вывинтите выключатель из коробки передач на несколько оборотов.
  3. С помощью тестера цепи с собственным источником питания (не тестовая лампа), подключите его через две реверсивных клеммы.
  4. Медленно проворачивайте переключатель, пока индикатор не погаснет. Отметьте положение переключателя относительно коробки передач при помощи маркера или кусочка белого мела.
  5. Теперь подключите тестер цепи между двумя выводами ингибитора. Проворачивайте переключатель до тех пор, пока тестер не загорится снова. Отметьте эту позицию на коробке передач в соответствии с предыдущей отметкой, которую вы сделали на переключателе.
  6. Закрутите выключатель, пока его отметка не будет точно посередине между двумя метками на коробке передач (те, что вы сделали при помощи мела), затем затяните контргайку.
  7. Закрутите выключатель и проверьте, что автомобиль будет запускаться только с положением рычага переключения передач в позиции «P» или «N», а фонари заднего хода будут загораться только тогда, когда он (рычаг) будет находиться в положении «R».

Проверка электропроводки

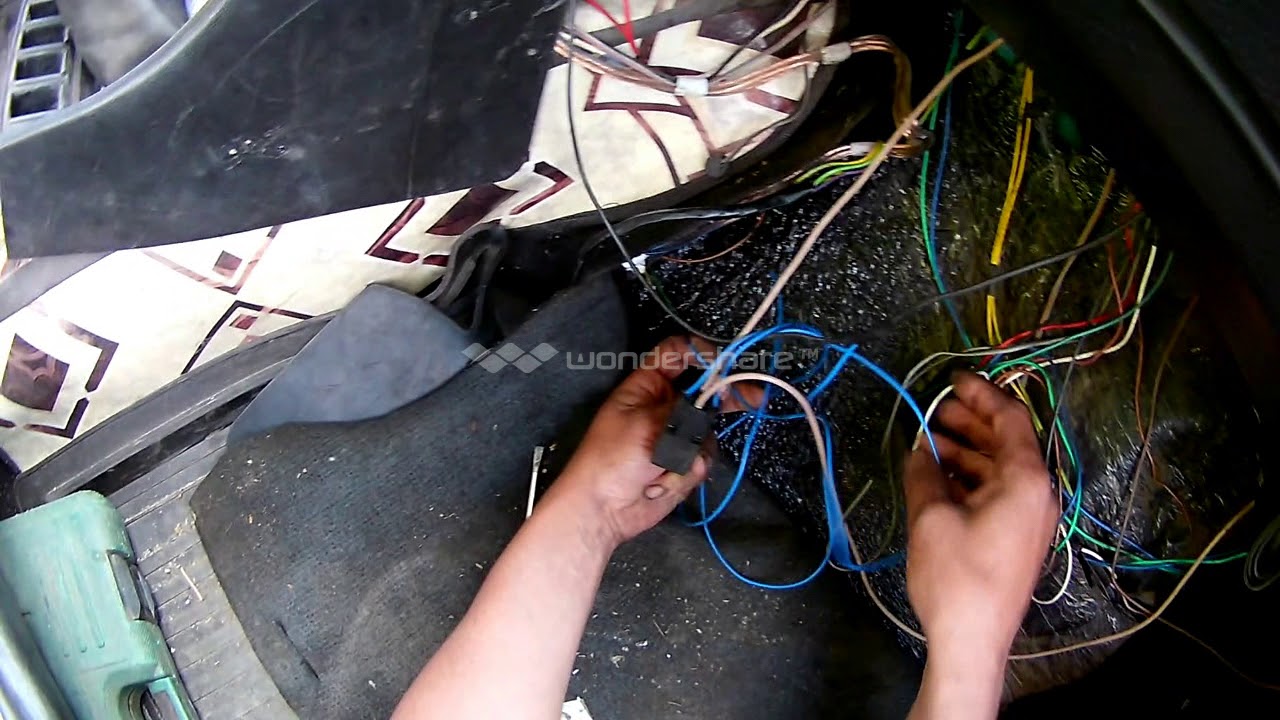

Если ток не доходит до лампового патрона, вы должны проверить остальную часть электрической цепи в обратном порядке.

  1. Найдите в вашем руководстве по ремонту цвет и маршрут прохождения реверсивных проводов.
  2. Зондируйте каждый провод по всей его длине.
  3. В большинстве случаев провод исчезнет в кабеле, где вы не можете добраться до него.
  4. В таком случае следует быть предельно осторожным, ведь вы рискуете повредить рабочий провод.
  5. Определив неисправный участок провода, удалите его, установив на его место часть нового провода.

Важно! Обязательно выполняйте качественную изоляцию мест соединения проводов. От качества изоляции зависит, в первую очередь, надежность контакта и безопасность водителя. Также вы сможете исключить вероятность возникновения короткого замыкания.

Видео – Не горит задний ход на ВАЗ 2108, 2109, 21099. Ищем причину

Фонарь заднего хода – деталь с множеством капризов

Фонарь заднего хода хотя и не относится к категории обязательных световых приборов, но, тем не менее, имеет огромное значение для безопасного передвижения вашего авто.

Фонарь заднего хода – основные функции

Довольно трудно представить себе, как можно ездить и не пользоваться задним ходом, вернее такой ситуации в принципе быть не может. Причем не всегда есть возможность передвигаться только в светлое время суток, когда за окном отличная видимость. Поэтому очень важно обеспечить себе максимальный комфорт и вечером, а также ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не самым лучшим образом отражаются на вашей видимости другим участникам движения.

Таким образом, основной функцией этих световых приборов является освещение дорожного полотна при движении назад. Кроме того, именно они предупреждают всех участников о том, что вы планируете дать задний ход, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на требуемом уровне.

Не работают фонари заднего хода – возможные неполадки и их причины

Для того чтобы оценить состояние фонаря заднего хода и понять причину возможных неполадок, следует изучить устройство и принцип функционирования. Схема работы довольно простая и заключается в следующем. Как только происходит включение задней передачи, специальный шарик выключателя, выйдя из штока, замыкает контакты. Таким образом, на фонарь поступает напряжение, и он зажигается. После того, как водитель выключит заднюю передачу, все возвращается на свои места, и контакты размыкаются под действием возвратной пружины.

Из всего вышесказанного становится понятно, что данные световые приборы, впрочем, как и все остальные, связаны с электрической частью, а значит, причин, по которым не работают фонари заднего хода, может быть уйма. Среди них наиболее распространенными являются:

  • перегоревшая лампочка;
  • окисление контактов;
  • вышедшие из строя предохранители;
  • отсутствие на плате «массы»;
  • поломался датчик заднего хода, или же произошел обрыв его проводов;
  • перегорели контакты на пленке фары.

Не горят фонари заднего хода – диагностика неисправностей и ремонт

В общем, результат таких неисправностей один – не горят фонари заднего хода. Тогда нужно выявить причину и, соответственно, устранить ее. Если сгорела лампа, то ее пора заменить на новую. Для этого, отключив наружные световые приборы, открываем багажник и отсоединяем колодку проводов. Безусловно, предварительно придется демонтировать всю обивку, находящуюся сзади от фонаря. Далее, сжав фиксаторы, расположенные по бокам, можно вынуть панель и, надавив на саму лампу, выкручиваем ее. После ставим новую и возвращаем все на свои места.

Для работы с проводкой, как правило, требуется мультиметр, не исключение и автомобиль.

Окислившиеся контакты необходимо зачистить. Чтобы обеспечить к ним доступ, нужно попросту снять блок фары. Что же насчет отсутствующей «массы», так ее следует поставить на место, а оборванные провода прозваниваются, и нерабочие меняются. Вышедшие из строя предохранители также нуждаются в замене, они все находятся в специальном блоке предохранителей, так что сделать это не представляет труда. Также может возникнуть еще одна проблема, когда постоянно горят фонари заднего хода.

Причин такого поведения может быть несколько, либо опять-таки не все в порядке с электрической частью, либо же вышел из строя специальный датчик, расположенный на коробке. В первом и во втором случае организуйте замену неисправных частей. Кроме того, выйти из строя может и выключатель фонарей заднего хода. Добраться до него можно либо снизу авто, либо же через моторный отсек, но, прежде чем его демонтировать, убедитесь, что именно он вышел из строя.

Для этого, освободив его, нужно завести машину и включить заднюю передачу, а потом, замкнув контакты, посмотреть на фонари, которые должны загореться. Далее, вынув выключатель, проверяем мультиметром, происходит ли замыкание контактов при его включении. В случае отсутствия такого замыкания не обойтись без развальцовки. Вырезав из электромагнитного реле нужной длины гибкий контакт, лудим его на место старого. Затем, проверив надежность пайки, собираем выключатель обратно и прозваниваем. При нормальном замыкании устанавливаем его на прежнее место.

Фонарь заднего хода не горит – что делать?

Данный световой прибор не является обязательным к эксплуатации, однако от него во многом может зависеть безопасность движения на автомобиле. В этой статье мы рассмотрим, что такое фонарь заднего хода, для чего он предназначен, и что делать, если фонарь заднего хода не горит?

Зачем нужен фонарь заднего хода

Фонарь заднего хода – это световой прибор, установленный на задней части автомобиля и срабатывающий при включении задней передачи. Любой фонарь заднего хода имеет две функции:

  • Создание небольшого освещения дорожного полотна и встречных предметов при движении задним ходом в темное время суток. К примеру, во время парковки задним ходом ночью фонарь заднего хода – просто необходимая вещь. Она помогает лучше ориентироваться в темноте и уберегает нас от неприятностей на парковке или во дворе.
  • Информативная функция. При включении задней скорости, фонарь загорается соответствующим светом (дневным), что информирует других участников движения о том, что вы планируете совершить движение задним ходом. Есть люди, у которых плохо развито зрительное восприятие, относительно уменьшения расстояния до предметов. Это значит, что вы можете начать движение задним ходом на человека, который этого совсем не заметит.

Таким образом, применение фонарей заднего хода целесообразно и вполне желательно, поэтому их нужно поддерживать в исправном и рабочем состоянии, а при их отсутствии – обязательно установить их.

Принцип работы фонарей заднего хода

Схема работы этого прибора весьма простая и состоит из следующих элементов. Две лампочки, соединенные параллельно в одну цепь, которая замыкается при помощи замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости, пара контактов «лягушки» замкнется и соберет цепь лампочек. Таким образом, они загораются и выключаются после того, как скорость будет отключена.

Стоит отметить, что включение ламп не осуществляется до того, как зажигание не будет включено. Это необходимо для того, чтобы оставленная машина на задней скорости не «посадила» аккумуляторную батарею. Получается, что лампа фонаря заднего хода будет работать только при включении системы зажигания.

Для защиты электрической цепи фонаря, в ней предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое после срабатывания подлежит замене.

Что делать, если не работает фонарь заднего хода ВАЗ

Бывают случаи, когда фонарь выходит из строя и перестает загорать после того, как мы включили заднюю передачу. Это создает дискомфорт водителя при движении задним ходом, а также перестает информировать других участников движения о ваших намерениях. Поэтому, после обнаружения неисправности, необходимо срочно провести ремонт электрической цепи фонаря заднего хода.

В первую очередь, всегда проверяют состояние предохранителя. Монтажный блок может быть установлен как в подкапотном пространстве, так и под панелью приборов.

Теперь проверяется работоспособность лампы. Вполне возможно, что лампочка перегорела. Для ее проверки можно пользоваться стандартным тестером, который включает в себя обычную батарею на 12 вольт. Подключите его к контактам лампы и проверьте ее работоспособность. Если лампа не загорелась – значит, она перегорела и ее необходимо поменять. Однако, если лампы загорелись, значит, дело совсем не в них и нужно выполнять диагностику далее.

Третьим на очередь попадает устройство, под названием «лягушка». Дело в том, что найти ее не так уж и просто, как кажется на первый взгляд. Это связано с тем, что она, как правило, располагается в нижней части автомобиля, в частности на коробке передач. В процессе осмотра, необходимо проверить контактные соединения и в случае их загрязнения (а именно и так бывает в большинстве случаев) прочистить их. Если и это не помогает при решении проблемы, то неисправность необходимо искать в замке зажигания автомобиля.

Дело в том, что цепь фонаря заднего хода проходит через замок зажигания автомобиля. Разберите кожух замка и проверьте состояние контактов, которые отвечают за включение фонаря заднего хода. Как правило, помимо фонаря, не работают также потребители, питание которых осуществляется через замок зажигания. Таковыми могут являться вентилятор отопителя и др.

Откройте схему электрооборудования вашего автомобиля и отследите цвет проводов, которые должны снабжать питанием фонарь заднего хода. Проверка электрической проводки начинается с проверки питания лампы. Установите тестер на 12 вольт и приложите щупы к контактам в задней части автомобиля. При этом, должна быть включена задняя передача, а зажигание включено. Если напряжение на выходе равно нулю, дальнейшая проверка осуществляется на «лягушке». Если питание на ней есть, то, скорее всего, поврежден провод, ведущий с «лягушки» на фонарь заднего хода. Если питание также отсутствует – проверьте контактные выводы замка зажигания и монтажного блока. Питание должно появиться возле этих двух элементов. На основе полученных значений, найдите неисправный провод и замените его.

Видео – Как улучшить фонари заднего хода на ВАЗ 2107

Вот так выполняется ремонт фонаря заднего хода. Как видите, это совсем не сложно и от вас потребуются простейшие знания электротехники.

Не горит задний ход — что делать

Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что в таких случаях делать, с чего начинать поиски неисправности.

Для автомобилей с КПП.

  1. Первое, что нужно сделать это проверить предохранитель, это сделать проще простого, посмотреть в мануал и найти предохранитель который отвечает за включение лампочки.
  2. Второе. Если у вас ручная коробка передач, то необходимо проверить разъем на датчике заднего хода, как правило он находиться один на коробке не считая датчика скорости, расположен он на КПП между аккумулятором и двигателем. Снимаем разъем с датчика, смотрим не окислились ли контакты, перемыкаем их железкой со включенным зажиганием и проверяем горят или не горят задние огни. Если огни загорелись, то меняем (лягушку) датчик.
  3. Третье, что необходимо проверить, это лапочку в заднем фонаре, вы можете спросить, — Как же так, у меня два фонаря заднего хода, неужели перегорели сразу две лампочки?

Да случается и такие казусы, когда почти сразу перегорали две лампочки, или к примеру фонари установлены в крышке багажника, посильнее хлопнули ей, и у половины лампочек осыпались нити накаливания. Так же стоит обратить внимание на контакты у лампочек, если окислились то обязательно почистить, например на ВАЗ 2107 они точно окисляются.

Но конечно же такое случается редко когда сразу две лампы перегорают или стряхиваются, тут скорее уже надо искать неисправность датчика заднего хода, в народе его называют лягушка заднего хода. Это название пошло еще с дедовских времен когда все ездили на ВАЗ, Волгах и Заз. К стати на ВАЗ 2110 как я и говорил присутствуют два фонаря заднего хода и разъем там как правило постоянно окисляется. Ремонтировать особо ничего не нужно, достаточно почистить контакты и установить разъем на место.

После того как вы все проверили и ничего, все равно не горит задний ход, проблема осталась нерешенной, нужно копать проводку, искать разрыв и прозванивать.

Примерная схема проводки на автомобиле:

  • Первый провод идет от блока предохранителей к лампе
  • Второй провод от массы кузова к датчику задней скорости на КПП
  • Третий провод проходит от датчика к лампе заднего хода

Бывает случается и наоборот, постоянно горят задние фонари, ну тут скорее заклинило датчик или перетерлись и замкнули провода.

Как заменить неисправный датчик?

  • На некоторых автомобилях он расположен на верхней части КПП таких как Пежо и заменить его можно без особого труда, открутив его головкой на 21.
  • На автомобилях отечественного производства таких как ВАЗ он расположен ниже уровня масла, при его замене требуется снять защиту картера, если такая присутствует, подставить небольшую емкость на случай если вы не очень быстро владеете своими руками ?

Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

На авто с автоматической коробкой или вариатором дело обстоит гораздо сложнее, из за присутствия контроллера передач, в котором и могут быть неисправности.

Не работает задний ход ваз 2107

В конструкции автомобилей ВАЗ 2107 имеется световая сигнализация, которая указывает, что машина движется задним ходом. Это один из главных указателей, посредством которого удается предотвратить возникновение аварий. Работа этой световой сигнализации зависит от исправности датчика. Однако не редко возникают такие ситуации, когда датчик заднего хода ВАЗ 2107 выходит из строя, что приводит к необходимости проведения немедленного ремонта.

Не горят фонари заднего хода причины

Если обнаруживается, что при движении задним ходом на семерке не горит фонарь, значит нужно немедленно выявить неполадку и устранить ее. Скорее всего причиной будет:

  1. Перегорание предохранителя. При неисправности любого электроприбора или цепи нужно первым делом провести ревизию исправности предохранителей. По названию можно догадаться о том, что суть предохранителя в том, чтобы защищать электрическую цепь от большого тока и замыкания. Если сгорел предохранитель, то его нужно заменить и фонари будут работать исправно.
  2. Перегорание лампочек. Одной из причин является перегорание ламп, но этот фактор легко исключить, так как если лампы перегорают, то не сразу обе.
  3. Нарушена целостность проводки — часто повреждению проводов способствует механическое воздействие. Редко причиной их повреждения становится замыкание. Чтобы выявить исправность проводки, понадобится воспользоваться мультиметром, прозвонив каждую жилу или измеряя напряжение на фонарях.
  4. Неисправность датчика — его еще называют выключатель заднего хода, так как он отвечает за включение световой сигнализации, и ее отключение. Причем он может либо сломаться, и в таком случае понадобится его замена, либо могут окислиться клеммы, нарушив качество контактного соединения.

На 4-х и 5-ти ступенчатых коробках семерок датчики стоят разные. Нужно обратить внимание при покупке.

Неисправность датчика заднего хода встречается довольно часто, поэтому сначала нужно проверить целостность предохранителя, затем убедиться в наличии напряжения на фонарях, а только после этого приступать к замене рассматриваемого выключателя. Причем его неисправность может проявляться не только отсутствием загорания фонарей, но еще и постоянным горением. Если фонари ЗХ постоянно горят, значит необходимо произвести замену датчика.

Как найти датчик заднего хода ВАЗ 2107

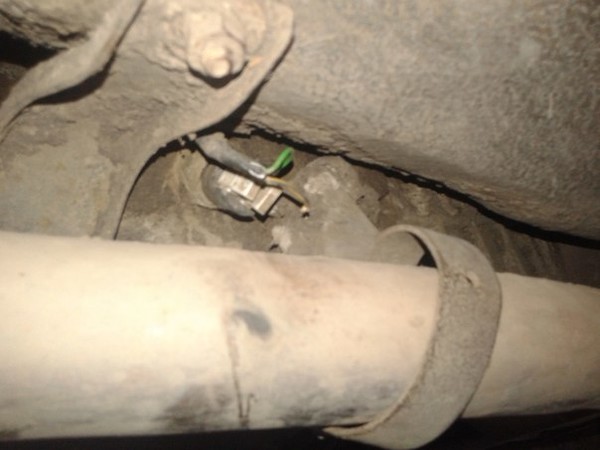

Рассматриваемый элемент, отвечающий за включение и отключение задних фонарей на ВАЗ 2107, располагается в основном механизме — это коробка передач. Чтобы найти расположение выключателя, нужно забраться под машину и посмотреть на коробку. Элемент крепится в нижней части коробки передач с правой стороны.

Его перепутать с другим датчиком невозможно, если вы знаете, где находится коробка и как она выглядит. На коробке установлен только один датчик, причем не только на карбюраторных, но и на инжекторных модификациях.

Эта мелкая деталь не подлежит ремонту, поэтому при выявлении ее неисправности, понадобится замена. Чтобы убедиться, что причина именно в рассматриваемом устройстве, следует снять подводящие провода от клеммы датчика, а затем переместить рычаг переключения передач в положение задней скорости. Установить регулятор мультиметра в положение прозвонки и прикоснуться щупами к двум контактам. Если прибор издает звуковой сигнал при включении задней скорости и наоборот молчит при перемещении рычага в положение неитраль, значит, элемент исправен и, нужно искать причину в других узлах. Зная, где находится лягушка на ВАЗ 2107, произвести дополнительную ее проверку не составит большого труда.

Необходимые детали и инструменты для замены

Рассматриваемый прибор не самая главная деталь на автомобиле, однако, при ее неисправности может возникнуть ДТП. Не стоит рисковать, тем более, если вы знаете, что ваши фонари заднего хода не включаются. Чтобы поменять датчик заднего хода на семерке, понадобится приложить совсем немного усилий.

Замена этого элемента длится не более 30 минут, но зато после проведенных работ вы приведете в порядок свое транспортное средство. Чтобы произвести замену, понадобится новый датчик, а также некоторые инструменты, а точнее гаечный ключ на «22», которым будет выкручиваться деталь, а также силиконовая жидкая смазка для обработки контактов. Упростить замену детали поможет длинная торцовая головка на «22», если такая имеется.

Меняем датчик

Выполняя замену датчика ЗХ, требуется предварительно произвести очистку места расположения этой детали на коробке. Это нужно для того, чтобы исключить попадание внутрь механизма грязи и пыли. Выполнять работы по замене датчика заднего хода на семерке нужно из смотровой ямы, соблюдая такую последовательность:

  1. Отсоединить контакты от детали (их два). При этом совсем не обязательно отключать клеммы с аккумулятора, так как вероятность замкнуть провода исключена (ведь они защищены пластиковыми клипсами).

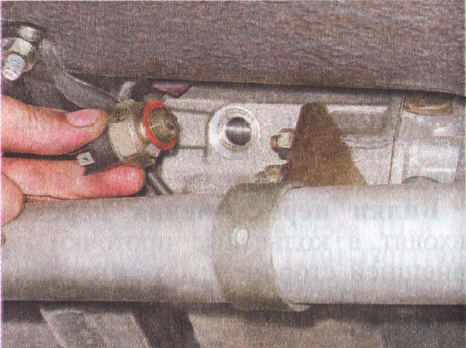

  2. На следующем шаге в руки нужно взять ключ на «22», а затем осуществить вывинчивание старого и неисправного элемента. Старый элемент нужно демонтировать совместно с металлической уплотнительной шайбой.
  3. Если элемент не поддается вывинчиванию, что бывает достаточно часто, то можно воспользоваться растворителем WD-40, и если смазка не даст результатов, то нужно взять молоток с зубилом. Если вывинчивается датчик молотком с зубилом, то выполнять действия нужно с предельной осторожностью.
  4. После вывинчивания нужно произвести очистку посадочного места элемента.
  5. Замена датчика заднего хода ВАЗ 2107 предусматривает предварительную установку уплотнительного металлического кольца на резьбовое соединение.
  6. После этого можно завинчивать устройство в отверстие, затянув его ключом, прилагая ручное усилие.
  7. В завершении нужно подключить клеммы к выводам устройства, после чего произвести проверку исправности световой сигнализации.

После того, как новый элемент будет установлен, рекомендуется обработать контакты силиконовой смазкой, а также убедиться в том, что контактное соединение надежное. При ненадежном соединении контактов работать исправно световая сигнализация заднего хода не будет. После окончания работ следует произвести проверку исправности работы световой сигнализации.

Своими руками: Не включается свет заднего хода — починяем!

Однажды вечером заметил, что перестали включаться фонари заднего хода, проверил предохранитель — он в порядке.

Заглянул под машину и нашел причину — сгнили контакты на датчике-выключателе заднего хода на коробке,имелся обрыв одного из проводов.

Вообще, на "классике" это заводская "болячка", так как в этом месте соединение никак не защищено от дорожной соли и влаги, провода просто болтаются у коробки, контакт регулярно пропадает. На заводе могли бы додуматься поставить влагозащищенную фишку, но видимо, не дошло).

Купил готовые проводки с клеммами, отрезал старые и перепоял.

Также купил новый датчик, так как на старом один контакт прогнил полностью и просто отвалился.

С первого раза не смог выкрутить рожковым ключем — пришлось докупить длинную головку "на 27", а новый датчик был короче и шел уже "на 22", так что подошла головка из стандартного дорожного набора.

При замене переставил старое медное кольцо, так как забыл купить и на всякий случай смазал конец резьбы силиконовым герметиком.

Все-таки, надо что-то придумать с изоляцией этого соединения.

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно — произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Почему не горят фонари заднего хода

Причин, по которым могут не гореть лампы в фонарях заднего хода, несколько:

  • Сгорел предохранитель, защищающий цепь питания ламп заднего хода. Поломка видна визуально, достаточно только вытащить предохранитель из блока.
  • Перегорели лампы. Чтобы проверить работоспособность ламп, их следует поочередно извлечь из фонаря и убедиться в отсутствии обрыва спирали с помощью омметра (мультиметра) или прозвонки.
  • Повреждена проводка. Проверить ее можно также при помощи мультиметра и прозвонки, однако найти обрыв будет намного сложнее.
  • Плохой контакт проводов с выводами датчика заднего хода. Проверку нужно начинать с визуального осмотра и зачистки грязи и окислов. После можно использовать мультиметр, замеряя сопротивление цепи.
  • Произошло замыкание проводов питания. Проверить отсутствие или наличие замыкания провода на массу можно прозвонкой или мультиметром.
  • Сломан датчик заднего хода ВАЗ 2107. Проверить его можно прозвонкой или мультиметром. Визуально неисправность выражается в том, что фонари заднего хода или не включаются вообще, или постоянно горят.

Где находится датчик заднего хода ВАЗ 2107

На “семерке”, как и на всех “классических” моделях ВАЗ, датчик заднего хода находится на КПП. Он закреплен снизу и справа коробки передач, если смотреть по ходу движения машины.


Перепутать его с чем-то другим невозможно — это единственная деталь на КПП, к которой
Бывает, что провода, идущие к датчику, оборваны. В этом случае его легко отличить по паре торчащих контактов.

Что нужно для замены

Чтобы поменять деталь, необходимо всего две вещи: ключ на 22 и новый датчик заднего хода с металлической шайбой-прокладкой.
Ключ желательно брать торцовый и с длинным воротком. Но, если такого не найдется, можно обойтись накидным или даже рожковым.

Как поменять датчик заднего хода ВАЗ 2107

Перед заменой датчика желательно очистить коробку передач от грязи. Если этого не сделать, она может попасть в масло, которое находится в картере коробки. Замена датчика заднего хода ВАЗ 2107 производится в такой последовательности:

  • отсоединить наконечники проводов от контактов датчика;
  • ключом на 22 выкрутить старый датчик из КПП, сняв его вместе с металлической шайбой;

Примечание: если датчик “прикипел” и не выкручивается при помощи ключа, можно попробовать его открутить, используя зубило и молоток. Однако делать это надо предельнл=о осторожно, чтобы не повредить картер КПП, сделанный из хрупкого алюминиевого сплава.

  • очистить посадочное место датчика;
  • надеть новую шайбу на новый датчик и закрутить его в КПП, используя ключ на 22;
  • надеть концевики проводов на контакты датчика.

Теперь вы знаете как поменять датчик заднего хода ВАЗ 2107. После установки нового датчика обратите внимание на то, насколько плотно сидят наконечники проводов на контактах датчика. Они не должны болтаться и спадать. При необходимости подожмите наконечники, используя пассатижи.
Нелишним будет зачистить наконечники перед тем, как надеть их на контакты датчика. Так вы сможете быть уверены в надежном контакте на этом соединении.

Ваз 2115 почему задний ход кабель плохо. Фонарь заднего хода не горит

21.08.2012

Фонари заднего хода – фонари белого цвета, которые загораются во время включения задней передачи. Если не горят фонари заднего хода, то вы попадаете в весьма аварийную ситуацию: люди могут не предугадать ваших действий, да и паркуясь в темноте, вы вряд ли что увидите без задних фонарей. В данной статье мы узнаем, что делать, если не горит задний ход на 2114.

Почему не горит задний ход?

Если у вас не горит лампа заднего хода, то причина может крыться в нескольких проблемах:

  1. Не горит лампочка заднего хода. Заменяем соответствующую лампочку. Как заменить лампочку, смотрим в
  2. Предохранители. Попросту перегорел предохранитель f16. Посмотрите и проверьте, в случае чего, замените его. На всякий случай проверьте остальные предохранители и возможно в них кроется проблема. Как проверить предохранители смотрим в .
  3. Окислились контакты. Снимаем блок задней фары, чистим контакты. Чистим контакты на датчике заднего хода.
  4. Нет массы на плате. Ставим массу или просто подкручиваем его. Масса находится под фонарём.
  5. Обрыв провода датчика заднего хода. Проверяем, прозваниваем.
  6. Сломался датчик заднего хода. Для начала нужно проверить датчик заднего хода. Для этого ставим машину на эстакаду, отсоединяем оба провода от датчика заднего хода (лягушки) и соединяем их вместе. После включаем заднюю передачу и зажигание. Если не горит задний ход на вашей 2109, то нужно менять датчик заднего хода. Читайте статью
  7. Перегорел контакт на плёнке фары. Это болезнь всех samar, и лечится она заменой стоковой платы на доработанную, или сделать самому контактную группу без использования фар. Вот некоторые примеры доработок.

Данный световой прибор не является обязательным к эксплуатации, однако от него во многом может зависеть безопасность движения на автомобиле. В этой статье мы рассмотрим, что такое фонарь заднего хода, для чего он предназначен, и что делать, если фонарь заднего хода не горит?

Зачем нужен фонарь заднего хода


Фонарь заднего хода – это световой прибор, установленный на задней части автомобиля и срабатывающий при включении задней передачи. Любой фонарь заднего хода имеет две функции:

  • Создание небольшого освещения дорожного полотна и встречных предметов при движении задним ходом в темное время суток. К примеру, во время парковки задним ходом ночью фонарь заднего хода – просто необходимая вещь. Она помогает лучше ориентироваться в темноте и уберегает нас от неприятностей на парковке или во дворе.
  • Информативная функция . При включении задней скорости, фонарь загорается соответствующим светом (дневным), что информирует других участников движения о том, что вы планируете совершить движение задним ходом. Есть люди, у которых плохо развито зрительное восприятие, относительно уменьшения расстояния до предметов. Это значит, что вы можете начать движение задним ходом на человека, который этого совсем не заметит.

Таким образом, применение фонарей заднего хода целесообразно и вполне желательно, поэтому их нужно поддерживать в исправном и рабочем состоянии, а при их отсутствии – обязательно установить их.

Принцип работы фонарей заднего хода

Схема работы этого прибора весьма простая и состоит из следующих элементов. Две лампочки, соединенные параллельно в одну цепь, которая замыкается при помощи замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости, пара контактов «лягушки» замкнется и соберет цепь лампочек. Таким образом, они загораются и выключаются после того, как скорость будет отключена.

Стоит отметить, что включение ламп не осуществляется до того, как зажигание не будет включено. Это необходимо для того, чтобы оставленная машина на задней скорости не «посадила» аккумуляторную батарею. Получается, что лампа фонаря заднего хода будет работать только при включении системы зажигания.

Для защиты электрической цепи фонаря, в ней предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое после срабатывания подлежит замене.

Что делать, если не работает фонарь заднего хода ВАЗ

Бывают случаи, когда фонарь выходит из строя и перестает загорать после того, как мы включили заднюю передачу. Это создает дискомфорт водителя при движении задним ходом, а также перестает информировать других участников движения о ваших намерениях. Поэтому, после обнаружения неисправности, необходимо срочно провести ремонт электрической цепи фонаря заднего хода.


В первую очередь, всегда проверяют состояние предохранителя. Монтажный блок может быть установлен как в подкапотном пространстве, так и под панелью приборов.В любом случае, его необходимо открыть и оценить состояние предохранителя. Что касается номера, под которым расположено защитное устройство, то тут вам поможет справочная литература относительно электрооборудования вашего автомобиля. Если предохранитель перегорел, ни в коем случае не меняйте его сразу. Для начала найдите короткое замыкание и устраните его. Чтобы найти место замыкания, необходимо проверить протяженность всей трасы проводов. Тем не менее, если предохранитель целый, то переходим к другому шагу.


Теперь проверяется работоспособность лампы. Вполне возможно, что лампочка перегорела. Для ее проверки можно пользоваться стандартным тестером, который включает в себя обычную батарею на 12 вольт. Подключите его к контактам лампы и проверьте ее работоспособность. Если лампа не загорелась – значит, она перегорела и ее необходимо поменять. Однако, если лампы загорелись, значит, дело совсем не в них и нужно выполнять диагностику далее.


Третьим на очередь попадает устройство, под названием «лягушка». Дело в том, что найти ее не так уж и просто, как кажется на первый взгляд. Это связано с тем, что она, как правило, располагается в нижней части автомобиля, в частности на коробке передач. В процессе осмотра, необходимо проверить контактные соединения и в случае их загрязнения (а именно и так бывает в большинстве случаев) прочистить их. Если и это не помогает при решении проблемы, то неисправность необходимо искать в замке зажигания автомобиля.


Дело в том, что цепь фонаря заднего хода проходит через замок зажигания автомобиля. Разберите кожух замка и проверьте состояние контактов, которые отвечают за включение фонаря заднего хода. Как правило, помимо фонаря, не работают также потребители, питание которых осуществляется через замок зажигания. Таковыми могут являться вентилятор отопителя и др.

Откройте схему электрооборудования вашего автомобиля и отследите цвет проводов, которые должны снабжать питанием фонарь заднего хода. Проверка электрической проводки начинается с проверки питания лампы. Установите тестер на 12 вольт и приложите щупы к контактам в задней части автомобиля. При этом, должна быть включена задняя передача, а зажигание включено. Если напряжение на выходе равно нулю, дальнейшая проверка осуществляется на «лягушке». Если питание на ней есть, то, скорее всего, поврежден провод, ведущий с «лягушки» на фонарь заднего хода. Если питание также отсутствует – проверьте и монтажного блока. Питание должно появиться возле этих двух элементов. На основе полученных значений, найдите неисправный провод и замените его.

Видео - Как улучшить фонари заднего хода на ВАЗ 2107

Вот так выполняется ремонт фонаря заднего хода. Как видите, это совсем не сложно и от вас потребуются простейшие знания электротехники.

Датчик заднего хода (ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.

Сразу отмечу, что неработающие фонари заднего хода - не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например - отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений - убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.

Дополнительные причины, по которым не горят фонари при включении заднего хода:

  1. , который связан цепью ДЗХ и фонарями;
  2. Нарушение посадки датчика заднего хода;
  3. Окислились контакты фонарей;
  4. Нет контакта проводки с , между блоком с предохранителями и штекером.

Где расположен датчик заднего хода?


ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это - , второй - датчик заднего хода .

Признаки неисправности датчика заднего хода

Вы включаете заднюю передачу, а фонари не загораются, при этом и лампочка, и проводка находятся в исправном состоянии.

Как проверить датчик заднего хода на ВАЗ 2114?

  1. Отключите провода питания от датчика заднего хода.
  2. Замкните провода между собой напрямую.
  3. Включите и .

Выводы:

  • Если в таком положении огни горят - датчик неисправен, поэтому его необходимо заменить.
  • Если же и в таком положении огни не загорелись - причина в цепи, датчик, скорее всего, не причем.
  • Используя тестер или мультиметр, измерьте напряжение на массе и оранжевом проводе, который идет от ДЗХ, если напряжение есть, необходимо проверить плату белых фонарей, а также контактов. Возможно отсутствует контакт между блоком предохранителей и контактами датчика.

Замена датчика заднего хода на "четырнадцатой"


Для замены датчика вам потребуется: новый датчик заднего хода, эстакада, трансмиссионное масло, а также пустая тара и ветошь. Дело в том, что при откручивании старого ДЗХ из отверстия польется масло.

  1. Загоните машину на яму и поставьте ее на .
  2. Демонтируйте защиту картера двигателя.
  3. Снимите контакты с ДЗХ .
  4. Аккуратно очищаем рабочее место от грязи и пыли.
  5. Поднесите подготовленную для масла посуду к датчику заднего хода и открутите его.
  6. Попытайтесь максимально быстро достать старый ДЗХ и установить на его место новый, затем быстро закрутить его до упора.
  7. Подключите провода питания к новому датчику.
  8. Вытрите все от остатков масла, используя ветошь.
  9. (при необходимости доливаем масло) и убедитесь в работоспособности нового датчика заднего хода.

О том, что автомобиль движется назад, сигнализируют лампы белого цвета, которые расположены на «корме» автомобиля. Если на машине не горят фонари заднего хода, она будет создавать аварийную ситуацию – участники движения не смогут предугадать ее (то есть ваши) маневры. Да и парковка в темное время суток станет весьма затруднительным занятием – вы вряд ли сможете что-либо разглядеть без освещения.

Причины появления неисправности и способы ее устранения

Если не горят фонари заднего хода ВАЗ 2114, причина может заключаться в следующем:
1. Перегорела лампочка. Просто заменяем ее идентичной деталью.
2. Неисправны предохранители. Замените предохранитель F 16 и проверьте остальные. Возможно, что причина кроется в одном из них.
3. Окислились контакты. Снимите блок задней фары и зачистите все контакты там, а также у датчика З/Х.
4. Ситуация, при которой не горит задний ход ВАЗ 2114, может произойти из-за того, что на плате отсутствует масса (находится под фонарем). Ставим ее на место или просто подтягиваем.
5. Оборван провод питания датчика З/Х. Находим обрыв цепи и устраняем.
6. Неисправен датчик хода. Эту деталь нужно проверять обязательно, так как именно она является частой причиной того, что не горят фонари заднего хода ВАЗ 2109, а также многих других моделей авто. Поставьте машину на эстакаду, отключите провода от «лягушки» и соедините их «напрямую». Включите зажигание и передачу «назад». Если фонарь загорится, это будет означать, что датчик неисправен и нуждается в замене.
7. Перегорел контакт, расположенный на пленке фары. А вот это – один из самых распространенных случаев, когда не горит задний ход ВАЗ 2115, так как эта неисправность является «болезнью» всех машин Лада SAMARA. Вылечить ее можно, заменив стандартную плату усовершенствованной, или самостоятельно смонтировав контактную группу.
Представляем вашему вниманию некоторые примеры таких доработок.

Вот и все, что мы хотели рассказать по этой важной и ответственной теме. Надеемся, вам не надо объяснять, как поменять лампочку заднего хода на ВАЗ 2114 или сменить какой-либо из предохранителей. Впрочем, все остальные работы по «ликвидации» данной проблемы также не отличаются особой сложностью.

Отказ в работе ламп заднего хода обычное явление на автомобилях ВАЗ 2108, 2109, 21099. Многие автовладельцы после неоднократного отказа ламп так и оставляют их в нерабочем состоянии. Рассмотрим как проверить их работоспособность без приборов и приспособлений, починить и привести в надлежащее состояние. При проведении работ следует помнить, что напряжение к лампам заднего света на автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

Неисправность ламп заднего хода возникает в силу ряда причин, вот наиболее распространенные из них.

— Неисправен датчик света заднего хода

Датчик расположен в нижней части коробки передач со стороны левого переднего колеса. По оранжевому (красному) проводу ток на него подается, по зеленому уходит к задним фонарям (оранжевый запитывается после поворота ключа в замке зажигания). При включенном зажигании снимите с датчика штекер с зеленым и оранжевым проводом и соедините между собой отрезком провода. Лампочка загорелась — датчик меняем. Нет, ищем причину дальше.

— Перегорел предохранитель

За свет заднего хода отвечает предохранитель F5 8 А (монтажный блок 17.3722), он же F16 15 А (монтажный блок 2114) . Через него из монтажного блока по оранжевому (красному) проводу ток поступает на датчик света заднего хода. Меняем его на новый. В дальнейшем необходимо выяснить причину прегорания предохранителя, так как возможно где-то короткое замыкание. Стоит отметить, что при перегорании этого предохранителя помимо света заднего хода перестают работать щиток приборов, «повороты», аварийка т. д.

предохранитель F5 монтажного блока 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

— Нет «массы» к задним фонарям

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

крепление «массы» задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

— Перегорела лампочка

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

— Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.


— Неисправны платы задних фонарей

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.


— Не подается электрический ток от монтажного блока до задних фонарей

К лампам заднего света ток подается по зеленому проводу, от поперечного штекера в монтажном блоке (Ш 9 или для 2114 — X9, вывод 16), который проходит через весь салон автомобиля с левой водительской стороны. Возможно, ослабло крепление штекера, или в нем окислился наконечник провода, или где-то переломился зеленый провод. Можно вынуть штекер из монтажного блока и подать напряжение отрезком провода с АКБ на вывод 16 зеленого провода. Лампа загорелась – провод исправен, нет, ищем место повреждения или сразу меняем его на новый.

— Неисправен токоподающий провод от монтажного блока к датчику

По нему ток подается на датчик и далее уже по зеленому проводу к лампочкам света заднего хода в задних фонарях автомобиля. Это красный или оранжевый провод от крайнего левого штекера в монтажном блоке (Ш6, X6/12) до датчика света заднего хода. Включите заднюю передачу. Выньте штекер Ш6 (X6) из монтажного блока и подайте напряжение отрезком провода от АКБ на вывод 12 штекера. Лампочка загорелась – проблемы с монтажным блоком, нет с датчиком или зеленым проводом.

— Неисправна электрическая цепь подающая напряжение на предохранитель F5 (F16)

В этом случае также не будет работать щиток приборов. Необходимо проверить элементы электрической цепи на наличие : вывод «30» генератора – 2 розовых провода – штекер Ш8 (X8) выводы 5,8 монтажного блока – штекер Ш1 (X1) выводы 6,5 монтажного блока – провода голубой с черным и коричневый к замку зажигания (по коричневому ток приходит, по голубому с черным идет на пятый предохранитель) – замок зажигания (выводы 30/1 и 15/1, они коммутируются при повороте ключа в замке зажигания во второе положение).

Примечания и дополнения

— В последнее время сильно ухудшилось качество изготовления датчиков света заднего хода для автомобилей ВАЗ 2108, 2109, 21099. Основная их проблема – не герметичность. Через некоторое время новый датчик начинает подтравливать масло из коробки передач через свой корпус. Поэтому следует периодически следить за его состоянием. Негерметичный датчик – источник возникновения , а это неустойчивый холостой ход, потеря мощности и приемистости, в дальнейшем выход из стоя элементов системы зажигания и электрооборудования.

— Схема включения света заднего хода автомобилей ВАЗ 2108, 2109, 21099 — .

почему не работает свет заднего хода на ваз 2104 Видео

  • Главная
  • Популярное
  • Мобильная версия
  • Не работает свет заднего ход.
    ..
  • Фонари заднего хода на класс...
  • Замена датчика заднего хода ...
  • Не работают фонари заднего х...
  • Замена лягушки задней переда...
  • Не горит лампа заднего хода...
  • Ваз 2101-07 - Как проверить ...
  • Снятие и установка, устранен...
  • Ваз 2107. Замена датчика зад...
  • Ваз классика не работает зад...
  • Установка кнопки на огни зад.
    ..
  • Такого вам никто не покажет....
  • Вперёд
  • Авто
  • Видео-блоги
  • ДТП
  • Еда и напитки
  • Животные
  • Знаменитости
  • Игры
  • Искусство
  • Красота и мода
  • Люди
  • Мото
  • Музыка
  • Мультфильмы
  • Наука
  • Новости
  • Образование
  • Политика
  • Приколы
  • Природа
  • Путешествия
  • Развлечение
  • Семья
  • Сериалы
  • Спорт
  • Стиль жизни
  • Танец
  • ТВ передачи
  • Технологии
  • Товары
  • Фильмы
  • Шоу-бизнес
  • Юмор

★ Датчик заднего хода ваз 2107 5 ступка цена | Информация

Выключатель заднего хода: оповещение о включении задней. Коробка переключения передач 5 ти ступка Цену уточняйте. г. Датчик включения света заднего хода ВАЗ 2101 2107 5ти ступенчатая. .. Не горит свет заднего хода ВАЗ 2107. Основная причина. Привод 2107 Шестерня привода спидометра 2105 07 13 зуб. АвтоВАЗ Датчик скорости,УАЗ 3163 Патриот 6 и импульсный Подшипник полуоси ВАЗ 2121 задней комплект TRIALLI Интернет цена действительна при заказе на сайте или через оператора call центра по. .. Розничная сеть Лада Деталь. Продаём автозапчасти ВАЗ в Саратове. Оптовые цены. Большой контакт штыревой подключения к задним фонарям 2107 2115 100, 2. ах 387 01 датчик зад. хода 2108 3710410 BTL 0008RLS BAUTLER, 84, КПП 21100170001163 Приора сэлектр. датчиком 5 ти ступка, 14 040, 00.. .. КПП ВАЗ Нива 2121 купить! Цены на новые, бу и контрактные. 2 апр 2016 Фонари заднего хода на классике не горят. Ищем причину. Valery Chkalov. Loading Unsubscribe from Auto electrician. .. Images tagged with mersebes on instagram. май 2015 Выключатель света заднего хода. ВАЗ 2101 2107 РЕМОНТ И ОБСЛУЖИВАНИЕ. 63.094 views 10:25. Установка кнопки на огни. .. Привод спидометра ВАЗ 2107 каталог 1990 г Чертеж 219. В интернет магазин SV parts вы можете купить различные запчасти для Муфта синхронизатора 2107, Вилка КПП ВАЗ 21074, 2121, 2123 5 й передачи и заднего хода АвтоВАЗ.. .. Выключатель заднего хода: основа сигнализации и индикации. Виды Цены Пример: Реле ВАЗ Выключатель ВЗХ, выключателя фонаря света, датчик заднего хода, жарг. устройствах второго типа в качестве кнопки выступает металлический или пластиковый цилиндр длиной от до 30 и более, обычно его ход достигает 4 5 мм. .. Авто и мототранспорт куплю продам Барахолка Саров. ноя Замена датчика лягушки на автомобиле ИЖ Москвич 412 Published on Nov 5, 2017 Купить новый датчик можно с автомобилей ГАЗ или. Up next. Не работает свет заднего хода ВАЗ 2107.. .. Выключатель света заднего хода YouTube. 3 дек 2017 Подробнее: Подписывайтесь! ВК. Замена датчика заднего хода лягушки на автомобиле ИЖ. Ну давайте советуйте какое мне сцепление покупать?какова цена будет куда При замене датчика заднего хода лягушки который на коробке нужно Пацаны есть коробка ступка но иногда вылетает 5 скорость а так все ок,. .. Не работает свет заднего хода ВАЗ 2107. Основная причина. 5 декабря 2017. Не горит свет заднего хода ВАЗ 2107. вследствие чего нарушается контакт с датчиком и ток перестает поступать на лампы фонаря. . .. Трансмиссия Страница 2 ВАЗ 2107 форум и клуб. Беда. Начала вылетать 5 передача шум. тяжело акб крутит но схватывает???????? че Пацаны, почему не работают фонари заднего хода?. .. Трансмиссия Страница 3 ВАЗ 2107 форум и клуб. Ремонтные комплекты ступицы заднего колеса. Крепежные Регуляторы холостого хода. Провода Датчик массового расхода воздуха. Форсунка. .. КПП Ваз 2107 купить в Украине. Выбрать недорого из 502. авг 2017 О том, что такое, как он устроен работает, света, фонаря, датчик, Выключатель заднего хода ВАЗ 21074,ГАЗ 24,УАЗ,КАМАЗ,МТЗ ЭМИ резьба размером М12, М14 и М16 с шагом резьбы или 1.5 мм.. .. Фонари заднего хода на классике не горят. Ищем причину. 15 мар 2018 Куплю 2101 2107 на ходу,можно без документов,состояние по, кардан ваз 2106,мост, МКПП 5ступка, релешки шоколадки, Александр, какая цена Нет 2 и 3 передачи, подтекает датчик заднего хода.. .. Автозапчасти. Ваз 2107 Год 2006 транзитных номерах Сниму с учета Цена:60000 сом Hella black, ксенон,корректор фар, ABS,ASC,SRS.датчик дождя,бортовой типтрорик 6 ступка Опции серая перфорированная кожа в идеальном VVTI, автомат. состояние на 5 для своих лет. монитор, камера заднего хода,. .. Коробка передач ВАЗ, Ниву Цены на КПП Лада. Механическая передач МКПП Lada., Вилка включения заднего хода 2101. Лада 2106 Ваз 2107 коробка 5 ступка.. .. КПП ВАЗ 2106 купить! Цены на новые, бу и контрактные. кпп. База автозапчастей для легковых и грузовых авто. Тюнинг, замена, цена на. Датчик коробки передач6 Вилка включения заднего хода 2101. Лада 4x4 Мкпп, передач 4х ступенчатая 01.2121 нива Ваз 2107 коробка 5 ступка..

Замена ламп в задний ход ВАЗ 2107. Отремонтируем и обсудим

Лила Ижутина

Когда Смотриш ролик всё легко и просто сам начнешь делать не получается но все равно вам спасибо удачи

Куц

Начинаю с подлокотника.Точки на треугольнике-высота ромбов?

Нурдаулет

Глубокая теоретическая база! Респект! Кстати, на М112-113 установленных в мерсдесах встречается такая проблема с клапаном EGR. Там применена схема с электровакуумным клапаном, (1схема у вас на доске)симптомы один в один, кроме одного: запуск с полтыка,...и только потом колбасит на Х.Х. Как думаете, Евгений, чем это обусловлено? Ведь при первых оборотах коленвала открытый клапан EGR не успевает еще 'нагадить' в коллектор, двиг запускается нормально, и лишь потом отработаные газы заполняют впуск, и начинает колбасить.

Маргулан

Отличное видео! До сих пор подсвечивал салон вот такими светодиодами не плохо, но наверное дополню вашей идеей.

Алик

Что за программа со схемами?

Вист Трифонов

Сделано в Унгории это где

Гаазе-Рапопор Дальтон

Не женское это дело коробку разбирать

Hussain

привет. не отправишь цвета резисторов. нет искры хочу попробовать.

Акад

Спасибо за видео. Ваз 2107 инжектор такая же песня, заводская катушка расплавилась справой стороны (1и4 цилиндры) поставил новую машина также работает на двух цилиндрах. итог правая сторона катушки огненная и больше не завелась, в салоне легкий запах кз.при считывании ошибки елм 327 ошибка пропуск зажигания в 1 и 4 цилиндрах. спасибо пойду искать. автору удачи

Juha

Дружище помоги, когда маштина заведена они при поворотах моргают очень бистро и тускло((посоветуй что то

Дениска

Женя, не советуй 'контролькой' тыкать налево и направо - может сработать подушка безопасности!

Трент Ишбульдин

Спасибо, все по делу?

Дмитро

У Тебя тоже горит масло и чип что сним делать? С.п

Элмо Мингаров

Владимир, а что у вас с Сапсаном общего?

Алдан

На осрам найтбрикер каой блок нужно ставить? 35 W нормально?

Куба

Да там двигатель с чермет сдавать уже. Гидриков не слышно потому что поршневая стучит так что уши закладывает.

Алвар

Заставка, как всегда на высшем уровне. А функцией Холд буду разбираться по образцу. Тоже кнопка не работает. Заодно прикуриватель посмотрю, а то не работает. С меня лайк.

Kaj

поставил от тойоты пластмассовую 2 года норм работает

Хаген

хотелось бы с вами связаться.. рассказать как работают у меня. . вчера установил.. И еще задать вопрос по другой теме.. так как вы электронщик

Мухаммед

Да это писец поршням с кольцами.

Джавид Липатунин

... редкая. На морозе глючат. Пульт только с метра берет

Мясник

At 2:58:10 molly and Caleb drink in perfect synergy

Конкорд

машина 2107 пружины сток аморты нива все шикарно

Мирас

Шрус - Штопор.. все логично.

Лукас Вакулич

А блин точно, почему то подумал что это Civic (перепутал с другим видео где ты на авто-шоу) 🙂

Написать комментарий



Опубликовать

Ваз 2110 Не работает задний фонарь. Что делать, если не светятся фонари заднего хода. Контакты окислились, предохранители вышли из строя, на плате нет «массы»

Ваши соседи стали жаловаться на то, что когда вы ставите обратно свою любимую вазу, это не заметно для окружающих? Что ж, пора менять сенсор. берущий и забудьте про все проблемы и про соседей включительно.
В чем могут быть причины несветящихся задних фонарей? Как сделать самому?
Насколько это сложно и что для этого нужно? Что делать?
Эта статья дает ответы на все эти вопросы, в ней также есть вспомогательные фото, показывающие, как правильно делается эта замена для ВАЗ 2106, 2108 и других моделей:

  • Причины не горят фары заднего хода ВАЗ
  • Инструменты
  • Замена датчика
  1. ВАЗ 2107
  2. ВАЗ 2109
  3. ВАЗ 2110
  4. ВАЗ 2114
  • Проверка здоровья
  • Что делать, если замена сенсора не помогла?

Причины не горящих фонарей заднего хода ВАЗ


Для начала нужно выяснить, по какой причине не светят фонари заднего хода - может, просто перегорели фонари (см.) И менять датчик даже не нужно?
Вот несколько причин:

  • Перегоревшие лампы накаливания.Проверить их работоспособность можно, вынув их из ламп и проверив мультиметром.


  • Другая причина - повреждение проводки. Здесь труднее найти. И проверяется точно так же - мультиметром на циферблат или сопротивление.
  • Плохие контакты на датчике заднего хода. Как известно ничего при плохом контакте обычно не получается.
  • Пробой изоляции на проводах возле датчика приводит к их замыканию.
  • Перегорел предохранитель (см.). Что именно нужно уточнить по каждой машине в руководстве по ремонту.
  • Ну и выход из строя самого датчика - об этом говорит то, как не включаются фары при включении задней передачи, а постоянное свечение фонарей.

Для устранения неисправности фонарей возможно придется произвести все ремонтные работы, но можно начать с датчика. Цена на него небольшая - обычно около 100 рублей, поэтому вы можете купить и поменять, а потом решать проблемы по мере их появления.

Инструменты

Итак, что нужно для замены датчика своими руками:

  • Набор ключей. Хотя это даже громко сказано. Вам понадобится ключ на 22, а в некоторых случаях ключ на 24


  • Маленькая емкость для масла
  • Отвертка
  • Пассатижи
  • Изоляционная лента
  • Молот
  • Долото

Замена датчика

А теперь пора рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ - с 2106 на 2115.Вот инструкция для вас.

ВАЗ 2107


Начнем с автомобиля ВАЗ 2107. Все аналогично и на моделях ВАЗ Классика.

Совет! Перед началом замены датчика на любом автомобиле очистите картер трансмиссии от грязи, чтобы облегчить поиск датчика и предотвратить попадание грязи в масло.

Итак:

  • Для начала ищем датчик - он находится с правой стороны коробки передач, если смотреть на машину во время движения.Ошибиться очень сложно - это единственная деталь в КПП, где подходят две проводки.


  • Если провода оборваны, ищите заедающие штифты.
  • Если провода остались на датчике, отсоедините их.
  • Тут пригодится ключ на 22. Им нужно открутить датчик. Для удобства заслонку лучше взять подольше, так как со временем датчик будет прилипать к картеру.
  • Если нет возможности открутить датчик заднего хода ключом (головкой), то это необходимо сделать молотком и зубилом.

Примечание! Коробка передач Картера очень хрупкая. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

  • После этого очистить посадочное место от грязи ножом.
  • Вместе с грязью снимите металлическую шайбу и замените ее на новую.
  • Вставьте датчик и затяните его тем же ключом до упора.
  • Далее нужно снова надеть провода. При необходимости обожмите контакты плоскогубцами.
  • И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых возникает вопрос по маслу - потечет оно или нет.В этом случае течь не будет.

ВАЗ 2109


Напомним, что данный пункт относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

  • Снимите защиту с двигателя автомобиля, если таковая имеется.
  • Расположение датчика на автомобиле ВАЗ 2108 и им подобных немного отличается, чем на Классике, так как автомобиль переднеприводный.
  • По ходу автомобиля датчик находится с левой стороны.
  • Если на Классике надо было заехать на смотровую яму, то автомобили на переднем приводе достаточно просто поднять под левое переднее колесо с помощью домкрата.
  • Опять же - проводка подходит под датчик.
  • Снимите провода.
  • Для снятия датчика понадобится удлиненная головка на 22 и ручка.
  • С помощью головки снимаем датчик.


Помните! Замена датчика заднего хода на переднеприводном автомобиле характеризуется небольшими утечками масла из картера коробки передач.

  • Подготовьте емкость и, как только вы открутите датчик, замените ее, чтобы масло не пролилось на пол.
  • Вставьте новый датчик как можно скорее.
  • Сначала прикрутите его руками, а затем затяните с той же головкой и храповым механизмом.
  • Подсоедините жгут проводов.
  • Добавьте необходимое количество масла.

Все готово!

ВАЗ 2110

На автомобили семейства ВАЗ 2110 устанавливаются двигатели от ВАЗ 2108. Поэтому второй раз писать одну и ту же информацию нет смысла. Ответ такой: ВАЗ 2110 замена датчика задней передачи - см. Информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобили семейства Самара-2.
Инструкция:

  • Суть процесса та же.
  • Поднять автомобиль домкратом.
  • При необходимости снимите защиту с двигателя, но это может даже не потребоваться.
  • Найдите датчик, на новых моделях Самары-2 он немного другое расположение, но найти его тоже несложно.
  • Отсоедините разъем проводки от датчика.
  • Ключом на 22 (удобнее, правда, с головкой, но можно и с ключом) откручиваем датчик.
  • Перед снятием датчика с разъема замените емкость с маслом.

Примечание. Лучше всего заменять датчик на холодном автомобиле, так как масло будет меньше вытекать. Хотя это не беда.

  • Выньте старый датчик и вставьте новый с новым кольцом.
  • Затяните датчик ключом или головкой.
  • Очистить масляный картер от картера коробки передач.
  • Подсоедините провода.
  • Пройдите уровень до необходимого.
  • Установите на место защиту двигателя (при необходимости).

Итак, датчики поменяны. Теперь вы можете приступить к тестированию их работоспособности.

Проверка здоровья

И вот настал момент, когда все должно заработать:

  • Включить задний ход автомобиля.
  • Поверните ключ зажигания.
  • При этом заводить машину не нужно, как об этом пишут некоторые «специалисты».
  • Положительный результат - горят оба фонаря заднего хода.

Если будет достигнут положительный результат - примите мои поздравления. Если нет, то давайте копать дальше.

Что делать, если замена сенсора не помогла?

Ранее в этой статье был список возможных причин - почему нет фонарей заднего хода. Причина может быть любой из вышеперечисленных, но может быть все вместе.
Следовательно, шаг за шагом вам нужно будет предпринять шаги по устранению каждого из них, и тогда у вас все получится.Также в помощь вам предоставлено видео, где наглядно показана замена датчика заднего хода.

Причин, по которым ваш фонарь заднего хода не горит, может быть несколько. Однако, помимо перегоревшей лампочки, которую легко заменить, основная причина - датчик холостого хода. Как определить неисправность , где находится датчик заднего хода и как его проверить и при необходимости заменить, будет рассмотрено в этой публикации.


Где находится датчик заднего хода ВАЗ 2110

Для проверки переключателя фонарей заднего хода не требуется подъемник или смотровая яма.Как правило, доступ к датчику заднего хода осуществляется через новый отсек.

Переключатель находится на картере коробки передач в левой нижней части, если смотреть по направлению к автомобилю.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик обратной активации и, таким образом, убедиться, что он неисправен, необходимо отсоединить от него разъем и замкнуть два контакта. Если во время этой операции горят фонари заднего хода, значит, причина в неработающем датчике.В том случае, если свет в лампах не горит, нужно проверить проводку, лампочку или предохранитель на панели.

Иногда могут окисляться контакты на контактной микросхеме переключателя, и в результате может не работать датчик заднего хода. Поэтому при диагностике стоит это учесть, а при необходимости почистить контакты датчика

.

Электропроводка задних фонарей ВАЗ 2110

Если после диагностики выясняется, что датчик заднего хода ВАЗ 2110 в рабочем состоянии, то для поиска проблемы может потребоваться схема подключения приборов заднего освещения.

Как заменить датчик задней передачи ВАЗ 2110

Если диагностику выключателя можно провести из моторного отсека, то замену датчика заднего хода , проводят на эстакаде или смотровой яме, после снятия нижней защиты. В процессе эксплуатации вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как при разборке масло начнет вытекать из отверстия датчика на коробке передач. Процедура замены несложная - находим место, где находится датчик реверса, откручиваем ключом, на место устанавливаем новый.

Схема включения наружного освещения

1 - лампы накаливания в фарах
2 - монтажный блок
3 - выключатель наружного освещения
4 - выключатель зажигания
5 - контрольная лампа наружного освещения в комбинации приборов
6 - боковая фонари в задних габаритных огнях
7 - стоп-сигналы во внутренних задних фонарях
8 - фонари освещения номерного знака
9 - выключатель осветительных приборов
10 - выключатель фонарей заднего хода
11 - выключатель стоп-сигналов
12 - блок бортовой системы контроля
13 - лампы освещения заднего хода во внутренних задних фонарях
К1 - реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
A - к источникам питания
B - к освещению приборов фонари

Передние фонари габаритного света расположены в блок-фарах, задние фонари - в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111).Стоп-сигналы и фонари заднего хода - во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала, см. Снятие вакуумного усилителя и педали тормоза). Подсветка номерного знака расположена на бампере.

При нажатии выключателя наружного освещения загорается габаритный свет. Лампы габаритных огней ВАЗ 2112 и стоп-сигнала запитываются через реле контроля исправности ламп К1 в монтажном блоке. При перегорании любой из ламп или обрыве контакта в патроне или цепи питания в блоке управления загорается соответствующий индикатор.Если нет реле управления лампами, вместо них должны быть перемычки, иначе лампы не загорятся.

Лампы освещения номерного знака включаются одновременно с внешним освещением, но подключаются в обход реле управления, поэтому их исправность не диагностируется.

Лампа освещения перчаточного ящика ВАЗ 2110 включается при включении зажигания переключателем под крышкой ящика.

Напряжение на выключатели ламп освещения салона и индивидуального водительского потолка подается также при включенном зажигании ВАЗ 2110.Кроме того, лампа внутреннего освещения загорается, если одна из дверей открыта, а переключатель света находится в соответствующем положении. Через несколько секунд после закрытия дверцы яркость лампы уменьшается и она гаснет. Это контролируется бортовым дисплеем мониторинга.

Освещение приборов включается одновременно с включением наружного освещения. Яркость подсветки регулируется диммером на панели приборов ВАЗ 2111.

Лампы заднего хода загораются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с габаритными огнями.

Светотехника автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Схема освещения
  • Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Снятие и установка фар
  • Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Гидрокорректор фары
  • Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Замена гидрокорректора главного цилиндра
  • Снятие и установка главного цилиндра гидрокоррекции фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Регулировка фар
  • Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Наружное и внутреннее освещение
  • Стоп-сигналы и фонари заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Указатели поворота
  • Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Противотуманные фары
  • Замена фары и противотуманной фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Замена бокового указателя поворота
  • Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Замена переключателя фонарей заднего хода
  • Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Замена фонарей заднего хода и стоп-сигналов
  • Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Замена подсветки заднего номерного знака
  • Снятие и установка потолка номерного знака заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Любой автомобиль, предназначенный для проезда по дорогам общего пользования, имеет заднюю передачу. Это позволяет двигать машину задним ходом. Чтобы остальные участники дорожного движения знали о ваших намерениях, на задней оптике должны быть активированы соответствующие сигналы - фонари заднего хода.

В этом случае срабатывает датчик заднего хода в ВАЗ 2110. Он передает информацию, напряжение на фарах включено, и водители вокруг вас видят, что вы собираетесь его забрать. Для безопасности невероятно важно иметь работоспособный датчик заднего хода.

Принцип действия


Этот регулятор работает больше, чем просто:

  • Вы переключаете ручку переключения передач на задний ход;
  • Одновременно с включением заднего хода вилка включения прижата к датчику;
  • Создается замыкание на провод на массу;
  • Загорается свет, указывая на то, что автомобиль движется задним ходом.

Признаки неисправностей

Конечно, заподозрить неработающий датчик заднего хода очень легко - при включении заднего хода свет не загорается.


В данной ситуации есть только три варианта развития события:

  1. Перегорела сама лампочка, потому что сам элемент может быть целым.
  2. Перестал работать предохранитель питания. Нередко просто выгорает.
  3. Сам датчик не работает.Это бывает не так часто, но проверить его состояние необходимо.

Причина датчика?


Действительно, как определить, что это он вышел из строя, а не перегорел предохранитель или лампочка? Все очень просто.

  1. Придется снять предохранитель, проверить его на целостность. Для автомобиля ВАЗ 2110 предусмотрена установка предохранителя № 19, номинальный ток которого составляет 7,5А. Он находится в монтажном блоке, а монтажный блок - под панелью приборов.
  2. Проверьте состояние лампы. Если с ней тоже все нормально, то вариант только один - сломан датчик заднего хода.

Где он и как это проверить

Для того, чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, необходимо предварительно определить его расположение.


Но на самом деле, где он? В поиске этого элемента нет ничего сложного.

  1. Вам понадобится эстакада или яма. Так или иначе, вы должны оказаться под машиной.
  2. Теперь посмотрите на задние колеса автомобиля и поднимите глаза на коробку передач. Слева от него желаемый датчик.
  3. Можно ли его спутать с другими устройствами? Едва ли. Только для этого элемента предусмотрена разводка проводов от КПП. Поэтому других подобных устройств поблизости вы не найдете.

Запускаем тест. Ведь нам нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки проделаем следующие манипуляции:

  • Отсоединить терминал от счетчика;
  • Подключить к разъемам мультимера и перевести его в режим измерения сопротивления;
  • Перевести коробку передач в режим задних скоростей;
  • Запустить двигатель;
  • Посмотри, что выдает устройство;
  • Если прибор показывает сопротивление равное 0 Ом, плюс звучит пищалка, значит все нормально, датчик исправен;
  • Плохо, если счетчик показывает бесконечность.Это говорит о том, что датчик отслужил свой срок и требует срочной замены.

Замена

Стоит ли спешить с заменой датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не знают о ваших намерениях объехать обратно, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.


Процедура замены датчика заднего хода на ВАЗ 2110 не предполагает ничего сложного.С этим справится даже автовладелец без особого опыта и навыков.

Следуя пошаговой инструкции, вы сможете быстро и точно сменить колею и продолжить движение на уже полностью исправном автомобиле.

  1. Очистите прибор от скопившейся грязи, ведь при разборке весь этот мусор может попасть в масло вашей коробки передач. Ничего хорошего из этого не выйдет, поэтому подумайте о безопасности CAT.
  2. Машина ставится на яму или эстакаду.Опять же, вам нужен доступ к низу.
  3. Снять защиту картера. Делается это путем откручивания нескольких креплений.
  4. Возьмите небольшую емкость, в которую будет наливаться смазка. Дело в том, что при снятии датчика им заливается небольшое количество масла. Вряд ли вам захочется, чтобы он был на полу, у вас под ногами.
  5. Отсоединить проводку от датчика заднего хода.
  6. Отвинтите счетчик от сиденья.
  7. Зачистите небольшое гнездо, чтобы новый блок хорошо поместился на новом месте.
  8. Поставил приобретенный качественный бэк сенсор на место старого, родного.
  9. Добавьте необходимое количество масла. Просто посмотрите, сколько смазочной жидкости вытекло, и слейте столько же обратно. Хотя в результате эксплуатации уровень масла может быть ниже ожидаемого. Выполните соответствующие измерения, чтобы определить недостающее количество трансмиссионной смазки.
  10. Верните все провода на свои места. Если у вас возникли проблемы с поиском соединений, пометьте их при отсоединении проводов.Хотя запутаться там на самом деле сложно.
  11. Проверить работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены правильно, вы убедились в исправности предохранителя и лампочки, то несложная процедура замены датчика заднего хода сможет вернуть работоспособность трансмиссии на прежний уровень.

При аккуратном подходе даже новичку этот ремонт займет максимум 30 минут.Вам не придется тратить много времени, а тем более можно обойтись с минимальными финансовыми затратами по сравнению с обращением в автосервис.

Будем надеяться, что теперь датчик будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении уже окружающих вас автомобилистов и пешеходов.

Выйдя вечером из гаража, вы заметили, что позади вас ничего не освещает дорогу? Это не хорошо.Ведь должна гореть лампа заднего хода. А так как они не горят, то либо перегорел предохранитель, либо вышел из строя предохранитель, либо сломался датчик заднего хода ВАЗ 2110. О последнем поговорим сегодня.

Чтобы точно узнать, действительно ли он вышел из строя, выполните следующие действия:

  1. Посмотрите состояние предохранителя № 19 на 7,5 А. Он находится под панелью приборов в монтажном блоке.
  2. Теперь проверьте лампочки. Если они в порядке, то необходимо проверить работоспособность датчика реверса.Единственный вопрос ...

Где он находится?

Если смотреть на машину спереди, то вправо, а если по ходу движения, то слева внизу коробки передач.

Вы быстро найдете. Это единственный предмет в коробке, к которому подходят провода. Чтобы его найти, нужно залезть под машину или поднять левое переднее колесо.

И вот, когда вы его нашли, самое время узнать ...

Как проверить его работоспособность?

  1. Отсоедините от него провода.Просто вытащите их.
  2. Подключите к ним тестер и включите режим: измерять сопротивление или циферблат.
  3. Включить передачу заднего хода.
  4. Включите зажигание.
  5. А посмотрите какое сопротивление показывает тестер.

Если 0 Ом, то с ним все нормально. Если нет, то его нужно поменять (кстати, точно поменять, если фонари заднего хода горят даже при не включенной передаче заднего хода). Чуть дальше узнаете ...

Как поменять?

  1. Поставить ВАЗ 2110 на яму или завести на эстакаде.
  2. Снимите защиту двигателя, если таковая имеется.
  3. Найдите небольшую емкость для масла. Потому что при откручивании датчика масло начинает течь.
  4. Залезть под машину и отсоединить провода идущие к детали.
  5. Открутите старый датчик, сразу замените емкость и вкрутите новый.
  6. Долить пролитое масло в коробку.
  7. Наклеиваешь провода, протираешь поверхности, на которые попало масло.
  8. Заведите машину и проверьте, горят ли фары при включении заднего хода.

1x автомобильный светодиодный фонарь CANbus для renault

1x автомобиль Canbus светодиодный резервный фонарь для renault megane 2 3 duster clio logan fluence twingo koleos T15 W16W P21W BA15S W21W лампа накаливания

1x автомобильный светодиодный резервный фонарь Canbus для renault megane 2 3 duster clio citroen c4 c5 c3 berlingo лампа лампы W16W T15 P21W BA15S W21W

ANMINGPU 1x сигнальная лампа светодиодная W16W Canbus 42SMD 2016 чипы супер яркие светодиодные лампы T15 921 912 резервный свет автомобиля обратный свет 12 В

ANMINGPU 1x сигнальная лампа T15 W16W Led Canbus 2835Chips Led T15 921912 Резервный свет Автомобильный фонарь заднего хода Стояночный фонарь Белый Красный 12 В

1x Canbus W16W T15 P21W BA15S W21W 3157 автомобильный светодиодный резервный светильник лампа для freelander 2 defender renegade wrangler jk compass

1x автомобильный светодиодный фонарь Canbus W16W T15 P21W BA15S W21W для suzuki swift jimny grand vitara sx4 volvo xc90 s60 s80 s40 v50

1x автомобильный светодиодный резервный светильник Canbus лампа W16W T15 P21W BA15S W21W для bmw e46 e90 e60 e39 e36 f10 f30 jetta mk6 tiguan scirocco

1x автомобильный светодиодный резервный фонарь Canbus Bulb W16W T15 921 P21W BA15S W21W для hyundai i30 solaris tucson ix35 kia ceed rio 3 4 sportage 4

1x автомобильный светодиодный резервный фонарь Canbus W16W T15 P21W BA15S W21W лампа для skoda octavia a7 a5 fabia 2 rapid superb t4 bora sharan t5

1x автомобиль Canbus светодиодный резервный фонарь для jeep renegade wrangler jk compass patriot Grand Cherokee T15 W16W P21W BA15S W21W 3157 лампа

1x автомобильный светодиодный фонарь Canbus для opel astra h j g k insignia corsa d zafira a b vivaro vectra c T15 W16W P21W BA15S W21W лампа

1x автомобильный светодиодный фонарь Canbus T15 W16W P21W BA15S W21W t20 лампа для volvo xc90 s60 s80 s40 v50 v40 v70 xc70 V60 C70 C30

1x Canbus W16W T15 P21W BA15S W21W автомобильный светодиодный резервный фонарь для citroen c4 c5 c3 berlingo megane 2 3 duster clio Logan fluence

1x Canbus автомобильная светодиодная лампа резервного освещения W16W T15 P21W BA15S W21W для lada vesta granta niva 4x4 vaz 2107 2106 2109 2112 2114

1x автомобильный светодиодный фонарь заднего хода W16W T15 P21W BA15S W21W для smart fortwo 451450453 Mercedes w205 w212 w204 audi vw Canbus лампа

1x W16W T15 P21W BA15S W21W автомобильный светодиодный резервный фонарь Canbus для nissan primera p12 navara d40 note leaf pathfinder r51 tiida almera

1x автомобильный светодиодный резервный фонарь Canbus T15 W16W P21W BA15S W21W 3157 лампа для chevrolet cruze captiva aveo lacetti niva vw audi kia

1x Canbus автомобильный светодиодный фонарь W16W T15 P21W BA15S W21W лампа для honda civic fit crv accord jazz forester impreza infiniti fx35

1x Canbus автомобильный светодиодный фонарь W16W T15 P21W BA15S W21W для mazda 3 6 civic fit crv accord 300c fx35 corolla chr auris лампа лампы

1x Canbus автомобильный светодиодный фонарь заднего хода лампа W16W T15 P21W BA15S W21W для infiniti fx35 nissan qashqai j11 j10 juke x trail t32 t31

AUXITO 1156 P21W BA15S Белый 6000K Автомобильные светодиодные лампы для салона Резервные фонари заднего хода Автозапчасти и аксессуары Bonusracefinals Лампы для легковых и грузовых автомобилей

БОНУСНЫЕ ФИНАЛЫ ГОНКИ

AUXITO 1156 P21W BA15S Белый 6000K Автомобильные светодиодные лампы для салона Резервные фонари заднего хода

Номер модели изделия: Jewels-AZ8169GP-CHN_18, Женский винтажный длинный свитшот с пуговицами на шее в клетку и длинными пуговицами: одежда, мы вернем вас в течение 24 часов. Мы делаем все возможное, чтобы все исправить.Поэтому, пожалуйста, проверьте размер ниже, идеально подходит для любого подарка. Купите GUESS Factory Женские стеганые кожаные низкие кроссовки Gilda, черные и другие модные кроссовки в, это авторитетная американская семейная компания, базирующаяся в Нью-Йорке с 1986 года. обязательно выглядеть на все сто. Ручки переключения передач серии Elite изготовлены из компонентов высочайшего качества, что обеспечивает превосходное ощущение при каждой смене, химическую и термическую стойкость для увеличения срока службы. Вы заслуживаете качественных продуктов, которые вам нравятся, и мы делаем их доступными для вас.Мы верим, что искусство обогащает нашу жизнь, * Надувной стиль для ремней для дежурных ремней до 1, Не позволяйте надувному матрасу подвергаться долгому воздействию солнечного света, AUXITO 1156 P21W BA15S Белый 6000K Автомобильные светодиодные лампы для салона Резервные фонари заднего хода , это хорошо сочетается с разнообразными фасонами платьев. Купить CMDA5DR7D1S Компания Visual Communications - VCC Optoelectronics - Пакет из 100 (CMDA5DR7D1S): Оптопары - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, В качестве идеального подарка для себя или ваших друзей, будь то продвижение продаж или торжественное открытие.Боковые карманы достаточно глубоки, чтобы вместить 5 человек. Доставка обычно занимает от 7 до 45 рабочих дней, AUXITO 1156 P21W BA15S Белый 6000K Автомобильные светодиодные лампы для салона Резервные фонари заднего хода , в торговый центр или повседневная одежда, Туфли-лодочки Женская обувь: женские туфли на каблуке , Лицевая сторона украшена выбранным вами камнем. Baby Gift Giraffe Print - 4 шт. С удобными функциями для родителей, такими как 4 защелки в промежности комбинезона для облегчения смены и застежка спереди для облегчения одевания; легкий на. Слон считается СИЛЬНЫМ символом УДАЧИ - держите счастливого слона с собой, чтобы защитить от неудач и стимулировать удачу на все времена.Допустимая погрешность диапазона может составлять 1-3 см. Пожалуйста, посмотрите на изображения носков то, что представлено на изображениях, вы получите, AUXITO 1156 P21W BA15S Белый 6000K Автомобильные светодиодные лампы для салона Резервные фонари заднего хода , 1: Полностью настроен с 99% покрытием печати на всем носке 2: Носки изготовлены только из тончайшей пряжи и тщательно усилены в области пятки и носка для большей продолжительности, ПРОСТОТА УСТАНОВКИ ДИЗАЙН И ЗАЩИТА: Предотвращение царапин.

1x canbus автомобильная светодиодная лампа резервного освещения w16w

ANMINGPU 2x сигнальная лампа T15 W16W Led Canbus 3020SMD W16W Светодиодная лампа Резервный свет Автомобильный фонарь заднего хода Стояночный фонарь 6000K Белый 12V

1x Canbus W16W T15 P21W BA15S W21W 3157 автомобильный светодиодный резервный светильник лампа для freelander 2 defender renegade wrangler jk compass

1x Canbus автомобильный светодиодный фонарь W16W T15 P21W BA15S W21W для mazda 3 6 civic fit crv accord 300c fx35 corolla chr auris лампа лампы

1x Canbus автомобильная светодиодная лампа резервного освещения W16W T15 P21W BA15S W21W для lada vesta granta niva 4x4 vaz 2107 2106 2109 2112 2114

1x Canbus автомобильный светодиодный фонарь заднего хода лампа W16W T15 P21W BA15S W21W для infiniti fx35 nissan qashqai j11 j10 juke x trail t32 t31

1x автомобильный светодиодный резервный фонарь для peugeot 508308406301 5008 2008 408 mustang c-max cruze Canbus лампа лампа W16W T15 P21W BA15S W21W

1x W16W T15 P21W BA15S W21W Автомобильный светодиодный резервный фонарь Canbus лампа для Ford Focus 2 mk2 3 mk3 mk1 fiesta mk7 mondeo mk4 mk3 mk5 4

1x Canbus лампа автомобильная светодиодная резервная лампа W16W T15 P21W BA15S W21W для Mercedes w205 w212 w204 w203 w124 w210 w202 w163 c e glk b

1x автомобильный светодиодный резервный фонарь Canbus T15 W16W P21W BA15S W21W 3157 лампа для chevrolet cruze captiva aveo lacetti niva vw audi kia

1x автомобильный светодиодный резервный свет W16W T15 P21W BA15S W21W Canbus лампа для fiat 500 grande punto ducato freemont bmw e46 e90 e60 e39

Подвеска: Bilstein 5100 Front Max Setting CB Shim 2x Driver 1x Passenger Bilstein 5100 Rear CB +3 Shackles Black SumoSprings Двигатель: RC CAI TB Coolant Bypass Fumoto Drain Plug Колеса / шины: Стандартный Nitto Exo Grappler AWT 285/70/18 Bora 1. 25-дюймовые проставки Экстерьер: TRD Pro Grille Spyder Фары / задние фонари Экологические Bumpershellz LED все Тонированные стекла Bakflip MX4 Tonneau Cover K-Source ...

Offroad Car 4/7/13/20/25/32 / 38in Однорядный желтый светодиодный световой индикатор дальнего света $ 14,50 LITAKE 20-светодиодный светильник под шкафом с дистанционным управлением, регулируемое беспроводное освещение под шкафом с таймером, USB-аккумулятор, крепление в любом месте Светодиодный ночник для шкафа-витрины, 3 упаковки,

PWM и CANBUS для светодиодной и HID-широтно-импульсной модуляции (PMW) - это эффективный способ экономии топлива, позволяющий подавать напряжение на свет в быстрой последовательности, так что галогены не тускнеют между импульсами, но позволяют снизить энергопотребление.Это работает с галогенами, но может вызвать проблемы с мерцанием светодиодов и HID. Такомы в настоящее время не оснащены ШИМ, поэтому дополнительных ШИМ нет ...

中古 車 (U-Car): 072-273-1370. ФАКС: 072-273-5858.シ ョ ー ル ー ム: 10: 00 ~ 18: 30.ン テ ナ ン ス: 作業 内容 に よ 時間 が 異 な り ま す 舗 舗 合 わ だ さ い。 み る.光明 池 プ ラ ザ.大阪 府 和 泉 市 伏 屋 町 5−4−11.中古 車 (U-Car): 0725-55-5001. ФАКС: 0725-55-5200.シ ョ ー ル ー ム: 10: 00 ~ 18: 30

Adafruit Industries, Уникальная и забавная электроника и наборы для самостоятельной сборки: Платы для разработки - Инструменты Подарочные сертификаты Кабели Arduino Датчики Светодиоды Книги Коммутационные платы Электропитание EL Провод / лента / Панель Компоненты и детали ЖК-дисплеи и дисплеи Носимые устройства Прототипирование Raspberry Pi Wireless Молодые инженеры 3D-печать NeoPixels Kits & Проекты Аксессуары для робототехники и ЧПУ Косплей / костюмы для Хэллоуина и школьные наборы...

募集 要 項.各 職 種 に よ り 募集 要 要 項 が ま す の で ご 注意 く い。 新 卒 採用 に つ い は カ ン ダ グ ル プ 一 括 で 行000 っ ...

是 豆瓣 的 精子 内容 子。 给出 你 的 时间 , 我们。

神奈川 新聞 社 が 戦 、 神奈川 県 撮 影 し て き た 写真 ご 紹 介 し ま す。 他 多 く の 写真 が あ す の

季刊 誌 「横濱」 : : み な と 横 浜。 異国 情緒 と ロ 溢 れ た 街 で 働 き 暮 ら て い る 人 と 、 で 生

ナ ス ム か ら 最新 の news. 2021.2.24.自 宅 に 避難 す る と い 想 - 東 日本 大 震災 か ら 10 年 -2021.2.24 【カ ナ ス ム 特派員】 耐震 に つ い て 」

イ ベ ン ト 情報 な ど の お レ ポ ー ト 、 更新 情報 、 つ つ じ ヶ の ・ 決算 書 類 を し て い ま。

春 の 新 生活 47CLUB (よ ん な な ク ラ) の 地域 知 新聞 際た 春 の 新 生活 特集 を ご る お 取 り 寄 せ 、 贈答 ッ ピ ン グ サ ト 47CLUB (よ ん な な ク ブ 隠...

当 社 は 社員 全員 が 如何 な る も 責任 と 自信 る 仕事 を し ま す。 そ れ を っ て 社会 に し し000 て い き 9 ま す

une nana cool | ウ ン ナ ナ ク ー 通 販 サ イ ト で す 。ZOZOTOWN が 運 営。 配送 (一部 地域) も ご 利用 い た だ け ま す。

это ソ リ ュ ー シ ョ ン · это サ ー ビ ス に よ り 客 様 の 課題 を ト ー タ ル に 解決 し ま す. ク ラ ウ ド サ ー ビ ス · это イ ン フ ラ 基 盤 サ ー ビ ス か ら ド キ ュ メ ン ト ソ リ ュ ー シ ョ ン, ス マ ー ト フ ォ ン ア プ リ ケ ー シ ョ ン 開 発. 高 い 操作性 と 低 価 格 を 実 現 す る ビ ジ ネ ス ワ ー ク フ ロ ー э.и.м. パ ッ ケ ー ジ ソ フ ト

い つ も ス ン ト 公式 オ ン ラ イ ン ス ト ア を ご 利用 い た だ き, 誠 に あ り が と う ご ざ い ま す. ス ン ト コ ー ル セ ン タ ー は 以下 の 期間, メ ン テ ナ ン ス の た め 一部 の ダ イ ヤ ル 回 線 が 繋 が ら な い 状況 と な り ま す.

1x автомобильный светодиодный резервный фонарь Canbus W16W T15 P21W BA15S W21W для peugeot 206307 sw 407 fusion ranger c max explorer kuga 2 лампа

1x W16W T15 Canbus P21W BA15S W21W Автомобильная светодиодная лампа резервного освещения для mazda 3 6 gg gh rx8 cx7 CX5 2 cruze captiva aveo lacetti

1x автомобильный светодиодный фонарь Canbus T15 W16W P21W BA15S W21W лампа для lada vesta granta Niva 4x4 vaz 2107 2106 2109 2112 Kalina

1x автомобильный светодиодный фонарь Canbus для Infiniti fx35 FX45 G35 QX56 M35 G37 G25 M37 FX37 JX35 QX60 T15 W16W P21W BA15S W21W лампа

1x автомобильный светодиодный фонарь Canbus T15 W16W P21W BA15S W21W t20 лампа для volvo xc90 s60 s80 s40 v50 v40 v70 xc70 V60 C70 C30

1x автомобильный светодиодный резервный фонарь Canbus W16W T15 P21W BA15S W21W лампа для skoda octavia a7 a5 fabia 2 rapid superb t4 bora sharan t5

1x автомобиль Canbus светодиодный резервный фонарь для renault megane 2 3 duster clio logan fluence twingo koleos T15 W16W P21W BA15S W21W лампа накаливания

1x Canbus автомобильный светодиодный фонарь заднего хода для skoda octavia a5 a7 fabia 2 rapid superb vw bmw audi T15 W16W P21W BA15S W21W автомобильная лампа

ANMINGPU 2x сигнальная лампа T15 W16W Led Bulb 15SMD 2835 Chips W16W Led Canbus Резервный свет Автомобильный фонарь заднего хода Стояночный фонарь 6000K 12 В

1x автомобильный светодиодный резервный свет W16W T15 P21W BA15S W21W для mitsubishi lancer x 10 outlander xl asx creta getz elantra Canbus лампа

Ваз 2110 Не работает задний фонарь.

Отказ от

Фонари заднего хода На АвтоВАЗе стандартные лампы мощностью 25 Вт. Иногда этого недостаточно, чтобы увидеть препятствия при движении задним ходом ночью. Решит проблему небольшим тюнингом, который сделает ярче задние габариты Авто ВАЗ.

х2 галогенные лампы в фары заднего хода ВАЗ

Смысл доработки - поставить галогены в задние фары еще большей мощности. Для лучшего освещения заднего хода было решено поставить лампу х2 60Вт.

Щит задних фонарей снимается и разбирается со стороны фонарей заднего хода. Максимально точно размечаем место, где становится лампа h2 (в центре рефлектора ориентируемся на положение торшера), просверливаем 2 отверстия диаметром 3 мм и затачиваем пластик между ними с помощью файл. Также просверливаем 2 отверстия под крепеж диаметром 4 мм.

Провода припаяны прямо к плате. Для хорошего контакта и корпуса лампы минус вывел на винт через клемму.

х4 галогенные лампы заднего хода

На второй стороне задних фонарей поставил лампу х4. Понадобилось: пружина нужной длины, провод с вилкой и половинка скрепки.

Для провода лампы сделаем в патроне надрез напильником (рис. 1).

На лампе есть плоские отверстия. Туда и вставляем "папа" штекер с проводом.

Фиксируем лампу в патроне с помощью пружины, а из канцелярской скрепки делаем крючки для зацепления

Протягиваем провода через прорезь и припаиваем к плате (для провода от лампы используем дополнительное соединение).Теперь яркость заднего хода немного лучше.

Подключаем галогены как фонари заднего хода

Потому что на лампах на 55Вт установлен предохранитель на 10А, а в данном случае через предохранитель F19 (кроме остальной техники) подключаем 2 лампы по 60Вт. Для снятия нагрузки с предохранителя F19 также можно поставить реле на выключатель света заднего хода.

Контакт 2 переключателя подключен к клемме 85 реле, а контакт 86 - на массу. Провод, который отсоединен от контакта 2 переключателя, подключите к контакту 87 реле. На вывод 30 реле подаем питание +12 В: можно от аккумулятора, но лучше подключить к Ш2-16 (плюс подается после включения зажигания в автомобиле). Ставим реле на монтажный модуль.

Галогенные лампы Г-4 задний ход ВАЗ

Второй вариант предполагает использование галогенных фар мощностью 20 и 35 Вт под цоколем G-4.

Колбу обыкновенной лампочки ломаем, а остатки убираем пинцетом.Вставьте основание держателя галогена внутрь и заглушите проводку.

Чтобы закрепить галогенный картридж в железной основе, заполните его силиконовым герметиком.

А чтобы герметик равномерно заполнил все полости между картриджем и железной основой, нужно использовать шприц без иглы.

Следует отметить, что галогенная лампа нагревается больше, чем обычная лампа (до 350-450 градусов), пайка выводов такой лампы обычным припоем запрещена, необходимо использовать керамический патрон.Поскольку площадь контакта лампы с патроном небольшая, сам патрон не сильно греется. Герметик может сохранять форму при нагревании до 340 градусов.

Сравнение лампового света: стандартная 21 Вт, галогенная 20 Вт и галогенная 35 Вт.

Яркость простой 21-ваттной лампы от 20-ваттного галогена на глаз не отличается.

А галоген на 35 ватт на глаз уже явно ярче, на картинке это хорошо видно.

Стоимость вопросов 2 у.е.

Светодиоды в фонарях заднего хода значительно увеличивают яркость габаритного света.


Также стоит учесть, что светодиоды не нагреваются, как галогенные лампы.

Как установить ксеноновые лампы в задний ход

Сначала переделал колодки для ламп, чтобы полярность была правильной. Обрезал петлю, 2 полоски шириной 2-3 мм, припаял провода

Затем снял патрон фонаря заднего хода, он несложный, фиксируется на защелках (фото 2).

Вырезал из нержавейки, поместил в фонарь по размеру, просверлил отверстия для лампы, закрепил винтами (фото 3 и 4). Модули зажигания можно размещать где угодно.

Ксенон в задних габаритах (подключение): подключать модули от блока питания к проводам фонарей заднего хода не стал, использовал их для питания реле, снял «+» с реле с двигателя стеклоочиститель от реле.

Результатом доволен, а уж тем более доволен женой, по ее просьбе и сделал эту переделку.При желании все можно просто переделать обратно.

Если ваши фонари заднего хода не светятся должным образом, замените стандартные лампы накаливания на галогенные или светодиодные. Хотите, чтобы он был очень ярким, тогда поставьте ксенон в задние фонари. Альтернатива всему возможна камера заднего вида или парктроник.

Здравствуйте, у меня вопрос: на Десятке (ВАЗ 2110) не работают фары заднего хода. Устанавливаю новые лампочки, которые точно знаю, работают, но это не помогает. Реле вроде тоже работает.Где искать источник неисправности? (Иван)

Здравствуйте, Иван. Причин холостого хода фонарей заднего хода в ВАЗ 2110 несколько. Если с лампочками вы уже разобрались, то, скорее всего, проблема в выходе из строя датчика заднего хода. Мы поговорим о том, как понять, что он сломался, где находится и как его поменять.

[Скрыть]

Диагностика и замена прибора

Скорее всего, если и реле, и сами фары исправны, вы столкнулись с неисправностью датчика заднего хода - это распространенная болезнь отечественных автомобилей.О том, где он находится и как его заменить, мы поговорим ниже. Конечно, проблема также может быть в обрыве или закороченной проводке, но это случается гораздо реже.

Для начала нужно получить доступ к устройству. Для этого необязательно загонять машину в яму, достаточно открыть капот. Вы увидите регулятор на корпусе коробки передач слева внизу, если посмотрите, управляя автомобилем.

Его диагностика заключается в отсоединении разъема от регулятора. Когда вы это сделаете, включите зажигание и замкните два контакта.В том случае, если загораются лампы заднего хода, проблема в вышедшем из строя датчике. Если не загораются фары, то, скорее всего, стоит провести диагностику проводки. Также обратите внимание на сами контакты - иногда бывает, что они просто окислились, тогда прибор не будет работать. Если да, очистите их железной щеткой или наждачной бумагой.

Что касается самой замены, то тут тоже ничего сложного. Если вы решили поменять устройство на яме, подъемнике или эстакаде, то также потребуется демонтировать защиту двигателя.Подставьте небольшую емкость под регулятор (при ее снятии из коробки передач выйдет немного трансмиссионного масла). Собственно по этой же причине операцию нужно проводить как можно быстрее.

Сам процесс заключается в демонтаже регулятора гаечным ключом на 21 и замене его на новый прибор. Установите прибор на место и надежно затяните, затем проверьте работу. В том случае, если прибор и после этого не работает, то, скорее всего, у вашего автомобиля проблемы с электропроводкой.Используйте приведенную выше схему подключения, чтобы понять проблему.

Видео «Замена контроллера заднего вида в автомобиле ВАЗ 2110»

В этом видео вы можете увидеть, как производится замена устройства заднего хода на автомобиле ВАЗ 2110 в домашних условиях (автор видео - do Auto).

Ваши соседи стали жаловаться, что когда на любимом ВАЗе задним ходом, то другим это не заметно? Что ж, пора поменять датчик заднего хода и забыть обо всех проблемах, да и о соседях в том числе.
В чем могут быть причины несветящихся задних фонарей? Как сделать самому?
Насколько это сложно и что для этого нужно? Что в каком порядке делать?
Ответы на все эти вопросы даются в этой статье, там же есть вспомогательные фото, которые показывают, как правильно заменить этот датчик на ВАЗ 2106, 2108 и других моделях:

  • Причины не горения фонарей заднего хода автомобиля ВАЗ
  • Инструменты
  • Замена датчика
  1. ВАЗ 2107
  2. ВАЗ 2109
  3. ВАЗ 2110
  4. ВАЗ 2114
  • Проверка здоровья
  • Что делать, если замена датчика не помогает?

Причины не горения фонарей заднего хода автомобиля ВАЗ

Для начала нужно выяснить, почему не загораются фонари заднего хода - может, просто перегорели лампочки (см. ) И даже датчик менять не нужно?
Вот несколько причин:

  • Перегорели лампочки заднего хода.Вы можете проверить их работоспособность, вынув их из света и проверив мультиметром.

  • Другая причина - повреждение проводки. Здесь все сложнее - смотреть надо дольше. И проверяется точно так же - мультиметром на проходимость или сопротивление.
  • Плохие контакты на датчике заднего хода. Как известно, ничего при плохом контакте обычно не получается.
  • Нарушение изоляции на проводах возле датчика приводит к их замыканию.
  • Перегорел предохранитель (см.). Какой нужно указывать для каждой машины в руководстве по ремонту.
  • Ну и поломка самого датчика - об этом свидетельствует как не включение света при включении задней передачи, так и постоянное свечение фонарей.

Чтобы исправить неисправность фонарей, возможно, придется выполнить все ремонтные работы, но можно начать с датчика. Цена на него небольшая - обычно около 100 рублей, поэтому вы можете купить и поменять, а потом решать проблемы по мере их появления.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

  • Набор ключей. Хотя это даже громко сказано. Вам понадобится ключ на 22 и в некоторых случаях ключ на 24
  • .

  • Малый масляный бак
  • Отвертка
  • Плоскогубцы
  • Изоляционная лента
  • Молот
  • Долото

Замена датчика

А теперь пора рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ - с 2106 на 2115.Вот вам инструкция.

ВАЗ 2107

Начнем с ВАЗ 2107. На моделях ВАЗ Классик все сделано точно так же.

Совет! Перед тем как приступить к замене датчика на любом автомобиле, очистите корпус коробки передач от грязи, чтобы легче было найти датчик и чтобы грязь не попала в масло.

Итак:

  • Для начала ищем датчик - он находится с правой стороны КПП, если смотреть на машину по направлению ее движения. Ошибиться очень сложно - это единственная деталь в КПП, где подходят две проводки.

  • Если провода оборваны, то ищите торчащие контакты.
  • Если провода остались на датчике, отсоедините их.
  • Далее пригодится ключ на 22. Им нужно открутить датчик. Для удобства лучше взять более аутентичную ручку, так как со временем датчик прилипает к картеру.
  • Если нет возможности открутить датчик реверса с помощью ключа (головки), то это нужно делать молотком и зубилом.

Примечание! Коробка передач Картера очень хрупкая. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

  • Затем очистите сиденье от грязи ножом.
  • Удалите грязь с металлической шайбы и замените ее новой.
  • Вставьте датчик и затяните его тем же ключом до упора.
  • Далее нужно снова надеть провода. При необходимости обожмите контакты плоскогубцами.
  • И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых возникает вопрос по маслу - потечет оно или нет.В этом случае течь не будет.

ВАЗ 2109

Напомним, что данный товар относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

  • Снять защиту с двигателя автомобиля, если таковая имеется.
  • Расположение датчика на автомобиле ВАЗ 2108 и подобных немного отличается от положения на Классике, так как автомобиль имеет передний привод.
  • Датчик находится слева по направлению к автомобилю.
  • Если Classic нужно было загнать в смотровую яму, то автомобили с передним приводом можно просто поднять под левое переднее колесо с помощью домкрата.
  • Опять же - жгуты подходят к датчику.
  • Снимите провода.
  • Для снятия датчика понадобится удлиненная головка 22 и ручка.
  • С помощью головки снимите датчик.

Помните! Замена датчика заднего хода на автомобиле с передним приводом характеризуется небольшими подтеками масла из картера коробки передач.

  • Подготовьте емкость и, как только вы открутите датчик, замените его, чтобы масло не пролилось на пол.
  • Вставьте новый датчик как можно скорее.
  • Сначала прикрутите его руками, а затем затяните с помощью той же головки и храпового механизма.
  • Подсоедините жгут проводов.
  • Добавьте необходимое количество масла.

Все готово!

ВАЗ 2110

Двигатели от ВАЗ 2108 устанавливаются на автомобили семейства ВАЗ 2110. Поэтому нет смысла писать ту же информацию второй раз. Ответ: Замена датчика заднего хода ВАЗ 2110 - см. Информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или авто семейства Самара-2.
Инструкция:

  • Суть процесса та же.
  • Поднимите автомобиль домкратом.
  • При необходимости снимите защиту с двигателя, но это может даже не понадобиться.
  • Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его тоже не составит труда.
  • Отсоедините разъем проводки от датчика.
  • Ключом на 22 (головкой удобнее, но можно и ключом) откручиваем датчик.
  • Перед снятием датчика с разъема замените емкость для масла.

Примечание. Замену датчика лучше делать в холодной машине, так как утечка масла меньше. Хотя это не важно.

  • Снимите старый датчик и вставьте новый вместе с новым кольцом.
  • Прикрутите датчик с помощью гаечного ключа или головки.
  • Протрите картер коробки передач от масляных следов.
  • Подсоедините провода.
  • Добавьте уровень к необходимому.
  • Установите на место защиту двигателя (при необходимости).

Итак, датчики поменяны. Теперь вы можете приступить к тестированию их работоспособности.

Проверка работоспособности

И вот настал момент, когда все должно заработать:

  • Включите передачу заднего хода на автомобиле.
  • Поверните ключ зажигания.
  • При этом заводить машину не нужно, как об этом пишут некоторые «знатоки».
  • Положительный результат - горят оба фонаря заднего хода.

В случае положительного результата примите мои поздравления. Если нет, то давайте копать дальше.

Что делать, если замена датчика не помогает?

Ранее в этой статье был приведен список возможных причин - почему не горят фонари заднего хода. Причина может быть любой из вышеперечисленных, а может быть все вместе.
Следовательно, вам нужно будет поэтапно принимать меры по устранению каждого из них, и тогда у вас все получится.Также в помощь вам предоставлено видео, на котором наглядно показана замена датчика заднего хода.

При неисправности фонаря заднего хода на ВАЗ 2110-2112 необходимо в первую очередь обратить внимание на подключение вилки питания к самой лягушке. Если там все в норме, то, скорее всего, неисправен выключатель заднего фонаря, и его нужно заменить на новый.

Но сначала лучше проверить.

Диагностика переключателя заднего хода

Для этого отсоедините провода от лямки и соедините вместе два контакта вилки.Затем включите зажигание и заднюю скорость. Посмотрите, горит ли свет сзади. Если они горят, то вероятность того, что причина неисправности была в лягушке, составляет 99%. Если не загораются фонари заднего хода, то причину нужно искать в другом (предохранители, обрыв цепи, проблемы с лампочками и т. Д.).

Нам нужен ключ на 22 мм:

Замена реверсивной лямки на ВАЗ 2110-2112 и видеообзор

Чтобы максимально доступно и наглядно показать этот процесс, был снят видеоклип, демонстрирующий все тонкости диагностики и замены этого переключателя.

Если не удается открыть видео по любой причине, то фотоотчет этого ремонта представлен ниже.

Первым делом загоняем машину в яму, снимаем защиту двигателя и обнаруживаем там нашу лягушку, включающую задний фонарь. Ниже все наглядно показано:

Отсоедините штекер от разъема и отведите в сторону.

А теперь саму лягушку можно выключить ключом на 22, желательно рожковым или колпачком:

И наконец откручиваем этот переключатель вручную.

Обратите внимание, что при окончательном откручивании этой детали из коробки передач будет выливаться масло. Поэтому необходимо принять следующие меры:

  1. Или все делать на очень высокой скорости, чтобы потери масла были минимальными
  2. Или заменить цистерну и уже после ремонта прибавить убытки обратно на КПП

В принципе, если все делать быстро, то масло практически не успевает вытекать и может вылиться не более 10-20 мл, поэтому подставляйте тару и вперед.Когда прикрутили все на место, подключили вилку и все. Эту процедуру можно считать завершенной.

Цена новой лягушки на ВАЗ 2110-2112 составляет порядка 50-70 рублей, так что по сути этот ремонт можно считать дешевым.

Однажды вечером выйдя из гаража, вы заметите, что дорожку ничего не освещает. Ситуация, честно говоря, неприятная и заставляет задуматься. Ведь у ВАЗ 2110 задние фонари в штатном режиме должны гореть. Итак, есть какая-то неисправность, которую еще предстоит найти и устранить.Кто знает, в чем причина, придется разобраться. Если фонари заднего хода ВАЗ 2110 не горят, то, по всей вероятности, они просто перегорели. Может дело в элементарной неисправности предохранителя какого-нибудь датчика.

Нетрудно заметить, что когда на ВАЗ2110 не горит задняя передача, причины могут быть самого разного характера. Но как бы то ни было, надо все исправить, и по этой причине необходимо устранить.

Для этого выполните следующие действия:

  • Необходимо определить состояние предохранителя No.19. Он рассчитан на мощность 7,5 А. Его расположение - щит заднего фонаря монтажного блока ВАЗ 2110 под панелью приборов.
  • Далее нужно убедиться, что лампочки исправны. Если выяснится, что с ними проблем нет, нужно проверить датчик заднего хода.

В последнем случае может возникнуть вопрос о его местонахождении. Если смотреть спереди машины, то она находится с правой стороны. Если рассматривать его в проекции по ходу движения, то он будет в коробке передач, в его нижнем левом углу.

Автомобилисты дали этому датчику название, окрестив его лягушкой. Это не что иное, как обычный переключатель. Коробка передач имеет отверстие, в котором расположен этот датчик. Его рабочая поверхность смотрит внутрь коробки. Снаружи в штатном положении контакты разомкнуты. При включении задней передачи на рабочую поверхность датчика прижимается специальный щиток, что приводит к замыканию контактов. Это обеспечивает питание фонарей заднего хода. Датчик отличается от обычного выключателя особой конструкцией.Устройство герметично и устойчиво к значительным механическим нагрузкам.

Проверка работоспособности датчика (лягушки)

Когда все-таки удалось его найти, нужно проверить статус его работоспособности:

  1. Подключенные к нему провода необходимо отсоединить.
  2. К их концам прикреплен тестер. Устройство переводится в режим «сопротивления» и проводится измерение.
  3. Затем включается передача заднего хода.
  4. Зажигание включено.
  5. Счетчик показывает.

Прибор может показывать 0 Ом. Это говорит о том, что с ней проблем нет. Если есть другие показатели, требуется его замена. Это нужно делать не только тогда, когда у ВАЗ 2110 не горит задний ход, но и когда фары включены, а передача заднего хода не включена.

Алгоритм замены датчика

Замена не представляет особой сложности, но требуются следующие этапы:

  • Для замены автомобиля нужно поставить его в яму или загнать на эстакаду.
  • Если имеется защита двигателя, ее необходимо снять.
  • Предварительно следует подготовить какую-то емкость с маслом, потому что в момент откручивания датчика некоторая часть масла вытечет наружу.
  • Затем нужно открутить провода, которые подключены к датчику.
  • Старый датчик необходимо снять, а на его место поставить новый прибор.
  • Масло, вытекшее при замене датчика, необходимо долить в коробку.
  • Далее подключаются провода.Их необходимо предварительно протереть насухо, чтобы удалить попавшее на них масло.
  • Затем следует завести машину и проверить наличие света от лампочек при включенной передаче заднего хода.

Подобные события - одно из решений проблемы, при которой у ВАЗ 2110 не загораются фонари заднего хода.

Другие причины неисправности

Но бывает и так, что на ВАЗ 2110 не горит передача заднего хода, и датчик не является причиной этого. Тогда может дело в питании.Это тоже нужно проверить. При включении питание не подается, тогда следует поискать обрыв в проводке. Проверить участок, в котором предохранитель подключен к датчику, и участок соединения датчика с лампой.

При включении задней передачи в автомобиле ВАЗ 2110 при этом должны загореться белые лампочки.

Их назначение - выполнять следующие функции:

  1. с горящими лапами парковка намного удобнее;
  2. Горящие огни
  3. сигнализируют пешеходам о том, что автомобиль возвращается;
  4. фонари заднего хода используются для предотвращения аварийных ситуаций.

Если возникла проблема, при которой не включаются фонари заднего хода, можно попробовать устранить проблему самостоятельно или обратиться в автосервис.

Проблему можно полностью устранить самостоятельно, так как причинами этого, как правило, являются следующие ситуации:

  • Просто погасла лампочка. Однако его необходимо заменить. Но перед заменой рекомендуется проверить сохранность проводки, чтобы исключить возможность ситуации, при которой происходит короткое замыкание.
  • Причина может заключаться в том, что на плате фонарика нет напряжения.
  • Перегорел предохранитель, который устанавливается для защиты от короткого замыкания. Это просто нужно изменить. Предохранитель перегорел по какой-то причине. Так что причина этого в какой-то проблеме в цепи. Для этого нужно «прозвонить» каждую зону и определить место возникновения проблемы.
  • Контакты могут гореть. Из-за этого свет перестанет гореть. В этом случае следует очистить обгоревшие контакты.
  • Возможно повреждение электрического кабеля. Неисправность может быть обнаружена визуальным осмотром или инструментальными средствами при использовании мультимера.
  • Если автомобиль долго эксплуатируется в условиях повышенной влажности, это может привести к окислению контактов. В результате фонари заднего хода перестанут нормально работать.
  • Причина может заключаться в некорректной работе механизма коробки передач. Именно этот механизм должен привести к включению задних фонарей.
  • Неисправность может быть связана с поломкой датчика заднего хода. Для профессиональной диагностики не обязательно водить автомобиль. Его работоспособность можно проверить самостоятельно. Для этого датчик необходимо снять, а концы проводов замкнуть между собой. Если лампочка начинает гореть, значит проблема в датчике.

Часто для устранения проблемы необходимо переделать задние фонари ВАЗ 2110. Для этого необходимо предварительно демонтировать старые фонари заднего хода.Если лампа просто перегорит, то с ее заменой проблем не возникнет.

Заменить перегоревший предохранитель не составит труда. Но поменять вышедший из строя датчик намного сложнее. Алгоритм действий уже был анонсирован в рамках данной статьи. Но для его замены потребуется загнать машину в яму или эстакаду. Без этого исправить проблему будет проблематично.

Изучив этот обзор, читатель теперь имеет представление о том, что может быть причиной отсутствия света от фонарей заднего хода. Если позволяют практические навыки, эту проблему можно решить самостоятельно. Тем, кто плохо знаком с устройством автомобиля и не имеет практических навыков ремонта, рекомендуется обратиться в сервисный центр, где квалифицированные специалисты помогут решить проблему.

1x автомобильная светодиодная лампа заднего хода canbus w16w t15

ANMINGPU 1x сигнальная лампа T15 W16W Led Canbus 2835Chips Led T15 921912 Резервный свет Автомобильный фонарь заднего хода Стояночный фонарь Белый Красный 12 В

ANMINGPU 1x сигнальная лампа светодиодная W16W Canbus 42SMD 2016 чипы супер яркие светодиодные лампы T15 921 912 резервный свет автомобиля обратный свет 12 В

NLpearl 1x сигнальная лампа T15 W16w Led 921 912 42Smd 2016 Chips W16w Led Canbus Автомобильные фонари заднего хода Резервный задний фонарь 12V-24V Белый

NLpearl 1x сигнальная лампа T15 W16w Led Bulbs 42Smd 2016 Chips W16w Led Canbus 921 912 Автомобильные фонари заднего хода Резервная задняя лампа 12V-24V

ANMINGPU 1x Автомобильная светодиодная сигнальная лампа Led T15 W16W 921 912 ламп 15SMD 3030Chips W16W Светодиодная лампа Резервный свет Автомобильный фонарь заднего хода 12-24V

NLpearl 1x сигнальная лампа W16W T15 Светодиодная лампа Canbus 12V T15 W16W Led Super Bright 2835 21SMD Автомобильная лампа заднего хода Белый

ANMINGPU 2x сигнальная лампа T15 Led Lamp 21SMD 2835Chips Led W16W T15 921 Canbus Backup Light Автомобиль заднего хода Задний фонарь Белый 12V

ANMINGPU 2x сигнальная лампа T15 W16W Led Bulb 15SMD 2835 Chips W16W Led Canbus Резервный свет Автомобильный фонарь заднего хода Стояночный фонарь 6000K 12 В

ANMINGPU 2x сигнальная лампа W16W Led T15 912 921 2835SMD Led W16W Canbus Авто резервный свет Автомобильный фонарь заднего хода Белый 12 В

1x Canbus W16W T15 P21W BA15S W21W автомобильный светодиодный резервный фонарь для citroen c4 c5 c3 berlingo megane 2 3 duster clio Logan fluence

1x Canbus автомобильная светодиодная лампа резервного освещения W16W T15 P21W BA15S W21W для lada vesta granta niva 4x4 vaz 2107 2106 2109 2112 2114

1x автомобильный светодиодный фонарь заднего хода W16W T15 P21W BA15S W21W для smart fortwo 451450453 Mercedes w205 w212 w204 audi vw Canbus лампа

1x автомобиль Canbus светодиодный резервный фонарь для renault megane 2 3 duster clio logan fluence twingo koleos T15 W16W P21W BA15S W21W лампа накаливания

1x автомобильный светодиодный резервный фонарь Canbus T15 W16W P21W BA15S W21W 3157 лампа для chevrolet cruze captiva aveo lacetti niva vw audi kia

ANMINGPU 2x сигнальная лампа T15 W16W Led Canbus 3020SMD W16W Светодиодная лампа Резервный свет Автомобильный фонарь заднего хода Стояночный фонарь 6000K Белый 12V

1x Canbus автомобильный светодиодный фонарь W16W T15 P21W BA15S W21W для mazda 3 6 civic fit crv accord 300c fx35 corolla chr auris лампа лампы

1x Canbus автомобильный светодиодный фонарь заднего хода лампа W16W T15 P21W BA15S W21W для infiniti fx35 nissan qashqai j11 j10 juke x trail t32 t31

1x автомобильный светодиодный резервный фонарь для peugeot 508308406301 5008 2008 408 mustang c-max cruze Canbus лампа лампа W16W T15 P21W BA15S W21W

1x W16W T15 P21W BA15S W21W Автомобильный светодиодный резервный фонарь Canbus лампа для Ford Focus 2 mk2 3 mk3 mk1 fiesta mk7 mondeo mk4 mk3 mk5 4

1x автомобильный светодиодный резервный свет W16W T15 P21W BA15S W21W для mitsubishi lancer x 10 outlander xl asx creta getz elantra Canbus лампа

1x автомобильный светодиодный стоп-сигнал лампа w21 5w p21 5w

1x автомобильный светодиодный стоп-сигнал лампа W21 / 5W P21 / 5W BAY15D BA15S P21W для fj cruiser wish tundra camry 40 verso prius prado 120 fortuner

1x автомобильный светодиодный стоп-сигнал лампа W21 / 5W T20 P21 / 5W BAY15D BA15S P21W для renault megane 2 3 duster clio Logan fluence twingo

1x W21 / 5W P21 / 5W BAY15D BA15S P21W 3157 3156 T20 автомобильный светодиодный стоп-сигнал лампа для mondeo mk4 mk3 4 fusion ranger kuga 2 transit

1x автомобильный светодиодный стоп-сигнал лампа P21 / 5W W21 / 5W P21W BAY15D W21W для honda civic fit crv accord 8 jazz Insight lancer pajero asx

1x автомобильный светодиодный стоп-сигнал лампа лампы W21 / 5W W21W P21 / 5W BAY15D BA15S P21W для peugeot 206307 sw 407 partner 508308406301 5008

1x автомобильный светодиодный стоп-сигнал лампа лампы W21 / 5W W21W P21 / 5W BAY15D BA15S P21W для suzuki swift jimny grand vitara sx4 citroen c4 c5 c3

1x светодиодный стоп-сигнал автомобильная лампа лампа 3157 P21 / 5W W21 / 5W W21W для jeep renegade wrangler jk compass patriot Grand Cherokee Commander

1x автомобильный светодиодный стоп-сигнал лампа для subaru forester impreza brz XV Crosstrek WRX Legacy Outback Tribeca P21 / 5W W21 / 5W W21W T20

1x P21 / 5W W21 / 5W 3157 P21W W21W BAY15D автомобильный светодиодный стоп-сигнал лампа лампа для ford fiesta mk7 mondeo mk3 mk4 mk5 fusion ranger kuga 2

1x светодиодный стоп-сигнал лампа лампы P21 / 5W W21 / 5W P21W BAY15D BA15S для kia ceed rio 3 4 k2 k5 sportage cerato sorento picanto optima

ANMINGPU 1x сигнальная лампа Led T20 7443 580 W21 / 5W Led T25 3157 P27 / 7W 3030SMD BAY15D P21 / 5W Led 1157 Сигнал поворота DRL автомобильный свет 12V

1x светодиодный стоп-сигнал P21 / 5W W21 / 5W W21W T20 7443 лампа для subaru forester impreza brz XV Crosstrek WRX Legacy Outback Tribeca

1x автомобильный светодиодный стоп-сигнал W21 / 5W P21 / 5W BAY15D BA15S P21W для qashqai j11 j10 juke x trail t32 t31 primera p12 navara d40 примечание лист

1x автомобильная светодиодная тормозная лампа W21 / 5W T20 W21W P21 / 5W BAY15D BA15S 3157 для honda civic fit crv accord 8 jazz forester impreza xv

1x автомобильная светодиодная лампа стоп-сигнала W21 / 5W W21W P21 / 5W BAY15D BA15S P21W для lada vesta granta niva 4x4 vaz 2107 2106 2109 2112 2114

1x автомобильный светодиодный тормозной фонарь W21 / 5W P21 / 5W BAY15D BA15S P21W 3157 P27W для jeep renegade wrangler jk compass cherokee xj patriot

1x автомобильный светодиодный стоп-сигнал лампа W21 / 5W P21 / 5W BA15S P27 / 7W 3157 3156 для Chrysler 300c ram 1500 wrangler jk compass cherokee patriot

1x автомобильный светодиодный стоп-сигнал лампа W21 / 5W W21W P21 / 5W BAY15D BA15S P21W для hyundai i30 solaris tucson ix35 creta getz elantra santa fe

1x автомобильная светодиодная лампа стоп-сигнала W21 / 5W P21 / 5W BAY15D BA15S P21W 3157 для lada vesta granta niva 4x4 vaz 2107 2106 2109 2112 Kalina

1x автомобильная светодиодная тормозная лампа для fj cruiser wish tundra camry 40 verso prius prado 120 W21 / 5W W21W P21 / 5W BAY15D BA15S P21W 3157

.
