Термостат это прибор для: Термостат, что это? Техническое исполнение и принцип работы

Содержание

Термостат, что это? Техническое исполнение и принцип работы

Термостат, это прибор для поддержания постоянной температуры. Поддержание температуры обеспечивается либо за счёт использования терморегуляторов, либо осуществлением фазового перехода (например, таяние льда). Для уменьшения потерь тепла или холода термостаты, как правило, тепло-изолируют. Но не всегда.

В термодинамике термостатом часто называют систему, обладающую столь большой теплоёмкостью, что подводимое к ней тепло не меняет её температуру.

Термостат для отопления

Около 30 лет назад в системе отопления начали использоваться специальные приборы, с помощью которых можно контролировать температурный режим внутри помещений. Термостаты для отопления — так эти приборы называются. Они стали неотъемлемой частью любой отопительной системы независимо от назначения помещения, где она применяется.

С помощью термостатов можно не только регулировать поток и температуру теплоносителя в радиаторах отопления, но и при необходимости полностью перекрыть подачу в радиаторе. Это облегчает ремонт или замену прибора, поскольку не нужно останавливать весь процесс отопления и полностью сливать теплоноситель. Поэтому установка термостата, это очень выгодное вложение.

Все без исключения термостаты имеют одну и ту же конструкцию и одинаковый принцип работы. Отличается только способ управления прибором.

   Термостат для отопления

Механический или, как его еще называют, ручной терморегулятор отопления, имеет на вентиле температурную градацию. Если необходимо изменить температурный режим внутри комнаты, стоит только повернуть рукоятку в ту или другую сторону. Здесь важно точно поймать необходимое деление. Иногда это приходится определять опытным путем.

Комнатный термостат для отопительного устройства

Комнатный термостат, это автоматическое устройство, задачей которого является регулировка температурного режима отопительного устройства. Прибор мониторит температуру помещения в воздухе, и в случае необходимости подает сигнал котлу о повышении или понижении его мощности.

Обычно котлы оснащены встроенными программаторами, однако в некоторых случаях дополнительные устройства нужно подключать отдельно.

   Регулятор температуры, выносной

Разновидности термостатов

Комнатные термостаты квалифицируют по способу установки, по функциональным возможностям, по техническому устройству.

   По способу установки различают:
  • Проводные термостаты, где контакты между блоками поддерживаются посредством проводов. Преимуществом таких устройств является возможность передачи данных в отдаленные места (дальше 50 метров). В качестве источника электропитания обычно используется бытовая электрическая сеть.
  • Беспроводные термостаты, где коммуникации контроллера с исполнительным блоком осуществляются с применением периодических сигналов. Достоинством беспроводных технологий является отсутствие необходимости в проделывании отверстий под провода. Главный недостаток: железобетонные стены сильно снижают мощность сигнала и ограничивают рабочий радиус для прибора.

Комнатные термостаты для котлов не создают вредного электромагнитного поля, а лишь периодически передают импульс небольшой мощности. Помимо безопасности, такое решение дает возможность экономить заряд аккумулятора.

По функционалу термостаты классифицируют на:
  • простые, которые удерживают нужную температуру
  • программируемые, где имеется возможность задать нужный режим на неделю вперед (с точностью до минуты)
По техническому исполнению терморегуляторы подразделяют на:
  • электронные
  • электромеханические
  • механические

Рассмотрим более подробно техническое исполнение

Электронные термостаты

Электронный комнатный термостат в своей основе имеет три главных компонента:

  • датчик температуры
  • передатчик сигнала
  • термореле

Основной плюс электронных терморегуляторов — точность работы по выявлению и корректированию температурного режима в помещении. Таким прибором просто управлять, его можно использовать в составе «умного дома».

Электромеханические термостаты

Электромеханический комнатный термостат проще электронного по внутреннему устройству. Центральным элементом устройств является реле. Этот узел внешне похож на цилиндр в виде трубки, которая наполняется отзывчивым к температуре веществом. Как только котел разогревается — вещество расширяется. И наоборот: при понижении температуры вещество сужается. На изменения вещества реагирует привод, который с помощью электроцепи регулирует температурный режим.

   Электромеханический термостат

Механические термостаты

Регуляторы механического типа характеризуются отсутствием электронной начинки. В основе принципа работы таких термостатов лежит способность материалов изменять свои свойства под воздействием температуры. В результате изменения температурного режима вещества в газовой мембране, замыкается или разрывается электроцепь, что приводит в действие те или иные механизмы оборудования.

Комнатный термостат для газового котла (или любого другого) может управляться механическим или автоматическим способом. На степень прогрева помещения оказывает непосредственное влияние температура теплоносителя. Как только он нагреется до нужной кондиции, котел выключается. При снижении температуры — подключается вновь. Порог срабатывания отличается в разных системах, но в целом составляет 0,25 градуса.

Функцию контроля за работой отопительного оборудования выполняет программатор. Это устройство, помимо очевидного удобства от автоматизации процесса, выполняет и другую роль — позволяет экономить топливо. Ведь в ручном режиме котел часто включается и отключается, а передвижение теплового носителя создается насосом, который работает даже тогда, когда отопительная система отключена. Следствие этого — повышенный расход электричества и сокращенный срок службы оборудования.

Обратите внимание! Комнатный терморегулятор отзывается не на температуру теплового носителя, а именно на температуру воздуха, в результате чего количество включений-отключений котла снижается в сравнении с регулировкой ручным способом.

Иными словами, даже если батареи уже холодные, но температура воздуха в комнате на приемлемом уровне, котел включаться не будет.

Также не станет включаться котел и в некоторых других ситуациях:

  • нагрев помещения лучами Солнца
  • снижение температурной дельты
  • рост числа людей в помещении и т.п.

Практика применения терморегуляторов показывает — они позволяют экономить до трети тепловой энергии.

Советы при монтаже и подключение термостатов

Установщики советуют ставить термостаты в жилых комнатах. Их установка в коридоре или котельной приводит к дезориентации системы и ложным срабатываниям. Рекомендуется остановить выбор на самой прохладной комнате или там, где бывает наибольшее количество людей.

Рядом с термостатом не должны располагаться источники тепла — батареи или обогреватели. На прибор не должны падать прямые лучи Солнца. Необходимо избегать размещения терморегулятора на сквозняке. Также нежелательно соседство с электрическими приборами, излучающими тепловые помехи.

Включается и выключается котел специальным реле. Термостат подключается с использованием клеммы на котле в заданном месте или через кабель терморегулятора. Для работы программатора нужны батарейки.

Перед тем, как подключить комнатный термостат, нужно прочитать инструкцию, которая находится в техпаспорте прибора. Обычно в паспорте есть отдельный раздел, посвященный подключению термостата.

Несколько советов при покупке

Если решено купить механический, электронный или электромеханический комнатный термостат для котла, желательно придерживаться следующих рекомендаций:

  1. Стоит подобрать терморегулятор той же фирмы, которая произвела котел. Так удастся добиться большей совместимости, и проще установка
  2. При покупке прибора следует принимать во внимание площадь помещения и желаемый температурный режим
  3. Для уменьшения теплопотерь необходимо провести теплоизоляцию помещения

Заключение

Термостат — одна из важных составляющих отопительной системы.

Несмотря на простоту устройства, этот прибор обеспечит комфортное управление системой, сэкономит домовладельцу немалые средства и продлит срок эксплуатации оборудования. Установка такого прибора возможна как с помощью специалистов, так и своими руками.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Термостат это прибор для


Термостаты. Виды и работа. Устройство и применение. Особенности

Термостаты служат для поддержания конкретного значения температуры в каком-либо оборудовании или помещении. Применяется в разных областях жизни и деятельности человека. Имеется различная классификация термостатов в зависимости от способов действия.

Термостат также служит для управления функционированием котлов, кондиционеров и других систем. Термостат подает сигналы на переключение отопительных устройств в зависимости от изменения температуры объекта. Если датчик температуры зафиксировал ее снижение до недопустимого уровня, то подается сигнал на подключение горелки для разогрева теплообменника.

Чтобы вентилятор не гнал холодный воздух в помещение, его включают не сразу, а через некоторое время, после прогрева воздуха.

Типы термостатов
Устройства разделяют по следующим дифференцированным признакам:
  • Интервал температур.
  • Вид носителя тепла.
  • Точность поддержания температуры.
  • Сфера применения.

Определены несколько интервалов температур. Наиболее низкие температуры определяются устройствами под названием криостаты. Они поддерживают температуру менее -600 градусов, действуют с посторонними носителями холода. Для среднего диапазона существуют терморегуляторы с большим разбросом значений от -600 до 5000.

Носителем тепла служат жидкости или воздух, не так часто твердые вещества. Точность режима температуры зависит от назначения и конструкции термостата. Максимально точными приборами для жидкостей или воздуха являются терморегуляторы с отклонениями не более 10%.

Применение

Сфера использования термостатов достаточно широка. Ранее, такие устройства были востребованы только для научных химических или физических исследований.

В современный период они широко используются в инновационном оборудовании:
  • В смесительных камерах. Они встраиваются в смеситель воды, поддерживают определенный диапазон температуры.
  • В качестве вспомогательного оборудования к газовому котлу. Термостат для комнаты применяется для автокоррекции отопления газовыми котлами. Отопительный котел включается в работу при температуре ниже предельного значения температуры воздуха. Сигнал на запуск отопления подает термостат. Без его наличия котел будет ориентироваться на тепло воды. Это не дает правильного результата, возможно переохлаждение или перегрев комнат.
  • Для регулирования температуры пола, имеющего встроенный подогрев. Это прибор с механическим или электронным устройством. Он подключает подогревающую систему при снижении температуры до определенного минимума. Электроника отключит оборудование нагрева при достижении необходимого тепла. Терморегуляторы бывают накладными, а также встраиваемыми.
  • В системе охлаждения автомобиля применяются автомобильные типы термостатов. Они регулируют температуру двигателя в заданных пределах, оказывают помощь в поддержании рабочего режима. Этим продлевается срок работы мотора, снижается число поломок.
Новые термостаты с компьютерным управлением

Термостат, осуществляющий регулировку кондиционера, выдает сигнал на его включение, если датчик зарегистрировал увеличение температуры больше определенного значения. При нормализации температуры в помещении кондиционер отключается от поступившей команды термостата с помощью компьютера.

Новые устройства уже оснащены датчиками, изготовленными по высоким технологиям. Для примера, существуют термостаты, в которые установлены сим-карты для управления котлом отопления. По установленному приложению со смартфона можно осуществлять управление температурой в помещении, управляя работой котла, получать на смартфон при необходимости оповещения о температуре.

Принцип действия термостатов

Многие термостаты действуют от низковольтного питания на 24 вольта. Термостат монтируют в местах помещений, где нет влияния других факторов, мешающих нормальному температурному режиму в доме. К таким вредным факторам можно причислить солнечный свет, лампы освещения, батареи центрального отопления.

Автомат подключения

На коробе притока воздуха отопительной печи располагают устройства, которые называются автоматами включения. Они служат для подключения вентиляции подачи теплого воздуха по каналам в помещение дома. Эти автоматические приборы фиксируют температуру в корпусе печи, и при повышении ее до определенного значения сигнализируют о включении вентилятора.

Как всем известно, при оптимизации температурного режима в помещении термостат выключает работу печи, но включающий автомат сразу не выключает вентилятор теплого воздуха, так как в печи еще есть тепло, и температура не упала ниже предельного значения.

Это дает возможность использовать в полной мере тепло печи для нагрева воздуха в доме. Нельзя устанавливать на автомате включения повышенное значение температуры. Это приводит к частым срабатываниям вентиляторной установки. Короткие интервалы времени отрицательно сказываются на действии вентилятора. Это образует частые перепады температуры в помещении, приводящие к дискомфортному состоянию жильцов дома.

Что делать, если неисправен тепловентилятор

Может возникнуть ситуация, когда вентилятор сломался неожиданно, а нагревающее устройство (горелка) дальше греет печь. При достижении критического значения уровня температуры могут наступить нежелательные последствия для системы отопления, а также для сохранности вещей и предметов (пожару).

Для таких ситуаций устанавливают автоматическую защиту от чрезмерного нагрева печи. При перегреве в топочном отсеке печи, например, при 95 градусах, защитный автомат подает сигнал, отключающий нагревающее устройство, в данном случае горелку.

Задержка выключения

Во избежание перегрева воздуха в помещении многие термостаты снабжены устройствами, задерживающими момент отключения. Такие приборы встраивают в термостаты в виде маленького подогревателя. Он начинает действовать при включении печи термостатом.

Термостаты для теплого пола на батарейках, настенный.

Нагреватель служит для размыкания клеммы до времени подхода теплых воздушных масс до термостатного датчика. В итоге, система нагревания печи отключается, а вентилятор продолжает работать, нагнетая теплый воздух в помещение.

Прибор для задержки нуждается в регулировке, чтобы действие отопления было сбалансированным, могло осуществлять поддержку температуры в постоянных пределах без больших перепадов. При частых переключениях системы, регулятор необходимо настроить на показатели выше.

Если временные промежутки получаются слишком длинные, то регулятор настраивают на более низкие значения. При нахождении оптимального режима, дайте поработать системе отопления хотя бы один день для удержания постоянной температуры в помещении.

Современные виды термостатов

В настоящее время имеется множество различных видов термостатов.

Со спиралью из биметаллических элементов

Самые дешевые термостаты оснащены только биметаллическими спиралями, служащими для коммутации контактов. При нагревании воздуха до определенного значения, спираль расширяется, размыкаются контакты, и печь отключается. При остывании печи спираль сжимается и соединяет контакты между собой.

Такой тип термостата действует вместе с мазутными или газовыми котлами, расходует низковольтное напряжение. Внимания заслуживает тот факт, что горелка отключается раньше момента достижения нужной температуры.

1 — Установочный рычаг. 2 — Корпус. 3 — Установочная шкала. 4 — Температура в комнате. 5 — Коммутирующий рычаг.

6 — Плато установки.

Насколько необходим термостат для отопления?

Отопление частного дома » Монтаж отопления

Выбор термостатов

Научно-технический прогресс позволяет нам воспользоваться новинками, которые улучшают нашу жизнь. Около 30 лет назад в системе отопления начали использоваться специальные приборы, с помощью которых можно контролировать температурный режим внутри помещений. Термостаты для отопления — так эти приборы называются — стали неотъемлемой частью любой отопительной системы независимо от назначения помещения, где она применяется.

Новинка пришлась по душе и специалистам, и простым обывателям. С помощью термостатов можно не только регулировать поток и температуру теплоносителя в радиаторах отопления, но и при необходимости полностью перекрыть подачу последнего. Это облегчает ремонт или замену прибора, поскольку не нужно останавливать весь процесс отопления и полностью сливать теплоноситель. Так что это во всех отношениях незаменимый прибор. Поэтому установка термостата — очень выгодное вложение.

Как правильно выбрать прибор

Очень часто этот прибор среди обывателей называют регулирующим вентилем. Во всяком случае, на вентиль он очень похож. Современный рынок предлагает несколько вариантов такого устройства — механический, электрический и автоматический. И тут встает закономерный вопрос, какой выбрать, и на что обратить внимание при выборе.

Давайте для начала рассмотрим конструкцию термостата. Это вентиль, а значит, его необходимо устанавливать между отопительной батареей и трубопроводом подачи теплоносителя. Состоит прибор из двух частей — клапана и термостатического элемента.

Термостатический элемент представляет собой цилиндр, у которого стенки не прямые, а гофрированные. Заполняется он специальным веществом, которое быстро реагирует на изменения температурного режима внутри комнат. Если температура повышается, вещество начинает увеличиваться в объеме. А если снижается, то его объем наоборот уменьшается. Увеличиваясь в объеме, вещество растягивает цилиндр, который специалисты еще называют сильфоном. Он в свою очередь перемещает шток, где установлен перекрывающий клапан. Клапан уменьшает зазор в трубе, останавливая поток теплоносителя. Так что все достаточно просто.

Внимание! Обратите внимание на такой показатель, как сжатие и растяжение цилиндра. В изделиях брендовых производителей он рассчитан на один миллион таких действий. Приблизительно этого хватает на 100 лет, не меньше.

Слово электроники

Вот и решите для себя, выгодно ли устанавливать термостат в системе отопления. Теперь о клапане. Производители предлагают два его конструктивных варианта — RTD-N и RTD-G. Есть еще одно разделение — прямой или угловой. Выбор клапана будет зависеть от системы отопления, диаметра используемых труб и входного отверстия в радиаторе. Клапан RTD-G обычно устанавливают в однотрубной системе или в двухтрубной разводке с естественной циркуляцией теплоносителя. RTD-N стоит монтировать только в двухтрубных схемах, а также в однотрубных, где есть циркуляционный насос.

Установка термостата проводится с торца радиатора в отверстие для подачи горячей воды. Обратите внимание, чтобы прибор выставлялся горизонтально. Это необходимо, чтобы влияние батареи и трубы подачи было минимальным. Вещество, находящееся внутри цилиндра, будет реагировать и на то тепло, которое они выделяют, что может привести к неправильной работе терморегулятора.

Принцип работы

Схема устройства

В конструкции устройства есть три выхода. Один предназначен для соединения с радиатором отопления. Второй — для контакта с магистралью подачи теплоносителя. А третий — для подсоединения к магистрали обратки. Почему так сложно? Дело в том, что в этом приборе происходит смешивание двух теплоносителей — из подачи и обратки — так можно получить теплоноситель определенной температуры. К примеру, температура воды в магистрали подачи равна +90С, в обратке +50С, значит, смешав их, можно получить температуру около +70С. А это показатель, который обеспечит теплом одну батарею в небольшой комнате с одним окном.

Теперь вы понимаете, каким образом происходит контроль над теплоносителем в термостате — за счет смешивания теплоносителя с разной температурой. Необходимо сделать одно замечание — с помощью термостата можно контролировать температуру не только на радиаторах отопления, но и на целых участках магистрали. Но как определить, каким патрубком и куда подсоединять прибор? Производители на корпусе термостата установили отличительные знаки. Стрелка — это подсоединение к радиатору, красная полоса — соединение с магистралью подачи, синяя полоса — соединение с обратным контуром. Надеемся, что с этим вы разберетесь без проблем.

Механический термостат

Все без исключения термостаты имеют одну и ту же конструкцию и одинаковый принцип работы. Отличается только способ управления прибором.

Механический или, как его еще называют, ручной терморегулятор отопления, имеет на вентиле температурную градацию. Если необходимо изменить температурный режим внутри комнаты, стоит только повернуть рукоятку в ту или другую сторону. Здесь важно точно поймать необходимое деление. Иногда это приходится определять опытным путем.

Электрический прибор

Электрическая модель

С этим терморегулятором все так же просто. Только здесь придется крутить не головку вентиля, а небольшое колесико, помещенное в систему электрического контроля. В этом случае все происходит в полуавтоматическом режиме.

С помощью колесика вы задаете параметр необходимой температуры, а сам электрический регулятор уже будет работать в автоматическом режиме. Когда температура в комнате достигает нужного показателя, внутри терморегулятора срабатывает процесс замыкания на ключе, который подает сигнал исполнительному механизму. Последний или открывает клапан, или прикрывает. Как видите, тоже ничего сложного.

Термостат с сервоприводом

Что такое сервопривод? Это небольшой электродвигатель, который устанавливается на место, где должен стоять механический вентиль. То есть он крепится к корпусу термостата. Такой двигатель может управляться какой-либо командой.

К примеру, это может быть сигнал от термодатчика, установленного в любом месте помещения. Если сигнал подан, срабатывает двигатель. Он поворачивает шток в ту или другую сторону, и, соответственно, открывается или закрывается одна из сторон терморегулятора.

Электронные терморегуляторы

Коммутация сервоприводов

Это усовершенствованные и самые точные приборы, но к тому же и самые дорогие. Принцип их работы тот же, а вот температурный режим устанавливается с помощью электронного устройства с дисплеем. Нужно просто нажать на кнопки с цифрами, которые обозначают температуру теплоносителя, и они высветятся на дисплее устройства — температура задана.

Производители предлагают разные типы электронных приборов. Разница между ними зависит от того, в каком диапазоне необходимо выставлять температурный режим. К примеру, на сутки или на неделю.

Предположим, что вы человек работающий и редко днем находитесь в доме. А значит, можно немного сэкономить. То есть вы задаете режим с пониженной температурой внутри комнат с 7 утра до 19 вечера, а с 19 вечера до 7 утра можно температуру поднять до нормальной. Все это выставляется на электронном дисплее. У вас голова болеть не будет, что и как делать — аппарат все сделает за вас самостоятельно в автоматическом режиме. Удобно? Безусловно.

Если вам необходим недельный режим, что тоже удобно, придется выбрать именно такой прибор. Особенно это будет приятно тем, кто работает по вахтовому методу. Приезжаете в дом, а у вас тепло, но при этом в ваше отсутствие отопление работало в режиме экономии.

Двухходовые терморегуляторы

Монтаж к трубе

Принцип работы этих устройств значительно отличается от вышеописанных. Они представляют собой тот же вентиль, только с двумя патрубками — для соединения с радиатором и трубой подачи теплоносителя. В этом случае никакого смешивания теплоносителей не происходит. Снижение температуры производится за счет перекрытия подачи горячей воды в контуре.

Но можно ли подобные приборы отнести к категории термостатов? Скорее всего, можно. Давайте рассмотрим конструкцию простого механического устройства.

Она напоминает механический термостат, но жидкий наполнитель здесь можно заменить на газовый или пружинный. В обоих случаях эффективность реагирования на изменения температуры резко снижается. Но все же это реагирование без присутствия человека. В этой конструкции главный ход — это перекрытие основного контура подачи теплоносителя и уменьшение скорости его движения. Именно на этом построена работа такого механизма.

Достоинства современных термостатов

Существует достаточно большое количество терморегуляторов, которые отличаются друг от друга внешним видом и формой. Но не будем говорить о том, у кого дизайн лучше. Это дело неблагодарное, поскольку каждый потребитель выбирает устройство по собственному вкусу.

Все остальные достоинства просто перечислим:

Радиаторный терморегулятор

  • Удобство регулировки температуры. Причем температурный диапазон у терморегуляторов достаточно широк. А точность выставления и поддержания режима — не более одного градуса.
  • Огромный срок эксплуатации, в течение которого не требуется никакого обслуживания. Кроме того, все марки адаптированы под местные условия эксплуатации и характеризуются простотой установки в новых отопительных системах.
  • Благодаря приборам отпадает необходимость регулировать температуру внутри помещений с помощью открывания форточек или входных дверей. А еще появляется возможность равномерного распределения теплоносителя по всем без исключения радиаторам отопления, даже тем, которые находятся на периферии цепи.
  • Если температура воздуха в комнате повышается за счет солнечных лучей или скопления людей, аппарат тоже на это реагирует.
  • Специалисты утверждают, что экономия топлива составляет до 25%, если терморегулятор работает в автоматическом режиме.

А теперь возвращаемся к вопросу о том, нужны ли затраты на термостат? Вы сами смогли убедиться, что это необходимый прибор, который сэкономит расходы на отопление. Стоимость его вполне приемлема, и если вы установили его в системе отопления собственного дома, то он окупится уже за один сезон — проверено.

Следует отметить тот факт, что установка таких приборов актуальна в помещениях со значительным перемещением людей. Это кухня и гостиная. Особое отношение комнатам, которые смотрят на юг, где солнце присутствует постоянно.

Заключение по теме

Несмотря на обилие новинок, которые предлагает научно-технический прогресс, не стоит гоняться за ними. Мы имеем в виду запорно-регулирующую арматуру. Ведь стандартные модели отвечают всем нормам и требованиям современности. К тому же прослужат они не один десяток лет.

Похожие записи

Комментарии и отзывы к материалу

Термостат для системы отопления частного дома

Научно-технический прогресс позволяет нам воспользоваться новинками, которые улучшают нашу жизнь. Около 30 лет назад в системе отопления начали использоваться специальные приборы, с помощью которых можно контролировать температурный режим внутри помещений. Термостаты для отопления — так эти приборы называются — стали неотъемлемой частью любой отопительной системы независимо от назначения помещения, где она применяется.

Новинка пришлась по душе и специалистам, и простым обывателям. С помощью термостатов можно не только регулировать поток и температуру теплоносителя в радиаторах отопления, но и при необходимости полностью перекрыть подачу последнего. Это облегчает ремонт или замену прибора, поскольку не нужно останавливать весь процесс отопления и полностью сливать теплоноситель. Так что это во всех отношениях незаменимый прибор. Поэтому установка термостата — очень выгодное вложение.

Как правильно выбрать прибор

Очень часто этот прибор среди обывателей называют регулирующим вентилем. Во всяком случае, на вентиль он очень похож. Современный рынок предлагает несколько вариантов такого устройства — механический, электрический и автоматический. И тут встает закономерный вопрос, какой выбрать, и на что обратить внимание при выборе.

Давайте для начала рассмотрим конструкцию термостата. Это вентиль, а значит, его необходимо устанавливать между отопительной батареей и трубопроводом подачи теплоносителя. Состоит прибор из двух частей — клапана и термостатического элемента.

Термостатический элемент представляет собой цилиндр, у которого стенки не прямые, а гофрированные. Заполняется он специальным веществом, которое быстро реагирует на изменения температурного режима внутри комнат. Если температура повышается, вещество начинает увеличиваться в объеме. А если снижается, то его объем наоборот уменьшается. Увеличиваясь в объеме, вещество растягивает цилиндр, который специалисты еще называют сильфоном. Он в свою очередь перемещает шток, где установлен перекрывающий клапан. Клапан уменьшает зазор в трубе, останавливая поток теплоносителя. Так что все достаточно просто.

Внимание! Обратите внимание на такой показатель, как сжатие и растяжение цилиндра. В изделиях брендовых производителей он рассчитан на один миллион таких действий. Приблизительно этого хватает на 100 лет, не меньше.

Вот и решите для себя, выгодно ли устанавливать термостат в системе отопления. Теперь о клапане. Производители предлагают два его конструктивных варианта — RTD-N и RTD-G. Есть еще одно разделение — прямой или угловой. Выбор клапана будет зависеть от системы отопления, диаметра используемых труб и входного отверстия в радиаторе. Клапан RTD-G обычно устанавливают в однотрубной системе или в двухтрубной разводке с естественной циркуляцией теплоносителя. RTD-N стоит монтировать только в двухтрубных схемах, а также в однотрубных, где есть циркуляционный насос.

Установка термостата проводится с торца радиатора в отверстие для подачи горячей воды. Обратите внимание, чтобы прибор выставлялся горизонтально. Это необходимо, чтобы влияние батареи и трубы подачи было минимальным. Вещество, находящееся внутри цилиндра, будет реагировать и на то тепло, которое они выделяют, что может привести к неправильной работе терморегулятора.

Принцип работы

В конструкции устройства есть три выхода. Один предназначен для соединения с радиатором отопления. Второй — для контакта с магистралью подачи теплоносителя. А третий — для подсоединения к магистрали обратки. Почему так сложно? Дело в том, что в этом приборе происходит смешивание двух теплоносителей — из подачи и обратки — так можно получить теплоноситель определенной температуры. К примеру, температура воды в магистрали подачи равна +90С, в обратке +50С, значит, смешав их, можно получить температуру около +70С. А это показатель, который обеспечит теплом одну батарею в небольшой комнате с одним окном.

Теперь вы понимаете, каким образом происходит контроль над теплоносителем в термостате — за счет смешивания теплоносителя с разной температурой. Необходимо сделать одно замечание — с помощью термостата можно контролировать температуру не только на радиаторах отопления, но и на целых участках магистрали. Но как определить, каким патрубком и куда подсоединять прибор? Производители на корпусе термостата установили отличительные знаки. Стрелка — это подсоединение к радиатору, красная полоса — соединение с магистралью подачи, синяя полоса — соединение с обратным контуром. Надеемся, что с этим вы разберетесь без проблем.

Механический термостат

Все без исключения термостаты имеют одну и ту же конструкцию и одинаковый принцип работы. Отличается только способ управления прибором.

Механический или, как его еще называют, ручной терморегулятор отопления, имеет на вентиле температурную градацию. Если необходимо изменить температурный режим внутри комнаты, стоит только повернуть рукоятку в ту или другую сторону. Здесь важно точно поймать необходимое деление. Иногда это приходится определять опытным путем.

Электрический прибор

С этим терморегулятором все так же просто. Только здесь придется крутить не головку вентиля, а небольшое колесико, помещенное в систему электрического контроля. В этом случае все происходит в полуавтоматическом режиме.

С помощью колесика вы задаете параметр необходимой температуры, а сам электрический регулятор уже будет работать в автоматическом режиме. Когда температура в комнате достигает нужного показателя, внутри терморегулятора срабатывает процесс замыкания на ключе, который подает сигнал исполнительному механизму. Последний или открывает клапан, или прикрывает. Как видите, тоже ничего сложного.

Термостат с сервоприводом

Что такое сервопривод? Это небольшой электродвигатель, который устанавливается на место, где должен стоять механический вентиль. То есть он крепится к корпусу термостата. Такой двигатель может управляться какой-либо командой.

К примеру, это может быть сигнал от термодатчика, установленного в любом месте помещения. Если сигнал подан, срабатывает двигатель. Он поворачивает шток в ту или другую сторону, и, соответственно, открывается или закрывается одна из сторон терморегулятора.

Электронные терморегуляторы

Это усовершенствованные и самые точные приборы, но к тому же и самые дорогие. Принцип их работы тот же, а вот температурный режим устанавливается с помощью электронного устройства с дисплеем. Нужно просто нажать на кнопки с цифрами, которые обозначают температуру теплоносителя, и они высветятся на дисплее устройства — температура задана.

Производители предлагают разные типы электронных приборов. Разница между ними зависит от того, в каком диапазоне необходимо выставлять температурный режим. К примеру, на сутки или на неделю.

Предположим, что вы человек работающий и редко днем находитесь в доме. А значит, можно немного сэкономить. То есть вы задаете режим с пониженной температурой внутри комнат с 7 утра до 19 вечера, а с 19 вечера до 7 утра можно температуру поднять до нормальной. Все это выставляется на электронном дисплее. У вас голова болеть не будет, что и как делать — аппарат все сделает за вас самостоятельно в автоматическом режиме. Удобно? Безусловно.

Если вам необходим недельный режим, что тоже удобно, придется выбрать именно такой прибор. Особенно это будет приятно тем, кто работает по вахтовому методу. Приезжаете в дом, а у вас тепло, но при этом в ваше отсутствие отопление работало в режиме экономии.

Двухходовые терморегуляторы

Принцип работы этих устройств значительно отличается от вышеописанных. Они представляют собой тот же вентиль, только с двумя патрубками — для соединения с радиатором и трубой подачи теплоносителя. В этом случае никакого смешивания теплоносителей не происходит. Снижение температуры производится за счет перекрытия подачи горячей воды в контуре.

Но можно ли подобные приборы отнести к категории термостатов? Скорее всего, можно. Давайте рассмотрим конструкцию простого механического устройства.

Она напоминает механический термостат, но жидкий наполнитель здесь можно заменить на газовый или пружинный. В обоих случаях эффективность реагирования на изменения температуры резко снижается. Но все же это реагирование без присутствия человека. В этой конструкции главный ход — это перекрытие основного контура подачи теплоносителя и уменьшение скорости его движения. Именно на этом построена работа такого механизма.

Достоинства современных термостатов

Существует достаточно большое количество терморегуляторов, которые отличаются друг от друга внешним видом и формой. Но не будем говорить о том, у кого дизайн лучше. Это дело неблагодарное, поскольку каждый потребитель выбирает устройство по собственному вкусу.

Все остальные достоинства просто перечислим:

  • Удобство регулировки температуры. Причем температурный диапазон у терморегуляторов достаточно широк. А точность выставления и поддержания режима — не более одного градуса.
  • Огромный срок эксплуатации, в течение которого не требуется никакого обслуживания. Кроме того, все марки адаптированы под местные условия эксплуатации и характеризуются простотой установки в новых отопительных системах.
  • Благодаря приборам отпадает необходимость регулировать температуру внутри помещений с помощью открывания форточек или входных дверей. А еще появляется возможность равномерного распределения теплоносителя по всем без исключения радиаторам отопления, даже тем, которые находятся на периферии цепи.
  • Если температура воздуха в комнате повышается за счет солнечных лучей или скопления людей, аппарат тоже на это реагирует.
  • Специалисты утверждают, что экономия топлива составляет до 25%, если терморегулятор работает в автоматическом режиме.

А теперь возвращаемся к вопросу о том, нужны ли затраты на термостат? Вы сами смогли убедиться, что это необходимый прибор, который сэкономит расходы на отопление. Стоимость его вполне приемлема, и если вы установили его в системе отопления собственного дома, то он окупится уже за один сезон — проверено.

Следует отметить тот факт, что установка таких приборов актуальна в помещениях со значительным перемещением людей. Это кухня и гостиная. Особое отношение комнатам, которые смотрят на юг, где солнце присутствует постоянно.

Заключение по теме

Несмотря на обилие новинок, которые предлагает научно-технический прогресс, не стоит гоняться за ними. Мы имеем в виду запорно-регулирующую арматуру. Ведь стандартные модели отвечают всем нормам и требованиям современности. К тому же прослужат они не один десяток лет.

Обзор термостатов для отопительных систем, особенности установки в насосах, котлах и радиаторах

Работа отопительной системы будет эффективной только при наличии управляющих элементов. С их помощью можно регулировать потоки теплоносителя, тем самым контролируя температуру в отдельных контурах и всей магистрали в целом. Лучше всего с этой задачей справляются термостаты для систем отопления: котла, насоса, батареи, радиатора.

Функциональное назначение термостатов

В большинстве случаев при работе теплоснабжения наблюдается неравномерное распределение тепла в радиаторах и тубах. Это связано с его остыванием во время продвижения по транспортным магистралям. Для стабилизации и своевременной регулировки устанавливают комнатные термостаты для отопления.

Их задача заключается в ограничении притока горячей воды в определенный элемент отопления – отдельный контур, радиатор или батарею. Конструктивно они состоят из запорной части (задвижка-шток) и управляющего компонента. Установленный термостат для батареи или отдельного контура отопления улучшает следующие параметры системы:

  • Контроль степени нагрева радиатора. Регулируя приток горячей воды, изменяется температура на поверхности отопительного прибора;
  • Оптимизация затрат на нагрев теплоносителя. Накладной термостат для отопления снижает расходы на нагрев горячей воды, уменьшая разницу температуры теплоносителя между подающей и обратной трубами;
  • Автоматизация работы отопления. Практически все модели терморегулирующих устройств работают в автономном режиме. Важно изначально правильно установить исходные параметры функционирования.

Чем отличается термостат для котла отопления от аналогичной модели для радиатора или циркуляционного насоса? Прежде всего – скоростью срабатывания управляющего элемента и температурным режимом работы. Поэтому рекомендуется подбирать оптимальную модель для каждого компонента отопления. А для этого следует рассмотреть их типы и особенности конструкции.

Любой термостат для отопления дома имеет индивидуальные эксплуатационные параметры – особенность установки, степень регулирования температуры и т.д. Они должны соответствовать характеристикам отопительного элемента, на который будет установлен прибор.

Виды термостатов

Место установки и характеристики термостата определяются еще при проектировании отопительной системы. Предварительно выполняется расчет параметров теплоснабжения и на основе этих данных происходит выбор компонентов системы.

Термостат на радиатор отопления в этом случае не является исключением. Но помимо технических качеств следует учитывать эксплуатационные. К ним относятся следующие факторы:

  • Степень автоматизации работы устройства. Она определяет, как часто нужна ручная настройка для нормального функционирования;
  • Особенности установки. Некоторые модели комнатных термостатов для отопления могут быть смонтированы в строго определенном положении;
  • Точность работы управляющего элемента. При каких изменениях температуры горячей воды произойдет срабатывание устройства;
  • Дополнительные режимы. Практически каждый термостат электрический для отопления может быть настроен на суточную или недельную работу по строго определенным параметрам системы.

Рассмотрим самые распространенные виды термостатов для отопления дома в зависимости от конструкционных особенностей и эксплуатационных качеств.

В некоторых моделях котлов есть уже встроенные термостаты. Это необходимо учитывать при проектировании регулировочных механизмов отопительной системы.

Механический термостат для отопления

Конструкция механического термостата

Самый простой способ контроля нагрева радиатора или участка системы – приобрести термостат механический для котлов отопления, который также может быть установлен в обвязке радиатора. Его конструкция не отличается особой сложностью. В ее состав входит запорный механизм и механический блок управления.

Под воздействием температуры происходит расширение рабочего элемента, который заполнен рабочей жидкостью. Его корпус начинает давить на шток, который опускаясь, ограничивает приток горячей воды в трубе. Уменьшение рабочего диаметра магистрали приводит к снижению нагрева радиатора.

Подобные термостаты в системе отопления можно устанавливать только после ознакомления с их особенностями:

  • Место монтажа. Он может быть установлен как на входящем, так и выходящем патрубке. Все зависит от поставленной задачи. Если необходимо регулировать степень нагрева радиатора – монтаж выполняется перед ним. Для ограничения притока теплоносителя из батареи монтируется после него;
  • Расположение. Для корректной работы термостат на батарее отопления должен быть установлен сбоку, чтобы горячий воздух не воздействовал на управляющий элемент;
  • Предварительно рассчитываются параметры термостата для конкретной отопительной системы.

Определяющей характеристикой термостатов механических для котлов отопления является их пропускная способность.

Настройка управляющего элемента выполняется до запуска системы отопления. Для этого необходимо стабилизировать давление в трубах и установить требуемое значение срабатывания термостата для котла отопления.

Двух и трехходовые клапана

Двухходовой клапан для отопления

Это универсальные устройства, которые могут выполнять несколько функций. Их отличие от выше рассмотренных термостатов на радиатор отопления заключается в отсутствии управляющего компонента, работающего от изменения температуры воды.

Простой механический термостат для котлов отопления работает только в локальной зоне. Т.е. фактически не учитывается температура в помещении и на улице. Автоматизированные клапана лишены этого недостатка. Этот объясняется особенностями их конструкции, которая состоит из следующих компонентов:

  • Механическая задвижка – кран;
  • Сервомеханизм, устанавливаемый на регулирующий шток крана.

Сервомеханизм может быть подключен к любому внешнему управляющему элементу – программатору или датчику температуры. В зависимости от внешних данных выполняется регулировка штока крана, которая ограничивает приток теплоносителя на этом участке магистрали.

Помимо функции термостата на радиаторе отопления клапана могут быть применены в следующих элементах теплоснабжения:

  • Водяной теплый пол. Являются частью смесительного узла;
  • Коллекторная система отопления. Регулируют подачу теплоносителя в определенный участок магистрали.

Если необходим термостат для насоса отопления – двух и трехходовые клапана будут оптимальным вариантом. Кроме функции регулировки объема горячей воды они в некоторых случаях могут стабилизировать гидродинамическое распределение в системе.

Некоторые модели клапанов имеют встроенный датчик температуры и при этом имеют возможность подключения к внешнему термометру.

Электронный термостат для отопления

Для автоматизации работы теплоснабжения рекомендуется установка электронного накладного термостата для отопления. Зачастую они монтируются не на батарею или радиатор, а имеют выносную конструкцию. Она может быть установлена в любом месте помещения.

Самые простые модели комнатных отопительных термостатов имеют один выносной температурный датчик и регулирующий элемент. Он устанавливается в определенном участке системы и согласно его показаниям происходит изменение параметров котла или регулировочного клапана. Однако для эффективной работы рекомендуется использование более сложных моделей накладных термостатов для отопления с функциями программатора – суточного или недельного.

Для выбора термостата для отопительной батареи следует предварительно ознакомиться с их видами:

  • С биметаллической спиралью. При воздействии горячего воздуха происходит её расширение и замыкание контакта. В результате этого срабатывает регулировочный механизм и подается сигнал на открытие (закрытие) задвижки. Такие же функции выполняет ртутный датчик;
  • С таймером. Это дополнительный компонент, который можно настроить на изменение параметров отопления в зависимости от времени суток. Данный термостат подходит для отопления небольшого дома;
  • Программируемый. В этих моделях механическая часть соединена с электронным блоком управления.

Последний тип термостата электрического для отопления удобен для организации автономного теплоснабжения. Он может подключаться к нескольким компонентам — котлу, сервомеханизмам на радиаторах и циркуляционному насосу.

После установки термостата для насоса отопления в обязательном порядке выполняется его калибровка. Фактические данные от термометра манометра сверяются с показаниями прибора.

Особенности применения термостатов

Схема установки термостат в радиатор

Однако мало подобрать термостат для отопительного котла или батареи – нужно правильно его установить. В зависимости от типа устройства бывают различные монтажные схемы. Лучше всего ознакомиться с инструкцией по применению от производителя конкурентной модели.

Есть несколько стандартных способов установки, которые могут незначительно отличаться. Рассмотрим каждый из них в зависимости от конкретного элемента отопления.

Термостаты для радиаторов

Для монтажа термостата на отопительный радиатор следует сначала спустить всю воду на этом участке теплоснабжения. Затем выполняется установка устройства между батареей и входящим патрубком. Важно проконтролировать правильное положение термостата – на его корпусе указывается направление движения теплоносителя.

После установки термостатов в системе отопления выполняется проверка их работоспособности. Для этого необходимо заполнить систему и нагреть теплоноситель до оптимального уровня. Затем устройство устанавливается в различных тепловых режимах. При этом проверяется степень нагрева радиатора с помощью накладного или встроенного термометра.

Термостаты для котлов отопления

Подключение термостата к котлу отопления

Для котлов рекомендуется использовать электрические термостаты для отопления. Они подключаются к управляющему блоку оборудования. В зависимости от показаний температуры в комнате или на улице термостат подает команду на изменение степени нагрева теплоносителя.

Основная сложность состоит в правильном подборе клемм для соединения этих приборов в единую управляющую цепь. Эти данные можно взять из инструкции по подключению. Для механических термостатов, устанавливаемых в котлы отопления, процесс монтажа ничем не отличается от схемы радиатора.

Термостаты для циркуляционных насосов

Практически все термостаты для циркуляционных насосов отопления являются электронными. Они подключаются к блоку управления и изменяют скорость вращения крыльчатки в зависимости от показаний внешних датчиков.

Немаловажным фактором при выборе является стоимость термостата. Поэтому сначала рекомендуется провести предварительный анализ предложений на рынке.

Применение термостата для отопления

В бытовых условиях термостат применяется для регулирования температуры системы отопления. Это устройство предназначено для ручного или автоматического снижения/повышения уровня нагрева воды в контуре.

Принцип действия

Принципы работы терморегуляторов при этом различаются: например, проточные всего лишь закрывают доступ теплоносителю в контур радиатора, а трех — и четырехходовые смешивают нагретую жидкость с охлажденной. Каждый термостат обладает своими преимуществами и недостатками. Монтаж этого приспособления должен осуществляться исходя из его эксплуатационных особенностей.

В 1994 году, когда строительные фирмы в соответствии с новыми СНиП были обязаны оснащать системы отопления терморегулирующими элементами, выпуском таких приборов занималось только одно предприятие в Казани. Сегодня таких производителей насчитываются десятки.

Преимущества

Терморегуляторы позволяют сократить расходы тепловой энергии на 10-20%. Те системы, которые имеют не только индивидуальные термостаты, но и дополнительно оборудованы регуляторами у источника отопления, экономят от 25-35% тепловой энергии.

Кроме того, в помещении постоянно поддерживается приятный микроклимат, особенно если для управления теплоносителем применяется автоматика.

Дополнительные плюсы

К другим преимуществам использования устройств для температурной регуляции относятся универсальность и высокая точность. Универсальность заключается в том, что термостаты подходят для установки в системах отопления любого типа.

Это оборудование применяется с газовыми, электрическими и твердотопливными котлами.

Высокая точность настройки проявляется в том, что даже механический прибор прекращает подачу нагретой воды в батарею в правильно рассчитанный момент, не говоря уже об устройствах с электронной начинкой.

Последние могут быть настроены таким образом, чтобы в определенные часы поддерживать конкретную, удобную температуру. Нередко электронный терморегулятор даже имеет функцию недельного программирования. К достоинствам относятся также следующие качества:

  • долговечность – приборы изготавливаются из стали, устойчивой к коррозии. Особенно интересна техника российского производства, которая по гидравлическим и прочностным свойствам соответствует отечественным реалиям;
  • широкий ассортимент марок и моделей – сегодня термостаты производятся многими компаниями и поставляются из-за рубежа. Высокая конкуренция позволяет снизить стоимость изделий.

Разновидности

В зависимости от конструкции, термостаты бывают со встроенным и выносным датчиком. Последние удобны тем, что позволяют размещать термоэлемент и регулирующую ручку на значительном удалении друг от друга.

Классификация по количеству труб

По количеству присоединяемых труб радиатора они подразделяются на двухходовые, трехходовые и четырехходовые. Двухходовые термостаты также называются проходными. Они имеют два выхода и крепятся только к одной трубе. Двухходовой регулятор имеет механический или электрический клапан, который частично или полностью перекрывает путь потоку теплоносителя.

Большими возможностями обладают системы отопления, укомплектованные трехходовыми термостатами. Последние не просто перекрывают доступ горячей воде, но и подают в контур радиатора холодную воду. В результате смешивания потоков температура нагрева отопительных приборов снижается.

Важно правильно установить трехходовой терморегулятор. Схему монтажа производитель обычно изображает на корпусе устройства. Синим цветом обозначается место для подключения подающей трубы с охлажденным теплоносителем, красным – с нагретым, а место отвода помечено стрелкой. То же касается четырехходовых моделей. Правда, в отличие от трехходовых регуляторов, они способны поддерживать рециркуляцию охлажденного и нагретого теплоносителей без смешивания.

Классификация по типу приведения в действие

В зависимости от способа приведения в действие, термостаты подразделяются на две категории – ручные и автоматические. С первыми все просто: чтобы уменьшить силу потока нагретой воды или перекрыть ему путь в контур радиатора, нужно повернуть ручку.

Вторые имеют более сложную конструкцию. Они состоят из датчика и термостатического элемента, встроенных в пластиковый корпус. Датчик заполнен газовым конденсатом, водой или воском, которые при нагреве до определенной температуры изменяют объем среды. После этого в движение приходит шток прибора, частично или полностью перекрывающий механический клапан.

Также можно установить электронный терморегулятор. Он оборудован клапаном с электрическим приводом. В зависимости от принципа работы, электронные устройства бывают:

  • автоматизированными, которые срабатывают при изменении зафиксированных датчиком показателей температуры;
  • программируемыми, срабатывающими в указанный пользователем период времени;
  • радиоуправляемыми, когда температура радиатора отопления регулируется с помощью пульта дистанционного управления.

Монтаж терморегулятора

Перед установкой терморегулятора нужно убедиться, что он совместим с системой отопления. Каждое устройство имеет свои коэффициенты пропускной способности клапана, обозначаемые Kv и Kvs.

Однотрубные системы рекомендуется оборудовать термостатами со значением Kv больше 1, а еще лучше – больше 1,5. Для двухтрубных больше подойдут регуляторы с Kv в диапазоне от 0,5 до 0,9%.

Последовательность работ

Последовательность монтажных работ выглядит следующим образом:

  • после перекрытия подающего стояка из системы отопления сливают воду;
  • на небольшом расстоянии от батареи отрезают горизонтальные трубные подводки;
  • отсоединяют отрезанный участок трубопровода вместе с клапанами;
  • если система однотрубная – приваривают байпас. Это перемычка, которая позволит циркулировать теплоносителю по контуру, когда клапаны перекрыты и доступа в батарею нет. В двухтрубных системах отопления термостат монтируют на подводящей верхней трубе, а вентиль – на нижней;
  • с запорного крана и терморегулятора снимают хвостовики с гайками, после чего заворачивают их в пробки радиатора;
  • трубную обвязку монтируют и устанавливают, а затем соединяют с горизонтальными подводящими трубами.
Нюансы расположения

Ось термоголовки всегда должна располагаться в горизонтальном положении, чтобы точность измерения температуры прибором была высокой.

В вертикальном положении датчик будет находиться в зоне действия восходящих и нисходящих тепловых потоков, из-за чего температурные показатели будут неверными.

Если ось штока монтирована вертикально, лучше использовать выносной электронный датчик с электрическим приводом или с радиопередачей сигнала.

Терморегуляторы, имеющие встроенный датчик, располагать нужно так, чтобы они находились на виду, но не попадали в область действия тепловых приборов. Также учтите, что тепло экранируется плотными занавесями. Оптимальная высота размещения термостата – не меньше 80 см от поверхности пола.

Разрешается монтаж терморегуляторов на биметаллические, стальные и алюминиевые батареи. Если корпус радиатора отлит из чугуна, из-за высокой инертности этого сплава устанавливать термостат не рекомендуется.

Источники: http://gidotopleniya.ru/montazh-otopleniya/termostat-dlya-otopleniya-naskolko-neobxodim-5689, http://strojdvor.ru/otoplenie/obzor-termostatov-dlya-otopitelnyx-sistem-osobennosti-ustanovki-v-nasosax-kotlax-i-radiatorax/, http://x-teplo.ru/otoplenie/oborudovanie/termostat.html

Устройство и принцип работы термостата на автомобиле

Термостат — устройство, предназначенное для поддержания постоянной температуры. Процесс обеспечивается терморегуляторами или других физических явлений. Установлены и работают термостаты во многих механизмах и агрегатах. Наиболее известно их применение в системе охлаждения двигателей внутреннего сгорания на автомобилях.Постоянная поддержки температуры – основная задаче термостата

Устройство прибора

Большинство этих автомобильных агрегатов изготавливают из латуни, меди или пластика. Роль терморегуляторов во многих конструкциях играет воск. Устройство термостата довольно простое, в него входят:

  • корпус;
  • патрубки большого и малого круга;
  • термочувствительный элемент;
  • главный клапан;
  • перепускной клапан малого круга.

Основная составляющая этого прибора — технический воск, играющий роль терморегулятора. В его состав входит порошковая смесь из меди, графита и алюминия. Эти вещества помогают воску быстрее нагреваться и таять. Во время этого процесса он расширяется и открывает клапан на водяной контур радиатора, где происходит охлаждение рабочей жидкости.

В этом видео вы узнаете как устроена система охлаждения

Работоспособность снятого или нового прибора можно проверить, поместив его в емкость с водой и поставив на огонь. По мере нагревания шток рабочего термостата поднимется на 2-3 см, что будет хорошо заметно невооруженным глазом.

Описание работы механизма

Устройство и принцип работы термостата основаны на распределении охлаждающей жидкости, что помогает двигателю за короткий срок достичь значения рабочей температуры. Простейшую схему системы охлаждения составляют малый и большой круг циркуляции жидкости.

Данный механизм охлаждает двигатель. когда тот достигнет определенной температуры

Малым кругом непосредственно является рубашка охлаждения двигателя. Принцип действия термостата состоит в следующем:

  1. При запуске холодного двигателя прибор находится в закрытом состоянии. Циркуляция воды идет по малому кругу, то есть только по водяным полостям двигателя.
  2. Когда мотор прогреется до +75…+95°C, термостат откроется. Охлаждающая жидкость начнет циркулировать по большому кругу, то есть через радиатор.
  3. Прибор остается в открытом состоянии, тем самым он поддерживает рабочую температуру двигателя.
  4. Когда вода в остановленном моторе остынет, термостат закроется и будет готов к новому запуску двигателя.

По такой схеме работают все системы охлаждения независимо от того, как устроен термостат. В недалеком прошлом их основу составляла жидкая смесь дистиллированной воды и эфирного спирта, которая обладает низкой температурой кипения. С 1983 года в конструкции термостатов включены только твердые терморегуляторы.

Разновидности термостатов

В настоящее время существует несколько видов этих агрегатов. Они отличаются друг от друга как конструктивными особенностями, так и способом действия. Существуют и универсальные приборы, которые подходят ко многим маркам автомобилей. Они подразделяются на следующие виды:

  1. Одноклапанные — самый распространенный вид агрегатов, установленных в большинстве автомобилей. Конструктивно считается самым простым, у него отсутствует перепускной клапан.
  2. Двухступенчатые — отличаются от одноклапанного прибора наличием второй тарелки меньшего диаметра, которая облегчает работу основного клапана.
  3. Электронные — более поздние конструкции, в основе которых лежит электронное управление термостатом, позволяющее системе охлаждения работать эффективнее. Такой вид используется на новых моделях автомобилей с бортовыми компьютерами.

Есть марки автомобилей, где в системе охлаждения стоит несколько приборов. В основном такие конструкции применяются на грузовых машинах с мощными двигателями.

Неисправности агрегата на автомобиле

Проверить работоспособность прибора на автомобиле, не снимая его, очень просто. Необходимо завести двигатель, нагреть его до рабочей температуры и заглушить. Затем следует открыть капот, найти верхний и нижний патрубок на радиаторе. Они похожи и в диаметре составляют от 5 до 7 см. Далее необходимо аккуратно пощупать оба патрубка. Если один из них будет холодным, а второй — горячим, значит, прибор не работает и требует замены.

Во время эксплуатации могут возникнуть некоторые нарушения функций системы охлаждения из-за термостата. Например, двигатель нагревается дольше обычного или не может поднять температуру до рабочего значения. Такая ситуация возможна, когда прибор заклинило и он остается постоянно открытым. В летнее время такая неисправность может быть незаметна, а вот зимой в салоне автомобиля будет очень холодно.

Возможна ситуация, когда прибор, наоборот, не будет открываться. В этом случае может произойти перегрев двигателя с последующим выходом его из строя. Обычно это приводит к нарушению герметичности прокладки головки блока цилиндров, что потребует ремонта всего двигателя.

К неправильному функционированию агрегата можно отнести его несвоевременное открытие или закрытие, которое также будет отрицательно влиять на работу двигателя. В таком случае термостат лучше заменить на новый.

Терморегулятор: принцип работы и виды

Чтобы достичь комфортной температуры в помещении недостаточно просто включить систему отопления или кондиционирования. А все потому, что климатическая техника либо не способна сама по себе оценить условия в помещении, либо делает это не очень эффективно. Поэтому для оптимальной работы климатической техники необходимо применять терморегуляторы.

Что такое терморегулятор и для чего он нужен?

В широком смысле — это устройство, которое поддерживает заданный температурный режим воздуха или определенной поверхности, например пола. Фактически терморегулятор — промежуточное звено в цепочке комфортных условий, в которой с одной стороны находится соответствующий обогревательный или охлаждающий прибор, а с другой — датчик температуры.

Сфера применения таких устройств очень широкая: от контроля приборов отопления небольших квартир до гигантских промышленных объектов. Они управляют бытовыми кондиционерами и морозильными камерами большой мощности. Термостаты могут регулировать подогрев грунта в теплицах, отвечать за антиобледенение крыш, и работать во многих других системах. И хотя речь не идет про одно и то же изделие, конструктивно они всегда очень похожи.

Как работает терморегулятор?

Основной принцип работы терморегуляторов на самом деле очень простой. Он всего лишь сравнивает фактическую температуру (которую измеряет термодатчик) с заданной, и принимает решение о подаче или прекращения питания климатической системы. Если температура в помещении отличается от заданной, реле термостата включает нагрузку, а после достижения заданного значения — отключает питание. Термостат может поддерживать конкретное значение температуры или ее диапазон. На это влияет параметр гистерезиса.

Конечно, существует много моделей, которые оснащены большим количеством дополнительных функций, таких как включение нагрева по таймеру или программирование работы согласно определенному графику. Но в основе всех устройств лежит именно этот простой принцип.

Какие существуют виды терморегуляторов?

Существует много видов таких устройств в зависимости от назначения, типа управления, способа монтажа, мощности и т.д.

Это разделение все же достаточно условное, ведь существует много термостатов, которые сочетают в себе возможность управления разным климатическим оборудованием. Например, к некоторым моделям можно подключать как теплый пол, так и отопительные приборы, а отдельные термостаты могут одновременно регулировать функционирование как системы обогрева, так и охлаждения.

Также, в зависимости от принципа управления можно выделить два основных типы термостатов:

  • механические;
  • цифровые.

Механические модели имеют очень простую конструкцию с минимальным использованием электрических схем. Управление их работой осуществляется с помощью ручки, а в отдельных моделях —  еще и тумблера для включения/выключения. Нужная температура выставляется поворотом ручки терморегулятора в соответствии со шкалой на корпусе. Такие устройства используют довольно примитивный визуальный интерфейс в виде светового индикатора.

Конструкция цифровых термостатов характеризуется намного более сложной схемотехникой. Они всегда оснащены полноценным визуальным интерфейсом: цифровым или жидкокристаллическим экраном, а настройка их работы осуществляется с помощью кнопок (физических или сенсорных). Цифровые термостаты отличаются наличием большого количества функций: от блокировки клавиш до программирования работы согласно установленному через Интернет графику.

Мы рассказали вам о том, что собой представляет терморегулятор, какое место он занимает в климатической системе, а также о принципе его работы и видах. О том, как правильно выбрать подходящую модель терморегулятора, узнайте из нашей следующей статьи.

Оцените новость:

Термостат и терморегулятор. В чем отличие между термостатом и терморегулятором для печей

Чем отличается термостат от терморегулятора

Сегодня поговорим о том, что такое терморегулятор и термостат и в чем их отличия друг от друга. Рассмотрим основные принципы их работы, а также необходимость установки данных устройств на лабораторные и промышленные муфельные печи.

Определения терминов «термостат» и «терморегулятор»

Значение термина «терморегулятор» кроется в самом слове. Это прибор, предназначенный для контроля температуры во время работы лабораторной электропечи. Он отвечает за подключение системы управления и достижение выставленных параметров.

Главной функцией термостата является оптимизация расхода электроэнергии. Он проводит своевременное включение и отключение устройства в случае приближения к граничным температурным показателям.

Современные печи обладают встроенной панелью управления – цифровой или механической, на выбор

В чем схожесть и отличие термостата от терморегулятора? Перечислим главные характерные особенности:

  • Что общего? Если терморегулятор используется для поддержания температуры на одном уровне и выступает как самостоятельное устройство, его можно называть термостатом. Если же он является модульным элементом термостата, то считается просто его частью. В таком случае общим определением будет «термостат».
  • В чем разница? Значение слова «терморегулятор» может подразумевать отдельно взятый элемент, в то время как «термостат» – это полностью самостоятельное устройство, в состав которого и входит регулятор тепла.

В качестве отдельного устройства терморегулятор может служить для изменения температуры согласно заданным параметрам. Функция термостата – не управление, а поддержание температурного режима

Главный принцип действия механического термостата

Во время работы промышленной печи чаще всего необходимо обеспечить своевременное ее отключение. Механические термостаты действуют с учетом способности веществ видоизменяться при нагреве. Чтобы понимать, чем отличается термостат от терморегулятора, приведем пример действия первого на основании описания разных его моделей.

Пластины из биметалла

Конструкция такого механизма довольно проста – две пластины из разных металлов, соединенных болтами. Наружный диск имеет циферблат с нанесенными температурными делениями.

Главным принципом является неодинаковый нагрев металлов. Одна пластинка нагревается меньше и остается неподвижной, вторая – изгибается при нагреве до определенной температуры.

Так как пластины – это часть общей электрической цепи, то, пока они ровные, цепь замкнута. После достижения определенного уровня деформации, цепь разрывается, и электричество прекращает поступать.

Существует много разновидностей биметаллических термостатов, но принцип действия у них одинаков

Датчики с газом

Принцип действия данной конструкции схож с вышеописанным. Единственное отличие – использование газа, который нагревается и расширяется быстрее, чем металлы. Датчик внутри наполнен газом, заключенный между металлическими дисками. При достижении нужной температуры расширенный газ разъединяет диски, которые и размыкают цепь питания. После охлаждения диски постепенно приближаются, замыкая контакты.

Газовые термостаты быстрее реагируют на нагрев, если сравнить их с металлическими

Как работает электронный терморегулятор

Описывая термостаты и терморегуляторы (в чем разница между ними), нельзя не отметить преимущество электронных регуляторов тепла перед механическими. Их установка позволяет выставить и поддерживать нужную температуру с высокой точностью, что бывает просто необходимым в работе с промышленными и лабораторными печами.

Вместо механических датчиков используются резисторы, сопротивление которых изменяется в зависимости от степени нагрева. Поступающий сигнал обрабатывается в электронном модуле, откуда и подается команда на начало или завершение работы.

Основными разновидностями терморегуляторов считаются:

  • Непрограммируемые. Представляют собой цифровой дисплей с кнопками для установки нужных температурных параметров. Не имеют широкого функционала.
  • Программируемые. Эти приборы можно сравнить с миниатюрными компьютерами. Их применение позволяет выставлять не только температуру, но и время включения, а также спланировать конкретные дни работы.
  • Беспроводные. Самые современные устройства, позволяющие осуществлять контроль на расстоянии. Используя Bluetooth или Wi-Fi-технологии, можно управлять работой печи, находясь в другом месте. Кроме того, исчезают проблемы, связанные с прокладываем электропроводки.

Использование беспроводных технологий значительно расширяет возможности управления нагревом

Достоинства электронных регуляторов тепла

Использование электронных термостатов и терморегуляторов дает ощутимые преимущества:

  • Возможность координировать работу нескольких печей одновременно.
  • Крепление датчиков в любом удобном месте.
  • Дистанционное управление с компьютера или смартфона.
  • Получение на телефон сигнала тревоги в случае неполадок.

 Некоторые устройства снабжены функцией отправки электронных отчетов. Многие модели позволяют осуществлять контроль при помощи голосового управления

Ни один нагревательный прибор, в данном случае муфельная печь, не обходится без комплектации терморегулятором или термостатом. Как видим, хоть эти устройства и имеют конструктивные отличия, не будет большой ошибкой использовать любое из этих названий.

Устройство и работа термостата, как проверяется исправность

Многим водителям и людям, очень далеким от устройства двигателя внутреннего сгорания (ДВС), наверняка, знакома картина, ярко растиражированная кинорежиссерами, когда из-под капота автомобиля поднимаются густые клубы пара, а главный герой с задумчивым лицом всем своим видом изображает немую сцену — “приехали”. Виновником этого значимого события зачастую бывает незаметная, но очень важная деталь системы охлаждения – термостат.

Примерно так выглядят все автомобильные термостаты

Именно термостат должен автоматически перенаправлять потоки охлаждающей жидкости при разной температуре нагрева двигателя по так называемым контурам системы охлаждения: большому – через радиатор, и малому – минуя его. Если двигатель перегрелся, то термостат отправляет охлаждающую жидкость к радиатору по большому контуру. В радиаторе излишнее тепло отводится.

Если двигатель холодный, то термостат прогоняет охлаждающую жидкость по малому контуру, что позволяет двигателю быстрее нагреться. В холодное время года неправильно работающий термостат полностью парализует работу печки, и салон автомобиля обогреть невозможно. Термостат есть у большинства автомобильных двигателей, использующих жидкостную систему охлаждения закрытого типа с принудительной циркуляцией охлаждающей жидкости, и его устройство принципиально ничем не отличается ни у русских, ни у европейских или японских автомобилей.

Принцип работы термостата

Основным узлом термостата является механический клапан: он приводится в действие довольно простым и точным механизмом. В герметичном корпусе находится термочувствительный искусственный воск, который при расплавлении увеличивается в объеме и сжимает резиновую камеру, выталкивающую металлический хромированный шток, который и приводит в действие клапаны. В этом и заключается принцип работы термостата.

Так работает термостат

При нарушении целостности данного механизма воск вытекает вследствие использования некачественного антифриза (тосола) или коррозии и увеличивается сила трения подвижного штока. Термостат начинает функционировать неправильно, постепенно и неумолимо превращая жизнь водителя в ад.

Устройство термостата

Термостат представляет собой клапан, иногда помещенный в корпус, регулирующий поток охлаждающей жидкости в двигателе вашего автомобиля. По конструктивным особенностям устройство термостатов бывает корпусным и бескорпусным.

Корпусный термостат с двумя выводами

1.Корпусный термостат

Как видно на рисунке, одним из видов термостатов является устройство, заключенное в корпус и, как правило, имеющее не менее двух выводов. Исключением являются устройства с корпусным устройством, которые образуют сложные 2-хуровневые контуры. Корпусы термостатов изготавливают из пластика, латуни или алюминия.

Два вывода, находящихся рядом, обычно называют «малым контуром». Он не дает охлаждающей жидкости поступать в радиатор, позволяя циркулировать внутри мотора и радиатора печки. Это делает возможным быстрый прогрев двигателя до нужной (рабочей) температуры – точки, при которой термостат открывается полностью. На автомобилях отечественного производства довольно часто встречается температура полного открытия термостата 80-85 градусов. Как правило, у корпусных термостатов ручная регулировка температуры открытия-закрытия невозможна, но в профессиональных автомастерских могут оказать такую услугу.

2.Бескорпусный термостат

А так выглядит бескорпусный термостат

Бескорпусный термостат устанавливается непосредственно в блоки двигателей, в специально предусмотренные для этого места. Этим он отличается от корпусного устройства. Цифровая маркировка, выбитая на термостате, означает температуру его полного открытия.

В последнее время для одной и той же марки авто выпускаются летние и зимние разновидности термостатов. В зимних вариантах открытие устройства происходит при более высоких температурах, позволяя мотору лучше прогреваться и работать в повышенном диапазоне температур. Смысл нововведения состоит в следующем: на старых авто печка и радиатор засорены, и более высокая температура двигателя в холодный период и более низкая – в летнее время позволят автомобилю «вписаться» в допустимые рамки теплоотдачи, а исправному автомобилю совершенно не нужна эта подмена с разными температурами.

Ещё кое-что полезное для Вас:

Как проверить

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы прибора подразумевает участие опытного специалиста и специального оборудования.

Видео: Термостат- проверка и принцип работы.

Признаки неисправности прибора

Явными признаками неисправности термостата являются:

  • долгий прогрев двигателя до рабочей температуры, а также быстрый его перегрев;
  • стрелка температуры двигателя падает на скорости ниже обычного и подымается при остановке автомобиля;
  • нижний патрубок теплый при нескольких минутах прогрева двигателя: это означает, что термостат все время открыт;
  • термостат заклинил в закрытом положении, двигатель кипит, а нижний патрубок остается холодным даже при прогретом моторе

принципы действия и виды устройств

Что такое терморегулятор, можно понять из самого его названия. Это устройство, которое контролирует температуру в определенной точке путем приведения в действие системы управления. Термостат, прежде всего, важен для работы систем отопления и кондиционирования воздуха, холодильников. Он обеспечивает экономное использование энергоресурсов – включает и отключает нагревание и охлаждение при достижении определенной температуры.

Различные виды терморегуляторов

Виды терморегуляторов

Исходя из принципа действия, термостаты делятся на два типа:

  • механические;
  • электронные.

В свою очередь, каждый тип подразделяется на подвиды.

Механические термостаты

В механических термостатах используют датчики с различной технологией срабатывания, но все они основаны на едином принципе. Чтобы понять, как работает механический терморегулятор, надо обратить внимание на физические свойства многих веществ расширяться при нагревании и сжиматься, когда их охлаждают (вода является заметным исключением, расширяясь при охлаждении). Механические термостаты используют это свойство, называемое термическим расширением.

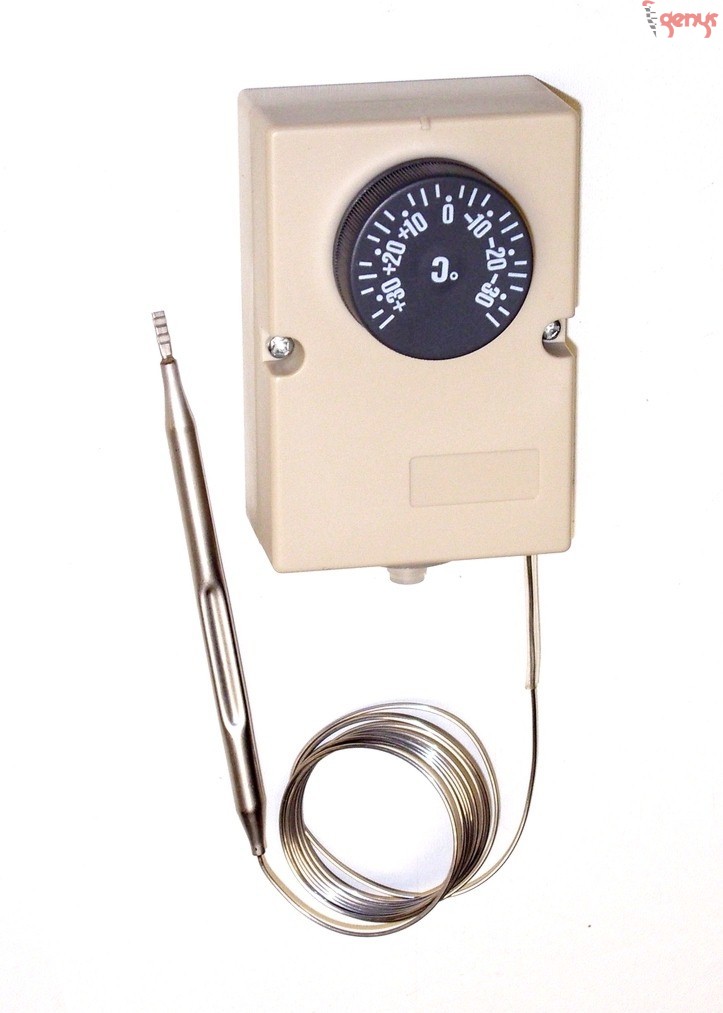

Механический термостат

Биметаллические пластины

Принцип работы терморегулятора, наиболее часто применяющегося, состоит в использовании пластины из двух полос различных металлов, соединенных болтами.

Включение и отключение биметаллического термостата:

  1. Внешний диск устройства позволяет установить температуру, при которой оно включается и отключается;
  2. Циферблат диска подключен через цепь к датчику температуры – биметаллической пластине, которая замыкает и размыкает электроцепь, в зависимости от большего или меньшего изгиба;
  3. Биметаллическая полоса состоит из разных металлов, скрепленных вместе;
  4. Один металл расширяется меньше, чем другой при нагреве, в связи с этим пластина изгибается внутрь при поднятии температуры;
  5. Пластина – часть электроцепи, поэтому, когда полоса холодная, она прямая, и цепь замкнута. Система включена и нагревается. Нагреваясь до определенной температуры, пластина изгибается и разрывает цепь. Схема отключается.

Работа биметаллической пластины

Важно! Поскольку на расширение и сжатие пластины требуется время, датчик имеет инерцию срабатывания.

Газонаполненные датчики

Из-за медленной реакции металлов на температурные изменения разработаны альтернативные конструкции терморегуляторов. Одна из них – использование газонаполненного сильфона между парой металлических дисков. Большая площадь поверхности этих дисков позволяет им быстро реагировать на нагрев. Кроме того, они упругие и имеют гребни.

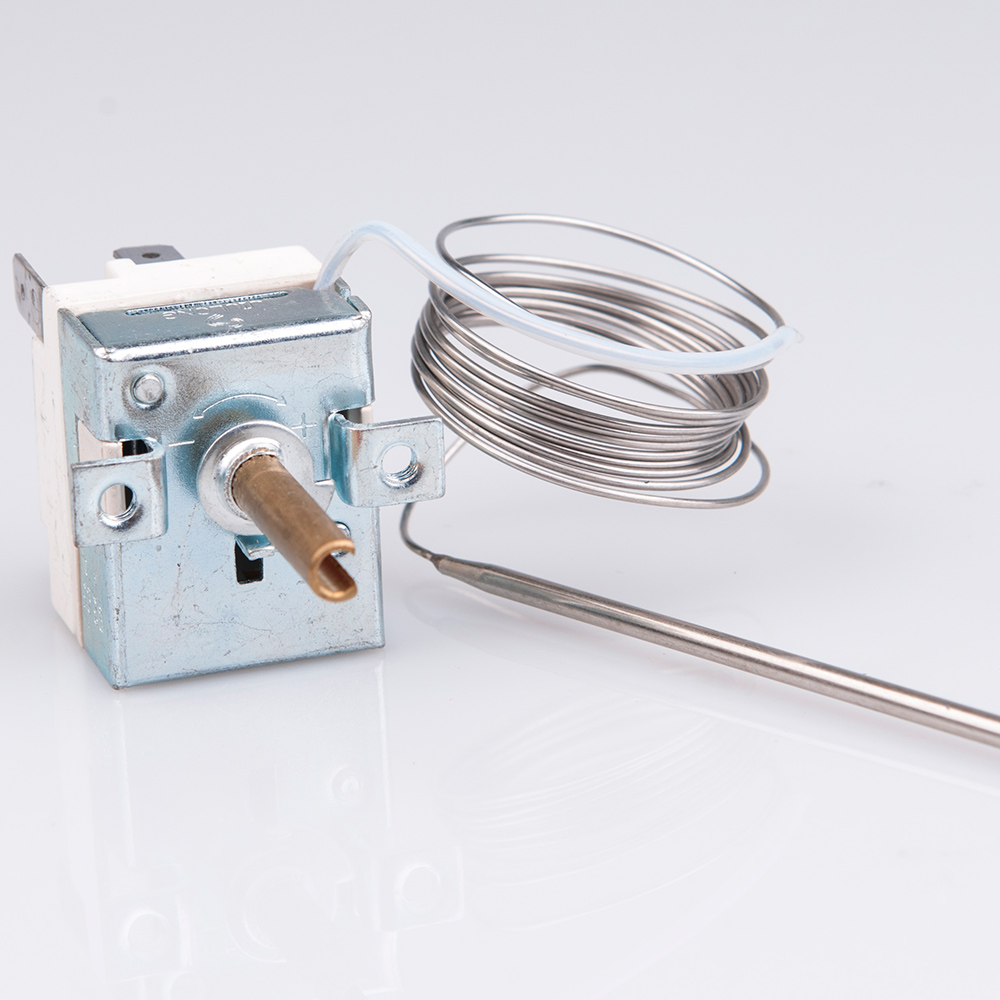

Механический термостат с газонаполненным датчиком

  1. При повышении температуры газ в междисковом пространстве расширяется и разъединяет диски. При этом тот из них, что находится внутри, нажимает на микропереключатель в средней части термостата, размыкая цепь. Нагрев прекращается;
  2. Когда температура снижается, сжимается и газ, вновь приближая диски друг к другу. Внутренний диск отдаляется от микропереключателя. Контакт замыкается, включая нагрев.

Газонаполненные терморегуляторы используются для систем отопления домов, они применялись в старых моделях автомобилей. Иногда в них используются не газы, а летучие жидкости с низкой температурой кипения. Например, разбавленный спирт.

Важно! Конкретный химический состав жидкостей подбирается, исходя из диапазона регулируемых температур.

Восковые терморегуляторы

Данный вид термостатов имеет герметичную камеру с восковой пробкой и свободно ходящим металлическим стержнем внутри. По мере повышения температуры воск расплавляется, расширяется и выталкивает стержень из этой камеры. Одновременно стержень действует на включение и отключение электроцепи. Пружина возвращает механизм на место, когда воск остывает.

Устройство воскового термостата

Восковые термостаты используются в системах управления охлаждением автомобильных двигателей, в смесителях и т. д. Термостат с простой конструкцией хорошо подходит для тяжелых условий работы внутри двигателя и отличается высокой надежностью.

На радиаторах центрального отопления устанавливают клапаны, где часто используются именно восковые термостаты. При нагреве радиатора до установленного уровня восковые регуляторы уменьшают поток воды через радиатор.

Электронные термостаты

Цифровой термостат является электронной версией механического термостата. Вместо механического датчика может быть установлен термистор – резистор, меняющий свое сопротивление по отношению к температуре, или термопара. Сигнал поступает в электронный модуль, где обрабатывается, и оттуда поступают команды на включение и отключение нагрева или охлаждения. Преимуществом электронного термостата является более точный контроль температуры.

Цифровые регуляторы бывают:

  1. Непрограммируемые. Приборы с простым набором функций, имеющие цифровой дисплей и кнопки управления для установки выбранного температурного значения;
  2. Программируемые. Устройства, представляющие собой мини-компьютер, позволяющие устанавливать дни недели, часы, временное поддержание температуры, ручную отмену и т. д.;

Программируемый терморегулятор

  1. Беспроводные. С развитием современных технологий термостатические устройства стали «умнее» и освободились от проводов. Такие приборы связаны с использованием различных порталов беспроводной связи, например, WiFi или Bluetooth. Самым распространенным является WiFi-подключение. В таких связях эффективность соединений увеличивается, и снимаются проблемы, связанные с проводкой.

Некоторые дополнительные функциональные возможности электронных устройств:

  1. Интеграция оконных контактов для снижения температуры с открытыми окнами;
  2. Координация работы нескольких радиаторов;
  3. Отдельное крепление измерительных датчиков в оптимальном месте;
  4. Дистанционное управление системой по телефону, интернету или смартфону. На значительном удалении от дома всегда можно внести корректировку в настройки;
  5. Сигнал тревоги, если температура слишком низкая или высокая. При желании владелец получает сообщение по электронной почте;
  6. Интеграция аварийных сигналов для датчиков дыма и датчиков разрыва трубы.

Кроме этого, беспроводные термостаты последнего поколения обладают приятным современным внешним видом. Они могут предоставлять подробные энергетические отчеты, доступна система голосового управления.

Беспроводной термостат

Двухзонные термостаты

Двухзонный терморегулятор позволяет одновременно управлять разными системами отопления и выполнять программирование на два жилых помещения (например, спальня и кухня, гостиная и прихожая). Возможна установка разных уровней желаемой температуры в каждой комнате или области дома.

Модель прибора обычно содержит несколько записанных программ, можно вносить и свои корректировки. Часто применяемый диапазон температур – от 7 до 30 градусов. Ступень регулирования – полградуса.

Двухзональный терморегулятор подходит почти для всех видов отопления:  электрического напольного и потолочного, газового с помощью водяных радиаторов и других систем.

Устройство состоит из нескольких элементов:

  • электронного программируемого модуля;
  • датчиков температуры;

Датчики должны быть установлены в местах, исключающих сквозняки и прямые солнечные лучи, которые могут исказить данные, передаваемые в электронный управляющий модуль.

Кроме двухзонных, существуют двухступенчатые терморегуляторы, применяемые, например, в установках кондиционирования воздуха, где требуется автоматическое управление в холодных и теплых циклах с промежуточной мертвой зоной. Электрически он состоит из двойного переключаемого контакта. Возможно его использование и для обычного контроля температуры с применением одного контакта.

Термостат 12 В

В целом электронные приборы значительно дороже механических, особенно программируемые и беспроводные устройства. Однако существует дешевый цифровой прибор, который можно использовать для простого контроля нагревания или охлаждения разных помещений и устройств. Например, применять в инкубаторах, теплицах, аквариумах, для теплого пола и т. д.

Терморегулятор на 12 В

Для питания терморегулятора 12 вольт можно использовать и сеть 220 В, но для этого его надо включить через специальный БП, с выходом 12 В постоянного тока. Второй вариант – подключить напрямую к 12-вольтовому аккумулятору. Никаких дополнительных функций у прибора нет, что сказывается на его низкой цене. Но со своим предназначением обычного температурного регулирования он справляется.

В конструкции терморегулятора – температурный датчик (терморезистор) и контроллер с переключающим устройством для выставления требуемой температуры.

Без использования терморегуляторов невозможно нормальное функционирование нагревательных и охлаждающих систем. Не имея обратной связи, они могут быть слишком энергоемкими и неспособными сохранять устойчивую температуру.

Видео

Оцените статью:

Для чего нужен терморегулятор? Обзор возможностей

Для чего нужен терморегулятор?

Зачем нам  нужен терморегулятор? Для чего продавцы обогревательных систем рекомендуют дополнительно приобретать Терморегуляторы, и что они дают?



   Многие, при установки различных систем обогрева сталкиваются с вопросом нужен ли им дополнительно терморегулятор. Ведь зачастую цена терморегулятора, может составлять половину от самого прибора обогрева.



Что дает и для чего нужен терморегулятор, а так же почему рекомендуют его устанавливать, рассмотрим в этой статье.



Как работает терморегулятор?

    Терморегулятор это прибор, механический либо электронный, позволяющий размыкать электрическую цепь (отключать электроприборы) при достижение заранее заданной ему температуры. Простыми словами помогает обогревателям поддерживать в помещении определенную, заданную температуру.

Для чего нужен терморегулятор?

Во первых, устанавливая любой отопительный прибор, будь то «конвектор», «ифракрасник» или «теплый пол», мы хотим добиться комфортной температуры в помещении. Не все обогреватели имеют встроенный терморегулятор, а те что и имеют могут лишь регулировать собственную температуру.

Для того же, чтоб правильно определить темперу в помещении целом нужен терморегулятор, при этом необходимо устанавливать термодатчик на определенном расстоянии от приборов нагрева.

То есть, для поддержания постоянной комфортной/заданной температуры в помещении как раз и нужен отдельно установленный терморегулятор.

Самый распространённый вид терморегуляторов являются терморегулятор для теплых полов. Однако, и другие виды отопления такие как конвекторы, инфракрасные обогреватели желательно подключать через терморегулятор, для их оптимального времени работы. Как правило данные регуляторы температуры представляют собой небольшую коробочку напоминающие выключатель внешней либо внутренней установки и имеют реле температуры (механическое либо цифровое). Такие терморегуляторы нужно устанавливаются в систему обогрева, путем соединения в электрическую цепь и закрепляются на стену.

Во вторых об экономии:

Покупая терморегулятор, мы несем некоторые дополнительные затраты. Например покупая терморегулятор для отопления частного дома, нам нужно устанавливать терморегуляторы в каждое отапливаемое помещение, соответственно количество терморегуляторов равно количеству комнат. Но в дальнейшей работе системы отопления дома, регуляторы помогут не только поддержать комфортную температуру но существенно снизить затраты на электроэнергию.  Так например уезжая из дома на длительное время, можно выставить небольшую температуру для поддержания положительных значений. А значит затраты на отопление в ваше отсутствие будут минимальны.







«Безусловно использование Терморегулятора  дает дополнительную экономию в электроотоплении!»



Особенно важное значение имеет использование терморегулятора для кварцевых монолитных обогревателей.

  При отопление с помощью монолитных кварцевых или каменных обогревателей главным их экономичным свойством является возможность надолго удерживать тепло после отключения «эффект горячего кирпича». Но чтобы использовать это свойство им необходимо периодическое принудительное отключение. Для этого им нужен терморегулятор либо  устанавливать их через таймер времени.

Тут подойдут не только вышеупомянутые, монтируемые в цепь терморегуляторы, но и терморегуляторы прямого подключения. Такие приборы не требуют дополнительных навыков в установке и представляют собой терморегулятор с вилкой и розеткой. Эти приборы вставляются напрямую в розетку а вика обогревателя в него.

Как выбрать терморегулятор.

Выбирая терморегулятор важно знать какую максимальную нагрузку вы планируете на него подавать, так как на один регулятор можно подключать несколько приборов обогрева. Планируете вы его подключать цепь обогревателей, либо просто хотите воткнуть в розетку и выставить температуру.

Выбирая из множества производителей можно ориентироваться на удобства и внешний вид, так как принцип работы и свойства терморегуляторов в основном одинаковы.

Однако не стоит смотреть на самые дешевые модели китайских производителей,  рекомендуем обратить внимание на терморегуляторы надежных брендов. Как правило цена на них выше всего на 20%, а надежность и электро-пожаробезопасность терморегулятора должна быть на первом месте.

Если у вас остались вопросы по выбору либо нужна консультация специалиста, звоните нам +7 495 088-93-21 . Мы поможем вам с грамотным подбором терморегулятора.

Термостат | Encyclopedia.com

Термостат - это устройство для автоматического управления системами отопления и охлаждения путем регулирования теплового потока в систему или из нее. Он состоит из цепи, управляемой термочувствительным устройством и подключенной к системе окружающей среды. В большинстве термостатов используется вещество, которое расширяется (сжимается) при повышении (понижении) температуры.

Самый распространенный термостат, такой как тот, который используется в домах и офисах, основан на биметаллической полосе.Как следует из названия, биметаллическая полоса состоит из тонких полос двух разных металлов, соединенных вместе. Один металл полосы значительно расширяется при изменении температуры, другой металл очень мало изменяется при повышении или понижении температуры. Например, при повышении температуры одна сторона полосы расширяется больше, чем другая, в результате чего полоса изгибается в одну сторону. Когда он изгибается достаточно далеко, он замыкает цепь, которая затем дает команду кондиционеру включиться. Ручка регулировки термостата изменяет расстояние, на которое биметаллическая полоса должна изгибаться, чтобы замкнуть контур, позволяя выбрать уровень температуры.По мере того, как воздух в комнате становится холоднее, металл, который расширился от тепла, теперь сжимается, заставляя биметаллическую полосу выпрямляться до тех пор, пока она не перестанет замыкать контур, позволяющий кондиционеру работать. Кондиционер выключится, пока воздух не станет достаточно теплым, чтобы полоса деформировалась и снова замкнула цепь.

Был разработан ряд термостатов, являющихся вариациями на эту тему. Некоторые из них основаны на латунном сильфоне, заполненном термочувствительным паром.Когда пар нагревается, он расширяется, выталкивая сильфон, пока не замыкает цепь и не запускает обогреватель / кондиционер. Другая конструкция термостата - это ламповый тип, который включает в себя колбу и капилляр, аналогичный термометру, и диафрагму. Когда баллон нагревается, материал расширяется и движется по капилляру к диафрагме. Диафрагма, в свою очередь, перемещается, перемещая рычаг или пружинный стержень и в конечном итоге управляя системой нагрева и охлаждения.

Электронные (цифровые) термостаты становятся все более популярными, предлагая двойные преимущества: низкая стоимость и минимальное количество движущихся частей.Активным элементом является термистор, полупроводниковый прибор, сопротивление которого электрическому току изменяется в зависимости от температуры. Изменение температуры обозначается изменением измеренного напряжения, которое можно использовать для передачи информации в системы управления агрегатов нагрева / охлаждения. Электронные термостаты обычно также являются программируемыми, что позволяет пользователю настраивать его под конкретные нужды. Следовательно, программируемые термостаты в среднем обеспечивают экономию энергии по сравнению с традиционными непрограммируемыми.

Термостат - Энциклопедия Нового Света

Биметаллический термостат того типа, который используется во многих зданиях.

Термостат - это устройство для регулирования температуры системы так, чтобы температура системы поддерживалась около заданной температуры. Термостат делает это, контролируя поток тепловой энергии в систему или из нее. То есть термостат включает или выключает нагревательные или охлаждающие устройства по мере необходимости для поддержания правильной температуры.

Термостаты могут быть сконструированы разными способами и могут использовать различные датчики для измерения температуры.Затем выходной сигнал датчика управляет устройством нагрева или охлаждения.

Общие датчики включают:

  • Биметаллические механические датчики
  • Пеллеты из вспученного воска
  • Электронные термисторы
  • Электрические термопары

Затем они могут управлять нагревательным или охлаждающим устройством, используя:

  • Прямое механическое управление
  • Электрические сигналы
  • Пневматические сигналы

Термостат был изобретен в 1885 году Альбертом Бутцем и является первым известным примером методологии управления технологическим процессом. Это изобретение положило начало тому, что сейчас является корпорацией Honeywell.

Механические термостаты

Биметаллический

В паровой или водяной радиаторной системе термостат может быть полностью механическим устройством, включающим биметаллическую полосу. Как правило, это автоматический клапан, который регулирует расход в зависимости от температуры. По большей части, их использование в Северной Америке сейчас редко, поскольку современные системы радиаторов под полом используют электрические клапаны, как и некоторые старые модифицированные системы.Однако они по-прежнему широко используются в радиаторах центрального отопления по всей Европе.

Механические термостаты используются для регулирования заслонок в вентиляционных отверстиях турбин на крыше, снижая потери тепла в зданиях в прохладные или холодные периоды.

Система обогрева салона автомобиля оснащена термостатическим клапаном для регулирования расхода и температуры воды до регулируемого уровня. В более старых автомобилях термостат управляет приложением вакуума двигателя к исполнительным механизмам, которые управляют водяными клапанами и заслонками для направления потока воздуха.В современных автомобилях вакуумные приводы могут приводиться в действие небольшими соленоидами под управлением центрального компьютера.

Восковые гранулы

Автомобиль, работающий на двигателе внутреннего сгорания, требует термостата для регулирования потока охлаждающей жидкости. Этот тип термостата работает механически. В нем используется восковая гранула внутри герметичной камеры. Воск остается твердым при низких температурах, но при нагревании двигателя воск плавится и расширяется. Герметичная камера имеет устройство расширения, которое приводит в действие шток, который открывает клапан при превышении рабочей температуры.Рабочая температура фиксирована, но определяется конкретным составом воска, поэтому термостаты этого типа доступны для поддержания различных температур, обычно в диапазоне от 70 до 90 ° C (от 160 до 200 ° F).

Современные двигатели работают в горячем состоянии, то есть до температуры выше 80 ° C (180 ° F), чтобы работать более эффективно и уменьшить выбросы загрязняющих веществ. Большинство термостатов имеют небольшое перепускное отверстие для выпуска любого газа, который может попасть в систему (например, воздуха, попавшего во время замены охлаждающей жидкости).Современные системы охлаждения содержат предохранительный клапан в виде подпружиненной крышки радиатора с трубкой, ведущей к частично заполненному расширительному бачку. Из-за высокой температуры в системе охлаждения будет повышено давление до максимального значения, установленного предохранительным клапаном. Дополнительное давление увеличивает температуру кипения хладагента выше той, которая была бы при атмосферном давлении.

Электрические термостаты

Простые двухпроводные термостаты

На иллюстрации показан вид изнутри обычного двухпроводного бытового термостата, работающего только на нагрев, который используется для регулирования газового обогревателя через электрический газовый клапан. Подобные механизмы могут также использоваться для управления масляными печами, котлами, клапанами зоны котла, электрическими вентиляторами на чердаке, электрическими печами, электрическими обогревателями плинтусов и бытовой техникой, такой как холодильники, кофейники и фены. Питание через термостат обеспечивается нагревательным устройством и может варьироваться от милливольт до 240 вольт в стандартной североамериканской конструкции и используется для управления системой отопления либо напрямую (электрические нагреватели плинтуса и некоторые электрические печи), либо косвенно (все газовые, системы масляного и принудительного ГВС). Из-за множества возможных напряжений и токов, доступных на термостате, следует соблюдать осторожность.

1. Рычаг управления уставкой. Это перемещено вправо для более высокой температуры. круглый индикаторный штифт в центре второй прорези виден через пронумерованную прорезь во внешнем корпусе.

2. Биметаллическая лента, намотанная в катушку. Центр катушки прикреплен к вращающейся стойке, прикрепленной к рычагу (1). По мере того, как катушка становится холоднее, подвижный конец - несущий (4) - перемещается по часовой стрелке.

3. Гибкий провод. Левая сторона подключается одним проводом из пары к клапану управления отопителем.

4. Подвижный контакт, прикрепленный к биметаллической катушке.

5. Винт фиксированного контакта. Это регулируется производителем. Он электрически подключен вторым проводом пары к термопаре, а затем к контроллеру нагревателя.

6. Магнит. Это обеспечивает хороший контакт при замыкании контакта. Он также обеспечивает гистерезис для предотвращения коротких циклов нагрева, так как перед размыканием контактов необходимо повысить температуру на несколько градусов.

В качестве альтернативы в некоторых термостатах вместо этого используется ртутный переключатель на конце биметаллической катушки. Вес ртути на конце змеевика имеет тенденцию удерживать ее там, также предотвращая короткие циклы нагрева. Тем не менее, этот тип термостата запрещен во многих странах из-за его очень и постоянно токсичного характера в случае выхода из строя. При замене этих термостатов их следует рассматривать как химические отходы.

На рисунке не показан отдельный биметаллический термометр на внешнем корпусе, показывающий фактическую температуру на термостате.

Милливольтные термостаты

Как показано на примере использования термостата выше, питание обеспечивается термопарой, нагреваемой контрольной лампой. Это производит небольшую мощность, поэтому система должна использовать маломощный клапан для управления газом. Этот тип устройства обычно считается устаревшим, поскольку контрольные лампы тратят удивительное количество газа (точно так же, как капающий кран может тратить огромное количество воды в течение длительного периода времени), а также больше не используются на плитах, но все еще остаются можно найти во многих газовых водонагревателях.Их низкая эффективность является приемлемой для водонагревателей, поскольку большая часть энергии, «потраченной впустую» на контрольную лампу, по-прежнему связана с водой и, следовательно, помогает поддерживать тепло в баке. Для водонагревателей без резервуара (по запросу) пилотное зажигание является предпочтительным, поскольку оно быстрее, чем зажигание от горячей поверхности, и более надежно, чем искровое зажигание.

Существующие милливольтные системы обогрева можно сделать намного более экономичными, отключив подачу газа в ненагревательные сезоны и повторно включив пилотную систему при приближении отопительного сезона.В зимние месяцы большая часть небольшого количества тепла, выделяемого пилотным пламенем, вероятно, будет излучаться через дымоход в дом, а это означает, что газ тратится впустую (в то время, когда система не нагревается активно), но пилот -утепленный дымоход продолжает добавлять в дом общую тепловую энергию. В летние месяцы это совершенно нежелательно.

Некоторые программируемые термостаты управляют этими системами.

Термостаты 24 В

Большинство термостатов отопления / охлаждения / теплового насоса работают от низковольтных цепей управления (обычно 24 В переменного тока). Источником 24 В переменного тока является управляющий трансформатор, установленный в составе оборудования для нагрева / охлаждения. Преимущество низковольтной системы управления заключается в возможности управления несколькими электромеханическими переключающими устройствами, такими как реле, контакторы и секвенсоры, с использованием изначально безопасных уровней напряжения и тока. В термостат встроено средство для улучшенного контроля температуры с упреждением. Предохранитель тепла выделяет небольшое количество дополнительного тепла на чувствительный элемент во время работы нагревательного прибора.Это размыкает нагревательные контакты немного раньше, чтобы температура в помещении не превышала уставку термостата.

Механический датчик нагрева обычно регулируется и должен быть настроен на ток, протекающий в цепи управления нагревом, когда система работает. Предохранитель охлаждения выделяет небольшое количество дополнительного тепла на чувствительный элемент, когда охлаждающее устройство не работает. Это приводит к тому, что контакты включают питание охлаждающего оборудования немного раньше, предотвращая чрезмерное повышение температуры помещения.Предохранители охлаждения обычно не регулируются. В электромеханических термостатах в качестве упреждающих элементов используются элементы сопротивления. Большинство электронных термостатов используют либо термисторные устройства, либо встроенные логические элементы для функции упреждения. В некоторых электронных термостатах датчик термистора может быть расположен на открытом воздухе, обеспечивая переменное ожидание в зависимости от температуры наружного воздуха. Усовершенствования термостата включают отображение наружной температуры, возможность программирования и индикацию неисправностей системы.

Большинство современных газовых или масляных печей или котлов будут управляться такими системами, как и большинство электрических печей с релейным управлением:

  • Газ:
    • начать вытяжной вентилятор (если печь сравнительно новая) для создания столба воздуха, поднимающегося вверх по дымоходу.
    • тепловой воспламенитель или система искрового зажигания.
    • Открыть газовый клапан для розжига основных горелок.
    • подождите (если печь относительно новая), пока теплообменник не достигнет надлежащей рабочей температуры, прежде чем запускать главный нагнетательный вентилятор или циркуляционный насос.
  • Масло:
    • Аналогично газу, но вместо открытия клапана печь запускает масляный насос для впрыска масла в горелку.
  • Электропечь или котел:
    • Будет запущен нагнетательный вентилятор или циркуляционный насос, а большое реле или симистор включат нагревательные элементы.
  • Уголь:
    • хотя и редко встречается сегодня, но заслуживает упоминания; Подобно газу, за исключением того, что вместо открытия клапана, печь запускает угольный шнек, чтобы загнать уголь в топку.

В незонированных (типовых жилых домах, один термостат на весь дом) системах, когда клеммы R (или Rh) и W термостата подключены, печь выполняет свои ритуалы запуска и выделяет тепло.

В зонированных системах (некоторые жилые, многие коммерческие системы - несколько термостатов, управляющих разными «зонами» в здании), термостат заставляет небольшие электродвигатели открывать клапаны или заслонки и запускать печь или котел, если он еще не работает.

Большинство программируемых термостатов будут управлять этими системами.

Термостаты сетевого напряжения

Термостаты линейного напряжения чаще всего используются для электрических обогревателей, таких как обогреватель плинтуса или электропечи с прямым подключением. Если используется термостат с линейным напряжением, питание системы (в США 120 или 240 В) переключается напрямую термостатом. При токе переключения, часто превышающем 40 ампер, использование термостата низкого напряжения в цепи сетевого напряжения приведет, по крайней мере, к выходу из строя термостата и, возможно, к пожару.Термостаты линейного напряжения иногда используются в других приложениях, таких как управление фанкойлами (вентилятор работает от линейного напряжения, продуваемого через змеевик, который нагревается или охлаждается более крупной системой) в больших системах с централизованными бойлерами и охладителями.

Некоторые программируемые термостаты доступны для управления системами сетевого напряжения. Нагреватели плинтуса особенно выиграют от программируемого термостата, который способен непрерывно регулировать (как, по крайней мере, некоторые модели Honeywell), эффективно управлять обогревателем, как диммер лампы, и постепенно увеличивать и уменьшать обогрев для обеспечения чрезвычайно постоянной температуры в помещении (непрерывное управление вместо того, чтобы полагаться на усредняющие эффекты гистериза).Системы, которые включают вентилятор (электрические печи, настенные обогреватели и т. Д.), Обычно должны использовать простые элементы управления включением / выключением.

Комбинированное регулирование нагрева / охлаждения

В зависимости от того, что регулируется, термостат принудительного кондиционирования воздуха обычно имеет внешний переключатель для нагрева / выключения / охлаждения и другой переключатель включения / авто для постоянного включения нагнетательного вентилятора или только во время нагрева и охлаждения. Четыре провода идут к расположенному в центре термостату от основного блока нагрева / охлаждения (обычно расположенного в туалете, подвале или иногда на чердаке): один провод обеспечивает подключение питания 24 В переменного тока к термостату, в то время как другие три подают управляющие сигналы от термостата, один для нагрева, один для охлаждения и один для включения нагнетательного вентилятора.Питание подается от трансформатора, и когда термостат устанавливает контакт между источником питания и другим проводом, реле на блоке нагрева / охлаждения активирует соответствующую функцию блока.

Постановление о тепловом насосе

Тепловой насос - это холодильное устройство, которое меняет направление потока хладагента между внутренним и наружным змеевиками. Это осуществляется путем подачи питания на «реверсивный», «4-ходовой» или «переключающий» клапан. Во время охлаждения внутренний змеевик представляет собой испаритель, отводящий тепло от внутреннего воздуха и передающий его наружному змеевику, где оно отводится наружному воздуху. Во время нагрева наружный змеевик становится испарителем, а тепло отводится от наружного воздуха и передается воздуху в помещении через внутренний змеевик. Реверсивный клапан, управляемый термостатом, вызывает переключение с нагрева на охлаждение. Термостаты для бытовых тепловых насосов обычно имеют клемму «O» для подачи питания на реверсивный клапан при охлаждении. Некоторые бытовые и многие коммерческие термостаты тепловых насосов используют клемму «B» для подачи питания на реверсивный клапан при обогреве. Тепловая мощность теплового насоса уменьшается с понижением температуры наружного воздуха.При некоторой температуре наружного воздуха (называемой точкой баланса) способность холодильной системы передавать тепло в здание падает ниже потребностей здания в отоплении.

Типичный тепловой насос оборудован электрическими нагревательными элементами для дополнения тепла охлаждения, когда наружная температура ниже этой точки баланса. Работа дополнительного источника тепла регулируется нагревательным контактом второй ступени в термостате теплового насоса. Во время нагрева наружный змеевик работает при температуре ниже температуры наружного воздуха, и на змеевике может образоваться конденсат.Затем этот конденсат может замерзнуть на змеевике, уменьшив его теплопередающую способность. Таким образом, тепловые насосы предусматривают периодическое размораживание наружного змеевика. Это достигается путем переключения цикла в режим охлаждения, отключения наружного вентилятора и включения электрических нагревательных элементов. Электроотопление в режиме размораживания необходимо, чтобы система не выдувала холодный воздух внутрь здания. Затем элементы используются в функции «повторного нагрева». Хотя термостат может указывать на то, что система находится в режиме размораживания и включен электрический нагрев, функция размораживания не контролируется термостатом.Поскольку тепловой насос имеет электрические нагревательные элементы для дополнительного нагрева и повторного нагрева, термостат теплового насоса предусматривает использование электрических нагревательных элементов в случае выхода из строя системы охлаждения. Эта функция обычно активируется клеммой «E» на термостате. В режиме аварийного нагрева термостат не пытается управлять компрессором или наружным вентилятором.

Цифровой

См. Также Программируемый термостат.

Новые цифровые термостаты не имеют движущихся частей для измерения температуры и вместо этого используют термисторы.Обычно для его работы необходимо установить одну или несколько обычных батарей, хотя некоторые так называемые цифровые термостаты с «похищением энергии» используют обычные цепи переменного тока на 24 В в качестве источника питания (но не будут работать с цепями «милливольт» с питанием от термобатарей, используемыми в некоторых печах. ). Каждый из них имеет ЖК-экран, на котором отображается текущая температура и текущая настройка. В большинстве из них также есть часы и настройки времени (а теперь и дня недели) для температуры, которые используются для комфорта и экономии энергии. У некоторых теперь даже есть сенсорные экраны или возможность работать с X10, BACnet, LonWorks или другими системами домашней автоматизации или автоматизации зданий.

Цифровые термостаты используют реле или полупроводниковое устройство, такое как симистор, в качестве переключателя для управления блоком HVAC. Устройства с реле работают в милливольтных системах, но часто издают слышимый щелчок при включении или выключении. Более дорогие модели имеют встроенный ПИД-регулятор, поэтому термостат заранее знает, как система будет реагировать на его команды. Например, установить эту температуру утром в 7:00 утра. должен быть 21 градус, следит за тем, чтобы в это время температура была 21 градус (обычный термостат в это время просто заработал бы).ПИД-регулятор решает, в какое время система должна быть активирована, чтобы достичь желаемой температуры в желаемое время. Он также обеспечивает очень стабильную температуру (например, за счет уменьшения выбросов).

Большинство цифровых термостатов, обычно используемых в жилых домах в Северной Америке, представляют собой программируемые термостаты, которые обычно обеспечивают 30-процентную экономию энергии, если оставить их программы по умолчанию; изменение этих значений по умолчанию может увеличить или уменьшить экономию энергии. В статье о программируемом термостате представлена ​​основная информация по эксплуатации, выбору и установке такого термостата.

Расположение бытового термостата

Термостат должен быть расположен вдали от вентиляционных или отопительных отверстий или устройств в помещении, но при этом должен быть открыт для общего потока воздуха из комнаты (комнат), которую необходимо регулировать. Открытая прихожая может быть наиболее подходящей для однозонной системы, где гостиные и спальни работают как единая зона. Если коридор может быть закрыт дверями из регулируемых пространств, то их следует оставить открытыми, когда система используется.Если термостат расположен слишком близко к источнику, управляемому источником, система будет иметь тенденцию к «короткому циклу», и многочисленные пуски и остановки могут раздражать и в некоторых случаях сокращать срок службы оборудования. Многозонная система может сэкономить значительную энергию за счет регулирования отдельных пространств, позволяя неиспользуемым комнатам варьироваться по температуре путем отключения отопления и охлаждения.

Коды клемм термостата

NEMA - Национальная ассоциация производителей электрооборудования [sic] в 1972 году стандартизировала этикетки на клеммах термостатов.Эти стандарты определяют буквенно-цифровые коды, которые будут использоваться для определенных функций в термостатах:

Коды клемм термостата
Письмо Цвет Определение
R или RH для нагрева или RC для охлаждения красный "горячая" сторона трансформатора
Вт белый контроль нагрева
W2 розовый или другой цвет тепло, вторая ступень
Y2 синий или розовый cool, вторая ступень компрессора
C или X черный общая сторона трансформатора (24 В)
G зеленый вентилятор
О оранжевый Питание для охлаждения (тепловые насосы)
L желто-коричневый, коричневый, серый или синий контрольная лампа обслуживания
X2 синий, коричневый, серый или коричневый тепловая, вторая ступень (электрическая)
B синий или оранжевый возбуждает тепло
B или X синий, коричневый или черный общая сторона трансформатора
E синий, розовый, серый или коричневый реле аварийного нагрева на тепловом насосе
Т желто-коричневый или серый сброс внешнего упреждающего устройства

См.

Также
  • Автоматика
  • Дельта Доре
  • Honeywell Chronotherm термостат
  • Датчик

Каталожный номер

Внешние ссылки

Все ссылки получены 6 февраля 2020 г.

  • HVAC News & Directory - новые характеристики продуктов, новости, события, календарь обучения и каталог для профессионалов отрасли.

Кредиты

New World Encyclopedia писатели и редакторы переписали и завершили статью Wikipedia в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства.Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников Энциклопедии Нового Света, участников, так и на самоотверженных добровольцев Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних публикаций википедистов доступна исследователям здесь:

История этой статьи с момента ее импорта в New World Encyclopedia :

Примечание. Некоторые ограничения могут применяться к использованию отдельных изображений, на которые распространяется отдельная лицензия.

Термостаты - обзор | Темы ScienceDirect

2 Альтернативные методы контроля температуры

Помимо термостата DPD, для контроля температуры системы можно использовать несколько других методов. Термостат Нозе – Гувера (Nosé, 1984; Hoover, 1985) широко используется в MD. Здесь термостат вводится как неотъемлемая часть гамильтониана путем добавления дополнительного члена - искусственной переменной с искусственной массой. Недостатком термостата Нозе-Гувера является то, что он не удовлетворяет галилеевой инвариантности, то есть предпочтительная инерциальная система отсчета выделяется реализацией термостата.Следовательно, движение центра масс системы должно быть явно исправлено, иначе температура возрастет. Это, в частности, проблематично для неравновесного моделирования. Кроме того, термостат Нозе – Гувера представляет собой глобальный алгоритм с равномерным, нереалистичным рассеиванием энергии в системе. Следовательно, он не позволяет осуществлять локальный контроль температуры. Другой подход, часто используемый при моделировании МД, - это термостат Берендсена (Берендсен и др., 1984), который эффективно устанавливает желаемую температуру.Однако он подавляет колебания кинетической энергии и, следовательно, не воспроизводит канонический ансамбль, особенно для небольших систем. Обычно он используется в сочетании с термостатом Нозе – Гувера для первоначального уравновешивания.

Представленный выше термостат DPD был разработан как модификация термостата Ланжевена (Grest, Kremer, 1986). В обоих методах ко всем частицам применяется случайная сила и постоянное трение. Эти две силы связаны посредством теоремы флуктуации-диссипации.Подобно термостату DPD, термостат Ланжевена представляет собой стохастический локальный метод, при котором рассеяние энергии в системе локализовано в пространстве. В отличие от реализации DPD, каждая частица имеет свой собственный термостат, который не зависит от всех других частиц. Другой стохастической реализацией является схема Андерсена (Andersen, 1980), которая заключается в изменении масштаба скорости. Скорость частицы периодически меняется со скоростью частицы ванны. Эта процедура имитирует столкновения с частицами ванны при заданной температуре T .Прочность связи с термостатом определяется частотой столкновений Γ . Недостатком термостатов Андерсена и Ланжевена является отсутствие сохранения количества движения и, следовательно, отсутствие гидродинамики. В обоих стохастических термостатах распространение количества движения нарушается из-за некоррелированных случайных сил, то есть надежное воспроизведение вязкости проблематично. В случае, если транспортные свойства играют роль в интересующей системе, термостат DPD является методом выбора.

Вариант метода DPD, основанный на термостате Андерсена, был представлен Лоу (Lowe, 1999; Koopman and Lowe, 2006). Подобно термостату Андерсена, частота обмена Γ используется для задания новых скоростей частиц из распределения Максвелла. Эта стохастическая скорость, тем не менее, накладывается на пары соседних частиц таким образом, что сохраняется общий импульс. Этот метод разделяет многие вышеупомянутые преимущества термостата DPD (локальность, галилееву инвариантность, сохранение импульсов) и удовлетворяет условию детального баланса 1 , как и в методе Андерсена.Вязкость жидкости в этом методе пропорциональна частоте обмена Γ , которая, в свою очередь, определяет эффективность термостата. Следовательно, если стремиться к отбору хорошего термостата, режим низкой вязкости недоступен.

В этом контексте важной характеристикой системы является безразмерное число Шмидта, Sc . Он определяется как отношение кинематической вязкости V и коэффициента диффузии D . В жидкости перенос импульса происходит быстро за счет сил между частицами, в то время как перенос массы происходит в другом масштабе времени. Другими словами, перемещение частиц происходит медленно по сравнению с переносом импульса. В результате для жидкостей получается довольно высокое число Шмидта: Sc ∼ 10 3 . В DPD потенциал мягкого ядра не допускает такой эффективной передачи импульса. В жидкости DPD характеристическая вязкость имеет тот же порядок, что и коэффициент диффузии, и, следовательно, число Шмидта имеет низкое газоподобное значение, Sc ∼ 1. Таким образом, когда вязкая шкала времени соответствует экспериментальным данным, диффузия в жидкости DPD завышена.Используя метод Лоу – Андерсена, можно добиться гораздо более высокой вязкости. Это может иметь решающее значение, когда важно правильное представление вязкого течения. Однако в некоторых случаях полезен метод моделирования с быстрой диффузией. Для молекулярных процессов, которые контролируются диффузией, термостат DPD позволяет наблюдать интересующие явления за более короткое время моделирования (Groot, 2004b).

Термостат - полоса, температура, воздух и контур

Термостат - это устройство для управления системами отопления и охлаждения. Он состоит из цепи, управляемой датчиком температуры и подключенной к системе окружающей среды. Самый распространенный термостат, который можно увидеть в домах и офисах, основан на биметаллической полосе. Как следует из названия, биметаллическая полоса состоит из тонких полос двух разных металлов, соединенных вместе. Один металл полосы значительно расширяется при изменении температуры, другой металл очень мало изменяется при повышении или понижении температуры. Например, при повышении температуры одна сторона полосы расширяется больше, чем другая, в результате чего полоса изгибается в одну сторону.Когда он изгибается достаточно далеко, он замыкает цепь, по которой кондиционер включается. Ручка регулировки термостата изменяет расстояние, на которое биметаллическая полоса должна изгибаться, чтобы замкнуть контур, позволяя выбрать уровень температуры. По мере того, как воздух в комнате становится холоднее, металл, который расширился за счет тепла , теперь будет сжиматься, в результате чего биметаллическая полоса выпрямляется до тех пор, пока она не перестанет замкнуть цепь, позволяющую кондиционеру работать. Кондиционер выключится, пока воздух не станет достаточно теплым, чтобы полоса деформировалась и снова замкнула цепь.

Был разработан ряд вариаций на эту тему термостатов. Некоторые из них основаны на латунном сильфоне, заполненном термочувствительным паром. Когда пар нагревается, он расширяется, выталкивая сильфон, пока не замыкает цепь и не запускает обогреватель / кондиционер. Другая конструкция термостата - это ламповый тип, который включает в себя колбу и капилляр, аналогичный термометру , и диафрагму. Когда баллон нагревается, материал расширяется и движется по капилляру к диафрагме.Диафрагма, в свою очередь, перемещается, перемещая рычаг или пружинный стержень и в конечном итоге управляя системой нагрева и охлаждения.

Электронные термостаты становятся все более популярными в последние несколько лет, предлагая двойные преимущества: низкая стоимость и минимальное количество движущихся частей. Активным элементом является термистор, полупроводниковый прибор, сопротивление которого электрическому току изменяется в зависимости от температуры. Изменение температуры обозначается изменением измеренного напряжения, которое можно использовать для передачи информации в системы управления агрегатов нагрева / охлаждения.

действий в Google Smart Home | Разработчики Google

действие. devices.types.THERMOSTAT - Термостаты - это терморегулирующие устройства с заданными значениями и режимами. Это отделяет их от нагревателей и блоков переменного тока, которые могут иметь только режимы и настройки (например, высокий / низкий) в зависимости от заданной температуры.

Этот тип указывает на то, что устройство получает значок термостата и некоторые связанные синонимы и псевдонимы.

Устройства этого типа регулируют температуру, в то время как некоторые агрегаты для обогрева / охлаждения имеют разные элементы управления и высокие / низкие режимы, но не регуляторы температуры.

Возможности устройства

См. Соответствующую документацию по признакам для детали реализации, такие как атрибуты и состояния, которые должна поддерживать ваша служба, и как создавать ответы EXECUTE и QUERY.

Требуемые черты

Эти свойства и команды необходимы, если они применимы к вашему устройству.

Примечание: Функция TemperatureSetting предназначена для использования с устройствами с несколькими режимами работы, которые влияют на поведение уставки температуры.Избегайте использования свойства TemperatureControl, который предназначен для устройств, поддерживающих единый температурный режим.

Команды термостата часто объединяются в цепочку намерений EXECUTE . Пользователь, который говорит: * Установите нагрев на 72 *, будет сгенерирована команда режима, за которой следует установка температуры.

Пример устройства: Простой термостат

В этом разделе содержатся примеры полезной нагрузки намерения, представляющей общий "термостат" в зависимости от типа устройства и характеристик, указанных выше. Если вы добавляете или удаляете черты в своей реализации, измените свои ответы соответствующим образом, чтобы отразить эти изменения.

Пример ответа SYNC

Запрос
 {
  "requestId": "6894439706274654512",
  "входы": [
    {
      "intent": "action. devices.SYNC"
    }
  ]
}
Response
 {
  "requestId": "6894439706274654512",
  "payload": {
    "agentUserId": "user123",
    "устройства": [
      {
        "id": "123",
        "тип": "действие.устройства.типы.ТЕРМОСТАТ",
        "черты": [
          "action.devices.traits.TemperatureSetting"
        ],
        "имя": {
          "name": "Простой термостат"
        },
        "willReportState": правда,
        "attributes": {
          "availableThermostatModes": [
            "выключенный",
            "высокая температура",
            "прохладно",
            "теплоохлаждение",
            "на"
          ],
          "thermostatTemperatureRange": {
            «minThresholdCelsius»: 15,
            «maxThresholdCelsius»: 30
          },
          «термостатТемператураЕд.»: «F»
        },
        "информация об устройстве": {
          "производитель": "smart-home-inc",
          "модель": "hs1234",
          "hwVersion": "3.2 ",
          "swVersion": "11,4"
        }
      }
    ]
  }
}

Пример ответа QUERY

Запрос
 {
  "requestId": "6894439706274654514",
  "входы": [
    {
      "intent": "action. devices.QUERY",
      "payload": {
        "устройства": [
          {
            "id": "123"
          }
        ]
      }
    }
  ]
}
Response
 {
  "requestId": "6894439706274654514",
  "payload": {
    "devices": {
      "123": {
        "status": "УСПЕХ",
        "онлайн": правда,
        "thermostatMode": "круто",
        «Заданная температура термостата»: 23,
        «Температура окружающей среды термостата»: 25.1,
        «термостат влажности окружающей среды»: 45,3
      }
    }
  }
}

Пример команд EXECUTE

Уставка температуры термостата

Для получения дополнительных сведений о параметрах команды, увидеть action.devices.traits.TemperatureSetting ссылка.

Запрос
 {
  "requestId": "6894439706274654516",
  "входы": [
    {
      "intent": "action. devices.EXECUTE",
      "payload": {
        "команды": [
          {
            "устройства": [
              {
                "id": "123"
              }
            ],
            "исполнение": [
              {
                "команда": "действие.devices.commands.ThermostatTemperatureSetpoint »,
                "params": {
                  «Заданная температура термостата»: 22
                }
              }
            ]
          }
        ]
      }
    }
  ]
}
Response
 {
  "requestId": "6894439706274654516",
  "payload": {
    "команды": [
      {
        "идентификаторы": [
          «123»
        ],
        "status": "УСПЕХ",
        "состояния": {
          "онлайн": правда,
          "thermostatMode": "круто",
          «Заданная температура термостата»: 22,
          «Температура окружающей среды термостата»: 25.1
        }
      }
    ]
  }
}
ThermostatTemperatureSetRange

Для получения дополнительных сведений о параметрах команды, увидеть action. devices.traits.TemperatureSetting ссылка.

Запрос
 {
  "requestId": "6894439706274654518",
  "входы": [
    {
      "intent": "action.devices.EXECUTE",
      "payload": {
        "команды": [
          {
            "устройства": [
              {
                "id": "123"
              }
            ],
            "исполнение": [
              {
                "команда": "действие.devices.commands.ThermostatTemperatureSetRange ",
                "params": {
                  «thermostatTemperatureSetpointHigh»: 26,
                  «ТермостатТемператураSetpointLow»: 22
                }
              }
            ]
          }
        ]
      }
    }
  ]
}
Response
 {
  "requestId": "6894439706274654518",
  "payload": {
    "команды": [
      {
        "идентификаторы": [
          «123»
        ],
        "status": "УСПЕХ",
        "состояния": {
          "онлайн": правда,
          "thermostatMode": "heatcool",
          «thermostatTemperatureSetpointHigh»: 26,
          "thermostatTemperatureSetpointLow": 22,
          «Температура окружающей среды термостата»: 25. 1
        }
      }
    ]
  }
}
Термостат SetMode

Для получения дополнительных сведений о параметрах команды, увидеть action.devices.traits.TemperatureSetting ссылка.

Запрос
 {
  "requestId": "6894439706274654520",
  "входы": [
    {
      "intent": "action.devices.EXECUTE",
      "payload": {
        "команды": [
          {
            "устройства": [
              {
                "id": "123"
              }
            ],
            "исполнение": [
              {
                "команда": "действие.devices.commands.ThermostatSetMode ",
                "params": {
                  "thermostatMode": "heatcool"
                }
              }
            ]
          }
        ]
      }
    }
  ]
}
Response
 {
  "requestId": "6894439706274654520",
  "payload": {
    "команды": [
      {
        "идентификаторы": [
          «123»
        ],
        "status": "УСПЕХ",
        "состояния": {
          "онлайн": правда,
          "thermostatMode": "heatcool",
          «thermostatTemperatureSetpointHigh»: 26,
          "thermostatTemperatureSetpointLow": 22,
          «Температура окружающей среды термостата»: 25. 1
        }
      }
    ]
  }
}

ОШИБКИ устройства

См. Полный список ошибки и исключения.
  • inHeatOrCool - Команды Heat / Cool / Range завершились неудачно, поскольку устройство находится в явное тепло или холод.
  • inHeatCool - Команды нагрева или охлаждения не удались, потому что устройство нагревается или прохладно.
  • lockedToRange - Устройство заблокировано в температурном диапазоне или режиме, а запрошенное изменение не может быть произведено.
  • rangeTooClose - Температурные точки в диапазоне теплового охлаждения слишком близки к друг друга.

Термостат | Доступ к устройству | Разработчики Google

All Google Nest Thermostat модели поддерживаются в API управления интеллектуальными устройствами (SDM). Эти устройства возвращают ТЕРМОСТАТ тип устройства:

sdm.devices.types.ТЕРМОСТАТ

Черты

Номер ссылки

С этим устройством связаны следующие характеристики:

Признак Описание Команды
Возможности подключения Эта черта принадлежит любому устройству, имеющему информацию о подключении.
Вентилятор Эта черта принадлежит любому устройству, у которого есть системная возможность управления вентилятором. SetTimer
Влажность Эта черта присуща любому устройству, имеющему датчик для измерения влажности.
Информация Этот признак принадлежит любому устройству для получения информации об устройстве.
Настройки Эта черта относится к любому устройству для информации о настройках устройства.
Температура Эта черта присуща любому устройству, имеющему датчик для измерения температуры.
Термостат Eco Эта особенность относится к типам устройств ТЕРМОСТАТА, которые поддерживают режимы ECO. Установить режим
Термостат Hvac Эта черта относится к типам устройств ТЕРМОСТАТА, которые могут сообщать подробности HVAC.
Термостат, режим Эта черта относится к типам устройств ТЕРМОСТАТА, которые поддерживают различные режимы термостата. Установить режим
Уставка температуры термостата Эта особенность относится к типам устройств ТЕРМОСТАТА, которые поддерживают установку целевой температуры и температурного диапазона. SetHeat
SetCool
SetRange

JSON

Отсутствие признака в ответе GET указывает на то, что признак или функция в настоящее время недоступна для устройства. Видеть Типы устройств для получения дополнительной информации Информация.

 {
  "тип": "sdm.devices.types.THERMOSTAT",
  "черты" : {
    "sdm.devices.traits.Connectivity": {
      "status": "ONLINE"
    },
    "sdm.devices.traits.Fan": {
      "timerMode": "ВКЛ",
      "timerTimeout": "2019-05-10T03: 22: 54Z"
    },
    "sdm.devices.traits.Humidity": {
      "ambientHumidityPercent": 35.0
    },
    "sdm.devices.traits.Info": {
      "customName": "Мое устройство"
    },
    "sdm.devices.traits.Settings": {
      "temperatureScale": "CELSIUS"
    },
    "SDM.devices.traits.Temperature ": {
      «ambientTemperatureCelsius»: 23,0
    },
    "sdm.devices.traits.ThermostatEco": {
      "availableModes": ["MANUAL_ECO", "OFF"],
      "режим": "MANUAL_ECO",
      «heatCelsius»: 20,0,
      "coolCelsius": 22,0
    },
    "sdm.devices.traits.ThermostatHvac": {
      «статус»: «ОТОПЛЕНИЕ»
    },
    "sdm.devices.traits.ThermostatMode": {
      "availableModes": ["HEAT", "COOL", "HEATCOOL", "OFF"],
      "mode": "COOL"
    },
    "sdm.devices.traits.ThermostatTemperatureSetpoint": {
      «heatCelsius»: 20.0,
      "coolCelsius": 22,0
    }
  }
}

Температура и влажность

Для считывания температуры окружающей среды термостата используйте Температура черта. Окружающий температура измеряется на приборе.

Чтобы узнать влажность окружающей среды термостата, используйте Влажность черта.Окружающий влажность измеряется прибором.

Температурная шкала

Термостат Google Nest может отображать температуру в градусах Цельсия или По Фаренгейту, но масштаб не может быть установлен с помощью SDM API. Чтобы определить шкалу температуры, установленную в данный момент пользователем, используйте Настройки черта.

Изменить режим

Режим термостата управляется двумя разными характеристиками: ТермостатРежим и ТермостатЭко.

Стандартные режимы

Чтобы изменить режим термостата на HEAT, COOL или HEATCOOL, используйте команду SetMode свойства ThermostatMode.

Эту команду также можно использовать для выключения режима термостата. Его нельзя использовать для поворота в экономичном режиме.

Например, чтобы изменить один из стандартных режимов термостата:

Запрос

 POST / enterprises /  идентификатор проекта  / устройства /  идентификатор устройства : executeCommand
{
  "команда": " SDM.devices.commands.ThermostatMode.SetMode  ",
  "params": {
    «mode»: «HEAT»
  }
}


Ответ

 {}


Эко-режим

Чтобы включить экономичный режим, используйте MANUAL_ECO в качестве режима с Команда SetMode признака ThermostatEco:

Запрос

 POST / enterprises /  идентификатор проекта  / устройства /  идентификатор устройства : executeCommand
{
  "команда": " sdm.devices.commands.ThermostatEco.SetMode  ",
  "params": {
    "mode": "MANUAL_ECO"
  }
}


Ответ

 {}


Эта команда влияет на другие характеристики в зависимости от текущего состояния или изменения режима Eco:

  • Если режим Eco выключен, режим термостата по умолчанию будет установлен на последний стандартный режим (HEAT, COOL, HEATCOOL или OFF ), который был активен.
  • Если Эко-режим MANUAL_ECO:

Некоторые модели термостатов не поддерживают изменение режима Eco, когда режим термостата выключен, в соответствии с ТермостатРежим черта.Перед изменением режима Eco необходимо изменить режим термостата на HEAT, COOL или HEATCOOL.

Изменить уставки температуры

Уставки температуры могут быть изменены, только когда термостат находится в Режимы HEAT, COOL или HEATCOOL и разрешенные уставки соответствуют текущему режиму термостата. Температура заданные значения не могут быть изменены, когда режим выключен или когда Эко-режим установлен на MANUAL_ECO.

Термостат должен находиться в режиме, который соответствует вызываемой команде перед изменением уставки температуры.Команда и поле (поля) для изменения уставки (я) зависят от термостата. режим.

Например, чтобы выдать SetHeat команда, термостат сначала должен быть в режиме НАГРЕВА:

Режим Команда Поле (а)
ТЕПЛО SetHeat тепла по Цельсию
ОХЛАЖДЕНИЕ SetCool холодный по Цельсию
КОНДИЦИОНЕР SetRange тепла по Цельсию , холод по Цельсию

Обратите внимание, что команды уставки принимают только градусы Цельсия в качестве параметра, хотя Термостат Google Nest может отображать температуру в градусах Цельсия или Фаренгейта.

Все команды Set * будут отклонены, если термостат находится в экономичном режиме. Увидеть ТермостатЭко trait для получения дополнительной информации.

Например, чтобы изменить заданное значение температуры, когда термостат находится в В режиме НАГРЕВА используйте Команда SetHeat признака ThermostatTemperatureSetpoint:

Запрос

 POST / enterprises /  идентификатор проекта  / устройства /  идентификатор устройства : executeCommand
{
  "команда": " SDM.devices.commands.ThermostatTemperatureSetpoint.SetHeat  ",
  "params": {
    «heatCelsius»: 22,0
  }
}


Ответ

 {}


Уставки экономичного режима

Уставки heatCelsius и coolCelsius , возвращаемые ТермостатЭко черты характера устанавливаются пользователем, и не может быть изменен через SDM API.

Включение и выключение вентилятора

Если термостат поддерживает вентилятор, используйте команду SetTimer свойства Fan, чтобы включить или выключить его. При включении вы можете указать продолжительность работы вентилятора в секунд.

Например, для работы вентилятора на час:

Запрос

 POST / enterprises /  идентификатор проекта  / устройства /  идентификатор устройства : executeCommand
{
  "command": " sdm.devices.commands.Fan.SetTimer ",
  "params": {
    "timerMode": "ВКЛ",
    "duration": "3600s"
  }
}


Ответ

 {}


Если поле продолжительности опущено, вентилятор будет работать в течение времени по умолчанию 15 минут.

Если команда на включение вентилятора не дает ожидаемый результат, это может быть потому, что вентилятор уже включен (либо вручную пользователем, или по расписанию, или из-за цикла HVAC). Некоторые фанаты поведение термостата Google Nest не может быть изменено SDM API.

Проверить подключение устройства

Если устройство не отвечает на команды, или вы получаете ошибки от API связанных с устройством, используйте Связь черта, чтобы проверить возможность подключения устройства для статуса OFFLINE.Проверьте устройство подключение к Интернету и убедитесь, что Nest Сервис завершен.

Реагировать на события устройства

Любое изменение в поле признака генерирует событие. Например, вы получите следующее событие resourceUpdate , если HVAC термостата статус изменен на ОТОПЛЕНИЕ:

Полезная нагрузка

 {
  "eventId": "2aab9224-061e-4905-9a5b-d7df429afe9a",
  "отметка времени": "2019-01-01T00: 00: 01Z",
  "resourceUpdate": {
    "имя": "предприятия /  идентификатор проекта  / устройства /  идентификатор устройства ",
    "черты" : {
      " SDM.devices.traits.ThermostatHvac  ": {
        «статус»: «ОТОПЛЕНИЕ»
      }
    }
  },
  "userId": "AVPHwEuBfnPOnTqzVFT4IONX2Qqhu9EJ4ubO-bNnQ-yi",
  "resourceGroup": [
    "предприятия /  идентификатор проекта  / устройства /  идентификатор устройства "
    ]
  }
}

События запускаются для всех характеристик, связанных с этим типом устройства. Давать возможность события, если вам нужно реагировать к ним каким-то образом в рамках интеграции.

Хронология событий

Обратите внимание, что событие для изменения статуса HVAC не может быть доставлено одновременно с событиями. для изменения режима термостата.

Например, иногда бывает а задержка запуска режима нагрева или охлаждения термостата для защиты системы отопления, вентиляции и кондиционирования воздуха система. В этом сценарии изменение режима термостата может первоначально отправлять только события для ТермостатРежим и Термостат Температура Уставка изменения черт, с Термостат изменение черты отправлено позже как отдельное событие один раз система действительно включается.Если не было задержки с включением системы HVAC, все три события будут отправлены одновременно.

Ошибки

В отношении этого устройства могут быть возвращены следующие коды ошибок:

Сообщение об ошибке RPC Поиск и устранение неисправностей
Значение холода должно быть больше, чем значение тепла. ИНВАЛИДНЫЙ_АРГУМЕНТ Убедитесь, что поле heatCelsius меньше поля coolCelsius в вашей команде.
Команда не разрешена в текущем режиме термостата. НЕИСПРАВНОСТЬ Некоторые модели термостатов не поддерживают изменение режима Eco, когда режим термостата выключен, в соответствии с ТермостатРежим черта. Перед изменением режима Eco необходимо изменить режим термостата на HEAT, COOL или HEATCOOL.
Вентилятор термостата недоступен. НЕИСПРАВНОСТЬ Термостат не имеет возможности вентилятора. Для этого устройства нельзя использовать функции и команды, связанные с фанатами.
Команда не разрешена, когда термостат находится в режиме MANUAL_ECO. НЕИСПРАВНОСТЬ Заданное значение температуры не может быть установлено, когда термостат находится в ручном экономичном режиме.

См. Полный справочник кодов ошибок API. список кодов ошибок доступа к устройству.

Как работает термостат | HomeTips


Термостаты измеряют температуру окружающей среды в вашем доме и используют эту информацию для включения печи или кондиционера, в зависимости от настройки термостата.

Первый термостат был изобретен в начале 17 века голландцем Корнелисом Дреббелем, который поместил поплавок внутрь ртутного термометра и подключил этот прибор к крышке заслонки на печи. Когда ртуть поднималась до определенного уровня, поплавок закрывал заслонку.

Механический (вверху) и электронный (внизу) термостаты

Современные термостаты в основном делают то же самое, но с тех пор технология прошла долгий, долгий путь. Термостат, по сути, активируемый нагреванием, имеет датчик температуры, который заставляет переключатель открываться или закрываться, завершая или прерывая электрическую цепь, которая управляет системой отопления или охлаждения дома. Он может выполнять эту работу механически или через электронную схему.

Современный термостат, который, вероятно, лучше всего демонстрирует термостат Nest Learning Thermostat, изучает поведение и предпочтения семьи, переваривает эту информацию и соответствующим образом регулирует температуру - по сути, программирование самого себя.При подключении к домашней сети Wi-Fi им можно управлять удаленно со смартфона, планшета или ноутбука. Подробнее об этом см. Руководство по покупке термостатов.

Программируемые электронные термостаты

Электронные термостаты используют электронный термочувствительный элемент и схему для определения изменений температуры и включения нагревательного или охлаждающего оборудования. Как маленький компьютер, они программируемы; их таймеры позволяют вам согреть ваш дом перед тем, как вы встанете с постели утром и перед тем, как вы вернетесь с работы, и установить разные температуры для разного времени дня.Это означает, что вы можете точно согласовать температуру в помещении с вашими потребностями, обеспечивая комфорт без потери энергии. Лучшие «обучающиеся» термостаты, такие как упомянутый выше Nest Thermostat, представляют собой сложные версии электронного термостата.

Электромеханические термостаты

Электромеханические термостаты имеют некоторые типы механических датчиков температуры - обычно биметаллическую катушку или полосу. Как следует из названия, этот тип сделан из двух связанных металлов. Изменения температуры заставляют эти металлы расширяться и сжиматься с разной скоростью, вызывая перемещение рулона или полосы.

Электромеханический термостат имеет биметаллическую катушку, которая перемещается при изменении температуры, изменяя угол наклона небольшого пузырька, заполненного ртутью, замыкающего электрическую цепь.

Биметаллическая катушка или полоса подключается к устройству, замыкающему электрическую цепь. В случае электромеханических термостатов Honeywell спиральный биметаллический датчик прикрепляется к небольшому стеклянному сосуду, содержащему ртуть; движение катушки заставляет пузырек наклоняться в ту или иную сторону.

Поскольку одним из свойств ртути является то, что она проводит электричество, цепь замыкается, когда ртуть течет к одному концу флакона, где есть два отдельных электрических контакта.

Термостат, который управляет как нагревательными, так и охлаждающими устройствами, имеет по два контакта на каждом конце пузырька. Когда пузырек наклоняется в одном направлении, ртуть течет к этому концу и замыкает контур, требующий тепла. Когда система переключается на цикл охлаждения, ртуть течет к другому концу флакона, чтобы включить охлаждение.

Утилизация небольшого количества ртути из термостатов этого типа стало проблемой в последние годы. В некоторых штатах апробируются пилотные программы по утилизации старых ртутьсодержащих термостатов; Компания Honeywell была очень активным участником этих инициатив.

Некоторые электромеханические термостаты, например, производства GE, работают аналогично, но замыкают цепь герконом с магнитной защелкой.

Зональное отопление и охлаждение

Сложные системы домашнего климат-контроля с зональным управлением делят дом на несколько отдельных зон, каждая из которых может контролироваться отдельными настройками и временем на отдельных термостатах. Благодаря зонному контролю термостаты открывают и закрывают заслонки, отправляя теплый или прохладный воздух, когда и где это необходимо.

Зонированная система отопления использует несколько термостатов и заслонок в воздуховодах для регулирования подачи нагретого и охлажденного воздуха.

Помощь по установке предварительно отобранного местного термостата

О Доне Вандерворте

Дон Вандерворт накопил более 30 лет опыта в качестве редактора зданий Sunset Books, старшего редактора домашнего журнала, автора более 30 статей книги по усовершенствованию и автор бесчисленных журнальных статей.
