Горит лампа давления масла: почему она загорелась и как жить дальше

Содержание

почему она загорелась и как жить дальше

Добрый день, друзья, с Вами Андрей Кульпанов! Мы уже вели диалог о том, когда и как часто нужно обновлять масло в двигателях различных марок автомобилей. Одним из показателей этого является следующий факт — загорается лампа давления масла, причем это может происходить как на холодном, так и на горячем двигателе. В каких случаях это может происходить, попытаемся разобраться в сегодняшней теме.

   Основные причины загорания контрольной лампы давления масла

Итак, сигнальная лампа обычно загорается после запуска мотора или при его работе на холостых оборотах. Причин этого явления может быть несколько, но главное понять и принять для себя, что это должно стать сигналом о наличии каких-либо неисправностей. Поэтому нужно принимать соответствующие меры, чтобы не усугубить ситуацию. В любом случае, если моргает лампа, значит, нужно выявить неисправность и сделать все для ее устранения в самое ближайшее время.

В ряду основных причин загорания индикатора можно выделить следующие:

  • Пониженное давление смазки в системе.
    Это одна из наиболее распространенных причин, но и сегодня встречаются владельцы, которые упорно не замечают следов подтекания масла или не заглядывают в подкапотное пространство. Почему падает давление — спросите Вы? Потому что масло постепенно уходит из системы. Поэтому следует обращать внимание на любые пятна на двигателе или под машиной на месте ее стоянки. Не забывайте, что, просто долив смазки в систему, Вы не решаете проблему, а лишь на некоторый срок забываете о ней.
  • Еще одна причина мигания контрольной лампы связана с использованием некачественных масляных фильтров. Какая-то часть смазки остается в них даже в том случае, когда Вы остановили работу мотора. Если фильтр сомнительного качества, то он не задерживает масло, а оно напрямую стекает в картер. Таким образом, происходит периодическое падение давления.

  • Недостаток смазки может быть связан с выходом из строя редукционного клапана. Он должен быть в закрытом положении, если уровня давления в системе недостаточно. Однако, когда клапан выходит из строя или его заклинивает, то создаваемого давления недостаточно, что и приводит к загоранию контрольной лампы.
  • Еще одна причина — неисправный датчик давления. Он напрямую связан с работой контрольного индикатора, поскольку соединен с ним одним и тем же проводом. Как только давление приходит в норму, должно происходить размыкание контактов, вследствие чего индикатор должен потухнуть. Этого как раз таки и не произойдет, если сам датчик стал неисправен.
  • Сигнализатор также начинает моргать, если забивается сетка масляного насоса. Она играет роль препятствия на пути частиц грязи, металла, пыли и любых других нежелательных элементов, которые приводят к износу помпы. Если масло не грязно, а нормального качества, то оно свободно проникает сквозь сеточку. При его загрязнениях в системе не создается необходимого давления, что и приводит к загоранию контрольной лампы. Чаще всего эта причина обнаруживает себя на холодном двигателе, поскольку по мере его прогревания смазка становится более жидкой и проходит через сетку гораздо легче.
  • Может также выйти из строя непосредственно масляный насос. Именно он создает приемлемый уровень давления во всей системе. Если этого не происходит, то замыкаются контакты датчика, что и приводит к появлению сигнального индикатора на панели. Поэтому в данном случае придется демонтировать масляный поддон и насос для устранения неисправности.

   Как устроен масляный датчик и почему он может выйти из строя

Теперь рассмотрим ситуацию, если Вы находитесь в дороге, и сработал индикатор низкого давления. Самым первым делом необходимо остановить транспортное средство и заглушить мотор. Как только он остынет, придется проверить уровень смазки в системе. Для этого под капотом есть специальный измерительный щуп. Его обтирают насухо и погружают на прежнее место. Вполне возможно, что уровень окажется ниже минимальной отметки. Значит, где-то происходит подтекание или разгерметизация соединений.
Снова трогаться в путь можно только после доливки масла в двигатель. Если лампа продолжает гореть после запуска и не гаснет впоследствии, есть смысл подумать о буксировке автомобиля на ближайшее СТО или к проверенному автомеханику. Дело может оказаться достаточно серьезным, поэтому желательно провести обследование в спокойной обстановке.

Поскольку мы уже говорили о том, что причины низкого давления могут быть связаны с неисправным датчиком, то нелишне будет понять принцип работы этого устройства. Внутри него расположены определенные контакты. До момента включения зажигания давления в системе не наблюдается, поэтому контакты замкнуты. При повороте ключа и включении зажигания, но до момента запуска стартера, контрольная лампа должна гореть. Если этого не происходит, значит, возможна какая-то неисправность. Может быть, просто перегорела сама лампочка, а может быть, произошел обрыв контактов или вышел из строя сам датчик. Как только мы запускаем двигатель, происходит размыкание контактов, приводящее к гашению лампочки.

   Как проверить давление

Если нет возможности в ближайшее время обратиться в автосервис, можно попытаться найти причину самостоятельно, а для этого нам нужно узнать, как проверить давление масла. На эти цели как раз и рассчитан специальный прибор, замеряющий давление в системе. Он продается в готовом виде или же его можно сделать самостоятельно на основе любого манометра, резинового шланга со штуцером, резьба которого должна быть такой же, как у масляного датчика.

Сначала необходимо выкрутить резьбу на датчике, приготовившись к тому, что сразу начнет течь масло. После этого в систему вводится манометр и запускается двигатель. В момент запуска второй человек должен смотреть за показаниями прибора. В случае, если значение составляет меньше 0,5 кг/см2, необходимо останавливать двигатель.

   О присадках и свойствах масел для поднятия давления в системе

Некоторые автолюбители интересуются, существует ли моторное масло, которое увеличивает давление в системе. Скорее речь идет о специальных добавках, улучшающих его характеристики. Основным результатом от использования таких составов (например, СУПРОТЕК) можно назвать восстановление прежних параметров рабочих процессов в двигателе. Изношенные постоянным трением поверхности рабочих деталей и механизмов поршневой группы частично восстанавливаются, возрастает их маслоудерживающая способность. В результате возрастает эффективность сгорания топлива и улучшается компрессия двигателя. Многие масла содержат специальные присадки, которые направлены на то, чтобы снизить потребление двигателем смазки.

На этом будем заканчивать сегодняшний материал. Впереди нас ожидает много интересных статей из области обслуживания двигателя и автомобиля вообще. Поэтому подписывайтесь на наши обновления, чтобы в дальнейшем получать полезную рассылку. Пока!

С уважением, автор блога Андрей Кульпанов

Место для контестной рекламы


Автор:Admin

Просмотры:126486

симптомы и причины » АвтоНоватор

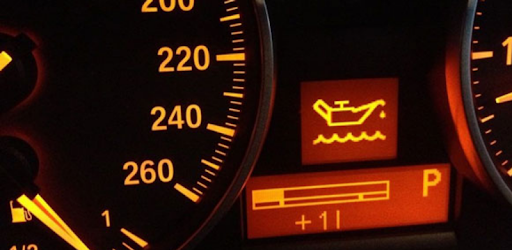

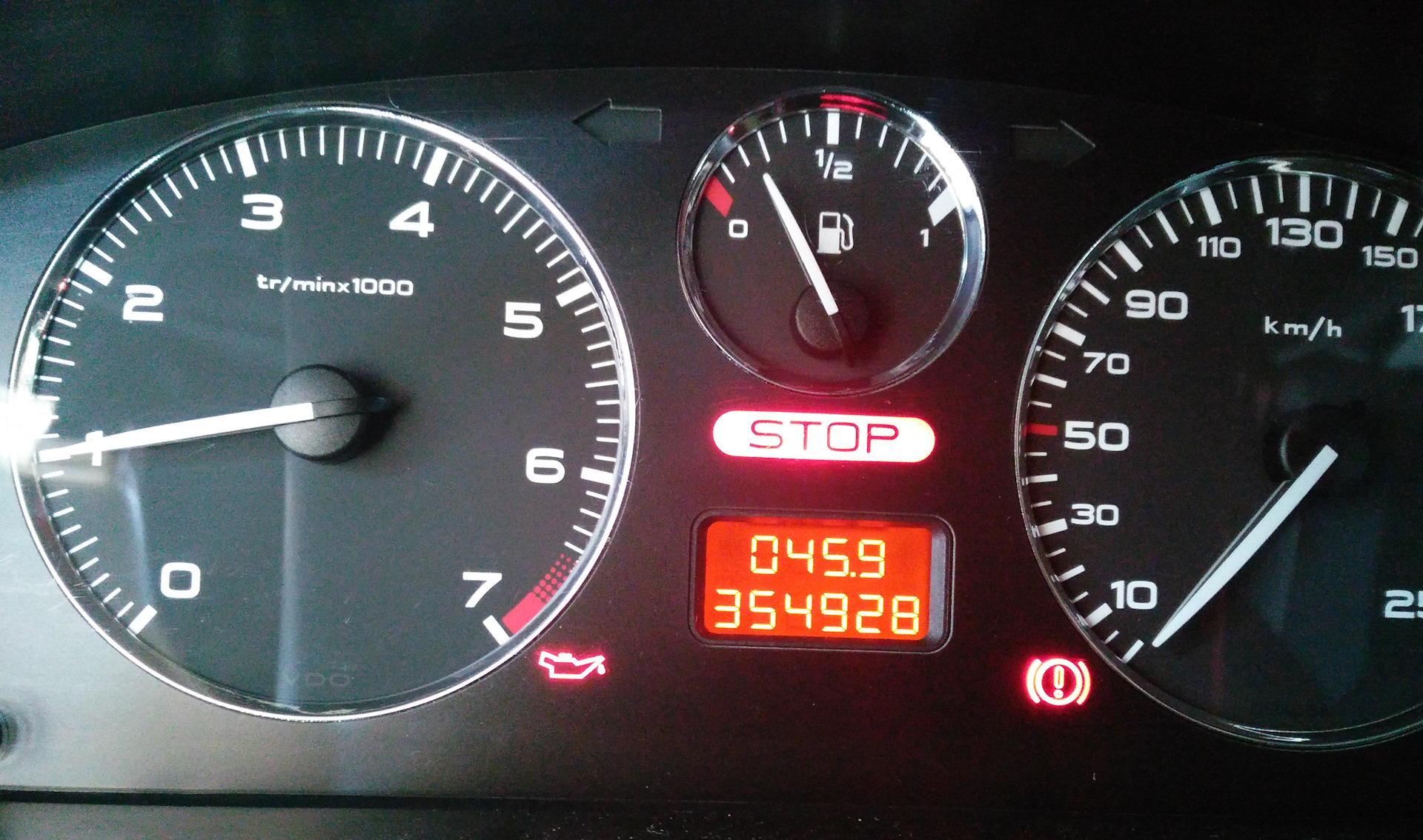

На панели приборов в салоне любого автомобиля располагаются лампочки, предназначение которых — сигнализировать водителю о наличии тех или иных неисправностей.

Каждая из контрольных лампочек связана со своим датчиком, который и передаёт данные о появившейся проблеме или сбое. Таким образом происходит информирование водителя о появлении сбоев и поломок в различных системах автомобиля. За уровень смазки трущихся деталей двигательного агрегата отвечает датчик давления масла. Однако по каким причинам может загораться лампа давления масла и что нужно делать в конкретном случае, знает не каждый водитель.

Зачем нужна лампа давления масла в авто

В каждый автомобиль заводом-производителем монтируется датчик давления масла. Его назначение сводится к тому, чтобы передавать на приборную панель сигнал о недостатке масла в двигательном агрегате (появляется значок в форме красной маслёнки). В том случае, если после зажигания или во время езды вдруг загорелась лампочка давления масла, стоит обеспокоиться состоянием двигателя авто. Хотя появление индикации ещё не является поводом, чтобы сразу же обращаться в СТО или автомастерскую.

Индикация неполадок выводится от датчика на панель

В большинстве случаев автовладелец может и сам выявить причину появления такого сигнала и предпринять действия для устранения неисправности.

Появление красной лампы давления масла на панели приборов — это сигнал от датчика давления, который свидетельствует о наличии как минимум одной из данных проблем:

  • недостаток смазки в двигателе;

  • излишнее количество масла в двигательном агрегате;

  • недостаточное для работы давление масла;

  • потеря свойств рабочей жидкости.

Заводом рассчитано, что срабатывание датчика будет возможным при падении давления в системе ниже значения 0.4 кг/см.

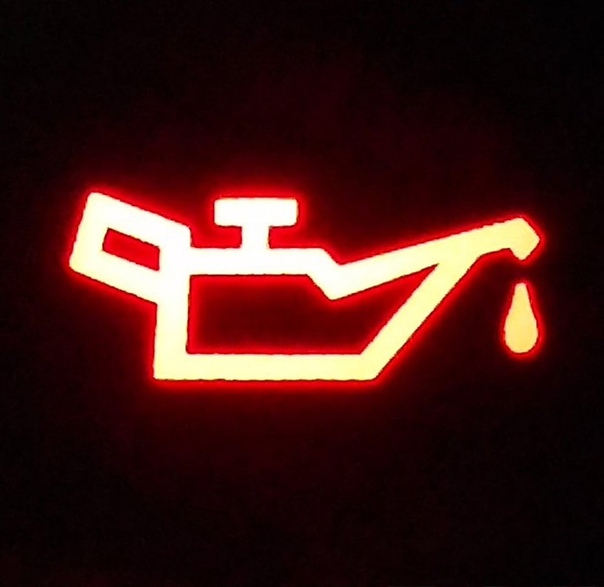

То есть индикатор в виде маслёнки передаёт информацию о сбоях и неполадках, которые напрямую связаны со смазкой подвижных деталей силового агрегата. Эти неполадки относятся к категории наиболее опасных для машины, так как могут быстро привести к тому, что трущиеся элементы двигателя заклинит.

Поэтому как только на панели загорается лампочка давления масла, необходимо сразу же принять меры по остановке работы двигательного агрегата и попытаться выявить причину срабатывания датчика.

Что делать, если загорелась лампа давления масла в автомобиле

Для каждой модели отечественного автомобиля причины будут одними и теми же, однако действия могут различаться. В качестве основных причин, по которым может сработать датчик и подать сигнал на панель приборов, можно указать следующие:

  • уровень масла в двигательном агрегате находится ниже отметки Min;

  • появился большой зазор между вкладышем коленвала и шатуном;

  • серьёзно забита сетка маслоприемника двигателя;

  • неисправности в масляном насосе;

  • неполадки в работе датчика давления масла или в его проводке.

Действия, которые должен совершить водитель при появлении на панели значка маслёнки

После того как водитель увидел красный сигнал индикатора давления масла, дальнейшее движение на автомобиле рекомендуется прекратить. Лучше всего припарковаться в свободном месте на обочине или парковке, чтобы не стать препятствием для других участников движения.

  1. Первым делом необходимо проверить уровень масла в двигателе — эта операция под силу любому водителю.

  2. Если уровень масла находится на критической отметке, требуется долить жидкость, однако так, чтобы её уровень не превышал значение Max.

  3. В том случае, если лампочка давления масла всё ещё продолжает гореть, требуется заменить масло и фильтр. В большинстве случаев именно из-за отработавшего свой ресурс масла и неисправного фильтра могут возникнуть проблемы с двигателем.

  4. Во всех других случаях потребуется помощь специалиста. Чтобы доставить автомобиль в СТО, не рекомендуется его заводить, так как трущиеся детали силового агрегата может заклинить. Целесообразнее воспользоваться услугами эвакуатора.

Владельцам отечественных автомобилей рекомендуется проверять уровень масла в двигателе каждое утро перед поездкой

Если горит лампа давления масла на ВАЗ-2114

Потребуется первым делом диагностировать причину появления этого сигнала.

Как правило, всё объясняется низким уровнем масла или же забывчивостью водителя вовремя заменить масло и фильтр.

Значок маслёнки находится в левом нижнем углу

Если горит лампа давления масла на ВАЗ-2110

Десятки обладают более «капризным характером», нежели автомобили ВАЗ 14-й модели. Поэтому, вполне возможно, что при появлении лампы давления масла простой проверкой уровня масла не обойтись. Следует поискать все возможные причины поломок — загрязнение сетки маслоприемника, выход из строя датчика давления или монтаж неисправного фильтра при замене масла.

Если все данные элементы находятся в работоспособном состоянии, велика вероятность того, что износился вкладыш в коленвале — тогда потребуется капитальный сложный ремонт двигательного агрегата.

Лампа давления масла расположена в правой части

Если горит лампа давления масла на классике ВАЗ-2106, ВАЗ-2107

Конструктивно датчик давления масла на классике ВАЗ отличается от более современных моделей. Он показывает только наличие давления масла в системе или же его отсутствие. Иными словами, водитель будет уведомлён только о самых критичных ситуациях в двигателе, когда имеет место какая-либо поломка.

Стоит сразу же заглушить мотор и попытаться разобраться в ситуации: каков уровень масла, есть ли подтеки жидкости под капотом? Обычно появление красной маслёнки на ВАЗ-2106, ВАЗ-2107 говорит о некорректной работе или выхода из строя самого датчика давления масла, который размещён на двигателе, насосе или отсутствии масла в картере двигателя.

Показатели системы давления масла выведены в отдельную панель

Почему горит лампочка давления масла на холостых оборотах при полностью прогретом двигателе

Очень часто удивлённые автовладельцы замечают сигнал в виде маслёнки на панели приборов именно на холостых оборотах. Двигатель полностью прогрет, вариант с холодным и густым маслом исключается, так как при низких температурах само качество масла может стать причиной срабатывания датчика.

В некоторых случаях индикатор давления масла начинает моргать, реже — горит постоянно. И в том, и в другом случае возможными причинами неисправностей могут стать:

  • мусор и грязь в маслоприемнике;

  • сильный износ масляного насоса или его выход из строя;

  • неисправность в самом датчике давления;

  • короткое замыкание в системе;

  • износ вкладыша коленчатого вала.

Все эти причины говорят о небрежном отношении владельца к своему автомобилю, так как сильный износ запчастей и элементов можно спрогнозировать и провести их замену своевременно, не дожидаясь выхода из строя.

После замены масла горит лампочка давления масла: причины

Действительно, в некоторых случаях сразу же после замены масла загорается индикатор в виде маслёнки. Включение красного значка может означать как простые и решаемые проблемы, так и более сложные.

В частности, если лампочка давления масла загорелась сразу же после того, как было включено зажигание в авто, это может говорить о том, что в двигатель было залито недостаточное количество масла. Стоит ещё раз измерить уровень масла и долить нужное количество рабочей жидкости.

Также вполне вероятной можно считать причину использования некачественного масла и фильтра. Выбирая масляный фильтр для своего автомобиля, стоит обратить особое внимание на бренд изделия. Лучше всего использовать те фильтры, которые рекомендуются заводом-производителем вашего автомобиля. Вполне возможно, что при замене масла был установлен некачественный или попросту бракованный фильтр, который не может держать масло. В данном случае не избежать повторной замены жидкости и фильтра.

Качественные комплектующие способы устранить проблемы с двигателем на долгое время

Более серьёзной проблемой станет неисправность масляного насоса. Как правило, во время промывки двигателя перед заменой масла, он испытывает большее давление, а потому, если насос уже находился в плачевном состоянии, вполне возможно, что после замены масла он выйдет из строя. Самостоятельно заменить эту запчасть достаточно сложно — придётся снимать поддон двигателя, поэтому целесообразно обращение в СТО.

Лампочка давления масла загорается на малых оборотах, как можно это исправить

Говоря о малых оборотах двигателя, водители часто имеют ввиду холостую работу агрегата или же движение на минимальной скорости. Как правило, количество оборотов двигателя не превышает 1000.

Датчик давления масла посылает сигнал на панель приборов в тех случаях, когда на малых оборотах двигателю по тем или иным причинам не хватает количества масла.

Вероятнее всего, забился маслоприемник или же износился вкладыш в коленчатом вале. Именно эти причины характеризуют недостаточность рабочей жидкости в двигателе на малых оборотах.

Если проблема в наличии грязи и отложений в сетке маслоприемника, то автолюбитель может очистить её самостоятельно. Однако работа с коленвалом потребует особой вдумчивости и специального инструмента, так как в зависимости от степени износа коленвала может понадобиться как капитальный ремонт двигателя, так и замена вала на новый.

Лампочка давления масла появляется только на высоких оборотах, что делать

Высокие обороты двигателя предполагают движение автомобиля. То есть если лампочка давления масла загорается во время езды, это свидетельствует о понижении давления масла менее 0.5 кг/см. А эта отметка считается критической для силового агрегата, так как смазки недостаточно для корректной работы трущихся друг о друга элементов.

Высокие обороты двигателя — это обороты более 4000 раз в минуту. То есть скорость автомобиля — примерно 145 км/ч. На таких скоростях, если водитель часто эксплуатирует машину в данном режиме, быстрее используется масло — двигателю необходимо большое количество смазки для работы в условиях максимального использования.

Соответственно, если лампа давления масла загорается на высоких оборотах, то, вероятнее всего, проблема кроется в недостаточном количестве самого масла. Потребуется измерить его уровень и долить необходимое количество масла в двигатель.

Помимо этого, из-за резкого перехода на повышенные обороты, может выйти из строя масляный насос. В том случае, если насос уже сильно изношен и требует замены, работа на высоких оборотах скорее выведет его из строя. Потребуется замена запчасти на новую.

Почему лампа давления масла горит при торможении, о чём это говорит

Некоторые владельцы транспортных средств замечают, что при резком торможении, а иногда и при езде по неровной дороге загорается красный индикатор давления масла. Это происходит по той причине, что при особенно резком торможении по различным причинам (неровная дорога, резкий поворот и т. д.), падают обороты в двигателе. В связи с этим резко понижается и давление масла в системе. Соответственно, если резко падает давление масла, а масла в системе мало, то датчик срабатывает в автоматическом режиме.

Индикатор не горит при плавном и равномерном движении — для этого уровня масла ещё достаточно. Но как только водитель совершает резкое торможение, из-за внезапного падения давления система двигатель начинает испытывать резкую нехватку рабочей жидкости.

Поэтому если в вашей машине загорается лампа давления масла именно при торможении, стоит немедленно проверить уровень масла в двигательном агрегате. Вероятнее всего, что проблема кроется именно в нехватке рабочей жидкости.

Лампочка давления масла предупреждает водителя о наличии неисправностей в двигателе и сигнализирует о немедленном принятии мер. Каждый автовладелец знает, что от состояния двигательного агрегата в полной мере зависит и работоспособность самого автомобиля, поэтому очень важно вовремя менять масла и фильтры, а также контролировать состояние уровня масла на протяжении всего периода эксплуатации авто.

Копирайтер, рукодельница, путешественник Оцените статью: Поделитесь с друзьями!

причины и что нужно делать

За работоспособностью ряда систем и двигателя автомобиля необходимо постоянно следить, чтобы в случае неисправности вовремя заметить возникшую проблему. Для контроля за функционированием таких систем на приборную доску передней панели выведены информационные датчики и сигнальные лампы. Комбинация приборов и количество датчиков ламп разное но на всех машинах обязательно присутствует лампа давления масла.


Ранее на приборной панели  устанавливался манометр, показывающий давление в системе смазки. Сейчас же такие датчики используются разве что на спортивных моделях, а на обычных  машинах устанавливается только сигнальная лампочка давления масла, которая загорается, если давление падает.

Как работает индикатор давления масла

Контроль за давлением в системе смазки реализован просто. В один из каналов системы смазки установлен датчик, реагирующий на изменение давления. С контрольной лампой на приборной панели, этот датчик связан электрической цепью.

Принцип работы этой схемы тоже несложен. Если давление отсутствует, то датчик замыкает цепь, поэтому при включении зажигания лампочка загорается,  указывая на исправность электрической цепи. После запуска двигателя, масляный насос качает масло, поэтому в каналах повышается давление. При достижении определенного значения, датчик размыкает цепь и лампочка гаснет.

Сам датчик настроен на минимальное давление, которое необходимо для нормальной работы двигателя. На разных моделях этот показатель отличается, на одних моторах рабочим является показатель 0,3 — 0,4 кгс/см2 на холостом ходу, при оборотах 2000-3000 и более 0,5-0,7 кгс/см2.

При эксплуатации машины возникает проблема, когда на работающем моторе горит контрольная лампа давления, причем свечение ее может быть разным. У одних контролька загорается на холостом ходу и свечение тусклое, у других же сигнал – яркий и появляется на средних и высоких оборотах. Если лампа на холостых оборотах загорается, а при движение затухает, значит нужно искать причину.

И при каких бы условиях не срабатывала система оповещения, меры нужно принимать незамедлительно.  Система смазки напрямую влияет на работоспособность мотора и её неисправность обернется в серьезные поломки.

Первое, что должен сделать водитель при загоревшейся лампочке давления смазки – прекратить движение и остановить двигатель. Следующий шаг – выявление причины срабатывания оповещения.

Почему загорается контрольная лампа давления масла?

Лампа давления масла загорается или моргает по следующим причинам:

  1. Недостатка смазочного материала в системе смазки.
  2. Обрыва электрической цепи.
  3. Неисправности датчика.
  4. Дефектного масляного фильтра.
  5. Засорение сетки маслоприемника.
  6. Заклинивания редукционного клапана.
  7. Износа масляного насоса.

Поскольку причин срабатывания сигнальной лампы – много, то поиск причины начинаем с самого простого.

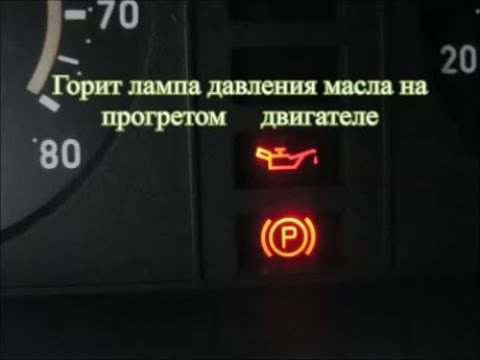

Видео: Горит лампа давления масла на холостых, решение проблемы!

1. Недостаток масла

Масляный насос с маслоприемником внизу поддона

После остановки машины проверяем уровень масла. Делается это не сразу. Нужно заглушить двигатель и выждать некоторое время 5-7 минут, чтобы смазка могла стечь в поддон. Если проверить уровень сразу, то показания будут некорректными (масла будет меньше).

Недостаток масла – одна из самых распространенных причин срабатывания сигнальной лампочки, проявляется обычно тусклым свечением на холостом ходу.

2. Проводка и датчик

Неисправный датчик давления масла (порвана диафрагма)

Обрыв цепи или потеря контакта на соединениях проводки тоже может стать причиной срабатывания сигнальной лампочки. И если проверка уровня показала нормальное количество смазки, то далее проверяем цепь питания. Сделать это несложно – запускаем мотор, и если лампа не гаснет, отсоединяем провод от датчика. Такое действие тоже размыкает цепь и контролька должна погаснуть. Затем провод прикладываем к «массе» (любой непокрытой краской металлической поверхности). Этой процедурой мы замыкаем цепь в обход датчика и лампа должна загореться. Если же она горит и после отключения проводки от датчика – есть замыкание на «массу» проводки питания лампочки. Для устранения находится и изолируется найти место замыкания.

Часто загорание лампы давления происходит из-за неисправности самого датчика. Для проверки нужен мультиметр и насос для подкачки шин.

Диагностика выполняется так: подсоединяем датчик к мультиметру, установленному в режим измерения сопротивления (один щуп подключаем к выводу, второй – к корпусу детали). При этом прибор должен показать минимальное сопротивление, поскольку внутри цепь в нем замкнута. Затем подсоединяем к датчику насос (к штуцеру, которым датчик вкручивается в двигатель) и, не отключая мультиметр, делаем резкий качок. Насос создаст давление, которое в исправном элементе должно разорвать цепь и прибор покажет бесконечное сопротивление. Если же качки насосом не приводят к изменениям показаний датчика – он неисправен и требует замены.

Ещё кое-что полезное для Вас:

3. Неисправность фильтра и засорение сетки маслоприемника

Проблема с лампой давления масла нередко возникает после плановой замены смазочного материала и фильтрующего элемента. В этом случае чаще всего «виноват» масляный фильтр.

Фильтр должен после остановки мотора часть масла оставлять в себе. Это позволяет насосу практически мгновенно создать давление при запуске двигателя. Но если фильтрующий элемент – бракованный, то смазка из него после остановки двигателя стекает в поддон. Поэтому при запуске мотора лампочка давления загорается, поскольку насосу необходимо время, чтобы закачать смазку в каналы. Решается проблема заменой фильтрующего элемента.

Частично засоренная сетка маслоприемника

При работе мотора масло омывает поверхности и смывает продукты износа. Эти продукты оседают на различных поверхностях, в том числе и на сетке маслозаборника. Сетка забивается и  пропускная способность маслозаборника падает. В результате насос не может подать необходимое количество масла, что и приводит к тому, что лампочка загорается и мигает. Для устранения проблемы придется снимать поддон и чистить сетку.

4. Клапан и насос

Редукционный клапан используется для предотвращения создания насосом чрезмерного давления. При достижении определенного значения давления этот клапан приоткрывается, и часть масла сбрасывается в поддон. Но если этот клапан заклинит в полуоткрытом положении, то часть смазки постоянно  стекает, поэтому насос не может закачать необходимое количество смазочного материала. Проблема с клапаном устраняется заменой или же чисткой.

Из-за выработки на валу масляного насоса может появиться люфт

Насос – последний элемент, который может стать причиной загорания контрольки. Хоть на авто и используются насосы шестеренчатого типа, отличающиеся большим ресурсом, но постепенно он изнашивается и производительность его падает из-за чего и не достигается нужное давление. Неисправный насос подлежит замене.

Отметим, что движение до места ремонта «своим ходом» можно осуществлять только, если есть точная уверенность, что проблема кроется в датчике или проводке. В остальных случаях авто эксплуатировать нельзя и для транспортировки придется вызывать эвакуатор или же отбуксировать его.

Видео: Давление масла двигателей ВАЗ-2101-2107.
