Сушильная камера для покраски своими руками: Создание камеры для покраски автомобиля своими руками

20 Июн 2023 alexxlab Комментировать

Содержание

Окрасочно сушильная камера своими руками

Опубликовано: Рубрика: Сделай сам

Для повышения качества окрасочных работ при кузовном ремонте автомобиля владельцу собственного, малого бизнеса не обойтись без окрасочно-сушильной камеры. При этом многие слесаря – ремонтники изготавливают такие камеры самостоятельно или собирают их из отдельных, имеющихся в свободной продаже агрегатов. Однако в обоих случаях от качества выполнения сборочных и монтажных работ зависит не только качество окраски ремонтируемого объекта, но и здоровье, а порой и жизнь самого хозяина.

В конструкцию практически любой окрасочно-сушильной камеры входят: корпус камеры, где непосредственно осуществляется технологический процесс; системы приточной и вытяжной вентиляции, оснащенные фильтрами многоступенчатой очистки, устройство обогрева и осветительное оборудование.

Для монтажа может потребоваться капролон, теплоизолирующий и уплотняющий шнуры, фундаментные болты и крепежные изделия различного диаметра.

Варианты установки окрасочно сушильной камеры

Установка любой окрасочно сушильной камеры своими руками может осуществляться в двух вариантах. При первом варианте монтажа корпус камеры устанавливается на заранее сформированную бетонную подушку, находящуюся на уровне пола рабочего помещения. Крепление камеры осуществляется при помощи фундаментных болтов. Данный способ монтажа является надежным, но требует выполнения достаточно трудоемких и дорогостоящих подготовительных работ.

При использовании второго варианта установки потребуется возвышающая эстакада, сваренная из металлического профиля. На эту эстакаду будет устанавливаться корпус камеры.

Основным недостатком этого способа является необходимость в дополнительном использовании переходных трапов.

Для снижения потерь тепла и уменьшения энергозатрат, а также с целью предотвращения вредных выборов паров краски и растворителя в атмосферу, двери корпуса должны быть хорошо герметизированы. Для окраски поверхностей внутреннего, рабочего пространства сушильной камеры используют термостойкие красящие материалы белого цвета. Такое цветовое решение позволяет более детально контролировать качество окраски. Лучшим вариантом на сегодняшний день признано использование порошковых красок на кремнийорганической основе. Если камера имеет корпус с двойными стенками, то межстеночное пространство заполняют негорючим теплоизолирующим материалом.

Как достичь максимального качества при окраске

Для того чтобы обеспечить высокое качество окраски камера оборудуется приточной (нагнетательной) вентиляцией. Расположение воздушных сопел (форсунок) должно предотвратить образование внутри рабочего пространства мёртвых зон. Фильтры приточной вентиляции должны исключить попадание пыли внутрь камеры.

Нужный для сушки температурный режим обеспечивается установкой теплообменника. Для его изготовления лучшим материалом являются тонкостенные трубы из нержавеющей стали.

Обычно для поддержания заданного уровня температуры используются электронные термостатические системы. Нагрев теплоносителя, циркулирующего через теплообменник, обеспечивается теплогенератором. Сегодня в самодельных сушильных камерах могут устанавливаться электрические теплогенераторы или теплогенераторы с сжиганием жидкого или газообразного топлива. Электрические нагреватели используются достаточно редко из-за высокой стоимости электроэнергии и тепловой инерции этих устройств, которая увеличивает время нагрева – охлаждения рабочей зоны.

После того, как все агрегаты объединены в единое целое, корпус камеры заземляется и проводится ее испытание, с замером всех тепловых характеристик на холостом режиме.

Видео — покрасочная камера своими руками


Как самостоятельном изготовить окрасочно-сушильную камеру

Для проведения качественной окраски требуется специальное оборудование и разные вспомогательные средства. Это окрасочные камеры, компрессоры, вентиляторы, шлифовальные машинки и прочие инструменты, которые должно подбираться тщательно. Также для завершения процесса понадобится окрасочно-сушильная камера. Последнюю можно изготовить самому, однако при этом следует строго соблюдать ниже изложенные инструкции и рекомендации.

  • Предназначение
  • Монтаж
  • Приточная вентиляция
  • Обогрев
  • Система освещения
  • Вытяжная вентиляция
  • Режим покраски
  • Выдержка
  • Сушка
  • Продувка
  • Изготовление камеры
  • Безопасность

Предназначение

Главным образом камера нужна для нанесения краски или лака и обеспечения ровной качественной покраски без попадания на рабочую поверхность пыли и мусора. Данное оборудование используется для обработки изделий согласно режимам, приемлемым для такой-то разновидности лакокрасочного материала. Камеры могут быть использованы и для быстрой сушки обрабатываемой поверхности.

С камерой покраска может быть проведена в соответствии с регламентами пожарной безопасности и санитарной гигиены. Выполняется как закрытое помещение с различным технологическим оборудованием.

Камеры используются в:

  • автосервисах;
  • частной застройке;
  • окрасочных участках специальных производств.

К конструктивным узлам оборудования относятся:

  • Закрытая камера для окраски и сушки.
  • Приточная система вентиляции с воздушными фильтрами разных уровней очистки.
  • Система обогрева с теплогенератором.
  • Система освещения.
  • Вытяжная вентиляционная система с воздушными фильтрами.

Монтаж

Возьмем sb 7427. Ее монтаж может быть осуществлен двумя способами: установка на предварительно сформированное бетонное основание с легким ленточным фундаментом, чье верхнее основание находится на уровне пола. Этот способ обеспечивает достаточную надежность, но очень дорогостоящий.

Второй способ подразумевает установку на возвышающуюся металлическую конструкцию из профилированного сортового металла. Минус в разности высот пола цеха и камеры: требуется дополнительный монтаж переходных трапов или мостиков.

Описываемые камеры имеют двери с хорошей герметичностью. Стены оборудования окрашиваются, как правило, стойкими к высокой температуре белыми лакокрасочными материалами, что позволяет контролировать качество окраски поверхностей. Популярнейшие здесь долговечные и стойкие к внешнему воздействию порошковые краски. Между стенами в камере негорючая изоляция, позволяющая избежать потерь тепла при покраске и сушке.

Приточная вентиляция

В процессе работы в полости могут возникнуть завихрения, и сформироваться мертвые зоны. Поэтому напольные и потолочные воздушные фильтры должны располагались на всю ширину. Чтоб не появлялось мертвых зон внутри, камеру оснащают системой вытяжной вентиляции с регулирующей и запорной арматурой под полом.

Специальная схема циркуляции и специальные клапаны предотвращают турбулентные завихрения внутри камеры, а давление благодаря им поддерживается на необходимом уровне. Это очень важно, потому что по мере загрязнения напольных фильтров, возрастает давление и возникает туман краски. Однако недостаток давления — это причина попадания внутрь пыли, что негативно отражается на качестве красочного или лакового покрытия.

Для эффективного удаления сольвенты и аэрозоли скорость движения воздуха должна быть около 20 см/сек. Скорость потока воздуха поддерживают на уровне 25 см/сек. Простые расчеты показывают, что достичь такую при площади камеры в 28 м² можно в камере производительностью около 25000 кубометров воздуха в час.

Обогрев

Температурный режим сушки достигается за счет теплообменника, имеющего на случай перегрева защитный термостат. Электрооборудованию такой камеры требуется защитное заземление.

Обязательно нужно обращать внимание на производительность по теплу. Например, чтобы нагреть 18000 «кубов» воздуха в камере saima до 40 ° C, затратить нужно 240,192 кВт.

Теплообменник делается из термостойкой нержавеющей стали. Форма и тип теплообменника подбирается в зависимости от конструкции горелки, управляемой блоком автоматики для поддержания точного значения температуры воздуха .

Основных видов теплогенераторов три:

  • с дизельным нагревом;
  • с электрическим нагревом;
  • с газовым нагревом.

Электрический генератор используется редко из-за существенного увеличения продолжительности нагрева и охлаждения полости, что связано с большой инертностью нагревательных элементов, долго нагревающихся и долго остывающих. Еще этот тип генератора потребляет много энергии — 88−196кВт.

Генераторы с газовой горелкой в работе превосходны, но для них требуется длительное дорогостоящее согласование и разработка проекта подключения к распределительной газовой сети.

Лучше других себя показал генератор дизельный. Ему не требуется длительных дорогостоящих согласований с СЭС и органами пожарного надзора.

Система освещения

В стандартной кабине в потолочной части находится 8−10 светильников, расположенных под углом 45 °. Высококачественная окраска получается, когда светильники вмонтированы в боковые стены. Если предусмотрены лишь верхние светильники, могут быть проблемы с окрашиванием вертикальных поверхностей многослойным покрытием.

Светильники монтируются на потолке и на стенах дополнительно. Это освещение достаточно функциональное, поскольку обеспечивает лучший эффект при оценке ровности и качества обрабатываемой поверхности. Стандартная освещенность — 1000−2000 люкс. Также должна освещаться задняя стенка, ведь покраска спереди более интенсивна. Выбирают, как правило, модели с наименьшим эффектом мерцания.

Вытяжная вентиляция

Требуются воздушные фильтры, чьи фильтрующие элементы можно оперативно установить и демонтировать. Фильтры распределяются по площади пола и потолка. Конструкция оборудуется фильтрами так, чтоб очищался приточный и удаляемый воздух. Санитарно-гигиенические нормативы определяют совокупный уровень очистки фильтров на уровне не менее 99%.

Столь высокое значение достигается исключительно путем многоступенчатой фильтрации. На первом этапе воздух очищается от крупных частиц, затем — от мелкодисперсных фракций и летучих соединений.

N ova verta продувается воздухом для устранения горючих веществ, образующих с кислородом пожароопасные смеси.

Стараются не монтировать нижний фильтр напрямую на вытяжном воздуховоде, в противном случае быстрое загрязнение фильтров потребует частой их замены. При монтаже на воздуховоде площадь поверхности фильтрации будет ограничена, что спровоцирует сужение воздушного потока, увеличение его скорости и нежелательный рост давления.

Рекомендуется установка в систему автоматизации датчиков контроля загрязненности фильтра. Кнопки пульта управления в индексации максимально просты, режимы автоматически регулируются по сигналу встроенного таймера.

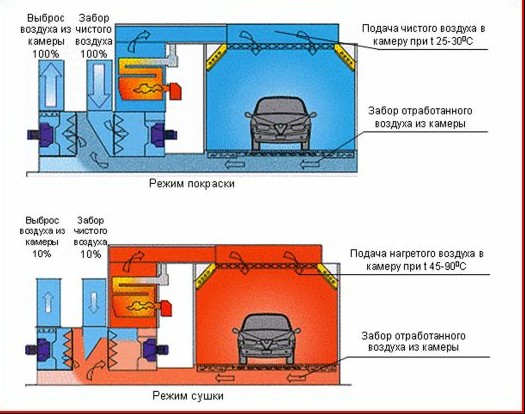

Режим покраски

Окрашиваемая поверхность нагревается до температуры покраски изделия из краскопульта. Так условия наиболее благоприятны для испарения разбавителей. При окраске оптимальная температура — 20 ° C. Во время сушки температура равна 60−70 ° C .

Воздух нагревается электрической спиралью или газовой горелкой, но чаще сжиганием солярки. Генераторы теплого воздуха расположены отдельно от камеры.

Из атмосферы воздух попадает в фильтры грубой очистки. Приточный вентилятор для нагрева пропускает воздух через теплообменник. По воздуховодам гретый воздух проходит в чердачное пространство, а потом — через фильтры тонкой очистки на потолке в камеру.

Такие фильтры тонкой очистки расположены по всему потолку, благодаря чему исключается турбулентное течение воздуха. Воздух течет сверху вниз равномерно, огибая окрашиваемое изделие. Частицы краски могут задерживать напольные фильтры под решетками. Воздух нагревается лишь при работе вентиляционной системы. При отключении системы нагрев прекращается.

Выдержка

Переход от окраски к сушке происходит не мгновенно. Сперва в камере устанавливается фаза выдержки, для очищения воздуха в помещении от остатков растворителя. Продолжительность — 15 минут. За это время из камеры удаляются остатки пыли и растворителей. По истечении времени в приточном блоке открывается воздушная заслонка, и кабина переходит в режим сушки. Все производится автоматически.

Сушка

В этом режиме вытяжной вентилятор отключается автоматически, и кабина функционирует в режиме рециркуляции, забирая с улицы 10−15% свежего воздуха, что предотвращает перенасыщение растворителями рециркулируемого воздуха, способного спровоцировать матирование лака и появления взрывоопасной смеси. Благодаря рециркуляции режим сушки весьма экономичен. Потребление электроэнергии в процессе низкое, а горючего расходуется 40%, если сравнивать с окраской.

При рециркуляции воздух идет через карманные фильтры, отвечающие за предварительную очистку, потолочные и напольные фильтры. При сушке воздух очищается от пыли также. Мощные вентиляторы поддерживают скорость движения воздуха практически на том же уровне, что и при окраске.

Комплектация агрегатного блока соответствует размерам камеры. Мощность горелки обеспечивает требуемые режимы работы

на всем пределе годовых температур. Дизельная горелка обеспечивает нормальную работу при температуре снаружи -10−40 ° C .

Сушку принято производить при 60 ° C. При температуре больше 80 ° C может произойти обжигание краски.

Нагрев выше 60 ° C плохо переносят:

  • Изделия из пластических материалов для комплектации кузова.
  • Панели электронной аппаратуры и приборов.
  • Авторезина.
  • Детали мотора.

В качестве топлива чаще используется солярка или природный газ. Газ используется реже, так как небезопасен вдобавок индивидуальная газовая станция дорого стоит.

Продувка

После сушки, занимающей обычно 30 минут, горелка отключается, воздушная заслонка закрывается, включается вытяжной блок. Продувка производится благодаря подаче наружного воздуха. По истечении пяти минут заканчивается охлаждение, происходит автоматическое отключение вентиляторов.

Изготовление камеры

Условно кабина состоит из четырех элементов:

  • Камеры.
  • Системы вентиляции.
  • Системы освещения.
  • Системы обогрева.

Должны быть сделаны траншеи или обустроен второй пол, для отвода воздуха. Должна иметься возможность удобного мытья стен из материалов, которые не пылят — не являются источником пыли. Потолочные фильтры не должны занимать полностью потолок, чья форма должна быть покатой во избежание завихрений воздуха в углу между потолком и стенами.

Проще всего собственноручно изготовить камеру внутри другого помещения, например, в основной мастерской; создать две параллельные траншеи для отвода воздуха, соединить их в одну в месте вывода на улицу, перекрыть металлической решеткой. Стены изготавливаются из гипсокартона на металлическом каркасе, а для термоизоляции используется минеральная вата.

Для создания воздухообмена потребуется:

  • Воздуховоды.
  • Улитка.
  • Емкость для поступления воздуха и крепления потолочных фильтров.

В фирменной камере теплообменник встраивается в подающий воздуховод, в нем горит пламя горелки, работающей на солярке. Воздух,

проходя через трубки нагревающегося теплообменника, нагревается тоже и горячим поступает в камеру. Загрязненный нагретый воздух выводится наружу и не используется повторно.

Циркуляция воздуха может быть организована несколько иначе: из камеры берется подогретый воздух и подогревается повторно. Температура для сушки в камере вырастет быстрее и с меньшими затратами. В подающий воздуховод могут встроены электрические тэны, также может быть сделана пристройка газовой горелки.

Безопасность

Обратите внимание на такие моменты:

  • Стены и потолок изготавливаются из панелей с негорючим наполнителем.
  • Камеру оборудуют системой пожаротушения или предусматривают возможность ее установки.
  • В пульте управления должен быть выход на клапан, отвечающий за отключение сжатого воздуха.
  • Электрооборудование должно иметь систему заземления.
  • Оборудование камеры изготавливается взрывозащищенным.
  • У теплообменника должен быть защитный термостат от перегрева.
  • Дверь оборудуется запорным антипаниковым устройством и открывается при помощи простого нажатия.

Сложнее всего сделать верхний короб с потолочными фильтрами и систему нагрева воздуха.

При соблюдении всех требований изготовленная своими руками камера позволяет организовать покраску в короткий срок.
