Стартер принцип работы и устройство: Принцип работы стартера

Содержание

Принцип работы стартера

Принцип работы стартера в автомобиле

Двигатель внутреннего сгорания не может быть запущен мгновенно. Сперва нужно привести в движение его детали и механизмы, сформировать требуемое давление в цилиндрах, активировать работу электрооборудования и системы питания. Эти задачи выполняет электрический стартер – он вращает маховик, который, в свою очередь, приводит в движение коленчатый вал двигателя.

Устройство

Стартер выглядит как два соединённых цилиндра и, как правило, крепится к картеру двигателя двумя болтами. Отвинтив их и отсоединив клеммы проводов, можно легко снять деталь с автомобиля.

В цилиндре меньшего размера расположены:

  • Контактный пятак, замыкающий электрическую цепь стартера;
  • Втягивающее реле, приводящее в движение шток вилки;
  • Верхняя часть вилки стартера, шарнирно соединённая со штоком реле.

В цилиндре большего размера находятся компоненты электродвигателя и механические детали, а именно:

  • Подшипник качения или втулка – необходимы для фиксации вала шестерни;
  • Шестерня бендикса, передающая крутящий момент от электродвигателя к зубчатому венцу маховика;
  • Собственно бендикс, роликово-пружинная муфта, необходимая для соединения и разъединения стартера с маховиком;
  • Обмотка статора, формирующая электромагнитное поле, в котором вращается якорь;
  • Якорь, играющий роль ротора электродвигателя;
  • Щёточный узел с щётками, передающими ток обмотке якоря.

Как работает стартер

Когда водитель поворачивает ключ в замке зажигания, электрический ток поступает на обмотку втягивающего реле, которое приводит в движение контактный пятак и вилку. Пятак замыкает основную цепь стартера, пуская ток в щёточные узлы и в обмотку статора, а вилка воздействует на бендикс, соединяя его шестерню с зубчатым венцом маховика. Якорь начинает вращаться, передавая через бендикс крутящий момент на КШМ двигателя внутреннего сгорания.

При повороте ключа в замке зажигания на контакт втягивающего реле подаётся напряжение

В момент пуска ДВС горючая смесь воспламеняется в цилиндрах, толкая их и вращая коленвал.

Крутящий момент на маховике многократно возрастает, равно как и частота вращения шестерни бендикса – этому способствует большое передаточное число. Бендикс отключается, предохраняя стартер от перегрузки. На этом функция стартера выполнена, и водитель отпускает ключ, отключая втягивающее реле, а значит – и стартер.

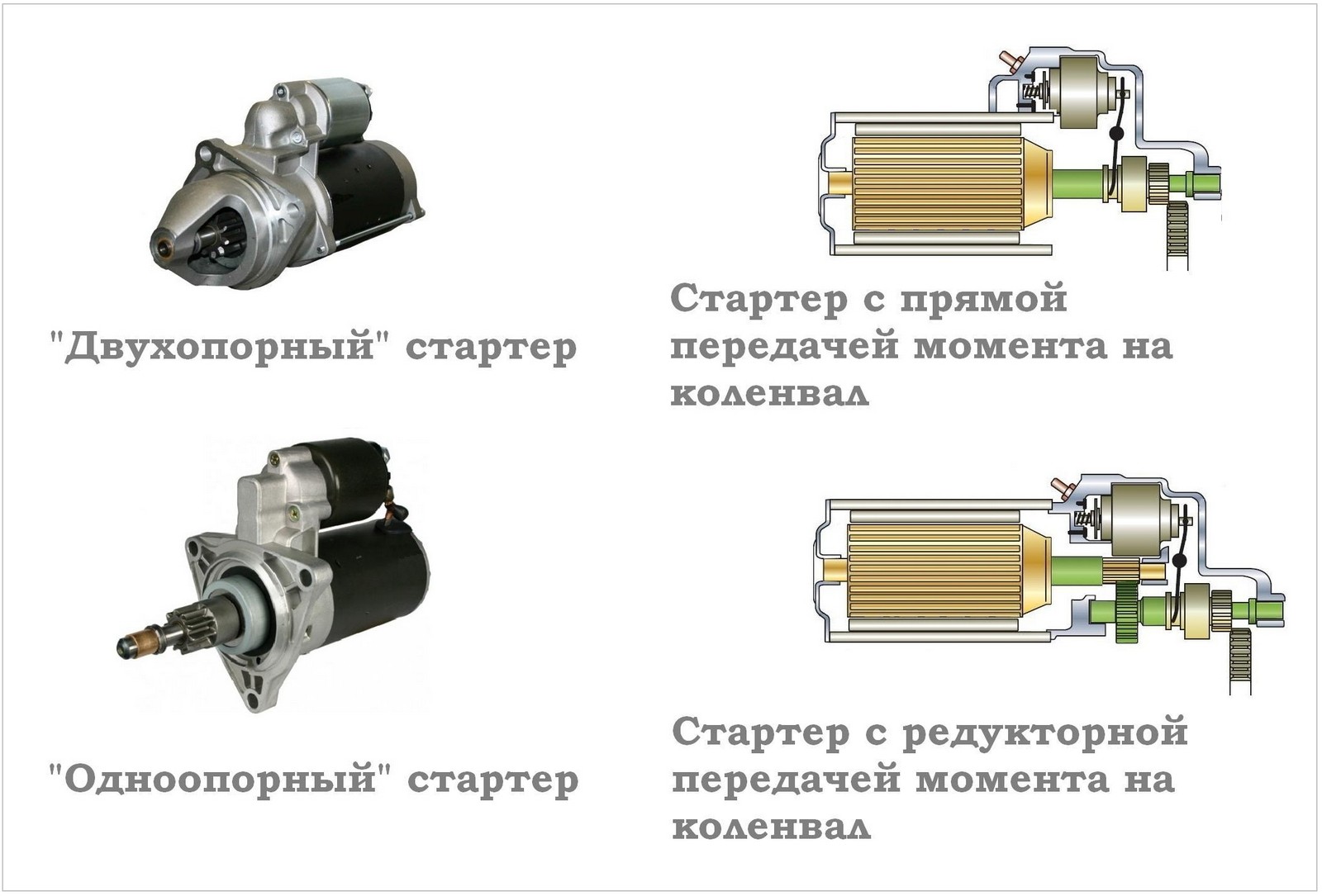

Виды стартеров

С редуктором

    Данное устройство обладает сниженной потребностью тока для эффективной работы. Оно будет обеспечивать кручение коленчатого вала даже при низком заряде аккумулятора. Также одним из самых важных плюсов такого устройства является наличие постоянных магнитов, которые сводят проблемы с обмоткой статора к минимуму.

Без редуктора

    Стартеры, которые не имеют устройство редуктора обладают непосредственно прямым действием на вращение шестерни. Такие устройства имеют более простую конструкцию и легко поддаются ремонту (читайте про ремонт стартера своими руками). Также стоит отметить, что после подачи тока на электромагнитный включатель происходит моментальное сцепление шестерни с маховиком. Это позволяет обеспечить весьма быстрое зажигание. Стоит отметить тот факт, что подобные стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без редуктора имеют вероятность плохой работы при низких температурах.

Принципы работы стартера с редуктором

При подачи тока от аккумуляторной батареи автомобиля, приводимого с помощью замыкания зажигания, на редукторный стартер происходит процесс подачи тока на якорь стартера через редуктор, который увеличивает мощность проходящего напряжения в разы.

Далее происходит передача крутящего момента с якоря на шестерню.

Всё это также происходит при помощи редуктора, который наделён постоянно работающими магнитами, а специальные щётки, которые способны вырабатывать большее сопротивление чем щётки обычного стартера позволяют обеспечить его постоянную и эффективную работу.

При повороте ключа водитель замыкает цепь запитки втягивающего реле.

Электрическая энергия поступает на обмотку реле, что приводит к образованию магнитного поля. Это поле воздействует на якорь, и он втягивается внутрь реле. Смещаясь, он тянет за собой вилку и перемещает бендикс по роторному валу, приводная шестеренка входит в зубья маховика.

Втягивающее реле также размыкает первую цепь – питания электродвигателя. С внешней стороны на нем имеется два вывода для подключения кабеля, идущего от АКБ, и шины, по которой поступает напряжение на электромотор.

С внутренней стороны корпуса реле к этим выводам подсоединены контакты, прозванные пятаками.

Эти два вывода, не контактирующие между собой, и являются разрывом цепи питания мотора.

При срабатывания реле якорь после втягивания замыкает пятаки, напряжение подается на двигатель, и он включается. При этом шестерня бендикса уже введена в зацепление.

После запуска силовой установки, когда обороты коленвала превышают скорость вращения ротора, срабатывает обгонная муфта, разъединяя бендикс с валом, они начинают вращаться по отдельности.

Видео: Принцип работы стартера

//www.youtube.com/embed/sDkrcpprawI

Устройство

  1. Электрический двигатель, в котором размещены обмотки и сердечники.
  2. Якорь, представляющий собой ось из высоколегированной стали, на которую запрессованы в заводских условиях сердечники и пластины коллектора.
  3. Втягивающее реле. Выполняет роль проводника для подачи электропитания двигателя стартера от замка зажигания автомобиля. Второй функцией этого узла является выталкивание обгонной муфты.
    Состоит выталкивающее реле из подвижной перемычки и силовых контактов.
  4. Бендикс, или обгонная муфта и шестерня привода коленвала. Это роликовый механизм, предназначенный для передачи вращения от электродвигателя на коленвал. После того, как пуск двигателя осуществлен, и потребность во вращении электромотора отпадает, приводная шестерня втягивается, и контакт с коленвалом прекращается.
  5. Щетки и их держатели. Служат для передачи электрического напряжения на якорь, а также повышают пиковую мощность самого электродвигателя во время главного рабочего цикла стартера.

Большинство стартеров, выпускаемых сегодня, устроены идентично друг другу.

Но существуют и небольшие отличия. К примеру, может отличаться принцип работы данного узла, устанавливаемого на автомобили с автоматической трансмиссией. Здесь обязательно присутствуют удерживающие обмотки, предназначенные для невозможности случайного пуска мотора, когда селектор коробки передач занимает любое ходовое положение.

Кроме того, могут отличаться механизмы автоматического разъединения шестеренок.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Устройство и принцип работы стартера

Стартер представляет собой электродвигатель постоянного тока, который используют для пуска двигателя внутреннего сгорания установленного на дизельной электростанции или любой другой технике.

Стартер представляет собой электродвигатель постоянного тока, который используют для пуска двигателя внутреннего сгорания установленного на дизельной электростанции или любой другой технике.

При запуске коленчатый вал двигателя раскручивается стартером, питающимся от аккумуляторной батареи, обеспечивая вспышку рабочей смеси в одном из цилиндров.

Мощность стартера зависит от момента сопротивления проворачиванию коленчатого вала, который пропорционален рабочему объему двигателя, и минимальной частоты вращения коленчатого вала, при которой в цилиндрах начинаются вспышки.

Минимальная пусковая частота карбюраторных бензиновых двигателей, установленных на электростанцию — 40-50 об/мин, а дизельных — 100-250 об/мин.

Обладающему небольшой массой и габаритами стартеру приходится вращать массивный маховик и приводить в движение всю кривошипно-шатунную группу двигателя. Чтобы провернуть коленчатый вал холодного двигателя, ему необходим большой пусковой ток, который выдаётся аккумулятором, стремительно теряющим максимальный ток и ёмкость с понижением температуры. С использованием слишком вязкого масла это делает запуск на морозе невозможным или существенно осложняет его.

Электрический стартер, устанавливаемый на большинство электростанций, представляет из себя электродвигатель постоянного тока со смешанным возбуждением, с электромагнитным включением шестерни привода и дистанционным управлением.  При этом он имеет особую конструкцию с четырьмя щётками (две положительные и две отрицательные), которая позволяет уменьшить сопротивление ротора и увеличить  мощность электродвигателя.

Электрическое подключение стартера:

  1. аккумуляторная батарея (АБ)

  2. предохранитель

  3. замок зажигания

  4. реле стартера


Силовой «+» толстый красный провод- постоянно подключен к верхнему контактному болту на рис. «30». Массой «-» является непосредственно корпус стартера. Провод управления работой стартера (значительно тоньше силового) подключается через наконечник или гайку к обмотке тягового реле на рис. «50».

Принцип работы стартера

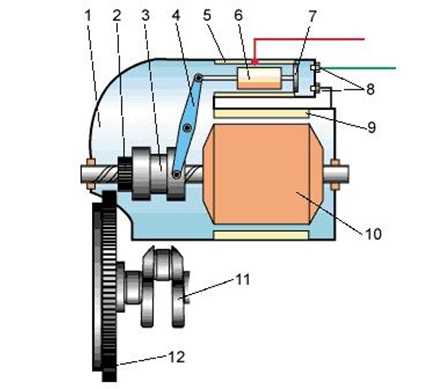

1 — корпус стартера;

2 — вал якоря стартера;

3 — шестерня привода с муфтой свободного хода;

4 — рычаг привода шестерни;

5 — обмотки тягового реле;

6 — якорь тягового реле;

7 — контактная пластина;

8 — контактные болты;

9 — обмотки стартера;

10 — якорь стартера;

11 — коленчатый вал двигателя;

12 — зубчатый венец маховика

Принцип работы стартера в двух словах можно описать так:

При нажатии на исполнительное устройство (в качестве которого может выступать: кнопка, ключ зажигания…) питание от АБ через реле стартера подается на обмотку тягового реле 5.   Якорь тягового реле под воздействием силы электромагнитной индукции смещается, замыкая контактной пластиной «пяткой»7 силовые контакты 8, одновременно перемещая через рычаг 4 шестерню 3 (бендикс) и переводя ее в зацепление с маховиком 12 двигателя. При замыкании контактов 8 питание от АБ поступает на обмотку стартера 9, приводя во вращение якорь и соответственно шестерню вошедшую в зацепление с венцом маховика,  которая проворачивает коленчатый вал двигателя через маховик, запуская двигатель. После начала работы двигателя, (что определяется либо частотой вращения двигателя, либо временем задержки вращения стартера) питания на реле стартера снимается и механизм привода выводит шестерню стартера из зацепления с зубчатым венцом маховика.

Варианты исполнения

1 – шестерня;
2 – муфта;
3 – рычаг;
4, 9 – крышки;
5 – реле;
6 – коллектор;
7 – щетки;
8 – втулка;
10 – болт;
11 – корпус;
12 – полюс;
13 – якорь;
14 – кольцо;
15, 16 – обоймы;
17 – плунжер;
18 – ролик

В стальном корпусе 11 стартера (схема 1) закреплены четыре полюса 12 с обмотками возбуждения, три из которых соединены с обмоткой якоря 13 последовательно и одна параллельно.

Вал якоря стартера вращается в двух втулках 8 из спеченных материалов, пропитанных маслом. Втулка заднего конца вала запрессована в крышку 9, а втулка переднего конца вала – в картере сцепления. На переднем конце вала якоря находится привод стартера, включающий в себя муфту свободного хода 2 и шестерню 1 привода, которые при включении стартера перемещаются по шлицам вала. Крышки стартера отлиты из алюминиевого сплава.

На передней крышке 4 закреплено тяговое реле 5, связанное через пластмассовый рычаг 3 и кольцо 14 с приводом стартера. Реле обеспечивает ввод шестерни в зацепление с венцом маховика и подключение электрической цепи обмоток стартера к аккумуляторной батарее при пуске двигателя.

На задней крышке 9 установлены щеткодержатели с четырьмя медно-графитовыми щетками 7. Щетки прижимаются пружинами к торцовому коллектору 6 якоря. Торцовый коллектор выполнен в виде пластмассового диска, в котором залиты медные контактные пластины. Такой коллектор уменьшает длину стартера, снижает его массу и способствует более стабильной и длительной работе щеточных контактов. Крышки и корпус стартера стянуты между собой двумя болтами 10.

Муфта свободного хода 2 состоит из наружной 16 и внутренней 15 обойм. Внутренняя обойма объединена с шестерней привода стартера. Наружная обойма объединена со ступицей, которая через спиральные шлицы соединена с валом якоря. Спиральные шлицы обеспечивают поворот муфты при ее перемещении вдоль вала, что облегчает ввод в зацепление зубьев шестерни 1 стартера и венца маховика.

В наружной обойме имеются три паза переменной ширины, в которых размещены ролики 18 и поджимные плунжеры 17 с пружинами. Ролики постоянно отжимаются в суженную часть вырезов, заклинивая наружную и внутреннюю обойм. При пуске двигателя заклинивание обойм усиливается, а после пуска обоймы расклиниваются, так как ролики, преодолевая сопротивление пружин поджимных плунжеров, выкатываются в расширенную часть пазов наружной обоймы муфты.

Автомобильный стартер: устройство и принцип работы.

Как следует из самого названия, автомобильный стартер применяется для запуска двигателя внутреннего сгорания. Для этого он обеспечивает первичное вращение коленчатого вала с необходимой частотой. Стартер является неотъемлемой частью электрооборудования любого современного автомобиля. Конструктивно он представляет собой четырехполюсный электродвигатель постоянного тока, получающий питание от аккумуляторной батареи. Мощность его бывает разной, в зависимости от конкретной модификации автомобиля, однако для запуска большинства бензиновых моторов достаточно стартера мощностью 3 кВт.

В этой статье будет подробно рассмотрено устройство и принцип работы «классического» стартера.

Автомобильный стартер: устройство и основные функции.
Как известно, ДВС вырабатывает энергию, необходимую для движения автомобиля, за счет оборотов коленвала. От этой же энергии работает все электрооборудование автомобиля. В неподвижном состоянии мотор не способен выдавать ни крутящего момента, ни электрической энергии. В связи с этим приходится его «раскручивать» при помощи специального электродвигателя (стартера) и внешнего источника питания (АКБ).

Устройство стартера включает в себя следующие основные составляющие:

  • Корпус (электродвигатель). Стальная деталь цилиндрической формы. В нем размещаются обмотки возбуждения и сердечники.
  • Якорь. Выполнен в виде оси из легированной стали. На якоре запрессовывается сердечник и коллекторные пластины.
  • Втягивающее реле. Предназначено для подачи питания на электродвигатель стартера от замка зажигания. При этом оно выполняет еще одну немаловажную функцию — выталкивает обгонную муфту. Реле имеет в своей конструкции силовые контракты и подвижную перемычку.
  • Обгонная муфта (бендикс) и приводная шестерня. Роликовый механизм, передающий крутящий момент на венец маховика через специальную шестерню зацепления. После запуска мотора рассоединяет приводную шестерню и венец маховика, обеспечивая тем самым сохранность стартера.
  • Щеткодержатели и щетки. Предназначены для подачи рабочего напряжения на коллекторные пластины якоря. Повышают мощность электродвигателя, при осуществлении основного рабочего цикла стартера.


Устройство большинства стартеров аналогично между собой и непременно включает в себя «классические» компоненты приведенные выше. Отличия могут быть лишь незначительные. Чаще всего они затрагивают механизм автоматического рассоединения шестеренок. Помимо этого, на автомобилях с автоматическими трансмиссиями, стартер комплектуется дополнительными удерживающими обмотками. Они предназначены для предотвращения пуска двигателя, если селектор «автомата» установлен в любое ходовое положение (L, 1, 2, 3, D, R).

Принцип работы автомобильного стартера.
Рабочий процесс электростартера можно условно разделить на три этапа: соединение приводной шестерни с венцом маховика, пуск стартера, рассоединение маховика и приводной шестерни. Рабочий цикл стартера является кратковременным, т.к. он не участвует в последующем движении автомобиля — его основная задача запустить мотор. Если рассмотреть подробнее, то принцип работы стартера выглядит следующим образом:
1) Поворот ключа в замке зажигания в положение «запуск». Ток передается по цепи от АКБ на замок зажигания и далее на тяговое реле;
2) Приводная шестерня обгонной муфты (бендикса) входит в зацепление с маховиком;
3) Одновременно с перемещением и зацеплением шестерни замыкается цепь и напряжение подается на электродвигатель;
4) Осуществляется запуск мотора и после того, как его обороты превысят обороты стартера, обгонная муфта рассоединяет приводную шестерню и вал электродвигателя.

Что еще нужно знать про стартер?
Помимо перечисленных, существует еще два классификатора автомобильного стартера. По типу своей конструкции он может быть:

  • с редуктором
  • без редуктора.

На моторах с дизельной системой питания, а также на двигателях повышенной мощности устанавливается стартер с редуктором. Планетарный редуктор, состоящий из нескольких шестерен, монтируется в корпусе стартера. Он в несколько раз усиливает проходящее напряжение, увеличивая тем самым крутящий момент. Стартер с редуктором обладает следующими преимуществами:

  • он более эффективен, обладает высоким КПД;
  • потребляет гораздо меньший ток при холодном пуске двигателя;
  • редукторный стартер имеет более компактные габаритные размеры;
  • сохраняет высокую эффективность и превосходные эксплуатационные характеристики при падении силы пускового тока аккумулятора.

Принцип действия безредукторных стартеров заключается в непосредственном контакте с вращающейся шестерней. Среди преимуществ такого устройства можно отметить:

  1. простоту устройства и более высокую ремонтопригодность;
  2. более быстрый запуск мотора, за счет моментального соединение с венцом маховика после подачи тока;
  3. стойкость в к высоким нагрузкам.

Стартер автомобиля: устройство, принцип работы, поломки

Для запуска двигателя автомобиля необходимо обеспечить условия для воспламенения топливовоздушной смеси. И одним из таких условий является раскручивание коленчатого вала хотя бы до минимально необходимых оборотов, чтобы в цилиндрах прошли рабочие процессы. Для проворачивания колен. вала применяется сторонний источник механической энергии. Им выступает силовой электродвигатель, получивший название «стартер».

Основные составные части

По сути, автомобильный стартер – это доработанный электрический двигатель постоянного тока с коллекторно-щеточным узлом. В конструкцию дополнительно входит механизм управления, обеспечивающий включение и выключение электромотора и исполнительный механизм, в задачу которого входит воздействие на маховик коленчатого вала.

Механизмом управления выступает втягивающее реле. Оно выполняет одновременно две задачи:

  1. Замыкает электрическую цепь и обеспечивает подачу напряжения на электродвигатель.
  2. Вводит в зацепление шестерню исполнительного механизма с зубчатым сектором маховика.

Составными частями втягивающего реле является обмотка и якорь. Последний посредством вилки связан с исполнительным механизмом.

Исполнительный механизм, используемый в конструкции автомобильного стартера, называется бендиксом. Основной его элемент — приводная шестерня, передающая вращение вала электродвигателя на маховик. Эта шестеренка в классической конструкции стартера расположена на валу ротора электромотора и имеет с ним шлицевое подвижное соединение. Оно дает возможность перемещаться шестеренке по валу и передает усилие.

В конструкцию бендикса входит обгонная муфта, предотвращающая обратную передачу усилия. Дело в том, что после запуска двигателя скорость вращения коленвала превышает обороты ротора стартера. При этом водитель не всегда успевает среагировать и отключить стартер. В результате из-за зацепления шестерен происходит обратная передача усилия – от маховика на стартер, что приводит к повреждению последнего. Чтобы этого не произошло и используется обгонная муфта, которая в случае превышения оборотов вращения ротора разрывает его связь с приводной шестеренкой бендикса.

Для запитывания стартера используется две электрические цепи. Первая из них – прямая от аккумулятора к электромотору. Стартер в процессе работы потребляет большое количество электроэнергии. Поэтому для снижения потерь напряжение на электродвигатель подается напрямую при помощи медного кабеля большого сечения.

При этом эта цепь является постоянно разомкнутой во втягивающем реле, что исключает самовольное включение эл. двигателя.

Вторая цепь используется для запитки втягивающего реле. В ней потребление энергии незначительное, поэтому используется обычная проводка. В этой цепи также имеется разрыв – в замке зажигания.

Эти электрические цепи задействуются последовательно. Сначала замыкается вторая цепь, что обеспечивает срабатывание реле, а оно затем замыкает первую цепь.

Принцип работы

При повороте ключа водитель замыкает цепь запитки втягивающего реле. Электрическая энергия поступает на обмотку реле, что приводит к образованию магнитного поля. Это поле воздействует на якорь, и он втягивается внутрь реле. Смещаясь, он тянет за собой вилку и перемещает бендикс по роторному валу, приводная шестеренка входит в зубья маховика.

Втягивающее реле также размыкает первую цепь – питания электродвигателя. С внешней стороны на нем имеется два вывода для подключения кабеля, идущего от АКБ, и шины, по которой поступает напряжение на электромотор. С внутренней стороны корпуса реле к этим выводам подсоединены контакты, прозванные пятаками. Эти два вывода, не контактирующие между собой, и являются разрывом цепи питания мотора.

При срабатывания реле якорь после втягивания замыкает пятаки, напряжение подается на двигатель, и он включается. При этом шестерня бендикса уже введена в зацепление.

После запуска силовой установки, когда обороты коленвала превышают скорость вращения ротора, срабатывает обгонная муфта, разъединяя бендикс с валом, они начинают вращаться по отдельности.

Видео: Принцип работы стартера

После отпускания ключа зажигания цепь питания втягивающего реле прерывается. Магнитное поле пропадает и пружина, установленная в реле, возвращает якорь на место, размыкая пятаки и выводя из зацепления бендикс – стартер отключается.

Типы и их особенности

Выше описана классическая конструкция стартера. Она отличается тем, что бендикс посажен напрямую на вал ротора. Такой тип сейчас считается устаревшим. Такая конструкция требует использования электродвигателя со сниженной скоростью вращения и повышенным тяговым усилием. Из-за этого стартер был массивным и значительным по размерам.

Более современной считается конструкция стартера, которая включает в себя редуктор.

Редуктор в конструкции обеспечивает изменение передаточного соотношения. То есть, этот элемент преобразовывает скорость вращения в тяговое усилие. Поэтому нет надобности использовать мощные электродвигатели, да еще и со сниженными оборотами. Использование редуктора позволило уменьшить размеры стартера и обеспечить уменьшенное потребление электроэнергии.

В конструкции редукторных стартеров применяются разные типы редукторов, но наибольшее распространение получила планетарная передача. Она компактна по размерам и достаточно надежна.

В планетарном редукторе используется дополнительный вал, на который посажен бендикс. То есть прямой связи между ним и ротором эл. двигателя нет, но они взаимодействуют между собой через редуктор.

Классический планетарный редуктор состоит из ведущей шестерни (прозванной солнечной), зубчатого венца и водило с сателлитами. Все составные части зацеплены между собой. Отличительной особенностью этого редуктора — это использования каждой составной части в качестве и ведомого элемента.

В случае со стартером в качестве ведущей шестерни выступает солнечная, установленная на валу ротора. Зубчатый венец обездвижен и зафиксирован в корпусе. Выходное вращение с редуктора снимается с водило, к которому прикреплен вал бендикса.

Несмотря на дополнительную составную часть принцип работы редукторного стартера не отличается от классического.

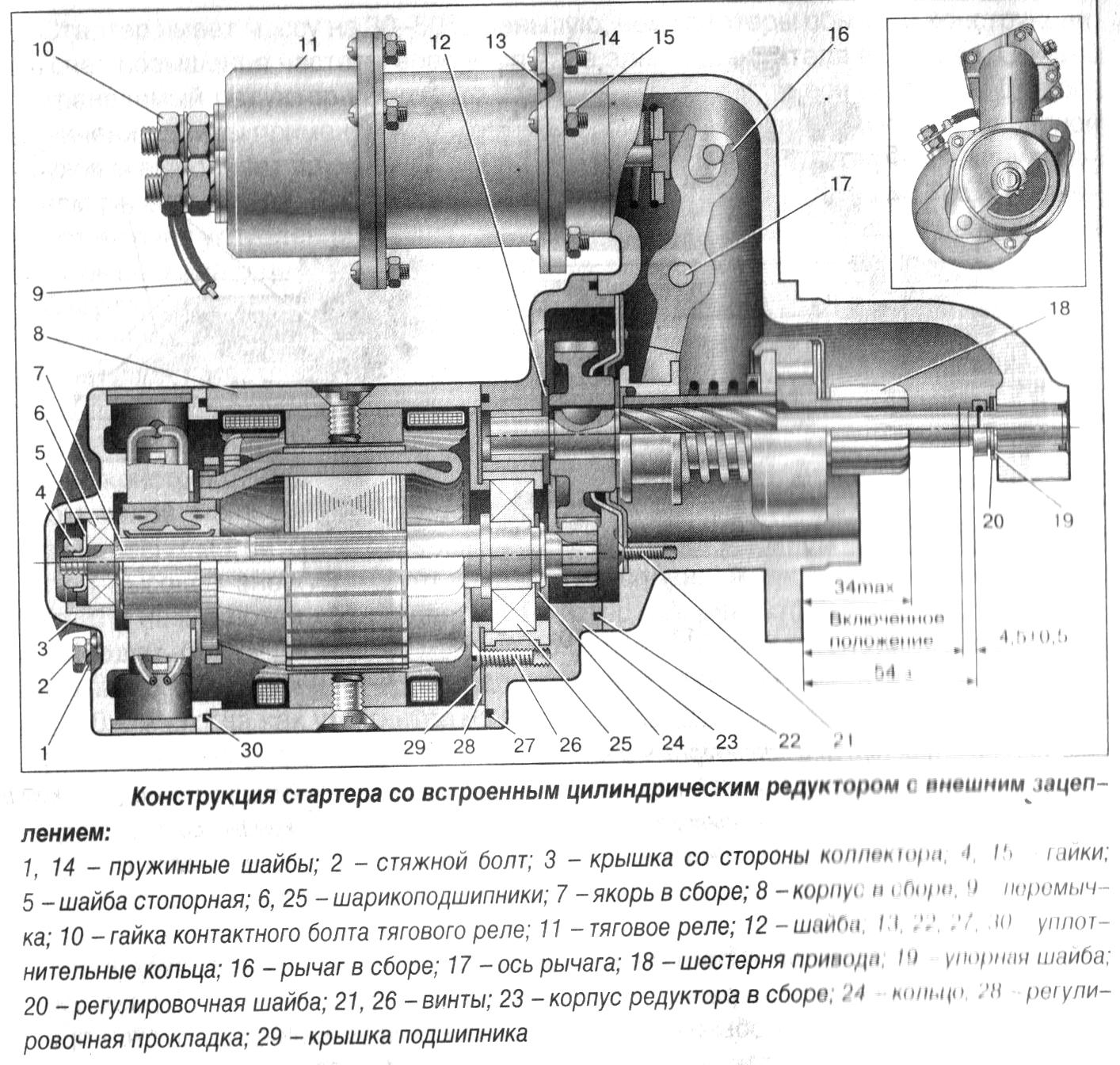

Выпускаются редукторные стартеры и с цилиндрической передачей. Но ввиду более сложной конструкции они встречаются реже, чем изделия с планетарной передачей.

 Ещё кое-что полезное для Вас:

Основные виды поломок

В целом все неисправности автомобильного стартера делятся на две категории. Первая из них – механическая. Сюда относятся:

  • подгорание пятаков;
  • износ подшипников;
  • повреждение зубьев ведущей шестеренки;
  • подклинивание якоря втягивающего реле;
  • разрушение обгонной муфты;
  • заклинивание бендикса на валу.

Эти неисправности устраняются обслуживанием и заменой подтвержденных элементов. К примеру, подгоревшие пятаки можно почистить, а подшипники – заменить.

Вторая категория поломок стартера – электрическая. Эти неисправности считаются серьезнее, поскольку некоторые из них трудно устраняются. К ним относятся:

  • износ щеток и контактных пластин коллектора;
  • обрыв обмоток статора и втягивающего реле;
  • замыкание обмоток.

Если щетки заменить несложно, то ремонт коллектора затруднителен, поскольку нужно перепаивать все его пластины. Что касается обрыва и замыкания, то устранить такие поломки может только опытный автоэлектрик. При этом нередко отремонтированный двигатель снова ломается, поэтому иногда лучше заменить узел, чем ремонтировать. Реле же при электрических поломках не ремонтируется, а заменяется.

Что касается редукторных стартеров, то редуктор также может выйти из строя. Его «слабым местом» является зубчатый венец, которые производители часто делают из пластика (для снижения шумности и удешевления производства). Этот венец из-за нагрузок разрушается и редуктор перестает работать. Для восстановление работоспособности стартера  заменяется венец. При этом некоторые автолюбители для исключения повторной поломки подбирают и устанавливают венец из металла.

Видео: Стартёр не работает. В чём причина?

что это такое, для чего нужен в автомобиле, как устроен и почему ломается, схема устройства и видео

Рабочее состояние стартерного устройства обеспечивает правильную активацию силового агрегата автомобиля. Чтобы устранить проблемы с запуском двигателя, нужно знать принцип работы стартера.

Автомобильный стартер и его функции

Устройство представляет собой четырехполосный электродвигатель, выполненный в небольшом по габаритам корпусе. Стартер используется для проворачивания коленчатого вала мотора, что обеспечивает запуск силового агрегата. Для пуска большинства машинных моторов используются механизмы, позволяющие вырабатывать около 3 кВт энергии.

Пусковой ток вырабатывается механизмом и способствует вращению коленвала. Величина тока важна для механизма, поскольку она значительно определяет эффективность функционирования узла. Питание осуществляется от аккумуляторной батареи, расположенной под капотом. Когда на узел поступает напряжение, стартер автоматически увеличивает мощность, чему способствуют щетки устройства.

Устройство стартера

Ниже рассмотрим устройство и разновидности механизмов.

Схема и основные компоненты

Схема системы зажигания

Как устроен узел:

  1. Корпус, в котором собрана вся конструкция. В зависимости от типа устройства он может иметь разную форму, но обычно механизмы изготовляются в виде цилиндров. Корпус может включать в себя сердечник, оснащенный обмотками.
  2. Якорь. Этот компонент выполнен в виде специального вала и оснащен посадочными поверхностями для установки подшипниковых деталей. Эти составляющие элементы обычно изготовляются из стали. В центре якорного устройства находится сердечник, оснащенный коллекторными пластинами.
  3. Передняя крышка. Она используется для того, чтобы закрывать все элементы конструкции от внешнего воздействия.
  4. Реле, именуемое втягивающим. Этот компонент используется для подачи напряжения на обмотку механизма. Посредством воздействия реле происходит выталкивание обгонной муфты из посадочного места. Элемент должен быть оборудован контактными компонентами и перемычкой.
  5. Бендикс. Считается одним из основных составляющих компонентов. Используется для подачи крутящего момента на маховик силового агрегата. В результате происходит выдвижение шестерен из зацепления после того, как будет выполнен запуск двигателя.
  6. Держатель щеток. Щеточные элементы используются для передачи напряжения на якорное устройство, в частности, на его пластины. Благодаря щеткодержателю можно повысить мощность электрического двигателя в целом. Особенно это актуально в момент запуска мотора.
  7. Роторный компонент. Ось ротора проворачивается на подшипниковых устройствах скольжения. Эти элементы со временем изнашиваются, поэтому они подлежат периодической замене. Из-за износа напряжение, проходящее по обмоткам, не преобразуется в механическую энергию. При выходе из строя подшипников водитель может услышать посторонние звуки, нехарактерные для правильного функционирования узла.
  8. Кнопка для активации и деактивации зажигания. Этот элемент входит в устройство, если машина оснащена кнопкой для запуска силового агрегата без ключа.

Виды

Вкратце разберем разновидности узлов.

С редуктором

Стартерам с редукторами отдают предпочтение многие автолюбители. Наличие редуктора обеспечивает меньшее потребление тока стартерным устройством при запуске мотора машины. Примечательно, что редукторные механизмы обеспечивают эффективное вращение коленчатого вала даже при севшем аккумуляторе. Конструкция таких узлов включает в себя постоянные магниты, что позволяет свести к минимуму возможные неисправности, связанные с работой обмотки. В редукторных механизмах быстрее всего изнашивается вращающая шестерня.

Пользователь evgenij ignatov рассказал о техобслуживании редукторного стартера.

Без редуктора

Безредукторные устройства характеризуются упрощенной конструкцией и напрямую влияют на вращение шестерни. По устройству они более простые, поэтому в случае поломки произвести ремонт механизма сможет даже неопытный автовладелец. В процессе поступления тока на выключательный элемент сцепление шестерни с маховиком происходит сразу же. Благодаря этому процедура зажигания осуществляется быстрее. По сравнению с редукторными данные механизмы обладают более высоким сроком службы. Это связано с тем, что неполадки в электрической составляющей минимальны.

Безредукторные автомобильные стартеры могут работать со сбоями при низких отрицательных температурах.

Принцип работы стартера

Работу механизма можно разделить на несколько этапов. Сначала приводная шестеренка соединяется с венцом маховика мотора, затем производится запуск механизма, после чего описанные выше элементы разъединяются.

Как работает стартер автомобиля:

  1. Водитель вставляет ключ в замок и проворачивает его. Это приводит к замыканию контактных элементов. Ток подается на обмотку и проходит через реле.
  2. В работу вступает якорный элемент. Устройство передвигается внутрь корпуса, а затем выдвигает бендикс. Это приводит к зацеплению шестерни с венцом.
  3. Когда якорный элемент попадает в нужную точку, контактные компоненты замыкаются. Ток начинает подаваться на удерживающую обмотку, а оттуда – на электрический мотор механизма.
  4. Из-за вращения вала устройства происходит пуск мотора авто. Муфта покидает зацепление и возвращается в первоначальное положение после того, как скорость вращения маховика превысит скорость прокручивания коленчатого вала.
  5. Ключ в замке возвращается в изначальное положение. Когда он вернется, ток больше не будет подаваться на стартерный механизм.

Схема работы устройства показана в ролике Михаила Нестерова.

Поломка стартера

Теперь разберем, почему ломается стартер и каковы могут быть причины неполадок.

Причины

Основные причины неполадок в работе стартеров:

  1. Замыкание в проводке автомобиля, речь идет об электроцепи, так или иначе связанной с механизмом. В результате замыкания могут перегорать обмотки, это приводит к задымлению устройства. При такой проблеме в салоне машины может появиться запах гари.
  2. Поломка реле. Если втягивающий элемент выходит из строя, это может привести к поломке бендикса. В результате устройство не сможет контактировать с коленчатым валом мотора машины.
  3. Зубчики бендикса стерлись. Отсутствие контактов приведет к невозможности пуска мотора.
  4. Неисправность в функционировании электросхемы механизма. Речь идет о перегорании или повреждении электроцепей либо контактов.

Устранение неисправностей

Процесс устранения неисправностей стартерного устройства заключается в демонтаже механизма и его разборе

Как устроен автомобильный стартер, принципы работы



Обычно водители, освоившие принципы безопасного вождения автомобиля, впоследствии стремятся многие работы по ТО и ремонту личного транспорта проводить самостоятельно. И очень часто это приводит к появлению желания усовершенствовать ездовые качества машины. Однако подобная модернизация невозможно без знания азов конструкции автомобиля. Например, устройство стартера – это то, с чего рекомендуется начинать, ибо именно он отвечает за запуск двигателя и последующее движение.



Эволюция стартера

Прообраз современного стартера появился порядка сотни лет назад, придя на смену примитивной пусковой ручке, получившей в СССР название «кривой стартер». Причем еще в начале 20 века идея электрического запуска двигателя казалась нереализуемой на практике, пока инженер Ч. Кеттеринг не продемонстрировал возможности электродвигателя, созданного для… кассового аппарата. И все же попытки внедрить такое устройство в автомобильную промышленность сразу не удались: агрегат был недостаточно мощен, а вдобавок быстро перегревался. Впрочем, последующая доработка механизма, который взаимодействовал не с коленчатым валом, а зубьями маховика, позволила устранить эти недостатки, и компания «Дженерал Моторс» согласилась на его использование.

Второй этап того, как менялось устройство стартера автомобиля, связан с инженерной находкой американского изобретателя – он предложил разделить пусковой механизм непосредственно на сам стартер и отдельный генератор. В результате, благодаря обгонной муфте, которая была названа по имени его создателя «бендиксом», мотор кратковременно подключался к устройству. Чуть позднее произошла автоматизация процесса подвода шестерен к маховику мотора за счет появления электромагнитного реле. В последующие годы ничего революционного не произошло: стартеры различались лишь набором деталей и материалами для их создания.



Зачем он нужен?

Стартер представляет собой малогабаритное устройство, преобразующее электрическую энергию постоянного тока в механическую. Причем его наличие – обязательное условие для любого транспортного средства, исключая электрокары. Название прибора говорит само за себя: данный элемент автомобиля призван запускать силовой агрегат. Для взаимодействия с двигателем у него есть привод, обеспечивающий проворачивание коленвала с «мертвой» точки.

При ближайшем рассмотрении принцип работы стартера схож с электродвигателем с 4 полюсами: как только водитель повернул ключ зажигания, ток от аккумуляторной батареи поступает на клемму реле. Мощность пускателя может быть какой угодно, но для львиной доли воздушных моторов она составляет 3кВт – производители автомобилей считают, что этого вполне достаточно для раскручивания коленвала даже при минусовой температуре.

Кроме того, поскольку стартер является единственным механизмом, способным дать  пуск мотору, сегодня он может иметь множество дополнительных опций. Одна из таких вспомогательных функций заключается в блокирующем механизме, снижающем риск угона транспортного средства и повышающем безопасность при запуске. Также в некоторых иномарках с коробкой-автоматом предусмотрен старт мотора только при положении ручки переключения скоростей в положении паркинга.



Разновидности пускателей

Несмотря на массу особенностей подобных механизмов, специалисты выделяют лишь 2 разновидности стартеров. К первой категории они относят устройства с редуктором, который усложняет общую конструкцию. Однако именно его профессионалы рекомендуют, если автомобиль эксплуатируется в сложных условиях. Дело в том, что стартер автомобиля, устройство и принцип работы безредукторного пускателя позволяют давать старт мотору даже тогда, когда АКБ практически разряжена. Это объясняется наличием постоянных магнитов, на порядок снижающих потребность в токе. Вдобавок это уменьшает вероятность проблем с обмоткой почти до нулевого показателя. Однако при продолжительном использовании такого вида стартеров, у них может выйти из строя основная шестерня. Впрочем, чаще всего в этом виновата не так называемая усталость металла, а элементарный производственный брак.

Безредукторные устройства контактируют с вышеуказанной шестерней напрямую, поэтому риск ее поломки меньше. А поскольку после того, как ток поступает на контроллер, отдающий команду для сцепки маховика двигателя и шестерни, пуск происходит моментально. Также к достоинствам данного устройства стартера автомобиля относят чрезвычайно низкую вероятность поломки из-за колебаний силы тока. Главный же недостаток – достаточно частые перебои при пониженной температуре воздуха.



Конструкция

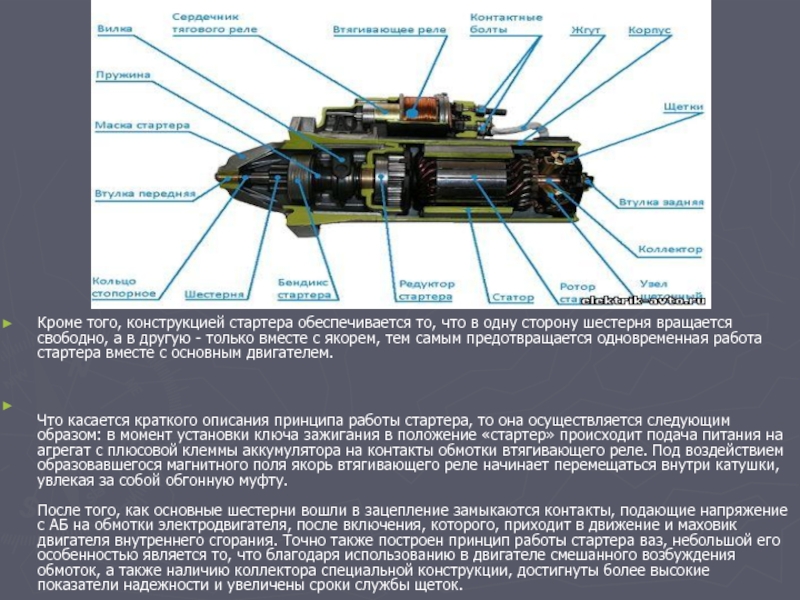

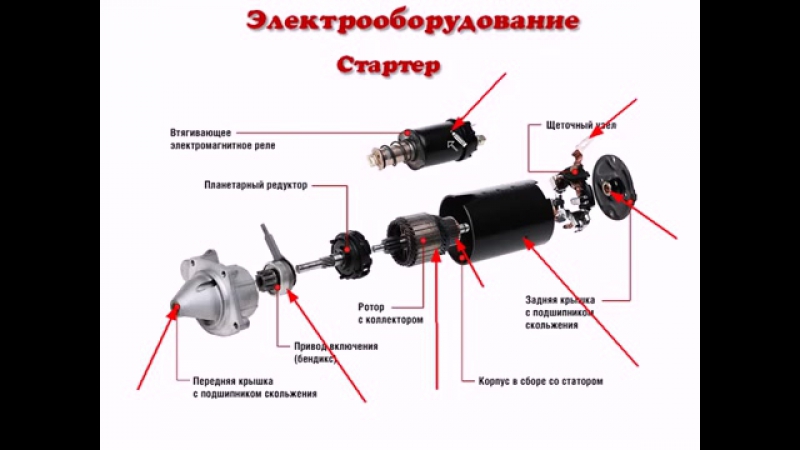

Чтобы осуществить запуск мотора, принцип работы стартера автомобиля должен обеспечивать корректное взаимодействие электродвигателя с аккумуляторной батареей. Для этого в конструкции данного устройства имеется достаточно ограниченный набор основных деталей.

 Электродвигатель в цилиндрическом корпусе, в котором смонтированы обмотки возбуждения и сердечники.

 Якорь, представляющий собой ось, сделанную из высокопрочной легированной стали. Данная деталь вращается на подшипниках скольжения и имеет коллекторные пластины.

 Сердечник – он запрессовывается на якорь.

 Щетки с держателями, которые позволяют повышать мощность устройства и отвечают за подачу тока на коллекторные пластины якоря.

 Втягивающее реле. Его главная функция заключается в подаче питания от АКБ и выталкивание обгонной муфты. Этот элемент имеет довольно специфическую перемычку в сочетании с несколькими силовыми контактами.

 Бендикс и приводная шестерня. Данный тандем перенаправляет вращательный момент от электродвигателя на маховик. Для этого предусмотрен специальный роликовый механизм. Как только двигатель запускается, происходит автоматическое рассоединение венца маховика и шестерни, и все устройство снова приходит в работоспособное состояние.

Приведенная конструкция характерна для большинства стартеров, а отличия от стандартной схемы встречаются нечасто. Как правило, разница состоит в механизме расстыковки шестерен пускателя и венца маховика мотора автомобиля. Также на машинах с АКПП пускатель способен иметь дополнительные обмотки, которые исключают старт двигателя при положении селектора в ходовой позиции.



Возможные проблемы стартера

Вполне закономерно, что стартер – устройство и принцип работы мы уже рассмотрели – испытывает куда меньшие нагрузки по сравнению с другими узлами и агрегатами современного автомобиля. Ведь при полной исправности он активируется лишь на несколько секунд. Однако это совсем не означает, что поломки пускателя невозможны. Среди наиболее возможных неполадок специалисты выделяют следующие.

 Стартер не запускается. Причин для этого бывает немало, и в основном они непосредственно связаны с «начинкой» устройства – обмоткой, контактами, неисправностью реле и пр.

 Недостаточные обороты коленчатого вала. Наиболее часто данный сбой происходит по нескольким причинам: окисление контактов, излишняя вязкость смазывающей жидкости, разряженный аккумулятор.

 Стартер работает дольше положенного. Профессионалы утверждают, что в этом дефекте виноват замок зажигания (заедает), некорректная работа контактных разъемов и сбой в обмотке.

 Устройство и работа стартера не приводит к вращению коленвала. Вероятнее всего, что-то мешает свободному передвижению опережающей муфты по валу.

 Скрежетание шестерен. За ним в большинстве случаев кроется неправильно выставленное замыкание контактов либо задиры на венце маховика двигателя автомобиля. Кроме того, иногда шестерни из зацепления выходят с замедлением. Также причиной скрежетания, пусть и нечасто, становится пружина привода – за период эксплуатации она теряет способность полноценно разжиматься.

Разумеется, доскональное знание владельцем машины устройства стартера автомобиля позволяет своевременно предупреждать возможные неполадки. Кроме того, многие проблемы в работе устройства компенсируются грамотным ремонтом. Однако зачастую знание азов конструкции пускателя не хватает для устранения неполадок, так как нужно еще разбираться и в технических характеристиках пускателя. А это – сила тока, напряжение и мощность, величина крутящего момента и т. д. Поэтому очень часто перед автовладельцами встает дилемма: что рациональнее, купить новый стартер или отдать старый в ремонт специалистам?



Приобретать новый пускатель или восстанавливать старый?

Стандартный стартер без дополнительных функций беспроблемно служит в среднем 5 лет. По истечению этого срока обычно начинают проявлять себя неполадки. И если они серьезного характера – перегорела обмотка или сломался якорь – то выгоднее купить новый пускатель. Ведь квалифицированное восстановление такого механизма обойдется недешево – сумма составит свыше 50% по сравнению со стоимостью полной замены устройства.

Дополнительный фактор в пользу такого подхода заключается в том, что по-настоящему профессиональных мастеров в этом деле у нас не так уж и много. Вдобавок далеко не каждый автовладелец согласен на монтаж б/у деталей для стартера, а оригинальные, поступающие напрямую с завода-изготовителя, могут поставляться на станцию техобслуживания очень долго. Ведь далеко не каждый техцентр в России имеет складские запасы запчастей настолько достаточные, чтобы стопроцентно удовлетворить потребительский спрос. Разумеется, эти слова совсем не относятся к случаям, когда «полетела» прокладка, крепежные изделия и прочие незначительные элементы механизма. Однако в целом к пусковому устройству следует относиться бережно и внимательно, всегда помня принцип: если стартер неисправен – никуда не поедешь.

Трехточечный пускатель

— конструкция, принцип работы и недостатки

Основная задача пускателя двигателя — запускать, а также останавливать двигатель, с которым он связан. Пускатели представляют собой специально разработанные электромеханические переключатели, такие как реле, которые используются для защиты двигателя от перегрузки. Пускатель подает питание на двигатель вручную или автоматически, а также защищает двигатель от неисправностей или перегрузки. В зависимости от типа двигателя на рынке доступны пускатели двигателей разных размеров с разными номинальными характеристиками.В этой статье рассматривается 3-точечный пускатель , который используется как в коммерческих, так и в промышленных целях.

Что такое трехточечный стартер?

Трехточечный пускатель — это электрическое устройство, используемое для пуска, а также для поддержания скорости двигателя постоянного тока. Сопротивление в этой цепи включено последовательно, что снижает начальный высокий ток и защищает оборудование от любых электрических сбоев. Здесь возникновение противоэдс играет важную роль в работе двигателя.Эта ЭДС распространяется, когда якорь двигателя начинает вращаться в магнитном поле, совершая действие, а также противодействует подаче напряжения.


Трехточечный пускатель

Конструкция трехточечного пускателя

Трехточечный пускатель на базе двигателя постоянного тока в основном включает три клеммы, а именно L, A и F. Здесь L (линейная клемма) подключена к положительному источнику питания A (якорь вывод) подключен к обмоткам вывода якоря, а F (полевой вывод) подключен к обмотке полевого вывода.

Конструкция трехпозиционного пускателя включает сопротивление «R» для управления начальным током. Ручка «H» в цепи удерживается в выключенном состоянии с помощью пружины «S». H-образной рукояткой можно управлять вручную для работы двигателя. В начале положения двигателя обмотка возбуждения двигателя получает полное напряжение питания, а ток якоря ограничивается до определенного безопасного значения сопротивлением R.

Отработка трехточечного пускателя

Ручка трехточечного пускателя. точечный пускатель может быть перемещен с одной шпильки на другую (положение контактов), и это увеличивает скорость двигателя до перехода в положение РАБОТА.В этой позиции рассматриваются три основных момента, в том числе следующие. Схема цепи трехточечного пускателя

  • Параллельный двигатель постоянного тока набирает полную скорость
  • Подача напряжения в цепи проходит прямо через обе обмотки двигателя.
  • R-сопротивление полностью отключено.

H-рукоятка в цепи удерживается в состоянии РАБОТА с помощью электромагнита, усиленного NVC (катушка отключения по напряжению). Катушка NVC может быть подключена последовательно с обмоткой возбуждения двигателя.При отключении или падении ниже фиксированного значения на NVC будет подано питание. Под действием S-образной пружины ручка-H освобождается, а также возвращается в состояние ВЫКЛ.

Сначала, когда источник постоянного тока включается с помощью H-ручки в положении OFF, ручка перемещается в направлении CLK к шпильке1. Обмотка шунтирующего поля напрямую связана с источником напряжения, поскольку полное сопротивление вначале включено последовательно со схемой якоря.

Если подача напряжения неожиданно прерывается, то катушка разряда без напряжения размагничивается, а H-образная рукоятка возвращается в положение ВЫКЛ. При нажатии пружины. Если обмотка без напряжения не использовалась, произойдет сбой питания. H-образная ручка останется на последней шпильке. Если подача напряжения будет восстановлена, тогда двигатель постоянного тока будет открыто подключаться к источнику питания, что приведет к чрезмерному току якоря.

Если двигатель постоянного тока перегружен, он будет потреблять чрезмерный ток от источника тока, затем он усиливает ток, вращающийся от избыточной катушки расцепителя, а также тянет якорь, поэтому обмотка без напряжения будет замкнута накоротко.Эта катушка размагничивается, а H-образная ручка подтягивается S-образной пружиной к положению ВЫКЛ. Следовательно, электродвигатель автоматически отключается от источника питания.

Недостатки трехточечного пускателя

  • Главный недостаток трехточечного пускателя заключается в том, что он испытывает главный недостаток двигателей из-за огромной разницы в скорости с модификацией. полевого реостата.
  • Для увеличения скорости двигателя необходимо увеличить сопротивление поля. Таким образом, ток через шунтирующее поле уменьшается.
  • Каждый раз, когда добавляется большое сопротивление для увеличения скорости, ток возбуждения будет очень низким.
  • Когда NVC (катушка отключения по напряжению) последовательно соединена шунтирующим полем, то незначительный ток уменьшит мощность электромагнита.
  • Этот магнит может высвободить рычаг Н-образной рукоятки при обычной работе двигателя, а также отсоединить его от источника питания.
  • Таким образом, можно использовать 4-точечный пускатель , когда в параллельном поле нет катушки отключения по напряжению.

Речь идет о трехпозиционном стартере и его работе. Он используется для ограничения высокого начального тока и защиты от отсутствия напряжения, перенапряжения и пониженного напряжения. Главный недостаток этого 3-х точечного стартера — большая разница в скорости. Вот вам вопрос, каков принцип работы у 3-х точечного стартера ?

Геркон: принцип действия и устройство

Коммутационные аппараты или контакты широко используются в различных электротехнических или радиотехнических устройствах.Для улучшения эксплуатационных свойств оборудования, увеличения срока службы и повышения надежности соединений используются специальные герметичные магнитоуправляемые контакты, которые называются герконовыми переключателями.

Устройства состоят из сердечника из магнитомягкого материала, к которому контакты подключаются через изолирующие прокладки. Когда через катушку протекает ток, в сердечнике появляется магнитное поле, которое воздействует на контакты и заставляет их замыкаться. После прекращения подачи электрического тока через катушку контакты размыкаются.

Несмотря на использование различных устройств, на сегодняшний день герконовое реле во многих случаях остается вне конкуренции благодаря простоте использования, свойствам сухого контакта, гальванической развязке от аккумуляторов. Он до сих пор используется во множестве устройств и схем.

Геркон просто незаменим, если необходимо обеспечить долговечность и высокую надежность коммутационных элементов.

Герконы входят в состав различных датчиков, позиционных переключателей и электромагнитных реле.

По функциональным особенностям геркон делится на включение, включение и выключение.По конструктивно-технологическим параметрам устройства делятся на две категории: ртутные и сухие. Последняя разновидность практически ничем не отличается от обычных контактов. В стеклянном герметичном корпусе ртутные элементы имеют каплю ртути. Это необходимо для смачивания контактов при эксплуатации, что позволяет улучшить качество связи за счет уменьшения переходного соединения, а также помогает избавиться от дребезжания контактов.

Геркон создает вибрацию или дребезг при замыкании или размыкании контактов.Это приводит к переключению нескольких сигналов от однократного срабатывания и значительному увеличению времени отклика. При работе таких устройств в цифровых микросхемах принимаются меры по подавлению побочных эффектов с помощью триггеров или RC-цепочек.

В современных платах микроконтроллеров дребезг, который создает геркон и другие контакты, подавляется программными методами. Однако это обычно снижает скорость системы.

Любые герконы по своей конструкции представлены в стеклянной бутылке, в центре которой находятся контакты.Эти элементы выполнены в виде магнитопроводов, которые приварены к концам в воздушный шар. Наружные концы сердечника необходимы для подключения устройства к внешней электрической цепи.

Наиболее распространенные датчики, контактная группа которых срабатывает на КЗ. В таких устройствах каждый контакт выполнен из эластичного ферромагнитного провода, сплющенного до прямоугольной формы. Для уменьшения переходного сопротивления и повышения коррозионной стойкости контактные поверхности покрывают золотом, родием, палладием или серебром и их сплавами.

p >>

Motor STAR — DELTA Starter Принцип работы

Двойной пускатель подключает клеммы двигателя непосредственно к источнику питания. Следовательно, на двигатель подается полное напряжение источника питания. Следовательно, через двигатель течет большой пусковой ток. Этот тип запуска подходит для небольших двигателей мощностью менее 5 л.с. (3,75 кВт).

Пускатели пониженного напряжения применяются с двигателями мощностью более 5 л.с. Хотя двойные пускатели доступны для двигателей менее 150 кВт на 400 В и для двигателей менее 1 МВт на 6.6 кВ.

Надежность источника питания и выработка резервной мощности диктует необходимость использования пониженного напряжения или отказа от снижения пускового тока асинхронного двигателя, при этом необходимо уменьшить напряжение на двигателе. Это можно сделать по

  1. Пускатель автотрансформаторный,
  2. Пускатель звезда-треугольник или
  3. Резистор стартера.

Современный привод VVVF (VFD), широко используемый для регулирования скорости, также служит этой цели.

В двойном пускателе двигатель питается напрямую от сети, а в пускателе со звездой-треугольником двигатель запускается сначала со звезды, а затем во время работы по треугольнику.Это метод пуска, который снижает пусковой ток и пусковой момент. Двигатель должен быть подключен по схеме треугольника во время нормальной работы, чтобы можно было использовать этот метод пуска.

Полученный пусковой ток составляет примерно 30% от пускового тока при прямом пуске от сети, а пусковой крутящий момент снижается примерно до 25% крутящего момента, доступного при прямом пуске.

Пускатели звезда / треугольник

Пускатели

звезда / треугольник, вероятно, являются наиболее распространенными пускателями пониженного напряжения в мире 50 Гц.(В мире 60 Гц известны как звездообразные / дельта-стартеры). Они используются для уменьшения пускового тока, подаваемого на двигатель во время пуска, как средства уменьшения помех и помех в электроснабжении.

Деталь: Пускатель звезда / треугольник состоит из трех контакторов, таймера и устройства защиты от тепловой перегрузки. Контакторы меньше, чем одиночный контактор, используемый в пускателях прямого включения, поскольку они регулируют только токи обмоток.

Ток через обмотку равен 1√3 = 0.58 (58%) тока в линии. эта связь составляет примерно 30% значений дельты. Пусковой ток снижается до одной трети постоянного пускового тока.

Как это работает?

Есть два контактора, которые замыкаются во время работы, часто называемые главным контактором и контактором треугольника. Это AC3, рассчитанный на 58% номинального тока двигателя.

Третий контактор — это контактор звезды, который пропускает ток звезды только при подключении двигателя звездой.Ток в звезду составляет одну треть тока в треугольнике, поэтому этот контактор может быть рассчитан на AC3 на одну треть номинала двигателя.

Во время работы главный контактор (KM3) и контактор звезды (KM1) сначала замыкаются, а затем, по прошествии некоторого времени, размыкается контактор звезды, а затем замыкается контактор треугольником (KM2). Управление контакторами осуществляется таймером (K1T), встроенным в пускатель. Звезда и Дельта электрически взаимосвязаны и предпочтительно механически взаимосвязаны.

Фактически, есть четыре состояния:
  1. Состояние ВЫКЛ : Все контакторы разомкнуты
  2. Состояние звезды : Главный контактор и контактор звезды замкнуты, а контактор треугольника разомкнут. Двигатель подключен по схеме звезды и будет вырабатывать одну треть крутящего момента прямого прямого выхода при одной трети прямого тока.
  3. Открытое состояние : Главный контактор замкнут, а контакторы треугольником и звездой разомкнуты. На одном конце обмотки двигателя есть напряжение, но другой конец открыт, поэтому ток не может течь.Мотор имеет вращающийся ротор и ведет себя как генератор.
  4. Delta State : Главный и треугольный контакторы замкнуты. Контактор звезды разомкнут. Двигатель подключен к полному линейному напряжению, и доступны полная мощность и крутящий момент.
