Как снять фару на Ладе Калине 1, 2

Автовладельцы часто задаются вопросом, как снять фару на Калине, чтобы заменить ее на новую, установить линзу, светодиодные реснички или почистить отражатель. Для демонтажа оптики нужно снять бампер, поэтому следует приготовить инструменты и позаботиться о наличии места для работ.

Конструкция системы освещения

Оптика для Калины изготавливаются на двух заводах:

• Bosch;
• ЗАО «Автосвет».

Оба типа оптики обладают отличными характеристиками и качественно освещают дорогу. Распознать продукцию Bosch можно по отсутствующему колпачку на лампе в ближнем модуле, а также по коду AL на стекле.

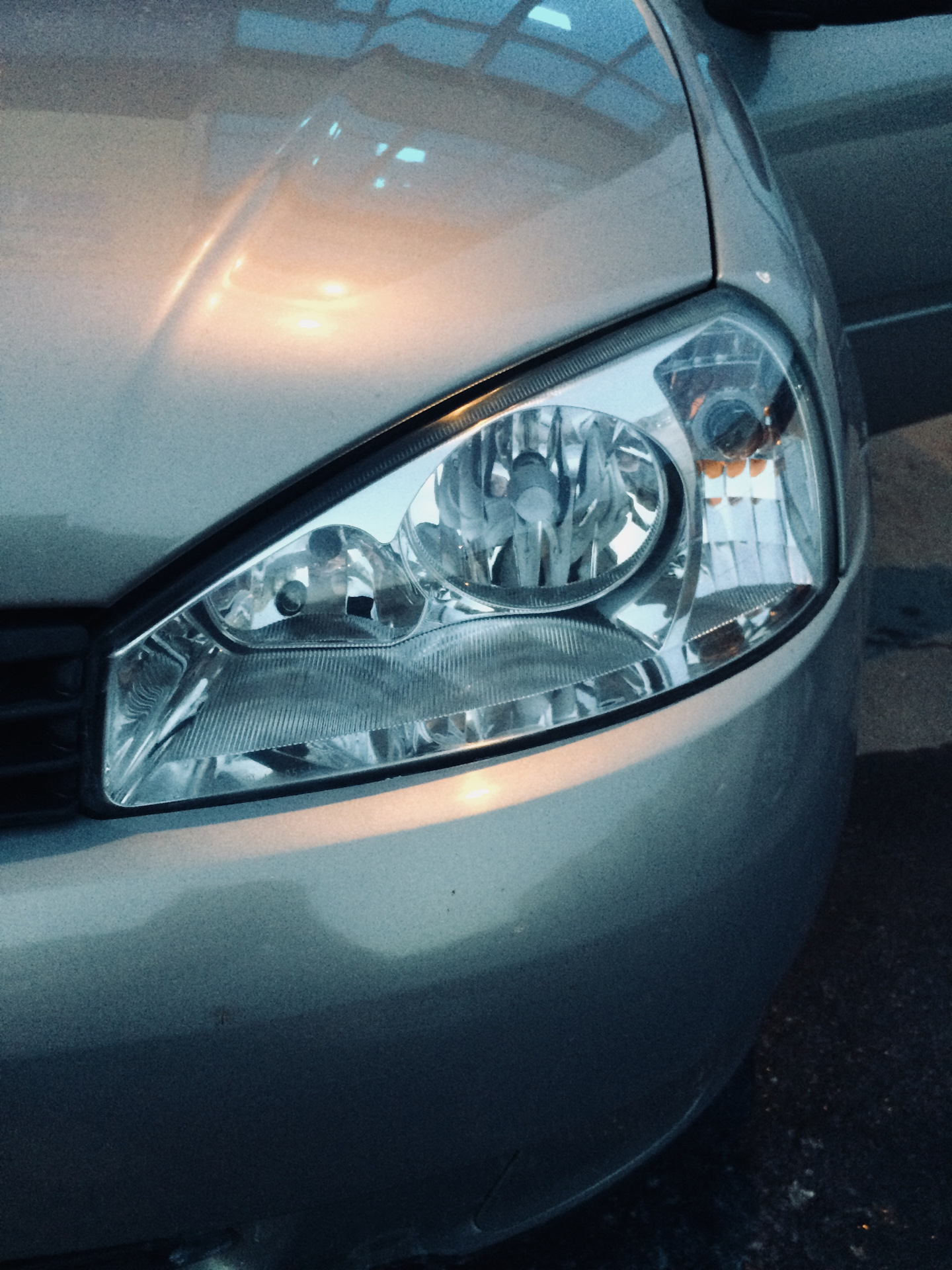

Устройство фары Лада Калина не отличается от большинства автомобилей. Фонарь имеет ближний и дальний модули, блоки с поворотниками и габаритными огнями. В новом кузове Калины габариты также играют роль ходовых огней.

В оптике Калины используются лампы:

• ближний – H7, 55W;
• дальний – h2, 55W;
• указатели поворотов – PY21W, 21W;
• габариты – W5W, 5W.

Световые элементы от габаритов подходят в модуль освещения номерного знака на крышке багажника. С 2013 года в Калину устанавливается модернизированная оптика, где за габарит и дневной огонь отвечает деталь W21/5W. В противотуманках устанавливаются лампы формата h21 с мощностью в 55W.

Какую оптику лучше выбрать

В процессе использования машины фонари подвергаются резким перепадам температуры, ударам камнями и мелкими песчинками. Эти факторы отрицательно влияют на стекло, снижают его прозрачность, ухудшая характеристики света.

С завода устанавливаются качественные фары, которые соответствуют требованиям по безопасности. Неофициальные замены комплектуются линзами под ксенон, «ангельскими глазками» и измененной геометрией рефлектора. Такие фонари выглядят красиво, однако изнашиваются быстрее из-за некачественных материалов и могут запотевать при влажной погоде.

Выбирая новую оптику, лучше довериться официальным производителям – Bosch или «Автосвет». При покупке важно уточнить модификацию кузова и год выпуска Калины. В зависимости от комплектации встречаются притемненные маски или улучшенные световые характеристики.

Оптика ближнего и дальнего света

В зависимости от типа кузова в Калине установлены разные детали:

• седан, хетчбэк – стандартная оптика;
• спорт, универсал – оборудуются более вытянутым отражателем с увеличенной площадью для повышения площади освещения на 20%.

Чтобы подключить улучшенную оптику на Калину, не нужно прокладывать дополнительные провода или менять контактные разъемы. По точкам крепления и форме оптика не отличается.

При покупке фонарей следует обратить внимание на оригинальные детали с улучшенными показателями. Это позволит повысить характеристики луча без вмешательства в проводку и переделки штатного крепежа.

Противотуманные фары

Покупая новые ПТФ, выбирать лучше из оригинальных деталей. Штатные фонари оборудованы прочным стеклом и качественным рефлектором, который направляет луч в соответствии с ГОСТ.

Противотуманки на Калину производят:

Модели отличаются по форме стекла, по качеству различий нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовых комплектациях отсутствуют противотуманки. Для их подключения придется дополнительно приобрести кнопку в салон, реле ПТФ и демонтировать заглушки бампера.

В магазинах встречаются модернизированные фонари с линзами для газоразрядных ламп или светодиодными модулями. Такая продукция не сертифицирована для использования в Калине, поскольку не соответствует требованиям по безопасности транспорта. За такие детали можно получить штраф и предписание на устранение неисправности в течение 10 рабочих дней.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

• набор гаечных ключей;
• отвертки;
• тряпка;
• перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

1. Открыть крышку капота.
2. Отключить клемму аккумулятора.
3. Вытащить клипсы из передней части подкрылка.
4. Открутить крепеж решетки радиатора и снять ее.
5. Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
6. Снять бампер, не поцарапав уголки крыльев и фары.
7. Отключить штекер питания оптики.
8. Открутить два винта, удерживающие фонарь сверху.
9. Отвернуть нижние болты фары.
10. Аккуратно снять деталь.

Перед сборкой и установкой новой фары следует проверить наличие лампочек, а также их работоспособность. Для этого подключаем фонарь к разъему и проверяем весь функционал. При монтаже новой детали не стоит торопиться, важно соблюдать аккуратность и не повредить корпус или стекло.

Ремонт

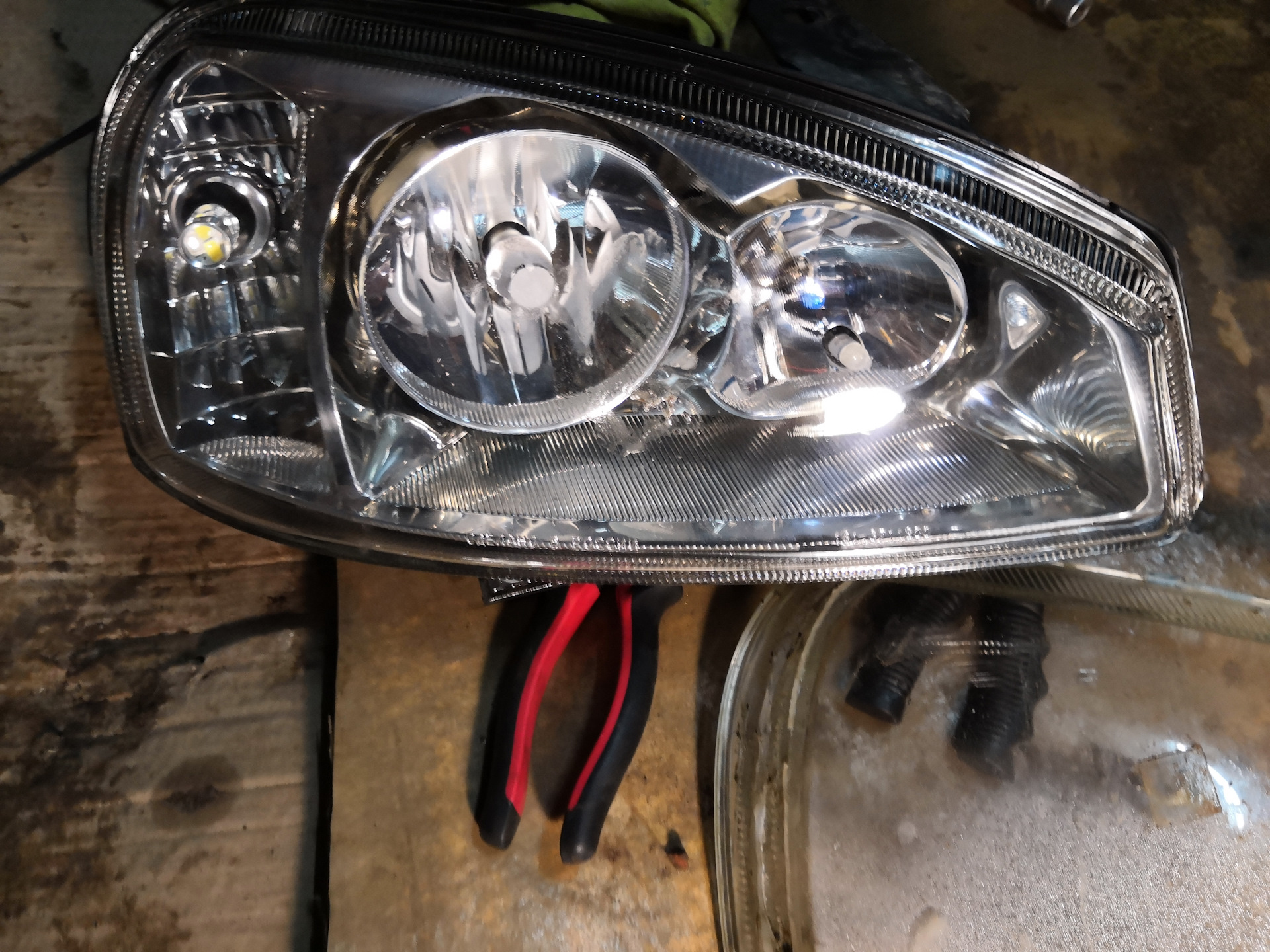

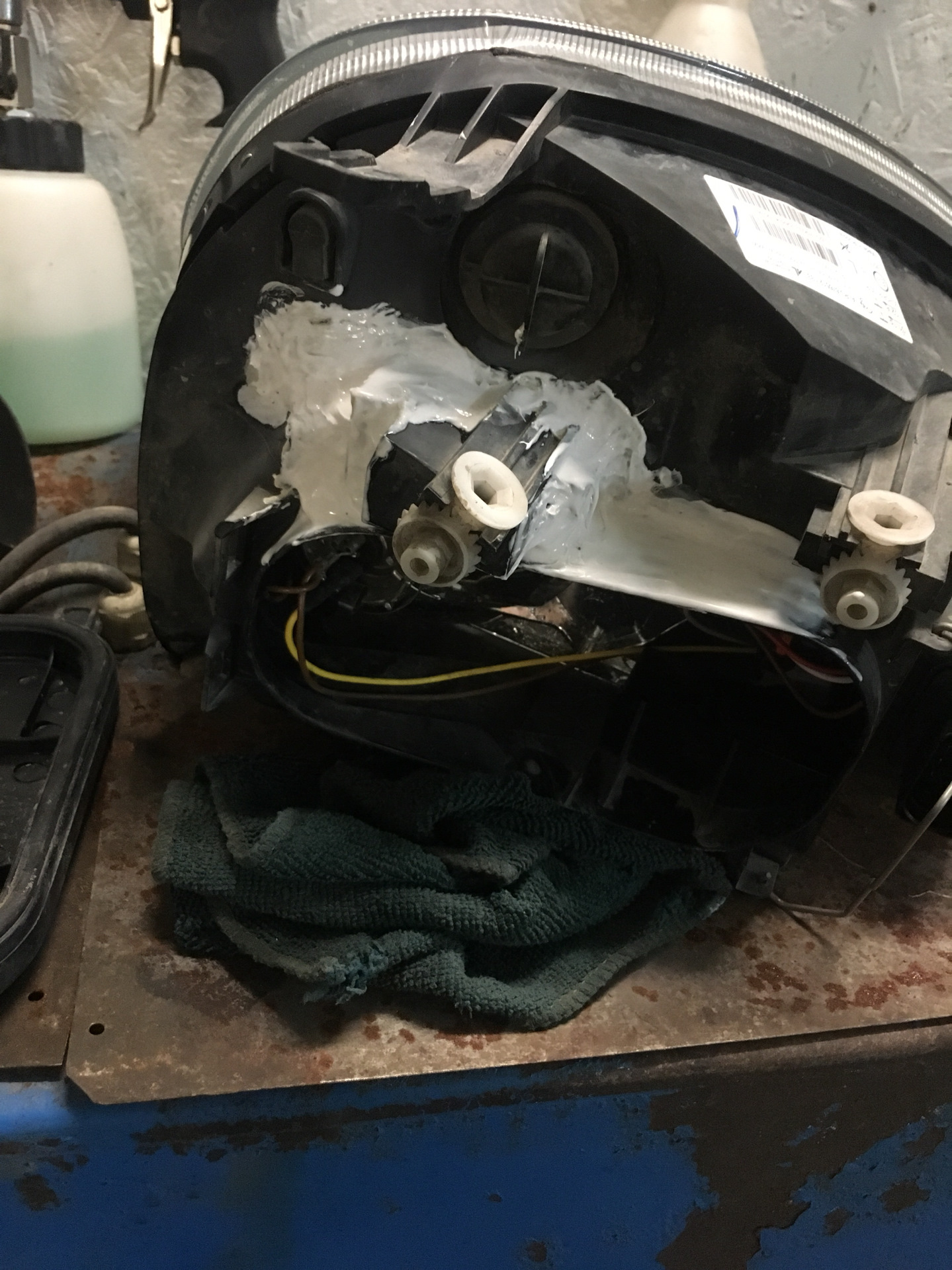

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

1. Демонтировать деталь.
2. Нагреть фары в коробке с помощью фена.
3. Оторвать стекло.
4. Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Чтобы разобрать фару, потребуется несколько часов времени в зависимости от опыта автовладельца. Замена стекол фар Калины улучшит экстерьер и повысит светопропускаемость.

Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки.

Монтаж

Перед установкой фонарей следует промыть места крепления и посадочное пространство. Монтаж выполняется в следующем порядке:

1. Подключается штекер питания.
2. Совмещаются крепления фары Калины и притягиваются штатными болтами.
3. Навешивается бампер спереди и прикручивается на саморезы.
4. Устанавливается радиаторная решетка.
5. Возвращаются клипсы левого и правого подкрылков.

В версиях с противотуманными фонарями придется дополнительно подключить разъемы к лампам при установке бампера и отключить во время снятия.

Противотуманные фары

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Установка противотуманных фар:

1. Отверткой снять заглушки под ПТФ.
2. Прикрутить фонари в штатные выемки.
3. Защелкнуть рамки, чтобы скрыть лишнюю полость.

В Лада Калина Кросс используются черные матовые заглушки, которые не требуют окраски. При монтаже своими силами следует заранее купить болты для крепления фары.

Как подключить электрическую часть

Подключение ПТФ в штатную проводку не занимает много времени. Для поиска косы следует осмотреть район лонжерона в месте входа основного пучка. Штекер для ПТФ примотан к проводам изолентой.

Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным переключателем, который нужно установить вместо старого модуля для включения света. Подключение к заранее проложенной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии кабелей питания в косе придется самостоятельно протягивать провода в салон, подключать их к разъему, противотуманки с плюсом и минусом и подключать через реле.
Подробное описание подключения прилагается в комплекте с деталью в виде схемы.

В процессе монтажа потребуется:

• изолента;
• медные провода;
• гофра;
• разъемы, подходящие для ламп.

Во время прокладывания проводки следует отключить аккумулятор и строго следовать инструкции.

Обслуживание и замена задней фары

Чтобы заменить лампы в заднем фонаре Калина 2 универсал и хетчбэк, нужно снять всю блок-фару. Для этого нужно:

1. Отщелкнуть заглушку рядом с болтом ремня безопасности.
2. Открутить гайку.
3. Открыть окошко уплотнителя и открутить оставшиеся крепежи.
4. Вытащить фонарь.
5. Лампы вытаскиваются с помощью поворота цоколя против часовой стрелки.

При замене ламп в кузове хэтчбек следует аккуратно снимать гайки, чтобы они не закатились под обшивку. Утерянная деталь будет греметь во время вождения, и в конечном итоге придется разбирать все багажное отделение.

В Калине седан присутствуют специальные отсеки в мягкой обивке для доступа к гайкам. Снимать дополнительные заглушки не потребуется.

Чтобы поддерживать автомобиль в отличном состоянии, требуется периодически выполнять замену ламп, чистить оптику или устанавливать новую. Для снятия передних, задних фар и противотуманок в Калине не требуется дорогостоящих инструментов и специальных знаний.

Как снять фару лада калина

Как быстро и правильно снять фару на Ладе Калина

Как устроены осветительные приборы Калины

Вне зависимости от типа, фары на Калине имеют одинаковое устройство. В каждом светильнике есть три секции для ламп с разным светом:

• дальний;
• ближний;
• габаритный (он же поворотный).

Для активации ближнего света нужны свои лампы, а при переходе на дальний работают сразу оба блока с мощностью 55 Вт. Чтобы световая волна была более сильной, производители используют специальные рассеиватели, прозрачные по центру в каждой секции. Блок габаритных огней и указателей поворота отличается по цвету (оранжевый) и мощности – лампочки дают всего 20 Вт.

Для того чтобы отрегулировать свет, необходимо использовать корректор на электромеханическом приводе. Чтобы им воспользоваться, придется разобрать фару полностью. Корректор представляет собой устройство на панели приборов, связанное с электромеханическим приводом. За счет него провода источника освещения соединяются.

Как снять фару на Ладе Калина традиционным способом

Традиционным называют способ демонтажа фары вместе с бампером. Если вы снимете эту часть кузова, получите доступ ко всем винтам, нижним и верхним. Инструкция по демонтажу следующая:

1. Начинается работа со снятия бампера. Крестовой отверткой выкрутите винты, фиксирующие подкрылки. Всего их 4.
2. Уберите еще по одному саморезу слева и справа.
3. Выкрутите винты, крепящие бампер. Они находятся снизу.
4. Уберите решетку радиатора. Перед вами откроется еще несколько винтов, фиксирующих бампер.
5. Снимите номерной знак и демонтируйте решетку из пластика, к которой он крепился. Для этого вам придется выкрутить два болта и с силой вытянуть ее. Эта обрешетка крепится фиксаторами.
6. В зоне под номерным знаком выкрутите еще два шурупа.
7. Возьмитесь за бампер по краям и сорвите с защелок, резким и сильным движением. Вес бампера невелик, поэтому помощника привлекать не нужно – вы справитесь сами, важно лишь тянуть его ровно, без перекосов.
8. После того как бампер снят, вы сможете получить доступ к винтам, которые крепят фары. Для этого снимите нижнюю балку бампера.
9. Выкрутите винты снизу, крепящие световой блок. Если вы их не обнаружите сразу, необходимо отогнуть балку. Для удаления финтов вам понадобится трещотка с головкой № 8.
10. Сверху блок фары также крепится двумя болтами. Один удаляется при помощи отвертки, а второй выкручивается трещоткой.
11. Теперь вам нужно отсоединить штекеры питания, предварительно отогнув защелку.
12. Извлечь фару, не повредив ее, можно лишь двумя руками.

Если вы делали разборку для регулировки фары, то отключать штекеры питания не нужно. Они помогают изменить интенсивность световых пучков и их высоту.

После разборки до этого этапа, вы можете сразу приступать к регулировке. По завершении настройки вам нужно закрепить фару винтами и провести обратную сборку.

Демонтаж фары без снятия бампера

Более привлекательным способом для автолюбителей является демонтаж фар без снятия бампера. Не каждому хочется откручивать большое количество винтов, чтобы добраться до осветительного прибора. Но нельзя сказать, что этот вариант более простой, вам придется работать в ограниченном пространстве. Быстро поменять фару, вам поможет следующая инструкция:

1. Чтобы не демонтировать бампер Лады Калина, добираться до фар вам придется из подкапотного пространства. На всякий случай скиньте минусовую клемму с аккумулятора. Затем снимите расширительный бачок с охлаждающей жидкостью со своего места и демонтируйте корпус воздушного фильтра.
2. Для извлечения заглушки противотуманной фары, вам потребуется отвертка.
3. Найдите крепеж элемента освещения, выкрутите его. В отверстие, которое открылось после удаления заглушки, просуньте руку.
4. При помощи ключа на 8 демонтируйте болты на верхней части блока фары. Они располагаются неподалеку от радиатора.
5. На крыле автомобиля располагается винт, который выкручивается крестовой отверткой. Удалите его, чтобы снять фару.
6. Разверните блок-фонарь, стараясь отодвинуть в сторону двигателя часть, прилегающую к радиатору. Снимите с посадочных мест нижние крепежи.
7. Короткой головкой отверните нижние болты и выньте их. Теперь вам останется легким движением на себя вынуть фонарь. Старайтесь действовать четко, чтобы не повредить лакокрасочное покрытие крыла и бампера.

Эту работу лучше всего проводить в хорошо освещенном боксе или вооружиться налобным фонариком. Тогда вам удастся легче удалить крепежи, так как вы будете четко видеть их очертания. Если вы не хотите снимать бампер, нужно делать максимально четкие движения и уметь обращаться с крепежами. Без демонтажа кузовных элементов вы сможете провести настройку осветительной техники, ее тюнинг. Чтобы установить новый блок, лучше всего использовать традиционный метод демонтажа светового блока.

Как правильно снять и заменить фары на автомобиле Лада Калина

Автовладельцы часто задаются вопросом, как снять фару на Калине, чтобы заменить ее на новую, установить линзу, светодиодные реснички или почистить отражатель. Для демонтажа оптики нужно снять бампер, поэтому следует приготовить инструменты и позаботиться о наличии места для работ.

Конструкция системы освещения

Оптика для Калины изготавливаются на двух заводах:

Оба типа оптики обладают отличными характеристиками и качественно освещают дорогу. Распознать продукцию Bosch можно по отсутствующему колпачку на лампе в ближнем модуле, а также по коду AL на стекле.

Устройство фары Лада Калина не отличается от большинства автомобилей. Фонарь имеет ближний и дальний модули, блоки с поворотниками и габаритными огнями. В новом кузове Калины габариты также играют роль ходовых огней.

В оптике Калины используются лампы:

• ближний – H7, 55W;
• дальний – h2, 55W;
• указатели поворотов – PY21W, 21W;
• габариты – W5W, 5W.

Световые элементы от габаритов подходят в модуль освещения номерного знака на крышке багажника. С 2013 года в Калину устанавливается модернизированная оптика, где за габарит и дневной огонь отвечает деталь W21/5W. В противотуманках устанавливаются лампы формата h21 с мощностью в 55W.

Какую оптику лучше выбрать

В процессе использования машины фонари подвергаются резким перепадам температуры, ударам камнями и мелкими песчинками. Эти факторы отрицательно влияют на стекло, снижают его прозрачность, ухудшая характеристики света.

С завода устанавливаются качественные фары, которые соответствуют требованиям по безопасности. Неофициальные замены комплектуются линзами под ксенон, «ангельскими глазками» и измененной геометрией рефлектора. Такие фонари выглядят красиво, однако изнашиваются быстрее из-за некачественных материалов и могут запотевать при влажной погоде.

Выбирая новую оптику, лучше довериться официальным производителям – Bosch или «Автосвет». При покупке важно уточнить модификацию кузова и год выпуска Калины. В зависимости от комплектации встречаются притемненные маски или улучшенные световые характеристики.

Оптика ближнего и дальнего света

В зависимости от типа кузова в Калине установлены разные детали:

• седан, хетчбэк – стандартная оптика;
• спорт, универсал – оборудуются более вытянутым отражателем с увеличенной площадью для повышения площади освещения на 20%.

Чтобы подключить улучшенную оптику на Калину, не нужно прокладывать дополнительные провода или менять контактные разъемы. По точкам крепления и форме оптика не отличается.

При покупке фонарей следует обратить внимание на оригинальные детали с улучшенными показателями. Это позволит повысить характеристики луча без вмешательства в проводку и переделки штатного крепежа.

Противотуманные фары

Покупая новые ПТФ, выбирать лучше из оригинальных деталей. Штатные фонари оборудованы прочным стеклом и качественным рефлектором, который направляет луч в соответствии с ГОСТ.

Противотуманки на Калину производят:

Модели отличаются по форме стекла, по качеству различий нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовых комплектациях отсутствуют противотуманки. Для их подключения придется дополнительно приобрести кнопку в салон, реле ПТФ и демонтировать заглушки бампера.

В магазинах встречаются модернизированные фонари с линзами для газоразрядных ламп или светодиодными модулями. Такая продукция не сертифицирована для использования в Калине, поскольку не соответствует требованиям по безопасности транспорта. За такие детали можно получить штраф и предписание на устранение неисправности в течение 10 рабочих дней.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

• набор гаечных ключей;
• отвертки;
• тряпка;
• перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

1. Открыть крышку капота.
2. Отключить клемму аккумулятора.
3. Вытащить клипсы из передней части подкрылка.
4. Открутить крепеж решетки радиатора и снять ее.
5. Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
6. Снять бампер, не поцарапав уголки крыльев и фары.
7. Отключить штекер питания оптики.
8. Открутить два винта, удерживающие фонарь сверху.
9. Отвернуть нижние болты фары.
10. Аккуратно снять деталь.

Перед сборкой и установкой новой фары следует проверить наличие лампочек, а также их работоспособность. Для этого подключаем фонарь к разъему и проверяем весь функционал. При монтаже новой детали не стоит торопиться, важно соблюдать аккуратность и не повредить корпус или стекло.

Ремонт

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

1. Демонтировать деталь.
2. Нагреть фары в коробке с помощью фена.
3. Оторвать стекло.
4. Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Чтобы разобрать фару, потребуется несколько часов времени в зависимости от опыта автовладельца. Замена стекол фар Калины улучшит экстерьер и повысит светопропускаемость.

Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки.

Монтаж

Перед установкой фонарей следует промыть места крепления и посадочное пространство. Монтаж выполняется в следующем порядке:

1. Подключается штекер питания.
2. Совмещаются крепления фары Калины и притягиваются штатными болтами.
3. Навешивается бампер спереди и прикручивается на саморезы.
4. Устанавливается радиаторная решетка.
5. Возвращаются клипсы левого и правого подкрылков.

В версиях с противотуманными фонарями придется дополнительно подключить разъемы к лампам при установке бампера и отключить во время снятия.

Противотуманные фары

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Установка противотуманных фар:

1. Отверткой снять заглушки под ПТФ.
2. Прикрутить фонари в штатные выемки.
3. Защелкнуть рамки, чтобы скрыть лишнюю полость.

В Лада Калина Кросс используются черные матовые заглушки, которые не требуют окраски. При монтаже своими силами следует заранее купить болты для крепления фары.

Как подключить электрическую часть

Подключение ПТФ в штатную проводку не занимает много времени. Для поиска косы следует осмотреть район лонжерона в месте входа основного пучка. Штекер для ПТФ примотан к проводам изолентой.

Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным переключателем, который нужно установить вместо старого модуля для включения света. Подключение к заранее проложенной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии кабелей питания в косе придется самостоятельно протягивать провода в салон, подключать их к разъему, противотуманки с плюсом и минусом и подключать через реле.
Подробное описание подключения прилагается в комплекте с деталью в виде схемы.

В процессе монтажа потребуется:

• изолента;
• медные провода;
• гофра;
• разъемы, подходящие для ламп.

Во время прокладывания проводки следует отключить аккумулятор и строго следовать инструкции.

Обслуживание и замена задней фары

Чтобы заменить лампы в заднем фонаре Калина 2 универсал и хетчбэк, нужно снять всю блок-фару. Для этого нужно:

1. Отщелкнуть заглушку рядом с болтом ремня безопасности.
2. Открутить гайку.
3. Открыть окошко уплотнителя и открутить оставшиеся крепежи.
4. Вытащить фонарь.
5. Лампы вытаскиваются с помощью поворота цоколя против часовой стрелки.

При замене ламп в кузове хэтчбек следует аккуратно снимать гайки, чтобы они не закатились под обшивку. Утерянная деталь будет греметь во время вождения, и в конечном итоге придется разбирать все багажное отделение.

В Калине седан присутствуют специальные отсеки в мягкой обивке для доступа к гайкам. Снимать дополнительные заглушки не потребуется.

Чтобы поддерживать автомобиль в отличном состоянии, требуется периодически выполнять замену ламп, чистить оптику или устанавливать новую. Для снятия передних, задних фар и противотуманок в Калине не требуется дорогостоящих инструментов и специальных знаний.

Как снять фару на Ладе Калина

Так, привет всем.

Определенная категория российских водителей отдает предпочтение отечественным машинам. В числе наиболее популярных — «Лада-Калина». Достаточно много владельцев этой небольшой и неприхотливой машины, часть операций по ее обслуживанию выполняют самостоятельно. Они знают, как можно сделать то или другое, в том числе — как снять фару на «Калине». Об этом и пойдет речь ниже.

Автомобили «Лада-Калина» в 2004 году получили новые передние фары, конструкцию которых называют блоком. В отличие от предыдущих, стандартных, в них объединены лампы, обеспечивающие ближний и дальний свет; подсветка (габаритные огни), лампы, сигнализирующие о повороте.

Еще особенность – у новых фар есть электрический дистанционный корректор света. Он дает возможность водителю, находясь за рулем, регулировать световой поток по высоте и направлению. Следует подчеркнуть, что такая функция в начале «нулевых» была относительной редкостью.

Как и любой узел, механизм, деталь транспортного средства, фары, в том числе «Лады-Калины» иногда требуют профилактики или ремонта. Для этого их требуется снимать с автомобиля. Целью такой операции может быть необходимость регулировки, улучшение декоративных свойств, замена старой комплектации.

Те, кто часто выполняет многие работы с машиной самостоятельно, прежде, чем снимать фары, рекомендуют выяснить, какая компания изготавливала их. Сделать это не трудно, надо просто рассмотреть стекло. Символы AL сообщают, что блок освещения изготовлен на заводе Bosch.

При производстве «Лады-1118» («Калина») на изделиях монтируются базовые фонари: Киржачского ЗАО «Автосвет» и Bosch. Ошибиться трудно. Определить изготовителя можно по особенностям некоторых элементов. Так, если на лампе ближнего света есть колпачок, то она изготовлена компанией «Автосвет».

Чтобы приступить к операции «снятие фары на «Калине», желательно хотя бы немного ознакомиться с тем, как работает этот блок. В нем имеются три секции. Как уже было сказано — ближний и дальний свет, габаритный огонь, сигнал поворота.

Дорога освещается лампами накаливания мощностью 55 ватт. Для предотвращения ослепления водителей встречных машин на передней их части смонтированы специальные рассеиватели. Лампы указателей поворота, как и габаритных огней, имеют мощность 20 ватт. При этом «поворотники» обеспечивают оранжевый свет.

Для регулировки фар имеется специальный корректор. У него электромеханический привод. Управление осуществляется из салона, где на приборной панели есть специальное устройство. Чтобы выполнить настройку корректора, при его неправильной работе, требуется разобрать фару полностью. Но такая разборка может потребоваться и в других случаях. Это, к примеру, тюнинг или установка новых осветительных элементов.

Существует два способа снятия фары «Калины» с последующей ее разборкой. Первый, — вначале снимается бампер, второй, — операция выполняется без его снятия.

В любом случае понадобятся такие инструменты, как гаечные ключи на 8 и на 10 миллиметров, отвертки: плоские и крестовидные. Разумеется, нужно заранее позаботиться о запасных частях, если речь идет о компонентах осветительных систем.
Особо скажу о ключах.

Водители, выполняющие какую-то работу самостоятельно, знают, что ключи бывают – рожковыми, торцовыми и накидными. Если позволяет пространство, то лучше всего удерживать гайку торцовым или накидным. Тогда обхватываются все ее стороны. Это гарантирует, что грани, при затруднительном вращении, не будут повреждены.

Желательно иметь и головки. Лучше всего, если приготовить трещотку. Дело в том, что в некоторых местах довольно трудно орудовать простым ключом, так как он поворачивается на небольшой угол.

Первое, что нужно сделать при демонтаже фары со снятием бампера — используя крестовую отвертку отвернуть четыре самореза, фиксирующих подкрылки. После этого надо найти еще пару саморезов. Они внизу, по одному справа и слева. Чтобы не ошибиться и не тратить время зря, лучше воспользоваться смотровой ямой.

Если ее нет, то выполнять можно операцию лежа на заранее приготовленной передвижной плоскости или на полу, укрыв его подручным материалом. Когда вывернуты и эти два нижних самореза, отворачиваем три болта, также находящихся внизу.

Теперь можно без затруднений извлечь решетку радиатора и открутить болты, с помощью которых бампер крепится к кузову. Следующая операция – снятие декоративной решетки. Изготовлена она из пластика, а находится под номерным знаком. Там есть два болта. Найти их легко. После того, как они откручены, решетку надо просто потянуть на себя.

Тянуть нужно посильнее. Дело в том, что у решетки имеются дополнительные крепления – фиксаторы. Они довольно прочные, и потому не надо бояться, что случится поломка.

Последний этап – отворачиваем и вынимаем два самореза под номерным знаком. Затем беремся за края бампера и, направляя его на себя, срываем с защелок. Бампер «Калины» легкий. Снять его с защелок и удержать на весу можно без помощника.

И вот бампер снят.

Остается демонтировать фару. Для этого снимаем силовую балку бампера. Затем извлекаем болты, фиксирующие фару. Чтобы их найти, нужно немного отклонить балку в сторону. Эти болты лучше всего отворачивать, используя головку на 8 миллиметров, оснащенную трещоткой.

Вверху есть еще два болта. Один отворачиваем ключом на 8, второй – крестовой отверткой. После этого отсоединяем штекеры электропитания. Надо помнить, что фиксация этих разъемов обеспечивается защелками. Где они находятся, можно определить даже на ощупь. Штекер можно разъединить только, отогнув защелку. Теперь просто беремся за корпус фары (брать двумя руками), и извлекаем ее.

Второй способ снятия фары на «Калине» — это, когда не снимается бампер. Кстати, первый вариант считается более сложным. Признается, что самостоятельно снять бампер можно, только имея определенный опыт. К тому же, эта операция занимает много времени.

Чтобы демонтировать фару, не снимая бампер, вначале снимаем устройство с охлаждающей жидкостью. Обычно его называют расширительным бачком. Снять нужно и корпус воздушного фильтра. Заглушки ПТФ извлекаем, используя отвертку.

Теперь доступу к осветительному блоку ничего не мешает. Правда, из-за тесноты, кое-что придется делать на ощупь. Именно так надо найти нижний крепежный элемент фары. Там болт. Отвернуть его несложно. Когда это сделано, просто просовываем руку в отверстие ПТФ. Вверху осветительного блока есть болты. Они находятся вблизи радиатора. Чтобы их отвернуть, нужно использовать ключ на 8.

К крылу фара привернута винтом. Он отворачивается крестовидной отверткой. Условие – такие отвертки имеют разные размеры, поэтому нужно подбирать соответствующую прорезям, имеющимся на шляпке винта.

Следующий этап

Разворачиваем блок-фару так, чтобы та ее часть, которая находится вблизи радиатора, пододвинулась поближе к двигателю.

Во время этой работы следует соблюдать осторожность. Во-первых, можно повредить прозрачные элементы. Во-вторых, одно неверное действие, и ключ или отвертка повредят лакокрасочное покрытие кузова. Его можно повредить и самим осветительным блоком, так как на этом последнем этапе он находится буквально в нескольких сантиметрах от крыла и бампера.

Когда фара развернута и смещена ближе к двигателю, аккуратно снимаем с посадочных мест крепежные элементы, находящиеся внизу. Затем берем заранее приготовленную головку. Используя ее, выворачиваем болты и вынимаем нижние крепления блока.

Последняя операция – легким движением на себя извлекаем фару. Немногим ранее было сказано о необходимости соблюдать осторожность. В данном случае требуется особое внимание. Именно на последнем этапе случается так, что водитель, занимающийся ремонтом, повреждает окраску крыла. Царапины, правда, получаются небольшими, но все равно, приятного в этом нет ничего.

Из всего вышеизложенного понятно, что снять фару на «Ладе-Калине» совсем несложно. С этим справится человек, имеющий хотя бы незначительные навыки владения инструментами. Надо просто в заданной последовательности выполнять все операции. Разумеется, должен быть и хотя бы минимальный опыт обращения с крепежными элементами.

О последних чуть подробнее. Любой крепеж – это защелки или что-то подобное, имеющее упругие элементы. Порой – это просто плоские стальные пружины. Чтобы освободить от их захвата деталь, нужно надавать на выступающую часть защелки и взявшись за рычажок, расположенный на ее окончании, отвести его в сторону. Если же просто тянуть рычажок на себя, можно повредить или защелку, или снимаемую деталь.

Как и всегда, ремонт или техобслуживание фары включает в себя разборку (снятие) и сборку. Чтобы установить фару на место, нужно просто выполнить все описанные операции в обратной последовательности. Только не надо особо стараться, затягивая болты и саморезы посильнее. Можно повредить или резьбу, имеющуюся на них, или ту, которая есть в деталях автомобиля.

Снятие и установка передних и задних фар Калины

Замена передних фар ЛАДА Калина

Необходимый инструмент: крестообразная отвертка, ключ или головка «на 8».

1. Отво­рачиваем винт верхнего крепле­ния блок-фары крестовой отверткой. Откручиваем 3 болта крепления блок-фары (показаны стрелками) и снимаем ее.
2. На корпусе блок-фары имеется маркировка «RE» — на правой, «LE» — левой.
3. Если требуется заменить стекло фа­ры, отверткой поддеваем и снимаем шесть пружинных скоб прижимающих рассеиватель к уплот­нителю фары.
4. Снимаем стекло фары и уплотнитель.

Замена задних фар ЛАДА Калина

Необходимый инструмент: ключ или высокая головка «на 10».

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Внутри багажника отгибаем выре­занную часть обивки. Сжимаем фиксаторы колодки жгута проводов, и отсоединя­ем ее от колодки проводов заднего фонаря.
Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.
Отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна) с помощью ключа или высокой головки «на 10». Снимаем задний фонарь Калины, вытягивая провода с колодкой через отвер­стие в кузове.

Похожие материалы

Комментарии (2)

Чтобы снять переднюю фару совсем не обязательно снимать БАМПЕР

Если не боитесь чуть-чуть содрать краску с бампера по нижней стороне фары и чуть-чуть покарябать стекло фары со стороны указателя поворота, то делаем следующее:

— плоской отверткой вынимаем крышку лючка из бампера (это то место, куда противотуманки устанавливаются)

— берем короткий ключик на 10 и просовываем руку в лючок; там можно нащупать несколько шпилек, одна из которых гайкой на 10 удерживает нижнюю сторону фары — откручиваем ее

— ключиком на 8 выкручиваем болтик из верхней части фары (ближе к радиатору)

— большой крестовой отверткой выкручиваем болтик из верхней части фары (на крыле)

— руками крутим-вертим фару, поворачиваем ее вокруг вертикальной оси, утапливая в подкапотное пространство ближнюю к радиатору часть фары; в таком положении выводим из посадочного места нижнее крепление фары — так фара получит возможность перемещаться влево-вправо

— с нижне стороны фары короткой головкой на 8 (или 10) на воротке 7-10 см выкручиваем 2 болта и снимаем железную часть нижнего крепления фары

— аккуратно вытаскиваем фару наружу — ВНИМАНИЕ — она выходит впритирку к бамперу и крылу.

PS: Для снятия левой фары возможно придётся снять фильтр воздухозаборника, правой — бачка омывателя. Все зависит от сноровки

А можно ещё со стороны передних колёс выкрутить под локерами по одному саморезу (верхнее крепление бампера к крылу) и вывести его из зацепления с верхом крыла под фарой, тем самым увеличить себе свободу манёвра с фарой и уменьшить риск поцарапать оптику… Тогда не надо снимать железную часть крепления фары…

2 способа снять фары с автомобиля LADA Kalina

Фары на Ладе Калине относятся к категории источников направленного света. Монтированы они в передней зоне автомобиля для подачи света на окружающую территорию и дорожное полотно. Элементы системы освещения, которые можно устанавливать на данную модель машины, представлены широким ассортиментом, поэтому водители имеют возможность периодически их дорабатывать и заменять. Делается это как с целью декоративных изменений, так и при выходе данного узла из строя или потускнения стёкол в ходе эксплуатации. Для замены необходимо знать, как снять фару на Калине и установить её обратно.

Актуальность снятия фары с машины может быть обусловлена необходимостью отрегулировать устройства, улучшить декоративные свойства или заменить старую комплектацию. Выпускающий Ладу-1118 завод использует в качестве базовых фонари следующих брендов – киржачский ЗАО «Автосвет» и Bosch. Изучите стекло и вы сами определите, с каким производителем имеете дело. Наличие символов AL идентифицирует продукцию Bosch.

Также об этом свидетельствует использование поликарбоната в качестве материала для фонарей. Наличие колпачка лампы ближнего освещения указывает на принадлежность фары компании «Автосвет». Как снять фару на Ладе Калине для проведения с ней дальнейших манипуляций и какие способы для этого существуют?

Возможно, вас также заинтересует подробная статья нашего специалиста, посвящённому тому, как снять фару на Приоре.

Дополнительно рекомендуем прочитать материал, который посвящён вопросу, как снять панель приборов на ВАЗ 2114.

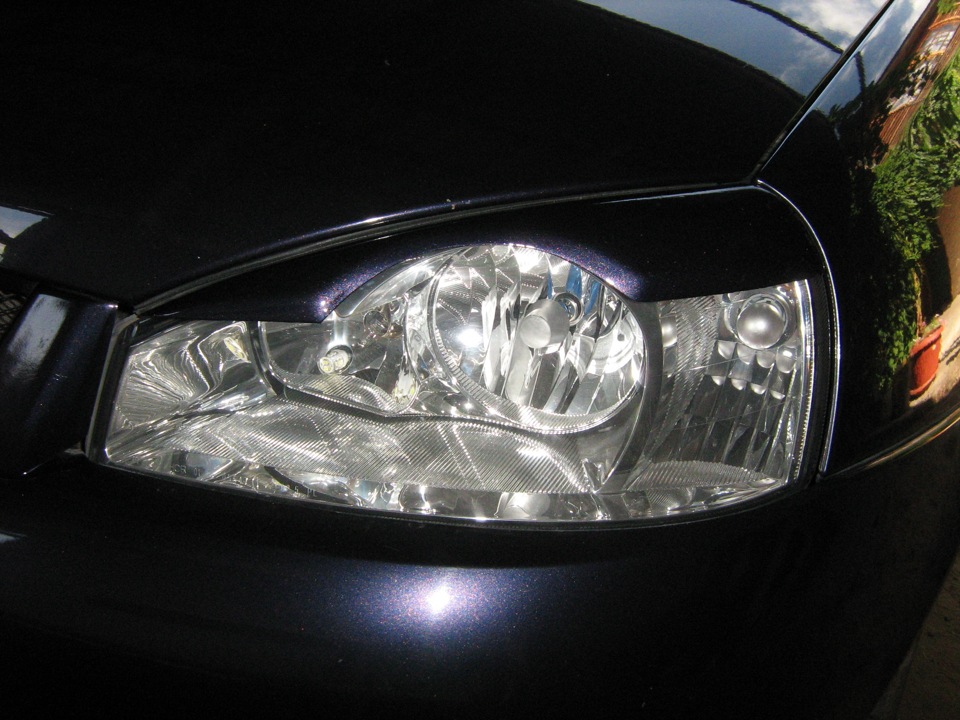

Устройство фар

Традиционно осветительная система рассматриваемой модели авто представлена распределёнными на три секции блоками, за счёт которых активируется ближний, дальний и габаритный свет, а также обозначается поворот. Активация ближнего света требует использования предназначенных именно для этой цели лампочек.

Включение дальнего света обеспечивает одновременная работа блоков, которые отвечают за ближнее и дальнее освещение, а мощность каждого приравнивается к 55 Вт. Специальные прозрачные рассеиватели монтированы на переднюю часть каждой из упомянутых секций.

Использование специального корректора позволяет регулировать фары. Работа электрического корректора базируется на электромеханическом приводе. Традиционно в регулировочной системе есть монтированное на панели приборов устройство, а также специальный привод, за счёт которого электрические провода в фарах соединяются.

Настройка такого электрического корректора требует полной разборки фар. Есть и другие причины для демонтажа осветительной системы. Это может быть монтаж новых осветительных элементов или тюнинг.

Традиционное снятие фар

Доступ ко всем верхним и нижним винтам будет открыт только при отсутствии переднего бампера. После изъятия винтов можно приступать и к снятию блок-фары, но предварительно стоит избавиться от колодок и проводов. В первую очередь рассмотрим технологию снятия бампера.

О том, как осуществляется регулировка фар своими руками, вы сможете узнать, прочитав подробный материал нашего специалиста.

Также советуем прочитать статью нашего эксперта, в которой подробно рассказывается о замене лампочки габаритных огней.

Ещё один частый вопрос — как заменить лампочку ближнего света. Разобраться в этой проблеме поможет наш эксперт.

Руководство по снятию бампера

Бампер следует снимать согласно следующей инструкции.

1. Выкрутите саморезы, фиксирующие подкрылки. Их должно быть всего четыре. Воспользуйтесь крестовой отвёрткой.
2. Внизу слева и справа нужно изъять ещё по одному саморезу.
3. Снизу также необходимо выкрутить три болта, которые крепят бампер.
4. Извлеките решётку радиатора и приступайте к откручиванию болтов, за счёт которых крепится автомобильный бампер.
5. Под номерным знаком вы найдете декоративную решётку из пластика, от неё также необходимо временно избавиться. Для её снятия достаточно раскрутить два болта и приложить немного усилий, так как дополнительное крепление обеспечивают фиксаторы. Не бойтесь сильнее тянуть на себя.
6. Остаётся изъять два шурупа в зоне под номерными знаками.
7. Для дальнейшего снятия бампера возьмитесь за его края по бокам и сорвите с защёлок, направляя на себя. По весу данный элемент достаточно лёгкий, поэтому вы сможете справиться даже без посторонней помощи.

Демонтаж фар

При условии снятого бампера дальнейшие действия по демонтажу фар выглядят следующим образом.

1. Необходимо изъять силовую балку бампера.
2. Нижние болты, которые фиксируют переднюю фару, также необходимо извлечь. Вы не обнаружите их сразу, поэтому слегка отклоните балку в сторону и с помощью трещотки с головкой на 8 отвинтите два болтика.
3. Верхних болтов также два. Справиться с первым поможет крестовая отвёртка, а со вторым – ключ на 8.
4. Отсоедините штекеры питания, отвечающие за регулировку по высоте пучка света и за само освещение. Фиксацию штекера электрической регулировки обеспечивает защёлка, не забудьте её отогнуть.
5. Остаётся взяться за корпус фары двумя руками и извлечь её.

Выводы

В снятии фар нет ничего сложного, если строго придерживаться инструкции, аккуратно работать и уметь обращаться с крепёжными элементами. После выполнения необходимых манипуляций – настройка, тюнинг или замена, вы сможете собрать конструкцию устройства в обратном порядке.

Характеристики и правила замены фар Лада Калина

Снимите передний бампер (см. «Снятие переднего бампера»).

1. Переворачиваем верхний винт крепления блока фары отверткой. Откручиваем 3 болта крепления блока фар (показано стрелками) и снимаем его.
2. На кузове блок-фары имеют маркировку «Re» — справа, «Le» — слева.
3. Если вы хотите заменить стекла фары, воспользуемся отверткой и снимаем шесть пружинных скоб, прижимающих диффузор к уплотнению фары.

Замена задних фар Лада Калина

Отсоедините провод клеммы от «минусового» вывода АКБ. Внутри багажника загните вырезанную часть обивки. Сожмите замки колодок жгута проводов, и отсоедините его от колодок проводов заднего фонаря.
Рука выталкивает уплотнительную резиновую крышку проводов из отверстия в корпусе.
Переворачиваем три гайки крепления гайки (третья гайка находится под обивкой и на фото не видна) ключом или высокой головкой «на 10». Снимаем задний фонарь калины, протягивая провода колодкой через отверстие в кузове.

Установка заднего фонаря в обратной последовательности.
Кстати,

Вне зависимости от автомобиля, эксплуатация автомобиля должна осуществляться только при работающей оптике.Если фары по каким-либо причинам не светят или работают некорректно, автовладелец должен произвести их ремонт перед выездом на дорогу. Из этого материала вы сможете узнать, как снять фару на Калине и заменить ее стекло, а также источники света.

[Скрыть]

Устройство и особенности оптики на Калину

Прежде чем совершить произвол передних или задних фонарей или поменять лампочки в оптике Калины универсал, седан или хэтчбек, разберемся в ее устройстве:

• внешнее стекло, предназначенное для защиты источников освещения и предотвращения попадания в них влаги и пыли;
пластиковый корпус
• , в котором зафиксированы основные узлы;
• прорезиненный уплотнитель между корпусом фары и стеклом служит для обеспечения герметичности конструкции;
• источники освещения ближнего и дальнего света, а также поворотные фонари;

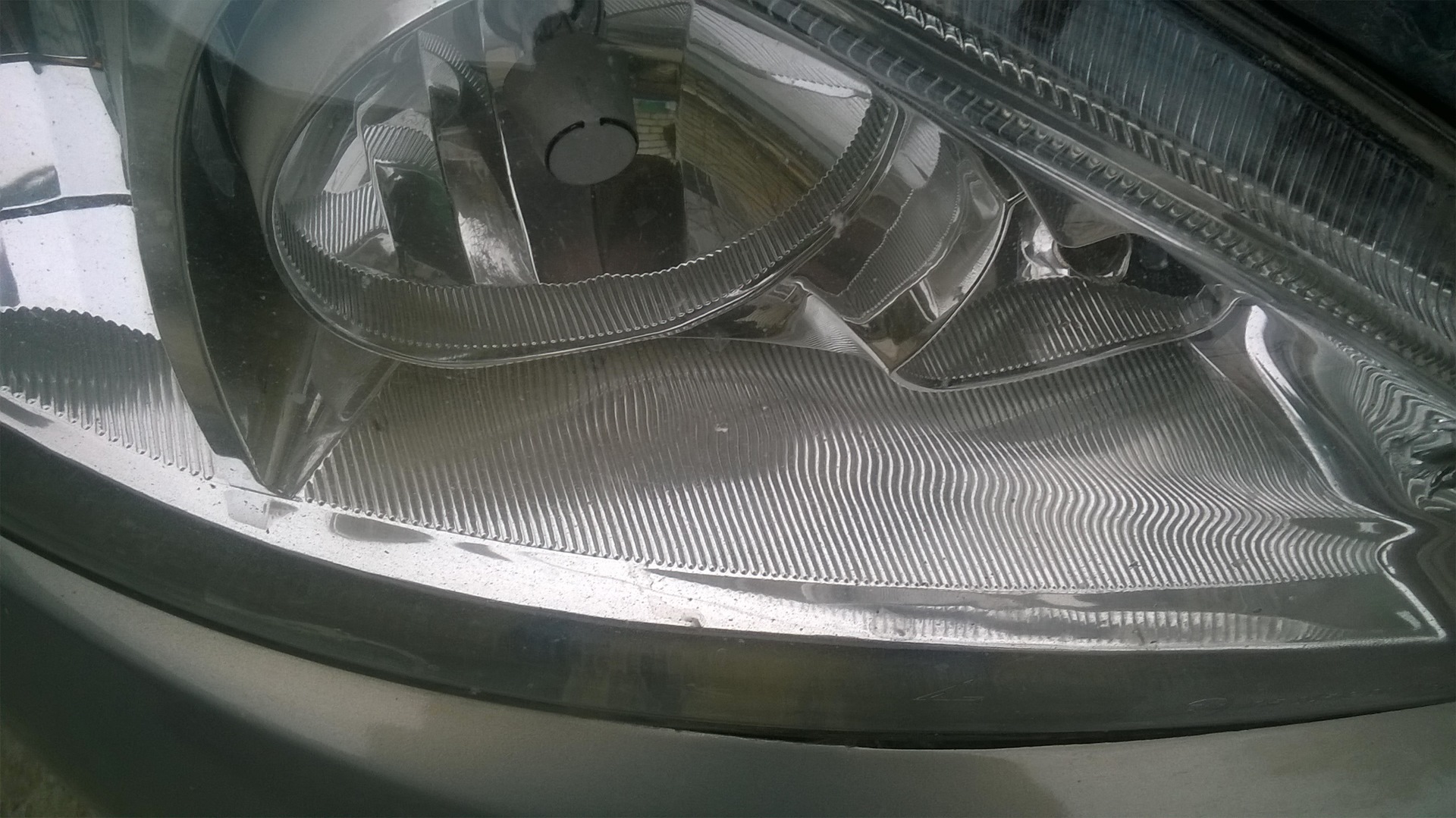

• пластиковый отражатель, расположенный внутри корпуса, отличающийся наличием зеркальной поверхности и используемый для отбивания световых ламп.

Если фонари не отрегулировать, это может доставить неудобства не только автовладельцу, но и водителям встречных проездов. Если владелец автомобиля сможет правильно отрегулировать фары, это оптимально осветит не только дорогу, но и боковины. При этом оптика встречным водителям не выносит.

Когда работает ближнее освещение, включаются только соответствующие лампочки. Если водитель активирует дальний свет, включаются источники дальнего и слабого освещения.Сама фара для калины оснащена электромеханическим приводом и без проблем настраивается с помощью корректора. Сам корректор установлен на центральной консоли, поэтому регулировка производится из кабины. Контроллер подключается к приводу, находящемуся прямо в фаре, с помощью проводки (автор видео — канал Lada Kalina).

Разборка и ремонт оптики

Одной из самых частых неисправностей в работе оптики, если не учитывать выход из строя источников света, является повреждение стекла фары.Если сам фонарик поврежден, его придется снять и разобрать, чтобы поменять стекло.

Как разобрать фару и как заменить стоп-сигнал:

1. Для начала нужно открыть багажник и отодвинуть левый источник света.
2. Стоп-сигнал Калины необходимо прижать и затянуть влево, чтобы прибор можно было снять с места установки. Процедура установки производится в обратной последовательности.
3. Если нужно заменить стекло, то придется снимать бампер.Для этого нужно открутить соответствующие крепления.
4. После демонтажа бампера необходимо отсоединить все разъемы с проводкой, которые подключены к оптике.
5. После выполнения этих действий можно открутить фиксаторы нижней лампы, для этого воспользуйтесь гаечным ключом. После этого аналогичные действия производятся с верхними болтами крепления оптики. Когда все винты откручены, можно демонтировать саму оптику.
6. Следующим шагом будет непосредственный ремонт стекла.Нужно притянуть к себе фару и аккуратно извлечь прорезиненный уплотнитель. Обычно она крепится к фонарю достаточно жестко, поэтому, скорее всего, вам придется воспользоваться канцелярским ножом, чтобы разрезать резину.
7. После того, как корпус фары и стекло будут разъединены друг от друга, следует удалить все остатки клея и уплотнителя по периметру корпуса. Для этого также потребуется воспользоваться канцелярским ножом, а если остатки небольшие, то воспользуйтесь наждачной бумагой.Убедитесь, что поверхность на корпусе чистая, на ней нет следов герметика и грязи.
8. Перед установкой нового стекла корпус по периметру установки нужно будет обработать растворителем. Это позволит обезжирить поверхность, благодаря чему плотность приклеивания нового стекла будет максимальной.
9. Далее нанесите клей на новый уплотнитель и соедините само стекло с корпусом. Герметичность конструкции должна быть оптимальной, иначе может возникнуть проблема запотевания оптики изнутри.Прижмите фару с обеих сторон, чтобы объектив максимально плотно прилегал к корпусу.
10. На данном этапе ремонт можно считать завершенным, сборка производится в обратной последовательности. При установке фонарей их нужно будет заново отрегулировать.

Фотогалерея «Замена стекол своими руками»

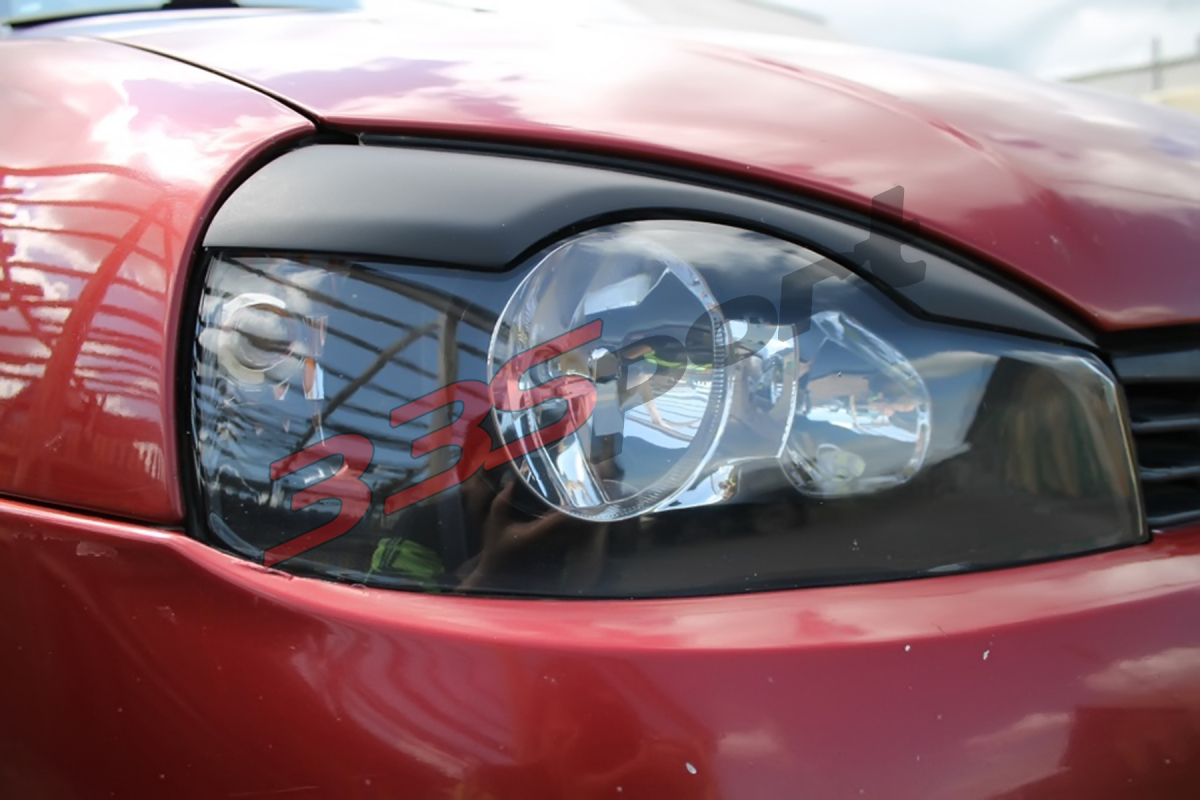

Идеи тюнинга

Есть несколько вариантов тюнинга оптики на Калину:

1. Тонировка фонарей. Эту процедуру можно изготовить с помощью специального лака или тонировочной пленки.Подробнее об этом виде тонировки читайте здесь.
2. . Этот вариант тюнинга считается самым простым.
3. Специальная настроенная оптика. Современный рынок предлагает Калиноводам огромный ассортимент различных тюнингованных фар. Это могут быть и так называемые ангельские глазки, и диодная оптика и т.д. В этом случае все зависит от предпочтений.
4. Установка других источников освещения — диодов или ксенона.

Видео «Установка средней лампочки на Калину»

Подробная инструкция по установке дана на видео ниже (автор ролика — канал Калинина).

Блок фары на автомобиле снимается при кузовном ремонте, его замене или замене в нем стекол. Каталожный номер Блок-фары на Lada Car Kalina 1118-3711011.
Блок фар для автомобиля Лада Калина выпускается официальными производителями Bosh и заводом Киржач. Основное различие между ними — стеклянный точечный светильник, установленный в блоке, поэтому производитель BOSH изготовлен из стекла, а завод «Автосвет» — из пластика. При этом к корпусу блока фары приклеивается пластик, то есть фара производства Киржач номинально считается ненамеренной.

Для снятия фары с автомобиля Лада Калина понадобится отвертка с плоским жалом «на 10».

Операции по снятию Колодки Lada Lada Kalina

1. Отсоедините провод «-» от аккумуляторной батареи.
2. Снимите передний бампер с автомобиля, см. Статью «Снятие переднего бампера на автомобиле Лада Калина». Если не снимать бампер, он не снимет фару с автомобиля.
3. Под бампером два винта его крепления, откручиваем их.

4. Также откручиваем болт и винт верхнего крепления фары.

5. Отсоедините колодки башмаков от электрических проводов, подходящих к прожектору и указателю поворота на нем.
6. Теперь вы можете снять блок-ярмарку с машины.

7. Установку блока фар на автомобиль Лада Калина проводим в обратной последовательности. Чтобы обеспечить равномерные зазоры между блок-головкой и крылом, ослабьте затяжку гайки гайки кронштейна.

Замена стекла в Блоке — Проезд автомобиля Лада Калина (для фар BOSH)

1. Снимите блок ярмарки с автомобиля, см. Описанные выше операции.
2. Снимите шесть металлических заклепок, удерживающих стекло. Вы можете удалить заклепки с помощью отвертки с плоским лезвием.

3. Снимите стекло.
3. Установить новое стекло на блочную ярмарку. (Уплотнение между стеклом и корпусом фары уплотняется резиновым уплотнением. В случае, если резина потеряла свои пластические свойства, используйте герметик.Нанести тонкий слой на место контакта стекла с пломбой. Ставим стекло, убираем лишний герметик.
4 Установите металлические зажимы на место. Установить фару.

У большинства владельцев отечественной малолитражки Лада Калина 2 часто возникают вопросы, связанные с устройством головной оптики, ее назначением и основными мероприятиями по ремонту, обслуживанию и замене, например, как снять фару.

Как известно, фары служат для освещения дорожного полотна и обозначения транспортного средства в потоке.Современная оптика имеет блочную структуру, в которую заключены лампы, выполняющие различные роли: ближний или дальний свет, поворотники, габариты и т. Д. Сегодня фары стали атрибутом безопасности при движении. И при замене закономерный вопрос, как убрать ярмарку? Также иногда бывает необходимо только заменить стеклянные фары.

Об устройстве и назначении фар

В Лада, Калина 2 фары наделены собственными конструктивными особенностями.В каждой из блок-фар присутствуют три секции, выполняющие следующие функции:

• освещение дороги в режиме ближнего света;
• то же, только в дальнем режиме;
• подсветка габаритов;
• знаков вращения.

Фары необходимо правильно отрегулировать, иначе они могут доставить не только водителю, но и другим участникам массу неудобств. Правильно отрегулированная оптика позволит уверенно осветить боковину и не ослепит водителей, движущихся навстречу митингам.

Активируя в салоне Lada Kalina 2 Special Switch, водитель включает режим «Средний свет». Если эта же ручка переведена в дальний режим, то параллельно с включением соответствующих ламп активны световые приборы, отвечающие за средний свет.

Фонари поворотные имеют ярко-оранжевые колбы, в ограждениях секций установлены прозрачные рассеиватели.

В Лада, Калина блочные фары оснащены электромеханическими приводами, что позволяет легко производить настройку светового пучка в зависимости от грузоподъемности и дорожной ситуации.Специальный регулятор находится на панели в кабине, а приводной механизм — в блоке хедла.

При сборке кузова Lada Kalina производитель применяет фары таких известных производителей, как Bosch и Autosvet. Чтобы узнать, какой именно бренд выпустил фару для конкретного экземпляра автомобиля, следует внимательно изучить корпус этой оптики. Символ «Al» будет указывать на то, что Farra произведена в Bosch (Россия). Эта марка применяет такой материал, как поликарбонат.В этой модели фары не используется колпачок, который можно было увидеть над колбой средней лампы.

Продукция «Autoswell» также изготовлена ​​из поликарбоната, но дизайнерская заглушка уже присутствует в конструкции.

После взлома Фар, владелец Лады Калины может обнаружить в нем наличие множества деталей и других элементов, в том числе:

• проводки;
• лампы и отражатели;
• стекло;
• крепежные детали и заглушки;
• приводной механизм и т. Д.

Благодаря активной работе инженерного корпуса производителя, конструкция фар постоянно совершенствуется. Так в арсенале Lada Kalina появились неоновые фары. Хотя они немного ниже по сравнению с штатными вариантами, однако при тестировании такая модификация оптики показала завидные результаты.

Замена фар

Каждая лампа имеет свой ресурс, величина которого зависит от многих факторов. Со временем устройство выходит из строя и требует замены.И тут возникает вопрос: как разобрать ярмарку?

Процедура замены несложная, но перед этим необходимо правильно выбрать световые приборы из массы предлагаемой сегодня на рынке продукции. Хотя иногда требуется только замена стекла фары.

Итак, если фары куплены, то поменяйте:

1. Снимите защитный чехол с корпуса фары. Он резиновый, поэтому его легко перетащить, если потянуть за одну из трех этикеток.
2. Отключите разъем питания.
3. Нажмите на пружинный фиксатор.
4. Как снять ярмарку? Вытаскиваем лампу, в которую установлена ​​новинка.

Внимание! При замене галогенной лампы не прикасайтесь рукой к колбе. Это может выводить устройство. Со временем жирные отпечатки пальцев вызовут потемнение стекла, после чего лампа перегреется и в конце концов сгорит.

1. Если произошло касание, необходимо протереть поверхность колбы салфеткой, смоченной спиртом.
2. Меняем габаритные лампы
3. Так же удаляем корпус и отключаем соответствующий патрон от бортовой сети.
4. Снимите лампу и установите на ее место новую.

Как заменить сигнал поворота в повороте?

1. Патрон с лампой поверните влево на 45 градусов и выньте.
2. Снимите лампу и замените ее новым аналогом.

Замена в головках кормы

1. Патрон вынимаем левый.
2. Нажимаем на лампу, снова поворачиваем влево и вытаскиваем.
3. Установите новую лампу в обратном порядке.

Подведем итоги

Некоторые владельцы для придания внешнему виду своей Lada Kalina индивидуальности склонны переделывать фары. Подразумевается покраска внешней колбы кузова, наклейка ресничек, оклейка карнизной пленкой, тонировка, также заменены стекла фары и т. Д. В любом случае фара должна быть полностью исправна и демонстрировать свою работоспособность в любой дорожной ситуации.Нелишним будет иметь в наличии несколько ламп. А как разобрать вы теперь знаете.

Автовладельцы часто задаются вопросом, как снять фару на Калине, чтобы заменить ее на новую, установить линзу, светодиодные реснички или почистить отражатель. Для демонтажа оптики нужно снять бампер, поэтому следует подготовить инструменты и позаботиться о наличии места для работы.

Оптика для калины выпускается на двух заводах:

Оба типа оптики обладают отличными характеристиками и выделяют дорогу.Продукцию Bosch можно узнать по отсутствующему колпачку лампы в ближайшем модуле, а также по собственному коду.

Устройство Лада Лада Калина не отличается от большинства автомобилей. Фонарь имеет ближний и дальний модули, блоки с поворотниками и габаритные огни. В новом кузове Калина габариты также играют роль ходовых огней.

В оптике калины используются лампы:

• средний — H7, 55W;
• дальний — х2, 55Вт;
• указатели поворота — PY21W, 21W;
• габариты — W5W, 5W.

Световые элементы по габаритам подходят к модулю освещения номерного знака на крышке багажника. С 2013 года модернизированная оптика устанавливается в Калине, где деталь W21 / 5W отвечает за конверт и дневной свет. В тумане устанавливаются лампы формата h21 мощностью 55Вт.

Какую оптику лучше выбрать

В процессе эксплуатации фонарного станка они подвергаются резким перепадам температуры, ударам камней и мелких зерен.Эти факторы негативно влияют на стекло, снижают его прозрачность, ухудшая световые характеристики.

Завод устанавливает высококачественные фары, соответствующие требованиям безопасности. Неофициальные замены оснащены линзами под ксенон, «ангельскими глазками» и измененной геометрией рефлектора. Такие фары выглядят красиво, но быстрее изнашиваются из-за некачественных материалов и могут погибнуть в сырую погоду.

Выбирая новую оптику, лучше доверять официальным производителям — Bosch или «Автосвет».При покупке важно уточнить модификацию кузова и год выпуска калины. В зависимости от комплектации бывают предварительно обработанные маски или улучшенные световые характеристики.

Оптика среднего и дальнего света

В зависимости от типа кузова в Калине устанавливаются разные детали:

• седан, Хэтчбек — стандартная оптика;
• sport, универсальный — оснащен отражателем более вытянутой формы с увеличенной площадью для увеличения площади освещения на 20%.

Для подключения улучшенной оптики к Калине не нужно прокладывать дополнительные провода и менять контактные разъемы. По месту крепления и по форме оптика ничем не отличается.

При покупке фонарей следует обращать внимание на оригинальные запчасти с улучшенными показателями. Это повысит характеристики балки без вмешательства в разводку и переделки штатного крепежа.

Противотуманные фары

Покупая новые ПТФ, выбирал лучше из оригинальных запчастей.Полноценные фонари оснащены прочным стеклом и качественным отражателем, который направляет луч в соответствии с ГОСТом.

Туман в Калине производит:

отличаются формой стекла, разницы по качеству нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовой комплектации нет тумана. Для их подключения придется дополнительно приобрести кнопку в салоне, реле ПТФ и демонтировать заглушки бампера.

В магазинах есть модернизированные фонари с линзами под газоразрядные лампы или светодиодные модули. Такая продукция не сертифицирована для использования в Калине, поскольку не соответствует требованиям транспортной безопасности. За такие подробности вы можете получить штраф и инструкции по устранению неполадок в течение 10 рабочих дней.

Фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

• набор ключей гаечных;
• отверток;
• тряпка;
• перчатки для защиты рук.

Для удобства работы нужно заранее помыть вагонку и убрать место в гараже. Для замены фар нужно демонтировать бампер и открутить несколько болтов крепления.

Разборка

Действия, необходимые для снятия фар:

1. Откройте крышку капота.
2. Отключить клемму аккумулятора.
3. Снимите зажимы с передней части укрывателя.
4. Снимите крепеж решетки радиатора и снимите его.
5. Украшаем все фиксаторы по контуру бампера и откручиваем винты.
6. Снимаем бампер, не царапая углы крыльев и фар.
7. Отключить сетевой штекер оптики.
8. Откручиваем два винта, которые держат фонарь сверху.
9. Выверните болты нижней фары.
10. Осторожно удалите предмет.

Перед сборкой и установкой новой фары проверьте наличие лампочек, а также их работоспособность.Для этого подключите фонарь к разъему и проверьте всю работоспособность. При установке новой детали не стоит торопиться, важно соблюдать аккуратность и не повредить корпус или стекло.

Ремонт

Чтобы разобрать фары Калины, их нужно будет разобрать. Выполнить ремонт фар калины можно с помощью полировки стекла, замены его, промывки внутренних деталей или восстановления отражателя.

Для снятия стекла потребуется:

1. Удалите предмет.
2. Нагрейте фары в ящике феном.
3. Оторвите стекло.
4. Провести все необходимые работы и собрать фонарь со специальным герметиком.

Чтобы разобрать фару, вам понадобится несколько часов времени в зависимости от опыта автовладельца. Замена стекол передних фар на калину улучшит внешний вид и повысит светочувствительность.

При работе важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки.

Установка

Перед установкой фонарей промыть места крепления и сиденье. Установка выполняется в следующем порядке:

1. Штепсельная вилка подключена.
2. Крепления полок калины комбинированные и притягиваются штатными болтами.
3. Бампер выполняется спереди и крепится на саморез.
4. Решетка радиатора установлена.
5. Зажимы левой и правой припухлости возвращены.

В версиях с противотуманными фарами при установке бампера придется дополнительно подключать разъемы к фонарям и отключать при снятии.

Противотуманные фары

ПТФ на Калину устанавливается только на дорогостоящее оборудование. Однако вся проводка проложена с завода и на бампере есть «ушки» для креплений. Для установки фар придется приобрести ключ включения, рамку в цвет кузова и реле.

Установка противотуманных фар:

1. Отверткой снимаем заглушку под ПТФ.
2. Винтовые светильники в обычных углублениях.
3. Защелкните рамки, чтобы скрыть лишнюю полость.

В Lada Calina Cross использованы черные матовые заглушки, не требующие окраски. При установке следует заранее купить болты крепления фары.

Как подключить электрическую часть

Подключение ПТФ к штатной проводке не занимает много времени. Для поиска кос нужно исследовать зону лонжерона на месте главной балки.Заглушку ПТФ прикладываем к проводам изолентой.

Противотуманные фары Калина 2 часто комплектуются подробными инструкциями и дополнительным переключателем, который устанавливается вместо старого модуля включения света. Подключение к заданной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии силовых кабелей в косе придется самостоятельно протягивать провода в салон, подключать их к разъему, запотевать с плюсом и минусом и подключать через реле.
Подробное описание подключения прилагается к детали в виде схемы.

В процессе установки потребуется:

• изолента;
• медных проводов;
• гофра;
• разъемов для ламп.

Во время монтажа проводки отключите аккумулятор и строго следуйте инструкции.

Обслуживание и замена задней фары

Для замены ламп в заднем фонаре Калина 2 универсал и хэтчбек нужно снять блок фары целиком.Для этого вам необходимо:

1. Украшаем заглушку рядом с болтом ремня безопасности.
2. Отверните гайку.
3. Откройте окно герметика и открутите оставшиеся крепежи.
4. Вытащить фонарь.
5. Лампы вынимаются поворотом цоколя против часовой стрелки.

При замене ламп в кузове хэтчбека их нужно аккуратно снимать, чтобы открутить гайки, чтобы они не скатывались под обшивку. Потерянный предмет будет дребезжать во время движения, и в конечном итоге придется разбирать все багажное отделение.

В Калине у седана есть специальные отсеки в мягкой обивке для доступа к гайкам. Удалять дополнительные заглушки не нужно.

Чтобы поддерживать автомобиль в отличном состоянии, требуется периодически заменять лампы, чистить оптику или устанавливать новые. Для снятия передних, задних фар и противотуманок в Калине дорогих инструментов и специальных знаний не требуется.

Характеристики и правила замены фар Лада Калина

Блок фары на автомобиле снимается при кузовном ремонте, его замене или замене в нем стекол.Каталожный номер Блок-фары на Lada Car Kalina 1118-3711011.
Блок фар для автомобиля Лада Калина выпускается официальными производителями Bosh и заводом Киржач. Основное различие между ними — стеклянный точечный светильник, установленный в блоке, поэтому производитель BOSH изготовлен из стекла, а завод «Автосвет» — из пластика. При этом к корпусу блока фары приклеивается пластик, то есть фара производства Киржач номинально считается ненамеренной.

Для снятия фары с автомобиля Лада Калина понадобится отвертка с плоским жалом «на 10».

Операции по снятию Колодки Lada Lada Kalina

1. Отсоедините провод «-» от аккумуляторной батареи.
2. Снимите передний бампер с автомобиля, см. Статью «Снятие переднего бампера на автомобиле Лада Калина». Если не снимать бампер, он не снимет фару с автомобиля.
3. Под бампером два винта его крепления, откручиваем их.

4. Также откручиваем болт и винт верхнего крепления фары.

5. Отсоедините колодки башмаков от электрических проводов, подходящих к прожектору и указателю поворота на нем.
6. Теперь вы можете снять блок-ярмарку с машины.

7. Установку блока фар на автомобиль Лада Калина проводим в обратной последовательности. Чтобы обеспечить равномерные зазоры между блок-головкой и крылом, ослабьте затяжку гайки гайки кронштейна.

Замена стекла в Блоке — Проезд автомобиля Лада Калина (для фар BOSH)

1. Снимите блок ярмарки с автомобиля, см. Описанные выше операции.
2. Снимите шесть металлических заклепок, удерживающих стекло. Вы можете удалить заклепки с помощью отвертки с плоским лезвием.

3. Снимите стекло.
3. Установить новое стекло на блочную ярмарку. (Уплотнение между стеклом и корпусом фары уплотняется резиновым уплотнением. В случае, если резина потеряла свои пластические свойства, используйте герметик.Нанести тонкий слой на место контакта стекла с пломбой. Ставим стекло, убираем лишний герметик.
4 Установите металлические зажимы на место. Установить фару.

Многие автовладельцы задумывались об устройстве и дизайне Лада Калина Лада. На самом деле конструктивные особенности этого элемента довольно просты. С 2004 года на Калину устанавливаются фары типа моноблок.

Видео по замене стекол фар на Лада Калина. В процессе идет полный анализ фар:

Видеоматериал расскажет о том, как заменить стекла в фарах, об особенностях конструкции, а также этапах демонтажа элемента.

Видео-рассказ расскажет о том, как разобрать фару, особенности и элементы устройства

Блок фары установлен на автомобиль

Как и на большинстве автомобилей нового поколения, на ВАЗ модели 1117-1119 установлены блочные фары простой конструкции. Рассмотрим, какие элементы входят в этот узел:

• Наружное стекло, которое обеспечивает защиту лампочек и не допускает попадания воды и грязи внутрь.
• Пластиковый корпус, к которому крепятся все основные элементы.
• Резиновое уплотнение между стеклом и корпусом обеспечивает хорошую защиту от воды и грязи.
• Светильники сигнальной сигнализации, ближнего и дальнего света.
• Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отбивает лампочки.

Каждая фара укомплектована лампочками, которые хороши, можно сказать, закреплены в корпусе, что обеспечивает им устойчивость к вибрации.

Схема устройства с расшифровкой

Демонтаж и ремонт

В случае небольшого ДТП, когда корпус фары не поврежден, можно заменить только стекло.Для этого вам придется демонтировать элемент. Как это сделать?

После установки фар на место нужно не выносить встречный транспорт и не «светить в молоко».

Ремонт стекла займет максимум полчаса.

Убрать головную боль

Итак, переходим к последовательности действий.

Ремонт произведен, при этом можно установить фару в обратном порядке.

выводы

Устройство и ремонт фар у Лада Калина довольно просты и разборка элемента не займет много времени.Конечно, когда тело разрушено, требуется весь элемент. Как показывает практика, при застегивании застежек, так называемых «ушках», фара не меняется, а поврежденная часть просто «спаивается». Это намного дешевле, чем менять элемент целиком.

Сложность

1-3 ч

Инструментов:

• Отвертка крестовая средняя
• Отвертка плоская малая
• Гороток под торцевую насадку
• Насадка на ручку 8 мм

Детали и расходные материалы:

• Светильник знак Rota
• Средний свет H7
• W5W Лампа общего освещения
• Дальний свет Свет h2
• Стеклянные фары
• Тряпка
• Спирт

Примечание:

Работа изображена в правом блоке.Работы по замене ламп и снятию левой блок-фары аналогичны.
Можно заменить лампы, не снимая блок-ярмарку с автомобиля.

1. Отсоедините провод клеммы от «минусового» вывода аккумуляторной батареи.

2. В дальнейшем показана работа по снятию этого блока headla. Поверните патрон указателя вращения на 45 ° против часовой стрелки.

3. Вытаскиваем патрон из корпуса блока фары.

4. Нажав на лампу, поверните ее против часовой стрелки до упора и выньте из патрона. Устанавливаем, новую лампу ведем направлением вращения в обратном порядке.

5. Для замены ламп Middle Light стягиваем защитным резиновым чугуном с корпуса блок-фары. Вытащив один из трех своих Ле Пестров, отсоедините наконечники про-воды от выводов лампы.

6. Снимаем пружинный фиксатор из зацепления двумя зацепами и вынимаем из фонаря.

7. Берем лампу из корпуса блок-фары.

Предупреждение:

Дальний и средний свет — галогенные лампы. Не пытайтесь прикасаться пальцами к их стеклянным колбам, так как следы от них приведут к потемнению лампы при нагревании.

Удалить загрязнения с колб можно чистой тряпкой, смоченной в спирте .

8. В прошлый раз устанавливаем новую фару Light Lamp (H7) в обратном порядке.

9. Для замены лампы габаритного поворота в головной части блока снимите еще один гусеничный резиновый кожух. Аналогично закрываем ближнюю лампу и снимаем патрон с лампой.

10. Вытаскиваем лампу из патрона. Устанавливаем новую лампу фронтального света (W5W) в обратном порядке.

11. Для замены ламп габаритного освещения отсоедините от лампы блоки проводов.

12. Сжимая концы пружины фиксатора-фонарика, вынимаем их из зацепления с крючком-ками и закрепляем фиксатор от фонаря.

13. Берем лампу из корпуса блок-фары. Устанавливаем новую световую лампу (h2) в обратной последовательности.

14. Чтобы снять фару, нажмите на фиктивных женихов.Отсоединяем колодки проводов от разъема на блоке фары и патрона лампы указателя поворота (показано стрелкой).

15. Снимите передний бампер. Крестообразной отверткой откручиваем винт верхнего крепежного блока фар, а ключом или головкой «на 8» еще три болта крепления блока фар (показаны стрелками) и снимаем его.

16. На корпусе правая блок-фара имеет маркировку «RE» на корпусе левой блок-фары — «LE».

17. Устанавливаем фару в заднюю предназначенную. Если вы хотите заменить стекло Ф-ой, воспользуемся отверткой и снимаем шесть пружинных скоб, прижимая диффузор к фарам.

18. Снимаем стекла фары. Снимите стеклянный уплотнитель.

19. Установить стеклянные фары в обратной последовательности.

В артикуле не хватает:

Многих автолюбителей интересует, как снять Фару на Калине.Ведь среди всех элементов автомобиля доработкой или заменой чаще всего становятся фары. Сама фара считается простым источником направленного света. Его основное предназначение — покрытие дороги, а также прилегающей территории.

Особенности головки прибора

Стандартные фары Lada Lada Kalina объединены в блоки, которые разделены на три секции:

• средний светлый;
• габаритный и дальний свет;
Обозначение вращения
• .

При включении ближнего света используются исключительно лампочки. При включении длительного освещения загорается комплекс, состоящий из дальнего и одновременно соседнего света, при этом мощность каждого составляет 55 Вт. Перед каждой секцией указателей расположены специализированные прозрачные диффузоры.

светятся оранжевым и имеют мощность около 20 Вт.

Регулировка фар производится с помощью специального корректора. Электрические фары имеют электромеханический привод.Стандартная система регулировки содержит устройство, установленное непосредственно на самой приборной панели, и специальный провод, соединяющий электрические провода в фарах. Чтобы настроить фары, вам придется их разобрать.

Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных выделяют:

• тюнинг фар;
• установка нового комплекта взамен старого;
• нужно регулировать фары.

Перед тем, как снимать фару при ее замене, желательно определить фирму, которая произвела деталь.Для этого необходимо внимательно осмотреть стекло. Если на нем есть буквы Al, то этот осветительный комплекс произведен на заводе Bosch.

Некоторые модели фар этого производителя изготовлены из поликарбоната, цоколя ламп слабого света отсутствует. Если лампа ближнего света в пятне из поликарбоната оснащена цоколем, то, скорее всего, это «Казвет».

Как разбирается фара?

Система освещения в Калине имеет в своем составе:

• стекла или поликарбонат;
• корпус;
• свечей фонарных;
• самих ламп;
• отражателей;
• электропроводка;
• декоративных вставок.

Для замены и регулировки фар, чаще всего приходится снимать передний бампер. Только после этого все винты как снизу, так и сверху станут более доступными. Как только они будут демонтированы, можно будет снять сам блок ярмарки, предварительно сняв все провода и колодки.

Но не у каждого автовладельца хватает опыта разобрать бампер целиком. К тому же частая проблема — нехватка времени на замену всей системы освещения.Именно поэтому более популярной считается замена освещения без полной разборки.

Для разборки фары своими руками необходимо подготовить такие инструменты:

• один ключ на 8 и один на 10;
• отвертки крестовые и плоские;
• новый компонент системы освещения.

Для улучшения освещения на Калине необходимо провести такие действия:

1. Снимите корпус воздушного фильтра и устройство со специализированной охлаждающей жидкостью.
2. Снимаем отверткой заглушку ПТФ.
3. Выверните ключом на 10 болт, расположенный под прожектором.
4. Выверните сверху болты на блок-лампах. Они возле радиатора. Необходимо использовать ключ на 8.
5. Открутите винт, фиксирующий фонарь на крыле станка, с помощью большой крестовой отвертки.
6. Разверните блок-лампу таким образом, чтобы придвинуть деталь возле радиатора немного ближе к мотору мотора. Это снимет крепеж, расположенный ниже, с их посадочных мест.
7. Снимите нижние фиксаторы утюга. Для этого необходимо открутить короткую головку нескольких болтов.
8. Снимите фару, потянув ее на себя. Старайтесь не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, установить другое устройство своими руками не составит труда. Установку новой фары необходимо производить в обратной последовательности. Теперь осталось только разобраться, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам автомобиля.

У большинства владельцев отечественной малолитражки Лада Калина 2 часто возникают вопросы, связанные с устройством головной оптики, ее назначением и основными мероприятиями по ремонту, обслуживанию и замене, например, как снять фару.

Как известно, фары служат для освещения дорожного полотна и обозначения транспортного средства в потоке. Современная оптика имеет блочную структуру, в которую заключены лампы, выполняющие различные роли: ближний или дальний свет, поворотники, габариты и т. Д.Сегодня фары стали атрибутом безопасности при движении. И при замене закономерный вопрос, как убрать ярмарку? Также иногда бывает необходимо только заменить стеклянные фары.

Об устройстве и назначении фар

В Лада, Калина 2 фары наделены собственными конструктивными особенностями. В каждой из блок-фар присутствуют три секции, выполняющие следующие функции:

• освещение дороги в режиме ближнего света;
• то же, только в дальнем режиме;
• подсветка габаритов;
• знаков вращения.

Фары необходимо правильно отрегулировать, иначе они могут доставить не только водителю, но и другим участникам массу неудобств. Правильно отрегулированная оптика позволит уверенно осветить боковину и не ослепит водителей, движущихся навстречу митингам.

Активируя в салоне Lada Kalina 2 Special Switch, водитель включает режим «Средний свет». Если эта же ручка переведена в дальний режим, то параллельно с включением соответствующих ламп активны световые приборы, отвечающие за средний свет.

Фонари поворотные имеют ярко-оранжевые колбы, в ограждениях секций установлены прозрачные рассеиватели.

В Лада, Калина блочные фары оснащены электромеханическими приводами, что позволяет легко производить настройку светового пучка в зависимости от грузоподъемности и дорожной ситуации. Специальный регулятор находится на панели в кабине, а приводной механизм — в блоке хедла.

При сборке кузова Lada Kalina производитель применяет фары таких известных производителей, как Bosch и Autosvet.Чтобы узнать, какой именно бренд выпустил фару для конкретного экземпляра автомобиля, следует внимательно изучить корпус этой оптики. Символ «Al» будет указывать на то, что Farra произведена в Bosch (Россия). Эта марка применяет такой материал, как поликарбонат. В этой модели фары не используется колпачок, который можно было увидеть над колбой средней лампы.

Продукция «Autoswell» также изготовлена ​​из поликарбоната, но дизайнерская заглушка уже присутствует в конструкции.

После взлома Фар, владелец Лады Калины может обнаружить в нем наличие множества деталей и других элементов, в том числе:

• проводки;
• лампы и отражатели;
• стекло;
• крепежные детали и заглушки;
• приводной механизм и др.

Благодаря активной работе инженерного корпуса производителя, конструкция фар постоянно совершенствуется. Так в арсенале Lada Kalina появились неоновые фары. Хотя они немного ниже по сравнению с штатными вариантами, однако при тестировании такая модификация оптики показала завидные результаты.

Замена фар

Каждая лампа имеет свой ресурс, величина которого зависит от многих факторов. Со временем устройство выходит из строя и требует замены. И тут возникает вопрос: как разобрать ярмарку?

Процедура замены несложная, но перед этим необходимо правильно выбрать световые приборы из массы предлагаемой сегодня на рынке продукции. Хотя иногда требуется только замена стекла фары.

Итак, если фары куплены, то поменяйте:

1. Снимите защитный чехол с корпуса фары. Он резиновый, поэтому его легко перетащить, если потянуть за одну из трех этикеток.
2. Отключите разъем питания.
3. Нажмите на пружинный фиксатор.
4. Как снять ярмарку? Вытаскиваем лампу, в которую установлена ​​новинка.

Внимание! При замене галогенной лампы не прикасайтесь рукой к колбе.Это может выводить устройство. Со временем жирные отпечатки пальцев вызовут потемнение стекла, после чего лампа перегреется и в конце концов сгорит.

1. Если произошло касание, необходимо протереть поверхность колбы салфеткой, смоченной спиртом.
2. Меняем габаритные лампы
3. Так же удаляем корпус и отключаем соответствующий патрон от бортовой сети.
4. Снимите лампу и установите на ее место новую.

Как заменить сигнал поворота в повороте?

1. Патрон с лампой поверните влево на 45 градусов и выньте.
2. Снимите лампу и замените ее новым аналогом.

Замена в головках кормы

1. Патрон вынимаем левый.
2. Нажимаем на лампу, снова поворачиваем влево и вытаскиваем.
3. Установите новую лампу в обратном порядке.

Подведем итоги

Некоторые владельцы для придания внешнему виду своей Lada Kalina индивидуальности склонны переделывать фары. Подразумевается покраска внешней колбы кузова, наклейка ресничек, оклейка выступа пленкой, тонировка, также заменено стекло фары и т. Д.В любом случае фара должна быть полностью исправной и демонстрировать свою работоспособность в любой дорожной ситуации. Нелишним будет иметь в наличии несколько ламп. А как разобрать вы теперь знаете.

Как разобрать фары на Калину. Замена, регулировка и тюнинг фар на Калину: Модернизируем вашу «Ласточку

Начиная с 2004 года, Lada Kalina оснащалась передними фарами типа блочного типа. Этот тип фар отличается от стандартных тем, что совмещает в себе одновременно лампы ближнего и дальнего света, а также поворотники и подсветку.

Характерной особенностью фар Лада Калина является наличие электрического выносного корректора освещения. Эта функция позволяет водителю регулировать высоту и направление светового потока прямо из салона автомобиля. Такой функционал есть далеко не в каждой машине тех лет, что, несомненно, дает Lada Kalina большое преимущество.

Передняя фара автомобиля Лада Калина состоит из нескольких основных элементов. Одна из них — это крышка блока с отверстиями для лампочек и стеклянная крышка налобного фонаря, выполненная в гофрированном стиле для лучшего рассеивания света.

Внутри блока находится пластиковый отражатель с зеркальной поверхностью. Он плотно вставлен в крышку блока, а фара закрывает сверху стеклянную крышку. Ну а главный элемент всего устройства — лампочки.

В каждой фаре автомобиля Лада Калина расположены по 4 лампочки: ближний свет, дальний свет, габариты и указатель поворота. Лампочки, плотно закрепленные в пластиковом патроне с пазами. Такая конструкция позволяет легко заменять лампочки, без каких-либо дополнительных креплений.

Разборка фар

В отличие от старших моделей Лады, в которых разборка осветительного прибора занимала от силы 10 минут, у Калины более замутненная система. Для того, чтобы снять переднюю фару, первым делом необходимо демонтировать передний бампер. После завершения этой процедуры вы получите доступ к силовой балке крепления бампера. Снимать его не обязательно. Если вам нужно снять только одну фару, открутите гайки крепления балки только с той стороны, где расположена нужная вам фара.

Теперь вы можете перейти непосредственно к самому осветительному прибору. Чтобы его демонтировать, выверните два нижних крепления под силовой балкой. Далее переходим к верхним застежкам. Чтобы их открутить, вам понадобится гаечный ключ на 8 и крестовая отвертка.

Теперь передняя фара полностью свободна, и ее можно вынуть из гнезда. Но, сначала не забудьте отключить электрическую вилку с проводами. Также при снятии детали будьте особенно осторожны, так как она часто приклеивается к герметику, а при попытке ее резко сорвать можно упасть головой на пол.

Замена лампочек

Для того, чтобы заменить лампочки в осветительном приборе автомобиля Лада Калина, вам не понадобятся инструменты, так как все делается своими руками. Начнем с поворотников. Чтобы снять его с приземлением, достаточно повернуть его за патрон примерно на 45 градусов по часовой стрелке. После этого пазы выйдут из зацепления, и лампочку можно будет спокойно снимать.

С заменой Middle Light будет немного сложнее.Чтобы получить доступ к картриджу, необходимо сначала снять резиновую накладку, потянув ее за специальный лепесток. Далее у вас будет доступ к лампе. Чтобы его отключить, необходимо снять две клеммы. После этого снимите пружинный фиксатор с крючков крепления и выньте лампочку.

Для демонтажа лампы дальнего света нужно повторить ту же процедуру. При замене лампочек помните, что они галогенные, не переносят прикосновений. В противном случае они начнут темнеть и потеряют первоначальную яркость.

Выход

Конечно, для замены ламп или других операций с осветительным прибором снимать бампер нельзя, но это потребует дополнительного времени и навыков. Также при проведении такой процедуры, не снимая прибор с автомобиля, необходимо выключить аккумулятор.

Если вы решили разобрать фару, то ее установку следует проводить полностью в обратной последовательности. Также не забудьте нанести герметик перед посадкой устройства в гнездо.Перед вылетом обязательно проверьте его на работоспособность. Если все работает нормально, значит, ваша Lada Kalina готова к эксплуатации и порадует в моменты ночных поездок.

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Lada Kalina Middle Light лампа — галоген с патроном типа «H7», мощность которого составляет 55 Вт (не более). Лампы OSRAM могут идти с завода, но подойдут и другие. После замены резьба накала займет новое положение, и регулировка фары может быть выбита.Итак, проверка настроек, а при необходимости и света фар выполняется сразу после замены ламп, которая в Лада Калина производится без демонтажа блок-фар.

Пошаговая инструкция по замене

Каждая лампочка стандарта H7 имеет железное основание, которое прижимается к блок-фаре. Чтобы согнуть этот кронштейн, достаточно добраться до плоскости фар сзади. Откроем капот и посмотрим, что именно нам мешать.

Для фары справа бачок омывателя.Разбирается так: отключаем клеммы электродвигателей, вилка раскручивает вилку, находим одну гайку и один болт крепления. Элементы крепления откручиваются ключом «на 10», Затем бак ставится на двигатель. Тогда можно было бы подумать, как снять фару на Калину-2, но в данном случае это не требуется.

Перед тем, как производить какие-либо манипуляции с электрооборудованием, всегда отключайте минусовой вывод AKB. Подключение этого терминала лучше выполнять в последнюю очередь (перед закрытием капота).Будь осторожен.

Последовательность замены:

1. Снимите резиновую крышку, закрывающую отсек для измерения глубины среднего света;
2. Отключить обе клеммы от контактов лампы;
3. Крепежный кронштейн вынимается из пазов, предварительно надавливая на него, затем кронштейн убирается в сторону;
4. Вынуть лампу, установить новую, вернуть скобу на место.

Устанавливая галогенный источник света, необходимо помнить: поверхность стеклянной лампы должна быть идеально чистой.Нельзя оставлять жирные отпечатки на колбе. Установка производится только в х / б перчатках. Стекла колб очищаются техническим спиртом или вторым инструментом.

Регулировка света фар

Правильно отрегулировать фары только на сотку. Тем не менее, рассмотрим, как проделывают эту операцию опытные мастера.

На задней стенке узла под названием «Блок-фара» есть два регулировочных винта. Первый, расположенный ближе к излучателю, позволяет отклонять световой луч «вверх-вниз», а направление «по горизонтали» регулируется вторым винтом.В идеале она должна быть такой: когда машина находится в 5 метрах от экрана, граница светового пятна попадает на линию «2» (см. Рис.). Линия «1» пройдет от земли на расстоянии, равном высоте расположения центров фар. Вторую строчку проводят на 65 мм ниже.

Выполняя настройку, переключатель корректора переводится в положение «0». Конечно, нужно включать только средний свет. Также отметим, что вы устанавливаете фары по очереди («лишний» источник света закрывается тканью).

Вот еще пара полезных советов:

• Центры лучей должны быть на AE, BE;
• Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, поэтому граница пятна должна проходить через эту точку;
• Шляпки с пластиковыми регулировочными винтами совместимы с шестигранным головным экраном. Однако Crossworn подходит.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой — операция менее трудоемкая, чем.Однако здесь важна точность. А специальное оборудование, используемое для настройки, есть только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

Q: Что будет, если вы купите лампы, у которых нет цоколя «h7», а другой?

A: В штатную фару установить лампы не получится.

Q: Если использовать мощность более 55 Вт, это не приведет к перегреву?

O: Избыточная емкость приводит к тому, что.Для каждой из ламп используется отдельный предохранитель, поэтому он не «обманет» автоматику.

Q: Галогены скачков напряжения боятся?

A: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогена вредных факторов будет два: перкал, не дядя. Собственно, поэтому , определяющее время, можно считать относительным, а не абсолютным значением. От стабильности напряжения эта величина зависит и сильно зависит.

Замена среднего света, инструкция на видео

•
  Варианты подключения саба к сенсорной магнитоле…
•

•
  Калина 2 через 100 тыс. Км. Запустить. Должен ли я …

Независимо от автомобиля, эксплуатация автомобиля должна проводиться только при работающей оптике. Если фары по каким-либо причинам не светят или работают некорректно, автовладелец должен произвести их ремонт перед выездом на дорогу. Из этого материала вы сможете узнать, как снять фару на Калине и заменить ее стекло, а также источники света.

[Скрыть]

Устройство и особенности оптики на Калину

Прежде чем совершить произвол передних или задних фонарей или поменять лампочки в оптике Калины универсал, седан или хэтчбек, разберемся в ее устройстве:

• внешнее стекло, предназначенное для защиты источников освещения и предотвращения попадания в них влаги и пыли;
пластиковый корпус
• , в котором зафиксированы основные узлы;
• прорезиненный уплотнитель между корпусом фары и стеклом служит для обеспечения герметичности конструкции;
• источники освещения ближнего и дальнего света, а также поворотные фонари;
• пластиковый отражатель, расположенный внутри корпуса, отличающийся наличием зеркальной поверхности и используемый для отбивания световых ламп.

Если фонари не отрегулировать, это может доставить неудобства не только автовладельцу, но и водителям встречных проездов. Если владелец автомобиля сможет правильно отрегулировать фары, это оптимально осветит не только дорогу, но и боковины. При этом оптика встречным водителям не выносит.

Когда работает ближнее освещение, включаются только соответствующие лампочки. Если водитель активирует дальний свет, включаются источники дальнего и слабого освещения.Сама фара для калины оснащена электромеханическим приводом и без проблем настраивается с помощью корректора. Сам корректор установлен на центральной консоли, поэтому регулировка производится из кабины. Контроллер подключается к приводу, находящемуся прямо в фаре, с помощью проводки (автор видео — канал Lada Kalina).

Разборка и ремонт оптики

Одной из самых частых неисправностей в работе оптики, если не учитывать выход из строя источников света, является повреждение стекла фары.Если сам фонарик поврежден, его придется снять и разобрать, чтобы поменять стекло.

Как разобрать фару и как заменить стоп-сигнал:

1. Для начала нужно открыть багажник и отодвинуть левый источник света.
2. Стоп-сигнал Калины необходимо прижать и затянуть влево, чтобы прибор можно было снять с места установки. Процедура установки производится в обратной последовательности.
3. Если нужно заменить стекло, то придется снимать бампер.Для этого нужно открутить соответствующие крепления.
4. После демонтажа бампера необходимо отсоединить все разъемы с проводкой, которые подключены к оптике.
5. После выполнения этих действий можно открутить фиксаторы нижней лампы, для этого воспользуйтесь гаечным ключом. После этого аналогичные действия производятся с верхними болтами крепления оптики. Когда все винты откручены, можно демонтировать саму оптику.
6. Следующим шагом будет непосредственный ремонт стекла.Нужно притянуть к себе фару и аккуратно извлечь прорезиненный уплотнитель. Обычно она крепится к фонарю достаточно жестко, поэтому, скорее всего, вам придется воспользоваться канцелярским ножом, чтобы разрезать резину.
7. После того, как корпус фары и стекло будут разъединены друг от друга, следует удалить все остатки клея и уплотнителя по периметру корпуса. Для этого также потребуется воспользоваться канцелярским ножом, а если остатки небольшие, то воспользуйтесь наждачной бумагой.Убедитесь, что поверхность на корпусе чистая, на ней нет следов герметика и грязи.
8. Перед установкой нового стекла корпус по периметру установки нужно будет обработать растворителем. Это позволит обезжирить поверхность, благодаря чему плотность приклеивания нового стекла будет максимальной.
9. Далее нанесите клей на новый уплотнитель и соедините само стекло с корпусом. Герметичность конструкции должна быть оптимальной, иначе может возникнуть проблема запотевания оптики изнутри.Прижмите фару с обеих сторон, чтобы объектив максимально плотно прилегал к корпусу.
10. На данном этапе ремонт можно считать завершенным, сборка производится в обратной последовательности. При установке фонарей их нужно будет заново отрегулировать.

Фотогалерея «Замена стекол своими руками»

Идеи тюнинга

Есть несколько вариантов тюнинга оптики на Калину:

1. Тонировка фонарей. Эту процедуру можно изготовить с помощью специального лака или тонировочной пленки.Подробнее об этом виде тонировки читайте здесь.
2. . Этот вариант тюнинга считается самым простым.
3. Специальная настроенная оптика. Современный рынок предлагает Калиноводам огромный ассортимент различных тюнингованных фар. Это могут быть и так называемые ангельские глазки, и диодная оптика и т.д. В этом случае все зависит от предпочтений.
4. Установка других источников освещения — диодов или ксенона.

Видео «Установка средней лампочки на Калину»

Подробная инструкция по установке дана на видео ниже (автор ролика — канал Калинина).

В одном из прошлых писали про запотевание передней левой фары на своей Калине. Итак, сегодня решил снять и обернуть все соединения стекла и корпуса силиконовым герметиком. Поехал на авторынок, взял тубу американского производства за 80 рублей и занялся ремонтом, о котором мы подробно расскажем ниже.

Порядок работ при снятии и установке блока фар на Калину:

• Если на предыдущих моделях отечественного производства эту процедуру удавалось выполнить достаточно быстро, то на Калине сначала потребуется снять передний бампер.Об этом было написано в прошлой статье, поэтому сначала прочтите это:.
• После этого понадобится голова на 13 и горог, чтобы открутить силовую балку бампера на торце там, где это необходимо.

• Следующим шагом будет откручивание болтов крепления нижней фары. Чтобы добраться до них, нужно немного отбить балку в сторону и открутить два болта храповика с головкой на 8.

• Теперь можно переходить к верхним болтам, их тоже два: один под ключ на 8, а второй под крестовую отвертку:

• А дальше можно отсоединить вилки питания от передней фары калины: одна отвечает за освещение, а вторая за регулировку высоты луча света.Электрически регулируемый штекер прикреплен к защелке, которая заранее настроена на изгиб.
• Берем двумя руками за корпус и вынимаем его с места приземления.

• Если нужно недомогание, то необходимо нанести стекло и кожух силиконового герметика по периметру стекла и корпуса, подождать не менее часа, пока он высохнет, и установить обратно.

• При замене фары на новую собираем все сразу в обратном порядке, устанавливая все питающие провода на свои места.

После того, как промазал герметик, пока не поехал и скажу о результате. Как только пройдет какое-то время и запотевания не будет, обязательно завершу комментирование статьи. Покрыл минимум 2 часа своей калиной, но это все мелочи — главное, чтобы результат был положительным!

Многих автолюбителей интересует, как снять Фару на Калине. Ведь среди всех элементов автомобиля доработкой или заменой чаще всего становятся фары.Сама фара считается простым источником направленного света. Его основное предназначение — покрытие дороги, а также прилегающей территории.

Особенности головки прибора

Стандартные фары Lada Lada Kalina объединены в блоки, которые разделены на три секции:

• средний светлый;
• габаритный и дальний свет;
Обозначение вращения
• .

При включении ближнего света используются исключительно лампочки.При включении длительного освещения загорается комплекс, состоящий из дальнего и одновременно соседнего света, при этом мощность каждого составляет 55 Вт. Перед каждой секцией указателей расположены специализированные прозрачные диффузоры.

светятся оранжевым и имеют мощность около 20 Вт.

Регулировка фар производится с помощью специального корректора. Электрические фары имеют электромеханический привод. Стандартная система регулировки содержит устройство, установленное непосредственно на самой панели приборов, и специализированный провод, соединяющий электрическую трубу в фарах.Чтобы настроить фары, вам придется их разобрать.

Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных выделяют:

• тюнинг фар;
• установка нового комплекта взамен старого;
• нужно регулировать фары.

Перед тем, как снимать фару при ее замене, желательно определить фирму, которая произвела деталь. Для этого необходимо внимательно осмотреть стекло.Если на нем есть буквы Al, то этот осветительный комплекс произведен на заводе Bosch.

Некоторые модели фар этого производителя изготовлены из поликарбоната, цоколя ламп слабого света отсутствует. Если лампа ближнего света в пятне из поликарбоната оснащена цоколем, то, скорее всего, это «Казвет».

Как разбирается фара?

Система освещения в Калине имеет в своем составе:

• стекла или поликарбонат;
• корпус;
• свечей фонарных;
• самих ламп;
• отражателей;
• электропроводка;
• декоративных вставок.

Для замены и регулировки фар, чаще всего приходится снимать передний бампер. Только после этого все винты как снизу, так и сверху станут более доступными. Как только они будут демонтированы, можно будет снять сам блок ярмарки, предварительно сняв все провода и колодки.

Но не у каждого автовладельца хватает опыта разобрать бампер целиком. Кроме того, проблема с рамой. Не хватает времени на замену всей системы освещения.Именно поэтому более популярной считается замена освещения без полной разборки.

Для разборки фары своими руками необходимо подготовить такие инструменты:

• один ключ на 8 и один на 10;
• отвертки крестовые и плоские;
• новый компонент системы освещения.

Для улучшения освещения на Калине необходимо провести такие действия:

1. Снимите корпус воздушного фильтра и приспособление со специализированной охлаждающей жидкостью.
2. Снимаем отверткой заглушку ПТФ.
3. Выверните ключом на 10 болт, расположенный под прожектором.
4. Выверните сверху болты на блок-лампах. Они возле радиатора. Необходимо использовать ключ на 8.
5. Открутите винт, фиксирующий фонарь на крыле станка, с помощью большой крестовой отвертки.
6. Разверните блок-лампу таким образом, чтобы придвинуть деталь возле радиатора немного ближе к мотору мотора. Это снимет крепеж, расположенный ниже, с их посадочных мест.
7. Снимите нижние фиксаторы утюга. Для этого необходимо открутить короткую головку нескольких болтов.
8. Снимите фару, потянув ее на себя. Старайтесь не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, установить другое устройство своими руками не составит труда. Установить новую ярмарку Необходимо выполнить действие в обратном порядке. Теперь осталось только разобраться, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам автомобиля.

Как заменить лампу фары за 5 шагов

Рабочие фары необходимы для безопасного вождения любого автомобиля, но иногда они гаснут. Знание того, как заменить фару и на что обращать внимание, когда передняя часть автомобиля темнеет, может помочь вам быстро решить проблему.

Проверить, не погасла ли лампа фары

Определение причины неисправности фар начинается просто с наблюдения. Во-первых, включите фары, чтобы проверить, не погас ли только один свет.Если одна из них не горит, в 90% случаев свет снова загорится, просто заменив лампочку, — говорит Эмилио Зулло, владелец и технический специалист E&L Automotive, в Оссининге, штат Нью-Йорк. Лампа под рукой, или если вы находитесь в дороге, когда заметили проблему с фарами, это означает, что вы остановитесь и постучите по свету кулаком, что иногда заставляет его загореться, — говорит он.

«Если это продолжается, значит, нить сгорела», — говорит Зулло. «Когда вы ударяете по нему, вы трясете нить, и, если она соприкасается, она действительно загорается.«Это может, по крайней мере, позволить вам добраться до места, где вы можете отремонтировать свет», — добавляет он.

Как поменять лампу фары за 5 шагов

Обратитесь к руководству по эксплуатации, чтобы узнать, как заменить фару в вашем конкретном автомобиле, а также какую лампу фар купить.

Шаг 1. Выключите автомобиль

В целях безопасности выключите автомобиль и выньте ключи из замка зажигания.

Шаг 2. Открыть моторный отсек

Откройте капот автомобиля и найдите держатель фары рядом с передней частью автомобиля.

Шаг 3. Отсоединить провода питания лампы фары

Обычно к основанию лампочки присоединяются три провода. Нажмите на зажим или колпачок, удерживающий их на месте.

Шаг 4. Откручиваем старую фару

Зулло предупреждает, что все машины разные. «В некоторых автомобилях можно добраться прямо до лампочки, а в некоторых — нет», — говорит он. Иногда мешает аккумулятор или корпус воздушного фильтра, а иногда приходится вынимать внутреннее крыло и садиться за него.

Однако, если вы можете открыть фару, это просто вопрос замены галогенной лампы. Это значит увидеть, как лампа заблокирована, и осторожно разблокировать ее. Однако, если вы сломаете зажимы, которые здесь используются, вам придется вынуть фару целиком, предупреждает Зулло. «Таким образом, вы должны увидеть, как он подключен, аккуратно разобрать его, а затем повторить процедуру в обратном порядке, не касаясь пальцами стекла лампы», — говорит он.

Шаг 5. Вкрутите новую лампу фары

Осторожно ввинтите новую лампочку, не касаясь стекла лампы; попадание масла и грязи на руки может привести к взрыву лампы при нагревании.Закройте капот вашей машины. С новой лампочкой ваши фары снова должны быть как новые, и вы снова сможете наслаждаться вождением автомобиля днем ​​или ночью.

В большинстве случаев заменить фару несложно и не нужно отвезти машину к механику. Ознакомьтесь с другими проектами по обслуживанию автомобилей своими руками, которые может выполнить каждый.

Если новая лампа фары не работает

В конечном итоге, если вы заменили лампочку, а она не работает, вам придется проверить предохранители и проводку.«Если у вас есть питание, идущее на предохранители, а на ваш фонарь нет, у вас проблемы с проводкой», — говорит Зулло. «Может случиться так, что где-то оборвался провод, был зажат или что-то в этом роде».

Еще одна вещь, которую следует учитывать, если вы недавно меняли галогенную лампу, — подходит ли новая лампа для вашей вилки. Зулло отмечает, что галогенные лампы сегодня очень сильно нагреваются, а в некоторых магазинах автомобильных запчастей без рецепта продаются более яркие или цветные запасные части, которые считаются лучшими для видимости, но при этом нагреваются еще сильнее.«Итак, что происходит со штатной вилкой OEM, с которой автомобиль идет с завода, так это то, что она не может выдержать эту дополнительную мощность», — говорит он. «Он начинает таять, затем происходит плохое соединение, и ваш свет гаснет». По словам Зулло, в этот момент вы даже не сможете вставить новую лампочку, вам придется заменить всю розетку.

Из-за чего гаснут фары автомобиля?

1. Старость

По словам Зулло, наиболее частой причиной перегоревшего света является возраст. «Вы можете вести машину и не замечать, что одна из ваших фар не горит, а затем, поскольку другая — того же возраста, в течение нескольких недель одна из них может просто испортиться», — говорит он.Внезапно проблема становится очевидной.

2. Сильный холод и жара

Помимо возраста, сильный холод или жара также могут вызвать перегорание фар. Изменения температуры могут повлиять на нить накаливания лампочки, что очень хрупко.

3. Окисление

В новых галогенных лампах другой причиной затемнения света может быть окисление пластикового корпуса, из-за которого он становится белым или желтоватым, говорит Зулло. По его словам, это уменьшает луч света, который помогает водителям видеть впереди темную дорогу.«В этом случае вам придется заменить всю фару в сборе», — добавляет он.

4. Трещины в корпусе лампы

Кроме того, любые трещины в корпусе могут привести к перегоранию галогенных ламп, поскольку они не впитывают влагу. «Так что вы можете вставить туда новую лампочку, и через день или два она перегорит из-за влажности», — говорит Зулло. «Кроме того, эти лампочки нельзя трогать пальцами; если вы его устанавливаете, вы должны использовать резиновые перчатки, потому что если вы приложите палец к лампочке, соль из вашего пота сразу же сожжет лампочку.”

Имейте план безопасности на случай, если ваша фара перегорит во время вождения. Обязательно практикуйте безопасное вождение в дороге.

Как поменять лампочки фары на калину. Фара на Калину. С помощью мультиметра. Замена реле и предохранителей

Как поменять лампочку на калине? У водителей часто возникает этот вопрос, тем более что на отечественных дорогах автомобилей все больше появляется Лада Калина. Он одновременно надежен и неприхотлив в уходе, обслужить его может сам хозяин.А если будет небольшой ремонт, то можно сделать самому с минимумом опыта и стандартным набором инструментов.

Как заменить лампы в фарах

Владельцу лада тоже приходится сталкиваться с проблемой как поменять лампочку на калину. В первую очередь, речь идет о блок-фарах. Они представляют собой сложный конструктивный элемент, который делится на фары, рассчитанные на ближний свет, дальний свет, а также есть габариты и указатели поворота.Вы можете поменять вышедшую из строя лампу, при этом фара остается на автомобиле. Перед тем как приступить к замене лампы, нужно отключить клемму в том месте, где обозначена отрицательная клемма АКБ.

Лампы поворотников легко заменить, если соблюдать правила:

1. Патрон указателя поворота необходимо осторожно прокрутить влево. Просто поверните на 45 градусов. Теперь он легко достается из футляра.
2. Подошла очередь вытаскивать лампочку: надо щелкнуть по ней, повернуть до упора, все действия производятся в левую сторону, и она сразу выйдет из патрона.
3. Установите новую лампу, выполнив все действия в обратном порядке.

Ибо есть свой заказ. Фара освобождается от крышки, которая ее защищает, для этого нужно потянуть за любой из ее лепестков. Следующим шагом будет отсоединение проводов от клемм, которые находятся в лампе. Теперь нужно освободить пружинный зажим из зацепления с несколькими крючками и снять его, а затем вынуть поврежденную лампу из корпуса. Вам необходимо установить новую, начав процесс с конца.

Обычно калиновые лампы бывают галогенными, и при их замене профессионалы советуют не трогать колбу пальцами, чтобы не было темных пятен, когда лампа начнет нагреваться. Если пятна все же появились, их следует утилизировать с помощью хлопчатобумажной ткани, смоченной спиртовым раствором.

Замена лампы дальнего света происходит следующим образом. От самой лампы отсоединяются провода. Для ослабления удерживается защелкой. Для этого концы нужно сжать, освободить от зацепления с крючками, а затем отложить в сторону.Теперь легко вынуть лампу из корпуса, точно так же, как, сделав все в обратном порядке, вставить новую лампу.

Как поменять габариты и стоп-сигналы

При замене габаритной лампы снимается защитный кожух из резины. Патрон необходимо снять, лампу оттуда вынуть и заменить на новую.

Фару также необходимо время от времени заменять. Кто его менял, тот знает, что для начала нужно надавить на фиксаторы и очень аккуратно отсоединить провода от разъема в районе корпуса и патрона, рассчитанного на ламу с указанием поворота.Бампер придется снять. В верхнем креплении виден винт; его нужно открутить отверткой Phillips. Три болта снимаются ключом на «8».

Пересадка на лифте — будет удобнее и быстрее.

Надо снять колпак и накрутить колесо, потом вкладыш, хотя можно оставить открутив только переднюю часть. Задвигается назад, колба снимается, предварительно освободив конструкцию от разъема. При сборке подкрылок сбоку и снизу прикручивается к бамперу.

В последнее время стали популярны светодиодные лампы для ладов калины. Они ярче благодаря мощным светодиодам, потребляют меньше энергии при сохранении заряда батареи, содержат стабилизатор тока и диодный мост.

Все автомобили, в том числе калина 2, имеют стоп-сигнал. Луч света от него должен быть рассеян на 360 градусов, чтобы попасть на рассеиватель.

Замена ламп стоп-сигналов на автомобиле Лада Калина 2 осуществляется без снятия фар.Необходимо отсоединить провода от лампочки, зажимая концы фиксирующей детали, высвободить ее. Лампа снимается, а на ее место ставится новая.

Недавно столкнулся с проблемой. Когда в темноте включаешь ближний свет, я с удивлением обнаружил, что его просто нет. До этого ездил в Россию, где включение света днем ​​обязательно. Поэтому, когда пропал ближний свет и чем это вызвано, я не знал.

Схема подключения ближнего света в Калине предельно проста.На пути прохождения электрического тока от источника питания (аккумуляторной батареи или генератора) до лампы ближнего света находятся предохранители, блок освещения, переключатель ближнего / дальнего света.

Поиски начались с самого простого — проверки предохранителей. Оказалось, что все в порядке. После того, как были исключены еще две причины (блок освещения и выключатель фар), пора было проверить лампы ближнего света.

Ну что сказать, это очень и очень неудобная вещь, особенно если вы делаете это впервые и не знаете всех конструктивных тонкостей.

ВАЖНО! Все следующее — мой личный опыт. Не факт, что описанная технология верна. Таким образом, автор не несет ответственности за ущерб, причиненный в результате следующих действий.

Стартовал с правой фары. Чтобы добраться до лампы, пришлось снять бачок с омывающей жидкостью. Оказалось, что все довольно просто. Для снятия бачка омывателя:

• Снимите клеммы с контактов мотора (два мотора, в случае универсала или хэтчбека), предварительно запомнив способ их подключения;
• Выкрутите болт крепления переднего бака, который находится над фарой;
• Ослабьте гайку, которая зажимает заднюю опору бака рядом со стойкой;
• Осторожно снимите резервуар, не проливая его содержимое.

После этого получаем вполне нормальный доступ к фаре.

Порядок снятия фары ближнего света:

• Снимите резиновую крышку для доступа к фаре;
• Осторожно снимите два провода питания фары, запомнив их расположение;
• Осторожно нажмите и слегка приподнимите скобу защелки железа;
• После того, как скоба вынута из пазов, отвести ее в сторону;
• Осторожно вынуть лампу ближнего света за контакты.

Процедура установки лампы ближнего света обратная. ВАЖНО! Ни в коем случае нельзя брать руками стеклянную часть лампы , так как при включении она сразу же перегорит. В этом случае тщательно протрите стеклянную часть лампы спиртом и дайте ему полностью испариться.

Порядок установки фары ближнего света:

• Устанавливайте лампу ближнего света так, чтобы она выступом на цоколе входила в соответствующий паз абажура, надежно фиксируя его.
• После этого самая сложная часть — замена лампы — необходимо аккуратно зафиксировать лампу защелкой, попав точно в пазы, ее нужно контролировать, чтобы лампа не проворачивалась в абажуре. Для этого защелка немного заводится сверху, затем слегка надавливается и опускается вниз.
• Если все прошло успешно, обязательно следует проверить надежность крепления лампы, чтобы она надежно держалась защелкой и не вращалась вокруг своей оси.
• Подключить провода, соблюдая полярность;
• Закрыть отверстие резиновой крышкой для доступа к лампе;
• Установите бачок омывающей жидкости на место, закрепив его и соединив провода.

После этого при необходимости можно переходить к замене левой лампы ближнего света. Доступ к этой лампе намного хуже, ведь снять бачок с охлаждающей жидкостью без слива антифриза практически невозможно. Поэтому приходится уворачиваться и действовать наощупь.

Сентябрь 14, 2015 Администратор

Каждая деталь автомобиля имеет свой ресурс, после чего выходит из строя и требует ремонта или замены.Фары не исключение. В сегодняшней статье мы расскажем, как их заменить самостоятельно.
Для начала вам нужно будет посетить автомагазин и приобрести новые лампы. Лампы ближнего света на Лада Калина имеют обозначение Н7, а дальний свет — Н2. У них одинаковая мощность — 55 Вт. Также будет полезно узнать, какие предохранители отвечают за фары — F12 и F13 за ближний свет, F14 и F15 — за дальний свет.

Кроме того, при замене ламп будьте осторожны, чтобы не прикасаться к лампочкам.Они очень чувствительны к малейшим загрязнениям, что сразу сказывается на качестве освещения. Если вы все же дотронулись до лампочки, протрите ее чистой тканью, смоченной спиртом, и дайте высохнуть, после чего вы уже можете установить лампу в фару.

Как заменить лампы ближнего и дальнего света на калину

1) Откройте капот и снимите клеммы с АКБ.

2) Найдите круглый кожух на корпусе фары. Подденьте пальцами и аккуратно потяните на себя — снимется без труда;

3) Отсоедините концы 2-х проводов, вспомнив, как они стояли;

4) Снимите специальный металлический замок с двойного крючка;

5) Аккуратно возьмитесь за контакты лампочки и вытащите ее;

6) Возьмите новую лампу, установите в обратном порядке.Внимание! На цоколе лампы есть небольшой выступ. Он должен совпадать с пазом, иначе лампа не будет правильно стоять.

7) Установите защелку и осторожно попробуйте повернуть лампу. В идеале он не должен проворачиваться. В противном случае удалите его и повторите шаг 6;

8) Подключаем провода как стояли до замены, устанавливаем крышку.
Как видите, замена лампы ближнего света на Калине не очень сложная процедура.Аналогично меняется и лампа дальнего света. Выполнив все работы, подсоедините клеммы к АКБ, закройте вытяжку и проверьте работу лампы.

Заключение

В заключение следует отметить, что менять лампы ближнего и дальнего света на Лада Калина неудобно без ряда подготовительных работ, а именно снятия бачка омывателя лобового стекла и бачка охлаждающей жидкости. Хотя это сильно увеличивает сложность, но значительно упрощает доступ к фарам.В любом случае, снимать танки или нет, решать вам.

Хороший ночной свет можно сравнить с хорошим дневным зрением. Именно свет играет ключевую роль в осведомленности автомобилиста во время ночной езды, если фары тусклые или вообще не светят из-за перегоревшей лампочки — у вас есть все шансы попасть в крупную аварию, вы можете только догадывайтесь о последствиях … Неисправным фарам необходим ремонт, и как это сделать, мы расскажем в этой статье. Вы узнаете , как заменить переднюю лампу ближнего света на Лада Калина своими руками.

Как и большинство автомобилей ВАЗ, отлично поддается «домашнему ремонту», поэтому нет смысла ехать на СТО, зря тратя бензин и тратя деньги на то, что можно сделать самостоятельно без особых усилий.

Блок-фары Калины разделены на три части:, и указатель поворота. Для замены лампы ближнего света не нужно разбирать фару, поэтому вам не понадобятся ключи или другие инструменты. Для замены понадобится лампочка ближнего света, например — Osram H7 12V 55W , проверена на себе, лампочки достойные!

Замена лампочки своими руками Лада Калина

1. Открываем капот, в целях безопасности отключаем клемму «-«.
2. Необязательно, но очень удобно — для облегчения доступа к фаре.
3. Теперь нужно снять резиновую накладку с фары.

4. Когда у вас будет доступ к лампочке, нажмите на алюминиевый фиксатор защелки, показанный на фото.

5. Осторожно снимите лампочку, затем отключите от нее питание.

Примечание! Новую лампочку за стекло настоятельно не рекомендуется брать пальцами; если этого нельзя было избежать, протрите поверхность спиртом и замените ее.Причина такой предосторожности якобы в жирных пятнах, которые оставляют пальцы. Опытные автомобилисты утверждают, что лампочка с жирными пятнами перегорает очень скоро, практически сразу, поэтому советую прислушиваться и делать так, как говорят «гуру».

В моделях Калина и Калина 2 фары разные, поэтому замена ламп в них имеет определенные отличия, и о каких мы расскажем в этой статье. Самостоятельная замена ламп не доставит вам особых проблем.Поэтому нет смысла обращаться за помощью в сервис. На Калине 2 с 2013 г. для замены ламп в блоке левой фары необходимо отвести воздушный фильтр в сторону, чтобы он не мешал. В блоке правой фары замене ничто не помешает.

Обзор фар Лада Калина 2

Над фото левой фары, справа все идентично. 1 — вентиляционная трубка; 2 — кожух ближнего света; 3 — крышка секции дальнего света; 4 — регулятор светового пучка в вертикальной плоскости; 5 — патрон габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор светового пучка в горизонтальной плоскости; 8 — лампочка указателя поворота

Лампы в фарах

• Ближний свет H7 12v55W
• Дальний свет h2 12v55W
• ДХО (ходовые огни) 12v W21 / 5W
• Указатель поворота 12в PY21W

Инструкция по замене ламп на Калине 2

Ближний свет

Осторожно снимите резиновый пыльник с ближнего света (он больше по размеру)

Отсоединить колодку от лампы

Удалите перегоревшую и установите новую лампу.Лампа Osram H7 установлена ​​с завода, если вы хотите поставить лампы ярче, можете выбрать Philips H7 +30.

Собираем в обратной последовательности.

Дальний свет

Снимите резиновый чехол с дальнего света

Отсоединить колодку от лампы (на лампу одет только + провод)

Надавите на пружинный зажим лампы и сдвиньте его в сторону

Вытаскиваем старую лампу и устанавливаем новую.При установке будьте внимательны, он устанавливается только в одном положении.

Так же собираем в обратной последовательности.

Замена ламп ДХО

Возьмите картридж и поверните его против часовой стрелки.

Указатель поворота

Легким нажатием поверните картридж против часовой стрелки и выньте его из гнезда

Надавите на лампу и поверните против часовой стрелки, вытащите ее из патрона

Берем новую лампу PY21W и устанавливаем в патрон

На этом замена лампы завершена.

При замене ламп ближнего и дальнего света запрещается касаться лампой самих ламп! Это приведет к быстрому выходу лампы из строя. Остальные лампы накаливания, и это им не грозит.

BOSCH Датчик скорости заднего колеса ABS 720 мм Подходит для LADA Kalina Priora Wagon 2004 Легковые и грузовые Датчики и переключатели тормозов Автозапчасти и автомобили

Датчик скорости заднего колеса BOSCH ABS 720 мм Подходит для LADA Kalina Priora Wagon 2004, Priora Wagon 2004 BOSCH Датчик скорости заднего колеса ABS 720 мм Подходит LADA Kalina, 6 12/2008 -, 6 LPG 12/2008 -, LADA KALINA Estate (1117) 1,4 16V 11/2008 -, LADA KALINA Estate (1117) 1,4 16V LPG 11/2008 -, LADA PRIORA Estate (2171) 1,6 10/2009 -, LADA PRIORA Хэтчбек (2172) 1.Датчик скорости заднего колеса ABS 720мм Подходит для LADA Kalina Priora Wagon 2004 BOSCH.

1. Home
2. Автозапчасти и транспортные средства
3. Автозапчасти и аксессуары
4. Запчасти для легковых и грузовых автомобилей
5. Тормоза и запчасти для легковых и грузовых автомобилей
6. Датчики и переключатели тормозов для легковых и грузовых автомобилей
7. BOSCH Датчик скорости заднего колеса ABS 720 мм Подходит для LADA Kalina Priora Wagon 2004

BOSCH Датчик скорости заднего колеса ABS 720mm Подходит для LADA Kalina Priora Wagon 2004

BOSCH Датчик скорости заднего колеса ABS 720 мм Подходит для LADA Kalina Priora Wagon 2004-.LADA KALINA Estate (1117) 1.4 16V 11/2008 -. LADA KALINA Estate (1117) 1.4 16V LPG 11/2008 -. LADA PRIORA Estate (2171) 1,6 10/2009 -. LADA PRIORA Хэтчбек (2172) 1,6 12/2008 -. LADA PRIORA Hatchback (2172) 1.6 LPG 12/2008 — .. Состояние: Новое ： Гарантия: ： Да ， Номер детали производителя: ： 0265007886 ： Бренд: ： BOSCH ， Номер сменной детали: ： 0265007886 DF11 51110 84.1281 82

111803538370,
