Как работает гидроусилитель руля: устройство и схема работы

Всем привет! Сегодня говорим о том, как работает гидроусилитель руля на автомобилях.

В действительности сейчас сложно себе представить автомобиль, который не был бы оснащен усилителем руля. Кстати, тут мы уже сравнивали ГУР и ЭУР, потому к этому вопросу возвращаться не станет.

Наиболее распространенным остается именно гидравлический узел. Это устройство может применяться на большом количестве авто. Хотя на Ниве, на Опель, автомобилях Тойота, КАМАЗ, УАЗ, Газель и многих других. Что уж говорить, если ГУР ставится даже на ЗИЛ 130. Думаю, некоторым из вас хорошо знакомы такие усилители как ЮМЗ 6 или МТЗ 80.

Но сейчас немного не об этом.

В рамках нашего материала хочется узнать что-то новое и полезное, проверить ваши знания в области усилителей рулевого управления на авто. Возможно, в отдельном материале поговорим про все возможные неисправности ГУР. К примеру, почему руль плохо или туго вращается, клинит при повороте в одну сторону, работает рывками и пр.

Функционал и назначение

ГУР входит в состав рулевого стандартного управления транспортного средства. Он обеспечивает создание дополнительного, необходимого водителю, усилия при повороте автомобильного руля. Это реализуется за счет создаваемого гидравлического давления.

В случае с легковыми авто перед ГУР стоит основная задача. Это обеспечение комфорта во время управления. Рулить машиной с таким узлом намного проще, легче и удобнее. Для поворота или маневра совершать по несколько полных оборотов руля не приходится. А это наиболее сильно проявляется на узких участках дороги, на парковке и пр.

Также устройство ГУР позволяет сохранять управляемость и смягчать получаемые при наезде на неровности удары в рулевое колесо. Или просто в баранку.

Предъявляемые требования

Думаю, если вам этот материал окажется полезным, будет создана еще одна статья. В ней мы говорим о том, какие неполадки могут случаться с этим узлом.

К примеру, мы уже отдельно изучали причины скрипа руля при вращении. Еще отдельно рассматривался вопрос, когда руль не возвращается в исходное положение. В этих случаях потенциальным виновником также часто выступает гидрач.

Чтобы ГУР обеспечивал надежную и качественную работу, он должен соответствовать определенным требованиям. Среди них:

• надежность и качество сборки;
• бесшумность;
• простота даже самостоятельного обслуживания;
• минимально возможные габариты;
• экологичность;
• автовозврат руля в исходное положение;
• плавность;
• пропорциональность усилий;
• сохранение работоспособности рулевого узла при поломке ГУР и пр.

Действительно важные требования. И если даже ГУР перестал им соответствовать, у водителя должна сохраняться возможность доехать до ближайшего СТО или своего гаража, к примеру. А не просто стоять и на холостых оборотах дожидаться эвакуатор.

Особенности устройства

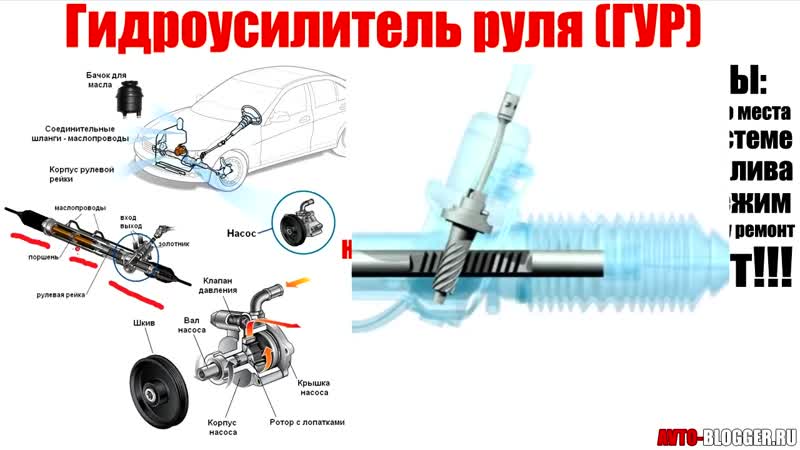

Теперь поговорим непосредственно про устройство рассматриваемого узла.

Важным преимуществом системы является то, что ее можно поставить на рулевые механизмы различных типов. В случае с легковушками наиболее распространенными остаются реечные узлы.

Если отталкиваться от такого механизма, тогда схема самого ГУР будет состоять из:

• бачка, внутри которого находится рабочая жидкость;
• насоса;
• золотникового распределителя;
• гидроцилиндра;
• соединительных шлангов.

Бачок представляет собой емкость, где находится рабочая жидкость. А именно специальное масло. Резервуар включает в себя фильтр и щуп, которым проверяется уровень.

Само масло отвечает за смазывание трущихся элементов, а также передает усилие от самого насоса непосредственно к цилиндру. То есть гидроцилиндру, как вы поняли.

Насос служит для поддержания правильного давления и обеспечения циркуляции жидкости. Причем этот узел ставится на блок цилиндров мотора, и работает от шкива коленвала. Сами насосы могут отличаться по своей конструкции. В основном это корпус из металла, внутри которого находятся вращающиеся на роторе лопасти.

Управление насосом может быть регулируемым, либо же нерегулируемым. В первом случае меняется производительная часть помпы. А во втором в игру вступает редукционный клапан.

Распределитель монтируют на рулевой вал, либо на компоненты привода рулевого узла. Именно он служит для правильного направления потоков рабочего масла в нужную полость гидроцилиндра, а также возвращают жидкость в бак.

Распределитель в основном состоит из торсиона, вала и не менее важного поворотного золотника. Узел бывает роторным и осевым.

Гидроцилиндр монтируется в рейку рулевого узла. Он включает в себя такие компоненты как поршень и шток. Шток меняет свое положение под воздействием масла.

С соединительными шлангами, думаю, все прекрасно понятно.

Как это работает

Чтобы правильно понять не только устройство, но и принцип работы, на котором основан ГУР рулевого управления, следует рассмотреть несколько наглядных ситуаций. Плюс еще видео поможет визуализировать многие моменты.

Представив несколько ситуаций, в каждой из них коротко объясним, что при этом происходит с усилителем.

• Машина неподвижная, колеса выставлены прямо. Сейчас ГУР не работает и спецжидкость просто постепенно перекачивается по всей системе, от бачка до распределителя, и назад;
• Руль начинает вращаться. Крутящий момент от баранки идет на вал распределителя, а затем на торсион, начинающий закручиваться. Золотник при этом не вращается, что обусловлено силой трения. При перемещении относительно представленного золотника, рассматриваемый вал открывает специальный канал. Это позволяет жидкости начать поступать в определенную полость цилиндра. Полость напрямую зависит от того, в какую сторону происходит вращение. Жидкость начинает давить на поршень с штоком, что и позволяет сместить рулевую рейку и достаточно легко повернуть колеса влево или вправо;
• Вращение закончилось, но руль остается в повернутом положении. При перемещении рейка вращает золотник, и происходит его выравнивание в отношении вала. А именно вала рассмотренного распределителя. Теперь распределитель оказывается в нейтралке, и жидкость начинает просто продолжает циркулировать по системе. Никакая серьезная работа в этот момент не совершается;
• Руль оказывается в крайнем положении и удерживается
  . Это самая сильная нагрузка на ГУР. Связано с тем, что распределитель не способен вернуться в нейтраль, и жидкость активно циркулирует в самом насосе. От этого появляется шум. Как только руль будет отпущен, все нормализуется.

Важным преимуществом рассматриваемого узла является то, что рулевой механизм все равно сохранит свою работоспособность, даже если сам ГУР выйдет из строя.

Как часто менять жидкость

Довольно популярный вопрос. Нельзя сказать, что масло для ГУР дорогое. Нет, цена вполне адекватная, и во многом зависит от конкретного авто.

В теории использовать это масло можно весь срок. По факту лучше периодически проводить замену.

Периодичность замены напрямую связана с интенсивностью эксплуатации. К примеру, если за год вы проезжаете около 10-15 тысяч километров, сливать и заливать масло в усилитель можно с интервалом 2-3 года. Если это 30-50 тысяч км, то интервал может составлять и 6-12 месяцев.

Если не менять состав, он будет постепенно терять свои свойства и уже не сможет справляться со своими обязанностями. В итоге начнется активный выход из строя всех компонентов.

А после замены нужно прокачать гидроусилитель, о чем мы с вами уже ранее говорили в предыдущих материалах. Там ничего сложного нет.

Плюс и минусы

Чтобы подвести итоги, стоит поговорить о сильных и слабых сторонах этого узла.

Начнем с преимуществ. Они такие:

• легкое управление;
• снижение усталости водителя;
• амортизация ударов неровной дороги;
• улучшенная маневренность;
• повышенная безопасность;
• более чувствительная управляемость.

Но есть и минусы. Для начала насос, который работает постоянно, будет забирать часть мощности у двигателя. Плюс это обслуживаемая система.

Насколько это весомые аргументы конкретно в вашем случае, решайте сами. И для наглядности советуем сравнить все же ГУР и ЭУР. После чего сделать выводы.

На этом у нас все. Всем спасибо за внимание!

Подписывайтесь, оставляйте свои комментарии, задавайте актуальные вопросы!

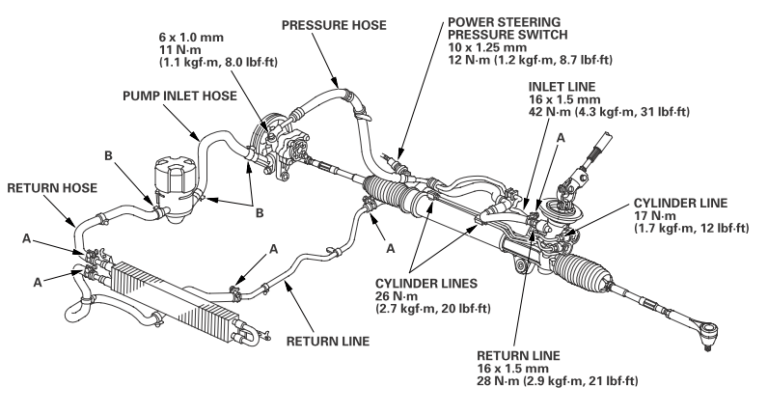

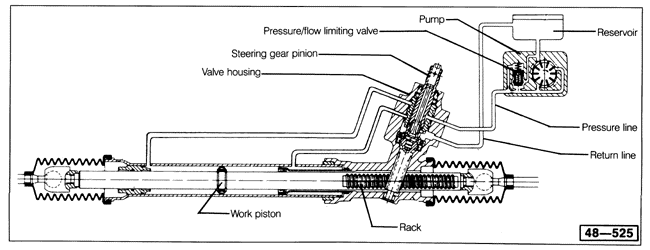

Схема гидроусилителя рулевого управления

Принцип работы гидроусилителя руля

Гидроусилитель руля (аббревиатура ГУР) — знакома большинству автолюбителей. Относится она к основной части рулевого механизма. Раньше управление машиной, было очень утомительным занятием, так как приходилось при резкой смене траектории напрягаться для поворота рулевого колеса, особенно это было проблематично на грузовых машинах. Конструкторы, которые всегда совершенствуют детали для удобства, комфорта и безопасности, обратили на это внимание, поэтому рулевое колесо стало не исключением. Чтобы свисти усилие к минимуму, была придумана система гидроусилителя руля.

Основным его предназначением, как и было, задумано выступает, комфортное управление машиной в момент движения, но есть и другие не менее важные заслуги, такие как:

По конструкции ГУР компактны и могут поглощать удары, с вибрацией отходящие от дорожного полотна на рулевое колесо. Во время использовании они совершенно бесшумны. С их появлением езда стала безаварийной, даже число парковочных мест снизилось вдвое. Имея в авто гидроусилитель сложные повороты и многоразовые маневры стали даваться на ура. Однако многие не знают принципа работы установленного штатного гидроусилителя, а когда транспортное средство уводит в сторону они пытаются разрешить ситуацию на «сход-развале» делая это неверно. Естественно, бывалые развальщики легко могут выставить углы установки колес для правильного «сопротивления» увода машины вбок, если гидроусилитель неисправен.

Чтобы устройство не подводило и надежно выполняло все предписанные задачи нужно своевременно посещать сервисные центры для диагностики.

Шаг в историю

Так как первые машины по конструкции были не увесистыми и с узкими колесами, то для поворота руля не требовалось особых усилий. Но с появлением первых грузовых автомобилей вращать колеса многотонного грузовика, оказалось занятием достаточно трудоемким, а то и вовсе не посильным. Тут-то и потребовалось уменьшить диаметр «баранки» и изменить устройство рулевой рейки. Изобрел и запатентовал гидроусилитель впервые Фредерик Ланчестер. Сначала, благо автомеханики распространилось только на карьерные самосвалы, пожарные и грузовые машины. Предвестники пневмоусилители — были несложными и подпитывались от компрессора уже существующих пневматических тормозов.

Только в 20-х годах XX-го века компания Rolls-Royse оснастила гидроусилителем машину-визитку Phantom. Понятное дело, гидравлические усилители были сложнее, чем уже существующие пневматические. Но попытка не увенчалась успехом, и эксперимент был отложен на несколько лет. Дальше уже во время Второй мировой войны англичане вновь ввели в работу ГУР, установив его на большие бронированные автомобили.

И уже спустя пять лет технология плотно закрепилась в европейском и американском автопроме. С тех пор устройство не претерпевало принципиальных изменений. Сегодня разнообразие системы ГУРа впечатляет, помимо него существуют еще две удивительных технологии облегчающие эксплуатацию транспортных средств – Электроусилитель и Электрогидроусилитель.

Разновидности гидроусилителей

Утверждать, что ГУР в стандартном исполнении крайне необходим нельзя. Он полезен только в определенных моментах. Конечно, он позволяет с успехом маневрировать в городских условия, но вот на открытой трасе при высокой скорости пользы от него вовсе нет. С возрастанием скорости перестаёшь «чувствовать» дорогу, что популярно особенно в зимний период.

Чтобы, как-то перекрыть изъян, было предпринято установить рулевую рейку с переменным придаточным отношением. Однако попытка была безуспешной спасла ситуацию электроника, которая выступила модификацией гидроусилителя. Она сочетает не только комфорт, но и информативность руля. Электрогидроусилитель руля (ЭГУР) служит по тому же принципу, отличия — прибавка электронного блока и исполнительного электроклапана.

Бачок гидроусилителя

Гидроусилитель руля: устройство и принцип работы

Чтобы понять, как устроена конструкция ГУРа, рассмотрим схему гидроусилителя рулевого управления, состоящую из таких частей, как:

1. Силовой гидроцилиндр двойного действия помещен в рулевую часть, где стоит межу деталями привода и кузова. Соединен он с золотниковым управляющим узлом и гидроцилиндром. Основная заслуга — преобразование давления жидкости в перемещение поршня и штока, помогающих двигать колеса в необходимое направление.
2. Насос прикрепляется на двигателе, а его привод от коленчатого вала осуществляется ременной передачей от шкива коленчатого вала. Требуется для сформирования давления масла. Более распространены конструкции лопастого типа, потому что у них хорошее КПД.
3. Рабочая жидкость содержится в бачке, там же имеется фильтр, крышка с щупом для замера уровня. Функция масла смазывать трущиеся детали и передавать усилие от насоса к гидроцилиндру.
4. Бачок, наполненный гидравликой, чтобы содержать его в чистоте внутри есть фильтр.
5. Регулятор давления или распределитель – это прецизионный (высокоустойчивый) и простой по схеме узел. Являет собой редукционный клапан. Располагается на деталях рулевого привода или на одном валу с рулевым элементом. Его задача распределять гидравлику в нужную полость гидроцилиндра или назад в бак. Требуется для контроля частоты вращения коленвала мотора, чтобы тот не повышал допустимую норму давления гидравлической жидкости. Золотниковый распределитель – сложная деталь, состоящая из торсиона и золотникового клапана. Когда находящийся внутри золотник крутится, распределитель называют роторным, а если поступательно перемещается – осевым.
6. Соединительные шланги высокого и низкого давления сводят между собой гидроцилиндр, насос и распределитель. Также по ним циркулирует гидравлическая жидкость из бака в насос и обратно, возвращаясь от распределителя. Там, где требуется создать взаимную подвижность узлов, применяют гибкие шланги.

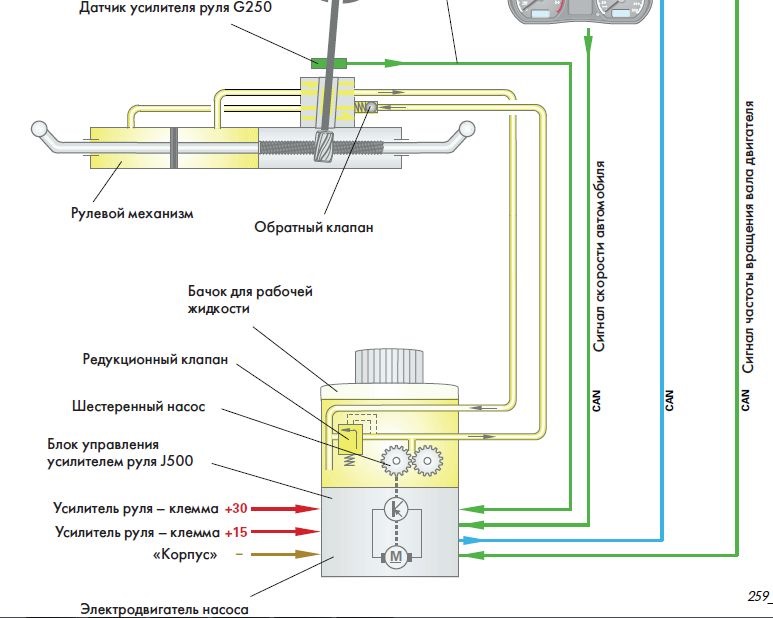

   Принцип работы у ГУР и ЭГУР схож

Принцип работы гидроусилителя руля как с осевым, так и с роторным распределителем, основан на перемещении золотника при перекладке рулевого колеса. Сначала насос формирует давление в узле рулевого управления. Если «баранку» крутят в одну из сторон, начинает двигаться золотник и закрывает одну из сливных магистралей, а рабочая жидкость под давлением идет в нужные полости гидроцилиндра. Гидравлика со штоком давит на поршень, а он двигает колеса.

Когда колеса поворачиваются, они направляют корпус распределителя в сторону движения золотника. А когда золотник принимает обездвиженное состояние начинают восстанавливать свое обычное положение корпуса распределителя. Из нагнетательной магистрали масло легко проходит в сливную. Далее, усилитель просто качает рабочую жидкость при помощи насоса по системе. В то же время колеса направлены прямо. Когда руль заканчивает крутиться, вся схема меняется и останавливается.

Если даже гидронасос сломался (к примеру, оборвался ремень привода) — это не влияет на управление транспортным средством. Потому что от рулевой системы усилие будет идти на корпус распределителя, а после на колеса с золотником. Через предпусковой клапан, гидравлика станет двигаться из одной полости в другую и не создавать препятствия, чем позволит поворачивать руль, только с напрягом. Схема рулевого управления с гидроусилителем наглядно демонстрирует всю суть системы.

Устройство насоса гидроусилителя руля

Во время поворота рулевого колеса в другую сторону распределитель подает масло в противоположные части гидроцилиндра, соответственно рулевая рейка идет в другую сторону и поворачивает колеса в нужную сторону. Что касается водителя, то он прилагает минимум усилия на поворот руля. Когда автомобиль находится без движения руль поворачивать также просто для этого необходимо чтобы был запущен мотор.

Если транспортное средство наезжает на препятствие, сила отталкивания пытается повернуть колеса. Но вместо этого они относительно золотника двигают корпус распределителя и перекрывают сливную магистраль. После чего гидравлическая жидкость поступает в полость цилиндра, и поршень посылает усилия на колеса, идущие в обратном направлении. Быстрая реакция приводит к тому, что колеса блокируются и не могут поворачивать. Из-за того, что ход золотника малый (где-то 1 мм), транспортное средство практически не меняет направление движения. ГУР ограждает руки водителя от столкновения со спицами руля, когда он во что-то врезается. Маленькие толчки все-таки ощущаются – это происходит из-за того, что над реактивными шайбами, повышается давление.

«Чувство дороги» — это обратная связь от управляемых колес через усилитель к рулю. Сообщает водителю, в каких условиях происходит поворот. Чувствуя силовое следящее действие управлять машиной можно при любой погоде. Поэтому в составе конструкции крепят реактивные шайбы, плунжеры или камеры. Одна из шайб при высоком давлении, пытается поместить золотник в исходную точку, от этого рулевое колесо работает «туже».

Расположение ГУРа

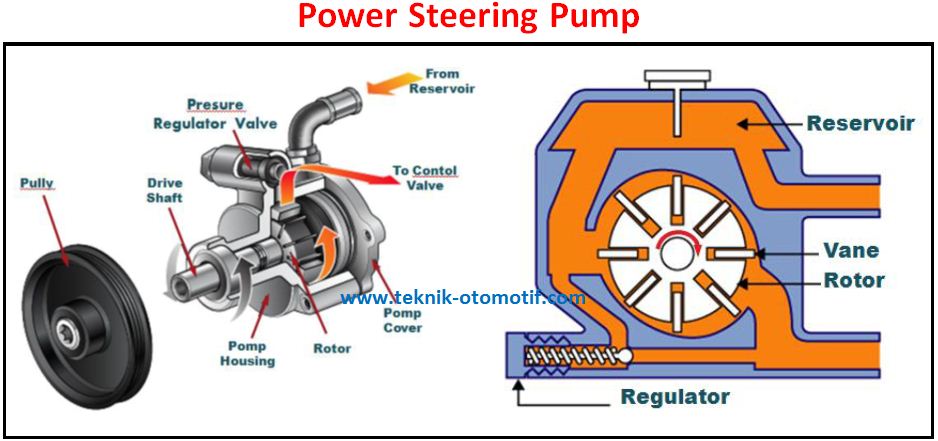

Устройство насоса гидроусилителя руля

Узел насоса лопастного типа делится на виды:

Механизм насоса состоит из корпуса, ротора и уплотнительного кольца. Насос имеет клиноременный привод от шкива коленчатого вала. Шкив матируется в конце наружного вала, находящийся на шариковом и игольчатом подшипнике. Ротор располагается на шлицах вала, в его пазы свободно установлены лопасти. К корпусу насоса приделан распределительным диском и крышкой статор. Внутренняя поверхность его корпуса имеет сложную форму. Лопасти устанавливаются в ротор, где параллельно его продольной оси предусмотрено несколько прорезей. Эти лопасти под давлением центробежной силы немного выходят из пазов и соприкасаясь, с внутренней поверхностью корпуса, создают замкнутые камеры.

Внутренняя поверхность корпуса устроена таким образом, что когда объём от вращения ротора снижается между ними сжимается масло. Если появляется отверстие, то гидравлическая жидкость стремительно выходит из лопастей. Процесс всасывания жидкости проходит наоборот. Сам по себе насос должен быть высокопроизводительным, чтобы обеспечивать повороты вала максимально быстро. Запускается передачами от двигателя:

1. Шестеренчатой.
2. Ременной.

   Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

Техническое обслуживание гидроусилителя

1. Очень часто приводящий ремень становится причиной поломки гидроусилителя, поэтому нужно следить за уровнем его натяжения.
2. Необходимо смотреть за уровнем масла в бачке, если его показатель ниже нормы, нужно долить. Нехватка масла приведет к тому, что насос выйдет из строя. Какая подходит гидравлическая жидкость больше всего нужно узнать из инструкции или в специализированном магазине.
3. Один раз в год меняйте фильтрующий элемент в бачке.
4. Сливать масло легко, нужно снять шлангу и при открытой крышке бачка жидкость выльется от действия атмосферного давления. Залив свежее масло необходимо при открытой крышке пару раз прокрутить руль в крайние положения, это нужно, чтобы лишний воздух покинул бачок.
5. Учтите, что на ТС с гидроусилителем не стоит держать руль в крайнем поворотном положении свыше 5–6 секунд – перегреется гидравлическая жидкость.
6. Кроме того, следует время от времени осуществлять замену масла, это объясняется загрязнениями, которые влияют на его свойства. При потере основных свойств жидкость способна повредить сальники рулевой рейки, а это приведет к сбою ГУРа.
7. Регулярно проводите визуальный осмотр системы, так как может быть нарушена герметичность системы. Потеки гидравлики говорят, что требуется ремонт.
8. Если гидронасос не работает, использовать машину долгое время нельзя – это приведет к износу распределителя и поломке элементов рулевого механизма.

   Залив присадки в ГУР

Недостатки ГУР

1. Нужно просматривать систему каждый день на наличие дефектов.
2. Нанос работает от мотора, тем самым забирая у него часть мощности.
3. Нет функций регулировки положений работы для разных условий.

Как видно минусов не так уж и много.

Принцип работы гидроусилителя рулевого управления

На заре автомобилестроения никто, надо полагать, и думать не думал о том, чтобы с помощью какого-либо приспособления помогать водителю крутить баранку. Машины были легкими, колеса узкими, да и скорости небольшие. У первых автомобилей и руля в привычном понимании даже не было. Так – рычажок трамвайный.

Однако с появлением грузовиков большой грузоподъемности труд шофёра становился всё более тяжелым, крутить становящееся всё более тугим рулевое колесо несколько часов кряду было уже просто утомительно. Так появился гидроусилитель руля – изобретение, которое, как множество ему подобных, отчасти своим рождением обязано человеческой лени.

Преимущества автомобиля с гидроусилителем

Как уже было отмечено, гидроусилитель рулевого управления изначально устанавливался на большегрузные автомобили, чтобы облегчить вращение руля. Кроме того усилитель делает меньшим передаточное отношение рулевого механизма, то есть водителю не приходится для совершения маневра делать баранкой 5-6 полных оборотов в сторону поворота и обратно. Это особенно выигрышно при выполнении парковки в стесненных условиях.

Гидравлика смягчает удары на руль от дорожных неровностей и помогает сохранить управляемость автомобилем при наезде на большой камень и даже при простреле передней шины. Вскоре иностранные производители стали ставить их и на легковые машины, что сразу по достоинству было оценено потребителем.

К сожалению, отечественный автопром так и не наладил выпуск массовой модели легковых автомобилей с какой-нибудь схемой усиления руля. Правда, были собраны опытные единичные экземпляры (например, ГАЗ 13/14 «Чайка» с АКПП и гидроусилителем руля), но они не были предназначены для простых смертных, и об их устройстве в народе ходили только легенды и догадки.

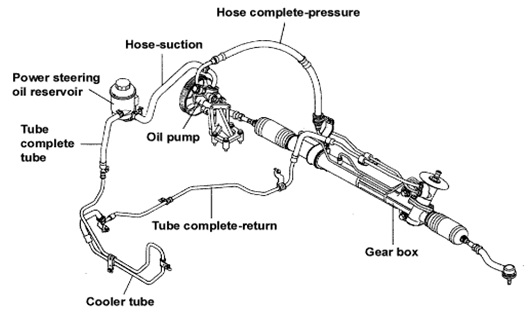

Устройство, схема ГУР

Гидроусилитель руля представляет собой такую систему, которая работает по определенной схеме и состоит из следующих элементов:

1. бачок для рабочей жидкости;
2. соединительные шланги;
3. распределитель;
4. гидроцилиндр;
5. насос.

Насос предназначен поддерживать давление и обеспечивать циркуляцию рабочего масла в системе. Он закреплен на двигателе и приводится в действие ременной передачей от коленвала. На большинстве гидроусилителей установлены пластинчатые насосы. Распределитель – очень высокоточный механизм. Он призван направлять потоки рабочей жидкости в необходимую полость гидроцилиндра, а после обратно в бачок. Устанавливается на элементах рулевого привода либо на валу рулевого механизма. Различают распределители осевые – если подвижный элемент (золотник) перемещается поступательно, и роторные – если подвижный элемент вращается.

Гидроцилиндр под давлением жидкости и посредством поршня и штока поворачивает колеса. Встраивается в рулевой механизм или может быть расположен между элементами рулевого привода и кузовом. Бачок – резервуар для рабочей жидкости. В нём обязательно установлен фильтрующий элемент и находится щуп для контроля за уровнем масла. Это масло, кроме передачи усилий от насоса к гидроцилиндру, призвано смазывать все пары возникающего трения.

Соединительные шланги (высокого давления) обеспечивают циркуляцию масла между насосом, распределителем и гидроцилиндром. Из бачка в насос и из распределителя обратно в бачок гидроусилителя жидкость поступает по шлангам низкого давления.

Работа гидроусилителя

Принцип работы гидроусилителя руля, как с осевым, так и с роторным распределителем, основан на перемещении золотника при перекладке рулевого колеса. Перемещаясь, он перекрывает одну из сливных магистралей, и масло под давлением поступает в ту или иную (правую или левую) рабочие полости гидроцилиндра. Рабочая жидкость давит на поршень со штоком, и те в свою очередь поворачивают колеса. Колеса поворачивают за собой, в сторону движения золотника, корпус распределителя. Как только перестает вращаться рулевое колесо, схема меняется. Останавливается золотник, и восстанавливается нейтральное положение корпуса распределителя. Жидкость без препятствий перетекает из нагнетательной магистрали в сливную. Усилитель рулевого управления с помощью насоса просто прокачивает масло по системе. Колеса стоят прямо. Необходимо отметить, что в случае выхода из строя гидронасоса, управление автомобилем не теряется.

Уход за гидроусилителем

Для надежной и бесперебойной работы устройство гидроусилителя руля требует постоянного контроля и ухода. Вот некоторые рекомендации.

• периодически проверяйте уровень масла в бачке;
• следите за герметичностью системы, своевременно устраняйте различные утечки;
• проверяйте натяжение приводного ремня и при необходимости регулируйте;
• раз в 1-2 года меняйте фильтрующий элемент в бачке. Следует своевременно производить замену масла, следите за изменением его цвета;
• помните, что на автомобиле с гидроусилителем нельзя удерживать руль в крайнем поворотном положении более 5-6 секунд. Это может привести к перегреву масла;
• не допускайте долгой эксплуатации автомобиля с неработающим гидронасосом. Это приведет к быстрому износу и выходу из строя распределителя и деталей рулевого механизма.

Оцените полезность статьи!

Гидравлический усилитель рулевого управления с электронным управлением

Чем выше скорость автомобиля, тем меньшие усилия должен прилагать водитель к рулевому колесу, чтобы изменить направление движения, что может привести к потере управляемости. Такая принципиальная закономерность характерна для всех систем рулевого управления (с постоянным и переменным передаточным отношением). Поэтому при разработке рулевого управления принимаются компромиссные решения.

Для улучшения управляемости автомобиля следует повышать крутящий момент при высоких скоростях и сводить его до минимума при малых скоростях движения и при парковке. Для выполнения этих требований современные легковые автомобили оснащаются гидроусилителями с электронным управлением и регулированием типа Servotronic. Эта система регулирует усилия на рулевом колесе в зависимости от скорости автомобиля.

Рис. Зависимость момента на рулевом колесе от скорости движения автомобиля при применении гидроусилителя типа Servotronic. Нулевая скорость соответствует парковке.

Усилитель руля Servotronic создан на базе обычного гидроусилителя. Измененная конструкция клапана управления с поворотным золотником позволяет реализовать принцип непосредственной гидравлической обратной связи. Применением электрогидравлического преобразователя и соответствующим приспособлением клапана управления удалось обеспечить зависимость степени усиления от скорости автомобиля.

Необходимое для работы системы Servotronic давление рабочей жидкости порядка 130 кгс/см2 создается гидронасосом обычной конструкции. Под этим давлением рабочая жидкость поступает к поворотному золотнику 7 клапана управления.

В свободном состоянии торсион удерживает клапан управления в среднем (нейтральном) положении.

Рис. Схема рулевого управления оборудованного гидроусилителем с электронным управлением: 1,7 – поворотный золотник; 2,5 – торсион; 3 – электронный блок управления; 4 – датчик сигнала скорости; 6 – штифт; 8 – насос гидравлический; 9 – резервуар; 10 — предохранительный и перепускной клапан; 11 – реактивный поршень; 12 – электромагнитный клапан; 13,18 – распределительная втулка; 14 – правая полость силового цилиндра;15 — левая полость силового цилиндра; 16 – подвод жидкости к правой полости; 17 – подвод жидкости к левой полости; 19- поршень; а – нейтральное положение; б – поворот вправо; в – поворот влево

В блоке клапана управления находится торсион 5. Верхняя часть торсиона соединена штифтом с золотником 7. Нижняя его часть соединена также штифтом с ведущей шестерней 19 и с втулкой распределителя 13. Торсион связан с рулевым валом через карданный шарнир. Соединения торсиона выполнены посредством штифтов 6.

Рис. Соединения торсиона: 5 – торсион; 6 – штифт; 7 – поворотный золотник; 13 – распределительная втулка; 19 – ведущая шестерня

Подаваемая гидронасосом рабочая жидкость поступает через входное сверление в корпус клапана управления и далее через кольцевой паз и радиальные отверстия в распределительной втулке клапана к регулирующим кромкам золотника. При нейтральном положении клапана рабочая жидкость перетекает через приточные кромки золотника 1 и поступает во все продольные пазы распределительной втулки и далее мимо сливных кромок золотника в его сливные пазы. Через эти пазы рабочая жидкость отводится в сливную полость и далее в бачок. При этом правая и левая полости силового цилиндра оказываются соединенными между собой через подключенные к ним трубопроводы и кольцевые пазы в корпусе клапана.

При повороте рулевого колеса налево создаваемый водителем крутящий момент передается на торсион 2, верхний конец которого соединен штифтом 6 с поворотным золотником, а нижний конец – с распределительной втулкой 18 и приводной шестерней рулевого механизма. В результате торсион скручивается подобно стабилизатору при наезде одного из колес автомобиля на неровность дороги.

При закрутке торсиона золотник вместе с верхней частью торсиона поворачивается в распределительной втулке, изменяя относительное положение пазов золотника и перепускных отверстий втулки. По мере поворота золотника относительно втулки одни каналы открываются, а другие закрываются.

Рабочая жидкость поступает через щели, раскрывающиеся при перемещении приточных кромок, в продольные пазы и далее через отверстие в кольцевой паз и через трубопровод в правую полость 14 силового цилиндра. На поршень 19 воздействует давление жидкости, что облегчает поворот рулевого колеса.

При поступлении рабочей жидкости в правую полость силового цилиндра происходит ее вытеснение из левой полости в сливную магистраль. Если отпустить рулевое колесо, распрямляющийся торсион вернет золотник в нейтральное положение относительно распределительной втулки.

При повороте рулевого колеса направо рабочая жидкость поступает в левую полость 15 силового цилиндра и происходит ее вытеснение из правой полости.

Электронный блок управления системы Servotronic обрабатывает сигнал скорости автомобиля и изменяет в соответствии с ним ток управления электромагнитным клапаном 4. При повышении скорости автомобиля блок управления системы уменьшает ток управления электромагнитным клапаном. В результате этот клапан частично открывается и перепускает ограниченное количество рабочей жидкости из приточного кольцевого паза 5 в полость 9 над реактивным поршнем 8. При этом жиклер 6 препятствует сильному оттоку рабочей жидкости на слив, благодаря чему в полости над реактивным поршнем создается достаточно высокое давление. В зависимости от величины этого давления изменяется усилие, передаваемое поршнем на шарики и далее на втулку распределителя. Чем выше давление рабочей жидкости, тем большие усилия создаются усилителем и тем большие усилия должен прилагать водитель к рулевому колесу.

Действующее на реактивный поршень давление передается на шарики 7, которые установлены между ним и скошенными поверхностями центрирующей втулки 10, жестко соединенной с распределительной втулкой. Точное центрирование клапана управления особенно благоприятно при движении автомобиля по прямой. При вращении клапана управления, находящиеся под нагрузкой шарики противодействуют повороту золотника относительно распределительной втулки. Таким образом, гидравлический способ создания реактивных усилий используется для повышения момента на рулевом колеса до уровня, подбираемого индивидуально для каждой модели автомобиля.

При высоких скоростях движения ток управления снижается до нуля, в результате чего электромагнитный клапан открывается полностью. В результате на реактивный поршень действует максимальное давление, соответствующее его величине в приточном кольцевом пазе. В результате этого при повороте рулевого колеса на реактивный поршень действует повышенное давление рабочей жидкости. Если действующее на реактивный поршень давление достигло установленного для данного автомобиля предела, открывается ограничительный клапан 3, через который рабочая жидкость перетекает в сливную полость. При этом дальнейший рост давления прекращается.

Рис. Блок клапана управления: 1 – распределительная втулка; 2 – сливная полость; 3 – ограничительный клапан; 4 – электромагнитный клапан; 5 – приточный кольцевой паз; 6 – жиклер; 7 – шарик; 8 – реактивный поршень; 9 – полость над реактивным поршнем;10 – центрирующая втулка

При небольшой или нулевой скорости движения сила протекающего через электромагнитный клапан тока достигает максимальной величины, в результате чего электромагнитный клапан 4 закрывается и предотвращает поступление рабочей жидкости в полость 9 над реактивным поршнем. При этом в полости над реактивным поршнем поддерживается такое же давление, как и в сливной полости 2, так как они соединены между собой посредством жиклера 6. Таким образом клапан управления системы Servotronic действует так же, как обычный клапан с поворотным золотником. Так как действие реактивного поршня отсутствует, для поворота колес автомобиля требуются относительно небольшие усилия на рулевом колесе.

При воздействии на рулевой механизм силы в противоположном направлении, например, в результате наезда на неровность, усилитель действует как демпфер. В этом случае торсион закручивается под действием усилия, передаваемого на него через рейку и ведущую шестерню. При этом золотник поворачивается из нейтрального положения относительно втулки распределителя. В результате рабочая жидкость поступает под давлением в ту полость силового цилиндра, которая создает противодействие движению рейки.

Рис. Схема работы гидроусилителя при наезде на препятствие

Например, при переезде неровности на колесо автомобиля действует сила FA, которая стремится его повернуть вокруг точки D (по часовой стрелке). При этом на рейку передается сила FZ, которая поворачивает шестерню и закручивает торсион. В результате открывается проход рабочей жидкости под давлением в правую полость силового цилиндра, а левая полость сообщается со сливом. Действующая на поршень и рейку реактивная сила FR уравновешивает силу FZ и противодействует таким образом повороту колес автомобиля.

На привод насоса гидроусилителя затрачивается значительная мощность (5…7 л.с.), поэтому в целях экономии топлива в современных автомобилях применяют гидравлические насосы с приводом не от коленчатого вала, а от электродвигателя, который включается в работу по сигналу блока управления. Такая конструкция позволяет также повысить долговечность насоса гидроусилителя, так как он работает только во время поворота рулевого колеса.

Подробное устройство гидроусилителя руля

Многие водители начинали свою карьеру за рулем с управления автомобилем отечественного производства, оснащенного рулевой колонкой или рулевой рейкой. Пересев за руль более современных отечественных или иностранных авто, водители испытывают несказанное облегчение от легкости обращения с рулем. Объяснение этого блага кроется в рассмотрении подробного устройства гидроусилителя руля (далее ГУР).

Подробное устройство гидроусилителя руля

Шаг в историю

Превращение механизма рулевой рейки и уменьшение самого рулевого колеса началось с Фредерика Ланчестера, который первым изобрел гидроусилитель и запатентовал его. Изначально это благо автомеханики превалировало только в грузовых автомобилях и автотранспорте специального назначения (пожарные машины). А уже в 20-х годах XX-го века компания Rolls-Royse оборудовала ГУРом свой автомобиль-визитку Phantom. Хотя на тот момент все так и закончилось пробными образцами данного ноу-хау.

Следующим «выходом в свет» гидроусилитель руля обязан Второй мировой войне. В это время американские и английские машиностроители оборудовали ими тяжелые и неповоротливые бронемашины. А в 50-х годах эта технология получила широкое применение в автопроме Америки и Европы.

В настоящее время существует много видов ГУРа, а также других доработанных технологий облегчения вращения рулевого колеса:

• Электрогидроусилитель;
• Электроусилитель.

Как устроен гидроусилитель руля

Как говорилось выше, гидроусилитель руля – это модернизированная рулевая рейка. К ее простой конструкции добавили следующие детали:

• Масляный насос;
• Бачок с рабочей жидкостью;
• Золотниковый распределитель;
• Силовой гидроцилиндр;
• Регулятор давления;
• Соединители и шланги.

Узлы гидроусилителя руля

Устройство насоса гидроусилителя руля определяет деление этого узла на виды:

Еще устройство насоса включает в себя корпус, уплотнительное кольцо, ротор. Насос отвечает за создание и поддержание определенного давления специальной жидкости в системе и обеспечивает ее движение. Запускается передачами от двигателя:

Устройство насоса гидроусилителя руля

Насос ГУР подает под высоким давлением в золотниковый распределитель специальную жидкость. Золотниковый распределитель – сложная деталь, состоящая из торсиона и золотникового клапана. Она регулирует жидкостную подачу в полость цилиндра и возвратное движение жидкости в бачок. Силовой гидроцилиндр обладает бинарным действие, то есть создает усилие в двух направлениях. В нынешнем автомобилестроени этот узел, передающий усилие в рулевую рейку, в неё же и интегрирован.

Изобретено много способов трансформировать усилие поворота руля в работу золотника. Многие из них основываются на движении отдельно взятого промежутка вала рулевой колонки. В актуальных технологиях автомобилестроения роль этого промежутка выполняет торсион, представляющий собой пружинящий лучевым способом промежуток вала рулевой колонки.

Золотник отзывается на угол смещения концов при прикладывании усилия к рулю. Еще применяют конструкции валов с участком с осевой подвижностью, в которых движение соответствующей направленности создается путём винтовой передачи, которая превращает поворот руля в поступательное движение золотникового штока. Есть также механизмы, в которых усилие вращения рулевого колеса отмечается не на рулевой колонке, а на других узлах передачи между рулём и колесами.

Принцип работы ГУР

Схема работы ГУР

Если автомобиль находится без движения, двигается прямо, насос перекачивает вхолостую гидравлическое масло внутри системы. Когда рулевое колесо приходит в движение, начинает закручиваться торсион, а золотник поворачивается относительно гильзы распределения. Одновременно открываются соединительные шланги, по которым масло из бачка попадает в определенную камеру в силовом цилиндре (это зависит от того, в какую сторону маневрирует автомобиль под действием поворота руля). А из другой камеры одновременно по открытым протокам гидравлическое масло попадает в бачок. Поршень цилиндра перемещает рулевую рейку, с одновременной передачей усилия рулевым тягам, поворачивающим колёса.

Если авто маневрирует на невысокой скорости, то КПД гидроусилителя руля максимален. Это достигается возрастанием количества оборотов электродвигателя насоса. Увеличение его производительности способствует интенсивному притоку гидравлической жидкости в цилиндр и сила, прикладываемая к повороту руля, уменьшается в разы. Повышение скорости движения машины снижает частоту вращения электродвигателя, при этом в действие вступает электромагнитный клапан, который уменьшает проходимость каналов гидросистемы, а для поворота руля приходится прикладывать больше усилий.

Бочка мёда и ложка дегтя в наличии ГУРа

Несомненным положительным качеством этого узла являются:

1. Улучшение управляемости авто;
2. Экономия усилий, прикладываемых к рулю;
3. Уменьшение передачи ударных явлений от дорожного покрытия.

К самым существенным отрицательным моментам при использовании гидроусилителя рулевого управления многие автомобилестроители причисляют потерю автомобилем информативности. Пока решение вопроса совмещения комфорта, обеспечиваемого ГУРом, и четкости управления машиной остается не по силам лучшим конструкторам гигантов автомобилестроения.

Поделитесь статьей с друзьями:



КамАЗ 65115 | Рулевое управление | Гидроусилитель

Рулевое управление — с гидроусилителем, встроенным в рулевой механизм, рабочая пара — винт с гайкой на циркулирующих шариках и рейка, зацепляющаяся с зубчатым сектором вала сошки.

Расположение рулевого колеса — левое, рулевой механизм установлен на левом лонжероне рамы автомобиля. Привод от рулевого колеса к рулевому механизму осуществляется посредством карданного вала со скользящим шлицевым соединением и угловой передачей с коническими зубчатыми шестернями.

На автомобилях применяется рулевой механизм модели 4310 c передаточным числом рулевого механизма 21,7.

Насос гидроусилителя руля модели 4310 — лопастной, производительностью не менее 9,0 л/ мин при 600 мин—1 и давлении 5500 кПа (55 кгс/см2). Максимальное давление в системе 8500 кПа (85 кгс/ см2). Привод насоса — шестеренный, от коленчатого вала двигателя.

Радиатор гидроусилителя руля из оребренной алюминиевой трубки, расположен перед радиатором системы охлаждения двигателя.

На КамАЗах укомплектованных двигателями 740.30-260, возможна также установка рулевого механизма модели С 500 — L 115.002 фирмы «RBL» (Германия) с передаточным числом рулевого механизма 21,0.

Данный механизм имеет клапан с поворотным золотником, который состоит из работающего в червяке на игольчатом подшипнике поворотного золотника с 6-ю дозирующими канавками по окружности и расположенной в картере рулевого механизма головки червяка, так же снабженной 6-ю дозирующими канавками.

Червяк и золотник засверлены и заштифтованы заодно с торсионом, который удерживает дозировочный клапан в нейтральном положении, что соответствует прямолинейному движению, до тех пор пока к рулевому колесу не будет приложено встречное усилие. Если с рулевого колеса или управляемых колес на червяк будет передан крутящий момент, торсион деформируется, и поворотный золотник поворачивается относительно головки червяка, тем самым дозировочный клапан оказывается в рабочем положении. Находящееся у дозировочного клапана масло попадает через открытые теперь дозировочные канавки в одну из двух полостей рабочего цилиндра и усиливает движение поворота за счет давления на поверхность поршня.

Механизм модели С500 — L 115.002 снабжен гидравлическим ограничителем поворота. Это устройство предотвращает поломку рулевых тяг, так как при конечном положении поршня регулировочный винт упирается в ограничительный клапан, который пропускает масло на слив. Гидравлическое усилие при этом существенно снижается, и рулевое колесо можно повернуть до упора только с дополнительной затратой сил.

Цилиндрическое прямозубое зацепление поршня и вала сошки имеет высокую чистоту поверхности, поэтому износ обоих зубчатых зацеплений чрезвычайно мал, что позволяет свести уход за рулевым механизмом до минимума. Зубчатое зацепление вала сошки в своем среднем положении не имеет никакого зазора.

Насос гидроусилителя руля модели Р1617 фирмы RBL — лопастной, производительностью не менее 9,0 л / мин при 600 мин-1 и давлении 7000 кПа (70 кгс/см2). Максимальное давление в системе составляет 15000 кПа (150 кгс/ см2). Привод насоса — шестеренный, от коленчатого вала двигателя.

Бачок насоса снабжен бумажным фильтром и указателем уровня масла, установлен на двигателе на дополнительном кронштейне. Смену бумажного фильтра необходимо производить по мере загрязнения, не реже, чем через каждые 100 тыс. км пробега.

Удаление воздуха из гидросистемы (прокачку) проводите при отсоединенной продольной тяге от сошки в таком порядке:

Для рулевого механизма модели 4310 (без самопрокачки):

• снимите крышку бачка насоса;
• снимите защитный колпачок с перепускного клапана (см. рисунок Рулевое управление с гидроусилителем) и наденьте эластичный шланг. Открытый конец шланга поместите в стеклянный сосуд вместимостью не менее 0,5 л, до половины заполненный маслом;
• отверните на ½—¾ оборота перепускной клапан рулевого механизма;
• поверните рулевое колесо влево до упора;
• заливайте масло в бачок насоса до тех пор, пока его уровень не перестанет понижаться;
• пустите двигатель и при работе с минимальной частотой вращения коленчатого вала доливайте масло в бачок насоса, не допуская снижения его уровня, до тех пор, пока не прекратится выделение пузырьков воздуха из шланга в сосуде;
• заверните перепускной клапан;
• поверните рулевое колесо вправо до начала увеличения усилия и снова верните его в левое положение, откройте перепускной клапан и проследите за выделением воздуха;
• повторяйте предыдущую операцию до тех пор, пока из шланга не пойдет чистое масло (без пузырьков воздуха). Постоянно следите за уровнем масла в бачке насоса, не допуская его понижения.

 Для рулевого механизма модели 4310:

• снимите крышку бачка насоса;
• снимите защитный колпачок с перепускного клапана (см. рисунок Рулевое управление с гидроусилителем) и наденьте эластичный шланг. Открытый конец шланга поместите в стеклянный сосуд вместимостью не менее 0,5 л, до половины заполненный маслом;
• отверните на ½—¾ оборота перепускной клапан рулевого механизма;
• поверните рулевое колесо влево до упора;
• заливайте масло в бачок насоса до тех пор, пока его уровень не перестанет понижаться;
• пустите двигатель и при работе с минимальной частотой вращения коленчатого вала доливайте масло в бачок насоса, не допуская снижения его уровня, до тех пор, пока не прекратится выделение пузырьков воздуха из шланга в сосуде;
• заверните перепускной клапан;
• поверните рулевое колесо вправо до начала увеличения усилия и снова верните его в левое положение, откройте перепускной клапан и проследите за выделением воздуха;
• повторяйте предыдущую операцию до тех пор, пока из шланга не пойдет чистое масло (без пузырьков воздуха). Постоянно следите за уровнем масла в бачке насоса, не допуская его понижения.

Если воздух удалить не удается, то проверьте герметичность соединений гидросистемы и мест стыков деталей, промойте фильтр насоса гидроусилителя.

Для рулевого механизма модели С500 — L 115.002 поверните рулевое колесо вправо до начала увеличения усилия и снова верните его в левое положение, повторите этот цикл не менее трёх раз. Затем долейте масло в бачок насоса.

Если воздух из системы рулевого управления  удалить не удается, то проверьте герметичность соединений гидросистемы и мест стыков деталей, промойте фильтр насоса гидроусилителя.

Уровень масла в бачке насоса гидроусилителя проверяйте при работающем на холостом ходу двигателе, передние колеса автомобиля при этом установите прямо.

Нормальный уровень для рулевого механизма модели 4310 должен находиться между метками на указателе (см. рис. Проверка уровня масла в бачке насоса гидроусилителя), вмонтированном в заливную горловину бачка; для механизма модели С500-L 115/002— между метками MIN и MAX на корпусе бачка (см. рис. Проверка уровня масла в бачке насоса гидроусилителя модели Р1617 фирмы RBL). Проверка уровня масла в бачке производится указателем, вмонтированным в крышку бачка.

Рулевое управление трактора ЮМЗ-6. ГУР и схема

Рулевое управление трактора ЮМЗ включает в себя рулевой механизм с гидроусилителем, колонку с рулевым колесом, продольную тягу и рулевую трапецию передней оси.

Рулевой механизм ЮМЗ представляет собой червячный редуктор, взаимодействующий с гидравлическими узлами: гидроцилиндром и распределителем. Механизм смонтирован в отдельном корпусе, прикрепленном с правой стороны трактора к корпусу муфты сцепления.

Редуктор состоит из червяка, соединенного карданной передачей с рулевым колесом, и сектора с поворотным валом. При вращении рулевого колеса усилие от поворотного вала передается на сошку и далее через продольную тягу на рулевую трапецию передней оси.

Для уменьшения усилия на рулевом колесе при повороте трактора предназначен гидроусилитель юмз. Передаточное число рулевого управления с гидроусилителем меньше, чем без гидроусилителя, что обусловливает более высокую маневренность трактора. Гидроусилитель состоит из насоса, распределителя и гидроцилиндра.

Рулевое управление трактора ЮМЗ: 1 — зажим; 2 — рулевая колонка; 3 — болт; 4 и 21 — крышки; 5 — дренажный маслопровод; 6 — масляный бак; 7 — сливной маслопровод; 8 — фильтр; 9 — всасывающий маслопровод; 10 — насос; 11 — нагнетательный маслопровод; 12 — червяк; 13 — плунжер; 14 —предохранительный клапан; 15 — контргайка; 16 и 20 — пружины; 17 — винт; 18 — корпус распределителя; 19 — сферическая гайка; 22 — золотник; 23 — сектор; 24 — сошка; 25 — нижняя крышка цилиндра; 26 — поршень; 27 — шток; 28 — верхняя крышка цилиндра; 29 — палец; 30 — упор; 31 — регулировочные прокладки; 32 — рейка; 33 — корпус; 34 — эксцентричная втулка.

В рулевом управлении с гидроусилителем червяк установлен в эксцентричной втулке на двух радиальных шарикоподшипниках Подшипники установлены во втулке с небольшим зазором, поэтому червяк вместе с закрепленным на его хвостовике золотником распределителя имеет возможность перемещаться в осевом направлении. С обеих сторон золотника установлены упорные шарикоподшипники, которые обеспечивают осевое перемещение золотника и исключают совместное вращение его с червяком. Обоймы подшипников, обращенные к золотнику, имеют увеличенные наружные диаметры и выполняют функции центрирующих шайб. Гайка со сферическим торцом прижимает подшипники к золотнику.

Сектор одновременно находится в зацеплении с червяком и рейкой, соединенной пальцем со штоком цилиндра. При прямолинейном движении трактора золотник находится в нейтральном положении и удерживается тремя парами плунжеров, расположенных под углом 120°. Плунжеры раздвигаются центрирующими пружинами и поэтому стремятся удержать связанные с золотником внутренние обоймы подшипников на одном уровне с торцами корпуса рулевого управления и крышки распределителя. Масло от насоса по маслопроводу поступает к центральному пояску золотника и, так как ширина пояска меньше ширины выточки на корпусе распределителя, огибает его, перетекает в крайние сливные выточки и далее по маслопроводу через фильтр сливается в бак.

При повороте трактора влево вращение рулевого колеса через карданную передачу передается червяку. Если сопротивление повороту направляющих колес большое, на червяке возникает осевое усилие, которое превысит усилие сжатия центрирующих пружин. Червяк, опираясь на заторможенный сопротивлением колес сектор, подобно винту в неподвижной гайке, переместится вместе с закрепленным на его хвостовике золотником вниз к крышке. При этом средний поясок золотника перекроет проход маслу от насоса в нижнюю сливную выточку. Одновременно верхний поясок золотника перекроет выход масла из полости, А цилиндра в верхнюю сливную выточку на корпусе распределителя.

Другой крайний (нижний) поясок золотника, наоборот, увеличит проходное сечение для слива масла из полости Б цилиндра в выточку на корпусе распределителя. Масло из средней нагнетательной выточки по трубопроводу пойдет в полость, А цилиндра. Поршень вместе со штоком и рейкой переместится и, воздействуя на сектор, повернет вал и сошку вперед по ходу трактора. Сошка через тяги и рычаги рулевой трапеции повернет направляющие колеса влево. Направляющие колеса трактора будут поворачиваться до тех пор, пока вращается рулевое колесо. Причем скорость поворота колес трактора пропорциональна угловой скорости рулевого колеса. Как только прекращается вращение рулевого колеса, золотник под действием пружин плунжеров возвращается в нейтральное положение. Аналогично осуществляется поворот вправо.

Если сопротивление повороту колес незначительно, то поворот осуществляется без участия гидроусилителя. В этом случае осевая сила на червяке, возникающая при повороте трактора, меньше усилия предварительного сжатия центрирующих пружин плунжеров. Поворот рулевого колеса обеспечивает непосредственную передачу движения на рулевую трапецию от червяка через сектор, вал и сошку. При этом центрирующие пружины не сжимаются, червяк вместе с золотником в осевом направлении не перемещается, масло в распределителе из нагнетательной полости переливается в сливную полость, не воздействуя на поршень цилиндра. В этом случае сектор через рейку перемещает шток и поршень цилиндра, а масло из полостей, А и Б сливается в бак.

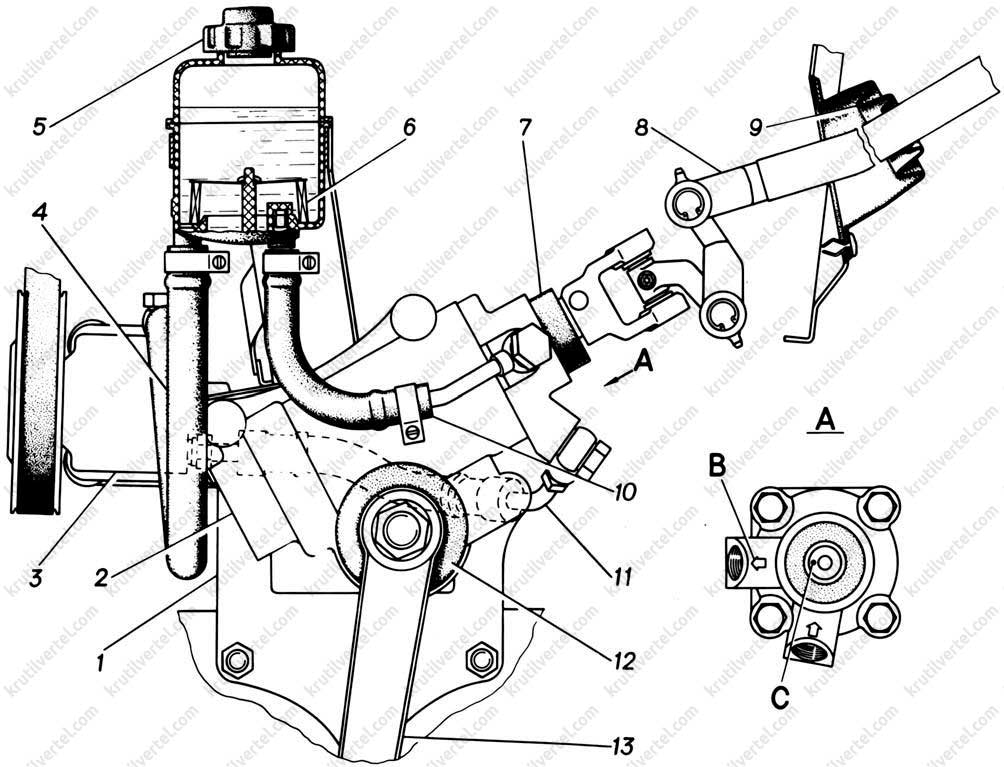

Масляный насос ГУР ЮМЗ 6 расположен с левой стороны дизеля соосно с насосом гидравлической системы трактора и получает вращение от распределительных шестерен дизеля. К корпусу распределителя присоединен предохранительный клапан, предотвращающий повышение давления в гидросистеме усилителя сверх допустимого. Предохранительный клапан регулируют на давление 8 МПа (80 кгс/см2) вращением винта, упирающегося в пружину, который после регулирования стопорится контргайкой. Для улучшения стопорения и обеспечения герметичности на винт навертывают колпачок.

Для удобства управления верхняя часть рулевой колонки юмз выполнена качающейся. Наклон рулевой колонки фиксируется в четырех положениях фиксатором, управляемым педалью, расположенной ниже рулевой колонки.

Для изменения установки рулевого колеса по высоте необходимо отвернуть на три—пять оборотов зажим, установить рулевое колесо в удобное для водителя положение и завернуть зажим до стопорения рулевого вала. Положение рулевого колеса по высоте регулируется в пределах 120 мм.

Tags: гидроусилительрулевоеЮМЗ

Система рулевого управления с ГУР автомобиля Форд Мондео

_____________________________________________________________________________

Система рулевого управления с ГУР автомобиля Форд Мондео

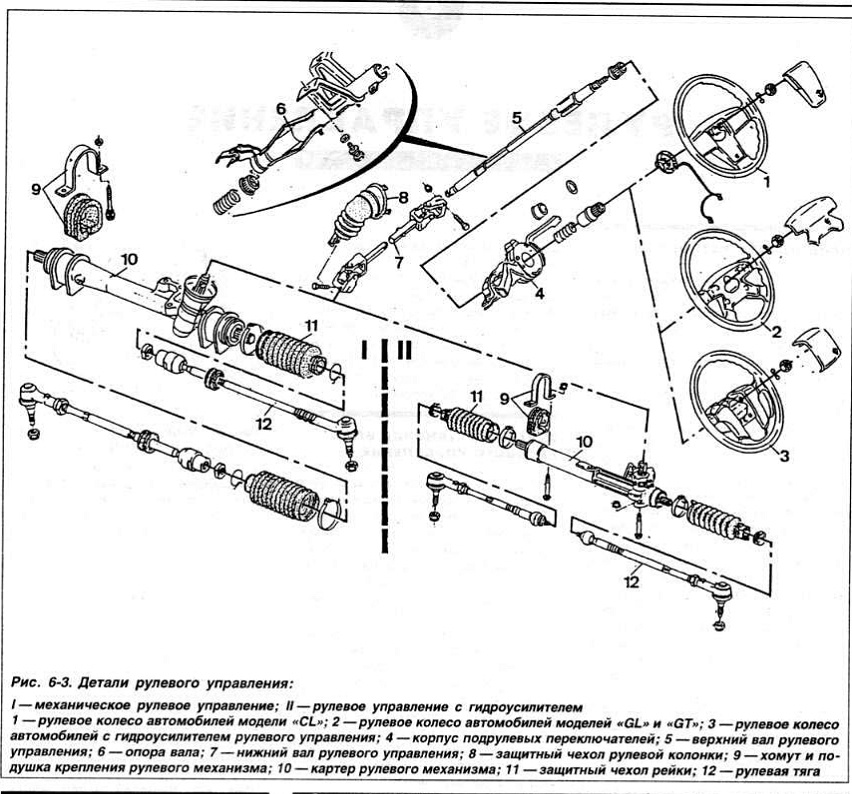

Рулевое управление Форд Мондео состоит из рулевого колеса, рулевой колонки, механизма рулевой рейки с гидроусилителем и поперечных рулевых тяг.

Рулевое колесо крепится на рулевом валу, который соединен с рулевым механизмом.

Рулевая рейка при вращении рулевого колеса совершает возвратно-поступательное перемещение.

Рулевая рейка Ford Mondeo с каждой стороны соединена шаровыми пальцами с поперечными рулевыми тягами, которые передают силу управления через шарниры тяг и поворотный кулак на передние колеса.

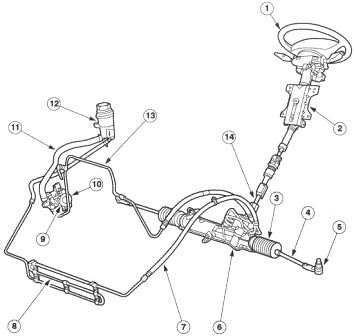

Рис.34. Рулевое управление (механизм рулевая рейка) Форд Мондео

7 — Механизм рулевой рейки, 8 — Болты крепления рулевого механизма на подрамнике, 9 — Места подсоединения трубопровода на рулевом механизме, 10 — Муфта вала рулевого управления, 11 — Промежуточный рулевой вал, 12 — Датчик положения рулевого управления (в зависимости от модели), 13 — Рулевой вал, 14 — Рулевая колонка, 15 — Кронштейн крепления, 16 — Рычаг регулировки положения рулевой колонки, 17 — Пружина: звуковой сигнал/ воздушная подушка, 18 — Рулевое колесо

Механизм типа рулевая рейка Форд Мондео обеспечивает легкое и беззазорное управление из одного крайнего положения в другое.

Рулевое управление не требует обслуживания, достаточно следить за состоянием уплотнительных манжет.

Действие серийного рулевого управления облегчается гидроусилитем руля.

Гидроусилитель (ГУР) Форд Мондео обеспечивает по возможности меньшее усилие, прикладываемое водителем, при действии рулевого управления.

Система гидроусилителя руля состоит из масляного насоса, ресивера и маслопроводов.

Масляный насос ГУР Форд Мондео приводится от двигателя клиновым ремнем. Насос всасывает масло из ресивера и подает его под высоким давлением к клапанной головке, которая расположена на рулевой рейке в картере рулевого механизма.

Она имеет механическую связь с рулевым валом и подводит масло в соответствующий рабочий цилиндр. Масло давит на поршень рулевой рейки и таким образом помогает ее перемещению.

На рулевой рейке Форд Мондео закреплен поршень гидроцилиндра. При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру — со сливной магистралью.

При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рулевую рейку влево или вправо и через рулевые тяги и рычаги поворотных кулаков поворачивает управляемые колеса автомобиля.

Одновременно масло выдавливается с другой стороны по обратному трубопроводу в ресивер.

Снятие и установка наконечника рулевой тяги Форд Мондео

Пометьте положение колес на ступице фаской, для того чтобы установить их при сборке на прежнее место. Ослабьте гайки колес на опущенном автомобиле. Поднимите переднюю часть автомобиля и снимите передние колеса.

Выньте шплинт (Е) и отверните корончатую гайку (О) крепления наконечника (А) рулевой тяги на рычаге поворотной цапфы. В — Контргайка, С — Поперечная рулевая тяга Ford Mondeo.

Выпрессуйте шарнир (А) специальным съемником (С). В — Рычаг поворотной цапфы.

Отпустите контргайку и выверните наконечник из поперечной рулевой тяги.

Отметьте количество оборотов при отворачивании, при установке наверните наконечник на такое же число оборотов.

Установка наконечника рулевой тяги Форд Мондео

Наверните наконечник рулевой тяги Форд Мондео на прежнее число оборотов и застопорите контргайкой. Контргайку не затягивайте.

Вставьте палец наконечника в отверстие рычага цапфы.

Заверните корончатую гайку с моментом 25 Нм и застопорите ее новым шплинтом. Если шплинт не проходит в отверстие, то гайку не ослабляйте, а доверните, пока шплинт не войдет в отверстие.

Установите передние колеса так, чтобы совпадали нанесенные ранее метки. Перед установкой колес смажьте тонким слоем консистентной смазки центрирующую поверхность на ступице колеса.

Наверните гайки крепления колеса. Опустите автомобиль и затяните гайки крест-накрест с моментом 100 Нм. Покачайте немного автомобиль для установки подвески.

Проверьте схождение колес и затяните контргайку наконечника рулевой тяги с моментом 40 Нм.

Снятие и установка резиновых манжет рулевого управления Форд Мондео

Снимите наконечник рулевой тяги.

Снимите хомуты с обеих сторон манжеты. Перекусите кусачками хомуты или ослабьте винтовые хомуты. Замените при установке проволочные хомуты винтовыми.

Снимите резиновую манжету.

Слегка смажьте рулевую тягу Форд Мондео. Слегка смажьте внутренние края манжеты и наденьте ее на рулевую тягу.

Закрепите манжету хомутом на корпусе рулевой рейки Ford Mondeo. Установите наконечник рулевой тяги.

Закрепите хомутом манжету на рулевой тяге, при этом лента манжеты должна прочно войти в кольцевую канавку рулевой тяги.

Опустите автомобиль. Проверьте схождение колес, при необходимости отрегулируйте.

Проверьте, не провернулась ли манжета. В заключение закрепите наружный винтовой хомут.

Снятие и установка насоса гидроусилителя руля Форд Мондео

Насос гидроусилителя руля ГУР Форд Мондео расположен слева впереди на лобовой стороне двигателя. Насос приводится клиновым ремнем, которым приводится генератор и компрессор кондиционера.

Снятие на бензиновом двигателе

Отсоедините провод массы от аккумуляторной батареи.

Отсоедините кронштейн нагнетательного трубопровода от механизма рулевой рейки. Для этого выверните гайку и болт транспортной пластины двигателя, а также болт на кронштейне насоса.

Подставьте под насос ГУР Форд Мондео емкость для сбора масла, вытекающего при отворачивании трубопроводов.

Ослабьте хомут и стяните шланг 3 с патрубка насоса.

Отсоедините нагнетательный трубопровод 2. Снимите клиновой ремень.

Выверните три передних болта через отверстия в шкиве клинового ремня. Проворачивайте шкив для обеспечения доступа к болтам.

Выверните один задний болт и достаньте насос гидроусилителя руля из моторного отсека.

Установка насоса гидроусилителя руля Форд Мондео

Установите насос ГУР Ford Mondeo и закрепите его четырьмя болтами с моментом 25 Нм. Закрепите маслопровод с новым О-кольцом на насосе.

Присоедините шланг ресивера к патрубку насоса и закрепите шланг хомутом. Установите клиновой ремень.

Заполните ресивер бачок новой гидравлической жидкостью. Заливайте только новое масло, так как даже незначительные загрязнения могут привести к повреждению гидросистемы.

Присоедините провод массы к клемме аккумулятора. Удалите воздух из гидросистемы рулевого управления.

Снятие на дизельном двигателе

Отсоедините провод массы от аккумуляторной батареи. Выверните два болта и снимите верхний кожух ремня.

Подставьте под насос емкость для сбора масла, вытекающего при отворачивании трубопроводов.

Ослабьте хомут и стяните шланг с патрубка насоса ГУР Форд Мондео. Отсоедините нагнетательный трубопровод.

Ослабьте натяжение клинового ремня и снимите его со шкива насоса гидроусилителя руля. Для этого ослабьте клеммный болт и ослабьте натяжение ремня натяжным болтом.

Выверните два передних болта и два задних болта и достаньте насос из моторного отсека.

Установите насос гидроусилителя (ГУР) Форд Мондео и закрепите его четырьмя болтами с моментом 25 Нм.

Закрепите маслопровод с новым О-кольцом на насосе. Присоедините шланг ресивера к патрубку насоса и закрепите шланг хомутом.

Уложите клиновой ремень на шкив масляного насоса и отрегулируйте натяжение ремня натяжным болтом, затяните зажимный болт.

Заполните ресивер новой гидравлической жидкостью. Медленно залейте масло, для того чтобы избежать образования воздушных пузырей.

Присоедините провод массы к клемме аккумулятора. Установите время на часах. Удалите воздух из гидросистемы рулевого управления.

Снятие и установка рулевого колеса Форд Мондео

Поставьте колеса в положение движения по прямой. Отсоедините провод массы от аккумуляторной батареи.

Снимите надувную подушку безопасности. Для этого выверните со стороны панели приборов два болта крепления.

Осторожно отсоедините надувную подушку и разъедините многоконтактный штекер подушки и звукового сигнала.

Выверните болт крепления рулевого колеса, удерживая его от проворачивания рукой.

Пометьте положение рулевого колеса на рулевом валу Форд Мондео. Для этого проведите фломастером линию через рулевое колесо и рулевой вал.

Снимите рулевое колесо с рулевого вала. Для этого необходимо приложить большое усилие, так как рулевое колесо довольно туго посажено на вал.

Установка рулевого колеса Форд Мондео

Проверьте, находится ли рычаг включения поворотов в среднем положении, в противном случае при установке рулевого колеса может быть поврежден кулачок.

Установите рулевое колесо на конус рулевого вала так, чтобы верхняя часть спицы располагалась горизонтально.

Заверните шестигранный болт рулевого колеса с моментом 50 Нм. Соедините многоконтактный штекер надувной подушки и звукового сигнала,

Установите верхний и нижний кожухи рулевого вала Форд Мондео. Присоедините провод массы к клемме аккумулятора.

Совершите пробную поездку и при движении по прямой проверьте положение рулевого колеса. Верхняя спица рулевого колеса должна располагаться горизонтально.

Если рулевое колесо имеет наклон более 30′, то его необходимо установить заново. При меньшем наклоне настройте положение рулевого колеса.

Проверьте автоматический возврат рычага включения поворотов в среднее положение.

Настройка положения рулевого колеса

Положение рулевого колеса нужно настраивать, если отклонение от горизонтального положения составляет менее 30 градусов.

При большем отклонении более, рулевое колесо необходимо снять и переставить на рулевом валу так, чтобы отклонение составило не более 30′, затем настройте положение рулевого колеса.

Проверьте положение рулевого колеса. Для этого совершите пробную поездку по прямой ровной дороге.

При движении по прямой верхняя спица рулевого колеса должна располагаться горизонтально, в противном случае пометьте положение рулевого колеса.

Поднимите автомобиль. Пометьте положение наконечника рулевой тяги.

Ослабьте обе контргайки на наконечниках рулевых тяг Форд Мондео и также ослабьте наружные хомуты резиновых манжет.

Вращайте обе рулевые тяги в одном направлении.

Обе рулевые тяги поворачивайте в одном направлении на одинаковый угол, в противном случае изменится схождение колес.

Затяните контргайку наконечника рулевой тяги с моментом 49 Нм. Закрепите резиновые манжеты новыми хомутами.

Опустите автомобиль. Совершите пробную поездку и еще раз проверьте положение рулевого колеса.

Удаление воздуха из гидросистемы рулевого управления Форд Мондео

Воздух в гидросистеме рулевого управления Ford Mondeo делает работу гидроусилителя руля неэффективной.

Он может проникнуть в гидросистему при ее ремонте, или же при понижении уровня масла в ресивере до такой степени, что насос захватывает воздух.

Для доливания или заполнения системы применяйте только новое гидравлическое масло.

Заполните ресивер новой, чистой и не содержащей пузырьков воздуха гидравлической жидкостью до метки «МАХ» на ресивере.

Запустите двигатель и трижды поверните колеса с одного крайнего положения в другое.

Наблюдайте за уровнем масла в ресивере. Не допускайте понижения уровня ниже метки «MIN», при необходимости доливайте масло.

Проверьте одновременно герметичность гидросистемы рулевого управления Форд Мондео. Соединения трубопроводов, манжеты рулевой рейки и корпус клапанов должны быть герметичными.

Остановите двигатель и проверьте еще раз уровень масла, при необходимости долейте. Слабый шум гидроусилителя руля после удаления воздуха при работающем двигателе считается нормальным. Этот шум в последующем исчезнет при движении автомобиля.

При сильном шуме гидроусилителя руля (ГУР) Форд Мондео удалите воздух с применением вспомогательного вакуумного насоса.

Подсоедините вакуумный насос. Запустите двигатель и медленно поверните рулевое колесо до упора вправо.

Остановите двигатель и создайте вакуумным насосом разрежение около 0,15 бар, пока воздух полностью не выйдет из системы. Поддерживайте разрежение постоянным не менее пяти минут, выравнивая его вакуумным насосом.

В заключение снимите разрежение. Поверните рулевое колесо влево до упора и повторите процесс удаления воздуха.

Снимите вакуумный насос, проверьте уровень масла, при необходимости долейте. Заверните пробку ресивера.

Запустите двигатель и поверните рулевое колесо от упора до упора. При повышенном шуме гидроусилителя повторите процесс удаления воздуха.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

Форд Фокус 2

_____________________________________________________________________________

_____________________________________________________________________________

Форд Фокус

Форд Фьюжен, Фиеста

Форд Мондео

Форд Транзит

Как работает рулевая рейка с гидроусилителем

Типы и устройство насосов, используемых в гидроусилителях

В настоящее время наибольшее распространение получили лопастные (пластинчатые или шиберные) насосы двойного действия (в маркировке насосов отечественного производства обычно присутствуют буквы «Л» или «Ш»). Такие насосы наилучшим образом работают с вязкой несжимаемой жидкостью, обладают высокой производительностью и надежностью, и при всем этом имеют довольно простое устройство.

Основу насоса составляют три компонента — ротор с подвижными пластинами, статор и распределительный диск. Ротор вставлен внутрь овального отверстия статора, и вся эта конструкция устанавливается на герметичный корпус или крышку корпуса насоса. С противоположной стороны ротор и статор закрыты распределительной пластиной с расположенными особым образом окнами. Ротор насажен на вал, через подшипники установленный в корпусе, снаружи насоса вал заканчивается шкивом или шестерней. Пакет из корпуса, статора и крышки стягивается четырьмя болтами.

В насосе присутствует ряд дополнительных компонентов — несколько клапанов (перепускной, предохранительный или нагнетательный), датчики, сальники и уплотнительные кольца, штуцеры, патрубки и т.д.

Необходимо отметить, что сегодня существует два типа насосов ГУР, отличных компоновкой и размещением масляного бачка:

• С бачком, установленным на насосе;
• С вынесенным бачком (ставится в моторном отсеке).

В грузовых автомобилях КАМАЗ, ГАЗ, ЗиЛ и других широко используются насосы ГУР, интегрированные с бачком. Но сегодня больше распространены насосы с вынесенным бачком, что обусловлено удобством компоновки агрегатов на двигателе и в моторном отсеке, а также удобством обслуживания гидроусилителя.

Видео причины шума в ГУР

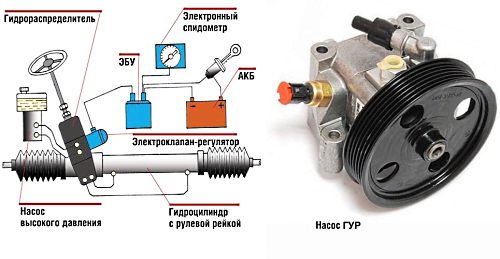

Итак, главный вопрос “гудит гур что делать”? – серьезный повод обратиться в мастерскую. Причины могут быть самые разные. Но, какие бы не были причины, починить ГУР необходимо, ведь от этого может зависеть исправная работа машины и даже жизнь ее владельца. Причинами почему гудит гидроусилитель руля может быть много, но делать выбор только за вами.

Автомобили, оснащенные ГУР (гидроусилитель руля), имеют существенное преимущество перед машинами, лишенными этого важного узла. Наличие гидроусилителя не только повышает комфорт при эксплуатации автомобиля, но и повышает его безопасность

Как явствует из названия усилитель руля относится к гидравлическим системам где рабочей жидкостью является специальное масло для ГУР и первое, на что стоит обращать свое внимание при обслуживании усилителя, это отсутствие течи в соединениях. Причин, по которым гудит ГУР может быть несколько:

Причин, по которым гудит ГУР может быть несколько:

• Воздух в системе;

• Утечка жидкости из-за разгерметизации системы;

• Недостаточный уровень масла в бачке усилителя;

• Подвывание на холодную;

• Рабочая жидкость сильно загрязнена;

• Износ элементов насоса гидроусилителя.

• Гул в крайних положениях рулевого колеса.

Как правило, воздух в системе появляется при замене рабочей жидкости или, когда есть негерметичные соединения. Воздушную пробку убирают путем восстановления целостности всех соединений с последующей прокачкой системы.

Утечка масла из системы гидроусилителя руля может быть вызвана износом сальника насоса, разрывом соединительных трубопроводов, либо не герметичностью рулевой рейки. Подобная неисправность устраняется путем замены всех изношенных деталей.

Недостаточный уровень рабочей жидкости вызван по выше описанной причине. Лечится путем устранения течи и доливки новой жидкости.

Гудение ГУР на холодную устраняется путем замены изношенного кольца вала насоса или заменой шлангов низкого давления, которые со временем покрываются сеткой микротрещин.

При обнаружении сильного загрязнения масла, производится его слив, промывка системы и заправка нового масла.

В случае, когда гул исходит от неисправного насоса усилителя, выполняется либо его восстановление, либо замена. Отказывает насос не сразу, сначала появляется гул, тяжелый руль, рывки при повороте руля, что должно послужить причиной автовладельцу провести самостоятельную профилактику системы, либо обратиться к профессионалам в автосервис.

Последний из перечисленных вариантов, а именно гул (свист) при вывернутых до отказа колесах, не относится к неисправностям. Это вызвано тем, что в крайних положениях руля перепускной клапан сбрасывает давление, чтобы не «порвать» сальники, что и служит причиной гудения. Об этом даже «говорит» производитель, не рекомендующий держать руль в крайнем положении более 10 секунд.

Иногда за гул гидроусилителя принимают гул от ролика приводного ремня и перед началом ремонта необходимо убедиться откуда именно исходит гул.

Профилактика и обслуживание гидроусилителя руля

Полный отказ ГУР может быть вызван либо обрывом приводного ремня, либо разгерметизацией системы с потерей рабочей жидкости.

При слабом натяжении ремня, либо сильном его износе может появиться отдача в руль, особенно в начале движения при вывернутых до предела колесах. Также увеличится усилие на рулевом колесе, что возможно и при понижении уровня жидкости в бачке, низком рабочем давлении системы, либо воздушной пробке после замены жидкости.

Когда приходится прилагать большое усилие при быстром вращении руля, то это тоже может быть признаком слабой натяжки ремня или же неисправность насоса.

Поэтому всегда рекомендуется следить за состоянием приводного ремня и его натяжением.

Необходимо следить за уровнем и состоянием рабочей жидкости в бачке и доливать при необходимости, либо заменять при ее загрязнении. При этом стоит заливать только жидкость, предписанную заводом-изготовителем.

Уровень жидкости не должен опускаться ниже минимальной отметки на бачке, так как жидкость является смазочным материалом и при падении уровня может быстро выйти из строя насос ГУР.

Также при понижении уровня может появиться шум при работе гидроусилителя

При доливке или замене жидкости необходимо удалять воздушные пробки для надлежащей работы системы.

Необходимо также периодически проверять герметичность системы и устранять появившиеся течи рабочей жидкости. Поэтому рекомендуется периодически выполнять диагностику системы ГУР для надежной и безопасной эксплуатации вашего автомобиля.

Гидро или электроусилитель руля — что лучше? Об этом читайте здесь

Варианты решения проблемы

Прежде чем делать какие-либо выводы, необходимо добраться до внутренностей узла и изучить степень изношенности деталей. Что делать, когда выявлены протечки масла из рейки:

1. Установите автомобиль на смотровую канаву, зафиксируйте ручным тормозом и снимите передние колеса, подставив надежные колодки.
2. Пользуясь съемником, выдавите шаровые пальцы рулевых тяг из проушин поворотных кулаков. Предварительно открутите гайки крепления шарниров.
3. Снимите все элементы, мешающие демонтировать рейку. На большинстве легковых авто приходится убирать аккумулятор, воздушный фильтр и бачок абсорбера.
4. Выверните баранку до конца, чтобы заблокировать ее механическим противоугонным замком. Разберите крепление рулевого вала к рейке.
5. Опорожните систему ГУР и отсоедините от агрегата трубки подачи жидкости.
6. Открутите рулевую рейку и снимите ее с автомобиля. На некоторых моделях она крепится к кузову, на других – к подрамнику.

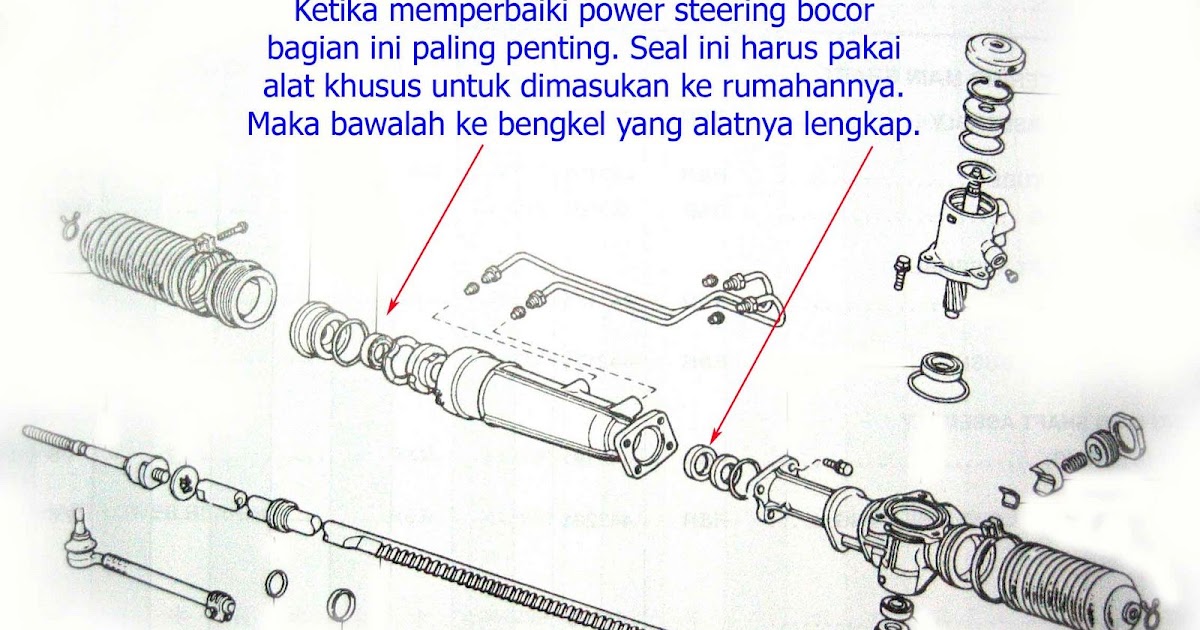

Чтобы добраться до сальников, следует стащить резиновые чехлы, зафиксированные стопорными кольцами либо металлическими хомутами. После этого становятся видны причины, по которым потекла рулевая рейка. Какие предпринять действия, зависит от технического состояния внутренностей:

1. Вам повезло, если на валу отсутствуют следы ржавчины, видны только потеки. Достаточно заменить сальники, причем обе детали.
2. Ржавый вал придется демонтировать. Небольшие очаги коррозии убираются проточкой и шлифовкой на станке, после чего ставятся ремонтные сальники, чей внутренний диаметр подбирается по новому размеру вала.
3. Слишком заржавевший вал лучше поменять на новый, так выйдет надежнее и дешевле в перспективе.
4. Полная замена рейки производится после выявления критического износа шестерен, проявляющегося стуком в процессе езды. Точный диагноз ставится после разборки агрегата.

Чтобы вытащить вал, нужно открутить защитные кожухи (при наличии) и шайбу регулировки шестеренчатой передачи, предварительно наметив ее положение. Затем извлекаются оба вала – ведущий рулевой и реечный. В последнюю очередь аккуратно выбиваются полимерные втулки и сальники (удерживаются стопорными кольцами). По окончании корпус тщательно вымывается.

Если вы решили выполнить все ремонтные работы своими руками, то правильнее избрать вариант №3 – попросту сменить вал и сальники. Оригинальные запчасти прослужат не менее 100 тыс. км при условии, что поврежденные резиновые чехлы будут своевременно меняться.

Вариант с проточкой и шлифовкой менее надежен – работы выполняют люди и не всегда качественно. После небрежной обработки поверхность вала останется шершавой и сразу начнет истирать вновь установленные сальники. Рейка может снова потечь буквально через 20-40 тыс. км.

Установка агрегата и сборка автомобиля производится в обратном порядке

Особое внимание уделите заполнению системы гидравлической жидкостью, которую тоже следует поменять. В ней не должно оставаться воздушных пробок

После проверки работоспособности обязательно посетите СТО, дабы откорректировать углы развала – схождения передних колес.

Возможен ли ремонт рулевой рейки своими руками, если появился стук в рулевом, или придётся потратиться на автосервис?Исправность рулевого механизма, это залог безопасности, но к сожалению, ничто не вечно и износ когда-то приходит. Как проверить рулевую рейку и устранить неисправность самому?

Почему нельзя экономить при выборе жидкости для гидроусилителя руля

При выборе жидкости для гидроусилителя следует обращать внимание на известных производителей аксессуаров для автомобилей. Подобный расходный материал лучше приобретать в специализированных магазинах для автолюбителей, поскольку он напрямую влияет на безопасность движения

Некачественная жидкость для гидроусилителя может иметь следующие недостатки:

• Потеря свойств при повышенных температурах. При работе жидкость гидроусилителя на некоторых автомобилях «разогревается» выше 100 градусов по Цельсию. Масло с присадками низкого качества может начать сворачиваться при столь высоких температурах, что приведет к затруднению вращения рулевого колеса. Особо низкокачественные жидкости для гидроусилителя могут вовсе вывести из строя гидроусилитель при высоких температурах. В такой ситуации рулевое управление продолжит работать, но после водителю придется ремонтировать элементы гидроусилителя;
• Выделение опасных паров для пассажиров автомобиля. Количество химических реагентов, намешанных в жидкость для гидроусилителя, ничуть не меньше, чем в присадках для автомобиля. Жидкость гидроусилителя при повышенных температурах выделяет пары, которые могут быть опасны для здоровья пассажиров. Если приобретать подобные масла в специализированных магазинах и от проверенных брендов, беспокоиться о вредных парах не стоит, тогда как в стремлении сэкономить при покупке «с рук», можно получить жидкость с содержанием вредных или даже опасных элементов.

Замену и долив жидкости гидроусилителя водителю приходится производить нечасто, и тем менее оправдана экономия на ней. Приобретайте масла с присадками, которые выпускаются известными фирмами, обладающими всеми необходимыми сертификатами для производства подобных расходных материалов.

(395 голос., средний: 4,48 из 5)

Точная отработка механизмов, отвечающих за маневренность автомобиля, – это один из главных параметров безопасного вождения

Важно, чтобы все узлы и детали, входящие в рулевое управление, работали без сбоев. Несколько лет назад устройство рулевой системы было простым и надежным, но после массового внедрения гидроусилителей автомобилистам приходится дополнительно заботиться об этом элементе, оказывающем прямое влияние на управление автомобилем

Поддерживать гидроусилитель в исправном состоянии не так сложно – достаточно в него заливать качественное масло, когда это требуется. В данной статье мы рассмотрим, какую жидкость заливать в гидроусилитель, а также, в чем их отличия, кроме цветов, стоимости и брендов.

Ответы 2

В привод гидроусилителя руля производитель с завода заливает масло марки Mobil ATF 52475. Если это масло вас не устраивает, можно подобрать аналогичные по составу и характеристикам жидкости. В ГУР Ларгус помещается 1.2 литра масла.

в первом ответе указано оригинальное масло, а также можно залить Elf matic G3

Детали и расходники:

Жидкость для гидроусилителя руля

Залитая в гидропривод усилителя рулевого управления жидкость рассчитана на весь срок эксплуатации автомобиля. Уровень жидкости в бачке гидроусилителя проверяем при каждом техническом обслуживании, а также при обнаружении течи жидкости из гидропривода усилителя, при снижении эффективности рулевого управления или появлении постороннего шума (воя) при вращении рулевого колеса.

Важно определить место подтекания как можно точнее, так как в этом случае, скорее всего, потребуется замена изношенной или поврежденной детали. Для определения места утечки используем следующую методику:

Для определения места утечки используем следующую методику:

• при выключенном двигателе протираем насухо все элементы рулевого управления;
• проверяем уровень жидкости в бачке гидроусилителя и, если необходимо, доводим его до нормы;
• пускаем двигатель и несколько раз вращаем рулевое колесо до упора в крайнее левое и крайнее правое положения;
• находим точное место подтекания и устраняем причину.

Для доливки, а также при замене жидкости в системе гидроусилителя рулевого управления необходимо использовать рабочую жидкость, рекомендованную заводом-изготовителем автомобиля.

Бачок гидроусилителя рулевого управления расположен в моторном отсеке на кронштейне верхней поперечины рамки радиатора.

Уровень жидкости в бачке проверяем на горизонтальной площадке при неработающем непрогретом двигателе.

Проверка уровня жидкости в бачке гидроусилителя рулевого управления

На корпусе бачка нанесены метки MINI и MAXI, между которыми должен находиться уровень рабочей жидкости при холодном двигателе.

При работе двигателя жидкость в системе гидроусилителя рулевого управления нагревается, и уровень в бачке может быть немного выше метки MAXI. Если уровень рабочей жидкости опустился ниже метки MINI, то необходимо долить жидкость.

1. Отворачиваем и снимаем крышку бачка.

2. Вынимаем сетчатый фильтр из бачка.

3. Если фильтр засорился, очищаем и промываем его. Устанавливаем фильтр в бачок. Доливаем жидкость в бачок до метки MAXI.

4. Плотно заворачиваем крышку бачка.

Основные составные части. Принцип работы ЭУР

Сначала рассмотрим принцип работы электроусилителя, поскольку у всех существующих видов он идентичен. Также в конструкции используются одни и те же составные части, но компоновка их может быть разной.

Итак, состоит электроусилитель из:

• Исполнительного механизма;
• Блока управления;
• Следящих датчиков.

Эти составные части присутствуют в любых типах ЭУР. Также некоторые виды дополнительно могут использовать информацию и из других датчиков – скорости движения и оборотов коленчатого вала.

Исполнительный механизм

Исполнительный механизм создает усилие, тем самым обеспечивая облегчение управления авто. Состоит он из электродвигателя и силовой передачи. Что касается мотора, то в конструкции ЭУР применяется асинхронный либо синхронный эл. двигатель бесконтактного типа, что обеспечивает высокую надежность узлу.

В ЭУР используется несколько типов силовых передач (в зависимости от типа) – червячные, шестеренчатые или же шарико-винтовые. Нередко силовые передачи исполнительного механизма называют сервоприводом.

Блок управления

Блок управления «заведует» работой исполнительного механизма. Именно он подает электрический ток (строго определенных параметров) на электродвигатель, обеспечивая включение его в работу. Подавая импульсы на исполнительный механизм, блок управления ориентируется на показания датчиков, используемых в конструкции ЭУР.

Датчики

Этих датчиков – несколько, каждый собирает определенную информацию и передает ее на блок управления. Основным среди них является датчик крутящего момента (его ещё называют датчик усилия), определяющего, какое усилие на руль приложил водитель. Также в конструкции используется датчик угла поворота руля. Опционально ЭУР также может использовать информацию о скорости движения авто и оборотах силовой установки.

Датчик крутящего момента на рулевом колесе

Измерение усилия на руле осуществляется благодаря торсиону, устанавливаемому в вал рулевой колонки. Вал в свою очередь состоит из двух: входного и выходного, соединёнными между собой торсионом. При прикладывании усилия он скручивается (чем больше сил приложить, тем сильнее угол скручивания) и валы смещаются относительно друг друга.

Этот угол и «улавливает» датчик, после чего передает полученную информацию на блок управления. На основе этих данных блок вычисляет какой импульс необходимо подать на исполнительный механизм. От этого датчика напрямую зависит, какое усилие будет компенсировать усилитель.

Стоит отметить, что сам торсион жестко связан с валами рулевой колонки и скручиваться он может только на определенный угол, поэтому даже при отказе ЭУР управление авто сохраняется.

Датчик угла поворота определяет в какую сторону водитель начал вращать руль, и благодаря информации от него блок управления устанавливает полярность тока, подаваемого на электродвигатель. Нередко датчики угла поворота и крутящего момента объединены в одну конструкцию. Располагаются они оба на рулевой колонке.

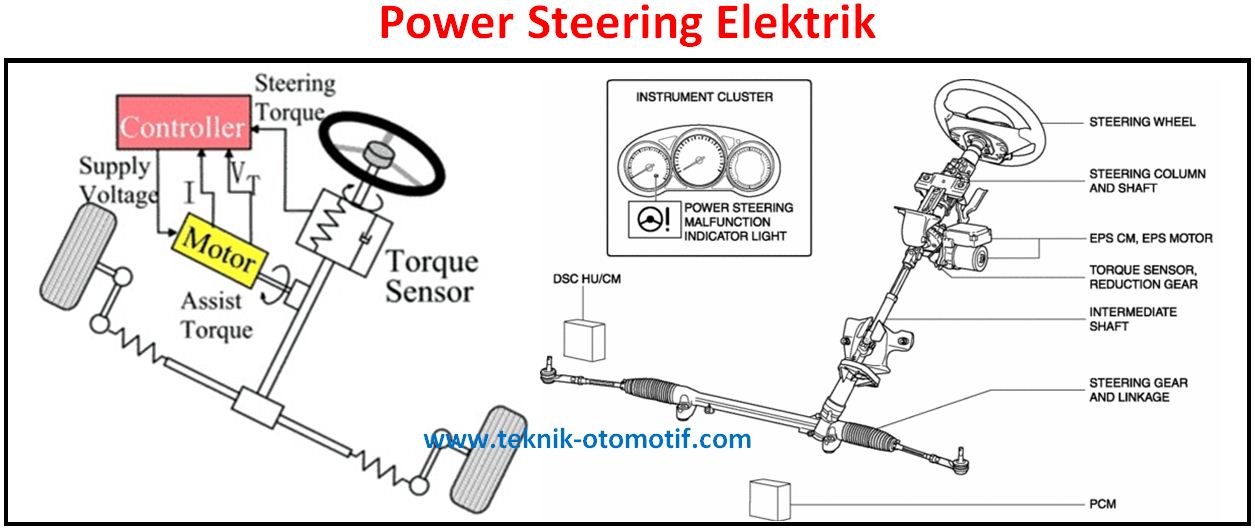

Пример устройства ЭУР с датчиком крутящего момента

Стоит отметить, что также есть и датчик обратной связи, установленный на электродвигателе, благодаря которому блок управления контролирует работу исполнительного механизма.

Задействование для работы ЭУР других датчиков – скорости движения и параметров работы мотора, дает возможность подстроить усилитель под конкретные условия движения.

Зная конструкцию, можно понять принцип работы электроусилителя руля. Имеющиеся в конструкции датчики постоянно следят за положением рулевой колонки. В случае поворота они регистрируют изменения и передают информацию на блок управления. Тот в свою очередь высчитывает параметры электрического тока и подает их на электродвигатель. При включении в работу посредством сервопривода эл. мотор создает усилие на рулевом механизме. В общем, все достаточно просто. Но здесь стоит упомянуть, что под разные условия существуют свои режимы работы ЭУР, но о них ниже.

Устройство

Во всех транспортных средствах есть система управления. Состоит она из массы разных запчастей. Постоянно устройство дорабатывается. Определенные запчасти внедряются, а некоторые и убираются. Чтобы водителю было легче управлять транспортным средством, рулевой механизм оснащается гидроусилителем.

Сам механизм состоит из следующих элементов:

• Тяги, а также наконечники. Они прикреплены к двигающимся механизмам рейки. Отвечают за то, в какую сторону повернутся колеса.
• Планка зубчатого типа и шестеренки. Позволяют передать вращение с руля на тяги.
• Корпус. Делается из алюминия. В нем находятся главные детали самой рейки.
• Пружинная система. Необходимость пружин в том, чтобы помочь шестеренке плотно прилегать к рейке. Когда пружина в исправном состоянии, свободный ход руля минимальный.
• Подшипники. Предназначены для более простого выполнения маневров рейки.
• Ограничивающие элементы. Они определяют максимальный угол поворота руля.

Шаг в историю

Так как первые машины по конструкции были не увесистыми и с узкими колесами, то для поворота руля не требовалось особых усилий. Но с появлением первых грузовых автомобилей вращать колеса многотонного грузовика, оказалось занятием достаточно трудоемким, а то и вовсе не посильным. Тут-то и потребовалось уменьшить диаметр «баранки» и изменить устройство рулевой рейки. Изобрел и запатентовал гидроусилитель впервые Фредерик Ланчестер. Сначала, благо автомеханики распространилось только на карьерные самосвалы, пожарные и грузовые машины. Предвестники пневмоусилители — были несложными и подпитывались от компрессора уже существующих пневматических тормозов.

Только в 20-х годах XX-го века компания Rolls-Royse оснастила гидроусилителем машину-визитку Phantom. Понятное дело, гидравлические усилители были сложнее, чем уже существующие пневматические. Но попытка не увенчалась успехом, и эксперимент был отложен на несколько лет. Дальше уже во время Второй мировой войны англичане вновь ввели в работу ГУР, установив его на большие бронированные автомобили. И уже спустя пять лет технология плотно закрепилась в европейском и американском автопроме. С тех пор устройство не претерпевало принципиальных изменений. Сегодня разнообразие системы ГУРа впечатляет, помимо него существуют еще две удивительных технологии облегчающие эксплуатацию транспортных средств – Электроусилитель и Электрогидроусилитель.

Принцип действия гидроусилителя

Давайте для начала определим, что такое гидроусилитель. Вообще говоря, усилитель, это любое устройство, в котором небольшой сигнал (усилие) управляет мощным сигналом (усилием), таким образом, создавая свою мощную копию. Гидроусилитель не является исключением. Мощным сигналом в нашем случае будет контур с высоким давлением, которого достаточно для того, чтобы выполнять необходимую нам работу: двигать поршень со штоком.

Осталось узнать, как управлять этим контуром. Для этого придумали камеру с поршнем. Слева и справа от поршня получаются две камеры. Если мы будем заполнять жидкостью левую камеру, из правой жидкость будет возвращаться в бачок, а поршень будет двигаться вправо. Если будем качать жидкость насосом в правую камеру – поршень будет двигаться влево. Для управления достаточно создать специальный шток, который будет открывать левый или правый клапан. Он называется золотник. И двигать этот золотник очень легко. Попробуйте в ванной заткнуть пальцем кран. Вряд ли у вас это получится. А вот кран вы открываете и закрываете очень легко.

Принципиальную схему вы можете посмотреть на рисунке:

Называется эта система следящим гидроприводом.

Последствия неисправности рулевой рейки

Также водителей часто интересует вопрос о том, чем грозит неисправность рулевой рейки, и можно ли ее использовать в таком состоянии? И чтобы понять последствия, достаточно знать функцию рулевой рейки.

То есть, первое чем грозит выход из строя рейки — нарушение управления автомобилем. И если на начальной стадии (когда рейка только начала скрипеть и/или гудеть) она еще будет выполнять свои функции, то при ее полном выходе из строя водитель может полностью потерять контроль над автомобилем!

Ремонтировать или ставить новую

Ответ на вопрос о ремонте или замене на новую рейку неоднозначный, и требует комплексного подхода. Самый дорогой, но надежный вариант — замена на оригинальную запчасть. Но такая возможность есть далеко не у всех, поэтому подобный вариант можно рекомендовать лишь обладателям дорогих иномарок премиум-класса, либо автовладельцам, которые могут позволить себе не экономить.

Большинство же автолюбителей покупают так называемые неоригинальные рейки либо контрактные, но еще в хорошем состоянии.

Еще один вариант — покупка и использование ремонтного комплекта. В него входят пыльники, сальники, втулки. Именно этот путь чаще всего и выбирается. Но тут есть два аспекта. Первый — качество такого ремкомплекта. Гнаться за дешевизной не стоит. Второй аспект — кто будет делать ремонт. Этот вопрос весьма актуален, поскольку ремонтный мастер должен обладать соответствующим опытом. Поэтому покупка ремонтного комплекта хорошего качества и обращение на проверенный автосервис — это весьма неплохой вариант ремонта, позволяющий неплохо сэкономить. Только обязательно требуйте гарантию на выполненные работы. И сохраняйте гарантию на купленную рейку или ремонтный комплект.

А вот если дело касается рейки с электронным усилителем руля, то тут чаще выбирают именно ремонт, поскольку какой бы сложности не была неисправность, в сервисе всегда рекомендуют менять деталь на новую. Заморачиваться с ремонтом мало кто хочет. Так как шлифовка, если это механическая проблема, не допустима, а электронные неисправности требуют больших затрат времени и навыков, как диагностики, так и пайки.

Тут уж каждый сам для себя выбирает что ему доступнее.

Рулевая рейка – это механизм, отвечающий за поворот передних колес автомобиля и соединенный с ними посредством тяг. Как и любой другой агрегат, элемент постепенно изнашивается в процессе эксплуатации, что негативно влияет на управляемость машины. Поскольку данная проблема связана с безопасностью водителя и пассажиров, хозяину авто необходимо различать признаки неисправности рулевой рейки, чтобы устранять их в кратчайшие сроки либо ставить новую запчасть.

Устройство

Внешние видеофайлы

Гидроусилитель представляет собой замкнутую гидравлическую систему, состоящую из насоса, регулятора давления, бачка с запасом гидравлической жидкости, управляющего золотника и силового гидроцилиндра.

Насос (с приводом от двигателя автомобиля или электромотора), регулятор давления (обычно в виде перепускного клапана, сливающего избыток расхода насоса мимо золотника) и бачок с запасом гидравлической жидкости предназначены для создания рабочего перепада давлений в гидросистеме усилителя.

Силовой гидроцилиндр двойного действия (то есть умеющий создавать усилие в двух направлениях) в современных легковых автомобилях обычно интегрируется с рулевой рейкой и передает усилие на неё. Золотник устанавливается на рулевой колонке и реагирует на вращательный момент на валу колонки.

Придумано множество способов преобразовать вращательный момент рулевого колеса в работу золотника. Большинство основаны на подвижности отдельного участка вала рулевой колонки. В современных машинах роль подвижного элемента колонки обычно играет торсион — радиально пружинящий участок вала рулевой колонки. Золотник реагирует на угловой сдвиг между концами торсиона при наличии усилия на руле. Существуют конструкции с осевой подвижностью участка вала рулевой колонки: осевое перемещение задается винтовой передачей, преобразующей вращательное усилие руля в поступательное движение штока золотника. В некоторых конструкциях усилие поворота колес регистрируется не на рулевой колонке, а на других узлах передачи усилия от руля к колесу.

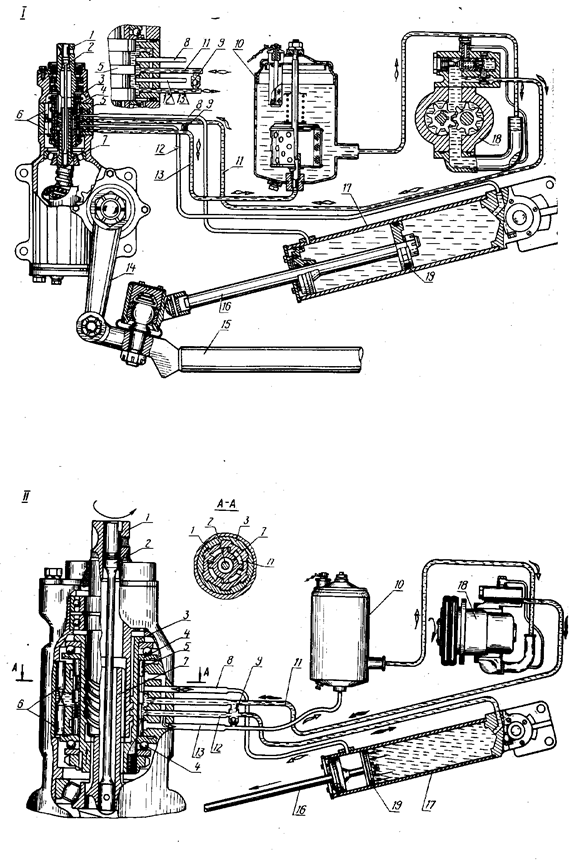

Принцип работы гидроусилителя руля автомобиля ЗИЛ-130:

При прямолинейном движении автомобиля золотник за счёт пружин удерживается в нейтральном положении, при этом все каналы золотника открыты.

При повороте — при вращении руля винт вращается и вкручивается в шариковую гайку. При этом он смещается вместе с золотником и подшипниками и смещает плунжеры, сжимая пружины. Как только подшипники упрутся в корпус, винт с золотником перестанет смещаться, а смещаться начнёт шариковая гайка с поршнем и рейкой, при этом как бы накручиваясь на винт. При смещении золотника центральный канал от насоса останется связанным с одним из боковых каналов, а другой боковой канал останется связанным с каналом слива. При смещении поршня усилие будет передаваться от рейки сектору, а от него через вал сошке. Так как центральный канал от масляного насоса связан с одним из боковых каналов, то масло пойдёт из него в одну из полостей гидроцилиндра и будет давить на поршень, помогая смещать его и облегчая усилие, прилагаемое на рулевое колесо.

При прекращении вращения руля винт перестаёт вкручиваться в гайку и минимальное движение поршня передаётся на винт и золотник. Золотник возвращается в нейтральное положение. Все каналы открываются, масло от насоса начинает уходить на слив, и усилитель прекращает свою работу. Кроме того, возвращению золотника в нейтральное положение способствуют пружины, давящие на плунжеры и на подшипники.

При увеличении сопротивления повороту начнёт возрастать давление в линии от насоса через золотник в одну из полостей гидроцилиндра. Эта линия связана с полостью между плунжерами, где находятся пружины. Повышенное давление будет давить на плунжеры, а они — на подшипники. Плунжеры будут стараться вернуть золотник в нейтральное положение. Часть масла начнёт уходить на слив, а водитель почувствует дополнительное сопротивление вращению руля — следящее действие за усилием.

При неработающем двигателе насос не накачивает масло и усилитель не работает. Управление автомобилем может осуществляться. При вращении руля поршень смещается и вытесняет масло из одной полости в другую через обратный клапан, и масло не мешает движению поршня.

Повышенный шум

Повышенные шумы возникают в нескольких случаях. Появление посторонних звуков под капотом во время поворота рулевого колеса чаще всего свидетельствует о послаблении натяжения ремня привода насоса ГУР.

Чтобы устранить эту неисправность нужно проверить натяжение ремня. В рабочем состоянии при усиленном давлении на ремень большим пальцем он должен прогибаться на 0,1-0,15 см. Если же ремень прогибается значительно больше, его следует подтянуть натяжным механизмом.

Повышенный шум может быть причиной того, что в системе не хватает жидкости, вследствие чего в нее попал воздух. В этом случае нужно долить рекомендуемую жидкость в бачок ГУР. Но после этого обязательно следует провести прокачку системы для удаления из нее воздуха.

На разных автомобилях данная операция может проводиться по-разному.

Также ознакомьтесь

1. Укрыть ремни целлофаном или ветошью, чтоб избежать попадания масла на резину.
2. Выкачать масло в подготовленную тару.

1. После откачки масла ваш помощник должен повернуть руль по максимуму влево/вправо. При этом в бачке должно появляться масло, его также необходимо выкачивать.
2. Отключить шланг «обратки», опустить его конец в бутылку, покрутить руль. Старое масло будет выгоняться системой.

1. После полного слития масла подключить шланг. После полного сливания масла, шланг можно подключать обратно.
2. До верха налить свежее масло в систему гидроусилителя.

1. После того, как масло залито, помощник должен покрутить руль. В это время масло будет убывать. Следует подливать его в систему.
2. Когда масло перестанет убывать, завести мотор на 10-15 секунд. Если при работе масло убывает – долить.
3. Заглушить двигатель, выкрутить руль по 5-7 раз в каждую сторону до максимума. В бачке не должны появляться пузыри воздуха.
4. Снова завести мотор, повернуть руль. При вращении не должен появляться гул или какие-то другие затруднения.

Классификация масел для ГУР по марке и цвету

Автомобилисты могут довольно легко определить, какую жидкость залить в ГУР, так как производителями для большего удобства была введена для PSF простейшая классификация по цвету. В зависимости от пигмента, добавленного в состав жидкости, можно приобрести красное, желтое или зеленое масло для гидроусилителя.

Красные и желтые ATF

Красного цвета масла разрабатываются с соблюдением стандартов автоконцерна General Motors. Они могут быть минеральными или синтетическими и носят название «Декстрон» (Dexron). Сегодня используются преимущественно Dexron III и Dexron IV. Кстати, чаще чем в ГУР эти жидкости используются в АКПП, поэтому в автомобилях с коробкой-автомат зачастую в трансмиссию и в бачок гидроусилителя (обычно в корейских и японских авто) заливается одна жидкость.

Главное помнить, что Dexron на минеральной основе нельзя смешивать с Декстроном-синтетикой. Выбор жидкости обязательно должен согласовываться с рекомендациями производителей. Широко эти PSF применяются в машинах автоконцернов Kia, Nissan, Hyundai, Mazda, Toyota и др.

Желтые жидкости выпускаются по лицензии Daimler, они также могут быть на минеральной и синтетической основе. Данные субстанции часто заливаются в автомобили Mercedes-Benz. Они также могут одновременно использоваться и в АКПП

Важно, что смешивать желтые жидкости с красными и наоборот при необходимости можно — они полностью совместимы. Следить нужно лишь затем, чтобы химический состав их совпадал — т

е. нельзя смешивать «синтетику» с «минералкой».

Усилители руля | Усилители рулевого управление: описание и типы

Водители со стажем на всю жизнь запомнили специфику управления машиной без усилителя рулевого управления: на стоящем автомобиле колеса провернуть очень сложно, крутить рулем необходимо в движении. К счастью, необходимость в овладении подобными навыками осталась в прошлом, практически все современные машины оснащены усилителями руля.

Преимущества очевидны:

• легко вращать руль;
• при маневрировании необходимо меньшее количество поворотов руля;
• легче удержать машину на нужной траектории при повреждении колеса или иных экстремальных ситуациях;
• при наезде на препятствие усилитель действует как демпфер, сглаживая удар при передаче на руки водителя.

В автосалонах ГК FAVORIT MOTORS представлены автомобили с разными типами усилителей рулей.

Классификация усилителей рулевого управления

Гидравлический усилитель руля (ГУР)

Это один из наиболее распространенных типов, применяемый с 50-х годов прошлого века. Состоит из насоса, гидроцилиндра, бачка с запасом гидравлической жидкости (также называют маслом ГУР) и распределителя, соединенных между собой трубками. Насос, соединенный приводом с двигателем, создает необходимое давление в системе. Гидроцилиндр преобразует давление жидкости в перемещение поршня и штока, тем самым облегчает вращение колес.

Гидравлический усилитель нравится опытным водителям по той причине, что обеспечивает информативное и точное управление. При выходе из строя, руль будет сложно вращать, но все же доехать до сервиса можно.

Минусы такой системы:

• на насос уходит часть энергии двигателя, что приводит к увеличению расхода топлива;
• есть вероятность протечек системы.

При нарушении герметичности системы жидкость постепенно уходит. Если это вовремя не заметить, то из строя может выйти дорогостоящий узел. Когда вы заметите снижения уровня жидкости в бачке ГУР, необходимо немедленно связаться с технической службой ГК FAVORIT MOTIRS. Квалифицированные мастера в короткие сроки устранят неисправность.

Электрический усилитель руля (ЭУР)

Миром правит электричество, и сейчас большое распространение получили электрические усилители руля, состоящие из электродвигателя, механической передачи и системы управления (датчиков). Датчик фиксирует действия водителя и активирует мотор, интегрированный в рейку рулевого колеса. В результате от водителя требуется минимальное усилие.

Такая система компактна, не так уж дорога, требует минимальных настроек. Вероятность выхода из строя, по сравнению с гидравлической, мала. Чаще всего причина неисправности состоит в окислении контактов или неисправности датчика. Бывают случаи, когда причиной дефекта становятся сбои в работе блоков управления или скачки напряжения бортовой сети. В этом случае на панели приборов загорится сигнал неисправности, и нужно оперативно связаться с технической службой ГК FAVORIT MOTORS.

Электрогидравлический усилитель руля (ЭГУР)

Замкнутая система состоит из тех же элементов, что и классический гидравлический усилитель руля: насос, гидроцилиндр, распределитель, бачок с запасом жидкости ГУР. Основное отличие в том, что насос вращает дополнительный электродвигатель, получающий питание от генератора. Такая система работает не постоянно, а только в момент вращения колеса, что снижает расход топлива. Вероятность утечки жидкости ГУР и выхода из строя электрических блоков, разумеется, есть, но и преимущества налицо: энергоэффективность, сочетающаяся с информативностью и точностью управления.

Деление по принципу действия

Усилители могут быть адаптивными (также используется термин активный) и неадаптивными. Первые имеют переменный коэффициент усиления, который зависит от скорости машины: на малом ходу руль крутится легко, при наборе скорости рулевое колесо наливается тяжестью. Это сделано в целях безопасности, поскольку сильный и резкий поворот руля на скорости может привести к аварии. В конструкцию адаптивного усилителя руля входит дополнительный датчик скорости.

Как сберечь и продлить жизнь усилителю руля

Часто водители сами выводят из строя системы. Классический случай: попытка забраться на высокий бордюр с сильно вывернутыми колесами. Создается повышенное давление в гидравлической системе, что приводит к утечке. От повышенной нагрузки может выйти из строя электромотор. Эксперты ГК FAVORIT MOTORS не рекомендуют удерживать руль в крайнем положении более 4 секунд – опять же по причине возникновения избыточного давления.

В морозы перед стартом нужно слегка разогреть жидкость ГУР. Для этого достаточно пары-тройки вращений рулем. И, разумеется, нужно периодически проверять натяжение ремня привода насоса гидроусилителя, контролировать уровень рабочей жидкости в бачке, своевременно производить замену жидкости ГУР вместе с фильтром.

Как видите, большинство рекомендаций относится к гидравлическим или электрогидравлическим системам. Электрические усилители требуют меньшего ухода.

---

Что такое электроусилитель руля?

Повернуть рулевое колесо легкового или грузового автомобиля легко с помощью рулевого управления с гидроусилителем или электрическим усилителем. Это можно сделать одним пальцем. Но так было не всегда, особенно на низких скоростях, например, при парковке или развороте. В первые полвека автомобильной промышленности требовались серьезные мускулы, чтобы повернуть колесо неподвижного или медленно движущегося транспортного средства, потому что это буквально сводилось к перемещению колес под весом транспортного средства.

В 1951 году все изменилось. Chrysler Imperial был представлен с усилителем рулевого управления и был настолько популярен, что быстро завоевал популярность среди других производителей автомобилей. Это было идеальное время, поскольку послевоенный переезд в пригород и увеличение числа женщин-водителей резко подняли спрос на автомобили в целом, и особенно на те, которые предлагали комфорт и полезность.

Популярность рулевого управления с усилителем имела очевидное преимущество в виде облегчения поворота колеса, но также позволила инженерам повысить передаточное число, т.е.е., на величину поворота передних колес при каждом обороте рулевого колеса. В то время как раньше требовалось много оборотов рулевого колеса, чтобы изменить направление движения транспортного средства, рулевое управление с усилителем позволяло им поворачивать гораздо больший угол за каждый поворот. Это значительно упростило управление автомобилем, особенно при парковке и развороте. Сегодня люди считают само собой разумеющимся, как мало усилий требуется, чтобы повернуть автомобиль весом более 2000 фунтов.

Гидравлическое рулевое управление было первым усилителем рулевого управления

Первый усилитель рулевого управления включал в себя гидравлическое рулевое управление, которое приводилось в действие гидравлической жидкостью, нагнетаемой под высоким давлением.Эти системы преобладали в автомобильном мире еще полвека до начала 2000-х годов. Гидравлическое рулевое управление давало водителям реальное ощущение контроля над движением транспортного средства и давало большую часть мощности, необходимой для изменения направления транспортного средства. С точки зрения рулевого управления, гидравлическое рулевое управление было отличной системой.

Гидравлическое рулевое управление имело свои недостатки, прежде всего его неэффективность. Поскольку насос приводится в действие двигателем и должен работать постоянно, даже когда автомобиль работает на холостом ходу или движется по прямой, он снижает мощность и расход топлива.Эксперты говорят, что гидравлическое рулевое управление стоит от пяти до восьми лошадиных сил и потребляет от одного до трех миль от каждого галлона бензина. Для транспортного средства, проезжающего в среднем количество миль в год и достигающего среднего расхода бензина при нормальных ценах на бензин, это стоит около 200 долларов в год. Только сопротивление ветра и трение дороги вызывают большее сопротивление автомобиля, чем система рулевого управления с гидроусилителем.

Кроме того, гидравлическую жидкость необходимо периодически заменять, так как она может вытекать из трубопроводов гидравлической жидкости, по которым она подается к насосу и от него.Когда уровень жидкости падает, вращение становится более трудным, и помощь может быть потеряна до тех пор, пока утечка не будет устранена и жидкость не заменена.

Как работает электроэнергия

Производители автомобилей начали искать более экономичный метод рулевого управления с усилителем в 1980-х годах, одновременно с компьютеризацией транспортных средств. К 1993 году Honda достаточно усовершенствовала свою систему рулевого управления с электроусилителем, чтобы ввести ее в линейку роскошных автомобилей Acura. Он сразу же завоевал популярность среди производителей и среди покупателей легковых и грузовых автомобилей.Сегодня это норма для новых легковых и грузовых автомобилей.

В системе рулевого управления с электроусилителем электродвигатель, расположенный на рулевой рейке или на самой рулевой колонке, поворачивает колеса в зависимости от действий водителя. Двигатель управляется сложной электронной схемой, которая теперь является стандартной для большинства бортовых компьютерных систем.

Электрическое и гидравлическое рулевое управление

Электрическое рулевое управление имеет ряд преимуществ перед гидравлическим рулевым управлением. Во-первых, двигатель рулевого управления приводится в действие электрической системой транспортного средства без отвода энергии от двигателя.Нет потери мощности или газовой эффективности, что дает немедленное конкурентное преимущество моделям с электроусилителем руля. Это также устранило необходимость в громоздком гидравлическом насосе, жидкости для гидроусилителя руля и негерметичных трубопроводах гидравлической жидкости.

Еще одно преимущество рулевого управления с электроусилителем — это высокотехнологичные вспомогательные компьютеры, которые могут предложить водителю. Были добавлены датчики для определения скорости автомобиля и усилия водителя, чтобы измерить объем помощи, необходимой при каждом повороте рулевого колеса.При парковке или трехточечном повороте усилитель рулевого управления усиливается, чтобы облегчить нагрузку на водителя, который пытается преодолевать сложные углы и расстояния.

При движении по шоссе рулевое управление с гидроусилителем возвращается в исходное положение, давая водителю ощущение контроля за рулем. Это также обеспечивает большую стабильность, поскольку чрезмерно чувствительная система рулевого управления на скорости 60 миль в час может привести к крену автомобиля по всей дороге.

Более того, электрические системы рулевого управления теперь настолько компьютеризированы, что они автоматически настраиваются в самых сложных дорожных условиях.Например, они учитывают вершину дороги (которая позволяет воде стекать с центральной линии на обочины), ветровые условия и смещение колес при определении того, сколько нужно маневрировать транспортному средству. Сегодня водителям практически не требуется управлять автомобилем.

Это большой шаг к автономным транспортным средствам завтрашнего дня, которые будут управляться бортовыми компьютерами, несовместимыми с гидравлической системой рулевого управления.

Если гидравлическое рулевое управление протекает

В большинстве автомобилей, построенных до 2015 года, и во многих автомобилях, построенных после него, используется гидравлическая или гибридная гидроусилитель с электроусилителем рулевого управления, которые подвержены утечкам жидкости, которые могут снизить мощность рулевого управления с усилителем.Чтобы остановить утечку и навсегда закрыть ее, используйте герметик, например BlueDevil Power Steering Stop Leak.

Формула жидкости BlueDevil Power Steering Stop Leak позволяет отремонтировать зубчатые рейки и шестерни, а также трубопроводы жидкости в системах рулевого управления с гидроусилителем отечественного, импортного и коммерческого класса.

При выключенном двигателе просто налейте одну треть баллона в бачок гидроусилителя рулевого управления, запустите двигатель и дайте ему поработать час или два, пока утечка не прекратится. Если утечка не исчезнет, ​​продолжайте добавлять герметик, пока она не прекратится.

Распространяясь по системе гидроусилителя рулевого управления, продукт восстанавливает твердые, усохшие уплотнения и продлевает их срок службы, возвращая управление рулевым управлением водителю.

Причины отказа электроусилителя рулевого управления

Этот тип рулевого управления не лишен проблем, как и любая электронная или механическая система. Хотя нет электрических насосов рулевого управления, жидкостей или трубопроводов для жидкости, есть электродвигатель и модуль управления усилителем рулевого управления — компьютер, который получает данные о скорости автомобиля, положении рулевого управления и крутящем моменте, чтобы указать двигателю и обеспечить обратную связь рулевого управления с Водитель.

Эти две части выполняют работу йомена на протяжении сотен тысяч миль, обычно без жалоб. Однако любой, кто когда-либо работал с компьютером, знает, что он может внезапно выйти из строя без видимой причины, часто предлагая код ошибки, который ничего не объясняет. В случае системы рулевого управления отказ компьютера, управляющего системой, вызывает отказ самого усилителя рулевого управления, в результате чего водитель полностью управляет транспортным средством с помощью мускулов. Конкретные проблемы, влияющие на модуль управления, включают нарушение обмена данными между системой рулевого управления и другими модулями системы, а также проблемы с частью системы обратной связи.

Другой основной причиной отказа электроусилителя рулевого управления является двигатель. Двигатели неисправны по разным причинам и по разным причинам. Они могут быть затоплены, заржаветь или получить повреждения от толчков, вызванных движением на высокой скорости по дорогам с колеями. Может перегореть что-нибудь простое, например, предохранитель, посылающий в двигатель электричество. Детали внутри двигателя могут изнашиваться, особенно щетки и другие движущиеся части. При выходе из строя мотора гидроусилитель руля останавливается.

Как отремонтировать электроусилитель руля

Хотя электроусилитель руля может внезапно выйти из строя, чаще умирает медленной смертью.Можно диагностировать проблему до того, как она станет полной потерей.

Самым очевидным признаком неисправности гидроусилителя руля является индикатор на приборной панели. Тем не менее, сигнальная лампа EPS обычно не выявляет проблему до тех пор, пока она не сработает, поэтому разумно обратить внимание на другие индикаторы, требующие проверки усилителя рулевого управления:

• Рулевое колесо кажется тяжелым и невосприимчивым
• Рулевое колесо жесткое и трудно поворачивается
• Автомобиль визжит при запуске (это может быть признаком многих проблем, помимо гидроусилителя руля)
• Автомобиль издает пронзительный вой при повороте колеса.

Когда дело доходит до ремонта электроусилителя руля, первым делом необходимо определить, в чем проблема: в двигателе или в компьютерном модуле. Если двигатель не кажется виновником, автомобиль необходимо доставить на станцию ​​обслуживания, которая может подключить систему к компьютеру для точной диагностики проблемы.

При проблемах с двигателем или проблемах с любыми соединениями между двигателем и рулевым колесом возможна простая замена, сделанная своими руками.

Ремонт электрического усилителя руля требует значительных затрат.Большинство дилеров и ремонтных мастерских просто заменят всю рулевую колонку по цене от 600 до 1500 долларов. Стоимость замены одного модуля составляет 900–1000 долларов, в основном это связано с трудозатратами.

Продукты BlueDevil можно найти в AutoZone, Advance Auto Parts, O’Reilly Auto Parts, NAPA, Parts Authority и других крупных розничных магазинах автозапчастей.

Усилитель руля | Tractor & Construction Plant Wiki

Термин рулевое управление с усилителем обычно используется для описания системы, которая обеспечивает механическую помощь в рулевом управлении водителю наземного транспортного средства, например легкового или грузового автомобиля.Система гидроусилителя в автомобиле — это разновидность сервомеханизма.

Для многих водителей поворот рулевого колеса в автомобиле без гидроусилителя рулевого управления требует большего усилия (крутящего момента), чем водитель считает удобным, особенно когда автомобиль движется с очень низкой скоростью. Сила рулевого управления очень чувствительна к весу транспортного средства и почти настолько же зависит от его длины, что особенно важно для крупногабаритных транспортных средств. В транспортном средстве, оборудованном усилителем рулевого управления, когда водитель поворачивает рулевое колесо, он или она ощущает лишь небольшую тормозящую силу, поэтому транспортным средством, оснащенным рулевым управлением с усилителем, может управлять любой здоровый водитель, даже когда транспортное средство находится на стоянке.Это связано с тем, что система рулевого управления с усилителем обеспечивает большую часть энергии, необходимой для поворота управляемых колес автомобиля.

Большинство систем рулевого управления с гидроусилителем в легковых и легких грузовых автомобилях сегодня являются гидравлическими (то есть усилие для поворота колес обеспечивается гидравлическим поршнем, который приводится в действие гидравлической жидкостью под высоким давлением), но в некоторых легковых и грузовых автомобилях рулевое управление сила обеспечивается электродвигателем. ^{[ необходима ссылка ]}

История

Судовой рулевой двигатель с паровым двигателем, во многом похожий на систему рулевого управления с усилителем, используемую в современных легковых и грузовых автомобилях, был впервые установлен на SS Great Eastern в 1866 году.

Самый ранний известный патент на систему рулевого управления с усилителем для наземного транспортного средства был выдан Фредерику У. Ланчестеру в Великобритании в феврале 1902 года. гидравлическая сила ». ^{[ необходима ссылка ]} R.E. Твайфорд включил механический усилитель рулевого управления в свой патент на первую систему полного привода (патент США 646477 от 3 апреля 1900 г.). Следующий образец был зарегистрирован Патентным ведомством США 30 августа 1932 года Кларой Гайлис из Белмонта, штат Массачусетс. ^{[ необходима ссылка ]} Есть еще один изобретатель, которому приписывают изобретение гидроусилителя руля по имени Чарльз Ф. Хаммонд, американец, родившийся в Детройте, который подал аналогичные патенты, первый из которых был зарегистрирован канадцем. Бюро интеллектуальной собственности. ^{[ необходима ссылка ]}

Фрэнсис В. Дэвис, инженер подразделения грузовых автомобилей Pierce Arrow, начал изучать, как можно упростить рулевое управление, и в 1926 году продемонстрировал первую систему рулевого управления с усилителем. ^[1] Дэвис перешел в General Motors и усовершенствовал систему рулевого управления с гидроусилителем, но автопроизводитель подсчитал, что ее производство будет слишком дорогим. ^[2] Затем Дэвис подписал контракт с Bendix, производителем запчастей для автопроизводителей. Военные потребности во время Второй мировой войны в облегчении управления тяжелыми машинами увеличили потребность в усилении поддержки на бронированных машинах и эвакуационных машинах для британских и американских армий. ^[2]

Корпорация Chrysler представила первую коммерчески доступную систему рулевого управления с усилителем для легковых автомобилей на Chrysler Imperial 1951 года под названием «Hydraguide». ^[3] Система Chrysler была основана на некоторых патентах Дэвиса с истекшим сроком действия. General Motors представила Cadillac 1952 года с системой рулевого управления с усилителем, используя работу, проделанную Дэвисом для компании почти двадцатью годами ранее. ^[4]

Большинство новых автомобилей теперь оснащены усилителем рулевого управления из-за тенденции к переднему приводу, большей массе автомобиля и более широким шинам, что увеличивает необходимое усилие рулевого управления. Более тяжелым транспортным средствам, которые широко распространены в некоторых странах, будет чрезвычайно трудно маневрировать на низких скоростях, в то время как автомобили с меньшим весом могут вообще не нуждаться в рулевом управлении с усилителем.

Гидравлические системы

Основная статья: Гидравлический усилитель рулевого управления

Резервуар для жидкости рулевого управления с гидроусилителем и насос с приводом от шкива

Большинство систем рулевого управления с усилителем работают за счет использования гидравлической системы для поворота колес транспортного средства. Гидравлическое давление обычно обеспечивается героторным или пластинчато-роторным насосом, приводимым в действие двигателем транспортного средства. Гидравлический цилиндр двустороннего действия прикладывает усилие к рулевому механизму, который, в свою очередь, передает крутящий момент на ось поворота ходовых колес.Подача в цилиндр регулируется клапанами, управляемыми рулевым колесом; чем больший крутящий момент водитель прикладывает к рулевому колесу и валу, к которому он прикреплен, тем больше жидкости клапаны пропускают к цилиндру, и, следовательно, тем больше силы прикладывается для поворота колес в соответствующем направлении.

Одна из схем измерения крутящего момента, прикладываемого к рулевому колесу, заключается в закреплении торсиона на конце рулевого вала. При вращении рулевого колеса вращается прикрепленный рулевой вал и верхний конец прикрепленного торсиона.Поскольку торсион относительно тонкий и гибкий, а нижний конец не может вращаться полностью, стержень будет поглощать часть крутящего момента; нижний конец не повернется до верхнего конца. Разница во вращении между верхним и нижним концами торсиона может использоваться для управления клапаном, который позволяет жидкости течь в цилиндр, что обеспечивает поддержку рулевого управления; чем больше «скручивается» торсион, тем больше усиливается рулевое управление.

Поскольку используемые насосы являются поршневыми, их расход прямо пропорционален скорости вращения двигателя.Это означает, что при высоких оборотах двигателя рулевое управление, естественно, будет работать быстрее, чем при низких оборотах двигателя. Поскольку это было бы нежелательно, для направления части выходной мощности насоса обратно в гидравлический резервуар при высоких оборотах двигателя используются ограничительное отверстие и клапан управления потоком. Клапан сброса давления также используется для предотвращения опасного повышения давления, когда поршень гидроцилиндра достигает конца цилиндра.

Некоторые современные реализации также включают электронный предохранительный клапан, который может снижать гидравлическое давление в магистралях рулевого управления с усилителем при увеличении скорости автомобиля (это известно как рулевое управление с усилителем с регулируемым усилителем).

В некоторых тяжелых машинах используются только гидравлические системы, в которых нет поддержки в случае отказа двигателя насоса.

ДИРАВИ

Основная статья: DIRAVI

В системе DIRAVI, изобретенной Citroën, сила поворота колес создается гидравлической системой высокого давления автомобиля и всегда одинакова, независимо от скорости движения. Когда рулевое колесо поворачивается, колеса одновременно поворачиваются на соответствующий угол с помощью гидравлического поршня.Чтобы создать ощущение искусственного рулевого управления, есть отдельная система с гидравлическим приводом, которая пытается повернуть рулевое колесо обратно в центральное положение. Величина прилагаемого давления пропорциональна скорости движения, поэтому на низких скоростях рулевое управление очень легкое, а на высоких скоростях очень трудно отойти от центрального положения больше, чем на небольшую величину.

Пока в гидравлической системе автомобиля присутствует давление, механическое соединение между рулевым колесом и опорными колесами отсутствует.Эта система была впервые представлена ​​в Citroën SM в 1970 году и была известна как VariPower в Великобритании и SpeedFeel в США.

Хотя DIRAVI не является механическим шаблоном для всех современных механизмов рулевого управления с гидроусилителем, он привнес новшество в общее преимущество рулевого управления, чувствительного к скорости. Сила центрирующего устройства увеличивается по мере увеличения скорости автомобиля.

В конце 1960-х годов General Motors предложила систему рулевого управления с усилителем с переменным передаточным числом в качестве опции для Pontiac и других автомобилей.

Электрогидравлические системы

Электрогидравлические системы рулевого управления с усилителем, иногда сокращенно EHPS, а также иногда называемые «гибридными» системами, используют ту же технологию гидроусилителя, что и стандартные системы, но гидравлическое давление обеспечивается насосом, приводимым в действие электродвигателем, а не ременным. приводится в движение двигателем.

В 1965 году Ford экспериментировал с парком машин Mercury Park Lanes, оснащенных системой «мгновенного рулевого управления», которые заменили обычное большое рулевое колесо двумя 5-дюймовыми (127 мм) кольцами, быстрым передаточным числом 15: 1 и электрогидравлический насос на случай остановки двигателя. ^{[5] [6]}

В 1990 году Toyota представила MR2 второго поколения с электрогидравлическим усилителем рулевого управления. Это было сделано для того, чтобы избежать прокладки гидравлических линий от двигателя (которые были расположены за водителем в MR2) до рулевой рейки. В 1994 году Volkswagen выпустил Mark 3 Golf Ecomatic, в котором использовался электрический насос, так что гидроусилитель руля мог работать, когда двигатель был выключен компьютером для экономии топлива. ^[7] Электрогидравлические системы можно найти в некоторых автомобилях Ford, Volkswagen, Audi, Peugeot, Citroen, SEAT, Skoda, Suzuki, Opel, MINI, Toyota, Honda и Mazda.

Сервотроник

Servotronic предлагает действительно зависящий от скорости усилитель рулевого управления, при котором количество сервоусилителя зависит от скорости движения и, таким образом, обеспечивает еще больший комфорт для водителя. Усилитель мощности максимален на низких скоростях, например, при парковке автомобиля. Чем больше ассистент, тем легче маневрировать. На более высоких скоростях электронная сенсорная система постепенно снижает уровень мощности. Таким образом, водитель может управлять автомобилем даже точнее, чем при использовании обычного рулевого управления с гидроусилителем.Сервотроник используется рядом автопроизводителей, включая Audi, General Motors, BMW, Volkswagen, Volvo, SEAT и Porsche. Сервотроник является товарным знаком AM General Corp. ^[8]

Электросистемы

Рулевое управление с электроусилителем ( EPS или EPAS ) предназначено для использования электродвигателя для уменьшения усилия за счет обеспечения помощи в рулевом управлении водителю транспортного средства. Датчики определяют движение и крутящий момент рулевой колонки, а компьютерный модуль передает вспомогательный крутящий момент через электродвигатель, подключенный непосредственно к рулевому механизму или рулевой колонке.Это позволяет применять различный объем помощи в зависимости от условий вождения. Система позволяет инженерам адаптировать реакцию рулевого механизма к системам подвески с переменной скоростью и переменным демпфированием, достигая идеального сочетания плавности хода, управляемости и рулевого управления для каждого автомобиля. ^[9] На автомобилях группы Fiat количество помощи можно регулировать с помощью кнопки с названием «CITY», которая переключает между двумя разными кривыми помощи, в то время как большинство других систем EPS имеют переменную помощь, которая позволяет получить больше помощи, чем скорость автомобиля. автомобиль уменьшается и меньше помощи от системы во время высокоскоростных ситуаций.В случае выхода из строя компонента механическое соединение, такое как зубчатая рейка и шестерня, служит дублирующим механизмом аналогично гидравлическим системам. Рулевое управление с электроусилителем не следует путать с системами управления по проводам или по проводам, в которых для рулевого управления используются электродвигатели, но без какой-либо механической связи с рулевым колесом.

Электрические системы имеют преимущество в топливной экономичности, поскольку в них нет постоянно работающего гидравлического насоса с ременным приводом, независимо от того, требуется ли помощь или нет, и это основная причина их внедрения.Другим важным преимуществом является отсутствие дополнительного оборудования двигателя с ременным приводом и нескольких гидравлических шлангов высокого давления между гидравлическим насосом, установленным на двигателе, и рулевым механизмом, установленным на шасси. Это значительно упрощает производство и обслуживание. Благодаря включению электронного контроля устойчивости системы рулевого управления с электроусилителем могут мгновенно изменять уровни крутящего момента, чтобы помочь водителю в корректирующих маневрах.

Первые системы рулевого управления с электроусилителем появились на Honda NSX в 1990 году, FIAT Punto Mk2 в 1999 году, Honda S2000 в 1999 году, Toyota Prius в 2000 году ^[10] и на BMW Z4 ^[11] в 2002 году. .Сегодня ряд производителей используют электроусилитель руля.

Обзоры в автомобильной прессе часто отмечают, что некоторые системы рулевого управления с электроусилителем не дают удовлетворительного «ощущения дороги». ^{[ необходима цитата ]} Ощущение дороги относится к соотношению между силой, необходимой для управления транспортным средством, и силой, которую водитель прилагает к рулевому колесу. Ощущение дороги дает водителю субъективное представление о том, что он участвует в управлении транспортным средством.Степень ощущения дороги контролируется компьютерным модулем, который управляет системой рулевого управления с электроусилителем. Теоретически программное обеспечение должно иметь возможность регулировать степень ощущения дороги, чтобы удовлетворить водителей. На практике было трудно согласовать различные конструктивные ограничения, создавая более выраженное ощущение дороги ^{[ необходима цитата ]} . Тот же аргумент был применен и к гидроусилителю руля.

Системы с электрически регулируемым передаточным числом

В 2000 году Honda выпустила S2000 Type V, оснащенную первой в мире системой рулевого управления с переменным передаточным числом с электроприводом (VGS). ^{[12] [13]} В 2003 году Toyota представила свою собственную систему «Рулевое управление с переменным передаточным числом (VGRS)», внедренную на Lexus LX 470 и Landcruiser Cygnus, а также включила электронную систему контроля устойчивости для изменения передаточных чисел рулевого механизма. и уровни помощи при рулевом управлении. В 2003 году BMW представила свою систему «активного рулевого управления» на 5-й серии. ^[14]

Эту систему не следует путать с усилителем рулевого управления с регулируемым усилителем, который изменяет крутящий момент усилителя рулевого управления, а не передаточными числами рулевого управления, или с системами, в которых передаточное число изменяется только в зависимости от угла поворота рулевого колеса.

Комплекты для модернизации

В прошлом ряд компаний предлагал комплекты для модернизации после выхода на рынок для добавления усилителя рулевого управления к автомобилям, которые поставлялись с ручными системами. Эти комплекты были обычной модернизацией тракторов ранних моделей 1970-х годов. Поскольку когда-то пользователи использовали транспортные средства, оснащенные гидроцилиндрами с гидроцилиндрами, они увидели преимущество в том, что управлять транспортным средством стало гораздо проще. Ранние пользователи использовали тракторы, оснащенные погрузчиками, поскольку из-за дополнительного веса переднего колеса рулевое управление было очень тяжелым и медленным.

Системы обычно заменяли стандартную тягу тяги рулевого механизма гидроцилиндром, оснащенным клапаном измерения нагрузки, который был соединен коротким звеном с тяговым рычагом на рулевом механизме. мощность забиралась от гидравлической системы трактора или от небольшого насоса, установленного на двигателе и приводимого в действие синхронизаторами.

Производителей

Некоторые производители систем рулевого управления с усилителем или компонентов, используемых производителями, включают:

Ссылки

1. ↑ Нанни, Малкольм Джеймс (2006). Техника для легких и тяжелых транспортных средств . Elsevier Science, 521. ISBN 9780750680370. Проверено 18 июня 2010 г.,
2. ↑ ^{2,0 2,1} Хау, Хартли Э. (февраль 1956 г.), «Корабль мистера Пауэр-Руля входит», Popular Science 168 (2): 145–270, http: // books. google.com/books?id=xiwDAAAAMBAJ&pg=RA1-PA162&dq=Francis+W.+Davis+power+steering&hl=en&ei=ZdwbTKf6J4P6lweRmNXoCg&sa=X&oi=book_result=AnxoCg&sa=X&oi=book_result&volt=ru&vid=ru&vid=02c&ved=Alc&ved=ru&vid=6s&vid=06&ved=Alc&ved=ru&vid=6s&vid=svd&vid=06&ved=ru&vid=6s&vid=06&ved=ru&ved=ru&vid=6&ved=page&ved=Av=ru&vid=6s&v=ru&ved=svd=sv&vid=s06&ved=page&ved=ru&vid=6s&v=ru&ved=page&edd=s&v=ru&vid=sw,,,,,,,,,,,,,,,s% 20Davis% 20power% 20steering & f = false. Проверено , 18 июня 2010, .
3. ↑ Ламм, Майкл (март 1999), «75 лет Chryslers», Popular Mechanics 176 (3): 75, http://books.google.com/books?id=PmYEAAAAMBAJ&pg=PT34&dq=introduced + впервые в отрасли + усилитель + рулевое управление & hl = en & ei = WNkbTIWxL8GAlAejrIWRDg & sa = X & oi = book_result & ct = result & resnum = 3 & ved = 0CDsQ6AEwAg # v = onepage & q = представлено% 20industry’s% 20firsttepering% 20first% 20first% 20first% 20Проверено , 18 июня 2010, .
4. ↑ Уотсон, Билл (22 марта 2006 г.). «История гидроусилителя». Архив Императорского Автомобильного Клуба. Проверено 18 июня 2010 года.
5. ↑ «Повернет ли ваше запястье на руль вашей следующей машины?», Popular Science 186 (4): 83. Февраль 1984 г., http://books.google.com/books?id=GuMDAAAAMBAJ&pg=PA82&dq = первый +% 22electric + усилитель + рулевое управление% 22 & lr = & ei = q1ZbS7qmGJuQywTRzsSnBA & client = safari & cd = 25 # v = onepage & q = & f = false.Проверено , 2010–01–23, .
6. ↑ Маркович, Алекс (апрель 1965 г.), «Смотри, Ma-No Wheels», Popular Mechanics 123 (4): 91–93, http://books.google.com/books?id=A -MDAAAAMBAJ & pg = PA91 & dq = Mercury + twist + запястье + рулевое управление & lr = & ei = P11bS4fnDKDiyQSFiaSMCA & client = safari & cd = 14 # v = onepage & q = Mercury% 20twist% 20wrist% 20steering & f = false. Проверено , 2010–01–23, .
7. ↑ «Гольф Ecomatic Page». Дейлан.co.uk. Проверено 14 декабря 2010.
8. ↑ Соглашение об использовании Audi of America
9. ↑ Киблер, Джек (май 1986 г.), «Пока, гидравлика — электронная революция в усилителе рулевого управления», Popular Science 228 (5): 50–56, http://books.google.com/ books? id = 07B8zK-PQq8C & pg = PA52 & dq =% 22electric + усилитель + рулевое управление% 22 & lr = & ei = UlNbS4nkK4iUyATek62vCQ & client = safari & cd = 11 # v = onepage & q =% 22electric% 20power% 20 = false Проверено , 2010–01–23, .
10. ↑ 2001 Руководство по ремонту Toyota Prius, Том 2, Pub. № RM778U2
11. ↑
12. ↑ «Honda Worldwide | Мировые новости | Пресс-релиз | 7 июля 2000 г.». World.honda.com. Проверено 8 декабря 2009.
13. ↑ «Что нового: революционная новая система рулевого управления Honda». Honda.co.nz. Проверено 8 декабря 2009. ^{[ мертвое звено ]}
14. ↑ «BMW» Первая поездка: BMW 5-й серии 2004 года. CanadianDriver (2 июня 2003 г.). Проверено 8 декабря 2009.

Внешние ссылки

Насос гидроусилителя рулевого управления | Знаете ли вы автомобили

Рулевое управление с усилителем — это автомобильная система, которая помогает водителю управлять автомобилем с меньшим усилием, необходимым для поворота рулевого колеса.Но знаете ли вы, какой механизм помогает системе сделать возможным усилитель рулевого управления? Вы угадали! Это гидроусилитель руля насос !

Насос гидроусилителя рулевого управления является важной частью вашего автомобиля, и потеря его мощности будет иметь серьезные последствия.

Может быть, вам пора узнать больше о насосе гидроусилителя рулевого управления , о том, как он работает, как работает, о стоимости ремонта или замены неисправного и других фактах об этой системе

Какова функция насоса рулевого управления с гидроусилителем?

Насос гидроусилителя рулевого управления, также называемый «лопастным насосом», обеспечивает эффективную работу всей системы гидроусилителя.Рулевое управление с усилителем, также известное как рулевое управление с усилителем, сегодня используется практически во всех грузовых и грузовых автомобилях, а также во многих легковых автомобилях.

Даже если у вас есть автомобиль с автоматической коробкой передач или с механической коробкой передач , усилитель рулевого управления облегчит парковку и другие маневры на низкой скорости. Это также практическая необходимость для больших транспортных средств и для водителей, которые не настолько сильны, чтобы управлять колесом вручную.

Но какова роль насоса в гидроусилителе руля и для чего он нужен? Насос гидроусилителя рулевого управления приводится в действие двигателем транспортного средства с использованием ремня и шкива в качестве узла привода.

Смотрите как самостоятельно заменить ремень гидроусилителя , подробности можно узнать.

Насос гидроусилителя рулевого управления играет особую роль в реализации гидроусилителя рулевого управления. Он использует гидравлические или электрические приводы для создания давления или проталкивания жидкости (типа тормозной жидкости, аналогичной ATF или жидкости для автоматических трансмиссий) в редуктор рулевого управления с гидроусилителем.

Жидкость с помощью насоса циркулирует в системе рулевого управления с гидроусилителем и используется для облегчения поворота колес автомобиля водителю.Вот как это происходит: когда водитель поворачивает рулевое колесо, в рулевом валу открываются крошечные отверстия, позволяющие жидкости под давлением (приводимой в действие насосом) помогать валу вращать колеса.

Для эффективной работы насоса гидроусилителя рулевого управления требуется специальная жидкость. Жидкость следует менять время от времени во время периодического обслуживания или по мере необходимости.

Аксессуары для гидроусилителя руля

Следует помнить, что насос гидроусилителя рулевого управления работает только при работающем автомобиле.Мы обсуждаем здесь основные части насоса рулевого управления с гидроусилителем, чтобы вы могли визуализировать, как работает система.

Насос гидроусилителя рулевого управления приводится в движение змеевидным ремнем двигателя, который создает давление жидкости в шланге со стороны высокого давления на входной стороне клапана управления рулевым управлением системы. Насос под высоким давлением подает жидкость гидроусилителя рулевого управления к реечным частям системы.

Рейка и шестерня представляют собой зубчатые передачи, которые приводятся в движение жидкостью под давлением всякий раз, когда водитель поворачивает колесо.Этот узел преобразует рулевое действие водителя в движение передних колес для поворота автомобиля.

При повороте колеса шестерня поворачивается против рейки, толкая ее (рейку) в заданном направлении, таким образом, легко поворачивая колесо.

Рулевая вилка находится между ведущим валом рейки и шестерни и рулевой колонкой. Это устройство, также называемое «рулевым демпфером», представляет собой толстый резиновый кусок, который поглощает дорожные вибрации и удары.Резиновый элемент предотвращает передачу ударов водителю через рулевое колесо.

Концы рулевой тяги — важная часть системы рулевого управления с гидроусилителем, которая прикрепляется к концам рулевой рейки к кулаку. Это позволяет плавно переходить от движения стойки к движению передних колес. Тяга поворачивается вертикально или диагонально, но вращается горизонтально и компенсирует раскачивание автомобиля при наезде на неровную дорогу.

Входной вал и рулевая колонка автомобилей не идеально совмещены друг с другом.Чтобы исправить это, муфта рулевого управления должна действовать как соединение между ними. Муфта рулевого управления позволяет рулевому колесу вращаться, не повреждая рулевую колонку.

Шланги гидроусилителя рулевого управления обычно изготавливаются из металла, обычно из нержавеющей стали, в зависимости от марки автомобиля. Но большинство из них сделано из жаропрочной резины. Причем, есть два основных типа этих шлангов. Один предназначен для высокой стороны, а другой — для нижней.

Два шланга прикреплены к узлу зубчатой ​​рейки с помощью латунных или медных фитингов с резьбой.Шланг со стороны высокого давления обеспечивает подачу жидкости под высоким давлением к стойке, усиливая входы рулевого управления. Шланг со стороны низкого давления вставлен в небольшую трубу, закрепленную зажимом, который возвращает жидкость под низким давлением обратно в насос.

Стоимость замены насоса ГУР

Для большинства опытных механиков замена старого или неисправного насоса рулевого управления с гидроусилителем обычно занимает всего час. Но во сколько обойдется замена насоса гидроусилителя рулевого управления с учетом затрат труда и материалов?

Что касается затрат на рабочую силу, то, как мы выяснили, можно рассчитывать заплатить от 100 до 250 долларов только за эту работу.Более того, большинство деталей насоса рулевого управления с гидроусилителем или комплектов для замены могут стоить от 60 до 500 долларов, в зависимости от марки автомобиля, года выпуска, модели и магазина, в котором вы его возьмете. В это предложение включены другие детали насоса, необходимые для замены старого агрегата.

Ремонт насоса ГУР

Но если вы хотите восстановить или отремонтировать старый насос рулевого управления с гидроусилителем, большинство опрошенных нами магазинов единодушно утверждают, что это может стоить вам от 400 до 800 долларов, в то время как срок службы не гарантируется. Кроме того, не гарантируется эффективность по сравнению с новым устройством.

Заключение

Теперь вы знаете, насколько важен насос гидроусилителя рулевого управления для вашего автомобиля, вы могли бы также оценить его стоимость, финансовую ценность и функциональность. Вы также должны знать, что когда возникают проблемы с вашей системой рулевого управления с усилителем, ваш Check Engine Light не загорается, это действительно нутро и чувства, которые скажут вам, что что-то не так с системой рулевого управления.

Кроме того, как только вы убедитесь в наличии проблемы с гидроусилителем рулевого управления, в первую очередь вам необходимо проверить насос гидроусилителя рулевого управления и его принадлежности.

Если вы хотите заменить блок самостоятельно, большинство специалистов согласились, что это займет всего час. Но когда вы почувствовали больше проблем с насосом гидроусилителя руля, лучше обратитесь за помощью к своему самому надежному механику.

Электрическое и гидравлическое рулевое управление с усилителем

Последнее обновление 9 апреля 2020 г.

Рулевое управление с усилителем — это система в автомобилях, которая облегчает водителям управление колесами, помогая им с крутящим моментом. Традиционная форма гидроусилителя руля — это гидроусилитель рулевого управления, который состоит из шлангов, приводного ремня, жидкости, шкива и насоса.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Гидравлический усилитель рулевого управления

По сути, он работает с помощью насоса, прикрепленного к двигателю автомобиля, и использует гидравлическое давление для увеличения силы, которую водитель прикладывает к рулевому колесу. Это давление создается насосом гидроусилителя рулевого управления в двигателе автомобиля.

Таким образом, если колесо повернуто, гидравлическое давление увеличит силу поворота за счет добавления большего количества гидравлической жидкости через клапаны в цилиндр.Затем гидроцилиндр оказывает давление на рулевой механизм, в результате чего колеса поворачиваются.

Поскольку жидкость рулевого управления с гидроусилителем очень важна в гидравлической системе, наличие грязной жидкости или жидкости рулевого управления с низким содержанием усилителя является частой причиной многих проблем, связанных с рулевым управлением.

Электроусилитель рулевого управления

В наши дни многие автомобили построены с электроусилителем рулевого управления, для которого не требуются все эти другие компоненты, используемые в системе рулевого управления с гидроусилителем. Вместо этого система рулевого управления с электроусилителем имеет электродвигатель, расположенный на рулевой рейке вместе с датчиками, которые могут определять крутящий момент водителя.

Каждый поворот колеса, который делает водитель, влияет на количество электроэнергии, вырабатываемой двигателем. Другими словами, эта мощность генерируется и используется только после того, как водитель повернет колесо.

Таким образом, автомобиль не потребляет слишком много мощности от двигателя, которая не требуется даже тогда, когда водитель не вращает колесо. Это сэкономит вам много денег при ремонте автомобиля в долгосрочной перспективе.

Что лучше?

Рулевое управление с электроусилителем упрощает весь процесс рулевого управления с усилителем, и именно поэтому многие автомобильные техники и производители предпочитают использовать этот тип рулевого управления с усилителем вместо рулевого управления с гидроусилителем.

Кроме того, электроусилитель рулевого управления потребляет на 90% меньше энергии от двигателя автомобиля, чем гидравлика. Это означает, что срок службы двигателя продлится дольше, и вам не придется столько обслуживать свой автомобиль.

С другой стороны, гидравлическая система настолько сложна, что требует большего обслуживания и большей мощности для работы. Это даже увеличивает вес автомобиля, что сокращает расход топлива и увеличивает потребность в мощности.

Итак, очевидно, что система рулевого управления с электроусилителем — это лучшая и самая экономичная система рулевого управления, которую вы можете иметь в своем автомобиле.Если вы хотите приобрести новый автомобиль, скорее всего, эта система уже интегрирована в него. Но если вы покупаете автомобиль старше 10 лет, будьте готовы приобрести гидравлическую систему рулевого управления.

Как гидроусилитель руля влияет на управляемость автомобиля?

Многие современные автомобили и почти все грузовые и грузовые автомобили оснащены усилителем рулевого управления. Рулевое управление с усилителем (также известное как рулевое управление с усилителем) значительно облегчает парковку и другие виды вождения на низкой скорости, и это практическая необходимость для более тяжелых автомобилей и для не очень сильных водителей.Но как это влияет на управляемость?

Рулевое управление с усилителем звучит примерно так: система рулевого управления с усилителем помогает водителю поворачивать колеса с помощью гидравлической или электрической энергии (или того и другого). Система может просто дать толчок или она может делать всю работу сама в ответ на движение рулевого колеса; в любом случае поворот автомобиля с усилителем рулевого управления требует меньше усилий, чем в противном случае.

Автомобильные системы рулевого управления с усилителем сильно различаются по конструкции, но типичная гидравлическая установка включает следующее:

• Датчик, прикрепленный к рулевому колесу, который определяет силу или крутящий момент — по сути, система «знает», когда водитель поворачивает рулевое колесо, а колесо автомобиля еще не догнало, поэтому система может оказать помощь когда это необходимо.

• Насос, приводимый в действие двигателем автомобиля (обычно с помощью ремня), для повышения давления в жидкости гидроусилителя рулевого управления до 100-кратного атмосферного давления.

• Набор клапанов, которые направляют жидкость под высоким давлением по шлангам или металлическим трубкам в ту или иную сторону системы рулевого управления в зависимости от того, как повернуто рулевое колесо.

• Приводы , с помощью которых жидкость гидроусилителя рулевого управления под высоким давлением помогает толкать передние колеса в одну или другую сторону (подробности зависят от того, имеет ли автомобиль реечное рулевое управление или рулевое управление с рециркуляцией шариков).

Системы рулевого управления с электроусилителем работают по-разному, но достигают аналогичных результатов.

Цели гидроусилителя

В идеале гидроусилитель рулевого управления делал бы свою работу по облегчению рулевого управления без каких-либо негативных последствий для управляемости. Рулевое управление по-прежнему будет быстрым и точным, но при этом не будет слишком чувствительным для легкого управления, и водитель все равно сможет определить, что делают колеса в любое время. Все производители автомобилей пытаются достичь этих целей с помощью своих систем рулевого управления с усилителем, и по большей части им это удается.Современные системы рулевого управления с гидроусилителем, которые функционируют должным образом, обычно не оказывают большого негативного влияния на управляемость.

Как гидроусилитель руля влияет на управляемость

И все же хоть какой-то эффект есть. Очень сложно спроектировать систему рулевого управления с усилителем, которая позволяла бы легко маневрировать на низкой скорости, но при этом обеспечивала бы хорошую обратную связь (иногда называемую ощущением дороги) для водителя; никакая еще не разработанная система рулевого управления с усилителем не может дать ощущение дороги хорошо продуманной ручной системы на спортивном автомобиле, таком как Lotus Elise.Здесь есть компромиссы, и системы рулевого управления с усилителем некоторых автомобилей подчеркивают ощущение дороги, например, в Porsche Boxster, в то время как другие предпочитают легкость вождения, как в большинстве седанов. В автомобилях с высокими характеристиками рулевое управление может иногда казаться немного тяжелым (хотя и не таким, как в автомобилях с ручным управлением), в то время как в автомобилях класса люкс или особенно в больших грузовых автомобилях, таких как Chevy Suburban, рулевое управление может ощущаться легким, как кончик пальца. даже при парковке. Рулевое колесо может никогда не вибрировать даже на неровной дороге, но также может быть труднее определить, что делают колеса.

Связанное с этим явление заключается в том, что может возникнуть ощущение «мертвой точки», когда колеса отцентрированы — другими словами, легкий поворот рулевого колеса может показаться, что автомобиль вообще не поворачивает, или рулевое управление может казаться вялым до тех пор, пока руль сильно повернут. Эта мертвая зона варьируется от автомобиля к автомобилю; опять же, автомобили с высокими характеристиками обычно предлагают более точную обратную связь и, следовательно, имеют меньше мертвых зон, но, как следствие, они могут чувствовать себя немного дерганными на высокой скорости, в то время как роскошные модели могут чувствовать себя немного более вялыми в обмен на меньшее дергание.Производители постоянно работают над улучшениями, которые позволят водителям использовать лучшее из обоих миров, но системы еще не совершенны, поэтому всегда есть компромисс.

Однако усилитель рулевого управления больше всего влияет на управляемость в случае отказа системы. Отказ гидроусилителя рулевого управления случается очень редко, но важно знать, чего ожидать, если это произойдет.

Наиболее частыми причинами выхода из строя гидроусилителя руля являются:

• Потеря жидкости из-за медленной или внезапной утечки (только гидравлические системы)
• Неисправность насоса (только гидравлические системы)
• Потеря мощности (гидравлической и электрической систем) либо из-за отказа двигателя, либо из-за потери мощности только системы рулевого управления

Если гидроусилитель руля выходит из строя, управлять автомобилем может стать очень трудно.Система рулевого управления, предназначенная для работы с усилителем, не предназначена для управления без этой мощности, и из-за передаточных чисел рулевого механизма, других геометрических соображений и сопротивления в системе может быть на удивление трудно повернуть колесо, когда это бывает. Если это произойдет, когда вы едете на высокой скорости, результат может быть пугающим, потому что может возникнуть ощущение, что вы потеряли управление рулем.

Итак, что делать в случае отказа гидроусилителя руля? Во-первых, не паникуйте. Может показаться, что ты вообще не можешь управлять своей машиной, но ты можешь, просто это сложнее.Притормаживайте плавно — не нажимайте на тормоза. Обратите внимание, что тормоза также могут быть более сложными в использовании (если причиной отказа была потеря мощности всего транспортного средства), но, как и в случае с рулевым управлением, они работают, им просто требуется больше силы. Если вы в пробке, включите аварийные огни (мигалки). Медленно тяните к обочине дороги; опять же, может быть трудно повернуть колесо, но вы можете это сделать. После того, как вы благополучно съехали с дороги, немедленно проверьте рулевое управление. Управлять автомобилем может быть безопасно, хотя и сложнее, но также может быть какая-то механическая проблема, которая делает его небезопасным.

Что такое гидроусилитель руля и как он работает?

Рулевое управление с гидроусилителем считается одним из величайших достижений в истории автомобилестроения, и сегодня оно присутствует во всех типах автомобилей. Учитывая, насколько распространенным сегодня является гидроусилитель руля, немного удивительно, что большинство людей на самом деле не знают, что он делает и на что было бы похоже вождение без него. Вот учебник по гидроусилителю руля, как он работает и почему он является важным компонентом почти каждого из них за последние пять или шесть десятилетий.

Что такое гидроусилитель руля?

Проще говоря, гидроусилитель руля позволяет водителю легко поворачивать рулевое колесо. Когда автомобиль движется и задействован, включается усилитель рулевого управления, позволяя водителю легко поворачивать и управлять рулевым колесом. Без усилителя рулевого управления рулевое колесо было бы жестким, и людям было бы чрезвычайно трудно безопасно управлять своей машиной. Рулевое управление с усилителем делает весь процесс плавным и легким.

Как работает гидроусилитель руля?

Хотя рулевое управление с усилителем может показаться водителю легким, это сложная система, которая позволяет людям легко поворачивать руль.В большинстве транспортных средств сегодня используется гидравлика, чтобы облегчить поворот, что на самом деле потребовало бы некоторой силы, если бы такой системы не существовало. Системы рулевого управления с гидроусилителем увеличивают усилие рулевого управления с помощью привода, который представляет собой гидравлический цилиндр, который при малейшем прикосновении срабатывает для поворота рулевого колеса в правильном направлении. Это позволяет легко управлять автомобилем независимо от возраста, здоровья или силы водителя.

Помимо гидравлических систем, используются также системы рулевого управления с электроусилителем, которые используют электродвигатели для помощи, необходимой для поворота рулевого колеса.Подобно гидравлической системе, электричество приводит в действие исполнительный механизм или двигатель, который управляет системой рулевого управления с усилителем в автомобиле. Системы рулевого управления с электроусилителем обычно используются в больших строительных машинах. Большинство небольших потребительских автомобилей используют рулевое управление с гидроусилителем.

Кто изобрел гидроусилитель руля?

Первое упоминание об использовании усилителя рулевого управления на автомобиле датируется 1876 годом. Но, похоже, это был единичный инцидент. Инженер Роберт Э. Твайфорд из Питтсбурга, штат Пенсильвания, в 1900 году подал первый патент на механизм рулевого управления с усилителем в связи с системой полного привода, которую он также запатентовал.

В 1926 году инженер по имени Фрэнсис В. Дэвис изобрел первую современную систему рулевого управления с усилителем. Работая в General Motors, он усовершенствовал систему рулевого управления с гидроусилителем для автомобильной компании. К сожалению, бухгалтеры GM определили, что установка усилителя рулевого управления на их автомобили будет слишком дорогостоящей для массового производства, и эта идея оставалась бездействующей еще два десятилетия.

Только в начале 1950-х годов корпорация Chrysler представила первую коммерчески доступную систему рулевого управления с усилителем для легковых автомобилей.Компания Chrysler назвала свою новую систему рулевого управления с гидроусилителем «Hydraguide», и она оказалась чрезвычайно популярной среди автомобилистов, которые ценили возможность более легко управлять своими автомобилями.

Первоначально он был доступен только в автомобилях класса люкс, но вскоре все производители автомобилей внедрили системы рулевого управления с усилителем. К концу 1960-х — началу 1970-х годов он стал стандартной опцией почти на всех автомобилях. Переход к переднеприводным автомобилям также потребовал использования гидроусилителя рулевого управления, чтобы люди могли контролировать свои автомобили и безопасно управлять ими.

Shutterstock

Нужна ли мне промывка гидроусилителя руля?

Прежде всего, что такое гидроусилитель руля заподлицо? Как вообще работает гидроусилитель руля? Когда вы за рулем, единственный раз, когда вы можете подумать об усилителе рулевого управления, — это когда он не работает! Прочтите, чтобы узнать немного о гидроусилителе рулевого управления, о том, что он делает, как работает, и почему вы можете попросить доверенного специалиста выполнить промывку гидроусилителя руля.

Что такое гидроусилитель руля?

Рулевое управление с гидроусилителем — это механизм в вашем автомобиле, с помощью которого вы можете легко поворачивать рулевое колесо.В старые времена (до 50-х годов) единственный способ управлять колесами машины — это погрузиться в нее спиной. Правильно, весь вес колес плюс любое трение в вашей системе рулевого управления были против вас. Рулевое управление с гидроусилителем было изобретено только в 1951 году. Ранняя система была основана на гидравлическом давлении. Сейчас мы также разработали гибридные электрические и электрические системы рулевого управления, которые намного более энергоэффективны. Не вдаваясь в подробности, большая часть рулевого управления управляется реечной системой.Думайте об этом как о перевернутом Т-образном механизме, в котором длинная часть Т соединена с вашей рулевой колонкой (шестерней), а верхняя часть Т (стойки) находится в нижней части вашего автомобиля и соединяется с обеими. передние колеса. Рулевое управление с электроусилителем имеет двигатель, который установлен либо на рейке, либо на шестерне и, по сути, «справляется» со всей тяжелой работой, связанной с рулевым управлением. В электрических системах не используется жидкость, но в гибридных системах и гидравлических системах есть насос, который использует гидравлическое давление для создания силы в системе.

Как работает гидроусилитель руля?

Так как жидкость для гидроусилителя рулевого управления используется только в системах с гидравликой, давайте поговорим об этом! Основное различие между полностью гидравлической и гибридной электрической системой — это насос. В гидравлической системе ремень, соединенный с двигателем, обеспечивает мощность для выталкивания жидкости из резервуара для жидкости. В гибридной системе вместо ремня используется электродвигатель. Причина в том, что ремень движется вместе с двигателем, поэтому он всегда потребляет энергию, независимо от того, когда и сколько мощности вам нужно.Электродвигатель ориентируется на рулевое колесо и другие датчики и выдает мощность только тогда и в том количестве, которое вам нужно. В обеих системах насос сообщает резервуару с жидкостью (где находится жидкость для гидроусилителя руля) направлять жидкость по шлангу высокого давления в блок корпуса, который контролирует, в каком направлении жидкость поворачивает рейку или шестерню. Затем жидкость возвращается в резервуар через шланг низкого давления.

Смывать или не смывать?

Что ж, лучший ответ — отнести вашу машину к проверенному механику и попросить их осмотреть ее.Основная причина промывки гидроусилителя рулевого управления — поддерживать систему в чистоте. В отличие от других жидкостных систем в вашем автомобиле, эта довольно близка, поэтому не так много возможностей для попадания грязи или воздуха. Основная проблема, которая может возникнуть с гидроусилителем рулевого управления, связана с частицами от износа и разрыв внутри самой системы. Из-за частиц жидкость может выглядеть темной или грязной, и рулевое управление может стать более трудным, поскольку клапаны изнашиваются частицами в жидкости. Если вы не уверены в промывке гидроусилителя руля или у вас нет руководства для вашего автомобиля, вы всегда можете позвонить нам в Advanced Auto Sports по телефону 248-479-3300, и один из наших технических специалистов будет рад ответить на любые вопросы. Ты можешь иметь! Вы также можете записаться на прием здесь.

.
