Символы на приборной панели – Полный каталог значков на приборной панели автомобиля

Содержание

Полный каталог значков на приборной панели автомобиля

Расшифровка символов на приборной панели.

Предлагаем вам самый полный список значков, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и сенсоров, а также имеют электронное управление двигателем. Вся информация с датчиков стекается в бортовой компьютер машины.

В случае какой-либо ошибки, поломки или необходимости сообщить водителю важную информацию автопроизводители предусмотрели на приборной панели большое количество символов и надписей, которые загораются при определенных условиях. К сожалению, большое разнообразие символов на приборной панели путает многих водителей и даже иногда пугает. Мы собрали для вас более 150 сигнальных значков, которые встречаются в более чем 2000 автомобилях. В обзор включены 30 автомобильных марок.

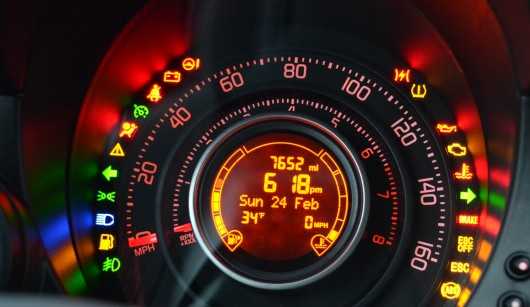

Почему значки на приборной панели разного цвета?



Производители автомобилей предусмотрели несколько видов надписей и символов на приборной панели, разделив их на различные цвета. Например, если вы видите на приборке не красный значок (например, зеленый или синий), то ваша машина, скорее всего по-прежнему работает нормально, и вы можете продолжать движение. Но, тем не менее, вы не должны игнорировать появление любого предупреждения на панели.



Если на приборной панели появился красный символ, то электронная система автомобиля предупреждает вас о потенциально серьезной проблеме.

Если на приборной панели появился желтый или оранжевый значок, то автомобиль предупреждает вас о том, что возможно автомобилю требуется техническое обслуживание,диагностика или ремонт.



Обратите внимание, если символ мигает, то вы не должны затягивать с поездкой в технический центр.



И так начнем с наиболее важных и серьезных символов на приборной панели, и далее в порядке убывания важности продолжим описывать значения значков на приборной панели.

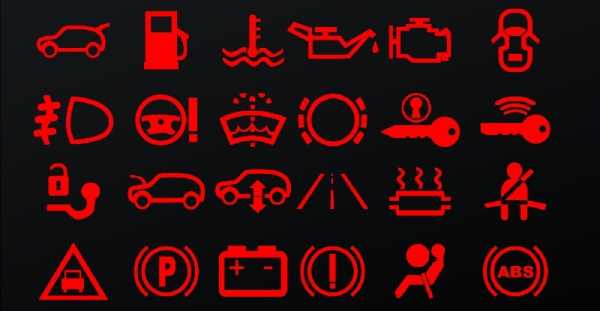

Предупреждающие символы - Серьезные предупреждения



Если вы видите на приборной панели какой-либо из следующих символов, ни в коем случае не игнорируйте предупреждение. Немедленно остановитесь, заглушите двигатель, и срочно обратитесь в автомобильный технический центр или автосервис.

Внимание! Нижеуказанные символы предупреждения не должны быть проигнорированы. В противном случае вы ваша машина может быть серьезно повреждена.

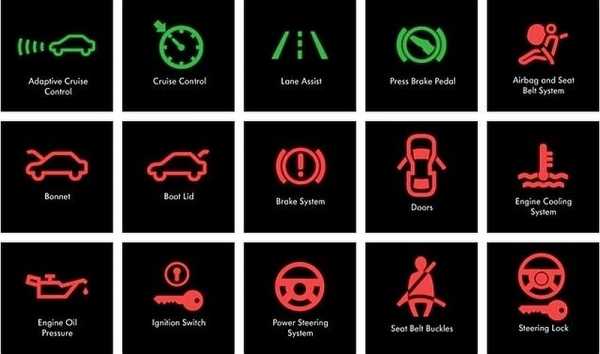

Обычные и общие значки на приборной панели



Следующие символы на приборной панели предназначены, для того чтобы предупреждать водителя о плановых потребностях машины и напоминать вам о том что вам необходимо сделать. Например, этот вид значков предупреждает вас о низком уровне стеклоомывающей жидкости или о том, что вы не закрыли дверь. Этот вид значков может загораться как на приборной панели, так и на информационно-развлекательной системе (на экране по центру консоли).





Осветительные значки и символы



Ниже представлены все индикаторы на приборной панели, которые связаны с системой освещения вашего автомобиля. Многие значки, вы наверняка видели в своей машине. Большинство из них загорается зеленым или синим цветом.





Информационные дисплеи на приборной панели для технических сообщений и предупреждений



В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы сообщать водителю более подробную информацию об автомобиле и о многих работающих системах. Как правило, этот информационные экран установлен по центру приборной панели.

На рынке существует огромное количество автомобилей, которые оснащены подобным экраном, которые способны выводить различную информацию об ошибках, предупреждения и т.п.

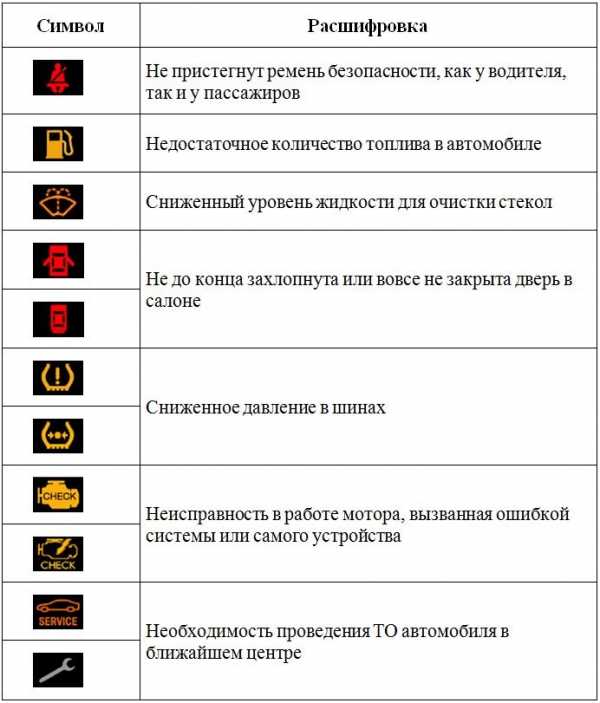

Символы неисправности систем автомобиля и предупреждения о безопасности



Если вы увидите на приборной панели указанные значки, то обратитесь к дилеру или в автосервис как можно скорее. Внимание! Символы указаны в порядке их важности (от серьезных к менее серьезным предупреждениям).





Значки на приборной панели систем помощи и безопасности




Новые автомобили помимо стандартных пиктограмм на приборной панели имеют множество новых символов, которые относятся к индикации многих функций систем безопасности и помощи водителю.





Специальные и дополнительные значки символы на приборной панели автомобилей



Символы и индикаторы, которые мы внесли в эту группу, связаны с особыми и новыми технологическими функциями в современных автомобилях. Часть символов из этой группы в случае индикации зеленым цветом означают, что они в данный момент времени активны. Другие же символы при появлении на приборной панели, сообщают водителю о проблемах с работой с той или иной функцией. Как правило, при проблемах высвечиваются либо желтые или красные значки.

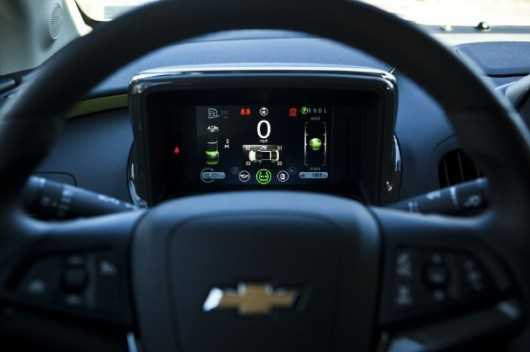

Символы и значки на приборной панели гибридных автомобилей



За последние несколько лет в мире появилось немало гибридных и электрических автомобилей, которые имеют новые специфические значки на приборной панели. В большей части специальные символы в гибридных автомобилях обозначают, как работает гибридная система и в каком именно режиме она действует.

Внимание! Мигающий значок на приборной панели гибридной машины, как правило, означает какую-либо проблему с автомобилем. В этом случае вы должны обратиться в технический центр к дилеру.



Символы и значки на приборной панели гибридных автомобилей



За последние несколько лет в мире появилось немало гибридных и электрических автомобилей, которые имеют новые специфические значки на приборной панели. В большей части специальные символы в гибридных автомобилях обозначают, как работает гибридная система и в каком именно режиме она действует. Внимание! Мигающий значок на приборной панели гибридной машины, как правило, означает какую-либо проблему с автомобилем. В этом случае вы должны обратиться в технический центр к дилеру.

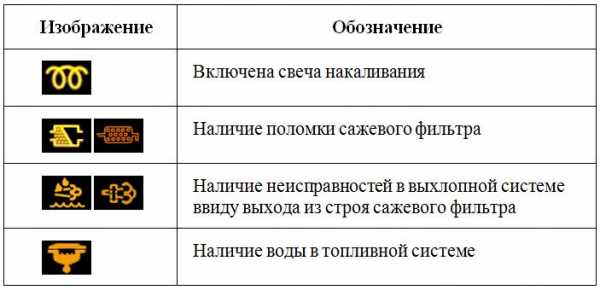

Символы, используемые в дизельных автомобилях



Ниже представлены значки приборной панели, которые используются в дизельных автомобилях.





Источник

zabarankoi.mirtesen.ru

Обозначение символов и лампочек на приборной панели автомобиля

Технологичность транспортных средств возрастает с каждым годом, а это означает, что количество датчиков и электроприборов постоянно увеличивается. Иногда бывает сложно понять, что означает тот или иной мигающий, светящийся индикатор на приборной панели автомобиля. Чтобы правильно истолковывать обозначение символов на приборной панели, необходимо как минимум знать значение цветов и их принадлежность к определённой категории.

Предназначение значков на приборной панели автомобиля

Сигнальных ламп предусмотрено в автомобилях достаточно много, они могут быть индивидуальными для определённых моделей машин и иметь специфические обозначения. О важности и необходимости значков можно узнать из инструкции по эксплуатации определённой модели марки. Например, если загорелся значок аккумулятора на панели приборов, то определить суть проблемы или оповещения будет несложно, а если это аббревиатуры букв, то тут без знаний не обойтись.

Обозначение индикаторов на панели приборов – это самый простой способ для водителя узнать о возможных поломках, или проблемах в работе автомобиля. Такие инструменты, как контрольные лампы, смогут своевременно предупредить автомобилиста о неполадках с тормозной системой, сбоях в работе двигателя, аккумулятора и прочих. С постоянным улучшением технологий количество символов стало расти, и внешний их стал более привлекательным и понятным. Однако запомнить их все под силу далеко не каждому.

Классификация обозначений значков на приборной панели по цветам

Первое, что следует знать о мигающих или светящихся лампочках – не все значки на приборной панели автомобиля могут свидетельствовать о критичной неисправности. Делится индикация машины на 3 основные группы в зависимости от цвета:

  • красные значки – предназначены оповещать об опасности. Любое из обозначений красного цвета призывает обратить внимание на поступающие сигналы бортового компьютера, чтобы в кратчайшие сроки устранить образовавшуюся неполадку. Не всегда красный цвет может быть критичным, с мигающим индикатором какое-то время можно двигаться, но делать это не желательно;
  • жёлтые значки – свидетельствуют о необходимости обслуживания или ремонта узла транспортного средства, механизма или другой составляющей. Жёлтые и оранжевые индикаторы – это обычно предупредительные символы, при их появлении желательно в короткие сроки обратиться на диагностику автомобиля;
  • зелёные значки – информационные и сообщают владельцу авто об активизации определённых сервисных функций. Они являются признаком нормального функционирования всего механизма автомобиля.

Теперь можно рассмотреть наиболее важные и часто возникающие символы, о значении которых нужно знать каждому водителю.

Информационные изображения: обозначение символов на приборной панели

Информационные символы необходимы для оповещения водителя о функционировании всех узлов и систем автомобиля. Благодаря их активации можно определить, какой именно части автомобиля нужно уделить особое внимание. Основные из них:

1.      Значки машины – их может быть несколько:

  • жёлтую машину с ключом можно трактовать так: загорелся значок двигателя на панели приборов. Это означает, что в машине имеются неисправности двигателя или сбои датчиков;
  • красная машина с замком – проблемы в работе встроенной противоугонной системы. При его включении завести машину не получится, но когда он мигает при закрытом транспортном средстве – это признак того, что система просто функционирует;
  • если на фоне автомобиля появился жёлтый восклицательный знак на панели приборов, то это значит, водителю необходимо проверить исправность электропривода.

2.      Символ открытой двери красной машины активируется при соответствующем действии. Но при закрытых дверях и багажнике его свечение говорит о проблемах с контактами проводов дверей.

3.      Символ скользкой дороги включается для предотвращения пробуксовки автомобиля на неустойчивом участке дороги. Символ несёт в себе негативную нагрузку лишь в том случае, если около него появляется треугольник, ключ или перечеркивание – неисправность стабилизационной системы.

4.      Изображение гаечного ключа появляется в момент необходимости проведения ТО автомобиля.

Читайте также:

Предупреждающие изображения

В их число входят такие световые индикаторы:

  • жёлтый руль – требует адаптации, если рядом с красным рулём загорелся восклицательный знак на панели приборов – возможен отказ системы ГУР или ЭУР;
  • иммобилайзер обычно должен моргать при закрытом автомобиле, символизируя исправную работу противоугонной системы;
  • ручник или буква Р в кругу и скобках способен загораться в случае, когда поднят рычаг ручного тормоза, в момент полного износа тормозных колодок или необходимости доливки тормозной жидкости;
  • изображение охлаждающей жидкости в разных вариациях может показывать определённые проблемы, например, перегрев при красном индикаторе с градусником, или низкий уровень при жёлтом бачке с волнами;
  • омыватель – изображение появляется при минимальном количестве жидкости в бачке омывателя стёкол или его несоответствии;
  • катализатор – жёлтый символ загорается при перегреве каталитического элемента, при этом можно ощутить снижение мощности двигателя. Расход же топлива возрастёт;
  • выхлопные газы – жёлтый значок дыма обозначает наличие неисправности в системе вывода выхлопных газов, также он появляется после неудачной заправки или ошибке по датчику лямбда зонда.

Обозначение значков на приборной панели – датчики неисправности

Существует отдельная категория символов – это знаки на приборной панели автомобиля, значение и сущность которых свидетельствует о неисправности того или иного элемента автомобиля. Наиболее часто возникают такие:

  1. Аккумулятор. Если горит значок аккумулятора на панели приборов, то это означает падение напряжения электросети, появление проблем с генератором или просто низкий заряд. В автомобилях с гибридным мотором горит аккумулятор на панели приборов в виде батарейки с надписью «MAIN» внизу.
  2. Маслёнка красного цвета – низкий уровень масла в двигателе. Если он загорается во время запуска двигателя или мигает в течение пути, то значит, существуют проблемы в системе смазки или давление масла упало.
  3. Подушка безопасности имеет три вариации: AIRBAG, SRS и символ красного пристёгнутого человека с кружком перед ним. Возникновением любого из них система оповещает автовладельца о неисправности системы безопасности и о том, что в случае аварии подушки не сработают.
  4. Восклицательный знак. Когда горит восклицательный знак на панели приборов в красном треугольнике (знак «внимание»), он оповещает водителя сопроводительным текстом о неполадке, в жёлтом – о неисправности в системе стабилизации. Восклицательный символ в красном кругу и скобках – проблемы с системой торможения.
  5. ABS символ может отображаться по-разному в зависимости от марки, но смысл всегда несёт один – неправильное функционирование антиблокировочной системы колёс.
  6. ESP – означает проблемы с системой стабилизации: либо вышел из строя датчик угла поворота, либо включения стоп-сигнала, либо давления тормозной системы.

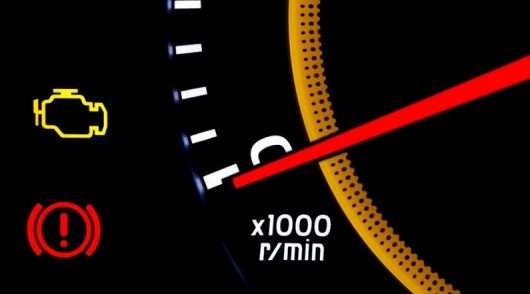

  7. Двигатель – этот значок горит жёлтым светом при работе инжектора, показывает ошибки в работе двигателя, возможные неисправности.
  8. Свечи накала имеют символ спирали, который загорается на панелях дизельных авто и обозначает то же самое, что и «чек» на бензиновых машинах.

Специальные лампы и индикаторы на приборной панели автомобиля

Все лампочки, которые относятся к такому типу, обычно связаны с функциональностью авто. При включении определённой функции, индикаторы будут гореть зелёным цветом, в случае наличия проблем цвет будет жёлтым или красным. Расшифровка некоторых из них:

На самом же деле всевозможных символов существует намного больше. Со временем каждый автолюбитель научится интуитивно распознавать большинство из них.



jeepclubspb.ru

Общая расшифровка по ошибкам на панели приборов

 05.01.2018

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного и того самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:



  • Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.
  • Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.
  • Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.



Представим список наиболее часто возникающих вопросов и расшифровку значков и индикаторов, горящих на панели приборов.



Применяется много значков с эмблемой-силуэтом автомобиля. В зависимости от дополнительных элементов этот индикатор может иметь разный смысл.

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

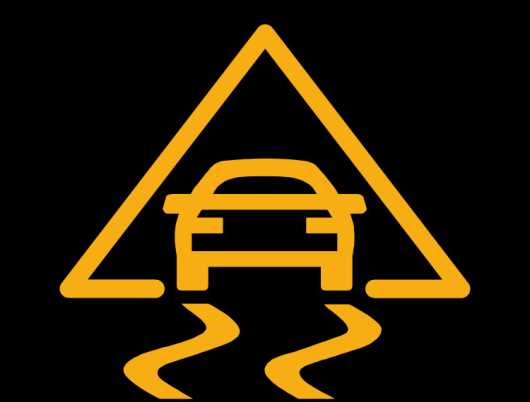

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.



Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.



Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.



Индикаторы неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).



Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.



Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.



Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала.



Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

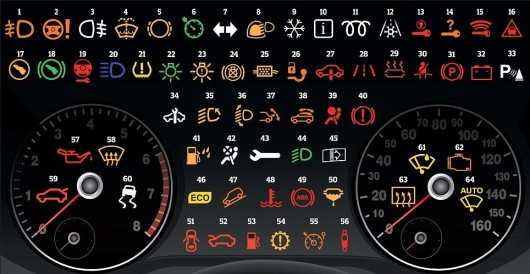

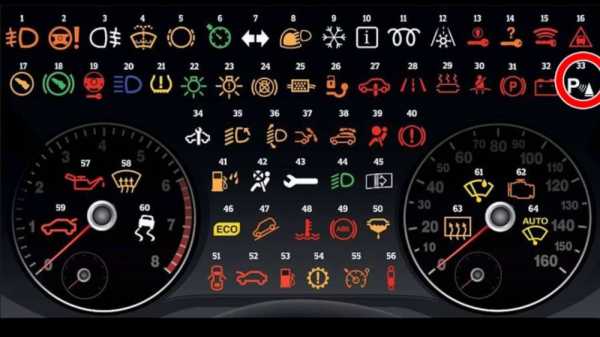

Ниже перечислены почти все возможные индикаторы на панели приборов и из значения





1. Противотуманные фары (передние).

2. Неисправность усилителя рулевого управления.

3. Противотуманные фары (задние).

4. Низкий уровень жидкости стеклоомывателя.

5. Износ тормозных колодок.

6. Значок включённого круиз-контроля.

7. Включены поворотные сигналы.

8. Датчик дождя и света.

9. Зимний режим.

10. Индикатор информационного сообщения.

11. Индикация работы свечи накаливания.

12. Мороз.

13. Индикация обнаружения бесконтактного ключа.

14. Ключ не обнаружен.

15. Батарея ключа нуждается в замене.

16. Опасное сокращение дистанции.

17. Нажмите педаль сцепления.

18. Нажмите тормозную педаль.

19. Блокировка рулевой колонки.

20. Дальний свет.

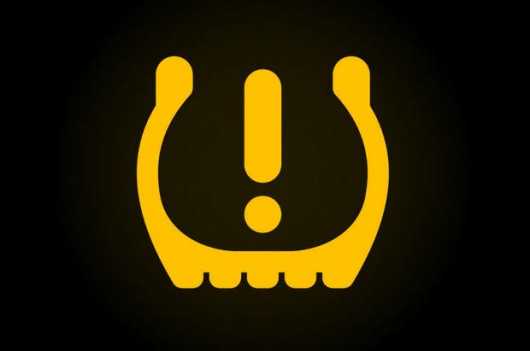

21. Низкое давление в шинах.

22. Индикатор включения наружного освещения.

23. Неисправность наружного освещения.

24. Не работает стоп-сигнал.

25. Предупреждение сажевого фильтра.

26. Предупреждение прицепного устройства.

27. Предупреждение пневматической подвески.

28. Смена полосы движения.

29. Перегрев катализатора.

30. Не пристёгнут ремень безопасности.

31. Активирован стояночный тормоз.

32. Неисправность аккумулятора.

33. Система помощи при парковке.

34. Требуется техническое обслуживание.

35. Адаптивные передние фары.

36. Неисправность автоматического наклона фар.

37. Неисправность заднего спойлера.

38. Неисправность крыши в кабриолете.

39. Ошибка подушки безопасности.

40. Неисправность ручного тормоза.

41. Вода в топливном фильтре.

42. Подушка безопасности деактивирована.

43. Неисправность.

44. Фары ближнего света.

45. Загрязнение воздушного фильтра.

46. Режим экономии топлива.

47. Система помощи спуска с горы.

48. Повышенная температура.

49. Неисправность антиблокировочной системы тормозов.

50. Неисправность топливного фильтра.

51. Открыта дверь.

52. Открыт капот.

53. Низкий уровень топлива.

54. Неисправность автоматической коробки передач.

55. Автоматический ограничитель скорости.

56. Амортизаторы подвески.

57. Низкое давление масла.

58. Обогрев лобового стекла.

59. Открыт багажник.

60. Система стабилизации отключена.

61. Датчик дождя.

62. Неполадка двигателя.

63. Обогрев заднего стекла.

64. Автоматическое очищение лобового стекла.

autostrong-m.by

Что обозначают значки на приборной панели Тойота

Как расшифровываются пиктограммы на приборной панели Toyota

Пиктограммы на приборной панели. Их существует великое множество, и как говорится на разные случаи жизни. Одни предупреждают водителя предостерегая от будущих возможных будущих неприятностей, другие просто информируют и работе тех или иных систем машины, ну а третьи буквально кричат о неисправности. По статистике обладателем одних из самых многообразных по количеству символов на приборной панели остается Тойота. Поэтому в данной статье постараемся как можно полнее раскрыть все предупреждающие знаки, которые могут загореться на приборной панели Toyota.



Разумеется, при обычной эксплуатации автомобиля вам будет вовсе необязательно знать какой значок что обозначает на приборной панели Toyota, так как при правильной эксплуатации и своевременном обслуживании автомобиля они никогда вас не побеспокоят.



Но жизнь учит нас тому, что нужно быть готовым к любым поворотам судьбы. Как говорится, даже на старуху бывает проруха и в том числе самый крупный автопроизводитель в мире может совершать ошибки. Это значит, что в течении жизни авто даже при тщательном соблюдении всех регламентов и заботе о своем железном коне, «приборка может в один прекрасный день вспыхнуть предательскими огнями, словно новогодняя ёлка. Всему виной может оказаться банальный заводской брак. К сожалению, от ошибок на сборочном конвейере никто не застрахован.



Смотрите также: 12 автомобильных хаков, о которых должен знать любой автомобилист



Прежде чем случится неприятность и придется, вглядываясь в приборную панель просматривать мануал или нашу статью, спешим предупредить вас о том, что некоторые индикаторы на определенных комплектациях моделей Toyota достаточно редки. Поэтому мы публикуем список самых распространенных обозначений с наиболее популярных автомобилей Тойота.



Не бойтесь предупреждающих символов на приборной панели

В конце вступительного слова хотелось бы сказать о том, что предупреждающие знаки на приборной панели загораются каждый раз вовремя включения зажигания. Это нормальная практика, говорящая о том, что компьютер автомобиля начинает проверку датчиков и систем автомобиля. Паниковать стоит только в том случае, если эти значки не погаснут.



И наконец, также помните, что некоторые предупреждающие значки могут предупредить вас об общих недугах автомобиля, не называя конкретную проблему. При появлении на приборной панели такого индикатора, необходимо незамедлительно обратиться в сервис для прохождения диагностики.





1. Индикатор предупреждения подушек безопасности - указывает на проблемы, связанные с системой подушек безопасности, которые должны быть незамедлительно проверены в сертифицированном сервисном центре, если вы заботитесь о своей безопасности. Значок может также появиться при ручном отключении одной или нескольких подушек безопасности.



2. Предупреждение неисправности антиблокировочной системы - говорит, что в антиблокировочной системе ABS (которая предотвращает блокировку колес при резком торможении, и помогает водителю сохранить контроль над машиной) обнаружена ошибка или датчик нуждается в замене. Значок также может появится, если на один из датчиков налипло слишком много грязи или если вы использовали автомобиль в спортивном режиме, с быстрыми ускорениями и резкими торможениями, что могло «обмануть» систему ABS. Тот же эффект даст застрявший в грязи или снегу автомобиль, на котором одно или несколько колес будут буксовать.



3. Индикатор неисправности двигателя - это, наверное, самый страшный индикатор на приборной панели из всех. Многие люди увидя его сразу думают, что произошла поломка двигателя. Однако все может быть не настолько печально. Появление данного значка на «приборке» может информировать вас о том, что датчик вышел из строя или в двигателе произошел сбой и он перестал работать в оптимальном режиме и мотор из-за него выбрасывает в атмосферу больше вредных веществ чем положено.

Действительно опасаться стоит в том случае, если одновременно при появлении индикации мотор начал издавать посторонние звуки или пропала тяга. Но в любом случае посещение СТО- ОБЯЗАТЕЛЬНО!



4. Значок давления масла – говоря простым языком, если загорелся этот значок, это будет означать, что давление масла в двигателе слишком низкое или слишком высокое, так что необходимо проверить его уровень перед дальнейшим вождением. Индикатор может также предупредить о неисправности масляного насоса поврежден или о появлении пробки в масляной магистрали. Неправильная вязкость масла может стать еще одной причиной появления пиктограммы.



5. Низкая температура охлаждающей жидкости двигателя говорит о том, что охлаждающая жидкость двигателя имеет слишком холодную температуру для данного мотора. Если индикатор не исчезает, после того как автомобиль проехал несколько километров пути, что-то пошло не так, обратитесь к механику. Термостат (клапан, который позволяет охлаждающей жидкости проходить через радиатор) или электрический вентилятор могут по ошибке работать постоянно с максимальным охлаждением двигателя.



Автозапчасти от А до Я: Устройство автомобилей для новичков



Проблему нельзя назвать серьезной, но двигатель работающий не на оптимальной температуре будет потреблять больше топлива и выбрасывать в атмосферу больше выхлопных газов чем положено.



6. Индикатор ближнего света- сообщает вам, что ближний свет или дневные ходовые/габаритные огни включены. Если индикатор имеет восклицательный знак, вы должны проверить фары, так как одна или несколько лампочек перегорели.



7. Необходимость техобслуживания - информирует вас о том, что масло и соответствующие фильтры должны быть заменены в рамках текущего технического обслуживания. Сообщение на мульти-информационном дисплее (если он у вас есть) может предупредить вас за несколько сотен километров о приближающемся графике технического обслуживания прежде чем загорится основной индикатор.



8. Предупреждающий знак низкого уровня жидкости в бачке омывателя - информирует вас о том, что нужно долить омывающей жидкости.



9. Предупреждение о необходимости дозаправиться - если последняя полоска на индикаторе загорается или мигает, нужно заехать на АЗС и пополнить бак.



10. Предупреждение системы электроусилителя - указывает о наличии проблемы с электроусилителем. В запущенном варианте вы почувствуете наличие проблемы своими руками, когда руль Тойоты станет тяжелым как на КамАЗе. Не опасно, но и не приятно. Посетите сервис.



11. Предупреждение об открытых дверях - означает, что одна или несколько дверей открыты или не полностью закрыты.



12. Индикатор парковочного тормоза - информирует вас о поднятом стояночном тормозе. Если вы отпустили стояночный тормоз, а знак не пропал, вероятно есть проблема, и вы должны проверить тормоза автомобиля. Тормозным дискам или колодкам может потребоваться замена.



13. Предупреждение о повышенной температуре охлаждающей жидкости - означает, что двигатель слишком горячий и скоро наступят необратимые последствия. Заглушите мотор и вызовите механика или отбуксируйте машину в ближайший сервис. Если индикация сработала при холодном пуске, предупреждение может быть вызвано коротким замыканием, неисправным датчиком или ошибкой компьютера. В любом случае отвезите автомобиль к механику.



14. Индикатор противотуманных фар - информирует вас о том, что противотуманки включены.



15. Индикатор габаритных огней - проинформирует о том, что стояночные огни (дневные ходовые огни/габаритные огни) ВКЛЮЧЕНЫ.



16. Пиктограмма дальнего света - информирует вас о том, что дальний свет включен. Убедитесь, что в ночное время вы не слепите встречных и попутных автомобилистов.



17. Стрелки, указывающие на работу поворотников - предупреждают вас о включенных поворотниках или работающей аварийной сигнализации.



18. Аварийная лампочка предупреждения аккумулятора - в основном, она сообщит вам, что аккумулятор не заряжается правильно или не заряжается вовсе. В основном отображается, когда двигатель выключен, а свет или радио включены.



19. Значок ремня безопасности - вы или пассажир(ы) должны пристегнуть ремень безопасности.



20. Индикатор работы трансмиссии - указывает на неисправность в трансмиссии. Обычно появляется на автомобилях с АКПП, когда коробка по какой-то причине перестает должным образом исполнять свои прямые обязанности. Мы не рекомендуем самостоятельно передвигаться на автомобиле, если индикатор включился.



21. Предупреждающий символ топливного фильтра - если продолжает гореть, это указывает на то, что в топливном фильтре была обнаружена вода. Не паникуйте, если в момент, когда появилось предупреждение на приборной панели вы были за рулем у вас есть достаточно времени чтобы посетить сервис и избавится от воды.



22. Индикатор свечей накаливания (предпусковые свечи) - он появится, когда на улице холодно и будет информировать вас о том, что свечи внутри двигателя начали прогрев камеры сгорания (в дизельных двигателях). Не запускайте двигатель, пока индикатор не погаснет. Если он не исчезает слишком долго, в автомобиле появилась неисправность свечей накаливания или слишком холодно.



23. Тот же самый индикатор, что был в пункте № 13, но другого цвета. Заглушите двигатель, потому что ему слишком жарко.



24. Пиктограмма STOP - нормально, если она появляется, при запуске автомобиля, но если так пойдет и дальше, пока вы едете вместе с № 13 или 5, это действительно означает, что вы должны остановиться.



25. Индикатор круиз-контроля – говорит о том, что система круиз-контроля включена. Как правило, вы можете отключить ее, нажав на тормоз.



26. Индикатор положения передачи – показывает на какой вы передаче.



27. Тот же самый индикатор, что был в пункте № 8. Долить жидкость в стеклоомыватель.



28. Тот же самый индикатор, что был в пункте № 9. Требуется заправка.



29. Контроль устойчивости автомобиля или сигнальная лампа Traction Control - если индикация не гаснет, таким образом она предупреждает, что существует проблема с одной из данных систем.



30. Индикатор давление в шинах - означает, что давление в одной или нескольких шинах низкое или слишком высокое. Очень удобная система оповещения которая предупредит вас о проколе.



31. Индикатор отключения контроля тягового усилия - это предупреждает вас, что вы отключили противобуксовочную систему.



32. Индикатор скольжения транспортного средства - он включится при движении по снегу, льду, грязи или очень мокрой дороге и будет означать, что автомобиль буксует и система контроля тяги работает для обеспечения максимального сцепления с дорожным покрытием.



33. Индикатор Overdrive OFF- информирует вас, что система овердрайв выключена.



34. Предупреждение о температуре масла в автоматической коробке передач – температура масла в трансмиссии слишком высока, вы должны снизить скорость движения или даже остановиться, чтобы дать ему остыть. Неправильное трансмиссионное масло может привести к перегреву компонентов КПП. Отвезите автомобиль в сервис, если проблема не устранилась.



35. Lane Keeping Assist – неполадки, связанные с системой, которая удерживает ваш автомобиль на полосе движения. Не убирайте руки с руля.



36. Adaptive Front Lighting  - автоматическая система, которая производит переключение между фарами ближнего и дальнего света не работает правильно.



37. Тот же самый индикатор, что был в № 10



38. Pre Collision System - предупреждает вас о том, что система которая помогает предотвратить фронтальное столкновение не работает. Ведите машину осторожнее и обратитесь в сервис для решения проблемы.





39. Индикация стояночного тормоза - информирует вас о том, что стояночный тормоз включен.



40. Индикатор Экологичного/Экономичного режима - сообщает вам, что вы едете в ЭКО режиме для экономии топлива.



Что это значит? Простое руководство по автомобильным терминам



Чтобы доскональней изучить мат. часть вашей Тойота, не забудьте прочитать инструкции по эксплуатации, поставляемую в комплекте с автомобилем. Ездите аккуратно, всегда вовремя выполняйте регулярное техническое обслуживание и используйте оригинальные запасные части и технические жидкости, разработанные специально для вашей модели.

www.1gai.ru

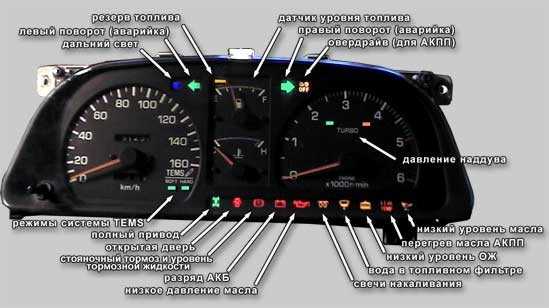

Что означают значки на приборной панели

Владельцам автомобилей стоит подробнее ознакомиться с возможными символами, которые можно встретить на приборной панели в процессе эксплуатации машины. Дело в том, что современные автомобили оборудованы различными датчиками или устройствам для отслеживания работы многих систем.

К тому же, большинство моделей оснащены электронным управлением двигателем, что также позволяет следить за его состоянием. Поэтому в результате возникновения поломки при работе устройства или целой системы датчик подаст сигнал в виде символа определенного цвета. И этот сигнал автомобилисту необходимо будет понять. Однако далеко не каждый владелец авто знает, что означают значки на приборной панели.

В данной статье приведено свыше 30 различных изображений-символов, с которым может столкнуться автовладелец. При этом стоит отметить, что всего в выпущенных за последние десять лет автомобилей, подобных картинок больше 150, поэтому иногда бывает очень сложно не запутаться в том, какая именно проблема возникла в процессе эксплуатации транспортного средства.

Почему используется разный цвет?

Прежде, чем описывать каждый значок-символ, следует разобраться, почему они имеют разные цвета. Объясняется это довольно-таки просто: производители автомобилей изначально использовали разделение значков по цветам, чтобы указать степень серьезности возникшей проблемы.

Так, например, если на приборной панели горит значок не красного оттенка, а синего (или зеленого), то можно ехать дальше, но игнорировать подобное изображение не рекомендуется. Он сообщает о возможной проблеме, которую следует устранить. Если же загорелось красное изображение, то это значит, что транспортное средство лучше остановить или отвезти к специалистам для проведения ремонта системы или устройства. Если горят желтые или оранжевые изображения, то автомобиль предупреждает о необходимости проведения диагностики.

Важно! Особое внимание следует уделить картинкам, которые начинают активно мигать. В этом случае водитель получает от системы предупреждение о том, что скоро возникнет поломка, и ТС рекомендуется как можно скорее доставить в технический центр.

Предупреждающие значки

В таблице ниже рассмотрены обозначения значков на приборной панели, при возникновении которых владельцу машины не рекомендуется игнорировать проблему. При возникновении таких значков нужно, наоборот, как можно быстрее посетить автосервис для устранения неполадок.

Символы общего назначения

После предупреждающих символов следующими для ознакомления будут значки, сообщающие о необходимости срочной диагностики различных систем или устройств, которые находятся в автомобиле. При игнорировании подобного значка эксплуатация транспортного средства может быть продолжена, но в скором времени в системе или устройстве произойдет поломка, о чем сообщит красный символ.

Например, среди картинок можно отметить символ, который сообщает о сниженном уровне стеклоомывающей жидкости, и владелец автомобиля, увидевший подобное изображение, сможет своевременно предпринять необходимые меры. Дополнительно можно отметить, что сигналы могут появляться:

  1. На панели приборов.
  2. На панели информационно-развлекательных систем.

Что касается второго варианта, то в этом случае изображение возникает в центре консоли.

Осветительные значки

Помимо прочего, на приборной панели автомобиля могут возникать значки, отображающие состояние осветительной системы. Со многими из представленных в таблице ниже символов большинство владельцев авто знакомы, но будет не лишним еще раз пробежаться по подобным значкам. Стоит обратить внимание на то, что такие картинки имеют зеленый либо синий цвет. Реже встречаются желтые.

Значки неисправности

При возникновении на приборной панели автомобиля хотя бы одного из таких значков, владельцу следует отдать ТС в автосервис для устранения возникшей проблемы. Стоит подробнее изучить, какие именно символы могут сообщать о возникшей неисправности. В таблице значки расположены по степени важности: вверху самые серьезные проблемы, внизу – наименее серьезные.

Значки вспомогательных систем

Большинство выпущенных недавно транспортных средств оборудованы датчиками, отслеживающими работу системы безопасности и других вспомогательных систем. Для некоторых владельцев подобных машин рассмотренные ниже символы окажутся новыми, поэтому стоит внимательнее изучить таблицу с изображениями и расшифровкой значков на приборной панели.

Специальные символы-значки

В этой таблице указаны изображения, представляющие работу новых функций в автомобиле. В основном, картинки имеют зеленый цвет, но также встречаются изображения оранжевого или даже красного цвета. При этом стоит отметить, что зеленые значки означают лишь то, что система активна, а другие цвета говорят о существующих проблемах или неисправностях.

И это далеко не весь перечень изображений, которые можно встретить в новых транспортных средствах и которые будут в новинку тем, кто раньше с подобными индикаторами не сталкивался.

Символы в дизельных автомобилях

Наконец, стоит изучить, какие символы могут возникнуть на экране приборной панели транспортных средств, работающих на дизельном топливе. В таблице рассмотрены основные изображения, с которыми может столкнуться владелец такого автомобиля.

Каждый автомобиль, вне зависимости от времени производства, имеет те или иные значки на приборной панели, которые загораются при определенной неисправности. В этом случае рекомендуется направить все силы на устранение подобной поломки, так как в противном случае это может обернуться дорогостоящим ремонтом.

auto-sovets.ru

Обозначение значков на приборной панели: расшифровка значков

Значки на приборной панели автомобиля позволяют узнать состояние машины и вовремя устранить поломку. Цветные символы могут рассказать, с какой скоростью едет автомобиль, не нужно ли его заправить или долить масло, какой свет включен и т.д. Но эти знаки еще нужно суметь расшифровать.

Почему значки на приборной панели различных цветов

Первое, на что падает взгляд при взгляде на приборную доску – разноцветные иконки, каждая из которых выделяется из общего ряда. Одни выделены красным, другие зеленым, а третьи желтым. Цветовое решение сходно по своей функции с сигналами светофора. Зеленый говорит о том, что посещение СТО пока что можно отложить. С помощью этого цвета выделяют в основном работающие функции – например, включенный дальний или ближний свет и т.д.

Важная информация! Красный сигнализирует о серьезных неполадках, которые могут препятствовать дальнейшему движению. Иконки этого цвета говорят о неполадках в одной из важных частей машины – двигателе, проводке или тормозах.

Оранжевый является промежуточным вариантом, который указывает на отказ одной из систем. Тем не менее, при горящем значке этого цвета можно спокойно добраться до дома.

Что означают значки на приборной панели автомобиля

Разобраться в обозначении значков на приборной панели бывает непросто, особенно если речь идет о водителях, только купивших новый автомобиль.

Информационные

Информационные знаки нужны исключительно, чтобы осведомить пользователя, передать ему рекомендацию. Существуют следующие иконки:

  1. «Скользкая дорога» выглядит точно так же, как одноименный дорожный знак. Система снижает обороты двигателя и начинает тормозить буксующим колесом. Значок сигнализирует о том, что следует быть осторожнее, не делать резких маневров и сбросить скорость.
  2. «Открытая дверь» говорит о том, что какая-то из дверей машины не закрыта.
  3. Красный автомобиль с замком рядом говорит о выходе из строя противоугонной системы. Возможно, был утерян иммобилайзер или же повреждена проводка.
  4. Иногда на щитке появляется гаечный ключ или машина на подъемнике. Это указывает на то, что пробег автомобиля увеличился и наступило время планового ТО.
  5. Обведенная в круг буква «Р» говорит о том, что водитель использовал ручной тормоз для стоянки.
  6. Машина с гаечным ключом рядом указывает на неисправность. Посмотреть более конкретную расшифровку можно на дисплее бортового компьютера (если он есть).
  7. Восклицательный знак рядом с изображением руля означает неисправность в гидроусилителе.
  8. «ENG A-STOP» загорается, если не работает двигатель.
  9. Иконка «информация» указывает на то, что на бортовом компьютере есть непрочитанное сообщение.
  10. «Eco» — режим работы двигателя, который расходует меньше топлива за счет снижения количества оборотов.
  11. «4*4» — включение полного привода на автомобиле.
  12. Значок машины с открытым капотом указывает на то, что деталь не закреплена и продолжать движение нельзя.
  13. Индикатор дождя обычно показывается в виде ветрового стекла с каплями.

Предупреждающие

Предупреждающие знаки сигнализируют о проблемах на самой начальной стадии.

  • Символ «лямбда» указывает на то, что засорился кислородный датчик.

    Обратите внимание! Если его не заменить, то ничего страшного не произойдет, но катализатор со временем может выйти из строя.

  • При проблемах с каталитическим нейтрализатором загорается лампочка с его схематичным изображением.
  • Символ стеклоомывателя говорит о том, что необходимо долить жидкость.

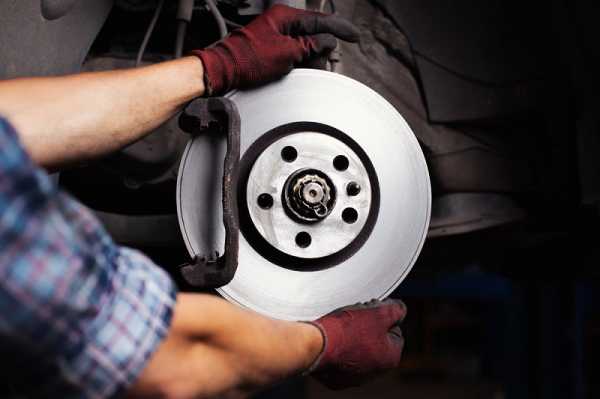

  • Круг с небольшими отрезками на оси указывает на износ тормозных колодок. Какое-то время они еще проработают, но лучше поскорее заехать на СТО.
  • Человек с кругом рядом – ошибка подушки безопасности.
  • Ключ указывает либо на неполадки с иммобилайзером, либо на то, что противоугонная система включена.
  • Значок термометра в круге говорит о перегреве коробки.
  • Желтый расширительный значок с волнами сигнализирует о низком уровне охлаждающей жидкости. Аналогичный символ красного цвета с температурным датчиком указывает на перегрев системы охлаждения.

Значки неисправности

Эти символы часто выделяются красным цветом.

  • Горящий символ аккумулятора указывает на разряженную батарею.
  • Красный восклицательный знак может говорить неполадках с тормозами или ESP. В любом случае перед тем, как продолжать движение, нужно разобраться с проблемой.
  • Молния в круглых скобках указывает на неисправность в электронной дроссельной заслонке.
  • Значок «check» указывает на необходимость диагностики автомобиля. Причем может оказаться, что проблема незначительна, но ездить с горящим символом не рекомендуют. В самый неподходящий момент могут отключиться некоторые системы или снизиться подача топлива.

Система безопасности

В современных машинах предусмотрен широкий спектр функций, которые призваны помочь водителю избежать опасных ситуаций.

  • «Air bag» говорит о проблемах с подушками безопасности.

    Важно! Возможно, одна из них неактивна или повреждена. При ДТП это может обернуться серьезными травмами.

  • Постоянно горящий знак «ASC» — проблемы с антипробуксовочной системой. Она позволяет избежать пробуксовки и подняться на скользкую горку.
  • «EBD» — проблема в системе распределения тормозных усилий, которая позволяет избежать заноса.
  • Значок автомобиля под наклоном указывает на то, что неполадки возникли в системе помощи при подъеме или спуске.

Контроль и управление

Автомобили с каждым годом становятся все технологичнее. Системы контроля различных узлов позволяют оптимизировать время в пути и избежать возможных проблем. К значкам контроля и управления на приборной панели можно отнести:

  • Знак «низкое давление в шинах» загорается, когда в колесах давление опускается ниже 25%.
  • Символ руля — проблемы с гидроусилителем.

    Интересная информация! В Mercedes и Audi есть система, которая получает информацию от инфракрасных датчиков. Картинка передается на дисплей и четко показывает, что происходит на дороге даже в полной темноте. «Night view» указывает на неполадки в этой системе.

  • «IBA OFF» — аварийное отключение интеллектуальной системы торможения.

Система устойчивости

Система устойчивости выявляет и устраняет возможные критические ситуации, влияющие на поведение автомобиля. В основном используется при поворотах, разгоне и торможении, свободном качении.

  • «ESP/ESC/VSC/DSC» — у каждой марки автомобиля свой символ для обозначения системы курсовой устойчивости. Если загорелся этот значок, то нужно проверить нужно также ASR, EBD, ABS.

Дополнительные и специальные системы

К дополнительным функциям можно отнести любые второстепенные функции, которые отвечают за возможности автомобиля. Часть из них загорается зеленым во время использования системы, другие же обозначаются желтым цветом, если возникают какие-либо неполадки.

  • Символ «снежинка» означает минусовую температуру на улице.
  • Значок с надписью «cruise» говорит о включенном устройстве, поддерживающим постоянную скорость автомобиля.
  • Изображение машин, находящихся по диагонали, указывает на наличие автомобиля в слепой зоне.
  • «Sport» — активированный спортивный режим, который доступен для машин с АКПП. С этой функцией машина гораздо быстрее разгоняется и тормозит.
  • Значок с чашкой кофе может появиться в том случае, если водитель слишком много времени провел в пути и ему пора отдохнуть.
  • Значок «А – старт, стоп» говорит о запуске одноименной системы.
  • Если на щитке загорелся красный человечек, то значит перед автомобилем дорогу переходит пешеход.

Дисплеи и сообщения

Помимо символов машины в последние несколько лет оснащаются дисплеем. На него бортовой компьютер выводит информацию обо всех системах: данные о давлении в шинах, пройденных километрах, ближайшей дате замены масла, количестве топлива и т.д. Некоторые дисплеи способны воспроизводить видео с парктроников или инфракрасных датчиков.

Обратите внимание!

Именно на экран выводится более подробная информация об ошибках.

Индикаторы в гибридных автомобилях (отличительные)

На смену обычным бензиновым двигателям приходят гибридные, которые могут работать и на топливе, и на электричестве. Так как они устроены по другой технологии, некоторые символы выглядят иначе.

  • Значок топливного бака с электрическим проводом говорит о том, что батарею нужно зарядить.
  • «Черепаха» свидетельствует об ограничениях в мощности. Вероятно, неполадки связаны с низким уровнем заряда.
  • «EV mode» у гибридных автомобилей означает работу только на электротяге. Скорость движения при этом не будет превышать 60 км/ч.
  • Если автомобиль подключен к сети и заряжается, то на приборной панели появится изображение электрической вилки.
  • Аккумуляторная батарея со знаком молнии говорит о высоком напряжении.

Значки в дизельных автомобилях (отличительные)

На дизельных аппаратах используются следующие обозначения:

  • Иконка свечей накала на приборной панели автомобиля указывает на неисправность. Если двигатель запущен и прогрет, но знак не исчезает, то это говорит о проблемах с силовым агрегатом.
  • Каталитический нейтрализатор с кругами внутри указывает на загрязнение сажевого фильтра.
  • Знак топливного бака с каплями жидкости рядом говорит о том, что в систему попала вода.

На щитке может располагаться до 100 значков. Они передают водителю информацию о работе систем, количестве топлива, включенных функциях и неполадках. Необязательно учить все символы наизусть, но лучше знать расшифровку красных значков на приборной панели. Ведь они могут сигнализировать об опасных для жизни ситуациях.

nahybride.ru

Значки на панели приборов

Чувствовать машину — это прекрасно. Водители с большим стажем по звучанию двигателя способны понять, какая у авто неполадка. Но современные автомобили имеют множество датчиков и сенсоров, даже электронное управление двигателем. Расшифровать значение таких горящих значков не всегда удается интуитивно, ведь существует огромное количество вариантов. Это сильно путает, а иногда даже пугает водителей.

© DepositPhotos

Чтобы понимать, когда ездить безопасно, а когда тотчас нужно отправить машину в автосервис, нужно знать, как расшифровываются символы на приборной панели. Редакция «Так Просто!» с радостью расскажет тебе об их значении.

Значки на панели приборов

Стоит отметить, что не каждая лампочка на панели оповещает о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы.

  1. Красные значки
    Такие индикаторы говорят об опасности. Стоит предпринять меры по устранению проблемы. От того, какой значок загорается, зависит, можно ли продолжать движение на автомобиле.

    © DepositPhotos

  2. Желтые значки
    Предупреждают о неисправности, необходимости произвести какие-то действия по управлению автомобилем или напоминают о его сервисном обслуживании.

    © DepositPhotos

  3. Зеленые значки
    Информируют о сервисных функциях автомобиля и их активности.

    © DepositPhotos

Если загорелся значок на панели приборов, не стоит его игнорировать. Мы расскажем тебе о значении 64 символов. Ты сможешь и свою машину понять, и друзьям помочь в трудную минуту непонимания.

© DepositPhotos

  1. Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора. На автомобилях с гибридным двигателем такой индикатор дополняется надписью MAIN внизу.
  2. Предупреждение о сажевом фильтре.
  3. Включен режим экономии топлива.
  4. Фары дальнего видения включены.
  5. Противотуманные фары включены (передние).

    © DepositPhotos

  6. Адаптивные передние фары.
  7. Фары ближнего света.
  8. Противотуманные фары включены (задние).
  9. Значок о выравнивании фар. Говорит о неисправности системы авторегулировки угла наклона света. Нужна диигностика.
  10. Датчик дождя и света.
  11. Не обнаружен электронный ключ.
  12. Ключ не обнаружен.
  13. Батарея ключа нуждается в замене.
  14. Загрязнение воздушного фильтра.
  15. Значок включенных фар.

    © DepositPhotos

  16. Не работает стоп-сигнал.
  17. Не работает несколько фар.
  18. Неисправность ручного тормоза.
  19. Неисправность автоматической коробки передач.
  20. Индикатор включения наружного освещения.
  21. Ремень безопасности не пристегнут.
  22. Неисправность.
  23. Подушка безопасности деактивирована.
  24. В случае ДТП воздушные подушки не сработают.

    © DepositPhotos

  25. Система помощи при парковке.
  26. Неисправность топливного фильтра.
  27. Низкий уровень жидкости стеклоомывателя.
  28. Символ дверей автомобиля. Может предупреждать о незакрытой двери.
  29. Предупреждение прицепного устройства.
  30. Низкий уровень топлива.
  31. Вода в топливном фильтре.
  32. Неисправность антиблокировочной системы тормозов.
  33. Символ износа тормозных колодок.

    © DepositPhotos

  34. Значок включенного круиз-контроля.
  35. Круиз-контроль не работает.
  36. Неисправность усилителя рулевого управления.
  37. Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине неисправности концевика или датчика.
  38. Необходимо разблокировать коробку передач нажатием педали тормоза.
  39. Нажми педаль сцепления.
  40. Индикация работы свечи накаливания.
  41. Смена полосы движения.
  42. Перегрев катализатора.
  43. Повышенная температура в двигателе.

    © DepositPhotos

  44. Индикатор информационного сообщения.
  45. Включены поворотные сигналы.
  46. Неисправность крыши в кабриолете.
  47. Открыт капот.
  48. Низкая скорость автомобиля / система помощи спуска с горы.
  49. Опасное сокращение дистанции.
  50. Неисправность заднего спойлера.
  51. Индикатор, предупреждающий об отрицательной температуре на улице.
  52. Мороз на улице.
  53. Амортизаторы подвески неисправны.
  54. Предупреждение пневматической подвески.

    © DepositPhotos

  55. Информирует о неисправностях в работе двигателя (зачастую сбой в работе какого-либо датчика) или электронной части трансмиссии.
  56. Блокировка рулевой колонки.
  57. Обогрев заднего стекла.
  58. Датчик дождя.
  59. Неполадка двигателя.
  60. Автоматическое очищение лобового стекла.
  61. Система стабилизации отключена.
  62. Обогрев лобового стекла.
  63. Низкое давление подачи масла.
  64. Багажник открыт.

    © DepositPhotos

Не стоит игнорировать сигналы, которые тебе посылает автомобиль. Даже те, которые указывают на какие-то мелкие неполадки, могут напоминать об опасности как для машины, так и для твоей жизни. Не забывай раз в полгода проводить диагностику своего автомобиля для профилактики серьезных неполадок, которые могут дорого обойтись как в денежном, так и моральном плане.

Фото на превью depositphotos.

Автор статьи

Редакция «Так Просто!»

Это настоящая творческая лаборатория! Команда истинных единомышленников, каждый из которых специалист в своем деле, объединенных общей целью: помогать людям. Мы создаем материалы, которыми действительно стоит делиться, а источником неиссякаемого вдохновения служат для нас любимые читатели!

takprosto.cc
