Редуктор для полуавтомата: цены, технические характеристики, широкий спектр газового оборудования в наличии – интернет-магазин ВсеИнструменты.ру

Содержание

советы по выбору для сварщика

Редуктор, в глобальном смысле слова, это устройство, изменяющее какой-либо физический показатель, обычно в сторону его уменьшения или понижения (редуцирование).

Редуктор для сварки представляет собой устройство, которое предназначено для выпуска газа из сопла под пониженным давлением, так как в баллоне он сильно сжат. Конкретные показатели давления зависят от вида газа или газовой смеси.

Цветовая маркировка

По сути своей редуктор — это регулятор давления смеси для сварки. Он в обязательном порядке входит в состав оборудования для сварочного полуавтомата, использующего принцип сварки в защищенной газовой среде. Минимум два редуктора (каждый к своему баллону) используют в установке газовой сварки и резки.

Безусловно, лучшим решением будет выбирать для баллона с определенным газом только специально предназначенный для него редуктор. Существует строгая система цветовой маркировки:

  • голубой цвет с черной надписью — кислород;
  • белый с красным текстом — ацетилен;
  • черный с синей надписью — технический аргон;
  • черный с белой надписью — сырой аргон;
  • черный с желтой надписью — углекислота (СО2).

В зависимости от того, применяется ли вами газовая сварка, аргонодуговая либо сварка в углекислоте, выбирайте соответствующий редуктор.

На рынке или в магазине это легко сделать по цвету — цвет редуктора ля сварки соответствует цвету баллона, для которого он предназначен. Голубой — для кислорода, черный — для аргона (он же подойдет для углекислого газа), и так далее.

Возможна ли взаимозаменяемость

Некоторые виды сварочных редукторов взаимозаменяемы, но далеко не все. Так, вместо специализированного редуктора СО2 для сварки допустимо использовать кислородный, но обратную замену производить категорически нельзя.

Кислород — химически активное вещество, сильнейший окислитель, поэтому для работы с ними используются специальные металлы и сплавы. К тому же кислород закачивается в газовые баллоны под давлением, превышающим этот же параметр для углекислоты более чем в 2 раза.

Сварочный редуктор для углекислого газа, накрученный на кислородный баллон, может продержаться, в зависимости от его качества, от нескольких часов до пары недель.

Но в нем неминуемо произойдет полное разрушение уплотняющих мембран — основного элемента конструкции, вследствие чего прибор начнет травить.

Во избежание ошибочных действий сварщика на редукторах для горючих и негорючих газов делается разная резьба. Для горючих — левая, для негорючих, соответственно, правая.

Аналогичная резьба и в баллонах ля резки и сварки. При этом кислородный редуктор имеет правую резьбу. Кислород не горит сам по себе, но поддерживает горение. В некоторых условиях он взрывоопасен.

Кислородный редуктор, используемый во время сварки с углекислотным баллоном, ждет другая угроза. Углекислота вызывает промерзание контактирующих с ней деталей до -60 °C. Поскольку регулятор давления, предназначенный для кислорода, и не должен выдерживать такого режима работы, он также начнет разрушаться.

Что выбрать

Считается, что для бытовых условий сварки — кратковременных, эпизодических операций — подойдет любое устройство, которое совпадет по резьбе с баллоном.

Операцию вроде сварки мангала для дачи может выдержать даже углекислотный редуктор, накрученный на кислородный баллон (если используется газовая сварка) или на баллон для сварочной смеси из 80% аргона и 20% углекислоты. Другое дело, что впоследствии это механизм придется выбросить.

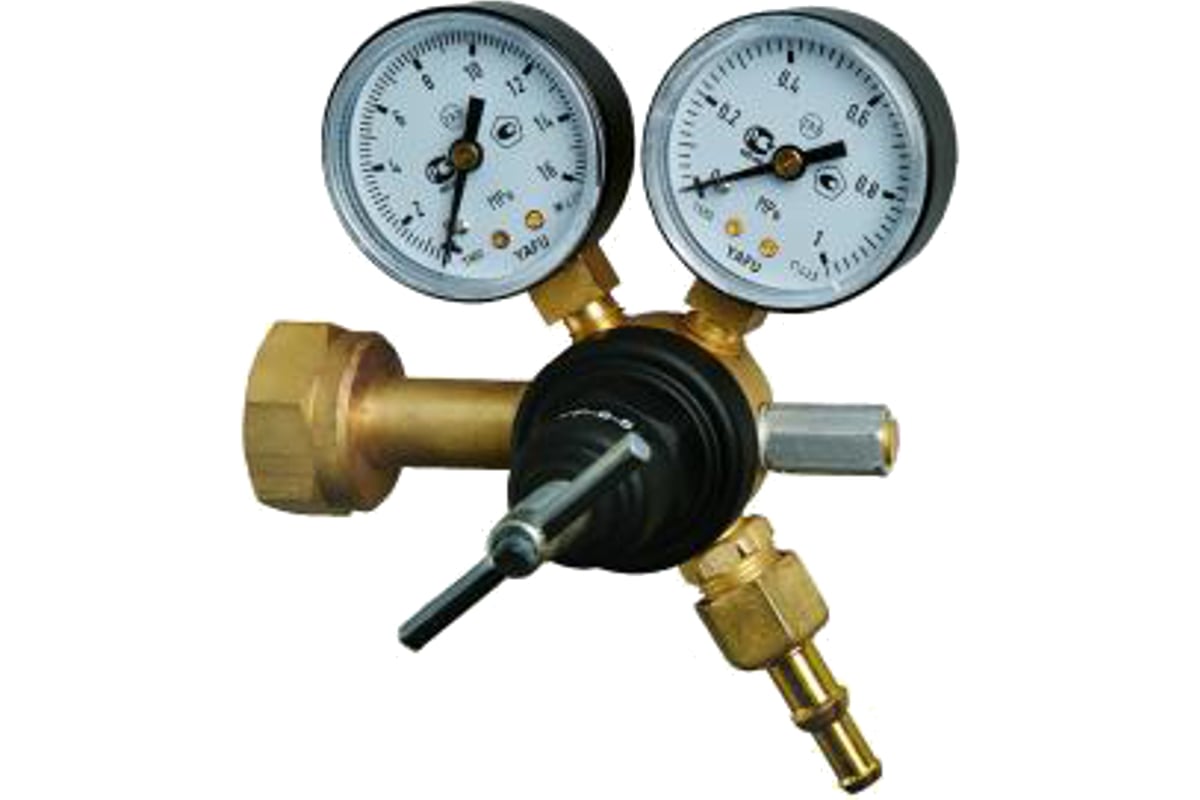

Типичным примером такого редуктора, предназначенного для работы с СО2, является очень известный и популярный среди сварщиков старой закалки УР 6-6.

Он компактный, недорогой, а благодаря наличию двух манометров позволяет довольно удобно определять расход «на глаз». Для бытовой сварки высокая точность не нужна. Один манометр при этом показывает остаточное давление в баллоне, а второй ориентирован на демонстрацию расхода газа — литр в минуту.

Кислородный и аргоновый регуляторы ля сварки теоретически взаимозаменяемы. При этом кислородный будет работать хуже с падением давления в баллоне до критической точки около 1 атмосферы.

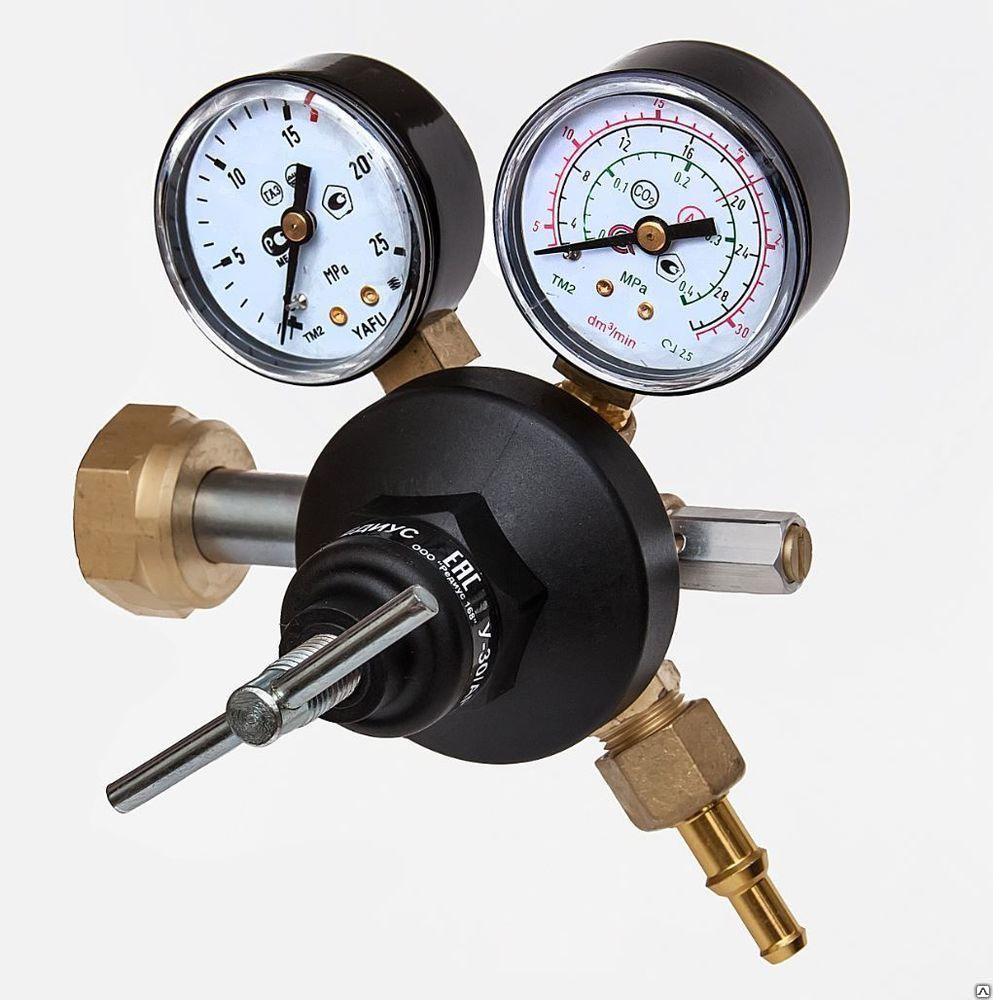

В качестве примера аргонового редуктора для сварки можно назвать АР-40-2 отечественного производства.

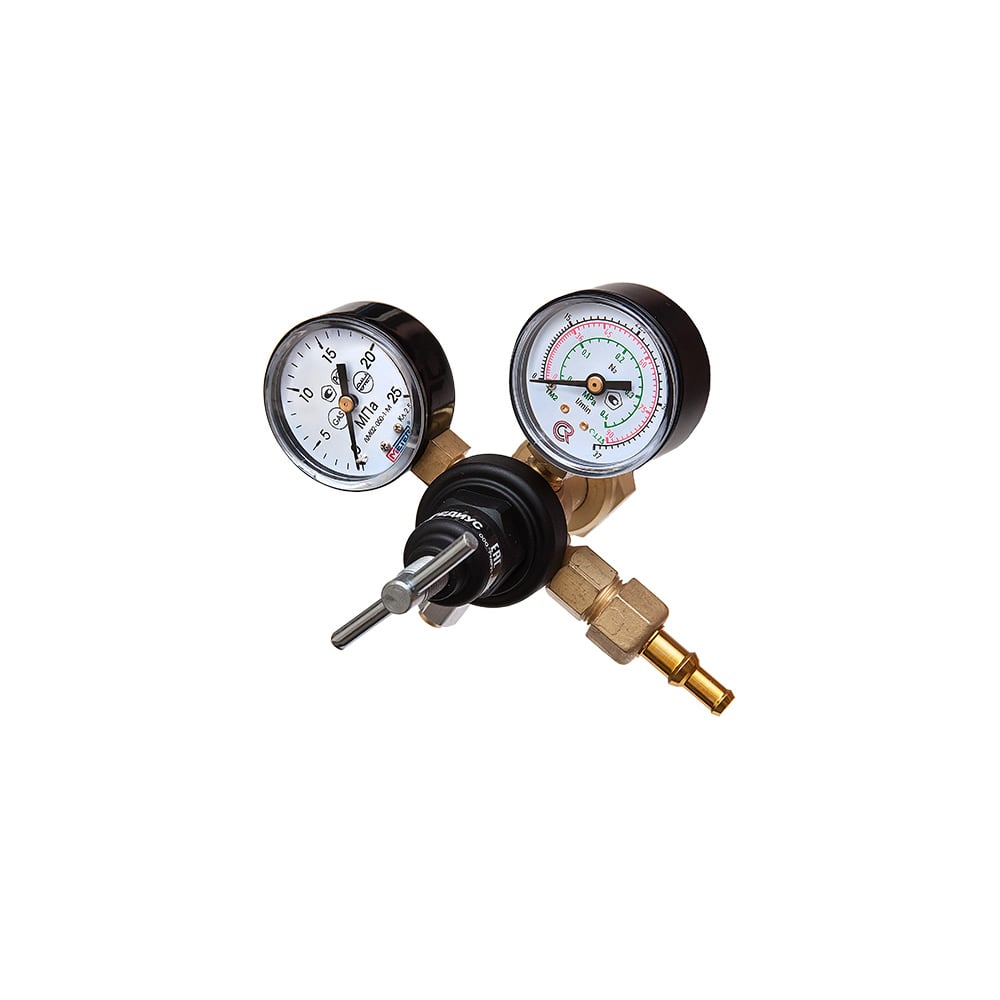

Существует и действительно универсальный регулятор давления — АР-40/У-30 (аргоновый редуктор/углекислотный). Он выдержит и перепады температур, и высокое давление.

Если нет ограничений по финансам, а объем сварочных работ предполагается высоким, то стоит предпочесть устройство не с дополнительным манометром, а с ротаметром.

Ротаметр значительно точнее показывает расход газовой смеси, поскольку работает по иным принципам — он делает измерения в режиме реального времени. Такими приборами пользуются профессионалы.

Выбираем редуктор для сварки | Сварка своими руками

Если нужно купить редуктор для газопламенной обработки, вам желательно будет ознакомиться с ГОСТ 13861-89, где все детально расписано. Поэтому нет необходимости подробно останавливаться на этом вопросе и переписывать требования государственного стандарта, достаточно его просто скачать из интернета.


Стоит только отметить, что в маркировке зашифрована необходимая покупателю информацию, которая содержит все характеристики:

• назначение (баллон, сеть, рампа)
• тип редуцируемого газа
• количество ступеней и способ задания давления.
• максимальная пропускная способность в м3/ч

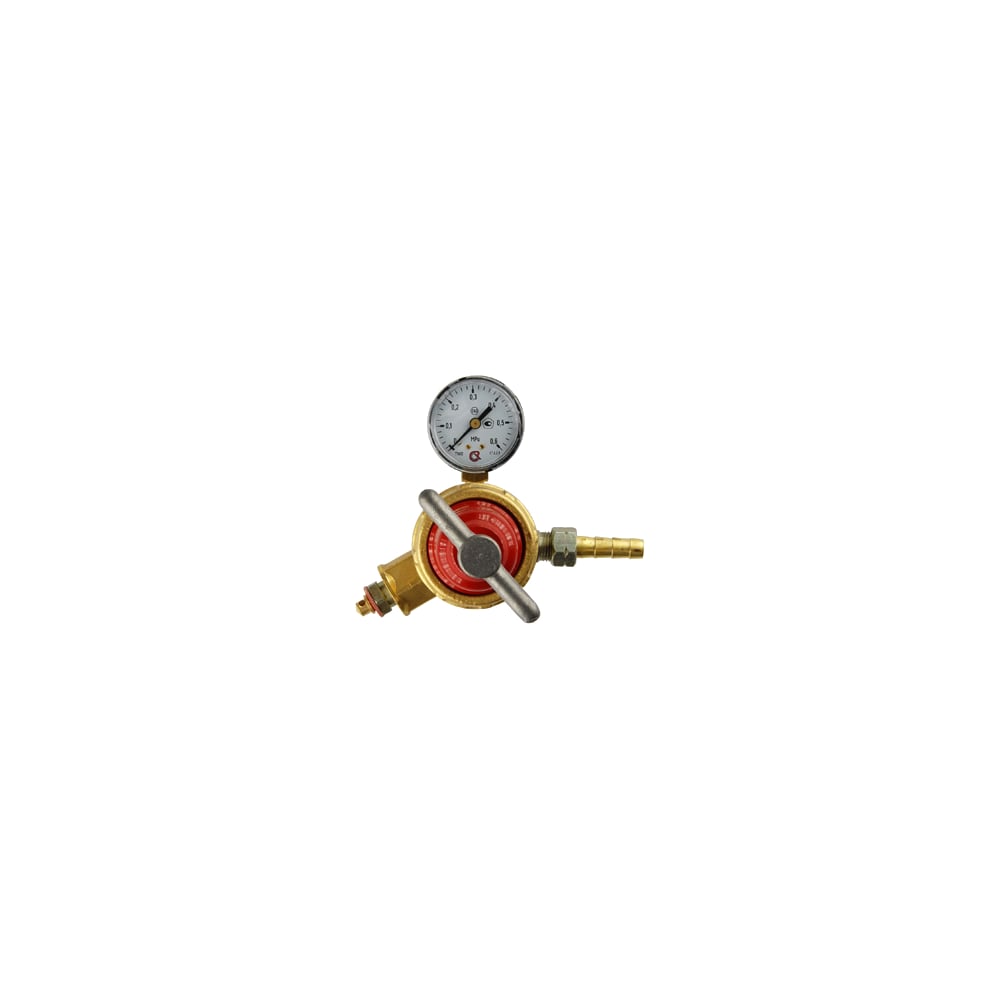

Например, пропановый редуктор БПО-5-5 — баллонный, предназначен для снижения давления пропана, одноступенчатый с пружинным регулированием, пропустить может не более 5 м3/час .

Существует так же версия БПО-5-3-БМ без манометра, что сильно влияет на стоимость – он в два раза дешевле.

Регуляторы для дуговой сварки в активной/инертной среде так же подразделяются по типу применяемого газа, например:

• для углекислоты УР 6-6 (углекислотный)
• аргоновый АР-40

Особой популярностью пользуются универсальные устройства, рассчитанные на Ar/CO2. Регулятор расхода газа универсальный У30/АР40 с 2-мя ротаметрами применяется , когда во время сварки нужно продуть аргоном шов с обратной стороны.


При работе в холодное время года, в особенности, когда требуется углекислый газ в качестве активной среды, который сам по себе при расширении приобретает низкую температуру, наблюдается промерзание редуктора, в результате чего нарушается его работа. Существуют специальные подогреватели типа ПЭГ-3 для полуавтоматической и полностью автоматизированной сварки, которые вам придется приобрести отдельно. Хотя есть в продаже и регуляторы, объединяющие в себе все необходимые функции и устройства, такие как универсальный У30-АР40П-220 (Ar/CO2) с подогревателем 220В — идеальный вариант для вашего электрогазосварочного поста.

Какой редуктор нужен для полуавтомата

Для того чтобы полуавтоматический сварочный аппарат мог хорошо функционировать, нужно подобрать к нему подходящий редуктор, который бы стабилизировал давление газа. Это позволит повысить качество сварочного шва, а также понижает расход газа, делая сварочный процесс более выгодным.

Для такой задачи подходит практически любой редуктор, который работает в среде газообразных газов. Также для полуавтоматической сварки подойдет редуктор, который используется для сжатого, а не сжиженного вида.

Если Вы решили работать с газом, то нужно обратить внимание на подбор газа. Диаметр шланга должен быть не более 5-и миллиметров, однако необязательно покупать специальные кислородные армированные шланги, способные работать под большим давлением. Давления в шланге, которая идет от сварочного аппарата, практически нет, однако шланг должен обеспечивать расход газа приблизительно 5 – 10 литров в минуту. Также важно, чтобы шланг при использовании не перегибался самопроизвольно, потому что так он будет перекрывать движение газа, а не держать свою форму. Если Вы подберете некачественный шланг, то сварочный процесс превратится для Вас в что-то страшное.

Редуктор для полуавтоматической сварки должен иметь 2 манометра. Один из них должен показывать давление в баллоне, а второй должен показывать расход газа в литрах за 1 минуту. Фактически, второй датчик является расходомером, что очень нужно для комфортного сварочного процесса.

При использовании небольшого тока достаточно расхода газа приблизительно 5 литров в минуту. Если Вам нужно повысить сварочный ток, то нужно, соответственно, повышать и расход газа. При сваривании полуавтоматической сваркой можно минимизировать расход газа. Для этого во время сварочного процесса нужно внимательно смотреть на шов, уменьшить подачу газа и продолжать варить до тех пор, пока в сварочном шве не будут появляться поры. Во избежание их появления Вам нужно увеличить расход газа и попробовать сваривать снова. После проварки небольшого шва можете оценить его качество.

Если оно Вас устраивает и соответствует требованиям к нему, можно продолжать работать при таком расходе газа. В таком случае это будет минимальным расходом газа, потому что при меньшем расходе будут образовываться поры. Выбор подачи и напряжения можно сделать с помощью ручек подачи проволоки и напряжения до того момента, пока Вы не получите желаемый результат. Как правило, для каждого сварщика существуют свои правила настройки подачи и напряжения, но все-таки существуют средние показатели, которые соответствуют государственным стандартам.

Популярным редуктором для сварочных аппаратов является редуктор 2-КВД. В нем сочетаются все необходимые качества, необходимые для редуктора, например, он имеет два манометра для высокого и низкого давления. Редуктор позволяет производить сваривание высокого качества при минимальных затратах денежных средств и нервов.


Редуктор СО2/Ar с подогревом 220В - 54

Описание

Редуктор углекислотный с подогревом  газовый приспособлен для работы на аргоне и углекислоте и поддерживают входное давление на постоянном уровне, установленном пользователем. Установка рабочего давления проста и точна.
Редуктор соответствуют требованиям норм безопасности применяемых материалов по контролю качества, характеристикам работы и маркировке. Газовый регулятор углекислотный с подогревом предназначен для аргона и углекислоты, а так же смеси.

Преимущества:

  • безопасная конструкция;
  • простое обслуживание;
  • стабильность рабочего давления;
  • прочность;
  • легкая и простая регулировка рабочего давления;
  • доступность запасных частей;
  • высокое качество компонентов;
  • выгодная цена

НСК сварка, https://nsksvarka.ru/, купить, новосибирск, Электроды, Редукторы, ручная дуговая сварка, Рукава на полуавтомат, аксессуары для сварки, Маски, плазменная резка, https://154svarka.ru/, Всё для сварки, http://www.welding54.ru/, керамика, керамическое сопло, сопло из керамики, тиг сопло, TIG сопло, 4043 присадка, сопло для тиг сварки, сопло для TIG сварки, Welding54, MIG, MIG/MAG аппараты, полуавтомат, MIG аппарат, TIG сварка, аргонные аппараты, аргонник, ресанта, аврора, aurora, расходники для полуавтомата, наконечники М6, наконечники для полуавтомата, плазмарез, присадка 4043 купить, купить CUT 40, Редукторы, запасные части для плазмареза, запчасти для CUT 60, Электроды, Резак, купить резаки Новосибирск, пропановый резак, купить ацетиленовый резак, пруток присадочный алюминиевый, регуляторы сварочные, mig аппараты, Электроды, аргонный аппарат, сварочные маски интернет магазин, маски, Интернет-магазин Дом Сварки, Резак, купить резаки Новосибирск, пропановый резак, купить ацетиленовый резак, Редуктор, регулятор, кислородный регулятор, ручная дуговая сварка, кислородный редуктор, купить редуктор Новосибирск, Редукторы, tig 200p ac dc, купить сварку Новосибирск, аргон, jasic, ресанта, аврора, aurora, присадка, присадочный пруток, проволока, проволока, дом сварки, сварочный аппарат, аппарат сварочный, импульсный сварочный аппарат, купить сварочные аппараты постоянного тока, продажа сварочных аппаратов, малогабаритный сварочный аппарат, сварочный аппарат цена, Рукава на полуавтомат, куплю сварочный аппарат, сварочный аппарат для дома, сварочные аппараты бытовые для дачи, сварочные аппараты Италия, какой сварочный аппарат выбрать, многофункциональные сварочные аппараты, типы сварочных аппаратов, портативный сварочный аппарат, где купить сварочный аппарат, расходные материалы к mma mig tig cut сварке, плазменная резка, лучший сварочный аппарат, сварог, сварочные полуавтоматы купить, присадка по алюминию, редуктор кислород, регулятор давления, присадочный пруток для сварки, сварочные маски интернет магазин, сварка алюминия, Маски, аксессуары для сварки, лайнер тефлоновый, торус, Аквамаркет, Мир-сварки, 220 вольт, АрМиг, armig, сварочное оборудование, мир сварки, Сварог, купить сварог новосибирск, все для сварки Новосибирск, присадка 4043, пруток er 4043, tig 315p, присадка для сварки, тиг прутки по нержавейке, пруток 4043, пруток присадочный 308, er-308, алюминиевый пруток er 4043, Маски, сопло для аргона, сопло для сварки аргоном, сопло для аргонодуговой сварки, сопло для аргонной сварки, недорогое сопло для аргона, качественная керамика, качественное керамическое сопло, надежное керамическое сопло, сопло под газовую линзу, Рукав MB 15, булден, купить булден новосибирск, булден недорого, качественный булден, гусак MB 36, гусак MB 24, сварочный наконечник, Колпачок, Хвостовик, пистолет WP 18, наконечник, токосъемный наконечник, держатель наконечника, полуавтомат, сварочный полуавтомат, ресанта, купить полуавтомат новосибирск, купить присадку, купить 4043, 154Сварка, НСКсварка, нск сварка, 54-сварка, купить сварку в новосибирске, купить сварочник в нск, купить полуавтомат новосибирск, купить сварку, сварка полуавтомат, сварка аргоном, сварка цена, супер сварка, аврора, ручная сварка, сварка алюминия, сварочный аппарат, сварка полуавтомат, полуавтомат цена, полуавтомат 200, полуавтомат 250, какой полуавтомат, сварка проволока, инверторный сварочный аппарат, купить сварочный, полуавтомат ресанта, полуавтомат сварог, сварки, сварку, сварки полуавтоматом, сопла, наконечник для полуавтомата, наконечник М6, наконечник 08, купить, Новосибирск, наконечник медный, медный наконечник, наконечник под, какие наконечники, вольфрам, вольфрам альфа, какой вольфрам, цена вольфрам, вольфрам купить, сварка, сварки, сварку, пруток присадочный 308, er-308, алюминиевый пруток er 4043, сопло для аргона, сопло для сварки аргоном, Расходники CUT, сопло для аргонодуговой сварки, сопло для аргонной сварки, недорогое сопло для аргона, ресанта, аврора, качественная керамика, качественное керамическое сопло, надежное керамическое сопло, сопло под газовую линзу, Проволока, присадка 347lsi, сварочное оборудование в новосибирске, seller электроды по нержавейке, присадка 308lsi для каких сталей, aisi 316 ti присадка для аргонной сварки, Рукав MB 15, булден, купить булден новосибирск, булден недорого, цанга, качественный булден, гусак MB 36, гусак MB 24, присадка 347lsi, сварочный наконечник, Колпачок, Хвостовик, пистолет WP 18, 54-сварка, Дом сварки

Сервис объявлений OLX: сайт объявлений в Украине

Киев, Днепровский Сегодня 10:20

14 500 грн.

Договорная

Орджоникидзе Сегодня 10:20

650 грн.

Договорная

Киев, Шевченковский Сегодня 10:20

Киев, Шевченковский Сегодня 10:20

150 грн.

Договорная

Кременчуг Сегодня 10:20

Принадлежности для углекислотного сварочного полуавтомата, проволока

Чтобы заняться электросваркой при ремонте кузовов автомобилей, помимо углекислотного сварочного полуавтомата, нам понадобится сварочная проволока и защитный газ. Рассмотрим эти важные аксессуары подробнее.

Принадлежности для углекислотного сварочного полуавтомата, сварочная проволока. евробобина, углекислотные баллоны и редукторы.

Сварочная проволока продается в специализированных магазинах в виде так называемых «евробобин» массой около 5 кг. Эти бобины универсальные, и подходят к любому полуавтомату. Проволока стальная, омедненная. Чаше всего используют проволоку диаметром 0,8 мм, иногда 0,6 мм.

Медь служит для защиты от коррозии, для увеличения электропроводности. А также в качестве своеобразной смазки для улучшения скольжения проволоки в подводящем канале. Сварочная проволока из нержавеющей стали или из алюминия может продаваться в виде небольших катушек массой 0,2 кг.

Для перехода с одного диаметра сварочной проволоки на другой проводят простейшую переналадку подающего устройства и замену медного наконечника в сварочной горелке. Проволока диаметром 0,6 мм предназначена для сварки самого тонкого металла кузовов автомобилей. Лично мне встречалась только импортная, а проволока диаметром 0,8 мм бывает и отечественного производства.

Отечественная проволока для углекислотного сварочного полуавтомата называется СВ08Г2С — с легируюшими добавками, или СВ08ГС без них. Сварка будет успешной при использовании любой проволоки, независимо от ее диаметра и производителя. При условии, что она будет омедненной, и не будет иметь загрязнений и ржавчины.

Если вам нужно варить нержавейку и (или) алюминий, то вы можете купить и соответствующую проволоку. Помните, что сварка цветных металлов возможна только в среде инертного газа — аргона и имеет некоторые отличия в выборе сварочного тока и скорости подачи проволоки.

Существует проволока для сварки без использования защитного газа. Такую проволоку могут называть флюсовой или самозащитной. Проволока для сварки без использования защитного газа сделана по технологиям порошковой металлургии. Есть сварочные полуавтоматы, предназначенные для работы только с ней, хотя в продаже они встречаются довольно редко.

Сварка в этом случае ведется током прямой полярности — «минус» на горелке и «плюс» на зажиме. Проволока эта дороже обычной, а сварные швы выглядят не так красиво, как при сварке обычной проволокой в среде защитного газа.

Баллоны для углекислотного сварочного полуавтомата.

Многие импортные полуавтоматы предназначены для работы с малогабаритными газовыми баллонами и имеют соответствующие крепления для них на задней панели. В этих баллонах может быть углекислый газ, аргон или их смесь. Использование углекислотного сварочного полуавтомата с такими баллонами очень удобно, но не практично. Баллоны эти довольно дороги. Имеют малый объем и быстро становятся пустыми.

Поэтому лучше всего использовать стандартные отечественные баллоны для углекислотного сварочного полуавтомата объемом 40 или 20 литров. Они выкрашены в черный цвет и содержат до 25 и 12 кг жидкой углекислоты соответственно под давлением около 70 кг/см2. Баллонов этих хватит надолго, и проблем с их перезарядкой нет никаких. В больших городах найдется много фирм, торгующих техническими газами. Там вы можете купить уже заправленный углекислым газом баллон. А потом только обменивать пустой на заполненный.

Углекислотный газовый баллон — это сосуд высокого давления, подвергаемый техническому освидетельствованию с периодом один раз в пять лет. Об этом факте сообщает клеймо с датой следующего освидетельствования в верхней части баллона чуть ниже вентиля. Ваша задача — не взять «просроченный» баллон.

Углекислый газ бывает техническим и пищевым. Основное отличие между ними — в пищевом большее содержание водяных паров. Подойдет любой из них, но предпочтение стоит отдавать техническому. Очень удобен баллон на 20 литров. Перетаскивать его под силу и в одиночку. А перевозится он в положении лежа на заднем сиденье легковушки.

Редукторы для углекислотного сварочного полуавтомата.

Редукторы для углекислотного сварочного полуавтомата продаются в специализированных магазинах сварочного оборудования. Назначение редуктора — понизить высокое давление газа, находящегося в баллоне, до рабочего. Пригодного для ведения сварочных работ.

Редуктор, предназначенный для углекислого газа, имеет корпус черного цвета и манометр, показывающий давление газа и его расход в литрах в минуту на выходе. Подойдет также и кислородный редуктор. У него два манометра, информирующие о давлении в баллоне и на выходе редуктора, а корпус голубого цвета. Корпус применяемого редуктора по цвету должен совпадать с цветом баллона.

Улекислотный баллон А, вентиль Б и редуктор с манометром Д. На выходе редуктора Е виден штуцер (ерш), к которому припаян переходник. В — накидная гайка. Г — регулятор давления газа на выходе редуктора. Ж — аварийный клапан.

К вентилю Б углекислотного баллона редуктор присоединяется через паронитовую прокладку с помощью накидной гайки В под ключ на 32 мм. Вращением рукоятки Г устанавливается давление (расход) газа. Необходимое для работы углекислотного сварочного полуавтомата. Вращение рукоятки по часовой стрелке увеличивает давление (расход) углекислого газа на выходе редуктора и наоборот.

На выходе редуктора имеется штуцер Е для подключения резинового шланга внутренним диаметром 6 или 9 мм. Штуцер подсоединяется к редуктору накидной гайкой под ключ на 19 мм и имеет конусное уплотнение. У некоторых полуавтоматов для подключения к редуктору имеется полипропиленовая трубка и переходник для ее подсоединения к тонкому шлангу.

По материалам книги «Кузовной ремонт в гараже. Рихтовка, сварка, шпатлевка, окраска».
Шкунов И.В.

Похожие статьи:

  • Фургон, рефрижератор, автогидроподъемник, платформа с КМУ и самосвал на базе автомобилей УАЗ Профи.
  • Почему в машине плохо работает отопитель, причины, способы устранения неисправности, как правильно пользоваться отопителем зимой.
  • Новый Land Rover Defender 2019, особенности конструкции, трансмиссии и подвески, двигатели, оснащение и оборудование салона.
  • Прицепы-дома, караваны, трейлеры, кемперы, передвижные дома на шасси автомобилей, оборудование и общее устройство.
  • Обновленный УАЗ Патриот с коробкой-автоматом Punch Powerglide 6L50, отличия и обновления в экстерьере и интерьере, обзор.
  • Как правильно выбрать моторное масло для автомобиля, допуски моторного масла, определение уровня содержания присадок в моторном масле и его класса вязкости.

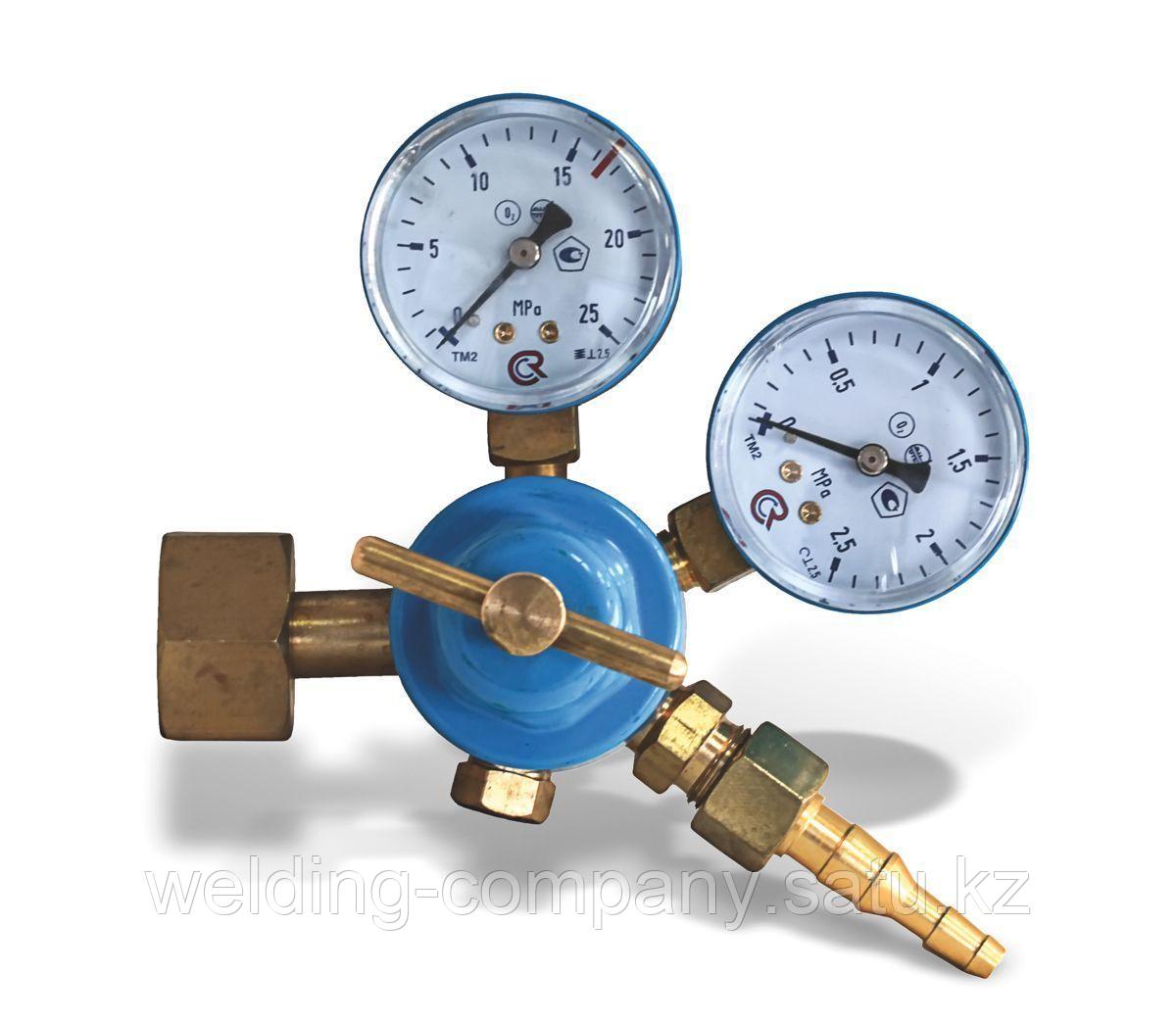

Чем отличается кислородный редуктор от углекислотного, и можно ли использовать кислородный на углекислоту

Добрый вечер! У меня есть несколько старых рабочих кислородных редукторов, а сейчас возникла надобность работать с углекислотой. Можно ли использовать кислородный редуктор на углекислоту? И чем они вообще отличаются?

С уважением, Иван Сергеевич.

Здравствуйте, Иван Сергеевич.

Действительно, на первый взгляд оба редуктора похожи – присоединительные размеры, есть 2  манометра, и отличаются цветом только их корпуса. Но это только на первый взгляд.

Кислород – это взрывоопасный газ. В сочетании с парами масла он образует взрывоопасную смесь. При производстве к кислородным редукторам предъявляется много требований.

Итак, чем отличается редуктор кислородный от углекислотного:

    • Кислородный редуктор рассчитан на большее давление на входе (в баллоне), чем углекислотный. Кислород хранится в сжатом виде в баллонах с давлением до 200-225 атмосфер. Для углекислоты достаточно баллона на 100 атмосфер, так как она сжижается уже при 70-80 атмосферах.
    • На кислородных редукторах установлены манометры на входе 25,0 МПа, на выходе на 2,5 МПа.
    • На углекислотном редукторе на входе стоит манометр на 16,0 МПа и на выходе на 1,0 МПА.
    • В кислородных редукторах должно полностью исключаться нахождение паров масла внутри корпуса. Для углекислотных редукторов  такие требования не предъявляются.
    • Предохранительные клапаны редукторов настроены на разное давление. У углекислотных обычно на 9-10 атмосфер, у кислородных на 16,5-18 атмосфер.

Можно ли использовать кислородный редуктор для углекислоты?

Эксплуатация газосварочного оборудования связана с повышенными рисками в связи с высокими давлениями и опасностью химического взрыва. Мы рекомендуем использовать редукторы только по их прямому назначению.

Приводим сравнительную таблицу редукторов кислородных и углекислотных



БКО 50-4

УР 6-6

Давление газа на входе, МПа (кгс/см2)

20 (200)

10 (100)

Наибольшее рабочее давление , МПа (кгс/см2)

1,25 (12,5)

0,6 (6,0)

Наибольшая пропускная способность  м3/час

50

8



Если вы еще сомневаетесь, подойдет ли ваш кислородный редуктор на углекислоту – лучше проконсультируйтесь у наших специалистов по телефону +7 (812) 642-32-52. Или оставьте заявку на обратный звонок, с помощью специальной формы «получить консультацию».
