Сварочный аппарат полуавтомат без газа на флюсовой проволоке используется в процессе сборки конструкций из цветных и черных металлов.

Принцип работы таких аппаратов аналогичен схеме функционирования аргонодуговых устройств. Только в нашем случае роль инертного газа играет флюс – покрытие   присадочной проволоки, которое выделяет углекислый газ при горении в сварочной дуге.

Содержание

1. Полуавтомат сварочный без газа — конструкция и схема работы
2. Рабочие характеристики сварочных полуавтоматов
3. Сварка полуавтоматическим аппаратом
4. Достоинства и недостатки сварки полуавтоматического сварочного аппарата

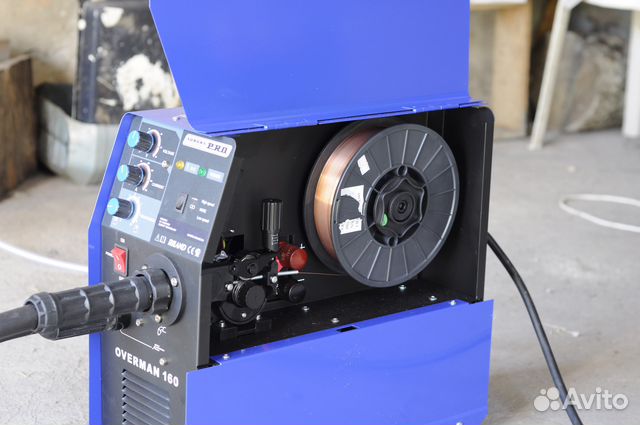

Конструкция полуавтоматического сварочного аппарата состоит из трех узлов: генератора дуги (трансформатора или инвертора), транспортера присадочной проволоки и блока управления, синхронизирующего работу всех частей агрегата.

Проволока поступает по гибкому шлангу в держак и при контакте со свариваемой деталью образует электрическую дугу. Присадочный материал плавится в дуге, выделяя углекислый газ при горении флюса. Углекислота изолирует сварочную ванну от атмосферного кислорода и препятствует чрезмерному плавлению соединяемых деталей.

Транспортер проволоки обеспечивает непрерывную подачу присадочного материала. А генератор обеспечивает стабильность горения дуги между плавким электродом (проволокой) и деталью металлоконструкции.

В итоге, с помощью полуавтоматического аппарата можно выполнить не только точечную прихватку, но и линейный шов диной до 40 метров.

Рабочие характеристики сварочных полуавтоматов

Для большинства полуавтоматических сварочных аппаратов, работающих на флюсовой проволоке характерны следующие рабочие параметры:

• Диаметр проволоки – от 0,5 до 2 миллиметров.
• Сварочный ток – от 35 до 100 и более Ампер.
• Мощность – от 1,5 КВт и более.

Сила сварочного тока регулируется с помощью реостатов блока управления. Диаметр проволоки подбирают исходя из условий сварки (толщина стыкуемых деталей, тип материала и прочее). Мощность аппарата влияет на производительность и цену, повышая оба параметра в большую сторону.

Сварка полуавтоматическим аппаратом

Сварка полуавтоматом без газа не отличается от классического дугового процесса. То есть, вы должны включить аппарат, получить дугу (контактом с заготовкой) и начать сварку деталей.

Однако применение флюсовой проволоки накладывает на процесс сварки некоторые ограничения.

Так, из-за хрупкости порошковой присадочной проволоки вам придется обращаться с держаком очень аккуратно, не делая резких движений и не загибая подающий шланг под острыми углами.

Кроме того, углекислый газ, генерируемый в процессе горения флюса, вынуждает отказаться от сложных потолочных швов. Да и вертикальные швы такой аппарат «производит» с некоторыми затруднениями. А вот с горизонтальными швами нижнего типа никаких проблем нет.

А еще очень важно соблюдать полярность при подключении катода и анода. Ведь максимальная мощность должна транслироваться на держак и расходоваться на плавление проволоки.

Достоинства и недостатки сварки полуавтоматического сварочного аппарата

В итоге, для полуавтоматических сварочных аппаратов характерен следующий набор достоинств:

• Такие аппараты компактнее «газовых» моделей: ведь флюсовая проволока занимает меньший объем, чем баллон с аргоном или иным инертным газом.
• Контроль процесса сварки таким аппаратом не вызывает затруднений даже у начинающего специалиста. А характеристики дуги можно регулировать прямо во время сварочного процесса.
• Щадящее отношение к расходным материалам и пониженная энергоемкость процесса. Такой сварочный аппарат намного экономичнее в эксплуатации, чем  классические электродуговые или газовые устройства.

К недостаткам такого аппарата   можно отнести следующее:

• Низкую прочность присадочной проволоки, что затрудняет процесс сварки (возникает необходимость осторожничать с держаком)
• Необходимость повторного проваривания шва. Эта потребность объясняется необходимость удалить флюс с поверхности шва.
• Ограничения по параметрам шва – глубине и ширине. Присадочная проволока диаметром от 0,5 до 2 миллиметров просто не сможет сгенерировать глубокий и широкий шов.

Сварка полуавтоматом без газа обычной проволокой и в среде углекислого газа

Сварочные работы при помощи полуавтоматического аппарата выполняются либо в среде защитного газа, либо с использованием специальной флюсосодержащей проволоки. Зачастую сварка полуавтоматом без газа обычной проволокой приводит к формированию несовершенного шва, подверженного быстрой деградации.

Защитная среда, образованная газом или испарениями флюсовой присадочной проволоки, обеспечивает хорошую проварку поверхностей и гарантирует отсутствие существенных дефектов сварного шва.

Что такое полуавтоматическая сварка в среде углекислого газа?

Сварка полуавтоматом без газа и с газом используется в таких промышленных отраслях:

• судостроение и судоремонтные работы;
• кузовные работы;
• строительство трубопроводов;
• монтажные работы;
• производство котлов и габаритной аппаратуры;
• сваривание поверхностей при стальном литье.

Принцип действия полуавтоматической сварки заключается в следующем: в зону сварки из баллона подводится углекислый газ, который распадается на угарный газ и кислород под действием высокой температуры от электрической дуги.

Угарный газ идеально подходит для защиты поверхности от окисления, однако, смесь углекислого газа и кислорода способствуют выгоранию легированных добавок и углерода из соединяемых изделий. Такой процесс приводит к падению качества шва и образованию в нем большого количества пор.

Для нейтрализации недостатков сварки в углекислой среде используют специальный присадочный материал. Проволока, используемая при варке в защитном газе, представляет собой сплав на основе кремния и марганца.

Наиболее популярными марками присадочной проволоки являются: Св-08ГС, Св-08Г2С. Присадки значительно активнее железа и окисляются первыми, тем самым перетягивая на себя кислород и не давая ему разрушить сварной шов при выполнении механизированной сварки.

Особенности метода

Соединение металлических частей при помощи полуавтоматической сварки происходит в результате непрерывной подачи плавкого электрода. В качестве электрода выступает полая трубка определенного диаметра. Плавление происходит от электрической дуги.

В промышленности выделяют два способа работы полуавтомата:

• использование газовой среды необходимо при соблюдении требования защиты шва от попадания кислорода;
• сварка без газа освобождает сварщика от трудностей, связанных с перемещением оборудования, а также постоянного пополнения емкости.

Для того чтобы предотвратить трудозатраты рекомендуется применять полуавтоматическую сварку без газовой среды. Применяется гибкая трубка, внутри материал имеет полость, в процессе изготовления пустоту заполняют флюсом, происходит его нагрев, выделяется газ. Шов защищается от действия посторонних веществ. К преимуществам относят:

• питание аппарата от центральной сети при помощи проводов;
• подвижность приспособления;
• непрерывность подачи без остановок на замену электрода.

Особенности сварки в углекислом газе

Углубленный взгляд на FCAW

Сварочные процессы: более пристальный взгляд на FCAW

29 января 2015 г.

Хорошая производственная компания сможет предложить полный спектр сварочных процессов, чтобы можно было выбрать наилучший процесс для данного применения. Однако на сегодняшний день одним из наиболее полезных и часто используемых процессов сварки является FCAW. FCAW обладает некоторыми выдающимися преимуществами и возможностями; однако он также имеет некоторые недостатки и ограничения и подходит не для всех приложений.

Что такое FCAW?

FCAW — это термин, используемый для обозначения дуговой сварки порошковой проволокой. Это полуавтоматический или автоматический процесс сварки, в котором используется трубчатый электрод с непрерывной подачей, содержащий флюс. Таким образом, электрод является «флюсовым». Флюс содержит минеральные соединения и порошкообразные металлы, образующие защитный шлак на сварочном валике. Это, в свою очередь, помогает защитить качество и качество сварного шва. FCAW похож на сварку MIG или GMAW, а также на сварку стержнем или SMAW. Однако, поскольку в FCAW используется электрод с непрерывной подачей, нет необходимости в частых перезапусках, что, в свою очередь, помогает снизить вероятность дефекта и обеспечивает более однородный сварной шов. Непрерывный характер сварки также позволяет повысить производительность. Существует два основных типа сварки порошковой проволокой:

Нет защитного газа — Электрод с флюсовой сердцевиной, используемый в FCAW, вырабатывает собственный защитный газ для защиты сварного шва. Таким образом, FCAW часто может выполняться без дополнительного защитного газа без ущерба для качества сварки.

Это устраняет затраты и настройку, связанные с отдельной системой защитного газа. FCAW без защитного газа особенно эффективна для более тонких металлов с плоской поверхностью. Отсутствие защитного газа также позволяет этому процессу быть эффективным на открытом воздухе или в ветреной среде, которая рассеивает защитный газ. С защитным газом — Для сварки более толстых, смещенных металлов, особенно сварки конструкционной стали, FCAW может использоваться с защитным газом для повышения качества и согласованности. Эту сварку часто называют «дуэльной защитой», поскольку для защиты сварного шва используются и защитный газ, и флюс. Этот процесс лучше использовать в контролируемой среде, такой как производственный цех, где ветер не будет мешать защитному газу. Защитным газом обычно является двуокись углерода (CO2) или смесь аргона и двуокиси углерода, такая как C-25, которая содержит 75 % аргона и 25 % двуокиси углерода.

Преимущества FCAW

У FCAW есть несколько замечательных преимуществ, которые делают его очень популярным выбором для сварки. К ним относятся:

• Позволяет получать высококачественные однородные сварные швы с меньшим количеством дефектов
• Высокая скорость наплавки, т. е. скорость нанесения присадочного металла.
• Может использоваться во всех положениях с правильным присадочным металлом.
• Подходит для сварки на открытом воздухе или в цеху.
• Относительно прост в освоении по сравнению с другими процессами сварки.
• Более устойчив к ржавчине, окалине и другим загрязнениям из неблагородных металлов.
• Сварочная дуга имеет хорошую видимость.
• Обеспечивает отличное проплавление сварного шва.
• Обеспечивает высокую производительность сварки.

Недостатки FCAW

Однако, несмотря на множество замечательных преимуществ, у FCAW есть и некоторые недостатки. К ним относятся:

• Высокий уровень вредных паров, которые необходимо проветривать.
• Более высокая стоимость электродной проволоки по сравнению со сплошной электродной проволокой.
• Более дорогостоящее оборудование, чем многие другие сварочные процессы.
• Менее портативное оборудование, чем SMAW или GTAW.
• Шлак, покрывающий сварной шов, должен быть удален.
• Механические проблемы могут привести к расплавлению контактных наконечников, неравномерной подаче проволоки или пористости сварного шва.
• Подходит не для всех типов металлов.

Промышленное использование FCAW

Процесс сварки FCAW имеет ряд важных промышленных применений. Он обеспечивает отличное качество и стабильность сварки конструкционной стали, сплавов железа и сплавов на основе никеля, которые очень часто используются в промышленных условиях. Он также обеспечивает отличное проплавление сварного шва, что помогает упростить конструкцию соединения. В то же время высокая производительность, возможная при использовании FCAW, делает его подходящим для проектов, требующих быстрого выполнения работ или сжатых сроков.

Наконец, даже несмотря на то, что необходимо приложить все усилия для максимально тщательной очистки основных металлов, при наличии ржавчины или прокатной окалины FCAW способен справиться с этим загрязнением лучше, чем другие процессы сварки. STI Group гордится тем, что может предложить нашим клиентам в области промышленного производства полный спектр сварочных процессов, включая FCAW. Мы всегда будем стремиться использовать наилучший процесс сварки для данного проекта, и мы тщательно проверяем наши сварные швы, чтобы убедиться в отсутствии дефектов. Вне зависимости от того, включает ли проект FCAW или другой процесс сварки, наши клиенты могут рассчитывать на STI Group в отношении прочных, надежных сварных швов и превосходного качества изготовления.

Преимущества безгазовых сварочных аппаратов MIG

Последнее обновление: 24 июня 2022 г. от Garrett Strong

Если вам интересно, что такое безгазовая сварка MIG или как сваривать MIG, я покажу вам это и многое другое.

Аппарат для сварки MIG без использования газа, также известный как сварочный аппарат с флюсовой проволокой, представляет собой простой процесс, с помощью которого новички могут научиться сварке.

Преимущество сварки MIG без использования газа заключается в том, что вы можете начать сварку прямо из коробки, купив новый аппарат для сварки проволокой. Сварщик проволоки также известен как сварочный аппарат MIG.

Причина, по которой безгазовый сварочный аппарат MIG так хорошо подходит для начинающих, заключается в том, что вам не нужно покупать газовый баллон, чтобы начать сварку с его помощью, в отличие от сварки MIG.

Как я уже говорил, сварочный аппарат MIG без использования газа — это то же самое, что и сварочный аппарат с флюсовой проволокой.

Flux core относится к типу проволоки, которую использует машина. Когда вы установите рулон проволоки с флюсовым сердечником в машину и получите права на установку полярности, вы отправитесь в гонку.

Сварка МИГ по сравнению со сваркой МИГ без газа

Преподаватели курса сварки для начинающих расскажут вам о проволоке.

Как в процессе сварки MIG, так и в процессе сварки под флюсом используется так называемый аппарат для сварки проволокой.

Сварочный аппарат с проволокой отличается от такого процесса, как сварка электродом, тем, что электрод, металл, который плавится, образуя сварной шов, наматывается на рулон проволоки, а не на длинный стальной стержень.

Когда вы нажимаете на спусковой крючок горелки, чтобы начать сварку, при использовании сварочного аппарата MIG (металл в среде инертного газа) происходит несколько разных вещей.

Во-первых, когда газовый баллон подключен к сварочному аппарату, начинает поступать газ, подается проволока и зажигается дуга.

Сварочный аппарат MIG без газа использует не газ, а полую проволоку, заполненную флюсом. Флюс используется для защиты расплавленной сварочной ванны во время ее охлаждения. Точно так же, как флюс используется для защиты сварочной ванны при использовании проволоки с флюсовым сердечником, защитный газ используется в процессе MIG для защиты сварочной ванны.

Проволока, используемая в процессе MIG, представляет собой сплошную проволоку, поскольку флюс не требуется.

Так что не путайте термины «сварочный аппарат MIG без газа» и «сварочный аппарат с флюсовой проволокой», потому что это одно и то же.

Связанный : Рекомендованные аппараты для сварки MIG без газа – мой выбор

Сварка на открытом воздухе с помощью аппарата для сварки MIG без газа

При использовании аппарата для сварки MIG без газа вы можете без проблем сваривать в ветреную погоду.

Итак, если вы работаете над проектом на улице в ветреный день, не беспокойтесь, потому что Flux Core идеально подходит для этого.

Что делает использование безгазовой сварки MIG на открытом воздухе настолько удобным, так это то, что проволока имеет флюс внутри, и он создает шлак поверх наплавленного валика по мере его охлаждения.

Этот шлак защищает сварочную ванну от ветра и не пропускает атмосферные газы в сварочную ванну.

Причина, по которой вы не можете использовать MIG в ветреную погоду, заключается в том, что защитный газ будет сдуваться, и в сварных швах останутся поры.

Пористость — это множество отверстий, которые делают ваши сварные швы непрочными, поэтому, если вы не используете порошковую проволоку, держитесь подальше от ветра.

Кроме того, аппарат для сварки MIG без газа менее требователен к грязным металлам. При сварке MIG вы всегда должны убедиться, что ваш металл чистый, прежде чем сваривать его.

Сварочный аппарат MIG без использования газа похож на аппарат для сварки электродом, поскольку в обоих используется флюс, а флюс позволяет обойтись без сварки более грязных металлов.

Это не значит, что вы не должны всегда сначала очищать металл, но в этом аспекте сварочный аппарат MIG без газа более щадящий.
