Принцип работы и типовые неисправности обратного клапана топлива

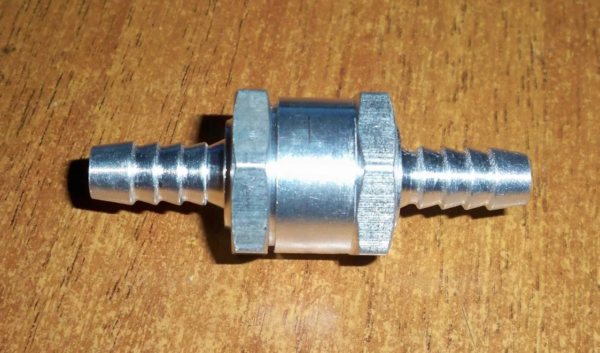

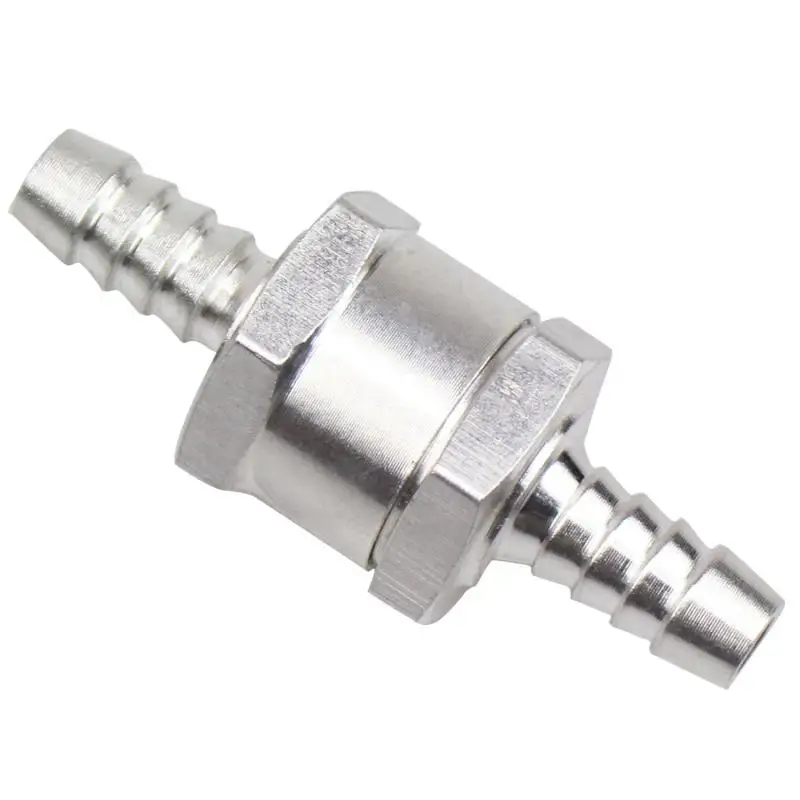

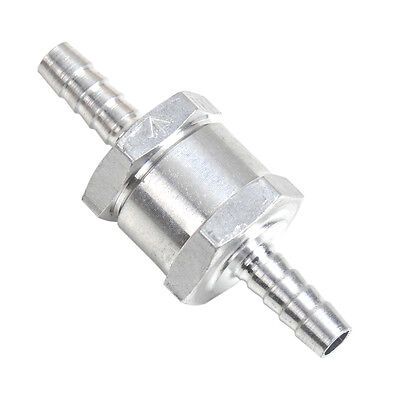

Одно из самых обделенных вниманием устройств двигателя автомобиля — это так называемый «обратный клапан». Еще его называют перепускным клапаном или регулятором давления топлива.
Насколько оно критично, нужно ли его проверять и как часто это нужно делать? Надо сказать, довольно сложно найти автосервис, в котором было бы оборудование для проведения «топливных тестов». Как правило, поступают дедовским методом: пережимают «обратку» или отсоединяют ее и смотрят на толщину струи топлива из шланга.
Единственное, что можно определить подобным «тестом» — то, что топливный насос как-то работает. Измерить создаваемое насосом давление, как вы понимаете, с помощью дедовских тестов невозможно. Ну, разве что, только в том случае, когда из «обратки» топливо вообще не поступает или еле-еле капает.
Принцип действия регулятора давления топлива

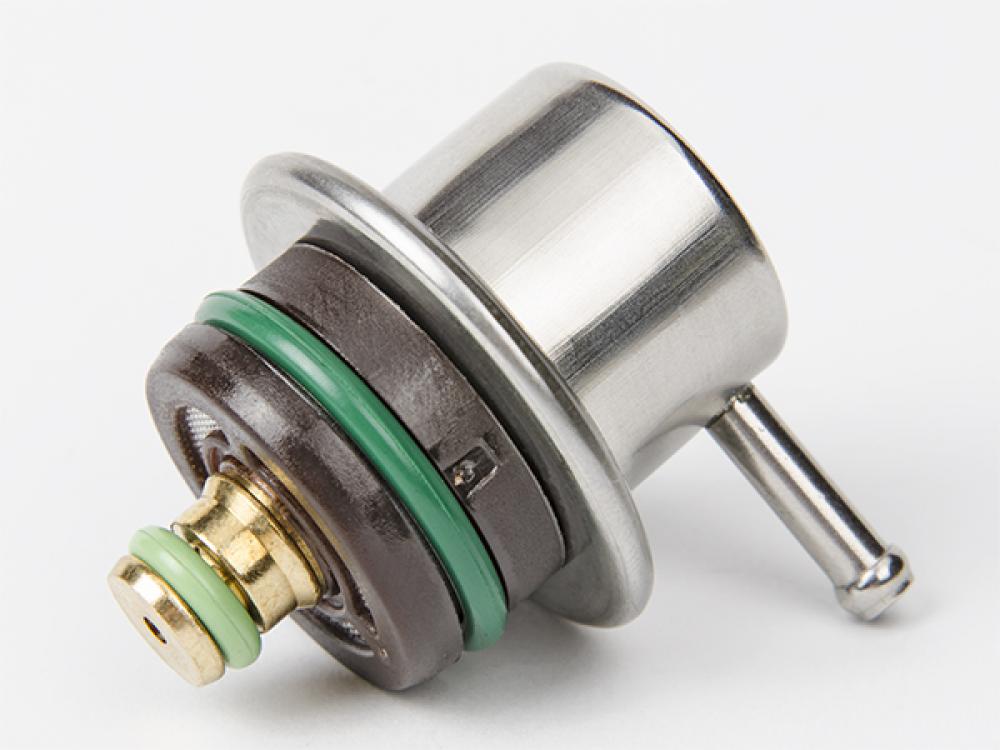

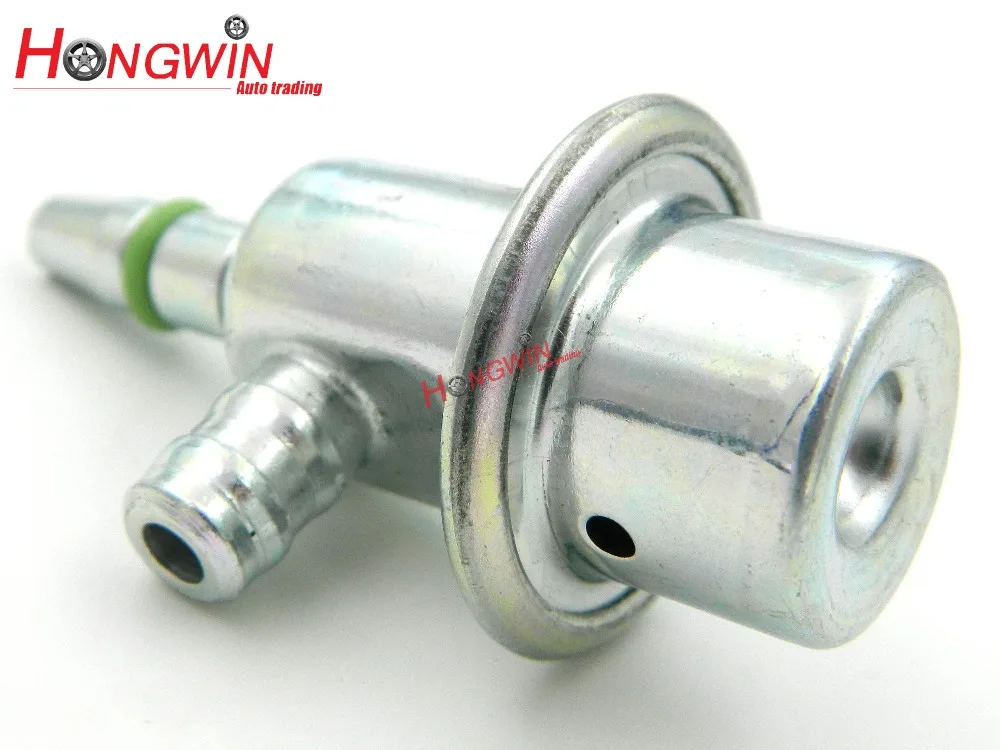

Регулятор давления он же обратный клапан, он же перепускной клапан, установлен на топливной рейке.
Регулятор давления — это мембранный клапан. Со стороны насоса на мембрану давит топливо, а со стороны форсунки — пружина и давление воздуха из впускного коллектора, с которым регулятор соединен шлангом.
При увеличении нагрузки на двигатель создается разрежение во впускном коллекторе. Мембрана обратного клапана закрывается, и на входе форсунок увеличивается давление топлива.
При уменьшении нагрузки на двигатель происходит обратный процесс. Давление во впускном коллекторе увеличивается, клапан регулятора еще больше открывается, и избыток топлива по сливной магистрали возвращается в топливный бак.
Проще говоря, регулятор давления поддерживает одинаковую разницу давлений со стороны впускного коллектора и со стороны топливной магистрали.
Типовые неисправности
Обратный клапан «не держит»
Это означает, что обратный клапан постоянно полностью открыт.
При этом топливо, закачиваемое топливным насосом, проходит через топливную рейку и по магистрали «обратки» сливается в топливный бак. Из-за этой неисправности в топливной системе создается пониженное давление несмотря на то, что топливный насос работает исправно.
Симптомы у данной неисправности следующие.
Когда вы давите на газ, пытаясь разогнать машину, не происходит увеличения давления на входе форсунок. Машина «не тянет».
И еще один симптом: после остановки двигателя обратный клапан должен закрыться и не позволить снизиться давлению на входе форсунок. Если же перепускной клапан остается открытым, топливо уходит в бак, а это значит что машина будет плохо заводиться.
Обратный клапан «подклинивает»
В этом случае клапан работает не стабильно. Иногда он заклинивается в открытом состоянии – «не держит» давление.
А иногда в закрытом – тогда на входе форсунок создается избыточное давление топлива, что тоже негативно сказывается на мощности двигателя и его экономичности. Самая большая проблема данной неисправности – нестабильная работа клапана, сложно «поймать» неисправность.
Обратный клапан «заклинило»
Регулятор давления не выполняет свою основную функцию – не регулирует давление. То есть топливо не перетекает в бензобак, когда это необходимо. Эта неисправность вызывает постоянно повышенное давление в топливной рейке.
Что происходит в этом случае? Форсунки открываются на строго определенное время. Топливо, находящееся под давлением в топливной «рейке» «впрыскивается» в цилиндры. Но объем «впрыснутого» топлива при повышенном давлении будет больше, чем нужно.
Мы получаем переобогащённую смесь. Такая смесь хуже воспламеняется и не успевает полностью сгореть. У двигателя снижается мощность, вырастает расход топлива. А из выхлопной трубы может идти черный дым.
Если вы заметили у своего авто похожие симптомы — немедленно посетите сервис.
На этом сайте имеются в продаже регуляторы давления на разные марки автомобилей. Посмотреть и приобрести можно здесь: https://bustorgdetal.com/regulyatory_davleniya/
Функция обратного клапана
30.06.2001

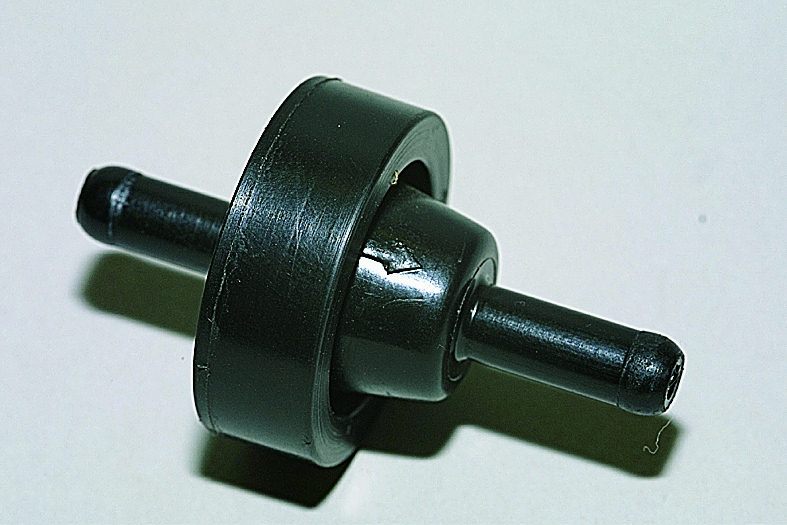

Давайте спросим себя: — А как часто при ремонте или диагностике машины мы обращаем внимание на так называемый «обратный клапан», каким способом мы проверяем его и проверяем ли вообще?. Надо сказать, что из всего многообразия авторемонтных мастерских в нашем городе только в нескольких обращают на это внимание, и только в двух-трех есть кое-какое оборудование (самодельное, конечно) для проведения «топливных тестов». А в остальных поступают «испытанным дедовским методом»: «топливный тест» там заключается (в лучшем случае) в пережимании «обратки» или в ее отсоединении и визуальном наблюдении за струей топлива, льющейся в бутылочку.
А мы сейчас поговорим о «обратном клапане».

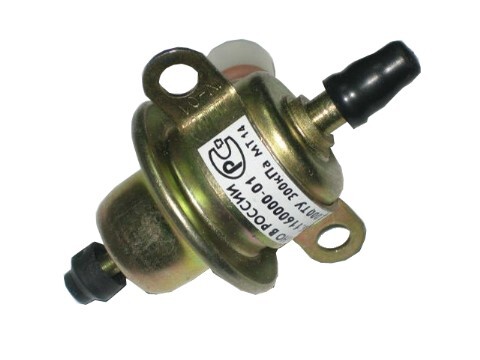

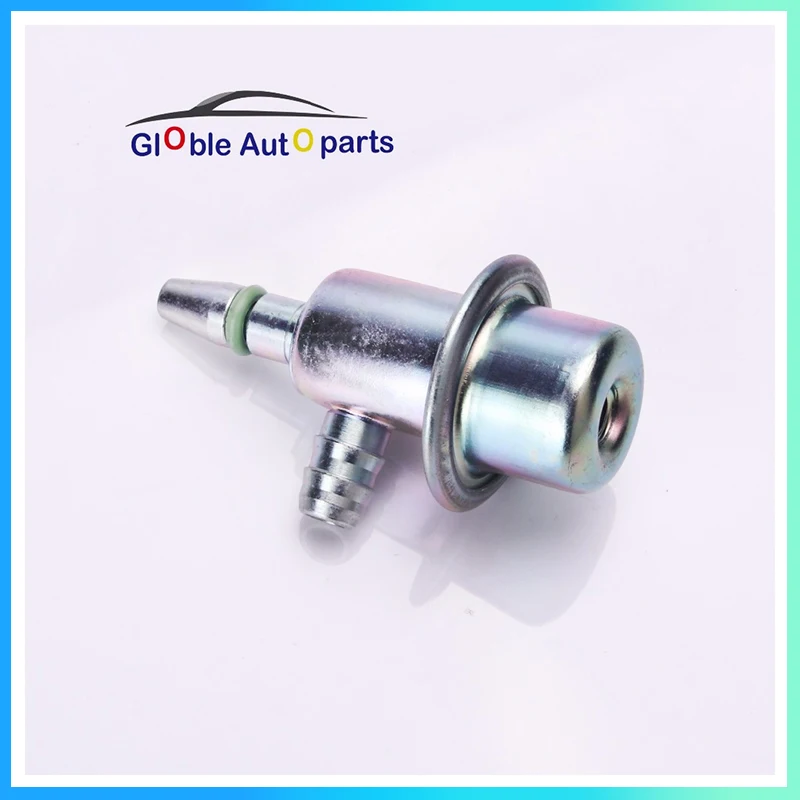

Регулятор давления топлива (в обыденной жизни мы все, наверное, называем его «обратный клапан» или «перепускной клапан», потому что он перепускает топливо обратно в бак, в количестве зависящем от режима работы двигателя), установлен на топливной «рейке» и предназначен для поддержания постоянного давления топлива на входе в форсунки при различных режимах работы двигателя и при разном разрежении во впускном коллекторе.
Регулятор представляет собой мембранный клапан. С одной стороны на мембрану действует давление топлива, а с другой — усилие пружины и давление воздуха из впускного коллектора, с которым регулятор соединен шлангом. Чем больше абсолютное давление (т.е. чем меньше разрежение) воздуха во впускном коллекторе (т.е. чем больше нагрузка на двигатель), тем больше давление топлива. При уменьшении нагрузки на двигатель, когда давление топлива превышает суммарное усилие от пружины и от давления воздуха, клапан регулятора открывается на большую величину и избыток топлива по сливной магистрали возвращается в топливный бак. ECU.
Это состояние вызывает пониженное давление в топливной системе. «Клинит», «подклинивает» — в этом случае клапан работает «пьяным швейцаром в ресторане»: «хочу пущу, а захочу – и не пущу!». В этом случае топливо, попавшее в топливную рейку, «утыкается» в клапан, и так как ему деваться некуда (а насос сзади продолжает создавать давление), то оно начинает искать выход,…
« Мертвый» — понятно, означает: клапан в этом состоянии подобен бронированным дверям в банке – стоит на пути топлива и совсем не пропускает его в бак, ни при каких условиях. Как следствие, при описанной неисправности давление в топливной системе значительно возрастает.
Когда клапан «не держит», топливо, закачанное топливным насосом почти свободно циркулирует по машине. Топливный насос — топливный фильтр — топливная рейка — и обратно в бак.
Во время ускорения машины, когда, обратный клапан должен чуть-чуть «подзакрыться» из-за того, что произошло увеличение объема воздушного потока и, следовательно, произошло уменьшение разряжения во впускном коллекторе, — клапан не повышает давление топлива. А при ускорении двигателю «хочется» топлива больше, но он его не получает.
Что в итоге? Только то, что при этом состоянии клапана и во время ускорения машина «начинает тянуть хуже». Но и это не все. Когда «клапан не держит», то он еще «делает нам подлянку» после того, как мы заглушили машину и пытаемся ее завести через, например два часа. Что происходит в этом случае? При нормально работающей топливной системе и всех ее элементах давление топлива в топливной системе после остановки двигателя должно оставаться неизменным в течение довольно длительного времени, скажем, всю ночь. Но это при нормально работающей системе! А у нас клапан «не держит».
Что произойдет? А то, что после остановки двигателя и прекращения работы топливного насоса у нас просто-напросто давление в топливной системе не сохранится. То есть в топливной рейке, через некоторое время после остановки топливного насоса, давления не будет. И когда мы через час-два начнем снова заводить двигатель, то будем долго-долго его «гонять», пока он начнет «схватывать» и только потом заведется. Кроме этого, «пониженное давление в системе выражается в неустойчивой работе двигателя при ХХ. А теперь суммируем, на что может влиять клапан, который «не держит»:
В «топливной рейке» возникает избыточное давление топлива, не 2.5 кг/см2, а 3…5 и более. Электромагнитные форсунки получают импульсы и открываются на определенное время. Топливо, находящееся под давлением в топливной «рейке» «впрыскивается» в цилиндры. Но объем «впрыснутого» топлива при давлении 4 кг/см2 будет больше, чем объем топлива «впрыснутого» при давлении 2.5 кг/см2. Что получается? В мануалах пишется, что для нормальной работы двигателя требуется смесь, состоящая из одной части топлива и 14.7 частей воздуха. А здесь получается, что при неизменном количество поступающего воздуха, в цилиндрах двигателя топлива оказывается значительно больше, чем положено для нормальной работы. И оно не может воспламениться и сгореть все полностью. Из выхлопной трубы мы увидим черный дым – то топливо, которое не сгорело. Безусловно, ECU, анализируя выходное напряжение датчика кислорода, пытается уменьшить время открывания форсунок, но его возможности не бесконечны!
Информацию по обслуживанию и ремонту автомобилей вы найдете в книге (книгах):
Книга Acura MDX 2001-2006, Honda Pilot 2003-2008, Ridgeline с 2006 бензин, электросхемы.
Руководство по ремонту и эксплуатации автомобиля. Профессионал. Легион-Aвтодата.
Книга Mercedes Atego с 1998 дизель. Руководство по ремонту грузового автомобиля. Терция
MotorData полный доступ, 1 месяц, 1 рабочее место
Информация
Новости
Обновление MotorData Professional (февраль 2023)
Информация об обновлении MotorData Professional за февраль 2023 года
Обновление MotorData Professional (декабрь 2022)
Информация об обновлении MotorData Professional за декабрь 2022 года
Статьи
Toyota Mark 2 Blit 1JZ-FSE 2002. Плохо заводится, система зажигания
Плохо заводится система зажигания на примере Toyota Mark 2 Blit 1JZ-FSE 2002
Mitsubishi L-300, 4G-64, 1992.
После переборки двигателя, высокая частота холостого хода, при движении на ХХ – глохнет Или основы диагностики на практическом примере. Часть 2Основы диагностики на практическом примере Mitsubishi L-300 часть 2
Что такое обратный клапан (или регулятор)?
Клапан обратного давления — это тип регулирующего клапана, который удерживает давление в производственных резервуарах, таких как сепараторы, очистители и устройства сброса свободной воды, и сбрасывает давление вверх по течению при достижении заданного заданного значения.
что означает обратное давление?
Проще говоря, противодавление — это сдерживаемое давление.
«Назад» в данном контексте означает против естественного потока жидкости или газа.
В нефтегазовой отрасли это относится к давлению вверх по течению, которое поддерживается или поддерживается в различных производственных резервуарах для обеспечения правильных условий для разделения и переработки.
Изобретение обратного клапана
Обратный клапан Kimray был нашим оригинальным клапаном и остается самым популярным. Основатель Kimray Гарман О. Киммелл создал этот продукт в 1948 году.
До этого момента производителям нефти и газа приходилось контролировать свои скважины и вручную регулировать обратное давление, чтобы поддерживать добычу. Новое изобретение Гармана изолировало работу клапана от точки измерения давления на входе или выходе.
Это означало, что производители могли более точно контролировать свое давление в различных потоках с помощью регулятора.
Как работают обратные клапаны?
Обратный клапан — это «интегрированный» клапан, поскольку пилот — ключ к открытию и закрытию клапана — соединен с клапаном и выходит как единое целое.
Клапан контролирует давление на входе. Чтобы отрегулировать уставку, поверните регулировочный болт сверху.
Пружина давит на узел мембраны, который позиционирует пробку пилотного клапана. Затем пилотная заглушка позволяет газу, поступающему вверх по течению, давить на диафрагму.
Смотреть: Видео-анимация работы обратного клапана
Поток через этот клапан идет из-под плунжера. Поток давит на поршень, а газ давит на диафрагму.
Поскольку диафрагма имеет большую площадь поверхности, чем плунжер, такое же давление может удерживать клапан в закрытом положении.
Это устанавливает постоянное противодавление, и клапан начинает регулировать давление.
Если давление превышает заданное значение, давление на входе давит на узел диафрагмы, закрывая пилотную заглушку. Затем газ выходит из верхней части диафрагмы, а клапан регулирует давление на входе.
Какие варианты доступны?
Регуляторы противодавления поставляются в различных вариантах для соответствия вашим конкретным условиям потока.
Возможные варианты:
- от 1 до 6 дюймов
- без вентиляции для работы с нулевым уровнем выбросов
- внешний источник для работы с нулевым уровнем выбросов (с воздушным компрессором)
- варианты эластомера
- Обвязка клапана из нержавеющей стали
Области применения обратного клапана
- Сепараторы
- Триммеры
- Свободные нокауты для воды
- Компрессорные станции
- Системы сбора газа
Примеры емкостей, для которых требуется противодавление, включают сепараторы, установки для обработки с подогревом, блокираторы свободной воды, осушители и компрессоры.
Для надлежащего выполнения своих функций эти сосуды должны поддерживать постоянное давление. Это позволяет жидкости или газу проходить через сосуд и вывозиться на продажу, дальнейшую переработку или утилизацию.
Если бы это давление не было постоянным, разделение и переработка нефти, газа и воды оказались бы намного более сложными.
Поиск и устранение неисправностей обратного клапана
Вот четыре момента, которые необходимо проверить, если ваш регулятор обратного давления не работает должным образом:
Регулятор давления застрял во включенном положении, возможно, маленькая красная пробка все еще находится в заглушке сапуна.
Эту пробку мы вставили в пробку сапуна, чтобы масло не вылилось при транспортировке. Его можно снять вручную, чтобы ваша заглушка сапуна не блокировалась воздухом.
2. Проверка на влажный или грязный газ
Если ваш регулятор обратного давления постоянно выпускает воздух, вероятной причиной является наличие в трубопроводе влажного или грязного газа. Для устранения необходимо снять крышку и корпус пилота, чтобы получить доступ к заглушке пилота .
Для исправления снимите, очистите и высушите пилотную заглушку, а затем снова установите ее.
Регуляторы обратного давления предназначены только для газа, поэтому, если проблема не исчезнет, вы можете рассмотреть возможность подачи сухого газа в свой регулятор.
3. Затяните седло плунжера пилота
Если ваш регулятор не открывается, вероятной причиной является ослабление седла плунжера пилота. Чтобы решить эту проблему, снимите крышку и корпус плунжера пилота, чтобы получить доступ к седлу плунжера пилота . С помощью гаечного ключа убедитесь, что седло пилотного плунжера плотно прилегает.
4. Затяните (но не перетягивайте) гайку седла
Если ваш регулятор обратного давления протекает через нижний поток, возможно, кто-то перетянул седло во время ремонта.
Убедитесь, что гайка затянута, но седло не выпирает. Если седло выпирает, отворачивайте гайку на четверть оборота за раз, пока седло не станет ровным.
Что считается регулятором обратного давления высокого давления?
Наш оригинальный регулятор обратного давления является промышленным стандартом для удержания обратного давления 300 фунтов на квадратный дюйм или меньше. Однако, если вам необходимо удерживать противодавление выше 300 фунтов на квадратный дюйм, вы также можете использовать наш регулирующий клапан высокого давления и в этом случае.
Этот клапан можно использовать вместе с пилотным клапаном для обеспечения контроля давления до 4000 фунтов на квадратный дюйм.
Другие ресурсы
Для получения дополнительной информации о регуляторе противодавления Kimray посмотрите следующие видеоролики:
- Ремонт регулятора противодавления
- Как построить комплект с высоким противодавлением
Джефф Порт
Джефф Порт работает менеджером по продукции в Kimray и отвечает за линейку регуляторов Kimray, клапанов низкого давления, пилотов и регуляторов температуры.
Он сотрудничает с отделами проектирования, производства и контроля качества Kimray, чтобы оптимизировать производительность нашей продукции и приносить пользу нашим клиентам.
Еще от Jeff
Предохранительные и обратные клапаны | Регуляторы
Продукты
Предохранительные и обратные клапаны
- Введение
- Как это работает
- Сравнение моделей
Клапаны сброса обратного давления
Клапаны сброса обратного давления для работы с жидкостями. Предохранительные клапаны (назад Клапаны давления) используются для поддержания определенного противодавления или для защитить системы от избыточного давления.
Как работает обратный клапан
Обратный и предохранительный клапаны снижают давление на входе в различных процессах. Эти клапаны автоматически поддерживают желаемое максимальное давление в сосуде или системе, сбрасывая избыточное давление в обратную линию низкого давления или в атмосферу.
Идеально подходит для использования в качестве перепускного регулирующего клапана насоса, поддерживая постоянное давление нагнетания насоса. Используется в качестве клапана непрерывного действия или для защиты от кратковременных условий избыточного давления.
Контроль давления
Обратный клапан приводится в действие давлением в системе на входной стороне клапана. Нагружение клапана обеспечивается пружиной. Регулировка выполняется путем снятия колпачка и вращения винта по часовой стрелке или против часовой стрелки. Нагрузка пружины уравновешивается силой открывания входного (или сбросного) давления. Клапан откроется при малейшем увеличении давления выше уставки пружины и закроется, когда избыточное давление будет сброшено.
Простая конструкция
Для регулировки установочного давления клапана снимите верхнюю крышку, ослабьте контргайку и отрегулируйте давление, вращая регулировочный винт. Вращение винта по часовой стрелке увеличивает сжатие пружины, тем самым увеличивая заданное давление.
Вращение винта против часовой стрелки снижает заданное давление. Затяните контргайку и замените верхнюю крышку и прокладку
Простая конструкция
Для регулировки установочного давления клапана снимите верхнюю крышку, ослабьте контргайку и отрегулируйте давление, вращая регулировочный винт. Вращение винта по часовой стрелке увеличивает сжатие пружины, тем самым увеличивая установить давление. Вращение винта против часовой стрелки опускает набор давление. Затяните контргайку и установите на место верхнюю крышку и прокладку 9.0005
Уставки расхода
Чем выше давление в системе выше уставки давления сброса, тем больший расход пропускает клапан. Поэтому типично указывать максимальную пропускную способность обратного клапана сброса давления при превышении установленного давления на 10% и 20%.
Уставки расхода
Чем выше давление в системе выше уставки давления сброса, тем больший расход пропускает клапан. Поэтому типично указывать максимальную пропускную способность обратного клапана сброса давления при превышении установленного давления на 10% и 20%.
| Серия R | 10691 Серия | Серия 3040 | |
| РАЗМЕРЫ | 1/2″ — 3″ | 1/2″ — 1″ | 1/2″ — 2″ |
| СОЕДИНЕНИЕ | NPT | NPT | NPT, 125 и 250 FLG |
| ДИАПАЗОН ДАВЛЕНИЯ | 3–300 фунтов на кв. дюйм, ман. | 3–300 фунтов на кв. дюйм, ман. | 5–250 фунтов на кв. дюйм, ман. |
ПРИЛОЖЕНИЯ | Жидкость – 16 галлонов в минуту. | Жидкость — 16 галлонов в минуту. | Жидкость — 278 галлонов в минуту. Газы — 2704 станд. куб. футов в минуту. |
РЕКОМЕНДУЕМЫЕ ПРИМЕНЕНИЯ | Низкая емкость Экономичный | Низкая емкость Отсечка класса IV | Производительность от средней до высокой Быстрый ответ |
Меньше Больше
Вода, жидкость, воздух: Предохранительный клапан обратного давления модели 3040 обладает гораздо большей пропускной способностью, чем серия R. Используется для обслуживания жидкостей. Предохранительные клапаны защищают системы от избыточного давления. Также используется для защиты насосов. Серия R представляет собой недорогие предохранительные клапаны обратного давления для работы с жидкостями.
