Мини эстакада из дерева своими руками: особенности изготовления разных вариантов Размеры эстакады для ремонта легковых автомобилей — Шины для спецтехники, шины для погрузчика

Содержание

Мини эстакада для авто своими руками чертежи

Главная » Статьи » Мини эстакада для авто своими руками чертежи

Как сделать эстакаду для ремонта авто своими руками, чертежи и стандартные размеры

Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Разборная

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

4 тумбы под опоры;
2 пары платформ со стопором, чтобы машина не скатилась;
2 пары горизонтального трапа под наклонный заезд;
несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Общие требования

Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:

Высота полноразмерной – до 1 метра, а мини вариант позволяет поднять машину на 0,3-0,7 метра.
Ширина конструкций определяется шириной автомобиля. Чтобы было легко на нее заехать, трапы и платформы делают шириной 0,4 метра. Таких габаритов достаточно для большинства колес.
Запас прочности определяет срок службы. В мини модели он не так критичен, а при строительстве стационарной эстакады на материалах не экономят.

Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.

Этапы подготовительных работ

Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

Расчет размеров и составление чертежа

Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

высота – до 1 метра;
ширина – около 0,4 метра;
длина подъема – около 1 метра;
длина плоской платформы – от 0,3 метра.

Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

Подготовка материалов и инструментов

В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

сварочного аппарата;
болгарки;
болтов, гаек.

В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

Эстакада из дерева создается из:

деревянных брусков с квадратным сечением со стороной 0,2 метра;
деревянных колодок или досок;
гвоздей, шурупов;
пилы;
отвертки.

Металлическая конструкция своими руками

Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:

легко перемещать;
простота сборки – не требует особых навыков;
надежность и долговечность.

Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается.

Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.

Сварка конструкции проходит следующим образом:

нарезается уголок, и собираются две прямоугольные трапеции;
соединяют их между собой уголком;
обрезками и остатками уголка по бокам формируют дополнительные ребра жесткости;
нарезают арматуру и приваривают на верхнее основание и наклонную плоскость;
зачищают металлической щеткой, окрашивают краской по металлу.

Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.

Инструкция по изготовлению деревянной мини эстакады

Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:

простоту конструкции. Она не требует специальных инструментов и оборудования, ее можно сделать подручными материалами;
передвижная эстакада обладает сравнительно небольшим весом;
мобильность – легко поставить и убрать.

К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.

Переносная эстакада из дерева бывает двух типов:

Цельная. Берут брус со стороной сечения не менее 0,2 метра. Соединяют его гвоздями с еще одним отрезом. С одного края срезают скос. Высота такой эстакады небольшая, но она легкая, и может храниться в багажнике машины.

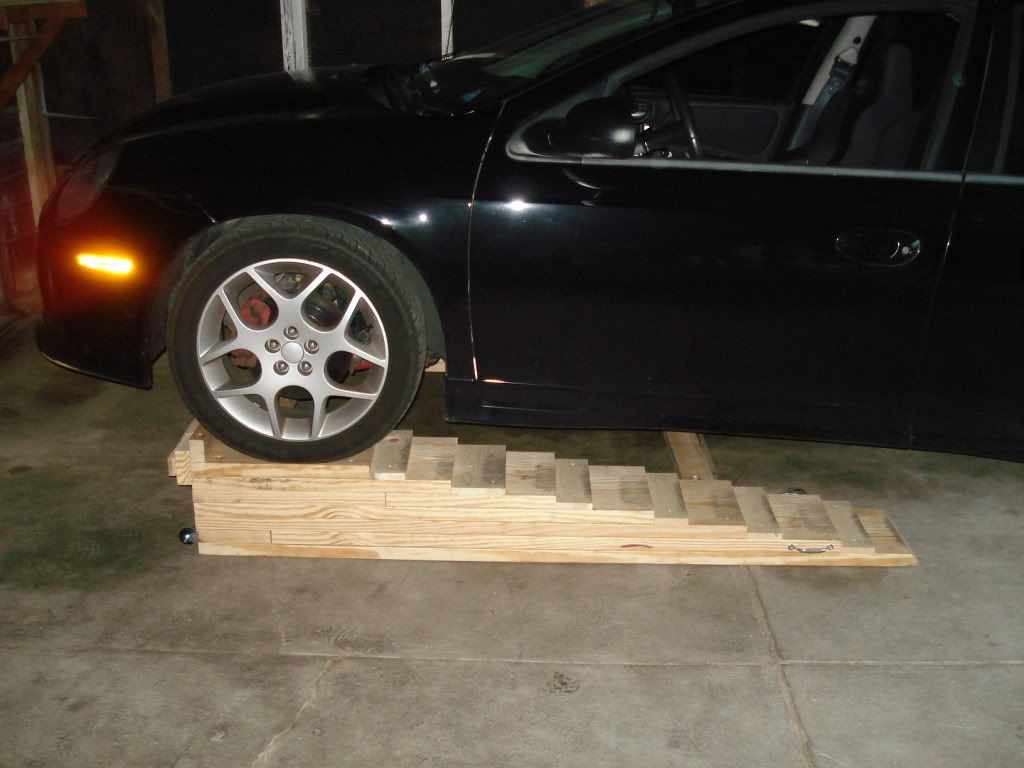

Ступенчатая. Создается из колодок и 50-миллиметровых досок. Колодки нарезают на куски. В зависимости от высоты, с одного края некоторые срезают. Собирается конструкция слоями: доска, на ней, с определенным шагом, прибито несколько колодок, и снова доска. Каждый ярус короче предыдущего. Останавливаются на требуемой высоте. Сверху обязательно набивают колодку-ограничитель движения. Чем меньше угол наклона, тем легче заехать машине. Но это удлиняет эстакаду и делает ее более тяжелой.

Технология создания кирпичной конструкции

Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.

Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.

К недостаткам относят:

необходимость отдать под нее достаточно большой земельный участок;
монтаж, как и демонтаж, требует много времени;
со временем кладка разрушается, и требуется ее полый снос.

Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.

«Мини» эстакада своими руками — Сообщество «Кулибин Club» на DRIVE2

В своё время решил себе сделать мини эстакаду, покапавшись в закромах родины, и из того что нашел сварил себе вот это;На одну эстакаду ушло (из того что нашёл в загашнике, хотя потом уже понял что уголок можно было и 30, а арматуры хватило бы и 14мм) уголок 40 4шт- по 172см, 4шт- по 22см, 2 шт-по 31см полоса 50 2шт- по 32см, арматура (16) 17шт по 31см.

Пользуюсь эстакадой уже третий год, места под машиной вполне достаточно для нормальной работы, проверена машинами ВАЗ 2109, ИЖ Фабула, Шкода Октавия, Hyundai Avante, заезжают и съезжают на неё без проблем. Хранить можно в вертикальном положении.

Как сделать простую эстакаду для авто своими руками — из металла или дерева, с чертежами и видео

Добавил(а): Максим Овсянников 24 мая

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции.
Подходит для обслуживания легковых автомашин и легких грузовиков
Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками.
Подходит для частичного заезда легковых автомобилей

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

Металлопрокат.
Сварочный аппарат с набором электродов.
Болгарка, укомплектованная несколькими отрезными кругами.
Куски арматуры.
Крепежи: болты, гайки.
Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
Две деревянные колодки.
Два куска вагонной доски.
Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

Все размеры указаны примерно и рассчитываются для каждой модели авто

Металлическая конструкция своими руками

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

Сборка металлической эстакады происходит следующим образом:

Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой.
Все части соединяются под прямым углом
Собираются стойки. Высота — около полуметра, угол — около 120 градусов. Фиксируются, обвариваются.
Углы и боковые стены должны быть равными
Привариваются верхние опоры тумб. Для этого верхние уголки соединяются со стойками, выставляются по углом в 90 градусов, обвариваются.
Готовые опоры соединяются с основанием, выставляются под прямым углом и привариваются.
После сборки можно дополнительно пройти сваркой по основным узлам
Приваривается тупик тумбы. Это необходимо, чтобы машина не уехала дальше и не перевернулась. Деталь делается из уголка 63*63*5 мм.
К готовой тумбе привариваются арматурные перекладины. Для подгонки расстояния между ними можно использовать такой же уголок 63*63*5 мм. Отрезки арматуры укладываются так, чтобы их «ёлочки» перекрещивались.
В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра
Сборка трапов (мостиков). Нарезаются заготовки, фиксируются с помощью струбцин на уголках. К уголкам привариваются отрезы арматуры, расстояние можно определять по шаблонному уголку, «ёлочки» перекрещиваются. Уголки привариваются к заготовкам.
По этим мостикам машина будет заезжать на эстакаду
Заключительный этап — подгонка. На ровной местности обе части эстакады выставляются вплотную между собой. Отмечаются центры тумб, конструкция выставляется под ширину автомашины. В трапах и тумбах сверлятся отверстия, после чего элементы соединяются между собой с помощью болтов. Благодаря болтовому соединению впоследствии можно будет легко разобрать и собрать эстакаду.

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

Готовая конструкция будет выглядеть примерно так

Изготовление деревянной мини-эстакады

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

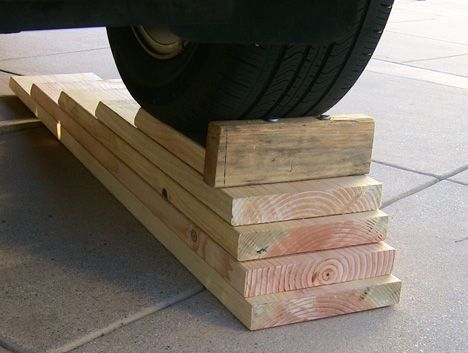

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

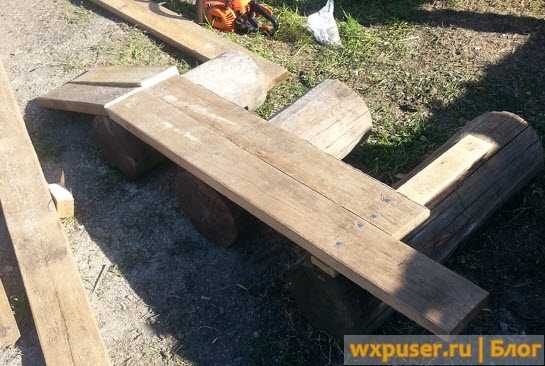

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

Колодки распиливаются на равную длину. Верхний край срезается под углом, в конце необходимо оставить небольшой упор.
К колоде крепятся доски заезда и основания. Для этого используются длинные гвозди и шурупы.
Сбоку к колодам прибиваются страховочные планки.
Сверху прибиваются колодки, ограничивающие движение автомобиля дальше эстакады.
Собирается из четырех досок и брусьев

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

Автор: Максим Овсянников
Распечатать

Как сделать безопасную мини эстакаду для машины своими руками

В процессе ремонта или техобслуживания автомобиля часто приходится ковыряться под его днищем, и если в гараже нет ямы, то можно обойтись самодельной эстакадой. Изготовить ее можно из разных обрезков металла своими руками.

Чтобы машина не свалилась, в конструкции мини эстакады предусмотрены бортики по бокам, а также упор спереди. Место контакта с колесом дополнительно усилено укосинами. Таким образом, заезжать на нее удобно и абсолютно безопасно.

В первую очередь, от металлического уголка автор отпиливает одну полку, после чего сгибает под нужным углом. Всего для изготовления эстакады потребуется четыре отрезка уголка: два правых и два левых.

Основные этапы работ

На следующем этапе автор нарезает профильные трубы в размер, и зачищает их от ржавчины. Край перекладины основания нужно срезать под острым углом — здесь будет заезд на эстакаду. А потом сваривается рама переднего упора.

Далее собираются боковые трапеции на струбцинах и свариваются. После этого мастер приваривает распорки основания. Затем надо приварить стойки: передние и промежуточные. Поверхность заезда на эстакаду мастер делает из стальной полосы шириной 20 мм и толщиной 5 мм. Они привариваются с шагом 30 мм.

На последнем этапе останется только поставить две укосины в месте контакта с колесом, а также пару распорок для большей жесткости конструкции. Затем эстакаду надо прогрунтовать и покрасить.

Подробнее о том, как сделать безопасную мини эстакаду для машины своими руками, рекомендуем посмотреть в видеоролике на сайте.

Смотрите также

Опора двигателя ваз
Глохнет на ходу машина
Подкрашивающий карандаш для автомобиля
Кипит аккумулятор при зарядке

Ультрастар карты монтажа архив
Как зарегистрировать мотоцикл без документов
Двигатель сотка на уаз
Сколько шипов на одном колесе
Автомобиль мицубиси паджеро все модели
Дизельный киа спортейдж
Принцип работы термостата

Особенности гаражных эстакад: разновидности, область применения

Содержание

Виды эстакад для гаража
Особенности
Как сделать из различных материалов
Из железнодорожных шпал
Из дерева
Из металла
Область применения
Общие требования изготовления
Что лучше: эстакада или смотровая яма?

Большинство автолюбителей предпочитают чинить и настраивать свой транспорт самостоятельно: для одних это способ экономии, а для других — хобби. Но не все гаражи оснащены смотровой ямой, а залазить под капот просто так слишком неудобно, и даже опасно.

В таких ситуациях спасает эстакада, которую можно сделать в гараже своими руками. Далее рассмотрим виды конструкций и расскажем, как самостоятельно построить эстакаду из разных материалов.

Виды эстакад для гаража

Если смотровой ямы нет, а залезть под машину нужно, эстакада в гараже становится просто необходимостью. Эстакада — это устройство, позволяющее поднять машину для комфортного выполнения ремонтных работ.

Всего выделяют два вида:

Стационарная.
Такую эстакаду, обычно, можно заметить на территории автомастерских. Она представляет собой большое железное сооружение, способное поднять машину на высоту около метра над уровнем земли. Ее несложно повторить в гараже, единственное — требуется много пространства.
Мини-эстакада.
Этот вид подходит для владельцев небольших гаражей. Ввиду своей популярности они имеют множество вариаций устройства: односторонняя пирамида, прямоугольная трапеция, перекидная и «качалка» на основе шпал. Построить их довольно легко, а дополнительным плюсом является возможность выбрать конструкцию, максимально удовлетворяющую свои потребности.

Особенности

Конструкция также владеет рядом характеристик, которые делают работу с ней более комфортной:

хорошее освещение рабочего пространства;
увеличение площади рабочего пространства;
не приходится дополнительно пачкаться в земле и взаимодействовать с сырыми материалами;
строение не затапливают грунтовые или талые воды.

Эстакаду в гараж можно сделать из любых подручных материалов, будь то кирпич, шпалы, дерево или металл. Большинство подъемников можно хранить в гаражных помещениях, доставая по надобности, что позволяет не выделять для них отдельное пространство во дворе.

У самодельных автоэстакад есть и некоторые ее недостатки:

Во время заезда нужно быть аккуратным, неосторожные движения могут вызвать деформацию деталей автомобиля.
Автоэстакада должна находиться на ровной поверхности, чтобы она не шаталась и не разъезжаясь.

Как сделать из различных материалов

Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

Для этого следует учитывать некоторые нюансы:

высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;

мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.

Из железнодорожных шпал

Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.

Но у такого типа самодельных устройств есть недостатки:

шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;

требуется много места для хранения;
необходимо большое количество материала.

Из дерева

Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.

Для ее создания потребуются:

Доски 5 сантиметров в толщину.
Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.

Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.

Из металла

Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.

Для такой конструкции понадобятся:

сварочный аппарат;
болгарка и круги к ней
арматура;
металлический прокат;
метизы;
краска для метала.

Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.

Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.

Далее потребуется изготовить 2 детали для размещения автомобиля. Они измеряются по расстоянию между центрами колес и изготавливаются с небольшим запасом. Детали скрепляются болтами.

Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.

Зная, как можно сделать эстакаду из простых материалов, обслуживание машины при ее использовании в разы упростит жизнь его владельца. А что больше нравится Вам — смотровая яма или автоэстакада? Пишите в комментариях!

Область применения

Эстакады бывают двух видов:

Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции. Подходит для обслуживания легковых автомашин и легких грузовиков
Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками. Подходит для частичного заезда легковых автомобилей

Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования изготовления

Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Что лучше: эстакада или смотровая яма?

Смотровые ямы уже давно получили всеобщее признание, поэтому подходя к строительству гаража со всей серьезностью, многие автомобилисты не забывают про эту деталь. Но проблема не в невнимательности строителей, а ,наоборот, в ответственности.

Дело в том, что не на каждом участке грунт позволяет сделать углубление под смотровую яму. Например, если грунтовые воды проходят высоко, то вместо ямы для ремонта автомобиля, вы рискуете получить бассейн с ледяной водой.

Конечно, если сделать качественную гидроизоляцию, даже при высоком залегании грунтовых вод, вы сможете себя обезопасить, но вероятность прорыва все равно останется. Как раз в таких случаях, когда по ряду причин смотровую яму сделать невозможно, на помощь приходит эстакада.

Эстакада – это помост для автомобиля, который позволяет без труда производить техосмотр или ремонт под днищем транспортного средства.

Сравнительно со смотровой ямой, эстакада имеет множество преимуществ:

большая площадь для работы;
на рабочую поверхность попадает больше естественного света и проще установить дополнительное освещение;
условия более комфортные;
не так сыро как в смотровой яме.

Mini Wooden Bridge — Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

(36 релевантных результатов)

Как построить простой мост

Узнайте, как построить простой мост через ручей и какие факторы необходимо учитывать перед строительством моста своими руками.

Несколько десятилетий назад, когда мы с моей женой Мелоди занимались корпоративной карьерой, мы мечтали о тихом пенсионном доме с ручьями, прудами и дикой природой. До 1900, когда Северная Америка была в основном сельской, люди любили посещать свой местный город за покупками и в воскресную церковь. Ситуация начала меняться после того, как сельские жители переехали в многолюдные городские районы, где они имели частые ежедневные контакты с другими людьми. Как и другие горожане сегодня, мы тосковали по расстоянию и наслаждались приездом в многолюдный город на своих условиях.

Мы надеялись построить дом нашей мечты с деревянным каркасом в тихой сельской местности, и в 1995 году благодаря моей настойчивой жене и хорошим риелторам мы нашли участок земли примерно в 10 милях к юго-западу от города. Наша земля включала дом для отдыха на выходные рядом с прудом и мост. Обе конструкции нуждались в замене или, по крайней мере, в капитальном ремонте. В течение следующих двух лет мы ночевали по выходным и срубили около 75 деревьев, а также снесли большую часть домика у пруда, потому что он страдал от нашествия термитов. Я купил (и до сих пор использую) подержанный трактор Ford 555B с обратной лопатой и передним ковшом, чтобы выполнять большую часть этой работы, включая установку девяти подземных водопропускных труб. Мы построили дом своей мечты. Это был один из самых интересных, сложных и полезных опытов в моей жизни! И сегодня мы наслаждаемся плодами своих трудов и нежными звуками природы.

Живя на нашем прекрасном участке, нам пришлось иметь дело с тремя проектами деревянных мостов в одном и том же месте – два новых моста, которые мы построили с помощью хороших соседей. Вот несколько советов о том, как мы спланировали и сумели построить простой мост.

Строительство моста своими руками

Небольшой ручей протекает вдоль нашей длинной дороги, а боковая дорога ведет к небольшому лугу через ручей. Когда мы купили нашу собственность, тот первый мост был ветхим и почти полностью сгнил. К счастью, нам не требовался немедленный доступ к лугу, поэтому я снял несколько оставшихся досок моста на своем Ford 555B и рассмотрел варианты.

Мой первый шаг состоял в том, чтобы решить, нанять ли субподрядчика или сделать это самому. Я остановился на строительстве моста своими руками. Я призываю вас ознакомиться с вашими местными строительными нормами и законами, прежде чем принять решение. Затем я узнал о ручье, особенно вверх по течению, где я рассказал соседям об их прошлом опыте, таком как ежегодные фонтаны и редкие наводнения, и о том, как история ручья может повлиять на мой проект моста. Я ходил по ручью в засушливый сезон и отмечал соседние деревья и кустарники, а также живность – черепах, бобров, лягушек, рыб и др. – населяющую ручей и берега.

Наконец, я прощупал и тщательно изучил почву в том месте, где новый мост будет опираться по обеим сторонам берега ручья, чтобы убедиться, что он надежно поддерживает балки моста. На нашей территории у нас была смесь валунов и гравия разного размера. Я уложил более мелкие камни вокруг более крупных и плотно утрамбовал область, а затем добавил цемент, чтобы создать гладкую полку. Я разместил полку на 1 фут ниже уровня грунта, чтобы можно было установить 10-дюймовые балки, покрытые досками настила толщиной 2 дюйма. Это держалось хорошо в течение четверти века!

Если берега вашего ручья состоят из рыхлой почвы или песка, вам придется выкопать и залить бетонный нижний колонтитул, установленный далеко от текущей воды. Этот нижний колонтитул должен быть ниже линии промерзания и иметь достаточную ширину и глубину; вам может понадобиться консультация сертифицированного инженера, чтобы определить соответствующие размеры, учитывая тип и объем трафика, который может использовать мост. Если берега вашего ручья состоят из осадочных пород, возможно, вы сможете выдолбить место для опоры балок моста. Если почва представляет собой глину, смешанную с камнями, вы можете вбить несколько стальных кольев, чтобы обеспечить прочность бетонной плиты, на которую будут опираться балки. Кроме того, вы можете уложить большие плоские камни от русла ручья до уровня моста, установленного под углом 45 градусов, чтобы направить текущую воду к центру русла ручья.

Мост №2

Уточнив детали нового моста, я посетил владельца лесопилки дятлов на юго-западе Северной Каролины. Мы обсудили, насколько прочным должен быть мост, чтобы выдержать 13 000-фунтовый трактор Ford, плюс дополнительная тонна для переднего ковша, загруженного гравием.

Завод распилил и доставил пять балок, каждая длиной 10 футов и площадью 10 дюймов, плюс 20 досок 2×6 длиной 12 футов, все из белого дуба. Я поставил их на место с помощью своего «Форда» и лома и прикрутил доски настила к балкам. Этот второй мост просуществовал около 20 лет, после чего часть 2×6 пришлось заменить нашему доброму соседу и владельцу лесопилки Джо МакГи. Во время этого процесса я обнаружил, что все пять балок гниют!

Мост №2 рухнул весной 2021 года, когда я проезжал по нему на тракторе «Форд». К счастью, я смог благополучно выбраться из русла, запустив двигатель. Итак, я выдрал то, что осталось от того моста, и принялся за определение его замены.

Мост №3

Другой сосед, Джон Ниманд, только что установил собственную лесопилку. Он согласился за определенную плату распилить белые дубовые бревна с местных деревьев, чтобы я мог построить третий мост. Для балок он использовал сердцевину дуба из мертвых деревьев, уже высушенную и готовую к покрытию проверенным консервантом на масляной основе изобретения Джона. Настил из дуба должен был вылечиться в течение нескольких месяцев, а затем его нужно было обработать всепогодным однослойным герметиком.

Чтобы собрать мост, к центру каждой дубовой балки была прикреплена цепь, а другой конец цепи был присоединен к ковшу моей экскаватора, а затем я осторожно поднял и поставил балки на место, одну за другой, с Джоном, подталкивающим каждого к его точному местоположению. Таким образом он разместил пять балок. Затем Джон прикрутил доски настила к балкам внизу. Для этого проекта мы использовали шурупы из нержавеющей стали длиной от 3 до 6 дюймов.

Мы поместили контрфорсную доску поперек концов балок и доску настила, перекрывающую эту контрфорс, чтобы сливать воду в 12-футовые заполненные гравием желоба на обоих концах моста.
