Лампы ДХО Лада Гранта: замена, какие лучше

Лампа ходовых огней появилась в арсенале современных автомобилей сравнительно недавно. В техническом руководстве отечественной модели Лада Гранта четко обозначено, что роль дневных ходовых огней (ДХО) возложена на габаритную оптику, конструкция которой является двух-нитевой. Во время включения зажигания сначала загорается нить, отвечающая за работу ДХО, а с активацией фар происходит одновременное включение габаритного освещения. Мощность первой из обозначенных нитей составляет 21 Вт, а второй – 5 Вт.

Для ходового освещения производитель применяет обыкновенные лампы ДХО. Самым неоспоримым преимуществом таких приборов является их низкая стоимость, а вот «минусов» более, чем достаточно. Об этом свидетельствуют рекламации покупателей, где отражено недовольство тусклым световым пучком желтоватого оттенка и низким показателем ресурса осветительного устройства. Многих владельцев машины интересует вопрос: как поменять лампочку ходовых огней.

Такая расстановка фактов заставляет владельцев Лада Гранта «бросаться» на поиски аналогов ДХО и заменять при первой возникшей возможности. В роли таковых приборов подойдут светодиодные лампы ДХО без цоколей или обычные устройства, но с повышенной светоотдачей и более приятным цветовым спектром излучения. В ассортименте любого специализированного магазина таких ламп предостаточно. Если владельцу по душе светодиодная техника, то специалисты советуют брать к учету параметр их яркости. Что делать, когда необходима замена лампы ходовых огней.

О лампах с повышенным визуальным комфортом

Для Лада Гранта такая лампа ходовых огней являюется обычными осветительными приборами, выполненными по стандартной галогенной технологии, но имеющие более приятный белый световой спектр. В виде главного их недостатка фигурирует снижение видимости при дождливой погоде. Это объясняется склонностью белого света давать больше бликов от намокших поверхностей и дождевых капель в сравнении с желтым оттенком.

Если конкретизировать данный момент, то в числе наиболее распространенных галогенных продуктов, которые охотно приобретаются многими владельцами, можно увидеть следующие:

  • «OSRAM» и «General Electric»;
  • «Маяк» и «Philips»;
  • «Narva», «IPF» и «Hella».

Это еще не весь рекомендованный перечень приборов. Если поинтересоваться приоритетами производителя авто, то ему симпатизируют «OSRAM h5». Эти устройства имеют два варианта исполнения:

  • «Standard»;
  • «Light Day».

Первая версия обладает полным соответствием регламентам законодательного характера в плане обеспечения безопасных условий применения, в числе которых: сила тока, светотеневая граница, освещенность, геометрия подачи пучка и мощность.

Второй вариант имеет выгодное отличие от первого в плане повышенного ресурса, однако уступает в мощности светового пучка. Однако, приобрести приборы это одно, необходимо знать, как поменять лампочку ходовых огней своими руками.

Если требуется замена ламп, то ее осуществляют следующим простым методом.

Отвечаем на вопрос, как поменять лампочку ходовых огней своими силами.

  1. Обеспечиваем комфортный доступ к осветительному устройству левой (по ходу) стороны. С этой целью извлекаем корпус фильтрующего компонента воздушного впускного тракта с отсоединением датчика, его подводящих кабелей и патрубков.
  2. Сам корпус подвергаем принудительному смещению вверх и налево.
  3. Для обеспечения доступа к фаре правого бока авто требуется снятие декоративной крышки мотора. Здесь временно откручиваем масло-заливную пробку, затем отвинчиваем 4 крепежных узла и тянем крышку (отщелкиваем).
  4. Извлечение отработавшей лампы ДХО предполагает предварительный поворот патрона против часовой стрелки, после чего его извлекаем из посадочного гнезда. Вынув старую лампу, монтируем новый элемент в патронный паз. Теперь закручиваем сам патрон в блок.

Внимание! Смена галогенных устройств не «терпит» касания пальцами к поверхности их колб.

Это связано с риском оставления отпечатков от потожировых выделений, что негативно сказывается на ресурсе прибора. Рекомендуем в работе пользоваться хлопчатобумажными перчатками, не имеющими резинового напыления на рабочих зонах. Перед монтажом ламп на LADA Granta их колбы протирайте спиртосодержащими салфетками. Именно так и происходит замена лампы ходовых огней.

Коврик в багажник Лада Гранта лифтбек

Сравнение Веста и Гранта сравнение

Диодные ходовые огни

Обозначенный процесс замены ламп на Лада Гранта не предполагает обладания владельцем сверх — способностей, однако сопряжен с некоторыми незначительными нюансами.

  1. Замена лампы ходовых огней на светодиодные аналоги предполагает свое выполнение одновременно в обеих фарах.
  2. При монтаже светодиодных устройств требуется обязательное соблюдение полярности их подключения.

Внимание! Если не учесть необходимость обеспечения полярности, то это приводит к мгновенному выходу из строя самого осветительного устройства. Кроме того, в зону риска попадает предохранитель, защищающий цепь ДХО.

К проверке полярности огней на LADA Granta следует привлекать тестер с включенным в нем режимом вольтметра. Перед извлечением отработанных ламп включаем ДХО. Когда контакты приемников получают напряжение, к их поверхности подносим щупы вольтметра (красный с черным). Смотрим на показания и, если обнаруживаем отрицательное значение, то это свидетельствует о нарушении порядка (полярности) подключения. Цифровой тестер в таком случае выводит на экран «минус», а аналоговый – «загоняет» стрелку ниже «нуля».

Особенности монтажа светодиодных ДХО

Если не удалось отыскать устройства для Лада Гранта без цоколей, то можно остановиться на применении обычных изделий. Здесь понадобится собственноручное удаление цоколя, а его освободившиеся контакты требуется подгонять под монтажные отверстия.

После завершения процедуры замененные приборы не следует выбрасывать. Это объясняется потребностью соблюдения регламента, регулирующего нормативно-технические требования к аспектам дневного освещения, что предполагает посещение тех-центра. Если этим пренебречь, то возможен риск запрещения эксплуатации автомобиля с доработанной таким образом светотехникой при очередном техосмотре.

Сегодня рыночная сеть способна предложить массу светодиодных устройств для LADA Granta, обладающих разным спектром освещения. Однако регламентные нормы говорят о допустимости только белого или желтого оттенка для ДХО, а остальные альтернативы запрещены.

Приборы на светодиодной технологии, в том числе и лампы ДХО отличаются от галогенных сравнительно меньшим потреблением энергии. Это позволит в дальнейшем снизить уровень нагрузки на АКБ. Забыв однажды деактивировать ДХО на ночь, вы все равно минимизируете риск разрядки аккумулятора.

Конструктивное устройство системы освещения Лада Гранта предполагает присутствие в схеме реле, несущего ответственность за обеспечение функционала ДХО. Кроме этого, данное устройство обеспечивает подачу питания к стоп-сигналам и инжектору. Ввиду сниженного энергопотребления светодиодных устройств на авто LADA Granta, реле способно генерировать некорректные показания, сетуя на неисправность ДХО. При такой картине лампа ходовых огней на «приборке» будет активироваться с надоедливой частотой, а встроенный диагностический комплекс издавать звуковые сигналы. Чтобы ликвидировать проблему, потребуется замена стандартной панели на экспортный аналог, устанавливаемый в европейские версии Лада Гранта. А как поменять лампочку ходовых огней мы описали выше.

vaz-lada-granta.com

Лампа ДХО Лада Гранта: замена и характеристики

Лампа ДХО Лада Гранта — это осветительный прибор для дневных ходовых огней. В автомобилях этой марки функцию таких огней выполняют лампы габаритов. В технической литературе они так и называются: двухнитевые лампы габаритного и дневного ходового огня (ДХО). При включении зажигания загорается 21-ваттная нить ходовых огней, а при включении фар — 5-ваттная нить габаритов.

Изготовитель комплектует Ладу Гранта самыми простыми и недорогими лампами ДХО. Недостатков у них много, а преимущество только одно — низкая цена. Одними из главных покупательских рекламаций на эти лампы являются тусклый желтоватый свет и очень низкий ресурс при эксплуатации.

Автолюбители, не желающие мириться с недостатками стандартных дневных ходовых огней, заменяют их другими моделями при первой же возможности. В качестве источников света подходят светодиодные лампы без цокольной сборки или лампы повышенного визуального комфорта. Ассортимент таких ламп достаточно широк, найти их можно практически в любом магазине автозапчастей. При выборе источников светодиодного освещения специалисты рекомендуют руководствоваться параметром яркости.

Лампы повышенного визуального комфорта

Лампа ДХО Лада Гранта повышенной комфортности представляет собой обыкновенные галогенные лампы накаливания ближнего света, светящие белым. Основным недостатком является ухудшенная видимость в дождливую погоду из-за того, что белый свет дает намного больше бликов от мокрых поверхностей и капель дождя, чем желтый.

В продаже чаще встречаются следующие марки галогенных лам высокого комфорта: OSRAM, General Electric, Маяк, Philips, Narva, IPF, Hella и др. Производитель рекомендует выбирать модели OSRAM h5 в модификациях Standard и Light Day. Первая полностью соответствует всем нормам и требованиям законодательства по безопасности, освещенности, геометрии и точности светотеневой границы. Имеет самое высокое значение силы света. Вторая модель отличается от первой значительно более высоким сроком службы. По силе света немного уступает модификации Standard.

Замена ламп ближнего света осуществляется так. Освободите доступ к левой блок-фаре. Для этого освободите корпус воздушного фильтра Лады от всех креплений, отсоедините жгут проводов и датчик. Затем сдвиньте корпус фильтра вверх и влево. Чтобы получить доступ к правой блок-фаре, необходимо снять крышку силового агрегата. Для этого отвинтите крышку маслозаливной горловины, а затем 4 крепежных болта. После этого потяните крышку вверх и отщелкните ее.

Чтобы извлечь старую лампу, сначала поверните патрон против часовой стрелки, после чего аккуратно вытягивайте источник света. Новую устанавливайте в обратном порядке: сначала установите цоколь в паз патрона, затем закрутите патрон по часовой стрелке.

Обратите внимание: при замене галогенных ламп не рекомендуется касаться колб пальцами.

Дело в том, что потожировые следы от пальцев на колбах световых приборов многократно сокращают их ресурс. Поэтому работать необходимо в чистых хлопчатобумажных перчатках без напыления из резины. Сами колбы перед установкой протрите спиртовыми салфетками.

Дневные ходовые огни на основе диодов

Замена ламп накаливания и установка светодиодов на автомобиле Лада Гранта не требует особых навыков, но имеет некоторые нюансы. Во-первых, лампы в обеих фарах должны заменяться одновременно: если меняете одну лампу накаливания на светодиодную, то другую тоже обязательно смените. Во-вторых, замена ламп на светодиодные источники освещения требует обязательного соблюдения полярности питания.

Обратите внимание: при попытке установки светодиодной лампы без соблюдения полярности она мгновенно выходит из строя. Более того, существует высокая вероятность выхода из строя предохранителя питания ламп ДХО. Поэтому, если все же ваши действия привели к перегоранию прибора, перед новой попыткой обязательно меняйте предохранитель.

Полярность контактов определяется с помощью вольтметра (тестера). После того как старые лампы будут извлечены, необходимо включить дневные ходовые огни, чтобы на контакты подавалось напряжение. Затем красный щуп вольтметра подключаете к одному контакту, черный — к другому. Если прибор покажет положительное напряжение, то красный щуп будет соответствовать «плюсу», а черный — «минусу». Если вольтметр показывает отрицательное постоянное напряжение, значит, провода подключены наоборот: красный — к «минусу», черный — к «плюсу».

При этом цифровой тестер отрицательное напряжение будет выдавать со знаком «минус», а показания стрелочного вольтметра уйдут ниже нуля.

Нюансы установки светодиодных ламп ДХО

Если не нашлось бесцокольных светодиодных ламп для Лада Гранта, можно установить обыкновенные цокольные. При этом придется самостоятельно удалить цоколь с диода, а освободившиеся усики подогнать под установочные отверстия.

После окончания замены ламп не выкидывайте старые галогеновые приборы. Дело в том, что для соблюдения нормативно-технических требований к дневному свету после установки новых ламп нужно будет посетить техцентр. В противном случае очередной плановый техосмотр запретит эксплуатацию авто с такими доработанными фарами.

В продаже имеется множество светодиодных источников света различных цветов и оттенков. Но по нормам испускаемый дневными ходовыми огнями свет должен быть только белым или желтым. Все остальные цвета запрещены.

Светодиодные лампы потребляют значительно меньшее количество электроэнергии, чем стандартные лампы накаливания. Поэтому установка светодиодных огней существенно снизит нагрузку на аккумулятор. Если вы забудете выключить на ночь ходовые огни, к утру аккумулятор почти не разрядится.

Конструкцией автомобиля Лада Гранта предусмотрено реле, контролирующее исправность ДХО. Кроме того, это реле одновременно следит за функционированием инжектора и стоп-сигналов. Учитывая, что светодиодные лампы потребляют меньше энергии, реле контроля может давать ошибочные показания, сигнализируя о том, что ходовые огни неисправны. То есть лампа ДХО на приборной панели будет часто включаться, а бортовая диагностическая система постоянно пищать.

Чтобы избавиться от подобной проблемы, необходимо заменить стандартную приборную панель ее экспортным вариантом, предназначенным для европейских вариантов Лада Гранта.

1ladagranta.ru

Как заменить дневные ходовые огни на Гранте своими руками пошаговая инструкция

Выбирая светодиодные лампы для авто, большинство даже не знают требования к их яркости, хотя это самое важное, что надо знать. Обычно получается, что, делая покупки в интернет-магазинах, вы прислушиваетесь к советам и рекомендациям консультантов из магазина, ведь специалист советует, и зачастую они вам предлагают попробовать: лампочки в дневные ходовые огни (ДХО) на 400-500 Лм; для ближнего света на 700 Лм; светодиоды в противотуманные фары (ПТФ) со световым потоком 600 Лм; про каждую вам скажут, что она ярко светит и подходит, хотя это не так.

В итоге вы устанавливаете их, они не дают желаемого результата, Вы остаетесь недовольны и покупки забрасываете на дальнюю полочку в шкафчик.

Лампа ДХО Лада Гранта — это осветительный прибор для дневных ходовых огней. В автомобилях этой марки функцию таких огней выполняют лампы габаритов.

Причины выхода из строя дневных ходовых огней

Свет стандартной лампы ДХО Гранта установленный с завода изготовителя

Причин выхода из строя дневных ходовых огней на Ладе Гранта может быть очень много вот наиболее распространенные из них:

  1. Перегорела лампа. Наверное, самая безобидная причина, так как для ремонта потребуется замена лампочки.
  2. Несоблюдение полярности при установке осветительных источников;
  3. По каким-то причина перестал работать канал поворотника;
  4. вышел из строя предохранительный элемент или реле, необходимо проверить их работоспособность;
  5. Перегорание нити накаливания;
  6. Повреждение проводки;
  7. Выход из строя или плохой контакт на подрулевом переключателе либо кнопке включения фар.

В случае частого перегорания ламп в дневных ходовых огнях рекомендуем вам обратиться к специалисту для выяснения причин, так как неисправность и повреждение проводки может привести к более серьезным последствиям.

Когда следует менять лампы ?

Каких-то определенных регламентов и рекомендаций по срокам замены ламп в дневных ходовых огнях на Ладе Гранта не существует. Деталь заменяется после перегорания. (выходе из строя)

Рекомендуем вам прочитать статью: Как заменить лампы ближнего света на Ладе Гранта

Видео: Причины выхода из строя ДХО на Гранте

Особенности выбора

Необходимого повышения яркости или срока эксплуатации лампочек можно добиться, лишь произведя замену действующих огней. Часто автолюбители заменяют установленные в «Ладе» галогенные источники освещения на светодиодные. Как правило, с этой задачей сможет справиться даже человек без опыта замены ламп.

Однако следует знать несколько нюансов. Просто поставить новый диод на нужное место недостаточно — у процесса есть свои особенности.

Лампы повышенного визуального комфорта

Хотя штатные лампы с желтоватым тусклым оттенком в системе ходовых огней могут оставаться еще вполне исправными, многие владельцы Лады Гранта стремятся сразу выполнить их замену на галогенные с ярким белым светом. Причина этого – повышение визуального комфорта. Также отмечается, что это способно подчеркнуть экстерьер профиля авто.

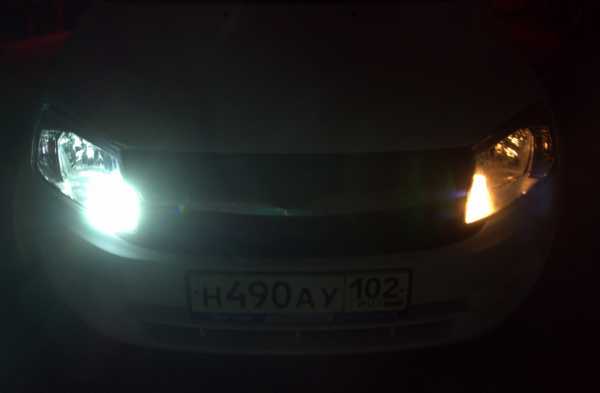

Сравнение ламп ДХО – на фото представлена стандартная (установленная с завода изготовителя) и лампа повышенной комфортности

Большой популярностью среди автолюбителей пользуются галогенные лампочки следующих производителей:

  1. Philips.
  2. Маяк.
  3. OSRAM.
  4. IPF.
  5. General Electric и некоторых других.

Как и прочие модификации галогеновые лампы для ДХО имеют все тот же характерный ряд недостатков. Это прежде всего повышенный нагрев и снижающийся с повышением мощности из-за этого срок годности. По этой причине при выборе подобных источников для Лада Граната следует учесть, что они могут выпускаться в двух версиях:

Первый вариант отвечает всем требованиям законодательства, но при этом имеет среднюю долговечность. Второй – более экономичен и, хотя светит не так ярко, зато служит дольше.

Дневные ходовые огни на основе диодов

Перед тем как начать самостоятельную установку дневных световых огней со светодиодами на Ладу Гранта необходимо запомнить: габаритные огни ни в коем случаи не должны быть использованы в качестве дневных ходовых огней. Для этого у них попросту не хватит мощности светового излучения.

Что касается дневных ходовых огней Гранты, то они очень быстро и довольно легко модернизируются. Ни без финансовых вливаний, но бесплатным в этом мире ничего не бывает.

Для тюнинга дневных ходовых огней Lada Granta достаточно прибегнуть к замене галогенных ламп светодиодами.

Купить диодные лампы можно практически в любом автомагазине. Стоить они будут в разы дороже, чем стандартные лампы накаливания заводской сборки, но, с другой стороны, долговечность и эффективность у них тоже выше. В уме прагматичного автомобилиста чаша весов должна перевесить в пользу более привлекательного, хоть и дорогого, товара.

Процесс установки лампы ДХО Лада Гранта

При выборе auto led lamp хозяин авто должен учесть: у ламп ходовых огней отсутствует цоколь. Хотя, если вы приобрели светодиоды с его наличием – это ещё не конец света. Есть два варианта выхода из затруднения:

  1. обмен светодиодов при условии сохранения чека, либо же налаженных контактов с продавцом;
  2. аккуратное отделение цоколя от светодиодной лампочки.

Оба выхода из ситуации приемлемы. Никаких трудностей на пути к их осуществлению не должно возникнуть.

Возможно вас заинтересует: Неисправности и замена стоп сигналов на Ладе Гранта

Как заменить лампы дневных ходовых огней на Гранте

  1. Отсоединяем клеммы от АКБ
  2. В подкапотном пространстве находим проводку которая ведет к нашей ДХО
  3. Берем и поворачиваем лампу против часовой стрелки
  4. Вынимаем лампу из лотка
  5. Извлекаем перегоревшую лампу (вытягиваем ее на себя)
  6. Устанавливаем новую лампу ДХО и собираем все в обратной последовательности

Видео: Пошаговая инструкция замены лампы ДХО на Гранте

inomarki-remont.ru

Диоды ДХО Гранта — logbook Lada Granta liftback 2014 on DRIVE2

Поивет.

Предохранитель ДХО F23 10A )))))

Так уж получилось что он сгорел, когда примерял задел нечайно.

Купил в абакане по 400 за штуку.

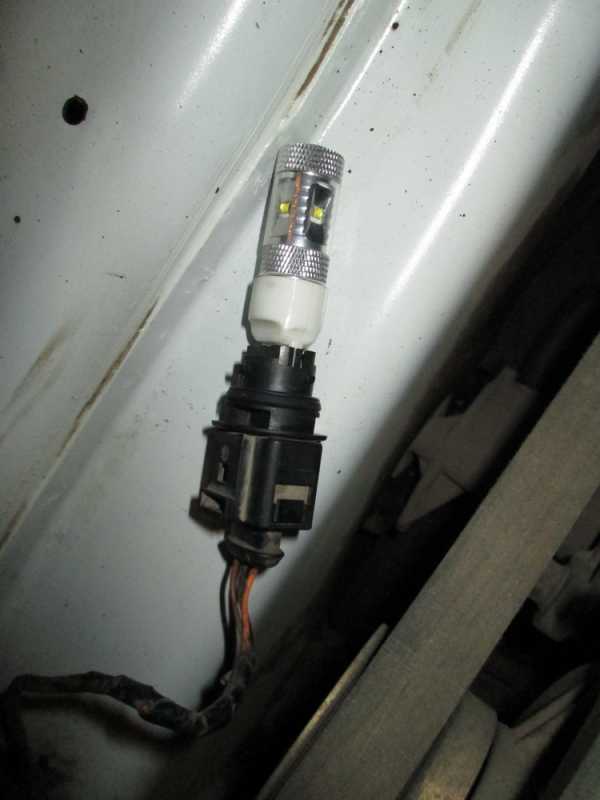

Цоколь в наших машинах прямо как в семействе ВАГ. И те два плюса надо проверить какой на габариты а какой в дхо. На первой лампе минуса загнул в одну сторону, а плюса в другую. Но получилось что плюс габаритов дальше а контакт из лампы выходит ближе. Короче перед тем как загибать контакты прикиньте как будут они загнуты. Со второй лампой все прошло гладко и чотко.


На рисунке расположение контактов ДХО и Габарит УСЛОВНО. На деле МОЖЕТ быть поменяно местами.
НО минуса на лампочках точно рядом. Проверяется мультиметром или опытным путем «Методом Тыка».
Если минуса на лампе загнуть в одну сторону получится вариант А. Если в другую то вариант Б.

В клеме на авто минуса с одной стороны общие и сделаны цельно. Их видно. А где габарит и дхо узнаем тем же путем.
Ну и выпрямляем на лампочке усики и при включенных габаритах прикасаемся к контактам на клемме.
Так мы найдем контакты габарита. На этом основании выбираем вариант А или Б загибания минусовых ножек. Далее разводим плюса как на картинке.
Важно: если плюс габарита и плюс ДХО будут касаться друг друга, то будет как у некоторых. При включении зажигания будут включаться габариты.
Еще раз — обозначения на рисунках условные. Нужно проверять на авто.

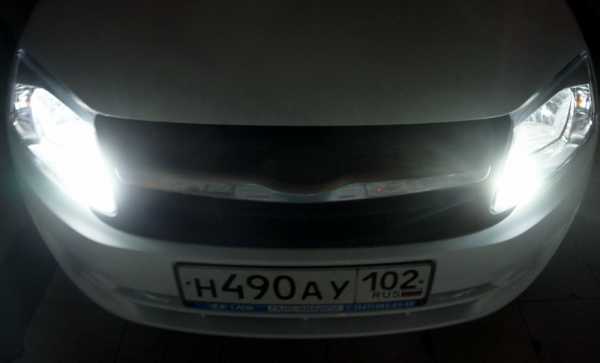

Светят ярко. Главное не жолто.

36 smd диода с линзой впереди.


Посмотрим как будет вечером.

Ну а теперь вечер на работе.

Свет только ДХО.

Только дхо

И это тоже дхо

И тоже ДХО

Обновлено 25 февраля 2016 года, через 5000 тыщ пробега.

Лампы заморгали. Вернее одна и половина

www.drive2.com

Какие лампочки стоят на гранте ходовые огни — Все о Лада Гранта

Здравствуйте дорогие подписчики!

Сегодня я заснял видео о том как заменить лампочки габаритных огней на Лада Гранта,
Они же кстати и Дневные Ходовые огни! ( В магазинах когда искал лампочку, все чуть с ума не сошли… когда я им говорил: » Здравствуйте, у Вас есть светодиодные лампочки, на дневные ходовые огни на Ладу Гранту?»
Не мне приносили лампочки разные, даже до смеха доходило… какие только не несли:)))))
Но дело в том что если продавцу сказать, что тебе лампочки нужны в дневные ходовые огни (ДХО) то они долго не смогут поверить что на Грантах они просто на просто есть! :))
Нужно говорить: «Здравствуйте, дайте мне пожалуйста светодиодные лампочки в ГАБАРИТЫ на Ладу Гранту! )
И так ближе к делу…
Вот видео как они меняются!
Даже триногу для фотика сегодня купил, что бы видео получилось не с дрожащих рук, а по нормальному :)) а вот и тренога …

Так что это видео действительно очень продуманно с моей стороны, много делал попыток снимать самому, просил любимую Племяшку Настюшку, но тринога спасла положение и вот что получилось!

Изготовление ДХО своими руками для Лады Гранта

Дневные ходовые огни (или сокращенно ДХО) служат для повышения уровня безопасности на дорогах в светлое время суток. В качестве источников света ходовых огней используются обычно светодиоды с хорошим креплением. В случае отсутствия на автомобиле ДХО, предусмотренных заводом изготовителем, используются фары ближнего света или противотуманные фары.
Однако в этом случае автомобиль менее заметен, так как и те и другие настроены на освещение дорожного полотна, а это принципиальная разница. Кроме того, ближний свет и ПТФ потребляют больше энергии, а, следовательно, увеличивается и расход бензина. Поэтому владельцам таких машин имеет смысл задуматься над покупкой ДХО или сделать ДХО своими руками из светодиодов.

Рассмотрим, как пример, возможность установки ДХО из светодиодов для такого автомобиля как Лада Гранта. Заводом изготовителем предусмотрены дневные ходовые огни, совмещенные с габаритами. Однако в качестве источника света Гранта в целях экономии получила лампы накаливания. Самым простым вариантом модернизации ДХО своими руками является покупка стандартных ламп на основе светодиодов, как на рисунке ниже. Своими контактами они как раз подходят на штатные места.

Как показывает практика, единственная сложность с которой сталкиваются хозяева Лады Гранта при установке таких ламп – правильное определение полярности, поэтому главное правильно поставить светодиодную лампу на Гранту.

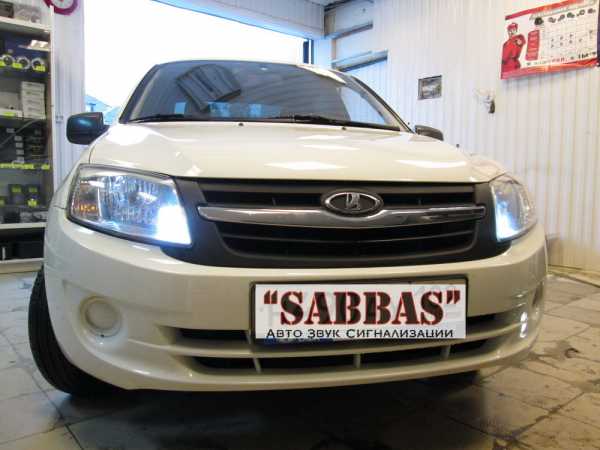

Вот как выглядит Гранта со светодиодными ДХО.

Для начала нужно определиться: сколько использовать светодиодов и какой мощности? Имеется питание 12 В от аккумулятора – значит последовательно можно включить не более 4-х диодов. Теоретически можно включить несколько параллельных цепочек по четыре, но в данном случае четырех на одну фару ДХО будет достаточно (а может даже и 3-х, если с хорошим соотношением лм/Вт). Для обеспечения необходимой силы света (по нормативам она должна быть от 400 до 800 Кд) мощность светодиодов должна быть ориентировочно по 1…1,2 Вт.

Рекомендуется приобрести светодиоды одного из известных производителей, уже смонтированные на алюминиевую плату. Например, ДХО на светодиодах Gree (подойдут серии XP или более бюджетные XTE, XBD), OSRAM (серия Oslon), также можно обратить внимание на светодиоды корейских производителей они, как правило, дешевле Samsung и Seoul Semiconductor серий аналогичных по характеристикам указанным выше.

Диоды должны быть обязательно на алюминиевой плате, т.к. они не приспособлены для ручного монтажа и своими руками их установить без повреждения – не удастся. Светодиоды неизвестного китайского производителя могут оказаться вдвое дешевле по цене, но светить они почти наверняка будут в два раза хуже, поэтому рисковать не стоит.

Далее необходимо позаботиться о вторичной оптике, которую следует подбирать в соответствии с типом светодиода. Угол должен быть около 20˚ в вертикальной плоскости и около 40˚ в горизонтальной. Наиболее подходящая линза для светодиода XPE в этом отношении CA11052_TINA2-O (LEDIL).

Следующий шаг – изготовление корпуса-радиатора.

Его можно сделать своими руками как из ребристого радиаторного профиля, так и из обыкновенного П-образного. Во втором случае габаритные размеры будут больше, но зато начинку (светодиодный модуль с линзами) можно будет утопить внутрь. В нашем случае площадь рассеиваемой поверхности должна быть не менее 100 см 2 , а конкретные размеры профиля будут зависеть от места установки фары, размеров светодиодных модулей и линз.

Светодиодный модуль на радиаторе лучше закрепить с помощью винтов или заклепок, т.к. теплопроводный клей может не выдержать таких суровых условий применения и есть риск потерять светодиоды где-нибудь по дороге. Линзы крепятся с помощью держателей, которые идут к ним в комплекте и имеют двухсторонний скотч на основании. По причине, указанной выше, рекомендуется после установки линз дополнительно закрепить их прозрачным силиконовым герметиком, промазав по периметру. А лучше залить герметиком весь модуль, так, чтобы только линзы над поверхностью остались, тогда не нужно больше ничего предпринимать для влагозащиты и защитное стекло не потребуется. Главное не забыть вывести провода питания.

Придумываем способ крепления для ходовых огней к автомобилю – вот и готовые ДХО своими руками из светодиодов!

Подключать фару к питанию нужно обязательно через ограничительный резистор, номинал которого необходимо будет сначала теоретически посчитать, а затем практически проверить.

Если напряжение на заряженном аккумуляторе составляет 12,6 В, падение напряжения на одном светодиоде (по данным производителя) 3 В, то для обеспечения одноваттного режима потребуется резистор номиналом 1,5 Ом и мощностью не менее 2 Вт.

Подключать ДХО к сети автомобиля можно различными способами в зависимости от требуемого алгоритма работы и марки машины. В любом случае, все это можно сделать своими руками воспользовавшись схемой.

Подключение ДХО от ручника Лада Гранта (фоторуководство)

Давно хотел сделать ДХО от ручника на Гранте. Нужную информацию по подключению брал с разных источников, в том числе и на форуме Лада Гранта. У Гранты в комплектации Норма ДХО светят от зажигания. Сейчас, когда поднят ручник, то ДХО не горят, опущен ручник ДХО горят. Взял колодку под реле с креплением в монтажный блок 10р, реле обычную 5-контактную НЗ (Нормально замкнутую) 50р, провода, клеммы ножевые авто(розетка/мама), 3 диода FR207 — Диод импульсный 2А 1000В 1,70р за 1шт (вместо диода FR207 можно использовать диод 1N4007 1A 1000В, но у 1N4007 ножка тонкая и гнется), паяльник, термоусадку, и изоленту.

колодка под реле с креплением в монтажный блок 2110

Схема подключения ДХО через ручник Лада Гранта

Контакт реле 87 — не используется. Можно обойтись одним диодом на 85 контакте реле, работать будет, но правильнее сделать как на схеме, чтобы обезопасить приборную панель и сигнализацию. Провод ручника коричневый с синей полосой (можно взять в левом пороге, или возле приборной панели). Я нашел соединение (провод ручника), где мне скрутили сигнализацию с приборной панелью, разорвал соединение, и спаял с диодами.

Согласно ПДД, во время движения любой автомобиль должен обозначить свое присутствие включенными фарами. Для этого такие модели, как Лада Гранта оснащаются специальными ходовыми огнями, однако далеко не всегда они соответствуют условиям эксплуатации, и потому их лампы часто требуют замены. Рассмотрим, какие виды светильников для этого применяются, каковы основные их свойства и особенности и из каких этапов состоит процедура их монтажа.

Разновидности ламп ДХО

В стандартном исполнении ДХО для Лада Гранта оснащаются штатными лампами накаливания мощностью на 21 ватт. Единственное их преимущество – низкая цена. Однако платой за это является недостаточной яркости световой поток (что особенно актуально в ненастную погоду) и недолгий срок службы. Если учесть, что процедура замены дневных ходовых огней – достаточно трудоемкая работа, то лучше сразу установить нормальные светильники, отличающиеся долговечностью и хорошими светотехническими показателями.

Из альтернативных лампочек ДХО можно выделить два основных варианта:

  1. Галогеновые, относящиеся к категории повышенного визуального комфорта благодаря излучению в белом диапазоне светового спектра.
  2. Светодиодные, отличающими низким потреблением энергии и высокой яркостью свечения.

Важно! При выборе ламп для замены в системе ходовых огней на Лада Гранта, чтобы избежать конфликта с инспекторами, особое внимание нужно уделить соответствию их светотехнических параметров нормам закона. Например, лэд-элементы с белым светом способны при различных обстоятельствах (мокрое стекло фары, особенности рефлектора) выдавать различные сине-фиолетовые оттенки, что с точки зрения ПДД недопустимо.

Лампы повышенного визуального комфорта

Хотя штатные лампы с желтоватым тусклым оттенком в системе ходовых огней могут оставаться еще вполне исправными, многие владельцы Лады Гранта стремятся сразу выполнить их замену на галогенные с ярким белым светом. Причина этого – повышение визуального комфорта. Также отмечается, что это способно подчеркнуть экстерьер профиля авто.

Большой популярностью среди автолюбителей пользуются галогенные лампочки следующих производителей:

  1. Philips.
  2. Маяк.
  3. OSRAM.
  4. IPF.
  5. General Electric и некоторых других.

Как и прочие модификации галогеновые лампы для ДХО имеют все тот же характерный ряд недостатков. Это прежде всего повышенный нагрев и снижающийся с повышением мощности из-за этого срок годности. По этой причине при выборе подобных источников для Лада Граната следует учесть, что они могут выпускаться в двух версиях:

Первый вариант отвечает всем требованиям законодательства, но при этом имеет среднюю долговечность. Второй – более экономичен и, хотя светит не так ярко, зато служит дольше.

Обратите внимание! Существенно снизить срок службы галогеновой лампы может оставленный при ее замене на поверхности колбы жировой отпечаток. Поэтому при переустановке нужно обязательно надевать хлопчатобумажные перчатки, а поверхность ее стекла после монтажа протирать чистыми спиртовыми салфетками (если было нанесено загрязнение).

Диодные ходовые огни

Главным плюсом использования лэд-элементов при замене ламп ходовых огней на Ладе Гранта является их низкое энергопотребление при высокой световой мощности. При правильном монтаже они не греются, служат на порядок дольше штатных и не перегружают бортовую сеть, продлевая ресурс АКБ.

Существует два вида светодиодов для ДХО:

  1. SRCK.
  2. Convtntional.

Первый вариант имеет правильную распиновку плюса и минуса (по высоте), второй – плохо подходит для автомобильных ходовых огней Лады Гранты и потребует доработки цоколя, проведения отдельных проводок и других действий. Это нужно обязательно учитывать при поиске такой лампы для замены.

Важно! Светодиодные лампы, как правило, включают несколько лэд-элементов. Поэтому когда перегорит один из них (одновременно несколько никогда не портятся), фары светить не перестанут и движение по дороге можно будет продолжить без нарушения правил.

Процесс замены ламп ДХО

Чтобы правильно выполнить замену ламп для ходовых огней Лады Гранта, необходимо учесть не только технические, но и законодательные требования.

Требования к установке

Общим недостатком ДХО является тот факт, что они не охарактеризованы в законе, как единый автоприбор освещения. На этом фоне могут возникать различные трения у автовладельцев и инспекторов. Однако существует ряд нормативных требований, согласно которым они производятся и устанавливаются. Так, чтобы заменить лампы ходовых огней, необходимо соблюсти следующие технические условия:

  1. Место размещения – только спереди авто.
  2. Высота от поверхности дорожного покрытия – от 0,25 до 1,5 метров.
  3. Расстояние между внутренними частями фар – не менее 60 см.
  4. Площадь светящейся поверхности должна укладываться в рамки от 40 до 200 см 3 .

Мощность ходовых огней должна быть достаточной, чтобы габариты автомобиля были видны с расстояния не менее 200 метров.

Пошаговая инструкция

Процедура по замене ламп ходовых огней на автомобиле Лада Гранта сводится к следующим основным действиям:

  1. Отключить систему зажигания, обесточить бортовую электросеть, отсоединив клеммы АКБ.
  2. Чтобы поменять лампочку в правой фаре, необходимо демонтировать декоративную крышку двигателя и открутить масло-заливную заглушку.
  3. Добравшись до лампы ходовых огней, необходимо повернуть ее патрон против часовой стрелки, и извлечь ее, потянув на себя.
  4. Поставить новую автолампочку, выполнив все действия в обратном порядке.

Важно! Если потребуется сделать замену с левой стороны оптики Лада Гранта, нужно предварительно убрать корпус воздушного фильтра, отсоединив также датчик и все подходящие к нему проводники и патрубки.

Особенности монтажа светодиодных ДХО

Установка светодиодных ламп в ходовые огни имеет массу преимуществ. Однако вместе с этим, их замена сопряжена с рядом особенностей, не учитывать которые просто нельзя:

  1. Монтировать лэд-элементы нужно сразу на обе фары в Лада Гранта.
  2. Требуется проверка полярности с помощью тестера, без соблюдения которой при включении светодиоды сразу сгорают, а предохранитель портится.
  3. Далеко не все диодные светильники сразу подходят в штатные патроны – зачастую приходится вскрывать цоколь, чтобы совместить контакты.

Обратите внимание! Замена штатных ламп в ходовых огнях на светодиоды в Ладе Гранта ввиду слабого энергопотребления последних приведет к срабатыванию лампочки «неисправности ДХО» на приборе панелей. В некоторых случаях может даже сработать звуковой сигнал. Устранить проблему поможет установка европейской версии приборной панели.

Основные выводы

В штатном исполнении автомобиль Лада Гранта оснащается маломощными лампочками накала в системе ходовых огней, не отличающимися хорошей яркостью и долговечностью. Замена их возможна на следующие альтернативные источники света:

Первые относятся к категории повышенного визуального комфорта, обладают хорошей яркостью и быстротой установки. Однако при монтаже их можно легко испортить, поставив на поверхность колбы жировой отпечаток, кроме того, чем они мощнее, тем меньше служат. Светодиоды лишены таких минусов, потребляют меньше энергии, экономят ресурсы аккумулятора и очень долговечны. Их главный недостаток – образование синих бликов и нестандартность цоколя, что усложняет процедуру замены. Помимо этого, лэд-лампочки могут вызвать сработку датчиков на приборной панели.

o-ladagranta.ru

Светодиодные лампы в ДХО — logbook Lada Granta 2012 on DRIVE2

ДХО – родные стояли четырех контактные фирмы TOSHIBA

мощностью 21W в режиме ДХО и игабаритных огней, и мощностью 5W в режиме с ближним светом.
Поменял на T20 SMD 5050 13 светодиодов (U=12 V, P= 3W . На 13 SMD светодиодах) Двухконтактные – работают в режиме ДХО и габаритах, с ближним светом не горят, перепаивать ни чего не надо. Цена вопроса: 150 р. / за штуку

Теперь доросли до T20 7443 (U=12 V, P= 6W LED Driver) с защитой от перегрузки, защита от короткого замыкания, металлический корпус, четырех контактные «+» «+» «-» «-«, патрон на гранте сделан под «+» -» «+» «-» Чтобы они работали как ДХО-габариты и ближним светом, надо перепаивать, мне нужен вариант только в режиме ДХО и габаритов, для этого я оставил два контакта один «+» и один «-«, два контакта просто бокорезами откусил. поэтому не чего перепаивать не пришлось, и вот они теперь готовы для работы в режиме ДХО и габаритов.
Цена вопроса: 350р. / за штуку.

Кому надо закажу и отправлю по почте. Оплата наложенным платежом при вручение на почте.

title=

T20 SMD 5050

T20 SMD 5050

T20 7443 LED Driver

T20 7443 LED Driver

www.drive2.com

Lada Granta. Установка светодиодных дневных ходовых огней на Лада Гранта

АвтоВАЗ любит придумывать самые лучшие схемы и нестандартные решения. Вот в этот раз тоже самое.
Распиновка на стандартном цоколе — совершенно нестандартная. Поэтому если установить обыкновенную светодиодную led лампу, то возможны следующие варианты: либо не будет работать ходовой огонь (или габариты), либо начнет дымиться..

Вариантов решения этой задачи несколько.

Вариант 1.
Переделать разъем в автомобиле. Для этого необходимо разобрать разъем, распилить контакт, каким то образом закрепить контакты в цоколе и перепаять контакты. По моему бесперспективно, как все это будет держаться и как скоро все развалиться.

Вариант 2.
Переделать светодиодную лампочку. Разобрать цоколь и перевернуть, перепаять контакты. Вроде не сложно, при условии, что лампочку удастся разобрать и не сломать при обратной сборке.

Вариант 3.
Самый варварский. Высверлить полностью цоколь из штатного разъема Гранты. Вклеить туда лампочку намертво и провода уже или припаять так как нужно, или купить дополнительный разъем и на него припаять.

Самый правильный Вариант — использование специальных Неполярных светодиодных Led ламп. Это означает, что каким бы образом не подавали «+» и «-«, электроника внутри лампы сама определит, каким образом подавать питание на чипы.

Вот например эта лампа.

Оцените!
Световой поток — 720 Lm (галогеновая лампа ближнего света дает поток 1200 Lm)
Чипы — американского производства CREE, 6 шт
Мульти напряжение от 12 до 24 В
Неполярные
Заявленный срок службы более 30000 часов.

На фото указан предохранитель дневных ходовых огней на автомобиле Лада Гранта.
При экспериментах и подборе светодиодных ламп — он часто сгорает.

Для сравнения.

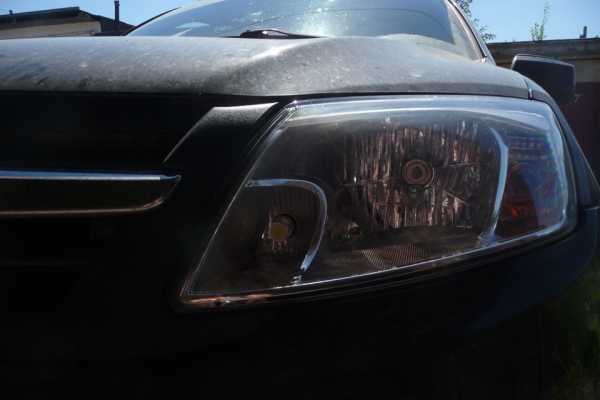

В одной фаре автомобиля Лада Гранта установлена светодиодный ДХО, в другой — стандартная лампа.


А теперь как смотрится в темноте. Разница очевидна!

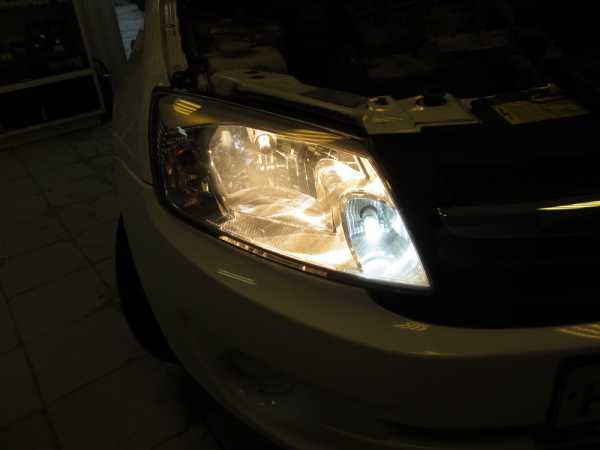

Светодиодный ходовой огонь и включенный ближний свет.
Ну в общем, ближний — дальний свет тоже нужно менять на светодиодные лампы.
Например, на такие — LED CARS h5 HI/LO  3600 LM

Несколько фотографий для обзора.

Если вы ищите где купить светодиодные ходовые огни на Ладу Гранта, то оформляйте заказ с бесплатной доставкой по Республике Башкортостан на нашем сайте www.Sabbas.ru
Если вы ищите где установить светодиодные ходовые огни , то приезжайте к нам в Установочную студию «SabbaS» по адресу: г. Уфа, ул. Коммунистическая, 116



audio-alarm.ru
