Рихтовка – Рихтовка своими руками

Содержание

Рихтовка своими руками

Содер­жа­ние ста­тьи:

При­вет­ствую Вас на бло­ге kuzov.info!

В этой ста­тье рас­смот­рим как осу­ществ­ля­ет­ся рих­тов­ка сво­и­ми рука­ми. Подроб­но раз­бе­рём струк­ту­ру повре­жде­ний,  эта­пы, прин­ци­пы и при­ё­мы рих­тов­ки, а так­же клас­си­че­ские рих­то­воч­ные инстру­мен­ты и их при­ме­не­ние. Основ­ные прин­ци­пы рих­тов­ки могут при­го­дить­ся и при при­ме­не­нии спот­те­ра с вытя­ги­ва­ю­щи­ми устрой­ства­ми. В кон­це ста­тьи рас­смот­рим при­ме­ры пра­виль­но­го и непра­виль­но­го устра­не­ния дефор­ма­ции кузов­ной пане­ли.

Може­те так­же про­чи­тать ста­тьи о вырав­ни­ва­нии и вытя­ги­ва­нии кузо­ва авто­мо­би­ля, где так­же рас­смат­ри­ва­ют­ся мето­ды устра­не­ния ава­рий­ных повре­жде­ний.

Итак, нач­нём с тео­рии.

Мож­но выде­лить три харак­те­ри­сти­ки листо­во­го метал­ла:

  • Пла­стич­ность
  • Эла­стич­ность (упру­гость)
  • Жёст­кость (наклёп)

Пла­стич­ность поз­во­ля­ет метал­лу менять свою фор­му при при­ло­же­нии доста­точ­ной силы. Это то же самое свой­ство, кото­рое поз­во­ля­ет отштам­по­вать металл в любую кузов­ную панель.

Упру­гость – это свой­ство метал­ла, кото­рое поз­во­ля­ет ему вос­ста­нав­ли­вать­ся до ори­ги­наль­ной фор­мы, после устра­не­ния напря­же­ния.

Жёст­кость лист метал­ла полу­ча­ет при штам­пов­ке на заво­де. Это мож­но  назвать «памя­тью». Про­ис­хо­дит наклёп отдель­ных зон, кото­рые и при­да­ют фор­му кузов­ной пане­ли. Металл полу­ча­ет внут­рен­ние напря­же­ния.

В местах с пла­сти­че­ской дефор­ма­ци­ей моле­ку­лы метал­ла уплот­ня­ют­ся и изме­ня­ют свою струк­ту­ру. Тре­бу­ет­ся ослаб­ле­ние этих зон, что­бы вер­нуть метал­лу пер­во­на­чаль­ную фор­му.

Металл кузов­ной пане­ли, кото­рый не был рас­тя­нут или сме­щён, име­ет тен­ден­цию воз­вра­щать­ся в своё изна­чаль­ное поло­же­ние. В этом слу­чае он не гнёт­ся даль­ше, чем ему поз­во­ля­ет его упру­гость. Одна­ко, если металл погнул­ся даль­ше сво­ей упру­го­сти, то моле­ку­лы в месте сги­ба дефор­ми­ру­ют­ся и уплот­ня­ют­ся, и из такой пози­ции металл не воз­вра­ща­ет­ся сам. Металл в этой зоне ста­но­вит­ся жест­че и  сопро­тив­ля­ет­ся вырав­ни­ва­нию. Про­ис­хо­дит дефор­ма­ци­он­ное упроч­не­ние дета­ли (наклёп).

Металл с упру­гой дефор­ма­ци­ей вос­ста­нав­ли­ва­ет­ся после пре­кра­ще­ния воз­дей­ствия. Пла­сти­че­ская же дефор­ма­ция оста­ёт­ся неиз­мен­ной после исчез­но­ве­ния воз­дей­ствия. Нуж­но выправ­лять зоны с пла­сти­че­ской, а упру­гая дефор­ма­ция воз­вра­тит­ся сама, так как она удер­жи­ва­ет­ся толь­ко за счёт пла­сти­че­ской дефор­ма­ции.

Кузов­ные пане­ли состо­ят из трёх базо­вых форм: силь­но выпук­лые, средне выпук­лые и сла­бо выпук­лые. Так­же могут иметь ком­би­на­цию изги­бов (выпук­ло­стей) и рёб­ра жёст­ко­сти. Выпук­лость пане­ли вли­я­ет на то, как металл отре­а­ги­ру­ет на удар. Удар по сла­бо выпук­лой пане­ли сдви­га­ет металл внутрь, сокра­щая его (ста­но­вит­ся коро­че). Силь­но выпук­лая панель при уда­ре фор­ми­ру­ет изги­бы (воз­вы­шен­но­сти) по кра­ям вмя­ти­ны. Более подроб­но об этом може­те про­чи­тать здесь.

Прямое и второстепенное повреждение

Мож­но раз­де­лить пря­мое и непря­мое (вто­ро­сте­пен­ное) повре­жде­ние. Пря­мым повре­жде­ни­ем явля­ет­ся область кузов­ной пане­ли, кото­рая была в непо­сред­ствен­ном кон­так­те с объ­ек­том, кото­рый вызвал повре­жде­ние. Это место может иметь нару­ше­ние целост­но­сти лако­кра­соч­но­го покры­тия или раз­рыв метал­ла.

Непря­мое повре­жде­ние име­ет погну­тый и иска­жён­ный металл, рас­по­ло­жен­ный в обла­сти, при­ле­га­ю­щей к пря­мо­му повре­жде­нию. Ино­гда вто­ро­сте­пен­ная дефор­ма­ция может рас­по­ла­гать­ся в несколь­ких десят­ков сан­ти­мет­ров от зоны пря­мо­го повре­жде­ния. Его слож­но пол­но­стью опре­де­лить и про­ана­ли­зи­ро­вать.

При вос­ста­нов­ле­нии повре­жде­ния, метод ремон­та опре­де­ля­ет­ся воз­мож­но­стью досту­па к повре­жде­нию с обрат­ной сто­ро­ны кузов­ной пане­ли. Если есть доступ с обе­их сто­рон повре­жде­ния, то исполь­зу­ет­ся метод рих­тов­ки при помо­щи молот­ка и под­держ­ки. Если есть доступ толь­ко с одной сто­ро­ны, то при­ме­ня­ют­ся дру­гие тех­ни­ки ремон­та, такие как вытя­ги­ва­ние при помо­щи спот­те­ра, при помо­щи кле­е­вой систе­мы или ваку­ум­ной при­сос­ки.

При ремон­те повре­жде­ний нуж­но ста­рать­ся выби­рать наи­бо­лее лёг­кий путь. Даже если Вы име­е­те спе­ци­аль­ное обо­ру­до­ва­ние, то это не зна­чит, что его нуж­но вез­де и все­гда при­ме­нять. По воз­мож­но­сти, при­ме­няй­те про­стые инстру­мен­ты, а при необ­хо­ди­мо­сти, вклю­чай­те в рабо­ту более слож­ные. Ино­гда вмя­ти­ну мож­но выда­вить с обрат­ной сто­ро­ны рукой, без како­го-либо инстру­мен­та. Нуж­но пом­нить, что сей­час авто­про­из­во­ди­те­ли исполь­зу­ют доста­точ­но тон­кий металл при про­из­вод­стве кузов­ных пане­лей, поэто­му не тре­бу­ет­ся боль­ших уси­лий, что­бы вос­ста­но­вить дефор­ма­цию.

Инструменты для рихтовки

Рас­смот­рим клас­си­че­ские инстру­мен­ты для рих­тов­ки повре­ждён­но­го метал­ла кузо­ва, кото­рые по-преж­не­му при­ме­ня­ют­ся в кузов­ном ремон­те. Молоток/гладилка и под­держ­ка явля­ют­ся базо­вы­ми инстру­мен­та­ми для рабо­ты с повре­ждён­ны­ми кузов­ны­ми пане­ля­ми.

Рих­то­воч­ные молот­ки

Молот­ки могут быть раз­ных раз­ме­ров, форм и иметь раз­ный вес. Удар­ные голов­ки обыч­но круг­лой или квад­рат­ной фор­мы. Так­же есть молот­ки, с дру­гой сто­ро­ны бой­ка кото­рых ост­рая удар­ная голов­ка. Он исполь­зу­ет­ся на финиш­ной ста­дии без под­держ­ки. Острой частью мож­но убрать неболь­шую воз­вы­шен­ность или выпра­вить неболь­шую ямку, после чего уже при­ме­нить плос­кую часть бой­ка с под­держ­кой для окон­ча­тель­но­го вырав­ни­ва­ния.

Так­же есть молот­ки с удар­ны­ми голов­ка­ми, име­ю­щи­ми зуб­цы, пред­на­зна­чен­ные для усад­ки рас­тя­ну­то­го метал­ла. Руч­ки молот­ков изго­тав­ли­ва­ют из дере­ва или стек­ло­пла­сти­ка.

Моло­ток обыч­но при­ме­ня­ет­ся для выправ­ле­ния неболь­ших вмя­тин и воз­вы­шен­но­стей. Нуж­но уметь про­сту­ки­вать нуж­ные обла­сти, в нуж­ное вре­мя и с нуж­ным уси­ли­ем. Рих­то­воч­ные молот­ки име­ют немно­го выпук­лый боёк (почти плос­кий). Это нуж­но, что­бы его края не каса­лись и не повре­жда­ли металл пане­ли при рих­тов­ке.

Уда­ры, исполь­зу­е­мые при рих­то­ва­нии молот­ком с под­держ­кой, не долж­ны делать­ся с уси­ли­ем, как при заби­ва­нии гвоз­дей. Они долж­ны быть лёг­ки­ми, сколь­зя­щи­ми, рит­мич­ны­ми. Моло­ток нуж­но дер­жать сво­бод­но и при уда­ре дви­гать запястьем. Опыт­ный рих­тов­щик дела­ет при­мер­но 120 лёг­ких уда­ров молот­ком в мину­ту в оди­на­ко­вом рит­ме. Моло­ток отска­ки­ва­ет и запястье под­ни­ма­ет моло­ток для совер­ше­ния сле­ду­ю­ще­го уда­ра. Паль­цы кон­тро­ли­ру­ют моло­ток в нача­ле и в кон­це уда­ра. При дви­же­нии бой­ка молот­ка вниз и вверх, конец его руч­ки совер­ша­ет дви­же­ние по корот­кой дуге. Рука рас­слаб­ле­на, но гото­ва креп­ко схва­тить руч­ку молот­ка после его отско­ка.

Пра­виль­ные дви­же­ния молот­ком тре­бу­ют опре­де­лён­но­го навы­ка. Моло­ток дол­жен быть сба­лан­си­ро­ван. Несба­лан­си­ро­ван­ный моло­ток будет отска­ки­вать, бес­по­ря­доч­но сме­ща­ясь в раз­ные сто­ро­ны от цели уда­ра. Такой моло­ток при­дёт­ся дер­жать креп­ко в тече­ние все­го уда­ра и не полу­чить­ся делать лёг­кие уда­ры. К тому же не полу­чить­ся соблю­дать ритм повто­ря­ю­щих­ся дви­же­ний.

Кузов­ные лож­ки, гла­дил­ки

Кузов­ные лож­ки, как и любой рих­то­воч­ный инстру­мент, быва­ют раз­ных форм и раз­ме­ров. В зави­си­мо­сти от фор­мы, кузов­ная лож­ка может при­ме­нять­ся как рычаг, для вырав­ли­ва­ния вмя­ти­ны с обрат­ной сто­ро­ны пане­ли, как под­держ­ка (в труд­но­до­ступ­ных местах), а так­же вме­сте молот­ка (гла­дил­ка) и вме­сте с молот­ком, для рас­пре­де­ле­ния уда­ра на боль­шую пло­щадь.

Гла­дил­ку мож­но исполь­зо­вать несколь­ки­ми спо­со­ба­ми. При исполь­зо­ва­нии с под­держ­кой, име­ю­щей насеч­ки, гла­дил­ка может оса­жи­вать металл.

Гла­дил­кой хоро­шо рабо­тать на отно­си­тель­но плос­ких поверх­но­стях. Она не рас­тя­ги­ва­ет металл, поэто­му уда­ры мож­но нано­сить силь­нее, чем молот­ком. Гла­дил­ка ещё хоро­ша тем, что она, бла­го­да­ря сво­ей пло­ща­ди, может одно­вре­мен­но «под­ни­мать» вмя­ти­ну и про­сту­ки­вать воз­вы­шен­но­сти вокруг этой вмя­ти­ны.

Склад­ки на метал­ле в местах, где невоз­мож­но исполь­зо­вать моло­ток вме­сте с под­держ­кой, могут исправ­лять­ся мето­дом “молот­ком через гла­дил­ку” (см. рису­нок). Гла­дил­ка рас­се­и­ва­ет уда­ры, рас­пре­де­ляя их на боль­шую пло­щадь. Она поме­ща­ет­ся поверх жёст­ких воз­вы­шен­но­стей и про­сту­ки­ва­ет­ся до момен­та, когда напря­же­ние метал­ла ослаб­нет.

Под­держ­ки

Хоро­шие под­держ­ки сде­ла­ны из кован­но­го желе­за. Дешё­вые могут быть сде­ла­ны из чугу­на. Для уни­вер­саль­но­сти, каж­дая под­держ­ка может состо­ять из несколь­ких выпук­ло­стей для соот­вет­ствия раз­ным кон­ту­рам кузов­ных пане­лей.

При выправ­ле­нии вмя­ти­ны под­держ­ка удер­жи­ва­ет­ся с обрат­ной сто­ро­ны пане­ли с дав­ле­ни­ем, созда­ва­е­мым рукой рих­тов­щи­ка. При про­сту­ки­ва­нии воз­вы­шен­но­сти, под­держ­ка удер­жи­ва­ет­ся сво­бод­но, без дав­ле­ния.

Под­держ­ка долж­на иметь фор­му, соот­вет­ству­ю­щую изги­бу ремон­ти­ру­е­мой пане­ли. Нуж­но про­сту­ки­вать воз­вы­шен­но­сти вокруг вмя­ти­ны. Каж­дый после­ду­ю­щий удар дол­жен пере­кры­вать преды­ду­щий удар на поло­ви­ну диа­мет­ра удар­ной голов­ки молот­ка. Так мож­но выправ­лять вмя­ти­ну от пери­фе­рии к цен­ту.

Слиш­ком силь­ные уда­ры по под­держ­ке через металл пане­ли могут сде­лать его тонь­ше и рас­тя­нуть.

Под­держ­ка обще­го назна­че­ния может исполь­зо­вать­ся для гру­бо­го пер­во­на­чаль­но­го выправ­ле­ния повре­жде­ния (так как тяжё­лая и име­ет соот­вет­ству­ю­щую боль­шую закруг­лён­ную часть). Её при­ме­ня­ют в раз­ных местах, так как она име­ет поверх­но­сти с раз­ны­ми изги­ба­ми и угла­ми.

Основ­ные виды под­дер­жек. Сле­ва напра­во: под­держ­ка обще­го назна­че­ния, под­держ­ка “каб­лук”, под­держ­ка “запя­тая” (клин).

Под­держ­ка в виде каб­лу­ка име­ет плос­кую часть и сла­бо выпук­лую. Такую под­держ­ку удоб­но при­ме­нять при вырав­ни­ва­нии флан­цев, а так­же на плос­ких и сла­бо­вы­пук­лых поверх­но­стях. Её часто при­ме­ня­ют при рих­тов­ке две­рей.

Под­держ­ка в виде запя­той (или кли­на) может при­ме­нять­ся при рих­тов­ке сла­бо­вы­пук­лых и силь­но выпук­лых пане­лей, а так­же в местах, куда дру­гую под­держ­ку невоз­мож­но поме­стить. Её мож­но лег­ко про­су­нуть и удер­жи­вать меж­ду уси­ли­те­ля­ми.

Кузов­ной напиль­ник

Кузов­ной напиль­ник может исполь­зо­вать­ся на началь­ной ста­дии ремон­та, для опре­де­ле­ния струк­ту­ры повре­жде­ния, а так­же на  завер­ша­ю­щей ста­дии вырав­ни­ва­ния метал­ла. Рабо­чая часть сде­ла­на из очень проч­ной ста­ли и име­ет зазуб­ри­ны. Дер­жа­тель напиль­ни­ка име­ет две руч­ки и вин­то­вую стяж­ку для регу­ли­ров­ки изги­ба напиль­ни­ка. В зави­си­мо­сти от изги­ба, умень­ша­ет­ся или уве­ли­чи­ва­ет­ся рабо­чая пло­щадь напиль­ни­ка для удоб­ства исполь­зо­ва­ния в раз­ных местах пане­лей. Кузов­ные напиль­ни­ки быва­ют раз­ных раз­ме­ров, форм и могут иметь раз­ное коли­че­ство и кон­фи­гу­ра­цию зуб­цов. Менее гру­бые напиль­ни­ки могут исполь­зо­вать­ся на алю­ми­ни­е­вых кузов­ных пане­лях.

Кузов­ной напиль­ник может:

  • Про­яв­лять струк­ту­ру повре­жде­ния на началь­ной ста­дии ремон­та.
  • Выяв­лять мел­кие углуб­ле­ния и воз­вы­шен­но­сти при финиш­ной рих­тов­ки кузов­ной пане­ли.
  • Сре­зать неболь­шие воз­вы­шен­но­сти.
  • При­ме­нять­ся на завер­ша­ю­щей ста­дии вырав­ни­ва­ния, когда исполь­зу­ет­ся тон­кий слой шпа­клёв­ки.
  • Вырав­ни­вать сва­роч­ные швы.
  • Обра­ба­ты­вать поверх­ность после луже­ния и нане­се­ния при­поя на кузов (см. ста­тью “луже­ние и пай­ка кузо­ва авто­мо­би­ля”).

Режу­щая часть зуб­цов долж­на быть направ­ле­на нару­жу, от масте­ра, дер­жа­ще­го напиль­ник. Напиль­ник дол­жен про­де­лы­вать длин­ные про­хо­ды по всей длине пане­ли. Если напиль­ник застре­ва­ет во вре­мя дви­же­ния, то нуж­но осла­бить нажим. Дви­же­ния дела­ют­ся толь­ко от себя, после сде­лан­но­го про­хо­да напиль­ник нуж­но под­нять и воз­вра­тить в исход­ное поло­же­ние для выпол­не­ния ново­го про­хо­да.

Смен­ные полот­на могут иметь зуб­цы раз­но­го раз­ме­ра и рас­по­ло­жен­ные с раз­ной плот­но­стью. Так, при финиш­ной обра­бот­ки, хоро­ший напиль­ник может под­го­тав­ли­вать поверх­ность, даже не остав­ляя цара­пин. Это свя­за­но, как с раз­ме­ром и плот­но­стью рас­по­ло­же­ния зуб­цов, так и с их фор­мой.

Напиль­ник сре­за­ет металл, поэто­му обра­бот­ка не может быть мно­го­крат­ной. Напиль­ни­ком нуж­но обра­ба­ты­вать поверх­ность, дви­гая его от себя и немно­го боком (наис­ко­сок, 15–20 гра­ду­сов). При дви­же­нии напиль­ни­ка, его при­жим­ную силу нуж­но сме­щать с перед­ней части к зад­ней. Полу­ча­ет­ся, что он как бы кача­ет­ся. Нуж­но менять направ­ле­ния дви­же­ния напиль­ни­ка, то есть дви­гать попе­ре­мен­но крест накрест.

Для выяв­ле­ния неров­но­стей, вме­сто кузов­но­го напиль­ни­ка мож­но исполь­зо­вать круп­но­зер­ни­стую шли­фо­валь­ную бума­гу на брус­ке или на орби­таль­ной шли­фо­валь­ной машин­ке. Прин­цип тот же. Нуж­но отшли­фо­вать рих­ту­е­мую поверх­ность. Ямки будут не заде­ты абра­зи­вом, а высту­пы будут отшли­фо­ва­ны силь­нее, чем вся поверх­ность, и будут иметь неот­шли­фо­ван­ные обла­сти вокруг них. Если воз­вы­шен­но­сти совсем не высо­кие, то они отшли­фу­ют­ся и эта область пане­ли при­мет нуж­ный кон­тур. При при­ме­не­нии шли­фо­валь­ной машин­ки, она долж­на дви­гать­ся мед­лен­но и рав­но­мер­но, но не слиш­ком мед­лен­но, что­бы не нагре­вать металл. При быст­ром дви­же­нии абра­зив не будет успе­вать нор­маль­но шли­фо­вать.

Шли­фо­ва­ние круп­ным абра­зи­вом, как и обра­бот­ка напиль­ни­ком, истон­ча­ет металл пане­ли, поэто­му не долж­но при­ме­нять­ся мно­го раз на одной и той же дета­ли кузо­ва. Для обна­ру­же­ния неров­но­стей и шли­фо­ва­ния мел­ких воз­вы­шен­но­стей может исполь­зо­вать­ся шли­фо­валь­ная машин­ка с абра­зи­вом P36-P80. Машин­ку нуж­но дви­гать мед­лен­но, каж­дый её про­ход дол­жен пере­кры­вать преды­ду­щий на 50%. На «голом» метал­ле луч­ше все­го исполь­зо­вать шли­фо­валь­ные кру­ги на осно­ве абра­зи­ва окси­да алю­ми­ния, так как он наи­бо­лее проч­ный и изно­со­стой­кий и обыч­но при­ме­ня­ет­ся для шли­фо­ва­ния спла­вов метал­ла.

Надув­ные подуш­ки и ваку­ум­ные при­сос­ки

Спе­ци­аль­ные надув­ные подуш­ки исполь­зу­ют­ся с обрат­ной сто­ро­ны повре­ждён­ных пане­лей, для выдав­ли­ва­ния вмя­тин боль­шо­го раз­ме­ра. Они могут исполь­зо­вать­ся внут­ри две­рей, зад­них кры­льев и дру­гих пане­лей.

Ваку­ум­ная при­сос­ка может исполь­зо­вать­ся для вытя­ги­ва­ния плав­ных вмя­тин. Она может иметь руч­ку или быть в соста­ве молот­ка обрат­но­го дей­ствия.

Рихтовка кузова автомобиля. Этапы ремонта

Как было ска­за­но ранее, гра­мот­ная про­це­ду­ра ремон­та дефор­ми­ро­ван­ной пане­ли пред­став­ля­ет собой выправ­ле­ние толь­ко тех мест, кото­рые полу­чи­ли пла­сти­че­скую дефор­ма­цию. Отно­си­тель­но не повре­ждён­ные при­ле­га­ю­щие зоны после это­го воз­вра­тят­ся в пер­во­на­чаль­ное состо­я­ние само­сто­я­тель­но. Такой метод тре­бу­ет немно­го уси­лий и мало дей­ствий.

Мож­но так­же воз­дей­ство­вать на обрат­ную сто­ро­ну повре­жде­ния тяжё­лым молот­ком или дру­гим тяжё­лым инстру­мен­том. Повре­жде­ние выдав­ли­ва­ет­ся или высту­ки­ва­ет­ся гру­бо, без каких-либо спе­ци­аль­ных пра­вил. При исполь­зо­ва­нии тако­го мето­да могут воз­ни­кать допол­ни­тель­ные повре­жде­ния и рас­тя­ну­тость метал­ла, кото­рые тре­бу­ет­ся в даль­ней­шем устра­нять.

Более пред­по­чти­те­лен имен­но вдум­чи­вый, гра­мот­ный под­ход к ремон­ту.

Гра­мот­ный ремонт повре­жде­ния вклю­ча­ет в себя три ста­дии:

  • ана­ли­зи­ро­ва­ние повре­жде­ния,
  • прав­ка на чер­но­вую (вос­ста­нов­ле­ние фор­мы),
  • прав­ка на чисто­вую (финиш­ная).

Рас­смот­рим эти эта­пы подроб­но:

  • Ана­лиз повре­жде­ния явля­ет­ся пер­вой и наи­бо­лее зна­чи­мой ста­ди­ей, так как от пра­виль­но­го опре­де­ле­ния зон дефор­ма­ции, куда нуж­но при­ло­жить уси­лие, зави­сит быст­ро­та про­цес­са и конеч­ный резуль­тат. Про­це­ду­ра выправ­ле­ния повре­жде­ния долж­на опи­рать­ся на этот ана­лиз. Нуж­но пони­мать в какой после­до­ва­тель­но­сти про­изо­шла дефор­ма­ция. Нуж­но опре­де­лить направ­ле­ние, из кото­ро­го панель полу­чи­ла дефор­ма­цию и опре­де­лить какой залом или склад­ка обра­зо­ва­лись послед­ни­ми, какие перед этим и так далее вплоть до места, кото­рое полу­чи­ло пер­вый пря­мой кон­такт с пре­пят­стви­ем. Далее нуж­но опре­де­лить план дей­ствий по устра­не­нию дефор­ма­ции в поряд­ке, про­ти­во­по­лож­ном их воз­ник­но­ве­нию. Неко­то­рые повре­жде­ния мог­ли обра­зо­вать­ся одно­вре­мен­но и нуж­но это учи­ты­вать. Про­цесс вос­ста­нов­ле­ния не дол­жен созда­вать допол­ни­тель­ных повре­жде­ний. Таким обра­зом, потра­тив неко­то­рое вре­мя на ана­ли­зи­ро­ва­ние струк­ту­ры неров­но­стей и обду­мы­ва­ние поряд­ка вос­ста­нов­ле­ния, рабо­та выпол­ня­ет­ся гораз­до лег­че и быст­рее, кро­ме того, ста­но­вит­ся более инте­рес­ной.
    При­ло­же­ние линей­ки реб­ром помо­жет понять глу­би­ну вмя­ти­ны.

    При ана­ли­зе, повре­ждён­ную панель мож­но про­щу­пать рукой. Обыч­но для это­го исполь­зу­ют левую руку. Нуж­но дви­гать всей ладо­нью вдоль пане­ли. Толь­ко паль­цы не смо­гут про­чув­ство­вать, како­го рода неров­ность перед вами. Ино­гда масте­ра наде­ва­ют матер­ча­тые пер­чат­ки, так как в них лег­че про­чув­ство­вать фор­му метал­ла. Сте­пень неров­но­сти мож­но опре­де­лить, при­кла­ды­вая линей­ку реб­ром к пане­ли. Кузов­ной напиль­ник так­же может при­ме­нять­ся для быст­ро­го опре­де­ле­ния струк­ту­ры повре­жде­ния. После обра­бот­ки напиль­ни­ком, сре­зан­ная крас­ка на кра­ях вмя­ти­ны выявит её фору и раз­мер.

  • В резуль­та­те гру­бой рих­тов­ки выправ­ля­ют­ся рёб­ра жёст­ко­сти, зало­мы, боль­шие вмя­ти­ны и кузов­ная панель при­ни­ма­ет свою ори­ги­наль­ную фор­му. На этом эта­пе не нуж­но зацик­ли­вать­ся на одном един­ствен­ном месте, необ­хо­ди­мо делать несколь­ко про­хо­дов по всей пане­ли, посте­пен­но вырав­ни­вая её. Нуж­но ослаб­лять напря­жён­ные обла­сти, полу­чен­ные при уда­ре, и пре­пят­ству­ю­щие воз­вра­ще­нию метал­ла в его пер­во­на­чаль­ное состо­я­ние. Несколь­ко лёг­ких уда­ров в нуж­ное место более эффек­тив­ны, чем один или два силь­ных уда­ра. Вмя­ти­ны выправ­ля­ют­ся и одно­вре­мен­но про­сту­ки­ва­ют­ся воз­вы­шен­но­сти и склад­ки окру­жа­ю­щей её обла­сти. Здесь часто при­ме­ня­ет­ся метод «моло­ток вне под­держ­ки», кото­рый будет рас­смот­рен ниже. Мож­но исполь­зо­вать моло­ток и дере­вян­ный бру­сок или спе­ци­аль­ную надув­ную подуш­ку, для воз­дей­ствия с обрат­ной сто­ро­ны повре­жде­ния. Незна­чи­тель­ные неров­но­сти на этом эта­пе по-преж­не­му оста­ют­ся, они не долж­ны отвле­кать рих­тов­щи­ка. Глав­ная зада­ча это­го эта­па – вер­нуть основ­ную фор­му дефор­ми­ро­ван­ной кузов­ной пане­ли. Усад­ка рас­тя­ну­то­го метал­ла (об этом ниже) и, при необ­хо­ди­мо­сти, зава­ри­ва­ние раз­ры­вов так­же отно­сит­ся к этой ста­дии ремон­та пане­ли.
  • Во вре­мя финиш­ной рих­тов­ки уби­ра­ют­ся мел­кие неров­но­сти, и панель окон­ча­тель­но вырав­ни­ва­ет­ся. Повре­ждён­ный металл может быть отрих­то­ван очень каче­ствен­но, так, что будет доста­точ­но толь­ко нане­сти напол­ня­ю­щий грунт, обра­бо­тать его и кра­сить. Для это­го нуж­но набрать­ся тер­пе­ния, делать всё после­до­ва­тель­но, без спеш­ки и лиш­них уси­лий. На этом эта­пе при­ме­ня­ет­ся кузов­ной напиль­ник, о кото­ром было напи­са­но выше. Так­же здесь при­ме­ня­ет­ся метод рих­тов­ки «моло­ток на под­держ­ке» (см. ниже). На этом эта­пе мож­но исполь­зо­вать спе­ци­аль­ное про­яв­ля­ю­щее покры­тие. Далее нуж­но сде­лать несколь­ко про­хо­дов брус­ком с круп­но­зер­ни­стой шли­фо­валь­ной бума­гой. Это выявит неров­но­сти, кото­рые слож­но заме­тить. Потом нуж­но выпра­вить остав­ши­е­ся углуб­ле­ния. После выпол­не­ния такой про­це­ду­ры, нуж­но сно­ва нане­сти про­явоч­ное сред­ство и повто­рить шли­фо­ва­ние. Таким обра­зом, поверх­ность пане­ли мож­но пол­но­стью выров­нять. После это­го кузов­ная панель под­го­тав­ли­ва­ет­ся к грун­то­ва­нию и покрас­ке.

Методы рихтовки

Тех­ни­ка «моло­ток вне под­держ­ки»

В этой тех­ни­ке моло­ток дол­жен иметь неболь­шое рас­сто­я­ние (сме­ще­ние) от под­держ­ки. Под­держ­ка давит на центр углуб­ле­ния на метал­ле, в то вре­мя как Вы про­дол­жа­е­те про­сту­ки­вать воз­вы­шен­но­сти вокруг вмя­ти­ны. Таким обра­зом, воз­вы­шен­но­сти опус­ка­ют­ся, а углуб­ле­ния под­ни­ма­ют­ся при каж­дом отска­ки­ва­нии под­держ­ки. В боль­шин­стве слу­ча­ев при гру­бой рих­тов­ке нуж­но при­ме­нять метод «моло­ток вне под­держ­ки». Он исполь­зу­ет­ся при устра­не­нии боль­шин­ства вмя­тин.

По воз­мож­но­сти нуж­но все­гда исполь­зо­вать гла­дил­ку вме­сто молот­ка. Гла­дил­ка боль­ше про­ща­ет уда­ры с непра­виль­ным уси­ли­ем при рих­тов­ке.

Гла­дил­ка и под­держ­ка в этом мето­де не кон­так­ти­ру­ют друг с дру­гом. Этот метод хоро­шо под­хо­дит в ситу­а­ции, когда металл не полу­чив зна­чи­тель­но­го повре­жде­ния, может быть немно­го пере­на­прав­лен незна­чи­тель­ным уси­ли­ем для вос­ста­нов­ле­ния пер­во­на­чаль­ной фор­мы. Мето­ди­ка «моло­ток вне под­держ­ки» исполь­зу­ет­ся для под­ня­тия углуб­ле­ний и воз­вы­шен­но­стей одно­вре­мен­но. Эта мето­ди­ка при­ме­ня­ет­ся в основ­ном на сла­бо­вы­пук­лых или плос­ких пане­лях, где металл доста­точ­но подат­ли­вый, в отли­чие от силь­но­вы­пук­лых пане­лей.

Тех­ни­ка «моло­ток на под­держ­ке»

Может при­ме­нять­ся как для опус­ка­ния воз­вы­шен­но­стей, так и для выправ­ле­ния неболь­ших вмя­тин. В этой тех­ни­ке нуж­но рас­по­ло­жить под­держ­ку пря­мо напро­тив повре­жде­ния. Молот­ком нуж­но не силь­но про­сту­ки­вать металл, рас­по­ло­жен­ный над под­держ­кой. При силь­ных уда­рах есть опас­ность рас­тя­нуть рих­ту­е­мый металл. Нуж­но посто­ян­но про­ве­рять металл про­щу­пы­ва­ни­ем, после чего про­дол­жать рих­то­ва­ние до пол­но­го выправ­ле­ния повре­жде­ния. По воз­мож­но­сти при­ме­няй­те вме­сто молот­ка гла­дил­ку. Боль­шое пре­иму­ще­ство гла­дил­ки над молот­ком заклю­ча­ет­ся в том, что она воз­дей­ству­ет на боль­шую пло­щадь за один раз и удар рас­пре­де­ля­ет­ся более рав­но­мер­но, чем удар молот­ком. Как было напи­са­но выше, гла­дил­ка хоро­ша тем, что, бла­го­да­ря сво­ей пло­ща­ди, может одно­вре­мен­но под­ни­мать углуб­ле­ния и опус­кать воз­вы­шен­но­сти на рих­ту­е­мом участ­ке. При про­сту­ки­ва­нии вмя­ти­ны, нажи­май­те на металл под­держ­кой с доста­точ­ной силой. Если не надав­ли­вать с пра­виль­ным уси­ли­ем, то мож­но толь­ко уве­ли­чить повре­жде­ние. При про­сту­ки­ва­нии воз­вы­шен­но­сти под­держ­ку нуж­но дер­жать наобо­рот сво­бод­но, без уси­лия.

Пока­за­но отска­ки­ва­ю­щее дей­ствие под­держ­ки после уда­ра молот­ка при выправ­ле­нии вмя­ти­ны.

Метод «моло­ток на под­держ­ке» при­ме­ня­ет­ся при чисто­вой (финиш­ной) прав­ке. Так­же этот метод очень эффек­ти­вен при вырав­ни­ва­нии кра­ёв пане­ли.

Насто­я­тель­но реко­мен­ду­ет­ся, что­бы обрат­ная сто­ро­на повре­ждён­ной пане­ли была чистой, ина­че это отра­зить­ся на каче­стве рих­тов­ки. Под­держ­ка долж­на быть пра­виль­но выбра­на по фор­ме. Слиш­ком выпук­лая фор­ма под­держ­ки сде­ла­ет панель более выпук­лой, а плос­кая – плос­кой.

При при­ме­не­нии молот­ка с под­держ­кой долж­на быть раз­ви­та коор­ди­на­ция. Под­держ­ка долж­на нахо­дить­ся непо­сред­ствен­но под молот­ком.

Выправ­ле­ние вмя­ти­ны молот­ком с ост­рым бой­ком

Ино­гда, для выправ­ле­ния вмя­ти­ны, мож­но при­ме­нять моло­ток с ост­рым бой­ком без под­держ­ки. Такую тех­ни­ку нуж­но исполь­зо­вать очень осто­рож­но, так как мож­но толь­ко усу­гу­бить повре­жде­ние. Идея заклю­ча­ет­ся в том, что­бы под­нять вмя­ти­ну сери­ей хоро­шо постав­лен­ных уда­ров молот­ком с ост­рым бой­ком с обрат­ной сто­ро­ны пане­ли. Вмя­ти­на долж­на выправ­лять­ся не до кон­ца. Вме­сте с под­ня­ти­ем вмя­ти­ны полу­ча­ют­ся ост­рые воз­вы­шен­но­сти от молот­ка, кото­рые потом уби­ра­ют­ся допол­ни­тель­ным вырав­ни­ва­ни­ем. Нера­зум­ное при­ме­не­ние такой тех­ни­ки может зна­чи­тель­но рас­тя­нуть металл и не дать удо­вле­тво­ри­тель­но­го резуль­та­та.

Усадка растянутого металла

Рас­тя­ну­тый металл, после устра­не­ния дефор­ма­ции, будет зна­чи­тель­но выше осталь­ной поверх­но­сти, а так­же будет ослаб­лен и неста­би­лен. Его нель­зя про­сту­чать молот­ком и опу­стить ниже, так как для него нет места. Он либо уйдёт цели­ком в про­ти­во­по­лож­ную сто­ро­ну, либо сно­ва обрат­но (хло­пун). Если дефор­ма­ция была устра­не­на в пра­виль­ном поряд­ке, пра­виль­ны­ми инстру­мен­та­ми и с пра­виль­ным уси­ли­ем, то рас­тя­ну­тый металл может быть толь­ко в зоне пря­мо­го повре­жде­ния. Если же дефор­ма­ция выправ­ля­лась без пред­ва­ри­тель­но­го ана­ли­за, гру­бы­ми уда­ра­ми молот­ка, то рас­тя­ну­тый металл будет по всей ремонт­ной обла­сти. Тако­му метал­лу нуж­но вер­нуть нор­маль­ную тол­щи­ну усад­кой. Для воз­вра­ще­ния метал­ла в пер­во­на­чаль­ную фор­му его нуж­но «собрать». Усад­ка метал­ла нагре­вом явля­ет­ся доста­точ­но про­стым про­цес­сом, но тре­бу­ет осто­рож­но­сти. Нуж­но опре­де­лить самую высо­кую точ­ку рас­тя­ну­то­го метал­ла и нагреть её при помо­щи инстру­мен­та, кото­рый Вы исполь­зу­е­те для усад­ки. Далее нуж­но поме­стить под­держ­ку под нагре­тую область и уда­рить молот­ком несколь­ко раз, пока металл горя­чий. Так, металл вокруг уса­жи­ва­ет­ся в это нагре­тое пят­но и ста­но­вит­ся тол­ще и мень­ше по пло­ща­ди. Потом нуж­но охла­дить это место мок­рой тряп­кой или губ­кой. Таким же спо­со­бом мож­но уса­дить осталь­ные обла­сти с рас­тя­ну­тым метал­лом. Нуж­но быть осто­рож­ным и не пере­бор­щить. Ина­че металл дефор­ми­ру­ет­ся и дефор­ми­ру­ет при­ле­га­ю­щую область.

После­до­ва­тель­ность усад­ки обшир­ной зоны рас­тя­ну­то­го метал­ла

Незна­чи­тель­ная рас­тя­ну­тость метал­ла может устра­нять­ся без про­сту­ки­ва­ния. При нагре­ве рас­тя­ну­тый металл сокра­ща­ет­ся, про­ис­хо­дит его усад­ка. Нагре­тый металл сна­ча­ла воз­вы­ша­ет­ся над общим уров­нем пане­ли. После нагре­ва и охла­жде­ния, рас­тя­ну­тый металл при­об­ре­та­ет пер­во­на­чаль­ный про­филь, либо ста­но­вит­ся немно­го ниже обще­го уров­ня плос­ко­сти пане­ли. Так­же може­те про­чи­тать ста­тью “Как убрать хло­пун на метал­ле”, где подроб­но рас­смат­ри­ва­ет­ся тема рас­тя­ну­то­го метал­ла.

Пра­ви­ла при усад­ке нагре­вом:

  • Обрат­ная сто­ро­на нагре­ва­е­мой пане­ли долж­на быть очи­ще­на от шумо­изо­ля­ци­он­но­го мате­ри­а­ла.
  • при усад­ке нуж­но при­ме­нять под­держ­ку, име­ю­щую мень­шую выпук­лость, чем рас­тя­ну­тая область метал­ла.
  • Обыч­но исполь­зу­ет­ся аце­ти­ле­но­вая горел­ка с насад­кой, соот­вет­ству­ю­щей тол­щине оса­жи­ва­е­мо­го метал­ла, но может так­же при­ме­нять­ся нагрев полу­ав­то­ма­ти­че­ской свар­кой, спе­ци­аль­ным уголь­ным элек­тро­дом, а так­же спе­ци­аль­ной насад­кой и  режи­мом спот­те­ра.
  • Аце­ти­ле­но­вой горел­кой нуж­но нагре­вать до ярко крас­но­го цве­та, дер­жа её пер­пен­ди­ку­ляр­но поверх­но­сти.
  • Нико­гда не осту­жай­те металл, нагре­тый до крас­но­го цве­та. Подо­жди­те, когда он немно­го сам охла­дит­ся и ста­нет чёр­ным.
  • Нико­гда не нагре­вай­те область боль­ше, чем може­те оса­дить молот­ком за один раз. Горел­кой нагре­ва­ет­ся пло­щадь от 10 до 25 мм.
  • Во вре­мя нагре­ва нуж­но делать кру­го­вые дви­же­ния горел­кой, по спи­ра­ли, от пери­фе­рии к цен­тру.
  • Не пытай­тесь сде­лать усад­ку рас­тя­ну­то­го метал­ла, пока не выпра­ви­те его на чер­но­вую.
  • Не нагре­вай­те для усад­ки вмя­ти­ну.
  • Если рас­тя­ну­тый металл име­ет неболь­шую область, то и нагре­вай­те малень­кое пят­но для усад­ки.
  • Мож­но делать усад­ку рас­тя­ну­то­го метал­ла и без его после­ду­ю­ще­го охла­жде­ния мок­рой тряп­кой. Охла­жде­ние лишь уско­ря­ет про­цесс.
  • После усад­ки, может потре­бо­вать­ся допол­ни­тель­ное вырав­ни­ва­ние метал­ла.

Пример ремонта простой деформации кузовной панели

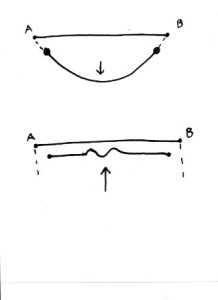

Рас­смот­рим схе­ма­ти­че­ское изоб­ра­же­ние про­стой дефор­ма­ции кузов­ной пане­ли. Пунк­ти­ром пока­за­на ори­ги­наль­ная фор­ма пане­ли. Рих­тов­ка про­из­во­дит­ся в после­до­ва­тель­но­сти, про­ти­во­по­лож­ной воз­ник­но­ве­нию повре­жде­ний.

Пра­виль­ный поря­док ремон­та повре­жде­ния. Сна­ча­ла ослаб­ля­ют­ся зало­мы, кото­рые были созда­ны послед­ни­ми после уда­ра.

Так как залом Х создан в повре­жде­нии послед­ним, то эта область долж­на выправ­лять­ся пер­вой. На эту зону поме­ща­ет­ся плос­кая кузов­ная лож­ка и про­сту­ки­ва­ет­ся молот­ком, направ­ляя уда­ры пря­мо на край зало­ма (рис. №2). Это осла­бит воз­вы­шен­ность и сдви­нет её в изна­чаль­ную пози­цию. Далее про­сту­ки­ва­ет­ся угол флан­ца Z, осла­бив напря­же­ние в этой обла­сти. Обла­сти метал­ла меж­ду 0 и Y и Y и Z теперь ослаб­ле­ны и гото­вы к воз­вра­ще­нию в ори­ги­наль­ную пози­цию при помо­щи неболь­шо­го уси­лия. Это уси­лие созда­ёт­ся при помо­щи сред­не­вы­пук­лой под­держ­ки, выправ­ляя неров­но­сти дву­мя-тре­мя несиль­ны­ми уда­ра­ми с обрат­ной сто­ро­ны с 0 по Y (рис. №3). Это осла­бит напря­же­ние метал­ла с обрат­ной сто­ро­ны (отре­зок 0Y). Про­це­ду­ра повто­ря­ет­ся от Y до Z, вос­ста­нав­ли­вая металл до ори­ги­наль­ной фор­мы №4.

Вто­рая иллю­стра­ция (см. ниже) пока­зы­ва­ет ошиб­ку чер­но­вой прав­ки тако­го же повре­жде­ния. Здесь не было про­из­ве­де­но пер­во­на­чаль­но­го ослаб­ле­ния напря­жён­ных мест. На рис. №1, опу­щен­ный металл был выправ­лен уда­ра­ми с обрат­ной сто­ро­ны до точ­ки Y при помо­щи под­держ­ки. Это под­ня­ло боль­шую пло­щадь вмя­ти­ны прак­ти­че­ски до ори­ги­наль­ной пози­ции. Одна­ко напря­же­ние в точ­ке X не было ослаб­ле­но. Напря­жён­ный залом не опу­стил­ся на своё нор­маль­ное место, вме­сто это­го этот залом тянет панель вниз в зоне H. Так про­ис­хо­дит, пото­му что напря­жён­ный край X уси­ли­ва­ет металл с обрат­ной сто­ро­ны. Таким обра­зом, когда уси­лие при­ла­га­ет­ся свер­ху на Y, залом дей­ству­ет как опор­ный центр, утя­ги­вая металл вниз на H, когда при­ла­га­ет­ся уси­лие вверх на Y.

Не пра­виль­ная после­до­ва­тель­ность ремон­та. Вмя­ти­ны были выправ­ле­ны без пред­ва­ри­тель­но­го ослаб­ле­ния напря­жён­ных зон пане­ли. В ито­ге металл рас­тя­нут и тре­бу­ет допол­ни­тель­ной прав­ки.

Когда чер­но­вое вырав­ни­ва­ние было нача­то без ослаб­ле­ния напря­жён­ной обла­сти, металл дол­жен быть рас­тя­нут для того, что­бы воз­вра­тить­ся в свою ори­ги­наль­ную пози­цию, как пока­за­но пунк­ти­ром. Теперь тре­бу­ет­ся зна­чи­тель­ное уси­лие, что­бы воз­вра­тить его вверх и это вызо­вет появ­ле­ние допол­ни­тель­ных повре­жде­ний на метал­ле во вре­мя уда­ра под­держ­кой, как пока­за­но на рис. №2. Выправ­ле­ние этих повре­жде­ний доба­вит рабо­ты. На рис. №3, вмя­ти­на была выправ­ле­на и моло­ток и под­держ­ка на сво­ём месте, что­бы начать вырав­ни­ва­ние. На рис. №4, вмя­ти­на вос­ста­нов­ле­на до нор­маль­но­го состо­я­ния. Одна­ко это уже полу­чи­лась новая фор­ма с рас­тя­ну­тым метал­лом. Таким обра­зом, рабо­та сде­ла­на, но было поте­ря­но вре­мя на неза­пла­ни­ро­ван­ную рих­тов­ку, и металл был рас­тя­нут. Пунк­ти­ром пока­зан ори­ги­наль­ный кон­тур пане­ли.

При­ве­дён­ные при­ме­ры пока­зы­ва­ют, что одну и ту же рабо­ту мож­но сде­лать по-раз­но­му, потра­тив раз­ное коли­че­ство уси­лий. При вдум­чи­вом пред­ва­ри­тель­ном ана­ли­зе повре­жде­ния мож­но зна­чи­тель­но сокра­тить вре­мя ремон­та, его каче­ство и умень­шить коли­че­ство шпа­клёв­ки или вовсе её исклю­чить. Кро­ме того, пра­виль­но выпол­нен­ная рих­тов­ка при­не­сёт удо­вле­тво­ре­ние от конеч­но­го резуль­та­та.

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Рихтовка — это… Что такое Рихтовка?


Рихтовка – выверка и незначительные перемещения установленных конструкций опалубки с целью обеспечения их проектного положения с заданной точностью.

[ГОСТ Р 52086-2003]

Рихтовка – окончательная выверка стальных конструкций, предварительно установленных на монтажных соединениях (балок рабочей площадки, подкрановых балок, подкрановых рельс и т.д.).

[СТО 22-06-04]

Рубрика термина: Опалубка

Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование

Источник: Энциклопедия терминов, определений и пояснений строительных материалов

Энциклопедия терминов, определений и пояснений строительных материалов. — Калининград.
Под редакцией Ложкина В.П..
2015-2016.

construction_materials.academic.ru

Рихтовка кузова автомобиля своими руками: технология удаления вмятин

Правка и рихтовка кузова»>Рихтовка кузова автомобиля – ремонт, связанный с выравниванием и приданием первоначального вида деформированным деталям автомобиля. Правке может быть подвергнута практически любая часть кузова авто. Самостоятельно проведенный ремонт сэкономит довольно крупную сумму денег, хотя процесс этот довольно трудоемкий и требует строгого соблюдения технологии и правильного подбора инструментов и оборудования.

Когда необходима рихтовка кузова

Подобная работа применяется в следующих случаях:

  • При восстановлении первоначальной геометрии деталей кузова. Это наиболее часто встречающийся вид восстановительных работ. Применяется рихтовка авто, если его детали были повреждены в результате ДТП или при других обстоятельствах. Ремонт подразумевает применение сварки, шлифовки, подгонки специальными инструментами.
  • Исправление локальных повреждений на небольшой площади. В этом случае при помощи рихтовки исправляются незначительные повреждения кузова. Вмятины выравнивают, используя большой арсенал молотков с различной геометрией и покрытием, нанося частые легкие удары по поврежденной области.
  • При подготовке деталей кузова авто к покраске. Иногда правка металла необходима для корректировки возникших вмятин перед нанесением ЛКП.

Непригодные для ремонта детали

Отметим, что в случаях значительных разрывов и растяжений металла рихтовка не представляется возможной, так как не сможет полностью восстановить заводскую геометрию той или иной детали, поэтому целесообразнее провести полную замену поврежденного узла.

Виды рихтовки кузова

Рихтовка кузова своими руками требует от автолюбителя специфических знаний и опыта. Такой ремонт можно разделить на три вида:

  1. Корректировка вмятин. В большинстве случаев именно с такой проблемой сталкиваются многие автолюбители. Любой удар приводит к смятию металла и автомобилю требуется рихтовка капота или . Вмятины – самый распространенный тип дефекта. Их можно устранить при помощи вакуумного метода.

    Вакуумная корректировка вмятин

  2. Ликвидация выпуклостей. Металл кузова автомобиля во время удара прогибается не во всех местах – в некоторых действующие силы заставляют металл, наоборот, выгибаться. Такие дефекты устраняет рихтовка авто своими руками с использованием молотков.

    Механическая корректировка вмятины с применением молотка

  3. Локальная рихтовка. Этот вид рихтовки вмятин своими руками подразумевает исправление геометрии металла без демонтажа детали, а используя только технологические отверстия в кузове авто.

    через технологические отверстия

Технология рихтовки кузова

Перед началом работ по восстановлению кузова необходим тщательный осмотр и выбор технологии, по которой будет производиться рихтовка.
При необходимости демонтируются те детали, которым необходима правка и те, которые затрудняют доступ к области, нуждающейся в ремонте.

Есть множество способов рихтовки кузова, но работа их всех основана на четырех технологиях. Ремонт с использованием конкретной технологии зависит от типа и формы повреждения, свойств металла.

Рассмотрим основные технологии рихтовки кузова авто:

  • беспокрасочная по технологии PDR. Paintless Dent Repair – технология рихтовки при помощи вакуумных присосок. PDR можно применять на больших вмятинах правильной формы, полученных без повреждения ЛКП. При помощи вакуумной присоски такие вмятины просто «вытягивают» обратно давлением воздуха без использования . Однако такой способ противопоказан, если на металле есть трещины
  • обычная рихтовка кузова своими руками — это самый распространенный вид, применяемый с использованием молоточков, наковален, ложек. Применяется при сложных повреждениях металла. Основная проблема этой технологии – чрезмерное растяжение металла и образование хлопунцов (играющего металла). В последнее время подобная проблема исправляется споттером
  • рихтовка с усадкой на горячую — эта технология применяется в крайнем случае, когда обычная рихтовка не приносит результата. При этом методе металл разогревают горелкой и по спирали придают металлу необходимую форму.
  • рихтовка алюминия — правка и рихтовка металла в этом случае проводится методом, прямо обратным рихтовке вмятин на стальных деталях. Рихтовка деталей из алюминия и его сплавов проводится из центра вмятины к ее краям путем выбивания или выдавливания. Следует отметить, что алюминиевые сплавы нельзя рихтовать с помощью споттера, поэтому их правка проводится с внутренней стороны детали. Если невозможно исправить повреждение «холодным» способом – металл разогревают до 150–200 градусов.

Инструменты, необходимые для работы

Если ваша цель — рихтовка вмятин кузова авто своими руками, то вам потребуется специальный инструмент для рихтовки, состоящий из приспособлений для обработки металла механическим способом. Вот список наиболее распространенных инструментов:

  1. Молотки для рихтовки кузова

    Рихтовочные молотки, киянки, при помощи которых выравнивают вмятины различной сложности. У таких молотков боек закруглен и хорошо отполирован. Масса их не превышает 200 г, а делаются они из текстолита, пластика, резины или цветных металлов. В связи с этим удары молоточков не отличаются силой, а сами молотки спружинивают, минимально деформируя металл. При помощи подобных молотков рихтовка крыла или рихтовка капота машин проводится быстро и качественно. Применение: рихтовка капота крыла, крыши, двери, дисков.

  2. Наковальни, подкладные штампы и поддержки

    Наковальни, подкладные штампы и поддержки. Нужны для фиксирования рихтуемого участка кузова. Желательно, чтобы форма поддержки соответствовала форме поврежденного участка, поэтому различных штампов в наборе рихтовщика должно быть немалое число. Применение: рихтовка капота, крыла, крыши, двери, дисков.

  3. Ударные полотна, ложки. Довольно универсальный инструмент в наборе рихтовщика. Они используются и для вытягивания металла при вмятинах, и в качестве поддержек, если доступ для обычных штампов и поддержек ограничен. Ложки используют при разъединении сдавленных листов металла (например, рихтовка двери без применения ложки превратится в мучения). Применение: рихтовка капота крыла, крыши, двери, дисков.
  4. Рычаги и крюки. Применяются для вытягивания вмятины изнутри, опираясь на любое ребро жесткости, как на рычаг. Крюков существует великое множество в зависимости от геометрии вмятин. Применение: рихтовка капота, крыла, крыши, двери, дисков.
  5. Шлифовальная машинка, напильники. Незаменимы при подготовительных работах перед рихтовкой машин, а также для подготовки кузова для покраски после рихтовочного процесса. Могут применяться для выравнивания небольших выпуклостей.Применение: рихтовка капота, крыла, крыши, двери, дисков.
  6. Споттер – современный аппарат точечной сварки, работа которого «заточена» под рихтовочные работы. Споттером удобно пользоваться при вытягивании вмятин, когда растянут металл кузова. Ремонт с его использованием намного ускоряет процесс рихтовки.

    Споттер для рихтовки кузова

Итак, рихтовка кузова автомобиля своими руками вполне доступна для простого автолюбителя, располагающего местом дл проведения работ и требуемым набором инструментов и приспособлений. Все же стоит учесть, что придется приложить немало усилий и результат без наличия опыта может отличаться от ожидаемого.

portalvaz.ru

рихтовка — это… Что такое рихтовка?

  • рихтовка — выправление, выпрямление, выравнивание, рихтование; избиение, драка, потасовка Словарь русских синонимов. рихтовка сущ., кол во синонимов: 14 • выправление (14) • …   Словарь синонимов

  • Рихтовка — – выверка и незначительные перемещения установленных конструкций опалубки с целью обеспечения их проектного положения с заданной точностью. [ГОСТ Р 52086 2003] Рихтовка – окончательная выверка стальных конструкций, предварительно… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • РИХТОВКА — РИХТОВКА, рихтовки, мн. нет, жен. (тех.). Действие по гл. рихтовать. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • рихтовка — РИХТОВКА, и, ж. Драка, потасовка, избиение. Раньше на салютах всегда рихтовки были. От рихтовать …   Словарь русского арго

  • рихтовка — Выверка и незначительные перемещения установленных конструкций опалубки с целью обеспечения их проектного положения с заданной точностью. [ГОСТ Р 52086 2003] Тематики опалубка …   Справочник технического переводчика

  • рихтовка — 26 рихтовка Выверка и незначительные перемещения установленных конструкций опалубки с целью обеспечения их проектного положения с заданной точностью Источник: ГОСТ Р 52086 2003: Опалубка. Термины и определения оригинал документа Рихтовка комплекс …   Словарь-справочник терминов нормативно-технической документации

  • Рихтовка — Planishing Рихтовка. Создание гладкой поверхности на металле быстродействующей последовательностью ударов, отполированными до зеркального блеска штампами или специальными молотками или прокаткой на рихтовочном стане. (Источник: «Металлы и сплавы …   Словарь металлургических терминов

  • Рихтовка —         рихтование (от нем. richten направлять, выравнивать), 1) выправление проката, проволоки, протяжённых поковок, штамповок, отливок, механически обработанных деталей и т. д. для устранения искривлений, коробления, возникающего из за… …   Большая советская энциклопедия

  • Рихтовка — ж. разг. 1. процесс действия по гл. рихтовать 2. Результат такого действия; рихтование 2.. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 …   Современный толковый словарь русского языка Ефремовой

  • рихтовка — рихтовка, рихтовки, рихтовки, рихтовок, рихтовке, рихтовкам, рихтовку, рихтовки, рихтовкой, рихтовкою, рихтовками, рихтовке, рихтовках (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») …   Формы слов

  • РИХТОВКА — рихтование (от нем. richten править, выпрямлять, направлять) выпрямление металлич. листов, прутков или проволоки, имеющих кривизну; применяется при ремонтных работах, в игольном производстве и т. д. Р. пути выверка и подгонка (совмещение с… …   Большой энциклопедический политехнический словарь

  • dic.academic.ru

    Рихтовка вмятин с применением молотка, гладилки и поддержки

    Здрав­ствуй­те доро­гие чита­те­ли!

    В этой ста­тье пого­во­рим о выправ­ле­нии вмя­тин, рас­смот­рим две основ­ные мето­ди­ки при­ме­не­ния под­держ­ки в сово­куп­но­сти с молот­ком и гла­дил­кой.

    Под­держ­ка (её ещё назы­ва­ют кон­тро­по­ра) — это инстру­мент, кото­рый  ста­вит­ся с обрат­ной сто­ро­ны рих­ту­е­мой пане­ли и как бы под­дер­жи­ва­ет металл (отсю­да и назва­ние). Гла­дил­ка — это рих­то­воч­ный инстру­мент, пред­на­зна­чен­ный для раз­гла­жи­ва­ния повре­ждён­но­го метал­ла. В отли­чие от бой­ка молот­ка име­ет боль­шую пло­щадь воз­дей­ствия.

    При рих­то­ва­нии вмя­ти­ны нуж­но мень­ше при­ме­нять молот­ки, и по воз­мож­но­сти поль­зо­вать­ся спе­ци­аль­ной гла­дил­кой. Пре­иму­ще­ство в том, что даже при силь­ном уда­ре кузов­ной гла­дил­кой, металл не рас­тя­нет­ся, как это быва­ет при уда­ре молот­ком. Моло­ток остав­ля­ет малень­кие вмя­ти­ны, так как сила уда­ра скон­цен­три­ро­ва­на на малень­кой пло­ща­ди. Кузов­ная гла­дил­ка упро­ща­ет и уско­ря­ет рих­тов­ку, а так­же уве­ли­чи­ва­ет каче­ство рих­то­ва­ния. Но не нуж­но пол­но­стью исклю­чать моло­ток. Моло­ток боль­ше при­ме­ня­ет­ся при точеч­ных про­сту­ки­ва­ни­ях.

    Гла­дил­ки для вырав­ни­ва­ния метал­ла

    Ниже на фото­гра­фии пока­за­ны наи­бо­лее часто исполь­зу­е­мые под­держ­ки. Изгиб под­дер­жек помо­га­ет рих­то­вать пане­ли, име­ю­щие выпук­лые фор­мы. Что­бы понять, какая под­держ­ка Вам подой­дёт, доста­точ­но при­ло­жить их к обрат­ной сто­роне пане­ли и посмот­реть, хоро­шо ли она под­хо­дит. Так­же, мож­но исполь­зо­вать кон­тур­ную линей­ку для сня­тия фор­мы кузов­ной пане­ли и по ней подо­брать под­хо­дя­щую под­держ­ку.

    Под­держ­ки (кон­тро­по­ры) раз­ных изги­бовКон­тур­ная (про­филь­ная) линей­ка

    Часто быва­ет, что вмя­ти­на – это все­го лишь сме­щён­ный металл. То есть не рас­тя­ну­тый, а сме­щён­ный и тре­бу­ю­щий про­сто воз­вра­ще­ния на своё место. При вдав­ли­ва­нии метал­ла, он сме­ща­ет­ся вверх, по кра­ям вмя­ти­ны. В этом слу­чае мож­но исполь­зо­вать тех­ни­ку рих­то­ва­ния, когда под­держ­ка нахо­дит­ся вне зоны уда­ра молот­ка. Эта мето­ди­ка про­ил­лю­стри­ро­ва­на ниже. Под­держ­ка под­став­ля­ет­ся под вмя­ти­ну, а молот­ком нуж­но уда­рять с дру­гой сто­ро­ны пане­ли, рядом с под­держ­кой. Под­держ­ка под­став­ля­ет­ся под ниж­нюю часть вмя­ти­ны, а моло­ток воз­дей­ству­ет на металл, выдав­лен­ный выше основ­ной поверх­но­сти после повре­жде­ния.

    Мето­ди­ка “под­держ­ка вне молот­ка”

    При такой мето­ди­ке, моло­ток и под­держ­ка все­гда нахо­дят­ся вне кон­так­та друг с дру­гом. Надав­ли­вая под­держ­кой на вмя­ти­ну с обрат­ной сто­ро­ны, нуж­но одно­вре­мен­но несиль­но про­сту­ки­вать вос­хо­дя­щий над основ­ной поверх­но­стью металл. Таким обра­зом, вмя­ти­на под­ни­ма­ет­ся, а выдав­лен­ный из-за вмя­ти­ны металл (по бокам вмя­ти­ны) опус­ка­ет­ся. Если про­сто про­сту­чать тор­ча­щий металл, то это толь­ко уси­лит повре­жде­ние.

    Мето­ди­ка «моло­ток вне под­держ­ки» может доста­точ­но часто исполь­зо­вать­ся при ремон­те кузов­ных пане­лей.

    Для срав­не­ния рас­смот­рим мето­ди­ку «моло­ток на под­держ­ке». Ниже, на фото, про­ил­лю­стри­ро­ва­на такая мето­ди­ка. При такой мето­ди­ке под­держ­ка нахо­дит­ся под молот­ком и при уда­ре, металл рас­тя­ги­ва­ет­ся и вмя­ти­на под­ни­ма­ет­ся.

    Мето­ди­ка “под­держ­ка под молот­ком”

    Перед тем, как мы нач­нём рих­тов­ку, давай­те сна­ча­ла упо­мя­нем о базо­вых прин­ци­пах это­го про­цес­са. Что­бы пра­виль­но выправ­лять вмя­ти­ны, нуж­но знать, что про­ис­хо­дит с метал­лом при повре­жде­нии. Про­стое надав­ли­ва­ние с обрат­ной сто­ро­ны не убе­рёт повре­жде­ние (хотя быва­ют слу­чаи, что и это­го доста­точ­но).  Пер­вое, что нуж­но сде­лать – вни­ма­тель­но изу­чить повре­жде­ние и понять, как сфор­ми­ро­ва­лась вмя­ти­на, и как повёл себя металл.

    Итак, пане­ли кузо­ва из листо­во­го метал­ла могут иметь раз­ную сте­пень выпук­ло­сти. Мож­но услов­но раз­де­лить на силь­но выпук­лые, средне выпук­лые и сла­бо выпук­лые. Так­же, пане­ли кузо­ва могут иметь несколь­ко раз­ных выпук­ло­стей. Как вид­но из рисун­ка ниже, свер­ху лист име­ет боль­шую выпук­лость, а, сле­дуя ниже по нари­со­ван­но­му листу, выпук­лость ста­но­вит­ся плос­кой, а точ­нее сла­бо выпук­лой.

    Важ­ность сте­пе­ни выпук­ло­сти метал­ла при выправ­ле­нии вмя­тин

    Схе­ма повре­жде­ния силь­но выпук­лой и сла­бо выпук­лой пане­ли кузо­ва

    Вы спро­си­те, какая раз­ни­ца, силь­но выпук­лая или сла­бо выпук­лая панель. Сле­ду­ю­щий рису­нок пока­зы­ва­ет важ­ность это­го момен­та и как пане­ли с раз­ной сте­пе­нью выпук­ло­сти реа­ги­ру­ют на удар. Сра­зу не пой­мёшь, что там нари­со­ва­но, но давай­те раз­бе­рём, что озна­ча­ет каж­дая линия на рисун­ке. Линия АА схе­ма­тич­но изоб­ра­жа­ет панель с боль­шой выпук­ло­стью. ВВ – это панель кузо­ва со сла­бой выпук­ло­стью. С – пока­зы­ва­ет центр уда­ра. Пунк­тир­ная линия, про­хо­дя­щая вдоль линии АА – это силь­но выпук­лая панель кузо­ва после уда­ра. Удар вда­вил часть метал­ла и выда­вил дру­гую, при­ле­га­ю­щую часть метал­ла. В ито­ге мы име­ем плав­ную вмя­ти­ну с высо­ко тор­ча­щи­ми кра­я­ми. Пунк­тир­ная линия, вдоль линии ВВ пока­зы­ва­ет послед­ствия уда­ра в сла­бо выпук­лую панель. Она вдав­ли­ва­ет­ся внутрь цели­ком. Всё это нуж­но пони­мать, перед тем, как при­сту­пи­те к рих­тов­ке. Силь­но выпук­лые пане­ли при замя­тии, кро­ме вмя­ти­ны, обра­зу­ют бугор­ки по бокам вмя­ти­ны. Сла­бо выпук­лая листо­вая панель при уда­ре вдав­ли­ва­ет­ся, утя­ги­вая за собой при­ле­га­ю­щую пло­щадь.

    Непра­виль­ное выправ­ле­ние сла­бо выпук­лой пане­ли кузо­ва

    На сле­ду­ю­щем рисун­ке пока­за­но, что про­ис­хо­дит, если непра­виль­но выправ­лять вмя­ти­ну на сла­бо выпук­лой пане­ли. Линия АВ иллю­стри­ру­ет непо­вре­ждён­ную сла­бо­вы­пук­лую листо­вую панель. На верх­нем рисун­ке схе­ма­тич­но изоб­ра­же­но повре­жде­ние после уда­ра. Металл вдав­ли­ва­ет­ся внутрь и рас­сто­я­ние меж­ду точ­ка­ми А и В сокра­ща­ет­ся. На ниж­нем рисун­ке пока­зан при­мер попыт­ки ремон­та повре­жде­ния. Про­стое выдав­ли­ва­ние вмя­ти­ны, вер­ну­ло основ­ной металл на место, но появи­лись допол­ни­тель­ные повре­жде­ния, в виде воз­вы­ше­ний, из-за сопро­тив­ле­ния метал­ла выдав­ли­ва­нию. Так­же обра­ти­те вни­ма­ние, что не толь­ко появи­лись новые повре­жде­ния, но и точ­ки А и В не вер­ну­лись на свои места. Но даже при такой рих­тов­ке, визу­аль­но кажет­ся, что вмя­ти­на выправ­ле­на.

    Теперь рас­смот­рим фото­гра­фию реаль­но­го повре­жде­ния выпук­лой пане­ли. На фото­гра­фии иллю­стра­ция повре­ждён­ной две­ри. Дверь мож­но рас­смат­ри­вать, как ком­би­на­цию раз­ных выпук­ло­стей. Если рас­смат­ри­вать панель вдоль, то она как бы плос­кая, а если свер­ху вниз, то она выпук­лая, да ещё и с реб­ром жёст­ко­сти. Если смот­реть свер­ху вниз на повре­жде­ние, то мож­но уви­деть два гор­ба по бокам вмя­ти­ны. Если же рас­смот­реть дверь вдоль, то таких буг­ров мы не уви­дим. Теперь посмот­ри­те на зазо­ры. Вмя­ти­на «сжа­ла» металл на про­доль­ной, не выпук­лой части и это уве­ли­чи­ло зазор.

    Рас­смот­рим реаль­ный при­мер рих­то­ва­ние неболь­шой вмя­ти­ны на кры­ле. Для выяв­ле­ния вмя­тин и после­ду­ю­ще­го кон­тро­ля рих­то­ва­ния, мож­но покры­вать деталь про­яв­ля­ю­щим покры­ти­ем. Для это­го суще­ству­ют спе­ци­аль­ные про­яв­ки. Деталь покры­ва­ет­ся про­яв­кой, потом при шли­фо­ва­нии мож­но уви­деть места углуб­ле­ний.

    Кры­ло покры­то про­явоч­ным соста­вом для визу­аль­но­го кон­тро­ля повре­жде­ний при рих­то­ва­нии

    На нашем кры­ле неболь­шая вмя­ти­на рас­по­ло­же­на на его части с силь­ной выпук­ло­стью, пере­хо­дя­щей в сред­нюю выпук­лость. Как сле­ду­ет из тео­рии, в таких слу­ча­ях обра­зу­ет­ся вмя­ти­на, окру­жён­ная высту­па­ми, что мы, соб­ствен­но, и име­ем. Повре­жде­ние отно­си­тель­но неболь­шое, металл не рас­тя­нут и нам нуж­но его вер­нуть на место. При рих­то­ва­нии выпук­лой поверх­но­сти не нуж­но исполь­зо­вать плос­кую под­держ­ку. Под­держ­ка долж­на по мак­си­му­му повто­рять фор­му кузов­ной пане­ли.

    Итак, для прав­ки наше­го кры­ла, рас­по­ла­га­ем под­держ­ку под саму вмя­ти­ну, а молот­ком будем про­сту­ки­вать воз­вы­ше­ния, обра­зо­ван­ные при уда­ре, рядом с под­держ­кой. Будь­те вни­ма­тель­ны, не рас­по­ла­гай­те под­держ­ку пря­мо под воз­вы­ше­ни­я­ми и молот­ком (ещё луч­ше исполь­зо­вать кузов­ной напиль­ник). Про­сту­ки­ва­ем воз­вы­ше­ния вокруг вмя­ти­ны, при этом под­держ­кой под­дав­ли­ва­ем саму вмя­ти­ну. Не нуж­но ста­рать­ся всё выпра­вить за один раз, сле­ду­ет дей­ство­вать посте­пен­но. Далее берём блок со шли­фо­валь­ной бума­гой и шли­фу­ем отрих­то­ван­ную поверх­ность, что­бы про­ве­рить резуль­тат. Как мож­но уви­деть на фото ниже, вмя­ти­на умень­ши­лась, но пока пол­но­стью не исчез­ла.

    Ниже, на рисун­ке схе­ма­ти­че­ская иллю­стра­ция мето­да рих­тов­ки «под­держ­ка вне молот­ка». Пока­зан поря­док поста­нов­ки под­держ­ки и уда­ров молот­ка. Пунк­ти­ром пока­зан повре­ждён­ный металл. Линии с циф­ра­ми под рисун­ком пока­зы­ва­ют поря­док рас­по­ло­же­ния под­держ­ки. Свер­ху лини­я­ми и циф­ра­ми пока­за­ны места, куда нуж­но уда­рять молот­ком и после­до­ва­тель­ность уда­ров. Обра­ти­те вни­ма­ние, что начи­нать нуж­но с кра­ёв и пере­хо­дить к цен­тру. Толь­ко нуж­но пони­мать, что про­сту­ки­вать нуж­но вокруг вмя­ти­ны, а не толь­ко с одно­го и дру­го­го края. Ещё раз повто­рим­ся (так как это важ­но), что под­держ­ка все­гда нахо­дит­ся вне молот­ка, их пря­мо­го кон­так­та не про­ис­хо­дит. Таким обра­зом, про­ис­хо­дит пере­рас­пре­де­ле­ние метал­ла и он при­ни­ма­ет своё место.

    На фото ниже пока­зан резуль­тат вто­ро­го про­хо­да (про­сту­ки­ва­ния). Все­гда рабо­тай­те, начи­ная с кра­ёв, нико­гда не рих­туй­те сра­зу сере­ди­ну вмя­ти­ны.

    Далее пока­зан резуль­тат послед­не­го про­сту­ки­ва­ния. Как вид­но на фото, вмя­ти­ны не оста­лось. Оста­лись мел­кие неров­но­сти, кото­рые мож­но выпра­вить мето­дом «под­держ­ка под молот­ком», то есть, под­став­ляя под­держ­ку под неров­ность и про­сту­ки­вая. Метод «под­держ­ка под молот­ком» как раз оправ­дан в слу­чае выправ­ле­ния мел­ких неров­но­стей.

    Ниже пока­зан резуль­тат ста­ра­ний. Вмя­ти­на пол­но­стью выправ­ле­на. Таким обра­зом, мы повре­жде­ние устра­не­но и даже не пона­до­бит­ся нано­сить шпа­клёв­ку. Теперь доста­точ­но толь­ко нане­сти грунт и гото­вить к покрас­ке

    .

    Мы рас­смот­ре­ли про­стой при­мер рих­то­ва­ния. Овла­дев мето­то­ди­кой рих­тов­ки с помо­щью молот­ка, гла­дил­ки и под­держ­ки мож­но выправ­лять и более слож­ные повре­жде­ния. Сде­лать гла­дил­ку для вырав­ни­ва­ния метал­ла мож­но само­сто­я­тель­но. Как это сде­лать, мож­но про­чи­тать в отдель­ной ста­тье-фото­от­чё­те.

    Печа­тать ста­тью

    Ещё интересные статьи:

    kuzov.info

    рихтовка — Викисловарь

    Содержание

    • 1 Русский
      • 1.1 Морфологические и синтаксические свойства
      • 1.2 Произношение
      • 1.3 Семантические свойства
        • 1.3.1 Значение
        • 1.3.2 Синонимы
        • 1.3.3 Антонимы
        • 1.3.4 Гиперонимы
        • 1.3.5 Гипонимы
      • 1.4 Родственные слова
      • 1.5 Этимология
      • 1.6 Фразеологизмы и устойчивые сочетания
      • 1.7 Перевод
      • 1.8 Библиография

    Морфологические и синтаксические свойства

    падеж ед. ч. мн. ч.
    Им. рихто́вка рихто́вки
    Р. рихто́вки рихто́вок
    Д. рихто́вке рихто́вкам
    В. рихто́вку рихто́вки
    Тв. рихто́вкой
    рихто́вкою
    рихто́вками
    Пр. рихто́вке рихто́вках

    рих-то́в-ка

    Существительное, неодушевлённое, женский род, 1-е склонение (тип склонения 3*a по классификации А. А. Зализняка).

    Корень: -рихт-; суффиксы: -ов-к; окончание: [Тихонов, 1996].

    Произношение

    • МФА: [rʲɪxˈtofkə]

    Семантические свойства

    Значение
    1. разг. действие по значению гл. рихтовать; выпрямление, придание первоначального вида ◆ Отсутствует пример употребления (см. рекомендации).
    2. результат такого действия; рихтование ◆ Отсутствует пример употребления (см. рекомендации).

    ru.wiktionary.org

    Как сделать рихтовку кузова авто своими руками. Советы мастера.

    Повреждение кузова – это обыденно дело, которое может случиться с каждым. Не вписался при парковке, попал в ДТП или же просто зацепил ограждение, визуальный эффект будет моментальный. Вмятины – очень четко видно и такие изъяны нужно немедленно исправлять. В этой статье мы кратко рассмотрим основные моменты самого процесса рихтовки, а также сделаем перечень нужных вам инструментов.

    Базовые понятия и технология проведения работ

    Содержание статьи

    Первое что нужно усвоить, так это то, что сделать рихтовку кузова авто своими руками не так уж и просто, это требует определенных знаний и навыков от исполнителя и при этом нужно соблюдать особую аккуратность. Ведь вы можете не только не исправить изъян, но сделать все только хуже.

    По своей сути рихтовка – это выравнивание поврежденных участков кузова. Тут стоит трезво подходить к ситуации, если деталь сильно повреждена, то возможно дешевле будет просто ее заменить.  Если же изъян небольшой, тогда можно приступать к работе.

    На данный момент наиболее часто ее делают с помощью пневматического молотка. Но если у вас нет этого инструмента, то можно делать все вручную. Из ручного инструмента вам будет нужен молоток, киянка. Выравнивание делается постепенно, некоторые мастера даже немного разогревают металл. Но если вы новичок, то смотрите не перегрейте, чтобы он не оплавился.

    В зависимости от размера вмятин технология работы будет разная. Так, при большой вмятине рихтовочные работы нужно проводить, начиная с краев, медленно приближаясь к середине. Если же повреждение небольшое, то начинать лучше с середины, а потом подтягивать края.

    Набор необходимых инструментов для рихтовки

    В зависимости от степени повреждения кузова вам нужен будет различный инструмент. Тут я напишу лишь несколько наиболее ходовых решений. Но наличие современной техники только приветствуется, особенно если ее можно одолжить у знакомых.

    Итак, вот тот небольшой запас подручных средств того, кто планирует делать рихтовку своей машины:

    • молоток с плоским бойком. С помощью него выравнивают плоские участки кузова.
    • молоток с острым бойком.
    • молоток с выпуклым бойком. Для выпуклых типов поверхностей.
    • молоток гладилка. Используется для сглаживания обрабатываемой поверхности.
    • молоток с насечками. Для обработки вытянутых поверхностей.
    • рихтовочные напильники;
    • споттер, с помощью него производят точечную сварку кузова.
    • наковальни или элементы поддержки. Используются в качестве поддерживающей поверхности с обратной стороны обрабатываемой поверхности. Особенно при работе с молотками. Такие поверхности берут на себя часть нагрузки.
    • рихтовочные крючки. С их помощью выдавливают вмятины.

    На этом список далеко не заканчивается. Под каждый отдельный случай потребуется еще дополнительный набор инструмента.

    Вакуумная рихтовка кузова без покраски

    Еще лет 15 назад, такой метод был всего лишь фантастикой. Все делалось вручную. Сначала выравнивание, потом шлифовка, грунтовка и покраска.  С помощью специальных устройств, которые имеют вакуумные присоски – такой метод стал реальностью.

    Вся процедура состоит в следующем. Сначала вы закрепляете присоски в области вмятины, после чего простым движением руки вытягиваете, метал. Такой способ не требует дополнительной покраски и его легко применить по всему кузова.

    К плюсам можно отнести и то, что вам не нужно разбирать деталь изнутри, достаточно внешней обработки. Стоит заметить, что такой способ не устраняет вмятину на 100%, но визуально исправит ситуацию.

    используйте данный метод, когда на кузове есть трещины, пусть даже и небольшие. Применив его, вы согнете поверхность, и вам нужно будет это все исправлять.

    Вакуумная рихтовка наиболее эффективна на больших пологих типах вмятин.

    Вытягивание вмятины зацепом

    Это второй, более трудоемкий тип рихтовки. Ее стоит применять в местах с крупными повреждениями кузова.

    Вся суть технологии следующая, вы вкручиваете в центр вмятины саморез, после чего с помощью инерционного молотка медленно вытягиваете изгиб, пока обрабатываемая поверхность не вернется в прежнее состояние.

    Отверстия от саморезов зашпаклевывают и закрашивают.

    Рихтовка способом выстукивания

    Это наиболее трудоемкий процесс. Вам придется разобрать кузов в месте повреждения. Далее на обрабатываемой детали отметьте область вмятины. Выстукивая с внутренней стороны изъян, с обратной стороны должен присутствовать опорная поверхность, например наковальня.

    В некоторых случаях можно немного разогреть металл, чтобы он стал более гибкий.

    krasimauto.com
