Лампы ДХО Лада Гранта: замена, какие лучше

Лампа ходовых огней появилась в арсенале современных автомобилей сравнительно недавно. В техническом руководстве отечественной модели Лада Гранта четко обозначено, что роль дневных ходовых огней (ДХО) возложена на габаритную оптику, конструкция которой является двух-нитевой. Во время включения зажигания сначала загорается нить, отвечающая за работу ДХО, а с активацией фар происходит одновременное включение габаритного освещения. Мощность первой из обозначенных нитей составляет 21 Вт, а второй – 5 Вт.

Для ходового освещения производитель применяет обыкновенные лампы ДХО. Самым неоспоримым преимуществом таких приборов является их низкая стоимость, а вот «минусов» более, чем достаточно. Об этом свидетельствуют рекламации покупателей, где отражено недовольство тусклым световым пучком желтоватого оттенка и низким показателем ресурса осветительного устройства. Многих владельцев машины интересует вопрос: как поменять лампочку ходовых огней.

Такая расстановка фактов заставляет владельцев Лада Гранта «бросаться» на поиски аналогов ДХО и заменять при первой возникшей возможности. В роли таковых приборов подойдут светодиодные лампы ДХО без цоколей или обычные устройства, но с повышенной светоотдачей и более приятным цветовым спектром излучения. В ассортименте любого специализированного магазина таких ламп предостаточно. Если владельцу по душе светодиодная техника, то специалисты советуют брать к учету параметр их яркости. Что делать, когда необходима замена лампы ходовых огней.

О лампах с повышенным визуальным комфортом

Для Лада Гранта такая лампа ходовых огней являюется обычными осветительными приборами, выполненными по стандартной галогенной технологии, но имеющие более приятный белый световой спектр. В виде главного их недостатка фигурирует снижение видимости при дождливой погоде. Это объясняется склонностью белого света давать больше бликов от намокших поверхностей и дождевых капель в сравнении с желтым оттенком.

Если конкретизировать данный момент, то в числе наиболее распространенных галогенных продуктов, которые охотно приобретаются многими владельцами, можно увидеть следующие:

• «OSRAM» и «General Electric»;
• «Маяк» и «Philips»;
• «Narva», «IPF» и «Hella».

Это еще не весь рекомендованный перечень приборов. Если поинтересоваться приоритетами производителя авто, то ему симпатизируют «OSRAM h5». Эти устройства имеют два варианта исполнения:

• «Standard»;
• «Light Day».

Первая версия обладает полным соответствием регламентам законодательного характера в плане обеспечения безопасных условий применения, в числе которых: сила тока, светотеневая граница, освещенность, геометрия подачи пучка и мощность.

Второй вариант имеет выгодное отличие от первого в плане повышенного ресурса, однако уступает в мощности светового пучка. Однако, приобрести приборы это одно, необходимо знать, как поменять лампочку ходовых огней своими руками.

Если требуется замена ламп, то ее осуществляют следующим простым методом.

Отвечаем на вопрос, как поменять лампочку ходовых огней своими силами.

1. Обеспечиваем комфортный доступ к осветительному устройству левой (по ходу) стороны. С этой целью извлекаем корпус фильтрующего компонента воздушного впускного тракта с отсоединением датчика, его подводящих кабелей и патрубков.
2. Сам корпус подвергаем принудительному смещению вверх и налево.
3. Для обеспечения доступа к фаре правого бока авто требуется снятие декоративной крышки мотора. Здесь временно откручиваем масло-заливную пробку, затем отвинчиваем 4 крепежных узла и тянем крышку (отщелкиваем).
4. Извлечение отработавшей лампы ДХО предполагает предварительный поворот патрона против часовой стрелки, после чего его извлекаем из посадочного гнезда. Вынув старую лампу, монтируем новый элемент в патронный паз. Теперь закручиваем сам патрон в блок.

Внимание! Смена галогенных устройств не «терпит» касания пальцами к поверхности их колб.

Это связано с риском оставления отпечатков от потожировых выделений, что негативно сказывается на ресурсе прибора. Рекомендуем в работе пользоваться хлопчатобумажными перчатками, не имеющими резинового напыления на рабочих зонах. Перед монтажом ламп на LADA Granta их колбы протирайте спиртосодержащими салфетками. Именно так и происходит замена лампы ходовых огней.

Коврик в багажник Лада Гранта лифтбек

Сравнение Веста и Гранта сравнение

Диодные ходовые огни

Обозначенный процесс замены ламп на Лада Гранта не предполагает обладания владельцем сверх — способностей, однако сопряжен с некоторыми незначительными нюансами.

1. Замена лампы ходовых огней на светодиодные аналоги предполагает свое выполнение одновременно в обеих фарах.
2. При монтаже светодиодных устройств требуется обязательное соблюдение полярности их подключения.

Внимание! Если не учесть необходимость обеспечения полярности, то это приводит к мгновенному выходу из строя самого осветительного устройства. Кроме того, в зону риска попадает предохранитель, защищающий цепь ДХО.

К проверке полярности огней на LADA Granta следует привлекать тестер с включенным в нем режимом вольтметра. Перед извлечением отработанных ламп включаем ДХО. Когда контакты приемников получают напряжение, к их поверхности подносим щупы вольтметра (красный с черным). Смотрим на показания и, если обнаруживаем отрицательное значение, то это свидетельствует о нарушении порядка (полярности) подключения. Цифровой тестер в таком случае выводит на экран «минус», а аналоговый – «загоняет» стрелку ниже «нуля».

Особенности монтажа светодиодных ДХО

Если не удалось отыскать устройства для Лада Гранта без цоколей, то можно остановиться на применении обычных изделий. Здесь понадобится собственноручное удаление цоколя, а его освободившиеся контакты требуется подгонять под монтажные отверстия.

После завершения процедуры замененные приборы не следует выбрасывать. Это объясняется потребностью соблюдения регламента, регулирующего нормативно-технические требования к аспектам дневного освещения, что предполагает посещение тех-центра. Если этим пренебречь, то возможен риск запрещения эксплуатации автомобиля с доработанной таким образом светотехникой при очередном техосмотре.

Сегодня рыночная сеть способна предложить массу светодиодных устройств для LADA Granta, обладающих разным спектром освещения. Однако регламентные нормы говорят о допустимости только белого или желтого оттенка для ДХО, а остальные альтернативы запрещены.

Приборы на светодиодной технологии, в том числе и лампы ДХО отличаются от галогенных сравнительно меньшим потреблением энергии. Это позволит в дальнейшем снизить уровень нагрузки на АКБ. Забыв однажды деактивировать ДХО на ночь, вы все равно минимизируете риск разрядки аккумулятора.

Конструктивное устройство системы освещения Лада Гранта предполагает присутствие в схеме реле, несущего ответственность за обеспечение функционала ДХО. Кроме этого, данное устройство обеспечивает подачу питания к стоп-сигналам и инжектору. Ввиду сниженного энергопотребления светодиодных устройств на авто LADA Granta, реле способно генерировать некорректные показания, сетуя на неисправность ДХО. При такой картине лампа ходовых огней на «приборке» будет активироваться с надоедливой частотой, а встроенный диагностический комплекс издавать звуковые сигналы. Чтобы ликвидировать проблему, потребуется замена стандартной панели на экспортный аналог, устанавливаемый в европейские версии Лада Гранта. А как поменять лампочку ходовых огней мы описали выше.

vaz-lada-granta.com

Лампа ДХО Лада Гранта: замена и характеристики

Лампа ДХО Лада Гранта — это осветительный прибор для дневных ходовых огней. В автомобилях этой марки функцию таких огней выполняют лампы габаритов. В технической литературе они так и называются: двухнитевые лампы габаритного и дневного ходового огня (ДХО). При включении зажигания загорается 21-ваттная нить ходовых огней, а при включении фар — 5-ваттная нить габаритов.

Изготовитель комплектует Ладу Гранта самыми простыми и недорогими лампами ДХО. Недостатков у них много, а преимущество только одно — низкая цена. Одними из главных покупательских рекламаций на эти лампы являются тусклый желтоватый свет и очень низкий ресурс при эксплуатации.

Автолюбители, не желающие мириться с недостатками стандартных дневных ходовых огней, заменяют их другими моделями при первой же возможности. В качестве источников света подходят светодиодные лампы без цокольной сборки или лампы повышенного визуального комфорта. Ассортимент таких ламп достаточно широк, найти их можно практически в любом магазине автозапчастей. При выборе источников светодиодного освещения специалисты рекомендуют руководствоваться параметром яркости.

Лампы повышенного визуального комфорта

Лампа ДХО Лада Гранта повышенной комфортности представляет собой обыкновенные галогенные лампы накаливания ближнего света, светящие белым. Основным недостатком является ухудшенная видимость в дождливую погоду из-за того, что белый свет дает намного больше бликов от мокрых поверхностей и капель дождя, чем желтый.

В продаже чаще встречаются следующие марки галогенных лам высокого комфорта: OSRAM, General Electric, Маяк, Philips, Narva, IPF, Hella и др. Производитель рекомендует выбирать модели OSRAM h5 в модификациях Standard и Light Day. Первая полностью соответствует всем нормам и требованиям законодательства по безопасности, освещенности, геометрии и точности светотеневой границы. Имеет самое высокое значение силы света. Вторая модель отличается от первой значительно более высоким сроком службы. По силе света немного уступает модификации Standard.

Замена ламп ближнего света осуществляется так. Освободите доступ к левой блок-фаре. Для этого освободите корпус воздушного фильтра Лады от всех креплений, отсоедините жгут проводов и датчик. Затем сдвиньте корпус фильтра вверх и влево. Чтобы получить доступ к правой блок-фаре, необходимо снять крышку силового агрегата. Для этого отвинтите крышку маслозаливной горловины, а затем 4 крепежных болта. После этого потяните крышку вверх и отщелкните ее.

Чтобы извлечь старую лампу, сначала поверните патрон против часовой стрелки, после чего аккуратно вытягивайте источник света. Новую устанавливайте в обратном порядке: сначала установите цоколь в паз патрона, затем закрутите патрон по часовой стрелке.

Обратите внимание: при замене галогенных ламп не рекомендуется касаться колб пальцами.

Дело в том, что потожировые следы от пальцев на колбах световых приборов многократно сокращают их ресурс. Поэтому работать необходимо в чистых хлопчатобумажных перчатках без напыления из резины. Сами колбы перед установкой протрите спиртовыми салфетками.

Дневные ходовые огни на основе диодов

Замена ламп накаливания и установка светодиодов на автомобиле Лада Гранта не требует особых навыков, но имеет некоторые нюансы. Во-первых, лампы в обеих фарах должны заменяться одновременно: если меняете одну лампу накаливания на светодиодную, то другую тоже обязательно смените. Во-вторых, замена ламп на светодиодные источники освещения требует обязательного соблюдения полярности питания.

Обратите внимание: при попытке установки светодиодной лампы без соблюдения полярности она мгновенно выходит из строя. Более того, существует высокая вероятность выхода из строя предохранителя питания ламп ДХО. Поэтому, если все же ваши действия привели к перегоранию прибора, перед новой попыткой обязательно меняйте предохранитель.

Полярность контактов определяется с помощью вольтметра (тестера). После того как старые лампы будут извлечены, необходимо включить дневные ходовые огни, чтобы на контакты подавалось напряжение. Затем красный щуп вольтметра подключаете к одному контакту, черный — к другому. Если прибор покажет положительное напряжение, то красный щуп будет соответствовать «плюсу», а черный — «минусу». Если вольтметр показывает отрицательное постоянное напряжение, значит, провода подключены наоборот: красный — к «минусу», черный — к «плюсу».

При этом цифровой тестер отрицательное напряжение будет выдавать со знаком «минус», а показания стрелочного вольтметра уйдут ниже нуля.

Нюансы установки светодиодных ламп ДХО

Если не нашлось бесцокольных светодиодных ламп для Лада Гранта, можно установить обыкновенные цокольные. При этом придется самостоятельно удалить цоколь с диода, а освободившиеся усики подогнать под установочные отверстия.

После окончания замены ламп не выкидывайте старые галогеновые приборы. Дело в том, что для соблюдения нормативно-технических требований к дневному свету после установки новых ламп нужно будет посетить техцентр. В противном случае очередной плановый техосмотр запретит эксплуатацию авто с такими доработанными фарами.

В продаже имеется множество светодиодных источников света различных цветов и оттенков. Но по нормам испускаемый дневными ходовыми огнями свет должен быть только белым или желтым. Все остальные цвета запрещены.

Светодиодные лампы потребляют значительно меньшее количество электроэнергии, чем стандартные лампы накаливания. Поэтому установка светодиодных огней существенно снизит нагрузку на аккумулятор. Если вы забудете выключить на ночь ходовые огни, к утру аккумулятор почти не разрядится.

Конструкцией автомобиля Лада Гранта предусмотрено реле, контролирующее исправность ДХО. Кроме того, это реле одновременно следит за функционированием инжектора и стоп-сигналов. Учитывая, что светодиодные лампы потребляют меньше энергии, реле контроля может давать ошибочные показания, сигнализируя о том, что ходовые огни неисправны. То есть лампа ДХО на приборной панели будет часто включаться, а бортовая диагностическая система постоянно пищать.

Чтобы избавиться от подобной проблемы, необходимо заменить стандартную приборную панель ее экспортным вариантом, предназначенным для европейских вариантов Лада Гранта.

1ladagranta.ru

Как заменить дневные ходовые огни на Гранте своими руками пошаговая инструкция

Выбирая светодиодные лампы для авто, большинство даже не знают требования к их яркости, хотя это самое важное, что надо знать. Обычно получается, что, делая покупки в интернет-магазинах, вы прислушиваетесь к советам и рекомендациям консультантов из магазина, ведь специалист советует, и зачастую они вам предлагают попробовать: лампочки в дневные ходовые огни (ДХО) на 400-500 Лм; для ближнего света на 700 Лм; светодиоды в противотуманные фары (ПТФ) со световым потоком 600 Лм; про каждую вам скажут, что она ярко светит и подходит, хотя это не так.

В итоге вы устанавливаете их, они не дают желаемого результата, Вы остаетесь недовольны и покупки забрасываете на дальнюю полочку в шкафчик.

Лампа ДХО Лада Гранта — это осветительный прибор для дневных ходовых огней. В автомобилях этой марки функцию таких огней выполняют лампы габаритов.

Причины выхода из строя дневных ходовых огней

Свет стандартной лампы ДХО Гранта установленный с завода изготовителя

Причин выхода из строя дневных ходовых огней на Ладе Гранта может быть очень много вот наиболее распространенные из них:

1. Перегорела лампа. Наверное, самая безобидная причина, так как для ремонта потребуется замена лампочки.
2. Несоблюдение полярности при установке осветительных источников;
3. По каким-то причина перестал работать канал поворотника;
4. вышел из строя предохранительный элемент или реле, необходимо проверить их работоспособность;
5. Перегорание нити накаливания;
6. Повреждение проводки;
7. Выход из строя или плохой контакт на подрулевом переключателе либо кнопке включения фар.

В случае частого перегорания ламп в дневных ходовых огнях рекомендуем вам обратиться к специалисту для выяснения причин, так как неисправность и повреждение проводки может привести к более серьезным последствиям.

Когда следует менять лампы ?

Каких-то определенных регламентов и рекомендаций по срокам замены ламп в дневных ходовых огнях на Ладе Гранта не существует. Деталь заменяется после перегорания. (выходе из строя)

Рекомендуем вам прочитать статью: Как заменить лампы ближнего света на Ладе Гранта

Видео: Причины выхода из строя ДХО на Гранте

Особенности выбора

Необходимого повышения яркости или срока эксплуатации лампочек можно добиться, лишь произведя замену действующих огней. Часто автолюбители заменяют установленные в «Ладе» галогенные источники освещения на светодиодные. Как правило, с этой задачей сможет справиться даже человек без опыта замены ламп.

Однако следует знать несколько нюансов. Просто поставить новый диод на нужное место недостаточно — у процесса есть свои особенности.

Лампы повышенного визуального комфорта

Хотя штатные лампы с желтоватым тусклым оттенком в системе ходовых огней могут оставаться еще вполне исправными, многие владельцы Лады Гранта стремятся сразу выполнить их замену на галогенные с ярким белым светом. Причина этого – повышение визуального комфорта. Также отмечается, что это способно подчеркнуть экстерьер профиля авто.

Сравнение ламп ДХО – на фото представлена стандартная (установленная с завода изготовителя) и лампа повышенной комфортности

Большой популярностью среди автолюбителей пользуются галогенные лампочки следующих производителей:

1. Philips.
2. Маяк.
3. OSRAM.
4. IPF.
5. General Electric и некоторых других.

Как и прочие модификации галогеновые лампы для ДХО имеют все тот же характерный ряд недостатков. Это прежде всего повышенный нагрев и снижающийся с повышением мощности из-за этого срок годности. По этой причине при выборе подобных источников для Лада Граната следует учесть, что они могут выпускаться в двух версиях:

Первый вариант отвечает всем требованиям законодательства, но при этом имеет среднюю долговечность. Второй – более экономичен и, хотя светит не так ярко, зато служит дольше.

Дневные ходовые огни на основе диодов

Перед тем как начать самостоятельную установку дневных световых огней со светодиодами на Ладу Гранта необходимо запомнить: габаритные огни ни в коем случаи не должны быть использованы в качестве дневных ходовых огней. Для этого у них попросту не хватит мощности светового излучения.

Что касается дневных ходовых огней Гранты, то они очень быстро и довольно легко модернизируются. Ни без финансовых вливаний, но бесплатным в этом мире ничего не бывает.

Для тюнинга дневных ходовых огней Lada Granta достаточно прибегнуть к замене галогенных ламп светодиодами.

Купить диодные лампы можно практически в любом автомагазине. Стоить они будут в разы дороже, чем стандартные лампы накаливания заводской сборки, но, с другой стороны, долговечность и эффективность у них тоже выше. В уме прагматичного автомобилиста чаша весов должна перевесить в пользу более привлекательного, хоть и дорогого, товара.

Процесс установки лампы ДХО Лада Гранта

При выборе auto led lamp хозяин авто должен учесть: у ламп ходовых огней отсутствует цоколь. Хотя, если вы приобрели светодиоды с его наличием – это ещё не конец света. Есть два варианта выхода из затруднения:

1. обмен светодиодов при условии сохранения чека, либо же налаженных контактов с продавцом;
2. аккуратное отделение цоколя от светодиодной лампочки.

Оба выхода из ситуации приемлемы. Никаких трудностей на пути к их осуществлению не должно возникнуть.

Возможно вас заинтересует: Неисправности и замена стоп сигналов на Ладе Гранта

Как заменить лампы дневных ходовых огней на Гранте

1. Отсоединяем клеммы от АКБ
2. В подкапотном пространстве находим проводку которая ведет к нашей ДХО
3. Берем и поворачиваем лампу против часовой стрелки
4. Вынимаем лампу из лотка
5. Извлекаем перегоревшую лампу (вытягиваем ее на себя)
6. Устанавливаем новую лампу ДХО и собираем все в обратной последовательности

Видео: Пошаговая инструкция замены лампы ДХО на Гранте

inomarki-remont.ru

Диоды ДХО Гранта — logbook Lada Granta liftback 2014 on DRIVE2

Поивет.

Предохранитель ДХО F23 10A )))))

Так уж получилось что он сгорел, когда примерял задел нечайно.

Купил в абакане по 400 за штуку.

Цоколь в наших машинах прямо как в семействе ВАГ. И те два плюса надо проверить какой на габариты а какой в дхо. На первой лампе минуса загнул в одну сторону, а плюса в другую. Но получилось что плюс габаритов дальше а контакт из лампы выходит ближе. Короче перед тем как загибать контакты прикиньте как будут они загнуты. Со второй лампой все прошло гладко и чотко.

На рисунке расположение контактов ДХО и Габарит УСЛОВНО. На деле МОЖЕТ быть поменяно местами.
НО минуса на лампочках точно рядом. Проверяется мультиметром или опытным путем «Методом Тыка».
Если минуса на лампе загнуть в одну сторону получится вариант А. Если в другую то вариант Б.

В клеме на авто минуса с одной стороны общие и сделаны цельно. Их видно. А где габарит и дхо узнаем тем же путем.
Ну и выпрямляем на лампочке усики и при включенных габаритах прикасаемся к контактам на клемме.
Так мы найдем контакты габарита. На этом основании выбираем вариант А или Б загибания минусовых ножек. Далее разводим плюса как на картинке.
Важно: если плюс габарита и плюс ДХО будут касаться друг друга, то будет как у некоторых. При включении зажигания будут включаться габариты.
Еще раз — обозначения на рисунках условные. Нужно проверять на авто.

Светят ярко. Главное не жолто.

36 smd диода с линзой впереди.

Посмотрим как будет вечером.

Ну а теперь вечер на работе.

Свет только ДХО.

Только дхо

И это тоже дхо

И тоже ДХО

Обновлено 25 февраля 2016 года, через 5000 тыщ пробега.

Лампы заморгали. Вернее одна и половина

www.drive2.com

Какие лампочки стоят на гранте ходовые огни — Все о Лада Гранта

Здравствуйте дорогие подписчики!

Сегодня я заснял видео о том как заменить лампочки габаритных огней на Лада Гранта,
Они же кстати и Дневные Ходовые огни! ( В магазинах когда искал лампочку, все чуть с ума не сошли… когда я им говорил: » Здравствуйте, у Вас есть светодиодные лампочки, на дневные ходовые огни на Ладу Гранту?»
Не мне приносили лампочки разные, даже до смеха доходило… какие только не несли:)))))
Но дело в том что если продавцу сказать, что тебе лампочки нужны в дневные ходовые огни (ДХО) то они долго не смогут поверить что на Грантах они просто на просто есть! :))
Нужно говорить: «Здравствуйте, дайте мне пожалуйста светодиодные лампочки в ГАБАРИТЫ на Ладу Гранту! )
И так ближе к делу…
Вот видео как они меняются!
Даже триногу для фотика сегодня купил, что бы видео получилось не с дрожащих рук, а по нормальному :)) а вот и тренога …

Так что это видео действительно очень продуманно с моей стороны, много делал попыток снимать самому, просил любимую Племяшку Настюшку, но тринога спасла положение и вот что получилось!

Изготовление ДХО своими руками для Лады Гранта

Дневные ходовые огни (или сокращенно ДХО) служат для повышения уровня безопасности на дорогах в светлое время суток. В качестве источников света ходовых огней используются обычно светодиоды с хорошим креплением. В случае отсутствия на автомобиле ДХО, предусмотренных заводом изготовителем, используются фары ближнего света или противотуманные фары.
Однако в этом случае автомобиль менее заметен, так как и те и другие настроены на освещение дорожного полотна, а это принципиальная разница. Кроме того, ближний свет и ПТФ потребляют больше энергии, а, следовательно, увеличивается и расход бензина. Поэтому владельцам таких машин имеет смысл задуматься над покупкой ДХО или сделать ДХО своими руками из светодиодов.

Рассмотрим, как пример, возможность установки ДХО из светодиодов для такого автомобиля как Лада Гранта. Заводом изготовителем предусмотрены дневные ходовые огни, совмещенные с габаритами. Однако в качестве источника света Гранта в целях экономии получила лампы накаливания. Самым простым вариантом модернизации ДХО своими руками является покупка стандартных ламп на основе светодиодов, как на рисунке ниже. Своими контактами они как раз подходят на штатные места.

Как показывает практика, единственная сложность с которой сталкиваются хозяева Лады Гранта при установке таких ламп – правильное определение полярности, поэтому главное правильно поставить светодиодную лампу на Гранту.

Вот как выглядит Гранта со светодиодными ДХО.

Для начала нужно определиться: сколько использовать светодиодов и какой мощности? Имеется питание 12 В от аккумулятора – значит последовательно можно включить не более 4-х диодов. Теоретически можно включить несколько параллельных цепочек по четыре, но в данном случае четырех на одну фару ДХО будет достаточно (а может даже и 3-х, если с хорошим соотношением лм/Вт). Для обеспечения необходимой силы света (по нормативам она должна быть от 400 до 800 Кд) мощность светодиодов должна быть ориентировочно по 1…1,2 Вт.

Рекомендуется приобрести светодиоды одного из известных производителей, уже смонтированные на алюминиевую плату. Например, ДХО на светодиодах Gree (подойдут серии XP или более бюджетные XTE, XBD), OSRAM (серия Oslon), также можно обратить внимание на светодиоды корейских производителей они, как правило, дешевле Samsung и Seoul Semiconductor серий аналогичных по характеристикам указанным выше.

Диоды должны быть обязательно на алюминиевой плате, т.к. они не приспособлены для ручного монтажа и своими руками их установить без повреждения – не удастся. Светодиоды неизвестного китайского производителя могут оказаться вдвое дешевле по цене, но светить они почти наверняка будут в два раза хуже, поэтому рисковать не стоит.

Далее необходимо позаботиться о вторичной оптике, которую следует подбирать в соответствии с типом светодиода. Угол должен быть около 20˚ в вертикальной плоскости и около 40˚ в горизонтальной. Наиболее подходящая линза для светодиода XPE в этом отношении CA11052_TINA2-O (LEDIL).

Следующий шаг – изготовление корпуса-радиатора.

Его можно сделать своими руками как из ребристого радиаторного профиля, так и из обыкновенного П-образного. Во втором случае габаритные размеры будут больше, но зато начинку (светодиодный модуль с линзами) можно будет утопить внутрь. В нашем случае площадь рассеиваемой поверхности должна быть не менее 100 см 2 , а конкретные размеры профиля будут зависеть от места установки фары, размеров светодиодных модулей и линз.

Светодиодный модуль на радиаторе лучше закрепить с помощью винтов или заклепок, т.к. теплопроводный клей может не выдержать таких суровых условий применения и есть риск потерять светодиоды где-нибудь по дороге. Линзы крепятся с помощью держателей, которые идут к ним в комплекте и имеют двухсторонний скотч на основании. По причине, указанной выше, рекомендуется после установки линз дополнительно закрепить их прозрачным силиконовым герметиком, промазав по периметру. А лучше залить герметиком весь модуль, так, чтобы только линзы над поверхностью остались, тогда не нужно больше ничего предпринимать для влагозащиты и защитное стекло не потребуется. Главное не забыть вывести провода питания.

Придумываем способ крепления для ходовых огней к автомобилю – вот и готовые ДХО своими руками из светодиодов!

Подключать фару к питанию нужно обязательно через ограничительный резистор, номинал которого необходимо будет сначала теоретически посчитать, а затем практически проверить.

Если напряжение на заряженном аккумуляторе составляет 12,6 В, падение напряжения на одном светодиоде (по данным производителя) 3 В, то для обеспечения одноваттного режима потребуется резистор номиналом 1,5 Ом и мощностью не менее 2 Вт.

Подключать ДХО к сети автомобиля можно различными способами в зависимости от требуемого алгоритма работы и марки машины. В любом случае, все это можно сделать своими руками воспользовавшись схемой.

Подключение ДХО от ручника Лада Гранта (фоторуководство)

Давно хотел сделать ДХО от ручника на Гранте. Нужную информацию по подключению брал с разных источников, в том числе и на форуме Лада Гранта. У Гранты в комплектации Норма ДХО светят от зажигания. Сейчас, когда поднят ручник, то ДХО не горят, опущен ручник ДХО горят. Взял колодку под реле с креплением в монтажный блок 10р, реле обычную 5-контактную НЗ (Нормально замкнутую) 50р, провода, клеммы ножевые авто(розетка/мама), 3 диода FR207 — Диод импульсный 2А 1000В 1,70р за 1шт (вместо диода FR207 можно использовать диод 1N4007 1A 1000В, но у 1N4007 ножка тонкая и гнется), паяльник, термоусадку, и изоленту.

колодка под реле с креплением в монтажный блок 2110

Схема подключения ДХО через ручник Лада Гранта

Контакт реле 87 — не используется. Можно обойтись одним диодом на 85 контакте реле, работать будет, но правильнее сделать как на схеме, чтобы обезопасить приборную панель и сигнализацию. Провод ручника коричневый с синей полосой (можно взять в левом пороге, или возле приборной панели). Я нашел соединение (провод ручника), где мне скрутили сигнализацию с приборной панелью, разорвал соединение, и спаял с диодами.

Согласно ПДД, во время движения любой автомобиль должен обозначить свое присутствие включенными фарами. Для этого такие модели, как Лада Гранта оснащаются специальными ходовыми огнями, однако далеко не всегда они соответствуют условиям эксплуатации, и потому их лампы часто требуют замены. Рассмотрим, какие виды светильников для этого применяются, каковы основные их свойства и особенности и из каких этапов состоит процедура их монтажа.

Разновидности ламп ДХО

В стандартном исполнении ДХО для Лада Гранта оснащаются штатными лампами накаливания мощностью на 21 ватт. Единственное их преимущество – низкая цена. Однако платой за это является недостаточной яркости световой поток (что особенно актуально в ненастную погоду) и недолгий срок службы. Если учесть, что процедура замены дневных ходовых огней – достаточно трудоемкая работа, то лучше сразу установить нормальные светильники, отличающиеся долговечностью и хорошими светотехническими показателями.

Из альтернативных лампочек ДХО можно выделить два основных варианта:

1. Галогеновые, относящиеся к категории повышенного визуального комфорта благодаря излучению в белом диапазоне светового спектра.
2. Светодиодные, отличающими низким потреблением энергии и высокой яркостью свечения.

Важно! При выборе ламп для замены в системе ходовых огней на Лада Гранта, чтобы избежать конфликта с инспекторами, особое внимание нужно уделить соответствию их светотехнических параметров нормам закона. Например, лэд-элементы с белым светом способны при различных обстоятельствах (мокрое стекло фары, особенности рефлектора) выдавать различные сине-фиолетовые оттенки, что с точки зрения ПДД недопустимо.

Лампы повышенного визуального комфорта

Хотя штатные лампы с желтоватым тусклым оттенком в системе ходовых огней могут оставаться еще вполне исправными, многие владельцы Лады Гранта стремятся сразу выполнить их замену на галогенные с ярким белым светом. Причина этого – повышение визуального комфорта. Также отмечается, что это способно подчеркнуть экстерьер профиля авто.

Большой популярностью среди автолюбителей пользуются галогенные лампочки следующих производителей:

1. Philips.
2. Маяк.
3. OSRAM.
4. IPF.
5. General Electric и некоторых других.

Как и прочие модификации галогеновые лампы для ДХО имеют все тот же характерный ряд недостатков. Это прежде всего повышенный нагрев и снижающийся с повышением мощности из-за этого срок годности. По этой причине при выборе подобных источников для Лада Граната следует учесть, что они могут выпускаться в двух версиях:

Первый вариант отвечает всем требованиям законодательства, но при этом имеет среднюю долговечность. Второй – более экономичен и, хотя светит не так ярко, зато служит дольше.

Обратите внимание! Существенно снизить срок службы галогеновой лампы может оставленный при ее замене на поверхности колбы жировой отпечаток. Поэтому при переустановке нужно обязательно надевать хлопчатобумажные перчатки, а поверхность ее стекла после монтажа протирать чистыми спиртовыми салфетками (если было нанесено загрязнение).

Диодные ходовые огни

Главным плюсом использования лэд-элементов при замене ламп ходовых огней на Ладе Гранта является их низкое энергопотребление при высокой световой мощности. При правильном монтаже они не греются, служат на порядок дольше штатных и не перегружают бортовую сеть, продлевая ресурс АКБ.

Существует два вида светодиодов для ДХО:

1. SRCK.
2. Convtntional.

Первый вариант имеет правильную распиновку плюса и минуса (по высоте), второй – плохо подходит для автомобильных ходовых огней Лады Гранты и потребует доработки цоколя, проведения отдельных проводок и других действий. Это нужно обязательно учитывать при поиске такой лампы для замены.

Важно! Светодиодные лампы, как правило, включают несколько лэд-элементов. Поэтому когда перегорит один из них (одновременно несколько никогда не портятся), фары светить не перестанут и движение по дороге можно будет продолжить без нарушения правил.

Процесс замены ламп ДХО

Чтобы правильно выполнить замену ламп для ходовых огней Лады Гранта, необходимо учесть не только технические, но и законодательные требования.

Требования к установке

Общим недостатком ДХО является тот факт, что они не охарактеризованы в законе, как единый автоприбор освещения. На этом фоне могут возникать различные трения у автовладельцев и инспекторов. Однако существует ряд нормативных требований, согласно которым они производятся и устанавливаются. Так, чтобы заменить лампы ходовых огней, необходимо соблюсти следующие технические условия:

1. Место размещения – только спереди авто.
2. Высота от поверхности дорожного покрытия – от 0,25 до 1,5 метров.
3. Расстояние между внутренними частями фар – не менее 60 см.
4. Площадь светящейся поверхности должна укладываться в рамки от 40 до 200 см 3 .

Мощность ходовых огней должна быть достаточной, чтобы габариты автомобиля были видны с расстояния не менее 200 метров.

Пошаговая инструкция

Процедура по замене ламп ходовых огней на автомобиле Лада Гранта сводится к следующим основным действиям:

1. Отключить систему зажигания, обесточить бортовую электросеть, отсоединив клеммы АКБ.
2. Чтобы поменять лампочку в правой фаре, необходимо демонтировать декоративную крышку двигателя и открутить масло-заливную заглушку.
3. Добравшись до лампы ходовых огней, необходимо повернуть ее патрон против часовой стрелки, и извлечь ее, потянув на себя.
4. Поставить новую автолампочку, выполнив все действия в обратном порядке.

Важно! Если потребуется сделать замену с левой стороны оптики Лада Гранта, нужно предварительно убрать корпус воздушного фильтра, отсоединив также датчик и все подходящие к нему проводники и патрубки.

Особенности монтажа светодиодных ДХО

Установка светодиодных ламп в ходовые огни имеет массу преимуществ. Однако вместе с этим, их замена сопряжена с рядом особенностей, не учитывать которые просто нельзя:

1. Монтировать лэд-элементы нужно сразу на обе фары в Лада Гранта.
2. Требуется проверка полярности с помощью тестера, без соблюдения которой при включении светодиоды сразу сгорают, а предохранитель портится.
3. Далеко не все диодные светильники сразу подходят в штатные патроны – зачастую приходится вскрывать цоколь, чтобы совместить контакты.

Обратите внимание! Замена штатных ламп в ходовых огнях на светодиоды в Ладе Гранта ввиду слабого энергопотребления последних приведет к срабатыванию лампочки «неисправности ДХО» на приборе панелей. В некоторых случаях может даже сработать звуковой сигнал. Устранить проблему поможет установка европейской версии приборной панели.

Основные выводы

В штатном исполнении автомобиль Лада Гранта оснащается маломощными лампочками накала в системе ходовых огней, не отличающимися хорошей яркостью и долговечностью. Замена их возможна на следующие альтернативные источники света:

Первые относятся к категории повышенного визуального комфорта, обладают хорошей яркостью и быстротой установки. Однако при монтаже их можно легко испортить, поставив на поверхность колбы жировой отпечаток, кроме того, чем они мощнее, тем меньше служат. Светодиоды лишены таких минусов, потребляют меньше энергии, экономят ресурсы аккумулятора и очень долговечны. Их главный недостаток – образование синих бликов и нестандартность цоколя, что усложняет процедуру замены. Помимо этого, лэд-лампочки могут вызвать сработку датчиков на приборной панели.

o-ladagranta.ru

Светодиодные лампы в ДХО — logbook Lada Granta 2012 on DRIVE2

ДХО – родные стояли четырех контактные фирмы TOSHIBA

мощностью 21W в режиме ДХО и игабаритных огней, и мощностью 5W в режиме с ближним светом.
Поменял на T20 SMD 5050 13 светодиодов (U=12 V, P= 3W . На 13 SMD светодиодах) Двухконтактные – работают в режиме ДХО и габаритах, с ближним светом не горят, перепаивать ни чего не надо. Цена вопроса: 150 р. / за штуку

Теперь доросли до T20 7443 (U=12 V, P= 6W LED Driver) с защитой от перегрузки, защита от короткого замыкания, металлический корпус, четырех контактные «+» «+» «-» «-«, патрон на гранте сделан под «+» -» «+» «-» Чтобы они работали как ДХО-габариты и ближним светом, надо перепаивать, мне нужен вариант только в режиме ДХО и габаритов, для этого я оставил два контакта один «+» и один «-«, два контакта просто бокорезами откусил. поэтому не чего перепаивать не пришлось, и вот они теперь готовы для работы в режиме ДХО и габаритов.
Цена вопроса: 350р. / за штуку.

Кому надо закажу и отправлю по почте. Оплата наложенным платежом при вручение на почте.

title=

T20 SMD 5050

T20 SMD 5050

T20 7443 LED Driver

T20 7443 LED Driver

www.drive2.com

Lada Granta. Установка светодиодных дневных ходовых огней на Лада Гранта

АвтоВАЗ любит придумывать самые лучшие схемы и нестандартные решения. Вот в этот раз тоже самое.
Распиновка на стандартном цоколе — совершенно нестандартная. Поэтому если установить обыкновенную светодиодную led лампу, то возможны следующие варианты: либо не будет работать ходовой огонь (или габариты), либо начнет дымиться..

Вариантов решения этой задачи несколько.

Вариант 1.
Переделать разъем в автомобиле. Для этого необходимо разобрать разъем, распилить контакт, каким то образом закрепить контакты в цоколе и перепаять контакты. По моему бесперспективно, как все это будет держаться и как скоро все развалиться.

Вариант 2.
Переделать светодиодную лампочку. Разобрать цоколь и перевернуть, перепаять контакты. Вроде не сложно, при условии, что лампочку удастся разобрать и не сломать при обратной сборке.

Вариант 3.
Самый варварский. Высверлить полностью цоколь из штатного разъема Гранты. Вклеить туда лампочку намертво и провода уже или припаять так как нужно, или купить дополнительный разъем и на него припаять.

Самый правильный Вариант — использование специальных Неполярных светодиодных Led ламп. Это означает, что каким бы образом не подавали «+» и «-«, электроника внутри лампы сама определит, каким образом подавать питание на чипы.

Вот например эта лампа.

Оцените!
Световой поток — 720 Lm (галогеновая лампа ближнего света дает поток 1200 Lm)
Чипы — американского производства CREE, 6 шт
Мульти напряжение от 12 до 24 В
Неполярные
Заявленный срок службы более 30000 часов.

На фото указан предохранитель дневных ходовых огней на автомобиле Лада Гранта.
При экспериментах и подборе светодиодных ламп — он часто сгорает.

Для сравнения.
В одной фаре автомобиля Лада Гранта установлена светодиодный ДХО, в другой — стандартная лампа.


А теперь как смотрится в темноте. Разница очевидна!

Светодиодный ходовой огонь и включенный ближний свет.
Ну в общем, ближний — дальний свет тоже нужно менять на светодиодные лампы.
Например, на такие — LED CARS h5 HI/LO  3600 LM

Несколько фотографий для обзора.

Если вы ищите где купить светодиодные ходовые огни на Ладу Гранта, то оформляйте заказ с бесплатной доставкой по Республике Башкортостан на нашем сайте www.Sabbas.ru
Если вы ищите где установить светодиодные ходовые огни , то приезжайте к нам в Установочную студию «SabbaS» по адресу: г. Уфа, ул. Коммунистическая, 116



audio-alarm.ru

Рихтовка своими руками

Содер­жа­ние ста­тьи:

При­вет­ствую Вас на бло­ге kuzov.info!

В этой ста­тье рас­смот­рим как осу­ществ­ля­ет­ся рих­тов­ка сво­и­ми рука­ми. Подроб­но раз­бе­рём струк­ту­ру повре­жде­ний,  эта­пы, прин­ци­пы и при­ё­мы рих­тов­ки, а так­же клас­си­че­ские рих­то­воч­ные инстру­мен­ты и их при­ме­не­ние. Основ­ные прин­ци­пы рих­тов­ки могут при­го­дить­ся и при при­ме­не­нии спот­те­ра с вытя­ги­ва­ю­щи­ми устрой­ства­ми. В кон­це ста­тьи рас­смот­рим при­ме­ры пра­виль­но­го и непра­виль­но­го устра­не­ния дефор­ма­ции кузов­ной пане­ли.

Може­те так­же про­чи­тать ста­тьи о вырав­ни­ва­нии и вытя­ги­ва­нии кузо­ва авто­мо­би­ля, где так­же рас­смат­ри­ва­ют­ся мето­ды устра­не­ния ава­рий­ных повре­жде­ний.

Итак, нач­нём с тео­рии.

Мож­но выде­лить три харак­те­ри­сти­ки листо­во­го метал­ла:

• Пла­стич­ность
• Эла­стич­ность (упру­гость)
• Жёст­кость (наклёп)

Пла­стич­ность поз­во­ля­ет метал­лу менять свою фор­му при при­ло­же­нии доста­точ­ной силы. Это то же самое свой­ство, кото­рое поз­во­ля­ет отштам­по­вать металл в любую кузов­ную панель.

Упру­гость – это свой­ство метал­ла, кото­рое поз­во­ля­ет ему вос­ста­нав­ли­вать­ся до ори­ги­наль­ной фор­мы, после устра­не­ния напря­же­ния.

Жёст­кость лист метал­ла полу­ча­ет при штам­пов­ке на заво­де. Это мож­но  назвать «памя­тью». Про­ис­хо­дит наклёп отдель­ных зон, кото­рые и при­да­ют фор­му кузов­ной пане­ли. Металл полу­ча­ет внут­рен­ние напря­же­ния.

Металл кузов­ной пане­ли, кото­рый не был рас­тя­нут или сме­щён, име­ет тен­ден­цию воз­вра­щать­ся в своё изна­чаль­ное поло­же­ние. В этом слу­чае он не гнёт­ся даль­ше, чем ему поз­во­ля­ет его упру­гость. Одна­ко, если металл погнул­ся даль­ше сво­ей упру­го­сти, то моле­ку­лы в месте сги­ба дефор­ми­ру­ют­ся и уплот­ня­ют­ся, и из такой пози­ции металл не воз­вра­ща­ет­ся сам. Металл в этой зоне ста­но­вит­ся жест­че и  сопро­тив­ля­ет­ся вырав­ни­ва­нию. Про­ис­хо­дит дефор­ма­ци­он­ное упроч­не­ние дета­ли (наклёп).

Металл с упру­гой дефор­ма­ци­ей вос­ста­нав­ли­ва­ет­ся после пре­кра­ще­ния воз­дей­ствия. Пла­сти­че­ская же дефор­ма­ция оста­ёт­ся неиз­мен­ной после исчез­но­ве­ния воз­дей­ствия. Нуж­но выправ­лять зоны с пла­сти­че­ской, а упру­гая дефор­ма­ция воз­вра­тит­ся сама, так как она удер­жи­ва­ет­ся толь­ко за счёт пла­сти­че­ской дефор­ма­ции.

Кузов­ные пане­ли состо­ят из трёх базо­вых форм: силь­но выпук­лые, средне выпук­лые и сла­бо выпук­лые. Так­же могут иметь ком­би­на­цию изги­бов (выпук­ло­стей) и рёб­ра жёст­ко­сти. Выпук­лость пане­ли вли­я­ет на то, как металл отре­а­ги­ру­ет на удар. Удар по сла­бо выпук­лой пане­ли сдви­га­ет металл внутрь, сокра­щая его (ста­но­вит­ся коро­че). Силь­но выпук­лая панель при уда­ре фор­ми­ру­ет изги­бы (воз­вы­шен­но­сти) по кра­ям вмя­ти­ны. Более подроб­но об этом може­те про­чи­тать здесь.

Прямое и второстепенное повреждение

Мож­но раз­де­лить пря­мое и непря­мое (вто­ро­сте­пен­ное) повре­жде­ние. Пря­мым повре­жде­ни­ем явля­ет­ся область кузов­ной пане­ли, кото­рая была в непо­сред­ствен­ном кон­так­те с объ­ек­том, кото­рый вызвал повре­жде­ние. Это место может иметь нару­ше­ние целост­но­сти лако­кра­соч­но­го покры­тия или раз­рыв метал­ла.

Непря­мое повре­жде­ние име­ет погну­тый и иска­жён­ный металл, рас­по­ло­жен­ный в обла­сти, при­ле­га­ю­щей к пря­мо­му повре­жде­нию. Ино­гда вто­ро­сте­пен­ная дефор­ма­ция может рас­по­ла­гать­ся в несколь­ких десят­ков сан­ти­мет­ров от зоны пря­мо­го повре­жде­ния. Его слож­но пол­но­стью опре­де­лить и про­ана­ли­зи­ро­вать.

При вос­ста­нов­ле­нии повре­жде­ния, метод ремон­та опре­де­ля­ет­ся воз­мож­но­стью досту­па к повре­жде­нию с обрат­ной сто­ро­ны кузов­ной пане­ли. Если есть доступ с обе­их сто­рон повре­жде­ния, то исполь­зу­ет­ся метод рих­тов­ки при помо­щи молот­ка и под­держ­ки. Если есть доступ толь­ко с одной сто­ро­ны, то при­ме­ня­ют­ся дру­гие тех­ни­ки ремон­та, такие как вытя­ги­ва­ние при помо­щи спот­те­ра, при помо­щи кле­е­вой систе­мы или ваку­ум­ной при­сос­ки.

При ремон­те повре­жде­ний нуж­но ста­рать­ся выби­рать наи­бо­лее лёг­кий путь. Даже если Вы име­е­те спе­ци­аль­ное обо­ру­до­ва­ние, то это не зна­чит, что его нуж­но вез­де и все­гда при­ме­нять. По воз­мож­но­сти, при­ме­няй­те про­стые инстру­мен­ты, а при необ­хо­ди­мо­сти, вклю­чай­те в рабо­ту более слож­ные. Ино­гда вмя­ти­ну мож­но выда­вить с обрат­ной сто­ро­ны рукой, без како­го-либо инстру­мен­та. Нуж­но пом­нить, что сей­час авто­про­из­во­ди­те­ли исполь­зу­ют доста­точ­но тон­кий металл при про­из­вод­стве кузов­ных пане­лей, поэто­му не тре­бу­ет­ся боль­ших уси­лий, что­бы вос­ста­но­вить дефор­ма­цию.

Инструменты для рихтовки

Рас­смот­рим клас­си­че­ские инстру­мен­ты для рих­тов­ки повре­ждён­но­го метал­ла кузо­ва, кото­рые по-преж­не­му при­ме­ня­ют­ся в кузов­ном ремон­те. Молоток/гладилка и под­держ­ка явля­ют­ся базо­вы­ми инстру­мен­та­ми для рабо­ты с повре­ждён­ны­ми кузов­ны­ми пане­ля­ми.

Рих­то­воч­ные молот­ки

Молот­ки могут быть раз­ных раз­ме­ров, форм и иметь раз­ный вес. Удар­ные голов­ки обыч­но круг­лой или квад­рат­ной фор­мы. Так­же есть молот­ки, с дру­гой сто­ро­ны бой­ка кото­рых ост­рая удар­ная голов­ка. Он исполь­зу­ет­ся на финиш­ной ста­дии без под­держ­ки. Острой частью мож­но убрать неболь­шую воз­вы­шен­ность или выпра­вить неболь­шую ямку, после чего уже при­ме­нить плос­кую часть бой­ка с под­держ­кой для окон­ча­тель­но­го вырав­ни­ва­ния.

Так­же есть молот­ки с удар­ны­ми голов­ка­ми, име­ю­щи­ми зуб­цы, пред­на­зна­чен­ные для усад­ки рас­тя­ну­то­го метал­ла. Руч­ки молот­ков изго­тав­ли­ва­ют из дере­ва или стек­ло­пла­сти­ка.

Моло­ток обыч­но при­ме­ня­ет­ся для выправ­ле­ния неболь­ших вмя­тин и воз­вы­шен­но­стей. Нуж­но уметь про­сту­ки­вать нуж­ные обла­сти, в нуж­ное вре­мя и с нуж­ным уси­ли­ем. Рих­то­воч­ные молот­ки име­ют немно­го выпук­лый боёк (почти плос­кий). Это нуж­но, что­бы его края не каса­лись и не повре­жда­ли металл пане­ли при рих­тов­ке.

Уда­ры, исполь­зу­е­мые при рих­то­ва­нии молот­ком с под­держ­кой, не долж­ны делать­ся с уси­ли­ем, как при заби­ва­нии гвоз­дей. Они долж­ны быть лёг­ки­ми, сколь­зя­щи­ми, рит­мич­ны­ми. Моло­ток нуж­но дер­жать сво­бод­но и при уда­ре дви­гать запястьем. Опыт­ный рих­тов­щик дела­ет при­мер­но 120 лёг­ких уда­ров молот­ком в мину­ту в оди­на­ко­вом рит­ме. Моло­ток отска­ки­ва­ет и запястье под­ни­ма­ет моло­ток для совер­ше­ния сле­ду­ю­ще­го уда­ра. Паль­цы кон­тро­ли­ру­ют моло­ток в нача­ле и в кон­це уда­ра. При дви­же­нии бой­ка молот­ка вниз и вверх, конец его руч­ки совер­ша­ет дви­же­ние по корот­кой дуге. Рука рас­слаб­ле­на, но гото­ва креп­ко схва­тить руч­ку молот­ка после его отско­ка.

Пра­виль­ные дви­же­ния молот­ком тре­бу­ют опре­де­лён­но­го навы­ка. Моло­ток дол­жен быть сба­лан­си­ро­ван. Несба­лан­си­ро­ван­ный моло­ток будет отска­ки­вать, бес­по­ря­доч­но сме­ща­ясь в раз­ные сто­ро­ны от цели уда­ра. Такой моло­ток при­дёт­ся дер­жать креп­ко в тече­ние все­го уда­ра и не полу­чить­ся делать лёг­кие уда­ры. К тому же не полу­чить­ся соблю­дать ритм повто­ря­ю­щих­ся дви­же­ний.

Кузов­ные лож­ки, гла­дил­ки

Кузов­ные лож­ки, как и любой рих­то­воч­ный инстру­мент, быва­ют раз­ных форм и раз­ме­ров. В зави­си­мо­сти от фор­мы, кузов­ная лож­ка может при­ме­нять­ся как рычаг, для вырав­ли­ва­ния вмя­ти­ны с обрат­ной сто­ро­ны пане­ли, как под­держ­ка (в труд­но­до­ступ­ных местах), а так­же вме­сте молот­ка (гла­дил­ка) и вме­сте с молот­ком, для рас­пре­де­ле­ния уда­ра на боль­шую пло­щадь.

Гла­дил­ку мож­но исполь­зо­вать несколь­ки­ми спо­со­ба­ми. При исполь­зо­ва­нии с под­держ­кой, име­ю­щей насеч­ки, гла­дил­ка может оса­жи­вать металл.

Гла­дил­кой хоро­шо рабо­тать на отно­си­тель­но плос­ких поверх­но­стях. Она не рас­тя­ги­ва­ет металл, поэто­му уда­ры мож­но нано­сить силь­нее, чем молот­ком. Гла­дил­ка ещё хоро­ша тем, что она, бла­го­да­ря сво­ей пло­ща­ди, может одно­вре­мен­но «под­ни­мать» вмя­ти­ну и про­сту­ки­вать воз­вы­шен­но­сти вокруг этой вмя­ти­ны.

Склад­ки на метал­ле в местах, где невоз­мож­но исполь­зо­вать моло­ток вме­сте с под­держ­кой, могут исправ­лять­ся мето­дом “молот­ком через гла­дил­ку” (см. рису­нок). Гла­дил­ка рас­се­и­ва­ет уда­ры, рас­пре­де­ляя их на боль­шую пло­щадь. Она поме­ща­ет­ся поверх жёст­ких воз­вы­шен­но­стей и про­сту­ки­ва­ет­ся до момен­та, когда напря­же­ние метал­ла ослаб­нет.

Под­держ­ки

Хоро­шие под­держ­ки сде­ла­ны из кован­но­го желе­за. Дешё­вые могут быть сде­ла­ны из чугу­на. Для уни­вер­саль­но­сти, каж­дая под­держ­ка может состо­ять из несколь­ких выпук­ло­стей для соот­вет­ствия раз­ным кон­ту­рам кузов­ных пане­лей.

При выправ­ле­нии вмя­ти­ны под­держ­ка удер­жи­ва­ет­ся с обрат­ной сто­ро­ны пане­ли с дав­ле­ни­ем, созда­ва­е­мым рукой рих­тов­щи­ка. При про­сту­ки­ва­нии воз­вы­шен­но­сти, под­держ­ка удер­жи­ва­ет­ся сво­бод­но, без дав­ле­ния.

Под­держ­ка долж­на иметь фор­му, соот­вет­ству­ю­щую изги­бу ремон­ти­ру­е­мой пане­ли. Нуж­но про­сту­ки­вать воз­вы­шен­но­сти вокруг вмя­ти­ны. Каж­дый после­ду­ю­щий удар дол­жен пере­кры­вать преды­ду­щий удар на поло­ви­ну диа­мет­ра удар­ной голов­ки молот­ка. Так мож­но выправ­лять вмя­ти­ну от пери­фе­рии к цен­ту.

Слиш­ком силь­ные уда­ры по под­держ­ке через металл пане­ли могут сде­лать его тонь­ше и рас­тя­нуть.

Под­держ­ка обще­го назна­че­ния может исполь­зо­вать­ся для гру­бо­го пер­во­на­чаль­но­го выправ­ле­ния повре­жде­ния (так как тяжё­лая и име­ет соот­вет­ству­ю­щую боль­шую закруг­лён­ную часть). Её при­ме­ня­ют в раз­ных местах, так как она име­ет поверх­но­сти с раз­ны­ми изги­ба­ми и угла­ми.

Под­держ­ка в виде каб­лу­ка име­ет плос­кую часть и сла­бо выпук­лую. Такую под­держ­ку удоб­но при­ме­нять при вырав­ни­ва­нии флан­цев, а так­же на плос­ких и сла­бо­вы­пук­лых поверх­но­стях. Её часто при­ме­ня­ют при рих­тов­ке две­рей.

Под­держ­ка в виде запя­той (или кли­на) может при­ме­нять­ся при рих­тов­ке сла­бо­вы­пук­лых и силь­но выпук­лых пане­лей, а так­же в местах, куда дру­гую под­держ­ку невоз­мож­но поме­стить. Её мож­но лег­ко про­су­нуть и удер­жи­вать меж­ду уси­ли­те­ля­ми.

Кузов­ной напиль­ник

Кузов­ной напиль­ник может исполь­зо­вать­ся на началь­ной ста­дии ремон­та, для опре­де­ле­ния струк­ту­ры повре­жде­ния, а так­же на  завер­ша­ю­щей ста­дии вырав­ни­ва­ния метал­ла. Рабо­чая часть сде­ла­на из очень проч­ной ста­ли и име­ет зазуб­ри­ны. Дер­жа­тель напиль­ни­ка име­ет две руч­ки и вин­то­вую стяж­ку для регу­ли­ров­ки изги­ба напиль­ни­ка. В зави­си­мо­сти от изги­ба, умень­ша­ет­ся или уве­ли­чи­ва­ет­ся рабо­чая пло­щадь напиль­ни­ка для удоб­ства исполь­зо­ва­ния в раз­ных местах пане­лей. Кузов­ные напиль­ни­ки быва­ют раз­ных раз­ме­ров, форм и могут иметь раз­ное коли­че­ство и кон­фи­гу­ра­цию зуб­цов. Менее гру­бые напиль­ни­ки могут исполь­зо­вать­ся на алю­ми­ни­е­вых кузов­ных пане­лях.

Кузов­ной напиль­ник может:

• Про­яв­лять струк­ту­ру повре­жде­ния на началь­ной ста­дии ремон­та.
• Выяв­лять мел­кие углуб­ле­ния и воз­вы­шен­но­сти при финиш­ной рих­тов­ки кузов­ной пане­ли.
• Сре­зать неболь­шие воз­вы­шен­но­сти.
• При­ме­нять­ся на завер­ша­ю­щей ста­дии вырав­ни­ва­ния, когда исполь­зу­ет­ся тон­кий слой шпа­клёв­ки.
• Вырав­ни­вать сва­роч­ные швы.
• Обра­ба­ты­вать поверх­ность после луже­ния и нане­се­ния при­поя на кузов (см. ста­тью “луже­ние и пай­ка кузо­ва авто­мо­би­ля”).

Режу­щая часть зуб­цов долж­на быть направ­ле­на нару­жу, от масте­ра, дер­жа­ще­го напиль­ник. Напиль­ник дол­жен про­де­лы­вать длин­ные про­хо­ды по всей длине пане­ли. Если напиль­ник застре­ва­ет во вре­мя дви­же­ния, то нуж­но осла­бить нажим. Дви­же­ния дела­ют­ся толь­ко от себя, после сде­лан­но­го про­хо­да напиль­ник нуж­но под­нять и воз­вра­тить в исход­ное поло­же­ние для выпол­не­ния ново­го про­хо­да.

Смен­ные полот­на могут иметь зуб­цы раз­но­го раз­ме­ра и рас­по­ло­жен­ные с раз­ной плот­но­стью. Так, при финиш­ной обра­бот­ки, хоро­ший напиль­ник может под­го­тав­ли­вать поверх­ность, даже не остав­ляя цара­пин. Это свя­за­но, как с раз­ме­ром и плот­но­стью рас­по­ло­же­ния зуб­цов, так и с их фор­мой.

Напиль­ник сре­за­ет металл, поэто­му обра­бот­ка не может быть мно­го­крат­ной. Напиль­ни­ком нуж­но обра­ба­ты­вать поверх­ность, дви­гая его от себя и немно­го боком (наис­ко­сок, 15–20 гра­ду­сов). При дви­же­нии напиль­ни­ка, его при­жим­ную силу нуж­но сме­щать с перед­ней части к зад­ней. Полу­ча­ет­ся, что он как бы кача­ет­ся. Нуж­но менять направ­ле­ния дви­же­ния напиль­ни­ка, то есть дви­гать попе­ре­мен­но крест накрест.

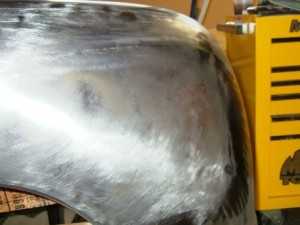

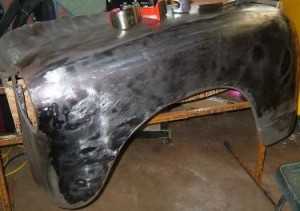

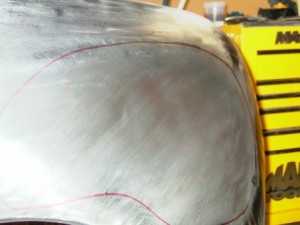

Для выяв­ле­ния неров­но­стей, вме­сто кузов­но­го напиль­ни­ка мож­но исполь­зо­вать круп­но­зер­ни­стую шли­фо­валь­ную бума­гу на брус­ке или на орби­таль­ной шли­фо­валь­ной машин­ке. Прин­цип тот же. Нуж­но отшли­фо­вать рих­ту­е­мую поверх­ность. Ямки будут не заде­ты абра­зи­вом, а высту­пы будут отшли­фо­ва­ны силь­нее, чем вся поверх­ность, и будут иметь неот­шли­фо­ван­ные обла­сти вокруг них. Если воз­вы­шен­но­сти совсем не высо­кие, то они отшли­фу­ют­ся и эта область пане­ли при­мет нуж­ный кон­тур. При при­ме­не­нии шли­фо­валь­ной машин­ки, она долж­на дви­гать­ся мед­лен­но и рав­но­мер­но, но не слиш­ком мед­лен­но, что­бы не нагре­вать металл. При быст­ром дви­же­нии абра­зив не будет успе­вать нор­маль­но шли­фо­вать.

Шли­фо­ва­ние круп­ным абра­зи­вом, как и обра­бот­ка напиль­ни­ком, истон­ча­ет металл пане­ли, поэто­му не долж­но при­ме­нять­ся мно­го раз на одной и той же дета­ли кузо­ва. Для обна­ру­же­ния неров­но­стей и шли­фо­ва­ния мел­ких воз­вы­шен­но­стей может исполь­зо­вать­ся шли­фо­валь­ная машин­ка с абра­зи­вом P36-P80. Машин­ку нуж­но дви­гать мед­лен­но, каж­дый её про­ход дол­жен пере­кры­вать преды­ду­щий на 50%. На «голом» метал­ле луч­ше все­го исполь­зо­вать шли­фо­валь­ные кру­ги на осно­ве абра­зи­ва окси­да алю­ми­ния, так как он наи­бо­лее проч­ный и изно­со­стой­кий и обыч­но при­ме­ня­ет­ся для шли­фо­ва­ния спла­вов метал­ла.

Надув­ные подуш­ки и ваку­ум­ные при­сос­ки

Спе­ци­аль­ные надув­ные подуш­ки исполь­зу­ют­ся с обрат­ной сто­ро­ны повре­ждён­ных пане­лей, для выдав­ли­ва­ния вмя­тин боль­шо­го раз­ме­ра. Они могут исполь­зо­вать­ся внут­ри две­рей, зад­них кры­льев и дру­гих пане­лей.

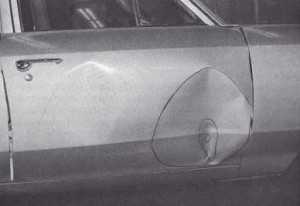

Ваку­ум­ная при­сос­ка может исполь­зо­вать­ся для вытя­ги­ва­ния плав­ных вмя­тин. Она может иметь руч­ку или быть в соста­ве молот­ка обрат­но­го дей­ствия.

Рихтовка кузова автомобиля. Этапы ремонта

Как было ска­за­но ранее, гра­мот­ная про­це­ду­ра ремон­та дефор­ми­ро­ван­ной пане­ли пред­став­ля­ет собой выправ­ле­ние толь­ко тех мест, кото­рые полу­чи­ли пла­сти­че­скую дефор­ма­цию. Отно­си­тель­но не повре­ждён­ные при­ле­га­ю­щие зоны после это­го воз­вра­тят­ся в пер­во­на­чаль­ное состо­я­ние само­сто­я­тель­но. Такой метод тре­бу­ет немно­го уси­лий и мало дей­ствий.

Мож­но так­же воз­дей­ство­вать на обрат­ную сто­ро­ну повре­жде­ния тяжё­лым молот­ком или дру­гим тяжё­лым инстру­мен­том. Повре­жде­ние выдав­ли­ва­ет­ся или высту­ки­ва­ет­ся гру­бо, без каких-либо спе­ци­аль­ных пра­вил. При исполь­зо­ва­нии тако­го мето­да могут воз­ни­кать допол­ни­тель­ные повре­жде­ния и рас­тя­ну­тость метал­ла, кото­рые тре­бу­ет­ся в даль­ней­шем устра­нять.

Более пред­по­чти­те­лен имен­но вдум­чи­вый, гра­мот­ный под­ход к ремон­ту.

Гра­мот­ный ремонт повре­жде­ния вклю­ча­ет в себя три ста­дии:

• ана­ли­зи­ро­ва­ние повре­жде­ния,
• прав­ка на чер­но­вую (вос­ста­нов­ле­ние фор­мы),
• прав­ка на чисто­вую (финиш­ная).

Рас­смот­рим эти эта­пы подроб­но:

• Ана­лиз повре­жде­ния явля­ет­ся пер­вой и наи­бо­лее зна­чи­мой ста­ди­ей, так как от пра­виль­но­го опре­де­ле­ния зон дефор­ма­ции, куда нуж­но при­ло­жить уси­лие, зави­сит быст­ро­та про­цес­са и конеч­ный резуль­тат. Про­це­ду­ра выправ­ле­ния повре­жде­ния долж­на опи­рать­ся на этот ана­лиз. Нуж­но пони­мать в какой после­до­ва­тель­но­сти про­изо­шла дефор­ма­ция. Нуж­но опре­де­лить направ­ле­ние, из кото­ро­го панель полу­чи­ла дефор­ма­цию и опре­де­лить какой залом или склад­ка обра­зо­ва­лись послед­ни­ми, какие перед этим и так далее вплоть до места, кото­рое полу­чи­ло пер­вый пря­мой кон­такт с пре­пят­стви­ем. Далее нуж­но опре­де­лить план дей­ствий по устра­не­нию дефор­ма­ции в поряд­ке, про­ти­во­по­лож­ном их воз­ник­но­ве­нию. Неко­то­рые повре­жде­ния мог­ли обра­зо­вать­ся одно­вре­мен­но и нуж­но это учи­ты­вать. Про­цесс вос­ста­нов­ле­ния не дол­жен созда­вать допол­ни­тель­ных повре­жде­ний. Таким обра­зом, потра­тив неко­то­рое вре­мя на ана­ли­зи­ро­ва­ние струк­ту­ры неров­но­стей и обду­мы­ва­ние поряд­ка вос­ста­нов­ле­ния, рабо­та выпол­ня­ет­ся гораз­до лег­че и быст­рее, кро­ме того, ста­но­вит­ся более инте­рес­ной. При­ло­же­ние линей­ки реб­ром помо­жет понять глу­би­ну вмя­ти­ны.

  При ана­ли­зе, повре­ждён­ную панель мож­но про­щу­пать рукой. Обыч­но для это­го исполь­зу­ют левую руку. Нуж­но дви­гать всей ладо­нью вдоль пане­ли. Толь­ко паль­цы не смо­гут про­чув­ство­вать, како­го рода неров­ность перед вами. Ино­гда масте­ра наде­ва­ют матер­ча­тые пер­чат­ки, так как в них лег­че про­чув­ство­вать фор­му метал­ла. Сте­пень неров­но­сти мож­но опре­де­лить, при­кла­ды­вая линей­ку реб­ром к пане­ли. Кузов­ной напиль­ник так­же может при­ме­нять­ся для быст­ро­го опре­де­ле­ния струк­ту­ры повре­жде­ния. После обра­бот­ки напиль­ни­ком, сре­зан­ная крас­ка на кра­ях вмя­ти­ны выявит её фору и раз­мер.

• В резуль­та­те гру­бой рих­тов­ки выправ­ля­ют­ся рёб­ра жёст­ко­сти, зало­мы, боль­шие вмя­ти­ны и кузов­ная панель при­ни­ма­ет свою ори­ги­наль­ную фор­му. На этом эта­пе не нуж­но зацик­ли­вать­ся на одном един­ствен­ном месте, необ­хо­ди­мо делать несколь­ко про­хо­дов по всей пане­ли, посте­пен­но вырав­ни­вая её. Нуж­но ослаб­лять напря­жён­ные обла­сти, полу­чен­ные при уда­ре, и пре­пят­ству­ю­щие воз­вра­ще­нию метал­ла в его пер­во­на­чаль­ное состо­я­ние. Несколь­ко лёг­ких уда­ров в нуж­ное место более эффек­тив­ны, чем один или два силь­ных уда­ра. Вмя­ти­ны выправ­ля­ют­ся и одно­вре­мен­но про­сту­ки­ва­ют­ся воз­вы­шен­но­сти и склад­ки окру­жа­ю­щей её обла­сти. Здесь часто при­ме­ня­ет­ся метод «моло­ток вне под­держ­ки», кото­рый будет рас­смот­рен ниже. Мож­но исполь­зо­вать моло­ток и дере­вян­ный бру­сок или спе­ци­аль­ную надув­ную подуш­ку, для воз­дей­ствия с обрат­ной сто­ро­ны повре­жде­ния. Незна­чи­тель­ные неров­но­сти на этом эта­пе по-преж­не­му оста­ют­ся, они не долж­ны отвле­кать рих­тов­щи­ка. Глав­ная зада­ча это­го эта­па – вер­нуть основ­ную фор­му дефор­ми­ро­ван­ной кузов­ной пане­ли. Усад­ка рас­тя­ну­то­го метал­ла (об этом ниже) и, при необ­хо­ди­мо­сти, зава­ри­ва­ние раз­ры­вов так­же отно­сит­ся к этой ста­дии ремон­та пане­ли.
• Во вре­мя финиш­ной рих­тов­ки уби­ра­ют­ся мел­кие неров­но­сти, и панель окон­ча­тель­но вырав­ни­ва­ет­ся. Повре­ждён­ный металл может быть отрих­то­ван очень каче­ствен­но, так, что будет доста­точ­но толь­ко нане­сти напол­ня­ю­щий грунт, обра­бо­тать его и кра­сить. Для это­го нуж­но набрать­ся тер­пе­ния, делать всё после­до­ва­тель­но, без спеш­ки и лиш­них уси­лий. На этом эта­пе при­ме­ня­ет­ся кузов­ной напиль­ник, о кото­ром было напи­са­но выше. Так­же здесь при­ме­ня­ет­ся метод рих­тов­ки «моло­ток на под­держ­ке» (см. ниже). На этом эта­пе мож­но исполь­зо­вать спе­ци­аль­ное про­яв­ля­ю­щее покры­тие. Далее нуж­но сде­лать несколь­ко про­хо­дов брус­ком с круп­но­зер­ни­стой шли­фо­валь­ной бума­гой. Это выявит неров­но­сти, кото­рые слож­но заме­тить. Потом нуж­но выпра­вить остав­ши­е­ся углуб­ле­ния. После выпол­не­ния такой про­це­ду­ры, нуж­но сно­ва нане­сти про­явоч­ное сред­ство и повто­рить шли­фо­ва­ние. Таким обра­зом, поверх­ность пане­ли мож­но пол­но­стью выров­нять. После это­го кузов­ная панель под­го­тав­ли­ва­ет­ся к грун­то­ва­нию и покрас­ке.

Методы рихтовки

Тех­ни­ка «моло­ток вне под­держ­ки»

В этой тех­ни­ке моло­ток дол­жен иметь неболь­шое рас­сто­я­ние (сме­ще­ние) от под­держ­ки. Под­держ­ка давит на центр углуб­ле­ния на метал­ле, в то вре­мя как Вы про­дол­жа­е­те про­сту­ки­вать воз­вы­шен­но­сти вокруг вмя­ти­ны. Таким обра­зом, воз­вы­шен­но­сти опус­ка­ют­ся, а углуб­ле­ния под­ни­ма­ют­ся при каж­дом отска­ки­ва­нии под­держ­ки. В боль­шин­стве слу­ча­ев при гру­бой рих­тов­ке нуж­но при­ме­нять метод «моло­ток вне под­держ­ки». Он исполь­зу­ет­ся при устра­не­нии боль­шин­ства вмя­тин.

По воз­мож­но­сти нуж­но все­гда исполь­зо­вать гла­дил­ку вме­сто молот­ка. Гла­дил­ка боль­ше про­ща­ет уда­ры с непра­виль­ным уси­ли­ем при рих­тов­ке.

Гла­дил­ка и под­держ­ка в этом мето­де не кон­так­ти­ру­ют друг с дру­гом. Этот метод хоро­шо под­хо­дит в ситу­а­ции, когда металл не полу­чив зна­чи­тель­но­го повре­жде­ния, может быть немно­го пере­на­прав­лен незна­чи­тель­ным уси­ли­ем для вос­ста­нов­ле­ния пер­во­на­чаль­ной фор­мы. Мето­ди­ка «моло­ток вне под­держ­ки» исполь­зу­ет­ся для под­ня­тия углуб­ле­ний и воз­вы­шен­но­стей одно­вре­мен­но. Эта мето­ди­ка при­ме­ня­ет­ся в основ­ном на сла­бо­вы­пук­лых или плос­ких пане­лях, где металл доста­точ­но подат­ли­вый, в отли­чие от силь­но­вы­пук­лых пане­лей.

Тех­ни­ка «моло­ток на под­держ­ке»

Может при­ме­нять­ся как для опус­ка­ния воз­вы­шен­но­стей, так и для выправ­ле­ния неболь­ших вмя­тин. В этой тех­ни­ке нуж­но рас­по­ло­жить под­держ­ку пря­мо напро­тив повре­жде­ния. Молот­ком нуж­но не силь­но про­сту­ки­вать металл, рас­по­ло­жен­ный над под­держ­кой. При силь­ных уда­рах есть опас­ность рас­тя­нуть рих­ту­е­мый металл. Нуж­но посто­ян­но про­ве­рять металл про­щу­пы­ва­ни­ем, после чего про­дол­жать рих­то­ва­ние до пол­но­го выправ­ле­ния повре­жде­ния. По воз­мож­но­сти при­ме­няй­те вме­сто молот­ка гла­дил­ку. Боль­шое пре­иму­ще­ство гла­дил­ки над молот­ком заклю­ча­ет­ся в том, что она воз­дей­ству­ет на боль­шую пло­щадь за один раз и удар рас­пре­де­ля­ет­ся более рав­но­мер­но, чем удар молот­ком. Как было напи­са­но выше, гла­дил­ка хоро­ша тем, что, бла­го­да­ря сво­ей пло­ща­ди, может одно­вре­мен­но под­ни­мать углуб­ле­ния и опус­кать воз­вы­шен­но­сти на рих­ту­е­мом участ­ке. При про­сту­ки­ва­нии вмя­ти­ны, нажи­май­те на металл под­держ­кой с доста­точ­ной силой. Если не надав­ли­вать с пра­виль­ным уси­ли­ем, то мож­но толь­ко уве­ли­чить повре­жде­ние. При про­сту­ки­ва­нии воз­вы­шен­но­сти под­держ­ку нуж­но дер­жать наобо­рот сво­бод­но, без уси­лия.

Метод «моло­ток на под­держ­ке» при­ме­ня­ет­ся при чисто­вой (финиш­ной) прав­ке. Так­же этот метод очень эффек­ти­вен при вырав­ни­ва­нии кра­ёв пане­ли.

Насто­я­тель­но реко­мен­ду­ет­ся, что­бы обрат­ная сто­ро­на повре­ждён­ной пане­ли была чистой, ина­че это отра­зить­ся на каче­стве рих­тов­ки. Под­держ­ка долж­на быть пра­виль­но выбра­на по фор­ме. Слиш­ком выпук­лая фор­ма под­держ­ки сде­ла­ет панель более выпук­лой, а плос­кая – плос­кой.

При при­ме­не­нии молот­ка с под­держ­кой долж­на быть раз­ви­та коор­ди­на­ция. Под­держ­ка долж­на нахо­дить­ся непо­сред­ствен­но под молот­ком.

Выправ­ле­ние вмя­ти­ны молот­ком с ост­рым бой­ком

Ино­гда, для выправ­ле­ния вмя­ти­ны, мож­но при­ме­нять моло­ток с ост­рым бой­ком без под­держ­ки. Такую тех­ни­ку нуж­но исполь­зо­вать очень осто­рож­но, так как мож­но толь­ко усу­гу­бить повре­жде­ние. Идея заклю­ча­ет­ся в том, что­бы под­нять вмя­ти­ну сери­ей хоро­шо постав­лен­ных уда­ров молот­ком с ост­рым бой­ком с обрат­ной сто­ро­ны пане­ли. Вмя­ти­на долж­на выправ­лять­ся не до кон­ца. Вме­сте с под­ня­ти­ем вмя­ти­ны полу­ча­ют­ся ост­рые воз­вы­шен­но­сти от молот­ка, кото­рые потом уби­ра­ют­ся допол­ни­тель­ным вырав­ни­ва­ни­ем. Нера­зум­ное при­ме­не­ние такой тех­ни­ки может зна­чи­тель­но рас­тя­нуть металл и не дать удо­вле­тво­ри­тель­но­го резуль­та­та.

Усадка растянутого металла

Рас­тя­ну­тый металл, после устра­не­ния дефор­ма­ции, будет зна­чи­тель­но выше осталь­ной поверх­но­сти, а так­же будет ослаб­лен и неста­би­лен. Его нель­зя про­сту­чать молот­ком и опу­стить ниже, так как для него нет места. Он либо уйдёт цели­ком в про­ти­во­по­лож­ную сто­ро­ну, либо сно­ва обрат­но (хло­пун). Если дефор­ма­ция была устра­не­на в пра­виль­ном поряд­ке, пра­виль­ны­ми инстру­мен­та­ми и с пра­виль­ным уси­ли­ем, то рас­тя­ну­тый металл может быть толь­ко в зоне пря­мо­го повре­жде­ния. Если же дефор­ма­ция выправ­ля­лась без пред­ва­ри­тель­но­го ана­ли­за, гру­бы­ми уда­ра­ми молот­ка, то рас­тя­ну­тый металл будет по всей ремонт­ной обла­сти. Тако­му метал­лу нуж­но вер­нуть нор­маль­ную тол­щи­ну усад­кой. Для воз­вра­ще­ния метал­ла в пер­во­на­чаль­ную фор­му его нуж­но «собрать». Усад­ка метал­ла нагре­вом явля­ет­ся доста­точ­но про­стым про­цес­сом, но тре­бу­ет осто­рож­но­сти. Нуж­но опре­де­лить самую высо­кую точ­ку рас­тя­ну­то­го метал­ла и нагреть её при помо­щи инстру­мен­та, кото­рый Вы исполь­зу­е­те для усад­ки. Далее нуж­но поме­стить под­держ­ку под нагре­тую область и уда­рить молот­ком несколь­ко раз, пока металл горя­чий. Так, металл вокруг уса­жи­ва­ет­ся в это нагре­тое пят­но и ста­но­вит­ся тол­ще и мень­ше по пло­ща­ди. Потом нуж­но охла­дить это место мок­рой тряп­кой или губ­кой. Таким же спо­со­бом мож­но уса­дить осталь­ные обла­сти с рас­тя­ну­тым метал­лом. Нуж­но быть осто­рож­ным и не пере­бор­щить. Ина­че металл дефор­ми­ру­ет­ся и дефор­ми­ру­ет при­ле­га­ю­щую область.

Незна­чи­тель­ная рас­тя­ну­тость метал­ла может устра­нять­ся без про­сту­ки­ва­ния. При нагре­ве рас­тя­ну­тый металл сокра­ща­ет­ся, про­ис­хо­дит его усад­ка. Нагре­тый металл сна­ча­ла воз­вы­ша­ет­ся над общим уров­нем пане­ли. После нагре­ва и охла­жде­ния, рас­тя­ну­тый металл при­об­ре­та­ет пер­во­на­чаль­ный про­филь, либо ста­но­вит­ся немно­го ниже обще­го уров­ня плос­ко­сти пане­ли. Так­же може­те про­чи­тать ста­тью “Как убрать хло­пун на метал­ле”, где подроб­но рас­смат­ри­ва­ет­ся тема рас­тя­ну­то­го метал­ла.

Пра­ви­ла при усад­ке нагре­вом:

• Обрат­ная сто­ро­на нагре­ва­е­мой пане­ли долж­на быть очи­ще­на от шумо­изо­ля­ци­он­но­го мате­ри­а­ла.
• при усад­ке нуж­но при­ме­нять под­держ­ку, име­ю­щую мень­шую выпук­лость, чем рас­тя­ну­тая область метал­ла.
• Обыч­но исполь­зу­ет­ся аце­ти­ле­но­вая горел­ка с насад­кой, соот­вет­ству­ю­щей тол­щине оса­жи­ва­е­мо­го метал­ла, но может так­же при­ме­нять­ся нагрев полу­ав­то­ма­ти­че­ской свар­кой, спе­ци­аль­ным уголь­ным элек­тро­дом, а так­же спе­ци­аль­ной насад­кой и  режи­мом спот­те­ра.
• Аце­ти­ле­но­вой горел­кой нуж­но нагре­вать до ярко крас­но­го цве­та, дер­жа её пер­пен­ди­ку­ляр­но поверх­но­сти.
• Нико­гда не осту­жай­те металл, нагре­тый до крас­но­го цве­та. Подо­жди­те, когда он немно­го сам охла­дит­ся и ста­нет чёр­ным.
• Нико­гда не нагре­вай­те область боль­ше, чем може­те оса­дить молот­ком за один раз. Горел­кой нагре­ва­ет­ся пло­щадь от 10 до 25 мм.
• Во вре­мя нагре­ва нуж­но делать кру­го­вые дви­же­ния горел­кой, по спи­ра­ли, от пери­фе­рии к цен­тру.
• Не пытай­тесь сде­лать усад­ку рас­тя­ну­то­го метал­ла, пока не выпра­ви­те его на чер­но­вую.
• Не нагре­вай­те для усад­ки вмя­ти­ну.
• Если рас­тя­ну­тый металл име­ет неболь­шую область, то и нагре­вай­те малень­кое пят­но для усад­ки.
• Мож­но делать усад­ку рас­тя­ну­то­го метал­ла и без его после­ду­ю­ще­го охла­жде­ния мок­рой тряп­кой. Охла­жде­ние лишь уско­ря­ет про­цесс.
• После усад­ки, может потре­бо­вать­ся допол­ни­тель­ное вырав­ни­ва­ние метал­ла.

Пример ремонта простой деформации кузовной панели

Рас­смот­рим схе­ма­ти­че­ское изоб­ра­же­ние про­стой дефор­ма­ции кузов­ной пане­ли. Пунк­ти­ром пока­за­на ори­ги­наль­ная фор­ма пане­ли. Рих­тов­ка про­из­во­дит­ся в после­до­ва­тель­но­сти, про­ти­во­по­лож­ной воз­ник­но­ве­нию повре­жде­ний.

Так как залом Х создан в повре­жде­нии послед­ним, то эта область долж­на выправ­лять­ся пер­вой. На эту зону поме­ща­ет­ся плос­кая кузов­ная лож­ка и про­сту­ки­ва­ет­ся молот­ком, направ­ляя уда­ры пря­мо на край зало­ма (рис. №2). Это осла­бит воз­вы­шен­ность и сдви­нет её в изна­чаль­ную пози­цию. Далее про­сту­ки­ва­ет­ся угол флан­ца Z, осла­бив напря­же­ние в этой обла­сти. Обла­сти метал­ла меж­ду 0 и Y и Y и Z теперь ослаб­ле­ны и гото­вы к воз­вра­ще­нию в ори­ги­наль­ную пози­цию при помо­щи неболь­шо­го уси­лия. Это уси­лие созда­ёт­ся при помо­щи сред­не­вы­пук­лой под­держ­ки, выправ­ляя неров­но­сти дву­мя-тре­мя несиль­ны­ми уда­ра­ми с обрат­ной сто­ро­ны с 0 по Y (рис. №3). Это осла­бит напря­же­ние метал­ла с обрат­ной сто­ро­ны (отре­зок 0Y). Про­це­ду­ра повто­ря­ет­ся от Y до Z, вос­ста­нав­ли­вая металл до ори­ги­наль­ной фор­мы №4.

Вто­рая иллю­стра­ция (см. ниже) пока­зы­ва­ет ошиб­ку чер­но­вой прав­ки тако­го же повре­жде­ния. Здесь не было про­из­ве­де­но пер­во­на­чаль­но­го ослаб­ле­ния напря­жён­ных мест. На рис. №1, опу­щен­ный металл был выправ­лен уда­ра­ми с обрат­ной сто­ро­ны до точ­ки Y при помо­щи под­держ­ки. Это под­ня­ло боль­шую пло­щадь вмя­ти­ны прак­ти­че­ски до ори­ги­наль­ной пози­ции. Одна­ко напря­же­ние в точ­ке X не было ослаб­ле­но. Напря­жён­ный залом не опу­стил­ся на своё нор­маль­ное место, вме­сто это­го этот залом тянет панель вниз в зоне H. Так про­ис­хо­дит, пото­му что напря­жён­ный край X уси­ли­ва­ет металл с обрат­ной сто­ро­ны. Таким обра­зом, когда уси­лие при­ла­га­ет­ся свер­ху на Y, залом дей­ству­ет как опор­ный центр, утя­ги­вая металл вниз на H, когда при­ла­га­ет­ся уси­лие вверх на Y.

Когда чер­но­вое вырав­ни­ва­ние было нача­то без ослаб­ле­ния напря­жён­ной обла­сти, металл дол­жен быть рас­тя­нут для того, что­бы воз­вра­тить­ся в свою ори­ги­наль­ную пози­цию, как пока­за­но пунк­ти­ром. Теперь тре­бу­ет­ся зна­чи­тель­ное уси­лие, что­бы воз­вра­тить его вверх и это вызо­вет появ­ле­ние допол­ни­тель­ных повре­жде­ний на метал­ле во вре­мя уда­ра под­держ­кой, как пока­за­но на рис. №2. Выправ­ле­ние этих повре­жде­ний доба­вит рабо­ты. На рис. №3, вмя­ти­на была выправ­ле­на и моло­ток и под­держ­ка на сво­ём месте, что­бы начать вырав­ни­ва­ние. На рис. №4, вмя­ти­на вос­ста­нов­ле­на до нор­маль­но­го состо­я­ния. Одна­ко это уже полу­чи­лась новая фор­ма с рас­тя­ну­тым метал­лом. Таким обра­зом, рабо­та сде­ла­на, но было поте­ря­но вре­мя на неза­пла­ни­ро­ван­ную рих­тов­ку, и металл был рас­тя­нут. Пунк­ти­ром пока­зан ори­ги­наль­ный кон­тур пане­ли.

При­ве­дён­ные при­ме­ры пока­зы­ва­ют, что одну и ту же рабо­ту мож­но сде­лать по-раз­но­му, потра­тив раз­ное коли­че­ство уси­лий. При вдум­чи­вом пред­ва­ри­тель­ном ана­ли­зе повре­жде­ния мож­но зна­чи­тель­но сокра­тить вре­мя ремон­та, его каче­ство и умень­шить коли­че­ство шпа­клёв­ки или вовсе её исклю­чить. Кро­ме того, пра­виль­но выпол­нен­ная рих­тов­ка при­не­сёт удо­вле­тво­ре­ние от конеч­но­го резуль­та­та.

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Рихтовка — это… Что такое Рихтовка?

Рихтовка – выверка и незначительные перемещения установленных конструкций опалубки с целью обеспечения их проектного положения с заданной точностью.

[ГОСТ Р 52086-2003]

Рихтовка – окончательная выверка стальных конструкций, предварительно установленных на монтажных соединениях (балок рабочей площадки, подкрановых балок, подкрановых рельс и т.д.).

[СТО 22-06-04]

Рубрика термина: Опалубка

Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование

Источник: Энциклопедия терминов, определений и пояснений строительных материалов

Энциклопедия терминов, определений и пояснений строительных материалов. — Калининград. Под редакцией Ложкина В.П.. 2015-2016.

construction_materials.academic.ru

Рихтовка кузова автомобиля своими руками: технология удаления вмятин

Правка и рихтовка кузова»>Рихтовка кузова автомобиля – ремонт, связанный с выравниванием и приданием первоначального вида деформированным деталям автомобиля. Правке может быть подвергнута практически любая часть кузова авто. Самостоятельно проведенный ремонт сэкономит довольно крупную сумму денег, хотя процесс этот довольно трудоемкий и требует строгого соблюдения технологии и правильного подбора инструментов и оборудования.

Когда необходима рихтовка кузова

Подобная работа применяется в следующих случаях:

• При восстановлении первоначальной геометрии деталей кузова. Это наиболее часто встречающийся вид восстановительных работ. Применяется рихтовка авто, если его детали были повреждены в результате ДТП или при других обстоятельствах. Ремонт подразумевает применение сварки, шлифовки, подгонки специальными инструментами.
• Исправление локальных повреждений на небольшой площади. В этом случае при помощи рихтовки исправляются незначительные повреждения кузова. Вмятины выравнивают, используя большой арсенал молотков с различной геометрией и покрытием, нанося частые легкие удары по поврежденной области.
• При подготовке деталей кузова авто к покраске. Иногда правка металла необходима для корректировки возникших вмятин перед нанесением ЛКП.

Непригодные для ремонта детали

Отметим, что в случаях значительных разрывов и растяжений металла рихтовка не представляется возможной, так как не сможет полностью восстановить заводскую геометрию той или иной детали, поэтому целесообразнее провести полную замену поврежденного узла.

Виды рихтовки кузова

Рихтовка кузова своими руками требует от автолюбителя специфических знаний и опыта. Такой ремонт можно разделить на три вида:

1. Корректировка вмятин. В большинстве случаев именно с такой проблемой сталкиваются многие автолюбители. Любой удар приводит к смятию металла и автомобилю требуется рихтовка капота или . Вмятины – самый распространенный тип дефекта. Их можно устранить при помощи вакуумного метода.

   Вакуумная корректировка вмятин

2. Ликвидация выпуклостей. Металл кузова автомобиля во время удара прогибается не во всех местах – в некоторых действующие силы заставляют металл, наоборот, выгибаться. Такие дефекты устраняет рихтовка авто своими руками с использованием молотков.

   Механическая корректировка вмятины с применением молотка

3. Локальная рихтовка. Этот вид рихтовки вмятин своими руками подразумевает исправление геометрии металла без демонтажа детали, а используя только технологические отверстия в кузове авто.

   через технологические отверстия

Технология рихтовки кузова

Перед началом работ по восстановлению кузова необходим тщательный осмотр и выбор технологии, по которой будет производиться рихтовка.
При необходимости демонтируются те детали, которым необходима правка и те, которые затрудняют доступ к области, нуждающейся в ремонте.

Есть множество способов рихтовки кузова, но работа их всех основана на четырех технологиях. Ремонт с использованием конкретной технологии зависит от типа и формы повреждения, свойств металла.

Рассмотрим основные технологии рихтовки кузова авто:

• беспокрасочная по технологии PDR. Paintless Dent Repair – технология рихтовки при помощи вакуумных присосок. PDR можно применять на больших вмятинах правильной формы, полученных без повреждения ЛКП. При помощи вакуумной присоски такие вмятины просто «вытягивают» обратно давлением воздуха без использования . Однако такой способ противопоказан, если на металле есть трещины
• обычная рихтовка кузова своими руками — это самый распространенный вид, применяемый с использованием молоточков, наковален, ложек. Применяется при сложных повреждениях металла. Основная проблема этой технологии – чрезмерное растяжение металла и образование хлопунцов (играющего металла). В последнее время подобная проблема исправляется споттером
• рихтовка с усадкой на горячую — эта технология применяется в крайнем случае, когда обычная рихтовка не приносит результата. При этом методе металл разогревают горелкой и по спирали придают металлу необходимую форму.
• рихтовка алюминия — правка и рихтовка металла в этом случае проводится методом, прямо обратным рихтовке вмятин на стальных деталях. Рихтовка деталей из алюминия и его сплавов проводится из центра вмятины к ее краям путем выбивания или выдавливания. Следует отметить, что алюминиевые сплавы нельзя рихтовать с помощью споттера, поэтому их правка проводится с внутренней стороны детали. Если невозможно исправить повреждение «холодным» способом – металл разогревают до 150–200 градусов.

Инструменты, необходимые для работы

Если ваша цель — рихтовка вмятин кузова авто своими руками, то вам потребуется специальный инструмент для рихтовки, состоящий из приспособлений для обработки металла механическим способом. Вот список наиболее распространенных инструментов:

1. Молотки для рихтовки кузова

   Рихтовочные молотки, киянки, при помощи которых выравнивают вмятины различной сложности. У таких молотков боек закруглен и хорошо отполирован. Масса их не превышает 200 г, а делаются они из текстолита, пластика, резины или цветных металлов. В связи с этим удары молоточков не отличаются силой, а сами молотки спружинивают, минимально деформируя металл. При помощи подобных молотков рихтовка крыла или рихтовка капота машин проводится быстро и качественно. Применение: рихтовка капота крыла, крыши, двери, дисков.

2. Наковальни, подкладные штампы и поддержки

   Наковальни, подкладные штампы и поддержки. Нужны для фиксирования рихтуемого участка кузова. Желательно, чтобы форма поддержки соответствовала форме поврежденного участка, поэтому различных штампов в наборе рихтовщика должно быть немалое число. Применение: рихтовка капота, крыла, крыши, двери, дисков.

3. Ударные полотна, ложки. Довольно универсальный инструмент в наборе рихтовщика. Они используются и для вытягивания металла при вмятинах, и в качестве поддержек, если доступ для обычных штампов и поддержек ограничен. Ложки используют при разъединении сдавленных листов металла (например, рихтовка двери без применения ложки превратится в мучения). Применение: рихтовка капота крыла, крыши, двери, дисков.
4. Рычаги и крюки. Применяются для вытягивания вмятины изнутри, опираясь на любое ребро жесткости, как на рычаг. Крюков существует великое множество в зависимости от геометрии вмятин. Применение: рихтовка капота, крыла, крыши, двери, дисков.
5. Шлифовальная машинка, напильники. Незаменимы при подготовительных работах перед рихтовкой машин, а также для подготовки кузова для покраски после рихтовочного процесса. Могут применяться для выравнивания небольших выпуклостей.Применение: рихтовка капота, крыла, крыши, двери, дисков.
6. Споттер – современный аппарат точечной сварки, работа которого «заточена» под рихтовочные работы. Споттером удобно пользоваться при вытягивании вмятин, когда растянут металл кузова. Ремонт с его использованием намного ускоряет процесс рихтовки.

   Споттер для рихтовки кузова

Итак, рихтовка кузова автомобиля своими руками вполне доступна для простого автолюбителя, располагающего местом дл проведения работ и требуемым набором инструментов и приспособлений. Все же стоит учесть, что придется приложить немало усилий и результат без наличия опыта может отличаться от ожидаемого.

portalvaz.ru

рихтовка — это… Что такое рихтовка?

рихтовка — выправление, выпрямление, выравнивание, рихтование; избиение, драка, потасовка Словарь русских синонимов. рихтовка сущ., кол во синонимов: 14 • выправление (14) • …   Словарь синонимов

Рихтовка — – выверка и незначительные перемещения установленных конструкций опалубки с целью обеспечения их проектного положения с заданной точностью. [ГОСТ Р 52086 2003] Рихтовка – окончательная выверка стальных конструкций, предварительно… …   Энциклопедия терминов, определений и пояснений строительных материалов

РИХТОВКА — РИХТОВКА, рихтовки, мн. нет, жен. (тех.). Действие по гл. рихтовать. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

рихтовка — РИХТОВКА, и, ж. Драка, потасовка, избиение. Раньше на салютах всегда рихтовки были. От рихтовать …   Словарь русского арго

рихтовка — Выверка и незначительные перемещения установленных конструкций опалубки с целью обеспечения их проектного положения с заданной точностью. [ГОСТ Р 52086 2003] Тематики опалубка …   Справочник технического переводчика

рихтовка — 26 рихтовка Выверка и незначительные перемещения установленных конструкций опалубки с целью обеспечения их проектного положения с заданной точностью Источник: ГОСТ Р 52086 2003: Опалубка. Термины и определения оригинал документа Рихтовка комплекс …   Словарь-справочник терминов нормативно-технической документации

Рихтовка — Planishing Рихтовка. Создание гладкой поверхности на металле быстродействующей последовательностью ударов, отполированными до зеркального блеска штампами или специальными молотками или прокаткой на рихтовочном стане. (Источник: «Металлы и сплавы …   Словарь металлургических терминов

Рихтовка —         рихтование (от нем. richten направлять, выравнивать), 1) выправление проката, проволоки, протяжённых поковок, штамповок, отливок, механически обработанных деталей и т. д. для устранения искривлений, коробления, возникающего из за… …   Большая советская энциклопедия

Рихтовка — ж. разг. 1. процесс действия по гл. рихтовать 2. Результат такого действия; рихтование 2.. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 …   Современный толковый словарь русского языка Ефремовой

рихтовка — рихтовка, рихтовки, рихтовки, рихтовок, рихтовке, рихтовкам, рихтовку, рихтовки, рихтовкой, рихтовкою, рихтовками, рихтовке, рихтовках (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») …   Формы слов

РИХТОВКА — рихтование (от нем. richten править, выпрямлять, направлять) выпрямление металлич. листов, прутков или проволоки, имеющих кривизну; применяется при ремонтных работах, в игольном производстве и т. д. Р. пути выверка и подгонка (совмещение с… …   Большой энциклопедический политехнический словарь

dic.academic.ru

Рихтовка вмятин с применением молотка, гладилки и поддержки

Здрав­ствуй­те доро­гие чита­те­ли!

В этой ста­тье пого­во­рим о выправ­ле­нии вмя­тин, рас­смот­рим две основ­ные мето­ди­ки при­ме­не­ния под­держ­ки в сово­куп­но­сти с молот­ком и гла­дил­кой.

Под­держ­ка (её ещё назы­ва­ют кон­тро­по­ра) — это инстру­мент, кото­рый  ста­вит­ся с обрат­ной сто­ро­ны рих­ту­е­мой пане­ли и как бы под­дер­жи­ва­ет металл (отсю­да и назва­ние). Гла­дил­ка — это рих­то­воч­ный инстру­мент, пред­на­зна­чен­ный для раз­гла­жи­ва­ния повре­ждён­но­го метал­ла. В отли­чие от бой­ка молот­ка име­ет боль­шую пло­щадь воз­дей­ствия.

При рих­то­ва­нии вмя­ти­ны нуж­но мень­ше при­ме­нять молот­ки, и по воз­мож­но­сти поль­зо­вать­ся спе­ци­аль­ной гла­дил­кой. Пре­иму­ще­ство в том, что даже при силь­ном уда­ре кузов­ной гла­дил­кой, металл не рас­тя­нет­ся, как это быва­ет при уда­ре молот­ком. Моло­ток остав­ля­ет малень­кие вмя­ти­ны, так как сила уда­ра скон­цен­три­ро­ва­на на малень­кой пло­ща­ди. Кузов­ная гла­дил­ка упро­ща­ет и уско­ря­ет рих­тов­ку, а так­же уве­ли­чи­ва­ет каче­ство рих­то­ва­ния. Но не нуж­но пол­но­стью исклю­чать моло­ток. Моло­ток боль­ше при­ме­ня­ет­ся при точеч­ных про­сту­ки­ва­ни­ях.

Гла­дил­ки для вырав­ни­ва­ния метал­ла

Ниже на фото­гра­фии пока­за­ны наи­бо­лее часто исполь­зу­е­мые под­держ­ки. Изгиб под­дер­жек помо­га­ет рих­то­вать пане­ли, име­ю­щие выпук­лые фор­мы. Что­бы понять, какая под­держ­ка Вам подой­дёт, доста­точ­но при­ло­жить их к обрат­ной сто­роне пане­ли и посмот­реть, хоро­шо ли она под­хо­дит. Так­же, мож­но исполь­зо­вать кон­тур­ную линей­ку для сня­тия фор­мы кузов­ной пане­ли и по ней подо­брать под­хо­дя­щую под­держ­ку.

Под­держ­ки (кон­тро­по­ры) раз­ных изги­бовКон­тур­ная (про­филь­ная) линей­ка

Часто быва­ет, что вмя­ти­на – это все­го лишь сме­щён­ный металл. То есть не рас­тя­ну­тый, а сме­щён­ный и тре­бу­ю­щий про­сто воз­вра­ще­ния на своё место. При вдав­ли­ва­нии метал­ла, он сме­ща­ет­ся вверх, по кра­ям вмя­ти­ны. В этом слу­чае мож­но исполь­зо­вать тех­ни­ку рих­то­ва­ния, когда под­держ­ка нахо­дит­ся вне зоны уда­ра молот­ка. Эта мето­ди­ка про­ил­лю­стри­ро­ва­на ниже. Под­держ­ка под­став­ля­ет­ся под вмя­ти­ну, а молот­ком нуж­но уда­рять с дру­гой сто­ро­ны пане­ли, рядом с под­держ­кой. Под­держ­ка под­став­ля­ет­ся под ниж­нюю часть вмя­ти­ны, а моло­ток воз­дей­ству­ет на металл, выдав­лен­ный выше основ­ной поверх­но­сти после повре­жде­ния.

Мето­ди­ка “под­держ­ка вне молот­ка”

При такой мето­ди­ке, моло­ток и под­держ­ка все­гда нахо­дят­ся вне кон­так­та друг с дру­гом. Надав­ли­вая под­держ­кой на вмя­ти­ну с обрат­ной сто­ро­ны, нуж­но одно­вре­мен­но несиль­но про­сту­ки­вать вос­хо­дя­щий над основ­ной поверх­но­стью металл. Таким обра­зом, вмя­ти­на под­ни­ма­ет­ся, а выдав­лен­ный из-за вмя­ти­ны металл (по бокам вмя­ти­ны) опус­ка­ет­ся. Если про­сто про­сту­чать тор­ча­щий металл, то это толь­ко уси­лит повре­жде­ние.

Мето­ди­ка «моло­ток вне под­держ­ки» может доста­точ­но часто исполь­зо­вать­ся при ремон­те кузов­ных пане­лей.

Для срав­не­ния рас­смот­рим мето­ди­ку «моло­ток на под­держ­ке». Ниже, на фото, про­ил­лю­стри­ро­ва­на такая мето­ди­ка. При такой мето­ди­ке под­держ­ка нахо­дит­ся под молот­ком и при уда­ре, металл рас­тя­ги­ва­ет­ся и вмя­ти­на под­ни­ма­ет­ся.

Мето­ди­ка “под­держ­ка под молот­ком”

Перед тем, как мы нач­нём рих­тов­ку, давай­те сна­ча­ла упо­мя­нем о базо­вых прин­ци­пах это­го про­цес­са. Что­бы пра­виль­но выправ­лять вмя­ти­ны, нуж­но знать, что про­ис­хо­дит с метал­лом при повре­жде­нии. Про­стое надав­ли­ва­ние с обрат­ной сто­ро­ны не убе­рёт повре­жде­ние (хотя быва­ют слу­чаи, что и это­го доста­точ­но).  Пер­вое, что нуж­но сде­лать – вни­ма­тель­но изу­чить повре­жде­ние и понять, как сфор­ми­ро­ва­лась вмя­ти­на, и как повёл себя металл.

Итак, пане­ли кузо­ва из листо­во­го метал­ла могут иметь раз­ную сте­пень выпук­ло­сти. Мож­но услов­но раз­де­лить на силь­но выпук­лые, средне выпук­лые и сла­бо выпук­лые. Так­же, пане­ли кузо­ва могут иметь несколь­ко раз­ных выпук­ло­стей. Как вид­но из рисун­ка ниже, свер­ху лист име­ет боль­шую выпук­лость, а, сле­дуя ниже по нари­со­ван­но­му листу, выпук­лость ста­но­вит­ся плос­кой, а точ­нее сла­бо выпук­лой.

Важ­ность сте­пе­ни выпук­ло­сти метал­ла при выправ­ле­нии вмя­тин

Схе­ма повре­жде­ния силь­но выпук­лой и сла­бо выпук­лой пане­ли кузо­ва

Вы спро­си­те, какая раз­ни­ца, силь­но выпук­лая или сла­бо выпук­лая панель. Сле­ду­ю­щий рису­нок пока­зы­ва­ет важ­ность это­го момен­та и как пане­ли с раз­ной сте­пе­нью выпук­ло­сти реа­ги­ру­ют на удар. Сра­зу не пой­мёшь, что там нари­со­ва­но, но давай­те раз­бе­рём, что озна­ча­ет каж­дая линия на рисун­ке. Линия АА схе­ма­тич­но изоб­ра­жа­ет панель с боль­шой выпук­ло­стью. ВВ – это панель кузо­ва со сла­бой выпук­ло­стью. С – пока­зы­ва­ет центр уда­ра. Пунк­тир­ная линия, про­хо­дя­щая вдоль линии АА – это силь­но выпук­лая панель кузо­ва после уда­ра. Удар вда­вил часть метал­ла и выда­вил дру­гую, при­ле­га­ю­щую часть метал­ла. В ито­ге мы име­ем плав­ную вмя­ти­ну с высо­ко тор­ча­щи­ми кра­я­ми. Пунк­тир­ная линия, вдоль линии ВВ пока­зы­ва­ет послед­ствия уда­ра в сла­бо выпук­лую панель. Она вдав­ли­ва­ет­ся внутрь цели­ком. Всё это нуж­но пони­мать, перед тем, как при­сту­пи­те к рих­тов­ке. Силь­но выпук­лые пане­ли при замя­тии, кро­ме вмя­ти­ны, обра­зу­ют бугор­ки по бокам вмя­ти­ны. Сла­бо выпук­лая листо­вая панель при уда­ре вдав­ли­ва­ет­ся, утя­ги­вая за собой при­ле­га­ю­щую пло­щадь.

Непра­виль­ное выправ­ле­ние сла­бо выпук­лой пане­ли кузо­ва

На сле­ду­ю­щем рисун­ке пока­за­но, что про­ис­хо­дит, если непра­виль­но выправ­лять вмя­ти­ну на сла­бо выпук­лой пане­ли. Линия АВ иллю­стри­ру­ет непо­вре­ждён­ную сла­бо­вы­пук­лую листо­вую панель. На верх­нем рисун­ке схе­ма­тич­но изоб­ра­же­но повре­жде­ние после уда­ра. Металл вдав­ли­ва­ет­ся внутрь и рас­сто­я­ние меж­ду точ­ка­ми А и В сокра­ща­ет­ся. На ниж­нем рисун­ке пока­зан при­мер попыт­ки ремон­та повре­жде­ния. Про­стое выдав­ли­ва­ние вмя­ти­ны, вер­ну­ло основ­ной металл на место, но появи­лись допол­ни­тель­ные повре­жде­ния, в виде воз­вы­ше­ний, из-за сопро­тив­ле­ния метал­ла выдав­ли­ва­нию. Так­же обра­ти­те вни­ма­ние, что не толь­ко появи­лись новые повре­жде­ния, но и точ­ки А и В не вер­ну­лись на свои места. Но даже при такой рих­тов­ке, визу­аль­но кажет­ся, что вмя­ти­на выправ­ле­на.

Теперь рас­смот­рим фото­гра­фию реаль­но­го повре­жде­ния выпук­лой пане­ли. На фото­гра­фии иллю­стра­ция повре­ждён­ной две­ри. Дверь мож­но рас­смат­ри­вать, как ком­би­на­цию раз­ных выпук­ло­стей. Если рас­смат­ри­вать панель вдоль, то она как бы плос­кая, а если свер­ху вниз, то она выпук­лая, да ещё и с реб­ром жёст­ко­сти. Если смот­реть свер­ху вниз на повре­жде­ние, то мож­но уви­деть два гор­ба по бокам вмя­ти­ны. Если же рас­смот­реть дверь вдоль, то таких буг­ров мы не уви­дим. Теперь посмот­ри­те на зазо­ры. Вмя­ти­на «сжа­ла» металл на про­доль­ной, не выпук­лой части и это уве­ли­чи­ло зазор.

Рас­смот­рим реаль­ный при­мер рих­то­ва­ние неболь­шой вмя­ти­ны на кры­ле. Для выяв­ле­ния вмя­тин и после­ду­ю­ще­го кон­тро­ля рих­то­ва­ния, мож­но покры­вать деталь про­яв­ля­ю­щим покры­ти­ем. Для это­го суще­ству­ют спе­ци­аль­ные про­яв­ки. Деталь покры­ва­ет­ся про­яв­кой, потом при шли­фо­ва­нии мож­но уви­деть места углуб­ле­ний.

Кры­ло покры­то про­явоч­ным соста­вом для визу­аль­но­го кон­тро­ля повре­жде­ний при рих­то­ва­нии

На нашем кры­ле неболь­шая вмя­ти­на рас­по­ло­же­на на его части с силь­ной выпук­ло­стью, пере­хо­дя­щей в сред­нюю выпук­лость. Как сле­ду­ет из тео­рии, в таких слу­ча­ях обра­зу­ет­ся вмя­ти­на, окру­жён­ная высту­па­ми, что мы, соб­ствен­но, и име­ем. Повре­жде­ние отно­си­тель­но неболь­шое, металл не рас­тя­нут и нам нуж­но его вер­нуть на место. При рих­то­ва­нии выпук­лой поверх­но­сти не нуж­но исполь­зо­вать плос­кую под­держ­ку. Под­держ­ка долж­на по мак­си­му­му повто­рять фор­му кузов­ной пане­ли.

Итак, для прав­ки наше­го кры­ла, рас­по­ла­га­ем под­держ­ку под саму вмя­ти­ну, а молот­ком будем про­сту­ки­вать воз­вы­ше­ния, обра­зо­ван­ные при уда­ре, рядом с под­держ­кой. Будь­те вни­ма­тель­ны, не рас­по­ла­гай­те под­держ­ку пря­мо под воз­вы­ше­ни­я­ми и молот­ком (ещё луч­ше исполь­зо­вать кузов­ной напиль­ник). Про­сту­ки­ва­ем воз­вы­ше­ния вокруг вмя­ти­ны, при этом под­держ­кой под­дав­ли­ва­ем саму вмя­ти­ну. Не нуж­но ста­рать­ся всё выпра­вить за один раз, сле­ду­ет дей­ство­вать посте­пен­но. Далее берём блок со шли­фо­валь­ной бума­гой и шли­фу­ем отрих­то­ван­ную поверх­ность, что­бы про­ве­рить резуль­тат. Как мож­но уви­деть на фото ниже, вмя­ти­на умень­ши­лась, но пока пол­но­стью не исчез­ла.

Ниже, на рисун­ке схе­ма­ти­че­ская иллю­стра­ция мето­да рих­тов­ки «под­держ­ка вне молот­ка». Пока­зан поря­док поста­нов­ки под­держ­ки и уда­ров молот­ка. Пунк­ти­ром пока­зан повре­ждён­ный металл. Линии с циф­ра­ми под рисун­ком пока­зы­ва­ют поря­док рас­по­ло­же­ния под­держ­ки. Свер­ху лини­я­ми и циф­ра­ми пока­за­ны места, куда нуж­но уда­рять молот­ком и после­до­ва­тель­ность уда­ров. Обра­ти­те вни­ма­ние, что начи­нать нуж­но с кра­ёв и пере­хо­дить к цен­тру. Толь­ко нуж­но пони­мать, что про­сту­ки­вать нуж­но вокруг вмя­ти­ны, а не толь­ко с одно­го и дру­го­го края. Ещё раз повто­рим­ся (так как это важ­но), что под­держ­ка все­гда нахо­дит­ся вне молот­ка, их пря­мо­го кон­так­та не про­ис­хо­дит. Таким обра­зом, про­ис­хо­дит пере­рас­пре­де­ле­ние метал­ла и он при­ни­ма­ет своё место.

На фото ниже пока­зан резуль­тат вто­ро­го про­хо­да (про­сту­ки­ва­ния). Все­гда рабо­тай­те, начи­ная с кра­ёв, нико­гда не рих­туй­те сра­зу сере­ди­ну вмя­ти­ны.

Далее пока­зан резуль­тат послед­не­го про­сту­ки­ва­ния. Как вид­но на фото, вмя­ти­ны не оста­лось. Оста­лись мел­кие неров­но­сти, кото­рые мож­но выпра­вить мето­дом «под­держ­ка под молот­ком», то есть, под­став­ляя под­держ­ку под неров­ность и про­сту­ки­вая. Метод «под­держ­ка под молот­ком» как раз оправ­дан в слу­чае выправ­ле­ния мел­ких неров­но­стей.

Ниже пока­зан резуль­тат ста­ра­ний. Вмя­ти­на пол­но­стью выправ­ле­на. Таким обра­зом, мы повре­жде­ние устра­не­но и даже не пона­до­бит­ся нано­сить шпа­клёв­ку. Теперь доста­точ­но толь­ко нане­сти грунт и гото­вить к покрас­ке

.

Мы рас­смот­ре­ли про­стой при­мер рих­то­ва­ния. Овла­дев мето­то­ди­кой рих­тов­ки с помо­щью молот­ка, гла­дил­ки и под­держ­ки мож­но выправ­лять и более слож­ные повре­жде­ния. Сде­лать гла­дил­ку для вырав­ни­ва­ния метал­ла мож­но само­сто­я­тель­но. Как это сде­лать, мож­но про­чи­тать в отдель­ной ста­тье-фото­от­чё­те.

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

рихтовка — Викисловарь

Содержание

• 1 Русский
  • 1.1 Морфологические и синтаксические свойства
  • 1.2 Произношение
  • 1.3 Семантические свойства
    • 1.3.1 Значение
    • 1.3.2 Синонимы
    • 1.3.3 Антонимы
    • 1.3.4 Гиперонимы
    • 1.3.5 Гипонимы
  • 1.4 Родственные слова
  • 1.5 Этимология
  • 1.6 Фразеологизмы и устойчивые сочетания
  • 1.7 Перевод
  • 1.8 Библиография

Морфологические и синтаксические свойства

падеж	ед. ч.	мн. ч.
Им.	рихто́вка	рихто́вки
Р.	рихто́вки	рихто́вок
Д.	рихто́вке	рихто́вкам
В.	рихто́вку	рихто́вки
Тв.	рихто́вкой рихто́вкою	рихто́вками
Пр.	рихто́вке	рихто́вках

рих-то́в-ка

Существительное, неодушевлённое, женский род, 1-е склонение (тип склонения 3*a по классификации А. А. Зализняка).

Корень: -рихт-; суффиксы: -ов-к; окончание: -а ^{[Тихонов, 1996]}.

Произношение

• МФА: [rʲɪxˈtofkə]

Семантические свойства

Значение

1. разг. действие по значению гл. рихтовать; выпрямление, придание первоначального вида ◆ Отсутствует пример употребления (см. рекомендации).
2. результат такого действия; рихтование ◆ Отсутствует пример употребления (см. рекомендации).

ru.wiktionary.org

Как сделать рихтовку кузова авто своими руками. Советы мастера.

Повреждение кузова – это обыденно дело, которое может случиться с каждым. Не вписался при парковке, попал в ДТП или же просто зацепил ограждение, визуальный эффект будет моментальный. Вмятины – очень четко видно и такие изъяны нужно немедленно исправлять. В этой статье мы кратко рассмотрим основные моменты самого процесса рихтовки, а также сделаем перечень нужных вам инструментов.

Базовые понятия и технология проведения работ

Содержание статьи

Первое что нужно усвоить, так это то, что сделать рихтовку кузова авто своими руками не так уж и просто, это требует определенных знаний и навыков от исполнителя и при этом нужно соблюдать особую аккуратность. Ведь вы можете не только не исправить изъян, но сделать все только хуже.

По своей сути рихтовка – это выравнивание поврежденных участков кузова. Тут стоит трезво подходить к ситуации, если деталь сильно повреждена, то возможно дешевле будет просто ее заменить.  Если же изъян небольшой, тогда можно приступать к работе.

На данный момент наиболее часто ее делают с помощью пневматического молотка. Но если у вас нет этого инструмента, то можно делать все вручную. Из ручного инструмента вам будет нужен молоток, киянка. Выравнивание делается постепенно, некоторые мастера даже немного разогревают металл. Но если вы новичок, то смотрите не перегрейте, чтобы он не оплавился.

В зависимости от размера вмятин технология работы будет разная. Так, при большой вмятине рихтовочные работы нужно проводить, начиная с краев, медленно приближаясь к середине. Если же повреждение небольшое, то начинать лучше с середины, а потом подтягивать края.

Набор необходимых инструментов для рихтовки

В зависимости от степени повреждения кузова вам нужен будет различный инструмент. Тут я напишу лишь несколько наиболее ходовых решений. Но наличие современной техники только приветствуется, особенно если ее можно одолжить у знакомых.

Итак, вот тот небольшой запас подручных средств того, кто планирует делать рихтовку своей машины:

• молоток с плоским бойком. С помощью него выравнивают плоские участки кузова.
• молоток с острым бойком.
• молоток с выпуклым бойком. Для выпуклых типов поверхностей.
• молоток гладилка. Используется для сглаживания обрабатываемой поверхности.
• молоток с насечками. Для обработки вытянутых поверхностей.
• рихтовочные напильники;
• споттер, с помощью него производят точечную сварку кузова.
• наковальни или элементы поддержки. Используются в качестве поддерживающей поверхности с обратной стороны обрабатываемой поверхности. Особенно при работе с молотками. Такие поверхности берут на себя часть нагрузки.
• рихтовочные крючки. С их помощью выдавливают вмятины.

На этом список далеко не заканчивается. Под каждый отдельный случай потребуется еще дополнительный набор инструмента.

Вакуумная рихтовка кузова без покраски

Еще лет 15 назад, такой метод был всего лишь фантастикой. Все делалось вручную. Сначала выравнивание, потом шлифовка, грунтовка и покраска.  С помощью специальных устройств, которые имеют вакуумные присоски – такой метод стал реальностью.

Вся процедура состоит в следующем. Сначала вы закрепляете присоски в области вмятины, после чего простым движением руки вытягиваете, метал. Такой способ не требует дополнительной покраски и его легко применить по всему кузова.

К плюсам можно отнести и то, что вам не нужно разбирать деталь изнутри, достаточно внешней обработки. Стоит заметить, что такой способ не устраняет вмятину на 100%, но визуально исправит ситуацию.

используйте данный метод, когда на кузове есть трещины, пусть даже и небольшие. Применив его, вы согнете поверхность, и вам нужно будет это все исправлять.

Вакуумная рихтовка наиболее эффективна на больших пологих типах вмятин.

Вытягивание вмятины зацепом

Это второй, более трудоемкий тип рихтовки. Ее стоит применять в местах с крупными повреждениями кузова.

Вся суть технологии следующая, вы вкручиваете в центр вмятины саморез, после чего с помощью инерционного молотка медленно вытягиваете изгиб, пока обрабатываемая поверхность не вернется в прежнее состояние.

Отверстия от саморезов зашпаклевывают и закрашивают.

Рихтовка способом выстукивания

Это наиболее трудоемкий процесс. Вам придется разобрать кузов в месте повреждения. Далее на обрабатываемой детали отметьте область вмятины. Выстукивая с внутренней стороны изъян, с обратной стороны должен присутствовать опорная поверхность, например наковальня.

В некоторых случаях можно немного разогреть металл, чтобы он стал более гибкий.

krasimauto.com

Катушка зажигания: устройство, принцип работы и признаки неисправности

Катушка зажигания – второй элемент в последовательности системы зажигания двигателя автомобиля. Работа катушки зажигания схожа с функциями трансформатора и основана на преобразовании низковольтного напряжения от аккумуляторной (стартерной) батареи автомобиля, в высоковольтное напряжение, генерируемое для свечей зажигания, вследствие чего происходит воспламенение воздушно-топливной смеси.

Устройство катушки зажигания

Состоит катушка из первичной и вторичной обмоток, железного сердечника и корпуса с изоляцией. На сердечнике, набранном из тонких металлических пластин, намотаны две обмотки из толстой и тонкой медной проволоки.

Принцип работы катушки зажигания аналогичен работе трансформатора. При подаче напряжения на цепь первичной обмотки в катушке создается магнитное поле. Вторичная обмотка катушки зажигания самоиндуцируется и генерирует напряжение. Трансформированное напряжение подается на свечи зажигания через распределительное устройство, а высоковольтный разряд продолжается, пока созданная катушкой энергия не будет истрачена.

Разновидности катушек

На сегодняшний день существует достаточное количество типов катушек зажигания, которые можно устанавливать как на старые отечественные автомобили с карбюраторными двигателями, так и на более современные автомобили с непосредственным впрыском топлива.

Корпусные катушки зажигания устанавливаются на автомобили с механическим распределением зажигания, где распределитель, вращаясь, подает высоковольтное напряжение на каждую свечу зажигания в определенной последовательности. Такой способ коммутации и распределения напряжения не применяется в современном автомобилестроении из-за малых сроков службы и низкой надежности.

Катушка с электронным распределением зажигания, или распределяющая катушка, не требует для своей работы дополнительно контактного каскадного прерывателя, ведь с развитием технологий в микроэлектронике стала возможной интеграция такого прерывателя зажигания в саму катушку. Такая катушка подойдет для автомобилей с механическим распределением зажигания.

Двухискровая катушка зажигания позволяет генерировать напряжение для свечей одновременно в двух цилиндрах двигателя за один оборот коленчатого вала, при этом согласование между системой зажигания и распределительным валом не требуется. Такие катушки целесообразно применять только в двигателях с четным количеством цилиндров, например, для двигателя с четырьмя цилиндрами понадобится две катушки, с шестью — три, соответственно, с восьмью — четыре.

Двухискровая катушка зажигания

«Интеллектуальная» штекерная катушка зажигания является одноискровой и устанавливается прямо на каждую свечу зажигания. Конструкция и функциональные характеристики такой катушки позволяют отказаться от применения в системе высоковольтных проводов, но при этом необходимы соединительные зажимы (клеммы), рассчитанные на высокое напряжение. За счет своей компактности эти катушки применяют в автомобилях с малым объемом свободного подкапотного пространства, но компактный — не значит малоэффективный. Штекерная катушка может запросто конкурировать со своими собратьями.

Устройство штекерной катушки зажигания

Достоинствами катушки являются:

1. Наиболее широкий диапазон настройки угла опережения зажигания.
2. Диагностика пропусков зажигания с первичной и вторичной обмоток.
3. Искрогашение во вторичной цепи с помощью высоковольтного диода.

Применяются такие устройства для двигателей с любым числом цилиндров, однако здесь строго требуется синхронизация с положением распределительного вала с помощью соответствующего датчика.

Неисправности катушек и их диагностика

Катушка зажигания – довольно-таки надежный элемент системы, но и её не обходят стороной всяческие неисправности, зачастую связанные с несоблюдением правил эксплуатации. Рассмотрим часто встречающиеся признаки неисправности катушки зажигания:

• Неустойчивые обороты двигателя на холостом ходу.
• Провалы двигателя при резком открытии дроссельной заслонки.
• Загорелся «Чек».
• Отсутствует искра.

В первую очередь, при возникновении поломки системы зажигания, следует визуально осмотреть катушку и найти трещины, обугленности, а так же проверить её температуру и влажность. Если греется катушка зажигания, то это может свидетельствовать о том, что произошло межвитковое замыкание и устройство подлежит замене. Повышенная влажность в месте, где находится катушка зажигания, так же может сказаться на работе двигателя. Если катушка сухая, без трещин, копоти и не горячая, но неисправность в системе все же присутствует, необходимо провести её диагностику.

Если автомобиль не заводится, то есть прокручивается стартер, но двигатель не подхватывает зажигание, это может означать, что нет искры с катушки зажигания.

1. Как проверить катушку зажигания на работоспособность для бесконтактной системы распределения зажигания? Необходимо отсоединить высоковольтный провод, расположенный по центру распределителя зажигания и расположить этот провод на расстоянии примерно 5 миллиметров от металлического корпуса двигателя. Затем прокручиваем стартером коленчатый вал двигателя и наблюдаем за наличием искры в зазоре между контактной частью высоковольтного провода, который отсоединили от распределителя, и корпусом двигателя (масса).
2. В контактной системе зажигания из этой процедуры исключается прокручивание коленчатого вала стартером, а именно: снимаем крышку распределителя зажигания и устанавливаем контакты прерывателя напряжения в замкнутое состояние. Затем включаем зажигание рычажком прерывателя, размыкаем и замыкаем контакты. Наличие при этом искры в зазоре между проводом и массой говорит нам об исправной работе катушки зажигания.

Если диагностика катушки зажигания выявила отсутствие искры, то нужно проверить сопротивление катушки зажигания. Для этого потребуется обычный мультиметр, или омметр и технический паспорт на катушку, где можно посмотреть её параметры, включая сопротивление обмоток. Перед тем, как проверить катушку зажигания, отсоединяем все провода и поочередно замеряем сопротивление обеих обмоток, при этом сопротивление первичной обмотки должно быть меньше, чем у вторичной. Если в ходе измерений выяснилось, что сопротивление обеих обмоток соответствует заводским параметрам, а при проверке «на искру» этой самой искры не было, то можно сделать вывод, что произошел пробой изоляции между витками и корпусом.

Замена катушки зажигания

В случае неисправности катушки и невозможности её восстановления, она подлежит замене. Можно купить точно такую же оригинальную, а можно подобрать аналогичную, при этом их характеристики не должны отличаться более чем на 20-30 процентов, а так же иметь одинаковое крепление и конструктивное исполнение. Например, для отечественных автомобилей ВАЗ-2108 — 2109 с электронными катушками 27.3705 от отечественного производителя, подойдут не сильно отличающееся по параметрам катушки 0.221.122.022 фирмы «Bosch». В этом случае разброс параметров составит от 10 до 15%.

Подводя итог можно отметить, что при написании статьи использовалась реальная информация о проблемах, с которыми сталкивался каждый водитель. Все катушки практически не отличаются друг от друга по принципу действия, но не все из них взаимозаменяемы, например, катушки с механическим распределением зажигания не сможет работать с бесконтактным распределением и наоборот.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Дело в бобине: как устроена и как работает катушка зажигания

Маслонаполненная бобина

Более чем полвека эволюции карбюраторных бензиновых моторов с контактной системой зажигания катушка (или как ее часто называли шоферы прошлых лет – «бобина») практически не меняла конструкцию и облик, представляя собой высоковольтный трансформатор в металлическом герметичном стакане, заполненном трансформаторным маслом для улучшения изоляции между витками обмоток и охлаждения.

Неотъемлемым партнером катушки был трамблер – механический коммутатор низкого напряжения и распределитель высокого. Искра должна была появляться в соответствующих цилиндрах в конце такта сжатия топливовоздушной смеси – строго в определенный момент. Трамблер осуществлял и зарождение искры, и синхронизацию ее с тактами работы мотора, и распределение по свечам.

Классическая маслонаполненная катушка зажигания — «бобина» (что по-французски и означало «катушка») — была чрезвычайно надежна. От механических воздействий ее защищал стальной стакан корпуса, от перегрева – эффективный теплоотвод через заполняющее стакан масло. Однако согласно малоцензурному в оригинальном варианте стишку «Дело было не в бобине – идиот сидел в кабине…», получается, что надежная бобина таки порой подводила, даже если даже водитель не такой уж идиот…

Если посмотреть на схему контактной системы зажигания, то можно обнаружить, что заглушенный мотор мог останавливаться в любом положении коленвала, как с замкнутыми контактами прерывателя низкого напряжения в трамблере, так и с разомкнутыми. Если при предыдущем глушении мотор остановился в положении коленвала, в котором кулачок трамблера замыкал контакты прерывателя, подающего низкое напряжение на первичную обмотку катушки зажигания, то когда водитель по какой-то причине включал зажигание, не запуская мотор, и оставлял ключ в таком положении надолго, первичная обмотка катушки могла перегреться и сгореть… Ибо через нее начинал проходить постоянный ток в 8-10 ампер вместо прерывистого импульсного.

Официально катушка классического маслонаполненного типа неремонтопригодна: после сгорания обмотки она отправлялась в утиль. Однако когда-то давно на автобазах электрики умудрялись ремонтировать бобины – развальцовывали корпус, сливали масло, перематывали обмотки и собирали заново… Да, были времена!

И лишь после массового внедрения бесконтактного зажигания, при котором контакты трамблера сменились на электронные коммутаторы, проблема сгорания катушек почти исчезла. В большинстве коммутаторов было предусмотрено автоматическое отключение тока через катушку зажигания на включённом зажигании, но не запущенном двигателе. Иными словами, после включения зажигания начинался отсчет небольшого временного интервала, и если водитель за это время не заводил мотор, коммутатор автоматически выключался, защищая и катушку, и самого себя от перегрева.

Сухие катушки

Следующим этапом развития классической катушки зажигания стал отказ от маслонаполненного корпуса. «Мокрые» катушки сменились на «сухие». Конструктивно это была практически та же самая катушка, но без металлического корпуса и масла, покрытая сверху слоем эпоксидного компаунда для защиты от пыли и влаги. Работала она совместно с тем же самым трамблером, и часто в продаже можно было встретить и старые «мокрые» катушки, и новые «сухие» на одну и ту же модель авто. Они были полностью взаимозаменяемыми, соответствовали даже «уши» креплений.

Для рядового автовладельца в изменении технологии с «мокрой» на «сухую» не было, по сути, никаких преимуществ или недостатков. Если последняя, конечно, была изготовлена качественно. «Профит» получали только производители, поскольку изготовить «сухую» катушку несколько проще и дешевле. Однако если «сухие» катушки иностранных производителей автомобилей изначально продумывались и изготавливались достаточно тщательно и служили почти столько же, сколько и «мокрые», советские и российские «сухие» бобины снискали дурную славу, поскольку имели массу проблем с качеством и выходили из строя достаточно часто без каких-либо причин.

Так или иначе, сегодня «мокрые» катушки зажигания полностью уступили место «сухим», а качество последних даже отечественного производства практически не вызывает нареканий.

Были и катушки-гибриды: обычную «сухую» катушку и обычный коммутатор бесконтактного зажигания иногда объединяли в единый модуль. Такие конструкции встречались, к примеру, на моновпрысковых Фордах, Ауди и ряде других. С одной стороны, это выглядело в некоторой степени технологично, с другой – снижалась надежность и увеличивалась цена. Ведь два изрядно нагревающихся узла объединили в один, тогда как по отдельности они и охлаждались лучше, и при выходе из строя того или иного замена обходилась дешевле…

Ах да, еще в копилку специфических гибридов: на стареньких Тойотах нередко встречался вариант катушки, интегрированной прямо в распределитель трамблера! Интегрировалась она, конечно, не намертво, и при выходе из строя «бобину» можно было без труда снять и приобрести отдельно.

Модуль зажигания – отказ от трамблера

Заметная эволюция в катушечном мире произошла в период развития инжекторных моторов. Первые инжекторы имели в своем составе «частичный трамблер» – низковольтную цепь катушки уже коммутировал электронный блок управления двигателем, а вот искру по цилиндрам по-прежнему раздавал классический бегунковый распределитель, приводимый во вращение от распредвала. От этого механического узла стало возможным полностью отказаться, применив комбинированную катушку, в общем корпусе которой скрывались отдельные катушки в количестве, соответствующем числу цилиндров. Такие узлы стали называть «модулями зажигания».

Электронный блок управления двигателем (ЭБУ) содержал в себе 4 транзисторных ключа, которые поочередно подавали 12 вольт на первичные обмотки всех четырех катушек модуля зажигания, а те в свою очередь отправляли искровой импульс высокого напряжения каждая на свою свечу. Еще чаще встречаются упрощенные варианты комбинированных катушек, более технологичные и дешевые в производстве. В них в одном корпусе модуля зажигания четырёхцилиндрового мотора помещается не четыре катушки, а две, но работающие, тем не менее, на четыре свечи. В такой схеме искра на свечи подается попарно – то есть, на одну свечу из пары она приходит в нужный для воспламенения смеси момент, а на другую – вхолостую, в момент выпуска отработавших газов из этого цилиндра.

Следующим этапом развития комбинированных катушек стал перенос электронных коммутирующих ключей (транзисторов) из блока управления двигателем в корпус модуля зажигания. Вынос мощных и греющихся при работе транзисторов «на волю» улучшил температурный режим ЭБУ, а при выходе из строя какого-либо электронного ключа-коммутатора достаточно было заменить катушку, а не менять или паять сложный и дорогущий блок управления. В котором ещё часто прописаны индивидуальные для каждого авто пароли иммобилайзера и тому подобная информация.

Каждому цилиндру – по катушке!

Еще одно типичное для современных бензиновых автомобилей решение в сфере зажигания, существующее параллельно с модульными катушками, – это индивидуальные катушки для каждого цилиндра, которые устанавливаются в свечной колодец и контактируют со свечой непосредственно, без высоковольтного провода.

Первые «персональные катушки» были именно катушками, но потом в них переехала и коммутационная электроника – так же, как это произошло и с модулями зажигания. Из плюсов такого форм-фактора – отказ от высоковольтных проводов, а также возможность замены при выходе из строя только одной катушки, а не целого модуля.

Правда, стоит сказать, что в этом формате (катушки без высоковольтных проводов, монтируемые на свечу) существуют и катушки в виде единого блока, объединенные общим основанием. Такие, к примеру, любят использовать GM и PSA. Вот это воистину кошмарное техническое решение: катушки вроде бы отдельные, но при выходе из строя одной «бобины» приходится менять в сборе крупный и очень дорогой блок…

К чему мы пришли?

Классическая маслонаполненная бобина была одним из самых надежных и неубиваемых узлов в карбюраторном и ранних инжекторных автомобилях. Внезапный выход ее из строя считался редкостью. Правда, ее надежность, к сожалению, «компенсировал» неотъемлемый напарник – трамблер, а позже – и электронный коммутатор (последнее, правда, относилось только к отечественным изделиям). Пришедшие на смену «масляным» «сухие» катушки по надежности были сопоставимы, но все же несколько чаще выходили из строя без видимых причин.

Инжекторная эволюция заставила избавиться от трамблера. Так появились разнообразные конструкции, не нуждавшиеся в механическом высоковольтном распределителе – модули и отдельные катушки по числу цилиндров. Надежность таких конструкций еще более снизилась в связи с усложнением и миниатюризацией их «потрохов», а также крайне тяжелыми условиями их работы. Через несколько лет работы с постоянным нагревом от двигателя, на котором катушки были смонтированы, на защитном слое компаунда образовывались трещины, через них влага и масло попадали на высоковольтную обмотку, вызывая пробои внутри обмоток и пропуски зажигания. У отдельных катушек, которые установлены в свечных колодцах, условия работы еще более адские. Также не любят нежные современные катушки мойку моторного отсека и увеличенный зазор в электродах свечей зажигания, образующийся в результате длительной работы последних. Искра всегда ищет наиболее короткий путь, и нередко находит его внутри обмотки бобины.

В итоге на сегодняшний день наиболее надежной и правильной конструкцией из существующих и применяемых можно назвать модуль зажигания со встроенной коммутирующей электроникой, установленный на двигателе с воздушным зазором и соединенный со свечами высоковольтными проводами. Менее надежны раздельные катушки, установленные в свечных колодцах головки блока, и совсем неудачно, с моей точки зрения, решение в виде объединенных катушек на единой рампе.

www.kolesa.ru

Катушка зажигания автомобиля. Конструкция, принцип работы

Чтобы обеспечить воспламенение горючей смеси в цилиндрах бензиновой силовой установки, используется внешний источник — электрическая искра, проскакивающая между электродами свечи накаливания. Но между этими электродами имеется определенный зазор, который электрическое напряжение должно пробить. Потому на свечу должно подаваться напряжение большого значения, составляющего десятки тысяч вольт.

Классическая катушка зажигания

Естественно, бортовая сеть авто не то что не рассчитана, она даже не способна выдать такое напряжение, поскольку не существует портативного источника питания с такими выходными параметрами.

Данная проблема была решена путем включения в систему зажигания специальной катушки, генерирующей высокое напряжение. По сути, катушка зажигания – это устройство преобразующее напряжение низкого значения (6-12 В) в большие значения (до 35 000 В).

Это и является основной функцией данного элемента – генерация импульса высокого вольтажа, подающегося на свечи накаливания.

Достигается генерация напряжения значительных показаний конструкцией самой катушки. Устроена катушка зажигания просто, она состоит она из двух видов обмоток.

Конструкция катушки зажигания

Содержание статьи

Устройство катушки зажигания

Первичная обмотка, она же низковольтная, принимает напряжение, подающееся от аккумулятора или генератора. Она состоит из витков проволоки крупного сечения, изготовленной из меди. Из-за этого количество витков данной обмотки незначительное – до 150 витков. Чтобы предупредить возможные скачки напряжения и возникновение короткого замыкания, данная проволока сверху покрыта изоляционным слоем. Концы этой обмотки выведены на крышку катушки, к ним и подсоединяется проводка с напряжением в 12 В.

Вторичная обмотка помещена внутри первичной. Она состоит из проволоки мелкого сечения, что обеспечивает большое количество витков – до 30000. Один из концов данной обмотки соединен с минусовым выводом первой обмотки. Второй вывод, являющийся положительным, подсоединен к центральному выводу катушки. От этого вывода высокое напряжение подается дальше.

Принцип работы катушки зажигания

Работает катушка зажигания по такому принципу: напряжение, подающееся от источника питания, проходит по виткам первичной обмотки, из-за чего образуется магнитное поле, которое воздействует на вторичную обмотку. Благодаря этому полю в ней формируется импульс напряжения высокого значения. На это значение сказывается большое количество витков данной обмотки, поскольку индукция магнитного поля первой обмотки умножается на количество витков вторичной обмотки. Отсюда и высокое выходное напряжение.

Чтобы увеличить магнитное поле внутри катушки, тем самым обеспечив более высокое выходное напряжение, внутрь катушки помещен железный сердечник.

Видео: Индивидуальная катушка зажигания ВАЗ

Ещё кое-что полезное для Вас:

Поскольку во время работы катушки возможен токовый нагрев обмоток, для охлаждения используется трансформаторное масло, которым заполняется полость корпуса. Крышка ее прилегает к корпусу герметично, поэтому катушка является неразборной. В случае неисправности ремонту она так же не подлежит.

Входное и выходное напряжение катушки не являются главными характеристиками, при помощи которой можно проверить исправность ее. Проверку работоспособности катушки производят по сопротивлению ее витком. При этом у каждой из катушек сопротивление может быть разным. К примеру, катушка может обладать сопротивлением первой обмотки на уровне 3,0 Ом, а вторичной – 7000-9000 Ом. Отклонение при замере от данных значений будет указывать на неисправность катушки. А поскольку она неремонтируемая, то она попросту заменяется.

Выше была описана конструкция катушки общего типа. Устанавливается она на все автомобили имеющие батарейную, бесконтактную и электронную систему зажигания, и оснащаются распределителем, который импульс от катушки направляет на нужный цилиндр.

Двухвыводная катушка

Существует еще два типа катушек – двухвыводные и индивидуальные. Двухвыводные катушки применяются в электронной системе зажигания с прямой подачей искры на свечу.

Двухвыводная катушка. Очень часто применяется на мотоциклах с электронной системой зажигания. Особенностью является наличие двух высоковольтных выводов. Они могут синхронно получать искру от двух цилиндров.

Внутренняя конструкция ее практически не отличается от катушки общего типа. Но выводов для подачи импульса у такой катушки – два. То есть, при работе катушки импульс подается сразу на две свечи. Поскольку при работе силовой установки одновременно конец такта сжатия в двух цилиндрах не может быть, а только в одном цилиндре, то во втором искровой разряд, который проскочит между электродами свечи не будет нести никакой полезной функции – холостая искра. Но при дальнейшей работе мотора ситуация поменяется – во втором цилиндре будет конец такта сжатия и искра необходима, а в первом цилиндре она будет холостой.

Двухвыводная катушка может иметь разные способы подключения к свечам накаливания. Один из способов – подача импульсов посредством двух высоковольтных проводов. Второй – использование одного наконечника и одного высоковольтного провода.

Такая катушка позволяет обойтись без распределителя, но подавать искру она может только на два цилиндра. А обычно у авто используется по 4 цилиндра. Для таких авто используется четырехвыводная катушка, которая сама по себе представляет две двухвыводные катушки, объединенные в один блок.

Индивидуальная катушка зажигания

В зависимости от устройства сердечника, индивидуальные катушки зажигания делятся на два типа – компактные, и стержневые
Компактная (слева) и стержневая (справа) индивидуальные катушки зажигания, устанавливаемые непосредственно над свечами зажигания.

Последний тип используемых на авто катушек – индивидуальные. Такие катушки работают только с одной свечей, но при их использовании из передающей искру цепи исключен один из элементов – высоковольтный провод, поскольку катушка размещается непосредственно на свече.

Она имеет несколько иную конструкцию, но при этом принцип работы остался неизменным.

Устройство индивидуальной катушки зажигания

В ней имеется два сердечника. Поверх внутреннего располагаются две обмотки. Но в этой катушке вторичная обмотка располагается поверх первичной. Внешний сердечник располагается поверх обмоток.

Выходы вторичной обмотки подсоединены к наконечнику, который одевается на свечу. Этот наконечник состоит из стержня, рассчитанного на работу с высоким напряжением, пружины и изолятора.

Чтобы предохранить обмотки от значительных нагрузок, ко вторичной подсоединен диод, рассчитанный на работу со значительным напряжением.

Такая конструкция катушки очень компактна, что дает возможность использовать по одному элементу на каждый цилиндр. А отсутствие ряда других элементов, использующихся в системах, которые оснащаются первыми двумя типами катушек позволяет значительно снизить потери напряжения в цепи.

Это и все выпускающиеся на данный момент катушки зажигания, которыми оснащаются автомобили.

avtomotoprof.ru

Принцип работы катушки зажигания: устройство, назначение

Автоликбез28 января 2018

Подаваемая в цилиндры двигателя горючая смесь воспламеняется искрой, проскакивающей в нужный момент между электродами свечи. Столь мощный искровой разряд создается электрическим импульсом высокого напряжения. Чтобы понять, как это реализовано в автомобиле, стоит изучить конструкцию и принцип работы катушки зажигания, играющей в данном процессе главную роль.

Зачем нужна катушка?

Для своевременного и полного сжигания топливовоздушной смеси в цилиндре необходимо выдержать ряд условий:

• мощность электрического разряда порядка 20 тыс. вольт;
• подача импульса на свечу при достижении поршнем верхней точки с опережением 5° оборота коленчатого вала;
• зазор между электродами – 0,8–1,0 мм.

За выполнение первого условия отвечает именно высоковольтная катушка. Общеизвестно, что напряжение бортовой сети транспортных средств составляет 12 В, на некоторых грузовиках (например, КаМАЗ) – 24 В. Подобные характеристики не подходят для уверенного искрообразования.

Чтобы создать мощную искру, пробивающую воздушную прослойку шириной 1 мм, низкое напряжение необходимо преобразовать и создать более высокий потенциал – около 20 кВ. Для этого служит высоковольтная катушка зажигания, которая работает в составе системы следующим образом:

1. Когда поршень в одном из цилиндров приближается к верхней мертвой точке (ВМТ), завершается такт сжатия.
2. Электронный блок управления, получающий информацию от датчика положения коленчатого вала, дает команду на искрообразование, отправляя сигнал размыкающему реле.
3. В режиме ожидания катушка постоянно находится под напряжением бортовой сети – 12 В. Реле по команде контроллера размыкает данную цепь и питание обмотки прекращается.
4. В момент разрыва элемент вырабатывает высоковольтный импульс, отправляемый по изолированным проводам к электродам соответствующей свечи.

Справка. Описанный алгоритм применяется на автомобилях с прошлого века. Тогда разрыв цепи питания обеспечивал кулачковый вал распределителя зажигания, размыкающий контакты механическим способом.

Отсюда становится понятно назначение катушки зажигания – образование кратковременного высоковольтного импульса, пользуясь низким напряжением от аккумуляторной батареи. Как это происходит внутри элемента, читайте в следующем разделе.

Конструкция и принцип действия

Устройство рассматриваемого элемента системы зажигания выглядит так:

• металлический сердечник подключен к основному контакту, соединяемому с центральным электродом свечи зажигания посредством высоковольтного провода;
• вокруг сердечника выполнена вторичная обмотка, состоящая из большого числа витков тонкого медного проводника с изоляцией;
• поверх вторичной обмотки предусмотрен слой диэлектрика и небольшое количество витков толстой медной проволоки – первичная обмотка;
• сердечник с обмотками помещен внутрь герметичного пластикового корпуса, наполненного трансформаторным маслом;
• обмотки подключены по последовательной схеме, 2 соединенных конца выведены на одну внешнюю клемму, два других – на отдельные контакты.

Примечание. Характеристики обмоток – толщина провода и количество витков отличаются в зависимости от марки и модели авто. Число витков первичной обмотки редко превышает 150, вторичной – 30 тыс.

К центральной клемме катушки присоединен высоковольтный провод, идущий к распределителю зажигания либо прямо на свечу. Оставшиеся контакты подключаются к минусовой клемме аккумулятора (массе) и плюсовому проводу цепи низкого напряжения.

Принцип действия повышающей катушки основан на эффекте электромагнитной индукции – создании постоянного поля вокруг сердечника. Как искрообразование реализовано на практике:

1. К первичной обмотке после включения зажигания подводится напряжение 12 В от аккумулятора. Возникает электромагнитное поле, усиливаемое железным сердечником.
2. Когда стартер проворачивает коленчатый вал и какой-либо поршень доходит до ВМТ, электроника посредством реле разрывает низковольтную цепь питания.
3. Разрыв цепи провоцирует образование кратковременного импульса внутри второй многовитковой обмотки. В этот момент напряжение на катушке зажигания достигает 20 тыс. вольт и более.
4. Ток передается на свечу, проскакивает искровой разряд и топливная смесь поджигается. Двигатель заводится.

После запуска двигателя первая обмотка питается от генератора, а вторичная непрерывно вырабатывает новые импульсы, поочередно направляемые распределителем к свечам всех цилиндров.

Виды высоковольтных элементов

Выше представлено описание простой конструкции повышающего напряжение трансформатора, обеспечивающего разрядами все цилиндры двигателя. Куда направить каждую последующую искру, определяет трамблер, он же – главный распределитель зажигания.

В современных моторах, управляемых электроникой, трамблеры не ставятся и применяются другие разновидности катушек:

• с двумя контактами высокого напряжения;
• индивидуальные.

Первый тип внешне напоминает обычный трансформатор со стальным сердечником, собранном из Ш-образных пластин. Функциональное отличие – подача импульса одновременно на 2 клеммы, подключенные к свечам двух цилиндров. Поскольку такты сжатия в них происходят в разные моменты, устройство создает искру на электродах обеих свечей. В одной камере происходит воспламенение, в другой разряд проскакивает вхолостую.

На четырехцилиндровый силовой агрегат ставится 2 двухвыводных трансформатора, образующих так называемый модуль зажигания. На многих марках автомобилей он представляет собой единую деталь, куда подключены все провода низкого и высокого напряжения.

Справка. Существует и другая схема подключения – на каждую свечу отдельный двухвыводной трансформатор, присоединенный одним изолированным проводом.

Устройство катушки зажигания индивидуального типа в корне отличается от предыдущих конструкций:

• первичная и вторичная обмотка поменялись местами – вторая находится сверху;
• габариты устройства существенно уменьшились;
• мини-катушка устанавливается прямо на центральный контакт свечи;
• высоковольтные провода отсутствуют.

Количество индивидуальных трансформаторов зависит от числа цилиндров силового агрегата – на каждую свечу ставится отдельная катушка. Преимущество данного устройства – отсутствие потерь и пробоев на участке от источника импульсов до свечных электродов, то бишь, – на бронепроводе. Второе достоинство – снижение стоимости ремонта: заменить один малый трансформатор дешевле и проще, чем весь модуль зажигания.

Принцип работы индивидуальных элементов остается неизменным – разрыв низковольтной цепи создает в многовитковой обмотке скачок напряжения, сразу передаваемый на электроды свечи зажигания. Для защиты от перегрузок в цепь включен полупроводниковый диод.

О неисправностях и способах устранения

Модули зажигания можно смело отнести к деталям длительного использования. При правильной эксплуатации минимальный ресурс элемента составляет 100 тыс. км пробега машины. Нередко повышающий трансформатор работает в течение всего срока службы транспортного средства.

В процессе эксплуатации катушки необходимо помнить о следующих моментах:

1. Причиной преждевременной поломки элемента часто становится длительный перегрев.
2. С годами свойства изоляционных материалов внутри обмоток ухудшаются. Повышается вероятность межвиткового замыкания, ведущего к перегреву и перегоранию проводников.
3. В силу особенностей конструкции высоковольтная катушка не подлежит ремонту и восстановлению. Некоторые модели можно разобрать и попытаться устранить обрыв или замыкание, но практика показывает, что надежнее и дешевле поставить новую запчасть.
4. Для нормальной работы элемента и стабильного искрообразования нужно обеспечить минимальное напряжение бортовой сети 11,5 вольт. Если из-за неисправности генератора либо разрядки аккумуляторной батареи вольтаж не достигает нормы, износ трансформатора ускоряется.
5. По той же причине уменьшается мощность искрового разряда на электродах свечей, рабочая смесь воспламеняется и сгорает хуже.
6. Пробой изоляции или обрыв высоковольтных проводов, вызывающий искрение на кузов машины, сокращает срок службы катушки. Если игнорировать неполадку в течение длительного времени, она придет в негодность.
7. Мини-катушки индивидуального типа иногда выходят из строя из-за вибрации силового агрегата. Причина – внутренний обрыв проводников.

За модулем зажигания необходимо следить, чтобы из-за неисправностей двигателя на корпус устройства не попадало горячее масло либо охлаждающая жидкость. Не держите долго включенное зажигание – при этом греется обмотка катушки и разряжается аккумулятор.

autochainik.ru

Катушка зажигания: устройство, принцип работы, виды

Система зажигания используется в бензиновых и газовых двигателях, так что свечи, катушки и высоковольтные провода стали неотъемлемой частью современного автопрома. Как и многие другие системы, зажигание претерпело множество перемен в ходе своей эволюции, но принцип его работы остался тем же (еще бы, ведь законы физики пока никто не отменял). И, пожалуй, сильней всего изменилась именно катушка зажигания, пройдя путь от массивного устройства до небольшого девайса, почти не занимающего места, но добросовестно выполняющего свою работу. В этой статье мы с Вами вскроем несколько тайн по поводу этого устройства.

Что такое катушка зажигания и для чего она нужна?

Чтобы получить заветную искорку, нужно довольно большое напряжение, ведь разряд на свече должен «пробить» расстояние между электродами и дать мощную искру. Дать такое напряжение ни генератор, ни аккумулятор автомобиля даже теоретически не в состоянии: при номинальном показателе 12 вольт на АКБ для зажигания требуется 10-50 тысяч вольт. Вот для получения такого напряжения и используется катушка зажигания. По сути, она преобразовывает низковольтный ток в высоковольтный.

От того, насколько стабильно работает катушка, зависит и работа двигателя, ведь без «заветной искры» никто никуда не поедет.

Схема системы зажигания

В общей схеме системы зажигания катушка располагается между АКБ и распределителем зажигания, за которым дальше стоят свечи. Параллельно с катушкой подсоединен прерыватель (в старых автомобилях) или ЭБУ для регулировки подачи заряда – в новых. Постоянный низковольтный ток от батареи (или генератора) поступает на катушку. Прерыватель отрабатывает периодические разрывы в цепи (об этом чуть дальше, в описании принципа работы). Катушка генерирует высоковольтный ток, который через трамблер поступает на нужную свечу. Независимо от того, какая система управления используется в автомобиле (механическая или электронная), схема зажигания не меняется по принципу, а только совершенствуется по форме.

Если любой из элементов системы дает сбой, это сразу отражается на режиме работы двигателя. Поэтому катушка так важна.

Устройство катушки зажигания

Принципиальная схема устройства катушки остается одинаковой на все модификации и конструктивные особенности.

• Внутренний центральный сердечник, сделанный из стальных пластин, изолированных между собой для уменьшения вихревых токов.
• Первичная обмотка из толстой (примерно 0,8 мм в сечении) проволоки, намотанной в 250-400 витков.
• Вторичная обмотка, состоящая из тонкой проволоки (примерно 0,1 мм в сечении), намотанной в 20-25 тысяч витков. В среднем, соотношение количества витков между первичной и вторичной обмоткой составляет примерно от 1:150 до 1:200.
• Наружный кольцевой сердечник, он же магнитопровод.
• Клеммы: две для тока низкого напряжения (от АКБ и на «массу») и одна высоковольтная.
• Корпус, наполнитель (заливка трансформаторным маслом или эпоксидным составом).

Первичная и вторичная обмотка изолированы друг от друга, а в дорогих моделях изоляция есть и между слоями витков. Это сделано для того, чтобы избежать «пробоев» напряжения.

Виды и устройство катушек зажигания

В процессе своего развития катушка зажигания серьезно преобразилась внешне, хоть и не изменилась принципиально. Конструктивно выделяют четыре типа катушек.

1. Классическая или общая – самый старый тип конструкции, который, тем не менее, еще можно встретить в автомобилях. Конструктивно это одна катушка, которая подает разряд на каждую свечу по очереди. Очередность подачи тока определяет трамблер.

   Устройство общей катушки зажигания

2. Сдвоенная, она же «сдвоенная искра», она же модуль зажигания или DIS (Double Ignition System) – героическое избавление от распределителя зажигания, который был слабым звеном во всей цепочке. В ней два высоковольтных вывода, каждый из которых подает напряжение одновременно на два цилиндра, в которых поршни движутся синхронно вверх. Устройство сдвоенной катушки зажигания

   При этом если один из цилиндров требует поджига (то есть идет такт сжатия) и искра действительно нужна, то второй цилиндр работает на выпуск, и искра отрабатывает вхолостую. Трамблера в системе нет, поскольку каждый модуль состоит из двух высоковольтных выводов, работающих одновременно. Соответственно, два модуля ставятся на 4-цилиндровый двигатель, три модуля – на 6-цилиндровый. Прерывателем тока работает праобраз современных ЭБУ – блок управления двигателем (первые блоки были транзисторными, что не мешало им справляться со своей работой).

3. Индивидуальная, она же «катушка на свече», она же COP (Coil on Plug) – еще один шаг навстречу рациональности. Установка на каждую свечу индивидуальной катушки зажигания дала возможность убрать из цепочки высоковольтные провода, а значит, дополнительно повысить общую надежность системы. Теперь каждая катушка подключается к ЭБУ, работающем по принципу прерывателя. Но никаких трамблеров, никаких проводов – высоковольтный вывод катушки подсоединен к главному контакту свечи. В современных двигателях используются индивидуальные катушки компактного типа, в которых основная часть с обмотками и сердечником располагается в верхнем отдельном секторе корпуса.

   Устройство индивидуальной катушки зажигания

4. Рейка зажигания (секционные) – конструкция, объединяющая несколько катушек для лучшей и более простой синхронизации их работы. В рейку устанавливаются индивидуальные катушки стержневого типа, в которых внутренний сердечник проходит параллельно основной оси катушки. Основной их недостаток то, что если выходит из строя одна катушка, то нужно менять весь модуль в сборе. А это удовольствие не из дешевых.

Помимо основного типа конструкции катушки имеют разный теплопроводный наполнитель. Во время работы она может довольно сильно нагреться, поэтому внутреннюю часть заполняют веществом, отводящим лишнее тепло от медной обмотки. По типу этого вещества катушки делятся на «сухие» и маслозаполненные.

1. «Сухие» – современные устройства, залитые смесью на эпоксидной основе. Она одновременно выполняет функцию отвода тепла, изолятора и даже корпуса.
2. Маслозаполненные – старые модели, которые заливались трансформаторным маслом. Не самая рациональная система, но тоже справляется со своей задачей.

Принцип работы катушек зажигания

Принцип работы катушки зажигания основан на физическом законе самоиндукции. Ниже, на видео наглядно показан принцип работы.

autochainik.ru

Катушка зажигания: устройство, принцип работы, виды

Система зажигания используется в бензиновых и газовых двигателях, так что свечи, катушки и высоковольтные провода стали неотъемлемой частью современного автопрома. Как и многие другие системы, зажигание претерпело множество перемен в ходе своей эволюции, но принцип его работы остался тем же (еще бы, ведь законы физики пока никто не отменял). И, пожалуй, сильней всего изменилась именно катушка зажигания, пройдя путь от массивного устройства до небольшого девайса, почти не занимающего места, но добросовестно выполняющего свою работу. В этой статье мы с Вами вскроем несколько тайн по поводу этого устройства.

Что такое катушка зажигания и для чего она нужна?

Чтобы получить заветную искорку, нужно довольно большое напряжение, ведь разряд на свече должен «пробить» расстояние между электродами и дать мощную искру. Дать такое напряжение ни генератор, ни аккумулятор автомобиля даже теоретически не в состоянии: при номинальном показателе 12 вольт на АКБ для зажигания требуется 10-50 тысяч вольт. Вот для получения такого напряжения и используется катушка зажигания. По сути, она преобразовывает низковольтный ток в высоковольтный.

От того, насколько стабильно работает катушка, зависит и работа двигателя, ведь без «заветной искры» никто никуда не поедет.

Схема системы зажигания

В общей схеме системы зажигания катушка располагается между АКБ и распределителем зажигания, за которым дальше стоят свечи. Параллельно с катушкой подсоединен прерыватель (в старых автомобилях) или ЭБУ для регулировки подачи заряда – в новых. Постоянный низковольтный ток от батареи (или генератора) поступает на катушку. Прерыватель отрабатывает периодические разрывы в цепи (об этом чуть дальше, в описании принципа работы). Катушка генерирует высоковольтный ток, который через трамблер поступает на нужную свечу. Независимо от того, какая система управления используется в автомобиле (механическая или электронная), схема зажигания не меняется по принципу, а только совершенствуется по форме.

Если любой из элементов системы дает сбой, это сразу отражается на режиме работы двигателя. Поэтому катушка так важна.

Устройство катушки зажигания

Принципиальная схема устройства катушки остается одинаковой на все модификации и конструктивные особенности.

• Внутренний центральный сердечник, сделанный из стальных пластин, изолированных между собой для уменьшения вихревых токов.
• Первичная обмотка из толстой (примерно 0,8 мм в сечении) проволоки, намотанной в 250-400 витков.
• Вторичная обмотка, состоящая из тонкой проволоки (примерно 0,1 мм в сечении), намотанной в 20-25 тысяч витков. В среднем, соотношение количества витков между первичной и вторичной обмоткой составляет примерно от 1:150 до 1:200.
• Наружный кольцевой сердечник, он же магнитопровод.
• Клеммы: две для тока низкого напряжения (от АКБ и на «массу») и одна высоковольтная.
• Корпус, наполнитель (заливка трансформаторным маслом или эпоксидным составом).

Первичная и вторичная обмотка изолированы друг от друга, а в дорогих моделях изоляция есть и между слоями витков. Это сделано для того, чтобы избежать «пробоев» напряжения.

Виды и устройство катушек зажигания

В процессе своего развития катушка зажигания серьезно преобразилась внешне, хоть и не изменилась принципиально. Конструктивно выделяют четыре типа катушек.

1. Классическая или общая – самый старый тип конструкции, который, тем не менее, еще можно встретить в автомобилях. Конструктивно это одна катушка, которая подает разряд на каждую свечу по очереди. Очередность подачи тока определяет трамблер.

   Устройство общей катушки зажигания

2. Сдвоенная, она же «сдвоенная искра», она же модуль зажигания или DIS (Double Ignition System) – героическое избавление от распределителя зажигания, который был слабым звеном во всей цепочке. В ней два высоковольтных вывода, каждый из которых подает напряжение одновременно на два цилиндра, в которых поршни движутся синхронно вверх. Устройство сдвоенной катушки зажигания

   При этом если один из цилиндров требует поджига (то есть идет такт сжатия) и искра действительно нужна, то второй цилиндр работает на выпуск, и искра отрабатывает вхолостую. Трамблера в системе нет, поскольку каждый модуль состоит из двух высоковольтных выводов, работающих одновременно. Соответственно, два модуля ставятся на 4-цилиндровый двигатель, три модуля – на 6-цилиндровый. Прерывателем тока работает праобраз современных ЭБУ – блок управления двигателем (первые блоки были транзисторными, что не мешало им справляться со своей работой).

3. Индивидуальная, она же «катушка на свече», она же COP (Coil on Plug) – еще один шаг навстречу рациональности. Установка на каждую свечу индивидуальной катушки зажигания дала возможность убрать из цепочки высоковольтные провода, а значит, дополнительно повысить общую надежность системы. Теперь каждая катушка подключается к ЭБУ, работающем по принципу прерывателя. Но никаких трамблеров, никаких проводов – высоковольтный вывод катушки подсоединен к главному контакту свечи. В современных двигателях используются индивидуальные катушки компактного типа, в которых основная часть с обмотками и сердечником располагается в верхнем отдельном секторе корпуса.

   Устройство индивидуальной катушки зажигания

4. Рейка зажигания (секционные) – конструкция, объединяющая несколько катушек для лучшей и более простой синхронизации их работы. В рейку устанавливаются индивидуальные катушки стержневого типа, в которых внутренний сердечник проходит параллельно основной оси катушки. Основной их недостаток то, что если выходит из строя одна катушка, то нужно менять весь модуль в сборе. А это удовольствие не из дешевых.

Помимо основного типа конструкции катушки имеют разный теплопроводный наполнитель. Во время работы она может довольно сильно нагреться, поэтому внутреннюю часть заполняют веществом, отводящим лишнее тепло от медной обмотки. По типу этого вещества катушки делятся на «сухие» и маслозаполненные.

1. «Сухие» – современные устройства, залитые смесью на эпоксидной основе. Она одновременно выполняет функцию отвода тепла, изолятора и даже корпуса.
2. Маслозаполненные – старые модели, которые заливались трансформаторным маслом. Не самая рациональная система, но тоже справляется со своей задачей.

Принцип работы катушек зажигания

Принцип работы катушки зажигания основан на физическом законе самоиндукции. Ниже, на видео наглядно показан принцип работы.

1. Постоянный, низковольтный ток поступает на первичную обмотку.
2. Когда срабатывает прерыватель, напряжение начинает падать, образовывая вокруг первичной обмотки переменное магнитное поле.
3. Далее электромагнитное поле, пересекая стальной сердечник, усиливается, и пересекает вторичную обмотку.
4. При пересечении вторичной обмотки магнитным полем, в ней индуктируется ток с электродвижущей силой гораздо большей, чем в первичной обмотке. Происходит это как раз иза разности количества витков в катушках.
5. Этого напряжения уже достаточно чтобы на свече образовалась искра, и произошло воспламенения топливной смеси.

Частые неисправности

Время от времени катушки зажигания выходят из строя, иногда отработав свои законные тысячи километров, а иногда вскоре после покупки. Регламентного срока замены у них нет, так что чем выше качество этой детали, тем дольше не придется о ней вспоминать. Частые причины поломок катушки разные.

1. Перегрев. Катушка может пострадать от сбоя в системе охлаждения двигателя, от «закипания» мотора, от нарушения отвода тепла.
2. Короткое замыкание. Встречается нередко, особенно в дешевых моделях, которые используют на сложных дорогах. От вибрации изоляционный материал постепенно приходит в негодность и происходит замыкание на обмотках.
3. Неисправность смежных элементов электросети. В частности, недостаточный заряд АКБ приводит к слишком продолжительной зарядке катушки.
4. Повреждение корпуса от ударов, вибрации, перепадов температур и т.д.
5. Попадание влаги внутрь.
6. Естественный износ. Да, катушка тоже имеет свой ресурс, и рано или поздно ее приходится менять.

Любая неисправность моментально сказывается на работе двигателя: он либо вообще не запускается (если проблема с образцом старого типа, одной на все цилиндры), либо работает с перебоями: троит, теряет динамику. В довершение ко всему загорается значок Check Engine, и приходится ехать в сервис на диагностику.

Катушки зажигания не ремонтируются, только меняются на новую. Это относится и новейшим индивидуальным устройствам с компьютерным управлением, и к старым классическим.

Советы по эксплуатации и проверке

Чтобы катушки зажигания проработали как можно дольше, рекомендуем такие несложные правила эксплуатации.

1. Следите за состоянием электросети и всех ее элементов. «Убить» катушку может и старый аккумулятор, и некачественные высоковольтные провода, и даже программный сбой ЭБУ.
2. Не экономьте на свечах зажигания. В конструкции «катушка на свече» есть риск прорыва выхлопных газов через свечной колодец. В дешевых свечах уплотнение менее качественное, а значит, есть риск получить раскаленные выхлопные газы прямо внутрь катушки зажигания.
3. Проверить работоспособность ее можно с помощью мультиметра. Для этого нужно сначала замерить сопротивление первичной обмотки, подключив щупы к низковольтным клеммам. Стандартное сопротивление 0,4-3 Ом. Если больше или стремится к бесконечности – в обмотке обрыв, если меньше (стремится к нулю) – короткое замыкание.
4. Для проверки вторичной обмотки тестер нужно выставить на измерение до 2 тыс. кОм, щупы установить на высоковольтную и плюсовую клеммы и замерить сопротивление. Показатели должны быть 5-10 кОм, возможно больше или меньше, но в разумных пределах. Так же, как и в предыдущем случае, бесконечность означает обрыв провода в обмотке, ноль – короткое замыкание.
5. При подозрении на пробой изоляции (есть утечки тока, которые чувствуются как удары током от кузова автомобиля) можно измерить сопротивление на корпусе. Один щуп мультиметра на высоковольтную клемму, второй на корпус. Вот тут как раз должно быть сопротивление, стремящееся к бесконечности. Другой показатель четко говорит о повреждении оболочки катушки.

Покупая катушку зажигания, многие автовладельцы недоумевают: цены на оригинальные (ОЕМ), неоригинальные от качественных брендов и бюджетные катушки могут отличаться в десятки раз. И это не «доплата за бренд», как обычно думают покупатели. По итогу, устройство от качественного бренда будет надежно работать и не беспокоить лишний раз. А от образца бюджетного уровня сложно ожидать долгих лет службы. Как правило, самые дешевые образцы ставят на автомобиль перед продажей, чтобы он некоторое время поездил (хотя бы до ближайшего нотариуса).

Заключение

Нормальная качественная катушка зажигания служит долго, если ей не мешать. Но ее поломка – всегда неожиданность, расходы и переживания. Поэтому лучше позаботиться о том, чтобы поддерживать электрику автомобиля в порядке, не перегревать двигатель, не заливать его водой, а при замене свечей зажигания аккуратно обращаться с катушками. Конечно, никакие предосторожности не сделают ее вечной, но помогут снизить затраты на диагностику, поиск и покупку новых, а еще сэкономить время и нервы.

vaznetaz.ru

что это такое, как работает и где находится в автомобиле, характеристика, схема и виды устройства

Катушка считается основной деталью системы зажигания, при ее неработоспособности пуск мотора машины невозможен. Это связано с тем, что принцип работы катушки зажигания позволяет произвести появление искры, необходимой для запуска силового агрегата.

Содержание

[ Раскрыть]

[ Скрыть]

Назначение катушки зажигания в автомобиле

Такое устройство предназначено для накапливания энергии и выработки напряжения. Оно требуется для появления разряда, подающегося на электрод свечки. Наличие искры способствует эффективному запуску силового агрегата. Основная опция устройства основана на работе закона индукции. Ток, поставляемый АКБ, в нужный момент зажигания перестает подаваться на устройство.

Конструктивные особенности КЗ

КЗ для машины устроена следующим образом:

1. Изоляторный элемент. Применяется в качестве изоляционной детали.
2. Корпус устройства. В него заключены остальные компоненты КЗ. Обычно выполняется из металла, может производиться из высокопрочного пластика.
3. Изоляционная бумага.
4. Первичная обмотка. Независимо от типа системы, эта деталь состоит из основного проводника. Кабель должен быть заизолирован. В зависимости от модели КЗ он может насчитывать от 100 о 150 витков. Первичная обмотка оборудуется выходами, каждый из которых рассчитан на 12 вольт.
5. Вторичная обмотка. Ее монтаж обычно выполняется снаружи устройства, а количество витков в детали может состоять от 15 до 30 тысяч. Подобные механизмы устанавливаются в модули зажигания, двухвыводные, а также сдвоенные катушки, их наличие могут включать в себя индивидуальные системы. Внутри вторичного элемента формируется напряжение, составляющее около 35 тысяч вольт, оно в дальнейшем подается на свечи. Для качественной изоляции контактных элементов в КЗ используются наконечники.
6. Клеммный контакт первичной детали. Он может обозначаться на КЗ символом К.
7. Контактный болт. Применяется для фиксации устройства и передачи контакта.
8. Центральный выход, по которому передается высоковольтное напряжение. Оно подается на свечи.
9. Защитная крышка устройства.
10. Клеммный элемент питания. Предназначается для подключения катушки к бортовой сети.
11. Контактная пружинка устройства.
12. Скоба.
13. Внешний кабель для подключения устройства.
14. Сердечник. Конструкция элемента препятствует образованию вихревых токов.

Расположение катушки зажигания в автомобиле

Чтобы узнать, где находится КЗ в конкретном автомобиле, рекомендуем обратиться к сервисному руководству по эксплуатации. Обычно устройство располагается в моторном отсеке. Его можно увидеть на крыле либо на разделительной перегородке, которая отделяет салон машины от моторного отсека. В некоторых случаях устройство может находиться непосредственно на силовом агрегате.

Принцип действия катушки зажигания

В целом принцип работы катушки зажигания можно разделить на четыре этапа:

1. Ток подается на первичное устройство трансформаторного узла и образует в нем магнитное поле.
2. В результате прекращения подачи тока поле образует ток высокого напряжения на вторичном устройстве.
3. От вторичного компонента напряжение подается на основную клемму узла.
4. С клеммного элемента напряжение поступает на распределительный узел. Оттуда оно подается на свечи, где происходит искровой разряд.

Автомобильная КЗ работает по принципу трансформаторного устройства. Сначала наматывается вторичная обмотка, она оснащена тонким проводником, а затем – первичная. Количество витков последней меньше, но проводник значительно толще. Когда происходит соединение контактных частей, величина первичного тока возрастает до наибольшего значения. Она определяется параметром напряжения АКБ, а также значением омического сопротивления первичного устройства.

Ток, нарастающий в системе, встречает сопротивление самоиндукции, которое направлено встречно на напряжение АКБ. При замыкании контактных элементов по первичному устройству проходит ток и создает магнитное поле, пересекающее в том числе и вторичную обмотку. В результате в последней образуется ток высокого напряжения. В тот момент, когда происходит размыкание контактных элементов прерывательного устройства, в обеих обмотках появляется ЭДС самоиндукции. Чем величина вторичного напряжения выше, тем быстрее пропадает магнитный поток, образованный первичным устройства.

На ферромагнитный сердечник может подаваться первичный ток, что способствует снижению энергии, которая собирается в магнитном поле. Чтобы понизить насыщение, в конструкцию может добавляться разомкнутый магнитопровод. Это дает возможность создавать КЗ, в которых величина индуктивности первичного устройства составит до 10 мГн, а параметр первичного тока – 3-4 ампера. Не допускается использование более высокой величины тока, поскольку это приведет к обгоранию контактных элементов прерывательного устройства.

Принцип работы катушки зажигания в авто подробно представлено в видеоролике канала NGKNTK EMEA.

В результате увеличения силы тока на вторичном участке электроцепи напряжение резко снижается до так называемого напряжения дуги. Последняя величина остается неизменной до момента, пока запас энергии не упадет до минимального параметра. В среднем длительность батарейного зажигания в автомобилях составляет около 1,4 мс. Как правило, этого хватает для возгорания горючей смеси. Когда напряжение дуги из системы пропадает, остаточная энергия используется для поддержки затухающих колебаний тока и напряжения.

Длительность дугового заряда зависит от:

• значения запасенной энергии;
• соотношения топлива и воздуха в горючей смеси;
• частоты, с которой вращается коленчатый вал двигателя;
• степени сжатия и т. д.

Если частота вращения коленчатого вала ДВС возрастает, то время, при котором контактные элементы прерывательного устройства остаются замкнутыми, снижается. А первичный ток за этот промежуток не успевает увеличиться до максимального значения. Это приводит к уменьшению запаса энергии, которая собирается в магнитной системе КЗ, в результате чего падает вторичная величина напряжения.

Отрицательные характеристики систем, в которых используются механические контактные элементы, проявляются при слишком низких либо высоких обротах двигателя. Если частота вращения небольшая, то между контактными компонентами прерывательного узла появляется дуговой заряд, который забирает часть энергии. При слишком высоких оборотах падает параметр вторичного напряжения, что связано с вибрацией контактов прерывательного узла. В зависимости от типа КЗ может оснащаться добавочным резисторным элементом, такие устройства работают по другому принципу.

Канал Soldering подробно рассказал о проверке такой характеристики КЗ, как сопротивление, с использованием мультиметра.

При пусковом режиме, когда напряжение от АКБ снижается, резисторное устройство замыкается посредством дополнительных контактов, расположенных на тяговом реле. Для этого могут применяться контактные элементы дополнительного реле активации стартерного устройства. Это позволяет первичному механизму выработать напряжение, составляющее 7-8 вольт. При рабочем режиме функционирования силового агрегата параметр напряжения, необходимого для питания электрооборудования, составляет 12-14 вольт.

Для намотки добавочного резисторного устройства обычно применяется никелевая либо константовая проволока. Если используется первый вариант, то сопротивление считается вариаторным, поскольку оно изменяется в соответствии с величиной проходящего тока. При работе ДВС на повышенных оборотах величина первичного тока снижается, а параметр сопротивления падает.

Требования к современным катушкам зажигания

Требования, которые предъявляются ко всем современным КЗ:

1. Простота конструкции. Чем проще устроена КЗ, тем легче ее установить и обслужить в дальнейшем. При более простом устройстве потребитель сможет самостоятельно провести диагностику в случае появления неполадок.
2. Небольшие габариты и масса.
3. Высокий ресурс эксплуатации. Надежность устройства позволит обеспечить долгий срок службы.
4. Надежная защита от воздействия влажности и повышенных температур. Важно, чтобы конструкция катушки, а также материалы, которые применялись для ее производства, были устойчивы к повышенным температурам и влаге. Это позволит обеспечить эффективную работу КЗ при изменении погодных условий и воздействии агрессивной среды, характерной для моторного отсека. Пары, которые исходят от топлива и моторной жидкости, не должны нанести вред устройству и его корпусу. Если будет поврежден корпус конструкции, это приведет к ухудшению функционирования КЗ в целом.
5. Точность посадки устройства, а также устойчивость к появлению короткого замыкания. Конструкция КЗ должна быть выполнена так, чтобы ее размеров хватало для отвода тепла и обеспечения температурной стабильности.

Технические характеристики катушек зажигания

Основные характеристики устройств приведены в таблице.

Виды катушек зажигания автомобиля

Существует несколько разновидностей КЗ, использующихся в автомобилях. Каждый тип имеет свою схему и особенности.

Общая катушка зажигания

Такой тип устройств применяется в системах с распределительным устройством либо без него. Эта разновидность катушек является самой простой по устройству и наиболее распространенной.

Ранее общие катушки зажигания повсеместно устанавливались на все авто.

Схема общей катушки зажигания

Особенности общей катушки

Особенности, характерные для общего типа устройств:

1. Максимальная величина рабочего вторичного напряжения варьируется в диапазоне от 18 до 20 кВ.
2. Сердечник устройства выполняется из пластин, изготовленных из электротехнической стали. Толщина каждой из них составляет от 0,35 до 0,5 мм. Все пластины изолированы относительно друг друга, в качестве изоляционного слоя используется лак либо окалина.
3. На сердечник устройства монтируется изоляционная трубка, сверху которой устанавливается вторичный элемент.
4. Корпус устройства изготовляется из листовой стали либо алюминия. Внутри него по стенке располагается магнитопровод. Последний сделан в виде свертка широкой ленты из электротехнической стали.
5. Величина скорости, при которой в общей КЗ нарастает вторичное напряжение, составляет от 200 до 250 В/мкс.
6. Общая продолжительность фаз, при которых происходит разряд искры – до полутора секунд.
7. Рабочее значение энергии, при которой происходит разряд искры, составляет от 15 до 20 мДж.

Индивидуальная катушка зажигания

Индивидуальный тип устройств появился позже. Такие катушки применяются в системах электронного зажигания и считаются более надежными.

Схема индивидуальной катушки зажигания

Особенности индивидуальной катушки

Особенности, характерные для устройств индивидуального типа:

1. Такие КЗ также оснащаются двумя обмотками – первичной и вторичной. Но в них первичный элемент устанавливается внутри вторичного.
2. Один сердечник монтируется внутри первичного устройства, а второй – вокруг вторичного.
3. Сама КЗ монтируется на свечу. Благодаря этому передача высоковольтного сигнала производится без потери энергии.
4. Устройства индивидуального типа могут включать в себя электронные элементы воспламенительного механизма.
5. Подача высоковольтного сигнала, который образуется во вторичном устройстве, осуществляется непосредственно на свечку. Передача производится благодаря наличию наконечника, который состоит из пружинного элемента, высоковольтного стержня, а также изоляционного слоя.
6. Основной особенностью данного типа КЗ является наличие диода. Он используется для оперативного отсекания высоковольтного тока на вторичном устройстве.

Сдвоенная катушка зажигания

Сдвоенный вариант КЗ – усовершенствованная версия общего типа устройства. Используется во многих электронных системах зажигания.

Схема сдвоенной катушки зажигания

Особенности сдвоенной катушки

Особенности, характерные для сдвоенного типа устройств:

1. Такой тип оборудования оснащается двумя высоковольтными контактами. Каждый из них предназначен для синхронного образования искры на свечах, установленных на двух цилиндрах. Причем только один из них будет располагаться в конце такта сжатия. На втором цилиндре искра будет проходить вхолостую.
2. Подключение к свечкам может быть выполнено двумя методами. Либо посредством высоковольтных кабелей, либо одна из них соединяется напрямую с помощью наконечника, а вторая – с помощью кабеля.
3. По конструкции сдвоенные устройства устанавливаются в одном блоке по две штуки. Тогда КЗ будет считаться четырехвыводной.
4. В конструкции устройства может не использоваться распределительный узел, но тогда подача искры будет осуществляться на два цилиндра ДВС.

Рекомендации по эксплуатации катушек зажигания

Длительность срока службы катушек зажигания в первую очередь зависит от правильности их использования.

Поэтому автовладельцу надо знать о техническом обслуживании и нюансах эксплуатации устройств. Разумеется, дешевые и низкокачественные КЗ не могут похвастаться высоким ресурсом эксплуатации.

Правила технического обслуживания катушек

Правила обслуживания устройств:

1. Нельзя оставлять машину на долгое время с активированным зажиганием, если силовой агрегат не заведен. При включенном зажигании не только быстрее разряжается аккумулятор, но и падает ресурс эксплуатации КЗ.
2. Периодически катушка нуждается в техническом обслуживании. Устройство надо очищать от пыли и загрязнений. Требуется диагностика качества фиксации высоковольтных кабелей. Они должны быть надежно зафиксированы как на свечах, так и на самой катушке. При проверке надо убедиться, что на корпус устройства и внутрь не попадает вода, в противном случае возможен скорый выход из строя КЗ.
3. Не допускается отключение «высоковольтника» от устройства голыми руками, когда выполняется техобслуживание системы. Нельзя этого делать и при активированном зажигании.
4. Неполадки в работе КЗ можно выявить посредством визуальной диагностики или проверить устройство на наличие искры. Визуальная проверка позволит определить трещины и прочие дефекты на корпусе устройства. О проблемах в работе КЗ сообщат электрические прожиги, которые имеются на крышке рядом с разъемом для «высоковольтника».

Неисправности КЗ

Неполадки, которые могут произойти при длительной эксплуатации или неправильном использовании:

1. При долгом использовании есть вероятность появления замыкания в обмотках устройства. Если это произойдет, то трансформаторный узел будет перегреваться и не сможет выполнять свои функции.
2. Длительное использование КЗ при температуре более 150 градусов станет причиной выхода из строя устройства.
3. Поломка устройства может произойти при некорректной работе АКБ. Если батарея не в состоянии выдать необходимое напряжение, то катушка будет функционировать неправильно. Важно, чтобы АКБ могла выдавать как минимум 11,5 вольт напряжения.
4. Нарушения в работе устройства могут быть спровоцированы повреждением высоковольтного кабеля.
5. Повреждение изоляционного слоя внутри механизма приведет к тому, что устройство не сможет генерировать необходимое напряжение. Подобные проблемы обычно проявляются в результате попадания жидкости или смазочного вещества внутрь через поврежденный уплотнитель. Это приводит к увеличению величины сопротивления.
6. Индивидуальные катушки особенно чувствительны к повышенным вибрациям, которые издает ГБЦ. Это приводит к быстрой поломке устройств.

Фотогалерея

Фото разных типов устройств представлены в этом разделе.

Видео «Самостоятельная диагностика работы КЗ»

Канал MotoDalnoBoy рассказал о причинах неисправностей, а также показал способы проверки катушки с использованием тестера.

avtozam.com

Катушка зажигания: схема, устройство и подключение

Для бензинового ДВС система зажигания является одной из определяющих, хотя в машине сложно выделить какой-то главный узел. Без мотора не поедешь, но и без колеса это тоже невозможно.

Катушка зажигания создает высокое напряжение, без которого невозможно образование искры и воспламенение топливо-воздушной смеси в цилиндрах бензинового двигателя.

Коротко о зажигании

Чтобы понять зачем в автомобиле бобина (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы обобщенно понять устройство систем зажигания.

Обязательно почитайте

Упрощенная схема работы бобины приведена ниже.

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения. Такая схема подключения является классической и широко применяется на машинах семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

1. Распределитель напряжения является неким диспетчером, подающим напряжение на тот цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.
2. Работой катушки зажигания управляет коммутатор напряжения, его исполнение может быть механическим или электронным (бесконтактным).

Механические устройства использовались в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью вытеснены электронными.

Устройство и работа бобины

Современная бобина является упрощенной версией индукционной катушки Румкорфа. Она была названа в честь изобретателя немецкого происхождения – Генриха Румкорфа, который первым запатентовал в 1851 году устройство, преобразовывающее постоянное низкое напряжение в переменное высокое.

Чтобы понять принцип работы, нужно знать устройство катушки зажигания и основы радиоэлектроники.

Это традиционная, общая катушка зажигания ВАЗ, применяемая в течение длительного времени и на многих других автомобилях. Фактически это импульсный высоковольтный трансформатор. На сердечнике, предназначенном для усиления магнитного поля, тонким проводом намотана вторичная обмотка, она может содержать до тридцати тысяч витков провода.

Поверх вторичной обмотки находится первичная из более толстой проволоки и с меньшим количеством витков (100-300).

Обмотки с одних концов соединены между собой, второй конец первичной подсоединяется к аккумуляторы, вторичная обмотка свободным концом подключена к распределителю напряжения. Общей точкой обмотки катушки подключены к коммутатору напряжения. Всю эту конструкцию закрывает защитный корпус.

Через «первичку» в исходном состоянии протекает постоянный ток. Когда нужно образовать искру, цепь разрывается коммутатором или трамблером. Это приводит к образованию высокого напряжения во вторичной обмотке. Напряжение поступает на свечу нужного цилиндра, где и образуется искра, вызывающая сгорание топливной смеси. Для соединения свечей с распределителем использовались высоковольтные провода.

Конструкция с одним выводом не является единственно возможной, существуют и другие варианты.

• Двухискровые. Сдвоенная система применяется для цилиндров, которые работают в одной фазе. Предположим, в первом цилиндре происходит сжатие и искра нужна для воспламенения, а в четвертом фаза продувки и там образуется холостая искра.
• Трехискровые. Принцип работы как у двухвыводной, только используются подобные на 6 цилиндровых двигателях.
• Индивидуальные. Каждая свеча оснащена собственной катушкой зажигания. В данном случае обмотки поменяны местами — первичная находится под вторичной.

Как проверить катушку зажигания

Основной параметр, по которому определяется работоспособность бобины, является сопротивление обмоток. Существуют усредненные показатели, говорящие о ее исправности. Хотя не всегда отклонения от нормы являются показателем неисправности.

С помощью мультиметра

С помощью мультиметра можно проверить катушку зажигания по 3 параметрам:

1. сопротивление первичной обмотки;
2. сопротивление вторичной обмотки;
3. наличие короткого замыкания (пробой изоляции).

Следует учесть, что таким образом можно проверить только индивидуальную катушку зажигания. Сдвоенные устроены иначе, и необходимо знать схему вывода «первички» и «вторички».

Измеряя «вторичку» подключаем один щуп к контакту Б, а второй к высоковольтному выводу.

Изоляцию замеряют через клемму Б и корпус катушки. Показания прибора должен быть не ниже 50 Мом.

Далеко не всегда у просто автолюбителя под рукой имеется мультиметр и опыт его использования, в дальней дороге проверка катушки зажигания указанным способом также недоступна.

Другие способы

Еще одним способом, особенно актуальным для старых автомобилей, в том числе и ВАЗах, будет проверка искры. Для этого центральный высоковольтный провод помещается на расстояние 5-7 мм от корпуса двигателя. Если при попытках завести машину проскакивает синяя или ярко-фиолетовая искра — бобина работает нормально. Если цвет искры более светлый, желтый, или она отсутствует вовсе, это может служить подтверждением ее поломки, либо неисправности провода.

Есть простой способ проверить систему с индивидуальными катушками. Если двигатель троит, нужно просто поочередно отсоединять питание катушек на заведенном двигателе. Отключили разъем и звук работы поменялся (машина задвоила) – катушка в порядке. Звук остался прежним – искра на свечу в этом цилиндре не поступает.

Правда проблема может быть и в самой свече, поэтому для чистоты эксперимента следует поменять местами свечу из этого цилиндра с любой другой.

Подключение катушки зажигания

Если при демонтаже вы не запомнили и не отметили какой провод к какой клемме шел, схема подключения катушки зажигания следующая. На клемму со знаком + или буквой Б (батарея) подается питание от аккумулятора, на букву К подключается коммутатор. Цвета проводов в автомобилях могут отличаться, поэтому проще всего отследить какой куда идет.

Правильность подсоединения важна, и в случае нарушения полярности можно испортить саму бобину, трамблер, коммутатор.

Вывод

Одним из важных узлов в автомобиле является бобина, создающая высокое напряжение для образования искры. Если в работе двигателя появляются провалы, он начинает троить и просто нестабильно работать – причиной может быть в ней. Поэтому важно знать, как проверить катушку зажигания правильно, а при необходимости и дедовским методом, в полевых условиях.

znanieavto.ru
