Понятие о машине и механизме. (Классификация машин. Составные части машин). | План-конспект урока по технологии (6 класс) на тему:

Дата :               План- конспект урока технологии
                                           6 класс

Тема: Понятие о машине и механизме. (Классификация машин. Составные части машин).
Преподаватель: Корниенко Марина Александровна.

Цель: ознакомить учащихся с понятием машина и ее ролью в техническом процессе; рассмотреть составные части машин, воспитывать любовь к технике.

 Инструмент и оборудование: макеты машин и механизмов.

Ход урока.

1. Организационный момент.

Ввод учащихся в мастерскую. Проверка готовности к уроку.

2. Повторение пройденного материала.

Постановка цели урока.

—   Давайте вспомним, что мы понимаем под термином машина

Человек использует много разных машин.

Машина является устройством, выполняющим механические движения для преобразования энергии, материалов или информации. Машины бывают рабочие и энергетические.

Среди рабочих машин различают технологические, транспортные, транспортирующие, вычислительные. Выполняемая ими работа изменяет форму, размеры или положение материалов (сведений).

 Например, при обработке заготовок на сверлильном станке (технологической машине) изменяется их форма — появляются отверстия. При распиливании древесины лесопильными машинами (технологическими машинами) изменяются размеры материалов — из длинных хлыстов  получают короткие отрезки.

Транспортные машины перевозят грузы и перемещаются сами (автомобили, теплоходы, самолеты, электровозы и т.п.).

Транспортирующие машины сами неподвижны (транспортеры, конвейеры, эскалаторы и т. п.), а грузы перемещаются с помощью Движущегося рабочего органа — ленты, цепи, каната.

Из большого набора цифр в вычислительных машинах быстро получают точные сведения.

Энергетические машины (машины-двигатели) выполняют работу по преобразованию одного вида энергии в другой. К ним относятся электродвигатели, паровые турбины, двигатели внутреннего сгорания, реактивные двигатели.
Учитель: Сегодня мы с вами расширим свои познания об устройстве машин, ознакомившись с их новыми составными частями.

В зависимости от сложности станка (машины) в нем могут быть и другие механизмы:

— подачи и передачи движения;

— управления;

— контроля;

— регулирования;

— сортировки;

— транспортировки;

— упаковки и др.

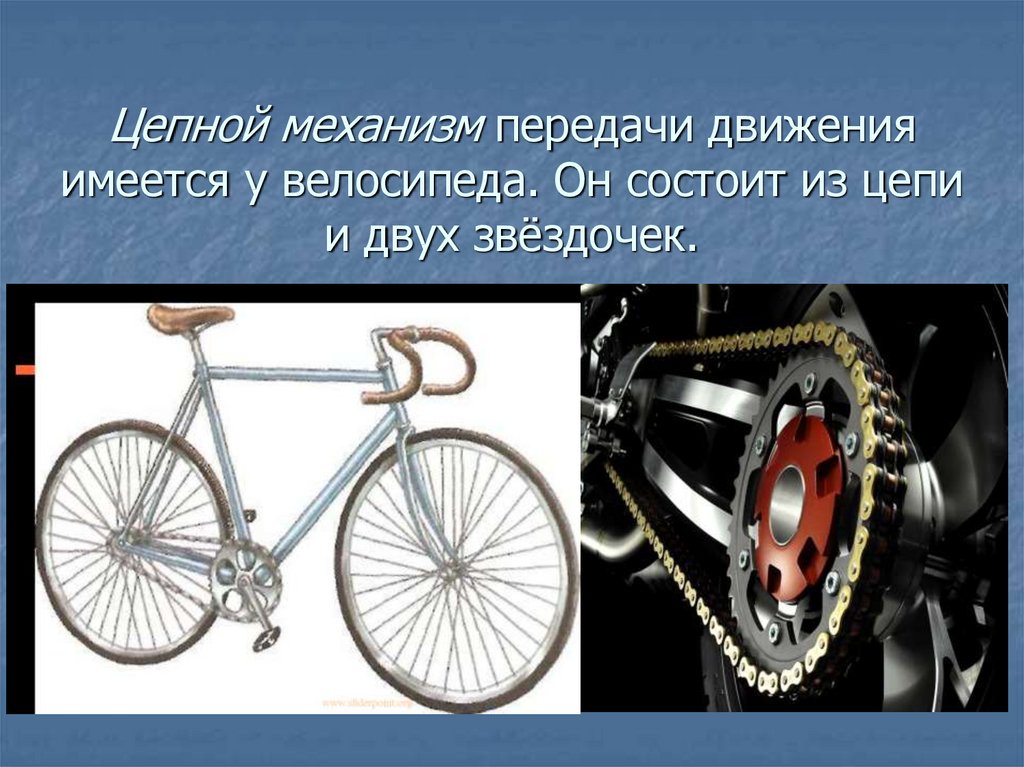

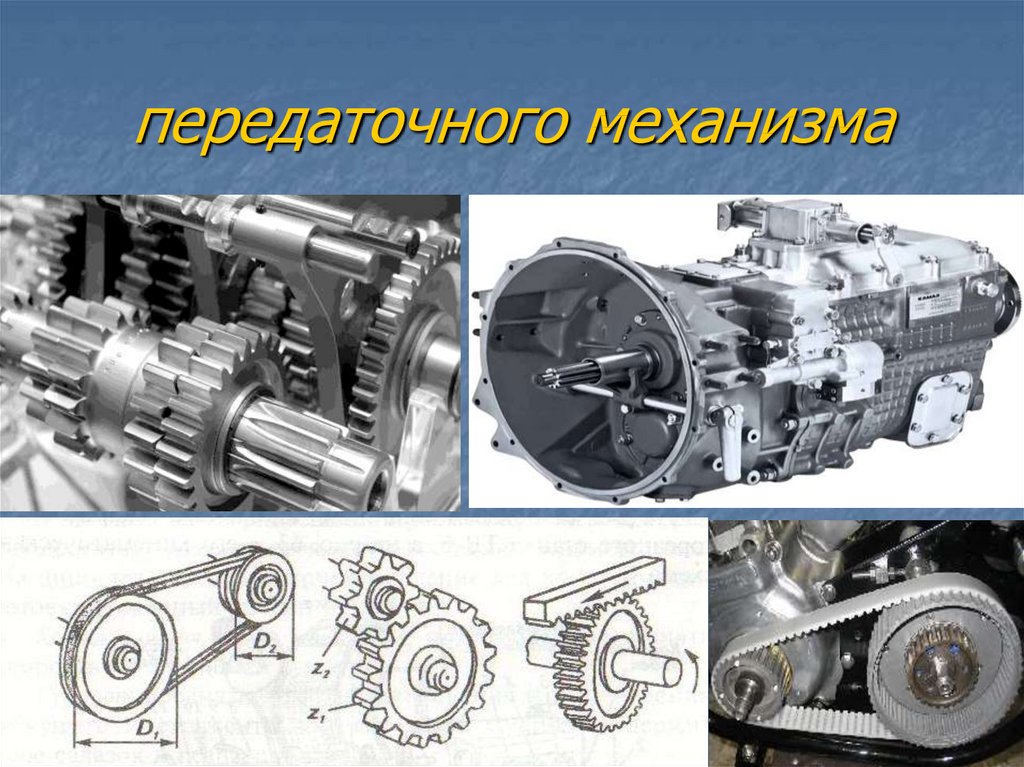

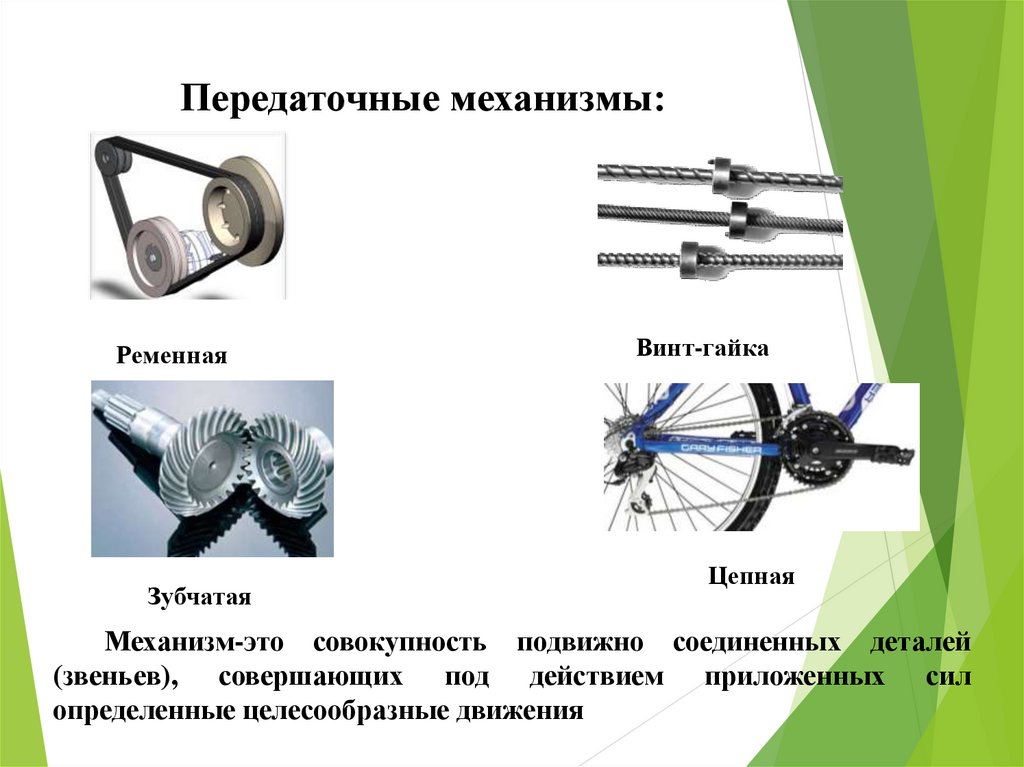

Механизмы передачи движения состоят из зубчатых колес, ременных передач со шкивами, зубчатых колес и реек, цепных передач.

Мы рассмотрели различные передаточные механизмы. Кто из вас может вспомнить, где вы встречали какие-либо из передач ( Велосипед, мопед, мотоцикл, двигатели автомобиля)

Звено передающее движение называется ведущим, а получающее движение –ведомым.

Все колеса, шкивы, шестерни, звездочки насаживаются на валы так, чтобы они не проворачивались, и соединяются с валом посредством шпонки и шлицов

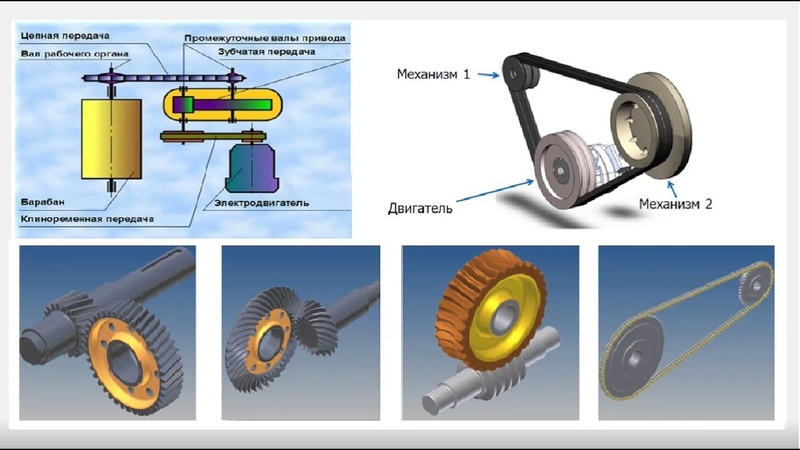

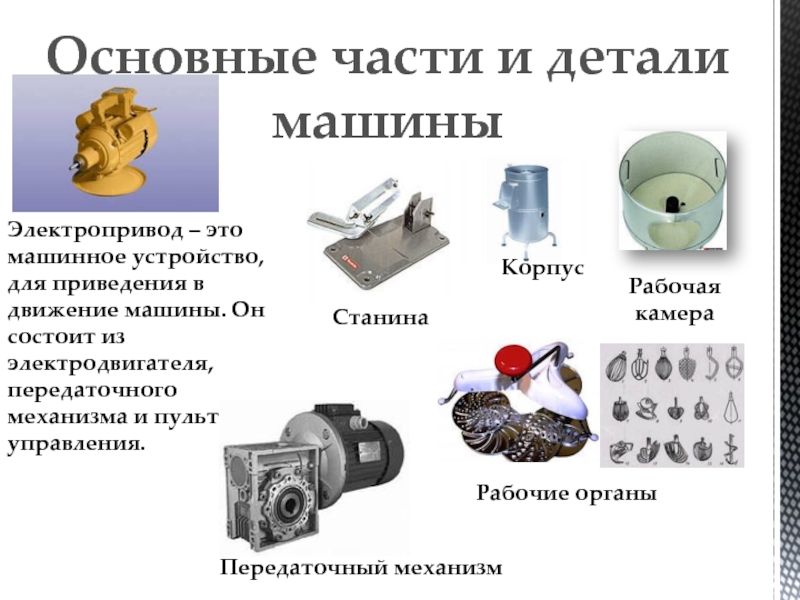

Каждая машина состоит из трех основных частей: двигателя, передаточного механизма, рабочего органа.

В механизме различают ведущую и ведомую детали.

Ведущая деталь приводится в движение внешней силой (рука человека, электродвигатель и т. п.), а ведомая деталь приходит в движение от ведущей.

Механизмы, предназначенные для передачи движения, называются механизмами передачи движения. На небольшие расстояния движение передается с помощью винтового или зубчатого механизмов. Зубчатые механизмы бывают цилиндрические и конические (состоящие из цилиндрических и конических колес).

Для передачи вращательного движения на сравнительно большое расстояние используется ременная передача, состоящая из двух шкивов и надетого на них ремня. Чаще всего применяются плоские и клиновидные ремни.

Если шкивы (или зубчатые колеса) неодинаковы по диаметру, то разные и их частоты вращения. Отношение частот вращения ведущего и ведомого шкивов (или зубчатых колес) называется передаточным отношением.

Отношение диаметра D2 ведомого шкива к диаметру Di ведущего шкива называется передаточным числом

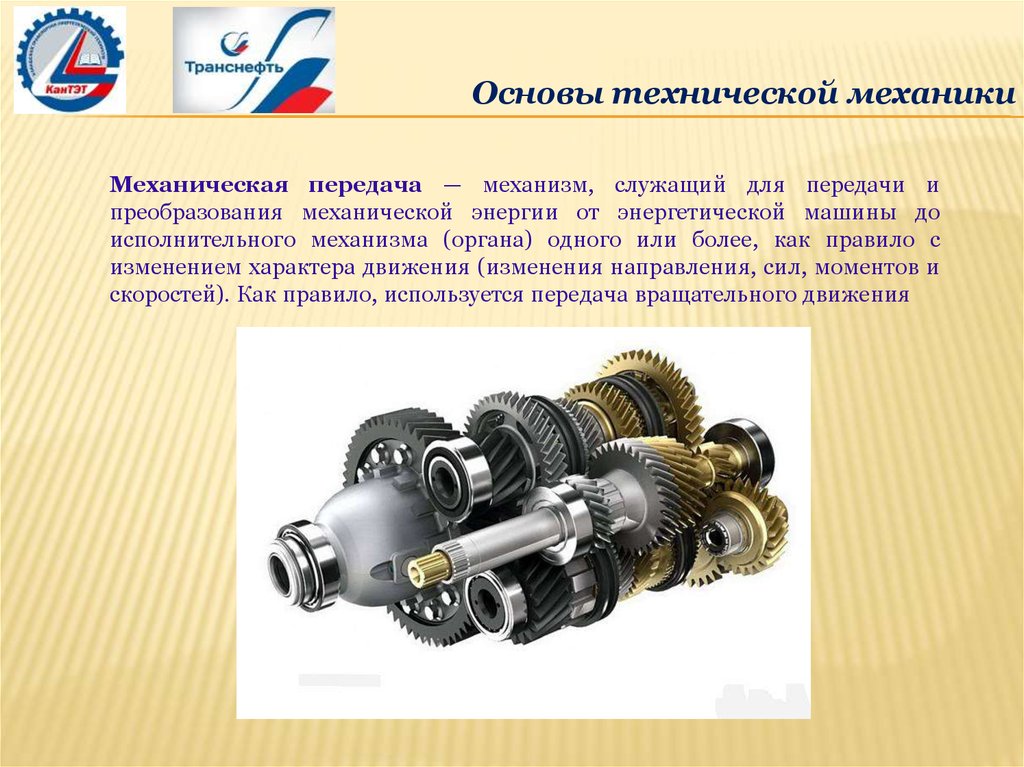

В механизмах и машинах движение не только передается, но и преобразуется (например, вращательное в поступательное и наоборот). Для этого применяется, например, реечный механизм, состоящий из зубчатого колеса и зубчатой рейки, совершающих вращательное и поступательное движения.

Шкивы и зубчатые колеса крепят на валах с помощью стандартных типовых деталей — шпонок 2 (рис.1). Шпонка плотно входит в прорези (пазы, канавки) двух соприкасающихся.

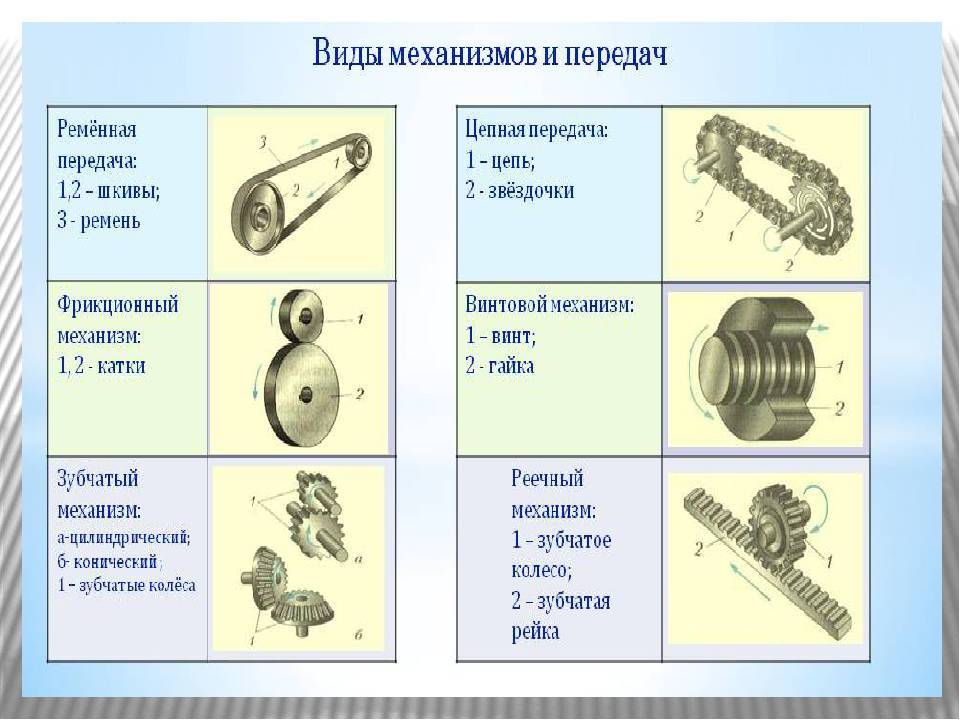

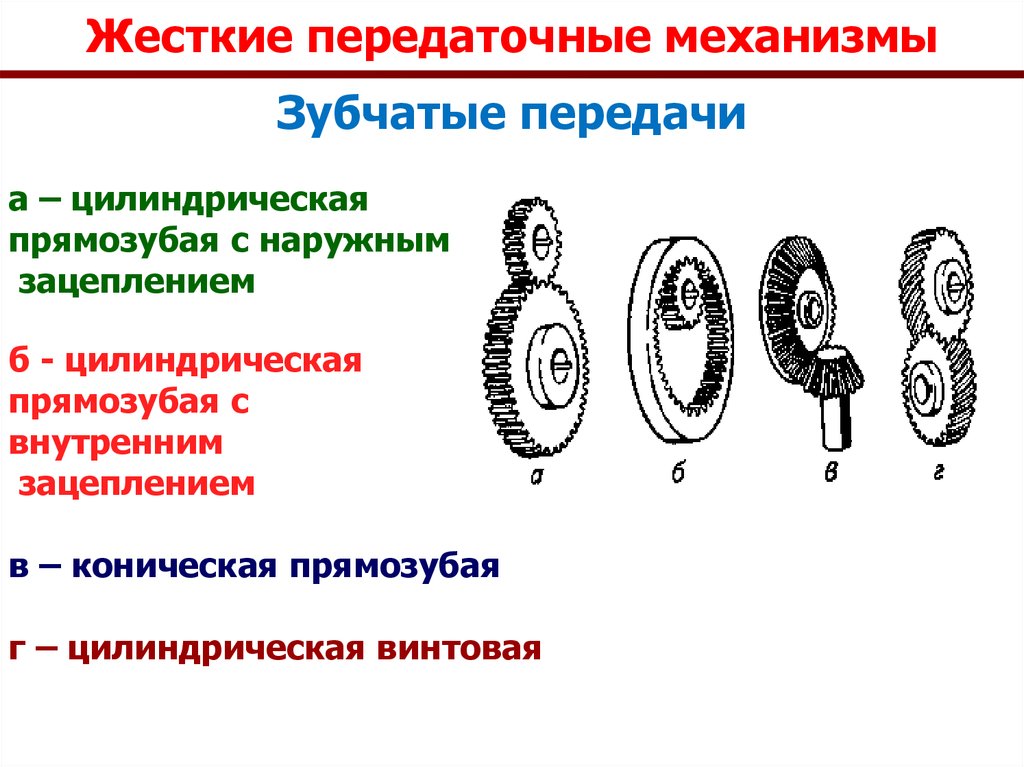

                                                    Рис.1. Виды передач.

Ременная передача.               Реечная передача.             Коническая передача.

Учитель демонстрирует примеры работы механизмов передачи движения на макетах и плакатах.

4. Практическая часть.

Предложить учащимся осмотреть станок в мастерской и показать:

• Двигатель.
• Передаточный механизм.
• Механизм подачи.
• Механизм контроля и управления.

В тетради учащиеся записывают примеры машин и механизмов и классифицируют их по назначению и типу.

5. Закрепление пройденного материала.

• Какие вы знаете механизмы передачи движения?

• Чем отличаются механизмы передачи от механизмов преобразования движения?

• В каких машинах имеются ременные механизмы?

• Какое устройство называется машиной?

• Приведите примеры энергетических и рабочих машин?

• Каково назначение рабочего органа? Двигателя? Передаточного механизма?

6. Заключительная часть.

Уборка рабочих мест и помещения мастерских.



Техника и техническое устройство. Понятие о машине. Презентация. 6 класс

Главная

Технология 6 класс

Техника и техническое устройство. Понятие о машине. Презентация. 6 класс



Просмотров: 79

Презентация к уроку технологии в 6 классе.

Учебник: «Технология», В. М. Казакевич, Г. В. Пичугина, Г. Ю. Семёнова и др Под ред В. М. Казакевича
Тема: § 4.1. Что такое технология

Теоретические сведения

Основным звеном техники являются технические системы. Слово «система» в пе­реводе с греческого означает «нечто целое, составленное из частей», «соединение частей». Системой называется множество связанных друг с другом элементов, обра­зующих определённое единство, целостность. Из системы нельзя просто так удалить какую-нибудь часть или элемент, так как система перестанет работать или станет работать неправильно.

Техническая система — это материальный объект искусственного происхож­дения. Такая система представляет собой совокупность взаимосвязанных частей (элементов), каждая из которых предназначена для выполнения определённых по­лезных функций в этой системе. Если какой-то элемент системы убрать, то она бу­дет не такой эффективной, перестанет нормально работать или даже не сможет действовать.

Основное предназначение технической системы — это преобразование предмета труда в продукт труда с требуемыми качествами, свойствами, формой или величиной.

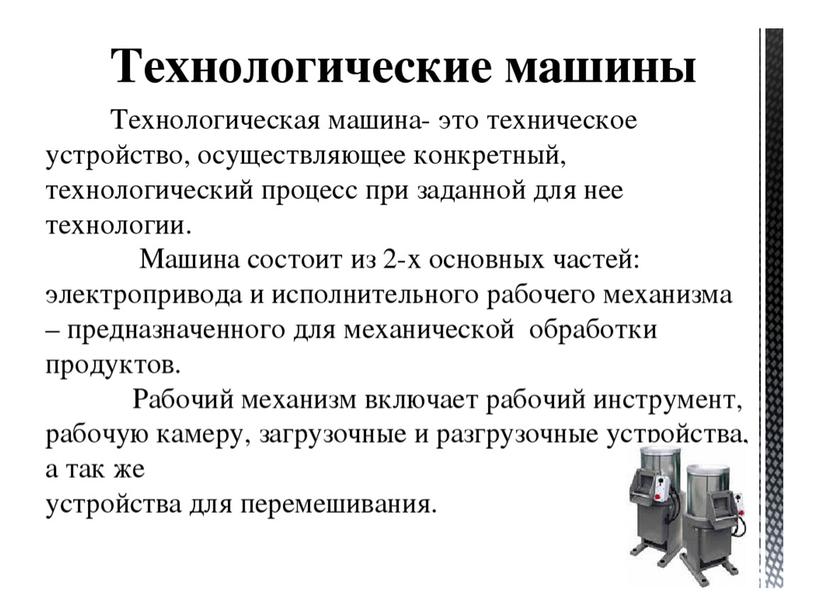

Самыми распространёнными техническими системами являются технологические машины (станки, установки, устройства, агрегаты), с помощью которых осуществля­ется обработка предмета труда и получение конечного продукта.

Техническая система, соответствующая всем необходимым требованиям, состоит из рабочего органа, передаточного механизма (трансмиссии), двигателя и органов управления. Техническая система

Главным в технической системе является рабочий орган, который непосредственно воздействует на предмет труда, обеспечивает достижение поставленной технологической цели. Необходимые параметры и усилия на рабочий орган передаёт трансмиссия или передаточный механизм: скорость, вид движения и т. п. Силовым источником в технической системе служит двигатель. Двигатель по­лучает энергию от какого-то внешнего источника энергии. Работа технологической системы по заданной программе происходит с помощью органа управления.





Любой автомобиль является технической системой. Рабочим органом автомобиля являются колёса, а органом управления — рулевой механизм.

Рабочий орган — это исполнительная часть любой машины (технической системы). Он предназначен для выполнения полезной для человека работы. Устройство рабо­чего органа зависит от назначения и условий работы машины.

Все остальные части машины (двигатели, передаточные механизмы, устройства управления) предназначены для того, чтобы рабочий орган мог выполнять необхо­димые действия.

Например, рабочими органами токарного станка являются шпиндель, в котором установлен патрон для закрепления обрабатываемой детали, и суппорт, перемеща­ющий резцы во время работы.

Рабочие органы технологических машин (технических систем): а — токарного станка; 6 — землеройных машин: в — швейной машины

Рабочие органы землеройных машин — это ковши и ножи, которыми они роют и перемещают землю. Рабочим органом циркулярной пилы служит стальной диск с остро заточенной кромкой. У швейной машины к рабочему органу относится пять элементов: игла, челнок, нитепритягиватель, прижимная лапка и зуб­чатая рейка для продвижения ткани.

Автор первой презентации «Техника и техническое устройство. Понятие о машине»: Ахматгалиева Лариса Николаевна, учитель технологии МАОУ СОШ № 62 г.

Екатеринбург

Формат: ppt
Размер: 2.0 МВ
Слайдов: 22

Автор второй презентации «Понятие о технической системе»: Курицина Нина Николаевна, учитель технологии МОУ Семендяевская ООШ Тверская обл, Калязинский р-н, с/п Семендяевское, село Семендяево

Формат: ppt
Размер: 1.62 МВ
Слайдов: 9

Скачать или смотреть первую презентацию

Скачать или смотреть вторую презентацию





Объяснение 6 основных типов трансмиссии автомобиля

Слово «трансмиссия» или «коробка передач» является одним из тех терминов, с которыми многие знакомы, но большинство людей не знакомы с различиями между многими типами трансмиссии, используемыми сегодня. Коробка передач является одним из жизненно важных компонентов любого автомобиля с двигателем внутреннего сгорания. В этом руководстве объясняются некоторые из наиболее популярных типов автомобильных трансмиссий, используемых сегодня, и принципы их работы.

Что такое передача?

Трансмиссия — это устройство, предназначенное для изменения скорости двигателя в зависимости от необходимой мощности. Трансмиссия помогает оптимально передавать мощность от двигателя к колесам.

Попробуйте представить автомобиль без трансмиссии. При каждом обороте коленчатого вала ведущие колеса поворачивались одинаковое количество раз. Такое транспортное средство было бы неуправляемым, поскольку всегда крутило бы ведущие колеса; остановка означала бы выключение двигателя, а запуск означал бы, что машина внезапно подпрыгнет, как только вы повернете ключ. Его производительность будет плохой, и он будет потреблять много топлива. Наличие трансмиссии гарантирует, что обороты двигателя вашего автомобиля будут использоваться оптимально, производительность улучшится, и вы сможете перевести его в нейтральное положение. Нейтральная передача использует механизм сцепления, который отключает обороты двигателя от ведущих колес. Трансмиссия просто незаменимая составляющая любого автомобиля.

На протяжении всей истории автомобильные инженеры разрабатывали и внедряли множество типов трансмиссий. Мы можем разделить их на две характерные группы: автоматические и ручные. Автоматические коробки передач претерпели гораздо больше изменений, чем механические, особенно за последние несколько десятилетий. В этом руководстве объясняется, что вы должны знать о автомобильных трансмиссиях и как определить разницу между различными типами.

Сечение 6-ступенчатой ​​поперечной механической коробки передач на Международном автосалоне 2017 во Франкфурте, Германия

1. Механическая коробка передач

Механическая коробка передач существует с самого начала автомобильной эры. Чтобы правильно управлять автомобилем, водитель должен нажать на педаль сцепления, отключив коробку передач от двигателя, вручную выбрать нужную передачу и нажать на педаль сцепления, чтобы включить трансмиссию. Использование механической коробки передач требует определенного уровня навыков и координации левой ноги (сцепление), правой ноги (газ) и правой руки (рычаг переключения передач). Переключение требует скоординированных движений, чтобы управлять автомобилем плавно, чему часто довольно сложно научиться.

Преимущества механических коробок передач заключаются в аналоговом ощущении, высоком уровне вовлеченности водителя и ощущении контроля. Вот почему механическая коробка передач до сих пор широко используется в автомобилях для энтузиастов и некоторых спортивных автомобилях. Хотя механические коробки передач имеют меньшую производительность и более медленное переключение передач, они по-прежнему высоко ценятся некоторыми любителями вождения как надлежащая трансмиссия. Однако с технологическими улучшениями автоматических коробок передач механические коробки передач становятся менее распространенными.

Коробка передач АКПП в разрезе, вид спереди и сбоку.

2. Автоматические коробки передач

Большинство современных автомобилей оснащены автоматической коробкой передач, технология, которая существует с 1940-х годов. Концепция автоматической коробки передач проста. Водитель переводит автомобиль в положение «D» (для движения), и коробка передач переключается автоматически. Педали сцепления нет, только тормоз и акселератор, что значительно упрощает управление автомобилем с автоматической коробкой передач.

Автоматическая коробка передач гораздо более сложное устройство, чем механическая, особенно современные коробки передач со сложной электроникой. Классическая автоматическая коробка передач имеет преобразователь крутящего момента, который заменяет механизм сцепления механической коробки передач и плавно переключает передачи без участия водителя. Преимущества автоматической коробки передач заключаются в более спокойном вождении, эффективности и практичности.

Автоматические коробки передач начинались как 2-х или 3-х ступенчатые, а современные АКПП имеют 8-ступенчатые и даже 10-ступенчатые коробки. Чем больше передач имеет трансмиссия, тем лучше она может использовать мощность двигателя для повышения эффективности и производительности. Современные достижения улучшили время переключения в автоматах и ​​сделали их намного быстрее, чем когда-либо могли бы быть механические. Это одна из причин, по которой автоматическая коробка передач сейчас доминирует в отрасли, и она незаменима для некоторых типов транспортных средств, таких как внедорожники или пикапы. Многие современные автоматические коробки передач также имеют «ручной режим» или функцию, которая позволяет водителям управлять коробкой передач, самостоятельно выбирая нужную передачу.

Поперечное сечение бесступенчатой ​​трансмиссии на 67-м Международном автосалоне во Франкфурте, Германия, 2017 г.

3. Бесступенчатая трансмиссия (CVT) требуют от водителя переключения передач. Существует несколько типов трансмиссий CVT, но наиболее распространенным является вариатор на основе шкива, в котором используется V-образный ремень или цепь для соединения двух конусов, один из которых приводится в действие двигателем, а другой — ведущими колесами. При перемещении конусов навстречу и друг другу вариаторная трансмиссия создает разное передаточное число, что приводит к различному числу оборотов ведущих колес.

Именно поэтому вариатор часто называют «безредукторной трансмиссией». У него нет предварительно разработанного набора механических передаточных чисел, а непрерывный набор передаточных чисел, используемый в диапазоне оборотов.

Преимущества бесступенчатой ​​трансмиссии заключаются в оптимальном использовании мощности и крутящего момента двигателя (поскольку коробка передач всегда находится в правильном передаточном числе), компактных размерах и меньшем весе. Однако трансмиссия CVT редко используется в легковых автомобилях, поскольку она не выдерживает интенсивного использования и буксировки, а также не идеальна для движения по шоссе. Вариаторы обычно используются в скутерах, некоторых машинах и Toyota Prius.

4. Коробка передач с двойным сцеплением

Одной из самых интересных автоматических трансмиссий, используемых в современных автомобилях, является DCT или трансмиссия с двойным сцеплением. Эта конструкция наиболее известна своими компактными размерами и молниеносными переключениями, что сделало ее популярной в спортивных автомобилях и высокопроизводительных автомобилях. DCT — это автоматическая коробка передач, но она имеет два сцепления, одно для четных передач, а другое для нечетных. DCT не имеет гидротрансформатора, как обычный автомат. Он может очень быстро переключать передачи, поскольку система может быстро использовать тот или иной пакет сцепления, связанный с 1-3-5 или 2-4-6 передачами.

Компания Volkswagen успешно представила DCT в 2003 году на модели Golf MK4 R32, и впоследствии она использовалась во многих других автомобилях. DCT легче автоматической коробки передач, что облегчает ее установку в переднеприводных моделях с поперечно расположенными двигателями. Он также доказал свою надежность даже при высокопроизводительном использовании и непревзойденное время переключения, что сделало его фаворитом среди поклонников спортивных автомобилей. В большинстве случаев автомобили, оснащенные коробкой передач типа DCT, имеют подрулевые лепестки.

5. Последовательная механическая коробка передач

Последовательная механическая коробка передач редко используется в легковых автомобилях, но это лучший выбор для гонщиков. Этот очень сложный агрегат использует ощущение и контроль механической коробки передач с быстротой и точностью автоматической коробки передач. Он предназначен для экстремального использования на гоночной трассе. В секвентальных механических коробках передач есть сцепление, но оно используется только для трогания с места и выбора первой передачи. После этого водитель выбирает передачи рычагом переключения передач или подрулевыми лепестками. Водитель может сосредоточиться на вождении, в то время как передачи быстро переключаются без необходимости каждый раз выжимать сцепление.

Несмотря на преимущества, этот тип трансмиссии не используется в потребительских автомобилях из-за высокой стоимости. Кроме того, нет переключения передач или функции «кик-даун». Последовательная механическая коробка передач может переключаться только на следующую передачу вверх или вниз, а не пропускать две или три передачи, как обычная автоматическая коробка передач.

6. Полуавтоматические трансмиссии

На протяжении многих лет многочисленные компании экспериментировали с гибридами механической и автоматической коробок передач и создавали полуавтоматические трансмиссии. Основная идея заключалась в том, чтобы объединить эффективность и управляемость ручного управления с комфортом автоматического. До сих пор полуавтоматика имела неоднозначный успех и обычно не использовалась в потребительских автомобилях.

Полуавтомат может использовать сцепление для запуска автомобиля, но остальные переключения передач выполняются автоматически без контроля водителя. Другой способ — иметь конструкцию без сцепления (например, Porsche Sportmatic), которая запускается так же, как любая автоматическая коробка передач, а затем переключается как механическая. Несмотря на то, что основная концепция верна, полуавтоматическая коробка передач оказалась проблематичной и не обладала такими же характеристиками или реакцией, как автоматическая или механическая коробка передач.
