Проверяем работу термостата своими руками без снятия

Термостат – неотъемлемый элемент современных автомобилей с двигателем внутреннего сгорания. Он обеспечивает распределение температуры между различными узлами подкапотного пространства, благодаря чему обеспечиваются быстрый прогрев антифриза и его эффективное охлаждение. Далеко не все термостаты отличаются надёжностью, поэтому автовладельцы сталкиваются с выходом элемента из строя. Диагностировать поломку можно самостоятельно, воспользовавшись простым и проверенным способом.

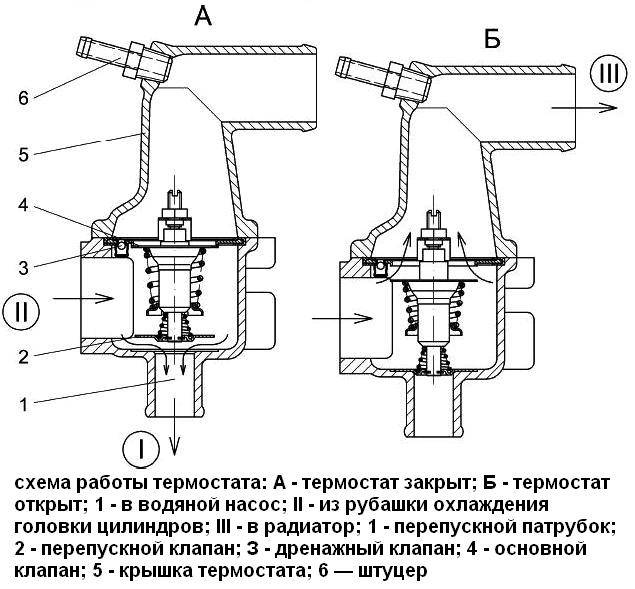

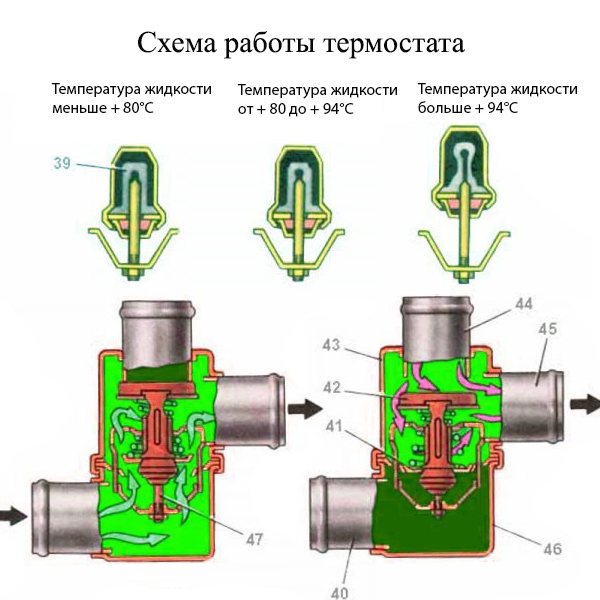

Принцип работы термостата

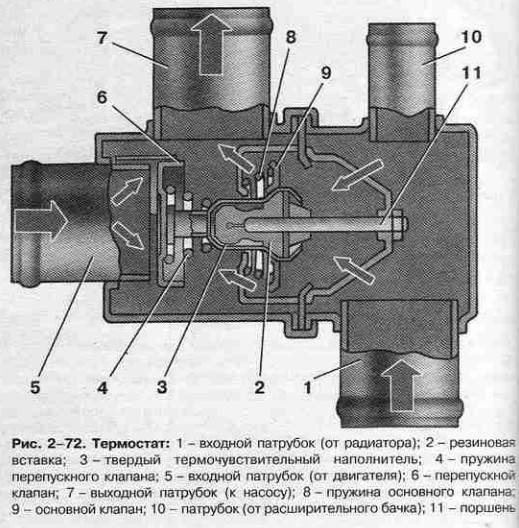

Конструкция термостата представляет собой металлический или пластиковый корпус, внутрь которого помещается воскообразное вещество. Внутри этого материала находится шток, обеспечивающий работу клапана устройства. При повышении температуры воскообразное вещество выталкивает шток, благодаря чему обеспечивается распределение антифриза по разным контурам.

Малый круг охлаждающей системы состоит из:

• Радиатора отопителя;
• Блока двигателя;
• Расширительного бачка;
• Помпы;
• Термостата;
• Патрубков.

Этот режим используется при низкой температуре антифриза для быстрого прогрева и создания комфортных условий в салоне.

После 80°-90С° (в зависимости от характеристик термостата) открывается второй контур, который, помимо вышеперечисленного, содержит в себе радиатор охлаждения двигателя. Такое решение обеспечивает поддержание оптимальной температуры антифриза и препятствует перегреву.

Как определить неисправность термостата без снятия

Для диагностики термостата нужно запустить двигатель после длительной стоянки и направиться к подкапотному пространству. Прикоснитесь к нижнему патрубку, идущему к основному радиатору, и наощупь контролируйте его температуру. Если он начал теплеть почти сразу после запуска двигателя, то термостат заклинил в открытом положении, и антифриз всегда циркулирует по большому кругу. Нижний патрубок радиатор должен теплеть только после достижения температуры 80°-90°С (точное значение для вашего автомобиля можно найти в Интернете).

Заклинивание термостата в открытом положении влечёт за собой длительные прогревы двигателя и быстрое охлаждение антифриза при движении на высокой скорости. Теоретически эта поломка не ограничивает эксплуатацию автомобиля, но значительно снижает уровень комфорта водителя и пассажиров.

В обратной ситуации, когда охлаждающая жидкость уже прогрелась до рабочих показателей, а патрубки радиатора не нагреваются, тоже можно говорить о неисправности термостата. Эти признаки свидетельствуют о заклинивании узла в закрытом положении, то есть антифриз всегда циркулирует по малому контуру. Данная неисправность влечёт за собой перегрев охлаждающей жидкости, поэтому эксплуатировать с ней автомобиль до ремонта настоятельно не рекомендуется.

Теги: авто Советы Тюнинг ремонт автомобиль работа Россия автосалон машины водитель авто и мото водителю на заметку автосамоделки двигатель диагностика

Как проверить работоспособность автомобильного термостата: не снимая и дома?

Автомобильный термостат – один из важнейших узлов системы охлаждения. Он вовремя перенаправляет потоки охлаждающей жидкости, обеспечивая качественный прогрев двигателя. Некорректная работа клапана становится причиной того, что двигатель длительное время прогревается или, наоборот, сильно перегревается во время работы. В итоге мотор автомобиля ломается и его приходится менять. Избежать незапланированных трат можно, если вовремя обнаружить проблему в работе термостата и произвести его замену. Для этого можно отдать узел на проверку специалистам или выполнить диагностику в домашних условиях.

Не снимая

Даже неопытный водитель может проверить исправность узла без его демонтажа. Это самый простой и доступный способ проверки, который проводится при полностью остывшем двигателе. Процесс диагностики состоит из нескольких этапов:

1. Запустите мотор автомобиля на холостом ходу и дайте ему так поработать 1,5-2 минуты, давая двигателю прогреться до нормальной рабочей температуры.
2. Загляните под капот, нащупайте резиновый патрубок, соединяющий термостат с радиатором.
3. Шланг должен быть относительно холодным, поскольку антифриз циркулирует по малому кругу и клапан закрыт.
4. Через пару минут снова потрогайте патрубок. За это время мотор прогреется примерно до 90 градусов по Цельсию (показатель можно увидеть на датчике). Для разных марок авто показатели могут отличаться, поэтому нужно изучить руководство по эксплуатации. Если шланг горячий, значит, клапан открылся и антифриз начал передвигаться по большому кругу.

Если патрубок так и не начал нагреваться, значит, клапан заклинило и он нуждается в замене. Замена узла нужна и тогда, когда нагрев шланга начался моментально после запуска мотора авто.

В кипящей кастрюле на плите

Демонтированный термостат рекомендуется проверять на исправность в домашних условиях в кипящей кастрюле на печке. Весь процесс диагностики простой, быстрый, не требует приобретения специальных инструментов или оборудования.

Достаточно выполнить несколько несложных последовательных действий:

1. Возьмите кастрюлю или другу металлическую емкость достаточного объема, чтобы с легкостью поместился термостат.
2. Изучите значения, указанные в инструкции или на корпусе термостата. Необходимо узнать температуру, при которой происходит открытие клапана.
3. Поместите узел в кастрюлю, залейте его водой. Просто класть термостат в емкость нельзя. Его следует подвесить за деревянную палку, расположенную поверх кастрюли таким образом, чтобы корпус прибора не прикасался к стенкам и днищу посудины, но находился в воде.
4. Поставьте кастрюлю на огонь и поместите в воду технический термометр для измерения температуры жидкости, выдерживающий свыше 100 градусов по Цельсию.
5. Следите за показанием термометра и клапаном. Как только будет достигнута оптимальная температура, он должен открыться.

После нужно достать термостат из горячей жидкости и дать ему остыть. При остывании клапан закрывается. Если он не открывается и не закрывается когда нужно, значит, узел неисправный и нуждается в замене.

Поломанный термостат нельзя отремонтировать, нужно обязательно покупать новый. Если этого не сделать, последствия будут весьма печальными, автомобиль быстро выйдет из строя. Регулярная проверка термостата значительно продлит срок службы авто и поможет избежать лишних растрат.

Друзьям это тоже будет интересно

Что делает термостат в автомобиле? Все, что вам нужно знать

Источник: Pixabay

В вашем автомобиле есть множество функций, обеспечивающих безопасное и комфортное вождение. Многие из этих функций и компонентов остаются незамеченными, поскольку они выполняют свои функции в фоновом режиме. Одним из таких компонентов является термостат вашего автомобиля.

Многие, вероятно, подумают, что неисправность термостата не имеет большого значения, но они ошибаются. На самом деле, автомобильный термостат является одной из самых неотъемлемых частей вашего автомобиля.

Но что делает термостат в автомобиле?

Проще говоря, термостат является важным компонентом системы охлаждения двигателя. В сегодняшнем посте мы отвечаем на вопрос: «Что делает термостат в автомобиле?» Кроме того, все остальное, что вам нужно знать о термостате вашего автомобиля.

Что такое автомобильный термостат?

Как правило, работа термостата заключается в регулировании температуры или управлении другим устройством, например домашним кондиционером. Как и в вашем доме, в вашем автомобиле также есть встроенный термостат, единственной задачей которого является регулирование температуры двигателя и обеспечение его охлаждения.

Большинство современных автомобилей работают в определенном температурном диапазоне для оптимальной работы – температура может варьироваться от 195ºF до 220ºF. Термостат автомобиля работает для того, чтобы двигатель поддерживал температуру в указанном диапазоне. По сути, это небольшое устройство, расположенное между радиатором автомобиля и двигателем. В частности, основной функцией термостата является регулирование потока охлаждающей жидкости между двигателем и радиатором.

Для непосвященных: охлаждающая жидкость двигателя протекает через двигатель и поглощает избыточное тепло. Затем горячая жидкая охлаждающая жидкость будет течь обратно к радиатору, чтобы охладить избыточное тепло, прежде чем она вернется к двигателю. Думайте об этом как о задвижке, которая пропускает или закрывает поток охлаждающей жидкости от двигателя к радиатору, в зависимости от фактической температуры двигателя.

Автомобильный термостат в целом обеспечивает оптимальную рабочую температуру в системе охлаждения двигателя. Он предотвращает перегрев двигателя, что может привести к необратимому повреждению двигателя.

ПОЧУВСТВУЙТЕ БЕЗОПАСНОСТЬ В ВЫБРАННОМ АВТОМОБИЛЕ

Вы не хотите покупать автомобиль — вы хотите получить лучшее предложение на автомобиль, который вы ищете. Приложение CoPilot сообщит вам, если в вашем районе есть аналогичный автомобиль по более выгодной цене, поэтому вы всегда будете уверены, что получили лучшее предложение.

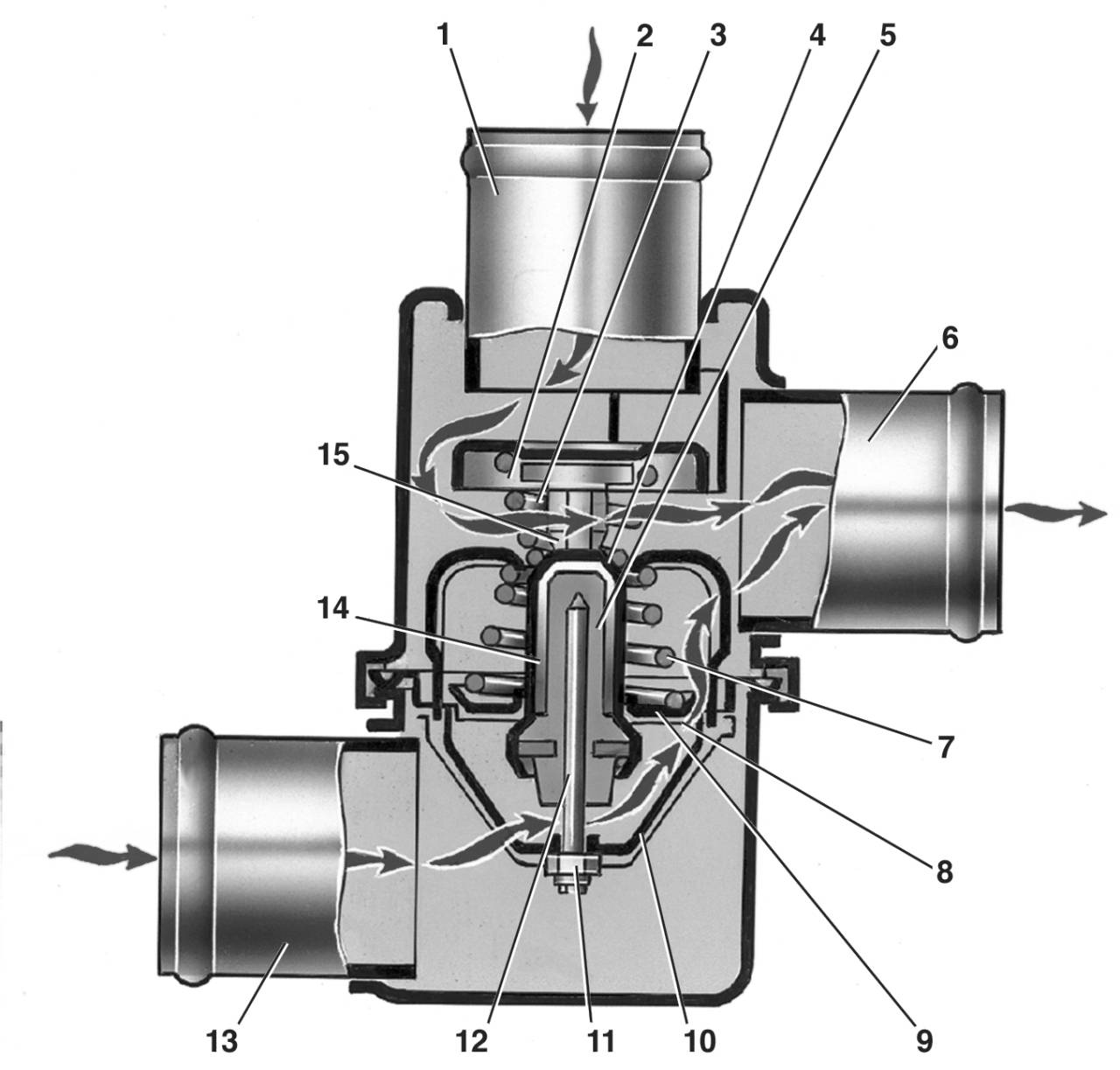

Как работает автомобильный термостат?

Как уже упоминалось, термостат находится между радиатором и двигателем. Когда двигатель еще не прогрет, то и вытекающая охлаждающая жидкость недостаточно горячая. Это означает, что охлаждающей жидкости еще не нужно течь к радиатору для охлаждения. Здесь на помощь приходит термостат, потому что он предотвращает поток охлаждающей жидкости от двигателя к радиатору. Это позволяет двигателю достичь оптимальной рабочей температуры намного быстрее.

Как только в двигателе достигается идеальная температура, термостат пропускает «горячую» охлаждающую жидкость в радиатор. Поездка к радиатору снижает температуру охлаждающей жидкости, прежде чем она вернется в двигатель.

Без работающего термостата потребуется много времени, прежде чем двигатель достигнет оптимальной рабочей температуры. Для автомобилей с электронной системой впрыска топлива в двигатель может подаваться больше топлива для ускорения процесса прогрева. Это может негативно сказаться на расходе топлива вашего автомобиля.

Термостат представляет собой неотъемлемый компонент, реагирующий на изменение температуры охлаждающей жидкости. Термостат остается закрытым, если охлаждающая жидкость холодная, и блокирует весь поток охлаждающей жидкости. С другой стороны, как только достигается идеальная температура, термостат позволяет охлаждающей жидкости течь в радиатор.

Так как же термостат определяет температуру, поэтому он знает, когда открывать или закрывать?

Автомобильный термостат имеет сбоку цилиндр, заполненный воском. Как только двигатель начинает прогреваться, парафин расширяется и давит на шток, который, следовательно, открывает термостат, открывая поток охлаждающей жидкости. И наоборот, как только двигатель остынет, парафин начнет затвердевать, что закроет термостат.

Это непрерывный процесс, и термостат никогда полностью не закрывается и не открывается во время обычной работы. Это простой механизм, но он чрезвычайно помогает двигателю работать при наилучшей возможной температуре.

Как узнать, неисправен ли автомобильный термостат?

К этому моменту мы должны были ответить на вопрос: «Что делает термостат в автомобиле?» Но как определить, что у вас неисправный или неисправный термостат? Вот некоторые контрольные признаки, на которые стоит обратить внимание:

Перегрев двигателя

Термостат является неотъемлемой частью системы охлаждения двигателя, поскольку без него двигатель будет перегреваться, что в конечном итоге приведет к его полной потере или выходу из строя. Если термостат остается закрытым, охлаждающая жидкость не будет поступать в радиатор, препятствуя процессу охлаждения. Но, конечно, перегрев двигателя может быть вызван многими другими причинами, такими как неисправный водяной насос или низкий уровень охлаждающей жидкости.

САМЫЕ Б/У МИНИВЭНЫ НА РЫНКЕ

Когда дело доходит до перевозки большого количества людей и грузов, минивэн трудно превзойти. Мы учитывали надежность, доступность и функциональность, чтобы создать этот список из 8 наиболее часто используемых минивэнов на рынке сегодня.

Двигатель не прогревается

С другой стороны, если термостат застревает в открытом положении, охлаждающая жидкость будет течь между двигателем и радиатором. Это приводит к тому, что двигателю требуется больше времени для достижения оптимальной рабочей температуры. Это приведет к менее эффективному расходу моторного масла и более быстрому износу. Кроме того, это также снизит экономию топлива, особенно для автомобилей с электронной системой впрыска топлива.

Колебания температуры в двигателе

Колебания температуры в двигателе обычно указывают на неисправность термостата — скорее всего, он не открывается или не закрывается, когда должен. Это происходит потому, что термостат не остается открытым или закрытым, что приводит к колебаниям температуры и ложным показаниям. Эта проблема также может быть связана с пузырьками воздуха в системе, которые можно устранить, прокачав систему охлаждения.

Неэффективный двигатель

Неисправный термостат все еще может позволить вам управлять автомобилем, но не оптимальным образом. Когда с вашим термостатом что-то не так, есть большая вероятность, что это повлияет на работу двигателя. Одним из наиболее очевидных побочных эффектов является низкая эффективность использования топлива. Опять же, эта проблема может быть связана с дюжиной других факторов, но всегда полезно проверить свой термостат.

Что делает термостат в автомобиле? Мы надеемся, что вы узнали об этом сегодня и осознали важность этого небольшого компонента. К счастью, замена термостата стоит относительно недорого, от 10 до 15 долларов за отдельный блок.

  ЛУЧШИЕ АВТОМОБИЛИ ДЛЯ СНЕГА

Зимнее вождение одинаково важно как для молодых, так и для опытных водителей. Мы составили список лучших автомобилей для снега, чтобы вы могли максимально безопасно добраться из пункта А в пункт Б.

Получите список лучших подержанных автомобилей рядом с вами

Приложение для покупки автомобилей CoPilot — это самый простой способ купить автомобиль. Расскажите нам, что вы ищете, и мы проведем поиск в каждом дилерском центре в вашем районе, чтобы составить для вас персонализированный список лучших автомобилей в вашем регионе.

Ищете только новые модели? CoPilot Compare — поисковая система почти новых автомобилей. Рассматривайте только автомобили пяти лет или новее с небольшим пробегом — CoPilot Compare — лучший способ найти автомобили, сданные в аренду, досрочно сданные в обмен или CPO.

Лучшая часть? CoPilot создан с использованием той же технологии, которую дилеры используют для покупки и продажи своих запасов, поэтому у нас больше информации о каждом автомобиле, чем у конкурентов. CoPilot не работает с дилерскими центрами, поэтому никаких спонсируемых постов или других теневых практик — только максимум информации о лучших автомобилях. Посетите нашу страницу «О нас», чтобы узнать, как работает CoPilot.

Как проверить автомобильный термостат, не снимая его? – Rx Mechanic

Автомобильный термостат является важнейшим компонентом системы охлаждения. Он помогает транспортировать охлаждающую жидкость от радиатора к двигателю для поддержания оптимальной работы двигателя.

Рекомендуется проверять термостат при каждом плановом обслуживании, чтобы регулировать уровень охлаждающей жидкости в двигателе. Для правильной работы автомобильного термостата необходимы изменения температуры.

Например, когда вы запускаете автомобиль утром, термостат не пропускает охлаждающую жидкость к блоку цилиндров до тех пор, пока двигатель не достигнет нормальной рабочей температуры, позволяя антифризу течь к двигателю и радиатору.

Если термостат выйдет из строя, он перекроет поток охлаждающей жидкости, что приведет к перегреву двигателя. Перегрев двигателя может привести к пробою прокладки головки блока цилиндров или катастрофическим проблемам, таким как замена поршней, треснувший блок или поврежденная головка блока цилиндров.

Вы не хотите, чтобы это произошло. Поэтому вам необходимо регулярно проверять термостат и следить за его исправностью. В этой статье речь пойдет о том, как проверить автомобильный термостат, не снимая его.

Как проверить термостат, не снимая его?

Если ваш термостат застрял в открытом или закрытом положении, вы можете подумать, что лучший вариант — потерять его и отнести к механику для диагностики. У меня есть хорошие новости. Я покажу вам, как проверить неисправность термостата в автомобиле, не снимая его.

Одной из частых причин перегрева автомобиля является неисправный термостат. Если вы подозреваете этот компонент, проверьте его, чтобы убедиться, что он виноват. Вот как проверить автомобильный термостат, не снимая его.

Проверить, не заедает ли термостат в открытом положении

Всякий раз, когда автомобиль перегревается, шланг радиатора должен быть горячим. Однако, если ваш термостат застрял в закрытом состоянии, шланг радиатора не будет горячим даже при перегреве двигателя. Поэтому первым делом нужно осмотреть патрубок радиатора.

Припаркуйте автомобиль на твердой и ровной поверхности. Включите автомобиль в парковочный или нейтральный режим, в зависимости от вашей трансмиссии. Запустите автомобиль и дайте ему поработать на холостом ходу, пока стрелка температуры на приборной панели не начнет двигаться в сторону Северного полюса.

Возьмите полотенце и возьмитесь за верхний шланг радиатора. Если он теплый, у вас застрял открытый термостат, который не позволяет двигателю достичь полной рабочей температуры перед отправкой охлаждающей жидкости в двигатель.

Можно подумать, что вы не дали двигателю прогреться до нормальной рабочей температуры перед проверкой шланга радиатора. Таким образом, вы можете дать двигателю поработать еще немного, прежде чем снова проверить шланг. Но, если он все еще теплый, у вас застрял открытый термостат, который нуждается в замене.

Обратите внимание, что термостаты открываются примерно при 185 градусах по Фаренгейту. Итак, исправный термостат должен оставаться закрытым до тех пор, пока охлаждающая жидкость не дойдет до этой точки. И охлаждающая жидкость должна быть очень горячей при 185 градусах по Фаренгейту.

Проверьте, не заедает ли термостат в закрытом положении

Заедание термостата в закрытом состоянии случается редко, но это легко определить, поскольку автомобиль начнет перегреваться.

Выключите двигатель. Возьмите тряпку или полотенце и возьмитесь за верхний шланг радиатора. В этот момент шланг радиатора должен быть очень горячим. Однако, если шланг холодный, у вас заклинивший закрытый термостат, который необходимо заменить.

Помните, что частым признаком заедания термостата в закрытом состоянии является перегрев двигателя. Если термостат застрял в закрытом положении, он не позволит охлаждающей жидкости циркулировать к двигателю и радиатору. Так что не допускайте перегрева радиатора.

Если вы обнаружите, что термостат неисправен, у вас есть только один выход – замена автомобильного термостата.

Если вам интересно, как определить, что термостат неисправен, или как отклеить термостат в автомобиле, прочитайте эту подробную статью о причинах, симптомах и способах устранения неисправного термостата.

Часто задаваемые вопросы — Часто задаваемые вопросы

В: Что произойдет, если термостат заклинит в закрытом положении?

Обычно термостат автомобиля остается закрытым при запуске двигателя до тех пор, пока он не достигнет нормальной рабочей температуры. Это означает, что он не позволит охлаждающей жидкости течь от радиатора к двигателю. Однако, как только двигатель достигает своей полной рабочей температуры, он открывается и обеспечивает проход охлаждающей жидкости для охлаждения двигателя.

Однако, если термостат застрял в закрытом положении, он будет препятствовать прохождению охлаждающей жидкости, даже когда двигатель очень горячий. Если у вас заклинило закрытый термостат, верхний и нижний патрубки радиатора будут холодными даже при перегреве двигателя.

Верхний и нижний шланги радиатора должны быть горячими, когда двигатель достигает нормальной рабочей температуры. В любом случае верхний шланг должен быть горячее нижнего. У вас заклинило закрытый термостат, если шланги радиатора холодные после 5-15 минут работы.

В: Можно ли летом заводить машину без термостата?

Да, можно ездить на машине без термостата и летом, и зимой. Основная функция термостата — обеспечить проход охлаждающей жидкости, когда температура двигателя достигает 185 градусов по Фаренгейту. Без термостата будет постоянный поток охлаждающей жидкости от радиатора к двигателю.

В любом случае езда без термостата в США не идеальна. В некоторых африканских странах специалисты по обслуживанию не меняют термостаты, когда они выходят из строя.

Если вы едете без этого компонента, вы оцените преимущества снятия термостата (который находится в закрытом положении).

В: Почему мой автомобиль перегревается с новым термостатом?

Несколько факторов могут вызвать перегрев автомобиля. Итак, предположим, что ваш автомобиль перегревается из-за нового термостата. Это может быть неисправность водяного насоса, неисправность радиатора, паршивый вентилятор охлаждения, забитый радиатор отопителя или любые другие проблемы, связанные с системой охлаждения.

Если ваш новый термостат не открывается, возможно, вы неправильно его установили. Самое главное, что нужно сделать, это оставить автомобиль в гараже, пока вы не решите проблему. Если вы проигнорируете его и продолжите ездить с ним, он может обостриться и нанести катастрофический ущерб.

В: Можно ли ездить с заклинившим термостатом?

В то время как заклинивший закрытый термостат может вызвать перегрев двигателя, что приведет к катастрофической поломке, если вы не устраните его вовремя, вы можете проехать тысячи миль с заклинившим открытым термостатом.

Однако при этом у вас могут возникнуть некоторые проблемы. Ожидается, что охлаждающая жидкость будет продолжать циркулировать от радиатора к двигателю и обратно, когда двигатель работает при средней температуре. Этот процесс циркуляции создает проблему, когда двигатель холодный.

Контроллер ЭСУД будет поддерживать цикл прогрева двигателя, чтобы двигатель работал при более высокой рабочей температуре и сжигал больше топлива. В любом случае количество дополнительного сжигаемого топлива может быть сколь угодно незначительным.

Заключительные слова

Автомобильный термостат может выйти из строя из-за грязи, мусора или перепада высоких температур. Общие симптомы, которые вы заметите, включают сигнальные лампы перегрева двигателя и утечки охлаждающей жидкости. Я рекомендую вам ознакомиться с этой статьей — чтение температуры охлаждающей жидкости; что нормально, а что нет.

Так что, если ваш двигатель перегревается, и вы подозреваете, что виной всему плохой термостат, проверьте компонент. К счастью, вы можете проверить автомобильный термостат, не снимая его.

как сделать своими руками, видео

В английском языке термин упоминается как ТЕС — термоэлектрический охладитель. Элемент пельтье своими руками представляет собой температурно электрический преобразователь, который работает по принципу возникновения разницы температур в момент подачи электрического тока. Возможно ли собрать его самостоятельно и какое применение ему найти?

Элемент пельтье своими руками

Изготовить устройство в домашних условиях практически невозможно, тем более это не имеет особого смысла, учитывая его невысокую рыночную стоимость.

Но большинство умельцев все же предпочитает мастерить элемент пельтье своими руками, ссылаясь на ряд его достоинств:

1. Компактность, удобство установки на самодельное электронное плато.
2. Отсутствие движущихся деталей, что увеличивает сроки его эксплуатации.
3. Возможность соединения нескольких элементов в каскадной схеме для снижения очень больших температур.

Тем не менее, пельтье своими руками имеет определенные недостатки: низкий коэффициент полезного действия (КПД), необходимость подачи высокого тока для получения заметного перепада температуры, сложность отведения тепловой энергии от охлаждаемой поверхности.

Рассмотрим на примере схем, как сделать пельтье своими руками:

• Задействовать его в качестве детали термоэлектрического генератора, согласно рисунку подключения.
• Собрать простой преобразователь на микросхеме ИМС L6920 (рисунок 1).

Далее стоит следовать простой инструкции, как сделать пельтье своими руками:

1. Подать на вход получившегося преобразователя напряжение диапазоном 0.8-5.5В, чтобы иметь на выходе стабильные 5В.
2. При использовании устройства обычного типа — поставить лимит температуры нагреваемой стороны в 150 градусов.
3. Для калибровки — в качестве источника тепла использовать емкость с кипящей водой, которая точно не нагреется свыше 100 градусов.

Описание технологии и принцип действия

Способ работы термоэлектрического охладителя достаточно прост. Эффект пельтье своими руками основывается на контакте двух проводников тока, обладающих разным уровнем энергии электронов в зоне своей проводимости.

При подаче электротока через такую связь, электрон приобретает высокую энергию, позволяющую ему перейти в более высокоэнергетическую зону проводимости второго полупроводника. Когда эта энергия поглощается, происходит остуживание места охлаждения проводников (рисунок 2).

При протекании процесса в обратном направлении — реакция приводит к нагреванию контактного места и обычному тепловому эффекту.

Посмотрев пельтье своими руками видео, можно сделать определенные выводы о принципе его действия:

1. Величина подаваемого тока будет пропорциональной степени охлаждения — если с одной стороны модуля сделать хороший теплоотвод, при использовании радиаторных схем, его холодная сторона обеспечит максимально низкую температуру.
2. При смене полярности тока — нагревающая и охлаждающая плоскости меняются метами.
3. При контакте объекта с металлической поверхностью, он становится настолько мал, что его нельзя увидеть на фоне омического нагрева, других эффектов теплопроводности, поэтому на практике применяют два полупроводника.
4. Благодаря разнообразному количеству термопар — от 1 до 100, можно добиться практически любого показателя холодильных мощностей.

Технические характеристики элемента пельтье

Компонент получил широкое применение в различных холодильных схемах.

Читайте также: Как открыть банку без открывалки

Что неудивительно, так как пельтье своими руками имеет следующие технические характеристики:

1. Способен достигнуть низких температур, что служит отличным решением для охлаждения электрических приборов и тех оборудования, подвергающегося нагреву.
2. Прекрасно выполняет работу обычного куллера, что делает возможным его установку в современные звуковые и акустические системы.
3. Абсолютно бесшумен — в процессе работы не издает никаких посторонних и интенсивных звуков.
4. Обладает мощной теплоотдачей при сохранении нужной температуры на радиаторе достаточно продолжительное время.

Холодильник на элементах пельтье своими руками

Чтобы собрать холодильный агрегат вам понадобятся достаточное количество  электрических проводников и специальные инструменты (рисунок 3).

Холодильник на пельтье своими руками требует особого подхода к сборке и используемым материалам:

1. Основой для платы должна служить прочная керамика;
2. Для максимального температурного перепада надо подготовить не менее 20 связей;
3. Правильные расчеты — залог увеличения коэффициента полезного действия на 70%;
4. Наибольшую мощность используемому оборудованию даст фреон;
5. Самодельный модуль устанавливается возле его испарителя, рядом с мотором;
6. Монтаж производится стандартным набором инструментом с применением прокладок;
7. Они необходимы для изолирования рабочей модели от пускового реле;
8. Изоляция понадобится и для самой проводки, перед ее подключением к компрессору;
9. Чтобы избежать короткого замыкания, сила предельного напряжения звонится тестером.

Подобную схему можно применить для автомобильного охладителя. Автохолодильник пельтье своими руками собирается на керамической плате толщиной не менее, чем 1 миллиметр. В нем используются медные немодульные связи с пропускной способностью в 4А и применяются проводники с маркировкой «ПР20», подходящие для контактов разного типа. Для соединения устройства с конденсатором используют обычный паяльник.

Кондиционер пельтье своими руками

В данном случае, для изделия могут применяться только проводники типа «ПР12» (рисунок 4).

Кондиционер пельтье своими руками собирается только на них, так как они выдерживают аномальные температуры и выдают напряжение до 23В:

1. Применяется в основном для охлаждения компьютерных видеокарт.
2. Его сопротивление колеблется в пределах 3 Ом.
3. Температурный перепад равен 10 градусам, а КПД — 65%.
4. Для него требуется 14 медных проводничков.
5. Для подключения задействуется немодульный переходник.
6. Устройство монтируется рядом с встроенным кулером на видеокарте.
7. Конструкция крепится металлическими уголками и обычными гайками.

Если во время работы кондиционера замечаются сильные посторонние шумы, другие нехарактерные звуки — он проверяется на работоспособность мультиметром.

Генератор пельтье своими руками

Самостоятельно собрать подобный прибор не так и сложно. Генератор пельтье своими руками имеет свои особенности: производительность собранного устройства поднимается на 10% за счет большего охлаждения мотора, но нагревать основные комплектующие до показателя свыше 200 градусов не рекомендуется. Прибор выдерживает максимальную нагрузку в 30А, а его сопротивление способно составлять 4Ом благодаря большему количеству проводников (рисунок 5).

Читайте также: Угол заточки ножа

Стоит помнить, что генератор на элементах пельтье своими руками:

1. Имеет температурное отклонение в системе, примерно равное 13 градусам.
2. В большинстве случаев сборки и разборки конструкции, статор им не мешает.
3. Модуль крепится непосредственно к ротору, для чего нужно отсоединять центральный вал.
4. Во избежание нагрева роторной обмотки от индуктора, следует использовать керамические пластины.

Теплогенератор на пельтье своими руками собирается из двух пластин 10*10см, толщиной в 1мм, закрепленных термопастой, которые закрывают собой четыре искомых модуля. Поверх них ставится консервная банка или любая другая емкость для розжига огня, которая обеспечит 170-180 градусов. К нижней части одной из пластин прикрепляется при помощи винтов медный или алюминиевый радиатор. К нему присоединяется еще одна пластинка 20*12см, к которой крепится еще одна такая деталь. На нее устанавливается заводской кожух от аккумулятора, к которому припаивается разъем для зарядки смартфона.

Осушитель пельтье своими руками

В отличие от того же кондиционера, реализация этой идеи вполне себя оправдывает. Осушитель пельтье своими руками имеет простую конструкцию и низкую себестоимость, а его охлаждающий модуль понижает температуру радиатора ниже точки росы, что приводит к оседанию на нем влаги, содержащейся в воздухе, проходящем через прибор. Далее — осевшая вода отправляется в специальный накопитель (рисунок 6).

Несмотря на невысокий КПД, эффективность такого устройства можно назвать вполне удовлетворительной.

Осушитель воздуха своими руками пельтье:

1. Подключается без проблем — на провода выходов подается постоянное напряжение, величина которого прописана в его даташит.
2. Имеет стандартную полярность — красный проводок идет на плюс, черный — на минус, если их перепутать охлаждаемая и нагреваемая поверхности поменяются местами.
3. Проверяется тактильно — при подключении к источнику напряжения одна сторона будет холодной, вторая — теплой.
4. Если источника тока поблизости нет — подключаем щупы к выводам модуля и подносим зажженную спичку или зажигалку к одной из сторон, наблюдаем за показаниями прибора.

Как подключить элементы пельтье на модуле

Если речь идет о простом регуляторе, сложностей в подключении при наличии схемы возникнуть не должно. Модуль пельтье своими руками состоит из двух металлических пластинок и проводки с контактами. Для ее установки готовят проводники «РР» и располагают их у основания. Для контроля за температурным режимом применяют на выходе полупроводники. Чтобы собрать все компоненты воедино используют паяльник средней мощности. В последнюю очередь подсоединяют два провода, по которым проходит электроток.

Модуль пельтье своими руками имеет следующие нюансы подключения:

1. Первый токопроводящий провод монтируется у нижнего основания конструкции.
2. Он фиксируется возле крайнего проводящего звена.
3. При этом стоит избегать любых соприкосновений с металлической деталью.
4. Далее крепится второй такой проводок в верхней части.
5. Его фиксируют аналогично предыдущему.

Тестируем модуль пельтье, собранный своими руками

Учитывая простоту сборки, самостоятельно изготовить приспособление не сложно. Протестировать элемент пельтье своими руками из диодов, как и любой другой, тоже не представляет труда. Главное на начальных этапах использовать правильные материалы — подготовить две металлические пластины и проводку с нужными контактами, полупроводники с маркировкой «РР». Проверить все на исправность можно при помощи мультиметра или обычного тестера, при этом диоды должны светиться при подключении устройства к сети.

Как показывает пельтье своими руками видео, для теста необходимо:

1. Перед пуском стоит устранить любые сторонние соприкосновения с металлической деталью и проверить надежность крепления проводов, качество пайки схем.
2. Функциональность готового устройства, проверенного на предмет технических несоответствий, проверяется тестером.
3. Прибору присоединяется два проводка и проверяется вольтаж — отклонения напряжения будут составлять примерно 23В.
4. Если в результате, одна из сторон отдает тепло, а другая остается холодной, то ваша конструкция собрана верно.

Поделиться

Автомобильный холодильник своими руками — дёшево и сердито

Главная » Бытовая техника » Холодильник

На чтение 3 мин Опубликовано 27.11.2019

Выезд за город практически всегда сопряжён с трапезой на природе. Шашлыки на даче, рыбалка, пикник в лесу, поход… И это значит, что нужно захватить еду! А может, привезти друзьям холодных напитков на другой конец города приспичит? Для всех этих случаев незаменимым помощником станет автохолодильник. Вот только стоит он порядочно. Впрочем, нет ничего, что нельзя сделать дешевле своим силами! Тем более, конструкция такого устройства до безумия проста. Поэтому сегодня я расскажу, как собрать автомобильный холодильник своими руками.

Без лишних забот

Для начала – простая конструкция без электрических наворотов. Для неё понадобится всего ничего: какой-нибудь материал для каркаса, теплоизоляция и парочка простых инструментов. Это, по сути, будет не совсем холодильник, а скорее термобокс. То есть контейнер, долго сохраняющий температуру внутри. Холодную или горячую – решать уже владельцу.

Первым шагом, собственно, будет создание внешней коробочки. Какой именно использовать материал, сколько, и как его собирать воедино – дело вкуса. Обычно домашние мастера используют фанеру, а скрепляют клеем по дереву, уголками изнутри или саморезами. Главное – взять устойчивый к влаге материал. Далее важно сделать хорошую крышку. Её нужно не просто прикрутить на петли, но и оборудовать защёлкой. С внешней стороны стыки можно дополнительно обклеить изоляционным материалом.

Финальный шаг – придание простой деревянной коробке свойств холодильника. Для этого её внутренние стороны следует отделать теплоизоляцией. Например, пеноплексом (он же экструзионный пенополистирол), пенополиуретаном или хотя бы пенопластом. Слой должен быть довольно толстым, примерно в два сантиметра. По сути, после этого холодильник-термобокс уже готов. Но чтобы он действительно охлаждал, можно положить внутрь специальные охлаждающие вещества в контейнере. Либо улучшить конструкцию электроникой!

Если заморочиться

На самом деле сообразить активное охлаждение не так уж и сложно. Для этого дополнительно понадобятся четыре вещи: элемент Пельтье, компьютерный кулер, радиатор и удлинитель для прикуривателя. А также нужны будут провода и термопаста в качестве расходников. Основа конструкции – охлаждающий элемент. Он работает на электричестве, без всяких газов и жидкостей, нагревая одну сторону и охлаждая другую. Правда, он не слишком мощный. Но обычно от автохолодильника большой мороз и не требуется.

Сперва нужно вырезать в коробке отверстие для элемента Пельтье. Лучше всего сделать это на крышке, чтобы холод опускался вниз. Устройство склеивается термопастой с радиатором и кулером. Первый нужно приклеить к холодной стороне, а второй – к горячей. Установив конструкцию в крышку любым способом, весь периметр выреза крайне желательно обработать герметиком.

Далее остаётся лишь подсоединить элемент Пельтье и кулер к шнуру питания. Необязательно использовать именно прикуриватель машины – можно взять «крокодильчики» или обычную вилку. Всё зависит от того, в каких условиях будет использоваться собранный холодильный ящик.

Насколько маленьким мы можем сделать холодильник?

Физик доктор Билли Хаббард рассказывает нам, как самый маленький в мире «холодильник» может привести к созданию более компактной электроники во время этого подкаста Pulsar, подготовленного для вас #MOSatHome. Мы задаем вопросы, присланные слушателями, поэтому, если у вас есть вопрос, который вы хотели бы задать эксперту, отправьте его нам по адресу [email protected].

ЭРИК: Ваш холодильник работает?

Сегодня на Pulsar мы узнаем, как команда ученых создала невероятно крошечное охлаждающее устройство, которое, возможно, не заменит ваш шумный кухонный холодильник, но когда-нибудь сможет улучшить то, как мы контролируем температуру вещей в микроскопическом масштабе.

Спасибо Facebook Boston за поддержку этого эпизода Pulsar. Я принимаю вас, Эрик, а сегодня моим гостем является доктор Билли Хаббард, физик и генеральный директор компании Nanoelectronic Imaging. Билли, спасибо, что пришли на Pulsar.

БИЛЛИ: Рад быть здесь и рад поговорить с тобой. Спасибо, что пригласили меня.

ЭРИК: Итак, в Музее науки нас всегда спрашивают о крайностях, самом большом динозавре, самой быстрой ракете. И вы были частью команды, которая построила самую маленькую в мире холодную вещь, вроде самого крошечного холодильника в истории в виде термоэлектрического охладителя.

Так почему бы нам не начать с того, что это за устройство и как оно работает?

БИЛЛИ: Термоэлектрический охладитель — это устройство, в котором вы как бы берете два материала, сталкиваете их вместе и подаете на них электрическое напряжение. И это создает температурный градиент. И это то, что называется эффектом Пельтье.

Таким образом, с термоэлектрическим охладителем у вас есть удобный способ во многих ситуациях подавать электрический ток и генерировать приличное охлаждение.

В настоящее время это своего рода использование нескольких нишевых приложений, таких как автомобильный холодильник для напитков, который можно купить в Brookstone, и тому подобное.

И это также довольно удобно в некоторых научных приборах, но далеко не так эффективно, как, например, система охлаждения вашего холодильника, которая основана на сжатии жидкостей.

ЭРИК: Значит, есть другие лучшие методы охлаждения для наших повседневных потребностей в холоде?

БИЛЛИ: Точно, да. Так что прямо сейчас, несмотря на то, что он большой, громоздкий и шумный, это лучшее, что у нас есть. Поэтому очевидно, что просто делать вещи эффективными — это всегда хорошо и отчасти хорошо для мира.

Но что делает термоэлектрические охладители особенно интересными, так это эффект Зеебека, противоположный эффекту Пельтье.

Итак, эффект Пельтье заключается в том, что вы прикладываете напряжение и получаете температурный градиент. В эффекте Зеебека вы применяете температурный градиент, который создает напряжение. Другими словами, вы можете использовать тепло для производства электроэнергии.

И где это становится очень важным для спасения мира, так это в том, что когда мы вырабатываем электроэнергию, мы склонны терять большую часть энергии на тепло. Таким образом, мы можем собрать большую часть этой потерянной энергии из-за тепла. Мы можем получить гораздо более эффективное производство электроэнергии.

ЭРИК: И улавливание потерянного тепла привело бы к огромному повышению эффективности.

БИЛЛИ: Верно. Именно, именно. Так почему же мы хотели сделать его таким маленьким?

Помимо хвастовства, существует довольно убедительная теория, которая гласит, что если вы возьмете один из этих термоэлектрических охладителей и сможете сделать его меньше, скажем, даже в одном измерении, то вместо куба вы свести его к плоскому листу — якобы можно получить гораздо, гораздо более эффективное термоэлектрическое охлаждение, а значит, и гораздо более эффективную термоэлектрическую генерацию.

Вот что мы в итоге сделали. В основном мы сделали термоэлектрический охладитель, который является более или менее двумерным.

ЭРИК: Так насколько он маленький? И насколько это побило рекорд?

БИЛЛИ: Размеры несколько микрометров на микрометр. И для справки, человеческий волос имеет ширину около 100 микрометров. Толщина составляет около 100 нанометров или меньше. Мы считаем, что ограничение в одном измерении сделает эти вещи более эффективными.

То есть толщина примерно в 1000 раз тоньше, чем у человеческого волоса. По объему мы примерно в 10 000 раз меньше, чем даже следующий лучший кандидат.

ЭРИК: Кто-то из социальных сетей задал нам вопрос: если он такой маленький, как узнать, какая у него температура?

БИЛЛИ: Одна вещь, которую мы можем сделать, это то, что вы все еще можете увидеть устройство в оптический микроскоп. И мы действительно можем остыть и увидеть, как на нем образуются маленькие капельки воды, как у вас, например, на банке с холодной газировкой.

На самом деле там происходит много интересной физики, когда вы на самом деле охлаждаете что-то вроде этого, где появляются капли.

Это убеждает нас в том, что мы охлаждаем, и дает нам некоторый диапазон температуры, при которой оно охлаждается, просто потому, что мы имеем представление о точке росы в помещении. На самом деле довольно сложно точно измерить температуру на таких маленьких шкалах длины.

Итак, если подумать, как вы измеряете температуру? Если вы возьмете обычный термометр, который вы бы, например, положили себе в рот, вы, по сути, получите термометр туда. Он уравновешивается вашей температурой, и затем вы получаете показания, основанные на этом.

Если у вас есть этот крошечный, крошечный охладитель, вы будете получать все тепло от этого термометра, оно пойдет прямо в этот охладитель. Так что контактный термометр никогда не сработает.

ЭРИК: Значит, меняешь то, что измеряешь, измеряя?

БИЛЛИ: Точно, именно. Вы можете понизить температуру термометра на наноградус, когда действительно охлаждаете место соединения. Так что есть и другие способы измерения, например, оптические.

Вы можете пролить свет на что-то и посмотреть, как оно вернется и что изменится. Но, как я уже сказал, область, на которую мы смотрим, имеет размер порядка микрометра за микрометром.

Итак, вы действительно приближаетесь к дифракционному пределу оптической микроскопии. Итак, наша группа — и это работа, которую я проделал в рамках своей диссертации с профессором Крисом Риганом в Калифорнийском университете в Лос-Анджелесе и на факультете физики. Так что эта группа на самом деле не была термоэлектрической группой.

И это не обязательно была группа по изготовлению крошечных вещей, хотя в какой-то степени это так. На самом деле наше внимание было сосредоточено на просвечивающей электронной микроскопии и различных режимах визуализации ПЭМ.

ЭРИК: Итак, не могли бы вы рассказать немного больше о просвечивающей электронной микроскопии?

БИЛЛИ: TEM — очень важный инструмент, с которым, возможно, многие люди не знакомы. Это электронный микроскоп, способный реально отображать отдельные атомы. И это на самом деле довольно легко сделать в современной системе.

Вы можете пойти и выровняться ненадолго и увидеть атомы. И это довольно невероятно. И он находит себя во многих приложениях, которые имеют решающее значение для реального мира.

Так, например, биологические изображения, мы знаем, какова структура многих белков, вирусов и тому подобного благодаря ТЕМ. Итак, вы знаете те изображения коронавируса, которые вы видите со всеми торчащими из него маленькими точками?

Мы знаем, как это выглядит, потому что кто-то сфотографировал коронавирус в ПЭМ. Так что с биологической точки зрения ПЭМ является одним из самых важных инструментов для полупроводниковой промышленности.

Итак, когда вы делаете микропроцессор, у вас есть эти миллиарды транзисторов на кристалле. И нужно, чтобы они все были однородными и действительно качественными. И то, как они это делают, они проверяют и запускают тестовые структуры в огромных масштабах.

Центральной частью этого является ПЭМ, потому что это действительно единственный микроскоп, который может видеть эти крошечные транзисторы.

ЭРИК: Похоже, это очень полезный инструмент во многих отношениях. Как ваша команда использовала его?

БИЛЛИ: Итак, TEM великолепен, и посмотрите, какие материалы у вас там есть. Вы можете видеть, если это металл или изолятор. Вы можете получить представление о химии.

Интересно, что в чем ТЕМ не справляется, так это в том, что он действительно ничего не может сказать вам о том, что происходит в тепловом или электрическом отношении. Поэтому, если вы смотрите на провод в TEM, вы не можете сказать, пропускаете ли вы ток по проводу.

Нельзя сказать, был ли заряжен этот провод. И нельзя было сказать, греется ли этот провод. Наша группа в Калифорнийском университете в Лос-Анджелесе сосредоточилась на выяснении того, как отображать подобные вещи в TEM.

Возвращаясь к этим термоэлектрическим охладителям, несколько лет назад мы разработали метод, называемый термометрией плазмонного расширения. И это способ отображать и измерять температуру вплоть до нанометровых масштабов.

Это немного сложно, но, короче говоря, у нас есть спектроскопический способ картирования и измерения так называемой энергии плазмона в определенных материалах. И эта энергия плазмона основана на плотности этого материала.

И так же, как в ртутном термометре, если вы можете измерить изменение плотности, вы можете измерить изменение температуры по коэффициенту теплового расширения.

ЭРИК: Итак, вещи меняют размер в зависимости от того, насколько они горячие или холодные. Но вместо ртутной трубки, реагирующей на температуру воздуха в комнате, вы измеряете эти крошечные изменения в самой микроскопической вещи, чтобы измерить ее температуру.

БИЛЛИ: Точно. Таким образом, вместо того, чтобы использовать линии на термометре, чтобы увидеть, насколько он расширяется, мы используем очень дорогое и сложное оборудование.

Что становится действительно крутым, так это то, что когда вы определяете температуру, вы обычно говорите о действительно большом наборе частиц, средней энергии всех этих частиц. Итак, когда вы переходите к наномасштабу, вы получаете тысячи, сотни и даже десятки атомов.

Таким образом, температура теряет смысл, когда она становится такой маленькой. Итак, с точки зрения физики, это действительно интересный мир для начала изучения.

ЭРИК: Заставляет остановиться и подумать о том, что на самом деле означает температура. Еще один вопрос, который мы получили от слушателя, поступил от Дэвида, который хотел узнать, из какого материала сделано ваше устройство.

БИЛЛИ: Один из наиболее распространенных материалов, которые используются в термоэлектрических охладителях, которые можно купить в торговом центре, называется теллурид висмута, а также некоторые сопутствующие материалы, такие как теллурид висмута, сурьмы и различные сплавы.

Теллурид висмута и его сплавы обладают интересным свойством: их можно разбить на части, и они расслоятся на отдельные слои толщиной в несколько атомов.

И это похоже на графен, с которым люди могут быть знакомы, это тот единственный атомный слой углерода, который вы используете для разделения скотчем.

Это близко и дорого моему сердцу, потому что я начал свои исследования, работая с графеном. В основном мы использовали те же принципы, которые вы использовали бы для создания устройства с графеном: вы берете клейкую ленту, разрываете ее и кладете на подложку.

ЭРИК: Итак, очень сложный научный процесс, чтобы сделать этот тонкий старый чешуйчатый материал, просто наклеить на него скотч и быстро оторвать?

БИЛЛИ: Хотел бы я сказать вам, что это была какая-то горячая команда ученых и оборудование за миллион долларов.

Но да, это на самом деле — статья, которую мы написали по этому поводу, около половины авторов были старшекурсниками, потому что это действительно хороший проект для тех, кто только начинает заниматься наукой, чтобы иметь возможность сидеть в лаборатории и вроде быстрый и довольно недорогой способ изготовления пробы.

Буквально купили термоэлектрические охладители, охладители имеющиеся в продаже. Мы разлучили их. Мы измельчали ​​в них маленькие кубики. Наши студенты, а также я и другие аспиранты, которые сделали массу этих устройств, в основном просто скотч, приклеили их на наши подложки.

Вот как были сделаны эти устройства.

Это был интересный проект, потому что это было то, что наши студенты действительно могли получить в свои руки и иметь возможность делать образцы. И это также то, что, как только мы приступим к этому, это что-то близкое людям. Потому что, в конце концов, мы делаем кулер.

ЭРИК: Подводя итог, посетители музеев всегда хотят знать о приложениях. Итак, как мы можем использовать эту технологию?

БИЛЛИ: Часто в науке вы делаете это просто для того, чтобы показать, что вы это делаете. И вот в данном случае мы сделали эти устройства. Мы показали, что они остыли почти до нуля, и это здорово.

Уметь делать эти устройства в одиночку и демонстрировать значительное охлаждение — это большой подвиг. Есть много трудностей, связанных с обеспечением совместимости этих устройств с электронным микроскопом, что в основном затрудняет реальную оптимизацию этих охлаждающих свойств.

Итак, мы сделали первый шаг к изготовлению и измерению этих устройств.

А теперь продвигаясь вперед, мы или любой другой, кто заинтересован в этом, можем попытаться повторить это, но, возможно, сделать их немного более эффективными с точки зрения субстратов, на которых они сидят, или, может быть, изменить химический состав хлопья и тому подобное.

Другое потенциальное применение: вы используете термоэлектрические охладители и множество научных инструментов как есть, и, как мы можем себе представить, например, внутри ТЕМ, обычно очень трудно охладить вещи до низкой температуры.

Вы должны использовать жидкий азот, иногда жидкий гелий. Есть много математики, которая связана с попыткой достичь этого.

Если бы мы могли вместо этого охлаждать вещи, просто применяя немного электричества, даже если это всего лишь небольшая область, если мы изучаем небольшую систему, нам нужно было бы охладить только эту небольшую область.

Так что это довольно далекое приложение, но это первый шаг, который важен.

ЭРИК: Что ж, Билли, большое спасибо, что пришел на подкаст и рассказал нам об этой маленькой простуде.

БИЛЛИ: С удовольствием. Спасибо.

ЭРИК: Вы можете посетить нашу новейшую холодную вещь в Музее науки в нашей выставке арктических приключений, включая настоящую ледяную стену, которую можно осязать.

До следующего раза, продолжайте задавать вопросы.

Музыкальная тема Дестина Хейлмана

Термоэлектрическая система охлаждения Пельтье Набор для самостоятельной сборки

Термоэлектрическая система охлаждения Пельтье, набор для самостоятельной сборки

₹475 inc GST

1. Использование холодильника в стиле GL эффективно устраняет способность холодильника к тепловой деформации во время работы.
2. Небольшой объем, места не занимает, установка простая.
3. Может использоваться как кондиционер для домашних животных (курица, собачка и т. д.) или как небольшой холодильник.
4. Легкий, компактный и простой в установке.

Термоэлектрическая система охлаждения Пельтье количество DIY Kit количество

Категория: Датчик температуры и влажности Теги: Кулер, комплект кулера, Комплект, Термоэлектрический

• Описание
• Дополнительная информация

Описание

Полупроводниковые охладители представляют собой форму твердотельного охлаждения, в которой используются как полупроводниковые технологии, так и методы сборки электроники.

Набор для самостоятельной сборки представляет собой комплект для охлаждения полупроводников, в котором используется модуль термоэлектрического охладителя TEC1-12706 6A Пельтье. В комплекте 2 радиатора: большой для более горячей стороны и меньший для более холодной стороны. Чем больше радиатор, тем больше рассеивание тепла.

Вентилятор, также входящий в комплект, действует как радиатор. Он прикреплен к большему радиатору. Термоэлектрический модуль Пельтье TEC1-12706 зажат между двумя радиаторами. Модуль снизит температуру.

Комплект в собранном виде занимает меньше места и идеально подходит для кондиционирования воздуха в помещениях для домашних животных (домик для собак, курятник и т. д.), небольшого холодильника.

1. Это несобранный комплект.
2. В комплект не входит  TEC1-12706 Термоэлектрический модуль Пельтье
3. Допуск 5% для всех размеров, так как это делается вручную.

1. Использование холодильника в стиле GL позволяет эффективно снизить способность холодильника к термической деформации во время работы.
2. Небольшой объем, места не занимает, установка простая.
3. Этот полупроводниковый охладитель представляет собой разновидность твердотельного охлаждения, в котором используются как полупроводниковые технологии, так и методы сборки электроники.
4. Может использоваться как кондиционер для домашних животных (курица, собачка и т. д.) или как небольшой холодильник.

Особенности комплекта для самостоятельной сборки термоэлектрической системы охлаждения Пельтье :-

Комплект поставки:-

1. 1 вентилятор охлаждения
2. 1 x Веерная сетка
3. 1 x Направляющая охлаждающая пластина
4. 1 х Радиатор
5. 1 x Теплоизоляционная прокладка
6. 1 силиконовая смазка
7. 1 комплект винтов

* Изображения продукта показаны только в иллюстративных целях и могут отличаться от фактического продукта.

Как снять штапик с пластикового окна самостоятельно?

Содержание

Что такое штапик и для чего он нужен?

Штапик является неотъемлемой частью любого металлопластикового окна и представляет собой планку, изготовленную из ПВХ, со специальными углублениями для уплотнителя.

Расположение штапика в пластиковом окне.

Крепление уплотнителя на штапике.

• угловой,
• скошенной,
• четверть круга,
• фигурной.

Примеры разных видов штапиков.

• Помимо формы, к дизайнерским вариантам штапиков относят пластиковые рейки разного цвета. Так же как и ПВХ-профиль окна, штапики возможно ламинировать плёнкой разных оттенков и текстур. Прочность ламинации даёт дополнительную защиту от царапин.
  Подробнее о цветных окнах.


Он служит для надёжной фиксации стеклопакета в пластиковой раме с 4-х сторон, а также для звуко- и теплоизоляции.

Красным отмечены 4 штапика, фиксирующих стеклопакет сверху, снизу, слева и справа.

По причине того, что в пластиковом профиле в соответствии со стандартами под стекло отведён паз типовой глубины, штапики различаются по ширине. Чем больше монтажная глубина стеклопакета, тем меньше ширина рейки штапика и наоборот. Для того чтобы стекло нельзя было вытащить снаружи, в целях безопасности штапик устанавливается на внутренней части окна.

Широкий и узкий штапики для стеклопакетов с разным количеством воздушных камер.

В каких случаях может понадобиться снять штапик?

• если он был повреждён, деформирован или на нём появилась трещина (это может произойти при неумелой установке или ремонте),
• когда уплотнительные резинки на штапике утратили свою эластичность, а вместе с ней и герметичность,
• при извлечении стеклопакета (например для доступа к наружной части стены при установке кондиционера),
• когда стеклопакет повреждён и требуется его замена,
• при замене стеклопакета на вариант, имеющий лучшие характеристики и большее количество воздушных камер,
• если нужно полностью демонтировать пластиковые окна вместе с рамой.

Пример штапиков, нуждающихся в замене.

Как снять штапик самостоятельно?

При замене штапика, прежде всего удостоверьтесь, что подобранная вами пластиковая рейка соответствует габаритам старого штапика. Обратите внимание на наличие контура уплотнения и его качество. Заказывать штапик лучше в оконной компании, которая производит комплектующие на своём заводе.

Схематичное изображение штапика с габаритами.

Использование подручных средств для проведения демонтажа и установки гарантирует непригодность штапика для дальнейшего использования.

Вам понадобятся специальные инструменты:

• инструмент с металлической пластиной. Идеальный вариант — узкий шпатель. Можно воспользоваться стамеской или ножом, но без достаточного опыта острым инструментом легко можно повредить не только штапик, но и профиль со стеклопакетом.
• лопатка из пластика.
• киянка с бойком из дерева, а лучше из резины. Существуют варианты из белой резины которая не оставляет видимых следов на пластике.

Шпатель, киянка с бойком из белой резины, пластиковая лопатка.

Снимается штапик в следующем порядке:
1. Начинается демонтаж с длинной стороны окна, обычно правой или левой вертикальной.
2. Шпатель нужно осторожно вставить примерно посередине в едва различимый зазор между штапиком и основной частью оконного профиля. Если шпатель не проходит в зазор даже с приложением усилий можно стукнуть по рукоятке киянкой, но учитывайте, что сразу за штапиком находится стекло, важно не переусердствовать.

Иллюстрация 2-го этапа снятия штапика.

3. Движениями шпателя нужно увеличить зазор, чтобы втиснуть туда пластиковую лопатку, которая более безопасна в работе. Если вы уверены в своих силах, что ничего не повредите, то вместо лопатки можете продолжать использовать шпатель.
4. Далее, используя лопатку или шпатель как рычаг, следует увеличивать расстояние между штапиком и оконным профилем.

Фото 4-го этапа, на котором увеличивается зазор.

5. Как только появится возможность ухватить штапик рукой, аккуратно потяните его от профиля окна в сторону стекла и вытащите.

5-й этап, штапик почти демонтирован.

6. По такому же принципу снимите 3 оставшихся штапика. Когда один уже демонтирован, с остальными дела пойдут легче. Вставлять шпатель для снятия следующего штапика нужно с краю, с той стороны, с которой был только что демонтирован предыдущий штапик.

Снятие следующего штапика начинается с края, где был снят предыдущий.

•
  На всех этапах нужно следить за тем, чтобы стеклопакет не выпал.


Монтаж штапиков проходит в обратной последовательности: сначала короткие горизонтальные, затем длинные вертикальные.
1. Прислоните края рейки штапика к углам стеклопакета.

2. Убедитесь, что крепления по краям штапика попали в выемки на оконном профиле.

Вставка штапика.

3. Осторожно надавите на штапик по краям, чтобы он защёлкнулся.
4. Если в каких-то местах рейка штапика прилегает неплотно, то аккуратно подровняйте киянкой. Направление удара должно быть параллельно стеклопакету.

Заключительный этап — выравнивание штапика в пазах с помощью киянки.

Помните, что всегда можно обратиться к специалистам

Мастер выполнит работы по демонтажу, установке или замене штапиков быстро и качественно, но профессиональные услуги стоят денег. И здесь решать вам.

Если вы решили заменить окна, то обращайтесь в Фабрику Дышащих Окон. Наши специалисты, при заказе новых окон, демонтируют старые с учётом всех стандартов и правил. Компания предлагает полный комплекс услуг, демонтаж входит в стоимость.

Вас также может заинтересовать:

Почему потеют и текут пластиковые окна? Что делать?

Даже на премиальных окнах ПВХ, при несоблюдении технологии установки, может образоваться конденсат. В большинстве случаев капли воды скапливаются в небольшом количестве в нижней части стекла, но иногда конденсат появляется по всей площади стекла, а в худшем случае даже на откосах. Разберёмся от чего это происходит и как это можно исправить. Вы сможете сделать расчёт точки росы с помощью онлайн-калькулятора.

Разрешение на остекление балкона

Когда люди заселяются в новую квартиру или дом, когда планируют сделать перепланировку или капитальный ремонт, всегда возникает вопрос: нужно ли получать разрешение на остекление и выдадут ли его в том или ином случае?

ГОСТы на пластиковые окна

Для регулирования процессов изготовления и монтажа окон ПВХ была разработана система государственных стандартов, которая обеспечивает минимальный уровень качества товаров и услуг на рынке.

Весь список информационных материалов

ЗАПИШИТЕСЬ НА ЗАМЕР!

Нажимая кнопку «Отправить», вы принимаете условия политики конфиденциальности.

Ирина Садовая, менеджер розничного офиса продаж

Замеры проводятся бесплатно!

Вызов замерщика очень важен для точного расчёта стоимости окон

Конструкция пластикового окна — из чего состоит, назначение элементов

читать
8 минут

прочли
862 человек

обновили
30 октября 2022

опубликовали
13 мая 2016

Темы похожих статей (тэги): Пластиковые окна   Продукция

    Когда мы смотрим на пластиковое окно, то видим только стеклопакет и  раму. На самом деле это сложнаяконструкция, внутри которой скрывается много важных, полезных элементов. И даже стекло устроено непросто, чтобы достичь нужных целей: оставаться прозрачным, сохранять тепло внутри, не пропускать ультрафиолет снаружи. Предлагаем разобраться в деталях, из чего состоит пластиковое окно, чтобы лучше понимать, как выбирать остекление и как им пользоваться правильно.

Работаем
с 2004 года.

И знаем об окнах всё. Проверьте!

Сотрудники отдела контроля качества еженедельно проводят опросы наших клиентов, измеряя Индекс Удовлетворённости.

1 млн.+

установленных нами окон в Москве.

773

новых
клиентов
в феврале.

93%

клиентов очень
довольны нашей работой.

3%

клиентов довольны
нашей работой.

Из чего состоит пластиковое окно — схемав разрезе

Окна ПВХ можно сравнить с конструктором. Они собираются из разных модулей, характеристики которых можно менять.

Составные модули и их краткое описание:

• Каркас. В основе каждого окна лежит рама из ПВХ профиля, который усиливается металлической вкладкой.
• Створка. Часть конструкции, которая может открываться. Создаётся из того же профиля, что и рама. В случае глухой створки остекление ставится сразу в каркас.
• Импост. ПрофильПВХ, разделяющий конструкцию пополам, увеличивает жёсткость.
• Штапик. Накладка с прорезиненным основанием, которая используется для фиксации стеклопакета. Элемент может сниматься.
• Стеклопакет. Заполняет каркасный проём. Состоит из нескольких соёдиненных стёкол, пространство между которыми заполнено воздухом. Рама со стёклами полностью загерметизирована.
• Фурнитура. Набор узлов и механизмов, который применяется для обеспечения работы створок. Чаще всего встречается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки.
• Подоконник. Элемент, который позволяет сделать окно завершённым. Чаще используется пустотелый ПВХпрофиль, реже — цельнолитые армированные полимеры. Последние выглядят эффектнее, но и стоят дороже.
• Отливы. Пластина из металла или полимера, которая прикрепляется со стороны улицы, чтобы отводить воду.
• Аксессуары. Сюда относятся москитные сетки, элементы приточной вентиляции, жалюзи, ролеты, детские замки.

Продукция и услуги Фабрики Окон

Пластиковые окна

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Установка окон

Качественный монтаж окон – гарантия их безупречной работы на протяжении 40 лет. Для установки используются специальные технологии и новейшие системы теплоизоляции.

Производство окон

Собственное современное производство, высококачественные материалы и новейшие технологии позволяют предложить лучшие оконные решения по доступной стоимости.

Остекление квартир

Большой выбор стеклопакетов и типов остекления. Клиенту доступны окна ПВХ, деревянные и алюминиевые. Все работы по остеклению проводятся по ГОСТу.

Остекление балконов и лоджий

Профессиональный монтаж. Окна не деформируются даже после 15 лет эксплуатации. Балкон надежно защищен от промерзания и плесени.

1.

Профильв разрезе выглядит как пустотелый брусок, внутри которого помещается металлическая армирующая пластина. Чтобы добиться высокой теплоизоляции и прочности, брусок разделяется перегородками на несколько отсеков — от 4 до 6. Чем их больше, тем выше прочность окна и его теплоизолирующие свойства.

Форма

Один и тот же профиль используется для создания разных составляющих оконной конструкции:

• Для рамы. Может показаться, что рама создаётся из более массивного, тяжёлого профиля, но это не так. Единственное отличие состоит в том, что снизу предусматриваются дренажные отверстия, куда будет отводиться конденсат.
• Для створки. Тот же профиль используется для создания створки, внутри которой устанавливается стеклопакет. Он весит столько же, сколько и рамный профиль, поскольку усиливается такими же металлическими пластинами.
• Для импоста. Элемент, который становится упором для створок.
• Для штапика. Форма и размеры зависят от базового профиля, типа остекления. Используется для закрепления стеклопакета в раме. Благодаря конструкции, быстро заменяется, надёжно крепится.

Для справки! Профили делаются со специальными пазами, в которые ещё на производстве интегрируется уплотнитель. Герметичность получается более высокой, чем при самостоятельной установке уплотнителей.

Толщина

Чем больше толщина конструкции, тем выше характеристики:

• 60 мм — такой профиль называют узким и рекомендуют для остекления балконов, лоджий, квартир, домов в тёплых регионах;
• 70  мм — универсальное решение, которое подойдёт для жилых помещений, квартир;
• 80 мм и выше — вариант премиум-класса для тех, кто хочет обеспечить себе максимальный комфорт и минимальные затраты на отопление. Рекомендуется использовать в случае панорамного остекления.

Камеры

Смотреть на количество камер нужно только в связке с шириной профиля. Например, самые популярные соотношения «толщина/число камер» — 60/4, 71/5, 84/6.

Армирование

Мы уже говорили о том, что сам пластик недостаточно жёсткий. Чтобы повысить прочность, долговечность, устойчивость конструкции, профиль армируется стальными деталями. Толщина стали достигает 1,5 мм. А сам армирующий профиль выполняется в П-образной форме.

Этого достаточно, чтобы рамы и створки из профиля служили по гарантии не менее 50 лет, выдерживали высокие ветровые нагрузки и хорошо сопротивлялись попыткам взлома.

Цвет

Основной цвет профиля — белый. Но вы можете “окрасить” полимер в любой цвет по каталогу RAL, а также придать материалу текстуру дерева, камня, другого материала с помощью ламинации.

Производитель

Каждый производитель создаёт профиль по собственной «рецептуре». Например, Deceuninck использует добавки, которые позволяют добиться высоких показателей прочности. Более того, компания усовершенствовала технологический процесс, благодаря чему ей удаётся повысить технологические характеристики окон. В итоге продукция бренда абсолютно безопасна для здоровья, служит от 40 лет, не желтеет со временем, устойчива к постоянным механическим нагрузкам. И даже самый узкий профиль — на 60 мм толщиной — обеспечивает высокие показатели тепло- и шумоизоляции.

Только честные
отзывы

Наша работа подтверждена сертификатами, а её результат — вашими отзывами!

Именно поэтому мы любим независимые площадки по обмену мнениями, например, Яндекс.Маркет и Отзовик и irecommend.

1583 отзыва

628 отзывов

71 отзыв

Нам не нужно скрывать или покупать отзывы, ведь наш искренний сервис целиком построен на доверии.

29.05.2023

Наталия

Понравилась работа менеджера Полукарпова Александра,…

нет

№ ФО8-127745

23.05.2023

Анатолий!

Просто молодцы!

Нет

№ ФО8-920234

19. 05.2023

Виталий

Их просто нет!!!

Очень доволен, от заказа до установки!! Буду советовать…

№ ФО8-599149

16.05.2023

Елена

Окна доставили и поставили вовремя. Установили быстро…

Долго ждали вывоз мусора. Огорчил маленький кэшбек,…

Выражаю благодарность сотрудникам фирмы: Марина…

№ ФО8-598445

16.05.2023

Виктор

Высокая компетентность ,аккуратность ,оснащённость…

Не выявлено.

Буду рекомендовать знакомым .

№ ФО8-127934

15.05.2023

Анна

качество, профессионализм, все точно в срок

нету

Добрый день! Хоти от всей души поблагодарить бригаду…

№ ФО8-127183

14.05.2023

Наталья

Обратилась в офис «Фабрики окон» на ул. Б.Каменщики…

Нет

№ ФО8-127913

2. Стеклопакет

Состоит из нескольких стёкол, соединённых между собой рамами и полностью загерметизированных. Пространство между стёклами заполнено воздухом, а чтобы компоненты не запотевали, воду поглощает тонкая дистанционная рамка со специальным осушителем.

Число камер

По количеству стёкол выделяют стеклопакеты:

• Однокамерные. Состоят из двух стёкол. Подходят для нежилых, неотапливаемых помещений, а также квартир и домов в тёплом регионе.
• Двухкамерные. Три стекла — универсальное решение, которое обеспечит достаточный уровень комфорта в любых условиях.
• Трёхкамерные. Продукт из четырёх стёкол, который обычно сочетается с профилем толщиной 80 мм. Применяются, в основном, в условиях Крайнего Севера.

Виды стёкол

Могут использоваться разные виды стекол:

• Стандартное — по толщине может быть 4, 6, 8 мм. Стоит дешевле всего, поэтому получило широкое распространение.
• Энергосберегающее — изнутри внешнее стекло покрывается плёнкой оксида олова или серебра. Успешно отражает солнечные лучи, поэтому тепло остаётся в помещении.
• Солнцезащитное, мультифункциональное — получается путём тонировки или ленточного ламинирования. Особенность в том, что пропускает на 45% меньше ультрафиолета.
• Триплекс — состоит из двух стёкол, между которыми находится плёнка. Тяжело разбить, трескается, но на куски не разлетается. Обеспечивает высокую звукоизоляцию: вы избавитесь от уличного шума, даже если окна выходят на оживлённую магистраль, железнодорожные пути.

Полезно знать! «Фабрика Окон» во всех пвх-окнах использует уникальную разработку — термопакет™ 4.0 LGC с мультифункциональным стеклом. Технология Double Silver предполагает, что на стекло наносится 15 слоёв напыления, среди которых, как следует из названия, два серебряных. В итоге стекло хорошо пропускает свет, при этом удерживает тепло внутри помещения, защищает от солнца и ультрафиолета снаружи.

Заполнение

Существует два типа заполнения стеклопакета:

• высушенный воздух;
• инертный газ: аргон, криптон.

Со временем газ уходит через клапаны, поэтому современные производители предпочитают использовать первый тип.

Почему наши
сотрудники
такие крутые?

Наш подбор сотрудников очень прост и понятен — мы работаем только с теми, кто любит то, что делает!

Ну, ещё и потому, что только 1 из 13 соискателей проходят отбор в нашу команду.

Владимир
Анисимов
Сервисный мастер

Владислав
Богинский
Сервисный мастер

Максим
Завьялов
Менеджер заказа

Сергей
Савостин
Менеджер заказа

3. Фурнитура

Мы можем сказать, что фурнитура качественная, когда её не замечаем. Исключение составляют ручки.

А теперь давайте посмотрим, сколько фурнитуры включает в себя конструкция пластикового окна:

• Ограничитель. Удерживает створку в определённом положении. Иногда сопровождается замедлителем.
• Декоративные накладные элементы. Помогают скрыть детали, которые нужно защитить от влаги, пыли и скрыть от глаз пользователя.
• Защёлка. Не позволяет створке самостоятельно открываться под воздействием ветра, сквозняка.
• Микролифт. Механизм, которые поддерживает большие створки, чтобы они не провисали. Уменьшает давление на петли, продлевает срок их службы.
• Ножницы. Деталь поворотно-откидного механизма, с помощью которой створка переходит в режим микропроветривания.
• Защита от детей. Встраивается в ручку или раму ПВХ, чтобы ребёнок не мог открыть створку до конца.
• Блокиратор. Не позволяет открывать створку шире, чем требуется. Защищает от ситуаций, когда створка одновременно распахивается и откидывается.
• Запорная фурнитура. Детали, которые противостоят взлому: защёлки, крючки, шпингалеты, замки.
• Уплотнители. Отвечают за плотное примыкание створок и рамы, стеклопакета и штапика.
• Петли. Существуют разъёмные и неразъёмные накладные модификации, поворотные и поворотно-откидные, с защитой от взлома, монтируемые на специальных резьбовых шпильках и потайные.
• Цапфы и планки. Элементы, с помощью которых происходит зацеп элементов при открытии окна в распашном или откидном режиме. Обеспечивают фиксацию створки в закрытом положении, регулируют степень прижима.

Дополнительно нужно сказать о вентиляционных устройствах, которые помогают проветривать помещение в комфортных условиях:

• Микрощелевое. Одним поворотом ручки вы ослабляете прилегание створки к раме и обеспечиваете приток свежего воздуха. Сквозняки и резкое поступление холодного воздуха исключается.
• Гребёнка. Обеспечивает ступенчатое проветривание.
• Вентиляционный клапан. Например, клапан SmartBox™ III ставится внутрь окна и понемногу, но постоянно пропускает свежий воздух в помещение. При желании подачу воздуха можно прекратить. Используя его, вы сможете успешно совмещать шумоизоляцию, теплоизоляцию и проветривание. Чего нельзя сказать о других способах вентиляции.

4. Монтажные детали

Есть три элемента, которые входят в базовую комплектацию любого окна:

• водоотлив — металлический карниз, который располагается снаружи, чтобы отводить воду от окна;
• откос — отделочные элементы, которые закрывают собой монтажные швы, часть стены по бокам и сверху. Их задача состоит в том, чтобы красиво обрамлять окно, а также защитить монтажные швы от прямых солнечных лучей.
• подоконник — простой способ красиво оформить окно и получить полезное пространство для размещения цветов, бытовой техники, других предметов.

5. Аксессуары

Производители предлагают некоторые элементы, которые непосредственно к окну не относятся, но помогают сделать его удобнее. Например,

• москитные сетки — позволяют оставлять окна открытыми весь вечер и всю ночь летом, не боясь мошек, комаров;
• жалюзи или роллетные шторы — для регулировки поступления света. Устанавливаются на створку при помощи кассеты или другим способом.

Устройство пластикового окна нельзя назвать простым. Отсюда и большое количество возможностей, которыми могут воспользоваться домовладельцы. Например, ставить окна на проветривания, не боясь сквозняков. Увеличивать или уменьшать плотность прилегания створки, чтобы сохранить тепло или усилить вентиляцию. И это далеко не всё, что может дать установка такой конструкции!

«Фабрика Окон» изготавливает окна из оригинальных составляющих тех брендов, которым мы полностью доверяем:

• профиль Deceuninck;
• фурнитура Siegenia и Roto;
• Термопакет ™ 4.0 LGC;
• климатический клапан SmartBox™ III и прочее.

Мы уверены в каждой детали нашего окна, а также в надёжности установки. Поэтому гарантия на пластиковые окна и все работы составляет 15 лет, а минимальный срок службы — 40 лет!

Материал подготовлен
в компании Фабрика Окон

Читайте также

Бесплатная консультация инженера

Инженер ответит на все вопросы, даст рекомендации по остеклению именно вашей квартиры и сделает это бесплатно. Время приезда выбираете вы сами.

При обращении до 14:00 можем приехать на замер сегодня!

Заказать звонок

Новая Зеландия станет первой страной в мире, которая запретит использование тонких пластиковых пакетов в супермаркетах 12

Начиная с субботы, Новая Зеландия станет первой страной, которая запретит использование тонких пластиковых пакетов, которые покупатели супермаркетов используют для сбора фруктов и овощей.

Новый запрет также распространяется на пластиковые соломинки и столовое серебро, поскольку правительство расширяет кампанию против одноразового пластика, начатую в 2019 году, когда оно запретило более толстые пластиковые пакеты для покупок, которые покупатели использовали для того, чтобы нести домой свои продукты. В наши дни большинство покупателей приносят в магазины свои многоразовые сумки.

По официальным данным, в среднем каждый новозеландец ежегодно отправляет на свалки более трех четвертей тонны отходов.

СЕНАТ КАЛИФОРНИИ ОДОБРИЛ МЕРУ, КОТОРУЮ МОЖЕТ ОБЯЗАТЬ ШКОЛЫ САЖАТЬ ДЕРЕВЬЯ ДЛЯ ОХЛАЖДЕНИЯ ВНЕШНИХ ТЕРРИТОРИЙ

«Новая Зеландия производит слишком много отходов, слишком много пластиковых отходов», — заявила помощник министра окружающей среды Рэйчел Брукинг.

Брукинг сказал, что запрет на использование пакетов в 2019 году уже предотвратил использование более 1 миллиарда пластиковых пакетов в Новой Зеландии, а новый запрет на тонкие пакеты приведет к дальнейшему сокращению на 150 миллионов пакетов в год.

Чиновники расследовали опасения, что последний запрет не сильно поможет окружающей среде, если покупатели просто перейдут на использование одноразовых бумажных пакетов для сбора фруктов и овощей.

«Ответ по-прежнему был утвердительным, это все же стоит делать, но мы действительно хотим сократить количество одноразовой упаковки», — сказал Брукинг. «Поэтому мы хотим, чтобы люди приносили свои собственные сумки, а супермаркеты продавали многоразовые пакеты для продуктов».

СОТНИ ЖИТЕЛЕЙ Нью-Джерси МИТИНГ ПРОТИВ ЗЕЛЕНОЙ ЭНЕРГЕТИКИ ИЗ-ЗА ЭКОЛОГИЧЕСКИХ ПРОБЛЕМ

Брукинг сказал, что упор будет сделан на просвещение людей, но чиновники могут налагать штрафы на предприятия, которые решили выставлять напоказ правила.

Сеть супермаркетов Countdown начала продажу сетчатых пакетов из полиэстера, которые можно стирать и использовать повторно.

Кэтрин Лангабир, глава отдела устойчивого развития Countdown, сказала, что сетчатые мешки были протестированы на повторное использование до 5000 раз каждый. По ее словам, компания Countdown усердно работала над тем, чтобы клиенты считали многоразовые пакеты для фруктов и овощей нормой.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ ПРИЛОЖЕНИЕ FOX NEWS

«Но мы знаем, что перемены даются тяжело, и для этого потребуется некоторое время», — сказал Лангабир. «У нас бывают сварливые клиенты».

Она сказала, что другие покупатели находят творческие способы носить свои покупки домой без использования пластика.

Критики ставят под сомнение экологические достижения либерального правительства, указывая на то, что общие выбросы парниковых газов в стране не уменьшились с тех пор, как правительство символически объявило климатическую чрезвычайную ситуацию в 2020 году9.0003

Как пластик отравляет нас

В 1863 году, когда большая часть Соединенных Штатов страдала от Гражданской войны, предприниматель по имени Майкл Фелан беспокоился о бильярдных шарах. В то время мячи были сделаны из слоновой кости, предпочтительно полученной из слонов с Цейлона (теперь Шри-Ланка), чьи бивни, как считалось, обладали нужной плотностью. Фелан, владелец бильярдного зала и совладелец бизнеса по производству бильярдных столов, также писал книги о бильярде и был чемпионом по бильярду. Во многом благодаря его усилиям игра стала настолько популярной, что бивни с Цейлона — да и слонов в целом — становились дефицитом. Он и его партнер предложили награду в десять тысяч долларов тому, кто сможет придумать заменитель слоновой кости.

Молодой печатник из Олбани, Джон Уэсли Хаятт, узнал о предложении и приступил к работе. В 1865 году он запатентовал мяч с деревянным сердечником, покрытым пылью слоновой кости и шеллаком. Игроки не были впечатлены. Затем Hyatt экспериментировала с нитроцеллюлозой, материалом, полученным путем смешивания хлопковой или древесной массы со смесью азотной и серной кислот. Он обнаружил, что определенный тип нитроцеллюлозы при нагревании с камфорой дает блестящий прочный материал, которому можно придать практически любую форму. Брат и деловой партнер Хайятта назвал это вещество «целлулоидом». Получившиеся мячи пользовались большей популярностью у игроков, хотя, как признал Хайатт, и у них были свои недостатки. Нитроцеллюлоза, также известная как пироксилин, легко воспламеняется. Два целлулоидных шарика, столкнувшись с достаточной силой, могли вызвать небольшой взрыв. Владелец салуна в Колорадо сообщил Hyatt, что, когда это произошло, «все мужчины в комнате моментально вытащили пистолет».

Неизвестно, собирали ли когда-либо братья Хаятт деньги у Фелана, но изобретение оказалось само по себе наградой. Из целлулоидных бильярдных шаров пара превратилась в целлулоидные зубные протезы, расчески, ручки для щеток, клавиши пианино и безделушки. Они рекламировали новый материал как заменитель не только слоновой кости, но и черепахового панциря и ювелирного коралла. Они тоже были на исходе из-за резни и грабежей. Целлулоид, как обещал один из рекламных памфлетов Hyatts, «даст слону, черепахе и коралловому насекомому передышку в их родных местах».

Изобретение Hyatt, которое часто называют первым в мире серийно выпускаемым пластиком, несколько десятилетий спустя последовало за бакелитом. За бакелитом последовал поливинилхлорид, за которым, в свою очередь, последовали полиэтилен, полиэтилен низкой плотности, полиэстер, полипропилен, пенополистирол, оргстекло, майлар, тефлон, полиэтилентерефталат (известный как PET ) — список можно продолжать и продолжать. на. И дальше. Ежегодное мировое производство пластика в настоящее время составляет более восьмисот миллиардов фунтов стерлингов. То, что раньше было проблемой дефицита, теперь стало проблемой изобилия.

Пластиковые отходы в виде пустых бутылок из-под воды, использованных пакетов для покупок и рваных упаковок от закусок сегодня встречаются практически повсюду. Он был найден на дне Марианской впадины, на глубине тридцати шести тысяч футов ниже уровня моря. Он засоряет пляжи Шпицбергена и берега Кокосовых островов (Килинг) в Индийском океане, большинство из которых необитаемы. Считается, что Большое тихоокеанское мусорное пятно, скопление плавающих обломков, простирающееся на шестьсот тысяч квадратных миль между Калифорнией и Гавайями, содержит около 1,8 триллиона пластиковых осколков. Среди многих существ, которых уничтожает весь этот хлам, кораллы, черепахи и слоны, в частности, слоны Шри-Ланки. За последние годы двадцать из них умерли после того, как проглотили пластик на свалке недалеко от деревни Паллаккаду.

Насколько нам следует беспокоиться о том, что стало известно как «кризис пластикового загрязнения»? И что с этим можно сделать? Эти вопросы лежат в основе нескольких недавних книг, посвященных тому, что один автор называет «пластиковой ловушкой».

«Без пластика у нас не было бы ни современных лекарств, ни гаджетов, ни изоляции проводов, чтобы наши дома не сгорели дотла», — пишет автор Мэтт Саймон в книге «Яд, не похожий ни на что другое: как микропластик испортил нашу планету и наши тела». ” «Но с 9Пластик 0080 мы загрязнили каждый уголок Земли».

Саймон, научный журналист из Wired , особенно обеспокоен тенденцией превращения пластика в микропластик. (Микропластиком обычно называют частицы размером менее пяти миллиметров в поперечнике.) Этот процесс происходит постоянно и разными способами. Пластиковые пакеты дрейфуют в океане, где после того, как их бросают волны и бомбардируют ультрафиолетовым излучением, они разваливаются. Шины сегодня содержат самые разные пластмассы; когда они катятся, они истираются, посылая в воздух облака вращающихся частиц. Одежда, изготовленная из пластмассы, из которой сегодня состоит большинство товаров, постоянно линяет, подобно тому, как собаки линяют шерсть. Исследование, опубликованное несколько лет назад в журнале Nature Food обнаружила, что приготовление детской смеси в пластиковой бутылке — хороший способ испортить бутылку, поэтому то, что дети в конечном итоге пьют, представляет собой своего рода пластиковый суп. Фактически, теперь ясно, что дети питаются микропластиком еще до того, как они могут есть. В 2021 году исследователи из Италии объявили, что обнаружили микропластик в плацентах человека. Несколько месяцев спустя исследователи из Германии и Австрии объявили, что обнаружили микропластик в меконии — техническом термине, обозначающем первый стул младенца.

Опасности проглатывания больших кусков пластика довольно просты; они включают удушье и перфорацию кишечного тракта. Животные, которые наполняют свои кишки пластиком, в конце концов умирают от голода. Риски, связанные с микропластиком, менее серьезны, но, по мнению Саймона, не менее серьезны. Пластмассы производятся из побочных продуктов переработки нефти и газа; многие химические вещества, такие как бензол и винилхлорид, являются канцерогенами. В дополнение к своим основным ингредиентам пластмассы могут содержать любое количество добавок. Многие из них, например полифторалкильные вещества или ПФАС, придающие водостойкость, также считаются канцерогенами. Многие другие никогда не подвергались адекватным испытаниям.

Когда пластик разваливается, химические вещества, которые использовались при его производстве, могут вытекать наружу. Затем они могут объединяться, образуя новые соединения, которые могут оказаться менее опасными, чем исходные, или даже более опасными. Пару лет назад группа американских ученых подвергла одноразовые сумки для покупок искусственному солнечному свету в течение нескольких дней, чтобы имитировать условия, в которых они столкнулись бы при полете или свободном плавании. Исследователи обнаружили, что из одного пакета CVS выщелачивалось более тринадцати тысяч соединений; сумку из Walmart вымыли более пятнадцати тысяч. «Становится все более очевидным, что пластмассы не инертны в окружающей среде», — написала команда. Стив Аллен, исследователь из Канадского института Ocean Frontier, специализирующийся на микропластике, говорит Саймону: «Если у вас IQ выше комнатной температуры, вы должны понимать, что это не лучший материал для окружающей среды».

Между тем, микропластик не просто выделяет вредные химикаты; они их привлекают. «Стойкие биоаккумулирующиеся и токсичные вещества», или ПБТ, представляют собой смесь вредных соединений, включая ДДТ и ПХБ. Подобно микропластикам, которые в научной литературе часто называют MP, в наши дни ПБТ повсюду. Когда PBT сталкиваются с MP, они предпочтительно придерживаются их. «По сути, пластмассы подобны магнитам для ПБТ», — так выразилось Агентство по охране окружающей среды. Таким образом, потребление микропластика — это хороший способ проглотить старые яды.

Кроме того, есть угроза, исходящая от самих частиц. Микропластики, и в особенности микроволокна, могут проникнуть глубоко в легкие. Давно известно, что люди, работающие в синтетическо-текстильной промышленности, часто страдают легочными заболеваниями. Достаточно ли мы вдыхаем микроволокна, чтобы все мы, по сути, становились работниками синтетического текстиля? Никто не может сказать наверняка, но, как заметила Саймону Фэй Кусейро, исследователь из Портсмутского университета в Англии, «нам отчаянно нужно это выяснить».

Что бы вы ни ели на ужин прошлой ночью, еда почти наверняка оставила после себя пластик, нуждающийся в утилизации. Прежде чем выбросить пустую банку из-под сметаны или почти пустую бутылку из-под кетчупа, вы, возможно, искали в ней номер, и если вы находили его внутри веселого маленького треугольника, вы промывали его и откладывали на переработку. Вы также могли представить, что этими усилиями вы вносите свой вклад в сдерживание глобальной волны пластикового загрязнения.

Британский журналист Оливер Франклин-Уоллис был верующим. Он неукоснительно прополоскал свой пластик, прежде чем положить его в одну из пяти мусорных баков с цветовой кодировкой, которые он и его жена держат в своем доме в Ройстоне, к северу от Лондона. Тогда Франклин-Уоллис решил выяснить, что на самом деле происходит с его мусором. Затем последовало разочарование.

«Если продукт рассматривается как переработанный или пригодный для вторичной переработки, это заставляет нас чувствовать себя лучше, покупая его», — пишет он в «Пустоши: тайный мир отходов и срочный поиск более чистого будущего». Но все эти маленькие цифры внутри треугольников «в основном служат для того, чтобы обмануть потребителей».

Франклин-Уоллис заинтересовался судьбой своих обломков как раз тогда, когда рушился старый порядок британского мусора. До 2017 года большая часть пластиковых отходов, собранных в Европе и США, отправлялась в Китай, как и большая часть смешанной бумаги. Затем Пекин ввел новую политику, известную как «Национальный меч», которая запрещала импорт ян ладжи , или «иностранный мусор». Этот шаг оставил перевозчиков мусора из Калифорнии в Каталонию с миллионами контейнеров с плесенью, от которых они не могли избавиться. «ПЛАСТИК НАГРУЗОЧЕН, КАК КИТАЙ ОТКАЗЫВАЕТСЯ ПРИНИМАТЬ ПЕРЕРАБОТКУ ЗАПАДА», — январь 2018 года, заголовок в Times гласил. «Сейчас трудные времена, — сказал газете Саймон Эллин, исполнительный директор Британской ассоциации по переработке отходов.

Мусор, однако, находит выход. Вскоре после того, как Китай перестал принимать иностранный мусор, предприниматели в других странах — Малайзии, Индонезии, Вьетнаме, Шри-Ланке — начали его принимать. Семейные предприятия по переработке пластика возникали там, где их деятельность регулировалась слабо, если вообще регулировалась. Франклин-Уоллис посетил один из таких неофициальных заводов по переработке отходов в Нью-Дели; владелец впустил его внутрь при условии, что он не раскроет, как именно работает предприятие и где оно находится. Он нашел рабочих в чертовски жаркой комнате, загружающих мусор в измельчитель. Рабочие в другом, столь же жарком помещении загружали кусочки в экструдер, который выкачивал маленькие серые гранулы, известные как гранулы. Система вентиляции состояла из открытого окна. «Густой запах пластиковых паров в воздухе ошеломил меня», — пишет Франклин-Уоллис.

«Послушайте, я могу объяснить — это Брэд Питт!»

Мультфильм Карла Стивенса

Нурдлы, которые играют ключевую роль в производстве пластиковых изделий, достаточно малы, чтобы их можно было квалифицировать как микропластик. (Подсчитано, что десять триллионов крупинок в год просачиваются в океаны, в основном из транспортных контейнеров, которые опрокидываются за борт.) Обычно гранулы состоят из «первичных» полимеров, но, как показывает завод в Нью-Дели, их из использованного пластика. Проблема этого процесса и переработки пластика в целом заключается в том, что полимер разлагается при каждом нагревании. Таким образом, даже при идеальных условиях пластик можно использовать повторно лишь пару раз, а в сфере обращения с отходами идеального мало. Франклин-Уоллис посетил завод по переработке отходов в северной Англии, который обрабатывает PET , материал, из которого изготовлено большинство бутылок для воды и газированных напитков. Он узнал, что почти половина тюков PET , поступающих на завод, не может быть переработана, потому что они слишком загрязнены другими видами пластика или случайным мусором. «Урожайность для нас проблема», — признает коммерческий директор завода.

Франклин-Уоллис приходит к выводу, что переработка пластика — это много (потенциально токсичного) дыма и зеркал. С годами, пишет он, появилось «своего рода пьеса». Под давлением общественности такие компании, как Coca-Cola или Nestlé, обещают обеспечить переработку упаковки своей продукции. Когда давление ослабевает, он тихо отказывается от своего обещания. Между тем, он лоббирует любые законы, ограничивающие продажу одноразового пластика. Франклин-Уоллис цитирует Ларри Томаса, бывшего президента Общества производителей пластмасс, который однажды сказал: «Если общественность думает, что переработка работает, то они не будут так беспокоиться об окружающей среде».

Как раз в то время, когда Франклин-Уоллис начал отслеживать свой мусор, Ева О. Шауб решила провести год, не производя его. Шауб, которую называют «трюковой мемуаристкой», ранее провела год, избегая сахара и заставляя свою семью делать то же самое, упражнение, которое она описала в книге под названием «Год без сахара». За годом без сахара последовал «Год без беспорядка». Когда она предлагает мужу год без мусора, он говорит, что сомневается, что это возможно. Ее младшая дочь умоляет ее подождать, пока она не уедет в колледж. Шоб все равно рвется вперед.

«Когда начало нового года приближалось, я была уверена в наших шансах, — вспоминает она в «Годе без мусора». — Я имею в виду, правда. Как трудно это может быть?»

То, что Шоб подразумевает под «не мусором», это не совсем нет мусора. Согласно ее схеме, мусор, который можно компостировать или перерабатывать, разрешен, поэтому ее семья может продолжать выбрасывать старые банки и пустые винные бутылки вместе с пищевыми отходами. Что оказывается трудным — очень, очень трудным — иметь дело с пластиком.

Сначала Шауб делит пластиковые отходы на две разновидности. Есть вид с маленькими цифрами, который ее перевозчик мусора принимает как часть своей программы утилизации «единого потока», и поэтому, по ее определению, не считается мусором. Затем есть вид без номеров, который не должен отправляться в мусорную корзину и, следовательно, считается. Шауб обнаруживает, что даже когда она покупает что-то в пронумерованном контейнере — скажем, гуакамоле, — обычно под крышкой находится тонкий лист пластика, которому нет номера. Много времени она тратит на то, чтобы смыть эти простыни и другие кусочки пластика и попытаться понять, что с ними делать. Она рада найти компанию под названием TerraCycle, которая обещает — за определенную плату — «перерабатывать неперерабатываемое». За сто тридцать четыре доллара она покупает коробку, которую можно вернуть в TerraCycle, наполненную пластиковой упаковкой, а за дополнительные сорок два доллара она покупает еще одну коробку, которую можно заполнить «отходами ухода за полостью рта», такими как использованные тюбики зубной пасты. «Я отправила свою коробку из пластиковой упаковки TerraCycle настолько плотно упакованной пластиком, насколько это вообще возможно», — пишет она.

В конце концов, как и Франклин-Уоллис, Шауб приходит к выводу, что живет во лжи. В середине своего эксперимента она записывается на онлайн-курс под названием Beyond Plastic Pollution, который предлагает Джудит Энк, бывший региональный администратор Агентства по охране окружающей среды. Шауб узнает, что только контейнеры с маркировкой № 1 ( PET ) и № 2 (полиэтилен высокой плотности) переплавляются с какой-либо регулярностью, и чтобы превратить полученные гранулы во что-то полезное, обычно требуется добавление большого количества нового материала. Что бы ни говорил вам поставщик услуг по вывозу мусора, номера 3, 4, 6 и 7 не перерабатываются », — пишет Шауб. (Курсив ее.) «Номер 5 — очень сомнительная возможность».

TerraCycle тоже разочаровывает. Ему предъявляют иск за вводящую в заблуждение маркировку, и он урегулирован во внесудебном порядке. Съемочная группа выясняет, что десятки тюков отходов, отправленных компании на переработку, были отправлены на сжигание в цементную печь в Болгарии. (По словам основателя компании, это результат досадной ошибки. )

«Мне так хотелось поверить, что TerraCycle, Санта-Клаус и пасхальный кролик существуют на самом деле, что я был готов не заметить тот факт, что почерк Санты подозрительно похож на мамин», — пишет Шауб. К концу года она приходит к выводу, что практически весь пластиковый мусор — нумерованный, ненумерованный или отправленный в коробках — подпадает под ее определение мусора. Она также заключает, что «в наши дни, в эпоху и культуру» таких потерь практически невозможно избежать.

Несколько месяцев назад E.P.A. опубликовал «проект национальной стратегии по предотвращению загрязнения пластиком». В отчете отмечается, что американцы ежегодно производят больше пластиковых отходов, чем жители любой другой страны, — почти пятьсот фунтов на человека, почти в два раза больше, чем средний европеец, и в шестнадцать раз больше, чем средний индиец. E.P.A. объявила «обычный подход» к управлению этими отходами «неустойчивым». В верхней части списка рекомендаций стояло «сокращение производства и потребления» одноразового пластика.

Практически каждый, кто размышляет о «кризисе пластикового загрязнения», приходит к одному и тому же выводу. После того, как пластиковая бутылка (или сумка, или контейнер для еды на вынос) была брошена, высока вероятность того, что она окажется на свалке, на далеком пляже или в виде крошечных осколков, дрейфующих в океане. Лучший способ изменить эти шансы — вообще не создавать бутылку (или сумку, или контейнер).

«Пока мы производим одноразовый пластик. . . мы пытаемся слить воду из ванны, не закрывая кран», — пишет Саймон. — Мы должны его вырезать.

«Мы не можем полагаться на полумеры, — говорит Шауб. «Надо идти к источнику». Она отмечает, что ее собственный местный супермаркет на юге Вермонта прекратил раздачу пластиковых пакетов в конце 2020 года. «Ты знаешь, что случилось? Ничего. В один день мы отравляли окружающую среду пластиковыми пакетами во имя ультра-удобства, а в следующий? Мы не были».

«Теперь мы знаем, что не можем начать сокращать загрязнение пластиком без сокращения производства», — отмечают Имари Уокер-Франклин и Дженна Джамбек, инженеры-экологи, в статье «Пластики», подготовленной Массачусетским технологическим институтом. Нажимать. «Необходимы первичные и системные изменения».

Конечно, гораздо проще говорить о том, чтобы «перекрыть кран» и изменить систему, чем сделать это на самом деле. Во-первых, это политические препятствия. Во всех смыслах и целях индустрия пластмасс является дочерней отраслью индустрии ископаемого топлива. ExxonMobil, например, является четвертой по величине нефтяной компанией в мире, а также крупнейшим производителем первичных полимеров. Эта связь означает, что любые усилия по сокращению потребления пластика будут встречать явное или скрытое сопротивление не только со стороны таких компаний, как Coca-Cola и Nestlé, но и со стороны таких корпораций, как Exxon и Shell. В марте 2022 года дипломаты из ста семидесяти пяти стран согласились попытаться разработать глобальный договор, чтобы «покончить с пластиковым загрязнением». На первой переговорной сессии, состоявшейся позже в том же году в Уругвае, самопровозглашенная Коалиция высоких амбиций, в которую входят члены Европейского Союза, а также Гана и Швейцария, настаивала на том, чтобы договор включал обязательные меры, применимые ко всем странам. Против этой идеи выступили крупные нефтедобывающие страны, в том числе США, которые призвали к подходу, ориентированному на страны. По данным экологической группы Гринпис, на сессии присутствовали лоббисты «крупных компаний, занимающихся добычей ископаемого топлива».

Есть и практические препятствия. Именно потому, что пластик сейчас вездесущ, трудно представить, чем заменить его весь или хотя бы большую его часть. Даже в тех случаях, когда доступны заменители, не всегда ясно, что они предпочтительнее. Франклин-Уоллис цитирует исследование Датского агентства по охране окружающей среды, проведенное в 2018 году, в котором анализировалось, как различные виды сумок для покупок сравниваются с точки зрения воздействия на них в течение жизненного цикла. Исследование показало, что для того, чтобы оказывать меньшее воздействие на окружающую среду, чем пластиковый пакет, бумажный пакет нужно использовать сорок три раза, а хлопчатобумажную сумку — целых семьдесят сто раз. «Сколько из этих сумок прослужат так долго?» — спрашивает Франклин-Уоллис. Уокер-Франклин и Джамбек также отмечают, что замена пластика на другие материалы может быть сопряжена с «компромиссами», в том числе с «использованием энергии и воды и выбросами углерода». Когда супермаркет Шауба перестал раздавать пластиковые пакеты для покупок, он, возможно, уменьшил одну проблему, но усугубил другие — скажем, вырубку лесов или использование пестицидов.

«По большому счету, не так давно мы прекрасно обходились без пластика, — отмечает Саймон. Это верно. Кроме того, не так давно мы прекрасно обходились без кока-колы, упакованного гуакамоле, шестиунциевых бутылок воды и всего, что можно было взять на вынос. Чтобы значительно сократить количество пластиковых отходов и, конечно же, «покончить с пластиковым загрязнением», вероятно, потребуется не только замена, но и ликвидация отходов. Если большая часть современной жизни завернута в пластик, и в результате мы отравляем своих детей, самих себя и наши экосистемы, то, возможно, современную жизнь необходимо переосмыслить.
