Какой подогреватель двигателя лучше поставить на ВАЗ 2114
Холодный пуск двигателя зимой – это экзамен силовой установки автомобиля, который отечественные авто сдают далеко не всегда. Если же отечественный металл дополнен смазочными материалами низкого качества, подогрев двигателя ВАЗ 2114 становится актуальной проблемой даже внимательного и бережливого водителя. С технической же точки зрения – холодный двигатель является источником высоких коэффициентов трения, что «списывает» с запаса моторесурса десятки километров за один запуск.
Предпусковой подогреватель двигателя
ИНТЕРЕСНО! Проблема зимнего запуска автомобиля вовсе не нова, отечественные автолюбители сталкиваются с ней с той поры, с которой существует отечественный автопром, поэтому немудрено, что вначале «Кулибины» адаптировали прибор к нашему автопрому, а другие умельцы поставили его на производственный поток.
Содержание
- Назначение и принцип работы
- Виды подогревателей тосола
- Выбираем подогреватель двигателя ВАЗ
- Установка подогрева двигателя ваз 2114
- Полезное видео
Назначение и принцип работы
Предпусковой подогреватель двигателя ВАЗ 2114 – устройство, являющееся нагревательным элементом повышающим температуру охлаждающих жидкостей и других элементов системы двигателя без его предварительного запуска.
Впервые прибор был представлен публике Эндрю Фримэном в 1949, который его и разработал, открыв эру неавтономных нагревательных приборов. Первый прибор вкручивался вместо сливного болта в двигатель и получил высокую популярность в закономерно холодных странах Канаде, северной части США и России.
ИНТЕРЕСНЫЙ ФАКТ! Пусть в наших колхозах подобная идея и не получила большого распространения, но для западных стран парковки с рядами розеток стали отличительной чертой автомобильной культуры тех лет.
Принцип работы подогревателя
Что до схемы устройства приборов данного типа, то любой из них имеет в своей конструкции следующие элементы:
- ЭБУ – данный элемент отвечает за ограничение нагрева. Контроль осуществляется двумя способами:
а. термодатчик, который разрывает цепь при достижении 90 градусной температуры тосола;
б. таймер – им снабжены более старые приборы, он бывает настраиваемый или нет, но его суть остается прежней – разрыв сети по прошествии определенного времени. - Нагревательный элемент – он помещен в систему циркуляции охлаждающей жидкости и отвечает за непосредственный нагрев. Мощность данного элемента в зависимости от комплектации прибора варьируется в пределах 500-4000 Вт. В систему он вводится двумя способами:
а. помещается в одно из технологических отверстий блока имеющих доступ к охладителю;
б. подсоединяется как элемент системы патрубков, что удобнее, но количество необходимого тосола возрастает.

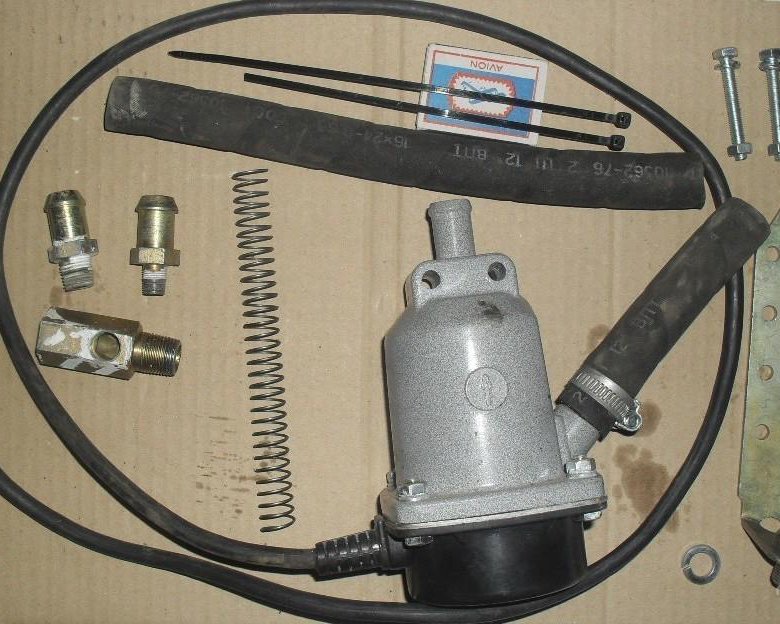

Подогреватель для ваз 2114
Когда речь идет про автономный предпусковой подогреватель на ВАЗ 2114 в систему прибора добавляется еще один элемент – блок содержащий зарядку дополнительного аккумулятора и сам аккумулятор. Данный агрегат отвечает за накопление энергии во время движения транспортного средства и последующее ее хранение, ведь если система будет подключена к основному аккумулятору она просто «высушит» его и вы все равно не заведетесь.
Принцип же работы устройств данного типа состоит в том, что при пропускании токов по длине толстой спирали неизбежно произойдут утечки, вызванные высоким сопротивлением элемента. Металлический элемент, стимулируемый токами, нагреется и передаст свое тепло охладителю, который начнет перемещаться, передавая тепло всей системе.
Виды подогревателей тосола
Все приборы данного типа делятся на два основных типа:
- Автономные – которые отличаются наличием дополнительного блока отвечающего за накопление энергии, также в более продвинутых моделях присутствует дополнительный аккумулятор, что исключает порчу основного. Это выбор людей любящих полный комфорт или не имеющих собственного гаража. У них есть лишь один недостаток – если прибор не имеет своего аккумулятора и заряжается от основного, он существенно снижает срок его эксплуатации.
Подогреватель от аккумулятора
- Неавтономные – такие приборы имеют выход на внешний источник питания от сети 220 Вольт. Из недостатков можно отметить, что если у вас нет гаража с розеткой – эксплуатация данного прибора превратится в сущий ад. Из положительных сторон внимание заслуживает то, что данный тип устройств не портит АКБ, гораздо мощнее автономного собрата и быстрее прогревает машину.
Электрический подогреватель
Выбираем подогреватель двигателя ВАЗ
Отечественный рынок предлагает множество приборов данного типа, особенно у нас любят неавтономки работающие от 220В. В идеале такие приборы должны использовать специальные ТЕНы предназначенные для работы в тосоле, но наши отечественные производители (особенно подпольщики) часто экономят, используя обычные кипятильники.
Приборы непредназначенные для агрессивных сред быстро выходят из строя, убивают присадки охладителя (особенно страдают антивспенивающие и антикоррозийные).
Если вы все же хотите приобрести нагреватель отечественного производства, обратите свое внимание на следующих производителей:
- Старт-М;
Подогреватель Старт-М
- Северс-М;
Подогреватель Северс
- ЗАО «Лидер».
Подогреватель Альянс
В отношении выбора мощности все тоже не однозначно, но общее правило звучит следующим образом: если машина хранится в гараже – 0,5 кВт, 8-клапанный двигатель уличного хранения 1 кВт, и 1,5 кВт для 16-клапанного авто хранящегося на улице. При этом чтобы сделать правильный выбор, необходимо учитывать температуру окружающей среды и готовность платить за электросеть, что также влияет на выбор автолюбителя.
Установка подогрева двигателя ваз 2114
Выше мы писали, что существует несколько способов подключить устройство, но вопрос поиска технологических устройств оставим автолюбителям – что он считает ненужным, то и скручивает, поэтому рассмотрим стационарное подключение к патрубку.
Сразу стоит отметить, что если установка подогревателя на ВАЗ 2114 является для вас вопросом с множество неизвестных, лучше доверить процедуру профессионалом, если вы знаете, как устроена система охлаждения, можно произвести установку самостоятельно.
Установка предпускового подогревателя
Алгоритм следующий:
- Изучаем малый круг вашей охладительной системы и выбираем место поближе к помпе.
- Сливаем тосол (антифриз) с патрубка термостата.
- Покупаем специальные патрубки или кроим старые так, чтобы закрепить нагревательные элементы на блоке цилиндров.
ВАЖНО! На блоке цилиндров есть специальные технологические отверстия в кронштейне для монтажа нагревательных элементов.
- Аккуратно вводим нагреватель в патрубки и соединяем их хомутами.
Подключение патрубков к подогревателю
- Смазываем соединения герметиком.
В завершение стоит отметить, что в длину провода надо выбрать так, чтобы она не касалась крутящихся и греющихся элементов, а что до наружного или внутреннего хранения розетки решайте сами, что страшнее хулиганы или отсутствие необходимости открывать капот.
Полезное видео
Интересную информацию по данному вопросу вы сможете почерпнуть из видео ниже:
youtube.com/embed/aOOrhvwfEh8?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Какой предпусковой подогреватель двигателя поставить на дизель
Предпусковые подогреватели для дизельных двигателей немного отличаются от аналогичных приборов, устанавливаемых на бензиновые моторы. Дизельное топливо, как известно, по сравнению с бензином значительно хуже переносит воздействие отрицательных температур, что приводит к трудностям запуска и эксплуатации такого силового агрегата.
Принцип работы дизельного двигателя при низких температурах
В основе функционирования дизельного двигателя лежит процесс сгорания топлива под воздействием тепла. Проблем с запуском силового агрегата не будет возникать при условии, что его поршни новые, а на улице положительная температура. Однако с понижением температуры запустить такой двигатель становится сложнее, особенно если он далеко не новый.
Для решения данной проблемы конструкторы идут на различные ухищрения: установка специальных свечей зажигания, добавление в систему смазки бензина либо использование неразделенной камеры сгорания. Единственным выходом из ситуации является предпусковой подогреватель двигателя, который помогает решить проблемы с запуском мотора при отрицательных температурах.
Подогреватели дизельных двигателей
Основные отличия подогревателей для дизельных двигателей от аналогичных приборов для бензиновых моторов обуславливаются параметрами топлива и его поведением при отрицательных температурах окружающей среды. Вязкость солярки при низких температурах увеличивается в несколько раз. Причиной этому становится высокое содержание парафина и различные примеси, присутствующие в топливе.
Различные сторонние добавки, входящие в состав солярки, во время работы двигателя оседают на стенках камеры сгорания, забивая одновременно фильтры и трубопроводы. По этой причине подогреватели двигателя устанавливается в автомобили еще на стадии их заводской сборки.
Особенности дизельных подогревателей
Дизельными двигателями комплектуются в основном грузовые автомобили, соответственно, мощность их весьма велика. Требуется обогрев не только кабины и мотора, но и жилого отсека. По этой причине предпусковые подогреватели для дизельных двигателей комплектуются дополнительными приборами:
- Устройства для обогрева топливной магистрали;
- Воздухозаборник с подогревом;
- Подогреватель, устанавливаемый на фильтре очистки топлива и дополняющий функции основного прибора.
К числу особенностей подобного оборудования можно отнести и увеличенную мощность, необходимую для разжижения солярки.
Разновидности подогревателей для дизельного двигателя
Подогреватели для двигателей делятся на несколько видов. Один из них — электрические: они подключатся к сети электропитания и нагревают охлаждающую жидкость посредством электронагревательного элемента. Антифриз циркулирует по системе из-за разницы температур. Встроенное термореле срабатывает по достижении необходимой температуры, не допуская перегрева.
Второй вид — жидкостные подогреватели, работа которых основывается на сгорании топлива. Встроенный насос подает горючее в камеру сгорания где топливно-воздушная смесь воспламеняется. Образующееся в результате тепло нагревает антифриз, который циркулирует под воздействием насоса. По достижении определенной температуры в действие приводится вентилятор, который обогревает салон автомобиля.
В отличие от двух вышеупомянутых вариантов, подогреватель для дизельного топлива работает от аккумуляторной батареи автомобиля и используется в основном для растворения содержащихся в топливе парафинов. Устанавливают его либо на фильтр тонкой очистки горючего, либо на топливную магистраль.
Нужен ли подогреватель двигателя?
Недооценивать подобные приборы не стоит: они значительно облегчают запуск автомобиля, который затрудняется из-за низких температур, характерных для наших климатических условий. Конечно, в регионах с мягким теплым климатом необходимости в таких прибора нет, однако если температура окружающей среды опускается ниже -20 градусов, требуется не менее пяти минут, чтобы запустить двигатель. Использование подогревателя позволяет не только сократить время прогрева мотора, но и нагреть салон автомобиля.
В случае с машинами с дизельными силовыми агрегатами трудности запуска могут возникнуть даже при небольших отрицательных температурах: при них вязкость топлива резко увеличивается, что может стать причиной того, что двигатель запускаться не будет вообще. В таком случае подогрев такого мотора — не прихоть водителя, а необходимость. Выбирая предпусковые дизельные подогреватели, обращать внимание стоит на их качество и технические характеристики, а не на стоимость прибора.
Установка электрического подогревателя двигателя
Произвести установку подогревателя можно своими руками, поскольку процесс не представляет ничего сложного. Самое главное — ознакомиться с прилагаемой инструкцией. Подобное оборудование вне зависимости от вида устанавливается по одной и той же схеме с небольшими отличиями, которые зависят от модели.
Сперва снимается расположенная на блоке цилиндров сливная пробка, после чего сливается весь антифриз из охлаждающей системы.
Теперь приступают к процессу установки. Измеряют расстояние между входным патрубком и участком соединения головки цилиндров и верхнего патрубка и входным патрубком, и пробкой цилиндров. Монтируется кронштейн, на котором будет крепиться подогреватель. Основным требованием является его установка таким образом, чтобы он не контактировал с двигателем и остальными узлами и деталями. Сливная пробка заменяется штуцером, на резьбу которого наносится герметик.
Если установить подогреватель невозможно из-за модуля зажигания, то его переносят в другое место.
Штуцер, расположенный на блоке цилиндров, подключается к патрубку прибора при помощи входного рукава, который закрепляется хомутами. Тройник устанавливается в специальный разрез на рукаве, который соединяет головку блока цилиндров и верхний патрубок. Выходной патрубок подключается к тройнику, причем место соединения закрепляется при помощи хомутов. Система охлаждения наполняется новой жидкостью, после чего проводится проверка ее работоспособности и первый пуск подогревателя двигателя.
Дизельный подогреватель Webasto
Самыми популярными и наиболее часто устанавливаемыми на дизельные двигатели подогревателями являются приборы марки Webasto. Одной из моделей является Webasto Thermo Top Evo, которую монтируют на легковые автомобили. Особенностью данного прибора является то, что устанавливать его можно и на специальную технику.
Webasto подключается к аккумуляторной батарее автомобиля и работает за счет топлива. За один час работы прибор потребляет порядка 0,6 литра горючего. По сути, за час работы Webasto прогоняет через собственную систему порядка пол-литра топлива.
Мощность прибора составляет 4 кВт. Несмотря на небольшие габариты, вес подогревателя весьма большой — почти 8 килограмм. Комплектуется Webasto специальным таймером, который отключает оборудование по достижении определенной температуры.
Подогреватель для дизельного двигателя позволяет не только ускорить запуск мотора автомобиля, но и обогревает салон, что делает поездку в зимнее время года комфортной.
Установка нагревателя блока цилиндров | Хонда Одиссей Форум
Недавно я установил подогреватель блока цилиндров двигателя Honda на свой ’01 EX. Я сомневаюсь, что это действительно потребуется для того, чтобы запустить мой Ody очень холодным зимним утром, но это уменьшит износ двигателя и обеспечит более быстрое нагревание салона, что сделает ME более комфортным.
Без сомнения, это «самый грязный мод». Если бы я знал до того, как начал, то, что знаю сейчас, все было бы не так плохо.
Вот мои заметки по установке:
0. Возьмите охлаждающую жидкость Honda. Вам, вероятно, понадобится не так уж много, но вы наверняка потеряете что-то, может быть, даже много, во время этой операции. Кроме того, в любом случае неплохо иметь что-то под рукой. Я заплатил около 9,50 долларов за галлон.
1. Я поставил машину на пандусы; подставки для домкрата сработали бы так же хорошо. Я не рекомендую делать это на земле.
2. Слейте воду из радиатора. Здесь нет ничего сложного, просто убедитесь, что вы не отвинчиваете кран полностью; это создает большой беспорядок (угадайте, откуда я знаю). Наберитесь терпения и ослабьте крышку радиатора. Закройте кран.
3. Слейте воду из блока цилиндров, используя слив REAR . Инструкции Honda не требуют этого шага; Я следовал их инструкциям
. Используйте сливной шланг длиной около 2 футов, я не уверен насчет внутреннего диаметра, 5/16 немного великоват, но может сработать, если вы будете держать его на месте. Ослабьте слив, используя головку, затем используйте накидной или гаечный ключ при сливе. Используя эту технику, вы сможете собрать практически всю охлаждающую жидкость. Закройте и затяните слив.
4. Снимите передний сливной болт. Я не знаю, сколько охлаждающей жидкости будет слито, ЕСЛИ вы выполнили шаг 3 выше. Это большой беспорядок, если вы этого не сделали. Я знаю! Кстати: у этого сливного болта головка 18 мм, по моим расчетам, ¾ дюйма всего на 0,002 дюйма больше. 6-гранная головка на ¾” работает нормально. Ослабить этот болт проще всего «сверху». Возможно, вам будет легче снять болт снизу. Не забудьте также снять шайбу. Ключом к этому и следующему шагу является правильное сочетание сокета (обычного или глубокого) и расширения.
5. Установите нагреватель и новую шайбу. Я использовал противозадирный состав, но это, вероятно, не нужно. Не используйте герметик для резьбы, смазку для труб или тефлоновую ленту. Мне показалось, что проще всего установить нагреватель снизу и затянуть его сверху. Головка нагревателя 24мм; Я использовал 15/16-дюймовую шестигранную головку. Используйте динамометрический ключ! Спецификация крутящего момента составляет 44 футо-фунта, что не очень много. Вы определенно не хотите обрывать эти нити; это действительно испортит вам весь день.
6. Пометьте шнур согласно инструкции. Отметка на 250 мм (~ 9 7/8 дюйма) является наиболее полезной; вы могли бы легко обойтись без одного на 400 мм (~ 15 ¾ дюйма). Белого фломастера у меня не было, поэтому я использовал пару кусочков скотча (из аптечки).
Следуйте остальным инструкциям Honda.
Надеюсь, это кому-нибудь поможет. Дай мне знать.
Мел
Сохранить Делиться
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
1 — 20 из 27 сообщений
Канодисси
·Зарегистрировано
канадавладелец
·Зарегистрировано
дэйвдрайвсоди
·Зарегистрировано
Вавилон5
·Зарегистрировано
дэйвдрайвсоди
·Зарегистрировано
Вавилон5
·Зарегистрировано
суандрой
·Зарегистрировано
Робби
·Зарегистрировано
суандрой
·Зарегистрировано
Зут1
·Зарегистрировано
дэйвдрайвсоди
·Зарегистрировано
суандрой
·Зарегистрировано
дэйвдрайвсоди
·Зарегистрировано
суандрой
·Зарегистрировано
Вавилон5
·Зарегистрировано
суандрой
·Зарегистрировано
Зут1
·Зарегистрировано
дэйвдрайвсоди
·Зарегистрировано
суандрой
·Зарегистрировано
1 — 20 из 27 Сообщений
- Это старая тема, возможно, вы не получите ответа и, возможно, старая тема возрождается. Пожалуйста, рассмотрите возможность создания новой темы.
Верх
Установка нагревателя блока цилиндров — 1025R
Новый парень здесь. Я наткнулся на этот сайт некоторое время назад, когда искал информацию о JD 1025R, а затем снова при установке нагревателя блока цилиндров на 1025R. Я не нашел именно то, что искал, но нашел достаточно похожей информации, чтобы решить, могу ли я использовать нагреватель и выполнить установку. Когда я делал свою установку, я сделал несколько фотографий тех областей, о которых у меня изначально были вопросы, и я внесу свой вклад в этот замечательный форум, опубликовав свои шаги по установке.
Хотя я и не в восторге от обмена личной информацией в Интернете, я верю в обмен опытом. Тем не менее, я ни в коем случае не эксперт, но я механик с техническим образованием, который работал в этом бизнесе в прошлой жизни, и я до сих пор неплохо справляюсь с гаечным ключом. В прошлом я устанавливал пару обогревателей на автомобили, и эта установка не сильно отличалась. На самом деле, из-за легкого доступа и видимости я бы оценил эту установку довольно простой по сравнению с моим прошлым опытом. Тем не менее, есть несколько способов снять шкуру с большинства кошек. Методы установки, которые я использовал, могут быть не самыми лучшими, но они сработали для меня. Если у вас есть другие идеи или методы, я не обижусь, если вы их опубликуете. Черт, если ты увидишь, что я что-то напортачил, ты сделаешь мне одолжение, указав на это!
Я постараюсь быть очень подробным и упомянуть шаги, которые я предпринял, чтобы убедиться, что моя установка прошла успешно. Я напишу с точки зрения немеханика и, надеюсь, отмечу те области и этапы, о которых опытный механик не стал бы задумываться.
Соберите детали:
Я заказал детали JD AR87167 — нагреватель охлаждающей жидкости двигателя и AM134805 — переходник нагревателя блока цилиндров. Я не фотографировал детали в разобранном виде, но переходник представляет собой алюминиевый корпус, который крепится болтами к блоку двигателя и в который ввинчивается нагреватель. Адаптер и нагреватель я собрал на стенде перед установкой в блок.
Я намотал три или четыре витка тефлоновой ленты на наружную резьбу нагревателя, а поверх ленты нанес тонкий слой трубной пасты. Затем этот нагреватель был ввинчен в переходник. Детали были закреплены в деревянных тисках и закреплены. Нагреватель хорошо помещается в гнездо 1 3/8, но серповидный или трубный ключ подойдет. Я не могу сказать, насколько плотно я прилегала к частям, когда я ходил на ощупь, но вы хотите, чтобы они были плотными. Нагреватель изготовлен из латуни, а переходник — из алюминия, поэтому вы не можете сойти с ума, но вы хотите, чтобы они были надежно соединены. Поскольку соединение заполнено лентой и клеем, лучше сделать его слишком свободным, чем слишком тугим, чтобы не повредить нагреватель или переходник. Ослабленное соединение всегда можно подтянуть после установки отопителя на трактор. Вы узнаете, когда они почувствуют себя хорошо.
Не проверять обогреватель! Мне нравится тестировать компоненты перед установкой, если это возможно. Я подключил шнур обогревателя к розетке, удерживая нагревательный элемент. Нагрев был мгновенным, и если бы я не держал элемент и не заметил быстрый нагрев, а затем сразу же отключил шнур, я мог бы сжечь элемент или расплавить припой, который удерживает элемент в корпусе нагревателя. Задним числом говорят, что нагреватель предназначен для погружения в жидкость во время работы, но я не думал об этом в то время. Поверьте мне на слово и не подключайте нагреватель, если он не установлен в блоке цилиндров с охлаждающей жидкостью. Если, конечно, вам не нравится запах горелого мяса.
(Не обращайте внимания на числа рядом с изображениями. Это заполнители для имен изображений на случай, если публикация не удастся.)
1035
После сборки: Нагреватель вверху — переходник внизу — Примечание: Углубленные отверстия в переходнике обращены к нагревателю.
1036
Задняя сторона: переходник сверху, нагреватель снизу. Я также установил прокладку, которая подходит между адаптером и блоком двигателя. Я намазал прокладку тонким слоем силикона RTV. Я предпочитаю использовать герметик с высокой липкостью на волокнистой прокладке, но моя банка (с высокой липкостью) высохла, и RTV оказался под рукой. (RTV vs. high-tack — это дискуссия, которую я не хочу посещать. :lol
Эти изображения не все в той последовательности, в которой я выполнял работы и прокладка и RTV применялись непосредственно перед установкой отопителя в блок двигателя.
1040
Слейте охлаждающую жидкость из блока цилиндров:
Снимите FEL, если имеется.
Снимите правый кожух двигателя — один болт и гайка.
Мой трактор довольно новый и не нуждается в замене охлаждающей жидкости. Я намеревался сохранить как можно больше хладагента, насколько я мог гарантировать, что он был чисто восстановлен.
Внизу справа перед радиатором есть кран (сливная пробка) и шланг. Я пошарил там внизу и решил, что будет проще открывать и закрывать кран, если аккумулятор не мешает.
Я снял отрицательную и положительную клеммы аккумулятора и попытался снять аккумулятор с трактора. Затем я обнаружил, что вам нужно сначала снять фару, чтобы снять аккумулятор. Вместо этого я временно переместил аккумулятор в левую часть аккумуляторного отсека (вправо, если работаю спереди). Теперь кран легко доступен, как показано стрелкой.
1023
Сливной шланг радиатора выступает из нижней части трактора прямо перед передней осью. Там же находится вентиляционный шланг аккумулятора, который я снял, когда перемещал аккумулятор. (Посмотрите на пустое отверстие вентиляционной трубки аккумулятора между стрелкой и аккумулятором на предыдущем изображении.)
Я промыл старый галлонный кувшин, который хранил именно для этой цели, и втиснул его между передней осью и поперечной рулевой тягой. Я проверил конец сливного шланга и, обнаружив, что он чистый, воткнул его в верхнюю часть кувшина. Я использовал обрезки 2×6, чтобы убедиться, что сливной шланг достает и остается в кувшине. Я был осторожен, чтобы не выбить мусор из трактора, когда устанавливал кувшин и сливной шланг, чтобы не загрязнить собранную охлаждающую жидкость.
Я пережал шланг, идущий от бачка охлаждающей жидкости к верхней части радиатора, так как не было необходимости сливать бачок. (В этом нет необходимости, если у вас нет хомута, и вам просто нужно подождать, пока охлаждающая жидкость в бачке стечет в радиатор, а затем в кувшин.) Я снял крышку радиатора, а затем открыл кран. чтобы радиатор мог стекать в галлонный кувшин. (Первоначально я слил небольшое количество охлаждающей жидкости в чашку, чтобы убрать весь мусор, который мог быть внутри сливного шланга. Позднее эта охлаждающая жидкость была утилизирована.)
Слив из радиатора позволил мне восстановить около 2/3 галлона охлаждающей жидкости, которую я позже залью обратно в радиатор.
1024
Снимите и закройте кувшин, чтобы не опрокинуть его и не загрязнить охлаждающую жидкость.
Закрой кран! Сделайте это сейчас или вы забудете сделать это позже.
Теперь начинается настоящая работа.
Нагреватель устанавливается фактически над отверстием для замерзающей пробки, но сначала необходимо удалить заглушку из отверстия. Интересующее вас отверстие находится с правой стороны двигателя. Он расположен прямо перед (справа) от топливного фильтра. Отверстие имеет встроенный фланец, к которому крепится переходник нагревателя. Стрелка указывает на отверстие, закрытое топливопроводом. На изображении отсутствуют провод и штекер, которые соединяются с блоком подачи масла, расположенным справа от стрелки. Я переместил провод до фото, но он появится на более поздних фотографиях.
1020
Вот отверстие с фланцем, к которому крепится переходник/нагреватель. Блок подачи масла находится чуть ниже. Внизу в центре изображения находится сливная пробка охлаждающей жидкости, которую я не буду трогать во время установки отопителя. Другие могут предпочесть слить охлаждающую жидкость из блока цилиндров, удалив эту пробку, и я бы удалил ее, если намеревался полностью заменить старую охлаждающую жидкость, но нет необходимости использовать эту сливную пробку во время установки обогревателя. Я считаю любую охлаждающую жидкость, восстановленную с этого момента, загрязненной, так как она омывает грязный блок двигателя, прежде чем достигнет сливного поддона. Зачем пытаться сэкономить 5 долларов охлаждающей жидкости и рисковать повредить двигатель из-за того мусора, который остается в повторно используемой охлаждающей жидкости? Не говорю, что я не делал этого в прошлом, но, черт возьми, это довольно новый трактор, и я не собираюсь экономить на нем.
1021
Отверстие с фланцем (и др. в блоке) заглушено заглушкой. Это фланцевый диск, который запрессовывается в блок при сборке. Я читал, что отверстия для замораживающих пробок необходимы для процесса литья двигателя, и, возможно, так оно и есть, но я видел, как они функционируют как замораживающие пробки и выталкиваются льдом, образующимся в водяной рубашке двигателя без охлаждающей жидкости. Во всяком случае, я называю их заморозками, и вы можете называть их так, как считаете нужным.
Защитная пробка присутствует в двигателе до его покраски. Когда вы снимете заглушку, вы можете сколоть краску на фланце. Я не беспокоился о окрашенном фланце и установил нагреватель/адаптер поверх краски. Если вы предпочитаете прикреплять нагреватель/адаптер к голому металлу, сейчас самое время приступить к этому с помощью наждачной бумаги или наждачной шкурки по вашему выбору. Если на вашем фланце отслаивается краска или фланец заржавел, его обязательно нужно почистить. Я вернусь к этой теме позже.
1019
Я постучал по внутренней окружности замораживающей пробки с помощью калибровочного стержня и молотка. Моим намерением в этот раз было не сместить заглушку, а только сломать краску между пробкой и краем отверстия. (Этот окрашенный стык хорошо виден на предыдущем изображении с 2:00 до 5:00.) Мне удалось отделить краску от стыка, и я стер остатки краски, прежде чем продолжить.
1027
А теперь самая «деликатная» часть. Цель состоит в том, чтобы выбить замерзающую пробку, чтобы ее можно было снять с блока цилиндров. Это достигается ударами по фланцу диска (по самому краю диска) до тех пор, пока диск не закрутится в отверстии. Это не очень сложно. Я использовал большую отвертку и выбрал левый край в качестве цели, потому что я держал отвертку в левой руке и мог легко «притянуть» отвертку к краю отверстия и к верхней части фланца стопорной пробки.
Вы можете действовать осторожно и проверять свой прогресс, визуально подтверждая, что вы вращаете диск, или вы можете просто ударить молотком несколько раз, и диск должен/будет вращаться в своем отверстии. Охлаждающая жидкость будет течь или хлынуть из отверстия в зависимости от вашего метода удаления, и она смоет все остатки краски. (Вот почему я не использовал сливную пробку. Я хочу, чтобы мое отверстие было промыто и очищено. :tongue Вы можете вручную повернуть диск обратно, чтобы замедлить поток охлаждающей жидкости и посмотреть, правильно ли расположен ваш сливной поддон … или сделать фото, на котором виден слив охлаждающей жидкости из отверстия.
1029
Вытекающая охлаждающая жидкость течет по блоку цилиндров и без разбора падает на землю. Чем больше сливной поддон, тем лучше. Эта охлаждающая жидкость загрязнена и не возвращается в мой радиатор.
1068
Теперь, когда ваша пробка для замораживания находится сбоку в отверстии, достаньте плоскогубцами и вытащите ее из отверстия. Это может выйти силой руки, если вы крутой парень. Может ли замерзающая пробка случайно попасть внутрь блока цилиндров? Насколько я знаю, нет, и я никогда не беспокоился об этом. У меня был случай переустановить заглушки, и их очень трудно загнать прямо, так как они имеют склонность вращаться в ту или иную сторону. Если вы не удаляли его раньше, действуйте медленно, сделайте несколько ударов отверткой и молотком, а затем нащупайте край заглушки. Край, который вы нажимаете, должен быть более утопленным, чем противоположный край. Если края равны, нажмите немного сильнее. В конце концов, край с резьбой станет более утопленным, чем противоположный край, и вскоре заглушка будет вращаться в отверстии, и у вас будет лицо, полное охлаждающей жидкости. Не совсем. У вас будет беспорядок, но он не выльется слишком далеко от блока.
1030
Сняв заглушку, я зачистил края отверстия. На предыдущем изображении видны фрагменты краски и кусочки красного герметика, которые были удалены. Я плеснул пальцем в охлаждающую жидкость, лежащую прямо внутри отверстия, чтобы она была ниже уровня отверстия и не капала на фланец после того, как я ее высушу. Затем пришло время установить адаптер/нагреватель.
С установленной прокладкой и обоими болтами, выступающими со стороны двигателя адаптера, установите адаптер на место и ввинтите оба болта во фланец. Это довольно просто, так как есть много места для работы. Затяните болты от руки, а затем подготовьте свой любимый динамометрический ключ для окончательной установки.
Адаптер крепится к блоку двумя винтами M8 класса 12.9, которые входят в комплект адаптера. Спецификация этого крепежа требует крутящего момента в сухом состоянии 47 Нм или 35 фут/фунт и крутящего момента со смазкой 37 Нм или 27,5 фут/фунт. Я использовал Blue 242 Loctite на болтах, поэтому я разделил разницу между значениями крутящего момента для сухой и смазанной частей и выбрал 42 Нм для моей установки. Это было правильно, когда я затянул болты. Я не знаю, верен ли мой метод «раздели разницу» при использовании Loctite, но это моя практика, и она работает для меня.
Головка винта с головкой под ключ предназначена для метрического шестигранника или гаечного ключа на 6 мм, но также подходит для биты Torx T40, хотя это не является предпочтительным. Если бы у меня не было шестигранной головки на 6 мм, подходящей для динамометрического ключа, но у меня была бита T40, подходящая для моего динамометрического ключа, я бы использовал T40. Незначительная проблема с посадкой между T40 и винтом с головкой вызывает меньше беспокойства, чем правильное значение крутящего момента, которое можно получить с помощью T40. В крайнем случае можно использовать старомодный угловой шестигранный ключ для закрепления болтов, но правильная затяжка маловероятна, и вам будет трудно получить крутящий момент 42 Нм с помощью шестидюймового шестигранного ключа. Хотя, вероятно, было больше подогревателей блока цилиндров, установленных с помощью угловых шестигранных ключей, чем с шестигранными головками, и в этом случае значения крутящего момента могут быть не слишком критичными.
У меня была шестигранная головка на 6 мм и динамометрический ключ со щелчком, и после нанесения Loctite на концы болтов я затянул оба болта до 42 Нм, переходя от одного болта к другому с попеременным шагом, чтобы не деформировать переходник.
1081
Установленный нагреватель/адаптер выглядит очень хорошо, но теперь вы можете сделать его лучше. Я выровнял заглушку нагревателя параллельно отверстиям под болты во фланце, когда изначально собирал их в тиски. После прикручивания узла к блоку я мог видеть, что отверстия под болты не параллельны земле. Я быстро повернул обогреватель, чтобы электрический шнур упал прямо вниз, когда он был прикреплен к обогревателю. На предыдущем изображении показан перенастроенный нагреватель.
Я снова подключил провод датчика масла, переместил заземляющий провод туда, где он был изначально, и подключил шнур нагревателя к нагревателю.
1092
Я накрыл участок шнура отопителя куском разрезной виниловой трубки и закрепил шнур на левой стороне опоры двигателя. Штекер легко доступен и не мешает чему-либо, что может происходить. Я, вероятно, удалю шнур после того, как пройдут холода, чтобы предотвратить износ.
1098
Я подтвердил, что закрыл кран ранее при установке и доверху наполнил радиатор охлаждающей жидкостью, которую собрал в кувшине. Я добавил меньше литра новой охлаждающей жидкости Cool-Gard II, чтобы заменить ту, которая была потеряна, когда была выбита заглушка, а затем я снял зажим на трубке бачка. Я переместил батарею и снова прикрепил концы кабеля батареи. Я завел двигатель, прогрел его, и все было хорошо. Во время прогрева я проверил соединение адаптера/нагревателя и соединение адаптера/блока на наличие утечек, и ничего не было обнаружено.
Через несколько дней я просмотрел изображения, сделанные во время установки. Я был весьма удивлен, увидев огромные потеки краски на правой стороне фланца блока цилиндров, которые видны на многих изображениях. Я не мог поверить, что пропустил этот пробег, когда делал установку, и он выглядел достаточно большим, чтобы повредить прокладку и установку адаптера на блоке цилиндров.
Я опустошил радиатор, на этот раз оставив батарею в покое, так как знал, что могу манипулировать краном, не видя его. Я снял болты и нагреватель/адаптер и потерял менее литра охлаждающей жидкости.
