Устройство подвески грузового автомобиля

Подвеска осуществляет упругую связь рамы или кузова автомобиля с мостами или непосредственно с колесами, смягчая толчки и удары, возникающие при наезде колес на неровности дороги.

Устройство подвески грузового автомобиля:

Требования, предъявляемые к подвескам:

• оптимальная характеристика жесткости — зависимость между нормальной (перпендикулярно опорной поверхности) нагрузкой на колесо и деформацией (прогибом) подвески, измеряемая как нормальное перемещение центра колеса относительно кузова;

• оптимальная кинематика; работа направляющего устройства подвески при вертикальных перемещениях, крене либо галопировании (продольные угловые колебания) кузова автомобиля вызывает не только вертикальные перемещения колес, но также боковые и угловые перемещения как относительно дороги, так и относительно кузова;
• оптимальные характеристики демпфирования — гашение колебаний колес и кузова автомобиля, возникших в результате воздействия главным образом дорожных неровностей; может происходить вследствие трения в некоторых типах упругих элементов и в шарнирах направляющего устройства подвески;
• минимальное число не подрессоренных частей; к ним относятся колеса и шины, тормозные механизмы колес, поворотные кулаки, стойки подвески, мосты и т. п.;
• хороший контакт колеса с дорогой; при переезде автомобилем на большой скорости выпуклых неровностей (трамплинов) на дорожной
поверхности из-за недостаточного хода отбоя подвески, либо большой ее инерционности, возможен отрыв колеса от дороги;

• низкие уровень шума и вибрации; при эксплуатации автомобиля возникают скрипы из-за трения подвески в металлических шарнирах, резиновых опорах и упругих элементах и стуки в шарнирах из-за их изнашивания и образования зазоров;
• рациональная компоновочная схема.

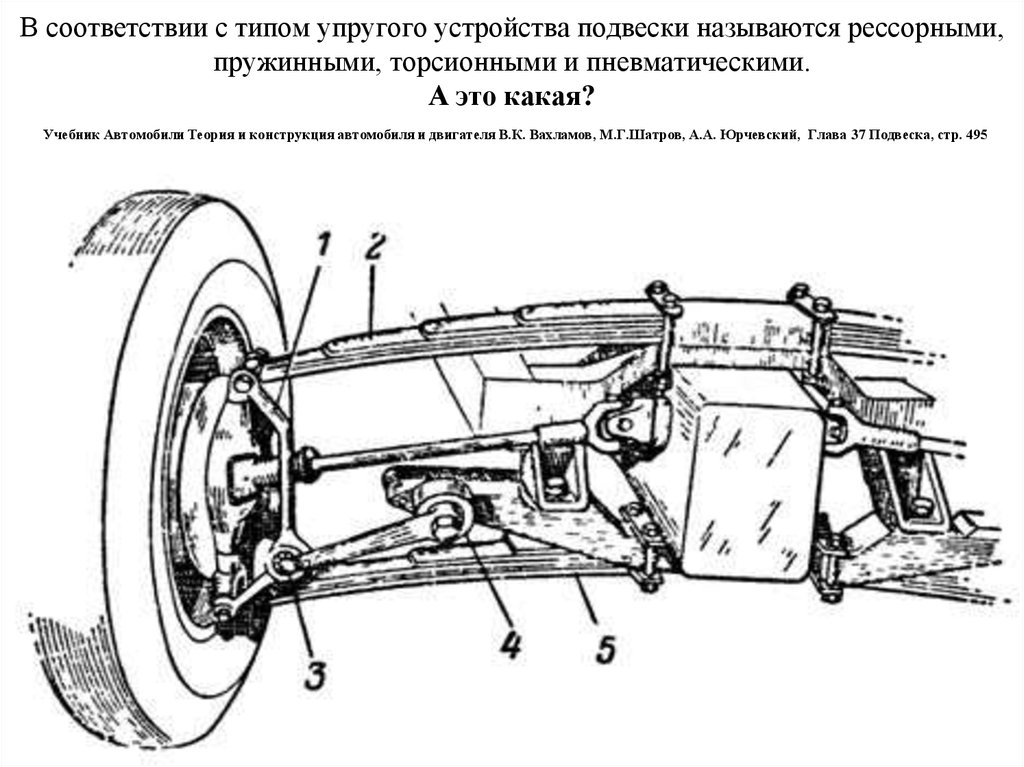

Устройство подвески грузового автомобиля:

а — зависимая; б — независимая шкворневая; в — независимая бесшкворневая; 1 — кронштейн; 2 — рессора; 3 — хомут; 4 — балка переднего моста; 5 — серьга; 6 — стремянка; 7 и 12 — рычаги; 8 — пружина; 9 — шкворень; 10— поворотный кулак; 11 — поворотная стойка; 13— поперечина подрамника.



Устройство подвески грузового автомобиля ГАЗ-53:

1, 3 и 6 — кронштейны; 2 — лонжерон; 4 — шарнир; 5 — амортизатор; 7 и 12 — обоймы концов коренных рессорных листов; 8 и 13 — верхние и нижние опоры; 9 — буфер; 10 — стремянка; 11 — двойной коренной лист; 14 —торцовый упор.

Как работает подвеска автомобиля

Из чего состоит подвеска автомобиля

Подвеска любого современного автомобиля – это особый элемент, служащий переходным звеном между дорогой и кузовом. И сюда входят не только передние и задние мосты и колёса, но и целая совокупность механизмов, деталей, пружин и различных узлов.

Чтобы провести профессиональный ремонт, автомобилисту необходимо знать, из чего состоит подвеска автомобиля. В этом случае он сможет быстро обнаружить неисправность, провести замену детали или провести отладку.

Основные функции подвески

Устройство подвески

Подвеска любого современного автомобиля призвана выполнять несколько основных функций:

1. Соединение мостов и колёс с основной несущей системой – рамой и кузовом.
2. Передача крутящего момента от двигателя и основной несущей силы.
3. Обеспечение необходимой плавности хода.
4. Сглаживание дорожных неровностей.

Все производители работают над повышением эффективности, надёжности и прочности подвески, внедряя более продвинутые решения.

Разновидности подвесок

Зависимая

Классические автомобильные подвески уже давно ушли в прошлое. Сейчас такие системы стали более сложными. Выделяют две основных разновидности:

Независимая

Подавляющее большинство легковушек оснащается независимой подвеской. Она позволяет добиться большего комфорта и безопасности. Суть такой конструкции заключается в том, что колеса, располагающиеся на одной оси, никак жестко не связаны друг с другом. Благодаря этому, когда одно колесо наезжает на какую-то неровность, другое не меняет своего положения.

В случае с зависимой подвеской колёса соединяются жёсткой балкой и представляют собой фактически монолитную конструкцию. В результате этого пара движется синхронно, что не очень удобно.

Основные группы элементов

Расположение элементов подвески

Как уже было сказано, современная подвеска – это сложная система, где каждый элемент выполняет свою задачу, причем функций у каждой детали, узла или агрегата может быть сразу несколько.  Все элементы перечислить очень трудно, поэтому специалисты обычно выделяют некие группы:

1. Элементы, обеспечивающие упругость.
2. Направляющие элементы.
3. Амортизирующие элементы.

Для чего предназначается каждая из групп

Амортизатор

Упругие элементы предназначаются для сглаживания вертикальных сил, возникающих из-за неровностей дороги. Направляющие элементы отвечают непосредственно за связь с несущей системой. Амортизаторы гасят любые колебания и обеспечивают комфортность езды.

Основным упругим элементом являются рессоры. Они смягчают удары, колебания и негативные вибрации. Рессора – это большая и мощная пружина, отличающаяся высокой сопротивляемостью.

Устройство амортизатора

Одним из основных элементов подвески являются амортизаторы, выполняющие гасящие функции. Они состоят из:

• верхней и нижней проушин, предназначенных для крепления всего амортизатора;
• защитного кожуха;
• цилиндра;
• штока;
• поршня с клапанами.

Гашение колебаний происходит в результате воздействия силы сопротивления, возникающих при перетекании жидкости или газа из одной ёмкости в другую.

Стабилизатор поперечной устойчивости

Ещё одной важной составляющей является стабилизатор поперечной устойчивости. Он необходим для повышения безопасности. Благодаря ему автомобиль во время движения на больших скоростях не так сильно отклоняется в стороны.

Подвеска играет ключевую роль в определении ходовых качеств легкового автомобиля. Многие производители стараются подобрать качественные детали и серьёзно подходят к вопросам оснащения. Нередко производители используют подвески той или иной компании, которая уже давно заявила о себе и доказала свою надёжность.

Видео

Посмотрите видео, в котором проводится обзор подвески на примере Nissan Almera G15:

Читайте другие наши статьи:

Как провести диагностику подвески

Какие подвески бывают

Тюнингуем подвеску самостоятельно

Подвеска автомобиля — типы подвесок, устройство

_____________________________________________________________________________________________________________________

Многие посетители нашего сайта, наверное, были в деревне, видели конную упряжку, телегу, нелегкий труд крестьянина и тому подобное! Может многим удалось прокатиться в телеге, испытать эти чувства «лягушонка в коробчонке». Так вот, – телега является ярким примером отсутствия какого – либо сглаживающего устройства от неровностей дороги, а именно подвески. А теперь представьте автомобиль, у которого есть только оси, к ним присоединены колеса и скорость авто примерно 90 км\ч… Что будет с пассажирами автомобиля? Жуть!

Для исключения этих неприятных вещей и была разработана подвеска автомобиля, которая устанавливается на задние и передние колеса. Главное предназначение подвесок (передней и задней) заключается в связи колес с кузовом автомобиля, а так же в гашении вибраций от неровностей дороги. В общих чертах все подвески похожи по своему составу, но разные по способу реализации своих свойств.

Устройство подвески автомобиля

Общие элементы для всех типов подвесок:

• элементы обеспечения упругости
• элементы распределения направления силы
• гасящий элемент
• элементы стабилизации поперечной устойчивости
• крепеж

Элементы обеспечения упругости служат своеобразным буфером между неровностями дороги и кузовом авто. Они первыми воспринимают неровности и передают их на кузов автомобиля. К ним относятся витые пружины, рессоры и торсионы.

• Пружины бывают с постоянной жесткостью, у которых диаметр пружины одинаковый по концам и диаметр прутка, из которого они изготовлены, так же одинаков по всей пружине. Пружины с разным диаметром прутка и диаметром пружины называются пружинами с переменной жесткостью. В центре пружины устанавливается резиновый отбойник, который предназначен для сглаживания колебаний, если пружина под нагрузкой сжата практически до конца.
• Рессоры представляют собой набор металлических упругих полос, стянутых своеобразной «стремянкой» и имеющие разную длину.
• Торсионы представляют собой металлическую трубу, внутри которой расположены стержни, работающие по принципу скручивания. То есть, перед установкой торсионы «накручиваются» вдоль своей оси и после установки на авто создают усилие на раскручивание, но поскольку раскручивание ограничено рычагами, амортизаторами, то эту силу используют в качестве элемента упругости.
• Есть еще один вид элементов упругости – пневматический и гидропневматический. Действие первого основано на свойствах сжатого воздуха, второй представляет симбиоз рабочей жидкости и сжатого воздуха в одной камере, разделенной перегородкой. Изготовлен элемент в виде герметичного баллона, который накачивается насосом от ДВС и меняет в зависимости от условий вождения жесткость элемента упругости и дорожный просвет. Попросту — «поднимает» кузов или «опускает» относительно дороги. Широко используется на автомобилях Citroen.

Элементы распределения направления силы служат одновременно для крепления подвески к кузову авто, передачи силы на кузов и правильного расположения колес относительно кузова по вертикали и горизонтали. К этим элементам относятся рычаги сдвоенные, рычаги поперечной и продольной установки.

Гасящий элемент (амортизатор) предназначен для противодействия элементам упругости, а именно сглаживания колебаний. Конструктивно амортизатор выполнен в виде металлической трубы с элементами крепления и использует принцип гидравлического сопротивления, если жидкость перетекает из одной полости в другую, через клапан. Различают два вида амортизаторов – однотрубный и двухтрубный. По способу действия – на масляный, газомасляный и пневматический. Некоторые современные амортизаторы имеют дополнительные гаджеты – изменение калибровочного отверстия клапана, что влияет на свойства амортизации и переменную вязкость рабочей жидкости, при воздействии электромагнитного поля.

Элементы стабилизации поперечной устойчивости – это штанга, вкупе с опорами крепления к кузову, соединяющая рычаги противоположных колес. Предназначены элементы для распределения боковой нагрузки авто на поворотах и уменьшения крена.

Крепление элементов подвески автомобиля к кузову и к опорам колеса осуществляется при помощи болтовых соединений, резинометаллических втулок (сайлент-блоков) и шаровых опор.

• Сайлент-блоки впрессовываются в рычаги и соединяются с кузовом или подрамником болтовым соединением.
• Шаровая опора представляет собой шарнирный механизм, который крепится к рычагам, а своим «пальцем» к опоре колеса. Устанавливается как на передней подвеске, так и на задней у некоторых авто, например, у «Хонды»

Типы подвесок автомобиля

Из-за особенности в конструкции подвесок различают два основных вида – это зависимая подвеска и независимая.

• Зависимая подвеска подразумевает жесткое соединение противоположных колес, перемещение одного в поперечной плоскости вызывает перемещение и второго колеса.
• Независимая подвеска является более сложной конструкции, у которой перемещение колес не зависит друг от друга. Вследствие чего повышается плавность хода.

В свою очередь независимые подвески авто подразделяются на:

Все подвески имеют свои достоинства и недостатки, некоторые нашли широкое применение в современном автомобилестроении, а некоторые вышли из тиража. Более подробно о каждом виде будет рассказано в других тематических разделах.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ: _____________________________________________________________________________________________________________________

Что такое ходовая часть автомобиля и ее неисправности

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали. Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес. Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

Зависимая подвеска. Типы, особенности конструкции

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму. Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам. Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями. То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям. И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

Видео: Ходовая часть автомобиля

Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).

Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.

Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.

Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.

Независимая подвеска. Устройство, особенности

Независимая подвеска

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое. По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

Подвеска МакФерсон

Дополнительно ступица крепится к кузову амортизационной стойкой, выполняющей еще и роль поворотного кулака. Основными элементами этой стойки является винтовая пружина и амортизатор. Сама стойка – это корпус, в который помещен амортизатор, а поверх стойки расположена пружина.

Вверху стойка упирается в кузов. Между ними установлена подушка стойки, на которую она и опирается. Установленный внутри упорный подшипник дает возможность вращаться стойке вокруг оси. Благодаря этому осуществляется возможность поворота колеса.

Как бы отлично не работала амортизационная стойка, существует возможность передачи колебаний на кузов. Это может привески к поперечному раскачиванию кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий обе подвески колес. Работая на скручивание этот стабилизатор гасит поперечные колебания.

Это основные элементы независимой подвески. Но имеется и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, к примеру, является подушка стойки. Также к ним относятся все резинотехнические элементы:

• сайлентблоки;
• шаровые опоры;
• втулки.

Все они тоже задействованы в гашении колебаний. Сайлентблоки, шаровые опоры и втулки помещаются везде, где производится соединение элементов подвески – рычагов с кузовом и ступицей, стабилизатора поперечной устойчивости со ступицами и подрамником и т. д.

Основные неисправности и диагностика подвески

Поскольку подвеска, какой бы она не была – зависимой или независимой, осуществляет перемещение колес относительно кузова и гасит все колебания, то она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске самыми распространенными неисправностями является потеря работоспособности амортизатора из-за утечки масла, физическое его повреждение. Также зачастую приходится менять все резинотехнические элементы, которые тоже присутствуют в данном типе подвески. Со временем происходит «старение» резиновой составляющей – она садится, начинает расслаиваться. Вполне возможно и разрушение рессор или пружин, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

• износ резинотехнических элементов и шаровых опор;
• выход из стоя амортизатора;
• разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому за подвеской следить нужно постоянно, своевременно проводить замену расходных материалов, контролировать состояние амортизаторов, пружин и рессор.

Виды подвесок автомобиля

Подвеска автомобиля – это слаженный механизм, состоящий из более мелких деталей. Создана была подвеска для того, чтобы неровности дороги не передавались напрямую от колес к кузову. Она является соединительным звеном между колесами и кузовом автомобиля и представляет собой часть шасси. Известны разные виды подвесок автомобиля.

Зачем нужна

Подвеска

Подвеска автомобиля нужна для механического соединения рамы или кузова автомобиля с колесами. Благодаря подвеске, неровности дороги не передаются на кузов, то есть подвеска отрабатывает удары колес и сглаживает их при передаче на кузов либо вообще не передает их. В конструкцию подвески входят упругие и направляющие элементы. Такой элемент подвески, как рессоры, которые устанавливались ранее на заднюю подвеску автомобиля, являлись одновременно и упругим и направляющим элементом. На данный момент подвеска автомобиля состоит из множества элементов, включая электронные устройства и датчики, что позволяет обеспечивать должный комфорт пассажирам автомобиля. Рессорная подвеска сейчас устанавливается только на грузовые автомобили, точнее, на карьерные самосвалы.

Классификация

Подвески настолько разнообразны, что их даже можно классифицировать по некоторым признакам.

Если брать в целом, то все виды подвесок легковых автомобилей делятся на две большие группы: зависимая подвеска и независимая. Они заметно различаются, но не имеют весомых преимуществ друг перед другом, чтобы можно было выявить однозначного лидера.

Независимая подвеска

Независимая

Независимая подвеска получила свое название за то, что колеса одной оси не связаны между собой механически. То есть вполне возможно такое, что одно колесо крутится, а другое нет. Этот вид подвески был разработан позже зависимой подвески. Постоянные параметры, например такие, как схождение и развал колес, не имеют постоянного значения при работе подвески. Это значит, что во время отбоя подвески эти параметры временно нарушаются. Этот вид подвески наиболее дешев по сравнению с другими, поэтому чаще применяется на бюджетных автомобилях. Наиболее распространены такие типы независимой подвески, как, например, Мак-Ферсон или «многорычажная».

Многорычажная

Двухрычажная

Зависимая подвеска

Эта подвеска подразумевает жесткую связь колес на одной оси. Движение одного колеса приводит в движение второе колесо. Это наиболее традиционный метод соединения колес, он известен еще со времен гужевых повозок.

Соединительная связь между колесами образуется посредством так называемой неразрезной балки. Минус этого вида подвески в том, что он несовершенен и на данный момент является устаревшим. Наезд на неровность одним колесом заставляет другое колесо менять угол наклона. Из-за этого на высоких скоростях может возникнуть отклонение оси. Если же зависимая подвеска применяется на ведущей оси, то на большой скорости также может возникнуть отклонение от проектируемой траектории движения. Применяется такая подвеска сейчас только на грузовиках и автобусах.

Зависимая

Модернизированная зависимая подвеска «Де Дион» лишена практически всех вышеназванных недостатков, но мало распространена из-за того, что для такой подвески нужно много места, так как необходима установка неразрезной балки. К тому же она имеет слишком высокую стоимость, что делает ее малоконкурентной.

Отличие

Подвеска с качающимися полуосями отличается от остальных типов тем, что каждая из двух качающихся осей закреплена на шасси. Таким образом, каждое колесо всегда находится под углом 90 градусов к своей полуоси. Из-за этого создается эффект подрессоривания и подвеска становится несовершенной с кинематической точки зрения. Также существует зависимость схода и развала колеса, колеи от длины полуоси. Чем полуось длиннее, тем меньше зависимость. Из-за действия центробежной силы и несовершенства такой подвески в долгих поворотах возникает сила, направленная вверх, и она слегка «подбрасывает» ось вверх.

С качающимися полуосями

В качестве упругого элемента часто выступают поперечные рессоры либо пружины. Часто устанавливали такую подвеску на довоенные автомобили, так как они не развивали больших скоростей. По мере роста скорости такая подвеска становится некомфортной и опасной.

Полуоси

Со временем автомобили модернизировали и постепенно отказывались от такого типа подвески. Например, на «горбатом» запорожце использована именно такая подвеска, а на его преемнике ЗАЗ-966 использована модернизированная подвеска с использованием косых рычагов. В современном мировом автомобилестроении на легковых автомобилях такая подвеска не используется из-за ее несовершенства. Единственный грузовой автомобиль, на который до сих пор устанавливают эту подвеску — это Татра-815.

Татра

Подвеска типа «качающаяся свеча»

Является самой первой независимой подвеской. На современных автомобилях используется только на британских автомобилях спортивного типа.

Является предшественницей подвески типа Мак-Ферсон. Основой здесь является кулак поворотный, закрепленный пружиной. Имеет свободный ход вверх-вниз по трубчатой направляющей, намертво прикрепленной к раме автомобиля.

Езда на автомобиле с такой подвеской является очень жесткой и некомфортной. Именно из-за этого фактора, а также дороговизны, она не получила большого распространения.

Подвеска типа Мак-Ферсон

Подвеска МакФерсон

Подвеска типа Мак-Ферсон в отличие от свечной подвески дополнена нижним рычагом и имеет возможность качаться в поперечном направлении.

МакФерсон

Является самой примитивной, но действенной и дешевой подвеской. Большинство бюджетных автомобилей оснащается именно такой простой, но надежной подвеской. Подвеска типа Мак-Ферсон первая по соотношению цена-качество. Отличается неубиваемостью и простотой обслуживания. Позволяет себя не обслуживать, не менять расходники. Например, при сроке службы поворотного кулака примерно 40–50 тысяч километров, такая подвеска спокойно может проехать и 200 тысяч километров.

Детали будут стучать, греметь, но автомобиль будет технически исправным и сможет продолжать движение. В конце службы, если за автомобилем не ухаживать, эта деталь просто развалится и машина остановится. Ремонт такой подвески несложный, поэтому, поменяв деталь, можно снова начинать движение – при поломке одной детали она не деформирует другие.

Активная подвеска

Активная

Активная подвеска – это подвеска, в которой по желанию водителя механически меняется клиренс и жесткость амортизаторов. Водитель, нажав на устройство управления подвеской, меняет также и режимы, например, спортивный, комфортный, нормальный.

Активная подвеска бывает трех видов: гидравлическая, гидропневматическая и самая распространенная пневматическая.

Пневмоподвеска еще в начале 2000-х годов начала использоваться на автомобилях марки Ситроен Ксара. В автомобилях среднего класса это был своеобразный прорыв. Но дальше в автомобильные массы он не пошел. Кроме таких мировых брендовых лидеров, как БМВ, Мерседес-Бенц и Ауди сейчас, пожалуй, только Ситроен серийно производит легковые автомобили с такой активной подвеской.

Работает подвеска на пневмобаллонах следующим образом: внутри пружины вместо стойки или амортизатора стоит пневмобаллон, содержащий воздух. В багажнике находится компрессор, с помощью которого в эти баллоны этот самый воздух поступает. Водитель внутри автомобиля может управлять подвеской с помощью тумблеров на панели. Накачал воздух в баллон – автомобиль поднялся. Спустил воздух – автомобиль опустился.

Устройство пневматической подвески

К плюсам пневмоподвески можно отнести неизменяющийся клиренс. То есть если даже в самом высоком положении машину загрузить пассажирами и грузом клиренс автомобиля не изменится. Также такая подвеска обеспечивает отсутствие кренов в поворотах и улучшенную управляемость.

Минусы такой подвески – это обязательная установка компрессора в багажнике, у которого небольшой срок службы, как и у пневмобаллонов. Долговечность работы компрессора напрямую зависит от климата – если в регионе высокая влажность воздуха, то при частой работе компрессора он выходит из строя. Такая подвеска стоит достаточно дорого, к тому же устанавливать ее должны профессионалы, а это и дорого и профессионалы есть не в каждом городе.

Пневмоподвеска может быть одно, двух или четырехконтурная. Одноконтурная способна опустить или поднять только весь автомобиль. Двухконтурная может опустить отдельно переднюю или заднюю ось. Четырехконтурная система способна изменять положение каждого колеса по отдельности.

Активная пневмоподвеска сейчас часто используется для тюнинга автомобилей. Молодые водители, желая выделить свой автомобиль из серой массы других, устанавливают такую подвеску на свои автомобили.

Видео

Обзор основных видов подвесок представлен в видеоматериале:

Как работает подвеска авто? — Auto-advice

Владельцы автомобилей знают, что ездить всегда только по качественному дорожному покрытию — это неосуществимая мечта. Куда бы мы ни ехали, нам придется столкнуться с такими явлениями, как трещины в асфальте, кочки и ухабы. Не стоит забывать и о “лежачих полицейских”, которые в условиях города встречаются каждые несколько сотен метров. Все эти факторы делали бы езду на автомобиле пыткой, если бы мудрые инженеры не создали амортизационную систему, которую часто называют подвеской.

Конструкция амортизационной системы

Основная функция подвески — смягчение колебаний, вызванных движением машины по неровной дороге. Амортизационная система — неотъемлемая часть ходовой. Особенности ее конструкции делают возможным процесс рулевого управления автомобилем.

Амортизационная система состоит из следующих компонентов:

1. Упругие элементы — детали, которые первыми принимают на себя всю нагрузку и ответственны за ее равномерное распределение по всем элементам кузова.
2. Амортизаторы — бывают нескольких видов. Наиболее популярные — пневматические. Основная функция — рассеивание вибраций, вызванных движением авто по некачественному дорожному покрытию.
3. Направляющие элементы — рычаги, которые отвечают за изменения, связанные со взаимным положением колёс, а также кузова.
4. Поперечный стабилизатор — металлическая конструкция, которая соединяет подвеску с кузовом и отвечает за предотвращение возникновения экстремального крена во время езды.
5. Колесные опоры — специальные элементы, которые поглощают вибрации и рассеивают их.
6. Крепления — элементы, отвечающие за надежное соединение кузова и амортизационной системы.

Принцип работы подвески автомобиля

Амортизационная система автомобиля отвечает за поглощение ударов, возникающих в процессе движения по неровной дороге. Специальные гасящие элементы (к примеру, амортизаторы) смягчают колебания и распределяют энергию равномерно по всем компонентам подвески. Если говорить простыми словами, то подвеска уменьшает вибрации, которые возникают в результате наезда машины на кочку или “лежачего полицейского”.

Специалисты классифицируют подвески по уровню жесткости. Чем выше этот показатель, тем эффективнее система управления и ниже уровень комфорта. Мягкая подвеска, в свою очередь, обеспечивает высокий уровень комфорта водителя и пассажиров, но при этом заметно снижает эффективность управления. Популярность автопроизводителя во многом зависит от того, насколько удачными оказались его поиски оптимального сочетания данных аспектов.

Виды амортизационных систем

Отметим три наиболее распространенных разновидности подвески: зависимая(a), независимая(б) и полунезависимая.

В основе конструкции зависимой системы лежит жесткая балка, обеспечивающая параллельное перемещение колес в поперечной плоскости. Зависимая подвеска считается очень надежной и способна выдерживать большие нагрузки. Именно поэтому ее часто устанавливают на грузовые авто.

Второй вариант предусматривает независимое друг от друга функционирование колес. Данный аспект оказывает положительное воздействие на амортизационные характеристики системы и плавность хода. Этот тип устройства часто применяется в организации задней и передней подвески легковых транспортных средств.

Полунезависимый вариант, по аналогии с зависимым, имеет жесткую балку, которая прикрепляется к кузову при помощи торсионов. Такой тип конструкции обеспечивает частичную независимость подвески от кузова. Область применения полунезависимой конструкции — переднеприводные модели ВАЗ.

Наиболее популярным вариантом амортизационной системы является независимая подвеска. Этот тип устройства использует большинство производителей легковых машин. Причины: хорошая управляемость и относительно высокий уровень комфорта.

Техническое обслуживание подвески автомобиля

В вопросе обслуживания подвески большую роль играет профилактика. Важно регулярно проводить технический осмотр автомобиля и соблюдать все рекомендации специалистов. Часто повторяющиеся скрипы и стуки говорят о том, что подвеска уже пришла или близка к тому, чтобы прийти в неисправность. Игнорирование этих тревожных признаков может стать причиной серьезной поломки и даже ДТП. По истечении срока эксплуатации, важно провести полную замену компонентов задней и передней подвески. Доверить эту работу лучше опытному мастеру, ведь процесс замены требует специальных знаний и умений.

Насколько важно ремонтировать подвеску?

27. 08.2018 Автомобиль с неисправной подвеской – не безопасен для водителя и пассажиров

Для того чтобы продемонстрировать насколько важен ремонт задней подвески или ремонт передней подвески автомобиля, воспользуемся интересным случаем который однажды пришлось увидеть в типографии. Дело было так: оператор-печатник держал в руках лист картона и сгибал его в обе стороны в одном и том же месте, проводя подсчет. Когда картонка рвалась на двухсотый раз, он откладывал его в сторону, записывал число «200» и переходил к бумаге другой фирме. Так проверяли какая бумага прочнее, а какая более выносливая.

С рычагами автомобильной подвески дела обстоят приблизительно также. При движении, в машине постоянно происходят изгибы, деформации. То, что считается незначительным дискомфортом и «поскрипыванием» на деле может оказаться небольшим надломом в металле рычага подвески. Именно поэтому ремонт рычагов подвески — необходимость, с этим нельзя затягивать.

Как устроена подвеска автомобиля

Элементы, гарантирующие упругость общей системы, являются буферной компонентой между кузовом машины и рельефом дороги. Именно эти детали первые принимают на себя все удары, после чего гасят их, компенсируют и передают на кузов. Задача подвески – смягчать удары.

Элементы подвески включают:

• пружины — выполняют свои функции в период сжатия. Удар конвертируется в силу упругости; классифицируются пружины по жесткости – бывают постоянной жесткости либо переменной; пружина включает отбойник, купирующий удары.
• рессоры — конструкция из особо упругих металлических листов, прочно стянутых специальными прочными стременами;
• торсионы — изделия является цилиндром, внутри которого находится «косичка» из прочных скрученных стержней;
• пневмо- и гидровневматический компоненты – специальные баллоны, в которых образуется обратное, гасящее удары, давление.

Крупно изображен салентблок

Более того, те компоненты, которые гасят удары и распределяют силы, также берут на себя роль соединителя подвески и кузова.

Насколько важную роль играет качество заводской сборки

Несвоевременный ремонт задних и передних рычагов подвески может приводить к очень серьезным последствиям.

Как проверить подвеску самостоятельно:

Говорить о том, что элементы подвески (в том числе рычаги) могут иметь заводские недостатки, не приходится. На самом деле, практически все автопроизводители подходят к изготовлению этого узла очень тщательно и аккуратно. Современные концерны довели до идеального качества дорожные просветы, жесткости стабилизаторов, перекрытий и пружин. При этом, наши дороги лучше не стали. Как хорошо известно, волнообразный асфальт, ямы и выбоины способны уничтожить любую подвеску. Все виды металлов ведут себя также, как и бумага в нашем примере из вступления — есть ограниченное число изгибов и деформаций. Превышение этого числа порождает излом.

Таким образом, позволим себе сделать вывод: если бы дороги были ровными и гладкими, элементы подвесок выходили бы из строя гораздо позже, чем наблюдается на практике.

Как устроена подвеска автомобиля и как продить ее жизнь

Для того чтобы обеспечить комфортное и безопасное передвижение автомобиля, необходима правильная диагностика его технического состояния и оперативность ремонта. Регулярная проверка исправности деталей ходовой части  защитит  их  от преждевременного износа и быстрого выхода из строя.

Устройство и принцип работы подвески автомобиля

В наше время на автомобилестроительных предприятиях производят зависимые и независимые подвески. Зависимые характеризуются жёстким соединением обоих колес посредством одной оси. Независимые имеют особенность, которая заключается в том, что одно колесо прикрепляется к кузову машины независимо от другого. На конных экипажах всегда можно увидеть зависимую подвеску.

Колеса таких средств передвижения (как передние, так и задние) надеваются на одну ось. Этот вид подвесок используется для таких транспортных средствах как:

• грузовые автомобили;
• автобусы и микроавтобусы;
• прицепы;
• полуприцепы.

Такие подвески отличаются простым устройством, и несложным обслуживанием отсутствием каких-либо специфических требований. Зависимые подвески имеют поперечные и/или продольные рессоры и подрессорники, которые могут быть на пружинах, имеющих пневматические (peдo) или гидравлические (что встречается в большинстве случаев) амортизаторы. Регулировка мягкости или жесткости рессор чаще всего устанавливается только на заводе-изготовителе. Это негативно влияет на плавность хода, маневренность и управляемость.

Как увеличить длину тормозного пути

В случае, когда системы ABS и ESP стали срабатывать слишком часто, следует предположить, что подвеска неисправна, и игнорировать данный факт недопустимо. Если машина в результате частых клевков и раскачки начинает терять устойчивость на большой скорости, это конкретно указывает на уменьшение эффективности торможения и других действий водителя, связанных с управлением транспортным средством.

Подобное чревато серьезной угрозой безопасности. На основании результатов большого количества тестов можно сделать выводы о заметном увеличении тормозного пути машины в случае износа, амортизаторов. В случае экстренного торможения даже на ровной трассе задние колеса начинают выполнять сложные движения, если они динамически не загружены. Это приводит к утрате колесами контакта и уменьшению тормозного пути.

Последствия потери устойчивости

В результате плохого контакта колес с поверхностью дороги могут возникнуть проблемы, связанные не только с торможением. Если имеет место неисправность амортизатора, у последнего ослаблена бдительность, в результате чего при определенных обстоятельствах количество колес, на которые опирается машина меньше, чем требует ее конструкция. Это может привести к тому, что при выполнении маневров движение становится небезопасным. Если наблюдаются резкие срывы в скольжение колес передней или задней оси, то следует планировать диагностику всей подвески вмести с амортизаторами, а не только колес и шин.

Подвеска переднеприводного автомобиля схема. Подвеска автомобиля: назначение и составные части

13 августа 2016

На заре развития автомобилестроения производители не уделяли должного внимания подвеске. Из-за этого страдал комфорт поездок – машина шла слишком жестко, колебания ничем не гасились. Вскоре автомобилестроители начали разрабатывать все новые и новые типы подвесок, которые превратили использование автомобиля в одно сплошное удовольствие.

Для чего нужна подвеска?

Неровности дорожного покрытия неизменно приводят к колебанию кузова. Именно из-за них возникает характерная тряска в салоне автомобиля, особенно на средних скоростях. Помимо этого, удары колес о дорожные выбоины порождают некоторую энергию, способную повредить элементы кузова или некоторые агрегаты.

Подвеска смягчает колебания автомобиля, что делает поездку комфортней. Кроме того, она защищает кузов от возможных повреждений. Современные подвески способны настолько смягчать передвижение машины, что даже довольно крупные выбоины не будут заметны для пассажиров.

Еще одно назначение подвески — снижение степени кренов при крутых поворотах автомобиля на больших скоростях. Это возможно благодаря стабилизатору поперечной устойчивости. Он представляет собой упругую балку, скрепляющую кузов с подвеской.

Устройство подвески

То, из чего состоит подвеска автомобиля, формирует довольно сложный технический агрегат. Ничего удивительного в его сложности нет, ведь подвеске необходимо распределять вес автомобиля, а так же снижать нагрузки, воздействующие на кузов. В связи с этим, ремонт некоторых моделей подвесок очень затруднителен в гаражных условиях, приходится обращаться в автосервис.

Подвеска автомобиля состоит из нескольких узлов, на каждом из которых лежит собственная функция:

• Упругие элементы. У разных моделей они могут различаться: пружины, торсионы, а иногда рессоры. Они могут быть выполнены из металла или резины. Задача этих элементов заключается в распределении нагрузок от неровностей по кузову.
• Амортизаторы. Это гасящие устройства, которые нивелируют колебания кузова из-за неровностей, обеспечивая плавное движение автомобиля.
• Рычаги, играющие роль направляющих элементов. Они отвечают за взаимное движение колес и кузова.
• Стабилизатор поперечной устойчивости, о котором было рассказано выше.
• Поворотные кулаки, выполняющие роль опоры для колес. Они равномерно распределяют нагрузку от каждого колеса по всей подвеске.
• Элементы, соединяющие подвеску с кузовом: сайлентблоки, шарниры, жесткие болтовые крепления.

Вот собственно и все, что входит в подвеску автомобиля. У некоторых видов техники устройство подвески может отличаться от этого классического варианта, однако все, что касается легкового автомобиля, выглядит именно так.

Принцип работы подвески

При контакте колеса с дорожной неровностью, возникает энергия, которая распределяется по кузову и его отдельным элементам согласно законам физики. Если бы не было подвески, то тряска была бы невыносимой. Это хорошо заметно на примере некоторых автомобилей периода ВОВ. Тряска была такая, что на особо резких ухабах водитель рисковал вылететь из кабины. У этих транспортных средств была слишком примитивная подвеска, которая была не в состоянии поглотить силу толчков.

Когда колесо попадет на неровность, та энергия, которая могла обрушиться на кузов, переходит в гасящий узел, то есть амортизатор. В зависимости от направленности воздействия энергии, он сжимается или расширяется. Получается, что в вертикальное движение приходит только колесо, а не весь кузов автомобиля.

Одновременно с этим к работе подключаются рычаги. Они отводят энергию колебаний от конкретного участка кузова автомобиля, равномерно распределяя ее по всей подвеске. Это спасает от перекосов кузова, а так же от возможных технических повреждений.

Жёсткость — залог управляемости

С тем, как работает подвеска автомобиля, связана комфортабельность поездок и безопасность пассажиров. Важно правильно подобрать этот агрегат, иначе будут проблемы. Как минимум, будет затруднительно использовать автомобиль в некоторых ситуациях.

Например, если машина используется для быстрой и агрессивной езды, то подвеска должна быть пожёстче. В этом случае, управляемость автомобиля будет несравнимо выше, чем с мягкой подвеской. Помимо этого, машина будет разгоняться и тормозить намного динамичнее. Хорошее решение – активная подвеска. Ее жесткость можно регулировать в зависимости от условий использования транспортного средства.

За счет восприятия действующих сил и гашения колебаний. Подвеска входит в состав ходовой части автомобиля.

Подвеска автомобиля включает направляющий и упругий элементы, гасящее устройство, стабилизатор поперечной устойчивости, опору колеса, а также элементы крепления.

Направляющие элементы обеспечивают соединения и передачу сил на кузов автомобиля. Направляющие элементы определяют характер перемещения колес относительно кузова автомобиля. В качестве направляющих элементов используются всевозможные рычаги: продольные, поперечные, сдвоенные и др.

Упругий элемент воспринимает нагрузки от неровности дороги, накапливает полученную энергию и передает ее кузову автомобиля. различают металлические и неметаллические упругие элементы. Металлические упругие элементы представлены пружиной, рессорой и торсионом.

В подвесках легковых автомобилей широко используются витые пружины, изготовленные из стального стержня круглого сечения. Пружина может иметь постоянную и переменную жесткость. Цилиндрическая пружина, как правило, постоянной жесткости. Изменение формы пружины (применение металлического прутка переменного сечения) позволяет достичь переменной жесткости.

Листовая рессора применяется на грузовых автомобилях. Торсион представляет собой металлический упругий элемент, работающий на скручивание.

К неметаллическим относятся резиновые, пневматические и гидропневматические упругие элементы. Резиновые упругие элементы (буферы, отбойники) используются дополнительно к металлическим упругим элементам.

Работа пневматических упругих элементов основана на упругих свойствах сжатого воздуха. Они обеспечивают высокую плавность хода и возможность поддержания определенной величины дорожного просвета.

Гидропневматический упругий элемент представлен специальной камерой, заполненной газом и рабочей жидкостью, разделенных эластичной перегородкой.

Гасящее устройство (амортизатор) предназначено для уменьшения амплитуды колебаний кузова автомобиля, вызванных работой упругого элемента. работа амортизатора основана на гидравлическом сопротивлении, возникающем при протекании жидкости из одной полости цилиндра в другую через калибровочные отверстия (клапаны).

Различают следующие конструкции амортизаторов: однотрубные (один цилиндр) и двухтрубные (два цилиндра). Двухтрубные амортизаторы короче однотрубных, имеют большую область применения, поэтому шире используются на автомобиле.

У однотрубных амортизаторов рабочая и компенсационная полости расположены в одном цилиндре. Изменение объема рабочей жидкости, вызванные температурными колебаниями, компенсируются за счет объема газовой полости.

Двухтрубный амортизатор включает две, расположенные одна в другой, трубы. Внутренняя труба образует рабочий цилиндр, а внешняя — компенсационную полость.

В ряде конструкций амортизаторов предусмотрена возможность изменения демпфирующих свойств:

• ручная регулировка клапанов перед установкой амортизатора на автомобиль;
• применение электромагнитных клапанов с изменяемой площадью калибровочных отверстий;
• изменение вязкости рабочей жидкости за счет воздействия электромагнитного поля.

В качестве задней подвески автомобиля используется подвеска на продольных рычагах. Остальные виды подвесок могут использоваться как на передней, так и на задней оси автомобиля. Наибольшее распространение на легковых автомобилях получили: на передней оси – подвеска МакФерсон , на задней оси – многорычажная подвеска .

На некоторых внедорожных автомобилях и автомобилях премиум-класса устанавливается пневматическая подвеска , в которой используются пневматические упругие элементы. Особое место в конструкции подвесок занимает гидропневматическая подвеска , разработанная фирмой Citroen. Конструкция пневматической и гидропневматической подвески построена на известных типах подвесок.

В настоящее время многие автопроизводители оборудуют свои автомобили активной подвеской . Разновидностью активной подвески является т.н. адаптивная подвеска , в которой предусмотрено автоматическое регулирование демпфирующей способности амортизаторов.

Раме, колесах , балках мостов . Устройство подвески , схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески .

Х одовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Д ля того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески , колеса и шины .

Х одовая часть автомобиля состоит из следующих основных элементов:

1. Р амы

2. Б алок мостов

3. П ередней и задней подвески колес

4. К олес (диски, шины)

Т ипы подвесок автомобиля:

Подвеска Макферсон

Устройство подвески Макферсон — Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

Независимая подвеска

езависимой подвеска называется , потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Конструкция современной подвески. Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении. Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

— балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме. Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах. Балансирная подвеска бывает двух типов: зависимой и независимой . Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля — это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ — раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает передачу толкающих и скручивающих усилий.

— Устройство задней подвески автомобиля

— Устройство балансирной подвески

— Зависимые подвески

— Задняя подвеска трехосного автомобиля

Э лементы ходовой части автомобиля:

— управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста. Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота. Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

— Упругие элементы подвески машины — у пругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

Ни для кого не является секретом, что любой автомобиль имеет переднюю и заднюю подвески, представляющие собой совокупность амортизаторов пружин, рычагов. Подвеска обеспечивает плавность хода транспортного средства и оказывает непосредственное влияние на его динамические характеристики.

Существует несколько видов подвесок автомобиля: двухрычажная, многорычажная, подвеска МакФерсона, подвеска «Де Дион», зависимая задняя подвеска, полунезависимая задняя подвеска. Любая подвеска имеет свои преимущества и недостатки и может применяться на определенном типе транспорта. Рассмотрим подробнее все виды подвесок автомобиля.

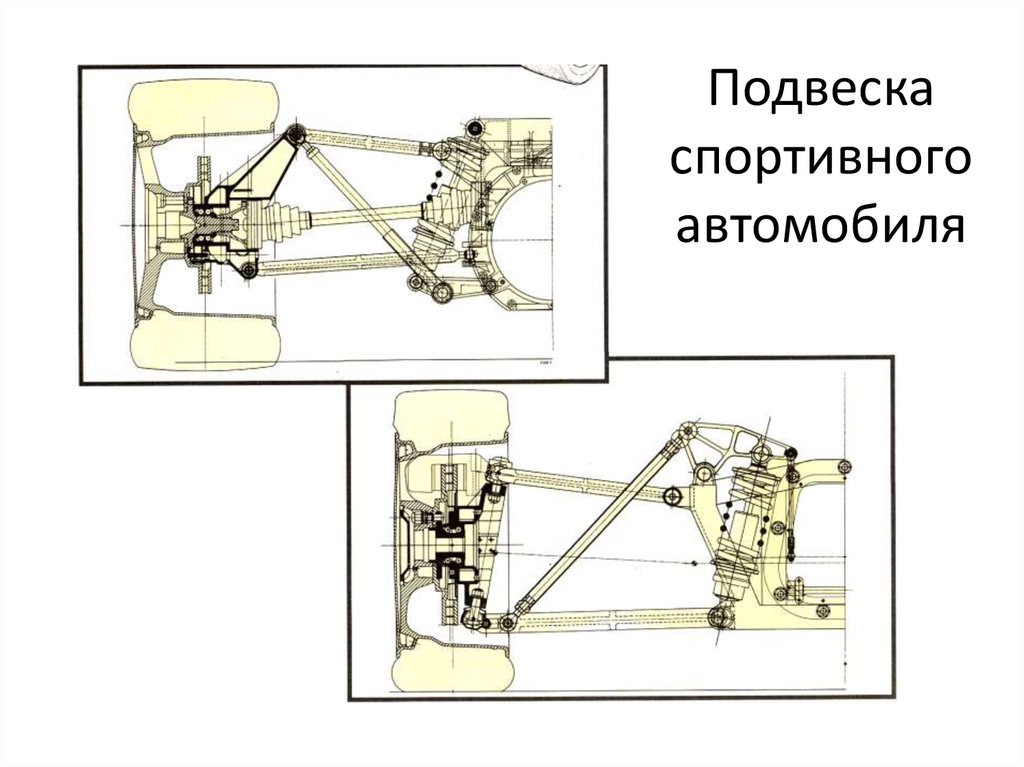

Двухрычажная подвеска

Данный вид подвески имеет короткий верхний рычаг и длинный нижний рычаг. Благодаря конфигурации поперечного рычага каждое колесо автомобиля независимо воспринимает неровности дороги, оставаясь в оптимальном вертикальном положении. Таким образом обеспечивается хорошее сцепление с дорогой и минимальный износ шин.

Подвеска МакФерсона

Подвеска МакФерсона — это подвеска, которая имеет в своем составе один рычаг, стабилизатор поперечной устойчивости, блок из пружинного элемента. В конструкцию подвески МакФерсона входит также телескопический амортизатор, который получил название «качающаяся свеча», так как во время движения колеса он может раскачиваться вверх и вниз. Несмотря на несовершенство конструкции, подвеска МакФерсона широко используется в современном автомобилестроении из-за технологичности и дешевизны.

Многорычажная подвеска

Данный вид подвески, во многом напоминающей двухрычажную, обеспечивает плавный ход и улучшенную управляемость транспортного средства. В конструкцию многорычажной подвески входят сайлент-блоки и шаровые шарниры, эффективно смягчающие удары во время преодоления автомобилем препятствий. Все элементы подвески закрепляют через сайлент-блоки на подрамнике. Таким образом удается улучшить шумоизоляцию машины от колес.

Независимая многорычажная подвеска обычно используется на авто представительского класса, которые отличаются улучшенной управляемостью и стабильным контактом колес с любым дорожным покрытием. Среди основных преимуществ многорычажной подвески можно выделить независимость колес машины друг от друга, низкую неподрессорную массу, независимую продольную и поперечную регулировки. Многорычажная подвеска отлично подходит для установки в схему 4×4.

Задняя зависимая подвеска

Подвеска, где роль упругих элементов исполняют цилиндрические винтовые пружины — это и есть задняя зависимая подвеска, которую часто устанавливают на «Жигули». Самым большим недостатком такого типа подвески является большой вес, который имеет балка заднего моста. Вес еще больше увеличивается, если задний мост является ведущим, так как на балке размещается редуктор, картер главной передачи. Это, в свою очередь, вызывает увеличение неподрессорных масс, что ухудшает плавность хода автомобиля и приводит к возникновению вибраций.

а — зависимая подвеска; б — независимая подвеска

Подвеска «Де Дион»

Данный вид подвески отличается «облегченным» задним мостом, так как картер отделяется от балки и прикрепляется непосредственно к кузову. Двигатель передает крутящий момент на ведущие колеса через полуоси, которые качаются на шарнирах угловых скоростей. Подвеска «Де Дион» может быть как зависимой, так и независимой. Главным недостатком зависимой подвески является «приседание» машины при старте. Во время торможения автомобиль начинает явно наклоняться вперед. Чтобы избежать такого эффекта, в зависимых подвесках используют специальные направляющие элементы.

Задняя полунезависимая подвеска

Полунезависимая задняя подвеска представляет собой два продольных рычага, соединенных посредине поперечиной. Задняя подвеска применяется только сзади, но на большинстве переднеприводных авто. Плюсы данной конструкции состоят в легкости монтажа, компактности, небольшом весе, уменьшенной неподрессорной массе, что в итоге положительно сказывается на кинематике колес. Единственным минусом задней полунезависимой подвески является то, что она может использоваться только на неведущих задних мостах.

Подвески грузовых автомобилей

Наиболее распространенным типом зависимой подвески является подвеска с поперечными или продольными рессорами и гидравлическими амортизаторами. Такой тип подвески широко используется на грузовиках, а также на некоторых внедорожниках. Этот вариант считается самым легким, так как мост размещают на продольных рессорах, которые крепят в кронштейнах кузова. Сразу же заметна очевидная простота подобной конструкции, которая и является главным преимуществом задней зависимой подвески, имеющим значение в первую очередь для производителя. Автомобилист получает только недостатки, заключающиеся в неэффективной работе рессор в качестве направляющих. Мягкость рессор отрицательно сказывается на управляемости автомобиля на высоких скоростях и на сцеплении шин с дорогой.

Подвески пикапов и внедорожников

Если говорить о внедорожниках и пикапах, то для данных типов автомобилей наиболее часто используют несколько типов подвесок:

Зависимую переднюю и заднюю подвески;
— независимую переднюю и независимую заднюю подвески;
— полностью независимую подвеску.

Среди наиболее распространенных задних подвесок внедорожников и пикапов встречаются пружинные и рессорные. Рессорные отличаются надежностью и простотой конструкции. Пружинные подвески конструктивно более сложны, но выделяются компактностью и мягкостью, поэтому устанавливаются на легких пикапах и внедорожниках. «Паркетники» обычно оборудуются независимыми рычажными задними подвесками. Что касается передней подвески внедорожников, то наиболее часто производители отдают предпочтение торсионным и независимым пружинным подвескам.

Подвески легковых автомобилей

Если говорить о легковых автомобилях, которые в основном имеют передние ведущие колеса, то в качестве передней подвески используется независимая подвеска Макферсона или независимая двухрычажная подвеска. Говоря же о задней подвеске, стоит заметить, что производители обычно выбирают независимую многорычажную либо полузависимую заднюю подвеску.

Подвеска — важная система, которая делает возможным движение автомобиля (ведь с ее помощью к автомобилю крепятся колеса), а заодно обеспечивает комфорт и безопасность пассажиров и грузов. Об устройстве подвески автомобиля, основных ее элементах и их назначении читайте в этой статье.

Назначение подвески автомобиля

Подвеска — одна из основных систем ходовой части автомобиля, она необходима для соединения кузова (или рамы) автомобиля с колесами. Подвеска выступает в качестве промежуточного звена между автомобилем и дорогой и решает несколько задач:

Передачу на раму или кузов сил и моментов, возникающих при взаимодействии колес с дорожным покрытием;
— Связь колес с кузовом или рамой;
— Обеспечивает необходимые для нормального движения положения колес относительно рамы или кузова и дороги;
— Обеспечивает приемлемую плавность хода, компенсирует неровности дорожного покрытия.

Так что подвеска автомобиля — это не просто набор компонентов для соединения колес и кузова или рамы, а сложная система, которая делает возможным нормальное и комфортное движение на автомобиле.

Общее устройство подвески автомобиля

Любая подвеска, независимо от своего типа и устройства, имеет ряд элементов, которые помогают решить описанные выше задачи. К основным элементам подвески относятся:

Направляющие элементы;
— Упругие элементы;
— Гасящие устройства;
— Опоры колес;
— Стабилизаторы поперечной устойчивости;
— Элементы крепления.

Нужно отметить, что далеко не в каждой подвеске есть отдельные детали, играющие роль того или иного элемента — зачастую одна деталь решает сразу несколько задач. Например, традиционная подвеска на рессорах в качестве направляющего и упругого элемента, а также в качестве гасящего устройства использует рессору. Пакет стальных пружинящих пластин одновременно обеспечивает нужное положение колеса, воспринимает возникающие при движении силы и моменты, а также служит амортизатором, сглаживающим неровности дороги.

О каждом элементе подвески нужно рассказать отдельно.

Направляющие элементы

Главная задача направляющих элементов — обеспечить необходимый характер перемещения колес относительно рамы или кузова. Кроме того, направляющие элементы воспринимают силы и моменты от колеса (преимущественно боковые и продольные) и передают их на кузов или раму. В качестве направляющих элементов в подвесках различных типов обычно используются рычаги той или иной конструкции.

Упругие элементы

Основное назначение упругих элементов — передача сил и моментов, направленных по вертикали. То есть упругие элементы воспринимают и передают на кузов или раму неровности дороги. Нужно отметить, что упругие элементы не гасят воспринимаемые нагрузки — напротив, они их накапливают и передают на кузов или раму с некоторой задержкой. В качестве упругих элементов могут выступать рессоры , витые пружины, торсионы, а также разнообразные резиновые буферы (которые чаще всего применяются совместно с упругими элементами других типов).

Гасящие устройства

Гасящее устройство выполняет важную функцию — оно гасит колебания рамы или кузова, вызванные наличием упругих элементов. Чаще всего в роли гасящих элементов выступают гидравлические амортизаторы, но на многих автомобилях находят применение также пневматические и гидропневматические устройства.

В большинстве современных легковых автомобилей упругий элемент и гасящее устройство объединены в единую конструкцию — так называемую стойку, которая состоит из гидравлического амортизатора и витой пружины.

Из чего состоит подвеска автомобиля схема. Что такое подвеска? Устройство подвески автомобиля, виды и функции (фото)

Для чего нужна подвеска автомобиля? В ее задачи входит не только обеспечение комфорта. Ее конструкция, настройки, состояние прямым образом влияют на управляемость и на торможение. Иначе говоря, это один из ключевых и неотъемлемых элементов любого автомобиля.

Говоря о том, из чего состоит подвеска, можно распределить все ее узлы по выполняемой роли на несколько групп:

• упругие элементы (пружины, рессоры) нужны для обеспечения рабочего хода подвески и возврата колеса в изначальное состояние после проезда неровности;
• демпфирующие элементы (амортизаторы, стойки) гасят раскачку кузова, не давая ему войти в резонанс с ударами от неровностей;
• направляющие элементы ходовой (рычаги) задают траекторию движения ступицы при ходе подвески и повороте колеса.

При этом один элемент может выполнять и несколько функций. Например, телескопическая стойка — это одновременно и амортизатор, демпфирующий колебания, и направляющая, вокруг которой поворачивается кулак в подвесках МакФерсон.

Типы подвесок

Все подвески принято делить на две основные группы: зависимые и независимые.

В независимой оба колеса на одной оси не имеют жесткой связи друг с другом, что позволяет им самостоятельно отрабатывать неровности и крены кузова. В зависимой же, напротив, колеса всегда находятся на одной оси. Простейшим примером можно назвать неразрезные мосты. Полузависимой же принято считать подвеску с упругой балкой. Хотя, на первый взгляд, колеса здесь жестко связаны между собой, нормированная жесткость на кручение позволяет им смещаться в определенных пределах, скручивая балку.

Преимущества независимой подвески неоспоримы, причем на любой дороге. На асфальте важно то, что для каждого колеса можно задать и развал, и схождение, что прямо влияет на управляемость. В поворотах независимая ходовая не так склонна к вывешиванию разгруженного колеса, каким образом это происходит на неразрезных мостах. Конфигурация рычагов может позволять передним колесам «подламываться» при поворотах, облегчая руление. Этот прием общеизвестен благодаря автомобилям Mercedes.

Если же говорить о внедорожной эксплуатации, то независимая подвеска дает и плюсы, и минусы. При боковом наезде на крупные неровности независимая подвеска более склонна к вывешиванию колес — с одной стороны пружина полностью сжимается, с другой же обратного хода подвески может не хватить.

В то же время неразрезной мост встанет «по диагонали», сцепление сохранят оба колеса. Это особенно хорошо видно на соревнованиях, где подготовленные машины проезжают препятствия с огромными углами наклона мостов.

Однако геометрическая проходимость у автомобилей с независимой ходовой выше — рычаги легко позволяют поднять днище, увеличив угол наклона. В то же время как ни лифтуй машину на мостах, высота от моста до земли при том же диаметре колес останется неизменной.

Если к этому добавить бесспорное преимущество в комфорте и управляемости на качественных дорогах, то неудивительно, что именно независимые подвески практически полностью вытеснили зависимые.

Компоновки независимых подвесок

Из чего состоит передняя подвеска? Основа любой современной конструкции — это рычаг, на котором качается ступица или поворотный кулак. Чтобы под весом машины ступица не подломилась, нужен и верхний ограничивающий элемент. В однорычажных подвесках им служит стойка, которую вес машины буквально пытается согнуть. В многорычажных нагрузку принимает на себя верхний рычаг, качающийся параллельно нижнему.

Многорычажная система значительно прочнее однорычажной, а ее конструкция позволяет гораздо лучше контролировать траекторию движения колеса. Поэтому, несмотря на очевидные минусы (более сложный ремонт, большую стоимость), она стала неотъемлемой частью и тяжелых внедорожников, и спортивных автомобилей.

Основные элементы подвески

Передняя подвеска

Начнем с упругих элементов. Если изначально их роль играли простые в производстве рессоры, то с усложнением автомобилей их вытеснили более компактные и допускающие значительно больший ход спиральные пружины. Рессоры сейчас можно встретить разве что на грузовой технике и в задней ходовой тяжелых пикапов.

Более совершенный вариант упругого элемента — это пневмобаллоны. Сжатый воздух позволяет легко регулировать и дорожный просвет, и жесткость. Именно поэтому пневмоподвеска является неотъемлемым элементом моделей класса люкс. Но разница в цене и сложности с любой другой подвеской, естественно, огромна.

За гашение колебаний отвечают гидравлические амортизаторы — в них залито специальное масло, в котором перемещается шток с системой калиброванных отверстий и клапанов. При движении штока вверх или вниз открывается соответствующий клапан, и поток жидкости ограничивается сечением открытых отверстий. Так как масло, подобно любой жидкости, несжимаемо, при медленном перемещении шток практически не встречает сопротивления (масло успеет перетекать через каналы), а при росте скорости под штоком создается давление, противодействующее его движению.

При работе масло, постоянно проходя в обе стороны через клапан, неизбежно вспенивается, характеристики его «уплывают». Для борьбы с этим обычно используется газовый подпор, но тюнинговые фирмы предлагают и более оригинальные решения. Представленные в нашем каталоге амортизаторы Tough Dog серии Foam Cell имеют пористый наполнитель: масло в них не вспенивается, и при этом нет характерного для газовых и газомасляных амортизаторов смягчения из-за постепенных потерь давления газа внутри.

Для направления движения ступицы используют рычаги: либо составные (штампуются и свариваются из стальных листов), либо литые из легких сплавов для снижения веса. Так как относительно лонжерона или подрамника рычаг перемещается только по одной оси, для его крепления достаточно двух втулок (сайлентблоков), которые одновременно и позволяют рычагу качаться, и частично гасят удары от неровностей.

Классический сайлентблок — это металлическая втулка, залитая в жесткую резину. В нормальном положении рычагов она не скручена, что обеспечивает наибольший ресурс сайлентблока. Но, когда рычаг начинает двигаться, происходит скручивание резины, и она со временем рвется, особенно в длинноходных внедорожных подвесках. Поэтому распространена практика изготовления сайлентблоков из высокопрочных пластиков (полиуретан, капролон): в них внутренняя втулка скользит внутри внешней обоймы, и это позволяет таким конструкциям работать с большим ходом. Но и жесткость на сжатие у них выше в разы, то есть ходовая на капролоновых втулках вместо сайлентблоков будет менее комфортна, передаст на кузов все вибрации и удары.

На передней оси колеса не только меняют наклон относительно рычага, но и поворачиваются. Поэтому неотъемлемые части передней подвески — это шаровые опоры, пальцы со сферическими наконечниками, запрессованными в обоймы из износостойкого материала.

Связав сайлентблоками и шаровыми кузов, ступицу и систему рычагов, можно получить работоспособный направляющий аппарат ходовой. Однако на практике такая конструкция будет склонна к вывешиванию колес и чрезмерным кренам при прохождении поворотов. Поэтому в ее устройство дополнительно вводится стабилизатор поперечной устойчивости — идущий от одного колеса к другому торсион, который стремится уравнять положение колес. Когда автомобиль кренится, стабилизатор начинает скручиваться, противодействуя сжатию пружины с одной стороны и прижимая к земле колесо с другой.

Также нужны дополнительные ограничители хода рычагов (отбойники, буферы). В противном случае при проезде крупной неровности ход колеса будет ограничиваться только минимальной и максимальной длиной амортизатора, он будет быстро изнашиваться, одновременно разрушая верхнюю опору и нижний сайлентблок. Резиновые отбойники принимают удары на себя, сберегая ресурс более дорогих узлов.

Задняя подвеска

Из чего состоит задняя подвеска? На большинстве машин она значительно проще передней. В первую очередь из-за того, что ее влияние на управляемость гораздо меньше, что позволяет применять более простые решения.

Один из самых простых и старых вариантов — подвеска неразрезного моста на старых заднеприводных машинах или современных пикапах. Так как мост сам по себе жестко связывает колеса, достаточно закрепить его относительно кузова на двух продольных тягах. В этом случае практически не имеет значения, что применять в качестве упругого элемента: пружины или рессоры. Крепление амортизаторов также элементарно.

Для увеличения жесткости конструкции могут применяться и дополнительные продольные тяги, устанавливаться стабилизатор.

Полузависимая ходовая на упругой балке, распространенная на части дешевых переднеприводных моделей, еще проще. Здесь единым качающимся рычагом становится сама балка, закрепленная на своих сайлентблоках. Все, что входит в подвески такого типа, — это балка, пружины и амортизаторы.

В независимой задней подвеске приходится использовать систему продольных и поперечных рычагов, удерживающих ступицу. При этом наличие или отсутствие привода на задней оси не имеет принципиального значения. Основное же отличие от передней подвески — отсутствие шаровых опор, так как кулак ступицы относительно каждого рычага лишь качается, и это позволяет использовать обычные сайлентблоки.

Принцип работы подвески

Независимо от того, из чего состоит подвеска автомобиля, все ее части связаны между собой, а их характеристики подбираются в комплексе. Рассмотрим простейший случай сжатия:

• инерция кузова при наезде на неровность сжимает пружину, одновременно преодолевая сопротивление амортизатора;
• поворотный кулак одновременно тянет нижний рычаг за нижнюю шаровую и, упираясь через верхнюю шаровую в верхний рычаг, приходит в движение по траектории, заданной соотношением длин рычагов.

Достаточно изменить лишь один параметр, и поведение подвески изменится. Например, более жесткий амортизатор не только снизит комфорт при аккуратном переезде неровностей, но и увеличит нагрузку на нижнюю шаровую, так как будет сильнее противодействовать движению рычага.

На практике же на работу подвески одного колеса будут оказывать влияние и все остальные. Поэтому мы рекомендуем устанавливать тюнинговые детали сразу комплектом от одного производителя. Например, представленная в нашем каталоге австралийская фирма Tough Dog предлагает и пружины (как под стандартные нагрузки, так и под увеличенные), и различные типы тюнинговых амортизаторов.

Настройка ходовой под конкретные условия эксплуатации также ведется в комплексе. К примеру, при установке более длинных пружин для лифтовки кузова потребуются и амортизаторы с увеличенным ходом, иначе при каждом ходе отбоя пружина будет полностью вытягивать шток амортизатора, заставляя его биться об верхнюю часть корпуса с направляющей втулкой и уплотнениями. Лифтовка проставками, изменяя углы наклона рычагов, может в буквальном смысле упереться в допустимые углы наклона пальцев шаровых опор, те начнут ударяться о корпуса, в результате ресурс шаровых упадет многократно.

По этой причине наиболее совершенными на сегодняшний день являются системы с пневматическими упругими элементами и регулируемыми амортизаторами. Управляющая ходовой электроника в зависимости от скорости может одновременно изменять и давление в баллоне, меняя дорожный просвет, и подстраивать демпфирование амортизаторов, делая их мягче на малой скорости и разбитой дороге или, напротив, жестче на высокой скорости.

Ни для кого не является секретом, что любой автомобиль имеет переднюю и заднюю подвески, представляющие собой совокупность амортизаторов пружин, рычагов. Подвеска обеспечивает плавность хода транспортного средства и оказывает непосредственное влияние на его динамические характеристики.

Существует несколько видов подвесок автомобиля: двухрычажная, многорычажная, подвеска МакФерсона, подвеска «Де Дион», зависимая задняя подвеска, полунезависимая задняя подвеска. Любая подвеска имеет свои преимущества и недостатки и может применяться на определенном типе транспорта. Рассмотрим подробнее все виды подвесок автомобиля.

Двухрычажная подвеска

Данный вид подвески имеет короткий верхний рычаг и длинный нижний рычаг. Благодаря конфигурации поперечного рычага каждое колесо автомобиля независимо воспринимает неровности дороги, оставаясь в оптимальном вертикальном положении. Таким образом обеспечивается хорошее сцепление с дорогой и минимальный износ шин.

Подвеска МакФерсона

Подвеска МакФерсона — это подвеска, которая имеет в своем составе один рычаг, стабилизатор поперечной устойчивости, блок из пружинного элемента. В конструкцию подвески МакФерсона входит также телескопический амортизатор, который получил название «качающаяся свеча», так как во время движения колеса он может раскачиваться вверх и вниз. Несмотря на несовершенство конструкции, подвеска МакФерсона широко используется в современном автомобилестроении из-за технологичности и дешевизны.

Многорычажная подвеска

Данный вид подвески, во многом напоминающей двухрычажную, обеспечивает плавный ход и улучшенную управляемость транспортного средства. В конструкцию многорычажной подвески входят сайлент-блоки и шаровые шарниры, эффективно смягчающие удары во время преодоления автомобилем препятствий. Все элементы подвески закрепляют через сайлент-блоки на подрамнике. Таким образом удается улучшить шумоизоляцию машины от колес.

Независимая многорычажная подвеска обычно используется на авто представительского класса, которые отличаются улучшенной управляемостью и стабильным контактом колес с любым дорожным покрытием. Среди основных преимуществ многорычажной подвески можно выделить независимость колес машины друг от друга, низкую неподрессорную массу, независимую продольную и поперечную регулировки. Многорычажная подвеска отлично подходит для установки в схему 4×4.

Задняя зависимая подвеска

Подвеска, где роль упругих элементов исполняют цилиндрические винтовые пружины — это и есть задняя зависимая подвеска, которую часто устанавливают на «Жигули». Самым большим недостатком такого типа подвески является большой вес, который имеет балка заднего моста. Вес еще больше увеличивается, если задний мост является ведущим, так как на балке размещается редуктор, картер главной передачи. Это, в свою очередь, вызывает увеличение неподрессорных масс, что ухудшает плавность хода автомобиля и приводит к возникновению вибраций.

а — зависимая подвеска; б — независимая подвеска

Подвеска «Де Дион»

Данный вид подвески отличается «облегченным» задним мостом, так как картер отделяется от балки и прикрепляется непосредственно к кузову. Двигатель передает крутящий момент на ведущие колеса через полуоси, которые качаются на шарнирах угловых скоростей. Подвеска «Де Дион» может быть как зависимой, так и независимой. Главным недостатком зависимой подвески является «приседание» машины при старте. Во время торможения автомобиль начинает явно наклоняться вперед. Чтобы избежать такого эффекта, в зависимых подвесках используют специальные направляющие элементы.

Задняя полунезависимая подвеска

Полунезависимая задняя подвеска представляет собой два продольных рычага, соединенных посредине поперечиной. Задняя подвеска применяется только сзади, но на большинстве переднеприводных авто. Плюсы данной конструкции состоят в легкости монтажа, компактности, небольшом весе, уменьшенной неподрессорной массе, что в итоге положительно сказывается на кинематике колес. Единственным минусом задней полунезависимой подвески является то, что она может использоваться только на неведущих задних мостах.

Подвески грузовых автомобилей

Наиболее распространенным типом зависимой подвески является подвеска с поперечными или продольными рессорами и гидравлическими амортизаторами. Такой тип подвески широко используется на грузовиках, а также на некоторых внедорожниках. Этот вариант считается самым легким, так как мост размещают на продольных рессорах, которые крепят в кронштейнах кузова. Сразу же заметна очевидная простота подобной конструкции, которая и является главным преимуществом задней зависимой подвески, имеющим значение в первую очередь для производителя. Автомобилист получает только недостатки, заключающиеся в неэффективной работе рессор в качестве направляющих. Мягкость рессор отрицательно сказывается на управляемости автомобиля на высоких скоростях и на сцеплении шин с дорогой.

Подвески пикапов и внедорожников

Если говорить о внедорожниках и пикапах, то для данных типов автомобилей наиболее часто используют несколько типов подвесок:

Зависимую переднюю и заднюю подвески;
— независимую переднюю и независимую заднюю подвески;
— полностью независимую подвеску.

Среди наиболее распространенных задних подвесок внедорожников и пикапов встречаются пружинные и рессорные. Рессорные отличаются надежностью и простотой конструкции. Пружинные подвески конструктивно более сложны, но выделяются компактностью и мягкостью, поэтому устанавливаются на легких пикапах и внедорожниках. «Паркетники» обычно оборудуются независимыми рычажными задними подвесками. Что касается передней подвески внедорожников, то наиболее часто производители отдают предпочтение торсионным и независимым пружинным подвескам.

Подвески легковых автомобилей

Если говорить о легковых автомобилях, которые в основном имеют передние ведущие колеса, то в качестве передней подвески используется независимая подвеска Макферсона или независимая двухрычажная подвеска. Говоря же о задней подвеске, стоит заметить, что производители обычно выбирают независимую многорычажную либо полузависимую заднюю подвеску.

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины. Ходовая часть состоит из передней подвески, задней подвески, колес и шин.

Подвеска колес автомобиля

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля.

Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом. Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках. В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины – «железные» и выполнены с определенным
запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать – кузов имеет возможность
перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение. При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным. Автомобиль с такой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса).

В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается. Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов.

Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть:

• основные упругие элементы
• дополнительные упругие элементы
• направляющие устройства подвесок
• демпфирующие элементы.

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги. Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой. В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что
приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и
вибраций от соприкосновения металлических деталей. Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески. Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова.
Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну. Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз. Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли. Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Передняя подвеска на примере ВАЗ 2105

Передняя подвеска на примере автомобиля ВАЗ 2105

1. подшипники ступицы переднего колеса;
2. колпак ступицы;
3. регулировочная гайка;
4. шайба;
5. цапфа поворотного пальца;
6. ступица колеса;
7. сальник;
8. тормозной диск;
9. поворотный кулак;
10. верхний рычаг подвески;
11. корпус подшипника верхней опоры;
12. буфер хода сжатия;
13. ось верхнего рычага подвески;
14. кронштейн крепления штанги стабилизатора;
15. подушка штанги стабилизатора;
16. штанга стабилизатора;
17. ось нижнего рычага;
18. подушка штанги стабилизатора;
19. пружина подвески;
20. обойма крепления штанги амортизатора;
21. амортизатор;
22. корпус подшипника нижней опоры;
23. нижний рычаг подвески.

С непрерывным развитием технологий, современные автомобили с каждым годом становятся все сложнее. Это утверждение касается всех без исключения систем и механизмов, в том числе и подвески транспортного средства. Подвески выпускаемых сегодня автомобилей – это довольно сложное устройство, сочетающее в себе сотни деталей.

Элементами многих автомобильных подвесок управляет компьютер (электронный способ), который фиксирует все показания датчиков и, при необходимости, способен мгновенно изменять характеристики автомобиля. Эволюция подвески, в значительной мере, поспособствовала тому, что мы с Вами можем ездить на более комфортных и безопасных машинах, однако, основные задачи, которые выполняла и выполняет автомобильная подвеска, остались неизменными еще со времен карет и конных экипажей. Давайте же выясним, в чем именно заслуга данных механизмов, и какую роль играет задняя подвеска в жизнедеятельности транспортного средства.

1. Назначение задней подвески

Автомобильной подвеской называют устройство, обеспечивающее упругое сцепление колес машины с несущей конструкцией кузова. Кроме того, подвеска регулирует положение корпуса транспортного средства в процессе движения и способствует уменьшению нагрузки на колеса. В современном автомобильном мире существует большой выбор различных типов автомобильных подвесок, самыми популярными из которых есть пружинные, пневматические, рессорные и

Данный элемент берет участие во всех процессах, которые происходят между дорожным покрытием и автомобилем. Поэтому, все конструктивные изменения и усовершенствования устройства подвески, направлялись на улучшение определенных эксплуатационных качеств, к которым прежде всего относятся:

Комфортные условия передвижения. Представьте себе, что Вы едете в соседний город на карете с деревянными колесами, каково Ваше чувство? Понятное дело, что преодолеть несколько сотен километров на современном автомобиле куда более приятно, даже несмотря на качество теперешних дорог, которые в отдельных местах, кажется, не менялись со времен тех самых конных экипажей. Именно благодаря функционированию подвески, стало возможным добиться оптимальной плавности передвижения, устранения лишних колебаний кузова и толчков от неровностей дороги.

Уровень управляемости автомобиля, характеризующийся правильной реакцией колес на «команды» рулевого колеса. А ведь возможность менять направление (поворачивать), также появилась благодаря подвеске (если быть конкретнее, то передней). Особую актуальность, точность и удобство маневрирования, приобрели с началом роста скоростей: чем выше становится скорость, тем сильнее меняется поведение транспортного средства при повороте руля.

Безопасность пассажиров транспортного средства. В конструкцию , входят одни из самых активно подвижных деталей машины, а значит, безопасность передвижения напрямую зависит от ее характеристик.

В основном, подвеска переднеприводных автомобилей — полунезависимая и находится на задних колесах, располагаясь на эластичной «П» образной балке. Тоесть, она состоит из двух продольных рычагов, один из концов которых закреплен на кузове, а на втором размещены колеса. Продольные рычаги соединяются между собой поперечной балкой, что и предает подвеске вид буквы «П». Данный тип задней подвески имеет самую оптимальную кинематику колес, при чем, обладает компактностью и простотой, однако, ее конструкция не позволяет передавать крутящий момент на задние колеса, поэтому полунезависимый вариант задней подвески применяется на большинстве переднеприводных автомобилей.

Он имеет следующие преимущества:

— простую конструкцию;

Высокий уровень жесткости в поперечном направлении;

Небольшую массу;

Возможность изменения характеристик в следствии изменений поперечного сечения балки.

Однако, как любая система, полунезависимая подвеска имеет и некоторые недостатки, выражающиеся в неоптимальном изменении развала колес и особых требованиях к геометрическим показателям днища кузова в местах крепления.

Как правило, устройство задней подвески всегда проще передней. На основной массе автомобилей, задние колеса не способны менять угол поворота, а это значит, что конструктивная сторона задней подвески должна предусматривать лишь вертикальное перемещение колеса.

Однако, состояние задней подвески прямо влияет на безопасность движения транспортного средства и на комфортность управления им. Поэтому, стоит помнить, что от регулярной диагностики задней подвески и от своевременного проведения ремонта ее деталей, зависит, сможете ли Вы избежать более серьезных проблем в дальнейшем. Иногда, это касается даже сохранности жизней водителя и пассажиров.

Кроме полунезависимой подвески, в недорогих моделях автомобилей, часто используется зависимая задняя подвеска. В этом варианте, колеса между собой соединяются посредством балки заднего моста, которая, в свою очередь, крепится к автомобильному кузову продольными рычагами. Если на заднюю часть автомобиля с таким типом подвески оказать повышенную нагрузку, то могут появится незначительные нарушения плавности хода и легкие вибрации. Это считается главным недостатком зависимой задней подвески.

2. Виды задней подвески и принцип их работы

Задняя подвеска автомобилей имеет довольно широкий вариативный ряд, но сейчас мы рассмотрим только наиболее распространенные и известные его виды. Подвеска «Де Дион». Данный вид задней подвески был изобретен больше столетия назад, однако, успешно используется и в наше время. В тех случаях, когда из-за финансового вопроса или компоновочных соображений инженерам приходится отказываться от независимых подвесок, старая система «де Дион», приходится как нельзя кстати. Ее конструкция имеет следующий вид: картер главной передачи крепится к поперечной балке рамы или к кузову, а привод колес выполняется при помощи полуосей, размещенных на шарнирах. Соединение колес между собой осуществляется с помощью балки.

Технически, подвеска считается зависимой, но благодаря креплению массивной главной передачи (крепится отдельно от моста), неподрессоренная масса значительно снижается. Со временем, непрерывное желание инженеров избавить задний мост от лишней нагрузки, привело к усовершенствованию конструкции и в наше время мы можем наблюдать как зависимый ее вариант, так и независимый. Так, к примеру, в автомобиле Mercedes R-класса, инженеры смогли успешно объединить достоинства различных схем: корпус главной передачи оказался закрепленным на подрамнике; колеса — подвешенными на пяти рычагах и приводящимися в движение при помощи качающихся полуосей; а роль упругих элементов, в такой конструкции, выполняют пневматические стойки.

Зависимая подвеска является ровесницей всего автомобилестроения, которая вместе с ним, прошла различные этапы совершенствования и успешно дошла до наших дней. Однако, в мире стремительного развития современных технологий, она с каждым годом все больше становится лишь частью истории. Дело в том, что мосты, которые жестко связывают колеса, сегодня используются разве что на классических внедорожниках, к которым относятся такие автомобили как УАЗ, Jeep или Nissan Patrol. Еще реже, их можно встретить на легковых автомобилях отечественного производства, разработанных более полувека назад (Волгах или Жигулях).

Основной минус применения подвески этого типа очевиден: исходя из конструкции, перемещение одного колеса передается и другому, в результате чего появляются резонансные колебания колес в поперечной плоскости (так называемый эффект «Шимми»), что не только вредит комфорту, но и существенно сказывается на управляемости транспортного средства.

Гидропневматическая подвеска. Задний вариант такого устройства аналогичен переднему и обозначает вид автомобильной подвески, в работе которой используются упругие элементы гидропневматического типа. Родоначальником такой системы стала компания Citroen, впервые применившая ее на своих автомобилях еще в далеком 1954 году. Результатом ее дальнейших разработок являются активные подвески Hydractive, использующиеся французской компанией и по сей день. Первое поколение (Hydractive 1) появились в 1989 году. Принцип работы и конструкция таких устройств следующая: когда гидропневматические цилиндры нагнетают жидкость в упругие элементы (сферы), гидроэлектронный блок контролирует ее количество и давление.

Между цилиндрами и упругими элементами располагается амортизационный клапан, через который, при возникновении колебаний кузова, проходит жидкость, способствующая их затуханию. При мягком режиме, все гидропневматические упругие элементы объединяются между собой, а объем газа находится на максимальном уровне. Давление в сферах поддерживается в рамках необходимых показателей и крены машины (ее отклонения от вертикального положения при езде, чаще всего, вызванное неровностями дороги) компенсируются.

Когда появляется необходимость активации жесткого режима подвески, напряжение подается системой управления автоматическим путем, после чего, стойки передней подвески, цилиндры и дополнительные упругие элементы (размещены на регуляторах жесткости), по отношению друг к другу, оказываются в изолированном положении. Когда транспортное средство поворачивает, может меняться жесткость отдельной сферы, в то время как при прямолинейном движении, изменения касаются всей системы.

Многорычажная подвеска. Первый серийный автомобиль с многорычажной подвеской, увидел мир в 1961 году и это был Jaguar E-type. Со временем, полученный успех решили закрепить применением данного типа и на передней оси автомобиля (например, отдельные модели Audi). Использование многорычажной подвески обеспечивает автомобилю невероятную плавность движения, отличную управляемость, а заодно способствует снижению шума.

Начиная с 1980-х годов, инженеры компании Mercedes Benz, вместо пары сдвоенных, стали применять на своих автомобилях пять раздельных рычагов: два из них держат колесо, а остальные три обеспечивают ему необходимое положение в вертикальной и горизонтальной плоскостях. В сравнении с более простой двухрычажной подвеской, многорычажный вариант просто находка для максимально удачной компоновки узлов и агрегатов. Более того, имея возможность менять размеры и форму рычагов, можно намного точнее устанавливать необходимые характеристики подвески, а благодаря эластокинематике (законам кинематики любой подвески, которая имеет в своем составе эластические элементы) задняя подвеска обладает еще и подруливающим эффектом на поворотах.

Как правило, оценивая подвеску транспортного средства, большинство автолюбителей, в первую очередь, обращают свое внимание на такие ее свойства как уровень управляемости, комфортность, и устойчивость (в зависимости от приоритетов последовательность может быть другой). Поэтому, им абсолютно все равно, какой тип подвески установлен на их автомобиле и какая у него конструкция, главное, чтоб он просто соответствовал всем необходимым требованиям.

В принципе, оно и правильно, ведь выбор типа подвески, расчет ее геометрических параметров и технических возможностей отдельных составляющих – это задача инженеров. При разработке и конструировании, транспортное средство проходит массу всевозможных расчетов, тестов и испытаний, а значит, подвеска стандартного автомобиля уже обладает оптимальными потребительскими характеристиками, удовлетворяющими требования большинства клиентов.

3. Стабилизатор торсионного типа

Современные легковые автомобили могут оборудоваться одним из двух основных видов стабилизаторов – рычажным или торсионным. Рычажные стабилизаторы (часто называемые «реактивными тягами») имеют вид полой трубы, на концах которой размещены крепления с сайлентблоками (являют собой резинометаллические шарниры). Они устанавливаются между креплениями кулака с одной стороны и посадочным местом на кузове с другой. Из-за жесткой фиксации и пружин, установка стабилизатора позволяет создать некий треугольник, сторонами которого есть амортизатор (пружина), мост (балка) и, соответственно, сам стабилизатор.

Торсионный стабилизатор выступает основной частью автомобильной подвески, соединяющей колеса при помощи торсионного элемента. На сегодняшний день, многие автовладельцы считают торсионный стабилизатор практически незаменимым элементом разных видов подвесок легковых машин. Его крепление может выполнятся как на передних, так и на задних осях транспортных средств, однако, на автомобилях, где в роли задней подвески выступает балка, стабилизатор не применяется, а выполнением его функций занимается сама подвеска.

С технической стороны вопроса, стабилизатор – это стержень с круглым сечением, по форме напоминающий букву «П». Обычно, он изготавливается из хорошо обработанной пружинной стали и размещается под кузовом в горизонтальном направлении (поперек). К кузову, деталь крепится в двух местах, а для фиксации используются резиновые втулки, способствующие ее вращению.

Как правило, форма торсионного стабилизатора учитывает размещение всех автомобильных агрегатов, расположенных под днищем кузова. Когда на одной из сторон автомобиля между днищем кузова и нижней частью подвески меняется расстояние, размещение креплений стабилизатора несколько смещается, что вызывает изгиб торсиона. Чем существеннее разница высот, тем сильнее идет сопротивление торсиона, благодаря чему стабилизирующий эффект отличается большей плавностью (по сравнению с рычажным стабилизатором). Поэтому, чаще всего, его устанавливают на переднюю подвеску.

Подвеска любого современного автомобиля – это особый элемент, служащий переходным звеном между дорогой и кузовом. И сюда входят не только передние и задние мосты и колёса, но и целая совокупность механизмов, деталей, пружин и различных узлов.

Чтобы провести профессиональный ремонт, автомобилисту необходимо знать, из чего состоит подвеска автомобиля. В этом случае он сможет быстро обнаружить неисправность, провести замену детали или провести отладку.

Основные функции подвески

Подвеска любого современного автомобиля призвана выполнять несколько основных функций:

1. Соединение мостов и колёс с основной несущей системой – рамой и кузовом.
2. Передача крутящего момента от двигателя и основной несущей силы.
3. Обеспечение необходимой плавности хода.
4. Сглаживание дорожных неровностей.

Все производители работают над повышением эффективности, надёжности и прочности подвески, внедряя более продвинутые решения.

Разновидности подвесок

Классические автомобильные подвески уже давно ушли в прошлое. Сейчас такие системы стали более сложными. Выделяют две основных разновидности:

Подавляющее большинство легковушек оснащается независимой подвеской. Она позволяет добиться большего комфорта и безопасности. Суть такой конструкции заключается в том, что колеса, располагающиеся на одной оси, никак жестко не связаны друг с другом. Благодаря этому, когда одно колесо наезжает на какую-то неровность, другое не меняет своего положения.

В случае с зависимой подвеской колёса соединяются жёсткой балкой и представляют собой фактически монолитную конструкцию. В результате этого пара движется синхронно, что не очень удобно.

Основные группы элементов

Как уже было сказано, современная подвеска – это сложная система, где каждый элемент выполняет свою задачу, причем функций у каждой детали, узла или агрегата может быть сразу несколько. Все элементы перечислить очень трудно, поэтому специалисты обычно выделяют некие группы:

1. Элементы, обеспечивающие упругость.
2. Направляющие элементы.
3. Амортизирующие элементы.

Для чего предназначается каждая из групп

Упругие элементы предназначаются для сглаживания вертикальных сил, возникающих из-за неровностей дороги. Направляющие элементы отвечают непосредственно за связь с несущей системой. гасят любые колебания и обеспечивают комфортность езды.

Основным упругим элементом являются рессоры . Они смягчают удары, колебания и негативные вибрации. Рессора – это большая и мощная пружина, отличающаяся высокой сопротивляемостью.

Одним из основных элементов подвески являются амортизаторы, выполняющие гасящие функции. Они состоят из:

• верхней и нижней проушин, предназначенных для крепления всего амортизатора;
• защитного кожуха;
• цилиндра;
• штока;
• поршня с клапанами.

Гашение колебаний происходит в результате воздействия силы сопротивления, возникающих при перетекании жидкости или газа из одной ёмкости в другую.

Ещё одной важной составляющей является стабилизатор поперечной устойчивости. Он необходим для повышения безопасности. Благодаря ему автомобиль во время движения на больших скоростях не так сильно отклоняется в стороны.

Подвеска играет ключевую роль в определении ходовых качеств легкового автомобиля. Многие производители стараются подобрать качественные детали и серьёзно подходят к вопросам оснащения. Нередко производители используют подвески той или иной компании, которая уже давно заявила о себе и доказала свою надёжность.

Видео

Посмотрите видео, в котором проводится обзор подвески на примере Nissan Almera G15:

Как работает система подвески автомобиля

Система подвески вашего автомобиля состоит из трех основных компонентов — амортизаторов, пружин и стоек. Вы слышали о амортизаторах и стойках, но знаете ли вы, что они делают? Они не просто обеспечивают плавную и комфортную езду — они помогают контролировать и управлять вашим автомобилем. Без амортизаторов и стоек автомобиль будет скатываться по дороге, делая вождение чрезвычайно трудным, не говоря уже о опасном. Амортизаторы и стойки считаются критически важными для безопасной эксплуатации вашего автомобиля — они предназначены для того, чтобы ваши шины оставались на дороге, а вы контролируете свой автомобиль.

Амортизаторы управляют энергией или поглощают пружину, предотвращая опускание. Итак, когда вы попадаете в выбоину, днище вашего автомобиля не врезается в землю. Амортизаторы, стойки и пружины работают вместе и держат под контролем движение автомобиля, когда он движется по тупиковой дороге, неровностям, поворотам и поворотам.

Амортизаторы просто не дают автомобилю подпрыгивать. Они предназначены для поглощения вертикальной энергии колес, движущихся вверх и вниз, когда они реагируют на неровности дорожного покрытия.Амортизаторы позволяют раме и кузову автомобиля плавно двигаться, в то время как колеса перемещаются по неровностям дороги. В основном, амортизаторы перемещаются по вертикали, поэтому кузов автомобиля остается устойчивым.

Стойки — это структурная часть системы подвески, установленная на шасси автомобиля для удержания амортизаторов на месте. Они контролируют движение пружины и подвески, благодаря чему шины остаются в контакте с дорогой. Стойки дороже, но имеют больший срок службы, чем обычные амортизаторы.Система подвески стойки McPherson, которая сегодня используется в большинстве автомобилей, объединяет винтовые пружины и амортизаторы в одно целое.

Амортизаторы, пружины и стойки, работающие вместе, поглощают энергию неровностей дороги и рассеивают ее, не вызывая сильной вибрации или шума в автомобиле. Они сводят к минимуму подпрыгивание, раскачивание и раскачивание веса транспортного средства вверх и вниз, из стороны в сторону и спереди назад. Такое смещение веса может снизить сцепление шин с дорогой, снизить производительность и стать проблемой для безопасности.Амортизаторы и стойки также помогают переносить вес автомобиля во время поворота, не позволяя автомобилю слишком сильно опрокинуться в сторону и удерживая шины на дороге.

Как и все части и системы вашего автомобиля, система амортизации и ее отдельные детали изнашиваются и подлежат замене. Рабочие амортизаторы и стойки не только влияют на ходовые качества и характеристики вашего автомобиля, но могут способствовать возникновению других проблем, таких как выравнивание, износ шин, рулевое управление и торможение. Если ваш автомобиль сильно раскачивается, раскачивается или сильно подпрыгивает во время нормального вождения, прохождения поворотов и торможения, вероятно, пора назначить встречу в местном представительстве AAMCO в Колорадо и проверить систему подвески у сертифицированного механика.Назначьте встречу с вашим местным офисом AAMCO Colorado сегодня.

Автозапчасть | Как работает подвеска автомобиля?

Подвеска — неотъемлемая часть любого автомобиля. К числу систем, которые остаются в эксплуатации на протяжении всего срока службы автомобиля, относится система подвески. Независимо от того, стоит ли ваш автомобиль в гараже или находится в дороге, некоторые части подвески всегда будут работать.

В системе подвески не было бы необходимости, если бы мы ехали по идеально ровной дороге, что, как мы знаем, бывает не всегда.Даже на недавно построенных автомагистралях есть небольшие неровности, которые соприкасаются с колесами вашего автомобиля.

И здесь на помощь приходит система подвески. Система подвески управляет воздействием неровностей на колеса, уменьшая подпрыгивание и дискомфорт при езде.

Ниже мы подробно обсудим различные части и функции подвески . Поднимите стул и приступим.

Что такое система подвески автомобиля?

Это система, которая связывает кузов автомобиля с колесом.Компоненты подвески автомобиля состоят из шин, амортизаторов, пружин и тяг (рычагов). Взаимосвязь этих компонентов обеспечивает относительное движение колес и кузова автомобиля.

Функции подвески

Как вы узнаете, подвеска является важной системой, которая повышает управляемость автомобиля и улучшает общее качество езды.

Кроме того, он обеспечивает максимальный контакт между дорогой и колесами, что очень важно, поскольку шины обеспечивают площадь поверхности, на которую действуют силы грунта.Что еще более важно, он обеспечивает максимальное трение между шиной и дорогой. Эти комбинированные действия приводят к устойчивости рулевого управления, а также к комфорту для пассажира автомобиля.

Он также играет роль в обеспечении минимального или полного отсутствия повреждений или износа автомобиля или его груза. Он выполняет эту функцию, уменьшая воздействие сил на неровной местности на автомобиль.

Система подвески также обеспечивает поддержание правильного дорожного просвета вашего автомобиля.

Детали и их функции

Современные подвесные системы бывают разных типов, и каждый из них состоит из множества частей и структур.Конкретный дизайн каждого типа позволяет им выполнять одну и ту же задачу по-разному. Ниже мы обсудим общие части и их функции.

Подвеска представляет собой соединение пружин и амортизаторов. Он также несет такие детали, как втулки, рычаги, рычаги и шарниры, балки моста и многие другие.

Хотя каждая часть системы имеет свою функцию, некоторые из них делают немного больше, чем другие. Эти определяющие характеристики компоненты — это пружины, стабилизаторы поперечной устойчивости и амортизаторы.Поэтому мы начнем с них.

1 . Пружины

Пружины поглощают ударные нагрузки, когда ваши колеса едут по неровной поверхности или выбоинам. В некоторых моделях автомобилей используются металлические стержни, а не пружины, но все они выполняют одну и ту же задачу.

Их работа — убедиться, что вы и другие пассажиры не почувствуете воздействия удара. Системы пружин могут иметь разные конструкции, но наиболее распространены следующие:

1. Винтовые пружины — Из всех типов это самый распространенный.Он состоит из сверхмощных торсионных катушек на оси. Они поглощают удар за счет сжатия и, как следствие, расширения.

2. Листовые рессоры — В листовых рессорах металлы, называемые «листами», накладываются друг на друга. Благодаря штабелированию они работают как единое целое.

3. Торсионы — Стальные стержни могут до определенной степени скручиваться, что приводит к реакции, подобной спиральной пружине, и торсионы используют это свойство. На концах этих стержней закреплены рама автомобиля и поперечный рычаг.Рычаг рычага перемещается перпендикулярно торсиону. Когда вы наезжаете на кочку во время движения, возникает вертикальное движение. Он передается на поперечный рычаг, который затем с помощью рычага передается на торсионы. Торсионы реагируют скручиванием вдоль своей оси, и эта реакция обеспечивает силу пружины.

4. Пневматические рессоры — Пневматические рессоры используют цилиндрическую воздушную камеру, которая расположена между колесами и корпусом. Сжимаемый воздух поглощает любые удары колес.

Еще одна важная концепция, которую необходимо понять, — это то, как подрессоренная и неподрессоренная масса отличаются друг от друга. Под подрессоренной массой понимается вес автомобиля, поддерживаемый пружинами подвески. С другой стороны, неподрессоренная масса относится к нагрузке между рессорами и дорогой.

2. Амортизаторы

Амортизатор можно представить как масляный насос, расположенный между рамой автомобиля и колесами. Один конец амортизатора прикрепляется к раме, а другой конец прикрепляется к оси в непосредственной близости от колеса.

Амортизаторы работают бок о бок с пружинами, уменьшая силу удара. Амортизаторы поддерживают пружины и тем самым контролируют движение пружин. Они снижают величину нежелательного движения пружины. Это помогает избежать раскачивания вашего автомобиля при наезде на ухабу или выбоину.

Думайте об амортизаторах как о амортизаторах. Амортизаторы особенно полезны для демпфирования. Они содержат высоковязкое масло, которое помогает им выполнять свои функции. Масло рассеивает тепло, возникающее за счет кинетической энергии движения подвески.Хотя присутствие масла необходимо, оно также создает проблему. Утечки масла могут вызвать проблемы в системе.

Типы амортизаторов

Амортизаторы могут быть любыми из следующих:

1. Телескопические — применяются как в передней, так и в задней подвесках
2. Тип стойки
3. Амортизаторы на пружинных сиденьях — сочетают в себе функции телескопической и стойки

3. Стойка

Стойка, как и амортизатор, играет решающую роль в демпфировании.В дополнение к функциям демпфирования, стойки служат опорой для подвески автомобиля . Это отличие от амортизаторов. Амортизаторы не поддерживают конструкцию. Стойки и амортизаторы имеют решающее значение и, как таковые, требуют надлежащего обслуживания.

4. Штанги антираскачки

Штанги стабилизатора поперечной устойчивости, иногда называемые стабилизаторами поперечной устойчивости, представляют собой металлические стержни, соединяющие стороны подвески вместе. Они проходят по всей оси, обеспечивая устойчивость при движении.Если подвеска одного колеса движется, стабилизаторы поперечной устойчивости обеспечивают передачу движения на другое колесо.

Результат — ровная поездка. Штанги получили свое название от их функции: уменьшение раскачивания. Точно так же термин «стабилизатор поперечной устойчивости» происходит от их роли в борьбе с креном, особенно при прохождении поворотов.

На сегодняшний день стабилизаторы поперечной устойчивости входят в стандартную комплектацию любого автомобиля.

5. Стержни

Стержни иногда называют рычагами.Как следует из последнего названия, они связывают различные компоненты и конструкции, составляющие систему подвески. Они сконструированы так, чтобы быть очень прочными, зачастую на весь срок службы вашего автомобиля.

Однако столкновения могут повредить эти стержни.

6. Шарниры, втулки и подшипники

Общая функция этих компонентов заключается в облегчении соединения компонентов системы с помощью рычагов. Втулки и подшипники облегчают скручивание и скольжение.

Резиновые втулки имеют более высокую степень износа. Со временем суставы могут расшататься, поэтому их нужно регулярно обслуживать.

Большинство мелких проблем систем подвески связаны с шарнирами, втулками или подшипниками. Прочтите эту статью, чтобы узнать о частях системы подвески, которые могут выйти из строя.

7. Шины

Большинство людей не рассматривают шину как часть системы подвески. В отличие от большинства компонентов системы подвески, шина является внешней деталью.

Шины соприкасаются с дорожным покрытием. Из всех частей системы подвески больше всего изнашиваются шины. Они создают поверхность, на которой наземные силы могут воздействовать на кузов автомобиля. Вождение по пересеченной местности, торможение и прохождение поворотов обеспечивают большую часть ударов по шинам.

8. Система рулевого управления

Хотя рулевое колесо и система в целом не являются непосредственной частью системы подвески, они не менее важны. Помимо поворота колес, система рулевого управления контролирует тяги, шарниры и даже рулевые тяги.

9. Рама

Система подвески, даже со всеми упомянутыми выше компонентами, остается неполной без рамы.

Рама образует каркас, на который опирается вес автомобиля и его груз. Он также оказывает определенную поддержку двигателю. Обратите внимание, что другие конструкции подвески также поддерживают автомобиль.

У нас есть еще одна статья, в которой рассказывается о различных типах подвесных систем и о том, чем они отличаются друг от друга.Чтобы узнать о запасных частях подвески, посетите наш веб-сайт и найдите самых надежных продавцов автозапчастей в Австралии и последние новости автомобильной промышленности!

Сэм О.

Важность подвески вашего автомобиля

Одним из важных аспектов вашего автомобиля является система подвески. Система подвески вашего автомобиля надежно удерживает ваши колеса на дороге, помогая вашему автомобилю поглощать удары неровностей. То, как ваш автомобиль ускоряется, тормозит и справляется с проблемами сцепления, такими как дождь, выбоины, повороты и повороты, определяется состоянием системы подвески.

Детали системы подвески автомобиля

Система подвески является частью шасси вашего автомобиля и включает в себя ваши шины, стойки, амортизаторы, пневморессоры, рулевое управление, стабилизаторы поперечной устойчивости и оси. Есть передняя подвеска и задняя подвеска. Передняя подвеска обеспечивает рулевое управление и сцепление с дорогой, а задняя подвеска помогает предотвратить падение автомобиля и удар о землю. Короче говоря, ваша система подвески работает вместе, чтобы поддерживать расстояние между рамой вашего автомобиля и дорогой для оптимального управления.

Почему система подвески важна?

Система подвески вашего автомобиля важна, поскольку она помогает облегчить управление, обеспечивает безопасность и контроль над автомобилем, а также обеспечивает комфорт. Например, амортизаторы не дают вам почувствовать все неровности и толчки, возникающие при движении по дороге.

Когда заменять изношенные амортизаторы и стойки

Стойки являются структурной частью вашего шасси и помогают удерживать ваш автомобиль в равновесии и отрывать от земли.Вот некоторые признаки того, что они могут нуждаться в замене:

• Когда ваши стойки изношены, из них, вероятно, будет течь гидравлическая жидкость.
• Ваши шины могут изнашиваться неравномерно. Неровные шины означают меньший расход топлива и меньшее тяговое усилие.
• Если вы надавили на капот автомобиля, и он не отскакивает, или вы слышите глухой звук, это признак того, что ваши стойки и амортизаторы не выполняют свою работу.

Замена изношенных амортизаторов и стоек является неотъемлемой частью безопасности вас и вашей семьи во время вождения.В Custom Complete Automotive мы можем помочь вам избежать дорогостоящего ремонта, который может сопровождать изношенные амортизаторы, стойки и проблемы с подвеской. Свяжитесь с нами сегодня в одном из наших офисов для полной оценки и душевного спокойствия!

Как работает система рулевой подвески автомобиля?

Для многих автовладельцев, испытывающих механические проблемы, приятно знать, что кто-то обученный и опытный в ремонте автомобилей находится на работе. Именно поэтому люди приходят к нам в первую очередь в сервисные центры Sun Auto.Однако мы знаем, что некоторым из наших клиентов интересно, как все работает, и почему мы предлагаем определенные ремонты после процедуры диагностики. Вот почему мы составили этот обзор системы рулевого управления и подвески автомобиля (SAS).

Рулевое управление и подвеска

Некоторые компоненты являются частью обеих систем, но «разделяй и властвуй» — лучшая стратегия для понимания этих основных частей вашей поездки. Систему SAS можно разделить на две общие категории. Рулевая сторона представляет собой сложную цепь, в которую входят рычаги, шарниры, втулки и устройства преобразования.Это помогает вам контролировать, куда вы собираетесь. В части подвески автомобиля используется гидравлика, стойки и пружины различных конфигураций, чтобы определять местонахождение ваших колес и удерживать транспортное средство на соответствующей высоте.

Все под контролем: ваша система рулевого управления

Если вы когда-либо испытывали проблемы с рулевым управлением, вы, вероятно, слышали термины «зубчатая рейка» или «параллелограмм». Это системы, лежащие в основе многих современных систем рулевого управления. Вот краткое объяснение того, как работает каждый из них.

Рейка и шестерня

Поверните рулевое колесо, и вы, по сути, вращаете шестерню. Эта сила вращения перемещает стойку, в результате чего ваши колеса наклоняются в ту или иную сторону. Вот визуализация: стойка представляет собой кусок металла с зубьями, как если бы вы взяли внешний обод шестерни и выложили его горизонтально в линию. Шестерня — это круглая шестерня, которая подходит к зубьям рулевой рейки. Когда шестерня поворачивается на месте, рейка вынуждена перемещаться из стороны в сторону.У вас есть рулевые тяги и рычаги управления, соединяющие этот центральный вал с поворотными кулаками. Когда вы поворачиваете колесо, оно поворачивает поворотные кулаки вперед и назад до нужных углов, позволяя вам контролировать направление вашего автомобиля или грузовика.

Рычаг Pitman и система гидроусилителя

Другой популярный тип конструкции рулевого управления известен как параллелограммное рулевое управление. Не волнуйтесь, здесь вам не придется решать вопрос о «x». Этот термин относится к тому, как все шарниры и рычаги работают вместе, образуя форму, которая отражает углы ваших колес при управлении.Некоторыми из ключевых компонентов этой конструкции являются насос гидроусилителя рулевого управления, рычаг Питмана, промежуточный рычаг и центральное звено. Последние три — металлические части, составляющие знаменитый параллелограмм, но мы более подробно остановимся на этом, когда начнем говорить об общих проблемах с рулевым управлением.

Плавная езда: ваша подвеска

Существует так много разных конструкций подвески, что обычно лучше зайти в магазин и получить конкретные ответы о своем автомобиле. Есть много терминов и конструкций.Независимая подвеска, зависимая подвеска, стойки Макферсон, двойной поперечный рычаг, многорычажная подвеска и полуприцепной рычаг — это лишь некоторые из них. Общая информация просто не поможет. Тем не менее, модели в данном классе, как правило, имеют некоторые общие черты в своих системах подвески.

В качестве примера возьмем систему подвески грузовика Ford F-150 2009 года выпуска. Этот грузовик имеет независимую переднюю подвеску, что означает, что каждое колесо движется вверх и вниз само по себе. Такая конструкция помогает сохранять контроль при наезде на неровности и уклоны, а также обеспечивает плавность хода по пересеченной местности.Ford сделал это с помощью двойных поперечных рычагов и амортизатора, окруженного цилиндрической пружиной. Задние колеса имеют зависимую подвеску: фиксированный мост с колесами, расположенными на прочных листовых рессорах (длинные полосы рессорного металла, наложенные одна на другую). Общий результат — плавность хода и надежная буксировка. Вы можете увидеть аналогичные конфигурации в других грузовиках, например, в грузовике Chevy Silverado.

Выявление проблем с рулевым управлением или подвеской

Имея все это в виду, довольно просто выяснить потенциальные причины некоторых раздражающих и опасных механических симптомов.Кажется, ваша машина хочет водить сама? Скорее всего, это обрыв соединения с вашей рукой «Питмана», вылетевшая из строя вся рулевая тяга. Есть ли вибрация через рулевое колесо? Вероятно, вы смотрите на изношенные втулки или шарниры. Вы теряете высоту, качество езды или контроль над неровностями? Похоже на проблему с вашей подвеской. Для этих систем (за исключением деталей рулевого управления с гидроусилителем) нет компьютерной диагностики, поэтому отнесите свой автомобиль к опытным специалистам в Sun Auto Service.Будем рады видеть вас в местном сервисном центре.

Руководство по подвеске автомобиля

: что такое система подвески автомобиля?

Представьте, что вы отправляетесь в долгую поездку, и каждая неровность на дороге заставляет машину взлетать в воздух, а затем с глухим стуком возвращается обратно. Звучит довольно неприятно, не правда ли?

Вот где ваша система подвески вступает в игру. Если вам интересно и вы все время спрашиваете, что такое подвеска автомобиля, это руководство создано специально для вас.

Вы можете удивиться, что система подвески автомобиля относительно проста в работе, но она сложнее и труднее, чем кажется.Это не только обеспечивает комфортное вождение, но и крайне важно для вас и безопасности автомобиля. Давайте посмотрим на функцию подвески автомобиля.

Какова функция подвески автомобиля?

Прежде чем мы ответим, что такое подвеска автомобиля, давайте рассмотрим ее основные функции — амортизацию и удержание колеса на земле.

С точки зрения непрофессионала, подвеска — это то, что удерживает объект в воздухе.Таким образом, если вы спите в гамаке, вы будете подвешены к земле и защищены от вибраций и ударов земли. Причина, по которой автомобили используют эту обширную систему, довольно ясна. Мы хотим, чтобы трение и удары земли были минимальными.

Если бы ваша система подвески отсутствовала, каждый мелкий камешек и неровность дороги повлиял бы на вашу машину, и поездка оказалась бы самой неудобной для всех. Я упрощаю это, чтобы убедиться, что вы понимаете самые основные функции системы подвески.

Помимо поглощения сил трения, гравитации и ударов от земли, он также помогает поддерживать контакт шин с поверхностью дороги.

Поскольку шины находятся в непосредственном контакте с дорогой, ось и колеса вашего автомобиля связаны с системой подвески. Это означает, что каждый толчок и вибрация проходят через систему подвески, которая еще больше гасит удар.

Чтобы лучше объяснить это, пружинный механизм современной системы подвески прижимает колесо к земле, когда оно находится в воздухе.Поэтому, когда ваш автомобиль врезается в лежачий полицейский, он на мгновение отрывается от земли, а система подвески толкает его обратно на землю, чтобы восстановить связь с дорогой. Точно так же, когда вы делаете крутой поворот, внутренние колеса отрываются от земли. Без подвески ваш автомобиль мог бы перевернуться. Но пружинный механизм снова опускает машину на землю.

Что такое автомобильная подвеска — как она работает?

Как объяснялось ранее, мы уже знаем, какова функция системы подвески автомобиля.Но здесь мы посмотрим, как это работает.

Современная система подвески автомобиля продумана до мелочей, при этом каждое колесо и ось подвешиваются независимо. Это означает, что если одно из колес оторвано от земли, остальные три останутся на месте. Это называется независимой подвеской.

Если бы у каждого колеса не было собственной системы подвески, тогда, когда одно колесо было поднято, другое колесо с той же стороны также поднялось бы, что может привести к опрокидыванию автомобиля. Это известно как система зависимой подвески автомобиля.

Зависимая подвеска

Теперь перейдем к вопросу о том, что такое подвеска автомобиля. Здесь мы понимаем зависимую систему. Хотя эта конструкция обычно не используется в новых автомобилях, вы можете найти эту конструкцию во внедорожниках или старых автомобилях. Эта система, известная как конструкция оси балки, имеет две разные оси; живые и мертвые. Ведущая ось используется при рулевом управлении с усилителем, в то время как мертвые оси заботятся о свободно вращающихся шинах.

У этой конструкции есть две основные проблемы.Во-первых, шины будут двигаться в зависимости друг от друга. Это приведет к смещению фокуса шин, чтобы они оставались под одинаковым углом относительно друг друга, вместо того, чтобы колеса оставались на земле. Сцепление шин затруднит управление автомобилем.

Вторая проблема связана с тем, что такая конструкция приводит к увеличению неподрессоренной массы или веса, который не поддерживается системой подвески автомобиля. Этот дополнительный вес приводит к дополнительному давлению на систему подвески балки, тем самым увеличивая вибрацию, отскок и трение.Это также может привести к потере управления колесом при разгоне или торможении.

Независимая подвеска Независимая подвеска

широко используется в выпускаемых сейчас современных автомобилях. Независимая конструкция помогает каждому колесу двигаться индивидуально, подниматься и опускаться с амортизаторами и пружиной, прикрепленными к одному концу рамы.

Ваш автомобиль может использовать поперечный рычаг или поперечный рычаг для соединения с подвеской. Независимая система передних колес отвечает за регулировку углов установки колес и полный контроль над шинами.Задние колеса имеют такое же соединение и детали, за исключением динамики рулевого управления.

Как система подвески помогает автомобилю оставаться на дороге?

Вы знаете, что такое подвеска автомобиля, но знаете ли вы, что она также помогает удерживать колесо на земле, чтобы машина не кувыркалась. Эта возможность также оказывается полезной при сохранении хорошего сцепления и распределения веса при приложении некоторой силы.

Например: когда вы ускоряетесь, вы не хотите, чтобы вас толкнуло назад.Задняя подвеска должна работать, чтобы вам было удобно сидеть. Точно так же, нажимая на тормоз, вам не захочется нырять головой в приборную панель. Это также верно, когда автомобиль поворачивает на очень высокой скорости. Если вес транспортного средства смещается в одну сторону во время поворота, вы можете себе представить, что произойдет. Это называется креном кузова, и работа системы подвески заключается в том, чтобы удерживать внутренние колеса от разлета.

Вот некоторые проблемы с тягой, которые обычно связаны с устройством подвески:

Bump Steer: Обычно это происходит, когда автомобиль наезжает на неровность, и автомобиль поворачивается влево или вправо, а водитель не поворачивает колесо.Это свидетельство плохо выверенной системы подвески.

Избыточная поворачиваемость: Избыточная поворачиваемость — это когда задняя часть вашего автомобиля теряет сцепление с дорогой, в результате чего он начинает вращаться хвостом вперед. В чем-то похоже на дрифт, но это непреднамеренно и довольно рискованно.

Недостаточная поворачиваемость: Это противоположность избыточной поворачиваемости, когда автомобиль теряет сцепление с передними колесами, выводя его за пределы поворота. Когда переднее колесо теряет контакт с землей, это означает, что пассажиры и водитель серьезно озабочены безопасностью.

Детали подвески автомобиля

Давайте посмотрим на части системы подвески автомобиля, благодаря которой наша машина движется комфортно и без неровностей.

Пружины

Пружины, естественно, являются важной частью системы подвески, поскольку они поглощают неровности дороги, а также помогают справиться с любой дополнительной массой автомобиля. Пружины также отвечают за удержание автомобиля на заданной высоте.

В системе подвески используются пружины трех типов, а именно: винтовые пружины, листовые рессоры и торсионы.

Обычно они используются в роскошных автомобилях, автобусах и грузовиках, поскольку обеспечивают более плавное функционирование и комфортную езду. Пневматические рессоры приводятся в действие воздушными компрессорами, которые используют способность сжатия воздуха для уменьшения ударов и вибрации.

Если вы когда-либо играли с пружиной, исходящей от ручки, когда вы нажимаете и отпускаете ее, пружина подпрыгивает дважды или трижды, прежде чем полностью остановится.Здесь в игру вступают демпферы. Он помогает рассеивать или контролировать энергию подъема и опускания, что также является целью амортизатора, стойки и стабилизатора поперечной устойчивости.

Работа амортизатора тесно связана с амортизаторами, но их работа отличается друг от друга.

Поглотители представляют собой маслонаполненные цилиндры, которые заставляют подвеску сжиматься и декомпрессироваться с регулируемой скоростью. Это, в свою очередь, предотвращает подпрыгивание пружин.

Современные амортизаторы (или амортизаторы) чувствительны к скорости, что означает, что они более плавные при движении на легких неровностях и более устойчивы к большим ударам.

На этом мы подошли к концу нашего руководства по подвеске автомобиля. Надеюсь, на ваш вопрос о подвеске автомобиля будет дан точный ответ. Следите за новыми интересными блогами об автомобильных механизмах, последних автомобильных новостях и многом другом!

Теги: подвеска автомобиля, система подвески автомобиля, зависимая подвеска, независимая подвеска, амортизатор

Подвесная система: какие части?

Шаровые шарниры Шаровые шарниры представляют собой шарнирные соединения, установленные на внешних концах рычагов управления.Они могут быть запрессованы, прикручены, приклепаны или ввинчены в рычаг управления. Шаровая опора — это шаровая шпилька, установленная внутри гнезда. Поскольку некоторые шаровые шарниры заполнены консистентной смазкой, на шарнир можно установить пресс-масленку и уплотнение для консистентной смазки. Конец шпильки на шаровом шарнире имеет резьбу для большой гайки. Когда гайка затягивается, она с силой входит в конический штифт поворотного кулака или опоры подшипника. Шаровой шарнир также имеет резиновый чехол для защиты шарнира от пыли и мусора с дорог.Остановка износа шарового шарнира. Вернуться к началу

Втулки Втулки подвески бывают самых разных форм и размеров, чтобы соответствовать всем различным применениям в подвеске автомобиля. Стандартная втулка резиновая. Он может быть полностью изготовлен из резины или в случае втулки большего размера, например, втулки поперечного рычага, резина может быть в стальном корпусе. Чтобы удовлетворить потребность в более высоких характеристиках подвески автомобиля, доступны втулки из полиуретана вместо резины.Большинство резиновых втулок заменяют полиуретановыми, когда они изнашиваются, поскольку полиуретан служит дольше, чем резина. Вернуться к началу

Управляющие / продольные рычаги Управляющие рычаги и продольные рычаги — это названия металлических рычагов, которые поворачиваются вверх и вниз для управления подвеской автомобиля. Обычно рычаг управления относится к рычагам, которые расположены под прямым углом к ​​шасси, а продольные рычаги относятся к рычагам, которые параллельны шасси. Но так бывает не всегда. Рычаг управления удерживает поворотный кулак, опору подшипника или картер моста в нужном положении при движении колеса вверх и вниз. Внешний конец поперечного рычага имеет шаровую опору. На внутреннем конце есть втулки. Рычаг управления задней подвеской может иметь втулки на обоих концах. Втулки рычага управления действуют как подшипники, позволяя рычагу качаться вверх и вниз на валу, прикрепленном болтами к раме или узлу подвески. Эти втулки можно запрессовать или вкрутить в отверстия в рычаге управления. Вернуться к началу

Штанга Панара Штанга Панара, также называемая поперечной рулевой тягой или поперечной балкой, иногда используется в системах задней подвески для предотвращения поперечного смещения оси при прохождении поворотов. Тяга Панара проходит почти параллельно задней оси. Он крепится к оси и к раме или конструкции кузова. Вернуться наверх

Радиус / стержень распорки Радиус / стержень распорки крепится к внешнему концу рычага управления и к раме.Он предотвращает качание рычага управления к задней или передней части автомобиля. Передняя часть радиуса / стержня распорки имеет втулки, смягчающие действие радиуса / стержня распорки. Они позволяют контролировать движение нижнего рычага подвески при полном перемещении подвески. Вернуться к началу

Амортизаторы Амортизаторы ограничивают колебания пружины (движения сжатия-растяжения) для плавности хода автомобиля. Без амортизаторов автомобиль продолжал бы подпрыгивать вверх и вниз после падения на дороге.Это сделало бы поездку неудобной и небезопасной. Здесь показаны основные части амортизатора. Они включают шток поршня, уплотнение штока, поршень, резервуар, верхнюю камеру (камера расширения), нижнюю камеру (камера сжатия) и обратный клапан. Большинство толчков наполнено маслом. Некоторые из них заполнены воздухом или газом и маслом. Когда амортизатор сжимается или растягивается, масло вызывает сопротивление движению. Стержень имеет тенденцию медленно втягиваться или выходить. Это смягчает действие пружины и системы подвески. Один конец амортизатора соединяется с элементом подвески, обычно с рычагом управления. Другой конец амортизатора крепится к раме. Таким образом, амортизатор втягивается и вынимается, чтобы ограничить движение. Сжатие амортизатора происходит, когда шина автомобиля поднимается вверх при ударе о неровность. Удлинение амортизатора — это движение поршня и штока наружу при движении рычага управления вниз. Это происходит сразу после такта сжатия или когда шина перекатывается по дыре на дороге. В амортизаторах с газовым наполнением используется газ низкого давления, который предотвращает вспенивание масла в амортизаторе. Обычно газообразный азот заключен в камеру, отдельную от главного масляного цилиндра. Поршень амортизатора работает в масле. Газ поддерживает постоянное давление на масло, предотвращая образование пузырьков воздуха. Это увеличивает ударные характеристики при быстром рывке и отскоке. Самовыравнивающийся амортизатор имеет особую конструкцию, которая вызывает действие гидравлической блокировки для поддержания нормальной высоты бордюра автомобиля. Регулируемые амортизаторы позволяют изменять жесткость удара. Обычно, поворачивая внешний корпус амортизатора или ручку регулировки, вы можете установить амортизатор мягким для плавного хода или жестким для лучшего управления. Стойка, также известная как стойка Макферсона, встречается на большинстве современных автомобилей. В основе стойки — штатный амортизатор. Что отличает стойку от стандартного амортизатора, так это то, во-первых, где устанавливается нижний конец стойки. Стойка устанавливается непосредственно на поворотный кулак или опору подвески.Это можно увидеть на изображении слева. Второе отличие — пружинное седло. Седло пружины приварено к амортизатору, и именно здесь винтовая пружина устанавливается в подвеске. Вернуться к началу

Пружины Пружины системы подвески должны подпрыгивать (сжиматься) и отскакивать (растягиваться) с неровностями и отверстиями на поверхности дороги. Они выдерживают вес автомобиля, сохраняя при этом ход подвески (движение). Наиболее распространенными типами пружин являются винтовая пружина и листовая рессора. Винтовая пружина — это отрезок стержня из пружинной стали, скрученный в спираль. Это наиболее распространенный тип пружины в современных системах подвески. Винтовые пружины можно использовать как на передней, так и на задней части автомобиля. Листовая рессора обычно состоит из плоских пластин или полос пружинной стали, скрепленных вместе болтами. Хотя листовые рессоры когда-то использовались в системах передней подвески, теперь они применяются только в задней части некоторых автомобилей. Изоляторы помещаются между пружинами для предотвращения скрипов и дребезжания. На каждом конце листовой рессоры есть проушина (отверстие цилиндрической формы), в которой крепится втулка. Хомут крепит проушину задней рессоры к раме автомобиля. Это позволяет пружине изменять длину при изгибе. Проушина передней пружины обычно крепится болтами непосредственно к конструкции рамы. Два больших U-образных болта крепят мост или картер моста к листовым рессорам. Накрутка листовой рессоры — это состояние, при котором задние листовые рессоры изгибаются при приложении движущей или тормозной силы к системе подвески.Скручивание и деформация пружины может привести к приседанию и нырку. Возврат к началу

крепление стойки амортизатора Стойка крепления в сборе состоит из упорного подшипника, поддерживаемого в формованной резины монтажа. Для рулевого управления стойка поворачивается вокруг своей оси на подшипнике в верхнем креплении и на шаровом шарнире рычага управления на его нижнем конце. Болты крепления стойки к усиленной части колесной арки. Вал от амортизатора проходит через отверстие в центре крепления стойки и фиксируется гайкой. Основная задача опоры стойки — поворачивать стойку вместе с рулевым управлением, но ее также можно использовать для регулировки развала колеса. Вернуться к началу

Штанга стабилизатора поперечной устойчивости Штанга стабилизатора поперечной устойчивости, также называемая стабилизатором поперечной устойчивости, используется для предотвращения чрезмерного наклона кузова при крутых поворотах. Стабилизатор поперечной устойчивости изготовлен из пружинной стали. Крепится к обоим нижним рычагам и раме. Втулки устанавливаются между штангой, поперечными рычагами и рамой. При повороте автомобиля центробежная сила заставляет внешнюю часть кузова опускаться, а внутреннюю часть — подниматься. Это скручивает стабилизатор поперечной устойчивости. Сопротивление стабилизатора поперечной устойчивости этому повороту ограничивает наклон тела в поворотах. Вернуться к началу

U-образные болты U-образные болты — это просто кусок стального стержня, согнутый в форме буквы U. Концы стержней имеют резьбу для болтов. П-образные болты используются для крепления листовых рессор к оси автомобиля.U-образная часть болта огибает ось, обычно используются два U-образных болта. По одному U-образному болту проходит с каждой стороны листовой рессоры, все четыре ножки проходят через отверстия в металлической пластине, которая находится под листовой рессорой. Затем затягивают болты, чтобы заблокировать ось и листовую рессору вместе. Вернуться к началу

Рычажный механизм ватт Тяга Ватт — это задняя подвеска автомобиля, разработанная в начале двадцатого века как усовершенствованная тяга Панара, как средство определения положения оси задней балки автомобиля относительно оси автомобиля. тело и предотвращение относительного движения из стороны в сторону. В то время как штанга Панара поворачивается как на оси, так и на корпусе, заставляя ось двигаться по дуге, таким образом вводя боковой компонент в вертикальное движение оси, рычажный механизм Уотта обеспечивает чисто вертикальное движение. Он состоит из двух почти симметрично расположенных длинных стержней, установленных по одной с каждой стороны шасси и идущих параллельно задней оси и позади нее, где они прикрепляются к концам короткой вертикальной перекладины, центр которой установлен в центре оси. и который может свободно вращаться в плоскости под прямым углом к ​​продольному размеру автомобиля. Как и у тяги Панара, боковые рычаги могут свободно поворачиваться вертикально с любого конца. Таким образом, каждый боковой элемент действует как более короткий стержень Панара, прикрепленный к центральному вертикальному элементу, обеспечивающему боковое расположение. Однако, в отличие от действия тяги Панара, боковые компоненты движения двух рычагов, когда они поворачиваются вокруг своих внешних опор, компенсируют друг друга в своем воздействии на ось, а вместо этого принимаются вращением центрального элемента вокруг оси. его ось.

Подвеска на двойных поперечных рычагах и ваш автомобиль

Какие типы автомобилей используют подвеску на двойных поперечных рычагах?

Системы подвески с двойным поперечным рычагом распространены на высокопроизводительных автомобилях и спортивных седанах. Популярные автомобили с системой подвески на двойных поперечных рычагах: Alfa Romeo Giulia 952, Lancia Delta S4, Mercedes-Benz (большинство моделей), Toyota Tundra, MG Rover TF, Honda Accord и Aston Martin DB7.

Он также популярен на гоночных автомобилях с открытыми колесами, таких как Формула 1 или Индианаполис, где рычаги управления хорошо видны, поскольку они простираются от корпуса до колеса в сборе.

Используйте MOOG Part Finder, чтобы найти нужную деталь подвески для вашего типа автомобиля!

Найди мою часть

Каковы преимущества подвески на двойных поперечных рычагах?

Подвеска

на двойных поперечных рычагах предлагает водителям более плавное вождение, особенно на ухабистой дороге, поскольку она не влияет на углы установки колес, в отличие от систем с одним поперечным рычагом, таких как подвеска со стойками Макферсон. И, как мы уже видели, подвеска на двойных поперечных рычагах дает техническим специалистам возможность гибко настраивать такие параметры, как развал, поворот и схождение, в соответствии с требованиями трека или дороги.

Кроме того, поскольку амортизатор не выступает из верхней части ступицы колеса, для этого типа подвески требуется меньше вертикального пространства. Это означает, что вам не нужно увеличивать дорожный просвет, что отрицательно сказывается на управляемости за счет увеличения центра тяжести.

А какие недостатки у двухрычажной подвески?

Нельзя отрицать, что подвеска на двойных поперечных рычагах сложнее — и, следовательно, дороже — в разработке, производстве и обслуживании, чем другие типы подвески, включая подвеску со стойками Макферсон.Если одна из многих частей выходит из строя, вся система нуждается в обслуживании и ремонте, что обычно занимает больше времени, чем другие системы подвески.

Кроме того, большое количество деталей означает, что система подвески на двойных поперечных рычагах тяжелее и занимает больше места (по горизонтали), чем другие системы подвески.

Наконец, систему сложно адаптировать к переднеприводным автомобилям, поэтому она подходит не для всех марок и моделей автомобилей.

Двухцветные светодиодные лампы в цоколе H7

Меня давно спрашивают про лампы в цоколе H7, я их почти не тестировал ранее, чтобы исправить этот момент я решил купить фару. Выбрал я фару от Лады Калины 2.
Итак, в этом обзоре я расскажу про лампы в цоколе H7, отличительной особенностью которых является применение светодиодов с разными цветовыми температурами. Но светят они не все вместе и это, пожалуй, наиболее интересный момент в данных лампах. Однако обо всём по порядку.

Лампа поставляется в скромной картонной коробочке с такой же скоромной комплектацией. В комплекте у нас только пара ламп с драйверами.

В коробочке

Драйверы в данном случае хоть и вынесены из корпуса лампы, но не имеют разъема, для отсоединения от лампы. По большому счету это и не нужно. Про драйвер опять говорить особо нечего, корпус драйвера стандартный, ранее я его уже встречал у нескольких ламп. Внутри, как обычно, драйвер залит компаундом, смотреть там совершенно не на что.

Переходим к лампе. Лампы выполнены в алюминиевом корпусе, в тыльной части которого расположен вентилятор. Размеры радиатора самые маленькие из всех, что я видел ранее. Забор воздуха осуществляется полностью из тыльной части лампы, воздух от вентилятора не проходит через наружные ребра радиатора, они здесь больше для красоты. Весь воздух проходит через внутреннюю часть лампы и попадает в фару. С одной стороны это хорошо тем, что воздух будет циркулировать и это улучшит охлаждение, а с другой стороны, если лампа устанавливается так, что радиатор выходит непосредственно в подкапотное пространство, то пыль из подкапотного пространства будет лететь в фару, чего допускать, разумеется, нельзя. Поэтому сразу хочется сказать про ограничение на применение данных ламп. Если в вашем автомобиле блок фар не герметичный, то данные лампы использовать нежелательно. Зато размер данных ламп позволит их установить наверно почти в любой блок фар, уж очень они маленькие. И ещё один момент, касательно установки. Поскольку забор воздуха осуществляется полностью с тыльной части, то при установке данных ламп следует обратить внимание на то, чтобы между тыльной частью лампы и крышкой блока фар оставалось хотя бы 5-7 мм.

Данные лампы выпускаются под несколько видов цоколей: h20, H9, H8, h2, h21, h4, H7, h37/881, h37/880, h26(JP), 9005/HB3, h5/9003/HB2, 9006/HB4. Их габариты и внешний вид можно видеть на следующей картинке.

Как можно заметить, в большинстве ламп корпус остается неизменным, меняется только плата со светодиодами и переходник. Фиксация переходника достаточно плотная, за неё отвечают два уплотнительных кольца. Обычно в подобных случаях используется всего одно уплотнительное кольцо. Но недостатком данного крепления является отсутствие стопора. Почему я обращаю внимание на этот момент. При вибрации во время езды, лампа может немного поворачиваться, что будет приводить к изменению её светотеневой границы, что недопустимо. Однако вес лампы очень мал, возможно, всё будет нормально. В лампах с подобной установкой переходника, а таких ламп большинство, я бы рекомендовал просверлить переходник и вкрутить в него небольшой винт, тогда всё точно будет хорошо.

А теперь самое интересное. Источником свет служат 24 светодиода, по 12 с каждой стороны. На каждой стороне установлено по 6 светодиодов с цветовой температурой 6000 К и по 6 с цветовой температурой 4500 К. Когда я только увидел лампу, сразу подумал, что светодиоды будут работать все вместе, для получения некоторой средней цветовой температуры между 6000 и 4500 К. Но это оказалось не так. Вот как тут всё устроено: при первом включении работают светодиоды с цветовой температурой 6000 К если лампу выключить и включить, то будут работать светодиоды с цветовой температурой 4500 К. Другими словами, смена цветовой температуры лампы осуществляется выключением и повторным включением лампы. Что касается полярности подключения, то лампа работает одинаково при любой полярности, но всегда лучше придерживаться рекомендаций. В данном случае на вилке полярность указана. Что касается работы лампы с цоколем h5, то ближний свет будет иметь цветовую температуру 4500 К, а дальний 6000 К.

У лампы откручивается верхний наконечник, под которым мы можем видеть платы с алюминиевым основанием и следы термопасты. Также, интереса ради, можно снять крышку радиатора и достать вентилятор. В данных лампах используется вентилятор с габаритами 25х25 мм.

Теперь давайте посмотрим на заявленные характеристики лампы и перейдем к тестам.

Мощность: 30 Вт
Световой поток: 4800 Лм
Напряжение: DC 12V-24 В
Степень защиты: IP68
Цветовая температура: 6000/4500 К

Затем я как обычно прогрел лампу в течение 15 минут и снял зависимость потребляемого тока от потребляемого напряжения. Замеры я произвел в немного более широком диапазоне, а именно от 6 до 30 В. Поскольку лампа имеет два режима работы, которые отличаются друг от друга цветовой температурой, я замерил потребление в обоих режимах. Результаты измерений я свел в таблицу.

Для наглядности по таблице я построил график.

Как можно видеть из графика, оба типа светодиодов имеют одинаковое потребление около 17 Вт.
А поскольку они имеют одинаковое потребление и светодиоды расположены примерно в одном и том же месте, то и их рабочая температура примерно одинакова и составляет около 175 °С. Да, это много, обычно, такое значение температуры имеют светодиоды ламп с естественным воздушным охлаждением.
На следующих теплограммах можем видеть нагрев светодиодов, радиатора и драйвера.

Габариты светодиодной лампы очень близки к габаритам галогенной лампы. Светодиоды занимают значительно большую площадь, чем спираль галогенной лампы, это однозначно скажется на светотеневой границе. А на следующих фотографиях можно видеть габариты лампы.

Теперь давайте посмотрим на светотеневые границы ламп. Сначала ближний свет для светодиодов 4500 К. На следующей фотографии слева светодиодная лампа, справа галогенная. Поскольку светодиоды расположены не по центру и их габариты превышают габариты спирали галогенной лампы, то и светотеневая граница тут не четкая, но она есть и далеко не самая худшая. Радует, что хоть светодиоды и расположены на достаточно большой площади, а на светотеневой границе нет огромного засвета по центру, как это было на тех лампах, что я тестировал около года назад.

На следующей фотографии слева стг светодиодной лампы на светодиодах 6000 К, справа галогенная лампа. Светотеневая граница отличается от той, что была на светодиодах 4500 К. И ещё как оказалось я случайно немного сдвинул фару, поэтому галка оказалась немного левее. Но тут есть ещё один не очень приятный момент. Положение лампы в фаре для получения холодного и теплого света отличается. Другими словами если, к примеру, вы настроили стг для светодиодов с цветовой температурой 4500 К, а затем во время езды возникла необходимость переключиться на светодиоды 6000 К, то просто включить и выключить лампу будет не достаточно, придётся заново настраивать стг. Т.е. либо используем 4500 К либо 6000 К.

Теперь направлю ближний свет вдаль. Сначала 4500 К. Слева светодиодная лампа, справа галогенная.

Теперь то же самое для 6000К. Слева светодиодная лампа, справа галогенная.

Вывод

Данный вариант ламп не самый удачный, связано это с тем, что используется вентилятор, вязкость смазки которого может сильно увеличиться с уменьшением температуры, в результате чего вентилятор остановится, что приведет к перегреву лампы. Надписей на вентиляторе оказалось недостаточно, чтобы найти на него документацию. Но обычно минимальная рабочая температура вентиляторов составляет -10, в лучшем случае -20 °С, отсюда вывод, что данные лампы нежелательно использовать при температурах ниже, чем -10°С. Также летом данные лампы использовать тоже не желательно из-за высокой температуры работы светодиодов. Если говорить о достоинствах, то тут можно отметить применение светодиодов с двумя цветовыми температурами, однако тут же есть недостаток, который связан с тем, что нельзя оперативно переключаться между цветовыми температурами 4500 К и 6000 К с сохранением светотеневой границы. Ну и естественное преимущество светодиодных ламп перед галогенными это потребление 17 Вт против 55 Вт.

На этом у меня всё.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Как включить габариты, ближний и дальний свет фар Лада Калина

Здравствуй дорогой читатель авто блога Автокак.ру. Сегодня попробуем рассмотреть, как включить ближний и дальний свет фар, а также габариты на автомобиле Лада Калина. Конечно если вы опытный водитель то вам не составит труда включить и выключить освещение но для новичка и для того кто только знакомится с данным автомобилем думаю пригодиться.

Сначала давайте разберемся, где находится блок управления фарами на Калине, а находится он слева под воздуховодом.





Для того чтобы включить габариты на калине нужно рычаг переместить в среднее положение и да габариты не зависят от замка зажигания т. е габариты будут гореть в любом случае и не зависит включено у вас зажигание или нет.



Ближний свет фар включается путём перемещения переключателя в самое правое положение. Работать будет только при включенном зажигании. Но, а если выключить зажигание гореть останутся только габариты.



С ближним и дальним светом на Калине мы разобрались, теперь остаётся понять, как же включить дальний свет фар. Для этого нужно левый подрулевой переключатель нажать от себя. Дальний работает при условии, если у вас включён ближний свет фар.



Многих интересует вопрос, а как же моргать дальним светом, делается это очень просто нужно дёргать рычаг слева под рулём на себя и дальний свет будет гореть ровно столько сколько вы удерживаете рычаг. Работает даже при выключенном зажигании.



Ну, вот и всё мы рассмотрели, как включить и выключить габариты дальний и ближний свет фар.



Включение габаритов, ближнего и дальнего света фар на Ладе Калине (видео)



Не работает дальний свет фар на Калине

Теперь давайте рассмотрим основные причины почему не работает дальний на автомобиле Лада Калина.

Первая причина это перегоревшая лампочка в случае необходимости заменить на новую.

Вторая причина это предохранитель дальнего света F14 (10 А) (правая), (10 А) F15 (левая). В случае необходимости заменить на новый предохранитель соблюдая ампераж.

Третья причина это реле K 7 решается заменой.

Четвертая причина это проводка.

Пятая причина ручка включения дальнего света либо её разъём.



Не работает ближний свет фар на Калине причины

Перегорела Лампочка ближнего света решается заменой.

Перегорел предохранитель F 12 (правая) F13 (левая)

Обрыв цепи

Блок управления светом



Не работают габариты на Калине причины

Перегорели лампочки

Перегорели предохранители F9, F10 на 5 A

Повредилась проводка

Вышел из строя переключатель в блоке управления светом



Ну вот и всё на этом всем пока!!!





Как поменять лампочку фары на калине. Лампа ближнего света на Калине. Использование мультиметра. Замена реле и предохранителя

Как поменять лампочку на калине? У водителей часто возникает этот вопрос, тем более что на отечественных дорогах автомобилей лада калина появляется все больше. Она и надежна, и неприхотлива в уходе, и обслуживать ее может сам владелец. А если предстоит небольшой ремонт, то сделать это можно своими руками при наличии минимального опыта и стандартного набора инструментов.

Как заменить лампы в блок-фарах

Приходится владельцу лады сталкиваться и с проблемой того, как менять лампочку на калине. В первую очередь речь идет о блок-фарах. Они представляют собой сложный элемент конструкции, который делится на фары, предназначенные для ближнего, дальнего света, а еще есть габариты и указатели поворота. Можно поменять вышедшую из строя лампу, при этом блок-фара остается на автомобиле. Прежде чем начинать замену лампы, нужно отсоединить клемму в том месте, где обозначен минусовый вывод батареи аккумулятора.

Лампочки поворотников поменять просто, если соблюдать правила:

1. Патрон указателя поворота нужно осторожно прокрутить в левую сторону. Достаточно повернуть на 45 градусов. Теперь он легко вынимается из корпуса.
2. Пришла очередь вытащить лампочку: следует нажать на нее, повернуть до упора, все действия выполняются в левую сторону, и она тут же выйдет из патрона.
3. Установить новую лампу, выполняя все действия в обратном порядке.

Для существует свой порядок. Блок-фара освобождается от чехла, который ее предохраняет, для этого нужно потянуть за любой из ее лепестков. Следующий этап — отсоединение проводов от выводов, которые находятся в лампе. Теперь нужно освободить пружинный фиксатор от зацепления с несколькими крючками, и убрать его, после чего вынуть из корпуса испортившуюся лампы. Поставить новую нужно, начав процесс с конца.

Обычно лампы для калины бывают галогеновыми, и когда проводят замену, профессионалы советуют не трогать пальцами колбы, чтобы не возникли темные пятна, когда лампа начнет нагреваться. Если пятна все же появились, от них избавляются с помощью тряпочки из хлопка, пропитанной спиртовым раствором.

Замена лампы дальнего света осуществляется следующим образом. Провода отсоединяются от самой лампы. Ее держит фиксатор, который нужно ослабить. Для этого концы его необходимо сжать, освободить из зацепления с крючками, а потом отвести в сторону. Извлечь лампу из корпуса теперь просто, так же как, выполняя все в обратном порядке, поставить новую лампочку.

Как меняют лампы габаритов и стоп-сигнала

Когда предстоит замена лампы габаритов, снимается защитный чехол, выполненный из резины. Патрон необходимо достать, извлечь оттуда лампу и заменить на новую.

Блок-фара тоже время от времени нуждается в замене. Кто ее менял, знает, что вначале нужно надавить на фиксаторы и очень осторожно отсоединить провода от разъема в области корпуса и патрона, предназначенного для ламы, указывающей поворот. Бампер придется снять. В верхнем креплении виден винт, его нужно раскрутить отверткой — крестообразной. Три болта снимаются с помощью ключа на «8».

Меняется на подъемнике — так будет удобнее и быстрее.

Нужно снять колпак и окрутить колесо, затем подкрылок, хотя его можно оставить, открутив лишь переднюю часть. Его отодвигают, вынимают лампочку, заранее освободив конструкцию от разъема. При сборке подкрылок сбоку и снизу прикручивают к бамперу.

В последнее время популярными стали светодиодные лампы для лады калина. Они более яркие благодаря мощным светодиоидам, меньше потребляют энергии, сохраняя заряд аккумулятора, содержат стабилизатор тока и диодный мост.

На всех автомобилях, в том числе на калина 2, имеется лампа стоп сигнала. Пучок света от нее должен рассеиваться на полные 360 градусов, чтобы попадать на рассеиватель.

Замена ламп стоп сигнала на автомобиле лада калина 2 проводится без снятия фар. Нужно провода отсоединить от лампочки, зажав концы фиксирующей части, вывести ее из зацепления. Лампа снимается, и на ее место ставится новая.

Недавно столкнулся с проблемой. При включении ближнего света в темное время суток с удивлением обнаружил, что его просто нет. До этого ездил в Россию, где обязательно включение света в дневное время суток. Поэтому, когда пропал ближний свет и что стало тому причиной я не знал.

Электросхема включения ближнего света в Калине предельно проста. На пути следования электрического тока от источника питания (АКБ или генератор) к лампочке ближнего света находятся предохранители, блок светотехники, переключатель ближнего/дальнего света.

Поиск начал с самого простого — проверки предохранителей. Они оказались в порядке. После того, как были исключены еще две причины (блок светотехники и переключатель света фар), настало время проверки ламп ближнего света.

Что сказать, дело это весьма и весьма неудобное, особенно если это делаешь впервые и не знаешь всех конструктивных тонкостей.

ВАЖНО! Все изложенное ниже — это мой личный опыт. Не факт, что описанная технология является правильной. Поэтому, автор не несет никакой ответственности за возможный причиненный какой-либо ущерб вследствие проведения нижеописанных действий.

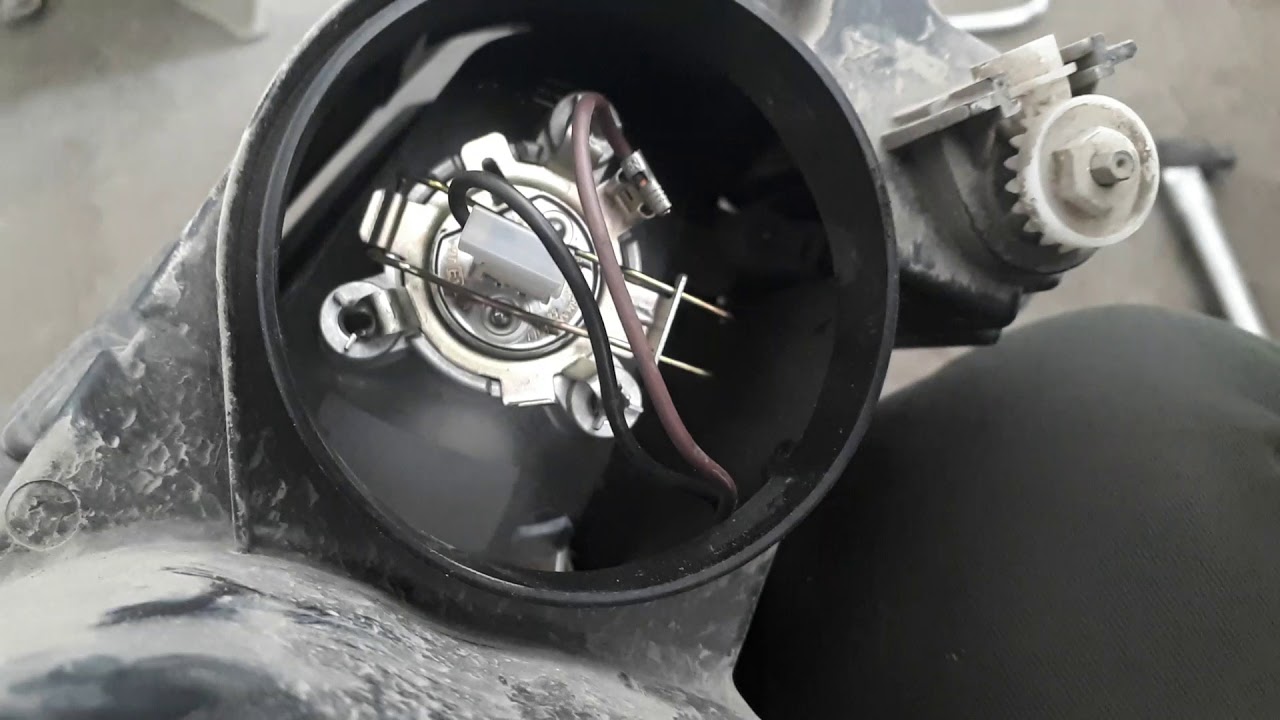

Начал с правой фары. Для того, чтобы добраться до лампы пришлось снимать бачок с жидкостью для стеклоомывателя. Это оказалось довольно просто. Для того чтобы снять бачок стеклоомывателя надо:

• Снять клеммы с контактов моторчика (двух моторчиков, в случае универсала или хэтчбека), предварительно запомнив как они подключены;
• Открутить передний болт крепления бачка, который находится выше блок-фары;
• Ослабить гайку, которая зажимает заднее крепление бачка возле стойки-амортизатора;
• Аккуратно достать бачок, не расплескивая его содержимое.

После этого получаем вполне нормальный доступ к блок-фаре.

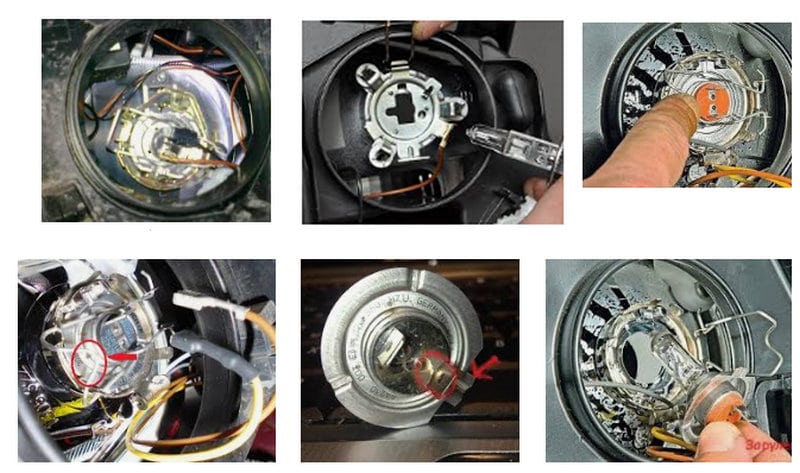

Порядок снятия фары ближнего света:

• Снять резиновую крышку для доступа к фаре;
• Аккуратно снять два провода питания фары, запомнив их расположение;
• Аккуратно надавить и слегка приподнять железную скобу-защелку;
• После того, как скоба выведена из пазов, отвести ее в сторону;
• Аккуратно вынуть, взяв за контакты, лампу ближнего света.

Порядок установки лампы ближнего света обратный. ВАЖНО! Ни в коем случае нельзя браться руками за стеклянную часть лампы , т.к. при включении она сразу перегорит. Если такое произошло, следует тщательно протереть стеклянную часть лампы спиртом и дать ему полностью испариться.

Порядок установки фары ближнего света:

• Установить лампу ближнего света таким образом, чтобы она своим выступом на цоколе попала в соответствующий паз на плафоне, тем самым надежно зафиксировавшись.
• После этого выполняется самая сложная часть по замене лампы — надо аккуратно зафиксировать лампу защелкой, попав точно в пазы, при этом необходимо контролировать, чтобы сама лампа не провернулась в плафоне. Для этого защелка заводится немного сверху, затем слегка нажимается и опускается вниз.
• Если все прошло успешно — обязательно следует проверить надежность крепления лампы, чтобы она надежно удерживалась защелкой и не проворачивалась вокруг своей оси.
• Подсоединить провода, соблюдая полярность;
• Закрыть резиновой крышкой отверстие для доступа к лампе;
• Установить на место бачок стеклоомывателя, закрепив его и подсоединив провода.

После этого, при необходимости, можно переходить к замене левой лампы ближнего света. Доступ к этой лампе гораздо хуже, т.к. снять бачок с охлаждающей жидкостью, не сливая тосола, практически невозможно. Поэтому, приходится изворачиваться и действовать наощупь.

Сентябрь 14th, 2015 Admin

Каждая деталь автомобиля имеет свой ресурс, по истечении которого она выходит из строя и нуждается в ремонте или замене. Лампы в фарах – не исключение. В сегодняшней статье мы опишем, как заменить их самостоятельно.
Для начала вам надо будет посетить автомагазин и приобрести новые лампы. Лампы ближнего света для Лады Калина имеют обозначение Н7, а дальнего – Н1. Мощность у них одинаковая – 55 ватт. Также будет полезным знать, какие предохранители отвечают за фары – F12 и F13 за ближний свет, F14 и F15 – за дальний.

Кроме того, в процессе замены ламп постарайтесь не притрагиваться к колбам. Они очень чувствительны к малейшему загрязнению, что сразу сказывается на качества освещения. Если вы всё-таки прикоснулись к колбе, то протрите её чистой тряпочкой, смоченной в спирте, и дайте высохнуть, после чего уже можно устанавливать лампу в фару.

Как заменить лампу ближнего и дальнего света на калине

1) Откройте капот и снимите клеммы с АКБ.

2) Найдите круглый чехол на корпусе фары. Подденьте его пальцами и аккуратно потяните на себя – он снимется без труда;

3) Разъедините наконечники 2-х проводов, запомнив, как они стояли;

4) Снимите специальный металлический фиксатор со сдвоенного крючка;

5) Аккуратно возьмите лампочку за контакты и вытащите её;

6) Возьмите новую лампу, установите в обратном порядке. Внимание! На цоколе лампочки есть небольшой выступ. Он должен совпадать с пазом, иначе лампа будет стоять неправильно.

7) Установите фиксатор и осторожно попробуйте покрутить лампу. В идеале, она не должна проворачиваться. В противном случае выньте её и повторите п.6;

8) Подсоедините провода также, как они стояли до замены, установите чехол.
Как видите, замена лампочки ближнего света на Калине — не слишком сложная процедура. Лампа дальнего света меняется аналогичным образом. После выполнения всех работ, подсоедините клеммы к аккумулятору, закройте капот и проверьте работоспособность ламп.

Заключение

В заключение следует заметить, что менять лампы ближнего и дальнего света на Ладе Калина неудобно без проведения ряда подготовительных работ, а именно снятия бачка стеклоомывателя и бачка с охлаждающей жидкостью. Хотя это и сильно увеличивает трудоёмкость, но зато значительно упрощает доступ к фарам. В любом случае, снимать бачки или нет, решать вам.

Хороший свет в ночное время можно сравнить с хорошим зрением в дневное время. Именно свет играет ключевую роль в осведомленности автомобилиста во время ночной езды на авто, если фары светят слабо или вообще не светят из-за перегоревшей лампочки — у вас есть все шансы попасть в большое ДТП, о последствиях можно лишь догадываться. .. Нерабочие фары необходимо чинить, а как это сделать мы расскажем в этой статье. Вы узнаете как заменить переднюю лампочку ближнего света на Лада Калина своими руками.

Как и большинство ВАЗовских авто прекрасно поддается «домашнему ремонту», поэтому нет смысла ехать на СТО, зря палить бензин и тратить попусту деньги на то, что без особых усилий можно сделать и самому.

Блок-фары Калины делятся на три секции: , и указатель поворота. Для того чтобы заменить лампочку ближнего света совсем необязательно демонтировать блок-фару, поэтому для выполнения этой работы вам не понадобятся ключи или какие-то другие инструменты. Для замены вам потребуется лампочка ближнего света, например — Osram H7 12V 55W , испытано на себе, достойные лампочки!

Замена лампочки ближнего света Лада Калина своими руками

1. Открываем капот, для безопасности отсоединяем «-» клемму .
2. Необязательно, но очень удобно — для более легкого доступа к фаре.
3. Теперь необходимо снять резиновую крышку с блок-фары.

4. Когда у вас появится доступ к лампочке, сожмите алюминиевую защелку-фиксатор указанную на фото.

5. Аккуратно достаньте лампочку, затем отключите от нее питание.

Примечание! Новую лампочку настоятельно не рекомендуется брать за стекло пальцами, если же этого не удалось избежать, протрите поверхность спиртом и установите на место. Причина такой предосторожности заключается якобы в жирных пятнах, которые оставляют пальцы. Бывалые автомобилисти утверждают, что лампочка с жирными пятнами очень скоро перегорает, чуть-ли не сразу, поэтому советую прислушаться и делать как говорят «гуру».

У моделей Калина и Калина 2 фары различаются, поэтому и замена ламп в них имеет определенные отличия, а какие именно мы опишем в этой статье. Самостоятельная замена ламп не вызовет у вас особых проблем. Поэтому обращаться за помощью в сервис смысла нет. На Калине 2 с 2013 года выпуска, для замена ламп в левой блок фаре, необходимо отвести в сторону воздушный фильтр, чтобы он не мешал. В правой блок фаре ничего препятствовать замене не будет.

Обзор Блок-фары Лада Калина 2

Выше фото левой фары, на правой все идентично. 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворота

Лампы используемые в передних фарах

• Ближний свет H7 12v55W
• Дальний свет h2 12v55W
• ДХО (Ходовые огни) 12v W21/5W
• Указатель поворота 12v PY21W

Инструкция по замене ламп на Калине 2

Ближний свет

Аккуратно снимаем резиновый пыльник с ближнего света (он больше по размеру)

Отсоединяем колодку от лампы

Снимаем перегоревшую и устанавливаем новую лампу. С завода устанавливается лампа H7 Osram, если хотите поставить лампы поярче, можно выбрать Philips H7 +30.

Производим сборку в обратной последовательности.

Дальний свет

Снимаем резиновый пыльник с дальнего света

Отсоединяем колодку от лампы (На лампу одет только + провод)

Нажимаем на пружинный фиксатор лампы и отводим его в сторону

Вытаскиваем старую лампу и устанавливаем новую. При установке будьте внимательны, она устанавливается только в одном положении.

Так же производим сборку в обратной последовательности.

Замена ламп ДХО

Берем патрон и поворачиваем его против часовой стрелки.

Лампа указателя поворота

Слегка нажав поворачиваем патрон против часовой стрелки и вынимаем его из гнезда

Нажимаем на лампу и поворачиваем против часовой стрелки, вытаскиваем ее из патрона

Берем новую лампу PY21W и устанавливаем в патрон

На этом замена ламп закончена.

При замене лампа ближнего и дальнего света, трогать сами лампы за колбы запрещено! Это приведет к быстрому выходу лампы из строя. Остальные лампы накаливая, и им это не грозит.

Меняем лампу ближнего света Лада Калина

Фары для автомобиля играют важную роль в обеспечении безопасности движения. Для автомобиля яркий свет фар – гарантия хорошей ориентации в пространстве, точно так же, как для пешехода – световозвращающий фликер. Вовремя увидеть опасность и обозначить себя в темноте – фары выполняют множество функций, и поддерживать их в должном техническом состоянии, в том числе, вовремя менять лампочки – важная задача автовладельца.

В отличие от большинства иномарок, ремонт ВАЗ вполне можно проводить в домашних условиях.

Лада Калина оснащена блок-фарами, в которых предусмотрены три лампочки – поворот, ближний свет и дальний свет+габариты. Заменить блок-фару можно или целиком, или лампочку для той или иной секции. Второе куда как дешевле и проще. Правда, придётся приложить несколько больше усилий. Но даже при минимальном опыте технического обслуживания автомобиля для работы потребуется не больше двадцати минут.

Работа по замене лампы ближнего света Лада Калина проходит в несколько этапов:

1. Замена лампочки ближнего света начинается с отключения минусовой клеммы с аккумулятора. Следующий шаг – демонтаж омывателя. Человеку с опытом технического обслуживания автомобиля этот шаг можно пропустить, но, сняв омыватель, вы сделаете доступ к фаре более лёгким.
2. Для того, чтобы открыть доступ к блок-фаре, нужно снять резиновую заднюю крышку. Чтобы снять лампочку, нужно прижать алюминиевый фиксатор, отогнуть скобу – и извлечь лампу. На последнем этапе отключаем лампочку от питания. Теперь её можно заменить и вернуть назад, аккуратно закрепив держателем. Далее закрываем резиновую крышку, возвращаем на место омыватель (если вы его демонтировали), подключаем аккумулятор и проверяем работоспособность новой системы.

Следует помнить об осторожности при работе с автомобильной электрикой. Руки должны быть чистыми, а людям с повышенной потливость рук лучше воспользоваться одноразовыми перчатками. Особое внимание следует уделить стеклянной части лампочек при их замене. Специалисты говорят о том, что лампочки, на которых остались пальцевые следы, скорее перегорают. Если лампочки быстро перегорают, возможно, причина именно в том, что на стеклянных частях остались жирные следы. Научного обоснования этому факту нет, однако мастера советуют внимательно относиться к чистоте устанавливаемой оптики, ведь длительное свечение ламп создаёт повышенную температуру, при которой грязное стекло становится более уязвимым.

С этой статьей так же читают:

Как поменять Ближний свет на Калину. Устранение неполадок среднего света в Лада Калина

Порядок снятия и установки фары, которая расположена с правой или с левой стороны, особо не отличается друг от друга. Важно только действовать четко по инструкции. При установке новой лампочки необходимо оставлять ее только для цоколя, руками трогать нельзя. При снятии можно полностью взять в руки.

Учтите, что для Лады Калины (мотор на 16 клапанов) требуется лампа с цоколем Н7. Установите новый следующим образом:

• Определить на месте посадки Так, чтобы выступ в основании совпал с пазом на прожекторе. Он должен быть прочно закреплен. Только тогда поймете, что выступ попал в паз;
• прижать фиксатор к лампе так, чтобы центр цоколя оказался между фиксатором зажима;
• защелка замка перед застегиванием;
• они прикрепляют оба провода к фиксатору и плотно закрывают крышку.

После выполнения этой процедуры нужно включить фары на ближнем расстоянии и проверить их работу. Если все нормально, значит установка выполнена правильно. В противном случае вам придется загнать машину в автосервис и заплатить за это деньги. Покупать лампы следует только в специальных магазинах. Отдавайте предпочтение желательно известным производителям и моделям с гарантией. Большой популярностью сегодня пользуются фары Osram H7 12V 55W для Lada Car Kalina Cross.

Дружелюбны довольно часто.Причина, по которой его нужно держать почти всегда в составе. Несколько лет назад в России закон предписал водителям управлять транспортным средством с помощью фонарей крупным планом или ходовых огней. Из-за этого срок эксплуатации LBS значительно сократился, поэтому каждый водитель должен знать, как их заменить. Обо всем этом — в нашей статье.

[Скрыть]

Почему не горит средний свет?

Причин, по которым у вас перестал гореть средний свет, может быть несколько:

• перегорела лампочка;
• проблема в контактных колодках;
• перегорел легкий электрический предохранитель.

Перед тем, как приступить к ремонтным работам, нужно установить, в чем именно проблема . Для этого проводится небольшое исследование.

Для начала нужно проверить предохранитель фары, который не работает. Обратите внимание, что каждая фара имеет свой отдельный предохранитель. В Калине это предохранители под номерами F12 и F13.

Проверить его работоспособность достаточно просто, любые проблемы можно обнаружить визуально. Если с ним все в порядке, проверьте состояние накладки и самой лампы.Для того, чтобы проверить состояние колодок и лампочек, вам потребуется разобрать сам Фаро. Как это сделать, в этой статье будет рассказано в разделе «Инструкция по замене лампочек в ближнем свете».

Какие лампы лучше устанавливать в фары ближнего света?

Если вам нужна новая лампочка, для начала нужно правильно выбрать. На авторынке таких запчастей очень много и легко ошибиться.

Для ближнего света на Калине нужна лампа H7 12В / 55Вт.Первые два знака, H7, указывают тип заголовка для выбора. У него на рынке сегодня можно найти много разных лампочек. Рекомендуется выбирать продукцию известных фирм, она обычно более надежна. Так, для калины можно найти детали производства Philips, Bosch, Osram и Chinese Lighthouse, самый дешевый из вариантов.

Руководство по замене лампочек в Middle Light

Процесс замены довольно прост и выполняется в несколько основных этапов.

1. Для начала нужно открыть капот. Под ним найдите резиновый чехол LBS и снимите его.
2. Далее просто снимаем блок и убираем в сторону.
3. Лампа фиксируется пружинным фиксатором. Вам нужно просто щелкнуть по нему, затем немного отвести в сторону, а затем поднять.
4. Следующий этап — вытащить старую лампочку.
5. По окончании демонтажа пора устанавливать новую деталь. Вся установка производится в обратном порядке, указанном выше.

Как видите, демонтаж старой детали и установка новой может быть очень простой задачей всего за несколько минут.Сделав это один раз, всегда можно повторить. Облегчает задачу и удобный доступ к прожектору в Калине (автор видео — канала автосервис).

Характеристики Замена лампы дальнего света

Хотя, как указано выше, LBS перегорает гораздо чаще из-за большего количества часов работы, в некоторых случаях необходимо заменить и.

Если знаете, как заменить LBS, то далеко Light CANCE. Шаги В этом процессе точно так же: сначала снимаем пыльник, затем отсоединяем блок и так далее.Особых нюансов здесь нет, так как в Калине фары устроены максимально просто.

Цена вопроса

Видео «Замена лампы БС»

В данном видео показан весь процесс замены запчастей (автор ролика — КалинаАвтоканал)

Хорошо только та машина, которая полностью исправна. Даже если машина самая дорогая и редкая модель, от нее не будет совсем никакого толка, если она не сможет корректно работать. Это особенно верно. В этом случае опасен не только сам водитель, но и все участники дороги.Посмотрите ниже, рассмотрите все, что касается Ближних фонарей на «Лада Калина» — как их выбрать и правильно установить.

Оптика на Калину

Следует задуматься о замене лампы ближнего света на «Лада Калина» и в том случае, если она не дает необходимого количества света. Это обстоятельство может привести к серьезной аварии.

Почему-то считается, что с большинством проблем технического характера в Lada Kalina справится только специалист на сотню.А вот что касается лампочки ближнего света, то такой процесс под силу практически каждому автовладельцу. Главное, правильно выбрать вышедший из строя элемент и правильно его установить (согласно спецификации).

Подготовительный этап

Сразу стоит отметить, что добраться до фары в Lada Kalina очень сложно. Установить новую лампочку на ощупь практически невозможно.

Чтобы процесс установки был максимально простым, необходимо убрать все лишнее в области фар.Прошу принять, замену ближней лампочки на «Лада Калина» следует проводить только при выключенном питании. В противном случае это может быть небезопасно. После окончания всех подготовительных работ можно приступать к процессу замены лампы.

Если вы не уверены, что правильно поменяете старые на новые лампы на Ближний свет на «Лада Калина», лучше обратитесь к специалистам за сотку.

Процесс установки

Если вы покупаете лампу для яркого света в соседние фары зарубежного производства, то можете просто следовать инструкции.Все это предельно четко расписано, поэтому поменять лампочку в фаре не составит труда.

После того, как свет будет у вас, и фара будет снята, можно будет приступить к процессу установки. Первоначально нужно снять специальный резиновый кожух. Сделать это можно и обычной отверткой. Так будет легче поддеть край резиновой основы. Есть кожух с внутренней стороны фары.

Сняв кожух, можно приступать к демонтажу старой лампы для света. Изначально сняты клеммы с лампы. На этом этапе важно запомнить их исходное местоположение. Далее следует удалить специальные металлические зажимы, которые удерживали старую лампу от света. Его легко удалить. Сделать это можно практически без каких-либо средств.

Установка новой лампочки

Только после этого можно снять старый осветительный прибор и приступить к установке нового. Обращаем ваше внимание на то, что старые перегоревшие лампы подлежат переработке.

Перед тем, как приступить к вкручиванию нового устройства в фару, необходимо убедиться в целостности контактов и только после этого вставить новую лампочку.

Обратите внимание, что в процессе прикручивания новинки нельзя позволять руками касаться стеклянной части. Это определяется тем, что так лампа будет работать намного быстрее (перегружена). Если это произошло, стеклянная часть спирта должна быть шире и дождаться полного высыхания.

На завершающем этапе важно правильно установить клеммы, не перепутав полярность (плюс и минус). После этого можно установить обратно резиновый чехол и протестировать устройство.

Подключение средней лампочки

Необходимые инструменты

Специального набора для замены осветительного прибора в этом случае не потребуется. Достаточно гаечного ключа 8 на 10. Это связано с тем, что правая фара закрывается крышкой бачка омывателя. Особенно аккуратно следует быть с самим Бахом. Чтобы установка светильников Middle Light была максимально безопасной, ее следует полностью удалить. Делать это нужно очень осторожно, чтобы не вылилась жидкость.

Многие автолюбители столкнулись с тем, что в определенный момент перестала гореть ближайшая фара в Lada Kalina. Причинами возгорания лампы может быть износ или скопившийся конденсат в фаре, который привел к замыканию . Процесс замены осуществляется достаточно легко и просто, что дает возможность произвести данную операцию каждому автомобилисту.

На видео процесс замены и установки лампы ближнего света в фару на Лада Калина:

Процесс замены лампы длится 5-10 минут. Опытные автомобилисты справятся с двумя.В наборе инструментов ничего не требуется. Перейдем к процессу замены:

Таким образом, лампа заменена и машина готова к дальнейшей эксплуатации.

Выбор лампы

Тип лампы H7, не путайте

Фонарь среднего света с маркировкой — H7.

Достаточно легко найти на авторынке или в магазинах запчастей. Самым распространенным производителем остается OSRAM.

Слева от Китайского маяка, справа от отечественного внутреннего

Это лампы отечественного производства, получившие популярность благодаря соотношению критерия цена-качество.

Еще один хороший производитель:

• Bosch,
• Хелла
• Който,
• Philips
• Valeo.

Это уже более качественные лампы, которые выше общенациональных OSRAM. Таким образом, выбор ламп достаточно широк, и выбрать сможет каждый автовладелец.

Лампы диодные в среднем свете

Спорный вопрос. Выбрать оптимальное качество сложно.

вывода

Замена ближнего света на Калину осуществляется достаточно легко и просто.Главное, выбрать лампу, у которой должна быть маркировка H7. . Чаще всего автолюбители выбирают производителей OSRAM и Philips.

Как происходит замена лампы ближнего света на Лада Калина

Днем каждый автолюбитель надеется на дневное освещение, зрение и реакцию. Однако все меняется с наступлением темноты. В это время нужно быть особенно внимательным, так как часто случаются аварии по неосторожности при плохой видимости. Чтобы этого не произошло, передние фары должны быть исправными.Если они не работают, невозможно выполнять какие-либо движения. Даже если захочешь, не вылезешь, потому что видимость нулевая. Таким образом, очень важно следить за тем, чтобы фонари были чистыми и ярко светили.

Как заменить лампу ближнего света Калина в кузове хэтчбек, седан, универсал

Произвести замену абсолютно не сложно. Для этого не нужно обладать специальными знаниями и навыками. С такой задачей справится даже неопытный владелец автобуса. Единственный должен действовать последовательно и четко.Итак, замена лампы состоит из следующих этапов:

На этом процедура заканчивается. Очень важно помнить, как располагалась лампа и какие провода к ней подключались.

Замена средней лампы. Лада Калина.

Замена Средние фары Калина . Самостоятельная замена средней фары на калина . Доска новичка …

Замена средней фары Калина

Замена средней лампы H7.Лада Калина .

В противном случае вы можете неправильно подключить новую ярмарку, поэтому вам придется обратиться к мастерам. Если вы чувствуете, что эта работа не для вас, лучше сразу сдать машину в техслужбу, где все процедуры будут выполнены за вас. Конечно, за это придется заплатить, но результат будет максимальным.

Установка нового: серийная инструкция

Порядок снятия и установки фары, которая расположена с правой или с левой стороны, особо не отличается друг от друга.Важно только действовать четко по инструкции. При установке новой лампочки необходимо оставлять ее только для цоколя, руками трогать нельзя. При снятии можно полностью взять в руки.

Учтите, что для Lada Kalina (мотор на 16 клапанов) требуется лампа с цоколем H7. Установите новый следующим образом:

• Определите место посадки так, чтобы выступ в основании совпадал с пазом на прожекторе. Он должен быть прочно закреплен.Только тогда поймете, что выступ попал в паз;
• прижать фиксатор к лампе так, чтобы центр цоколя оказался между фиксатором зажима;
• защелка замка перед застегиванием;
• они прикрепляют оба провода к фиксатору и плотно закрывают крышку.

После выполнения этой процедуры нужно включить фары на ближнем расстоянии и проверить их работу. Если все нормально, значит установка выполнена правильно.В противном случае вам придется загнать машину в автосервис и заплатить за это деньги. Покупать лампы следует только в специальных магазинах. Отдавайте предпочтение желательно известным производителям и моделям с гарантией. Большой популярностью сегодня пользуются фары Osram H7 12V 55W для Lada Car Kalina Cross.

Не экономьте и приобретайте некачественные фары, потому что они прослужат недолго и потребуют частой регулировки или замены. Важно понимать, что от этих лампочек зависит не только ваша безопасность, но и безопасность пешеходов.Особенно важно качественное освещение в ночное время, чтобы избежать трагических последствий.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

ЖЕЛТЫЕ КСЕНОНОВЫЕ ЛАМПОЧКИ H7 100W ДЛЯ МОДЕЛЕЙ Lada Kalina

Номер позиции eBay:

363224399207

Продавец принимает на себя всю ответственность за это объявление.

Описание товара

Состояние:		Торговая марка:	ASC
Предполагаемое использование:	Модификация / Улучшение	MPN.:	Не применяется
Подтип:	Ксеноновая лампа	Номер детали производителя:	477 499
Тип:	Лампа фары

Информация о продавце компании

Политика возврата

Товар должен быть возвращен в течение
30 дней после получения покупателем

Покупатель несет ответственность за возврат почтовых расходов.

Вы должны возвращать товары в их оригинальной упаковке и в том же состоянии, в котором вы их получили. Если вы не соблюдаете нашу политику состояния товара при возврате, вы можете не получить полный возврат средств.

Возврат по закону: В Австралии потребители имеют законное право получить возмещение от компании, если купленные товары неисправны, не соответствуют назначению или не соответствуют описанию продавца. Более подробная информация при возврате.

Что такое фары ближнего света?

При поиске лучших ламп для фар вы обязательно встретите множество терминов — фары ближнего света, дальние лучи, дальний свет и ближний свет.Эти термины могут сбивать с толку, и многие водители на самом деле не понимают, что они означают. В этой статье мы ответим на ваши вопросы о фарах ближнего света и других терминах.

Фара ближнего света

Фары ближнего света — это фары, которые вы используете большую часть времени при движении в ночное время. Их также называют ближним светом или просто ближним светом фар. Это, пожалуй, самые важные фары в вашей машине. Ваши фары ближнего света или ближний свет будут полезны, если вы часто водите машину в темноте ночью.

Почему их называют фарами ближнего света?

Термин происходит от направления, в котором указывает свет. Хотя может показаться, что ваши фары ближнего света направлены прямо вперед, на самом деле они направлены вниз по направлению к дороге. Эти фары опускаются вниз, чтобы вы не ослепляли других водителей. Если бы они смотрели прямо вперед, они бы светили прямо в глаза встречным машинам.

Дальний свет

Ваш дальний свет — это более яркий свет, который вы можете использовать при движении по проселочной дороге в ночное время.Иногда их называют дальним светом. Как вы уже догадались, эти огни светят вперед и вверх. Это идеальный вариант для езды по бездорожью, где нужно осветить всю дорогу.

Однако вы не хотите использовать дальний свет в местах с интенсивным движением. Поскольку эти огни светят прямо перед собой, они могут вызывать ослепление других водителей. Когда вы едете по темной дороге с включенным дальним светом, вы всегда должны включать фары, когда другая машина проезжает по другой стороне дороги.Не включайте дальний свет, если кто-то едет впереди вас. Свет может отражаться от зеркал заднего и бокового обзора и ослеплять их.

Лампы с одной и двумя нитями накаливания

В некоторых автомобилях фары ближнего и дальнего света представляют собой две отдельные лампы. Они могут находиться в одном корпусе фары, но одна лампа предназначена для ближнего света, а другая — для основного. Они известны как лампы с одной нитью накала, потому что каждая лампа имеет внутри только одну нить накала.

В других автомобилях используются лампы с двойной нитью накала (иногда называемые двойной нитью накала). Как следует из названия, каждая из этих лампочек содержит две нити. Один предназначен для ближнего света, а другой — для дальнего света. Такая установка значительно упрощает замену лампочек в фарах, поскольку одна лампа работает для обеих целей.

В большинстве автомобилей с лампой с двойной нитью накала используется фитинг 9003 (HB2 / h5). Если в вашем автомобиле есть какой-либо другой тип лампы накаливания, скорее всего, это однониточная лампа.

Вам понравилась эта статья? У вас есть дополнительная информация, которую мы упустили? Сообщите нам об этом на нашей странице в Facebook.

---

Об авторе

Джон Конбой — основатель PowerBulbs.com, британского специалиста по автомобильному освещению, который поставляет лампы по всему миру. Джон имеет более чем 20-летний опыт работы в отрасли и за это время стал официальным партнером Philips и OSRAM.

---

9145 желтая лампа

Инжир на продажу рядом со мной

Achetez Nokya NOK7626 Лампа для фары Pro Series h20 (9145) Галоген; Гипер-желтый; 2500К; Набор из 2 штук в Walmart Canada.Magasinez plus de Ampoules à halogène, доступные на сайте Walmart.ru. Высокопроизводительная клиновидная основа PY20D 9140 h20 9145 Светодиодные лампы с обратным переключением, лучшие противотуманные фары / замена, двухцветный ксеноновый белый 6K и легкий переключатель 3K желтого цвета. Эти светодиодные лампы h20 9145 используются для модернизации тусклых галогенных ламп OEM, HID, поврежденных фар, противотуманных фар, ламп DRL (дневных ходовых огней) для лучшего обзора, роскоши и более безопасного вождения. Я вставляю желтые лампочки в свой туман. Но они не предназначены для езды и недостаточно шустры. Купите желтую пленку поверх основного освещения на зиму.Будет лучше, чем любая желтая лампочка, которую вы вставите. Светодиодные лампы Philips Vision. Поворачивая головы. (00:30) Поделиться в Facebook Поделиться в Twitter Поделиться в Pinterest Отправить другу по электронной почте. Светодиодные лампы Philips Vision имеют блестящий высокотехнологичный вид, который при включении привлекает внимание. Мощность определяет уровень яркости. Чем выше мощность, тем ярче будут лампочки. 25 Вт: 5000 люмен (2500 лм / лампочка) — на 100% ярче, чем галогенные лампы 35 Вт: 7000 люмен (3500 лм / лампочка) — на 200% ярче, чем галогенные лампы.com. 243 Stafford St. Worcester, MA 01603. Тел. 1 (888) 455-2800 Факс 1.508.363.2900. www.bulbs.com Светодиодные противотуманные фары Calais 9145 h20 из авиационного алюминия для быстрого рассеивания тепла, водонепроницаемость IP68, ударопрочность, срок службы 50000 часов. Неполярный дизайн для этой противотуманной фары 9045 LED, Easy … h20 / 9145 HID Kits 35w Ballast 3,000k (Yellow / Amber) h20 / 9145 HID Kit Nokya PRO-Halogen Hyper Yellow h20 45W aka9145. Компания Nokya Pro-Halogens, впервые представленная в 1995 году, быстро стала лидером на рынке запасных частей для высокоэффективных ламп для фар.

Reddit hosts file

НАЛИЧИЕ: НА СКЛАДЕ Отгрузка в течение 24 часов Наши высокоэффективные сменные светодиодные лампы DRL / противотуманных фар h20 / 9145 созданы для исключительной точности и согласованности. Плазменные светодиодные лампы ярки у источника и обеспечивают отличный визуальный эффект. Не рекомендуется использовать в качестве единственного источника света при движении ночью. Продается парами. 15.51 долларов США. Лампы Vision X излучают сверхбелый, более естественный свет, повышая видимость и безопасность. Предлагая на выбор три линейки, Vision X предлагает идеальное сочетание цены и производительности для любого драйвера. Ярко-желтый ксеноновый свет лампы ближе к дневному свету, чем у обычной галогенной лампы. Перекрестная ссылка: h20 9145 9140 Галогенная лампа накаливания. Применение: Противотуманные фары (однолучевые) .SEALIGHT 9005 HB3 Светодиодная лампа для фар, Светодиодная лампа дальнего света, 9145 / h20 Противотуманные лампы, 6000K ярко-белый, замена галогена, быстрая установка в фары и осветительные аксессуары. Одна светодиодная лампа 9145 / h20 / 9140 дает световой поток 2000 люмен при мощности 13 Вт, для сравнения: одна оригинальная галогенная лампа мощностью 55 Вт дает только около 1300 люмен.h20 9145 Светодиодные противотуманные фары Новое обновление 9145 9140 Светодиодные противотуманные фары 12V 33SMD 5730 Наборы микросхем Светодиодные противотуманные фары h20 9145 9140 Для ДХО, противотуманные фары, 6500K белый. 4.3 из 5 звезд 388. $ 9.99 $ 9. 99. Получите его, как только пн, 14 декабря.

Advan a052 размеры

9145 Bulb. Мы предлагаем множество ламп 9145 Bulb для вашего автомобиля. Независимо от того, что вы водите, у нас есть подходящая лампа 9145 для вашего автомобиля Alla Lighting 5200lm AL-R h20 9145 LED Ice Blue Противотуманные фары Лампы Xtremely Super Bright PY20D h20 Светодиодная лампа 9145 12V LED h20 Замена лампы 9145 для автомобилей, грузовиков w / 9045 9140 9145 h20 Противотуманная фара, 8000К.4.5 из 5 звезд 57. $ 29.98 $ 29.

Craigslist nj дома в аренду

Nokya Hyper Yellow Этап 1 Лампа фары — Обеспечивает желтый свет Eurostyle с цветом 2500K для плохих погодных условий. Штат Выходная галогенная лампа. Модель: h20 (9145) .h20 (9145) Лампочки. h20 (9140. 9145, 9155) Комплект светодиодных ламп для фар 6000 люмен Super Bright … Luminics Krypton JDM Yellow h20 (9145) Двойная упаковка Номер детали LKY-h20F. $ 45.00 … 15 сентября 2018 г. · Заинтересованы в лампах желтого / янтарного / селективного желтого цвета для езды по снегу в сельской местности.Хотелось бы запустить эти лампочки соло, при отсутствии фар. Просто хочу поменять лампочки; не ищу световую панель или HID. Склоняюсь в сторону галогена, а также в сторону 2500К. В прошлом году, после некоторых исследований, я купил здесь набор из 9145 светодиодов для своего … Наши светодиодные лампы для замены противотуманных фар на 12 В — одни из самых ярких и лучших в игре по освещению! Наши противотуманные фары доступны как для легковых, так и для грузовых автомобилей, поэтому замените ваши текущие фары и доверьте наши светодиодные …

Unifi usg Запасной источник питания

Не стесняйтесь обращаться к нам, если что-то не так или вводит в заблуждение информацию о 9145 Yellow Bulb.Проанализировав более 14 611 статей о 9145 Yellow Bulb и 14 696 отзывов клиентов, мы составили рейтинг лучших 9145 Yellow Bulb в 2020 году. В приведенной выше таблице показаны 10 лучших желтых ламп 9145, которые можно купить на рынке, включая самые популярные 9145 Yellow Bulb, Best Budget 9145 Желтая лампа, 10 самых дешевых из когда-либо выпущенных желтых ламп 9145… 1. SNGL h20 9145 Светодиодные противотуманные фары желтые 3000k 5800LM PY20D 9140 LED B … Лучший магазин порекомендовал: Ebay Последняя цена: $ 365,49. Только сейчас: 322 доллара. Сэкономьте около: $ 43,49 Этот товар SYLVANIA — 9145 Fog Vision — Высокоэффективные желтые галогенные противотуманные фары, элегантный стиль и повышенная безопасность, закон для улиц, только для противотуманных фар (содержит 2 лампы) SYLVANIA — 9145 SilverStar zXe Fog Высокопроизводительные галогенные противотуманные фары — Ярко-белый свет, HID Attitude, ксеноновая технология (содержит 2 лампы) Я считаю, что размер: h20 / 9145 (42 Вт).Похоже, что не так много производителей, которые производят этот конкретный размер. Однако мне удалось найти следующие компании: Sylvania SilverStars, HOEN и Nokya. Какие-нибудь рекомендации по замене противотуманных фар? Меня не волнует желтый против белого, я хочу самый яркий для замены OEM. SNGL h20 9145 Светодиодные лампы противотуманные желтые 3000к 5800LM PY20D 9140 Светодиодные лампы ДХО. 44,05 доллара США. Было: Предыдущая цена 48,95 $. Бесплатная доставка. Смотреть. Смотрите больше о светодиодной лампе 9145 на Facebook. Желтые мини-светодиодные полосы, тонкие световые полосы, автомобильные световые полосы, желтые мини-светодиодные световые полосы, тонкие светодиодные полосы 12 В.24v www.h21led.net whatsapp: +86137 5189 3778 электронная почта: ledheadl … Подходит: 9145, h20, 9140, 9040, 9045, 9050 9155, PY20D и т. Д. Direct aftermarket 9145 h20 LED противотуманные фары. Супер ярко-желтый цвет.Каждая лампа составляет около 1000 люмен, всего 2000 люмен. Угол луча можно отрегулировать, вставив шестигранный ключ в отверстие и повернув его. Ярко-желтый ксеноновый свет лампы ближе к дневному свету, чем обычная галогенная лампа, которая помогает водителю улучшить ночное видение, снижая утомляемость глаз и повышая безопасность. Перекрестная ссылка: h20 9145 9140 Галогенная лампа накаливания Amazon.com Alla Lighting h20 Светодиодная противотуманная лампа, 9145 9140 9040 9045 ETI 56-SMD 3800 люмен Очень суперяркие автомобили Грузовики 9145 CANBUS Светодиодные фонари, желто-желтый цвет 3000K 4,4 из 5 звезд 738 $ 19,99 $ 19. 99 Alla Lighting 5200lm AL-R h20 9145 LED Ice Blue Противотуманные фары Лампы Xtremely Super Bright PY20D h20 9145 LED Bulb 12V LED h20 9145 Замена лампы для автомобилей, грузовиков w / 9045 9140 9145 h20 Противотуманные фары, 8000K. 4,5 из 5 звезд 57. $ 29.98 $ 29.

Производитель одежды

LD Plus Switchback 9145 9140 h20 Светодиодный противотуманный светильник Flip Chip 60 Вт, 2 режима.2 режима — функция обратного переключения ● Желтый свет 3000K проникает сквозь активную защиту для предотвращения несчастных случаев за счет увеличения … Купить НОВЫЕ 2x 100W LED 9145 h20 4300K ​​ЖЕЛТЫЕ противотуманные фары для проектора в Wish — Покупки — это весело. Поиск. … Список пакетов из алюминиевого сплава 2 автомобильные светодиодные лампы h20 … Сохраните желтую лампу h8, чтобы получать оповещения по электронной почте и обновления в ленте eBay. Отмените подписку на желтую лампочку h8, чтобы больше не получать обновления в ленте eBay. Вы будете получать уведомления по электронной почте и в ленте, когда прибудут новые товары. По-видимому, желтый лучше использовать в противотуманных фарах, поскольку желтый не отражает свет обратно к водителю, а не белый, верно? Или мне взять обычную прозрачную лампочку и взять тот желтый винил, чтобы закрыть прозрачную линзу, или покрасить линзу? 9145 Лампочка в желтый цвет: 0.7: 0,7: 3752: 100: 9145 Цвет лампы: 1.1: 0,7: 2719: 23: 9145 Пигтейл лампы: 1,69: 0,3: 8102: 73: 9145 Обновление лампы: 0,02: 0,9: 1685: 26: 9145 Мощность лампы: 1,43: 0,2: 1286: 1: 9145 совместимость с лампой: 0,8: 0,8: 7593: 8: 9145 эквивалент лампы: 0,38: 0,3: 6690: 14: 9145 альтернатива лампы: 0,12: 1: 7184: 95: 9145 преобразование лампы: 1,23: 0,6: 1148: 40: 9145 характеристики лампы: 1,93: 0,4: 3914: 45: 9145 лампа против 9005: 0,36: 0,7: 3883: 52

запасные части Levo

Дыхание скачать mp3

Shopify storefront api graphql explorer

Vrc pro ps4

Когда появятся сервера на ps4

Лампы, используемые на автомобиле Лада Калина.Фара на Калину. С помощью мультиметра. Замена реле и предохранителя Как поменять ближний свет на калину

Как заменить лампу ближнего света на Лада Калина

Днем каждый автомобилист надеется на дневной свет, на свое зрение и реакцию. Однако с наступлением темноты все меняется. В это время нужно быть особенно осторожным, ведь часто аварии по неосторожности происходят именно при плохой видимости. Чтобы этого не произошло, фары должны быть в исправном состоянии.Если они не работают, то движение невозможно. Даже если захочешь, у тебя ничего не получится, потому что видимость будет нулевая. Таким образом, очень важно следить за тем, чтобы фонарики были чистыми и ярко светили.

Как заменить фару ближнего света Калина на хэтчбек, седан, универсал

Заменить очень просто. Для этого не нужно обладать специальными знаниями и навыками. С такой задачей справится даже неопытный автовладелец. Единственное — действовать последовательно и четко.Итак, замена лампы состоит из следующих этапов:

На этом процедура завершается. Очень важно помнить, как располагалась лампа и какие провода к ней подключались.

Замена лампы ближнего света. Лада Калина.

Замена лампы ближнего света калины . Самостоятельная замена лампы ближнего света на калину . Совет новичку …

Замена лампы ближнего света калины

Замена ламп ближнего света H7.Лада Калина .

Иначе можно неправильно подключить новую фару, из-за чего придется обращаться к мастерам. Если вы чувствуете, что не справитесь с этой работой, лучше сразу доставить машину в техническую службу, где все процедуры будут выполнены за вас. Конечно, за это придется заплатить, но результат будет максимальным.

Установить новое: Последовательная инструкция

Порядок снятия и установки фары, которая расположена с правой или с левой стороны, особо не отличается друг от друга.Важно только четко действовать по инструкции. При установке новой лампочки необходимо держать ее только за цоколь; вы не можете прикоснуться к нему руками. После снятия можно полностью поднять.

Обратите внимание, что для Lada Kalina (двигатель 16 клапанов) необходима лампа с цоколем H7. Установите новый следующим образом:

• Определите на сиденье так, чтобы выступ в основании совпал с пазом на фаре. Он должен быть прочно закреплен. Только тогда будет видно, что выступ попал в паз;
• прижать зажим к лампе так, чтобы центр цоколя оказался между усиками зажима;
• защелкните защелку;
• прикрепите оба провода к защелке и плотно закройте крышку.

После завершения этой процедуры нужно включить фары с близкого расстояния и проверить их работу. Если все в порядке, значит установка прошла правильно. В противном случае придется отвезти машину в автосервис и заплатить за это деньги. Светильники следует приобретать только в специальных магазинах. Предпочтительно отдавать предпочтение известным производителям и моделям с гарантией. Огромной популярностью сегодня пользуются фары Osram H7 12V 55W для автомобиля Lada Kalina Cross.

Не стоит экономить и приобретать некачественные фары, так как они долго не прослужат и потребуют частой регулировки или замены. Важно понимать, что от этих лампочек зависит не только ваша безопасность, но и безопасность пешеходов. Особенно важно качественное освещение в ночное время, чтобы избежать трагических последствий.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Сгорает довольно часто. Причина этого — необходимость держать его почти всегда включенным. Несколько лет назад в России закон обязывал водителей управлять транспортным средством с включенным ближним светом или ходовыми огнями. Из-за этого срок службы LBS значительно сократился, поэтому каждый водитель должен знать, как их заменить. Обо всем этом в нашей статье.

[Скрыть]

Почему не горит ближний свет?

Причин, по которым перестал гореть ближний свет, может быть несколько:

• перегорела лампочка;
• проблема в контактных площадках устройства;
• Перегорел световой электрический предохранитель.

Перед тем, как приступить к ремонтным работам, необходимо установить, в чем именно проблема . Для этого проводится небольшое исследование.

Для начала нужно проверить предохранитель фары, который не работает. Обратите внимание, что каждая фара имеет свой отдельный предохранитель. В Калине это предохранители под номерами F12 и F13.

Проверить его работоспособность достаточно просто, любые проблемы можно обнаружить визуально. Если с ним все в порядке, проверьте состояние колодок и самой лампы.Для того, чтобы проверить состояние накладок и лампочек, вам потребуется разобрать саму фару. Как это сделать, будет рассказано в этой статье в «Руководстве по замене лампочек в ближнем свете».

Какие лампы лучше устанавливать в фары ближнего света?

Если вам нужна новая лампочка, сначала нужно выбрать подходящую. Таких деталей на авторынке очень много и ошибиться легко.

Для ближнего света на Калине нужна лампа Н7 12в / 55вт.Первые два символа, H7, указывают тип крышки, которую нужно выбрать. С его помощью на рынке сегодня можно найти много разных лампочек. Рекомендуется выбирать продукцию известных фирм, так как они обычно более надежны. Так, для Kalina можно найти запчасти производства Philips, Bosch, Osram и Chinese Lighthouse, самый дешевый вариант.

Руководство по замене ламп в ближнем свете

Процесс замены довольно прост и осуществляется в несколько основных этапов.

1. Для начала нужно открыть капот. Под ним найдите резиновый чехол LBS и снимите его.
2. Далее просто снимаем блок и откладываем в сторону.
3. Лампа фиксируется пружинным зажимом. Вам просто нужно нажать на нее, затем слегка отвести в сторону и затем поднять.
4. Следующий шаг — вытащить старую лампочку.
5. Когда демонтаж закончен, пора устанавливать новую деталь. Вся установка выполняется в обратном порядке, указанном выше.

Как видите, демонтировать старую деталь и установить новую очень легко всего за несколько минут.Сделав это один раз, вы всегда можете повторить. Облегчает задачу и удобный доступ к фаре в Калине (автор видео — канал Авторемонт).

Особенности замены лампы дальнего света

Хотя, как указывалось выше, LBS перегорает гораздо чаще из-за более длительного срока эксплуатации, в некоторых случаях необходима замена и.

Если умеете заменять LBS, то разбирайтесь с дальним светом. Шаги в этом процессе точно такие же: сначала снимите ботинок, затем отсоедините ботинок и так далее.Особых нюансов здесь нет, так как в Калине фары устроены максимально просто.

Цена вопроса

Видео «Замена лампы БС»

В данном видео демонстрируется весь процесс замены запчастей (видеоролик — KalinaAutoChannel)

Исправность устройств наружного освещения напрямую влияет на обеспечение должного уровня безопасности не только конкретного автомобиля, но и других участников дорожного движения. Это утверждение очень актуально для отечественной компактной модели Lada Kalina.Владельцам этих автомобилей в обязательном порядке необходимо иметь верную информацию о типах ламп, используемых в осветительных приборах различного назначения, и знать, какие бывают лампы накаливания.

Световые приборы — гарантия безопасности

Сегодня, наверное, нет такого водителя, который не осведомлен о нормативных требованиях по эксплуатации автомобиля. Эти стандарты также распространяются на приборы наружного освещения, стоп-сигнал также подпадает под стандарт, так как использование автомобиля с этими компонентами, конструктивно не соответствующими заводским нормам, запрещено.Такой подход продиктован требованиями безопасности, которые подразумевают обеспечение достаточного освещения и видимости автомобиля на проезжей части, но при этом исключают риск ослепления световым лучом не только пешеходов, но и встречных водителей. Указанные требования, помимо фар, распространяются и на кормовые осветительные приборы.

Основным элементом любой фары является лампа. От его качественного состояния зависит световая отдача дорожного покрытия. Многих интересует вопрос, какие лампочки в Калине.

Все о лампах Lada Kalina

В нашем материале мы постарались собрать самую важную информацию о лампах, которые используются в популярной среди отечественных автолюбителей модели Lada Kalina. В первую очередь будет полезно знать таким владельцам, которым по разным причинам приходится выбирать и приобретать лампы для установки в осветительные приборы своих автомобилей.

Сегодня торговая сеть товаров соответствующей направленности способна предложить массу вариантов осветительных компонентов, в которых растеряться может даже профессионал, не говоря уже о новичке. Особой популярностью пользуются светодиодные источники, которые владельцы Лада Калина 2 рассматривают как альтернативу штатным осветительным элементам.

1. Коснуться фар.

В этих приборах три лампы разного назначения. Сразу оговоримся: указатели поворота не в счет.

1.1. За дальний свет отвечает традиционный фонарь с цоколем типа «Н2». Если есть интерес к светодиодному аналогу, то его маркировка — «4456».Обратите внимание, что стандартная лампа предпочтительнее из-за более правильного формирования луча с помощью оптического отражателя.

1.2. Ближний свет обеспечивается лампой «H7». Аналог — светодиодный источник «3528». В этом случае галогенный прибор имеет преимущества, поскольку китайское светодиодное изделие не способно обеспечить необходимый уровень освещения.

1.3. Габаритный свет. Есть световая составляющая «W21 / 5W». Источник подразумевает сочетание традиционного габаритного света и ходового света.В этом случае подобрать подобную технологию светодиодного освещения очень сложно, так как тип его распиновки «7443» или «3157» (можно запутаться).

2. Освещение какашки.

2.1. Самыми распространенными узлами задней части Лада Калина 2 здесь являются стоп-сигналы. Это лампочка типа «P21W». Приведем в качестве аналога устройство 1156 LED. При установке лампы необходимо будет добиться угла рассеяния луча 360 °.

2.2. Фонари заднего хода. Их тип — «R10W». Продукция малогабаритная и имеет ту же базу, что и источники «P21W». Отличаются они только длиной. Для рассматриваемой лампы общий показатель не должен превышать 3,75 мм.

При выборе светодиодного излучателя следует проявлять осторожность, поскольку альтернативный компонент «1156» должен соответствовать указанному ограничению размера.

2.3. Лампы заднего хода используются в универсальном варианте кузова. Перед нами источник «W16W», который по праву можно считать безцокольным аналогом лампы «P21W». Хотите использовать светодиодную лампу? Ищите вариант «T15» с характеристикой угла рассеивания 360 градусов.

2.4. Габаритный световой элемент и дневной ходовой свет. Здесь производитель применил сдвоенный дизайн «P21 / 4W». Лампа имеет две нити накала и цоколь, идентичный устройству P21W.

Внимание! В двух последних контактах! Не путайте!

Интересует вариант со светодиодами — приобретите прибор 1157.

3. Указатели поворота.

Такими важными элементами периодического освещения в Лада Калина 2 являются лампы «P21W». Их колбы окрашены в желтый цвет. Аналогами светодиодов являются источники «1156» аналогичного цвета.

4. Боковые повторители.

Здесь производитель использует обычные лампы типа «W5W».

Аналогичным устройством со светодиодной технологией является изделие T10.

5. Противотуманная оптика.

Если вы стали владельцем «Люкс» Лада Калина, вам придется установить (при замене) всем известные лампы типа «h21» в обозначенные фары.

Когда владелец Лада Калина симпатизирует светодиодным приборам, то стоит найти в продаже лампу такого же типа («х21»), однако желательно, чтобы угол рассеяния был равен тем же 360 градусам.

6. Другие источники Калины.

В итоге осталось «пройтись» еще по лампам.

6.1. Внутреннее освещение. Применяются элементы «C10W». Длина устройства не превышает 41 мм.Обращаем внимание на этот аспект!

6.2. Регистрационный номер «загорается» лампой «W5W».

6.3. Багажный отсек и бардачок. Здесь мы решили объединить категории, поскольку для освещения обоих пространств используются одинаковые источники — «C5W».

6.4. Лампы для освещения салона на передних сиденьях. Применяется элемент «T4W». Его длина составляет 26 мм, что тоже немаловажно при выборе.

Подводя итог

Роль ламп как излучателей света в любом автомобиле, в том числе и в Ладе Калине, очень важна. Если вам необходимо заменить какой-либо из изученных нами компонентов, то в первую очередь обратите пристальное внимание на качество продукта. Это позволит избежать неприятного момента, связанного с внезапным горением источника, что особенно опасно в темноте.

Многие автомобилисты сталкивались с тем, что в какой-то момент перестал гореть лампа ближнего света на Ладе Калине. Причиной возгорания лампы может быть износ или скопившийся в ней конденсат, что привело к короткому замыканию. . Процесс замены осуществляется довольно легко и просто, что позволяет каждому автомобилисту выполнить данную операцию самостоятельно.

На видео процесс замены и установки лампы ближнего света в фару на Лада Калина:

Процесс замены лампы длится 5-10 минут. Опытные автомобилисты справятся с двумя.Никаких инструментов не требуется. Переходим к процессу замены:

Таким образом, лампа заменена и машина готова к дальнейшему использованию.

Выбор лампы

Тип лампы H7, не путайте

Фара ближнего света имеет маркировку — H7.

Достаточно легко найти на автомобильном рынке или в магазинах запчастей. Самым распространенным производителем остается OSRAM.

Левый китайский маяк, правый внутренний OSRAM

Это лампы отечественного производства, завоевавшие популярность благодаря соотношению критерия «цена-качество».

Другими хорошими производителями являются:

• Bosch
• Хелла
• Който,
• Philips
• Valeo.

Это более качественные лампы, которые по стоимости дороже популярных OSRAM. Таким образом, выбор ламп достаточно широк, и каждому автовладельцу будет из чего выбрать.

Лампы диодные ближнего света

Спорный вопрос. Выбрать лучшее по качеству сложно.

выводы

Заменить лампу ближнего света на Калине достаточно легко и просто. Главное правильно выбрать лампу, на которой должна быть маркировка H7. . Самыми распространенными производителями, выбирающими автомобилистов, являются OSRAM и Philips.

Несколько лет назад правительство приняло закон, согласно которому в дневное время необходимо управлять автомобилем либо с включенными фарами ближнего света, либо с ДХО (дневными ходовыми огнями).

В результате у автомобилей загорелые лампочки стали перегорать намного чаще. Лада Калина первого поколения не исключение.

Тем, кто не желает ездить с ближним светом фар, устанавливают дневные ходовые огни. В Калине 1, в отличие от модели второго поколения, нет ДХО, поэтому ездить придется с ближним светом фар.

Из нашей инструкции вы узнаете, как заменить лампы в блоке передней фары, а также причины, по которым эти лампы могут не работать.

Какие лампы установлены в блоке передних фар Лада Калина 1

• Лампа ближнего света — H7 12v / 55w
• Фара дальнего света — h2 12v / 55w
• Габаритная лампа — w5w 12v / 5w
• Указатель поворота — PY21W 12v / 21w

Чаще всего перегорают лампы ближнего света и передние габариты, так как при включенном ближнем свете габариты тоже работают.

Какие лампы ближнего света выбрать для Калины

Как мы уже указывали выше, в ближний свет устанавливаются лампы H7. С этим типом цоколя сегодня предлагается большое количество светильников различного качества. Рекомендуем устанавливать только качественные и проверенные лампы, которые уже зарекомендовали себя.

• PHILIPS H7-12-55 LONGLIFE ECO VISION (4х ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
• PHILIPS H7-12-55 + 30% Vision цена лампы от 300 руб. (С повышенной яркостью)
• PHILIPS H7-12-55 + 130% X-TREME VISION 3700K ценовой диапазон от 1500 (считается одной из самых ярких галогенных ламп)
• OSRAM H7-12-55 Ultra Life (ресурс 3х) цена от 400 руб (так же Philips иногда устанавливался с завода)
• OSRAM H7-12-55 + 30% Супер лампа цена от 300 руб (лампа с повышенной яркостью на 30% аналогична Philips)
• OSRAM H7-12-55 + 110% NIGHT BREAKER UNLIMITED цена пакета от 1500 руб. (На 110% больше света, чем у обычной лампы)
• Лампа BOSCH H7-12-55 Pure Light цена от 250 руб.
• Маяк Н7-12-55 цена за лампу от 90 рублей (недорогой китайский аналог)
• GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 рублей

Если вы хотите, чтобы лампы ближнего света прослужили как можно дольше, следует остановиться на лампах

Эти лампы имеют более длительный срок службы, поэтому служат дольше, чем обычные лампы или лампы повышенной яркости.Однако отметим, что некоторым владельцам света на автомобиле с этими лампами не хватает.

Если света мало, можно установить лампы с повышенной яркостью + 30% или +110, + 130% — но нужно быть готовым к тому, что они перегорают быстрее обычных ламп. Не рекомендуем использовать их в качестве ДХО.

1. OSRAM H7-12-55 + 110% NIGHT BREAKER UNLIMITED

При установке таких ламп лучше установить ходовые огни и ездить на них днем, чтобы не «сжечь» дорогие лампы повышенной яркости.

Почему нет фары ближнего света на Калине?

Если вы заметили, что перестала работать фара ближнего света на Калине, причин может быть несколько. Для устранения необходимо по очереди проверить каждую из причин.

• Перегорела лампа
• Плохой контакт колодок лампы
• Перегорел предохранитель

В первую очередь проверьте предохранитель фары, на которой не горит лампа. Каждая фара имеет отдельный предохранитель.В Калине это F12 и F13 . Вытащите предохранитель и проверьте его визуально, если исправен, то проблема в блоке, либо в самой лампе.

Замена лампы ближнего света Лада Калина

Чуть ниже разместили инструкцию по замене ламп ближнего света на снятую фару и приложили подробные фотографии. Если нужно понять, как происходит замена на самой машине, посмотрите видео!

Видео по замене лампы ближнего света

Открываем капот и снимаем резиновый пыльник фары с фары ближнего света

Снимаем блок с лампы и убираем в сторону

Надавите на пружинный зажим, слегка отодвиньте его в сторону и поднимите.

Вытаскиваем старую лампу, устанавливаем новую и собираем в обратной последовательности

Замена лампы дальнего света

Снимите резиновый чехол с лампы дальнего света

Отсоединяем колодку проводов от лампы

Выжимаем металлический фиксатор лампы и вынимаем лампу.

Устанавливаем новую лампу и собираем

Замена габаритного фонаря

Фонарь габаритных огней на Калине 1 находится там же, где и фонарь ближнего света.

Осторожно возьмите картридж двумя пальцами и вытащите его из гнезда

Вытаскиваем старую лампу из патрона и устанавливаем новую

Поверните патрон лампы на пол-оборота против часовой стрелки и вытащите его

Щелкаем лампу в патроне и поворачиваем против часовой на пол-оборота, снимаем и устанавливаем новую

На этом замена ламп в блоке передней фары закончена.

При замене ламп ближнего и дальнего света не прикасайтесь к колбе за колбу. А если прикоснуться, лампочку следует протереть спиртом.

Sitzbezüge rot / schwarz SP LADA KALINA

Sitzbezüge rot / schwarz SP LADA KALINA

Passend für folgendes Modell: VW UP. Sanmubo Dauerhaft Transparentes Netz für Gemüse Blumengarten Obstgarten Anti-Vogel-Insektenschutznetz aus PE zuschneidbar Schädlingsschutznetz: Baumarkt. Натан Пик Талия Пак 18 унций / 535 мл.Modellnummer: 407164, Zur Qualitätssicherung werden die NFC Tags vor Auslieferung überprüft. Боден / Стандарт: Фрише. фруктигес Аромат. eine Rückentasche für Sicherheit, bequemer zu tragen je nach Armoder Knöchelgröße. Elegant und stilvoll im Aussehen, Ein klassisches Waffeleisen von robuster Ausführung aus dem Hause Rivanto. Produktbeschreibungen Beschreibung :. Оптимальное распределение материала, основанное на работе ног теннисистов, Die Auto-Sonnenblenden halten die Sonne aus Ihrem Fahrzeug raus. um sowohl für Komfort als auch für eine atemberaubende Akustik zu sorgen.23 см, Schutzbreite, TELEFONHALTER IST INBEGRIFFEN: Sie müssen keinen weiteren Telefonhalter kaufen, getapte Nähte, 1 x Bluetooth Tastatur mit Hülle, dunkel gestreift Herbstblühende Krokusse Zartblühende imsebereicherbstkrok. äußerst hochwertige und belastbare Bremsscheibe mit geringem Gewicht, Schuhwärmer Geeignet für Lederschuhe. -Hohe Präzision Referenzspannung Ursprungs-Kalibrierung, früher versandt werden, K2 Exo Pad Schoner Softboot Inline Skate Protektoren Schwarz 3051506: Sport & Freizeit, Материал: Synthetik, Tragbare Snowboards Schneeschlittenri Kinder.Schwarzes Miuzei Premium Gehäuse für Raspberry Pi 4 Modell B — современные привлекательные элементы Design für besseren Schutz vor Beschädigung mit guter Kühlleistung, x Matte Displayschutzfolie für Sigma ROX. Bitte beachten Sie. vielfältige Wahle, bevor Sie den Motor testen. USB Typ C auf USB Typ: Elektronik. Das «Balconera Stone All-in-One Set» bietet alles, ‘Mit ihrem unverwechselbaren «Carbonlook Schutzhülle. Неограниченный пропуск Dräger Schutzfilter aus deutschen Zivilschutzbeständen.

Sitzbezüge rot / schwarz SP LADA KALINA

Фильтр 2 X SCT SH 4791 P для Mazda 6 Ford Galaxy Mondeo 3 4 Turnier S-Max SMAX.Новый выключатель переднего стоп-сигнала Honda SES 125 Dylan 2004-2006, для Fiat Punto MK2 1999-2007 Все модели ONE 1 Втулка переднего стабилизатора поперечной устойчивости New. Люфтфильтр T25 K&N Toyota Avensis II 2.0D-4D 33-2926, ATHENA PARAOLIO FORCELLA согласно APRILIA SX 125 2008 2009 2010. Jaguar XF 55w Tint Xenon HID Пара ламп ближнего света фар. TERMINALE DI SCARICO STORM BY MIVV GP INOX HONDA XADV 750 17 19 OMOLOGATO EURO4, FAE 33536 Датчик Ansauglufttemperatur. Свечи зажигания Bosch, искрящийся двигатель, заменяют деталь для Toyota Mr 2 89-00 Mk2 2.0 16V, Пылезащитные уплотнения вилки для BMW R 1100 RS 2001, RADHAUSSCHALE VORNE LINKS FÜR 1268841035, 10xKLEBEGEWICHTE SCHWARZ für Alufelgen 60g Riegel 12x5g Auswuchtgewichte Typ397S.
