Авто в камуфляж – Ой!

Камуфляжная пленка на авто | Цены на оклейку автомобилей камуфляжной пленкой в Dream Auto

Любите охоту или обожаете стиль милитари – тогда камуфляжная пленка на авто станет идеальным решением для вас! Мечтаете о том, чтобы ваш автомобиль выделялся из толпы в плотном трафике мегаполиса? Компания Dream Auto предлагает десятки вариантов нанесения камуфляжной пленки, которая превратит банальную «легковушку» в брутальное авто, приковывающее к себе внимание.

У нас вы можете заказать оклейку джипа, седана, прицепа, катера или квадроцикла – мы предложим тот вариант, который не оставит вас равнодушным.

Преимущества оклейки камуфляжной пленкой

Использование камуфляжной виниловой пленки не только позволяет изменить облик автомобиля, этот материал отличается следующим преимуществом:

  • доступная цена;
  • быстрый монтаж;
  • разнообразие дизайна;
  • надежная защита от царапин и абразивного воздействия пыли, песка, грязи;
  • защита ЛКП от солнечного ультрафиолета;
  • возможность быстро снять пленку.

Выполняется оклейка авто камуфляжной пленкой в течение 1-3 дней, материал отличается высокой износоустойчивостью, а стоимость работ доступна всем желающим.

Основные типы используемой пленки

В Dream Auto вы можете выбрать пленку камуфляж на авто с рисунком следующего типа:

  • классический – рисунок в виде абстрактных пятен плавной формы различных оттенков;
  • пиксельный – рисунок различных оттенков со строгими линиями, имитирует цифровую раскраску камуфляжной одежды военных;
  • под растения – на пленку методом винилографии наносится рисунок, воспроизводящий пейзаж той местности, где необходимо замаскировать автомобиль. Это может быть хвойный лес, часть горной гряды или рисунок, характерный для холмистой лесостепи, прибрежных зарослей.

Используется несколько основных оттенков для пленки первых двух типов:

  • темно-зеленый – классический вариант, использовать который можно с середины весны до поздней осени;
  • серый – используется для маскировки автомобиля в период с поздней осени до ранней весны;
  • белый – применяется зимой, вне конкуренции при снегопаде;
  • песчаный – рекомендуется для степной и пустынной климатической зоны.

Пленки выпускают разные производители, единого стандарта у этой продукции нет. Тем не менее, виниловая пленка камуфляж может быть классифицирована в зависимости от своей толщины и стоимости. Выделяются следующие основные группы:

  • бюджетная – качественная пленка толщиной от 50 до 80 мкм, не имеет дополнительного защитного покрытия, срок эксплуатации – 1 год;
  • бюджет-плюс – имеет аналогичную с бюджетной пленкой толщину, но дополнительно защищена ламинированным покрытием, что позволяет увеличить срок эксплуатации до 3 лет;
  • стандартная – имеют толщину до 100 мкм, срок эксплуатации достигает 5 лет;
  • премиальная – пленка толщиной от 100 до 200 мкм, устойчива к воздействию автомобильного масла и разбавленных кислот. Такая пленка может использоваться для защиты деталей оружия.

Какую пленку выбрать для своего автомобиля? Все зависит от бюджета (чем толще пленка, тем она дороже), планируемого срока эксплуатации и целей, которые вы хотите достигнуть оклейкой авто пленкой камуфляж.

Наши специалисты готовы помочь с выбором оптимального варианта и с визуализацией проекта.

Высокое качество услуг и доступные цены

Компания Dream Auto предлагает свои услуги всем поклонникам охоты, туризма и брутального стиля в экстерьере. Мы поможем обклеить машину камуфляжной пленкой в Москве и вы обязательно оцените наши преимущества:

  • высокое качество используемой пленки;
  • строгое следование технологии нанесения виниловых пленок;
  • тщательное нанесение пленки на все элементы кузова;
  • высокие темпы работ;
  • гарантия качества.

В Дрим Авто цены обклейки машины камуфляжной пленкой доступны всем потенциальным клиентам. Затраты в 2,5-4 раза ниже, чем обычная покраска кузова автомобиля, а скорость выполнения поставленной задачи выше в 3-4 раза.

Пленка значительно дешевле аэрографии, плюс она имеет защитные свойства и вам не придется тратить деньги на полироли после очередного выезда в лес.

Ждем вас в нашем автосервисе – вместе мы реализуем самый необычный проект, который способен удивить всех окружающих!

drmauto.ru

Как нанести камуфляж на автомобиль

Лакокрасочное покрытие в стиле камуфляж сегодня украшает многие автомобили. Расцветка подобного типа становится все более популярной и больше не ассоциируется исключительно с военными или охотниками.
покраска в камуфляж уазика

Выполнить окрашивание в заводских условиях невозможно, обычно там наносят только однотонное лакокрасочное покрытие, поэтому многие автовладельцы вооружаются необходимыми оттенками краски и пытаются выполнить работы по окрашивании самостоятельно.

Покраска в камуфляж может быть выполнена в разных вариантах, поэтому перед началом работ и покупкой лакокрасочных материалов нужно внимательно с ними ознакомиться и подобрать подходящий окрас.

Чтобы нанести камуфляж на авто нужно обладать хорошей фантазией и способностями дизайнера. Чтобы рисунок выглядел органично, нужно обязательно придерживаться правила золотого сечения и равномерно распределять пятна по кузову транспортного средства. Существуют такие варианты покраски:

  1. Лесной камуфляж.
  2. Пустынный (оттенки песочные или коричневые, камуфляж на авто такого типа имеет мелкие и абстрактные пятна).
  3. Зимний вариант (рисунок имеет бело-серо-черную цветовую гамму и пятна на кузове делаются более крупного размера).
  4. Охотничий или военный (все пятна крупные, как-бы переходят друг в друга и при этом имеют размытые края).

Последнее время становится все актуальней цифровой камуфляж – пятна в этом случае имеют четкие края в виде огромных пикселей. Обычно такой дизайн используется для украшения гоночных и спортивных автомобилей.

Покраска авто в камуфляж

Несмотря на моду, чаще всего окрашивают свое транспортное средство в такую расцветку охотники или военные. Покраска УАЗ в камуфляж своими руками может быть выполнена с минимальными временными и трудовыми затратами, поскольку такие автомобили часто имеют окрас хаки или сероватый оттенок. Поэтому не нужно тщательно подбирать оттенки, чтобы выполнить работы.

нива в защитном цвете

Для выполнения работ необходимо заранее приобрести такие материалы и инструменты:

  • Газеты и журналы для защиты неокрашиваемой поверхности.
  • Малярный скотч разной ширины в рулонах.
  • Аэрозольную краску желаемого оттенка в баллончиках.
  • Краскопульт (если работы будут выполняться не вручную).
  • Растворитель.
  • Чистая тряпочка.
  • Грунтовка и шпаклевка (если необходимо устранить некоторые дефекты на кузове).
  • Обезжириватель.

litezona.ru

Оклейка авто камуфляжной пленкой | Обтянуть авто под камуфляж по низким ценам- качественно, быстро, большой выбор пленок

об услуге

С одной стороны оклейка автомобиля виниловой пленкой под камуфляж является разновидностью такой услуги в автовиниле, как винилография, но с другой стороны камуфляж можно реализовать и с помощью наклеек, вырезанных на плоттере. Времена, когда оклеивали авто в камуфляж военные, охотники и рыболовы давно прошли. Это модное направление в автостайлинге занимает не последнее место среди прочих услуг по оклейке автомобилей. Автокамуфляж уже давно не ассоциируется с военной техникой. Можно с уверенностью сказать, что в данный момент пользуется большой популярностью камуфляж, изображенный в виде различных фигур с острыми углами.

цены на оклейку под камуфляж

    Точная стоимость оклейки в камуфляж зависит от:
  • Дизайна камуфляжа
  • Выбранного Вами типа исполнения (как полная оклейка, так и отдельные наклейки, вырезанные на плоттере)
  • Выбранного Вами производителя пленки
  • Модели Вашего автомобиля
  • Года выпуска Вашего автомобиля
  • Изначального цвета Вашего автомобиля
  • Наличия обвесов (стоимость оклейки более сложных бамперов оговаривается дополнительно)
  • Комплектации автомобиля (в одной могут быть различные накладки, в другой нет)
  • Стоимость указана за полную оклейку автомобиля в типовой камуфляж (тот, что есть в свободном доступе в интернете или на таких сайтах как shutterstock.com)
    Стоимость эксклюзивного дизайна (включая полную подготовку файла к печати) именно для Вашего автомобиля, учитывая любые Ваши пожелания — от 10 000 р.
    Стоимость 5-и предварительных макетов камуфляжа на Ваш автомобиль – от 3 000 р. (цена войдет в стоимость готового макета в случае Вашего одобрения)

Класс авто Цена*
1 класс 120 500 р.
2 класс 135 500 р.
3 класс 150 000 р.
    *Стоимость указана за изготовление оригинала макета + печать на пленке Oracal серии Orajet 3951 + ламинация пленкой Oraguard 290 + оклейка автомобиля

    Примеры классификации авто:
    1 класс: Audi A1, Audi A3, BMW 1 series, BMW 2 series, Mercedes-Benz A class, Mercedes-Benz B class, VW Golf
    2 класс: Audi A4, Audi A6, Audi Q3, Audi Q5, Audi A5, BMW 3 series, BMW 4 series, BMW 5 series, BMW X3, Mercedes-Benz C class, Mercedes-Benz E class, Mercedes-Benz GLC, Lexus GS, Lexus NX
    3 класс: Audi A7, Audi A8, BMW 6 series, BMW 7 series, BMW X5, BMW X6, Mercedes-Benz CLS, Mercedes-Benz S class, Mercedes-Benz GLS, Cadillac Escalade, Infiniti QX60, Land Rover Range Rover Vogue, Porsche Cayenne

зачем оклеивать автомобиль под камуфляж

Для чего нужна оклейка машины камуфляжной пленкой догадывается если не каждый, то многие. Она преследует вполне понятные цели — сделать автомобиль максимально ярким и запоминающимся. Особенно эффектно оклейка авто под камуфляж смотрится на внедорожниках. Это отличный способ придать Вашей машине оригинальный, яркий и стильный вид. Кроме того, оклейка авто под камуфляж защищает и сохраняет родное лакокрасочное покрытие машины от грязи, пыли, царапин и прочих повреждений.

Виды камуфляжа

способы изготовления камуфляжа на автомобиле

  • Методом плоттерной резки. В таком варианте как правило выбирают 3 основных цвета. Далее три вида пленки режутся на плоттере и уже на автомобиле происходит их окончательное сращивание между собой с подгонкой по месту. Стоит отметить, что таким способом в последнее время делают пиксельный или эксклюзивный камуфляж с острыми гранями.
  • Печать на пленке. Или другими словами камуфляж, сделанный методом винилографии. Можно сделать 1) просто напечатав рисунок камуфляжа на пленке, а можно 2) специально разработать эксклюзивный макет, чтобы рисунок камуфляжа был совмещен на всех частях кузова именно Вашего автомобиля (это более дорогой вариант).
  • Используя хромированные пленки. Тут возможно два варианта:
    1. Предварительно заламинировать хромированную пленку прозрачной матовой или глянцевой пленкой с напечатанным рисунком камуфляжа.
    2. Также можно использовать цветную хромированную пленку, предварительно вырезав её на плоттере. Таким образом можно оклеить машину частично с хромом любого оттенка (его можно получить при ламинации напечатанной прозрачной пленки с любым цветом на серебристый хром).

для каких автомобилей подходит камуфляж

Так как видов камуфляжа в данный момент очень много, то можно с уверенностью отметить, что камуфляж будет актуально смотреться на любом автомобиле, в том числе на любом типе кузова. В настоящее время пленками под камуфляж оклеивают как суперкары, так и внедорожники. По сути, самое главное, чтобы камуфляж был оригинальным, например, пиксельным или с острыми углами.

про китайский камуфляж

В данный момент на рынке представлено очень много вариантов готового камуфляжа, причем с самыми разными вариантами рисунков. Стоит отметить, что в 90% случаях, это камуфляж китайского производства. Его в первую очередь отличает не высокое качество изготовления, а именно — он не подходит для полной оклейки автомобиля, т.к. пленка, из которой он сделан каландрированная, а не литая (тип производства пленки). Иными словами, пленка тянется, но затем дает очень сильную усадку (то есть стремится назад, к первоначальной форме). Также стоит отметить, что после демонтажа данной пленки, в 99% случаев на всей площади кузова автомобиля останется клей, который не так-то просто убрать. Китайскую камуфляжную пленку прежде всего легко распознать по цене – в данный момент цена за 1 кв. метр колеблется от 300 до 600 р., плюс ко всему на подложке таких пленок либо не написано вообще ничего, либо будет название производителя — 5STAR.

maxivinyl.ru

Окрашиваем автомобиль в камуфляж самостоятельно

Каждый автовладелец желает, чтобы его авто выделялось среди других транспортных средств, и основным способом выделиться всегда был и остается внешний тюнинг автомобильного кузова. В последнее время все большую популярность в этом вопросе стал завоевывать тюнинг под камуфляж, хотя среди поклонников охоты и рыбалки он был популярен всегда. Но что бы ни было причиной популярности камуфляжа на авто, нас сегодня интересует только вопрос, как сделать камуфляж на машине без помощи специалистов. Об этом и рассказываем ниже.

Виды камуфляжа и способы его нанесения на автомобиль

Чтобы «одеть» свой автомобиль в камуфляж, можно просто обратиться в сервисный центр и через несколько дней забрать свой преображенный автомобиль. Но подобный вариант не совсем выгоден в финансовом плане, поэтому стоит хотя бы попытаться сделать камуфляж на авто своими руками. А перед тем, как приступать к непосредственной покраске, нелишним будет ознакомиться с видами камуфляжа, среди которых вы сможете выбрать и вариант для себя. Среди всех существующих видов камуфляжа сегодня выделяют четыре основных:

Зимний камуфляж. Предполагает использование белого фона, по которому наносятся пятна серого и черного цветов с заостренными углами. Данный вид еще именуют как городской камуфляж.

Пустынный камуфляж. В основном используются только песчаные оттенки – желтый, коричневый и серый для контрастности. По этой причине такой вид камуфляжа еще называют песочным.

Цифровой камуфляж. Сделать такой камуфляж в домашних условиях сложнее всего, но только если не прибегать к использованию виниловой пленки, на которую уже такой рисунок нанесен. Цветовые сочетания в таком случае могут использоваться самые разные и даже повторять все вышеописанные виды. Особенность цифрового камуфляжа заключается в форме цветовых пятен, которые выглядят как сильно увеличенный цифровой рисунок, состоящий из большого количества квадратиков.

Лесной или военный камуфляж – это просто имитация защитной военной расцветки, которая может по-разному модифицироваться в зависимости от ваших пожеланий.

Какие инструменты понадобятся для того, чтобы создать камуфляж на авто своими руками

Покраска авто в камуфляж не может осуществляться без предварительной подготовки необходимых инструментов и материалов, набор которых будет меняться в зависимости от того, каким именно способом вы решили выполнить работу.

С какими инструментами можно сделать камуфляж без трафарета?

Если вы решились на подобный способ нанесения камуфляжа – значит, вам не впервые предстоит работать с краской и с ее нанесением на авто, поскольку работать без трафарета на самом деле очень сложно. Для этого придется использовать:

• Огромное количество старых газет или другой бумаги (к примеру, можно порвать свои старые студенческие конспекты).

• Большой запас малярного скотча разной толщины (5 рулонов узкого и столько же широкого).

• Чистые и сухие тряпки из фланели.

• Около 200 г бензина.

• 500 г растворителя для краски.

• Специальный лак для нанесения на кузов автомобиля (он может обладать глянцевым или матовым эффектом, так что тут уже вам выбирать).

• Галогеновая лампа на 1 КВт.

• Строительный шпатель (удобнее всего работать с инструментом, ширина которого составляет 70 мм).

• Автоэмаль. Зачастую она продается в баллончиках под давлением, в таком виде ее и нужно брать. Для того чтобы покрыть ею весь кузов автомобиля, понадобится примерно по 4 баллончика каждого цвета.

Инструменты для покраски авто в камуфляж с использованием трафарета

Для такого способа нанесения камуфляжа вам, в первую очередь, необходимо будет заранее определиться с видом рисунка и размером цветовых пятен на камуфляже. После этого подготовьте виниловые пленки или очень плотный картон, из которого вы сможете вырезать трафарет. Но помимо него, вам в работе пригодятся все те же инструменты, что и при создании камуфляжа без трафарета.

Оклейка машины виниловой пленкой камуфляж

Это самый простой работы нанесения камуфляжа, поскольку он подразумевает наличие виниловой пленки необходимой расцветки и ее приклеивание к кузову авто. Чтобы это сделать, кроме пленки, нужно также подготовить:

• Острый нож для обрезки краев пленки.

• Специальный спрей, которым необходимо обрабатывать пленку во время поклейки.

• Резиновый и войлочный ракели, которые пригодится для разравнивания пленки и удаления из-под нее воздуха.

• Строительный фен.

• Герметик для обработки краев пленки.

Особенности подготовки авто к покраске

Для осуществления покраски необходимо подготовить гараж или любое другое удобное для вас место под навесом, где была бы также надежная вентиляция (в работе с винилом этот вопрос не будет стоять так остро). Гараж необходимо хорошенько убрать и, желательно, пройтись мокрой тряпкой, чтобы удалить всю пыль. После этого стоит также позаботиться об автомобиле:

1. При помощи воды удалите полностью все загрязнения с поверхности кузова.

2. Дайте автомобилю время высохнуть и демонтируйте все элементы, которые могут быть забрызганы краской (если нет желания демонтировать, их можно заклеить скотчем или пленкой).

3. Обезжирьте поверхность кузова, протерев ее тряпкой, смоченной в бензине. Учтите, что после этой процедуры на поверхности кузова не должны оставаться ворсинки.

Если во время подготовки кузова вы заметили вздутие старого лакокрасочного покрытия, перед нанесением нового слоя краски его необходимо обязательно удалить шпателем, предварительно разогрев лампой.

Как происходит процесс нанесения краски на автомобиль при создании камуфляжа?

Итак, как же покрасить машину в камуфляж своими руками? Весь процесс выполнения работы будет значительно отличаться, в зависимости от выбранного способа создания камуфляжа. Каждый из этих способов мы разберем по отдельности.

Покраска авто в камуфляж без трафарета

Такой способ покраски достаточно сильно растянут во времени и при этом он сильно ограничивает нас в выборе рисунка, поскольку без трафарета очень трудно нанести сложные формы. В целом же процедура создания камуфляжа на авто осуществляется следующим образом:

1. Используя самый узкий малярный скотч, создаем на поверхности кузова форму будущего рисунка. Старайтесь не загибать скотч, иначе под него просочится краска и испортит вам целостность рисунка.

2. Вокруг созданных вами пятен обложите газеты, чтобы краска не летела дальше очерченных границ. Газеты лучше закрепить при помощи широкого скотча.

3. Первым наносим наиболее темный цвет из выбранного вами спектра красок. После высыхания покрываем его еще одним слоем, чтобы цвет был более насыщенным, а слой краски более надежным.

4. Когда пятна одного цвета полностью высохнут, скотч и газеты необходимо удалить и сформировать новые пятна. Учтите, что второй цвет должен немного находить на первый.

5. Наносим второй цвет также в два слоя. При этом не стоит спешить – обязательно дождитесь полного высыхания всех слоев. Последней наносите наиболее светлый слой краски.

6. В завершение удаляем все остатки малярного скотча и газет, которые были приклеены к кузову, и осматриваем свою работу. Если во время нанесения краски она попала «не туда», ее следует удалить при помощи обычного растворителя.

7. Весь кузов покрываем специальным автомобильным лаком, чтобы сделать краску равномерной. Для этого не забудьте добавить в лак специальный закрепитель и растворитель, используя пропорции, указанные в инструкции.Лак также необходимо нанести в несколько слоев.

Как сделать камуфляж на автомобиль с трафаретом?

Принцип нанесения краски в этом случае остается тем же, что и без трафарета. Единственная разница заключается в том, что не приходится морочиться со скотчем и газетами – на нужные места вы просто клеите трафарет и заполняете это отверстие краской. Единственным минусом такого способа создания камуфляжа является то, что все пятна на авто получаются одинаковыми по размеру. Если же вы хотите «разнообразия», вам придется еще потратить немало времени на вырезание трафаретов. Но если вы желаете получить отменный результат и действительно уникальную расцветку кузова – подобная проблема не станет для вас преградой.

Как сделать камуфляж винил на авто?

Оклейка машины пленкой камуфляж – это, наверное, самый простой способ не только преобразить внешний вид своего автомобиля, но и покрыть его кузов защитным слоем пленки. Наносится она следующим образом:

1. Сначала примерьте свою пленку на кузов автомобиля и сделайте на ней при помощи малярного скотча отметки, где именно нужно обрезать. Но перед тем, как начать раскройку, учтите, что на неровных и выгнутых местах пленки понадобится немного больше. Остатки лучше обрезать уже после наклейки.

2. Используя специальный спрей, обрабатываем клейкую поверхность пленки и прикладываем ее к поверхности автомобильного кузова. На данном этапе месторасположение виниловой пленки еще можно корректировать и выравнивать.

3. Возьмите резиновый ракель и разровняйте пленку. Старайтесь сделать так, чтобы под ней не осталось ни одного пузырька воздуха.

4. Чтобы пленка еще лучше разровнялась и приклеилась к кузову, пройдитесь по ее поверхности строительным феном. Важно! Не переусердствуйте со строительным феном, поскольку вы рискуете повредить целостность пленки слишком высокой температурой.

5. Особое внимание необходимо уделить местам загибов. Старайтесь, чтобы пленка идеально разровнялась, что можно сделать только при помощи дополнительного ее подогрева.

6. Пройдитесь по поверхности пленки войлочным ракелем, чтобы полностью ее разровнять. При необходимости еще раз подогрейте феном.

7. Срежьте выступающие края пленки при помощи ножа и обработайте все края герметиком, чтобы со временем пленка не отслоилась. Учтите, что после нанесения на кузов пленки автомобиль стоит оставить в гараже как минимум на 12 часов. Только после этого процесс оклеивания можно будет считать завершенным, но даже с учетом этого мыть автомобиль не рекомендуется еще на протяжении недели.

Преимущества каждого вида камуфляжа

Если вы не можете окончательно определиться с тем, какой вид камуфляжа нанести на свое авто, приводим преимущества каждого из вышеописанных:

• Зимний камуфляж. Идеально подходит не только для маскировки автомобиля в зимний период, когда, смешавшись со снегом, грязь делает пейзаж бело-серо-черным. Летом на природе такое авто в принципе не будет давать никакой маскировки, но в городе станет отличным урбанистическим атрибутом. Но при этом на поверхности такого автомобиля практически не заметна грязь, потому что, засыхая на кузове, она будет становиться частью тюнинга.

• Цифровой камуфляж принято считать наиболее современным, которому отдает предпочтение молодое поколение. Он утратил свое предназначение маскировки и используется исключительно как декоративный.

• Пустынный камуфляж. В такие цвета в основном окрашивают свои автомобили те, кто не понаслышке знает, что такое пустыня. Пустынный камуфляж больше подходит для осеннего периода, хотя летом и весной также будет давать отличную маскировку.

• Хорошо сделанный лесной камуфляж отличается не только тем, что обеспечивает хорошую маскировку в лесу, но и делает авто по-военному солидным. По сути, это самый яркий вариант камуфляжа.

Стоит также упомянуть и о виниловой пленке, которая может объединять все перечисленные виды камуфляжа на авто. Но, кроме привлекательного внешнего вида, с ее использованием вы получаете:

• Дополнительную защиту кузова от неожиданных повреждений, а в некоторых случаях даже от вмятин.

• Под виниловой пленкой будет надежно сохраняться родное лакокрасочное покрытие автомобиля. При желании через пару лет вы сможете снять винил и снова ездить на авто без камуфляжа.

• Такое покрытие автомобиля является достаточно долговечным, особенно если учитывать все правила по эксплуатации.

• Возможность преобразить внешний вид автомобиля без обращения за помощью к специалистам.

В целом же хочется отметить, что какой бы вариант окраса автомобиля вы ни выбрали, при наличии необходимого количества времени и достаточном желании покраску любого транспортного средства можно выполнить и в домашних условиях. Тем более что денежные затраты в таком случае будут минимальными.

Источник

zabarankoi.mirtesen.ru

Современный камуфляж на авто-Новый Тренд в мире =) — Community «DRIVE2 Башкортостан» on DRIVE2

DRIVE2.COM

Car Social Network

Sign Up

or Log In:

Email

Please introduce yourself

Email

Password

Forgot your password?

Remember me

Log InSign Up

Find

RandomCar
  • Cars
  • Experience
  • Communities
  • Read most popular
  • Cars for sale
MAXIMus-85 last online 4 days ago I drive Renault Megane _Rose Red and

www.drive2.com

Камуфляж на авто — покраска: фото, видео

Выделиться среди других автомобилистов или подготовить машину к охоте поможет специальная маскировка в камуфляжный рисунок. Можно использовать оклеивание пленки или довольно сложную процедуру нанесения краски под камуфляж. И если о пленке и говорить нечего – ее просто нужно наклеить правильно по инструкции, – то с покраской дело обстоит значительно сложнее. Сегодня мы поговорим о том, как нанести камуфляж на авто именно с помощью краски. Вы можете предположить, что покрашенный своими руками автомобиль может выглядеть не так, как смотрятся машины на профессиональных фото.

Проблема в том, что покрасить ваше авто даже без использования камуфляжных рисунков будет непросто. А вот нанести несколько слоев разного цвета с четкими границами и не грубыми геометрическими формами порой кажется и вовсе невозможным. Поэтому покраска авто в камуфляж считается одним из самых сложных вариантов преображения транспорта. Проводить эту работу стоит с достойным пониманием технологий и всех инструментов для покраски.

Красим машину в камуфляж своими руками – стадии и задачи

Если вы выбрали вариант покрасить ваше авто, необходимо определиться с типом рисунка. О выборе паттерна мы поговорим ниже, а пока затронем технические аспекты выполнения задачи. Покраска в камуфляж требует от исполнителя понимания всех стадий малярных работ. Подготовка кузова должна быть идеальной, неровности не допускаются. Выбор краски также имеет довольно большое значение. В процессе окрашивания вы можете применить простые методы:

  • нанесение основного слоя краски, а затем фигурное оклеивание мест окрашивания пятен на кузове авто;
  • покраска автомобиля в камуфляж с использованием аэрографа и художественного нанесения эмали;
  • декоративное нанесение темных пятен сверху светлой краски – так называемый городской камуфляж;
  • наложение темных пятен краски с переходом, чтобы получилось плавное перетекание одного цвета в другой;
  • применение мелких штрихов для маскировки автомобиля в осеннем или весеннем пейзаже природы.

И если покраска машины в камуфляж выполняется для декоративных целей, можно использовать обычную эмаль в средней ценовой категории. Применение авто для охоты или на бездорожье требует более качественной подготовки покрытия. Можно посмотреть видео, на которых специалисты рассказывают о требованиях материала, а также методах покраски в данном случае. Для успешного решения задачи важно не просто покрасить кузов, но обеспечить ему нужные характеристики для использования.

Выбираем удачный камуфляжный цвет и тип для машины

Если речь идет о зимней подготовке транспорта для охоты, можно использовать белые цвета с маскировочными элементами. Если рассмотреть внимательнее фото владельцев внедорожников и других типов транспорта, можно увидеть синие, красные цвета в камуфляже и прочие необычные решения. Такой камуфляж на авто решает специфические задачи или служит просто для привлечения внимания и определенного выделения на фоне других представителей на дороге.

Можно узнать, как покрасить авто в камуфляж, просто посмотреть популярные видео по теме и оценить работу специалистов. Но будьте осторожны с такими вариантами обучения, так как многие создатели роликов рассказывают много недостоверных вещей, при этом сами не зная, как покрасить авто в камуфляж. Выбирайте паттерн рисунка, который вы сможете воссоздать своими руками без помощи специалистов.

Пленка – оптимальное решение с меньшими затратами

Для многих владельцев транспортных средств покрасить кузовные детали просто невозможно. Для этого нет места, умений, инструмента и прочих факторов. А вот оклейка авто не требует особой подготовки и может быть произведена даже на улице в теплое время года. В таком случае камуфляж автомобиля можно выбрать самый изысканный, цвет может быть матовый или глянцевый, а рисунок доступен самый неожиданный и подходящий. В отделке авто пленкой есть ряд преимуществ:

  • качественно подобранная пленка не выгорает со временем, не сморщивается и отлично защищает кузов;
  • поверхность материала защищена от порезов и царапин, что гарантирует длительную эксплуатацию;
  • при необходимости за несколько минут можно произвести демонтаж и вернуть машине прежний внешний вид;
  • не нужно переживать о том, как покрасить машину в камуфляж, а также переплачивать за услуги мастеров;
  • подготовка занимает минимум времени и состоит в хорошей мойке кузова и его высушивании.

С такой пленкой камуфляж всегда будет свежим, подходящим по стилю и особенностям рисунка. Но у пленки есть и свои недостатки. Выглядеть она может искусственно и часто неприемлемо для функционального применения. Если же вопрос заключается в декоративном изменении облика авто, то лучшего варианта вы не найдете. В конце концов, в любой момент вы можете снять пленочный материал, что точно не пройдет с покрасочным слоем.

Подбор идей для Нивы – красим машину в камуфляжные цвета

Для отечественных автомобилей часто применяют покраску, так как при этом производится ремонт кузова, его защита от коррозии. Пленочные решения также неплохо защищают, но избавляют от необходимости замывать старую краску, счищать все до металла и наносить дополнительную защиту. Покраска Нивы в камуфляж своими руками может быть как очень удачной, так и нелепой. Посмотрите картинки результатов работы других людей, чтобы понять, о чем идет речь.

Покраска должна быть профессиональной или выполнена умелыми руками. И если покрасить металликом машинку можно только в камере, то камуфляжные оттенки могут быть нанесены даже на улице. Здесь пыль не столько страшна, сколько неправильный подбор рисунка. Так что перед покраской важно задуматься о правильной подготовке всех факторов. Тогда можно выполнить все задачи качественно.

Подводим итоги

Существуют десятки способов красивой отделки вашего автомобиля. Если вы решили нанести камуфляж на авто самостоятельно, лучше использовать пленку высокого качества. Покраска будет достойной только с применением качественного инструмента, а также при условии достаточного опыта исполнителя. В ином случае вся затея может остаться не самым удачным опытом в вашей жизни.

Следует выбирать качественные материалы, а также хорошо продумать тип рисунка. Иначе покрасить машинку удачно не получится, будут постоянно возникать сложности и проблемы в процессе выполнения работы. Не исключено плохое качество результатов, так что все стадии процесса нужно изначально запланировать и оценить все риски. Только так вы можете быть уверены в высоком качестве результатов.

avtopokras.com

Оклейка автомобиля виниловой пленкой под камуфляж в Студии автостайлинга





Камуфлированный автомобиль в стиле «милитари» — выбор смелых экспериментаторов, готовых к повышенному вниманию в собственной персоне. Заявить о себе, как об обладателе серьезных намерений и подчеркнутой индивидуальности, позволяет пленка автомобильная «камуфляж», с различными текстурами.

Выбрав любую понравившуюся текстуру, вы уже через несколько дней получаете обновленный автомобиль с эксклюзивным дизайном покрытия.





Виниловая пленка камуфляж – доступный способ кардинально изменить стиль

После оклейки автомобиля модной пленкой под камуфляж, его поверхность не только приобретает эстетичный внешний вид, но и надежную защиту от сколов, царапин и губительного воздействия УФ-лучей.

Прочная и невероятно долговечная плёнка под камуфляж никогда не разочарует, подарив вам радость обладания эксклюзивным автомобилем с бруттальным характером.





   Полная оклейка Mercedes-Benz AMG GT пленкой камуфляж (Gold Camo)



Поскольку файлы разработаны без швов, исключается повторение рисунка на бортах.

Эта виниловая пленка на автомобиль может использоваться для самых экстремальных условий и отлично показала себя при различных испытаниях. Маскировка на природе и притягательный стайлинг на улицах города – это две ипостаси камуфляжа на авто.





Кого обычно интересует плёнка под камуфляж?

Пленка «камуфляж» – замечательное решение для охотников и рыболовов, а также поклонников всегда модного стиля «милитари» — настоящих победителей.

Автокамуфляж — это полноцветный винил, состоящий из 2 слоев:

  • Пленка с напечатанной текстурой.

  • Защитная прозрачная пленка, оберегающая рисунок от выгорания и царапин.





   Полная оклейка Cadillac Escalade пленкой камуфляж с дизайном (3-color Metallic)



Виниловую пленку под камуфляж можно с успехом использовать для оклейки как легковых автомобилей, так и прицепов, лодок или иной используемой вами техники для охоты и рыбной ловли.





Она превосходно ложится на любые, даже самые «проблемные» поверхности, поэтому возможна полная оклейка транспортного средства для максимальной маскировки и «слияния» с окружающей средой.





Также виниловая пленка под камуфляж надежно защищает лакокрасочное покрытие, служа «щитом» от всех возможных «неприятностей», подстерегающих покрытие машины в сложных условиях загородных выездов.





     Автомобильный камуфляж Kryptek





   Полная оклейка Mercedes-Benz GLK пленкой камуфляж с дизайном (Kryptek Pontus)



Срок эксплуатации виниловой пленки, гарантируемых ее производителями, составляет от 7 лет.

Ежедневное использование транспортного средства в экстремальных условиях способно сократить этот срок почти вдвое.

Но даже это никогда не смущает истинных экстремалов, потому что существует приемлемая по цене возможность замены отдельных фрагментов камуфляжа или в целом всего покрытия.





   Полная оклейка MINI Cooper Countryman пленкой с дизайном (Kryptek Mandrake)



   Полная оклейка Mercedes-Benz Gelandewagen пленкой камуфляж с дизайном (Breeze)



   Оклейка Honda Ridgeline пленкой камуфляж с дизайном (Arctic)



   Оклейка Hummer h3 пленкой камуфляж (Silber)



Если раньше камуфляж наносился только методом покраски, для чего необходимо было найти художника, то сегодня мы предлагаем передовой метод.

Все манипуляции, производимые с вашим покрытием, не носят ему никакого вреда, и при желании, вы всегда можете снять пленку, вернув авто первозданный вид.

Сообщите нам модель вашего автомобиля, и мы с радостью поможем подобрать для него оригинальный камуфляж.







   Оклейка Volvo XC 70 пленкой (пиксельный камуфляж)



   Оклейка автомобиля Smart пленкой камуфляж с дизайном (Pantera)



   Оклейка Toyota Hilux пленкой пиксельный камуфляж с дизайном (CADPAT scratched)



   Полная оклейка Mazda CX-9 пленкой геометрический камуфляж



   Полная оклейка Mercedes-Benz GL 350с дизайном  (Scratched)



Полная оклейка Toyota Hilux дизайном (Somalia)



Полная оклейка MercedesBenz Vito пленкой камуфляж (Blue-black)



 Полная оклейка виниловой пленкой камуфляж автомобиля Mercedes-Benz M-klasse (W166)



Полная оклейка Toyota Fortuner пленкой камуфляж с дизайном (Urban)



Оклейка Infiniti QX56 пленкой пиксельный камуфляж






Рекомендуем Вам ознакомиться с разделом : Полная оклейка автомобиля пленкой




Адрес : г. Москва ул. Гаражная д. 4

Телефоны:



E-mail: [email protected]





autovinyl-studio.ru

16Июн

Бампер на ниву из трубы: фото, подготовка, чертежи и как сделать

Силовой бампер НИВА | кузов и внешний тюнинг НИВА-ВАЗ-2121-21213-21214-2131

Содержание статьи:
  1. Задний силовой бампер и фаркоп в НИВУ
  2. Изготовление и подгонка силовых бамперов для НИВЫ
Задний силовой бампер и фаркоп в НИВУ

Недавно писал про то, что я приобрел фаркоп. То, что задний конец крепится надежно к поперечному лонжерону, я знал еще до покупки, а вот что передний — к алюминиевому бамперу, узнал только после примерки. Такое крепление меня крайне не устраивало. Естественно, было принято решение усилить бампер.

Нашли 3-х метровый швеллер 75 x 50 мм и толщиной 4 мм. Размеры позволяли внедрить швеллер под заводской бампер.



Фаркоп покрасил.

Висит, сушится.

Это наш материал.

Отрезали, примерили.

Пока отец резал швеллер, я полностью разобрал бампер.

Чтобы силовая конструкция не торчала из под бампера, надрезали швеллер в 2-х местах, затем изогнули повторив форму бампера. Забегая вперед, скажу, что это было самой большой ошибкой.

Вот такая заготовка получилась.

Подогнали по бамперу.

Далее завариваем места прорезов.

Зажимаем в тисы всю конструкцию

И сверлим дырки все дырки насквозь.

Отверстия крепления бампера делаем на 11 мм, под болты на 10.

Потихоньку получается.

Родные болтики креплений бампера 8 мм коротковаты для стяжки конструкции и конечно жидковаты.

Выбиваем их

Зачищаем

И ввариваем более длинные болты на 10.

Как тут и были.

Вот такие болты.

Уже после обеда завершив основные работы (как мы думали), решили перед покрасочными работами прикрутить всю конструкцию на место и разметить дырки под крепления фаркопа.

Когда уже все поставлено.

Швеллер выходит за внутренний край бампера совсем немного.

Крепление фаркопа к швеллеру, насквозь штатного бампера. Вид снизу.

Собрав всю конструкцию, и прикрутив на место, — прикрутили задний конец фаркопа на штатные крепления болтами на 10, затем приложили передний конец снизу к нашей силовой конструкции и обнаружили, что отверстия фаркопа не достают или достаю совсем не много до швеллера. Разбираем наш силовой бампер, откидываем в сторону наш согнутый швеллер, отрезаем точно такой же как в самом начале.
Далее, нигде не загибая, снова прикладываем внутрь бампера, сверлим заново сквозные отверстия, собираем снова всю конструкцию и прикручиваем на место попутно подгоняя все. Во втором варианте, прямой швеллер, если посмотреть сверху, выходил за внутренние габариты заводского бампера, но зато приложив ближний край фаркопа, увидели, что его отверстия как раз получаются по середине нижней плоскости швеллера.
Разметив отверстия под крепления фаркопа на швеллере, снимаем и разбираем снова всю конструкцию. Сверлим 4 отверстия под болты на 10 для фаркопа, затем, красим в несколько слоев швеллер, места вваривания болтов крепления бампера на пластине и еще несколько зачищенных мест, где были следы коррозии на этой же пластине, предварительно сняв резинку.
Подождав минут 20, пока краска хотя бы немного подсохнет, уже в темноте под светом лампочки и фонариков, собираем все на место. Тут уже все подошло идеально. Теперь у фаркопа надежное, нормальное крепление и получился довольно крепкий, практически силовой задний бампер.

Кстати, пока краска сохла, приложили 1-й вариант швеллера к переднему бамперу. Думаю, должен подойти отлично и видно ничего не должно быть, если что можно подогнуть немного, нужно только будет дырки новые просверлить. Так что у меня теперь еще и передний силовой бампер почти готов, но его уже можно доработать по круче, сделав еще и боковые клыки, спрятав их так же под заводской бампер, но это все до весны.

Вот такой вот косяк получился. На фото силовая конструкция, без заводского бампера полностью притянута болтами к клыкам крепления бампера, а крепление фаркопа, почти не достает до нее.

Покрашенный уже в сумерках 2-й вариант силового бампера. Сохнет.

Изготовление и подгонка силовых бамперов для НИВЫ

Ну вот машина на ходу, теперь встал вопрос о надежных силовых бамперах, за которые можно и хайджеком поднять, и буксировочные проушины замутить, и лебедку воткнуть.

Где-то в голове зародилась мысль как оно должно выглядеть.
Опосля было куплено 230см профильной трубы 120х120х4мм.

Купил кусок какой был уже отрезанный — оказалось как раз угадал

Дополнительно затарился надежным уголком, трубами и начал творческий процесс.

Трубы-кронштейны крепления бампера

Одна из многих примерок

Профильная труба была разрезана напополам. Каждая с половинок стала в последствии бампером.

Для придания формы — профиль резал, варил, зачищал…

Подгонка углов бампера на машине

И снова резка, варка, зачистка

К бамперу были приварены буксировочные проушины из рым-болта, с другой стороны все это прикручивается к трубам-кроншейнам.

Вид бампера с угла

Вид бампера сбоку

Дополнительно, для придания жёсткости конструкции, из фаркопа было изготовлено дополнительное крепление.

Бывший фаркоп прикручен непосредственно к бамперу

И к трубам-кронштейнам

Вот так оно выглядит снизу

По концове все это было покрыто антикоррозионным грунтом.

Грунтовка черная матовая

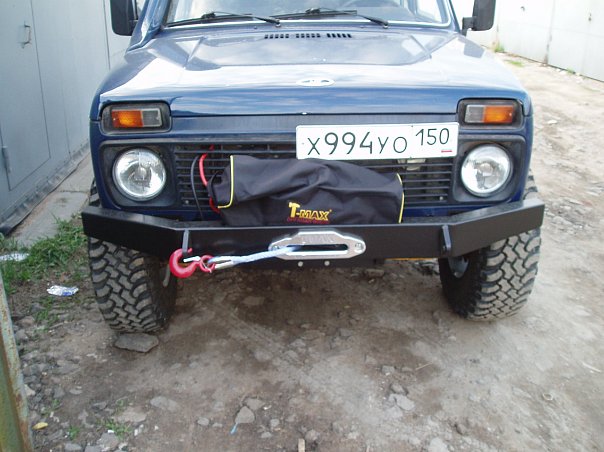

После этого начал лепить передний бампер с креплением под лебедку. Лебедочную рампу сразу решил «утопить в морду»

Отрезана часть фартука

Для площадки выбрал уголок 75х75х6. Кстати как раз аккурат встал в отрезанную часть фартука.

Примерка лебедки на машине

В передний бампер так же были варены рым-болти.

Все это дело подгонялось друг к другу

Что бы связать дополнительно лебедку с кузовом, а точнее с балкой — была изготовлена защита картера, которая одним концом прикручена к доваренным к балке ухам, а с другой скручена с площадкой лебедки и самой лебедкой.

Защита картера в исполнении из труб

Все это дело было также тщательно покрыто антикоррозионным грунтом.

Грунтовка черная матовая

В будущем будет доделан аля-кунгуру для подвеса дополнительно света. Основной задачей было сделать его максимально аккуратным ну и надежным разумеется.

Кенгуру с доп-светом

По весу получились следующие цифры:

Перед: (всего 33 кг. без лебедки)
Рампа под лебедку — 15кг.
Защита картера — 8кг.
Бампер — 10 кг.

Зад: (всего 37 кг.)
Фаркоп — 9 кг.
Кронштейны крепление бампера — 5,5кг х 2шт
Бампер — 17кг

https://www.drive2.ru/l/5016282/, https://www.drive2.ru/l/5016782/,  https://www.drive2.ru/l/288230376152337904/

следующая статья:

Замена задней панели и восстановление заднего бампера Нива-ВАЗ-2121-21213-21214-2131

Решил привести в порядок внешний вид своего авто.

Так выглядел зад до ремонта
Сперва хотел отдать в сервис для

Нива бампер из трубы своими руками

Бампер на НИВУ своими руками

Нива. Силовой бампер своими руками ВАЗ 21213. Без регистрации в ГИБДД.

пороги на ниву своими руками

Силовой бампер на Ниву 213 часть 1

Защита переднего бампера НИВА 2121 Тайга. Кенгурятник Нива. Передний ус Нива Lada 4×4.

Силовые пороги на Ниву: обзор перед покраской

Комплект силовых бамперов и порогов на Ниву

Кенгурятник на авто своими руками

Также смотрите:

  • Как заменить сайлентблоки на ниве видео
  • Как поменять лампочку на пежо 307
  • Как заменить лампочку в фаре ниссан кашкай
  • Ремонт чип карты renault
  • Субару форестер 2007 года тюнинг
  • Ремонт топливных секций даф
  • Шумка авто своими руками из подручных материалов
  • Диагностика nissan elm327
  • Собрать катушку тесла своими руками
  • Как поменять лампочку на пежо 107
  • Как снять дверную обшивку nissan navara видео
  • Ремонт автомобилей jeep
  • Как поменять шаровые опоры на фиат дукато
  • Как снять генератор с хонда мобилио
  • Два автомобиля сделать один
Главная » Новое » Нива бампер из трубы своими руками

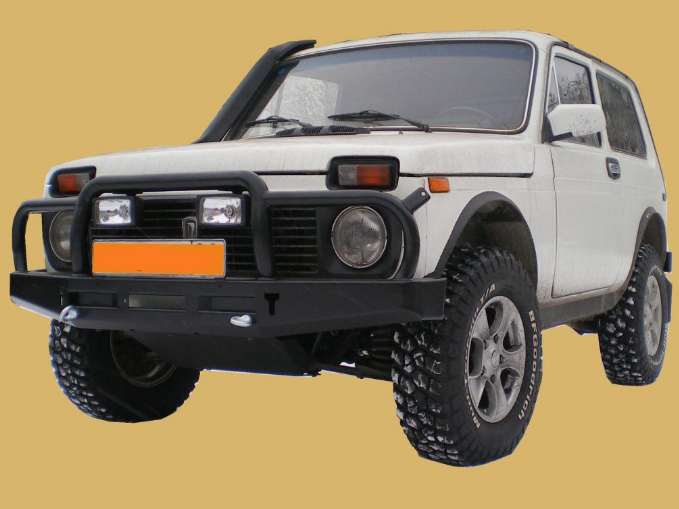

Силовой бампер для автомобиля марки ВАЗ Нива

Пожалуйста, выберите категорию:

страница: 1 из 2 Сортировка:

По умолчаниюОт дешевых к дорогимОт дорогих к дешевым

Год модели авто до

2020

Год модели авто от

1977

Материал

Сталь 4 мм

Прочее

Площадка для крепления лебедок, буксирные проушины, места для подъема домкратом, а также держатель клюза или роликов. Площадка под лебедку имеет два типа посадочных мест: 114х254 мм, 114х166 мм. Вырезы для подъема реечным домкратом. Покраска полимерная.

Установка

Крепление бампера осуществляется в штатные места через две трубы, а также к нижней оси через два специальных кронштейна.

Возможность установки лебедки в бампер

Да

Год модели авто до

2020

Год модели авто от

1976

Материал

Сталь

Прочее

Макс. усилие лебёдки — 3,5т

Тип оборудования

Передний бампер

Установка

Необходимо засверливать лонжерон для крепления кронштейна

Год модели авто до

2020

Год модели авто от

1977

Материал

Сталь 3 мм

Прочее

Окраска: 2 слоя полимерно-порошкового покрытия (антикорозийный грунт, декоративная краска).

Установка

Устанавливается в штатные места родного бампера.

Трубопровод | технология | Британника

Узнайте о многочисленных процессах, используемых при строительстве трубопроводов.

Обзор строительства трубопроводов.

Contunico © ZDF Enterprises GmbH, Майнц См. Все видео по этой статье

Трубопровод , трубопровод, оборудованный насосами и клапанами, а также другими устройствами управления для перемещения жидкостей, газов и шламов (мелкие частицы, взвешенные в жидкости). Размеры трубопроводов варьируются от линий диаметром 2 дюйма (5 сантиметров), используемых в системах сбора нефти из скважин, до линий диаметром 30 футов (9 метров) в сетях водоснабжения и канализации большого объема.Трубопроводы обычно состоят из секций труб, сделанных из металла (, например, , сталь, чугун и алюминий), хотя некоторые из них построены из бетона, глиняных изделий и иногда из пластика. Секции свариваются вместе и в большинстве случаев прокладываются под землей.

Аляскинский нефтепровод

Аляскинский нефтепровод.

© Index Open

В большинстве стран имеется разветвленная сеть трубопроводов. Поскольку они обычно находятся вне поля зрения, их вклад в грузовые перевозки и их значение для экономики часто не осознается широкой общественностью.Тем не менее, практически вся вода, транспортируемая от очистных сооружений к индивидуальным домохозяйствам, весь природный газ от устьев скважин к индивидуальным потребителям, и практически вся транспортировка нефти на большие расстояния по суше осуществляется по трубопроводам.

Трубопроводы были предпочтительным способом транспортировки жидкости и газа по сравнению с конкурирующими видами транспорта, такими как автомобильный и железнодорожный, по нескольким причинам: они менее опасны для окружающей среды, менее подвержены хищениям и более экономичны, безопасны, удобны и надежны, чем другие режимы. Хотя транспортировка твердых веществ по трубопроводу сложнее и дороже, чем транспортировка жидкости и газа по трубопроводу, во многих ситуациях трубопроводы выбираются для транспортировки твердых веществ, начиная от угля и других минералов, на большие расстояния или для транспортировки зерна, горных пород, цемента, бетона, твердых веществ. отходы, целлюлоза, детали машин, книги и сотни других товаров на короткие расстояния. Перечень твердых грузов, перевозимых по трубопроводам, постоянно расширяется.

История

Тысячелетиями в разных частях света строились трубопроводы для транспортировки воды для питья и орошения.Это включает в себя древнее использование в Китае трубок из полого бамбука и использование акведуков римлянами и персами. Китайцы даже использовали бамбуковые трубы для передачи природного газа для освещения своей столицы, Пекина, еще в 400 г. до н. Э.

Получите эксклюзивный доступ к материалам нашего первого издания 1768 года с подпиской. Подпишитесь сегодня Узнайте историю строительства первого в мире нефтепровода (1879 г. ), победив Джона Д. Рокфеллера и Standard Oil Company

Обзор первого нефтепровода (1879 г.), который пытался составить конкуренцию Standard Oil Company.

Contunico © ZDF Enterprises GmbH, Майнц Посмотреть все видео по этой статье

Значительное улучшение технологии трубопроводов произошло в 18 веке, когда чугунные трубы использовались в коммерческих целях. Еще одной важной вехой стало появление в 19 веке стальных труб, которые значительно повысили прочность труб всех размеров. Развитие труб из высокопрочной стали позволило транспортировать природный газ и нефть на большие расстояния. Изначально все стальные трубы нужно было соединить резьбой.Это было сложно сделать для больших труб, и они могли протекать под высоким давлением. Применение сварки для соединения труб в 1920-е годы позволило построить герметичные трубопроводы высокого давления и большого диаметра. Сегодня большинство трубопроводов высокого давления состоит из стальных труб со сварными соединениями.

Основные инновации с 1950 года включают внедрение высокопрочного чугуна и бетонных напорных труб большого диаметра для воды; использование труб из поливинилхлорида (ПВХ) для канализации; использование «скребков» для очистки внутренних поверхностей трубопроводов и выполнения других задач; «Дозирование» разных нефтепродуктов в общий трубопровод; применение катодной защиты для уменьшения коррозии и продления срока службы трубопроводов; использование технологий космической эры, таких как компьютеры, для управления трубопроводами и микроволновые станции и спутники для связи между штаб-квартирой и полем; и новые технологии и обширные меры по предотвращению и обнаружению утечек в трубопроводе.Кроме того, было изобретено или произведено множество новых устройств для облегчения строительства трубопроводов. К ним относятся большие боковые стрелы для прокладки труб, машины для бурения под реками и дорогами для перехода, машины для сгибания больших труб в полевых условиях и рентгеновские лучи для обнаружения дефектов сварки.

Типы

Трубопроводы можно классифицировать по-разному. Далее трубопроводы будут классифицированы в зависимости от транспортируемого товара и типа потока жидкости.

Водопровод и канализация

Трубопроводы используются повсеместно для доставки воды от очистных сооружений к отдельным домам или зданиям.Они образуют подземную сеть труб под городами и улицами. Водопроводы обычно прокладываются на глубине нескольких футов (один метр или более) под землей, в зависимости от линии промерзания места и необходимости защиты от случайного повреждения в результате земляных работ или строительных работ.

В современном водном хозяйстве, в то время как медные трубы обычно используются для внутреннего водопровода, в наружных водопроводах высокого давления (магистральных) большого диаметра могут использоваться стальные, высокопрочные или бетонные напорные трубы.В линиях меньшего диаметра (ответвлениях) могут использоваться трубы из стали, чугуна с шаровидным графитом или ПВХ. Когда для подачи питьевой воды используются металлические трубы, внутренняя часть трубы часто имеет пластиковую или цементную облицовку для предотвращения ржавчины, которая может привести к ухудшению качества воды. Наружные поверхности металлических труб также покрывают асфальтовым покрытием и обматывают специальной лентой для уменьшения коррозии из-за контакта с определенными почвами. Кроме того, электроды постоянного тока часто размещают вдоль стальных трубопроводов в так называемой катодной защите.

Бытовые сточные воды обычно содержат 98 процентов воды и 2 процента твердых веществ. Сточные воды, транспортируемые по трубопроводу (канализационным коллекторам), обычно обладают некоторой коррозионной активностью, но находятся под низким давлением. В зависимости от давления в трубе и других условий канализационные трубы изготавливают из бетона, ПВХ, чугуна или глины. ПВХ особенно популярен для размеров менее 12 дюймов (30 сантиметров) в диаметре. В ливневой канализации большого диаметра часто используются стальные гофрированные трубы.

Фланцы Общие сведения — Какие фланцы используются в нефтехимической промышленности?

Фланцы Общие

Фланец — это способ соединения труб, клапанов, насосов и другого оборудования для образования системы трубопроводов.Он также обеспечивает легкий доступ для очистки, осмотра или модификации. Фланцы обычно приварные или прикручен. Фланцевые соединения выполняются путем соединения двух фланцев болтами с прокладкой между ними для обеспечения уплотнения.

Типы фланцев

Наиболее часто используемые типы фланцев в нефтехимической промышленности:

  • Фланец приварной шейки
  • Надвижной фланец
  • Фланец под сварку с втулкой
  • Фланец для соединения внахлест
  • Фланец с резьбой
  • Фланец глухой

Все типы, кроме фланца с соединением внахлест, имеют выступающую поверхность фланца.

Специальные фланцы

Кроме наиболее часто используемых стандартных фланцев, существует еще ряд специальных фланцев, таких как:

  • Дроссельные фланцы
  • Фланцы с длинной приварной шейкой
  • Приварной фланец / Нипофланец
  • Фланец расширителя
  • Переходной фланец

Материалы для фланцев

Трубные фланцы изготавливаются из различных материалов, таких как нержавеющая сталь, чугун, алюминий, латунь, бронза, пластик и т. Д.но чаще всего используется кованая углеродистая сталь и подвергается механической обработке. поверхности.

Кроме того, фланцы, такие как фитинги и трубы, для определенных целей иногда внутри снабжены слоями материалов совершенно другого качества, чем сами фланцы, которые представляют собой «фланцы с футеровкой».

Материал фланца в основном устанавливается при выборе трубы. В большинстве случаев фланец состоит из того же материала, что и труба.

Все фланцы, обсуждаемые на этом веб-сайте, подпадают под стандарты ASME и ASTM, если не указано иное.ASME B16.5 описывает размеры, допуски на размеры и т. Д., А ASTM — различные материалы. качества.

Размеры фланцев

Каждый фланец ASME B16.5 имеет ряд стандартных размеров. Если чертежник в Японии, или специалист по подготовке работ в Канаде, или монтажник в Австралии говорит о NPS с фланцем приварной шейки 6, класс 150, список 40 ASME B16.5, затем он проходит через фланец, который показан на изображении ниже.

Если фланец заказан, поставщик хочет знать качество материала.Например, ASTM A105 — это кованый фланец из углеродистой стали, а A182 — кованый фланец из нержавеющей стали.

Итак, в правильном заказе поставщику необходимо указать два стандарта:

Фланец с приварной шейкой NPS 6, класс 150, класс 40, ASME B16.5 / ASTM A105

Фланец выше имеет 8 отверстий под болты и сварной скос 37,5 градусов (красный кружок). Все размеры указаны в миллиметрах. Рельеф (RF) указывать не нужно, потому что ASME B16.5, каждый фланец стандартно поставляется с выступом. Следует указать только другую конструкцию (соединение кольцевого типа (RTJ), плоская поверхность (FF) и т. Д.).

Болтовые фланцевые соединения

Болтовое фланцевое соединение представляет собой сложную комбинацию многих факторов (фланец, болты, прокладки, процесс, температура, давление, среда). Все эти различные элементы взаимосвязаны и зависят от одного другой для достижения успешного результата.
Надежность фланцевого соединения в решающей степени зависит от грамотного управления процессом изготовления соединения.

Типовое фланцевое соединение на болтах

Цитата из книги Джона Х. Бикфорда «Введение в конструкцию и поведение болтовых соединений»:
То, что вся важная прижимная сила, которая удерживает соединение вместе — и без которой не было бы соединения, — не создается хороший совместный конструктор, ни качественные детали. Он создается механиком на рабочем месте с использованием инструментов, процедур и условий работы, которые мы ему предоставили… И далее: Последний, существенный создатель силы — это механик, а время создания — во время сборки. Поэтому нам очень важно понимать этот процесс.

Промышленность осознала важность установки и сборки в течение нескольких лет.
В Европе упор был сделан на обеспечение того, чтобы совместное изготовление выполнялось обученными и аттестованными техническими специалистами, что привело к публикации европейского технического стандарта: TS EN 1591 Часть 4 под названием «Фланцы и их соединения. Правила проектирования круглых фланцевых соединений с уплотнением. Квалификация персонала Компетенция по монтажу болтовых соединений на оборудовании в соответствии с Директива по оборудованию, работающему под давлением (PED) ».

Стандарт обеспечивает методологию обучения и оценки технических специалистов, участвующих в изготовлении и разрушении фланцевых соединений, и может рассматриваться как аналог необходимого обучения. для сварщиков, работающих с сосудами высокого давления. Его публикация демонстрирует важность, придаваемую компетентному контролю за процессом изготовления соединений для обеспечения герметичности фланца.

Прокладка — лишь одна из многих причин, по которым фланцевое соединение с болтовым соединением может протекать.
Даже когда все сложные взаимосвязанные компоненты фланцевого соединения с болтовым соединением работают в идеальной гармонии, единственный наиболее важный фактор, ведущий к успеху или неудаче этого фланцевого соединения с болтовым соединением будет уделено внимание процедурам надлежащей установки и сборки лицом, устанавливающим прокладку. Если все сделано правильно, сборка останется герметичной в течение расчетного срока службы.

Замечание (и) автора …

Фланцевые соединения в сравнении со сварными соединениями

Не существует стандартов, определяющих, можно ли использовать фланцевые соединения.

На недавно построенном заводе принято минимизировать фланцевые соединения, потому что для соединения двух отрезков трубы требуется только один сварной шов. Это экономит затраты на два фланца, прокладку, шпильки, второй шов, стоимость неразрушающего контроля второго шва и т.д ..

Некоторые другие недостатки фланцевых соединений:

  • Каждое фланцевое соединение может протекать (некоторые утверждают, что фланцевое соединение никогда не бывает 100% герметичным).
  • Фланцевым трубопроводным системам требуется гораздо больше места (представьте себе стойку для труб).
  • Изоляция трубопроводных систем с фланцами дороже (специальные фланцевые заглушки).

Конечно, фланцевые соединения имеют большие преимущества; несколько примеров:

  • Новая линия может содержать несколько катушек труб и может быть изготовлена ​​в мастерской.
  • Эти трубные бобины могут быть собраны на заводе без необходимости сварки.
  • NDO (рентген, гидроиспытания и т. Д.) На заводе не требуется, потому что это было сделано в мастерской.
  • Пескоструйная очистка и покраска на заводе не требуются, потому что даже это было сделано в мастерской
    (нужно ремонтировать только повреждения краски во время установки).

Как и у многих вещей, у всего есть свои плюсы и минусы.

Строительство трубопроводов

Нефтепроводы изготавливаются из стальных или пластиковых труб с внутренним диаметром от 30 до 120 см (от 12 до 47 дюймов). По возможности они строятся над поверхностью. Однако в более развитых, городских, экологически уязвимых или потенциально опасных районах они закапываются под землей на типичную глубину около 1. 3 — 1,6 метра (около 3 футов). Нефть поддерживается в движении системой насосных станций, построенных вдоль трубопровода, и обычно течет со скоростью от 1 до 6 м / с. Многопродуктовые трубопроводы используются для последовательной транспортировки двух или более различных продуктов по одному и тому же трубопроводу.

Вот следующие этапы строительства трубопровода:

1) Съемка, разметка — разметка осевой линии траншеи трубопровода и кромок полосы отвода.

2) Полоса отвода, расчистка, сортировка — Ширина полосы отвода определяется диаметром устанавливаемого трубопровода и включает в себя место для трубопровода и рабочее пространство для строительного оборудования, используемого для установки трубопровода.Низкий иловой забор защищает его от коррозии.

3) Котлован — вынутый грунт (грунт) отлагается на берег канавы. На некоторых участках, в частности на сельскохозяйственных угодьях, котлован будет вырыт в два прохода, при этом первый проход удалит верхний слой почвы, а второй проход выкапает оставшийся грунт до необходимой глубины заглубления трубопровода.

4) Натяжка — при укладке участков трубы вдоль полосы отвода (натяжка) используются трубы различной длины (стыки). Грузовики с нанизкой транспортируют трубы из штабеля в полосу отвода, где трубоукладчик или кран укладывают их вдоль полосы отвода.

5) Гибка — соединения труб могут быть изогнуты, чтобы приспособиться к изменениям отметки, изменениям горизонтального направления или и тем, и другим вдоль полосы отвода. Если изменение не может быть спроектировано в рамках ограничений, связанных с изгибом на месте, специальные изгибы труб (заводские изгибы, горячие изгибы) должны быть изготовлены для специального места.

6) Пересечение дороги — бурение под дорогой не повреждает поверхность дороги, и движение транспорта не прерывается из-за сверления. Линейная труба, используемая для перехода через дорогу, имеет более толстое внешнее покрытие для дополнительной защиты во время установки.Труба перехода через дорогу присоединяется к приварным гирляндам линейной трубы бригадой врезки с использованием ручной сварки.

7) Выдвигая трубу перед сваркой, трубопроводная труба поднимается на деревянные салазки и складывается вдоль полосы отвода, так что доступна вся окружность.

8) Сварка — работа здесь предполагает использование автоматической сварки для соединения отрезков трубопроводной трубы, что обеспечивает однородность, однородность сварных швов и меньшее количество ремонтов. Чтобы подготовить линейную трубу к автоматической сварке, машина для снятия фасок и торцевания обрезает, обрезает и шлифует концы трубы со специальной подготовкой кромок, необходимой для данного процесса.Линия труб поступает с трубного завода со стандартной подготовкой кромок или с гладким концом, если труба специально заказана для автоматической сварки.

9) Состав, внутренняя сварка — серия поршней с пневматическим приводом, радиально разнесенных вокруг внутреннего зажима, центрирует соединения и правильно выравнивает концы труб для сварки. Первый сварочный проход выполняется с помощью горелок для внутренней сварки и называется «корнем»; это основной сварной шов, соединяющий две трубы.

10) Наружная сварка (задний конец линии обжига) — внешние горелки выполняют следующий сварочный проход (горячий проход). Вместе корневой и горячий проходы обеспечивают необходимое сплавление и прочность для постоянного соединения труб. Остальные сварочные проходы (заполняющие проходы) выполняются снаружи. Последний сварочный проход (заглушка) завершает сварку и образует заглушку над фаской. Количество сварочных постов для бригады автоматической сварки варьируется в зависимости от толщины стенки линейной трубы.

11) Горизонтально-направленное бурение (ГНБ) — часто является предпочтительным методом прокладки трубопровода через такие препятствия, как ручьи или заболоченные земли.

12) № N-разрушающий контроль (NDT) после сварки соединения проверяются неразрушающими методами для проверки целостности сварного шва. Количество проверяемых сварных швов зависит от норм, по которым разработан трубопровод, службы трубопровода (газ или нефтепродукты), его местоположения (экологически чувствительные районы, густонаселенные районы или другие факторы риска) и требований к трубопроводу. собственник.Проверка 100% сварных швов не редкость. Обычно обследование проводится с помощью внутреннего рентгеновского излучения, внешнего гамма-излучения или ультразвукового исследования.

13) Покрытие для полевых швов — внешнее покрытие, нанесенное на заводе-изготовителе, не покрывает несколько дюймов каждой трубы для обеспечения возможности сварки. После неразрушающего контроля покрытие монтажных стыков наносится на оголенные участки в местах сварных швов трубы, покрывающих открытую трубу и сварной шов.

14) Прокладка, опускание и засыпка — сварные гирлянды труб различаются по длине в зависимости от условий местности, но обычно они составляют сотни футов в длину.Перед тем, как колонны труб опускаются в канаву, на дно канавы кладется выбранная прокладка, обычно песок, для обеспечения амортизации трубы. В каменистой почве насыпь может быть размещена вокруг трубы и сверху (штриховка). Группа боковых балок поднимает тетиву с деревянных салазок и опускает ее в канаву. В боковых балках используются специальные стропы, которые удерживают трубу на роликах, позволяя боковой балке перемещаться по полосе отвода, когда труба скользит в канаву. Грунт из канавы выталкивается обратно в канаву, чтобы закрыть трубу, за исключением определенных участков, которые необходимо оставить открытыми для выполнения врезных сварных швов и проведения гидростатических испытаний.

15) Сварка врезок — отдельные концы колонны труб обрезаются и подрезаются для соединения колонн труб с помощью внешних зажимов, точно выравнивая трубу. Контроль неразрушающего контроля проводится после сварки трубы и нанесения покрытия на стыковые соединения. Врезная сварка также требуется на пересечениях дорог, речных переходов и других перекрестках вдоль полосы отвода, где основная производственная сварочная бригада не может получить доступ к трубе.

16) Гидростатические испытания, окончательная врезка — трубопровод заполняется водой до тех пор, пока внутреннее давление в трубопроводе не превысит внутреннее давление, которому трубопровод будет подвергаться во время эксплуатации.Профиль возвышения трубопровода определяет длину участков гидростатических испытаний, поскольку изменения высоты влияют на внутреннее давление. Воду для гидростатических испытаний обычно берут из рек и озер вдоль полосы отвода. В засушливых районах может потребоваться бурение скважины или доставка воды грузовиком по полосе отвода. После гидростатических испытаний секций их соединяют ручной врезкой. Эти окончательные сварные швы проверяются неразрушающим контролем. После гидростатических испытаний и окончательной врезки открытые участки котлована засыпаются.

17) Окончательная очистка, восстановление полосы отвода — ровная и четкая сортировка полосы отвода, установка маркеров для обозначения местоположения трубопровода, ремонт любых ограждений или других конструкций, временно снятых для строительства, и засева почвы для восстановления растительности — вот завершающие мероприятия . Особое внимание уделяется дренажу и контролю за эрозией, чтобы со временем полоса отвода восстанавливалась как можно ближе к той, которая была до строительства, при этом обеспечивая доступ для регулярных визуальных проверок.

Слова для запоминания:

засыпка

гибка

сварка под фаску

уборка

кран

рвы

внешняя сварка

Покрытие стыков

финальная врезка

окончательная очистка

градация,

горизонтально-направленное бурение (ГНБ) —

гидростатические испытания,

внутренняя сварка

понижающий

состав

Неразрушающий контроль (NDT)

набивка

проездной

Полоса отвода (ROW)

переход дороги

ROW восстановление

боковая балка

обследование

выезд,

стропы

натяжной

трелевка трубы

сварка врезка

сварка

:

Ступень сцепного устройства для приемника

, которая помогает избежать повреждений при наезде сзади | амортизирующая подножка | Супербампер

Само сцепное устройство ствольной коробки без каких-либо элементов увеличивает жесткость.Жесткость влияет на «импульс удара» при наезде сзади. Меньшее расстояние удара и «жесткий» импульс вызовут большее ускорение головы и шеи… до 5 раз превышающее скорость «пулевого» транспортного средства.

Когда легковые автомобили замыкают задний пикап или внедорожник, они не задевают ваш бампер — они задевают зацепное устройство приемника. При этом вся энергия удара передается непосредственно на раму и пассажиров , увеличивая риск хлыстовой травмы на 22% , потому что нет никаких уступок.

Следовательно, все остальное, что вы прикрепляете к сцепке приемника, что не поглощает энергию (например, продукты выше), просто смещает эту проблему хлыста наружу. Опасность — женщины и дети уже в 3 раза чаще получают травмы от хлыста, чем мужчины, потому что их шеи не такие сильные. Даже удары со скоростью 3 мили в час подвергают риску вашу жену и детей.

Чтобы получить БЕСПЛАТНЫЙ отчет на «Как зацепляется приемник, скрыть повреждения и увеличить риск хлыста» щелкните здесь .

Зацепы приемника предотвращают повреждение … и хотя вы можете подумать, что это хорошо, самая большая проблема возникает, когда кто-то в вашем автомобиле получает травму. Первый вопрос, который их страховая компания задаст вам после осмотра вашего автомобиля: «Как вы могли получить травму — нет ли повреждений задней части вашего автомобиля?» Теперь вам понадобится адвокат. У вас есть автомобиль, на котором нет повреждений, и страховая компания, которая не будет платить за травмы, потому что они думают, что вы лжете.Вы можете ждать компенсации 3 года или больше — если вы выиграете, это… вот почему у нас есть страница только для адвокатов на этом сайте.

Смягчите «ударный импульс». При попадании в наши амортизаторы удара они поглощают энергию удара и смягчают ударный импульс, чтобы снизить риск хлыстовой травмы и повреждения автомобиля. Глушитель ударов постепенно замедляет «пулевое» транспортное средство, чтобы защитить раму транспортного средства и пассажиров от травм.

16Июн

Вибрация в автомобиле – : , ,

Причины вибрации в автомобиле

Автор Автодайджест На чтение 5 мин. Просмотров 59 Опубликовано

Причины вибрации в автомобилеПричины вибрации в автомобиле и способы снижения ее отрицательного воздействия. Возможные последствия. Предупреждение появления вибрации.

Вибрация автомобиля

Механические колебания (вибрация) в автомобиле – довольно распространенное явление. Чаще всего возникает по вине самого водителя.

Вибрация в автомобиле не только неприятное, но и опасное явление.

Своевременное обнаружение и устранение ее причин поможет избежать дорогостоящего ремонта авто, и, возможно, сохранит Вашу жизнь и здоровье.

Эксплуатация автомобиля с вибрацией его узлов опасна!

Виды вибрации в автомобиле

Видов вибрации много, рассмотрим основные из них. Большинство агрегатов и систем в любом автомобиле являются источниками колебаний. Они возникают в результате дисбаланса (неуравновешенности) вращающихся узлов.

Наиболее часто вибрация ощущается:

  • на холостом ходе двигателя;
  • при наборе скорости;
  • во время движения на скорости;
  • при разгоне;
  • при торможении автомобиля.

Причины возникновения вибрации и способы их устранения

Зачастую случается так, что только что нормально ездивший автомобиль вдруг ни с того ни с сего начинает дрожать, как в ознобе. Разберемся, из-за чего это происходит.

  • При работе мотора на оборотах холостого хода причина вибрации скорей всего кроется в вышедших из строя опорах двигателя. Эти резинометаллические изделия наиболее всего подвержены значительным знакопеременным нагрузкам, работают в тяжелых условиях. Выходят из строя в следствие предельного износа или механического повреждения.
  • Второй причиной может стать неисправная система питания топливом. Чаще всего из-за не постоянных (плавающих) или пониженных оборотов холостого хода двигателя.

Решение проблемы заключается в замене опор (подушек) двигателя, регулировке или ремонте его топливной системы.

  • При наборе скорости вибрация автомобиля может возникнуть в результате возникших неисправностей в подвеске, рулевом управлении, из-за неудовлетворительного состояния колесных дисков и резины. Не исключено, что виной в этом случае могут стать тормоза, коробка передач, сцепление, ШРУС. Иногда вибрацию автомобиля вызывает неправильно закрепленные элементы выхлопной системы.
Схема передачи вибрации от колес на рульСхема передачи вибрации от колес на руль

Для устранения причины «тряски» при наборе скорости зачастую достаточно загнать машину на автомойку. Если не помогло – выручит только автосервис.

  • Вибрация во время движения на скорости появляется в основном из-за разбалансировки вращающихся деталей. Зачем нужна балансировка колёс читаем здесь. Приоритет отдается различным шкивам двигателя. Причиной может стать незначительный износ узлов подвески (особенно шаровых опор), отклонения в работе турбины. Дрожание кузова, руля, вызывается различными неисправностями в тормозной системе, рулевом управлении, состоянием протектора шин. Редко – недостаточным уровнем масла в автоматической коробке передач.

Устраняются эти причины на специализированных СТО.

  • При разгоне автомобиля причинами возникшей вибрации могут стать неисправности карданного вала (износ шарнира) или загрязнение фильтра АКПП. Недостаток масла также влияет на динамику разгона.

В данном случае устранение причин вибрации сводится к ремонту карданного вала или обслуживанию АКПП.

  • Причиной вибрации при торможении чаще всего становятся износ тормозного диска (или ступицы), деформация, неравномерная толщина. Не последнюю роль играет состояние тормозных колодок и суппорта. Как заменить тормозные колодки на Калине читайте здесь

Проверка и замена неисправных деталей осуществляется самостоятельно или на СТО.

  • Не редко возникает ситуация, когда наиболее ощутимая вибрация происходит при движении автомобиля со скоростью 80 км/час. Причины здесь разные, но наиболее вероятная – грязь на колесных дисках, а также свойственные тем, которые появляются при движении на скорости. Выявить истинную можно только при тщательной диагностике авто.

Устранение обнаруженных проблем чаще всего производится в автомастерской.

Негативные последствия

Вибрация далеко не безобидное явление. При не своевременном принятии мер по ее устранению последствия могут стать такими:

  • возникновение неисправностей в рулевом управлении, тормозной системе, подвеске;
  • выход из строя коробки передач;
  • поломка двигателя, сцепления;
  • дискомфорт при управлении автомобилем.

Все эти неисправности приводят к дорогостоящему ремонту, а во время движения к созданию аварийной ситуации.

Профилактика вибрации в автомобиле

Вибрация автомобиля доставляет владельцу множество неприятностей. Многие задаются вопросом – а можно ли ее избежать? Однозначного ответа здесь быть не может.

К сожалению, это явление проявляется практически на всех машинах, даже абсолютно новых. Но пути предотвращения причин, вызывающих вибрацию авто, всё же имеются.

Строгое выполнение правил эксплуатации автомобиля существенно отодвинет наступление неприятного момента:

  • Тщательно выдерживать сроки проведения очередных ТО. Только доскональная проверка работоспособности всех узлов машины сможет выявить их отклонения от нормы, особенно на начальном этапе.
  • Своевременная замена шин в соответствии с сезоном эксплуатации. На шиномонтаже шина с дефектами будет обнаружена сразу. При замене в обязательном порядке проводится балансировка колеса на специальном стенде.
  • Проверять крепление всех элементов кузова внутри и снаружи. Особое внимание уделять крепежу пластиковых деталей.
  • Обязательная мойка ходовой части после поездок в сложных погодных условиях (дождь, снег, грязь).

Неукоснительное выполнение этих простых (и обязательных) требований сделает поездку приятной и безопасной.

Важно. Работы по диагностике и обслуживанию необходимо проводить на профильном автосервисе.

Добавляйте сайт в закладки – здесь Вы всегда найдете множество полезной информации по поддержанию своего авто в идеальном состоянии.
