Задние фонари ваз 2114 тюнинг своими руками

Каждому владельцу машины хочется, чтобы его личная техника была самой заметной и яркой. Обновление дизайна, замена классических заводских запчастей на современные — давнее занятие мужчин. Одной из популярных моделей отечественного автопрома признана четырнадцатая. Эта техника схожа с иностранными моделями. Самое распространенное действие — тюнинг фары на ВАЗ 2114. Стоит отметить, что световые приборы 14-й и 15-й моделей идентичны.

Тюнинг задних фар ВАЗ 2114 своими руками: установка диодов и накладок

Появление современных светодиодных элементов повлекло за собой создание нового витка в автомобильном тюнинге. Автомобилисты начали украшать салон машины, двери и, конечно же, оптику. Если переднюю оптику украшают «ангельскими глазками», то на задние фонари владельцы ВАЗ 2114 и других автомобилей предпочитают ставить светодиодные элементы. Задние фары на ВАЗ 2114 легко поддаются тюнингу, но почти все они связаны с установкой диодов.

Интересно: помимо декоративного значения у светодиодной подсветки присутствует и практическая польза: светодиоды повышают безопасность, так их свечение более яркое, чем у ламп накаливания; езда становится комфортнее в любых погодных условиях. При этом подобный тюнинг разрешен законом в странах СНГ.

Полезные советы

Рекомендации относятся к настройке фар разных типов плюс использованию электрокорректора. Специальный прибор в разы упрощает проведение работ.

Для основного и противотуманного света подходят единые схемы. Нужно внимательно изучить последовательность выполнения работ, откорректировать текущие настройки. Просить помощи у мастеров, или нет, каждый автомобилист решает сам, но при грамотном продуманном подходе работы легко будет сделать самому.

В гараже с ровными стенами есть все необходимое для проведения работ

В ходе ремонта регулировки фар ВАЗ 2114 часто делают с применением корректора. Это высокотехнологичный аппарат с широкой сферой применения, в составе которого есть проводка, главный переключатель, редукторный моторный механизм.

Потом водитель выстраивает границы теней и света, поднимает-опускает переключатели. Суть настроек сводится к тому, что водитель реагирует на текущие изменения кузовных положений вод воздействием массы груза, пассажиров.

Варианты тюнинга задних фонарей

Большой популярностью пользуются светодиодные накладки, диодные кольца на фонари, отдельные светодиоды и мощные лампочки в затемняющей пленке – тонировке. Внимания заслуживает каждый вариант украшения оптики:

Светодиодные накладки.Среди владельцев автомобилей ВАЗ это самый популярный и недорогой тюнинг на фонари. Сейчас можно отыскать огромное количество накладок, но среди автомобилистов больше ценятся диодные накладки, которые были изготовлены своими руками. Этого мнения водители придерживаются из-за того, что готовые варианты чаще всего не выглядят оригинально, а подобрать подходящий вариант для 2114 очень сложно. Сделать светодиодные накладки можно из двух основных материалов: эпоксидного клея и стеклоткани.

Поэтапная регулировка оптических приборов

Самостоятельно улучшается свет фар при помощи винтов. Для этого используются винты, отвечающие за горизонтальную и вертикальную плоскости. Производя вращательные движения при помощи винтов, можно довольно просто менять положение оптического прибора. На станциях технического обслуживания для этого мероприятия мастера пользуются оптическими приборами, а при самостоятельной регулировке автовладельцам поможет специальный экран. Процесс улучшения света фар рекомендуется делать в следующей последовательности:

Изготовление накладок

Для изготовления накладок своими руками понадобится следующие инструменты и материалы:

• Рабочие задние фонари и набор светодиодов;
• Канцелярский нож;
• Стеклоткань;
• Лакокрасочные материалы;
• Малярный скотч;
• Эпоксидный клей.

Инструкция подойдет для самодельного декоративного украшения или покупного. Крепятся диодные накладки скотчем или его альтернативой:

1. Задние фонари нужно покрыть малярным скотчем. После этого нужно нанести на скотч стеклоткань.
2. В неё будут установлены светодиодные накладки, потом стеклоткань нужно пропитать эпоксидным клеем. Наносить его следует 2-3 тонкими слоями. Все неровности нужно убрать, а затем ждать полного высыхания, которое в обычных гаражных условиях длится 12 часов.
3. Когда клей высох, можно снимать заготовку, а затем намечать контуры будущего украшения скотчем или маркером. После этого ножницами вырезается разработанный профиль. Когда две формы вырезаны, можно переходить к шпаклевке. Высохшую поверхность нужно отшлифовать мелкозернистой наждачкой. После наносится грунт, а затем – основной слой краски.
4. После 100-процентного высыхания наносится защитный лак. Диодные накладки устанавливаются на задние огни. Тюнинг завершен.

Совет: светодиодными лампами можно украсить не только задние фонари. Владельцы ВАЗ часто ставят светодиодные ленты в качестве поворотников и противотуманных фар на передней оптике. Ещё один интересный вариант – это украшение колесных дисков и приборной панели.

Как отрегулировать фары, ход работы поэтапно

Если фары отрегулированы неправильно, это может привести к появлению проблем с ними. Правильная настройка фар является очень тонким процессом, однако, немало важным и крайне необходимым. Очень часто, с виду кажется, что небольшие отличия в угле наклона потока света не способны создать водителю дискомфорт, даже при езде по неосвещенным дорогам. Однако, как показывает практика, от правильной настройки фар может зависеть не только здоровье, но и жизнь автовладельца.

Если угол наклона фар отрегулирован неправильным образом, вы будете слепить автомобилистов, проезжающих мимо вас, что часто приводит к лобовым столкновениям. Большинство водителей не замечают, что свет фар рассеян, такое может возникнуть даже при совсем незаметных повреждениях бампера, хотя визуально заметить это трудно.

Что бы проверить направление света, достаточно подъехать к стене в темное время суток. Определить отклонение от нормы можно на глаз. При наличии расхождений, следует провести регулировку. Несомненно, вы можете обратиться в мастерскую или специализированный сервисный центр, однако, произвести настройку фар можно и самостоятельно.

Что для этого необходимо? Ровная площадка, для этого подойдет, например, территория перед гаражом. Одна сторона этой площадки должна упираться в вертикальную стену без углов и различных неровностей.

На стене нужно прочертить мелом линию, разделяющую транспортное средство на две одинаковых половины. Проделать это проще всего подогнав автомобиль к стене вплотную и определив середину. Затем нужно сдать назад. Для последующей разметки стены, вам будет необходимо узнать расстояние от лампы до земли и от центра транспортного средства до лампы. Теперь мы чертим на стене еще одну линию, но на пять сантиметров ниже, чем первая. Измеряем расстояние от центра автомобиля до лампы и от центра лампы до земли. Центр фары — перекресток обеих линий.

Теперь переходим непосредственно к регулировке. Для этого, отгоняем транспортное средство на семь метров назад и включаем фары. Необходимо, что бы угол наклона фар совпадал с прочерченной нами линией. Кроме того, место, в котором световое пятно уходит вверх, должно совпадать с линиями, которые пересекаются.

Установка светодиодов в задние фонари

Если светодиодные накладки устанавливают поверх оптики, то диоды нужно вставлять в фары – понадобится навык работы с электроникой и паяльником. Перед началам установки следует подготовить светодиоды вместе с платой, здесь все зависит от возможностей и желания автомобилиста – в дальнейшем светодиоды должны свободно подсоединяться к проводке автомобиля ВАЗ 2114. Также необходимо изготовить стабилизирующую схему. Для этого подойдут стабилизаторы, которые продаются под номером «7812». Это нужно для того, чтобы фонари в габаритном режиме обеспечивали более слабое свечение, а в положении «СТОП» выдавали 100% мощности.

Для тех водителей, которые ценят креатив, можно посоветовать сделать на задние фонари светодиодные стрелки, которые будут использоваться в дальнейшем для обозначения поворота. Это выглядит стильно и оригинально. Автомобилисту потребуется собрать несколько плат, которые будут изображать стрелку.

Такой тюнинг своими руками требует большого количества материалов. Это набор светодиодов вместе с резисторами, крепления для диодов, клейкая пленка, герметик (предпочтительно, чтобы он был силиконовым), эпоксидный клей. Врасплох может застать вопрос «А сколько тюнинг требует светодиодов?». Здесь нужно самостоятельно изучить свои задние фонари, при этом учитывая реле поворотов. Покупать светодиоды нужно с запасом, так как они могут перегореть со временем, а точной копии может уже не оказаться. На роль рассеивателей, по словам автомобилистов, лучше подходят светодиоды белого цвета, поворотники украшают оранжевые диодные элементы, «тормоза» — красные, а задний ход – прозрачные.

Источники света

Важно знать, какие именно источники света используются в оптической системе автомобиля. От их типа зависят основные показатели, такие как сила света, освещенность и яркость. Они разделяются на четыре группы:

• лампы накаливания;
• галогеновые;
• газоразрядные;
• светодиодные.

Лампочки накаливания в основных фарах дальнего и ближнего света все еще встречаются в автомобилях старых моделей. Их единственным преимуществом является низкая цена.

Галогеновые лампы самые распространенные, ими оснащено около 60% оптических систем современных авто. Ее освещенность в 2 раза больше и составляет около 1600 люменов при одинаковой мощности с лампой накаливания (50 ватт), а срок службы достигает 1000 часов. К недостаткам можно отнести высокую температуру, чувствительность к скачкам напряжения и необходимость специальных мер при обслуживании — прибор нельзя трогать голыми руками.

Газоразрядные лампы наполнены ксеноном и не имеют нити накаливания. Свечение этого инертного газа возникает при появлении электрической дуги между электродами. Для розжига такой лампы необходимо напряжение около 15 вольт, а для поддержания нормальной работы — около 80 вольт. Поэтому требуется специальное электронное оборудование, обеспечивающее работу ксеноновых источников света.

Несмотря на этот существенные недостаток, газоразрядные лампы стали широко применяться в осветительных приборах автомобилей ввиду высокого светового потока (до 3200 люмен) при меньшей потребляемой мощности (30-35 ватт). При этом срок службы ксеноновой лампы выше галогеновой. Заметим, что высокая степень освещенности имеет и негативную сторону: большой световой поток ослепляет водителей встречного транспорта, поэтому использование газоразрядных лам запрещено в световых приборах, не адаптированных для их эксплуатации. Другими словами, нельзя установить ксеноновую лампочку вместо галогеновой, если оптической системой этого не предусмотрено. Еще один большой недостаток — это высокая цена.

Светодиодные световые приборы представляют собой инновационный класс источников света, принципиально отличный от всех ранее известных видов. Излучение светового потока в них происходит в результате прохождении тока в кремниевом полупроводнике. Светодиоды являются самыми эффективными источниками света, а срок их службы составляет около 8000 часов. Для излучения одинакового светового потока им необходимо всего 15 ватт, в то время как для галогеновых ламп этот показатель равен 65 ваттам, а для ксеноновых — 35.

Несмотря на очевидные преимущества, светодиодные источники света имеют ряд недостатков, ограничивающих их применение. Нельзя просто заменить галогеновую или ксеноновую лампу на светодиодный источник: ему необходима специальная конструкция оптической системы с линзами. В противном случае он будет светить ярко куда угодно, только не на дорогу.

Стоимость светодиодных осветительных приборов очень высока. Как правило, их монтируют в одном герметичном блоке, повреждение которого вызовет необходимость его полной замены.

Пошаговая инструкция

Монтаж светодиодов на задние фонари производится в такой последовательности:

1. Фонарь необходимо извлечь из автомобиля. Далее его нужно разрезать на две части – с этим может справиться качественное устройство для выжигания. В результате должен получиться ровный и тонкий шов.
2. Теперь есть доступ к рефлекторам и отражателям – их нужно извлечь.
3. Задние фары нужно полностью разобрать. Рекомендуется отметить маркером положение будущих светодиодов на наружных поверхностях.
4. Внутри нужно наклеить кружочки из самоклеящейся пленки с диаметром 15 мм.
5. Поверхность габаритных огней и стоп-фар нужно покрыть серебристой краски. Когда краска полностью высохнет, самоклеющеюся пленку можно снять.
6. Отражатели устанавливаются на небольшой слой эпоксидного клея. После этого можно в качестве профилактики промазать все стыки герметиком.
7. Светодиодные платы крепятся к проводке и помещаются в корпус фары.
8. Устанавливается схема стабилизации, которые будет регулировать светодиодные соединения.
9. Поворотные блоки теперь можно собрать и соединить с задней фарой. На эпоксидный клей необходимо посадить модули. Если оптика работает исправно, то можно склеивать блок – тюнинг завершен.

Изготовление диодных колец

Для создания задних фар своими руками требуется наличие все того же эпоксилина, крепкого клея. За основу берутся диодные кольца или лента. Корпус будет изготовлен из маленьких и больших катафот, которые можно найти на «железячном» рынке. Последний элемент – это краска, которая больше нравится автомобилисту. Большинство владельцев ВАЗ 2114 выбирают краску под хром.

Диодные кольца должны устанавливаться в цилиндры, которые лучше всего изготовить из жестяных банок. Для этой подойдут банки от кофе или консервов.

В итоге должен получиться такой тюнинг своими руками. Подробное наглядное пособие по установке светодиодов в оптику ВАЗ:

Источник

Итог

Многие из перечисленных способов, как улучшить свет фар, можно реализовать самостоятельно. Однако, если имеются сомнения, лучше посетить специалиста, который подскажет что можно сделать. Или же просто заменить модуль, правда, это несколько урежет семейный бюджет.

Поэтому каждый автолюбитель решить сам, как ему поступить. Только следует помнить, что неправильно освещение приводит к разным последствиям, порой даже трагичным. Своя жизнь и безопасность окружающих бесценна.

Источники

• https://remontvazov.com/kak-uluchshit-svet-far-na-vaz-2114
• https://AvtoKart.ru/diagnostika-i-remont/kak-uluchshit-osveshchenie-far.html
• https://carfrance.ru/vaz-2114-ploxo-svetyat-fary-chto-delat-nizko-i-ne-vidno-dorogu/
• https://GTshina.ru/pokupka-avto/vaz-2115-kak-sdelat-svet-yarche-kak-uluchshit-svet-far-avtomobilya/
• https://carfrance.ru/kak-uluchshit-svet-far-vaz-2114/

Возможные варианты тюнинга задних фар на ВАЗ 2114

Модель отечественного автопроизводителя ВАЗ 2114 буквально создана для тюнинга и доработок. Целый ряд внешних изменений позволяет преобразить машину, заиграть ей новыми красками. Некоторые идут дальше, и помимо внешнего тюнинга, используют методы улучшения технических характеристик.

Сегодня поговорим про тюнинг оптики, а точнее задних фар.

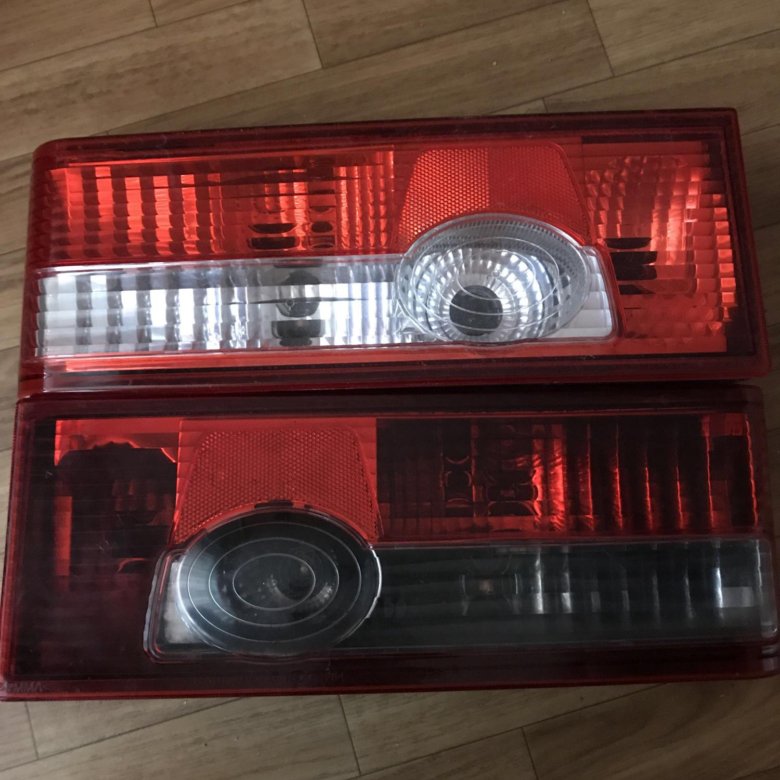

Стандартная задняя оптика


История марки ВАЗ 2114 «рассказывает» нам, что представляемая модель является копией знаменитой «девятки», однако допускается небольшая неточность: базовой для данной модели послужила 21093, которая стала наиболее удачной модификацией «эксклюзивного» авто. Аналогично, как и вся серия «Самара 2», данная модель впитала ряд изменений, которые коснулись дизайна машины и некоторых важных узлов.

Этот экземпляр из популярного «семейства» получил более обтекаемый по сравнению с моделью 21093 экстерьер. Данный элемент дизайна формирует интересный эффект – основные корни дебютной серии «Лада Самара» усматриваются с трудом.

Светодиоды как толчок к развитию

С появлением светодиодов развитие тюнинга устремилось резко вперед. Начали появляться все более новые и уникальные решения, никакие другие лампочки не позволяют достичь такого визуального эффекта, как диоды.

С помощью светодиодов можно украсить салон, двери, оптику. Если впереди сейчас модно устанавливать так называемые ангельские глазки, то для задних фар чаще всего монтируются специальные элементы на основе диодов.

Светодиоды обладают не только декоративными, но и практичными свойствами. За счет них увеличивается безопасность, поскольку уровень свечения выше. Но самое главное, подобный вариант доработки оптики разрешен законодательством нашей страны и не только.

Виды тюнинга

Тюнинг оптики — дело не сложное, даже если вы относительно новичок в этом вопросе. Здесь главное для начала определиться, какой именно вариант доработки задних фар вы хотите использовать для своего ВАЗ 2114.

Сегодня особой популярностью пользуются несколько основных идей.

Тип тюнинга

Особенности

Популярный и финансово доступный вариант. На рынке предложено множество готовых накладок, но можно изготовить и самостоятельно. Для создания накладки вам пригодится стеклоткань, светодиоды и эпоксидный клей

Такой вариант доработки предусматривает полную замену задней оптики на диодные кольца. Для их изготовления потребуется серьезный опыт по работе с электронными приборами

Данный тип доработки одновременно предусматривает использование тонировочной пленки для фар. За счет тона яркий свет будет лучше фокусироваться. Но у мощных ламп есть минусы — повышают расход топлива, нагружают генератор и перегревают проводку. Поскольку мощность двигателя у ВАЗ 2114 не высока, этот вариант использовать не совсем разумно

Отдельные светодиодные элементы

Наиболее оригинальный вариант доработки, поскольку позволяет максимально проявить собственную фантазию. Но придется потратить время и силы на создание рисунка из диодов и их установку

С точки зрения экономии средств, покупка отдельных светодиодов будет выгоднее, нежели приобретение готовых изделий. Но в этом случае вы должны быть уверены, что сумеете получить устройства высокого качества. Иначе лучше не рисковать и потратить больше денег.

Возможные неисправности стоп-сигналов и их устранение

Если не горят стоп-сигналы, причин этому может быть несколько:

1. Вышли из строя сами лампочки, их надо будет заменить.
2. Имеются проблемы с проводкой. Необходимо прозвонить бортовую сеть на участке от стоп-сигналов. Если имеются обрывы, проводку нужно заменить.
3. Окисленные контакты. В данном случае контакты надо просто зачистить.
4. Сгорел предохранитель. Проверьте целостность всех предохранительных элементов, отвечающих за работу оптики (в том числе реле) и замените выгоревшие детали.

Извините, в настоящее время нет доступных опросов.

Изготовление

Теперь мы расскажем, как можно своими руками создать указанные выше виды светодиодных устройств, предназначенных для установки в задние фонари четырнадцатой модели от АвтоВАЗ.

Накладки

Начнем с создания диодных накладок. Для работы вам потребуется следующий набор инструментов и материалов:

• Стеклоткань;
• Набор светодиодов;
• Канцелярский острый нож;
• Лакокрасочный материал;
• Эпоксидный клей;
• Малярный скотч.

Предлагаем ознакомиться с инструкцией, которая поможет разобраться в нюансах самостоятельного изготовления и установки готовых накладок. Для крепления элементов можно использовать скотч или похожие материалы.

1. Покройте заднюю оптику с помощью малярного скотча. Затем нанесите на скотч стеклоткань.
2. Выполните пропитку стеклоткани с помощью эпоксидного клея, что позволит установить в нее накладки. Наносить клей следует в два-три слоя, но только слои должны быть тонкими.
3. Высыхание занимает обычно около 12 часов. Но все же ознакомьтесь с инструкцией к эпоксидному клею, который вы приобрели и используете.
4. Теперь снимите заготовку и выполните разметку контуров будущего декора. Для этого используйте скотч или маркер.
5. С помощью ножниц вырежьте полученный профиль.
6. Вырезав формы, начинайте шпаклевать.
7. Когда поверхность подсохнет, обработайте ее с помощью мелкозернистой наждачной бумаги.
8. Теперь нанесите слой грунтовки, а потом слой краски.
9. Когда краска полностью высохнет, можно наносить защитный лак.
10. Установите накладки на задние фонари, после чего тюнинг можно считать завершенным.

Такими накладками украшаются как задние огни, так и поворотники, противотуманки впереди. Рассмотрите вариант с установкой диодов в колесные диски или внутрь салона.

Установка диодов внутрь фар

Накладки монтируются непосредственно поверх задней оптики, а следующий вариант предусматривает их вставку внутрь фар.

• Перед установкой подготовьте светодиоды и плату. Если все сделать верно, вы сможете без проблем в будущем подключать к проводке своего авто новые светодиоды;
• Сделайте схему стабилизацию. Здесь пригодятся стабилизаторы под каталожным номером 7812. Это позволит при включении габаритов диодам светить более слабо, а при включении стоп сигналов выдавать максимум своей мощности.

Для работы вам также пригодятся:

• Светодиоды с резисторами;
• Крепежи для диодов;
• Клейкая пленка;
• Силиконовый герметик;
• Эпоксидный клей и пр.

Чтобы определить количество необходимых диодов, изучите свои задние фонари, учитывайте обязательно реле поворотов. Непременно покупайте диоды с запасом, поскольку со временем они способны перегорать, а найти такие же через год-два может оказаться проблемой.

Для рассеивателей выбирайте белые диоды, а для поворотников — оранжевые, тормоза — красные, а задний ход — просто прозрачные.

1. Извлеките фонарь, после чего разрежьте его на два компонента. Для этого пригодится качественный инструмент для выжигания. Постарайтесь получить тонкий, максимально ровный шов.
2. Извлеките рефлекторы и отражатели.
3. Полностью разберите заднюю оптику. Маркером сделайте пометки для положения диодов на наружной поверхности.
4. Внутреннее пространство оклейте кружками из самоклеящейся пленки. Их диаметр должен составлять 15 миллиметров.
5. Габаритные огни и стоп фары обработайте краской цвета серебра. После ее полного высыхания пленку удалите.
6. Отражатели монтируют на тонкий слой эпоксидки. Не лишним будет обработать все стыки с помощью герметика.
7. Платы со светодиодами монтируют на проводку и размещают внутри корпуса фар.
8. Теперь черед за схемой стабилизации. Она будет регулировать соединения диодов.
9. Соберите и соедините поворотные блоки с задней оптикой. Модули усаживают на эпоксидный клей. Если проверка работы задних фар показала, что все работает исправно, склеивайте блок и завершайте тюнинг.

Самые яркие галогеновые лампы

И первый тест на самые яркие галогеновые лампы h5: сразу две схемы, рассказывающие на сколько возможна удаленность света в метрах.

Диаграмма ламп h5

1. По параметру дальнего света лидирует лампа компании Лайт дей h5, несмотря на то, что в ряду были представлены виды с тем самым заводским усилителем светового потока. Неплохой показатель выдает лампа от Дженерал Электрик.
2. По параметру ближнего света лидер предыдущей характеристики уступает своим конкурентам – Харва h5 стандарт и Осрам h5 стандарт – но эта уступка совершенно незначительного характера.

На той и другой диаграмме видно, что лампочки от бренда Джеренрал Электрик совсем слабые. А пальму первенства можно смело отдать лампам типа Осрам h5.

Второй тест будет на лучшие галогеновые лампы h5 в плане усиления потока светового пучка. И как и прежде, две картинки, которые представляют результаты по ближнему и дальнему свету.

h5 дальний свет

h5 ближний свет

В принципе, несмотря на тот факт, что усиленно-светящие лампы могут слепить всех встречных водителей, они незаменимы для людей, у которых слабое зрение. Распознать такие девайсы просто – у них всегда есть пометка с плюсом возможного освещения в процентах (+30%, например). Вот бренды и их модели, которые принимали участие в тесте: OSRAM h5 сильверстар (+50%), GENERAL ELECTRIC h5 мегалайт плюс (+60%), PHILIPS h5 премиум (+30%), PHILIPS h5 вижнплюс (+50%), NARVA h5 рендж ровер, HELLA h5 лайт пауэр (+50%), IPF Super Low Beam.

Варианты тюнинга задних фонарей на автомобилях ВАЗ 2114 и ремонт стоп-сигналов » Авто центр ру

На отечественных дорогах все чаще можно встретить автомобили с тюнингованной оптикой. Тюнинг фар позволяет не столько увеличить видимость и качество освещения, сколько придать автомобилю более свежий и оригинальный вид. В этой статье мы расскажем, как на задние фонари на автомобиле ВАЗ 2114 произвести тюнинг и какие идеи можно использовать.

Идеи тюнинга задних фар

Если вы решили своими силами произвести модернизацию и тюнинговать стоп-сигналы или задние фонари ВАЗ, вам будет полезно ознакомиться с некоторыми идеями. Варианты тюнинга фары на ВАЗ 2114 приведены ниже.

Изготовление накладок

Чтобы передние или задние фонари на ВАЗ 2114 были оборудованы накладками, нужно выполнить следующие действия:

1. В первую очередь задние фары ВАЗ 2114 необходимо покрыть малярным скотчем, а затем скотч следует нанести на специальную стеклоткань.
2. В эту ткань будут вмонтированы диодные накладки, поэтому ее также необходимо пропитать эпоксидным клеем. Сам клей наносится в два или три слоя. Чтобы сигналы ВАЗ выглядели более качественно, от всех неровностей на поверхности следует избавиться, после чего подождать, пока клей полностью не высохнет.
3. После полного высыхания заготовка демонтируется. Если вы делаете накладки на задние фонари, то необходимо при помощи маркера обозначить контуры элементов, при этом нужно учитывать, чтобы накладки не мешали фарам нормально гореть. После того, как контур будет отмечен, при помощи ножниц необходимо вырезать сами формы, а затем их нужно будет зашпаклевать. Когда поверхность высохнет, ее надо будет обработать мелкозернистой наждачной бумагой, после чего на накладки наносится грунт, а после его высыхания — основной слой краски.
4. Когда краска высохнет, на поверхность также следует нанести лак. После этого накладки на задние фары можно установить в оптику.

Ангельские глазки отечественного ВАЗа

Установка светодиодов в задние фонари

Еще один вариант тюнинга — установить светодиодные фонари в оптику.

Схема работ такая:

1. Сначала фара демонтируется из места установки. После этого необходимо ее разрезать на две части — отделить стекло от основной конструкции, можно попробовать срезать шов при помощи ножа.
2. После этого вы сможете получить доступ к рефлекторам, а также отражательным элементам — их также необходимо демонтировать. Далее, в соответствии со схемой, фары полностью разбираются, на них фломастером или маркером отмечается место, где будут находиться диодные огни.
3. Изнутри конструкции следует наклеить круги из самоклеящейся пленки. Диаметр этих кружков должен составлять 1.5 см.
4. После этих действий поверхность габаритов, а также сигнальных стоп-огней необходимо обработать серебристой красной. После ее полного высыхания демонтируется пленка, наклеенная ранее.
5. Монтаж отражательных элементов осуществляется на небольшой слой клея. Для профилактики все стыки конструкции можно обработать герметиком. Сами диодные платы необходимо установить в корпус оптики и надежно зафиксировать их. После этого производится монтаж схемы стабилизации, предназначение которой заключается в регулировке диодных соединений. Выполнив эти действия, поворотные блоки можно соединить обратно с основной оптикой, а сами модули следует установить на эпоксидный клей.
6. На завершающем этапе необходимо произвести проверку работоспособности фонарей — если все работает в нормальном режиме, то можно производить сборку оптики в обратном порядке. Надежно склейте стекло фонаря с основным блоком — если крепление будет ненадежным, это может привести к запотеванию стекол (автор видео — канал Александр Амочкин Коломна ААК).

Изготовление диодных колец

Процедура изготовления диодных колец выглядит следующим образом:

1. Сами кольца необходимо ставить в специальные цилиндры, их заранее необходимо сделать своими руками, для этих целей вполне можно использовать жестяные банки, к примеру, от консервов. Эти банки аккуратно разрезаются таким образом, чтобы в конечном итоге вы получили похожую на колодец конструкцию. В общей сложности у вас должно быть два колодца — внешний и внутренний. После этого сами колодцы можно покрасить.
2. После этого во внутренние элементы необходимо установить обычные катафоты для отражения света. Если вы ставите диодные кольца в задние фонари, то катафоты должны быть белыми, если в габариты — то желтые, если в противотуманные фонари — то красные. Остальное место, которое осталось после установки катафотов, необходимо оснастить диодным кольцом.
3. Следующий этап — это монтаж отражательных элементов и диодных колец. Для того, чтобы эти компоненты были надежно зафиксированы, необходимо заранее обустроить конструкцию ребрами жесткости. Также для этих целей можно использовать эпоксилин. Монтаж конструкции осуществляется в оптику, после чего проверяется работоспособность оптики (автор видео — канал LexA !).

Тонировка

Что касается тонировки, то к выбору этого варианта нужно подойти с ответственностью. Если будет выбрана слишком темная тонировочная пленка, это приведет к тому, что видимость авто на дороге будет более низкой.

Соответственно, это может отразиться на безопасности водителя и пассажиров:

1. Оптика демонтируется с авто, тщательно вымывается, вытирается и высушивается. Если на стекле фары имеются сколы или неровности, их необходимо зашлифовать при помощи наждачной бумаги.
2. Отрезается соответствующий кусок тонировочной пленки и приклеивается на ровную поверхность.
3. При наклейке нельзя допустить образования пузырей на стекле, для выравнивания пленки можно использовать строительный фен.
4. После этого отрезаются лишние куски, фара ставится на место.

Возможные неисправности стоп-сигналов и их устранение

Если не горят стоп-сигналы, причин этому может быть несколько:

1. Вышли из строя сами лампочки, их надо будет заменить.
2. Имеются проблемы с проводкой. Необходимо прозвонить бортовую сеть на участке от стоп-сигналов. Если имеются обрывы, проводку нужно заменить.
3. Окисленные контакты. В данном случае контакты надо просто зачистить.
