как выбрать и поставить противотуманки на авто

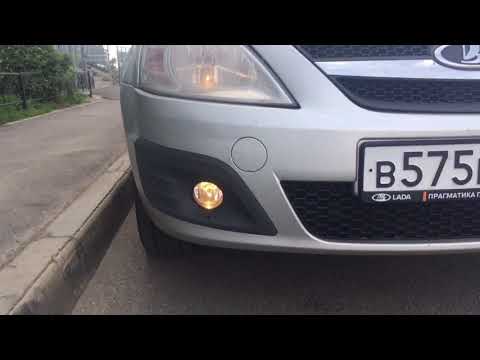

В условия недостаточной видимости стандартная оптика автомобиля показывает себя не с самой лучшей стороны. Причиной тому служат капельки воды, от которых отражаются и рассеиваются световые лучи. Влага создаёт невидимую полупрозрачную плёнку, через которую плохо пробивается свет. В результате водители жалуются на ограниченную видимость из-за посредственной головной оптики. Противотуманки на Лада Ларгус испускают длинный горизонтальный луч, который светит над дорогой и освещает ее, не рассеиваясь в толще тумана.

Содержание

• Выбор ПТФ по цвету и маркировке
• Выбираем тип противотуманок
• Установка ПТФ
  • Начальный этап
  • Второй этап
  • Третий этап
  • Четвертый этап
  • Заключительный этап
• Замена лампы в ПТФ

Вернуться к оглавлению

Выбор ПТФ по цвету и маркировке

Стекла противотуманных фар должны быть обязательно молочными или жёлтыми. Так оптические лучи рассеиваются гораздо лучше в условиях плохой видимости. Прозрачные фары не могут называться противотуманными, как и синие или красные изделия. За цвета не по ГОСТу можно получить штраф от сотрудников ГИБДД, так как установка таких противотуманок спереди запрещена.

Есть определенные нюансы и при выборе ламп в зависимости от цвета светофильтра. Если ПТФ желтые, то подойдут лампы с белым световым спектром. Если же стекла молочные, то лампа должна испускать жёлтый световой луч. Сегодня самыми эффективными противотуманками считаются последние.

В широком ассортименте противотуманных фар для Лады Ларгус обязательно нужно обращать внимание на маркировки. Буквенное обозначение «Е» с цифрами в кружочке говорит о том, что оптика имеет сертификацию одного из государств Европейского союза.

Число соответствует коду той или иной страны. После этого символа должна быть буква латинского алфавита, которая расскажет о типе и назначении фары. ПТФ маркируются буквой «В». Лампы в них используются по большей части галогенные с цоколем h2 или h4, однонитевые, с потребляемой мощностью до 60 Ватт. Такие источники света способны создавать луч с широким спектром рассеивания.

Вернуться к оглавлению

Выбираем тип противотуманок

Светодиодные противотуманные фары наиболее популярны у автовладельцев, и на то есть ряд объективных причин:

• сравнительно небольшая мощностью;
• длительный срок службы;
• низкая стоимость.

Светодиодные фары могут излучать широкий спектр цветов, световой луч обладает высокой яркостью, а корпус и стекло изделия практически не нагреваются.

Ранее ксенон в противотуманных фарах был прерогативой дорогих иномарок, но времена меняются, и теперь подобные ПТФ можно установить на любой автомобиль. Спектр излучения данного типа фар максимально схож с естественным солнечным светом.

В условиях тумана он обеспечивает хорошее освещение, снижает утомляемость глаз водителя при езде на длительные расстояния. В сравнении со стандартными галогеновыми лампами ксенон характеризуется более высоким КПД, увеличенным сроком службы и меньшим энергопотреблением.

Стандартные противотуманки Ларгус – галогеновые. По своим техническим характеристикам они сильно уступают вышеперечисленным конкурентам. Но, несмотря на это, по сей день пользуются высоким спросом у автовладельцев. Главная причина их популярности в невысокой стоимости относительно более производительных светодиодных и ксеноновых.

Вернуться к оглавлению

Установка ПТФ

Для монтажа ПТФ на Lada Largus понадобятся следующие элементы:

• облицовки на левую и правую ПТФ;
• комплект подключения противотуманок для автомобилей ВАЗ;
• противотуманные фары.

Чтобы сэкономить время, рекомендуется заранее приготовить все инструменты, с помощью которых можно быстро разобрать фару. Следует запастись терпением, чтобы сделать все аккуратно, ведь если сломать крепления или сами ПТФ, то ремонт не поможет, придется менять деталь на новую.

Вернуться к оглавлению

Начальный этап

Первым делом нужно открыть капот и отсоединить минусовую клемму от аккумулятора. После этого можно начинать демонтировать передний бампер. Чтобы сделать это, следует открутить саморезы на колёсных арках и креплениях нижней части бампера, а также болты.

Особенно нужно обратить внимание на саморезы, которые расположены по углам бампера. Ими он крепится непосредственно к крыльям. Чтобы до них добраться, придется немного отодвинуть установленные подкрылки (их крепление по колёсным аркам уже откручено). Дальше можно приступать к снятию бампера. Делается это аккуратно, строго по направлению движения.

Вернуться к оглавлению

Второй этап

Далее необходимо снимать заглушки. Для этого на внутренней части бампера нужно отсоединить крепления и вместо них установить фиксаторы под противотуманки у Ларгуса. Затем можно при помощи саморезов прикрутить ПТФ к бамперу. Под ним нужно закрепить жгут проводов на кузов, а на него – провод «массы». Для надёжности провода стягиваются стяжками и укладываются в тюбинг.

Вернуться к оглавлению

Третий этап

На этой стадии нужно вывести провода от ПТФ в подкапотное пространство. Без этого нельзя протянуть проводку до монтажного блока. В процессе работы необходимо по возможности собирать провода с помощью стяжек. При желании можно одновременно с этим поставить более мощный сигнал, чтобы не заниматься прокладкой проводки по нескольку раз. Далее следует установить бампер на его законное место, при этом все необходимые действия выполняются в обратной последовательности.

Вернуться к оглавлению

Четвертый этап

На этом этапе все работы производятся уже в салоне автомобиля. Нужно найти место, где будет установлена кнопка включения противотуманных фар. Это может быть выход с заглушкой или новое отверстие в любом удобном месте. Провода от установленной кнопки проводятся к монтажному блоку.

Вернуться к оглавлению

Заключительный этап

На завершающей стадии все работы сосредоточены на монтажном блоке. Провода от кнопки и от самих противотуманных фар должны уже находиться в непосредственной близости друг от друга и рядом с монтажным блоком. Проблем с подключением возникнуть не должно, если в точности следовать инструкциям и схеме, которая обязательно прилагается к комплекту ПТФ у Ларгуса.

После успешного подключения остаётся лишь проверить свет фар: он не должен ослеплять встречных водителей. Правильно отрегулированный луч — один из факторов безопасности на дороге. Важно соблюдать поэтапную последовательность действий по установке ПТФ. Если же имеются сомнения относительно собственных возможностей, то лучше обратиться к специалистам и сохранить свои нервы и время.

Вернуться к оглавлению

Замена лампы в ПТФ

Стандартные противотуманные фары Лада Ларгус – галогеновые, с цоколем h21. Чтобы поменять вышедшую из строя лампочку, вовсе не обязательно обращаться за помощью к специалистам. Демонтировать сгоревший элемент можно своими руками, если действовать по инструкции. В зависимости от условий эксплуатации выберите один из перечисленных ниже типов галогенных ламп для ПТФ:

• стандартная на 12В и 55Вт;
• с повышенной светоотдачей;
• имитирующая ксенон.

Последние – это все те же обычные лампы с желтоватым спектром, но колба окрашена в синий, в результате получается яркий белый луч с увеличенной светоотдачей до 5000 К. Иногда ПТФ служат как дневные ходовые огни, в таком случае целесообразно поставить светодиоды.

Замена лампы ПТФ выполняется следующим образом:

1. На левой стороне откручиваются три самореза, и извлекается клипса крепления фартука снизу. Не снимая его, нужно повернуть в сторону. Теперь доступ к лампе открыт: следует выкрутить ее против часовой стрелки и извлечь. Установить новую деталь и повторить все действия в обратном порядке.
2. Немного по-другому выглядит замена на правой стороне. Здесь также откручиваются три самореза, но извлечь нужно две клипсы. Затем вытаскивается пистон и отводится в сторону щиток. Дальнейший процесс замены идентичен предыдущей инструкции.

Противотуманные фары на Лада Ларгус могут регулироваться, для этого предусмотрен специальный винт. С помощью фигурной отвёртки можно настроить положение ПТФ.

Противотуманные фары не могут использоваться как головной свет, так как имеют гораздо меньшую дальность свечения. Их главная задача – улучшить восприятие дорожного покрытия в условиях недостаточной видимости. Включенные ПТФ заметны встречным водителям больше, чем фары ближнего света. Другое дело, если идёт дождь или снегопад: в таких ситуациях противотуманные фары не спасут, и надеяться на них не стоит.

При самостоятельной установке необходимо учитывать, что если расположить их высоко, то освещенность в тумане будет недостаточной из-за увеличенного отражения воздушно-капельной взвеси в спектре света.
