Изготовление инструмента и оснастки для обслуживания и ремонта машин

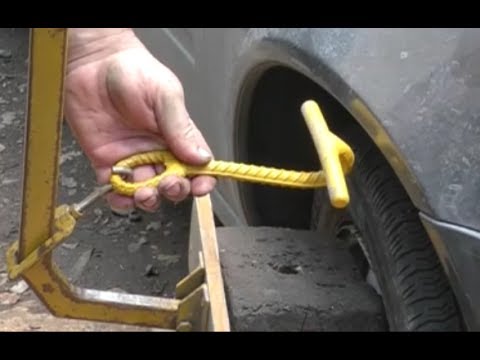

При изготовлении инструментов, приспособлений и оснастки различных конструкций, предназначенных для обслуживания и ремонта автомобилей, кроме основных технологических сведений и требований, следует обратить внимание еще на ряд моментов.
Самостоятельное изготовление инструмента, приспособлений и оснастки для обслуживания и ремонта автомобилей, материалы, термообработка, сварка.
Желательно, чтобы непосредственный изготовитель знал точное назначение инструмента, оснастки или приспособления. Ведь вам нужно получить не отдельные детали россыпью, а работающее приспособление. Особой точности, как правило, при изготовлении деталей приспособлений или оснастки не требуется. Важно обеспечение требуемого сопряжения соединяемых деталей или посадки. Например, не столь важно, какие размеры у деталей, а существенно, чтобы посадка была с натягом.
Часто на приведенных чертежах инструмента, приспособлений и оснастки можно встретить одинаковые размеры соединяемых деталей.
Например, у вала и отверстия (диаметр 20). Отклонения при изготовлении, как правило, предусматриваются «в тело». То есть фактический диаметр отверстия должен быть больше, а вала — меньше. Если же детали изготовят так, что вал не вставить в отверстие и потребуется подгонка, это вполне допустимо при индивидуальном производстве.
Шероховатость (чистота) поверхностей деталей приспособлений и оснастки для обслуживания и ремонта автомобилей.
Величина шероховатости поверхностей деталей регламентируется только одним параметром Ra. Ra, это среднее арифметическое отклонение профиля — микрогеометрия. Для ручного инструмента шероховатость поверхностей Ra обычно не менее 6,3 мкм. Как правило, при точении и шлифовании Ra значительно ниже. Для примера рассмотрим любой подшипник ведущего моста или коробки передач. Здесь значения Ra такие:
— Торец колец — 2,5 мкм.
— Внутренняя поверхность внутреннего кольца — 1,25 мкм.
— Наружная поверхность наружного кольца — 0,63 мкм.
— Дорожки качения, ролики, шарики (по сути дела зеркальные поверхности) — 0,32 мкм.
Материалы деталей приспособлений и оснастки для обслуживания и ремонта автомобилей.
Чаще всего для изготовления инструментов, приспособлений и оснастки используют стали. Самые дешевые стали — углеродистые общего назначения (ГОСТ 380-94). Наиболее распространенная марка Ст.3 (Ст — сталь, 3 — условный номер).
Стали более дорогие — конструкционные углеродистые качественные (ГОСТ 1050-88). Например, сталь 45 (45 — содержание углерода в сотых долях процента, здесь — 0,45%). Далее идут легированные конструкционные стали (ГОСТ 4543-71), их свойства улучшены легирующими элементами, например, хромом, никелем, ванадием и т.д.
Непрофессиональный (гаражный, сравнительно редко используемый) инструмент изготавливают из стали 45. Этот инструмент дешевле, но имеет и недостаток — он не пригоден для интенсивного использования в условиях автосервиса. В последнем случае применяется профессиональный инструмент, изготовленный из легированных термообработанных сталей. Как показывает практика, в условиях автосервиса дорогой инструмент, в конечном счете, обходится дешевле.
Термообработка инструмента, приспособлений и оснастки для обслуживания и ремонта автомобилей.
Свойства сталей можно значительно улучшить соответствующей термообработкой. Поручать эту операцию следует только опытному специалисту, который сможет обеспечить оптимальное сочетание механических характеристик.
Термическое упрочнение обычно состоит из закалки и последующего отпуска. При закалке (нагрев до 900-1000 градусов и быстрое охлаждение) получают структуру металла наивысшей твердости, а при последующем отпуске понижают твердость и повышают пластичность. В зависимости от температурного интервала принято различать три вида отпуска:
— Низкий (120-250 градусов).
— Средний (350-450 градусов).
— Высокий (500-680 градусов).
Продолжительность низкого отпуска обычно 0,5-2 часа (при 120 градусах до 10-15 часов). Среднего и высокого 1-2 часа. При изготовлении профессионального инструмента чаще всего используют легированные стали и проводят комплексную термическую обработку, состоящую из закалки и высокого отпуска, называемую улучшением.
Сварка деталей приспособлений и оснастки для обслуживания и ремонта автомобилей.

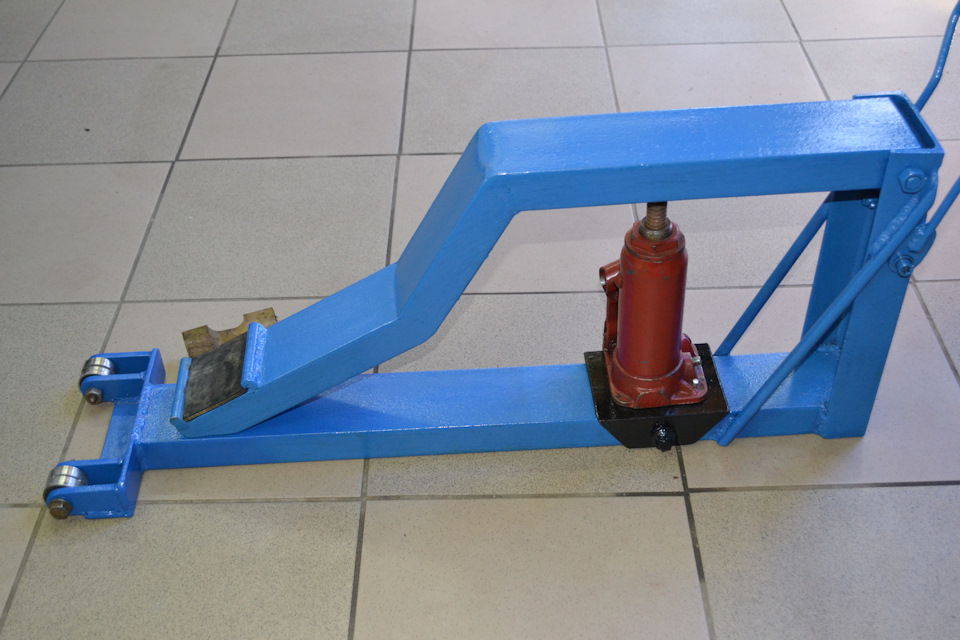

Этот процесс также следует поручать опытному специалисту. После сварки изделие нельзя быстро охлаждать — швы покроются сетью мелких трещин. Рамы чаще всего сваривают из листа, швеллеров, уголка и т.д., материал Ст.3. Катет шва обычно равен толщине более тонкой детали. Всю оснастку, связанную с подъемом автомобиля и его узлов, обязательно испытывают. Обращайте внимание на это при всех случаях подъема тяжести.
По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.
Готовые чертежи и другая технологическая документация на приспособления для ремонта и ТО транспортных средств
+7 (343) 777-00-42 Пн-Вс c 7:00 -16:00 по Москве. Помощь
- Чертежи
- Техническое обслуживание и ремонт
Добавить работу
Вискозиметр для определения вязкости масла в картере двигателя
Код: 03.
01.08.02.116Как здесь скачать?
Подробнее
Гидравлические тиски с переставными губками
Код: 03.01.08.02.03.00.02Как здесь скачать?
Подробнее
Диафрагменное пневматическое приспособление для закрепления обрабатываемых деталей
Код: 03.01.08.02.79Как здесь скачать?
Подробнее
Конструктивная разработка пневматического приспособления для выпрессовки поршневых пальцев
Код: 03.01.08.02.76Как здесь скачать?
Подробнее
Конструктивная разработка прибора для проверки форсунок дизельных двигателей
Код: 03.01.08.02.84Как здесь скачать?
Подробнее
Конструктивная разработка устройства приспособления для ремонта термостата
Код: 03.01.08.02.72Как здесь скачать?
Подробнее
Конструктивный проект приспособления для выпрессовки гильз цилиндров двигателей Д-240, ЗМЗ
Код: 03.
01.08.02.74Как здесь скачать?
Подробнее
Конструкция держателя на два резца для многоступенчатой обработки вала
Код: 03.01.08.02.59Как здесь скачать?
Подробнее
Конструкция стационарных станочных тисков
Код: 03.01.08.02.03.00.04Как здесь скачать?
Подробнее
Конструкция шкива для испытательно-регулировочного стенда
Код: 03.01.08.02.128Как здесь скачать?
Подробнее
Контрольное приспособление для измерения биения цилиндрических деталей
Код: 03.01.08.02.80Как здесь скачать?
Подробнее
Контрольное приспособление для контроля отклонения оси отверстия
Код: 03.01.08.02.109Как здесь скачать?
Подробнее
Пневматическая пресс-скоба для напрессовки подшипников опорных стоек
Код: 03.
01.08.02.119Как здесь скачать?
Подробнее
Прибор для испытания и регулирования форсунок КИ-35435
Код: 03.01.08.02.105Как здесь скачать?
Подробнее
Приспособление выпрессовки гильз блока цилиндров КамАЗ
Код: 03.01.08.02.97Как здесь скачать?
Подробнее
Приспособление выпрессовки-запрессовки поршневого пальца в шатун
Код: 03.01.08.02.108Как здесь скачать?
Подробнее
Приспособление для активного контроля диаметров цилиндрических деталей
Код: 03.01.08.02.88Как здесь скачать?
Подробнее
Приспособление для выпрессовки кольца подшипника: рабочие чертежи
Код: 03.01.08.02.42Как здесь скачать?
Подробнее
Приспособление для выпрессовки подшипников коленвала
Код: 03.
01.08.02.58Как здесь скачать?
Подробнее
Приспособление для выпрессовки поршневых пальцев
Код: 03.01.08.02.95Как здесь скачать?
Подробнее
Приспособление для выпрессовывания седел клапанов ЗИЛ-130
Код: 03.01.08.02.99Как здесь скачать?
Подробнее
Приспособление для закрепления головки блока цилиндров: чертежи
Код: 03.01.08.02.43Как здесь скачать?
Подробнее
Приспособление для закрепления муфты сцепления ЗИЛ-431410
Код: 03.01.08.02.04.00.01Как здесь скачать?
Подробнее
Приспособление для замены подшипников карданного вала автомобиля ВАЗ
Код: 03.01.08.02.89Как здесь скачать?
Подробнее
Приспособление для запрессовки подшипника на первичный вал КП
Код: 03.
01.08.02.86Как здесь скачать?
Подробнее
Раздел содержит готовые чертежи, 3D модели и иную технологическую документацию на различные приспособления для ремонта и технического обслуживания транспортных средств. Материалы будут полезны работникам СТО, инженерам, студентам ВУЗов.
Разновидности приспособлений
Техническое обслуживание и ремонт механических средств передвижения предполагает проведение большого объёма разнообразных работ:
- разборка;
- сборка;
- контроль размеров, функционирования узлов, физических свойств рабочих жидкостей;
- изготовление отдельных деталей;
- настройка, регулировка;
- устранение неисправностей.
Для уменьшения трудоёмкости, улучшения качества работ применяются соответствующие приспособления. Данная технологическая оснастка выделяется конструктивным разнообразием.
Для каждой определённой операции разрабатывается своё устройство. По степени специализации различают следующие приспособления:
- Универсальные – применяются для контроля, демонтажа, закрепления деталей и узлов разной формы и размеров.
- Специализированные – состоят из двух частей: универсальной и сменной, используются на частях машин, близких по конструктивно-технологическим признакам.
- Специальные – используются для конкретных узлов и деталей.
При конструировании такой оснастки стремятся к выполнению следующих требований:
- безопасность эксплуатации;
- простота в использовании;
- необходимая прочность;
- точность измерений, фиксации рабочих параметров;
- минимальная масса;
- технологичность;
- невысокая стоимость.
Предлагаемая техническая документация
Информационные материалы скомплектованы в отдельные папки.
К наборам чертежей прилагаются расчётно-пояснительные записки. Примеры предлагаемых комплектов:
вид приспособлений | тематика работ | обслуживаемая часть транспорта, механизма |
контрольные | Приспособление для контроля (балансира колес автоприцепа) | линия механической обработки |
Вискозиметр (контроль вязкости масла) | картер двигателя | |
Приспособление для проверки отклонения оси отверстий | двигатель | |
Прибор для испытания и настройки форсунок КИ-35435 | ||
крепёжные | Приспособление пневматическое диафрагменное крепления обрабатываемых деталей | металлорежущий станок |
Держатель на два резца (обработка вала) | ||
монтажные (сборка-разборка) | Чертеж зажимного приспособления | двигатель |
Приспособление для выпрессовки гильз цилиндров (проект) | ||

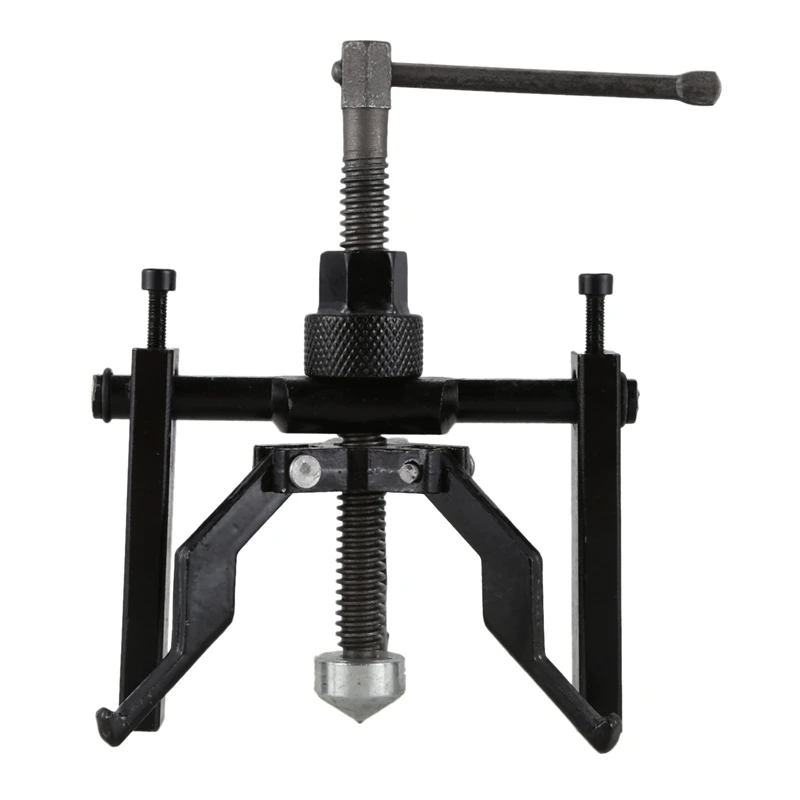

Захват-съемник | ходовая часть, мотор | |
Подставка | ступицы колёс | |
Съемник шкива коленвала | двигатель | |
Приспособление для крепления картера | ведущий мост | |
ремонтные | Чертеж тисков с деталями | все части |
Приспособление для накатки пружин сельхозтехники | сельскохозяйственные агрегаты | |
прочие | Переносной пневмогидравлический гайкорез | для разных узлов |
Приспособление для притирки клапанов (пневматическое) | двигатель внутреннего сгорания |
Выбранные материалы можно посмотреть, а также скачать по соответствующей ссылке.
