Сигнал звуковой: звук предупреждает об опасности

14.02.2018 #Сигнал звуковой

Сигнал звуковой: звук предупреждает об опасности

На всех современных транспортных средствах предусмотрен звуковой сигнал, который применяется для предотвращения дорожно-транспортных происшествий. О том, что такое звуковой сигнал, каких типов он бывает, как устроен и на чем основана его работа, а также о выборе сигналов и их замене читайте в статье.


Что такое звуковой сигнал?

Звуковой сигнал (звуковой сигнальный прибор, ЗСП) — основной элемент звуковой сигнализации транспортных средств; электрическое, электронное или пневматическое устройство, излучающее звуковой сигнал определенного тона (частоты) для предупреждения других участников дорожного движения с целью предотвращения опасных ситуаций.

В соответствии с действующими Правилами дорожного движения, каждое эксплуатируемое в России транспортное средство должно быть оборудовано звуковым сигнальным прибором, который следует применять только для предотвращения дорожно-транспортных происшествий. В соответствии с пунктом 7.2 «Перечня неисправностей и условий, при которых запрещается эксплуатация ТС», поломка звукового сигнала является поводом к запрету эксплуатации автомобиля. Поэтому неисправный ЗСП необходимо заменить, а, чтобы сделать верный выбор этого прибора, следует разобраться в его типах, параметрах и ключевых особенностях.


Типы, устройство и принцип действия звуковых сигналов

Конструкция мембранного (дискового) звукового сигнала


Конструкция пневматического звукового сигнала

Представленные на рынке ЗСП можно разделить на несколько типов по принципу действия, спектральному составу и тону излучаемого звука.

По заложенному в них принципу действия все приборы делятся на три основных группы:

  • Электрические;
  • Пневматические и электропневматические;
  • Электронные.

К первой группе относятся все ЗСП, в которых звук генерируется мембранной, колеблющейся под действием переменного тока в соленоиде (электромагните). Ко второй группе относятся сигналы, в которых звук формируется проходящим через рупор потоком воздуха от автомобильного или собственного компрессора, эти устройства обычно называют клаксонами. К третьей группе относятся разнообразные устройства с электронными генераторами звука.

По спектральному составу излучаемого звука ЗСП бывают двух типов:

  • Шумовые;
  • Тональные.

К первой группе относятся сигналы, излучающие звук широкого диапазона частот (от десятков до тысяч Гц), воспринимаемые нашим ухом, как резкий отрывистый звук или просто шум. Ко второй группе относятся ЗСП, излучающие звук определенной высоты в пределах 220-550 Гц.

При этом тональные ЗСП могут работать в двух диапазонах:

  • Низкого тона — в пределах 220-400 Гц;
  • Высокого тона — в пределах 400-550 Гц.

Следует отметить, что данные частоты соответствуют основному тону излучения звукового сигнала, но каждое такое устройство излучает звук и других частот вплоть до десятка килогерц.

Каждый из типов ЗСП имеет свои особенности и сферы применения, их следует рассмотреть подробнее.

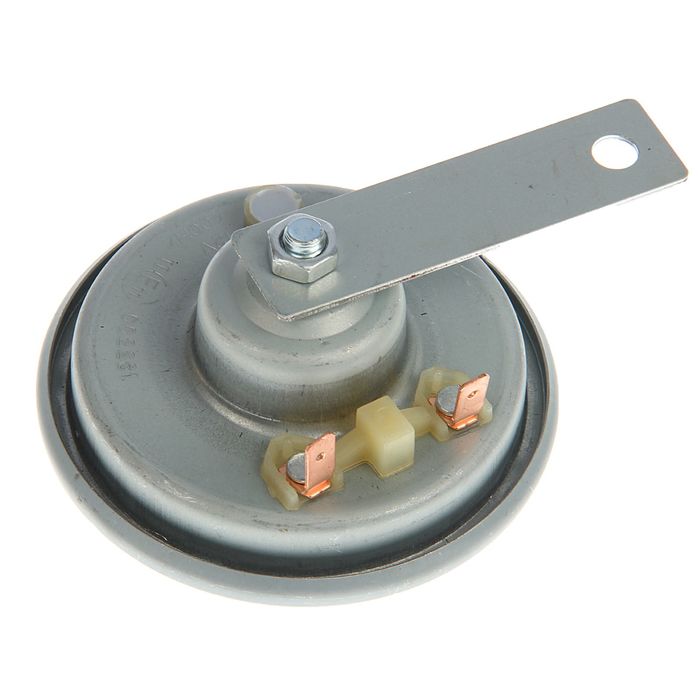

Мембранные (дисковые) звуковые сигналы

Мембранные (дисковые) звуковые сигналы

Приборы данной конструкции называют электромагнитными, электромеханическими или вибрационными. Конструктивно сигнал несложен: его основу составляет электромагнит с подвижным якорем, соединенным с металлической мембранной (или диском) и соприкасается в контактную группу. Вся эта конструкция помещена в корпус, сверху закрытый мембраной, на мембране дополнительно может устанавливаться резонатор — плоская или чашеобразная пластина для повышения громкости звука. На корпусе выполнен кронштейн и клеммы для подключения к электросистеме автомобиля.

Принцип работы дискового ЗСП прост. В момент подачи тока на электромагнит его якорь втягивается и упирается в контакты, размыкая их — происходит обесточивание электромагнита и якорь под действием пружины или упругости мембраны возвращается в первоначальное положение, что вновь приводит к замыканию контактов и подаче тока на электромагнит. Этот процесс повторяется с частотой 200-500 Гц, вибрирующая мембрана излучает звук соответствующей частоты, который дополнительно может усиливаться резонатором.

Вибрационные электромагнитные сигналы являются наиболее распространенными вследствие своей простой конструкции, малой цены и долговечности. Они представлены на рынке в большом многообразии, существуют варианты низкого и высокого тона, которые зачастую ставятся на машину парой.

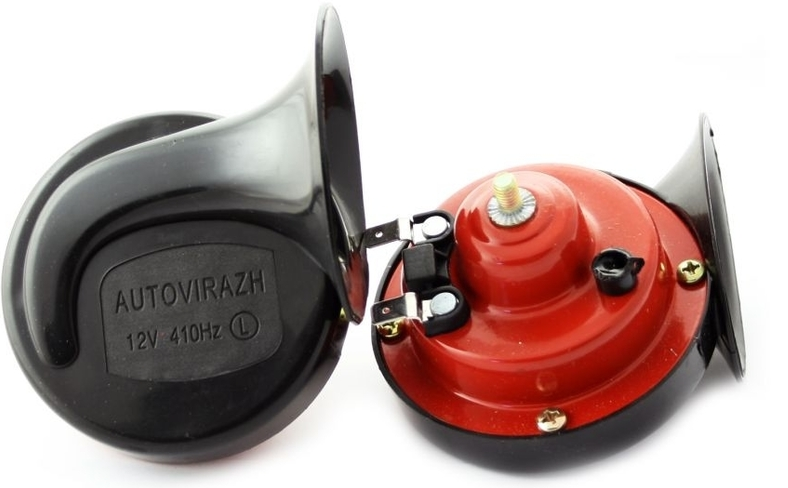

Мембранные рупорные ЗСП

Конструкция рупорного мембранного звукового сигнала

Приборы данного типа по конструкции аналогичны рассмотренным выше сигналам, но имеют дополнительную деталь — рупор прямого («рожок»), спирального («улитка») или иного типа. Задняя часть рупора расположена со стороны мембраны, поэтому вибрация мембраны заставляет вибрировать и весь расположенный в рупоре воздух — это обеспечивает излучение звука определенного спектрального состава, тон звука зависит от длины и внутреннего объема рупора.

Наиболее всего распространены компактные сигналы «улитки», которые занимают мало места и обладают высокой мощностью. Чуть менее распространены сигналы «рожки», которые при увеличенных размерах имеют привлекательный внешний вид и могут использоваться для украшения автомобиля. Независимо от типа рупора, данные ЗСП обладают всеми преимуществами обычных вибрационных сигналов, что и обеспечило их популярность.

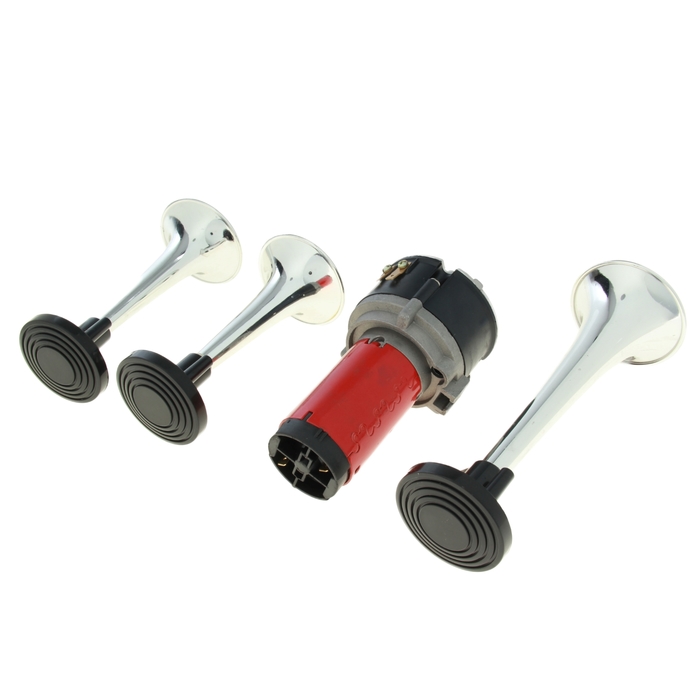

Пневматические и электропневматические звуковые сигналы

Электропневматический звуковой сигнал

ЗСП данного типа основаны на простом принципе звукоизвлечения из колеблющейся в потоке воздуха тонкой пластины. Конструктивно пневматический сигнал представляет собой прямой рупор, на узкой части которого находится замкнутая воздушная камера с вибратором язычкового или мембранного типа — небольшой полости, внутри которой располагается пластина той или иной формы. В камеру подается воздух высокого давления (до 10 атмосфер), он заставляет вибрировать пластину — эта деталь излучает звук той или иной частоты, который усиливается рупором.

Существует два варианта сигналов — пневматические, требующие подключения к пневматической системе автомобиля, и электропневматические, имеющие свой компрессор с электрическим приводом. Независимо от типа, на ТС устанавливается два-три и более ЗСП с разным тоном, чем достигается нужная частота и интенсивность звука.

Сегодня пневмосигналы наименее распространены вследствие своей дороговизны, однако они незаменимы для имеющих высокую шумность грузовых транспортных средств, эти устройства используются и для тюнинга.

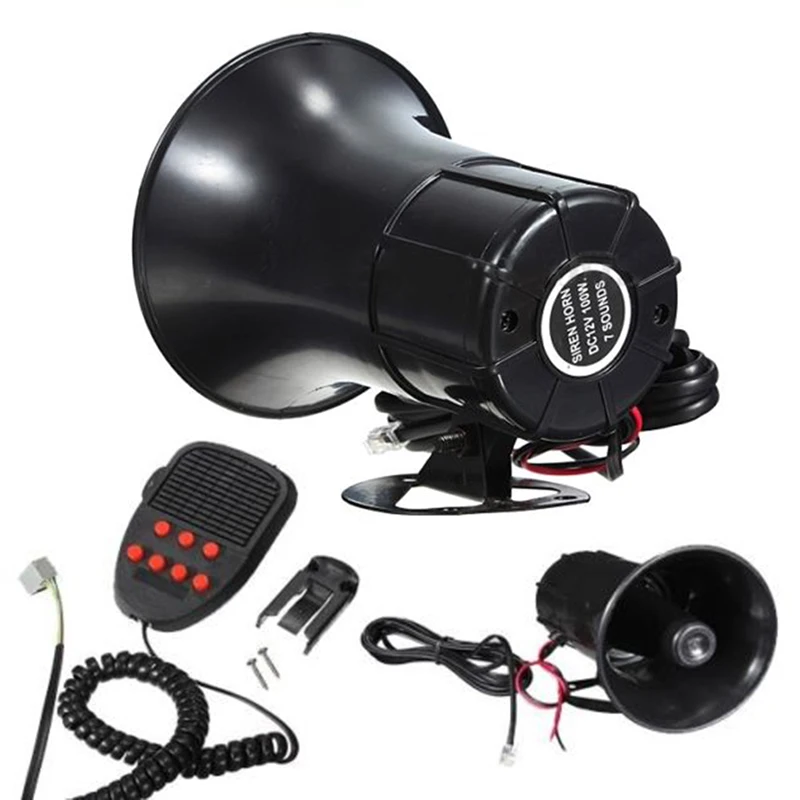

Электронные ЗСП

Приборы этого типа основаны на электронных генераторах звуковой частоты, излучение звука в которых осуществляется динамическими головками или электрическими излучателями других типов. Преимуществом данного сигнала является возможность излучения любого звукового сигнала, но такие устройства более дорогие и менее надежные по сравнению с обычными мембранными или пневматическими.


ГОСТы и правовые вопросы эксплуатации звуковых сигналов

Основные параметры звукоизлучающих приборов стандартизированы, а сферы их применения строго регламентированы. Все ЗСП должны соответствовать стандарту ГОСТ Р 41.28-99 (который, в свою очередь, отвечает европейским Правилам ЕЭК ООН N 28). Одна из основных характеристик ЗСП — развиваемое ими звуковое давление. Данный параметр должен лежать в пределах 95-115 дБ для мототехники, и в пределах 105-118 дБ для легковых и грузовых транспортных средств. При этом звуковое давление измеряется в диапазоне частот 1800-3550 Гц (то есть, не на основном тоне излучения ЗСП, а в области, к которой наиболее чувствительно человеческое ухо).

Особо оговаривается, что на транспортных средствах гражданского назначения должны устанавливаться сигналы, имеющие неизменную во времени частоту звука. Это значит, что на простых автомобилях запрещены не только разнообразные музыкальные ЗСП, но и специальные сигналы типа сирен, «крякалок» и иных. Сигналы спецназначения используются только на отдельных категориях транспортных средств, оговоренных стандартом ГОСТ Р 50574-2002 и другими. Несанкционированное применение таких сигналов ведет к административной ответственности.


Вопросы выбора и монтажа звукового сигнала

Рупорные электромагнитные звуковые сигналы

Подбор ЗСП для замены неисправного должен делаться, исходя из типа установленного ранее сигнала и его характеристик. Лучше всего использовать устройство того же типа и модели (а значит, и каталожного номера), что использовалось на ТС ранее. Однако вполне допустима установка аналогов (но только не на гарантийном авто), соответствующих требованиям по звуковому давлению и спектральному составу. Также новый сигнал должен иметь необходимые электрические характеристики (питание 12 или 24 В) и тип, крепления и клемм.

Недопустимо использовать приборы с изменяемой частотой звука, а если на автомобиле установлено два прибора разной частоты, то нельзя ставить оба сигнала высокого или низкого тона. Также нет смысла использовать на легковых авто пневмосигнал высокой интенсивности — это может привести к определенным проблемам с законом.

Замена ЗСП должна выполняться в соответствии с инструкцией по ремонту и обслуживанию транспортного средства, а установка нештатного сигнала — по приложенной к нему инструкции. Обычно эта работа сводится к выкручиванию одного двух винтов и подключению электрических разъемов.

При правильном выборе и замене звукового сигнала автомобиль будет отвечать требованиям безопасности и может нормально эксплуатироваться в любых условиях.
