Знаки на панели авто: Индикаторы приборной панели автомобиля

Содержание

Знаки на приборной панели авто| OILER

Автомобили имеют сеть датчиков, регистрирующих работу силового мотора и вспомогательных систем. Это позволяет водителю определить корректность работы большинства узлов и принять меры или отправить транспорт в автосервис на обслуживание. Сигнализируют о наличии проблем автомобильные значки на панели приборов. Все, что остается водителю, так это расшифровать сигнал. Но это затрудняется тем, что световая индикация оповещает не только о технических нюансах, потому что водителю необходимо мониторить и дополнительную, не менее важную информацию. Чтобы водителю было проще, производители делят сигнальные лампы на приборной панели на такие цветовые категории:

  • Светящиеся красным цветом знаки в машине обозначают наличие критической неисправности. Рекомендуется обращать внимание на сигналы данного цвета и устранять проблемы. Но иногда можно продолжить движение, а устранением проблемы заняться в условиях гаража или автосервиса.
  • Желтые знаки на табло автомобиля дают водителю понять, что появилась необходимость в сервисном обслуживании определенных автомобильных систем.
  • Зеленые значки в автомобиле расскажут о текущей работе сервисных функций машины и позволят оценить корректность работы всего авто в целом.

У каждого производителя обозначение символов на приборной панели может отличаться графически, но смысл при этом у них не меняется. Рассмотрим детально самые распространенные значки, чтобы уметь быстро ориентироваться во время управления автомобилем.

Индикаторы на приборной панели для информирования водителя

Рассмотрим, что означают значки на приборной панели автомобиля, не требующие быстрой реакции водителя:

  • Машина с ключем. Отражает мониторинг трансмиссии и силового агрегата. Как только в этих узлах появилась проблема, включается эта индикация. Подобные ошибки на приборной панели подталкивают водителя провести диагностикув условиях автосервиса.
  • Замок красного цвета на фоне машины. В любой модели подобные значки в машине характеризуют состояние и неисправность противоугонной системы, а потому автомобиль не заведется, пока она не будет устранена.
  • Желтые обозначения на приборной панели, сопровождаемые восклицательным знаком, актуальны для автомобилей с гибридным приводом, потому что оповещают о нерабочем электроприводе.
  • Если работает сигнал об открытых дверях, но это не так, то внимания требуют их концевики.
  • Мигание скользкой дороги предупреждает, что активирована курсовая устойчивость. Но значения значков на приборной панели авто меняются при появлении рядом треугольника или ключа, так как они предупреждают о неисправности стабилизации.
  • Символы на приборной панели автомобиля, отображаемые в виде ключа, означают необходимость в ТО, после которого этот индикатор сбрасывают в автосервисе.

Данные информационные датчики на приборной панели можно долго игнорировать, но в конечном итоге это приведет к срабатыванию критической индикации, когда одна из проблемных систем полностью выйдет из строя.

Что обозначают значки на приборной панели: предупреждающие

Одни и те же значки на приборной панели автомобиля имеют возможность светиться разными цветами. Это обусловлено тем, что во многих системах срабатывает предупреждающая и критическая индикация. Если обозначение лампочек на приборной панели выполнено в виде руля, светящегося желтым, это говорит о процессе адаптации управления. Если изображение руля засветится красным и его дополнит знак восклицания, то появляется вероятность отказа ГУР. Кроме обозначения на табло автомобиля эту проблему можно определить и физически, так как руль станет тяжелее вращать. Значок ручника начинает индикацию при поднятом рычаге тормоза. А если работа продолжается и при опущенном рычаге, скорее всего достигнут критический износ тормозных колодок.

Важное значение имеют знаки на табло машины, сигнализирующие о состоянии технических жидкостей. В частности, индикацию о состоянии антифриза выполняют такие знаки на приборной панели автомобиля:

  1. красная лампочка, подсвечивающая изображение градусника, говорит о подъеме температуры ОЖ до максимального значения;
  2. желтая лампочка, подсвечивающая изображение расширительного бачка, предупреждает, что уровень антифриза достиг критической точки.

Также, разглядывая значки на панели авто, трудно не заметить лампу омывателя. Ее работа предупреждает о пустоте бачка омывателя или не соответствии антифриза спецификации. Теперь приведем обозначение значков на приборной панели сигнализирующих о неотложных проблемах:

  • Значок ASR отображается сочетанием треугольника и знака восклицания. Многие производители вместо знака восклицания могут использовать изображение дороги. Эта индикация сигнализирует о не рабочем ASR.
  • Значок катализатора. Такие лампочки на приборной панели предупредят водителя о превышении максимальной рабочей температуры каталитического элемента. Если элемент сломался, то индикация постоянна.
  • Индикатор мониторинга выхлопных газов. Означает проблемы, связанные с некорректной очисткой отходящих газов. Чтобы все исправить, требуется диагностика выхлопной системы.

Расшифровка значков на приборной панели критического характера

Коротко рассмотрим значение символов на приборной панели, цель которых донести до водителя важную информацию о техническом состоянии узлов:

  • значок аккумулятора начинает работу, когда в электрической сети снижаются показатели напряжения;
  • индикация масла, отображаемая красной масленкой, говорит о необходимости доливки в мотор смазочного материала;
  • значок подушки относится к пассивной безопасности и означает неработоспособность воздушных подушек, срабатывающих при столкновении автомобиля с другим транспортом или препятствием.
  • красный знак восклицания в центре круга требует обратить внимание на тормоза, так как возможен выход их из строя;
  • знак восклицания на желтом фоне означает неисправность в системе стабилизации.

Таким образом, панель значков в машине позволяет водителю понимать свой транспорт и своевременно устранять неполадки до того, как они приведут к серьезной поломке или ДТП.

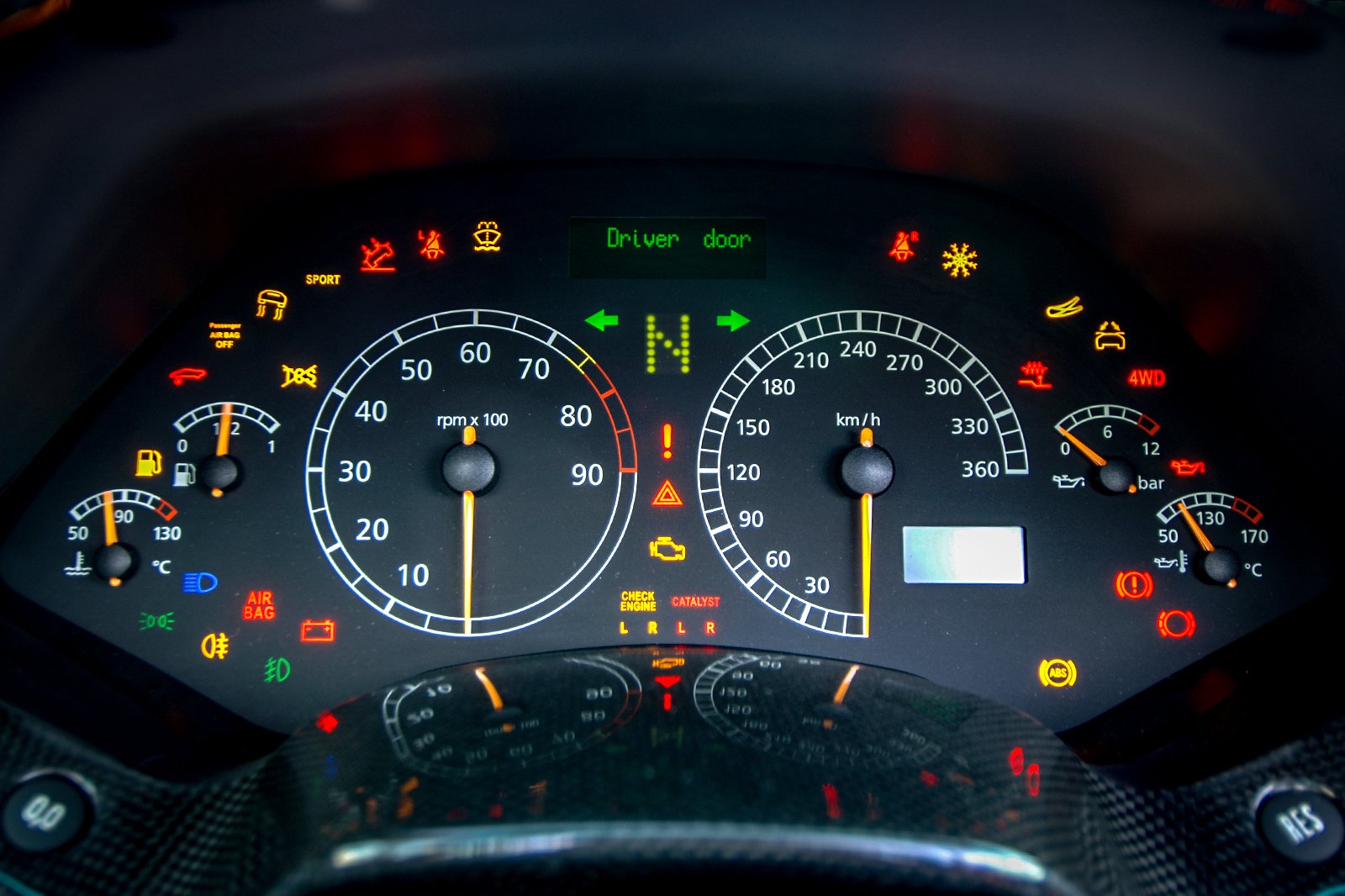

Приборная панель, обозначения датчиков и знаков

Полная расшифровка значков на панели приборов: что значит лампочка аккумулятора, двигателя, масла и другие индикаторы приборной панели авто

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах.

К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности.

Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

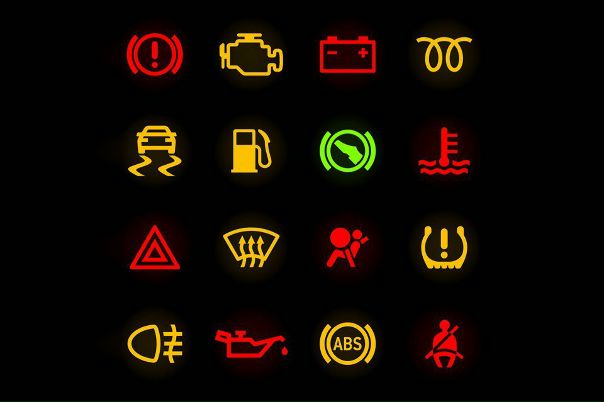

Основные значки на приборной панели

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме.

Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе.

Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла.

Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС.

Когда такая лампочка постоянно горит – значит ASR не работает.

Обратите внимание

На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда.

Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы».

Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения.

Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла.

Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек.

Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления.

Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости.

Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее.

Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации.

Важно

Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить.

Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Значки на панели приборов: разъяснение обозначений

Малоопытные владельцы автомобилей часто сталкиваются с проблемой того, что не понимают сигналов своего транспортного средства. Им попросту неизвестно обозначение значков на панели приборов.

А именно посредством их машина имеет возможность сигнализировать владельцу о возможных неисправностях или других нежелательных изменениях. Кроме того, подобные значки могут предупредить автомобилиста о предполагаемом действии, которое от него требуется.

Сегодня мы попробуем детально разобраться, какие значки бывают на панели и о чём они говорят владельцу.

Какие бывают значки и о чём они сигнализируют

Как правило, загоревшийся сигнал становится поводом для опасений, особенно если за рулём неопытный пользователь. На самом деле индикаторы призваны не только сообщать о неисправности, но и предупреждать о самых разных моментах. Они не только оповещают, предупреждают, но иногда и запрещают эксплуатацию.

Для начала, следует запомнить следующую расстановку приоритетов, относящуюся не столько к содержанию, сколько к цветовому решению.

  •  Зелёный сигнал  оповещает владельца, что соответствующая содержанию система запущена и исправно функционирует. Водитель может продолжить движение в штатном режиме и не опасаться за безопасность.
  •  Жёлтый или оранжевый индикатор  сообщает, что одна из систем автомобиля функционирует неправильно. Возможен отказ одной из них, скорее всего она не влияет на возможность передвижения, но не позволяет эксплуатировать автомобиль в полную силу. В этом случае опытные водители советуют неспешно добраться до ближайшего автосервиса и показать машину профессионалу. Нередко автомобиль самостоятельно переходит в режим ограниченной эксплуатации, водитель может передвигаться только в аварийном режиме с небольшой скоростью и возможностью управления.
  •  Красный сигнал – опасность!  Это относится и к индикаторам приборной панели. Если вы видите красный значок, то следует остановить автомобиль. В этом случае система сигнализирует, что существует серьёзное нарушение, которое несовместимо с эксплуатацией. Лучшим решением станет вызов эвакуатора или буксировка авто в сервис.

Это основная информация, которую стоит усвоить начинающему автовладельцу, прежде чем выяснять, что именно означает тот или иной значок.

Обозначение значков на панели приборов

Теперь приступим непосредственно к описанию возможных сигналов. Их можно разделить на несколько категорий, которые стоит разобрать отдельно.

Дополнительные функции

Эти индикаторы призваны напомнить владельцу о необходимом действии, без которого в текущий момент или в дальнейшем эксплуатация будет невозможна.

  • Индикатор ремня. Сообщает, что он не пристёгнут и необходимо исправить положения. Во многих автомобилях он начинает мигать и издавать звуковые сигналы с началом движения.
  • Дверь салона открыта или закрыта не до конца. Этот же сигнал оповещает об аналогичных проблемах с дверцей багажного отделения.
  • Топливо на исходе, автомобиль следует дозаправить.
  • Жидкость для омывания лобового стекла заканчивается, необходимо долить.

Это самые распространённые сигнальные знаки, о которых стоит упомянуть.

Световые приборы

Далее, разберём обозначения значков на панели приборов, оповещающих владельца о работе внешних осветительных элементах.

  • Включено наружное освещение.
  • Одна из ламп не работает или проблема в электросети контура наружного освещения.
  • Активный дальний свет.
  • Включена система автоматического переключения с дальнего на ближний свет и наоборот.
  • Система авторегулировки угла наклона осветительных приборов неисправна.
  • Система адаптивных фар отключена или неисправна. О последнем сигнализирует мигающий значок.
  • Автоматическое включение ближнего света днём активно.
  • Лампа стоп-сигнала или фонаря заднего хода перегорела.
  • Включены габаритные огни.
  • Работают противотуманные фары.
  • Задние противотуманки включены.
  • Сигнал поворота или аварийное оповещение включено.

Эти обозначения помогут вовремя сориентироваться и не дезинформировать других водителей о своих намерениях (в случае с поворотом) или сохранить уровень заряд аккумулятора (если вовремя отключить внешнее освещение).

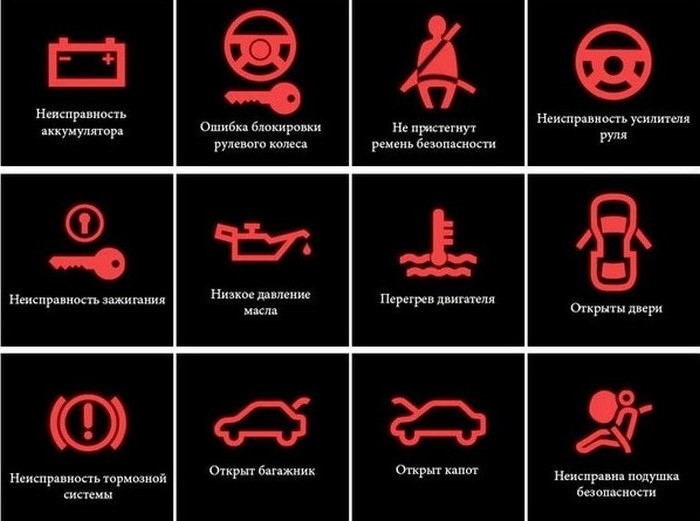

Значки, оповещающие о серьёзной опасности

Эти сигналы имеют большое значение. Их наличие сигнализирует о серьёзных неисправностях, при которых эксплуатировать автомобиль не рекомендуется. Советуем обратить на это раздел больше внимания.

  • Этот знак оповещает о том, что уровень тормозной жидкости ниже допустимой нормы. Также он может сигнализировать о нарушениях исправности тормозной системы в целом, износ колодок или разгерметизация. А также проверьте ручник, возможно, он включён, и причина в нём.
  • Датчик температуры охлаждающей жидкости. Если сигнал горит красным, то температура повышена и может наступить перегрев двигателя. Синее свечение означает низкую температуру, а значит двигатель не прогрет и эксплуатировать его пока не желательно.
  • Лейка красного цвета с капелькой сообщает о критически низком давлении в системе смазки двигателя. Отказал масляный насос или низкий уровень технической жидкости.
  • Если один из представленных значков появился на панели приборов, значит, в механизм следует долить масла, его уровень достиг критических показателей.
  • Данный сигнал оповещает о проблемах с аккумулятором. Отсутствие зарядки генератора, неполадки в электросети.

При наличии подобных оповещений следует сначала устранить проблему и только потом эксплуатировать транспортное средство.

Оповещения систем безопасности

Этот раздел содержит обозначения значков на панели приборов из системы, отвечающей за безопасность водителя и пассажиров автомобиля.

Полная расшифровка значков на приборной панели автомобилей VAG (и что с ними делать)

Категория: Секреты вашего авто.

Мы уже писали о расшифрове ошибок и рассматривали часто встречающиеся надписи на панели приборов автомобиле концерна VAG.

А сегодня рассмотрим значки и сигналы, которые загораются перед водителем в случае неисправности в системах и узлах автомобилей. И  поймем, какие действия предпринимать водителю.

Значок аккумулятора информирует о том, что напряжение в бортовой сети упало. Стоит проверить уровень заряда. И получает ли АКБ питание от генератора.

Красная загоревшаяся масленка предупреждает о том, что уровень масла в системе смазывания двигателя упал. В норме этот значок загорается сразу после включения зажигания и сам по себе гаснет через пару секунд. Если не гаснет – проверяем уровень масла щупом, смотрим утечки.

Неисправность тормозной системы. Чаще всего – водитель забыл снять машину с “ручника”. Или колодки совсем изношены. Или снизился уровень тормозной жидкости. Иногда появление такого значка связано с тем что датчик уровня тормозной жидкости вышел из строя и дурит. Нужно проверить ручник, долить тормозную жидкость, проверить шланги и патрубки тормозной системы на герметичность. Если после всех мероприятий значок не гаснет – вызывайте эвакуатор.

Возникла неисправность в системе подушек безопасности. В нужный момент они просто не сработают. В зависимости от модели автомобиля, предупреждающий значок может быть в форме рисунка или надписи AIRBAG / SRS. В норме, такой значок загорается после включения зажигания и гаснет спустя пару минут.  Если не гаснет или зажигается во время движения, стоит искать причину. Их много: от повреждения датчика до некорректного восстановления подушек безопасности после аварии.

Неисправность в системе ABS. В норме такой значок пропадает сам после того, как завели автомобиль. Причины поломки разнообразны – от окислившихся контактов до сгоревшего предохранителя. Ехать можно, но ABS не сработает.

Значок сообщает о проблемах в системе стабилизации (курсовой устойчивости) автмообиля.  Как правило, причина связана с выходом из строя датчиков – угла поворота или включения стоп-сигналов. Реже выходит из строя датчик давления тормозной системы. Ехать можно, но диагностику откладывать не стоит.

Если такой значок желтого цвета, это просто предупреждение об адаптации системы рулевого управления. А вот если такой руль горит красным – отказала система ГУР или ЭУР. Проверять (и менять) нужно жидкость ГУР, датчики, предохранители, тросики и т.п.

Опасный знак. Сигнализирует о перегреве мотора. Продолжать движение нельзя. Стоит проверить (долить) уровень антифриза, посмотреть патрубки и радиатор системы охлаждения двигателя на герметичность, проверить датчики и вентилятор.

Еще один опасный значок для бензиновых автомобилей. “Чек двигателя”, если он загорается на работающем моторе, сообщает о неполадках в работе двигателя. Причину нужно выяснять и устранять. Это может быть проблема с системой зажигания (свечи, катушки), сбои в работе датчиков (в холода), из-за чего двигатель получает обедненную смесь, и другие неприятности.  Здесь нужна компьютерная диагностика. Ездить с “чеком” нельзя. Иногда появление такого значка сопровождается отключением некоторых систем автомобиля – до тех пор, пока неисправности не будут устранены.  Система EPC – Electronic Power Control – при обнаружении неисправности в работе двигателя принудительно снижает подачу топлива в камеру сгорания.

Значок свечей накаливания на дизельных автомобилях выполняет ту же роль, что и значок Check Engine на бензиновых. Сигнализирует о неисправностях в работе мотора. В норме, он должен потухнуть спустя пару секунд после запуска двигателя, когда свечи накаливания прогреваются.

Предупреждает о проблемах с катализатором. В сочетании с падением мощности двигателя: катализатор перегрелся.Причина – плохая пропусная способность или сбои в механизме зажигания.  Если катализатор вышел из строя, расход топлива сильно увеличится.

 Сигнал о неисправности в системе очищения выхлопаных газов. Часто появляется после заправки сомнительным топливом или связан с выходом из строя датчика лямбда зонда. Не критично, но нужна диагностика.

Неисправность антипробуксовочной системы – Anti-Spin Regulation. Помимо двух этих вариантов исполнения значка, есть и третий – машинка на скользкой дороге. Блок управления ASR работает в паре с датчиком системы ABS. Поэтому проблему нужно диагностировать.

Индикатор системы стабилизации кузова. Загорается на скользкой дороге, сигнализирует о том, что система активировалась.  Но если с таким значком повяляется рядом треугольник, ключ или зачеркнутый замок – система неисправна, электронный помощник не работает.

В расширительном бачке заканчивается жидкость омывателя стекла. Если после долива лампочка продолжает гореть – вероятно, засорен датчик уровня омывайки, или сама жидкость опознается бортсистемой как неподходящая.

Одна или несколько дверей машины не закрыта. Или багажник. Если все закрыто – повреждены контакты проводки дверей (концевые выключатели).

 Пора провести техническое обслуживание автомобиля. Это просто информационный символ, как правило, после плановых работ его сбрасывают.

 Значок иммобилайзера. В норме – моргает, когда автомобиль закрыт и включена противоугонная система. Если горит постоянно, иммобилайзер не активирован, не может считать метку с ключа или противоугонная система неисправна.

 Если машина закрыта и мигает этот значок – все хорошо, штатная противоугонная система работает. А вот если такой значок загорается при попытке завести открытый автомобиль, это неисправность в работе системы. И завести машину не получится.

Это значок ошибки EPC. Она говорит о неисрпавностях в работе двигателя или о поломке в электронной части трансмиссии. Чаще всего, вызывается сбоем датчиков. Выявить и устранить проблему нужно как можно быстрее. Продолжать движение не стоит. Вызывайте эвакуатор и отправляйтесь на диагностику.

Обозначение значков на приборной панели: 10 групп символов

Конструкция современного автомобиля представлена комплексом сложнейших дизайнерских, конструкторских и технологических решений.

Благодаря электронному оборудованию управление стало более простым и комфортным, а информация о состоянии всех узлов выводится на панель бортового компьютера.

Количество значков постоянно увеличивается, что превращается в настоящую информационную атаку для водителя.

Запомнить обозначение символов на приборной панели становится всё сложнее, и если мануал по вашему автомобилю не всегда под рукой, представленные далее расшифровки символов и индикаторов позволят своевременно понять, что происходит, нужно ли что-то предпринимать.

Дополнительно рекомендуем прочитать статью, которая целиком и полностью посвящена расшифровке цифр и букв на шинах.

Классификация по цвету

Загорающиеся под значками лампочки принято классифицировать по цвету на три категории.

  • Красный цвет загорается зачастую в случае серьёзных неисправностей или проблем с безопасностью. Также это может быть напоминание, например, о включении стояночного тормоза.
  • Жёлтый или оранжевый цвет сигнализирует о необходимости ремонта или обслуживания определённого механизма или узла.
  • Синие и зелёные символы считаются информационными и свидетельствуют об оптимальной работе системы.
  • Информационные значки

    Информационные значки на приборной панели автомобиля расшифровываются следующим образом.

  • Ключ на фоне автомобиля свидетельствует о проблеме в электронной части трансмиссии или в работе датчика двигателя. Диагностика обязательна.
  • Автомобиль и замок в красном цвете свидетельствуют о неполадках в работе противоугонной системы. В такой ситуации не получится завести авто. Если же машина закрыта и значок мигает, то всё в порядке.
  • Восклицательный знак на фоне автомобиле в жёлтом цвете свидетельствует о проблемах с электроприводом гибридного авто. Ошибку можно сбросить путём скидывания клеммы АКБ, но проблема не будет решена, пока водитель не проведёт диагностику.
  • В нормальной ситуации красный значок с открытой дверью загорается, если дверь или багажник не заперт. Если данный индикатор отображается, когда в машине всё закрыто, проблему нужно искать в контактах провода дверей.
  • Если начал мигать знак, обозначающий скользкую дорогу, то курсовая устойчивость участка такого пути была обнаружена системой стабилизации. Функция была активирована для подтормаживания буксующего колеса и снижения мощности двигателя с целью предотвращения пробуксовки. Системы в такой ситуации работает исправно и причины для беспокойства отсутствуют.

    О неисправности системы стабилизации свидетельствует дополнительные перечёркнутый значок заноса, треугольник или ключ возле знака скользкой дороги.

    Изображение жёлтого гаечного ключа на табло свидетельствует о необходимости технического обслуживания. После проведения ТО индикатор можно сбрасывать.

    Также приборная панель автомобиля оснащена индикаторами, которые выполняют предупреждающую функцию.

    Изображение руля может быть в красном или жёлтом цвете. Красный руль с восклицательным знаком указывает на отказ системы ЭУР или ГУР. В такой ситуации рулевое колесо, скорее всего, сложно поддаётся поворачиванию. Если индикатор жёлтый, возникла необходимость в адаптации.

    Мигание изображения иммобилайзера указывает на работу противоугонной системы при закрытой машине. Если индикатор горит постоянно, причин может быть три: неисправность противоугонной системы, метка с ключа не считывается, иммобилайзер не активирован.

    В нормальной ситуации знак ручника загорается при поднятии рычага ручного тормоза. Однако индикатор также может указывать на необходимость заменить или долить тормозную жидкость. Ещё такой индикатор указывает на износ тормозных колодок. Если ручник электронный, лампочка может указывать на проблему с датчиком или концевиком.

    Совет

    Для отображения охлаждающей жидкости существует несколько значков, и определять проблему необходимо по одному из загоревшихся. Жёлтый бачок с волнами указывает на пониженный уровень жидкости в системе или на проблему с поплавком либо датчиком. Красная лампочка со шкалой градусника свидетельствует о повышении температуры в охлаждающей системе двигателя.

    Значок омывателя указывает на засорение датчика уровня, недостаток жидкости для омывания в бачке или несоответствие её спецификации.

    Anti-Spin Regulation – индикатор антипробуксовочной системы. Постоянная активность такой лампочки указывает на то, что система не работает. Этот значок имеет разные изображения на разных транспортных средствах, но чаще всего это надпись ASR или треугольник с восклицательным знаком внутри и стрелкой вокруг. Также это может быть изображение автомобиля на скользкой дороге.

    Загорание индикатора катализатора указывает на перегрев каталитического элемента. Мощность двигателя, при этом, резко снижается.

    Индикатор выхлопных газов свидетельствует об ошибке по датчику лямбда-зонда, плохой заправке или проблеме в системе очистки выхлопных газов. Загорание данного значка на панели приборов не относится к разряду критичных проблем, но выполнение диагностики является обязательной мерой.

    Индикаторы, загорание которых свидетельствует о неисправностях, принято расшифровывать следующим образом.

    Падение напряжения в бортовой сети провоцирует загорание значка аккумулятора.

    О низком уровне масла в двигателе свидетельствует красный знак маслёнки. Загораться он может как во время движения, так и при запуске двигателя. Дополнительные буквы L и H указывают сответственно на низкий и высокий уровень масла. На приборных панелях разных машин маслёнка может быть с каплей или волнами внизу, а также жёлтыми надписями min, senso, oil level.

    Обозначение значков на приборной панели в данном случае единое, а сами они могут отображаться по-разному: человек, пристёгнутый ремнем безопасности с красным кружком впереди него или алые надписи SRS и AIRBAG. Система пассивной безопасности в такой ситуации дала сбой и воздушные подушки не сработают, если вы попадёте в ДТП.

    Красный восклицательный знак, заключённый в круг, указывает на проблемы в тормозной системе. Диагностика должна быть немедленной, движение продолжать нельзя. Причина проблемы может заключаться в снижении уровня тормозной жидкости, износе тормозных колодок или поднятом ручнике.

    Обратите внимание

    Знак «внимание» жёлтого цвета сообщает о неисправности в работе электронной системы стабилизации. Красный цвет знака является предупредительным и чаще всего такой индикатор сопровождается текстовым пояснением.

    Значок АБС указывает на проблемы в работе антиблокировочной системы колёс. Водитель может продолжить движение, но при необходимости система не сработает, и тормоза будут работать как обычно.

    Загорание значка ESP может быть как постоянным, так и периодическим. Речь идёт о неисправностях в системе стабилизации, которые могут быть представлены тремя вариантами:

    • износ датчика включения стоп-сигнала;
    • выход из строя датчика угла;
    • поломка датчика давления тормозной системы.

    Во время работы двигателя может загораться значок инжектора или check, который указывает о неисправности электронной системы двигателя или ошибках в его работе.

    Компьютерная или самодиагностика позволит определить точную причину.

    Знак свечей накала является аналогом предыдущего индикатора для дизельного автомобиля. Если ошибки отсутствуют, после прогрева двигателя значок должен погаснуть.

    Далее рассмотрим, какую информацию могут нести контрольные лампы панели приборов и индикаторы систем управления. Наиболее распространенные символы, которые указывает на работу антипробуксовочной системы. Зелёный цвет сообщает о нормальной работе, жёлтый – о неполадках:

    • индикаторы определяют, как двигаться – на подъёме или спуске;
    • индикатор поворота, встречается только в полноприводных автомобилях;
    • включение системы помощи при аварийном торможении;
    • система кинетической стабилизации подвески работает неправильно.

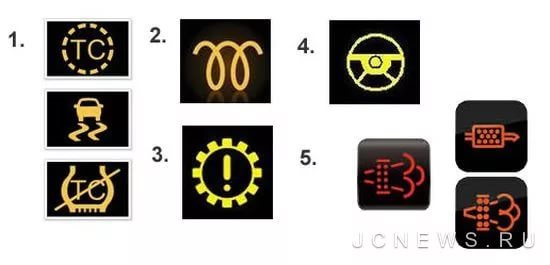

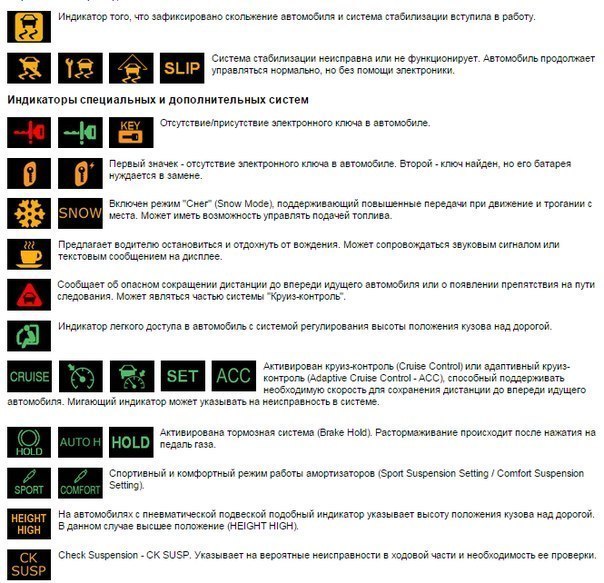

    Индикаторы системы устойчивости

    Значки системы устойчивости расшифровываются следующим образом:

    • система стабилизации машины отключена;
    • один из узлов антипробуксовочной системы работает некорректно;
    • некорректная работа или поломка в системе противоскольжения;
    • система противоскольжения работает без помех, и автомобиль движется по скользкой дороге.

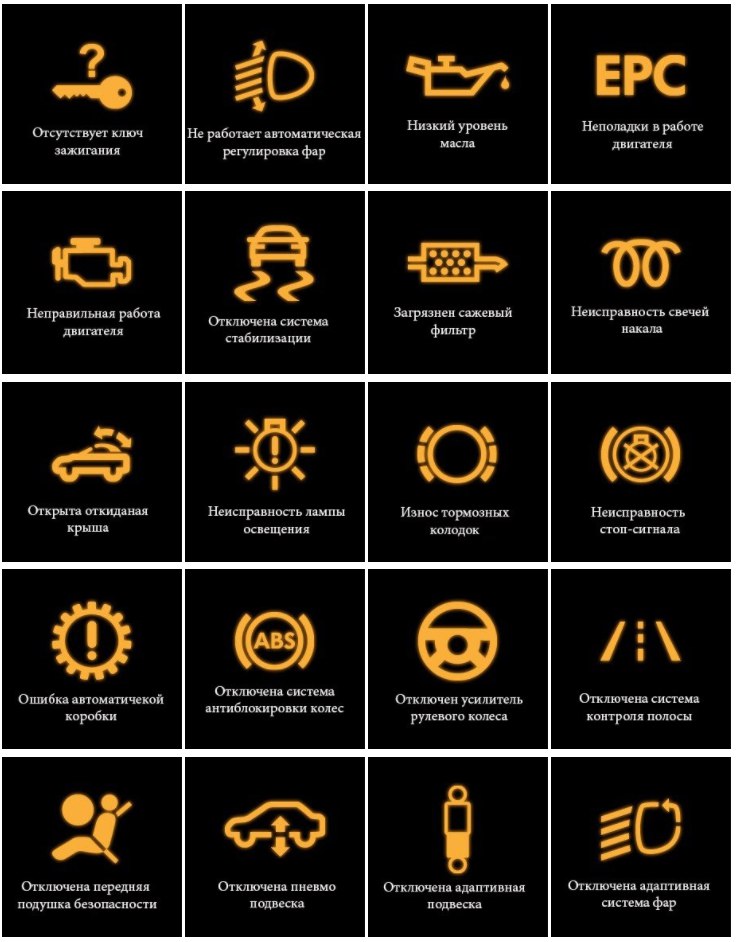

    Специальные индикаторы

    Специальные индикаторы связаны с функциональными особенностями автомобиля. Зелёный цвет указывает на активность определённой функции. О наличии проблем сигнализирует жёлтый и красный цвет.

  • Двигатель необходимо продиагностировать для определения проблем с мощностью.
  • Символика актуальна для машин с электронными ключами. Красный указывает на отсутствие ключа, при зелёном индикаторе он есть.
  • Возникла необходимость в смене батарейки ключа.
  • Если лампочка горит постоянно, система круиз-контроля работает в оптимальном режиме. Мигание индикатора свидетельствует о проблемах.
  • Зелёный цвет парктроника указывает на его нормальную работу, жёлтый – на неполадки.
  • Значок указывает на автоматическую работу АКПП на повышенных передачах. Индикатор встречается в машинах с автоматической трансмиссией.
  • Индикатор указывает на включение устройства обогрева заднего стекла.
  • Наличие неполадок в работе определённого узла подвески.
  • Значок встречается в машинах с ручной коробкой передач, означает рекомендацию к повышению скорости с целью экономии топлива.
  • Включение четырёх ведущих колёс.
  • Блокировка устройства центрального дифференциала.
  • Встречается в полноприводных машинах, означает невозможность включения режима полного привода.
  • Увеличение температуры расходного материала заднего дифференциала.
  • Символ характерен для авто с вариаторной КПП. Указывает на проблемы в работе вариатора, если горит постоянно и не гаснет после включения двигателя.
  • Система управления работает некорректно.
  • :

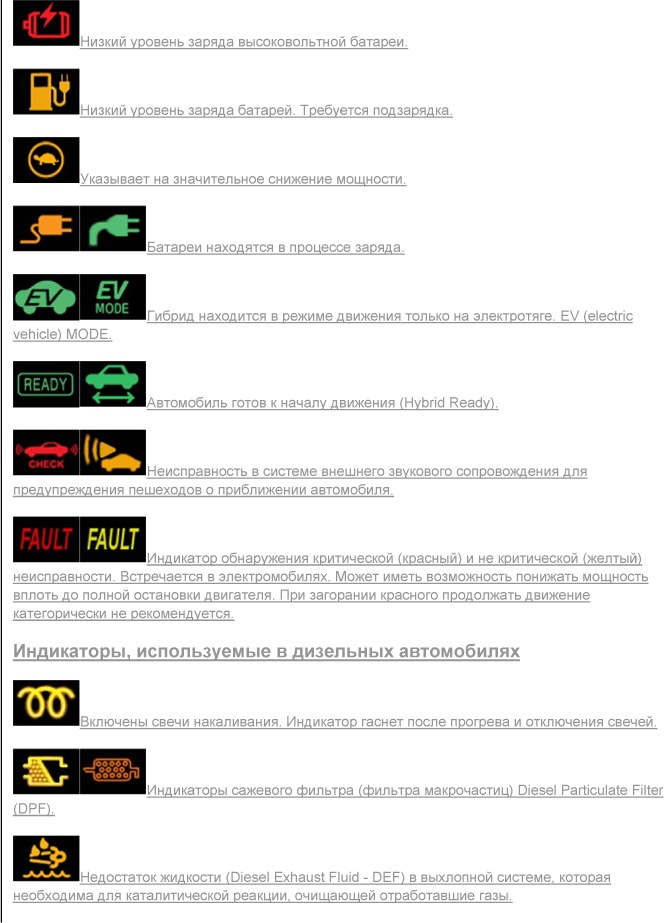

    Индикаторы гибридных авто и электромобилей

    К индикаторам таких авто относятся:

    • неисправность батареи контура высокого напряжения или главной батареи;
    • неисправность электропривода;
    • высоковольтная батарея работает на низком заряде;
    • необходимость подзарядит батарею;
    • существенное снижение мощности;
    • значки, указывающие на то, что батареи заряжаются;
    • пребывание автомобиля в режиме движения на электротяге;
    • машина готова к движению;
    • неисправность системы внешнего звукового предупреждения пешеходов о приближении машины.

    Красный указывает на критическую проблему в электромобиле, движение желательно прекратить. Мощность может быть понижена, активируется аварийный режим. При жёлтом индикаторе проблема некритическая.

    Приборная панель дизельных автомобилей оснащена дополнительными индикаторами, которые имеют следующую интерпретацию:

    • необходимо заменить сажевый фильтр;
    • каталитическая реакция очистки отработавших газов требует добавления жидкости;
    • избыточный уровень эмиссии в системе очистки выхлопных газов;
    • в топливе присутствует вода или система его очистки требует сервисного обслуживания;
    • система электронного управления впрыска топлива работает со сбоями;
    • электронные системы управления двигателя нуждаются в ремонте или в топливе присутствует вода;
    • необходимость замены ГРМ.

    Значки внешних световых приборов

    К значкам внешних световых приборов относятся следующие символы.

  • Включённое наружное освещение.
  • Одна из наружных ламп не работает.
  • Дальний свет включён.
  • Активация системы автоматического переключения дальнего и ближнего света.
  • Система автоматической регулировки угла наклона света фар нуждается в ремонте.
  • Отключение системы адаптивных фар. Неисправность системы при мигании индикатора.
  • Активация системы автовключения ближнего света.
  • Одна или несколько ламп стоп-сигнала перегорели.
  • Включение габаритных огней.
  • Включение противотуманных фар.
  • Включение задних противотуманных фар.
  • Активирована аварийная сигнализация или сигнал поворота.
  • Выводы

    Значков на приборной панели действительно много и запомнить все значения достаточно сложно, но изображения зачастую интуитивно понятны. К тому же распределение индикаторов по цветам позволяет определить, как срочно необходимо решать проблему. При загорании одного из красных индикаторов воздержитесь от использования авто, пока не проведёте техническое обслуживание.

    Пожалуйста, оцените этот материал!

    (8

    Обозначение значков на панели приборов: масло, ключ, чек, Eco, Abs

    Конструкция современного транспортного средства состоит из множества датчиков, которые контролируют работу всех систем автомобиля. Информация с них поступает в блок управления или напрямую на панель приборов автомобиля. Обозначение значков на приборной доске может изменяться в зависимости от марки машины и типа двигателя, но все основные иконки имеют одинаковый вид.

    Особое внимание следует уделять символам исправности тормозной системы, температуры двигателя, уровню и давлению масла. При загорании такого сигнала необходимо проверить исправность автомобиля перед выездом на дороги общего пользования.

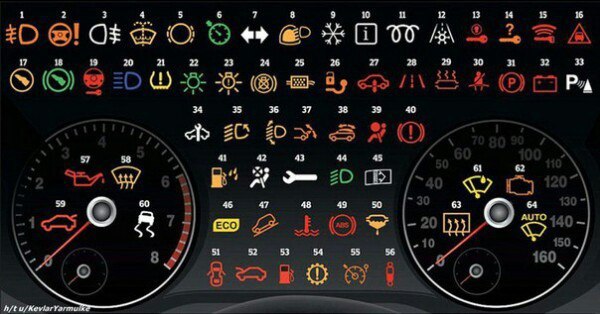

    Классификация сигнальных ламп на приборной панели

    Разделение пиктограмм аналогично дорожным знакам на дороге: есть запрещающие, предупреждающие и информационные. Для удобства водителя они имеют разное цветовое обозначение:

  • Красные пиктограммы всегда носят запрещающий характер. Загорание любого индикатора этого цвета оповещает о крупной поломке или неисправности в двигателе, тормозах, системе безопасности. Рекомендуется проверить наличие масла, охлаждающей и тормозной жидкости, показания борткомпьютера на наличие ошибок.
  • Световые значки жёлтого и оранжевого света говорят о неисправности датчиков или вспомогательных систем машины. На безопасность это не влияет, но приводит к неприятным последствиям, работе двигателя в аварийном режиме, выходу из строя тех или иных устройств, ухудшению управляемости. Символика этой группы говорит о необходимости визита в сервис.
  • Зелёный и синий свет значков показывает правильную работу системы и несёт вспомогательную функцию. С их помощью обозначают направление поворотов, включение светотехники, работу в эко-режиме, включение электронных помощников водителя.
  • Чтобы водителю было удобней ориентироваться в обозначениях, значки перекрашены в различные цвета

    Значение всех пиктограмм и их возможных комбинаций всегда можно найти в руководстве по эксплуатации для вашего автомобиля. Если под рукой её не оказалось, то расшифруем наиболее встречающиеся символы.

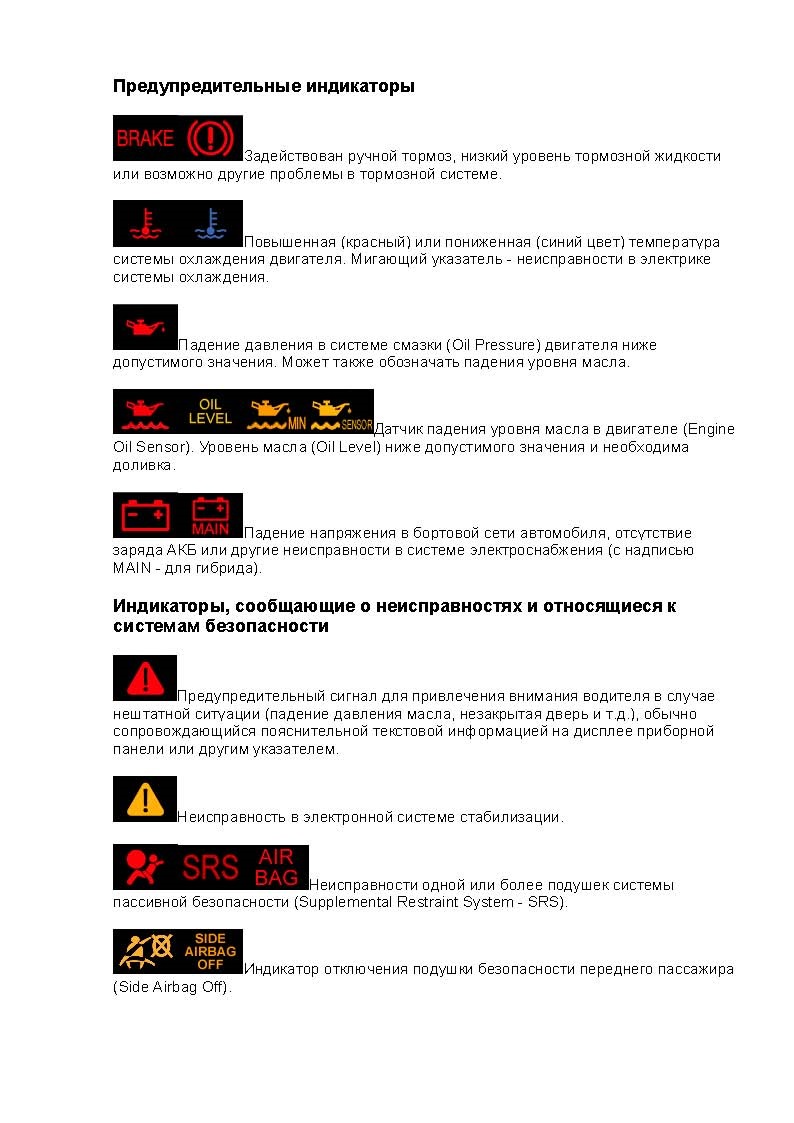

    Серьёзные предупреждающие сигналы

    Начнём с самых важных сигналов, предупреждающих о поломке. Эксплуатация автомобиля при их загорании не рекомендуется.

     Сигнал неисправности тормозной системы, повреждения одного из контуров или значительного снижения уровня тормозной жидкости, чрезмерный износ тормозных колодок. Включен стояночный тормоз.

     Указатель температуры во многих авто заменяет контрольная лампа красного или синего цвета. Оптимальная температура двигателя 95-1070С. Повышение приводит к выкипанию антифриза и серьёзным повреждениям мотора. Особенно чувствительны к перегреву современные высокофорсированные ДВС.

     Красная маслёнка на панели любого автомобиля отвечает за давление масла в смазочной системе. Масляное голодание или недостаточный его напор становится причиной задиров на трущихся деталях и выходу их из строя. Рекомендуется посмотреть уровень масла и проверить работу маслонасоса.

     Конструкция некоторых двигателей имеет датчик уровня масла, который своевременно предупреждает о его снижении.

     Знак аккумулятора символизирует напряжение в электрической сети. Минимально необходимое – 12,5 В, ниже которого и загорится индикатор. Это происходит из-за поломки генератора, аккумулятора или обрыва силовых проводов. Оценить состояние электросистемы можно через бортовой компьютер. Гибридные автомобили при неисправности тяговой батареи добавляют надпись «MAIN».

     Руль и восклицательный знак – это признак неисправности электрического или гидравлического усилителя руля.

    Важно

     Неисправность или неправильная работа коробки-автомата. Часто производители применяют символ шестеренки красного цвета.

     Пристёгнутый пассажир и другие символы, символизирующие неисправность устройств пассивной безопасности. SRS – Supplemetal Restraint System – общее название всех подобных устройств. Горящий символ означает, что подушки безопасности не сработают в ДТП.

     Знак загорается при ручном выключении подушки безопасности переднего пассажирского места, например, при установке детского кресла.

    Предупреждающие символы

     Этот знак имеет общее обозначение опасности. Обычно дублируется сообщением на дисплее компьютера или дополнительным символом с обозначением неисправности.

     Оранжевый треугольник у большинства автопроизводителей отвечает за исправность работы системы стабилизации и курсовой устойчивости.

     Знак CHECK появляется при любой неполадке в двигателе. Возможно ограничение максимальных оборотов или снижение максимальной мощности.

     Ошибка в антиблокировочной системе ABS. Она будет отключена, а тормозная система продолжит работать в обычном режиме.

     В автомобилях, которые имеют встроенные датчики давления в шинах, оповещает о снижении давления на 20% и больше.

     Сигнал о том, что на переднем пассажирском сиденье находится ребёнок или пассажир с небольшим весом. В этом случае подушка безопасности не сработает, и будет лучше отключить её.

     Неисправность активной системы безопасности и преднатяжения ремней во время опрокидывания авто. Может появляться на внедорожниках при движении по сильно пересечённой местности.

    Совет

     Ошибка системы Blind Spot или BSM – устройство контроля слепых зон. Неверная работа этой системы может ввести водителя в заблуждение и привести к ДТП.

     Индикаторы уровня ОЖ (охлаждающей жидкости). Показывают минимальный уровень антифриза, при котором возможна нормальная работа мотора. Требуется доливка ОЖ.

     DTC (Dynamic Traction Control) и TCS (Traction Control System) – общее название антипробуксовочных систем и систем контроля тягой. Облегчает разгон и управляемость машины. Зелёный свет – нормальная работа, жёлтый – имеется проблема.

     Неисправность систем ESP (Electronic Stability Program).

     Принудительное отключение стабилизации. Эта опция применяется на скользком покрытии или бездорожье. Автоматически включается при наборе скорости.

     Значок оповещает водителя об отключении или некорректной работе кинетической стабилизации подвески автомобиля. KDSS – Kinetic Dynamic Suspension System.

     Пиктограмма состояния активного дифференциала и системы ASR. Обычно загорается после длительного буксования на месте или при активном вождении.

     Трудности с подключением полного привода посредством электромагнитной муфты в редукторе или коробке передач.

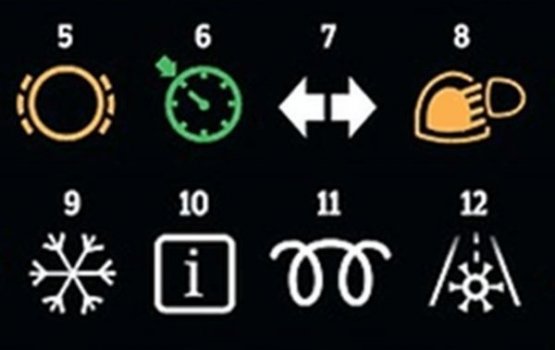

    Вспомогательные информационные значки

     Сигнал о включении адаптивного круиз-контроля. Система самостоятельно выбирает скорость движения и оптимальную дистанцию.

     Любой значок ключа может означать наличие электронного ключа и его состояние.

     Значок снежинка означает включение специального режима Snow Mode, который помогает при движении по обледенелой дороге. Встречается на машинах с автоматическими коробками передач.

     Функция обогрева заднего стекла включена.

     Пиктограмма с чашкой используется производителями как сигнал к отдыху после длительной поездки. В продвинутых системах сканеры анализируют реакцию водителя и дополнительно включают звуковую сигнализацию.

     Обозначение режима амортизаторов или пневмоподвески.

    Обратите внимание

     Включена помощь водителю при парковке Park Assist. При наличии видеокамеры изображение дополнительно выводится на дисплей.

     Эти иконки отвечают за следование автомобиля строго по своей полосе. В случае увода машины в сторону загорается соответствующий сигнал и включается зуммер или звуковой сигнал.

     Включен режим экономии топлива и уменьшения выброса в атмосферу CO.

     Буксировка прицепа или режим TOW MODE.

     Современные машины оборудованы каталитическим нейтрализатором. О его поломке или перегреве оповещает соответствующая пиктограмма.

     Мало бензина в баке.

     Долить омывающей жидкости в бачок стеклоомывателя.

     На полноприводном автомобиле этот режим символизирует возможность подключения передней или задней оси в трудных условиях без водителя.

     Подключён постоянный полный привод.

     В раздаточной коробке автомобиля включен пониженный ряд.

     Заблокирован межосевой дифференциал в раздатке.

     Символ блокировки заднего дифференциала, если имеется возможность его принудительного включения.

     Перегрев межосевого, межколёсного дифференциала или снижение уровня масла. Встречается в современных кроссоверах.

    Символика световых приборов и сигнализации

     Символ включения освещения фарами или режим габаритных огней.

     Включен дальний свет фар.

     Активировано устройство автоматической регулировки света фар.

     Проблемы в автоматической системе регулирования светового потока фар.

     Перегорела одна из ламп. Загорается только на авто, оборудованных такой функцией.

     Используются передние противотуманные фонари.

     Сигнал включения задних противотуманок. Все противотуманные фары загораются после включения наружного освещения или габаритов.

     Зелёные стрелочки указывают направление поворота или служат обозначением аварийной сигнализации.

    Значки на приборной панели электромобилей и гибридных авто

     Неисправность основной тяговой батареи. Потребуется обращение в сервис.

     Проблемы с функционированием электродвигателя или сбой в обеспечении его электропитанием.

     Критический уровень заряда основной батареи, автомобиль остановится в ближайшие несколько километров.

     Требуется подзарядка основного источника питания. Оставшегося запаса достаточно, чтобы доехать до паркинга или ближайшей розетки.

     Падение мощности электродвигателя или слабая отдача батареи.

     Идёт подзарядка электромобиля.

    Важно

     Пиктограмма показывает режим движения гибрида только на электричестве. ДВС в это время отключен.

     Знак Hybrid Ready говорит водителю о готовности машины к началу движения и исправности всех систем.

    Символы на щитке приборов дизельного автомобиля

     Значок спирали обозначает включение свечей накаливания, которые используют для облегчения пуска. Двигатель запускают после того, как иконка погаснет.

     Неисправность или засорение сажевого фильтра в выпускной системе дизельного мотора.

     Символ низкого уровня специальной жидкости очистки отработанных газов. На современных моторах встречается надпись ED Blue.

     Вода или лёд в топливном контуре, также обозначает засорённость бака и топливной магистрали.

     Проблема с ТНВД или неисправность одной из форсунок.

     Ремень или цепь ГРМ выработала свой ресурс и требует замены. Обычно загорается при включении зажигания.

    Все перечисленные значки не отображают полностью всей информации о состоянии систем автомобиля. С развитием технологий автопроизводители уменьшают количество пиктограмм на приборном щитке. Все вспомогательные функции теперь контролируются компьютером и выводятся по мере необходимости на центральный дисплей, не перегружая водителя информацией.

    Значение световых индикаторов на приборной панели машины

    По мере развития автомобильной промышленности количество индикаторов на приборной панели стремительно увеличивалось.

    Причём это нельзя назвать серьёзным недостатком, поскольку они помогают водителю вовремя принимать правильные решения, выполнять необходимые действия, проверять состояние своего транспортного средства. Это важные помощники для водителя и его пассажиров.

    Но проблема многих в том, что они просто не знают значения значков на приборной панели автомобиля. Поэтому часто из попросту игнорируют. Результатом становится неожиданная, как думает автовладелец, поломка, отказ каких-то систем и другие неприятности.

    Совет

    А ведь в действительности электроника предупреждает и информирует о том, что автомобилисту следует уделить внимание машине, поскольку те или иные элементы, системы и агрегаты могут выйти из строя.

    В связи с этим водителю стоит изучить все индикаторы автомобильной приборной панели, понять их значение и обязательно запомнить. Это позволит избежать нежелательных проблем и внезапных сложностей с транспортным средством. И также следует учитывать, что сигнальные значки нужны не только для оповещения о неисправностях, но также и для оповещения о необходимости выполнить простые, но важные вещи. Поменять масло, залить топливо, проверить фильтры и пр.

    Значение индикаторов на приборной панели автомобиля.

    Индикаторы серьёзных неисправностей

    При расшифровке значков на приборной панели автомобиля нужно особое внимание уделить тем индикаторам, которые сообщают о наиболее серьёзных неисправностях. То есть информируют, когда эксплуатировать машину не стоит, а нужно остановить авто или немедленно отправиться в автосервис.

    • Восклицательный символ в красном круге с дугами по бокам или надпись Break. Говорит о включённом ручнике или низком текущем уровне тормозной жидкости. Либо же ТС сообщает водителю о проблемах в автомобильной системе торможения, наличии разгерметизации, сильном износе колодок и пр.;
    • Термометр. Он бывает красного и синего цвета. Сообщает о текущей температуре ОЖ. Если такой предупредительный значок красный, то жидкость охлаждения перегрелась, что может спровоцировать поломку двигатель. Синий значок сообщает о недостаточном прогреве, а потому эксплуатировать машину под нагрузкой и при высоких оборотах не рекомендуется;
    • Маслёнка. Красный значок информирует о критически низком давлении внутри смазочной системы. Имеются проблемы с насосом либо просто упал уровень смазки;
    • Маслёнка с надписью MIN или Oil Level информируют водителя, что масла в системе недостаточно, его требуется обязательно долить;
    • Изображение АКБ. Если подобный индикатор в автомобиле горит красным, батарея имеет низкий заряд или есть определённые проблемы в электросети между генератором и аккумулятором. Когда дополнительно есть надпись Main, это зачастую сигнал о возникших возможных проблемах с зарядом на гибридных авто.

    Это те значки, на которые стоит обращать особое внимание. Лучше водителю остановиться и исправить неполадку по мере возможности.

    Системы безопасности

    Изучая значки приборной панели автомобиля, где каждая пиктограмма имеет своё значение и сообщает про разные неисправности, бывает легко запутаться. Чтобы эмблемы не вызывали больших проблем, их следует условно разделить на несколько различных категорий. Рассмотрим наиболее распространённые индикаторы, которые касаются систем безопасности, установленных на авто.

    • Треугольник красного цвета с дополнительным восклицательным символом внутри. Обычно такая лампа загорается вместе со звуковыми сообщениями. Говорит о наступлении нештатной ситуации, возможных незакрытых боковых дверях, капоте и пр.;
    • Такой же треугольник, только жёлтого цвета или же яркого оранжевого. Здесь имеются проблемы с работой автомобильной системы стабилизации;
    • Подушка безопасности и человек. На некоторых автомашинах появляется просто значок SRS или Air Bag. Все они означают проблемы с подушками;
    • Человек с зачёркнутым кругом около него либо это может быть надпись Side Air Bag Off. Тут неисправна пассажирская подушка безопасности;
    • RSCA Off. Этот значок тоже относится к системам так называемой пассивной безопасности. Сообщает водителю, что впереди сидит ребёнок или человек маленького веса, из-за чего подушка просто может не сработать;
    • PCS. Здесь сообщает об отказе системы предаварийной безопасности автомобиля, которая требуется в случае опрокидывания авто. Иногда загорается при езде по бездорожью или же после выезда с него;
    • Красная машина и ключ внутри неё. Отказала система PCS;
    • Зелёный ключ или красная автомашина с изображённым замком. Такие индикаторы могут появиться при включении штатного защитного иммобилайзера или заводской системы против угона;
    • Шестерёнка красного цвета и дополнительно восклицательный символ внутри. Произошла ошибка, когда включалась противоугонная система, либо это сообщение о неисправности;
    • Красный знак, изображающий гаечный ключ. Говорит водителю о довольно серьёзных проблемах с АКПП. Перегрелось масло, произошли ошибки в ЭБУ коробки или трансмиссия вышла из строя;
    • Красная шестерёнка с градусником внутри неё. Значок присутствует на множестве спортивных авто. Он сообщает о неполадках в трансмиссии;
    • AT или AT Oil Temp. Актуальный предупреждающий индикатор для автомашин с АКПП. Температура повысилась до предельных значений. Рекомендуется остановиться, дождаться, пока коробка остынет, и лишь потом продолжить движение;
    • Оранжевая коробка передач и дополнительно надпись Auto. Специальный сигнализирующий индикатор в автомашинах с трансмиссией АКПП. Появляется, если давление или текущий уровень масла низкий, произошёл перегрев, вышел из строя датчик или есть иная проблема. Включается аварийный режим, поэтому машина может двигаться лишь на одной передаче и при минимальных скоростях, чтобы предотвратить дальнейшее разрушение;
    • Жёлтая стрелка вверх. Подсказка для водителя, что рекомендуется переключить коробку на повышенную передачу. Это позволит лучше экономить горючее;
    • Руль и восклицательный символ. Отказал гидроусилитель или с ним возникли проблемы;
    • Буква Р в красном круге и с двумя дугами. Появляется на автомобильной приборной панели, если водитель активирует ручной тормоз;
    • Красный круг с волнистой линией снизу и дугами. В системе слишком мало тормозной жидкости. Нужно обязательно в ближайшее время долить;
    • Anti Lock, ABS или виляющая машина. Значки разные внешне, но все означают, что была выключена или не функционирует система АБС;
    • Жёлтый круг с прерывистыми дугами по бокам. Проблемы с установленными тормозными колодками, которые износились до предельного состояния;
    • Жёлтый круг с восклицательным символом и дугами по бокам. Возникли определённые проблемы с автомобильной системой распределения тормозных усилий;
    • Жёлтый круг с дугами и значком молнии. Неправильно функционирует или полностью неисправен в автомобиле стояночный электротормоз;
    • Двигатель и Check, Check Engine или EPC жёлтого цвета. Сообщают подобные изображения о наличии проблем и поломок в системе установленного на авто двигателя. На некоторых ТС подобный значок включается параллельно с деактивацией определённых систем до момента, пока имеющиеся неисправности не будут полностью устранены;
    • ENG A-Stop. Индикатор практически всегда встречается на тех машинах, у которых имеется штатная система Start Stop. Если этот сигнальный значок зелёный, двигатель не запущен. Жёлтая надпись сообщает о наличии неисправностей в работе системы пуска силовой установки кнопкой;
    • Двигатель и стрелка, которая направлена вниз. Сообщается о потере мощности. Чтобы индикатор потух, можно попробовать выключить мотор и заново его запустить через 10-15 секунд;
    • Машина и гаечный ключ. Проблемы с электроникой мотора или КПП, то есть коробки переключения передач. Ещё такая графика может говорить водителю о возможных дефектах в системе впрыска или даже иммобилайзера;
    • Треугольник со значком лямбды внутри. Это говорит водителю о вероятных неисправностях кислородного датчика, то есть лямбда-зонда;
    • Gas Cap или значок автомашины с крышкой от топливного бака. Крышку забыли закрыть, о чём и предупреждается водитель;
    • Оранжевый круг и восклицательный знак внутри него. Индикатор информационного типа, необходимый для того, чтобы обязательно акцентировать внимание автовладельца на уже имеющиеся горящие значки, сообщающие о проблемах;
    • Изображения радиатора. Выполнены в разной графике, но все означают проблемы с охладительной системой. Упал уровень жидкости до критической отметки либо же температура достигла предельных значений;
    • BSM. Это индикатор, который относится к автомобильным системам слежения за слепыми зонами. В зависимости от изображения, означает неисправность или некорректную текущую работу;
    • Mail Reqd, Oil Change, машина на подъёмнике или машина с надписью Service. Все они говорят о том, что пора проводить плановый ТО, менять масло и фильтры. На некоторых авто является предупредительным сигналом о наличии серьёзных неисправностей, для идентификации которых следует провести компьютерную диагностику.

    Индикаторы бывают самыми разнообразными, и на некоторых автомашинах их количество исчисляется десятками. Информацию об их значении проще всего найти в руководстве по эксплуатации.

    Поэтому даже самые безобидные на первый взгляд лампочки следует изучить, дабы не упустить серьёзную неполадку на ранней стадии её появления. Машина часто подсказывает водителю, что нужно делать, а чего делать точно не стоит.

    Игнорирование значков может привести к крайне опасным последствиям. Но нельзя забывать, что некоторые индикаторы носят сугубо информативный характер.

    Системы стабилизации

    Также водителю следует обязательно разобраться в том, что означают появляющиеся специальные информационные и предупредительные ключевые значки приборной панели его автомобиля, которые непосредственно связаны с имеющейся системой стабилизации автомашины. Здесь иконок не так много, но они имеют большое значение.

    • TRAC, TC, DTC, VSA, TCS. У разных машин используются свои индикаторы с подобными надписями, дополненными изображениями или без них. Все они отвечают за работу антипробуксовочной автомобильной системы. Если значки зелёные, то система активирована. Жёлтый индикатор сообщает о существующих проблемах в функционировании этой системы.

    Важно учесть, что DTC и TCS непосредственно связаны с системами для подачи горючего и с тормозами. Поэтому при наличии ошибок в них сама антипробуксовочная система машины также будет активно выдавать ошибку;

    • ESP BAS. Помощник экстренного торможения и полезнейшая для современных авто система стабилизации. Такие значки говорят водителю о проблемах с ними либо об их неисправностях;
    • Значок с надписью KDSS. Он отвечает за не везде используемую систему кинетической стабилизации автомобильной подвески. Появление индикатора сообщает об ошибке или неисправностях, из-за которых KDSS не работает;
    • Значок автомашины, который спускается вниз, движется по неровностям, поднимается вверх и пр. Эти индикаторы доступны на машинах, которые оснащаются системами подъёма и спуска с горы, системами поддержки постоянной скорости и помощниками для трогания с места. Означают, в каком текущем положении находится транспортное средство;
    • VDC, VSC, DSC и OFF. Такое сочетание обозначений говорит автовладельцу о том, что в настоящий момент автомобильные имеющиеся системы стабилизации выключены и не работают. Они отключаются при включении лампы проверки двигателя;
    • Круговая стрелка с треугольником внутри и надписью 4х4. Актуально для тех автомашин, у которых вышел из строя задний привод. Требуется обязательно провести диагностику;
    • Шина со стрелкой на ней или надпись BAS ASR жёлтого цвета. Помощник для экстренного торможения не работает или же функционирует не совсем корректно;
    • IBA OFF. Не работает или выключен интеллектуальный помощник при экстренном необходимом торможении;
    • Виляющий автомобиль в жёлтом квадрате. Автомобильная электроника информирует шофёра о том, что его машина скользит и была автоматически включена система для обеспечения стабилизации;
    • Виляющая перечёркнутая машина, виляющее авто с гаечным ключом или SLIP. Все эти значки информируют о том, что система, отвечающая за стабилизацию, выключена или не работает.

    Стоит внимательно относиться к подобным значкам панели приборов машины. Из-за разнообразия применяемой графики для отображения тех или иных предупреждений водитель, только севший за руль нового авто, может немного запутаться. Поэтому стоит открыть руководство по эксплуатации.

    Специальные и дополнительные системы

    Продолжаем изучать значение различных индикаторов на приборной панели автомобиля. Теперь следует изучить те знаки щитка, которые отвечают за специальные и дополнительные системы. Они есть не на всех ТС, потому тут уже опирайтесь на наличие конкретных эмблем, имеющихся на вашем транспортном средстве.

    • Ключ и восклицательный знак. Бывает красного и зелёного цвета. В зависимости от этого, говорит об отсутствии или же наличии электронного ключа;
    • Жёлтый вертикально расположенный ключ. Рядом может присутствовать значок молнии. В первом случае электроника сообщает, что электронный ключ на месте. Во второй ситуации батарея ключа села, её нужно поменять;
    • Снежинка или надпись SNOW. Значок актуален для АКПП, где есть режим езды по снегу и льду. Загорание лампы говорит об активации режима;

    Обозначение значков на панели приборов

    Многие автовладельцы считают, что автомобиль – это всего лишь железка, которая не умеет разговаривать и не передает никаких эмоций. Это далеко не так. Вспомните веселую игру незакрепленным грузом в багажнике, громыхания на кочках, поскрипывание шарнирами или усталое пощелкивание двигателя при длительной поездке. В каждом автомобиле есть приборная панель, которая показывает текущее состояние машины. Чтобы контролировать этот процесс, каждый водитель должен знать обозначение значков на панели приборов в своем автомобиле.

    Зачем нужны значки

    Согласно определению, приборная панель представляет собой место, где расположены различные измерительные и контрольные приборы. Еще относительно недавно на ней было мало измерителей, указателей и индикаторов, поэтому разобраться с ними было легко. Однако, по мере усовершенствования автомобилей появились новые знаки на приборной панели, которые для водителей превратились в сложное занятие, представляющее китайскую грамоту.

    Это лишь малая часть существующих индикаторов. Если вы не можете сразу их запомнить, то не стоит расстраиваться, так как это не всем под силу.

    Сложность заключается в том, что для каждого авто существует некий отдельный набор значков, которые отображаются на панели приборов.

    Цвет имеет значение

    Цвет индикатора играет главную роль в определении состояния автомобиля. Итак, среди них выделяют следующие:

    • Зеленый. Показывает водителю, что устройства и узлы автомобиля функционируют нормально.
    • Красный. Оповещает об экстренных и важных событиях, а также наличии серьезных проблем.
    • Желтый. Предупреждает, что на ту или иную деталь необходимо обратить внимание.
    • Синий. Предусмотрен для определенных систем в штатном режиме.

    Индикаторы красного или желтого цветов обычно должны перестать гореть через пару секунд после запуска двигателя. Если лампочки будут постоянно гореть, значит имеется неисправность.

    Вторым по важности является символ давления масла. Его изображение:

    При загорании данного значка нужно сразу проконтролировать наличие масла в двигателе, убедиться в отсутствии утечки. Лучше не продолжать движение, а до ближайшего автосервиса для выявления имеющиеся проблемы добраться с помощью эвакуатора.

    Именно красный цвет индикатора показывает аварийную ситуацию на борту автомобиля. Желтый цвет является вторым по важности. Например, значок CHECK на панели.

    В этом случае ситуация несколько проще. Этот символ показывает проблемы с инжектором, для устранения которых требуется принять меры.

    Все остальные цвета индикаторов служат в качестве простых информативных. Например, синий значок является указателем включенного дальнего света. Свечение на приборной панели этих значков не несет ничего страшного, зачастую они просто информируют о включении световых приборов.

    Приступим, собственно, к самим индикаторам на приборной панели. Перечисление начинаем с более важных и значимых символов, а дальше будем показывать их в порядке уменьшения.

    Индикаторы первостепенной важности

    Символ показывает неполадки с тормозной системой. В штатном режиме он горит при стояночном тормозе.

    Показывает температурный режим работы двигателя. Если индикатор красный, то она повышена, а синий — снижена. В этом случае необходимо остановиться и заглушить двигатель. Мигание может символизировать о проблемах с электрикой.

    Показывает падение давления в смазочной системе или низкий уровень масла.

    Датчик давления масла. Горит, если уровень ниже положенного.

    Данные индикаторы показывают низкое напряжение сети, отсутствие зарядки батареи или другие неисправности, как правило, возникшие с генератором.

    Индикаторы безопасности

    Значки, которые горят красным цветом, говорят о том, что нужно срочно обратиться в сервис. Вот их список с учетом важности:

    Символ связан с напоминаниями, например, дверь не закрыта или необходима замена масла.

    Данный значок используется для того, чтобы водитель смог увидеть неисправности системы контроля автомобиля. Машину можно продолжить аккуратно вести к ближайшему автосервису.

    Индикаторы неисправности подушек безопасности. Сигнализируют о перенатяжении ремня или его отсутствии. Если вы никогда не были в аварии и подушки не применялись, а значки все равно горят, то вам следует ехать в автосервис.

    1. Отключена система безопасности от аварийных ситуаций.
    2. Включен иммобилайзер или система противоугона.
    3. Часто проблема в автоматической коробке передач. По указанному значку лучше всего руководствоваться руководством по эксплуатации.
    4. Сломалась противоугонная система.
    5. Неисправности с гидро или электроусилителем.
    6. Активирован ручной тормоз.
    7. Индикатор показывает низкий уровень тормозной жидкости.
    8. Значок показывает износ тормозных колодок.
    9. Проблемы тормозной системы.



    1. Давление в шинах. Индикатор горит, если падение составляет больше 25%.
    2. Индикаторы напоминают о плановом техническом осмотре.
    3. Засорился воздушный фильтр.
    4. Водитель забыл пристегнуться ремнем.
    5. Неисправность АКПП.
    6. Низкий уровень масла в коробке передач.
    7. Включен режим блокировки коробки передач.
    8. Неполадки в системе ночного видения.
    9. Выключен режим овердрайв.
    Значки контрольных систем управления

    Современные инновационные разработки на панели приборов автомобиля совмещают в себе старые системы, например, антиблокировочный помощник и новые, например, контроль стабильности. Каждая из них оснащена собственными индикаторами.

    Значки антипробуксовочной системы. Зеленый цвет показывает ее исправность, а желтые сбой или отключение.

    Значок помощи в спуске либо подъеме в местах с уклоном рельефа.

    Значок поворота. Присутствует в полноприводных машинах при условии, что датчик активный.

    Помощь во время экстренного торможения.

    В подвеске имеется неисправность.

    Дополнительные функциональные символы

    Индикаторы данной группы показаны со специальными дополнительными автомобильными функциями. Если они активны, то загорится зеленый свет. При проявлении неисправности индикаторы показываются желтым или красным.

    1. Проблемы с мощностью.
    2. Отсутствие или присутствие электронного ключа.
    3. Система круиз-контроль или небольшое расстояние до впереди идущего транспортного средства.
    4. Легкий доступ к авто.
    5. Включен адаптивный круиз-контроль или обычный СС. При мигании показывает неисправность системы.
    6. Помощь при парковке. Желтый символизирует сбой, а зеленый активность.
    7. Активирован режим обогрева заднего сиденья.
    8. Только задний привод включен.
    9. Полный привод активен.
    10. Показывает неисправность полного привода при включенном моторе.
    11. Сигнализирует о неполадках с рулевым управлением.
    Индикаторы экономии
    1. Показатели систем старт или стоп.
    2. Активен режим экономии топлива.
    3. Автомобиль работает в режиме экономного движения.
    Индикаторы приборной панели ВАЗ 2114

    Приборные панели у различных автомобилей могут быть совершенно различными, как правило, индикаторы тоже отличаются. В авто ВАЗ 2114 расположено множество датчиков и значков, которые помогают в управлении приборами и системами. Вот самые важные из них:

    Стрелочный датчик с правой стороны символизирует скорость автомобиля. Спидометр рассчитан на скорость от 0 до 200 км/ч. Цена деления спидометра составляет 10 км/ч.

    В центре под спидометром предусмотрен электронный дисплей, где указываются в верхней части общий пробег, а в нижней — текущий.

    Датчик слева называется тахометр. Он показывает обороты коленвала в настоящий момент. Для получения реальных показателей, необходимо показания умножить на 100. Если значения составляют до 60, то это критическая отметка. Значения с 60 до 80 показаны красным цветом и означают возможность выхода из строя автомобиля.

    Ниже находится значок времени и температуры в салоне. С левой стороны расположен стрелочный датчик, показывающий температуру охлаждающей жидкости.

    Справа от спидометра предусмотрен индикатор, который показывает уровень топлива в баке автомобиля. Цифры обозначают:

    • 0 — пустой бак.
    • 1/2 — половина.
    • 1 — полный.

    Кроме того, символ бензоколонки вверху показывает полный бак, а если внизу он загорится оранжевым цветом, то показывает меньше 6 литров в баке.

    Значки в автомобилях с дизельным топливом

    Следующие значки предусмотрены в авто с дизельным топливом. Их обозначение следующее:

    1. Работают свечи накаливания. При их выключении индикатор погаснет.
    2. Показывают сажевый фильтр или фильтр с макрочастицами.
    3. Недостаточно жидкости для реакции, необходимой при очищении отработанных газов.
    4. Не работает система очищения выхлопных газов или повышена эмиссия.
    5. Имеется вода в топливе или нужно провести систему очистки топлива.
    Внешние осветительные приборы
    1. Включены внешние лампы.
    2. Не работает наружное освещение или имеется поломка в цепи питания.
    3. Включен дальний свет.
    4. Работает переключение между ближними и дальними фарами в автоматическом режиме.
    5. Система регулирования угла наклона фар.
    6. Выключены адаптивные фары. При мигании индикатор показывает на поломку в системе.
    7. Автоматическое включение ближнего света днем.
    8. Не работают лампы стоп сигналов или задних фонарей.
    9. Включены габариты.
    10. Включены противотуманки.
    11. Активны противотуманные задние фары.
    12. Работает поворотник или активна аварийная сигнализация.
    Полезные индикаторы для машины
    1. Открыты дверь, багажник или капот.
    2. Указатель минимального количества топлива. Сторона изображения заправочного пистолета соответствует стороне расположения заливной горловины.
    3.  Минимальный запас жидкости в омывайке лобового стекла.
    Индикаторы дополнительных систем
    1. Нет специального электронного ключа в авто. Второй значок показывает, что ключ есть, но следует сменить батарею.
    2. Активен режим движения при сниженном коэффициенте сцепления с дорогой.
    3. Водителю рекомендуется остановиться и отдохнуть. Индикатор может сопровождаться звуковым оповещением или текстовым сообщением.
    4. Спортивный или нормальный режим амортизаторов.
    5. На автомобилях с пневмоподвеской индикатор показывает положение авто. В данном случае оно максимально возможное.
    6. Проблемы с ходовой и нужен постоянный ее контроль.
    7. Активен режим передвижения с прицепом.
    8. Помощь во время парковки. Если горит индикатор зеленым, то она активна, если желтым, то обнаружен сбой или следует почистить датчики.
    9. Показывает, когда стоит переключиться на высокие передачи в целях экономии топлива. Имеется на всех авто с механической коробкой передач.

    Будьте бдительны

    Таким образом, главной задачей лампочек приборной панели является:

    • Информировать водителя о работоспособности приборов.
    • Своевременно сообщать о различных неполадках.

    Регулярное обслуживание и техосмотр поможет уберечь ваш автомобиль от любых неисправностей, поэтому необходимо всегда следить за индикаторами и значками на панели приборов, чтобы оставаться в курсе работы систем.

    Независимо от того, знаете вы или нет значения индикаторов на панели автомобиля, появление желтых и красных значков приводит к установлению причин и как минимум к визиту в автосервис.

    Значки на панели приборов автомобиля, обозначения, виды

    С появлением инжекторных автомобилей на панели приборов появилось множество обозначений. Если на них обращать внимание и знать, что говорят эти подсвечивающие значки на приборной панели, то можно продлить срок надежной эксплуатации автомобиля и обезопасить себя от поломок и лишних трат финансовых и временных ресурсов.

    На каждой марке и модели значки свои, но алгоритм их действия и оповещения одинаковые, но необходимо изучить все обозначения значков на панели приборов и их расшифровку для своей марки и модели автомобиля.

    Содержание статьи:

    1. Разделение значков по цвету
    2. Информационные значки
    3. Предупреждающие значки
    4. Значки оповещающие о поломке
    5. Примеры значков на приборной панели конкретных марок и моделей.

    Разделение значков по цвету

    Что говорит красный цвет? Известно уже большинству с детства, что красный цвет опасности. На приборе панелей красные индикаторы говорят о неисправности в работе той или иной системы и что нужно как можно быстрее устранить данную проблему.

    Что говорит желтый цвет на значках? Желтый не так опасен как красный, но также он обозначает, что надо либо заехать в автосервис на техническое обслуживание, либо устранить возникшие предупреждающие знаки своими руками.

    Что говорит зеленый цвет? Зеленый — это знак того, что все включенные функции исправно работают.



    Информационные значки

    Рассмотрим по порядку информационные значки с фото и описаниями.

    Если загорелся такой желтый индикатор с изображением автомобиля с разводным ключом, то это означает, что есть какие-то неисправности в работе двигателя. Этот индикатор не показывает конкретно где искать причину, но, в основном, это бывает из-за сбоя в работе датчиков или что-то  с электроникой. В любом случае, лучше заехать в сервис к ребятам специалистам и сделать диагностику или же купить самому сканер и купить на нее расширенное программное обеспечение, как в сервисе

    Если включилось изображение красного автомобиля с красным замком и не мигает, то это означает, что неисправна штатная противоугонная система и машину нельзя будет завести. Он должен мигать когда авто закрыто и означает, что автомобиль под защитой.

    Если горит желтый автомобиль с желтым восклицательным знаком, то это означает, что неисправен электродвигатель. Он есть в гибридных автомобилях. Также, как и в первом случае, придется ехать на диагностику. Если загорелся красный рисунок с открытой дверью, то тут все понятно, какая-то дверь открыта или не до конца захлопнута, это может быть и дверь багажника. Если все двери плотно закрыты, то надо проверить концевики контактов проводов.

    Если вы видите мигающий желтый автомобиль с заносом, то это тоже логически понятно, значит система стабилизации курсовой устойчивости определила, что машина движется по скользкой дороге и она включилась. Автоматически определив скользкую дорогу и активизировавшись, предотвращается пробуксовка колес за счет подтормаживания буксирующего колеса и снижается мощность мотора. При таком мигающем значке тревожиться не стоит, просто надо аккуратно проехать опасный участок дороги.

    А если же рядом с этим мигающем значком появился нарисованный ключ, треугольник или занос в перечеркнутом виде, то это означает, что система неисправна и требует ремонта.

    Если появился желтый гаечный рожковый ключ, значит пора ехать на ТО (техническое обслуживание авто). Он просто напоминает: «водитель, завези машину на ТО». После прохождения обслуживания, обозначение ключа сбрасывают.



    Предупреждающие значки

    Если активирован рисунок желтого руля, то надо обратить внимание на систему руля.

    Если горит красный руль, то вышла из строя система ГУР (гидроусилитель руля) или ЭУР (электроусилитель руля), поэтому руль при таком значке крутится тяжелее.

    Если светится желтый автомобиль с ключом замка зажигания, то это сработал датчик иммобилайзера. Он может и мигать и гореть. Знак иммобилайзера моргает при закрытом автомобиле. Индикатор красного автомобиля с белым ключом замка зажигания показывает, что противоугонная система работает.

    Если рисунок иммобилайзера (или, как его еще называют, иммо) горит постоянно, значит иммо выключен.

    Также горит значок, если не считывается метка с ключа.

    И, третий случай, когда постоянно горит иммобилайзер, это неисправна система противоугона.

    Если горит рисунок ручного тормоза, то это означает, что ручник поднят и активирован. А, если при неактивном ручном тормозе загорается обозначение стояночного тормоза, то надо обратить внимание, это либо говорит об износе тормозных колодок, либо о снижении уровня тормозной жидкости. Если на автомобиле установлен электронный тормоз и активируется данный индикатор, то это значит, что надо проверить датчик или концевики проводов.

    Если загорелся рисунок, на котором нарисована охлаждающая жидкость и градусник красного цвета, то это показывает, что перегрелся автомобиль, температура жидкости выше рабочей температуры. Например, перегревается мотор в случае, когда порвал ремень генератора. Также может быть, засорился радиатор и каналы. В этом случае придет делать полную промывку системы охлаждения двигателя, предварительно выбрав способ, потому что способов чем и как промывать много.

    Если загорелся желтый значок бачонка с жидкость, значит надо долить уровень охлаждающей жидкости (тосол, антифриз), така уровень ниже нормы. Также может загореться этот знак при нормальном уровне жидкости, это значит, что застрял поплавок, его надо пошатать.

    Если светится желтая картинка лобового стекла с подающей на него жидкостью — это значит, что уровень жидкости в бачке омывателя ниже нормы, поплавок дает команду долить жидкость.

    Если светится желтый восклицательный знак в треугольнике внутри круговой стрелки против часового движения или просто высвечивается надпись ASR, то это говорит о том, система антипробуксовочной системы (Анти Спин Регулэйшн) сработала совместно с датчиками системы АБС (анти блокировочная система). Если он светится постоянно, то система ASR не работает.

    Если высвечивается желтая картинка с изображением выхлопной системы и над ней волнистые полоски, то это значит, что перегрелся катализаторный элемент в выхлопной системе. Признаком перегрева является уменьшение мощности двигателя. Перегрев катализаторного элемента может возникать не только если забились соты, но и, если есть неполадки в системе зажигания. Если катализатор совсем перестал работать, то уровень расхода топлива значительно увеличится.

    Если активировался рисунок желтого глушителя с выхлопными газами, то, значит есть какая-либо неисправность в выхлопной системе. Также обозначение работающего глушителя может активироваться после заправки плохим некачественным топливом или есть ошибка по датчику лямбда зонда. Датчик регистрирует пробелы воспламенения смеси и из-за этого увеличивается уровень содержания вредных веществ в выхлопных газах, в следствии чего загорается индикатор с картинкой выхлопные газы. Возможно, он будет загораться, если будут неправильно работать и стучат гидрокомпенсаторы.



    Значки оповещающие о поломке

    Если загорелся красное изображение аккумуляторной батареи, то, значит не подается заряд от генератора на акб и идет резкий расход энергии из аккумулятора. Если автомобиль имеет электродвигатель, то есть, гибридный, то под этим значком пишется надпись «main» (главный).

    Если светится знак кувшина с капающим маслом, то надо залить масло в мотор, так как уровень стал меньше нижней отметки на щупе. На некоторых марках авто рисунок уровня масла дополняется буквами L и H, которые говорят масло не хватает или в переизбытке. При пуске двигателя также загорается эта картинка, потом он должен отключиться, если уровень масла и давление в норме.

    Если высвечивается изображение человека на сидении с пристегнутым ремнем безопасности и подушкой безопасности перед ним, то, бортовой мозг говорит, что в случае, не дай Бог, дтп, система безопасности Airbag не сработает. Кроме значка с человечком, может светиться только надпись SRS или Airbag.

    Если горит восклицательный знак на панели приборов в кружочке и в скобках, то, как правило, причин может быть несколько. Вот причины, из-за которых может гореть красный восклицательный знак:

    Если желтый восклицательный знак в треугольнике, то значит есть неполадки в электронной системе стабилизации. Если красный в треугольнике, то на панели приборов должен светится еще значок, говорящий о проблеме.

    Если светится значок АБС, обычно это надпись ABS в кружочке и скобках, то, значит антиблокировочная система колес не работает. В этом случае движение можно продолжать, тормозная система работает в обычном режиме. Мы рассматривали подробнее тему почему загорается лампочка АБС.

    Если подсвечивается надпись ESP, которая может или мигать, или гореть постоянно, то это означает, что есть проблемы в системе стабилизации. Включение ЕСП может быть вызвано поломкой датчика давления тормозной системы, поломкой датчика угла поворота или неисправностью датчика включения стоп сигнала.

    Если светится значок в виде задвижки (красный или желтый ), то это изображен так двигатель, который также называют ЧЕК или Значок инжектора, то означает, что есть ошибки в работе двигателя автомобиля и, возможно, есть неисправности в работе электронной системе. В этом случае определить можно с помощью компьютерной диагностики в сервисе или, если есть сканер с программой, своими руками диагностировать. Причиной, например, может быть подсос воздуха в топливную систему через вакуум, из-за чего топливная смесь становится бедной и загорается чек/check.

    На автомобилях с дизельными двигателями горит значок с изображение спирали, то же самое, что и ЧЕК на бензиновых, означает, что есть какие-то неисправности (если горит постоянно). Этот индикатор должен гаснуть, когда мотор нагреется и отключатся спирали накала.

    Здесь представлены не все значки, но самые популярные, которые есть во многих марках машин. В комментариях можете указывать какие еще значки есть на панели приборов вашего авто.



    Примеры значков на приборной панели конкретных марок и моделей.



    Автор публикации

    15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

    Обозначение значков на панели приборов автомобиля. Что означают значки на приборной панели?

    Современные транспортные средства оснащаются различными электронными блоками и технологичными узлами, контроль за работой которых осуществляется при помощи соответствующих индикаторов. Для того чтобы понять состояние систем и возможные неполадки, необходимо знать обозначение значков на панели приборов. Рассмотрим основные символы, их работу и расшифровку.

    Общие сведения

    На щитке размещена масса лампочек, которые могут отличаться незначительно в зависимости от марки и типа авто. Они служат для информирования водителя о различных изменениях в основных системах машины. Точное обозначение значков на панели приборов можно узнать из сервисного мануала, прилагаемого к конкретному авто.

    Стоит отметить, что индикаторные лампы – это максимально простой способ для выявления всех возможных поломок. Индикаторы подскажут о неисправностях в работе силового агрегата, тормозной системы, аккумуляторной батареи и так далее. С развитием технологического оснащения транспортных средств количество датчиков также возросло. Наряду с дополнительными показаниями индикаторы приобретают более привлекательную и оцифрованную конфигурацию.

    Цветовые обозначения значков на приборной панели

    Знаки на панели приборов сигнализируют различными колерами. Красный цвет чаще всего символизирует возникновение серьезных неисправностей или говорит о нарушении в работе систем безопасности авто. Также красная символика часто используется как напоминание о включении стояночного тормоза.

    Расцветка оранжевого или желтого оттенка напоминает о том, что определенный узел или элемент нуждается в ремонте или срочном техническом обслуживании. В этом случае необходимо в предельно короткий срок обратиться в сервисный центр для диагностики и уточнения типа неисправности.

    Зеленый и синий цвет информируют владельца машины о нормальной работе узлов и агрегатов. Далее рассмотрим детальнее обозначение значков на панели приборов.

    Основная символика

    Лампочка-индикатор в виде красного кружка с восклицательным знаком в середине свидетельствует о том, что включен стояночный тормоз. Если этот символ появляется во время движения, это может говорить о неисправности в тормозном узле.

    Датчик с красным символом шкалы термометра свидетельствует о повышенной температуре мотора, аналогичное изображение синего колера – о непрогретом двигателе. В первом случае необходимо остановить транспортное средство и проверить хладагент на предмет закипания, мотор при этом не глушится. Мигающая лампа свидетельствует о неполадках в проводке.

    Масленка красного цвета на индикаторе с каплей масла возле носика – недостаток моторной жидкости, показания могут заменяться или дублироваться надписями Oil Level или Oil Min.

    Символическое изображение аккумулятора красного цвета говорит о снижении уровня напряжения в электроцепи. Также этот индикатор оповещает о нарушении работы генератора либо других проблемах в электрике.

    Системы безопасности

    Ниже приведено обозначение значков на панели приборов «Приоры» и многих других автомобилях похожего класса.

    • Треугольник красного цвета с восклицательным знаком внутри – напоминание о незакрытой двери или минимальном уровне моторной жидкости.
    • Аналогичный символ желтого колера – некорректная работа узла контроля стабильности авто.
    • Индикатор подушек безопасности красного цвета в виде сидящего человечка и шара перед ним говорит о поломке устройства или излишнем натяжении ремня. Неисправность необходимо срочно устранять, поскольку механизм может сработать самопроизвольно.
    • Датчик с желтыми буквами PCS – блок подушек безопасности не активен.
    • Зеленое или красное изображение ключа – включение иммобилайзера или сигнализации. Если символ не появляется после активации «противоугонки», ее работоспособность следует проверить.
    • Красный гаечный ключ – обозначение на приборной панели, свидетельствующее о нарушении работы трансмиссии.
    • Шестеренка красного колера с восклицательным знаком внутри – поломка сигнализации.
    • Руль и рядом красный восклицательный знак – неисправность ГУР или ЭУР.

    Датчики желтого цвета

    Среди этих типов значков на приборной панели автомобиля можно отметить следующие символы:

    • ABS в кружочке – нарушение в работе системы или ее полное отключение. Если сигнал высвечивается после включения зажигания и пропадает – узел работает нормально.
    • Круг, внешняя сторона которого обрамлена прерывистыми линиями, – износ тормозных колодок.
    • Символ двигателя с надписью CHECK – нарушение в работе силового агрегата.
    • Аналогичное изображение с черной стрелкой, стремящейся вниз – снижение уровня мощности мотора.
    • Прямоугольник, на нижней части которого изображено волнообразное движение – нехватка антифриза в системе.
    • Буквы АТ – требуется проверка отдельных элементов трансмиссии.
    • Надпись Nightview – не работает система ночного видения.

    Датчики управления и контроля

    Следующие обозначения значков на панели приборов:

    • Индикатор с терминами зеленого и желтого цвета Active Track и TCS Off – активирована система пробуксовки, зеленые символы – работа в нормальном режиме, желтые буквы – наличие сбоев.
    • Графическое изображение автомобиля, поднимающегося на возвышенность зеленого колера – подсказка водителю о движении на спуске или подъеме.
    • Желтые надписи ESP и BAS – включение поддержки аварийного торможения.
    • KDSS – нарушение в работе кинетической стабилизации подвески.

    Система устойчивости

    Указанные далее обозначения на приборной панели высвечиваются желтым цветом:

    • Символ автомобиля на извилистой дороге – отключение блока стабилизации транспортного средства. Значки могут заменяться или дублироваться надписями VDC Off, DSC Off.
    • Символ колеса со стрелкой и фрагментом дорожного полотна – некорректная работа элемента антипробуксовочной системы.
    • Машина, рядом с которой изображен гаечный ключ – нарушение в работе системы противоскольжения.
    • Черный символ авто на извилистой дороге и желтом фоне – транспортное средство движется по сколькому участку, узел противоскольжения работает нормально.

    Специальные значки на приборной панели автомобиля

    Ниже указана расшифровка индикаторов и ламп, связанных с функциональностью автомобиля.

    • Лампа с изображением автомобиля желтого колера, над крышей которого двухсторонняя стрелка – перебои с мощностью силового агрегата.
    • Символ ключа – красный элемент (электронного ключа нет), зеленое изображение – он есть.
    • Зеленая надпись Cruise – работает круиз-контроль. Мигающий символ говорит о неполадках в этой системе.
    • Буква Р с отходящими лучами к треугольнику – зеленый цвет указывает на нормальное функционирование парктроника, желтый символ – датчик работает некорректно.
    • Желтая «снежинка» – АКПП работает на повышенных передачах.
    • Оранжевый прямоугольник с входящими в него извилистыми стрелками – активирован обогрев заднего стекла.
    • Надпись CK SUSP – БК обнаружил нарушения в одном из элементов подвески.
    • Значки и обозначения панели приборов в виде надписей 4×4 High свидетельствуют о включении четырех ведущих колес, а желтый AWD говорит о том, что полный привод не может быть активирован по каким-либо причинам.
    • VGRS красного цвета – неполадки в функционировании системы управления.

    Освещение

    Далее указаны обозначения значков панели приборов «Приоры», связанные с работой осветительных элементов.

    • Зеленая символическая фара с лучами – фонари работают в нормальном режиме.
    • Аналогичное изображение с восклицательным знаком внутри – неполадки в работе внешних фар.
    • Синий элемент в виде фонаря с прямыми лучами – активирован дальний свет.
    • Аналогичный символ зеленого цвета с надписью Auto – работает функция переключения осветительных ламп.
    • Желтый фонарь с лучами, уходящими вниз и стрелками – ошибки в функционировании механизма регулировки световых элементов.
    • Символ автомобиля желтого цвета (вид сверху) с исходящим световым потоком от задних фар – неполадки в электрической цепи или стоп-сигналах.
    • Два встречных зеленых символа фар с лучиками – включены габаритные огни.

    Особенности дизельных авто

    На моделях с дизельным мотором встречаются следующие обозначения значков на приборной панели автомобиля:

    • Символ скрученной проволоки с двух сторон – горящий красным цветом значок говорит о том, что необходимо проверить свечи зажигания.
    • Схематическое отображение бензиновой колонки желтого цвета и капель рядом – присутствует конденсат в топливной системе.
    • Оранжевая надпись T-Belt – если горит после пуска мотора, необходимо срочно заменить ремень ГРМ.
    • Прямоугольник желтого колера, внутри которого диаграмма – БК нашел в дизеле излишек влаги.
    • Желтый или красный символ фильтра, наполовину закрашенный — нормальный или забитый сажевый фильтр.

    [rssless]

    Читайте НАС ВКонтакте

    [/rssless]

    Панель приладів. Позначення значків (лампочок) | Эксплуатация. Уход


      Обозначения на приборной панели
    ...

      С каждым годом производители устанавливают на автомобили новейшие системы, а так же и функциями, которые имеют свои индикаторы и указатели, разобраться в них довольно сложно.
      К тому же, на автомобилях разных производителей одна и та же функция или система может иметь индикатор, который совсем не похож на индикатор в автомобиле другой марки.

      В этом тексте приведен список индикаторов, которые используются в целях оповещения водителя.
      Не сложно догадаться, что индикаторы зеленого цвета, сообщают о работе той или иной системыЖелтые или красные, как правило, предупреждают о неисправности..

      И так рассмотрим все обозначение значков (лампочек) на приборной панели:

      Предупредительные индикаторы:

      Задействован стояночный тормоз, может быть низкий уровень тормозной жидкости, так же не исключена вероятность неисправности тормозной системе.

      Красный цвет повышенная температура системы охлаждения, синий — пониженная температура. Мигающий указатель — неисправность в электрике системы охлаждения.

      Упало давление в системе смазки (Oil Pressure) двигателя. Еще может обозначать низкий уровень масла.

      Датчик уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) опустился ниже допустимого значения.

      Падение напряжения в сети автомобиля, отсутствие заряда аккумулятора, а так же могут быть другие неисправности в системе электроснабжения надпись MAIN характерна для автомобилей с гибридным двигателем.
    -------------------------------------------------------------------------------------------------------------------------------
      Индикаторы, информируют о неисправностях и относятся к системам безопасности
    :

      Предупредительный сигнал для водителя, в случае возникновения нештатной ситуации (резкое падение давления масла или незакрытая дверь и т.д.), обычно сопровождается пояснительным текстовым сообщением на дисплее приборной панели.

      Сбой в электронной системе стабилизации.

      Неисправности подушки системы пассивной безопасности (Supplemental Restraint System — SRS).

      Индикатор оповещает об отключении подушки безопасности впереди сидящего пассажира (Side Airbag Off).

       Индикатор, отвечающий за подушку безопасности пассажира (Passenger Air Bag), данный индикатор отключится автоматически. Если на сиденье сядет взрослый человек, а индикатор "AIRBAG OFF" сообщает о неисправности в системе.

       Не работает система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), которые срабатывают при опрокидывании машины. Все склонные к опрокидыванию автомобили оборудованы такой системой. Поводом для отключения системы может стать езда по бездорожью, большие крены кузова могут спровоцировать срабатывание датчиков системы.

      Вышла из строя система предаварийной безопасности (Pre Collision or Crash System — PCS).


    Индикатор активации иммобилайзера или противоугонной системы.

      Предупреждает о неисправностях противоугонной системы или о сбое в ее работе.

      Неисправность или перегрев АКПП или других частей трансмиссии.

      Описание данной неисправности нужно смотреть в руководстве по эксплуатации авто.

      Встречается чаще всего на спортивных автомобилях и сигнализирует о том, что присутствует неисправность в одном из узлов трансмиссии, так же причиной работы индикатора может стать перегрев. Есть опасность, что автомобиль станет неуправляемым.

      Температура в АКПП превысила допустимую температуру (Automatic Transmission — A/T). Продолжать движение крайне не рекомендуется до тех пор, пока АКПП не охладится.

      Электрическая неисправность в АКПП (Automatic Transmission — AT). Продолжать движения не рекомендуется.

      Индикатор режима блокировки АКПП (A/T Park — P) при позиции «P» «паркинг» часто устанавливается на автомобили, оснащенные полным приводом и имеющие понижающий ряд в раздаточной коробке. АКПП блокируется тогда, когда переключатель режимов полного привода расположен в позиции (N).

      Upshift - сигнал перехода на повышенную передачу Индикатор shift up — лампочка сигнализирующая необходимость переключения на повышенную передачу для максимальной экономии топлива.

      Неисправность в электро- или гидроусилителе руля.

      Активирован ручной тормоз.

      Уровень тормозной жидкости опустился ниже допустимого.

      Неисправность в системе ABS (Antilock Braking System) или данная система отключена намеренно.

      Износ тормозных колодок достиг предельного уровня.

      Система распределения тормозных усилий неисправна.

      Поломка системы электрического стояночного тормоза.

      При включенном зажигании информирует о необходимости нажатия педали тормоз, для того, чтобы разблокировать переключатель передач АКПП.

      Предупреждает о падение давления воздуха более чем на 25% от номинального значения, в одном или нескольких колесах.

      При запущенном моторе предупреждает о необходимости диагностики мотора и его систем. Может сопровождаться отключением некоторых систем автомобиля до тех пор, пока не будут устранены неисправности. Система EPC контроля мощности (Electronic Power Control — ) при обнаружении неисправности в моторе принудительно снизит подачу топлива.

      Зеленый индикатор системы Start-Stop говорит о том, что двигатель заглушен, а желтый о неисправности в системе.

      Снижение мощности мотора по каким-либо причинам. Остановка мотора и перезапуск примерно через 10 секунд иногда может решить проблему.

      Неполадки в электроники трансмиссии или работе двигателя. Может информировать о неисправности системы впрыска или иммобилайзера.

      Загрязнен или вышел из строя кислородный датчик (лямбда-зонд). Продолжать движение не желательно, так как этот датчик оказывает прямое влияние на работу системы впрыска.

      Перегрев или неисправность каталитического нейтрализатора. Обычно сопровождается падением мощности двигателя.

      Необходимо проверить крышку топливного бака.

      Информирует водителя о включении другого индикатора или о появлении нового сообщения на дисплее панели приборов. Сигнализирует о потребности выполнить какие-то сервисные функции.

      Сообщает, что водитель должен обратиться к инструкции по эксплуатации авто, чтобы расшифровать сообщение, появившееся на дисплее приборной панели.

      В системе охлаждения двигателя уровень охлаждающей жидкости ниже допустимого.

      Вышла из строя электронная дроссельная заслонка (ETC).

      Отключена или неисправна система слежения (Blind Spot — BSM) за невидимыми зонами.

      Подошло время для проведения планового техобслуживания автомобиля, (OIL CHANGE) смены масла и т.д. В некоторых автомобилях первый индикатор указывает на наличие более серьезных проблем.

      Воздушный фильтр системы впуска двигателя загрязнен, необходима его замена.

      В системе ночного видения возникла неисправность (Night View)/перегорели инфракрасные датчики.

      Выключена повышающая передача «овердрайв» (Overdrive — O/D) в АКПП.
    -------------------------------------------------------------------------------------------
      Системы помощи в критических ситуациях и стабилизации:

      Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленый информирует, о том, что система работает в данный момент; желтый — система отключена или в ее работе произошел сбой. Так как она связана с тормозной системой и системой подачи топлива, то неисправности в данных системах могут вызвать ее отключение.

      Системы помощи при экстренном торможении (Electronic Stability Program — ESP) и стабилизации (Brake Assist System — BAS) взаимосвязаны. Этот индикатор информирует о неполадках в одной из них.

      Поломка в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).

      Индикаторы системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места.

      Система стабилизации (Stability Control) отключена. Также она автоматически деактивируется при горящем индикаторе «Check Engine». Каждый производитель систему стабилизации называет по разному: Automatic Stability Control (ASC), AdvanceTrac, Dynamic Stability and Traction Control (DSTC), Dynamic Stability Control (DSC), Interactive Vehicle Dynamics (IVD), Electronic Stability Control (ESC), StabiliTrak, Vehicle Dynamic Control (VDC), Precision Control System (PCS), Vehicle Stability Assist (VSA), Vehicle Dynamics Control Systems (VDCS),Vehicle Stability Control (VSC) и т. д. При обнаруживание скольжение колес, при помощи системы тормозов, управления подвеской и подачи топлива, система стабилизации выравнивает автомобиль на дороге.

      Индикатор системы стабилизации Electronic Stability Program (ESP) или Dynamic Stability Control (DSC). На автомобилях некоторых производителей, этот индикатор обозначает дифференциал с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).

      Системе необходима диагностика или задействован полный привод.

      Сбой в системе помощи при экстренном торможении Brake Assist System (BAS). Данный сбой влечет за собой деактивацию системы Electronic Anti-Slip Regulation (ASR).

      Деактивирована система интеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), данная система способна до столкновения самостоятельно задействовать тормозную систему при возникновении препятствия в опасной близости от автомобиля. Если система включена, а индикатор светится, значит загрязнились или вышли из строя лазерные датчики системы.

      Индикатор, информирующий водителя о том, что зафиксировано скольжение машины и система стабилизации начала работу.

      Система стабилизации не функционирует или неисправна. Автомобиль управляется нормально, но помощь электроники отсутствует.
    ---------------------------------------------------------------------------------------
      Индикаторы дополнительных и специальных систем:

      Отсутствует/присутствует электронный ключ в машине.

      Первый значок — электронный ключ отсутствует в автомобиле. Второй — ключ найден, но батарее ключа необходима замена.

      Активирнован режим «Снег» (Snow Mode), данный режим поддерживает повышенные передачи при трогании с места и движение.

      Индикатор, предлагающий водителю отдохнуть от вождения. На некоторых автомобилях сопровождается текстовым сообщением на дисплее или звуковым сигналом.

      Информирует об опасном сокращении расстояния до идущего впереди автомобиля или о том, что на пути следования появилось препятствия. На некоторых автомобилях может быть частью системы «Круиз-контроль».

      Индикатор легкого доступа в машину, оборудован системой регулировки высоты положения кузова над дорогой.

      Активирован адаптивный круиз-контроль (Adaptive Cruise Control — ACC) или круиз-контроль (Cruise Control), система поддерживает необходимую скорость, для того, чтобы сохранить безопасную дистанцию до идущего впереди автомобиля. Мигающий индикатор информирует на неисправность системы.

      Лампа-индикатор включения обогрева заднего стекла. Лампа горит когда включено зажигание, указывает на то что обогревается заднее стекло. Включается соответствующей кнопкой.

      Тормозная система активирована (Brake Hold). Растормаживание произойдет после того, как будет нажата педаль газа.

      Комфортный режим и спортивный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).

      На автомобилях оборудованных пневматической подвеской, данный индикатор указывает высоту положения кузова над дорогой. Высшее положение в данном случае (HEIGHT HIGH).

      Check Suspension — CK SUSP. Сообщает о вероятных неисправностях в ходовой части, предупреждает о необходимости ее проверки.

      Неисправна или отключена система предупреждения столкновений (Collision Mitigation Brake System — CMBS), причиной может стать загрязнение датчиков-радаров.

      Активирован режим движения с прицепом (Tow Mode).

      Система помощи при парковке (Park Assist). Зеленый цвет — система активна. Желтый — произошел сбой в работе или загрязнились датчики системы.

       Индикатор системы отслеживания полосы движения (Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP). Желтый мигающий цвет индикатора предупреждает о том, что автомобиль смещается со своей полосы влево или вправо. Иногда сопровождается звуковым сигналом. Желтый немигающий указывает на неисправность. Зеленый система включена.

      Поломка в системе «Start/Stop», которая способна в целях экономии топлива глушить мотор, при остановке на красный сигнал светофора, и запускать двигатель снова нажатии на педаль газа.

      Активирован режим экономии топлива.

      Автомобиль переведен в режим экономичного движения (ECO MODE).

      Подсказывает водителю, когда лучше переключиться на повышенную передачу, в целях экономии топлива, присутствует на автомобилях, на которых установлена механическая КПП.

      Трансмиссия перешла в режим заднего привода.

      Трансмиссия в режиме заднего привода, но в случае необходимости, электроникой автоматически включается полный привод.

      Режим полного привода задействован.

      Активирован режим полного привода с понижающим рядом в раздаточной коробке.

      Центральный дифференциал заблокирован, автомобиль в режиме «жесткого» полного привода.

      Задний межколесный дифференциал заблокирован.

      Полный привод деактивирован — первый индикатор. В полном приводе обнаружена неисправность — второй.

      При запущенном двигателе может информировать о неполадках системы полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD), может сообщать о несовпадении диаметра колес задней и передней оси.

      Неисправность системы полного привода (Super Handling — SH, All Wheel Drive — AWD). Вероятно перегрелся дифференциал.

      Температура масла в заднем дифференциале превысила допустимую (Rear Differential Temperature). Желательно остановиться и подождать, когда дифференциал охлаждится.

      При запущенном моторе информирует о том, что возникла неисправность в системе активного подруливания (4 Wheel Active Steer — 4WAS).

      Неисправность, связанная с системой активного подруливания задних колес (Rear Active Steer — RAS) или система деактивирована. Неисправность в системе двигателя, подвески или тормозов могут вызвать отключение RAS.

      Функция трогания с места с повышенной передачи активирована. Часто используется на автомобилях с автоматической КПП, при езде по скользкому дорожному покрытию.

      Данный индикатор загорается на несколько секунд, после того, как было включено зажигание, установлен на автомобилях, которые оборудованные вариатором (Continuously Variable Transmission — CVT).

      Поломка рулевого управления, с переменным передаточным числом (Variable Gear Ratio Steering — VGRS).

       Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronic Throttle Control System — ETCS, Electronically Controlled Transmission — ECT, Elektronische Motorleistungsregelung, Electronic Throttle Control). Может изменять настройки подвески, АКПП и двигателя.

      Режим «POWER» (PWR) активирован, на автоматической КПП, при данном режиме переключения «наверх» происходят позже, что позволяет максимально увеличить обороты двигателя до более высоких, соответственно, это позволит Вам получить большую выходную мощность. Может изменять настройки подачи топлива и подвески.
    -----------------------------------------------------------------------------------------------
      Индикаторы, которыми оборудованы электромобили/гибриды:

      Неисправность главной батареи или в контуре высокого напряжения.

      Сообщает о неисправности системы электропривода автомобиля. Смысл такой же, что и у «Check Engine».

      Индикатор, информирующий о низком уровне заряда высоковольтной батареи.

      Требуется подзарядка батарей.

      Информирует о значительном снижение мощности.

      Батареи в процессе зарядки.

      Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.

      Индикатор сообщает о том, что автомобиль готов к движению (Hybrid Ready).

      Неисправна система внешнего звукового предупреждения пешеходов о приближении автомобиля.

        Индикатор сообщающий, что обнаружена критическая (красный цвет) и не критическая (желтый цвет) неисправность. Встречается в электромобилях. Иногда имеет возможность понизить мощность, или остановить двигатель. Если индикатор светится красным, движение продолжать категорически не рекомендуется.
    ---------------------------------------------------------------------------------------------
      Индикаторы, которыми оборудованы дизельные автомобили:

      Активированы свечи накаливания. Индикатор должен гаснуть после прогрева, отключения свечей.

      Индикаторы фильтра макрочастиц (сажевого фильтра) Diesel Particulate Filter (DPF).

      Нехватка жидкости (Diesel Exhaust Fluid — DEF) в системе выхлопа, данная жидкость необходима для каталитической реакции очищения отработавших газов.

      Неисправность в системе очистки выхлопных газов, причиной загорания индикатора может стать слишком высокий уровень эмиссии.

      Индикатор сообщает, что в топливе присутствует вода (Water in Fuel), так же может сообщать о необходимости обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).

      значок кардиограммы; Индикатор неисправности в электронных систем авто или наличие воды в дизтопливе.

      Сигнал T-BELT; Индикатор необходимости замены ремня ГРМ. Горит при включении зажигания, информируя о исправности, а при запуске мотора гаснет. Информирует когда приближается рубеж 100 000 км, и сигнализирует что пора менять ремня ГРМ. Если лампа горит при работе мотора, а на спидометре и близко нет 100 000 км, значит ваш спидометр скручен.
    -----------------------------------------------------------------
      Индикаторы внешних световых приборов:

      Индикатор активации наружного освещения.

      Не работает одна или более ламп наружного освещения, причиной может стать неисправность в цепи.

      Дальний свет включен.

      Информирует о том, что система автоматического переключения между дальним и ближним светом активирована.

      Неисправность системы авторегулировки угла наклона света фар головного света.

      Система адаптивных фар (Adaptive Front-lighting System — AFS) отключена, если индикатор мигает, значит обнаружена неисправность.

      Активна система автовключения фар ближнего света в дневное время (Daytime Running Lamps — DRL).

      Неисправность одной или более ламп стоп-сигнала/заднего фонаря.

      Габаритные огни включены.

      Противотуманные фары включены.

      Задние противотуманные фары включены.

      Активирован сигнал поворота или аварийная сигнализация.
    --------------------------------------------------
      Дополнительные индикаторы:

      Напоминает о том, что ремень безопасности не пристегнут.

      Незакрыт багажник/капот/дверь.

      Топливо на исходе.

      На исходе жидкость в омывателе ветрового стекла.
    -------------------------------------------------------------------------------------------------
      Портал авторемонта своими руками:  https://atlib.ru/blog/93-oboznacheniya-na-pribornoj-paneli
    ------------------------------------------------------------------------------------------------------------------------------------------
    Термины Панель приборов
    Контрольные лампы на панели приборов

    Источник: Портал авторемонта • 02.27.2014 • Автор: avtoblog • Фото: Приборная панель •
    ===========================================================================

    Предыдущие новости:

    Мережа АЗС OKKO відкрила 34 електрозаправки по Україні..

    Safelite компанія з виробництва автоскла

    Прокладки двигуна - гарантія роботи мотора!

    Як швидко повинен робитися ремонт на автосервісі?

    П'ять непотрібних пропозицій в автосервісах

    Полная расшифровка значков на приборной панели автомобилей VAG (и что с ними делать)



    Значок аккумулятора информирует о том, что напряжение в бортовой сети упало.

    Стоит проверить уровень заряда. И получает ли АКБ питание от генератора.


    Красная загоревшаяся масленка предупреждает о том, что уровень масла в системе смазывания двигателя упал.

    В норме этот значок загорается сразу после включения зажигания и сам по себе гаснет через пару секунд. Если не гаснет - проверяем уровень масла щупом, смотрим утечки.


    Неисправность тормозной системы. Чаще всего - водитель забыл снять машину с "ручника".

    Или колодки совсем изношены. Или снизился уровень тормозной жидкости.

    Иногда появление такого значка связано с тем что датчик уровня тормозной жидкости вышел из строя и дурит.



    Нужно проверить ручник, долить тормозную жидкость, проверить шланги и патрубки тормозной системы на герметичность.

    Если после всех мероприятий значок не гаснет - вызывайте эвакуатор.



    Возникла неисправность в системе подушек безопасности. В нужный момент они просто не сработают.

    В зависимости от модели автомобиля, предупреждающий значок может быть в форме рисунка или надписи AIRBAG / SRS.

    В норме, такой значок загорается после включения зажигания и гаснет спустя пару минут.

    Если не гаснет или зажигается во время движения, стоит искать причину. Их много: от повреждения датчика до некорректного восстановления подушек безопасности после аварии.



    Неисправность в системе ABS. В норме такой значок пропадает сам после того, как завели автомобиль.

    Причины поломки разнообразны - от окислившихся контактов до сгоревшего предохранителя. Ехать можно, но ABS не сработает.

    Значок сообщает о проблемах в системе стабилизации (курсовой устойчивости) автмообиля.

    Как правило, причина связана с выходом из строя датчиков - угла поворота или включения стоп-сигналов. Реже выходит из строя датчик давления тормозной системы.

    Ехать можно, но диагностику откладывать не стоит.

    Если такой значок желтого цвета, это просто предупреждение об адаптации системы рулевого управления.

    А вот если такой руль горит красным - отказала система ГУР или ЭУР. Проверять (и менять) нужно жидкость ГУР, датчики, предохранители, тросики и т.п.



    Опасный знак. Сигнализирует о перегреве мотора. Продолжать движение нельзя.

    Стоит проверить (долить) уровень антифриза, посмотреть патрубки и радиатор системы охлаждения двигателя на герметичность, проверить датчики и вентилятор.



    Еще один опасный значок для бензиновых автомобилей. "Чек двигателя", если он загорается на работающем моторе, сообщает о неполадках в работе двигателя.

    Причину нужно выяснять и устранять. Это может быть проблема с системой зажигания (свечи, катушки), сбои в работе датчиков (в холода), из-за чего двигатель получает обедненную смесь, и другие неприятности.

    Здесь нужна компьютерная диагностика. Ездить с "чеком" нельзя.

    Иногда появление такого значка сопровождается отключением некоторых систем автомобиля - до тех пор, пока неисправности не будут устранены.

    Система EPC - Electronic Power Control - при обнаружении неисправности в работе двигателя принудительно снижает подачу топлива в камеру сгорания.



    Значок свечей накаливания на дизельных автомобилях выполняет ту же роль, что и значок Check Engine на бензиновых. Сигнализирует о неисправностях в работе мотора.

    В норме, он должен потухнуть спустя пару секунд после запуска двигателя, когда свечи накаливания прогреваются.



    Предупреждает о проблемах с катализатором. В сочетании с падением мощности двигателя: катализатор перегрелся.Причина - плохая пропусная способность или сбои в механизме зажигания.

    Если катализатор вышел из строя, расход топлива сильно увеличится.



     Сигнал о неисправности в системе очищения выхлопаных газов.

    Часто появляется после заправки сомнительным топливом или связан с выходом из строя датчика лямбда зонда. Не критично, но нужна диагностика.



    Неисправность антипробуксовочной системы - Anti-Spin Regulation.

    Помимо двух этих вариантов исполнения значка, есть и третий - машинка на скользкой дороге.

    Блок управления ASR работает в паре с датчиком системы ABS. Поэтому проблему нужно диагностировать.

    Индикатор системы стабилизации кузова. Загорается на скользкой дороге, сигнализирует о том, что система активировалась.

    Но если с таким значком повяляется рядом треугольник, ключ или зачеркнутый замок - система неисправна, электронный помощник не работает.



    В расширительном бачке заканчивается жидкость омывателя стекла.

    Если после долива лампочка продолжает гореть - вероятно, засорен датчик уровня омывайки, или сама жидкость опознается бортсистемой как неподходящая.



    Одна или несколько дверей машины не закрыта. Или багажник.

    Если все закрыто - повреждены контакты проводки дверей (концевые выключатели).

       Пора провести техническое обслуживание автомобиля. Это просто информационный символ, как правило, после плановых работ его сбрасывают.


     Значок иммобилайзера. В норме - моргает, когда автомобиль закрыт и включена противоугонная система. Если горит постоянно, иммобилайзер не активирован, не может считать метку с ключа или противоугонная система неисправна.



     Если машина закрыта и мигает этот значок - все хорошо, штатная противоугонная система работает.

    А вот если такой значок загорается при попытке завести открытый автомобиль, это неисправность в работе системы. И завести машину не получится.



    Это значок ошибки EPC. Она говорит о неисрпавностях в работе двигателя или о поломке в электронной части трансмиссии.

    Чаще всего, вызывается сбоем датчиков. Выявить и устранить проблему нужно как можно быстрее.

    Продолжать движение не стоит. Вызывайте эвакуатор и отправляйтесь на диагностику.

    Вот что означают сигнальные лампы и символы вашего автомобиля

    Как и многие вещи, автомобили не идеальны. Справедливо предположить, что что-то в конечном итоге сломается или перестанет работать, независимо от того, какую машину вы покупаете, и независимо от того, насколько она надежна, по слухам. К счастью для вас, пресловутый мозг вашего автомобиля распознает надвигающуюся проблему раньше вас и чаще отправляет вам предупреждение. В новых автомобилях есть датчики и сигнальные лампы, которые предупреждают об уровне давления в шинах и уровне омывающей жидкости.Но знаете ли вы, что означают все эти маленькие значки на панели инструментов? Если нет, мы вас прикрыли. Мы собрали это руководство по 10 наиболее распространенным автомобильным сигнальным огням.

    Противотуманные фары

    Посмотреть все 10 фото

    Начнем с приборной панели, которая технически не является сигнальной лампой. Символ противотуманных фар очень похож на тот, который используется для обычных фар, хотя и с волнистой линией перед ним вместо трех линий, которые выглядят как лучи. Однако не все автомобили оснащены противотуманными фарами, поэтому возможно, что вы никогда не увидите эту подсветку приборной панели во время владения автомобилем.

    Низкое давление в шинах

    Посмотреть все 10 фото

    Современные автомобили поставляются с системами контроля давления в шинах, а маленький восклицательный знак внутри полукруга просто означает, что в одной или нескольких ваших шинах низкое давление. Если вы видите этот знак, не волнуйтесь. Вместо этого найдите безопасное место, чтобы остановиться и осмотреть свои шины. Если они выглядят немного низко, осторожно пройдите к ближайшей заправке, чтобы наполнить их воздухом. На большинстве автомобилей этот свет гаснет сам по себе после того, как вы отремонтируете шины.

    Индикатор уровня масла в двигателе

    Посмотреть все 10 фото

    Автомобили могут контролировать давление масла в двигателе уже много лет. Если вы видели, как на приборной панели загорелся световой индикатор соуса, это означает, что проблема с давлением масла в двигателе. Без достаточного давления масла двигатель не может должным образом смазывать себя. Это может привести к серьезным механическим проблемам - двигатель может заклинивать, и вы можете оказаться в затруднительном положении. В результате, лучше сразу же проверить это.

    Контрольная лампа двигателя

    Просмотреть все 10 фотографий

    Контрольная лампа двигателя означает, что один из многих датчиков, контролирующих вашу машину, обнаружил проблему с двигателем. Это может быть что угодно, от неисправности свечи зажигания до отказа чего-то серьезного, например, впускного коллектора или низкой компрессии. Если у вас нет особых навыков, вы должны оставить такое исправление механику, которому доверяете. В любом случае, если вы видите на приборной панели индикатор «Проверьте двигатель», значит, что-то пошло не так, и вам не следует откладывать поездку в магазин.Чем раньше вы это исправите, тем лучше.

    Фонарь контроля тяги или устойчивости

    Просмотреть все 10 фото

    Большинство автомобилей с системой контроля тяги или устойчивости позволяют отключать эти функции. Если вы видите то, что выглядит как вид сзади старого седана, за которым следуют несколько волнистых линий на дороге, это означает, что ваша система контроля устойчивости частично или полностью отключена. Это означает, что здесь произошло одно из двух: либо вы отключили функцию, потому что хотели немного спортивного вождения (включите ее снова, вы не Льюис Хэмилтон), либо функция вообще не работает. Безопаснее всего позволить компьютеру думать о сцеплении с дорогой, поэтому найдите способ вернуть его как можно скорее.

    Сигнальная лампа уровня охлаждающей жидкости

    Просмотреть все 10 фото

    Если вы видите, что на приборной панели появляется маленький термометр, это означает, что ваша машина, вероятно, перегревается. Есть несколько вещей, которые могли произойти, но лучше всего остановить машину и подождать, пока двигатель не остынет сам по себе. Затем возьмите тряпку, откройте капот и тряпкой поднимите крышку бачка с охлаждающей жидкостью и проверьте уровень охлаждающей жидкости.Если ваш автомобиль настолько горячий, что двигатель, резервуар с охлаждающей жидкостью или резервуар с охлаждающей жидкостью «дымит», вы можете вызвать службу эвакуации.

    Сигнальная лампа тормозной системы

    Просмотреть все 10 фото

    Если вы видите восклицательный знак с кружком вокруг него на приборной панели, это означает, что что-то не так с вашими тормозами. Возможно, возникла проблема с компонентами тормоза, или может потребоваться доливка гидравлической жидкости. Остановите машину и вызовите эвакуатор, как только сможете. Вождение без полностью функционирующей тормозной системы опасно (не говоря уже о полностью гаечных) и должно быть исправлено как можно скорее.

    Контрольная лампа датчика ABS

    Просмотреть все 10 фотографий

    Хотя она связана с тормозной системой, контрольная лампа ABS не сигнализирует о неисправности физических тормозов. Вместо этого это сигнализирует о проблеме с антиблокировочной тормозной системой. Вполне вероятно, что если вы остановитесь слишком резко с включенным светом, то тормоза вашего автомобиля могут заблокироваться, что может затруднить полную остановку. В этом случае лучше всего отнести свою машину в магазин, поскольку АБС - одно из самых важных средств повышения безопасности в автомобилях с момента изобретения ремня безопасности.

    Сигнальная лампа подушки безопасности

    Посмотреть все 10 фото

    В наши дни все автомобили имеют подушки безопасности. Это разрешено федеральным законодательством (как и должно быть), и иногда вы увидите сигнальную лампу подушки безопасности на приборной панели. Этот свет может означать несколько вещей. Это может указывать на проблему с любым количеством элементов, включая датчики, которые обнаруживают аварии и срабатывают подушки безопасности в случае аварии. Если этот свет постоянно загорается на вашей приборной панели, то пора отвезти вашу машину в магазин для осмотра.

    Индикатор батареи

    Посмотреть все 10 фото

    Если вы видите маленькую красную батарейку на приборной панели, это означает, что вы в настоящее время питаете свой автомобиль только от батареи. Когда двигатель не работает, генератор не заряжает аккумулятор активно. Это означает, что в конечном итоге вы разрядите аккумулятор, и вам, вероятно, понадобится толчок, чтобы снова начать работу. Если этот индикатор горит при включенном двигателе вашего автомобиля, то обычно это признак того, что система зарядки аккумулятора не работает. В этом случае вам придется куда-нибудь отвезти машину, чтобы диагностировать проблему.

    Знаки на приборной панели вашего автомобиля - что это значит?

    Вы садитесь в машину и заводите ее, как и в любой другой день, вроде все нормально. Но на приборной панели мигает незнакомый значок, тогда вы думаете про себя: « Что за волшебство это ?».

    Это лишь один из множества способов, которыми ваша машина построена для связи с вами, в данном случае это вид предупредительной лампы.

    У вас может быть безумное представление о значении этих символов, но кто я такой, чтобы судить? 😛

    Но вот список, объясняющий, что каждый из них означает и что вам следует делать.

    1. Неудачная конструкция вертолета


    Уровень серьезности: ΔΔΔΔΔ

    Нет, вы не будете летать на своей машине. Это сигнальная лампа двигателя .

    Это может указывать на возможное повреждение двигателя. Вы можете столкнуться с некоторыми необычными сложностями - например, с отсутствием мощности, как если бы ваша машина хромала из-за пропусков зажигания, или двигатель просто не реагировал нормально.

    Скорее всего, это может быть неисправный датчик в автомобиле. Вам следует сразу же поставить диагноз, чтобы предотвратить дальнейший и потенциально непоправимый ущерб.

    2. Джинн в бутылке


    Уровень серьезности: ΔΔΔΔΔ

    Ни одно желание не исполнится. Это сигнальная лампа масла .

    Загорается, если температура масла слишком высокая, количество масла недостаточное или давление масла падает слишком низко. Неправильного масла и низкого давления масла следует избегать.

    Давление масла не позволяет ему под действием силы тяжести попасть в нижнюю часть двигателя. Падение давления масла может быть вызвано неисправностью масляного насоса, негерметичной масляной трубкой или недостаточным количеством масла в двигателе.

    Вы должны немедленно остановить автомобиль и заглушить двигатель, если вы видите сигнальную лампу. Проверить уровень масла и при необходимости долить. Если проблема не исчезнет, ​​позвоните профессионалам.

    3. Пароход!


    Уровень серьезности: ΔΔΔΔ

    Конечно, вы хотите, чтобы это означало время на пароходе в дождливый день. На самом деле это сигнальная лампа тормоза .

    Тормоза вашего автомобиля - самый важный компонент транспортного средства. Вероятно, вы оставили включенным ручной тормоз, просто убедитесь, что он полностью отпущен.

    Если индикатор все еще горит, возможно, в вашем автомобиле мало тормозной жидкости или что-то более серьезное. Или это может быть просто неисправен датчик.

    Неисправность тормозной системы может быть очевидна. Если педаль тормоза менее жесткая и при нажатии на нее упирается в пол, вам не следует управлять автомобилем, пока она не будет зафиксирована!

    4. Робот подмигивает 😉


    Уровень серьезности: ΔΔΔΔ

    Это сигнальная лампа заряда батареи , ребята.

    Обычно ошибочно считают, что это проблема исключительно автомобильного аккумулятора.На самом деле проблема с системой зарядки.

    Это может быть неисправный генератор, неисправный автомобильный аккумулятор, потеря связи или поврежденный кабель в моторном отсеке. Когда нет зарядки, ваш автомобиль работает только от оставшейся электроэнергии в автомобильном аккумуляторе, который довольно быстро разряжается. Ваша машина просто отключится, пока вы едете по шоссе!

    Последствия отказа могут быть разными. Не спешите с выводами, а вместо этого объясните симптомы своим автомобильным экспертам и убедитесь, что они проверяют всю систему зарядки.

    5. Самурай на борту


    Уровень серьезности: ΔΔΔ

    Вы не убьете ни одного Билла. Но вы и ваши пассажиры должны пристегнуться ремнями безопасности . На некоторых автомобилях это предупреждение также сопровождается неприятным шумом.

    6. Satay Celup или Lok-lok


    Уровень серьезности: ΔΔΔΔ

    На самом деле это не что-то хорошее для вашего двигателя. Сигнальная лампа температуры указывает на то, что двигатель работает слишком горячо или в системе недостаточно охлаждающей жидкости.

    В худшем случае вы останетесь в затруднительном положении с паром, покрывающим моторный отсек. Это может быть вызвано неисправностью радиатора автомобиля или, что еще хуже, взорванной прокладкой головки блока цилиндров.

    Немедленно остановите автомобиль, если вы видите сигнальную лампу, так как слишком продолжительное вождение в горячем состоянии может привести к полному отказу двигателя.

    7. Вы пьяны


    Уровень серьезности: ΔΔΔΔ

    Нет, не виновен в соответствии с предъявленным обвинением. Это сигнальная лампа системы контроля тяги .

    Обычно это наблюдается, когда колеса теряют сцепление с дорогой, обычно под дождем.Ваш автомобиль показывает вам, что вы почти на пределе сцепления. Это значит, что вам следует притормозить.

    Если он горит постоянно, возможно, антипробуксовочная система отключена. Деактивация может быть вызвана выключением системы вами или ошибкой. Если последнее, вам следует проверить это.

    8. Пустой стакан для эспрессо


    Уровень серьезности: ΔΔΔΔ

    Нет, это не ваша утренняя порция кофеина. Это предупреждение датчика давления в шинах чаще встречается на более новых моделях автомобилей.

    Система постоянно контролирует давление в шинах и выдает предупреждение при падении давления. Оптимальное давление в шинах имеет решающее значение для безопасного вождения, поэтому проверяйте и накачивайте шины всякий раз, когда видите предупреждение.

    9. Смартфон с самоубийством


    Уровень серьезности: ΔΔΔ

    Это в значительной степени говорит само за себя. Когда количество топлива, оставшееся в баке, превысит определенный уровень, загорится сигнальная лампа низкого уровня топлива .

    Когда он включается, у вас есть примерно 80-100 км запаса хода, меньше, если у вашего автомобиля меньший топливный бак.Он разработан, чтобы дать вам достаточно предупреждений, чтобы найти заправочную станцию.

    10. Акробатические трюки


    Уровень серьезности: ΔΔΔΔ

    Если ваш автомобиль работает на дизельном топливе, это сигнальная лампа свечей накаливания .

    Транспортные средства с дизельным двигателем используют сжатие и температуру для воспламенения топливовоздушной смеси. Свечи накаливания используются для разогрева, а символ указывает на неисправность свечей или даже компьютерной системы, которая ими управляет.

    Осложнения со свечами накаливания могут вызвать раннее и позднее сгорание, а симптомом является грубый шум двигателя и нарушение плавности работы.


    Эти предупреждающие символы не являются значками испытаний, которые вы собираете, как когда были разведчиком. Отнеситесь к этим сигнальным лампам серьезно, поскольку вы можете не знать, что произойдет с вашей машиной в следующий момент, если решите игнорировать это. Загрузите приложение CARPUT для помощи на дороге при буксировке, замене автомобильного аккумулятора, ускоренном запуске, помощи при спущенном колесе и экстренной доставке бензина.

    Автомобильные световые индикаторы | Клетчатый флаг

    Фигуры 25 - 36

    25. Индикатор пробуксовки - в основном устанавливается на автомобилях класса люкс, индикатор пробуксовки показывает, что автомобиль может потерять сцепление с дорогой из-за сложных условий вождения.

    26. Индикатор открытых дверей - этот символ обычно загорается сразу после того, как водитель запускает двигатель и сообщает ему, что одна или несколько дверей закрыты неправильно.

    27. Противоугонная система - устанавливается исключительно на модели Ford, этот символ мигает после включения технологии Securilock Anti-theft.

    28. Индикатор электронного управления дроссельной заслонкой - загорается на короткое время, когда водитель запускает двигатель, индикатор показывает неисправность в системе электронного управления дроссельной заслонкой.

    29. AWD - с довольно многообещающим названием эта панель загорается при включении системы полного привода.

    30. Индикатор ESP / BAS - аналогичен индикатору ABS, но специально установлен для информирования водителя о потенциальной проблеме с технологией электронной программы стабилизации устойчивости.

    31. Индикатор повышающей передачи - показывает водителю, что система повышающей передачи отключена.

    32. Указатели поворота - безусловно, самые известные приборные панели, указатели поворота активируются, когда водитель меняет направление и использует рычаг сигнала.

    33. Сигнальная лампа температуры - предупреждает водителя о возможности перегрева двигателя и обычно требует остановки автомобиля.

    34. Индикатор OBD - член бортовой диагностики, этот индикатор выявляет проблему с двигателем или с выбросами газа и требует обслуживания автомобиля.

    35. Фара дальнего света - включается, когда водитель активирует режим дальнего света фар.

    36.Предупреждение о давлении масла - это уведомление включается, если ЭБУ обнаруживает проблему с давлением масла; водителю обычно рекомендуется остановить транспортное средство и как можно скорее отремонтировать его.

    [: en] Что означают символы на приборной панели вашего автомобиля? [:]

    [: en] Знание значений индикаторов на приборной панели вашего автомобиля позволит вам получить больше от систем, распознавать ситуации тревоги и принимать более обоснованные решения. Об индикаторах красного цвета следует немедленно позаботиться, поскольку они указывают на серьезную неисправность.

    1. Предупреждение о торможении

    Этот символ относится к системе предупреждения о торможении. Если этот значок горит, это означает, что компьютер антиблокировочной системы тормозов обнаружил проблему, которую необходимо решить профессионалу. Неисправность может быть связана с педалью тормоза, тормозным насосом, трубами (трубопроводами, по которым подается давление тормозного насоса), цилиндрами (тормозами внутреннего расширения) или каким-либо другим компонентом, в зависимости от того, использует ли ваш автомобиль дисковые тормоза или барабанные.

    2. Неисправность двигателя

    Этот символ указывает на то, что компьютер двигателя отправил код предупреждения при диагностике своей работы. Требует немедленного внимания механика. Если этот символ горит во время движения, лучше остановиться и обратиться за помощью. Если вы не можете остановиться, не двигайтесь быстро, не ускоряйтесь, двигайтесь медленно и попытайтесь добраться до места назначения, чтобы попросить о помощи.

    3. Контрольная лампа аккумуляторной батареи

    Если он загорается во время движения, это может указывать на неисправность во время зарядки.Возьмите его, чтобы он поставил диагноз и сказал вам, можете ли вы продолжать использовать эту батарею или нет.

    Как подготовить машину к приходу урагана

    4. Противотуманные фары

    Силовой свет передних противотуманных фар.

    5. Контроль шин

    Этот символ указывает на то, что система контроля давления в шинах обнаружила, что в некоторых из них отсутствует указанное давление воздуха или что какой-то датчик неисправен.Проверьте давление в шинах, у некоторых автомобилей нет проблем после проверки, но другим требуется профессиональная помощь.

    6. Мало топлива

    Сигнал, который мы все, наверное, знаем, уведомление о том, что вам нужен бензин и вам срочно нужно идти на запас.

    7. Предупреждение о температуре

    Этот индикатор предупреждает водителя о повышении температуры в автомобиле и о возможности перегрева двигателя.Если он включается, важно остановиться и подождать, пока температура не упадет. Постарайтесь как можно скорее забрать его с механиком.

    7 важных аксессуаров для повышения безопасности вашего автомобиля

    8. Индикатор аварии

    Этот значок активируется, когда водитель активировал аварийную кнопку.

    9. Противотуманка лобового стекла

    Как следует из названия, он используется для размораживания лобового стекла.

    10. Подушка безопасности передняя

    Если он горит постоянно, это означает, что есть проблема с подушкой безопасности на стороне водителя и ее необходимо проверить.

    11. Нефть

    Это уведомление в вашем автомобиле обнаруживает проблемы с давлением масла. Проверьте это как можно скорее.

    Страхование автомобилей является требованием закона в Калифорнии, и мы должны соблюдать закон, чтобы избежать серьезных проблем в случае аварии.Если вы ищете доступное автострахование, не ищите дальше!
    Страхование Вероники предлагает самые низкие ставки на рынке, DUI? Лицензия приостановлена? Билеты? Несчастные случаи? Без проблем. У Veronica’s Insurance есть решение для вас. Наши специалисты разработают идеальную программу для удовлетворения всех ваших потребностей в страховании.

    АРЕНДА СТРАХОВКИ У НАС!

    ПОЗВОНИТЕ НАМ:

    1-800-639-3939

    [: es] Conocer elignado de los indicadores en el cuadro de instrumentos de tu auto te enableirá sacar mayor provcho a los sistemas, переконфигурирует ситуационные де-лос-индикаторы и принимает решения, принимаемые главным образом.Los indicadores en color rojo deben ser atendidos inmediatamente porque indican una falla importante.

    1. Alerta de freno

    Este símbolo se refiere al sistema dealerta de freno. Cuando este icono se enciende indica que la computadora del freno antibloqueo detecta un problem que Requiere ser atendido por un profesional. La falla puede ser desde el pedal de freno, la bomba de freno, las canalizaciones (tuberías que llevan la presión de la bomba de freno), los bombines (frenos de expansión interna) или algún otro Компонент зависимости si utilizahíos о де тамбор.

    2. Mal funcionamiento del motor

    Este símbolo indica que la computadora del motor ha enviado un código de alertta en el Diagnóstico de su funcionamiento. Requiere atención inmediata de un mecánico. Si se enciende este símbolo mientras estás manejando, lo más recomendable es que pares y busques ayuda. Si es imposible que te detngas, no vayas rápido, no aceleres, vete despacio y trata de llegar a tu destino para pedir ayuda.

    3. Luz de advertencia de la batería

    Si se enciende durante la Conducción puede revelar una falla durante la carga. Llévalo a que le hagan un Diagnóstico y te digan si puedes seguir utilizando esa batería o no.

    Cómo preparar tu auto ante la llegada de un huracán

    4. Faros antiniebla

    Luz de encendido de los faros antiniebla delanteros.

    5. Monitoreo de llantas

    Este símbolo indica que el sistema de monitoreo de presión de las llantas ha detectado que alguna de ellas no tiene la presión de aire indicada o que algún sensor está funcionando de manera invalida. Checa la presión de tus llantas, algunos autos no tienen проблема después de verificar esto, pero otros Requieren asistencia profesional.

    6. Баджо горючее

    La señal que probablemente todos conozcamos, la notificación de que te hace falta gasolina y urge que vayas a abastecerte.

    7. Alerta de temperatura

    Esta luz avisa al conductor que se está elevando la temperatura del auto y existe la posibilidad de un sobrecalentamiento del motor. Si se enciende es importante que te Detengas y esperes a que baje la temperatura. Trata de llevarlo con el mecánico lo más pronto posible.

    7 важных аксессуаров для mejorar la seguridad de tu coche

    8. Indicador de Emergencia

    Este icono se activa cuando el проводник ha activado el botón de Emergencia.

    9. Desempañar parabrisas

    Como su nombre lo indica sirve para desempañar los cristales del parabrisas.

    10. Bolsa de aire фронтальная

    Si se enceende de forma permanente indica que hay un проблема с большим количеством воздуха, который соответствует требованиям дирижера и debe ser revisado.

    11. Alerta de aceite

    Esta notificación en tu auto detecta problemas con la presión del aceite. Revísalo lo más pronto posible.

    El seguro de automóvil es un Requisito legal en California y debemos cumplir con la ley para evitar problemsas graves en caso de un accidente. Si está buscando un seguro de auto asequible, ¡no busque más!
    El seguro de Veronica’s ofrece las tarifas más bajas del mercado, ¿DUI? Licencia suspendida? ¿Entradas? ¿Несчастные случаи? Нет проблем с сеном.Tiene una solución para usted от El seguro de Veronica. Nuestro especialista creará el programa perfecto для удовлетворительных текущих потребностей.

    ¡ALQUILA TU SEGURO CON NOSOTROS!

    LLÁMENOS AL:

    1-800-639-3939

    [:]

    Что означает сигнальная лампа заноса автомобиля?

    Что означает сигнальная лампа заноса автомобиля?

    На комбинации приборов вашего автомобиля есть несколько различных огней, которые могут загореться в любой момент времени.Некоторые из этих символов довольно легко понять, но другие могут немного сбивать с толку. Например, что означает эта сигнальная лампа заноса автомобиля? Означает ли это, что вы теряете контроль или что-то совсем другое? Позвольте нам объяснить.

    Когда вы видите, что символ автомобиля с волнистыми линиями позади него загорается и, вероятно, мигает, это означает, что ваша программа помощи при стабилизации автомобиля активирована. Исключение составляет ситуация, когда под символом написано ВЫКЛЮЧЕНО, что означает, что система помощи при стабилизации вашего автомобиля отключена.

    [Подробнее: Как подключиться к Honda Bluetooth ]

    Для чего нужна система стабилизации автомобиля?

    Проще говоря, система стабилизации автомобиля, как вы могли догадаться, помогает стабилизировать автомобиль. Если кажется, что ваш автомобиль немного скользит в условиях неровной дороги или при быстром повороте, система может сработать, чтобы помочь держать вещи в правильном направлении, регулируя мощность двигателя и торможение.

    Опять же, если вы видите, что этот символ мигает, а затем останавливается вскоре после этого, это, вероятно, просто означает, что система была задействована. Это хорошее предупреждение, которое может немного замедлить работу. Если он продолжает гореть, это может указывать на проблему с системой.

    Что означают другие предупреждающие символы на приборной панели Honda?

    Если вам теперь интересно, что означают некоторые другие сигнальные лампы на приборной панели, мы можем помочь. Мы не можем говорить от лица всех брендов, но можем говорить от лица Honda.Ознакомьтесь с руководством ниже. В данном случае мы рассматриваем именно Honda Accord 2018 года выпуска.

    Аккумулятор

    Дополнительная удерживающая система

    Проверьте свет двигателя

    Антиблокировочная тормозная система

    Электроусилитель руля

    Адаптивный круиз-контроль

    Система удержания полосы движения

    Система поддержки безопасности

    Предупреждение о давлении в шинах

    Напоминание о ремне безопасности

    Желтый значок топливного насоса

    Иммобилайзер

    Чтобы узнать больше о вашей Honda или других автомобильных советах и ​​уловках, вернитесь в блог Hilton Head Honda.

    Автомобильные сигнальные огни - на что указывают эти индикаторы на приборной панели

    Знайте символы приборной панели автомобиля и их значение

    В наши дни автомобиль превратился в нечто большее, чем просто средство передвижения. Он превзошел возраст, когда вещи проверялись вручную через регулярные промежутки времени. Те, кто владел автомобилями старшего поколения, обычно беспокоились, все ли под капотом, снаружи машины или внутри салона работают нормально. Причина в том, что в то время на приборной панели не было ничего похожего на сигнальные лампы автомобиля.

    Но теперь автомобили стали настолько сложными, насколько вы можете себе представить. Теперь они оснащены электронными датчиками, которые обнаруживают любую неисправность в автомобиле и вовремя предупреждают вас, что упрощает наблюдение за автомобилем. Современная приборная панель оснащена множеством сигнальных ламп, которые указывают на проблемы, возникшие в вашем автомобиле, или заранее предупреждают вас о ключевых областях, требующих немедленной проверки. А чтобы своевременно принять меры, любому автовладельцу очень важно разбираться в сигнальных лампах приборной панели автомобиля.

    Итак, давайте ознакомимся со всеми сигнальными лампами автомобиля и разберемся, что они означают:

    Сигнальная лампа тормозной жидкости -

    Этот свет начинает загораться, когда тормоза автомобиля усложняются. Поскольку тормоз - одна из самых важных частей автомобиля, настоятельно рекомендуется сразу же проверить его. Этот индикатор также указывает на низкий уровень тормозной жидкости. В этом случае как можно скорее залейте тормозную жидкость.

    Сигнальная лампа двигателя -

    Если этот индикатор горит, это может означать отсутствие питания, поскольку автомобиль перешел в безопасный режим для самозащиты, возможно, из-за неисправности в системе управления двигателем.Иногда это может быть из-за неисправного электрического датчика или из-за более серьезной проблемы, которая может вызвать непоправимый ущерб.

    Сигнальная лампа подушки безопасности -

    Неисправная подушка безопасности не сработает во время аварии, что означает, что пассажир и водитель могут получить серьезные травмы, а также раскрытие сумки может быть настолько неприятным, что может вызвать сотрясение и травму.

    Контрольная лампа гидроусилителя руля -

    Если этот индикатор горит, это означает, что в вашем рулевом управлении с усилителем возникла проблема, которая переводит ваше рулевое управление, переводя движение в тяжелый режим, в котором вам потребуется дополнительное усилие, чтобы заставить ваш автомобиль двигаться.

    Сигнальная лампа дизельного сажевого фильтра -

    Большинство современных автомобилей оснащено «дизельным сажевым фильтром», который удаляет вредную сажу из выхлопных газов и снижает выбросы. Если этот фильтр выходит из строя, на приборной панели загорается свет. Неисправность в этом случае приведет к выпуску черного дыма при каждом нажатии на акселератор, а также может вызвать повреждение двигателя.

    Сигнальная лампа охлаждающей жидкости -

    Когда появляется этот индикатор, это означает, что уровень охлаждающей жидкости низкий.Это также может означать возможность перегрева двигателя, и вам необходимо немедленно остановить автомобиль.

    Контрольная лампа масла -

    Загорается при слишком высокой температуре масла, низком уровне масла или давлении масла. В этот момент следует немедленно остановить двигатель транспортного средства, чтобы избежать серьезного повреждения двигателя. Следует обратиться за профессиональной помощью, чтобы обеспечить поддержание правильного уровня и давления масла.

    Контрольная лампа контроля давления в шинах -

    Эта система предназначена для определения отклонения давления в шинах от нормального.

    Сигнальная лампа заряда аккумулятора -

    Этот предупредительный световой сигнал загорается при включении автомобиля, но если он не гаснет через несколько секунд после запуска двигателя, это означает, что возникла проблема с электрической системой вашего автомобиля. Необходимо немедленно обратиться за помощью к механику.

    Задний противотуманный фонарь -

    Он остается включенным, как только водитель включает задние противотуманные фары. Если есть какая-то проблема, она может не работать, и вам нужно ее проверить.

    Напоминание о ремне безопасности -

    Этот свет будет гореть, пока вы и все пассажиры не пристегнете ремни безопасности.Свет может сопровождаться звуковым сигналом.

    Индикаторы открытых дверей -

    Этот символ загорается, когда водитель заводит машину, а одна или несколько дверей закрываются неправильно. Когда вы закроете все двери должным образом, он выключится.

    Предупреждающий световой сигнал -

    Указывает на то, что с транспортным средством возникла проблема, и другим водителям необходимо осторожно пересекать транспортное средство, чтобы избежать столкновения.

    Контрольная лампа АБС -

    Загорается при неисправности системы ABS автомобиля.

    Сигнальная лампа неисправности лампы -

    Этот символ указывает на то, что в одной или нескольких лампах вашего автомобиля что-то не так и ее необходимо заменить.

    Размораживание заднего стекла -

    Когда на лобовом стекле появляется слой тумана, он поднимается, и как только окно очищается, вы должны выключить его, чтобы сэкономить заряд батареи.

    Замок для безопасности детей -

    Если он начинает светиться, это означает, что активирована блокировка для безопасности детей.ВЫКЛЮЧАЙТЕ, когда это не требуется.

    Круиз-контроль -

    Этот свет загорается, когда круиз-контроль находится в активном режиме. Эта функция есть не в каждом автомобиле.

    Размораживание лобового стекла -

    Чтобы убрать иней с переднего экрана, водитель включает его, а когда экран очищается, он должен быть ВЫКЛЮЧЕН для экономии заряда батареи.

    Неисправность трансмиссии -

    Загорается, когда есть проблема с двигателем, и он требует немедленной остановки двигателя.Немедленно доставьте машину в сервисный центр, если это произойдет.

    Контрольная лампа тяги -

    Этот индикатор горит вместе с АБС, когда в автомобиле неисправна система. Он также будет мигать, когда система работает, чтобы предупредить водителя об опасных условиях.

    Электронная лампа управления дроссельной заслонкой -

    Этот индикатор указывает на неисправность в электронной системе управления дроссельной заслонкой.

    Индикатор AWD -

    Указывает, что активирован полный привод.Опять же, не в каждой машине есть эта функция.

    ESP / BAS свет -

    Он предназначен для информирования водителя о потенциальной проблеме с электронной системой стабилизации курсовой устойчивости. Он очень похож на индикатор ABS.

    Индикатор перегрузки -

    Это означает, что система перегрузки выключена.

    Уведомление о низком уровне топлива -

    Обычно это происходит, когда уровень топлива становится очень низким и возникает необходимость в дозаправке. Если он не работает должным образом, его необходимо немедленно проверить, иначе вы столкнетесь с проблемами с интервалами заправки топливом.

    Предупреждение о свечах накаливания -

    Используется в дизельных транспортных средствах. Запрещается предпринимать попытки завести двигатель, пока этот свет не погаснет. Свет также предупреждает пользователя об обнаружении неисправности в системе управления двигателем.

    Повороты -

    Без сомнения, самые важные индикаторы для любого автомобиля, эти указатели поворота активируются, когда водитель меняет направление и использует индикатор.

    Фара дальнего света -

    Активируется, когда водитель включает режим дальнего света фар.Его использование в основном ограничено движением по шоссе. На узких дорогах следует избегать дальнего света, так как вы не получите ни малейшего представления о ухабах.

    Подсветка приборной панели Honda Значение | Руководство по предупреждающим сигналам на приборной панели

    Подсветка приборной панели Honda Значение | Руководство по предупреждающим сигналам на приборной панели Сохраненные автомобили

    СОХРАНЕННЫЕ АВТОМОБИЛИ

    У вас нет сохраненных машин!

    Ищите эту ссылку в избранном:
