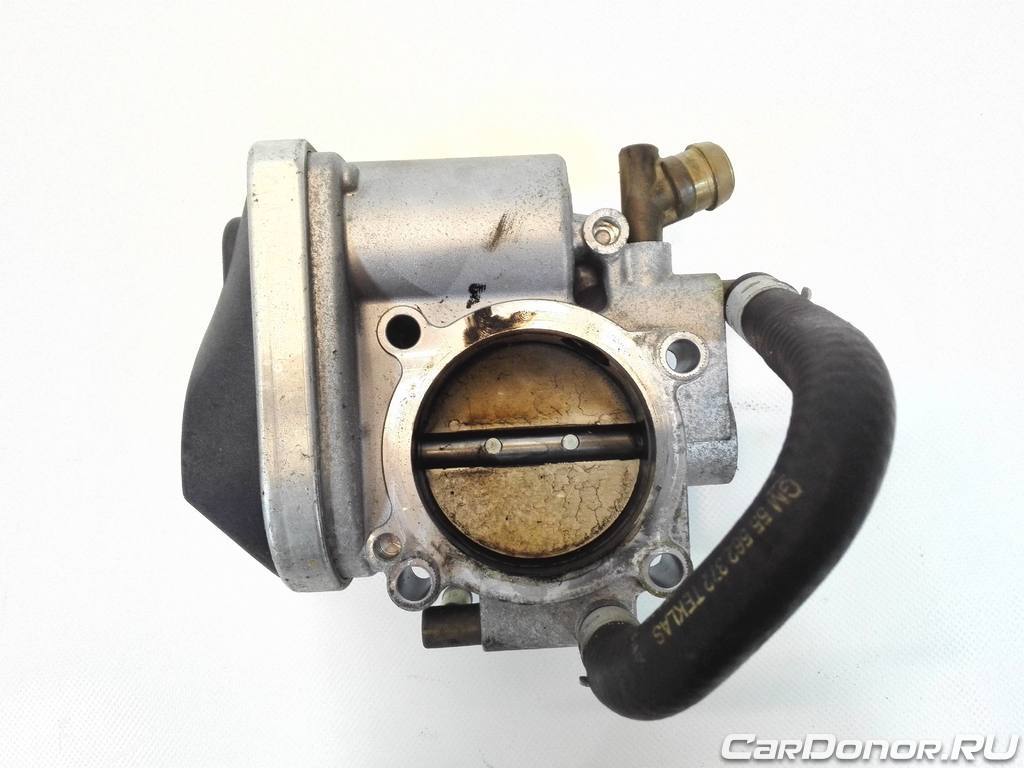

... двигателя меняютсяНеисправен датчик положения дроссельной заслонки.Дребезжание контактов датчика положения дроссельной ... заслонки.Повышенная токсичность отработавших газов двигателяНегерметичность ... компрессия в цилиндрах.Плохо работает воздушная заслонка.Засорены инжекторы.Неисправна система улавливания ...

Заслонки предназначались для управления работой СКВ и представляли собой кран, запорным элементом которого являлась заслонка с приводом от электродвигателя.

Металлическая заслонка с цифрами и буквами какого-то древнего года, кованая и такая маленькая, что даже ребенку приходится наклоняться.

В тот же миг дернулась небольшая заслонка в самом центре потолка – поток воды толщиной в руку хлынул вниз, стал растекаться по поверхности невидимой сферы.

Это не должно интересовать вас, - пробормотал сопровождающий, и полупрозрачная, с легким серебристым покрытием заслонка действительно перестала привлекать внимание салона, а в салоне в высоких удобных креслах сидели только мы, одиннадцать безмолвных из питомника 2-В.

Не проглядимся, Космач, не прохлопаем, хоть за нами имеется еще и заслонка безгрешного автоматического действия.

Мгновение спустя раздался смех трех женщин, тяжелая деревянная заслонка, закрывающая колодец сверху, встала на место, и пленник оказался в кромешной тьме.

Заслонка для дымохода: определение, виды, плюсы и минусы, способы установки

Для чего нужна задвижка

Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи.

Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки.

Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.

Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.

Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки

Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.

Полезная информация! Рекомендуется подбирать заслонки с полированной поверхностью. Полированная заслонка проще в эксплуатации, легче очищается от сажи.

Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.

Виды

Несмотря на простоту конструкции существуют разные задвижки.

Играют роль конструкция, материал и размеры печных задвижек.

По конструкции

По материалу

Очень важен также материал из которого делают шибер. У каждого есть свои нюансы. Бывают чугунные и стальные заглушки.

  • Чугун обеспечивает невероятно прочный и стабильный прибор. Он является привычным для печных задвижек. Единственный существенный недостаток – внушительный вес. Таким образом установка задвижки в печи может стать проблемной частью и на монтаж уйдет больше времени.
  • Нержавеющая сталь легкая, но тоже прочная. Она не боится коррозии. При качественной полировке может стоять очень долго. Просто чиститься, при том же условии. Стальные шиберы делают абсолютно любых конструкций и используют для разных типов печек. Нержавеющую сталь начали использовать совсем недавно, как чугун. Может в этом и есть доля современности и перспективы. Какой именно, решать вам. Главное – понять, что именно лучше для вашей печи.




Конструкция печной задвижки и установка ее в трубу

Печная задвижка – это неотъемлемая часть любой печи, роль которой состоит в регулировании тяги в дымовой трубе, когда печь уже затопилась и при окончании топки с целью отключения печки от трубы, а также для переключения дымовых ходов в комбинированных печах. Изделие состоит из рамки и движка. Функцию свою оно осуществляет за счет перемещения движка в пазах рамки, в результате чего площадь сечения входного отверстия дымовой трубы изменяется. Это приводит к уменьшению или увеличению разрежения.

С целью максимально плотного закрывания трубы после затопки, рекомендуется установить две задвижки, одна на другой.

Конструкция печной задвижки

Печная задвижка представляет собой конструкцию, состоящую из трех частей:

  • Чугунного корпуса — рамы (иногда вместо чугуна применяется сталь) с боковыми пазами.
  • Запорной части в виде щитовой заслонки, благодаря движению по пазам которой происходит контролирование герметизации дымохода.
  • Управляющей части на щитовой заслонке в виде рукоятки. Это обеспечивает простоту управления щитовой заслонкой вручную.

Формы задвижки должны полностью совпадать с формой дымохода, по этому параметру они бывают прямоугольными, квадратными, круглыми.

Несколько слов о прямоугольных задвижках

Прямоугольная задвижка может быть различных размеров от маленьких до самых габаритных, когда длина заслонки достигает до 600 мм. Большие варианты обычно подходят для дымоходов русской печи, каминов, барбекю и т.д. Задача конструкции та же – перекрывать поток в воздуховодах.

Самая маленькая печная задвижка имеет размеры 13х13 см, а самая большая – определяется по индивидуальным требованиям потребителя. Самый популярный размер у этих конструкций 26×13 см, так как именно такие размеры имеет дымоход обыкновенной русской печи.

Благодаря квадратным или прямоугольным печным задвижкам можно не только остановить воздухообмен в трубе, но и отрегулировать интенсивность огня за счет изменения тяги в дымоходе и пропускную способность. С этой целью просто закрывают заслонку не до конца, а потом постепенно оттягивают рукоятку на себя, тем самым контролируя равномерное горение в топке.

Круглая печная задвижка или вьюшка

Печная задвижка круглой формы иначе называется вьюшкой. Это особая задвижка, обладающая несколько иной конструкцией, чем обычный вариант.

Вьюшка состоит из следующих частей:

  • Корпуса, в виде плиты, которая может быть круглым или квадратным с круглым отверстием.
  • Запорного элемента в виде диска, который закрывает отверстие и перекрывает воздухообмен в трубе.
  • Управляющей части, в виде обычной рукояти в центре дисковой заслонки.

Использовать вьюшку для контролирования воздухообмена нельзя, так как снимать заслонку с пропускного отверстия нужно вручную, что в разогретой печке, вдобавок с выхлопными газами, практически невозможно. Конструкцию используют исключительно в качестве запорного элемента, зачастую в роли дополнительной заслонки для полноценного результат перед розжигом печи и после ее затухания.

Оба вида чугунных печных задвижек рекомендуется устанавливать далеко от топки.

Как закрывается печная задвижка, правила эксплуатации

Эксплуатация печной задвижки сама по себе довольно простая, однако она определенно связана с некоторыми рисками, грозящими здоровью человека. Если закрыть конструкцию в еще горящей печке или если топливо полностью не сгорела, то выхлопные продукты могут проникнуть в помещение, отравляя воздух.

Поэтому использовать задвижку, которая позволяет сберегать тепло в печи дольше, следует крайне разумно, то есть закрывать конструкцию следует вовремя. Известно, что за счет чугунной задвижки, тепло в печи и, соответственно, в помещении остается на долгое время. Применение такого топлива как уголь увеличивает температуру внутри печи примерно на 60-700C.

Иногда в целях экономии топлива задвижку закрывают раньше, до полного ее сгорания, что крайне нежелательно. Ведь здоровье и жизнь человека выше любой экономии. Закрывая заслонку раньше, чем нужно увеличивается риск отравления угарным газом. Угарный газ представляет собой продукт сгорания, который является ядовитым. Поэтому чтобы избежать подобных ситуаций, нужно правильно использовать задвижку для дымохода, следуя некоторым правилам:

  • Перед закрыванием обязательно нужно ворошить угольки, чтобы избежать от наличия полностью не прогоревших кусков.
  • При начальном затухании угля, когда на поверхности уже не видно голубого огня, заслонку нужно слегка прикрыть, но полностью ее закрывать не рекомендуется. Ведь наличие углей не значит, что они полностью прогорели. Если возникает потребность в герметизации трубы, то это следует сделать после полного сгорания углей.
  • Далее нужно открыть поддувало, чтобы образовалась тяга, и оставшиеся угли полностью превратились в золу и пепел.

Необходимость задвижек и вьюшек в дымоходе

Заслонка является неотъемлемой частью печи, которая перекрывает дымоход, после ее затопки. В комбинированных печах, например варочно-отопительных, эта конструкция позволяют переходить между дымоотводными каналами.

Заслонка, как правило, устанавливается в дымоходе при укладке печи, закрепляя несколькими рядами кирпичей. Зачастую устанавливают две задвижки, особенно в помещениях в холодных климатических условиях, когда температурные перепады более существенны, что приводит к быстрому теплообмену.

Вьюшка устанавливается в дымоход таким же образом, но применяется обычно в русских печках. Закрывается такая задвижка с внешней стороны при помощи специальной дверцы. При необходимости проветривания и охлаждения печи, все это можно организовать в условиях закрытой вьюшечной дверцы.

Конструкция печной вьюшки позволяет исключить установку дополнительной задвижки, потому как она полностью справляется с герметизацией дымоотводящей трубы. При использовании второй задвижки, ее устанавливают ниже вьюшки.

Как установить задвижку на печную трубу

Задвижку, как правило, устанавливают во время строительства и сборки печки. Процесс осуществляется в несколько этапов:

  • Укладка кирпича вокруг арматуры в выбранном месте на определенной стадии возведения дымохода. При этом размеры оставленного отверстия должны полностью совпадать с размерами задвижки. Зачастую в уголках корпуса устанавливают проволоку, монтируя ее в тело кладки.
  • Монтаж рамки задвижки с фиксацией верхней части с помощью цементного раствора.
  • Нанесение цементного раствора по периметру рамы и проволоки толщиной около 1 см, с последующей укладкой ряда кирпичей.
  • Установка задвижки в дымоход.

Обычная чугунная печная задвижка запирается щитовой заслонной, которая монтируется в корпусе рамы сквозь щель. Ее можно установить и после монтажа рамы. Заслонка у вьюшки закрывается вручную, поэтому над корпусом такой конструкции нужно установить специальную дверцу, с помощью которой можно будет управлять крышкой.

После этого продолжается укладка дымохода соответствующим образом.

Летняя заслонка и ее значение

Зачастую в печах встречается такой элемент, как летняя заслонка, которая имеет определенное назначение. Летняя заслонка применяется в каминах или русских печах, которые топятся нерегулярно или периодически с большими промежутками времени. Например, в печах в дачном или деревенском доме, когда она топится только в летний сезон.

У летней задвижки есть кое-какие конструктивные особенности и особое расположение, благодаря чему намного облегчается процесс топки после длительного охлаждения даже в самых суровых погодных условиях.

Эксплуатация данной конструкции осуществляется таким образом: Печку нужно затопить с открытой летней задвижкой, далее, когда пламя в топке разгорится, и часть дров полностью прогорит, задвижку следует закрыть для предотвращения тепловых потерь.

Печи с установленной в них летней задвижкой имеют ряд достоинств, например, выдвигая летнюю заслонку и поддувало, можно воспользоваться печкой в любое время года в качестве классического открытого камина. С помощью заслонки можно легко освободиться от лишнего тепла в помещении. Однако следует помнить, что топить такую печку рекомендуется не больше 20 минут, так как температура может намного подняться, что является особенностью таких каминов.

Преимущества шиберных задвижек

Шиберные задвижки, составляющие заметную часть ассортимента многих производителей трубопроводной арматуры, обладают целым рядом преимуществ, наиболее значимые из которых приведены ниже в виде коротких тезисов.

  • Шиберные задвижки отличаются малой строительной длиной, например, по сравнению с кранами.
  • Устройство шиберной задвижки – относительно простое, что с одной стороны предопределяет легкость ее установки (скажем, возможность замены без врезания в трубопровод) и удобство эксплуатации, а с другой – надежность.
  • Показатели надежности в значительной степени зависят от параметров рабочей среды ─ ее агрессивности, температуры, концентрации механических примесей.
  • Шиберные задвижки ─ оборудование неприхотливое и не капризное, их обслуживание и ремонт не потребуют очень высокой квалификации персонала.
  • Шиберные задвижки от лучших производителей, использующих при их изготовлении качественные комплектующие и современные материалы, обладают такими важными свойствами как долговечность, стойкость к износу и воздействию агрессивных сред.
  • Срок службы шиберных задвижек может измеряться тремя и более десятилетиями, определяясь сроком службы корпуса. У других комплектующих он меньше, но также весьма внушителен. Например, у резинотехнических изделий – не менее 5 лет. Столько же составляет средний срок службы между капитальными ремонтами шиберной задвижки.
  • Отсутствие застойных зон и способность к самоочистке позволяют не задумываться о шлаках и грязи.
  • Важный параметр ─ минимальное гидравлическое сопротивление среды. Например, у шиберных задвижек производства компании АРМАТЭК коэффициент гидравлического сопротивления составляет не более 0,3 при полностью открытом ноже.
  • Шиберные задвижки обладают уникальными техническими возможностями, включая быстродействие и высокую герметичность. В т. ч. герметичность самого высокого класса А по «ГОСТ Р 54808-2011. Арматура трубопроводная. Нормы герметичности затворов».

 Технические параметры и широкий диапазон функциональных возможностей ─ исчерпывающий все потребности спектр размеров, значений давления и температуры ─ делают шиберные задвижки поистине универсальной трубопроводной арматурой, востребованной в самых разных областях технологий.

Монтаж задвижки дымохода своими руками

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

Лучше покупать задвижки, произведенные из нержавеющей стали. Основная часть шиберной установки – это обечайка. В составе шибера имеется несколько обечаек.

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.


Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.


Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.


Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.


В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать
Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой




Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху


Шаг 1 – определение места монтажа


Шаг 2 – обрезание кирпичей по периметру отверстия


Шаг 3 – посадка шибера на раствор


Шаг 4 – кирпичная кладка над шибером

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

Нужна ли задвижка в банной печи?

Безусловно нужна. Хорошая тяга в бане – залог успешного построения печи. Как утверждают эксперты, все зависит от конструкции банной печи. Если в наличие есть дымоотвод, то в нужности шибера нет никаких сомнений.

Печная заслонка используется в любых типах печи. Принцип работы у них немного похож, поэтому и заморачиваться не стоит. Шибер точно нужен. Если же только горение производиться благодаря приточному воздуху, задвижка не устанавливается. Шибер поможет вам сэкономить на топливе, выжимая из каждого захода максимум. Топливо не будет прогорать впустую.

Делаем поворотный шибер самостоятельно


Вариант монтажа шибера

При эксплуатации дымохода может возникнуть необходимость замены шибера, а заслонка стандартного не подходит для данной конструкции. В таком случае заслонку изготавливают самостоятельно по размерам трубы.

Для работы потребуются ножницы по металлу, дрель, болгарка и сварочный аппарат.

  • Из стальных уголков с размером полки 35–45 мм сваривают раму для заслонки. Размер деталей соответствует диаметру трубы.
  • В раме просверливают отверстия для закрепления оси. Для шибера с прямым поворотом они располагаются в горизонтальной плоскости, а для углового – по диагонали.
  • Из двух отрезков полудюймовой трубы привариваются втулки, которые обеспечивают вращение оси.
  • Заслонка вырезается по величине рамки, материалом служит стальной лист толщиной 2–3 мм.
  • В отверстия рамы вставляется ось, на которой будет крепиться заслонка. Вторая часть металлической детали станет ручкой для регулировки.
  • Пластина вставляется в рамку и фиксируется на оси сваркой.
  • Для безопасного использования между заслонкой и рамой должен остаться зазор в 1 мм.
  • Чтобы обеспечить фиксацию пластины в открытом состоянии, устанавливается ограничитель.


Чертеж поворотной шиберной заслонки

Обратите внимание! Выбор модели шибера зависит от конструкции дымохода и типа отопительной системы, но его установка обязательна. Устройство позволяет регулировать уровень тяги и сохранять систему отопления в рабочем состоянии.

Выводы и полезное видео по теме

Источники


  • https://www.tproekt.com/cto-takoe-siber-dla-dymohoda-i-kak-eto-ispolzuetsa/
  • https://TeploTekCorp.ru/kaminy-i-pechi/ustanovka-zadvizhki-v-kirpichnoj.html
  • https://rus5r.com/ustanovka-zadvizhki-v-kirpichnoy-pechi/
  • https://aniko-gas.ru/pechi/shiber-dlya-dymohoda-svoimi-rukami.html
  • https://feflues.ru/blog/elementy-dymokhoda/shibery-dlya-dymokhodov-raznovidnosti-printsip-raboty/

Воздушные клапаны, заслонки и фильтры систем вентиляции

Содержание статьи:

Воздухорегулирующие устройства используются в вентиляции для контроля над потоком воздуха или для наладки оборудования. К этой категории относятся и пластиковые воздушные клапаны для квартирной вентиляции, и гигантские механизмы с подогревом и электроприводом для промышленности. От правильного выбора и размещения регулирующих устройств зависит эффективность воздушной вентиляции.

Назначение воздухорегулирующих устройств

прямоугольный воздушный клапан с электроприводом

Воздушные заслонки и клапаны для вентиляции используют для:

  • контроля над воздушным потоком;
  • перекрытием вентканалов во время остановки системы;
  • отладки работы;
  • отладки расходов воздуха в воздуховодах вентиляции.

Воздушные клапаны необходимы для прекращения движения воздуха по каналам вентиляции во время остановки системы. Разработаны модификации воздушных клапанов для вентиляции с регулируемыми упорами (дроссель-клапаны), изменяющими воздушный поток. Дроссель-клапаны стандартного вида устанавливаются в системах воздушной вентиляции с давлением не более 1500 Па и концентрацией механических примесей до 100 мг на кубометр.

Воздушные клапаны целесообразно устанавливать в системах с температурой воздуха не выше 800 градусов Цельсия и агрессивностью среды, сравнимой с качествами атмосферного воздуха. В регионах с холодным климатом для вентиляции воздушных компрессорных разработаны модели с электроподогревом.

Воздушные заслонки для вентиляции регулируют объем подаваемого воздуха в вентиляционных системах.

Виды вентиляционных клапанов и заслонок

круглые и прямоугольные воздушные клапаны

Основные виды воздухорегулирующих устройств – воздушные клапаны и заслонки. Ни одна система вентиляции, будь то воздушная компрессорная, офисное здание или развлекательный комплекс, не обходится без этих механизмов.

По форме и функциям вентиляционные воздушные клапаны бывают:

  • круглыми;
  • прямоугольными;
  • обратными;
  • противопожарными;
  • дымоудаления.

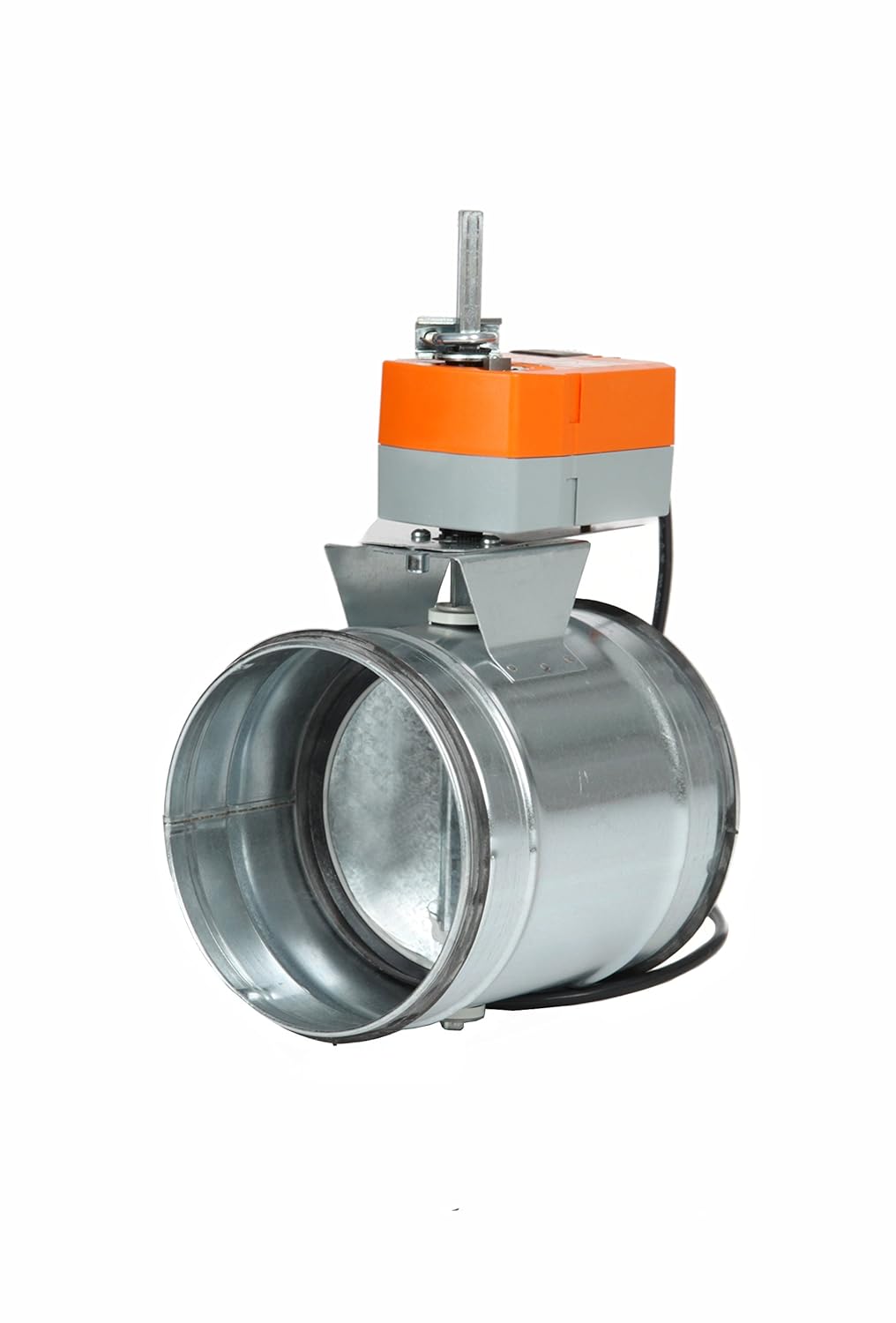

Круглые клапаны для вентиляции

круглый клапан «бабочка»

Используются в воздуховодах круглого сечения и производятся из листового оцинкованного металла толщиной 0,5 – 1 мм, устойчивого к влаге. Конструкция клапанов представляет собой металлический корпус круглого сечения и заслонку. Управляется заслонка механизмом, располагаемым сбоку. Если положение заслонки регулируется вручную, наименование модели содержит литеру «Р», если подключен пневмопривод – «П», электропривод – «Э».

Для воздуховодов малого диаметра удобнее воздушные вентиляционное заслонки с ручным приводом. Клапаны большого диаметра контролируются посредством электропривода. Такие клапаны изменяют интенсивность потока воздуха или полностью перекрывают его движение при остановках системы. Заслонка клапана может удерживаться в необходимом положении. Прикрывается она герметично и пропускает не более 10% воздуха, так как по периметру оснащена уплотнителем.

При регулировке давления заслонка устанавливается в определенном положении. Круглые воздушные клапаны для вентиляции в квартире и на производстве производятся диаметрами 25 – 125 см. Они выпускаются стандартной длины 5 – 7 см, зависящей от диаметра. А дроссельные заслонки 23,5 – 123,5 см. Согласно ГОСТ эксплуатировать их можно при температуре -30… +400 градусов Цельсия, прикрыв от снега и дождя.

Прямоугольные клапаны вентиляции

Они устанавливаются в воздуховодах прямоугольного сечения и используются при температуре -30… +70 градусов. Основной материал для их производства – листовой алюминий, прямоугольные заслонки уплотняются резиновой лентой. В соответствии с названием – отсечно-регулирующий клапан, могут изменять интенсивность потока или полностью его перекрывать.

Самые маленькие прямоугольные дроссель-клапаны выпускаются диаметром 15 х 15 см, самые большие 100см х 100см. Для нестандартных воздуховодов клапаны выполняются по спецзаказу. Так как дроссель-клапаны могут быть источником шума, не желательно устанавливать модели диаметром более 500 мм в жилых, медицинских и общественных зданиях. Клапан крепится в воздуховоде фланцевым и ниппельным соединением, а круглой формы – и бандажным.

Клапаны с электроподогревом СВК-НС выпускаются прямоугольной формы. Это корпус с поворотными жалюзи, на стыках которых нагревательные трубки (электроТЭНы). Они предупреждают обмерзание стыков

Противопожарные клапаны вентиляции

противопожарный прямоугольный клапан

Такие клапаны называются еще огнезадерживающими, устанавливаются в общеобменные вентиляционные системы. Вместе с системой воздушных затворов вентиляции является обязательными по требованиям пожарной инспекции. Необходимы для плотного перекрытия каналов, ведущих через перегородки, перекрытия и стены одного этажа. Противопожарные клапаны останавливают распространение из одного помещения в другое продуктов горения и огня по воздуховодам. Для разворота движения дыма в обратном направлении в системе вентиляции конструируются воздушные затворы. Они предупреждают проникновение огня и дыма из нижних этажей в верхние и фактически являются ответвлением воздуховода вниз. Управляются огнезадерживающие клапаны через электропривод с дистанционным управлением или автоматически. Клапан оснащен тепловым датчиком, передающим сигнал по электромагнитному приводу на пружинный замок, который захлопывает створку. Такие клапаны устанавливаются в помещениях категории «В» по взрывоопасности. В помещениях «А» и «Б» используются только взрывобезопасные клапаны.

Клапаны дымоудаления

Такое оборудование устанавливается в воздуховодах противодымной вентиляции. Располагают клапаны в проемах разделяющих конструкций. Воздушные клапаны дымоудаления быстро отводят дым и продукты горения из зоны пожара подобно воздушным затворам вентиляции, уменьшают подсос в канал дымоудаления из свободных от огня этажей. Таким образом, ускоряется удаление дыма, подается свежий воздух в помещения.

Обратные клапаны для вентиляции

Их отличие в наличии пружины, автоматически закрывающей заслонку и перекрывающей подачу воздуха в противоположном направлении. Устанавливаются обратные клапаны для вентиляции в воздуховод посредством ниппельного крепления. Производятся из стали с антикоррозийным покрытием, а заслонка из листового алюминия. Все обратные воздушные клапаны для вентиляции бывают общего назначения и взывозащищенными. Устанавливаются в вертикальном или горизонтальном положении в зависимости от направления движения воздуха. Взрывозащищенные обратные клапаны для воздушной вентиляции обладают усиленной защитой от огня и искр. Выпускаются прямоугольной и круглой формы, используются в том числе для вентиляции воздушной компрессорной.

Обратные воздушные клапаны типа «бабочка» отличаются центральным расположением оси, на которой крепятся две заслонки. При выключенном вентиляторе они останавливают движение воздуха в обратном направлении. В системы вентиляции квартир чаще всего устанавливают именно эту разновидность воздушного клапана. Подробнее об этом смотрите в видеоролике:

Фильтры для вентиляции

карманный фильтр для вентиляции

Качество атмосферного воздуха, подаваемого в здания вентиляционными системами, нередко бывает неудовлетворительным. Чтобы сберечь здоровье людей, необходимо очищать приточный воздух. На производственных предприятиях часто необходимо фильтровать и отработанный воздух, насыщенный механическими и химическими примесями.

Очищается воздух воздушными фильтрами для вентиляции. Фильтры всегда устанавливаются в вентиляционных системах промышленных предприятий, офисных комплексов, медицинских центров, современных жилых домов.

Виды фильтров для вентиляции

ячейковые фильтры грубой очистки

Согласно принципу действия воздушные фильтры для вентиляции бывают:

  • насыпные или поглощающие;
  • пористые.

Поглощающие насыпные фильтры для воздушной вентиляции заполняются гравием, фарфоровыми вкладышами, каучуковой крошкой, активированным углем, металлической крошкой или коксом. Материал для наполнителя зависит от назначения здания.

Пористые воздушные фильтры создаются из полос с небольшими отверстиями, тканевых или металлических сеток. Иногда их пропитывают маслами.

К пористым фильтрам можно отнести и тканевые: из хлопка или шерсти.

Воздушные фильтры обладают возможностью:

  • грубой очистки – удерживают частицы больше 10 микрон;
  • тонкой очистки – удерживают частицы 1 – 10 микрон;
  • экстра тонкой очистки – удерживают частицы 0,1 – 1 микрон.

Форма и содержимое фильтра диктуется его назначением. Например, для грубой фильтрации подойдет металлическая или синтетическая с пропиткой сетка. Такой фильтрующий материал производится в виде отдельных вкладышей или полос.

размещение фильтра в воздуховоде

Фильтры для тонкой очистки как правило производят из стекловолокна. Они бывают складчатыми, карманными и электростатическими. Широко применяемый наполнитель – активированный уголь, улавливающий и механические включения, и зловоние, опасные газы.

Фильтры экстра тонкой очистки выполняют из листов специальной субмикронной бумаги, склеенных между собой или стекловолокна.

В медицинских учреждениях, детских садах и школах устанавливаются комбинированные мультифильтры, способные улавливать все виды примесей.

Воздушные фильтры для систем вентиляции выпускаются в виде кассет или панелей, которые можно заменять. Для удобства размеры вкладышей стандартны. А корпус выполняется под диаметр воздуховода и может быть прямоугольным или круглым.

Аэрозольные фильтры

фильтр-поглотитель

Это отдельный вид воздушных фильтров для систем вентиляции, используемый в вытяжных системах. Аэрозольные фильтры предупреждает утечку вредных продуктов производства в атмосферу. Применяются они в основном в химической и атомной промышленности.

Аэрозольные фильтры обеспечивают совершенную очистку воздуха в помещениях фармацевтических предприятий и чистых цехов (где производятся точнейшие микросхемы).

Для очистки воздуха в вентиляционных системах в качестве воздушных фильтров применяются вихревые уловители, циклоны, рукавные фильтры, аппараты для аквамойки воздуха.

Tureng - демпфер - Türkçe İngilizce Sözlük

  • Türkçe - İngilizce
    • Türkçe - İngilizce
    • Almanca - İngilizce
    • Fransızca - İngilizce
    • İspanyolca - İngilizce
    • İngilizce Eşanlam
  • Эшанлам
  • Hakkımızda
  • Араслар
  • Кайнаклар
  • İletişim
  • Книги
  • Oturum Aç / Üye Ol
  • Işıkları Söndür
  • английский
    • Английский
    • Türkçe
    • Французский
    • Español
    • Deutsch
  • Эшанлам
  • Араслар
  • Kitaplar
  • Hakkımızda
  • Кайнаклар
  • İletişim
  • Oturum Aç / Üye Ol

EN-TR

  • Türkçe - İngilizce
  • Almanca - İngilizce
  • İspanyolca - İngilizce
  • Fransızca - İngilizce
  • İngilizce Eşanlam
  • Türkçe - İngilizce
  • Fransızca - İngilizce
  • İspanyolca - İngilizce
  • Almanca - İngilizce
Гечмиш

Играть в ENTRENus

Играть в ENTRENuk

демпфер - Словакия WordReference. com إنجليزي


Из влажный (прил. прилагательное : описывает существительное или местоимение - например, « высокая девушка », «интересная книга », «большой дом »):
демпфер
регулируемый сравнительный
демпфер
регулируемый превосходный

WordReference Англо-арабский словарь © 2021:

9013ة
ترجمات رئيسية
демпфер n существительное : Относится к человеку, месту, вещи, качеству и т. Д. (устройство: снижает вибрацию струны) اتم صوت
Демпфер фортепиано требует ремонта.
демпфер,
также UK: демпфер
n существительное : относится к человеку, месту, предмету, качеству и т. Д.
неформальный (дождь: событие портит) يفسد متعة
Сильный ливень может испортить утреннюю гонку.
демпфер,
также UK: демпфер
n существительное : относится к человеку, месту, предмету, качеству и т. Д.
неформально, образно ([sth]: понижает настроение) معكّر للمزاج
Когда Пол упал и поранился на вечеринке, это было настоящим демпфером.
заслонка n существительное : относится к человеку, месту, вещи, качеству и т. Д. (печь: сохраняет тепло) انخ
Рейчел закрыла заслонку, поэтому что печь будет гореть медленно всю ночь.
демпфер n существительное : Относится к человеку, месту, предмету, качеству и т. Д. (амортизатор) مخمّد
Тревор забрал свой мотоцикл в гараж замените амортизаторы.
4 9013 90
ترجمات إضافية
демпфер n существительное : Относится к человеку, месту, предмету, качеству и т. Д. AU English-Arabic Dictionary Например, « высокая девушка », « интересная книга », « большой дом »." (слегка влажный) رَطب
مبتل
Плавки Питера все еще были влажными, потому что он не смог их повесить.
وب سباحة بيتر رطبًا لأنه لم ينشره.
влажный,
влажный
n существительное : Относится к человеку, месту, вещи, качеству и т. Д.
تبلّل ، بلل
Дом был запущен, и сквозь трещины в стенах просачивалась сырость.Шел дождь, но она не возражала против сырости.
ان البيت مهمَلاً ، فانسلّت الرطوبة عبر الشقوق في الجدران. ان المطر ينهمر لكنها مع ذلك لم تكترث للبلل.
damp [sth] ⇒ vtr переходный глагол : Глагол, принимающий прямой объект - например, « Say something». "Она нашла кота". (музыка: стоп, приглушить) يكتم ، يخمّد
Стены тренировочных залов имеют дополнительную изоляцию, чтобы заглушить звук.
دران حجرات التمارين مزوّدة بعازل إضافي لتخميد الصوت.
ترجمات إضافية
влажный n существительное : Относится к человеку, месту, предмету, качеству и т. Д. неформально, образно
Эта 14-часовая смена была сырой для Анины духом.
демпферы npl существительное во множественном числе : Существительное всегда используется во множественном числе - например, «джинсы», «ножницы»." (горнодобывающая промышленность: газы) ا15ات
Ядовитые дамбы представляют собой одну из опасностей горнодобывающей промышленности. ] vtr переходный глагол : Глагол, принимающий прямой объект - например, « Скажи что-нибудь». «Она нашла кота» (слегка намочить) يرطّب ، يبلّل
Смочите тряпку и аккуратно впитайте пролитую жидкость.
damp [sth] vtr переходный глагол : Глагол, принимающий прямой объект - например, « Say something». "Она нашла кота". образный (уменьшаются: энтузиазм, настроение) يحبط ، يثبط
Холодный дождь заглушил энтузиазм всех к походу.

تمّ العثور على ' демпфер ' ي هذه المداخل يضًا:

ي الوصف بالإنجليزية:

Вещи с меткой «Демпфер» - Thingiverse

Creality Ender 3 PRO - Глушители шума для ног от regularlabs 26 марта 2019 г. 2242 4225 106 Бесшумный мод для КАЖДОГО 3d принтера! ДОЛЖЕН БЫТЬ! (демпфер нема) автор: OneIdMONstr 19 ноя.2017 858 1385 72 Гаситель вибрации v3 по lazzymonk 20 мая 2013 г. 802 1375 51 Прокладка демпфера шагового двигателя Ender 3 оси Y автор: matthijsp 29 ноя 2018 799 1368 126 Крепление демпфера шагового двигателя оси X Ender 3 автор: matthijsp 9 декабря 2018 г. 748 1341 119 Ender 3 Pro, крепление амортизатора оси Y автор: CDeviant 7 янв.2019 г. 699 1338 106 Кронштейн шагового демпфера CR-10 Double X по superkris .
