Вакуумный усилитель тормозов (ВУТ) – это устройство, отвечающее за упрощения хода педали тормоза. Агрегат создает дополнительно усилие, благодаря чему педаль легко поддается нажатия. Добраться до устройства довольно просто, поэтому замена может быть выполнена своими руками. Для работы понадобится стандартный набор инструментов: ключи и отвертки.

Содержание

1. Назначение и расположение ВУТ
2. Проверка состояния усилителя
3. Как выполнить замену?

Назначение и расположение ВУТ

Состоит ВУТ из следующих элементов:

1. Возвратная пружина.
2. Корпус.
3. Толкатель тормозной педали.
4. Рабочий клапан и диафрагма.
5. Шток цилиндра.

Расположен вакуумный усилитель под капотом – он образует цельный узел вместе с главным тормозным цилиндром. Устройство добавляет усилие при толчке шток цилиндра, в результате чего в системе появляется компрессия.

Проверка состояния усилителя

Понять, что ВУТ вышел из строя, сможет даже неопытный автомобилист, так как для нажатия на педаль потребуется гораздо больше усилий. Замена ВУТ ВАЗ 2110 требуется в том случае, если при нажатии педали слышно шипении, а педаль становится слишком тугой. Проверять устройство следует на заглушенном моторе: автомобилисту следует несколько раз нажать на педаль, а затем подержать ее в выжатом положении. Далее необходимо завести мотор, и если педаль тормоза опустится к днищу машину без сильного сопротивления, то агрегат работает исправно.

Если же педаль прожимается с трудом, то в узле присутствует дефект. Чтобы лишний раз не проводить разбор системы, рекомендуется проверить обратный клапан усилителя и вакуумный шланг – это элементы должны быть герметичны и не повреждены. Чаще всего встречаются следующие дефекты:

• Повреждение пружины.
• Обрыв шланга.
• Разрыв или трещина диафрагмы.

Как выполнить замену?

Замена проводится с помощью набора ключей и отверток. Вакуумный усилитель тормозов расположен под капотом, поэтому работу можно проводить в гараже или на воздухе. Проходит замена следующим образом:

1. Сначала нужно разобрать стенку моторного отделения ВАЗ 2110, затем снять жабо. Этот элемент крепится при помощи уплотнителя и обивки;

   В первую очередь следует отсоединить провода от датчика

2. Далее нужно отыскать датчик жидкости и отсоединить от него колодку проводов вместе со шлангом ВУТ. Добраться до некоторых деталей будет мешать главный цилиндр – его крепления можно ослабить, а сам агрегат отвести в сторону;
3. Теперь нужно переместиться в салон ВАЗ 2110 и открутить четыре гайки на приборной панели. После этого можно отсоединить колодку, идущую от «лягушки»;

Важно! В демонтаже вакуумного усилителя тормозов самым неприятным моментом является откручивание четырех гаек в салоне. Чтобы добраться до них придется удалить несколько элементов торпедо.

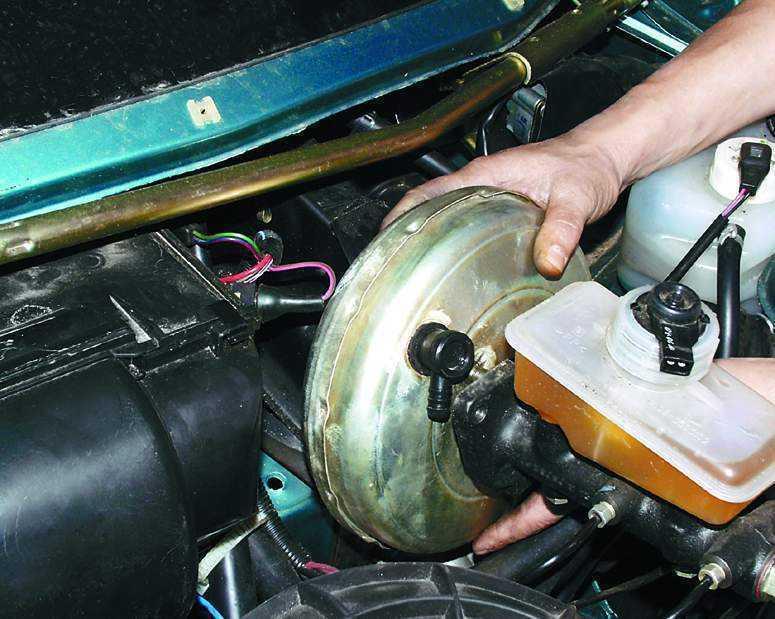

4. Когда гайки в салоне откручены, можно доставать вакуумный усилитель. Из-за особенностей конструкции ВАЗ 2110 достать устройство можно только вместе с педальным узлом;

   Стрелки указывают на крепления, которые необходимо открутить, чтобы извлечь усилитель

5. Узел можно разобщить после демонтажа пластины. Осталось открутить несколько гаек, который соединяют ВУТ и педальный узел.
6. Теперь можно ставить новый вакуумный усилитель тормозов. ВАЖНО: при установке нужно проверить, чтобы штуцер шланга находился вверху, а педаль – снизу. В остальном установка проводится в обратном порядке.
