как переварить или заменить, инструкции с фото и видео
Первые экземпляры ВАЗ 2106 сошли с конвейера более 40 лет назад. Несмотря на это, многие из них продолжают эксплуатироваться и в наши дни. Понятно, что со временем на любом, даже самом качественном, автомобиле появляются проблемы не только с лакокрасочным покрытием, но и с некоторыми частями кузова. Одной из деталей, которые чаще всего подвергаются коррозии, являются пороги. Имея необходимый инструмент и элементарные навыки, защитить, отремонтировать или заменить пороги на ВАЗ 2106 можно своими руками.
Описание и назначение порогов ВАЗ 2106
Некоторые начинающие автолюбители считают, что пороги на ВАЗ 2106 или любом другом автомобиле играют только косметическую роль и выступают в качестве тюнинга. Это не так — пороги автомобиля имеют важное значение, а именно:
- обеспечивают привлекательный и красивый вид;
- служат защитой кузова от механических повреждений, а также от негативного воздействия химических реагентов и внешних природных факторов;
- обеспечивают удобство посадки и высадки пассажиров.
Пороги выполняют косметическую и защитную функцию
Несущий элемент кузова
Если посмотреть на конструкцию порогов ВАЗ 2106, то они состоят из таких элементов:
- наружная панель — находится на виду и её называют порогом;
- внутренняя часть — её можно увидеть изнутри авто;
- усилитель — находится внутри короба;
- соединитель — виден, если посмотреть на порог снизу.
Порог автомобиля состоит из нескольких деталей: внешний и внутренний элемент, соединитель и усилитель
Жёсткость кузова автомобиля достигается за счёт соединения между собой наружной и внутренней части порога, усилителя и соединителя. Для этого используется точечная сварка. В результате получается коробчатая конструкция, которая и обеспечивает необходимую жёсткость.
Домкратные гнёзда
Домкратные гнёзда привариваются к кузову машины. При необходимости замены колеса или других элементов надо приподнять автомобиль. Для этого используется домкрат, который вставляется в специальное отверстие на домкратном гнезде.
Домкратное гнездо служит для установки домкрата и поднятия одной стороны автомобиля
Чтобы облегчить установку домкрата в зимнее время или слякоть, домашние умельцы закрывают отверстие на гнезде при помощи обычной пробки от шампанского. Таким образом, гнездо всегда остаётся сухим и чистым. Это позволяет не только быстро и легко вставлять в него домкрат, но и продлевается срок службы всего домкратного гнезда.
Самостоятельный ремонт порогов
На ВАЗ 2106, как и на любом другом авто, ремонт или замена порогов может понадобиться в таких случаях:
- коррозия;
- механическое повреждение.
Для того чтобы своими руками заменить пороги, надо иметь не только элементарные навыки проведения таких работ, но и необходимый набор инструментов:
- хорошо заточенное зубило;
- мощная отвёртка;
- молоток;
- газовая сварка или болгарка;
- точечная сварка, если её нет, то можно использовать MIG-сварку;
- электродрель;
- щётка по металлу, используемая для очистки от коррозии внутренних полостей кузова, которые будут видны после демонтажа порогов.
Для ремонта порогов понадобятся простые и доступные инструменты
Ремонт порогов ВАЗ 2106 без применения сварки
Если не допускать массового поражения этого кузовного элемента коррозией или его механическое повреждение незначительное, то осуществить ремонт можно своими руками и без применения сварочного аппарата. Для выполнения работ по восстановления внешнего вида порогов понадобятся такие инструменты и материалы:
- эпоксидный клей;
- стеклоткань;
- резиновый валик;
- резиновый шпатель;
- жидкость для удаления ржавчины;
- растворитель;
- наждачная бумага;
- шпаклёвка;
- алюминиевая пудра, в народе её называют «серебрянка»;
- грунтовка;
- краска, соответствующая цвету автомобиля. Некоторые автолюбители красят пороги в чёрный цвет.
Порядок проведения ремонта порогов ВАЗ 2106 без применения сварочного аппарата:
- Подготовка повреждённого участка. Место повреждения очищается от ржавчины при помощи наждачной бумаги и специальной жидкости. Очистку надо проводить качественно, до появления чистого металла.
Повреждённое место зачищают до чистого металла
- Подготовка эпоксидной смолы. В соответствии с инструкцией готовят эпоксидный клей. В связи с тем, что после высыхания он становится прочным, но хрупким, в него надо добавить алюминиевую или медную пудру. Мелкие металлические частички будут играть роль арматуры.
Для армирования эпоксидного клея в него надо добавлять алюминиевую или медную пудру
- Заделка повреждения. Перед нанесением готового состава подготовленное место на пороге обезжиривают при помощи растворителя. Наносят слой клея, затем покрывают его куском стеклоткани соответствующего размера. Делают несколько таких слоёв, при этом каждый кусок прикатывают валиком, чтобы удалить воздух. Для полного застывания эпоксидного клея понадобится не менее 12 часов.
Для заплаты используют стеклоткань и эпоксидную смолу
- Применение шпаклёвки. Может произойти так, что после накладывания стеклоткани она немного проваливается и образуется вмятина. В этом случае для выравнивания поверхности применяется автомобильная шпаклёвка. Для её разравнивания используется резиновый шпатель.
- Обработка восстановленного места. Делают это наждачной бумагой после полного застывания клея или шпаклёвки. Проводится качественная зачистка и выравнивание восстановленного участка.
- Окрашивание. Сначала поверхность покрывают автомобильной грунтовкой, а после её высыхания — окрашивают.
После покраски заплаты её практически незаметно
Как видите, при наличии незначительных повреждений порога ВАЗ 2106, даже если отверстие будет сквозным, выполнить ремонт можно без применения сварочного аппарата.
Видео: ремонт порога при помощи заплаты из стеклоткани
Замена порогов
Понятно, что применение для ремонта порогов эпоксидной смолы является временным решением. Использовать его можно только при незначительных дефектах. Если же порог сильно испорчен коррозией или получил серьёзные механические повреждения, то его придётся полностью заменить и в этом случае без сварки уже не обойтись.
Порядок замены порогов:
- Подготовка ровной площадки. Для проведения работ автомобиль надо установить на твёрдую и ровную поверхность. Особенно это важно для старых и гниловатых авто. Во время ремонта могут измениться зазоры дверей и других элементов кузова. Чтобы сохранить все зазоры, в дверном проёме фиксируют растяжки.
- Снятие дверей. Чтобы облегчить работы, обе двери лучше снять. Перед этим надо обозначить расположение петель — так будет проще установить их после проведения ремонта.
Для облегчения замены порогов двери лучше снять
- Снятие наружной панели порога. Делают это при помощи болгарки или молотка и зубила.
Наружная часть порога срезается болгаркой или сбивается зубилом и молотком
- Удаление усилителя. После снятия внешней панели будет открыт доступ к пластине с отверстиями. Это и есть усилитель, который также удаляют.
- Зачистка поверхности. При помощи щётки по металлу, а также болгарки или дрели со специальной насадкой зачищают всё от коррозии. Особенно тщательно обрабатывают места, которые будут свариваться.
- Проверка усилителя на соответствие. Бывают случаи, когда он немного длиннее и надо отрезать лишний участок.
Проверяют, соответствует ли длина усилителя, и если нет, то лишнее отрезают
- Монтаж усилителя. Делают это сначала сверху, потом снизу при помощи двух параллельных швов.
Усилитель фиксируют, а затем надёжно приваривают
- Примерка наружной панели порога. Вначале её примеряют и если надо, то выполняют обрезку до необходимого размера.
- Монтаж порога. В первую очередь удаляют с поверхности транспортировочный грунт. Для защиты порога от коррозии поверхность покрывают специальным составом. Фиксацию выполняют саморезами или струбцинами.
Примеряют порог и если всё нормально, фиксируют его струбцинами или саморезами
- Установка дверей.
- Проверка зазоров. Установленный порог не должен выходить за пределы дверной дуги. Если всё нормально, то можно приваривать установленный элемент.
- Фиксация порога. Приваривать наружную панель начинают, двигаясь от средней стойки в одну, а потом в другую сторону.
Приваривать порог начинают, двигаясь от средней стойки в одну, а потом в другую сторону
- Крепление соединителя. Делают это в последнюю очередь. Соединитель приваривают снизу к полу. Чтобы окалина не падала на голову, можно сделать отверстия в полу. После этого поджать соединитель домкратом и варить его изнутри салона.
- Грунтовка и покраска порога.
Обычно пороги красят в цвет автомобиля
Видео: замена порогов с применением сварки
Антикоррозийная обработка порогов
Для того чтобы максимально отложить ремонт или замену порогов на ВАЗ 2106, достаточно правильно и вовремя провести их антикоррозионную обработку. Специалисты рекомендуют проводить антикоррозионную обработку порогов с периодичностью один раз в два года. Этого будет достаточно, чтобы не допустить повреждения коррозией указанного элемента. Желательно, чтобы первую обработку сделали специалисты, а уже потом можно будет поддерживать порог в нормальном состоянии самостоятельно.
Чтобы провести обработку порогов своими руками, надо купить антикоррозионное средство, это может быть Car System, Novol, Rand или аналогичное. Также понадобится жидкость против ржавчины, щётка по металлу, наждачная бумага. Проводятся такие работы в средствах индивидуальной защиты:
- Машину надо хорошо вымыть и высушить.
- При помощи щётки и наждачной бумаги с порога удалить ржавчину.
- Поверхность покрыть средством от ржавчины и дать ему полностью высохнуть.
- Пороги изнутри обработать антикоррозионным составом. Он может быть как жидким, так и в виде аэрозоля.
Антикоррозионным составом полностью покрывают внутреннюю поверхность порогов
Снаружи можно обработать пороги автомобиля антигравием или гравитексом. Для этого кузов авто закрывают и оставляют только пороги. С баллончика в несколько слоёв наносят приобретённый состав, при этом каждый слой должен сохнуть не менее 5 минут. Достаточно нанести 2–3 слоя.
Антигравием или гравитексом покрывают наружную часть порога
Видео: заливка порогов мовилем
Усиление порогов
Для усиления порогов можно приобрести заводской усилитель. Часто домашние умельцы делают его самостоятельно, для этого используется металлическая полоса шириной 125 мм и толщиной 2 мм. От неё отрезают кусок необходимой длины, в котором через каждые 6–7 см делают отверстия, и усилитель готов. Для получения максимальной жёсткости кузова некоторые умельцы усиливают пороги при помощи профильной трубы.
Для получения максимальной жёсткости кузова некоторые умельцы усиливают пороги при помощи профильной трубы
Для усиления места расположения поддомкратников можно дополнительно приварить металлическую пластину, а уже потом фиксировать поддомкратник.
Украшение порогов
Для того чтобы сделать внешний вид своего автомобиля более привлекательным, многие владельцы устанавливают на пороги специальные пластиковые накладки и молдинги.
Накладки на пороги

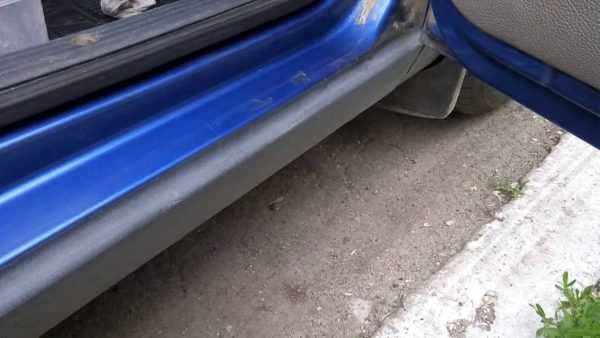

Накладки на пороги ВАЗ 2106 представляют собой пластиковые элементы, которые крепятся на внешнюю часть порога. Основные преимущества установки декоративных накладок:
- защита порогов от негативного воздействия влаги, песка и грязи;
- предупреждение появления преждевременной коррозии;
- предохранение лакокрасочного покрытия от механических повреждений;
- возможность скрыть мелкие дефекты;
- улучшение внешнего вида автомобиля.
Пластиковые накладки на пороги позволяют улучшить внешний вид автомобиля
Молдинги
Молдинги на пороги представляют собой резиново-пластиковые изделия, которые крепятся на штатные места ВАЗ 2106. Монтируются они на двухсторонний скотч. Наличие внутри пустотелых секций позволяет гасить незначительные механические удары. Такие элементы также украшают внешний вид автомобиля.
Молдинги порогов могут быть хромированными или чёрными
Видео: монтаж молдингов на пороги
Для обеспечения максимального срока службы кузова автомобиля его надо регулярно осматривать и вовремя устранять возникшие неисправности. Особенно это касается порогов, так как они больше всего подвергаются негативному воздействию внешних факторов. Кроме этого, пороги в отличие от днища авто находятся на видном месте и даже малейшее их повреждение будет негативно влиять на внешний вид ВАЗ 2106.
bumper.guru
🚘 Замена порогов на «классических» моделях ВАЗ
Здравствуйте! В давненько уже написанном посте — Подготовка к покраске задней двери ВАЗ 2103, 2106 я писал о том, что в будущем планирую написать о замене порога на классике. Наконец это время пришло, хотя сейчас я приведу не пример замены, а всего лишь теоретическую часть вопроса.
инструкция по замене порогов на классике
Замена порогов — это довольно частое занятие владельцев автомобилей, которым (автомобилям) более десятка лет, эти силовые элементы выходят из строя одними из первых (но не всегда). И если у вас есть желание заняться заменой порогов вашего автомобиля своими руками, рекомендую вам прочесть теорию этой операции и полезные советы.
Читать также о замене порогов на практике
Спасибо за подписку!
Сразу хочу оговорится, что замену порогов необходимо начать с проверки состояния дверных петель. Если дверь болтается, провисла и тп, то необходимо сначала отремонтировать петли дверей, а потом приступать к замене короба порога. Дело в том, что если в петле большой износ, то зазор между нижней частью дверей и порогом становится неравномерным, спереди больше, к заду двери меньше, а в отдельных случаях и задевать за порог.
Очередность действий по замене короба порога
- Необходимо установить автомобиль на ровную площадку, подойдет сделанный по уровню пол гаража, доски и тп. Это очень важно, так при ремонте гниловатых автомобилей зазоры дверей и прочих элементов могут убежать.
- Отметив положения петель на стойках можно снять двери, так как они мешают снятию и установке порога.
- Если авто гниловатое и вы боитесь что кузов «сложится», необходимо зафиксировать первоначальное положение. Сделать это можно с помощью вставки растяжек в проем двери, растяжки от выступа заднего дивана и в передней стойке, подложить брусок длинной около 1м и поджать слегка домкратом. Благодаря этим несложным манипуляциям вы сохраните зазоры всех дверей в старом положении.
- Замену порогов опытные люди на моем любимом форуме по кузовам разделили на два варианта: правильный и не совсем правильный. Правильный ремонт заключается в замене обоих крыльев и порогов. На худой конец порога и окороков крыльев. Это необходимо потому что порога приваривается к стойке спереди и к арке сзади далеко под крыльями и заменить порог без демонтажа крыльев остается проблематичным, а то и не возможным. Но если все в более-менее нормальном состоянии то можно прибегнуть ко второму методу — сварке усилителя и сварке встык накладки порога.
- Также перед тем, как пилить порог, необходимо осмотреть при снятой шумоизоляцией состояние внутренней части порога, если гнилая — то необходимо приварить изогнутый кусок металла, которым необходимо соединить внутреннюю часть порога с панелями пола.
- После того, как вы зафиксировали кузов автомобиля можно приступать к демонтажу старого порога. Это можно делать как вам удобнее, начать с передней части или с задней. Сварные точки лучше отсвелить, меньше пользоваться зубилом, потому что деформируется кромка, которую выпрямить потом довольно тяжело. Для дополнительной жесткости коробов можно оставить полоску от старого усилителя и накладки в зоне резинового уплотнителя или одну из них, это облегчает сварку нового порога,увеличивает его жесткость.
- Порог состоит из трех частей — усилителя, соединителя, накладки порога. При замене порогов часто соединитель используют не стандартный, а изготавливают из подходящего куска жести немного шире стандартного.
- После демонтажа порога необходимо зачистить кромки от ржавчины и остатков старой сварки.
- ОЧЕНЬ ВАЖНО! Замену порогов необходимо проводить как можно быстрее, в разумных пределах конечно. То есть не стоит срезать порог и оставить автомобиль на 2-3 дня, он может потерять геометрию.
- Если петли ваших дверей в порядке, но двери задевают верхними углами за стойки, то это можно исправить. Необходимо при открытых дверях с помощью домкрата и удлиннителя уперется в выступ заднего дивана и в верхний завес двери. После прихватить это расстояние трубой изнутри стойки. Примерить дверь, если необходимо добавить или убрать. После приварки порогов трубы можно срезать.
- Новый порог приваривается в такой последовательности — усилитель-накладка-соединитель. После зачистки всех поверхностей, которые будут свариваться можно приступать к привариванию усилителя порога. Варить его необходимо полуавтоматом в углекислотной среде через насверленные отверстия диаметром 5-6мм. Чтобы облегчить монтаж усилителя в районе средней стойки, при условии более-менее целого старого усилителя, можно оставить кусок старого, а к нему приварить новый усилитель. В нижней части также через насверленные отверстия приваривается соединитель порога. СОЕДИНИТЕЛЬ приваривается на этом шаге только к усилителю! К полу он приваривается в последнюю очередь.
- Внимание! Примерка накладки порога производится только с установленными дверями! Иначе можно промахнуться:)
- После приваривания усилителя порога необходимо зачистить сварочные точки и через насверленые отверстия в накладке порога приварить накладку. К стойке накладка приваривается в несколько способов кому как удобнее, главное чтобы соединение было крепким.
- В последнюю очередь приваривается соединитель. Здесь есть небольшая хитрость. Соединитель варится к панели пола, делать это можно с ямы или через отверстия насверленые в панели пола. Для того, что бы не ловить окалины на голову, можно насверлить отверстия в полу и поджимая соединитель снизу домкратом через отверстия привариваем.
- Ну в принципе и все, это в теории, посмотрим на практике:)
olade.ru
Замена порогов ВАЗ 2101 своими руками — детальная инструкция
Вопрос замены порогов особенно актуален для «наших» автомобилей марки ВАЗ. Это объясняется низким качеством металла кузова, недостаточной антикоррозионной обработкой, а также вредной средой, в которой приходится обитать нашим автомобилям. Под вредной средой, я подразумеваю дорожную химию, которой обрабатывают дороги в зимнее время, повышенную влажность и плохие дороги.
Сегодня хочу детально рассказать о том, как производится замена порогов ВАЗ 2106 своими руками. Благодаря данному фотоотчету можно повторить ремонт порогов у себя дома, в любом случае думаю данное руководство кому-то пригодится.
Пошаговая инструкция по замене порога ВАЗ 2106
Прежде всего нужно позаботиться об инструменте, перечислю лишь некоторые, наиболее важные из них:
- Сварочный аппарат;
- Электродрель;
- Болгарка;
- Новые пороги;
- Грунтовка;
- Краска.
Несколько слов о сварочном аппарате. Дело в том, что варить пороги вам желательно полуавтоматом в среде углекислого газа.
- Начинал я с того, что отремонтировал дверные петли, как это сделать я не буду описывать, т. к. статья о том как заменить пороги, тем более у вас они могут быть в полном порядке. Кто то спросит причем к порогу петли с дверями? Дело в том, что для правильной работы нужно постоянно следить за тем, как будет прилегать дверь и каким будет зазор между дверью и порогом. Провисшие двери могут ввести вас в заблуждение.
- После ремонта дверей можете снять их и приступать к вырезке ненужной гнилой части порога. В моем случае замена порогов предусматривает обязательный демонтаж крыльев, т. к. я заодно решил заменить и их.
- Если кузов автомобиля «дряхлый» или гнилой установите растяжки в салоне.

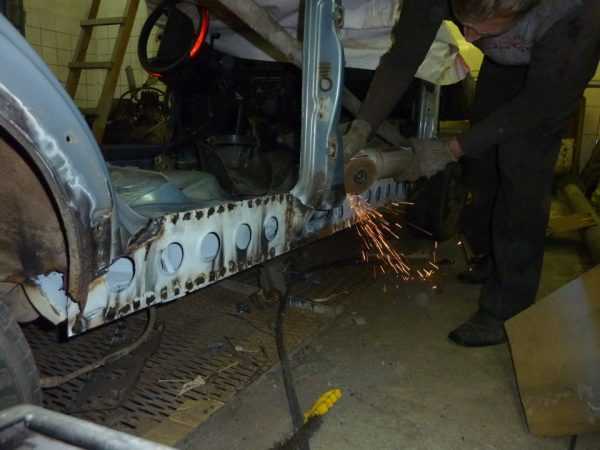

- Теперь нужно срезать наружную часть порога, для этого используйте болгарку или пилочку по металлу, как вариант подойдет зубило.

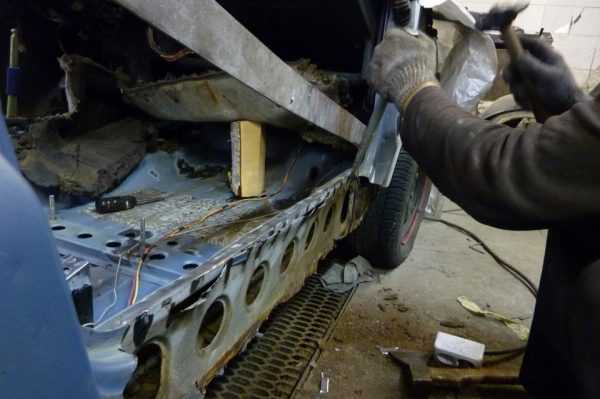

- Удалив наружную часть, приступайте к удалению усилителя порога (широкая металлическая пластина с круглыми отверстиями по всему периметру).
6. В моем случае внутри порога не оказалось усилителя, скорее всего он был удален предыдущим владельцем моего автомобиля.
- Когда все гнилые части порога удалены осталось убрать их остатки, которые остались на швах.
- После этого нужно как следует зачистить поверхность для последующих сварочных работ.

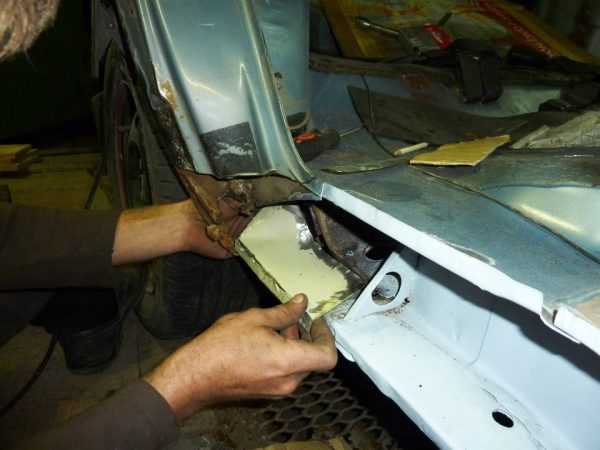

- Примерьте новый усилитель порога, если есть необходимость подрежьте его.
- Отверстия просверленные для сварки хорошо видны на фото.
- Приварите усилитель порога на место, используя отверстия в самом усилителе. Сделать такие отверстия можно при помощи сверла 4-6 мм, примерно через каждые 5 -7 см.
- Для удобства можно воспользоваться струбцинами (зажимами), с их помощью можно быстро и крепко закрепить усилитель. Перед тем как установить усилитель и начать сварочные работы, нужно тщательно подготовить поверхность кузова и все прочие неровности, которые могут помешать хорошему соединению.
13. Еще раз проверьте правильность установки порога. Когда решите, что он стоит на своем месте начинайте сваривание усилителя порога. Лично я использовал метод параллельной сварки, то есть одновременно прихватывать и низ и верх, начиная от центральной стойки. Когда усилитель приварен, необходимо зачистить следы сварки. У вас должна получиться идеально гладкая и ровная поверхность. Помните, что усилитель порога должен быть приварен к: средней стойке, передней и т. д.
14. Когда усилитель приварен нужно примерить наружную часть порога. Здесь также все? что лишнее — отрезаем или подгибаем.
15. Теперь подготовьте наружную часть порога к установке. Ваша задача — как можно тщательнее удалить с поверхности транспортировочный грунт, краску, и т. д.
16. Используя саморезы, нужно закрепить наружную часть порога. После этого нужно навесить двери и «прикинуть» все ли сходится. Обратите внимание на зазор, он должен быть ровным и везде одинаковым. Также уделите особое внимание зазору между порогом и дверью, ничего выступать или выпирать не должно.

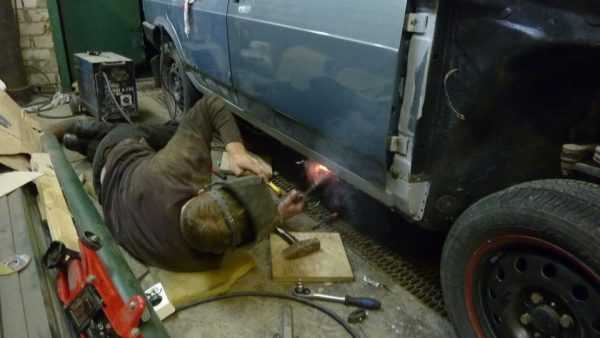

17. Сваривание производится от средней стойки. Нужно не спеша двигаться в обе стороны, то есть проваривать низ и верх, уходя в сторону переднего крыла, а также низ и верх в сторону заднего крыла. Следует помнить, что наружную часть порога также нужно заваривать к средней передней стойке. Обратите особое внимание на эти два места, т. к. они формируют жесткость кузова ВАЗ 2101.
Когда все установлено и приварено приступайте к зачистке поверхности, затем все нужно прогрунтовать и покрасить.
Как говорится, на этом у меня все! Замена порогов ВАЗ 2101 завершена, при необходимости данную работу можно повторить в другом месте, которое нуждается в ремонте.
Читайте также:
Смотрите также видео как заменить пороги ВАЗ 2106 своими руками:
 vaz-remont.ru
Замена порогов своими руками
Приветствую Вас на блоге kuzov.info!
В этой статье рассмотрим как производиться замена порогов своими руками.
Порог представляет собой отштампованную панель, которая является структурной частью несущего кузова автомобиля.
В конструкции несущего кузова, панели порогов обеспечивают структурное усиление, влияющее на жёсткость днища автомобиля, а также обеспечивают жёсткость на скручивание. В то время, как передняя и задняя части кузова имеют зоны запланированного смятия, пороги обеспечивают жёсткость средней части кузова, которая должна оставаться максимально целой при аварии. Таким образом, от состояния порогов зависит безопасность водителя и пассажиров.
Пороги, особенно их нижняя часть, часто остаются без внимания при мойке. Дорожная соль и другие загрязнения, оставшиеся на них, ускоряют возникновение коррозии. Также, эти элементы постоянно подвергаются воздействию камней и песка, летящих с дороги во время движения и действующих как абразив.
Так как пороги представляют собой закрытую не проветриваемую конструкцию, то они уязвимы для коррозии. Худший аспект коррозии порога состоит в том, что она начинается изнутри и распространяется наружу. Таким образом, коррозия становится видна, когда порог уже значительно разрушен. В запущенных случаях бывает даже невозможно воспользоваться специальными местами для домкрата, чтобы поднять машину, так как эти области, вследствие коррозии, потеряли свою прочность. Ещё одной проблемой, вызванной как насквозь проржавевшими порогами, так и днищем могут стать выхлопные газы, которые могут попадать в салон автомобиля.
Устройство порогов автомобиля
Внешняя часть порога не является основной силовой частью этой конструкции. Она даёт жёсткость кузову, но основную жёсткость обеспечивает внутренний усилитель, соединитель и внутренняя часть порога. Эти панели соединены точечной сваркой вместе и составляют коробчатую полую конструкцию, которая принимает на себя основную часть нагрузок. Эта конструкция даёт автомобилю продольную прочность. Внешняя часть порога обеспечивает больше косметическую функцию.
Каждая внутренняя часть порога имеет значение в обеспечении структурной жёсткости. Вся конструкция порога усиливает днище кузова.
Пример конструкции порога автомобиля- Внутренняя часть порога – это часть, которую можно увидеть изнутри машины.
- Соеденитель – эту часть можно увидеть снизу автомобиля.
- Внутренний усилитель – это обычно плоский стальной элемент, имеющий отштамповку для усиления.
- Внешняя часть порога – это часть порога, которую можно видеть снаружи, её и называют порогом.
Конструкция порога конкретного автомобиля может отличаться от представленной на иллюстрации.
Подготовка к замене порога
- Нужно поднять автомобиль и выставить по уровню. Лучше, чтобы кузов подпирался равномерно в нескольких точках, чтобы избежать перекоса кузова.
- При полной замене порога лучше снять двери. Это даст хороший доступ и исключит повреждение дверей при сварке. При снятии дверей, петли лучше оставлять на кузове, чтобы их положение не изменилось. В большинстве случаев, также, необходимо снять переднее крыло. Демонтаж переднего крыла может потребовать дополнительной разборки. Так, к примеру, придётся снять передний бампер и фару.
- Если производится замена порога по причине его коррозии, то нужно с запасом зачистить область вокруг ржавых мест, чтобы определить границы ржавчины. Таким образом, можно понять какие области порога можно оставить, а какие необходимо вырезать.
- Для замены порогов необходимо демонтировать некоторые детали интерьера, такие как пластиковую облицовку, сидения, резиновый уплотнитель. Ковровое покрытие можно завернуть.
- Защитите лакокрасочное покрытие автомобиля, стёкла и салон от попадания искр от сварки и «болгарки».
- Перед сваркой нужно отсоединить и изолировать клеммы аккумуляторной батареи.
Замена порогов своими руками
Пример линий среза порога из руководства по ремонту- Панели порогов имеют разную конструкцию в зависимости от марки и модели автомобиля. Может быть несколько раздельных или один цельный усилитель. Перед тем, как приступить к работе, нужно знать, как устроены пороги на конкретном автомобиле. Для этого нужно изучить руководство по ремонту. Там показано, где нужно делать срезы и соединения. Если есть в наличии новая панель порога, то планируйте места среза, опираясь на её форму.
- Поместите ремонтную панель порога поверх старого порога. Очертите границы, по которым нужно будет срезать порог. Вместо очерчивания можно наклеить малярную ленту. Добавьте примерно 3 см запаса с каждого края. Этот отрезок нужен для подгонки или для соединения внахлёст (если решите применить такой тип соединения).
- Старайтесь не резать вплотную к основанию средней стойки, чтобы избежать разреза усиления, которое находится в этом месте.
- После того, как сделали начальные срезы, высверлите точки контактной сварки (см. статью), удалите повреждённый порог.
- Обязательно уберите заусенцы со срезанных концов порога. Это исключит разбрызгивание расплавленного металла при сварке и предотвратит получение непрочного шва.
- После демонтажа старого порога нужно выравнить фланцы, на которых крепился порог и счистить остатки точечной сварки.
- Если внутреннее усиление имеет следы ржавчины, то их нужно обработать преобразователем ржавчины и защитить антикоррозионным средством. Если же он значительно разрушен, то его лучше заменить.
- Удалите лакокрасочное покрытие с мест, где будет производиться соединение.
- Если необходимо, то обработайте внутреннюю часть новой панели порога антикоррозионным составом.
- Когда делаете временную установку порога для проверки: установите порог, используя специальные зажимы или саморезы. Саморезы не будут мешать при закрывании дверей, для проверки зазоров. Отверстия от саморезов нужно будет в дальнейшем заварить, при окончательной установке порога.
- Поставьте машину в транспортное положение, чтобы вес автомобиля удерживала подвеска. В таком состоянии проверьте положение порога и зазоры с дверьми и крылом. При необходимости скорректируйте положение порога.
- Когда подготавливаете место для сварки, нанесите сварочный грунт на места с «голым» металлом. Сварочный грунт может быть удалён непосредственно с места сварки, чтобы уменьшить шлакообразование и увеличить качество сварки (см. подробнее здесь).
- При замене порога применяются соединение внахлёст, соединение встык со вставкой или просто встык. Более подробно типы соединений рассмотрим в этой статье ниже.
- Проварите шов. Тепловая деформация является одной из проблем при сварке. Варите стежками через период, а потом заполняйте оставшиеся промежутки. Можно также использовать сжатый воздух для охлаждения.
- Заводские точки сварки заменяются точками, сделанными полуавтоматом, либо контактной сваркой. При замене старого порога на новую панель, в ней просверливаются отверстия диаметром 8 мм.
- При приваривании порогов на фланцах, через отверстия, расположите сварочную горелку с проволокой в центре отверстия так, чтобы проволока касалась металла, к которому будет привариваться панель. Нужно, чтобы электрическая дуга образовалась именно на металле, к которому будет привариваться панель, а не на краю отверстия. Начните варить в таком положении и не двигайте сварочную горелку, пока отверстие практически не заполнится. Далее по спирали двигайте горелку к краям. Так проникновение к свариваемому металлу будет хорошим и сварное соединение крепким.
- Зачистите сварные швы. При зачистке не убирайте шов слишком много, так как это его ослабит.
- Сделайте антикоррозионную защиту. Можно использовать эпоксидный грунт прямо на место сварки, до нанесения последующих покрытий. Через технологические отверстия обработайте порог изнутри антикоррозионным распыляемым составом.
Типы соединений при замене порога автомобиля
В руководствах по ремонту обычно упоминаются два типа соединений нового порога с остатками старого. Это соединение внахлёст и соединение встык со вставкой. Можно также применять простое соединение встык. Давайте рассмотрим особенности этих соединений, и как они осуществляются.
Соединение встык со вставкой
Соединение старой и новой частей порогов усиливается вставками, сделанными из остатков такого же порога. Соединение встык со вставкой позволяет достичь более ровной поверхности, чем внахлёст, что не потребует много шпаклёвки для выравнивания. Вставка помогает легче стыковать новый порог, уменьшает вероятность прожога насквозь при сварке, а также уменьшает тепловую деформацию при сварке, рассеивая тепло. Соединение получается более прочным. В зависимости от места соединения, вставку можно использовать не всегда. Такое соединение обычно применяется по краям порога. В месте, где порог соединяется со средней стойкой, обычно применяется соединение внахлёст или встык без вставки.
Размер вставок может составлять от 5 до 10 см. В зависимости от конфигурации порога, вставка разрезается на 2–4 части. Срезаются фланцы, с помощью которых точечная сварка держит части панелей между собой. Таким образом, вставки смогут нормально входить внутрь порогов. Они могут привариваться через просверленные отверстия (8 мм) или временно прикручиваться саморезами, отверстия от которых потом завариваются. Вставки должны быть обработаны сварочным грунтом. При стыковке частей порогов, нужно обеспечить зазор достаточного размера, чтобы расплавленный металл при сварке нормально проникал к вставке, и она проваривалась вместе с двумя частями порога. Ширина зазора зависит от толщины метала и должна быть не менее 1.6 мм и не более 3.2 мм.
Соединение внахлёст
При соединении внахлёст старый порог должен быть размечен и срезан так, чтобы оставался запас в несколько сантиметров для нахлёста. Поверх остатков старого порога помещается новый порог. Далее, по линии краёв нового порога производится сваривание герметичным швом. Главным преимуществом этого типа соединения является простота стыковки нового порога с остатками старого. Не требуется тщательно подгонять края. Это особенно актуально, когда приходится стыковать сложные по форме места, к примеру, соединение со средней стойкой. При соединении внахлёст меньше вероятность прожога металла насквозь. Недостатком является необходимость использования большего количества шпаклёвки при выравнивании мест соединений, а также предрасположенность к появлению коррозии с обратной стороны порога, ввиду сложности антикоррозионной обработки такого соединения изнутри.
Соединение встык
Соединение встык требует тщательной подгонки нового порога с остатками старого, а также определённого навыка при сварке. Зазор между свариваемыми частями должен примерно равняться толщине свариваемого металла. Соединение встык без вставки получается менее прочным, но это не критично, так как внешняя часть порога не принимает на себя всю нагрузку. При правильной реализации состыкованное место получается ровным и требует минимального количества шпаклёвки, а также нормально обрабатывается антикоррозионным составом с обратной стороны порога при помощи распыления специальных средств.
Поделиться “Замена порогов своими руками”
Печатать статью
Ещё интересные статьи:
kuzov.info
Инструкция по самостоятельной замене порогов ВАЗ 2107
Замена порогов ВАЗ 2107 – операция, которую рано или поздно приходится проводить с большинством авто. Причинами этого могут быть:
- некачественная антикоррозийная обработка;
- влажный климат;
- дорожная химия;
- состояние дорог.
Самостоятельная замена порогов ВАЗ 2107 требует определенной квалификации в сварочных работах и наличия соответствующего инструмента.
Что понадобится для замены порогов
Обязательно нужны следующие инструменты и материалы:
- Электродрель.
- Болгарка.
- Сварочный полуавтомат.
- Грунтовка.
- Краска.
- Новые пороги на ВАЗ 2107.
[tip]Кроме этого, в процессе работы придется использовать стандартные инструменты, имеющиеся в наличии у любого мастера: пассатижи, рулетка, щека по металлу и прочее. Если усилитель порога сгнил, придется купить новый.[/tip]
Порядок действий при замене порогов на Ваз 2107
Старые гнилые пороги приходится срезать болгаркой. Чтобы обеспечить доступ ко всей поверхности порога, необходимо снять двери. Если кузов дряхлый, перед снятием порогов необходимо установить распорки. Дальнейшие операции выполняются в такой последовательности:
- Срезать наружные части порогов болгаркой (можно использовать зубило или пилу по металлу).
- Проверить состояние усилителя порога (широкой стальной пластины с отверстиями по периметру).
- Если усилитель гнилой, срезать его болгаркой.
- Убрать остатки порогов и усилителя со швов кузова.
- Зачистить поверхность под сварочные работы, удалив неровности и загрязнения, мешающие качественному соединению.
- Если старые усилители порогов пришлось демонтировать, примерить новые и подогнать их под посадочное место. Высверлить отверстия диаметром 4-6 мм с интервалом 50-7- мм по периметру усилителей.
- Приварить усилители, предварительно зафиксировав их струбцинами. Сварку начинать от средней стойки, параллельно приваривая верхние и нижние части к кузову.
- Примерить пороги. Отрезать с них все лишнее и выгнуть, придав необходимую форму.
- Очистить от грунта и краски части порога в тех местах, где будет сварочный шов.
- Предварительно зафиксировать пороги саморезами.
- Установить двери, проверить правильность подгонки порогов, уделив особое внимание на зазор между дверями и порогами.
- Приварить пороги, начав сварку от средней стойки кузова. Сваривать необходимо параллельно нижние и верхние кромки порога. Это ответственная операция, определяющая жесткость кузова автомобиля. Поэтому нужно обратить особое внимание на качество сварочных швов.
- Зачистить сварочные швы и поверхности порогов.
- Зашпаклевать следы сварочных швов.
- Загрунтовать внешнюю поверхность порогов и дать грунтовке высохнуть.
- Покрасить пороги.
Советы по замене порогов и защите их во время эксплуатации
[tip]
- Вместо краски можно использовать антикоррозийное покрытие типа «Гравитекс».
- После замены порогов их необходимо подвергнуть антикоррозийной обработке, «задув» внутреннюю поверхность коробов «мовилем». Если этого не сделать, повторную замену порогов придется производить в ближайшее время.
- Нижнюю часть порогов (заодно и днище машины) следует обработать антикоррозийной битумной мастикой, которая препятствует коррозии и улучшает защиту лакокрасочного покрытия от повреждений.
[/tip]
Теперь вы знаете как самостоятельно заменить пороги ВАЗ 2107. Если у вас нет необходимой квалификации сварщика или отсутствует сварочный аппарат, замен порогов выполнить не удастся. В таком случае лучше обратиться за помощью к профессионалам, которые выполнять замену порогов быстро и качественно.
semerkavaz.ru
пошаговая инструкция (фото и видео)
Конструкция кузова современного легкового автомобиля представляет собой пространственный каркас из силовых элементов и наружных деталей. В процессе эксплуатации автомобиля ВАЗ 2107 пороги и другие части подвергаются воздействию внешних факторов. Это приводит к их частичному или полному разрушению, что снижает жесткость кузова и портит его внешний вид. Решение проблемы единственное – замена поврежденных элементов.
Кузовной ремонт автомобиля ВАЗ 2107 требует выполнения сварных работ и соответствующего инструмента. Поврежденные коррозией пороги и участки кузова, непосредственно прилегающие к ним, удаляются, а на их место крепятся новые детали кузова. По окончании слесарных и сварных операций на вновь установленные элементы лакокрасочные покрытия в специальных камерах, где создаются необходимые условия.
Порядок работ по замене деталей кузова
Ремонт силового каркаса обычно довольно длительный процесс, который проводится в электрифицированном гаражном боксе. Машина устанавливается на смотровой яме или подъемнике. Замена коррозировавших порогов осуществляется в такой последовательности:
- Салон автомобиля разбирается для обеспечения доступа ко всем деталям кузова.
- Силовые элементы внимательно осматриваются, и производится их дефектация. Для этих целей используется обычно шило, которым проверяются проблематичные места.
- Поврежденные детали вырезаются из конструкции при помощи электрической угловой шлифовальной машины.
- Места сопряжения несущих элементов тщательно очищаются от загрязнений и ржавчины при помощи металлических щеток и крупнозернистой наждачной бумаги.
- Полости и другие малодоступные места обрабатываются модификаторами коррозии.
Место для установки новых деталей на автомобиле ВАЗ 2107 подготовлено и следующим этапом будет их непосредственная замена. Дальнейший кузовной ремонт предполагает выполнение следующих работ:
- Закрепление усилителя осуществляет и наружной обшивки осуществляется при помощи струбцин или саморезами по контуру.
- Двери закрываются и проверяются на предмет равномерности зазоров по нижней кромке.
- После этого производиться приваривание порогов специальным аппаратом в среде инертного газа.
На этом непосредственно замена элементов кузова ВАЗ 2107 можно считать завершенным. Заканчивается кузовной ремонт такого рода окрашиванием деталей и нанесением специальных защитных покрытий.
7vaz.ru
🚘 Замена порогов на ВАЗ «классике» на практике
Я уже поднимал тему замены порогов на классике и этот пост оказался весьма популярным. Сегодня насобирав немного фотографий бывших работ, хочу более-менее обширно и с иллюстрациями показать практику замены порога. Теорию, а также некоторые секреты замены порогов прошу читать по ссылке выше.
Замена порога на ВАЗ 2106
К сожалению не могу сделать полноформатное руководство, фотографий маловато, но все равно надеюсь этот пост будет полезен тем, кто решится на замену порогов своими руками.
Для начала нам понадобятся инструменты, перечислять все не стану, так как каждому удобнее работать той или иной вещью, отмечу, что обязательными пунктами есть только сварочный аппарат, дрель, новые пороги. Сразу о сварочном аппарате, варить пороги необходимо полуавтоматом в среде углекислого газа и никак иначе. Но, не буду грехи таить, по молодости, без инструмента и денег, варил на своем ВАЗе электродной сваркой, электрод диаметром 2 мм, но это только в праве исключения. Но варил через отверстия просверлены в новом пороге.
Замену порогов необходимо начинать с ремонта дверных петель, как их ремонтировать я уже писал, если этого не сделать и двери провисшие, то будет очень сложно установить адекватный зазор. Поэтому ремонтируем двери, товарищи!
Кривой зазор на водительской двери
Дыра в пороге:)
Двери отремонтированы, зазоры нормальные, если не нормальные, то запоминаем где их нужно увеличить/уменьшить. После этого можно снимать двери, резать порог. На фотографиях показана замена порогов в варианте, который предполагает снятие крыльев, они заменялись, если вы не хотите менять крыльев, то читайте теорию по замене порогов. Также если авто гнилое, то необходимо установить растяжки, в салоне авто. Как сделать и куда упереть, читайте по ссылке выше.
Далее необходимо срезать наружнюю часть порога, можно срезать болгаркой или срубывать зубилом, кому как удобнее. После того, как удалена наружняя часть порога, то можно приступить к удалению усилителя порога, это такая широкая пластина металла с отверстиями по середине.
Удалил заднюю часть, а где усилитель!!??
Удалена передняя часть порога
Не обнаружив внутри порога усилителя, я офигел (так делал авто предыдущий хозяин). После удаления всех частей порога необходимо удалить остатки порогов со швов, зачистить поверхности которые будут подвергаться сварке. Далее можно подрезать и примерить новый усилитель порога.
Подготовленный к установке усилитель порога
Как видно на фото выше, в некоторых местах необходимо подрезать. На фото обведены отверстия, которые я начал сверлить для сварки. Усилитель порога приваривается на место через отверстия в самом усилителе, их необходимо сделать сверлом 4-6 мм, через каждые 5 -7 см по всей длине усилителя.
Усилитель я закреплял на зажимах, перед установкой усилителя на автомобиль для сварки необходимо зачистить неровности, которые могли остаться после сверления. После закрепления на месте, можно приваривать усилитель порога, я стараюсь варить параллельно низ и верх, начиная от средней стойки. После приварки усилителя зачищаем места сварки для получения ровной поверхности. Усилитель порога обязательно необходимо приварить ко всем силовым элементам, а именно средняя стойка, передняя стойка и тп.
Спасибо за подписку!
Примерка и сварка усилителя порога
После приварки усилителя, необходимо примерить наружнюю часть порога, если необходимо то подрезать, подогнуть. После этого необходимо подготовить наружнюю часть порога к установке, подготовка заключается в удалении транспортировочного грунта, грунтование кислотным/эпоксидным грунтом, возможна окраска порога, все это изнутри.
Далее я закреплял наружнюю часть порога с помощью саморезов, навешивал двери, смотрел на зазор. Стоит контролировать как зазор между порогом и дверью, так и вид соблюдение плоскости, которая просматривается спереди и сзади, порог естественно должен находится в плавной дуге с дверями, ни в коем случае не выступать за дверь, или быть утопленным за нее. Сварку я также проводил от средней стойки, только постепенно проваривая в два бока, то есть низ и верх в сторону переднего крыла, низ и верх в сторону заднего крыла.
Важно также заварить наружнюю часть порога к средней стойке, а также передней стойке, эти два места особенно актуальны, так как они дают жесткость кузову.
Примерка наружней части порога
Примерил, крепил зажимами
Порог приварен и загрунтован, жаль не осталось полной фотографии:(
olade.ru
