Подсос воздуха лачетти – Как проверить подсос воздуха во впускном коллекторе

Содержание

Как проверить подсос воздуха во впускном коллекторе

Рассмотрим один из самых простых способов, как проверить подсос воздуха во впускном коллекторе инжекторного автомобиля без каких-либо материальных затрат.

Данный способ не панацея, но является самым простым и эффективным в поиске мест подсоса воздуха во впускном коллекторе.

Как известно, во время работы двигателя, в коллекторе создаётся большое разрежение. На холостом ходу давление в коллекторе падает до 30 кПа, а атмосферное обычно составляет около 100 кПа.

Такая разность давлений заставляет воздух с наружи коллектора всеми доступными путями пробраться внутрь коллектора. Если у него это получится, то о нормальной работе двигателя не стоит даже и думать — всевозможные рывки и провалы, а также перерасход топлива обеспечены!

Вот и наша с Вами задача найти все эти «доступные пути» проникновения неучтённого воздуха во впускной коллектор.

Основными симптомами подсоса воздуха являются:

  • возросшие обороты холостого хода
  • плавающие обороты на холостом ходу
  • неадекватное реагирование двигателя на нажатие/отпускание педали газа
  • возросший расход топлива

Самым простым и действенным методом проверки подсоса воздуха во впускной коллектор является заполнение коллектора дымом под небольшим давлением. А если в коллекторе есть негерметичности, то их можно будет заметить по выходящему из них дыму.

Для этих целей используют дымогенераторы. Но не на всех СТО есть такое оборудование, а покупать себе для использования его раз в два-три года, как-то накладно. Как же быть?

Можно поступить как я — собрать бесплатный дымогенератор «на коленке» из пластиковых бутылок.

Простой дымогенератор

В общем, стоял я на днях на блокпосту. И чтобы не терять время зря, решил воплотить в жизнь давно волнующую меня идею — собрать простой дымогенератор для проверки впускного коллектора.

Из подходящего инструмента у меня нашлись только небольшой нож и треугольный напильник без ручки

Также была освобождена от воды в горло полтора литровая пластиковая бутылка. Также была куплена пол литровая бутылка некого напитка, которая была быстро осушена доченькой

Первым делом, разрезал большую и маленькую бутылку на две части. Верхнюю часть маленькой бутылки выкинул. Итого, осталось две нижних части (маленькая и большая) и одна верхняя. Думаю понятно.

Снял со штуцера клапана вентиляции картера шланг. В крышке от бутылки напильником проделал отверстие, чтобы снятый шланг вошёл в него с усилием. Накрутил на крышку верхнюю часть большой бутылки. Получилась вот такая картина

С другого ракурса

Всё плотненько получилось

Потом проковырял отверстие на донышках обеих нижних частей. В меньшей под диаметр сигареты, а в верхней под диаметр шланги от компрессора для подкачки колёс.

Стрельнул у водителя соседней машины сигарету, подкурил её и вставил в отверстие меньшей бутылки, и всё это дело в сборе впихнул вверх ногами в большую бутылку

Это всё всунул в верхнюю часть бутылки и подключил автомобильный компрессор

Вот общий вид сего конструктора

Водители соседних машин долго не могли понять, чем я так усердно занят, хотя многие, наверное, так и не поняли

Как показал эксперимент, данное решение имеет право на жизнь из-за своей простоты и быстроты сборки. Я потратил от силы пол часа. И то, это пока покупали и пили напиток, пока долбал отверстия напильником на коленке и стрелял сигареты

Только его нужно немного модернизировать. Можно вставлять не одну сигарету, а несколько, чтобы дыма было больше. А ещё лучше вспомнить детство и использовать вместо сигарет бумагу, пропитанную силитрой. Не знаю как Вы, а мы в детстве часто шухарили дымовухами из такой бумаги. Дыму было…

Также крышку на бутылку необходимо закручивать через марлю, чтобы пепел не летел в коллектор.

Буду дальше усовершенствовать. Правда, этот экземпляр пришлось выкинуть, так как при проверке на блокпосту могли принять за наркомана

Советую посмотреть, какое интересное решение использовал наш участник сообщества Павел для изготовления дымогенератора из подручных материалов

Всем Мира и ровных дорог!!!

Ещё в сообществе Мой Лачетти:

Мне нравится 5+

moylacetti.ru

Подсос воздуха во впускном коллекторе Шевроле Лачетти. Методы диагностики

Впускной тракт двигателя Chevrolet Lacetti создает достаточно высокое разрежение. Работая на холостом ходу впускной коллектор вырабатывает давление на уровне 30-35 (кПа). Для сравнения, среднестатистическое давление атмосферы составляет 100 (кПа). Если впускной тракт теряет герметичность, то давление во впускном коллекторе будет стремиться к атмосферному. Вместо положенных 30-35 (кПа) давление возрастет до 40 (кПа) или даже выше.

Повышенное давление во впускном коллекторе Шевроле Лачетти чревато следующими неполадками:

  1. Начинают плавать обороты двигателя на ХХ
  2. Существенно увеличивается расход топлива
  3. Двигатель начинает неадекватно реагировать на нажатие педали газа

Стоит отдельно заметить, что вышеописанные симптомы могут свидетельствовать не только про разгерметизацию впускного тракта. Причин может быть достаточно много, от износа

дросселя и РХХ, до выхода из строя клапана ЕГР. Автор видео и вовсе столкнулся с ситуацией, когда давление во впускном коллекторе Chevrolet Lacetti возросло из-за неправильно выставленных шкивов ГРМ.

Эксперты настоятельно рекомендуют при диагностике неправильной работы двигателя первым делом исключить или подтвердить разгерметизацию впускного тракта.

Пошаговая инструкция, как диагностировать герметичность впускного коллектора Chevrolet Lacetti

Способов определения герметичности впускного коллектора достаточно много. Существуют как простые и бюджетные методы, которые доступны любому мастеру даже в домашних условиях, так и достаточно затратные, обеспечивающие максимально точную и объективную диагностику.

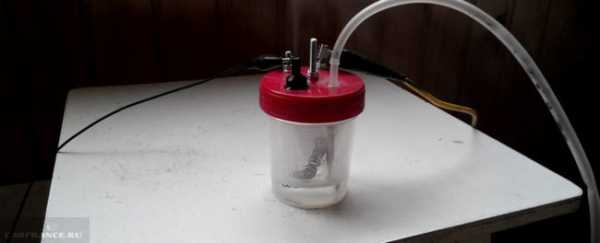

Дымогенератор

Наиболее точную диагностику, которую можно подтвердить своими собственными глазами, обеспечивает дымогенератор. Именно это оборудование используют специализированные СТО при диагностике герметичности впускного тракта.

Главным преимуществом дымогенератора является возможность увидеть все места во впускном тракте, которые подсасывают неучтенный дросселем воздух.

Дым подается во впускной коллектор под минимальным давлением, до 0,1 (бар). Дым будет выходить в тех местах, где была нарушена герметичность.

Искусственный подсос воздуха

Опытные мастера знают, что регулятор холостого хода позволяет откорректировать объем поступающего через дроссельный узел воздуха. Если РХХ автоматически возвращает в норму плавающие обороты на холостом ходу, то впускной тракт Chevrolet Lacetti обладает допустимым уровнем герметичности.

​​

Обороты двигателя должны возрасти, а затем сразу же вернуться к исходному значению. Чаще всего обороты подскакивают с 700-800 (об/мин) до 900-1000 (об/мин). Спустя буквально 1 минуту обороты возвращаются на отметку 700-800 (об/мин).

Если обороты двигателя Шевроле Лачетти не нормализовались, значит регулятор холостого хода не имеет в запасе рабочего потенциала. Этот момент свидетельствует о том, что впускной тракт двигателя где-то активно подсасывает воздух мимо дроссельной заслонки.

Глушение дроссельной заслонки

Еще одним способом диагностики является блокирование доступа воздуха к дроссельному узлу. Если впускной коллектор не является герметичным, то двигатель продолжит работу.

  • Запускаем двигатель на нейтральной передаче.
  • Перекрываем вход в дроссельный узел. Для заглушки лучше всего использовать кусок толстой резины.

Двигатель с герметичным впускным коллектором практически сразу заглохнет. Когда же двигатель продолжает работать с заблокированным дросселем, то это явный признак подсоса неучтенного воздуха.

Дополнительная информация

Далеко не во всех случаях нестабильная работа двигателя Chevrolet Lacetti является признаком разгерметизации впускного тракта. После тщательной диагностики автору видео удалось выяснить, что причина резкого изменения давления внутри впускного коллектора кроется в неправильной настройке фаз газораспределения.

Нарушение работы ГРМ было вызвано проскакивание ремня буквально на 1 зуб. Из-за смещения шкивов ГРМ давление во впускном коллекторе Шевроле Лачетти прыгнуло с 33 до 45 (кПа).

В практике специализированных СТО бывали случаи, когда давление во впускном коллекторе изменялось из-за клапана ЕГР, который в прошлом подвергался блокировке. Для глушения ЕГР используется прокладка без отверстия для протока отработанных газов. Некоторые мастера изготавливают прокладку из тонкого металла, как от консервной банки. Со временем напор заблокированных отработанных газов все же прорывает тонкий металл. Хлипкая заглушка в прямом смысле слова прогорает. Неучтенный ЭБУ поток воздуха, пусть и отработанного, оказывает прямое влияние на давление во впускном коллекторе.

В некоторых случаях нестабильную работу двигателя Chevrolet Lacetti получается устранить банальной чисткой дроссельной заслонки. Если же заслонка дросселя получила заметную механическую выработку, то изношенную ДЗ следует заменить на полностью новый аналог.

zaz-shop.com.ua

Дроссельная эпопея — Chevrolet Lacetti, 1.6 л., 2005 года на DRIVE2

Всем привет.
Я долго пытался себя заставить написать это всё, но собраться с мыслями не выходило. В записи не будет фото т.к. они умерли вместе с картой памяти. Надеюсь она кому нибудь поможет сохранить немного времени и денег.
Всё началось как раз в день первого большого TO XXX Забрал машину. Всё нормально, после замены сеточки бензонасоса и фильтра она даже бодрее поехала. Покатался по городу. И тут началось. Обороты ХХ зависают на 2000, качнёшь газом — падают. При переходе с передачи на нейтраль оооочень долго опускаются и всякая такая хрень. Мне через пару дней в командировку, времени разбираться нету. Поставил машину и спокойно уехал. Читал я много, все про одно — сбилась адаптация дросселя. Купил заранее шнур чтоб сбросить адаптацию. Вернулся домой спустя месяц, попытался сбросить адаптацию — проблема на уходит. Катался, жрало литров 15-20 на сотню. Ошибок по мозгам 0. Ну я же блин самый умный. Сам разберусь.

Еду к товарищу, снял дроссель — почистил, одел назад. Сбросили адаптацию уже сканматиком. Стало еще хуже 3000 тыс ХХ и не падают. Я на панике. Наткнулся на статью Статья где рассказывается про протёртые дорожки реостата. Снял снова дроссель. Начали снимать крышку пластиковую, а один болт прикипел. 10 вечера, машина посреди гаражного кооператива мертвая стоит. В боксе не более живой Pajero. Решили немного ломануть пластик. Параллельно смотрю цену на новую заслонку, куею ибо 2500 грн. и не подходи. Сняли крышку, подвинули ползунок, собрали и о чудо 1000 оборотов ХХ. Поехал домой. Катал пару дней все равно зависают. Ну думаю точно дроссельная. Психую и привожу с Кременчуга б\у 20 тыс. дроссель за 700 грн. и 50 доставка. Действительно на вид как новый. Чищу до блеска, подбрасываю и тут самое интересное… всё то же самое.
Ну у меня вообще всё опустилось.
На следующий день уже записан на замену колодок и т.д. Мастер Олег хренея от того как работает движка звонит мне и говорит "Я свой фронт работ сделал. Можешь забирать. Я позвонил парням в Сырововку, тебя ждут. Не тупи, едь пусть специ смотрят"
Лечу по трассе. Нахожу парней. Нормальный сервис на 2 бокса со всем нужным и не далеко от Сум. Рассказываю свою беду. Я ж умный
"Типа дроссель поменял, адаптируйте мне а то не получается".
Ответ меня на жопу посадил "А с чего ты взял что дроссель? На подсос похоже"
Я не переставая считать себя умным "Так почему мозг не орёт что лишний воздух"
— "а он может и не орать."
Сняли гофру, завелись, закрыли рукой дроссель, а машина как работала так и работает. Начали искать гада. Заглушили вакуум — не оно. ВДешкой начали брызгать на форсы и о чудо — обороты упали до 900, закрыли снова рукой дроссель, заглохла.
Мать вашу! Я тоже всё это знал! Но по опыту ТАЗа считал что на неучтёнку мозг должен подать сигнал про бедную смесь, а лач просто добавлял бенза снова и снова.
Сняли рампу, промыли раз такая свадьба форсы, поменяли кольца и собрали друга.
Потом еще повозились с подушками, вердикт "Проблемы с блоком" но это я буду позже смотреть.
Сгрузил я парням 500 кровных и довольный понёсся домой. Как же она валила по трассе. Лачик наконец то поехал как должен!
Мораль сей басни такова:
— нехрен думать что ты самый умный и всё знаешь
— идти нужно от простого к сложному
— не стоит покупать дорогостоящие запчасти пока не уверен точно что поможет
— не зря профи едят свой хлеб с маслом
— можно еще добавить но я думаю достаточно.
Так что хотелось бы добавить "Продам дроссельную заслонку Лачетти 1.6 за недорого" чтоб хоть часть потраченных средств вернуть.
Всем мира и добра!

Цена вопроса: 1 200 грн

www.drive2.ru

Chevrolet Lacetti Черный друг =) › Бортжурнал › Устранили повышенное давление во впускном коллекторе

имели показания ДАД на холостых 44-48 кПа.
Вот график yadi.sk/d/fpZ4P862na3nb
Скрин графика.

на ДАД ГБО показания такие же, т.е. штатный датчик исправен.

Впускной коллектор разбирался, все прокладки новые.
Через уплотнительные кольца форсунок подсоса нет.
Подсосов воздуха в принципе нигде не наблюдается. Все возможные шланги проверялись — скидывались — глушились.
Воздушный фильтр новый и без фильтра тоже пробовал завести — без изменений.
Компрессия 16 во всех горшках.
Потери мощности, тупости, проблем с запуском — нет. Просто двиг подтрушивает на холостых. Возможно больше расход бенза, но езжу на газу, так что точно сказать не могу.
Масло не жрет.
На СТО ездил, делали компьютерную диагностику — разводят руками и вообще считают что неисправности нет. Повышенное давление считают нормой.
Гидрокомпенсаторы не стучат.
пробег 145000, 1.8 ЛДА.

После прочтения многих форумов могу сказать — если ДАД и его проводка исправны, и имеется большое отклонение давления впуска от нормы (10 единиц и более) — это почти всегда сбитые метки ГРМ.
Метки.

Полный размер

Как по мне — сбиты. Мастер который менял ГРМ 5000 км назад сказал — на месте, точнее не поставить.
В интернете на Лачетти форумах мнения разделились примерно 70 на 30, большинство за сбитые метки.
В итоге договорился с Николаем GAZOVCHIK28, подъехал к нему в гараж, еще раз скинули кожух и

Полный размер

Полный размер

тут уже сомнений думаю быть не может.
Ремень был слабо натянут и скорей всего попросту проскочил на зуб сразу после установки (была там история, в ходе которой двигатель пришлось глушить выниманием предохранителя бензонасоса, со всеми последующими конвульсиями.)
В итоге Коля скинул ремень, выставил метки, поставили ремень, завели — и вот она, норма, 32 кПа.
Двигатель стал работать совсем по другому, мягко и минимум вибраций. Как собственно и должен.
С натяжкой пришлось повозится, из за слизавшегося болта, который фиксирует натяжной ролик — пришлось доработать шляпку.

так же Коля по

www.drive2.ru

Дергание на малых оборотах Lacetti (глушим ЕГР) — logbook Chevrolet Lacetti 5D 2006 on DRIVE2

Хотелось немного поделиться, тема не новая но, может кому поможет данная информация.
Достаточно давно (может пол года назад) начала машинка дергаться, а вот как, трудно объяснить. При езде на малых оборотах (примерно 2000 +-300) начиналась дерготня. Как будто поочередно нажимаешь газ-тормоз, причем когда поддаешь газку и раскручиваешь свыше 3000 ничего такого нет, и на х.х. работает ровно. Были рывки при трогании с места, это вылечено заменой сцепления(демпферные пружины диска сцепления были разболтанные), а вот эти дергания начали надоедать. Порывшись в нэте, нашел хорошую тему в лачети-клабе www.lacetti-club.ru/vb_fo…d.php?p=1053567468&page=4
Пользователь Partizan, как мне показалось, хорошо раскрыл данную проблему, привожу его слова:
---------------------------------------------------------------------------------------------
"Всем доброго времени суток.
Давайте попробуем разобраться в природе этого явления.
Для начала надо учесть что у двигателя, а точнее у системы его управления есть несколько режимов работы.
1 Запуск,
2 Холостой ход, — дросель закрыт, обороты 700-1000, давление во впускном коллекторе 30-35 кПа. длительность впрыска около 1.5 мс.
3 Частичная нагрузка дросель частично открыт, обороты >1000, давление во впускном коллекторе >35 кПа. длительность впрыска 2-20 мс.
4 Сброс — дросель закрыт или частично открыт, давление во впускном коллекторе 20-30 кПа обороты >1200. Торможение двигателем на низких оборотах, сброс оборотов на нейтрали.
5 Отсечка — дросель закрыт, обороты >1200, давление во впускном коллекторе <20 кПа. длительность впрыска 0 мс. Самое настоящие торможение двигателем.
И так что есть это дергание. Это болтанка между режимами. как правило сброса и отсечки. происходит это чаще всего в результате подсоса воздуха в обход заслонки. Как правило он не значительный и в большинстве режимов не заметен. Но как раз во время торможения двигателем в впускном коллекторе образуется приличное разрежение и через эту дурочку попадает достаточно воздуха, давление в коллекторе возрастает и двигатель выходит из режима отсечки (начало рывка — бьемся о подголовник) но так как пропускная способность дырочки не о чЁм, этот воздух быстро расходуется и эбу возвращает режим отсечки (вторая часть рывка — носом в руль).
Так причем тут ЕГР. Давайте вспомним что ЕГоР это клапан между выпускным и впускным коллекторами. Если он исправен то таких симптомов быть не должно. но с одной его стороны агрессивные выхлопные газы в которых летает сажа и она в свою очередь оседает на клапане и его седле, герметичность соединения теряется вот вам и подсос воздуха да ещё и сомнительного качества. Плюс у ЕГР есть уплотнитель который может хреново уплотнять как между выхлопом и впуском так и между впуском и улицей. Кроме того тянуть воздух может через прокладку дроселя, кучу всевозможных трубочек, неисправный клапан в системе вентиляции картера, уплотнители форсунок, механические повреждения ресивера.
Достаточно явным симптомом является повышенное давление в впускном коллекторе на Х.Х. около 38 кПа.
Данную болячку уже вылечили на 3х а.м. 2 ЕГРа (один почистили, один заглушили) и одна прокладка дросселя (нашли дым машиной.)
Да подсос воздуха не является единственной причиной такого поведения машины, но пока остается самой популярной."
----------------------------------------------------------------------------------------
Вот еще ссылка по поводу ЕГР im.lipetsk.ru/a_KlapanEGR хорошо раскрыта данная тема!
У себя заглушил, поставив прокладку из паронита, вырезанную по металлической прокладке снятой из авто. Дырку вырезал одну, а та что на клапан была заглушена(кто в курсе, тот поймет)))))…
Итог: замена свеч, топливного фильтра не помогла избавится от дергания, а вот заглушка ЕГР помогла))))
В дальнейшем планирую прошить ЭБУ, чтобы отключить его еще и программно…
P.S. Планировалось чистить форсунки и дроссель… Теперь форсунки оставлю в покое, а дроссельную заслонку все равно почищу…
Буду рад если кому-то поможет данная писанина)))))

Дополнение
И так, где-то через месяц "глушения" решил провести ревизию прокладки… результатом доволен, ни где ни чего не прогорело))))

www.drive2.com

Как Найти Подсос Воздуха (Причины)

Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет — это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

В данной статье мы научимся определять:

Симптомы подсоса воздуха

Симптомы подсоса воздуха двигателем чаще всего однозначны:

  1. Неуверенный старт по утрам.
  2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
  3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
  4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Места подсоса воздуха

К основным местам, через которые может происходить подсос, относится:

  • прокладка впускного коллектора;
  • прокладка на дроссельной заслонке;
  • участок патрубка от воздушного фильтра до дроссельного узла;
  • уплотнительные кольца форсунок;
  • вакуумный усилитель тормозов;
  • вакуумные шланги;
  • клапан адсорбера;
  • регулятор холостого хода (если он есть).
Поиск подсоса воздуха дымомПоиск подсоса воздуха дымом

Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)

  1. У винта качества топливной смеси.
  2. За прокладку под карбюратором – участки с копотью верный признак.
  3. Сквозь не плотное прилегание дроссельной заслонки.
  4. Через оси дросселей.
  5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

  • старые шланги и ослабшие хомуты;
  • поврежденные топливные трубки;
  • потеря уплотнения на подключении топливного фильтра;
  • нарушена герметичность в обратной магистрали;
  • нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Способ проверки подсоса воздуха в топливной системе дизеля

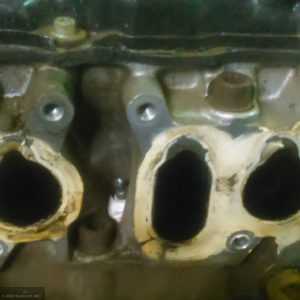

Подсос воздуха во впускном коллекторе

Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель вместе с топливом поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

Причина подсоса воздуха

  1. Механическое воздействие.
  2. Перегрев (влияет на эластичность прокладок и герметика).
  3. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).

Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:
  1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
  2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
  3. Соединение ресивера и патрубка дросселя.
  4. Прокладки форсунок.
  5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).
Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Как проверить подсос воздуха во впускном коллекторе: симптомы

Любой двигатель внутреннего сгорания обязан работать на смеси воздуха и топлива, которые жёстко регулируются электроникой, если это двигатель инжекторный, или механикой, если мотор карбюраторный. Любой дисбаланс в пропорции воздуха и топлива приводит к некорректной работе двигателя, падению мощности, увеличению расхода топлива. Подсос воздуха во впускном коллекторе может крепко повлиять на стабильность работы мотора. Как проверить и определить неисправность, выявить основные симптомы подсоса, разберёмся прямо сейчас.

Симптомы подсоса воздуха в коллекторе: проверка и определение

Явные следы треснутого шланга

Любое несанкционированное проникновение лишнего воздуха в систему питания ведёт к обеднению рабочей смеси. Нарушается оптимальный баланс топлива и воздуха, в результате чего двигатель колотит, холостые обороты могут пропасть вовсе, при этом на оборотах выше 2-3 тысяч мотор может работать вполне сносно.

Ошибка P0300

Кроме этого электронный блок управления двигателем может показывать ряд ошибок — Р0171, обеднённая смесь, может появляться ошибка Р300, говорящая о пропусках в воспламенения в камере сгорания. В зависимости от модели двигателя, может возникать ряд других ошибок.

Тем не менее основными симптомами подсоса воздуха во впускном коллекторе считаются:

  • неустойчивые холостые обороты, двигатель трясёт, невозможно отрегулировать холостые;
  • двигатель может глохнуть в переходных режимах работы;
  • провалы при ускорении;
  • высокий расход топлива;
  • сложный запуск при любой температуре воздуха;
  • падение мощности, особенно на оборотах ниже 2-3 тысяч;
  • двигатель троит, не работает в определённых режимах один или несколько цилиндров.

Откуда может подсасывать воздух?

Достаточно одного из этих симптомов, чтобы говорить о подсосе воздуха во впускном тракте. Точно установить место подсоса воздуха бывает довольно непросто, поскольку место крепления и уплотнения впускного коллектора к головке блока цилиндров — далеко не единственный путь для засасывания лишнего кислорода.

В зависимости от модели двигателя, мест подсоса может быть несколько:

  1. Повреждение или прогар прокладки впускного коллектора, это одно из самых распространённых мест неплотности.

    Новые прокладки впускного коллектора

  2. Уплотнители форсунок в инжекторных моторах.
  3. Люфт и неплотности в осях дроссельных заслонок карбюраторных двигателей.
  4. Вакуумный усилитель тормозов.
  5. Патрубки и шланги, которые фиксируются на коллекторе.

    Прохудившийся шланг на коллекторе стал причиной подсоса воздуха

  6. Прокладки дроссельных узлов в инжекторных моторах.
  7. Клапаны адсорбера, заглушки на коллекторе, неплотности в датчиках.
  8. Регуляторы холостого хода сомнительного качества могут быть негерметичными.

    Негерметичный регулятор холостого хода

  9. Втулки.

    Бронзовые втулки со следами износа

Как видим, неприятностей можно ждать не только от прокладки коллектора или самого коллектора, вместе с тем есть ряд мер, которые помогут найти место пробоя и быстро устранить неисправность.

Определяем место подсоса воздуха

Самый эффективный способ определения места подсоса воздуха — визуальный.

Правда, для этого придётся либо найти, либо собрать простейший дымогенератор. Дым, запущенный в систему впуска, моментально покажет место подсоса с высокой точностью. Понятно, что дымогенератор есть даже не каждой СТО, поэтому простейший прибор можно собрать своими руками.

Дымогенератор своими руками

Для этого пригодится продувочный пневматический пистолет, компрессор с ресивером и пачка сигарет для дыма. Пистолет просто подключается к воздушному ресиверу или компрессору, в носик пистолета вставляется сигарета, нагнетается давление порядка 0,5-0,8 атм и дым под давлением поступает во впускной коллектор.

Самодельный дымогенератор

Изъян станет заметен сразу, как только дым найдёт место для выхода.

Другой способ поиска места «подсоса»

Второй способ определения места подсоса более трудоёмкий и длительный. Для этого пригодится легковоспламеняемая жидкость (эфир, бензин с высоким октановым числом, жидкость для быстрого пуска мотора в баллончике). Для проверки и определения места подсоса достаточно запустить двигатель и брызгать жидкостью на сопряжения коллектора.

Иногда подсос явно слышен по характерному свисту или шипению, но такое бывает не во всех случаях. Поэтому нужно методично обрызгивать жидкостью место прилегания впускного коллектора к головке блока и все подозрительные соединения, которые мы перечислили выше. Как только жидкость попадёт на место пробоя, её засосёт во впускной тракт и обороты двигателя резко увеличатся на некоторое время.

Другие способы

Существует ещё несколько методов выявления подсоса. Они заключаются в точном измерении разряжения на участке от дроссельной заслонки до камер сгорания, однако аппаратура, применяемая для реализации этого метода не всегда доступна, да и точность локализации места разгерметизации при помощи этого метода минимальна.

Выводы

Оптимальными же методами диагностики подсоса воздуха во впускном коллекторе своими силами остаётся использование дыма и обрызгивание коллектора, гофр, дросселей тонкой струйкой легковоспламеняющейся жидкости. Удачной всем диагностики и ровных дорог!

carfrance.ru
