Самодельный холодильник на элементе Пельтье

Автомобильный холодильник своими руками на элементе Пельтье: чертежи, подробные фото изготовления самоделки с описанием.

Эта самоделка будет полезна в первую очередь для автолюбителей, при поездках на природу, в лес или к речке на пляж, наличие автомобильного мини холодильника очень актуально.

В летний зной в холодильнике можно хранить скоропортящиеся продукты и охлаждать напитки, конечно можно приобрести готовый вариант, но сделать своими руками обойдётся намного дешевле.

Изготовление автомобильного холодильника.

Охлаждать воздух в холодильнике мы будем с помощью элемента Пельтье.

По сути это термоэлектрический преобразователь в форме небольшой пластины, при подключении его к электрическому току в пластине возникает разность температур, одна сторона пластины нагревается, вторая наоборот остывает. Эту особенность мы и будем использовать для работы холодильника.

Материалы для изготовления:

Пенополистирол (автор использовал лист размером 1200×600х50 мм).

Элемент Пельтье (можно приобрести в радиомагазинах).
Два радиатора с кулерами от старых компьютеров.
Термопаста.
Регулятор температуры с датчиком (продаются в радиомагазинах).
Кусок провода и штекер для подключения в прикуриватель авто.
Пена монтажная.

Инструменты:

Нож канцелярский.
Линейка, карандаш.
Паяльник с паяльными принадлежностями.

Приступаем к изготовлению, первым делом из листов пенополистирола сделаем корпус будущего мини холодильника.

Пенополистирол очень хороший теплоизолятор, даже после отключения холодильника от электричества, он будет удерживать холод внутри контейнера продолжительное время.

На рисунке показаны размеры корпуса, но вы можете сделать короб по своим размерам в зависимости от требуемого объёма холодильника.

Лист пенополистирола легко разрезается канцелярским ножом, все части коробки склеиваются монтажной пеной, после нанесения пены, детали нужно прижать на 5 минут пока пена схватится.

Теперь в холодильник установим охлаждающий элемент.

Для охлаждения будем использовать элемент Пельтье, при подключении его в сеть 12 V, одна сторона его становится очень холодной, она и будет охлаждать воздух внутри холодильника. Вторая сторона элемента будет сильно нагреваться, чтобы устройство не перегорело, нужно отводить тепло, сделать это можно с помощью радиатора и кулера от компьютера.

Схема охлаждающего устройства для автомобильного холодильника.

Но если с внутренней стороны на элемент Пельтье просто поставить радиатор, то он начнёт обмерзать, оптимально установить кулер для равномерного отвода холода от радиатора.

Для хорошей теплоотдачи, между радиаторами и элементом Пельтье наносим слой термопасты. Радиаторы соединяем между собой стандартными скобами, которые используются для крепления к системной плате компьютера.

Тестируем работоспособность устройства, подключаем его к аккумулятору на 12 V.

По сути устройство представляет собой пластину, по бокам которой с обеих сторон закреплены радиаторы с кулерами, работающими на выдув.

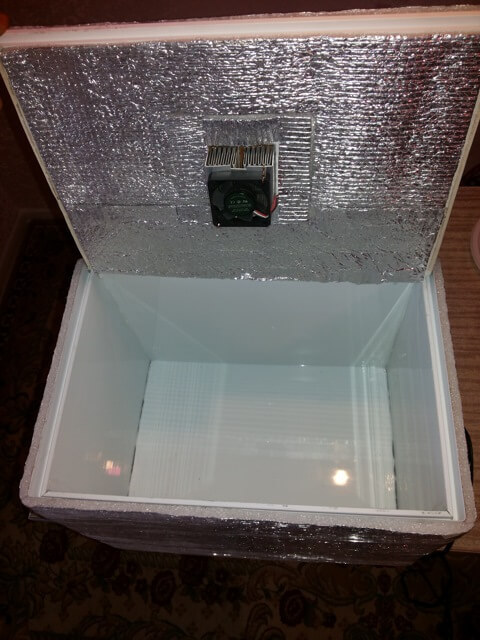

Устанавливаем прибор в отверстие коробки, охлаждающей стороной во внутрь, щели между отверстием корпуса и прибора замазываются герметиком.

Наружный блок, радиатор с кулером для отвода горячего воздуха.

Для регулировки температуры установим регулятор температуры с датчиком, сам провод с датчиком нужно протянуть через отверстие в контейнер. Холодильник готов, включаем его в гнездо прикуривателя авто или напрямую к аккумулятору на 12 V и пользуемся.

Один элемент Пельтье охлаждает холодильник до температуры – 3 °С, при температуре окружающего воздуха +25 °С.

При +30°С на улице, в холодильнике стабильно поддерживается температура +6 °С как и в обычном холодильнике.

Автор самоделки Виктор Борисов.

sam-stroitel.com

Винный холодильник на элементе Пельтье

Мастер построивший этот холодильник, инженер-электронщик с разнообразным кругом увлечений, от истории до спорта, от юриспруденции до путешествий. Последнее увлечение мастера изготовление вина в домашних условиях. И вот здесь пригодились его инженерные познания. Не для изготовления вина, для его хранения.

Вино должно хранится при низких температурах от 10 до 18°C максимум, а холодильники для его правильного хранения дороги. Тогда мастер решил изготовить такой холодильник сам.

Инструменты и материалы:
-Экструдированный пенополистирол;
-Алюминиевый скотч;
-Рулетка;
-Клей;
-Нож;
-Карандаш;
-Алюминиевые профили;
-Алюминиевый радиатор;
-Крепеж;
-Дрель;
-Элемент Пельтье;
-Текстолит;
-Вентилятор;
-Контролер для питания элемента Пельтье;

Шаг первый: требования к холодильнику
При проектировании мастер пытался учесть следующие требования:
-Температура внутри камеры не выше 18°C
-Невысокая потребляемая мощность 15-20 ВТ
-Работа на элементе Пельтье
-Контроллер с системой контроля и управления заданной температурой

Шаг второй: проектирование корпуса
При постановке вопроса из чего сделать корпус, мастер остановился на пеноплексе. Мастер объясняет свой выбор материала его низкой теплопроводностью, влагостойкостью, прочностью, легкостью в обработке.

Для холодильника мастер использовал плиты толщиной 4 см. Внутренние размеры холодильника 380 x 360 x 320 мм. В такой холодильник помещается четыре пятилитровых баллона с вином.

Шаг третий: изготовление камеры
Лист пеноплекса мастер отвез в мебельный цех и там его порезали по размерам. Сборку камеры мастер проводит с использованием клея.

После сборки камеры оклеивает ее алюминиевым скотчем.

Шаг четвертый: охлаждающий узел

Конструкция охлаждающего узла несложна. Как мы знаем, при подаче напряжения одна сторона элемента Пельтье охлаждается, другая нагревается. Поэтому расположить элемент внутри холодильника неэффективно. Мастер располагает элемент снаружи холодной стороной к внутреннему радиатору, а горячей к внешнему. Ниже элемента устанавливается вентилятор. Конструкция видна на фото.

Внутренний радиатор мастер устанавливает вверху камеры, это обусловлено опусканием холодного воздуха вниз.
Шаг пятый: контролер
Контролер имеет следующие параметры: измерение и регулировка температуру с погрешностью 0,1 градус в камере, ограничение потребляемой мощности, контроль температуру внешнего радиатора и включение вентилятора, непрерывное питание элементе Пельтье, сглаживание пульсации и скачков напряжения.

Мастер подчеркивает, что элемент Пельтье работает постоянно, просто с разной мощностью. Такая схема позволит элементу проработать гораздо дольше. Схема контролера размещена ниже, а более подробно почерпнуть информацию можно здесь.

Испытания работы холодильника мастера вполне удовлетворили. Но на этом он не собирается останавливаться, и по его словам, будет и дальше работать над увеличением эффективности его работы.

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

автомобильный, из пенопласта, на элементах пельтье

Предлагаем статью о том, как изготовить холодильник своими руками, разобравшись в принципе его работы.

Способ выработки холода напрямую зависит от габаритов будущего устройства. При больших размерах выбирают схему с фреоном, при маленьких – электрические элементы Пельтье.

Важно! При самостоятельном изготовлении обратите внимание на второй вариант, реализуемый в домашних условиях.

Далее рассмотрим, как самому сделать холодильник для дачи и машины, работающий от USB на 12 вольт. Что можно взять от компьютера или кулера для воды? Как собрать корпус из листового материала? Как делают холодильники на аммиаке и для прицепа?

Принцип работы и преимущества охлаждающего элемента Пельтье

Во время работы преобразователя Пельтье две его части имеют различную температуру. При прохождении электрического тока через охладитель, на верхней половине вырабатывается тепло, а на нижней – холодный поток.

Внимание! Приобрести охлаждающее устройство можно в магазине, реализующем компьютерные комплектующие либо радиотехнические детали.

К преимуществам такого холодильника стоит причислить отсутствие:

движущихся элементов;
транспортируемых сред;
шума.

Инструкция по сборке термоэлектрического холодильника своими руками

Чтобы изготовить холодильник на элементах Пельтье своими руками, ознакомьтесь с пошаговой инструкцией. В ней подробно расписаны этапы и даны полезные рекомендации.

Материалы и инструмент

Для работы потребуется:

пенополистирол. Подойдут листы толщиной 50 мм;
элемент Пельтье;
радиаторы с кулерами. Можно снять со старой компьютерной техники;
термопаста;
регулятор с температурным датчиком;
монтажная пена;
провода;
штекеры для подключения к USB авто и/или розетке;
канцелярский нож;
измерительный инструмент и карандаш;
паяльник.

Сборка корпуса

Чтобы обеспечить геометрическую точность корпуса холодильника, изготавливается шаблон. Его размеры должны соотноситься с необходимым объемом будущего устройства. Винный должен иметь высоту, достаточную для размещения бутылок.

Внимание! В качестве шаблона используют чертеж ящика или коробки подходящего размера.

Вычерченные элементы:

вырезаются по размеру с помощью канцелярского ножа;
соединяются между собой с помощью монтажной пены. Для этого элементы с нанесенной на их поверхность пеной соединяют и оставляют в неподвижном состоянии до полного высыхания состава. Для усиления теплоизоляционных характеристик стенки делают двойными.

Собранный короб окрашивается в выбранный цвет несколькими слоями.

К внутренней поверхности холодильного устройства приклеивают утеплитель с алюминиевой фольгой, используя жидкие гвозди.

При отсутствии листов экструдированного пенополистирола можно использовать:

ламинат. Специальные пазы облегчают сборку конструкции. Материал обладает достаточной прочностью;
пенопласт. Хорошо обрабатывается режущим инструментом. Влагостоек. Холодильник из пенопласта обойдется дешевле аналога из пенополистирола;
МДФ или ДВП. Потребуется дополнительная обработка из-за низкой стойкости к воздействию влаги;
пластик. Предпочтительны готовые боксы с крышками. Подойдет ящик для инструментов или кулер для воды.

Монтаж охлаждающего узла

Для обеспечения эффективного протекания физических процессов внутри переносного мини-холодильника, монтаж выполняют в следующей последовательности:

перпендикулярно боковой стенке короба изнутри монтируется алюминиевый профиль. Он будет использоваться для передачи холода во внутреннее пространство;
к зафиксированному алюминиевому профилю изнутри крепится радиатор, с помощью которого будет обеспечиваться перераспределение холодного воздуха по внутреннему объему;
снаружи на профиль монтируется элемент Пельтье. От использования клея-герметика лучше отказаться из-за низкой эффективности. Предпочтительны шурупы.

Чтобы автомобильный холодильник обеспечил необходимый температурный режим, для охлаждения емкости используют три элемента. В качестве источника питания используют блок от компьютера. Если холодильник будет подключаться к автомобильному аккумулятору, потребуется удлинитель с разъемом для прикуривателя. Для регулирования температуры к холодильнику подключается терморегулятор.

Монтаж элемента Пельтье должен выполняться с соблюдением ряда правил. Необходимо:

соблюдать полярность проводов. Неправильное подключение приведет к тому, что внутренняя часть будет нагреваться, а наружная – охлаждаться;
своевременно отводить тепло от верхней части путем установки кулера. Без него элемент перегревается. Интенсивность отвода воздушного потока определяет мощность системы;
качественно закрепить изоляционную прокладку. Ее характеристики определяют эффективность работы охладителя;
в процессе монтажа между частями элемента и изоляционной пластиной следует нанести термопасту;
для равномерного распределения холода и быстрого охлаждения внутри контейнера, на внутренней поверхности закрепляется еще один кулер. Он также будет препятствовать появлению конденсата.

Холодильники другого типа

Если вам нужна морозилка, стоит попытаться собрать компрессорный агрегат. Для него характерна быстрая и надежная заморозка. Самостоятельно изготовить такое устройство сложно. Надо обладать определенными знаниями и иметь в наличии компрессор, испаритель и конденсатор. Такой агрегат можно установить в прицеп машины, отправляясь на природу.

Существуют устройства абсорбционного типа. В их состав входят:

генератор, в который подается насыщенная аммиаком смесь. После подключения к системе электроснабжения она закипает;

конденсатор, обеспечивающий отвод тепла за пределы холодильника;
абсорбер, в котором за счет разницы давлений водоаммиачный раствор поглощает пары аммиака. Процесс сопровождается выделением тепла. Для недопущения перегрева его охлаждают водой;
испаритель, в котором выделяются пары хладагента;
вентили;
насос, обеспечивающий подачу пересыщенного аммиачного раствора внутрь генератора.

Все элементы соединяются вместе, формируя замкнутую схему. Собрать холодильник сможет только мастер, имеющий подходящее образование. Ремонт такой камеры невозможен.

Таким образом, самый простой вариант холодильника для автомобиля – устройство на элементах Пельтье. Это оптимальное решение в ситуации, когда туристическая сумка-термос не устраивает. Походный, на 12 вольт, станет подходящим вариантом для дачи, если предусмотреть специальный переходник на 220 В.
