Дизельный двигатель что это: Дизельный двигатель: устройство, принцип работы, преимущества

Дизельный двигатель — это… Что такое Дизельный двигатель?

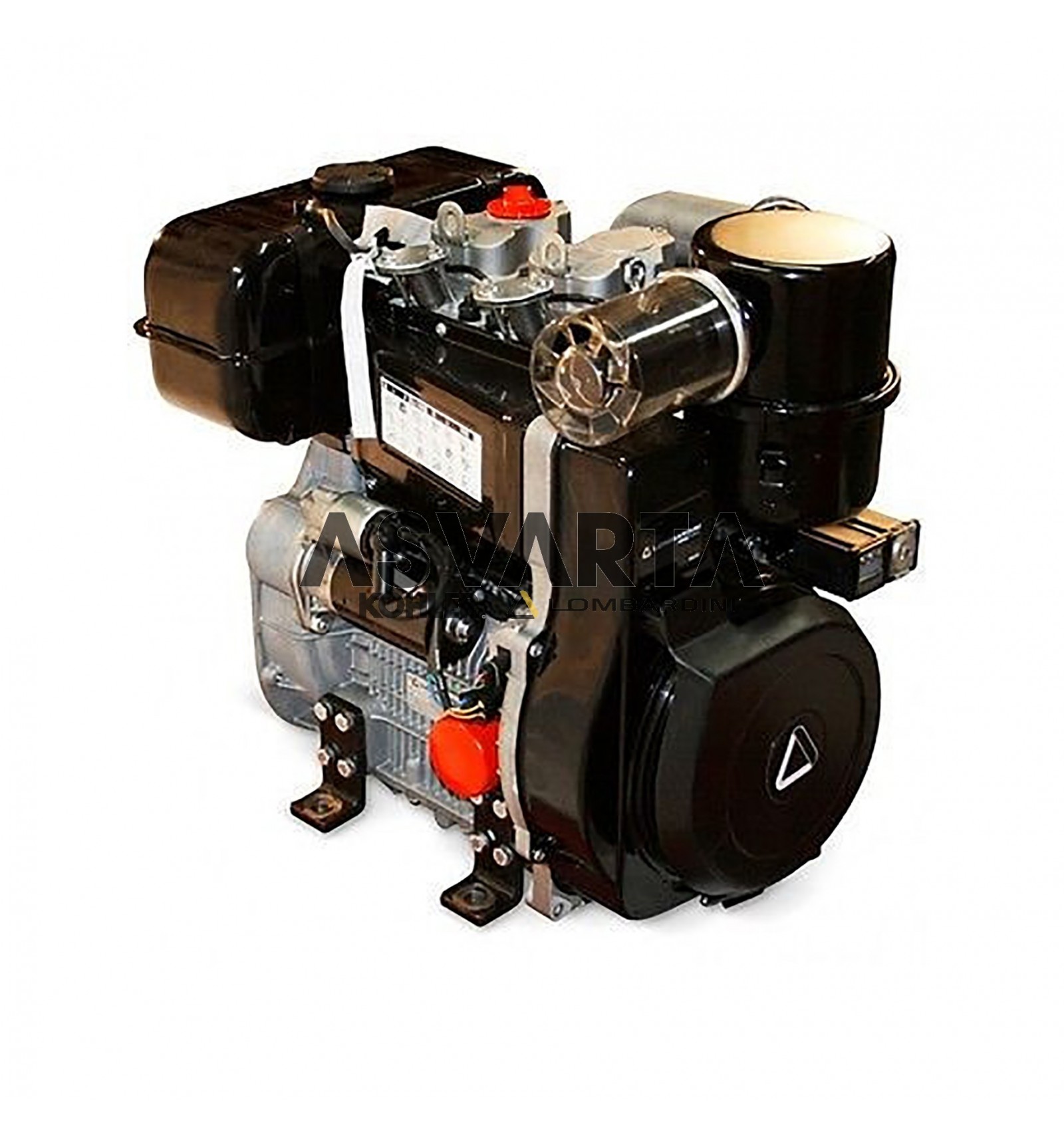

Ди́зельный дви́гатель — поршневой двигатель внутреннего сгорания, работающий по принципу самовоспламенения распылённого топлива от воздействия разогретого при сжатии воздуха.[1]

Спектр топлива для дизелей весьма широк, сюда включаются все фракции нефтеперегонки от керосина до мазута и ряд продуктов природного происхождения — рапсовое масло, фритюрный жир, пальмовое масло и многие другие. Дизель может с определённым успехом работать и на сырой нефти.

Компрессионные карбюраторные двигатели не относят к дизельным двигателям, так как в «дизелях» происходит сжатие чистого воздуха, а не топливо-воздушной смеси. Топливо впрыскивается в конце такта сжатия.[2][3].

История

В 1824 году Сади Карно формулирует идею цикла Карно, утверждая, что в максимально экономичной тепловой машине нагревать рабочее тело до температуры горения топлива необходимо «изменением объема», то есть быстрым сжатием. В 1890 году Рудольф Дизель предложил свой способ практической реализации этого принципа. Он получил патент на свой двигатель 23 февраля 1892 года (в США в 1895 году[2]), в 1893 году выпустил брошюру. Ещё несколько вариантов конструкции были им запатентованы позднее.[3] После нескольких неудач первый практически применимый образец, названый Дизель-мотором, был построен Дизелем к началу 1897 года, и 28 января того же года он был успешно испытан. Дизель активно занялся продажей лицензий на новый двигатель. Несмотря на высокий КПД и удобство эксплуатации по сравнению с паровой машиной практическое применение такого двигателя было ограниченным: он уступал паровым машинам того времени по размерам и весу.

Первые двигатели Дизеля работали на растительных маслах или лёгких нефтепродуктах. Интересно, что первоначально в качестве идеального топлива он предлагал каменноугольную пыль. Эксперименты же показали невозможность использования угольной пыли в качестве топлива — прежде всего из-за высоких абразивных свойств как самой пыли, так и золы, получающейся при сгорании; также возникали большие проблемы с подачей пыли в цилиндры.

Инженер Экройд Стюарт (англ.)русск. ранее высказывал похожие идеи и в 1886 году построил действующий двигатель (см. полудизель). Он предложил двигатель, в котором воздух втягивался в цилиндр, сжимался, а затем нагнетался (в конце такта сжатия) в ёмкость, в которую впрыскивалось топливо. Для запуска двигателя ёмкость нагревалась лампой снаружи, и после запуска самостоятельная работа поддерживалась без подвода тепла снаружи. Экройд Стюарт не рассматривал преимущества работы от высокой степени сжатия, он просто экспериментировал с возможностями исключения из двигателя свечей зажигания, то есть он не обратил внимания на самое большое преимущество — топливную эффективность.

Независимо от Дизеля в 1898 году на Путиловском заводе в Петербурге инженером Густавом Тринклером был построен первый в мире «бескомпрессорный нефтяной двигатель высокого давления», то есть дизельный двигатель в его современном виде с форкамерой, который назвали «Тринклер-мотором». При сопоставлении Дизель-мотора и Тринклер-мотора русская конструкция, появившаяся на полтора года позднее немецкой и испытанная на год позднее, оказалась гораздо более удачной в плане практического использования. Именно Тринклер-мотор был первым двигателем с воспламенением от сжатия, работавшим на сырой нефти. Использование гидравлической системы для нагнетания и впрыска топлива позволило отказаться от отдельного воздушного компрессора и сделало возможным увеличение скорости вращения. Российская конструкция оказалась проще, надёжнее и перспективнее немецкой.[4] Однако под давлением Нобелей и других обладателей лицензий Дизеля работы над двигателем в 1902 году были прекращены.

В 1898 г. Эммануэль Нобель приобрёл лицензию на двигатель внутреннего сгорания Рудольфа Дизеля. С 1899 г. Механический завод «Людвиг Нобель» в Петербурге развернул массовое производство дизелей. В Петербурге Тринклер приспособил двигатель для работы на сырой нефти вместо керосина. В 1900 г на Всемирной выставке в Париже двигатель Дизеля получил Гран-при, чему способствовало известие, что завод Нобеля в Петербурге наладил выпуск двигателей, работавших на сырой нефти. Этот двигатель получил в Европе название «русский дизель». [5] Выдающийся русский инженер Аршаулов впервые построил и внедрил топливный насос высокого давления оригинальной конструкции — с приводом от сжимаемого в цилиндре воздуха, работавший с бескомпрессорной форсункой (В. Т. Цветков, «Двигатели внутреннего сгорания», МАШГИЗ, 1954 г.).

В настоящее время для обозначения ДВС с воспламенением от сжатия используется термин «двигатель Дизеля», «дизельный двигатель» или просто «дизель», так как теория Рудольфа Дизеля стала основой для создания современных двигателей этого типа. В дальнейшем около 20—30 лет такие двигатели широко применялись в стационарных механизмах и силовых установках морских судов, однако существовавшие тогда системы впрыска топлива с воздушными компрессорами не позволяли применять дизели в высокооборотных агрегатах. Небольшая скорость вращения, значительный вес воздушного компрессора, необходимого для работы системы впрыска топлива сделали невозможным применение первых дизелей на автотранспорте.

В 20-е годы XX века немецкий инженер Роберт Бош усовершенствовал встроенный топливный насос высокого давления, устройство, которое широко применяется и в наше время. Он же создал удачную модификацию бескомпрессорной форсунки. Востребованный в таком виде высокооборотный дизель стал пользоваться всё большей популярностью как силовой агрегат для вспомогательного и общественного транспорта, однако доводы в пользу карбюраторных двигателей (традиционный принцип работы, лёгкость и небольшая цена производства) позволяли им пользоваться большим спросом для установки на пассажирских и небольших грузовых автомобилях: с 50-х — 60-х годов XX века дизель устанавливается в больших количествах на грузовые автомобили и автофургоны, а в 70-е годы после резкого роста цен на топливо на него обращают серьёзное внимание мировые производители недорогих маленьких пассажирских автомобилей.

В дальнейшие годы происходит рост популярности дизельных двигателей для легковых и грузовых автомобилей, не только из-за экономичности и долговечности дизеля, но также из-за меньшей токсичности выбросов в атмосферу. Все ведущие европейские производители автомобилей в настоящее время имеют модели с дизельным двигателем.

Дизельные двигатели применяются также на железной дороге. Локомотивы, использующие дизельный двигатель — тепловозы — являются основным видом локомотивов на неэлектрифицированных участках, дополняя электровозы за счёт автономности. Тепловозы перевозят до 40 % грузов и пассажиров в России, они выполняют 98 % маневровой работы[источник не указан 995 дней]. Существуют также одиночные автомотрисы, дрезины и мотовозы, которые повсеместно используются на электрифицированных и неэлектрифицированных участках для обслуживания и ремонта пути и объектов инфраструктуры. Иногда автомотрисы и небольшие дизель-поезда называют рельсовыми автобусами.

Принцип работы

Четырёхтактный цикл

Работа четырёхтактного дизельного двигателя.
  • 1-й такт. Впуск. Соответствует 0° — 180° поворота коленвала. Через открытый ~от 345—355° впускной клапан воздух поступает в цилиндр, на 190—210° клапан закрывается. По крайней мере до 10-15° поворота коленвала одновременно открыт выхлопной клапан, время совместного открытия клапанов называется перекрытием клапанов.
  • 2-й такт. Сжатие. Соответствует 180° — 360° поворота коленвала. Поршень, двигаясь к ВМТ (верхней мёртвой точке), сжимает воздух в 16(в тихоходных)-25(в быстроходных) раз.
  • 3-й такт. Рабочий ход, расширение. Соответствует 360° — 540° поворота коленвала. При распылении топлива в горячий воздух происходит инициация сгорания топлива, то есть частичное его испарение, образование свободных радикалов в поверхностных слоях капель и в парáх, наконец, оно вспыхивает и сгорает по мере поступления из форсунки, продукты горения, расширяясь, двигают поршень вниз. Впрыск и, соответственно, воспламенение топлива происходит чуть раньше момента достижения поршнем мёртвой точки вследствие некоторой инертности процесса горения. Отличие от опережения зажигания в бензиновых двигателях в том, что задержка необходима только из-за наличия времени инициации, которое в каждом конкретном дизеле — величина постоянная и изменению в процессе работы не подлежит. Сгорание топлива в дизеле происходит, таким образом, длительно, столько времени, сколько длится подача порции топлива из форсунки. Вследствие этого рабочий процесс протекает при относительно постоянном давлении газов, из-за чего двигатель развивает большой крутящий момент. Из этого следуют два важнейшие вывода.
    • 1. Процесс горения в дизеле длится ровно столько времени, сколько требуется для впрыска данной порции топлива, но не дольше времени рабочего хода.
    • 2. Соотношение топливо/воздух в цилиндре дизеля может существенно отличаться от стехиометрического, причем очень важно обеспечить избыток воздуха, так как пламя факела занимает небольшую часть объема камеры сгорания и атмосфера в камере должна до последнего обеспечить нужное содержание кислорода. Если этого не происходит, возникает массивный выброс несгоревших углеводородов с сажей — «тепловоз „даёт“ медведя».).
  • 4-й такт. Выпуск. Соответствует 540° — 720° поворота коленвала. Поршень идёт вверх, через открытый на 520—530° выхлопной клапан поршень выталкивает отработавшие газы из цилиндра.

Далее цикл повторяется.

В зависимости от конструкции камеры сгорания, существует несколько типов дизельных двигателей:

  • Дизель с неразделённой камерой: камера сгорания выполнена в поршне, а топливо впрыскивается в надпоршневое пространство. Главное достоинство — минимальный расход топлива. Недостаток — повышенный шум («жесткая работа»), особенно на холостом ходу. В настоящее время ведутся интенсивные работы по устранению указанного недостатка. Например, в системе Common Rail для снижения жёсткости работы используется (зачастую многостадийный) предвпрыск.
  • Дизель с разделённой камерой: топливо подаётся в дополнительную камеру. В большинстве дизелей такая камера (она называется вихревой либо предкамерой) связана с цилиндром специальным каналом так, чтобы при сжатии воздух, попадая в оную камеру, интенсивно завихрялся. Это способствует хорошему перемешиванию впрыскиваемого топлива с воздухом и более полному сгоранию топлива. Такая схема долго считалась оптимальной для легких дизелей и широко использовалась на легковых автомобилях. Однако, вследствие худшей экономичности, последние два десятилетия идёт активное вытеснение таких дизелей двигателями с нераздельной камерой и с системами подачи топлива Common Rail.

Двухтактный цикл

Принцип работы двухтактного дизельного двигателя Продувка двухтактного дизельного двигателя: внизу — продувочные окна, выпускной клапан верху открыт

Кроме вышеописанного четырёхтактного цикла, в дизеле возможно использование двухтактного цикла.

При рабочем ходе поршень идёт вниз, открывая выпускные окна в стенке цилиндра, через них выходят выхлопные газы, одновременно или несколько позднее открываются и впускные окна, цилиндр продувается свежим воздухом из воздуходувки — осуществляется продувка, совмещающая такты впуска и выпуска. Когда поршень поднимается, все окна закрываются. С момента закрытия впускных окон начинается сжатие. Чуть не достигая ВМТ, из форсунки распыляется и загорается топливо. Происходит расширение — поршень идёт вниз и снова открывает все окна и т.  д.

Продувка является врожденным слабым звеном двухтактного цикла. Время продувки, в сравнением с другими тактами, невелико и увеличить его невозможно, иначе будет падать эффективность рабочего хода за счет его укорочения. В четырёхтактном цикле на те же процессы отводится половина цикла. Полностью разделить выхлоп и свежий воздушный заряд тоже невозможно, поэтому часть воздуха теряется, выходя прямо в выхлопную трубу. Если же смену тактов обеспечивает один и тот же поршень, возникает проблема, связанная с симметрией открывания и закрывания окон. Для лучшего газообмена выгоднее иметь опережение открытия и закрытия выхлопных окон. Тогда выхлоп, начинаясь ранее, обеспечит снижение давления остаточных газов в цилиндре к началу продувки. При закрытых ранее выхлопных окнах и открытых — еще — впускных осуществляется дозарядка цилиндра воздухом, и, если воздуходувка обеспечивает избыточное давление, становится возможным осуществление наддува.

Окна могут использоваться и для выпуска отработавших газов, и для впуска свежего воздуха; такая продувка называется щелевой или оконной. Если отработавшие газы выпускаются через клапан в головке цилиндра, а окна используются только для впуска свежего воздуха, продувка называется клапанно-щелевой. Существуют двигатели, где в каждом цилиндре находятся два встречно двигающихся поршня; каждый поршень управляет своими окнами — один впускными, другой выпускными (система Фербенкс-Морзе — Юнкерса — Корейво: дизели этой системы семейства Д100 использовались на тепловозах ТЭ3, ТЭ10, танковых двигателях 4ТПД, 5ТД(Ф) (Т-64), 6ТД (Т-80УД), 6ТД-2 (Т-84), в авиации — на бомбардировщиках Junkers (Jumo 204, Jumo 205).

В двухтактном двигателе рабочие ходы происходят вдвое чаще, чем в четырёхтактном, но из-за наличия продувки двухтактный дизель мощнее такого же по объёму четырёхтактного максимум в 1,6—1,7 раз.

В настоящее время тихоходные двухтактные дизели весьма широко применяются на больших морских судах с непосредственным (безредукторным) приводом гребного винта. Ввиду удвоения количества рабочих ходов на одних и тех же оборотах двухтактный цикл оказывается выгодным при невозможности повысить частоту вращения, кроме того, двухтактный дизель технически проще реверсировать; такие тихоходные дизели имеют мощность до 100 000 л. с.

В связи с тем, что организовать продувку вихревой камеры (или предкамеры) при двухтактном цикле сложно, двухтактные дизели строят только с неразделёнными камерами сгорания.

Варианты конструкции

Крейцкопфный (слева) и тронковый (справа) двигатели. Номером 10 обозначен крейцкопф.

Для средних и тяжелых двухтактных дизельных двигателей характерно применение составных поршней, в которых используется стальная головка и дюралевая юбка. Основной целью данного усложнения конструкции является снижение общей массы поршня при сохранении максимально возможной жаростойкости донышка. Очень часто используются конструкции с масляным жидкостным охлаждением.

В отдельную группу выделяются четырехтактные двигатели, содержащие в конструкции крейцкопф. В крейцкопфных двигателях шатун присоединяется к крейцкопфу — ползуну, соединенному с поршнем штоком (скалкой). Крейцкопф работает по своей направляющей — крейцу, без воздействия повышенных температур, полностью ликвидируя воздействие боковых сил на поршень. Данная конструкция характерна для крупных длинноходных судовых двигателей, часто — двойного действия, ход поршня в них может достигать 3 метров; тронковые поршни таких размеров были бы перетяжеленными, тронки с такой площадью трения существенно снизили бы механический КПД дизеля.

Реверсивные двигатели

Большинство ДВС рассчитаны на вращение только в одну сторону; если требуется получить на выходе вращение в разные стороны, то используют передачу заднего хода в коробке перемены передач или отдельный реверс-редуктор. Электрическая передача также позволяет менять направление вращения на выходе.

Однако на судах с жёстким соединением двигателя с гребным винтом фиксированного шага приходится применять реверсивные двигатели, чтобы иметь возможность двигаться задним ходом. Для этого нужно изменять фазы открытия клапанов и впрыска топлива. Обычно распределительные валы снабжаются двойным количеством кулачков; при остановленном двигателе специальное устройство приподнимает толкатели клапанов, что даёт возможность передвинуть распредвалы в новое положение. Встречаются также конструкции с реверсивным приводом распределительного вала — здесь при изменении направления вращения коленчатого вала сохраняется направление вращения распределительного вала. Двухтактные двигатели с контурной продувкой, когда газораспределение осуществляется поршнем, не нуждаются в специальных реверсивных устройствах (однако в них всё же требуется корректировка момента впрыска топлива).

Реверсивные двигатели также применялись на ранних тепловозах с жёстким соединением вала двигателя с колёсами.

Преимущества и недостатки

Проверить информацию.

Необходимо проверить точность фактов и достоверность сведений, изложенных в этой статье.
На странице обсуждения должны быть пояснения.

Возможно, эта статья содержит оригинальное исследование.

Добавьте ссылки на источники, в противном случае она может быть выставлена на удаление.
Дополнительные сведения могут быть на странице обсуждения.

Современные дизельные двигатели обычно имеют коэффициент полезного действия до 40-45 %, некоторые малооборотные крупные дизели — свыше 50 % (например, MAN S80ME-C7 тратит только 155 гр на кВт*ч, достигая эффективности 54,4 %).[6] Дизельный двигатель из-за особенностей рабочего процесса не предъявляет жестких требований к испаряемости топлива, что позволяет использовать в нём низкосортные тяжелые масла.

Дизельный двигатель не может развивать высокие обороты — топливо не успевает догореть в цилиндрах, для возгорания требуется время инициации. Высокая механическая напряженость дизеля вынуждает использовать более массивные и более дорогие детали, что утяжеляет двигатель. Это снижает удельную мощность двигателя, что послужило причиной малого распространения дизелей в авиации (только некоторые бомбардировщики Junkers, а также советский тяжёлый бомбардировщик Пе-8 и Ер-2, оснащавшиеся авиационными дизелями АЧ-30 и АЧ-40 конструкции А. Д. Чаромского и Т.  М. Мелькумова). На максимальных эксплуатационных режимах топливо в дизеле не догорает, приводя к выбросу облаков сажи.

Сгорание впрыскиваемого в цилиндр дизеля топлива происходит по мере впрыска. Потому дизель выдаёт высокий вращающий момент при низких оборотах, что делает автомобиль с дизельным двигателем более «отзывчивым» в движении, чем такой же автомобиль с бензиновым двигателем. По этой причине и ввиду более высокой экономичности в настоящее время большинство грузовых автомобилей оборудуются дизельными двигателями[источник не указан 196 дней]. Например, в России в 2007 году почти все грузовики и автобусы были оснащены дизельными двигателями (окончательный переход этого сегмента автотранспорта с бензиновых двигателей на дизели планировалось завершить к 2009 году)[7]. Это является преимуществом также и в двигателях морских судов, так как высокий крутящий момент при низких оборотах делает более лёгким эффективное использование мощности двигателя, а более высокий теоретический КПД (см. Цикл Карно) даёт более высокую топливную эффективность.

По сравнению с бензиновыми двигателями, в выхлопных газах дизельного двигателя, как правило, меньше окиси углерода (СО), но теперь, в связи с применением каталитических конвертеров на бензиновых двигателях, это преимущество не так заметно. Основные токсичные газы, которые присутствуют в выхлопе в заметных количествах — это углеводороды (НС или СН) , оксиды (окислы) азота (NOх) и сажа (или её производные) в форме чёрного дыма. Больше всего загрязняют атмосферу в России дизели грузовиков и автобусов, которые часто являются старыми и неотрегулированными.

Другим важным аспектом, касающимся безопасности, является то, что дизельное топливо нелетучее (то есть легко не испаряется) и, таким образом, вероятность возгорания у дизельных двигателей намного меньше, тем более, что в них не используется система зажигания. Вместе с высокой топливной экономичностью это стало причиной широкого применения дизелей на танках, поскольку в повседневной небоевой эксплуатации уменьшался риск возникновения пожара в моторном отделении из-за утечек топлива. Меньшая пожароопасность дизельного двигателя в боевых условиях является мифом, поскольку при пробитии брони снаряд или его осколки имеют температуру, сильно превышающую температуру вспышки паров дизельного топлива и так же способны достаточно легко поджечь вытекшее горючее. Детонация смеси паров дизельного топлива с воздухом в пробитом топливном баке по своим последствиям сравнима со взрывом боекомплекта[источник не указан 400 дней], в частности, у танков Т-34 она приводила к разрыву сварных швов и выбиванию верхней лобовой детали бронекорпуса[источник не указан 400 дней]. С другой стороны, дизельный двигатель в танкостроении уступает карбюраторному в плане удельной мощности, а потому в ряде случаев (высокая мощность при малом объёме моторного отделения) более выигрышным может быть использование именно карбюраторного силового агрегата (хотя это характерно для слишком уж лёгких боевых единиц).

Конечно, существуют и недостатки, среди которых — характерный стук дизельного двигателя при его работе. Однако, они замечаются в основном владельцами автомобилей с дизельными двигателями, а для стороннего человека практически незаметны.

Явными недостатками дизельных двигателей являются необходимость использования стартёра большой мощности, помутнение и застывание (запарафинивание) летнего дизельного топлива при низких температурах, сложность и более высокая цена в ремонте топливной аппаратуры, так как насосы высокого давления являются прецизиоными устройствами. Также дизель-моторы крайне чувствительны к загрязнению топлива механическими частицами и водой. Ремонт дизель-моторов, как правило, значительно дороже ремонта бензиновых моторов аналогичного класса. Литровая мощность дизельных моторов также, как правило, уступает аналогичным показателям бензиновых моторов, хотя дизель-моторы обладают более ровным и высоким крутящим моментом в своём рабочем объёме. Экологические показатели дизельных двигателей значительно уступали до последнего времени двигателям бензиновым. На классических дизелях с механически управляемым впрыском возможна установка только окислительных нейтрализаторов отработавших газов, работающих при температуре отработавших газов свыше 300 °C, которые окисляют только CO и CH до безвредных для человека углекислого газа (CO2) и воды. Также раньше данные нейтрализаторы выходили из строя вследствие отравления их соединениями серы (количество соединений серы в отработавших газах напрямую зависит от количества серы в дизельном топливе) и отложением на поверхности катализатора частиц сажи. Ситуация начала меняться лишь в последние годы в связи с внедрением дизелей так называемой системы Common rail. В данном типе дизелей впрыск топлива осуществляется электронно-управляемыми форсунками. Подачу управляющего электрического импульса осуществляет электронный блок управления, получающий сигналы от набора датчиков. Датчики же отслеживают различные параметры двигателя, влияющие на длительность и момент подачи топливного импульса. Так что, по сложности современный — и экологически такой же чистый, как и бензиновый — дизель-мотор ничем не уступает своему бензиновому собрату, а по ряду параметров (сложности) и значительно его превосходит. Так, например, если давление топлива в форсунках обычного дизеля с механическим впрыском составляет от 100 до 400 бар (приблизительно эквивалентно «атмосфер»), то в новейших системах «Common-rail» оно находится в диапазоне от 1000 до 2500 бар, что влечёт за собой немалые проблемы. Также каталитическая система современных транспортных дизелей значительно сложнее бензиновых моторов, так как катализатор должен «уметь» работать в условиях нестабильного состава выхлопных газов, а в части случаев требуется введение так называемого «сажевого фильтра» (DPF — фильтр твёрдых частиц). «Сажевый фильтр» представляет собой подобную обычному каталитическому нейтрализатору структуру, устанавливаемую между выхлопным коллектором дизеля и катализатором в потоке выхлопных газов. В сажевом фильтре развивается высокая температура, при которой частички сажи способны окислиться остаточным кислородом, содержащимся в выхлопных газах. Однако часть сажи не всегда окисляется, и остается в «сажевом фильтре», поэтому программа блока управления периодически переводит двигатель в режим «очистки сажевого фильтра» путём так называемой «постинжекции», то есть впрыска дополнительного количества топлива в цилиндры в конце фазы сгорания с целью поднять температуру газов, и, соответственно, очистить фильтр путём сжигания накопившейся сажи. Стандартом де-факто в конструкциях транспортных дизель-моторов стало наличие турбонагнетателя, а в последние годы — и «интеркулера» — устройства, охлаждающего воздух после сжатия турбонагнетателем — чтобы после охлаждения получить большую массу воздуха (кислорода) в камере сгорания при прежней пропускной способности коллекторов, а Нагнетатель позволил поднять удельные мощностные характеристики массовых дизель-моторов, так как позволяет пропустить за рабочий цикл большее количество воздуха через цилиндры.

В своей основе конструкция дизельного двигателя подобна конструкции бензинового двигателя. Однако, аналогичные детали у дизеля тяжелее и более устойчивы к высоким давлениям сжатия, имеющим место у дизеля, в частности, хон на поверхности зеркала цилиндра более грубый, но твёрдость стенок блока цилиндров выше. Головки поршней, однако, специально разработаны под особенности сгорания в дизельных двигателях и почти всегда рассчитаны на повышенную степень сжатия. Кроме того, головки поршней в дизельном двигателе находятся выше (для автомобильного дизеля) верхней плоскости блока цилиндров. В некоторых случаях — в устаревших дизелях — головки поршней содержат в себе камеру сгорания («прямой впрыск»).

Сферы применения

Дизельные двигатели применяются для привода стационарных силовых установок, на рельсовых (тепловозы, дизелевозы, дизель-поезда, автодрезины) и безрельсовых (автомобили, автобусы, грузовики) транспортных средствах, самоходных машинах и механизмах (тракторы, асфальтовые катки, скреперы и т. д.), а также в судостроении в качестве главных и вспомогательных двигателей.

Мифы о дизельных двигателях

Цех судовых дизелей завода «Даймлер-Бенц» в Штутгарте Дизельный двигатель с турбонаддувом
  • Дизельный двигатель слишком медленный.

Современные дизельные двигатели с системой турбонаддува гораздо эффективнее своих предшественников, а иногда и превосходят своих бензиновых атмосферных (без турбонаддува) собратьев с таким же объёмом. Об этом говорит дизельный прототип Audi R10, выигравший 24-х часовую гонку в Ле-Мане, и новые двигатели BMW, которые не уступают по мощности атмосферным (без турбонаддува) бензиновым и при этом обладают огромным крутящим моментом.

  • Дизельный двигатель слишком громко работает.

Громкая работа двигателя свидетельствует о неправильной эксплуатации и возможных неисправностях. На самом деле некоторые старые дизели с непосредственным впрыском действительно отличаются весьма жёсткой работой. С появлением аккумуляторных топливных систем высокого давления («Common-rail») у дизельных двигателей удалось значительно снизить шум, прежде всего за счёт разделения одного импульса впрыска на несколько (типично — от 2-х до 5-ти импульсов).

  • Дизельный двигатель гораздо экономичнее.

Основная экономичность обусловлена более высоким КПД дизельного двигателя. В среднем современный дизель расходует топлива до 30 % меньше[8]. Срок службы дизельного двигателя больше бензинового и может достигать 400—600 тысяч километров. Запчасти для дизельных двигателей несколько дороже, стоимость ремонта так же выше, особенно топливной аппаратуры. По вышеперечисленным причинам, затраты на эксплуатацию дизельного двигателя несколько меньше, чем у бензинового. Экономия по сравнению с бензиновыми моторами возрастает пропорционально мощности, чем определяется популярность использования дизельных двигателей в коммерческом транспорте и большегрузной технике.

  • Дизельный двигатель нельзя переоборудовать под использование в качестве топлива более дешёвого газа.

С первых моментов построения дизелей строилось и строится огромное количество их, рассчитанных для работы на газе разного состава. Способов перевода дизелей на газ, в основном, два. Первый способ заключается в том, что в цилиндры подаётся обеднённая газо-воздушная смесь, сжимается и поджигается небольшой запальной струёй дизельного топлива. Двигатель, работающий таким способом, называется газодизельным. Второй способ заключается в конвертации дизеля со снижением степени сжатия, установкой системы зажигания и, фактически, с построением вместо дизеля газового двигателя на его основе.

Рекордсмены

Самый большой/мощный дизельный двигатель

Судовой, 14 цилиндровый — Wärtsilä-Sulzer RTA96-C, созданный финской компанией Wärtsilä в 2002 году, для установки на крупные морские контейнеровозы и танкеры, является самым большим дизелем в мире[9].

Конфигурация — 14 цилиндров в ряд

Рабочий объём — 25 480 литров

Диаметр цилиндра — 960 мм

Ход поршня — 2500 мм

Среднее эффективное давление — 1,96 МПа (19,2 кгс/см²)

Мощность — 108 920 л.с. при 102 об/мин. (отдача с литра 4,3 л.с.)

Крутящий момент — 7 571 221 Н·м

Расход топлива — 13 724 литров в час

Сухая масса — 2300 тонн

Габариты — длина 27 метров, высота 13 метров

Самый большой дизельный двигатель для грузового автомобиля[источник не указан 1275 дней]

MTU 20V400 предназначен, для установки на карьерный самосвал БелАЗ-7561.

Мощность — 3807 л.с. при 1800 об/мин. (Удельный расход топлива при номинальной мощности 198 г/кВт*ч)

Крутящий момент — 15728 Н·м

Самый большой/мощный серийный дизельный двигатель для серийного легкового автомобиля[источник не указан 1275 дней]

Audi 6.0 V12 TDI с 2008 года устанавливается на автомобиль Audi Q7.

Конфигурация — 12 цилиндров V-образно, угол развала 60 градусов.

Рабочий объём — 5934 см³

Диаметр цилиндра — 83 мм

Ход поршня — 91,4 мм

Степень сжатия — 16

Мощность — 500 л.с. при 3750 об/мин. (отдача с литра — 84,3 л.с.)

Крутящий момент — 1000 Нм в диапазоне 1750-3250 об/мин.

См. также

Примечания

Ссылки

ДИЗЕЛЬ (двигатель) — это… Что такое ДИЗЕЛЬ (двигатель)?

ДИ́ЗЕЛЬ, поршневой двигатель внутреннего сгорания, работающий на жидком топливе с воспламенением от сжатия. Топливо впрыскивается в цилиндр двигателя в конце сжатия и воспламеняется от высокой температуры сжатого воздуха. Дизели отличаются экономичностью.
Немецкий инженер Р. Дизель (см. ДИЗЕЛЬ Рудольф) получил патент на это изобретение в 1892 и сумел заинтересовать им два ведущих завода Германии. Основная конструкция двигателя Дизеля получила оформление в результате многолетней работы конструкторов Аугсбургского машиностроительного завода и завода Круппа (см. КРУПП). К 1897 двигатель был изготовлен, испытан и поступил на рынок.
Устройство первого дизеля
На основной плите монтируется А-образная станина, отлитая в одно целое с рубашками водяного охлаждения. Кривошипно-шатунный механизм выполнен без направляющих. Рабочую поверхность цилиндра представляет запрессованная в станину чугунная втулка, которая при нагревании во время работы свободно удлиняется вниз, вследствие чего температурные деформации перестают быть опасными.
Коленчатый вал расположен внизу и опирается на подшипники, нижняя часть которых отлита в одно целое с основной плитой.
На станине сбоку укреплен двухступенчатый компрессор, необходимый для снабжения двигателя сжатым воздухом для распыления топлива и для пуска его в ход. Движение поршню компрессора передается от шатуна с помощью двух серег через балансир и шатун компрессора.
Распределительный вал укреплен на станине на уровне крышки цилиндра и вращается с числом оборотов вдвое меньшим, чем коленчатый вал, с помощью двух пар винтовых шестерен. Для этого служит вертикальный промежуточный вал, на котором укрепляется регулятор.
Двигатель работает по четырехтактному циклу: при первом ходе поршня вниз засасывается чистый воздух, который при обратном ходе сжимается до 30—34 атм. За 8—9о до верхней мертвой точки открывается игла для распыливающего воздуха, и поданное несколько раньше топливо вдувается в цилиндр, распыливается и воспламеняется от соприкосновения с горячим сжатым воздухом. Для этого компрессор делается двухступенчатым, чтобы давление сжатого в нем воздуха превышало максимальное давление газов в цилиндре двигателя.
При третьем такте происходит сгорание топлива и расширение продуктов сгорания. Четвертый такт начинается с подъема поршня. За этот такт продукты сгорания выталкиваются поршнем через выпускные органы в атмосферу или к турбине нагнетателя. После этого процесс вновь начинается с первого такта.
Охлаждающая вода подводится внизу рубашки двигателя, затем через отверстие проходит в крышку цилиндра, откуда отводится через верхний фланец. В крышке цилиндра расположены впускной и выпускной клапаны. В крышке по оси цилиндра имеется форсунка для подачи топлива.
Мощность двигателя составляла 25 л. с., на керосине двигатель показал при испытании КПД в несколько раз выше, чем паровые машины того времени, а именно целых 26%.
История внедрения
Уже в 1897 патент на постройку нового двигателя был приобретен механическим заводом «Л. Нобель» в Петербурге, ставшим потом «Русским Дизелем», а в 1898 этот завод приступил к постройке дизелей. Уже в январе 1899 первый одноцилиндровый двигатель мощностью 20 л. с. при двухстах оборотах в минуту работал на сырой нефти с расходом 220 г / (л.с. в ч.).
Еще в 1898 выдающийся русский кораблестроитель К. П. Боклевский (см. БОКЛЕВСКИЙ Константин Петрович) впервые выдвинул идею о целесообразности использования двигателей внутреннего сгорания на судах. Он считал: «Будущее принадлежит теплоходам». Именно в эти годы в русском языке появилось новое слово «теплоход».
Весной 1903 от причала Выборгской стороны в Петербурге отошел первый в мире теплоход — волжский танкер «Вандал» грузоподъемностью 820 тонн. В качестве главных двигателей на нем были установлены три трехцилиндровых четырехтактных дизеля мощностью по 120 л. с. каждый при частоте вращения 240 об/мин. Эти дизели вращали генераторы электрического тока. Три электродвигателя вращали три винта теплохода. Реверс осуществлялся переменой направления тока в обмотках электромоторов.
Второй танкер тех же размеров «Сармат» вступил в эксплуатацию годом позже, чем «Вандал». На новом теплоходе были установлены два четырехцилиндровых четырехтактных дизеля мощностью по 180 л. с. каждый. При прямом ходе дизели непосредственно вращали винты теплохода, а при обратном ходе двигатели переключались на вращение роторов генераторов электрического тока. При этом гребные винты при заднем ходу вращались электродвигателями. Это новшество, внесенное русскими инженерами, существенно повышало КПД всей силовой установки.
В 1907—1909 гг. заводы «Л. Нобель» и Коломенский совместно построили дизели для восьми амурских мониторов. На каждом мониторе было установлено по четыре дизеля общей мощностью 1000 л. с. при 350 об/мин, что обеспечивало скорость хода 11 узлов или 20,4 км/ч.
На Коломенском заводе работал известный инженер-конструктор Р. А. Корейво, который предложил для реверса судовых дизелей передачу из зубчатых колес с разобщительными пневматическими муфтами.
Двухтактные дизели
По конструкции дизели подразделяются на двухтактные и четырехтактные. Рабочий цикл в двухтактном двигателе происходит за два хода поршня или за один оборот коленчатого вала. Очистка цилиндра двигателя и наполнение его свежим зарядом воздуха происходит в тот период, когда поршень находится вблизи нижней мертвой точки. При этом поршень открывает нижние окна, через которые в цилиндр поступает свежий заряд, а перед этим открывался выпускной клапан, и газы покидали цилиндр двигателя, освобождая место для свежего воздуха. При этой системе очистки цилиндра свежий воздух поднимается вверх и часть его может покинуть цилиндр. Такая прямоточная продувка цилиндра обеспечивает наилучшую очистку от продуктов сгорания. При движении поршня вверх закрывается сначала впускной клапан, а затем и продувочные окна. После этого начинается процесс сжатия воздуха. Около высшей мертвой точки форсункой подается топливо, которое воспламеняется от горячего воздуха, и начинается сгорание и расширение продуктов сгорания при ходе поршня вниз. В конце второго такта открываются выпускные органы и открываются впускные, и процесс повторяется. Недостатком этой системы является наличие двух коленчатых валов и, соответственно, двух узлов с самостоятельными кривошипно-шатунными механизмами. Другой вид продувки — петлевой — применяется в настоящее время реже, так как качество очистки цилиндра в этом случае хуже, чем у прямоточной. К недостаткам двухтактных дизелей следует отнести потерю части мощностина процессы очистки и наполнения цилиндра очередной порцией горючей смеси. Эта потеря составляет около 20 %.
Дальнейшая классификация дизелей связана с их мощностью и назначением. По этим признакам их можно разделить на три группы: мощностью 100—736 кВт с применением в самых разнообразных областях промышленности, строительства и транспорта, дизели мощностью 736—5000 кВт, применяемые для мощных магистральных тепловозов и, наконец, мощные тихоходные двигатели морских теплоходов, когда количество кВт изменяется в пределах от 6000 до 25000.

Дизельный двигатель – принцип работы, плюсы и минусы

Давно уже прошли времена, когда в индустрии гражданских автомобилей дизельный двигатель считался во многом компромиссным «меньшим братом» бензиновых моторов.

Благодаря особенностям дизельного топлива, такой тип ДВС имеет ряд очевидных преимуществ.

Сильные стороны настолько явны, что даже отечественные конструкторы ломали голову по внедрению этой технологии.

Сейчас такие моторы имеют Газель Next, УАЗ Патриот. Более того, были попытки установки дизельного двигателя на Ниву. К сожалению, выпуск ограничился небольшими экспортными партиями.

Позитивные факторы позволили дизельному двигателю завоевать популярность в каждом из автомобильных сегментов. Речь идёт о четырехтактной конфигурации, поскольку двухтактный дизельный двигатель не получил широкого применения.

Конструкция

Принцип работы дизельного двигателя заключается в преобразовании возвратно-поступательных движений кривошипно-шатунного механизма в механическую работу.

Способ приготовления и воспламенения топливной смеси – это то, чем отличается дизельный двигатель от бензинового. В камерах сгорания бензиновых моторов, приготовленная заранее топливно-воздушная смесь воспламеняется с помощью подаваемой свечой зажигания искры.

Особенность дизельного двигателя заключается в том, что смесеобразование происходит непосредственно в камере сгорания. Рабочий такт осуществляется путем впрыскивания под огромным давлением дозированной порции топлива. В конце такта сжатия реакция нагретого воздуха с дизтопливом приводит к воспламенению рабочей смеси.

Двухтактный дизельный двигатель имеет более узкую сферу применения.
Использование одноцилиндрового и многоцилиндрового дизелей такого типа имеет ряд конструктивных недостатков:

  • неэффективную продувку цилиндров;
  • повышенный расход масла при активном использовании;
  • залегание поршневых колец в условиях высокотемпературной эксплуатации и прочие.

Двухтактный дизельный двигатель с противоположным размещением поршневой группы имеет высокую первоначальную стоимость и очень сложен в обслуживании. Установка такого агрегата целесообразна лишь на морских судах. В таких условиях, благодаря небольшим габаритам, малой массе и большей мощности при идентичных оборотах и рабочем объеме, двухтактный дизельный двигатель более предпочтителен.

Одноцилиндровый агрегат внутреннего сгорания широко применяется в домашнем хозяйстве в качестве электрогенератора, двигателя для мотоблоков и самоходных шасси.

Такой тип получения энергии налагает определённые условия на устройство дизельного двигателя. Он не нуждается в бензонасосе, свечах, катушке зажигания, высоковольтных проводах и прочих узлах, жизненно необходимых для нормальной работы бензинового ДВС.

В нагнетании и подачи дизтоплива участвуют: топливный насос высокого давления и форсунки. Для облегчения холодного пуска современные моторы используют свечи накала, которые предварительно подогревают воздух в камере сгорания. Во многих автомобилях в баке устанавливается вспомогательный насос. Задача топливного насоса низкого давления в том, чтобы прокачать топливо от бака к топливной аппаратуре.

Пути развития

Инновации дизельного двигателя заключаются в эволюции топливной аппаратуры. Усилия конструкторов направлены на то, чтобы добиться точного момента впрыска и максимального распыления топлива.

Создание топливного «тумана» и деление процесса впрыска на фазы позволило достигнуть большей экономичности и повышения мощности.

Наиболее архаичные экземпляры имели механический ТНВД и отдельную топливную магистраль к каждой форсунке. Устройство двигателя и ТА такого типа обладали большой надежностью и ремонтопригодностью.

Дальнейший путь развития заключался в усложнении ТНВД дизельного двигателя. В нем появились изменяемые моменты впрыска, множество датчиков и электронное управление процессами. При этом использовались все те же механические форсунки. В таком типе конструкции давление впрыскиваемого топлива было от 100 до 200 кг/см².

Следующим шагом было внедрение системы Common raіl. В дизельном двигателе появилась топливная рампа, где может поддерживаться давление до 2 тыс. кг/см². ТНВД таких моторов стали значительно проще.

Основная конструктивная сложность заключается в форсунках. Именно с их помощью регулируется момент, давление и количество ступеней впрыска. Форсунки системы аккумуляторного типа очень требовательны к качеству топлива. Завоздушивание такой системы приводит к быстрому выходу из строя ее основных элементов. Дизельный двигатель с Common rail работает тихо, потребляет меньше топлива и имеет большую мощность. За все это приходится платить меньшим ресурсом и более высокой стоимостью ремонта.

Еще более высокотехнологичной является система с применением насос-форсунок. В ТА такого типа форсунка соединяет в себе функции нагнетания давления и распыления топлива. Параметры дизельного двигателя с насос-форсунками на порядок выше аналоговых систем. Впрочем, как и стоимость обслуживания и требования к качеству топлива.

Важность комплектации турбинами

Большинство современных дизелей комплектуются турбинами.

Турбонаддув – это эффективный способ повысить мощностные характеристики автомобиля.

Благодаря повышенному давлению выхлопных газов, использование турбин в паре с дизельным ДВС заметно повышает приёмистость и уменьшает расход топлива.

Турбина – далеко не самый надёжный агрегат автомобиля. Больше 150 тыс. км они зачастую не ходят. Это, пожалуй, её единственный минус.

Благодаря электронному блоку управления двигателем (ЭБУ), дизельному двигателю доступен чип тюнинг.

Преимущества и недостатки

Существует ряд факторов, которые выгодно отличают дизельные двигатели:

  • экономичность. КПД в 40% (до 50% с применением турбонаддува) просто недосягаемый показатель для бензинового собрата;
  • мощность. Практически весь крутящий момент доступен на самых низких оборотах. Турбированный дизельный двигатель не имеет ярко выраженной турбоямы. Такая приёмистость позволяет получить настоящее удовольствие от вождения;
  • надежность. Пробег самых надежных дизельных двигателей доходит до 700 тыс. км. И все это без ощутимых негативных последствий. Благодаря своей безотказности, дизельные ДВС ставят на спецтехнику и грузовики;
  • экологичность. В борьбе за сохранность окружающей среды дизельный двигатель превосходит бензиновые моторы. Меньшее количество выбрасываемого СО и использование технологии рециркуляции выхлопных газов (EGR) приносят минимум вреда.

Недостатки:

  • стоимость. Комплектация, оснащённая дизельным двигателем, будет стоить на 10% больше, чем такая же модель с бензиновым агрегатом;
  • сложность и дороговизна обслуживания. Узлы ДВС выполнены из более прочных материалов. Сложность устройства двигателя и топливной аппаратуры требует качественных материалов, новейших технологий и большого профессионализма в их изготовлении;
  • плохая теплоотдача. Большой процент КПД значит то, что при сгорании топлива происходят меньшие потери энергии. Другими словами, выделяется меньше тепла. В зимнее время года эксплуатация дизельного двигателя на короткие расстояния будет негативно сказываться на его ресурсности.

Рассмотренные минусы и плюсы не всегда уравновешивают друг друга. Поэтому вопрос о том, какой из двигателей лучше, будет стоять всегда. Если вы собираетесь стать владельцем такого автомобиля, учтите все особенности его выбора. Именно ваши требования к силовой установке будут тем фактором, который решит что лучше: бензиновый или дизельный двигатель.

Стоит ли покупать

Новые дизельные автомобили – это тот вид приобретения, который будет приносить только радость. Заправляя автомобиль качественным топливом и делая ТО согласно нормативным предписаниям, вы 100% не пожалеете о покупке.

Но стоит учитывать тот факт, что дизельные авто на порядок дороже своих бензиновых аналогов. Вы сможете компенсировать эту разницу и в последующем экономить только тогда, когда будете преодолевать большой километраж. Переплачивать с целью проезжать в год до 10 тыс. км. попросту не целесообразно.

Ситуация с б/у автомобилями немного иная. Несмотря на то, что дизельные двигатели отличаются большим запасом прочности, со временем сложная топливная аппаратура требует к себе повышенного внимания. Цены на запчасти к дизельному двигателю возрастом свыше 10 лет действительно удручающие.

Стоимость ТНВД на бюджетный автомобиль Б класса возрастом 15 лет может повергнуть в шок некоторых автолюбителей. К выбору авто с пробегом свыше 150 тыс. нужно относиться очень серьезно. Перед покупкой лучше сделать комплексную диагностику в специализированном сервисе. Так как низкое качество отечественного дизтоплива очень пагубно сказывается на ресурсе дизельного двигателя.

В этом случаи решить, какому двигателю лучше отдать предпочтение, поможет репутация производителя. К примеру, модель Mercedes-Benz OM602 по праву считается одним из самых надёжных дизельных двигателей в мире. Покупка автомобиля с подобным силовым агрегатом станет выгодным вложением на долгие годы. Многие производители имеют подобные «удачные» модели силовых установок.

Мифы и заблуждения

Несмотря на распространенность автомобилей с дизельным двигателем, в народе до сих пор существуют предрассудки и непонимание. «Тарахтит, зимой не греет, а в большой мороз не заведёшь, летом не едет, а если что-то поломается, так ещё поискать нужно мастера, который за космические деньги отремонтирует всё», – примерно такие слова можно услышать иногда от «опытных» автолюбителей. Всё это отголоски прошлого!

  1. Благодаря современным технологиям, только рокот холостого хода позволяет отличить дизельные двигатели от бензиновых. В движении, когда шум дороги нарастает, разница не ощутима.
  2. Для улучшения запуска и прогрева в холодное время года в современных автомобилях используются различные вспомогательные системы. Ввиду нарастающей популярности, количество сервисов, специализированных на обслуживании дизельного двигателя, постоянно увеличивается.
  3. Бытует мнение, что ДВС работающий на дизеле сложно форсировать. Это верно, если мы говорим о модификациях цилиндропоршневой группы. В то же время чип тюнинг дизельного двигателя – это хороший способ повысить его мощностные характеристики без ухудшения ресурсности.

Стоит помнить о том, что принцип работы дизельного двигателя всецело направлен на достижения экономичности и надёжности. Не стоит требовать от таких ДВС заоблачных динамических показателей.

Симптомы и причины неисправностей

  • Плохой запуск дизельного двигателя на холодную, и после длительного простоя – означает плохо работающие свечи накала, воздух в системе, обратный клапан стравливает давление топлива, плохая компрессия, разряженный аккумулятор;
  • повышенная шумность, увеличенный расход и чёрный дым из выхлопной трубы – означает засорение или износ распылителей и форсунок, неправильные углы опережения впрыска, грязный фильтр очистки воздуха;
  • пропала мощность дизельного двигателя – означает отсутствие компрессии, выход из строя турбины, засорение топливного и воздушного фильтров, некорректные углы опережения впрыска, загрязненный клапан ЕГР;
  • серый или белый дым из выхлопной, повышенный расход масла – означает трещину ГБЦ или пробитую прокладку ГБЦ (уходит охлаждающая жидкость, а в масле появляется эмульсия), неисправность турбонагнетателя.

Правильная эксплуатация

Неправильная эксплуатация может погубить даже самый надежный мотор.

Продлить ресурс дизельного двигателя, и получать удовольствие от владения автомобилем вам поможет выполнение несложных правил:

  • дизельные двигатели с турбонаддувом очень требовательны к качеству масла и топлива. Заливайте только то масло, которое соответствует требованиям, установленным для вашего ДВС. Заправляйтесь только на проверенных АЗС;
  • проводите ТО топливной аппаратуры и системы предпускового подогрева в соответствии с заявленными производителем нормами. В этом случае у вас не возникнет проблем с запуском дизельного двигателя в холодное время года. Эксплуатация агрегата с неправильно работающей форсункой впоследствии может привести к дорогостоящему ремонту ДВС;
  • после активных поездок турбина нуждается в охлаждении. Не глушите мотор сразу же. Дайте ему поработать некоторое время на холостых оборотах;
  • избегайте запуска «с толкача». Такой способ оживления мотора может причинить большой вред кривошипно-шатунному механизму вашего ДВС.

Оба типа двигателей имеют не только плюсы, но и минусы. Главная цель автомобиля – соответствовать вашим требованиям, неважно, установлен в нем бензиновый или дизельный двигатель. Что лучше подойдёт вам, зависит только от индивидуальных предпочтений.

Современные инновационные технологии и прогрессивный маркетинг позволяют людям выбирать из автомобилей, которые они могут себе позволить. Нам всё меньше приходится идти на компромисс и жертвовать отдельными параметрами. Особенно эта тенденция заметна в процессе эволюции дизельных автомобилей.

Преимущества и недостатки дизельных двигателей

Споры между сторонниками бензиновых и дизельных двигателей в последние годы поутихли. Дизели постепенно избавились от своих неприглядных особенностей: стали тише, их меньше трясет, они по-прежнему экономные и теперь соответствуют современным экологическим стандартам. Последним аргументом против моторов на тяжелом топливе была скорость. Даже хороший крутящий момент на низких оборотах не позволял машине набирать высокую скорость авто. Так было раньше, а сейчас технологии вроде уникальных систем впрыска и турбин помогли дизелям на равных соперничать с «традиционными» бензиновыми собратьями даже в спортивных автомобилях.


И все-таки, при выборе той или иной модели необходимо знать про преимущества и недостатки дизельных двигателей.

Преимущества современного «дизеля»

  • Низкий расход топлива. Дизельные ДВС потребляют примерно на треть меньше горючего, чем бензиновые двигатели.
  • Уверенный разгон при отличной тяге. Большой крутящий момент помогает автомобилю ровно и уверенно разгоняться на любой скорости.
  • Низкий уровень токсичности вредных выбросов. Эффективные системы переработки топлива сделали из «грязного» дизеля миф прошлых лет.
  • Большой ресурс. Дизельные агрегаты обычно служат на порядок больше, чем бензиновые аналоги.
  • Высокий КПД. Дизельное топливо сгорает с большей «отдачей», чем бензиновое, благодаря особому способу воспламенения и продуманной конструкции камеры сгорания. Оптимальное давление, создаваемое в камере с высокой степенью сжатия, обеспечивает экономичный расход топлива с достижением максимальной мощности. Получается, что дизельный двигатель вырабатывает больше энергии, а значит — способен выдавать больше мощности, по сравнению с мотором на бензине.

Несмотря на очевидные преимущества дизельного двигателя над бензиновым, такой силовой агрегат, как и любое сложное техническое устройство, имеет свои недостатки. Так почему же многие автолюбители по-прежнему выбирают автомобили на бензине?

Недостатки дизельных моторов:

  • Стоимость. Цена на машину с дизельным агрегатом обычно на треть выше. Низкий расход топлива иногда очень долго окупает эту разницу, если автомобиль ездит мало.
  • Низкая цена на вторичном рынке. Через 5-7 лет эксплуатации дизельные варианты продаются сложнее. Все знают, что ремонт мотора с большим пробегом может обойтись в копеечку. Отсюда следующий пункт.
  • Дорогой ремонт. Восстановление работоспособности форсунок и прочие вещи, связанные с ремонтов дизельного двигателя нагоняют ужас на будущих владельцев. Это вовсе не значит, что бензиновые двигатели всегда дешевле в обслуживании, но обычно именно агрегаты на тяжелом топливе тянут с владельцев много денег (если что-то случилось).
  • Долгий прогрев двигателя в холодную погоду. Экономичное потребление топлива при высоком КПД делает дизельный агрегат более «холодным». Минимальный расход энергии на «самообслуживание» увеличивает время прогрева мотора.

Учитывая все плюсы и минусы дизельного двигателя, важно знать об особенностях его эксплуатации в зимний период. В отличие от бензиновых моторов, прогреть «дизель» тяжелее. Силовые агрегаты такого вида разогреваются до оптимальной температуры только в пути, когда нагрузка на систему достаточно велика. К сожалению, подобный принцип работы может стать причиной сокращения ресурса ДВС.

Большинство владельцев автомобиля с дизельным двигателем знают и о том, как долго прогревается салон в холодную погоду. Решается это проблема с помощью дополнительной климатической техники, за которую, конечно, придется доплатить.

Особенно пристальное внимание следует обратить на качество топлива для дизельного двигателя. Так называемая солярка бывает как летней, так и зимней. Летняя на морозе быстро становится густой массой из-за образования в ней парафина, в то время как в зимнее топливо добавляют присадки против кристаллизации. Чтобы избежать дорогостоящего ремонта необходимо искать заправочные станции с качественным горючим и не забывать вовремя переходить на зимнее топливо. Специально для облегчения процесса холодного пуска двигателя разработаны системы предпускового подогрева. Исправное состояние свечей накаливания гарантируют своевременный прогрев камеры сгорания, предваряющий запуск мотора.

Очевидно, что обслуживание и ремонт дизельного двигателя обходятся дороже, чем устранение неисправностей бензинового мотора. Независимо от объема, агрегат требует более частой замены масла, смазки и фильтров. Межсервисный интервал для машин с дизельным ДВС примерно в два раза короче, чем для авто с бензиновым «движком».

При любой неисправности двигателя и появлении значка индикации на панели управления незамедлительно обращайтесь к профессионалам сервисных станций. Специалисты технических центров ГК FAVORIT MOTORS оказывают весь перечень услуг по ремонту и обслуживанию автомобилей с дизельными двигателями любой модификации. Все работы выполняются с помощью современного оборудования и с использованием качественных запасных частей. Не рискуйте дорогостоящей силовой установкой вашего автомобиля. Только квалифицированный мастер, прошедший обучение в учебных центрах автопроизводителя, способен найти верное решение возникшей проблемы.


Принцип работы и устройство дизельного двигателя

Принцип работы и устройство дизельного двигателя

Конструктивные особенности и эксплуатационные характеристики предопределили страсть или отторжение автомобилистов по отношению к агрегатам на “тяжелом топливе”. Так как же работает дизельный двигатель, каково его устройство, принцип работы и преимущества?

Времена, когда автомобиль с дизельными моторами ассоциировались с чадящими и тихоходными, давно остались за поворотом. Каждый автомобилист знает, что транспортное средство с агрегатом на “тяжелом топливе” издает характерные тарахтящие звуки, его выхлоп странно пахнет. Современные моторы награждают своих владельцев умеренным расходом топлива, впечатляющей эластичностью (крутящим моментом, доступным в относительно широком диапазоне оборотов) и иногда ошеломительной динамикой на зависть некоторым бензиновым автомобилям. Но при этом они требовательны к качеству солярки, а ремонт компонентов топливной системы может быть весьма дорогим.

Особенности конструкции

Дизельные двигатели, разумеется, не имеют таких колоссальных отличий как роторно-поршневой двигатель Ванкеля, устройство которого абсолютно не похоже на “анатомию” традиционного ДВС, но у него имеется ряд особенностей, которые проводят между ним и бензиновыми моторами черту.

У дизеля также есть кривошипно-шатунный механизм, но его степень сжатия существенно выше – 19-24 единицы против 9-11 единиц соответственно. Принципиальное отличие дизельного двигателя от бензинового заключается в том, как формируется, воспламеняется и сгорает топливно-воздушная смесь.
У дизельного ДВС отсутствуют свечи зажигания и, соответственно, воспламенение топливно-воздушной смеси происходит от сжатия. При этом, воздух и солярка подаются раздельно. Также следует отметить, что практически ни один современный дизель не обходится без системы наддува, которая используется для повышения рабочих характеристик агрегата. Для оптимизации наддува в максимально широком диапазоне оборотов используются турбонагнетатели с изменяемой геометрией. Дизельный агрегат имеет более высокий коэффициент полезного действия, но он тяжелее и выдает больший крутящий момент при низких оборотах, нежели бензиновый ДВС.
Принцип работы дизельного двигателя

Как работает дизельный двигатель и, самое главное, как происходит воспламенение топлива в камере сгорания, если у агрегата данного типа нет свечей зажигания? Сперва воздух поступает в цилиндры. В конце такта сжатия, когда поршень почти достиг верхней мертвой точки, температура воздуха в камере сгорания достигает высоких значений (порядка 700-800 градусов) и затем в цилиндры впрыскивается дизельное топливо, которое воспламеняется самостоятельно, без искрового зажигания. Тем не менее, свечи в дизельном агрегате все-таки есть, но то – свечи накаливания, а не зажигания, которые нагревают камеру сгорания для облегчения запуска двигателя в холодное время.
Они представляет собой спираль (бывают с металлической и керамические), могут быть установлены в вихревой камере или в форкамере (если речь идет об агрегатах с раздельной камерой сгорания) или непосредственно в камере сгорания (если она нераздельная). При включении зажигания свечи накаливания практически мгновенно, за считанные секунды они раскаляются до температур в районе тысячи градусов и нагревают воздух в камере сгорания, облегчая процесс самовоспламенения топливно-воздушной смеси.

Типы дизельных двигателей

Широко распространены моторы с раздельной камерой сгорания – топливо впрыскивается в специальную камеру в головке блока над цилиндром и соединенную с ним каналом, а процесс горения происходит не совсем так как у бензиновых ДВС. В этой вихревой камере поток воздуха интенсивнее закручивается, что способствует более эффективному смесеобразованию и самовоспламенению, которое продолжается в основной камере сгорания. Кстати, дизельные моторы с раздельной камерой сгорания менее шумные из-за того, что применение вихревой камеры снижает интенсивность нарастания давления при самовоспламенении.

У дизелей с неразделенной камерой сгорания процесс самовоспламенения происходит непосредственно в надпоршневом пространстве. Агрегаты данного типа несколько шумнее.

Что такое Common Rail

Common Rail – современная система впрыска топлива, разработанная компанией Bosch и использующая принцип подачи солярки к форсункам от топливной рампы, являющейся аккумулятором высокого давления. Common Rail позволяет сделать агрегат тише, при этом более экономичным и экологичным. Еще одним преимуществом использования общей топливной рампы являются широкие возможности регулировки давления топлива и момента его впрыска, поскольку эти процессы разделены.

Система включает в себя ТНВД (топливный насос высокого давления), пьезоэлектрические форсунки, топливную рампу, регулятор давления топлива и клапан дозирования топлива. Интересно, что на заре своей эволюции дизельные агрегаты имели не в пример более простую топливную аппаратуру с механическими форсунками и несопоставимо более низким давлением солярки на фоне современных систем.

Дитя прогресса

Не так давно дизельные моторы были экологически “грязными” и достаточно слабыми, но с некоторых пор агрегаты данного типа кардинально изменились, а отдельные представители племени достойны спорткаров. К таковым относится рядный шестицилиндровый мотор BMW объемом 3,0 л с четырьмя турбонагнетателями.
Кстати, конструкция этого мотора наглядно демонстрирует собой прогресс агрегатов на “тяжелом топливе”. Техношедевр оснащен двумя малоинерционными турбонагнетателями низкого давления и еще двумя высокого, причем один из них вступает в дело за пределами 2500 об/мин. Пьезофорсунки впрыскивают топливо под колоссальным давлением в 2500 бар. На выходе – 400 л.с. и 760 Нм. Интересно, что 450 Нм доступны уже при 1000 об/мин! Вот такие они, современные дизельные двигатели.

10 самых надежных дизельных двигателей

Количество вариаций дизельных двигателей на рынке велико, при этом немало тех, чей ресурс и надежность вряд ли обрадуют владельца. Однако, есть и проверенные моторы, которые можно назвать настоящими долгожителями

Иван Матиешин

Опираясь на свой многолетний опыт работы на СТО, я рекомендую обратить внимание именно на эти 10 моторов – автомобили с ними дольше всего не будут создавать проблем своему владельцу.

PSA 2.0 HDI

Дизель 2.0 HDI от французского концерна PSA Peugeot Citroen – является очень надежным агрегатом, особенно если он из первого поколения. Такие двигателя устанавливались на автомобили Пежо, Ситроен, Сузуки, Форд и Фиат выпускавшихся с 1999 по 2006 год. Самые популярные авто с таким мотором это: Peugeot 206, 306, 307, 406, Partner, Citroen C5 I, Berlingo, Xsara и Suzuki Vitara. Французский 8-клапанный дизель легко ходит более 500 тыс. км, не требуя сложного обслуживания, но соблюдать регламентные сроки нужно в любом случае. Мощность первых агрегатов составляла 90 – 109 л. с., позже мощность выросла – от 136 до 180 л.с. Эти моторы до сих пор не вызывают нареканий у автовладельцев, особенно, если оборудованы топливной системой фирмы Bosch, а не Siemens (их пьезофорсунки мало служат и плохо ремонтируются).

VOLVO 2.4 D

У «шведов» тоже есть весьма надежный двигатель. Так автоконцерн Volvo, который известен разработкой целой серии удачных бензиновых двигателей, еще в 2001 году выпустил отличный дизельный мотор 2.4 D с пятью цилиндрами. Такие агрегаты устанавливались на седаны, универсалы и кроссоверы, а именно: S60, V60, S80, V70, XC70, XC90. Двигатель имел 10- или 20-клапанный ГРМ (в зависимости от года выпуска) и систему турбонаддува. Популярностью пользуются версии от 130 до 205 л.с. – эти движки (в случае регулярного обслуживания) без проблем выхаживают 500-700 тыс. км.

VAG 1.9 TDI

Этот дизель от группы VAG нельзя оставить без внимания. Его модификации доступна уже более 20 лет (с некоторыми изменениями). Устанавливался 1.9 TDI на различные модели Сеат (Леон, Толедо, Ибица, Алхамбра), Ауди (А3, А4, А6), Шкода (Октавия), Фольксваген (Кадди, Гольф, Пассат, Шаран) и некоторые другие. Двигатель знаменит надежностью, но это справедливо только в том случае, если владелец будет использовать качественное топливо и масло, а периодичность ТО сократит с 15 до 10 тыс. км. Также желательно следить за клапаном управления наддувом N75, это слабое его место. Несмотря на некоторые поломки у определенных модификаций, этот мотор вполне способен отходить 400 тыс. км.

BMW M57

Дизели серии M57 от баварского автоконцерна также заслужили немало хороших отзывов от автовладельцев. Рядные двигатели имели по 6 цилиндров, их мощность, в зависимости от модификации, составляла от 201 до 286 л. с. Выпускались такие дизели с 1998 по 2008 годы и устанавливались на большинство моделей BMW, с 3-й по 7-ю серию: E39, E46, E90, E60, E83, E53, E70, а также на Range Rover L322. У некоторых модификаций дизеля M57 возникают некрупные поломки, однако в целом он способен отходить 400 – 500 тыс. км.

HONDA 2.2 i-CTDi

Это дизель имеет настолько хорошую репутацию, что приобрести оснащенный им автомобиль задешево невозможно, даже если речь о машине с большим пробегом. Однако, все-таки, некоторые мелкие недоработки в данном моторе имеются. Так, если вы живете в северном регионе, то подогрев топлива может не справиться с температурой от -15 и ниже. Ресурс хондовского двигателя 2.2 i-CTDi оценивается в 350 тыс. км. Ставился такой мотор на Accord 7, Civic 8, CR-V второго и 3-го поколений.

TOYOTA 1HD

Двигатель Тойота 1HD объемом 4,2 литра, который ставился на Ленд Крузер J80 и J100,  относят к категории ветеранов-долгожителей, как по пробегу (как правило, не менее 600 тыс. км.), так и по времени производства (с 1990 по 2007 год). Однако если относится к нему небрежно, полагаясь на его надежность, не производить регулярное обслуживание, то это станет причиной различных поломок. Стоит уделить внимание газораспределительному механизму и регулярной проверке зазоров клапанов дизельного мотора.

OPEL 1.7 CDTI

Дизель 1.7 CDTI хоть и бюджетный, но очень выносливый. Разрабатывался совместно с Isuzu и GM, а устанавливался на Опель Астра H, J и Зафира B. За годы производства было много модификаций этого мотора и типов топливных систем для них. Чем они сложнее, тем больше вероятность поломок, но, как правило, эти двигатели без проблем преодолевают 400 тыс. км. пробега без какого-то существенного ремонта.

FIAT 2.4 JTD

От продукции итальянского автопрома, как правило, не ожидаешь надежности, но турбодизельный двигатель 2.4 JTD – приятное исключение из этого правила. Ставили такой агрегат на многие модели Fiat, а также Alfa Romeo и Lancia. Он имеет 5 цилиндров и систему Common Rail. Отличительные качества – экономичность и хорошая тяга. Версия с 20-ю клапанами иногда требует снятия выпускного коллектора – по причине облома шпильки случается прорыв выхлопных газов. С годами вопросы появятся к системе EGR, а после 250 000 км может потребоваться ремонт турбины. При этом, само железо вполне может выдержать 500, а то и 700 тыс. км пробега.

HYUNDAI/KIA 1.6 CRDi (D4FB)

Корейский дизельный мотор 1.6 CRDi мощностью от 90 до 136 л. с. тоже можно отнести к разряду лучших. Его выпуск стартовал в 2006 году, двигатель получил широкое распространение в моделях Киа и Хендэ, которые изготавливались для рынка Европы. Стоит такой мотор на Hyundai Elantra 4, Elantra 6, Accent RB, i20, i30, ix20, Kia Ceed, Cerato и Soul. Отличаясь простотой конструкции, этот двигатель вышел неприхотливым и надежным, правда, достаточно требовательным к качеству топлива. А в первых годах выпуска его слабым местом была турбина, которая часто страдала масляным голоданием. Но «детские болезни» успешно вылечили и в настоящее время нарекания могут вызвать разве что датчик наддува, да регулятор давления топлива. Но в целом ресурс такого двигателя составляет не менее 300 тыс. км.

MERCEDES-BENZ 3.0 CDI (OM642)

Трехлитровая дизельная «шестерка» ОМ642 от Mercedes-Benz является продолжателем успешных моторов-миллионников. Она имела много модификаций и вариантов мощности, скрываясь под индексами 280, 300, 320 и 350 CDI. Устанавливалась на Мерседес, Крайслер, Додж и Джип с 2005 года. По железу является традиционно крепким. А чтобы не было проблем с сажевым фильтром, необходимо заправиться качественным топливом и использовать моторное масло с соответствующим допуском. Единственным проколом стал выпускной коллектор. При нагреве, в местах его сварки, могут откалываться маленькие частички и попадать в турбину, что приводит к выходу ее из строя.

Материал предоставлен порталом etlib.ru

Дизельные двигатели

Дизельные двигатели

Ханну Яэскеляйнен, Магди К. Хаир

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Дизельный двигатель, изобретенный в конце 19, и гг. Доктором Рудольфом Дизелем, является наиболее энергоэффективной силовой установкой среди всех типов двигателей внутреннего сгорания, известных сегодня.Такой высокий КПД обеспечивает хорошую экономию топлива и низкие выбросы парниковых газов. Другие характеристики дизельного двигателя, которые не были сопоставлены с конкурирующими машинами для преобразования энергии, включают долговечность, надежность и топливную безопасность. К недостаткам дизелей можно отнести шум, низкую удельную мощность, выбросы NOx и PM, а также высокую стоимость.

Что такое дизельный двигатель?

В большинстве современных дизельных двигателей используется обычное расположение цилиндров и поршней, приводимое в действие кривошипно-шатунным механизмом, общим для других двигателей внутреннего сгорания, таких как бензиновый двигатель.Учитывая этот базовый механизм, разница между базовой конструкцией дизельного и бензинового двигателей очень небольшая.

Концептуально дизельные двигатели работают за счет сжатия воздуха до высокого давления / температуры и затем впрыскивания небольшого количества топлива в этот горячий сжатый воздух. Высокая температура вызывает испарение небольшого количества сильно распыленного впрыскиваемого топлива. Смешиваясь с горячим окружающим воздухом в камере сгорания, испаренное топливо достигает температуры самовоспламенения и сгорает, высвобождая энергию, которая хранится в этом топливе [391] .

Определение дизельного двигателя менялось с годами. Например, в начале 20-го — годов проводилось различие между «истинным дизельным двигателем» и двигателем, который разделял некоторые аспекты дизельного цикла, но не охватывал все аспекты, которые считались частью дизельного цикла, как тогда предполагалось. . Одно из первых определений «настоящего дизельного двигателя» — это двигатель, имеющий следующие характеристики [2959] :

  1. Сжатие, достаточное для получения температуры, необходимой для самовозгорания топлива.
  2. Впрыск топлива струей сжатого воздуха.
  3. Максимальное давление цикла (достигнутое при сгорании), не намного превышающее давление сжатия, т. Е. Отсутствие выраженного взрывного действия.

Хотя первый пункт вышеуказанных характеристик соответствует современному дизельному двигателю, последние два нет. В течение 1920-х и 1930-х годов две другие характеристики утратили свое значение.

Инжектор твердого топлива начал появляться примерно в 1910 году, но только в конце 1920-х годов он начал быстро получать признание.Интересно отметить, что сам Дизель выбрал нагнетание воздушной струи скорее по необходимости, чем по выбору. Дизель предполагал топливную систему с твердым впрыском, а не систему воздушной струи.

Дизель довольно строго придерживался принципа сгорания при постоянном давлении, пункт 3. Это, однако, было возможно только в больших относительно тихоходных дизельных двигателях, которые были распространены до 1920-х годов. В более мелких высокоскоростных двигателях, появившихся в 1920-х годах, практические соображения означали, что сгорание было ближе к процессу постоянного объема, как в цикле Отто, а не к постоянному давлению, как в цикле Дизеля.

Краткий обзор ранней истории дизельного двигателя обсуждается в другом месте.

###

Что такое выбросы дизельного топлива

Что такое выбросы дизельного топлива

W. Адди Маевски

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Регулируемые выбросы от двигателей внутреннего сгорания включают NOx, PM, HC и CO.С момента принятия первых стандартов выбросов выбросы загрязняющих веществ из дизельных двигателей сократились на два порядка. Более поздние правила выбросов также вводят ограничения на выбросы CO 2 и других парниковых газов.

Введение

Дизельный двигатель, как и другие двигатели внутреннего сгорания, преобразует химическую энергию, содержащуюся в топливе, в механическую энергию. Дизельное топливо представляет собой смесь углеводородов, которая во время идеального процесса сгорания будет производить только диоксид углерода (CO 2 ) и водяной пар (H 2 O).Действительно, выхлопные газы дизельных двигателей в основном состоят из CO 2 , H 2 O и неиспользованной части наддувочного воздуха двигателя. Объемные концентрации этих газов в выхлопных газах дизельных двигателей обычно находятся в следующих диапазонах:

  • CO 2 -2 … 12%
  • H 2 O — 2 … 12%
  • O 2 -3 … 17%
  • N 2 — баланс.

Концентрации зависят от нагрузки двигателя, при этом содержание CO 2 и H 2 O увеличивается, а содержание O 2 уменьшается с увеличением нагрузки на двигатель.Ни один из этих основных выбросов дизельного топлива (за исключением CO 2 из-за его свойств парникового газа) не оказывает вредного воздействия на здоровье или окружающую среду.

Выбросы дизельного топлива включают также загрязняющие вещества, которые могут иметь неблагоприятные последствия для здоровья и / или окружающей среды. Большинство этих загрязнителей возникает в результате различных неидеальных процессов при сгорании, таких как неполное сгорание топлива, реакции между компонентами смеси при высокой температуре и давлении, сгорание моторного смазочного масла и присадок к маслу, а также сгорание неуглеводородных компонентов дизельного топлива. топливо, такое как соединения серы и присадки к топливу.Обычные загрязнители включают несгоревшие углеводороды (HC), монооксид углерода (CO), оксиды азота (NOx) или твердые частицы (PM). Общая концентрация загрязняющих веществ в выхлопных газах дизельных двигателей обычно составляет около десятых долей процента — это схематично показано на рисунке 1. Современные дизельные двигатели, оборудованные устройствами для нейтрализации выбросов, такими как NOx, выбрасывают гораздо более низкие, «почти нулевые» уровни загрязняющих веществ. восстановительные катализаторы и сажевые фильтры.

Рисунок 1 . Относительная концентрация выбросов загрязняющих веществ в выхлопных газах дизельных двигателей

Представитель дизельных двигателей до внедрения усовершенствованной системы нейтрализации выхлопных газов

Есть и другие источники, которые могут способствовать выбросам загрязняющих веществ из двигателей внутреннего сгорания — обычно в небольших концентрациях, но в некоторых случаях они содержат материалы с высокой токсичностью.Эти дополнительные выбросы могут включать металлы и другие соединения в результате износа двигателя или соединения, выделяемые катализаторами контроля выбросов (из-за истирания катализатора или улетучивания твердых соединений при высоких температурах выхлопных газов). Катализаторы также могут способствовать образованию новых частиц, обычно не присутствующих в выхлопных газах двигателя. Это особенно актуально, когда катализаторы вводятся в камеру сгорания. Например, некоторые топливные присадки — так называемые «топливные катализаторы» — используемые для поддержки регенерации сажевых фильтров, связаны с выбросами высокотоксичных диоксинов и фуранов [2532] .Возможность новых выбросов следует учитывать всякий раз, когда добавки (каталитические или нет) вводятся в топливо или смазочное масло, а также когда жидкости попадают в выхлопные газы. Хорошо известным примером является мочевина, используемая в качестве восстановителя NOx в каталитических системах SCR — выбросы от двигателей SCR могут включать аммиак, а также ряд продуктов неполного разложения мочевины. Еще одним источником выбросов может быть низкокачественное топливо — например, остаточное топливо, используемое в больших судовых двигателях, содержит тяжелые металлы и другие соединения, известные своим неблагоприятным воздействием на здоровье и окружающую среду.

###

Плюсы и минусы дизельных двигателей

  1. Дом и сад
  2. Ремонт автомобилей
  3. Дизельные двигатели
  4. Плюсы и минусы дизельных двигателей

Деанна Склар

Если вы подумываете о покупке нового автомобиля , сравните плюсы и минусы дизельных автомобилей. Учтите эти факты, чтобы выбрать между двигателем, работающим на дизельном топливе, и двигателем, работающим на бензине:

  • PRO: Дизели имеют большой пробег.Как правило, они обеспечивают на 25-30 процентов большую экономию топлива, чем аналогичные бензиновые двигатели. Дизели также могут обеспечить такую ​​же или большую экономию топлива, чем традиционные бензино-электрические гибриды , , в зависимости от задействованных моделей и того, чего достигают быстро развивающиеся автомобильные технологии.

  • CON: Хотя раньше дизельное топливо было дешевле бензина, теперь оно часто стоит столько же или больше. Дизельное топливо также используется для коммерческих грузовиков, бытовых и промышленных генераторов и печного топлива, поэтому по мере роста спроса на дизельные легковые автомобили цена на дизельное топливо, вероятно, будет продолжать расти из-за конкуренции со стороны этих других пользователей.

    Даже если цена вырастет, дизельное топливо должно быть на 25–30 процентов дороже газа, чтобы нивелировать экономическое преимущество дизельного двигателя, заключающееся в его более высокой топливной эффективности.

  • PRO: Дизельное топливо — одно из наиболее эффективных и энергоемких видов топлива, доступных сегодня. Поскольку он содержит больше полезной энергии, чем бензин, он обеспечивает лучшую экономию топлива.

  • CON: Хотя дизельное топливо считается более эффективным, поскольку оно преобразует тепло в энергию, а не отводит тепло в выхлопную трубу, как это делают автомобили с бензиновым двигателем, оно не дает впечатляющих скоростных характеристик.В некотором смысле бензиновый двигатель похож на скаковую лошадь — энергичный, энергичный и быстрый — тогда как дизельный двигатель больше похож на рабочую лошадку — медленнее, сильнее и долговечнее.

  • PRO: Дизели не имеют свечей зажигания или распределителей. Таким образом, им никогда не требуется настройка зажигания.

  • CON: Дизели все еще нуждаются в регулярном техническом обслуживании, чтобы поддерживать их работоспособность. Вы должны заменить масло и воздушный, масляный и топливный фильтры. Более чистое дизельное топливо больше не требует удаления лишней воды из системы, но многие автомобили все еще имеют водоотделители, которые необходимо опорожнять вручную.

  • PRO: Дизельные двигатели имеют более прочную конструкцию, чтобы выдерживать жесткие условия более высокого сжатия. Следовательно, они обычно работают намного дольше, чем газовые автомобили, прежде чем им потребуется капитальный ремонт. Mercedes-Benz удерживает рекорд долговечности: несколько автомобилей на своих оригинальных двигателях проехали более 900 000 миль! Возможно, вы не захотите продержаться на одном и том же автомобиле 900 000 миль, но такие долговечность и надежность, безусловно, могут помочь с обменом и перепродажей.

  • CON: Если вы пренебрегаете техническим обслуживанием и система впрыска топлива выходит из строя, вам, возможно, придется заплатить дизельному механику больше денег, чтобы разобраться, чем вы заплатили бы за ремонт бензиновой системы, потому что дизельные двигатели более технологичны.

  • PRO: Благодаря способу сжигания топлива дизельный двигатель передает на карданный вал гораздо больший крутящий момент, чем бензиновый двигатель. В результате большинство современных легковых автомобилей с дизельным двигателем с места старта намного быстрее, чем их аналоги с бензиновым двигателем.Более того, грузовики с дизельным двигателем, внедорожники и легковые автомобили также могут вытеснять автомобили с газовым двигателем, обеспечивая при этом повышенную экономию топлива.

Дизельная техника постоянно совершенствуется. Давление правительства на производство дизельных двигателей с низким уровнем выбросов для легковых автомобилей, грузовиков, автобусов, сельскохозяйственной и строительной техники привело не только к созданию дизельного топлива с низким содержанием серы, но и к созданию специализированных каталитических нейтрализаторов, усовершенствованных фильтров и других устройств для уменьшения или уничтожения токсичных веществ.

3Сен

Холодильник своими руками из элемента пельтье – Самодельный холодильник на элементе Пельтье

Самодельный холодильник на элементе Пельтье

Автомобильный холодильник своими руками на элементе Пельтье: чертежи, подробные фото изготовления самоделки с описанием.

Эта самоделка будет полезна в первую очередь для автолюбителей, при поездках на природу, в лес или к речке на пляж, наличие автомобильного мини холодильника очень актуально.

В летний зной в холодильнике можно хранить скоропортящиеся продукты и охлаждать напитки, конечно можно приобрести готовый вариант, но сделать своими руками обойдётся намного дешевле.

Изготовление автомобильного холодильника.

Охлаждать воздух в холодильнике мы будем с помощью элемента Пельтье.

По сути это термоэлектрический преобразователь в форме небольшой пластины, при подключении его к электрическому току в пластине возникает разность температур, одна сторона пластины нагревается, вторая наоборот остывает. Эту особенность мы и будем использовать для работы холодильника.

Материалы для изготовления:

  • Пенополистирол (автор использовал лист размером 1200×600х50 мм).
  • Элемент Пельтье (можно приобрести в радиомагазинах).
  • Два радиатора с кулерами от старых компьютеров.
  • Термопаста.
  • Регулятор температуры с датчиком (продаются в радиомагазинах).
  • Кусок провода и штекер для подключения в прикуриватель авто.
  • Пена монтажная.

Инструменты:

  • Нож канцелярский.
  • Линейка, карандаш.
  • Паяльник с паяльными принадлежностями.

Приступаем к изготовлению, первым делом из листов пенополистирола сделаем корпус будущего мини холодильника.

Пенополистирол очень хороший теплоизолятор, даже после отключения холодильника от электричества, он будет удерживать холод внутри контейнера продолжительное время.

На рисунке показаны размеры корпуса, но вы можете сделать короб по своим размерам в зависимости от требуемого объёма холодильника.

Лист пенополистирола легко разрезается канцелярским ножом, все части коробки склеиваются монтажной пеной, после нанесения пены, детали нужно прижать на 5 минут пока пена схватится.



Теперь в холодильник установим охлаждающий элемент.

Для охлаждения будем использовать элемент Пельтье, при подключении его в сеть 12 V, одна сторона его становится очень холодной, она и будет охлаждать воздух внутри холодильника. Вторая сторона элемента будет сильно нагреваться, чтобы устройство не перегорело, нужно отводить тепло, сделать это можно с помощью радиатора и кулера от компьютера.

Схема охлаждающего устройства для автомобильного холодильника.

Но если с внутренней стороны на элемент Пельтье просто поставить радиатор, то он начнёт обмерзать, оптимально установить кулер для равномерного отвода холода от радиатора.

Для хорошей теплоотдачи, между радиаторами и элементом Пельтье наносим слой термопасты. Радиаторы соединяем между собой стандартными скобами, которые используются для крепления к системной плате компьютера.

Тестируем работоспособность устройства, подключаем его к аккумулятору на 12 V.

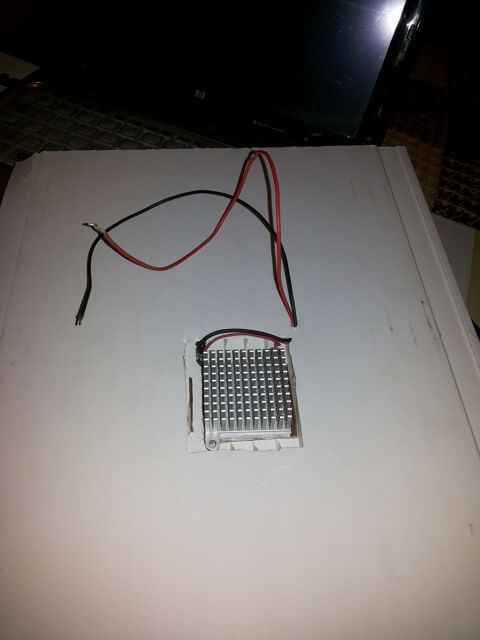

По сути устройство представляет собой пластину, по бокам которой с обеих сторон закреплены радиаторы с кулерами, работающими на выдув.

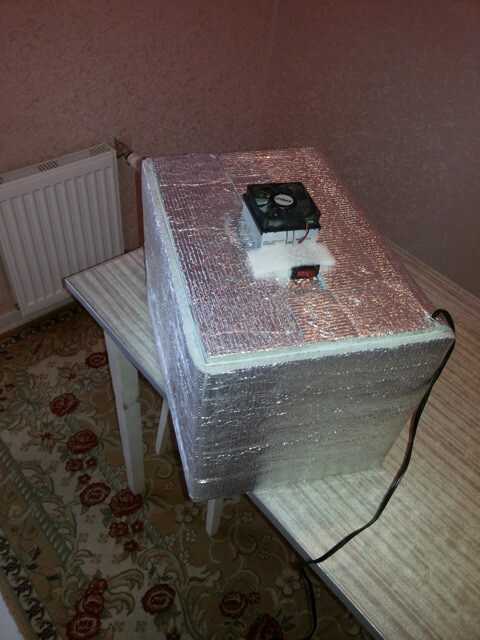

Устанавливаем прибор в отверстие коробки, охлаждающей стороной во внутрь, щели между отверстием корпуса и прибора замазываются герметиком.

Наружный блок, радиатор с кулером для отвода горячего воздуха.

Для регулировки температуры установим регулятор температуры с датчиком, сам провод с датчиком нужно протянуть через отверстие в контейнер. Холодильник готов, включаем его в гнездо прикуривателя авто или напрямую к аккумулятору на 12 V и пользуемся.

Один элемент Пельтье охлаждает холодильник до температуры – 3 °С, при температуре окружающего воздуха +25 °С.

При +30°С на улице, в холодильнике стабильно поддерживается температура +6 °С как и в обычном холодильнике.

Автор самоделки Виктор Борисов.

sam-stroitel.com

Винный холодильник на элементе Пельтье


Мастер построивший этот холодильник, инженер-электронщик с разнообразным кругом увлечений, от истории до спорта, от юриспруденции до путешествий. Последнее увлечение мастера изготовление вина в домашних условиях. И вот здесь пригодились его инженерные познания. Не для изготовления вина, для его хранения.

Вино должно хранится при низких температурах от 10 до 18°C максимум, а холодильники для его правильного хранения дороги. Тогда мастер решил изготовить такой холодильник сам.


Инструменты и материалы:
-Экструдированный пенополистирол;
-Алюминиевый скотч;
-Рулетка;
-Клей;
-Нож;
-Карандаш;
-Алюминиевые профили;
-Алюминиевый радиатор;
-Крепеж;
-Дрель;
-Элемент Пельтье;
-Текстолит;
-Вентилятор;
-Контролер для питания элемента Пельтье;
Винный холодильник на элементе Пельтье
Шаг первый: требования к холодильнику
При проектировании мастер пытался учесть следующие требования:
-Температура внутри камеры не выше 18°C
-Невысокая потребляемая мощность 15-20 ВТ
-Работа на элементе Пельтье
-Контроллер с системой контроля и управления заданной температурой

Шаг второй: проектирование корпуса
При постановке вопроса из чего сделать корпус, мастер остановился на пеноплексе. Мастер объясняет свой выбор материала его низкой теплопроводностью, влагостойкостью, прочностью, легкостью в обработке.

Для холодильника мастер использовал плиты толщиной 4 см. Внутренние размеры холодильника 380 x 360 x 320 мм. В такой холодильник помещается четыре пятилитровых баллона с вином.

Винный холодильник на элементе Пельтье
Шаг третий: изготовление камеры
Лист пеноплекса мастер отвез в мебельный цех и там его порезали по размерам. Сборку камеры мастер проводит с использованием клея.

Винный холодильник на элементе Пельтье
Винный холодильник на элементе Пельтье
Винный холодильник на элементе Пельтье
После сборки камеры оклеивает ее алюминиевым скотчем.

Шаг четвертый: охлаждающий узел
Винный холодильник на элементе Пельтье
Конструкция охлаждающего узла несложна. Как мы знаем, при подаче напряжения одна сторона элемента Пельтье охлаждается, другая нагревается. Поэтому расположить элемент внутри холодильника неэффективно. Мастер располагает элемент снаружи холодной стороной к внутреннему радиатору, а горячей к внешнему. Ниже элемента устанавливается вентилятор. Конструкция видна на фото.

Внутренний радиатор мастер устанавливает вверху камеры, это обусловлено опусканием холодного воздуха вниз.
Шаг пятый: контролер
Контролер имеет следующие параметры: измерение и регулировка температуру с погрешностью 0,1 градус в камере, ограничение потребляемой мощности, контроль температуру внешнего радиатора и включение вентилятора, непрерывное питание элементе Пельтье, сглаживание пульсации и скачков напряжения.

Мастер подчеркивает, что элемент Пельтье работает постоянно, просто с разной мощностью. Такая схема позволит элементу проработать гораздо дольше. Схема контролера размещена ниже, а более подробно почерпнуть информацию можно здесь.

Винный холодильник на элементе Пельтье
Винный холодильник на элементе Пельтье
Испытания работы холодильника мастера вполне удовлетворили. Но на этом он не собирается останавливаться, и по его словам, будет и дальше работать над увеличением эффективности его работы.

Источник Винный холодильник на элементе Пельтье Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

автомобильный, из пенопласта, на элементах пельтье

Предлагаем статью о том, как изготовить холодильник своими руками, разобравшись в принципе его работы.

Способ выработки холода напрямую зависит от габаритов будущего устройства. При больших размерах выбирают схему с фреоном, при маленьких – электрические элементы Пельтье.

Важно! При самостоятельном изготовлении обратите внимание на второй вариант, реализуемый в домашних условиях.

Далее рассмотрим, как самому сделать холодильник для дачи и машины, работающий от USB на 12 вольт. Что можно взять от компьютера или кулера для воды? Как собрать корпус из листового материала? Как делают холодильники на аммиаке и для прицепа?

холодильник своими рукамихолодильник своими руками

Принцип работы и преимущества охлаждающего элемента Пельтье

Во время работы преобразователя Пельтье две его части имеют различную температуру. При прохождении электрического тока через охладитель, на верхней половине вырабатывается тепло, а на нижней – холодный поток.

Внимание! Приобрести охлаждающее устройство можно в магазине, реализующем компьютерные комплектующие либо радиотехнические детали.

К преимуществам такого холодильника стоит причислить отсутствие:

  • движущихся элементов;
  • транспортируемых сред;
  • шума.

ПельтьеПельтье

Инструкция по сборке термоэлектрического холодильника своими руками

Чтобы изготовить холодильник на элементах Пельтье своими руками, ознакомьтесь с пошаговой инструкцией. В ней подробно расписаны этапы и даны полезные рекомендации.

Материалы и инструмент

Для работы потребуется:

  • пенополистирол. Подойдут листы толщиной 50 мм;
  • элемент Пельтье;
  • радиаторы с кулерами. Можно снять со старой компьютерной техники;
  • термопаста;
  • регулятор с температурным датчиком;
  • монтажная пена;
  • провода;
  • штекеры для подключения к USB авто и/или розетке;
  • канцелярский нож;
  • измерительный инструмент и карандаш;
  • паяльник.

инструментыинструменты

Сборка корпуса

Чтобы обеспечить геометрическую точность корпуса холодильника, изготавливается шаблон. Его размеры должны соотноситься с необходимым объемом будущего устройства. Винный должен иметь высоту, достаточную для размещения бутылок.

Внимание! В качестве шаблона используют чертеж ящика или коробки подходящего размера.

размерыразмеры

Вычерченные элементы:

  • вырезаются по размеру с помощью канцелярского ножа;
  • соединяются между собой с помощью монтажной пены. Для этого элементы с нанесенной на их поверхность пеной соединяют и оставляют в неподвижном состоянии до полного высыхания состава. Для усиления теплоизоляционных характеристик стенки делают двойными.

Собранный короб окрашивается в выбранный цвет несколькими слоями.

пенопластпенопласт

К внутренней поверхности холодильного устройства приклеивают утеплитель с алюминиевой фольгой, используя жидкие гвозди.

обклейкаобклейка

При отсутствии листов экструдированного пенополистирола можно использовать:

  • ламинат. Специальные пазы облегчают сборку конструкции. Материал обладает достаточной прочностью;
  • пенопласт. Хорошо обрабатывается режущим инструментом. Влагостоек. Холодильник из пенопласта обойдется дешевле аналога из пенополистирола;
  • МДФ или ДВП. Потребуется дополнительная обработка из-за низкой стойкости к воздействию влаги;
  • пластик. Предпочтительны готовые боксы с крышками. Подойдет ящик для инструментов или кулер для воды.

сборкасборка

Монтаж охлаждающего узла

Для обеспечения эффективного протекания физических процессов внутри переносного мини-холодильника, монтаж выполняют в следующей последовательности:

  • перпендикулярно боковой стенке короба изнутри монтируется алюминиевый профиль. Он будет использоваться для передачи холода во внутреннее пространство;
  • к зафиксированному алюминиевому профилю изнутри крепится радиатор, с помощью которого будет обеспечиваться перераспределение холодного воздуха по внутреннему объему;
  • снаружи на профиль монтируется элемент Пельтье. От использования клея-герметика лучше отказаться из-за низкой эффективности. Предпочтительны шурупы.

кулерыкулеры

Чтобы автомобильный холодильник обеспечил необходимый температурный режим, для охлаждения емкости используют три элемента. В качестве источника питания используют блок от компьютера. Если холодильник будет подключаться к автомобильному аккумулятору, потребуется удлинитель с разъемом для прикуривателя. Для регулирования температуры к холодильнику подключается терморегулятор.

Монтаж элемента Пельтье должен выполняться с соблюдением ряда правил. Необходимо:

  • соблюдать полярность проводов. Неправильное подключение приведет к тому, что внутренняя часть будет нагреваться, а наружная – охлаждаться;
  • своевременно отводить тепло от верхней части путем установки кулера. Без него элемент перегревается. Интенсивность отвода воздушного потока определяет мощность системы;
  • качественно закрепить изоляционную прокладку. Ее характеристики определяют эффективность работы охладителя;
  • в процессе монтажа между частями элемента и изоляционной пластиной следует нанести термопасту;
  • для равномерного распределения холода и быстрого охлаждения внутри контейнера, на внутренней поверхности закрепляется еще один кулер. Он также будет препятствовать появлению конденсата.

коробкакоробка

Холодильники другого типа

Если вам нужна морозилка, стоит попытаться собрать компрессорный агрегат. Для него характерна быстрая и надежная заморозка. Самостоятельно изготовить такое устройство сложно. Надо обладать определенными знаниями и иметь в наличии компрессор, испаритель и конденсатор. Такой агрегат можно установить в прицеп машины, отправляясь на природу.

Существуют устройства абсорбционного типа. В их состав входят:

  • генератор, в который подается насыщенная аммиаком смесь. После подключения к системе электроснабжения она закипает;
  • конденсатор, обеспечивающий отвод тепла за пределы холодильника;
  • абсорбер, в котором за счет разницы давлений водоаммиачный раствор поглощает пары аммиака. Процесс сопровождается выделением тепла. Для недопущения перегрева его охлаждают водой;
  • испаритель, в котором выделяются пары хладагента;
  • вентили;
  • насос, обеспечивающий подачу пересыщенного аммиачного раствора внутрь генератора.

элементы схемыэлементы схемы

Все элементы соединяются вместе, формируя замкнутую схему. Собрать холодильник сможет только мастер, имеющий подходящее образование. Ремонт такой камеры невозможен.

Таким образом, самый простой вариант холодильника для автомобиля – устройство на элементах Пельтье. Это оптимальное решение в ситуации, когда туристическая сумка-термос не устраивает. Походный, на 12 вольт, станет подходящим вариантом для дачи, если предусмотреть специальный переходник на 220 В.

Видео: сумка холодильник своими руками

Источники:

https://www.moyo.ua/news/kak_sdelat_samodelnyyi_holodilnik_v_domashnih_usloviyah.html

https://vashtehnik.ru/xolodilniki/kak-sdelat-xolodilnik-svoimi-rukami.html

http://sam-stroitel.com/samodelnyj-xolodilnik-na-elemente-pelte.html

https://automend.ru/articles/kak-sdelat-avtomobilnyj-holodilnik-svoimi-rukami/

https://fishki.net/1662313-holodilnik-svoimi-rukami.html

http://samodelki-n.ru/avtomobilnyj-xolodilnik-svoimi-rukami.html

holodilnik1.ru

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками | Лучшие самоделки

В летнее жаркое время находясь на даче или в душном офисе где нет холодильника наверняка захочется выпить охлаждённый напиток или же просто сохранить до обеда еду, чтобы не испортилась, для этого предлагаем сделать очень простой в изготовлении мини-холодильник на элементе Пельтье TEC1-12706 своими руками, изготовление такого холодильника не займёт у Вас много времени.



Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Детали которые нужны для создания мини-холодильника:

  • Элемент Пельтье TEC1-12706 на 72 Ватта;
  • Листы пенопласта;
  • Кулер с радиатором для процессора;
  • Радиатор под размер элемента Пельтье;
  • Теплопроводный клей;
  • Двусторонний скотч;
  • Блок питания на 12В.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Как сделать холодильник на элементе Пельтье TEC1-12706, пошаговая инструкция:

Шаг 1

Намазываем теплопроводным клеем на радиаторе место где будет размещаться элемент Пельтье и прикладываем этот элемент к радиатору, затем берём радиатор поменьше, намазываем также теплопроводным клеем и приклеиваем с другой стороны элемента Пельтье.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 2

В листе пенопласта который послужит задней стенкой холодильника примерно в центре проделываем квадратное отверстие под маленький радиатор и с помощью клеевого пистолета приклеиваем болты кулера к пенопласту.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 3

Приклеиваем с помощью двухстороннего скотча сначала верхнюю и нижнюю стенки мини-холодильника, затем две боковые, но так как стенки будут двойные то сначала нужно вставить в средину внутренние стенки, которые должны быть короче наружных на толщину пенопластового листа, к приклеенным на торцы двусторонним скотчем, а затем уже ставим вторые наружные боковые стенки также приклеив на двусторонний скотч.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Затем вставляем внутрь верхнюю и нижнюю внутреннюю стенку холодильника.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 4

Делаем дверку для нашего холодильника, для этого вырезаем два прямоугольника, один должен быть вырезан по максимальному размеру сторон холодильника, а второй меньше на толщину листов пенопласта со всех 4-х сторон, чтобы он входил внутрь боковых стенок обеспечивая максимальную герметичность.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 5

В качестве крепления дверки (крепёжной петли) к боковой стенки используем скотч.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 6

Перейдём к электронике, у кулера имеется 3 проводка: красный – плюс, чёрный – минус, и синий – регуляция оборотов, последний нам не понадобится его можно отрезать.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

С помощью стяжки стягиваем 4 провода (два от кулера и два от элемента Пельтье) вместе.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

С помощью ножниц равняем провода, чтобы были одинаковой длины:

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Спаиваем провода чёрный с чёрным, красный с красным, а затем красные припаиваем к плюсовому проводу блока питания, а чёрные к минусовому, перед этим надев на них термоусадочные трубки.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Всё, мини-холодильник на элементе Пельтье (TEC1-12706) сделанный своими руками за короткое время готов к использованию. При температуре в комнате 32,6 градусов, воду удалось охладить до 11,9 градусов. Предлагаем и Вам повторить данную конструкцию самодельного мини холодильника.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

bestdiy.ru

Кондиционер на элементах Пельтье своими руками

Это полноценный и настоящий кондиционер, в отличии от тех, которые в большом количестве приводятся в интернете. Тут нет не бутылок с ледяной водой, ни самого льда. А принцип работы довольно схож с бытовыми моделями. Скажу больше, что раньше, на грузовых автомобилях применялись похожие кондиционеры с низковольтным питанием на элементах Пельтье.
Кондиционер на элементах Пельтье своими руками
Если вы не знакомы с этим элементом, то крайне рекомендую ознакомиться поближе. Если в двух словах, это термоэлектрический модуль. На вид квадратный, плоски, с двумя выходящими проводами. При подаче напряжения на которые, одна сторона модуля начинает нагреваться, а вторая охлаждаться, причем прямо пропорционально.
На этом принципе и основано устройство охладителя, о котором пойдет речь ниже.
Кондиционер на элементах Пельтье своими руками

Понадобится


  • Элементы Пельтье — 6 штук. Модель TEC1-12705 рассчитана 12 В и 60 Вт, купить можно тут — AliExpress.
  • Блок питания от компьютера или любой другой на 12 В и мощностью не менее 400 Вт, купить можно тут — AliExpress.
  • Провода 2,5 кв.мм. — пару метров.

Кондиционер на элементах Пельтье своими руками
Это из основного, остальные детали и инструмент смотрите по тексту.

Изготовление кондиционера на элементах Пельтье


У нас будет довольно мощная модель, состоящая из 6 элементов размером 40х40 каждый. Под них необходимо подобрать два массивных радиатора, для обжатия элементов с обеих сторон. Я буду использовать один большой и два маленьких.
Кондиционер на элементах Пельтье своими руками
Примерно так они будут выглядеть при совмещении.
Кондиционер на элементах Пельтье своими руками
Из ДСП необходимо вырезать прямоугольник.
Кондиционер на элементах Пельтье своими руками
В котором сделать ещё прямоугольник под два радиатора, чтобы они плотно входили в него.
Кондиционер на элементах Пельтье своими руками
С обратной стороны.
Кондиционер на элементах Пельтье своими руками
Это будет разделительный барьер — холодной стороны от горячей.
Чтобы радиаторы не проскакивали в отверстие, нужно приклеить сбоку по две полосы из алюминиевого профиля. Купить его не составит труда в строительном магазине.
Кондиционер на элементах Пельтье своими руками
Разводим двухкомпонентный клей на основе эпоксидной смолы (холодная сварка). И склеиваем сначала два радиатора меду собой, а потом уже к ним приклеиваем кусочки профиля.
Кондиционер на элементах Пельтье своими руками
Кондиционер на элементах Пельтье своими руками
К большому радиатору также приклеиваем профиль. Вот так все выглядит. Стороны профиля по обе стороны должны находится примерно в онной плоскости.
Кондиционер на элементах Пельтье своими руками
Сверлим этот бутерброд насквозь: две планки на обеих сторонах вместе с ДСП.
Кондиционер на элементах Пельтье своими руками
Далее смазываем радиаторы теплопроводящей пастой и устанавливаем подряд элементы. Стороны не путаем, все модули должны смотреть в дну сторону.
Кондиционер на элементах Пельтье своими руками
Покрываем их сверху новым слоем теплопроводящей пасты.
Кондиционер на элементах Пельтье своими руками
И прижимаем вторым радиатором. Стягиваем все аккуратно винтами с гайками.
Кондиционер на элементах Пельтье своими руками
Получилась вот такая конструкция с 12-ю выводами.
Кондиционер на элементах Пельтье своими руками
Для удобства подключения используем клеммную колодку.
Кондиционер на элементах Пельтье своими руками
Как вы возможно обратили внимание — трехконтактную. И все модули в ней подключены общим к нижней шине. А красными выводами 3 элемента к верхнему контакту, а три других к среднему. Такое деление сделано специально для нашего блока питания компьютера, который имеет две шины по 12 В и никак не обязательно.
Кондиционер на элементах Пельтье своими руками
Кондиционер на элементах Пельтье своими руками
В ДСП просверлим отверстие под провод и подключим его к колодке.
Кондиционер на элементах Пельтье своими руками
К радиаторам с обеих сторон прикрутим вентиляторы.
Кондиционер на элементах Пельтье своими руками
Кондиционер на элементах Пельтье своими руками
На блоке питание собирается так же воедино минусовые провода и плюсовые по два канала.
Кондиционер на элементах Пельтье своими руками
Подключаем к выходу также через соединительную колодку.
Кондиционер на элементах Пельтье своими руками
Все, почти готово.
Для запуска блока, в нашем случае, необходимо перемычкой закоротить выходы выключателя.
Кондиционер на элементах Пельтье своими руками

Установка кондиционера


Устанавливается кондиционер в любое окно. Для этого из фигурного алюминиевого профиля делается такая скоба.
Кондиционер на элементах Пельтье своими руками
Которая будет четко опираться в створки и не давать всей конструкции выпасть.
Кондиционер на элементах Пельтье своими руками
Чтобы закрыть щель не до закрытого окна, вырезается полоска из поликарбоната или другого пластика по ширине кондиционера. И вставляется в паз окна.
Кондиционер на элементах Пельтье своими руками
Равой прижимаем всю конструкцию.
Кондиционер на элементах Пельтье своими руками
У меня, как видите, раздвижное окно, вам же придется придумать свою конструкцию крепления.
Главное чтобы одна сторона прибора была на улице, а другая дома. И не было сквозняка через щели.

Результат работы


Кондиционер довольно мощный, все таки применено 6 модулей Пельтье. Вся электрическая мощность составила 360 Вт, что не мало. Хотя сравнивать его с тепловым насосом не приходится из-за очень низкого КПД. Но даже такой модели хватит чтобы охладить небольшую комнату.
Вот результат при первом запуске: начальная температура в помещении 24 градуса Цельсия.
Кондиционер на элементах Пельтье своими руками
Примерно через час работы температура упала до 20 градусов, что является, на мой взгляд, отличным результатом!
Кондиционер на элементах Пельтье своими руками

Смотрите видео


sdelaysam-svoimirukami.ru

Самодельный холодильник на элементе Пельтье

Экология потребления.Наука и техника:Захотелось собрать что-то своими руками, в принятии решения тёплая погода сыграла не последнюю роль. Выбор пал на холодильник.

Захотелось собрать что-то своими руками, в принятии решения тёплая погода сыграла не последнюю роль. Выбор пал на холодильник.

Для охлаждения был использован элемент Пельтье. Предлагаю вашему вниманию фотоотчёт с пояснениями

Корпус собран из панелей ПВХ, все стыки промазал силиконом. Внешние габариты: шир. — 370, выс — 260, гл — 250мм. Такие габариты позволяют устанавливать холодильник как под ноги переднего пассажира, так и в багажник.

Сам охлаждающий элемент вмонтировал в крышку (по законам физики, охлаждённый воздух должен стремиться вниз).

Это и есть элемент Пельтье. При подключении до 15В, одна сторона начинает сильно нагреваться, а противоположная охлаждаться. Но для нормальной работы необходимо установить на обе стороны хорошие теплоотводы (в моём случае радиаторы охлаждения от процессоров компьютеров).

Для лучшего контакта элемента и теплоотвода использовал термопасту КПТ-8.

Такого радиатора оказалось мало, в дальнейшем я его заменил на более массивный.

Т.к. холодильник запитан напрямую от АКБ, установил выключатель.

Заморозить продукты мой холодильник не способен, но немного охладить и поддерживать постоянную температуру ниже чем в салоне авто вполне способен.

Подключал проводом, медь 6мм, напрямую от АКБ. Этим же проводом запитан усь на саб.

опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках

econet.ru

Мини холодильник 12 В своими руками

Мини холодильник 12 В своими руками
Отлична поделка для лета — сделать миниатюрный холодильник с низковольтным питанием. Разнообразие питающего напряжения (220 В, 12 В, 5 В) дает возможность использовать такой холодильник практически где угодно: в машине, офисе, дома и тп. Это прекрасная вещица, чтобы охладить напитки в жаркий летний день.

Понадобится



Изготовление миниатюрного холодильника на элементе Пельтье


Корпус был сделан произвольных размеров с учетом размещения блока охлаждения, блока питания и камеры для напитков. Он будет состоять их двух секций: одна для технической части, другая для охлаждения продуктов.
Изготавливаем корпус. Размечаем кусок оргалита с помощью карандаша и линейки.
Мини холодильник 12 В своими руками
Выпиливаем ножовкой все элементы.
Мини холодильник 12 В своими руками
Все части корпуса готовы.
Мини холодильник 12 В своими руками
Со средней части, разделяющей холодильник на две части вырезаем окно для радиатора с Пельтье модулем.
Мини холодильник 12 В своими руками
Прикладываем блок охлаждение к боковой части корпуса.
Мини холодильник 12 В своими руками
И рассверливаем множество отверстий с обоих сторон. То есть поток воздуха будет попадать с одной стороны через отверстия в боковой части. Проходить через радиатор забирая тепло и выходить через отверстия с другой стороны.
Мини холодильник 12 В своими руками
Красим аэрозольной краской из баллончика все детали корпуса холодильника.
Мини холодильник 12 В своими руками
Приступаем к сборке.
Мини холодильник 12 В своими руками
Приклеиваем разделительную часть блока охлаждения на горячий клей.
Мини холодильник 12 В своими руками
Склеиваем все части корпуса, с двух сторон.
Мини холодильник 12 В своими руками
Мини холодильник 12 В своими руками
Блок охлаждения лежит на деревянном кусочке, который приклеен к основанию.
Мини холодильник 12 В своими руками
Для подсветки понадобятся две секции светодиодной ленты на 12 В. Один цвет белый, другой цветной.
Мини холодильник 12 В своими руками
Приворачиваем маленький вентилятор.
Мини холодильник 12 В своими руками
Техническую часть холодильника делим на две части. В верхней будет располагаться источник питания. Разделительная стенка кладется на приклеенные к сторонам квадратные отрезки деревянной рейки.
Мини холодильник 12 В своими руками
Устанавливаем заднюю стенку.
Мини холодильник 12 В своими руками
Мини холодильник 12 В своими руками
Дверцу сделаем из куска акрилового стекла. Размечаем линейкой и карандашом.
Мини холодильник 12 В своими руками
Миниатюрные петли можно купить или сделать самому. Приклеиваем их на секундный клей.
Мини холодильник 12 В своими руками
Стороны акрилового стекла оклеиваем черной самоклеящейся лентой.
Мини холодильник 12 В своими руками
Приклеиваем ручку на дверцу.
Мини холодильник 12 В своими руками
Организуем подсветку. Припаем контакты к концевому мини переключателю.
Мини холодильник 12 В своими руками
Припаиваем провода к отрезкам светодиодной ленты. Сами отрезки клеим на мини полочку, сделанную из того же акрила.
Мини холодильник 12 В своими руками
Мини холодильник 12 В своими руками
Соединяем подсветку, вентиляторы, элемент Пельтье.
Мини холодильник 12 В своими руками
Устанавливаем переключатель на боковую часть.
Мини холодильник 12 В своими руками
Изолируем все открытые скрутки.
Мини холодильник 12 В своими руками
Закрываем отсек с блоком охлаждения. Это нужно сделать для того, чтобы горячий воздух не поднимался вверх и не нагревал источник питания.
Мини холодильник 12 В своими руками
Сверлим отверстие под провод питания 220 В.
Мини холодильник 12 В своими руками
Чтобы дверца холодильника не открывалась — установим на сторону маленькие неодимовые магниты от сломанного сидирома.
Мини холодильник 12 В своими руками
Закрываем верхнюю крышку, но перед этим врезаем выключатель питания, припаиваем провода. Теперь холодильник можно будет выключать кнопкой сверху.
Мини холодильник 12 В своими руками
Закрываем крышкой и фиксируем клеем.
Мини холодильник 12 В своими руками
Для должной термоизоляции оклеиваем внутреннюю часть холодильника тонким пенопластом. Сажаем вырезанные панели пенопласта на горячий клей.
Мини холодильник 12 В своими руками
Делаем в пластинах вырезы под все выступы и детали.
Мини холодильник 12 В своими руками
Теперь полезный холод не будет пропадать зря и КПД холодильника повысится.
Мини холодильник 12 В своими руками
В самом конце добавляем электронный термометр с внутренней стороны, а его датчик располагаем ближе к маленькому вентилятору, который находится внутри камеры.

Работа мини холодильника


Такой вид имеет холодильник в темное при закрытой дверце.
Работа мини холодильника на 12 В
При открывании зажигается белай свет и выключается цветной.
Работа мини холодильника на 12 В
Ну и наконец результат работы такой, что за тридцать минут температура внутри камеры упала с 42 до 16 градусов Цельсия. Напитки охладились до температуры 20 градусов Цельсия. И все это за 30 минут!
Работа мини холодильника на 12 В
Мини холодильник 12 В своими руками
Конечно КПД такого холодильника намного ниже, чем у компрессорного, но у него есть и свои плюсы, один из которых является низковольтное питание, которое может составлять не только 12 В но и 5 В! Естественно питать его вполне возможно от USB порта компьютера, правда отдача будет ниже чем при питании от напряжения 12 В.
Суммарная потребляемая мощность при питании от сети 220 В составляет порядка 100 Вт.

Смотрите видео


Более подробная инструкция по сборке в видео ниже.

sdelaysam-svoimirukami.ru

3Сен

Система зажигания: Система зажигания

Система зажигания автомобиля

Даже несмотря на то, что на календаре пока что еще осень, в утренних похолоданиях все отчетливее проявляется скорый приход зимы. Понижение температуры сказывается и на условиях эксплуатации транспортных средств, ведь завести мотор с подмерзшим топливом куда сложнее. Вот и получается, что уже с приходом осени, в преддверии зимы, крайне важно позаботиться о техническом состоянии системы зажигания, грамотно подготовив ее к последующей эксплуатации в условиях пониженных температур.

Специалисты советуют убедиться в рабочем состоянии свечей и проводов, исключить возможность их повреждения, а для этого проверить в каком состоянии находится изоляция, не изношены ли электроды и нет ли пропусков зажигания или электродных помех. При малейших подозрениях на неисправность лучше заблаговременно произвести замену, чтобы впоследствии не оказаться перед необходимостью выполнять данную процедуру, остановившись посреди трассы в сильный мороз.

Точность подбора всех составляющих системы зажигания к двигателю любого транспортного средства, является одним из важнейших условий для ее последующей нормальной эксплуатации. Это должен уяснить каждый автомобилист. И если такие параметры, как длина резьбы, диаметр, размер под ключ, при наличии опыта можно определить визуально, а расстоянии между электродами с помощью специального инструмента, решение в отношении установки помехоподавляющего резистора, а также материала электродов и ряда других не менее важных моментов можно принять, лишь только зная маркировку свечи. В настоящее время каждый изготовитель предлагает собственную классификацию, так как общей маркировочной таблицы, которая бы объединяла всю продукцию, пока что не существует.

Выпуская ту или иную модель автомобиля, в прилагаемой инструкции и каталогах, производитель указывает марку свечей.

Рекомендации по поводу замены свечей и проводов

В процессе эксплуатации происходит износ системы зажигания, причем в большей степени изнашиваются свечи зажигания и высоковольтные провода, как работающие в наиболее неблагоприятных условиях. Тут сказывается действие высоких температур и напряжения. Поэтому и получается, что эти детали выходят из строя чаще, нежели катушки зажигания и прерыватель-распределитель.

Одной из проблем системы зажигания может стать явление, именуемое «эрозией». Проявляется оно в том, что искры от работающего двигателя попадают между электродами свечей и прожигают их. Со временем расстояние между электродами становится больше, энергия искры сходит на нет. Как результат, сложности с поджиганием воздушно-топливной смеси, перерасход топлива, перебои в работе мотора и проблемы с его включением.

Дребезжание, действие высоких температур приводит к износу покрытия высоковольтных проводов, которое покрывается трещинами и начинает пропускать искру мимо свечи на металлические детали мотора.

Вот и получается, что свечи и высоковольтные провода – это элементы, которые требуют периодической замены. В большинстве случаев эта процедура не вызывает сложности и с ней может справиться любой водитель. Главное, соблюдать правила установки. В противном случае, даже небольшая неточность станет причиной серьезной проблемы, которая выльется в ощутимые расходы.

Правила замены свечей зажигания и высоковольтных проводов:

  1. Прежде чем производить замену вышедших из строя элементов, следует дождаться, пока двигатель остынет. Если же поторопиться с выполнением поставленной задачи, можно усугубить повреждения, да к тому же еще и получить ожог. В нагретом состоянии свеча становится более ломкой, также как и провод , поэтому можно запросто сорвать резьбу или порвать наконечник;
  2. Вытаскивая свечу с проводом, следует браться за наконечник, а не за сам провод. В противном случае можно сорвать контактный наконечник, а то и вовсе порвать провод;
  3. Необходимо сделать отметки на проводах, подведенных к цилиндрам свечи;
  4. Прежде чем выкручивать свечи зажигания, необходимо удалить скопившуюся вокруг них грязь. Для облегчения данной задачи можно использовать масляный компрессор или же, если загрязнения мазутного типа, то и щетку. Если этого не сделать, то при выкручивании свечей может произойти загрязнение мотора. Попадая в зазор между цилиндром и поршнем, грязевые частицы образуют засор, из-за которого работа поршневых колец нарушается;
  5. Замена свечи должна производиться с помощью специального инструмента – свечного ключа. Наличие мягкого центрирующего кольца облегчает процесс выкручивания и закручивания, тем самым предотвращая поломку свечей. Не стоит экономить на покупке данного инструмента, так как для того, чтобы вытащить поломанную свечу придется потратить намного больше. Чтобы не довести до поломки керамического изолятора, обращаться с ним нужно осторожно, без давления.
  6. Существуют установленные параметры затяжки для различных видов свечей зажигания (см. Таблицу 1). Если перестараться, есть риск сорвать резьбу или вообще сломать свечу. Слабая затяжка станет причиной зазора, что в итоге приведет к чрезмерному нагреву свечи. Случается, что из-за недостаточной затяжки свеча «выстреливает». Каким должно быть правильное усилие затяжки свечей, можно узнать из таблицы 1.

    Таблица 1. Моменты затяжки свечей зажигания

    Свеча зажиганияПосадочная поверхностьМатериал головки блока цилиндров
    РезьбаЧугунАлюминий
    М10х1Плоская10-15 Нм10-15 Нм
    М12х1,25Плоская15-20 Нм15-20 Нм
    М14х1,25Плоская20-40 Нм20-30 Нм
    М14х1,25Коническая10-20 Нм10-20 Нм
    М18х1,5Коническая20-30 Нм20-30 Нм
  7. Следует соблюдать порядок подключения при замене высоковольтных проводов;
  8. Важно, чтобы соединение свечи и провода было плотным, наконечник должен словно сидеть в свече, при этом изолятор будет закрытым колпачком провод;
  9. Равномерная работа двигателя, без скачков станет доказательством того, что все манипуляции были выполнены правильно. Если же есть эффект троения двигателя, то, скорее всего, совершена ошибка в установке высоковольтных проводов.

← Вернуться к списку

Система зажигания автомобиля

Основным назначением системы зажигания автомобиля является подача искрового разряда на свечи зажигания в определённый такт работы бензинового двигателя. Для дизельных двигателей под зажиганием понимают момент впрыска топлива в такт сжатия. В некоторых моделях автомобилей система зажигания, а именно ее импульсы, подаются на блок управления погружным топливным насосом.

Систему зажигания, по мере своего развития, можно разделить на три типа. Контактная система зажигания, импульсы у которой создаются во время работы контактов на разрыв. Бесконтактная система зажигания, управляющие импульсы создаются электронным транзисторным управляющим устройством – коммутатором, (хотя правильно его назвать генератором импульсов). Микропроцессорная система зажигания — это электронное устройство, которое управляет моментом зажигания, а также другими системами автомобиля. Для двухтактных двигателей, без внешнего источника питания используются системы зажигания типа магнето. Основана на принципе создания ЭДС при вращении постоянного магнита в катушке зажигания по заднему фронту импульса.



Устройство системы зажигания

Схема системы зажигания: 1 — замок зажигания; 2 — катушка зажигания; 3 — распределитель, 4 — свечи зажигания; 5 — прерыватель, 6 — масса.

Все вышеперечисленные виды систем зажигания похожи между собой, отличаются только методом создания управляющего импульса. Так в систему зажигания входят:

  1. Источник питания для системы зажигания, это аккумуляторная батарея (в момент запуска двигателя), и генератор (во время работы двигателя).
  2. Выключатель зажигания – это механическое или электрическое контактное устройство подачи напряжения на систему зажигания, или по-другому – замок зажигания. Как правило, выполняет две функции: подачи напряжения на бортовую сеть и систему зажигания, подачи напряжения на втягивающее реле стартера автомобиля.
  3. Накопитель энергии – узел предназначенный для накопления, преобразования энергии достаточной для возникновения электрического разряда между электродами свечи зажигания. Условно  накопители энергии можно разделить на индуктивный и емкостный.
    1. Простейший индуктивный накопитель – это катушка зажигания, которая представляет собой автотрансформатор, первичная обмотка у него подключается к плюсовому полюсу и через устройство разрыва к минусовому. Во время работы устройства разрыва, например кулачков зажигания, в первичной обмотке возникает напряжение самоиндукции. Во вторичной обмотке образуется повышенное напряжение, достаточное для пробоя воздушного зазора свечи.
    2. Емкостный накопитель представляет собой емкость, которая заряжается повышенным напряжением и в нужный момент отдает свою энергию на свечу зажигания
      1. Свечи зажигания, представляют собой устройство с двумя электродами находящимися друг от друга на расстоянии 0,15-0,25 мм. Это фарфоровый изолятор, насаженный на металлическую резьбу. В центре находится центральный проводник, который служит электродом, вторым электродом является резьба.
      2. Система распределения зажигания предназначена для подачи в нужный момент энергии от накопителя к свечам зажигания. В состав системы входят распределитель, и(или) коммутатор, блок управления системой зажигания.
        1. Распределитель зажигания (трамблёр) – устройство распределения высокого напряжения по проводам, ведущим к свечам цилиндров. Обычно в распределителе собран и кулачковый механизм. Распределение зажигания может быть механическим и статическим. Механический распределитель представляет собой вал, который приводится в действие от двигателя и при помощи «бегунка» распределяет напряжение по высоковольтным проводам. Статическое распределение зажигания подразумевает под собой отсутствие вращающихся деталей. При таком варианте катушка зажигания присоединятся непосредственно к свече, а управление происходит от блока управления зажиганием. Если, например, двигатель автомобиля имеет четыре цилиндра, то и катушек будет четыре. Высоковольтные провода в данной системе отсутствуют.
        2. Коммутатор – электронное устройство для генерации импульсов управления катушкой зажигания, включается в цепь питания первичной обмотки катушки и по сигналу от блока управления разрывает питание, в результате чего возникает напряжение самоиндукции.
        3. Блок управления системой зажигания – микропроцессорное устройство, которое определяет момент подачи импульса в катушку зажигания, в зависимости от данных датчиков положения коленвала, лямбда-зондов, температурных датчиков и датчика положения распредвала.
      3. Высоковольтный провод — это одножильный провод с повышенной изоляцией. Внутренний проводник может иметь форму спирали, для исключения помех в радиодиапазоне.



      Принцип работы системы зажигания

      youtube.com/v/XDWGtWmB1D0″ />

      Рассмотрим принцип действия классической системы зажигания. При вращении вала привода трамблёра в действие приводятся кулачки, которые «разрывают» подаваемые на первичную обмотку автотрансформатора (бобину) 12 вольт. При пропадании напряжения на трансформаторе, в обмотке появляется ЭДС самоиндукции, соответственно на вторичной обмотке возникает напряжение порядка 30000 вольт. Высокое напряжение подается в распределитель зажигания (бегунок), который вращаясь попеременно подает напряжение на свечи в зависимости от такта работы двигателя внутреннего сгорания. Высокого напряжения достаточно для пробоя искровым разрядом воздушного зазора между электродами свечи зажигания.

      Опережение зажигания нужно для более полного сгорания топливной смеси. Из-за того, что топливо сгорает не сразу, поджечь его необходимо немного раньше, до прихода в ВМТ. Момент подачи искры должен быть точно отрегулирован, потому что в ином случае (раннее или позднее зажигание) двигатель потеряет свою мощность, возможна повышенная детонация.



      РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:



      Системы зажигания: от простой к лучшей!

      Системы зажигания: от простой к лучшей!

      Система зажигания является неотъемлемым атрибутом любого бензинового или газового двигателя. При всем многообразии технических нюансов в данном вопросе, все системы зажигания с динамическим распределением подаваемого напряжения можно разделить на контактные и бесконтактные. Нижеследующая статья посвящена их основным особенностям, а также причинам возникновения систем со статическим распределением напряжения (электронное зажигание).

      Работа современных ДВС основана на сгорании топлива. В дизельных двигателях оно воспламеняется за счет сжатия, в бензиновых и газовых силовых агрегатах, а именно о них пойдет речь в последующем — посредством подведения к топливно-воздушной смеси искры высокого напряжения через свечи зажигания.

      Топливо может загореться только при прохождении в зазоре свечи достаточно большого напряжения (от 2 до 30 кВ). Для обеспечения тока с таким высоким напряжением используется катушка зажигания, представляющие собой, по сути, повышающий трансформатор.

      Основными элементами катушки зажигания являются сердечник и две обмотки — первичная и вторичная. Первичная обмотка запитывается от бортовой сети 12 В и предназначается для создания магнитного поля. В момент, когда на первичную обмотку перестает поступать ток, магнитное поле исчезает, причем происходит это настолько быстро, что при пересечении данным магнитным полем витков вторичной обмотки в ней индуцируется ток с очень высоким напряжением.

      После того, как необходимое для воспламенения топлива напряжение было создано, его необходимо подать в цилиндры. Причем для обеспечения высокой эффективности и экономичности топливо должно загораться в определенный момент времени, а значит, искра должна подаваться одновременно не во все цилиндры. Именно в обеспечении данного базового принципа и проявляются различия между контактной и бесконтактной системами зажигания.


      Контактная система зажигания

      Контактная система зажигания включает следующие компоненты:

      — Свечи зажигания;
      — Источник электроэнергии: при включении автомобиля — аккумулятор, в нормальном режиме работы — генератор;
      — Катушка зажигания;
      — Высоковольтные и низковольтные провода;
      — Прерыватель;
      — Распределитель зажигания.

      Прерыватель и распределитель зажигания объединяются в корпусе единого устройства, которое в народе получило название «трамблер».

      Ключевой особенностью контактной системы является распределитель зажигания. Это механическое устройство определяет, на какую из свеч в данный момент времени будет подано напряжение.

      Подобная организация распределения напряжения максимально проста, а значит, достаточно надежна, но в то же время обладает рядом существенных недостатков. Механическое распределение напряжения накладывает довольно существенные ограничения на мощность искры, т.к. с увеличением данного параметра стремительно ускоряется тепловой износ контактов. Кроме того, при работе двигателя на высоких оборотах контактная группа начинает «дребезжать», что на порядок снижает эффективность коммутации.


      Бесконтактная система зажигания

      Бесконтактные системы зажигания стали логическим продолжением классических систем искрораспределения. Их ключевой особенностью стала замена механического распределителя на электронный коммутатор. Первоначально такие блоки обладали крайне низкой надежностью (порой даже менее 10 тыс. км.) однако в процессе конструкторских доработок данный параметр был выведен на более-менее приемлемый уровень.

      Бесконтактные системы зажигания позволили снизить расход топлива, упростить запуск автомобиля в холодное время года, повысить крутящий момент двигателя на малых оборотах и его мощность на высоких, а также несколько уменьшить вредность выхлопных газов благодаря увеличению мощности искры и более полному сгоранию топливно-воздушной смеси. Тем не менее, управление углом опережения зажигания осуществлялось с помощью физических датчиков, входящих в состав трамблера.

      Прерыватель-распределитель («трамблер»)

      Прерыватель-распределитель зажигания, также известный у автомобилистов под названием «трамблер», является неотъемлемой частью как контактной, так и бесконтактной систем зажигания, пусть во втором случае его конструкция и несколько отличается. Крайне важными компонентами прерывателя-распределителя являются вакуумный и центробежный регуляторы угла опережения зажигания — именно они определяют момент воспламенения топлива (а загораться оно должно раньше достижения поршнем ВМТ), а значит, данные устройства оказывают самое непосредственное влияние на работу двигателя. Рассмотрим их работу на примере контактной системы зажигания.

      Центробежный регулятор опережения зажигания

      Данное устройство отвечает за корреляцию момента возникновения искры со скоростью вращения коленвала. Центробежный регулятор состоит из двух плоских металлических грузиков, закрепленных на валике прерывателя-распределителя, который в свою очередь непосредственно контактирует с коленчатым валом двигателя. По мере увеличения числа оборотов коленвала ускоряется вращение валика трамблера, вследствие чего грузики под действием центробежной силы расходятся и набегающий кулачок смещается по ходу вращения навстречу молоточку контактов. Вследствие этого контакты размыкаются раньше и угол опережения зажигания увеличивается. При уменьшении величины центробежной силы грузики возвращаются назад под действием пружин — угол опережения зажигания уменьшается.

      Вакуумный октан-корректор

      Вакуумный октан-корректор изменяет угол опережения зажигания в зависимости от текущей нагрузки на ДВС. Прибор крепится к корпусу трамблера и представляет собой две взаимосвязанные полости, разделенные чувствительной мембраной. Одна из них непосредственно контактирует с окружающей атмосферой, другая — с полостью под дроссельной заслонкой. При увеличении нагрузки на двигатель разряжение под дроссельной заслонкой уменьшается. Вследствие этого пара «диафрагма-тяга» несколько сдвигает пластину с контактами от набегающего на нее кулачка контактов — угол опережения зажигания уменьшается. И, наоборот, при уменьшении подачи газа разряжение под дроссельной заслонкой увеличивается, после чего диафрагма сдвигает пластину с контактами в другую сторону.

      Оба устройства работают схожим образом и в бесконтактной системе зажигания, однако вместо кулачка поворачивается экран бесконтактного датчика момента искрообразования.

      Общие недостатки контактной и бесконтактной систем зажигания

      Даже после устранения комплекса проблем, связанных с механическими контактами распределителя контактной системы зажигания, остался нерешенным процесс точной установки угла опережения зажигания. В обеих системах для этих целей использовались механические устройства, не обеспечивающие должную точность. Как результат — уменьшение мощности двигателя, его довольно ощутимый перегрев при работе. Именно для решения данной проблемы в дальнейшем и были использованы микроконтроллеры, ознаменовавшие появление электронной системы зажигания.

      Другие статьи

      #Бачок ГЦС

      Бачок ГЦС: надежная работа гидропривода сцепления

      14. 10.2020 | Статьи о запасных частях

      Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

      Электронная система зажигания

      Электронная система зажигания

      В электронной системе зажигания, которая является одной из важнейших составляющих современного автомобиля, ток высокого напряжения создается и распределяется благодаря электронным устройствам. Электронная система имеет множество явных преимуществ, а также позволяет легче запускать двигатель в зимнее время.

      Электронная система зажигания представляет собой систему, в которой ток высокого напряжения создается и распределяется за счет электронных устройств. Электронная система зажигания современных автомобилей, осуществляющая управление системами впрыска и зажигания, является важной составляющей системы управления двигателем. На авто самых последних моделей эта же система отвечает за работу впускной и выпускной систем, а также за работу системы охлаждения.

      На сегодняшний день на рынке представлены такие системы зажигания, как Bosch, Simos, Motronic, Magneti-Marelli, каждая из которых конструктивно отличается от остальных. В общем же можно сказать, что электронные системы зажигания подразделяются на системы прямого зажигания и системы с распределителем. Последние работают от механического распределителя, который осуществляет подачу тока высокого напряжения на определенную свечу. Если речь идет о системах прямого зажигания, то подача тока в них происходит прямо с катушки зажигания.


      Устройство электронной системы зажигания

      Любая электронная система зажигания имеет в своем составе такие компоненты, как источник питания, входные датчики и выключатель зажигания, электронный блок управления, воспламенитель, катушку и свечи зажигания. На некоторых системах также имеются провода высокого напряжения.

      Входные датчики отвечают за фиксацию текущих параметров работы двигателя, преобразуя их в электрические сигналы. Номенклатура датчиков может незначительно отличаться в зависимости от модели автомобиля.

      Электронный блок управления обрабатывает сигналы, поступающие от входных датчиков, воздействуя, в свою очередь, на воспламенитель. Воспламенитель, основой которого является транзистор, — это своеобразная электронная плата, которая включает/выключает зажигание. Когда транзистор открыт, ток идет по первичной обмотке катушки. Если же транзистор закрыт, осуществляется его отсечка, а ток наводится по вторичной обмотке катушки.

      Электронная система зажигания может иметь различные катушки: одну общую, индивидуальные или сдвоенные. Общие катушки используются в системах, которые имеют распределитель. Непосредственно на свечу устанавливают индивидуальные катушки, поэтому высоковольтные провода в такой системе не используются.

      Сдвоенные катушки применяют в прямых системах зажигания. Если двигатель имеет четыре цилиндра, на 1-ом и 4-ом, а также на 2-ом и 3-ем цилиндрах устанавливают по одной катушке, каждая из которых отвечает за создание тока на двух выводах, именно поэтому искры зажигания одновременно появляются в двух цилиндрах. В одном воспламеняется топливно-воздушная смесь, в другом воспламенение идет вхолостую.

      1 — контроллер;
      2 — электромагнитный клапан ЭПХХ;
      3 — датчик-винт;
      4 — датчик температуры охлаждающей жидкости;
      5, 6 — индуктивные датчики начала отсчета и угловых импульсов;
      7 — катушки зажигания;
      8 — свечи зажигания;
      9 — выключатель зажигания;
      10 — аккумуляторная батарея;
      11 — блок предохранителей и реле

      Принцип работы

      Электронный блок управления реагирует на сигналы датчиков, вычисляя оптимальные параметры для функционирования системы. В первую очередь блок управления воздействует на воспламенитель, подающий напряжение на катушку зажигания, в первичной обмотке которой начинает протекать ток.

      Когда напряжение прерывается, ток индуцируется во вторичной обмотке катушки. Прямо с катушки или же по высоковольтным проводам ток отправляется к определенной свече зажигания, в которой образуется искра, воспламеняющая топливно-воздушную смесь.

      Если изменяется скорость вращения коленчатого вала, датчик, отвечающий за частоту его вращения, а также датчик, регулирующий положение распределительного вала, отправляют сигналы непосредственно в электронный блок управления, изменяющий угол опережения зажигания.

      Если нагрузка на двигатель увеличивается, углом опережения зажигания управляет датчик расхода воздуха. Важную дополнительную информацию о воспламенении и сгорании топливно-воздушной смеси позволяет получить датчик детонации.


      Преимущества электронных систем зажигания

      Электронные системы зажигания имеют множество преимуществ:

      — возможность применения на любых типах карбюраторных двигателей;
      — увеличение вторичного напряжения в 1,3-1,5 раза, которое может составлять 20-30 кВ при любом режиме работы двигателя;
      — длительный срок службы контактов прерывателя, который может достигать 150 тыс. км и более;
      — между электродами свечей зажигания наблюдается увеличенный зазор, достигающий 1-1,2 мм;
      — в зимнее время двигатель легче запускается;
      — экономия времени при проведении профилактических и регулировочных работ.

      Среди недостатков электронных систем зажигания в первую очередь выделяется сложность и высокая стоимость системы, но все недостатки компенсируются вышеперечисленными преимуществами.

      Другие статьи

      #Бачок ГЦС

      Бачок ГЦС: надежная работа гидропривода сцепления

      14.10.2020 | Статьи о запасных частях

      Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

      Ремонт системы зажигания

      Стоимость ремонта системы зажигания в KOLOBOX зависит от вида неисправности и степени сложности выполняемых работ.

      Зажигание автомобиля — система, включающая в себя множества элементов и отвечающая за воспламенение топлива в цилиндрах карбюратора. Контактная структура зажигания автомобиля включает в себя следующие элементы:

      • АКБ — аккумуляторная автомобильная батарея;
      • Генератор;
      • Катушка зажигания;
      • Свечи зажигания;
      • Прерыватель-распределитель;
      • Выключатель зажигания;

      Каковы признаки неисправности системы зажигания?

      Рассмотрим основные обстоятельства, свидетельствующие о необходимости ремонта этой структуры:

      • Невозможность или прерывистая работа двигателя автомобиля.
      • Остановка двигателя во время движения на холостом ходу.
      • Двигатель не способен достичь отметки максимальной мощности.

      Вышеперечисленные неисправности говорят о выходе из строя одного или нескольких элементов системы зажигания автомашины. В этом случае детали подлежат ремонту или замене.

      Наиболее часто замены требуют следующие детали:

      • Катушки зажигания;
      • Свечи зажигания;
      • Прерыватель-распределитель.

      Для точного выявления сломавшегося элемента необходимо обратиться в сервис для диагностики и ремонта системы зажигания двигателя.

      Каким образом происходит ремонт структуры зажигания?

      Большинство деталей, который входят в эту систему, требуют замены для повышения эффективности работы мотора. Но есть и элементы, которым требуется только ремонт или корректировка их работы при помощи определенного оборудования.

      Как часто нужно обращаться в компанию KOLOBOX за диагностикой и ремонтом системы зажигания?

      Ответ на этот вопрос связан с автомобильным пробегом:

      • Прерыватель-распределитель проверяют каждые 10 тыс. км пробега. В сервисе происходит его проверка, чистка и смазка оси контакта.
      • Спустя 20 тыс. км пробега автомобиля прерыватель снова смазывают, проверяют контакты, защищают их при необходимости. Контроль проходят в этот период и свечи зажигания.
      • Срок свечей зажигания подходит к концу через 30 тыс. км пробега. Их необходимо заменить, проверить и очистить все контакты.

      Система зажигания -отвечает за “сердце” автомобиля, его корректную работу, поэтому так важно доверять ее стабильное функционирование компании KOLOBOX!

      Перейти к прайс-листу

      Записаться на шиномонтаж (услуги)

      Адреса торговых точек

      Как проверить и устранить проблемы с системой зажигания?

      Система зажигания — это система запуска вашего двигателя малого объема. Если вы запускаете двигатель с помощью троса или ключа на электрическом пусковом двигателе, вы полагаетесь на систему зажигания, которая должна произвести искру внутри камеры сгорания.

      Части системы зажигания двигателя малого объема

      • Маховик с магнитами
      • Катушка или якорь
      • Пуск с помощью кнопки или троса (в зависимости от типа вашего двигателя)
      • Провод свечи зажигания
      • Свечи зажигания

      Когда вы запускаете газонокосилку или двигатель малого объема, вы поворачиваете маховик, а его магниты проходят через катушку (или якорь). Это создает искру. Система зажигания регулирует фазу распределения так, чтобы искра зажигала воздушно-топливную смесь в камере сгорания, когда она достигает максимальной компрессии в каждом цикле двигателя, таким образом, максимизируя мощность двигателя.

      Как только двигатель заработает, маховик продолжает вращаться, магниты продолжают проходить через катушку, а свеча зажигания продолжает выдавать искру с определенной частотой.

      Типы систем зажигания

      • Твердотельные системы. Это более современные системы. В них используется крошечный транзистор в катушке или якоре, который замыкает электрическую цепь, которая проходит через провод свечи зажигания к свече (свечам) зажигания.
      • Системы с размыкателями. Они используются в двигателях, изготовленных до 1980 года. В этих системах вместо транзистора используется механический выключатель, который замыкает электрическую цепь, используемую для создания искры.

      Общие проблемы с маховиком

      Если вы столкнулись с проблемами зажигания, это чаще всего связано со срезанной шпонкой маховика. Вы также можете проверить магниты маховика на предмет наличия любых потенциальных проблем.

      Для получения информации об этом посетите раздел Часто задаваемые вопросы о проверке маховика и шпонки.

      Общие проблемы со свечой зажигания



      Система зажигания автомобиля — Exist.ua

      Система зажигания двигателя включает в себя несколько устройств, датчиков, которые необходимы для запуска двигателя в автомобиле.

      Она создает высокое напряжение, которое формирует искру, воспламеняя топливно-воздушную смесь. Помогает двигателю работать правильно. От зажигания, его правильной регулировки зависит расход бензина, мощность двигателя.

      Система зажигания – устройство

      Система зажигания состоит из следующих устройств:

      • Аккумулятор – подает питание номиналом 12 вольт.
      • Переключатель – он замыкается, затем передает напряжение в энергетический накопитель.
      • Накопитель энергии – катушка зажигания, преобразует низкое напряжение в высокое, это индуктивный накопитель. Конденсатор – емкостный накопитель энергии.
      • Блок управления – бывает двух видов, зависит от типа системы зажигания – транзисторный аккумулятор или электронный блок управления.
      • Распределитель – также бывает двух видов – механический или электронный.
      • Высоковольтные провода – по ним идет напряжение к электродам свечей.
      • Свечи зажигания.

      Система зажигания автомобиля – виды

      Способ управления процессом зажигания подразделяют на:

      • Контактный – встречается на старых моделях авто, формирование высокого напряжения происходит в трансформаторе (катушке). Электроэнергия распределяется по свечам зажигания замыканием цепи и ее размыканием. По мимо стандартных устройств данная система содержит – центробежный регулятор, вакуумный регулятор.
      • Контактно – транзисторный – следующее поколение после контактных. Имеет в своем устройстве катушку транзисторного коммутатора.
      • Бесконтактный – в такой системе зажигания установлен датчик импульсов, за счет него увеличен срок службы системы зажигания. В свою очередь датчик бывает трех типов – датчик Холла, индуктивный, оптический.
      • Электронный – самая современная система зажигания авто. Делится на два типа – с механическим распределителем системы зажигания. И прямого типа зажигания. Электронная система отличается от других, наличием входных датчиков, электронного блока управления, воспламенителя.
      • Микропроцессорный – разновидность электронного способа управления зажиганием. Состоит из комплекса датчиков, которые передают сигналы на электронный блок управления.

      В каталоге автомобильного магазина EXIST.UA можно найти различные запчасти для системы зажигания машины с доставкой в Киев и другие города Украины.

      Как работает система зажигания | Строительство автомобилей

      Система зажигания — система, которая состоит из устройств, которые служат для создания электрической искры высокого напряжения. Система зажигания вырабатывает очень высокое напряжение (от 20 до 30 тысяч вольт) от 12-вольтовой аккумуляторной батареи автомобиля. Это напряжение необходимо для воспламенения топливовоздушной смеси в камерах сгорания двигателя. Свечи зажигания подают искру высокого напряжения в камеры сгорания в определенное время.

      Основные виды зажигания системы:
      • Контактная точка системы зажигания;
      • Бесконтактная система зажигания;
      • Система зажигания микропроцессорная.

      Все типы систем зажигания предназначены для одного — создания высокого напряжения напряжения, и отличаются только способами создания управляющего импульса.

      Производство высокого напряжения

      Компонент, вырабатывающий высокое напряжение, — это катушка зажигания.Работа катушки зажигания заключается в преобразовании тока низкого напряжения (от аккумулятора) в ток высокого напряжения (при размыкании контактов распределителя).

      Компоненты системы зажигания

      Распределитель зажигания используется для распределения высоковольтного электрического зажигания на цилиндры двигателя. Распределитель зажигания состоит из стакана, выключателя, центрального вала и кулачка распределителя.

      Привод распределительного устройства обычно напрямую от распредвала.Иногда коленчатый вал приводит в движение распределитель.

      Точки размыкания контактов расположены в чаше. Там также находятся рычаг ротора и устройство для изменения момента зажигания внутри чаши. Распределитель крышка закрывает чашу.

      Текущее распределение

      Центральный электрод находится на крышке распределителя, которая изготовлен из непроводящего пластика. Катушка подает ток высокого напряжения на центральный электрод. Внутри крышки есть сегменты. Эти электроды или сегменты подключаются к выводам свечи зажигания.

      В дизельных двигателях принудительного зажигания нет, есть самовозгорание.

      Плечо ротора и центральный электрод соединены пружина в крышке распределителя. Когда рычаг ротора вращается, ток входит в к каждой свече зажигания через центральный электрод и щетку. Поскольку плечо ротора выходит сегментом, точки размыкания размыкаются. Высокое напряжение ток проходит к соответствующему проводу свечи зажигания через плечо ротора. В точки контактного прерывателя действуют как выключатель, который отключает и снова подключает цепь низкого напряжения к катушке (цепь высокого напряжения).

      Кулачки на центральном валу открывают точки (четырехцилиндровый двигатель имеет четыре кулачка, поэтому при каждом полном обороте вала точки открываются на четыре раз), а затем их закрывает пружинный рычаг. Когда точки открываются, магнитная поле в первичной обмотке падает, поэтому ток высокого напряжения индуцированный. Наконец, ток передается на свечи зажигания через крышка распределителя.

      В определенные моменты времени на свечи зажигания подается искра.

      Если вам нужно, вы можете изменить время зажигания, вы следует отрегулировать соотношение положения точек и корпуса распределителя в отношение к центральному валу.

      В современных автомобилях системы зажигания имеют специальную микроэлектронику. которые обеспечивают оптимальную регулировку угла опережения зажигания независимо от оборотов двигателя и нагрузка на двигатель.

      Цепь системы зажигания

      Свечи зажигания устанавливаются в камеры сгорания в головке блока цилиндров двигателя.

      Прохождение тока высокого напряжения

      Отрезок на крышке распределителя — выводы — вилка колпачки — центральный электрод — носик вилки.

      Зазор между боковым электродом и центральным обычно составляет от 0,6 мм до 0,9 мм.

      Система зажигания вашего автомобиля · BlueStar Inspections

      Основные принципы системы электрического искрового зажигания не изменились почти за столетие, но метод, с помощью которого создается и распространяется искра, значительно улучшился с развитием технологий.

      Существует три основных типа автомобильных систем зажигания: распределительные системы, без распределителя и катушки на свече (COP).В ранних системах зажигания использовались полностью механические распределители для подачи искры в нужное время. Далее последовали более надежные распределители, оснащенные твердотельными переключателями и модулями управления зажиганием. Они были известны как распределительные системы зажигания. Затем были созданы еще более надежные полностью электронные системы зажигания без распределителей. Они известны как системы зажигания без распределителя. Наконец, были созданы самые надежные на сегодняшний день электронные системы зажигания. Эти современные системы известны как «катушка на вилке» (COP).Полностью электронные системы зажигания типа «катушка на свече» управляются компьютером. Помимо повышения точности синхронизации зажигания, системы зажигания COP используют переработанные катушки зажигания, способные создавать более высокие напряжения и более горячую искру, что улучшает работу двигателя.

      Вы когда-нибудь задумывались, что происходит, когда вы вставляете ключ в замок зажигания вашего автомобиля, поворачиваете ключ, и ваш двигатель запускается и продолжает работать? Сегодня я расскажу вам. Чтобы система зажигания работала должным образом, она должна выполнять две работы одновременно.Первая задача — увеличить напряжение с 12,4 В, обеспечиваемое аккумулятором, до более чем 20 000 вольт, необходимых для воспламенения сжатого воздуха и топливной смеси в камере сгорания. Вторая задача системы зажигания — обеспечить подачу напряжения на нужный цилиндр точно в нужное время. Для этого смесь воздуха и топлива сначала сжимается поршнем в камере сгорания. Затем эту смесь необходимо поджечь. Эта задача выполняется системой зажигания двигателя, которая включает в себя такие компоненты, как аккумулятор, ключ зажигания, катушка зажигания, пусковой выключатель, свечи зажигания и модуль управления двигателем (ECM).ЕСМ управляет системой зажигания и распределяет электроэнергию по каждому отдельному цилиндру. Система зажигания должна обеспечивать достаточную искру в нужном цилиндре в точное время и делать это часто. Малейшая ошибка во времени вызовет проблемы с производительностью двигателя.

      Автомобильные системы зажигания должны генерировать искру, достаточно сильную, чтобы перепрыгнуть через зазор свечи зажигания. Для этого в системах зажигания используется катушка зажигания. Катушка зажигания действует как силовой трансформатор.

      Катушка зажигания преобразует низкое напряжение аккумуляторной батареи в тысячи вольт, необходимых для создания электрической искры в свечах зажигания для воспламенения смеси воздуха и топлива. Для возникновения необходимой искры напряжение на свече зажигания должно составлять в среднем от 20 000 до 50 000 вольт. Катушка зажигания состоит из двух обмоток из медной проволоки, намотанной на железный сердечник. Они известны как первичная обмотка и вторичная обмотка. Катушка зажигания предназначена для создания электромагнита, пропуская напряжение батареи через первичную обмотку.Когда триггерный переключатель системы зажигания автомобиля отключает питание катушки зажигания, магнитное поле разрушается. При этом вторичная обмотка улавливает разрушающееся магнитное поле от первичной обмотки и подает это напряжение на свечу зажигания, тем самым запуская двигатель вашего автомобиля.

      Изношенные свечи зажигания и неисправные компоненты системы зажигания снизят производительность вашего двигателя и могут создать широкий спектр проблем при работе двигателя, включая пропуски зажигания, недостаток мощности, низкую экономию топлива, затрудненный запуск и, возможно, контрольный свет двигателя. Эти проблемы могут повредить другие важные компоненты автомобиля.

      Для бесперебойной и безопасной работы вашего автомобиля необходимо регулярное обслуживание системы зажигания. Визуальный осмотр компонентов системы зажигания вашего автомобиля следует проводить не реже одного раза в год. Все компоненты вашей системы зажигания следует регулярно проверять и заменять, когда они начинают проявлять признаки износа или неисправности. Кроме того, не забывайте проверять и заменять свечи зажигания с интервалом, рекомендованным производителем вашего автомобиля.Не ждите, пока возникнет проблема с уходом за вашим автомобилем. Регулярное техническое обслуживание — ключ к долговечности и качеству двигателя вашего автомобиля.

      Система зажигания | Инжиниринг | Fandom

      Система зажигания двигателя внутреннего сгорания является важной частью всей системы двигателя.

      Все обычные бензиновые [1] (бензиновые) [2] двигатели требуют системы зажигания. Напротив, не все типы двигателей нуждаются в системе зажигания — например, в дизельном двигателе используется воспламенение от сжатия, то есть повышение температуры, сопровождающее повышение давления в цилиндре, является достаточным для самопроизвольного воспламенения топлива.

      Обеспечивает своевременное сжигание топливной смеси внутри двигателя.

      Система зажигания обычно включается / выключается переключателем замка, управляемым ключом или кодовой нашивкой.

      Самые ранние бензиновые двигатели использовали очень грубую систему зажигания. Это часто принимало форму медного или латунного стержня, который выступал в цилиндр, который нагревали с помощью внешнего источника. Топливо воспламенилось бы при контакте со стержнем. Естественно, это было очень неэффективно, поскольку топливо не могло быть воспламенено контролируемым образом.Этот тип устройства был быстро вытеснен искровым зажиганием, системой, которая обычно используется по сей день, хотя и с искрами, генерируемыми более сложной схемой.

      Зажигание свечей накаливания используется в некоторых типах простых двигателей, таких как те, которые обычно используются в авиамоделях. Свеча накаливания — это катушка из проволоки (сделанная, например, из нихрома [3]), которая раскаливается докрасна, когда через нее проходит электрический ток. Это воспламеняет топливо при контакте, когда температура топлива уже повысилась из-за сжатия.Катушка электрически активируется для запуска двигателя, но после запуска катушка будет сохранять достаточное количество остаточного тепла на каждом такте из-за тепла, выделяемого на предыдущем такте. Свечи накаливания также используются для облегчения запуска дизельных двигателей.

      Самая простая форма искрового зажигания — это зажигание от магнето. Двигатель вращает магнит внутри катушки, а также приводит в действие контактный выключатель, прерывая ток и вызывая повышение напряжения, достаточное для преодоления небольшого зазора. Свечи зажигания подключаются непосредственно к выходу магнето.Магниты не используются в современных автомобилях, но поскольку они генерируют собственное электричество, они часто встречаются в небольших двигателях, таких как мопеды, газонокосилки, снегоуборочные машины, бензопилы и т. Д., Где нет батареи, а также в поршневых двигателях самолетов, где их простота а самодостаточная природа обеспечивает в целом большую надежность, а также меньший вес в отсутствие батареи и генератора или генератора переменного тока. Авиационные двигатели обычно имеют несколько магнето для обеспечения резервирования в случае отказа.Некоторые старые автомобили имели и магнито-систему, и систему, приводимую в действие батареей (см. Ниже), работающие одновременно, чтобы обеспечить надлежащее зажигание при любых условиях с ограниченной производительностью каждой системы, представленной в то время.

      Переключаемые системы [править | править источник]

      Мощность магнето зависит от скорости двигателя, поэтому запуск может быть проблематичным. В некоторых двигателях, например в самолетах, а также в Ford Model T, использовалась система, в которой использовались неперезаряжаемые сухие элементы (например, большие батарейки для фонарей, а не то, что сегодня обычно называют автомобильными батареями) для запуска двигателя или для работы на малой мощности. скорость; затем оператор вручную переключает зажигание на работу от магнето для работы на высокой скорости.Однако, чтобы обеспечить высокое напряжение для искры от низковольтных батарей, использовался «тиклер», который был, по сути, увеличенной версией когда-то распространенного электрического зуммера. В этом устройстве постоянный ток проходит через электромагнитную катушку, которая размыкает пару точек контакта, прерывая ток; магнитное поле схлопывается, подпружиненные точки снова закрываются, цепь восстанавливается, и цикл быстро повторяется. Однако быстро схлопывающееся магнитное поле индуцирует высокое напряжение на катушке, которое может снять себя только за счет дуги в точках контакта; в то время как в случае зуммера это проблема, поскольку он вызывает окисление и / или сваривание точек, в случае системы зажигания он становится источником высокого напряжения для работы свечей зажигания.В этом режиме работы катушка будет непрерывно «гудеть», производя постоянную серию искр. Все устройство было известно как искровая катушка Model T (в отличие от современной катушки зажигания, которая является лишь фактическим компонентом катушки системы), и долгое время после того, как Model T перестала использоваться в качестве транспорта, они оставались популярным автономным источником. высокого напряжения для домашних экспериментаторов в области электричества, появляющиеся в статьях в таких журналах, как Popular Mechanics [4].

      Магнито на модели T (встроенный в маховик) отличалось от современных реализаций тем, что не подавало высокое напряжение непосредственно на выходе; максимальное создаваемое напряжение составляло около 30 вольт, и поэтому его также нужно было пропустить через искровую катушку, чтобы обеспечить достаточно высокое напряжение для зажигания, как описано выше, хотя катушка не будет «гудеть» непрерывно в этом случае, только пройдя один цикл за искру.В любом случае, высокое напряжение было переключено на соответствующую свечу зажигания с помощью таймера , установленного на верхней части двигателя, эквивалента современного распределителя. Время зажигания искры регулировалось вращением этого механизма с помощью рычага, установленного на рулевой колонке.

      С универсальной адаптацией электрического запуска для автомобилей и одновременной доступностью большой батареи для обеспечения постоянного источника электроэнергии, от магнитных систем отказались для систем, которые прерывают ток при напряжении батареи, используют катушку зажигания (тип автотрансформатора) чтобы поднять напряжение в соответствии с потребностями зажигания, а распределитель направит следующий импульс на правильную свечу зажигания в нужное время.

      Механическое зажигание [править | править источник]

      В большинстве четырехтактных двигателей используется система электрического зажигания с механической синхронизацией. Сердцем системы является распределитель, который содержит вращающийся кулачок, идущий от привода двигателя, набор прерывателей, конденсатор, ротор и крышку распределителя. Снаружи от распределителя находятся катушка зажигания, свечи зажигания и провода, соединяющие свечи зажигания и катушку зажигания с распределителем.

      Источником питания является свинцово-кислотная аккумуляторная батарея, заряженная электрической системой автомобиля, которая вырабатывает электричество с помощью динамо-машины или генератора переменного тока.Двигатель управляет точками размыкания контактов, которые прерывают прохождение тока к индукционной катушке (известной как катушка зажигания).

      Катушка зажигания состоит из двух обмоток трансформатора с общим магнитным сердечником — первичной и вторичной обмоток. Переменный ток в первичной обмотке индуцирует переменное магнитное поле в сердечнике катушки. Поскольку вторичная обмотка катушки зажигания имеет гораздо больше обмоток, чем первичная, катушка представляет собой повышающий трансформатор, который индуцирует гораздо более высокое напряжение на вторичных обмотках.В катушке зажигания один конец обмоток первичной и вторичной обмоток соединены вместе. Эта общая точка подключается к батарее (обычно через токоограничивающий резистор). Другой конец первичной обмотки подключен к точкам внутри распределителя. Другой конец вторичной обмотки соединен через крышку распределителя и ротор со свечами зажигания.

      Последовательность розжига зажигания начинается с замкнутых точек (или контактного выключателя). Постоянный ток течет от батареи через токоограничивающий резистор, через первичную обмотку катушки, через замкнутые точки прерывателя и, наконец, обратно в батарею.Этот постоянный ток создает магнитное поле внутри сердечника катушки. Это магнитное поле образует резервуар энергии, который будет использоваться для возбуждения искры зажигания.

      При вращении двигателя вращается и кулачок внутри распределителя. Острия движутся по кулачку, так что, когда двигатель вращается и достигает вершины цикла сжатия двигателя, высокая точка кулачка заставляет размыкатели открываться. Это разрывает цепь первичной обмотки и резко прекращает прохождение тока через точки прерывателя.

      Без постоянного протекания тока через точки магнитное поле, генерируемое в катушке, немедленно начинает быстро разрушаться. Это быстрое затухание магнитного поля вызывает высокое напряжение во вторичных обмотках катушки.

      В то же время ток выходит из первичной обмотки катушки и начинает заряжать конденсатор («конденсатор»), который находится в разомкнутых точках прерывателя. Этот конденсатор и первичные обмотки катушки образуют колебательный LC-контур. Этот LC-контур производит затухающий колебательный ток, который передает энергию между электрическим полем конденсатора и магнитным полем катушки зажигания.Колеблющийся ток в первичной обмотке катушки, который создает колеблющееся магнитное поле в катушке, расширяет импульс высокого напряжения на выходе вторичных обмоток. Это высокое напряжение, таким образом, продолжается и после первоначального импульса коллапса поля. Колебания продолжаются до тех пор, пока не будет израсходована энергия контура.

      Вторичные обмотки катушки зажигания подключены к крышке распределителя зажигания. Поворотный ротор, расположенный на верхней части кулачка выключателя внутри крышки распределителя, последовательно соединяет вторичные обмотки катушки с одним из нескольких проводов, ведущих к свечам зажигания каждого двигателя.Чрезвычайно высокое напряжение на вторичной обмотке катушки — часто выше 1000 вольт — вызывает образование искры в промежутке свечи зажигания. Это, в свою очередь, воспламеняет сжатую топливовоздушную смесь в двигателе. Это создание этой искры, которая потребляет энергию, изначально запасенную в магнитном поле катушки зажигания.

      За исключением того, что задействовано больше отдельных элементов, эта распределительная система не сильно отличается от магнитной системы. У такой схемы есть также свои преимущества. Например, положение точек прерывателя контакта относительно угла наклона двигателя может быть изменено на небольшую величину динамически, что позволяет автоматически увеличивать угол опережения зажигания с увеличением числа оборотов в минуту (об / мин) и / или повышенным вакуумом в коллекторе, что обеспечивает лучшую эффективность. Эта система использовалась почти повсеместно до конца 1970-х годов, когда начали появляться электронные системы зажигания.

      Электронное зажигание [править | править источник]

      Недостатком механической системы является использование прерывателей для прерывания высокого тока низкого напряжения через первичную обмотку катушки; Острия подвержены механическому износу, когда кулачок открывается и закрывается, а также окислению и горению на контактных поверхностях из-за постоянного искрения.Они требуют регулярной регулировки для компенсации износа, а размыкание автоматических выключателей, отвечающих за синхронизацию зажигания, подвержено механическим изменениям. Кроме того, напряжение искры также зависит от эффективности контакта, а плохое искрение может привести к снижению эффективности двигателя. Электронное зажигание (EI) решает эти проблемы. В начальных системах точки все еще использовались, но они обрабатывали только низкий ток, который использовался для управления высоким первичным током через твердотельную систему переключения.Вскоре, однако, даже эти точки размыкания контактов были заменены датчиком угла наклона какого-то типа — либо оптическим, где лопаточный ротор прерывает световой луч, либо, что чаще, с помощью датчика эффекта Холла, который реагирует на вращающийся магнит, установленный на подходящем вал. Выходной сигнал датчика формируется и обрабатывается подходящей схемой, а затем используется для запуска переключающего устройства, такого как тиристор, который переключает большой поток тока через катушку. Остальная часть системы (распределитель и свечи зажигания) остается как механическая система.Отсутствие движущихся частей по сравнению с механической системой приводит к большей надежности и увеличению интервалов обслуживания. Для более старых автомобилей обычно возможно дооснащение системой EI вместо механической. В некоторых случаях современный дистрибьютор впишется в старый двигатель без каких-либо доработок.

      Другие нововведения в настоящее время доступны на различных автомобилях. В некоторых моделях, вместо одной центральной катушки, на каждой свече зажигания есть отдельные катушки. Это позволяет катушке дольше накапливать заряд между искрами, и, следовательно, искры с большей энергией.В одном из вариантов каждая катушка имеет две заглушки на цилиндрах, сдвинутых по фазе на 360 градусов; в четырехтактном двигателе это означает, что одна свеча будет зажигать искру в конце такта выпуска, в то время как другая загорается в обычное время, так называемая конструкция с «потерей искры», которая не имеет недостатков. В других системах распределитель не используется в качестве синхронизирующего устройства и используется магнитный датчик угла поворота коленчатого вала, установленный на коленчатом валу, для своевременного срабатывания зажигания.

      В 1980-х годах системы EI разрабатывались наряду с другими усовершенствованиями, такими как системы впрыска топлива.Спустя время стало логичным объединить функции контроля топлива и зажигания в одну электронную систему, известную как система управления двигателем.

      В системе управления двигателем (EMS) электроника контролирует подачу топлива, угол зажигания и порядок зажигания. Основными датчиками в системе являются угол поворота двигателя (положение кривошипа или верхней мертвой точки (ВМТ)), поток воздуха в двигатель и требуемое положение дроссельной заслонки. Схема определяет, в каком цилиндре и в каком количестве требуется топливо, открывает необходимую форсунку, чтобы подать его, а затем вызывает искру в нужный момент, чтобы сжечь его.Ранние системы EMS использовали аналоговые компьютерные схемы для достижения этой цели, но по мере того, как встроенные системы стали достаточно быстрыми, чтобы успевать за изменяющимися входами на высоких оборотах, начали появляться цифровые системы.

      В некоторых конструкциях с использованием EMS сохранились оригинальные катушка, распределитель и свечи зажигания, которые использовались на автомобилях на протяжении всей истории. Другие системы обходятся без распределителя и катушки и используют специальные свечи зажигания, каждая из которых содержит свою катушку (прямое зажигание). Это означает, что высокое напряжение не проходит по всему двигателю, а создается там, где оно необходимо.Такие конструкции потенциально предлагают гораздо большую надежность, чем обычные устройства.

      Современные системы EMS обычно контролируют другие параметры двигателя, такие как температура и количество несвязанного кислорода [5] в выхлопе. Это позволяет им управлять двигателем, чтобы минимизировать количество несгоревшего или частично сгоревшего топлива и других ядовитых газов, что приводит к более чистым и более эффективным двигателям.

      Система зажигания Ford Model T и синхронизация зажигания (pdf)

      Planet Analog — Автомобильные системы зажигания

      Автомобильные системы зажигания претерпели множество изменений за годы. Исторически сложилось так, что от магнето до сегодняшних свечей зажигания с катушкой над зажиганием. Развитие следует за появлением твердотельной электроники, а также за постепенным отказом от механических компонентов в пользу электрических компонентов.

      Назначение системы зажигания — зажигание свечи зажигания. Для этого на свечу зажигания должен подаваться импульс большого напряжения, чтобы в искровом промежутке возникла искра. Базовая свеча зажигания остается прежней. Однако схема зажигания претерпела множество изменений.

      Свечи зажигания воспламеняют топливовоздушную смесь в цилиндре 1

      Первые магнето все еще используются во многих небольших двигателях, таких как те, которые обычно используются в газонокосилках. Этот тип цепи зажигания генерирует энергию за счет движения магнитов мимо якоря. Движущийся магнит создает в якоре электрический ток, пропускающий ток через первичную обмотку. Основная операция индуктора — не быстрое изменение тока. Когда точки открываются [или поле перестает обеспечивать ток в некоторых конструкциях], напряжение катушки индуктивности меняется на противоположное, так как катушка индуктивности поддерживает ток.Напряжение на вторичной катушке усиливается соотношением витков первичной и вторичной обмоток. Это напряжение затем передается через провод свечи зажигания, вызывая возгорание свечи. Расположение магнитов таково, что цилиндр немного срабатывает, прежде чем поршень достигнет верхней мертвой точки на такте сжатия.

      По мере того, как двигатели получали больше цилиндров, магнето стало непрактично размещать на маховике, поэтому было изобретено электромеханическое устройство, называемое распределителем. Распределитель использует передачу от двигателя для подачи сигнала от центрального разъема наружу к разъему по периметру в крышке распределителя.Вращающийся ротор передает электрический импульс от входа катушки в центральном соединителе к соединению свечи зажигания на внешнем соединителе. На двигателе V8 провода, идущие от распределителя, напоминают восемь щупалец осьминога.

      Распределитель направляет напряжение между свечами зажигания и катушкой через провода, колпачок и ротор 3 .

      Внутри распределителя находится набор точек. Точки замыкаются и накапливают ток в катушке в течение части цикла вращения двигателя.В двигателе V8 восьмиугольное кольцо на центральном валу распределителя механически разделяет точки, открывая их и прерывая ток в катушке, вызывая вышеупомянутый обратный ход индуктора и генерацию искры.

      У

      очков возникли трудности с подключением к цепям 12 В, поэтому для продления срока службы очков был использован балластный резистор. Часто при пуске балластный резистор обходили для максимальной мощности.

      По мере того, как твердотельная электроника стала более надежной, механические точки заменили высоковольтные транзисторы.Сначала использовались биполярные переходные транзисторы (БЮТ). Позже были использованы биполярные транзисторы с изолированным затвором (IGBT), поскольку они требуют меньшего управляющего тока.

      Цепь зажигания с IGBT в качестве главного переключающего устройства

      Твердотельная электроника решила многие проблемы систем зажигания. В отличие от механических систем, здесь не было изнашиваемых движущихся частей. Срабатывание может быть выполнено путем магнитного считывания места на валу распределителя.Сборка может быть расположена внутри распределителя или перемещена в блок управления или «мозговой ящик» для создания импульсов. Твердотельные зажигания были более устойчивы к короткому замыканию из-за влаги. В известной рекламе автомобилей 1970-х годов был показан запуск двигателя, несмотря на то, что пожарные шланги лили воду под капотом прямо на распределитель.

      Модули зажигания часто выходили из строя. Кроме того, передача высокой энергии искры по длинным проводам приводила к потерям из-за сопротивления. В результате были созданы пакеты катушек.Первые блоки катушек располагались возле свечей зажигания и зажигали две свечи. Теперь искра была более прямой и могла продолжаться дольше, поскольку катушка питала два цилиндра за тот же период времени, что и распределитель зажигал восемь цилиндров. С потерей распределителя система газораспределения больше не была связана с двигателем через зубчатую передачу. Конструкторы вернулись к распознаванию распредвала или непосредственно на маховике, как магнето. Однако зондирование требовало гораздо меньше энергии, чем мощность зажигания магнето. Обнаруженный сигнал отправляется в модуль управления зажиганием для обработки и создания импульсов запуска искры, которые, в свою очередь, отправляются на катушки.

      В современных двигателях катушка установлена ​​непосредственно на свече зажигания. Это предлагает кратчайший путь для прохождения энергии. Кроме того, сигналы свечей зажигания высокой мощности создают много шума и электромагнитных помех. Маршрутизация сигналов низкого уровня непосредственно к катушкам значительно снижает помехи.

      1. Haynes, автомобильные руководства, веб-сайт: Системы зажигания
      2. «Что такое система зажигания?» Дж. Д. ЛАУККОНЕНА · ОПУБЛИКОВАНО 3 ОКТЯБРЯ 2013 г. · ОБНОВЛЕНО 10 ОКТЯБРЯ 2013 г.
      3. «Кто такой дистрибьютор?», Автор: Д. ЛАУККОНЕН, 7 ОКТЯБРЯ 2013 г.
      4. Что такое модуль зажигания? Автор Д.Б. ЛАУККОНЕН, 10 ОКТЯБРЯ 2013 г.

      Как работают автомобильные электрические системы

      АВТО ТЕОРИЯ

      До сих пор в этой серии мы рассмотрели основы теории электричества постоянного тока и батареи, генераторы и генераторы переменного тока, регуляторы напряжения, а затем и стартеры.Сложив все это вместе, мы разработали электрическую схему для запуска автомобиля и зарядки аккумулятора, но теперь нам нужна схема для фактического запуска автомобиля. Это, конечно же, система зажигания, которая состоит из нескольких частей, включающих две разные системы: первичную и вторичную системы зажигания . Рассмотрим каждую по порядку …

      ПЕРВИЧНАЯ СИСТЕМА ЗАЖИГАНИЯ

      Первичная система состоит из выключателя зажигания , первичных обмоток катушки, точек контакта распределителя, конденсатора, резистора зажигания, реле стартера и .

      Выключатель зажигания. Замок зажигания выполняет как минимум три функции:

      Во-первых, он включает электрическую систему автомобиля, чтобы можно было управлять всеми принадлежностями. Это достигается путем подачи питания на панель предохранителей (для тех компонентов, которые управляются переключателем. Некоторые элементы, такие как фары, звуковой сигнал, часы и т. Д., Не зависят от переключателя зажигания). Когда вы вставляете ключ и поворачиваете переключатель в положение «аксессуары» вы включаете другие устройства в автомобиле, такие как радио, обогреватель, электрические стеклоподъемники, сиденья, обогреватель и т. д.

      Во-вторых, в положении run все включено, а также электрические компоненты двигателя, которые позволяют ему работать. Самое главное, что включает всю систему первичного зажигания .

      В-третьих, когда вы переводите переключатель в положение «пуск», он включает стартер.

      Погодите! Мы только что узнали, что стартер получает огромный ток от батареи через толстый кабель. Как выключатель зажигания может пропускать такой ток, если к нему не подключен кабель аккумулятора?

      Хороший вопрос! Выключатель зажигания не подает на стартер необходимый ток.Он посылает небольшой ток на специальное устройство, называемое Relay , которое, в свою очередь, позволяет запускать стартер. Мы обсудим это позже в этой статье. Вернуться к первичной системе зажигания …



      Следующим элементом является первичная обмотка катушки . Внутри катушки находятся два набора намотанных проводов, состоящих из первичной и вторичной обмоток. Первичные обмотки пропускают через аккумулятор напряжение и создают внутри катушки большое магнитное поле (это подробно обсуждается в разделе, посвященном вторичным обмоткам).Хотя первичные обмотки катушки получают напряжение от замка зажигания, они фактически включаются и выключаются точками контакта распределителя.

      Контактные точки открываются и закрываются кулачком на главном валу распределителя. По мере того как кулачок вращается, кулачки перемещают привод наружу, размыкая контакты. Когда лепесток проходит, контакты замыкаются, включая первичные обмотки катушки. Время, в течение которого точки остаются закрытыми, обозначается как задержка и является важным фактором при настройке двигателя.

      К точкам прикреплен конденсатор , электрическое устройство (конденсатор), ограничивающее ток через точки для увеличения их срока службы. Конденсатор необходим, потому что точки быстро открываются и закрываются, и при этом прерывается напряжение / ток. Это вызывает дугу или искру между точками контакта. Со временем эта дуга разрушит материал на остриях и отложит нагар, и, в конечном итоге, по остриям не будет проходить ток. Конденсатор действует как поглотитель тока, ограничивая количество искрения при открытии и закрытии точек.

      Следующий компонент — резистор зажигания . Это необходимо, потому что катушки зажигания предназначены для повышения напряжения аккумуляторной батареи, достаточно высокого — и достаточно быстрого — для поддержания работы двигателя на высоких оборотах. Это означает, что в соответствии с конструкцией катушка будет вырабатывать слишком высокое напряжение на низких оборотах и ​​нагреваться. Автопроизводители давно поняли, что есть два решения проблемы: использование двух катушек (одна для низких оборотов и одна для высоких) или резистора зажигания. Очевидно, что резисторный подход является наименее дорогим и самым надежным, поэтому они и сделали.Используемый резистор варьируется — сопротивление в зависимости от температуры и соответственно ограничивает напряжение на катушке. По мере того, как двигатель набирает обороты, сопротивление снижается, позволяя катушке работать с большим напряжением, и при замедлении двигателя происходит обратное. Например, на холостом ходу через первичные обмотки катушки проходит только около 7 вольт.

      Единственный раз, когда резистор находится вне цепи, — это во время запуска, когда двигателю нужна вся искра, которую он может получить. Он блокируется в стартовом положении переключателя зажигания, так что во время запуска катушка получает полное напряжение аккумулятора. В зависимости от производителя автомобиля резисторы зажигания могут иметь разные формы. Некоторые строители установили большой резистор на брандмауэре, а некоторые другие использовали специальный тип провода (резистивный провод), идущий от переключателя зажигания к катушке. Третьи использовали катушки, которые были построены с внутренним резистором. Ни один из них не является лучшим подходом, чем другие, но важно знать, какой у вас тип, , и что он у вас есть!

      ВТОРИЧНАЯ СИСТЕМА ЗАЖИГАНИЯ

      Вторичная система зажигания состоит из вторичных обмоток катушки , крышки распределителя, ротора, свечных проводов и свечей зажигания .

      Вторичные обмотки катушки

      Так как же работает катушка? Что ж, принцип Inductance — это ответ. Физика говорит нам, что если вы пропустите определенное напряжение через провод (первичный), вокруг которого намотан другой провод, второй (следовательно, вторичный) провод получит «индуцированное» напряжение от первого. Кроме того, «индуцированное» напряжение является функцией количества витков намотанного провода, поэтому, если у вас есть две катушки, намотанные вокруг провода, вы получите удвоенное напряжение и так далее.Напряжение можно повышать и понижать с помощью индуктивности. Трансформаторы — это устройства индуктивности, поэтому катушка — это трансформатор.

      Автомобильные катушки обычно имеют отношение вторичной обмотки к первичной от 200 к 1. Следовательно, входное напряжение 12 В на первичную обмотку катушки приведет к выходному напряжению 24 000 В на вторичной обмотке. Вот где свечи зажигания получают электричество.

      Индуктивность — это не вечное движение и не «свободная энергия». Есть много «однако» и других соображений, о которых стоит беспокоиться.Самая большая из них — это неспособность катушки удерживать наведенное напряжение после того, как она нарастает. Через очень короткое время напряжение «просачивается», что приводит к слабой искре. Кроме того, для накопления заряда катушке требуется определенное количество времени. Это время задержки , обычно определяемое как градуса поворота распределительного вала, в течение которого точки закрываются. Слишком мало времени ожидания, и катушка не успевает полностью зарядиться. Слишком большое время ожидания, и с катушки произошел сброс заряда, в результате чего возникла слабая искра.Колебания, низкое энергопотребление, пропуски зажигания, пинг и ряд других состояний являются симптомами неправильной задержки.

      Важное примечание: Поскольку задержка измеряется вращением распределительного вала, а распредвал вращается на половине скорости коленчатого вала, на каждые два градуса задержки зажигание выключено, синхронизация двигателя будет отклоняться на один градус! Если при периодической проверке двигателя необходимо изменить таймер, то точки изношены (что увеличивает время простоя). Цепь ГРМ не проскочила, как многие считают.

      Угол задержки всегда устанавливался путем правильной регулировки зазора точки зажигания. Инженеры рассчитали зазор вашего автомобиля, чтобы приблизить угол остановки, но отдельные наборы точек могут значительно различаться по своим механическим и электрическим характеристикам. Единственный способ правильно установить точки воспламенения — использовать измеритель выдержки.

      Крышка распределителя и ротор

      Крышка распределителя — одно из наиболее подходящих названий устройств на автомобиле.Его задача — передавать импульсы высокого напряжения [генерируемые катушкой] на правильную свечу зажигания в нужное время. Он делает это через ротор . Ротор закреплен на валу распределителя. На роторе находится подпружиненный рычаг «дворника», предназначенный для приема импульсов высокого напряжения с катушки. Рычаг стеклоочистителя электрически соединен с концом ротора.

      Внутри крышки распределителя находятся металлические ниппели, прикрепленные к гнездам, удерживающим провода вилки. Когда ротор движется вокруг его конца, он оказывается в пределах одного миллиметра от ниппелей крышки, после чего высоковольтный заряд перепрыгивает. Оттуда он проходит через провод вилки к вилке, которая заземлена на блок двигателя. Заряду некуда идти, кроме как на электрод свечи, создавая искру.

      Провода для вилки

      Провода свечей зажигания очень недооценены и часто упускаются из виду, когда дело касается технического обслуживания. Они рассчитаны на то, чтобы подавать на свечи зажигания от 20 000 до 40 000 вольт (намного больше в современных автомобилях) без потери заряда, электрического разрушения или «утечки» на землю. Они работают в условиях сильной жары и вибрации.

      Изначально провода вилки были сконструированы с центральным медным проводником, обернутым различными слоями изоляции. Это было очень эффективно, но когда появились радиоприемники AM, они вызвали помехи (высокое напряжение создает сильные электромагнитные поля, которые, в свою очередь, вызывают ложные радиосигналы. Они воспринимаются радиоприемниками как статические). К 1950-м годам многие производители обратились к проводам сопротивления , чтобы решить проблему помех.

      В проводах сопротивления

      используется центральный сердечник, состоящий из гибкого материала, пропитанного проводящей средой, обычно в виде углерода, завернутый в изоляцию.Эти провода обладают определенным внутренним сопротивлением, которое обеспечивает надлежащую искру с минимальными электромагнитными помехами. Такие провода легко повредить, особенно на концах, где внутренние жилы соединяются с металлическими «башмаками».

      Провода сопротивления

      имеют ограниченный срок службы и должны быть заменены через определенное количество миль или часов работы. Провода с одножильным сердечником также необходимо заменять, когда изоляция треснет или станет жесткой.

      Свечи зажигания

      Он никогда не подводит.То, что кажется самым простым, часто оказывается самым сложным, и это верно в случае свечей зажигания. Глядя на типичную свечу зажигания, давайте определим ее различные части:

      Клемма — это верх штекера, к которому подключается провод. Под ним находится керамическая секция (изолятор) с приформованными на ней ребрами для уменьшения пробоя. Под ним находится обжим, где начинается металлический корпус. Под зажимом находятся плоские поверхности под ключ , шестиугольная область, размер которой соответствует размеру конкретного ключа.Под ним находится кожух , который имеет резьбу снизу до размера (диаметр) и до (глубина) резьбового отверстия в головке блока цилиндров двигателя. Вилка заканчивается внизу, где есть заземляющий провод или другое устройство, выступающее над центральным металлическим сердечником, электродом . Электрод окружен керамической изоляцией, предотвращающей попадание искры внутрь металлической оболочки, а не на торец заземления.

      Это еще не все.Свечи зажигания рассчитаны на определенных диапазонов нагрева . То есть количество центрального изолятора / электрода, подвергшегося воздействию тепла сгорания. Чем глубже электрод / изолятор (и заземляющий элемент, конечно, входит в камеру сгорания, тем «горячее» свеча и чем меньше она выдвигается, тем «холоднее» свеча. Производители указывают определенные диапазоны нагрева для определенных условий, даже в тех же конструкциях двигателей.

      Заглушки

      также бывают типов . «Тип» указывает, является ли сердечник вилки резистивным (по конструкции аналогично резистивным проводам) или сплошным металлическим сердечником, выступающим концом сердечника и одним или несколькими заземляющими электродами.В зависимости от конструкции двигателя для заглушек может потребоваться металлическая прокладка между корпусом и резьбой.

      Свечи зажигания сильно различаются, поэтому стоит изучить, что требуется вашему двигателю. Производители разъемов публикуют подробные руководства по применению, в которых четко указаны различия в конструкции и, что наиболее важно, какие разъемы будут эффективно работать в вашем двигателе.

      Обзор

      Насколько хорошо работает ваш двигатель, полностью зависит от того, насколько хорошо работают первичные и вторичные компоненты системы зажигания и подходят ли они к вашему двигателю. Конечно, все зависит от того, насколько точно распределитель настроен на механические компоненты двигателя, но это тема другой статьи, Как настроить свой автомобиль.

      Мы завершаем эту серию Частью 5, в которой обсуждаются автомобильные реле и предохранители и их важность в общей электрической системе.

      data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

      ignition: Аккумуляторные системы зажигания | Infoplease

      Аккумуляторная система зажигания имеет 6- или 12-вольтовую батарею, заряжаемую двигателем-генератором для подачи электроэнергии, катушку зажигания для повышения напряжения, устройство для прерывания тока от катушки, распределитель для постоянного тока в правильный цилиндр и свеча зажигания, выступающая в каждый цилиндр.Ток идет от батареи через первичную обмотку катушки, через устройство прерывания и обратно в батарею.

      В старых автомобилях прерывание первичного тока создавалось точками прерывания, переключателем с вольфрамовыми контактами для предотвращения эрозии. Приводной на половину скорости двигателя, кулачок прерывателя, вращающийся объект с лопастной поверхностью (по одному выступу на каждый цилиндр), открывал и закрывал точки. Когда точки прерывания были замкнуты, ток протекал через первичную обмотку катушки зажигания.В электронных системах зажигания, представленных в начале 1960-х годов, устройство прерывания представляет собой реактор, распределитель магнитных импульсов, который вырабатывает синхронизированные электрические сигналы, которые усиливаются для управления током в первичной обмотке катушки зажигания. Такие системы обычно снижают потребность в зажигании и повышают эффективность двигателя.

      Первичная обмотка состоит из проволоки, намотанной на железный сердечник. Поверх этого распределителя находится вторичная обмотка из множества витков более тонкого провода. Ток, протекающий через первичную обмотку, создает магнитное поле. Когда кулачок выключателя размыкает точки выключателя или реактор подает сигнал, цепь разрывается и ток прекращается. Магнитное поле схлопывается, вызывая во вторичной обмотке гораздо более высокое напряжение, которое подводится к распределителю. Внутри распределителя движущийся палец вращается с половиной оборотов двигателя. При вращении он касается контактов, каждый из которых идет к разному цилиндру. Вращение рассчитывается таким образом, что, когда палец касается контакта конкретного цилиндра, во вторичной обмотке катушки зажигания только что индуцировалось высокое напряжение, и поршень почти достиг вершины такта сжатия.Таким образом, через промежуток свечи зажигания возникает высокое напряжение.

      Свеча зажигания состоит из центрального электрода, вставленного в изолирующую керамику. Снаружи находится металлический кожух с резьбой, который ввинчивается в отверстие в верхней части цилиндра. Заземляющий электрод выходит из корпуса над концом центрального электрода. Между двумя электродами имеется небольшой зазор 0,015–040 дюйма (0,038–0,102 см). При напряжении около 8000 вольт искра перескакивает через зазор и воспламеняет бензиново-воздушную смесь. Центробежное опережение заставляет искру загораться раньше на высоких оборотах двигателя; опережение вакуума заставляет его срабатывать раньше при небольших отверстиях дроссельной заслонки выше холостого хода.

      Колумбийская электронная энциклопедия, 6-е изд. Авторские права © 2012, Columbia University Press. Все права защищены.

      Дополнительные статьи в энциклопедии: Технология: термины и концепции

      Ignition

      Неисправности свечей зажигания
    1. Пилотный справочник по авиационным знаниям,
      Нормальное горение и взрывоопасное горение
      • Детонация — это неконтролируемое взрывное воспламенение топливно-воздушной смеси в камере сгорания цилиндра.
      • Вызвано горячей температурой двигателя; или с использованием более низкого качества топлива, чем рекомендовано
      • Это вызывает чрезмерные температуры и давления, которые, если их не исправить, могут быстро привести к выходу из строя поршня, цилиндра или клапанов.
      • В менее тяжелых случаях детонация вызывает перегрев двигателя, неровности или потерю мощности
      • Характеризуется высокими температурами головки блока цилиндров и наиболее вероятно при работе на высоких настройках мощности.
        • Использование топлива более низкого качества, чем указано производителем самолета
        • Работа двигателя с очень высоким давлением в коллекторе при низких оборотах
        • Работа двигателя на высоких установках мощности при слишком бедной смеси
        • Выполнение длительных наземных работ или крутых подъемов с пониженным охлаждением цилиндров
        • Убедитесь, что используется топливо надлежащего сорта
        • Держите створки капота (если есть) в полностью открытом положении, когда находитесь на земле, чтобы обеспечить максимальный поток воздуха через капот
        • Используйте обогащенную топливную смесь, а также меньший угол набора высоты, чтобы улучшить охлаждение цилиндров во время взлета и начального набора высоты.
        • Избегайте продолжительных крутых подъемов на большой мощности
        • Выработайте привычку контролировать приборы двигателя для проверки правильности работы в соответствии с процедурами, установленными изготовителем.
      • Предварительное зажигание происходит, когда топливно-воздушная смесь воспламеняется до нормального воспламенения двигателя
      • Преждевременное возгорание обычно вызывается остаточным горячим пятном в камере сгорания, часто возникающим из-за небольшого нагара на свече зажигания, треснувшего изолятора свечи зажигания или другого повреждения в цилиндре, которое вызывает нагрев детали, достаточный для воспламенения расход топлива / воздуха
      • Предварительное зажигание приводит к потере мощности двигателя и повышению рабочей температуры
      • Как и в случае детонации, предварительное зажигание может также вызвать серьезное повреждение двигателя, поскольку расширяющиеся газы оказывают чрезмерное давление на поршень, пока он все еще находится на его такте сжатия
    2. Детонация и предварительное зажигание часто происходят одновременно, и одно может вызвать другое
    3. Поскольку любое из условий вызывает высокую температуру двигателя, сопровождающуюся снижением производительности двигателя, часто бывает трудно различить два
    4. Использование рекомендованного сорта топлива и работа двигателя в надлежащих диапазонах температуры, давления и оборотов снижает вероятность детонации или преждевременного воспламенения.
    5. Неисправности свечей зажигания
    6. Справочник пилотов по аэронавигационным знаниям,
      Normal vs.Взрывное горение
      • В рамках контрольного списка выключения вы захотите проверить свои основные отведения (p-отведения) к магнето:
        • Это достигается путем быстрого перемещения ключа зажигания из ОБОИХ в положение ВЫКЛ. (Или L, затем R в соответствии с процедурами), чтобы двигатель начал отключаться.
        • Если двигатель не режет, значит, магнето не заземляется и поэтому «горячий»
        • Такое состояние может привести к запуску самолета при движении винта, независимо от ключа в замке зажигания.
      • FADEC — это система, состоящая из цифрового компьютера и вспомогательных компонентов, которые управляют двигателем и воздушным винтом самолета
      • Впервые использованные в самолетах с турбинным двигателем и получившие название полностью авторитетного цифрового электронного управления, эти сложные системы управления все чаще используются в самолетах с поршневым двигателем.
      • В поршневом двигателе с искровым зажиганием FADEC использует датчики скорости, температуры и давления для контроля состояния каждого цилиндра.
      • Цифровой компьютер вычисляет идеальный импульс для каждой форсунки и регулирует момент зажигания по мере необходимости для достижения оптимальной производительности
      • В двигателе с воспламенением от сжатия FADEC работает аналогичным образом и выполняет все те же функции, за исключением тех, которые конкретно связаны с процессом искрового зажигания.
      • Системы
      • FADEC устраняют необходимость в магнето, обогревателе карбюратора, контроле смеси и заправке двигателя.
        • Одиночный рычаг дроссельной заслонки характерен для самолета, оснащенного системой FADEC.
      • Пилот просто устанавливает рычаг дроссельной заслонки в нужное положение, такое как пуск, холостой ход, крейсерская мощность или максимальная мощность, а система FADEC автоматически настраивает двигатель и винт для выбранного режима.
