Вискомуфта вентилятора принцип работы – устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Содержание

устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Вязкостная муфта в системе охлаждения двигателя автомобиля применяется в качестве альтернативы электрическому вентилятору. Рассмотрим, как работает вискомуфта вентилятора, ее устройство, возможные неисправности, преимущества и недостатки.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

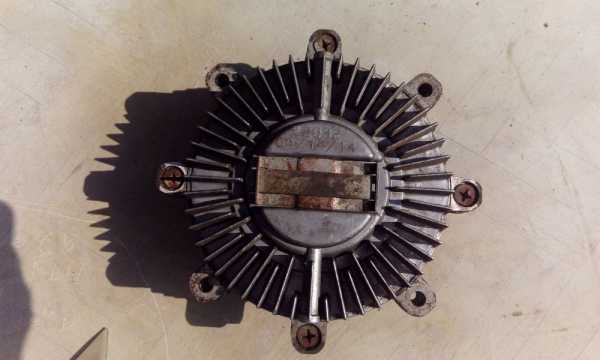

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

  • Биметаллическая пластина в «холодном» состоянии.
  • Пластина разогрета теплым воздухом, открыт впускной клапан передней камеры.
  • Коэффициент температурного расширения соответствует максимальному режиму охлаждения. Открыт клапан задней камеры.

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

  • уменьшить расход топлива;
  • снизить уровень шума;
  • уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

autolirika.ru

Устройство и принцип работы вискомуфты вентилятора

В конструкции системы охлаждения автомобиля присутствует такой интересный механизм, как вискомуфта. На автомобильных форумах часто задают вопросы, связанные с этим механизмом. Мы сделали выводы о необходимости детального изучения этой темы.

Вискомуфта полного привода

Что собой представляет вискомуфта вентилятора

Под таким странным названием подразумевается особый механизм, на котором лежит функция избирательной передачи, определяющаяся внешними условиями и крутящим моментом. Муфта имеет вид герметичного корпуса. Внутри него располагаются диски, разбитые на два ряда. Один ряд дисков соединяется с ведомым валом, соответственно, второй ряд связан с ведущим. Конструкция механизма предусматривает возможность чередования дисков между собой. Их конструкция имеет отверстия и выступы.

Внутри вискомуфты имеется специальная жидкость с вязкой структурой, потому механизм часто называется вязкостным. Чаще всего для изготовления этого вещества используется силикон. Для жидкости характерны уникальные особенности, которые определяют её эффективное использование. Возможности этого вещества сводятся к следующему:

  • при увеличении интенсивности перемешивания возрастает показатель вязкости;
  • при нагреве повышается коэффициент расширения.

Такие особенности определяют принцип работы вискомуфты, который будет изучен дальше.

Вискомуфта вентилятора охлаждения

Где находится вискомуфта

Этот механизм занимает место между радиатором охлаждения автомобиля и шкифом помпы. Он выполняет ряд важных функций:

  1. Контроль скорости вращения лопастей вентилятора, который охлаждает силовой агрегат автомобиля.
  2. Обеспечение эффективности работы двигателя благодаря активизации вентилятора в нужные моменты.
  3. Снижение нагрузки, которую испытывает силовой агрегат.

Муфта может крепиться на фланцевой вал, который, в свою очередь, устанавливается на шкив помпы. Также вал может навинчиваться на вал помпы. Дальше нужно разобраться с тем, как работает вискомуфта вентилятора охлаждения.

Как работает вискомуфта вентилятора охлаждения

Знакомство с вискомуфтой вентилятора будет невозможным без изучения принципа работы этого механизма. Неопытному автомобилисту этот процесс может показаться сложным, хотя, на самом деле, всё устроено просто и понятно. Принцип работы вискомуфты вентилятора охлаждения основан на функционировании биметаллического датчика. Он находится впереди вискозного вентилятора. Этот элемент реагирует на температуру, которая передаётся через радиатор системы охлаждения.

Scania R-Series
  1. При низкой температуре чувствительный датчик заставляет клапан сжиматься. Это приводит к сохранению масла внутри вискомуфты в пределах резервуара. Муфта на вентиляторе дезактивируется и продолжает вращаться лишь на 20% от интенсивности вращения мотора.
  2. При повышении температуры до рабочего уровня датчик расширяется и заставляет клапан вращаться. Это приводит к перемещению масла по камере к внешним краям. Активизируется сцепление с вентилятором и скорость вращения муфты увеличивается с 20% до 80%.

При движении ТС с постоянной скоростью вращение дисков равномерное и не сопровождается перемешиванием масла между ними. При возникновении разницы между скоростями вращения валов (ведомого и ведущего) диски также начинают работать в разных режимах. Это приводит к увеличению вязкости силиконовой жидкости. В таком состоянии она оказывает воздействие на передачу крутящего момента.

При возникновении большой разницы между скоростями вращения дисков жидкость становится практически твёрдой, что приводит к блокированию вискомуфты. Устройство вискомуфты вентилятора изучили, теперь необходимо научиться проверять исправность работы этого механизма.

Как проверить вязкостную муфту

Работоспособность вискомуфты вентилятора нужно проверять на холодном и горячем силовом агрегате. Об этом свидетельствуют эксплуатационные пособия по ремонту ТС. При холодном моторе перегазовка не будет менять частоту вращений муфты. В случае с горячим мотором этот показатель будет сильно возрастать.

Также обязательно проверяется продольный люфт, при выявлении которого придётся выполнять работы по его устранению. Наличие посторонних звуков во время вращения муфты будет говорить о неисправности подшипников.

Основные причины неисправности

Механизм может выходить из строя по нескольким причинам. Мы выделили основные и наиболее распространённые:

  • использование шин различного размера, которые также имеют разный уровень изношенности;
  • утечка жидкости с муфты;
  • износ деталей в результате интенсивной эксплуатации, воздействия агрессивных факторов и высокой температуры;
  • неправильное выравнивание приводного механизма;
  • утрата свойств биметаллического датчика, что может наступать в результате поверхностного окисления и застревания муфты;
  • неисправное состояние подшипника.
Впускная вискомуфта автомобиля Infiniti

Признаки неисправности

Первым и главным признаком, который может свидетельствовать о неисправном состоянии вискомуфты, является чрезмерный нагрев мотора. Такая ситуация может возникать в результате утечки жидкости или отсутствия своевременного срабатывания биметрической пластины. Температура мотора повышается, а вентилятор не работает вовсе или функционирует на низких оборотах, следовательно, не обеспечивается охлаждение агрегата.

Бывает и так, что при холодном двигателе вентилятор вращается на полную силу. Такая ситуация может возникать из-за испорченного геля, поломки ряда узлов механизма или превращения смазки в твёрдую субстанцию.

К чему может привести неисправная вискомуфта

Рабочий запас вискомуфты в среднем составляет 200 тыс. км. После этого механизм требует к себе повышенного внимания. Нужно постоянно контролировать момент её срабатывания, особенно летом. Также требуется проверять рабочую температуру мотора в пробках. Если отмечаются значения, близкие к критическим, то придётся всерьёз заниматься вискомуфтой. Новая деталь стоит немало, да и найти нужную модель часто не представляется возможным. Потому многие автовладельцы решаются на установку электрической системы. В любом случае, игнорировать такую ситуацию нельзя, поскольку можно столкнуться со следующими неприятностями:

Каждый из вас предупреждён об опасности, которую несёт в себе неисправная вискомуфта вентилятора системы охлаждения автомобиля. Не стоит пренебрегать проверкой и устранением неисправностей, в противном случае можно столкнуться с очень дорогим и трудоёмким ремонтом двигателя.

drivertip.ru

Как работает вискомуфта вентилятора: устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Вязкостная муфта в системе охлаждения двигателя автомобиля применяется в качестве альтернативы электрическому вентилятору. Рассмотрим, как работает вискомуфта вентилятора, ее устройство, возможные неисправности, преимущества и недостатки.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

  • Биметаллическая пластина в «холодном» состоянии.
  • Пластина разогрета теплым воздухом, открыт впускной клапан передней камеры.
  • Коэффициент температурного расширения соответствует максимальному режиму охлаждения. Открыт клапан задней камеры.

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

  • уменьшить расход топлива;
  • снизить уровень шума;
  • уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

Поделиться "Как работает вискомуфта вентилятора: устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора"

mttunost.ru

Вискомуфта принцип работы

Работа многих изделий основывается на использовании, порой неожиданным образом, самых разных свойств привычных нам веществ. Примером этого может служить вискомуфта – специальное устройство, предназначенное для избирательной передачи, зависящей от внешних условий, крутящего момента. У таких изделий принцип работы основан на изменении вязкости залитой в него жидкости. Нельзя сказать, что они применяются чрезвычайно широко, например как МКПП, но и обойти стороной их использование было бы неправильно.

Принцип действия вискомуфты

Внешний вид вискомуфты и ее принцип работы позволит понять приведенный рисунок.

Как видно из него, устройство вискомуфты представляет собой герметичный корпус, в котором располагаются два ряда дисков. Каждый из них связан или с ведомым, или с ведущим валом. Ведущие и ведомые диски перемежаются между собой, на каждом из них имеются специальные выступы и отверстия, а расстояние между их плоскостями минимальное.

Пространство внутри корпуса заполнено вязкой жидкостью, чаще всего изготовленной на основе силикона.

Отличительными особенностями этой жидкости, позволяющими использовать ее для работы в составе вискомуфты, являются:

  • увеличение вязкости, сгущение при интенсивном перемешивании;
  • значительный коэффициент расширения при нагреве.

Когда движение автомобиля происходит равномерно, диски вращаются с равной скоростью и жидкость между дисками не перемешивается. При появлении различий в скорости вращения валов (ведомого и ведущего), также начинает различаться скорость вращения дисков, из-за чего вязкость жидкости возрастает и она работает на передачу крутящего момента к ведомому валу от ведущего.

При значительной разности скоростей вращения дисков, вязкость жидкости возрастает настолько, что вискомуфта блокируется и приобретает свойства, характерные для твердого тела. Дополнительную информацию о том, как работает вискомуфта, поможет получить из видео

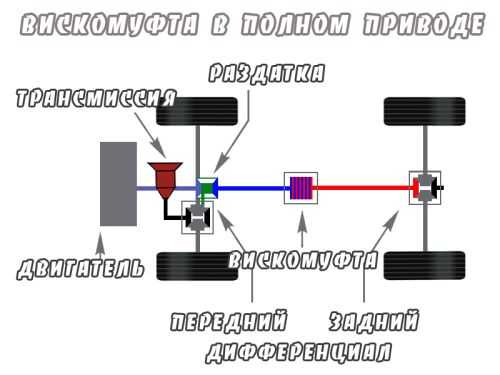

Как работает вискомуфта в трансмиссии?

Одно из основных применений вискомуфты – в системе полного привода и трансмиссии вообще. Как это выглядит – поясняет рисунок

Устройство полного привода с использованием вискомуфты основано на том, что задний мост подключается только при необходимости. В обычных условиях такой автомобиль является переднеприводным, но когда возникает разница в угловых скоростях вращения колес разных мостов, срабатывает вискомуфта, и момент начинает распределяться между различными мостами.

Фактически, это получается самоблокирующийся автоматический межосевой дифференциал. В такой ситуации, когда начинают пробуксовывать колеса, водителю не нужно предпринимать никакие действия. Однако стоит иметь в виду, что подобный подключаемый полный привод имеет ограниченное применение. Он хорошо работает на плохой дороге, при гололеде, в городе, но не подходит для настоящего бездорожья.

Причиной этого является запаздывание срабатывания вискомуфты при постоянной смене сцепления колес с покрытием, ее перегрев, и, в конце концов, выход из строя. Кроме обеспечения полного привода, подобное устройство может быть использовано для разгрузки колеса при прохождении поворотов. Понять, как происходит подобное, поможет рисунок

В этом случае вискомуфта ставится на одном мосту между дифференциалом и одной из полуосей. При вхождении на большой скорости в поворот сцепление внутреннего колеса ухудшается, и оно начинает пробуксовывать. Благодаря вискомуфте момент перераспределяется между колесами, обеспечивая безопасное прохождение поворота.

Учитывая такую ответственную роль, которую играет вискомуфта в безопасности движения, а также что она работает в системе полного привода, зачастую требуется проверить ее текущее состояние и работоспособность. Какие для этого необходимо предпринять действия, а также дополнительную информацию о подобных изделиях вы получите из видео

Как работает вискомуфта вентилятора охлаждения?

Кроме полного привода известны и другие варианты применения вискомуфты – вентилятор радиатора охлаждения может служить одним из таких примеров. Работа подобного устройства, наверное, не требует особого пояснения. В тех случаях, когда термостат пускает по большому кругу охлаждающую жидкость (ОЖ), она поступает в радиатор, и тогда же должно быть обеспечено включение вентилятора охлаждения. В другое время он должен быть выключен.

Добиться такого режима работы помогает вискомуфта вентилятора. Ее устройство похоже на приведенное выше, только корпус имеет дополнительные емкости для жидкости и оснащен клапаном, обеспечивающим перетекание жидкости. Все это показано на рисунке.

Когда двигатель холодный, вращающиеся диски выдавливают жидкость через открытый клапан в резервную емкость. Сцепление между дисками плохое, и вискомуфта работает с сильным проскальзыванием, обдува радиатора нет, и мотор прогревается. Когда термостат направляет ОЖ в радиатор для охлаждения, он нагревается, теплый воздух от него попадает на биметаллическую пластину, расположенную впереди на корпусе вискомуфты, она выгибается, и вследствие этого перекрывается отверстие клапана.

Жидкости больше некуда уходить, и она остается между дисками, ее вязкость увеличивается, проскальзывание уменьшается, крыльчатка вентилятора блокируется на валу, и поток воздуха поступает на радиатор для его охлаждения. Это приводит к снижению температуры ОЖ, соответственно снижается температура воздуха, поступающего на биметаллическую пластину, она возвращается в исходное положение, открывается клапан, и жидкость выдавливается в резервную камеру.

В результате этого вискомуфта вентилятора перестает блокировать крыльчатку, она начинает проскальзывать, и процесс охлаждения радиатора прекращается. Таким образом, получается, что режим работы вентилятора охлаждения зависит от температуры ОЖ.

Просмотрев видео,

вы получите дополнительную информацию о работе такой системы.
Что же касается возможности проверить работу вискомуфты вентилятора, то здесь помощь окажет следующее видео

Эта процедура достаточно простая и понятная. Надо только отметить, что разборку вискомуфты не проводят, в случае если она неисправна, то подлежит только замене.

В работе вискомуфты используется такая характеристика жидкости, как вязкость. Благодаря ее изменению становится возможным реализовать различные режимы работы устройств, зависящие от внешних характеристик. Речь может идти как о создании полного привода, так и об охлаждении радиатора.

znanieavto.ru

Устройство и ремонт вязкомуфты вентилятора охлаждения. Принцип работы вискомуфты

Механическая в системе охлаждения двигателя используется во многих современных моторах, в частности ее применяют такие производители как Мерседес, Фольксваген, БМВ и другие.

Для многих автолюбителей неясен принцип работы этой детали.


Вкратце про вискомуфту : внутри два диска. Один крепится к корпусу, другой к валу. Между ними рабочая жидкость (нечто густое, соплеподобное). Также в одном диске отверстие, закрываемая шариком с пружинным прижимом и штифтом.
Схема работы:
Когда мотор холодный, с радиатора идет холодный воздух, биметаллическая пружина, расположенная по центру диска выпрямлена и давит на штифт. Штифт толкает внутреннюю пружинную подпорку и шарик открывает боковое отверстие в диске, поэтому рабочая жидкость из междискового пространства свободно выбрасывается и не блокирует эти два диска. Вискомуфта вращается с очень сильным проскальзыванием (пальцем тормознуть крыльчатку легко можно), напор воздуха слабый, мотор охлаждается слабо.
Как только термостат на моторе открывается, в радиатор поступает горячая охлаждающая жидкость, потом воздух с радиатора начинает нагревать саму вискомуфту и биметаллическую пластину. Эта пластина начинает выгибаться НАРУЖУ, высвобождая постепенно штифтик. Давление передаваемое через него на пружинную скобу шарика ослабевает и в какой-то момент шарик намертво закрывает отверстие во внутреннем диске. Рабочей жидкости вискомуфты деваться более некуда и она остается МЕЖДУ дисками. Следовательно, проскальзывание РЕЗКО уменьшается и мы слышим вой воздуха под капотом, будем считать, что крыльчатка блокирована на валу. Ни дай бог палец сунуть - оторвет!!! Мотор начинает охлаждаться, и в какой-то момент биметаллическая пластина, остывая, распрямляется, давит на штифт, тот на пружинную скобу, та высвобождает шарик, дырка в диске открывается и рабочая жидкость выбрасывается из междискового пространства, значит крыльчатка опять начинает сильно проскальзывать.
Исправная муфта при заглушенном двигателе проворачивается с небольшим усилием. Проверка без риска оторвать лишние детали организа:-заводим холодный двигатель,закрываем спер

mixled.ru

Как проверить вискомуфту вентилятора охлаждения

Вязкостная муфта является механическим устройством, передающим вращающий момент с использованием особой вязкой жидкости. Зная, как проверить вискомуфту вентилятора охлаждения, вполне можно самостоятельно определить причину её некорректного функционирования, после чего решить вопрос о целесообразности проведения и объёме ремонтных работ.

Вискомуфта вентилятора охлаждения: где находится и как работает

Изменение скорости вращения вентилятора производится плавно, бесступенчато, мгновенного включения и выключения вентилятора с вискомуфтой никогда не происходит

В полноприводной трансмиссии легковых транспортных средств с продольным положением двигателя стандартной вязкостной муфтой выполняются функции эрзац-дифференциала или специального блокировочного элемента, дополняющего обычный дифференциал. Тем не менее, с конструктивной точки зрения устройство представлено множеством круглых ведущих и ведомых пластинчатых элементов с выступами и отверстиями, которые располагаются внутри полностью водонепроницаемого корпуса, наполненного дилатантной жидкостью.

Скорость вращения вентилятора зависит от нагрева двигателя: чем сильнее нагрета вискомуфта, тем больше открывается впускной канал, и тем больше жидкости поступает в рабочую камеру.

При отсутствии или незначительном объёме автомобильного масла внутри рабочей камеры наблюдается свободное вращение приводного диска. Только в процессе постепенного прогрева двигателя и повышения температурного режима тосола происходит нагрев биметаллической пластины и её расширение, что вызывает раскрытие впускной клапанной системы, проникновение рабочей жидкости внутрь камеры и увеличение скорости вращательных движений вентилирующей крыльчатки. При уменьшении сцепляющего коэффициента заметно увеличивается разница в частоте вращения корпуса и приводного вала вискомуфты, что замедляет работу вентиляторной крыльчатки.

Как проверить вискомуфту (на примере «УАЗ Патриот»)

Система двигательного охлаждения автомобиля «УАЗ Патриот» оснащается стандартной вязкостной муфтой с вентилятором. Это устройство осуществляет надёжную защиту от перегрева посредством включения при выходе температуры двигателя за пределы установленных рабочих показателей. Вязкостная муфта не имеет жёсткого соединения с коленвалом, а запуск холодного мотора вызывает её вращение на малой скорости.

Применение вискомуфты снижает к минимуму роль жалюзи перед радиатором охлаждения, хотя в УАЗах с постоянным приводом вентилятора водителю постоянно приходится управлять жалюзи

Самостоятельно диагностировать в штатном режиме поломку вязкостной муфты очень непросто, но существует несколько способов, позволяющих легко убедиться в работоспособности такого устройства. Чтобы проверить вискомуфту вентилятора охлаждения «УАЗ Патриот», следует присмотреться к состоянию оборотов механизма в условиях включённого холодного и разогретого двигателя.

При холодном движке не могут проявляться посторонние шумы, а оборотистость сохраняется на оптимальных показателях. На разогретом моторе возможно возникновение сбоёв в оборотах или появление нехарактерных звуков.

Чаще всего подобные проблемы вызывает несвоевременная смена масла или поломка подшипников.

К числу основных причин некорректной работы устройства можно отнести и протекание силиконовой жидкости или избыточное уплотнение сальников.

Исправление неполадок своими руками

Стандартная разборка вязкостной муфты предполагает извлечение устройства, демонтаж крыльчатки, выкручивание пары крепёжных шпилек, слив рабочей жидкости, тщательную промывку внутренней части бензином и просушивание. После заливки нового силиконового масла ПМС-10000 устройство монтируется обратно.

Чтобы устранить неполадки в работе вискомуфты или выполнить её замену, необходимо сначала снять устройство:

  1. Демонтировать кожух вентилятора, удалив штифты и сняв распорные зажимы.

    Чтобы ключ подошёл, его концы можно обточить болгаркой

  2. Зафиксировать приводной ремень в неподвижном положении прижатием к помповому шкиву.

    Прижать ремень нужно между шкивом виски и шкивом ГУРа

  3. Ключом на 32 отвинтить гайки, фиксирующие вентилятор на ступице помпы.

    Ключ вставить сверху между двумя лопастями

  4. Вращательными движениями снять крыльчатку вентилятора и извлечь вискомуфту.

Если причиной некорректной работы вискомуфты является утечка из основания силиконовой жидкости, то выполняются следующие действия:

  1. Разбирается демонтированная из водяного насоса вязкостная муфта.
  2. Аккуратно снимается штифт, так как на поверхности устройства располагается пластина с пружиной, прикрывающей отверстие.
  3. Устройство ставится горизонтально, а внутрь при помощи специального шприца аккуратно и медленно заливается смазка в количестве 15–30 мл.
  4. С поверхности при помощи ветоши удаляется вся излишняя силиконовая жидкость.
  5. После установки штифта устройство монтируется на прежнее место.

При наличии несвойственных разнообразных шумов в радиаторе охлаждения потребуется выполнить замену подшипника. С этой целью необходимо слить масло и разобрать узел при помощи специального съёмника. После установки нового подшипника устройство монтируется в обратном порядке, после чего заливается новая силиконовая жидкость.

Специальное автомобильное устройство — вязкостная муфта, вращающая при помощи жидкости охлаждающий вентилятор, достаточно часто выходит из строя. Самостоятельно удаётся устранить только самые простые поломки, поэтому в наиболее сложных случаях необходимо обращаться в сервисный центр к автомеханикам, специализирующимся на работе с такими видами устройств.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Что такое вискомуфта вентилятора охлаждения автомобиля

Название такой детали, а тем более, как она выглядит, знают не многие. В основном, ремонт и заменой занимаются автослесари, механики. Опытные мастера делают ремонт своими руками, например, для жесткого соединения с вентиляторным валом, в вискомуфте высверливают отверстия, нарезают резьбу метчиком и вкручивают болты. Разберем подробнее, что такое вискомуфта, признаки неисправностей, способах самостоятельного ремонта.

Содержание статьи:

  1. Работа вискомуфты вентилятора охлаждения.
  2. Как проверить вязкостную муфту?
  3. Ремонт вискомуфты.
  4. Как разобрать муфту?



Работа вискомуфты вентилятора охлаждения

Вискомуфта, она же вязкостная мутфа (от латинского viscosus — вязкий) — устройство механического типа, которое обеспечивает передачу крутящего момента с помощью вязкой жидкости.

В этом видео смотрите, что такое муфта в устройстве вентилятора охлаждения

Принцип работы вязкостной муфты осуществляется благодаря ременной передаче, которая соединяет ротор муфты и шкив коленвала ДВС. Также, есть конструкции автомобилей, в которых муфта устанавливается напрямую на коленчатый вал или распредвал.

Для того, чтобы понять, как работает вязкостная муфта, нужно разобраться из чего она состоит.

Устройство состоит из:

  1. Пружина.
  2. Пластина биметалл.
  3. Впускной канал В.
  4. Впускной канал А.
  5. Камера.
  6. Возвратный клапан.
  7. Возвратный клапан.
  8. Пружины задняя.
  9. Резервуар передний.
  10. Ротор.
  11. Корпус устройства.
  12. Вал ротора.
  13. Корпус подшипника.
  14. Резервуар задний.
  15. Пластина задняя.
  16. Ротор.
  17. Пластина передняя.
  18. Крышка.

Из-за сложной конструкции устройства, цена вискомуфты вентилятора, относительно, высокая.

В автомобилях, где установлены редкие модели муфты, при невозможности отремонтировать ее и найти новый такой механический узел, владельцам приходится незначительно переоборудовать и установить электрический вентилятор охлаждения.В этом видео просто и понятно показано, как определить вискомуфта исправно работает или нет. Не упускаем возможности почерпнуть полезную информацию, смотрим:



Как проверить вязкостную муфту

Ресурс этого устройства в конструкции машины рассчитан на прохождение 200 тысяч км пробега.

Чтобы проверить, хорошо ли работает вентилятор и муфта, надо знать признаки неисправностей этих деталей:
  1. Если двигатель быстро греется, то это первый признак неисправности вискомуфты. Появляется это по причине выхода геля или не своевременного срабатывания биметаллических пластин. При таком раскладе дел, когда мотор сильно нагревается вентилятор или крутится с низкой частотой вращения, либо вообще не включается.
  2. Вентилятор охлаждения начинает крутиться, когда двигатель еще холодный. Это происходит из-за изменения свойств геля, застывании смазки и выходе из строя других элементов вискомуфты.
Причины выхода из строя или плохой работы вискомуфты:
  1. Выработался ресурс.
  2. Механическое повреждение.
  3. Подшипник выработал свой ресурс или сломался раньше времени.
  4. Торцевое биение крыльчатки вентилятора. Сломана часть лопасти пропеллера.
  5. Отсутствие смазки вала муфты.
  6. Загрязнение соединения муфты.
Преимущества и недостатки вентилятора с приводом через вязкостную муфту:
  • Более надежный вентилятор с вискомуфтой нежели электровентилятора. Часто бывает, что после зимы, электроприводы вентилятора выходят из строя и нарушается электронная схема управления пропеллером.

Преимущество вискомуфты в том, что в ней нет электроники и электричества.

  • Вискомуфта обеспечивает большую мощность, вентилятор вращается с большей частотой вращения. Если муфта жестко сидит на коленвале ДВС, то скорость вращения очень большая.

Мощность муфты, соединенный с коленчатым валом, составляет несколько кВатт (киловатт). А мощность электрических вентиляторов имеет мощность несколько десятков Ватт. Благодаря этому, в сельхозтехнике, военной технике, спецтехнике применяется именно вентилятор с вискомуфтой.



Минусы вискомуфты:
  • Сложная конструкция, труднее делать ремонт. Дешевле выходит купить новый узел в сборе.
  • Имеет хорошую массу. Вес на коленвал ДВС значительный.
  • Контроль включения по температуре не совсем правильный. Есть погрешности включения и отключения вентилятора охлаждения.
  • На больших оборотах есть повышенный уровень шума.
  • По графику приходится делать дозаправку гелем или маслом с нужной вязкостью.
  • Вискомуфта частично забирает мощность двигателя.

Этот список недостатков вискомуфт повлиял на решение владельцев автоконцернов. Они отказались от использования таких устройств в легковых автомобилях.



Ремонт вискомуфты своими руками

Если это устройство перестало работать, то сначала надо заправить его гелем или спецмаслом.

Специалистов, которые могут починить вискомуфту не много. Иногда дешевле и быстрее выходит купить новое устройство или перейти на электровентилятор.


Чтобы установить вентилятор охлаждения ДВС с электроприводом, нужны следующие детали:
  1. Сам вентилятор с электрическим приводом.
  2. Провода площадью сечения 6 мм2.
  3. Предохранитель на 40 Ампер.
  4. Реле-регулятор на 30 Ампер или более.
  5. Термореле, например, от жигулей, которое срабатывает при нагреве двигателя до 87 градусов.

Термореле можно приклеить к радиатору или рядом с термостатом на металлическую поверхность.

После этого, надо сделать схему подсоединения, как на автомобилях Ваз. Вазовская электросхема подключения вентилятора прослужит около 5 лет.



Как разобрать муфту

  1. Первым делом снимаем вентилятор охлаждения. Как правило, для его снятия надо выкрутить 3 или 4 болта.
  2. Осматриваем муфту.
  3. Демонтируем ее.

Если муфта разборная, то можно отремонтировать ее:

  • Для этого, сначала сливаем масло через спецотверстие.
  • Снимаем пластину, которая закрывает подшипник.
  • Подшипник снимают съемником. Можно сделать съемник своими руками, можно купить.
  • Запрессовывают новый подшипник.
  • Ставят пластинку.
  • Заливают гель или масло.
  • Крепят вентилятор.

Как можно узнать, достаточно ли залито жидкости в вискомуфту? Если, при остановке двигателя, вентилятор резко останавливается, то мало залито жидкости.

Масло в вискомуфту рекомендуется заливать на силиконовой основе. Заправку делают шприцом.

Если есть механические поломки, то его не ремонтируют.

Замена старой и установка новой вискомуфты — это работа легкая, ее может сделать даже новичок. После демонтажа устройства, надо снять крыльчатку вентилятора. Установить новую муфту. При установке новой муфты надо затянуть болты сильно, но не сорвав резьбу. Затем надо установить вентилятор на место.

рекомендуемые красные





autostuk.ru
