Восстановление пластика салона автомобиля — способы ремонта

Каждый водитель своего транспортного средства так или иначе старается заботиться не только о внешнем виде своего железного коня, но и немало внимания уделяет внутреннему убранству – интерьеру автомобиля. Как показывает практика, не только кожаные салоны портятся под натиском ежедневных поездок на работу и как минимум пару раз поездок на дачу и в магазин. Салон автомобиля – это то место, где мы проводим много времени, поэтому стоит уделить особое внимание его состоянию. Многие владельцы машин с большим пробегом в таком случае предпочитают обращаться в специальные сервисы, однако в этой статье мы расскажем вам, как произвести восстановление пластика салона автомобиля своими руками.

Почему не стоит сразу прибегать к услугам сервисов?

Многие автолюбители категорически отказываются самостоятельно ухаживать за салоном автомобиля. Это связано с тем, что на сегодняшний день на рынке можно обнаружить огромный выбор автомобильной химии, которая отнюдь не всегда является качественной. Некоторые же водители боятся испортить интерьер своего салона тем, что неправильно воспользуются тем или иным чистящим средством. На самом деле эти опасения вполне оправданы, ведь случаи с порчей салона каким-нибудь дешевым, и как заявляет производитель, универсальным средством довольно часты. Но не стоит сразу же бить тревогу!

В автомобильных сервисах работают точно такие же люди. Поэтому если вы хотите научиться самостоятельно ухаживать за салоном своего автомобиля, то все, что вам понадобится, это немного терпения и желания. В данной статье мы посвятим вас в восстановление пластика салона автомобиля своими руками, где подробно расскажем, что и как делать. Главное в этом деле – четко и безукоризненно соблюдать все инструкции, тогда с салоном вашего автомобиля не случиться ничего плохого, а старый пластик вновь будет радовать вас и ваших пассажиров!

Ремонт пластика салона автомобиля и его виды

На сегодняшний день существует несколько методов, воспользовавшись которыми можно добиться хорошего эффекта при восстановлении пластика в салоне автомобиля. Как уже сказалось выше, можно обратиться в специальный сервис, где профессионалы сделают всю работу за вас. Но мы пойдем другим путем, и попробуем восстановить прежний вид салона самостоятельно. Сперва стоит определиться со способом восстановления:

• Напыление краски для пластика
• Перетяжка старой детали искусственной или натуральной кожей
• Оклейка детали специальной пленкой
• Шлифование пластмассового изделия с подогревом

Все эти четыре способа используются сегодня профессионалами в автомобильных сервисах, однако это не значит, что работу мастера нельзя повторить. Давайте рассмотрим каждый из методов восстановления более детально.

Напыление краски для пластика

Пожалуй, это самый простой и понятный способ, который вы можете использовать. Восстановление пластика салона автомобиля этим методом практикуется уже достаточно давно и за это время профессиональные мастера успели составить некий алгоритм работ.

Для начала необходимо демонтировать испорченные пластиковые панели, используя для этого соответствующие инструменты. Затем детали следует тщательно вымыть, очистить от накопившейся грязи и обезжирить таким средством, чтобы не испортить пластик.

В том случае, когда на детали присутствуют глубокие царапины, при восстановлении элемента никак не обойтись без шпатлевки. Соответствующие места шпаклюются и после чего зачищаются наждачной бумагой с мелким зерном. Однако следует отметить, что если деталь имеет рифленую поверхность или какой-либо рисунок, то процесс шпатлевки лучше избежать. Либо делать это нужно очень аккуратно!

Закончив вышеизложенные манипуляции можно приступать к грунтовке детали, ее окраске и покрытию лаком. Грунтовка наносится в 2-3 слоя, при необходимости после грунтовки, поверхность дополнительно шлифуется. Остается лишь нанести краску и лак. Обе процедуры необходимо производить в несколько слоев. Деталь готова к установке!

Восстановление пластика салона автомобиля — перетяжка кожей

Перетяжка деталей натуральной или искусственной кожей обойдется вам несколько дороже, да и сложность работ в этом случае увеличивается в несколько раз. Здесь главное внимание необходимо заострить на точных расчетах и аккуратности выполнения восстановительных работ. Только в этом случае восстановление пластика салона автомобиля пройдет гладко.

Как и в предыдущем способе, все начинается с разборки салона, демонтажа необходимых для восстановления частей и их очистке от грязи. Далее необходимо сделать раскрой кожи для деталей, подлежащих перетяжки. Для этого кожаное изделие прикладывается к детали и специальным маркером делается разметка по контуру. Также стоит отметить, что от сделанных контуров необходимо оставить пару сантиметров на припуски.

Остается вырезать кожу для каждой детали и наклеить ее на пластик. Для максимального качества необходимо использовать резиновый валик, который поможет должным образом разравнять кожу в процессе клейки. Излишки кожи заворачиваются под деталь, а остатки обрезаются. После этих действий деталям нужно дать просушиться и только после этого аккуратно начать установку на место.

Виниловая пленка

Ремонт пластика салона автомобиля не всегда удается сделать качественно, так как деталь уже заметно «устала» и внешний вид вернуть крайне непростая задача. Именно поэтому последнее время набирает популярность виниловая пленка, которая используется при восстановлении пластика салона автомобиля. Радует то, что производители пленки предлагают огромный выбор пленок самого разного качества, цвета и плотности, поэтому проблем с выбором не возникает.

Восстановление пластика салона автомобиля при помощи виниловой пленки напоминает обтяжку кожей. После демонтажа необходимых деталей они также проходят процесс чистки и раскройки, как описано выше. Однако в данном случае, пленка снимается с подложки и клеится при помощи строительного фена. Для того, чтобы не осталось пузырей и других неровностей для разравнивания пленки также используется резиновый валик или шпатель. Остается только дать детали просохнуть и ее можно смело устанавливать на свое законное место!

Шлифование при помощи нагревания

Так получилось, что самый доступный и быстрый способ восстановления пластика салона автомобиля оказался в конце нашего списка, но это не значит, что им можно пренебречь. В случае, если пластик в салоне вашего автомобиля поврежден не так сильно, то этот способ будет лучшим решением для восстановления прежнего вида салона.

Сразу стоит сказать, что в данном случае нам не требуется разбирать салон, что и делает этот метод восстановления настолько простым. Однако процесс чистки деталей никто не отменял! Для работы потребуется строительный фен. Работать с ним нужно аккуратно, стараясь не перегреть деталь. Необходимо прогреть поверхность детали и круговыми движениями при помощи махрового полотенца отполировать пластик. Первые результаты будут видны почти сразу – пластик будет выглядеть свежее, а несильные царапины совсем исчезнут.

avtomoto-best.ru

обзор популярных средств для реставрации пластика салона

Благодаря практичности и дешевизне пластиковые элементы активно применяются в салоне автомобиля. Однако у подобного материала есть один недостаток: с течением времени полимерные детали трескаются, затираются и теряют свои эксплуатационные свойства. Решение проблемы — реставраторы (полироли) пластика автомобиля, которые безопасно восстанавливают полимерную структуру и цвет покрытия. А закрепить полученный результат поможет комплексная защита пластика. Рассмотрим популярные средства по восстановлению пластиковых деталей авто

Реставраторы Lavr — полироли с антистатическим действием

Автомобильная химия и автокосметика российского бренда Lavr занимает лидирующую позицию на отечественном рынке средств для детейлинга. Компоненты полироли действуют на молекулярном уровне и восстанавливают поврежденную структуру пластика. Эффект применения:

• Равномерный матовый оттенок любых полимерных поверхностей.
• Удаление царапин, трещин и прочих дефектов.
• Придает изделиям гидрофобные и антистатические свойства.
• Восстанавливает первоначальный цвет материала.
• Создает защитный слой, который сохраняет эксплуатационные качества покрытия.

После нанесения реставратора полироль растирают мягкой губкой. Перед использованием рекомендуется очистить поверхность от загрязнений.

Реставратор пластика Doctor Wax

Очистители и восстановители пластиковых элементов автомобиля Doctor Wax — не менее эффективные средства. Состав реставраторов представляет уникальную формулу полимерактивных компонентов, которые связывают поврежденные волокна пластика, восстанавливают структуру и придают насыщенный цвет изделиям.

Результат после применения:

• Глубокая очистка и реставрация за одну процедуру.
• Снимает статическое электричество и придает поверхности водо- и грязеотталкивающие свойства.
• Не оставляет жировых следов.
• Предотвращает деградацию (разрушение) полимерных изделий.

Способ применения прост: достаточно нанести средство на очищенную пластиковую панель и тщательно растереть мягкой тряпкой. После появления матового оттенка удалите излишки препарата и оставьте поверхность просохнуть на 3–4 минуты.

Sonax — восстановление цвета и маскировка трещин

Немецкий полироль Sonax — скорее консервативное решение в вопросах реставрации пластиковых деталей авто. Спрей после нанесения образует эмульсию, которая исчезает после впитывания состава и полировки.

Как результат: обработанная поверхность обретает естественный блеск и первоначальный цвет. Мелкие царапины не устраняются, а маскируются. Спрей обладает водоотталкивающим эффектом.

Заключение

Реставраторы автомобильного пластика — эффективные средства для восстановления исходного состояния пластиковых изделий. Такие полироли содержат полимерактивные компоненты, которые связывают поврежденные волокна пластических масс и «сшивают» мелкие трещины, царапины и прочие дефекты. В добавок поверхность приобретает насыщенный цвет, матовый оттенок, а защитная пленка отталкивает грязь и влагу.

hccleaning.ru

Полный ремонт салона автомобиля своими руками: секреты и техники

Аккуратно начищенный до блеска салон автомобиля моментально создает мнение об ухоженности и чистоплотности его владельца. Грязный и ободранный же интерьер автомобиля создает противоположное чувство брезгливости к хозяину… Поэтому каждый уважающий себя и своих попутчиков автомобилист обязан держать в порядке «железного коня»: либо с помощью профессиональных мастеров проводит ремонт салона автомобиля своими руками, а как это сделать расскажем ниже.

Доказано на практике! Исправление даже мелких дефектов внутри салона авто, повышает его стоимость на 10-20% при продаже другому автовладельцу.

Основные причины износа:

1. При долгом вождении автомобиля детали быстро изнашиваются от соприкосновений с пассажирами и самим водителем:

• Механическому трению подвергаются кожаные сидения и руль.
• Обшивка салона покрывается налетом из пыли, дыма и грязи.
• Поверхности с пластиковым покрытием царапаются.

2. На состояние салона машины влияют внешние погодные условия:

• Низкие и высокие перепады температур.
• Ультрафиолетовое излечение.

3. ДТП является самой разрушительной причиной, так как оно приводит к сильным повреждениям в салоне.

С чего стоит начать реставрацию салона?

Итак, начинаем процесс восстановления салона автомобиля своими руками. Сначала нужно провести клининг внутри автомобиля, то есть качественно отмыть пыль и грязь. Далее провести тщательный осмотр всех деталей салона на наличие в них несовершенств. Для устранения всех дефектов нужно делать их поочередно. Осмотрите свой салон и определите основные локальные точки для восстановления.

Если у вас кожаный салон, рекомендуем прочитать наш материал по ремонту и реставрации кожаного салона автомобиля

Ремонт пластика в салоне автомобиля своими руками

Процесс восстановления пластика салона автомобиля состоит из определённой последовательности, которую нужно строго соблюдать.

1. Пластиковые участки с дефектами заполняются полимерной спец смесью, купить которую можно в автомагазине (например «за углом»).
2. Необходимо воспроизвести уникальной узор поврежденного предмета. Делается это весьма легко – наносится раствор геля на участок рядом и после полимеризации раствора будет готов слепок текстуры. Данный узор необходимо переснять на дефектную часть до того как полностью застынет спецсмесь.
3. Отремонтированную деталь покрыть краской.

Учебное видео по ремонту пластика:

Ремонт торпеды своими руками

Торпедой называют панель с приборами управления. Она производится из высокоплотного пластика и в случае повреждения может быть заново окрашена или обклеена поливинилхлоридной пленкой, плюсом которой является отличная износостойкость.

Ремонт пластика дверей

Пластик для обшивки дверей более популярен, так как по сравнению с кожей и тканью он легко поддается чистке и дольше служит своему владельцу. Для проведения ремонта пластика на дверях необходим гель-пластификатор, которым заполняются выемки и трещины в дверной обшивке.

Покраска пластика

Для этого в первую очередь нужно:

1. Выбрать цвет красочного средства согласно номеру раскладки.
2. По формуле перемешать пигменты и добавить воды.
3. Для тестирования нанести чуток, чтобы удостоверится в верном оттенке.

Подготовка к покраске

Пластиковую поверхность важно хорошо отшлифовать канцелярским ножом, зачищая острые углы, заусенцы и идеально «выгладить» площадь. Также очистить весь периметр от выпуклых, торчащих кусочков. Далее необходимо пройтись абразивной губкой, но быть внимательным так как нельзя затрагивать неповрежденный пластик. Под конец сухой тряпкой тщательно вытирается вся поверхность и не ремонтируемые места маскируются малярной лентой.

Процесс покраски пластиковых деталей

Повреждённое место пластиковой поверхности окрашивается в 4-5 слоя подготовленной краской. Обязательно соблюдать интервал в 10 минут между слоями при 22-25 градусах. Если после пяти нанесений результат неудовлетворительный, то вполне можно окрасить еще пару раз. Итог должен радовать глаз как «блестящий полтинник».

Важно! Окрашенный пластик можно использовать по прохождении суток.

Технология перетяжки сидений авто

Ремонт сидений автомобиля – это одна из наиболее популярных услуг в профессиональных мастерских, так как эта деталь машины не износостойкая и подвергается трению каждый день. Но ее восстановление можно легко сделать и самому владельцу. В зависимости от материала перетяжка делится на два вида:

• Локальная перетяжка сидений. Не требует снятия кресел, реставрация делается в прямом смысле слова «на месте происшествия».
• Полная перетяжка сидений. Вынуждает демонтировать сидения из автомобиля.

Ремонт обивки сидений

При вышесказанной локальной перетяжке обрабатывают химической специальной смесью, нанося которую можно заполнить небольшие порезы, трещины и дыры в обивке сидений. При локальной перетяжке же все кресла демонтируются из автомобиля и снимается обивка. Берутся точные мерки с учетом конфигурации и создаются выкройки для пошива новой «одежды».

Ремонт поролона сидений

При выполнении полной перетяжки обивки можно сразу заменить пришедший в негодность наполнитель – поролон, так как он тоже со временем сильно крошится и деформируясь не держит форму. При желании можно немного изменить геометрическую форму данных деталей под индивидуальные предпочтения владельца.

Ремонт кожаного салона автомобиля

Сделать его своими руками не так уж и сложно. На мелкие порезы и надрывы используется жидкая кожа. На более крупные дефекты нужно наложить заплатку, подождать пока высохнет клей и начать скрупулёзно наносить жидкую кожу. Чтобы поверхность быстрее высохла можно использовать нагревающий фен и потом ошкурить, чтоб при тактильном контакте заплатка не ощущалась.

Более подробно про ремонт кожаных сидений и салона в целом, читайте в нашем материале по ссылке: http://remontautomobilya.ru/remont-kozhanyx-sidenij-avtomobilya-svoimi-rukami.html

Восстановление потолка салона

Эта процедура часто необходимо по причине курящих водителей и пассажиров, так как накапливаясь в салоне табачный дым оседает на ткань и приводит к возникновению коричневых пятен. Самостоятельно решить данную проблему просто:

• Нужно демонтировать элементы крепежа.
• Выключить все плафоны освещения.
• Вынуть декоративные накладные панели.
• Снять ткань и на ее основе сделать выкройку.
• По выкройке подготовить новую обивку и натянуть, прорезать необходимые отверстия и вернуть на место вышесказанную фурнитуру.

Как видите сделать ремонт «железного любимца» самому вполне реально, главное иметь желание и терпение. Надеемся наша статья была вам полезна.

remontautomobilya.ru

Ремонт и покраска пластика салона автомобиля: современная методика

Состояние салона авто беспокоит хозяев не менее чем внешность покрытия кузова. Дело в том, что пластик – один из главных материалов, составляющих интерьер машины, поэтому его восстановление – это важный вопрос для каждого автолюбителя.

В салоне авто много деталей из пластика , везде различного качества

[contents h3]

Покраска пластика в салоне автомобиля – очень востребованная сейчас работа, так как этот элемент больше других подвергнут царапанию. Чтобы получить хороший конечный результат, выполнять ремонт пластика салона автомобиля нужно только после предварительной очистки поверхности. Наверняка некоторые люди в голове уже выстроили картину, как с помощью баллончика за 20–25 минут делается покраска пластика салона авто.

Эта работа делается и самостоятельно, но для этого нужно знать несколько секретов, которые используются для восстановления салона. В данной статье вы сможете узнать, как делается ремонт пластиковых деталей, и как покрасить салон автомобиля.

Отличительные черты материала

Как и все пластмассовые изделия, пластик имеет некоторые отличительные черты, о которых знает каждый водитель. Практически каждая деталь автомобиля сделана из пластмассы. Каждый из видов пластика отличается своей безопасностью и прочностью.

Пластик имеет большую хрупкостью в сравнении с металлом, который применяется при создании кузова автомобиля в зависимости от физических, химических и механических особенностей. Поэтому эти элементы подвержены в случае неприятного происшествия. Вместе с тем, не во всех ситуациях требуется обязательная замена, можно сделать восстановление салона автомобиля своими руками. Потертые места или небольшие трещинки удаляются и самостоятельно, используя правильную технологию восстановление пластика салона автомобиля, это сократит материальные затраты. Трещина или потертость небольшого размера устраняется, применив оригинальную технологию ремонта, что позволит сэкономить деньги.

Пластик делится на два типа: требующий грунтовки и не нуждающийся в ней.

Грунтовка по пластику наносится не на все изделия.

Помните, что не все детали необходимо покрывать грунтовкой

Для определения необходимости грунтования плоскости берется маленький пластиковый ломтик, ложится в воду и поджигается. Если он коптится и тонет в воде, значит, материал не нуждается в грунтовании перед покраской. Такая грунтовка наносится, если неисправную деталь требуется восстановить и склеить.

Немного химии

Покрасочный процесс – это сложная физико-химическая реакция, итогом которой будет готовое и крепкое изделие на плоскости, в данном случае, на автомобиле.

Само окрашивание делается с помощью химических реакций. Дело в том, что составляющие, находящиеся в краске, вступают в реакцию с обрабатываемой плоскостью в виде жидкости. Во время процесса краска находится в одном из двух состояний: мелкодисперсное и беспрерывное объемное.

Процедура крепления покрытия с затвердевшей краской – сложнейший физико-химический процесс. Наносить краску на автомобильное покрытие, в этом случае, нужно бесконтактным методом.

Покраска и подготовка к ней

Использовать полироль для пластика в салоне автомобиля – самый надежный вариант, чтобы красить пластиковые детали авто. Среди большого количества вариантов краску подобрать сложно, поэтому главное, от чего отталкивайтесь при выборе – цвет и требуется ли грунтовка перед окраской. Если поврежденная площадь велика, покраска пластика салона автомобиля невозможна без предварительной грунтовки. Итак, с чего начинается покраска авто пластика?

Для начала выбирается подходящее помещение, невлажное, чистое, без клубков воздушной пыли. Покрасить пластик в салоне автомобиля можно только в подходящих для этого условиях. Поэтому прежде чем начать рабочий процесс, промочите полы в помещении влажной тряпкой и проветрите для удаления лишней влажности воздуха. Покрасить пластик салона автомобиля можно и не в помещении, но при условии нахождения в тени и в безветренную погоду.

После этого поверхность обезжиривается. Для этого с помощью растворителя протирается зона окраски, а после полного высыхания обрабатывается антистатиком, чтобы избежать налипания пыли и мусора.

Чтобы восстановить пластик в салоне автомобиля окрашиваются пластиковые элементы авто на ровной плоскости. Для выравнивания применяется шпатлевка, важно, чтобы она была пластичной. С помощью шпателя наносится тонкий слой материала для выравнивания плоскости и устранения погрешностей.

Совет: при затирке наждаком рекомендуется применять воду, это смягчит абразив и заполнит повреждения.

Когда поверхность подсохнет, перед покраской материала рабочая зона обезжиривается, удаляется ненужная пыль и мусор и подготавливается место для нанесения грунтовки. Выбирая краску, смотрите на ее цвет. Саму краску лучше приобретать в одном и том же месте для сбора подходящего комплекта.

Краску выбирайте внимательно, чтобы цвет подходил

Краска по пластику для авто выбирается под нужные детали, и имеет такие разновидности:

• обычная, с одним компонентом;
• сложная, с двумя компонентами;
• с адгезионными особенностями, способна прикреплять к себе слой краски.

Далее нужно повторно обработать рабочую область наждаком. Эту процедуру называют матированием. Она нужна для создания микрошероховатостей, где схватывается краска по пластику для наружных работ.

Прежде чем нанести краску, подбирается цвет на полироль для салона автомобиля. Для начала нанесите из баллончика небольшой слой для пробы и подберите цвет с нужным оттенком.

Последний слой завершаем нанесение лака на высохшую краску, и после затвердения идет полировка специальной пастой. Прокрашивая детали из перламутра и применяя «металлик» рекомендовано наносить сразу 2 лакировочных слоя.

Внимание! Специалисты высшей категории умеют раскрасить пластик салона с помощью кисти, но делают они это с хорошей подготовкой. Человеку без опыта и достаточного уровня навыков и знаний делать покраску салона вручную не рекомендуется, так как одно неверное движение приведет к возникновению неровностей, удалить которые не так уж легко.

Акриловая краска имеет высокий уровень устойчивости, адгезионные особенности, пластичность и ожидаемую передачу цвета. Единственное, что нужно для работы с ней – умение использовать пластификатор, применение которого требуется перед окрашиванием.

Краска для пластмассы в баллончиках имеет другой набор компонентов, которые больше схожи с красителями нитро, поэтому для нее нужна тщетная обработка рабочей области для сильного крепления. В случае недостаточной обработки краска может менять оттенок и давать пятнистые и сетчатые эффекты.

Пара слов об акриловых красках и пластификаторах

По уровню сложности процедура окрашивания пластика мало чем разнится с аналогичным процессом работы с металлическими деталями кузова авто. Окрашивать пластик нужно с помощью краскопульта – специального инструмента, состоящего из пластификатора и эмали. Процесс делается и посредством аэрозолей, но рабочая область в этом случае потеряет эластичность, и это в итоге выльется в возникновение неровностей.

Если пластиковый элемент сделан в сложной форме, его окрашивание производится посредством акриловой массы с двумя компонентами, разбавив пластификатором для замедления времени высыхания. Учитывайте, что поверхность должна сохнуть не менее 2–3 часов, а за этот период на ней образуется пыль. В случае с аэрозолями такая ситуация исключена, так как время высыхания в этом случае не более 30 минут.

Акриловые краски для покраски пластика имеют свои премущества

В некоторых случаях во время работы с металлический эмалью после завершения окрашивания наносится слой лака.

Восстановление

Есть несколько популярных методов восстановления деталей из пластика. Первый из них – это склеивание поврежденной области на машине. Второй – пайка нарушенной детали посредством строительного фена. Но не все владельцы имеют такое строительное оснащение, да и сам процесс требует некоторого опыта и навыков в этом деле. Поэтому обратим внимание на более простой и распространенный метод.

Восстановление пластика разного уровня сложности, учитывая и серьезные дефекты детали, делается по соответствующей технологии. Услуги по демонтажу пластмассовых изделий всегда востребованы, особенно при дефектах бампера и крепления фар. Благодаря лучшим методикам и большому опыту по восстановлению этих изделий можно сохранить дорогие детали, учитывая случаи, когда по причине мелких дефектов нужно покупать новые запчасти.

Процедура восстановление пластика условно делится на такие этапы:

1. ремонт деталей, не дающих сделать качественное восстановление пластиковых изделий;
2. ремонт пластиковых деталей путем пайки или склеивания;
3. грунтовка детали;
4. выбор нужной краски и покраска детали;
5. полирование детали по завершении работы.

Ремонт пластика в салоне автомобиля делается посредством стеклоткани и эпоксидной смолы. Стеклоткань пропитывается смолой и равномерно раскладывается по рабочей области внахлест для обеспечения прочности шва.

Ремонт автомобильного пластика с внешней стороны обрабатывается шпатлевкой и шлифуется, как указано выше. Ремонт пластика автомобиля заканчивается наложением слоя краски, выполняя все условия, в том числе непосредственное очищение и обезжиривание перед процедурой.

Ремонт пластика и покраска требуют грамотного подхода и верного выбора цвета, так как боковое освещение выдаст даже мелкие погрешности, и товарный вид салона намного снизится.

Перед началом работы оснащение разбирается в установленном порядке. Далее нужно подготовить набор для ремонта пластика автомобиля, где есть специальный инструмент из полиуретана для мягкой и качественной разборки. В него входят инструмент для демонтажа салона автомобиля и устранения пластмассовых креплений. Использовать этот инструментарий нужно строго по инструкции, не применяя при этом дополнительное металлическое оснащение.

Совет: отнеситесь серьезно к выбору лакокрасочных изделий, они должны быть полностью безопасными, ведь их парами будете дышать вы и ваши родные! Поэтому используйте акриловые краски, на сегодняшний день это самые безопасные изделия.

На первый взгляд покрытия из пластика покажутся защищенными, но это не так. Они подвержены регулярному давлению, трению, резким температурным перепадам, проникновению пыли и влаги. Эти процессы ведут к появлению потертостей, что видно на матовых элементах в виде налета, напоминающего пыль, которую нельзя вытереть.

Затирание краски и ремонт салона авто своими руками требует некоторых знаний и навыков. Если очистка сделана недостаточно добросовестно и на плоскости сохранились остатки старой краски, вы рискуете создать все условия для сбора частиц пыли, влаги и коррозийного воздействия. Невзирая на то, что процесс покраски делается внутри кузова, есть много труднодостижимых мест, к примеру, под обшивкой и на соединениях силовых деталей.

Чтобы удалить эту пыль не стоит применять скребки, абразивные и моющие изделия с сильными веществами, вызывающие много пены. Такую пыль легко смыть с помощью обычных средств, не оставляя никаких следов.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

После того как завершится окраска и ремонт пластмассовых деталей рекомендуется проветрить салон, сделать влажную уборку, убрать пыль и удостовериться в том, что в автомобиле отсутствует резкий запах лакокрасочных материалов и испарений, вызывающих аллергию.

krasimavtomobil.ru

выполняем своими руками (Часть 1)

Пластик в салоне автомобиля

Наверное, каждый автолюбитель сталкивался с проблемой повреждения пластика салона автомобиля.

Неприглядный вид авто, который становится следствием этих повреждений, всегда хочется как можно скорее исправить. Сегодня мы научимся своими руками выполнять ремонт пластика автомобиля.

Ремонт пластика своими руками



В нашем примере мы рассмотрим легкое повреждение пластика и процесс его  ремонта своими силами. С чего начать?

На стартовом этапе подойдет крепкий, наподобие канцелярского, нож, с помощью которого нам понадобится хорошо зачистить место повреждения, удалив все заусины и максимально сгладив поверхность. Нужно по периметру убрать и зачистить выпуклые кусочки пластика.

Далее повреждение следует зачистить абразивной губкой Р600-Р1000. Работу нужно выполнять очень аккуратно, чтобы не испортить неповрежденную поверхность. В конце протираем место ремонта сухой тряпкой, убирая остатки зачищенного пластика.



Следующий этап – заделка повреждения. Необходимо заполнить отверстие специальным составом, который называется B Gel. После этого, используя B Activator, отверждаем состав.

Минимальное количество его нанесение – два-три раза (нажатия на кнопку баллончика). После этого еще раз нужно все зашлифовать вровень с поверхностью. Далее, используя средство Degreaster Spray, необходимо обезжирить поверхность.

Процесс заполнения повреждения бигелем необходимо повторить до полного заполнения отверстия на пластике. Не забываем нанести средство для отверждения. Снова зачищаем и протираем тряпкой место повреждения.

Подготовка поверхности к покраске



Следующий шаг – нужно подготовить место ремонта к покраске. Для этого следует замаскировать все неремонтируемые места с помощью малярной ленты. Используя средство Texture Coating, необходимо восстановить текстуру поверхности. Для этого наносим его на поврежденный участок.

Приготовление краски. Последовательность действий



Далее нам понадобится приготовить краску. Последовательность действий должна быть следующей:

1. Выбираем нужный цвет по номеру раскладки;
2. Перемешиваем пигменты в соотношении, указанном в  формуле. В эту смесь понадобится добавить немного воды, примерно 5%, для удобства смешивания и правильной консистенции;
3. Протестировав краску на незаметном участке пластике, доводим цвет до полного соответствия с образцом (это подразумевает добавление в краску пигментов, которых не хватает, для этого используем шаг 0,5 мл, что равно примерно 2-3 каплям).

Далее понадобится подготовить добавку к краске. Для этого подойдет чистая емкость, в которую нужно добавить Cross-Linker Plastic, в количества 2% от объема краски и воду, примерно 8% от количества краски, комнатной температуры.

Это все перемешиваем (без краски). Должна получится добавка, 10% от объема краски, то есть, 10 мл. Данная добавка улучшает свойства краски и делает ее более стойкой к стиранию. Эту добавку добавляем в краску и тщательно перемешиваем (1 минуту).

Кроме этого, понадобится подготовить еще матовую или глянцевую добавку. В зависимости от текстуры пластикового элемента, которая может быть: глянцевой, полуглянцевой, полуматовой или матовой, используется нужная добавка в определенной пропорции. Например:

• глянцевая текстура (High Gloss) не более 10% от количества краски;
• полуглянцевая (High Gloss) не более 5% от количества краски;
• полуматовая (Low Laster) не более 10% от количества краски;
• матовая (Satin Gloss) не более 10% от объема краски.

Процесс приготовления добавки: в пустую емкость наливаем выбранную добавку в количестве, которое описано выше. Также добавляем не более 10% воды комнатной температуры. Хорошо перемешиваем (1 минуту). Эту добавку добавляем в краску и снова перемешиваем столько же времени. Краска готова.

Должна получится краска с катализатором и текстурной добавкой. Заливаем краску в пистолет. Можно использовать краску на пластике.

Покраска детали из пластика



Место ремонта окрашиваем в 4-5 слоев до полной окраски. Между слоями сушка 5-10 минут при температуре 20-25 градусов. Если нужно, можно нанести еще несколько слоев. Результат должен получится прекрасным. Окрашенный элемент рекомендуется подвергать эксплуатации через 24 часа. Снимаем малярную ленту и смотрим результат.

vsepoedem.com

Ремонт пластика в автомобиле — avtorep.ru

Со временем, салон автомобиля приобретает «жизненные коцки». Или же они появляются после ДТП и неудачных смещениях груза во время транспортировки,  тем самым портя внешний вид салона автомобиля:

• царапины,
• трещины,
• дырки,
• прокуры,
• заусенцы.

Но все эти неприятности можно поправить. Простые потертости и мелкие царапины убираются  простым полированием пластика. Более сложные повреждения требуют сложного ремонта, но и они поправимы.

Восстановления салона автомобиля до заводского блеска

Как приятно, сесть в чистый и ухоженный автомобиль. От которого приятно пахнет. Для этого нужно просто следить за ним и вовремя наводить уборку. Но что делать, если автомобиль достался таким грязным или же попал в ДТП, после которого салон подпортился? Нужно его восстановить, для этого существуют простые алгоритмы, которые помогут вернуть салон в первозданный вид без замены салона новыми частями.

Перед началом восстановительных работ, пластик салона нужно тщательно отмыть.

Повреждения пластика не сильные

Мелкие царапины затираются восковым полиролем. Более глубокие убираются с помощью пигментного полироля. Но предварительно нужно убрать все заусенцы, так как именно они оставляют неприятные белые полосы на темном пластике. Так как в царапине нарушена структура пластика и он белеет.

После всех процедур нужно весть пластик отполировать, чтобы он выглядел однородным.

Сильные повреждения пластика

Часто бывает, что повреждения пластика простыми методами не удается скрыть, это нарушение текстуры, дырки, прокуры и трещины. В этом случае приходит на помощь полимеры, с помощью них можно восстановить практически любые повреждения. С их помощью восстанавливается даже текстура пластика.

avtorep.ru

устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Вязкостная муфта в системе охлаждения двигателя автомобиля применяется в качестве альтернативы электрическому вентилятору. Рассмотрим, как работает вискомуфта вентилятора, ее устройство, возможные неисправности, преимущества и недостатки.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

• Биметаллическая пластина в «холодном» состоянии.
• Пластина разогрета теплым воздухом, открыт впускной клапан передней камеры.
• Коэффициент температурного расширения соответствует максимальному режиму охлаждения. Открыт клапан задней камеры.

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

• уменьшить расход топлива;
• снизить уровень шума;
• уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

autolirika.ru

Устройство и принцип работы вискомуфты вентилятора

В конструкции системы охлаждения автомобиля присутствует такой интересный механизм, как вискомуфта. На автомобильных форумах часто задают вопросы, связанные с этим механизмом. Мы сделали выводы о необходимости детального изучения этой темы.

Вискомуфта полного привода

Что собой представляет вискомуфта вентилятора

Под таким странным названием подразумевается особый механизм, на котором лежит функция избирательной передачи, определяющаяся внешними условиями и крутящим моментом. Муфта имеет вид герметичного корпуса. Внутри него располагаются диски, разбитые на два ряда. Один ряд дисков соединяется с ведомым валом, соответственно, второй ряд связан с ведущим. Конструкция механизма предусматривает возможность чередования дисков между собой. Их конструкция имеет отверстия и выступы.

Внутри вискомуфты имеется специальная жидкость с вязкой структурой, потому механизм часто называется вязкостным. Чаще всего для изготовления этого вещества используется силикон. Для жидкости характерны уникальные особенности, которые определяют её эффективное использование. Возможности этого вещества сводятся к следующему:

• при увеличении интенсивности перемешивания возрастает показатель вязкости;
• при нагреве повышается коэффициент расширения.

Такие особенности определяют принцип работы вискомуфты, который будет изучен дальше.

Вискомуфта вентилятора охлаждения

Где находится вискомуфта

Этот механизм занимает место между радиатором охлаждения автомобиля и шкифом помпы. Он выполняет ряд важных функций:

1. Контроль скорости вращения лопастей вентилятора, который охлаждает силовой агрегат автомобиля.
2. Обеспечение эффективности работы двигателя благодаря активизации вентилятора в нужные моменты.
3. Снижение нагрузки, которую испытывает силовой агрегат.

Муфта может крепиться на фланцевой вал, который, в свою очередь, устанавливается на шкив помпы. Также вал может навинчиваться на вал помпы. Дальше нужно разобраться с тем, как работает вискомуфта вентилятора охлаждения.

Как работает вискомуфта вентилятора охлаждения

Знакомство с вискомуфтой вентилятора будет невозможным без изучения принципа работы этого механизма. Неопытному автомобилисту этот процесс может показаться сложным, хотя, на самом деле, всё устроено просто и понятно. Принцип работы вискомуфты вентилятора охлаждения основан на функционировании биметаллического датчика. Он находится впереди вискозного вентилятора. Этот элемент реагирует на температуру, которая передаётся через радиатор системы охлаждения.

Scania R-Series

1. При низкой температуре чувствительный датчик заставляет клапан сжиматься. Это приводит к сохранению масла внутри вискомуфты в пределах резервуара. Муфта на вентиляторе дезактивируется и продолжает вращаться лишь на 20% от интенсивности вращения мотора.
2. При повышении температуры до рабочего уровня датчик расширяется и заставляет клапан вращаться. Это приводит к перемещению масла по камере к внешним краям. Активизируется сцепление с вентилятором и скорость вращения муфты увеличивается с 20% до 80%.

При движении ТС с постоянной скоростью вращение дисков равномерное и не сопровождается перемешиванием масла между ними. При возникновении разницы между скоростями вращения валов (ведомого и ведущего) диски также начинают работать в разных режимах. Это приводит к увеличению вязкости силиконовой жидкости. В таком состоянии она оказывает воздействие на передачу крутящего момента.

При возникновении большой разницы между скоростями вращения дисков жидкость становится практически твёрдой, что приводит к блокированию вискомуфты. Устройство вискомуфты вентилятора изучили, теперь необходимо научиться проверять исправность работы этого механизма.

Как проверить вязкостную муфту

Работоспособность вискомуфты вентилятора нужно проверять на холодном и горячем силовом агрегате. Об этом свидетельствуют эксплуатационные пособия по ремонту ТС. При холодном моторе перегазовка не будет менять частоту вращений муфты. В случае с горячим мотором этот показатель будет сильно возрастать.

Также обязательно проверяется продольный люфт, при выявлении которого придётся выполнять работы по его устранению. Наличие посторонних звуков во время вращения муфты будет говорить о неисправности подшипников.

Основные причины неисправности

Механизм может выходить из строя по нескольким причинам. Мы выделили основные и наиболее распространённые:

• использование шин различного размера, которые также имеют разный уровень изношенности;
• утечка жидкости с муфты;
• износ деталей в результате интенсивной эксплуатации, воздействия агрессивных факторов и высокой температуры;
• неправильное выравнивание приводного механизма;
• утрата свойств биметаллического датчика, что может наступать в результате поверхностного окисления и застревания муфты;
• неисправное состояние подшипника.

Впускная вискомуфта автомобиля Infiniti

Признаки неисправности

Первым и главным признаком, который может свидетельствовать о неисправном состоянии вискомуфты, является чрезмерный нагрев мотора. Такая ситуация может возникать в результате утечки жидкости или отсутствия своевременного срабатывания биметрической пластины. Температура мотора повышается, а вентилятор не работает вовсе или функционирует на низких оборотах, следовательно, не обеспечивается охлаждение агрегата.

Бывает и так, что при холодном двигателе вентилятор вращается на полную силу. Такая ситуация может возникать из-за испорченного геля, поломки ряда узлов механизма или превращения смазки в твёрдую субстанцию.

К чему может привести неисправная вискомуфта

Рабочий запас вискомуфты в среднем составляет 200 тыс. км. После этого механизм требует к себе повышенного внимания. Нужно постоянно контролировать момент её срабатывания, особенно летом. Также требуется проверять рабочую температуру мотора в пробках. Если отмечаются значения, близкие к критическим, то придётся всерьёз заниматься вискомуфтой. Новая деталь стоит немало, да и найти нужную модель часто не представляется возможным. Потому многие автовладельцы решаются на установку электрической системы. В любом случае, игнорировать такую ситуацию нельзя, поскольку можно столкнуться со следующими неприятностями:

Каждый из вас предупреждён об опасности, которую несёт в себе неисправная вискомуфта вентилятора системы охлаждения автомобиля. Не стоит пренебрегать проверкой и устранением неисправностей, в противном случае можно столкнуться с очень дорогим и трудоёмким ремонтом двигателя.

drivertip.ru

Как работает вискомуфта вентилятора: устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Вязкостная муфта в системе охлаждения двигателя автомобиля применяется в качестве альтернативы электрическому вентилятору. Рассмотрим, как работает вискомуфта вентилятора, ее устройство, возможные неисправности, преимущества и недостатки.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

• Биметаллическая пластина в «холодном» состоянии.
• Пластина разогрета теплым воздухом, открыт впускной клапан передней камеры.
• Коэффициент температурного расширения соответствует максимальному режиму охлаждения. Открыт клапан задней камеры.

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

• уменьшить расход топлива;
• снизить уровень шума;
• уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

Поделиться «Как работает вискомуфта вентилятора: устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора»

mttunost.ru

Вискомуфта принцип работы

Работа многих изделий основывается на использовании, порой неожиданным образом, самых разных свойств привычных нам веществ. Примером этого может служить вискомуфта – специальное устройство, предназначенное для избирательной передачи, зависящей от внешних условий, крутящего момента. У таких изделий принцип работы основан на изменении вязкости залитой в него жидкости. Нельзя сказать, что они применяются чрезвычайно широко, например как МКПП, но и обойти стороной их использование было бы неправильно.

Принцип действия вискомуфты

Внешний вид вискомуфты и ее принцип работы позволит понять приведенный рисунок.

Как видно из него, устройство вискомуфты представляет собой герметичный корпус, в котором располагаются два ряда дисков. Каждый из них связан или с ведомым, или с ведущим валом. Ведущие и ведомые диски перемежаются между собой, на каждом из них имеются специальные выступы и отверстия, а расстояние между их плоскостями минимальное.

Пространство внутри корпуса заполнено вязкой жидкостью, чаще всего изготовленной на основе силикона.

Отличительными особенностями этой жидкости, позволяющими использовать ее для работы в составе вискомуфты, являются:

• увеличение вязкости, сгущение при интенсивном перемешивании;
• значительный коэффициент расширения при нагреве.

Когда движение автомобиля происходит равномерно, диски вращаются с равной скоростью и жидкость между дисками не перемешивается. При появлении различий в скорости вращения валов (ведомого и ведущего), также начинает различаться скорость вращения дисков, из-за чего вязкость жидкости возрастает и она работает на передачу крутящего момента к ведомому валу от ведущего.

При значительной разности скоростей вращения дисков, вязкость жидкости возрастает настолько, что вискомуфта блокируется и приобретает свойства, характерные для твердого тела. Дополнительную информацию о том, как работает вискомуфта, поможет получить из видео

Как работает вискомуфта в трансмиссии?

Одно из основных применений вискомуфты – в системе полного привода и трансмиссии вообще. Как это выглядит – поясняет рисунок

Устройство полного привода с использованием вискомуфты основано на том, что задний мост подключается только при необходимости. В обычных условиях такой автомобиль является переднеприводным, но когда возникает разница в угловых скоростях вращения колес разных мостов, срабатывает вискомуфта, и момент начинает распределяться между различными мостами.

Фактически, это получается самоблокирующийся автоматический межосевой дифференциал. В такой ситуации, когда начинают пробуксовывать колеса, водителю не нужно предпринимать никакие действия. Однако стоит иметь в виду, что подобный подключаемый полный привод имеет ограниченное применение. Он хорошо работает на плохой дороге, при гололеде, в городе, но не подходит для настоящего бездорожья.

Причиной этого является запаздывание срабатывания вискомуфты при постоянной смене сцепления колес с покрытием, ее перегрев, и, в конце концов, выход из строя. Кроме обеспечения полного привода, подобное устройство может быть использовано для разгрузки колеса при прохождении поворотов. Понять, как происходит подобное, поможет рисунок

В этом случае вискомуфта ставится на одном мосту между дифференциалом и одной из полуосей. При вхождении на большой скорости в поворот сцепление внутреннего колеса ухудшается, и оно начинает пробуксовывать. Благодаря вискомуфте момент перераспределяется между колесами, обеспечивая безопасное прохождение поворота.

Учитывая такую ответственную роль, которую играет вискомуфта в безопасности движения, а также что она работает в системе полного привода, зачастую требуется проверить ее текущее состояние и работоспособность. Какие для этого необходимо предпринять действия, а также дополнительную информацию о подобных изделиях вы получите из видео

Как работает вискомуфта вентилятора охлаждения?

Кроме полного привода известны и другие варианты применения вискомуфты – вентилятор радиатора охлаждения может служить одним из таких примеров. Работа подобного устройства, наверное, не требует особого пояснения. В тех случаях, когда термостат пускает по большому кругу охлаждающую жидкость (ОЖ), она поступает в радиатор, и тогда же должно быть обеспечено включение вентилятора охлаждения. В другое время он должен быть выключен.

Добиться такого режима работы помогает вискомуфта вентилятора. Ее устройство похоже на приведенное выше, только корпус имеет дополнительные емкости для жидкости и оснащен клапаном, обеспечивающим перетекание жидкости. Все это показано на рисунке.

Когда двигатель холодный, вращающиеся диски выдавливают жидкость через открытый клапан в резервную емкость. Сцепление между дисками плохое, и вискомуфта работает с сильным проскальзыванием, обдува радиатора нет, и мотор прогревается. Когда термостат направляет ОЖ в радиатор для охлаждения, он нагревается, теплый воздух от него попадает на биметаллическую пластину, расположенную впереди на корпусе вискомуфты, она выгибается, и вследствие этого перекрывается отверстие клапана.

Жидкости больше некуда уходить, и она остается между дисками, ее вязкость увеличивается, проскальзывание уменьшается, крыльчатка вентилятора блокируется на валу, и поток воздуха поступает на радиатор для его охлаждения. Это приводит к снижению температуры ОЖ, соответственно снижается температура воздуха, поступающего на биметаллическую пластину, она возвращается в исходное положение, открывается клапан, и жидкость выдавливается в резервную камеру.

В результате этого вискомуфта вентилятора перестает блокировать крыльчатку, она начинает проскальзывать, и процесс охлаждения радиатора прекращается. Таким образом, получается, что режим работы вентилятора охлаждения зависит от температуры ОЖ.

Просмотрев видео,

вы получите дополнительную информацию о работе такой системы.
Что же касается возможности проверить работу вискомуфты вентилятора, то здесь помощь окажет следующее видео

Эта процедура достаточно простая и понятная. Надо только отметить, что разборку вискомуфты не проводят, в случае если она неисправна, то подлежит только замене.

В работе вискомуфты используется такая характеристика жидкости, как вязкость. Благодаря ее изменению становится возможным реализовать различные режимы работы устройств, зависящие от внешних характеристик. Речь может идти как о создании полного привода, так и об охлаждении радиатора.

znanieavto.ru

Устройство и ремонт вязкомуфты вентилятора охлаждения. Принцип работы вискомуфты

Механическая в системе охлаждения двигателя используется во многих современных моторах, в частности ее применяют такие производители как Мерседес, Фольксваген, БМВ и другие.

Для многих автолюбителей неясен принцип работы этой детали.

Вкратце про вискомуфту : внутри два диска. Один крепится к корпусу, другой к валу. Между ними рабочая жидкость (нечто густое, соплеподобное). Также в одном диске отверстие, закрываемая шариком с пружинным прижимом и штифтом.
Схема работы:
Когда мотор холодный, с радиатора идет холодный воздух, биметаллическая пружина, расположенная по центру диска выпрямлена и давит на штифт. Штифт толкает внутреннюю пружинную подпорку и шарик открывает боковое отверстие в диске, поэтому рабочая жидкость из междискового пространства свободно выбрасывается и не блокирует эти два диска. Вискомуфта вращается с очень сильным проскальзыванием (пальцем тормознуть крыльчатку легко можно), напор воздуха слабый, мотор охлаждается слабо.
Как только термостат на моторе открывается, в радиатор поступает горячая охлаждающая жидкость, потом воздух с радиатора начинает нагревать саму вискомуфту и биметаллическую пластину. Эта пластина начинает выгибаться НАРУЖУ, высвобождая постепенно штифтик. Давление передаваемое через него на пружинную скобу шарика ослабевает и в какой-то момент шарик намертво закрывает отверстие во внутреннем диске. Рабочей жидкости вискомуфты деваться более некуда и она остается МЕЖДУ дисками. Следовательно, проскальзывание РЕЗКО уменьшается и мы слышим вой воздуха под капотом, будем считать, что крыльчатка блокирована на валу. Ни дай бог палец сунуть — оторвет!!! Мотор начинает охлаждаться, и в какой-то момент биметаллическая пластина, остывая, распрямляется, давит на штифт, тот на пружинную скобу, та высвобождает шарик, дырка в диске открывается и рабочая жидкость выбрасывается из междискового пространства, значит крыльчатка опять начинает сильно проскальзывать.
Исправная муфта при заглушенном двигателе проворачивается с небольшим усилием. Проверка без риска оторвать лишние детали организа:-заводим холодный двигатель,закрываем спер

mixled.ru

Как проверить вискомуфту вентилятора охлаждения

Вязкостная муфта является механическим устройством, передающим вращающий момент с использованием особой вязкой жидкости. Зная, как проверить вискомуфту вентилятора охлаждения, вполне можно самостоятельно определить причину её некорректного функционирования, после чего решить вопрос о целесообразности проведения и объёме ремонтных работ.

Вискомуфта вентилятора охлаждения: где находится и как работает

Изменение скорости вращения вентилятора производится плавно, бесступенчато, мгновенного включения и выключения вентилятора с вискомуфтой никогда не происходит

В полноприводной трансмиссии легковых транспортных средств с продольным положением двигателя стандартной вязкостной муфтой выполняются функции эрзац-дифференциала или специального блокировочного элемента, дополняющего обычный дифференциал. Тем не менее, с конструктивной точки зрения устройство представлено множеством круглых ведущих и ведомых пластинчатых элементов с выступами и отверстиями, которые располагаются внутри полностью водонепроницаемого корпуса, наполненного дилатантной жидкостью.

Скорость вращения вентилятора зависит от нагрева двигателя: чем сильнее нагрета вискомуфта, тем больше открывается впускной канал, и тем больше жидкости поступает в рабочую камеру.

При отсутствии или незначительном объёме автомобильного масла внутри рабочей камеры наблюдается свободное вращение приводного диска. Только в процессе постепенного прогрева двигателя и повышения температурного режима тосола происходит нагрев биметаллической пластины и её расширение, что вызывает раскрытие впускной клапанной системы, проникновение рабочей жидкости внутрь камеры и увеличение скорости вращательных движений вентилирующей крыльчатки. При уменьшении сцепляющего коэффициента заметно увеличивается разница в частоте вращения корпуса и приводного вала вискомуфты, что замедляет работу вентиляторной крыльчатки.

Как проверить вискомуфту (на примере «УАЗ Патриот»)

Система двигательного охлаждения автомобиля «УАЗ Патриот» оснащается стандартной вязкостной муфтой с вентилятором. Это устройство осуществляет надёжную защиту от перегрева посредством включения при выходе температуры двигателя за пределы установленных рабочих показателей. Вязкостная муфта не имеет жёсткого соединения с коленвалом, а запуск холодного мотора вызывает её вращение на малой скорости.

Применение вискомуфты снижает к минимуму роль жалюзи перед радиатором охлаждения, хотя в УАЗах с постоянным приводом вентилятора водителю постоянно приходится управлять жалюзи

Самостоятельно диагностировать в штатном режиме поломку вязкостной муфты очень непросто, но существует несколько способов, позволяющих легко убедиться в работоспособности такого устройства. Чтобы проверить вискомуфту вентилятора охлаждения «УАЗ Патриот», следует присмотреться к состоянию оборотов механизма в условиях включённого холодного и разогретого двигателя.

При холодном движке не могут проявляться посторонние шумы, а оборотистость сохраняется на оптимальных показателях. На разогретом моторе возможно возникновение сбоёв в оборотах или появление нехарактерных звуков.

Чаще всего подобные проблемы вызывает несвоевременная смена масла или поломка подшипников.

К числу основных причин некорректной работы устройства можно отнести и протекание силиконовой жидкости или избыточное уплотнение сальников.

Исправление неполадок своими руками

Стандартная разборка вязкостной муфты предполагает извлечение устройства, демонтаж крыльчатки, выкручивание пары крепёжных шпилек, слив рабочей жидкости, тщательную промывку внутренней части бензином и просушивание. После заливки нового силиконового масла ПМС-10000 устройство монтируется обратно.

Чтобы устранить неполадки в работе вискомуфты или выполнить её замену, необходимо сначала снять устройство:

1. Демонтировать кожух вентилятора, удалив штифты и сняв распорные зажимы.

   Чтобы ключ подошёл, его концы можно обточить болгаркой

2. Зафиксировать приводной ремень в неподвижном положении прижатием к помповому шкиву.

   Прижать ремень нужно между шкивом виски и шкивом ГУРа

3. Ключом на 32 отвинтить гайки, фиксирующие вентилятор на ступице помпы.

   Ключ вставить сверху между двумя лопастями

4. Вращательными движениями снять крыльчатку вентилятора и извлечь вискомуфту.

Если причиной некорректной работы вискомуфты является утечка из основания силиконовой жидкости, то выполняются следующие действия:

1. Разбирается демонтированная из водяного насоса вязкостная муфта.
2. Аккуратно снимается штифт, так как на поверхности устройства располагается пластина с пружиной, прикрывающей отверстие.
3. Устройство ставится горизонтально, а внутрь при помощи специального шприца аккуратно и медленно заливается смазка в количестве 15–30 мл.
4. С поверхности при помощи ветоши удаляется вся излишняя силиконовая жидкость.
5. После установки штифта устройство монтируется на прежнее место.

При наличии несвойственных разнообразных шумов в радиаторе охлаждения потребуется выполнить замену подшипника. С этой целью необходимо слить масло и разобрать узел при помощи специального съёмника. После установки нового подшипника устройство монтируется в обратном порядке, после чего заливается новая силиконовая жидкость.

Специальное автомобильное устройство — вязкостная муфта, вращающая при помощи жидкости охлаждающий вентилятор, достаточно часто выходит из строя. Самостоятельно удаётся устранить только самые простые поломки, поэтому в наиболее сложных случаях необходимо обращаться в сервисный центр к автомеханикам, специализирующимся на работе с такими видами устройств.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Что такое вискомуфта вентилятора охлаждения автомобиля

Название такой детали, а тем более, как она выглядит, знают не многие. В основном, ремонт и заменой занимаются автослесари, механики. Опытные мастера делают ремонт своими руками, например, для жесткого соединения с вентиляторным валом, в вискомуфте высверливают отверстия, нарезают резьбу метчиком и вкручивают болты. Разберем подробнее, что такое вискомуфта, признаки неисправностей, способах самостоятельного ремонта.

Содержание статьи:

1. Работа вискомуфты вентилятора охлаждения.
2. Как проверить вязкостную муфту?
3. Ремонт вискомуфты.
4. Как разобрать муфту?



Работа вискомуфты вентилятора охлаждения

Вискомуфта, она же вязкостная мутфа (от латинского viscosus — вязкий) — устройство механического типа, которое обеспечивает передачу крутящего момента с помощью вязкой жидкости.

В этом видео смотрите, что такое муфта в устройстве вентилятора охлаждения

Принцип работы вязкостной муфты осуществляется благодаря ременной передаче, которая соединяет ротор муфты и шкив коленвала ДВС. Также, есть конструкции автомобилей, в которых муфта устанавливается напрямую на коленчатый вал или распредвал.

Для того, чтобы понять, как работает вязкостная муфта, нужно разобраться из чего она состоит.

Устройство состоит из:

1. Пружина.
2. Пластина биметалл.
3. Впускной канал В.
4. Впускной канал А.
5. Камера.
6. Возвратный клапан.
7. Возвратный клапан.
8. Пружины задняя.
9. Резервуар передний.
10. Ротор.
11. Корпус устройства.
12. Вал ротора.
13. Корпус подшипника.
14. Резервуар задний.
15. Пластина задняя.
16. Ротор.
17. Пластина передняя.
18. Крышка.

Из-за сложной конструкции устройства, цена вискомуфты вентилятора, относительно, высокая.

В автомобилях, где установлены редкие модели муфты, при невозможности отремонтировать ее и найти новый такой механический узел, владельцам приходится незначительно переоборудовать и установить электрический вентилятор охлаждения.В этом видео просто и понятно показано, как определить вискомуфта исправно работает или нет. Не упускаем возможности почерпнуть полезную информацию, смотрим:



Как проверить вязкостную муфту

Ресурс этого устройства в конструкции машины рассчитан на прохождение 200 тысяч км пробега.

Чтобы проверить, хорошо ли работает вентилятор и муфта, надо знать признаки неисправностей этих деталей:

1. Если двигатель быстро греется, то это первый признак неисправности вискомуфты. Появляется это по причине выхода геля или не своевременного срабатывания биметаллических пластин. При таком раскладе дел, когда мотор сильно нагревается вентилятор или крутится с низкой частотой вращения, либо вообще не включается.
2. Вентилятор охлаждения начинает крутиться, когда двигатель еще холодный. Это происходит из-за изменения свойств геля, застывании смазки и выходе из строя других элементов вискомуфты.

Причины выхода из строя или плохой работы вискомуфты:

1. Выработался ресурс.
2. Механическое повреждение.
3. Подшипник выработал свой ресурс или сломался раньше времени.
4. Торцевое биение крыльчатки вентилятора. Сломана часть лопасти пропеллера.
5. Отсутствие смазки вала муфты.
6. Загрязнение соединения муфты.

Преимущества и недостатки вентилятора с приводом через вязкостную муфту:

• Более надежный вентилятор с вискомуфтой нежели электровентилятора. Часто бывает, что после зимы, электроприводы вентилятора выходят из строя и нарушается электронная схема управления пропеллером.

Преимущество вискомуфты в том, что в ней нет электроники и электричества.

• Вискомуфта обеспечивает большую мощность, вентилятор вращается с большей частотой вращения. Если муфта жестко сидит на коленвале ДВС, то скорость вращения очень большая.

Мощность муфты, соединенный с коленчатым валом, составляет несколько кВатт (киловатт). А мощность электрических вентиляторов имеет мощность несколько десятков Ватт. Благодаря этому, в сельхозтехнике, военной технике, спецтехнике применяется именно вентилятор с вискомуфтой.



Минусы вискомуфты:

• Сложная конструкция, труднее делать ремонт. Дешевле выходит купить новый узел в сборе.
• Имеет хорошую массу. Вес на коленвал ДВС значительный.
• Контроль включения по температуре не совсем правильный. Есть погрешности включения и отключения вентилятора охлаждения.
• На больших оборотах есть повышенный уровень шума.
• По графику приходится делать дозаправку гелем или маслом с нужной вязкостью.
• Вискомуфта частично забирает мощность двигателя.

Этот список недостатков вискомуфт повлиял на решение владельцев автоконцернов. Они отказались от использования таких устройств в легковых автомобилях.



Ремонт вискомуфты своими руками

Если это устройство перестало работать, то сначала надо заправить его гелем или спецмаслом.

Специалистов, которые могут починить вискомуфту не много. Иногда дешевле и быстрее выходит купить новое устройство или перейти на электровентилятор.

Чтобы установить вентилятор охлаждения ДВС с электроприводом, нужны следующие детали:

1. Сам вентилятор с электрическим приводом.
2. Провода площадью сечения 6 мм2.
3. Предохранитель на 40 Ампер.
4. Реле-регулятор на 30 Ампер или более.
5. Термореле, например, от жигулей, которое срабатывает при нагреве двигателя до 87 градусов.

Термореле можно приклеить к радиатору или рядом с термостатом на металлическую поверхность.

После этого, надо сделать схему подсоединения, как на автомобилях Ваз. Вазовская электросхема подключения вентилятора прослужит около 5 лет.



Как разобрать муфту

1. Первым делом снимаем вентилятор охлаждения. Как правило, для его снятия надо выкрутить 3 или 4 болта.
2. Осматриваем муфту.
3. Демонтируем ее.

Если муфта разборная, то можно отремонтировать ее:

• Для этого, сначала сливаем масло через спецотверстие.
• Снимаем пластину, которая закрывает подшипник.
• Подшипник снимают съемником. Можно сделать съемник своими руками, можно купить.
• Запрессовывают новый подшипник.
• Ставят пластинку.
• Заливают гель или масло.
• Крепят вентилятор.

Как можно узнать, достаточно ли залито жидкости в вискомуфту? Если, при остановке двигателя, вентилятор резко останавливается, то мало залито жидкости.

Масло в вискомуфту рекомендуется заливать на силиконовой основе. Заправку делают шприцом.

Если есть механические поломки, то его не ремонтируют.

Замена старой и установка новой вискомуфты — это работа легкая, ее может сделать даже новичок. После демонтажа устройства, надо снять крыльчатку вентилятора. Установить новую муфту. При установке новой муфты надо затянуть болты сильно, но не сорвав резьбу. Затем надо установить вентилятор на место.

рекомендуемые красные





autostuk.ru

LADA.Система курсовой устойчивости ESC

Система электронного контроля устойчивости (ESC):

Не оставляет заносу ни единого шанса

Потеря контроля при прохождении поворота

Водитель превысил скорость, из-за чего ему пришлось резко тормозить в крутом повороте.

В обычной ситуации, автомобиль под воздействием силы инерции должен был бы заскользить на обочину.

Система ESC притормаживает заднее колесо, движущееся по внутреннему радиусу поворота, уменьшив радиус движения и позволив автомобилю благополучно вписаться в вираж.

Внезапно появившееся препятствие

При внезапном возникновении препятствия, экстренного торможения может оказаться недостаточно. Для предотвращения столкновения водителю нужно тормозить и выполнять маневр уклонения одновременно.

Поскольку  колеса автомобиля без ESC блокируются, то машина перестает реагировать на повороты руля и уклониться от столкновения с препятствием становится невозможным и автомобиль срывается в занос.



Система ESC притормаживает переднее колесо, движущееся по внешнему радиусу поворота  и автомобиль уверенно объезжает препятствие.



Юбилей безопасности

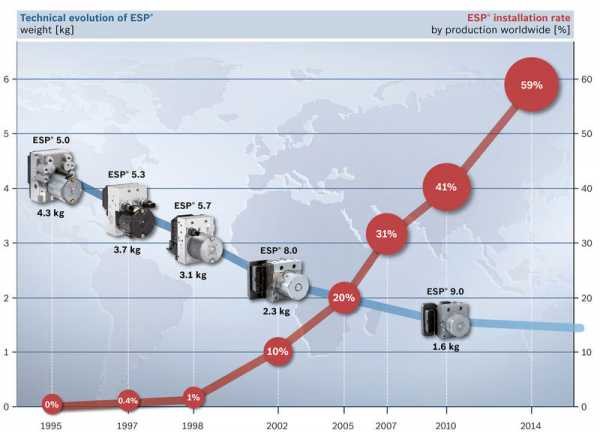

BOSCH отмечает очередной юбилей. В 2015 году исполняется 20 лет с момента разработки и внедрения программы электронной стабилизации автомобиля ESP®.



История успеха компании началась в 1978 г., когда она первой в мире создала и запустила в серийное производство ABS – антиблокировочную систему с электронным управлением, которая стала основой для всех следующих систем активной безопасности.



В 1986 г. за ней последовала противобуксовочная система ASR/TCS,

а в 1995 г. – программа электронной стабилизации ESP® / ESC.



Уже с 2009 года BOSCH совместно с АВТОВАЗом реализует в нашей стране программу популяризации систем активной безопасности автомобиля среди российских автомобилистов.







Сегодня производятся модели LADA Granta и LADA Kalina, которые оснащены системой электронного контроля устойчивости (ESC).

Для LADA Vesta система ESC будет входить

во все базовые комплектации.

Система ESC активна постоянно. Сигналы датчиков обрабатываются микрокомпьютером, который с частотой 25 раз в секунду проверяет, соответствуют ли управляющие усилия водителя фактическому направлению движения. Если автомобиль движется в другом направлении, то система распознает критическую ситуацию и немедленно реагирует на нее – независимо от водителя.



Для возвращения автомобиля на заданную траекторию здесь используется тормозная система. Благодаря выборочному притормаживанию отдельных колес, система создает нужную противодействующую силу, и машина ведет себя так, как того хотел водитель.

Система ESC не только инициирует вмешательство тормозной системы, но может также заставить двигатель ускорить ведущие колеса. Таким образом, в пределах законов физики, автомобиль надежно удерживается на заданной траектории.

Система ESC включает в себя функции Антиблокировочной системы (ABS) и  Противобуксовочной системы (TCS), но при этом имеет несколько конструктивных отличий. В то время как ABS и TCS служат для корректировки продольной динамики автомобиля, ESС дополнительно улучшает поперечную динамику, обеспечивая устойчивое движение во всех направлениях.

ABS (Anti-lock Braking System) — Антиблокировочная система



Система предотвращает блокирование одного или нескольких колес при торможении, сохраняя управляемость автомобиля и возможность быстрой и безопасной остановки.

Датчики скорости измеряют скорость вращения колес и передают электрические сигналы на блок управления. На основе этих сигналов вычисляется степень пробуксовки между колесами и дорожным покрытием. При склонности одного или нескольких колес к блокировке молниеносно включается ABS и поддерживает тормозное давление постоянным или уменьшает его. Таким образом, предотвращается блокирование колес, и автомобиль реагирует на управляющие команды водителя.

TCS (Traction Control System) — Противобуксовочная система



Система предотвращает пробуксовку колес при трогании с места или ускорении, обеспечивая оптимальную тягу автомобиля. Система уменьшает передаваемый двигателем крутящий момент и при необходимости притормаживает отдельные колеса, чтобы быстро привести сцепление ведущих колес к оптимальному уровню.

Если при разгоне колесо начинает вращаться слишком быстро, то средства контроля предпринимают корректирующие действия, за счет притормаживания колеса, так и в снижении передаваемого крутящего момента. Противобуксовочная система обеспечивает уверенный разгон автомобиля и надежное сцепление колес с дорожным покрытием.

Единственное, что ESC сделать не в состоянии – это выбрать за водителя верную траекторию движения.



 Тем не менее она исправляет большинство водительских ошибок,

сокращая шансы аварийных ситуаций.



www.lada.ru

Электронный контроль стабильности — Electronic stability control

управление светом ESC

Электронный контроль устойчивости ( ESC ), также упоминается как система стабилизации ( ESP ) или динамического контроля устойчивости ( DSC ), представляет собой компьютеризированную технологию , которая улучшает стабильность автомобиля путем обнаружения и уменьшения потери тяги ( заноса ). Когда ESC обнаруживает потерю рулевого управления, она автоматически задействует тормоза , чтобы помочь «порулить» транспортное средство , где водитель намеревается ехать. Торможение автоматически применяется к колесам по отдельности, например в качестве внешнего переднего колеса , чтобы противостоять поворачиваемости или внутреннее заднее колесо , чтобы противостоять поворачиваемость . Некоторые системы ESC также снижают мощность двигателя до управления не восстанавливаются. ESC не улучшает повороты транспортного средства; вместо этого, это помогает минимизировать потерю контроля.

По данным американского Национального управления по безопасности дорожного движения и Страхового института безопасности дорожного движения в 2004 и 2006 годах соответственно, одна треть смертельных случаев можно было бы предотвратить путем использования технологии. ESC является обязательным в новых автомобилей в США и странах Европейского Союза с 2012 и 2014, соответственно.

история

В 1983 году электронный полное производство Каретный противоскольжения контроль был введен на Toyota Crown . В 1987 году Mercedes-Benz , BMW и Toyota представила свои первые системы тяги управления . Антипробуксовочная система работает путем применения индивидуального колеса торможения и дроссель держать сцепление при ускорении , но, в отличие от ESC, он не предназначен для помощи в управлении.

В 1990 году Mitsubishi выпустила Diamante (Sigma) в Японии. Он показал новую систему с электронным управлением активной трассировки и контроля тяги (первая интеграцией этих двух систем в мире) , что Mitsubishi , разработанном (см Mitsubishi AWC ). Просто по имени TCL в 1990 году, система в настоящее время превратилась в современную Мицубиси Активный Skid и Traction Control (АНТК) системы. Разработанный , чтобы помочь водителю сохранить намеченную линию через угол; бортовой компьютер мониторинг несколько операционных параметров транспортного средства с помощью различных датчиков. Когда слишком много дроссельной заслонки используется при съемке кривого, мощность двигателя и торможение автоматически регулируется для обеспечения надлежащей линии , проходящих через кривой и обеспечить надлежащее количество тяги при различных условиях дорожного покрытия. В то время как обычные системы тяги управления в то время показал только функция контроля проскальзывания, недавно разработанная система TCL Мицубиси имела превентивный (активную) функцию безопасности , которая улучшила ход трассировку производительность за счет автоматической регулировки тягового усилия ( так называемый «контроль следа») , тем самым сдерживая развитие чрезмерного бокового ускорения при повороте. Хотя это и не «надлежащая» современная система контроля стабильного положения , проследить управление контролирует угол, положение дроссельной заслонки и индивидуальные скорости рулевого колеса , хотя нет никакого поворота вокруг вертикальной оси входного сигнала. Стандартная функция контроля проскальзывания колес Этой системы TCL в позволяет лучше сцепление на скользкой поверхности или при прохождении поворотов. В дополнении к индивидуальному эффекту системы TCL, он также работает совместно с электронным управлением подвеской и Диамантом четырхся колес , которые оборудованная Мицубиси , чтобы улучшить общую управляемость и производительность.

BMW, работая с компанией Robert Bosch GmbH и Continental Automotive Systems , разработал систему снижения двигателя крутящего момента , чтобы предотвратить потерю контроля и применил его к большей части BMW модельного ряда за 1992 год за исключением серии l3 (E30 и некоторые коды шасси E36) , которые могли бы заказывается с зимним пакетом, который пришел с самоблокирующимся дифференциалом, подогрев сидений и зеркал. С 1987 по 1992 год, Mercedes-Benz и Robert Bosch GmbH совместно разработали систему под названием Elektronisches Stabilitätsprogramm ( «Электронная система курсовой устойчивости», торговую марку , как ESP) для контроля бокового проскальзывания.

Вступление

В 1995 году три производители автомобилей ввели системы ESC. Mercedes-Benz, поставляется фирмой Bosch, был первым реализовать ESP с их Mercedes-Benz S 600 купе . В том же году BMW, поставляемый Bosch и ITT Automotive (позже купленной Continental Automotive Systems) представила систему на BMW 7 -й серии (E38) (DSC III).

Toyota «s Система курсовой устойчивости ( VSC система) (также в 2004 году, превентивная система под названием Vehicle Dynamics Integrated Management (VDIM) появился на Toyota Crown Majesta в 1995 году.

General Motors (GM) работал с Delphi Automotive и представила свою версию ESC под названием «StabiliTrak» в 1996 году за 1997 модельного года на некоторых Cadillac моделей. StabiliTrak было сделано стандартное оборудование на всех внедорожников GM и фургонов , продаваемых в США и Канаде к 2007 году для некоторых коммерческих и быстроходных транспортных средств , за исключением. Хотя название «StabiliTrak» используется на большинстве автомобилей General Motors на рынке США, идентичность «Электронный контроль устойчивости» используется для GM зарубежных брендов, таких как Opel, Holden и Saab , за исключением случая Сааб 9-7X , который также использует название «StabiliTrak». В том же году Cadillac представил интегрированное средство обработки и управления программным обеспечением системы, называемой интегрированной системы управления шасси ( ICCS ), на Cadillac Eldorado . Это включает в себя омнибусный компьютерную интеграцию двигателя, контроль тяги, электронная система контроля устойчивости StabiliTrak, рулевого управления и адаптивной бесступенчатой подвески дорожного зондирования (CVRSS), с целью улучшения способности реагировать на действия водителя, производительности и общей безопасности, похож на Toyota / Lexus интегрированного управления динамикой автомобиля.

В 1997 году Audi представила первый серийный серии ESP для полноприводных автомобилей ( Audi A8 и Audi A6 с Quattro (система привода на четыре колеса)). В 1998 году Volvo Cars стали предлагать свою версию ESC называется динамической стабилизации и противобуксовочная система ( DSTC ) на новом Volvo S80 . В то же время, другие исследовали и разработали свои собственные системы.

Во время лосей теста (сворачивает , чтобы избежать препятствий), который стал известен в Германии как «тест лося», шведский журналист Роберт Коллин из Teknikens Värld (Мир технологий) в октябре 1997 года катал Mercedes A-Class (без ESC) на 78 км / ч. Потому что Mercedes-Benz поддерживает репутацию безопасности, они вспомнили и модернизированы 130000 автомобилей A-класса с ESC. Это вызвало значительное снижение аварий и количество автомобилей с ESC розой. Наличие ESC в небольших автомобилей , как A-Class воспламеняется тенденция на рынке , таким образом , ESC стал доступен для всех моделей , по крайней мере в качестве опции.

Форд версия «S ЭСК, называется AdvanceTrac, была запущена в 2000 году Форд позже добавил рулонный контроль устойчивости к AdvanceTrac который был впервые представлен в Volvo XC90 в 2003 году , когда Volvo Cars полностью принадлежит Ford , и в настоящее время реализуются во многом транспортные средства Форда.

Форд и Toyota объявили , что все их автомобили Северной Америки будут оснащены стандартной ESC к концу 2009 года (это был стандарт на Toyota внедорожников с 2004 года и после 2011 модельного года, все автомобили Lexus, Toyota и Scion есть ESC ; последний , чтобы это была модель 2011 года Scion тС ). Однако, как последние в ноябре 2010 года, Ford по- прежнему продает модели в Северной Америке без ESC. General Motors сделал аналогичное заявление на конец 2010 года.

В 2009 году Европейский Союз решил сделать ESC обязательным. С 1 ноября 2011 года, ЕС утверждение типа предоставляется только для моделей , оснащенных ESC. К 1 ноября 2014 года, ESC требуется для всех вновь зарегистрированных автомобилей в ЕС.

NHTSA требует , чтобы все новые пассажирские автомобили , продаваемые в США , должны быть оборудованы ESC от 2012 модельного года, и оценивает это предотвратит 5,300-9,600 ежегодных смертельных случаев. Аналогичное требование было предложено для новых тягачей и некоторых автобусов, но она еще не была завершена.

операция

Во время обычной езды, ESC работает в фоновом режиме, непрерывный мониторинг рулевого управления транспортного средства и направление. Он сравнивает намеченное направление водителя (определяется с помощью измеренного угла поворота рулевого колеса) к фактическому направлению автомобиля (определяется посредством измеренного бокового ускорения, вращения транспортного средства (рыскания), а также индивидуальных скоростей дорожного колеса).

ESC вмешивается только тогда , когда он обнаруживает возможные потери рулевого управления, то есть , когда транспортное средство не будет , где водитель руля. Это может произойти, например, когда занос при экстренной уклончивой сворачивает, или избыточную поворачиваемость при плохо судили повороты на скользкой дороге или аквапланировании . Во время вождения высокой производительности, ESC может вмешиваться , когда нежелательные, потому что рулевое управление вход не всегда может быть показателем предполагаемого направления движения (т.е. контролируется дрейфующим ). ESC оценивает направление заноса, а затем применяет тормоза на отдельных колес асимметрично, чтобы создать крутящий момент относительно вертикальной оси транспортного средства, противодействие заносу и в результате чего транспортное средство в соответствии с требуемым направлением водителя. Кроме того, система может снижать мощность двигателя или управлять передачей , чтобы замедлить автомобиль вниз.

ESC может работать на любой поверхности, от сухого тротуара замерзшим озерам. Он реагирует на и корректирует занос гораздо быстрее и эффективнее, чем обычный человеческий водитель, часто до того, как водитель осознает любую неминуемую потерю контроля. Это привело к некоторому беспокойству, что ESC может позволить водителям стать самоуверенными в обращении их транспортного средства и / или их собственных навыках вождения. По этой причине системы ESC обычно предупреждает водителя, когда они вмешиваться, так что водитель знает, что ограничивает обработку качества автомобиля были достигнуты. Большинство активировать индикатор приборной панели свет и / или предупредительный тональный сигнал; некоторые намеренно позволяют исправленному курс транспортного средства отклоняться очень немного от направления водителя-заповедал, даже если можно более точно соответствовать его.

Все производители ESC подчеркивают, что система не является повышение производительности, ни замена для безопасной практики вождения, а технология безопасности, чтобы помочь водителю в восстановлении от опасных ситуаций. ESC не увеличивает тягу, так что не позволяет быстрее поворотов (хотя это может способствовать более контролируемые поворотам). В более общем плане, ESC работает в пределах обработки и доступной тяги транспортного средства между шинами и дорогой. Безрассудный маневр все еще может превысить эти пределы, что приводит к потере контроля. Например, во время глиссирования, колесо, что ESC будет использовать, чтобы исправить занос может потерять контакт с поверхностью дороги, снижая его эффективность.

В связи с тем, что контроль стабильности может быть несовместимо с вождением высокоэффективная (т.е. когда водитель намеренно теряет сцепление с дорогой, как в дрейфующих), многие транспортные средства имеют более-ездить управления, который позволяет системе быть частично или полностью отключить. В простых системах, одна кнопка может отключить все функции, в то время как более сложные расстановки могут иметь переключатель в многопозиционном или никогда не могут быть были полностью выключено.

эффективность

Многочисленные исследования во всем мире подтверждают , что ESC является очень эффективным средством , помогающим водителю сохранить контроль над автомобилем, тем самым спасая жизни и снижение тяжести ДТП. Осенью 2004 года в США, Национальное шоссе и администрация безопасности дорожного движения подтвердили международные исследования, высвобождая результаты полевых исследований в США ESC эффективности. NHTSA в США пришли к выводу , что ESC снижает количество аварий на 35%. Кроме того, внедорожников (SUV) с контролем устойчивости участвуют в 67% меньше аварий , чем легковые автомобили без системы. Соединенные Штаты Страховой институт дорожной безопасности (IIHS) выпустил свое собственное исследование в июне 2006 года показывает , что до 10000 ДТП со смертельным исходом в США можно было бы избежать ежегодно , если все транспортные средства были оборудованы ESC. Исследование ИСБД к выводу , что ESC уменьшает вероятность всех аварий со смертельным исходом на 43%, ДТП со смертельным исходом одного транспортного средства на 56%, и со смертельным исходом опрокидывания одного транспортного средства на 77-80%.

ESC описывается как наиболее важный шаг вперед в автомобильной безопасности со стороны многих экспертов, в том числе Николь Нейзон, Администратор NHTSA, Джим гостей и Дэвид Чемпион Потребителей Союза Международная автомобильная федерация (FIA), Aware E-безопасности , Csaba Csere, редактор автомобиля и водителя, и Джим Гилл, долгое время ESC поборник Continental Automotive Systems. Программа оценки новых автомобилей европейских (EuroNCAP) «настоятельно рекомендует» , что люди покупают автомобили , оснащенные контролем стабильности.

IIHS требует , чтобы транспортное средство должно иметь ESC как доступный вариант для того , чтобы претендовать на их Пика Top Safety награду за защиту пассажиров и предотвращения аварий.

Компоненты и дизайн

ESC , включает в себя управление скоростью поворота вокруг вертикальной оси в антиблокировочной тормозной системой (ABS). Рыскания являются вращением вокруг вертикальной оси; т.е. спиннинг влево или вправо. Антиблокировочная система тормозов включить ESC для тормоза отдельных колес. Многие системы ESC также включать в себя систему контроля тяги (TCS или ASR), который воспринимает привод колеса скольжения при ускорении и индивидуально тормоза проскальзывания колеса или колес и / или уменьшает избыточную мощность двигателя до тех пор , пока контроль восстанавливается. Однако, ESC служит другой цели от этого АБС или Traction Control.

Система ESC использует несколько датчиков для определения того, что водитель хочет (вход). Другие датчики указывают фактическое состояние транспортного средства (ответ). Алгоритм управления сравнивает вход драйвера для ответа транспортного средства и решает, в случае необходимости, применять тормоза и / или уменьшить дроссельную заслонку с помощью сумм , рассчитанных через пространство состояний (набор уравнений , используемые для моделирования динамики автомобиля). Контроллер ESC может также получать данные из команды и выдают на другие контроллеры на транспортном средстве , таком , как все системы привода колеса или активной системы подвески для повышения устойчивости транспортного средства и управляемость.

Датчики, используемые для ESC должны передавать данные в любое время для того, чтобы обнаружить возможные дефекты как можно скорее. Они должны быть устойчивы к возможным формам вмешательства (дождь, отверстие в дороге и т.д.). Наиболее важные датчики являются:

• Датчик угла поворота рулевого колеса: определяет , предназначенное вращение водителя; т.е. когда водитель хочет управлять. Этот вид датчика часто основываются на AMR-элементах .
• Рыскания датчика скорости : измеряет скорость вращения автомобиля; т.е. насколько автомобиль на самом деле вращается. Данные от датчика поворота вокруг вертикальной оси сравниваются с данными от датчика угла поворота рулевого колеса , чтобы определить , регулирующее действие.
• Боковой датчик ускорения: часто акселерометр
• Датчик скорости колеса: измеряет скорость вращения колеса.

Другие датчики могут включать в себя:

• Продольный датчик ускорения: по аналогии с боковым датчиком ускорения в конструкции, но может предложить дополнительную информацию о дорожном поле, а также обеспечить еще один источник ускорения транспортного средства и скорость.
• Датчик скорости рулона: похож на датчик скорости поворота вокруг вертикальной оси в дизайне, но и повышает точность воспроизведения модели транспортного средства контроллера и исправить ошибки, при оценке поведения транспортного средства только из других датчиков.

ESC использует гидравлический модулятор, чтобы гарантировать, что каждое колесо получает правильное тормозное усилие. Аналогичный модулятор используется в ABS. АБС необходимо снизить давление во время торможения, только. ESC, кроме того, необходимо увеличить давление в определенных ситуациях и активный вакуумной тормозной блок бустера может быть использован в дополнении к гидравлическому насосу, чтобы удовлетворить эти жесткие градиенты давления.

Мозг системы ESC является электронный блок управления (ЭБУ). Различные методы управления встроены в него. Часто, тот же ЭБУ используется для различных систем одновременно (ABS, система контроля тяги, климат — контроль и т.д.). Входные сигналы поступают через входную цепь-к цифровому контроллеру. Желаемое состояние транспортного средства определяется на основании угла поворота рулевого колеса, его градиента и скорости колеса. Одновременно датчик рыскания измеряет фактическое состояние. Контроллер вычисляет необходимую тормоз или ускорение силы для каждого колеса и направляет через схемы возбуждения клапанов гидравлического модулятора. Через Controller Area Network интерфейса ЭБ соединен с другими системами (АБС и т.д.) , с тем , чтобы не дать противоречивые команды.

Многие системы ESC имеют «выключено» переопределить переключатель таким образом, водитель может отключить ESC, который может быть желательным , когда плохо застрял в грязи или снегу, или вождения на берегу, или при использовании меньшего размера запасное колесо , которое будет мешать с датчиками , Некоторые системы также предлагают дополнительный режим с поднятыми порогами , так что водитель может использовать пределы сцепления с менее электронным вмешательством. Тем не менее, ESC по умолчанию «ON» , когда зажигание будет перезагружен. Некоторые системы ESC , которые испытывают недостаток в «выключатель», например, на многих современных автомобилях Toyota и Lexus, могут быть временно отключены через незарегистрированную серию педаль тормоза и стояночный тормоз операций. Кроме того, датчик отсоединив скорость колеса является еще одним способом отключения большинства систем ESC. Реализация ESC на новых автомобилей Ford , не может быть полностью отключена , даже через использование «выкл». ESC будет автоматически активировать на высоких скоростях, и ниже, если он обнаруживает занос с нажатой педалью тормоза.

Наличие и стоимость

ESC построен на вершине антиблокировочной тормозной системы, а также все ESC оборудованные транспортные средства оснащены контролем тяги. Компоненты ESC включать в себя датчик угловой скорости, боковой датчик ускорения, датчик рулевого колеса, а также модернизированный интегрированный блок управления. В США федеральные правила требуют , чтобы ESC устанавливается в качестве стандартной функции на всех легковых автомобилей и легких грузовиков по состоянию на 2012 модельного года. Согласно исследованиям Национальной администрации безопасности дорожного движения, ABS в 2005 году стоил примерно US $ 368; ESC стоит $ 111 дальнейшего США. Розничная цена ESC меняется; как отдельный вариант он продается в розницу всего за $ 250 USD. ESC был когда — то редко предлагается в качестве единственного варианта, и как правило , не доступны для установки на вторичном рынке. Вместо этого, он часто в комплекте с другими признаками или более дорогими наличниками, поэтому стоимость пакета , который включал ESC в несколько тысяч долларов. Тем не менее, ESC считается весьма рентабельным и он может заплатить за себя в уменьшенных страховых премий.

Наличие ESC легковых автомобилей варьируется между производителями и странами. В 2007 году, ESC была доступна примерно 50% новых североамериканских моделей по сравнению с примерно 75% в Швеции. Тем не менее, осведомленность потребителей влияет на покупки модели таким образом, что примерно 45% автомобилей, продаваемых в Северной Америке и Великобритании были приобретены с ESC, контрастирующий с 78-96% в других европейских странах, таких как Германия, Дания и Швеция. В то время как несколько автомобилей были ESC до 2004 года, повышение уровня информированности приведет к увеличению числа транспортных средств с ESC на рынке подержанных автомобилей.

ESC доступна на автомобилях, внедорожников и пикапов из всех крупных автопроизводителей. Роскошные автомобили, спортивные автомобили, внедорожники, кроссоверы и, как правило , оборудованы ESC. Автомобили среднего размера были также постепенно завоевывают, хотя модельный год 2008 -го Nissan Altima и Ford Fusion предлагаются только ESC на их V6 автомобилях двигателя оборудованных; Однако, некоторые средние автомобили, такие как Honda Accord было это в качестве стандартного оборудования на то. В то время как ESC включает в себя контроль тяги, есть транспортные средства , такие как 2008 Chevrolet Malibu LS 2008 Mazda6 и 2007 Lincoln MKZ , которые имеют контроль тяги , но не ESC. ESC редка среди малолитражки автомобилей с 2008 года 2009 Toyota Corolla в США (но не Канада) имеет контроль стабильности в качестве опции $ 250 на всех урезает ниже , что из РРС , который имеет его в качестве стандарта. В Канаде в 2010 Mazda3, ESC как вариант на СЧ GS подрезать как часть пакета люка, и стандарт на топ-оф-лайн GT версии. 2009 Ford Focus имеет ESC в качестве опции для моделей S и SE и стандарт на моделях SEL и SES

В Великобритании, даже массовый рынок супермини , таких как Ford Fiesta Mk.6 и VW Polo Mk.5 поставляются с ESC в качестве стандарта.

ESC также доступна на некоторых домах двигателя. Сложные системы ESC и ESP (включая Ролл контроль стабильности) доступны для многих коммерческих транспортных средств, в том числе транспортных грузовых автомобилей, прицепов и автобусов от таких производителей, как Bendix Corporation , WABCO Daimler , Scania AB и Прево и легких пассажирских транспортных средств.

ChooseESC ! кампания, в ведении ЕС eSafetyAware! Проект, обеспечивает глобальную перспективу ESC. Один ChooseESC! Издание показывает наличие ESC в странах — членах ЕС.

В США, Страховой институт безопасности дорожного сайта показывает наличие ESC в отдельных моделях США и на веб-сайте Национальной администрации безопасности дорожного движения США перечисляет модели с ESC.

В Австралии , Национальные Дороги и Ассоциация автомобилистов NRMA показывает наличие ESC в австралийских моделях.

Будущее

Рынок ESC быстро растет, особенно в европейских странах, таких как Швеция, Дания и Германия. Например, в 2003 году в Швеции курс покупки новых автомобилей с ESC было 15%. Шведская администрация безопасности дорожного движения издала настоятельную рекомендацию ESC и в сентябре 2004 года, 16 месяцев, ставка покупки составила 58%. Сильнее рекомендации ESC была предоставлена ​​и в декабре 2004 года, ставка на новых автомобилях покупки достигла 69%, а к 2008 году она выросла до 96%. ESC сторонников во всем мире содействие расширению ESC использования через законодательство и информационно-просветительских кампаний и к 2012 году большинство новых автомобилей должны быть оборудованы ESC.

Подобно тому, как ESC основана на антиблокировочной тормозной системой (ABS), ESC является основой для новых достижений, таких как Ролл контроль стабильности или активная защита от переворачивания, которая работает в вертикальной плоскости, так же, как ESC работает в горизонтальной плоскости. Когда RSC обнаруживает предстоящее опрокидывание (обычно на транспортные грузовики или внедорожники), РНЦ применяет тормоза, уменьшает дроссель, вызывает поворачиваемость, и / или замедляет автомобиль.

Вычислительная мощность ESC облегчает организацию сети активных и пассивных систем безопасности, решение других причин аварий. Например, датчики могут обнаружить, когда транспортное средство слишком внимательно следят и замедлить автомобиль, выпрямить спинки сидений, и затянуть ремни безопасности, предотвращение и / или подготовку к аварии.

регулирование

В то время как Швеция использовали кампании по информированию общественности в целях содействия использованию ESC, другие реализованы или предлагаемого законодательства.

Канадская провинция Квебек была первой юрисдикцией для реализации закона ESC, что делает его обязательным для перевозчиков опасных грузов (без регистраторов данных) в 2005 году.

Соединенные Штаты дальше, требуя ESC для всех легковых автомобилей при 10000 фунтов (4536 кг), поэтапная в регулировании, начиная с 55% 2009 моделей (вступает в силу 1 сентября 2008), 75% из 2010 моделей, 95% из 2011 моделей, и все 2012 моделей.

Канада требует, чтобы все новых пассажирских транспортных средств, чтобы ESC с 1 сентября 2011 года.

Австралийское правительство объявило 23 июня 2009, что ESC будет обязательным с 1 ноября 2011 года для всех новых легковых, проданных в Австралии автомобилей, а также для всех новых автомобилей с ноября 2013 года правительство Новой Зеландии последовали его примеру в феврале 2014 года, что делает его обязательным для всех новых транспортных средств с 1 июля 2015 года со ступенчато выкатными всех подержанных импортных легковых автомобилей, к 1 января 2020.

Европейский парламент также призвал к ускоренному внедрению ESC. Европейская комиссия подтвердила предложение о введении обязательного ESC на всех новые автомобили и коммерческие моделях автомобилей, продаваемые в ЕС с 2012 года, все новые автомобили оборудуются к 2014 году.

Экономическая комиссия Организации Объединенных Наций для Европы прошло глобальные технические правила для согласования стандартов ESC. Глобальные технические правила № 8 ELECTRONIC СТАБИЛЬНОСТЬ СИСТЕМЫ УПРАВЛЕНИЯ был организован в Соединенных Штатах Америки, и основывается на Федеральном Автомашины стандарт безопасности FMVSS126.

названия продуктов

Электронный контроль устойчивости (ESC) является общим термином признан Европейской ассоциации автопроизводителей (АСЕА), Североамериканское общество автомобильных инженеров (SAE), в Ассоциации автопроизводителей Японии и других мировых властей. Тем не менее, производители транспортных средств могут использовать различные торговые наименования для ESC:

• Acura : Vehicle Stability Assist (VSA) (ранее CSL 4-Drive ТКС )
• Alfa Romeo : Vehicle Dynamic Control (VDC)
• Audi : Электронная система курсовой устойчивости (ESP)
• Bentley : Электронная система курсовой устойчивости (ESP)
• BMW : Co инженерный партнер и изобретатель Robert Bosch GmbH и Continental (TEVES) динамического контроля устойчивости (DSC) (включая Dynamic Traction Control)
• Bugatti : Электронная система курсовой устойчивости (ESP)
• Buick : StabiliTrak
• Cadillac : StabiliTrak «и» StabiliTrak3.0 с Active Front Steering (AFS)
• Chery : Электронная система курсовой устойчивости
• Chevrolet : StabiliTrak ; Активный Handling (Corvette и Camaro только)
• Chrysler : Электронная система курсовой устойчивости (ESP)
• Citroën : Электронная система курсовой устойчивости (ESP)
• Daihatsu : Система курсовой устойчивости (VSC)
• Dodge : Электронная система курсовой устойчивости (ESP)
• Daimler : Электронная система курсовой устойчивости (ESP)
• Fiat : Электронный контроль устойчивости (ESC) и Vehicle Dynamic Control (VDC)
• Ferrari : Controllo Stabilità (CST)
• Форд : AdvanceTrac с рулонной контроля устойчивости (RSC) и Interactive Dynamics транспортных средств (IVD) и электронная система стабилизации (ESP) ; Система динамического контроля устойчивости (DSC) (только Австралия)
• General Motors : Stabilitrak
• Honda : Vehicle Stability Assist (VSA) (ранее CSL 4-Drive ТКС )
• Holden : Электронная система курсовой устойчивости (ESP)
• Hyundai : Electronic Stability Program (ESP) , электронный контроль устойчивости (ESC) и Vehicle Stability Assist (VSA)
• Infiniti : Vehicle Dynamic Control (VDC)
• Isuzu : Электронная Система курсовой устойчивости (EVSC)
• Jaguar : система динамического контроля устойчивости (DSC) , и автоматического контроля устойчивости (ASC)
• Jeep : Электронная система курсовой устойчивости (ESP)
• Kia : Электронный контроль устойчивости (ESC) и электронная система курсовой устойчивости (ESP)
• Lamborghini : Электронная система курсовой устойчивости (ESP)
• Land Rover : система динамического контроля устойчивости (DSC)
• Lexus : Vehicle Dynamics Integrated Management (VDIM) с транспортным средством контроля устойчивости (VSC)
• Luxgen : Электронный контроль устойчивости (ESC)
• Линкольн : AdvanceTrac
• Maserati : Maserati программа стабилизации (MSP)
• Mazda : Система динамического контроля устойчивости (DSC) (включая Dynamic Traction Control)
• Mercedes-Benz (соавтор) с Robert Bosch GmbH: Электронная система курсовой устойчивости (ESP)
• Mercury : AdvanceTrac
• MINI : Система динамического контроля устойчивости
• Mitsubishi : Активный Skid и Traction Control многомодовых и активный контроль устойчивости (ASC)
• Nissan : Vehicle Dynamic Control (VDC)
• Oldsmobile : Precision Control System (PCS)
• Opel : Электронная система курсовой устойчивости (ESP) и прицеп курсовой устойчивости (TSP)
• Peugeot : Электронная система курсовой устойчивости (ESP)
• Pontiac : StabiliTrak
• Porsche : Управление Porsche Stability (ПСМ)
• Протон : Электронный контроль устойчивости (ESC) или Vehicle Dynamics Control (VDC)
• Renault : Электронная система курсовой устойчивости (ESP)
• Rover Группа : Система динамического контроля устойчивости (DSC)
• Saab : Электронная система курсовой устойчивости (ESP) или StabiliTrak
• Сатурн : StabiliTrak
• Scania : Электронная система курсовой устойчивости (ESP)
• СИДЕНЬЕ : Электронная система курсовой устойчивости (ESP)
• Škoda : Электронная система курсовой устойчивости (ESP) и электронный контроль устойчивости (ESC)
• Смарт : Электронная система курсовой устойчивости (ESP)
• Subaru : Vehicle Dynamics Control (VDC)
• Suzuki : Электронная система курсовой устойчивости (ESP)
• Тат : Уголок контроль устойчивости (CSC)
• Toyota : либо Система курсовой устойчивости (VSC) и интегрированного управления динамикой автомобиля (VDIM)
• Тесла : Электронный контроль устойчивости (ESC)
• Vauxhall : Электронная система курсовой устойчивости (ESP)
• Volvo : система динамической стабилизации и контроля тяги (DSTC)
• Volkswagen : Электронная система курсовой устойчивости (ESP)

производители системы

Производители системы ESC включают:

Рекомендации

внешняя ссылка

• Bosch ESC Информация
• ChooseESC! объединенная инициатива от Европейской комиссии , eSafetyAware и Euro NCAP
• Список E-безопасности ESC СМИ Статьи из eSafety поддержки
• NHTSA на ESC, включая Положение и перечень американских автомобилей с ESC США
• Канадская ассоциация специалистов по безопасности дорожного движения на ESC
• Транспорт Канады на ESC
• Австралия (Виктория) на ESC
• Европейский ESC Мандат для грузовых автомобилей и карет
• Глен Николсон, «ELECTRONIC CONTROL СТАБИЛЬНОСТИ (ESC),» ВЫПУСК 2007, номер 3, Официальный бюллетень канадской ассоциации специалистов по безопасности дорожного движения
• Андерс Ли, Клаас Tingvall, Мария Крафт, и Андерс Kullgren, «Эффективность ESC (электронная система контроля устойчивости) в снижении реальной жизни аварий и травм,» от 19 Enhanced безопасности транспортных средств конференции 2005
• Изучение австралийского университета Монаша Accident Research Center ESC
• Австралийский Университет Монаша Accident Research Center ESC Follow Up Study
• Г. Bahouth, «реального мира АВАРИЙН ОЦЕНКА контроля стабильности автомобиля (VSC) Technology,»
• Майкл Пейн, «ЭЛЕКТРОННАЯ СТАБИЛЬНОСТЬ УПРАВЛЕНИЕ: ОБЗОР ИССЛЕДОВАНИЙ И ПРАВИЛА» Подготовлен для ДОРОГ И TRAFFIC ОРГАН NSW, 2005

ru.qwertyu.wiki

Электронный контроль устойчивости — это… Что такое Электронный контроль устойчивости?

Электронный контроль устойчивости (англ. Electronic Stability Control, ESC; ЭКУ) — активная система безопасности автомобиля, позволяющая предотвратить занос посредством управления компьютером момента силы колеса (одновременно одного или нескольких). Является вспомогательной системой автомобиля.

Сущность системы

Систему ЭКУ можно рассматривать как расширенный вариант антиблокировочной системы тормозов (АБС). Многие узлы объединены с системой АБС, но, вдобавок к её компонентам, ЭКУ требует наличия таких компонентов, как датчик положения руля и акселерометр, следящий за реальным поворотом автомобиля. При несоответствии показаний акселерометра показаниям датчика поворота руля, система применяет торможение одного (или нескольких) из колёс машины для того, чтобы предотвратить начинающийся занос.

Срабатывает ESP в опасных ситуациях, когда возможна или уже произошла потеря управляемости автомобилем. Путем притормаживания отдельных колес система стабилизирует движение. Она вступает в работу, когда на большой скорости при прохождении правого поворота передние колеса сносит с заданной траектории в направлении действия сил инерции, то есть по радиусу большему, чем радиус поворота. ESP в этом случае притормаживает заднее колесо, идущее по внутреннему радиусу поворота, придавая автомобилю большую поворачиваемость и направляя его в поворот.

Одновременно с притормаживанием колес ESP снижает обороты двигателя. Если при прохождении поворота происходит занос задней части автомобиля, ESP активизирует тормоз левого переднего колеса, идущего по наружному радиусу поворота. Таким образом, появляется момент противовращения, исключающий боковой занос. Когда скользят все четыре колеса, ESP самостоятельно решает, тормозные механизмы каких колес должны вступить в работу. Время реакции ESP — 20 миллисекунд. Работает система на любых скоростях и в любых режимах движения.

Данная система пока является наиболее эффективной системой безопасности. Она способна компенсировать ошибки водителя, нейтрализуя и исключая занос, когда контроль над автомобилем уже потерян, однако её возможности ограничены: если радиус поворота слишком мал или скорость в повороте превышает допустимые границы, никакая программа стабилизации не поможет.

История

В 1987 году Mercedes-Benz и BMW представили первые системы контроля тяги (противобуксовочные системы).

В 1990 году Mitsubishi выпустила в Японии автомобиль марки Diamante (Sigma), оснащенный новой активной электронной системой контроля тяги и курсовой устойчивости, где впервые эти две системы были интегрированы в одну (названная TCL).

BMW совместно с Robert Bosch GmbH и Continental Automotive Systems разработали систему, уменьшающую крутящий момент, передаваемый двигателем колесу, для предотвращения заноса и применили её в модельном ряду BMW 1992 года. С 1987 по 1992 года, Mercedes-Benz and Robert Bosch GmbH совместно разрабатывали систему электронного контроля устойчивости автомобиля и назвали её «Elektronisches Stabilitätsprogramm» (ESP).

История Mercedes-Benz А-класса

Система ESP была создана в 1995 году, но заявить о себе ей удалось только через два года, когда дебютировал первый компактный Mercedes-Benz А-класса. При его проектировании были допущены серьёзные ошибки, которые привели к тому, что новая модель имела склонность к опрокидыванию даже на не очень высокой скорости при выполнении маневров типа «переставка» («лосиный» тест, объезд препятствия).

В Европе разразился скандал; продажи автомобилей Mercedes-Benz А-класса были приостановлены, уже проданные машины — отозваны для устранения недостатков. Перед инженерами компании встала задача: как, не перепроектируя заново автомобиль и сохранив его потребительские качества, решить проблему повышения устойчивости. Эта задача была решена в значительной степени за счет установки с февраля 1998 года соответствующим образом настроенной системы ESP.

Главный контроллер ESP — это два микропроцессора, каждый из которых имеет по 56 КБ памяти. Система позволяет считывать и обрабатывать значения, выдаваемые датчиками скорости вращения колес с 20-миллисекундным интервалом. Помимо А-класса, система ESP является стандартным оборудованием для Mercedes S-класса, E-класса и других. На автомобилях фирмы Daimler-Chrysler применяются системы ESP от лидера в данной области — фирмы Bosch. Системы ESP производства Bosch используют также фирмы Alfa-Romeo, BMW, Volkswagen, Audi, Porsche и другие.

Распространение

Пока Швеция проводит кампании по информированию общественности и продвижению использования систем ЭКУ, другие страны законодательно утверждают необходимость их использования.

Обязательное оснащение автомобилей электронной системой устойчивости вводится, с:

• 1 января 2010 года в Израиле уже стала обязательной.^[1]
• 1 сентября 2011 год в Канаде, для всех новых пассажирских автомобилей.
• 1 ноября 2011 года в Австралии, для всех пассажирских автомобилей.
• с ноября 2011 года в Евросоюзе, для всех продаваемых автомобилей.
• 2011 года в США, для всех пассажирских автомобилей, весом менее 4536 кг (10 000 фунтов).

Последствия применения

Эксперты называют систему ЭКУ самым важным изобретением в сфере автомобильной безопасности после ремней безопасности. Она обеспечивает водителю лучший контроль над поведением автомобиля, следя за тем, чтобы он перемещался в том направлении, куда указывает поворот руля. По данным американского Страхового института дорожной безопасности (IIHS) и Национального управления безопасностью движения на трассах NHTSA (США), примерно одна треть смертельных аварий могла бы быть предотвращена системой ЭКУ, если бы ей были оснащены все автомобили^[2].

Производители

Системы электронного контроля устойчивости производятся:

• Robert Bosch GmbH (под торговой маркой ESP) — крупнейший производитель систем электронного контроля устойчивости автомобиля
• Aisin Advics^[3]
• Bendix Corporation
• Continental Automotive Systems
• Delphi
• Hitachi
• ITT Automotive, с 1998 года входит в состав Continental AG
• Mando Corporation
• Nisshin Kogyo
• Teves, входит в состав Continental AG
• TRW
• WABCO

Названия

• ASC (Active Stability Control) и ASTC (Active Skid and Traction Control MULTIMODE), используется в автомобилях: Mitsubishi
• AdvanceTrac, используется в автомобилях: Lincoln, Mercury.
• CST (Controllo Stabilità), используется в автомобилях: Ferrari.
• DSC (Dynamic Stability Control), используется в автомобилях: BMW, Ford (только в Австралии), Jaguar, Land Rover, Mazda, MINI.
• DSTC (Dynamic Stability and Traction Control), используется в автомобилях: Volvo.
• ESC (Electronic Stability Control), используется в автомобилях: Chevrolet, Hyundai, Kia.
• ESP (Elektronisches Stabilitätsprogramm), Chery, Chrysler, Citroën, Dodge, Daimler, Fiat, Holden, Hyundai, Jeep, Kia, Mercedes Benz, Opel, Peugeot, Proton, Renault, Saab, Scania, Smart, Suzuki, Vauxhall.
• ESP (Elektronic Stability Program) используется в автомобилях: Audi, Bentley, Bugatti, Lamborghini, SEAT, Škoda, Volkswagen.
• IVD (Interactive Vehicle Dynamics), используется в автомобилях: Ford.
• MSP (Maserati Stability Program), используется в автомобилях: Maserati.
• PCS (Precision Control System), используется в автомобилях: Oldsmobile (производство которых прекращено в 2004 году).
• PSM (Porsche Stability Management), используется в автомобилях: Porsche.
• RSC (AdvanceTrac with Roll Stability Control), используется в автомобилях: Ford.
• StabiliTrak, используется в автомобилях: Buick, Cadillac, Chevrolet (на Corvette называется Active Handling), GMC Truck, Hummer, Pontiac, Saab, Saturn.
• VDC (Vehicle Dynamic Control), используется в автомобилях: Alfa Romeo, Fiat, Infiniti, Nissan, Subaru.
• VDIM (Vehicle Dynamics Integrated Management) с VSC (англ. Vehicle Stability Control), используется в автомобилях: Toyota, Lexus.
• VSA (Vehicle Stability Assist), используется в автомобилях: Acura, Honda, Hyundai.

См. также

Примечания

Ссылки

dic.academic.ru

Электронный контроль устойчивости — Википедия

Электронный контроль устойчивости (англ. Electronic Stability Control, ESC; ЭКУ) или динамическая система стабилизации автомобиля — активная система безопасности автомобиля, позволяющая предотвратить занос посредством управления компьютером момента силы колеса (одновременно одного или нескольких). Является вспомогательной системой автомобиля.

Сущность системы

Систему ЭКУ можно рассматривать как расширенный вариант антиблокировочной системы тормозов (АБС). Многие узлы объединены с системой АБС, но вдобавок ЭКУ требует наличия таких компонентов, как датчик положения руля и акселерометр, следящие за реальным поворотом автомобиля. При несоответствии показаний акселерометра показаниям датчика поворота руля, система применяет торможение одного (или нескольких) из колёс машины для того, чтобы предотвратить начинающийся занос.

Срабатывает ESC в опасных ситуациях, когда возможна или уже произошла потеря управляемости автомобилем. Путём притормаживания отдельных колес система стабилизирует движение. Она вступает в работу, когда на большой скорости при прохождении поворота передние колеса сносит с заданной траектории в направлении действия сил инерции, то есть по радиусу большему, чем радиус поворота. ESC в этом случае притормаживает заднее колесо, идущее по внутреннему радиусу поворота, придавая автомобилю большую поворачиваемость и направляя его в поворот. Одновременно с притормаживанием колес ESC снижает обороты двигателя.

Если при прохождении поворота происходит занос задней части автомобиля, ESC активизирует тормоз переднего колеса, идущего по наружному радиусу поворота. Таким образом, появляется момент противовращения, исключающий боковой занос. Когда скользят все четыре колеса, ESC самостоятельно решает, тормозные механизмы каких колес должны вступить в работу. Время реакции ESC — 20 миллисекунд. Работает система на любых скоростях и в любых режимах движения.

Данная система пока является наиболее эффективной системой безопасности. Она способна компенсировать ошибки водителя, нейтрализуя и исключая занос, когда контроль над автомобилем уже потерян, однако её возможности ограничены: если радиус поворота слишком мал или скорость в повороте превышает допустимые границы, никакая программа стабилизации не поможет.

История

Впервые системы электронного контроля устойчивости, схожие по принципу действия с современными автомобильными, появились в 1960-х годах в авиации, где обеспечивали устойчивость самолета при пробеге по взлетно-посадочной полосе при посадке или прерванном взлете. Одним из первых такую систему получил англо-французский сверхзвуковой лайнер Concorde по причине высокой посадочной скорости и высокого положения центра масс.

В 1987 году Mercedes-Benz и BMW представили первые системы контроля тяги (противобуксовочные системы).

В 1990 году Mitsubishi выпустила в Японии автомобиль марки Diamante (Sigma), оснащенный новой активной электронной системой контроля тяги и курсовой устойчивости, где впервые эти две системы были интегрированы в одну (названная TCL).

BMW совместно с Robert Bosch GmbH и Continental Automotive Systems разработали систему, уменьшающую крутящий момент, передаваемый двигателем колесу, для предотвращения заноса и применили её в модельном ряду BMW 1992 года. С 1987 по 1992 года, Mercedes-Benz and Robert Bosch GmbH совместно разрабатывали систему электронного контроля устойчивости автомобиля и назвали её «Elektronisches Stabilitätsprogramm» (ESP).

История Mercedes-Benz А-класса

Система ESC была создана в 1995 году, но заявить о себе ей удалось только через два года, когда дебютировал первый компактный Mercedes-Benz А-класса. При его проектировании были допущены серьёзные ошибки, которые привели к тому, что новая модель имела склонность к опрокидыванию даже на не очень высокой скорости при выполнении маневров типа «переставка» («лосиный» тест, объезд препятствия).

В Европе разразился скандал; продажи автомобилей Mercedes-Benz А-класса были приостановлены, уже проданные машины — отозваны для устранения недостатков. Перед инженерами компании встала задача: как, не перепроектируя заново автомобиль и сохранив его потребительские качества, решить проблему повышения устойчивости. Эта задача была решена в значительной степени за счет установки с февраля 1998 года соответствующим образом настроенной системы ESC.

Главный контроллер ESC — это два микропроцессора, каждый из которых имеет по 56 КБ памяти. Система позволяет считывать и обрабатывать значения, выдаваемые датчиками скорости вращения колес с 20-миллисекундным интервалом. Помимо А-класса, система ESP является стандартным оборудованием для Mercedes S-класса, E-класса и других. На автомобилях фирмы Daimler-Chrysler применяются системы ESC от лидера в данной области — фирмы Bosch. Системы ESC производства Bosch используют также фирмы Alfa-Romeo, BMW, Volkswagen, Audi, Porsche и другие.

Фактически именно случай с Mercedes-Benz A-класса проторил дорогу повсеместному внедрению электронного контроля устойчивости на европейских автомобилях.

Распространение

Пока Швеция проводит кампании по информированию общественности и продвижению использования систем ЭКУ, другие страны законодательно утверждают необходимость их использования.

Обязательное оснащение автомобилей электронной системой устойчивости вводится, с:

• 1 января 2010 года в Израиле уже стала обязательной.^[1]
• 1 сентября 2011 года в Канаде, для всех новых пассажирских автомобилей.
• 1 ноября 2011 года в Австралии, для всех пассажирских автомобилей.
• с ноября 2011 года в Евросоюзе, для всех продаваемых автомобилей.
• c 2011 года в США, для всех пассажирских автомобилей, весом менее 4536 кг (10 000 фунтов).

Последствия применения

Эксперты называют систему ЭКУ самым важным изобретением в сфере автомобильной безопасности после ремней безопасности. Она обеспечивает водителю лучший контроль над поведением автомобиля, следя за тем, чтобы он перемещался в том направлении, куда указывает поворот руля. По данным американского Страхового института дорожной безопасности (IIHS) и Национального управления безопасностью движения на трассах NHTSA (США), примерно одна треть смертельных аварий могла бы быть предотвращена системой ЭКУ, если бы ей были оснащены все автомобили^[2].

Производители

Системы электронного контроля устойчивости производятся:

Названия

• ASC (Active Stability Control) и ASTC (Active Skid and Traction Control MULTIMODE), используется в автомобилях: Mitsubishi,BMW
• AdvanceTrac, используется в автомобилях: Lincoln, Mercury.
• CST (Controllo Stabilità), используется в автомобилях: Ferrari.
• DSC (Dynamic Stability Control), используется в автомобилях: BMW, Ford (только в Австралии), Jaguar, Land Rover, Mazda, MINI.
• DSTC (Dynamic Stability and Traction Control), используется в автомобилях: Volvo.
• ESC (Electronic Stability Control), используется в автомобилях: Chevrolet, Hyundai, Kia, ŠKODA, LADA
• ESP (Elektronisches Stabilitätsprogramm), Chery, Chrysler, Citroën, Dodge, Daimler, Fiat, Holden, Hyundai, Jeep, Kia, Mercedes Benz, Opel, Peugeot, Proton, Nissan, Renault, Saab, Scania, Smart, Suzuki,SsangYong, Vauxhall, Jaguar, Land Rover, Уаз
• ESP (Electronic Stability Program) используется в автомобилях: Audi, Bentley, Bugatti, Ford, Lamborghini, SEAT, ŠKODA, Volkswagen.
• IVD (Interactive Vehicle Dynamics), используется в автомобилях: Ford.
• MSP (Maserati Stability Program), используется в автомобилях: Maserati.
• PCS (Precision Control System), используется в автомобилях: Oldsmobile (производство которых прекращено в 2004 году).
• PSM (Porsche Stability Management), используется в автомобилях: Porsche.
• RSC (AdvanceTrac with Roll Stability Control), используется в автомобилях: Ford.
• StabiliTrak, используется в автомобилях: Buick, Cadillac, Chevrolet (на Corvette называется Active Handling), GMC Truck, Hummer, Pontiac, Saab, Saturn.
• VDC (Vehicle Dynamic Control), используется в автомобилях: Alfa Romeo, Fiat, Infiniti, Nissan, Subaru.
• VDIM (Vehicle Dynamics Integrated Management) с VSC (англ. Vehicle Stability Control), используется в автомобилях: Toyota, Lexus.
• VSA (Vehicle Stability Assist), используется в автомобилях: Acura, Honda, Hyundai.

См. также

Примечания

Ссылки

wikipedia.green

Электронная система контроля устойчивости автомобиля — Википедия

Электронный контроль устойчивости (англ. Electronic Stability Control, ESC; ЭКУ) или динамическая система стабилизации автомобиля — активная система безопасности автомобиля, позволяющая предотвратить занос посредством управления компьютером момента силы колеса (одновременно одного или нескольких). Является вспомогательной системой автомобиля.

Сущность системы

Систему ЭКУ можно рассматривать как расширенный вариант антиблокировочной системы тормозов (АБС). Многие узлы объединены с системой АБС, но вдобавок ЭКУ требует наличия таких компонентов, как датчик положения руля и акселерометр, следящие за реальным поворотом автомобиля. При несоответствии показаний акселерометра показаниям датчика поворота руля, система применяет торможение одного (или нескольких) из колёс машины для того, чтобы предотвратить начинающийся занос.

Срабатывает ESC в опасных ситуациях, когда возможна или уже произошла потеря управляемости автомобилем. Путём притормаживания отдельных колес система стабилизирует движение. Она вступает в работу, когда на большой скорости при прохождении поворота передние колеса сносит с заданной траектории в направлении действия сил инерции, то есть по радиусу большему, чем радиус поворота. ESC в этом случае притормаживает заднее колесо, идущее по внутреннему радиусу поворота, придавая автомобилю большую поворачиваемость и направляя его в поворот. Одновременно с притормаживанием колес ESC снижает обороты двигателя.

Если при прохождении поворота происходит занос задней части автомобиля, ESC активизирует тормоз переднего колеса, идущего по наружному радиусу поворота. Таким образом, появляется момент противовращения, исключающий боковой занос. Когда скользят все четыре колеса, ESC самостоятельно решает, тормозные механизмы каких колес должны вступить в работу. Время реакции ESC — 20 миллисекунд. Работает система на любых скоростях и в любых режимах движения.

Данная система пока является наиболее эффективной системой безопасности. Она способна компенсировать ошибки водителя, нейтрализуя и исключая занос, когда контроль над автомобилем уже потерян, однако её возможности ограничены: если радиус поворота слишком мал или скорость в повороте превышает допустимые границы, никакая программа стабилизации не поможет.

История

Впервые системы электронного контроля устойчивости, схожие по принципу действия с современными автомобильными, появились в 1960-х годах в авиации, где обеспечивали устойчивость самолета при пробеге по взлетно-посадочной полосе при посадке или прерванном взлете. Одним из первых такую систему получил англо-французский сверхзвуковой лайнер Concorde по причине высокой посадочной скорости и высокого положения центра масс.

В 1987 году Mercedes-Benz и BMW представили первые системы контроля тяги (противобуксовочные системы).

В 1990 году Mitsubishi выпустила в Японии автомобиль марки Diamante (Sigma), оснащенный новой активной электронной системой контроля тяги и курсовой устойчивости, где впервые эти две системы были интегрированы в одну (названная TCL).

BMW совместно с Robert Bosch GmbH и Continental Automotive Systems разработали систему, уменьшающую крутящий момент, передаваемый двигателем колесу, для предотвращения заноса и применили её в модельном ряду BMW 1992 года. С 1987 по 1992 года, Mercedes-Benz and Robert Bosch GmbH совместно разрабатывали систему электронного контроля устойчивости автомобиля и назвали её «Elektronisches Stabilitätsprogramm» (ESP).

История Mercedes-Benz А-класса

Система ESC была создана в 1995 году, но заявить о себе ей удалось только через два года, когда дебютировал первый компактный Mercedes-Benz А-класса. При его проектировании были допущены серьёзные ошибки, которые привели к тому, что новая модель имела склонность к опрокидыванию даже на не очень высокой скорости при выполнении маневров типа «переставка» («лосиный» тест, объезд препятствия).

В Европе разразился скандал; продажи автомобилей Mercedes-Benz А-класса были приостановлены, уже проданные машины — отозваны для устранения недостатков. Перед инженерами компании встала задача: как, не перепроектируя заново автомобиль и сохранив его потребительские качества, решить проблему повышения устойчивости. Эта задача была решена в значительной степени за счет установки с февраля 1998 года соответствующим образом настроенной системы ESC.

Главный контроллер ESC — это два микропроцессора, каждый из которых имеет по 56 КБ памяти. Система позволяет считывать и обрабатывать значения, выдаваемые датчиками скорости вращения колес с 20-миллисекундным интервалом. Помимо А-класса, система ESP является стандартным оборудованием для Mercedes S-класса, E-класса и других. На автомобилях фирмы Daimler-Chrysler применяются системы ESC от лидера в данной области — фирмы Bosch. Системы ESC производства Bosch используют также фирмы Alfa-Romeo, BMW, Volkswagen, Audi, Porsche и другие.

Фактически именно случай с Mercedes-Benz A-класса проторил дорогу повсеместному внедрению электронного контроля устойчивости на европейских автомобилях.

Распространение

Пока Швеция проводит кампании по информированию общественности и продвижению использования систем ЭКУ, другие страны законодательно утверждают необходимость их использования.

Обязательное оснащение автомобилей электронной системой устойчивости вводится, с:

• 1 января 2010 года в Израиле уже стала обязательной.^[1]
• 1 сентября 2011 года в Канаде, для всех новых пассажирских автомобилей.
• 1 ноября 2011 года в Австралии, для всех пассажирских автомобилей.
• с ноября 2011 года в Евросоюзе, для всех продаваемых автомобилей.
• c 2011 года в США, для всех пассажирских автомобилей, весом менее 4536 кг (10 000 фунтов).

Последствия применения

Эксперты называют систему ЭКУ самым важным изобретением в сфере автомобильной безопасности после ремней безопасности. Она обеспечивает водителю лучший контроль над поведением автомобиля, следя за тем, чтобы он перемещался в том направлении, куда указывает поворот руля. По данным американского Страхового института дорожной безопасности (IIHS) и Национального управления безопасностью движения на трассах NHTSA (США), примерно одна треть смертельных аварий могла бы быть предотвращена системой ЭКУ, если бы ей были оснащены все автомобили^[2].

Производители

Системы электронного контроля устойчивости производятся:

Названия

• ASC (Active Stability Control) и ASTC (Active Skid and Traction Control MULTIMODE), используется в автомобилях: Mitsubishi,BMW
• AdvanceTrac, используется в автомобилях: Lincoln, Mercury.
• CST (Controllo Stabilità), используется в автомобилях: Ferrari.
• DSC (Dynamic Stability Control), используется в автомобилях: BMW, Ford (только в Австралии), Jaguar, Land Rover, Mazda, MINI.
• DSTC (Dynamic Stability and Traction Control), используется в автомобилях: Volvo.
• ESC (Electronic Stability Control), используется в автомобилях: Chevrolet, Hyundai, Kia, ŠKODA, LADA
• ESP (Elektronisches Stabilitätsprogramm), Chery, Chrysler, Citroën, Dodge, Daimler, Fiat, Holden, Hyundai, Jeep, Kia, Mercedes Benz, Opel, Peugeot, Proton, Nissan, Renault, Saab, Scania, Smart, Suzuki,SsangYong, Vauxhall, Jaguar, Land Rover, Уаз
• ESP (Electronic Stability Program) используется в автомобилях: Audi, Bentley, Bugatti, Ford, Lamborghini, SEAT, ŠKODA, Volkswagen.
• IVD (Interactive Vehicle Dynamics), используется в автомобилях: Ford.
• MSP (Maserati Stability Program), используется в автомобилях: Maserati.
• PCS (Precision Control System), используется в автомобилях: Oldsmobile (производство которых прекращено в 2004 году).
• PSM (Porsche Stability Management), используется в автомобилях: Porsche.
• RSC (AdvanceTrac with Roll Stability Control), используется в автомобилях: Ford.
• StabiliTrak, используется в автомобилях: Buick, Cadillac, Chevrolet (на Corvette называется Active Handling), GMC Truck, Hummer, Pontiac, Saab, Saturn.
• VDC (Vehicle Dynamic Control), используется в автомобилях: Alfa Romeo, Fiat, Infiniti, Nissan, Subaru.
• VDIM (Vehicle Dynamics Integrated Management) с VSC (англ. Vehicle Stability Control), используется в автомобилях: Toyota, Lexus.
• VSA (Vehicle Stability Assist), используется в автомобилях: Acura, Honda, Hyundai.

См. также

Примечания

Ссылки

wikipedia.green

Как работает ESP — ДРАЙВ

• Войти
• Регистрация
• Забыли пароль?

• user
• Выход

Найти ДРАЙВ

• Наши
  тест-драйвы
• Наши
  видео
• Цены и
  комплектации
• Сообщество
  DRIVE2

• Новости
• Наши тест-драйвы
• Наши видео
• Поиск по сайту
• Полная версия сайта
• Войти
• Выйти

• Acura
• Alfa Romeo
• Aston Martin
• Audi
• Bentley
• Bilenkin Classic Cars
• BMW
• Brilliance
• Cadillac
• Changan
• Chery
• Chevrolet
• Chrysler
• Citroen
• Daewoo
• Datsun
• Dodge
• Dongfeng
• FAW
• Ferrari
• FIAT
• Ford
• Foton
• Geely
• Genesis
• Great Wall
• Haima
• Haval
• Hawtai
• Honda
• Hummer
• Hyundai
• Infiniti
• Isuzu
• JAC
• Jaguar
• Jeep
• KIA
• Lada
• Lamborghini
• Land Rover
• Lexus
• Lifan
• Maserati
• Mazda
• Mercedes-Benz
• MINI
• Mitsubishi
• Nissan
• Opel
• Peugeot
• Porsche
• Ravon
• Renault
• Rolls-Royce
• Saab
• SEAT
• Skoda
• Smart
• SsangYong
• Subaru
• Suzuki
• Tesla
• Toyota
• Volkswagen
• Volvo
• Zotye
• УАЗ

• Kunst!
• Тесты шин
• Шпионерия
• Автомобизнес
• Техника
• Наши дороги
• Гостиная
• Автоспорт
• Авторские колонки

• Acura
• Alfa Romeo
• Aston Martin
• Audi
• Bentley
• BCC
• BMW
• Brilliance
• Cadillac
• Changan
• Chery
• Chevrolet
• Chrysler
• Citroen
• Daewoo
• Datsun
• Dodge
• Dongfeng
• FAW
• Ferrari
• FIAT
• Ford
• Foton
• Geely
• Genesis
• Great Wall
• Haima
• Haval
• Hawtai
• Honda
• Hummer
• Hyundai
• Infiniti
• Isuzu
• JAC
• Jaguar
• Jeep
• KIA
• Lada
• Lamborghini
• Land Rover
• Lexus
• Lifan
• Maserati
• Mazda
• Mercedes-Benz
• MINI
• Mitsubishi
• Nissan
• Opel
• Peugeot
• Porsche
• Ravon
• Renault
• Rolls-Royce
• Saab
• SEAT
• Skoda
• Smart
• SsangYong
• Subaru
• Suzuki
• Tesla
• Toyota
• Volkswagen
• Volvo
• Zotye
• УАЗ

www.drive.ru

обзор, технические характеристики — журнал За рулем

19 февраля 2015 года

В этом году исполняется ровно 20 лет с момента появления первой электронной системы стабилизации автомобилей (ESP). Мы попросили специалистов фирмы Bosch помочь разобраться, что сделано за эти годы, и ответить на пять самых распространенных вопросов, касающихся настоящего и будущего системы.

1. Что представляет собой современная система ESP?

Прошло всего пара десятков лет с момента появления первой системы электронной стабилизации, а на рынке уже хорошо себя зарекомендовала ESP девятого поколения.

ЭВОЛЮЦИЯ ESP

ESP-Evolution für Pressebild 10’2014_dt und engl.ai

Для начала давайте вернемся в далекий 1978 год. Тогда впервые на автомобиле стали серийно устанавливать систему ABS (антиблокировочную систему), не позволявшую колесу во время торможения полностью блокироваться. Тем самым водитель получал возможность контролировать траекторию движения. Трудно оценить всю важность и необходимость этой системы, но тот, кто хоть раз в жизни, тормозя «в пол», пересекал четыре полосы по диагонали, не имея возможности корректировать направление движения, пользу ABS осознает в полной мере.

Прошло еще 8 лет, и на машины стали устанавливать систему TCS (Traction Control System) — противобуксовочную тормозную систему. Она предотвращает пробуксовку колес при старте. Эти системы, ABS и TCS, используют одни и те же датчики и исполнительные механизмы, разница лишь в программном обеспечении. И наконец, в 1995 году появляется первая программа стабилизации ESP. Электроника стала контролировать не только блокировку и пробуксовку колес, но и поворот автомобиля вокруг вертикальной оси — инженеры смогли обузд

www.zr.ru
