Вариаторная коробка передач: вариатор или автоматическая коробка передач?

Содержание

Вариаторная коробка передач автомобиля | Rock Auto Club

Вариаторная коробка передач

Вариатор

– это механический узел, предназначенный для передачи усилия двигателя бесступенчато к ведущим колесам.

Англоязычное обозначение CVT — continuously variable transmission

В некотором смысле его можно назвать автоматической коробкой передач, но с совершенно другим принципом передачи крутящего момента.

Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля.

Первый вариатор придуман в 1490 году. Его автором был Леонардо да Винчи.

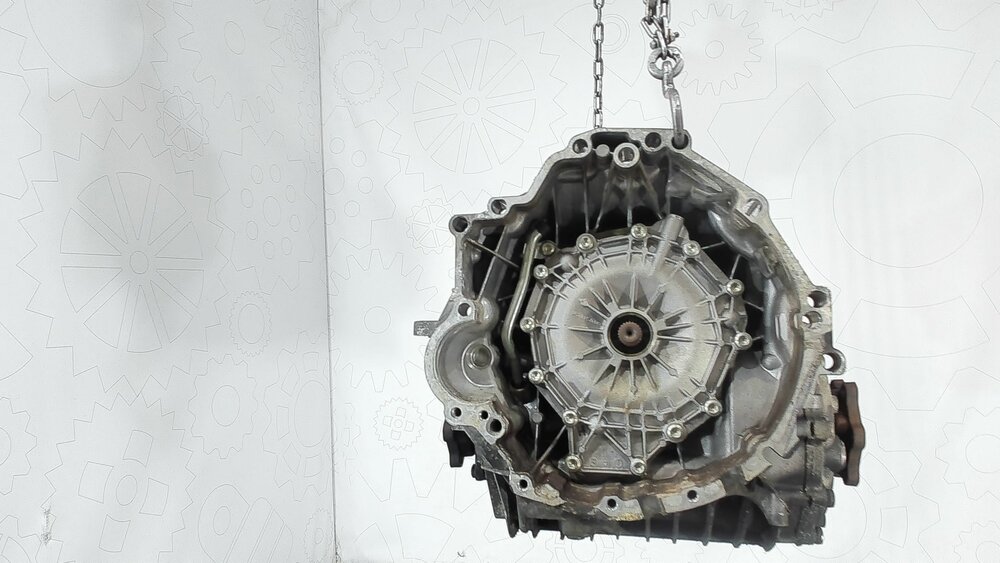

Вариатор внешне представляет собой ту же автоматическую коробку передач

С виду невозможно определить, что в машине установлен именно он, ведь рычаг его ничем не отличается от рычага обычной классической АКПП, даже режимы трансмиссии те же: P, R, N, D.

Но принцип работы вариатора совершенно другой, в нем нет привычного, фиксированного количества передач, таких как 1-я, 2-я и так далее. Передач в вариаторе огромное множество, они постоянно варьируются, отсюда и название самого устройства. Именно поэтому нет никаких толчков ни при трогании автомобиля с места, ни при переходах с одних оборотов на другие. Вариатор в процессе езды машины, по мере ее разгона и замедления, плавно и аккуратно меняет передаточное число.

Чтобы было немного понятнее, как устроен вариатор, можно представить себе две одинаковые трубки, расположенные параллельно и недалеко друг от друга. Если стянуть их резинкой и начать крутить одну из них, то сразу будет раскручиваться и другая, причем скорость их будет одинаковая.

Однако если трубки будут разного диаметра, то соотношение скоростей будет совсем другое – более широкая трубка будет крутиться медленнее.

Принцип работы вариатора такой же, только диаметр таких вот цилиндров у него постоянно изменяется. Он состоит из двух шкивов, каждый из которых представляет собой пару конусов, расположенных вершинами друг к другу. Между этими шкивами зажат специальный клиновый ремень.

Каждая пара конусов, двигаясь в направлении друг к другу и обратно, изменяет рабочий диаметр шкивов. Когда конусы будут раздвигаться, ремень, обращенный к ним ребрами, будет проваливаться в середину шкива и огибать его по меньшему радиусу.

При движении конусов друг к другу радиус получится, наоборот, больший.
Управляет шкивами обычно гидравлическая система, которая строго синхронизирует сближение конусов одного шкива и расхождение конусов другого. Один из шкивов расположен на ведущем валу, идущем от двигателя, а второй – на ведомом, идущем к колесам. Благодаря этому возможно наладить изменение передаточного отношения в очень широком диапазоне.
Для обеспечения возможности совершения автомобилем заднего хода в коробке-вариаторе предусмотрен специальный узел, который меняет направление вращения выходного вала. Этим узлом может являться, например, планетарная передача.

Какой ремень используется в вариаторе

Обычный текстильный прорезиненный ремень, используемый для привода генератора или кондиционера и прочем подобном оборудовании, здесь не подойдет, так как его ресурс будет очень маленьким — он скоро износится. Клиноременные вариаторы имеют ремни с весьма сложным строением.
В качестве ремня может быть использована лента из стали со специальным покрытием либо совокупность стальных лент (тросов) со сложным сечением, с нанизанным на них множеством тонких стальных пластинок в форме трапеции. Края этих пластинок соприкасаются со шкивами. Стоит отметить, что именно такое устройство позволяет ремню иметь толкающие свойства, способность передавать мощность не только той своей частью, которая бежит к ведущему валу, но и обратной. В этой ситуации обычный ремень просто бы сложился, попытавшись передать сжимающее усилие, а стальной, наоборот, становится более жестким.

Также выступать в роли ремня вариатора может и широкая стальная цепь из пластин, своими краями контактирующая с конусами шкивов.Поэтому цепь способна передавать довольно большое усилие, почти не проскальзывая, хоть площадь контакта совсем небольшая.

В зависимости от того, какая программа выбрана, вариатор будет самостоятельно менять при разгоне передаточное число. При езде на автомобиле с обычной коробкой осуществляется постепенное переключение передач и увеличение оборотов двигателя.

А автомобиль с вариатором набирает скорость на неизменных оборотах, соответствующих максимальной величине крутящего момента. Изменяется при этом передаточное отношение.
Тем, кто пересядет с машины, работающей с привычной коробкой передач, на авто с вариатором, будет наверняка некомфортно набирать разгон.

Ведь, после нажатия водителем педели газа двигатель выходит сразу на высокие обороты, и в течение всего набора скорости продолжает оставаться на них, при этом двигатель работает на высоких оборотах, издавая довольно ощутимый рев. Зато темп разгона у таких автомобилей выше, чем у машин с традиционной АКПП, и это можно отнести в плюсы вариатора.

Иногда настройки вариатора делают такими, что разгон с его помощью по ощущениям напоминает разгон с ростом оборотов двигателя. Конечно, когда автомобиль двигается в гору или замедляется, вариатор не останется на высокой передаче, даже если нажимать педаль газа.

Его шкивы просто передвинутся назад для повышения выходного крутящего момента.
На некоторых машинах существует возможность устанавливать режим с определенным количеством так называемых «виртуальных» передач, между которыми вариатор будет переключаться подобно классической АКПП. В таком случае можно переключать эти установленные передачи даже самостоятельно, как на коробке-автомат с наличием ручного последовательного режима.

Преимущества коробки вариатор

Вариатор, как передаточный механизм, предназначенный для соединения колес транспортного средства и двигателя, дает возможность владельцу машины плавно менять скорость обращения непосредственно на ведущие диски.
Возможность использования механизма с удачной результативностью при плохих погодных условиях, таких как снегопады. Ведь транспортное средство с наличием данной системы будет двигаться достаточно плавно, а само движение при этом будет напоминать разгон электродвигателя с огромнейшей мощностью.
Быстрый разгон автомобиля, в связи с наличием в нем такой коробки вариатора.
Транспортное средство с вариатором никогда не заглохнет на светофоре, не скатится с горки в период подъема, а старт движения происходит плавно почти при любых обстоятельствах.
Нет нагрузки на остальные элементы трансмиссии.

Недостатки коробки вариатор

Присутствие небольшого шума в период разгона, который в результате постепенно исчезает.
Нет возможности установки данной системы на автомобили с огромной мощностью.
Дорогая стоимость применяемых здесь масел, которые в значительной степени отличаются от стандартных.
Постоянное и тщательное слежение за количеством масла в системе. Помимо того, чтобы механизм работал эффективно и исправно рекомендуется также постоянно следить за имеющимися многочисленными датчиками. Если сломается хоть малейшая деталь или потеряется контакт, то работоспособность механизма спровоцирует неправильную работоспособность трансмиссии.
Достаточно важным недостатком здесь также считается имидж, ведь, по словам большинства экспертов хоть вариаторы сегодня и выходят на более новый уровень, но все равно необходимо некоторое количество времени для того, чтобы люди привыкли к подобному агрегату.

Таким образом, хоть коробка передач вариатор и обладает некоторыми недостатками, но все равно, по мнению большинства специалистов в скорости она займет все- таки свое заслуженное лидирующее место.

автомобильные вариаторные коробки передач — Технические статьи

Первые вариаторы были недолговечными и недостаточно надежными. И самой ненадежной и недолговечной деталью в клиноременных коробках был резиновый ремень. Однако уже в 80-х годах с появлением новых материалов и технологий о вариаторах вспомнили, и они стали быстро совершенствоваться, так как использование вариаторов обещало большие преимущества. Это и экономия топлива, и увеличение крутящего момента на колесах, и отсутствие всяческих толчков при движении автомобиля и т.

п. И все за счет оптимального и плавно изменяемого передаточного отношения. Что представляет собой вариатор в общих чертах? В коробке передач есть входной и выходной валы. На каждом валу конусами друг к другу крепятся по два конических диска, образующие шкив с переменным диаметром. Оба вала связаны между собой клиновым ремнем, который зажат между коническими поверхностями каждого диска. Чем ближе прижаты друг к другу конические диски (конусы) на одном из валов, тем больше диаметр, по которому ремень обегает шкив, образуемый этими дисками. На другом валу в это время диски синхронно с первыми чуть раздвигаются, и диаметр обегания их ремнем уменьшается. Осталось только поставить механизм, который синхронно сдвигал-раздвигал бы конусы, и все — коробка передач готова. Механизм, управляющий дисками, может быть простым центробежным регулятором, который в зависимости от оборотов валов сдвигает или раздвигает конические диски, плавно изменяя передаточное отношение. Этот способ используется и сейчас на мокиках, снегоходах и на другой не очень мошной технике.

У автомобилей управлением дисками занимается либо гидравлика по командам блока управления, либо электроника (электромотор, батарея соленоидов) по командам того же блока управления. Основная деталь обычного вариатора у автомобиля тип Belt CVT — это стальной ремень. Он представляет собой стальную ленту с зафиксированными на ней стальными сегментами. Все детали изготовлены из очень прочной специальной стали, и форма сегментов такова, что когда их зажимает между конусами, они слегка перекашиваются и «заклиниваются». Именно поэтому у исправной коробки ремень и конусы практически не изнашиваются. И именно поэтому, сняв ремень, его нельзя переворачивать, т. е. менять направление его вращения. Но это только в том случае, если жидкость в коробке будет хорошего качества, а сама коробка исправна.

Следует упомянуть, что существуют также автомобили с

«воздушным» ремнем. Здесь ремень и конусы работают в воздухе, без какой-либо смазки. Основой ремня в этом случае служат кевларовые ленты, а сами сегменты покрыты специальным пластиком на основе углеводорода.

Также широко используются тефлоновые покрытия, пластиковые детали, которым не требуется смазка. Такой тип вариатора легко можно определить по воздуховоду, который идет от корпуса коробки под капот или в левое крыло, но главное — в таких автомобилях нет щупа для измерения уровня жидкости в коробке передач. Для предотвращения перегрева есть вентилятор, который закачивает в коробку передач воздух, и вот тут начинаются проблемы. То, что нет смазочной жидкости, это хорошо, поскольку она недешева, да и коробка получается легче, но вот пыльный воздух… В таких вариаторах есть капроновая сеточка воздушного фильтра, но она, как правило, через полгода забивается и рвется, после чего внутрь коробки попадает мусор. Соотечественники, которым посчастливилось стать обладателями автомобилей с подобными коробками, берут женские колготки, режут их и устраивают в воздуховоде самодельный дополнительный фильтр. Говорят, помогает. В противном случае внутрь коробки попадает пыль, которая внедряется в пластмассовые шестерни привода управляющего мотора (того, что сдвигает и раздвигает конусные диски).

Далее поломка коробки передач — только вопрос времени. Купить новые шестерни взамен изношенных нельзя. Изготовить новые? Пожалуй, если у вас под рукой есть оборудование, которое позволяет изготовить, например, ходовой винт с шагом 13,5 мм. Исходя из всего вышесказанного, мы можем утверждать, что в сельской местности, машины с «воздушными» ремнями будут жить весьма недолго. Речь идет о маленьких машинах фирм Daihatsu, Daewoo, Suzuki и др. с объемом двигателя менее 1,5 литра.

Существуют еще так называемые тороидальные коробки — Toroidal CVT. В них передача момента осуществляется стальными «грибками». В силу небольшого диапазона изменения передаточного отношения, в этих коробках используются две пары «грибков». Хитроумного ремня и конусных дисков здесь нет, и устанавливаются такие КП на более мощные машины (от 2 литров). В частности, фирма Nissan выпускает Cedric, а фирма Toyota Crown с вариаторами данного типа. Итак, основное достоинство вариаторных коробок передач — это их способность плавно и без пропусков передавать и изменять крутящий момент в оптимальном диапазоне оборотов двигателя. А скорости, вернее передачи, у этих коробок будут только виртуальными, и сделать их можно сколько угодно. Другими словами, если обычная автоматическая коробка передач, при разгоне автомобиля, вынуждает двигатель работать на разных оборотах, то у вариаторной коробки этого нет. Поэтому машина с вариатором разгоняется гораздо быстрее и ездить на ней более приятно: нет толчков при переключении и расход топлива у машины с такой коробкой значительно меньше. Недостатком вариаторных коробок в первую очередь можно назвать их дороговизну. В обычных автоматических коробках почти все детали легкие и изготовлены методом штамповки, т.е. дешевые. У вариаторных коробок детали, как правило, очень тяжелые, изготовлены с использованием дорогих современных технологий и очень дорогих материалов. За удовольствие надо платить! Еще одной неприятной особенностью вариаторных коробок является необходимость калибровать так называемую стартовую муфту каждый раз, когда снимается аккумулятор или какой-нибудь разъем с блока управления или коробки передач. Правда, у машин после 2000 года выпуска процесс калибровки муфты, как правило, автоматизирован и обязательного посещении автосервиса уже не требуется. Но все равно, пока этот процесс завершится, автомобиль будет капризничать. У каждого типа автомобилей процесс калибровки содержит свои требования, но знать об этом в деталях обычному автолюбителю не обязательно. Менять жидкость в вариаторной коробке передач следует через 20000 км, но этот срок, возможно, придется скорректировать после посещения специализированной мастерской (или внимательного прочтения руководства по эксплуатации).

Вариаторная коробка передач (вариатор) делает езду комфортнее

Вариатором называют бесступенчатую коробку передач. В быту она носит название вариаторная коробка передач. Ее действие основано на плавном изменении значения передаточного числа. У вариатора есть свои плюсы по сравнению с другими видами коробок передач. Это эффективность использования мощности двигателя (достигается путем соотношения нагрузки и оборотов коленчатого вала), в связи с этим удается экономно расходовать топливо.

В авто, оснащенном вариатором, легко почувствовать комфорт и удобство при езде, так как это возможно благодаря непрерывному крутящему моменту и отсутствию рывков.

В основном, такие коробки применяются в легковых автомобилях из-за ограниченной величины мощности, но, тем не менее, область их использования постоянно расширяется. Стоит отметить сложность исполнения вариатора, как с технологической, так и с технической точки зрения.

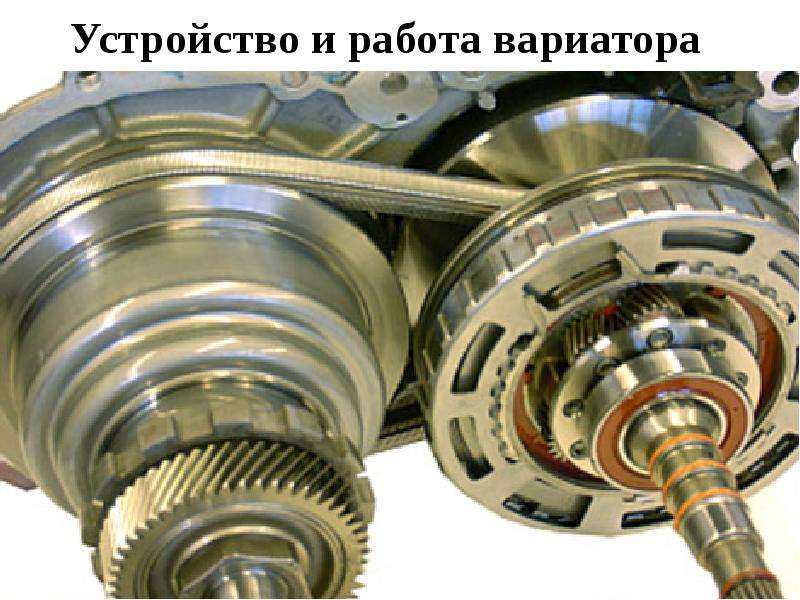

Устройство вариатора

В общем, вариаторная коробка передач серьезно отличается от механической коробки передач, что стоит на автомобилях ВАЗ, и имеет следующую конструкцию. Она состоит из:

специального механизма, обеспечивающего передачу крутящего момента, а также разъединение при нейтральном положении вариаторной коробки передач от двигателя;
самого вариатора;
устройства, реализующего работу заднего хода авто;
системы управления.

Первый механизм, позволяющий передавать крутящий момент, может быть выполнен в таких вариантах: сцепление автоматическое, центробежное, гидротрансформатор и многодисковое сцепление с электронным управлением. Наиболее популярно сцепление гидротрансформатора и двигателя. В этом варианте наблюдается наиболее плавная передача и меньший износ коробки передач.

Вариатор может быть клиноременным, цепным, тороидальным и т. д.

Клиноременный и клиноцепной вариатор

Данный вид вариатора наиболее востребован у автопроизводителей. Он состоит из ременной передачи (иногда из 2 передач). Такая передача представлена ремнем и шкивами. Первые ремни были недолговечными и быстро изнашивались. Их изгиб был небольшим, поэтому они не могли дать широкий диапазон значений.

Сейчас же используется достаточно гибкий металлический ремень. Передача реализуется благодаря трению шкив и ремня. Такие ремни выгодно отличается прочностью и долговечностью, также они более гибкие.

Клиноременный вариатор еще называют вариатор CVT. Когда двигатель набирает обороты, в действие приходит гидротрансформатор. С его помощью крутящий момент передается на первичный вал. Гидроцилиндр воздействует на ведущий шкив, сходятся «щеки» и увеличивается трение с ремнем.

Затем усилие от трения передается на ведомый шкив, соединенный с вторичным валом. Так реализуется низкая передача. Далее при увеличении оборотов происходит изменение диаметров и передаточное число изменяется.

Такой вариатор работает плавно, без резких рывков, так как электронная система сама выбирает необходимое количество оборотов двигателя и значение передаточного числа на шкивах.

В некоторых вариаторах вместо ремня используется цепь. Она представляет собой пластины с осями. Такое устройство вариатора дает еще большую гибкость. Такая коробка имеет минимальные потери крутящего момента, а также высокий КПД.

Особенности работы вариатора

Из-за своей особой конструкции вариаторная коробка не может реализовывать задний ход авто. У нее нет реализации реверса. Поэтому в данном случае принцип работы вариатора заключается в использовании специальных механизмов. Таковыми являются планетарные редукторы. Устройство и работа этого элемента схожа с такими же редукторами в автоматической коробке передач.

Вариатор оснащен электронной системой. С ее помощью можно менять синхронно диаметры шкивов под каждый режим работы, управлять работой сцепления, управлять планетарным редуктором. Управлять вариаторной коробкой можно с помощью селекторного рычага. У него режимы управления схожи с режимами АКПП.

Принцип работы вариатора клиноременного характеризуется изменением диаметров шкивов в зависимости от условий движения. Диаметр можно изменять при помощи привода. Во время начала движения у ведущего шкива наименьший диаметр, а ведомый имеет максимальный диаметр.

Когда обороты увеличиваются, изменяется значение диаметров: у ведущего шкива он увеличивается, а у ведомого шкива уменьшается. Таким образом, передаточное число становится меньше. Далее вариатор просто поддерживает необходимые обороты двигателя, что обеспечивает лучшую мощность и динамические характеристики автомобиля.

Чтобы вариатор служил долго

Для долгой и качественной работы вариатора необходимо:

проверять уровень жидкости, при необходимости заменять ее;
в зимнее время не перегружать трансмиссию;
следить за работой датчиков и разъемами и проводкой на предмет обрыва.

Такие действия помогут для реализации безаварийной работы вариатора.

А вот видео про то, как работает вариатор, жаль, что его достаточно сложно поставить на ВАЗ 2106 тюнинг:

Также на эту тему вы можете почитать:

Поделитесь в социальных сетях

Alex S 30 октября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

что это такое, принцип работы и устройство

Уроки вождения для начинающих не всегда дают глубокие знания по механике. В частности, это касается коробки передач. Все мы знаем о том, что коробки бывают механические, либо автоматические. А вот такой тип КПП, как вариаторный, заслуживает отдельного внимания. Ведь эта конструкция КПП выгодно отличается от остальных ее разновидностей тем, что способна использовать мощность мотора наиболее эффективным образом. За счет чего это происходит? Вариатор представляет собой не что иное, как бесступенчатую систему переключения передач. Такая система обеспечивает в определенном диапазоне плавную смену передаточного числа. Ее еще называют трансмиссией, которая постоянно изменяется.

Вариаторная КПП способна экономить топливо, держать крутящий момент в режиме непрерывных изменений и сохранять ровное движение без рывков. Это делает управление автомобилем весьма комфортным. Такие характеристики достигаются за счет согласования нагрузки, производимой на автомобиль и работы оборотов коленвала. Однако у этого замечательного типа трансмиссии есть и определенные недостатки. Вариаторная КПП имеет ограничения по мощности, поэтому пока используются в основном на легковом автомобильном транспорте. Тем не менее технологии стремительно развиваются, и диапазон ее использования со временем становится все шире. Еще один ее минус – сложность технического исполнения. КПП бывают нескольких типов:

— Клиноременной. Каждая передача состоит из двух шкивов, которые соединены клиновидным ремнем. Сам шкив образуется с помощью двух конусовидных дисков, установленных под углом 20% относительно друг друга. Когда-то ремни, соединяющие шкивы, были резиновыми, теперь же используются металлические, из гибких пластин конической формы.

— Клиноцепной. Похожее устройство, только вместо ремня – металлическая цепь, звенья которой представляют собой пластины, соединенные осевыми элементами. Крутящий момент передается за счет точечного контакта поверхности цепи с дисками. Этот тип вариатора характеризуется самым высоким показателем КПД и минимальными потерями в процессе передачи крутящего момента.

— Тороидный. Включает в себя два вала с поверхностью в форме сферы. Между ними зажаты специальные ролики. Передаточное число меняется за счет смены положения роликов, а крутящий момент – с помощью силы трения их поверхности и рабочих поверхностей колес.

unom.ru > Ременные и цепные вариаторные коробки передач

Количество вариаторных коробок передач (continuously variable transmission или CVT) , используемых на автомобилях, увеличивается год от года. Это обусловлено рядом причин, которые мы рассмотрим в данном материале.

Основным конкурентом вариаторных коробок являются стандартные автоматические коробки передач (automatic transmission или AT), в которых переключение передач происходит в зависимости от скорости автомобиля и требуемого ускорения. Гидротрансформатор выполняет роль сцепления и выбор нужного передаточного числа происходит автоматически. Автоматические коробки, устанавливаются в течении нескольких десятилетий и постоянно совершенствуются. В частности, используются более современные фрикционные материалы, увеличивается число передач (до девяти в настоящий момент).

Несмотря на усовершенствование автоматических трансмиссий, вариаторные коробки становятся все популярнее среди автопроизводителей. В Японии автомобили с вариаторными коробками занимают около 45% рынка с устойчивым приростом в 10% каждый год.

Вариаторные коробки позволяют плавно изменять передаточное число, таким образом обеспечивается высокий уровень комфорта для водителя. Кроме того, вариаторные коробки обеспечивают более быстрое ускорение по сравнению с обычными автоматическими трансмиссиями. Вторым важным преимуществом вариатора является экономия топлива.

Принцип действия вариаторной трансмиссии показан на рисунке 1. Движение от двигателя передается на ведущий шкив и потом через ремень или цепь на ведомый шкив. Передаточное отношение меняется за счет изменяющихся диаметров шкив.

Рис.1

Основными проблемами вариаторных коробок является шум при ускорении и передача большого крутящего момента. Проблему шума можно назвать решенной на современных вариаторах. Решение же проблемы по увеличению передаваемого крутящего момента и эффективности вариаторной коробки разделило производителей на две группы: производители ременных (Belt CVT) и цепных вариаторов (Chain CVT).

Основным производителем ременных вариаторов (Belt CVT) является компания JATCO, которой владеет Nissan. Особенно эффективны такие коробки на легких автомобилях с небольшими и средними по мощности двигателями. JATCO постоянно работаем над усовершенствованием своих трансмиссий особенно для более мощных и тяжелых автомобилей.

Главными разработками цепных вариаторов занимается Schaeffler Gruppe (Шэффлер групп). Шэффлер принадлежит бренд LuK GmbH, под которым разрабатываться вариаторные коробки, например, для Audi и Subaru. Инженеры Subaru совместно с LuK создали вариатор Lineartronic™. Вариатор Lineartronic разработан для SUBARU BOXER®. Его отличительной особенностью является компактный дизайн, легкий вес и обеспечение дополнительной экономии топлива.

Требования к вариаторным жидкостям и маслам для автоматических коробок частично совпадают, но есть и различия.

Уникальные свойства масел для автоматических трансмиссий (ATF)	Общие свойства ATF и CVT масел	Уникальные свойства жидкостей для вариаторных коробок (CVT)
Обеспечение стабильной и длительной работы фрикционов	Гарантия стабильности к окислению	Обеспечение стабильной и длительной работы «мокрого» сцепления
Обеспечение нормальной работы гидротрансформатора	Диспергируемость (способность масла удерживать во взвешенном состоянии другие жидкости и твердые элементы)	Гарантирование нужного сцепления между ремнем / цепью и шкивами
Обеспечение способности выдерживать высокие крутящие моменты	Защита деталей коробки от усталостного разрушения
Обеспечения правильного трения для различных материалов, применяемых для деталей трансмиссии	Совместимость масла с материалами деталей и уплотнений
Защита от износа планетарного комплекта	Аэрация
	Замедление коррозии
	Обеспечение антивспенивающих свойств (требования к CVT жестче)
	Защита от износа (требования к CVT жестче)
	Прочность нас сдвиг (требования к CVT жестче)

Компания Lubri-Loy выпускает несколько вариаторных жидкостей, которые перекрывают основные стандарты для цепных и ременных вариаторных коробок.

Наименование	Цвет	Перекрываемые стандарты
Lubri-Loy Universal Continuously Variable Transmission Green (CVT)	Зеленый	Nissan NS-2, Mitsubishi CVT Fluid J1, Peugeot/Citroen PSA JTT CVT
Lubri-Loy® Full Synthetic Chain&Belt CVT Fluid (RED)	Красный	Honda HMMF, Mopar CVT+4, Ford CVT23, GM/ Saturn Dex-CVT, Subaru Lineartronic CVTF
Lubri-Loy® Full Synthetic Chain&Belt CVT Fluid (Clear)	Желтый	Audi/VW TL52180, G 052 180, Mercedes Benz 236.20, Mini Cooper EZL 799A, Punch EZL 799A

В материале использованы материалы с сайтов: http://drivelinenews.com, www.schaeffler.com, www.lubriloy.ru

Для станций по ремонту и обслуживанию автомобилей наша компания на ряду с поставкой смазочных материалов предлагает поставку установок для аппаратной замены масел в автоматических коробках. У нас вы можете получить квалифицированную консультацию по выбору смазочных материалов. Мы осуществляем поставки по всей территории России. За дополнительной информацией, пожалуйста, обращайтесь по контактным телефонам:

+7 (812) 449-13-28, +7(812) 449-76-01 или присылайте запрос по электронной почте [email protected]

Ремонт вариаторной коробки передач

Главная > Полезная информация > Ремонт вариаторной коробки передач

По причине того, что на сегодняшний день автомобили, оснащенные вариаторными коробками передач, распространены на территории России не достаточно широко, ремонт компонентов, например гидроблоков, такого типа трансмиссии для многих сервисов является затруднительным. Как правило, при обнаружении той или иной неисправности вариатора, ремонтники принимают решения его разобрать. Нужно подчеркнуть, что это является грубой ошибкой, особенно в том случае, когда горит датчик CHECK, который ясно свидетельствует о том, что поломка несет собой электронный характер. Неумелый ремонт вариатора после разборки зачастую только добавляет проблем. Некомпетентность сотрудников СТО в вопросах сборки-разборки вариатора также может неблагоприятно повлиять на ситуацию. Итак, каким же образом правильно осуществить ремонт вариаторной коробки передач, не принеся ей дополнительных дефектов.

Диагностика состояния вариатора

Прежде чем приступить к ремонту вариатора, его необходимо осмотреть внешне. Во-первых, следует подвергнуть проверке разъемы на их верное соединение. Во-вторых, нужно оценить чистоту электрических контактов. Затем рекомендуется проверить уровень масла коробки передач, а также его внешний вид. Не лишним станет проведение самодиагностики, которая возможна на большинстве авто с вариатором. Важным аспектом диагностики становится анализ правильной установки TPS. Нужно убедиться в его исправности и в том, что его не крутили. В этом деле поможет специальный сканер, который будет способен читать хотя бы Data Stream с двигателя. Также стоит проверить уровень сигнала TPS и состояние сигнала IDL.

Особенности самодиагностики вариатора

Перед непосредственным процессом самодиагностики вариатора необходимо совершить некоторые действия, без которых данная процедура будет бессмысленной. К основным требованиям относится:

должный прогрев автомобиля в движении
исправность аккумулятора. Его напряжение обязано быть не более 12 вольт
отключение фар, кондиционера, обогрева стекол и других электроприборов авто
выключение сигнализации, которая может стать причиной разрыва штатных цепей
перевод рычага передач в положение P

Таким образом, имеется возможность выявить возможные неисправности вариатора. Также поможет это сделать специальный сканер Consult, который имеют в своем арсенале оборудования многие СТО. Главное – уметь им правильно пользоваться. Непосредственно ремонт вариатора может предполагать как необходимость банальной замены масла, так и замену датчиков по кругу. При обнаружении серьезных неисправностей вариатор следует заменить полностью.

Разработка проекта станции технического обслуживания вариаторных коробок передач легковых автомобилей

Please use this identifier to cite or link to this item: http://earchive.tpu.ru/handle/11683/54314

Title:	Разработка проекта станции технического обслуживания вариаторных коробок передач легковых автомобилей
Authors:	Фролов, Денис Владимирович
metadata.dc.contributor.advisor:	Моховиков, Алексей Александрович
Keywords:	вариаторная коробка передач; вариатор; техническое обслуживание; ремонт; гидроблок; участок; оборудование; оправка; variable transmission; variator; vaintenance; repair; hydraulic unit; plot; equipment; edge
Issue Date:	2019
Citation:	Фролов Д. В. Разработка проекта станции технического обслуживания вариаторных коробок передач легковых автомобилей : выпускная квалификационная работа / Д. В. Фролов ; Национальный исследовательский Томский политехнический университет (ТПУ), Юргинский технологический институт (филиал) ТПУ (ЮТИ ТПУ), Отделение промышленных технологий (ОПТ) ; науч. рук. А. А. Моховиков. — Томск, 2019.
Abstract:	Целью выпускной квалификационной работы является разработка проекта специализированной станции технического обслуживания (СТО) по ремонту вариаторных коробок передач, подбор необходимого оборудования для участков технического обслуживания (ТО) и ремонта. В процессе выполнения работы проведен расчет годовой программы СТО, определена трудоёмкость отдельных видов работ, численность производственных и административных работников, проведен выбор оборудования, спроектирована оправка для шлифования рабочей поверхности конуса вариатора. В разделе финансовый менеджмент, ресурсоэффективность и ресурсосбережение определены капитальные затраты на реализацию проекта, рентабельность и срок окупаемости проекта. В разделе соц. ответственность выявлены опасные и вредные факторы, а также меры безопасности/ The purpose of the qualifying work is the development of a project of a specialized maintenance station for the repair of CVT transmissions, the selection of the necessary equipment for the maintenance and repair sections. In the course of the work, the annual program of the maintenance station was calculated, the labor intensity of certain types of work, the number of production and administrative workers were determined, equipment was selected, a mandrel was designed for grinding the working surface of the variator cone. In the section of financial management, resource efficiency and resource saving, the capital costs of the project implementation, profitability and the payback period of the project are determined.
URI:	http://earchive.tpu.ru/handle/11683/54314
Appears in Collections:	Выпускные квалификационные работы (ВКР)

Трансмиссия для скутера

CVT | multibody.net

Алессандро Блюм — [email protected] — степень в области машиностроения

Рисунок 1. Трансмиссия Real Scooter

Введение

В наши дни любой самокат оснащается трансмиссией CVT. Буквально CVT означает непрерывную трансмиссию с регулируемой передачей, и на самом деле этот вид трансмиссии предлагает возможность непрерывного и автоматического изменения передаточного числа.

Такое устройство представляет собой не что иное, как прогрессивную коробку передач, способную развивать непрерывный диапазон и, следовательно, бесконечность передаточного числа между минимальным и максимальным передаточным числом, установленным на стадии проектирования.Таким образом, изменение передаточного числа в этом случае не постепенное, а непрерывное. Это как если бы время от времени у нас были два колеса, которые сцепляются между собой, но диаметр которых непрерывно изменяется в зависимости от передаточного числа, необходимого для преодоления внешних сопротивлений, с которыми сталкивается автомобиль (наклоны, колебания веса и т. на).

Итак, давайте посмотрим, что такое вариатор для скутера: обычно вариатор для скутера состоит из двух шкивов и ремня трапециевидного типа.

Рисунок 2.Коробка передач скутера

в разобранном виде

Каждый шкив состоит из двух пластин с коническим профилем, обращенных друг к другу и образующих горловину, на которой он наматывает ремень передачи. Одна из двух пластин зафиксирована, а другая может свободно перемещаться в осевом направлении. При каждом перемещении вариатора скутера происходит изменение диаметра шкива, переходящее от точки максимального приближения (больший диаметр) к точке максимального расстояния (меньший диаметр). Чтобы вызвать такое смещение в вариаторе скутера, существуют ролики, которые за счет центробежной силы движутся внутри специальных направляющих, сформированных на вариаторе скутера.Изменение диаметра ведущего шкива затем вызывает изменение передаточного числа, а затем удлинение или укорачивание ремня, который для этого воздействует на ведомый шкив, перемещая подвижную пластину, которая прижимается к неподвижной один, благодаря усилию регулирующей пружины. Изменяя как ролики, воздействующие на пластину ведущего шкива, так и жесткость пружины, которая прижимает пластины ведомого шкива, вы поймете, насколько легко изменить поведение трансмиссии.

Цели

Целью проекта является моделирование и симуляция трансмиссии современного скутера со средней мощностью двигателя, чтобы понять фактическую работу и роль, которую играют различные составляющие ее компоненты.

Моделирование

Не найдя в различных сайтах сектора 3Dcad-модель трансмиссии CVT для скутера, первым шагом было смоделировать трансмиссию с самого начала. Чтобы не делать обсуждение слишком утомительным, я не буду объяснять в подробно описать, как вы моделируете различные компоненты, составляющие трансмиссию, но я просто перечислю их, приложив их изображения.Среди различных компонентов не будет упоминаться ремень, он будет рассмотрен более подробно в приложении.

Первым шагом было создание переднего фиксированного полушкива и вариатора скутера, которые затем прикрепляются шпонкой к ведущему валу.

Рисунок 3. Шкив передний фиксированный

Рисунок 4. Скутер Вариатор

Вторым шагом вместо этого было создание фиксированного полушкива и динамометрического привода, которые затем вставляются в ведомый вал. С точки зрения моделирования важны углы наклона различных шкивов, и поэтому привод крутящего момента и фиксированная задняя часть полушкива совпадают с геометрической точки зрения.

Рисунок 5. Динамометрический ключ

В дополнение к основным компонентам, перечисленным выше, были смоделированы ограничения пружины регулятора, оси и колеса (модель, загруженная с сайта GrabCAD), необходимых для определения низкой инерции всего транспортного средства.
Не углубляясь в обсуждение, после сборки различных компонентов с наложением соответствующих ограничений мы получаем следующую конфигурацию:

Рисунок 6. Общий вид трансмиссии скутера

Симуляторы

Во-первых, к ведущему валу применяется следующая переменная крутящего момента с тенденцией, аналогичной реальной двигателю:

Рисунок7.Крутящий момент двигателя

Как видно из раздела, посвященного моделированию, ролики не моделировались. Это связано с тем, что фактическое открытие вариатора скутера из-за центробежной силы, оказываемой роликами, моделируется простым приложением силы (действующей на вариатор скутера), которая изменяется пропорционально квадрату угловой скорости приводного вала.
Благодаря силе трения, возникающей между ремнем и шкивами, ремень увлекает во вращение ведомый вал. Тогда основной момент — это определение ремня и регулировочной пружины, которая будет служить для противодействия открытию ведомого шкива.
После правильного определения ремня и регулировочной пружины были проведены различные анализы, чтобы понять, в основном, влияние угла наклона полушкивов и влияние жесткости регулировочной пружины на работу трансмиссии. Данные, полученные в результате анализа, выполненного с помощью Virtual.Lab, затем были обработаны с помощью MATLAB, получив следующие диаграммы:

Изменяя угол наклона полушкивов, можно увидеть, как сильно влияет на переключение передач:

Рисунок 8.Передаточное отношение в зависимости от угла наклона шкивов

Как видно из диаграммы, чем меньше угол наклона полушкивов, тем круче полушкивы, тем быстрее изменяется передаточное число. Это означает, что самокат быстро перейдет из короткого передаточного числа в длинное. Совершенно очевидно, что угол наклона шкивов играет важную роль. Фактически, если изменение передаточного числа происходит слишком быстро, возникает риск не полностью использовать крутящий момент, создаваемый двигателем.Это как если бы, едя на велосипеде, мы переключаемся слишком быстро, не дожидаясь достижения соответствующей скорости, и, таким образом, чтобы увеличить скорость велосипеда, мы должны приложить крутящий момент, больший, чем тот, который мы бы применили, если бы мы вставили более короткую шестерню.
Также жесткость регулировочной пружины играет фундаментальную роль и сильно влияет на передаточное число. В этом вы можете убедиться, посмотрев на следующие две диаграммы (Рисунок 9 и Рисунок 10):

Рисунок 9. Передаточное отношение в зависимости от жесткости пружины

Как видно из графика, при равенстве силы, прилагаемой роликами, чем жестче пружина регулятора, тем медленнее увеличивается передаточное число; не только это, но также, если пружина слишком жесткая, мы не можем достичь желаемого конечного передаточного числа.Если это произойдет, скутер никогда не достигнет желаемой конечной скорости, потому что, как если бы он всегда оставался на «короткой» передаче.
Пружина не имеет единственной цели — противодействовать открытию ведомых шкивов, но она также служит для получения правильной силы трения между ремнем и шкивами для передачи движения. В любом случае хорошее правило — использовать более мягкую контрастную пружину, которая способна передавать движение. Чрезмерно жесткая пружина на самом деле не только вызывает упомянутые выше эффекты, но также поглощает мощность двигателя, которая сжимается, таким образом получая мощность на колесо меньшую, чем та, которая могла бы быть достигнута путем соответствующей калибровки трансмиссии.Однако ясно, что выбор регулировочной пружины тесно связан с выбором веса роликов, и поэтому калибровка трансмиссии совсем не простая вещь.
ПРИМЕЧАНИЕ: Как видно на рисунке 9 (но также и на других рисунках), изначально имеется небольшое колебание передаточного числа. Это связано с тем, что вначале ремень натянут неправильно. Чтобы решить эту проблему, он должен знать реальный модуль упругости ремня и начальное статическое натяжение, возникающее при прикреплении ремня, о которых, к сожалению, у нас нет данных.

Из сделанных соображений ясно, что при равенстве силы, прилагаемой роликами, более жесткая пружина регулятора, чем меньше вы открываете ведомый шкив, и это видно из графика ниже (рисунок 10).

Рисунок 10. Смещение крутящего момента в зависимости от жесткости пружины

В заключение был также проведен анализ, чтобы увидеть, как передаточное число изменяется в зависимости от крутящего момента двигателя, запрашиваемого пилотом с дроссельной заслонкой.

Рисунок 11.Передаточное число в зависимости от крутящего момента двигателя

Из графика (Рисунок 11) видно, как в то же время чем больше мы поворачиваем дроссельную заслонку, и, следовательно, больше крутящий момент требуется двигателю, тем выше достигается передаточное число.

Выводы

Проект дает четкое представление о функционировании бесступенчатой трансмиссии для скутеров, показывая важность определенных компонентов для работы. Из анализа, выполненного с помощью Virtual.Lab, понятно, что, определив конфигурацию трансмиссии (углы и диаметры шкивов), чтобы получить правильную калибровку трансмиссии, способную использовать полную мощность, выдаваемую двигателем, у вас есть найти правильный компромисс между весом роликов и жесткостью регулировочной пружины; так что эти две вещи не независимы друг от друга.

Самой сложной частью, несомненно, было определение ремня еще и потому, что по этой теме онлайн-справка предлагает очень мало объяснений. Вот почему в приложении будет более подробно объяснено, как вы определяете пояс, в надежде, что это будет кому-то полезно.

Приложение

Определение ремня

Перед определением ремня необходимо определить шкивы. В действительности два шкива (ведущий и ведомый) состоят из двух полушкивов, один фиксированный, а другой, который может скользить в осевом направлении вдоль двух валов, позволяя ремню двигаться в радиальном направлении и, таким образом, изменять передаточное отношение.
Для определения шкива корпуса щелкните:

ВСТАВКА -> СИСТЕМЫ ТРАНСМИССИИ -> ШКИВ ДЛЯ ГОСУДАРСТВЕННОГО УРАВНЕНИЯ

В этот момент вы увидите следующее окно (Рисунок 12):

Рисунок 12. Шкив State Equation

Под голосовые насадки мы должны вставить два корпуса, составляющие шкив. Фактически, в нашем случае шкив состоит из двух полушкивов, один из которых неподвижен, а другой может скользить в осевом направлении.
На этом этапе нам нужно определить различные геометрические параметры, которые определяют шкив и которые очень хорошо объяснены в онлайн-справке, и я не буду вдаваться в подробности.
После того, как вы определили два шкива и правильно их пронумеровали (см. «Номер шкива» в интерактивной справке), переходите к определению самого ремня.

Во-первых, пояс — это аналитический пояс, поэтому моделировать тело не нужно.
Для определения ремня необходимо щелкнуть по:

ВСТАВКА -> СИСТЕМЫ ТРАНСМИССИИ -> РЕМЕНЬ УРАВНЕНИЯ

Откроется следующее окно (Рисунок 13):

Рисунок 13. Пояс уравнения состояния

Во-первых, для правильной работы ремня необходимо определить загадочное «базовое тело».Поскольку пояс — аналитическая сущность, у него нет «тела», которое бы его представляло. Под «базовым телом» Virtual.Lab означает систему отсчета, в которой определяется ремень, при этом убедитесь, что плоскость XY является рабочей плоскостью ремня, как показано на рисунке 13.
После определения «базового тела» необходимо мы указываем шкивы, по которым проходит ремень. Следующим шагом является определение различных параметров, которые подробно описаны в интерактивной справке. Не все параметры должны быть введены: очень важны масса, модуль упругости, коэффициент демпфирования, инерция и площадь поперечного сечения ремня.Мы также добавили параметр «Длина», который указывает длину ремня в статических условиях. В справке указано, что программа автоматически вычисляет длину, и это абсолютно верно, но мы предпочли определить начальную длину, чтобы лучше контролировать относительное удлинение ремня, а затем отрегулировать модуль упругости (физические данные нам недоступны). .
В заключении:

важно определить правильную рабочую плоскость ремня
важно правильно пронумеровать шкивы, на которых движется ремень (по часовой стрелке, начиная с ведущего шкива).

Видео

Трансмиссия для скутера LMS (вид 1)

Трансмиссия для скутера LMS (вид 2)

Трансмиссия Real Scooter

Вариатор

как работает

Как работает вариатор?

Так как же работает эта революционная концепция привода? На всех предыдущих типах трансмиссии, будь то механическая или автоматическая трансмиссия, определенные ступени трансмиссии физически присутствуют внутри картера трансмиссии в виде пять или более пар шестерен или планетарных зубчатых передач.Однако в бесступенчатой трансмиссии есть только одна пара прочных шестерен с гибким приводным ремнем, которая допускает бесконечное количество передаточных чисел.

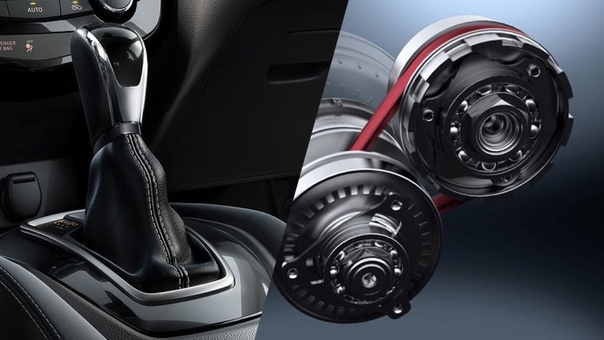

Этот центральный компонент известен как Вариатор: элемент трансмиссии, напоминающий клиновой ремень, соединяет два регулируемых в осевом направлении комплекта половин шкива. Регулируя расстояние между ними в соответствии с окружностью половин сужающегося шкива, передаточное отношение этого механизма ременной передачи можно изменять в широком диапазоне.Поскольку ремень представляет собой сильно нагруженный компонент, он должен быть очень прочным и хорошо держаться.

Большинство вариаторов теперь используют металлический ремень, разработанный нидерландским фургоном. Компания Doorne Transmissions BV. Он достаточно прочен, чтобы передавать гораздо более высокие крутящие моменты и силы, чем резиновые ремни. Через За годы испытаний этот тип цепи доказал свою исключительную надежность и гарантирует долговечность.

Состоит из сотен поперечных металлических пластин и продольных металлических лент.Поперечные пластины используются для захвата шкива, а продольные ленты удерживают пластины вместе и снимают напряжение. Одно из фундаментальных преимуществ Вариатор в вариатор высокий разброс коэффициентов. Это означает разницу между наибольшим и наименьшим передаточным числом. составляет от 1: 2,1 до 1: 12,7.

Это соотношение от 1 до 6 близко к идеальному значению для передач. Это, с одной стороны, позволяет динамично, ускорение в спортивном стиле благодаря использованию максимально возможного передаточного числа, и, с другой стороны, полностью раскрывает потенциал двигателя для экономичной работы за счет использования самого низкого передаточного числа.В сочетании с современной электроникой и гидротрансформатором или муфтой с гидравлическим управлением работает даже лучше, чем обычная АКПП.

Еще одной особенностью является способность электроники имитировать функции механической коробки передач. Nissan и Audi выбрали шесть скоростей движения вперед, которые могут быть выбраны водителем одним касанием рычага селектора во второй плоскости переключения передач или активированы нажатием кнопки на рулевом колесе (дополнительная опция на некоторых моделях).
Эти шесть скоростей сохранены как фиксированные программы переключения передач. В зависимости от того, какую скорость выбирает водитель, контроллер получает соотношение в качестве уставки, которое он устанавливает на Вариатор и обслуживает.

Даже эти ручные переключения передач приятно плавные и плавные, без перебоев в сцеплении с дорогой, при этом удовлетворяя стремление к спортивным характеристикам благодаря их непрерывной адаптации.

Мы рассматриваем Multitronic или Tiptronic как трансмиссию будущего, предоставляющую водителю возможность выбора ручного или автоматического режима, но обеспечивающую эффективность механической коробки передач с большей плавностью, чем у обычной автоматической коробки передач

Последнее обновление было 11.04.2018

Как работает вариатор Subaru? Что такое трансмиссия CVT?

Lineartronic ^® CVT

Согласно журналу Subaru Drive Magazine, «концепция и технология вариатора не новы: вариатор был разработан Леонардо да Винчи в конце 15 века, и он был доступен на Subaru Justy с конца 1980-х до середины 1990-х, первый автомобиль. с вариатором для U.С. автомобильный рынок »

«Бесступенчатая трансмиссия функционирует так, как если бы у нее было бесконечное количество передаточных чисел. Ее переходы от передаточного числа к передаточному являются плавными, что способствует плавной работе трансмиссии. Среди его преимуществ — бесступенчатая трансмиссия тратит меньше энергии на передачу крутящего момента двигателя на Его эффективность приводит к отличной топливной экономичности моделей Subaru Legacy и Outback 2010 без турбонаддува, оснащенных вариатором.«

автомобилей Subaru, оснащенных вариатором, включают Outback 2013 г., Legacy 2013 г., Impreza 2013 г., Crosstrek 2013 г. и Forester 2014 г., который вскоре будет дебютировать.

КАК РАБОТАЕТ вариатор:

CVT означает бесступенчатую трансмиссию, и эта инновационная технология была разработана для бесперебойной работы с двигателем SUBARU BOXER® и симметричным полным приводом, помогая снизить расход топлива. Бесступенчатое передаточное отношение позволяет двигателю работать в оптимальном диапазоне мощности для повышения экономии топлива, а его легкий и компактный дизайн помогает автомобилю оставаться максимально маневренным.

В автоматическом режиме он мгновенно подстраивается под ваше ускорение, устраняя необходимость переключения передач и сохраняя инерцию автомобиля, часто теряемую при использовании обычных автоматических трансмиссий. В 6-ступенчатом ручном режиме подрулевые переключатели установлены для управления кончиками пальцев, что дает вам возможность выбрать передаточное число, которое наилучшим образом соответствует вашей дорожной ситуации. Результат — более резкое и спортивное вождение.

Чтобы увидеть вариатор Lineartronic в действии, посмотрите это видео, любезно предоставленное Subaru of America: http: // www.subaru.com/engineering/transmission.html

В предыдущем сообщении в блоге мы описали Subaru Impreza 2012 года и выделили вариатор:

Вариатор Lineartronic CVT — это усовершенствованный агрегат второго поколения, который, в отличие от традиционной автоматической коробки передач, обеспечивает бесконечное и плавное изменение доступных передаточных чисел без какого-либо заметного переключения. Он помогает обеспечить максимальную производительность двигателя и топливную экономичность, а с дополнительным шестиступенчатым ручным режимом с подрулевыми переключателями на моделях Premium, Sport и Limited CVT Lineartronic также поддерживает уровень спортивности.

Новая система рулевого управления с электроусилителем повышает топливную экономичность еще на два процента, а шины с более низким сопротивлением качению снижают экономию топлива, снижая трение на дороге. А чтобы помочь водителю повысить топливную экономичность, новый датчик ECO помогает определить наиболее экономичное поведение при вождении. Благодаря новым компонентам шасси, таким как гидравлические опоры двигателя для улучшенного гашения вибрации, шариковые втулки подушки и усиленная подвеска с двойным поперечным рычагом, Impreza 2012 года обладает ходовыми качествами, стабильностью и маневренностью, превосходящими конкурентов всех классов.

«Мы заметили, что Subaru Impreza 2012 года с вариатором расходует больше топлива, чем его аналог с механической коробкой передач», — отмечает Дэн Тиббетс, консультант по продажам Stanley Subaru. Он также говорит, что некоторые люди сообщают, что их Impreza превышает 50 миль на галлон при очень консервативных условиях вождения. Impreza 2013 года сохранила эту технологию вариатора и впечатляющую экономию топлива.

Чтобы узнать больше о типах трансмиссии для автомобилей Subaru, прочтите «Миссия: понять трансмиссию» или чтобы узнать больше о технологии CVT, прочтите эту статью из журнала Subaru Drive Magazine.Чтобы узнать, как правильно ухаживать за трансмиссией вашего Subaru, ознакомьтесь с этой статьей.

Источники:

1. Статья журнала Subaru Drive Magazine «Subaru Lineartronic CVT» http://drive2.subaru.com/Sum09/Sum09_whatmakes.htm из летнего выпуска 2009 года.

2. Subaru.com: Трансмиссия / Технология Subaru: http://www.subaru.com/engineering/transmission.html

Аналитический отчет

: бесступенчатая трансмиссия (CVT) (рынки Японии / США / Европы)

Рынок вариаторов занимает два основных японских поставщика: JATCO и Aisin AW.ZF Friedrichshafen производит гибридные трансмиссии, но не производит вариаторы.

Среди японских производителей оригинального оборудования, производящих собственное производство, Honda, Subaru и Daihatsu производят все внутренние компоненты своих систем вариатора, за исключением некоторых моделей, поставляемых на основе OEM. С другой стороны, Nissan, Mitsubishi Motors и Suzuki вообще не занимаются собственным производством. Одна из основных причин этого различия заключается в том, что JATCO ранее была производственным участком AT на заводе Nissan в Йошивара, а в 2002 году компания передала все операции по производству AT / CVT заводов Mitsubishi Motors в Киото, Мидзусима и Яги.Ford производит собственные автомобили в США, а Daimler и Audi делают то же самое в Европе. Другие компании закупают системы у JATCO и Aisin AW.

JATCO

Мировой поставщик и производитель систем трансмиссии AT, CVT и гибридных трансмиссий. Общее историческое мировое производство по состоянию на март 2017 года составляло 100 миллионов единиц, из которых 65 миллионов были AT и 35 миллионов CVT. Имеет лидирующую в мире долю в сегменте вариаторов. Без учета собственного производства OEM-производителей, занимает второе место на мировом рынке АКП (АКПП и вариатор вместе взятых).JATCO стремится увеличить свою долю в мире до 15% к 2020 году, чтобы занять лидирующую позицию.

Компания была основана, когда бывшее производственное подразделение AT на заводе Nissan в Йошиваре объединилось с Mazda и Ford. Основным покупателем по-прежнему остается Nissan, но он также поставляет Suzuki и Mitsubishi Motors (чье производство AT и CVT было освоено в 2002 году). Он также поставляет Renault, партнеру Nissan, вариаторные трансмиссии, а некоторые модели Dongfeng Nissan, Renault Samsung и АвтоВАЗ — AT. Однако с момента своего создания как отдельного предприятия он не поставлял Mazda, за исключением некоторых моделей, поставляемых им Nissan и Suzuki на основе OEM.
JATCO предлагает полную линейку из шести категорий бесступенчатых трансмиссий, включая автомобили от kei до моделей FF объемом 3,5 л. В 2009 году компания представила первую в мире ременную вспомогательную трансмиссию (JF015E), которая впоследствии была поставлена компаниям Nissan, Mitsubishi Motors, Suzuki, Chrysler, Renault и Renault / Samsung, а также GM / GM Korea.
1. CVT7 для малолитражных автомобилей FF (JF015E): Nissan Note, Juke и March; Mitsubishi Mirage; Сузуки Свифт.
2. CVT 7 W / R для малолитражных автомобилей FF (JF020E): недавно разработанная вспомогательная трансмиссия с присоединенным вариатором.
3. CVT8 для малых и больших легковых автомобилей FF (JF016E / JF017E): Nissan Serena, X-Trail, NY Taxi, Teana.
4. Вариатор для малолитражек FF (JF009E): Nissan Wingroad
5. Вариатор для средних легковых автомобилей FF (JF011E): Renault Megane; Mitsubishi Outlander, Delica D: 5 и RVR.
6. Вариатор для больших (3,5 л) легковых автомобилей FF (JF010E): Nissan Elgrande, Murano
Компания JATCO начала производство гибридного вариатора FF с одним мотором и двумя сцеплениями (JF018E) в 2012 году.Сначала он был установлен на гибридных моделях Nissan Pathfinder и Infiniti QX60, а затем на гибридной модели X-Trail.
Из шести японских заводов четыре производят вариаторы. За рубежом находятся: JATCO Mexico, S.A. de C.V. в Мексике; JATCO (Гуанчжоу) Automatic Transmission Ltd. в Китае; и JATCO (Thailand) Co., Ltd. в Таиланде. Компания намерена инвестировать в свои глобальные операции по поставкам вариаторов, чтобы к 2018 году достичь цели продаж в 1 трлн йен. Ниже представлены тенденции зарубежных операций.
1. Китай: Общий накопленный объем производства агрегатов вариатора в Китае достиг 1 миллиона в апреле 2013 года. Местное производственное предприятие JATCO Guangzhou начало производство вариаторов для средних легковых автомобилей в 2009 году и агрегатов CVT7 для малых легковых автомобилей в 2011 году. Затем оно начало производство вариаторов CVT8. системы в марте 2013 года, которые были поставлены Dongfeng Nissan для Teana. Годовая производственная мощность дочернего предприятия составляет 900 000 единиц.
2. Мексика: JATCO объявила о запуске второго завода в Мексике в сентябре 2014 года.Строительство завода, расположенного в Агуаскальентесе, обошлось примерно в 220 миллионов долларов США (20,5 миллиардов японских йен). С запуском второго завода совокупный годовой объем производства мексиканских предприятий вырос до 1,7 миллиона единиц. Новый завод может производить 400 000 единиц в год и обрабатывать гибридные системы трансмиссии CVT8 и CVT8 для средних и больших легковых автомобилей. CVT8 поставляется Nissan для их американских моделей Altima и Rogue, а гибрид CVT8 устанавливается на Nissan Pathfinder Hybrid.
3. Таиланд: JATCO (Таиланд) Co., Ltd. была основана в сентябре 2013 года. Это третий зарубежный завод компании после Китая и Мексики, который производит системы CVT7 для тайских моделей Nissan Micra и Sylphy. Годовая производственная мощность составляет 500 000 единиц.

Aisin AW

Ведущий в мире поставщик систем AT и дочернее предприятие члена группы Toyota Айсина Сейки. Его доля на мировом рынке AT составила 14.5% в 2014 году. В компании есть подразделения по системам AT и автомобильным навигационным системам, но разрыв между ними огромен: продажи AT составляют 90% от выручки компании за три финансовых года с 2015 по 2017 год.

Впервые произведены блоки вариатора в 2002 году для 1.3L Vitz.
Aisin AW интегрировала производство систем электрического вариатора с собственной платформой Toyota THS-II. В гибридных автомобилях Toyota (за исключением умеренно гибридной модели Crown) используются чисто электрические вариаторы без элементов механической трансмиссии.Однако в элитном спортивном купе Lexus LC500h (GWZ100), выпущенном в марте 2017 года, используется механическая 4-ступенчатая трансмиссия с двумя встроенными двигателями, известная как многоступенчатая гибридная система Toyota. Эта система была установлена для того, чтобы автомобиль мог поддерживать высокий крутящий момент на низких передачах и повышенную передачу на высоких передачах за счет объединения мощности двигателей и двигателя.
В настоящее время выпуск систем вариаторных коробок передач невелик по сравнению со ступенчатыми АКП. В отличие от конкурирующей компании JATCO, Aisin AW производит АКПП и гибридные трансмиссии, а не вариаторы фрикционного типа.Возможно, это различие связано с тем, что компания не производит больших вариаторов для автомобилей класса 3,5 л. Aisin AW, вероятно, расширит свои зарубежные операции, чтобы укрепить свой бизнес CVT.
вариаторов осуществляется на заводах компании в Тахаре и Окадзаки. Гибридные агрегаты THS-II производятся на заводах Окадзаки и Окадзакихигаси.
Aisin AW учредила новое подразделение электронного бизнеса 1 октября 2016 года. До этого подразделения AT и автомобильной навигации использовали собственные компьютерные и программные системы.С открытием нового подразделения будут интегрированы технологические разработки подразделений AT и автомобильных информационных технологий (VIT), и компания полагает, что с этим переездом удастся лучше использовать ноу-хау и техническую синергию.
Компания поставляет Toyota и Mazda вариаторы и гибридные трансмиссии, но с недавним переходом Mazda к использованию ступенчатых АКПП, единственным автомобилем, оснащенным в настоящее время гибридной трансмиссией Aisin AW, является единственный серийно выпускаемый гибрид Mazda: Axela Hybrid.
Aisin AW производит вариаторы как малого, так и среднего объема. XB-20LN малого объема использует ту же конструкцию, что и K310, производимый Toyota Hokkaido (единственное отличие — объем гидротрансформатора), при этом блок Aisin AW используется для автомобилей объемом 1,5 л, а блок Toyota — для автомобилей объемом 1,8 л.
Компания производит два типа гибридных трансмиссий для автомобилей FF и FR каждая. Ford ранее поставлял некоторые из этих агрегатов, но недавно перешел на собственное производство.Все модели Toyota FR и некоторые модели FF до сих пор производятся, а также вышеупомянутая единственная модель Mazda.
Дочернее предприятие CVTECH занимается производством ремней для вариаторов. CVTECH была создана в июле 2002 года как совместное предприятие 50/50 с Bosch, но в декабре 2006 года Bosch вышла из нее, и Toyota вложила средства, поскольку компания стала дочерней компанией Aisin AW (в настоящее время принадлежит 66,6% Aisin AW и 33,4% Toyota).
Новые бизнес-планы: Aisin AW объявляет о своем намерении войти в сегмент силовых агрегатов для электромобилей в декабре 2016 года.Компания планирует сосредоточить усилия на производстве различных компонентов, таких как приводные двигатели, редукторы и инверторы, которые она планирует поставлять вместе с различными продуктами, чтобы предлагать их OEM-производителям. Компания надеется достичь коммерциализации единиц, предназначенных для европейских производителей оригинального оборудования, на китайском рынке к 2020 году. Для достижения этих целей компания создала новое передовое подразделение исследований и разработок в области технологий электромобилей в январе 2017 года и планирует увеличить количество нанятых инженеров более чем в два раза. к 2020 г.

Собственное Toyota

Toyota впервые оснастила модель Opa вариатором в августе 2000 года.С тех пор компания производит собственные системы среднего класса FF и выше. Однако для компактного класса (1,0–1,5 л) он закупается у Aisin AW.
В 2014 году доля собственного производства Toyota составляла 70%.

5-1,8 л: Производится Toyota Hokkaido (310 000 единиц в год для домашнего использования, 240 000 для США, 240 000 для Таиланда).
0-2,4 л: Завод Кинуура.
Китайский рынок 1,6-1,8 л: Toyota Motor (Changshu) Auto Parts Co., Ltd.

Honda Собственное

Honda впервые выпустила вариаторные системы под названием Honda Multimatic для Civic и Civic Ferio в сентябре 1995 года.С тех пор компания производит все свои бесступенчатые трансмиссии на собственном производстве. В октябре 2001 года компания также начала собственное производство некоторых ремней для вариаторов.

вариаторов производятся на заводах Хамамацу и Сузука в Японии компанией P.T. Honda Precision Parts Manufacturing в Индонезии и Honda de Mexico S.A. de C.V. в Мексике.

Мексиканский завод расположен в Селайя, Гуанахуато, и также включает в себя производственные и сборочные линии для Fit. Производство вариаторов началось в 2015 году с годовой производительностью 350 000 единиц и, как ожидается, будет увеличено до 700 000 в будущем.

Honda начала продавать Accord Hybrid со спортивной гибридной трансмиссией i-MMD в 2013 году в Японии. Конструкция этой новой системы отличалась от THS Toyota, в которой для последовательной параллельной конструкции использовалась планетарная передача. Accord Hybrid был оснащен муфтой, которая находилась между валом двигателя и карданным валом, которая обычно отключалась при использовании для серийного гибридного вождения. Сцепление было включено, когда эффективность двигателя увеличилась, что с прямым присоединением сцепления к области двигателя привело к последовательной параллельной гибридной системе.

Subaru Собственное

Subaru традиционно использовала системы автоматического переключения передач, а недавно в своих моделях перешла со ступенчатой автоматической коробки передач на вариатор. За исключением некоторых моделей BRZ, многие автомобили компании перешли на агрегаты с вариатором, которые производятся на заводе в Оидзуми. Система, получившая название lineartronic, отличается тем, что для передачи мощности в них используется цепь, а не ремень. Основными преимуществами использования цепи являются широкий диапазон действия и более высокий коэффициент передачи мощности.

Subaru производит и использует системы вариатора с момента оснащения Justy в 1987 году и является опорой в этом сегменте. Свои агрегаты он производит на заводе Оидзуми в комплексе Гунма. Чтобы соответствовать уникальному дизайну двигателя с горизонтально расположенными цилиндрами и трансмиссии с полным приводом, компания разработала вариатор с продольной цепью. Он впервые использовал этот тип вариатора для Legacy и Exiga в 2009 году и продолжал производить все свои вариаторы на собственном предприятии.

Daihatsu Собственное

Начиная с автомобилей kei, Daihatsu производит почти все свои вариаторы на собственном предприятии.В июне 2006 года компания выпустила первый в мире вариатор с трехвальной зубчатой передачей типа входного редуктора для автомобилей kei, который был установлен на Sonica. Все производство вариаторов происходит на заводе Ryuo в городе Сига. В октябре 2009 года дочерняя компания Akashi Kikai Industry начала производство на острове Кюсю для поставки продукции Daihatsu Kyushu. В феврале 2010 года компания произвела вариатор для малолитражек объемом 1,0 л на базе своей системы kei car, которая была установлена на Boon. Эта модель была разработана совместно с Toyota, которая выпустила ее как Passo, которая также оснащена новой системой вариатора (вариатор для 1.3L Boon был закуплен у Aisin AW, но в апреле 2014 года производство 1.3L Boon было прекращено). В апреле 2016 года Daihatsu анонсировала совершенно новый Boon. Эта новая модель будет включать технологию компании e: S, которая используется в Mira e: S и других транспортных средствах. Он будет иметь 1,0-литровый 3-цилиндровый двигатель 1KR-FE с непосредственным впрыском в паре с вариатором.

GM Собственное

Разработкой и производством трансмиссии

GM занимается компания GM Powertrain, которая ранее производила вариаторы фрикционного типа в Европе, но в настоящее время этого не делает.В настоящее время производятся только вариаторы для автомобилей Chevrolet Volt и Opel Ampera PHV и электрические вариаторы модели 5ET50 для Chevrolet Malibu Hybrid. В настоящее время производство осуществляется на заводе компании во Флинте, штат Мичиган, а также на заводе в Асперн, принадлежащем Opel в Австрии. Однако в марте 2017 года марка Opel была продана группе PSA.

Производство агрегатов вариатора VTi началось на заводе Opel Hungary Powertrain Ltd. в Сентготтхарде в 2002 году.
82 000 единиц для поддержки расширения установки различных моделей.
Производство было остановлено и возобновлено в 2004 году, последней оснащенной моделью был Saturn Vue 2005 модельного года.
В настоящее время разрабатываются вариаторы для малолитражек с 3/4-цилиндровыми бензиновыми двигателями, серийное производство запланировано на 2019 год.

Как видно из приведенной выше временной шкалы, вариаторы фрикционного типа исчезли из модельного ряда GM за последние 10 лет или около того. Тем не менее, Chevrolet Spark 2014 модельного года снова принял этот тип. Этот вариатор называется M4M внутри GM, но основан на JF015E, поставляемом JATCO.Компания планирует перезапустить собственное производство вариаторов в 2019 году.

Chevrolet City Express Van (NV200), поставляемый Nissan в качестве OEM-производителя, также использует вариатор JATCO производства GM.

Ford Собственный

Ford, как и GM, в настоящее время не производит вариаторы фрикционного типа, вместо этого сосредотачиваясь на гибридных трансмиссиях для HV и PHV. Трансмиссия HF35, производимая Ford, является первой для компании с точки зрения собственного производства агрегатов HV CVT.За счет интернализации производства устройств, которые ранее закупались у Aisin AW, компания может сократить расходы примерно на 20%. Производство осуществляется на заводе трансмиссий Van Dyke в Стерлинг-Хайтс, штат Мичиган, где агрегаты производятся на той же линии, что и 6-ступенчатые АКПП. Эти гибридные трансмиссии устанавливаются на Ford Fusion Hybrid и C-Max Hybrid, гибридные автомобили Lincoln MKZ, а также на модели C-Max Energi и Fusion Energi PHV.

ZF Batavia LLC, созданная в Огайо в 1999 году как совместное предприятие ZF и Ford (Ford: 49%, ZF: 51%).
Производство ременных агрегатов вариатора CFT23 для европейского Ford Focus C-Max начинается в 2003 году.
Ford выкупает акции ZF в 2004 году, в результате чего Batavia Transmission LLC становится полностью дочерней компанией.
Ford представляет свои первые модели с вариатором на рынке США в 2005 году: Ford Five Hundred, Mercury Montego и Ford Freestyle.
Все модели с вариатором сняты с производства в 2007 году.
Представлены гибриды Ford Escape и Ford Fusion 2009 модельного года, оснащенные вариаторами Aisin AW.
В 2012 году начато производство нового переднеприводного электрического вариатора HF-35 для новых гибридных моделей C-Max и полностью переработанного MY 2013 Fusion.

Собственное Audi

Ранее системы Multitronic CVT были наиболее часто используемой системой для компании, но в последнее время произошел сдвиг в сторону использования вместо них ступенчатых DCT S-tronic.

Системы Audi Multitronic CVT были разработаны совместно с крупным поставщиком сцепления LuK (Schaeffler Group) и используют цепь для передачи мощности для обработки до трех.Автомобили с двигателем 0L. Цепи, шкивы и гидравлические насосы закупаются у LuK и собираются на заводе Volkswagen в Касселе. Однако гидравлические насосы лопастного типа производятся компанией ixetic в Германии.

Audi ранее использовала системы вариатора CVT для многих своих автомобилей FF с объемом двигателя менее 3,0 л, но недавно заменила их, поскольку модели были модернизированы с использованием ступенчатых блоков AT / DCT S-Tronic. A1, выпущенный в 2010 году, и полностью переработанный A3, выпущенный в 2012 году, лишились вариаторов и вместо них были установлены DCT.Модель A4 поздней стадии B8, модель A5 купе A4 и тип A6 C7, используемые для размещения вариаторов, но недавно было объявлено, что они будут доступны только с 7-ступенчатым DCT, 8-ступенчатым AT и типами MT из следующего выпуска. .

Первый вариатор был запущен как часть A6 в 1999 году, а в 2011 году был продолжен полный редизайн. Последующая модель не имеет версии вариатора.
A4, выпущенный в 2000 году и полностью модернизированный в 2008 году, был оснащен агрегатами CVT. Следующая модель вариаторной версии не имеет.
У A8 2003 года был вариатор, но у нынешней модели его нет.
A5 2007 года, как и текущая модель, имел вариатор. Следующая модель вариаторной версии не имеет.
У A7 2010 года был вариатор, но у нынешней модели его нет.

Собственное предприятие Daimler

Daimler начал производство вариаторов в 2012 году под торговой маркой AUTOTRONIC. Блоки были установлены на моделях класса A и B, но были удалены, когда они были полностью переработаны в пользу ступенчатых DCT.

Агрегаты производятся на заводе компании в Хедельфингене недалеко от Штутгарта, а двухступенчатые гидравлические насосы закупаются у ixetic.

A-Class, выпущенный осенью 2004 года, имел первый вариатор компании, который был заменен на DCT с полным изменением конструкции в 2012 году (модель с W169 на W176).

B-Класс, выпущенный летом 2005 года, имел вариатор, который позже был заменен на DCT с полной переработкой в 2011 году (модель с W245 на W246). Японская модель B180 все еще имеет вариатор, но в будущем он также будет заменен на DCT.

Список автопроизводителей по поставщикам вариаторов (включая продукцию собственного производства, за исключением моделей, поставляемых на основе OEM)

	JATCO	Aisin AW	Toyota (собственное производство)	Honda (собственное производство)	Subaru (собственный)	Daihatsu (собственное производство)	GM (собственный)	Ford (собственное производство)	Chrysler (собственное производство)
Тойота		○	○
Nissan	○
Honda				○
Mazda		○
Мицубиси Моторс	○
Субару					○
Daihatsu		○				○
Suzuki	○
GM	○						○
Форд								○
Крайслер	○								○
Renault	○

Под кожей: новейшая технология коробки передач CVT

Уже девятая версия Toyota Corolla поступила в продажу, в основном в гибридной версии.Он объявлен как имеющий «электронный вариатор», у которого поначалу были все наши новостные антенны.

Фактически, e-CVT — это просто еще одно маркетинговое название для той же концепции гибридной трансмиссии, которую Toyota придумала в 1990-х годах для первого Prius и с тех пор придерживается. Первоначально называвшаяся Toyota Hybrid System (THS), затем она также стала Hybrid Synergy Drive (HSD), давая понять, что она также использовалась Lexus и даже была продана нескольким другим автопроизводителям.

Переключение зубчатых колес, переключение передач, переключение: независимо от того, что вы любите, коробки передач и автомобили идут вместе, как липкий пудинг из ириски и заварной крем — если только это не вариатор.Некоторым водителям не нравится то, как высокие обороты двигателя вариатора отключаются от скорости ускорения автомобиля, что называется «эффектом резиновой ленты».

DAF прославила CVT, когда в 1958 году запустила первую серийную версию Variomatic. Вместо сложной коробки зубчатых колес он состоял из двух шкивов плавно регулируемого диаметра, соединенных ремнем. Чтобы получить самое низкое передаточное число (как первый в руководстве), шкив с приводом от двигателя имеет наименьший диаметр, а второй шкив, ведущий колеса, — наибольший.

По мере увеличения скорости шкив с приводом от двигателя становится больше, а ведущий шкив — меньше, увеличивая передаточное отношение — поэтому автомобиль ускоряется. Управляемый не компьютером, а вакуумом, он непрерывно и автоматически подстраивается под холмы и более резкое ускорение или крейсерский режим. Дизайн на протяжении многих лет использовался многими производителями, включая Audi, Ford и Fiat.

Однако вариаторы

не все одинаковы. Хотя Toyota предлагает вариатор в новой Corolla (но не в Великобритании), ее электронный вариатор с гибридным приводом не похож на оригинальный Variomatic, и в нем нет ремня.Вместо этого он состоит из двух электродвигателей-генераторов (MG1 и MG2), подключенных к планетарной коробке передач. Вся кабина имеет двигатель на одном конце и ведущие колеса на другом.

Наборы планетарных шестерен используются в обычной автоматике в изобилии. Компактная упаковка состоит из солнца, планет и окружающего их зубчатого венца и напоминает настольную игрушку солнечной системы. Компонентов всего несколько, но движение привода по разным маршрутам через мини-солнечную систему позволяет двум двигателям-генераторам выполнять разные роли.

MG1 может запускать двигатель и в другое время действовать как генератор для зарядки гибридной батареи. MG2 может действовать как приводной двигатель сам по себе или вместе с двигателем, а также как генератор, выполняющий роль рекуперативного торможения. MG1 также может прикладывать небольшое количество крутящего момента к набору передач для управления балансом между двигателем и электроприводом от MG2, и существует множество других комбинаций. Система позволяет использовать только электрический привод, отсоединив двигатель (без использования сцепления), она мала и компактна.

Значит, не все вариаторы такие, какими кажутся. Эта последняя идея продумана и мегаэффективна, и неудивительно, что основная идея воплощается в жизнь более 20 лет.

Обратный инжиниринг

вариатор и обычная автоматическая коробка передач | Линкольн Мемфисский

Коробка передач вариатора

: плюсы / минусы

Есть несколько практических факторов для покупки легкового или грузового автомобиля с вариатором, но наиболее частая причина заключается в том, что это сэкономит вам деньги.

Преимущества бесступенчатой трансмиссии (CVT)

КПД по газу:

В отличие от обычной автоматики, вариатор может постоянно изменять передаточное число, чтобы двигатель работал с максимальной эффективностью.В целом, чем больше передач доступно в обычной автоматической коробке передач, тем выше мощность двигателя. Даже самые сложные традиционные трансмиссии работают на 10 передачах, в то время как вариатор имеет неограниченное количество комбинаций, ведущих к гораздо большей экономии топлива.

Меньший вес:

Хотя это не аксиома, обычно трансмиссии CVT часто бывают меньше по размеру и легче, чем традиционные автоматические трансмиссии. Вариаторы занимают гораздо меньше места и весят меньше, чем их традиционные аналоги.

Конфигурация проще, но не так дорого:

Обычные автоматические коробки передач очень сложны и могут содержать множество движущихся частей. Вариаторы — это гораздо более простой стиль, что означает, что они менее сложны, быстрее собираются и требуют меньше денег для производства.

Velvety Эффективность:

Поскольку они не связаны статической конфигурацией, вариатор может подстраиваться под ваши требования к вождению и дорожные условия.В вариаторе нет «охоты за шестернями», бортовой компьютер остается в идеальном / точном месте с точки зрения мощности и эффективности. Независимо от ситуации, стабильно и плавно благодаря тому, что нет переключения.

Минусы вариатора

Не для мышц:

CVT в настоящее время разрабатываются, чтобы максимально использовать топливную экономичность, поэтому они популярны на гибридных автомобилях и внедорожниках.

Это действительно кажется странным:

Если вы водитель автомобиля старшего возраста с несколькими годами опыта вождения, вариатор наверняка покажется вам странным.Движение дроссельной заслонки будет несколько отложено, чем при обычных передачах. В зависимости от области применения (например, при подъеме в гору) автомобиль или внедорожник с вариатором могут оставаться на более высоких оборотах, не опасаясь повредить двигатель. Для любого, кто ездил с трансмиссией без вариатора, оставаться на более высоких оборотах было запретом, а возвращение к пониженным оборотам было предпочтительным.

Повышенные потребности в содержании:

При быстром взгляде на предлагаемые периоды технического обслуживания, продолжительность замены трансмиссионной жидкости на вариаторах составляла каждые 60 000 миль по сравнению с каждыми 72 000 миль на «типичной» автоматической коробке передач.Бесступенчатые трансмиссии также являются относительно новыми в автомобильной области, и количество лицензированных технических специалистов по вариаторам меньше, чем специалистов по автоматической трансмиссии. Отсутствие лицензированных специалистов по вариаторам может привести к тому, что независимые магазины будут выставлять счета по более высокой цене. Обязательно поговорите со своим консультантом по обслуживанию, чтобы получить индивидуальное предложение по трансмиссии вашего автомобиля, грузовика или внедорожника.

Требуется ли работа трансмиссии для моего автомобиля с вариатором

Итак, ваша машина едет не так, как должна, и вы начинаете думать: «О нет.Мое будущее — ремонт трансмиссии ». Хотя необходимость замены трансмиссии никогда не доставляет удовольствия, яркая сторона заключается в том, что сервисное подразделение вашего автосалона явно квалифицировано, чтобы выполнять самую лучшую работу по разумной цене). Как мы заявляли ранее, вариаторы довольно новые, и с ними не так много сертифицированных специалистов по обслуживанию. Вы знаете, кто сертифицировал механиков вариаторов? Автосалон. Кто, скорее всего, знает какой-либо тип трансмиссии лучше, чем компания, которая его произвела?

Стоит ли поблизости исследовать ремонт коробки передач?

Хотя каждая ситуация индивидуальна, лучший выбор для ремонта трансмиссии — это сервисный центр в ближайшем дилерском центре.У них есть инструменты, лицензированные специалисты по вариаторам, а также понимание того, что необходимо, чтобы вернуть ваш автомобиль в путь быстро и по доступной цене.

Твитнуть

Бесступенчатая трансмиссия, вариатор — Машиностроительный факультет

Исследования
Завершенные проекты

В автомобильной двигательной технике бесступенчатая трансмиссия (CVT) представляет собой интересную альтернативу по сравнению с традиционными концепциями передач, такими как ручное или автоматическое переключение передач.Бесступенчатые трансмиссии помогают двигателю внутреннего сгорания оставаться ближе к оптимальной точке потребления и эффективности в широком диапазоне нагрузок.

С 2001 года Институт прикладной механики успешно работает вместе с Bosch Transmission Technology B.V. (Бензиновые системы — CVT) над разработкой современных инструментов моделирования нескольких корпусов для ременного вариатора CVT. Целью является дальнейшая оптимизация толкающего ремня с помощью программного обеспечения для моделирования, например, снизить расход топлива.

Ряд моделей и соответствующее программное обеспечение, например плоская гибридная модель или пространственная модель, для рассмотрения также внеплоскостных эффектов. E.грамм. несоосность, были спроектированы. Разработка математических моделей учитывает все упругие и динамические эффекты. Толкающий ремень представляет собой очень сложную систему из нескольких тел (MBS) с примерно 3500 степенями свободы и 5500 фрикционными контактами без трения, а также с одно- и двусторонними контактами в пространственном случае. Отдельные тела моделируются либо жесткими, либо в виде конечных элементов с большими прогибами. Для вывода уравнений движения используются методы негладкого моделирования многих тел. Полученные дифференциальные уравнения интегрируются с помощью пошаговых методов.В качестве программной среды используется программный инструмент MBSim, разработанный в институте.

В текущем исследовательском проекте уровень детализации производной 3D-модели повышен и расширен несколькими дополнительными свойствами. Таким образом, можно более подробно обсудить возникающие эффекты за пределами реальной плоскости движения. Поскольку время вычислений особенно велико при высоких уровнях детализации, вторая цель этой работы — сократить время ЦП. Поэтому разные методы восстановления (например,грамм. уменьшение порядка модели, параллельная обработка, использование более быстрых подмоделей). В этом контексте основная трудность заключается в переносе этих методов на негладкие гибкие многотельные системы общего вида, с одной стороны, и на особые условия имитационной модели, с другой стороны.

Щелкните изображение, чтобы начать анимацию.

Вариаторная коробка передач автомобиля | Rock Auto Club

Вариаторная коробка передач

Вариатор

Преимущества коробки вариатор

Недостатки коробки вариатор

автомобильные вариаторные коробки передач — Технические статьи

Вариаторная коробка передач (вариатор) делает езду комфортнее

Устройство вариатора

Клиноременный и клиноцепной вариатор

Особенности работы вариатора

Чтобы вариатор служил долго

Также на эту тему вы можете почитать:

что это такое, принцип работы и устройство

unom.ru > Ременные и цепные вариаторные коробки передач

Ремонт вариаторной коробки передач

Диагностика состояния вариатора

Особенности самодиагностики вариатора

Разработка проекта станции технического обслуживания вариаторных коробок передач легковых автомобилей

CVT | multibody.net

Введение

Цели

Моделирование

Симуляторы

Выводы

Приложение

Определение ремня

Видео

как работает

Как работает вариатор?

Как работает вариатор Subaru? Что такое трансмиссия CVT?

: бесступенчатая трансмиссия (CVT) (рынки Японии / США / Европы)

Список автопроизводителей по поставщикам вариаторов (включая продукцию собственного производства, за исключением моделей, поставляемых на основе OEM)

Под кожей: новейшая технология коробки передач CVT

вариатор и обычная автоматическая коробка передач | Линкольн Мемфисский

: плюсы / минусы

Преимущества бесступенчатой ​​трансмиссии (CVT)

КПД по газу:

Меньший вес:

Конфигурация проще, но не так дорого:

Velvety Эффективность:

Минусы вариатора

Не для мышц:

Это действительно кажется странным:

Повышенные потребности в содержании:

Требуется ли работа трансмиссии для моего автомобиля с вариатором

Стоит ли поблизости исследовать ремонт коробки передач?

Бесступенчатая трансмиссия, вариатор — Машиностроительный факультет

Преимущества бесступенчатой трансмиссии (CVT)
