Ремонт и регулировка насоса ТНВД Bosch VP44 своими руками, номер 059 130 106D

Насос ТНВД номер 059 130 106D устанавливался на автомобили:
Volkswagen Passat B5.5 / Фольксваген Пассат Б5.5 (3B3) 2001 — 2005
Volkswagen Passat Variant B5.5 / Фольксваген Пассат Вариант Б5.5 (3B6) 2001 — 2005
Volkswagen Passat B5 / Фольксваген Пассат Б5 (3B2) 1997 — 2001
Volkswagen Passat Variant B5 / Фольксваген Пассат Вариант Б5 (3B5) 1997 — 2001
Audi A4 B5 / Ауди А4 Б5 (8D2) 1995 — 2001
Audi A4 Avant B5 / Ауди А4 Авант Б5 (8D5) 1996 — 2002
Audi A6 C5 / Ауди А6 (4B2) 1997 — 2005
Audi A6 Avant / Ауди А6 Авант (4B5) 1998 — 2005
Audi A8 (D2) / Ауди А8 (4D2) 1994 — 2002
информация подходит для ремонта и других автомобилей.

Всем привет! Решил написать отчет по самостоятельному ремонту ТНВД Bosch VP44, номер 059 130 106D, авто Audi A8 D2 2.5tdi V6, но данный насос куда только не ставился, Audi A4, A6, VW, BMW, Opel, на фуры Часто ломается — поэтому я думаю информация не повредит.

Никакого опыта по ТНВД не имел — поэтому засыпал вопросами специалистов на разных форумах — спасибо всем, кто помог советом!
Большую роль сыграл отчет владельца Опель Вектра — Митрофана (спасибо). Ход процесса разборки там отображен.
Хочу рассказать о своем опыте и собственных «граблях», чтоб по ним никто не прыгал лишний раз.

Итак, у вас после прокачки грушей или чем-либо с форсуночных трубок при прокрутке стартером ничего не давит — значит вам сюда, у вас проблемы с механикой: самый вероятный вариант — повреждение мембраны (либо резиновых колец), второй вариант — дефект подкачивающего насоса. Все это увидите позже на фото.

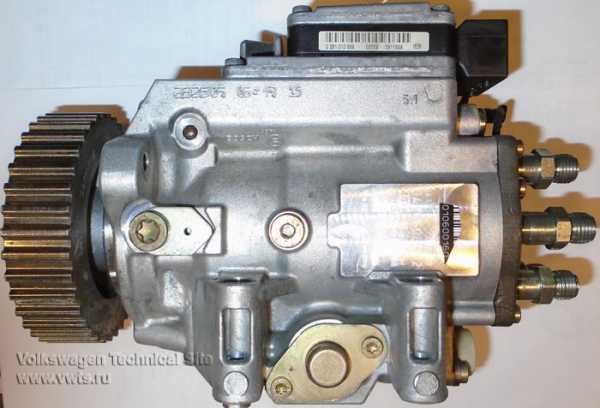

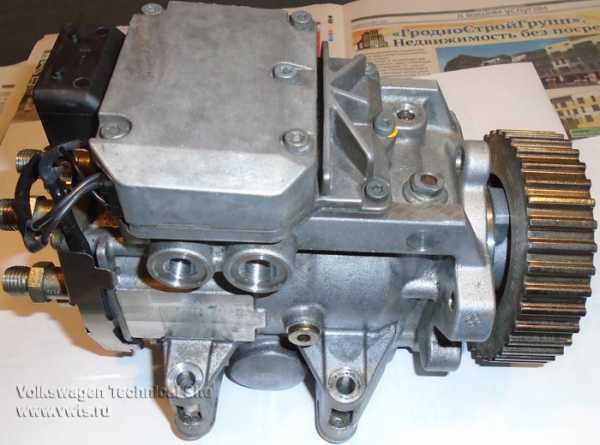

У кого все исправно — тут вы сможете рассмотреть ТНВД со всех ракурсов, в т.ч. его самые интимные места

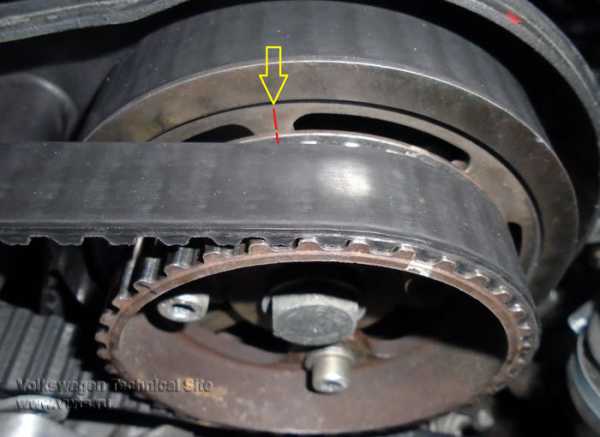

Для начала, пока насос на машине — выставляем ГРМ и ТНВД в «базовое» положение, чтоб отверстие под стопор совпало с отверстием на шкиве (фонариком светим), вращать ГРМ можно или за коленвал или за распредвал (но усилием не более 75 Нм (!), плавно, с паузами либо коробкой передач, вывесив морду, вращая колесо. Затем ослабляем гайку на 27мм зубчатого колеса, ставим четкую метку на валу и зубчатом колесе. Она нам может понадобиться при обратной сборке. Само зуб. колесо крепко сидит на «конусе» — оно даже без гайки не сдвинется ни на грамм, его пока что спрессовывать не надо, пока что нам нужна только метка шилом:

Решение о том, спрессовывать его или нет — примем позже (чтоб не делать лишней работы).
Затем откручиваем насос с авто — штуцера закрываем чем-либо и тщательно промываем «кёрхером», потом обдуваем местами очистителем карба и продуваем сжатым воздухом, чтоб меньше грязи было при разборке:

Откручиваем «мозги» и 2 эл. клапана (подробности у Митрофана), для этого нам понадобятся Torx 10,25,30 (позже еще Т20 возможно). Перед тем, как откручивать, постучите мелким молоточком в Torx, если не идет — лучше продолжить стучать, ибо когда сорвете грани — придется сверлить и вбивать биту «M».

При вытаскивании центрального клапана (отверткой как рычагом) нужно следить за тем, чтоб он выходил без перекоса, если перекашивает — назад заталкиваем и снова пробуем поддерживая снизу.

Затем подводим зубчатое колеса (которое пока крепко сидит на конусе) к метке, в которую вставляется стопор (или, как для колхоза, сверло 6мм), откручиваем T50 болт, убираем шайбу под ним и закручиваем до упора, тем самым блокируя перемещение вала, стопор вынимаем:

При этом задняя часть будет в таком положении:

Далее для извлечения распределительной головки по Митрофану распираем-раскачиваем отвертками, но я, чтоб не портить ал. корпус просто упирался отверткой и сбивал молоточком:

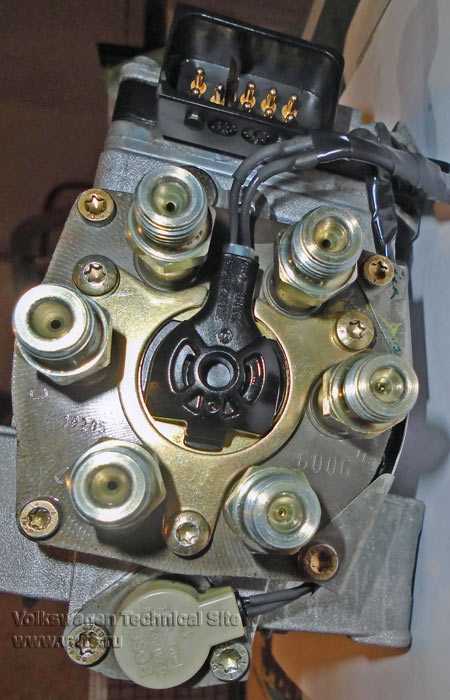

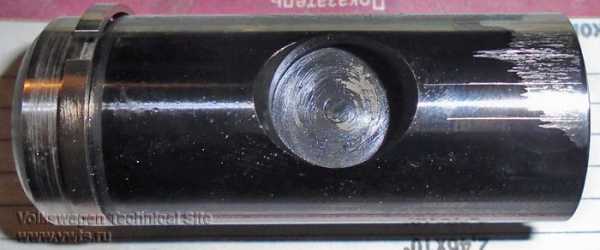

Извлекаем распределительную головку и видим тот самый дефект, из-за которого давление пропало — повреждение наружной пластиковой части мембраны:

Если вы увидели такую картину (либо просто трещинку) — то дальше разбирать не надо — меняем мембрану и резиновые кольца и собираем назад. Ремкомплект мембраны Bosch 1 467 045 032 . Но есть важные нюансы, читаем Здесь

Поскольку я сразу по неопытности не заметил — разобрал дальше:

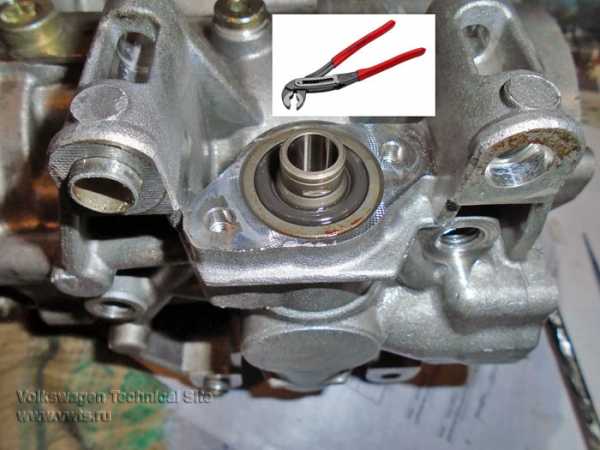

Далее для извлечения подшипника по Митрофану — тянем толстой проволкой, я просто подстелил газету на пол и ударил корпусом — по инерции подшипник и 2 шайбы вышли:

Затем нужно открутить заглушку, завернуть верх бумагой или тряпкой и вырвать клещами:

Выколотками или чем сподручным поворачиваем кулачковую шайбу и поршень в то положение, при котором кул. шайба выдвинется вверх (на фото ее нужно повернуть чуть по часовой и она поднимется):

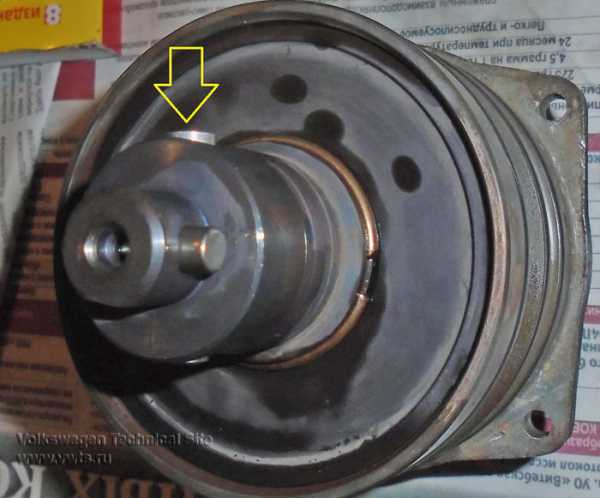

После извлечения кул. шайбы — вытаскиваем поршень — вот как он выглядит со всех сторон (если плохо выходит — его можно раскачивать выколотками за 2 отверстия, которые на фото слева вверху, только вглубь отверстия не сунуть):

Теперь спрессовываем зубчатое колесо с вала (при этом вал «поджат» Torx50, о котором упоминалось выше, иначе при снятии вал выстрелит, как пуля — можно повредить и вал и корпус). Понадобится ХОРОШИЙ съемник, усилие ОГРОМНОЕ, под лапы съемника подкладываем хорошие куски тряпок, чтоб не оставить «замятин».

После спрессовки ослабляем Т50 и достаем вал….

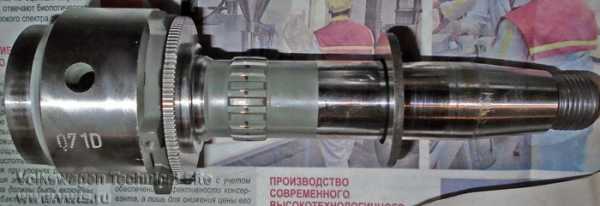

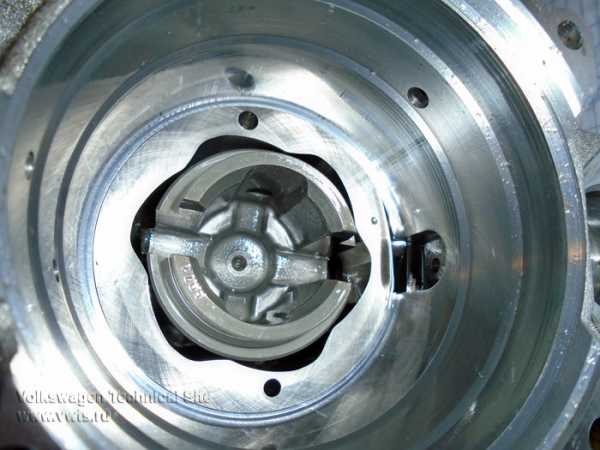

… и шайбу (что под ним). Остается в корпусе подкачивающий насос.
Теперь при помощи Т20 откручиваем болты (нужен длинный и тонкий Т20, желательно):

Его желательно «вытряхнуть» ударом корпуса о газету — тогда он выпадет «в сборе». Если пытаться подтолкнуть сзади пальцами — то скорее всего выпадет «по частям», это плохо:

Как говорят, что нежелательно путать местами лопасти, иначе могут подклинивать на оборотах.

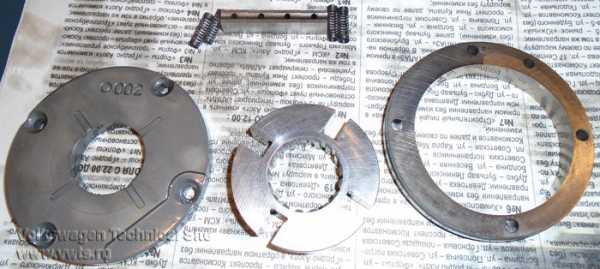

Еще фото его:

Он исправен, единственное есть небольшой дефектик — выкрашивание, но это не криминально:

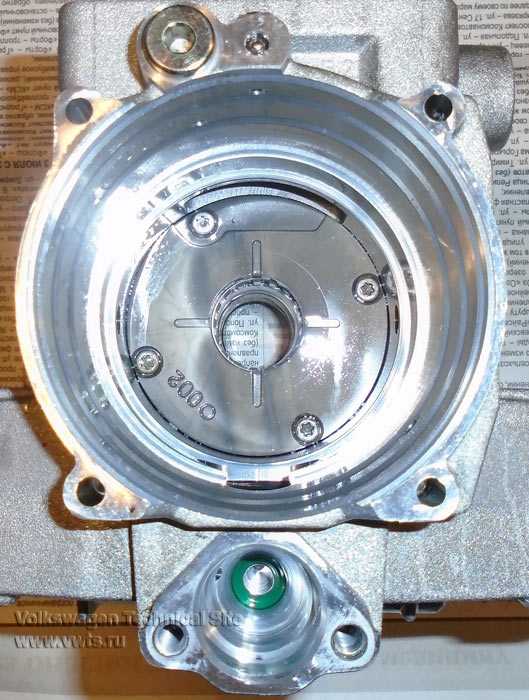

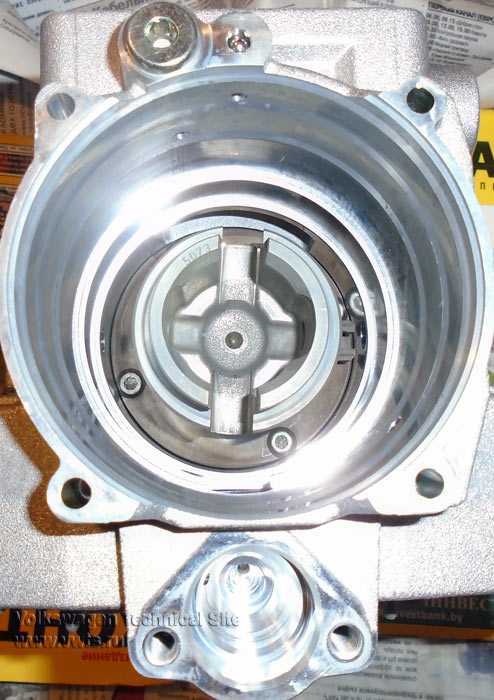

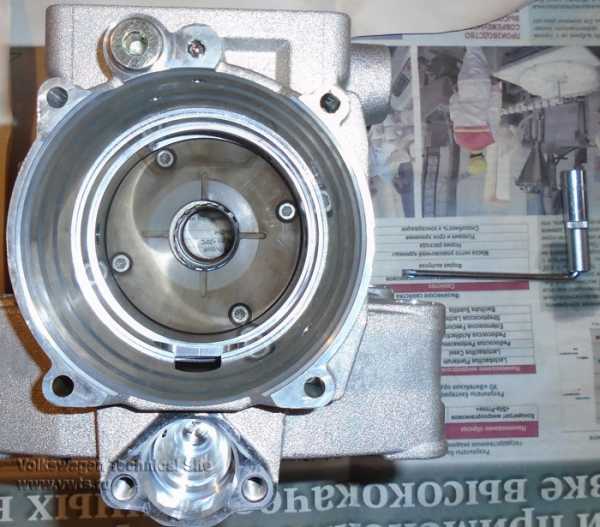

В корпусе теперь так:

Подкачивающий насос взял с запасного насоса-донора, он выпал «в сборе», промываем оч. карба:

Затем пустой корпус промыл «керхером» (не поднося вплотную к каналам), затем оч. карба по каналам и сжатым воздухом высушил. Чистота:

Подкачивающий насос (донорский) устанавливаем на место:

Ложим шайбу и вставляем вал (на фото шайба висит на валу):

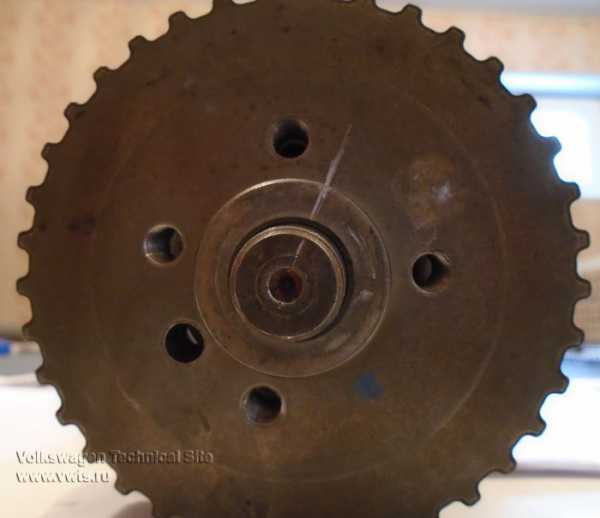

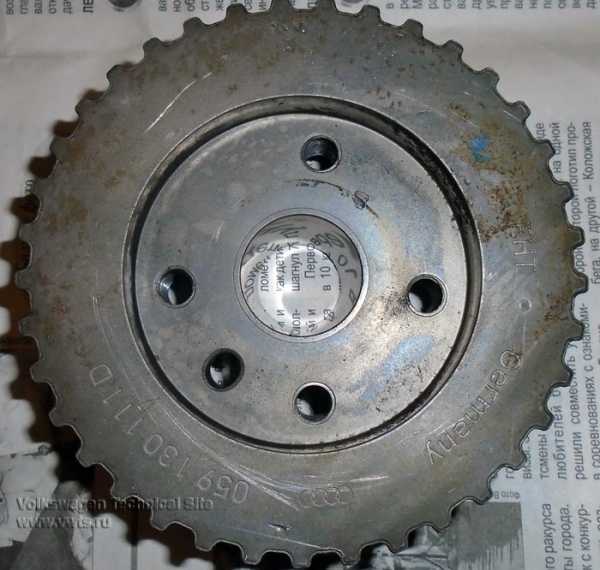

Зубчатое колесо готовим к установке:

Совмещаем его по нашей отметке-царапине с валом, затем вращаем до совмещения отверстия под стопор и блокируем Т50:

Слегка (!) набиваем зуб. колесо на вал, слегка наживляем гайку на 27мм. Подкладываем на стол каталоги и демпфер зуб. колеса, чтоб расположить ТНВД удобно для дальнейшей сборки.

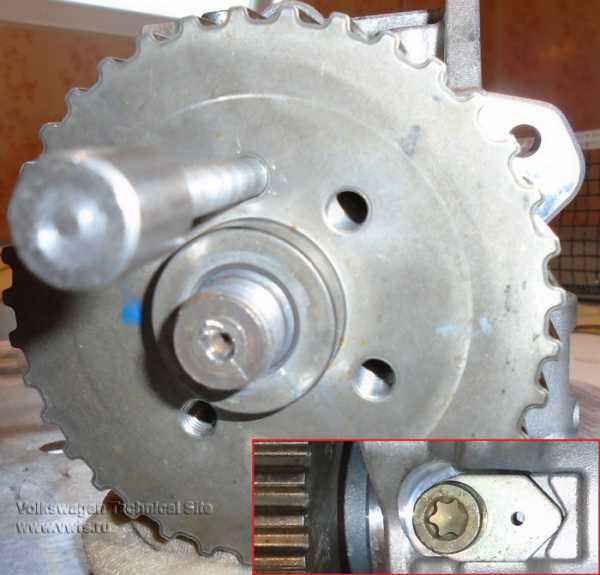

При этом картина такая, вал заблокирован в «базовом» положении:

Поршенек взят с донорского насоса, царапинки немного подшлифовал нождачками Р800, 1500, 2000. Желательно и саму втулку в корпусе ТНВД подшлифовать Р2000 (но это перед мойкой).

Как видно слева — поршневое кольцо мешает сборке — просто оборачиваем поршень пластиковой пленкой, сжимаем пальцами и сунем:

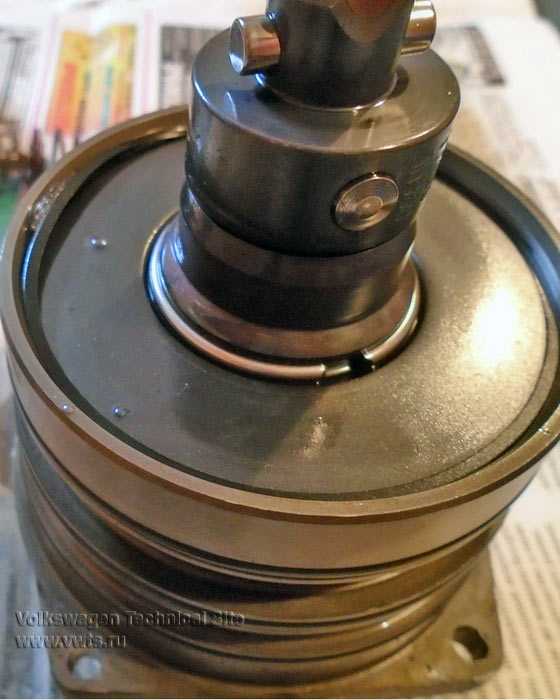

Поршень ставим так, что в него кулачковую шайбу «заправить» (желтой стрелкой). Вторая точка соединения кул. шайбы — черной стрелкой:

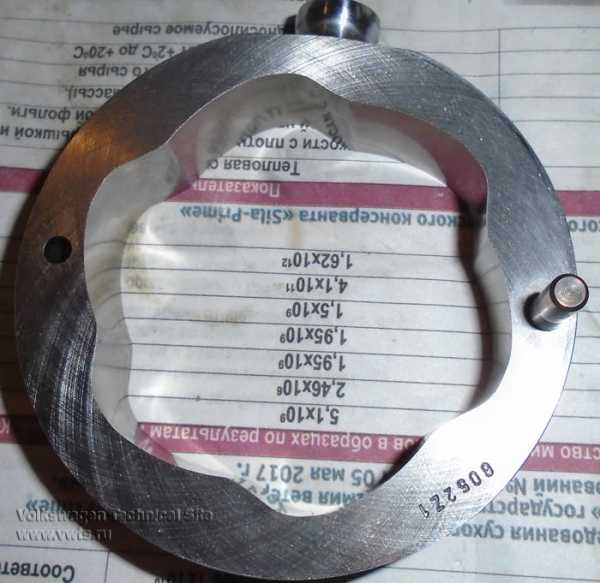

А вот и сама кулачковая шайба, вот эти 2 штырька и надо «ввести» в отверстия:

Вот и соединили:

Ложим шайбы (которые выпали вместе с подшипником в начале отчета) нижняя — надписями вниз, верхняя — надписями вверх:

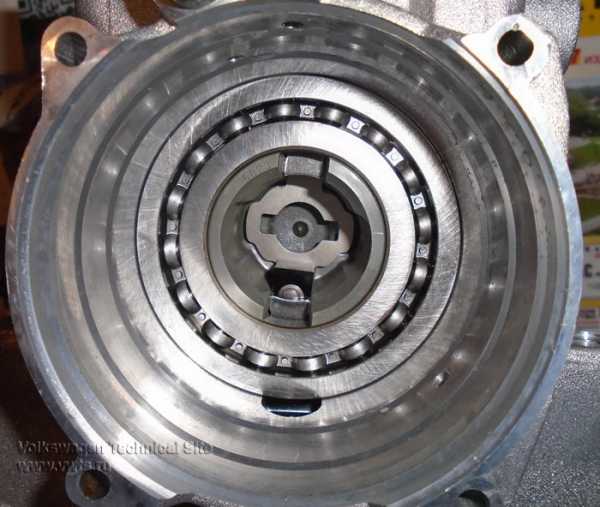

Подшипник медленно забиваем по кругу на место выколоткой (конец замотать малярной лентой или чем смягчающим)

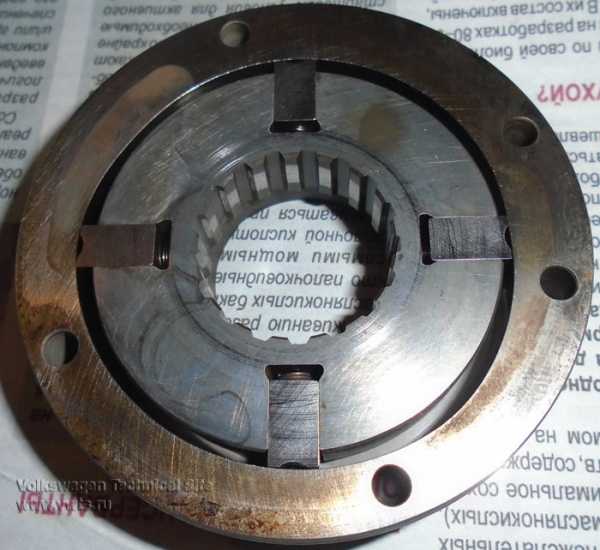

Затем надо поставить ролики с их держателями на место. Слева 2шт. с донорского, справа 2шт. с основного насоса, чуть отличаются внешне, но по размерам вроде как взаимозаменяемы:

Заводим 2шт. в пазы (до конца, на фото еще частично выглядывает):

Теперь нужно вставить распределительную головку — она донорская, с «правильной» старой цельнометеллической мембраной без пластика на краю, которую сложно сломать (по этому Бош и заменил ее на полу-пластиковую, чтоб потом ломалась и торговать г-ном). Промыта оч. карба, еще не высохла:

Дальше я ее вставил — и обнаружил что рукой вал крутиться лишь на 1/4 и клинит, пришлось достать и мучать мозг. Оказалось, что тут тоже подляна от Боша — в двух насосах с одинаковым номером — разной длины ролики, вот эти ролики (там 2 шт. в отверстии):

Примерно на 1мм больше:

Поставил «короткие» ролики — все стало крутиться легко.
Поэтому обращайте внимание на это при сборке. Кулачковую шайбу и ролики использовать с одного насоса или внимательно сравнивать.

Распр. головка мягко ставится на место последовательной подтяжкой болтиков:

Соединяем «мозги» Т10:

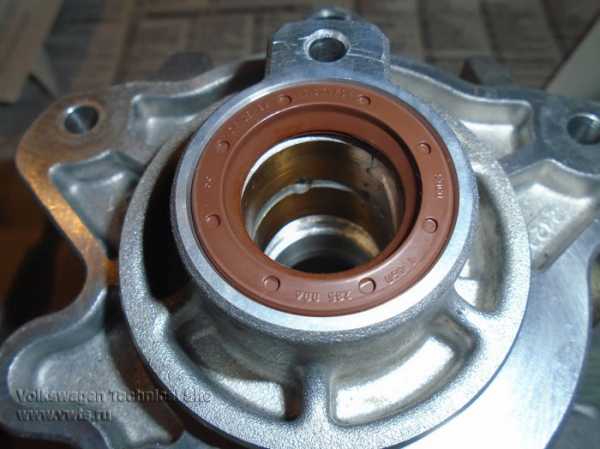

И 2 эл. клапана возвращаем в свои логова. Все резинки ТНВД при сборке смазать смазкой, чтоб не поджевало!
Блокировку Т50 не забываем убрать и вернуть шайбу! Вал можно еще чуть подбить головкой и слегка закрутить гайку на 27мм.

Ставим под капот, все подключаем, прикручиваем все на авто, вешаем ремень — Seric в помощь: раз и два. Нас интересует только то, что про ремень ТНВД.

Когда ремень натянули — зажимаем гайку 27мм окончательно, я 90Нм затянул.

Завел! (пусть и не сразу и с некоторой морокой), работает:

Потом когда кабель приедет (с Китая) — подстрою параметры (цикловая подача и угол впрыска) по показаниям компьютера (VAG-Com). Ну а пока езжу, разгоняется ОК!

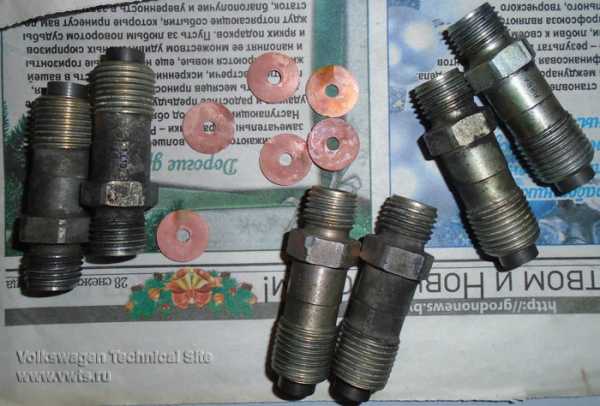

P.S. Когда-то давно по неопытности открутил штуцера с донорского насоса — абсолютно ненужная, бесполезная операция, но тогда я не знал и откручивал все, что вижу . А теперь его распр. головка пущена «в дело» и назад штуцера не затянуть на «продавленные» медные шайбы — будет протекать.

Надо исправлять:

Пришлось взять 2 куска толстого железа, положить между ними мед. шайбу и на наковальне тисков легкими ударами молотка придать ей прямую форму. Затем шайбы зашлифовал нождачкой на бруске (с грубой и до Р800), чтоб убрать «след» от штуцеров. После гладкие и красивые шайбы по очереди вешаем на кусок толстой стальной проволки с загнутым концом, греем огнем до красного цвета и кратковременно несколько раз погружаем в холодную воду. Если погрузить на 1 раз и держать — ее сильно деформирует, а когда серией из нескольких максимально коротких погружений — остается прямой (или почти прямой).
После отжига:

Затянул штуцера усилием 65Нм, лучше зажать головку в тиски, ухватившись за чугун ибо немного страшно было тянуть, опираясь на 4 болтика, вкрученных в ал. корпус. Со своей задачей отожженые шайбы — справляются, не подтекают.

Еще раз спасибо всем за помощь! Хотелось бы дополнить отчет различными нюансами (моменты затяжки, информацией про транзистор и т.д.) — постепенно я думаю дополним и если нужно, подправим отчет.

Всем желаю поменьше поломок ТНВД, а уж если случится — то успешного, по-возможности бесплатного ремонта своими руками без лишних операций!

Дополнение от Nik1958:

Вообще-то те ролики, что мешали для сборки — это принадлежность плунжерной пары и менять с одной пары на другую? Их то и разворачивать и менять местами в пределах одной пары не хорошо.
По поводу мембраны. Как-то все железные были. Разобрать тем приспособлением, которое указывал бош у меня не получалось

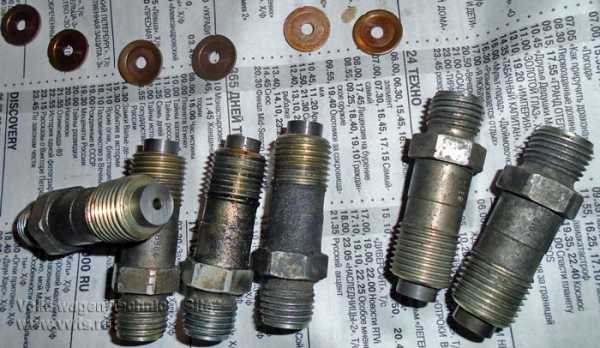

Ну и напоследок, вот номер ремкомплекта резинок сальника вала и медных шайбочек: 1 467 045 046.
Поршень системы опережения указывать не буду ибо они разные для разных насосов.
Номер мембраны: 1 467 045 032

Дополнение от Jurik-11:

Еще дополню по тем регулировкам, которые пришлось выполнить после сборки.

Регулировка угла впрыска. Ссылка на отчет
Шкив на моем ТНВД наверное я не первый снимал, ибо оно работало на самом краю рег. болтов, а теперь когда я снял-поставил при ремонте, видимо еще чутка сдвинулось (несмотря на метку-царапинку) и я ее смог завести лишь когда перекинул ремень ТНВД на зуб, т.е. пометил маркером метку на ремне и на шкиве и после перекидки метка стала так, как на картинке красным:

Далее подправил окончательное положение и угол уже 3-мя рег. болтами. В дальнейшем лучше бы переставить шкив ТНВД так, чтоб он выставлялся как по-заводу, попадая в середину болтов и не переставляя ремень на зуб

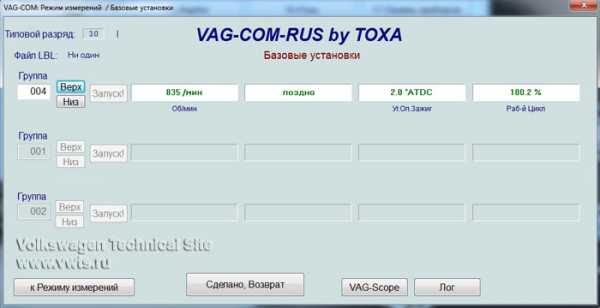

До регулировки угол вышел 8,4BTDC, смотрится здесь:

После регулировки:

Для изменения величины угла с 8,4 BTDC до 2,0 ATDC — пришлось по внутренней части возле болтов сместить на ~ 3мм с небольшим против часовой.
Заводится примерно одинаково, что и было, с минимальной задержкой, но не сразу.

Когда ловим небольшие значения (допустим с 2,4 надо сделать 2,0) — ставим метку-царапинку на внешнем радиусе и смещаем шкив на очень малую величину:

ДО регулировки угла имелись такие проблемы, что иногда тупит и еле набирает обороты (моментальный расход на приборке при этом маленький показывает 10-12л и не повышается), потом дожму до 4 тыс., переключаю — и рвет с хорошим подхватом (и расход 45л) + «ошибка 00550: начало впрыска — диапазон регулировки». ПОСЛЕ регулировки угла — эти проблемы ушли

Регулировка цикловой подачи.

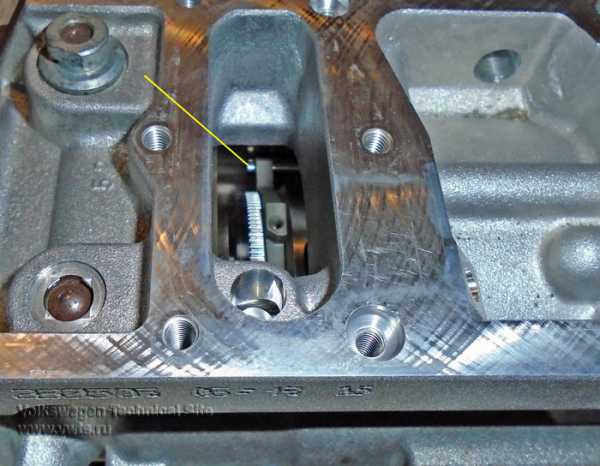

Специально купил удобную крутилку Т10 для датчика. Для откручивания крышки — Т25:

Открутил 8 болтов «мозга» и вот он датчик:

И погрузился ключом в дизельное плавание Приоткрутил, сдвинул датчик к «водительской» стороне (=уменьшение величины цикловой), к счастью, солярка «увеличивает» изображение и мы можем видеть, насколько сместились.
До регулировки было на горячую 6мг.
Входим:

И в 1 группе смотрим значение цикловой подачи в мг.
В итоге выставил около 3,8мг на горячую (85гр.+).

Все, тяга очень хорошая, заводится, ездит.

Продолжение и все обсуждения отчета здесь

Спасибо: Jurik-11

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

vwts.ru

Устройство и принцип работы ТНВД Bosch

Топливный насос высокого давления относится к самым сложным узлам системы топливоподачи дизельных двигателей.

Принцип работы ТНВД заключается в подаче к цилиндрам дизельного двигателя в определенный момент и под определенным давлением точно отмеренных порций топливной смеси, которые соответствуют данной нагрузке.

В топливных насосах непосредственного действия проходит механический привод плунжера, а процесс момента впрыска и нагнетания проходят одновременно. Во все цилиндры секцией ТНВД подается необходимая порция топливной смеси. Необходимое давление для впрыска и распыления обеспечивает плунжерный насос. В представленной нами статье мы более подробно поговорим об данной детали производителя bosch, а именно рассмотрим такие довольно распространенные вопросы:

• Где купить ТНВД и комплектующие?
• Что такое топливный насос высокого давления?
• Устройство ТНВД;
• В чем заключается принцип работы ТНВД бош?
• Устройство рядного ТНВД бош;
• Как правильно разобрать ТНВД фирмы bosch?
• Плунжерный ТНВД bosch, его устройство и принцип работы;
• Принцип работы момента впрыска ТНВД фирмы bosch;
• Установка ТНВД bosch.

Тнвд bosch

Основная информация о топливном насосе

Итак, в чем заключается принцип работы ТНВД? Принцип работы ТНВД фирмы бош, так же как и момент впрыска ничем не отличается от ТНВД других производителей. Основным элементом ТНВД фирмы бош является плунжерный насос. Топливный насос рассчитан на то, чтоб под большим давлением передавать определенную порцию топлива к двигателю и не допускать две крайности, такие как его недостаток и избыток. Поэтому поломки на которые владелец автомобиля может не обращать внимание или оценивать их как несущественные, могут привести к ремонту дизельного двигателя или полной его замене. Главным критерием, по которому топливные насосы разделяют на типы, является их устройство. Итак, на основании устройства топливных насосов их разделяют на такие типы:

• Распределительные. Оснащаются форсунками и регуляторами механического типа. Современные моторы оснащаются рядными ТНВД (топливный насос с высоким давлением) с электрическим управлением. Представленный тип насосов считается самым простым, хотя и отличается значительными размерами и весовыми характеристиками;
• Рядные. Оснащается одной или несколькими плунжерными парами, нагнетающими топливную смесь и распределяющими ее по цилиндрам. Данный тип намного меньше и легче по сравнению с рядными. Хотя такое преимущество приводит к некоторым недостаткам, например, быстрый износ деталей распределительного типа;
• Магистральные. Как правило, они используются в системе впрыскивания commonrail. Их основной и единственной функцией является нагнетание топливной смеси в рампу. Количество плунжеров колеблется от одного до трех. В данном типе ТНВД также применяются такие детали как шайба или кулачный валик, приводящие плунжеры в действие.

Разборка и установление топливного насоса

Достаточно очевидным фактом является то, что без использования ТНВД подавать топливо к двигателю было бы сложно. Именно поэтому достаточно логично, что такому типу топливного насоса уделяется столько внимания автолюбителей, которые занимаются ремонтом моторов такого типа.

Ремонт тнвд bosch

Самыми распространенными причинами неполадок являются:

• Применение низкокачественного топлива, а это может привести к поломке топливного насоса. Для ТНВД применяется дизельное топливо, в качестве смазывающего материала для движущихся деталей и плунжерных пар. В случае загрязнения топлива разными примесями теряется смазывающее свойство, а это может привести к неисправности топливного насоса в дальнейшем;
• Износ топливного насоса;
• Проблемы с электрической техникой. Неправильное функционирование электроники автомобиля может сказываться на нормальном функционировании остальных систем.

Для того чтобы качественно отремонтировать топливный насос высокого давления, необходимо знать как проводится разборка и установка, когда восстановление ТНВД невозможно и какие детали нуждаются в замене, для устранения неисправностей. Итак, как правильно проводится разборка и установка топливного насоса высокого давления?

• Открутите 4 винтика на торцевой стороне;
• Освободите кабель клапана опережения впрыска из-под прижимной пластины;
• Открутите 3 винтика, которые закрепляют прижимные пластины дозирующего клапана;
• Снимите дозирующий клапан;
• Открутите 2 винтика, которые закрепляют клапан угла опережения впрыска;
• Снимите клапан опережения впрыска;
• Открутите винтики, закрепляющие так называемые мозги;
• Отодвиньте мозги и открутите винтики, которые закрепляют датчик положения валика топливного насоса;
• Снимите мозги вместе с ливером;
• Установите на метку шкив и запомните расположение валика вместе с дозирующей иглой;
• С помощью двух плоских отверток, закладывая их попарно-диаметрально за уши, осторожно камеру вместе со штуцерами;
• Достаньте подшипник и пластинки;
• Открутите крышку автомата опережения;
• Достаньте автомат опережения впрыска;
• Установите поршень опережения так, чтобы во время поворота из него можно было извлечь кулочковую шайбу;
• Достаньте поршень опережения впрыска;
• Топливный насос разобран, а его сборка выполняется в обратном порядке.

autodont.ru

Насосы ТНВД: устройство, принцип работы, модели

Содержание

Насосы ТНВД – это топливные насосы высокого давления, которые применяются для дизельных двигателей. Дизельные автомобили очень сильно отличаются от бензиновых. Разница именно в том, каким образом происходит воспламенение топлива.

Многие производители, такие как Бош, Тойота, Мицубиси, Ниссан, Форд и другие с каждым годом усовершенствуют свои линейки техники с применением насосов высокого давления. Лучшими производителями ТНВД считаются Bosch, Lucas, Delphi, Denso, Zexel.

Принцип действия

Воздух, нагнетаемый в камеру сгорания дизеля, сжимается под давлением. Кроме того, он нагревается. Таким образом, в камере сгорания дизельного двигателя находится горячий сжатый под давлением воздух.

В тот момент, когда впрыскивается топливо, при соприкосновении с горячим сжатым воздухом оно воспламеняется. И подают дизель в цилиндры мотора под давлением и с определенными промежутками времени, чтобы топливная смесь нормально воспламенялась, именно насосы ТНВД.

Устройство ТНВД

Мощность двигателя и его крутящий момент регулируются количеством топлива, которое насос впрыснул в камеру сгорания. Насосы ТНВД бывают:

• непосредственного действия, т.е. механический вариант;
• аккумуляторные, т.е. с аккумуляторным впрыском, или автоматический вариант.

В первом случае срабатывает принцип механического плунжера, при котором нагнетание воздуха и топливный впрыск происходят одновременно. Во втором случае гидравлический аккумулятор или система пружин и форсунок сначала нагнетает давление впрыснутого топлива в аккумулятор, а затем происходит процесс зажигания.

В зависимости от метода подачи топлива в цилиндры двигателя есть три разновидности нопорных установок:

• рядные;
• многосекционные или магистральные;
• распределительные.

Рядные напорные установки – подают в расположенные один за другим цилиндры топливную смесь строго по очереди в каждый из цилиндров. В распределительных вариантах одна и та же секция может подавать топливо сразу в несколько цилиндров. К слову, распределительные установки могут быть одноплунжерными и двухплунжерными. Магистральные только нагнетают топливо внутрь аккумулятора.

Рядные модели различают по количеству цилиндров и давлению при впрыске топлива:

• М – это 4-6 цилиндровый, при давлении впрыска в 550 бар;
• А – это 2-12 цилиндровый, при давлении впрыска в 950 бар;
• P-3000 – это 4-12 цилиндровый, при давлении впрыска в 950 бар;
• P-7100 – это 4-12 цилиндровый, при давлении впрыска в 1200 бар;
• P-8000 – это 6-12 цилиндровый, при давлении впрыска в 1300 бар;
• P-8500 – это 4-12 цилиндровый, при давлении впрыска в 1300 бар;
• R – это 4-12 цилиндровый, при давлении впрыска в 1150 бар;
• P-10 – это 6-12 цилиндровый, при давлении впрыска в 1200 бар;
• ZW (M) – это 4-12 цилиндровый, при давлении впрыска в 950 бар;
• P-9 – это 6-12 цилиндровый, при давлении впрыска в 1200 бар;
• CW – это 6-10 цилиндровый, при давлении впрыска в 1000 бар;
• H-1000 – это 5-8 цилиндровый, при давлении впрыска в 1350 бар.


  Топливный Насос Т 25 Рядный

к меню ↑

Внутреннее устройство

Через муфту опережения впрыска и зубчатую передачу коленвала на кулачковый вал передается вращение. Кулачок смещает толкатель, толкатель сжимает пружину и толкает плунжер. Плунжер поднимается, толкает заслонку впускного канала и начинает вытеснять топливо через нагнетательный клапан к форсунке. Чтобы впрыск топлива происходит нормально, нужно, чтобы винтовой и сливной каналы совмещались вовремя.

Распределительная установка ТНВД состоит из:

• редукционногоклапана;
• всережимного регулятора;
• дренажного штуцера;
• корпуса напорной секции высокого давления в комплекте с плунжерной парой (золотникового устройства) и нагнетательными клапанами;
• топливоподкачивающего насоса;
• лючка регулятора (муфты) опережения впрыска;
• корпуса ТНВД;
• крышка;
• электромагнитного клапана выключения подачи топлива;
• кулачково-роликового устройство привода плунжера.

Муфта впрыска изменяет в зависимости от количества оборотов двигателя угол впрыска топлива. Назначение всережимного регулятора — изменять количество подаваемого топлива в зависимости от режима работы двигателя (запуск, уменьшение или увеличение оборотов, холостой ход, остановка и т.д.).
к меню ↑

Возможные причины поломок

Как только вы заметили отклонения в привычной работе насоса ТНВД нужно выяснить и по возможности как можно быстрее устранить причину поломки. Визуально поломку можно определить по утечкам топлива из корпуса насоса, по затрудненному запуску двигателя, по нехарактерным шумам при работе насоса и по тому, как при уменьшении мощности двигателя увеличивается расход топлива.

Насос ТНВД магистрального типа

Среди самых распространенных поломок можно выделить износ комплектующих и использование топлива низкого качества. И то и другое для уязвимого насоса крайне нежелательно.

Износ приводит к деформации деталей, образованию пустот и снижению надежности напорного аппарата. А примеси в топливных смесях низкого качества приводят к постепенному загрязнению деталей, и, в итоге, к выводу насоса из строя. Если устройство подъедает масло, значит, износились уплотнители. А если заклинит плунжерную пару, то на форсунки перестанет поступать топливная смесь.

В качестве обязательной профилактики стоит всегда следить за качеством топлива, которое вы заливаете в бак. Кроме того, всегда следите за уровнем масла. Периодически, загоняя машину на стенд, нужно регулировать количество и равномерность впрыскивания топлива в ТНВД. Для этого разбирают муфту впрыскивания и соединяют с приводом на стенде кулачковый вал машины.
к меню ↑

ДИАГНОСТИКА И РЕМОНТ ТОПЛИВНОГО НАСОСА ВЫСОКОГО ДАВЛЕНИЯ (ВИДЕО)

к меню ↑

Модельный ряд

Различные компании и корпорации выпускают модели рядных, магистральных и распределительных насосов ТНВД для любых сфер применения. Грузовые и легковые автомобили, трактора, погрузчики и экскаваторы, комбайны и многая другая техника используют все преимущества дизельных насосов ТНВД.
к меню ↑

ТНВД Bosch и Lucas

Это одни из самых надежных производителей напорной техники ТНВД. Модельный ряд установок ТНВД компании Бош достаточно обширен. Модели ТНВД представлены на рынке линейкой рядной и распределительной техники с маркировками: A, M, ММС , P, MW, H, VP29, VP30, VP44. В модельный ряд включены также насосы-форсунки PDE и индивидуальные насосы PLD, VE, Lucas DPS, DPCN.

Особое внимание стоит уделить модели ESR. Это – последняя разработка компании Lucas, которая фактически является роторной моделью ТНВД для высокоскоростных двигателей с системой непосредственного впрыска. Так же внимание производителей внедорожников с системой непосредственного впрыска привлекла модель DP200.

Насос ТНВД и его комплектующие

ТНВД с аккумуляторной топливной системой воплощена в моделях Common Rail

Это системы магистального типа, на которые в последнее время наблюдается достаточно высокий спрос. Delphi DFP 1.x, DFP 3.x и Bosch CP1, CP2, CP3.2, CP3.4. Они применяются для автомобилей марок Вольво FH-12, FM-12, Мерседес Actros, Атего, Скания 114, 124, R, P, T, Рено Магнум, Премиум DXI, DCI, Ивеко Крузор 8, 10, 13, DAF CF, LF, MACK.
к меню ↑

ТНВД Delphi

Компания Delphi выпускает серию ТНВД EPIC для автомобилей марок Мерседес, Рено Кенго 1.9, Фиат Добло 1.9, Форд Транзит 2.5. А также серию DP200, 210, 310 для автомобилей и погрузчиков JCB, Перкинс, Катерпиллар и John Deere.

Основной проблемой этих насосов стала металлическая стружка, которая образуется в процессе эксплуатации техники от трения механических деталей друг об друга. Поэтому, в них чаще всего приходится заменять плунжеры. Вал в этих моделях ремонту не подлежит. Он только заменяется на новый.

Дозировочный блок тоже подлежит полной замене, потому что выходит из строя по причине износа деталей в процессе наполнения бака некачественным топливом с примесями бензина, воды или твердых частиц.
к меню ↑

DENSO

Эта компания специализируется на производстве моделей ТНВД V3, V4, V5 для автомобилей Тойота, Мицубиси, Опель. А их аккумуляторная система Common Rail маркируется как HP0, HP2, HP3, HP4 и успешно применяется в автомобилях Тойота, Мицубиси, Ниссан, Форд Транзит, Пежо Боксер и Ситроен.

Насос ТНВД DENSO

Отличительной особенностью этой марки стали ECD-регуляторы (Electronically Controlled Diesel system). Это система впрыскивает дизельное топливо при полном контроле электроники. Отрегулировать такие ТНВД можно только на специальных стендах, с использованием контроллеров и форсунок.

Славится своим распределительными ТНВД VRZ для Мицубиси Паждеро 3-Canter, Мазды, Коматсу и других автомобилей. В этих моделях ТНВД без труда можно восстановить плунжерные пары. Кроме того, распределительная техника Zexel используется для японских машин, а от моделей Бош их отличает только номера деталей. В остальном строение абсолютно идентично.

 Главная страница » Насосы

byreniepro.ru

Методика ремонта централизации ТНВД VE EDC БОШ (VP36/37)



В статье описывается методика проверки и восстановления работоспособности комбинированного механизма управления количеством топлива (МУКТ, централизация) (напримере, VAG 1.9 TDI, 90 и 110 лс).

• · Автомобили VAGcom-om на не VAG-овских моторах настраивать не получится, придется замерять напряжения вручную. В принципе инструкция годится для любых vp с индуктивным или ползунковым G149.

Для выполнения этой работы крайне рекомендуется моторный тестер типа VAGcom. Написано по материалам dieselschrauber.de

Симптомы, неисправности и другие показания к данной работе

• · Детонационный звук мотора на разгоне, особенно на оборотах 1800-2500, с повышенным черным дымлением.
• · Слабая, замедленная реакция на педаль газа .
• · Иногда зависающие обороты при отпускании педали газа и движении накатом.
• · Трудности с запуском холодного мотора, мотор плохо держит обороты после запуска.
• · Ошибка ЭБУ о достижении границ регулировки актуатора N146, например, номер 01268.
• · Ошибка ЭБУ о неисправности датчика G149, например, номер 00765.
• · Прочие симптомы слишком обогащенного или обедненного сгорания.

Прежде всего стоит убедиться, что вышеперечисленные симптомы действительно вызваны неисправным МУКТ. А также стоит учесть, что подобные симтомы могут быть вызваны неверными статическим и/или адаптированным динамическим моментом впрыска. Для этого разумно будет произвести следующие тесты:

1. Скинуть фишку с датчика скорости на коробке передач. Исчезновение симптомов (кроме, пожалуй, затрудненного холодного старта) и резкое улучшение динамики свидетельствуют о необходимости ремонта МУКТ. После одевания фишки, необходимо стереть возможные ошибки из мозгов.
2. Убедиться, что детонационное сгорание не вызвано дефектом регулятора опережения впрыска N108. Для этого стоит VAGcom-ом понаблюдать в динамике значения 1-2 (группа 1, значение 2 = количество топлива в мг/Х), 1-3 (напряжение на G149) и всю группу 4 (значения 2=программный момент впрыска, 3=реальный момент впрыска, 4=тактсигнал на N108) на предмет «ступенчатости», зависаний и прочих инертностей значений. Достижение и насыщение «потолочных» значений свидетельствуют либо о неправильном статическом моменте впрыска, либо о дефекте N108.
3. Убедиться в исправности датчика иглы.
4. На холодном и на горячем моторе при ХХ замерить количество топлива 1-2. При этом стоит учесть, что «большие значния» этой группы означает в деиствительности обедненное сгорание и наоборот, «малые значения» = богатая смесь. Значения меньше 2,3 мг/Х и больше 6 мг/Х на ХХ в сочетании с вышеперечисленными симптомами свидетельствуют как минимум о неоптимальной регулировке МУКТ.
5. Убедиться, что статический момент впрыска в норме и в динамике не «передвигается» засчет, например, забитого топливного фильтра, воздуха в топливной системе и пр.
6. Убедиться, что никакие шаловливые ручки не поигрались до Вас с адаптационными каналами ЭБУ и не изменили расчетное количество топлива электронным образом (например, в канале 1 должно быть значение ~32768).

В чем смысл ремонта?

При использовании некачественного топлива, биодизеля, растительного масла в качестве топлива в механизме МУКТ собирается плохо растворимая грязь, затрудняющая работу индуктивного датчика G149. Другой, не менее важный источник загрязнения — металлическая стружка от трущихся элементов насоса. Для примера, так может выглядеть исправный МУКТ:





А так выглядит МУКТ после годовалого использования биодизеля и других альтернативных видов дизтоплива:

Подготовка к работе

Прежде всего следует как можно точнее заметить положение МУКТ на ТНВД, нацарапав острым предметом несколько вертикальных линий на корпусе ТНВД и МУКТ, как минимум на двух соседних боках насоса. Этот шаг очень важен для последующей сборки и должен быть проведен маскимально ответственно. Неправильно установленный МУКТ может впоследствие вызвать неконтролируемое повышение оборотов мотора вплоть до коллапса, пилящие ХХ или ухудшить динамические качества автомобиля.

Второй, не менее ответственный шаг заключается в замере значений напряжения датчика G149 (VAGcom значение 1-3) при включенном зажигании, но неработающем моторе. Например, на моторе AEL это значение может быть на неработающем моторе 0,740 В. Далее следует убедиться, что мотор прогрет, либо прогреть мотор до рабочей температуры (проехать пару километров) и замерить значние количества топлива на ХХ в поле 1-2, отключив все мощные электропотребители и кондиционер. Например, для мотора AEL это значение может составлять 4,5-5,0 мг/Х. Поскольку это значение немного осциллирует, можно сделать небольшой лог и вычислить среднее значение. Данные значения необходимо обязательно записать/запомнить ввиду их важности при сборке насоса.

Поскольку при снятии МУКТ неизбежно вытекает некоторое количество топлива, следует принять соответствующие меры, например, подложить под ТНВД достаточное количетсво тряпок, салфеток итд. На некоторых автомобилях разумно будет снять защитный поддон мотора снизу.

Снятие и разборка МУКТ

Выкручиваем 4 болта крепления МУКТ к ТНВД. Один из болтов имеет трехугольную головку, начинаем выкручивание с него ;о). Если подоходящего инструмента под рукой нет, можно изготовить самодельный, например из накидной головки (-звездочки) на 7, выточив три паза. В качестве альтернативы можно выфрезеровать на головке болта шлиц для мощной отвертки. Крайний случай — высверливание головки.

Снимаем мешающие шланги, отсоеднияем электрические разъемы, осторожно вынимаем МУКТ, стараясь не повредить прокладку. В итоге снятый механизм должен выглядеть как на фото:

Далее выкручиваем 3 болта крепления крышки к корпусу МУКТ, не забываем про прокладку:

Выкручиваем болт с головкой торкс на оси датчика и аккуратно с помощью шестигранника на датчике крутим его до упора, работая рычагом, страгиваем датчик с оси. Откручиваем две гайки пластикового кожуха и снимаем его. Под кожухом видны электрические контакты, соединенные между собой точечным методом. Для рассоединения этих контактов достаточно работать с небольшим усилием маленькими ножницами или другим подходящим инструментом, вставляя острие ножниц между пластинкой и проводом. Результат должен выглядеть как на фото:

Отркучиваем 2 торкса (слева на фото внизу), на некоторых версиях насосов на этих болтах может быть левая резьба. Отгибаем подходящий провод вверх:

После этого откручиваем остальные торксы и снимаем всю плату:

Под платой хорошо видна металлическая стружка между электомагнитом и рычагом привода. Снимаем пружинки:

Далее разбираем э/м-механизм до последнего болтика. Внимание длина болтов может быть минимально разной, поэтому запоминаем их местоположение! В итоге получаем следующее.

Под правой пружинкой на фото видно входное намагниченное отверстие для дизтоплива — его необходимо тщательно промыть, как и все снятые детали. Еще раз для сверки все детали:

Сборка и настройка,

Сборка происходит в обратном порядке. Электрические контакты следует хорошо облудить и тщательно спаять паяльником средней мощности (не менее 60 ватт). Удаляем остатки флюса.

Внимание: пока не затягиваем торкс на оси датчика, поскольку его положение еще полежит регулировке. В собранном состоянии, но со снятой крышкой МУКТ, подключаем механизм к бортовой сети автомобиля. Включаем (только!) зажигание. Замеряем значение 1-3 и сравниваем его с замеренным значением до разборки МУКТ. При неодходимости крутим датчик до достижения нужного значения. Слегка прикручиваем торкс. Накидываем крышку и замеряем зачение 1-3 еще раз. Скорее всего значение окажется слегка другим, поскольку крышка оказывает некоторое индуктивное влияние на G149. Опять снимаем крышку и корректируем занчение 1-3 с учетом влияния крышки. После этого закручиваем торкс на оси датчика и одеваем крышку.

Установка на ТНВД

Внимание: следующий шаг явлается самым ответственным во всей работе. При невыполнении данных инструкций есть риск сломать не только МУКТ но и весь ТНВД. Внутри ТНВД хорошо видно кольцо, куда должен вставляться приводной палец механизма МУКТ. Это кольцо очень подвижно и может быть легко смещено при неаккуратном опускании МУКТ. В этом случае приводной палец может погнуться или обломаться при следующем старте мотора. Вот так выглядит кольцо с круглой дыркой в ТНВД:

Приводной палец хорошо виден на фото 3, а обломанный палец на фото внизу:

В случае неуверенности в верности установки МУКТ на теле ТНВД, лучше еще раз снять его и, как можно дольше наблюдая через щель, повоторить попытку. Далее следует выставить положение МУКТ по меткам-црапинам на корпусе ТНВД.

Предварительная настройка

Запускать мотор пока еще нельзя!

С помощью VAGcom-а (зажигание включено) возможна дополнительная проверка установки МУКТ на ТНВД. Для этого опять сравниваем значения 1-3 до снятия МУКТ, после чистки МУКТ и с установленным чистым МУКТ. В идеальном случае значение должно быть во всех трех случаях абсоилютно одинаковым, что дает некоторую гарантию правильности сборки. Другими словами, кольцо в ТНВД не должно действовать какой-либо силой на проводной палец механизма МУКТ и тем самым изменять значение напряжения в поле 1-3. Рассмотрим 2 примера.

(1) Напряжение до снятия 0,74 В, после чистки 0,74 В, после установки 2,15 В. Запускать мотор нельзя ни в коем случае! Повторить установку МУКТ!

(2) Напряжение до снятия 0,74 В, после чистки 0,74 В, после установки 0,76 В. С большой вероятностью установка верна, но для очищения совести лучше повторить установку МУКТ.

Тестовый старт мотора

Затягиваем ручник, включаем 4-5-ю передачу, нажимаем сцепление и делаем попытку запуска мотора. Ждем, пока ТНВД выгонит воздух и мотор заработает. В случае неконтролируемого повышения оборотов мотора, немедленно отпустить сцепление чтобы заглушить мотор и проверить правильность установки МУКТ на теле ТНВД (только совпадение меток, не снимая МУКТ). То же самое делаем, если мотор долгое время даже после прогазовки не держит оборотов. Если все работает нормально, мотор хорошо берет газ, проверить на работающем моторе ТНВД на предмет течи.

Настройка

Сильно «пилящий» ХХ и повышенные обороты ХХ указывают на увеличенное количество топлива. В этом случае необходимо передвинуть МУКТ в сторону шкива РГРМ!

Опять же сильно пилящий ХХ и пониженные обороты ХХ или же невозможность завести мотор вообще указывают на пониженное количество топлива. В этом случае передвигаем МУКТ в сторону топливных трубок.

Передвигать предстоит в пределах нескольких десятых миллиметра, поэтому для этой работы бывает удобно воспользоваться легким резиновым молоточком.

После проведения «грубой настройки» переходим к точной настройке.

Замеряем VAGcom-ом значение количества топлива на ХХ 1-2 и сравниваем его со значением до ремонта. При отклонении свыше 0,5 мг/Х вверх или вниз от первоначального значения, стоит вышеописанным методом провести тонкую настройку.

Внимание, важно:

• · VAGcom показывает увеличенное значение 1-2, на самом деле количество топлива уменьшено, т.е. МУКТ необходимо двигать в сторону топливных трубок.
• · VAGcom показывает уменьшенное значение 1-2, на самом деле количество топлива увеличено, т.е. МУКТ необходимо двигать в сторону шкива РГРМ.

В случае если значения 1-2 до ремонта лежали ниже 2,3 мг/Х и выше 6 мг/Х, не стоит пытаться точно выставить значание 1-2 до ремонта, а больше ориентироваться на динамические и шумовые качества работы мотора на ХХ и в движении.

MfG, iluha

steldiesel.ru

Техническое устройство и детали ТНВД Bosch VE

ТНВД дизельного двигателя ЯМЗ-238

ТНВД дизельного двигателя ЯМЗ-238 Топливный насос ТНВД дизельного двигателя ЯМЗ-238 автомобилей Маз, Краз, Урал, трактора К-700 в сборе показан на рис. 14. Рис. 14. ТНВД ЯМЗ-238 1 топливный насос высокого

Подробнее

Система питания топливом дизеля ЯМЗ-238

Система питания топливом дизеля ЯМЗ-238 Топливная аппаратура дизельного двигателя ЯМЗ-238 автомобилей Маз, Краз, Урал, трактора К-700 разделенного типа. Система питания топливом двс ЯМЗ-238 состоит из:

Подробнее

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ-WP

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ-WP При работе с системой COMMMON RAIL соблюдение элементарных ПРАВИЛ БЕЗОПАСНОСТИ, сформулированных ниже, ОБЯЗАТЕЛЬНО! 1. Перед проверкой и ремонтом топливных трубопроводов следует

Подробнее

КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ

КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ Топливных насосов высокого давления моделей 363-40, 773 и их модификаций в комплекте с форсунками Введение Предлагаемый Вашему вниманию каталог содержит иллюстрации

Подробнее

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ МАТЕРИАЛЫ

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ МАТЕРИАЛЫ по дисциплине «Силовые агрегаты» Вопросы к зачету 1. Для чего предназначен двигатель, и какие типы двигателей устанавливают на отечественных автомобилях? 2. Классификация

Подробнее

Содержание. электросхемы

18 электросхемы Содержание 1. ИНСТРУКЦИЯ ПО эксплуатации Общие сведения…1 3 Панель приборов… 1 14 Сиденья и система защиты водителя и пассажиров… 1 26 Замки дверей… 1 28 Стеклоподъемники…1 29

Подробнее

Лабораторная работа 5

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ Учреждение образования «Гомельский государственный университет имени Франциска Скорины» Кафедра лесохозяйственных дисциплин МЕХАНИЗАЦИЯ ЛЕСОХОЗЯЙСТВЕННЫХ РАБОТ

Подробнее

Система впрыска насос-форсунками

Система впрыска насос-форсунками Система впрыска насос-форсунками является современной системой впрыска топлива дизельных двигателей. В отличии от системы впрыска Common Rail в данной системе функции создания

Подробнее

ТНВД и форсунки дизеля ЯМЗ-236

ТНВД и форсунки дизеля ЯМЗ-236 Топливный насос высокого давления двигателя ЯМЗ-236 Топливный насос высокого давления ТНВД ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 расположен в развале двигателя между

Подробнее

Подача топлива и органы управления

Опубликовано: 11.12.2006 Подача топлива и органы управления Расположение компонентов Наименование пункта Каталожный номер запасной части 1 — Топливная рампа высокого давления (HP) (2 шт.) 2 — Трубка высокого

Подробнее

Дизельный генератор PRORAB 5000 DEBW

0 0 0 G000DW00 Двигатель FGE G000DW00 Регулятор G000DW00 Винт Мх G000DW00 Датчик давления масла G000DW00 Сливная пробка G000DW00 Прокладка G000DW00 Сальник G000DW00 Прокладка глушителя G000DW00 Болт Мх

Подробнее

Двигатель F9Q. Система питания топливом

Двигатель F9Q. Система питания топливом 1 Двигатель F9Q. Система питания топливом Топливный насос высокого давления (ТНВД) расположен на левой передней части двигателя, приводится зубчатым ремнем привода

Подробнее

УРАЛЕЦ минитрактор.рф

ООО «Трактор» Каталог запасных частей Дизельный двигатель S1100 2014 г. Часть 2. КАТАЛОГ ЗАПЧАСТЕЙ 1. Блок цилиндра в сборе 2 1. Блок цилиндра в сборе Наименование запчасти Каталожный номер Количество

Подробнее

ОПИСАНИЕ ТОПЛИВНОЙ СИСТЕМЫ

Page 1 of 8 ОПИСАНИЕ ТОПЛИВНОЙ СИСТЕМЫ Топливная система A Блок цилиндров B Головка цилиндра 1 Топливный бак 1a Фильтр грубой очистки в топливном баке 2a Отсечной клапан, подача 2b Отсечной клапан, возврат

Подробнее

Лабораторная работа 4

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ Учреждение образования «Гомельский государственный университет имени Франциска Скорины» Кафедра лесохозяйственных дисциплин МЕХАНИЗАЦИЯ ЛЕСОХОЗЯЙСТВЕННЫХ РАБОТ

Подробнее

каталог деталей Блок цилиндров

Каталог деталей каталог деталей Блок цилиндров 1 3900068 Круглый штифт 3 5261257 Блок цилиндров 1 2 5261256 Блок цилиндров 1 3 3900956 Расширительная пробка 1 4 3927948 Болт с фланцем и шестигранной головкой

Подробнее

1. Верхняя часть двигателя

Стр. 1 из 18 06.08.2014 11:32 МОМЕНТЫ ЗАТЯЖКИ : ДВИГАТЕЛЯ EP (ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ С НЕПОСРЕДСТВЕННЫМ ВПРЫСКОМ ТОПЛИВА) СИСТЕМА ВПРЫСКА EP6CDT ИЛИ СИСТЕМА ВПРЫСКА EP6CDT M 1. Верхняя часть двигателя 1.1.

Подробнее

1. Верхняя часть двигателя

Стр. 1 из 18 11.05.2017, 14:59 МОМЕНТЫ ЗАТЯЖКИ : ДВИГАТЕЛЯ EP (ДВИГАТЕЛЬ С НЕПОСРЕДСТВЕННЫМ ВПРЫСКОМ ТОПЛИВА) 1. Верхняя часть двигателя 1.1. Головка блока цилиндров Рисунок : B1BB0SFD (1) Болт (Крышка

Подробнее

1. Верхняя часть двигателя

тр. 1 из 16 МОМЕНТЫ ЗАТЯЖКИ : ДВИГАТЕЛЯ EP (ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ С НЕПОСРЕДСТВЕННЫМ ВПРЫСКОМ ТОПЛИВА) 1. Верхняя часть двигателя 1.1. Головка блока цилиндров Рисунок : B1BB0SFD (1) болт (Крышка головки

Подробнее

10 Рулевое управление

10 Рулевое управление 115 Рулевое управление служит для обеспечения движения автомобиля в заданном направлении. Рулевое управление состоит из рулевого механизма и рулевого привода. Рулевой механизм передает

Подробнее

Бензогенератор PRORAB 5500 ЕВА

Бензогенератор Поз. Код детали Наименование детали Поз. Код детали Наименование детали 1 5500ЕВА01 Индикатор уровня 33 5500ЕВАЗЗ Подшипник топлива 2 5500ЕВА02 Винты М5х12 34 5500ЕВА34 Ротор 3 5500ЕВАОЗ

Подробнее

Лабораторная работа 2

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ Учреждение образования «Гомельский государственный университет имени Франциска Скорины» Кафедра лесохозяйственных дисциплин МЕХАНИЗАЦИЯ ЛЕСОХОЗЯЙСТВЕННЫХ РАБОТ

Подробнее

Вспомогательный регулятор давления.

Вспомогательный регулятор давления Для поддержания постоянного давления подпитки гидротрансформатора и в системе смазки АКПП, в системе управления используется вспомогательный регулятор давления. Принцип

Подробнее

Каталог деталей Двигатель 163FML-2

Каталог деталей Двигатель 163FML-2 «Chongqing Lifan Industry (Group) Co., Ltd» ОАО «Завод им. В.А. Дегтярева» Двигатель 163FML-2 ВВЕДЕНИЕ 163FML-2 является двигателем новой конструкции, сочетающей все

Подробнее

Запасные части к Д-100 и Д-50

Запасные части к Д-100 и Д-50 п/п Наименование деталей и узлов чертежей Гильза цилиндра 1 Гильза цилиндра 10Д100М.01.001сб 2 Гильза цилиндра 17ГД100.01.001сб 3 Гильза цилиндра Д100.01.101сб1 4 Гильза цилиндра

Подробнее

PREMIUM GARDEN TOOLS

PREMIUM GARDEN TOOLS СИБИРЬ 154 E СНЕГОУБОРЩИК БЕНЗИНОВЫЙ EAN8-20075286 РЕЛИЗ: 10.2017 НЕТ ФОТО ДЕТАЛИРОВКА ИЗДЕЛИЯ www.onlypatriot.com РИСУНОК A A01 003515187 Втулка шнека 8 A02 003515188 Промежуточная

Подробнее

Двигатель 2.5L Duratec-ST (VI5)

Стр. из 09.0.00 : Двигатель -.L Duratec-ST (VI) — Двигатель Описание и принцип действия Focus 00.7 (07/00-) Печать Двигатель.L Duratec-ST (VI) Общие сведения Двигатель.L Duratec-ST (VI) — это поперечно

Подробнее

1. Верхняя часть двигателя

207 (A7) — B1BB015SP0 — : Моторы EP ( непрямой впрыск топ… Стр. 1 из 16 МОМЕНТЫ ЗАТЯЖКИ : МОТОРЫ EP ( НЕПРЯМОЙ ВПРЫСК ТОПЛИВА) 1. Верхняя часть двигателя 1.1. Головка блока цилиндров ВНИМАНИЕ : Соблюдать

Подробнее

Двигатель

Двигатель 848.0-04 Техническое описание и инструкция по эксплуатации 848.39050-04 ИЭ Дополнение к техническому описанию и инструкции по эксплуатации двигателей 848.0, 848.0 Тутаев 007 г. Двигатель 848.0-04

Подробнее

ALLPASS F2.5. Верхний обтекатель

Верхний обтекатель Верхний обтекатель Артикул Описание Кол-во 1 ALF2.5-06000000 Верхний обтекатель в сборе 1 2 ALF2.5-06000002 Крышка верхнего обтекателя 1 3 ALF2.5-06000003 Держатель 1 4 ALF2.5-06000001

Подробнее

ЯМЗ Рис. 01. Двигатель ЯМЗ

ЯМЗ 8401.10 Рис. 01. Двигатель ЯМЗ-8401.10. 8401.1000400-06 Двигатель в сборе 0 8401.1000400-05 Двигатель в сборе 0 8401.1000400-03 Двигатель в сборе 1 8401.1000186-06 Двигатель с оборудованием, комплект

Подробнее

ХАРЬКОВСКОЕ ОАО «ГИДРОПРИВОД»

ХАРЬКОВСКОЕ ОАО «ГИДРОПРИВОД» НАСОСЫ РАДИАЛЬНО-ПОРШНЕВЫЕ РЕГУЛИРУЕМЫЕ типа 50 НРР УСТРОЙСТВО И РАБОТА Харьков 2004 г. 1. НАСОС РАДИАЛЬНО-ПОРШНЕВОЙ РЕГУЛИРУЕМЫЙ Приводной эксцентриковый вал 1 (рис. 8) насоса

Подробнее

docplayer.ru

Техническое устройство и детали ТНВД Bosch VE

________________________________________________________________

________________________________________________________________

Техническое устройство и детали ТНВД Bosch VE

Схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД

Принципиальная схема системы топливоподачи дизеля с одноплунжерным распределительным топливным насосом с торцевым кулачковым приводом плунжера показана на рисунке.1.

Рис.1. Схема системы топливоподачи дизеля с одноплунжерным ТНВД

1 – топливопровод низкого давления; 2 – тяга; 3 – педаль подачи топлива; 4 – топливный насос; 5 – электромагнитный клапан; 6 – топливопровод высокого давления; 7 – топливопровод сливной магистрали; 8 – форсунка; 9 – свеча накаливания; 10 – топливный фильтр; 11 – топливный бак; 12 – топливоподкачивающий насос (применяется при магистралях большой протяженности; 13 – аккумуляторная батарея; 14 – замок «зажигания»; 15 – блок управления временем включения
свечей накаливания

Топливо из бака 11 прокачивается по топливопроводу низкого давления в топливный фильтр тонкой очистки топлива 10, откуда засасывается топливным насосом низкого давления и затем направляется во внутреннюю полость корпуса насоса 4, где создается давление порядка 0,2 … 0,7 МПа.

Далее топливо поступает в насосную секцию высокого давления и с помощью плунжера — распределителя в соответствии с порядком работы цилиндров подается по топливопроводам высокого давления 6 в форсунки 8, в результате чего осуществляется вспрыскивание топлива в камеру сгорания дизеля.

Избыточное топливо из корпуса насоса, форсунки и топливного фильтра (в некоторых конструкциях) сливается по топливопроводам 7 обратно в топливный бак.

Смазка и охлаждения ТНВД осуществляются циркулирующим в системе топливом. Фильтр тонкой очистки топлива имеет важное значение для нормальной и безаварийной работы насоса и форсунки.

Поскольку плунжер, втулка, нагнетательный клапан и элементы форсунки являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3-5 мкм.

Важной функцией фильтра является также задержание и выведение в осадок воды, содержащейся в топливе Попадание влаги во внутреннее пространство насоса может привести к выходу последнего из строя по причине образования коррозии.

Топливный насос подает в цилиндры дизеля строго дозированное количество топлива под высоким давлением в определенный момент времени в зависимости от нагрузки и скоростного режима, поэтому характеристики двигателей существенно зависят от работы насоса.

Схема и общий вид распределительного насоса ТНВД Bosch VE

Основные функциональные блоки топливного насоса Бош представляют собой:

— Роторно-лопастной топливный насос низкого давления с регулирующим перепускным клапаном.

— Блок высокого давления с распределительной головкой и дозирующей муфтой.

— Автоматический регулятор частоты вращения с системой рычагов и пружин.

— Электромагнитный запирающий клапан, отключающий подачу топлива.

— Автоматическое устройство (автомат) изменения угла опережения впрыскивания топлива.

Рис.2. Схема топливного насоса Бош

1 – вал привода насоса; 2 – перепускной клапан регулирования внутреннего давления; 3 – рычаг управления подачей топлива; 4 – грузы регулятора; 5 – жиклер слива топлива; 6 – винт регулировки полной нагрузки 7 – передаточный рычаг регулятора; 8 – электромагнитный клапан остановки двигателя; 9 – плунжер 10 – центральная пробка; 11 – нагнетательный клапан; 12 – дозирующая муфта; 13 – кулачковый диск; 14 – автомат опережения впрыска топлива; 15 – ролик; 16 – муфта; 17 – топливоподкачивающий насос низкого давления

Рис.3. Общий вид распределительного ТНВД Bosch VE

а – ТНВД; б – блок высокого давления с распределительной головкой и дозирующей муфтой.

Дополнительные устройства распределительного насоса Бош

Распределительный топливный насос Bosch VE может также быть оснащен различными дополнительными устройствами, например, корректорами топливоподачи или ускорителем холодного пуска, которые позволяют индивидуально адаптировать ТНВД к особенностям данного дизеля.

Вал привода 1 расположен внутри корпуса насоса, на валу установлен ротор 17 топливного насоса низкого давления и шестерня привода вала регулятора с грузами 4.

За валом 1 неподвижно в корпусе насоса установлено кольцо с роликами и штоком привода автомата опережения впрыскивания топлива 14. Привод вала осуществляется от коленчатого вала дизеля, шестеренчатой или ременной передачей.

В четырехтактных двигателях частота вращения вала ТНВД Бош составляет половину от частоты вращения коленчатого вала, и работа распределительного насоса осуществляется таким образом, что поступательное движение плунжера синхронизировано с движением поршней в цилиндрах дизеля, а вращательное обеспечивает распределение топлива по цилиндрам.

Поступательное движение обеспечивается кулачковой шайбой, а вращательное – валом топливного насоса.

Автоматический регулятор частоты вращения включает в себя центробежные грузы 4, которые через муфту регулятора и систему рычагов воздействуют на дозирующую муфту 12, изменяя таким образом, величину топливоподачи в зависимости от скоростного и нагрузочного режимов дизеля.

Корпус топливного насоса закрыт сверху крышкой, в которой установлена ось рычага управления, связанного с педалью акселератора.

Автомат опережения впрыскивания топлива является гидравлическим устройством, работа которого определяется давлением топлива во внутренней полости насоса, создаваемым топливным насосом низкого давления с регулирующим перепускным клапаном 2.

Современные небольшие высокооборотистые дизельные двигатели требуют установки легких и компактных систем впрыска.

Распределительный ТНВД VE Bosch удовлетворяет этим требованиям путем объединения топливоподающего насоса, регулятора и устройства опережения впрыска в небольшой компактный узел. Обороты, мощность и конфигурация двигателя определяют параметры для конкретного распределительного насоса.

Распределительные насосы (называемые еще роторно-распределительными) используются на легковых и грузовых автомобилях, сельскохозяйственных машинах и стационарных двигателях.

Узлы топливного насоса Bosch

В отличие от рядного ТНВД, распределительный имеет только один цилиндр (гильзу) и один плунжер независимо от числа цилиндров двигателя.

Топливо, подаваемое плунжером, распределяется канавкой распределителя к выходным отверстиям (каналам), которое определяется числом цилиндров двигателя.

Рис.17. Рабочие группы насоса

Закрытый корпус ТНВД Бош содержит следующие функциональные группы:

— Насос высокого давления с распределителем (2): создает давление впрыска, нагнетает и распределяет топливо;

— Механический (центробежный) регулятор (3): управляет оборотами насоса и уменьшает количество нагнетаемого топлива в области управления;

— Гидравлическое устройство опережения момента впрыска;

— Топливоподающий лопастной насос (1) с клапанной регулировкой давления: подает топливо и создает давление внутри насоса;

— Устройство опережения впрыска (5): регулирует начало подачи (закрывание отверстии) в зависимости от оборотов насоса и частично в зависимости от нагрузки;

— Электромагнитный клапан отсечки топлива (4): перекрывает подачу топлива.

Конструкция и исполнение топливного насоса Бош

Вал привода распределительного насоса движется в подшипниках в корпусе насоса и приводит в движение лопастной топливоподающий насос. Роликовое кольцо расположено внутри насоса на конце приводного вала, хотя и не соединено с ним.

Вращательно-поступательное движение передается на плунжер распределителя путем пластины : кулачками (7), которая приводится в движение от входного вала и катится на роликах роликового кольца. Плунжер движется внутри головки распределителя (4), которая прикреплена болтами к корпусу насоса.

В головке распределится установлены: электрическое устройство остановки двигателя резьбовая заглушка с вентиляционным винтом и нагнетательные клапаны с их держателями.

Распределительный насос также оснащен механическим устройством отсечки топлива (8), которое остановлено в крышке регулятора.

Регулятор (2), включающий в себя центробежные грузики и втулку управления, приводится в движение приводным валом (шестерня с резиновым демпфером) через пару шестерен.

Рычажный механизм регулятора, который состоит из рычагов для управления, запуска и натяжного рычага, может поворачиваться в корпусе.

Регулятор перемещает положение втулки (кольца) управления на плунжере насоса. На верхней стороне механизма регулятора находится пружина регулятора, которая соединяется с внешним рычагом управления через вал рычага управления, который удерживается в подшипниках в крышке регулятора.

Рычаг управления используется для управления работой насоса. Крышка регулятора образует верхнюю часть распределительного насоса и также содержит регулировочный винт полной нагрузки, ограничитель перетока топлива (3) или клапан переполнения и регулировочный винт оборотов двигателя.

Гидравлическое устройство опережения впрыска (6) расположено в нижней части под прямым углом к продольным осям насоса.

На его работу влияет внутреннее давление насоса, которое, в свою очередь определяется топливоподающим лопастным насосом (5) и клапаном регулировки давления (1). Устройство опережения впрыска закрыто крошками на каждой стороне насоса.

Привод топливного насоса Bosch

ТНВД Bosch VE приводится в движение от дизельного двигателя через специальный узел привода.

Для 4-тактных двигателей насос вращается точно с половинным числом оборотов коленчатого вала двигателя, другими словами, с оборотами, равными оборотам распределительного вала двигателя.

Насос должен вращаться принудительно так, что его приводной вал синхронизирован с движением поршней двигателя.

Принудительный привод осуществляется посредством зубчатых ремней, звездочек шестерён или цепи.

Распределительные насосы поставляются для вращения по часовой и против часовой стрелки причем последовательность впрыска отличается в зависимости от направления вращения.

Выходы для топлива всегда снабжаются топливом в их геометрической последовательности и обозначаются буквами А, В, С и т.д. во избежание путаницы с нумерацией цилиндров двигателя.

Распределительные насосы используются для двигателей с числом цилиндров до шести.

avtodisel.ru

Ремонт ТНВД Bosch

2009 год, весна, во время ремонта автомобиля подумал, что неплохо было бы заняться и ТНВД, так как я давно грешу на него. Симптомы — плохой запуск, дерготня на холодную и серо-синий дым. Кроме того, летом хлебнул воды в броде, после этого, автомобиль стал ездить несколько хуже, спустя некоторое время, из топливного фильтра вытащил довольно большой ком грязи. В баках до сих пор попадается вода и грязь. Обратку я не видел, так как шланги непрозрачные. Я решил, что сменю сальник на валу ТНВД, да заодно почищу от грязи. К тому же, один товарищ посоветовал мне прочистить сетку, якобы у него на таком же автомобиле была такая же фигня. Сетка перед плунжером. Если подумать, а заодно и вспомнить состояние фильтра, то я не удивлюсь, если там все забито грязью.

Снял ТНВД, перед началом работ я отмыл его.

Это пресловутый сальник вала ТНВД на картинке обозначен стрелкой, с его заменой особых проблем возникнуть не должно.

На фотографии, слева от болта подачи топлива в ТНВД, располагается головка перепускного клапана насоса, радует то, что грязи под ней не было.

У меня ТНВД Zexel.

Я долго подумал и решил полностью убрать ЕГР, поэтому хочется устранить резистор с ТНВД. На моем двигателе, он больше ни на что не влияет.

Чтобы можно было добраться до сетки, понадобится демонтировать секцию высокого давления — «чугунку», для этого откручиваем 4 винта по краям.

На фотографии изображено, как выглядит ТНВД со снятой крышкой. Можно заметить, что присутствует налет коричневатого цвета на стенках, он лежит везде ровным слоем. Данный налет я смыл легко. Вал управления подачей установлен плотно, признаки износа отсутствуют, топливо не сочится.

Внутренности ТНВД.

Вид на плунжер клапана автомата опережения впрыска.

В общем, чугунку я снял (узел высокого давления). Добрался до сеточки, продул ее, после собрал все обратно.

Плунжер (края канавок очень острые).

«Чугунка» с цилиндром (я не знаю, как он называется) и сеткой.

Сетка располагается на входе в плунжерную пару.

Особой грязи на сетке заметно не было, но на всякий случай продул компрессором.

Еще один вид на внутренности.

Наконец то, я добрался до этой сетки, продул ее, чугунку поставил на место.При разборке насос был зажат в тисках за скобу «чугунка» была вверху, «чугунку» я снял, а плунжер и ролики оставил на месте.Собрал, начал прокручивать, после моего вмешательства стало слышно скрип резины, к тому же, как мне показалось, вал стал вращаться труднее. Перепроверил все, вроде все детали на своих местах, стоят, как положено. Когда я сменил сальник, я не проверил вращение, не сравнил с тем, что было до замены и которое стало после замены. Вместо этого я сразу занялся снятием «чугунки» поэтому и не проверил.

Как понимаю я, ничего выпасть, высыпаться и встать на свое место криво не могло, шлицы я тоже не мог перепутать, плунжер это не волнистая шайба, поставить его можно только в одном положении. Ну, а скрип, скорее всего от сальника. При его установке я окунул сальник на всякий случай в солярку, а вал почистил.На фотографии шайба под плунжером. Менять нужно однозначно.Параметры подачи топлива зависят от нее.На данной фотографии она располагается на волнистой шайбе, на рабочем месте. (Вроде бы на рабочем, так как я разбирал не аккуратно, во время извлечения шайбы она вывалилась, поэтому первоначальное положение я не помню. В том смысле — той стороной, или нет).

Эта же шайба, только снята и перевернута. Невооруженным взглядом можно заметить выработку на рабочих частях.

Торец плунжера. Износ присутствует.

Плунжер. Края канавок очень острые (как бритва).

Насос я разобрал полностью, внутренности разбросаны в произвольном порядке.

Все детали нужно тщательно промыть в чистом ДТ, а так же продуть сжатым воздухом. Любая песчинка может испортить всю работу.

При ремонте уплотнения в насосе нужно заменить.

Я использовал готовые ремкомплекты. Для удобства я рассортировал их в кейс. Здесь не все.Подготовленный корпус закреплен на сборочном стенде.

Все подготовка заключается в шлифовке некоторых рабочих поверхностей наждачной бумагой, ее зернистость должна быть от 400 до 1200. Чаще всего применял 800. Вот так после шлифовки выглядит рабочая стенка подкачного насоса, внутренние стенки и втулки вала насоса.

На фотографии полость плунжера корректора опережения впрыска, (обозначается как timer)Это насос низкого давления, по простому можно назвать: подкачным насосом.

Его задача закачивать топливо из бака в полость корпуса, топливо закачивается под правильным давлением. За это отвечает редукционный, или перепускной клапан (на снимке он не указан).Работа таймера и двигателя напрямую зависит от давления ( это очень важный параметр).

Все детали, кроме шестерни привода центробежного регулятора в случае необходимости можно заменить на новые. Чаще всего меняют статор, ротор и лепестки. На много реже крышку и вал.

Лепестки подкачного насоса очень важная деталь, на них не должно быть рисок, иначе – на выброс.

Крышка насоса:

Подготовленный корпус протерт и продут.

Установленные части:

В моем случае, насос правого вращения, т.е. ротор, вращается против часовой стрелки. Думаю, данная фотография поможет понять, принцип его работы. Сначала ротор, статор, лепестки и стенки расширяются, образуют полость, в нее во время образования засасывается топливо из входного канала, потом они сужаются, тем самым выбрасывая топливо в подающий канал, в котором расположен редукционный клапан.

Надеюсь, понятно, в большинстве случаев для насоса левого вращения можно применить подкачной от правого, для этого понадобится его перевернуть. Нюансы конечно есть, но описывать их долго.

Думаю, Вы понимаете, что здесь наделает вода.В корпус статор входит ну очень плотно, края у него достаточно острые, если при установке перекосить и начать забивать, то корпус будет отправлен на помойку с застрявшим статором. Перед установкой я его смазал, а только потом аккуратными ударами по периметру поставил его на место.

Ставим крышку, желательно смазать резьбу винтов. Я например, обычно для смазки ротора использую (Castrol LMX).

Опыт показывает, что горячая солярка его не растворяет.
Ремкомплект FLAG.

Нужный ремкомплект можно подобрать по каталогу, под любой насос. По большому счету, они отличаются диаметром сальников.

Детали ТНВД.

Рабочие поверхности отполированы. Детали промыл, протер, продул сжатым воздухом, теперь положил в чистое ДТ. Резиновые «сухарики», которые связывают вал с его зубчатой частью, приводящую в работу центробежный регулятор.

Я установил новые, смазал их LMX. Заодно смазал шпоночный паз, вал и шайбу.

Отчасти смазывать нужно для того, чтобы, при установке шайба и шпонка не вывалились.

Продолжаем работу, аккуратно нужно совместить паз ротора подкачного насоса со шпонкой вала.Лично у меня первого раза не получилось поставить вал на место без возникнувших сложностей.Если начать энергично вращать вал, можно будет услышать характерный прерывистый звук работающего подкачного насоса.

Обойма роликов устанавливается сверху. Она должна быть также смазана по наружной рабочей части. При дефектовке у нее нужно контролировать состояние гнезд под оси роликов, если присутствует заметный износ, замены не избежать. Поставить можно без какого-либо усилия и специальных инструментов.

С обоймой роликов его связывает подвижная ось таймера. Если изменить внутрикорпусное давление, поршень автомата опережения впрыска вращает обойму роликов, соответственно он изменит угол впрыска.

Она же, установлена в таймер:

Рабочая поверхность таймера должна быть отполирована. Довольно распространенная неисправность — клин таймера посторонним мусором. Симптомы, двигатель достаточно теряет в мощности, начинает дымить, стучать и не набирает обороты.

Таймер смазал LMX и установил в корпус, именно в таком положении.

Далее его нужно задвинуть в корпус до среднего положения.

Повернуть на 90?, задвинуть штифт, связывающий его и обойму роликов, после зафиксировать маленьким штифтиком и пружинным зажимом.

Желательно проверить плавность движения и отсутствие заеданий. Ставим новые уплотнительные кольца. Для смазки уплотнений использую LMX. Вид левой (в данном случае) крышки таймера. Под ней находится пружина и регулировочные шайбы.

Про них писать особо нечего. Короче, натяжение пружины нужно подбирать на стенде.Я подбирал натяг по собственным ощущениям, после установки работу таймера можно корректировать изменением внутрикорпусного давления, полагаться придется на слух. И это конечно неправильно.

Сами ролики. В зависимости от состояния осей, рабочей поверхности и люфтов, либо меняются на новые, либо ось и рабочая поверхность полируется и все ставится на место. Выкрашивание, риски, отметины цветов побежалости не допустимы, узел крайне нагружен.

Ролики устанавливаем на место.

Будьте внимательны, постарайтесь не перепутать положение шайбы на ролике и то, с какой стороной вы ее поставите. Если ролики перемешаются, в этом нет ничего страшного.

Крестообразная шайба. Выработка от вала на ней заметна.

Проворачиваем на 90 градусов, для того, чтобы дальнейшая работа происходила в том месте, где выработка отсутствует. Также нужно проконтролировать и в случае чего, привести в порядок остальные рабочие поверхности.

Ставим ее на место, пружина пока не понадобится.

Кулачковый диск, довольно ответственная деталь ТНВД.

Характеристика впрыска зависит от профиля кулачков (см. маркировку на фото), т.е. от нарастания давления. Рабочие поверхности приведены в порядок.Иногда случается такое:

Кулачковый диск стоит на своем месте, штифт под пятку плунжера распологается так же, как и шпоночный паз на приводном валу ТНВД.

Переходим к установке плунжерной пары. О чистоте, помните?

Пока без шайб, пружин и кольца дозатора. Подбираем шайбы по толщине под пятой плунжера размер К, довольно важный параметр при регулировке ТНВД. Пара установлена, из пары выкручена заглушка, плунжер должен быть в нижней точке хода.

  Норма = 3.5 мм в нашем случае.

Далее начинаем устанавливать шайбы и дозатор на плунжер. Шайбы должны быть отдефектованы, а поверхности подготовлены соответствующим образом. Не забудьте обратить внимание на положение шайб и отверстия в дозаторе.

Приступаем к регулировке второго, не менее важного параметра — Kf. Способ измерения — тот же, кроме того, что установлена пружина, пару держим в руках. Я буду устанавливать размером в 5.8 мм. На фотографии видно плоские регулировочные шайбы.

Попутно нужно контролировать, чтобы шайбы были одной толщины, а пружины должны быть ровные и обязательно одной длины.

Теперь фиксируем пару (без плунжера) в тисках и начинаем заворачивать заглушку, резьбу и упорные поверхности желательно смазать.

Специальная головка для заглушки.

Некоторые пытались делать это газовыми ключами.

Далее нужно проверить рабочие поверхности у нагнетательных клапанов, проверить маркировку, после не забываем промыть и продуть. Ставим в тело пары:

Видно этапы: новенькая медная шайба из ремкомплекта, пружина, клапан, штуцер. Резьба штуцера должна быть смазана, особого усилия не нужно.

Маркировка клапана:

Пружина устанавливается под кулачковый диск:

Плунжерную пару устанавливаем в корпус, она устанавливается в горизонтальном положении, фиксируется винтами, затягивать не нужно.Ставим пружины привода дозатора, я их ставил на смазку, так как по-другому они выпадают.

Винты крепления привода дозатора в корпус нужно наживить, медные шайбы желательно заменить.Помнится, с ними возникали некоторые проблемы.

Далее начинаем установку привод дозатора.

Необходимо следить за тем, чтобы попасть в углубление дозатора, а так же, чтоб пружины не выпали и не перекосились.

После установки на место, болты оси привода можно затянуть. (для этого существует специальная трехгранная головка). Далее приступаем к сборке и установке на место центробежного регулятора, резинку на его оси нужно сменить. Не нужно забывать про то, что глубина вворачивания оси нормируется. На практике нужно совместить торец оси с плоскостью её контргайки.

В том случае, если установлен автомат прогрева, здесь поставили узел, который в зависимости от температуры ОЖ будет смещать рычаг управления подачей, а так же, будет через отверстие в корпусе сдвигать обойму роликов, тем самым изменяя угол впрыска (на холодном моторе изменяет в раннюю сторону).

На оси рычага управления меняем резиновое кольцо, опять же не забываем смазать его.

Рычаг управления устанавливаем на место. К тому времени плунжерная пара уже стоит на месте, винты аккуратно затянуты, электромагнитный клапан отсечки топлива установлен. Уплотнение под ним заменено, клапан желательно проверить рабочим напряжением.

Далее нужно аккуратно установить сальник, старайтесь не перекосить. Рабочая кромка должна быть смазана, при установке сальник нужно сместить, старайтесь не повредить о края шпоночного паза рабочую кромку.

Теперь, нужно аккуратно поставить на место верхнюю крышку насоса. Штуцер обратки не забудьте проверить на проходимость (на фотографии в штуцере присутствует грязь), продуваем, обратку затягивать не нужно, пока насос не прокачается помпой ручной подкачки топлива, что на фильтре.

Вот и все, теперь на насос нужно установить всю внешнюю «обвеску», рычаги, датчики, трубки подачи, кронштейны, после его можно установить на двигатель.

Наглядно, подобный ремонт ТНВД Бош, также смотрите на видео:
