Как подключить птф через реле на кнопку – ПОДРОБНОЕ подключение противотуманных фар!(по просьбе Драйвчан) — Daewoo Matiz, 0.8 л., 2006 года на DRIVE2

Содержание

Как подключить противотуманки через реле и кнопку: схема

В туманную погоду эффективность работы фар заметно снижается. В условиях недостаточной видимости водитель подвергает опасности других участников дорожного движения и пешеходов. Установка автомобильных противотуманных фар упростит обозначение машины на дороге, повысив тем самым безопасность езды. При отсутствии этих элементов в базовой комплектации достаточно подключить их в гараже. Главное – разобраться в правильной последовательности действий.

Требования к установке противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.

Указанный ранее стандарт диктует правила монтажа ПТФ.

  1. Количество противотуманок – не более двух штук.
  2. Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
  3. Минимальная высота установки – 25 сантиметров от дорожного покрытия.
  4. Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
  5. Противотуманный свет разрешено включать только вместе с лампочками габаритов.
  6. Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.

Обратите внимание! При отсутствии штатных мест, где можно установить ПТФ, их придется подобрать вручную. Ведь эту процедуру надо выполнять правильно, согласно требованиям действующего законодательства.

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Как подключить противотуманки

Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.

Через реле

Чтобы установить ПТФ через реле, понадобятся следующие инструменты:

  • клеммник;
  • кусачки;
  • ножик;
  • плоскогубцы.

Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.

  1. Найдите свободное место под установку реле. Закрепите его там, где можно получить свободный доступ для ремонта или замены.
  2. Выделите место для установки кнопки.
  3. Отмеряйте длину проводов питания. Ее должно быть достаточно для свободной прокладки без натяжки.
  4. Установите 10-амперный предохранитель и от 30-го контакта протяните готовый провод к плюсовой клемме аккумулятор.
  5. От 85-го контакта выведите провод для кнопки включения.
  6. Соедините реле с массой, используя 86-й контакт.
  7. Установите противотуманки на бампере.
  8. Подайте минусовый провод с кузова и плюсовой – с 87-го контакта.
  9. Проверьте работу освещения.

Через кнопку

Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.

Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.

Важно!

Перед тем как подсоединить проводку к кнопке, выберите для последней удобное место на торпеде, к которому не придется сильно тянуться рукой.

Схемы установки противотуманных фар

Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.

Параллельный способ подключения

Последовательный способ подключения

Установка через реле

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

Установка через кнопку

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Важно! Эта схема питания удобна для забывчивых хозяев, которым свойственно не выключать противотуманные фары после остановки двигателя. Они перестанут гореть, как только водитель вытянет ключ из замка зажигания.

Ошибки при подключении противотуманок

Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.

Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.

Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.

Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!

nahybride.ru

Подключение ПТФ через реле и кнопку


Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

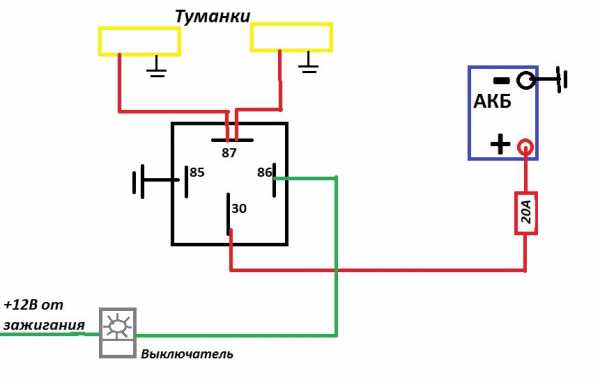

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

  1. С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
  2. На второй контакт кнопки подается минус.
  3. Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
  4. К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива


Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

  • сами ПТФ;
  • реле противотуманных фар;
  • кнопка включения/выключения фар;
  • предохранитель 10 А;
  • провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.


Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

  1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
  2. Определяем место расположения кнопки включения/выключения ПТФ;
  3. Отмеряем необходимую для подключения длину проводов;
  4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
  5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
  6. Контакт реле 86 в любом удобном месте соединяем с массой;
  7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
  8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
  9. Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ

Полезные правила — надо знать


При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

  1. Самих противотуманок должно быть две штуки — не больше и не меньше.
  2. Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
  3. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

neknopka.ru

монтаж оборудования — logbook Volkswagen Passat 2006 on DRIVE2

DRIVE2.COM

Car Social Network

Sign Up

or Log In:

Email

Please introduce yourself

Email

Password

Forgot your password?

Remember me

Log InSign Up

Find

RandomCar
  • Cars
  • Experience
  • Communities
  • Read most popular
  • Cars for sale

Volkswagen Passat B6

  • Все Passat B6 на DRIVE2
  • Личный опыт владельцев
  • Запчасти в барахолке 99+

www.drive2.com

Схема Подключения Реле Противотуманных Фар

Провод управления зеленый от клеммы 85 заводим в салон допускается сверление щита моторного. В таком случае установка ПТФ обычно не требует отдельной подготовки места для монтажа, так как туманки ставятся в готовые места, прикрытые заглушками.


Если отсутствует свободная кнопка на панели приборов, то придется монтировать ее в удобном месте. Рекомендуем также прочитать статью о том, как выполняется подключение магнитолы своими руками.

Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
как подключить автомобильное реле (свет.зажигание и тд)

Пары клемм и взаимозаменяемые.

При использовании неоригинальных фар возможно несовпадение размеров и точек крепления.

Некоторые поклонники внедорожников монтируют дополнительные фонари на уровне со штатной оптикой или на крыше автомобиля.

Данная методика исключает вариант, при котором водитель может забыть самостоятельно выключить ПТФ. Волгоградская обл.


Можно с ближним светом, ходовыми огнями или противотуманными фарами.

ПТФ приора ПОЛНАЯ УСТАНОВКА проводки, подключение к системе зажигания

Комментарии и отзывы

Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи. Чтобы избежать проблем, необходимо изучить требования к установке противотуманных фар. При повороте ключа сразу будут зажигаться противотуманки, а при выключении зажигания все отключается.

Так удастся избежать дополнительных сложностей и поломок.

Чтобы подключение фар соответствовало действующему законодательству, кнопку ПТФ подсоединяют к выключателю наружного освещения автомобиля. Так как же установить ее в автомобиль?

Несколько советов Кнопку включения можно использовать от задних противотуманных фонарей. Главной целью противотуманных фар является точная подача света перед автомобилем.


Контакт 85 реле идёт на плюс 12В, которые появляются при включении зажигания.

Это мероприятие исключает возможность работы фар при выключенном двигателе.

Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда.
Правильное подключение ДХО, загораются после запуска двигателя, форд фокус 2.

Схема подключения противотуманок через реле

Соединяем контакты Как подключить противотуманки через реле далее? При приобретении фар следует убедиться, что они подходят к модели авто, как по штекерному соединению, так и по монтажным параметрам.


Кнопка на три положения в салоне авто. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Установка противотуманных фар в передний бампер Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Если отсутствует свободная кнопка на панели приборов, то придется монтировать ее в удобном месте. Самое простое и надежное — подключение к уже имеющейся, предназначенной для питания ПТФ, проводке автомобиля.

Схема и этапы установки данной оптики — далее в нашей статье. Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка. В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар.

Блок фара. Просверлить отверстия под корпус противотуманной фары, который крепится подходящими болтами.


В конструкции современных автомобилей большинство производителей предусматривает возможность установки подобного дополнительного освещения. Особенности установки противотуманных фар Перед покупкой противотуманных фар автовладельцу следует определиться с местом их установки на авто. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто. Их необходимо извлечь и вместо них установить ПТФ. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.

Правильная установка и настройка этих приборов обеспечит максимальную эффективность их работы. Под него выделяются специальные модули в передней части авто. В этом случае подойдут ПТФ любого размера и формы. После того как подключить противотуманки через реле удастся в полной мере, важно будет провести их регулировку с фиксацией на установленных позициях.

Решить эту проблему поможет установка противотуманных фар ПТФ. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто см.
Установка через реле дополнительного света на CFmoto X6.

Архивы статей

Прикрутить кронштейн к бамперу саморезами или болтами.

В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ.

Их тоже соединяют вместе, а провод выводят на контакт реле с надписью

Все, что требуется — это пара новых противотуманок и до сантиметров провода про запас. Открутить фиксаторы штатных заглушек бампера. В некоторых случаях водители ставят ее между передними креслами, чтобы не снимать панель. Приподнятие передка автомобиля.

Читайте дополнительно: Как подсоединить выключатель двухклавишный с двумя проводами

Подключение противотуманок через реле: схема и инструкция

Густой туман зачастую заставляет водителей останавливаться, особенно ночью. Подключение противотуманных фар можно выполнить несколькими способами.

Читайте также. Обязательным элементом является встроенный предохранитель. В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.

Видео-инструкция по установке штатных ПТФ на Ладу Калину

Также обязательно нужно подключать ПТФ через предохранитель, который защищает машину от пожара в случае возникновения короткого замыкания. При этом предохранитель должен иметь запас, то есть вместо 10 А лучше брать 15 А. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Но не забываем и о дорожном просвете автомобиля.

Оседающий туман существенно снижает уровень обзора на пути. Его номинал рассчитывают исходя из мощности фар. Черный 86 к кузову через клемму можно к минусу аккумулятора. При повороте ключа сразу будут зажигаться противотуманки, а при выключении зажигания все отключается.
Как подключить Противотуманки(птф),Ходовые огни через реле

tokzamer.ru

Как подключить противотуманки через реле?

При установке противотуманных фар через реле автолюбитель может испытать некоторые сложности. Вроде с монтажом самих фар и прокладкой проводов все понятно, но как подключить реле и подключить все вместе с предохранителями. Для этого желательно иметь минимальные знания в электротехнике.

Подготовка к подключению противотуманных фар реле

Инструменты необходимые для подключения реле:

  • Нож;
  • Кусачки;
  • Плоскогубцы;
  • Клеммник.

Также понадобится большое количество расходных материалов, таких как изолента, хомуты, клеммы, термоусадки, гофра. Эти материалы обеспечат соединение проводов и их долговечность во время использования.

Схема подключения противотуманок через реле

Перед началом монтажа необходимо определиться со схемой включения:

Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами. Подключение происходит к плюсу габаритов или проводу зажигания +ACC

Смотрите в видео ниже, как правильно подключить реле.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.

Читайте, как правильно установить противотуманные фары своими руками.

А также о том, как правильно затонировать машину самому.

Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.

Роль реле

Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70. Подключение контактов происходит по следующей схеме:

  • 1-ый коммутирующий - блок предохранителей;
  • 2-ой коммутирующий – противотуманки;
  • 1-ый управляющий - кнопка включения/выключения;
  • 2-ой управляющий – масса.

Предохранители

После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.

Как подключить кнопку включения?

Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.

Подключение самих фар не отличается сложностью. Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.

Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.

Опубликовано: 23 февраля 2017

automend.ru

Схема Подключения Противотуманных Фар Через Реле

Смысл установки трактуют зачастую не совсем верно. Подключение противотуманок: доступные способы Определившись с тем, как поставить противотуманки и закрепив сами противотуманные фонари, можно переходить к их подключению.


Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях. Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля.

Чаще всего на противотуманные фары ставили желтые светофильтры, потому что только они могли придать пучку света особые характеристики. Естественно, что на дальнобойность света это не влияет никак, но для получения полной картины о состоянии дорожного покрытия противотуманки будут полезны.


Предохранитель возьмем с небольшим запасом, т. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности.

Регулировать положение противотуманных фар необходимо в процессе их установки.

Так или иначе, но дополнительное освещение не помещает никогда. Наибольшее значение фар кроется в точной подаче света, от чего зависит освещение дороги.


Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.

Навигация по записям

Панель предохранителей и реле. Именно поэтому при возможности лучше применять маломощные источники света и здесь, как нигде, лучше всего выглядят светодиодные лампы. Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.

Рекомендуем также прочитать статью о том, как выполняется подключение магнитолы своими руками. В этом случае подойдут ПТФ любого размера и формы.

Кнопка на три положения в салоне авто.


Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Основная функция противотуманных фар заключается в подаче света.

Подрулевой переключатель.

Несложная модернизация оптики автомобиля поможет улучшить видимость в плохих условиях, а также внести свежий штрих во внешний вид автомобиля. Что касается углов видимости, то они ни должны быть загромождены.

Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Иначе они будут слепить водителей встречных авто, но не помогут вам разглядеть дорогу в тумане.

Подключение противотуманок через реле: схема и инструкция

Как вы помните, во время монтажа необходимо продумать, как правильно сделать монтаж фонаря, чтобы его угол светового потока был правильным. Схема подключения противотуманок через реле.

Должны соответствовать не только разъемы, но и параметры установки. Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.

Разводка должна быть выполнена согласно плана параллельного или последовательного соединения ламп. Фары подключаются только через реле.

Реле снижает риск перегрузки на всей сети автомобиля и нагрузку на кнопку включения, особенно если на противотуманках установлена лампа большой мощности. Схемы подключения Схема подсоединения противотуманной оптики Теперь перейдем к схемам, в соответствии с которыми комплект противотуманок должен быть подключен ко всем разъемам. Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей.

Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Схема подключения противотуманок содержится на страницах ПДД.


После установки противотуманок и проверки их работоспособности, обязательно нужно настроить их так, чтобы световой поток работал в плоскости, которая находится ниже, чем плоскость работы ближнего света штатной оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Популярность: 13 просм.

Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Кроме того, нужно также приобрести выключатель противотуманных фар, предохранитель и реле, иногда эти компоненты идут в комплекте с ПТФ.

Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Как только набор для подключения противотуманных фар собран и готов к работе, приступаем к подключению противотуманок. Схема подключения противотуманок содержится на страницах ПДД.

Видео-инструкция по установке штатных ПТФ на Ладу Калину

Подключение противотуманок через реле: схема и инструкция Для начала подготовим необходимые инструменты и материалы.

Эти нормы четко расписаны в Правилах, поэтому останавливаться на них мы не станем. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Оно небольшое, поэтому его можно даже не крепить, а спрятать за приборной панелью.

О проводах Теперь необходимо разобраться с самими противотуманками. Оптическая структура капли такова, что обычный свет от обычных она просто отражает, как зеркало.

Световые фонари ПТФ необходимо установить ниже верхней части светопропускающего проема фонарей ближнего света. Подготовка к подключению противотуманных фар реле Инструменты необходимые для подключения реле: Нож; Плоскогубцы; Клеммник. Популярность: 13 просм.

Именно поэтому при возможности лучше применять маломощные источники света и здесь, как нигде, лучше всего выглядят светодиодные лампы. Вам понадобятся: комплект проводов для подключения противотуманных фар; изолента;. Следует отметить, что электрическая цепь в любом случае должна быть оснащена предохранителем, это очень важно.

Читайте также. Несложная модернизация оптики автомобиля поможет улучшить видимость в плохих условиях, а также внести свежий штрих во внешний вид автомобиля. Само реле следует вмонтировать на блоке предохранителей, обычно этот прибор оснащается разъемами для реле, которые можно использовать при подключении дополнительного оборудования. Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары. Это не даст вам оставить ПТФ горящими при постановке машины на стоянку.

Противотуманки. Нужны ли?

Только вот насколько остро стоит необходимость в противотуманных фарах, какие лампы лучше использовать в них, как подключать и где устанавливать? Обе схемы подходят для любой марки автомобиля, мотоцикла, скутера или трактора. Кроме того, нужно также приобрести выключатель противотуманных фар, предохранитель и реле, иногда эти компоненты идут в комплекте с ПТФ. Если в нем есть свободные клеммы для реле с надписью «fog lamp relay», то подготовка выполнена производителем.

Сегодня рассмотрим: как можно подключить противотуманки на свой автомобиль. Закрепить ПТФ на переднем бампере, удалив пластиковые заглушки.

tokzamer.ru

Включение ПТФ вместе с габаритами [Схема подключения] — DRIVE2

DRIVE2.COM

Car Social Network

Sign Up

or Log In:

Email

Please introduce yourself

Email

Password

Forgot your password?

Remember me

Log InSign Up

Find

RandomCar
  • Cars
  • Experience
  • Communities
  • Read most popular
  • Cars for sale

Auto-Translated

www.drive2.com
