Устройство и работа тнвд – принцип работы, устройство, назначение, конструкция

Содержание

ЛИКБЕЗ. Устройство и принцип работы электронного ТНВД. — DRIVE2

Недавно набрёл на неплохую статью, в которой популярно и понятно описаны принципы работы электронного ТНВД. Материал содержит цветные иллюстрации на примере многим знакомого "Бошевского" ТНВД. Может оказаться интересным и полезным многим обладателям дизельных машин и просто интересующимся, так как знание принципов работы любого механизма необходима особенно тем автовладельцам кто самостоятельно осуществляет ремонты и диагностику неисправностей и сбоев работы разнообразных узлов.
---------

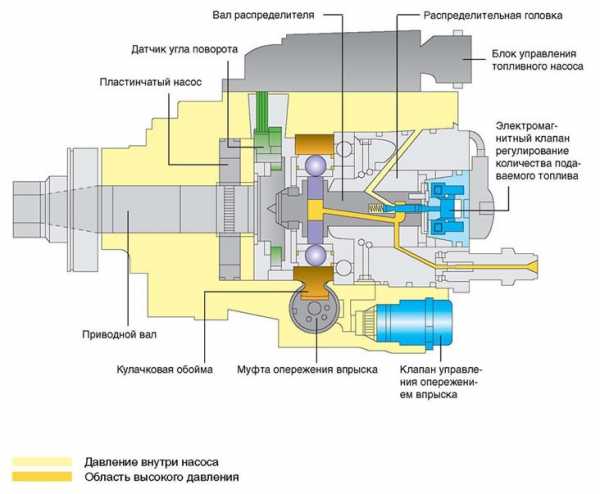

Радиально-поршневой распределительный ТНВД представляет собой насос впрыска с электронным регулированием, имеющий собственный блок управления. Насос создаёт давление впрыска 1500 бар. Высокое давление впрыска позволяет достичь мелкодисперсного распыления топлива. Это приводит к более полному сгоранию топливно-воздушной смеси и меньшему
содержанию вредных веществ в ОГ

Подача топлива
Основные задачи радиально-поршневого распределительного ТНВД:
-забор топлива из топливного бака
-сжатие топлива до 1500 бар
-распределение топлива по цилиндрам

Движение топлива
Всасывание
Радиально-поршневой распределительный ТНВД расположен там, где раньше был установлен пластинчатый насос, всасывает топливо из топливного бака и создаёт давление в ТНВД.

За счёт давления, созданного в ТНВД, при открытом электромагнитном клапане топливо подаётся в камеру сжатия.

Сжатие

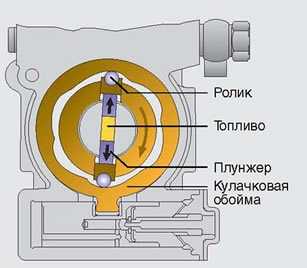

Топливо сжимается двумя плунжерами, которые приводятся от кулачковой обоймы через ролики. Привод осуществляется приводным валом.

За счёт вращательного движения приводного вала ролики нажимают на кулачки обоймы и перемещают плунжеры вовнутрь. Это приводит к сжатию топлива между плунжерами.

Распределение

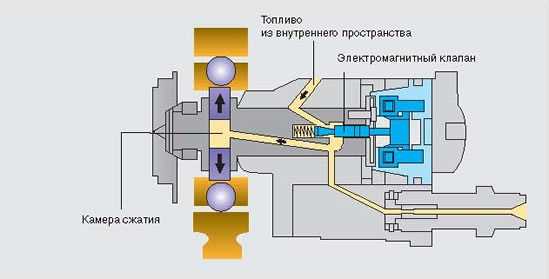

Если электромагнитный клапан закрыт, топливо распределяется по отдельным цилиндрам с помощью вала распределителя и распределительной головки через обратный дроссель нагнетательного клапана и форсунку впрыска.

В распределительной головке имеются отверстия, соответствующие отдельным цилиндрам. Вал распределителя проворачивается приводным валом и соединяет камеру сжатия попеременно с каждым отверстием в распределительной головке

Радиально-поршневой распределительный ТНВД имеет собственный блок управления. Задачей блока является управление и контроль исполнительных элементов насоса впрыска. Для этого в блоке управления сохранены характеристики, точно соответствующие характеристикам насоса впрыска. Блок управления и насос впрыска образуют единый блок и прочно соединены друг с другом

Что чем управляет?
Датчики отправляют на блок управления двигателя информацию о режиме работы двигателя и о по

www.drive2.ru

Топливный насос высокого давления (ТНВД): виды, устройство, принцип работы

Топливный насос (сокращенно ТНВД) предназначен для выполнения следующих функций - подачи горючей смеси под высоким давлением в топливную систему ДВС, а также регулирования его впрыска в определенные моменты. Именно поэтому топливный насос считается наиболее важным устройством для дизельных и бензиновых двигателей.

Преимущественно ТНВД применяются, конечно же, в дизельных двигателях. А в бензиновых двигателях ТНВД встречаются лишь в тех агрегатах, на которых используется система непосредственного впрыска топлива. При этом насос в бензиновом двигателе работает куда с меньшей нагрузкой, поскольку такое высокое давление, как в дизеле не требуется.

Основные конструктивные элементы топливного насоса - плунжер (поршень) и цилиндр (втулка) малого размера, которые объединяются в единую плунжерную систему (пару), изготовленную из высокопрочной стали с большой точностью.

На самом деле изготовление плунжерной пары довольно трудная задача, требующая специальных высокоточных станков. На весь Советский союз был, если не изменяет память, всего один завод, на котором изготавливались плунжерные пары.

Как делают плунжерные пары в нашей стране сегодня можно увидеть в этом видео:


Между плунжерной парой предусматривается очень маленький зазор, так называемое прецизионное сопряжение. Это отлично показано в видео, когда плунжер очень плавно, с зависанием под действием собственного веса входит в цилиндр.

Итак, как мы уже сказали ранее, топливный насос применяется не только для своевременной подачи горючей смеси в топливную систему, но и для распределения его через форсунки в цилиндры в соответствии с типом двигателя.

Форсунки - связующее звено в этой цепи, поэтому они соединены с насосом трубопроводами. С камерой сгорания форсунки соединяются нижней распылительной частью, оснащенной небольшими отверстиями для эффективного впрыска топлива с дальнейшим его воспламенением. Определить точный момент впрыска ТС в камеру сгорания позволяет угол опережения.

Типы топливных насосов


В зависимости от особенностей конструкции различают три основных типа ТНВД - распределительный, рядный, магистральный.

Рядный ТНВД



Этот тип топливного насоса высокого давления оснащается плунжерными парами, расположенными рядом друг с другом (потому и такое название). Их количество строго соответствует количеству рабочих цилиндров двигателя.

Таким образом, одна плунжерная пара обеспечивает подачу топлива в один цилиндр.

Пары устанавливаются в насосном корпусе, в котором предусмотрены каналы входа и выхода. Запускается плунжер при помощи кулачкового вала, соединенного, в свою очередь, с коленвалом, от которого и передается вращение.

Кулачковый вал насоса, при вращении кулачками воздействует на толкатели плунжеров, заставляя их двигаться внутри втулок насоса. При этом поочередно открываются и закрываются впускные и выпускные отверстия. При движении плунжера вверх по втулке создается давление, необходимое для открывания нагнетательного клапана, через который топливо под давлением направляется по топливопроводу к определенной форсунке.

Момент подачи топлива и регулировка его количества, необходимого в конкретный момент времени может осуществляться либо с помощью механического устройства, либо с помощью электроники. Такая регулировка нужна для корректировки подачи топлива в цилиндры двигателя в зависимости от частоты вращения коленчатого вала (оборотов двигателя).

Механическое управление обеспечивается за счет использования специальной муфты центробежного типа, которая закреплена на кулачковом валу. Принцип действия такой муфты заключен в грузиках, которые находятся внутри муфты и имеют возможность перемещаться под действием центробежной силы.

Центробежная сила изменяется с ростом (или уменьшением) величины оборотов двигателя, благодаря чему грузики либо расходятся к внешним краям муфты, либо снова сближаются к оси. Это приводит к смещению кулачкового вала относительно привода из-за чего и изменяется режим работы плунжеров и, соответственно, при увеличении частоты вращения коленвала двигателя обеспечивается ранний впрыск топлива, а поздний, как вы догадались, при снижении оборотов.

Рядные топливные насосы весьма надежны. Их смазка осуществляется моторным маслом, поступающим из системы смазки двигателя. Они совершенно не привередливы к качеству топлива. На сегодняшний день применение таких насосов из-за их громоздкости ограничено грузовыми автомобилями средней и большой грузоподъемности. Примерно до 2000 года они применялись и на легковых дизельных моторах.

Распределительный ТНВД


В отличие от рядного насоса высокого давления, у распределительного ТНВД может быть либо один, либо два плунжера в зависимости от объема двигателя и, соответственно, необходимого объема топлива.

И эти один или два плунжера обслуживают все цилиндры двигателя, которых может быть и 4, и 6, и 8, и 12. Благодаря своей конструкции, в сравнении с рядными ТНВД, распределительный насос более компактен и меньше весит, и при этом способен обеспечить более равномерную подачу топлива.

К основному недостатку данного типа насосов можно отнести их относительную недолговечность. Распределительные насосы устанавливаются только в легковые автомобили.

Распределительный ТНВД может оснащаться различными типами приводов плунжера. Все эти типы привода являются кулачковыми и бывают: торцевыми, внутренними, внешними.

Наиболее эффективными считаются торцевые и внутренние приводы, которые лишены нагрузок, создаваемых давлением топлива на приводной вал, вследствие чего они служат несколько дольше, нежели насосы с внешним кулачковым приводом.

Кстати, стоит отметить, что импортные насосы фирм Bosch и Lucas, наиболее часто использующиеся в автомобилестроении оснащены именно торцевым и внутренним приводом, а внешний привод имеют насосы серии НД отечественного производства.

Торцевой кулачковый привод

В этом типе привода, используемом в насосах Bosch VE, основным элементом является распределительный плунжер, предназначенный для создания давления и распределения топлива в топливных цилиндрах. При этом плунжер-распределитель совершает вращательные и возвратно-поступательные перемещения при вращательных движениях кулачковой шайбы.

Возвратно-поступательное перемещение плунжера осуществляется одновременно с вращением кулачковой шайбы, которая, опираясь на ролики, перемещается вдоль неподвижного кольца по радиусу, то есть, как бы обегает его.

Воздействие шайбы на плунжер обеспечивает высокое давление топлива. Возврат плунжера в исходное состояние осуществляется благодаря пружинному механизму.

Распределение топлива в цилиндрах происходит за счет того, что приводной вал обеспечивает вращательные движения плунжера.

Величина подачи топлива может быть обеспечена с помощью электронного (электромагнитный клапан) или механического (центробежная муфта) устройства. Регулировка осуществляется за счет поворота на определенный угол неподвижного (не вращающегося), регулировочного кольца.

Цикл работы насоса состоит из следующих стадий: закачка порции топлива в надплунжерное пространство, нагнетание давления за счет сжатия и распределение топлива по цилиндрам. Затем плунжер возвращается в исходное положение и цикл повторяется заново.

Внутренний кулачковый привод

Внутренний привод применяется в распределительных ТНВД роторного типа, например, в насосах Bosch VR, Lucas DPS, Lucas DPC. В таком типе насоса подача и распределение топлива осуществляется посредством двух устройств: плунжера и распределительной головки.

Распределительный вал оснащается двумя противоположно-расположенными плунжерами, которые обеспечивают процесс нагнетания топлива, чем меньше расстояние между ними, тем выше давление топлива. После нагнетания давления топливо устремляется к форсункам по каналам распредголовки через нагнетательные клапана.

Подачу топлива к плунжерам обеспечивает специальный подкачивающий насос, который может отличаться в зависимости от типа своей конструкции. Это может быть либо шестеренчатый насос, либо роторно-лопастной. Подкачивающий насос находится в корпусе насоса и приводится в действие приводным валом. Собственно, он прямо на этом валу и установлен.

Распределительный насос с внешним приводом рассматривать не будем, поскольку, скорее всего, их звезда близка к закату.

Магистральный ТНВД


Такой вид топливного насоса применяется системе подачи топлива Common Rail, в которой топливо перед тем, как поступить к форсункам сначала накапливается в топливной рампе. Магистральный насос способен обеспечить высокую подачу топлива - свыше 180 МПа.

Магистральный насос может быть одно-, двух- или трехплунжерным. Привод плунжера обеспечивается кулачковой шайбой или валом (тоже кулачковым, разумеется), которые в насосе совершают вращательные движения, проще говоря, крутятся.

При этом в определенном положении кулачков, под действием пружины плунжер перемещается вниз. В этот момент происходит расширение компрессионной камеры, за счет чего в ней снижается давление и образуется разряжение, которое заставляет открыться впускной клапан, через который топливо проходит в камеру.

Поднятие плунжера сопровождается увеличением внутрикамерного давления и закрытием клапана впуска. При достижении давления, на который настроен насос, открывается выпускной клапан, через который топливо нагнетается в рампу.

В магистральном насосе управление процессом подачи топлива реализуется дозирующим топливным клапаном (который приоткрывается или закрывается на необходимую величину) при помощи электроники.

smotr.net

устройство, принцип работы, диагностика и регулировка :: SYL.ru

Каждый водитель знает, что дизельные и бензиновые двигатели имеют различное устройство системы впрыска топлива. Так вот, самым главным компонентом первого считается ТНВД дизельного двигателя.

ТНВД: что же это такое?

В народе топливный насос высокого давления принято называть ТНВД дизельного двигателя. Такой агрегат является очень сложным и незаменимым элементом конструкции, так как самой главной задачей насоса является подача дизельного топлива под довольно высоким давлением. ТНВД дизельного двигателя, цена которого указана в статье, способен обеспечивать правильную и очень точную подачу топлива к цилиндрам дизельного мотора под нужным давлением. Топливо подается очень точно измеренными порциями в самый подходящий для этого момент времени. Каждая из них идеально соответствует двигательной нагрузке.

ТНВД дизельного двигателя могут отличаться по методам впрыскивания. Существуют изделия с аккумуляторным типом впрыскивания, а также модели непосредственного действия.

Первые устройства характеризуются тем, что на рабочий привод плунжера оказывают непосредственное воздействие сжатые газы в цилиндре ДВС. Или же воздействие может происходить благодаря работе пружин. Обратите внимание на то, что существуют модели насосов с гидравлическим аккумулятором, которые довольно часто встречаются в очень мощных дизельных двигателях внутреннего сгорания.

Второй же тип устройства можно охарактеризовать как изделие, имеющее механический привод плунжера. Это говорит о том, что явления нагнетания и впрыскивания проходят одновременно. ТНВД дизельного двигателя способен подавать правильную дозу топлива в каждый цилиндр по отдельности.

Основные причины неисправностей

Обратите внимание, что ТНВД дизельного двигателя, неисправности которого описаны ниже, является очень дорогим оборудованием, которое особенно требовательно к качеству самого горючего, а также любых материалов для смазывания. Не забудьте, что использование некачественного недорогого горючего очень быстро приведет к неисправности форсунки, отвечающей за протекание таких важных процессов как впрыскивание и распыление.

Признаки неисправностей

Существуют несколько признаков, свидетельствующих о том, что необходимо проводить ремонт ТНВД. Сюда можно отнести:

  • значительное увеличение расходных показателей горючего;
  • из выхлопной трубы вы заметите повышенную дымность нехарактерного цвета и запаха;
  • во время работы мотора будут издаваться посторонние шумы и звуки;
  • отдача и мощность двигателя внутреннего сгорания значительно и заметно падают;
  • все чаще будет заметно, что машина запускается не так просто и не так быстро.

Современные показатели диагностики

Диагностика ТНВД дизельного двигателя – это важные меры, принимаемые для профилактики проблем с мотором. Самые современные моторные устройства оборудованы специальной удобной системой впрыска топлива. Такой электронный блок управления способен дозированно подавать горючее в цилиндры, при этом точно распределяя данный процесс по времени. Эта система также способна определить, какое количество дизельного топлива необходимо.

Так вот, если владелец автомобиля начнет замечать даже малейшие перебои в работе системы, то нужно срочно отправлять своего «железного друга» на диагностику. Своевременное обращение в автосервис сможет повлиять на дельнейший процесс ремонта или же замену оборудования.

Во время проведения диагностики специалисты автосервиса смогут определить такие показатели работоспособности:

  • с какой частотой вращается вал;
  • насколько равномерно подается топливо;
  • показатели давления и определение его стабильности.

Эволюция системы

Всем известны глобальные проблемы, связанные с экологией нашей планеты. Поэтому строгие нормы по изготовлению двигателей привели к тому, что массивные механические ТНВД дизельного двигателя, отзывы о котором вы можете прочитать в данной статье, стали заменяться современными системами, имеющими электронную регулировку. К тому же насос, работающий на механике, не может обеспечивать правильную, быструю и точную подачу дизельного топлива. Также он не в состоянии молниеносно реагировать на очень быстро меняющиеся режимы работы мотора.

Такие популярные производители, как Nippon Denso, Bosch и многие другие уже вовсю используют электронные системы управления подачи дизельного горючего. К тому же в подобных разработках принимал участие топливный насос VE. Использование современных систем привело к возможности получения максимально быстрой подачи топлива отдельно в каждый рабочий цилиндр.

Такие системы пришлись по вкусу многим водителям, так как между циклами уменьшилась нестабильность процесса сгорания горюче-воздушных масс. Также, что немаловажно, значительно уменьшились неравномерности в работе мотора на холостом ходу. Некоторые модели были оборудованы специальным клапаном быстрого действия, разделяющим момент впрыскивания топливного горючего на две фазы. Такой процесс помог уменьшить жесткость самого сгорания.

Благодаря полученной точности разработчики смогли обеспечить минимальное количество вредных токсичных выбросов в атмосферу. Этому способствует практически полное сгорание самого топлива. А вот эффективность такого агрегата значительно увеличила коэффициент полезного действия мотора и привела к получению итоговой мощности. Электронные системы работают благодаря ТНВД дизельного двигателя (принцип работы описан в данной статье). Важно знать, что топливным насосом высокого давления можно управлять с помощью специального устройства. Оно позволяет отрегулировать положение дозаторов.

Как работает система

Электронный блок управления своевременно получает важные для работы сигналы от разных датчиков. При этом стоит учитывать такие характеристики, как положение газовой педали, температура горючего, с какой частотой вращается двигательный вал, а также температура жидкости для охлаждения. ЭБУ устроен таким образом, чтобы у него была возможность получать такие данные, как скорость передвижения автомобиля, подъем иглы форсунок, а также температура и давление воздуха на впуске. Электронная система управления способна обработать всю информацию, полученную от датчиков, и передать сигнал к топливному насосу высокого давления. А это, в свою очередь, обеспечивает правильную и своевременную подачу топлива к форсункам.

Также ЭБУ дополнительно учитывает угол впрыска в зависимости от условий работы автотранспортного средства. Даже самая незначительная нагрузка будет замечена электронной системой управления, и насос получит сигнал о том, что нужно увеличить количество поступающего в систему топлива. Также ЭБУ способен контролировать деятельность свечей накаливания. Он обращает внимание на такие параметры, как время, потраченное на само накаливание, а также временной период после этого. Не стоит забывать, что эти процессы напрямую зависят от температуры.

Устройство ТНВД дизельного двигателя

Рассмотрим устройство топливного насоса высокого давления на примере распределительного агрегата. Первое, что нужно учитывать, – это то, что насосы бывают одноплужерными и двуплужерными. При этом даже одна секция устройства может подавать смесь горючего сразу в несколько форсунок.

Итак, насос, о котором идет речь в данной статье, состоит из клапана редукции, регулятора режимов, дренажного штуцера, а также корпуса насосной секции. Также устройство имеет элементы подачи топлива, корпус, люк, отвечающий за опережение впрыскивания, а также электромагнитный клапан и специальное устройство привода плунжера. Конечно, топливный насос высокого давления имеет хоть и эффективное, но очень сложное устройство, поэтому провести диагностику будет не так-то просто. А вот ремонт – это вообще очень сложная задача, даже для хорошо оборудованного автосервиса.

Ремонт ТНВД

К поломкам топливного насоса высокого давления могут привести самые разнообразные причины. Большинство поломок отремонтировать своими руками просто невозможно. Даже в специальном автомобильном сервисе это считается довольно тяжелой для выполнения задачей. Но если оборудование нуждается в замене каких-либо деталей, то это можно сделать и в гараже. Однако специалисты настоятельно не рекомендуют делать это самостоятельно, особенно без предварительной диагностики. В любом случае регулировка ТНВД дизельного двигателя должна проводиться с применением специализированного стенда.

Самой распространенной причиной поломок считается износ самого дизельного двигателя. Это можно определить даже на слух. Поломанный двигатель работает слишком громко и издает странные шумы. Также с каждым разом запустить мотор становится все тяжелее, при этом наблюдаются большие потери мощности. Ни в коем случае не используйте топливо плохого качества. На работе мотора это скажется очень быстро. Отметим, что очень важную роль для исправности играет электроника автомобиля.

Для того чтобы произвести ремонт, чаще всего нужно просто заменить износившиеся детали. Но даже для этого нужно разобрать устройство. Конечно, вы можете сделать это и в своем гараже. Но если вы не обладаете специальными навыками, лучше не рискуйте и отправляйтесь в автосервис.

Процесс регулировки

Обратите внимание, что регулировка топливного насоса высокого давления должна проводиться только на специальных стендах высококвалифицированными работниками. Во время этого процесса обычно используют специально подобранные форсунки. Перед началом регулировки насоса все форсунки должны быть правильно отрегулированы на специальном стенде с учетом всех технических параметров данной модели. После того как насос будет отрегулирован, каждую форсунку устанавливают на цилиндр подходящей секции устройства, которая и регулировалась вместе с этой форсункой.

Как регулируется цикловая подача

Очень важная часть регулировки топливного насоса высокого давления – это процесс контроля самой топливной подачи на номинальном режиме. Чтобы это сделать, нужно рейку насоса установить в положение номинальной подачи при помощи специальной гайки. Во время номинальной частоты вращения обычно замеряют цикловую подачу каждой секции и при этом контролируют уровень топлива.

Правила эксплуатации: выбор масла

Срок службы ТНВД дизельного двигателя напрямую зависит от правильной эксплуатации, а также от используемого вами топлива и других материалов.

Для правильной и долгой работы устройства очень важно вовремя заливать машинное масло. Оно должно идеально подходить именно к вашему двигателю и обладать всеми нужными для него характеристиками. Специалисты не рекомендуют очень часто менять марку масла, так как это может привести к образованию отложений, которые растворить не так уж и просто. Проводите замену масла и фильтров один раз на каждые 7500 километров.

Залог длительной службы

Для того чтобы двигатель исправно работал долгие годы, нужно следовать определенным правилам, а именно:

  • Проводить своевременную замену ремня ГРМ. Это нужно делать каждые 50-60 тысяч километров.
  • Менять топливный фильтр каждые 10 тысяч километров.
  • Хорошо прогревать двигатель и стараться не ездить на высоких оборотах.
  • Проводить своевременную диагностику оборудования.

Несколько заключительных слов

Стоимость самого устройства составляет примерно триста долларов (типы ТНВД дизельных двигателей описаны в данной статье). Ни в коем случае не игнорируйте диагностику, ведь даже самая незначительная неприятность может сделать вас жертвой или виновником дорожно-транспортных происшествий. Проводите все ремонтные работы только в специализированных сервисах. Доверяйте ваш автомобиль исключительно высококвалифицированным профессионалам. Выполняя замену износившихся деталей, покупайте только оригинальные изделия от производителя.

Своевременная диагностика и использование высококачественных материалов будут залогом долгой жизни дизельного двигателя. Относитесь уважительно к вашему «железному другу» и вовремя диагностируйте все поломки. Только в таком случае он вам прослужит очень долго.

www.syl.ru

Какие существуют системы подачи топлива в дизельном ДВС

Категория: Полезная информация.

Как мы знаем, в дизельном ДВС топливо воспламеняется не от внешнего источника (искра зажигания в бензиновом моторе), а в результате сильного сжатия и нагрева. При этом топливно-воздушная смесь подается и распыляется в цилиндрах под высоким давлением. С этой целью в дизелях используются разные типы систем подачи топлива.

Топливная система дизельных ДВС: основные принципы

Сначала воздух подается в цилиндр, затем сжимается, нагреваясь в процессе до экстремальных температур, и лишь к концу такта сжатия в цилиндр подается дизельное топливо. Подается таким образом: впрыскивается в камеру сгонария под высоким давлением (от 100 до 2000 атмосфер) и распыляется. Поэтому, вне зависимости от типа топливной системы дизеля, в ней всегда есть два компонента:

  • тот, что создает высокое давление – топливный насос высокого давления (ТНВД)
  • и тот, что впрыскивает и разбрызгивает горючее по камере – форсунка.

В зависимости от типа топливной системы дизельного ДВС, отличается конструкция ТНВД и устройство форсунок. Также отличаются схемы управления этими элементами и место их расположения.

Основные типы топливных систем дизеля

Наибольшее распространение получили 4 типа топливных систем дизельных моторов:

  • рядный ТНВД
  • ТНВД распределительного типа
  • насос-форсунки
  • система Common Rail

Рядный ТНВД – проверенное десятилетиями решение, которое активно применяется на грузовой и специальной технике с дизельными моторами. В основе этой системы подачи топлива находится работа плунжерной пары. Цилиндр движется в гильзе, создавая давление и сжимая топливо до необходимых показателей. Как только они достигнуты, открывается специальный клапан, подающий топливо на форсунку, которая впрыскивает его в цилиндр. Плунжер в это время движется вниз, открывает канал для впуска горючего в пространство гильзы с помощью топливоподкачивающего насоса, и цикл повторяется.

Работа самого плунжера становится возможна благодаря кулачковому валу, который приводится от мотора. Кулачки «толкают» клапана, а мкфта опережения впрыска, соединяющая ТНВД и двигатель, корректирует работу топливной системы.

Неоспоримые достоинства системы подачи топлива с рядными ТНВД – их ремонтопригодность и доступность обслуживания.

ТНВД распределительного типа конструктивно напоминает рядный топливный насос. Отличие заключается в количестве плунжерных пар. Если в рядном ТНВД одна пара идет на один цилиндр, то в распределительном работы одной плунжерной пары достаточно, чтобы обслуживать два, три, и даже шесть цилиндров. Это достигается через опцию вращения плунжера вокруг оси. Вращаясь, плунжер поочередно открывает выпускные клапана, подавая горючее на форсунки нескольких цилиндров.

Эволюция распределительных ТНВД привела к тому, что появились уже роторные топливные насосы: в них плунжеры помещаются в ротор и в процессе работы движутся навстречу двуг другу, пока ротор вращает их, распределяя тем самым топливо по камере сгорания.

Преимущество системы подачи топлива с распределительным ТНВД – компактность самого устройства. Недостатки – сложность настройки, применение схем электронного управления и корректировки работы.

Система подачи топлива в цилиндр с помощью насос-форсунок вообще исключает необходимость ТНВД как отдельного элемента. В этом случае, форсунка и насосная секция – это один узел в общем корпусе.



В результате достигается легкость регулировки подачи топлива в конкретный цилиндр, а при выходе из строя одной насос-форсунки, остальные продолжают работать, что облегчает ремонт. Конструктивно, насос-форсунки приводят в действие плунжеры распредвал ГРМ в головке блока цилиндров.

Система подачи топлива насос-форсунками распространена не только на грузовых, но и на легковых автомобилях. К недостаткам ее можно отнести высокую стоимость запчастей, а также крайнюю чувствительность к качеству дизельного топлива. Мельчайшие примеси в горючем могут легко вывести из строя насос-форсунку, что отражается на стоимости эксплуатации такого решения в личном автомобиле.

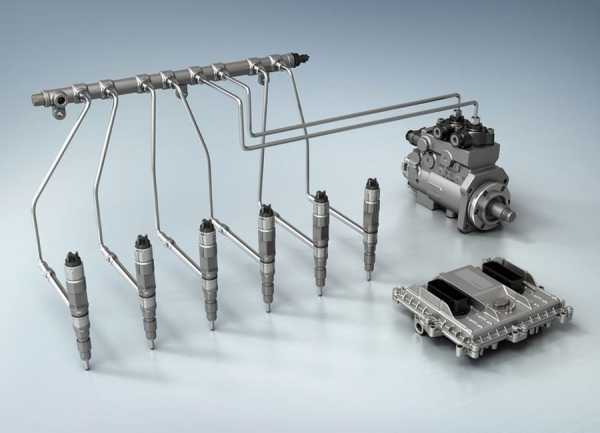

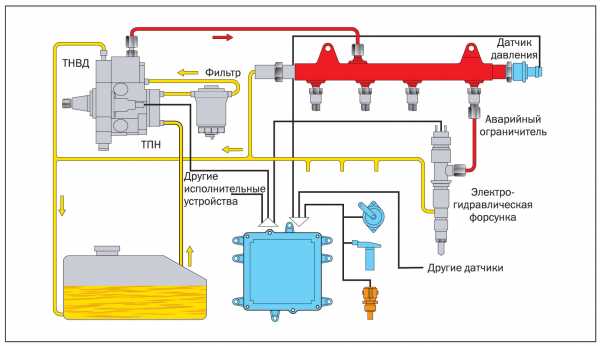

Система Common Rail стала своего рода прорывом в части решения механизма подачи топлива в дизельных ДВС. Эта система позволяет экономить топливо при высоком КПД дизеля, что и сделало ее такой популярной. Common Rail придумали инженеры Bosch еще в 90-х годах. Сегодня большинство дизельного транспорта оснащается именно Коммон Реил.

Главное отличие этой системы – наличие аккумулятора высокого давления в общей магистрали. Туда топливо нагнетается отдельным ТНВД, чтобы затем под постоянным давлением подаваться на форсунки. Именно постоянство давления дает возможность быстро и эффективно впрыскивать горючее в цилиндр. Как результат – производительная, мягкая и комфортная работа дизельного двигателя. Бонусом – упрощение конструкции самого ТНВД в системе Common Rail.



Управляется работа системы отдельным ЭБУ: группа датчиков сообщает контроллеру, сколько и как скоро нужно подать дизельное топливо в цилиндры. С другой стороны, сложность и недостаток Коммон Реил обусловлена как раз умной электроникой и принципом работы системы. Поэтому владельцам таких решений стоит выбирать качественное топливо и своевременно менять топливные фильтры.

О том, как еще продлить жизнь вашего дизельного двигателя, мы писали здесь.

Если вы в поиске качественных запчастей для своего дизельного двигателя, проверьте наш каталог

ПЕРЕЙТИ В КАТАЛОГ

www.dieselkraft.by

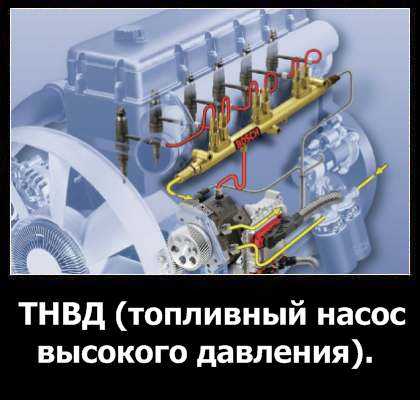

ТНВД (топливный насос высокого давления)

Топливный насос высокого давления или, как часто можно встретить в специализированной литературе и сети интернет, ТНВД, — один из важных и достаточно сложных узлов, как всех дизельных двигателей, так и еще пока малой части бензиновых моторов  — тех из них, в которых осуществляется прямой впуск топлива в камеру сгорания.

Устройство, принцип работы и виды.

Из названия данного узла можно понять, что его основная задача состоит в том, чтобы подавать в движок топливо под высоким давлением (если представляете работу дизельного двигателя, то в нем топливо через форсунку подается этим давлением непосредственно в камеру сгорания, где в данный момент находиться сжатый воздух).

Виды ТНВД.

В силу этой своей задачи топливный насос высокого давления является достаточно сложным механизмом. При этом само конструкционное исполнение ТНВД делится на насколько видов:

  • рядного типа,
  • распределительного типа,
  • магистрального типа.

В чем их отличия?

Два первых типа по своей конструкции очень схожи.

Топливный насос высокого давления рядного типа (фото).

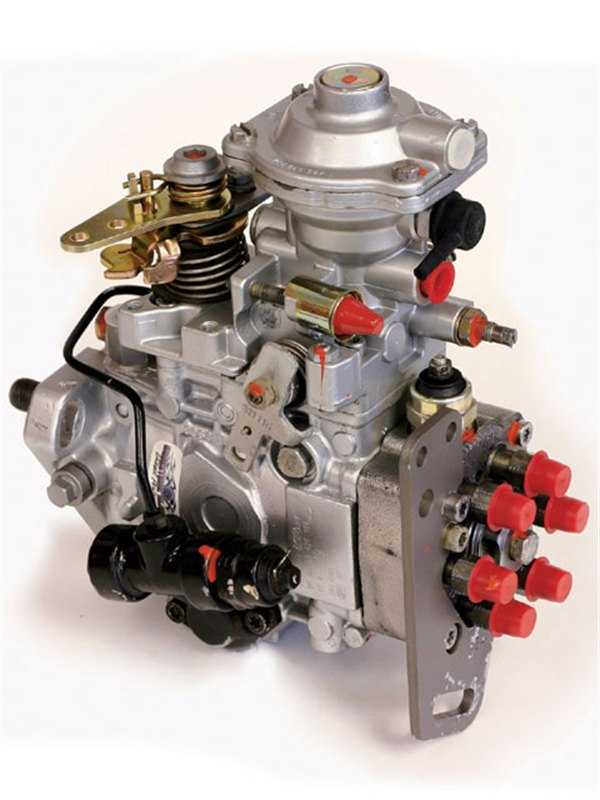

Топливный насос высокого давления распределительного типа (фото).

В их основе лежит плунжерная пара (цилиндр и шток), совместная работа которых, приводимаяв действие от коленчатого вала через кулачковый механизм (вал), создает необходимое давление топлива. Разница состоит лишь в том, что в топливном насосе рядного типа количество плунжеров равно количеству цилиндров двигателя, соответственно, каждый плунжер обслуживает свой цилиндр. А в ТНВД распределительного типа — нет. К примеру, на обычном 4-цилиндровом двигателе при распределительном виде топливного насоса высокого давления чаще всего можно встретить 1-плунжерный механизм, который обслуживает все цилиндры. Система работает так, что в определенный момент времени плунжер подает необходимую порцию топлива под давлением к соответствующему цилиндру.

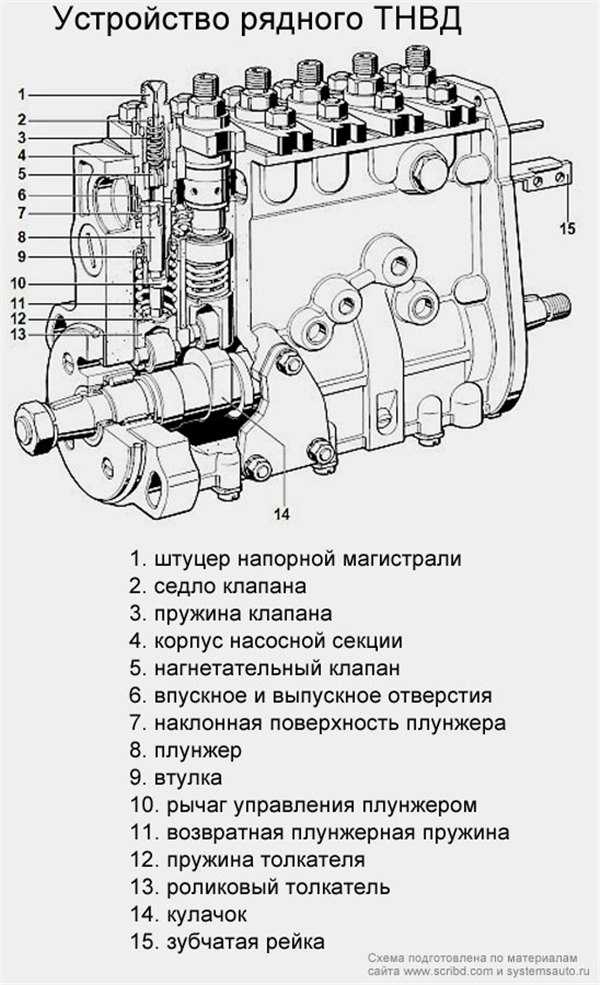

Устройство ТНВД рядного типа.

  1. штуцер напорной магистрали
  2. седло клапана
  3. пружина клапана
  4. корпус насосной секции
  5. нагнетательный клапан
  6. впускное и выпускное отверстия
  7. наклонная поверхность плунжера
  8. плунжер
  9. втулка
  10. рычаг управления плунжером
  11. возвратная плунжерная пружина
  12. пружина толкателя
  13. роликовый толкатель
  14. кулачок
  15. зубчатая рейка

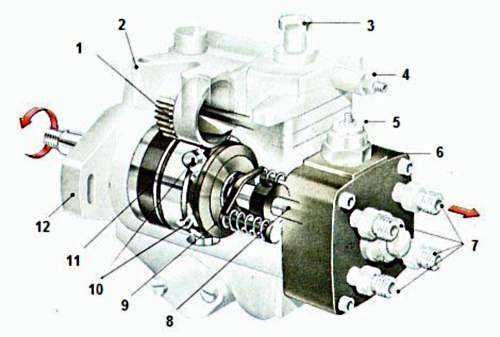

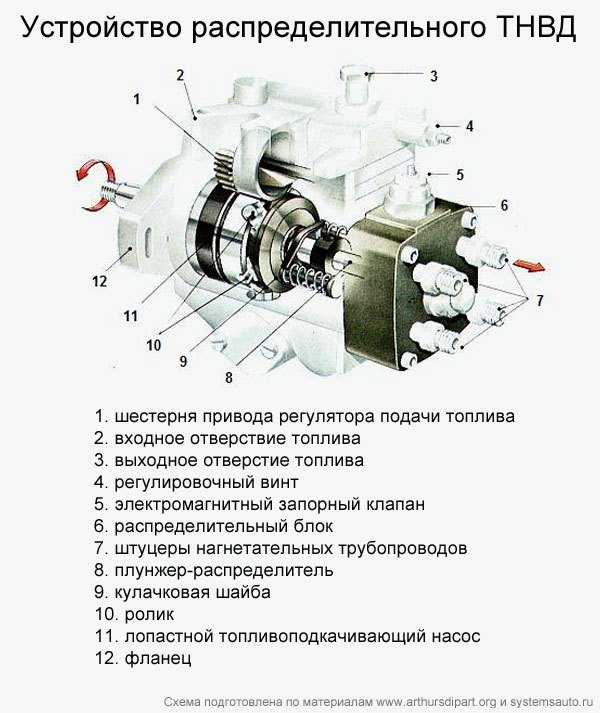

Устройство ТНВД распределительного типа.

  1. шестерня привода регулятора подачи топлива
  2. входное отверствие топлива
  3. выходное отверстие топлива
  4. регулировочный винт
  5. электромагнитный запорный клапан
  6. распределительный блок
  7. штуцеры нагнетательных трубопроводов
  8. плунжер-распределитель
  9. кулачковая шайба
  10. ролик
  11. лопастной топливоподкачивающий насос
  12. фланец

Что из них лучше? — сказать сложно, так как у насосов и рядного, и распределительного типа есть свои неповторимые достоинства: рядный ТНВД за счет меньшей нагрузки на каждый плунжер имеет более длительный срок службы, зато система распределительного типа создает более равномерную подачу топлива.

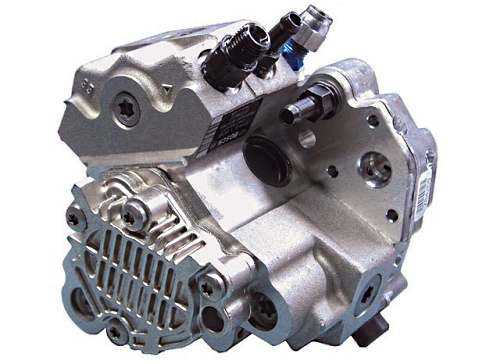

Топливный насос высокого давления магистрального типа (фото).

Теперь перейдем к ТНВД магистрального типа. Данный тип топливного насоса, а точнее вся система подачи топлива еще иногда встречается под названием “Common Rail”. Главное отличие его от рассмотренных ранее видов в том, что топливо насосом под давлением здесь нагнетается не в камеру сгорания, а в топливную рампу (аккумулятор). Оттуда топливо распределяется по цилиндрам. Момент впрыска при этом контролируется электромагнитной форсункой, которая открывается по команде бортового компьютера. Сам же ТНВД применяемый в такой системе может иметь одну и более плунжерную пару и приводиться в действие от коленчатого вала.

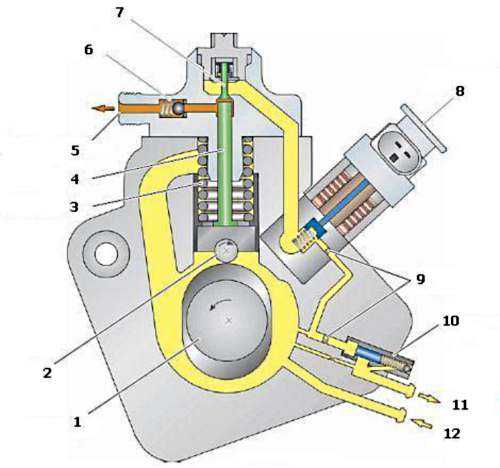

Устройство ТНВД магистрального типа.

  1. приводной кулачковый вал
  2. ролик
  3. плунжерная пружина
  4. плунжер
  5. штуцер напорной магистрали (к топливной рампе)
  6. выпускной клапан
  7. впускной клапан
  8. электромагнитный клапан дозирования топлива
  9. фильтр тонкой очистки топлива
  10. перепускной клапан
  11. штуцер обратного топливопровода
  12. штуцер впускного топливопровода

Завершая обзорное описание видов ТНВД можно еще отметить тот факт, что оба первых типа топливных насосов по своей сути чисто механические узлы. Их работа построена на применение механических законов и может работать вовсе без применения электронных узлов. Система же с магистральным типом ТНВД относиться к более новому поколению, где во всем начинает властвовать электроника.

Ремонт и регулировка топливного насоса высокого давления.

Ремонт и регулировка топливной аппаратуры высокого давления — достаточно сложная задача, требующая как теоретической, так практической подготовки. Совсем мало автомобилистов пытается самостоятельно лезть в ее настройки и уж тем более ремонтировать. Чаще всего дизельными топливными насосами занимаются специализированные станции ремонта и диагностики, которые обеспечены необходимым оборудованием и квалифицированными кадрами.

Единственная задача, на которую можно отважиться самостоятельно, — регулировка оборотов холостого хода (ее описание довольно часто можно встретить в инструкции по эксплуатации автомобиля) – советую прочитать статью как отрегулировать холостой ход карбюратора ВАЗ 2107. Как правило, она подразумевает под собой подтяжку троса акселератора до достижения необходимых параметров. Однако даже такая простая процедура не всегда доступна для обычных автолюбителей на двигателях с электронным управлением впрыска. Ведь здесь кроме самой механической регулировки чаще всего необходимо выполнять еще и электронную настройку системы, которую без специального оборудования не произведешь.

Ну, а в заключении хотелось бы отметить тот факт, что ТНВД — достаточно дорогая деталь двигателя, поломка которой очень часто достаточно сильно бьет по карману автовладельца.

Основными причинами, которые приводят к поломкам топливного насоса, можно назвать некачественное топливо и несоблюдение регламента проведения диагностики. Так что в качестве совета:

1. старайтесь заправляться только на проверенных автозаправочных станция;

2. как только пробег автомобиля потребует проведения обслуживания — не откладывая, загляните на станцию диагностики.

Видео



Рекомендую прочитать:

autoepoch.ru
