Ремонт датчика ABS | Каталог самоделок

Датчик ABS представляет собой катушку индуктивности, которая работает совместно с зубчатым металлическим диском на ступице колеса. Вместе они замеряют скорость вращения колеса. В случае неисправности индикатора скорости на панели приборов загорается индикатор ABS после включения зажигания, и продолжает светиться при работающем двигателе.

Многие машины с антиблокировкой оборудованы системой самодиагностики. Таким образом, по коду ошибки можно с помощью инструкции по эксплуатации понять, что сломалось в автомобиле.

У исправного датчика показатели сопротивления такие:

• катушка — в пределах от 800 до 1500 Ом;
• изоляция — свыше 20 кОм.

Частой причиной поломок становится обрыв тонких обмоточных проводов в нижних слоях катушки. Если замеренное на проводах от датчика сопротивление приближается к нулю, то это говорит о коротком замыкании в нём. Если же уходит в бесконечность, то имеется обрыв цепи.

Перемотка катушки

Нужно для начала снять индикатор скорости. Конечно, часто бывает так, что его невозможно вытащить — сидит мертво. Но и в этом случае его не нужно выдирать как гвоздь. Только помнёте нужный корпус датчика. Надо запастись терпением, и по долям миллиметра вытаскивать его из посадочного гнезда. Сначала нужно, с применением проникающей смазки вроде WD-40, добиться того, что датчик начнет хоть бы немного проворачиваться в гнезде… Вот так, прокручивая, и следует освобождать его.

Разбираем датчик: отрезаем кабель у основания, всё равно позже к нему припаивать отводы от заново намотанной катушки; снимаем металлический корпус; разрезаем ножом или ножовкой герметизирующую заливку, только аккуратно, чтобы не повредить пластмассовую катушечку внутри.

Остается только размотать старую обмотку. Чтоб не возиться сутки с длинной тоненькой проволокой, лучше применить для этой цели электродрель с регулировкой оборотов.

Самый ответственный шаг — наматывание новой обмотки. Это очень сложная и нудная работа, поскольку применяемая обмоточная проволока очень тонкая, диаметром всего 0. 05 мм, малейший зацеп — и она оборвётся. Настолько тонкая медная проволока, быстро разрушается при окислении до разрыва из-за попадания внутрь датчика воды.

Новую проволоку, которую можно взять со старого электромагнитного реле, надо наматывать на каркас катушки до заполнения, по самый верх. Не критично, если сопротивление самодельной катушки будет на 100–500 Ом меньше, чем у испорченной родной.

Концы готовой обмотки припаиваем к коротким гибким проводам — отводам, к которым затем подсоединим кабель, идущий на контроллер ABS.

Формирование прочного герметичного корпуса — не менее важная задача, чем наматывание обмотки, ведь никто не хочет, чтобы внутрь датчика снова попала вода, и началось окисление. Поэтому пропитываем катушку воском. Накрываем её родным корпусом и заливаем силиконовым клеем, эпоксидной или полиамидной смолой. На трубке корпуса фиксируем стандартное крепление — клеем, пайкой, другим способом.

Ставим датчик на место.  При этом важно соблюдать следующие условия:

1) Сердечник датчика важно расположить параллельно зубьям ответного диска, а не криво, когда он перекрывает два соседних зубца.

2) Следует установить зазор между сердечником и зубом, который по мануалу ко многим машинам равен 0,9–1,1 мм. Затем, если антиблокировка тормозов будет ложно срабатывать, уменьшите зазор.

3) Меняйте фазировку проводов, подключенных к датчику, если индикатор ABS на панели приборов начинает периодически загораться во время движения.



---



Устройство датчика абс автомобиля | Хитрости Жизни

Содержание

Сегодня новые автомобили оснащены самыми разными системами, с помощью которых даже водители-новички могут с легкостью справится с управлением. Одной из самых первых систем, считается антиблокировочная тормозная система. Система ABS устанавливается даже в базовые комплектации автомашин. Это электромеханический блок, который в таких сложных дорожных ситуациях, как скользкий, мокрый путь или гололед, управляет торможением транспортного средства. По сути, это правая рука водителя, тем более новичка.

Содержание:

Правильное торможение без АБС

Каждому водителю следует осознавать, что недостаточно просто вовремя воспользоваться педалью тормоза. Так как если при большой скорости резко нажать на тормоз, то колеса автомобиля блокируются, в результате чего не будет сцепки колес с дорожным покрытием. Покрытие дороги может быть разным, поэтому и скорость скольжения колес будет разная. В результате транспортное средство перестает быть управляемым и может легко пойти в занос. Если владелец автомашины неопытный, то контролирование направления автомобиля может выдаться ему не по силам.

Самое главное в таком торможении – это не допустить, чтобы колеса жестко заблокировались, в результате чего транспортное средство идет в занос. Во избежание таких случаев, рекомендуется применение приема прерывистого торможения. Для осуществления такого правильного торможения, необходимо периодически с маленьким интервалом то нажимать, то отпускать педаль тормоза, и ни в коем случае нельзя держать педаль тормоза нажатой до полной остановки. С помощью такой простой методики торможения, можно контролировать автомобиль несмотря на качество поверхности дороги.

Однако необходимо учитывать простой человеческий фактор – водитель в непредвиденной ситуации способен растеряться и все правила торможения могут просто вылететь у него с головы. Для контроля транспортного средства в подобных экстренных ситуациях и была разработана антиблокировочная система торможения.

В чем секрет работы ABS

Важно знать по какому принципу работает АБС, ведь она имеет тесную связь с системой управления, а это значит, что соответственно и с уровнем безопасности автоводителя и пассажира. Итак, основная идея работы системы состоит в том, что когда водитель жмет педаль тормоза, происходит мгновенный контроль, а также на колеса перераспределяется тормозное усилие. Посредством этого, автомашина управляема в любых условиях, и достигается эффект снижения скорости. Однако нельзя полагаться только на различные дополнительные системы потому, что водителю следует освоить собственный автомобиль – длину тормозного пути и поведение в экстренных ситуациях. Рекомендуется протестировать способности автомобиля на специализированных автодромах, для того, чтобы в будущем предотвратить щекотливые ситуации на дороге.

Еще существуют некоторые особенности работы АБС. Например, когда шофер решил прекратить движение автомашины, оснащенной системой ABS, то при нажатии педали тормоза ощущается легкая вибрация на педали, и может слышатся сопровождающий звук похожий на «трещотку». Вибрация и звук – это признак того, что система заработала. Тем временем датчики выполняют считывание показателей скорости, а блок управления обеспечивает контроль давления внутри тормозных цилиндров. Таким образом, не позволяет блокировку колес, а притормаживает быстрыми рывками. Благодаря этому, обороты автомобиля падают, и при этом не идет в занос, что позволяет управлять транспортным средством до самой остановки. Даже при скользкой дороге, с системой ABS, водителю необходимо только держать под контролем направление автомобиля. Такое идеальное и управляемое торможение возможно только благодаря системе АБС.

Следует подчеркнуть следующие этапы действия:

1. Сбрасывание давления в тормозном цилиндре.
2. Поддержка беспрерывного давления в цилиндре.
3. Увеличение давления до соответствующего уровня в самом тормозном цилиндре.

Важно знать, что гидроблок в транспортном средстве монтируется в тормозную систему подряд прямо после главного тормозного цилиндра. Что касается электромагнитного клапана, то это – своеобразный кран, который впускает и блокирует приток жидкого вещества к самим тормозным цилиндрам.

Контролирование, а также рабочие процессы системы торможения автомашины выполняются в согласии с информацией, которая поступила на блок управления АБС от скоростных датчиков.

При процессе торможения, ABS расшифровывает информацию с датчиков частоты вращения колес, благодаря которой равномерно падает скорость транспортного средства. В случае остановки любого колеса, сигнал моментально отправляется с датчиков скорости к блоку управления.

Приняв такой сигнал, модуль управления снимает блокировку благодаря активации выпускного клапана, который блокирует вход жидкого вещества в колесный тормозной цилиндр. В этот момент насос возвращает жидкость в гидроаккумулятор. Когда обороты колеса увеличатся до допустимой скорости, то блок управления даст команду прикрыть выпускной и открыть впускной клапан. После этого запускается насос, который будет нагнетать давление в тормозной цилиндр, в результате чего колесо будет дальше притормаживать. Эти процессы осуществляются мгновенно, и длятся до окончательной остановки транспортного средства.

Обсуждаемая суть работы АБС, представляет самую новую четырехканальную систему, в которой происходит контроль всех колес транспортного средства.

Другие известные типы

1. Одноканальный состоит из датчика, расположенного на заднем мосту, задача которого заключается в распределении тормозного усилия синхронно на четыре колеса. Такого рода система имеет всего одну пару клапанов, благодаря чему, одновременно варьируется давление полностью по всему контуру.
2. Двухканальный – в ней осуществляется парный контроль колес, которые размещены по одной стороне.
3. Трехканальный состоит из трех датчиков скорости: один вмонтирован на заднем мосту, а остальные вмонтированы на передних колесах в отдельности. В упомянутом виде системы находится три пары клапанов (впускной и выпускной). Действие этого вида ABS состоит в индивидуальном контроле передних колес и в паре задних.

Сравнив разные типы АБС, можно заключить, что их отличие проявляется только в разном количестве самих клапанов и датчиков контроля скорости. Однако суть системы в транспортном средстве, а также порядок протекающих процессов идентична у всех видов систем.

История внедрения системы

Инженеры ведущих автомобильных компаний усердно занимались разработкой ABS в первой половине 70-х годов. Даже самые первые системы были довольно успешны, и уже в том десятилетии подобные системы начали устанавливать в автомобили серийного производства.

Изначально на автомашины монтировались механические датчики только на одной оси, которые отправляли данные в модуль управления об изменении давления в тормозных контурах. Разработчики с Германии сделали в этой области еще один шаг вперед и начали использовать датчики без контактов, и это, в свою очередь, катализировало передачу информации в логический блок. Кроме того, число ложных срабатываний сократилось, и за счет того, что устранились трущиеся поверхности, пропал износ. По тому же принципу, который использовался в первых антиблокировочных системах, работает и современная система.

Составные антиблокировочной системы

Гипотетически строение АБС абсолютно несложно, и состоит из следующих устройств:

• гидроблок
• датчики скорости
• блок электронного управления

Последнее играет роль «интеллекта» системы (компьютер), поэтому не трудно представить какую он отыгрывает роль. Что касается датчиков контроля скорости и гидроблока, необходим более глубокий анализ.

Как работает датчик скорости

Датчики, которые контролируют скорость работают по принципу электромагнитной индукции. В редуктор ведущего моста жестко зафиксирована катушка с магнитным сердечником. Также в ступице закреплен зубчатый венец, который вращается параллельно с колесом. Затем такое вращение меняет параметры магнитного поля, что в ответ обуславливает появление тока. Сила электротока будет прямо пропорционально расти по отношению к скорости вращения колес. Отталкиваясь от этой силы, в свою очередь, создается сигнал, и передается в блок электронного управления. Импульсы передаются от четырех датчиков скорости, которые бывают двух типов: активными и пассивными, а также отличатся по конструкции.

Активный тип датчика функционирует с магнитной втулкой. Передача бинарного сигнала осуществляется посредством считывания его метки. Благодаря скорости вращения, отсутствуют погрешности, и как результат – точные импульсные данные.

В пассивном типе применяется определенная гребенка в блоке ступицы. Благодаря подобным сигналам, датчик способен определить скорость вращения. Важно учитывать один недостаток этой конструкции – при небольшой скорости может получится неточность.

Гидроблок

В состав гидроблока входит:

• резервуар для хранения тормозной жидкости – гидроаккумулятор;
• впускные и выпускные электромагнитные клапаны, благодаря которым регулируется давление, нагнетаемое в тормозных цилиндрах транспортного средства. Каждый вид ABS отличается числом пар клапанов;
• благодаря универсальному насосу осуществляется нагнетание необходимого давления в системе, в результате чего подается тормозная жидкость из гидроаккумулятора, а когда необходимо, отбирает ее назад.

Некоторые недостатки АБС

Один из самых больших недостатков антиблокировочной системы торможения это то, что ее эффективность зависит от качества и состояния поверхности дороги. При недостаточно хорошей поверхности дороги, путь торможения значительно длиннее. Это благодаря тому, что время от времени колесо теряет контакт или сцепление с асфальтом и прекращает вращение. ABS определяет подобного рода остановку колеса, как блокировку, и тем самым перестает тормозить. В момент сцепки колес с асфальтом, запрограммированная команда не согласуется с необходимой в данном случае, и самой системе необходимо опять перестраиваться, что требует времени и увеличивается тормозной путь. Свести к минимуму такой эффект можно только уменьшив скорость движения транспортного средства.

В случае неоднородного покрытия дороги, например, снег – асфальт или лед – асфальт, попадая на мокрый или скользящий участок дороги, ABS оценивает покрытие и настраивает под данную дорогу процесс торможения. Вместе с тем при попадании колес на асфальт, АБС опять перестраивается, из-за чего снова-таки увеличивается длина тупи торможения.

На грунтовых дорогах обычная система торможения работает намного лучше и надежнее, чем антиблокировочная система торможения. Ведь при обычном торможении, заблокированное колесо толкает грунт, создавая небольшую горку, которая не дает возможности дальше двигаться транспортному средству. Благодаря этому автомобиль останавливается очень быстро.

Еще один изъян антиблокировочной системы торможения состоит в том, что при небольшой скорости, система совсем отключается. В случае, когда дорога под уклоном и в то же время скользкая, нужно помнить о том, что может потребоваться для торможения надежный ручной тормоз. Поэтому его нужно иметь всегда в рабочем состоянии.

Штатного отключения антиблокировочной системы торможения в автомобилях не предусматривается. Иногда водители хотят отключить эту систему. Для этого необходимо вытянуть из блока штекер. Необходимо также учесть, что в новых автомобилях от ABS зависит и перераспределение межосевых тормозных сил. Поэтому, посредством торможения, полностью блокируются задние колеса.

Важно отметить, что система АБС – отличное дополнение к тормозной системе автомобиля, благодаря которому можно контролировать автомобиль в самых сложных и необычных ситуациях. Несмотря на это не следует забывать, что невозможно полностью полагаться на автомат. Со стороны водителя тоже нужно прикладывать большие усилия, чтобы держать ситуацию под контролем.

Видео

Датчики ABS — это своего рода глаза системы ABS и электронной системы EBS. Поэтому к установке датчиков и закреплению его кабеля нужно уделить особое внимание, так как от этого в большей степени зависит работоспособность тормозных систем. Эта страничка и будет посвящена тонкостям установки датчиков ABS, на грузовиках, прицепах и полуприцепах, закреплению их кабелей, а так же немного поговорим об устройстве и разновидностях датчиков ABS.

В технической литературе его называют индуктивным датчиком, датчиком частоты вращения, или сенсором. Индуктивный датчик частоты вращения колеса состоит из постоянного магнита с обмоткой и магнитопровода круглого сечения.

1. Магнитопровод
2. Обмотка
3. Постоянный магнит

Принцип работы датчика ABS заключается в следующем — при вращении зубчатого колеса, установленного на ступице, появляется магнитный поток, который преобразуется обмоткой в переменное напряжение, частота которого пропорциональна частоте вращения колеса автомобиля.

Существует два варианта исполнения датчиков ABS: прямой и угловой.

Сопротивление обмотки датчиков ABS грузового автомобиля и прицепов: 1100-1900 Ом. Однако проверяя сопротивление датчика необходимо проверить отсутствие пробоя на корпус (подобная неисправность не частая но встречается). Сопротивление между выводами и корпусом датчика должно быть очень велико.

Теперь поговорим о технической стороне, т.е. об установке датчиков. Датчик ABS в ступице фиксируется с помощью пружинной втулки. Поэтому соединение датчика с кронштейном в ступице плавающее. Перед установкой втулку и поверхность датчика смазывают смазкой входящей в установочный комплект. В случае отсутствия смазки в комплекте можно смазать втулку и датчик медной смазкой или обычным литолом.

Делается это с той целью, чтобы избежать окисления датчика в кронштейне, что приведет к отсутствию его подвижности во втулке и повреждении при демонтаже (вовремя ремонта). Втулка в кронштейн, а также датчик во втулку должны входить легко от руки.

Воздушный зазор, т.е. расстояние между датчиком частоты вращения и зубчатым колесом играет важную роль и должен находиться в пределах 0,2-0,7мм.
Как правило, датчик ABS устанавливается до упора в зубчатое колесо, а затем при вращении колеса он сам выбирает зазор за счет допустимого биения зубчатого ротора, вот почему так важна подвижность датчика во втулке.
Однако воздушный зазор можно выставить во время установки датчика ABS, для этого достаточно на торец датчика нанести небольшое количество смазки и прикрепить кружочек бумаги. Это послужит своего рода проставкой между датчиком и зубчатым ротором. Затем зубчатый ротор, вращаясь, сорвет бумагу, и от неё останется лишь отрегулированный воздушный зазор.

А теперь поговорим о способах закрепления провода датчика и кабеля удлинительнителя. В инструкции по монтажу блоков ABS есть некоторые рекомендации. Их можно посмотреть на рисунках. Однако в реальных условиях бавают ситуации когда стандартными способами закрепить разъем и кабель датчика невозможно поэтому можно прибегнуть к разным хитростям.

Как правило заводское крепление разъема установленное на пыльнике барабанного тормоза служит не долго. Ослабевают держатели кронштейна датчика, или сам кронштейн отвалиается от пылника. В любом случае это приводит к повреждению провода или разъема датчика ABS.

Вот несколько вариантов крепления разъема датчика ABS и кабеля на интегральном рычаге осей SAF.

Первый вариант, разьем крепится к пластиковому хомуту, закрепленному на оси. В этом случае наиболее удачным в применении будет пластиковый хомут большого размера шириной 4,8мм и подходящей длины.

На рисунке ниже показан второй вариант закрепления разъема и провода датчика ABS на рычаге оси SAF.

Вариант закрепления разъема и провода датчика на осях BPW.

Идея создания первой антиблокировочной системы пришла в голову инженерам почти 100 лет назад, когда начался стремительный рост скорости автомобилей. Высокие скорости и эффективные тормозные системы ставили конструкторов перед проблемой – нужно было сделать торможение не только эффективным, но и максимально безопасным. Патент на первую антиблокировочную систему был получен еще в 1936 году, но тогда у компании Bosch еще не было нужных технических возможностей для реализации данной идеи. Впервые ABS установили серийно на моделях Mercedes в 1978 году. Позже практически такую же систему реализовали BMW. Антиблокировочные системы постоянно модернизируются и совершенствуются, но принципы работы неизменны.

Так же, как и тогда, сейчас в основе лежат датчики. Иногда они выходят из строя, и периодически нужна замена датчика АБС.

Вам будет интересно: Стоит ли покупать «Ладу-Весту»: мнение экспертов

Принципы работы системы

Существует распространенное мнение, что главная задача антиблокировочной системы – сократить тормозной путь. Но для этого существуют современные колодки и умные системы. Задача ABS – это сохранить управляемость в процессе снижения скорости. Когда колеса не вращаются и заблокированы, а автомобиль под действием силы инерции продолжает двигаться, как-либо повлиять на траекторию уже невозможно. Машина будет скользить на заблокированных колесах, как ей угодно. При заблокированных колесах ситуация на дороге превращается в боулинг.

Вам будет интересно: Бампер из стекловолокна своими руками: техника выполнения, необходимые материалы и инструменты, пошаговая инструкция по работе и советы специалистов

Для того чтобы избежать подобных проблем, разработана система ABS. Электронный блок вместе с датчиками не позволяет тормозному механизму полностью заблокировать колесо. Колеса вращаются прерывисто. Секунда на поворот, еще секунда на блокировку. В этом режиме осуществляется не только очень эффективное торможение, но и есть управляемость. Пока колеса крутятся, машина будет правильно реагировать на управление.

Устройство ABS

Датчики, которые фиксируют частоту вращения колеса, отправляют эти данные на управляющий блок. Затем блок обрабатывает полученную информацию и управляет работой исполнительного блока клапанов, который соединен с тормозной системой. При помощи магнитных клапанов регулируется давление жидкости в тормозных контурах.

Вам будет интересно: Автомобиль «Киа Х Лайн»: отзывы первых владельцев

В процессе снижения скорости данные обрабатываются электроникой, и работа системы корректируется по развитию ситуации на дороге и качеству дорожного покрытия.

Современные автомобили укомплектованы наиболее эффективными четырехканальными системами ABS. Здесь датчики имеются около каждого колеса, и регулировка вращения может осуществляться для каждого колеса в отдельности. Это очень удобно на тяжелых дорогах, когда под каждым колесом может быть разное покрытие. Трехканальные системы состоят из трех датчиков, два из которых расположены на передних колесах, а один – на задней паре.

Более дешевая, самая простая, но не менее эффективная двухканальная система работает на базе двух датчиков. Один установлен возле переднего колеса, второй — возле заднего по диагонали. Система работает четко и слаженно. Проблемы с ней редко случаются, как говорят отзывы владельцев.

Виды датчиков ABS

Сегодня в системах ABS применяют два типа сенсоров. Это простые и недорогие датчики пассивного типа и более точные активные. Подробно о них мы расскажем далее.

Устройство датчика ABS

Элемент представляет собой две части. Это сам сенсор, закрепленный около колеса. Чтобы система могла определять скорость вращения, около датчика установлен индикатор, установленный на ступице, ступичном подшипнике, ШРУСе или в другом месте. Датчик считывает обороты колеса. А электронный блок обрабатывает информацию и оценивает дорожную ситуацию.

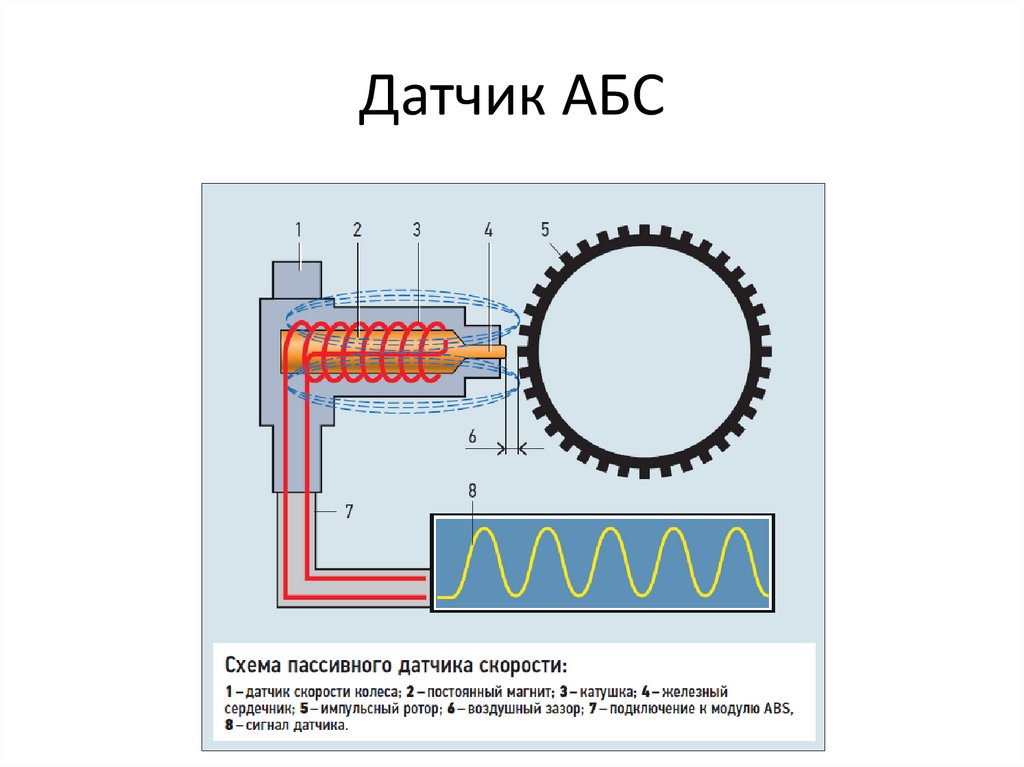

Принцип работы пассивного датчика ABS

Пассивный сенсор представляет собой постоянный магнит, оснащенный сердечником в металлической обмотке. Замена датчика АБС на “Шевроле” такого типа практически никогда не осуществляется в силу простоты и высокой надежности.

Когда зубчатое колесо проходит через магнитное поле, в катушке образуется переменный ток. Сила тока зависит от частоты вращения колеса. Именно эти данные и анализирует электронный блок управления ABS.

Датчики имеют преимущества и минусы. Среди преимуществ – высокая надежность, устойчивость перед грязью, отсутствие необходимости во внешних источниках энергии, простота замены датчика ABS, устойчивость к износу. Но сенсор начинает работать эффективно на скорости больше пяти километров в час. Точность пассивных датчиков слабая.

Активный

Вместе с магниторезистивными датчиками применяют импульсные кольца с постоянными магнитами. Кольцо закреплено на ступице. Датчик представляет собой полупроводник, на который подается постоянное напряжение. Когда датчик проходит через магнитное поле, на полупроводнике меняется сопротивление.

Эти сенсоры самые точные, но и конструкция сложнее, отсюда и их недолговечность. Замена датчика ABS связана с определенными трудностями.

Неисправности

Датчики первой конструкции ломаются редко – в них выходить из строя практически нечему. Среди причин неисправности – повреждение проводки, неквалифицированный ремонт, механические повреждения в случае ДТП. Ремонту элементы не поддаются, и проблему можно решить только заменой датчика АБС. На “Ниссане” поступают именно так.

Датчики могут выходить из строя по причине сильных магнитных полей, но эта проблема может быть на специальном транспорте, а на городских легковых авто она исключается.

Некорректная работа может быть из-за люфта подшипников, на которых установлены импульсные кольца. Также кольцо может сломаться. Если датчик вышел из строя, то чаще всего специалисты рекомендуют замену датчиков АБС колес.

Необходимость замены

Любая неисправность системы обязательно будет продиагностирована – ABS имеет встроенную диагностику. Она срабатывает перед каждым пуском двигателя. Если система работает нормально, то данный индикатор загорится при запуске мотора, а затем через полминуты погаснет.

Но если контроллер работает неправильно, тогда при запущенном моторе индикатор будет гореть постоянно или при езде будет моргать. Это один из первых признаков, что один из датчиков неисправен.

Кроме того, при неисправном датчике или датчиках бортовой компьютер может выдавать ошибки, при резких торможениях возможна блокировка колес, при торможении на педали может присутствовать характерная вибрация. При выключенном ручном тормозе может гореть лампа ручника.

Если на автомобиле имеется хотя бы одна из описанных проблем, тогда нужно провести грамотную и полную диагностику. Если выявится факт выхода датчика из строя, тогда его нужно менять на новый.

Однако перед заменой переднего датчика АБС можно попробовать проверить зазоры между датчиком и кольцом, давление в шинах. Можно провести диагностику и визуальную проверку всей электрической цепи. Если явных неисправностей не найдено, тогда проблема в сенсорах либо в электронных системах.

Как менять датчики ABS?

Зачастую на современных автомобилях они установлены на всех четырех колесах. Демонтаж элементов передней оси проводят с днища или на некоторых моделях из-под капота. Но при замене заднего датчика АБС доступ имеется только снизу.

Для работ понадобится определенный набор инструмента. Это торцевые и рожковые ключи, баллонный ключ для демонтажа колес, домкрат, молоток, отвертки, жидкий ключ, а также мультиметр.

Инструкция по замене

Рассмотрим процесс замены датчика АБС “Тойоты” на задней оси. Автомобиль ставят на ровной площадке на ручной тормоз. Для повышения безопасности под колеса укладывают упоры. На этом же этапе нужно снять минусовую клемму с аккумуляторной батареи.

Далее демонтируют задние кресла, отделку порога, дверной уплотнитель. Нужно добраться до разъема. Для этого отгибают фиксаторы и оттягивают отделку около крепления стойки амортизатора. Затем отсоединяют разъем.

Далее авто поднимается домкратом, а под днище подкладывают брусок для подстраховки. После этого можно откручивать и снимать колесо. Датчик установлен на кронштейне. Для замены датчика АБС нужно распылить на кронштейн жидким ключом и немного подождать. Затем выкручивают крепежный болт. Постукивая по элементу, отверткой извлекают датчик.

Затем нужно выкрутить крепеж, удерживающий кронштейны провода. Два болта на арке, а один — на амортизационной стойке. Провод следует вытащить в салон.

Монтаж нового устройства осуществляют в обратном порядке. На этом операция окончена. По аналогичной схеме меняются датчики на других моделях авто (не становится исключением и замена датчика АБС “Лансера”).

Ремонт сенсоров

В большинстве случаев ремонт датчиков нерентабельный и невозможен. Но отечественные автолюбители иногда ремонты выполняют. Так, на «Тойоту Марк-2» вместо штатного датчика установили и заставили работать ДПКВ от ГАЗ-406. Нередко на иномарки также устанавливают датчики от продукции «АвтоВАЗа». После небольшой доработки запчасти ВАЗа можно установить практически на любой автомобиль, и он будет работать.

Заключение

Итак, мы рассмотрели, для чего нужны датчики АБС и как выполняется их замена. Если система ABS вышла из строя, то лучше проверить датчики. Система отвечает за безопасность торможения, а это очень важно, ведь на дороге может случиться всякое.

Понимание ваших датчиков: датчик ABS

Автомобильная электроника и управление двигателем Как это работает Как Сделай сам Техники 4 мин чтения

В то время как традиционные тормозные компоненты, возможно, не сильно изменились, добавление электронного управления сделало тормозные системы намного более безопасными и умными, чем когда-либо прежде. Такие технологии, как антиблокировочная система тормозов (ABS), электронная система стабилизации и система помощи при экстренном торможении, сейчас обычное место. Однако ни один из них не был бы возможен без одного небольшого, но важного устройства; ABS или датчик скорости вращения колеса. А так как неисправный датчик может негативно сказаться на работе этих систем, зная что делает этот датчик, почему и как он выходит из строя и как диагностировать и заменить неисправный датчик имеет решающее значение.

Что и как делает датчик ABS?

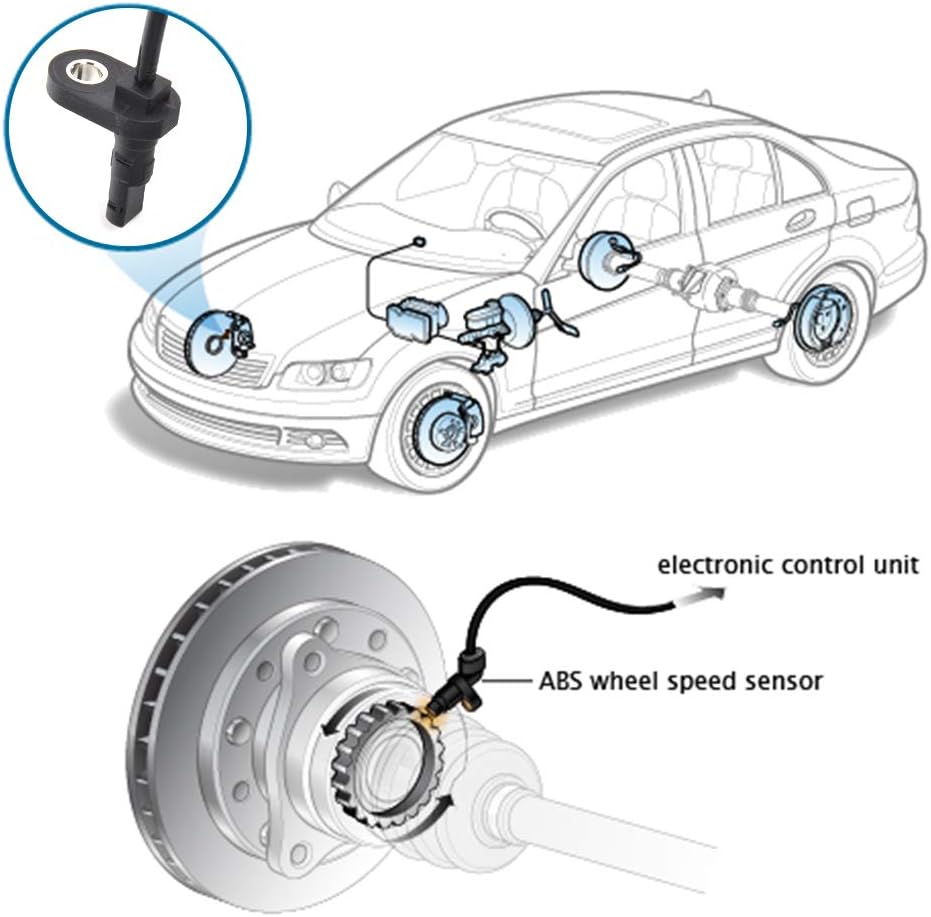

Короче говоря, датчик ABS отслеживает скорость и вращение колеса, чтобы оптимизировать управление тормозами и тягой через ABS. Обычно устанавливаемый на руле, он состоит из двух компонентов: тормозного колеса или тонального кольца, расположенного на оси, который вращается вместе с колесом, и либо магнитный датчик, либо датчик Холла, который отправляет данные в модуль управления ABS. Данные о скорости вращения колес используются для определения того, когда следует активировать АБС и какое давление следует приложить, чтобы безопасно остановить автомобиль. автомобиль без блокировки тормозов. Информация о скорости вращения колес также передается другим системам (двигателю, трансмиссии, навигации и системам управления шасси) по линиям передачи данных от блока управления ABS.

Почему датчики ABS выходят из строя?

Независимая установка колесика редуктора или тонального кольца может легко загрязниться или повредиться. Точно так же на датчике может собираться пыль. И то, и другое может привести к неустойчивому сигналу или даже к отсутствию сигнала. Другие распространенные причины отказа включают:

• Обрывы проводки/обмотки датчика из-за чрезмерной вибрации
• Внутренние короткие замыкания
• Увеличенный зазор подшипника колеса
• Повреждение при замене других компонентов тормозной системы

На что обращать внимание при выходе из строя датчика ABS?

Неисправный датчик АБС повлияет на ряд важных функций торможения и будет отображать некоторые очевидные предупреждающие знаки, включая:

• Индикатор АБС: обычно это первый признак неисправности системы АБС. датчик или модуль управления.
• Индикатор контроля тяги: поскольку датчик ABS также передает данные в систему контроля тяги, проблемы могут включать и этот индикатор.
• Снижение тормозной способности при резком торможении: автомобилю может потребоваться больше времени для остановки или потеря сцепления с дорогой и управляемость при резком торможении.
• Меньшая устойчивость на мокрой или обледенелой дороге: водитель может испытывать снижение сцепления с дорогой и проскальзывание шин при движении по мокрой или обледенелой дороге.

Поиск и устранение неисправностей датчика ABS

Чтобы определить источник неисправности любого датчика, выполните следующие действия:

1. Подключите диагностический прибор, запишите коды неисправностей и проверьте параметры оперативных данных для датчика ABS.
2. С помощью мультиметра и осциллографа проверьте напряжения питания и сигналы с помощью — выполните измерение на разъеме датчика, чтобы проверить всю линию между блоком управления и датчиком.
3. Осмотрите разъемы и проводку датчиков, чтобы убедиться, что они правильно расположены и закреплены, а также на наличие признаков повреждения или загрязнения.
4. Проверьте датчик и импульсное кольцо на наличие повреждений.
5. При наличии грязи очистите контактную поверхность проволочной щеткой.

Общие коды неисправностей

Общие коды неисправностей и причины включают:

• C0060: Неисправность цепи соленоида 1 передней левой АБС
• C0065: Неисправность цепи соленоида 2 передней левой АБС неисправность
• C0075: Неисправность цепи правого переднего соленоида 2 ABS
• C0080: Неисправность цепи левого заднего соленоида 1 ABS
• C0085: Неисправность цепи левого заднего соленоида 2 ABS
• C0090: Неисправность цепи правого заднего соленоида 1 ABS
• C0095: Неисправность цепи правого заднего соленоида 2 ABS

Как заменить неисправный датчик ABS

После того, как вы определили, что датчик ABS неисправен, выполните следующие простые шаги для Наилучшая практика замены датчика:

1. Для начала ослабьте колесные гайки перед тем, как поднять автомобиль домкратом (не откручивайте колесные гайки). Обратитесь к руководству пользователя, чтобы узнать о правильных точках домкрата, и убедитесь, что автомобиль поднят и надежно закреплен.
2. Снимите колеса и отойдите в сторону, чтобы получить доступ к тормозной системе.
3. Вам также может понадобиться снять тормозные колодки и диски, чтобы увидеть и получить доступ к датчику ABS. Посмотрите наше видео на YouTube, чтобы узнать, как это сделать.
4. Получив доступ, снимите болт, которым датчик крепится к ступице, и зажимы, которыми проводка датчика крепится к шасси/кузову автомобиля.
5. Затем отключите датчик.
6. Очистите область вокруг датчика наждачной бумагой.
7. Работая в обратном порядке, пришло время установить новый датчик ABS. Начните с подключения датчика, а затем протяните жгут проводов назад, чтобы он был прикреплен к кузову/шасси. Затем вставьте его в ступицу.
8. Если вам пришлось снять колодки и диски, установите их на место и затяните в соответствии со спецификациями.
9. Установите колеса на место, затяните и опустите автомобиль на землю.
10. Затем затяните колеса в соответствии со спецификацией производителя.
11. Подсоедините диагностический комплект и удалите все коды неисправностей. Запустите двигатель и повторно проверьте наличие новых кодов неисправностей. Выйдите из диагностического ПО и выключите зажигание.
12. Наконец, убедитесь, что индикатор проверки двигателя погас, затем проведите дорожное испытание.

Указанная форма больше не существует или в настоящее время не опубликована.

Датчики скорости вращения колес

Согласно недавнему исследованию BRAKE & FRONT END, наиболее часто заменяемыми элементами ABS являются датчики скорости вращения колес и блоки ступичных подшипников колес с датчиками скорости вращения колес. Вытягивание кода датчика скорости вращения колеса не означает, что вы должны немедленно вытащить и заменить датчик. Если вы не подтвердите источник кода, вы обречены на возвращение. Вы можете проверить практически любой магнитный датчик скорости колеса, измерив его сопротивление с помощью омметра, но вам необходимо найти точные характеристики для автомобиля, поскольку они могут значительно различаться от одного приложения к другому. Например, более старые Toyota Camry и Porsche используют аналогичную систему ABS Bosch 2. Тем не менее, технические характеристики датчиков заднего колеса на Toyota равны 9.00 до 1200 Ом против 1600 до 1800 Ом у Porsche. Почему? Кто знает. Но если датчик скорости вращения колеса не соответствует спецификации, он не будет давать точный сигнал, который может прочитать модуль управления ABS.

Магнитные датчики скорости вращения колеса генерируют сигнал переменного тока (AC), частота и амплитуда которого увеличиваются по мере увеличения скорости вращения колеса. Поскольку датчики являются магнитными, они могут притягивать металлические частицы полуметаллических тормозных накладок и роторов, которые прилипают к наконечнику и мешают приему сигнала. Если модуль ABS не видит чистый сигнал датчика скорости вращения колеса, он может подумать, что что-то не так, и установить код датчика скорости вращения колеса. Даже крошечной зазубрины в звуковом кольце вокруг внешнего ШРУСа или на роторе может быть достаточно, чтобы нарушить сигнал.

Расстояние или «воздушный зазор» между концом датчика скорости колеса и его кольцом имеет решающее значение. Небольшой разрыв необходим для получения сильного и надежного сигнала. Вам не нужен металлический контакт между датчиком и его кольцом, так как это может повредить оба. Но и слишком большой просвет тоже не нужен. Слишком большой воздушный зазор может привести к слабому или неустойчивому сигналу или, что еще хуже, к отсутствию сигнала вообще. Поэтому, если датчик скорости колеса регулируется (многие из них не регулируемы), обратитесь к сервисной литературе для получения требуемого воздушного зазора и отрегулируйте его в соответствии со спецификациями. Вставьте немагнитный латунный или пластиковый щуп между концом датчика и кольцом, а затем затяните установочный винт, фиксирующий датчик на месте. Некоторые датчики поставляются с куском бумаги или пластика на конце, что обеспечивает необходимый зазор при установке датчика. Чтобы установить датчик этого типа, вставьте его, пока он не коснется кольца датчика, а затем отожмите его настолько, чтобы кольцо вращалось, не задевая прокладку. Затягивание установочного винта фиксирует его на месте.

Хороший датчик скорости вращения колеса обычно дает показания напряжения переменного тока от 50 до 700 МВ, когда колесо вращается со скоростью около одного оборота в секунду. Используйте цифровой мультиметр или цифровой запоминающий осциллограф, чтобы проверить выходной сигнал датчика.

Если показания напряжения низкие или отсутствуют, проверьте сопротивление датчика (при выключенном ключе). Вы можете сделать это за рулем или с помощью коммутационной коробки в жгуте проводов модуля ABS. Измерение на жгуте также проверит непрерывность цепи. Если вы получаете низкие показания жгута проводов, проверьте датчик скорости вращения колеса. Если датчик соответствует техническим характеристикам (обычно от 800 до 1800 Ом), проблема заключается в проводке, а не в датчике.

Если вы используете осциллограф для проверки цепи датчика скорости вращения колеса, сглаженный (уменьшенная амплитуда) или неустойчивый сигнал обычно указывает на слабый сигнал, вызванный слишком большим воздушным зазором между наконечником датчика и его кольцом. или скопление металлического мусора на конце датчика. Слабый сигнал также может быть вызван внутренним сопротивлением датчика или его проводки, а также ослаблением или коррозией разъемов проводки.

Одно новое оборудование, которое используется в некоторых системах ABS Chrysler (в основном на грузовиках, но в автомобилях LH в 2004 г.), а также на Lincoln LS, представляет собой «активный» датчик скорости вращения колеса на эффекте Холла. Большинство датчиков скорости вращения колес являются магнитными (переменное магнитное сопротивление), но новый датчик на эффекте Холла генерирует более сильный сигнал прямоугольной формы, что позволяет системе более точно отслеживать скорость вращения колеса на низких скоростях. Датчики имеют два провода и используют шасси в качестве земли.

Мой свет горит
В машине вашего клиента горит сигнальная лампа ABS, и он хочет, чтобы вы это проверили. Итак, с чего начать диагностику? Поскольку сигнальная лампа ABS горит, вы знаете, что система ABS обнаружила какую-то неисправность.
