Помощник при парковке станет полезным дополнением для любого авто, в независимости от марки, модели либо опыта вождения его владельца. Рассмотрим, как установить парктроник. Для наглядности материал дополняется видео.

Работа

Работа датчиков, именуемых парковочными радарами, основана на использовании звуковых волн. Именно поэтому такие сенсоры правильней называть сонарами, а не радарами.

Для измерения расстояния сенсоры посылают ультразвуковые волны, которые отбиваются от препятствия, возвращаясь к датчикам. Поскольку скорость волн является постоянной величиной, замер времени позволяет вычислить расстояние до предмета. Чем ближе датчики к препятствию, тем чаще становится посылаемый сигнал. При значительном сближении (обычно 10-40 см, в зависимости от настройки) сигнал становится постоянным. В этом и заключается принцип работы парктроника.

Информирование водителя авто происходит с помощью цветовой визуализации, которая передается на экран. Дополнительно подается звуковой сигнал. В некоторых моделях отображается расстояния до предмета.

Комплектация

Для установки парковочных датчиков в авто вам необходимо приобрести стандартный комплект. Это может быть штатная система, которая не была выбрана владельцем при покупке в автосалоне, либо универсальный набор. Унифицированное устройство будет в себя включать следующие компоненты:

• блок управления парктроником;
• комплект датчиков, который обычно состоит из 4 штук. Выходы сенсоров будут автоматически укомплектованы разъемами типа «мама»;
• дисплей либо звуковой зуммер с соответствующими разъемами для подключения;
• провода для подключения питания. Соответственно, вывод «массы», который зачастую идет с клеммой «под болт», и «+». В комплекте должна быть специальная заклепка, которая позволит подключить плюсовой провод без «скруток» и изоленты. Для подключения питания необходимо заложить два провода в пазы заклепки, защелкнуть пластиковый кожух. После этого пассатижами сжать металлическую пластину, которая, продавив изоляцию, соединит жилы. При необходимости столь удобное приспособление можно докупить;
• инструкция.

Разумеется, комплектация будет зависеть от конкретной модели парктроника. Уважающий себя производитель обязательно укомплектует систему специальной фрезой для сверления отверстий в бампере авто.

Требования инструкции

Многие приборы имеют четкие требования к установке датчиков. К примеру, интервал, минимальная и максимальная высота расположения.

Если вы планируете установить парктроник, чтобы не обдирать бампер авто об бордюры, не инсталлируйте датчики слишком высоко. Но и низко ставить его также не стоит, так как сенсор может среагировать на дорожное полотно. Также многие производители рекомендуют ставить датчики под углом 90º относительно дорожного полотна.

Обязательно следите за тем, чтобы не перепутать порядковые номера при подключении сенсоров к блоку питания. В противном случае отображение на экране стороны препятствия, к которому приближается авто, будет производиться некорректно.

Установка переднего парктроника

Установка передних датчиков ничем не отличается от процедуры, проделываемой для задней оси. Разница будет заключаться в подключении питания. Поскольку инсталляция дополнительных приборов является во многом творческим процессом, вариантов того, как подключить передний парктроник к бортовой сети, существует несколько. Самый простой из них – питание от замка зажигания. Передний парктроник будет включаться после перевода ключа зажигания в 3 положение (On). Это метод запитывания один из самых простых.

Непостоянное питание

• Запитывание от педали тормоза. Питание к концевику включения тормозов также подается только при включенном зажигании. Но система будет срабатывать лишь в том случае, когда будет нажата педаль тормоза. Поскольку концевики реагируют даже на малейшее прикосновение к педали, активировать передний парктроник можно легким касанием тормозов. Способ подключения будет прежним. Вам лишь необходимо найти плюсовой провод, который будет идти от концевика;
• от включения первой скорости. Достаточно неординарный метод, суть которого заключается в установке кнопки в месте, где находится крайнее положение ручки МКПП при включении первой скорости. Вам придется соорудить кронштейн, рассчитав положение рычага. Для того чтобы не пришлось постоянно удерживать рычаг прижатым к кнопке, систему необходимо оснастить реле времени. После однократного нажатия на кнопку питание датчиков будет осуществляться на протяжении запрограммированного периода. Соорудить такое реле можно своими руками;
• вывод на отдельную кнопку, нажатие которой будет провоцировать подачу питания к датчикам. Плюс в таком случае можно взять из любого удобного источника, на котором есть напряжение после включения зажигания. Кнопку также можно установить в любом удобном для вас месте.

Задний парктроник

Процесс установки для кормовой части авто рассмотрим более подробно. Для того чтобы поставить его своими руками, вам потребуются:

• шуруповерт;
• фреза (коронка) подходящего диаметра, если таковой не комплектуется купленный набор датчиков;
• немного наждачной бумаги, для снятия заусенец после сверления заднего бампера;
• проволка для протягивания проводов в труднодоступных местах;
• хомуты либо изолента для фиксации жгутов;
• обезжириватель для усиления адгезии места, к которому будет крепиться блок управления парктроником;
• малярный скотч. С помощью его удобней размечать точки установки. Но главная причина использования – дополнительная защита ЛКП по контуру сверления коронкой;
• термоклей и пистолет для герметизации места перехода проводов в кузов авто.

Процесс установки

1. Наклейте малярный скотч и разметьте точки сверления отверстий;
2. скрепите провода изолентой, а лучше всего – уложите в специальную гофру. Подведите их к технологическому отверстию в кузове авто. Обычно там имеется резиновая заглушка, которую можно просверлить. Место вокруг проводов можно герметизировать с помощью термоклея;
3. очистите от грязи и обезжирьте место, куда будет крепиться блок управления парктроником. Закрепите блок в месте, где он будет защищен от риска механических повреждений;
4. подключите «массу». Зачастую в кормовой части авто достаточно болтов для крепления клеммы. Плюсовой вывод запитайте от лампочки заднего хода. Соответственно, датчики будут запитаны только при включенной задней скорости. Определить соответствующий провод можно с помощью контрольки. При включенном зажигании и включенной передачи определите, на каком разъеме +. К нему подключитесь с помощь защелки, описанной выше;
5. протяните провода от кормовой части до места предполагаемой установки дисплея. Большинство водителей крепят его на зеркало заднего вида либо на приборной панели;
6. подключите разъемы к блоку управление. Не забудьте о порядке установки датчиков.

Как установить датчики парковки или систему помощи при парковке на свой автомобиль

#obdelevenКак установить датчики парковки или систему помощи при парковке на свой автомобиль были бы классические звуковые датчики парковки или камера заднего вида, стали бы предметом домашнего обихода в автопарках по всему миру, некоторые из старых автомобилей, возможно, не имели ни одной из двух систем. Даже если камера заднего вида является обязательной в Соединенных Штатах (США) и Канаде с мая 2018 года, в то время как в Европейском Союзе (ЕС) пакет Advanced Driver Assistance System (ADAS), который станет обязательным для всех новые модели в 2022 году и новые автомобили с 2024 года включают в себя устройство обнаружения заднего хода (REV). Тем не менее, установка датчиков парковки вторичного рынка или производителей оригинального оборудования (OEM) не так уж сложна и улучшит вашу способность парковать свой автомобиль и безопасность пешеходов, идущих по дорогам.

Каждый автомобиль, включая марки Volkswagen Group (VAG), такие как Volkswagen, Audi, Škoda, Seat и другие, может быть оснащен такими системами, даже если они вышли с завода без парктроника. С помощью функции OBDeleven, позволяющей легко адаптировать модернизированные детали, процесс станет еще более плавным и не потребует обширных знаний об обслуживании автомобиля.

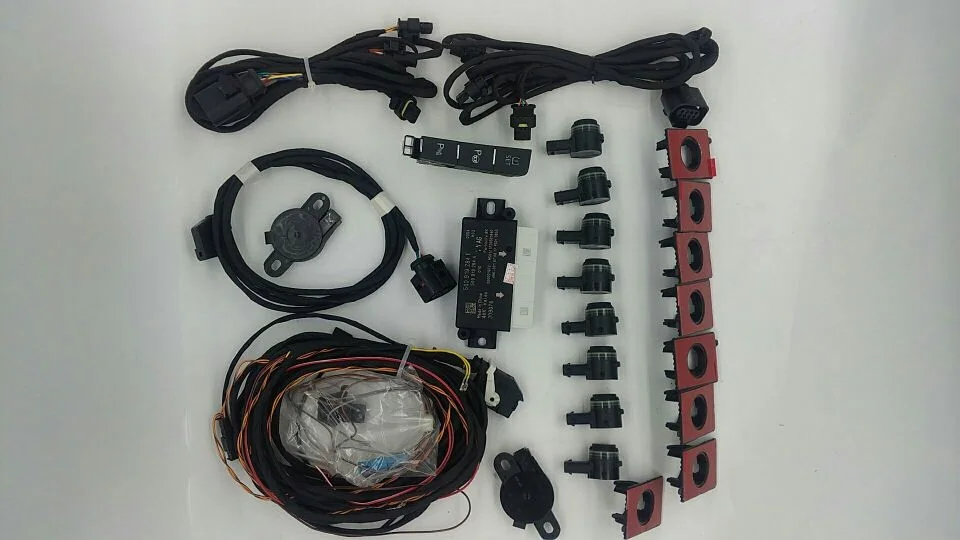

1. Приобретите модуль управления системой парковки (четыре или восемь датчиков) и другие детали. сзади и спереди или только сзади), жгут проводов, зуммер, кнопка парктроника, резец для парктроника от производителя.

Режущий инструмент, хотя его часто упускают из виду, является важной частью установки, поскольку он предотвратит ненужное повреждение краски вашего бампера. Еще один момент, на который следует обратить внимание, — это жгут проводов, так как вы должны убедиться, что он подходит для вашей модели — если жгут слишком короткий, у вас возникнут проблемы с подключением датчиков к их модулю управления.

2. Разберите внутренние детали для модуля управления и устанавливаемого жгута проводов

Во-первых, убедитесь, что у вас достаточно места для комфортной работы и перемещения или опускания сидений, а также перемещения их вперед или назад. чтобы у вас было достаточно места для удобного маневрирования жгутом датчиков парковки.

С помощью инструмента для снятия обивки снимите внутренние детали вдоль левой стороны приборной панели, включая переднее левое вентиляционное отверстие, чтобы можно было разместить модуль управления внутри приборной панели, а не где-то висеть. Снимите внутренние детали рядом с дверями со стороны водителя, чтобы проводка шла к датчикам, которые будут размещены на заднем бампере или переднем бампере, в зависимости от места установки модуля управления.

Снимите задний бампер и задние фонари, чтобы подготовиться к установке самих датчиков парковки, так как для их установки вам придется просверлить отверстия в бампере.

3. Установите блоки управления и детали системы помощи при парковке

В то время как на Volkswagen Beetle, на котором основано руководство, модуль управления парктроником устанавливается в передней части автомобиля, расположение модуля может различаться между марки и разные модели. Итак, прежде чем устанавливать датчики, убедитесь, что у вас есть правильное место для модуля, чтобы система помощи работала соответствующим образом.

Также не забудьте разместить Зуммер где-нибудь внутри машины. Расположение зуммера не фиксировано, и вы можете разместить его как в передней, так и в задней части автомобиля, все зависит от личных предпочтений. Тем не менее, мы рекомендуем размещать его сзади, чтобы чрезмерный звуковой сигнал не отвлекал вас во время парковки автомобиля.

4. Проложите провода и подготовьте бампер к установке датчиков

Проложите провода со стороны водителя от модуля управления к задней части и подготовьте бампер для установки датчиков парковки. Если вы также устанавливаете датчики на передний бампер, повторите те же шаги, которые были описаны выше, и проведите провода также к передней части автомобиля.

Подготовка бамперов к установке парктроника — несложный процесс, однако есть один нюанс. При сверлении бампера, чтобы открыть отверстия, не сверлите бампер насквозь, так как это может повредить краску на нем и даже сам бампер может треснуть. Вы должны смягчить бампер с помощью дрели как таковой, а затем использовать режущий инструмент для датчиков парковки, желательно OEM, чтобы открыть отверстия, не повредив сам бампер.

Затем установите датчики парковки с их кронштейнами на соответствующие места и подключите проводку как к датчикам, так и к модулю управления, а также к зуммеру. Снова прикрепите бампер(ы) и установите кнопку парковки на приборной панели, которая позволит вам включать или выключать датчики парковки при нажатии на нее.

5. Запрограммируйте систему помощи при парковке в блоки управления автомобиля с помощью OBDeleven. Вы можете либо привезти свой автомобиль в мастерскую, чтобы сделать это за вас, либо с помощью устройства OBDeleven сделать это автоматически и всего несколькими касаниями на вашем смартфоне.

Начните с подключения устройства OBDeleven к порту OBD-II вашего автомобиля и к вашему смартфону через Bluetooth. После сопряжения устройства с телефоном в приложении OBDeleven выполните следующие действия:

1. Щелкните значок Блоки управления, который отображается синим цветом на главном экране;

2. Щелкните значок кодирования списка шлюзов в правом верхнем углу;

3. Выберите шлюз;

4. Выберите Помощь при парковке и нажмите Код;

5. Вот и все! Проверьте, правильно ли работает система, либо повернув автомобиль задним ходом, либо нажав на кнопку парковки, которую вы только что установили на приборной панели.

Хотя это руководство было основано на Volkswagen Beetle, принцип должен быть одинаковым для всех автомобилей Volkswagen Group (VAG), включая автомобили Volkswagen, Audi, Škoda и Seat, поскольку устройство OBDeleven поддерживает все названные бренды, как официально лицензированный сторонний инструмент, позволяющий легко интегрировать и настраивать ваш автомобиль. Если у вас есть автомобиль других производителей, основные правила также должны применяться, но помните о любых различиях, которые могут помешать успешной установке датчиков парковки на вашем автомобиле.

Если вам нужны дополнительные разъяснения по какому-либо из шагов, описанных выше, вы можете просмотреть наше видеоруководство, которое можно найти здесь:

Передние датчики парковки — подробное объяснение функций

В этой статье с объяснением функций мы Предоставлю самый подробный разбор работы переднего парктроника в вашем автомобиле. Мы перечислим плюсы и минусы, объясним, как это работает, предоставим типичную стоимость приобретения передних датчиков парковки на вторичном рынке, а также стоимость ремонта и замены передних датчиков парковки. Основываясь на этом анализе, мы предложим, следует ли вам добавить эту функцию в свой автомобиль или пропустить ее.

Каковы плюсы и минусы передних датчиков парковки?

Плюсы или преимущества передних датчиков парковки:

• Сводит к минимуму вероятность появления царапин или ударов
• Облегчает параллельную парковку
• Облегчает парковку в труднодоступном месте

Недостатки или проблемы передних датчиков парковки:

• Датчики парковки в некоторой степени портят внешний вид автомобиля
• Если вам нужно заменить датчик, то вам, скорее всего, потребуются датчики, подобранные по цвету
• Электромагнитные датчики парковки дороги в ремонте или замене, хотя они редко встречаются в автомобилях массового производства

Читайте также: Задняя парковочная камера — подробное объяснение характеристик

Что такое передние датчики парковки?

Передние датчики парковки — это небольшие устройства, которые располагаются на переднем бампере автомобиля. Передние датчики парковки измеряют расстояние до объектов перед автомобилем и предупреждают водителя звуковыми сигналами. Звуковой сигнал становится быстрее и чаще по мере того, как вы приближаетесь к объекту или препятствию позади вас. Короче говоря, передние датчики парковки обнаруживают объекты или препятствия, которые водитель не может видеть из кабины.

Как работают передние датчики парковки?

В настоящее время на рынке представлены два типа передних датчиков парковки — ультразвуковые датчики и электромагнитные датчики. Ультразвуковые передние датчики парковки используют звуковое эхо для обнаружения и расчета расстояния между автомобилем и другими объектами. Эти датчики размещаются на переднем бампере автомобиля, чтобы гарантировать беспрепятственное распространение акустических волн. Ультразвуковые передние датчики парковки предупреждают водителя о любом объекте или препятствии, издавая звуковые сигналы внутри кабины. Частота сигналов увеличивается по мере приближения к объекту или препятствию перед вами. Ультразвуковые передние датчики парковки могут не обнаруживать плоские или мелкие предметы. Следовательно, вы не должны полностью полагаться на них при парковке.

Передние электромагнитные датчики парковки, напротив, излучают электромагнитное поле для обнаружения объектов в передней части автомобиля. Эти датчики могут быть размещены внутри бампера автомобиля. Таким образом, вам не нужно будет сверлить отверстия в переднем бампере, как в случае с ультразвуковыми передними парктрониками.

Сколько стоит ремонт или замена передних датчиков парковки?

Стоимость ремонта или замены передних датчиков парковки на автомобиле зависит от производителя. Благодаря обновленным правилам безопасности в Индии все новые автомобили, продаваемые в стране, в стандартной комплектации оснащаются задними датчиками парковки. Однако передние датчики парковки не входят в список обязательного оборудования для обеспечения безопасности.

Если вы повредили датчик, это будет стоить вам рупий. 2000 или больше, чтобы заменить их. Однако некоторые производители требуют замены всего массива датчиков и проводки в случае повреждения датчика. Это может обойти вас на рупий. 8000 и более в зависимости от модели.

Какова стоимость передних датчиков парковки вторичного рынка?

Самые простые передние датчики парковки на вторичном рынке обычно стоят всего рупий. 600 в большинстве магазинов автомобильных аксессуаров или в интернет-магазинах. Тем не менее, цены, как правило, растут в зависимости от функций, которые они предлагают. Например, передние датчики парковки в сочетании с камерой и 4-дюймовым экраном продаются в розницу за 2000 рупий или больше. Maruti Suzuki предлагает передние датчики парковки в качестве официального аксессуара для нового 2022 Brezza по цене около рупий. 5000.

Насколько легко или сложно установить передние датчики парковки вторичного рынка?

В зависимости от типа системы установка передних датчиков парковки на ваш автомобиль может быть очень простой или очень сложной. Чтобы установить передние датчики парковки на вторичном рынке, вам нужно будет просверлить отверстия в переднем бампере, установить датчики, а затем правильно проложить проводку. Поэтому лучше доверить эту работу профессионалу. Важно помнить, что при покупке датчиков послепродажного обслуживания нужно найти те, которые соответствуют цвету бамперов вашего автомобиля.

Какие автомобили получают передние датчики парковки с завода?

Skoda Octavia, Kia Carens, Toyota Camry и Kia Sonet — некоторые из автомобилей, которые с завода оснащаются передними парктрониками.

Вердикт — Должен ли я приобретать передние датчики парковки на вторичном рынке?

Как и задний парктроник, передний парктроник пригодится любому водителю, особенно если вы водите машину с длинным капотом. Поскольку это повышает удобство, упрощая парковку, мы бы рекомендовали эту функцию, но она не очень высоко стоит в нашем списке приоритетов. С другой стороны, задние парковочные датчики и/или камера, на наш взгляд, абсолютно необходимы.
