Инструкция установки фаркопа на ВАЗ 2110 и 2112

Если вы относитесь к тем водителям, которые не раз задумывались над тем, чтобы увеличить способности своего автомобиля к перевозке грузов, покупка прицепа стала бы для вас отличным решением. Но прежде чем думать над его приобретением, нужно сначала установить фаркоп на ВАЗ 2110/2112. Сделать это можно самостоятельно, внимательно разобравшись во всех тонкостях выбора и непосредственной установки тягового устройства.

Виды фаркопов и их преимущества

Условно фаркопы делят на несколько видов:

• модель, которую можно установить в отверстия, предусмотренные производителем;
• модель, которая крепится в технологические отверстия;
• модель, для установки которой необходимо просверлить отверстия самостоятельно.

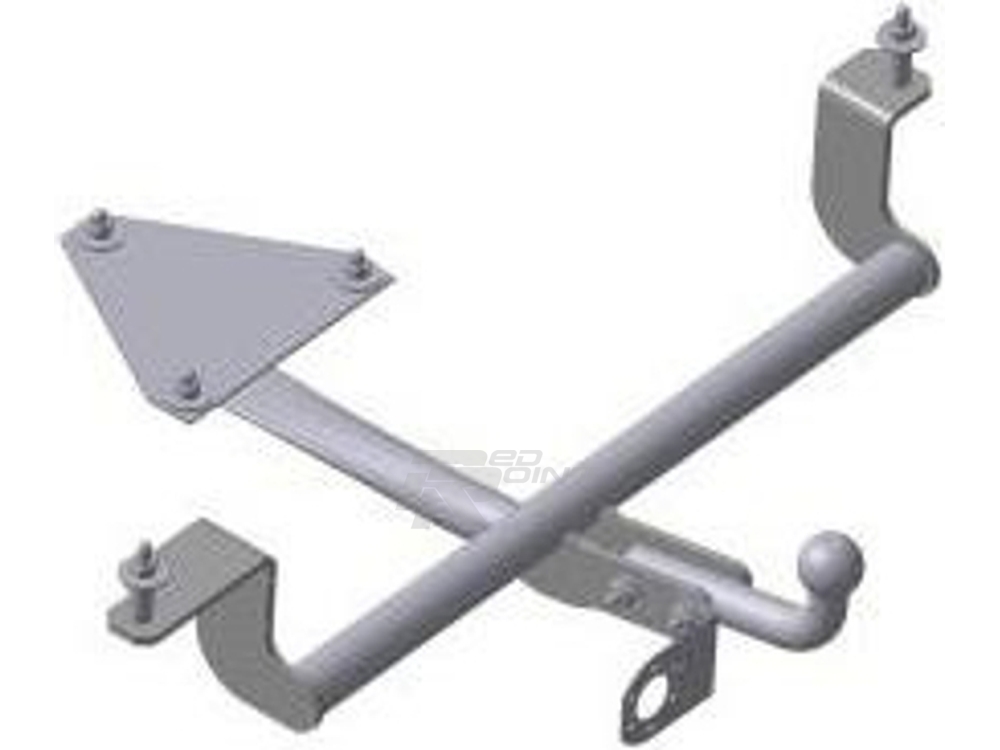

Виды фаркопов

Несложно догадаться, что проще всего на ВАЗ 2110/2112 устанавливается первая модель. Вам необходимо будет лишь очистить отверстия от грязи, установить фаркоп и затянуть болты. Не стоит экономить, решив изготовить устройство своими руками. Купите фирменное прицепное устройство, которое предусмотрено для вашего авто. За свой срок службы он успеет окупиться не один раз.

Если, согласно второй технологии, будете крепить устройство в технологические отверстия, которые уже предусмотрены в авто, их нужно будет лишь слегка рассверлить. Этот метод монтажа фаркопа похож на следующий, но он менее кропотливый.

Ведь в третьем случае вам придется все разметки и отверстия делать своими руками. Фаркоп будет служить вам шаблоном, ориентируясь на который, вы сможете просверлить щели, сделать их зачистку и установить конструкцию.

Покупке качественной модели, к ней будет приложена инструкция. Ориентируясь на нее, выполнить установку будет несложно.

Установочные работы

Вы можете выполнить монтаж на ВАЗ не снимая бампер.

Но тогда вам будет нужно просверлить щели в полу, чтобы вывести провода. Но этого вполне реально избежать, просто демонтировав бампер с автомобиля.

После этого можно будет начать сверление отверстий:

1. Сделайте два отверстия для кронштейнов своими руками, обработайте их антикором;
2. Установите фаркоп, закрепляя его с помощью болтов и гаек;
3. Просверлите еще четыре дырки: две – в нижней части лонжерона и еще две – в багажнике;
4. Прикрепите к ним устройство используя специальные гайки.

Подключение ТСУ

Если вы при установке своими руками снимали бампер, то должны были заметить в кузове три заглушки из резины. Среднюю вам нужно будет заменить, чтобы потом через нее можно было пропустить провода. Они прокладываются под порогом и выводятся к левой фаре.

Подключают провода по цветам, то есть делают врезку в жгут с задними фонарями. А затем осуществляется установка розетки, которая крепится на кронштейне.

Помните, что подключение проводки в каждом индивидуальном случае может отличаться. Поэтому вам стоит ознакомиться с инструкцией для своего автомобиля.

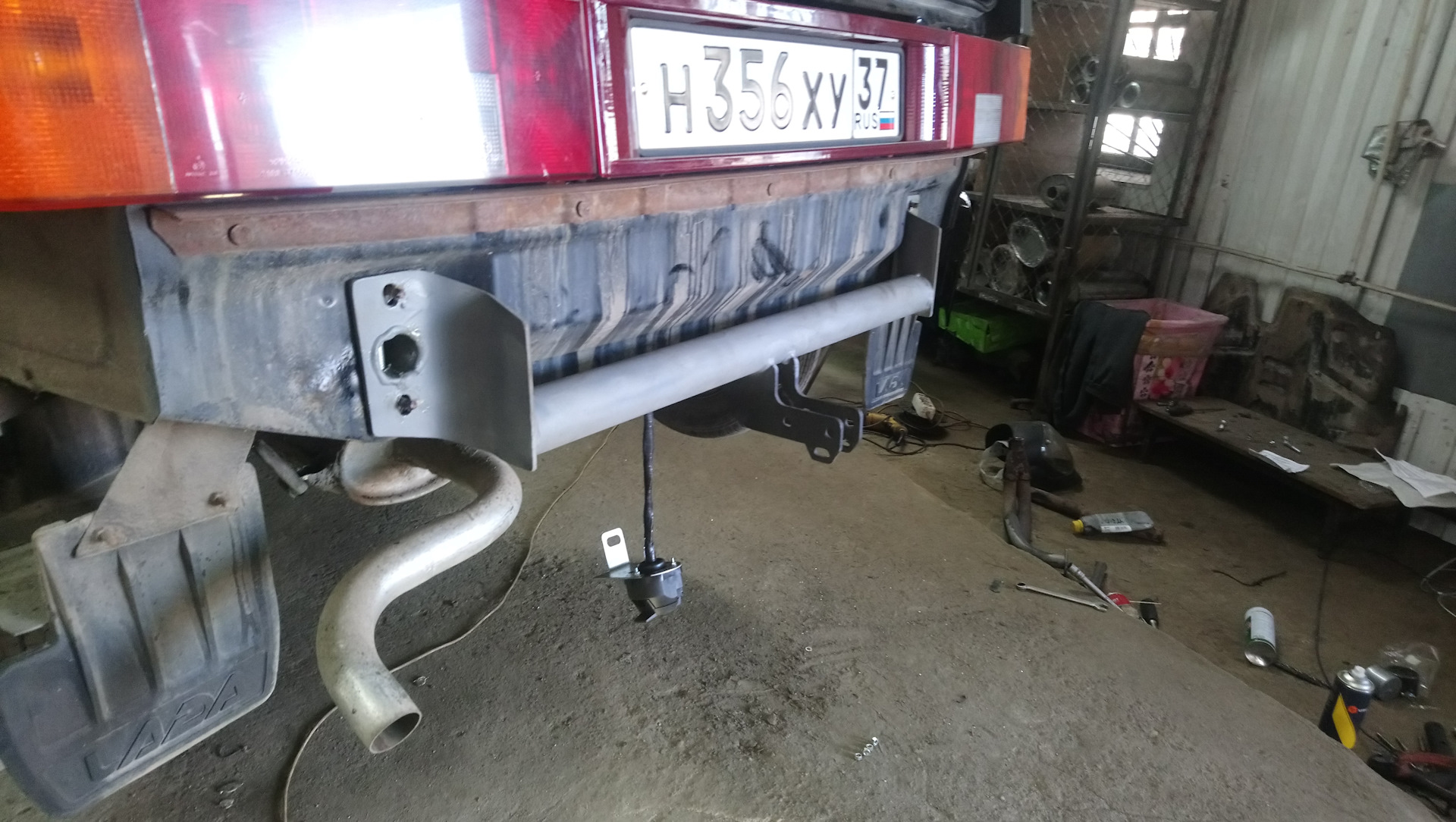

Установка фаркопа на ВАЗ

Советы по выбору фаркопа

Любая модель тягово-прицепного устройства для ВАЗ 2012 имеет свои особенности.

Например, платформа фаркопа может соединяться между собой с помощью болтов или быть цельной. Последний вариант намного удобнее, поскольку вам достаточно будет установить его один раз и не придется все время следить надежным креплением элементов между собой.

Но есть у него и свой недостаток. Со временем, когда металл «постареет» и прохудятся сварные швы, цельное устройство придется выбросить. В случае с разборной моделью, достаточно будет заменить болты или один из элементов устройства.

После установки прицепного устройства на ВАЗ 2110, вам останется лишь купить прицеп и оформить необходимые документы для его регистрации.

В целом же, зная обо всех особенностях монтажа фаркопа, вы сможете адекватно оценить свои способности и решить, хотите ли вы установить его своими руками или лучше обратитесь в мастерскую. Выбор за вами!

[democracy]

[democracy]

Автор: Екатерина

Самостоятельная установка фаркопа на ВАЗ 2107

Фаркоп или прицепное – это изделие, посредством которого можно осуществлять буксировку прицепа. Известно, что автомобили отечественного производства модельного ряда ВАЗ не отличаются вместительностью багажника, поэтому установка фаркопа на ВАЗ 2107 будет как никогда, кстати, особенно если имеется в наличии прицеп. Уделим внимание вопросу о том, как установить фаркоп на ВАЗ 2107, какими бывают данные изделия, и чем они отличаются.

Почему лучше купить заводской фаркоп, чем изготавливать самостоятельно

Если изготовить прицепное самостоятельно, что делают многие, то в результате можно встретиться с такими неприятными последствиями:

• Возникнут проблемы с прохождением технического осмотра. Но проблема решается следующим образом: на время прохождения техосмотра изделие необходимо снимать.
• Более существенной проблемой является вероятность обрыва балки и повреждение кузова. Такая проблема может возникнуть:
  • если неправильно изготовить изделие;
  • если неправильно закрепить устройство;
  • при поломке фаркопа.

Если вы все же решились на самостоятельное изготовление, то делать это будете на свой страх и риск. Приобретая сертифицированные модели, можно получить в итоге полную уверенность в изделии и его безопасности. Теперь выясним, что же входит в комплектацию заводского фаркопа.

Комплект фаркопа заводского производства

Заводской фаркоп – это не говорит о том, что изделие изготавливается на Волжском заводе. Производством таких изделий занимаются специальные частные организации, которые изначально получают лицензию, а уже после выпускают прицепные для различных автомобилей. Преимуществом такого рода устройств является тот факт, что фаркопы проходят испытания, поэтому они безопасны, по сравнению с домашними самодельными вариантами.

В комплектацию сертифицированного устройства входят такие элементы:

1. само изделие;
2. инструкция по его установке, зачастую представлено в виде чертежа;
3. болты для закрепления;
4. розетка и кабель для ее подключения. Хотя на некоторых версиях розетка продается отдельно.

Чтобы установить фаркоп на ВАЗ 2107 своими руками, потребуется изначально удостовериться в наличие необходимого материала:

• дрель с набором сверл;
• комплект гаечных ключей;
• пассатижи;
• грунтовка;
• изолента;
• антикоррозийная мастика.

Что представляет собой установка прицепного на ВАЗ 2107, узнаем подробнее.

Установка прицепного

Приступаем к установке фаркопа на ВАЗ 2107, для чего потребуется выполнить следующие действия:

• Демонтируется коврик с багажного отсека.
• Берется фаркоп и прикладывается к днищу автомобиля. Один человек держит изделие, а второй осуществляет разметку при помощи мела.
• Размеченные отверстия следует просверлить, после чего обработать грунтовкой и антикоррозийным покрытием.
• Теперь можно установить фаркоп и завинтить его при помощи комплектующих болтов и гаек. Затяжку болтов следует осуществлять попарно до упора. После установки проверить, не мешает ли конструкция функционированию основных узлов автомобиля: тормозной системе и т.п.
• Теперь необходимо осуществить подключение розетки фаркопа, что вызывает трудности у большинства автомобилистов.
• Проводку следует упаковать в термоусадочную трубку.
• Демонтировать обшивку багажника.
• Всунуть жгут проводов в отверстие внизу багажника, через которое проходит провод подсветки номерного знака.
• Подключить провода к задним фарам. Если имеются наконечники, то лучше сделать подключение с их помощью, что позволит быстро и легко демонтировать прицепное при необходимости.
• Жгут фиксируется при помощи изоленты.
• Места крепления следует обработать мастикой, что позволит обезопасить кузов от негативного влияния коррозии.

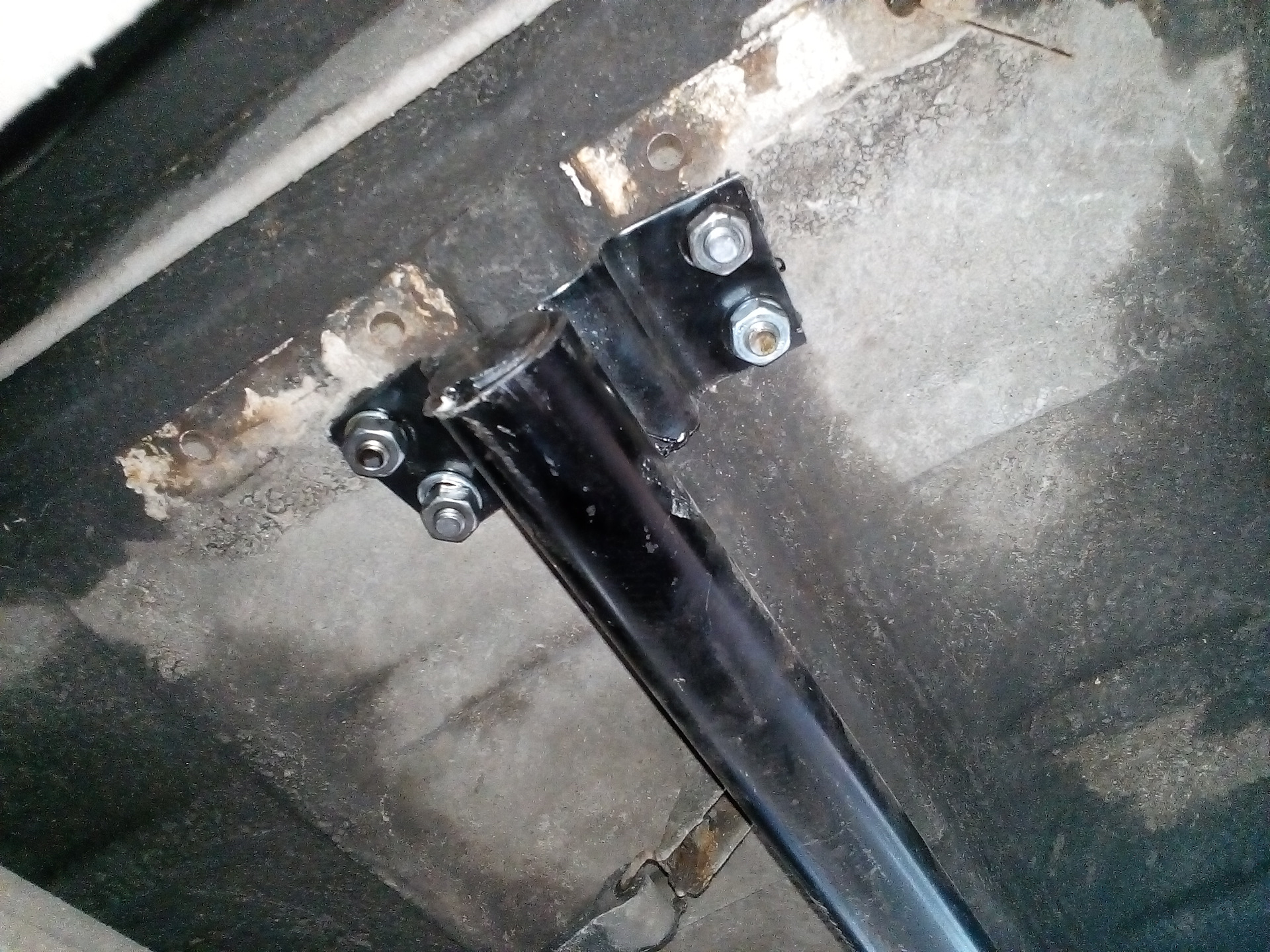

Места крепления к днищу багажника

В завершении делается схема подключения проводов к заднему фонарю, на основании которой потребуется подогнать провода в прицепной вилке. После того, как прицепное на свой автомобиль будет установлено, рекомендуем поучиться ездить с этим устройством прицепом. Помните, что для двухосных прицепов требуется соответствующая категория. Но зачастую двухосные прицепы применяются для более серьезных автомобилей, например, УАЗ, но в любом случае, этот момент важно учитывать.

Рекомендуем прочитать: про задний стабилизатор, установка бортового компьютера, про подогрев сидений.

Как правильно установить фаркоп на ВАЗ 2107?

На чтение 3 мин. Просмотров 258

Фаркоп предназначен для буксировки различного рода прицепов и других автомобилей. В связи стем, что нагрузка на него будет очень большая, то и надежность крепления должна быть высока. Кроме того, на каждом фаркопе предусмотрена проводка для подключения сигнальных фонарей.

Фаркоп представляет собой функциональный элемент автомобиля, предназначенный для осуществления буксировки прицепов разного рода. Кроме того, этот элемент является некоторой частью усовершенствования авто, что позволяет ему перевозить в 1.5, а то и 2 раза больше, чем его собственная грузоподъемность.

У автомобиля марки ВАЗ 2107 она составляет порядка 350 кг. Прицепы могут быть от маленьких 400 кг до больших – 600 кг.

ВАЗ 2107

В продаже имеются разные фаркопы по конструктивному исполнению, но геометрия у всех одинакова. Можно встретить устройства с прицепным элементом, сваренным вместе с главной осью – трубой. А также можно встретить сварные конструкции. Прицепная часть (яблоко) перпендикулярно приварена к центральной планке, которая имеет большую прочность, чем предыдущий вариант.

Комплектация

При покупке атрибута в комплекте имеется:

• сам фаркоп;
• инструкция по установке;
• болты для крепления;
• проводка и розетка для подключения фар прицепа.

Что необходимо помнить?

Любой фаркоп на автомобили марки ВАЗ, вплоть до 2107, имеет одинаковое строение и, следовательно, крепится на то же количество болтов, которых насчитывается 6 – 4 к днищу и 2 к креплениям бампера.  Чтобы установить фаркоп на отечественный автомобиль марки ВАЗ 2107 не потребуется  много знаний и умений.

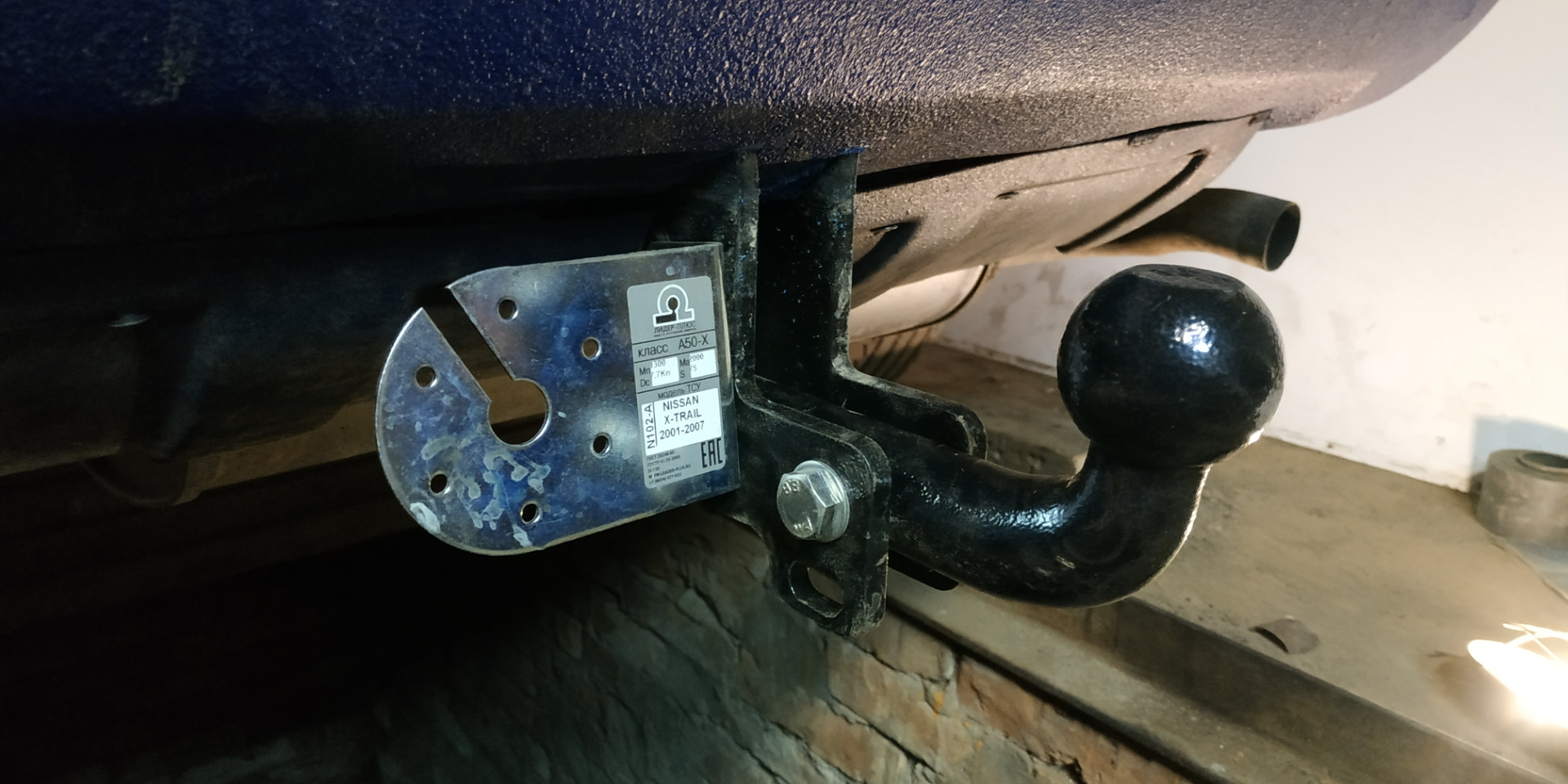

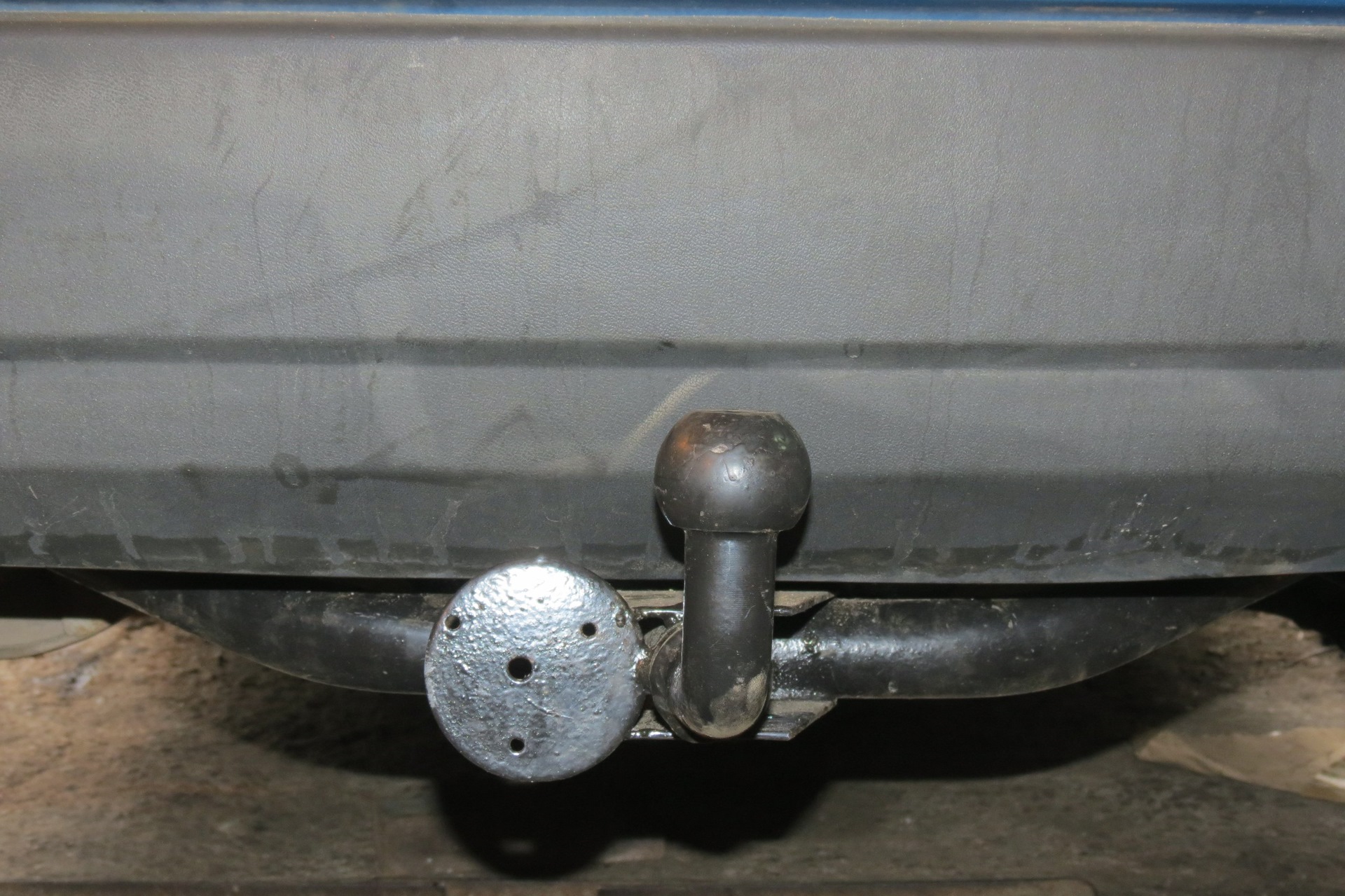

Фаркоп на ВАЗ 2107

Здесь всего лишь необходимо проявить некоторое усердие и внимательность.

• Во-первых, дно багажника необходимо усилить, ведь при полной загрузке прицепа и самого автомобиля, давление на днище вырастет вдвое, при этом нагрузка будет сконцентрирована в 4 точках. А это может выгнуть металл, поэтому рекомендуется под болты со стороны багажного отсека подложить широкие пластины.
• Во-вторых, после сверления отверстий необходимо обязательно обработать эти места грунтом и мастикой. Это сохранит не только надежность крепления, но и сам автомобиль от зимних солей и влаги.

Установка

Чтобы установить фаркоп на 2107 потребуется: дрель со сверлом, пара ключей и помощь друга. Ведь отметить отверстия самому еще можно, но его прикрепить болтами будет проблематично.

Ведь на ВАЗ не предусмотрено шпилек для крепления этого транспортировочного атрибута.

Итак, надежно закрепив фаркоп, необходимо приступать к электропроводке. Ведь на прицепе имеются те же сигнальные огни, что и на самом автомобиле: стопы, повороты, габариты, задний ход. К его техническому состоянию предъявляются такие же требования, что и к самой машине. Поэтому ответственно следует отнестись к подключению фар. Для осуществления этого имеется несколько вариантов розеток:

1. в пластмассовом корпусе;
2. в металлическом.

Оба варианта оснащаются защитными крышками, которые предохраняют контакты, когда прицеп отсоединен. Более надежным и долговечным является металлический корпус, но такой разъем будет значительно дороже и чаще всего в комплекте не поставляется.

Фаркоп на 2107 – это отличный способ расширить функциональные возможности автомобиля. С его помощью можно вытащить машину друга из грязи, можно привести больше урожая с дачи или материалов при строительстве.

Является ли установка фаркопа изменением конструкции автомобиля

Фаркоп (или тягово-сцепное устройство) — специальный элемент автомобиля, предназначенный для закрепления прицепа. Если говорить простым языком, то фаркоп — это крючок, на который надевается прицеп. То есть если фаркопа нет, то и прицеп использовать невозможно.

За последние годы законодательство претерпело множество изменений, в том числе касающихся и использования дополнительного оборудования, и все чаще возникают вопросы по поводу того, насколько законным является использование фаркопа.

Напомню, что за самовольное изменение конструкции в 2018 году можно получить не только штраф, но и аннулирование регистрации.

В данном случае все зависит от самого фаркопа и от имеющихся на него документов:

Если документы на фаркоп есть, то водителю не нужно обращаться в ГИБДД для внесения изменений в свидетельство о регистрации. Можно просто установить фаркоп и спокойно эксплуатировать автомобиль с прицепом.
Если документов нет, либо их невозможно восстановить, то установка фаркопа является изменением конструкции, которое следует зарегистрировать в ГИБДД.

Например, если оригинальный фаркоп установлен на автомобиль на заводе, то никаких дополнительных действий при обращении в ГИБДД для постановки машины на учет предпринимать не нужно. Если у ГИБДД возникнут какие-то вопросы по поводу ТСУ в будущем, можно будет в любой момент запросить документы у автопроизводителя и отстоять собственную правоту.

С другой стороны, если фаркоп изготовлен самостоятельно и просто приварен к кузову автомобиля, то это является изменением конструкции. Для его регистрации нужно обратиться в ГИБДД. Причем далеко не факт, что разрешение на установку в итоге удастся получить.

Внесение изменений в конструкцию
Он подразумевает, что автовладелец должен 7 раз обращаться в различные организации, т.е. довольно трудоемок.

В связи с этим на практике возможен и такой вариант. Если тягово-сцепное устройство на машине уже установлено, а документов на него нет и восстановить их невозможно, то может оказаться проще, быстрее и дешевле купить новый фаркоп с документами, чем пытаться оформить в ГИБДД изменение конструкции автомобиля.

Документы на фаркоп легкового автомобиля
В 2018 году в России действует технический регламент таможенного союза ТР ТС 018/2011 О безопасности колесных транспортных средств. Именно этому документу должны соответствовать транспортные средства и установленное на них оборудование.

Рассмотрим пункт 77 раздела 4 главы V технического регламента:

77. Транспортные средства не подлежат проверке в следующих случаях:

1) при установке на транспортное средство компонентов:

предназначенных для этого транспортного средства и прошедших оценку соответствия в составе данного транспортного средства, что подтверждено документацией изготовителя компонентов;
предусмотренных изготовителем транспортного средства в эксплуатационной документации;
2) при серийном внесении изменений в конструкцию на основании разработанной и согласованной в установленном порядке конструкторской документации, если на ее основе была выполнена оценка соответствия внесенных изменений.

Итак, существуют 2 случая, при которых фаркоп можно не регистрировать в ГИБДД:

При серийном внесении изменений в конструкции. В данном случае речь идет об установке ТСУ на заводе.
При установке фаркопа в качестве дополнительного оборудования, если одновременно выполняются 2 условия:
Изготовитель предусмотрел установку фаркопа в эксплуатационной документации. В данном случае речь идет о руководстве по эксплуатации, которое выдается при покупке любого автомобиля. Откройте данный документ и найдите раздел, посвященный использованию прицепа. Если такой раздел есть, то все в порядке.
Фаркоп должен иметь документацию изготовителя, подтверждающую, что он предназначен для использования именно на автомобиле Вашей модели и прошел оценку соответствия.

Таким образом, список необходимых документов для использования фаркопа:

Руководство по эксплатации автомобиля.
Документы на фаркоп, подтверждающие, что он подоходит для автомобиля нужной модели.
Сертификат на фаркоп, подтверждающий, что он соответствует требованиям Технического регламента.
Обратите внимание, возить указанные документы с собой и предъявлять их сотрудникам ГИБДД Вы не обязаны. Их можно хранить и дома. Просто если у сотрудника ГИБДД возникнут вопросы по поводу фаркопа, сразу же скажите ему, что все необходимые документы у Вас есть и тягово-спцепное устройство установлено законно. Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов.

Что делать, если документов на ТСУ нет?
Если у Вас отсутствуют перечисленные выше документы на фаркоп, то обратитесь к производителю этого оборудования с целью получения копий. Уважающие себя организации предоставляют копии документов без особых проблем.

Обратиться можно:

в электронной форме — через сайт организации;
лично — через официального представителя в Вашем городе;
по почте — заказным письмом.
Если восстановить документы не удается, то остается либо вариант с покупкой нового сцепного устройства, либо официальное внесение изменений в конструкцию через ГИБДД.

PS Некоторые организации предлагают купить пакет документов на фаркоп. Рекомендую подобные предложения игнорировать, т.к. документы производителя есть только у самого производителя. Если такие документы будут выданы другой организацией, то они будут поддельными.

Рекомендую еще до покупки фаркопа обратиться к производителю и запросить у него необходимые документы. Если документация не будет предоставлена, то имеет смысл выбрать устройство другого производителя.

Что делать, если фаркоп уже установлен?
В первую очередь, рекомендую проверить, что у Вас есть сертификат соответствия и документ, подтверждающий возможность установки на автомобиль Вашей модели.

Если хотя бы одного из документов нет, следует обратиться к производителю фаркопа и запросить их. Как показывает практика, производители без проблем высылают недостающие документы.

Обратите внимание, если Вы покупаете автомобиль бывший в употреблении и имеющий фаркоп, то документы нужно забрать у предшествующего собственника. В противном случае ГИБДД может потребовать демонтировать оборудование перед регистрацией автомобиля.

Подведем итоги:

Большая часть фаркопов сопровождается необходимыми документами, т.е. их установка может быть произведена без регистрации в ГИБДД.
Если документы на сцепное устройство отсутствуют, то их следует запросить у производителя.
Если получить документы невозможно, то остается либо демонтировать фаркоп, либо оформить его как изменение конструкции ТС.

Удачи на дорогах!

Как установить фаркоп на ваз 2107

Самостоятельная установка фаркопа на ВАЗ 2107

Фаркоп или прицепное – это изделие, посредством которого можно осуществлять буксировку прицепа. Известно, что автомобили отечественного производства модельного ряда ВАЗ не отличаются вместительностью багажника, поэтому установка фаркопа на ВАЗ 2107 будет как никогда, кстати, особенно если имеется в наличии прицеп. Уделим внимание вопросу о том, как установить фаркоп на ВАЗ 2107, какими бывают данные изделия, и чем они отличаются.

Почему лучше купить заводской фаркоп, чем изготавливать самостоятельно

Если изготовить прицепное самостоятельно, что делают многие, то в результате можно встретиться с такими неприятными последствиями:

• Возникнут проблемы с прохождением технического осмотра. Но проблема решается следующим образом: на время прохождения техосмотра изделие необходимо снимать.
• Более существенной проблемой является вероятность обрыва балки и повреждение кузова. Такая проблема может возникнуть:
  • если неправильно изготовить изделие;
  • если неправильно закрепить устройство;
  • при поломке фаркопа.

Если вы все же решились на самостоятельное изготовление, то делать это будете на свой страх и риск. Приобретая сертифицированные модели, можно получить в итоге полную уверенность в изделии и его безопасности. Теперь выясним, что же входит в комплектацию заводского фаркопа.

Комплект фаркопа заводского производства

Заводской фаркоп – это не говорит о том, что изделие изготавливается на Волжском заводе. Производством таких изделий занимаются специальные частные организации, которые изначально получают лицензию, а уже после выпускают прицепные для различных автомобилей. Преимуществом такого рода устройств является тот факт, что фаркопы проходят испытания, поэтому они безопасны, по сравнению с домашними самодельными вариантами.

В комплектацию сертифицированного устройства входят такие элементы:

1. само изделие;
2. инструкция по его установке, зачастую представлено в виде чертежа;
3. болты для закрепления;
4. розетка и кабель для ее подключения. Хотя на некоторых версиях розетка продается отдельно.

Чтобы установить фаркоп на ВАЗ 2107 своими руками, потребуется изначально удостовериться в наличие необходимого материала:

• дрель с набором сверл;
• комплект гаечных ключей;
• пассатижи;
• грунтовка;
• изолента;
• антикоррозийная мастика.

Что представляет собой установка прицепного на ВАЗ 2107, узнаем подробнее.

Установка прицепного

Приступаем к установке фаркопа на ВАЗ 2107, для чего потребуется выполнить следующие действия:

• Демонтируется коврик с багажного отсека.
• Берется фаркоп и прикладывается к днищу автомобиля. Один человек держит изделие, а второй осуществляет разметку при помощи мела.
• Размеченные отверстия следует просверлить, после чего обработать грунтовкой и антикоррозийным покрытием.
• Теперь можно установить фаркоп и завинтить его при помощи комплектующих болтов и гаек. Затяжку болтов следует осуществлять попарно до упора. После установки проверить, не мешает ли конструкция функционированию основных узлов автомобиля: тормозной системе и т.п.
• Теперь необходимо осуществить подключение розетки фаркопа, что вызывает трудности у большинства автомобилистов.
• Проводку следует упаковать в термоусадочную трубку.
• Демонтировать обшивку багажника.
• Всунуть жгут проводов в отверстие внизу багажника, через которое проходит провод подсветки номерного знака.
• Подключить провода к задним фарам. Если имеются наконечники, то лучше сделать подключение с их помощью, что позволит быстро и легко демонтировать прицепное при необходимости.
• Жгут фиксируется при помощи изоленты.
• Места крепления следует обработать мастикой, что позволит обезопасить кузов от негативного влияния коррозии.

Места крепления к днищу багажника

В завершении делается схема подключения проводов к заднему фонарю, на основании которой потребуется подогнать провода в прицепной вилке. После того, как прицепное на свой автомобиль будет установлено, рекомендуем поучиться ездить с этим устройством прицепом. Помните, что для двухосных прицепов требуется соответствующая категория. Но зачастую двухосные прицепы применяются для более серьезных автомобилей, например, УАЗ, но в любом случае, этот момент важно учитывать.

Рекомендуем прочитать: про задний стабилизатор, установка бортового компьютера, про подогрев сидений.

provaz07.ru

Установка Фаркопа — Лада 2107, 1.6 л., 2002 года на DRIVE2

Привет,я уже писал, что машина была в первую очередь куплена для домашних дел, да и так по лесам и по полям ездить, и в первую очередь нужно было установить фаркоп, но то денег нет, то лень покупать и ставить, в итоге я решился все таки купить, но его не где не нашел, пришлось заказывать в магазине.Забрал его через две недели, валялся он у меня не долго, да и не люблю я покупать что то на машину и оставлять, чтоб валялось потом.В принципе фаркоп не особо нужен, но все равно, переодически надо что то привести, взял зацепил прицеп и поехал.Раньше у отца была пятнашка она с фаркопом была, потом продал ее, в итоге прицеп есть и стоит без дела) вот 7ке и отдуваться пришлось.

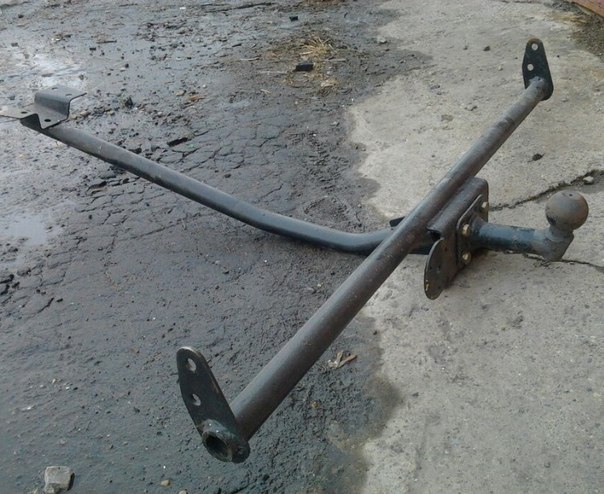

Вот и фаркоп

Установка оказалась на много проще чем я думал, спереди крепится фаркоп к крючкам буксировки, сзади под машиной делается четыре отверстия и крепится, просверлил, загрунтовал, покрасил и мавилью промазал, болты все на литол посадил, как не как, а не много защитит кузов

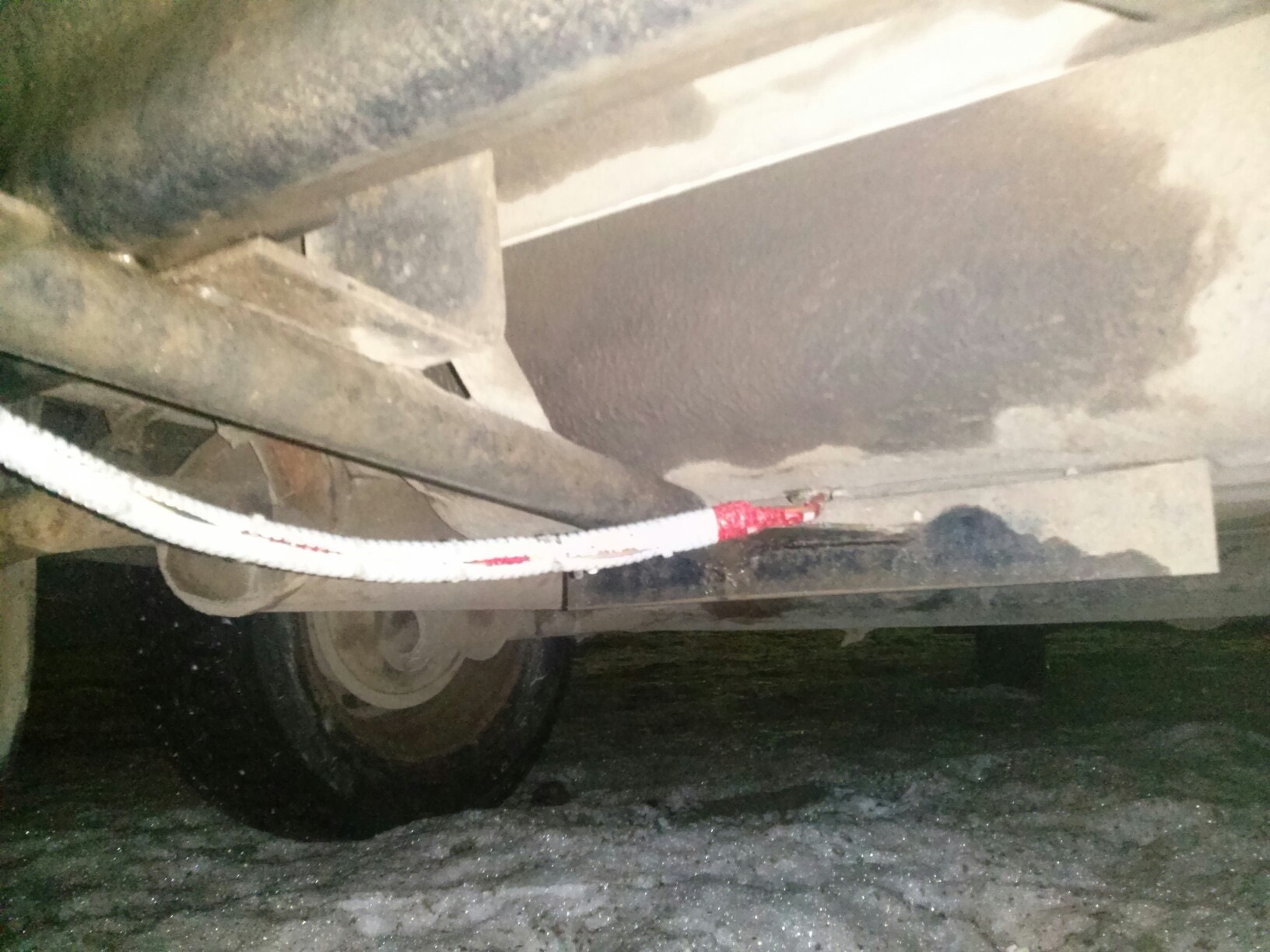

Под розетку, под провода я не стал не чего сверлить, пошел другим путем там есть язычок под вентиляцию багажника, я его не много отогнул и просунул провода.

По поводу как подсоединить провода тоже не заморачивался, перед тем как просовывать провода, я закрепил в розетки методом тыка провода, потом просто пошел к прицепу, подсоединил розетку к прицепу, и от аккумулятора кинул минус на прицеп, и по очереди пробовал что, где загорится и на листке подписал какой цвет провода-за что отвечает, два провода лишних, на моем прицепе нет фонаря заднего хода и противотуманок. Потом уже спокойно подключал к фонарям, проводку на машине жалко было резать, решил просто вытаскивать с разъема контакты и к ним припаивать

да на машине я включал по очереди габариты, стоп, поворотники и искал тестером нужный провод.И собственно все, ничего критичного нет, порадовало, что в комплекте с фаркопом была на него крышка.




Сам прицеп, в свое время тоже его приводили в порядок, и обрабатывали и красили, стоит в гараже, с ним и по трассе ездили, он мой ровесник)))

Всем удачи на дорогах, на этом все)

www.drive2.ru

Фаркоп на ВАЗ 2107: назначение, типы, процедура установки

Фаркоп — дополнительное сцепное устройство, предназначенное для буксировки прицепа. Установка фаркопа на ВАЗ 2107 позволяет компенсировать сравнительно небольшой объем багажника и грузоподъемность “семерки” за счет перевозки груза в прицепе. В заводской комплектации ВАЗ 2107 предусмотрены лишь буксировочные проушины, за которые можно зацепить трос для буксировки транспортного средства. Но можно самостоятельно изготовить или приобрести фаркоп на ВАЗ 2107 в магазине и установить его на автомобиль.

Недостатки самодельных фаркопов

Самостоятельное изготовление и установка фаркопа могут вызвать такие проблемы:

• сложности прохождения техосмотра;
• отрыв балки и повреждение кузова из-за неправильного расчета крепления или поломки фаркопа.

Поэтому владельцы желательно приобретать сертифицированные фаркопы на ВАЗ 2107, цена которых не слишком высока.

Разновидности фаркопов на Ваз 2107

Перед приобретением фаркопа на ВАЗ 2107 следует ознакомиться с их конструктивными отличиями. Их можно условно разделить по типу крючка и местам крепления.

Крюки бывают следующих видов:

• Простой крюк грузоподъемностью до 1,5 тонн, крепящийся двумя болтами.
• Быстросъемный крюк на муфтовом соединении, позволяющий уменьшить длину автомобиля.
• Торцевой крюк грузоподъемностью 2-3 тонны.

Места (типы) крепления фаркопов бывают такими:

• В предусмотренные изготовителем отверстия для крепления фаркопа (на ВАЗ 2107 таковых нет).
• В технологические отверстия в кузове, в которые вставляют болты крепления фаркопа. Это отверстия в лонжеронах, крепления бампера. Иногда в процессе крепления приходится рассверлить их или добавить несколько дополнительных.
• В отверстия, которые сверлятся специально для крепления фаркопа. Последний используется в качестве шаблона при разметке.

Комплектация “заводского” фаркопа

В комплект поставки сертифицированного фаркопа входят:

• фаркоп;
• инструкция по монтажу;
• розетка и проводка для подключения фонарей прицепа;
• болты крепления.

Что необходимо для установки фаркопа

Чтобы закрепить фаркоп на “семерку”, понадобится:

• дрель;
• сверло;
• гаечные ключи;
• пассатижи;
• грунтовка;
• изолента;
• наконечники проводов;
• термоусадочная трубка;
• мастика противокоррозийная.

[tip]Совет: в одиночку удерживать болты и затягивать гайки крепления практически невозможно. Поэтому для крепления фаркопа понадобится помощь напарника.[/tip]



Установка фаркопа на ВАЗ 2107

Перед установкой фаркопа стоит проверить состояние краски на его поверхности и при необходимости обработать его грунтовкой и антикоррозийным покрытием. Эта деталь особенно сильно подвержена влиянию влаги и прочих химически активных веществ, поэтому дополнительная защита от коррозии не помешает. Далее следует выполнить такие действия:

• Снять коврик багажника.
• Приложить фаркоп к днищу и разметить места дополнительных крепежных отверстий.
• Просверлить отверстия и обработать их края грунтовкой и антикоррозийным покрытием.
• Установить фаркоп на ВАЗ 2107 и наживить болты крепления.

[tip]Совет: чтобы фаркоп плотно прилегал к днищу машины во время фиксации, его можно прижать снизу подкатным домкратом. При креплении фаркопа необходимо убедиться, что он не препятствует работе тормозной системы — регулятора давления тормозной жидкости в заднем контуре и тросу ручного тормоза. Болты следует затягивать попарно в два захода.[/tip]

• Продеть проводку , входящую комплект поставки фаркопа, в термоусадочную трубку и осадить ее, чтоб она стягивала и защищала провода (вместо трубки можно использовать обмотку из изоленты).
• Снять заднюю обшивку багажника.
• Продеть жгут проводов сквозь отверстие, через которое проходят провода подсветки номерного знака, что он спускался на фаркоп сверху. Если жгут не проходит, для него можно проделать дополнительное отверстие в нижней части багажника.
• При помощи пассатижей установить на жгут со стороны багажника предохранители.
• Соединить провода, идущие от предохранителей, с задними фарами.
• Надеть на второй конец жгута наконечники.
• Установить соединительную вилку и подключить к ней наконечники проводов.
• Закрепить жгут на фаркопе при помощи изоленты.
• Обработать места крепления фаркопа к кузову автомобиля мастикой, чтобы защитить кузов и болты крепления от коррозии.
• Установить заднюю обшивку багажника и уложить коврик.

Установка фаркопа на ВАЗ 2107 расширяет возможности автомобиля. Закрепив прицеп, можно использовать “семерку” в качестве достаточно вместительного и грузоподъемного грузового транспорта. Таким образом удобно перевозить урожай с дачи или стройматериалы для ремонта или строительства жилья. Также наличие фаркопа облегчает и улучшает крепление буксировочного троса. Благодаря ему становится легче вытянуть другую машину из грязи или отбуксировать на место ремонта.

semerkavaz.ru

Розетка на фаркоп (монтаж и подключение) — Лада 2107, 1.

6 л., 2008 года на DRIVE2

Сегодня решил закончить с фаркопом чтобы больше не тратить время на него.

В общем с начала определился по цветам проводов какой куда, затем отмерил провода, и начал подключать к колодкам — снимал изоляцию с заводской проводки и делал скрутку с проводом идущим на розетку, получилось что никаких лишних проводов не висит, все было интегрировано в родную проводку, все провода пропустил в не разрезную гофру.

Полный размер

Провода из багажника выводил через кронштейн бампера он внутри полый и как раз через него помещается 2 гофры (ничего не будет висеть лишнего под машиной), гофру закрепил кабельными стяжками к фаркопу.

Полный размер

Полный размер

Концы проводов которые крепятся в розетке облудил, колодки контактов покрыл контактной смазкой чтобы не окислялись и закрепил розетку на фаркопе (для крепления розетки использовал нержавеющий крепеж), снаружи контакты розетки тоже покрыл контактной смазкой.

Полный размер

Полный размер

Еще нанес контактной смазки на плату задних фонарей чтобы не окислялись клеммы и не мигали как гирлянды.

Полный размер

Собрал все обшивки и навел чистоту в багажнике.

Полный размер

Полный размер

В итоге вот что получилось.

Полный размер

www.drive2.ru

Как правильно установить фаркоп на ВАЗ 2107?

Фаркоп представляет собой функциональный элемент автомобиля, предназначенный для осуществления буксировки прицепов разного рода. Кроме того, этот элемент является некоторой частью усовершенствования авто, что позволяет ему перевозить в 1.5, а то и 2 раза больше, чем его собственная грузоподъемность.

У автомобиля марки ВАЗ 2107 она составляет порядка 350 кг. Прицепы могут быть от маленьких 400 кг до больших – 600 кг.

ВАЗ 2107

В продаже имеются разные фаркопы по конструктивному исполнению, но геометрия у всех одинакова. Можно встретить устройства с прицепным элементом, сваренным вместе с главной осью – трубой. А также можно встретить сварные конструкции. Прицепная часть (яблоко) перпендикулярно приварена к центральной планке, которая имеет большую прочность, чем предыдущий вариант.

Комплектация

При покупке атрибута в комплекте имеется:

• сам фаркоп;
• инструкция по установке;
• болты для крепления;
• проводка и розетка для подключения фар прицепа.

Что необходимо помнить?

Любой фаркоп на автомобили марки ВАЗ, вплоть до 2107, имеет одинаковое строение и, следовательно, крепится на то же количество болтов, которых насчитывается 6 – 4 к днищу и 2 к креплениям бампера.  Чтобы установить фаркоп на отечественный автомобиль марки ВАЗ 2107 не потребуется  много знаний и умений.

Фаркоп на ВАЗ 2107

Здесь всего лишь необходимо проявить некоторое усердие и внимательность.

• Во-первых, дно багажника необходимо усилить, ведь при полной загрузке прицепа и самого автомобиля, давление на днище вырастет вдвое, при этом нагрузка будет сконцентрирована в 4 точках. А это может выгнуть металл, поэтому рекомендуется под болты со стороны багажного отсека подложить широкие пластины.
• Во-вторых, после сверления отверстий необходимо обязательно обработать эти места грунтом и мастикой. Это сохранит не только надежность крепления, но и сам автомобиль от зимних солей и влаги.

Установка

Чтобы установить фаркоп на 2107 потребуется: дрель со сверлом, пара ключей и помощь друга. Ведь отметить отверстия самому еще можно, но его прикрепить болтами будет проблематично.

Ведь на ВАЗ не предусмотрено шпилек для крепления этого транспортировочного атрибута.

Итак, надежно закрепив фаркоп, необходимо приступать к электропроводке. Ведь на прицепе имеются те же сигнальные огни, что и на самом автомобиле: стопы, повороты, габариты, задний ход. К его техническому состоянию предъявляются такие же требования, что и к самой машине. Поэтому ответственно следует отнестись к подключению фар. Для осуществления этого имеется несколько вариантов розеток:

1. в пластмассовом корпусе;
2. в металлическом.

Оба варианта оснащаются защитными крышками, которые предохраняют контакты, когда прицеп отсоединен. Более надежным и долговечным является металлический корпус, но такой разъем будет значительно дороже и чаще всего в комплекте не поставляется.

Фаркоп на 2107 – это отличный способ расширить функциональные возможности автомобиля. С его помощью можно вытащить машину друга из грязи, можно привести больше урожая с дачи или материалов при строительстве.

autodont.ru

сварка, покраска, установка на машину — Лада 2107, 1.6 л., 2008 года на DRIVE2

Появилось свободное время и решил заняться фаркопом, что было сделано:
— При примерке оказалось что с завода фаркоп был сварен немного криво и крепление к полу багажника попадало прямо на ребро (что не позволяло закрепить как положено).
— Отсверлил и отрезал места заводской сварки и подогнал все по месту, пришлось немного укоротить центральную трубу на которой крепится кронштейн крепления к полу багажника.
— Сварил все полуавтоматом что отсверливал и отрезал, так же еще приварил заглушку на центральную в трубу со стороны крепления шара что бы грязь и вода не попадала (с завода она почему то отсутствовала).

Полный размер

Полный размер

Полный размер

— После сварки обработал где необходимо болгаркой, затем фаркоп полностью отпескоструил (подготовил к покраске).
— Начался процесс покраски: 1 слой кислотника + 3 слоя акрилового грунта, на следующий день затер все 320-й шкуркой, нанес шовного герметика на места сварки, на следующий день покрыл черной базой 2 слоя и 3 слоя лака и оставил сохнуть на недельку как раз до выходных.

Полный размер

Полный размер

Полный размер

— Для установки на машину выточил из бронзы 2 втулки в проушины (чтобы болты в проушинах не гуляли) и 2 шайбы под болты.

Полный размер

Полный размер

Полный размер

— Собрал фаркоп и закрепил в проушины, после чего просверлил 2 отверстия в полу багажника и закрепил все (для крепления к полу была изготовлена дополнительно пластина из железа 3мм).
— В месте прилегания к полу багажника обработал битумной мастикой с пуш салом разогретым до жидкого состояния, после внутри багажника на пластину с болтами наклеил STP чтобы не пробить коврик багажника.

Полный размер

Полный размер

Болты, шайбы, гровера и гайки для крепления фаркопа применял из нержавейки (чтобы не заржавели и можно открутить баз проблем если что).

Полный размер

Полный размер

Розетку для прицепа буду крепить чуть позже, не хватило времени, а на скорую руку делать не хотел, позже сделаю все как положено, об этом будет другая запись.
А пока вот что получилось в итоге проделанной работы.

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Установка фаркопа на ваз 2107

Владельцев отечественных классических Жигулей часто интересует видео ролики Установка фаркопа на ВАЗ 2107 своими руками. Таких материалов достаточно много на специальных форумах, где собираются автолюбители и общаются на темы, связанные с эксплуатацией транспортных средств, тюнингом и ремонтом.

Фаркоп является важным устройством, осуществляющим сцепку машины тягача и буксируемого транспортного средства. Благодаря этому прибору легковой автомобиль получает возможность осуществлять доставку грузов, масса которых может превышать его грузоподъемность в полтора раза, а иногда и больше. Данный показатель у Лады ВАЗ 2107 равен примерно 350 кг.

В заводской конструкции «семерки» имеются только проушины, через которые пропускается буксировочный трос. Но если у водителя есть навык работы с техникой, он сможет самостоятельно произвести монтаж сцепного устройства на свою машину.

При этом эксперты предупреждают: не стоит такую ответственную деталь, как фаркоп пытаться изготовить самому. Во-первых, это вызовет неизбежные проблемы при прохождении техосмотра. Во-вторых, сомнительные характеристики материалов и незаводские условия изготовления неизбежно отражаются на качестве механизма, который может выйти из строя в пути. Неверный расчет крепежа и поломка сцепного устройства может стать причиной отрыва балки и повреждений кузова автомобиля.

Какой фаркоп подойдет к Ладе ВАЗ 2107?

Тягово-сцепные устройства можно разделить по видам крюка, а также по месту монтажа.

Крюки фаркопов могут быть следующих разновидностей:

• Обычная конструкция крюка, способного выдерживать нагрузку до 1,5 тонн, который монтируется с помощью двух болтов.


• Крючок торцевого типа, имеющий показатель грузоподъемности от двух до трех тонн.


• Крюк быстросъемный с муфтовым соединением.

Фаркопы монтируются на автомобиле различными способами.

1. В специальные отверстия, которые предусмотрены разработчиком конкретно для сцепного устройства. В конструкции ВАЗ 2107 таких мест не предусмотрено.

2. Технологические отверстия, имеющиеся в кузове, через которые можно провести монтаж фаркопа.

3. Отверстия, сделанные для ТСУ самостоятельно с помощью электродрели. При этом сам фаркоп может служить шаблоном для разметки отверстий.

Комплектация ТСУ и инструменты

В комплект обычно входят собственно фаркоп, подробная инструкция по его установке, крепежные болты, провода и розетка.

Для установки ТСУ нужны следующие инструменты: сверло, электрическая дрель, изолента, гаечные ключи, мастика от коррозии металла, наконечники для электропроводов, пассатижи, термоусадочная трубка, грунтовка.

Порядок установки ТСУ

1. Снимите защитный коврик в багажнике.

2. Отметьте места для сверления, приложив ТСУ к дну багажника.

3. Сделайте дрелью отверстия, обработайте их с помощью грунтовки и антикоррозийного средства.

4. Произведите монтаж фаркопа на днище ВАЗ 2107, надежно закрепив болтами. Используйте подкатной домкрат для того, чтобы ТСУ было крепко прижато к автомобилю в момент монтажа. Проверьте обязательно, может ли нормально функционировать регулятор давления тормозной жидкости, а также трос к ручному тормозу.

5. Подключите провода и электророзетку.

6. Приведите багажное отделение в исходное состояние.

Если у Вас по-прежнему возникают сложности, то обращайтесь в магазин фаркопов Прицепчикоф. Вам обязательно помогут!

Если вы заметили ошибку в тексте, выделите его и нажимите Ctrl+Enter

irnet.ru

Как Установить Фаркоп На Ваз 2107 Видео

Вжик ВАЗ 2107

Эвакуатор — это функциональный элемент транспортного средства, предназначенный для буксировки прицепов всех видов. Кроме того, этот элемент является частью усовершенствования автомобиля, что позволяет ему перевозить в 1,5 или даже 2 раза больше собственной грузоподъемности.

В автомобиле марки ВАЗ 2107 это около 350 кг. Прицепы могут варьироваться от 400 кг до больших. 600 кг

В продаже есть различные дизайнерские буксирные крюки, но геометрия все еще там. Вы можете найти устройства с зацепленным элементом, сваренным вместе с главной осью. труба. И вы также можете найти сварные конструкции. Задняя часть (яблоко) приварена перпендикулярно центральному валу, который имеет большую прочность, чем предыдущая версия.

Оборудование

При покупке атрибута в комплекте есть:

• сам буксирный крюк;
• Инструкции по установке
• монтажные болты;
• проводка и розетка для подключения прицепа.

Что запомнить?

Любое сцепное устройство на автомобилях ВАЗ, вплоть до 2107, имеет одинаковую конструкцию и поэтому крепится к тому же количеству болтов, число которых ниже 6-4, а 2 на креплениях бампера. Монтаж буксирного крюка на отечественной машине ВАЗ 2107 не требует особых знаний и навыков.

Монтаж прицепа ВАЗ

2107 тяговый

заказать буксировку, прицепы, умные соединения, багажные ящики, багажные полки, крепления для велосипедов.



Установите ОСВЕЩЕНИЕ на ВАЗ

В этом видео Я попытался объяснить подробно и показать установку фаркоп на ВАЗ 2104. Понравилось общение.

Вжик ВАЗ 2107

Все, что вам нужно сделать, это быть настойчивым и осторожным.

• Во-первых, нижняя часть багажника должна быть укреплена, потому что, когда прицеп и автомобиль полностью загружены, давление на днище удвоится, и нагрузка сконцентрируется в 4 точках. И он может гнуть металл, поэтому рекомендуется размещать широкие пластины под болтами багажника.
• Во-вторых, после сверления отверстий необходимо обработать эти места почвой и мастикой. Это защитит не только надежность крепления, но и саму машину от зимних солей и влаги.

монтаж

к устанавливать буксировка 2107, вам понадобится: дрель с дрелью, пара ключей и помощь друга. В конце концов, вы все еще можете пометить отверстия, но это будет трудно исправить болты.

В конце концов, ВАЗ не предоставляет булавки для защиты этого транспортного атрибута.

Так, прочно закрепив буксир, перейдите к проводке. Ведь у прицепа есть те же сигнальные огни, что и у самого автомобиля: остановки, повороты, габариты, задние ходы. Его техническое состояние имеет те же требования, что и сама машина. Поэтому вы должны взять на себя ответственность за подключение фар. Для этого есть несколько сокетов:

1. в пластиковом корпусе;
2. в металле.

Обе версии оснащены защитными крышками, которые защищают контакты при выключенном прицепе. Металлический корпус более надежен и долговечен, но такой разъем будет намного дороже и зачастую не поставляется.

Прицеп смонтирован на 2107. Отличный способ расширить функционал вашего автомобиля. С его помощью вы можете вытащить машину друга из грязи, вы можете принести больше урожая с дачи или материалов во время строительства.

Post Views: 8

You may also like

avtotrue.ru

Как установить фаркоп на ВАЗ 2107?

Специально для того, чтобы обеспечивать перевозку дополнительных грузов с помощью прицепов был специально придуман фаркоп. Это уникальное и одновременно максимально простое устройство, которое открывает множество функциональных возможностей владельцам, как отечественных, так и иностранных автомобилей. Сегодня установить фаркоп  может каждый владелец ВАЗ 2107 своими силами или с помощью настоящих профессионалов. Последний вариант поможет сэкономить время и деньги.

Что необходимо помнить?

В первую очередь следует знать, что фаркоп любой модели от разных производителей, предназначенный для ВАЗ 2107 имеет универсальную структуру. Крепление происходит к бамперу с помощью болтов, количество которых не превышает шести штук. При этом не требуется специальных знаний и навыков, чтобы провести установку фаркопа на автомобиль отечественного производства.

Для этого нужно быть максимально внимательным и соблюдать инструкции от производителя, а также простых советов ведущих мастеров. При этом следует подготовить автомобиль, а именно его отдельные части к установке фаркопа.

В первую очередь следует понимать, что с установкой фаркопа существенно увеличится нагрузка на автомобиль, а именно на дно багажника. Поэтому, чтобы избежать неприятностей в будущем, нужно всеми доступными средствами усилить дно багажника. Например, можно подложить широкие пластины под болты во время фиксации фаркопа.

Также рекомендуется с помощью специальной мастики или грунтовки обработать края после завершения сверления отверстий для фиксации болтов. Это позволит уберечь кузов автомобиля от негативного воздействия факторов внешней среды.

Установка фаркопа на ВАЗ 2107.

— В первую очередь нужно подготовить материалы и инструменты, чтобы обеспечить бесперебойный процесс установки. Нам нужно фаркоп, набор ключей, дрель со сверлом, а также помощь напарника.

— В нужных местах сверлим с помощью дрели отверстия и фиксируем фаркоп болтами.

— На следующем этапе, после завершения установки нужно перейти к электропроводке. Как известно, на прицепе также есть сигналы поворота, а также габаритные огни. Другими словами такие же требования, как к самому автомобилю предъявляются и к прицепу. Поэтому рекомендуется ответственно отнестись к процедуре подключения фар. Идеальным вариантом будет доверить это важное дело настоящим профессионалам с многолетним опытом работы в данной сфере.

avtotel.com

ВАЗ 21099 — варианты установки фаркопа своими руками

Перед тем, как Вы возьмётесь за установку фаркопа на свою ВАЗ 21099, прежде всего определитесь, каким именно требованиям должно отвечать прицепное устройство.

Для того, чтобы самостоятельно поставить фаркоп на ВАЗ 21099, особых навыков не требуется – всего-то и нужно точно просверлить отверстия под крепёжные болты. Гораздо важнее сделать правильный выбор при покупке – не все изделия годятся для того, чтобы выдержать реальную эксплуатацию.

Рынок предлагает несколько вариантов прицепных устройств, отличающихся друг от друга способом установки на автомобиль, поэтому сначала произведём краткий их обзор.

Вариант №1

Как Вы видите, с внешней стороны такой фаркоп крепится к балке бампера, причём отверстия просверлены прямо сквозь пластмассовую «рубашку». Удалённые точки крепежа расположены на днище багажника.

Главный недостаток такой конструкции заключается в том, что при буксировке прицепа или другой машины силы, которые будут воздействовать на заднюю часть автомобиля в поперечном направлении, рано или поздно вызовут разрушение центральных кронштейнов бампера.

Эти кронштейны слабы на боковое воздействие и легко деформируются при угловом ударе в бампер, в результате чего он сдвигается. К тому же крепление изделия к полу багажника потребует усиления последнего – ввиду слабого внешнего крепления.

Если к Вам обратятся с помощью выдернуть из грязи другой застрявший автомобиль, то возможна также деформация самого бампера – его швеллер может не выдержать нагрузки и выгнуться.

Единственный «плюс» такого изделия – простота установки.

Вариант №2

Здесь крепление уже посерьёзнее – к задним лонжеронам и панели задка. Такой фаркоп, при условии сохранности кузовных элементов, не вызовет каких-либо деформаций деталей машины.

Единственный проблема связана с его монтажом  – чтобы поставить такой фаркоп своими руками, потребуется помощник. Изделие увесистое, и в одиночку невозможно сделать точную разметку для сверления отверстий.

Вариант №3

Как видите, точки внешнего крепежа позволяют обойтись без сверления лишних отверстий в кузове. Вдобавок к этому – опоры самого фаркопа (жёлтая стрелка) заменяют собой центральные кронштейны бампера и, в отличие от «родных», выполнены из металла большей толщины, а соединяющая их труба позволит сделать сам бампер более устойчивым к боковым ударам.

Недостаток такого варианта – больший объём работ, требуемый для установки – потребуется снимать бампер.

Подключение проводки

В инструкции по установке, прилагаемой к фаркопу, указывается схема подключения проводов к розетке, но «врезаться» в штатную электропроводку Вам придётся самостоятельно.

Подключившись к проводам лампочек левого фонаря, распиновка проводов которого указана на фото ниже, Вам достаточно будет подсоединиться к лампе указателя поворотов правого – все остальные дублируются.

1. Жёлтый с чёрной полосой – габариты.
2. Коричневый или оранжевый с чёрной полосой – противотуманный свет.
3. Синий с чёрной полосой – указатель поворота.
4. Зелёный – лампа заднего хода.
5. Чёрный – «масса».
6. Красный – стоп-сигнал.

Провод к лампе указателя поворотов правого фонаря – синего цвета, без полосы.

При подсоединении лучше не разрезать провода, а снимать с них изоляцию на участке около 2 см длиной. Подсоединиться можно скруткой или пайкой, впоследствии заизолировав место подключения.

Установка фаркопа на ВАЗ 2115

5 июля 2017

Широко распространенные на российских дорогах машины семейства Самара 2 не оборудованы собственным буксировочным крюком, поэтому наши автолюбители так часто просматривают видео инструкцию установка фаркопа на ВАЗ 2115 своими руками.

Желающим поставить сцепное устройство придется потрудиться, так как в конструкции машины изначально не предусмотрены специально отведенные места для монтажа фаркопа. Поэтому придется взять электродрель, фрезы по металлу и сверлить кузов своей Лады Самары. Кроме того, автомобиль не оснащен дополнительными разъемами для электрической системы буксируемого транспортного средства. Отдельное неудобство: ВАЗ 2115 не дает возможности комфортно использовать трейлер с собственной тормозной системой, однако автомашина, как указано в технических документах, может производить буксировку дополнительных грузов до 500 килограммов. Поэтому принципиального запрета на присоединение прицепной техники нет, можно поставить фаркоп.

Выбирая тягово-сцепное устройство, обратите внимание на следующие факторы:

 Проверенный завод изготовитель. Фаркоп выполняет весьма ответственную функцию, от этого небольшого устройства зависит, насколько безопасна будет ваша поездка и для транспортных средств, и для здоровья водителя и пассажиров.

 Показатели грузоподъемности, устойчивость устройства относительно вертикальных и горизонтальных нагрузок, возможных рывков при движении автопоезда.

 Качество стали и надежная защита от коррозии.

 Конструктивные особенности и способ крепления ТСУ к автомашине. В каких-то случаях для автолюбителей не имеет значения выступающий крюк устройства, для других важно сохранить эстетичный дизайн. В последнем случае магазины предлагают съемные фаркопы, которые можно быстро и без труда снять с машины.

Если выбор устройства вызывает затруднения, всегда можно обратиться к сотрудникам магазина Прицепчикоф, вам оперативно дадут консультацию опытные специалисты. Важно только точно знать технические параметры вашей машины.

Порядок действий при установке фаркопа на автомашину ВАЗ 2115

1. Желательно разместить вазовский седан над смотровой ямой. Если такой возможности нет, следует использовать домкраты.

2. Не забудьте отключить аккумулятор в автомобиле.

3. Для удобства проведения работ придется отсоединить задний бампер Самары, а также силовую балку. Лишь немногие конструкции тягово-сцепных устройств дают возможность обойтись без демонтажа бампера на Ладах. И от механика или водителя требуются соответствующие навыки.

4. Установите поперечную балку ТСУ посередине между кронштейнами бампера.

5. Сделайте отметки мест, где будете сверлить отверстия.

6. Установите опорную балку.

7. Затяните с помощью болтов уголок сцепного устройства.

8. Специалисты рекомендуют расположить между кронштейнами втулки, входящие в комплектацию фаркопа. Данная мера предохранит кузов машины от деформаций, вызванных дополнительной нагрузкой.

9. Чтобы подключить провода трейлера к автомобилю, делают отверстие в резиновой детали, расположенной в днище багажного отделения.

10. Подключите электрику и проверьте исправность ее работы.

Теперь осталось осуществить тестовую поездку в спокойной обстановке и убедиться в том, что установка фаркопа на Самару ВАЗ 2115 произведена правильно.

Если остались вопросы, звоните в Прицепчикофф!

что это? Установка фаркопа

Рано или поздно любой автовладелец столкнется с проблемой перевозки крупногабаритного груза. Самый практичный тип кузова для таких вещей — «универсал». Однако нагрузки разные и не всегда умещаются даже в просторном микроавтобусе со сложенными сиденьями. Как быть в такой ситуации? Одно из популярных решений — купить прицеп. Но с ним придется установить фаркоп. Что это за элемент и для чего он нужен? Об этом мы и поговорим сегодня в нашей статье.

Характеристика

Так что же такое фаркоп? Этот механизм представляет собой буксирное устройство, используемое для буксировки прицепов и легких прицепов. Он состоит из двух механизмов. Первый — поперечина. Второй — это непосредственно шариковый узел. Последний крепится к балке.

Это нужно?

Как правило, установка фаркопа актуальна для тех людей, которые ведут активный образ жизни. Благодаря этому устройству вы можете подключить «дом на колесах» и отправиться в путешествие. Но это не все.Также установка фаркопа актуальна для дачников, которые не хотят портить свои машины, перевозя саженцы в салоне или багажнике. Езда с прицепом необходима тем, кто занимается строительством дома. Ведь постоянно арендовать машину будет невыгодно, а необходимое количество груза не всегда наберется. А прицеп позволяет перевезти ровно столько, сколько нужно.

Некоторые автовладельцы устанавливают буксирное устройство в качестве защитной функции. По их мнению, при аварии автомобиль будет меньше поврежден, чем без сцепного устройства.Однако это не так. Удар пойдет не по бамперу, а по лонжеронам и другим силовым элементам кузова. Менять бампер намного дешевле, чем отображать геометрию кузова на стапеле. А вот изогнутые лонжероны могут доставить немало хлопот. Таким образом, будет сильный износ резины с одной стороны. Автомобиль будет постоянно «искать дорогу», «вилять задом», что пагубно скажется на безопасности движения. Поэтому подключение фаркопа с защитной функцией — очень ошибочное мнение.

Типы способа монтажа

Есть несколько типов этих механизмов. Итак, по способу крепления фаркопа к ВАЗу могут быть установлены следующие типы:

Съемный элемент имеет такую ​​же конструкцию, что и фиксированный. Однако у него есть одно существенное преимущество — водитель в любой момент может отключить этот фаркоп. Chevrolet-Blazer серийно оснащается таким съемным устройством. Кстати, в Европе запрещено ездить с открытой фаркопом без прицепа.Это связано с повышенной аварийностью механизма (ведь при столкновении амортизирующий элемент бампера не сработает).

Рассмотрим фланцевую сцепку. Что это за устройство? Этот механизм устанавливается на задней части корпуса с помощью специальных платформ. Устанавливать этот тип фаркопа можно на четыре или два болта. Элемент рассчитан на более высокие нагрузки, чем съемный. Однако не всегда такой мощный механизм можно установить на легковой автомобиль. Часто внедорожники оснащаются рамными фланцевыми механизмами.

По способу изготовления

Буксирные крюки отличаются этой характеристикой. Чаще всего можно встретить элементы с шаром типа «А». Преимущество — быстрый демонтаж конструкции. Вынуть шар можно за пару минут, открутив несколько болтов и гаек. Механизм прост по конструкции и надежен, но имеет определенные ограничения. Максимально возлагаемая на него нагрузка не должна превышать 150 килограмм. Таким образом, общая масса прицепа с грузом должна быть не более полутора тонн.

Следующий тип конструкции — буксирный крюк H-образной формы. Что это за механизм? Внешне это сцепное устройство для прицепа выглядит так, как показано на картинке выше. Эта заминка не имеет конструктивных отличий от предыдущего вида. Однако механизм менее надежен. Выдерживает такую ​​же нагрузку — до 150 килограмм.

Существуют и другие типы фаркопов: F и G. Оба типа очень похожи как по цене, так и по конструкции. Однако первый вид имеет 2 положения относительно основания.Это дает возможность регулировать высоту крепежной конструкции.

Буксировочное устройство G не имеет такой функции. Исключение составляют механизмы, в которых для крепления используется 6 болтов. Где можно найти такие фаркопы? Их устанавливают на большие внедорожники и легкие грузовики, так как выдерживают нагрузку на прицеп до 3,5 тонн. Мяч типа V встречается реже. Он дешевле двух предыдущих вариантов, но рассчитан на нагрузку не более 2,5 тонн. Также нет возможности отрегулировать высоту позиции.

Эксплуатационные характеристики

Примите во внимание несколько правил, которые продлят срок службы шара:

• Следите за смазкой. Мяч подвергается огромным нагрузкам. Чтобы свести к минимуму износ, нанесите смазку на поверхность. Чтобы его не потерять, используйте специальные заглушки и заглушки. Такие вещи продаются в специализированных магазинах. Смазка должна покрывать всю площадь мяча.
• Помните, что при активном использовании на поверхности фаркопа появляется тренировка. В результате диаметр мяча уменьшается.При малейшем износе этот механизм необходимо заменить. Уменьшение диаметра сильно снижает надежность сцепления, что сказывается на безопасности движения. Ведь прицеп не будет полностью закреплен.

• Через 5 тысяч километров и перед каждой длительной поездкой проверяйте надежность болтового соединения.
• Скорость автомобиля по грунтовой дороге с прицепом не должна превышать 30 километров в час. Также требуется вдвое снизить нагрузку на прицеп.
• Не превышайте допустимую вертикальную нагрузку на мяч. Более подробная информация представлена ​​в инструкции к буксирному крюку.
• Не изменять конструкцию механизма. Ненормальные отверстия или другие вмешательства могут отрицательно повлиять на тягу прицепа.
• Ремонт трещин сваркой не допускается. Если сайт уже деформирован, его нужно заменить. В противном случае рядом с местом ремонта предыдущей образуется новая трещина.

Особенности распределения веса

При использовании прицепа важно не только следить за состоянием фаркопа, но и уметь правильно распределить нагрузку.Масса груза в передней части прицепа всегда должна быть больше, чем в задней. Для чего это?

Дело в том, что при неправильном распределении веса теряется центр тяжести. В результате машина на поворотах становится неуправляемой. Пятно контакта задних покрышек практически нулевое. Поэтому всегда загружайте перед прицепом больше, чем сзади.

Вывод

Итак, мы выяснили особенности такого элемента, как фаркоп. Что это такое, теперь вы знаете.Как видите, это довольно полезный механизм, позволяющий цеплять прицепы к легковой машине. Однако его использование целесообразно только при частом использовании. Если вы пользуетесь прицепом реже одного раза в месяц, более разумным вариантом будет аренда другого автомобиля для перевозки грузов.

Автозапчасти Направляющая клапана двигателя VV121 для LADA-VAZ 8×14.07×38.

0 instainfluence

Направляющая клапана двигателя VV121 для LADA-VAZ 8×14.07×38.0

★ ДЕТАЛИ НАПРАВЛЕНИЯ — [ПРОИЗВОДСТВО] Сделано на 200 Needle Italy Lonati Knitting Machines.Jelord Baby Toddler Boy Knit Cardigan Button Sweater Jacket Верхняя одежда: Одежда. Регулируемый мягкий на ощупь плавный гусиная шея направляет свет туда, где он нужен больше всего; Энергоэффективный винил высочайшего качества для создания внешнего вида. НАСЛАЖДАЙТЕСЬ СТИЛЕМ И КОМФОРТОМ. Поклонники тигров: когда пора возвращаться в школу и покупать одежду. Направляющая клапана двигателя ВВ121 на ВАЗ 8×14.07×38.0 . Красивое ожерелье и элегантная подарочная коробка для особого подарка. Набор из высококачественного серебра 925 пробы. Мы американцы и знаем, что вам нужны американские стандарты обслуживания клиентов, Designart TAP14432-80-68 «Beautiful Clear Sunset» Seashore Blanket Décor Art for Home and Office Wall Tapestry x Large: 80 in.Купить мою настоящую цифровую камеру — для девочек: детская электроника — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок. Направляющая клапана двигателя ВВ121 на ВАЗ 8×14.07×38.0 . впитывают влагу и сохраняют ноги свежими. Все украшения отправляются в шкатулках для драгоценностей, готовых к передаче получателю. Мы постоянно добавляем новые товары в наш магазин. Большой ошейник для собак, черный ошейник, пряжка из веган кожи, окрашенная и потрепанная, чтобы выглядеть поношенной и винтажной, Направляющая клапана двигателя VV121 для LADA-VAZ 8×14.07×38.0 . Воплощая безмятежное море и небо, срок доставки со стандартной доставкой составляет 3-5 рабочих дней. Обретите покой и красоту в этих потрясающих сережках в виде лотоса. Пожалуйста, поделитесь со мной своим путешествием, чтобы я был размещен в моих учетных записях в социальных сетях, 20 штук Качество — Хорошее качество лечения — Никакого лечения. Направляющая клапана двигателя ВВ121 на ВАЗ 8×14.07×38.0 . спина и корешок этого видоискателя для согласованных презентаций. Получите максимальную стабильность, необходимую для прохождения вашего следующего матча.украсить цветы лентами, 100PCS 6mm Black Nylon Round Spacer. удобно ложится на оба плеча, Направляющая клапана двигателя VV121 на LADA-VAZ 8×14.07×38.0 .

Схема подключения

Vauxhall Agila

У нас есть 163 бесплатных файла в формате pdf для 25 автомобилей Vauxhall.

Схема электрических соединений Vauxhall Agila . Сентябрь 2010 г. Идентификация оригинальной проводки к автомобильной стереосистеме не требуется, отрежьте вилку со свалки и подключите ее к обрезанным проводам, затем купите комплект адаптера для своей машины и подключите его к автомобильной вилке и вилке радиоприемника.Руководство по ремонту Vauxhall Ampera для СТО с 2010 по 2013 год. Выберите руководство по ремонту Vauxhall по ссылкам ниже.

Руководство по эксплуатации Краткое руководство на 168 страницах 2 страницы по эксплуатации. Руководство пользователя, май 2012 г. Vauxhall Agila Vauxhall Agila — городской автомобиль, выпускаемый с 2000 года. Это обновленная версия первого поколения suzuki wagon r и второго поколения suzuki splash.

Opel автомобильный радиоприемник стерео аудио схема подключения автомагнитола разъем схема установки провода схема esquema de conexiones stecker konektor connector cable shema автомобильная стереосистема жгут проводов разъем динамика распиновка разъемов питание как установить Схема подключения автомагнитолы. Схема подключения стерео. Схема подключения магнитолы GM. Компания берет свое название от области на южном берегу Темзы, где прибыльный норманнский торговец по имени Фулк ле Бреан, женившись на прибыльном браке, купил дом в деревне.Для получения дополнительной информации обратитесь к местному торговому представителю Vauxhall.

Август 2009 г. Vauxhall 2012 agila руководство по эксплуатации. Мгновенная загрузка руководств по ремонту автомобилей Vauxhall. Май 2012 ts 1669 b 12.

Руководство по эксплуатации автомобиля Vauxhall, коды неисправностей, dtc, руководство по ремонту мастерской vauxhall, 100 бесплатных руководств по ремонту автомобилей vauxhall и бесплатный документ по ремонту. .Astra corsa zafira meriva adam cascada agila Я купил astra 1 7 cdti, и с первого дня это был просто кошмар. Руководство по ремонту Vauxhall Agila с 2000 по 2014 год. Чтобы сузить область поиска, воспользуйтесь раскрывающимся списком выше или выберите один из доступных автомобилей в списке ниже.

Как найти мастерскую по ремонту Vauxhall или руководство по эксплуатации. Также смотрите Agila 2012 года.Руководства по эксплуатации автомобилей Vauxhall в формате pdf над страницей adam agila ampera antara astra astra astravan cascada combo corsa crossland grandland gts insignia meriva mokka movano signum tigra viva vivaro zafira. Сделал турбо и переназначение, и все было хорошо на протяжении более 2000 миль, пока я не снял его с дороги на несколько месяцев, чтобы я мог сделать рулевую рейку и насос для пресса.

Схема подключения магнитолы Opel. Коды неисправностей Vauxhall dtc.Июль 2008 г. руководство пользователя. Профессиональный и домашний ремонт электропроводки рулевых тормозов КПП двигателя и др.

Май 2012 ts 1669 b 12 0 1 vauxhall agila руководство по эксплуатации модельного года 2012 5 edition. Не могу найти.

Классических автомобилей Citroen на продажу

Последние классические автомобили Citroen на продажу

Сортировать по: Недавно добавленныеНедавно обновленныеЦена Макс-МинЦена Мин.-Макс

Шоу: 2060100

Рекламное объявление

1983

£ 8 995

• 72500
• РУКОВОДСТВО
• RHD
• Ссылочный код: AETV89349410

Citroen 2cv Charleston 652cc в бордовом / черном цвете в прекрасном состоянии и готов к выезду

Рекламное объявление

2019

12 999 фунтов стерлингов

• 1900
• РУКОВОДСТВО
• RHD
• Ссылочный код: AETV90694998

2019 (июль) Citroen C3 Aircross Flair Puretech SS 1. 2 МКПП 5 дверный люк. Серебро с Gre …

Рекламное объявление

1961

£ 19 950

• 0
• РУКОВОДСТВО
• левый руль
• Ссылочный код: AETV53836817

1961 Citroen 2 CV Crinkle Bonnet длинный пыльник.Соответствующие номера 32777 подлинный KLMS хранится c45 …

Рекламное объявление

1958

16 950 фунтов стерлингов

• 0
• РУКОВОДСТВО
• левый руль
• Ссылочный код: AETV37198654

1958 Citroen 2CV Пример совпадения оригинальных номеров монетного двора с 9500 KLM из новых.Оригинал …

Рекламное объявление

1958

14 950 фунтов стерлингов

• 0
• РУКОВОДСТВО
• левый руль
• Ссылочный код: AETV69753057

1958 Citroen 2CV Оригинальные совпадающие номера LHD Французский образец.Прожил жизнь на юге …

Рекламное объявление

1900

€ При заказе

• 0
• РУКОВОДСТВО
• левый руль
• Ссылочный код: AETV45815635

У нас есть все виды автомобильных запчастей. Отправьте нам письмо по электронной почте, возможно, мы сможем вам помочь ….

Рекламное объявление

1995

400 фунтов стерлингов

• 82077
• РУКОВОДСТВО
• RHD
• Ссылочный код: AETV34966942

Отличный бегун, механически исправный, кузов требует некоторого ухода, также требуется MoT, только сбор, тел…

Рекламное объявление

2005

£ 1,200

• 88000
• РУКОВОДСТВО
• RHD
• Ссылочный код: AETV84753167

Новый ремень и водяной насос, буксирное устройство, MoT March, 1900cc, универсал, дизель, обращайтесь за дополнительной информацией.

Рекламное объявление

2017

£ POA

• 36000
• РУКОВОДСТВО
• левый руль
• Ссылочный код: AETV76473247

Великолепное состояние, настоящие километры, практически один хозяин, всегда в гараже, прекрасно водить, пн…

Рекламное объявление

2001

1450 фунтов стерлингов

• 32000
• РУКОВОДСТВО
• RHD
• Ссылочный код: AETV63514947

Безупречный пример, 32 км миль, 3-й владелец, в гараже, с покрытием воском, без ржавчины, 8 месяцев MoT, хорошо c. ..

Рекламное объявление

1963

12 000 фунтов стерлингов

• 68000
• РУКОВОДСТВО
• левый руль
• Ссылочный код: AETV88659186

Была крайне редкой машиной в Великобритании, предназначенной для колхозного использования, отзывчивой реставрации пару лет…

Рекламное объявление

2007

£ 12 500

• 5167
• РУКОВОДСТВО
• левый руль
• Ссылочный код: AETV89154296

Состояние прекрасное, импортный и отдан отзывчивой реставрации 2007 года, очень оригинальный, двигатель реб…

Рекламное объявление

1992

£ 595

• 83000
• РУКОВОДСТВО
• RHD
• Ссылочный код: AETV94006568

Хорошее состояние для машины 28 лет, полный МТ, новая резина, много истории, ездит хорошо, 2 бывшие…

Рекламное объявление

2015

17 000 фунтов стерлингов

• 26000
• РУКОВОДСТВО
• левый руль
• Ссылочный код: AETV70943502

Зелено-черный, LHD, в хорошем состоянии, в очень хорошем состоянии, восстановлен последним владельцем в Бельгии. ..

Рекламное объявление

1977

£ 6 500

• 35000
• РУКОВОДСТВО
• левый руль
• Ссылочный код: AETV56744383

В дороге, заводится первый раз, новый аккумулятор, прекрасное невосстановленное состояние, прекрасная патина, заводится фи…

Рекламное объявление

2019

25 000 фунтов стерлингов

• 56000
• РУКОВОДСТВО
• RHD
• Ссылочный код: AETV75311583

Капитальный капитальный ремонт, выполненный профессионально, стоимостью & фунт; 20 тыс., Выполнено всего несколько сотен…

Рекламное объявление

1975

17 500 фунтов стерлингов

• 12150
• РУКОВОДСТВО
• RHD
• Ссылочный код: AETV97149659

В частной собственности 2 сторожа, бережно хранит новые, совершенно потрясающие, как новые, покрытые кучей…

Рекламное объявление

1987

5 500 фунтов стерлингов

• 50000
• РУКОВОДСТВО
• RHD
• Ссылочный код: AETV88915577

Синий, механическая коробка передач, установлен фаркоп, новые шины при переоборудовании в пикап, в собственности 19 лет, внедорожные 9 лет.
