Установка буфера в машину – Установка сабвуфера в машину своими руками — Сообщество «Сделай Сам» на DRIVE2

Содержание

Установка сабвуфера в машину своими руками — Сообщество «Сделай Сам» на DRIVE2

Пошаговая установка сабвуфера в машину своими руками. Показываю подключение активного сабвуфера Kicx ICQ 300BA на примере автомобиля Renault Megane 3.

Установка сабвуфера в машину начинается с разборки. Рено Меган 3 не самый простой автомобиль для подключения, поэтому придется потратить на разборку немного времени. Весь процесс я запечатлел на видео. Под капотом я открутил и снял защитный чехол аккумулятора и клеммы, воздуховоды, воздушный фильтр и таким образом получил доступ к уплотнительной резинке, через которую смогу провести провод в салон автомобиля. Еще снял аккумулятор и компьютер двигателя.

Полный размер

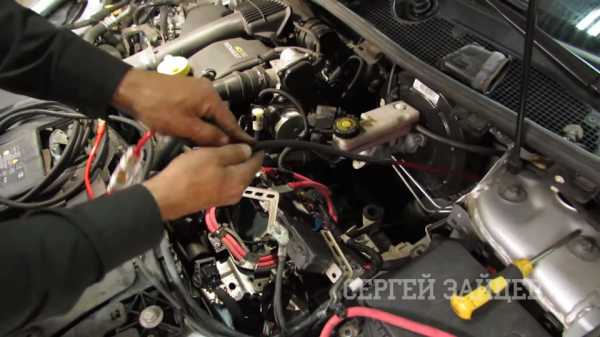

Разборка под капотом

Полный размер

Место аккумулятора

Внутри автомобиля снимаю порожек, по которому пойдет силовой провод, и сапожок, в котором найду провод ACC — он выступит сигнальным проводом для включения сабвуфера и пойдет параллельно с силовым.

Полный размер

Порожек водительской двери

Сзади также разбираем порожек и диван.

Полный размер

Задний порожек

В средней стойке, между передним и задним сидением, подключусь к проводам, которые идут на задние динамики. Аналогично сделаю с правой стороны автомобиля.

Для установки сабвуфера я буду использовать набор для подключения усилителя Kicx PK-208. Комплектация установочного набора включает силовой предохранитель с силовым проводом, массовый провод, провод на динамики, RCA провод и сигнальный, для включения сабвуфера, и клеммы.

Полный размер

Kicx PK 208

Сабвуфер, который устанавливаю клиенту — Kicx ICQ 300BA.

Полный размер

Сабвуфер Kicx ICQ 300 BA

Полный размер

Характеристики сабвуфера

Перед прокладкой силового провода, вынимаю из него предохранитель. В текущем наборе он идет номиналом 40 А. Клемму силового провода кинул на штатный болт.

Полный размер

Силовой провод

Сам провод проложил вдоль штатных и завел в салон. Чтобы протянуть в салон, использовал протяжку, к которой примотал провод. Место соединения дополнительно смазал литолом, чтобы провод не отвалился в процессе протягивания. Под капотом силовой провод прячем в гофру, чтобы обезопасить себя от перетирания и дальнейшего возгорания. Закрепляю гофру изолентой. Далее пристяживаю к штатному жгуту.

Полный размер

Защита провода

Приматываю синий провод, управления включением сабвуфера, к розовому, который находится в сапожке. Это сигнальный провод, на котором появляется +12 В, после открытия двери или снятия "с охраны". При постановке "в охрану" питание на этом проводе пропадает. Нужный провод искал прозванивая контролькой.

Полный размер

www.drive2.ru

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Правильная установка усилителя своими руками. (Для Сабвуфера)

Дорогие Драйвчане. В этой статье я попытаюсь рассказать о том, как установить усилитель в машину своими руками,для того чтобы вы, дорогие читатели, смогли сделать это самостоятельно в домашних условиях.

Первое что нужно сделать-это выбрать места под усилитель
Перед тем как установить усилитель нужно хорошенько подумать над тем, где будет располагаться "усилок". Отметим, что от места во многом зависит объем и стоимость работ. Стоимость будет состоять из длины проводов, которые необходимо проложить от АКБ к сабвуферу и колонкам, о цене самих работ мы не говорим, т. к. мы собираемся все делать сами.

Если вы собираетесь установить усилитель в багажном отсеке, вам потребуется прокладывать межблочные провода от магнитолы в багажник, это примерно 5-6 метров. Место установки необходимо знать заранее еще до того, как вы поедете подключать усилитель, покупая усилитель в машину, сразу же купите необходимое количество проводки. Кроме того, вам необходимо подумать о проводах для колонок. В случае заднего расположения усилителя прибавьте к общей длине проводов длину проводки, идущей от усилителя к передним колонкам, это еще порядка 3-4 метра под каждый динамик. Следует также учесть то факт, что прокладка проводов у каждого автомобиля — своя и разных нюансов может быть большое количество, поэтому берите с запасом, не факт, что у вас получится проложить провода по прямой. Не забудьте также о проводах от усилителя к задним колонкам, а также сабвуферу.

Некоторые установщики практикуют установку усилителя в передней части автомобиля, располагая устройство, к примеру, под водительским креслом или в районе панели приборов. В таком случае вы сможете немного сэкономить на проводах, кроме прочего, считается, что чем длина провода будет меньше — тем меньшей будет потеря качества, следовательно и звучание будет более высоким.

Провода

В продаже имеются готовые наборы проводов для подключения усилителя. Но они, как правило, имеют сомнительное качество, поэтому от покупки таких наборов лучше отказаться. Тем же, кто не готов платить за экономию качеством звука, советую покупать качественные провода. Для подключения усилителя в машине рекомендуется использовать медные многожильные провода, бытовая одножильная проводка не годится. Советую поступить следующим образом — для передних и задних колонок купить кабель ПВС сечением 2х2.5, для "пищалок" — 2х1.5, под сабвуфер подойдет кабель сечением 2х4. Во многом все зависит от мощности аппаратуры, длины провода и т. д., мощности колонок. Существует одно золотое правило — чем длиннее будет провод, тем большей должна быть его толщина. Это же правило применимо и к силовым проводам для подключения усилителя. Если аппаратура простенькая — сойдет и обыкновенный провод, его кстати можно подключить к тому же проводу питания магнитолы, "минус" подключаем к кузову. Однако такая схема считается неправильной, поэтому так или иначе у вас будут потери, которые скажутся на звучании.

Наилучшим вариантом считается подключение толстых силовых проводов усилителя — к АКБ. В сети существует достаточное количество источников, которые рекомендуют покупать обы

www.drive2.ru

Установка активного сабвуфера в машину своими руками

Активный саб в машину

Установка активного сабвуфера в машину – процесс не из легких. Обычно проходит быстро, но это только в том случае, если осуществляется он под непосредственным присмотром профессионала.
Нужно учитывать, что обычно штатная акустика не снабжается сабвуферами, поэтому могут появиться некоторые вопросы. Установка сабвуфера активного своими руками будет тщательно рассмотрена в нашей статье.

Виды сабвуферов

Установка активного автомобильного сабвуфера

Автомобильные сабвуферы могут быть таких основных видов:

  • НЧ-динамики. Обычно их используют в качестве дополнения к более сильным устройствам.
  • Активные сабвуферы. Отличаются тем, что к ним подключен усилитель.
  • Пассивные сабвуферы. Усилитель придется икать отдельно.

Они отличаются друг от друга. Многие считают, что из этого списка наиболее лучшими являются именно активные сабы.
Ведь его можно практически сразу же устанавливать, так как он не требует предварительной подготовки. НЧ-динамик установлен непосредственно в ящик, а усилитель звука сосредотачивается снаружи.

Поэтому установка такого саба заключается только в прокладке и подключении всех необходимых кабелей.

Роль активного сабвуфера

Установка активного сабвуфера в машине

Обычно активные сабвуферы выполняют такую основную роль:

  • Аудиосистема, имеющая высочайшее качество, способна проигрывать те частоты, которые имеют различный диапазон.
  • Площадь диффузора является довольно большой, за счет чего становится возможным также и проигрывание низких частот звука.
  • Также сабвуфер(см.Как сделать сабвуфер: дельные советы) может понадобиться и тогда, когда некоторые моменты, проигранные устройством, теряют свою привлекательность.

Примечание: в таком случае пассивный сабвуфер точно не справится (если не проводить тщательной специальной его подготовки, чем способен заняться только профи), поэтому нужно использовать только активный.

Где установить

Установка активного сабвуфера на машину

Вмонтировать магнитолу можно в любом удобном для этого месте, которое имеется в автомобиле.
Но при этом мы рассмотрим самые популярные из них:

  • Багажник. Это обусловлено тем, что именно здесь легче всего установить сабвуфер, поскольку в багажнике обычно есть много свободного места.
    Однако из-за этого частота звука станет более низкой. Тем не менее, найдя подходящее место для динамиков можно легко настроить качество издаваемого звука.

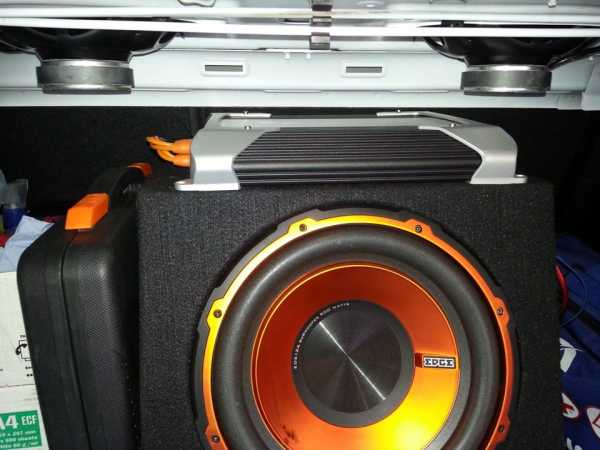

Саб в багажнике

  • В некоторых случаях сабвуферы устанавливаются прямо в передней панели. Конечно, издаваемый звук будет иметь высокое качество. Однако такой процесс будет более сложным, исходя с технической точки зрения.

Примечание: обычно здесь устанавливают сабы те владельцы, кто является настоящими фанатами качественного звучания и которые готовы сделать практически все, лишь бы получить максимальный звук.

  • Нередко установку сабвуферов проводят и под сиденье водителя или переднего пассажира.

Корпус активного саба и его виды

Устройство активных сабвуферов

За счет корпуса этого динамика создается уникальное акустическое оформление. При этом некоторые устройства нуждаются в разнообразном оформлении.
Активные сабвуферы могут быть установлены в такие ящики:

  • Закрытый ящик. Изготавливается довольно просто. При этом подключение сабвуфера с таким оформлением осуществляется в несколько простых действий. Во время установки практически нельзя допустить тех или иных ошибок.

Примечание: сделать закрытый корпус для сабвуфера можно и своими руками.

  • Полосовой ящик.
  • Ящик с фазоинвертором. Это ящик, обладающий портом с определенной длиной. Основное преимущество в том, что с его помощью можно создавать любое давление в системе. Однако для установки такого устройства следует обладать большим багажом знаний и опыта.

Основное требование для любого вида ящика – он должен быть максимально герметичным, чтобы сам сабвуфер эффективно защищался от внешних условий. Производитель должен учитывать, что самой качественной должна быть поверхность, которая соприкасается прямо с динамиком.

Ведь обычно на неровной имеются щели и трещины, которые могут свести насмарку все усилия по установке устройства.

Типы подключения

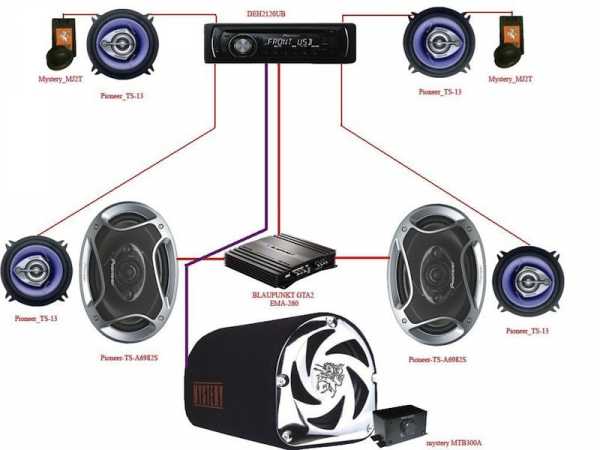

Схема установки активного сабвуфера


Подключение сабвуфера зависит в основном от типа автомобиля.
Всего выделяют 3 основных видов машин:
  • Седан;
  • Хэтчбек;
  • Кабриолет.

При этом для выполнения установки сабвуфера в каждом из типов автомобилей необходим специальный подход.

Седан

Схема установки сабвуфера активного

Установка сабвуфера в таком автомобиле является тяжелой, поэтому с ней придется повозиться. Лучше всего устанавливать в таком автомобиле НЧ-головки.
Итак:

  • Их монтаж лучше производить непосредственно на заднюю полку.

Примечание: здесь можно установить любой сабвуфер. Его оформление может быть также разным.

  • Монтируют сабвуферы и в подлокотниках. Нужно обратить внимание на отверстия. Они должны получиться довольно большими, ведь иначе существует вероятность, что диффузор останется закрыт, а из-за этого звучание будет несколько искаженным.

Хэтчбек

Динамик в хэтчбеке

Легче всего установка сабвуфера осуществляется именно в автомобилях данного типа. При выборе сабвуфера для такой модели машины, необходимо учитывать, что самым точным звучанием обладают устройства с размером головок 10 дюймов.

Кабриолет

Где можно установить динамики в кабриолете

А вот установка саба в автомобиле с типом кузова кабриолет является самой сложной. Это связано в первую очередь с тем, что здесь очень мало места, поэтому его для НЧ-динамиков категорически не хватает.

Рекомендации

Итак:

  • Лучше в случае тесного пространства использовать акустику с закрытым корпусом. Чтобы отдача НЧ-динамика немного увеличилась, желательно установить перед ним жесткую плиту.
  • Вообще, подключение происходит однотипно, однако разобраться следует с вариантами кабелей.

То есть, выполнить процесс установки сабвуфера можно прямо своими руками. Тем более что в Интернете есть много фото, которые смогут помочь в осуществлении данного процесса.
Видео тоже должно пригодиться. Инструкция также содержит в себе массу полезной информации. А вот цена домашнего ремонта будет намного более низкой, нежели ремонт, проведенный в автосервисе.

avtozvuk-info.ru

Как и куда установить сабвуфер? — DRIVE2

Как и куда установить сабвуфер?
Прежде чем приступить к покупке и установке динамиков в автомобиль, вы должны четко себе представить, как ваша аудиосистема будет выглядеть в целом. А для этого нужно располагать если не полным знанием, то хотя бы частичным пониманием темы. Согласитесь, одно дело, когда вы приходите к установщику, совершенно не понимая, как, что и где делается, и иное, когда точно знаете, чего хотите — совсем другое отношение к вам и совсем другой разговор.

Для начала немного теории.

Чаще всего в автомобиле применяется четыре вида акустического оформления: закрытого типа (ЗК), корпус с фазоинвертором (ФК), полосового типа (ПК) и бесконечный акустический экран (free air). Если развиваемое НЧ-головкой звуковое давление в ЗК (или free air) принять за некую величину N, то, установив этот же динамик в ФК, с некоторой долей приближения получим прирост звукового давления равный 3 дБ, а в ПК — б дБ. Напомним, что увеличение уровня звукового давления на 3 дБ означает увеличение громкости звука в два раза, соответственно, 6 дБ — в четыре раза. Из всего сказанного можно сделать вывод: применение более сложного акустического оформления для НЧ-головки позволяет использовать менее мощные усилители при равной громкости звучания. А учитывая, что стоимость усилителя растет пропорционально его мощности, то данный показатель важен для многих автолюбителей.

Еще одно обстоятельство, которое волнует многих покупателей при выборе сабвуфера — количество обмоток звуковых катушек. В магазинах можно найти сабвуферы с одной, двумя и даже с четырьмя обмотками. Для чего это делается? Увеличение количества обмоток — некоторая хитрость производителей, позволяющая использовать вместо одного очень мощного несколько менее мощных усилителей. На качество звука это совершенно не влияет, и применяется только для получения максимального звукового давления.

Несколько слов об активных корпусных сабвуферах. Тем более что за последний год на рынке появилось немало моделей, привлекательных как по качеству звучания, так и по развиваемому звуковому давлению. Если производитель подходит серьезно к таким изделиям, то старается оптимально подобрать связку "усилитель+НЧ-громкоговоритель", чем обеспечивает высокое качество звука и избавляет вас от необходимости самому делать необходимый подбор компонентов. Более того, активные сабвуферы просты в настройке, монтаже и в большинстве своем оснащены высокоуровневыми входами для подключения штатных головных устройств. Основной недостаток активных сабвуферов — отсутствие отдельных выходов встроенного усилителя, поэтому если он выйдет из строя, то сабвуфер станет бесполезным.

Выбор акустического оформления и места установки НЧ-головки во многом зависит от типа кузова автомобиля. Конструктивно все автомобили можно разделить на три условных класса: с совмещенным объемом салона и багажного отделения (типа хэтчбек и универсал), с изолированным от салона багажником (типа седан) и открытым кузовом (типа кабриолет). Каждый из этих автомобилей имеет свои особенности установки, поэтому рассмотрим их по отдельности.

Как установить НЧ-динамик в кузов автомобиля типа седан?

Автомобили с таким типом кузова наиболее сложны для установки сабвуфера. Если просто "бросить" сабвуфер в багажник или установить в боковую стенку, то за счет акустической экранировки в салон будут доходить только самые низкие частоты, да и то больше из-за вибраций самого кузова. Поэтому для того чтобы бас был в салоне, приходится идти на определенные хитрости и уступки. Проанализируем несколько оптимальных вариантов размещения сабвуфера.

Задняя полка

Считается самым удачным местом установки НЧ-головки в автомобилях с данным типом кузова. В данной модификации можно использовать все варианты акустического оформления.

1. Бесконечный акустический экран

Самый простой способ установки НЧ-головки, но имеет ряд особенностей.

Во-первых, для данного акустического оформления подойдут только специально разработанные НЧ-головки. (Обычно производитель динамиков указывает тип рекомендуемого акустического оформления, обращайте на это внимание.)

Во-вторых, потребуется полностью изолировать багажник от салона. Другими словами, герметично закрыть все щели. Причем для некоторых марок автомобилей выполнение такой операции может оказаться сложней, чем установка корпусного динамика.

Существенной модернизации должна подвергнуться и сама задняя полка. Желательно сделать ее из толстой (18-20 мм) MDF-плиты (подойдет также ДСП или фанера), чтобы динамик не трясло на большой громкости. Иногда для этих целей используют две панели меньшей толщины, склеенные и дополнительно стянутые между собой винтами. Увеличение толщины задней полки позволяет не только создать более жесткую установочную поверхность, но и частично "вытащить" динамик из объема багажника, а значит, уменьшить технологические отверстия в задней полке.

В-третьих, НЧ-головки, предназначенные для работы в бесконечном акустическом экране, весьма критичны к воспроизведению диапазона ниже собственной резонансной частоты. Поскольку линейный ход диффузора в этом диапазоне доходит до критичной отметки, то во избежание выхода динамика из строя обязательно наличие фильтра инфранизких частот третьего или четвертого порядка. Настроить его следует на частоту 25-30 Гц.

Еще одно обстоятельство, которое вы должны учитывать, устанавливая free-air-сабвуфер, — характер баса будет зависеть от степени заполнения багажника.

2. Закрытый корпус

В отличие от free-air-установки, в этом варианте сабвуфер помещается в некий замкнутый объем, который может составлять 15-30 л. Благодаря этому снимаются жесткие требования к изоляци

www.drive2.ru

Как установить и подключить сабвуфер в автомобиль

Далеко не все автомобилисты довольны качеством работы аудиосистемы, которую предлагает производитель с завода. Потому существует огромный ассортимент дополнительного оборудования, предназначенного для улучшения звучания музыки в машине.

Хорошим решением для такой ситуации является установка активного или пассивного сабвуфера. Установить такое устройство вполне можно своими руками. Для этого потребуется выбрать качественную аппаратуру, собрать необходимые инструменты и материалы, детально изучить схему подключения и пошагово выполнить поставленную задачу.

Перед тем как самому подключить сабвуфер в машину, требуется решить, какой именно тип системы будет лучше поставить, чем они друг от друга отличаются, и есть ли различия в процессе монтажа.

Отличительные характеристики

Пассивным сабвуфером называется конструкция, которая включает в себя от одной до нескольких динамиков низкочастотного типа. Они соединены в едином корпусе, для изготовления которого применяют фанеру, дерево и иные материалы.

Чтобы пассивный сабвуфер (ПС) мог качественно воспроизводитель звуковые колебания, его требуется подключить к внешнему усилителю с помощью специальных низкочастотных фильтров. Именно они способны пропускать лишь полосы сигналов с низкой частотой.

ПС – это отдельные блоки из фильтров, динамиков и усилителей. Они приобретаются отдельно и соединяются между собой.

Что же касается активного сабвуфера (АС), это здесь уже речь идёт о готовом блоке акустики, который включает в себя фильтр, динамики и усилитель. С установкой АС дела обстоят намного проще. А некоторые автомобилисты уверены, что качество звучания у активных типов систем лучше по сравнению с пассивными. Но в действительности качество звука зависит лишь от того, насколько правильно была выполнена настройка.

За счёт того, что в активный сабвуфер уже строен усилитель, это значительно экономит пространство внутри транспортного средства. Чтобы подключиться к аудиомагнитоле в автомобиле, необходимо лишь обеспечить АС питанием и подать аудиосигнал.

Для понимания разницы между двумя типами сабвуферов их следует сравнить. Это позволит автомобилисту решить, какая именно система ему подходит больше по тем или иным характеристикам.

  1. Цена. Стоимость оборудования для аудиосистемы активного типа превосходит по цене пассивные сабвуферы. Это объясняется наличием в корпусе АС встроенного усилителя, а также иных компонентов с достаточно высокой стоимостью.
  2. Монтаж. Здесь преимущество снова на стороне активной системы, поскольку для пассивного саба приходится отдельно монтировать усилитель и фильтр. Активные устройства компактные, что даёт очевидные плюсы при установке оборудования в автомобили с ограниченным внутренним пространством.
  3. Звучание. Многие автомобилисты будут утверждать о том, что звучание при работе активного сабвуфера должно быть лучше. Но качество звука не сильно зависит от самого саба. Здесь ключевую роль играет настройка. Если грамотно настроить и подключить пассивный сабвуфер, тогда он легко сможет превзойти по звучанию своего конкурента.
  4. Настройка. Активные системы обладают расширенным функционалом для выбора подходящих настроек. Но если в автомобиль подключается ПС с хорошим усилителем внешнего типа, тогда разницы нет никакой.

Что из этого выбрать, каждый автовладелец должен решать самостоятельно. У всех свои критерии и взгляды на этот счёт. Потому не торопитесь с решением, подумайте, взвесьте все за и против.

Преимущества и недостатки

Если говорить о преимуществах пассивного сабвуфера, то тут стоит отметить достаточно низкую стоимость в сравнении с конкурентом. Основной причиной такой разницы в цене является отсутствие встроенного усилителя.

Используя оборудование пассивного типа, автомобилист может собрать аудиосистему под своих конкретные и местами жёсткие требования относительно качественного звучания и прочих параметров. Чтобы добиться желаемого результата, придётся внимательнейшим образом отнестись к вопросу выбора сабвуфера и отдельного усилителя с фильтрами для него. Это позволит им оптимально взаимодействовать друг с другом.

Сравнивания пассивные сабы с активными системами, в случае с ПС применяются разные корпусы. Это могут быть фазоинверторы, бандпассы и стандартные коробы. А в активных системах использовать различные корпусы сложнее, поскольку здесь требуется размещать внутри ещё и дополнительное оборудование.

К главным достоинствам активных систем относят присутствие в конструкции уже встроенного фильтра и усилителя. Потому с подключением к магнитоле в машине не возникает никаких сложностей. Ничего дополнительно монтировать не придётся. Это же преимущество многие параллельно называют недостатком, поскольку в корпус заключёны динамики и вся необходимая электроника. Чтобы установить систему в машине, автовладельцу придётся чем-то пожертвовать.

Нельзя не отметить и тот факт, что на активных сабах часто наблюдается дефицит мощности усилителя.

Наиболее требовательные к качеству звучания музыки в машине автомобилисты отдают предпочтение больше пассивному оборудованию. Оно позволяет создать аудиокомплекс с конкретными возможностями и соответствующий жёстким требованиям. Им приходится самостоятельно собирать компоненты по отдельности для достижения поставленной цели. Но зачастую такие усилия себя полностью оправдывают.

Если автомобилист не так требователен, но хочет получить качественный звук с минимальными затратами по времени и силам, лучшим вариантом станет активный сабвуфер. В нём уже всё собрано, потому остаётся только подключиться к магнитоле. Это не сложно сделать даже малоопытному в таких делах человеку.

Материалы и инструменты для установки

Для установки сабвуфера в машине автомобилисту потребуется собрать определённый набор из инструментов и материалов. Они помогут выполнить все необходимые процедуры при подготовке к монтажу и для соединения всех компонентов между собой.

Потому установка сабвуфера в машину своими руками будет невозможной без:

  • проводки питания;
  • проводов типа тюльпан;
  • плюсового провода для усилителя и магнитолы;
  • предохранителя;
  • кусачек;
  • плоскогубцев;
  • конденсатора;
  • предохранителя;
  • стяжек;
  • ножа;
  • изоленты;
  • набора ключей (гаечные и разводные).

Провода и материалы изоляции позволят предотвратить возможные короткие замыкания. Все прекрасно понимают, что оставлять оголённую проводку в машине категорически нельзя.

Вспомогательные инструменты необходимы для открытия доступа к участкам, где будет осуществляться установка. Набор достаточно стандартный, а потому ничего сложного с поиском комплектующих для монтажа нет. Многие продавцы сабвуферов готовы укомплектовать оборудование всем необходимым для правильного подключения.

Место для монтажа

Также обязательным моментом при установке саба в машину является выбор места, куда будет монтироваться оборудование.

В некоторых ситуациях намного сложнее выбрать место установки, чем просто выполнить подключение. Участок для монтажа напрямую зависит от марки и модели автомобиля, а также особенностей использования водителем свободного пространства.

Подумайте над тем, что вам нужно будет загружать в машину и периодически перевозить. Ведь есть такая категория автовладельцев, которые готовы пожертвовать целым багажником ради установки мощной аудиосистемы. Либо есть обратная ситуация, когда владелец не хочет затрагивать багажный отсек, и стремится максимально сэкономить внутреннее пространство.

При работе с универсалами и хэтчбеками зачастую автомобилисты выбирают багажник для размещения аудиооборудования. Если это седан, то тут логичнее будет выбрать подлокотники или заднюю полку.

Наиболее проблематичным кузовом в плане выбора места для установки сабвуфера считается кабриолет. У них багажный отсек зачастую очень маленький.

Как видите, всё зависит от конкретной ситуации и обстоятельств. Если вы определились с местом монтажа, тогда готовьте нужный для установки сабвуфера набор инструментов и вспомогательных материалов. Можно приступать к работе.

Монтаж пассивного блока

Начнём с того, как можно самостоятельно подключить пассивный сабвуфер в машину. Обычно на такую процедуру уходит несколько часов. При определённых обстоятельствах можно справиться и быстрее. Будет установка осуществлять без усилителя или с ним, каждый решает самостоятельно.

В том, как подключить саб в машину, наиболее сложным этапом считается прокладка проводки до усилителя от источника питания. Соединить их нужно согласно правильной полярности и с использованием подходящих материалов. Поскольку зачастую установка осуществляется в багажнике, провода будут идти через весь салон до аккумуляторной батареи. Уже потом останется только настраивать звучание под свои требования.

  1. Для начала поднимите капот и снимите с аккумуляторной батареи минусовую клемму. Это позволит полностью обесточить транспортное средство, создав совершенно безопасные условия для дальнейшей работы. Здесь придётся подключить разночастотные динамики к усилителю и автомагнитоле при помощи кроссовера.
  2. Найдите необходимо технологическое отверстие, прикрытое заглушкой. На некоторых машинах нет ни отверстия, ни заглушки. Потому перед протяжкой проводки придётся воспользоваться дрелью. Не забудьте обработать отверстие герметиком и вставить прокладку, чтобы провода не перетирались.
  3. Под капотом провода могут располагаться в штатном жгуте с дальнейшим выводом внутрь авто. Перед этим подумайте, как лучше проложить питающую проводку. Иногда для протяжки приходится снимать обшивку и накладки на порогах. Старайтесь тянуть всё так, чтобы не создавать изломы и защемления. Когда протяжку закончили, верните облицовку на свои места.
  4. В кузовном отверстии из багажника прокладывают провода до усилителя. Подключая проводку питания, не забывайте о важности соблюдения правильной полярности.
  5. Когда питание к усилителю подведено, можно соединяться с магнитолой в машине. В случае с пассивным оборудованием используются провода тюльпаны и проводка для управления питанием вашего усилителя. Демонтируйте подходящим инструментом автомагнитолу.
  6. Тюльпаны соединяют по цветам в разъёмах. Если требуется одновременно включать сабвуфер и автомагнитолу, следует использовать плюсовую специальную проводку.
  7. Далее проводка выпускается вместе с силовым проводом через салон машины. Тюльпаны соединяются с усилителем.
  8. Если к аудиосистеме подключался питающий провод, его также предстоит подать на сам усилитель. Это позволит девайсам включаться одновременно. Найдите нужную клемму и соедините с питающей проводкой магнитолы.
  9. Завершается процедура соединением саба и усилителя. Если это усилитель двухканального типа, для правильного распределения мощности два канала следует подключить к сабу. В подкапотном пространстве устанавливается предохранитель.

От использования конденсатора можно отказаться. Но при использовании усилителя с параметрами мощности свыше 400 Вт лучше взять конденсатор. Его монтируют в багажный отсек или в подкапотное пространство.

Если напрямую подключить мощный усилитель на АКБ, последняя будет очень быстро расходовать свой заряд.

Иногда требуется подключить пассивный тип сабвуфера сразу на магнитолу, не используя усиливающее оборудование. В теории выполнить такое соединение можно. Но тут следует учитывать, что на динамики будет идти полностью вся частотная полоса, а не только низкочастотная.

Прямое подключение саба потенциально грозит поломкой усилителя, поскольку низкочастотные динамики могут иметь сопротивление не в 4 Ом, а где-то в 1 или 2 Ом. В итоге перегрузится выход усилителя аудиосистемы, что является прямым предвестником короткого замыкания.

Работа с активным сабвуфером

Теперь расскажем о том, как правильно подключить активный сабвуфер в своей машине. Нельзя сказать, что тут вам предстоит выполнять какие-то сложные процедуры.

В действительности схема подключения активного сабвуфера в машине намного проще, если сравнивать с пассивным аналогом. Здесь выполняется следующая последовательность действий.

  1. Чтобы установить оборудование, потребуется взять сигнальную и силовую проводку. Плюсовая силовая проводка идёт на плюс к аккумуляторной батарее. Подключение идёт напрямую, потому выбирайте провода с достаточно большим сечением.
  2. На цепи питания производится монтаж предохранителя, чтобы предотвратить возможные перегрузки и короткое замыкание. Причём специалисты советуют установить этот предохранитель в максимальной близости к аккумуляторной батарее в подкапотном пространстве. Так вы обеспечите быстрый и простой доступ по мере необходимости.
  3. Минусовую проводку следует максимально прочно соединить с кузовом транспортного средства. Тут можно задействовать любой участок, наиболее удобный для вас. То есть подключение минуса соединяет массу кузова и GND вашего устройства.
  4. Если в магнитоле предусмотрены отдельные разъёмы, тогда соединение с активным сабвуфером выполнить ещё легче. Здесь прокладывается коаксиальный провод с экраном с подходящим разъёмом. Одна сторона такого кабеля подключается к выходу Out на самой магнитоле, а второй конец идёт на сабвуфер к разъёму Line In.

Задача вполне выполнима даже для автовладельца с небольшим опытом работы с электрооборудованием. Если чётко следовать схеме и придерживаться всех правил монтажа, с подключением точно никаких проблем не возникнет.

Понимая, как следует правильно подключить активный сабвуфер в машину с усилителем, который уже встроен в корпус, можно поэтапно приступать к выполнению поставленной задачи. Это сделать проще, чем установить пассивный саб с отдельным усилителем и фильтрами. Но если вы не уверены в собственных силах и знаниях, лучше доверить работу специалистам соответствующего профиля.

Соединение компьютерного сабвуфера с автомагнитолой

Поскольку не все водители остаются довольными звучанием штатной аудиосистемы, они начинают искать разные пути решения сложившейся проблемы.

Одним из них считается установка сабвуфера от компьютера к автомобильной магнитоле. Сделать такое подключение вполне реально. Причём специалисты предлагают сразу два пути решения этого вопроса.

Первый вариант предусматривает использование инвертора типа 12/220В. Второй вариант направлен на поиск нужных контактов (+12В) непосредственно на плате вашего сабвуфера. Чтобы отыскать их, придётся разобрать устройство, взять тестер и, опираясь на знания в радиоэлектронике, проверить необходимые контакты.

Если вопрос с питанием будет решён, останется подать аудиосигнал на вход приобретённого сабвуфера для автомобиля. Он берётся от линейного выхода автомагнитолы при помощи подходящего по длине экранированного кабеля.

Это ещё один вариант того, как можно подключить домашний компьютерный сабвуфер на авто.

Использование кроссовера

При подключении саба с помощью кроссовера, то есть специального фильтра, следует понимать, о чём вообще идёт речь.

Задача кроссовера заключается в том, чтобы разделять звуковые частоты по определённым диапазонам. Это определяет его роль как фильтра. Часто для машин используются динамики типа пищалок. Если не использовать для них фильтр, на головки динамиков будут подаваться сигналы от низкочастотных до высокочастотных. Отсутствие распределения сигнала негативно влияет на качество звучания музыка.

При этом кроссоверы делятся на активные и пассивные, бывают однополосными и двухполосными.

  1. Пассивные кроссоверы предусматривают в своей конструкции активные элементы. Такое устройство состоит из индукционных катушек, ёмкостей и сопротивлений. Отсюда возникает недостатков в виде утраты мощности сигналов. Плюс у них есть ограничения по пиковым нагрузкам, что может стать причиной быстрой поломки фильтра. Чтобы подключить пассивный кроссовер, его нужно установить перед динамическими головками. Но такое соединение позволяет применять лишь один усилитель, а это уже считается достоинством. Подобные фильтры могут идти отдельно, либо быть частью акустической системы.
  2. Активные кроссоверы ставят перед усилителем, а потому нельзя будет применить только один усилитель. Тут динамики соединяются с отдельным каналом усилителя, и это не зависит от ти па частоты. Преимуществом считается более точная настройка. Именно из-за этого активные кроссоверы стоят дороже пассивных.

На чём остановить свой выбор, каждый автомобилист должен решить самостоятельно.

Полезные рекомендации

Это советы в основном касаются вашей личной безопасности в процессе установки аудиооборудования на автомобиль.

  1. Вне зависимости от типа проводимых работ, при любых вмешательствах в электрооборудование сначала обесточьте транспортное средство. Для этого достаточно снять минусовую клемму с вашей аккумуляторной батареи;
  2. Соединяя разные провода, обязательно убедитесь в том, что они надёжно и безопасно закреплены. Потому обязательными материалами в работе становятся хомуты, гофры, изоленты и уплотнители;
  3. Поскольку вы монтируете аудиосистему для себя, и рассчитываете на её длительную работу, берите исключительно высококачественную проводку. Иначе короткого замыкания не миновать;
  4. Выбирайте подходящие предохранители. Чтобы определить его номинальные характеристики, загляните в паспорт подключаемого оборудования. Оттуда станет понятно, с какими параметрами следует брать предохранитель;
  5. Крепление аудиооборудования следует осуществлять максимально просто и надёжно. Нельзя допускать разных колебаний и вибраций из-за плохо закрученных болтов или неправильно выбранного места для установки.

Это достаточно простые, но очень полезные и дельные рекомендации. Всё направлено на то, чтобы вы достигли поставленной цели, а аудиосистема в машине звучала максимально качественно.

Многое зависит не только от выбора качественного сабвуфера. Огромную роль играют даже такие малозначимые на первый взгляд вещи, как провода и изоляционные материалы. Не экономьте там, где этого делать не стоит. И тогда результат точно оправдает ваши ожидания.

drivertip.ru

Установка сабвуфера в машину. Где лучше расположить?

Оригинальный бас не имеет направленности. Поэтому трудно определить его источник. Рассмотрим, как правильно установить сабвуфер в машину чтобы добиться качественного звучания.

Выбор местоположения
Спереди по центру (1)

Хорошая позиция. Хорошая связь с фронтальными громкоговорителями, способствует расширению переходной частоты. Хотя в автомобилях с ограниченным пространством впереди такая установка невозможна. Этот способ подходит для микроавтобусов. Поскольку места там не особенно много, для сабвуфера приходится использовать маленький закрытый корпус.

Багажный отсек, направленность вперед (2)

Этот метод очень популярен. Хотя если между сабвуфером и противоположной стенкой багажного отсека места окажется недостаточно, излучаемая сабвуфером звуковая волна подвергается давлению и пострадает качество баса. Что касается автомобилей типа седан или купе, там погашенная звуковая волна фронтальных громкоговорителей, достигая багажника, меняет фазу на обратную. И если открыть багажник, звук становится неожиданно громким. Обычно причиной тому является внутренняя планировка.

Багажный отсек, направленность назад (3)

Это неплохой способ. Но в автомобилях типа седан или купе поведение звуковой волны будет таким же, как и в предыдущем случае. Для исправления этого эффекта следует использовать достаточно большой акустический экран, убрать препятствия на пути звуковой волны или уменьшить размер корпуса. В автомобилях типа хэтчбек или в фургоне таких проблем не возникает.

Вровень с полом (4)

Метод «вровень с полом» применим для багажника, где лежат шины. Пол багажника успешно выполняет роль акустического экрана, бас обретает хорошую пространность и энергию. Этот метод можно использовать в автомобилях разных типов — седан, купе, универсал, кроме моделей, не имеющих пространства для запасных шин. Причем, установка сабвуфера большого диаметра может вызвать проблемы, поскольку места там не много.

Задняя полка (5)

Для седана и купе это хорошая позиция. Размещение там сабвуфера должна быть достаточно очень прочной, чтобы выдержать давление звуковых волн и его вес.

Важные моменты при установке сабвуфера
Вес корпуса

Энергия баса вызывает резонанс окружающих объектов. Каждый из них начинает издавать звучание на собственных частотах, что ведет к деградации музыкального баса. Для воспроизведения максимально чистого, незагрязненного баса корпус сабвуфера должен быть как можно более тяжелым, чтобы не резонировать самому и не распространять резонанс. Если автомобиль не чрезмерно тяжел, то чем больше вес корпуса, тем лучше бас.

Хороший эффект погашения вибрации дает использование внутри корпуса изолирующего материала, который применяется в домашних акустических системах.

Выбор материала

Для корпуса громкоговорителей следует выбирать материал, имеющий наименьший резонанс и не заглушающий звучание. Наиболее подходящим для автомобильной акустики является дерево. ДВП (древесно-волокнистая плита) — очень хороший материал: дешевый, тяжелый, трудно поддающийся резонансу и легкий для обработки. Береза и дуб тоже хороши: тяжелые и трудно поддаются резонансу, хотя дороги и сложны для обработки. Лучше всего использовать плиты толщиной более 18 см.


Звукопоглощающий материал необходим, но не слишком в больших количествах. Звукопоглощающий материал нужен для снижения эффекта стоячих волн внутри корпуса. Но если использовать слишком много этого материала, звучание становится зажатым и снижается отдача громкоговорителя. Приклейте звукопоглощающий материал, как минимум, к задней стенке внутри корпуса, или, как максимум, к задней, верхней и нижней стенкам внутри корпуса. Лучше использовать губчатый материал, т.к. он обладает лучшими звукопоглощающими свойствами.
Различия в звучании в зависимости от формы

Прямоугольный. Такой корпус прост в изготовлении, но склонен к образованию пиков над F3 и провалов после F3. Выравнивание характеристики достигается такими методами, как установка внутрь отражающей плиты, снижение параллельной фазы, использование звукопоглощающего материала.
Трапециевидный 1. Хотя горб на кривой энергетической характеристики немного сглаживается, но провал после пика все же остается. Желательно умеренное использование звукопоглощающего материала.
Трапециевидный 2. Характеристика ровнее, чем в двух предыдущих случаях. Если углы корпуса закруглить, характеристика станет ещё ровнее.
Трапециевидный 3. На переднюю часть трапециевидного корпуса 2 наложена еще одна трапециевидная форма. Кривая принимает плавную, покатую форму и звук становится энергичнее.

Установка сабвуфера в отсек, где хранится "запаска" называется скрытым монтажом. Пол багажного отсека образует акустический экран, удобный для распространения низких частот. И если можем понизить переходную частоту на стыке с фронтальными громкоговорителями - это будет наилучшим местом для установки сабвуфера.

amastercar.ru

Установка сабвуфера в машину своими руками, подключение, схема

Если в машине вы предпочитаете не просто слушать музыку, а наслаждаться всей палитрой звука, то для качественного воспроизведения фонограмм вам рано или поздно захочется установить в свой автомобиль сабвуфер и усилитель. Установка сабвуфера в машину своими руками поможет улучшить звучание автомобильной аудиосистемы, не прибегая к помощи профессионалов.

Для чего нужен сабвуфер

Сабвуфер, иногда называемый просто буфер, предназначен для воспроизведения нижних частот звукового диапазона фонограммы (приблизительно от 20 до 200 Гц). Длинноволновые звуковые колебания плохо локализуются, то есть человеку трудно определить направление, в котором находится их источник. Поэтому басы не участвуют в создании стереоэффекта, а комплект аудиоизлучателей нередко обходится одной низкочастотной колонкой.

Для того чтобы самому сделать верный выбор низкочастотного привода и места его установки в салоне авто, необходимы по крайней мере минимальные знания в области звуковоспроизведения.

Виды сабвуферов

Многим известно, что если положить низкочастотный динамик на стол и подключить его к выходу магнитолы или усилителя, воспроизводимые им басы будут едва слышны. Происходит это из-за того, что при движении диффузора звуковые колебания, создаваемые его передней поверхностью, суммируются с противофазными им волнами от обратной стороны. В результате этого их амплитуда значительно уменьшается. НЧ головка зазвучит, когда колебания от фронтальной и тыльной сторон диффузора не будут смешиваться. Конструкция, разделяющая их, называется звуковым оформлением динамика. Чаще других в автомобилях используют указанные ниже 5 видов конструкции звукового оформления.

  1. Акустический экран. В легковом автомобиле – это панель, которая разделяет объем кузова на две части: в одной из них распространяются звуковые колебания, производимые передней поверхностью диффузора, в другую уходят волны от тыльной поверхности.
  2. Закрытый ящик. Это корпус с достаточно большим внутренним объемом, заполненным звукопоглощающим материалом (например, натуральной или минеральной ватой). Его достоинствами являются простота конструкции и очень естественное воспроизведение басов. Недостаток один – низкий КПД.
  3. Фазоинвертор. Корпус этого акустического оформления аналогичен вышеописанному, но не заполняется ватой и имеет проходящий сквозь одну из стенок отрезок трубы. Размеры отрезка выбираются таким образом, чтобы НЧ колебания, идущие от задней поверхности диффузора, выходя из ящика, меняли фазу на 180. Становясь синфазными колебаниями фронтальной поверхности, они увеличивают их звуковое давление. Плюсами является более высокий, чем у ранее представленных конструкций КПД. А также большая подводимая к динамику мощность при минимальных искажениях. К недостаткам можно отнести то, что на частотах ниже той, на которую настроен фазоинвертор, акустическое сопротивление трубы стремится к нулю. И динамик, воспроизводя их, практически не встречает сопротивление воздуха внутри корпуса. То есть амплитуда колебания диффузора на инфранизких частотах ничем не ограничивается. От этого возрастает риск повреждения катушки или подвеса диффузора. Для предотвращения выхода динамика из строя осторожности при выборе громкости басов может оказаться недостаточно. Поэтому желательно использовать фильтр, отсекающий частоты ниже 25 Гц.
  4. Пассивный излучатель является одной из разновидностей фазоинвертора. Следовательно, не имеет принципиальных отличий от него. Используется при малом объеме корпуса, когда труба обычного фазоинвертора по расчетам получается слишком большой, чтобы поместиться в нем.
  5. Полосового типа. Имеет наиболее сложную конструкцию. Корпус самого простого сабвуфер этого класса состоит из двух отсеков, на перегородке между которыми крепится динамик. Обе поверхности его диффузора работают в ограниченных объемах. Верхняя камера конструкции снабжается фазоинвертором. Преимуществами является самый высокий КПД и то, что динамик полностью защищен стенками. Звук выходит из корпуса через коридор с окном в стенке.


Выбор лучшего сабвуфера мы уже рассматривали, поэтому сосредоточимся на подключении.

Активный и пассивный

Все корпусные сабвуферы делятся на активные и пассивные. Активный отличается наличием усилителя мощности внутри корпуса. Если вы задаетесь вопросом, как установить активный сабвуфер, то спешим ответить, что активный сабвуфер в машину устанавливается во многом так же, как и пассивный. Различаться будет только их подключение. Для тех, кто не знает, как подключить пассивный сабвуфер, предоставим схемы. Установленный буфер соединяется с выходом усилителя многожильным медным проводом большого сечения. В отличие от этого вход активного буфера соединяется с выходом усилителя или магнитолы экранированным проводом. А провод большого сечения используется для подачи питания.

Выбор сабвуфера и места его установки в автомобиле очень сильно зависит от типа кузова машины. Хетчбэк и универсал позволяют поместить внутрь любой сабвуфер, чего нельзя сказать про седан.

Седан

Автомобили с таким типом кузова заслуженно считаются самыми сложными для установки сабвуфера. Установить сабвуфер в машину с таким кузовом лучше полосового типа или так называемый акустический экран. Поскольку свободным объемом для этого располагает только багажник.

Сабвуфер полосового типа следует устанавливать в багажнике под задней полкой. Окно выхода звука можно соединить с отверстием в салон авто гибким пластиковым рукавом подходящего диаметра. Часто производители комплектуют полосовые громкоговорители пластиковыми тоннелями.

Как правильно установить НЧ головку в заднюю полку? Во-первых, необходимо усилить или переделать конструкцию полки. Сделать ее можно из ДСП, фанеры или МДФ толщиною около 2 см. Во-вторых, нужно тщательно загерметизировать щели между багажником и салоном. Проследите, чтобы производитель динамика рекомендовал использовать выбранное вами акустическое оформление. Разметьте отверстие под динамик по трафарету и вырежьте его лобзиком. Устанавливая динамик, загерметизируйте щель между ним и полкой любым доступным вам материалом. Подойдет даже оконная замазка или уплотнитель для форточки.
Как подключить сабвуфер в машине? Способ подключения питания зависит оттого, является он активным или пассивным, что мы уже рассмотрели. Можно добавить лишь то, что объем любого багажника очень большой и не создает сопротивления диффузору. Поэтому амплитуду его колебаний на инфранизких частотах ничто не сдерживает. И чтобы динамик не вышел из строя, необходимо, используя фильтр, отсечь частоты ниже 25 Гц. Провода лучше прикрепить к жгутам электропроводки под пластиковыми накладками на порогах.

Если не хватает мощности

Установите усилитель в машину. Место для него нужно найти недалеко от магнитолы – так будет меньше наводок на его вход.

autolirika.ru
