Эта конструкция характеризуется более плавной и стабильной работой, а также меньшими габаритами в сравнении с предыдущим вариантом. Топливные насосы высокого давления распределительного типа включают в себя следующие модификации:

• Роторные или плунжерные
• С кулачками внутреннего, торцевого или наружного размещения

Данный вариант конструкции оснащается парой плунжеров, которые обслуживают все камеры сгорания. При этом поршни совершают количество оборотов, равное числу цилиндров в конкретном двигателе, что обуславливает перманентно высокий уровень нагрузки на детали и их ускоренный износ, относительно аналогов рядного типа.

Этот тип конструкции характеризуется наилучшей управляемостью процессов воспламенения среди существующих аналогов и используется в двигателях с системой Common Rail. Максимальный контроль за горением смеси обеспечивается, благодаря подаче дизеля не напрямую в камеру сгорания, а в рампу (магистраль), выполняющую функцию предварительного аккумулятора. Такое технологическое решение дало возможность разделить процессы впрыска смеси и формирования необходимого давления. Работа насоса контролируется электронными системами управления.

ТНВД данного типа имеют наибольшую эффективность и считаются вершиной эволюции в своем классе. В различных моделях двигателей применяются насосы с различным количеством (от 1 до 3) плунжерных пар. Помимо этого, система может оснащаться гидравлическим приводом, подающим горючее через специальные клапаны. Такое конструктивное решение позволяет наиболее точно отрегулировать дозировку.

Принцип работы

Схема топливного насоса высокого давления (ТНВД) дизельного двигателя включает в себя поршень и нагнетательный клапан. Получая импульс от коленвала силового агрегата через передачу, кулачковый вал вращается и «набегает» на муфту, которая движется в направлении форсунки, увеличивая давление в порции горючего над поршнем. Одновременно с этим перекрывается впускной тракт. После достижения необходимой степени давления нагнетательный клапан открывается, и дизель попадает в форсунку. При движении вниз оставшееся горючее удаляется через винтовой канал, прорезанный в корпусе плунжера. При этом полость в поршне в определенный момент оказывается на одном уровне с выпускным трактом и процедура повторяется.

За управление ТНВД в современных силовых агрегатах отвечают электронные блоки. Аппаратура  получает данные от контроллеров температуры, вращения вала, температуры охлаждающей жидкости, горючего и др., на основании чего формирует командные сигналы. Основываясь на заложенных в память оптимальных алгоритмах работы и поступающей информации, электронные блоки регулируют циклы подачи и угол опережения.

В зависимости от конкретного двигателя в его конструкцию могут быть включены дополнительные узлы, предназначенные для контроля работы насоса.

Признаки и причины неисправности

В подавляющем большинстве случаев, причиной ремонта систем топливоподачи дизельных двигателей становится низкое качество применяемого топлива и смазочных материалов. Попадание в плунжерную пару или форсунки инородных частиц и пыли практически гарантированно выводит их из строя. Наиболее легко отслеживаемыми признаками возникновения проблемы являются:

• Затрудненный запуск
• Увеличившийся расход горючего
• Явные провалы мощности
• Увеличившаяся дымность
• Появление посторонних звуков при работе мотора

Одной из самых распространенных причин возникновения неисправностей считается естественный износ плунжерной пары. Микронные зазоры начинают увеличиваться, в них образуется нагар, что приводит к сбоям в системе.

Еще одной распространенной ситуацией являются перебои в подаче горючего, причиной которой могут стать:

• Уменьшение пропускной способности распылителей
• Критический износ зубцов на рейке или клапанов
• Механические повреждения втулки
• Истирание металла поршня
• Диагностика и ремонт

В связи со сложностью конструкции, диагностика состояния систем топливоподачи дизельных двигателей требует использования специализированных стендов и предъявляет жесткие требования к профессиональному опыту механиков. Эта операция чисто технически не может быть выполнена в сервисе «гаражного» уровня. При возникновении перебоев в работе силового агрегата необходимо немедленно обратиться в дизель-центр, оснащенный соответствующим оборудованием. Корректно проведенная диагностика дает возможность отследить стабильность давления, равномерность подачи горючего, степень износа деталей и их остаточный ресурс, а также иные факторы, влияющие на качество работы ТНВД, форсунок и периферийных устройств. Системный подход позволяет владельцу сэкономить на ремонте, своевременно меняя износившиеся детали и заранее планируя дальнейшие работы.

Необходимо учитывать, что причиной неполадок могут являться электронные блоки управления и датчики, транслирующие неверные данные при полной исправности механических узлов. Ложная информация, поступающая в бортовой компьютер, приводит к генерации некорректных управляющих сигналов. Определить точную причину неполадки в домашних условиях практически невозможно. Даже в том случае, если владелец в состоянии собственными силами разобрать насос, самостоятельная установка новых деталей связана с риском поломки всего, весьма дорогостоящего, узла. Ремонтом ТНВД должны заниматься только работники профессиональных техцентров.

Вне зависимости от результатов диагностики, продлить срок эксплуатации насоса и топливопровода позволит тщательный контроль качества горючего и степени чистоты фильтра. Избыточное засорение может стать причиной образования нагара даже при заправке стабильно хорошим дизелем.

Ремонт ТНВД дизеля: нюансы, особенности

ТНВД в системе питания дизеля. Нарушения в работе прибора, их внешние проявления. Как можно отремонтировать насос своими силами, последовательность действий. Советы для прибегающих к помощи специализированных сервисов.

У любого дизельного двигателя рано или поздно может потребоваться ремонт топливного насоса высокого давления. Как человеческое сердце с годами начинает «барахлить», так и этот аппарат подвержен возрастным изменениям. Наряду с естественным износом деталей, сказывается и заправка некачественным топливом. Дизельные агрегаты в этом плане более чувствительны, чем бензиновые моторы.

Предлагаемая статья поможет владельцам дизельных авто при возникновении проблем с топливным насосом. В ней также приводятся советы: как отремонтировать этот узел своими руками.

Топливный насос высокого давления (ТНВД) представляет собой самостоятельный узел системы питания двигателей внутреннего сгорания (ДВС), в первую очередь — дизельных.

Главная функция его состоит в создании разницы давлений между напорной магистралью и камерой сжатия, чтобы обеспечить надежный впрыск горючего в полость цилиндра. Но этого мало.

Насос задает также последовательность подачи топлива к рабочим форсункам, то есть выполняет распределительную функцию. Помимо этого, он регулирует объем подачи в зависимости от режима движения (частоты вращения коленвала) и от некоторых других факторов: температура двигателя, включение и выключение кондиционера.

Наконец, подобно тому, как в карбюраторных моторах регулируется угол опережения зажигания, на дизельном двигателе ТНВД автоматически корректирует опережение момента впрыска.

Существуют насосы трех основных типов: рядные, с распределенным впрыском и магистральные. Устройство их рассматривается в отдельной статье. Здесь же стоит упомянуть лишь, что рядные насосы использовались до недавнего времени на грузовых дизельных автомобилях, тракторах и специализированной дорожно-транспортной технике.

Распределительные аппараты устанавливают на все легковые дизельные авто и на некоторые грузовые. Магистральные применяются в современных топливных системах Common Rail. Такие насосы лишены функции распределения топлива, эту задачу выполняет электронный блок управления двигателем (ЭБУ), который согласно программе командует рабочими форсунками.

Какие могут быть признаки неисправности топливного насоса? Как было сказано в начале статьи, основными причинами потери работоспособности ТНВД являются износ трущихся поверхностей и низкое качество топлива.

• Затруднен пуск двигателя — скорее всего, наступил износ плунжерной пары (или пар), и насос не развивает нужного давления. Проверяется простым способом. Нужно положить на ТНВД тряпку, полить ее холодной водой и выждать несколько минут. После чего повторить попытку. Если двигатель заведется, значит, причина действительно в износе. При охлаждении происходит уменьшение зазоров в сопряжении и повышается вязкость топлива, в результате чего насос обеспечивает необходимое давление.
• Потеря мощности. Из-за увеличившихся зазоров снижается давление впрыска, ухудшается работа всережимного регулятора оборотов.
• Перегрев двигателя. Причинами могут быть неправильная работа автомата опережения впрыска. В этом случае нельзя откладывать ремонт ТНВД «на потом».
• Растущий «аппетит» силового агрегата. Вызывается утечками топлива, износом плунжерных сопряжений, неправильным углом опережения впрыска.
• Жесткая работа мотора, которая может быть следствием чересчур раннего момента впрыска и неравномерностью подачи солярки в разные цилиндры. Правда последнее на распределительных ТНВД практически невозможно, так что, скорее всего, дело в форсунках.
• Черный выхлоп из выпускной трубы. Причина может быть в слишком позднем угле впрыска горючего.

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Следует оговориться, что прежде чем браться за эту работу, следует изучить устройство ремонтируемого агрегата, выяснить — какие могут понадобиться инструменты, потому что в некоторых случаях не обойтись без специальной оснастки, съемника, например.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

1. устранить утечку топлива из корпуса насоса;
2. проверить исправность электромагнитного клапана;
3. проверить плунжерный механизм подачи горючего;
4. проверить автоматический регулятор частоты вращения;
5. очистить фильтрующие сетки;
6. проверить давление, развиваемое прибором;
7. отрегулировать автомат опережения впрыска.

Ниже описывается последовательность действий при самостоятельном ремонте ТНВД. На работающем двигателе отсоединяют тягу, соединяющую педаль газа с рычагом, регулирующим подачу топлива. После чего вручную покачивают рычаг в радиальном направлении, стараясь растянуть возвратную пружину.

Если через кольцевую щель не наблюдается просачивания солярки, значит, уплотнение не изношено. В противном случае требуется восстановительный ремонт сопряжения.

Пока насос еще не снят с двигателя, убеждаются в исправности электромагнитного клапана отключения подачи топлива. Если двигатель пускается и глушится при повороте ключа — клапан исправен. Как поступать в ситуации, когда этот компонент отказывает во время движения, будет рассказано несколько ниже.

Теперь же остается переходить к разборке насоса. Перед тем как отсоединять от агрегата топливные магистрали и электроподводку, необходимо протереть его корпус и соединения смоченной в солярке ветошью, после чего вытереть насухо, чтобы исключить попадание грязи в топливную систему. Снятый насос еще раз промыть, после чего снять крышку и слить с него топливо.

В первую очередь нужно разобрать привод регулировки подачи горючего и произвести ревизию уплотнений, а также оценить степень износа сопряженных деталей. Уплотнительные кольца обязательно меняют. Для этой цели необходимо купить ремкомплект для ремонтируемого прибора.

Что касается изношенных деталей, есть два способа отреставрировать их: восстановить изношенную ось с помощью хромирования, или выточить и поставить в корпус ремонтную бронзовую втулку. Корпус перед этим придется расточить.

Далее следует перейти к разборке и ревизии плунжерного нагнетателя. Отсоединяют от корпуса распределительную головку насоса, после чего кладут его шкивом вниз, чтобы не высыпались внутренности. Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, нужно проверить, не заедают ли эти детали при движении, а затем, аккуратно поддерживая их пальцами, извлечь из корпуса.

Ролики, шайбы, оси кулачковой муфты целесообразно пометить маркером, потому что все сопряженные поверхности уже притерлись друг к другу, и будет лучше, если они так и останутся после сборки. После разборки нужно внимательно осмотреть детали на предмет обнаружения сколов или выработки. Сильно изношенные элементы следует заменить новыми.

Степень износа плунжерной пары оценить можно только приблизительно. Работоспособность прецизионного сопряжения проверяется после сборки насоса путем измерения его рабочего давления. Наконец, нужно продуть сжатым воздухом все фильтрующие элементы (сетки), после чего можно собирать насос в обратной последовательности.

Когда агрегат будет собран, нужно залить его соляркой, проворачивая вручную приводной валик, после чего можно устанавливать на место и подсоединять топливопроводы, шланги и электропроводку системы управления.

После того как мотор будет заведен, следует убедиться в правильности работы автомата опережения впрыска горючего, в зависимости от давления в полости низконапорного лопастного насоса. На этом блоке имеется свой регулятор холостых оборотов. При необходимости регулируют этот параметр, завинчивая или вывинчивая регулировочный винт.

Перед выполнением этой процедуры рекомендуется запомнить положение винта, сосчитав количество выступающих из контргайки витков резьбы, чтобы, в крайнем случае, вернуться к исходной настройке. В мануале на двигатель указывается требуемое количество оборотов на холостом ходу двигателя. Обычно они понижаются с 1100 оборотов после запуска до 750 — после прогрева дизеля с механической коробкой, и до 850 — на двигателе с автоматом.

В заключение проверяют давление в напорной магистрали, что является косвенной проверкой состояния плунжерной пары. Для этой цели понадобится манометр, рассчитанный на давление до 350 бар, соединительный шланг для подключения к насосу и переходник, включающий в себя стравливающий клапан.

В качестве измерительного прибора подойдет манометр ТАД-01А или более старый — КИ-4802. Если переходника в продаже не найдется, придется изготовить его самостоятельно.

Конечно, необходимо принимать во внимание размеры присоединительной резьбы, и куда планируется вворачивать соединительный шланг. Для измерения прибор подключают к центральному отверстию распределительного блока или к одному из напорных штуцеров.

После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора. Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше).

Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.

Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.

Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.

А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов. В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года.

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.

ТНВД дизельного и бензинового двигателя: Устройство и принцип работы

Содержание:

• Как работает ТНВД дизельного двигателя
  • Механическое управление
  • Электронное управление
• Виды ТНВД дизельного двигателя
  • Непосредственного типа
  • Аккумуляторного типа
  • Рядной конструкции
  • Распределяющей конструкции
  • Магистральной конструкции
• Возможные неисправности и методы их устранения
• ТНВД бензинового двигателя
• Неисправности и методы их устранения

Для качественной работы дизельной силовой установки используется топливный насос высокого давления. ТНВД дизельного двигателя подает солярку в рабочий цилиндр в необходимый промежуток времени. В зависимости от частоты вращения коленчатого вала топливный насос высокого давления увеличивает или уменьшает дозу солярки подаваемой к распылителю.

Как работает ТНВД дизельного двигателя

Крутящий момент передается к устройству от коленчатого вала силовой установки. При работе  поршень плунжерного типа нагнетает давление дизельного топлива. Дозирующая система определяет объём солярки подаваемой к распылителю. Топливо от насоса высокого давления подаётся к распылителям по металлическим трубопроводам.

В зависимости от вида насоса управление подачей топлива в рабочие цилиндры осуществляется механическим способом или при помощи электроники.

Механическое управление

При механическом управлении  шток дозирующей системы механически связан с органом управления, установленным в кабине оператора. Нажатием на педаль регулируется количество солярки, подаваемой в рабочий цилиндр.

ТНВД оборудованы специализированным клапаном перекрывающим подачу топлива. Он используется для того чтобы заглушить двигатель внутреннего сгорания. Управление клапаном механическое, при помощи троса или рычага.

Электронное управление

Электронный блок управления определяет дозу подаваемой солярки исходя из различных данных. На процессор ЭБУ поступают сведения с датчиков о:

• Степени нагрева двигателя внутреннего сгорания;
• Температуре и давлении надувочного воздуха;
• Расположении органа управления;
• Крутящем моменте.

Исходя из этих данных, электронному блоку управления, удается точно рассчитать количество солярки необходимое для нормальной работы двигателя внутреннего сгорания при различных нагрузках.

ВАЖНО: Использование насосов с электронным управлением позволяет более точно дозировать дизельное топливо. Это способствует увеличению мощности силовой установки и снижению вредных выбросов в атмосферу.

Виды ТНВД дизельного двигателя

В зависимости от устройства топливные насосы дизельного двигателя делятся на несколько видов:

1. Изделия с непосредственным впрыском;
2. Аккумуляторные устройства.

Непосредственного типа

Насосы с прямой подачей имеют механический привод и управление. Нагнетание высокого давления осуществляется поршнем плунжерного типа. Нагнетаемое давление подается сразу на распылитель необходимого цилиндра. Для каждого рабочего цилиндра в насосе предусмотрена отдельная камера.

Аккумуляторного типа

Принцип действия устройства аккумуляторного типа отличается. Нагнетание горючего осуществляется в камеру аккумулятора. Из камеры солярка под давлением подаётся к необходимому распылителю. Аккумуляторные устройства позволяют добиться высокой мощности двигателя внутреннего сгорания.

В зависимости от устройства насосы делятся на рядные, распределительные и магистральные.

Рядной конструкции

В рядных насосах для каждого рабочего цилиндра отведена отдельная секция. Секции расположены в один ряд. Каждая секция имеет один нагнетательный элемент. Подача горючего осуществляется по специализированным каналам. Каждая секция соединена с форсункой при помощи металлической трубки. Привод поршней осуществляется от распределительного вала с кулачками, смещенными по отношению к оси. Крутящий момент на устройство передаётся от коленчатого вала двигателя.

СПРАВКА: Рядное устройство отличается высокой надежностью и неприхотливостью к качеству дизельного топлива. В связи с тем, что для каждого рабочего цилиндра отведена отдельная секция нагрузка на поршни невысокая. Это увеличивает срок службы узла.

Устройство рядного ТНВД дизельного двигателя заключается в следующем. Вал со смещенными частями вращается, попеременно воздействуя на штоки поршней. При нажатии на шток поршень перемещается, вверх сжимая горючее, находящееся в камере. По достижении необходимого давления открывается выпускной механизм. Он сообщен с трубопроводом, ведущим к определённому распылителю. Солярка под высоким давлением поступает к распылителю.

В обратном направлении толкатель движется под действием силовой пружины. При этом в камере образуется вакуум, открывающий впускной механизм. При открытии впускного механизма топливо попадает в камеру. Подачу топлива из бака осуществляет подкачивающая помпа. Подкачивающий насос дизельного двигателя установлен в корпусе ТНВД и имеет привод от распределительного вала.

ВНИМАНИЕ: Смазка вращающихся деталей узла осуществляется маслом из системы смазки силового агрегата. Нагнетание давления масла осуществляется насосом шестеренчатого типа. Такая конструкция позволяет увеличить ресурс работы узла.

Распределяющей конструкции

Распределительные насосы имеют один или два нагнетающих элемента. Распределение горючего между распылителями силового агрегата осуществляется специализированной головкой. Один нагнетающий элемент отвечает за подачу горючего одновременно на несколько распылителей.

Вращение вала со смещенными частями осуществляется синхронно с вращением коленчатого вала силовой установки. При вращении смещенная часть оказывает воздействие на шток. Толкатель перемещает поршень, создавая высокое давление в камере. После сжатия открывается выпускной механизм, пропуская солярку к распределительной головке.

Головка используется для распределения подачи солярки к необходимому распылителю. После нагнетания давления  поршень возвращается в обратном направлении под действием пружины. При движении поршня в обратном направлении открывается впускной механизм и  горючее попадает в камеру. После этого цикл работы поршня повторяется.

Насосы распределительного типа имеют небольшие габариты. Недостатком устройств такого типа является небольшой срок службы. Это объясняется высокой нагрузкой на нагнетающие части.

Магистральной конструкции

Устройство магистрального насоса отличается тем, что топливо не нагнетается непосредственно в трубопровод распылителя. Перед попаданием в трубопровод солярка под высоким давлением накачивается в аккумулятор.

Привод поршней в насосе магистрального типа осуществляется валом со смещенными частями. При смещении кулачка вниз поршень под действием пружины опускается, создавая вакуум в камере. Под действием вакуума открывается впускной механизм, и камера заполняется горючим, поступающим от подкачивающей помпы.

При движении элемента нагнетания в обратном направлении впускной механизм закрывается и в камере создается высокое давление. Под действием давления открывается выпускной механизм, через который солярка поступает в аккумулятор. Определение необходимой дозы горючего для нормальной работы двигателя внутреннего сгорания осуществляется электронным блоком управления.

Из аккумулятора горючее под высоким давлением поступает к распылителям силовой установки. Такая конструкция позволяет увеличить давление. Это повышает показатели мощности силовой установки при любой частоте вращения коленчатого вала.

Возможные неисправности и методы их устранения

Некорректная работа ТНВД дизельного двигателя может выражаться в следующих признаках:

• Отклонение  показателя расходования горючего от нормы;
• Появление отработавших газов черного цвета;
• Повышенный уровень шума при работе силовой установки;
• Потеря мощности;
• Плохой запуск силовой установки.

Основной причиной возникновения неисправностей является плохое качество солярки. В рабочей смеси плохого качества присутствуют мелкие абразивные частицы. Они негативно влияют на нагнетательные элементы и распылители двигателя внутреннего сгорания.

Некорректная работа ТНВД может быть вызвана неправильной регулировкой узла. Для выявления неисправностей потребуется провести диагностику. Самостоятельно диагностировать неисправности невозможно. Для этого необходимо специализированное оборудование и технические знания. После правильной настройки ТНВД двигатель будет отвечать всем необходимым требованиям.

Для устранения неисправностей необходимо заменить изношенные части. Замену комплектующих осуществляют  квалифицированные специалисты. Устройство устанавливают на предусмотренный для этого стенд. После чего осуществляют диагностику и выполняют все необходимые регулировки.

Неполадки могут возникнуть в результате сбоя в электронной системе управления. Для устранения потребуется прошить электронный блок управления. При прошивке программируется процессор электронного блока управления. Для этого используется специализированное программное обеспечение.

ВАЖНО: Прошивку электронного блока управления следует доверить высококвалифицированным специалистом. Неправильно проведенная процедура может привести к выходу устройства из строя и необходимости его полной замены.

ТНВД бензинового двигателя

Некоторые автовладельцы задаются вопросом, зачем ТНВД на бензиновом двигателе? Устройства создающее высокое давление используются не только на дизельных силовых агрегатах. Бензиновые моторы с прямым впрыском топлива оборудованы ТНВД.

При распределенном впрыске топлива бензин поступает во впускной коллектор. При непосредственном впрыске бензин под давлением поступает в камеру сгорания. Форсунки для подачи бензина установлены в головке блока цилиндров.

В отличие от дизельного силового агрегата бензиновые моторы оснащаются топливным насосом, нагнетающим более низкое давление. Это снижает нагрузку на нагнетающие элементы и увеличивает срок службы узла без дополнительного ремонта.

Устройство ТНВД бензинового двигателя позволяет подавать рабочую смесь в необходимый цилиндр. Такая конструкция снижает расход бензина и повышает показатели мощности силового агрегата. Недостатком конструкции является требовательность к качеству бензина.

Устройство оборудовано клапаном с электронным управлением. Он необходим для  принудительного перекрывания подачи топлива. Управление дозирующей системой и электроклапаном перекрывания подачи топлива осуществляется электроникой.

ТНВД бензинового двигателя – распределительного типа. Бензин под давлением подается к распределительной головке. Она используется для подачи бензина в определенный рабочий цилиндр. Такая конструкция позволяет использовать один  нагнетательный элемент для снабжения горючим всех рабочих цилиндров.

Неисправности и методы их устранения

Основные поломки возникают из-за плохого качества бензина. Твердые частицы, находящиеся в топливе негативно влияют на движущиеся элементы узла. Износ деталей приводит к некорректной работе устройства.

Признаками нарушения работы являются:

• Расход бензина, превышающий норму;
• Снижение показателей мощности силового агрегата;
• Затруднительный запуск мотора.

Для устранения неисправности необходимо заменить изношенные комплектующие. После замены потребуется регулировка на специализированном оборудовании.

Самостоятельно  отремонтировать и отрегулировать работу узла невозможно.

Для устранения неисправностей необходимо обратиться на станцию технического обслуживания, на которой имеется всё необходимое оборудование. Квалифицированные специалисты осуществят замену изношенных комплектующих и отрегулируют устройство.

Из вышеперечисленного следует, что насос высокого давления используется на силовых агрегатах различной конструкции. Он необходим для подачи бензина или солярки под давлением в цилиндры. Управление устройством осуществляется рычагом, установленным в кабине оператора. Ремонт и настройка узла требует навыков и применения специализированного оборудования.

Топливный насос высокого давления дизельного двигателя

Топливный насос высокого давления 12-цилиндрового дизельного двигателя

Топливный насос высокого давления (ТНВД) дизельного двигателя (а также бензиновых двигателей, оснащенных системой непосредственного впрыска топлива) является одним из наиболее сложных узлов системы топливоподачи дизельных двигателей.

Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент точно отмеренных порций топлива, соответствующих данной нагрузке. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском. В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыливания создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.

В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыливание и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил. Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

Топливные насосы высокого давления могут быть рядными, V-образными (многосекционными) и распределительными. В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

Работа секции рядного ТНВД

Устройство распределительного ТНВД:

1. редукционный клапан;
2. всережимный регулятор;
3. дренажный штуцер;
4. корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
5. топливоподкачивающий насос;
6. лючок регулятора опережения впрыска;
7. корпус ТНВД;
8. электромагнитный клапан выключения подачи топлива;
9. кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос (5), а редукционный клапан (1) поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе (4).

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор (2) обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива (6) изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер (3). Что касается электромагнитного клапана (8), то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.

В зависимости от давления и продолжительности впрыска, а также от величины цикловой подачи топлива существуют следующие модели рядных ТНВД:

— М (4…6 цилиндров, давление впрыска до 550 бар)
— А (2…12 цилиндров, давление впрыска до 950 бар)
— P3000 (4…12 цилиндров, давление впрыска до 950 бар)
— P7100 (4…12 цилиндров, давление впрыска до 1200 бар)
— P8000 (6…12 цилиндров, давление впрыска до 1300 бар)
— P8500 (4…12 цилиндров, давление впрыска до 1300 бар)
— R (4…12 цилиндров, давление впрыска до 1150 бар)
— P10 (6…12 цилиндров, давление впрыска до 1200 бар)
— ZW (M) (4…12 цилиндров, давление впрыска до 950 бар)
— P9 (6…12 цилиндров, давление впрыска до 1200 бар)
— CW (6…10 цилиндров, давление впрыска до 1000 бар)
— h2000 (5…8 цилиндров, давление впрыска до 1350 бар)

Общее устройство ТНВД

Основные части ТНВД:

• Корпус.
• Крышки.
• Всережимный регулятор
• Муфта опережения впрыска.
• Подкачивающий насос.
• Кулачковый вал.
• Толкатели.
• Плунжеры с поводками или зубчатыми втулками,
• Гильзы плунжеров.
• Возвратные пружины плунжеров.
• Нагнетательные клапаны.
• Штуцеры.
• Рейка.

Принцип действия ТНВД: Вращение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке. В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса. Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше. На некоторых ТНВД (например, ТНВД трактора Т — 130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

Дополнительные агрегаты ТНВД

Муфта опережения впрыска — служит для изменения угла опережения впрыска в зависимости от оборотов. По принципу действия является механизмом, использующим центробежную силу. Устройство:

• Ведущая полумуфта.
• Ведомая полумуфта.
• Грузы.
• Стяжные пружины грузов.
• Опорные пальцы грузов

Принцип действия: При минимальных оборотах грузы за счёт пружин стянуты к центру и положение между муфтами является исходным, при этом угол опережения впрыска находится в пределах отрегулированного параметра. При увеличении оборотов центробежная сила в грузах возрастает и разводит их, преодолевая сопротивление пружин. При этом муфты поворачиваются относительно друг друга и угол опережения впрыска увеличивается.

Всережимный регулятор — служит для изменения количества подачи топлива в зависимости от режимов работы двигателя: запуск двигателя, увеличение/уменьшение оборотов, увеличение/уменьшение нагрузки, остановка двигателя. Устройство:

• Корпус.
• Крышки.
• Державка.
• Грузы.
• Муфта.
• Рычаги.
• Скоба-кулисы.
• Регулировочные винты.
• Оттяжные пружины.

Принцип действия: Запуск двигателя — перед запуском рейка за счёт пружины находится в положении максимальной подачи топлива, поэтому при запуске в двигатель подаётся максимальное количество топлива. Это способствует быстрому запуску. Как только двигатель начнёт развивать обороты, и центробежная сила в грузах начнёт расти, они, преодолевая сопротивление пружин, начнут расходиться в стороны и внутренними своими рычагами давить на муфту, которая будет воздействовать на рычаг, а рычаг будет тянуть рейку в сторону уменьшения подачи топлива. Обороты установятся в соответствии с натягом пружин. Увеличение оборотов — при нажатии на педаль «газа» натягивается пружина, которая действует на рычаг рейки и муфту. Муфта и рейка смещается, при этом преодолевается центробежная сила в грузах. Рейка смещается в сторону увеличения подачи топлива, и обороты растут. Увеличение нагрузки — при увеличении нагрузки и неизменном положении педали «газа» обороты снижаются, центробежная сила в грузах тоже. Грузы складываются и дают возможность сместиться муфте, рычагу и рейке в сторону увеличения подачи топлива. При снижении нагрузки обороты начинают увеличиваться, центробежная сила в грузах тоже, грузы начинают расходится и внутренними рычагами смещать муфту, рычаг и рейку в сторону уменьшения подачи топлива. Обороты при этом прекращают расти. Остановка двигателя — при остановке двигателя поворачивается скоба, кулиса скобы воздействует на рычаг, а рычаг — на рейку. Рейка перемещается настолько в сторону уменьшения подачи, что подача прекращается, и двигатель останавливается

Это заготовка статьи о технике. Вы можете помочь проекту, исправив и дополнив её. Это примечание по возможности следует заменить более точным.

Диагностика и ремонт топливных насосов (ТНВД)

Краткий обзор современных систем

Основная задача топливных насосов высокого давления (ТНВД) — подача топлива через форсунки в камеру сгорания цилиндра под высоким давлением в нужном количестве в нужный момент. История развития ТНВД началась с двадцатых годов прошлого столетия, а предпосылкой для их создания явилось бурное развитие высокоточных (прецизионных) технологий обработки материалов. В настоящее время существует большое количество конструкций ТНВД, которые условно можно разделить на четыре основных вида:
— ТНВД с механическим регулированием
— ТНВД с электронным регулированием
— Индивидуальные ТНВД и насос-форсунки
— ТНВД системы Common Rail

ТНВД с механическим регулированием

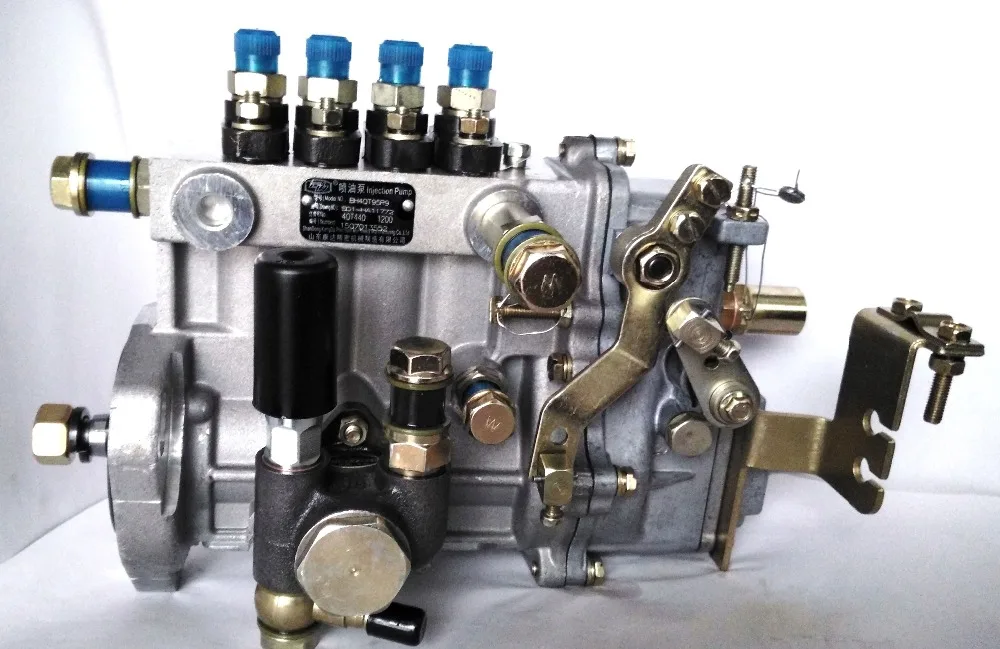

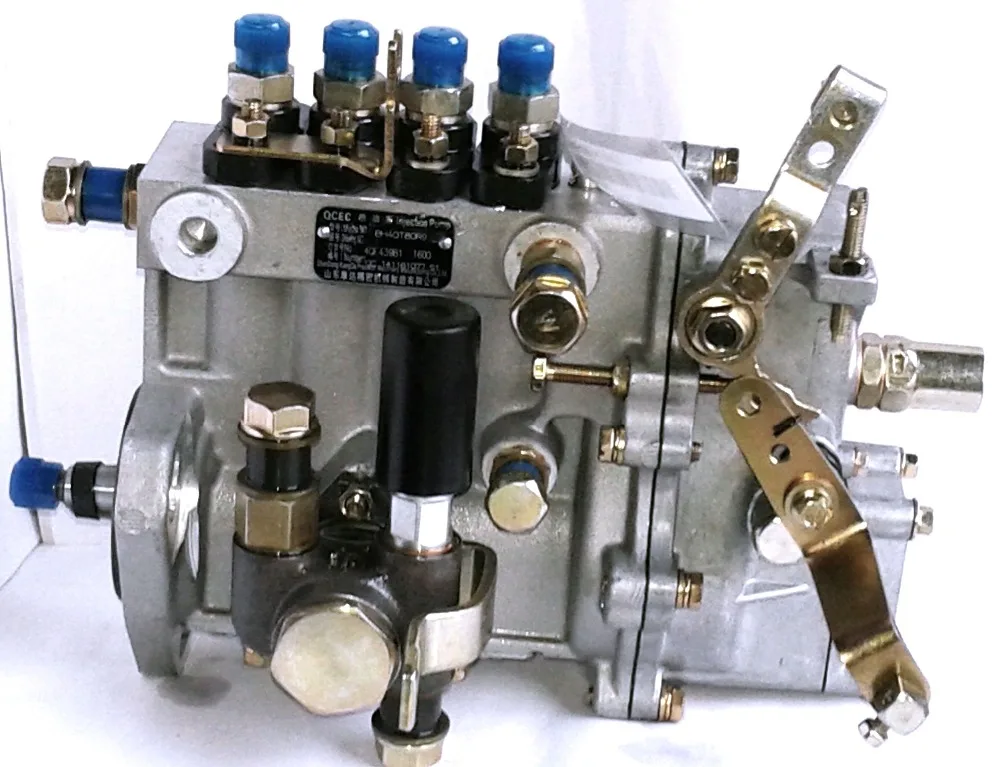

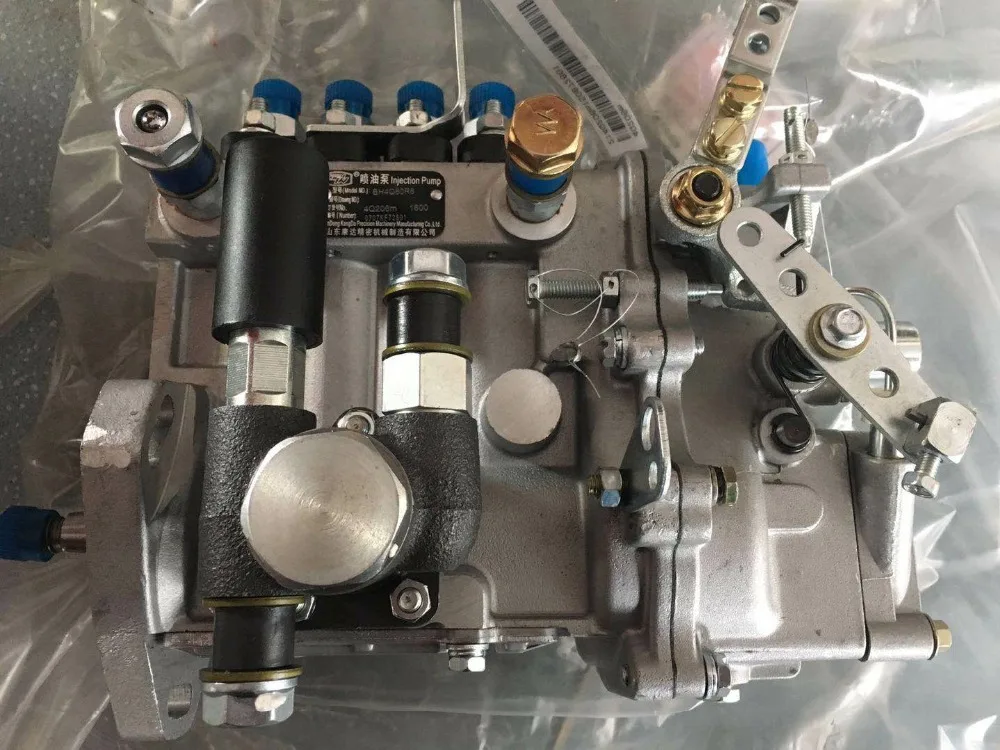

Рядные ТНВД (Рис. 1) комплектуются плунжерными парами, состоящими из плунжера 4 и гильзы 1, по числу цилиндров двигателя. Плунжер смещается вверх, встроенным в ТНВД кулачковым валом 7, приводимым от двигателя. Возвратная пружина 5 отжимает плунжер обратно.

Рис. 1. Принцип работы рядного ТНВД a – стандартный рядный ТНВД типа PE 1. Гильза плунжера 2. Впускное окно 3. Регулирующая кромка плунжера 4. Плунжер 5. Возвратная пружина плунжера 6. Траектория поворотов плунжера вокруг своей оси (установка цикловой подачи) 7. Кулачковый вал привода плунжеров 10. Подача топлива к форсунке X- активный ход плунжера

Когда верхний торец плунжера при движении наверх перекрывает впускное окно 2, давление начинает повышаться. Этот момент называется началом нагнетания. При дальнейшем движении плунжера вверх создается избыточное давление, которое открывает форсунку и топливо впрыскивается в камеру сгорания. Когда регулирующая кромка плунжера 3 совмещается с окном 2, топливо начинает перетекать обратно, давление падает, и форсунка закрывается. Ход плунжера между открытием и закрытием впускного окна называется активным ходом плунжера — Х. Положение регулирующей кромки плунжера относительно впускного окна меняется поворотом плунжера 6 с помощь ю рейки ТНВД. Изменение активного хода позволяет регулировать величину цикловой подачи (необходимое количество топлива). Рейка управляется механическим регулятором.

Распределительные ТНВД, в отличие от рядных ТНВД оснащаются единым нагнетающим элементом высокого давления для всех цилиндров двигателя.

Рис. 2. Принцип действия распределительного ТНВД с аксиальным движением плунжера и распределения топлива с помощью регулирующей кромки 1. Траектория поворотов роликового кольца 2. Ролик 3. Кулачковая шайба 4. Аксиальный плунжер-распределитель 5. Регулирующая втулка 6. Камера высокого давления 7. Подача топлива к форсунке 8. Распределительный паз X- активный ход плунжера

Кулачковая шайба 3 (Рис.2), жестко соединенная с плунжером-распределителем 4, приводится во вращение от двигателя. Число кулачков, выполненных в виде выступов на рабочей поверхности шайбы, соответствует числу цилиндров двигателя. Шайба обкатывается по роликам 2, при наезде на которые кулачки приводят вращающий плунжер –распределитель в дополнительное возвратно- поступательное движение. По мере вращения приводного вала плунжер- распределитель совершает столько ходов, сколько требуется по числу цилиндров двигателя. При этом топливоподкачивающий насос нагнетает топливо в камеру 6 высокого давления, которое создается плунжером- распределителем. Вращаясь он открывает и закрывает распределительные отверстия, направляя топливо через распределительный паз 8 к отдельным форсункам. Продолжительность впрыскивания и цикловая подача изменяются путем перемещения регулирующей втулки 5, которая управляется механическим регулятором.

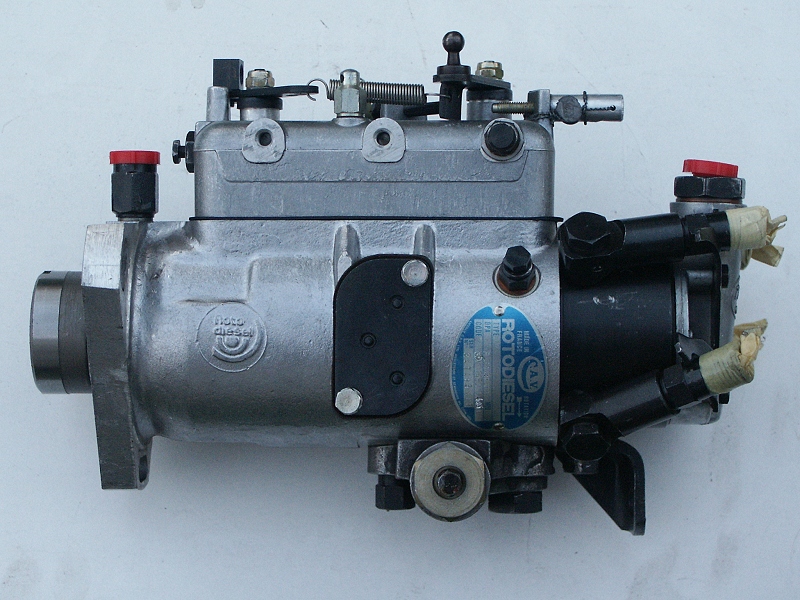

Роторные ТНВД или ТНВД с радиальным движением плунжеров (Рис.3) также снабжен кулачковой шайбой 3, только в отличие от распределительных насосов с аксиальным движением плунжера она имеет кольцевую форму. Кроме того, роторные ТНВД имеют от двух до четырех радиальных плунжеров 4, создающих высокое давление топлива. Данные ТНВД могут создавать более высокое давление топлива, чем аксиальные ТНВД.

Рис. 3. Принцип работы роторного ТНВД 1. Регулировка момента впрыскивания сдвигом кулачковой шайбы 2. Ролик 3. Кулачковая шайба 4. Радиальный плунжер 5. Электромагнитный клапан высокого давления 6. Камера высокого давления 7. Подача топлива к форсунке

Регулировка момента впрыскивания может осуществляться сдвигом кулачковой шайбы. Момент начала впрыскивания и продолжительность впрыска у этих ТНВД регулируется электромагнитным клапаном.

Все вышеуказанные типы ТНВД имеют одно общее-встроенный механический регулятор частоты вращения. Он автоматически изменяет цикловую подачу топлива воздействуя на рейку рядного ТНВД или на регулирующую втулку распределительного насоса, поддерживая заданную частоту вращения коленчатого вала. Кроме того, регулятор ограничивает максимальную и поддерживает минимально устойчивую частоту вращения.

Регуляторы подразделяются на пневматические, гидравлические и центробежные. Наибольшее распространение получили центробежные регуляторы, которые имеют несколько разновидностей в зависимости от их предназначения.

Механические ТНВД в своем составе также имеют:
— топливный насос низкого давления (ТННД), предназначенный для подачи необходимого количества топлива с необходимым давлением к контуру высокого давления.
— механизм опережения впрыскивания служит для управления моментом начала подачи и для компенсации времени прохождения волны давления через магистраль высокого давления. Механизм изменяет угол опережения впрыска на более ранний, с ростом частоты вращения коленчатого вала.
— механические корректирующие устройства служат для изменения цикловой подачи топлива с целью оптимизации работы дизеля. Существуют корректоры по давлению во впускном трубопроводе, по атмосферному давлению, по нагрузке, корректоры холодного пуска и демпфирования впрыскивания.

ТНВД с электронным регулированием

В отличие от механических ТНВД, топливные насосы с электронными регуляторами реагируют не только на изменение частоты вращения в зависимости от нагрузки, но и на многие другие характеристики дизеля, что позволяет более точно формировать цикловую подачу на всех рабочих режимах. Наличие электронного блока управления (ЭБУ), датчиков и электромеханических исполнительных позволяет увеличить скорость регулирования, мощность двигателя, уменьшить расход топлива и эмиссию отработанных газов (ОГ).

Рис.4. Системные блоки электронного управления работой дизеля 1. Датчики и задающие устройства (входные сигналы) 2. Электронный блок управления 3. Исполнительные механизмы 4. Взаимодействие с другими системами дизеля 5. Диагностика

Датчики и задающие устройства предназначены для регистрации условий эксплуатации, к ним относятся:
— Задающее устройство регулировок
— Индуктивный датчик частоты коленчатого вала (датчики оборотов)
— Датчик частоты распределительного вала и распознавания цилиндра двигателя
— Датчики температуры (охлаждающей жидкости, воздуха, топлива, масла)
— Датчик давления воздуха во впускном коллекторе
— Переключатель ограничения цикловой подачи и максимальной частоты коленчатого вала
— Датчик начала впрыскивания (датчик хода иглы распылителя)

ЭБУ обрабатывает сигналы датчиков и задающих устройств по определенным программам и алгоритмам управления. Он управляет исполнительными механизмами с помощью электрических выходных сигналов.
ЭБУ способен обрабатывать входные сигналы от датчиков в аналоговой, цифровой и импульсной формах, ограничивать их допустимыми напряжениями и проводить проверку на достоверность. ЭБУ рассчитывает момент начала и продолжительность впрыска топлива, учитывая параметры загруженных в него характеристик и сигналы датчиков. Затем расчетные величины преобразуются в выходные сигналы, которые генерируются в виде сигналов широтно-импульсной модуляции (ШИМ), при помощи которых исполнительные механизмы приводятся в любое рабочее положение.
Рис.5 иллюстрирует принцип работы исполнительного механизма (ИМ) на основе ШИМ. Сигналы постоянной частоты с варьируемым временем включения имеют прямоугольную форму. Сила тока при подаче сигналов всегда постоянна. Эффективная же сила тока, влияющая на работу якоря ИМ, зависит от соотношения включенного и выключенного состояния электромагнита ИМ. Малое время включения создает меньшую эффективную силу тока, а большее время — большую.

Рис.5. График сигнала широтно-импульсной модуляции
a) постоянная частота сигнала
b) переменное время включения

Исполнительные механизмы преобразуют выходные сигналы в действие электромеханических узлов, например, электромагнитов, передвигающих рейку ТНВД или регулирующую втулку в заданное положение.
На (Рис. 6) показан исполнительный механизм электронного регулятора частоты вращения рядного ТНВД.

Рис.6. Исполнительный механизм электронного регулятора частоты вращения рядного ТНВД 1. Рейка ТНВД 2. Возвратная пружина 3. Контактное кольцо датчика пути регулирования 4. Электромагнит 5. Якорь электромагнита 6. Датчик частоты вращения 7. Импульсное кольцо датчика частоты вращения 8. Кулачковый вал ТНВД

В ТНВД, оснащенными подобными регуляторами величина цикловой подачи, определяется положением рейки ТНВД, которое зависит от частоты вращения коленчатого вала и от значений датчиков системы управления дизеля. Электромагнит 4 исполнительного механизма при подаче на него напряжения, перемещает якорь 5, преодолевая сопротивление возвратной пружины 2. С увеличением силы тока регулирования якорь сдвигает рейку 1 ТНВД в направлении большей цикловой подачи. Таким образом происходит соответствующая установка рейки в любое необходимое положение — от нулевой до максимальной цикловой подачи. Управление электромагнитом происходит на основе сигнала ШИМ. Распределительные ТНВД с регулирующей кромкой и ЭБУ оснащаются исполнительным механизмом регулировки величины цикловой подачи и электромагнитным клапаном регулирования момента ее начала.

Рис. 7. Электромагнитный исполнительный механизм распределительного ТНВД с ЭБУ 1. Полудифференциальный коротко-замкнутый кольцевой датчик 2. Электромагнитный поворотный исполнительный механизм регулировки цикловой подачи 3. Электромагнитный остановочный клапан 4. Плунжер-распределитель 5. Электромагнитный клапан регулирования момента начала подачи 6. Регулирующая втулка

Электромагнитный поворотный исполнительный механизм 2 (Рис.7) действует через валик на регулирующую втулку. Управляющий канал в зависимости от режима работы ТНВД может открываться раньше или позже.
Величина цикловой подачи постоянно изменяется в пределах между нулевым и максимальным значениями (например, при холодном пуске). Управление изменением этой величины происходит в зависимости от ширины сигналов ШИМ. В обесточенном состоянии возвратные пружины исполнительного механизма переводят его в «нулевое» положение. Угол поворота исполнительного механизма, и, следовательно, положения регулирующей втулки определяется датчиком 1. Его сигналы и частота вращения определяет необходимую цикловую подачу.
Давление внутри ТНВД, пропорциональное частоте вращения, действует на поршень установки момента начала подачи и регулируется электромагнитным клапаном5, который также управляется импульсными сигналами. При длительно открытом электромагнитном клапане, когда давление понижается, устанавливается более поздний момент подачи, а при закрытом клапане (повышение давления) более ранний.

Индивидуальные ТНВД и насос-форсунки

Индивидуальные ТНВД и насос-форсунки являются индивидуальными системами впрыска и комплектуются одной самостоятельной топливной системой высокого давления на каждый цилиндр. В насос-форсунке ТНВД и форсунка объединены в одну конструкцию и встроены в головку блока непосредственно над каждым цилиндром. Система индивидуальных ТНВД включает в себя индивидуальные насосы высокого давления (столбики), которые монтируются на дизеле как отдельные узлы, соединенные с форсунками короткими трубками высокого давления. Благодаря этому облегчается компоновка этих агрегатов на двигателе и упрощается их обслуживание. Именно эти факторы обеспечивают индивидуальным ТНВД широкое применение в дизелях от мелких строительных и сельхозмашин до тяжелых грузовиков, тепловозов и судов. На (Рис.8) изображена схема расположения индивидуальных ТНВД с электромагнитным клапаном на двигателе, управляемых общим ЭБУ.

Рис. 8. Схема расположения индивидуальных ТНВД с ЭБУ на двигателе 1. Ступенчатый корпус форсунки 2. Камера сгорания двигателя 3. Индивидуальный ТНВД 4. Распределительный вал двигателя 5. Штуцер магистрали высокого давления 6. Магистраль высокого давления 7. Электромагнитный клапан 8. Возвратная пружина 9. Роликовый толкатель

Каждый индивидуальный ТНВД приводится в действие непосредственно от собственного кулачка на распределительном валу 4 двигателя. Связь с плунжером осуществляется через возвратную пружину 8 и роликовый толкатель 9. Все ТНВД крепятся через фланцы к блоку цилиндров. На (Рис.9) изображена конструкция индивидуального ТНВД с электромагнитным клапаном.

Рис. 9. Конструкция индивидуального ТНВД с электромагнитным клапаном 1. Ступенчатый корпус форсунки 2. Штуцер магистрали высокого давления 3. Магистраль высокого давления 4. Накидная гайка ТНВД 5. Ограничитель хода иглы электромагнитного клапана 6. Игла электромагнитного клапана 7. Пластина 8. Корпус ТНВД 9. Камера высокого давления (в плунжерной паре) 10. Плунжер 11. Блок цилиндров дизеля 12. Ось роликового толкателя 13. Кулачок 14. Тарелка пружины 15. Пружина клапана 16. Корпус клапана с катушкой и магнитным сердечником 17. Пластина якоря 18. Проставка 19. Уплотнение 20. Канал подвода топлива (низкое давление) 21. Канал обратного слива топлива 22. Ловушка для возврата просачивающегося вокруг плунжера топлива 23. Пружина толкателя 24. Стакан толкателя 25. Тарелка пружины 26. Роликовый толкатель 27. Ролик толкателя

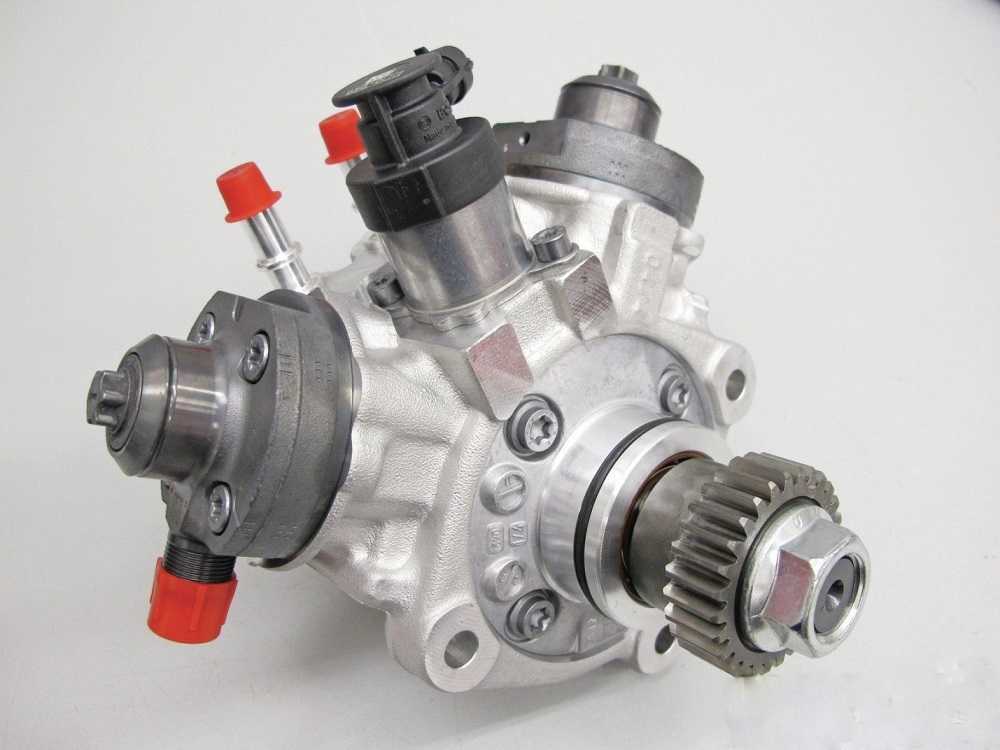

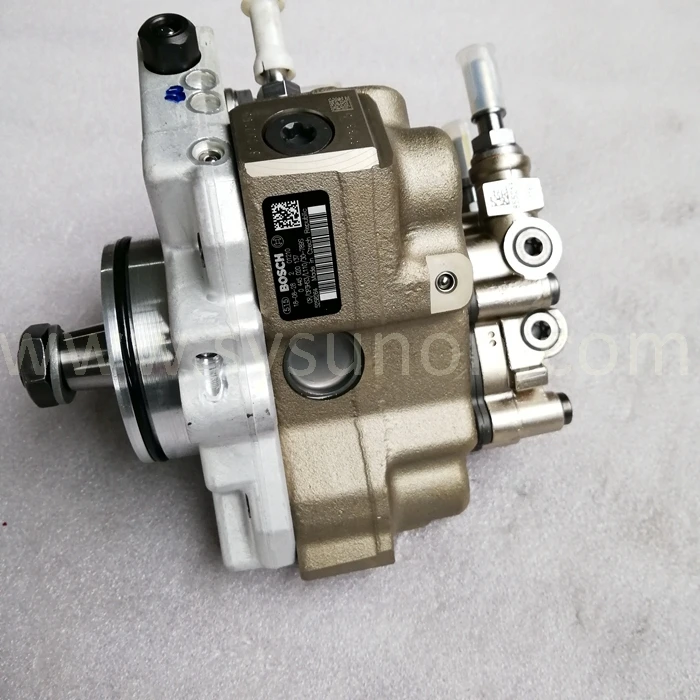

ТНВД системы Common Rail

Одной из самых перспективных систем впрыска является система Common Rail. Главное отличие этой системы от других систем-разделение процесса нагнетания давления и обеспечения впрыскивания топлива. В данной системе ТНВД отвечает только за процесс нагнетания топлива, но он лишен распределительной функции и необходим лишь для создания резерва топлива и быстрого повышения давления в топливном аккумуляторе.
С момента создания системы Common Rail конструкции ТНВД претерпели многочисленные изменения и способны развивать огромное давление до 2500 bar. В наиболее простой конструкции ТНВД СР-1 (Рис.10) три плунжера 3, радиально расположенные по окружности через 120 градусов, сжимают топливо внутри ТНВД. Три рабочих хода каждого плунжера за один оборот вала ТНВД позволяют обеспечить незначительную и равномерную нагрузку на вал привода 1 с эксцентриковыми кулачками 2.

Рис. 10. ТНВД системы Common Rail 1. Вал привода 2. Эксцентриковый кулачок 3. Плунжер с втулкой 4. Впускной клапан 5. Выпускной клапан 6. Подача топлива

Топливоподкачивающий насос через фильтр подает топливо к ТНВД (Рис.11). Пройдя через дроссельное отверстие защитного клапана 14 и открытый перепускной клапан 15, оно поступает к впускному клапану 5 и далее в камеру 4 над плунжером, движущимся вниз (режим впуска). После прохождения нижней мертвой точки впускной клапан 5 закрывается. Топливо в надплунжерном пространстве сжимается плунжером, идущим вверх. Когда возрастающее давление достигнет уровня, соответствующего тому, что поддерживается в аккумуляторе высокого давления, открывается выпускной клапан 7. Сжатое топливо поступает в контур высокого давления до тех пор, пока плунжер не достигнет верхней мертвой точки (режим подачи). Затем давление падает, выпускной клапан 7 закрывается и плунжер начинает движение вниз.

Рис. 11. Схема продольного разреза ТНВД системы Common Rail 1. Вал привода 2. Эксцентриковый кулачок 3. Плунжер с гильзой 4. Камера над плунжером 5. Впускной клапан 6. Электромагнитный клапан отключения плунжерной секции 7. Выпускной клапан 8. Уплотнение 9. Штуцер магистрали, ведущей к аккумулятору высокого давления 10. Клапан регулирования давления 11. Шариковый клапан 12. Магистраль обратного слива топлива 13. Магистраль подачи топлива к ТНВД 14. Защитный клапан с дроссельным отверстием 15. Перепускной канал низкого давления

Когда величина давления опускается ниже давления, создаваемого топливоподкачивающим насосом, впускной клапан 5 открывается и процесс повторяется.

Диагностика ТНВД

В условиях плотной компоновки агрегатов моторного отсека современного автомобиля экономически целесообразно до снятия ТНВД для проверки его параметров на безмоторном стенде провести диагностику основных систем двигателя, чтобы убедиться, что причина неисправности именно в ТНВД. Для двигателей не оснащенных электронной системой управления необходимо провести механическую диагностику, а для двигателей, оснащенных ЭБУ, компьютерную или комплексную диагностику. Исключение составляют случаи явных дефектов ТНВД, например, течи топлива или самопроизвольное изменение оборотов двигателя.

После проведения диагностики двигателя, при необходимости, ТНВД снимается с двигателя и проверяется на специальном безмоторном стенде или дефектуется методом частичной или полной разборки.

До установки ТНВД на безмоторный стенд он осматривается на предмет внешних повреждений, герметичности, отсутствия люфтов приводного вала, а для механических ТНВД, дополнительно, отсутствия люфтов рычага акселератора.

Методика проверки ТНВД, как отдельного агрегата, определяется специальным тест-планом, параметры которого индивидуальны для каждого типа дизельного двигателя.
В общем случае проверка ТНВД проводится по следующей схеме:
— проверка топливного насоса низкого давления(ТННД)
— проверка герметичности нагнетательных клапанов
— проверка момента начала подачи ТНВД
— проверка производительности ТНВД на основных режимах работы
— проверка неравномерности подачи ТНВД по секциям
— проверка устройства опережения впрыска
— проверка корректирующих устройств ТНВД

Для рядных, распределительных и роторных ТНВД с электронным управлением необходимо проверить параметры электромеханического исполнительного механизма.

При диагностике ТНВД системы Common Rail на безмоторном стенде осуществляется проверка:
— плунжерных секций при различной нагрузке
— впускных клапанов
— выпускных клапанов
— электронного клапана регулировки давления
— производительности ТНВД при давлениях, соответствующих основным рабочим режимам.

Ремонт ТНВД

Основной целью ремонта ТНВД является: 1. Ввод агрегата в рабочее состояние, обеспечивающее его длительную эксплуатацию. 2. Определение причин его выхода из строя. Основными причинами выхода из строя ТНВД могут являться:
— некачественное топливо, содержащее механические примеси, воду, инородные жидкости.
— естественный износ при длительной эксплуатации.
— некачественный ремонт или установка деталей сомнительного производства.
— нарушение технологических нормативов при снятии и установке ТНВД с двигателя, например, перетяжка приводного ремня.
— нарушение норм эксплуатации или слишком динамичные режимы условия эксплуатации, например, жесткая езда.
Главный экономический смысл ремонта ТНВД заключается в том, чтобы стоимость ремонта вместе с установленными запчастями, не превышала стоимости нового или проверенного ТНВД, приобретенного на разборке.
Хороший ремонт ТНВД требует высокой квалификации персонала, специального диагностического и технологического оборудования, наличие диагностических тест-планов и качественных запчастей.

Методы ремонта могут сильно различаться для каждых типов ТНВД, ввиду большого разнообразия их конструкций. Однако общая технология ремонта производится по следующей схеме:

1. Внешний осмотр и оценка комплектности агрегата. 2. Мойка ТНВД в собранном виде.
Производится различными способами:
— механическим способом
— специальными моющими жидкостями под давлением
— сжатым воздухом
— погружением в ультразвуковую ванну
3. Разборка и предварительная оценка внутреннего состояния.
Разборка проводится с помощью специальных приспособлений, без участия которых процесс становится трудоемким и может привести к дополнительным поломкам. Потом определяется наличие поломанных деталей, коррозии, продуктов износа трущихся поверхностей (металлической стружки). 4. Мойка всех деталей и узлов ТНВД. Лучше всего детали отмываются в ультразвуковой ванне, с применением специальных моющих средств. Процесс считается законченным, когда детали очищены от грязи и коррозии. 5. Дефектация и отбраковка деталей ТНВД.
Этот этап проводится путем осмотра, а также с применением оптических и высокоточных измерительных устройств. Операция выполняется с целью определения степени износа и пригодности деталей к дальнейшей эксплуатации. Измеряется износ, люфты, определяется наличие сколов, царапин, трещин, величина эрозии металла.
Важным условием дефектации является проверка электрических параметров электромеханических исполнительных механизмов и корректирующих механизмов. Далее детали сортируют на годные к эксплуатации, требующие ремонта и не подлежащие ремонту.

6. Ремонт деталей ТНВД.
Данная операция целесообразна, в случае, когда ее стоимость ниже стоимости новых деталей при условии длительной эксплуатации. Наиболее пригодными для ремонта считаются:
— корпус ТНВД
— детали топливоподкачивающего насоса
— нагнетательные клапана
7. Комплектация ТНВД новыми деталями.
Традиционно запчасти основных производителей ТНВД таких как Bosch, Zexel, Delphi, Denso, Siemens имеют высокую стоимость. Желание сэкономить и использовать запчасти производителей, не имеющих достойную репутацию, может привести к некачественному ремонту. Поэтому вопрос комплектации запчастями лучше отдать на откуп сервису, производящему ремонт ТНВД, при условии, что сервис предоставляет гарантийные обязательства. 8. Сборка ТНВД.
Ввиду того, что ТНВД является прецизионным устройством, вне зависимости от величины ремонтной организации, его сборка должна производиться на оборудованном рабочем месте, имеющим специальный инструмент, с соблюдением технологической дисциплины и чистоты. Вне зависимости от конструкции ТНВД, его сборка осуществляется по общим правилам:
— сборка ТНВД проводиться в обратном порядке к его разборке
— к сборке допускаются только новые, отремонтированные и годные к эксплуатации детали, прошедшие отбраковку
— при сборе используются только новые ремкомплекты сальников и уплотнений
— затяжка резьбовых соединений осуществляется динамометрическим ключом, в определенном порядке, с использованием технологических нормативов
— для смазки трущихся деталей используется чистое дизельное топливо и специальные смазочные материалы, рекомендованные производителем ТНВД
— на каждом этапе сборки ТНВД необходим контроль допустимых люфтов, подвижных соединений и плавности хода
— после сборки проводится проверка ТНВД на герметичность под необходимым давлением
— окончательный этап сборки ТНВД – его обкатка на безмоторном стенде. 9. Регулировка ТНВД.
Регулировка ТНВД осуществляется после сборки. Главная задача регулировки ТНВД- приведение его основных параметров (давление, цикловая подача, момент начала впрыскивания, неравномерность цикловой подачи) в соответствие с техническими характеристиками двигателя (мощность, крутящий момент, количество оборотов в минуту) на основных рабочих режимах.
Регулировка ТНВД проводится на специальном безмоторном стенде, по алгоритму аналогичному схеме диагностики ТНВД. При этом используются эталонные трубки высокого давления, и эталонные форсунки стенда, отрегулированные на давление открытия форсунок данного двигателя. Механические ТНВД регулируются с помощью специальных винтов (винта номинальных оборотов, винта максимальных оборотов, винта холостого хода). Электронные распределительные ТНВД типа VE регулируются путем смещения исполнительного механизма (централизации) относительно корпуса насоса. Регулировка давления ТНВД системы Common Rail производиться с помощью:
— клапана регулирования в зоне высокого давления
— дозирующего клапана в зоне всасывания
— комбинированного способа, сочетающего оба метода регулировки

На Рис. 12 представлена блок-схема алгоритма ремонта ТНВД.

Рис.12. Блок- схема ремонта ТНВД

Установка ТНВД на двигатель

После ремонта и регулировки ТНВД устанавливается на двигатель, с которым он может быть связан ременным, цепным или шестеренчатым приводом. Для этого необходимо совместить установочные метки ТНВД с метками механизма газораспределения двигателя. Данные о взаимном расположении установочных меток можно подчерпнуть в справочной литературе и на электронных носителях информации, например, Autodata. Там же существуют данные о моментах затяжки присоединительных винтов ТНВД. Если ТНВД связан с двигателем ременной передачей необходимо установить ремень с заданным усилием. Нарушение этого условия может привести к серьезным поломкам ТНВД и двигателя.
После установки насоса на двигатель, для механических ТНВД и ТНВД с электронным регулятором требуется точная регулировка угла опережения впрыска (УОВ) на двигателе. Для механических ТНВД используется статический и динамический способы регулировки. Для рядных ТНВД статический способ осуществляется с помощью моментоскопа, а для распределительных применяется специальная индикаторная головка. Динамический способ установки угла впрыска производится на холостых оборотах двигателя с помощью специального стробоскопа. Данные об установочных углах для обоих способов определяются через программу Autodata. Для электронных ТНВД оптимальный метод установки УОВ осуществляется с помощью диагностических сканеров, например, KTS фирмы Bosch. При установке ТНВД системы Common Rail на двигатель точной регулировки угла опережения впрыска не требуется.

ООО «Дизель-Сервис» предлагает полный спектр услуг по снятию, установке, профилактике, диагностике и агрегатному ремонту ТНВД следующих типов:

• VE фирмы BOSCH европейских автопроизводителей, а также фирм ZEXEL и DENSO азиатских автопроизводителей для легковых автомобилей, микроавтобусов, малогабаритных грузовиков и спецтехники;
• рядных механических ТНВД для легковых автомобилей и микроавтобусов MERCEDES и др. ;
• электронных ТНВД типа VE BOSCH для европейских автомобилей и VE ZEXEL и VE DENSO для некоторых моделей японских и корейских автомобилей.
• ТНВД для автомобилей, оснащенных системой Common Rail фирмы BOSCH.

ООО «Дизель-Сервис» имеет оборудование и специнструмент для снятия и установки большинства видов топливных насосов, а также свой топливный цех по агрегатному ремонту и диагностике ТНВД. Наши специалисты, имеющие огромный опыт по диагностике и ремонту ТНВД, в сжатые сроки и с хорошим качеством произведут ремонт топливной аппаратуры по умеренным ценам. На все виды работ имеются гарантийные обязательства.

Оплата может производиться по наличному и безналичному расчету.

---

Ремонт ТНВД в СПб. Профессиональный ремонт и диагностика ТНВД в Бош

Предлагаем Вам профессиональные услуги самого высокого качества по ремонту ТНВД различных производителей и систем дизельных двигателей.

ТНВД — означает топливный насос высокого давления. Это один из самых важных компонентов дизельной топливной системы. Он подает топливную смесь под давлением в камеру сгорания, а также дозирует впрыск. Любой сбой в его работе может привести к серьезным проблемам в работе самого дизельного двигателя.

Тестирование и обслуживание элементов системы впрыска топлива, таких как ТНВД и форсунки, должно проводиться на специальном испытательном стенде.

Ремонт ТНВД дизельных двигателей — это специализация Бош Дизель Сервиса «Эксклюзив».  Наш топливный участок оснащен новейшим оборудованием немецкой компании Bosch (Бош), на котором мы осуществляем  ремонт большого количества ТНВД различных производителей. Специалисты авто сервиса проходят регулярное обучение в Бош. Мы в курсе всех нюансов, связанных с ремонтом и восстановлением ТНВД.

Ждем Вас по адресу: Санкт-Петербург, Невский район, проспект Большевиков 42. корпус 1. Метро пр. Дыбенко. тел.  +7 (812) 441-21-71

Дизельные двигатели продолжают пользоваться популярностью во всем мире, а потому и топливные насосы выпускаются ведущими производителями. Лидирующие позиции занимают BOSH, Denso, Delphi, Zexel, Lucas.

В нашем арсенале новейшее и очень дорогое оборудование Бош для ремонта ТНВД, дизельной топливной аппаратуры.

На фото наш стенд Bosch EPS 815 — основа ремонта и диагностики дизельной топливной аппаратуры.

Особенности ремонта дизельных ТНВД

Топливный насос высокого давления – распространенный конструктивный элемент дизельного двигателя. Устроен он довольно сложно и при неправильной эксплуатации способен выйти из строя. К тому же, при длительной езде годы рано или поздно возьмут свое. Поэтому ремонт ТНВД – услуга актуальная и нужная современным автовладельцам.

Устройство топливных насосов

Топливный насос – узел дизельного или бензинового двигателя с инжекторным впрыском, отвечающий за питание мотора, поставку топлива в систему. Его главная задача – обеспечить перепады давлений, надежность передачи топлива от топливной магистрали к камере, где происходит сжатие. Однако этим ТНВД не ограничивается.

У насоса есть еще одна важная функция – распределительная. Он самостоятельно «решает», какую форсунку задействовать в тот или иной момент времени. Еще на ответственности ТНВД лежит определение объемов топлива, необходимых для обеспечения нормальной езды. Механизм учитывает для этого десятки факторов: стиль вождения, скорость, рабочую температуру мотора, состояние кондиционера и т.д. Наконец, топливный насос высокого давления гарантирует автоматическую корректировку опережения момента впрыска.

Три основных вида ТНВД:

1. Рядные. Такие механизмы еще не так давно были распространены среди мощных грузовиков, тракторов и другой специальной техники.
2. С распределенным впрыском. Эти ТНВД нашли применение в легковых автомобилях, но иногда устанавливаются и на грузовые.
3. Магистральные. Основной компонент современной системы подачи топлива Common Rail (на фото). Здесь насосы не распределяют топливо – за них эту работу выполняет «умный» блок управления, основанный на электронике. Процесс подчинен программному обеспечению.

Как определить неисправность ТНВД

Самые распространенные причины поломок указывались вначале: износ из-за длительной эксплуатации и плохое топливо. Отметим, что солярка становится некачественной, например, из-за попадания воды или инородных загрязнителей. В любом случае, важно оперативно идентифицировать проблему. Для этого приводим ряд признаков:

• Выхлоп черного цвета. Одна из ярчайших причин – угол впрыска существенно запаздывает.
• Двигатель запускается тяжело. Плунжерная пара из-за механического износа не обеспечивает достаточного давления. В результате насос работает нестабильно.
• Двигатель работает чересчур жестко. Скорее всего, топливо подается в цилиндры рано либо неравномерно. Но случается такое очень редко, поэтому дополнительно стоит проверить форсунки.
• Мощность теряется. Образование зазоров ведет к уменьшению давления. Регулятор оборотов перестает работать в нормальном режиме.
• Возросший расход солярки. Причин может быть сразу несколько: неоптимизированная работа, утечки, механический износ деталей и т.д.
• Двигатель перегревается. Механизм опережения впрыска действует неправильно.

При обнаружении любых описанных проблем рекомендуем незамедлительно обратиться в Авто Центр «Эксклюзив» за консультацией.

Процесс ремонта дизельного ТНВД



Интересно, что даже дилерские центры редко берутся за ремонт топливного насоса высокого давления. А все потому, что для этого необходимо иметь в наличии сложное оборудование. Одна из лучших моделей диагностического стенда – BOSCH EPS-815. Он позволяет исследовать разные параметры:

• процесс подачи топлива;
• объемы горючего в тех или иных режимах работы;
• давление

Одна из характерных уязвимостей ТНВД на дизельных двигателях – чувствительность к воде в системе. Особенно сильно ее боятся легкие автомобили зарубежного производства. Компенсировать недостаток довольно просто: поддерживайте в баке стабильно высокий уровень топлива. Тогда воздействие конденсата сводится к минимуму.

ПРАЙС — ЛИСТ НА УСЛУГИ ТОПЛИВНОГО УЧАСТКА
Тип Топливной аппаратуры		Дефектация	Ремонт
		Стоимость услуги	Стоимость услуги
ТНВД
1.	CP1 (легковые)	1000 р.	5000 р.
2.	CP2 (грузовые)	8000 р.	15000 р.
3.	CP3 (легковые)	2000 р.	6000 р.
4.	CP3. (грузовые)	3000 р.	7000 р.
5.	CP3. (с подводом масла)	3000 р.	15000 р.
6.	VP 44, 29/30	5000 р.	11000 р.
7	VE	6000 р.	от 11000 р.

Топливные (газовые и дизельные) форсунки и ТНВД Mercedes Benz

Топливные насосы для Mercedes Benz

Топливный насос — это компонент двигателя вашего Mercedes Benz, который нагнетает топливо в цилиндры, чтобы свечи зажигания могли воспламенять смесь и генерировать множество управляемых миниатюрных взрывов, которые заставляют ваш автомобиль двигаться. Найдите нашу впечатляющую линейку восстановленных и сертифицированных бывших в употреблении насосов для впрыска топлива Mercedes Benz, разработанных и изготовленных для дизельных и газовых двигателей Mercedes Benz.
Узнайте больше о наших ТНВД Mercedes Benz

Внутри двигателя вашего Mercedes Benz находится среда высокого давления, называемая инжекторным насосом, который всасывает топливо из бака и, приводимый в действие коленчатым валом и синхронизированный с помощью синхронизирующего механизма, такого как цепь или ремень, распределяет топливо по цилиндрам. загореться. Несколько типов топливных инжекторных систем включают насос-линию-форсунку, общую топливную рампу и насос-форсунку.

(Как и при ремонте многих автомобилей, при работе с системами топливных форсунок необходимо соблюдать особую осторожность. Во время работы оборудование может сильно нагреваться, и жидкое топливо может непреднамеренно впрыскиваться за пределы границ или блока двигателя, что может привести к При работе с автомобилем Mercedes Benz, особенно с топливной и электрической системами, избегайте опасностей, уделяя особое внимание безопасности. )

Независимо от того, какое топливо подходит для вашего Mercedes Benz, дизельное или бензиновое (бензин), насосы для впрыска газа и дизельные насосы для впрыска, продаваемые компанией Adsit, подходят владельцам, водителям, сборщикам и реставраторам автомобилей MB. Итак, когда вы находитесь на рынке сертифицированного механиком подержанного или профессионально восстановленного ТНВД для вашего автомобиля Mercedes Benz — дизельного или газового, любого модельного года от настоящего до 1960 года — делайте покупки с уверенностью, зная, что Adsit имеет его!

Заказать через Интернет очень просто — просто выберите модель ТНВД, которая лучше всего подходит для вашего Mercedes Benz, и бросьте ее в корзину на нашем защищенном веб-сайте AdsitCo.com. Кроме того, в качестве награды для наших клиентов мы предлагаем эксклюзивную скидку Adsit на каждую автозапчасть, компонент, сборку, комплект, трансмиссию, двигатель и аксессуары, которые мы продаем для владельцев Mercedes Benz, включая топливные насосы высокого давления. Это экономия не менее 10% на всем в магазине автозапчастей Adsit.

Позвоните нам с любыми вопросами по телефону 765-282-1593 или напишите по электронной почте [email protected] и узнайте, почему мы известны с 1979 года как ведущий поставщик оригинальных автозапчастей Mercedes Benz, таких как насосы топливных форсунок, благодаря нашим экспертным знаниям. , из-за нашей уникальной гарантии, из-за нашего обслуживания клиентов, а также из-за того, что Adsit продает все необходимое, чтобы ваш Mercedes Benz оставался лучшим автомобилем на дороге.

Цена

2595,00 $

Основная цена

500 $

Общая цена

3095,00 $

В корзину

Спешите, осталось мало товаров!

Цена

2595,00 $

Основная цена

500 $

Итоговая цена

3095,00 $

Добавить в корзину

Торопитесь, на складе осталось всего 1 штука!

Цена

2595,00 $

Основная цена

500 $

Общая цена

3095,00 $

В корзину

Спешите, осталось только на складе!

Цена

2595,00 $

Основная цена

500 $

Общая цена

3095,00 $

В корзину

Спешите, осталось мало товаров!

Цена

2595,00 $

Основная цена

500 $

Итоговая цена

3095,00 $

Добавить в корзину

Торопитесь, на складе осталось всего 1 штука!

Цена

2595,00 $

Основная цена

500 $

Общая цена

3095,00 $

В корзину

Спешите, осталось только на складе!

Цена

1438,89 $

Основная цена

800 $

Общая цена

2238,89 $

В корзину

Спешите, осталось мало товара!

Цена

1105,56 $

Основная цена

600 $

Общая цена

1705,56 $

Добавить в корзину

Торопитесь, на складе осталось всего 1 штука!

Цена

1105,56 $

Основная цена

600 $

Итоговая цена

1705,56 $

В корзину

Спешите, осталось мало на складе!

Цена

1105,56 $

Основная цена

800 $

Общая цена

1905,56 $

В корзину

Спешите, осталось мало товаров!

Цена

994,44 $

Основная цена

600 $

Итоговая цена

1594,44 $

В корзину

Спешите, осталось мало товаров!

Цена

994,44 $

Основная цена

300 $

Общая цена

1294,44 $

В корзину

Спешите, осталось мало товаров!

Цена

994,44 $

Основная цена

300 $

Итоговая цена

1294,44 $

Добавить в корзину

Спешите, осталось всего 1 штука!

Цена

994,44 $

Основная цена

300 $

Общая цена

1294,44 $

Добавить в корзину

Цена

994,44 $

Основная цена

300 $

Итоговая цена

1294,44 $

Добавить в корзину

Спешите, осталось мало товаров!

Выберите год и модель, чтобы изменить свой автомобиль.

Распространенные причины проблем с насосом впрыска дизельного топлива в Ferndale
